Система вентиляции в многоквартирном доме: решения для многоэтажных зданий


Что произойдет с многоквартирным домом без вентиляции? Жильцов будет мучить постоянное ощущение духоты, квартиру заполонят запахи из кухни и санузла, на стенах появится сырость и плесень. Исправная и эффективная вентсистема избавляет от подобных страданий. Но как устроена вентиляция на практике?

Содержание:

Устройство вентиляции в многоэтажных домах

В каждом многоквартирном доме (МКД) есть вентиляционная шахта. Ее можно сравнить с венозной системой человека — именно по шахте воздушные массы движутся из разных точек (комнат) в одну — на чердак или на улицу.

Шахты занимают много места, поэтому в малоэтажных домах вместо них часто устанавливают компактные воздуховоды.

Вентиляционная шахта в панельном доме состоит из бетонных блоков, которые накладываются друг на друга. Швы между ними заделываются цементным раствором. В новостройках воздушные магистрали делают из металлических или пластиковых коробов.

На крыше шахта заканчивается специальным зонтом — он защищает трубы от попадания осадков, листьев и мусора.

Виды воздуховодов:

  • Встроенные. Бывают прямоугольного или квадратного сечения. Закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
  • Накладные/подвесные. Устанавливаются уже после окончания стройки и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главный недостаток — подверженность коррозии, поэтому важно защитить их от повышенной влажности. Такие воздуховоды нужно шумоизолировать — иначе движение воздуха внутри металлической шахты может сопровождаться гулом.
  • Наружные. Монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.

В каждом многоэтажном жилом здании вентиляционные системы разные. Создание вентиляции проходит через следующие этапы:

  1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
  2. Составляется схема вентиляции. В ней указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и другие ее особенности.
  3. По схеме разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливают необходимую документацию.
  4. Начинается монтаж вентшахт во внутренних стенах здания. После окончания работ систему проверяют на соответствие всем требованиям.

Требования к вентиляции жилого дома:

  • герметичность;
  • высокая производительность;
  • пожаробезопасность;
  • соответствие санитарным нормам. Для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003.

Виды вентиляции в жилых домах

Наиболее распространена

естественная вентиляция. Она работает так:

  1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
  2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
  3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

  1. точка забора свежего воздуха;
  2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
  3. воздуховоды;
  4. диффузор, через который подается свежий воздух;
  5. вентиляционная решетка для забора отработанного воздуха;
  6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Схемы вентиляции в квартирах многоэтажного дома

Как правило, в строительстве жилья используется четыре схемы устройства вентиляционной шахты многоэтажного дома.

1. Устройство вытяжки в жилых домах индивидуально, т.е. из кухни, туалета и ванной на каждом этаже ведет на крышу отдельная шахта. В квартиру не проникают запахи от соседей, тяга работает стабильнее. Но это далеко не всегда удобно для застройщиков: во-первых, слишком затратно, во-вторых, дополнительные трубы занимают много места.

2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке. Оттуда воздух попадает на улицу. Если диаметр канала недостаточный, то отработанный воздух возвращается в квартиры верхних этажей. Чтобы избавиться от обратной тяги, либо искусственно расширяют короб, либо заводят каналы верхних этажей сразу в шахту поверх короба.

3. Этот вариант похож на предыдущий, только отработанный воздух попадает не в сборный канал, а сразу на чердак. Вентканалы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, начнут разрушаться строительные материалы.

4. Вентиляция с каналами-спутниками похожа на дерево: вытяжные каналы-ветки в каждой квартире соединяются со стволом — общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть проблема: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вентканалы, которые выводятся на высоту не меньше метра.

Кто должен чистить вентиляцию в многоквартирном доме

Проверка вентиляции в многоквартирном доме делается так: приложите к вытяжной решетке лист бумаги или бумажную салфетку. Если лист или салфетка не держится на решетке, значит, с вентиляцией проблемы.

Возможные причины отсутствия тяги:

  • Шахта попросту не действует. Если дом старый, а шахта сделана из бетонных блоков, то на их стыках могут возникнуть трещины.
  • В шахте засор. В воздуховоды попадают пыль, мелкий мусор, насекомые. На кухонной вытяжке могут образоваться жировые отложения.
  • Нет притока. Если в квартиру не поступает свежий воздух, нечему вытеснять отработанный. При этом производительность притока и вытяжки должна быть примерно равна: воздуха, проходящего через маленькую оконную щелку, не хватит для полноценной вентиляции.

Самостоятельно можно только прочистить решетку на своем вытяжном отверстии; очисткой вентиляционных шахт занимаются специалисты. Если вентиляция не работает, проводится диагностика: в шахту спускается видеокамера, которая обнаруживает причину засора. Затем пневматической щеточной машиной убирается вся грязь.

Вентиляция должна пройти не только очистку, но и дезинфекцию. Распылитель с гибкой трубой проводится к середине шахты и очищает ее стенки антибактериальным раствором. Для более качественной обработки можно обратиться в санитарно-эпидемиологическую службу: специалисты проведут анализ бактериальной среды в вентиляции и подберут индивидуальное дезинфицирующее средство.

Осмотр вентиляционной системы должен проводиться регулярно. Кто отвечает за вентиляцию в многоквартирном доме? Как правило, управляющая организация или ТСЖ заключает договор с отдельной компанией. Все затраты на осмотр, очистку и ремонт вентиляции включаются в стоимость коммунальных услуг.

Варианты вентиляционных систем для частного дома: особенности устройства

15.06.2020

Варианты вентиляционных систем для частного дома

Вентсистема в частном   – необходимость, без которой невозможно получить комфортный климат внутри помещения. При грамотно оборудованной системе в строении будет приятная температура воздуха, располагающая к отдыху, не появятся плесень и грибок, чрезмерная сырость, вредные для отделки, мебели и бытовой техники.  В многоэтажных домах вентсеть организуется на этапе строительства, ее проектированием и монтажом занимаются специалисты, а вот в частном жилищном строительстве вопрос сооружения инженерной сети или игнорируется совершенно, или откладывается на потом.

Такой подход многие владельцы частных домов объясняют экономией, ведь на обустройство вентпроходов требуется время и средства.  Но такая экономия весьма сомнительна, ведь без вентиляции в строении не будет приятного климата, отсутствие качественного воздухообмена влияет и на сроки эксплуатации самого строения. Повышенная влажность чревата постепенным разрушением и порчи не только финишной отделки разного типа покрытий,  но и постройки в целом. Духота, неприятные запахи – эти факторы оказывают негативное влияние на здоровье людей, способствуют развитию разного рода заболеваний. Поэтому организация вентиляции  — это не расход денег, это их целесообразное вложение в собственный комфорт, здоровье, долговечность дома.

В частной жилой постройке можно организовать:

  1. Естественную вентсеть, в которой воздухообмен происходит по факту самостоятельно, без применения специализированных устройств и приборов. Свежий воздух попадает в строение снаружи, с улицы через щели и зазоры в оконных и дверных конструкциях или же через специальные отверстия (если установлены металлопластиковые окна), приточные клапаны, которые могут быть размещены в разных местах.
  2. Принудительную вентсистему, в которой процесс движения воздушных масс осуществляется за счет применения специальных электровентиляторов и иных вентиляционных агрегатов. Свежие воздушные потоки поступают в необходимом объеме в каждую комнату строения, а загрязненные воздушные массы выводятся наружу. Принудительная вентиляция более сложна по своему устройству, ее обычно применяют в больших частных домах, загородных коттеджах в несколько этажей.
  3. Комбинированная вентсеть подразумевает использование элементов механической и естественной вентиляции в единой системе. К примеру, она может быть оборудована принудительной вытяжкой, а приточные воздушные массы будут поступать во внутренние помещения дома по вентпроходам, размещенным в разных точках дома.
Каждый тип системы имеет свои преимущества и недостатки и их стоит изучить перед выбором в пользу конкретного типа сети.

Плюсы естественной вентсистемы:

  • Работа сети происходит без расхода электроэнергии;
  • Смонтировать систему можно без чрезмерных затрат;
  • Сеть проста в обслуживании и не требует серьезного ремонта;
  • Обустроить систему можно без привлечения профессионалов.
Однако есть у естественных вентсетей и серьезные недостатки. Они неэффективны для обслуживания дома с большой площадью, продуктивность сети во многом зависит от действия внешних факторов. К примеру, в летнее время года, когда разница температур внутри дома и на улице будет иметь незначительные показатели, процесс воздухообмена происходить будет с весьма низкой продуктивностью.

Плюсы принудительных вентсистем


  • Инженерная сеть способна эффективно обслуживать помещения большой площади;
  • Ее продуктивность не зависит от внешних факторов;
  • Параметры работы сети можно настраивать по собственному усмотрению. А установив дополнительное оборудование – подогревать или охлаждать приточный воздух, ионизировать и очищать его, увлажнять.
Минусы у механической вентиляции также имеются. К ним можно отнести высокую цену на обустройство, потребность в регулярном проведении технического обслуживания и наличии подключения к сети электропитания. Монтаж такой системы может потребовать привлечения профессионалов, которые помогут точно и грамотно выбрать оборудование по параметру мощности, а также провести его пуско-наладку.

Поскольку и естественная и принудительная вентиляция имеют свои плюсы и минусы, чаще всего в загородных домах обустраивается система комбинированного типа, в которой недостатки сведены к минимуму и, кроме того – она будет экономичной в обустройстве и эффективной в эксплуатации. В комбинированной системе могут быть объединены элементы механической и естественной сети – например, вытяжка будет принудительной, а свежие воздушные массы – поступать через приточные клапаны в стенах или специализированные отверстия в оконных конструкциях.

Специфика обустройства вентпроходов

Вентсистему в коттедже, дачной или частной постройке важно обустроить грамотно. В противном случае она будет малоэффективной и не позволит получить во внутренних помещениях строения микроклимат приятный и комфортный для проживания, отдыха, выполнения домашней работы. Однозначно нужны вентиляционные каналы в домах, сооруженных из современных строительных материалов – плит и панелей имеющий плотный слой теплоизоляции и при этом совершенно не пропускающих воздух.

Вентиляционные каналы обустраиваются согласно определенным правилам, соблюдать которые необходимо, в противном случае система работать будет неэффективно. Размер канала вентиляционной шахты должен быть не менее показателя в 150*150 миллиметров в диаметре (минимальное допустимое значение 100х100 миллиметров).

НА ЗАМЕТКУ: приобретение готовых труб из металла или пластика существенно упростит процесс работ по прокладке вентканалов. Провести монтаж системы из готовых трубных элементов проще, чем делать вентшахту из гипсокартона, кроме того, воздушные потоки по гладкой поверхности трубы будут двигаться с большей скоростью.
Традиционно в обустройстве бытовой вентиляции задействуется жесткая и гибкая трубная продукция из металлосплавов, оцинкованной стали, пластика с разным значением диаметра. Трубы системы обязательно должны выступать над крышей строения на определенную высоту, показатель которой должен быть не менее полутора метров и не более трех метров. Если выведение труб на кровлю может негативно сказаться на эстетике строения  —  трубы выводят через специальные выпуски. Выпуски эстетичны, и всегда можно подобрать тот вариант, который будет подходить к дизайну и цвету сооруженной кровли.
НА ЗАМЕТКУ: обычно вентканалы выводятся на кровле на высоту, равную высоте дымохода. Выходное отверстие шахты важно защитить специальной решеткой, которая исключит проникновение во внутреннее пространство канала крупного мусора, птиц и насекомых.
Вентиляция обязательно должна быть оборудована в помещении с установленным газовым котлом, а также в помещении над ним. Функциональное значение комнаты над котельной принципиальной роли не играет – вентканалы будет нужно обустроить и в спальне, и в библиотеке, и в кладовой. Говоря о вентиляции в котельной, стоит отметить,  что важно не путать ее с дымоходом. Дымоход обустраивается для отведения продуктов сгорания, вентсеть для притока свежих воздушных масс и отведения отработанного и загрязненного воздуха. Эти каналы нельзя объединять в одну систему, поскольку подобный подход является грубейшим нарушением  техники безопасности.

В кухне монтируется два канала – приточный и вытяжной, но при желании и необходимости можно установить  решетку, к которой будет подведен воздуховод с приточным отверстием. В качестве источника приточного воздуха может быть задействовано окно с клапаном или режимом открытия на микропроветривание.

НА ЗАМЕТКУ: Вентиляционные шахты можно проложить в потолочном пространстве и затем замаскировать подвесным декоративным покрытием.
Вентшахты рекомендуется организовать и в подсобных помещениях разного типа: кладовых, гардеробных, моечных, комнате, в которой осуществляется стирка. В таких помещениях окна обычно отсутствуют, поэтому важно обеспечить регулярную смену воздуха в их пространстве.

Вентканалы допускается размещать в стеновых поверхностях, но при этом они не должны быть несущими и выходить на улицу. Монтаж каналов в стенах внешних приведет к повышенному образованию конденсата, который вреден для поверхностей, чреват порчей отделки и постепенным разрушением стен.

Если материал постройки дома – дерево, то прокладывается канал таким образом, чтобы он не соприкасался с конструкциями потолка и крыши. Близкий контакт вентиляционной шахты и деревянных конструкций чреват быстрой порчей последних, поскольку дерево при высокой прочности, весьма чувствительно к действию внешних факторов.

Не стоит полагаться на то, что одной форточки в комнате будет достаточно для обеспечения притока воздуха в достаточном объеме. Кроме того, осенью и зимой оставлять открытой форточку на ночь  — чревато. Это может стать причиной частых простуд у людей, живущих в  .

Если возможности оборудовать вентканал, в комнате нет   — всегда можно установить приточный клапан. Под установку устройства делается технологическое отверстие в стене. Для вытяжного клапана отверстие оборудуется в потолочной зоне, поскольку прогретый воздух всегда поднимается вверх. Процесс монтажа клапанов достаточно прост и состоит из нескольких основных этапов:

  1. Следует подготовить клапана и инструмент, в качестве которого применяется перфоратор.
  2. Перфоратором в стене высверливается отверстие нужного диаметра.
  3. В готовое отверстие закладывается слой теплоизоляционного материала.
  4. Закрепляется задний корпус изделия.
  5. Монтируется глушитель и фильтры.
  6. Закрепляется внешняя крышка с заслонкой, необходимой для регуляции процесса воздухообмена.
После выполнения всех этапов работы проводится проверка правильности функционирования клапана, после чего его можно закрыть решеткой.
НА ЗАМЕТКУ: при выборе места под монтаж приточных клапанов обязательно учитывается местонахождение самого здания. В стенах дома, выходящих на дорогу, клапаны не размещаются. Кроме того,  отверстия под них следует делать на примерной высоте в два метра от уровня земли. Это исключит попадание пыли.

Вариант модернизации вентиляции в готовой постройке

Если при разработке проекта дома вентиляция не была учтена или было решено ограничиться только естественной сетью, а после в дом были дополнительно поставлены оконные конструкции из пластика  — можно попробовать модернизировать систему самостоятельно. Сложных действий для этого выполнять не придется: будет достаточно установки клапанов в стены строения и монтажа вентиляторов в проложенные воздухоканалы.

Рекомендации по выбору оптимального варианта вентсети для коттеджа или частного дома

Однозначно рекомендовать какой-то конкретный вариант вентиляции для частного дома просто невозможно, поскольку каждое строение имеет свои уникальные особенности. Чтобы сделать правильный выбор системы стоит учесть:
  • Общую площадь постройки;
  • Этажность строения;
  • Материалы сооружения стен и кровли.
И конечно, обязательно стоит учесть собственные финансовые возможности. Стоит отметить, что если дом возведен из воздухонепроницаемых современных материалов на сооружение вентсети придется потратиться, недешево выйдет вентиляция для большого здания  в несколько этажей. Возрастет стоимость системы и в том случае, если владельцы хотят получить возможность полностью контролировать микроклимат в помещении и определенным образом настраивать его параметры.

Предварительное проектирование инженерной сети

Составлять проект вентиляции рекомендуется перед началом строительных работ или же перед капитальным ремонтом строения. Если схема сети разрабатывается до постройки здания, то вентканалы возможно будет расположить во внутренних стенах здания, которые располагаются между помещением с отопительным газовым оборудованием, кухней, ванной и туалетом. В указанных помещениях вентиляция должна быть организована обязательно!

Расположение каналов указывается на подробном плане здания (включающем все этажи, чердак и подвал), причем следует разметить как приточные, так и вытяжные вентшахты, а также места расположения устройств и приборов, которые будут входить в комплектацию системы.

С учетом разработанной схемы подбирается мощность вентиляционного оборудования, диаметр трубной продукции, которая будет использована в качестве каналов сети. Еще один параметр, который нельзя игнорировать – это показатель воздухообмена для каждого помещения в отдельности. Рекомендуемые значения для помещений разной функциональности содержат СНиПы, изучением которых стоит заняться, если вы планируете монтировать инженерную сеть собственными силами.

НА ЗАМЕТКУ: не стоит забывать о том, что для помещений, в которых установлено газовое оборудование (котел) обязательно обустройство отдельного вентпрохода и грамотный подбор вентиляционного оборудования по параметру мощности.  Мощность берется с определенным запасом, делается это для того, чтобы сеть не работала на пределе своих возможностей.

Схема монтажа вентиляционных каналов

После составления проекта сети начинают работы по ее монтажу. Сначала закупаются все элементы, входящие в комплектацию  будущей системы. Набор комплектующих во многом будет зависеть от варианта вентсети:
  • Для естественной вентиляции приобретаются приточные клапаны или же подбираются окна с уже предусмотренной функцией микропроветривания. Монтаж сети начинается с прокладки вентшахт в стенах котельной, ванной комнаты, туалета и кухни. Готовые каналы закрываются решетками, которые выполняют сразу две функции: декоративную и защитную. Чтобы движение воздуха по каналам происходило с нужной скоростью, важно не забыть о правильной высоте их расположения на крыше строения;
  • Для принудительной и комбинированной системы в чердачном пространстве строения делается разводка труб вентиляции. Если возможности разместить каналы на чердаке нет – шахты прокладываются под черновым потолком и закрываются декоративным потолочным покрытием. Отверстия каналов закрываются решетками, которые будут распределять воздушные массы нужным образом. Дополнительно систему можно снабдить устройствами для подогрева или охлаждения поступающих воздушных масс.
Также для повышения продуктивности работы вентсети в каналы можно установить обратные клапаны, не забыв при этом выполнить качественную герметизацию стыков. Трубные элементы системы прочно фиксируются крепежом, рекомендованным для использования в инженерных вентиляционных сетях, места стыков обрабатываются герметиками. В монтаже системы можно применять трубы как круглые, так и прямоугольные, диаметр изделий определяется согласно предварительным расчетам системы.

Вентиляторы и другое сложное оборудование монтируются согласно инструкции, которая должна быть приложена производителем к агрегатам. По инструкции производится и настройка приборов, а также пуско-наладочные работы.

Виды и материалы для изготовления вентканалов

Как отмечалось выше, для изготовления вентканалов могут быть применены разные материалы и в том числе трубы из разнообразных металлов. Изделия алюминиевые и оцинкованные отличаются превосходными эксплуатационными характеристиками, но при этом их монтаж имеет свою специфику, а цена достаточно высока. Поэтому оцинкованные и алюминиевые трубы чаще используются в промышленной вентиляции и крайне редко в бытовой.

Основную разводку системы можно выполнить  из пластиковых труб, но в котельной рекомендуется соорудить вентшахту из нержавеющей трубной продукции. Нержавеющие стальные сплавы обладают высокими показателями прочности, долговечности и устойчивости к агрессивному действию факторов внешней среды, они не боятся сырости и температурных перепадов.

Каналы из ПВХ

Трубная круглая продукция из ПВХ может помочь существенно сократить расходы на обустройства сети. Целесообразно их использование в бытовой естественной и принудительной вентиляции, которая не требует обеспечения высоких показателей воздухообмена.  У пластиковых труб есть свои плюсы, в числе которых:
  • Идеально гладкая внутренняя поверхность, обеспечивающая движение воздушных потоков с нужным значением скорости;
  • В системе собранной из круглых и гладких ПВХ труб будут отсутствовать углы, наличие которых замедляет движение воздушных масс;
  • Пластик не подвержен коррозионным процессам и потому вентканалы из него можно монтировать даже в помещениях с высокими показателями влажности;
  • Трубы из пластика легко собираются в систему, и процесс их монтажа не требует применения сложного и специфичного инструмента.
НА ЗАМЕТКУ: при всех плюсах трубы из ПВХ имеют и минусы, которые важно учесть. Стоит знать, что изделия из пластика легко деформируются при повышенных температурах и потому их нельзя применять для отведения нагретых воздушных масс.
Если решено собирать систему каналов из труб ПВХ, то будет полезно обработать их внутренние поверхности специальным антистатическим раствором, который исключит налипание на стенки труб пыли и мелкого сора.

Гибкие вентканалы

Этот вариант целесообразен для использования в том случае, если в системе есть сгибы и повороты, имеющие к тому же значительный угол. Монтируются гибкие воздуховоды преимущественно на небольших участках инженерной сети. Такой канал имеет перфорированную структуру, создающую сопротивление свободному движению воздушных потоков, кроме того, в складках канала активно накапливается грязь и пыль. Поэтому специалисты рекомендуют избегать применения гофры при монтаже бытовой вентиляции, и она, никогда не используется в производственных инженерных сетях.

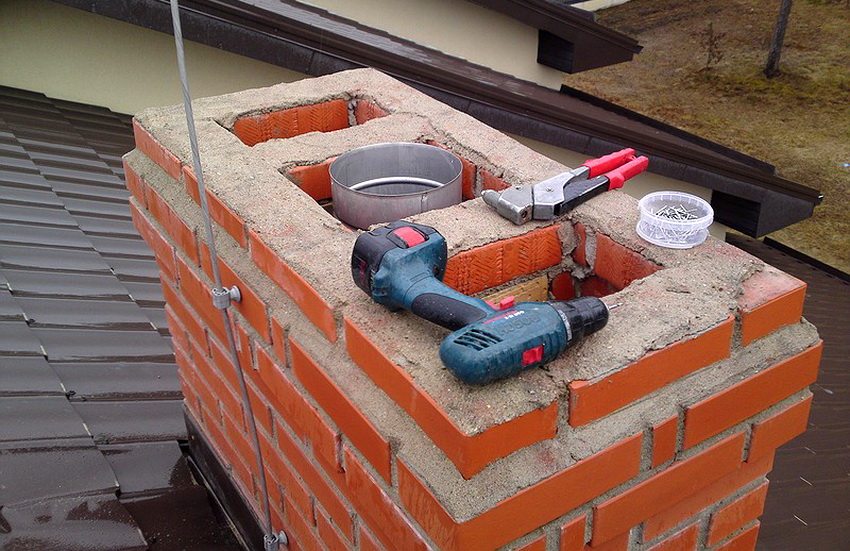

Воздушные шахты из кирпича

Обычно воздушные шахты из кирпича обустраиваются в строениях, в которых предусмотрено печное отопление. Монтируются они всегда во внутренних стенах и при этом не требуют предварительного определения сечения. Для вентпроходов из кирпича значение сечения всегда стандартно – полкирпича на полкирпича или целый кирпич на полкирпича. Специалисты рекомендуют для выкладки шахт применять полнотелый материал, но если такой возможности нет – можно задействовать и пустотелый кирпич, однако при этом все полости следует качественно заполнить строительным раствором. Однозначно стоит отказаться от задействования силикатного материала, поскольку он чувствителен к высоким температурам, от действия которых начинает трескаться и крошиться.

Для выкладки шахт применяют тот же раствор, который использовался в кладке стен. Чтобы добиться максимальной прочности кладки при замешивании раствора стоит применить песок, предварительно просеянный и очищенный от примесей. Раствор для кладки должен быть густым.

Традиционно кирпичные вентпроходы делают с квадратным сечением. Перед началом кладки выполняется разметка, в которой применяется предварительно изготовленный шаблон. Не стоит забывать о правильной и качественной обвязке швов кладки!

Шахты из кирпича создаются в один ряд, если толщина стены строения не превышает значения в тридцать восемь сантиметров и в два ряда, если показатель толщины стен составляет значение в шестьдесят четыре сантиметра и более. Выкладываются шахты вертикально и при этом они должны находиться на определенном удалении от дверных проемов – примерно на расстоянии в сорок сантиметров.

Если шахта обустраивается рядом с дымоходом, ее стенки следует максимально утолстить и выложить теплоизоляционным материалом.

В стенах из кирпича шахту можно сделать из трубы  — причем допустимо использовать асбестовую или пластиковую трубную продукцию. Рекомендуемый диаметр изделий  — не менее 12 сантиметров и не более 15 сантиметров. Труба устанавливается внутрь кладки вертикально и закрепляется в этом положении цементным раствором. Все стыки также заделываются раствором.

Работа по сооружению кирпичных вентшахт достаточно кропотливая, но при этом она дает возможность идеально замаскировать разводку и сэкономить пространство в самом строении – не придется прокладывать трубы, ни под потолком, ни в чердачном пространстве.

Ошибки, способные стать причиной неэффективности вентиляции

Грамотно организованная инженерная сеть позволит получить комфортный микроклимат в любой комнате строения, вне зависимости от общей площади здания и числа его жильцов. Однако если при проектировании или монтаже системы были допущены ошибки, может возникнуть ряд проблем. Например:
  • Постоянное запотевание окон, образование конденсата на поверхностях. Эти явления чреваты порчей отделки, мебели, бытовой техники;
  • Проникновение запахов и дыма из кухонного помещения в прочие комнаты. Вдыхание гари и чада вредно для органов дыхания, способствует развитию различных заболеваний и патологических процессов в организме;
  • Появление плесени и грибка на стенах. Избавиться от плесневых и грибковых пятен очень сложно, иногда для этой цели приходиться удалять финишное покрытие стен, проводить антисептическую обработку стен и выполнять их отделку заново;
  • Сырость и неприятные запахи.
Все эти признаки указывают на то, что воздухообмен организован или по ряду причин происходит неправильно. Что можно сделать при подобных обстоятельствах?

В первую очередь, стоит провести тест на работоспособность вентиляции. Самый простой вариант тестирования – поднесение листка бумаги к вентрешетке. Если бумага останется неподвижной, значит, сеть работает неправильно и возможная причина этого – забитые вентиляционные каналы.  Эту ошибку довольно легко исправить – достаточно прочистить шахты и сделать это можно как самостоятельно, так и пригласив профессионалов.

Хуже, если были допущены ошибки при расчетах сети или же ее каналы были расположены неправильно. Это может привести к сквознякам  или задуванию в строение воздушных масс, которые должны были быть выведены. Эти проблемы также можно успешно решить, однако работы по их устранению потребуют расходов и возможно – привлечения специалистов.

Когда лучше не отказываться от услуг профессионалов?

Если вы имеете малое представление об устройстве инженерной сети в принципе и планируете установить принудительную вентсистему  — доверить проведение работ по проектированию и монтажу специалистам будет правильным и практичным решением. Профессионалы имеют нужные знания и опыт для грамотного выбора оборудования, помогут создать оптимальную разводку каналов и выполнить все работы под ключ. Кроме того, специалисты могут провести предварительные расчеты по кратности воздухообмена, оптимальной для частного дома с определенным количеством этажей и конкретной площади и на основании полученных значений предложить оптимальный вариант системы.  Естественно, что при этом затраты на создание сети возрастут, но они впоследствии окупятся эффективной и долговечной работой вентиляции.

Естественную вентсеть можно обустроить и собственными силами, однако и при ее создании обязательно учитывается ряд нюансов и нормативных требований, способствующих продуктивной работе всех элементов системы и обеспечению качественного воздухообмена в строении. Как минимум будет полезно получить помощь профессионалов в составлении проекта сети, ведь от правильного расположения каналов, подбора их сечения зависит продуктивность вентиляции в целом.

Консультацию специалистов не лишне будет получить, если отмечается низкая эффективность инженерной сети, а также в ситуации, когда коммуникацию планируется дополнить климатическим оборудованием, ионизаторами и увлажнителями. Без помощи специалистов не обойтись, если выявлено сильное засорение труб, потому что самостоятельно качественно очистить внутреннее канальное пространство практически невозможно. Эта работа требует применения специализированного оборудования.

Надеемся, материал помог вам узнать полезную информацию по устройству, видам и материалам для создания вентиляционных каналов в частном доме. Применяя полученные знания на практике, вы сможете создать эффективную вентиляцию для коттеджа или постройки любого другого типа и сделать свое проживание в ней действительно комфортным.

Варианты обустройства вентиляции в ванной комнате

Качественная и эффективная вентиляция обязательно должна быть обустроена в строении любого типа  — производственного, коммерческого или жилого. Особенно важно наладить продуктивный воздухообмен в домах и квартирах, ведь от качества микроклимата в  жилом пространстве зависит здоровье и самочувствие людей. Задача по самостоятельному обустройству инженерной сети обычно встает перед владельцами частных домов, поскольку в многоэтажных строениях сооружается коммуникация профессионалами и еще на этапе возведения самой постройки выполняется ее проект.

Процесс воздухообмена должен эффективно протекать в каждой комнате дома, однако принципиальное значение он будет иметь для таких помещений как кухня, санузел и ванная комната. Варианты обустройства вентиляции в ванной комнате будут рассмотрены в данном материале.

Самый простой тип венсети – это естественная вентиляция. Она не требует сложного проекта и значительных затрат на обустройство. Однако она будет эффективной только в зданиях, сооруженных из натуральных и хорошо пропускающих воздух материалов. Если в процессе строительства использовались инновационные стройматериалы – предпочесть стоит сеть механическую. Принудительную вытяжку желательно оборудовать и в ванной комнате, ведь в этом помещении наблюдаются повышенные показатели влажности и частые температурные перепады.

Ниже рассмотрим специфику организации естественной и механической вентиляции для ванной комнаты.

Обустройство естественной вентиляции в ванной комнате

Для протекания процесса воздухообмена с нужным уровнем эффективности при обустройстве естественной вентиляционной коммуникации стоит организовать стабильное поступление воздушных масс с улицы и качественное отведение отработанного воздуха через систему вентканалов. Если в доме установлены оконные конструкции из дерева – приточный воздух может проникать через щели и зазоры.

Если при строительстве использованы конструкции из металлопластика – обязательно следует вмонтировать в стены строения специальные устройства – приточные клапаны. Они устанавливаются в наружные стены здания на высоте от двух метров. Ниже размещать технологическое отверстие не рекомендуется, поскольку это может привести к забиванию клапана пылью и проникновением загрязнений во внутренние помещения.

На заметку: Запланировав создание вентсети на начальных этапах строительства, есть возможность изначально заказать пластиковые окна со встроенными климатическими клапанами.
Место установки самостоятельно монтируемых клапанов – это обычно пространство под подоконником, над батареей. Монтируя клапана в указанной зоне можно получить возможность подогрева поступающих воздушных потоков, что особенно актуально в холодное время года. Клапана можно разместить и сбоку от окон, такое месторасположение обеспечит перемешивание воздушных масс и исключит появление вредных для здоровья сквозняков.
Процесс поступления приточного воздуха в санузел
Свежие воздушные массы в помещение санузла будут проникать из прочих комнат дома. Для прохождения этого процесса с нужным уровнем эффективности оставляется зазор в два сантиметра между полом и устанавливаемой в ванне дверью. Если зазор будет смотреться некрасиво и влиять на эстетику интерьера  — можно приобрести конструкции, имеющие в нижней части полотна специализированные отверстия  — в виде решетки, круглых окошечек.

Усилить процесс проветривания в ванной можно простым способом  — время от времени оставлять дверь в помещение открытой. Такая мера особенно показана после длительных водных процедур, стирки, генеральной уборки в помещении.

Процесс отведения отработанных воздушных масс
Пар, избыточная влага и неприятные запахи будут выводиться из помещения через вентиляционные каналы. Вытяжные шахты в санузле всегда монтируются вертикально и должны быть направлены вверх.

НА ЗАМЕТКУ: В ванной комнате обязательно делается отдельный вытяжной вентпроход, выход, которого обустраивается под потолком помещения. Если решено сделать выход прямым – шахта делается прямо в потолке. Отверстия закрываются декоративными решетками.

Если каналы смонтированы правильно – в санузле всегда будет достаточно сухой воздух, а на стенах не появятся грибок и плесень, которые приводят к порче отделке и появлению неприятного запаха гнили и сырости.

Вентсеть для санузлов на разных этажа
Если дом имеет два этажа, то через вентпроход ванной на первом этаже можно сделать вытяжную шахту для санузла на этаже выше. Врезка в шахту осуществляется не под прямым углом, а через небольшое коленце, часть которого будет проходить параллельно стояку вытяжки.

Воздух будет втягиваться через отверстие, находящееся ниже входа в канал. Колено обязательно обустраивается для того, чтобы исключить проникновение влаги, пара, запахов из одной комнаты в другую по общему каналу. Этот совет актуален и в том случае, если на втором этаже, над санузлом находится жилая комната – спальня или кабинет.

Инструкция по самостоятельному монтажу вентшахты

Для обустройства вентпроходов в доме можно приобрести набор из готовых элементов, собираемых в одну систему по принципу детского конструктора. Все комплектующие имеют слой теплоизоляции, и процесс их сборки не составит труда, все работы можно будет выполнить максимально быстро. Однако у такого решения есть существенный минус  — подобные наборы стоят недешево. Если есть желание сэкономить  — каналы придется обустраивать из подручных материалов. Как это сделать правильно  — читайте пошаговую инструкцию ниже.
Подбор материалов
В качестве материала для вентпроходов можно применить обычные канализационные пластиковые трубы. Специалисты рекомендуют задействовать продукцию оранжевого цвета, которая традиционно применяется для монтажа наружной канализации частного дома. Эти трубы отличаются прочностью и стойкостью к действию низких температур.

Диаметр изделия подбирается исходя из площади помещения. Рекомендуемые величины  — от 10 и до 15 сантиметров. Длина канала определяется с учетом того, что над уровнем кровли он должен выступать минимум на полметра. Чем выше будет расположена шахта, тем быстрей будет происходить в ней процесс перемещения воздушных потоков.

Изготовление технологических отверстий
На верхний конец трубы следует установить заглушку, которая предотвратит попадание в проход крупного сора, снега и дождя. Для отведения воздушных потоков также в верхней части трубного изделия выполняются прорези. Они должны идти по кругу и иметь показатель ширины в 2 сантиметра. Между каждой прорезью делается промежуток в три сантиметра. Длина вентокошек – до 25 сантиметров.
Теплоизоляция вентшахты
Теплоизоляция вентпрохода – обязательная процедура, она позволит избежать образования на его стенках конденсата. Конденсат в канале будет возникать из-за разницы температур во внешней среде и во внутреннем пространстве строения. В качестве утепляющих материалов можно задействовать минвату или же изолон. Далее действовать следует так:
  • Трубу по всей длине следует обернуть фольгированным теплоизоляционным материалом. Внимание! Блестящая сторона материала должна быть направлена к стенкам!
  • Стык проклеивается фольгированным скотчем;
  • Делается второй теплоизоляционный слой, при этом стык нового слоя не должен совпасть со швом первого;
  • Новый стык тщательно проклеивается скотчем.
Завершают работу обмоткой трубы скотчем по всей длине.
Сооружение вентотверстия в помещении
Заключительным этапом работ по обустройству естественной вытяжной вентиляции в санитарно-гигиеническом помещении будет монтаж вентотверстия. Сначала в потолке или верхней части стены делается отверстия размер, которого должен совпадать с диаметром трубы, играющей роль канала.  Подготовленная труба верхним окончанием вкладывается в отверстие в кровле строения, а нижним заводится в технологический проем в ванной комнате.

Располагаться установленная труба должна строго в вертикальном положении. Фиксируется элемент на прочные хомуты к стропильным конструкциям или иным конструкциям, имеющимся в чердачном пространстве.  Отверстие в санузле закрывается декоративной решеткой, которую можно подобрать под цветовое решение и интерьер помещения. Закрепить решетку можно как саморезами, так и посадить на «жидкие гвозди».

Инструкция по самостоятельному монтажу приточных клапанов

Важно понимать, что обустройства одной только вытяжки будет недостаточно для продуктивной работы естественной вентсети.  Система окажется эффективной только в том случае, если в помещение будет в достаточном объеме поступать свежий, приточный воздух. Обеспечить стабильный приток воздушных потоков во внутреннее пространство поможет монтаж приточных клапанов в стенах строения. Эти устройства позволят проникать воздушным потокам в дом даже при плотно закрытых окнах и дверях. Воздух будет проходить через все комнаты постройки, и выходить через вытяжку, сооруженную в санитарно-гигиеническом помещении.
НА ЗАМЕТКУ: Монтаж клапанов поможет организовать постоянный и эффективный воздухообмен, способствующий выведению избыточной влаги, тепла и неприятных запахов из ванной комнаты и насыщению пространства чистым и свежим кислородом.

Пошаговое описание процесса монтажа приточного клапана

Начинают работы с подготовки инструментов и материалов. Для монтажа клапана потребуются:
  • Дрель и коронка диаметром в 13 сантиметров, имеющая сверло центрального типа;
  • Молоток и стамеска;
  • Монтажная пена;
  • Ножовка для работы с металлическими поверхностями;
  • Шуроповерт и саморезы.
Отверстие под монтаж устройства изготавливается в верхней части стены. Для этой работы задействуют дрель с насадкой коронкой. Диаметр технологического проема равен диаметру насадки и составляет 13 сантиметров. При высверливании отверстия из него удаляется весь мусор. Проем делается с небольшим уклоном для исключения накопления в его внутреннем пространстве конденсата.

Клапан приточной вентиляции продается в полном комплекте, в том числе там есть труба из ПВХ, которая будет выполнять функцию мини-канала. Труба имеет слой теплоизоляции, который не даст стене промерзнуть в области высверленного проема. От трубы следует отрезать кусок той величины, которая будет соответствовать толщине стены.

Готовый отрезок устанавливается в подготовленный проем. Зазоры заделываются монтажной пеной или же герметиком. Со стороны улицы на трубу ставится вентрешетка, со стороны комнаты – монтируется клапан, закрываемый специальной декоративной  решеткой.

Процесс монтажа самого клапана подробно описывается в его инструкции. Выполнив все действия по порядку, вам останется дополнительно зафиксировать устройство на стене саморезами. В самостоятельном монтаже приточного клапана в стенах дома нет ничего сложного – эту работу можно выполнить без обращения к специалистам.

Механическая вентсеть для ванной комнаты

Если в вентпроходе движение воздушных потоков происходит с низкой скоростью, то разумным решением будет установка специальных электровентиляторов, которые будут способствовать быстрому отведению загрязненных воздушных масс.
НА ЗАМЕТКУ: Эффективность системы проверяется обычным тестом с листком бумаги. При наличии хорошей тяги листик должен плотно прилипнуть к вентрешетке.
При покупке вытяжного вентилятора обязательно стоит выбирать прибор по параметру мощности. Рекомендации по определению оптимального показателя мощности оборудования можно прочитать в действующих СНиПах.

Специалисты советуют выбирать для санузла агрегаты, оснащенные обратным клапаном, который будет открываться при оттоке воздушных потоков из помещения и закрываться при поступлении воздушных масс во внутреннее пространство. Искать такую модель долго не придется: большинство модификаций вытяжных вентиляторов изначально оснащены обратным клапаном. Что важно и полезно: работать клапан будет и при выключенном оборудовании.

Советы по грамотному подбору оборудования

Чтобы приобрести качественную и подходящую под конкретные условия модель электровентилятора  — следует провести ряд замеров. Для этого с вытяжной шахты нужно снять решетку и снять размеры технологического проема. С этими размерами можно отправляться в магазин вентиляционного оборудования. Важно выбрать по размерам ту модель, корпус которой плотно и без проблем войдет в канал.

Обратить внимание стоит и на показатели мощности прибора, его экономичность в расходе электроэнергии, уровень шума при работе. Менее важным критерием будет дизайн изделия.

Схемы подключения электровентилятора

Подключить прибор к электросети можно разными способами. Агрегат может включаться в работу при срабатывании датчиков, показывающих влажность или температуру в помещении, а отключаться по таймеру в заданные часы или при помощи специального выключателя, который монтируется внутри санитарно-гигиенического помещения. Напоминаем, что если в устройстве предусмотрен обратный клапан – он будет функционировать автономно, даже при отсутствии подключения к электричеству.

Электровентилятор возможно подсоединить и к световому контуру, при этом система будет начинать работать при включении света в помещении. Но в этом варианте у агрегата должен иметься особый выключатель, который позволит отключить прибор при необходимости и не отключать при этом освещение в ванной комнате. Этот выключатель может быть на корпусе прибора или же его выводят на стену помещения. Важно чтобы выключатель находился на высоте доступной для всех жильцов дома.

При включении-выключении агрегата по таймеру важно настроить весь процесс так, чтобы вы могли его полностью контролировать и отключать оборудование тогда, когда это необходимо, даже если изначально заданное время работы еще не истекло. Процесс настройки вентиляторов вытяжки может быть достаточно сложным, поэтому будет, полезно заранее получить консультацию у специалистов.

Пошаговая инструкция по самостоятельной установке вытяжного электровентилятора

Перед началом процесса работ обязательно стоит внимательно проштудировать инструкцию к выбранной модели оборудования. Затем из коробки стоит достать все элементы, идущие в комплекте к агрегату. Обычно это крепеж, в виде гвоздей-дюбелей. Если сверлить стены под фиксацию устройства дюбелями вам не хочется (например, есть риск повредить дорогую отделку) – закрепить агрегат можно и клеевым соединением. Однако у такого способа фиксации есть существенный минус – снять прибор, посаженный на клей будет невероятно сложно.

Весь этап монтажа будет состоять из следующих этапов:

  1. С вентиляционного прохода снимается решетка. Ее нужно будет или просто открепить, если она фиксировалась на защелках или же отвинтить при помощи обычной отвертки.
  2. Цилиндрическая часть агрегата помещается в шахту.
  3. Карандашом или смываемым фломастером размечаются места высверливания отверстий под крепежные элементы. Вид крепежа подбираются по материалу отделки стен.
  4. Агрегат откладывается в сторону и в поверхности стены делаются отверстия, диаметр которых должен быть равен диаметру крепежа. Если сверлить нужно плитку – целесообразно применить в работе дверь со специальной насадкой-сверлом перьевого типа. Это исключит риски растрескивания и поломки плитки.
  5. В готовые технологические отверстия вставляется крепеж.
  6. В специализированный проем заводится разводка, необходимая для подключения двигателя устройства к сети электропитания.
  7. Если проем, предложенный производителем, не подходит – делать его придется самостоятельно, высверливая отверстия в корпусе устройства.
  8. Агрегат устанавливается таким образом, чтобы проушины в его корпусе совпали с изготовленными отверстиями.
  9. Крепежные элементы закручивают прочно, но аккуратно, смотря за тем, чтобы корпус устройства «не повело» в сторону.
  10. Снимается колесо устройства для получения доступа к контактам.
  11. Осуществляется подключение контактов по схеме, которая приведена производителем в инструкции к прибору.
  12. Проводится проверка работоспособности вытяжного вентилятора.
Если все работает нормально – на прибор ставится декоративная панель и вытяжку можно начинать эксплуатировать в нужном режиме.

Завершая рассказ о монтаже вентсистемы в ванной комнате, заметим, что при желании можно объединить принудительную и естественную вентиляцию в комбинированную сеть. Совмещение разных типов системы дает возможность сократить расходы на оборудование механической вентиляции и повышает эффективность воздухообмена в помещении. Самый простой способ совмещения – приобретение вентилятора с размерами чуть меньше размеров канала. Когда агрегат будет отключен, отработанный воздух начнет выходить через свободное пространство канала.

Как видите – организовать эффективную вентсеть в санузле частного дома своими силами вполне возможно. Однако если у вас нет опыта в проведении строительных работ или знаний в области монтажа инженерных коммуникаций – лучше всего доверить выполнение этой задачи профессионалам. Специалисты смогут разработать грамотный проект системы еще на стадии строительства, подобрать необходимое оборудование, провести все виды работ и настройки оборудования. Обращение к профессионалам кажется затратным мероприятием, однако монтаж вентсети без ошибок которые могут сделать ее неэффективной, окупит все расходы.

Если вам нужна помощь в монтаже вентиляции частного дома, вы хотите получить консультацию по выбору оборудования, составлению схемы каналов – обращайтесь к специалистам нашей компании! Мы гарантируем – сотрудничество с нами будет выгодным и позволит получить качественную, долговечную и работающую без сбоев вентиляцию для загородного дома, коттеджа или дачи!


Как найти вентиляционную шахту в стене если она замурована

Главная » Разное » Как найти вентиляционную шахту в стене если она замурована

Скрытые вентканалы в кирпичных стенах

Зачастую при ремонте и перепланировке собственники сталкиваются с вопросами поиска вентканалов. Особенно это актуально в кирпичных домах начала века и первого этапа типового домостроения. Со временем прошедшим с момента постройки дома в нем проводились многочисленные ремонты/реконструкции/перепланировки и зачастую найти вентканал бывает или затруднительно или не возможно.
К нам обращаются собственники квартир за разработкой проектов перепланировок, которые в принципе не могут прокоментировать где у них находиться вентиляция и говорят что она отсутствовала.
Но такого не может быть и в процессе выезда инженера обследуется квартира и данные вентлиляционные каналы находятся к немалой радости собственников.
Почему такое происходит?
Это происходит в следствии того, то вентиляционные каналы в кирпичных домах идет зачастую не отдельным вентиляционным блоком, а изначально заложены прямо в стенах и из стены идет только вентиляционная решетка.
Пример вы можете видеть на прикрепленных фотографиях.





Каким образом вентиляционные каналы участвуют в согласовании перепланировок:

Если собственник квартиры планирует согласование перепланировки, то в большинстве случаев для согласования необходима проектная документация. И одним из разделов данной документации является раздел вентиляция.
То есть в проектной документации необходимо отразить всю информацию по вентиляции квартиры. И отметить в проекте «вентиляции в квартире нет» нельзя. Каждая квартира должна соответствовать действующим нормативам и без вентиляции быть не может.
Поэтому первым шагом в процесс разработки проектной документации является выезд инженера и обследование квартиры. Обследуется не только вентиляция, а все конструкции квартиры.
Все это отражается в техническом заключении о возможности перепланировки. Далее на основании технического заключения уже разрабатывается проект перепланировки и документация с со всем сопутствующем комплектом сдается на согласование в жилищную инспекцию.

Как можно найти вентиляционный канал в кирпичной стене:

В 99 процентах случаев это возможно только вскрытием стены. Инженер из опыта предполагает что «в данном месте» может проходит вентиляционный канал. И при помощи подручных средств (молоток, перфоратор и т. д.) вскрывает стену и находит данный канал. Существуют несколько более технологичный способ определения каналов при помощи ультразвука, но данный метод используется редко, так как зачастую дает ошибочные показания из за существующих полостей в стене которые не относятся к вентиляционным каналам.
Есть также вариант посмотреть расположение вентиляционных каналов в кирпичной стене из архивных материалов. Но это также редкий случай. Так как дома старой постройки в большинстве случаев никаких архивных материалов по данным домам не сохранилось.

www.pereplanirovkamos.ru

Вентиляционная шахта в квартире многоэтажного дома, СНиП, схемы

Вентиляционная шахта в квартире , все особенности, схемы, снипы! Правила строительства жилых домов подразумевают установку вентиляционной системы. Эти правила одинаково применимы и к частным домам, и к многоэтажным зданиям.

Но технические нюансы этой системы напрямую зависит от особенностей дома, так как существует несколько основных разновидностей схем вентиляции, на основе которых будет происходить циркуляция воздуха. Соответственно, нюансы, которые могут повлиять на работоспособность системы, также могут быть разными.

пенельный многоквартирный дом


Как вентилируются квартиры в панельных домах?

На практике часто происходит так, что проживание в новостройке не гарантирует то, что вентиляция там является качественной. Если сравнивать по этому показателю новые дома и дома, которые были построены несколько десятков лет назад, то особой разницы там не будет.

То есть, вентиляционная шахта в квартире присутствовать будет, но сам процесс в целом будет организован по бюджетному принципу. Только лишь в дорогих новостройках можно отметить наличие систем, выполненных в соответствии с новыми стандартами и с использованием новых материалов.

Циркуляция воздуха в доме может быть представлена в следующем виде:

  1. Естественный приток воздуха вместе с вытяжкой.
  2. Вентиляционные установки, которые обеспечивают принудительную циркуляцию воздуха.
  3. Сочетание естественной вентиляции и механических систем.

Панельные дома имеют только естественный обмен воздуха, также такой обмен имеют старые многоэтажные дома. Воздух поступает через старые деревянные окна или через каналы в стеклопакетах. Забор воздуха происходит через шахту, которая выходит на крышу.

То есть, свежий воздух, попадающий через окно, через некоторое время будет забираться шахтой за счет природной тяги. Подобные шахты обычно есть на кухне, в ванной и в туалете – если дать запрос «вентиляционная шахта в многоэтажном доме схема», то она именно так и будет выглядеть. Шахта перестанет выполнять свои функции, если на этапе строительства будут допущены серьезные ошибки, которые нарушат обмен воздуха. Отметить можно отсутствие просвета между дверным полотном и полом или установка глухих стеклопакетов.


Устройство вентиляционной шахты и монтаж — Особенности схем

Наличие индивидуальных вытяжных каналов в квартире приведет к тому, что тяга воздуха будет стабильной.  При такой реализации в каждой квартире есть своя шахта, которая работает автономно от других шахт в доме.

Также вертикальные каналы могут соединяться только в горизонтальном коллекторе, который будет собирать все отработанные потоки в доме. Считается, что наиболее неудачным вариантом обустройства воздухообмена в квартире является тот, когда канал выходит в общую шахту. Это обусловлено возможностью сэкономить на полезной площади, но на практике доставляет немало проблем людям, проживающим в квартирах. В такой ситуации запахи из одних квартир могут попадать в другие квартиры, и бороться с этим довольно трудно.


Вентиляционная шахта в многоэтажном доме схема

Если же рассматривать схемы, при которых отработанный воздух будет собираться на чердаке, то их также нельзя назвать идеальными. Для использования подобной схемы требуется наличие чердака. И в обоих случаях есть свои существенные минуса.

Наличие общего коллектора создает дополнительное сопротивление тяге, а если вентиляционная шахта в многоэтажном доме отдает воздух на чердак, то там будут накапливаться неприятные запахи. В новых домах забор воздуха происходит через специальную установку, которая ставиться в подвале. Очищенный воздух будет подаваться во все квартиры, а когда он загрязниться, то вытяжной вентилятор заберет его.


Для чего в квартире вентиляционная шахта — Как устроены шахты?

В панельных домах вентиляционные шахты представляют собой бетонные блоки, которые устанавливаются друг на друга. Чтобы устройство вентиляционной шахты действительно работало, следует выполнить идеально вертикальный канал.

Начало свое шахта берет еще на цокольном этаже, и заканчивается на крыше, куда воздушные потоки и выходят. Нужно понимать, что размеры вентиляционной шахты в многоэтажном доме составляют 30 см на 60 см. Сами магистрали изготовляются из металла или пластика. Такой выбор материала обусловлен тем, что их достаточно легко очищать, и они служат долгий срок. Также важно защитить ствол от попадания мусора и осадков – справляется с этим зонт из нержавеющего металла.

Проблема в том, что даже если шахта будет забита, и воздухообмен нарушится, то самостоятельно выполнить очистку канала не получиться – заниматься этим должна управляющая компания.


Какие требования могут предъявляться вентиляционной шахте?

Чтобы понимать требования к подобным конструкциям, нужно сначала ответить на вопрос, для чего в квартире вентиляционная шахта. Она должна забирать уже отработанный воздух. Отсюда возникают и требования к ней.

Шахта должна быть полностью герметичной, чтобы туда ничего лишнего не попадало. Тот объем воздуха, который были запланирован в проекте, должен проходить без каких-либо проблем. Конечно, конструкция должна соответствовать установленным санитарным и гигиеническим нормам. В независимости от того, используется ли шахта в квартире или в промышленном здании, ее конструкция должна выполняться из негорючих материалов. Между отдельными бетонными модулями не могут оставаться промежутки – они заделываются бетонным раствором. Если же рассматривать конструкции из металла, то стыки делают на фланцах.


Причины, по которым шахта может перестать работать

Типичной проблемой воздушного канала является перегонка воздуха в обратную сторону. Тут все зависит от особенностей используемой системы. Например, все шахты в квартире направляют отработанные потоки на общий канал.

Если индивидуальный канал в какой-то из квартир выйдет из строя, то это никак не повлияет на работоспособность всей системы. Но если таких квартир будет несколько, то воздушный поток просто не сможет себя вытолкнуть дальше, соответственно, он пойдет вниз. Затягивать отработанный воздух будут последние этажи. Обычно в этом случае принимают решение вывести свой канал непосредственно на крышу. Виновником нарушения воздухообмена в отдельных квартирах может являться пластиковый стеклопакет, отсутствие зазора между полом.


Вентиляционные шахты в многоэтажных домах СНиП

Так как конструкция является очень важной для всего дома, ведь она является частью общей системы, то вентиляционные шахты в многоэтажных домах снип включают сразу несколько нормативов, в частности:
1.  СНиП 41-01-2003, который имеет и формулы расчета воздуха и требования к самим шахтам и другие важные положения.
2. Норматив, который затрагивает требования к системе вентиляции и пожарной безопасности.
3. Норматив по системе вентиляции. Важно придерживаться именно актуализированной редакции.
4. Нормативы жилых многоквартирных домов.
5. Нормативы санитарно-технических систем.


Можно ли улучшить работу шахты?

Если имеются герметичные стеклопакеты, то можно сделать дополнительные приточные каналы, которые устанавливаются в оконный профиль ниже подоконника. Лучше, если вход в шахту будет оборудован вытяжным вентилятором. Эти вентиляторы должны иметь датчики влажности, что позволит автоматически запустить вентилятор, если в помещении слишком влажно.

vent-vozduh.ru

Самая серьезная ошибка при ремонте на кухне: victorborisov — LiveJournal


Зашел на днях в гости к родителям и ужаснулся. Ремонт здесь был сделан несколько лет назад, но строители допустили серьезнейшую ошибку, которая существенно ухудшила качество жизни проживающих в квартире. Ошибка хорошо видна на этой фотографии. Найдете её?


Это стандартная ошибка, которую допускают почти все строители. В канал к вентиляционной шахте замуровывают круглую трубу, к которой подключают короб от вытяжки на плитой. А на вытяжке стоит обратный клапап. Таким образом, при выключенной вытяжке воздухообмен на кухне отсутствует. Ситуация многократно усугубляется при наличии газовой плиты, которая в процессе работы в огромных количествах выделяет угарный и углекислый газ. Открывать окно для проветривания малоэффективно, т.к. конвекция воздуха при отсутствующей вытяжке минимальна.

2. Отсутствие вентиляции негативно влияет на здоровье, а угарный газ вообще смертельно опасен для человека. Так делать нельзя! Берём перфоратор и увеличиваем отверстие под прямоугольную накладку с двумя каналами для вентиляции. Верхний для подключения вытяжки, нижний для вентиляции самой кухни в то время, когда вытяжка не работает.

3. Вторая ошибка — использование на вытяжке канала диаметром 100 мм. Площадь сечения в таком случае крайне недостаточна для того, чтобы обеспечить воздухообмен более 100 м3/час, а это сильно меньше даже первой скорости вытяжки. Обязательно использовать воздушный канал диаметром 125 мм, который без проблем позволит удалять из кухни обработанный воздух в количестве до 350 м3/час.

4. Правильная вентиляция на кухне. Пропало ощущение духоты, которое присутствовало даже при открытом окне (у кухни появился свой вентиляционный канал). В несколько раз снизился шум от вытяжки (из-за увеличения диаметра воздуховода до 125 мм). На кухне стало комфортно находиться.

Прошелся поиском по картинкам по запросу «фото ремонта на кухне» — в 9 из 10 случаев точно такая же ошибка: вентиляционный канал от вытяжки на 100 мм и отсутствие канала для вентиляции самой кухни. Какой толк от так называемого «евро-ремонта», если строители нарушили все правила устройства вентиляции в жилых помещениях (в особенности при наличии газовой плиты)?

А как сделана вентиляция у вас на кухне?

Как было (в единственный канал подключена вытяжка)

236(52. 8%)

Как стало (раздельные каналы для вытяжки и вентиляции самой кухни)

211(47.2%)

victorborisov.livejournal.com

Как найти вентиляционную шахту в стене если она замурована — Портал о стройке

Содержание статьи:

Вентиляция – это одна из важнейших инженерных систем многоквартирных домов, оказывающая значительное влияние на здоровье жильцов и удобство проживания.

Содержание статьи:

Как устроена вентиляция 5 и 9 этажных домов

  • Схема вентиляции многоэтажных зданий

    Движение потока воздуха по помещениям должно быть направлено из спален и гостиных в зоны выведения, то есть в кухни и туалеты;

  • Силу вытяжения вентиляции 9 этажного дома следует рассчитывать таким образом, чтобы не нарушалось движение потоков во всех помещениях, а также соседних квартирах;
  • Чтобы уменьшить затраты на обогрев приточного воздуха, необходимо оборудовать систему вентиляции в 5 этажном доме временным отключением или режимом ожидания;
  • Какими бы не были погодные условия, вентиляция должна работать и быть управляемой;
  • Вентиляционные шахты не могут быть источниками шума и гула с улицы. Гудение вытяжных вентиляторов следует свести к минимуму.

Требования к вентиляции панельных домов

Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.

О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.

Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.

Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:

  • В туалете 50 кубометров воздуха в час;
  • В ванной 25 кубометров в час;
  • На кухне 90 кубометров в час;
  • Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.

Обеспечение вентиляции в 9 этажном доме

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Плюсы и минусы схем вентиляции 5 этажных домов

Плюсы схемы вентиляции 5 этажного дома:

  • Дешевые монтажные работы;
  • Владелец квартиры может уменьшить интенсивность потока, закрыв форточку;
  • Можно усилить тягу, вставив вентиляторы.

Минусы схемы вентиляции 5 этажного дома:

  • Через форточки в дом попадает шум, пыль;
  • На нижних этажах вентиляция может быть слишком интенсивной, а на верхних – недостаточной;
  • Летом тяга практически отсутствует;
  • На работу вентиляции влияют погодные условия.

Source: StrojDvor.ru

Читайте также

stroyka.ahuman.ru

Вентиляционные каналы в частном доме

Многие недооценивают важность расположения вентиляционных каналов в частных домах. Часто сталкиваюсь с их отсутствием в частных домах вообще. Они либо расставлены коряво, либо сечения не поддается логике, а бывают случаи когда здание построено, а шахт просто нет. В этой статье расскажу, как правильно расставлять вентиляционные каналы в частном доме. Вы научитесь это делать самостоятельно и поймете основные закономерности. Они совершенно простые.

Виды вентиляционных каналов в частном доме

Существует всего 7 видов всевозможных вентиляционных каналов:

1.  Санузла (ванной, туалетной комнаты) – актуально для любого дома;
2.  Кухни – актуально для домов с газовой плитой;
3.  Кухонного зонта (над плитой)актуально для любого дома;
4.  Котельной строго обязательна согласно СП 281.1325800.2016 -пункт 14.3;

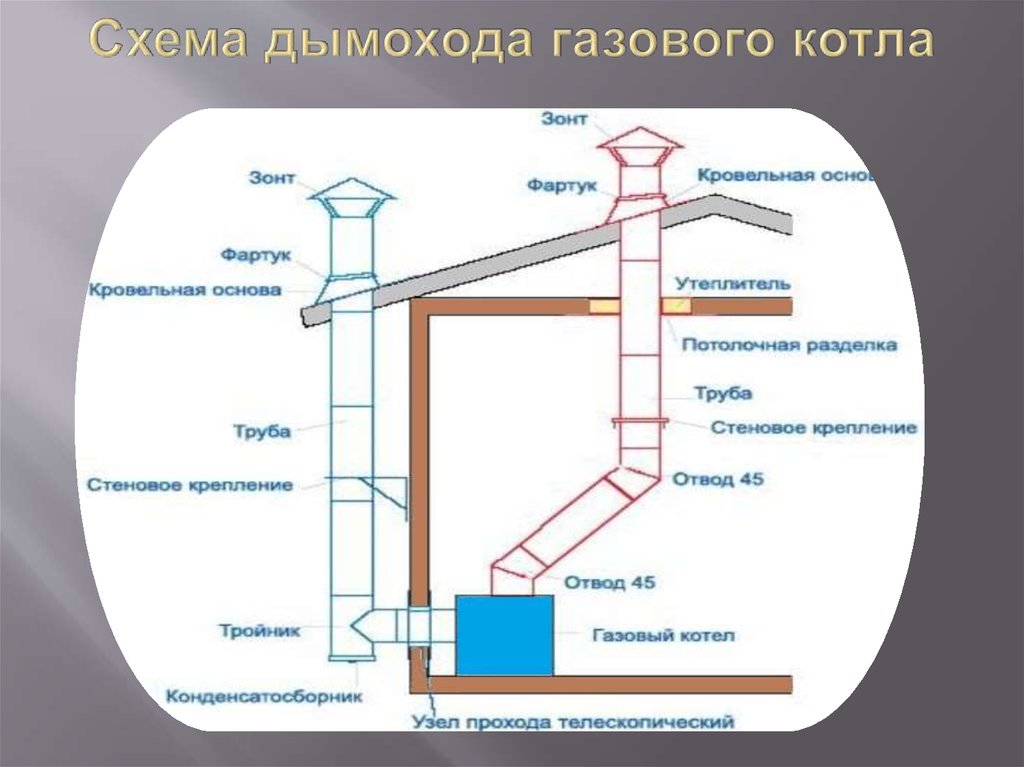

5.  Дымохода котла  – актуально для любого дома.

Дополнительные шахты:
Действующие нормы (например СП 55.13330.2016) регламентируют оборудование вентиляции и в «других помещениях». К этим «другим» часто относят:

6. Шахта вентиляции гардеробных и кладовых;
7. Фановый стояк канализации (по нормативам водоснабжения и канализации).

Больше никаких габаритных шахт (если не делать шахты для приточно-вытяжной вентиляции в частном доме) нет и быть не может.  Все шахты начинаются под потолком помещения и проходят через все этажи вертикально вверх.
Шахты вентиляции не допускается размещать ближе чем 100мм от электрокабелей и труб канализации. (СП 60.13330.2012 пункт 7.11.12).
Горизонтальные участки канализации также запрещается проводить через шахты вентиляции.





 Размер вентиляционных каналов в частном доме

Через дробь – размер воздуховода и (/) размер внутреннего отверстия шахты.

ШАХТЫ ВЕНТИЛЯЦИИ В КОТТЕДЖЕ
Помещение Размер шахты (мм)
ОСНОВНЫЕ
Санузел (ванная, душевая) 150х100 / 200х150
Кухня (естественная шахта) 200х100 / 250х150
Кухня (кухонный зонт) 300х150 / 350х200
Котельная (вытяжка) ⌀200 / 250 для Sзд
⌀250 / 315 для Sзд > 400 м2
ДОПОЛНИТЕЛЬНЫЕ
Гардеробная 100х100/150х150
Кладовая 100х100/150х150

Воздуховод (первый размер) идет внутри шахты (второй размер)
Оставляем свободное пространство в 5 см с каждой стороны на крепление, повороты и фланцы.  Размеры шахт для всех коттеджей одинаковы, т.к. действующие нормы устанавливают фиксированные расходы вытяжного (удаляемого) воздуха, вне зависимости от размера помещения и размера дома.

Расположение вентиляционных каналов

Как Вы понимаете, никаких особо жестких требований к размещению шахт (кроме как для дымоходов) нет и быть не может. Исходим из обычной житейской логики.

Шахта вентиляции санузлов

Вы можете расположить шахту для санузлов в любом удобном месте. Размер шахты неизменный, т.к. действующие нормы регламентируют один расход воздуха 25 м3/ч для любых типов санузлов и ванных комнат.
Желательно над туалетом, ванной или душем.  Нежелательно около окна или двери.

Шахта естественной вентиляции кухни

Шахта естественной вентиляции кухни появляется только в домах с газовой плитой. В таком случае канал для естественной вентиляции прокладывается в одной шахте с каналом для кухонного зонта.
Внутреннее сечение такой шахты будет аж 600х200. Если два канала невозможно расположить в одной шахте, то можно сделать 2 отдельные шахты : 350х200 – для кухонного зонта, и 250х150 – для естественной вытяжки с кухни. Размеры вытяжных шахт также неизменные, т.к расходы удаляемого воздуха установлены нормами.
Желательно как можно ближе к газовой плитке.

 Шахта кухонного зонта (над плитой)

Вы бы знали сколько было споров по поводу этой шахты. О чем это я?
Кухонный зонт имеет встроенный вентилятор. Этот вентилятор слишком слабый, чтобы протолкнуть расчетное количество воздуха в обычную шахту маленького сечения, как например, в квартирных домах (200х100). Мало того, сетчатый фильтр зонта со временем забивается жиром и создает большое сопротивление. На выходе получается зонт-бутафория, абсолютно бесполезная хрень над плитой, которая и не улавливает и не удаляет запахи от готовки пищи. Поэтому минимальный размер вытяжного канала, который хоть как-то может протолкнуть слабенький вентилятор зонта это 300×150.

Шахта вентиляции котельной

C вентиляцией котельной всё гораздо проще, чем кажется. По помещениям котельной в коттеджах в 2016 году вышли новые нормы. (СП 281.1325800.2016).

Если коротко:

  • для маленьких котлов (в коттеджах до 400м2) – вытяжная шахта круглая Ø200 (отв.Ø250)
  • для крупных котлов (коттеджи более 400 м2) – вытяжная шахта Ø250 (отв. Ø315)
  • воздуховод выводится на высоту равную высоте трубы котла. Чаще всего дымоход и воздуховод вентиляции проводятся вместе в одной шахте в строительном исполнении.
  • бонусом скажу про приток. Для притока используется отверстие в стене котельной выходящие на улицу, располагается под потолком над предполагаемым местом котла.

Рекомендуется:
Сделать отверстие на наружной стене максимально далеко от вытяжной шахты (см.выше). (Пункт. 14.4 –СП 281.)
Размер отверстия 500×150, либо (если хотите квадратное – 300х300)
Также у меня есть статья о том, нужна ли приточно-вытяжная вентиляция в частном доме и критерии ее выбора.
А теперь несколько правил для любых вытяжных шахт.

5 правил расположения вентиляционных шахт

Правило 1: Шахта может иметь горизонтальный участок длиной не более 1.5 метра.

Шахту для вытяжки из санузла можно разместить не в санузле, а в соседней комнате (например кладовой или построчной) на расстоянии не более 1,5 метра от помещения санузла. Такое требование обусловлено стабильностью работы системы естественной вентиляции. При увеличении расстояния система работать не будет.

Правило 2: Высота шахты естественной вентиляции должна быть  не менее 3 метров.

Тяга в системе естественной вентиляции создается за счет разницы плотностей воздуха в помещении и на улице при минимальной для этого высоте шахте – 3 метра.
Можно уменьшить высоту шахты при оборудовании её вытяжным вентилятором. Вытяжные каналы последнего этажа как правило оборудуются  настенными вентиляторами. Естественная вытяжка на последнем этаже работать не будет.
Нет разницы плотностей воздуха – нет и естественной тяги.

Правило 3: Все шахты должны выступать более чем на 1 метр от поверхности кровли (СанПиН 2.1.2.2645-10 пункт 4.9) Шахты должны заканчиваться на одинаковой высоте.

По-настоящему интересное правило о котором забывают в 90% зданиях. Все шахты должны заканчиваться на кровле на одной высоте, поэтому если возникает перепад по высоте между двумя шахтами более 1.5 метров, тогда нижняя шахта начинает работать на приток, а не на вытяжку. В таком случае ничего не остается делать, как оборудовать в такой шахте настенные вентиляторы т.е. превратить её из естественной в механическую.

Правило 4: Оборудовать шахту в строительном исполнении – прошлый век. Массивно, дорого и глупо.

Применяйте стальные воздуховоды. Для обшивки шахты  в помещениях подойдет гипсокартон в 2 слоя.
Для прохода через гидроизоляцию кровли используйте проходные элементы фирм Vilpe, Krovent.  (этот пункт не относится к дымоходам камина и котла)
Но если  вдруг решили делать шахту в строительном исполнении нужно понимание, шахта изнутри должна быть абсолютно гладкая. Необходимо предусмотреть затирку швов либо облицовку шахты изнутри сталью. Это не я придумал. Читайте – СП7.13130.2013 пункт 6.13.

Правило 5: Объединять два помещения (два санузла) в одну вытяжную шахту крайне нежелательно, но можно только при условии оборудования в каждом помещении настенного вентилятора.

Настенные вентиляторы в своей конструкции имеют обратный клапан, который будет препятствовать проникновению воздуха из одного помещения в другой.

Также вам может быть интересна статья про вентиляцию в бассейне частного дома, если вы планируете строительство своего бассейна.

Если у Вас остались вопросы, вы хотите познакомиться или заказать у меня проектирование, звоните +7-963-729-71-20 или пишите на почту [email protected] На странице Услуги есть калькулятор актуальных цен, и вы можете уточнить цену за интересующий вас раздел проектирования.

hvac-life.ru

КАК УСТРАНИТЬ ЗАСОР ВЕНТИЛЯЦИОННОЙ ШАХТЫ

Работая в одной из квартир первого этажа кирпичного дома (дом был построен в 1958 году, и с тех пор капитального ремонта в квартире не было), столкнулся с такой проблемой, как засорение вентиляционной шахты, предназначенной для вентиляции ванной комнаты и туалета.

Всем известно, что отсутствие вентиляции в ванной приносит множество неудобств.
Постоянная сырость и необходимость держать дверь в ванной открытой, чтобы хоть как-то избавиться от повышенной влажности. А о том, чтобы покурить в туалете, вообще не может быть и речи. Через две минуты там просто “газенваген” какой-то.

Был приглашен специалист по устранению засоров вентиляционных шахт. Я повсюду сопровождал его, поэтому знаю что и как было. Забравшись на чердак, он с помощью тросика и привязанного к нему гирьки установил, что засор находится чуть ниже потолка четвертого этажа. Для устранения проблемы, он предложил договориться с жильцами квартиры четвертого этажа, чтобы те разрешили пробить отверстие в своей ванной комнате и, проникнув к месту засора, вынуть мусор, освободив тем самым вентиляционную шахту.

Такой вариант не очень обрадовал соседей четвертого этажа. Люди пожилые и интеллигентные. Они вежливо и недвусмысленно согласились “подумать” над таким интересным предложением, как разрушить полстены в их ванной комнате, навалив гору битого кирпича в ванну. Мы стали искать альтернативные методы решения проблемы.

Решив, что сбрасывание различных грузов на тросике сверху, может привести только к утрамбовыванию и уплотнению мусора, стали искать возможность добраться до проблемного места снизу.

Возможно, кто-то не знает, но для каждой квартиры предусмотрена отдельная шахта вентиляции и поэтому воздух из других квартир не попадает в вашу и наоборот. Исключения составляют лишь некоторые панельные дома.
Именно поэтому, добраться до проблемного места снизу можно было только из вентиляционного отверстия своей ванной комнаты.

Мы поступили так. Купили пятнадцать метров полипропиленовой трубы, диаметром 25мм. Припаяли на конец трубы коротенький отвод под сорок пять градусов с заглушкой на конце, и постепенно наращивая трубу и подкручивая ее по мере продвижения стали проталкивать ее в шахту, пока не уперлись в место засора вентиляции.

После чего, ударами снизу, разбили место засора и освободили шахту. Вывалилось с полведра мелких обломков и три половинки кирпичей. Вентиляционная шахта обрадованно вдохнула воздух из квартиры и отлично работает по сей день.

Простой способ прочистить вентиляционную шахту, не требующих особых затрат. Может быть, кому-то пригодится.

blogremont.ru

Вентиляционная шахта дома — особенности и виды устройства

Для обеспечения циркуляции воздушных потоков в помещениях используют вентиляционные шахты. Данное устройство позволяет создать подходящий климат для комфортного проживания и обезопасить от скопления газов.



Вентиляционные каналы должны находиться обязательно

Вентиляцию необходимо закладывать во время строительства дома, независимо многоэтажного или частного. Система воздушных каналов паутиной охватывает здания, допуская поступление свежего воздуха. Существует ряд мест, в которых они должны находиться обязательно:

  1. Санитарный узел
  2. Котельная
  3. Кухня: 2 вентиляционных канала — один для вытяжки, второй — работающий постоянно
  4. Гараж
  5. Хозяйственные комнаты без окон
  6. Подвальные помещения
  7. Чердак, если нет слуховых окон
  8. Погреб

С какими проблемами сталкиваются при отсутствии вентиляции:

  • Эффект «плачущих окон»
  • Плесень в местах скопления влаги
  • Застой запаха, чада, газов на кухне и санузлах
  • Сложности с газовыми службами
  • Не создается правильный микроклимат



Виды устройства вентиляции

В зависимости от построения, системы вентилирования разделяют:

  • Естественная — Приток и отвод воздуха обеспечивается разными показателями давления в помещении и за его пределами
  • Искусственная — Основана на работе механизмов, которые создают принудительное перемещение воздушных масс
  • Смешанная — Функционирует как с помощью механизмов, так и возможен естественный воздухообмен

Каждая система подбирается индивидуально, в зависимости от проекта и помещения, в котором планируется эксплуатация. Обязательной составляющей является вентиляционная шахта.

Устройство вентиляционной шахты

Форма сечения канала шахты бывает квадратной, прямоугольной или цилиндрической структуры. Наиболее часто встречающиеся материалы, из которых монтируют вентканалы — это сталь и термоустойчивые полимеры. Классикой считаются воздушные шахты из кирпича. Одним из требований, предъявляемых к вентиляции, является огнестойкость системы. Составные должны удобно крепиться, обладать герметичностью и не создавать шумов при образовании вихревых потоков.

Устройство состоит из следующих частей:

  • Центральная шахта, через которую вытягиваемый воздух поднимается вверх и выводится наружу
  • Вентканалы-спутники. По ним воздух попадает в центральную шахту. Устройство предотвращает попадание удаляемого воздуха в смежные комнаты или помещения
  • Вытяжное отверстие. Находится непосредственно в помещении, сквозь них, с помощью тяги, воздушные потоки устремляются в вентиляционные каналы

Длину центрального вентиляционного канала шахты рассчитывают исходя из конструктивных особенностей: количество этажей, высота чердака и вытяжной трубы на крыше. Если необходима большая продуктивность, на практике увеличивают размер сечения или длину канала.

Во избежания попадания влаги, осадков, загрязнений в вентиляционную шахту, конструкцию сверху закрывают зонтиком или оснащают дефлектором.



Особенности вентиляционных шахт для частного дома

Полноценная система вентилирования должна обладать двумя устройствами: одно для притока свежего воздухи, второе – для удаления отработанного. В частных домах широкое распространение обрела естественная вентиляция, при которой чистый воздух попадает, просачиваясь через окна, двери, поры в конструкции здания. Отработанные потоки через вентканалы выводятся наружу.

Более совершенна система вытяжных шахт в частных домах – приточно-вытяжная с рекуператором. При монтаже такого блока, вытягиваемые воздушные потоки участвуют в подогреве свеже поступающих, что экономически выгодно в зимнюю пору.

Нюансы, которые необходимо учитывать при проектировке воздушных каналов с естественным вентилированием:

  1. Чем больше и длиннее каналы, тем сильнее тяга
  2. Каналы вытяжки лучше размещать в центре дома внутри стены. В зимнюю пору будет дополнительный обогрев, что увеличит перепад давления и силы тяги соответственно
  3. Каналы должны быть максимально схожего сечения, или с плавными переходами на стыках. Не допускается больших отклонений, чтобы не терять силу воздушного потока
  4. Система воздуховодов должна иметь гладкую поверхность и как можно меньше поворотов и углов, это увеличит сопротивление и уменьшит тяг
  5. Чтобы увеличить скорость и силу тяги рекомендуется вытяжную трубу размещать на 50 см над крышей дома

К достоинствам естественной системы вентилирования для частного дома стоит отнести ее недорогую стоимость и простоту в обслуживании.

Из недостатков: малая эффективность, нет возможности нагревать, охлаждать или очищать воздух. При наличии в доме герметичных окон из металлопластика, рекомендуется периодически ставить их на проветривание, для поступления приточного воздуха.



Вентиляционная шахта в многоэтажном доме

Старые многоквартирные дома и новые бюджетные многоэтажки построены по принципу естественного воздухообмена. Для того загрязненный воздух, запахи и пыль с нижних этажей не попадали в квартиры верхних, необходимо уделить должное внимание системе вентиляционных шахт в многоэтажных домах.

В зависимости от способа вывода вентиляции различают:

  • Система вентиляционных шахт без сборных каналов. С каждой квартиры выводится на крышу свой канал. Подходит для домов с небольшим количеством квартир. Неэффективно в высотных зданиях
  • Вертикальная основная шахта со сборными каналами. Из недостатков – возможность перемещение запахов между помещениями при неправильной установке или засорении воздушных проходов
  • Соединение сборных шахт на чердаке здания. Уделяется внимание точности проектирования, при нарушении которой возможен возврат отработанного воздуха
  • В качестве сборного канала используется чердак. Наиболее применяемый метод. Создается усиленная тяга благодаря разреженности воздуха на чердаке

Дополнительно устанавливают: вытяжные вентиляторы — для обеспечения принудительного регулирования потоком, обратные клапаны — для предупреждения попадания запахов и грязного воздуха из соседних квартир.

Поступление свежих воздушных потоков создают подходящие условия для здоровья человека и долговечности жилья. Необходимо учитывать все тонкости при организации воздухообмена в доме. При правильно спроектированной вентиляционной шахте, должном и своевременном обслуживании обеспечен хороший микроклимат.





vent-vozduh.ru

Вентиляционная шахта в многоэтажном доме особенности

Инженерные коммуникации многоэтажного дома — это слаженная, тщательно продуманная система, бесперебойная работа которой обеспечивает комфортное проживание людей в квартирах многоэтажки. Работа вентиляционной системы, казалось бы, происходит сама по себе, на самом деле это не так.



Виды вентиляционных систем многоэтажных жилых домов

Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать «легкими» здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

  •  естественная,
  •  принудительная,
  •  смешанная.

Работа естественной вентиляции предполагает реализацию воздухообмена при помощи разной плотности воздуха снаружи и внутри помещения. «Грязный» воздух удаляется через вентиляционные окна, расположенные в санузлах, ванных комнатах и кухнях. Проходит путь по вентиляционной шахте и высвобождается на улицу через оголовок канала, расположенный под кровлей или непосредственно над ней. Приток чистого воздуха осуществляется через форточки, не плотности в оконных фрамугах, дверных коробках.

Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте. Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.



Устройство вентиляционной шахты многоэтажного дома и их технические особенности

Вентиляционная шахта многоквартирного дома представляет собой полую шахту, выполненную из монолитных бетонных конструкций, оштукатуренной кирпичной кладки. В домах новой застройки для устройства вентиляции применяются полимерные трубопроводы или трубопроводы из облегченных металлов, аэродинамика в таких воздуховодах повышена, они менее подвержены засорам, легче очищаются. Главными условиями для устройства вентиляционных шахт многоэтажного дома являются:

  • полная герметичность,
  •  пожаростойкость,
  •  беспрепятственное прохождение расчетных воздушных масс.
  •  возможность технического обслуживания.

Системы вентиляции с индивидуальными каналами выглядят как вентиляционные окна, объединенные в горизонтальный воздуховод, вмурованный в простенки квартиры или смонтированный по стене, уходящий в вертикальную воздушную шахту. Такая шахта обособлена от соседей, вывод воздуха из квартиры происходит в помещении чердака или над кровлей здания. Такие схемы реализованы в малоэтажных застройках.

Преимущество их в том, что запахи соседей не проникают в квартиры друг друга. Минус в том, что тяга становится все меньше с каждым этажом, а на последних этажах может и вовсе отсутствовать или «опрокидываться», то есть работать не на удаление воздуха, а на его приток. Решить эту проблему можно путем устройства принудительной вентиляции, удлинения оголовка вентиляционного канала или установкой дефлектора.



Вентиляционная шахта в многоэтажном доме схема

Схема 1

В жилых домах повышенной этажности распространена система вентиляции, где квартирные воздуховоды объединяются в общую шахту. Подключение каналов спутников происходит на этаж или два выше, расположения горизонтального воздуховода. Такая схема чревата перетоком воздуха и попаданием запахов из одной квартиры в другую. Врезка кухонных вытяжек и даже элементарных вентиляторов в санузлах в такую систему лишь усугубит проблему. Решается она путем устройства принудительной вытяжки, расположенной в общей шахте или ее оголовке.

Схема 2

Вентиляционные шахты оканчиваются оголовком, накрытым зонтом из оцинкованного железа или бетонной плитой. Такие меры предупреждают попадание осадков и крупного мусора в шахты. Кладка оголовка должна быть герметична, оштукатурена. Оголовки должны быть пронумерованы по порядку, а так же иметь маркировку расположенных в общей шахте квартирных выводов.

Эксплуатация и техническое обслуживание вентиляции

Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

Горизонтальные и вертикальные участки воздуховода очищаются с помощью специального троса со щеткой. Для очистки так же могут применяться специальные химические составы. Наличие тяги проверяют с помощью прибора – анемометра. Так же наличие тяги в вентканале можно проверить при помощи пламени свечи и листочка бумаги. Пламя свечи должно отклоняться в сторону шахты, его должно визуально «всасывать» внутрь канала. Листок же должен попросту «прилипнуть» к вентиляционному окну. Проверяют наличие тяги при открытых окнах и закрытых входных дверях.



В

ентиляционные шахты СНИП

Строительные нормы по устройству вентиляционных шахт, параметры кратности воздухообмена, пути создания необходимого в жилом доме микроклимата регламентируются сборником СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Это руководство к действию для проектировщиков, строителей и обслуживающих организаций. Для нормализации же микроклимата жилья можно предпринять самостоятельные шаги :

  •  регулярное очищение и промывка вентиляционных решеток,
  •  устройство в герметичных пластиковых окнах специальных вентиляционных отверстий, которые помогут обеспечить постоянный приток воздуха,
  •  исключить оклеивание и окрашивание стен материалами излишней плотности,
  •  проветривание помещений.

Такие простые и не замысловатые правила помогут создать благоприятный микроклимат в жилье, избежать проблемы спертого воздуха, образования плесени и грибка.

vent-vozduh.ru

Ответы Mail.ru: Снос вентиляционной шахты.

Вентиляционная шахта является общим имуществом дома а не вашим собственным. Для вентиляции вашего санузла она бы и начиналась под потолком. Если же она идет от пола, то скорей всего в ней находятся каналы из техподполья. Или другие коммуникации.

если квартиру продавать не будешь, делай чего хочешь, а если переделаешь и захочешь продать — придется восстанавливать за свой счет, плюс штрафы

Если квартира приватизирована, то не особо то и страшно.

Вы имеете ввиду снести стену вентиляционной шахты? Если никто не узнает и вы оставите вент. канал в ванне, то можно..

По развернутым фото я мало что поняла, тем более по гипсокартону. В реале вот так один сносил.. самонесущую. Над его головой остались ВИСЕТЬ 8 этажей! Есть шанс, что тряхнет и они всё таки встанут на свое место, т. е. на первый.

Вентиляционную шахту не сносят. Так могут быть проложены коммуникации, разведенные по дому.

посмотри, если идет от тебя шахта вниз, то нельзя. Если нет, то возможно рядом могут быть идти другие каналы от подвала к соседям. Если нет, то я бы снес.

тягу обеспечивает прокладка вентканала от подвала (в котором есть приток воздуха ) да крыши !!! вы что думаете, если у вас будет только выход в потолке в шахту, то будет работать вентиляция ? вы и себе геморрой в виде плесени приобретете и вентиляцию соседей нарушите кроме того запашки от ваших посещений туалета, замучают соседей.

touch.otvet.mail.ru

Козырьки и тенты. Наружные и внутренние лестницы. Компоненты

При строительстве частных домов прокладке вентиляционных каналов часто уделяется мало внимания. Экономят на системе воздухообмена, заменяют ее трубами и отводят недостаточно места в стене для прокладки вентиляционных каналов. Это приводит к застою воздуха и может быть небезопасно при использовании газовых котлов.

Канал естественной вентиляции в частном доме: правила размещения

В частном доме из кирпича или газобетона прокладку вентиляционных каналов следует предусматривать для следующих помещений:

  • ванная комната;
  • ванная или душевая;
  • кухня;
  • гараж;
  • подвал;
  • котельная.

Именно в этих помещениях отмечается повышенное содержание влаги, тепла и различных загрязнений в воздухе. В целях безопасности особое внимание следует уделить вентиляции котельной и прилегающих к ней помещений – в этом месте скапливается газ.

Воздуховоды в кирпичном доме

Вентиляционный канал представляет собой сплошную вертикальную конструкцию, доходящую до отметки над кровлей. Важно организовать в шахте постоянное движение воздушных масс; для этого следует избегать поворотов и неровностей внутри воздуховода.

Кирпич для вентиляционных каналов устойчив к влаге и горячему воздуху. В качестве связующего раствора используется смесь песка и цемента, разбавленная водой.

Размеры, как правило, 12×15 см, для кирпичных конструкций — 12×25 см. Толщина стен должна быть не менее 10 см. Так как кирпичная вентиляционная шахта имеет большой вес и создает сильную нагрузку, ее устанавливают непосредственно на фундамент здания.

Этапы работ по кладке кирпичной вентиляции

Рабочий процесс монтажа кирпичной кладки своими руками с помощью шаблона, который можно сделать из фанеры или листа ДСП.Эта часть имеет квадратную или прямоугольную форму в зависимости от формы поперечного сечения будущего воздуховода. Длина шаблона 8-10 кирпичей в толщину.

Кирпичные вентиляционные каналы закладываются от угла стены. Первый канал создается после укладки 2 слоев кирпича. Чтобы во время работы ориентироваться на шаблон, его необходимо установить вертикально с помощью отвеса. Между двумя швеллерами следует оставить расстояние в один кирпич.

Кирпичи должны быть установлены встык, а излишки раствора должны быть удалены шпателем.Ряды укладываются с небольшим сдвигом относительно предыдущего ряда. После выкладки 5-7 рядов кирпичей фанерный шаблон необходимо перенести.
Если дымоход расположен рядом с вентиляционным каналом, между ними должна быть сплошная кирпичная кладка толщиной не менее 40 см. Это позволит избежать смешения воздушных потоков и попадания продуктов горения в вентиляционную систему.

Вентиляционная шахта в домах из газобетона и газобетона

Вентиляция в газобетонном доме имеет свои особенности организации.Газобетон — непригодный материал для шахтного строительства — он впитывает влагу, газы, подвергается воздействию высоких температур. Поэтому в домах из газобетона для организации воздуховодов следует использовать другие материалы и приспособления:

  • кладка канала и прилегающих к нему стен из кирпича;
  • крепь шахт стабильными трубами из металла, асбеста, пластмассы;
  • Монтаж оцинкованного короба, обшитого газобетонными блоками.

В некоторых случаях используется другой способ изготовления воздуховодов своими руками.В этом случае система состоит из каналов, проложенных под потолком комнат, которые сливаются в одну шахту под крышей дома, куда удаляют застоявшийся воздух. Строительство такой конструкции дешевле, но менее эффективно из-за горизонтального направления каналов и низкой пропускной способности. Кроме того, эта схема неприменима для двух-трехэтажных частных домов.

Требования к организации вентиляционных каналов и шахтных параметров

Для эффективной и безопасной работы вентиляционные каналы в кирпичной и газобетонной кладке должны соответствовать следующим требованиям:

  • При вскрытии шахты над кровлей рядом с коньком вентиляционный выход должен быть на полметра выше уровня конька.
  • Если проем вытяжки находится в 2-3 метрах от конька, то он может быть с ним на одном уровне.
  • При расстоянии до конька более 3 метров устье должно быть под углом 10° к горизонту и вершиной на коньке кровли.

Технические требования предполагают обязательную организацию вентиляционных каналов в тех помещениях, где отсутствуют окна (ванные, туалеты, котельные). Также рекомендуется установить на кухне вытяжку, чтобы избежать скопления пара и дыма в воздухе.

Вентиляционные каналы

могут эффективно работать при температуре воздуха +12°С снаружи и +20°С внутри дома. При остывании конструкции процесс вентиляции и удаления воздуха замедляется, поэтому те части шахты, которые выведены на улицу (трубы на крыше), должны быть утеплены.

Сечение вала должно быть одинаковым по всей длине для улучшения сцепления внутри конструкции. При устройстве вентиляционного канала из блоков следует избегать изгибов, угол наклона трубы не должен превышать 30° относительно стен. Если вал кирпичный, его следует укладывать как можно ровнее, а швы между рядами заглаживать.

Строим вентиляционные каналы в доме из кирпича и газобетона


Воздуховоды в кирпичном доме… Этапы кладки вентиляции из кирпича. Вентиляционная шахта в домах из газобетона и газобетона.

Вентиляционное устройство в котельной частного дома и как его правильно установить

Для поддержания комфортного микроклимата в холодное время дом тщательно утеплен.Помещения реже проветриваются. При выходе из строя вентиляции в котельной частного дома создается аварийная ситуация. Плохая циркуляция создает много проблем. Сложная вентиляция в котельной – один из самых основных вопросов.

Необходимость и функции вентиляции в котельной частного дома

Большое значение для качественной работы газового котла имеет чистый воздух… Если естественным путем не удается наладить поступление свежего воздуха, проведите искусственную вентиляцию.

Без систематической вентиляции на трубы попадают горючие вещества, снижается КПД газового котла, хуже прогревается дом. Но, даже это не самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливается избыток угарного газа, что ставит под угрозу жизнь людей.

Профессиональный монтаж вентиляции в котельной частного дома:

  • Продлевает срок службы на более длительный срок эксплуатации;
  • Создает в доме хорошие климатические условия для проживания;
  • В помещении всегда достаточно кислорода;
  • На стенах не появляется сырость и плесень;
  • Меньшая концентрация продуктов сгорания;
  • Котел работает с высокой эффективностью.

Вентиляция в котельной частного дома регулирует накопление угарного газа, не образуется обратная тяга. Превышение концентрации углекислого газа опасно для здоровья. За счет обменных процессов в воздухе в помещение поступает кислород, необходимый для жизнедеятельности человека и налаженной работы газового оборудования.

Требования к вентиляции газовой котельной в частном доме и нормы по СНиП

В случае несоблюдения норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме установлена ​​отдельная система вентиляции:

  1. Вытяжка может менять воздух три раза в час;
  2. Приток поступает суммарно в том же количестве, что и в вытяжку, с учетом потребности в сжигании газа.

В верхней части потолка должна быть вытяжка. Обычно это дымоход. Диаметр трубы указывают газовики при создании проекта строительства. Для всех требований диаметр равен 1.3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной равен 15м 3 . За час эти пятнадцать кубов должны выходить через вытяжку трижды. То есть 45м 3 в час естественно должно выходить наружу через дымоход.

Приведены требования к приточному воздуху. В помещение должно поступать 45 м 3 плюс необходимое количество воздуха для сжигания газа. Любое котельное оборудование потребляет кислород для поддержания горения газа.

Один из нормативных документов, которым руководствуются газовые службы: СНиП Газоснабжение 2. 04.08-87*

Методы организации воздухообмена

Для правильной работы вентиляции воздух должен постоянно циркулировать. Есть два способа организации процесса. Приток и отток происходят самостоятельно, без установки соответствующего оборудования для принудительного обмена. Воздух в этом случае движется естественным (природным) образом под воздействием ветра и других явлений. Другой вариант, не полагающийся на силы природы, – установка искусственной (принудительной) вентиляции.

Естественная вентиляция

Котельная относится к помещению повышенной опасности. Если естественная вентиляция загородного дома расположена только на кухне, в ванной и туалете – этот вариант не подходит. Отдельная система выполнена для котельной

  • Максимальная высота от пола до потолка 6 метров. Чем ниже высота, тем больше воздухообмен. За каждый метр кратность увеличивается на 25%;
  • Свежий воздух поступает в котельную через систему вентиляции.Дополнительно в нижней части двери делаются клапаны. Площадь рассчитывается из соотношения 8 см²/1 кВт мощности отопительного агрегата, из помещения – 30 см²;
  • Дымоход имеет 2 выхода. Верхняя предназначена для удаления продуктов сгорания из котла, нижняя очищает от мусора и грязи. Минимальное расстояние между ними 25 см. Приточный канал располагается внизу помещения, а вытяжной – в верхней части.

Недостатком системы является то, что естественная вентиляция не всегда работает в полном режиме.Большая зависимость от силы ветра.

Система принудительной циркуляции воздуха

Принудительная вентиляция применяется в воздуховодах с длинным основанием. Естественная тяга отсутствует. Принудительная вентиляция в котельной частного дома, она связана с воздухообменом всего здания, вытяжка имеет один канал на улицу.

Преимущества принудительной системы:

  • Котельная может быть установлена ​​в любом месте с подходящими размерами;
  • Большой плюс не зависит от внешних условий и природных явлений.
  • Оборудование и процесс монтажа дороже естественной вентиляции;
  • В случае неисправности необходимо произвести дорогостоящую замену.

Требования к устройству дымохода

Дымоход так же важен, как и сам котел в отоплении.

Требования к дымоходам, устанавливаемым снаружи

  • С улицы выполняется теплоизоляция дымохода для предотвращения образования конденсата;
  • По оси котла и до оси дымохода со стороны улицы расстояние не более двух метров.В противном случае тяга будет плохой;
  • Прямолинейный участок трубы вверх от котла должен быть не менее одного метра. Только через такое расстояние делается изгиб;
  • В любом случае, даже если конденсат не образуется, необходимо установить карман для очистки и слива конденсата;
  • Если котел напольный, то негорючая подложка изготавливается из асбеста и металлических листов. Котел установлен на металлическом листе;
  • При проходе дымохода через стены, если они выполнены из горючего материала, выполняется противопожарная разделка 0. 5 метров вверху и внизу.

Требования к дымоходу, проходящему вертикально через потолок и плиты крыши

  • Расстояние по оси не более двух метров;
  • В потолке установлен огнеупорный уплотнитель;
  • Зона доступа холодного воздуха снабжена теплоизоляцией;
  • Карман для конденсата и очистки сделан на расстоянии одного метра;
  • Теплоизоляция должна заканчиваться на расстоянии не более 0.1 м до верха трубы.

Расстояние от низа котла до верха дымохода не менее пяти метров.

Диаметр дымохода на котле, установленный производителем, должен быть равен диаметру дымохода, выходящего из помещения. Есть котлы и с меньшим диаметром, около 80 мм. Стандартный внутренний диаметр дымохода 130 мм.

По окончании монтажных работ и установки в каналах наружной трубы, внизу дымохода необходимо установить люк для прочистки.Когда на уровне дымохода скапливается грязь и мусор, тяга перестает работать. По этой причине в нижней части установлен чистящий карман.

Плата естественной системы вентиляции

Для выбора вентиляции необходимо знать требования к котельной. В нормативных документах точная площадь помещения не указывается. Но минимальная высота в Инструкции по размещению агрегатов должна быть не менее 2,5 метров. Газовые службы в основном руководствуются Инструкцией МДС 41-2.2000 г. В то время как СНиП рекомендует использовать помещение 2,2 метра.

  • Проход 0,7 метра,
  • плюс ширина самого котла это санитарные нормы и правила.
  • по инструкции 1 метр ширина прохода,
  • плюс ширина котла.

Всего 1,5 метра.

При объеме котельной 15 м 3 Высота потолка от плитки котельной на полу до низа пола или потолка 3 метра.Тогда площадь котельной будет 5 м2 15:3=5

Если высота котельной 2,5 метра, 15:2,5=6 м 2 Таким образом, площадь котельной внутри помещения меняется.

  • Высота 2,5 метра;
  • Ширина 1,5 метра;
  • Объем 15 м 3
  • Объем котельной;
  • Скорость воздуха в вентиляционных каналах;
  • Пропорциональность высоты котельной коэффициенту воздухообмена.

Пример расчета воздухообмена

  • Объем котельной: 33.6 м 3 ;
  • Расчет воздухообмена: (6м -2,8м) х 0,25+3=3,8, где

6 м — оптимальная высота потолка:

Фактическая высота потолка 2,8 м;

3м 3 увеличение частоты воздуха на каждый метр опускания потолка.

На основании этих данных согласно таблице норм и правил диаметр труб, необходимый для прокладки вентиляции для естественной системы, определяют не менее 200 мм.

Правильная установка оборудования

Причины выхода из строя газовых установок, в большинстве случаев, банальны.Не прочищен дымоход Угарный газ возвращается в квартиру или неправильно установлена ​​газовая колонка. Важно правильно выбрать и провести монтаж.

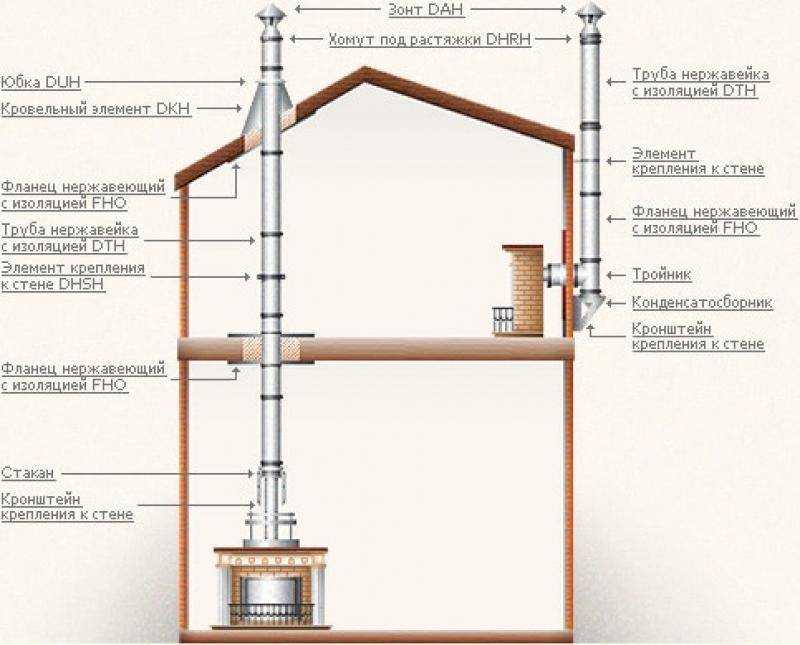

Как устроены дымоходы

  1. В стене закладывается отверстие с выходом наружу:
  2. Со стороны улицы строение поднимается вверх;
  3. Соединяется со стеной-рамой, скручивается хомутами.

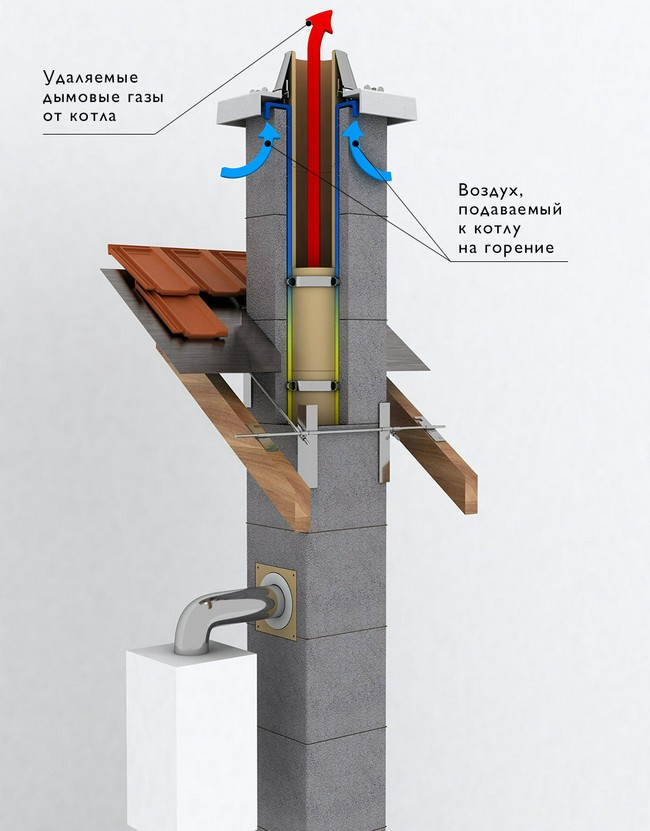

Внутренний дымоход поднимается от котла на крышу, не выходя из дома. Он проходит через все потолки и выходит на крышу. Такой дымоход обычно делают двухслойным. Между слоями прокладывается теплоизоляционный материал, чтобы исключить возможность возгорания при нагреве дымохода и защитить его от образования конденсата.

Устройство вентиляции в котельной частного дома и как правильно его установить


Для поддержания комфортного микроклимата в холодное время дом тщательно утепляют. Помещения реже проветриваются. Когда вентиляция в котельной частная

Как сделать вентиляцию и дымоход через

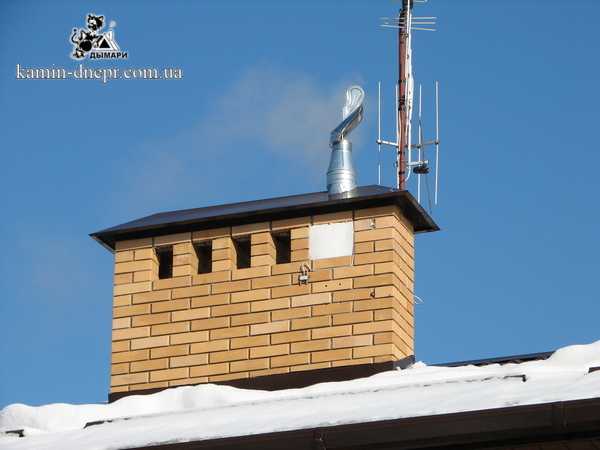

Как сделать вентиляцию и дымоход через крышу

Сегодня мы попробуем разобраться, как правильно выполняется один из самых сложных узлов — проход технологических трубопроводов для дымохода и вентиляции через крышу.Не зря для этого испробовано множество способов, лучшими из которых мы поделимся с вами.

Кровельные системы и конфигурации дымоходов
Проход дымохода через крышу может осуществляться практически при любом уклоне ската, за исключением пирамидальных и фальцевых крыш с углом более 70°. Ограничения накладывают по большей части распространенные формы и типоразмеры специальной арматуры для утепления – разделки крышных дымоходов.
Выход трубы на крышу должен располагаться на ровном скате, на расстоянии не менее 1 метра от ребер и ендов.Во-первых, это единственный способ правильно смонтировать фартук и обшивку, а во-вторых, серьезных вмешательств в стропильную систему не потребуется.
Если вентиляционные каналы можно провести через кровлю с минимальным слоем футеровки, а то и вовсе без нее, то дымоходы нуждаются в дополнительной теплоизоляции из пирога кровли. Этого вопроса мы коснемся позже, а пока нам нужно хорошо сделать выбор между круглым и прямоугольным сечением. Быстро и качественно через крышу можно провести колодец из кирпича, он имеет наиболее подходящую геометрию.В один колодец можно сгруппировать и вентиляционные трубы, и дымоход.
Возможен и круглый проход, но для дымохода в этом случае требуется обсадная труба диаметром на 350-400 мм больше дымохода. Возникают трудности с фиксацией его в кровельном пироге; кроме того, не каждый срез кровли имеет достаточно широкий воротник.

Размещение: что нужно знать**
Оптимально, если вы строите стропильную систему с уже установленными колодцами и трубопроводами, однако последовательность работ может быть вынуждена измениться.
Если каналы уже установлены, остается только правильно расположить каркасную систему. Ближайшие к трубопроводам стропила должны отстоять от вентиляционных каналов на 50–70 мм; они должны быть удалены от дымоходов на 200–250 мм. В отопительный сезон тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную усадку и коробление древесины. Меняйте шаг стропил и не бойтесь ставить пары ферм ближе к проектному расстоянию.
Дымоход лучше размещать в 15–20 см от верхнего конька: так выступ дымохода над кровлей будет минимальным и не возникнет сложностей с заделкой верхней части выреза.Решайте сами, как это реализовать: построить колодец как можно ближе к коньку или сделать скаты крыши неровными и вывести их прямо над дымоходом.
Разгрузка крыши

При поломке ответственных элементов стропильной системы, что может произойти, если шаг установки стропил меньше толщины колодца, необходимо разгрузить крышу. В 40-50 см от верхней и нижней границ прохода под стропила следует подложить горизонтальные балки длиной 5-6 пролетов.Их подпирают вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок чердачного перекрытия.
С помощью отвеса отмечают места крепления вертикальных стоек, принимая часть нагрузки от стропил. Каждое из сломанных стропил необходимо подпереть в двух местах — выше и ниже вырубленного участка. При наличии кирпичного колодца стропильную систему лучше разгрузить на нем, заменив часть деревянных стоек угловыми стальными скосами.
Даже если проем помещается между стропилами, их следует стянуть горизонтальными перемычками одинаковой ширины, образуя удобный карман для укладки пояса утеплителя.Иногда из соображений экономии материала имеет смысл установить вертикальные перемычки на одинаковом расстоянии от трубы или колодца.
Вырезание проема в крыше

Если возведение стропильной системы и остальные этапы монтажа выполняются с проложенным колодцем или трубами, то проем формируется по мере сборки крыши, что в большинстве случаев не вызывает затруднений. Если вам необходимо вырезать проем в уже готовой кровле, следует выполнить определенный порядок действий:
Крыша разгружена и установлены все необходимые перемычки.
Перемычки, образующие карман для теплоизоляции, устанавливаются на расстоянии от вентиляционных труб, равном толщине утеплителя кровли.
Стенки короба для нефутерованных дымоходов устанавливаются с отступом 200–250 мм. Для кирпичных колодцев и утепленных многослойных труб футеровка выполняется так же, как и для вентиляции.
Профиль сквозного отверстия в виде трубы или колодца переносится на обрешетку с помощью отвеса.
Если кровельное покрытие не устойчиво к высоким температурам, его вырезают точно по периметру кармана.
Практически любое покрытие хорошо режется электролобзиком или сабельной пилой, если предварительно прикрутить к нему вырезанные фрагменты обрешетки.
Отступ от стенок кармана позволяет подрезать покрытие изнутри, но если подрезку проводить по периметру, можно перенести разметку на улицу, используя сквозные отверстия в ключевых точках.
В результате крыша готова к прокладке труб или дополнительной защите от утечек влаги и тепла. Конкретный способ обустройства проходного канала зависит от его типа.
Вентиляционные каналы, прорези и манжеты к ним

Вентиляционные каналы для холодных чердачных помещений можно вообще не утеплять, достаточно сделать аккуратное отверстие в теплоизоляции, обрешетке и кровле. Но если по трубам проходит теплый воздух из дома или чердака, нарушение температурного баланса может привести к образованию конденсата. По этой причине вокруг трубы необходимо проложить небольшой пояс из влагостойкого материала, такого как ППС или пенополиуретан. Ремень разрезается на две равные части и вставляется в карман с обеих сторон трубы с креплением на пенополиуретан…Ей также нужно заделать швы и щели, а затем зашить карман фанерой, вырезав ее таким же образом и расположив перпендикулярно утеплителю.
На лицевой стороне кровли устанавливается срез кровли под соответствующий диаметр трубы и угол ската. Большинство устанавливаются над крышей, некоторые могут потребовать простой подрезки и уплотнения герметиком.

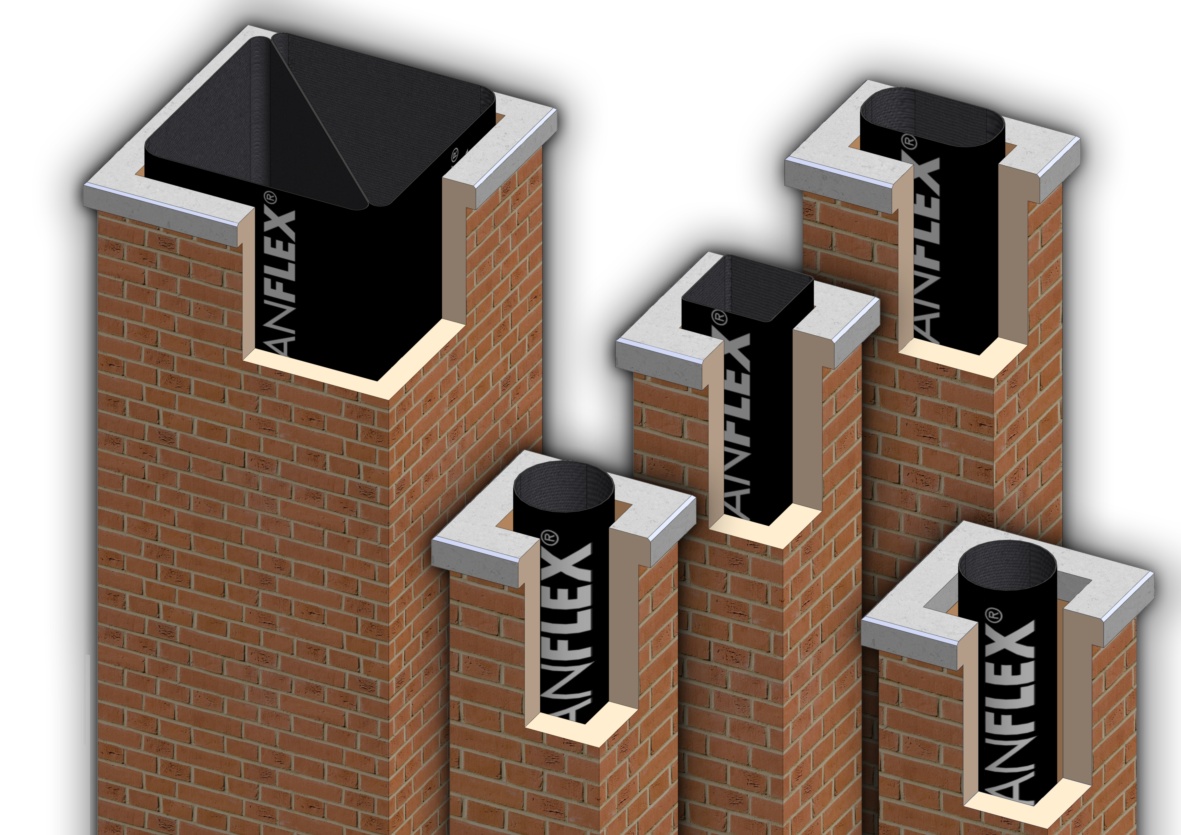

Облицовка дымохода — делаем безопасно

После установки труб дымохода щель в проеме выбивается снизу мелкой стальной сеткой… Если труба круглая, то в четырех точках отверстия крепится полоса оцинкованной стали, образующая обсадную втулку. Можно избежать этого шага, заполнив весь карман теплоизоляцией, но на это уйдет больше материала: изолятор должен быть набит плотно. Для облицовки дымохода рекомендуется использовать пеностекло или каменную вату 120 кг/м3.
Преимуществом обсадной втулки является ровное и аккуратное овальное отверстие в кровле, удобное для укладки утеплителя и плотно закрытое разрезом.Для круглых дымоходов используются нарезки из оцинкованной стали.
Колодцы прямоугольные должны быть благоустроены снаружи с использованием сборных фартуков. Специальные чехлы для дымоходов бывают довольно распространены разной формы, их основная задача – не допустить попадания косых дождей в место примыкания горловины к колодцу.

Вентиляционный проход через крышу

Вентиляция является важнейшей из систем жизнеобеспечения зданий, используемых в качестве жилых, промышленных, коммерческих или административных.Его задача – выводить отработанный воздух, насыщенный углекислым газом, загрязненный или газообразный, на улицу. Для этого трубу воздуховода выводят через перекрытия на крышу дома. Неправильно установленный узел проходки вентиляционной кровли часто является причиной протечек и проблем при работе системы. Эта статья расскажет, как правильно установить проходку на крыше, чтобы избежать этих неприятностей.

Проект системы вентиляции

Системой вентиляции называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу.Большинство частных домов оборудованы естественной вентиляцией, функционирование которой основано на законе конвекции, свойстве нагретых газов подниматься вверх.

Производственные, административные и торговые здания, в которых работает большое количество людей или спецтехника, требуют усиленной циркуляции воздуха, которую может обеспечить только принудительная вентиляция, работающая от мощного вентилятора. Для определения типа воздуховода, подходящего для конкретного строения, учитываются следующие факторы:

  1. Объем помещения.Чем больше площадь дома, тем больше в нем воздуха. Это означает, что для обеспечения циркуляции требуется более мощная вентиляция.
  2. Газо- и запыленность. Эти показатели обычно рассчитывают для производственных помещений, где в результате выполнения работ или использования техники в воздухе появляются пыль и вредные газы.
  3. Влажность и температура в помещении. Вентиляция делает микроклимат в здании более пригодным для жизни людей, оптимизируя показатели влажности и температуры до комфортного уровня.
  4. Количество человек. В процессе дыхания люди потребляют кислород и выделяют углекислый газ, поэтому чем больше людей находится в помещении, тем лучше должна работать вентиляция, удаляющая отработанный воздух. Поэтому монтаж воздуховода осуществляется в первую очередь в административных и коммерческих зданиях.

Внимание! Еще один повод задуматься о необходимости вентиляционного оборудования в частном жилом доме – наличие отопительного оборудования, работающего на твердом топливе.В процессе горения дров участвует кислород, из-за чего воздух в помещении «выгорает», становится душно и тяжело дышать. Поэтому при установке дровяной печи или камина не только сооружают дымоход, но и обустраивают узел для прохода воздуховода через крышу.

Типы проходок

Узел прохода вентиляционной трубы через крышу – место на поверхности кровли, где воздуховод выводится на улицу.Устройство прохода трубы считается важной и сложной работой, так как при выполнении этой задачи будет нарушена целостность стропильной системы и кровельного покрытия. Для защиты прохода воздуховода через крышу используются различные проходки, упрощающие монтаж. Проходы, используемые для выхода вентиляционных труб, бывают следующих типов:

    С клапаном или без него. Проходы для оборудования для вывода воздуховодов изготавливаются с вентилем и без него.Бесклапанные модели самые дешевые, но у них нет возможности перекрывать и регулировать нагнетание воздуха, их используют в частных домах. Проходы с вентилем имеют заслонку, закрывающую трубу и останавливающую движение воздуха; они подходят для установки вентиляции в промышленных и административных системах, если они не работают постоянно.

Важно! Зачастую домовладельцы не видят разницы или путают процесс обустройства воздуховода и дымохода. Температура газов в дымоходе во много раз превышает обычную температуру воздуха, в твердотопливных печах она достигает 700-800 градусов, поэтому трубы нагреваются.Для предотвращения возгорания выход дымохода оборудуется огнеупорным коробом. Узел прохода через вентиляционную крышу в противопожарной защите не нуждается, так как температура в нем всего на 0,5-1 градус выше комнатной.

Установка проходки

В современных частных домах, оборудованных газовым или дровяным отоплением, требуется установка вентиляции. При приготовлении пищи, дыхании, стирке, сушке белья, а также при проведении водных процедур образуется большое количество водяного пара, который необходимо удалять, чтобы в жилище не было жарко, душно и влажно.Узел прохода через кровлю вентиляционной трубы оборудуется после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого вам понадобится резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, отвертка, саморезы, проходки. Установка осуществляется следующим образом:

    Определено место выхода воздуховода. Строительные нормы предписывают размещение вентиляционных труб в непосредственной близости от конька крыши так, чтобы проем располагался между стропилами.

Профессиональные кровельщики считают, что неграмотно оборудованный узел прохода через кровлю вентиляционной трубы является причиной протечек в 2 случаях из 10. Часто это связано с расположением вентиляционного выхода, когда снежный карман не формируются вокруг. Снег, окружающий трубу, со временем тает и проникает под крышу. Поэтому некоторые мастера рекомендуют вести воздуховод прямо через конек. Стоит отметить, что этот способ нарушает целостность стропильного каркаса крыши, поэтому у него много противников.

Вентиляционный проход через крышу


Как правильно обустроить вентиляционный проход через крышу? Обзор использованных пассажей. Техника вывода воздуховода на улицу.

Как сделать вентиляцию и дымоход через крышу

Сегодня мы попробуем разобраться, как правильно выполняется один из самых сложных узлов — проход технологических трубопроводов для дымохода и вентиляции через крышу. Не зря для этого испробовано множество способов, лучшими из которых мы поделимся с вами.

Кровельные системы и конфигурации дымоходов
Проход дымохода через крышу может осуществляться практически при любом уклоне ската, за исключением пирамидальных и фальцевых крыш с углом более 70°. Ограничения накладывают по большей части распространенные формы и типоразмеры специальной арматуры для утепления – разделки крышных дымоходов.
Выход трубы на крышу должен располагаться на ровном скате, на расстоянии не менее 1 метра от ребер и ендов.Во-первых, это единственный способ правильно смонтировать фартук и обшивку, а во-вторых, серьезных вмешательств в стропильную систему не потребуется.
Если вентиляционные каналы можно провести через кровлю с минимальным слоем футеровки, а то и вовсе без нее, то дымоходы нуждаются в дополнительной теплоизоляции из пирога кровли. Этого вопроса мы коснемся позже, а пока нужно сделать выбор между круглым и прямоугольным сечением колодца. Быстро и качественно через крышу можно провести колодец из кирпича, он имеет наиболее подходящую геометрию.В один колодец можно сгруппировать и вентиляционные трубы, и дымоход.
Возможен и круглый проход, но для дымохода в этом случае требуется обсадная труба диаметром на 350-400 мм больше дымохода. Возникают трудности с фиксацией его в кровельном пироге; кроме того, не каждый срез кровли имеет достаточно широкий воротник.

Размещение: что нужно знать**
Оптимально, если вы строите стропильную систему с уже установленными колодцами и трубопроводами, однако последовательность работ может быть вынуждена измениться.
Если швеллеры уже установлены, остается только правильно собрать каркасную систему. Ближайшие к трубопроводам стропила должны отстоять от вентиляционных каналов на 50–70 мм; они должны быть удалены от дымоходов на 200–250 мм. В отопительный сезон тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную усадку и коробление древесины. Меняйте шаг стропил и не бойтесь ставить пары ферм ближе к проектному расстоянию.
Дымоход лучше размещать в 15–20 см от верхнего конька: так выступ дымохода над кровлей будет минимальным и не возникнет сложностей с заделкой верхней части выреза.Решайте сами, как это реализовать: построить колодец как можно ближе к коньку или сделать скаты крыши неровными и вывести их прямо над дымоходом.
Разгрузка крыши

При необходимости нарушения ответственных элементов стропильной системы, что может произойти, если шаг установки стропил меньше толщины колодца, необходимо разгрузить крышу. В 40-50 см от верхней и нижней границ прохода под стропила следует подложить горизонтальные балки длиной 5-6 пролетов. Их подпирают вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок чердачного перекрытия.
С помощью отвеса отмечают места крепления вертикальных стоек, принимая часть нагрузки от стропил. Каждое из сломанных стропил необходимо подпереть в двух местах — выше и ниже вырубленного участка. При наличии кирпичного колодца стропильную систему лучше разгрузить на нем, заменив часть деревянных стоек угловыми стальными скосами.
Даже если проем помещается между стропилами, их следует стянуть горизонтальными перемычками одинаковой ширины, образуя удобный карман для укладки пояса утеплителя.Иногда из соображений экономии материала имеет смысл установить вертикальные перемычки на одинаковом расстоянии от трубы или колодца.
Вырезание проема в крыше

Если возведение стропильной системы и остальные этапы монтажа выполняются с проложенным колодцем или трубами, то проем формируется по мере сборки крыши, что в большинстве случаев не вызывает затруднений. Если вам необходимо вырезать проем в уже готовой кровле, следует выполнить определенный порядок действий:
Крыша разгружена и установлены все необходимые перемычки.
Перемычки, образующие карман для теплоизоляции, устанавливаются на расстоянии от вентиляционных труб, равном толщине утеплителя кровли.
Стенки короба для нефутерованных дымоходов устанавливаются с отступом 200–250 мм. Для кирпичных колодцев и утепленных многослойных труб футеровка выполняется так же, как и для вентиляции.
Профиль сквозного отверстия в виде трубы или колодца переносится на обрешетку с помощью отвеса.
Если кровельное покрытие не устойчиво к высоким температурам, его вырезают точно по периметру кармана.
Практически любое покрытие хорошо режется электролобзиком или сабельной пилой, если предварительно прикрутить к нему вырезанные куски обрешетки.
Отступ от стенок кармана позволяет разрезать покрытие изнутри, но если резка ведется по периметру, то можно перенести разметку на улицу, используя сквозные отверстия в ключевых точках.
В результате крыша готова к прокладке труб или дополнительной защите от утечек влаги и тепла. Конкретный способ обустройства проходного канала зависит от его типа.
Вентиляционные каналы, прорези и манжеты к ним

Вентиляционные ходы холодного чердачного помещения можно вообще не утеплять; достаточно сделать аккуратное отверстие в теплоизоляции, обрешетке и кровле. Но если по трубам проходит теплый воздух из дома или чердака, нарушение температурного баланса может привести к образованию конденсата. По этой причине вокруг трубы необходимо проложить небольшой пояс из влагостойкого материала, такого как ППС или пенополиуретан. Ремень разрезается на две равные части и вставляется в карман по обеим сторонам трубы и крепится к пенополиуретану.Ей также нужно заделать швы и щели, а затем зашить карман фанерой, вырезав ее таким же образом и расположив перпендикулярно утеплителю.
На лицевой стороне кровли устанавливается срез кровли под соответствующий диаметр трубы и угол ската. Большинство устанавливаются над крышей, некоторые могут потребовать простой подрезки и уплотнения герметиком.
Облицовка дымохода — делаем безопасно

После установки дымохода отверстие в проеме подбивается снизу мелкой стальной сеткой.Если труба круглая, то в четырех точках отверстия крепится полоса оцинкованной стали, образующая обсадную втулку. Можно избежать этого шага, заполнив весь карман теплоизоляцией, но на это уйдет больше материала: изолятор должен быть набит плотно. Для облицовки дымохода рекомендуется использовать пеностекло или каменную вату 120 кг/м3.
Преимуществом обсадной втулки является ровное и аккуратное овальное отверстие в кровле, удобное для укладки утеплителя и плотно закрытое разрезом.Для круглых дымоходов используются вырубки из оцинкованной стали.
Колодцы прямоугольной формы должны быть облагорожены снаружи с использованием сборных фартуков. Довольно распространены специальные чехлы для дымоходов различной формы, их основная задача – не допустить попадания косого дождя в место примыкания горловины к колодцу.

Сегодня наш рассказ будет посвящен элементам системы отопления, с которыми связано много трагических случаев, и в первую очередь речь идет о дымоходах. Если у вас есть баня, дача или жилой дом, где используется автономный котел, то потенциально вы можете страдать от плохой тяги, которая не выводит продукты горения наружу.

Накопление СО в организме может привести к «тихой» смерти. Если вы хотите узнать, как обезопасить себя и своих близких, дочитайте статью до конца.

Что вас может ждать из-за невнимательности

Увы, мы так редко обращаем внимание на забитые дымоходы и вентиляционные каналы, что уже несколько раз могли оказаться на «том свете». Происходит это по нашей невнимательности, так как мы начинаем хоть что-то делать, когда из-за дыма в помещении не можем видеть картинку на телевизоре.

Впрочем, это не так уж и плохо, главная опасность невидима и не ощущается нашими рецепторами – это угарный газ. Он постепенно начинает вытеснять кислород снизу, пока полностью не выдавит его из помещения.

Совет: дымоход и вентиляция в одной трубе не устанавливаются по СНиП.

После этого остается совсем немного времени, чтобы спасти человека, который даже не понимает, что с ним происходит.Казалось бы, что может быть проще, чем вовремя прочистить дымоход и вентиляционный канал, и тогда такой трагедии никогда бы не случилось.

Совет: назначьте себе время и регулярно проводите вентиляцию и профилактику дымоходов, выполняя процедуру самостоятельно или привлекая специалистов.

Неисправности

Ниже мы рассмотрим наиболее распространенные причины неисправностей дымоходов и вентиляционных каналов. Хотя их намного больше, но почти все они связаны с обычной безответственностью владельцев:

Ошибка проекта Часто работа приточно-вытяжной вентиляции в квартире оставляет желать лучшего из-за недостатков конструкции системы.В то же время нередки случаи, когда при строительстве рабочие используют дымовые и вентиляционные каналы в качестве своеобразного мусоропровода. При засорении они не смогут выполнять свои задачи на полную мощность.
Блокировка Бывает, что система засоряется из-за посторонних предметов:
  • пыль;
  • паутины;
  • Истиев;
  • птиц случайно попали в дымоход.
Депозиты Природные отложения на стенках дымоходов и вентиляционных каналов в виде копоти, пыли и жира.Первые следует очищать от нагара сразу после появления таких признаков.
Влажность Засор может появиться очень быстро даже после сжигания плохо просушенных, а также большого количества смолистых дров и бытовых отходов. В таких случаях чистка систем вентиляции и дымоудаления обязательна.
Другие причины В инструкции также сказано, что тяга может ослабевать из-за:
  • появление неисправностей в самих вентиляционных каналах или дымоходах; коррозия;
  • трещин;
  • разваливается;
  • усадка в домашних условиях;
  • Старение строительных материалов.

Совет: если сразу после подключения камина или печи нет тяги, следует предъявить претензию строителям, которые ее устанавливали.

Большая часть отравлений при пожаре продуктами горения обычно вызвана плохой вентиляцией и дымоудалением. Поэтому разработаны правила и требования, которые необходимо соблюдать при эксплуатации этих систем.

Давайте узнаем о них:

  1. Воздуховоды каминов и печей, работающих на твердом топливе, должны быть проверены и очищены перед запуском и после окончания работы.отопительный сезон . При непрерывной эксплуатации печи ее следует проверять каждые три месяца. для дымоудаления необходимо проверять ежеквартально, а также летом и зимой.

  1. При выявлении при проверке серьезных неисправностей, требующих ремонта, запрещается пользоваться отопительными и газовыми приборами до полного устранения неисправности.
  1. Монтаж и ремонт должны производить организации, имеющие соответствующую лицензию, так как их специалисты обычно обладают всеми необходимыми для этого навыками. Приступать к работе они должны только после составления акта проверки вентиляции и дымохода.

Совет: данные правила распространяются как на владельцев частных домов, так и на учреждения, отвечающие за содержание и обслуживание квартир и вентиляционных систем в них.

В дополнение к приведенным выше общеобязательным правилам мы рекомендуем вам обратить внимание на следующее:

  • использовать в печах и каминах полностью высушенные дрова, в которых низкий процент смолы;
  • запрещается сжигать в печах и каминах бытовые отходы, особенно любые полиэтиленовые пакеты или бутылки;
  • периодически очищать топку и поддувал от золы, а кровельные колпаки — от пыли и жира;
  • приобрести крышный вентилятор, который поможет улучшить тягу в канале или трубе, его цена зависит от мощности.Особенно это необходимо тем, дымоходы которых имеют маленькое внутреннее сечение;
  • своими руками защитный колпак с сеткой на дымоход, который предотвратит попадание мусора в вентиляционный канал. Зимой регулярно проверяйте эту часть системы, чтобы вовремя очищать ее от засоров и замерзания.

Профилактика и ремонт

Для обследования дымоходов и вентиляционных каналов можно использовать два метода — классический и современный. В первом случае вам понадобится «ерш» на длинной веревке и груз.Во втором — масса методов, в том числе видеокамера с прожекторами.

Разработанные устройства позволяют за короткое время и без особых усилий достаточно точно оценить тягу в вентиляции и дымоходе. По результатам проверки составляется акт осмотра каналов, оформляемый в виде технического акта установленного образца. Затем выдается заключение, в котором содержатся рекомендации по устройству и ремонтным работам.

Проверка определяет:

  • материалы, которые применялись для изготовления каналов, а также их сечения;
  • длина каналов, участки соединений, изгибов и сужений, отметки обнаруженных в системе трещин и скоплений;

  • изоляция и плотность каналов;
  • наличие тяги, горизонтальных участков, зон с ветровой поддержкой или без нее;
  • люки для чистки, противопожарные вырезы и верхушки;
  • герметичность патрубков;
  • состояние вентиляционных каналов, вытяжных шахт, а также воздухозаборных решеток.

Заключение

Дымоходная тяга и правильная вентиляция помещений позволяют создать в квартире и доме комфортные и безопасные условия проживания. Рекомендуем не игнорировать предложенные рекомендации и стараться им следовать. В конечном итоге от этого будет зависеть ваше здоровье и здоровье тех, кто живет с вами.

Видео в этой статье поможет вам найти дополнительную информацию по этой теме.

Одним из самых проблемных этапов организации вентиляции или дымохода является их проход через поверхность крыши.В этом вопросе существуют индивидуальные особенности монтажа дымохода или вентиляционной трубы, которые зависят в первую очередь от материала, из которого выполнен потолок и сама крыша. Узнаем подробнее о том, как сделать вентиляцию своими руками и как правильно провести дымоход через крышу.

Вентиляция частного дома своими руками — характеристики и особенности

На этапе проектирования частного кирпичного дома вентиляция монтируется прямо в стены. В этом случае вентиляция выводится наружу через крышу. Таким образом, в помещении всегда свежий воздух, а на стенах нет плесени и грибка.

Если естественная вентиляция в помещении работает недостаточно хорошо, то для ее дополнения используется принудительная тяга. Однако он не требуется при обустройстве грамотного вентиляционного отверстия на крыше. Уровень вентиляции в помещении напрямую зависит от высоты установленной в доме трубы. Неправильно оборудованные стояки в вентиляционных шахтах над крышей приводят к таким неприятным ситуациям:

  • так как вентиляционные каналы совмещены неравномерно, в спальню попадает запах из ванной и кухни;
  • недостаточно длинная труба приводит к снижению производительности вентиляционной системы;
  • неправильное место установки трубы на крыше приводит к реверсу и неправильному режиму работы вытяжки;
  • Отсутствие надлежащей изоляции вентиляционной трубы приводит к замерзанию каналов.

Современные виды крыш отличаются сложной конфигурацией и конструкцией в виде кровельного пирога. Поэтому, чтобы провести вентиляционную трубу через кровлю, нужно потрудиться. При некачественном выполнении монтажных работ может произойти повреждение стропил и обрешетки. В месте установки крышки на вентиляционном отверстии часто появляются щели, через которые на чердак попадает дождевая вода. Поэтому для сохранения герметичности кровли в процессе монтажных работ необходимо использовать специальные элементы проходной конструкции.

Вытяжная вентиляция своими руками: расчетные работы по планировке проходов

Работу по системе вентиляции дома необходимо начать с составления проекта или чертежа, в котором подробно описаны все проходы вентиляционных шахт. Рекомендуется вывести вентиляционные трубы из всех помещений, в которых расположены вытяжки, и соединить их между собой. Центральная труба выводит воздух через крышу. Однако в этом случае необходимо установить специальные клапаны для предотвращения обратной тяги.В противном случае воздух из кухни будет попадать в спальню через вентиляционные отверстия.

Установка вентиляционных каналов на новую крышу, установить трубу намного проще, чем на уже оборудованную крышу. Вентиляционные проходы устанавливаются на кровле для выполнения следующих функций:

  • для вентиляции помещений внутри дома;
  • в качестве фановых труб канализационного назначения;
  • для вентиляции подкровельного пространства на чердаке.

Кроме того, в некоторых случаях через крышу проходят телевизионные антенны и дымоходы.Завершающим верхним элементом системы воздуховодов является предварительно построенный отрезок трубы, который называется вентиляционным выходом.

Технологически правильно установленная вентиляционная труба – залог качественного выхода воздуха из помещения наружу, при этом протечки воды под кровлю в данном случае недопустимы.

Есть готовые комплекты для вывода вентиляционных каналов через крышу. Они особенно тесные. Существует два варианта таких комплектов в зависимости от материалов, из которых сделана кровля. Они позволяют быстро и качественно вывести вентиляционную трубу через крышу, не теряя ее привлекательности. Кроме того, эти комплекты имеют функцию предотвращения попадания пыли и грязи на улицу. вентиляционный канал.

Размеры вентканала определяются строго индивидуально и зависят от индивидуальных особенностей дома, количества комнат, материала, из которого сделана кровля и т.д. Сечение труб для организации вытяжки может быть как круглым, так и прямоугольным или квадрат.

Вентиляция в частном доме своими руками схема

Простейшие вентиляционные каналы состоят из стальной трубы, которая устанавливается в вентиляционное отверстие и фиксируется железобетонным или металлическим стаканом. При этом тоннель кровельного назначения имеет клапан для закрытия отверстия и кольцо, внутри которого собирается конденсат.

Нижняя часть трубы соединяется с воздуховодом отводного типа, на верхнюю часть агрегата устанавливается дефлектор или простой защитный зонт. В некоторых случаях для утепления труб используется минеральная вата, в этом случае необходимо обеспечить ее качественную гидроизоляцию, так как этот материал неустойчив к влаге.

Прежний вариант обустройства вентиляции своими руками устарел. Современные комплекты для строительства вентиляционных каналов отличаются своей универсальностью, эстетичным внешним видом и простотой монтажа. Среди преимуществ установки вентканалов от производителя выделим:

  • для изготовления трубы используются два варианта материала — оцинкованная сталь внутри, и легкий полипропилен снаружи;
  • для фиксации выводных элементов используется надежный кондуктор, точно повторяющий форму трубы;

  • значение высоты трубы определяется индивидуально в зависимости от оптимальной длины вентиляционного канала;
  • во избежание появления ледяных пробок осуществляется монтаж теплоизоляционного материала на трубу;
  • в некоторых случаях на трубу устанавливается электровентилятор;
  • наличие заглушки предотвращает попадание мусора и влаги в вентиляционные трубы.

Некоторые производители не включают в комплект переходники, их необходимо приобретать отдельно. Обратите внимание, что проход должен совпадать по форме с предварительно оборудованным для него отверстием.

С помощью проходных элементов можно быстро установить вентиляционную трубу. Эти работы выполняются как на этапе возведения крыши, так и на уже готовой кровле. Эти элементы обеспечивают качественную герметизацию и стабильную вентиляцию частного дома своими руками.При этом готовые комплекты ускоряют сборочные работы минимум в два раза.

Вентиляция в доме своими руками

В дополнение к основной вентиляционной трубе на крыше установлен дополнительный аэратор. Его основная функция – предотвращение образования конденсата под крышей в зимнее время года. Этот вентиляционный элемент прост в эксплуатации. Через него естественно проходит воздух. Через специальное отверстие на карниз подается воздух, а аэратор обеспечивает его вывод наружу.Специальный чехол защищает аэратор от снега или дождя.

Особое внимание в процессе организации вентиляции в частном доме своими руками нужно уделить месту крепления вентиляционной трубы к кровле. Трубу рекомендуется обустраивать непосредственно над стояком, так вентиляция будет наиболее эффективной. Если отводы все же присутствуют в системе, то для их оснащения используется переходник на их гофры. На скатных крышах рекомендуется устанавливать вентиляционный канал рядом с коньком.Такой способ монтажа труб позволяет большую часть трубы установить под крышей, а короткая ее часть легко выдержит ветер.

Также обратите особое внимание на вентиляционные шахты, расположенные над крышей. Если они расположены низко по отношению к крыше, то это приводит к снижению тяги. Минимальное значение трубы по отношению к крыше составляет полметра. Для плоской кровли это значение увеличивается втрое.

Правильно установленная вентиляционная труба должна быть оптимально сбалансирована с ветровой нагрузкой. В противном случае ветер заблокирует вентиляцию.

Вентиляция вручную

Предлагаем вам ознакомиться с инструкцией по монтажу вентиляционного канала на крышу, отделанную металлочерепицей. Данная технология применяется и для других вариантов кровли, правда, с некоторыми корректировками.

Инструкция по устройству вентиляции:

1. Определите место установки вентиляционного отверстия. Для этого рекомендуется заранее составить чертеж системы вентиляции.

2. На верхней части крыши сделать чертеж по шаблону, который идет в инструкции к комплекту. Если шаблона нет, то диаметр чертежа должен точно соответствовать диаметру трубы, которая по нему проходит.

3. Вырезание отверстия производится стамеской или ножницами по металлу. То же самое делается в нижних частях кровельного пирога в виде тепло- и гидроизоляционных материалов.

4. По отношению к шаблону нужно просверлить отверстия для установки саморезов.Удалите воду и грязь с поверхности металлочерепицы, обезжирьте ту часть кровли, которая находится возле места установки трубы.

5. Нанесите герметик на нижнюю часть прокладки. Прокладка размещается в месте ее установки. Проходная часть вентиляционной системы закреплена на прокладке; используйте саморезы, чтобы закрепить его. Чаще всего они идут в комплекте с базовым набором.

6. Внутрь проходного элемента устанавливается труба, в обязательном порядке проверяется ее вертикальность с помощью уровня.Следите за герметичностью монтажа проходного элемента как на чердаке, так и на крыше.

Прямая труба должна быть настолько плотно прижата к прокладке, чтобы герметик выдавливался из нее. Для защиты трубы от атмосферных осадков и мусора на нее устанавливается специальный защитный кожух.

Технология установки вентиляции в подвале своими руками

Правильно организованная вентиляция в погребе обеспечивает комфортные условия для хранения в нем различных продуктов питания.Есть готовые комплекты для организации вентиляционной системы. Однако значительно дешевле соорудить вентиляцию самостоятельно.

Для того, чтобы обустроить простейшую вытяжку в подвал, вам потребуются две трубы. Один из них будет выполнять функции вытяжного зонта, а второй – элемента для притока свежего воздуха. Таким образом, можно организовать оптимальный естественный воздухообмен.

Возможны два варианта организации вентиляции — принудительная и естественная. Второй способ дешевле, но менее эффективен.К принудительной вентиляции устанавливаю на трубы дополнительные вентиляторы и колпаки, улучшающие циркуляцию воздуха.

Для обеспечения качественной циркуляции необходимо правильно рассчитать сечение труб и определить место их установки. Выхлопная труба находится внизу комнаты, рядом с едой. Приточная труба устанавливается ближе к потолку погреба. В этом случае обе трубы выводятся наружу. Дымоход требует обязательного утепления.

Для повышения эффективности работы вытяжки используйте различные виды дефлекторов.Эти приспособления не только защищают устройство от осадков, но и улучшают их сцепление с дорогой. Подающая труба оборудована решеткой, защищающей ее от грызунов и насекомых. В качестве труб для организации вентиляции используют полиэтиленовые или асбестоцементные разновидности. Первый вариант отличается длительным сроком эксплуатации, легко переносит перепады температуры и влаги, быстро монтируется и имеет малый вес. Асбестовые трубы применяются реже из-за их тяжести, времени монтажа и неустойчивости к атмосферным осадкам.

Чтобы улучшить вентиляцию в погребе, это особенно важно для больших помещений. На трубы устанавливаются вытяжки и вентиляторы. Канальные варианты вентиляторов устанавливаются непосредственно внутрь трубы. Осевые вентиляторы монтируются на конце трубы. Выбор того или иного варианта должен быть обоснован ТТХ, мощностью и производительностью устройств.

Строительство дымохода для системы отопления дело очень ответственное, требующее соблюдения всех требований пожарной и газовой безопасности… Но вполне выполнимо своими руками, если все хорошо продумать и соблюдать порядок работ в соответствии с проектом.

Дымоход в доме подвергается воздействию высоких температур, поэтому важно выбрать правильный материал

Требования к современным дымоходам

Дымоход котла отопления находится под нагрузкой от высокой температуры дыма, возможного воспламенения сажи внутри, воздействия продуктов горения. От его устойчивости к таким нагрузкам зависит безопасность жильцов дома, так как он выводит токсичные для людей продукты горения.

По этой причине к их устройству предъявляется ряд требований. Они должны быть:

  • Термостойкий
  • Огнеупорный
  • Коррозионностойкий
  • Герметичный
  • Прочный
  • Стойкий к конденсату
  • Иметь хорошую тягу вне зависимости от температуры наружного воздуха
  • Устойчив к кислотам

Правильный выбор дизайна

  1. Какое топливо используется для печи. Например, толщину стенки дымохода для твердотопливного котла выбирают в два раза больше, чем для котла на жидком топливе или на газе.
  2. Из какого материала сделан дом. Пожароопасность деревянного дома выше, чем из других материалов. Поэтому утепление дымоходов при использовании твердого топлива в деревянном доме должно быть 5-10 см. Жидкое и газообразное топливо имеют меньшую степень прогрева, достаточно слоя утеплителя 2,5 см.
  3. Материал, из которого будет возводиться дымовой канал (стальная труба, керамика, кирпич).

Типы материалов и их свойства

Любой дымоход можно сделать своими руками, но лучше заказать схему проекта у профессионала, чтобы соблюсти все технические нормы и не платить потом штрафы и не переделывать все заново.

Кирпич

Коаксиальный дымоход подходит только для котлов, что обеспечивает постоянный выход горячего воздуха наружу, а холодного внутрь котла. Котел может быть газовым или твердотопливным.

Нержавеющая сталь

По сравнению с кирпичным, сделать дымоход из стальной трубы своими руками гораздо проще. Комплектующие для стального дымохода выпускаются в разных модификациях. Большой выбор базовых элементов и переходников позволяет собрать систему любой конфигурации.

Преимущества стальных дымоходов:

  • Гладкая внутренняя поверхность не задерживает сажу и копоть.
  • Легко ремонтируется.
  • Устойчивость к высоким температурам, что позволяет использовать его в качестве дымохода для твердотопливного котла.
  • Прочность.
  • Соблюдение требований пожарной безопасности.

Выбор дымохода в зависимости от типа устройства котла

  1. Дымоход стальной, классического или коаксиального типа.Часто используемые.
  2. Дымоход для твердотопливного котла может быть изготовлен из стали или керамики, как наиболее жаростойких материалов. Подойдет и огнеупорный кирпич, но его применяют реже из-за трудоемкости кладочных работ.
  3. Дымоход для газового котла изготавливается из любых подходящих по проекту материалов.

Правила установки дымохода

Для правильного монтажа дымохода составляется подробный чертеж (проект) будущей системы.

Толщина трубы дымохода в среднем от 15см до 90см

Расчет дымохода для твердотопливного котла, как и любого другого, следует доверить профессионалу.

В строгом соответствии с проектом производится разметка тех мест в потолке, кровле и стенах, где будут прокладываться трубы.

По меткам делаются отверстия необходимого диаметра.

Установлен переходник, соединяющий патрубок котла с трубой.

К переходнику подсоединяется тройник с отсеком для сбора конденсата и штуцером для его отвода.

Следующий участок системы (прямой или «колено») соединяется с тройником.

Там, где труба проходит через перекрытие стены или крыши, используется прямоточная труба. К стене крепится лист тонкого металла с отверстием для трубы и через него пропускается дымоход.

Стыки всех труб фиксируются хомутами, которые стягиваются болтами.

Дымоход крепится к стене скобами примерно через каждые 2 метра.

Поверх дымоходов крепится наконечник — зонт, для защиты от осадков.

В последнюю очередь производится утепление мест прохода дымохода через стены и перекрытия.

Безопасность установки дымохода

Во избежание проблем с эксплуатацией дымохода и штрафов от сторонних газовых хозяйств необходимо соблюдать ряд официальных правил устройства дымохода:

  1. В нижней части трубы установлен специальный влагосборник для отвода конденсата.
  2. Система имеет хорошую тягу, во избежание попадания в дом вредных продуктов горения.
  3. хорошая вентиляция, вентиляционные каналы в частном доме необходимо своевременно проверять и прочищать.
  4. Все соединения загерметизированы.
  5. Диаметр трубы и ее сечение соответствуют требованиям, указанным в инструкции к котлу.
  6. Расположение дымохода вертикальное, без выступов. Максимально допустимый наклон составляет 30 градусов при сохранении диаметра.
  7. Труба, соединяющая котел и дымоход, должна иметь длину не менее 50 см и всегда иметь вертикальное сечение.
  8. Длина всех горизонтальных секций в сумме меньше высоты помещения.
  9. Если стены дома выполнены из горючих материалов, расстояние от них до дымохода не менее 20 см. И не менее 5 см, если они негорючие.
  10. стену в деревянном доме нужно делать между ней и стеной из негорючего теплоизоляционного материала.
  11. Высота дымохода относительно конька крыши не менее 50 см, а при плоской крыше — 1м.

ПОСМОТРЕТЬ ВИДЕО

Чего нельзя делать при установке дымохода для газового котла:

  • Грибок трубы, выводящие дым из газового котла. Они препятствуют свободному выходу опасных продуктов горения.
  • Дымоходы не должны иметь более 3 витков.
  • Прокладка дымохода через невентилируемые или жилые помещения.
  • Используйте пористые материалы.

К установке дымохода следует отнестись серьезно, ведь от того, правильно ли сделан дымоход, зависит жизнь и здоровье жильцов дома, а также функциональность всей системы отопления. Если дымоход установлен неправильно, продукты горения могут привести к попаданию в дом дыма или опасного угарного газа.

Естественная вентиляция в теплом климате: проблемы теплового комфорта, устойчивости к жаре и качества воздуха в помещении

https://doi.org/10.1016/j.rser.2020.110669Get rights and content боковая или перекрестная вентиляция не будут соответствовать тепловому комфорту в будущем теплом климате.

Ветроуловитель и солнечный дымоход обещают хорошее качество воздуха в помещении в жарком климате.

Естественная вентиляция с испарительным охлаждением может быть устойчива к волнам тепла.

Необходимы дальнейшие исследования естественной вентиляции, устойчивой к воздействию сильной жары в теплом климате.

Исследования по естественной вентиляции с использованием фильтров для борьбы с загрязнением отсутствуют.

Abstract

В зданиях энергия в основном потребляется механическими системами кондиционирования воздуха. Необходимы альтернативы с низким энергопотреблением, такие как естественная вентиляция.Однако они должны быть в состоянии справиться с растущими волнами тепла и загрязнением, особенно в теплом климате. В этом обзорном документе рассматривалась способность естественной вентиляции обеспечивать адекватный тепловой комфорт, устойчивость к волнам тепла и хорошее качество воздуха в помещении в теплом климате. Односторонняя вентиляция демонстрирует наихудшую способность обеспечивать тепловой комфорт, в то время как перекрестная вентиляция демонстрирует лучшую эффективность с точки зрения снижения температуры воздуха в помещении по сравнению с наружной. Однако ветроуловители и солнечные дымоходы продемонстрировали еще лучшую производительность, обеспечивая относительно высокую скорость вентиляции.Во время аномальной жары и будущих климатических сценариев естественная вентиляция путем перекрестной вентиляции не соответствовала внутренним стандартам теплового комфорта. Потенциальным решением с низким энергопотреблением может быть сочетание солнечных дымоходов или ветроуловителей с охлаждением за счет испарения воды. Критический синтез литературных данных показывает, что эти системы могут обеспечивать высокую скорость вентиляции и поддерживать температуру в помещении примерно на 8 °C ниже, чем наружная температура в теплую погоду (>35 °C). Однако исследований, проверяющих эти системы на соответствие будущим климатическим сценариям, обнаружено не было, и рекомендуется провести дополнительные исследования.В литературе подтверждается, что естественная вентиляция эффективна для удаления загрязнений, образующихся в помещении, благодаря адекватной скорости вентиляции. Однако использование нефильтрованной естественной вентиляции в районах с высоким уровнем загрязнения окружающей среды может увеличить осаждение вредных твердых частиц внутри помещений. В связи с увеличением загрязнения воздуха срочно требуются дальнейшие исследования для изучения естественной вентиляции с использованием фильтров, особенно с включенными солнечными дымоходами / ветровыми ловушками.

Ключевые слова

8 ключевых слов

9

Натуральная вентиляция

Устойчивость

Строенная среда

Тепловые вары

Comfort

Загрязнение воздуха

Solar Chimney

Windcatcher

Wind Tower

Рекомендуемые статьи Статьи (0)

Crown Copyright © 2021 Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Ссылки на статьи

Курсы PDH Online. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

курсы.»





Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня дополнительно нескольким новым вещам

для раскрытия мне новых источников

информации.»



Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

очень быстро отвечают на вопросы.

Это было на высшем уровне. Будет использоваться

еще раз. Спасибо.»

Блэр Хейворд, ЧП

Альберта, Канада

«Легкий в использовании веб-сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

Я передам вашу компанию

имя другим на работе.»



Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

с реквизитами Канзас

Авария в городе Хаятт.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

информативный и полезный

на моей работе.»

Уильям Сенкевич, Ч.Е.

Флорида

«У вас отличный выбор курсов и очень информативные статьи.Вы

— лучшее, что я нашел.»





Рассел Смит, ЧП

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

материал. »



Хесус Сьерра, ЧП

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от сбоев.»



Джон Скондрас, ЧП

Пенсильвания

«Курс был хорошо составлен, и использование тематических исследований является эффективным

способ обучения.»





Джек Лундберг, ЧП

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; т.э., что позволяет

студент для ознакомления с курсом

материал перед оплатой и

получение викторины.»

Арвин Свангер, ЧП

Вирджиния

«Спасибо, что предложили все эти замечательные курсы. Я, конечно, выучил и

очень понравилось. »





Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и

подключение к Интернету

курсы.»

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном давали хорошее представление о

обсуждаемые темы.»



Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

.

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам. »

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

не основано на каком-то непонятном разделе

законов, которые не применяются

до «обычная» практика.»

Марк Каноник, ЧП

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

организация.»





Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».





Юджин Бойл, П.Е.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представлена,

а онлайн формат был очень

доступно и просто

использование. Большое спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»





Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

просмотр текстового материала. я

также оценил просмотр

предоставленных фактических случаев.»

Жаклин Брукс, ЧП

Флорида

«Документ Общие ошибки ADA в проектировании помещений очень полезен.

тест действительно требовал исследований в

документ но ответы были

всегда в наличии.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в дорожной технике, что мне нужно

для выполнения требований

Сертификация PTOE.»

Джозеф Гилрой, ЧП

Иллинойс

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»





Ричард Роадс, ЧП

Мэриленд

«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

Надеюсь увидеть больше 40%

курсы со скидкой.»



Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать. »

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры для приобретения блоков PDH

в любое время.Очень удобно.»



Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

пора искать куда

получи мои кредиты от.»



Кристен Фаррелл, ЧП

Висконсин

«Это было очень информативно и поучительно.Легко понять с иллюстрациями

и графики; определенно делает его

проще  впитать все

теорий.»

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону

.

мой собственный темп во время моего утра

на метро

на работу.»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, загрузить документы и получить

викторина. Я бы очень рекомендую

вам в любой PE нуждающийся

Единицы CE.»

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники.»







Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл. Я также рад помочь финансово

от ваш рекламный адрес электронной почты который

сниженная цена

на 40%. »

Конрадо Касем, П.Е.

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

Коды

и Нью-Мексико

правила.»



Брун Гильберт, П.Е.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»







Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительного

Сертификация



Томас Каппеллин, П.Е.

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

мне то, за что я заплатил — много

спасибо!»



Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера. »





Майк Зайдл, П.Е.

Небраска

«Курс был по разумной цене, а материал был кратким и

хорошо организовано.»





Глен Шварц, ЧП

Нью-Джерси

«Вопросы соответствовали урокам, а материал урока

хороший справочный материал

для дизайна под дерево.»



Брайан Адамс, П.Е.

Миннесота

«Отлично, я смог получить полезную информацию с помощью простого телефонного звонка.»







Роберт Велнер, ЧП

Нью-Йорк

«У меня был большой опыт работы над проектом «Прибрежное строительство — проектирование»

Корпус Курс и

очень рекомендую. »



Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси были очень

прекрасно приготовлено.»





Юджин Брекбилл, ЧП

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

обзор везде и

когда угодно.»



Тим Чиддикс, ЧП

Колорадо

«Отлично! Поддерживайте широкий выбор тем на выбор.»







Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»







Тайрон Бааш, П.Е.

Иллинойс

«Вопросы на экзамене были пробными и демонстрировали понимание

материала. Тщательный

и полный».



Майкл Тобин, ЧП

Аризона

«Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей линии

работы.»



Рики Хефлин, ЧП

Оклахома

«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







Анджела Уотсон, ЧП

Монтана

«Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»







Кеннет Пейдж, П.Е.

Мэриленд

«Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

и отличное освежение.»





Луан Мане, ЧП

Коннетикут

«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

вернись, чтобы пройти тест. »





Алекс Млсна, П.Е.

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях.»



Натали Дерингер, ЧП

Южная Дакота

«Материалы обзора и образец теста были достаточно подробными, чтобы я мог

успешно завершено

курс.»



Ира Бродская, ЧП

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

и пройди тест. Очень

удобный а на моем

собственное расписание.»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет. »







Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за создание

процесс простой.»



Фред Шайбе, ЧП

Висконсин

«Положительный опыт.Быстро нашел подходящий мне курс и закончил

PDH за один час в

один час.»



Стив Торкилдсон, ЧП

Южная Каролина

«Мне понравилась возможность загрузки документов для ознакомления с содержанием

и пригодность до

имея для оплаты

материал

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками. »







Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.»



Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

Сертификат





Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — очень удобный способ доступа к информации по

многие различные технические области снаружи

по собственной специализации без

необходимость путешествовать.»

Гектор Герреро, ЧП

Грузия

.

Добавить комментарий

Ваш адрес email не будет опубликован.
