Электропроводка в доме из бруса: способы и особенности обустройства

К проектированию и реализации электропроводки в доме из бруса предъявляются повышенные требования, так как любая ошибка может привести к фатальным последствиям. На этом этапе нужно не просто уложить провода так, чтобы они не портили интерьер. К более важным задачам относится выбор правильного кабеля и безопасного способа его укладки. Однако это вовсе не означает, что электропроводку в доме из бруса нельзя сделать одновременно и безопасной, и эстетичной.

Способы обустройства электропроводки в доме из бруса

Несмотря на то, что деревянный дом в этом плане считается объектом повышенной опасности, допустимых способов прокладки электропроводки в нем существует несколько. Все они делятся на две большие группы:

  1. Скрытая электропроводка.
  2. Открытая электропроводка.

Для начала бегло рассмотрим достоинства и недостатки этих конфигураций, а затем разберем некоторые важные нюансы, касающиеся их непосредственного обустройства.

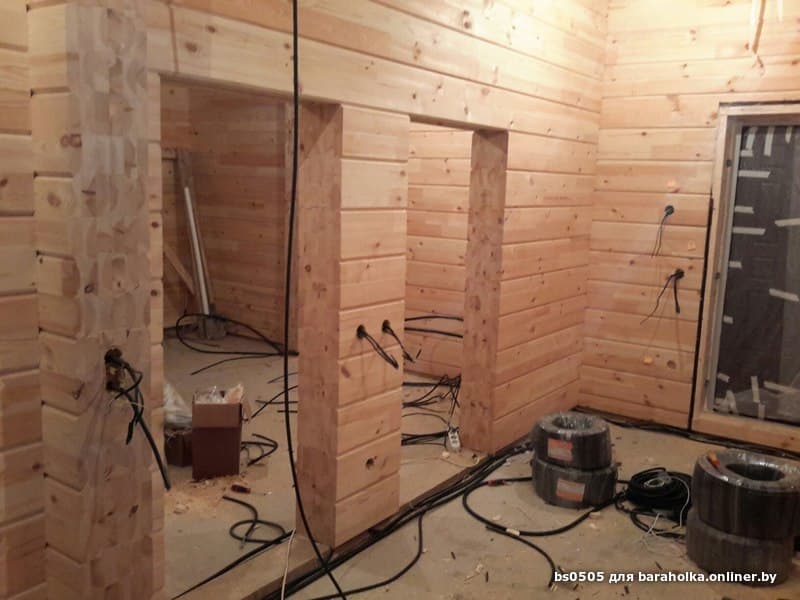

Скрытая электропроводка в доме из бруса

Единственным преимуществом скрытой электропроводки является то, что ее наличие никак не отражается на интерьере брусового дома. Все кабели прокладываются за обшивкой, внутри бруса, под напольным покрытием и так далее. Если дом строится из готового домокомплекта, то под скрытую проводку могут быть уже предусмотрены соответствующие каналы, отверстия, пазы и так далее.

Однако у этого способа обустройства электропроводки минусов намного больше, чем плюсов. Во-первых, ею нужно заниматься еще на этапе строительства, перед началом отделочных работ. Во-вторых, из-за ограниченного доступа значительно усложняется ремонт и реконструкция коммуникации. Это создает неудобства, например, тогда, когда нужно увеличить мощность на какой-либо ветке путем замены кабеля с меньшего на большее сечение. В-третьих, прокладка скрытой проводки – достаточно сложный, трудоемкий и длительный по времени процесс.

И, все же, ее обустройство возможно, и довольно часто – из-за эстетических соображений – выбирается именно эта конфигурация. Рассмотрим основные нюансы, с которыми придется столкнуться в этом случае.

Первое, на что придется обратить внимание, это на выбор типа кабеля. Нельзя использовать провода с алюминиевыми жилами, а также медные в обычной ПВХ изоляции. Для деревянных домов на рынке есть специальные кабели, «упакованные» в многослойную оплетку, не склонную к возгоранию и дымлению.

Второй нюанс – скрытая проводка должна проходить только по защитным каналам. Это может быть специальная гофра, медная или нержавеющая трубка, и так далее. Распределительные коробки должны быть укомплектованы резиновыми пробками, обеспечивающими герметичность соединений. Все эти меры принимаются для того, чтобы свести на нет доступ кислорода и, соответственно, распространение огня в случае короткого замыкания или перегрузок.

Открытая электропроводка в доме из бруса

Здесь все с точностью до наоборот. Недостаток у открытой проводки только один – ее вид может испортить интерьер деревянного дома. Однако сегодня это сделать достаточно сложно, так как производители предлагают множество современных решений для обустройства электропроводки в домах из бруса.

В первую очередь, это ретро-проводка. Для ее реализации предусмотрен витой кабель в текстильной оплетке, которая не горит и не дымит. К деревянным поверхностям такой кабель крепится на специальных керамических изоляторах, что дополнительно повышает уровень безопасности. В этом же стиле продаются и розетки, и выключатели, и распределительные коробки.

Для тех, кому не нравится ретро стилистика, также есть из чего выбрать. В первую очередь, это кабель-каналы, которые крепятся к деревянной поверхности, внутрь укладывается проводка, и все это закрывается съемной крышкой. Преимущество этого варианта в том, что кабель-каналы можно подобрать даже под цвет дерева, что сделает открытую проводку визуально незаметной.

В остальном, обустройство электропроводки в доме из бруса мало чем отличается от аналогичных мероприятий в других типах жилья. Все сводится к правильному расчету мощностей и подбору сечения кабелей, автоматических выключателей, УЗО и так далее.

Скрытая проводка в доме из бруса


скрытая электропроводка в деревянном доме

22 Апр 2012 Электрика для дома



Как сделать скрытую электропроводку в деревянном доме— правильно, надежно, согласно всех правил и норм?

Ответ на этот вопрос придется долго искать в разных нормативных документах, правилах и инструкциях- ПУЭ, правила пожарной безопасности и т. п.

Я тоже в свое время очень заинтересовался этим вопросом, пришлось перелопатить немало литературы, поползать в интернете по сайтам и форумам и оказалось что вопрос довольно не однозначен…

Некоторые требования правил просто отстали от жизни и устарели с появлением новых материалов и технологий, а трактову других правил можно толковать двояко.

Но все таки основные требования есть и они довольно жесткие для деревянных домов со скрытой электропроводкой.

Вот что я выяснил.

Не буду долго тянуть резину- если вы вдруг решили делать скрытую электропроводку в деревянном доме по всем правилам- готовьтесь тянуть второй водопровод из труб…

Да, да- не удивляйтесь, именно такие требования в ПУЭ для скрытой электропроводки в деревянном доме, даже если это проводка в доме из клееного бруса…

Вся разводка электропроводки по дому, включая переходы сквозь стены и перекрытия должна быть сделана:

в металлических трубах;

в слое штукатурки в трубах или гофре (не ПОД штукатуркой, а именно В ней!)

Если делать в металлических трубах- распредкоробки и подрозетники тоже ддолжны быть металлические.

В слое штукатурки прокладывать в трубах или гофре требуется потому, что согласно требованиям ПУЭ электропроводка в деревянном доме должна быть сменяемая и предусмотрена возможность ее замены полностью или частично.

Как вам такая перспектива? Не очень то впечатлает? Меня честно говоря тоже…

Кстати если электропроводка проложена между деревянной стеной и гипсокартоном в воздушном зазоре- это тоже скрытая электропроводка!

А почему нельзя просто сделать штробы или пазы в дереве и использовать кабель в негорючей изоляции? Или просто под штукатурку проложить?

Или в пластиковой гофре, кабель- канале сделать?

Нет, никак нельзя…

Такие жесткие меры безопасности при монтаже скрытой электропроводки в деревянном доме применяются что бы исключить пожар при коротком замыкании и других неисправностях электропроводки.

Тут главная суть вот в чем.

При КЗ в проводе возникает электрическая дуга, у которой очень высокая температура (пламя горелки в газовой плите в тысячу раз слабее!).

Естественно дальше- от дуги загорается дерево.

Так вот: цель металлических труб и слоя штукатурки- локализовать (убить) эту дугу, не дать ей распростаниться и стать причиной пожара.

Для этого металлическая труба должна быть определенной толщины при разном сечении провода что бы электрическая труба не могла прожечь стенки и вырваться наружу.

Для провода сечением до 2,5 кв.мм толщина стенки металлической трубы не нормируется!

Естественно что никакая пластиковая гофра или пластиковый кабель-канал не способны выдержать воздействия электрической дуги, возникающей при коротком замыкании.

В слое штукатурки происходит тоже самое- дуга самозатухает из-за отстутствия воздуха, а слой штукатурки прожечь она тоже не может. Поэтому никаких последствий КЗ не вызывает.

Так же такой способ прокладки защищает электропроводку и от других неприятностей- мышей например, которые и на сытый желудок с удовольствием лакомятся изоляцией проводов…

Все это необходимо так как электропроводка скрытая и недоступна для осмотра и обслуживания- мы же не будем раздалбливать штукатурку что бы убедиться в том что изоляция провода не нарушена.

Электрическая дуга- 330 кадров в секунду:





Кстати металорукав непригоден для этих целей и в нем тоже нельзя делать скрытую электропроводку. Он не обладает локализационной способностью для самозатухания электрической дуги.

Хотим мы этого или нет но требования правил выполнять обязаны, особенно если строится новый дом, который в дальнейшем будет приниматься энергонадзором.

Хотя выполнение этих правил доводит до плачевных курьезов…

На одном из форумов читал что делали скрытую электропроводку в металлических трубах в новом доме, построенном из клееного бруса.

Сделали все по правилам, сверлили брус, прокладывали трубы, соединяли их,гнули и т.д.

В итоге сруб дома после усадки- просто повис на этиз трубах…

Образовались щели между рядами бруса в несколько сантиметров. Пришлось трубы вырезать и делали электропроводку открытым способом.

Кстати в Канаде делают электропроводку без всякой защиты— просто кабелем в двойной изоляции! Что в щитовых домах, что в брусковых или бревенчатых. Почему?

А потому что во первых у них УЗО применяется аж на 5мА, во-вторых у них жила заземления в кабеле идет сразу без изоляции.

То есть если например трехжильный кабель, то между двумя жилами в изоляции сделана голая медная жила заземления. У нас таких кабелей я не встречал.

Это позволяет очень рано уловить с помощью УЗО ток утечки, возникающий при ухудшении изоляции фазного или нулевого провода.

Мое личное мнение- монтаж в металлических трубах это уже черезчур… Я честно говоря вживую подобное ниразу не видел. Это действительно очень дорого и трудоемко.

В основном я встречаю монтаж по дереву просто в пластиковой гофре, очень редко- в металорукаве, а под штукатурку- так и вовсе просто кабель в двойной изоляции.

Конечно это не соответствует правилам, но такова реальность! И не от хорошей жизни так делают, далеко не каждый потянет материально электромонтаж в металлических трубах.

Если придется сдавать объект энергонадзору или пожарникам или вы хотите сделать электропроводку максимально безопасной, по принципу “сделал один раз хорошо и забыл”- то лучше уж тогда пробрасывать провода в пластиковой гофре в слое штукатурки и устанавливать обязательно УЗО или дифавтоматы.

Давайте рассмотрим причины, по которым может произойти короткое замыкание в кабеле и как следствие- дальнейший пожар при неправильно сделанном электромонтаже:

а) бракованый кабель. То есть изоляция токоведущих жил изначально повреждена или не соответствует требованиям еще на заводе-изготовителе.

Как избежать: покупать качественный кабель, делать проверку сопротивления изоляции.

б) мыши и другие ползучие твари)))

Как избежать: монтаж в штукатурке или в металлическом каркасе- трубы, короба и т.п.

в) физическое повреждение изоляции электропроводки. Например при ремонте- случайно вкрутить саморез, забить гвоздь и т.п.

Как избежать: А никак… При желании и трубу металлическую можно болгаркой перепилить.

г) нарушение изоляции из-за перегрузки электропроводки.

Как избежать: правильной установкой и выбором автоматических выключателей или предохранителей.

Если решите делать скрытую электропроводку в деревянном доме в слое штукатурки в гофротрубе, помочь расчитать материал поможет программа “Электрик”. Как это сделать- я рассказывал и показывал в статье

“СКОЛЬКО ДЕНЕГ НАДО НА ЭЛЕКТРОПРОВОДКУ? ОТВЕТИТ-”ЭЛЕКТРИК”!  ВИДЕОУРОК.

А какое ваше мнение по этому вопросу? Как вы делаете электропроводку в деревянном доме?

С удовольствием отвечу на ваши комментарии!

И напоследок- видео электрической дуги. возникающей при отключении автоматического выключателя:





Узнайте первым о новых материалах сайта!

Просто заполни форму:



Теги: скрытая электропроводка

Как скрыть провода вокруг дома

1. Хорошее решение для домовладельцев


Фото: John Wollwerth / iStock

Первый совет Молли Грейвз, соучредитель профессиональной организации-организатора NEAT Method, подсказывает, что это звучит просто: посмотрите, что работает каждый провод. «Самая большая ошибка, которую делают люди, заключается в том, чтобы сначала не проводить инвентаризацию того, для чего используются шнуры», — говорит она.«Вы можете быть удивлены тем, сколько шнуров подключено — для давно ушедших телефонов, камер и телевизоров». Мелисса Леви, профессиональный организатор компании declutter + design, предлагает также подумать, арендуете ли вы или владеете ли вы своим местом, и как долго вы планируете там жить. Одним из ее решений для клиентов домовладельцев, многие из которых имеют маленьких детей, является укладка коронки на провода, особенно для кабеля или Ethernet. Молдинг устанавливается там, где стена встречается с потолком, и вдоль каркасов входа в комнату, чтобы скрыть кабели.

2. Новый взгляд на водосточные желоба


Фото: KatarzynaBialasiewicz / iStock

Леви также рекомендует стратегически размещать удлинители — прикрепляя их к нижней или задней части столов и к стенам. По ее словам, это один из самых простых и экономичных способов устранения беспорядочных проблем. Это DIY решение для водосточных желобов, представленное на Lifehacker, использует ту же концепцию. Водосток удерживает удлинители и даже небольшие устройства, такие как модемы и маршрутизаторы, для устранения помех на рабочем столе.Чтобы попробовать это: отрежьте виниловый водосточный желоб, чтобы он соответствовал длине вашего стола, затем подвесьте его с нижней части стола, используя крючки.

3. Дополнение к форме и функционированию ногтей


Фото: Сара Дорси

Установка DIY панелей для стен — это простой способ скрыть провода и добавить индивидуальность вашему пространству. В этом пошаговом руководстве от автора и дизайнера Houzz Сары Дорси показано, как создать свой собственный. Дорси использует панели для прикрытия компьютерных проводов за своим столом, но панели также прикрывают провода для телевизоров и другой электроники возле стен.Вы можете настроить размер и внешний вид панелей, которые крепятся к стене с помощью липучки, что устраняет необходимость сверлить отверстия в стене (хорошее решение для арендаторов).

4. Хитрость для маскировки проводов в поле зрения


Фотографии: Привет Sugarplum

Если ваше устройство находится на столе или столе, рассмотрите этот простой взлом от Кэсси Фриман из блога Hi Sugarplum. Чтобы скрыть провода лампы в своей гостиной, она прикрепляет прозрачные крючки с липкими спинами сзади и вдоль ножек столов, затем пропускает провода через крючки.То же самое можно сделать с проводами от стационарного телефона на столе в коридоре или с монитора компьютера на столе. Фримен рекомендует изменить направление каждого последующего крючка, чтобы надежно удерживать шнур на месте.

5. Каминная мастерская «Сделай сам», держащая в секрете


Фотографии: julieblanner.com

В гостиной развлекательный центр почти всегда изведен проводами. Блогер Джули Бланнер заставила исчезнуть шнуры телевизора с плоским экраном, спрятав их в полой плавающей полке.Измерьте и обрежьте полку, чтобы она подходила под телевизор, и просверлите отверстия в верхней части полки. Шнуры можно подавать в отверстия, через полку и в прилегающий книжный шкаф или шкаф, в котором есть выход.

6. Крышка, которая тянет все вместе

Чехлы для шнура могут минимизировать появление проводов, а застежка-молния является особенно любимой компанией Graves. Застежка-молния обрезает несколько проводов в аккуратную пластиковую катушку одним движением (см. Метод NEAT, показанный на видео выше), защищая домашних животных от шнуров и облегчая очистку вокруг них.Кабельные молнии доступны в различной ширине, в зависимости от количества проводов, которые вы хотите связать, а также могут быть разрезаны на более короткие отрезки и использованы в нескольких местах.

.

Hide TV Wires — How To — The Easy Way

Устанавливаете плоский телевизор на стену и у нет способа скрыть провода в стене ? Установка плоского ЖК-дисплея или LED-телевизора на стене может привести к появлению уродливых проводов. Если телевизор устанавливается на стене, где будут обнажены провода, это самый простой способ скрыть их .

Если он находится возле камина или стена из кирпича , может быть невозможно скрыть телевизионные провода в стене.Самый простой способ скрыть провода или шнуры, не проходя через стену, — это использовать комплект для крышки плоского ТВ-кабеля. Этот комплект стоит менее 20 долларов и может быть установлен на скрытых телевизионных шнуров за считанные минуты . Комплект для скрытия проволоки также можно покрасить, чтобы он соответствовал стене, чтобы она гармонировала и еще больше скрывала. Если стена гипсокартонная, но вы не хотите делать никаких отверстий, вы также можете использовать этот комплект, не разрезая стену. Это также отличный способ скрыть телевизионные провода, когда вы живете в квартире, и вы не можете сделать большие дыры в стене!

Не можете спрятать телевизионные провода в стене?
Вот самый простой способ скрыть плоскопанельные телевизионные провода и шнуры за менее чем 20 долларов!

Хотите, чтобы постоянно скрывали телевизионные провода в стене ?
Этот комплект телевизионных проводов заставляет всю уродливую неорганизованную проволоку проходить сквозь стену!

Если вы в состоянии спрятать провода в стене , есть комплект, который облегчит вам задачу.Это комплект органайзера для телевизионного кабеля с розетками. Этот комплект устанавливается путем вырезания отверстий в гипсокартоне. Это постоянное решение по сравнению с использованием метода покрытия шнура выше. Это один из лучших типов телевизионных комплектов для скрытой проводки для установки , так как вы не увидите проводов, свисающих с нижней части телевизора.

Пожалуйста, поделитесь нашими проектами помощи по ремонту DIY:

ALLEN VETTER — Помощник по ремонту DIY

Аллен — специалист по техническому обслуживанию и ремонту бытовой техники и автор / создатель этого сайта.Он имеет 33-летний опыт устранения неисправностей и ремонта всех видов техники. Свяжитесь здесь
Подробнее «Сделай сам» Сделай сам Советы, хитрости, идеи, Ремонт:

Теги: квартира, кирпичная стена, комплект для прокладки кабеля, камин, скрыть телевизионный шнур, скрыть телевизионные провода, телевизор, чехол для телевизионного кабеля комплект, без вырубной стенки

.

Rewiring объяснил | Домостроение

В худшем случае неисправные электрические устройства могут представлять серьезную опасность пожара и привести к травме или поражению электрическим током. Вот почему электричество было внесено в строительные нормы и правила согласно части P. Существующие электропроводки не покрываются, но если вы вносите значительные изменения или новые дополнения в электропроводку в вашем доме, эти правила вступают в силу.

Если вы думаете о покупке недвижимости , которой более , и старше 25 лет, важно убедиться, что проводка соответствует современным требованиям перед покупкой.В идеале вы получите представление о том, какая работа требуется, и оценку вероятной стоимости, чтобы вы могли принять это во внимание при оценке осуществимости проекта и сколько предложить.

Даже если у вас уже есть собственность, которую вы ремонтируете, важно заранее знать, понадобятся ли какие-либо ремонтные работы, так как это может быть очень разрушительным для ткани и декора здания, и поэтому лучше всего завершить это на ранней стадии. перед выполнением любых работ по штукатурке или ремонту.

( БОЛЬШЕ : Полное руководство по ремонту дома)

Когда необходима замена?

Посетите выставку по строительству и ремонту домов

Нужны дополнительные советы и вдохновение для вашего проекта? Получите два бесплатных билета на выставку «Домостроение и ремонт»

  • Если недвижимость не была перемонтирована в течение последних 25-30 лет, есть вероятность, что ее потребуется хотя бы частично обновить, чтобы привести в соответствие с текущими стандартами. Электропроводка может быть потенциально опасной и может не справиться с требованиями современной жизни.
  • Если вы планируете крупную реконструкцию, которая представляет собой существенное изменение, как это определено в Строительных правилах, вполне вероятно, что вам потребуется перенастроить часть, если не все, имущества, включая модернизацию блока потребителя (блока предохранителей).
  • Если вы расширяете свой дом или переоборудуете чердак или гараж, это станет новой работой, и поэтому вся новая электропроводка должна будет соответствовать Части P: Электробезопасность, и вся существующая электропроводка должна быть улучшена, чтобы обеспечить что он способен безопасно переносить дополнительные нагрузки, он заземлен в соответствии с текущими требованиями и что перекрестное соединение является удовлетворительным.
  • Если вы расширяете или реконструируете, остальная часть существующей проводки не должна быть модернизирована, за исключением тех случаев, когда модернизация требуется в соответствии с требованиями по энергоэффективности строительных норм и правил, то есть управления центральным отоплением.

( БОЛЬШЕ: Руководство по строительным нормам)

Как узнать, что ваше имущество было переоборудовано

Вы сможете узнать, был ли дом недавно перемонтирован, осмотрев открытые части проводки и счетчик электроэнергии и блок предохранителей (теперь известный как потребительский блок).Вы можете попросить сделать это, когда вас показывают вокруг недвижимости, которую вы собираетесь купить, или осматриваете свой дом. Если имеется блок предохранителей в старом стиле с большими белыми керамическими предохранителями , то есть вероятность, что объект будет полностью перемонтирован.

С двумя или более наборами цепей может быть очень трудно узнать, были ли все они отключены при выполнении работы, и это небезопасно. Еще одним показательным признаком того, что может потребоваться перемонтаж, является сочетание различных стилей сокетов и коммутаторов .Это может указывать на то, что произошло частичное переподключение, особенно если есть доказательства того, что проводки для поверхностного монтажа проложены вдоль плинтусов и вверх по стенам.

В некоторых редких случаях свойств, которые не ремонтировались десятилетиями, вы все равно можете найти пример старых круглых штыревых розеток или оригинальных тележек , оба из которых являются верным признаком необходимости повторного подключения.

Еще одна подсказка — это цвет и стиль кабельной системы , которую вы должны увидеть на осветительных приборах вокруг блока предохранителей.Современные электроустановки подключены к кабелю с изоляцией из ПВХ или серого или белого цвета, а современный потребительский блок будет иметь автоматические выключатели и устройства защитного отключения (УЗО).

Что если он не был перезаписан?

Если электропроводка не относится к типу с современным покрытием из ПВХ с покрытием , вероятно, потребуется замена. Если вы видите какие-либо старые кабели с резиновой изоляцией, кабели с тканевой изоляцией (использовались до 1960-х годов) или кабели с изоляцией свинцом (использовались до 1955 года), то их необходимо заменить, так как изоляция может гнить и / или разрушаться, приводя к к короткому замыканию: пожарная опасность и потенциальное поражение электрическим током .

Даже более старый кабель PVCu может потребоваться замена, если он не является кабелем с двумя заземлениями (со вторым кабелем заземления, проходящим через внешнюю муфту), но это может быть очевидно только в том случае, если вы можете снять лицевую панель выключателя или розетки и присмотреться.

Проверка на это проведение просмотра, и, конечно, не рекомендуется, если вы не можете сначала отключить сеть.

Если у вас есть какие-либо сомнения, предположите, что требуется полная замена, и составьте бюджет соответственно. Может случиться так, что систему можно улучшить за меньшие деньги, улучшив заземление и перекрестное соединение.

Если вы приступите к проекту, то перед обменом контрактами вы можете договориться о привлечении квалифицированного электрика для проведения обследования и выяснения, какая именно работа требуется.

  • Электрик обычно берет 100-150 фунтов стерлингов за опрос с устным отчетом.
  • Полный электрический осмотр с письменным отчетом может стоить 250-350 фунтов.

Перед началом работ по переоборудованию

Перепродажа недвижимости — грязная, разрушительная работа.Это происходит в два этапа: первое исправление, когда установлены кабели и проводка, и второе исправление, когда все соединено или сделано «живым», когда установлены лицевые поверхности розеток, выключателей и ламп. Эти провода проходят повсюду: под полами, сквозь стены и через потолки, поэтому первое исправление лучше всего проводить без ковров и мебели, чтобы можно было поднимать половицы и разрезать потолки. Чтобы расположить новые розетки и выключатели на юридически правильных высотах, в гипс, как правило, тоже нужно загонять.

Вот почему важно планировать, что происходит в каждой комнате, прежде чем начинать первый этап ремонта, чтобы вы знали, где вам нужны источники света, розетки и любые другие элементы с электроприводом. Дополнения на полпути дорогостоящие и трудоемкие.

Один из способов подготовиться — нарисовать план вашего дома с каждой комнатой на миллиметровой бумаге и разметить расположение кроватей, диванов, кухонных шкафов и т. Затем вы можете рассмотреть освещение и необходимые переключатели. Такие мелочи, как освещение под шкафом и прикроватные тумбочки, легко сделать, если они запланированы с самого начала, но это дорого обходится позже.Кроме размышлений о задании, настроении и особом освещении, не забывайте о дымовой и тепловой сигнализации, садовых защитных розетках УЗО и внешнем охранном освещении.

Сегодня мы являемся сверхпотребляющим обществом, увлеченным «технологией». Что касается электрики, это означает освещение настроения, объемный звук, высокоскоростной Wi-Fi, кухонные гаджеты и телевизоры в ванной комнате. Электрические цепи должны быть готовы к работе — и вам нужно планировать заранее. Хотите ли вы подключить Ethernet-кабель к каждой комнате, чтобы обеспечить бесперебойный Wi-Fi (или просто жилые помещения и спальни)? Вам нужны динамики в каждой комнате или система безопасности?

Обычно переполнение происходит, когда дома пусты, но для закаленных домовладельцев можно жить в одной комнате, когда вокруг вас идут работы. Если вы не можете выехать, тогда замаскируйте мебель и дорогие предметы, желательно перенесите электрооборудование в отдельную комнату, поскольку это не входит в обязанности вашего электрика. Попросите вашего электрика установить новый потребительский блок и подготовить для вашей жилой комнаты временный запас розеток.

Ремонтные работы

Стоимость перемонтажа, включая первый и второй ремонт со стандартными розетками и выключателями и без осветительной арматуры, должна составлять около 1000-1500 фунтов стерлингов за кухонную пристройку.Средняя стоимость переоборудования трехместного полуфабриката в Великобритании составляет £ 3500; цена будет варьироваться в зависимости от того, где вы живете. Другие переменные включают размер дома, насколько доступно / пусто свойство, а также сложность и стандарт отделки.

Очень часто, однако, можно избежать полной замены; при условии, что существующая кабельная сеть надежна и способна нести любые дополнительные нагрузки, также возможно обновить ее, добавив современное потребительское устройство, надлежащие заземления и перекрестное соединение.

Для переоборудования кухни может потребоваться два дня, трехместный с полугодием, вероятно, два дня, чтобы сначала починить, затем снова то же самое, чтобы исправить второй. Большая собственность займет гораздо больше времени.

Если требуются монтажные работы, они должны быть выполнены на этапе первого ремонта (перед штукатуркой), одновременно с любыми работами по центральному отоплению и сантехнике. Новые кабели не могут быть смонтированы на поверхности, поэтому при монтаже потребуется поднять напольные покрытия и половые доски и, возможно, плинтусы, проложить каналы в стенах и, возможно, в некоторых потолках, недоступных сверху.Вся эта работа приведет к серьезным сбоям, поэтому лучше не пытаться жить вокруг этой работы, если это возможно.

Наряду с установкой новых кабелей, первый этап ремонта будет включать установку новых задних коробок для всех розеток и выключателей. В дополнение к проводке для всех цепей питания и освещения, это хорошая возможность для подключения современных систем управления центральным отоплением, сигнализаций, детекторов дыма и дверных звонков, для добавления наружного освещения и розеток, а также для подключения телефонных и телевизионных антенных розеток. Также стоит изменить схему подключения розеток и выключателей, чтобы убедиться, что она соответствует вашим потребностям и потребностям современных покупателей.

Подумайте о том, чтобы определить двустороннее или даже трехстороннее переключение для прихожих, лестничных площадок и других помещений с несколькими основными входами. Для объекта с высокой стоимостью рассмотрите возможность добавления отдельной 2-амперной цепи с отдельным переключением для настольных и стандартных ламп в основных гостиных и основных спальнях. Возможно, стоит подумать о добавлении автоматического освещения, кабелей домашней сети, кабелей громкоговорителей и других современных технологий.

Если требуется подключение к электросети и счетчик, это должно сделать местное предприятие по электроснабжению. Будет взиматься плата, и потребуется уведомление за несколько недель.

После того, как первый этап ремонта завершен, собственность может быть повторно оштукатурена или стены и потолки заполнены и отремонтированы, а полы заменены. После второго исправления можно приступить к монтажу розеток и выключателей, осветительной арматуры, потребительского блока и подключению любых электрических вентиляторов, плит, вытяжек, электрических душей и погружного нагревателя, если имеется накопительный баллон с горячей водой.

Если вы работаете в старинном здании с использованием местных материалов, таких как дубовая рама, глыба или цельная каменная кладка, убедитесь, что ваш электрик знает об этом и работал над такими зданиями.

( БОЛЬШЕ: Объяснение электрических розеток)

Проверка заземления

Заземление, также известное как эквипотенциальное и перекрестное соединение, необходимо для обеспечения безопасности любой электрической установки. Даже если ваш проект ремонта не требует перемонтажа, убедитесь, что кухня и ванные комнаты заземлены.Заземление заземления обеспечит, что в случае возникновения неисправности, приводящей к тому, что металлическая сантехника, ванна, краны, радиаторы или корпус котла становятся под напряжением, т. Е. Для тока, протекающего через них, это не приведет к поражению электрическим током.

Причина, по которой зачастую отсутствует связь с землей, заключается в том, что она не влияет на функционирование электрических цепей в доме. Чтобы увидеть, был ли ваш проект заземлен, посмотрите под раковиной или ванной на наличие металлических зажимов вокруг медных труб с присоединенным зеленым и желтым полосатым кабелем заземления.Все трубы, входящие и выходящие из котла и отопительных систем, должны быть заземлены.

Если вы строите с пластиковой трубой вместо меди, вам не нужно заземлять электроприборы, но вы должны заземлить сетевой кран. Если это не так, организуйте эту работу, так как это является важнейшим требованием безопасности.

Электрооборудование в местах с повышенной влажностью

Существуют особые ограничения на электрические работы во влажных помещениях, где существует наибольшая опасность поражения электрическим током. Не допускаются электрические розетки, кроме розеток для бритвы, которые должны располагаться вдали от зоны брызг от душа. Коммутаторы в ванной комнате должны работать на тросе, или ИК-переключатели, работающие от батареи или только с сигнальным кабелем очень низкого напряжения, таким как Cat5e.

Электроприборы, предназначенные для использования во влажных или влажных местах (кроме точек бритвы), в том числе электрические души, осветительные приборы и вентиляционные вентиляторы, должны иметь уровни влажности и механической защиты, известные как IP или номера защиты от проникновения. Рейтинг IP состоит из букв IP, за которыми следуют два символа. Первый указывает степень защиты от частиц или твердых предметов.Второй указывает степень защиты от жидкостей.

И.Е.Е. В правилах электромонтажа (BS 7671: 2001, раздел 601) установлены обязательные требования для зон, где установлена ​​ванна или душ. Эти стандарты безопасности измеряются в зонах, причем требования для каждой зоны основаны на предполагаемой степени риска поражения электрическим током. Существует четыре категории зон: 0, 1, 2 и 3.

Зона 0: Внутри ванны или душа. Все используемые здесь фитинги должны быть SELV (макс. 12 В) и иметь класс защиты IPX7 (защищен от погружения в воду).

Зона 1: Над ванной или душем на высоте 2,25 метра. Требуется минимальный рейтинг IPX4.

Зона 2: Площадь, простирающаяся до 0,6 м вне ванны или душа и над ванной или душем, если она превышает 2,25 метра. Требуется рейтинг IP по крайней мере IPX4.

Зона 3: В любом месте за пределами зон 0, 1 и 2. Если водяные струи не должны использоваться в целях очистки, применяются общие правила BS7671. Для подробной информации обратитесь к I.Правила электромонтажа (BS 7671: 2001, раздел 601).

Для последней версии I.E.E. Посетите веб-сайт www.theiet.org

Doing Work Yourself

Электромонтажные работы, ремонтные работы и внесение изменений в электроустановки охватываются Частью P строительных норм и правил: Электробезопасность. Вы по-прежнему можете вносить незначительные дополнения или изменения в существующие схемы, такие как добавление новой розетки или осветительного прибора, без необходимости применения Строительных норм, при условии, что они не находятся во влажной зоне, такой как кухня или ванная комната, на улице или подключены прямо в потребительский блок. Ремонт, замена и техническое обслуживание не подлежат уведомлению.

Вы по-прежнему можете самостоятельно выполнять другие монтажные работы, в том числе во влажных помещениях, но вы должны подать заявку на строительные нормы и правила (текущая стоимость около 150 фунтов стерлингов, включая плату за инспекцию) и договориться о проверке работы квалифицированным специалистом до и после его завершения. Электрик зарегистрирован с одной из компетентных лиц схем. Они будут проверять работу на соответствие правилам и выдают сертификат безопасности.Не все электрики предлагают эту услугу, и многие не готовы подписать чужую работу. Этот подход сопряжен с риском как с точки зрения безопасности, так и с финансовой точки зрения.

Помните, что в соответствии с требованиями к электропроводке все кабели, проложенные в стенах, должны проходить вертикально или горизонтально от розеток. Это действительно помогает последующим профессиям, которые могут вкручивать крепления в стены для карнизов, радиаторов, стеллажей или кухонных блоков. Некоторые любители прокладывают кабель под углами через стены, чтобы сэкономить немного кабеля, не осознавая потенциальной опасности, которую это может вызвать.

Поиск электрика для выполнения вашей проводки

Как и во многих других профессиях, работа электрика делится на первое и второе исправление.

  • Первое исправление включает в себя всю проводку, включая цепи и задние коробки для питания, освещения (внутри и снаружи), бритвы, встроенные охранные сигнализации, детекторы дыма и дверные звонки, а также телефон, телевизор, данные, динамик, центральное отопление элементы управления и другие скрытые кабели.
  • Второе исправление включает в себя подключение потребительского блока, добавление осветительных приборов, лицевых панелей для выключателей и розеток, подключение котла, погружного нагревателя и органов управления центральным отоплением.

Электрики обычно предпочитают работать по принципу «поставь и ремонтируй», то есть они предоставляют рабочую силу и материалы (проводка, задние коробки и т. Д.). По крайней мере, на первом этапе исправления, многие оптовые торговцы электрооборудованием будут продавать только в торговле. Во-вторых, большинство электриков будут рады, если вы предоставите собственные розетки, выключатели и осветительные приборы, хотя вы должны сообщить им, что вы собираетесь это сделать.

Электрики обычно работают по фиксированной цене, хотя обычно принято согласовывать тарифы для каждой дополнительной добавленной точки питания, выключателя или светильника.Цена будет рассчитываться с использованием измеренных показателей в зависимости от того, сколько времени они ожидают на выполнение работы, сколько существует цепей и количество точек питания, осветительных приборов и выключателей.

Они также примут во внимание, является ли работа новой сборкой или расширением, и в этом случае они могут просто отремонтировать цепи или провести ремонт, и в этом случае им, возможно, придется поднять этажи и прогнать штукатурку, чтобы скрыть проводка, которая, следовательно, занимает больше времени и стоит дороже.

Вы можете попытаться снизить расходы с помощью дружелюбного электрика, подготовив для них все, например, погоня за штукатуркой, подъем половиц и, как правило, облегчение доступа для экономии времени.Пока вы и ваш электрик осведомлены в начале работ о распределении задач, компетентный реставратор может выследить штукатурку именно там, где ему нужны розетки и выключатели, купить выключатели, розетки и освещение и, возможно, даже помочь с монтаж.

,

Безопасная электрика в доме из клееного бруса от Строй-М

Главная—Наши работы—Электрика в доме из клееного бруса

Монтаж электрики в доме из клееного бруса

4.06. 2016 г. Компанией Строй-М успешно выполнена электрика в доме из клееного бруса.

Дома из клееного бруса имеют ряд преимуществ перед остальными технологиями

строительства домов из дерева. Одним из таких преимуществ является то, что дома из клееного бруса не нуждаются в

дополнительной отделке внутренних помещений.
Внутренние стены домов из клееного бруса имеют гладкие отшлифованные поверхности, которые можно покрыть лаком и готово. Возникает вопрос: Как выполнить

электропроводку в доме из клееного бруса?

Есть несколько вариантов:

  1. Ретро проводка
  2. Открытая проводка в ПВХ трубе.
  3. Открытая проводка в кабель канале.
  4. Скрытая электропроводка в ПВХ трубе.
  5. Скрытая проводка в ст. гофр. трубе.



Наш клиент остановил свой выбор на скрытой электропроводке в ПВХ трубе. Вся электропроводка выполнена скрыто. Розеточная сеть первого этажа проложена в трубе из ПНД в цементно-песчаной стяжке пола. На каждую розетку проложен отдельный кабель, а распределительные коробки сосредоточены в одном месте в металлическом корпусе щита, который

находится под основным учетно-распределительным щитом.

Сеть освещения первого этажа частично проложена в полу второго этажа, в основной массе это выпуски на светильники, а выключатели проложены в полу первого. Электропроводка розеточной сети второго этажа проложена в межэтажном перекрытии, там же где проложены выпуски на светильники первого этажа.

Кабели на светильники второго этажа проложены по черновому деревянному потолку. На каждый электроприбор, будь то светильник, выключатель, вентилятор или розетка, проложен отдельный кабель в трубе идущий от металлического щита с распределительными коробками. Это сделано для того что бы исключить соединения проводов (распределительные коробки) в закрытых деревянных нишах, а соответственно повысить пожарную безопасность строения.

Для того что бы проводка получилась скрытой, на стадии строительства, внутри стен были просверлены каналы диаметром 35 мм. для прокладки в них кабелей идущих на розетки и выключатели.

Для установки розеток и выключателей, были пробиты гнёзда в деревянных стенах, в последствии в гнезда вмазаны на строительный гипс монтажные коробки, что в совокупности увеличивает надёжность по пожарной безопасности, т.к. места присоединения проводов к розеткам (наиболее уязвимые части в электропроводке) «упакованы» в «каменный мешочек» и изолированы от деревянных конструкций дома.

Все кабельные линии в доме проложены по принципу магистрали, другими словами, кабельные линии проложены по одной трассе, от которой идут ответвления. Вертикальные подъёмы и спуски магистрали идут в металлических коробах с металлическими крышками. Все металлические конструкции, нормально не находящиеся под напряжением заземлены, согласно ПУЭ.

Для распределения и защиты всех без исключения кабельных линий были использованы дифференциальные автоматические выключатели, что в очередной раз повышает надёжность надежность всей системы электропроводки в деревянном доме, потому как дифференциальные автоматические выключатели защищают не только провод от перегрева при превышении номинальных токов, но ещё контролируют состояние изоляции жил кабелей.

Для обеспечения дома защитным заземление,  специалистами компании Строй-М был выполнен контур заземления, состоящий из трёх вертикальных и одного горизонтального электрода.

После прокладки кабельных линий, а также монтажа схем и установки распределительного щита, был проведён комплекс пуско-наладочных работ (работа лицензированной электролаборатории), с выдачей соответствующих официальных протоколов.

Стоимость электромонтажных работ «под ключ» в двухэтажном доме общей площадью 370 м2 составила 240 т.р. стоимость материалов 190 т.р.

Компания Строй-М выполняет работы по монтажу электрики в доме из клееного бруса

Установка электропроводки в деревянном доме

К электрической проводке всегда предъявлялось много требований, но деревянный дом – особый случай. Повышенный риск возникновения пожара, то, что дерево сгорает за считанные минуты, (а, если учесть, что для качественного строительства используется хорошо просушенная древесина,  вероятность того, что постройка сгорит очень быстро, повышается в разы) – все это заставляет искать для монтажа проводки настоящих профессионалов.

Специалисты, работающие с электричеством, обязательно должны иметь специальный допуск и подтвердить свою квалификацию соответствующими документами. Прокладка электропроводки в деревянном доме подразумевает много тонкостей и нюансов.

Электропроводка в деревянном доме – качество превыше всего!

Проект электромонтажа желательно разрабатывать всегда, но для дома из дерева он просто необходим. План расположения осветительных приборов, розеток, выключателей должен быть тщательно проработан, также очень важны способы монтажа электропроводки в деревянном доме.

Электроноситель может быть проложен в плинтусах при наличии специального канала в них, допустима  и наружная прокладка кабеля, при условии, что в целях пожарной безопасности будут применяться жесткие или гофрированные короба и трубы из полихлорвинила.

Разрешены и даже рекомендуются к применению металлические трубы и рукава, так как они относятся к невозгораемым материалам, способным не допустить беды в случае короткого замыкания.

Не стоит экономить и на проводе. Из материалов для токопроводящих жил желательна медь с определенным сечением (выбор производится в индивидуальном порядке).

Дополнительной гарантией безопасности проживающих будут негорючие изоляционные материалы, которые являются частью проводов и кабелей. Стоит обратить внимание и на распределительную коробку, размеры которой должны четко соответствовать нормам безопасности. Сама проводка делится на два типа – наружная и внутренняя.

Первая включает в себя провод, идущий от уличного трансформатора или электрического столба к дому, а также освещение приусадебного участка.

Внутренняя электропроводка применяется для электроснабжения непосредственно дома и хозяйственных построек – флигеля, летней , сараев, птичника и так далее.

Электрическая проводка снаружи: тонкости и нюансы

Лучший провод для подведения электричества от источника к дому имеет маркировку СИП. Самонесущий изолированный провод хорош тем, что изоляционный материал, применяемый в процессе его изготовления, не боится ни воздействия солнечных лучей, ни повышенной влажности, поэтому он считается идеальным вариантом для наружной электропроводки.

Более того, он спокойно выдерживает и резкие температурные перепады, и обледенение кабеля снаружи, и порывы ветра, вплоть до ураганов. Но, при выборе следует придерживаться некоторых рекомендаций. Во-первых, сечение кабеля, как указывают правила монтажа проводки, должно быть не менее 16 квадратных мм, а, во-вторых, он должен быть расположен на высоте не менее 3 метров от земли.

Несмотря на отличное качество и прекрасные эксплуатационные свойства, СИП-провод нельзя использовать для внутренней проводки, так как он в большинстве случаев состоит из алюминия. А, согласно правилам противопожарной безопасности, данный материал не подходит для деревянных домов и других сооружений.

Выходом из ситуации будет переход с алюминиевого кабеля на медный, непосредственно перед вводом проводки в дом. Это легче сделать при условии, что счетчик электроэнергии будет находиться снаружи строения.

Тогда к нему с улицы легко провести алюминиевый вариант, а от него в дом протянуть уже медный. Место соединения  обязательно следует упрятать в трубку из негорючего материала, например, металлическую.

В целях обеспечения дополнительной безопасности в электрощитке нужно установить специальное устройство, гарантирующее отключение электричества в доме в случае резкого перепада напряжения. Во-первых, это исключит возможность короткого замыкания, а, во-вторых, приборы в доме, которые работают от сети, останутся исправными. И, разумеется, необходима установка автоматов, рассчитанных на 16-25 ампер – это зависит от того, сколько киловатт подается в частный дом.

Внутренняя электрическая проводка

Она может быть как скрытой, так и открытой – все зависит от способов и материалов, применяемых для внутренней отделки стен и эстетических требований к помещению. Чаще всего выбирают скрытый вариант.

В таком случае кабель для деревянного дома прокладывают между стеной и отделкой, подстраховываясь с помощью изоляции, в качестве которой подходят:

  1. Короба и трубы из металла. Идеальным вариантом считается медь, но вполне подойдет и сталь. Недостатком первых можно назвать достаточно высокую стоимость (стальные трубы более бюджетные). Зато медные легко изгибаются под любым углом, что облегчает монтаж проводки.
  2. Рукава и трубы из ПВХ. Отличный материал – не очень дорогой, легко монтирующийся, не требующий наличия специального оборудования в процессе монтажа.
  3. Негорючие материалы, применяющиеся при облицовке стены. Бетон, штукатурка, шпатлевка с добавлением асбеста – они считаются самым недорогим способом размещения скрытой проводки.

Прежде чем начать монтажные работы, должна быть составлена разводка электропроводки в частном доме с указанием размещения светильников, розеток и выключателей.

И не стоит забывать о качественном заземлении.

Открытая проводка

Преимуществом такого выбора является то, что при монтаже стены не подвергаются никакому воздействию, следовательно, можно прокладывать или осуществлять замену электропроводки в доме в любой момент, когда это необходимо, а не пытаться приурочить ее к ремонту.

В данном случае применяются специальные каналы для кабеля, электротехнические плинтусы или ролики-изоляторы.

Удобнее всего считается плинтус, поскольку он позволяет скрыть проводку абсолютно естественно, не привлекая внимания дополнительными приспособлениями.

А вот ролики не слишком эстетично выглядят в помещениях, поэтому больше подходят для строений хозяйственного назначения.

Выбор осуществить достаточно непросто, поэтому стоит проконсультироваться со специалистами.

Электропроводка в доме из профилированного бруса

Загородное строительство стремительно набирает обороты. Многие предпочитают жить в экологически чистом жилье и выбирают в качестве строительного материала профилированный брус. С его помощью возвести дом можно за месяц.

Брусовые дома недорого можно заказать для постройки. Однако перед осуществлением заказа рекомендуется детально изучить портфолио фирмы и пообщаться с заказчиками, которые уже получили свои дома в пользование.

Положительные и отрицательные стороны брусовых домов

Для удобства мы собрали наиболее заметные положительные стороны дома из бруса в один список:

  • доступный строительный материал;
  • простота возведения конструкции;
  • небольшие сроки возведения;
  • большое количество фирм, предлагающих помощь в постройке любых строений (дома, гаражи, бани и т.д.).

Несмотря на это, означенные дома имеют и минусы. В частности, необходимо использовать специальные составы, которые защитят дерево от влаги и насекомых-вредителей.

В зависимости от габаритов дома это может стать весьма существенной статьей расходов. Не стоит забывать и об усадке деревянных домов. Окна и двери рекомендуется устанавливать уже после усадки.

В противном случае в один прекрасный день Вы будете заблокированы в собственном доме (не сможете открыть ни окно, ни дверь).

Прокладка электрических коммуникаций

Необходимо напомнить, что согласно правилам СНиП в деревянных строения электрическая проводка может быть проложена исключительно открытым способом. Это, конечно, портит в некотором смысле интерьер, но альтернативы нет.

Некоторые народные очумельцы придумали собственный метод. Они прокладывают изогнутые необходимым образом стальные трубы в стенах, и в них уже прокладывают электрические кабели.

Конечно, стальная труба некоторым образом защищает дерево от прямого контакта с проводом в случае короткого замыкания и возгорание теоретически невозможно… Однако правилами подобный метод не разрешается.

Контролирующие организации могут оштрафовать хозяина. А в случае пожара в доме (к примеру, заискрил щиток, когда никого не было) страхования компания откажется возмещать ущерб.

Смотрите также:

На видео будет показан процесс организации скрытой проводки в деревянном доме:


Электрика в доме из клееного бруса

Строительство деревянного дома является довольно сложным трудоемким процессом, который состоит из нескольких неотъемлемых этапов. Важнейшим этапом при возведении постройки являются электромонтажные работы, выполнить которые в соответствии со всеми современными требованиями могут только сертифицированные специалисты из компании положительно зарекомендовавшей себя на рынке.

Электромонтажные работы в деревянном доме

Разводка электрической проводки и подключение оборудования работающего от электросети должно выполнять в четком соответствии с заранее подготовленным проектом, который заверен в соответствующих инстанциях и согласован с заказчиком. Такой вид работ осуществляется в несколько этапов:

  • 1 этап. На данном этапе специалисты осуществляют монтаж всех необходимых крепежных элементов для разводки электропроводки в частности и установку изоляционных труб для прокладки кабелей по всей площади деревянного дома. В ходе этих работ выполняется обустройство гнезд для крепления выключателей и розеток. При подготовке места для монтажа розеток и выключателей в обязательном порядке учитывается количество электроприборов и их расположение в каждой отдельной комнате.
  • 2 этап. На втором этапе специалисты осуществляют разводку проводки в соответствии с составленной схемой и подключают ее к основному электрооборудованию (счетчикам, предохранителям, электрощитам). Кроме того в ходе работ мастера осуществляют подключение к сети бытовых электроприборов.
  • 3 этап. На завершающем этапе работ специалисты выполняют пуско-наладку всей системы и проверяют степень ее защищенности от перепадов напряжения и замыкания.

Предоставление услуг по электромонтажу

Сегодня наша компания рада предложить вам полный комплекс услуг по электромонтажу в частных домах и квартирах. В данной отрасли мы работаем уже давно, поэтому легко справляемся с задачами любой сложности. Наши специалисты имеют профильное образование и большой практический опыт, что позволяет нам гарантировать качество электромонтажных работ и сжатые сроки их выполнения.

При первой необходимости просто обратитесь к нам, и мы в соответствии с современными стандартами и требованиями осуществим разводку электропроводки, установку выключателей, розеток, осветительного оборудования, электроприборов, электрощита, счетчиков, предохранителей и т.п.

Стоимость наших услуг определяется с учетом масштаба предстоящих работ и уровня их сложности и определяется еще на стадии разработки проектной документации.

Смотрите также полезные статьи:

Шлифовка и покраска клееного бруса

Особенности комбинированного дома шале

Отделка дома из бруса

Строительство одноэтажного дома

Электромонтажные работы

Электропроводка в бревенчатом доме — компания «Экорон»

Итак, Вы сделали выбор — Ваш дом бревенчатый! Поздравляем и полностью одобряем Ваш выбор!

Деревянный дом из натурального бревна это гармония красоты, экологии, доступности! Наряду со всеми достоинствами дома из бревна у него есть, конечно же, и недостатки! Одним из существенных надо считать пожароопасность деревянного дома и всегда помнить об этом.





Наряду с такими мерами предосторожности, как соблюдения правил пожарной безопасности, обработка несущих и других деревянных конструкций огнезащитными средствами, замедляющими возгорание, нужно помнить о том, что неумолимая статистика говорит нам, что большая часть пожаров загородных домов приходится именно на неисправную или неправильно смонтированную электропроводку! Настоятельно рекомендуем Вам отнестись крайне серьезно к вопросу электроснабжения бревенчатого дома! Если у Вас нет должного опыта электромонтажных работ, обязательно воспользуйтесь услугами лицензированных специалистов!!!

Проводка электрических сетей в доме из бревна

Существует два основных способа прокладки кабеля в бревенчатом доме — это скрытая и наружная проводка.

Наружная проводка.

Это наиболее безопасный способ прокладки кабеля для деревянного дома. Кабель укладывается в специальный кабель канал из специального не возгораемого пластика. При этом кабель остается легко доступным для осмотра и возможных ремонтных работ.

Также наружную проводку можно выполнить специальным высоконадежным и защищенным от возгорания декоративным плетеным кабелем, закрепленным на керамические изоляторы. Такой способ подходит для монтажа кабеля в доме из оцилиндрованного бревна. Конечно же, этот способ менее эстетичный, чем скрытый способ прокладки кабеля, но более безопасный.

Скрытая проводка.

К этому способу нужно отнестись с большей степенью ответственности при выборе материалов и подрядчиков. Крайне не рекомендуем, при отсутствии должного опыта, выполнять эти работы самостоятельно! Скорее из этих соображений, нежели из каких либо других мы не будем публиковать тут статью типа «Электрика в бревенчатом доме своими руками»! Лишь остановимся на общем кратком обзоре

.

Основную прокладку электропроводов, при таком способе, осуществляют под чистовым поломобязательно в невозгораемом кабель канале.

  Монтаж розеток производится на втором по счету от пола бревне, первое при этом сверлится и сквозь него подводится кабель к розеткам.


Выключатели монтируются вплотную к дверным коробкам, кабель при этом прячется под дверной наличник в заштробленный паз коробки или окосячки.



Все соединения проводов должны быть надежны и доступны — соответственно выведены в специальные монтажные коробки!













Вся проводка первого и второго этажей «собирается» в одном месте, как правило, непосредственно вблизи входа в дом, в специальный электромонтажный шкаф или щиток. Щиток в любом случае монтажа обязательно снабжается автоматами защиты и заземлением!

Еще раз хотим предостеречь Вас от неквалифицированного монтажа электросетей в Вашем бревенчатом доме — доме Вашей мечты

Будьте осторожны! Берегите себя и свой дом!

Электропроводка деревянного дома, построенного с использованием СИП


В этом канадском доме используются SIP из-за их энергоэффективности в холодном климате. Смотрите больше этого дома здесь. Фото: Деревянная рама Mira





Вопрос: Я заинтересован в строительстве деревянного дома со структурными изоляционными панелями, но я не понимаю, как проводка проходит через дом, когда у вас сплошные стены. Как это работает? Будут ли у меня внешние погони?


Ответ:

Как устроена электропроводка в деревянном доме – закономерный вопрос.Большинство людей знакомы с прокладкой проводов в полостях стен размером 2 на 4 с установленной вокруг них изоляцией; но представить, как это будет работать в сплошной стене, такой как SIP, не так ясно. К счастью, это не будет большой проблемой, если вы планируете заранее с вашим поставщиком пиломатериалов и вашим строителем.
СИПы представляют собой большие панели, в которых между двумя слоями ориентированно-стружечной плиты (OSB) находится сплошная сердцевина из изоляционного материала. Его сверхвысокие изоляционные свойства могут сократить ваши расходы на отопление и охлаждение на целых 60 процентов по сравнению с продуктами, обычно используемыми для изоляции каркасных конструкций. Именно состав этих панелей (в тепловой оболочке нет разрывов) делает их такими эффективными. Итак, как вы прокладываете проводку, не ставя под угрозу это преимущество?

По данным Ассоциации структурно-изолированных панелей (sips.org), электрические провода обычно протягиваются через сердцевину панелей через предварительно вырезанные каналы, называемые «канавками», которые добавляются в процессе производства в соответствии с графиком электроснабжения дома. дизайн. Розетки в основном предназначены для розеток и выключателей по периметру, и электрик протянет провода через желоб, вырежет и установит электрические коробки, а затем прикрепит их к проводке.Как только это будет завершено, можно применить изоляцию из напыляемой пены, чтобы заполнить зазоры и предотвратить проникновение воздуха/влаги.

Альтернативой может быть прокладка проводов за молдингами плинтуса, но наиболее распространенным решением являются заглушки. Производители деревянных домов каждый день сталкиваются с этим основным требованием дома и привыкли предлагать решения, но всегда разумно пересмотреть свой план электроснабжения с проектировщиком и строителем деревянного дома, чтобы убедиться, что во время строительства не будет никаких сюрпризов.







Информация об электропроводке деревянных каркасных домов

Электропроводка деревянных каркасных домов, закрытых


с изолированными панелями
Наиболее распространенный метод, используемый при электромонтаже теплоизоляционных панелей, заключается в том, что производитель создает горизонтальные каналы (на двух уровнях, выбранных домовладельцем) через пенопластовую изоляцию. Затем электрик протягивает провода через пазы. Эти канавки экономят время, которое обычно затрачивается на сверление 2-х шпилек каркасного дома, чтобы проложить пути для проводки.

Некоторые производители панелей предлагают усовершенствование этого метода подключения. В этом варианте электрические коробки для выключателей и розеток предварительно устанавливаются при изготовлении. Это экономит время электрика (и, следовательно, деньги домовладельца), а также обеспечивает более плотную и лучшую изоляцию каждой электрической коробки. Изготовитель также выравнивает пазы трубой из ПВХ, что упрощает процесс электромонтажа. Провода не будут зацепляться за пенопластовую изоляцию, поэтому их можно проталкивать, а не вылавливать, через желоба.Это еще раз экономит время электрика.

Если невозможно использовать существующие каналы, можно использовать альтернативные методы проводки. Эти методы включают прокладку проводки за плинтусами, поручнями стульев или обшивкой. Однако это крайний вариант из-за вопроса соблюдения местных строительных норм и дополнительных затрат на материалы и рабочую силу.

Основной метод подключения потолочных светильников и потолочных вентиляторов заключается в фрезеровании верхних частей потолочных балок для создания канала для прокладки проводов.Эта процедура выполняется в цеху во время раскроя вашей рамы или на месте после подъема.

Варианты освещения, доступные домовладельцу с деревянным каркасом, такие же, как и в традиционном каркасном доме. Однако есть одно важное отличие, о котором следует помнить при составлении плана освещения. Столбы и балки, которые придают деревянным каркасным домам их характерный характер, также могут отбрасывать большие тени. Поэтому важно решить, где вы хотите подчеркнуть эти тени, а где их убрать.Различные осветительные приборы — накладные, встраиваемые, трековые, подвесные и т. д. — можно использовать отдельно или в сочетании друг с другом для создания желаемых световых схем.

После выбора метода электропроводки необходимо разработать подробный план электропроводки, включающий в себя путь прокладки проводов и точное расположение всех выключателей, розеток и осветительных приборов. Схема может быть отмечена на планах дома подрядчиком по электроснабжению или домовладельцем.

Установка электропроводки в бревенчатом доме

Как провести электропроводку через бревенчатый дом?

ЭТО очень важный вопрос, и мы получаем его все время.

Бревенчатый дом отличается от обычного дома, но при правильном планировании вы можете разместить электроприборы, выключатели и розетки там, где вам это нужно или нужно.

В этой группе фотографий, например, мы видим светильники, расположенные между тяжелыми бревнами на гребне и канавке, трековое освещение сбоку от тяжелых бревна и потолочный вентилятор, установленный непосредственно на нижней стороне открытой балки.



Сегодня мы покажем вам, как опытный строитель Пол Флури размещает необходимую проводку для устройств на потолке первого этажа. К этой теме обращаются сразу после укладки композитного пола, потому что именно там, в композитном полу, будут спрятаны провода.

Прокладка электропроводки в бревенчатом доме

«Некоторые строители вырезают траншею в верхней части балки для электропроводки — иногда это единственный вариант, — но я отказался от этого много лет назад, укладывая композитный пол Timberhaven. Пол поясняет далее: «Мне проще:

  1. Оставить пробел в T&G. Это создает идеальную траншею для проводов. (Помните, что это первый из трех слоев, которые будут установлены на полу.  Никто не увидит эту область.)
  2. Проложите необходимые провода в вышеупомянутом зазоре.
  3. Накройте его защитной металлической полосой 16-го калибра, чтобы никто не прострелил через нее какие-либо крепления.

Пол также добавил: «В качестве дополнительной меры предосторожности, пока мы устанавливаем OSB ¾ дюйма, моя команда наносит оранжевую краску на все провода.Это предупреждает всех, кто работает в этой области — сейчас или через несколько лет — о том, что внизу есть проводка». Умное мышление!

Проводка электрической проводки в журнале Главная: сокрытие работы

«Как ранее намеренные, листы OSB установлены на вершине T & G и только что установленная проводка. Оба слоя композита нужно склеить жидкими гвоздями, чтобы исключить скрипы», — предлагает Пол.

После завершения укладки стандартного композитного пола Timberhaven и прокладки электропроводки территория внизу официально подготовлена ​​и готова к установке трекового освещения.

Прокладка электропроводки в бревенчатом доме: предварительное планирование быть размещенным, до строительства… не после.Правильное предварительное планирование является ключевым в этом отношении! Работайте в тесном сотрудничестве с вашим генеральным подрядчиком и/или строителем, чтобы составить и выполнить хорошо продуманный план электроснабжения.



Проводка ручек и трубок: что нужно знать

Если вы не живете в доме или здании, построенном до 1950 года, вам, вероятно, не придется беспокоиться о проводке ручек и трубок. Другими словами, проводка с ручкой и трубкой — это в основном пережиток прошлого. Наши потребности в энергии изменились, а технологии были улучшены в сторону более безопасных альтернатив. Тем не менее, все еще есть здания, в которых все еще существует проводка с ручкой и трубкой, и электрикам приходится время от времени снимать ее. Вот что вам следует знать о проводке ручки и трубки:

Как It Works

Электропроводка с ручкой и трубкой является разновидностью электропроводки. проводка, состоящая из медных проводов, одного горячего и одного нейтрального, проложенного через фарфоровые ручки и трубки. Проводка покрыта изоляцией. То ручки удерживают провод на месте, часто соприкасаясь с компонентом дома, например деревянные балки.Трубки, с другой стороны, используются для защиты проволока от износа или контакта с деревом или гипсокартоном — все, что может начаться пожар от перегрева даже с изоляцией вокруг проводки.

Найдено в старых зданиях

Проводка с ручками и трубками была признана инновационной техники конца девятнадцатого и начала двадцатого века. Это было экономичная установка, которая выполнила свою работу по удовлетворению энергетических потребностей людей того времени. Однако у него были свои недостатки, и он считается безопасным. опасности в современных электротехнических нормах.Например, изоляция вокруг проводка легко изнашивается, что может привести к тому, что провода будут оголены и ослаблены.

Ограниченный Сила тока

Одним из недостатков проводки с ручкой и трубкой является ограниченная сила тока. В то время, когда была популярна проводка с помощью ручек и трубок, люди не использовали столько электричества, сколько мы делаем сегодня. Электропроводка с ручкой и трубкой может выдерживать максимум около 60 ампер, тогда как сегодня сервисные панели большинства домов сегодня выдают не менее 150 ампер.

Нет Провод заземления

Один из самых больших недостатков ручки и трубки. проводка — отсутствие заземляющего провода.Грозозащитные провода не стали обыденностью до 1960-х годов. Провода заземления помогают защитить от пожаров и других повреждений электрические компоненты, безвредно проводя избыточное электричество в земля. Проводка с ручкой и трубкой может легко вызвать возгорание электричества из-за большого часть, чтобы не иметь заземляющий провод.

Не Крышка с изоляцией

Покрытие ручки и трубной проводки теплоизоляцией представляет серьезную опасность возгорания. Соприкосновение ручек и трубок с теплоизоляцией также является нарушением Национального электротехнического кодекса.Провод, подвешенный к фарфоровым ручкам, не может охлаждаться, если он покрыт изоляцией. Также стоит отметить, что переключатели на ручке и проводке трубки обычно располагались на нейтральном проводе, а не на горячем проводе. При этом отключается только цепь, а не ток, что также может быть пожароопасным при наличии теплоизоляции.

Если вы живете в доме с ручкой и трубкой, хорошая идея вызвать электрика и заменить его на более современный и более безопасная электропроводка. Есть большая вероятность, что вы не сможете получить страховка домовладельцев, которая все еще находится в здании.

Вы можете узнать, как заменить ручку и трубку электромонтаж как профессиональный электрик. Если быть электриком ваше призвание в жизни нет лучшего места, чтобы начать свое путешествие в районе Чикаго, чем Колледж Койн.

Узнать Electrician Trade в Coyne

Coyne College, одном из чикагских лучшие профессиональные школы, предлагает две программы для начинающих электриков: электротехническое строительство и планирование и техническое обслуживание электромонтажных работ.

Обе программы доступны днем ​​и ночью в Кампус Coyne’s Chicago Loop на пересечении улиц Стейт и Мэдисон.В Coyne College мы стремимся помочь вам вписать образование в вашу жизнь. плотный график.

Программу электромонтажа и планирования можно выполнить всего за 78 недель. С другой стороны, программа электромонтажа и технического обслуживания может быть завершена за 42–56 недель, в зависимости от того, берете ли вы дневные или вечерние занятия.

Будучи студентом одной из электрических программ Coyne College, вы будете погружены в такие классы, как:

  • Принципы электротехники и электроники
  • Электротехнические испытания и безопасность оборудования
  • Электромонтажные работы – жилые дома
  • Теория и приложения электротехники
  • И больше!

Вы узнаете все тонкости профессии электрика в настройка, которая фокусируется на вашем индивидуальном успехе и учится у Койна высококвалифицированные инструкторы с многолетним практическим опытом их ремни.

Отдел карьеры Coyne College может помочь студентам с трудоустройством, включая стажировку. Колледж Койн имеет более чем 110-летний опыт помощи в преобразовании студентов с мечтами в квалифицированных, опытных специалистов в области торговли.

Откройте для себя все, что может предложить Coyne College, и начните свой путь к новой карьере сегодня, посетив Coynecollege.edu.

Электропроводка с деревянным каркасом — Строительство крошечного домика с деревянным каркасом

В нашем терпении с финансами, электрической компанией и многими мероприятиями в конце лета я стал довольно беспокойным.Когда другие спрашивают, как дела с домом, я всегда отвечаю: «Медленно, но верно». Однако недавно мы с Фейт были очень благословлены ее новой работой. Теперь мы зарабатываем в два раза больше, чем раньше, и мы снова можем начать работу.

И это хорошо, потому что строительные материалы сейчас невероятно дороги. Электромонтажные работы не являются исключением, когда речь идет об опустошении вашего банковского счета.

Около месяца назад энергокомпания наконец-то подключила дом, и я уже через пару дней провел электропроводку в подвале.Я нахожу работу электрика довольно приятной работой. Несмотря на мою любовь к отключенному от сети образу жизни, работа с электрикой приносит мгновенное удовлетворение. Вы подключаете какой-то провод, и вдруг появляется свет. А так как мой тесть работает электриком, у меня есть дополнительный комфорт, зная, что то, что я делаю, управляется профессионалом.

В подвале две розетки и два светильника. Так как это будет не более чем погреб, я не придал этому особого значения.

Общий ток 200 ампер, и я купил коробку с достаточным пространством, чтобы в будущем разместить пристройку к дому.

Почти все подключено к коробке на этой картинке, кроме водонагревателя, которого у меня пока нет. (Еще $500)

Я слышал от многих различных проектов крошечных домов, что строительство крошечного дома очень похоже на строительство дома обычного размера по цене, потому что у вас все еще есть определенные предметы первой необходимости, которые будут стоить больших денег, несмотря на размер вашего дома. Теперь я знаю, что они означают. Я трачу намного меньше денег на пиломатериалы и другие сыпучие товары, но есть определенные удобства, которые стоят не смотря ни на что.Если вы планируете жить в комфорте и с низкими эксплуатационными расходами, вы потратите тысячи и тысячи, независимо от размера.

Проводка наверху была довольно обширной. Удивительно, как много всего в нашем нынешнем доме брошено на одиночные цепи. Зная то, что я знаю сейчас, очень важно убедиться, что вы не перегружаете свои схемы. И хотя я мог прочитать много материалов о загрузке цепей, было намного проще, когда мой тесть говорил мне, что можно и что нельзя куда-то использовать.

Основной барьер, который у нас был в проводке, заключался в том, чтобы проложить его вокруг моих гигантских бревен. Я быстро пришел к выводу, что их никак не обойти. Вот мы и прошли их.

Эта часть проекта была очень мучительной, но теперь, когда она завершена, она делает хорошую работу. Нам пришлось использовать сверло под прямым углом и медленно двигаться с обеих сторон, пока они не встретились посередине. Оглядываясь назад, я бы просверлил эти отверстия, пока резал бревна.

В общем, про проводку особо и говорить нечего.Я добавил вентилятор в ванную, вентилируемый наружу, чтобы бороться с влажностью, но даже это было довольно просто. Я позволю фотографиям говорить.

Вентилятор для ванны выходит прямо на наружную стену. Когда я завел его, он казался довольно тихим.

К розетке электроплиты требовался провод 6-3 к двухполюсному выключателю на 50 ампер.

Эти светильники в конечном итоге будут представлять собой светильники с одной направляющей, расположенные под углом к ​​стропилам и освещающие потолок.

Два переключателя справа предназначены для внутреннего освещения, а один слева — для наружного освещения.

Помимо электрики, я закончил алюминиевую облицовку панели и установил фанерную подложку, чтобы подготовиться к готовому полу.

Каждый день это место больше похоже на дом.

TimberVolt® Светотехника | Западная деревянная рама

3.Бурение Power Core

Теперь, когда ящики на месте, мастер по дереву готов просверлить силовое отверстие в сердцевине деревянного столба.

Затем мастер по дереву измеряет и отмечает центральную отметку внизу и вверху столба в центре столба. Затем с помощью набора фирменных направляющих приспособлений размером 6″, 8″, 10″ или 12″ стойка закрепляется на месте. Затем, начиная снизу, тяжелая деревянная стойка просверливается изготовленным на заказ высокопрочным горизонтальным сверлом.Само сверло имеет выемку, чтобы сжатый воздух мог поступать по всей длине вала для выдувания древесной стружки и опилок, которые образуются при рассверливании сердцевины столба, чтобы освободить место для электропроводки.

Тяжелое полое сверло необходимо просверлить и вытащить от 20 до 40 раз, чтобы сверло не застряло внутри стойки. Однако на более длинных стойках или при сучках можно легко превысить 100 отдельных ходов сверла, чтобы завершить процесс. Это трудоемкий процесс, который усугубляется каждый раз, когда сверло сталкивается с узлом в столбе. Для сверления каждого из этих жестких узлов может потребоваться 15-30 минут.

Часто плотник может продвигаться только на 1/2″ с каждым проходом в столб, и даже меньше, когда встречаются сучки. Сжатый воздух постоянно подается вниз по валу долота для удаления опилок и древесной стружки при каждом ходе сверла. Необходимо следить за тем, чтобы все опилки и стружка были удалены, иначе длинное сверло может застрять внутри стойки.Если бит застрял в сообщении, то попытка извлечь его может сделать сообщение непригодным для использования.

Естественная зернистость и сучки на каждой стойке влияют на траекторию движения сверла при высверливании отверстия для электрического провода. По мере того как штифт расточен, длинное сверло имеет тенденцию следовать за естественным зерном. Это приводит к тому, что стержень длинного сверла смещается от центра стойки. Если зерно в стойке имеет резкий уклон, существует опасность того, что отверстие будет смещаться от центра стойки и выходить через боковую часть стойки, а не посередине.

Мастер по дереву должен быть очень осторожен, чтобы сверло не высверлило стенку столба. По мере того, как сверло постепенно просверливает отверстие для доступа, оно в конечном итоге сталкивается с полостями электрической коробки, которые сначала были вырезаны в столбе. Мастер по дереву тщательно проводит сверло через каждую из этих полостей электрической коробки. Эти полости являются хорошим визуальным подспорьем для мастера по дереву, чтобы оценить, остается ли сверло в центре столба.

После того, как столб просверлен примерно наполовину, мастер по дереву осторожно выталкивает буровое долото обратно из столба.Затем он удаляет стойку из направляющих приспособлений. На верхней и нижней модели Firefly отверстие для доступа теперь готово, поскольку требуется только просверлить электрическую канавку в середине этого интенсивного процесса. Для этих моделей стойка затем удаляется из направляющих приспособлений. Теперь все готово для установки электрических коробок и крышек доступа.

Стойки на моделях Phoenix, Dragon и Inferno имеют только половину необходимых отверстий для подключения электропитания. Поэтому мастеру по дереву затем нужно будет повернуть стойку, чтобы просверлить другую сторону и закрепить ее обратно в направляющих приспособлениях.Затем процесс начинается снова, чтобы завершить процесс сверления отверстия в деревянном столбе. Сверление электрического отверстия в стойке в обоих направлениях помогает снизить вероятность смещения сверла от центра.

ПРИМЕЧАНИЕ. Несмотря на осторожность, предпринятую мастером по дереву, иногда сверло все равно проламывает боковую часть стойки, делая ее непригодной для использования. Затем мастер по дереву вынужден начать процесс заново, и теперь дорогой столб выбрасывается.

После того, как мастер по дереву завершит этот процесс, стойка снимается с направляющих приспособлений и теперь готова к прокладке проводов.Для сверления каждой половины стойки требуется от 30 до 45 минут, но может потребоваться больше времени, если в процессе сверления стойки встречаются твердые сучки. Таким образом, для того, чтобы просверлить отверстие по всей длине восьмифутового столба, для каждого столба требуется в среднем 90 минут. Каждый фут свыше восьми футов добавляет приблизительно 15 минут на каждый фут и значительно увеличивает риск того, что дыра вырвет боковую часть стойки. Затем штифт проходит через процесс окрашивания и окрашивается.

Каркас стен и материалы | СТРОЙКА

Независимо от того, какие материалы вы используете, наличие готового электрического плана перед началом работы имеет решающее значение.

Электрические кабели и арматура устанавливаются по-разному, в зависимости от материалов стен, которые вы используете. Подавляющее большинство домов в Австралии построено с использованием деревянного или стального каркаса и стен из гипсокартона, но во многих также используются различные материалы, включая кирпич, тюки соломы и структурно-изолированные панели (SIP). Что бы вы ни использовали, есть одно очень важное правило при планировании электроустановки: сделайте все правильно с первого раза!



Правильное планирование экономит деньги

Планирование имеет решающее значение для обеспечения минимальной стоимости электромонтажа. Взгляните на это с точки зрения электрика. Они будут цитировать на основе конкретных требований — любые изменения после этого, особенно если они уже начали работу или завершили ее, будут стоить вам. Работа, выполненная после того, как вы уже согласовали окончательную стоимость, не обязательно будет оплачиваться по той же конкурентоспособной цене — и на то есть веские причины!

В обычном доме с деревянным или стальным каркасом лучше всего прокладывать проводку на этапе возведения каркаса.После того, как стены подняты и оштукатурены, все становится намного более громоздким. При наличии точного электрического плана провода для точек питания и освещения могут быть протянуты туда, где они должны быть, и это может быть учтено при установке листов гипса. Время, чтобы получить «искрящийся» на работе, практически сразу после того, как структура дома будет на месте.

Электромонтер прокладывает электропроводку между точкой питания (сервисный предохранитель) и розетками по точной схеме с указанием, как минимум, расположения ГПО, выключателей и осветительных приборов, а также расположения стационарных объектов, таких как ваша плита/ верхние части духовки и ваше горячее водоснабжение.



SIPS и другие материалы

Планирование непосредственно перед началом строительства особенно важно для материалов, которые не так прощают ошибок или не так легко ремонтируются, как гипсокартон. Отличным примером являются структурно-изолированные панели (SIP). SIP твердые и заполнены твердой пеной. Чтобы установить каналы для прокладки электрических кабелей, можно нагреть шарикоподшипник и опустить его через пенопласт, что позволит ему расплавить дорожку, или для этой цели может потребоваться специально вырезать панели.В любом случае, места для ошибок не так много, а поздние изменения могут привести к беспорядку.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
