Как подключить антенный кабель? Полезные советы по его правильному монтажу.

16 декабря 2020

Установка антенного кабеля в частном доме или квартире требует тщательной подготовки места для его разводки и правильного монтажа соединительных элементов (сплиттеров, коннекторов и розеток).

Разберем в нашей статье, как подключить антенный кабель и какие устройства для этого потребуются, а также дадим несколько полезных советов по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех.

Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

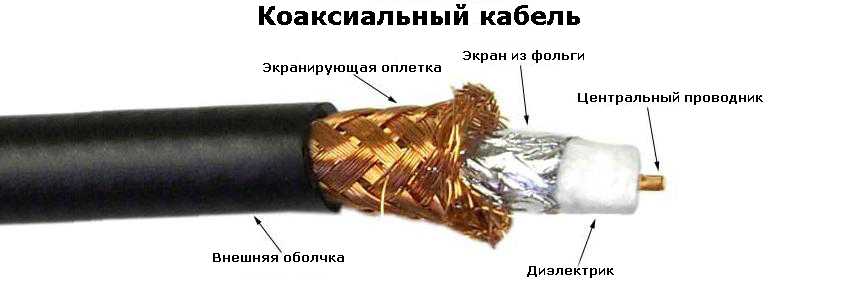

Антенный кабель состоит из следующих элементов:

• одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
• изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
• экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
• внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре.

Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

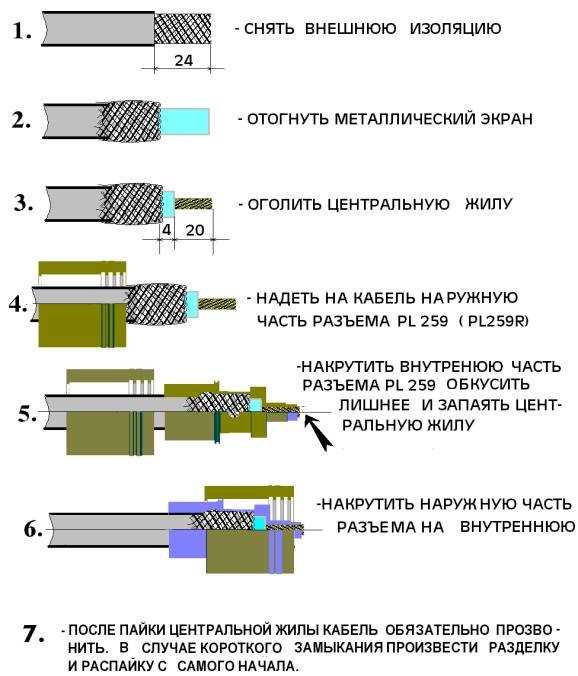

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

• F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.

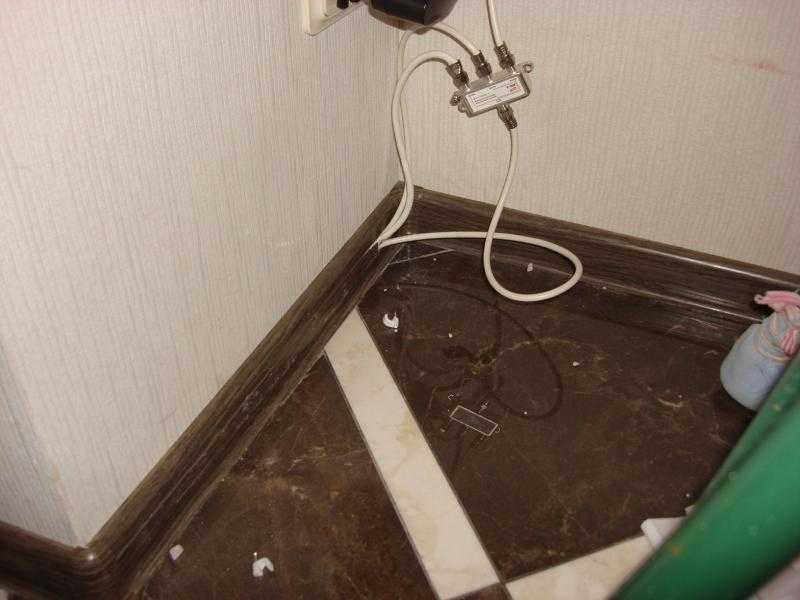

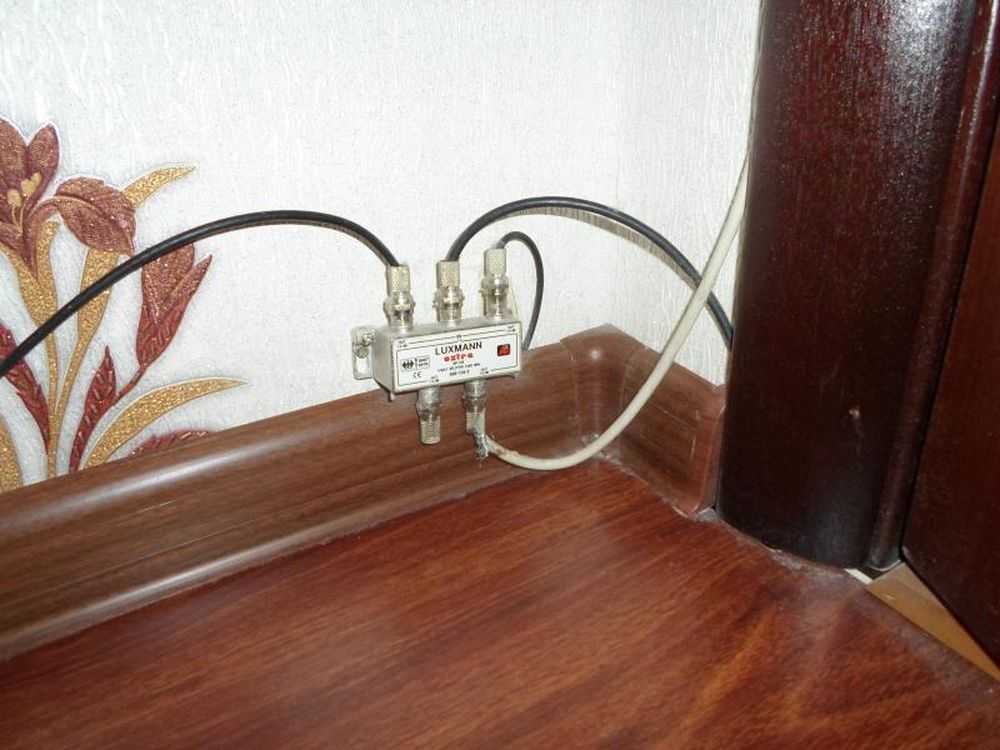

• Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).

• Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой — гнездом ТВ-разъёма.
• Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.

• Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
  Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
• Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

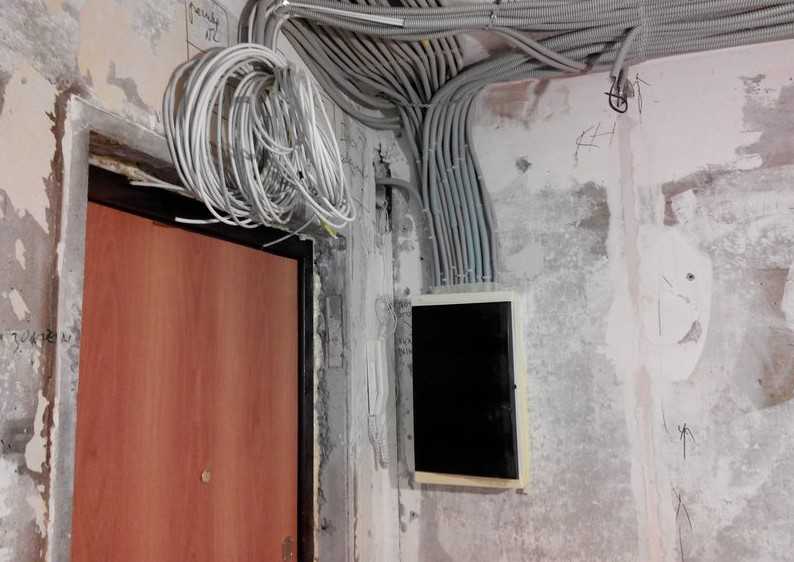

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.

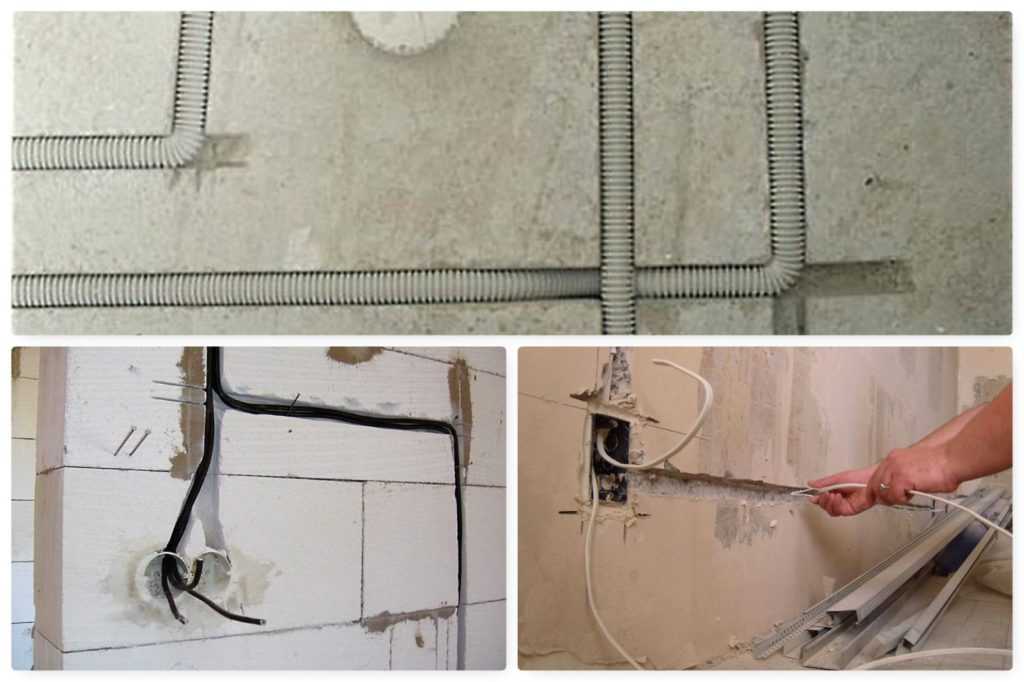

7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор.

Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

---

Читайте также

Как подобрать стабилизатор напряжения для дачного дома и не ошибиться? Рассказываем об этом подробно в нашей статье.

Расскажем, как правило подобрать однофазный стабилизатор напряжения для защиты ответственной нагрузки частного дома с электросетью 220 В или 380 В.

Чем компьютерный бесперебойник отличается от других типов, какие у него аккумуляторы и можно ли их самостоятельно заменить?

Отвечаем на вопросы о том, как правильно организовать подключение источника бесперебойного питания к циркуляционному насосу.

Что лучше использовать для резервного электроснабжения дома: генератор или ИБП? В какой ситуации можно применить оба устройства?

Поговорим в нашей статье о выборе ИБП переменного тока для организации автономного электроснабжения лифтового оборудования.

Поговорим в нашей статье о том, в каких случаях лучше использовать каждое из этих устройств.

Поговорим в нашей статье об особенностях работы звуковой сигнализации ИБП, а также о том, какую информацию бесперебойник передает звуком.

Эффективным решением качественного и бесперебойного питания насосов является применение онлайн ИБП. Как правильно подобрать подходящее устройство?

В нашей статье мы поговорим о том, в каких случаях телевизору потребуется бесперебойник и какая модель лучше всего для этого подойдет.

Каких ошибок нужно избегать при прокладке ТВ-кабеля

Матчасть

Так или иначе, но все, ну или почти все коммуникации в нашей сфере бизнеса связаны с телевизионным кабелем. Будь то спутниковое, эфирное или кабельное телевидение, видеонаблюдение, усиление Интернета или сотовой связи — везде присутствует телевизионный кабель, который благодаря своему применению еще называют антенным. А вот из-за строения его часто называют еще и коаксиальным. Коаксиальную структуру кабель имеет из-за центрального сердечника, который покрыт слоем диэлектрика и защищен металлическим экраном. Если говорить о телевидении, то там применяется кабель с сопротивлением 75 Ом. Для других целей может применяться провод с волновым сопротивлением 50 Ом.

Коаксиальный кабель различается по материалу сердечника, это может быть полностью медный или покрытый слоем меди стальной проводник. Также антенный провод может быть различного диаметра и с различным внешним покрытием. Его производят для домашнего и наружного применения. Для защиты от обрыва при использовании на больших расстояниях в кабель может быть встроен трос.

Огромное внимание уделяется выбору спутникового, эфирного или кабельного оборудования для организации телевидения в загородном доме или городской квартире. Мы выбираем спутниковые антенны, выполненные по различным технологиям и покрашенные в разные цвета. Определяемся с тем или иным оператором спутникового или кабельного телевидения, делая упор на доступность ежемесячного или ежегодного абонентского обслуживания. Рассматриваем спутниковые или эфирные ресиверы через призму интерьерной совместимости и наличия дополнительных современных функций и возможностей. Но при этом забываем о самом главном. Ведь спутниковый ресивер и даже антенну можно заменить на новую, а вот телевизионный кабель заменить уже вряд ли получится или это будет сопряжено с грандиозными сложностями сопоставимыми с капитальным ремонтом.

Сегодня поговорим о телевизионном кабеле и о том, как правильно подойти к организации кабельной проводки в своем доме. В своей практике я постоянно встречал, да, наверное, и буду встречать далее недооценку заказчиками телевизионной сети и всей слаботочки в целом. Разводку телевизионного и интернет-кабеля, как правило, доверяют электрикам, которые работают в силу своего опыта и разумения. При этом они вряд ли поинтересуются о том, какое телевидение будет смотреть заказчик, будет это спутниковое или эфирное ТВ. Возможно, это будет комбинированная система. А может быть, клиент хочет смотреть телевидение сразу с нескольких спутников. Сейчас, например, большим спросом пользуется комплект спутникового телевидения по системе сервер-клиент, когда применяются два ресивера, но платится одна абонентская плата. Все это накладывает определенные требования и прокладке кабеля. Я постоянно сталкиваюсь с тем, что желания клиента не соответствуют возможностям разводки антенного кабеля, которая уже сделана в доме. Вот и приходится подбирать альтернативы и пересматривать проект под существующую разводку.

Чтобы спроектировать антенную сеть, нужно четкое техническое задание от заказчика. Следует понимать, какое количество точек и к какому телевидению — спутниковому или эфирному — будет подключаться. Возможно, заказчик хочет дополнительно вывести на телевизоры картинку с камер видеонаблюдения или совместить несколько телекоммуникационных систем. Необходимо с помощью диагностики сигналов определить место или места установки антенных систем и сделать проект разводки ТВ-кабеля исходя из технического задания.

Типичные ошибки

Какие же основные ошибки допускаются при проектировании и строительстве телевизионных сетей в частном доме?

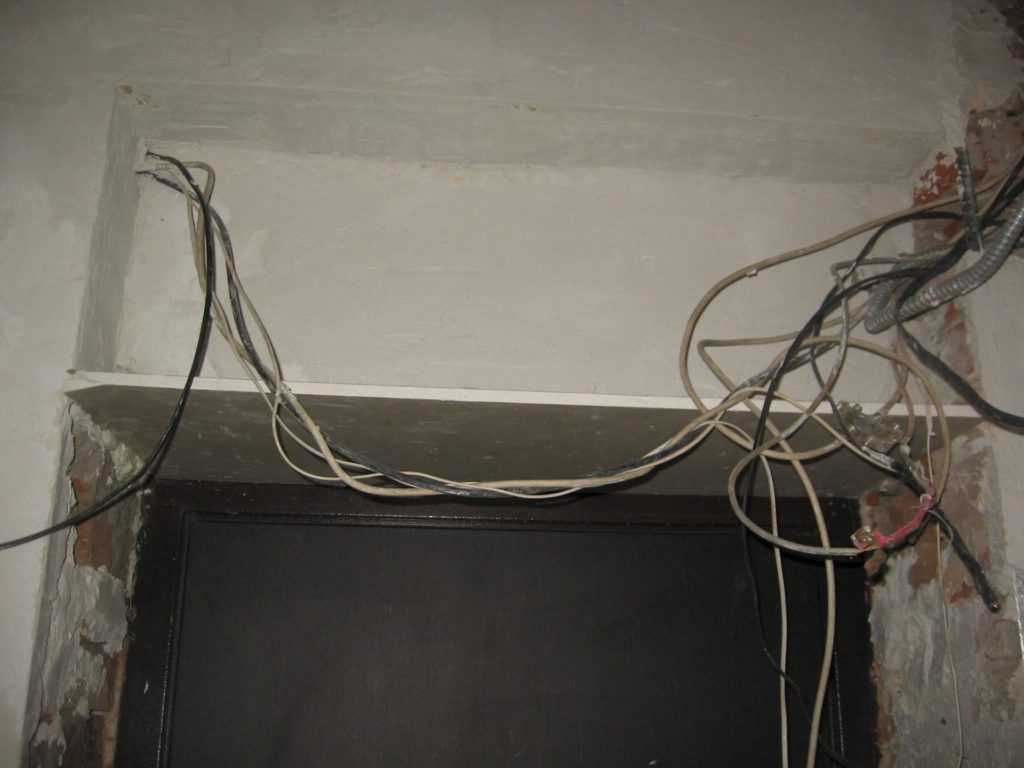

Последовательная проводка кабеля. Из-за незнания или желания сэкономить применяется последовательная прокладка антенного кабеля. Это когда кабель идет от места установки антенны к первому телевизору, потом от первого ко второму и так далее. В этом случае проводка делается на манер электрического кабеля и в основном является делом рук электриков. Не желая привлечь дополнительного специалиста по антеннам и сэкономить на этом или поддавшись доводам электрика, который хочет дополнительно заработать, заказчик рискует остаться без телевидения или глобально прокладывать все по новой поверх недавно сделанного ремонта.

Последовательная антенная сеть — это страшный сон телевизионщика. Ведь она может подойти только для кабельного телевидения, да и то если с отвода поступает сигнал достаточной силы. А все из-за того, что последовательная проводка благодаря множественным соединениям и разветвлениям несет огромные потери сигнала. В итоге мы получим относительно сильный сигнал на первом по ходу кабеля телевизоре и совсем слабый на последнем. С такой проводкой, к слову, можно забыть как о спутниковом ТВ на двух и более точках, так и о подключении комбинированных систем, когда для подачи спутникового и эфирного сигнала используется мультисвитчеры. Кроме того, в последовательной кабельной системе используются проходные телевизионные розетки, которые тоже существенно понижают уровень сигнала. Ни при каких ситуациях я не советую выбирать такой проект телевизионной сети.

Один кабель для антенны. Эта ошибка занимает второе место по частоте возникновения. Даже если заказчик и его строители правильно сделают проводку антенного кабеля и проведут отдельные провода от каждой точки к месту коммутации (это может быть щитовая или, например, чердачное помещение), но к месту установки антенного хозяйства выведут один коаксиальный кабель. Для эфирной цифры такая схема еще применима, но для спутникового или комбинированного телевидения, к сожалению, нет. В таких ситуациях придется изыскивать возможность прокладки дополнительного кабеля или пересматривать техническое задание и проект в целом. На данный момент, очень распространен комплект «Триколора» на два телевизора. И заказчики с полной уверенностью считают, что существующая проводка позволит его подключить. Какое же удивление они испытывают, когда узнают, что от спутниковой антенны до одного ресивера нужно протягивать сразу два коаксиальных кабеля, а при передаче сигнала на второй ресивер используется еще и интернет-кабель.

Вывод кабеля не в то место. Оплошность при выводе антенного кабеля совершенно не в то место, куда нужно, к счастью, встречается не так часто, но все-таки иногда приходится с этим явлением сталкиваться. Вы не представляете, какое количество людей считает, что спутниковое телевидение на то и спутниковое, что его можно поймать где угодно. Многие полагают, что спутник находится прямо над головой и настроить антенну можно в любом месте, куда бы ее ни поставили.

Я часто вижу, что строители выводят антенные кабели не на южную сторону, а на северную. Представляете, какие сложности могут быть при переделки кабельной проводки и перетяжки провода в нужное место? Для решения этих проблем часто приходится рассматривать подключение услуг не того оператора, которого выбрал заказчик или устанавливать различные конструкции для обеспечения приема спутника в указанном месте.

Некачественный кабель. Как правило, антенный кабель приобретается вместе с другими стройматериалами. И зачастую строительные магазины, для привлечения покупателя и удержания конкурентоспособной цены, размещают на своих прилавках дешевый и некачественный телевизионный кабель. А бывает и так, что кабель приобретается на оптовых базах или рынках, где невозможно угадать его происхождение и, как следствие качество. Мало кто знает, что антенный провод бывает для уличного и внутреннего применения, бывает полностью медным или только покрытым слоем этого металла. Кроме того, в случае использования антенного кабеля без опознавательных знаков можно нарваться на откровенный брак. К слову, нечистоплотные производители уже давно научились подделывать качественный коаксиальный кабель знаменитых марок.

Некоторое время назад я был свидетелем того, как после установки спутниковой антенны и подключения кабеля к ресиверу не было сигнала. На самой антенне сигнал есть, а на ресивере нет. После тестирования выяснилось, что проблема именно в кабеле. Антенный провод был куплен заказчиком и, что удивительно, на нем не было никаких опознавательных знаков — даже указание метража отсутствовало. После снятия изоляции и оплетки я увидел, что центральная жила была расположена не в середине, а смещена ближе к защитному экрану и в одном месте вообще касалась его. Произошло замыкание оплетки и проводника, в результате чего сигнал не проходил.

Следствием выбора некачественного или вовсе бракованного антенного кабеля может стать повреждение внешней оболочки под действием атмосферных погодных явлений. Нередко сквозь поврежденный кабель проникала вода, которая вниз по кабелю стекала внутрь спутникового ресивера. К чему это может привести, пояснять излишне. Разумеется, ни о каком гарантийном случае речь тут идти не может.

Итого

Какой же вывод можно сделать после прочтения этой статьи? Не стоит экономить на телевизионном кабеле, на его прокладке и проектировании телевизионных коммуникаций в своем доме. Не пожалейте средств и обязательно пригласите технического специалиста для оценки, диагностики сигнала. Обязательно с умом подойдите к составлению технического плана и проектированию кабельной сети. Доверьте весь комплекс работ по созданию телевидения в своем доме профессионалам. От выезда и консультации до пуско-наладки и демонстрации работы системы.

Современный мир диктует свои правила. Все специальности становятся все более разносторонними. Роль эксперта по подключению телевидения все чаще примеряют на себя сантехники, электрики или другие специалисты, желающие получить дополнительный доход. С одной стороны, провести телевидение в частном доме очень легко, с другой — сделать это грамотно, учитывая все требования, да так чтобы не пришлось переделывать, может далеко не каждый.

_________________________

_________________________

Узнайте подробнее о настоящем и будущем медиапотребления в России и мире на конференции TeleMultiMedia Forum 2019.

Понравилась статья?

0

0

Чтобы оставить комментарий необходимо авторизоваться.

Проводка

— Установка коаксиального кабеля и Cat6 в 2-бандовой с электрическими?

спросил 7 лет, 11 месяцев назад

Изменено 7 лет назад

Просмотрено 22к раз

Используя 2-местную коробку, могу ли я установить (1) розетку, (2) коаксиальную линию и (3) линию Cat-6 без проблем с кодом или помехами?

У меня есть существующая 1-местная коробка с электричеством, к которой я подвожу коаксиальный кабель и кат-6. Новые линии не следуют за линией электропередач, но я не уверен, что наличие всех розеток так близко может также вызвать помехи или проблемы с кодом.

Можно ли положить их все в одну коробку?

• электрика
• проводка
• проводка данных
• коаксиальный кабель
• помехи

4

Да, вы можете , если вы разделяете проводники. Тем не менее, вам, вероятно, следует избегать этого, если это возможно. Общепринятой практикой является размещение силовых и коммуникационных цепей в отдельных отсеках для стоек.

Национальные электротехнические нормы и правила позволяют размещать силовые и коммуникационные цепи в одной коробке, если все проводники разделены постоянным барьером или перечисленным устройством.

Глава 8 Системы связи

Статья 800 Цепи связи

800.133 Прокладка проводов связи, кабелей, и Оборудование.

(A) Отделение от других проводников.

(1) В кабельных каналах, кабельных лотках, коробках, кабелях, корпусах и узлах прокладки кабелей.

(d) Электрическое освещение, мощность, класс 1, без ограничения мощности Пожарная сигнализация и широкополосная сеть средней мощности с питанием от сети Цепи связи в каналах, отсеках, и коробки. Провода связи не должны размещаться в любой кабельный канал, отсек, выпускная коробка, распределительная коробка и т.п. арматура с проводниками электрических световых, силовых, класса 1, не- пожарная сигнализация с ограниченной мощностью или с питанием от сети средней мощности широкополосные каналы связи.

Исключение № 1: Если все проводники электрических световая, силовая, класс 1, пожарная сигнализация без ограничения мощности и широкополосная связь с питанием от сети средней мощности цепи отделены от всех проводников связи цепей постоянным барьером или перечисленным делителем.

Вот пример перечисленного устройства:

Из рекламного проспекта Carlon

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Можно ли получить удар током от телевизионной антенны/спутникового кабеля?

Если вы хотите соединить/обрезать коаксиальный кабель, который питает ваш телевизор или спутниковый ресивер, и хотите знать, собираетесь ли вы получить удар током или безопасно ли это делать, прочтите этот блог, чтобы получить помощь и советы. . Я думаю, что у большинства пользователей в тот или иной момент был какой-то удар электрическим током, поэтому вы правы, чтобы провести некоторое исследование, прежде чем играть со своими телевизионными кабелями.

Прежде чем продолжить, я просто хочу убрать с дороги общее заявление об отказе от ответственности. Нет никакой замены для безопасности, поэтому, если вы беспокоитесь о том, чтобы не перерезать кабель, который может или не может питать ваш телевизор, вы должны сначала проверить, что он находится под напряжением и/или отключить электричество, чтобы быть в безопасности. Если вас это беспокоит, вам следует проконсультироваться с компетентным/квалифицированным электриком или установщиком. Я не несу никакой ответственности за любые убытки, вред, ущерб или травмы, которые могут возникнуть в результате любой интерпретации содержания этой статьи.



Проводят ли ток телевизионные/радио антенные кабели?

То, как работают телевизионные антенны и спутниковые тарелки, по самой своей природе является источником тока. Телевизионная антенна будет улавливать радиоволны, находящиеся в воздухе, и передавать их по коаксиальному кабелю, который питает ваши телевизионные позиции. «Сигнал» в кабеле на самом деле представляет собой электричество переменного тока, частота которого намного выше, чем частота вашей электросети. Это не означает, что вы не можете врезаться в кабель, так как напряжение, наводимое на коаксиальный кабель от телевизионной антенны, очень и очень низкое. Чтобы дать вам представление, уровень телевизионного сигнала около 60 дБмкВ равен 1 мВ. Это одна тысячная вольта, которую вы не почувствуете, если прикоснетесь к ней, и не причинит вам никакого вреда. Даже если у вас есть очень сильный сигнал в положении вашего телевизора 80 дБмкВ, это все равно соответствует только 10 мВ, что составляет сотые доли вольта. Маловероятно, что у вас будет уровень сигнала намного выше 80 дБмкВ, а если быть выше, вы, вероятно, перегрузитесь, вы ТВ-тюнер и вызовете плохой прием ТВ. Да, слишком много сигнала — это вещь!



Системы с главным усилителем/устройством Sky Remote Eyes/линейным питанием

Для некоторых типов телевизионных антенных систем питание от сети постоянного тока передается по коаксиальному кабелю одновременно с подачей сигнала на питание по линии электропередачи. оборудование. Типичными примерами того, где это может быть, является блок питания, обеспечивающий питание для топового усилителя и линейное питание от коробки Sky или чего-то подобного, питающего линейный усилитель и/или удаленные волшебные глаза, которые позволят вам управлять вашим оборудованием. из другой комнаты. В подобных ситуациях по коаксиальному кабелю все еще будет проходить небольшой ток. Большинство блоков питания для топовых усилителей рассчитаны примерно на 5–12 В постоянного тока, но некоторые — на 18–24 В постоянного тока для коммунальных телевизионных систем. Большинство систем воспроизведения Sky, системы дистанционного наблюдения будут только 9-12 В постоянного тока.

‍

Есть ли ток в коаксиальных кабелях спутниковой антенны?

Спутниковые тарелки по своей сути очень похожи на телевизионные антенны, они улавливают сигналы, передаваемые на землю из космоса, и передают их на ваш спутниковый ресивер. Обычно это что-то вроде приставки Sky/Freesat или телевизора со встроенным спутниковым ТВ-тюнером. Разница со спутниковыми антеннами с точки зрения тока заключается в том, что, поскольку сигналы передаются на землю и принимаются на таком низком уровне, сигнал должен быть действительно усилен спутниковым LNB, прежде чем он сможет быть доставлен на ваш спутниковый ресивер. Для этого спутниковый приемник подает постоянное напряжение постоянного тока для питания LNB. Обычно это 13 В постоянного тока, но переключающие LNB, такие как универсальные Quad LNB, также используют 18 В постоянного тока для переключения между сигналами с горизонтальной и вертикальной поляризацией. Хотя это значительно выше, чем у пассивных ТВ/радио кабелей, это все же намного ниже всего, что может когда-либо причинить вам вред. Это не значит, что вы этого не почувствуете. Я действительно НЕ СОВЕТУЮ ЭТОГО, но я работал с парнем, который клал кабели в рот на язык, чтобы проверить, подключены ли они!



Если вы подсоединяете кабели к спутниковой антенне и чувствуете ток, это происходит гораздо чаще, так как обычно вы стоите на металлической лестнице или держитесь за металлическую опору строительных лесов и т. д. Вы могли заметить, что это увеличивается в сырую погоду. Это вряд ли когда-либо причинит вам вред, но вы не хотели бы, чтобы это застало вас врасплох, заставило вас прыгнуть и упасть с лестницы (к которой вы должны быть пристегнуты). В подобных ситуациях рекомендуется отключить/или отсоединить спутниковые кабели от спутникового ресивера, чтобы ток не поступал на спутниковую антенну, пока вы с ней работаете.



Коммунальные телевизионные системы

Коммунальные телевизионные системы отличаются от обычных телевизионных систем тем, что потенциально система может обслуживать сотни квартир, которые, в свою очередь, могут снабжать сотнями подключенного телевизионного оборудования. Все это вместе со всеми усилителями и оборудованием, которое требуется для телевизионной системы, в первую очередь имеет накопительный эффект, и на кабелях может накапливаться напряжение. По-прежнему маловероятно, что это когда-либо будет причинять вред, но вы не должны принимать это как должное. Телевизионные системы, которые питают несколько жилых помещений, всегда должны быть подключены к заземлению в целях электробезопасности, но это не всегда так. Особенно со старыми телевизионными системами. Я предупреждаю вас, когда вы работаете с телевизионными системами, которые отключают кабели или отключают оборудование, и многие жители выйдут и скажут вам, что их телевизор выключился. Они нередко пытаются перенастроиться в это время, когда сигнал отсутствует, и удалить все свои сохраненные службы, ожидая, что они обвинят вас в том, что они не работают, когда вы уйдете. Повторная настройка телевизора должна решить эту проблему.



CAI – 6 единиц аудиовизуального оборудования Заявление об отказе от ответственности

CAI интерпретирует электробезопасность в домашних условиях как безопасную для 5 единиц оборудования, подключенного к вашей телевизионной системе. Если у вас 6 или более, система должна быть заземлена, или клиент должен быть проинформирован об этой ситуации и подписан отказ от ответственности, чтобы отказаться от любой ответственности со стороны установщиков. Теория, лежащая в основе этого, заключается в том, что при подключении к вашей системе 6 или более единиц AV-оборудования существует вероятность накопления тока прикосновения, что может привести к травме, если вы коснетесь его, не обязательно из-за самого тока, но потенциально может привести к тому, что вы падение или что-то подобное, что может привести к несчастному случаю. Обратите внимание, что это не регулирование, я еще не встречал ни одной компании, которая делала бы это с отечественными системами неукоснительно, но, по их мнению, этих мер было бы достаточно, чтобы ограничить юридическую ответственность. Я советую вам связаться с ними напрямую для получения дополнительной информации, так как это могло измениться на момент, когда вы читали это.



Защита от поражения электрическим током Очевидно до 50 В (не мои слова)

Говорят, что человек может поглощать электрическое напряжение до 50 В без травм и повреждений. По этой причине многие системы будут работать до 50 В. Такие системы, как Power over Ethernet (POE), работают от 24 до 48 В, а кольцевая цепь, которая идет по вашей телефонной линии (вероятно, скоро перестанет существовать), которая заставляет ваш телефон звонить, имеет напряжение 50 В. По этой причине многие электрические трансформаторы выдают напряжение ниже 50 В. Чтобы было понятно, что это не моя интерпретация, а чужая.

‍

Неисправность/ Плохая электрическая установка может пропускать большие токи

В условиях неисправности возможно наличие высокого напряжения/тока на коаксиальном кабеле, питающем телевизионную антенну или спутниковую антенну. Вам может быть трудно в это поверить, но многие старые телевизоры с электронно-лучевой трубкой (ЭЛТ) имеют напряжение около 25 000 В внутри телевизора. Поскольку телевизоры не являются «бытовой техникой», такой как морозильники, холодильники, стиральные машины и т. металлическая внешняя оболочка. У них часто нет заземления в сетевой вилке. Это означает, что единственный открытый кусок металла снаружи телевизора, как правило, сам штекер антенны, не исключено, что здесь может быть нежелательное напряжение. К счастью, большинство новых LED/LCD/OLED телевизоров не достигают такого высокого напряжения.



Также не исключено, что плохая электрическая установка может вызвать нежелательное высокое напряжение на коаксиальном телевизионном кабеле. Это действительно не распространено, и вполне вероятно, что вы когда-либо столкнетесь с подобной ситуацией на очень старых электрических установках. Я добавлю, что несколько лет назад я посетил семью в Ирландии, и тот, кто прокладывал их электрические кабели, вообще прошел мимо платы предохранителей! Это действительно было небезопасно. К счастью, большинство новых систем включают в себя УЗО и автоматические выключатели, которые немедленно отключают электропитание, если что-то небезопасно.



Меры безопасности, которые вы можете предпринять

Я понимаю, что большая часть этой статьи была написана для наихудшего сценария, поскольку я хочу убедиться, что вы в безопасности и что никто не вернется ко мне и не скажет, что их ударило током. сами и что я виноват (пожалуйста, прочитайте заявление об отказе от ответственности еще раз). Учитывая все это, есть несколько мер безопасности, которые вы можете предпринять.

— Выключайте все телевизионное оборудование при работе с телевизионными кабелями.

-Отключить электропитание.

-Используйте кусачки/ручные инструменты с соответствующей электрической изоляцией. Большинство наборов для электриков рассчитаны на напряжение до 1000 В.

— Телевизионные системы заземления по электробезопасности. Вы можете использовать временное заземление во время работы с телевизионной системой.

— Наймите профессионала, если есть сомнения.

‍
