Подключение теплого пола к однотрубной системе отопления в частном доме: как подключить к котлу, подсоединить к имеющейся батарее, от радиатора

Содержание

как подключить к котлу, подсоединить к имеющейся батарее, от радиатора

Водяной тёплый пол — эффективный, а главное экономичный способ отопления. С ним помещения прогреваются равномерно, без «тёплых» и «прохладных» зон.

Об удобстве при его эксплуатации вообще говорить не приходится — пройтись босиком одно удовольствие. Но из-за разрешительной системы, особенностей монтажа, используется больше в частных домах, в квартирах значительно реже.

Принцип подключения водяного теплого пола в доме

«Нагревательный элемент» — труба, монтируется двумя основными способами:

  1. В раствор. Чаще на бетонном черновом полу её заливают стяжкой.
  2. На сухие основания. Обычно на деревянный черновой пол, в устроенные пазы укладывают трубу и накрывают напольными покрытиями.

Оптимальный материал — металлопластик либо полиэтилен, но есть и «элитные сорта»: гофрированные из нержавейки, и медные с полиэтиленовой изоляцией.

Труба раскладывается в контур двумя основными способами: улиткой и змейкой, этим сразу можно обеспечить равномерность или задать приоритетные для нагрева площади пола.

Фото 1. Слева изображена схема укладки теплого водяного пола типа «улитка», справа — «змейка».

Подключая тёплый пол к существующей системе нужно учесть, что контурам, в отличие от радиаторов, при интенсивном режиме отопления, требуется меньшая температура теплоносителя. Комфортный температурный режим достигается за счёт:

  • использования теплоносителя, уже отдавшего большую часть тепла;
  • установки клапана-термостата, ограничивающего подачу теплоносителя;
  • подмеса в горячий, максимально остывшего теплоносителя.

Поэтому, планируя устройство тёплого пола, важно учитывать принципы подключения к различным видам существующих систем обогрева.

К существующей однотрубной системе отопления, как радиатор

К однотрубной Ленинградке возможно подключить небольшой контур тёплого пола как дополнительный радиатор.

Желательно последовательно с установленной батареей, но если нет технической возможности — то параллельно батарее, важно сделать это через вентили, чтобы иметь возможность «поджать» или полностью отключить его.

Полуавтоматический режим работы контурам задаётся изначально, если выполнить простые условия:

  1. Тёплый пол забирает теплоноситель из обратки отопления, где температура меньше — во время интенсивного отопления полная мощность не нужна. Подключается ПОСЛЕ циркуляционного насоса перед котлом, а возвращает теплоноситель ПЕРЕД этим же насосом — происходит принудительная циркуляция.
  2. Контуры не превышают 30 метров в длину, это обеспечит полный прогрев при пониженной интенсивности отопления.

Как подключить к двухтрубной системе

Подсоединение тёплого пола к двухтрубной системе возможно по любому способу для однотрубной схемы.

Обогреваемые площади значительно увеличатся, если контуры через управляющий модуль подключить непосредственно к подающему и обратному трубопроводам радиаторной системы отопления.

Это оптимальный вариант, когда, подогрев нужен сразу нескольким помещениям, ведь каждое из них предполагает, как минимум один контур.

Как подсоединить к имеющейся гравитационной схеме

Существует устойчивое мнение, что контуры тёплого пола плохо, или совсем не работают в безнасосных системах отопления, где теплоноситель циркулирует самотёком, за счёт конвекции. Но практика показывает успешную работу при соблюдении несложных условий:

  1. Обратить внимание, что трубопроводы — «лежанки» конвекционных систем, всегда монтируются не строго горизонтально, а с небольшим уклоном от подачи к обратке. Желательно воспользоваться этим и сделать врезки в «лежанку» так, чтобы теплоноситель утекал под уклон. Поэтому нередко обратки контуров тёплого пола сводятся в одну гребёнку на удалении от отапливаемых помещений.
  2. Черновой пол — основание на которое укладывается труба тёплого пола, должно быть строго горизонтальным и максимально ровным — чтобы не было «гравитационных» препятствий движению, и жидкости не приходилось течь «в гору».
  3. Контуры — «улитки, змейки» по возможности максимально короткие — греются только нужные участки.
  4. Труба диаметром 20—25 мм — закреплена без скачков, горбов и перепадов, плотно прижата к основанию, исключая образование воздушных пробок.
  5. Все повороты плавные.

Основной недостаток — прогрев происходит медленней, но конвекционные системы сами по себе инертны, это плата за отсутствие циркуляционного насоса и независимость от электроэнергии.

Важно! Чаще всего для конвекционных систем отопления основные трубопроводы-лежанки делают металлические, поэтому «врезками» будут сгоны. Приварить их лучше не под прямым углом, а «по ходу» трубы, и на подаче и обратке.

Вам также будет интересно:

Комбинированная схема для квартиры

Абсолютное большинство благоустроенных квартир спроектированы исключительно с радиаторным отоплением.

Подключив к нему несколько или хотя бы единственный общий контур тёплого пола, уровень комфортабельности повышается во много раз.

Стоит ли говорить о надобности подогрева пола в санузлах или у входной двери в прихожей — это необходимый минимум, найдётся ещё «пара-тройка» мест, где бы тепло не помешало.

Как у любой комбинированной схемы, для понижения температуры теплоносителя контур тёплого пола подключается на обратку, через краны и насосно-смесительный узел. Коллекторы нужны, если контуров несколько.

Внимание! Всё это омрачается запретом ЖКХ на самовольное вмешательство, изменение схемы отопления помещений многоквартирного жилого дома, и грозит санкциями.

Однако, узаконить — получить разрешение на установку дополнительных отопительных приборов можно, но нужны веские причины и будет перерасчёт тарифов на оплату.

К котлу отопления

Случается, в доме «на перспективу» установлен двухконтурный котёл, но горячее водоснабжение реализовали электрическим водонагревателем, а второй контур так и не задействован для подогрева водопроводной воды.

На его основе возможно смонтировать независимую низкотемпературную систему тёплого пола. Конечно, не обойтись без управляющей системы и насоса.

Принцип работы: насос качает теплоноситель, движением жидкости запускается второй контур, по достижении заданной температуры нагревание прекращается, так как системой управления теплоноситель отсекается от котла, и зацикливается по контуру тёплого пола без подогрева. Отдав тепло, система управления вновь переключается на подогрев.

Несмотря на кажущуюся сложность, система отличается высокой стабильностью, надёжностью, так как работает в низкотемпературных режимах.

Условия подсоединения к батареям

Очевидно, что комфортабельность дома значительно повышается дополнением радиаторного отопления системой тёплого пола. Но для большинства случаев невозможно ограничиться простой «врезкой» в действующую систему, для качественного подключения придётся установить дополнительное оборудование, чтобы выполнить ряд условий для стабильной работы:

  • обеспечить циркуляцию, в протяжённых и тонких трубах самотёк теплоносителя затруднён или невозможен;
  • предотвратить гидроудары, выравнивая давление в подающем и обратном трубопроводах;
  • автоматически удалять воздух из системы тёплого пола;
  • фильтровать теплоноситель, особенно актуально в подключении к системе центрального отопления;
  • снижать температуру теплоносителя, до оптимальной, для комфортного микроклимата в помещениях.

Поэтому система дополняется оборудованием, которое обычно для удобства управления концентрируется в одном месте.

Справка! Для универсальности подключения его вообще объединяют в единые модули, их можно приобрести готовыми, заводского исполнения и нужных параметров.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

  • циркуляционный насос;
  • перепускной клапан;
  • воздухоотводчик;
  • фильтр;
  • смеситель;
  • запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

  • точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
  • между обратной и подготовленной — смешанной водой постоянный байпас;
  • внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
  • собственная защита от перегрева;
  • встроенные сетчатые фильтры;
  • крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о том, как подключить систему теплого пола к котлу.

Своими руками — и без последствий

В подключении тёплого пола к готовой, действующей системе отопления ничего сверхъестественного нет. Подготовку, монтаж, даже самые ответственные и дорогостоящие узлы возможно сделать самостоятельно, при желании пытливый ум и умелые руки сделают своё дело. Но это не значит, что нужно отказаться от консультаций и услуг специалистов, особенно в многоквартирных домах.

Подключение теплого пола к системе отопления в квартире или частном доме

Автор Евгений Апрелев На чтение 4 мин Просмотров 1.8к.

Есть очень много противоречивых рекомендаций и инструкций, которые описывают как привило должна быть подключена система водяного теплого пола. Если аккумулировать общие постулаты специалистов-теплотехников, то обязательным условием будет наличие циркуляционного насоса. При этом нет особой разницы в типе теплотрассы – циркуляционная, гравитационная, однотрубная или двухтрубная. Насос должен быть для преодоления немалого гидравлического сопротивления, создаваемого контуром теплых полов.

[contents]

Как правильно подключить теплый пол к системе отопления

Подключение теплого пола к системе отопления радиаторного типа можно организовать при помощи так называемого «локального модуля подключения теплого пола». Требуемый модуль доступно, как приобрести в готовом, собранном виде посетив специализированный магазин, так и изготовить самостоятельно.

  1. Подключение к двухтрубной системе радиаторного отопления. Самый простой в реализации вариант – устанавливаем напольные трубы и врезаем их в контур. Можно врезаться как с помощью модуля, так и задействовав просто два шаровых вентиля. Главное не запутаться и соблюсти порядок подключения подача-обратка.

  1. Врезка в однотрубную схему, в простонародье именуемой «Ленинградка». Реализация столь же проста, как и в двухтрубном контуре. Подача теплого пола запитывается после циркуляционного насоса, а обратка заводится в трубу перед насосом. Температура напольного покрытия регулируется при помощи вентиля в цепи подачи теплых полов.

  1. Теплый пол система отопления гравитационная. Довольно сложный вариант из-за отсутствия принудительной накачки теплоносителя. Уклон трубопроводов предполагает врезание пола в начале комнаты, где горизонтальный уровень выше, и вывод обратки в конце комнаты – там более низкий абсолютный уровень. Трудоемкость процесса весьма велика и не факт, что затраченные усилия приведут к желаемому результату. В восьмидесяти процентах случаев появляется необходимость задействования дополнительно насоса для закачки жидкости в теплый пол. А раз все равно нужно покупать дополнительное оборудование, то намного эффективнее будет всю систему перевести на принудительную циркуляцию.

Как работает теплый пол от котла отопления

Спектр работ, который нужно выполнить, чтобы запитать теплый пол от котла отопления ничем не отличается от такового при врезании в централизованную трассу. Требуется только обратить внимание на следующие факторы:

  • Наличие группы безопасности. Если она отсутствует в конструкции котла, то потребуется установка группы согласно нормам проектирования теплотехнических сетей.
  • Врезка коллекторного узла. Этот элемент позволит распределить расход теплоносителя между радиаторами и теплым полом в требуемой пропорции.
  • Установка насоса циркуляции. Если он не встроен в котел, то придется потратить некоторое количество денег на приобретение, что гарантирует эффективность подачи тепла и равномерность его распределения по всем помещениям здания.

Нюанс – любые модификации, проводимые на центральном отоплении должны быть согласованы и сопровождаться определенным набором документов, одним из которых выступает утвержденное и согласованное проектное решение. Покупка котла будет недешевым удовольствием, зато позволит избежать многих неприятностей с разрешительными органами.



Особенности конструкции и выбор материалов

Чтобы в полной мере ощутить эффект от внедрения нужно позаботиться в первую очередь выбором качественных материалов – от теплоизолятора, до напольного покрытия.

Хороший теплоизолятор поможет минимизировать потери тепла на утечку в конструктивные элементы здания, а качественные трубы пола дадут гарантию длительной, беспроблемной эксплуатации. Окончательная отделка пола также стоит больших денег и демонтаж, по причине нелепого протекания из-за заводского дефекта дешевой китайской продукции, сведет на нет большую часть потраченных усилий.

В связи с тем, что технология укладки отличается достаточно высокой сложностью, не имеет особого смысла рассматривать нюансы и профессиональные тонкости. Намного лучше будет доверить эту работу опытным монтажникам, являющимися знатоками своего дела.



Советы и рекомендации

Обязательно нужно реализовать байпас теплого пола, позволяющий отсечь неисправную часть контура без остановки котла. В этом случае можно произвести ремонтные работы не оставляя без тепла весь дом, что особенно актуально в зимнее время.

Внимательно изучите систему, на которой планируется делать теплый пол. От этого зависит минимально необходимый диаметр применяемых труб для укладки в пол. Чем меньше циркуляционная возможность трассы, тем больший диаметр должен быть для снижения гидравлического сопротивления.

Из-за высокой температуры теплоносителя на выходе из водогрейного котла использование пластиковых труб для холодного водоснабжения недопустимо. Нужно исходить из расчета 90 градусов по Цельсию в качестве максимального значения.

Как подключить теплый пол к отоплению


Загрузка. ..

Обогрев дома играет очень важную роль для каждого владельца, так как позволяет оптимизировать пребывание человека в зимний период. Существует несколько видов систем отопления, работающих на разных принципах.

Одним из самых популярных вариантов является теплый пол с гарантией, который можно установить практически в любой квартире или частном доме. Более подробно узнать о таких системах можно на специализированных сайтах в интернете.

Схемы подключения

Теплый пол бывает нескольких видов, но одним из самых распространенных вариантов является система водяного обогрева. Она предполагает прокладку труб с теплоносителем под основанием и нагрев его с помощью определенных типов котлов.

Данную систему вполне реально подсоединить к центральному отоплению квартиры или дома. Существует несколько способов организовать эту конструкцию:

  1. Самым простым и часто используемым вариантом является подключение контура от теплого пола к двухтрубной системе отопления.
    Для этого попросту выходы от нашего устройства врезаются в обратную и подающую трубу отопительного механизма. Получается обычное зацикливание, только с увеличенным контуром. Для этого зачастую используют обычные шаровые краны.
  2. К однотрубным радиаторным системам, где отсутствует обратка теплый пол подключается в двух местах. Обратная труба врезается перед насосом, а подача после этого механизма.
  3. Гравитационная система не предполагает использование циркуляционных насосов. При этом подключение здесь осуществляется под уклоном, чтобы ускорить циркуляцию воды. Данный способ довольно трудоемкий и не всегда эффективный.

Некоторые нюансы

Все системы радиаторного отопления должны быть смонтированы из труб минимального диаметра в 32 мм.

При подключении таких конструкций следует учитывать параметры теплого пола:

  1. Длина данной системы для врезки в двухтрубную систему не должна быть больше 50 м. При этом учитывается все изгибы трубопровод теплого пола.
  2. Однотрубные системы с принудительной циркуляцией могут работать с теплыми полами, длина труб, которых не превышает 30 м. При их превышении следует делить конструкцию на несколько подсистем.

Процесс подключения теплых полов является достаточно сложным и может характеризоваться многими нюансами. Желательно доверять выполнять эти работы опытным специалистам, которые и монтировали эти системы отопления.

Как подключить теплый пол к котлу отопления — в этом видео:

Твитнуть

Однотрубное отопление в доме

Идея создать однотрубную систему отопление в частном доме может показаться на первый взгляд заманчивой. Вероятно, что одна труба вместо двух, намного дешевле. Наверное, такую систему проще монтировать…. Однотрубку можно положить даже под плинтус – не сложно спрятать, это же не две трубы…

Разберемся по порядку, действительно ли дешевле? Проще ли сделать? Но самое главное – как поведет себя однотрубная система в эксплуатации? Не будет ли отопление в доме просто некачественным. Не окажутся ли недостатки системы слишком весомыми. И поэтому однотрубная (ленинградка) не будет применима вообще…

Сколько радиаторов и как их подключить

Сколько радиаторов чаще в доме? Сегодня обычным домом окажется строение с мансардным этажем и отапливаемой площадью 200 м кв. При этом внизу находится с десяток радиаторов и на мансарде штук 5. Если рассмотреть домик одноэтажный 100 м кв., то понадобится от 8 отопительных приборов.

Если их подключить одной трубой последовательно один за другим, то последний окажется холодным, при обычных параметрах отопительной сети.

Если их подключить параллельно к одной трубе – то же самое последний будет «ледяным», если характеристики отопления обычные…
Но что подразумевается под словом «обычные»?

Нормальные технические характеристики

При создании отопления все стремится к минимизации, упрощению, удешевлению.

Для движения теплоносителя применяются циркуляционные насосы, бесшумные и слабомощные. Максимальна мощность двигателя обычно до 100 Вт. Новейшие модели с компьютерным управлением умеют выбирать наиболее экономичный режим работы сами, и пользователи радуются, когда табло показывает потребляемую мощность 12 Вт при площади дома 150 м кв.

Трубы применяются внутренним диаметром 16 мм для одного – двух радиаторов и 20 мм для группы до 6 шт., 25 мм уже может быть магистралью от котла для целого дома.
Что же будет с однотрубкой, если все это применить к ней?

Экономия при создании и эксплуатации

Если однотрубную систему создать с прогрессивными (экономичными) параметрами отопления, то она в масштабах дома (5 и более радиаторов в кольце) окажется не работоспособной, потому что последние радиаторы будут холодными.

Обычный циркуляционный насос не обеспечит скорость теплообмена (подачу необходимой энергии для последовательного включения). А обычный диаметр труб создаст слишком большое гидравлическое сопротивление, при попытке увеличить расход жидкости.

Чтобы нагреть последний в кольце прибор нужен мощный насос и кольцевая труба большого диаметра.

Какая температура радиаторов у ленинградки

При последовательном включении на одну трубу радиаторы будут забирать часть энергии и постепенно остужать теплоноситель. Если температура на подаче +60 град, то на каждом радиаторе потеря при обычной циркуляции теплоносителя (до 30Вт на насос) составит примерно 7% или 4 град. Тогда на выходе из 4-го радиатора будет плюс 48 град С. Но 5-й в кольце будет уже малопригодным для обогрева. А к примеру, на восьмом радиаторе в кольце – будет 32 град, — просто холодный.

Выравнивание температуры между подачей и обраткой возможно только при большом диаметре труб и мощном насосе, создающем достаточный расход теплоносителя.

Расточительная однотрубка для больших домов

В больших домах, с несколькими десятками радиаторов, где эксплуатационные потери не слишком велики можно рассмотреть вариант однотрубной системы отопления.

  • Применяется стальная труба большого диаметра (от 50 мм) согласно проектному расчету, с особым насосом, создающими значительную скорость движения жидкости, до предела возникновения шума в трубе. Труба размещается по кольцу внешней стены во внутрипольном пространстве.
  • К трубе подключаются пары отводов под радиаторы или внутрипольные конвектора под высокими окнами. Разность давление создается не только за счет остывания жидкости в приборах, но главным образом, за счет монтажа в трубе паруса на подающем патрубке.
  • Значительные затраты на создание и эксплуатационные потери нивелируются большой мощностью отопления, и не являются значимыми, при рассмотрении всей затратной части строительства такого дома. С уменьшением площади отопления роль указанных затрат будет возрастать и они окажутся неприемлемыми.

Почему так расточительно

Можно ли транжирить ресурсы, и делать столь не экономичную систему отопления при создании и особенно при эксплуатации? Там, где можно задействовать на циркуляцию 20 Вт будет тратится 200 Вт. (?), Сколько точно, — покажут лишь расчеты на конкретную гидравлическую сеть, на в любом случае – в разы больше.

Остается непонятным зачем нужная дорогая эксплуатация, ведь только за сутки в разнице набегает киловатт-другой энергии, а за годы эксплуатации – приличная куча денег, выброшенная на ветер.

Другие методы выравнивания температуры – глубокая балансировка первых радиаторовЮ делает всю систему еще дороже и не устойчивой в работе. Рекомендуется как выход – увеличивать площадь радиаторов для компенсации потери температуры. Но тогда уже 8-й в кольце должен быть вдвое большей площади, чем первый, – слишком расточительный метод отопления.

При увеличении диаметра трубы в два раза, ее стоимость растет быстрее. Стоимость ее фитингов и кранов увеличивается в несколько раз. Любой монтажник скажет, что работоспособная однотрубка диаметром 32 мм на 10 радиаторов, обойдется дороже чем двухтрубка проложенная трубой 20 и 16 мм (два тупика по 5 шт).

К тому же монтажник добавит (скорее всего), что такие большие фитинги и трубы монтировать сложнее.
Однотрубка с трубой большого диаметра обойдется дороже при создании.

Где и как применяются однотрубки

На производствах бывает, что нужно отапливать цеха большой площади. Тогда оказывается, что местная котельная будет рациональней с однотрубной системой протяженностью в километр, с сотнями подключенных отопительных приборов и мощным насосом.

Однотрубки можно встретить везде в централизованных сетях многоэтажных домов, ведь отопительный стояк это и есть данная система с большой скоростью циркуляции.

Когда ленинградка рациональней в частном хозяйстве

Явно рациональной окажется однотрубная система при создании отопления в каком то маленьком помещении, до 4 радиаторов максимум в одном кольце, но лучше до 3 шт. Их даже можно соединить последовательно один за другим полипропиленовой трубой наружным диаметром 25 мм, чтобы не перегружать циркуляционный насос минимального типоразмера 25/40.

Как создать однотрубную систему отопления

Одним из вариантов создания однотрубной системы отопления в небольшом частном доме является создание 2 или 3 колец по 2 – 3 радиатора в каждом. Теоретически это возможно, если котел находится в центральной части строения и от его обвязки можно уложить в разных направлениях кольца отопления. Например, в одно крыло дома 4 радиатора, в другое – 3 шт., на мансардный этаж – 3 шт.
Примерная схема двухтрубки для одного отопительного кольца на 3 прибора.

В доме будет создана однотрубная система отопления, приемлемого качества по равномерному нагреву 10 шт. радиаторов, более простая, экономичная, и дешевая по сравнению, если бы эти приборы были подключены двумя трубами.

Но проблема в том, что подобное расположение котла, с возможностью замыкать кольца по 3 радиатора одной трубой – редкость. Чаще котел отнесен в подсобное помещение в крайней части дома. И тогда необходимо прокладывать либо длинные тупики – по 5 приборов, либо одно кольцо по периметру с включением в него всех потребителей – оно создается обязательно из двух труб, применяется попутная схема включения – как создать попутку….

Монтаж самотечной однотрубки – отопление для садового домика

Когда с электричеством проблема где нибудь в удаленном домике, оптимальным становится самотечная система — 3 – 4 радиатора в одном кольце. Применяются трубы диаметром от 30 мм (внутренний). Желательно использовать стальные трубы 40 – 50 мм в диаметре. Котел устанавливается в приямке – линия нагрева ниже линии охлаждения, т.е. средней точки радиаторов, только тогда возникнет циркуляция.

Как вариант создания – от подачи металлический трубопровод на приподнятый расширительный бак открытого типа. Он располагается под потолком, греет воздух вверху, — поднимая линию охлаждения. От него разводка по дому одной трубой, можно применить и пластиковые варианты, через 3 радиатора, и обратно на котел. Система получается дорогой, но незаменима там, где нет электроэнергии.

Подключения радиаторов

Существуют несколько вариантов включения радиаторов в однотрубной системе отопления.

  • Последовательное включение – наиболее экономичное при создании. Применяется до 3 шт. отопительных приборов.
  • Параллельное подсоединение с верхним подключением подачи – может применяться и на самотеке, и в самых больших кольцах с насосом. Здесь движение жидкости через прибор идет как по параллельной ветви, а также за счет тепловой конвекции воды при остывании ее в приборе.
  • Параллельное нижнее подключение.
    Здесь одного принципа «параллельной ветви» не достаточно, на магистральной трубе включается вентиль или вставка – заужение площади сечения в два и более раз. В стальную трубу нередко просто вваривают преграду.

При параллельных включениях возможна балансировка первых радиаторов в больших кольцах, чтобы подровнять температуру по всей цепочке. Но как рекомендовалось, этот метод не является спасительным, если параметры сети обычные, а специалисты рекомендуют лишь еще больше удорожить сеть за счет увеличения размеров последних батарей.

Применяемые материалы и оборудование

В основном используется твердотопливный котел, так как автоматизированные варианты, в небольших строениях (с однотрубкой) на 3 — 4 радиатора в отопительном кольце применяются редко. Выбирается циркуляционный насос 25/40, для которого максимальная площадь отопления до 150 м кв. в утепленном доме. Рекомендуемая обвязка с использование трехходового клапана для защиты от холодной обратки. А также электрическая защита от перегрева и остужения через котел после завершения горения.

Трубы полипропиленовые 25 мм (наружный), или металлопластиковые трубы 20 мм. Отводы для подключения – 20 мм (16 мм). Кран балансировочный на первом радиаторе вместо отключающего крана.

Также котел снабжается группой безопасности и фильтром на обратке перед насосом.

что лучше выбрать для частного дома?

Современные отопительные системы прошли долгий путь своего развития – с течением времени заметно эволюционировали котлы, радиаторы и применяемые схемы подключения трубопроводов. В результате собственники дома имеют возможность пользоваться системой, которая отличается высокой эффективностью и функциональностью. Но для того, чтобы обогрев работал должным образом, необходимо определить, какая система отопления эффективнее однотрубная или двухтрубная, а лишь затем приступать к подключению приборов отопления согласно выбранной схеме.

Каждая система подключения имеет свои нюансы, о которых нужно узнать заранее, ведь это позволит сэкономить деньги на расходных материалах и оплате услуг по монтажу трубопровода. Обеспечение жилища теплом – это трудоемкая и ответственная задача, поэтому собственник должен точно решить какая лучше однотрубная или двухтрубная система отопления для того, чтобы добиться максимальных результатов производительности, энергоэффективности и экономии.

Однотрубная система

Собственника может заинтересовать подключение радиаторов отопления однотрубное, которое подразумевает наличие вертикального стояка или горизонтального коллектора. С помощью двух подводок этот элемент подсоединяется к батареям отопления.

Принцип работы состоит в том, что теплоноситель, циркулируя по контуру, проходит по основной трубе и частично подается в подсоединенные радиаторы.

Из-за конструктивных особенностей, которыми обладает схема подключения радиаторов отопления при однотрубной системе, теплоноситель в процессе прохождения по контуру остывает и в момент попадания к каждому следующему радиатору его температура снижается на несколько градусов. Поэтому в случае отопления многоэтажных домов, в которых теплоноситель поднимается по стояку и далее подается в радиаторы по нисходящей трубе, может наблюдаться большая разница температурных показателей между этажами.

Для частных домов схема однотрубного отопления более приемлема, поскольку разница в температуре между двумя-тремя этажами не будет столь выраженной, как в случае отопления высотного здания.

Плюсы магистрали с одной трубой

Перед тем, как схема однотрубного отопления частного дома попадает в руки монтажников, над ее созданием трудятся специалисты-теплотехники. Такая схема довольно проста в проектировании и при наличии грамотно проведенных гидравлических и тепловых расчетов сети, позволяет специалистам в краткие сроки осуществить корректный подбор отопительного оборудования.

По конструкции однотрубная система отопления в частном доме подразумевает отсутствие разделения на обратный и подающий трубопровод. Это весомое преимущество и оно сказывается на простоте подключения радиаторов, меньшей трудоемкости работ, отсутствии необходимости бурить в стенах и плитах дополнительные отверстия. Также однотрубное отопление частного дома позволяет сэкономить на расходных материалах, ведь только в процессе покупки труб владелец сможет потратить вполовину меньше средств.

В собранном виде система отопления горизонтальная однотрубная имеет более привлекательный внешний вид, ведь ее конструкцией не предусмотрено наличие большого числа перемычек, сложных подводов трубопровода и дополнительной запорной арматуры. Помимо экономии, такая конструкция позволяет выполнять ремонт определенного радиатора без нарушения функционирования всей системы, поэтому она считается удобной и практичной.

Что касается эксплуатационных характеристик, то схема однотрубного отопления с принудительной циркуляцией будет отличаться гидродинамической устойчивостью, возможностью установки байпасов и вентилей для балансировки. Для большей экономичности системы владелец может доукомплектовать радиаторы современными терморегуляторами, о которых мы писали здесь.

Минусы однотрубного подключения

Среди критических недостатков, которыми отличается схема подключения радиатора отопления однотрубная система, следует выделить ограниченное количество отопительных приборов, подсоединенных к одному стояку, возможность гидроударов, провоцирующих протечки, высокие теплопотери, повышенное гидродинамическое сопротивление.

Также спорным моментом является дешевизна подобной системы. В частности, приведенные выше аргументы характерны для монтажа трубопроводов из металла. А в случае если владелец дома решил установить металлопластиковые отопительные приборы, то экономия от покупки меньшего метража труб перекроется необходимостью приобретения большого числа дорогостоящих пластиковых фитингов.

Двухтрубная схема

Ознакомившись с особенностями монтажа магистрали с одной трубой, владелец не сможет понять — однотрубная или двухтрубная система отопления частного дома лучше удовлетворит его потребности, поэтому далее следует ознакомиться с нюансами работы магистрали с парным трубопроводом.

Двухтрубная система отопления отличается тем, что радиатор в контуре подсоединен с помощью двух подводок. Первая подводка обеспечивает подачу подогретого теплоносителя, а вторая подводка отвечает за его дальнейшую циркуляцию в обратку. Принцип работы системы выглядит следующим образом — подогретый и остывший теплоноситель подается в радиаторы по разным системам трубопровода.

Такое распределение теплоносителя позволяет добиться равномерного и плавного отопления на всех уровнях, поэтому систему часто используют для обогрева различных типов частной и коммерческой недвижимости.

Плюсы магистрали с двумя подводками

Первое преимущество прослеживается еще на этапе проведения тепловых расчетов. Проект подразумевает наличие на каждом радиаторе терморегулятора, отвечающего за корректировку температурных режимов. Это позволяет добиться максимальных показателей в работе системы и существенно снизить ежемесячные коммунальные расходы. Используя в доме подобную систему, собственник получает возможность корректировать температуру в каждой комнате, что очень удобно не только в плане экономии, а и в плане создания комфортного микроклимата для жизни всех домочадцев.

Коллекторная схема подключения элементов обеспечивает автономность работы устройств, подключенных к контуру.

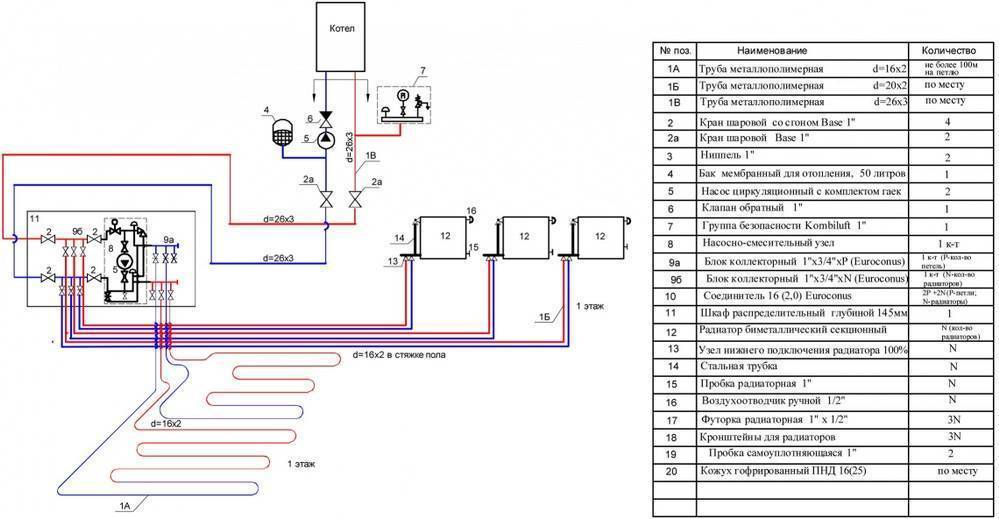

Если подключение теплого пола к однотрубной системе отопления подразумевает последовательное соединение элементов, то в процессе реализации двухтрубной схемы, монтажники осуществляют параллельное подсоединение радиаторов. Это дает большую независимость в работе системы.

При необходимости, собственник дома может модернизировать либо дополнить существующий контур новыми радиаторами, для этого ему не потребуется заново проектировать или менять систему отопления. Это позволяет достраивать новые помещения, продлевать систему в вертикальном и горизонтальном помещении, а также исправлять ошибки, допущенные в проекте даже после завершения первоначального монтажа.

Эксплуатационные характеристики двухтрубной системы положительные. При таком способе подключения отсутствует риск снижения давления внутри системы, а также наблюдается малый уровень тепловых потерь, из-за чего обогрев производится без перебоев и отличается эффективностью и надежностью.

Минусы двухтрубной подводки

Свои слабые места имеет не только отопление частного дома своими руками схемы однотрубное, а и магистраль с двумя трубами. В частности, не стоит исключать из вида такой нюанс, как сложная схема подключения, подразумевающая высокую трудоемкость и долгую продолжительность монтажных работ. Как следствие, увеличиваются статьи затрат, связанные с оплатой труда монтажников и покупкой необходимого количества труб, предусмотренных схемой.

Но перечисленные выше недостатки не перекрывают главный плюс — отличную аккумуляцию тепла, которую способна предоставить двухтрубная система отопления.

Принятие итогового решения

Окончательное решение дилеммы: однотрубная или двухтрубная система отопления что выбрать? — остается за собственником недвижимости, который, проанализировав все плюсы и минусы в работе каждой системы, подберет для себя оптимальный вариант.

Ленинградка теплый пол — По полу

Система отопления ленинградка, пользующаяся невиданной популярностью в советские времена, с точки зрения монтажа, является наиболее простой. Газовый энергонезависимый котел, радиаторы, расширительный бак и трубы — вот перечень основных ее элементов. Схема системы отопления ленинградки элементарна и при детальном изучении становится понятной даже не особо сведущим в вопросах устройства инженерных коммуникаций особам.

Содержание


Ключевые преимущества такой системы ↑


  • возможность прокладки подающей трубы под дверными проемами;
  • небольшие затраты на элементы системы;
  • простой бюджетный монтаж на фоне минимальной трудоемкости работ;
  • высокая эстетичность благодаря минимуму «торчащих» труб;
  • возможность одновременного подключения к двум отопительным агрегатам;

Ленинградка дает возможность обогнуть дом одним кольцом вдоль внешних стен. При таком раскладе труба отходит от «сердца» системы в качестве подающей, проходит по всему периметру жилья (под или над полом) и возвращается к нему же — в точку конструктивно предусмотренного входа обратки. Такая отопительная схема позволяет сконструировать систему «теплый пол».

Внимание на её недостатки ↑


  • обеспечить одинаковую теплоотдачу всех включенных в систему батарей (радиаторов) можно только путем установки последних элементов с большим количеством секций;
  • если для горизонтального отопления были применены металлические трубы, возможный демонтаж радиаторов (в будущем) будет крайне затруднительным.

В чем состоит принцип действия? ↑


Все нагревательные приборы располагаются и соединяются последовательно. Теплоноситель от теплогенератора (вода или антифриз) движется по всем радиаторам, постепенно охлаждаясь «в пути». Соответственно, в прибор, максимально удаленный от котла поступает теплоноситель с более низкой температурой, чем на выходе.

[include id=»5″ title=»РСЯ — в записи«]

Обратите внимание! Возрастание площади отопительных агрегатов по мере их удаления места «выдачи» тепла поможет сохранить тепловой баланс помещения.

Однотрубная система отопления «ленинградка» идеально подходит для обогрева строений с одним или двумя этажами. Если подающая труба прокладывается ниже уровня пола, следует своевременно позаботиться о ее изоляции при помощи рулонных материалов. В противном случае будут наблюдаться потери тепла и возникнет риск перегрева подпольного помещения.

Чем обеспечивается непрерывная циркуляция теплоносителя?

Нагретый теплоноситель, попадая в радиатор, согласно законам физики, стремится к верхней точки его полости. Остывая, он опускается вниз. Процессы нагрева и остывания в системе протекают одновременно, соответственно, и теплоноситель в ней циркулирует непрерывно.

Особенности монтирования ↑


Трубопровод прокладывается по периметру дома (квартиры) и замыкается на котле. В непосредственной близости от котла производят врезку — к основной магистрали приваривают вертикальный отрезок трубы. В верхней ее точке крепят расширительный бак.

[include id=»6″ title=»РСЯ — в записи«]

Стоит знать! Бак необходим для создания в системе приемлемого (оптимального) давления теплоносителя.

Радиаторы подсоединяют путем врезок в магистральную трубу. Возможно как нижнее проходное подключение (к нижним патрубкам агрегата), так и полнопроходное (по диагонали).

Рассматриваем «ленинградку» еще ближе — видео ↑


Для более наглядного ознакомления с особенностями функционирования этой системы отопления рекомендуем просмотреть данный видеоматериал. В нем подробно и доступно описываются все тонкости и нюансы системы, а также способы решения возможных трудностей при ее обустройстве.

Современную однотрубную систему, при желании, можно оборудовать всевозможными радиаторными регуляторами, балансировочными вентилями, термостатическими клапанами, шаровыми кранами — это позволит сделать ее более сбалансированной, даст возможность немного понизить температуру в конкретном отопительном приборе без критичного (существенного) снижения ее во всех последующих. Проектируя и монтируя «ленинградку» своими силами, не забывайте о том, что установленные на байпасе и подключениях радиаторов краны позволят производить ремонт данных устройств без отключения всей системы. Что, согласитесь, весьма удобно.

Строительство собственного дома — дело ответственное. Владельцу участка предстоит решить множество важных задач, одна из которых — это организация автономного обогрева. Сделать его можно по-разному. Но чаще всего для этих целей используют однотрубную систему отопления «ленинградка». Смонтировав ее еще на этапе строительства, можно впоследствии самостоятельно создавать комфортный микроклимат в доме, контролируя температуру обогрева.

Особенности схемы


Чем ленинградка отличается от других систем? Тем, что при ее создании применяется однотрубная схема разводки магистрали. Она в последовательном порядке соединяет все радиаторы, расположенные в каждой комнате. Последовательность может быть собрана как в вертикальном, так и в горизонтальном направлении. Выбор устройства происходит еще на этапе капитального ремонта или на первом этапе внутренней отделки дома.

В качестве теплоносителя чаще всего используется горячая вода, реже антифриз. С точки зрения монтажа однотрубная система является самой простой. Поэтому именно ее выбирает тот, кто собирается работать над отоплением частного дома самостоятельно. Перечислить основные элементы описываемой системы очень просто. Это котел, батареи, расширительный бак и трубы.

Котел устанавливается в подсобном помещении, и от него прокладывается подающая линия. Она тянется к первому радиатору, от него к другому, и так постепенно обвязываются все отопительные приборы, после чего магистраль возвращается к котлу. Создается замкнутая система, по которой циркулирует теплоноситель. Он может двигаться естественным образом — тогда необходимо устанавливать магистраль под определенным уклоном. А можно организовать циркуляцию при помощи насоса. В этом случае ленинградка становится энергозависимой.

Стандартная схема может быть дополнена не только насосом, но и клапанами, термостатами и вентилями, обеспечивающими балансировку. Что это дает? Увеличение эффективности системы отопления и возможность контролировать температурный режим. Иногда некоторые комнаты в частном доме пустуют, и нет необходимости их протапливать основательно. Термостаты помогут уменьшить здесь температуру и не тратить топливо впустую. Эти же элементы помогут повысить температуру там, где это необходимо, например, в детской комнате, когда за окном стоит зимняя стужа.

Ленинградка, она же однотрубная система, усовершенствованная и доукомплектованная описываемыми элементами, позволяет повышать или понижать температуру в отдельной комнате, не затрагивая другие отопительные приборы в соседних помещениях. Использование затворных кранов и байпасов делает возможным ремонт радиатора или его замену без выключения всей системы.

Горизонтальная или вертикальная схема?


Многих интересует вопрос, какая схема — горизонтальная или вертикальная — лучше? Какую проще собирать своими руками в частном доме? Ответить можно, лишь узнав, в чем отличия их монтажа.

При горизонтальной схеме однотрубная система укладывается строго в плоскости пола. Трубы можно утопить в нем, а можно положить поверх финишного напольного покрытия. Если выбирается первый вариант, придется делать надежную теплоизоляцию основания. В противном случае потери теплоотдачи будут колоссальными, а система отопления в частном доме будет работать вхолостую.

Укладывать трубы своими руками на пол проще. На этом можно сэкономить, отказавшись от изоляции основания. Трубы просто располагаются с некоторым наклоном так, чтобы вода могла самостоятельно циркулировать. Этот принцип необходимо учитывать даже в том случае, если теплоноситель циркулирует при помощи насоса. Зачем такие сложности?

Дело в том, что при отключении электричества насос работать не будет, и установка байпаса поможет переключить теплоноситель с принудительной циркуляции в режим естественного тока. Правильно выполненный уклон позволит эксплуатировать систему в двух режимах.

Обратите внимание! Описываемая схема однотрубной магистрали будет успешно работать только в том случае, если все радиаторы в комнатах установлены на одном уровне. Целесообразно сразу смонтировать на каждом отопительном приборе краны Маевского. Перед началом отопительного сезона они позволят стравить воздух из системы и запустить ее в работу.

Установить вертикальную ленинградку можно, используя лишь принудительную циркуляцию. Специалисты отмечают, что вертикальный способ сборки работает более эффективно, чем горизонтальный. Батареи прогреваются лучше, теплоотдача ставится сильнее, но такая схема будет энергозависимой.

Можно ли использовать естественную циркуляцию? Можно, но для этого необходимо взять трубы большего диаметра и провести их монтаж своими руками под определенным уклоном. Замечено, что вертикальная схема плохо вписывается в современный декор интерьера.

Обратите внимание! Выбирая вертикальную схему, необходимо учитывать, что ленинградка не может быть длиннее 30 метров. Здесь также можно использовать байпасы, чтобы впоследствии легко было выполнять точечный ремонт системы, не отключая всю ее полностью.

Особенности монтажа


Существуют характерные особенности, которые присущи исключительно однотрубной системе отопления:

  1. Прокладывать трубопровод нужно строго по периметру всего дома. Существующая схема замыкается на котле. Недалеко от него проводится врезка, и устанавливается вертикальная труба, которая ведет к расширительному баку.
  2. Использование расширительного бака обязательно. Он создает в системе необходимое давление.
  3. Радиаторы устанавливаются на одинаковой высоте и подключаются к системе последовательно двумя способами — нижним и диагональным.
  4. Принцип работы ленинградки заключается в следующем. Используется закон физики, основанный на разной плотности горячей и холодной жидкости. Горячий теплоноситель, попав в замкнутую систему, стремится занять наивысшую точку, легко вытесняя холодную воду.
  5. Протекание подобных процессов возможно лишь при эффективном нагревании воды и возможности ее быстрого остывания.

Ключевые преимущества и недостатки ленинградки


Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.

Рассмотрим сначала плюсы:

  • Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
  • Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
  • Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
  • В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
  • Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
  • При условии существования байпасов легко выполнить своими руками ремонт радиаторов.

Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.

Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол.

Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.

Обобщение по теме


Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

схема, фото, видео пошаговая инструкция

Преимущества частных домов перед квартирами в многоквартирных домах весьма внушительны: свежий воздух, отсутствие назойливых и вездесущих соседей, свобода действий, возможность оформления внешнего дизайна жилья по своему вкусу. Однако, чтобы проживание в загородном доме было максимально комфортным, необходимо позаботиться об устройстве его отопительной системы.

Так, например, отопление однотрубная система является одним из самых распространенных вариантов создания в доме подходящих температурных условий. Именно об этом сегодня и пойдет речь в нашей статье.

Принцип устройства

Что же представляет собой одноконтурная система отопления частного дома? Говоря более простым языком – это простой тепловой контур, который запитывается теплоносителем от нагревательного котла, проводит его в радиаторы, после чего возвращается снова в нагреватель. Как вы уже поняли, «сердцем» схемы отопления однотрубной системы является котел. Он может работать как на жидком, так и на твердом топливе. Приоритет стоит отдавать тому варианту, который будет для вас финансово доступным вне зависимости о времени года. Так, к примеру, в последнее время люди все чаще и чаще приобретают газовые котлы, поскольку именно этот вид топлива является наиболее доступным (при условии наличия подключения к централизованной газопроводной магистрали).

Что же касается самого трубопровода, то его рекомендуется проводить как можно ближе к напольной поверхности. Во-первых, это удобно, во-вторых, такая обвязка не портит дизайн помещений и, в-третьих, благодаря этому удается достичь наибольшей эффективности функционирования обогревательного узла.

Устройство однотрубной системы отопления частного дома может осуществляться как с использованием радиаторов, так и без них. Все зависит исключительно от желания и финансовых возможностей домовладельца.

ВИДЕО: Какие ошибки допускают при организации однотрубной системы отопления

По факту, такая обвязка представляет собой магистральную разводку, в которой устанавливаются все необходимое функциональное оборудование (насосы, расширительные баки, смесительные блоки и т.п.). В качестве теплоносителя, как правило, используют горячую воду. Хотя нередко в его роли может быть так называемые незамерзайки, чаще всего, в этом качестве выступает антифриз, но некоторые умельцы умудряются использовать для циркуляции даже тосол.

Применение незамерзающей жидкости как теплоносителя в системе отопления обуславливается особенностями контура, в частности, если обвязка предусматривает переход фрагмента контура через улицу. В других же случаях лучше отдавать предпочтение традиционному варианту, поскольку антифризы не обладают настолько высокой теплоотдачей, как вода. Более того, применение некоторых видов антифриза может нанести вред здоровью человека.

С этой статьей читают: Незамерзающая жидкость для отопления

Схема циркуляции теплоносителя проста для понимания даже неопытного человека: сперва он попадает в первый радиатор, после чего, отдав некоторую тепловую энергию, переходит в следующий радиатор. Так происходит до тех пор, пока вода в последовательном порядке не пройдет по всем обогревательным приборам. По конечному счету получается, что самый крайний радиатор получает минимальное количество тепловой энергии, и в этом кроется огромный недостаток однотрубной системы.

Схема с обязательными элементами системы

Чтобы недостаток тепла не казался таким ощутимым, можно установить два котла в одной системе отопления. Также можно обустроить обогревательный узел дополнительными конструктивными элементами: регуляторами, вентилями, клапанами и т.п. Благодаря такому подходу появляется возможность балансировки всей работы системы отопления.

Вариант обустройства системы с горизонтальной установкой

Ленинградка – самый яркий пример описываемой схемы

Однотрубная отопительная система, или как еще ее называют – ленинградка, подразумевает разводку трубопровода непосредственно над напольной поверхностью либо в самом полу.

Чтобы сократить теплопотери через половую конструкцию рекомендуется уделить особое внимание теплоизоляции!

Все обогревательные приборы устанавливаются на одном и том же уровне, а также оснащаются краном Маевского или специальным автоматическим клапаном для спуска воздуха из системы.

Обустройство двухэтажных домов одноконтурной системой

Ленинградская схема системы отопления для двухэтажного дома предполагает естественную циркуляцию теплоносителя. При этом центробежный насос, который нагнетает давление в тепловом контуре, отсутствует.

Пример разводки при одном контуре

На второй этаж дома теплоноситель перемещается по стояку, после чего он поступает в обогревательный прибор и осуществляет дальнейшее перемещение по передающим стоякам.

Отопительная система обязательно должна оснащаться байпасами. Это позволит беспрепятственно проводить ремонтные работы при неисправности радиаторов или тепловой магистрали в целом.

Если осуществляться естественная циркуляция горячей воды (без применения центробежной насосной установки), то перемещение происходит за счет разницы температур и, соответственно, плотности воды на выходе и входе теплового контура.

С этой статьей читают: Смесительный узел для теплого пола своими руками

Сравнивания однотрубную и двухтрубную систему отопления частного дома, можно отметить, что первый вариант обладает множеством преимуществ. В первую очередь, с помощью одного кольца такой тепловой магистрали удается в полной мере охватить внутренний периметр всего дома, равно как и внешние стеновые перекрытия. Более того, этого удается достичь вне зависимости от планировки помещения.

Кроме этого, к такому контуру можно еще подключить дополнительный обогревательный блок по типу «теплый пол». Да и к тому же, при желании установки циркуляционного насоса или полотенцесушителя у вас не возникнет больших трудностей.

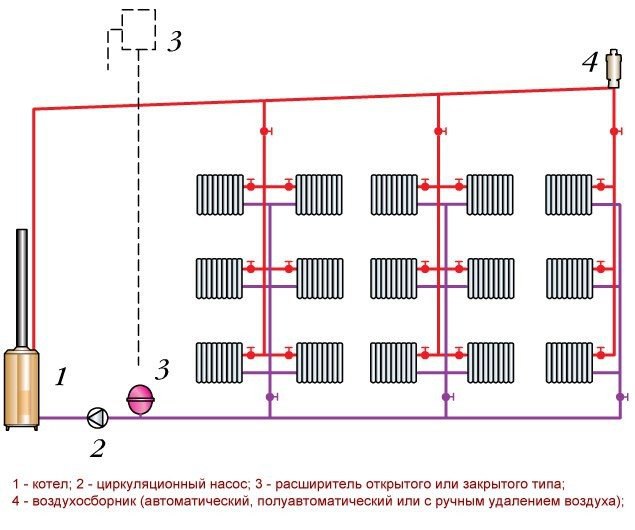

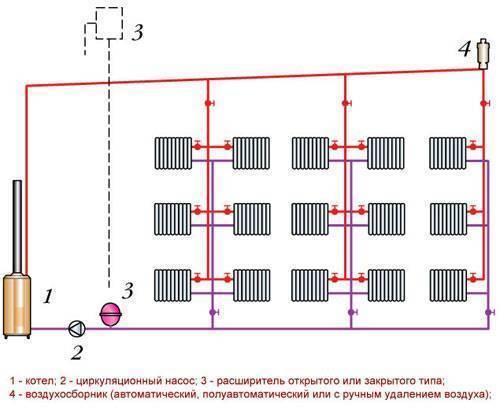

Несмотря на то, что разновидностей двухтрубной системы существует масса, принцип работы во всех случаях един — теплоноситель поднимается по стояку, откуда переходит непосредственно в радиаторы, причем к каждому из них подходит свой отрезок трубы. Получается, что при организации такой схемы радиатор оснащается двумя трубами – входной (подающей) и выходной (обратка), что позволяет сохранять температуру на одном уровне во всех помещениях.

Пример работы радиаторов от двух труб – подающей и обратки

Обязательным условием монтажа такого варианта необходимо предусмотреть расширительный бак с циркуляционным насосом.

Чтобы трубы не портили эстетичный вид помещения, специалисты рекомендуют проводить их непосредственно под полом.

С чем могут возникнуть проблемы?

Обогрев частного дома посредством двухтрубной или однотрубной системы отопления будет менее эффективным, если в контуре отсутствует циркуляционный насос. Именно благодаря этому аппарату можно добиться равномерного прогрева помещения. Также, для организации правильной работы обогревательного блока потребуется выполнить монтаж разгонной коллекторной установки. Основная задача последней – принудительное нагнетание прогретого до необходимого уровнять теплоносителя по контуру и радиаторам. При отсутствии подобного конструктивного элемента отопительная система не будет работать с высокой эффективностью.

Чем качественнее будет произведен монтаж отопительной системы, тем выше будут температурные показатели и ниже уровень шума, который производится во время функционирования теплового блока.

В том случае, если дом не одноэтажный, то монтаж разгонной коллекторной установки – мера не обязательная, поскольку тепловой контур в этом случае находится достаточно высоко.

С этой статьей читают: Смесительный узел для теплого пола своими руками

Недостатки ленинградки

Самым главным минусом однотрубной системы отопления является его последовательное соединение. Такая особенность не позволяет осуществлять регулировку температурных показателей в отдельно взятой комнате. Так, к примеру, если в зале вам слишком жарко, и вы хотите немного убавить вентиль, то понижение температуры обогревательных приборов будет осуществляться во всех комнатах без исключения.

Еще одним недостатком ленинградки является и то, что ее применение требует высокого давления. Поэтому крайне важно оснащать ее циркуляционным насосом. Кроме этого, однотрубная схема обогрева сможет полноценно функционировать только при наличии расширительных баков.

Надеемся, наши советы помогут вам создать эффективно работающий обогревательный контур в своем доме!

ВИДЕО: Что еще надо знать об однотрубной горизонтальной системе


Характеристики жилья

11. Отопление жилища

[] 1 Коллективное центральное отопление
[] 2 Индивидуальное центральное отопление на газе
[] 3 Индивидуальное центральное отопление на другом топливе (например, уголь, дрова, бензин и т. д.)
[] 4 Печи (например, изразцовая печь на дровах, уголь, опилки и др.)
[] 5 Электроотопление (накопительное)

Характеристики жилья

17. Отопление жилища (вопрос 11) [стр.20]
Если жители используют более одного способа отопления, то следует указать преобладающий способ, то есть — охватывающий большую часть жилища, используемый чаще или дольше.
Дополнительные и вспомогательные источники тепла (используемые при сильных морозах) не подлежат учету.

Центральное отопление определяется как любая установка, которая транспортирует теплоноситель (теплую воду, пар или теплый воздух) от центрального источника производства ко всем комнатам в жилом доме.

Коллективное центральное отопление указывается как таковое в случае, когда установка, передающая теплоноситель в жилое помещение, подключена к сети теплоцентрали, которой управляет электрическая котельная, котельная, коммунальная или местная котельная.

Под индивидуальным центральным отоплением понимается отопительная установка в одноквартирном доме, транспортирующая теплоноситель от собственной отопительной установки к жилищу (жилищам) в этом доме, а также внутритрубная установка, то есть установка, расположенная внутри здания, то есть камин или газовая плита, которая находится внутри здания, например на кухне, а остальные помещения отапливаются радиаторами.

При указании индивидуального центрального отопления дополнительно определяется вид используемого топлива, после чего такая установка классифицируется следующим образом:

— Центральное газовое отопление — при наличии специальной слуховой печи, соединенной с водяным контуром, который используется для создания пара и нагрева воды в жилище.
— Центральное отопление с другим видом топлива — для нагрева воды используется один из следующих материалов: кокс, уголь, брикет, опилки, древесина или масло.
— Под печным отоплением следует понимать использование изразцовой печи или любой передвижной печи, работающей на неподвижном топливе (уголь, кокс, брикеты, дрова, опилки и т. д.) и так называемых экономичных газовых печей. Последние не следует путать с центральным газовым отоплением. Экономичные газовые плиты не связаны с водяным контуром, как это можно наблюдать в установках центрального газового отопления, а тепло в помещении создается прямым печным нагревом.
— Под отоплением электрическими накопительными печами следует понимать отопление отоплением накаливания или другими изразцовыми печами, которые оборудованы дополнительными электронагревателями и масляными радиаторами с питанием от розетки.

Сантехнические условия — InterNACHI®

Сантехника может быть определена как практика, материалы и приспособления, используемые при установке, техническом обслуживании и изменении всех трубопроводов, приспособлений, приборов и принадлежностей, связанных с санитарными и ливневыми дренажными сооружениями, вентиляционной системой, а также общественными и частными системами водоснабжения.Сантехника не включает торговлю бурением скважин для воды, установку оборудования для умягчения воды, а также бизнес по производству или продаже сантехнических приборов, приборов, оборудования или скобяных изделий. Сантехническая система состоит из трех отдельных частей: соответствующей системы снабжения питьевой водой; безопасная и адекватная дренажная система; и достаточно приспособлений и оборудования.

Исходные факторы

Общая проверка дома касается наличия безопасной системы водоснабжения, адекватной дренажной системы, а также достаточного количества и надлежащих приспособлений и оборудования. В этой статье объясняются особенности системы сантехники в жилых помещениях, а также основные термины сантехники, которые инспектор должен знать и понимать, чтобы правильно выявлять нарушения жилищного кодекса, связанные с сантехникой, и более сложные дефекты, о которых он/она будет сообщать в соответствующие органы. Только инспекторы InterNACHI имеют достаточную подготовку, чтобы обнаруживать сложные дефекты, которые другие не заметят.



Определения

Воздушные камеры

Устройства, поглощающие давление, исключающие гидравлический удар.Их следует устанавливать как можно ближе к клапанам или кранам и в конце длинных участков трубы.


Воздушный зазор (дренажная система)

Свободное расстояние по вертикали через свободную атмосферу между выпускным отверстием водопроводной трубы и краем уровня залива резервуара, в который она сливается.


Воздушный зазор (водораспределительная система)

Свободное расстояние по вертикали через свободную атмосферу между самым нижним отверстием любой трубы или крана, подающего воду в бак, сантехнический прибор или другое устройство, и кромкой резервуара, установленным на уровне залива.


Воздушный затвор

Воздушный затвор представляет собой воздушный пузырь, который ограничивает поток воды в трубе.


Обратный поток

Поток воды или других жидкостей, смесей или веществ в распределительные трубы системы снабжения питьевой водой из любого источника или источников, кроме предполагаемого источника. Обратный сифон — это один из видов обратного потока.


Обратный сифон

Слив использованной, загрязненной или загрязненной воды из водопровода или сосуда в систему подачи питьевой воды из-за отрицательного давления в трубе.


Отвод

Любая часть трубопроводной системы, кроме основного, стояка или дымовой трубы.


Вентиляционное ответвление

Вентиляционное отверстие, соединяющее одно или несколько отдельных вентиляционных отверстий с вентиляционной трубой.


Канализация строительная

Часть самого нижнего трубопровода дренажной системы, принимающая стоки из грунта, отходов или других дренажных труб внутри стен здания (дома) и направляющая их в канализацию здания, начинающуюся на расстоянии 3 футов снаружи стена здания.



Перекрестное соединение

Любое физическое соединение или устройство между двумя отдельными системами трубопроводов, одна из которых содержит питьевую воду, а другая либо воду неизвестной или сомнительной безопасности, либо пар, газ или химические вещества, по которым может существовать поток из одной системы в другую, причем направление потока зависит от перепада давления между двумя системами. (См. Обратный поток и обратный сифон.)


Поле захоронения

Участок, содержащий ряд одной или нескольких траншей, облицованных крупным заполнителем и отводящих сточные воды из септиктенка через стеклокерамику Сосновая или перфорированная неметаллическая труба, уложенная таким образом, чтобы поток распределялся с разумной однородностью в естественную почву.



Дренаж

Любая труба, по которой отводятся сточные воды или водные отходы в дренажную систему здания (дома).



Обод уровня залива

Верхний край сосуда, из которого переливается вода.



Клапан расходомера

Устройство, которое сбрасывает заданное количество воды в приспособления для промывки и закрывается прямым напором воды.



Промывочный клапан

Устройство, расположенное на дне бака, для смыва туалетов и подобных приспособлений.



Жироуловитель

См. Перехватчик.



Горячая вода

Питьевая вода, нагретая не менее чем до 120°F и используемая для приготовления пищи, уборки, мытья посуды и купания.



Антисанитарные

Противоречащие санитарным нормам вредные для здоровья.



Перехватчик

Устройство, спроектированное и установленное таким образом, чтобы отделять и удерживать вредные, опасные или нежелательные вещества от обычных отходов и позволять обычным сточным водам или жидким отходам сбрасываться в дренажную систему самотеком.



Лидер

Наружная дренажная труба для отвода ливневых стоков с крыш или желобов в ливневую канализацию здания, общедомовую канализацию или другие средства водоотведения.



Основная вентиляционная артерия

Основная артерия вентиляционной системы, к которой могут быть присоединены вентиляционные ответвления.



Основной коллектор

См. Общий коллектор.



Пневматические

Это слово относится к устройствам, использующим сжатый воздух, например, в напорных резервуарах, нагнетаемых насосами.



Питьевая вода

Вода, не содержащая примесей в количествах, достаточных для возникновения заболеваний или вредных физиологических эффектов, и соответствующая по своим бактериологическим и химическим свойствам требованиям стандартов на питьевую воду Службы здравоохранения или соответствующая санитарным нормам орган, обладающий юрисдикцией.



Предохранительный клапан P&T (давление и температура)

Предохранительный клапан, установленный на резервуаре для хранения горячей воды для ограничения температуры и давления воды.



Ловушка P

Ловушка с вертикальным входом и горизонтальным выходом.



Общественная канализация

Общая канализация, находящаяся под непосредственным контролем государственной власти.



Предохранительный клапан

Вспомогательный клапан, обеспечивающий дополнительную циркуляцию воздуха в дренажной и вентиляционной системах или между ними.



Септик

Водонепроницаемая емкость, в которую поступает сток санитарно-сточной системы здания или ее части и которая спроектирована и сконструирована таким образом, чтобы отделять твердые вещества от жидкости, переваривать органические вещества в течение периода задержания и сбрасывать жидкости в почву за пределы резервуара через систему открытых или перфорированных трубопроводов или через дренажную яму.



Канализационная система

Канализационная система включает в себя все трубопроводы, приспособления и очистные сооружения, используемые для сбора и удаления сточных вод, за исключением водопровода внутри и в связи с обслуживаемыми зданиями и канализации здания.



Грунтовая труба

Труба, которая направляет сточные воды дома в приемную канализацию, дренаж здания или канализацию здания.



Грунтовая труба

Вертикальный трубопровод, который заканчивается вентиляционным отверстием на крыше и отводит пары из водопроводной системы.



Вентиляционное отверстие дымохода

Расширение стога для твердых отходов или отходов над самым высоким горизонтальным стоком, соединенным с дымоходом. Иногда его называют сбросом отходов или сбросом почвы.



Ливневая канализация

Канализация, используемая для отвода дождевой воды, поверхностных вод, конденсата. охлаждающая вода или аналогичные жидкие отходы.



Ловушка

Ловушка представляет собой приспособление или устройство, обеспечивающее гидроизоляцию для предотвращения выброса канализационных газов без существенного влияния на поток сточных вод или сточных вод через нее.



Прерыватель вакуума

Устройство для предотвращения обратного потока (обратного сифонирования) с помощью отверстия, через которое может всасываться воздух для сброса отрицательного давления (вакуума).



Вентиляционная труба

Вертикальная вентиляционная труба, установленная для обеспечения циркуляции воздуха в дренажную систему и из нее и проходящая через один или несколько этажей.



Гидравлический удар

Громкий удар воды в трубе при внезапном закрытии клапана или крана.



Труба водопроводная

Труба от водопровода или других источников питьевого водоснабжения к водопроводной системе обслуживаемого здания.



Система водоснабжения

Система водоснабжения состоит из водопроводной трубы, водораспределительных труб, необходимых соединительных труб, арматуры, регулирующей арматуры и всех принадлежностей, находящихся в здании или рядом с ним или рядом с ним.



Вентиляционное отверстие

Вентиляционное отверстие, куда сбрасываются отходы, кроме туалетов.



Вентиляционная труба

Труба, соединяющая вверх от стояка с почвой или отходами к вентиляционной трубе с целью предотвращения изменений давления в трубах.



Основные характеристики внутренней водопроводной системы

Основными функциями водопроводной системы в доме являются следующие: .
  • Для слива всех сточных вод и нечистот, сбрасываемых из этих устройств, в общественную канализацию или частную систему удаления отходов.
  • Поэтому очень важно, чтобы жилищный инспектор полностью ознакомился со всеми элементами этих систем, чтобы он мог распознать несоответствия водопроводной системы здания, а также другие нарушения правил.



    Элементы водопроводной системы

    Водоснабжение: Трубопровод водопровода должен быть как можно короче. Изгибы и изгибы должны быть сведены к минимуму, так как они уменьшают давление и, следовательно, подачу воды к приборам в доме.Домовые коммуникации также должны быть защищены от замерзания. Закапывание лески под 4 фута в почву является общепринятой глубиной для предотвращения промерзания. Однако эта глубина варьируется по всей стране с севера на юг. Следует проконсультироваться с местными или государственными сантехническими нормами для рекомендуемой глубины в вашем районе страны.

    Материалами, используемыми для обслуживания дома, могут быть медь, чугун, сталь или кованое железо. Используемые соединения должны быть совместимы с типом используемой трубы.

    • Остановка корпорации: Остановка корпорации подключена к водопроводу.Это соединение обычно изготавливается из латуни и может быть подключено к сети с помощью специального инструмента без отключения коммунального питания. Клапан, встроенный в корпоративный затвор, позволяет поддерживать давление в магистрали, пока обслуживание здания завершено.
    •  Ограничитель бордюра:  Ограничитель бордюра представляет собой аналогичный клапан, используемый для изоляции здания от магистрали в случае ремонта, неуплаты счетов за воду или затопления подвалов. Поскольку корпоративная остановка обычно находится под улицей и для доступа к клапану необходимо преодолеть тротуар, бордюрная остановка используется в качестве запорного клапана.
    • Бордюрный упор: бордюрный упор — это коробка для доступа к бордюрному упору для открытия и закрытия клапана. Для доступа к клапану используется гаечный ключ с длинной ручкой.
    • Ограничитель счетчика:  Ограничитель счетчика представляет собой клапан, размещаемый на стороне улицы водомера, чтобы изолировать счетчик при установке или обслуживании. Многие нормы требуют наличия задвижки на счетчике со стороны дома для перекрытия воды при ремонте сантехники в доме. Ограничители бордюра и счетчика не должны использоваться часто и могут быть разрушены за короткое время, если используются очень часто.
    • Счетчик воды:  Счетчик воды — это устройство, используемое для измерения количества воды, используемой в доме. Обычно это собственность города и очень деликатный инструмент, которым нельзя злоупотреблять. Поскольку электрическая система обычно заземляется на водопровод, вокруг счетчика следует установить заземляющее устройство. Многие счетчики поставляются с ярмом, которое обеспечивает непрерывность электрической цепи, даже если счетчик снят.
    Магистральные линии горячей и холодной воды: Магистральные линии горячей и холодной воды обычно подвешиваются к потолку подвала и крепятся с одной стороны к водомеру и баку горячей воды, а с другой стороны к стоякам подачи арматуры.Эти трубы должны быть установлены аккуратно и должны поддерживаться трубными подвесками или ремнями достаточной прочности и количества, чтобы предотвратить провисание. Линии горячей и холодной воды должны располагаться на расстоянии примерно 6 дюймов друг от друга, если линия горячей воды не изолирована. Это делается для того, чтобы линия холодной воды не нагревалась от линии горячей воды. Подающая магистраль должна иметь сливной клапан или запорно-сбросной клапан для удаления воды из системы для ремонта. Эти клапаны должны быть на нижнем конце линии или на конце стояка каждого приспособления.

    Стояки светильников начинаются с цокольного этажа и поднимаются вертикально к светильникам верхних этажей. В доме на одну семью ответвления стояка обычно идут от основного стояка к каждой группе светильников. В любом случае стояки крепления не должны опираться на стояки ответвлений для поддержки, а должны поддерживаться кронштейном для трубы. Затем каждый светильник подключается к ответвлению стояка отдельной линией. Последнее приспособление на линии обычно подключается непосредственно к стояку ответвления.

    Водонагреватели: Водонагреватели обычно работают на электричестве, мазуте, газе или, в редких случаях, на угле или дровах.Они состоят из помещения для нагрева воды и накопительного бака для обеспечения горячей водой в течение ограниченного периода времени. Все водонагреватели должны быть оснащены предохранительным клапаном температуры и давления, независимо от того, какое топливо используется. Этот клапан срабатывает, когда температура или давление становятся слишком высокими из-за прекращения подачи воды или неисправного термостата.

    Размеры труб: Размер подвальных магистралей и стояков зависит от количества поставляемых светильников. Однако обычно используется минимальный размер трубы диаметром 3/4 дюйма. Это допускает образование отложений на трубе из-за жесткости воды и обычно обеспечивает удовлетворительный объем и давление.



    Дренажная система

    Вода, подводимая в дом и используемая, отводится через дренажную систему. Эта система представляет собой либо санитарную дренажную систему, отводящую только внутренние сточные воды, либо комбинированную систему, отводящую внутренние отходы и сток с крыши.

    Санитарная дренажная система: Правильный размер санитарной или домашней канализации зависит от количества приборов, которые она обслуживает.Обычный минимальный размер составляет 6 дюймов в диаметре циферблата. В качестве материалов обычно используются чугун, стекловидная глина, пластик и, в редких случаях, свинец. Для надлежащего стока в канализацию размер трубы должен быть таким, чтобы она проходила примерно наполовину. Это обеспечивает надлежащее очищающее действие, так что твердые частицы, содержащиеся в отходах, не оседают в трубе.
    • Размеры канализации дома. Комитет по Единым сантехническим нормам разработал метод определения размеров канализации дома с точки зрения «единиц крепления».«Одна «установочная единица» соответствует примерно 71 D2 галлонам воды в минуту. Это напорный расход воды, вытекающей из умывальника за 1 минуту. Все остальные приспособления были связаны с этим устройством.
    Размеры сантехнического слива
    • Уровень слива в доме — Слив в доме или канализационная труба здания должны иметь уклон в сторону канализационного коллектора, чтобы обеспечить очистку слива. Обычный шаг канализации дома или здания составляет 1 D4 дюйма на 1 фут длины.
    • Крепежные и отводные водостоки. Отводной водосток представляет собой канализационную трубу, которая собирает отходы от двух или более приспособлений и передает их в канализацию здания или дома.Он имеет такие же размеры, как и домашняя канализация, с учетом того, что все туалеты должны иметь слив диаметром не менее 3 дюймов, и только два туалета могут подключаться к одному 3-дюймовому сливу.
    Все ответвления стоков должны соединяться с канализацией дома с помощью Y-образного фитинга. То же самое относится и к водосточным желобам, присоединяющимся к отводным водостокам. Y-образный фитинг используется для максимально возможного устранения отложений твердых частиц в соединении или рядом с ним. Накопление этих твердых частиц вызовет засорение канализации.
    • Ловушки — Сантехнические сифоны — это устройства, используемые в канализационной системе для предотвращения проникновения канализационных газов в конструкцию и при этом не препятствующие в какой-либо значительной степени сливу арматуры. Все приборы, подключенные к системе бытовой сантехники, должны иметь установленный на линии сифон.
    Влияние канализационных газов на организм человека известно; многие из них чрезвычайно вредны. Кроме того, некоторые канализационные газы взрывоопасны. Ловушка предотвратит попадание этих газов внутрь конструкции.Глубина уплотнения в ловушке обычно составляет 2 дюйма. Глубоководная ловушка имеет 4-дюймовое уплотнение.

    Ловушка предназначена для герметизации канализационных газов из конструкции. Поскольку водопроводная система подвержена большим колебаниям расхода, и этот поток возникает во многих различных частях системы, давление в канализационных линиях сильно различается. Эти перепады давления имеют тенденцию разрушать водяной затвор в ловушке. Для решения этой проблемы были введены механические ловушки. Однако было обнаружено, что агрессивные жидкости, протекающие в системе, разъедают или заклинивают эти механические ловушки.Именно по этой причине большинство сантехнических норм запрещают механические ловушки.

    Производителей ловушек много, и все они несколько различаются по дизайну. Сифон «P» обычно находится в туалетах, раковинах, писсуарах, питьевых фонтанчиках, душевых и других установках, из которых не выходит много воды.

    Барабанная ловушка

    Барабанная ловушка — еще одна гидрозатворная ловушка. Они обычно используются в размерах 4×5 дюймов или 4×8 дюймов. Эти ловушки имеют большую герметизирующую способность, чем ловушка «P», и быстро пропускают большое количество воды.Барабанные ловушки обычно подключаются к ваннам, ножным ваннам, сидячим ваннам и модифицированным душевым кабинам.

    Нежелательные сифоны

    Сифоны «S» 1 и 3h «S» не должны использоваться в сантехнических установках. Их практически невозможно проветрить должным образом, а сифон 3h «S» образует идеальный сифон.
    Ловушка-мешок, экстремальная форма ловушки «S», встречается редко.

    Любая ловушка, эффективность которой зависит от подвижной части, обычно неадекватна и запрещена местными сантехническими нормами.Эти ловушки работают, но их конструкция обычно приводит к тому, что они стоят дороже, чем ловушки типа «P» или барабанные. Следует помнить, что ловушки используются только для предотвращения выхода канализационных газов внутрь конструкции. Они не компенсируют колебания давления. Только правильная вентиляция устранит проблемы с давлением.



    Вентиляция

    Сантехническая система вентилируется для предотвращения потери герметичности ловушки, порчи материала. и замедление потока.

    Потеря герметичности сифона

    Герметичность сифона может быть нарушена из-за сифонирования (прямого и непрямого или импульсного), обратного давления, испарения, капиллярного притяжения или воздействия ветра.Первые две из названных причин, вероятно, являются наиболее распространенными причинами потерь. Если сточная труба расположена вертикально после сифона приспособления, как в сифоне «S», сточные воды продолжают течь после опорожнения приспособления и очищают сифон. Это вызвано тем, что давление воздуха на воду арматуры больше, чем давление воздуха в канализационной трубе. Действие воды, сбрасываемой в канализационную трубу, удаляет воздух из этой трубы и, таким образом, вызывает отрицательное давление в канализационной линии. В случае непрямого или импульсного сифонирования поток воды мимо входа в слив арматуры в канализационной трубе удаляет воздух из дренажа арматуры.Это снижает давление воздуха в сливе приспособления, и весь узел действует как аспиратор, который врач использует для опрыскивания инфицированного горла.

    Обратное давление

     Поток воды в канализационной трубе зависит от используемых приспособлений. Уборная дает небольшой поток, а туалет большой поток. Небольшие потоки, как правило, прилипают к стенкам трубы, а большие при падении образуют скопление отходов. Когда эта порция воды падает по трубе, воздух перед ней становится сжатым.По мере нарастания давления он ищет выход. Эта точка является либо вентиляционным отверстием, либо выходом светильника. Если вентиляционное отверстие забито или его нет, единственным выходом для этого воздуха является выпускное отверстие светильника. Давление воздуха прижимает ловушку к трубе в приспособлении. Если давление достаточно велико, уплотнение полностью выдувается из приспособления. Рисунки 6-17 и 6-18 иллюстрируют этот тип проблемы.

    Размер вентиляционной трубы

    Установка вентиляционной трубы аналогична установке канализационной и канализационной трубы.Используются те же критерии единицы приспособления. Не следует использовать вентиляционные трубы диаметром менее 11 D4 дюймов. Вентиляционные отверстия меньшего диаметра имеют тенденцию забиваться и не выполняют свою функцию.

    • Индивидуальная вентиляция: Этот тип вентиляции обычно используется для раковин, туалетов, питьевых фонтанчиков и т. д. Этот тип системы экономит много денег и места, когда светильники размещаются вплотную друг к другу в разных квартирах.

    • Влажная вентиляция. Влажная вентиляция водопроводной системы распространена в группе бытовой сантехники. Это именно то, что следует из названия: вентиляционная труба используется как сливная линия.

    Полная дренажная система

    До сих пор мы по отдельности рассматривали дренажные, почвенные отходы и вентиляционные системы водопроводной системы. Однако для работающей системы все они должны быть подключены.







    Аккумулятор не греет отопление полностью.Аккумулятор не греется

    Чтобы в квартире снова стало тепло и уютно, следуйте нашим инструкциям. Сначала проведем «быструю проверку» — проверим, что стояк и батареи не заблокированы. А затем разбираем более сложные проблемы, связанные с неполадками в системе отопления.

    Быстрая проверка

    Шаг 1: Позвоните в управляющую компанию (или ТСЖ, ДЭК и т.д.)

    Узнать, нет ли отключений электричества. Если их там нет, сразу переходите к следующему шагу.

    Шаг 2: Спросите у соседей

    Если в многоквартирном доме система отопления однотрубная (одна труба отопления выходит из потолка, а одна в пол) и у соседей нет байпасов (перемычек между трубами) на батареях — отключение батареи, они лишат соседей по стояку тепла. Поэтому проверьте, не забита ли батарея у жильцов сверху и снизу (в одних домах теплоноситель подается сверху, в других — снизу).

    Шаг 3: проверьте аккумулятор

    Проверьте, не заблокирована ли ваша батарея. При закрытой батарее клапан располагается перпендикулярно трубе, при открытом — параллельно. Визуально увидеть.

    Итак, мы разобрали «банальные» причины, из-за которых не греют радиаторы отопления. Если проблемы не в них, то в системе отопления есть неисправности. Определить их поможет сантехник. Ниже мы опишем основные неисправности, из-за которых в квартире и в частном доме бывают холодные радиаторы.

    Разбираемся, почему батареи в квартире не греют

    Для описания возможных неисправностей необходимо кратко рассказать об устройстве отопления в многоэтажках. Системы отопления в многоквартирных домах бывают двух типов – однотрубные и двухтрубные. При однотрубной системе горячая вода подается к батареям первого (или последнего) этажа и движется по стояку на последний (первый). В результате аккумуляторы, в которых охлаждающая жидкость течет в последнюю очередь, могут недостаточно нагреваться.Большинство многоквартирных домов имеют однотрубную систему отопления.

    Еще одной особенностью однотрубных систем является так называемый байпас. Они необходимы для того, чтобы в один радиатор попадала только определенная часть воды, а остальная часть утекала дальше в соседние радиаторы. Подробнее о том, что такое байпас и для чего он нужен, вы можете прочитать в статье.

    Двухтрубные системы отопления отличаются от однотрубных тем, что каждая батарея самостоятельно подключается к двум стоякам. Один из них входит в горячий теплоноситель, другой выходит из охлажденной воды.Такая система часто встречается в частных домах, а также в некоторых новостройках.

    Теперь рассмотрим проблемы в системе отопления многоквартирного дома, из-за которых не греют батареи.

    Проблема 1:  алюминиевые радиаторы в однотрубной системе отопления

    Современные алюминиевые радиаторы предполагают наличие двухтрубной системы отопления. При замене чугунных батарей на современные алюминиевые без замены системы отопления из-за несоответствия конструкций подача горячей воды становится слабее.Соответственно батареи почти не греются. Ослабление потока воды также способствует появлению коррозии и засоров. Засор устраняется подачей воды под давлением или применением специального химического состава. Однако со временем алюминиевый радиатор в однотрубной системе отопления может снова засориться. Выход – замена радиатора, например, на биметаллический.

    Проблема 2: тамбур

    Еще одной причиной сбоев в работе системы отопления может быть воздушная пробка.Для решения этой проблемы можно использовать кран Маевского. Вкручивается вместо заглушки, затем в резьбу вставляется отвертка и очень медленно поворачивается против часовой стрелки. Если проблема заключалась в пробке, будет слышен характерный звук выходящего воздуха. После этого нужно остановить вращение.

    Если радиаторы не греют только в одной комнате, проблему надо искать в стояке, который обогревает комнату.

    Что делать, если аккумулятор не греется?

    Если ни одна часть батареи не нагревается, это, скорее всего, связано с неправильным подключением.Такие ошибки лучше исправлять с помощью специалиста.

    Почему не топят батареи в частном доме?

    Неполадки в работе системы отопления в частном доме также могут быть связаны с засором или тамбуром. Правда, вероятность таких неприятностей в автономной системе отопления частного дома гораздо меньше. Кислород в системе и, соответственно, ржавчина могут появиться только в том случае, если хозяева слили воду на лето. Наиболее частой причиной проблем с автономной системой отопления является неправильный расчет гидравлики, то есть диаметра и длины труб.Гидравлику можно регулировать с помощью регулировочных клапанов.

    Еще одна возможная причина неприятностей – особенности однотрубной системы отопления. Здесь дело не в каких-то неисправностях, а в принципах работы такой системы. Чем ближе к котлу расположены батареи, тем лучше они греют, то есть последняя батарея может быть достаточно холодной.

    Также проблема может быть связана со сбоями в работе автоматики газового котла. Современные котлы устроены достаточно сложно, поэтому для настройки работы котла лучше обратиться к специалисту.

    Публикации 16:06 20.10.2011

    Контекст

    Даже в новостройках нередки проблемы с отоплением. Что уж говорить о вторичном жилье, построенном 30-40 лет назад. Куда обратиться и как грамотно себя вести, чтобы быстро «разогреть» батарею? Сформулируем алгоритм действий.

    Сколько градусов

    Сразу предупредим: чтобы не качать права зря и бесполезно, сначала нужно убедиться, что температура в вашем жилье действительно не ниже установленной нормы.А в России они, прямо скажем, не курортные. Врачи говорят, что большинству из нас комфортно при 23 – 25 градусах. Однако разработчики жилищно-коммунальных норм, видимо, решили закалить население и установили следующие минимальные температурные показатели для квартир в холодное время года:

    Жилая +18 градусов, в доме первого года эксплуатации +20;

    Угловая комната +20 градусов;

    Кухня +18 градусов;

    Ванная +25 градусов.

    В вестибюлях и на лестничных клетках должно быть не менее +16 градусов, в лифте +5, в подвалах и на чердаках не менее +4 градусов.

    Данные показатели установлены ГОСТ Р 51617-2000 «Жилищно-коммунальное хозяйство. Общие технические условия» (утв. Постановлением Госстандарта РФ от 19 июня 2000 г. N 158-ст ).

    Контрольное измерение

    Если в вашей квартире явно попрохладнее, а батареи еле греют, первое, что нужно сделать, это позвонить в диспетчерскую управляющей компании (УК), обслуживающей дом (ДЭЗ, ЖЭК, частная УК).Запишите дату, номер вашей заявки и имя оператора, принявшего ее. По правилам в этот же день к вам должны прислать технического руководителя или инженера управляющей компании. Приехавшие коммунальщики проводят официальные замеры температуры, чтобы убедиться в обоснованности ваших претензий.

    Процедура должна выглядеть следующим образом: температура измеряется у внутренней стены каждой комнаты, кухни и ванной комнаты на расстоянии одного метра от стены и на высоте 1.5 метров от пола. По результатам осмотра составляется акт в двух экземплярах, один из которых выдается собственнику квартиры.

    Если температурные показатели были ниже гостовского минимума, то управляющая компания обязана принять меры по нормализации отопления в вашем доме. Обратите внимание: закон не устанавливает для этого четких сроков, поэтому юристы советуют использовать правило о разумном сроке (оно закреплено в статье 314 ГК РФ).Исходя из этого правила, ваша претензия должна быть исполнена в течение 7 дней с момента ее предъявления. Сами работники жилищно-эксплуатационных организаций подтверждают: если заявитель (собственник квартиры) ведет себя грамотно и настойчиво, то на практике его проблемы с отоплением обычно решаются в течение 3-5 дней.

    Если коммунальные службы тянут резину

    Как убедить ЖКХ в том, что вы грамотный и настойчивый потребитель? Получив акт измерения температуры в вашей квартире, подготовьте претензию.В нем указывают, что услуга по обеспечению отопления оказывается некачественно, так как не соблюдаются показатели микроклимата помещений, установленные ГОСТ Р 51617-2000 (п. 4.16.2). В связи с этим требуете устранения недостатков в разумный срок на основании статьи 314 ГК РФ.

    Претензия распечатывается в двух экземплярах. Один перевод в ДЭС (ЖЭК или другую управляющую компанию). На втором следует поставить отметку о поступлении. Как вариант — можете отправить претензию заказным письмом с уведомлением о вручении.В этом случае разумный срок будет отсчитываться со дня получения коммунальными службами вашего письма.

    Если ваша управляющая компания проявляет чудеса медлительности, не реагирует на претензии или «динамитит» как-либо иначе, тираж в нескольких случаях поможет расшевелить ее.

    1) Власти вашего населенного пункта. В Москве это районная управа, в других регионах — районная администрация, сельсоветы и т. д. В таких органах всегда есть подразделение (отдел, комитет), в ведении которого находится жилищно-коммунальное хозяйство.Автор данного материала на собственном опыте проверила эффективность жалобы на отопление в управу — сработало очень быстро.

    2) «Горячие линии» энергоснабжающих организаций. Телефоны найдете в интернете или узнаете в справочнике.

    3) Государственная жилищная инспекция. Этот орган уполномочен контролировать в том числе качество государственных услуг, работу управляющих организаций и давать нарушителям предписания, обязательные для исполнения.

    Вопрос в тему: а может быть поставить индивидуальный теплосчетчик?

    Этим вопросом в последнее время все чаще задаются арендаторы, желающие сэкономить в свете постоянного роста цен на ЖКУ. В принципе Жилищный кодекс РФ это позволяет. Однако эксперты считают, что на практике такая мера скорее выльется в дополнительную и бестолковую нагрузку на кошелек, нежели станет реальным инструментом сбережения. Дело в том, что в большинстве наших домов (кроме новостроек прошлого поколения) квартиры имеют трубную разводку, в которой просто невозможно регулировать расход тепла каждой конкретной батареи.Так что, поставив счетчик, вы сможете только наблюдать за его показателями, а уменьшить или увеличить нагрев, скорее всего, не удастся.

    Так зачем тебе такая забава?

    Анна Добрюха

    Добавить в блог

    Код для публикации:

    Когда температура наружного воздуха осенью неуклонно снижается – обязанности по обогреву помещения, обеспечению комфортных условий проживания возлагаются на систему отопления. Санитарные нормы в РФ и ГОСТ Р 51617-2000 предусматривают, что отопление в квартире должно обеспечивать следующие температурные режимы в отдельных ее помещениях:

    • +20˚С — в угловой комнате,
    • +18˚С — в комнате, кухне, туалете,
    • +25˚С — в ванной,
    • +16˚С — в холле и на лестнице.Соблюдение температурных показателей в этих помещениях влияет на условия проживания в жилых квартирах, расположенных поблизости.
      Результат проверки радиатора отопления тепловизором, который показывает, что верхняя часть батареи остается холодной.

    Именно эта температура в квартире определяет комфортные условия пребывания человека в доме.

    Возможные причины холодных радиаторов

    Руководствуясь признаками, указывающими на характер отклонения от нормы, можно определить неисправность самой системы отопления или привлечь специалистов.Таких ситуаций несколько.

    Неправильное подключение радиатора

    Самая распространенная ошибка при установке радиаторов – неправильное положение вентиля на байпасе. Это отрезок трубы для соединения прямой и обратной магистрали. Если запорный кран открыт, перепускной теплоноситель устремляется в «обратку», минуя отопительную батарею, и не греет.


    Неправильное размещение крана на байпасе препятствует прохождению горячей воды через все секции радиатора.

    Другими причинами отсутствия горячей воды в системе являются:

    • неграмотный подбор труб и арматуры системы отопления многоквартирного дома,
    • неправильное сочетание типа котла и радиатора,
    • предвзятости несоблюдения.

      Схема неправильного соединения патрубков входа и выхода радиатора отопления, при котором половина секций радиатора остаются холодными.

    Отопление в квартире также может отсутствовать из-за проблем с циркуляционным насосом или расширительным баком.Очень старые трубопроводы, арматура, отопительные приборы и недоступный кран Маевского также могут быть причиной обстоятельств, когда не греют батареи и низкой температуры в многоквартирном доме.

    Засорение радиатора и трубопровода отопления

    Ситуация, когда наблюдаются холодные батареи при горячем стояке, свидетельствует о том, что система забита и это препятствует ее наполнению горячей водой. Но если стояк холодный, то неисправность вне квартиры.


      Засор образовал пробку, препятствующую свободному движению горячей воды в отсеках радиатора.

    При неравномерном нагреве, когда внизу — холодный радиатор, а в верхней части — горячий, причина неисправности — недостаточное давление горячей воды из-за засорения отопительного прибора.

    Прокладка в радиаторе

    Причиной холода батарей тепловой сети могут быть воздушные пробки в приборах. В такой ситуации верхняя часть батареи холодная, а нижняя теплее. По этой же причине может быть вызвано отсутствие нагрева и последней секции батареи.


      Ручной выпуск воздуха из системы отопления с помощью вентиля радиатора, установленного в заглушке.

    Устройства клапанов для выпуска воздуха из сети — краны Маевского, стандартное название которых — игольчатые радиаторные вентиляционные клапаны, разработанные инженером Маевским. Открытие и закрытие клапана при снятии заглушки производится с помощью специального ключа.

    Куда обращаться в случае разряженной батареи

    Прежде чем обращаться в управляющую компанию с требованием обеспечить отопление жилья в соответствии с регламентом, необходимо лично произвести замеры температуры в каждой комнате.Затем эти данные нужно отразить в претензии, сравнив фактическую температуру с нормативной.

    Как правильно подать жалобу

    Документ адресован организации, на которую возложена обязанность по оказанию коммунальных услуг. Следующая строка содержит фамилию и инициалы заявителя, его адрес.

    После названия документа гражданин должен указать свои инициалы, адрес проживания и срок, в течение которого фиксируется температура ниже нормы.Суть требований сводится к проверке уполномоченными представителями предприятия несоблюдения санитарно-бытовых норм в связи с тем, что батарея не теплая.

    В конце претензии арендатор ставит свою подпись и указывает дату ее написания.

    Действия заявителя при отсутствии ответа управления ЖКХ на жалобу

    Рассмотрев жалобу, управляющая компания (УК) обязана направить в адрес заявителя дворника или инженера для проведения замеров температуры и осмотра отопительных приборов, которые не греют.Для составления акта необходимо подтверждение фактов, предъявленных жильцом. Бумага составляется в двух экземплярах и один из них остается «на руках» у заявителя.

    В течение десяти дней специалисты коммунальной службы обязаны провести работы по устранению причин низких температур в отдельной квартире многоквартирного дома или во всем доме. Если по истечении этого срока батареи не согреются, необходимо явиться в офис и потребовать объяснений.

    Руководство должно указать конкретную дату, когда существующая ситуация будет исправлена.

    Порядок подачи жалобы в управляющую компанию

    До наступления крайней меры — обращения в суд — арендатор должен написать заявление и направить его в местное отделение Роспотребнадзора. В документе должны содержаться доказательства нарушения прав гражданина как потребителя услуг.

    Необходимо написать о противоречии нарушений УК РФ требованиям ФЗ «О защите прав потребителей».В документе также уместно будет упомянуть о перерасчете за некачественно оказанные услуги по отоплению домов.

    Официальную бумагу необходимо закончить фразой о том, что в случае непринятия мер по заявленным требованиям заявитель будет вынужден написать иск в суд. Его суть заключается в требовании возмещения убытков и компенсации морального вреда.

    Дело может двигаться вперед, если заявление также поступит в местное самоуправление или прокуратуру.В каждом из этих документов арендатор должен указать, что УК оставил без внимания его обращение и предоставить копию оригинала заявления и акта, составленного представителем управляющей компании.

    Составление жалобы в прокуратуру обычно положительно сказывается на ходе разбирательства с УК и начинают накаляться батареи, но для этого заявление должно быть написано по всем правилам и по существу. Содержанием таких документов может быть жалоба на бездействие управляющей компании или ее недобросовестные действия.

    Вы можете обратиться в суд с претензией в случае, когда досудебные попытки решить проблему не увенчались успехом. На основании статей АПК РФ иск рассматривается мировым судьей, если его сумма составляет до 50 тысяч рублей.

    Официальный документ необходим для изложения ситуации в такой форме:

    1. Адресная часть — наименование суда и ФИО мирового судьи по месту жительства истца,
    2. Сведения о заявителе (ФИО, адрес) и ответчике — начальнике УК РФ, его ФИО и адрес,
    3. Основная часть — информация о проблеме и периоде времени, в течение которого вопрос не решается.Далее истец сообщает о принятых с его стороны досудебных мерах (обращение в ФС, администрацию, прокуратуру) и реакции ответчика,
    4. Ссылаясь на статьи закона, необходимо сформулировать пункты ходатайства — признать иск и взыскать с поставщика услуг материальную и моральную компенсацию.


     К документу должна быть приложена доказательная база – акты, справки, фотоматериалы.Их перечень отражен в иске, а сами документы предоставляются отдельным пакетом.

    Судебная практика показывает, что процедура защиты законных прав жильцов заканчивается вынесением положительного решения в пользу истца.

    Многие попадали в ситуацию, когда батарея отопления не греет или нагрев недостаточный. Причин плохого нагрева радиатора немного, но в каждом случае они устраняются по-разному.

    Основные сведения о конструкции системы отопления

    Система отопления бывает двух видов: однотрубная, так называемая Ленинградская, и двухтрубная.В многоквартирных домах используется преимущественно одна труба. В абсолютном большинстве индивидуальных владений и недавних новостроек применяется двухтрубная система.

    В однотрубной системе теплоноситель поступает в единый стояк, откуда распределяется по радиаторам. Подача осуществляется с первого или последнего этажа, что не имеет принципиального значения. Байпасная вода используется для обеспечения равномерной подачи воды по всем батареям. Благодаря им в радиатор попадает необходимое количество воды, остальное перемещается в следующие секции.Недостаток однотрубной системы – прогревать лучше те батареи, которые ближе к подъезду или котлу. Самый дальний в системе может достаточно прогреться.

    В двухтрубной системе предусмотрено независимое подключение каждого радиатора к двум стоякам. Из одного подается горячая вода, а в другой идет охлажденная вода. Незнание особенностей отопительных систем разного типа иногда приводит к печальным последствиям, особенно когда для ремонта берут малоквалифицированных рабочих.

    Нечасто, но бывают случаи замены старых батарей в однотрубной системе на современные алюминиевые.Ожидаемого эффекта не происходит, т.к. алюминиевые приборы рассчитаны на двухтрубную систему, ток теплоносителя ослабевает. Более того, из-за плохой циркуляции воды они засоряются. Выход один – ремонтировать старые батареи или устанавливать новые, подходящие для однотрубной системы.

      Основные причины плохого прогрева аккумуляторов и способы их устранения

    Основных причин почему не прогреваются аккумуляторы две, шлюзовая камера и засорение радиаторов. Воздушная пробка мешает циркуляции охлаждающей жидкости, радиатор плохо прогревается или остается холодным.Выход прост — удалить воздух.

    Современные системы имеют специальный кран на каждой батарее вверху для выпуска воздуха. Он крутится отверткой или переходником. Если в системе есть воздух, вы услышите шипение. Кран некоторое время держат открытым, пока из него не потечет теплоноситель. Если воздушная пробка очень велика, возможно, не удастся сразу полностью удалить воздух. Подождите десять минут, повторите попытку, пока не почувствуете, что батарея полностью прогревается.

    Не выпускайте много охлаждающей жидкости, надеясь удалить вместе с ней воздух.Это грозит потерей давления и возможной остановкой котла в частном доме.

    На давно зарекомендовавших себя чугунных радиаторах клапан для выпуска воздуха, скорее всего, отсутствует. Простая работа по стравливанию воздуха становится сложной и грязной. Существует два подхода к удалению воздуха из чугунной батареи. Первый – через муфту на входе охлаждающей жидкости в радиатор, второй – путем откручивания пробки на аккумуляторе. В каждом случае не обязательно полностью выкручивать муфту или пробку; их слегка поворачивают до появления шипения.

    Важно определить, в какую сторону крутить муфту или заглушку, так как на радиаторах используется правая и левая резьба. Куда крутится муфта, определяется по выступающей части резьбы. На крышке с левой резьбой выбита буква «Л», поверните ее на правую сторону. Важно не переусердствовать, особенно с выключением сцепления, потому что трубы могут заржаветь и от чрезмерного усилия могут разрушиться. На всякий случай, перед обмоткой, намотайте на резьбу немного пакли с краской или фумлентом, чтобы вода не затекала на разорванное соединение.

    Забитые радиаторы – вторая по распространенности причина плохого теплоснабжения. Система засоряется по двум причинам: физический износ из-за длительной эксплуатации или подача в систему грязной воды без фильтрации. Чаще всего на внутренних стенках соли откладываются годами и система забивается. Иногда отложения настолько мощные, что охлаждающая жидкость совершенно не может пробиться сквозь узкие щели. Выход один — замена радиаторов, иногда и труб.

    Не сливайте воду без крайней необходимости. Каждая порция пресной воды добавляет осадок и засоряет систему.

    Если засорение незначительное, батареи промываются. Работы лучше проводить при неработающем отоплении. Если приходится прибегать к такой операции в отопительный сезон. Затем отключите батареи, повернув краны, и извлеките. Не во всех системах есть краны для отключения радиаторов. Перед очисткой системы в индивидуальных владениях производится слив воды, в многоэтажном доме перекрывается подача.Будьте осторожны в отопительный сезон — вода очень горячая.

    Очистите аккумулятор под высоким давлением. Для этого аккумуляторы выносят на улицу, шлангом аккумулятор герметизируют к источнику воды и продувают. Промыть водой из-под крана не получится, часть мусора все равно останется в радиаторе. Если засор обнаружен в одном аккумуляторе, промывке и других, почти наверняка они тоже забиты.

      Почему не греет батарея в частном доме

    В частном секторе помимо вышеперечисленных причин неудовлетворительной работы отопления есть и другие.Частные дома имеют автономное отопление почти на 100%. Причиной плохого нагрева может быть отопительный котел. Скорее всего, мощность котла рассчитана неправильно, ее недостаточно для нагрева теплоносителя до приемлемой температуры. Если котел с автоматом не выключается – это верный признак недостаточной мощности.

    Если котел работает, жидкость все равно будет прогреваться. Когда радиаторы совсем холодные — блок отопления сломался или не включается. Современные котлы включаются при соблюдении минимального уровня давления в системе. Котел не включится, если он меньше. Также современные котлы оснащены системой безопасности. Например, в газовом котле есть датчик, отвечающий за то, чтобы выхлопные газы уходили в дымоход. Если дым по каким-то причинам не пойдет полностью, сработает автоматика, котел выключится и не включится, пока неисправность не будет устранена.

    Какие еще есть причины почему батарея в доме не греет? Давление в системе может быть слишком низким и, как следствие, нарушается циркуляция.Если аккумуляторы старые, такая причина маловероятна, ведь им достаточно двух атмосфер (обычное давление домашней системы). Но некоторые современные аккумуляторы требуют более высокого давления. Прежде чем их устанавливать, стоит посмотреть в паспорте, сможет ли система создать требуемое давление.

    Возможно несколько повысить давление в системе, установив циркуляционный насос соответствующей производительности.

    Так как отоплением в частных домах часто занимаются малограмотные в этом плане люди, то возможны ошибки при монтаже, из-за которых отопление будет слабым. Считается, что использование однотрубной системы экономит трубы, но из-за особенностей системы нагрев батарей ослабевает по мере их удаления от котла или они остаются совсем холодными. Кроме того, снятые с котла батареи должны иметь больше секций. Сохранение не работает.

    В частном доме двухтрубная система намного эффективнее, но при ее монтаже могут возникать ошибки, что скажется на эффективности отопления. К таким ошибкам относятся:

    • неправильная установка клапанов;
    • неправильно подключенные аккумуляторы
    • диаметры труб выбраны случайно.

    При таких ошибках не обеспечивается эффективная циркуляция, не прогревается батарея отопления. Выход один — пригласить специалиста и устранить ошибки. А чтобы не платить дважды, изначально доверьте такую ​​ответственную работу проверенному квалифицированному специалисту.

    Многих проблем можно избежать, если сначала что-то сделать. Автономное отопление частного дома имеет уравнительный бак для системы. Если к нижней трубе приварить кран и подать в него немного воды, то шлюз выйдет через бак.Через этот же вентиль заполните систему водой, тогда трубка не появится. Единственное, что требуется, это помощник, чтобы следить за уровнем воды в баке.

    Для удаления воздуха из чугунных батарей установить на верхнюю крышку клапан Маевского. Это довольно просто, нужно только летом выкрутить пробку, просверлить в центре отверстие необходимого диаметра и нарезать резьбу с необходимым шагом. Заглушки изготовлены из чугуна, материал легко поддается обработке.

    Если батарея без видимой причины выделяет тепло, возможно, она касается стены.Чем больше площадь контакта, тем больше тепла тратится бесполезно. Убираем налет, немного сдвинув радиатор назад. Не накрывайте батареи декоративными сетками, снижающими теплоотдачу. За радиатором лучше прикрепить отражающий экран из фольгированного материала – повысится теплоотдача.

    Система отопления на первый взгляд кажется простой, на самом деле в ней есть свои секреты и хитрости. Новичку все кажется сложным и запутанным. Но необходимо разобраться в вопросе и прояснить основные моменты.

    Ежегодно многие потребители безуспешно пытаются решить проблему, что делать, если батареи в квартире не очень греют.

    Необходимость устранения проблемы

    Если отопительный сезон уже начался, а коммунальщики не хотят отдавать тепло в квартиры, то нужно попытаться решить эту проблему. Бывает и так, что в разгар отопительного сезона батареи остаются еле теплыми, тогда потребители услуг ЦТ начинают решать, куда им обратиться.

    Опытные юристы рекомендуют для начала позвонить в соответствующие инстанции. Коммунальные службы должны реагировать на проблемы, которые выражаются в полностью холодных радиаторах. При этом трубы могут быть горячими. На обращение потребителя следует реагировать и в том случае, когда радиатор прогревается лишь частично. Один нагревательный элемент может оставаться холодным, а все остальные горячими.

    Перед обращением в соответствующие службы следует ознакомиться с температурными режимами в отапливаемых помещениях, прописанными в нормативной документации.

    Процедура лечения

    Если столкнулись с проблемой, когда аккумуляторы не греют, что делать, обязательно решим. Изначально нужно совершить звонок в диспетчерскую компанию, отвечающую за теплосбережение дома. Это может быть как частная, так и общественная организация. Необходимо зафиксировать время и номер подачи данной заявки, номер оператора, который ее принимает. В течение суток заявка должна быть обработана, по ее результатам на место высылается специалист.Его задачей будет осмотр теплового контура, а также измерение температуры в помещениях. На основании составленной информации один из экземпляров должен остаться у собственника квартиры. Документ будет рассматриваться компанией в течение недели или меньше. Однако стоит помнить, что сроки выдерживаются не во всех случаях. Если после этого батареи не прогреются, что делать, надо решать дальше. На основании акта о предыдущих замерах нужно составить акт-претензию.Вам поможет юрист; в документе должно быть указано, что услуги оказаны ненадлежащим образом.

    На что обратить внимание

    Претензия должна быть составлена ​​в двух экземплярах, один из которых передается в теплоснабжающую организацию, а второй остается у потребителя. Обязательно сделать отметку о дате отправки, что можно сделать заказным письмом. Однако на такие заявления коммунальщики реагируют достаточно быстро, и в этом случае может случиться так, что батареи не греют.Что делать, нужно решать дальше.

    Дальнейшие действия

    Если жалоба осталась без внимания, а батареи до сих пор не теплые, то следует выяснить, какие органы в вашем городе занимаются вопросами ЖКХ. Сюда можно отнести администрацию местного самоуправления, где есть отдел контроля за коммунальным хозяйством. Потребитель также может обратиться на горячую линию, где инспектор ответит на вопросы.

    Если аккумуляторы не греют что делать, эта статья поможет вам определиться.Эксперты советуют параллельно подключаться к отделу защиты прав потребителей. Достаточно редко, но все же иногда приходится доходить до последних инстанций, которыми являются прокуратура и суд.

    Самостоятельное решение проблемы холодных батарей

    Если вы решили действовать самостоятельно, то можно подумать, к какой проблеме может привести низкая температура радиатора. Самый распространенный случай – авиапробки. Если в доме установлены радиаторы последнего поколения, то они должны быть снабжены отверстием для удаления воздуха.Его обычно устанавливают вверху батареи, так как там скапливается воздух.

    Если повернуть кран по часовой стрелке, слышно характерное шипение. После того, как вода начнет просачиваться, кран можно закрыть. Для того, чтобы убедиться, что воздух полностью выпущен, даже после просачивания воды, клапан можно держать полуоткрытым, так как воздух течет вместе с жидкостью.

    Если в квартире плохо отапливаются батареи, что делать, конечно, важно решить. Специалисты утверждают, что надолго уменьшать объем воды в радиаторе не стоит, эффективнее будет через некоторое время открыть кран.Это позволит перезапустить воду и воздух.

    Причина: неправильное подключение

    Неправильное использование байпаса, служащего переходником, может привести к плохой работе радиатора. Этот элемент устанавливается перед радиатором, чтобы можно было снять аккумулятор.

    Если температура в помещении Вас не устраивает, то вполне возможно, что клапаны на байпасе находятся в открытом состоянии. Это свидетельствует о неправильной циркуляции воды. Если в доме плохо отапливаются батареи, что делать, пытаются решить практически все владельцы квартир.В некоторых случаях причиной проблемы является неправильный выбор одно- или двухтрубной системы. Несмотря на то, что энергии воды должно хватить на отопление, на подготовительном этапе необходимо провести расчет объема батарей и диаметра труб. Это очень важно, как и выбранный тип системы.

    Причина: засорение системы

    Бывает и так, что аккумулятор перестаёт греть по той причине, что происходит засор. В течение нескольких десятков лет внутренние поверхности труб покрываются ржавчиной, которая перекрывает доступ к водопроводу. При этом специалисты советуют прочистить радиатор или заменить его.

    Если вы столкнулись с проблемой, которая выражается в том, что плохо греет батарея в квартире, что делать, куда обращаться мы рассмотрели выше. Впрочем, все дело может быть и в элементарном зазоре. А если это так, то с помощью байпаса нужно будет перекрыть поступление охлаждающей жидкости в радиатор, что позволит сохранить аккумулятор в рабочем состоянии. Если чистка производится, то лучше всего воспользоваться следующими советами.

    Для проведения таких работ необходима подача СОЖ под высоким давлением. Не стоит надеяться, что вся грязь выйдет из радиатора, если вы подсоедините шланг от водопроводного крана. Перед заменой батареи рекомендуется еще раз проверить соединения. Если вы пытаетесь решить проблему, что делать, если батареи не греют, а в радиаторе вы обнаружили много лишнего, то рекомендуется произвести такие же действия по очистке и для всех остальных батарей в доме.

    Дополнительные причины

    Не так уж редки случаи, когда в квартире низкая температура. Охлаждающая жидкость может просто не дойти по пути до последнего радиатора. Это может быть актуально в том случае, когда неправильно рассчитана система, либо диаметр труб не соответствует расчетному. Довольно часто соотношение объема воды к интенсивности и циркуляции выбирают неправильно.

    Если вы еще не знаете, что делать, если батареи плохо греют, то важно обратить внимание еще и на то, справляется ли насос со своей задачей.

    Фейсбук

    Твиттер

    В контакте с

    Одноклассники

    Гугл+

    Электрическая система водяного отопления X-L PIPE professional – «Теплый пол Ваш теплый комфорт www.heatingfloor.eu»®

    На мировом рынке недавно появилась система водяного теплого пола нового поколения.

    Это энергосберегающий теплый пол X-L PIPE professional.Он производится в Южной Корее. И сегодня в большинстве общественных заведений Южной Кореи используется эта энергосберегающая система водяного отопления X-L PIPE professional производства компании ENERPIA (DAEWOO ENERTEC).

    Электрическая горячая вода X-L PIPE профессиональная система отопления — это современная система отопления, в которой используются герметичные пластиковые трубы, внутри которых находится электрический нагревательный провод. Этот нагревательный провод изготовлен из сплава никеля и хрома. Трубки заполнены специальной жидкостью. По мере нагревания нагревательной проволоки под давлением эта жидкость начинает кипеть гораздо быстрее, чем жидкость в обычных условиях.Этот процесс сопровождается процессом кипения шариков внутри жидкости. Следовательно, этот процесс повышает энергоэффективность, и вы можете экономить энергию, используя этот энергосберегающий продукт.

    Это инновационная высокоэнергоэффективная система обогрева пола, которая не имеет потерь тепла и достигает эффекта повышения температуры на 30 ℃.

    ▶ Преимущества электрического водяного отопления X-L PIPE professional:

    1. Эконом
    • Почти вся энергия используется для обогрева помещения. Отсутствие потери тепла.
    • За счет накопления тепла в жидкости трубки температура в помещении сохраняется длительное время.
    • Потребляется меньше энергии, а затраты на электроэнергию снижаются на 30% по сравнению с кабельным теплым полом.
    • Без затрат на обслуживание.
    • Нет необходимости в установке котла и циркуляционного насоса.
    1. Простота установки и обслуживания
    • Профессиональный пол X-L PIPE прост в установке.
    • Может использоваться под любым типом напольного покрытия.
    • Регулирование осуществляется с помощью термостата. Вы можете установить желаемую температуру.
    • Быстро нагревается.
    • Возможность подключения к системе «умный дом».
    1. Безопасность
    • Электромагнитные волны не генерируются.
    • 100% безопасно для здоровья.
    • Без вредных элементов. Полы экологичны, они не наносят вреда окружающей среде.
    1. Долговечность
    • Технология поглощения избыточного давления предотвращает выход из строя трубок.
    • Структура труб
    • обеспечивает ударопрочность, устойчивость к растрескиванию и морозостойкость. Выдерживают мороз до -20℃
    1. Самостоятельный Доверие
    • Электрическая горячая вода Профессиональная система отопления X-L PIPE может быть установлена ​​в качестве основного источника тепла в частных домах, коттеджах или квартирах.
    • Можно устанавливать под плитку и во влажных помещениях.
    • Напольное покрытие долго сохраняет тепло.

    ▶ Характеристики системы водяного отопления X-L PIPE professional:

    1. Устройство для поглощения давления: Оно поглощает внутреннее давление, вызванное зародышами b
    2. Электрические провода с двойным покрытием: Поскольку проводник и обработка электрического провода влияют на срок службы изделия и его функции, обязательно прочтите следующее:
      • Проводник: 7 натянутых никель;
      • Хромированная катушка;
      • Первое покрытие: покрытие из силиконового каучука, выдерживающее очень высокие температуры (280 ℃) и обладающее превосходными изоляционными свойствами;
      • Второе покрытие: термостойкое тефлоновое каучуковое покрытие, водостойкое и химстойкое.
    1. Тепловая c токопроводящая m edium: не должна замерзать при температуре -20℃.
    2. Безвреден для здоровья : электромагнитные волны поглощаются сами по себе.
    3. Кабель: не должен превышать 20 Вт/м. (Согласно п. 5 ст. 225 Правил электроустановок: «Температура электрических проводов не должна превышать 80 ℃» и/или «Внутренняя температура X-L не должна превышать 80 ℃»).

    Воспользуйтесь этой таблицей для выбора нужной вам системы отопления X-L PIPE:

    Трубка XL

    Модель Вт Длина трубы, м Масса, кг Покрытие (кв. м), мощность 100Вт/кв.м Покрытие (кв.м), мощность 160Вт/кв.м
    ДВ-010 560 14 5 6 4
    ДВ-015 840 21 7 8 5
    ДВ-020 1120 28 8 11 7
    ДВ-025 1400 35 11 14 9
    ДВ-030 1680 42 14 17 11
    ДВ-035 1960 49 16 20 13
    ДВ-040 2240 56 18 22 14
    ДВ-045 2520 63 21 25 16
    ДВ-050 2800 70 23 28 18
    ДВ-055 3080 77 26 31 19
    ДВ-060 3360 84 28 34 21

    История сантехники в Америке

    Впервые опубликовано в июле 1987 г. , журнал P&M

    История сантехники в Америке представлена ​​вам благодаря журналу P&M

    мы получили письменное разрешение на перепечатку



    Любителям бейсбола на заметку.Аризонский парк Хохокам в Месе, штат Аризона, может стать весенней тренировочной площадкой бейсбольной команды Chicago Cubs. Он назван в честь вымерших индейцев хохокам, которые играли в свой собственный мяч и работали на тех же полях столетия назад.

    Они были мастерами-фермерами на юго-западе Америки и инженерами больших сетей оросительных каналов в долине Соленой реки. Впервые они появились около 350 г. до н.э., строя каналы из открытых рвов, выдолбленных каменными орудиями и деревянными мотыгами.Каналы простирались почти на 250 миль, стимулируя торговлю и коммерцию между сообществами сотен и тысяч человек. Никто не знает, почему из-за климатических потрясений, засухи или наводнения хохокамы внезапно исчезли в 1450 году нашей эры, задолго до того, как Колумб открыл Америку или пилигримы высадились на Плимутской скале.

    Руины этой утраченной культуры в Пуэбло-Гранде иронически возвышаются над реактивными самолетами, взлетающими в аэропорту Феникса. Расположенные на Ист-Вашингтон-стрит, они представляют собой призрак сухих береговых каналов шириной 80 футов и глубиной 20 футов.Странные кучи мусора предлагают подсказки органических отходов, растительности и ракушек. А многоэтажные «квартирные» дома свидетельствуют о квартирном стиле жизни. Но нет никаких признаков каких-либо трубопроводов, туалетов или уборных. Объясняется, что коренные американцы всегда избегали общественных мест для дефекации.

    Поселенцы Нового Света подражали индейцам, которые небрежно сбрасывали отходы и мусор в проточную воду, открытые поля, кустарники или леса. Как и их предки в Европе, колонисты также выбрасывали мусор и экскременты через парадную дверь и окна на улицы внизу.Первыми утилизаторами мусора в стране станут свиньи и мусорщики.

    Пройдет более середины XIX века, прежде чем молодая Америка разработает достаточно эффективные системы водоснабжения и канализации, а также появится великое изобретение туалета. Но наши предки прекрасно наверстали упущенное.

    Благодаря индустрии сантехники Соединенные Штаты установили непревзойденные в современном мире стандарты охраны здоровья и безопасности. В авангарде был незамеченный сантехник, искусный мастер по свинцу, искусный вешалку для колокольчиков, кузнец, слесарь-инструментальщик, рабочий по металлу и олову.

    Туалет История:  Более 2800 лет назад легендарный царь Крита Минос владел первым в мире смывным унитазом с деревянным сиденьем. Затерянное на века в развалинах дворцовых руин, изобретение не материализовалось снова до 1594 года. Затем сэр Джон Харингтон построил «убежище в совершенстве» для своей крестной матери, королевы Елизаветы, для использования в Ричмондском дворце и один для себя в Ричмондском дворце. его скромное состояние. После того, как в 1596 году он опубликовал свою напыщенную книгу ужасных каламбуров и непристойных шуток о новом устройстве, «Новый дискурс государственного субъекта, называемый метаморфозой Аякса, », насмешки и презрение преследовали его до конца его дней. , и он никогда не построил другой.(«Аякс» в те дни на сленге обозначал уборную или «джейкс».) К несчастью всего мира, пройдет еще 200 лет, прежде чем эта идея снова возьмет верх.

    Таким образом, когда колонисты собирались в Новый Свет, они, вероятно, спрятали ночной горшок среди другой посуды и жестяных изделий. Но для деревенщины или 14-летней невесты термин «шезлонг» или «комод» часто маскировал его использование. Сообщается, что в начале 1800-х годов жена поселенца купила несколько из новых запасов в местном магазине для использования на кухне и на столе.

    Уборная или надворная постройка постепенно стала общепринятой, хотя и представляла опасность для тех, кто проходил мимо. Один автор дневника с отвращением написал: «Таинственные дома настроены против вас, Стрита, которые портят одежду людей, если они оказываются рядом, когда выходит грязь … Особенно в ночь, когда люди не могут видеть, чтобы избегать их».

    Из более скромных и ветхих деревянных надворных построек возникли более великолепные постройки. Человеческая природа как она есть, некоторые из них стали символами отличия, как современные ванные комнаты состоятельных людей.Флигель Уильяма Берда 1730 года был сделан из кирпича и имел пять отверстий. Берд был главным судьей колониального суда и поэтому сидел на самом большом месте в центре приподнятой полукруглой скамьи. Так же как и мистер Берд председательствовал в семейной уборной.

    Десятки лет спустя была построена двухэтажная модель, которая до сих пор стоит в Крестед-Бьютт, штат Колорадо. Верхний уровень использовался, когда сильный снег заблокировал первый этаж. Более типичный флигель с одним отверстием находится в копии, расположенной в Олд Стербридж, штат Массачусетс.

    Однако, как внести работающий туалет в дом без беспорядка и запаха, было изобретением, которое ждало своего рождения. Некоторые из ведущих граждан страны пытались импровизировать на основе базовых знаний того времени.

    Томас Джефферсон, например, изобрел уборную в своем доме в Монтичелло, соорудив систему шкивов. Слуги использовали это устройство, чтобы вытаскивать ночные горшки из земляного чулана (деревянный ящик, в котором внизу помещалась кастрюля с древесной золой, и сиденье с прорезанным отверстием наверху).Архитектор и изобретатель, а также государственный деятель, Джефферсон также построил два восьмиугольных флигеля в своем убежище в Тополином лесу в Вирджинии.

    В начале 1840-х годов архитектор и дизайнеры Центрального парка Нью-Йорка осудили флигель как «неприятный, нездоровый, непристойный и уродливый». Все это было правдой. Это пытались исправить, спроектировав небольшие готические сооружения, сочетающие в себе беседку с видом на сад с одной стороны и двух- или четырехкамерную с другой.

    За исключением нескольких частных домов, отели были бастионами роскоши и комфорта, а также внутренней сантехники.В 1829 году блестящий молодой архитектор, 26-летний Исайя Роджерс, своим новаторским отелем Tremont в Бостоне вызвал благоговейный трепет по всей стране. Это был первый отель с внутренней сантехникой, ставший прообразом современного первоклассного американского отеля.

    Четырехэтажное здание имело восемь туалетов на первом этаже, расположенных в задней части центрального двора. Двор был соединен застекленными коридорами со спальными флигелями, столовой и ротондой.

    В ванных комнатах в подвале была проведена холодная водопроводная вода, которая также шла на кухню и в прачечную.Ванны были медными или оловянными, и, вероятно, к одному концу прикрепляли небольшой боковой отвод с газовой печью. Возможно, в форме ботинка, как у французской и английской моделей, вода в ванне будет течь и циркулировать в обратном направлении, пока вся ванна не нагреется до удовлетворительного состояния.

    С 1790-х годов на Северо-Востоке были бани, но только в этот период, несколько десятилетий спустя, в городских отелях или новых жилищах также были бани. Это было просто невозможно без подходящей системы водоснабжения и канализации.

    В Тремонте воду брали из металлического резервуара для хранения, установленного на вершине крыши, а недавно изобретенный паровой насос поднимал воду на большую высоту. Простая система транспортировки воды отводила экскременты в канализацию. Как и в случае с другими отдельными постройками того времени, у каждой был свой источник воды и отвод.

    Пять лет спустя в Нью-Йорке Роджерс превзошел свои достижения в отеле «Тремонт». Он построил шестиэтажный дом Астора с 17 комнатами на верхних этажах с туалетами и ванными комнатами для обслуживания 300 номеров.Astor и Tremont были первыми современными зданиями, построенными с обширной сантехникой. (Напротив, отель Statler в Буффало произвел фурор в 1908 году, предложив «комнату с ванной за полтора доллара».)

    Архитектор Роджерс был в очень хорошей компании. Его бывшим работодателем был Соломон Уиллард, который разработал первую широко используемую американскую систему центрального отопления.

    В 1830-х годах по крайней мере в одном частном доме, особняке Джеймс-Ривер, была система отопления на дровах.Тепло поднималось на первый этаж через красивые медные регистры. Дамы из высшего общества Нью-Йорка, не теряя времени, стекались в гостиную после ужина, чтобы постоять над кассами, чтобы согреться.

    Однако центральное отопление, как правило, ограничивалось общественными помещениями и коридорами. Гостевые комнаты в этот период все еще отапливались салонными печами и каминами. Отсутствие тепла в доме задержало развитие ванных комнат.

    Наши Грязные Предтечи:  Говорили, что ни один дом в Куинси, Массачусетс., имел ванную комнату до 1820 года. Когда температура в спальне опускается ниже точки замерзания, купание не доставляет удовольствия.

    Большинство колониальных купаний состояло из случайных купаний в прудах или ручьях. Более типичной была цитата Элизабет Дринкер, жены высокопоставленного филадельфийского квакера. В 1799 году у нее на заднем дворе был установлен душ (вероятно, в виде ведра) для терапевтического использования. Она сказала: «Я переносила это лучше, чем ожидала, поскольку не была вся сразу мокрой в течение 28 лет.»

    Когда купание стало модным, оно развилось из-за шарлатанской гигиены, а не из-за чистоты. Затем появилась смесь туалета и спа, как в старой доброй Англии.

    Копируя обычаи модной Британии, один историк заметил, что на дуэлях, вероятно, погибло меньше людей, чем на курортах, возникающих в различных частях страны. Если минеральные воды имели достаточно неприятный вкус или запах, люди верили, что они могут вылечить все, что их беспокоит. В конце 1770-х годов колонисты купались в моде, как и их коллеги в Бате или Спа в Англии, подражая хорошему обществу Старой Страны.

    Уорм-Спрингс, штат Пенсильвания, в 1775 году привлекали людей со всего мира, купающихся в воде. Некоторые жили в хижинах, все готовили на общем костре. Были построены нееврейские пансионы и насосы, а к развлечениям добавились танцевальные залы. Близлежащие богатые комарами болота были осушены, а церковь расширена, чтобы благочестивые посетители были довольны.

    Доктору Бенджамину Рашу не повезло иметь на заднем дворе колодец с ужасной на вкус водой. Весь город стекался к нему, чтобы вылечить всевозможные недуги.Когда перекачанный колодец высох, люди слишком поздно узнали, что колодец соединен с уборной доктора.

    Многие считали купание опасным для здоровья. В 1835 году Общий совет Филадельфии почти запретил купание в зимнее время (постановление было отклонено двумя голосами). Десять лет спустя в Бостоне запретили купаться, кроме как по особым медицинским показаниям.

    Такому отношению способствовало плохое водоснабжение. Ванну приходилось наполнять и опорожнять с помощью ручного насоса и ведра. Это была слишком тяжелая работа.

    Но уже к 1845 году установка санузла стала окупаться. С выпуском сточных вод, внутренняя сантехника и рабочие туалеты приближались к завершению. К сожалению, плохая сантехника и вонь из открытых канализационных сетей сделали некоторые новые дома непригодными для проживания.

    В начале 19 века дымоход выходил через крышу, но никто не знал, как правильно подобрать размер трубы. Обычно размер занижали. Многие вентиляционные трубы были настолько малы, что зимой забивались инеем.Вскоре после этого был добавлен коронный вентиляционный канал, т. е. соединение было выполнено в верхней части вентиляционного отверстия.

    Хотя канализация обеспечивала стоки воды, канализационный газ делал дом практически непригодным для жизни. Хотя вентиляция была неизвестна в те ранние годы, ловушки использовались с начала 1800-х годов, хотя от них было мало пользы, поскольку ловушки постоянно теряли гидрозатвор.

    В 1874 году произошел грандиозный прорыв, когда неизвестный сантехник решил проблему вентиляции. Он предложил уравновесить давление воздуха в системе с наружным атмосферным давлением, чтобы предотвратить сифонирование или выброс гидрозатвора в ловушках.Он установил 1/2-дюймовую трубу на ловушках и вытянул трубу наружу. Некоторое время это работало, но потом вентиляционное отверстие забилось, и вонь вернулась. Путем проб и ошибок сантехники научились увеличивать размер трубы.

    Скучное дело:  Ранние поселенцы ничего не знали о свинце или железных трубах — они умели строить только из дерева, дара страны.

    Водопроводные трубы делались из пробуренных бревен, предпочтительно срубленных из болиголова или вяза. Деревья будут спилены на 7 футов.до 9 футов в длину, их стволы толщиной около 9-10 дюймов.

    Однако

    Деревянная труба, проложенная под землей, создавала несколько проблем, особенно в крупных населенных пунктах или городах. Неровный грунт под балками может привести к провисанию бревна, где будет застаиваться вода, кишеть насекомыми и, как правило, оставлять древесный привкус.

    Сами бурильщики были колоритными персонажами, которые обычно путешествовали парами из города в город, принося новости и сплетни о местности, занимаясь своей работой. С пятифутовым стальным буром между ними и ручкой на одном конце они фиксировали бревно на глаз, измеряли его острием топора и сверлили или высверливали центр.Утрамбовывая один конец, чтобы придать коническую форму, они соединяли бревна вместе в ряд, используя битумоподобную смолу или смолу для уплотнения балок. Иногда бревно раскалывали и долбили, соединяли, соединяли бревна железными обручами или заставляли кузнеца законопатить бревна свинцом.

    Они установят самотечную систему водоснабжения, начинающуюся с родника или ручья на возвышенности, позволяющую воде течь вниз по склону к дому или ферме. Она проложит путь к задней части дома через сарай и попадет в водосборник.

    В 1652 году в Бостоне была построена первая в стране водопроводная станция, созданная для обеспечения водой пожаротушения и бытовых нужд. Поскольку в те дни домов и магазинов с деревянным каркасом пожар был обычной опасностью, а пожар в дымоходе всегда был риском, было необходимо иметь под рукой готовый запас.

    Линия, снабжающая водой бостонские пристани и другие здания, проходила от пруда Ямайка до района Фанейл-Холл, места встречи повстанцев из Массачусетса, которые 1 декабря устроили Бостонское чаепитие в близлежащей гавани.16, 1773. Совсем недавно из тех же окрестностей сняли участок деревянного водопровода. Длина бревна составляла 22 фута, внутренний диаметр отверстия в нижней половине дерева составлял 4 дюйма, а в верхней — 2 1/2 дюйма. Как и в случае с ранней деревянной трубкой, естественные развилки дерева разветвлялись тройниками и тройниками.

    В 1795 году компания Jamaica Pond Aqueduct Corp. проложила еще 15 миль 3-дюймовой и 5-дюймовой деревянной водопроводной трубы из просверленных бревен, снова используя для строительства болиголов. Поскольку открытые колодцы обеспечивали легкий доступ к загрязнению из близлежащих туалетов, новый запас пресной воды способствовал снижению уровня смертности.

    Грубоватые почти по всем меркам, эти новые трубопроводы, тем не менее, были бесценны для пожарных. Они пробивали дыру в деревянной трубе вдоль края улицы, вставляли трубу меньшего размера, предварительно подобранную по размерам, чтобы соответствовать только что просверленному отверстию, и привязывали к шлангу свою пожарную повозку, двухместную насосную станцию. Погасив огонь, они снова заткнули дыру предварительно вырезанной конической пробкой на конце длинного шеста, вставили ее в дыру и захлопнули. Это была «пожарная заглушка», деревянный столб, оставленный торчащим из земли, обозначающий заглушку, которую можно было вытащить для следующего пожара в дымоходе.

    Деревянные трубы были обычным явлением до начала 1800-х годов, когда повышенное давление, необходимое для перекачки воды на быстро расширяющиеся улицы, начало расщеплять трубы, и они были заменены железом.

    Гидротехнические сооружения достигли совершеннолетия:  В 1804 году Филадельфия стала первым городом в мире, в котором водопроводные трубы стали изготавливаться из чугуна. Кроме того, это был первый город в Америке, в котором были построены крупномасштабные гидротехнические сооружения, поскольку он опирался на обильные запасы реки Шуйлкилл. Дружелюбный сосед, Филадельфия, продал свою старую деревянную трубку Берлингтону, штат Северная Каролина.J., где он использовался до 1887 г., когда потребовались более крупные сети.

    Это были дни, когда медицина находилась в зачаточном состоянии и господствовали ошибочные представления о причинах болезней. Филадельфия была мотивирована очистить свой город и использовать новый запас воды, ошибочно полагая, что желтая лихорадка вызвана загрязненными колодцами города, а не укусом комара. Желтая лихорадка поразила Филадельфию в 1793 году с последствиями, подобными Великой чуме в Лондоне.

    Эффективность гидротехнических сооружений зависит от насосов.До появления паровой энергии в 1800-х годах водяные колеса использовали речной поток для подъема воды. На границе и на фермах ветряные мельницы и простые гидравлические насосы служили наиболее эффективным средством перекачки воды для всего фермерского двора. Резервуар для хранения, достаточно большой, чтобы вместить запас воды на два или три дня, будет установлен на верхнем этаже амбара, а затем вода будет подаваться по трубам в отдельные места.

    К концу 1800-х годов ветряные мельницы все еще будут в полную силу их новым и лучшим механизмом, удерживающим фермеров от соблазна большого города.Кто мог устоять перед рекламным предложением 1893 года от компании «Аэромотор»?

    «Многие фермерские мальчики остались дома благодаря огромной помощи, которую им оказал мотор-редуктор. Этот неутомимый рабочий не только качает воду, но и крутит точильный камень, пилит дрова, лущит кукурузу, маслобойки и еще дюжину других вещей, которые очень неприятны для мальчика, и это, как правило, обескураживает его и делает его недовольным».

    Но мегаполисам требуется нечто большее, чем ветряные мельницы или простые гидравлические насосы, чтобы обеспечивать водой все население, особенно тех, кто переживает промышленную революцию.Население Чикаго, например, выросло с 350 человек в 1835 году до более чем 60 000 человек к середине века. В 1869 году город представил новое инженерное достижение, которое попало в заголовки газет по всему миру.

    Чикагская водонапорная башня снабжала город водой по двойной туннельной системе, которая простиралась на две мили в озеро Мичиган. В открытом море чистая вода поступала в подводный колодец, ведущий к туннелю под дном озера, при этом водозаборный колодец был защищен деревянной будкой.

    Первый туннель, завершенный в 1869 году, содержал массивный стояк шириной три фута и высотой 138 футов, который выравнивал давление в водопроводной сети города.Здание чудом уцелело во время Великого чикагского пожара 1871 года и до сих пор стоит как памятник прошлому города.

    Паровые двигатели, работающие на угле, тянут воду из туннеля под озером. Они поставляли 15 миллионов галлонов в день в городскую водопроводную сеть. Когда в 1906 году насосную станцию ​​модернизировали и установили новые двигатели, стояк убрали. Сегодня на станции установлено шесть мощных двигателей, которые в среднем перекачивают 72,5 миллиона галлонов в день.

    Канализация, пожалуйста:  Хотя Чикаго приписывают первый комплексный проект канализации в стране (разработанный Э.С. Чесбро в 1885 г.), уже многолюдный город Нью-Йорк послужил общей моделью для развития систем водоснабжения и водоотведения по всей стране.

    Вода всегда была в большом почете на Манхэттене, с первого дня ее покупки у индейцев в 1626 году. Ведро воды приходилось набирать вручную и носить из родников или колодцев. Те, кто находился слишком далеко, полагались на разносчиков, которые продавали воду ведрами, тележками или бочками. Позже вода будет распределяться по уличным насосам или гидрантам, которые будут работать нечасто в течение дня.

    Выбрасываемые на улицы отходы и мусор создавали отвратительные условия, хотя люди всего лишь следовали многовековым обычаям. Они усугублялись тем, что у зданий стояли частные участки, «очистка» которых создавала еще больше проблем. Еще в 1700 году заинтересованные чиновники издали постановление, запрещающее мусорщикам выбрасывать на улицы «корзины с нечистотами».

    Но рытье колодцев и рытье цистерн для сбора дождевой воды по-прежнему были основным способом добычи воды в большинстве поселений.Однако в те первые дни вода не была популярным напитком. Маленькая девочка из Барбадоса, жившая в пансионе со своей бабушкой в ​​1714 году, когда восьмилетняя девочка училась в школе в Бостоне, пожаловалась отцу, что бабушка заставляет ее пить воду. Папа ответил и настоял, чтобы она принесла пива или вина, как подобает ее положению.

    Это отвращение к воде, вероятно, восходит к средневековому представлению о том, что вода вызывает озноб, лихорадку и всевозможные недомогания. Более вероятная причина заключалась в том, что уборная и местный колодец находились слишком близко друг к другу и порождали холеру и тиф вместо хорошего вкуса и чистоты.

    В начале 1700-х годов Нью-Йорк, как и Бостон, построил систему деревянных труб под дорогами и продавал воду через уличные насосы или гидранты. Нью-Йорку потребовалось бы еще 25 лет, чтобы проложить подземные коллекторы для ливневых стоков.

    Первая настоящая система водоснабжения Нью-Йорка состояла из резервуара, питаемого из колодцев и прудов, и разводки из деревянных труб. Это была грубая операция, и она действовала недолго. Потребовалось еще 50 лет, прежде чем в Нью-Йорке была построена действительно жизнеспособная система общественного водоснабжения.В этом плане колодезная вода перекачивалась в надземный резервуар и распределялась по водопроводу из чугуна. Магистрали несли воду к пожарным гидрантам по узким улочкам. Но пять лет спустя система дала сбой в хаосе большого нью-йоркского пожара 1835 года, уничтожившего 530 зданий. Водоснабжение не могло удовлетворить требования пожарных.

    В ответ на потребности своих пожарных и для обеспечения питьевой водой и без того переполненного населения, город модернизировал свои проекты и разработал более надежную, герметичную систему. Завершенная в 1842 году система акведуков Кротона транспортировала воду из огромного резервуара в Кротоне, в 40 милях к северу от города, во второй резервуар на 42-й улице и в другой в Центральном парке. Они питались сетью подземных магистралей. Теперь можно было снабжать здания проточной водой. Однако, за исключением простой перевозки воды, не предусматривалось отвода сточных вод.

    Инженер Джулиус В. Адамс создал основу, на которой основана современная канализация. В 1857 году Адамсу было поручено канализировать город Бруклин, площадь которого тогда составляла 20 квадратных миль.Отсутствовали данные о пропорциях канализации для нужд населения. Тем не менее, работая с нуля, Адамс разработал руководящие принципы и проекты, которые сделали возможной современную сантехнику. Что еще более важно, он опубликовал результаты. К концу века учебники с практическими рекомендациями будут доступны для жителей больших и малых городов по всей стране.

    Части головоломки хорошей сантехники, наконец, собрались воедино — правильная вентиляция, водопровод и канализация позволили туалету остаться в помещении. Американские гончары повторили успехи своих английских предшественников, а затем и некоторых других. Наконец, линия массового производства снизила стоимость производства приспособлений, фитингов и клапанов, сделав их доступными и доступными для самых богатых. С окончательной корреляцией между болезнями и бактериями, передающимися через воду, толчок к водопроводу был завершен.

    Шкаф с медной облицовкой, высоким баком из дуба и морем

    Туалет Эволюция:  Развитие туалета в Соединенных Штатах происходит параллельно с опытом Англии, где был изобретен современный туалет.Но до тех пор, пока не будет разработан цельный унитаз без металлических частей, унитаз останется источником загрязнения и опасным для здоровья.

    Как и в Англии, первым изобрели бункер конической формы. Он попал в свинцовую ловушку, которую разместили под полом. Промываемый клапаном, непосредственно соединенным с чашей, он легко становился источником загрязнения.

    Далее следовал унитаз, состоящий из верхней глиняной чаши и неглубокого медного поддона, содержащего 3-5 дюймов воды в качестве уплотнения у основания. Его можно было опрокинуть, чтобы вылить содержимое в нижний большой чугунный резервуар, соединенный с дренажной системой. Металлическая кастрюля работала на петлях, приводимых в действие рычагом.

    Туалет для умывальника построен по принципу унитазов. Вода смывалась по прямой линии из накопительного бака на чердаке. Потяните за ручку в шкафу, и он откроет клапан в верхней части камеры. Он был соединен медным проводом. Вода текла до тех пор, пока не отпустили ручку. Он полностью смылся, когда вода ударилась о кусок листового свинца внутри чаши и вызвала брызги во всех направлениях.

    В отличие от более ранних моделей, последовал короткий отсек с воронкой, который был установлен на поддоне, а ловушка была размещена над полом. Первоначально изготовленный из керамогранита, он был практически непроницаемым. Но позже шамотные шкафы будут переданы неосторожным покупателям.

    Первый американский патент на плунжерный унитаз приписывается Уильяму Кэмпбеллу и Джеймсу Т. Генри в 1857 году. Он напоминал унитаз с двумя раковинами, о котором сожалел великий английский инженер С. С. Хеллиер. Механизм был антисанитарным, как и чулан Джорджа Дженнингса без ловушек.

    Джон Рэндалл Манн, американец, разработал сифонный туалет в 1870 году. Три трубы подавали воду в бассейн: одна питала кромку смыва по краю бассейна, другая быстро выпускала около полгаллона в бассейн и запускала сифонное действие, а третий обеспечивал последующую промывку.

    В 1876 году Уильям Смит разработал унитаз с струйным сифоном. Известный американский инженер-сантехник полковник Джордж Э. Уоринг-младший усовершенствовал его в более крупных и сложных предметах сантехники.

    Томас Кеннеди, еще один американец, запатентовал сифонный туалет, для которого требовалось всего две напорные трубы: одна для промывки обода, другая для запуска сифона. Уильям Хауэлл улучшил его в 1890 году, устранив нижнюю ловушку без ущерба для действия.

    Десять лет спустя Роберт Фрейм и Чарльз Нефф из Ньюпорта, Род-Айленд, изготовили прототип американского сифонного туалета для стирки, хотя иногда ему не удавалось развить необходимое действие, и содержимое переливалось через край. Прошло еще одно десятилетие, прежде чем модернизированная чаша Фреда Ади подстегнула производство сифонного туалета в Америке.

    В начале 19 века производство шкафов в США уступало английскому, и большинство шкафов импортировалось. К 1873 году 43 британские фирмы, в том числе Twyford, Doulton и Shanks, экспортировали высококачественные шкафы в США

    .

    К концу века американские производители догнали европейцев, и американские товары начали заполонять этот рынок. Говорят, что американская сантехника родилась, когда гончар и декоратор Томас Мэддок объединился со своим другом Уильямом Ли.Время было выбрано не слишком быстро, потому что импорт английских материалов был очень дорогостоящим мероприятием.

    Было трудно убедить соотечественников покупать американскую продукцию, поэтому Мэддок тщательно проштамповал каждый шкаф со львом и единорогом, а также со следующей надписью: «Лучшая керамическая посуда Стаффорда, изготовленная для американского рынка».

    Харингтон предложил чашу из кирпича, камня или свинца, покрытую смолой, смолой или воском. С тех пор гончарные изделия, фаянс, шамот и стекловидный эмалированный фарфор лидировали.Соляное остекление было ранним прорывом; в процессе материалы покрывались непроницаемой глазурью, которая обеспечивала новую устойчивость к пятнам и жидкости.

    Украшения в первую очередь были ограничены внутренней частью чаши, потому что деревянная окантовка исключала любой внешний дизайн — никто этого не видел. Когда модели смыва и смыва были выставлены полностью, туалет стал не только функциональным продуктом, но и художественным. Внешняя чаша может быть рельефной или окрашенной для эстетического выбора.

    Модели на пьедестале оказались самыми популярными, их отличали сложные узоры и причудливые названия. Популярными примерами были модели English Lion и Dolphin. Дельфин свернулся в букву S, чаша в форме рифленой раковины. (Резные изображения дельфинов отделяли сиденья, использовавшиеся римскими солдатами в уборной в Тимгаде, древнеримском городе на территории современного Алжира. ) Унитаз в виде дельфинов от Edward Johns & Co. получил Золотую награду за дизайн в Большой Филадельфии. Выставка 1876 года.(Сегодня компания Armitage Shanks воспроизвела оригинальную «Dolphin Suite» с сиденьем для унитаза из красного дерева, дверцами туалетного столика, кранами и фурнитурой из полированной латуни.)

    Стали популярными подглазурные узоры, а также ручная роспись птиц, цветов и фруктов. Эти подглазурные украшения, обычно наносимые после глазурования, особенно из шамота и подобных материалов, были менее стойкими. Самым дорогим украшением была позолота: специально приготовленное золото, шлифованное сплавами и флюсом, смешанное со скипидаром и масляной основой, наносилось кистью на уже выбитый узор.

    Однако без протяженных трубопроводов и подходящих канализационных и водопроводных систем «современный» унитаз превратился бы в старые реликвии Харингтона. Первым американским сантехникам, не знакомым с впечатляющими инженерными подвигами своих старых римских предшественников, пришлось бы самостоятельно учиться строить и конструировать сопоставимые системы водоснабжения и канализации. Метод по-прежнему был методом проб и ошибок.

    Ванные комнаты Совершеннолетие:  Для состоятельных людей неиспользуемая спальня превратилась в новую ванную комнату.Эта практика, вероятно, предвосхитила тенденцию современных «пустых гнезд» превращать неиспользуемые спальни в фитнес-центры и центры отдыха. Однако к середине 1850-х годов строились новые дома с отдельными ванными комнатами.

    Бенджамин Франклин, как говорят, импортировал первую ванну в Америку. Это раннее творение, привезенное из Франции в 18 веке, было сделано из листовой меди в форме башмака и заполнено вручную из ведра. Более распространенная модель была бы в форме гробницы мумии, полностью деревянная и шести футов длиной.

    Популярность купания в ванне росла по мере того, как страна процветала и расширялась. Например, в 1865 году в Тусоне, штат Аризона, проживало всего 200 человек. Однако к 1871 году город мог похвастаться 3000 человек, газетой, пивоварней, двумя врачами, несколькими салонами и одной ванной.

    Но первая в стране ванна с арматурой была заказана мистером Томпсоном из Цинциннати, штат Огайо, в 1842 году. Он завидовал изобретению британского лорда Джона Рассела и заказал себе такую ​​же ванну.Ванна была обшита красным деревом и облицована листовым свинцом. Он имел размеры 7 на 4 фута и весил почти одну тонну.

    Фитинги, подсоединенные к двум трубам, идущим от чердачного бака. По одной трубе текла холодная вода, по другой шла горячая вода, спускавшаяся в дымоход. Вода нагревалась при прохождении через змеевик.

    Ванны Grander столетие спустя были обшиты панелями или тисненым деревом. Большие латунные светильники были смелыми и эффектными в викторианском великолепии. Ванная комната Джорджа Вандербильта 1855 года могла похвастаться фарфоровой ванной и выставленной на всеобщее обозрение трубой, а арматура была сведена к аккуратному расположению.Те, у кого были деньги, пытались подражать ванной королевы Виктории, где, как говорили, органы управления выглядели как на линкоре.

    Старая субботняя баня перед кухонным огнем или буржуйкой была из олова или меди. Свинец «уступил место» чугуну, который, в свою очередь, стал предшественником современной эмалированной чугунной ванны. Теперь мы можем добавить фарфоровое эмалированное железо и сталь, а также акрил.

    На рубеже веков роскошная ванная комната представляла собой огромную комнату, оборудованную 5-футовой эмалированной ванной, душевой кабиной и рецептором, сидячей ванной, ванночкой для ног, унитазом на пьедестале и туалетом с сифонной струей.Включая всю фурнитуру, отделку и ловушки, стоимость составит 542,50 доллара. (Тяжелые портьеры с кисточками и витражи были, конечно, дополнительными. Хотя узорчатые обои уступили место плитке на стенах и полу, ковер большой площади остался бы.)

    Когда Джонни маршем вернулся домой после войны, строители не успевали за спросом на жилье. Нехватка земли в условиях городской застройки привела к появлению маленьких квартир и домов меньшего размера, чем раньше. Жилье в трактире было бы одним из ответов; Еще одним компромиссом было уменьшение размера ванной комнаты в пользу большего пространства.Уборные на пьедестале исчезли, поскольку в моду вошли туалетные столики со шкафами для хранения вещей внизу. Сегодня все наоборот: ванные комнаты больше, а сантехника внушительнее, чем когда-либо. И по крайней мере две ванные комнаты являются обязательными в большинстве новых домов.

    Сегодня есть ванны для двоих и большие ванны с соответствующими большими кранами, а также умывальники, изготовленные из любых материалов, включая мрамор и драгоценные камни. Там, где стояли хромированные и никелированные смесители, их место заняли такие роскошные материалы, как золото, малахит, тигровый глаз, оникс и полированный гранит.В такой обстановке царь Мидас вполне мог бы позеленеть от зависти.

    Рост сантехники в Америке был феноменальным. За 25-летний период, с 1929 по 1954 год, продажи дистрибьюторов сантехники и отопительного оборудования выросли с 498 миллионов долларов до 2,33 миллиарда долларов, т. е. на колоссальные 367%.

    И производители будут удовлетворять растущий спрос, предоставив множество вариантов материалов, цветов и стилей. Предшественники великих сантехнических компаний сегодня впервые появились в 1890-х годах: Crane Co., National Tube Works (U.S. Steel), Ahrens & Ott и American Radiator (компании-предшественники American-Standard) и Kohler Company, и это лишь некоторые из них.

    Однорычажные смесители, столь распространенные сегодня, на самом деле не старше 50 лет. Аль Моэну приписывают конструкцию крана с двойным клапаном и кулачком для управления двумя клапанами, который он сделал в 1937 году. Он усовершенствовал конструкцию до цилиндра с поршневым действием. Дальнейшее совершенствование привело к появлению сменного картриджа, кнопочного переключателя, установки «спина к спине», поворотного распылителя и клапана выравнивания давления.

    Нержавеющая сталь

    также является относительным новичком на быстро растущем рынке сантехнических материалов, что, возможно, подтверждается ростом Elkay Mfg. Первоначально созданная для производства кухонных раковин из нейзильбера и полированной меди, Elkay добавила линейку кухонных раковин из оцинкованной стали в 1921 году. К 1950-м годам компания запускала линии раковин и смесителей из нержавеющей стали, которые стали основой сантехнической промышленности.

    Гибкие системы подачи воды также являются относительно недавними разработками.Впервые они были созданы Робертом М. Зеллом, основателем Brass-Craft Mfg., еще в 1939 году.

    Но сегодняшние производители не довольствуются прошлыми успехами, поскольку исследования и разработки позволяют производить более качественные трубы, клапаны, фитинги и приспособления. В 19 веке сантехники использовали простые или покрытые оловом свинцовые трубы для подачи холодной воды, но у них также был выбор труб из кованого железа с оловянными, оцинкованными, эмалированными или покрытыми резиной трубами. Медные трубы были добавлены после Первой мировой войны, а теперь пластиковые при определенных условиях.

    Похоже, чудеса Древнего мира и Старой Римской империи прошли полный круг. В настоящее время строится грандиозный гостиничный комплекс в Скоттсдейле, штат Аризона. Он создан по образцу Висячих садов Вавилона. Там будет 10 бассейнов, 28 фонтанов, 47 водопадов, искусственный песчаный пляж и акведук в римском стиле. Под бдительным оком старых духов Хохокам будет использовано около 28 основных водопроводных систем, чтобы сделать этот подвиг возможным.

    О кодексах и людях:  Только после Гражданской войны бактериальная теория болезней подтвердилась, что заражение можно было проследить через загрязненное водоснабжение и антисанитарное удаление отходов.Волны холеры, тифа и брюшного тифа захлестнули страну, и люди обратились за помощью к правительству для расследования причин.

    Английский Кодекс общественного здравоохранения 1848 года стал образцовым кодексом сантехники для всего мира. Двадцать лет спустя был сформирован Столичный совет здравоохранения Нью-Йорка, первый такой совет здравоохранения в Соединенных Штатах. Два года спустя его столичный закон о здравоохранении считался наиболее полным в мире законодательством о здравоохранении. Изучен характер подземных вод, а также дренажные, сточные воды, водоснабжение, вывоз мусора, расположение и характеристики уборных.Статус сантехника, долгое время подвергавшегося критике в первые годы, был повышен до санитарного.

    Идея систем канализации внутри зданий была американской разработкой, которая вскоре распространилась по всей Европе. В течение следующих двух десятилетий и более санитарные нормы сантехники расширили сферу своего охвата, включив в нее осмотр, обучение и лицензирование.

    Торговые ассоциации были созданы, чтобы возглавить постановления и законы о сантехнике для регулирования и проверки. Мастера-сантехники, хотя и разработали методы улавливания и вентиляции для защиты от загрязнения, не имели реальных знаний о гидравлических принципах.Поэтому они установили системы, которые не понимали и не знали, как проектировать. Необходимо было предложить стандарты и извлечь уроки из управления бизнесом.

    Соответственно, Национальная ассоциация PHCC (бывшая Национальная ассоциация мастеров-сантехников) впервые собралась на комитете в 1883 году в старом Astor House, отеле, который дал толчок развитию современной сантехники еще в 1834 году. слишком много сантехников были плохо подготовлены. За ними по пятам следуют Американская ассоциация подрядчиков по механическому оборудованию, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха и Американское общество инженеров-сантехников.

    Оптовые торговцы также объединились, запустив программы, побуждающие производителей к стандартизации таких вещей, как выпускные отверстия для раковин и бассейнов, отверстия для кранов, трапы и т. д. Центральная ассоциация поставщиков, например, была создана в 1894 году и вскоре установила контакты со старыми восточными производителями. Ассоциация снабжения, Ассоциация сантехников Новой Англии и Национальная ассоциация мастеров-сантехников. Но потребовалось бы еще 30 лет, чтобы осуществить стандартизацию, которую сегодня все считают само собой разумеющейся.

    Вспышка амебной дизентерии в Чикаго во время Всемирной выставки 1933 года была связана с неисправной сантехникой в ​​двух отелях. Трагическими результатами стали 98 смертей и 1409 официальных случаев. Год спустя майор Джоэл Коннолли, главный инспектор Чикагского санитарно-технического бюро, произнес следующие пророческие слова:

    .

    «Один из уроков, которые можно извлечь из вспышки амебной дизентерии… заключается в том, что сантехника требует самых лучших и кропотливых усилий, которые квалифицированные, сертифицированные сантехники могут приложить в каждом здании, особенно там, где системы сложны и обширны, и где от загрязнения воды может пострадать большое количество людей.»



    Эта серия статей может НЕ воспроизводиться полностью или частично без письменного разрешения журнала Plumbing & Mechanical.
    Свяжитесь с ними на pmmag.com.

    Хотите узнать больше об истории сантехники и туалета? Мы предлагаем несколько уникальных книг, которые могут вам понравиться.

    Недостатки полипропиленовых труб в домашнем отоплении. Какое отопление лучше и как его смонтировать в частном доме Как собрать отопление из полипропилена своими руками

    Полипропиленовые трубы марки

    сегодня широко применяются при обустройстве инженерных систем в частных домах и квартирах.Такой материал универсален, долговечен и имеет доступную стоимость. Отопление частного дома из полипропилена своими руками решит все проблемы с теплом, при этом домовладелец будет избавлен от необходимости ремонта и обслуживания выполненных им коммуникаций.

    Описание материала

    Полипропилен — это прочный синтетический материал с низкой теплопроводностью, отличным качеством, коррозионной стойкостью и доступной ценой. Изготовленные из ПВХ трубы смогут прослужить многие десятилетия, не требуя никакого ухода и обслуживания.Использование специальной фурнитуры позволяет выполнять разборные и неразборные соединения, гарантирующие максимальную долговечность и безаварийную работу.

    Для обустройства автономного отопления в квартире и в частном доме используются полипропиленовые трубы, которые имеют внутренние вставки из прочной алюминиевой фольги. Также возможно армирование стеклотканью, что обеспечит максимальную прочность и термостойкость. Особенности и тип армирующего материала необходимо учитывать при выборе фурнитуры и выполнении соединений, что обеспечит качество выполняемых работ.

    Среди основных характеристик труб из полипропилена можно выделить показатели рабочего и допустимого давления, наружного и внутреннего диаметра, толщины стенки изделий. Трубы, используемые в автономных системах отопления, отличного качества и полностью стандартизированы. Выбор конкретной модификации будет зависеть от особенностей эксплуатации и финансовых возможностей домовладельца.


    Наибольшее распространение на сегодняшний день имеют трубы с маркировкой PN 25.Это лучший вариант для обустройства автономного отопления в частном доме. Благодаря многослойной конструкции с прочным армированием обеспечивается максимальная прочность и износостойкость. Пропилен термически стабилен, что позволяет использовать его в системах, где теплоноситель имеет температуру до 90 градусов, а рабочее давление в трубах составляет 2,5 МПа.

    Использование алюминиевого слоя в трубах PN 25 позволяет снизить коэффициент теплового расширения. Это упрощает монтажные работы, снижая затраты домовладельца на приобретение специальной фурнитуры.В дальнейшем полностью исключены протечки и повреждения теплового контура.

    как сделать отопление из полипропилена (советы специалистов)

    Преимущества и недостатки полипропилена

    В последние годы наблюдается тенденция, когда полипропиленовые трубы вытесняют классические металлические и чугунные изделия. Объясняется это отличными эксплуатационными характеристиками материала. К достоинствам труб, которые применяются для обустройства систем отопления частного дома, можно отнести следующие:

    К недостаткам использования полипропилена для прокладки труб для систем отопления можно отнести зависимость качества продукции от соблюдения технологии и сырья материалы. Поэтому при покупке следует отдавать предпочтение продукции хорошо зарекомендовавших себя производителей. Это исключит преждевременный выход из строя и возможность повреждения теплового контура.

    Двухтрубная система отопления из полипропилена

    Отопительная установка

    Полипропилен универсальный материал, позволяющий значительно снизить затраты на прокладку трубопроводов для автономной системы отопления. Соединение ПВХ возможно по трем основным технологиям:

    Пайка труб и устройство тепловых цепей из полипропилена не представляет особой сложности.В продаже есть все необходимые фитинги, тройники и другие соединители, что позволяет значительно упростить работу с этим материалом. Нужно лишь использовать специальный паяльник с насадками соответствующего диаметра, что позволит выполнить всю работу самостоятельно. Вы можете либо приобрести такое оборудование, либо арендовать его, чтобы значительно снизить затраты на установку.


    Особенности конструкции

    Прежде чем приступить непосредственно к закупке отопительного оборудования, ПВХ труб и фитингов, необходимо подготовить проектную документацию. В идеале схему отопления в частном доме из полипропилена должен выполнять специалист с соответствующим опытом. Это позволит спроектировать качественную автономную систему отопления, которая решит проблемы с теплом в доме, при этом упростив его эксплуатацию, предотвратив разного рода поломки и сложности с использованием оборудования.

    Виды разводки

    Технология монтажа и способ укладки полипропиленовых труб будет зависеть от особенностей системы отопления в частном доме.На сегодняшний день наибольшее распространение получили 2 вида монтажа пластмассовых изделий:

    В каждом конкретном случае вид монтажа выбирают в зависимости от характеристик используемого теплового оборудования, площади помещения здания и его этажности. В частных загородных домах, где проживают на постоянной основе, используют нижний принудительный перелив для обеспечения эффективности обогрева и значительного снижения коммунальных расходов.

    ОДНОТРУБНОЕ ЛЕНИНГРАДСКОЕ ОТКРЫТОЕ ПРИНУДИТЕЛЬНОГО ТИПА отопление из полипропилена

    Необходимые инструменты и оборудование

    Устройство теплового контура из полипропиленовых труб не представляет особой сложности, поэтому данную работу можно выполнить самостоятельно. Для монтажа необходимо следующее оборудование:

    Подготовив все используемые материалы и инструменты, можно приступать к монтажным работам. Прокладку труб начинают от котла, постепенно монтируя контур и подключая через арматуру радиаторы отопления.

    Самостоятельная пайка трубопровода

    Основной сложностью при прокладке термоконтура ПВХ является правильное герметичное соединение труб, для чего используются специальные фитинги и тройники.Для такой работы вам понадобится сварочный аппарат, плавящий пластик. Скрепляемые детали соединяются друг с другом на молекулярном уровне. Это позволяет нам гарантировать максимальную прочность, надежность и полную герметичность готового трубопровода.

    Монтаж отопления из полипропиленовых труб своими руками осуществляется в следующей последовательности:

    Время нагрева труб и фитингов будет зависеть от толщины изделия, наличия или отсутствия металла и стеклопластика оплетка и ряд других факторов. Инструкция к устройству подскажет, как паять отопление в частном доме. Также здесь вы можете найти всю необходимую информацию о времени нагревания продуктов. Достаточно знать их маркировку и технические характеристики, чтобы выполнить качественное и надежное соединение пластиковых деталей.

    ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ — сделай сам!!!

    После обвязки производится пробный пуск котла, проверяются все соединения на герметичность. Трубы в штробе можно залить бетоном или закрыть пластиковыми декоративными заглушками.Осталось только настроить домашнюю котельную, после чего тепловое оборудование будет работать полностью в автономном режиме.

    Применение полипропиленовых труб для автономного отопления позволяет значительно сократить расходы домовладельца, такой материал не подвержен коррозии и образованию накипи, сам контур отопления не требует дополнительного обслуживания и ремонта.

    Тема надежности, экономичности и долговечности системы отопления частных домов в нашей стране всегда будет актуальна в связи с климатическими условиями. Поэтому домовладельцам приходится думать, как добиться этого с минимальными финансовыми и временными затратами.

    Система отопления из полипропиленовых труб в частном доме

    Для этого должны быть выполнены как минимум следующие условия:

    • грамотно составить проект расположения основных элементов системы отопления в частном доме жилой дом;
    • выбирать качественное оборудование, инструменты и трубы;
    • план последовательности монтажных работ;
    • по возможности сделать всю или большую часть установки своими руками.

    Богатый многолетний опыт эксплуатации стальных труб и чугунных радиаторов свидетельствует о сложностях этих систем отопления при монтаже и эксплуатации. К основным недостаткам можно отнести большой вес всех элементов, что усложняет монтажные работы и способствует засорению труб накипью и продуктами ржавчины. Постепенно люди отходят от этих древних технологий.

    Очень практично использовать систему отопления с медными трубами, она не ржавеет, поэтому долговечна, но очень дорогая. Все больше людей склоняются к использованию полипропиленовых труб. Рассмотрим этот вариант.

    Преимущества

    • В системах отопления одним из преимуществ полипропиленовых труб является высокая теплоизоляция. Это обеспечивает низкие потери тепла на пути к радиатору, расход топлива на обогрев и более высокий КПД.
    • По сроку службы полипропиленовые трубы превосходят металлические изделия. Некоторые производители утверждают, что их продукция прослужит не менее 50 лет.
    • Технологии монтажа достаточно хорошо продуманы и практически отработаны. Они просты, не требуют тяжелого сварочного оборудования, газовых баллонов, шлангов и трансформаторов. Монтаж полипропиленовых элементов можно сравнить с детским конструктором, только для взрослых. Все изделия и инструменты, простые и легкие, по внешнему виду интуитивно понятно что и куда крепить. Человек, не обладающий особыми профессиональными навыками, может собрать все своими руками с высоким уровнем качества.

    Технологии монтажа полипропиленовых труб

    • Эластичность материала позволяет лучше переносить процесс замерзания по сравнению с металлическими изделиями.
    • Детали из полипропилена
    • не ржавеют и не имеют накипи в процессе эксплуатации. Трубы нейтральны к химическим компонентам теплоносителя, не вступают с ним в химическую реакцию.
    • Стоимость полипропиленовых изделий значительно дешевле металлических и особенно медных.

    Недостатки и способы их устранения

    • Основным недостатком полипропиленовых труб считается большой коэффициент расширения. При температуре теплоносителя 100°С 10 метров трубы удлиняются до 15 см. Это приводит к деформации конструкции. Для предотвращения повреждений ставят гибкие опоры и делают компенсационные петли. Позже стали применять трубы, армированные фольгой, что значительно снизило коэффициент расширения.Сейчас самые практичные трубы армированы стекловолокном: при тех же условиях они удлиняются всего на 1 см.
    • Полипропиленовые изделия, особенно соединительные элементы, по прочности уступают металлическим трубам. Даже сравнивать их некорректно: при сильных ударах твердыми предметами полипропилен деформируется и может разрушиться.

    Выбор

    Существует множество моделей полипропиленовых труб. Рассказываем, что можно и нужно использовать.

    Обязательным требованием к системе отопления является выбор только термостойких труб и фитингов, выдерживающих температуру не ниже 80°С.

    Должны быть усилены; бывают трех видов:

    • трубы, армированные фольгой ППВ по внешнему диаметру;
    • трубы
    • , ​​армированные фольгой ППВ по внутреннему диаметру;
    • Трубы ППВ, армированные стекловолокном.

    Армирование трубы фольгой по внутреннему диаметру

    Наиболее оптимальным вариантом считаются трубы армированные стекловолокном; они качественно спаяны и имеют низкий коэффициент расширения.Трубы, армированные по наружному диаметру, перед пайкой необходимо очистить от армированной фольги в местах соединений. Это лишние проблемы и вероятность деформации. Все эти варианты должны выдерживать давление в 6-7 атмосфер.

    Таблица соответствия параметров труб

    Размер, мм Диаметр наружный, мм Толщина стенки, мм Водоподача, л/м
    Трубы PN20 для систем отопления, рабочая температура 80°С, максимальная 90°С, давление 6 атм. , длина 4 мм
    16*2,7 16 2,7 0,110
    20*1,9 20 3,4 0,172
    25*2,3 25 4,2 0,266
    32*3,0 32 5,4 0,434
    40*3,7 40 6,7 0,671
    50*4,6 50 8,4 1 050
    63*5,8 63 10,5 1 650
    75*6,9 75 12,5 2 340
    90*8,2 90 15,0 3 360
    110*10,0 110 18,4 5 040
    Трубы PN20 Al для систем отопления, рабочая температура 80°C, максимальная 90°C, давление 6 атм., длина 4 мм
    16*2,7 17,8 2,7 0,088
    20*1,9 21,8 3,4 0,137
    25*2,3 26,9 4,2 0,216
    32*3,0 33,9 5,4 0,353
    40*3,7 41,9 6,7 0,556
    50*4,6 51,9 8,4 0,866
    63*5,8 64,9 10,5 1 385
    75*6,9 76,9 12,5 1 963
    90*8,2 92 15,0 2 827
    110*10,0 112 18,4 4 208

    Муфты, поворотные фитинги, вентили желательно использовать без металлических элементов. Соединения производятся только сваркой, при этом оба конца вставляются в муфту – это самое надежное и прочное соединение.

    Клапаны регулирующие: муфты и фитинги

    Трубы и все комплектующие рекомендуется покупать у европейских производителей, например, Германия, Чехия. Турецкое производство еще далеко от совершенства: неравномерный слой арматуры и толщины стенки по внешнему и внутреннему диаметру.

    Монтаж

    Если вы хотите сделать качественный монтаж своими руками, то следует начать с составления подробной схемы с указанием не только расположения основных элементов, но и других параметров:

    • маршруты прокладки труб;
    • мест соединений, поворотов и присоединений;
    • диаметров трубы;
    • количество и расположение муфт, фитингов и клапанов.

    Схема прокладки отопления в доме

    Трубы общей магистрали выбирают большого диаметра, а отводы к радиаторам меньшего диаметра.

    На основании этих данных можно точно рассчитать, что нужно купить и какие Расходники, инструменты потребуются.

    Для частного дома оптимальным вариантом монтажа системы отопления считается «Верхний пролив» — схема самотечного типа. Это просто и легко сделать своими руками.Нет необходимости устанавливать нагнетательные насосы для циркуляции охлаждающей жидкости. Увеличивать диаметр общей магистральной трубы не нужно, это только замедлит циркуляцию и увеличит расходы на отопление. Оптимальный диаметр для этих целей – 63 мм.

    После покупки всех необходимых материалов происходит установка. Начинается он с резки труб специальными ножницами по заранее рассчитанным размерам. Затем трубы раскладывают по схеме маршрута прокладки.Важно, чтобы концы на срезах были под углом 90 градусов.

    Паяльный аппарат должен располагаться горизонтально на поверхности, с обезжиренной насадкой, подобранной по размерам трубы. Нагреваем до 360°С. При этом в рабочем отверстии паяльника прогреваются соединяемые поверхности. Затем вставляем трубу в фитинг.

    Перед пайкой детали необходимо нагреть до комнатной температуры. Если паять фитинг, принесенный с холода, структура пластика нарушится из-за резкого перепада температуры.Такая связь не продлится долго.

    Места пайки на трубах и фитингах необходимо тщательно очистить и обезжирить, можно использовать водку или спирт с водой 1:1. По окончании работ требуется произвести подключение: заполнить систему водой и проверить работоспособность на два часа при максимальной температуре до 90 градусов.

    • ножницы для резки полипропиленовых труб;
    • электропаяльник
    • с насадками для сварки полипропиленовых труб;
    • перфоратор
    • для сверления сквозных отверстий в стенах;
    • рулетка, маркер;
    • трубы, муфты, фитинги, переходники, крестовины, все по ранее составленному списку.

    Ножницы для резки полипропиленовых труб

    Пайка труб. Видео

    Об ошибках начинающего мастера в вопросе пайки полипропиленовых труб вы можете посмотреть в этом видео. Он также содержит актуальные идеи по оптимизации этого процесса.

    Трубы полипропиленовые стали активно применяться для монтажа систем отопления в частных домах. Потребителей привлекает доступная цена, простота сборки, которую можно выполнить своими руками, высокое качество и надежность выполняемых работ.Этим во многом объясняется их популярность сегодня.

    В контакте с

    Правильное использование современных комплектующих в строительстве позволяет улучшить экономические и эксплуатационные характеристики различных инженерных систем. Прочный из можно сделать быстро и недорого. О том, как выбрать лучшую продукцию и выполнить монтажные работы без ошибок, рассказывается в этой статье.

    Читайте в статье

    В чем преимущества пропиленовых труб и о каких недостатках следует помнить

    Точные данные о ценах приведены в соответствующем разделе статьи.Но стоит сразу отметить, что полипропиленовые трубы дешевле по сравнению с использованием аналогичных медных труб. Также необходимо учитывать следующие существенные преимущества:

    • Небольшой вес полимерных изделий упрощает транспортировку и сборку. Установленная система не станет слишком большой нагрузкой на силовой каркас здания.
    • Полипропилен является химически нейтральным соединением. Не загрязняет воду и окружающую среду, не разрушается коррозией.
    • Стандартные изделия из этого материала сохраняют целостность при температуре жидкости +80°С и выше. Этого вполне достаточно для полноценного функционирования индивидуальных систем теплоснабжения.
    • Частицы накипи не задерживаются на гладких внутренних стенках. Их крепление также блокирует изменение размеров при снижении/повышении температуры теплоносителя.
    • Такие изделия не повреждаются механическими примесями, электрохимическими формами коррозии.
    • Способны десятилетиями выполнять свои функции, не забивая рабочие каналы.
    • Толстые стенки и специальная структура обеспечивают отличные изоляционные свойства. Даже при высоком давлении изделия из полипропилена не создают большого шума. Конденсата снаружи нет.
    • Полимерная труба сохранит свою целостность после многократных циклов замораживания и оттаивания. Это свойство особенно полезно при оснащении отдельно стоящих объектов, так как предотвращает несчастные случаи.

    Разработка эскизного проекта осуществляется с учетом общих принципов работы системы для конкретного объекта.Использование монтажа однотрубной системы отопления полипропиленовыми трубами позволит сэкономить материалы и трудовые ресурсы. Однако в наши дни такие решения используются редко. В частном доме удобнее установить несколько независимых контуров для удовлетворения разных нужд.


    Двухтрубный метод обеспечивает равное давление в, что повышает точность их работы при оснащении соответствующими. В можно установить, так как подразумевается режим работы с относительно низкой температурой теплоносителя.

    Связанная статья:

    От правильного подбора элементов питания полностью зависит долговременная работа всей системы и ее эффективность. подскажет анализ отдельных моделей и характеристик оборудования в этой статье.

    Аналогичная всесторонняя оценка может применяться при рассмотрении системы транспортировки жидкости. Гравитационная вода движется слишком медленно, приходится выдерживать оптимальный наклон на длинных горизонтальных линиях. При принудительном напоре они увеличиваются, что придется учитывать при выборе труб.

    В технико-экономической части профессионального проекта приводится сметная стоимость, описываются рабочие операции. На этом этапе можно внести необходимые изменения в чертежи и списки деталей. После окончательного согласования изготавливается пакет рабочей конструкторской документации.

    Вы можете доверить его приготовление профессионалам, либо выполнить все необходимые действия самостоятельно. В любом случае нужно создать эскиз и список комплектующих. Но подробное описание этих процедур не входит в рамки одной тематической статьи.Поэтому речь пойдет непосредственно о монтаже отопления из полипропиленовых труб.

    Для определения правильных способов крепления следует отметить следующие существенные особенности. В таблице приведены данные о линейном изменении длины участка трубопровода (10 м) при повышении температуры на 45-55°С:

    Материал Удлинение в мм
    Чугун 5,1-5,3
    Нержавеющая сталь 5,4-5,6
    Типовая марка стали для оцинкованных труб отопления 5,7-6
    Медь 8,3-8,7
    латунный сплав 9,3-9,6
    Полипропилен с алюминиевым армированием 14-16
    Полипропилен с усилением из стекловолокна 30,5-32
    ПВХ 38-41
    Полипропилен 62-67
    Полибутилен 73-76
    Сшитый полиэтилен 95-100

    Данная информация означает необходимость учета изменения линейных размеров изделий в процессе эксплуатации. При укладке трубопровода наружным диаметром до 20-25 мм внутри толстой бетонной стяжки (расстояние до поверхностей более 3 см) никаких дополнительных мер принимать не нужно. В противном случае используйте демпфирующие прокладки из подходящих материалов, создайте специальные каналы. При проходе через стены используются закладные отрезки трубы для создания отверстия достаточного диаметра.

    Правильная разводка полипропиленовых труб на открытых площадках осуществляется по следующим компенсационным схемам:

    Важно! Для точных расчетов этих узлов используются данные о линейном расширении полипропиленовых труб с учетом фактического диапазона рабочих температур.

    Практическое руководство по пайке, монтажным работам

    Фото Правильный монтаж полипропиленовых труб. Описание технологического процесса с комментариями.

    Необходимо приобрести необходимые детали, подготовить ровную рабочую поверхность, специнструмент.

    В стандартный комплект входит сварочный аппарат с широкой нагревательной пластиной. Встроенный позволяет поддерживать оптимальный температурный режим с высокой точностью.

    Тяжелая крестовина на длинных ножках надежно зафиксирует оборудование на столе.

    Необходимо проверить соответствие съемных штампов размерам соединяемых деталей.

    Хорошо укомплектованный стандартный набор включает в себя строительный уровень, рулетку и специальный резак. Если этих продуктов нет в наличии, вам придется приобрести их отдельно.

    Перед выполнением монтажных работ обрежьте лишние части труб по ранее нанесенной маркировке.

    Убедитесь, что свариваемые поверхности чистые.

    Устройство устанавливается на крестообразную подставку.

    Закрепите пластины.

    Регулятор устанавливается в положение, соответствующее указаниям инструкции по эксплуатации и рекомендациям производителя труб.В данном случае: +260 °C.

    После этого вставляются детали (труба и ) с учетом разных конфигураций плашек. Изделия не вращаются при нагревании. Время операции зависит от диаметра соединяемой детали.

    Далее — детали снимаются с плашек, аккуратно соединяются. Соосность не должна нарушаться, ротация должна быть исключена. Создаваемое соединение является монолитным.Его не нужно обслуживать в течение всего срока службы.

    При монтаже теплотрасс из полипропиленовых труб своими руками используются рассмотренные выше способы. В прочном бетоне дополнительные меры не применяются. На открытых площадках и при проходе сквозь стены учитывают тепловое расширение, применяют компенсаторы, оставляют достаточное расстояние до ближайших частей конструкций.

    Здесь мастер рассказывает о монтаже полипропиленовых труб своими руками на видео:


    Вот использование таких инструментов для очистки фольги перед сваркой пропиленовых труб подробно рассмотрено в видео: отправлено по байпас (1).Если клапаны (3) закрыты, изделие можно разобрать для замены или ремонта.



    Благодаря подробной инструкции, фото и видео материалам не составит большого труда выполнить необходимые рабочие операции без ошибок. Однако любые теоретические знания необходимо проверять на практике. Чтобы получить необходимые навыки, лучше заранее потренироваться. Это поможет создать действительно надежные соединения. Особую осторожность необходимо соблюдать при прокладке трубопровода внутри строительных конструкций, куда нет свободного доступа.

    В комментариях к статье задавайте вопросы, оставляйте свои комментарии, приведите примеры качественной и бракованной продукции. Такое общение поможет исключить ошибочные действия, повысит вероятность успешного решения практических задач.

    Схема отопления из полипропиленовых труб частного дома может быть разработана его владельцем без привлечения специалистов. Особых сложностей в конструировании таких систем своими руками нет.

    Это самый первый вопрос, который должен решить каждый, кто интересуется системой отопления из полипропилена.Существует два типа проводки – верхняя и нижняя. В первом случае трубопровод (подвод) прокладывается на чердаке или под потолочной поверхностью. И стояки уходят от него вниз. К ним подключаются отопительные приборы. Обратный трубопровод при верхней разводке прокладывается в подвале частного дома или на полу.

    Верхняя разводка полипропиленовых труб в доме

    При обустройстве таких систем обратите внимание на следующие важные советы:

    1. На чердаке обязательно нужно установить своими руками воздухоотводчик, который будет автоматически стравливать воздух из система отопления и специальный расширительный бак.Последнее необходимо для защиты трубопровода и оборудования от перепадов давления.
    2. Циркуляционный насос допускается не использовать.

    При нижней схеме разводки оба трубопровода (обратка и подача) прокладываются под потолком подвала или по полу цокольного (первого) этажа частного дома. Причем трубы укладываются параллельно друг другу. Такая схема используется для раздельного подвода горячей воды к каждому стояку отопления.

    Разводка полипропиленовых труб осуществляется горизонтально или вертикально.Первая схема монтажа реализуется, если в доме имеется один основной стояк, от которого отходят двух- или однотрубные горизонтальные поэтажные ответвления. Такие системы характерны для небольших коммерческих зданий и частных домов в 2-3 этажа. В последние годы их стали использовать и при обустройстве отопления многоэтажных домов. При этом на каждую квартиру заводится отдельная ветка трубопровода.

    Компоновка горизонтального типа периметрально-радиальная. При периметральной схеме отопление осуществляется от основного стояка.Причем теплоноситель в пределах отдельной квартиры (или целого этажа жилого дома) движется поэтапно. Это создает определенные неудобства. Отключение по всему периметру полипропиленовых труб от теплоносителя необходимо, если планируется ремонт или замена отдельного отопительного прибора (батареи) своими руками.

    Система укладки по периметру хороша тем, что трубы можно прокладывать в полу по скрытой технологии. Но тут стоит понимать, что проводка (абсолютно вся) располагается на одном уровне по горизонтали.Это значит, что слить теплоноситель с отдельного периметра будет очень проблематично.

    Система периметрального монтажа полипропиленовых водопроводных труб

    При балочной разводке полипропиленовые трубные изделия выводятся в отдельные комнаты квартиры (в каждую). В этом случае система также питается от одного центрального стояка. Сращивание отдельных балок основной линии осуществляется возле основного стояка в специальной гребенке (без проблем монтируется вручную).

    Преимущество балочного монтажа в том, что допускается отключение только одной отопительной ветки при необходимости ремонта системы. Остальные лучи продолжают функционировать, обогревая остальные помещения.

    Балочная схема предполагает монтаж полипропиленовых труб в основание пола с обязательной их заливкой бетонной стяжкой. Понятно, что обслуживание такой конструкции в частном доме своими руками сделать затруднительно. При выходе из строя какой-либо трубы приходится вскрывать стяжку.

    Таких проблем не возникает при монтаже вертикальной проводки (ее часто называют классической). Он идеально подходит для 2-3-этажных домов. В данном случае имеется несколько нагревательных башен. Они несут горячую воду с этажа на этаж. В любой момент вы можете заменить или отремонтировать любой один стояк своими руками, не трогая остальные.

    Тепловые сети из полипропиленовых труб в доме могут быть однотрубными и двухтрубными. В первом случае все отопительные приборы в частном доме подключаются по очереди к магистральной трубе.Минус схемы – плохой нагрев батарей в самом конце такой нагревательной цепочки. Это объясняется тем, что горячая вода остывает во время движения.

    Однотрубные системы монтируются в небольших жилых домах. Причем жилые комнаты всегда подключаются к стояку в первую очередь. А дальше все помещения технического назначения.

    Для большого частного дома больше подойдет двухтрубная система. В нем обратка и подающая магистрали проложены параллельно. Благодаря этому все батареи отопления получают теплоноситель с одинаковой температурой.Естественно, что при ремонте от системы можно отключить только один стояк. В остальном он будет работать как прежде.

    Двухтрубная система трубопроводов

    При монтаже двухтрубных линий своими руками целесообразно проектировать нижнее одностороннее соединение элементов системы. Это легко сделать с помощью специальной арматуры со специальным регулятором температуры. Это даст вам возможность установить комфортный микроклимат во всех помещениях.

    Создать качественную систему отопления из полипропиленовых труб своими руками вполне возможно.Но обязательно учитывайте следующие рекомендации:

    1. Полипропиленовые изделия Ду 20х3,4 ведут к металлопластиковым трубам размерами 16х2, Ду 25х4,2 — к трубам 20х2, Ду32х5,4 — к 26х3.
    2. Применение труб ПП с параметрами больше 20х3,4 нежелательно при реализации двухтрубной схемы отопления с питанием от трубопровода (магистрального).
    3. Максимальная длина ветки, подающей теплоноситель от последней батареи к отопительному котлу, 25 м. При большей длине линии невозможен равномерный прогрев радиаторов.

    Качественная система отопления из полипропиленовых труб

    Внимание! Все работы по соединению ПП труб своими руками необходимо производить с использованием специальных приспособлений для пайки. Такие инструменты предназначены специально для пайки полимерных изделий. Другие использовать нельзя.

    Еще момент. Первая пайка полипропиленовых труб обычно вызывает у домашних мастеров некоторые трудности. Поэтому специалисты советуют тренироваться перед ней. Приобретите недорогие трубы, попробуйте соединить их паяльником, набить руку и только после этого приступать к монтажу системы отопления.

    Системы отопления в частных домах из стальных труб толщиной

    знакомы многим. Кроме них не менее толстые и тяжелые чугунные батареи. В ходе капитального ремонта их принято менять на более современные модели – в домах прокладывают пластиковые трубы и компактные алюминиевые или стальные батареи. В этом обзоре мы поговорим о пластиковых трубах и рассмотрим схемы отопления в частном доме из полипропилена.

    Преимущества и недостатки полипропиленовых труб

    Металлические трубы

    все реже используются в автономных системах отопления.Их место занимают собратья из полипропилена. Они просты в установке и устойчивы к высоким температурам. Трубы легко паяются и режутся, не менее легко укладываются непосредственно в стены или полы. В случае поломки замена поврежденного участка займет минимум времени. Если монтаж осуществляется с нуля, то при использовании полипропиленовых труб время работы значительно сокращается.

    Полипропиленовые трубы разных размеров. Диаметр выбирается исходя из мощности и размера вашей системы отопления.

    В чем преимущества полипропиленовых труб?

    • Прочность достаточная для работы в автономных системах — пластиковые трубы выдерживают давление до 10 атмосфер и выше, не разрываясь под его воздействием;
    • Стойкость к высоким температурам – комбинированные трубы из пластика и алюминия способны работать при температуре теплоносителя до +95 градусов. Также допускается кратковременное превышение максимально возможной температуры;
    • Отличный проход теплоносителя — внутренняя поверхность пластиковых патрубков очень гладкая, поэтому потоку теплоносителя ничего не мешает;
    • Отсутствие коррозии — если сталь боится ржавчины, то пластик ее не боится. Не портятся и не ржавеют, сохраняя свои свойства многие десятилетия. ;
    • Долгий срок службы – производители утверждают, что полипропиленовые трубы служат 40-50 лет и даже больше;
    • Стойкость к солям и агрессивным компонентам – полипропилен спокойно реагирует на повышенную кислотность теплоносителя, не разрушаясь и не портясь;
    • Простота монтажа – систему отопления можно легко смонтировать самостоятельно, без посторонней помощи.

    Список преимуществ достаточно велик, поэтому полипропиленовые трубы получили такое распространение.

    Долгий срок службы достигается за счет соблюдения оптимальных условий эксплуатации без перегрузок по давлению и температуре.

    К сожалению, у полипропиленовых труб есть и недостатки:

    • Наличие теплопотерь — за это придется доплатить расходы на отопление . В некоторых случаях проблема решается с помощью наносимой сверху дополнительной теплоизоляции;
    • Нужно научиться правильному монтажу — тем, кто привык работать с металлическими трубами, придется изучить принципы их монтажа из полипропилена.

    Также для монтажа труб придется приобрести специальное оборудование для пайки. Рекомендуем обращаться в магазины отопления и сантехники для аренды оборудования – многие магазины сдают «паяльники» в аренду, с посуточной оплатой, что даст дополнительную экономию.

    Выбор полипропиленовых труб

    Полипропиленовые трубы для отопления имеют в своей конструкции алюминиевый слой, для большей устойчивости к высоким температурам.

    Обычные пластиковые трубы для отопления не подходят – высокая температура теплоносителя может их повредить.Поэтому армированные трубы используют в системах отопления. Они содержат в своей структуре алюминий или стекловолокно, что делает их более прочными и устойчивыми к высоким температурам. Такие изделия как нельзя лучше подходят для использования в системах отопления.

    При выборе труб из полипропилена нужно обращать внимание на производителя. Самый лучший способ – покупать продукцию самых распространенных марок , которых не так много. Взяв продукцию малоизвестного производителя, вы можете столкнуться с ситуацией, когда нет подходящей фурнитуры и других комплектующих – если в системе что-то сломается или потребуется ее переделка, монтажные и ремонтные работы могут затянуться до тех пор, пока не будут нужные элементы. нашел.

    Для монтажа труб желательно использовать неразъемные фитинги — они обеспечивают прочное и герметичное соединение. Монтажные работы производятся с использованием специального паяльного инструмента.

    Схема отопления в частном доме

    В частных домах часто применяется однотрубная система отопления с циркуляционным насосом.

    Схемы отопления в частном доме, с полипропиленовыми трубами, могут быть самые разные. Например, ничто не мешает проложить однотрубную систему, дополненную циркуляционным насосом – она обеспечит интенсивный приток теплоносителя и равномерный обогрев помещений.Возможно использование вертикальных двухтрубных систем с нижней и верхней разводкой. Хотите сделать горизонтальную разводку — пожалуйста.

    Таким образом, в частных домах используются самые разные схемы отопления. Хорошо прогревают помещения, но использовать их в них крайне желательно. циркуляционные насосы . Это обеспечивает нормальную циркуляцию охлаждающей жидкости.

    Монтаж полипропиленовых труб

    Для пайки полипропиленовых труб используется специальный аппарат.

    Для монтажа полипропиленовых труб используются специальные инструменты и фитинги. паяльник плотно сваривает изделия, образуя надежное и герметичное соединение. Резка осуществляется обычной ножовкой или с помощью специальных ножниц – это оборудование можно взять напрокат. При резке труб обязательно соблюдайте углы.

    Так как внутри пластиковых труб для отопления имеется алюминиевая арматура, то края после резки необходимо зачистить – используйте для этого подходящую наждачную бумагу. Нагретые трубы и фасонные части соединяются друг с другом в горячем состоянии , причем место соединения при остывании должно оставаться неподвижным — здесь не допускаются перекосы. Если вам необходимо обеспечить стыковку пластиковых и металлических труб, используйте для этого специальные фитинги.

    Неравномерное распределение тепла по плинтусу?

    ОТВЕТ ОТ ДОМАШНЕГО ВОЛШЕБНИКА

    Дорогой Брин:

    Да, то, что вы описываете, звучит очень необычно.

    Я предполагаю, что эта секция плинтусных радиаторов находится в отдельной зоне от остальных радиаторов в вашем бунгало, верно? Под этим я подразумеваю, что у него есть отдельный термостат, а трубопровод для циркуляции воды через бойлер проходит отдельно от других трубопроводов, которые будут обслуживать каждую из других зон в вашем бунгало. И еще, я предполагаю, что ваш котел скорее всего у вас в подвале, да?

    Несколько вещей, которые могут быть причиной вашей проблемы.

    Во-первых, да, мне интересно, может ли у вас быть воздух в вашей системе, но я думаю, что вы упомянули что-то о том, что слышите «бульканье» или шум воды в трубопроводах.

    Тогда мне интересно, есть ли проблема с циркуляционным насосом (или термостатом) для зоны, которая обслуживает ваш подвал. Затем, когда ваш котел включается для обслуживания ДРУГИХ зон в вашем бунгало, горячая вода прогревает ближайшую к котлу трубу и часть плинтуса в зоне, которая обслуживает ваш подвал, но поскольку циркуляционный насос не работает должным образом, остальная часть плинтуса дальше по линии не нагревается.

    Что вы можете сделать, чтобы проверить это, выключите термостаты во всех других ваших зонах, затем включите термостат в вашем подвале, а затем подойдите к своему котлу и посмотрите, слышите ли вы, как работает один из циркуляционных насосов. трубы, выходящие из вашего котла (например, если у вас три зоны, т.е, три термостата, вы должны увидеть три трубы, отходящие от линии, выходящей из вашего котла, и на каждой из этих линий будет циркуляционный насос). Если ни один из циркуляционных насосов не работает, то проблема либо с циркуляционным насосом, либо с термостатом этой зоны.

    А теперь, что касается того, почему кажется, что труба становится холоднее при работающем котле, я думаю, что котел работает для обслуживания других зон, но ваша подвальная зона не циркулирует, как описано выше.Поэтому, поскольку другие зоны работают, мне интересно, как работают их циркуляционные насосы, если они на самом деле затем снижают давление в зоне для подвала, а поскольку эта зона не работает, то как-то начинает тянуть горячее вода возвращается из этой трубы и, следовательно, делает плинтусный радиатор более прохладным.

    Здесь я просто предположил, потому что трудно сказать, не имея возможности физически увидеть вашу систему.

    Но почему бы нам не начать с теста, который я описал выше, чтобы увидеть, связана ли проблема с циркуляционным насосом или термостатом для вашей нижней зоны.

    И если вы решите, что вам необходимо очистить / удалить воздух из зоны, которая обслуживает ваш подвал, вы можете найти процедуру, как это сделать, в разделе «Вопросы и ответы» на нашей веб-странице «Система отопления плинтуса» в нашем Интернете. Библиотека обслуживания:

    http://www.home-wizard.com/maintenance/baseboardheating.asp

    Надеюсь, это будет полезно. И, пожалуйста, дайте нам знать, что вы узнали, и тогда мы можем попытаться помочь вам дальше.

    Home-Wizard.com

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
