Система вентиляции есть в каждой квартире. Чтобы в этом убедиться, достаточно зайти на кухню, в ванную или в туалет, поднять голову и посмотреть на вентиляционную решетку. За решеткой – как правило, это небольшой прямоугольник прямо под потолком – и скрывается вентиляционный канал.

Но нередко бывает так, что «базовой» вентиляции оказывается недостаточно. Тогда хозяева квартиры устанавливают дополнительное оборудование – например, монтируют вытяжку над кухонной плитой.

Что такое принудительная вентиляция? В двух словах – это электрический вытяжной или канальный накладной вентилятор, установленный в вентиляционном канале.

Нужна ли принудительная вентиляция в вашей квартире? Это несложно проверить. Если, например, в ванной все время чувствуется сырость, а воздух остается спертым, если на стенах и зеркале постоянно накапливается конденсат – да, она необходима.

Это явные признаки того, что вентиляционная система не справляется со своими функциями. Следующей стадией может быть образование плесени на стенах. Стоит ли этого дожидаться? Ответ очевиден.

Однако не спешите сразу же звонить в «Два Электрика» или другую компанию такого же профиля. Сначала проверьте, исправна ли вентиляционная система в вашей квартире. Для этого можно поднести к решетке зажженную спичку. Если огонь потухнет, значит, вентиляционная система работает, но не справляется с нагрузкой. Именно в этом случае и имеет смысл устанавливать дополнительные вентиляторы. Если же спичка догорит до конца, то система неисправна. Возможно, она просто засорилась. Тогда лучше позвонить в организацию ЖКХ, чтобы прочистить вентиляционные каналы.

Если же вы поняли, что вам необходим дополнительный вентилятор, то звоните электромонтажникам.

Можно ли установить нужное оборудование самостоятельно? Судите сами.

В квартирах обычно используются вытяжные вентиляторы. Существуют разные схемы их установки. Очень редко необходима постоянная работа вентиляторов. Обычно их включают на короткое время. Например, собираясь заняться приготовлением обеда на кухне, готовясь помыться в душе, посетить туалет.

Допустим, вы захотели принять ванну. Вы можете сами перед этим процессом запускать вентилятор через отдельный выключатель или же клавишу двух- или трех клавишного выключателя. Очень удобна схема, когда агрегат в туалете или ванной включается автоматически в тот момент, когда вы зажигаете свет. Или в ту секунду, когда вы входите. То есть – вместе с освещением или через датчик движения. Еще вариант - вентилятор в ванной комнате может запускаться через датчик влажности.

Когда агрегат должен выключиться? И тут есть варианты. Он может перестать работать, когда в ванной или на кухне гасится свет. Или через определенное время после выключения освещения – когда сработает реле времени. Вентилятор с таймером особенно хорош для туалетов – он будет работать после того, как кто-то воспользуется санузлом по назначению, и неприятные запахи будут гарантированно устранены.

Лучше выбрать схему установки вентилятора еще до того, как в ванной, туалете или на кухне выполнены отделочные работы. То есть – на первой стадии ремонта. И лишь определив схему, стоит покупать вентилятор.

Почему лучше заняться вентиляцией до косметического ремонта? Логика здесь очень проста – при установке вентилятора могут понадобиться такие не совсем «чистые» работы, как штробление и сверление стен и прокладка дополнительного кабеля. А также монтаж кабель-канала, установка выключателей, и тому подобное. Однако если другого выхода нет, и ремонт уже закончен, установить необходимое оборудование можно и в отделанном помещении.

Поэтому, если вы пришли к выводу, что базовая вентиляционная система не справляется со своей работой, и вам необходима принудительная вентиляция, звоните профессионалам. В этом случае оборудование будет установлено быстро и правильно, а его работа позволит вам наслаждаться комфортом и чистым воздухом.

Цены на установку вытяжных вентиляторов.

как улучшить на последнем этаже

.

Содержание

• Проверка вентиляции в квартире и определение застоя воздуха
• Проверка эффективности работы естественной вентиляции
• Приточно-вытяжная вентиляция квартиры
• Компактная система вентилирования для квартиры
• Полноценная система вентиляции
• Что эффективнее в быту: кондиционер или приточно-вытяжная система вентиляции
• Способы модернизации домашней вентиляции

Большинство современных квартир оборудованы вентиляционными каналами, в которых устанавливаются вытяжки. Они помогают удалить отработанный воздух из квартиры. Кроме вытяжек для поддержания правильного микроклимата в доме нужно наладить и обратную тягу воздуха. Для этого в квартирах устанавливаются автоматические компактные системы вентиляции воздуха.

Вентиляцию в квартире можно оборудовать несколькими способами

Проверка вентиляции в квартире и определение застоя воздуха

Приточно-вытяжная система вентилирования в квартире с функцией фильтрации представляет собой принудительную вентиляцию, искусственно созданную для нагнетания свежего воздуха в квартиру.

Подобные вентиляции оборудованы рекуператорами, чтобы в холодное время года поступающий в квартиру воздух был тёплым.

Плохая вентиляция в квартире обнаруживается по следующим признаками:

• Духота и спёртость воздуха. Воздух тяжёлый, затхлый, им тяжело дышать.
• При готовке блюда на кухне все запахи распространяются по квартире.
• Влажность и конденсат оседают на стенах в ванной комнате, ощущается духота.
• Туалет долго хранит неприятные запахи, использование ароматизирующих аэрозолей не помогает.
• Рядом с окнами на откосах видна плесень. Плесенью могут покрываться даже пластиковые окна.

Проверка эффективности работы естественной вентиляции

Для проведения экспертизы не требуется вызов мастера, проверку можно совершить самостоятельно. Для диагностики используется небольшой лист бумаги. Его подносят к вентиляционной решётке в кухне или в ванной комнате. Если кусочек бумаги притягивается к решётке или резко двигается, то это говорит о нормальном функционировании вентиляции. Если же листок остаётся неподвижным, то существуют проблемы, которые необходимо решать.

Нельзя проводить подобные тесты бытовой естественной вентиляции с использованием спички или открытого огня, так как в вентиляционной шахте может находиться газ. Существуют разные причины проникновения газа в вентиляционные шахты, и если поднести к ним огонь, последует взрыв.

Часто естественная бытовая вентиляция в многоквартирных домах нарушается из-за засорения вентиляционных шахт. Их редко чистят, а то и не проверяют на работоспособность вовсе, поэтому они могут забиться различными бытовым естественным мусором с крыши.

Самостоятельное очищение канальной вентиляции многоквартирного дома не даст никакого результата, потому что из квартиры можно прочистить только небольшой участок вентиляционного канала. Лучше всего доверить эту работу профессионалам. Трубочист выполнит диагностику естественной тяги и почистит засорившийся канал специализированными инструментами.

Приточно-вытяжная вентиляция квартиры

Принудительная вентиляция в квартире имеет отличное от бытовой естественной вентиляции строения, состоит из следующих элементов:

• Защитные решётки на приточку, которые не допускают попадания в квартиру мусора из вентиляции.
• Воздушные фильтры, которые очищают уличный воздух.
• Специализированные клапаны, которые помогают контролировать уровень тяги и объём поступающего воздуха.
• Шумоизолирующая прокладка. Работа вентиляции доставляет много шума, и чтобы предотвратить нарушение по уровню шума в квартире, вентиляционные шахты прокладывают шумоизолирующими материалами.
• Элементы автоматического контроля за работой вентиляции.
• Воздухоотводы и моноблоки, который соединяют все детали в единую систему.

Искусственную вентиляцию для многоквартирных домов можно разделить на два вида:

• Компактную.
• Полную.

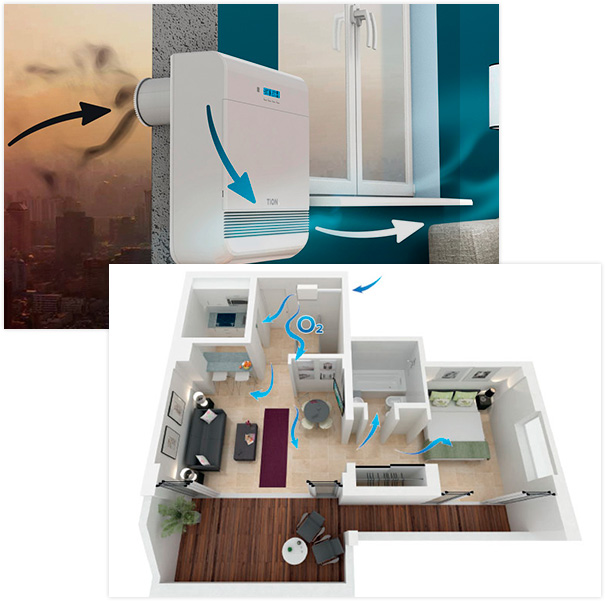

Схема приточно-вытяжной вентиляции в квартире

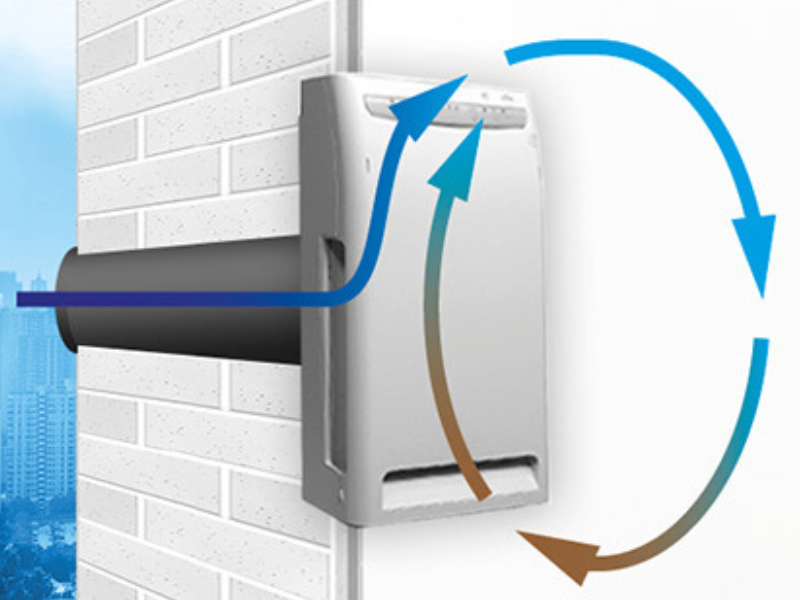

Компактная система вентилирования для квартиры

Компактная приточная вентиляции представляет собой систему небольшого размера, у которой помимо габаритов есть ещё несколько положительных сторон. Компактные системы приточной вентиляции легки в монтаже, их может установить даже человек без специализированного образования.

Для монтажа потребуется только сама система и прибор, способный делать отверстия в стенах. Такие системы имеют низкую стоимость. Устройство приточной вентиляции можно устанавливать прямо под окном в любой комнате или на балконе. Благодаря фильтрации и ионизации воздух в комнате станет чище. Фильтры не требуют регулярной замены, являются экономичными в использовании.

Компактные вентиляции работают намного тише, чем большие, поэтому их можно устанавливать даже в спальне. А благодаря современному дизайну они прекрасно дополнят любой интерьер. Компактные устройства для организации вентиляции лучше подходят для установки на последних этажах в многоквартирных домах, т.к. на последнем этаже сложнее всего наладить правильный воздухообмен.

У таких систем имеются и минусы. Главный минус — это неравномерное распределение воздуха в помещении, в котором установлена такая приточная система вентилирования.

Ещё один минус компактных систем — небольшой охват. Их можно устанавливать только в небольших помещениях до 45 квадратных метров, иначе от них просто нет смысла.

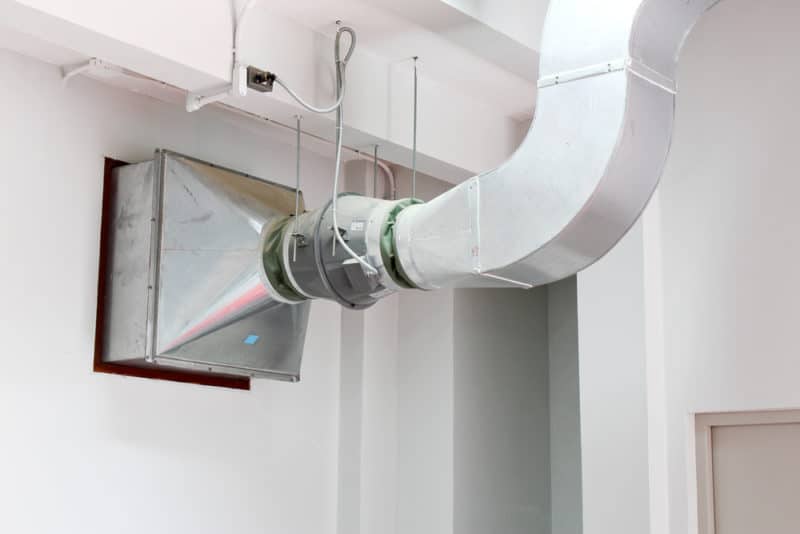

Полноценная система вентиляции

Приточная вентиляция в квартире может реализовываться и при помощи полноценной системы автоматической вентиляции. Такая система имеет ряд отрицательных сторон: большие размеры, сложна в установке, дорогостоящая.

Такая система вентиляции в квартире сможет обеспечить достаточный приток и отток воздуха и частично сэкономить на обогреве помещения, так как часто системы оборудуются рекуператором. Использование полноценной приточной системы в маленькой квартире нецелесообразно, система больше подойдёт для нормализации воздуха обмена в больших помещениях.

Полноценная приточная вытяжная вентиляция в квартире имеет ряд преимуществ:

1. Обеспечивает приток и отток воздуха в больших объёмах, полностью регулирует воздухообмен в квартире.
2. Помогает распределить воздух по всем помещениям в квартире.
3. Благодаря установленным фильтрам воздух в квартире становится чистым, не содержит пыли и аллергенов.
4. Такое устройство вентиляции в квартире может увлажнять воздух, охлаждать или дополнительно прогревать его.
5. Некоторые системы оборудованы автоматическим климат-контролем, что позволяет полностью автоматизировать процесс воздухообмена в доме.

Что эффективнее в быту: кондиционер или приточно-вытяжная система вентиляции

Часто в квартирах устанавливают кондиционеры с системой климат-контроля в надежде на улучшение вентиляции. В вопросе, что лучше, нужно разобраться подробнее, ведь подобные системы и кондиционеры имеют различия:

• Кондиционеры используют для своей работы воздух, которые берут из помещения. Воздух несколько раз проходит через фильтры, ионизируется, осушается и охлаждённым выходит наружу. Кондиционер не набирает чистый воздух с улицы, он выдувает только отработанный охлаждённый воздух, поэтому в помещении появляется духота и затхлость. Современные сплит-системы способны отводить отработанный воздух и закачивать в помещение чистый, но такие системы стоят очень дорого.
• Домашний кондиционер очищает только тот воздух, который находится внутри помещения, поэтому в нём не содержится вредных частиц и пыли с улицы.
• Монтаж сплита требует вызова мастеров и частичного демонтажа стены. Кондиционер можно расположить не в каждой комнате и не на каждой стене, а установка вентиляции приточного вида монтируется в любом месте квартиры, без демонтажа конструкций.
• Домашний кондиционер нельзя использовать в зимний период, так как вода в отводящих трубах может замёрзнуть, что приведёт к выходу из строя наружного блока. Компактная приточная вентиляция, встроенная в стену, может использоваться при любой температуре, так как оснащена автоматической системой климат-контроля.

Способы модернизации домашней вентиляции

Опытный мастер, который занимается ремонтом квартир, знает что делать в ситуации, когда естественная приточная вентиляция не работает. Необходимо преобразовать приточную систему вентилирования в принудительную. Для этого используются вентиляторы и клапаны. Подобные сооружения лучше всего устанавливать в стенках, где есть окна, или в тех местах, где присутствуют радиаторы центрального отопления. Для лучшей циркуляции воздуха в квартире необходимо установить подобную систему в каждой комнате. Домашний мастер должен выполнить бурение в стене специализированным инструментом. После того как отверстия вмонтировано, в него помещается отрезок трубы подходящего диаметра, а на трубу устанавливается клапан. Дополнительно можно установить калорифер или увлажнитель воздуха или же дополнить систему фильтром.

Со стороны улицы на трубу устанавливается решетка, благодаря ей в трубу не попадают крупные частицы уличного мусора. Всё пустое пространство между трубой и стеной задувают монтажной пеной.

Если владелец квартиры желает улучшить естественную вентиляцию, которая уже присутствует в квартире, то сделать это можно самостоятельно без вызова мастера. Потребуется установка дополнительных вентиляторов, которые будут обеспечивать правильный отток воздуха из помещения.

5 Эффективные вентиляционные решения для квартир и квартир

Опубликовано 8 января 2018 г. пользователем Aldes

Общие стены, балансировка воздуха, энергоэффективность, эффект дымовой трубы, изменения в местных нормах… Инженеры сталкиваются с этими и другими проблемами при проектировании централизованных систем вентиляции для многоквартирных домов. Соблюдать нормы и правила, а также удовлетворять требования владельцев зданий и застройщиков — непростая задача. American Aldes и наши партнеры-производители работали вместе с инженерами в течение почти 35 лет, разрабатывая экономически эффективные решения, которые легко интегрировать в конструкции, устанавливать и обслуживать. Вот пять популярных решений от Aldes, которые помогут вам проектировать системы вентиляции для квартир и многоквартирных домов без головной боли.

1. Наиболее конфигурируемая линейка вентиляторов с рекуперацией тепла и энергии для сплит-систем с размерами до 10 000 кубических футов в минуту. Каждый блок создается в соответствии с вашими спецификациями, с несколькими вариантами ядра, конфигурациями воздуховодов, дополнительным нагревом и охлаждением, элементами управления экономайзером, и они сертифицированы AHRI. HRV и ERV удаляют спертый воздух и влагу из зданий и подают свежий воздух, максимально повышая энергоэффективность и снижая нагрузку на системы отопления и охлаждения.
Регуляторы постоянного воздушного потока
2. (CAR-II) корректируют эффект дымовой трубы, автоматически адаптируясь к изменениям статического давления, поэтому энергия не тратится впустую и поддерживается оптимальное качество воздуха. CAR не требуют никаких электрических или пневматических датчиков или элементов управления и представляют собой недорогое решение для балансировки вентиляционных систем, исключающее необходимость балансировки на месте и повторного обслуживания, поддерживая оптимальную работу системы круглый год. Они идеально подходят для нового строительства или модернизации проектов.
Терминалы регистра зон
3. (ZRT) обеспечивают энергосберегающее управление спросом, самобалансирующуюся вентиляцию без необходимости использования отдельных вентиляторов в ванных комнатах или других помещениях с высокой влажностью. Они обеспечивают до четырех различных схем управления без необходимости использования пневматических, электронных или цифровых систем управления. Терминалы регистра зон с параллельным демпфером (ZRT-PDIL) также заменяют отдельные вентиляторы или терминалы VAV и обеспечивают комбинированную вентиляцию с низким расходом воздуха в помещении и точечную вентиляцию с высоким расходом по требованию с использованием одной и той же системы центрального вытяжного или приточного вентилятора. ZRT-PDIL — это простое решение для подачи свежего воздуха для оборудования, такого как кухонные вытяжки, или для вентиляции по мере необходимости в приложениях с большими объемами.
Регистры постоянной вытяжки
4. и регистры постоянной подачи (CER и CSR) объединяют регуляторы постоянного потока воздуха (описанные в пункте 2 выше) с вытяжной или приточной решеткой, изготовленной из толстого экструдированного алюминия. Скорость воздушного потока устанавливается на заводе в соответствии с указанными параметрами и быстро устанавливается, как и любая решетка, поэтому никаких дополнительных усилий не требуется. Нужен один из них с противопожарным клапаном? У нас есть это. Постоянные вытяжные или приточные регистры с противопожарными заслонками (CER-FEA или CSR-FEA) регулируют поток воздуха и включают решетку и двухчасовой противопожарный клапан.
Постоянная вытяжная решетка
5. (CEG-II) автоматически регулирует поток воздуха и может быть отрегулирована в соответствии с заранее откалиброванными настройками потока воздуха, что позволяет подрядчику легко вносить коррективы на месте при изменении потребности в вентиляции.

Если вы думаете, что выглядит интересно, но откуда мне знать, что он хорошо работает ? Не верьте нам на слово. Посетите нашу карту проектов , чтобы увидеть небольшую выборку (и под этим мы подразумеваем сотни!) многоквартирных домов по всей стране, в которых недавно были установлены эти и другие продукты.

Aldes предлагает полную линейку продуктов для централизованных систем, но если вы проектируете унифицированные/раздельные системы, у нас есть экономичные и энергоэффективные системы и для этого. На самом деле, у нас есть компактные вентиляторы с рекуперацией тепла и энергии, идеально подходящие для квартир и многоквартирных домов, а также вентиляторы с рейтингом ENERGY STAR, достаточно маленькие, чтобы поместиться в ограниченном пространстве. Ознакомьтесь с этими вариантами на  www.aldes-na.com/multifamily.

Поиск и проектирование подходящей системы вентиляции для вашей квартиры

Когда дело доходит до вентиляции квартиры, особенно если она маленькая, вы натыкаетесь на пару ухабов. Дома легче проветривать, потому что в них больше вариантов дизайна; например, дома могут использовать свои крыши для вентиляции, используя перепады давления и солнечные дымоходы, тогда как у квартир нет крыш, которые можно было бы использовать (если только они не являются квартирами на верхнем этаже). Итак, возникают вопросы – какие у вас есть варианты проветривания квартиры, какой из них лучше для вас?

Выполнение расчетов:

Во-первых, вы должны знать, с чем вы работаете, а для этого вам нужно убедиться, что у вас хорошая эффективность вентиляции. Это поможет вам спроектировать вентиляционные выходы (окна, вентиляционные жалюзи) и даст вам знать, подходит ли решение, с которым вы работаете, для ваших потребностей в вентиляции.

Уравнение:
Qwind = K*A*V, где Qwind — объемный расход воздуха (м3/ч), K — коэффициент эффективности (безразмерный), A — площадь проема (м2), а V — площадь наружная непрерывная скорость ветра (м/ч).
K — это число от 0 до 1, с поправкой на угол ветра и другие факторы гидродинамики, такие как размер впускных и выпускных отверстий в вашей квартире. Если ветер дует в окно под углом 45°, он будет иметь коэффициент эффективности примерно 0,4, в то время как ветер, дующий прямо в открытое окно под углом 90°, будет иметь коэффициент 0,8 (прибл. ).

Другой важной информацией является коэффициент потока ветра (ACH), который особенно важен, если вы также пытаетесь охладить свою квартиру; чем выше скорость, тем быстрее охлаждается помещение и тем выше скорость обновления воздуха. Имейте в виду, что способность охлаждать не помогает, если температура воздуха слишком высокая. Если тепло внутри квартиры вызвано лучистым теплом (лампы, бытовые электроприборы, стены, потолок) все равно будет работать более горячий воздух.

Уравнение выглядит следующим образом: ACH= (Q/V)*(коэффициент преобразования), где Q — объемный расход свежего воздуха, V — объем вентилируемого помещения (или помещения) и коэффициент преобразования который используется, когда шкалы времени, объемные скорости потока и объемы имеют несовместимые единицы.

Выбор системы вентиляции:

После проведения расчетов вы готовы к выбору системы вентиляции.

Механическая вентиляция: Естественная вентиляция не рекомендуется для квартир, расположенных в местах с высоким уровнем шумового загрязнения, так как шум будет фильтроваться. немного света. Другим ответом на это являются механические системы вентиляции, работающие от электричества, хотя это и не самая экологичная альтернатива, но самая эффективная, позволяющая фильтровать пыль и шум.

Использование перепадов давления воздуха: Это наиболее эффективный и распространенный вариант естественной вентиляции для квартир. Убедитесь, что вы размещаете окна вашего дизайна стратегически, предварительно изучив преобладание местного ветра, чтобы создать искусственный воздушный поток внутри вашей квартиры. Если вы откроете окна или другие вентиляционные отверстия в противоположные стороны, разница создаст ветровой поток, который будет охлаждать вашу квартиру и увеличивать скорость обновления воздуха. Если возможно, спроектируйте весь многоквартирный дом так, чтобы в каждой квартире окна были на противоположных сторонах потока ветра. Одним из вариантов может быть создание системы внутреннего воздушного потока в центре здания, чтобы коридоры окружали пустое вентилируемое пространство — вы можете спроектировать пустоту как внутренний сад для атриума здания, получая кислород в процессе.
