ТИПЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Вернуться на страницу «Ленточный фундамент»

ТИПЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ ЗДАНИЙ

Ленточные фундаменты применяют как несущие и самонесущие стены зданий с подвалами и без них. Ленточные фундаменты чаще всего применяют в жилищном строительстве. Конструкция этих фундаментов позволяет наиболее равномерно передавать и распределять нагрузку на грунт основания. Такие фундаменты состоят из нижней части в виде монолитной прямоугольной или ступенчатой ​​ленты и стенки, которая передает нагрузку от надземных стен или колонн на грунт через расширенную нижнюю часть — песчаную подушку или щебеночную подсыпку толщиной 50 … 100 мм.

В зданиях с подвалом,ленточный фундамент одновременно является и стеной подвала.

По поперечному сечению ленточные фундаменты могут быть следующих типов:

— Прямоугольные фундаменты (рис. 1. а). Ширину фундамента принимают по толщине стен с отступлением с каждой стороны на 50 — 150 мм. Прямоугольное сечение фундамента допустимо только при небольших нагрузках на фундамент и высокой несущей способности грунта;

— Трапециевидные фундаменты (рис. 1. б). Устройство трапециевидных фундаментов требует больших трудовых затрат, поэтому на практике такие фундаменты, в зависимости от расчетной ширины подошвы, выполняют прямоугольными или ступенчатой ​​формы;

— Ступенчатые фундаменты (рис. 1. в, г). Переход к расширенной подошве выполняется уступами. Уступы принимают шириной не более 20 — 30 см, а в высоту -соответственно не менее 20 — 30 см.

Рис. 1. Разновидность фундаментов по геометрической форме: а -прямоугольный, б — трапециевидный; в – ступенчатый

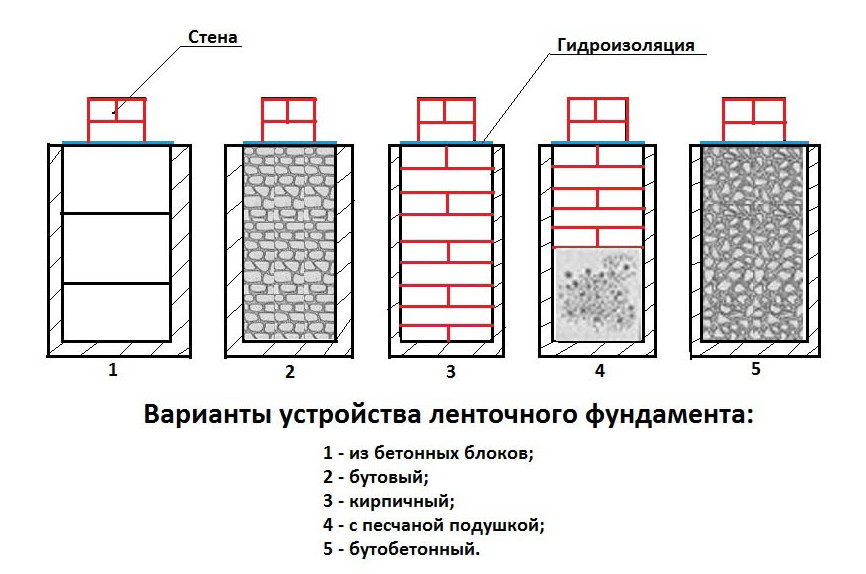

По способу устройства ленточные фундаменты бывают монолитные и сборные.

Рис. 2. Ленточные монолитные фундаменты под кирпичную стену: а – бутовый фундамент; б – бутобетонный фундамент

  • Бутовый фундамент — выполняют из бутового камня на цементном растворе и с перевязкой вертикальных швов. Ширина бутовых фундаментов принимается не менее 0,6 м для кладки из рваного бута и 0,5 м -из бутовой плиты. Высота должна быть не менее двух рядов кладки.
  • Сборные ленточные фундаменты под стены – из железобетонных плит трапециевидного сечения и прямоугольных сплошных бетонных стеновых блоков. При уровне грунтовых вод ниже подошвы фундамента, могут применяться блоки с пустотами. Бетонные блоки для стен фундамента укладывают на растворе с обязательной перевязкой вертикальных швов. Связь между блоками продольных и поперечных стен обеспечивается перевязкой блоков и закладкой в ​​горизонтальные швы арматурных сеток из стали диаметром 6 — 10 мм.
  • Бутобетонные фундаменты — из бетона класса В 7,5 (и выше) и бутового камня в щитовой опалубке. Размеры камней должны быть не более 1/3 ширины фундамента.Уширения фундаментов ведут уступами шириной 150 — 250 мм и высотой 300 мм. Наименьшая ширина — 350 мм.
  • Бетонные фундаменты — в опалубке из монолитного бетона класса прочности на сжатие В 7,5 — В 30
  • Прерывистые фундаменты – фундаментные плиты укладывают на расстоянии 0,3 — 0,5 м друг от друга. Промежутки между ними заполняют песком, песчано-гравийной смесью или местным утрамбованным грунтом.

Рис. 3. Элементы сборных бетонных и железобетонных фундаментов:а -бетонный блок сплошной; б — то же, полый; в — фундаментная плита; г -то же, ребристая; 1 — монтажные петли

Рис. 4. Сборный блочный ленточный фундамент из сборных плит и стеновых блоков: а — сплошной фундамент; б — прерывистый фундамент; 1 — фундаментные плиты; 2 — стеновые блоки



Основные типы ленточного фундамента.


   Ленточный фундамент является наиболее распространённым и универсальным типом оснований для строительства частного жилого дома. Ленточная конструкция представляет из себя сплошную полосу — ленту, располагающуюся под несущими стенами или опорами колонн.

● Лента фундамента имеет одинаковую форму и сечение на всём своём протяжении. Применяются не только прямоугольное сечение, но и при необходимости снижения давления на слабонесущий и легкодеформируемый грунт используются формы с трапециевидной формой с широкой подошвой и наклонными стенами, а также с формой перевёрнутой буквы «Т».

● В зависимости от способа возведения ленточный фундамент подразделяется на монолитный и сборный. Монолитный изготавливается непосредственно на стройплощадке: в подготовленную опалубку с уложенными арматурными секциями заливается бетон. Сборный фундамент состоит из штучных элементов. Данные штучные элементы могут быть в виде бетонных блоков и подушек — ФБС и ФЛ, в виде небольших блоков, бутового камня и кирпича. Если существует необходимость защиты строения от высоких грунтовых вод, будет предпочтительнее использовать железобетонный или бутобетонный монолитный фундамент — они не имеют уязвимых швов. Монолитная конструкция не имеет пространственных ограничений, поэтому она востребована для зданий любых конфигураций. А вот ФБС (фундаментные блоки стеновые) использовать на закругления и разных углах будет довольно сложно. Кроме этого, высота стандартных блоков определяет цикличность высоты всего фундамента.

● Монолитный фундамент, включающий в себя трудоёмкие работы по установке опалубки и арматурные работы, возводится дольше, чем сборный, но обходится дешевле. При подготовке бетона непосредственно на строительной площадке можно обойтись электрической бетономешалкой. Срок службы ж/б фундаментной ленты — около 150 лет, а у готовых блоков — до 75 лет.

Сборный ленточный фундамент широко применяется в России, хотя в странах Западной Европы, Китае, США отдаётся предпочтение цельным монолитам. Причин тому, что в России широко распространены ФБС, может быть несколько:

— отсутствие необходимых технических средств для перемещения и уплотнения бетона;
— отсутствие у строительных бригад качественной опалубки;
— недостаточная квалификация специалистов;
— наличие большого количества ответственных скрытых работ;
— низкий уровень культуры строительства.

Бутовые ленточные фундаменты используются не часто. Работы по воздвижению данного типа фундамента отличаются трудоёмкостью, причём практически всё придётся делать вручную. Также на неоднородных и глинистых почвах бутовые основания не применяются. Бутовый фундамент будет рационально использовать на песчаных и скальных основаниях — при условии, что в данной местности ведутся разработки горных пород, это позволит снизить расходы на строительство. Бутовый фундамент можно собрать двумя способами:

1). Сборка ведётся пластами из плоских бутовых камней шириной до 30 см, при этом зазоры между элементами заливаются цементным раствором.
2). В уложенный раствор утапливаются камни, большие зазоры заполняются расщебнёвкой — мелкими камушками.


Кирпич для строительства фундамента используется очень редко — по причине того, что кирпич хорошо впитывает влагу и склонен к разрушению при промерзании. Силикатный кирпич не используется вообще, применяется только хорошо обожжённый керамический. Чаще всего кирпич в фундаменте используется только для надземной его части, причём в более практичных конструкциях: кирпич по буту, кирпич по бетону. Срок службы фундамента из кирпича невелик — 30-50 лет. При строительстве кирпичного фундамента подземную часть следует закрыть слоем гидроизоляции.

● Ленточный фундамент в зависимости от расположения относительно уровня грунта может быть мелкозаглублённым или заглублённым. Степень заглубления зависит от характера нагрузок и наличия в проекте подземных помещений, стены которых будут формироваться телом самого фундамента.

Заглублённый ленточный фундамент, имеющий большую несущую способность, применяется при строительстве тяжёлых домов из кирпича и бетона. Фундамент должен не только выдерживать массу строения, но и противостоять силам морозного пучения, которые выталкивают его вверх. Заглубление фундамента производится ниже глубины промерзания — в зависимости от местных условий она составляет от 1,2 до 2 метров. Также заглублённый фундамент практически незаменим при наличии значительные перепады высот и на пучинистых грунтах.

Мелкозаглублённый ленточный фундамент является намного дешевле, чем заглублённая конструкция — меньшие объёмы земляных работ, меньше материалов, меньше затраченного времени. Он применяется для строительства относительно лёгких сооружений: каркасных зданий, домов из древесины, одноэтажных строений, возведённых на слабопучинистых и стабильных грунтах. Глубина залегания такого фундамента составляет около 50-70 см. Площадь боковых поверхностей небольшая и по причине того, что строение имеет небольшой вес, силы морозного пучения не могут оказывать такого сильного выталкивающего эффекта, как если бы это строение было установлено на заглублённом фундаменте с большой площадью боковых поверхностей.

Ошибки при заложении ленточного фундамента
Строительство цокольного этажа и подвала дома

Незаглублённый фундамент находит своё применение и в случаях, когда строение возводится на пучинистом грунте. В таких случаях фундамент устанавливается практически на поверхности участка, но под самой монолитной лентой предварительно устраиваются упругие подушки из щебня, шлака, песка — из материалов, не подверженных деформации и промерзанию. Такая конструкция позволяет сократить расходы на бетон и арматуру и по своей сути является вариантом решётчатого плитного фундамента. Для лёгких сооружений с гибким каркасом этот вариант вполне подойдёт.

ТОП-4 типа фундамента. Особенности закладки.

Любой дом или иное помещение всегда начинают возводить с фундамента. От того, насколько правильно он будет залит, по большей части зависит и прочность самого строения. На сегодняшний момент существует 4 основных типа фундамента, каждый из которых имеет характерные только для него особенности. Ниже мы рассмотрим все типы фундамента и определим, для какого грунта они подходят.

Ленточный фундамент

По глубине ленточный фундамент делится на 2 типа - мелкозаглубленный и глубокозаглубенный. Кроме того, существует и еще одна классификация, по которой фундамент подразделяется на монолитный, сборно-монолитный либо сборный. Ленточный фундамент является одним из наиболее дешевых, вследствие чего его считают самым выгодным с точки зрения экономии средств. Между тем использовать ленточный фундамент можно лишь на таком грунте, который является однородным по всему участку, а также не изменяется под воздействием низкой температуры. Помимо этого, грунтовые воды на таком участке не должны подходить близко к поверхности. Исходя из сказанного, наиболее подходящим для ленточного фундамента является скальный, а также песчаный грунты. Толщина ленточного фундамента чаще всего должны быть равна ширине дома (а на неравномерном грунте немного выходить за пределы ширины дома).

Но даже на равномерном грунте далеко не всегда можно использовать ленточный фундамент. В частности, он не подходит для закладывания на сейсмоопасных зонах, а также при близком подходе к поверхности грунтовых вод. Помимо этого, не стоит использовать ленточный фундамент на посадочном грунте. Посадочным называется такой тип грунта, который проседает под воздействием тяжести строения. В этом случае ленточный фундамент начинает проседать, что приводит к появлению трещин не только в стенах, но и в самом фундаменте. Даже в таких условиях ленточный фундамент иногда возможно закладывать, но его стоимость в итоге окажется слишком высокой, поскольку для уменьшения нагрузки и распределения ее по большей площади понадобится увеличить глубину закладки фундамента или расширять его у основания, создавая так называемую бетонную «подушку».

Что касается сейсмически опасных зон, то в них не рекомендуется закладывать сборный ленточный фундамент, поскольку при сильном землетрясении он попросту не выдержит, и его конструкция развалится. А вот монолитный ленточный фундамент вполне можно применять и в такой местности.

При близком подходе к поверхности земли грунтовых вод можно использовать только мелкозаглубленный ленточный фундамент (то есть его глубина не должна превышать 70 сантиметров). Единственным полным запретом на закладывание ленточного фундамента является строительство дома с подвалом, поскольку грунтовые воды могут попросту затопить помещение. Не рекомендуется его возводить на участках с неровным рельефом, так как это повлечет либо увеличение расходов на строительство, либо появление трещин при несоблюдении технологии закладывания. Кроме того, мелкозаглубленный фундамент подходит и для пучинистого грунта, но его понадобится предварительно утеплить по бокам, а также снизу при наличии бетонной подушки, чтобы избежать пучения под воздействием давления снизу из-за низких температур.

Плитный фундамент

Плитный фундамент делится на 2 типа — мелкозаглубленный и заглубленный. Этому типу фундамента не страшно никакое проседание и пучение грунта, поскольку он сам движется вместе с грунтом. Заглубленный плитный фундамент, по сути, является готовым подвальным помещением. Стоит он, конечно, несколько дороже ленточного, но при этом является более надежным и подходит для любого грунта (даже близко расположенные к поверхности грунтовые воды не являются помехой для его закладывания).

Закладывать плитный фундамент на нормальном грунте попросту не имеет смысла, поскольку это повлечет значительные финансовые расходы. По всей поверхности такой фундамент укреплен с помощью арматуры. Этот вид является практически идеальным при строительстве дома с подвалом, а также цокольным этажом. Но если особенности грунта требуют глубокого заложения плиты, а надобность в подвале у вас отсутствует, то вместо плитного более оптимальным вариантом считается свайный фундамент.

Свайный фундамент

В случае, когда грунт является хорошим, закладывать свайный фундамент не имеет никакого смысла, поскольку он считается одним из самых дорогих. Но на плывунах и при близком подходе грунтовых вод к поверхности подойдет исключительно свайный фундамент. Он используется в тех ситуациях, когда верхний слой грунта может не выдержать конструкцию дома, а глубокое закладывание плиты оказывается слишком дорогим удовольствием. В этом случае гораздо эффективнее ввинтить или вбить сваи, сверху соединить их ростверком и положить на эту конструкцию плиту пола. В целом свайный фундамент можно использовать практически для любого грунта. Но если грунт является достаточно хорошим, но использовать ленточный фундамент у вас нет никакого желания, то можно заложить столбчатый фундамент, являющийся своеобразным аналогом свайного.

Столбчатый фундамент

Столбчатый фундамент по своей структуре примерно такой же, как и свайный. Единственное отличие состоит в том, что он считается мелкозаглубленным и использовать его возможно только на хорошем и ровном грунте. Если имеется хотя бы небольшой наклон, то столбчатый фундамент не подойдет, поскольку длина столба является ограниченной, а увеличивать ее не стоит. В плане стоимости столбчатый фундамент гораздо дешевле, по сравнению с ленточным.

Таким образом, теоретически можно сделать вывод о том, что на любом грунте можно закладывать тот или иной фундамент. Но если классификация типов фундамента возможна в зависимости от свойств грунта, то делить грунт по типу наиболее приемлемого фундамента нецелесообразно. Дело в том, что каждый участок земли является подходящим либо неподходящим для строительства, в зависимости от совокупности показателей. Получить их возможно только лишь в ходе геологических расчетов. Учитывая их, конструкторы и определяют тип фундамента для конкретного участка.

Самое главное о ленточном фундаменте

Наша компания профессионально занимается возведением монолитных конструкций и фундаментов, убедиться в этом можно, ознакомившись с фотографиями наших работ.

Мы готовы поделиться с вами нашими знаниями об устройстве ленточных фундаментов, чтобы и вы стали немного профессионалами!

Для выбора типа фундамента необходимо учесть различные факторы .

Ленточный фундамент – самый распространенный тип фундамента при строительстве коттеджей.

И это не случайно, так как такой фундамент является самым экономичным среди всех типов фундаментов.

Перед выполнение ленточного (да и любого фундамента) необходимо выполнить чертеж – разрез стены по фундаменту. Это необходимо для того, чтобы в дальнейшем избежать «сюрпризов» в виде слишком выступающего цоколя (завалинка), мостиков холода.

По исполнению подразделяются:
  • Монолитный
  • Сборный из блоков ФБС

По конструктиву ленточный фундамент бывает:
  • Простой ленточный. Он просто прямоугольный в сечении. Чаще всего высота больше ширины. Ширина чаще всего диктуется толщиной стены. Может выполнятся как монолитным, так и из боков ФБС. Разница в том, что монолитно исполненный фундамент лучше сопротивляется нагрузкам. В сборном – более высокая вероятность деформаций, сдвигов блоков относительно друг друга. Поэтому, с точки зрения сопротивления деформациям, монолитный всегда является лучшим решением. Особенно это касается устройства фундамента на глинистых грунтах – глинах и суглинках (которые дают медленную, но продолжительную деформацию под нагрузкой)
  • Ленточный со сваями. По другому такой фундамент называется – свайно-ростверковый. Сваи повышают несущую способность фундамента, но ведут к удорожанию возведения фундамента. Буронабивные сваи (сваи, изготавливаемые в грунте) можно использовать не во всех условиях. Так, если грунтовые воды находятся слишком высоко, бетон в скважину не залить. В этом случае придется сделать другой тип фундамента — на монолитной подушке, или монолитную плиту.
  • На монолитной подушке. Такой тип фундамента можно выполнять, если несущая способность грунта невысокая и высоко стоят грунтовые воды – и выполнить буронабивные сваи из-за этого невозможно. Такой фундамент в сечении напоминает перевернутую букву «Т». Так же, такой тип фундамента целесообразен, если вы хотите сделать высокий цоколь на плохом грунте.


Ленточный фундамент на монолитной подушке (п.Железный перебор, возводила компания House Concept)

Глубина заложения ленточного фундамента

Известно, что ленточный фундамент необходимо закладывать ниже глубины промерзания. Но внесем некоторую ясность. Ниже глубины промерзания надо закладывать подошву фундамента только в пучинистых — глинистых грунтах (глины и суглинки). В песчаном же грунте можно подошву фундамента закладывать и выше. Подготовка под фундамент тоже выполняется из непучинистых материалов – песка и щебня, и таким образом, при правильно выполненной подготовке, достаточной толщины, подошва может располагаться и выше линии промерзания грунта.

Этапы устройства:
  • Выравнивание основания
  • Устройство песчано-щебеночной подготовки с вибротрамбованием
  • Устройство бетонной подготовки (min 50мм). Бетонную подготовку можно заменить на укладку водонепроницаемой мембраны типа «Изостуд» – такая мембрана достаточно прочная на разрыв, и она не позволит просачиваться грунтовым водам снизу, а из фундамента не «убежит» цементное молочко
  • Изготовление арматурного каркаса и установка его в проектное положение
  • Прокладка необходимых инженерных коммуникаций, труб
  • Сборка и установка опалубки, установка закладных проходов, хомутов, деталей
  • Заливка бетона в опалубку с постоянным уплотнением глубинными вибраторами
  • Уход за бетоном
  • Снятие опалубки
  • Уборка строительного мусора


Подбетонку можно заменить мембранной гидроизоляцией. Главное — герметичное выполнение стыков (На фото — объект House Concept)

Но этим работы по устройству фундамента не заканчиваются. Необходимо будет выполнить его гидроизоляцию. А в дальнейшем – утепление и облицовку.


Обмазочная гидроизоляция фундамента (Комарова, House Concept)

Работа арматуры, устройство каркаса

Ленточный фундамент работает по типу балки. Все растягивающие напряжения в теле фундамента воспринимает арматура. Поэтому и расположение ее в ленточном фундаменте такое же, как и в балке – продольная арматура наибольшего сечения располагается в несколько рядов по нижней и верхней части фундамента. А арматура по средней линии фундамента и хомуты —  выполняют конструктивную функцию. При установке арматурного каркаса важно выдержать защитный слой – в фундаменте (из-за непосредственного контакта с грунтом) он больше, чем в наземных конструкциях. Защитный слой – это расстояние от наружной части фундамента до арматурного стержня.

Согласно нормам защитный слой арматуры равен:

Для рабочей арматуры (кроме нижней) – 30мм;

Для нижней (с бетонной подготовкой) – 35мм;

Для нижней (без бетонной подготовки) – 70мм;

Для поперечной и конструктивной – 15мм.


Защитный слой рабочей арматуры

Еще один момент – при создании каркаса арматуру обязательно связывают вязальной проволокой, предварительно выполнив нахлест арматуры. Соединение с помощью вязальной арматуры можно делать, если ее диаметр не превышает 40мм. Но мы думаем, что вы не будете настолько расточительны, чтобы приобретать такую мощную арматуру 🙂

Схема армирования ленточного фундамента (Т-образное примыкание и угол)

Нахлест рабочей арматуры

В ленточном фундаменте следует выполнять не менее:

Ар.D10мм – min нахлест 300мм
     D12мм – 380мм
     D16мм – 480мм
     D18мм – 580мм
     D22мм – 680мм
     D25мм – 760мм
     D28мм – 860мм
     D32мм – 960мм
     D36мм – 1090мм
     D40мм – 1580мм

Эти цифры приведены для растянутой арматуры. В балке растянутая арматура обычно – внизу. Но ленточный фундамент – это не совсем балка, так как работает в других от балки условиях. Здесь  растяжение может возникать как внизу, так и в верхней части. Поэтому этих величин следует придерживаться для всей рабочей арматуры. Есть нормы для сжатой зоны – нахлест  там меньше, чем для растянутой, поэтому здесь не приводим.

При прохождении арматуры углов, Т-образных стыков, рабочая арматура должна загибаться. Не допустимо выполнять в таких местах обрезать арматуру, необходимо ее загибать.

Стоимость ленточного фундамента

Складывается из следующих составляющих:

  • Геодезические работы
  • Материалы на опалубку (доски в дальнейшем можно использовать, например, для стропильной системы)
  • Щебень, песок (для подготовки)
  • «Тощий» бетон или мембрана – под подошву фундамента
  • Арматура, вязальная проволока
  • Бетон
  • Работа машин и механизмов (бетононасос, кран для разгрузки арматуры, и т.п.)
  • Гидроизоляция обмазочная и оклеечная – мастика, рулонная гидроизоляция
  • Транспортные услуги
  • Работа строителей
  • Мелкие расходы (гвозди, диски, макловица, ведра и т.д.)

Когда стоит выбрать ленточный фундамент для дома

Выбирать тип фундамента приходится каждому, кто планирует строительство любого здания. От того, насколько правильно будет выбран и смонтирован фундамент, зависит прочность здания и то, сколько лет оно сможет простоять, не требуя ремонта.

Если предполагается возвести высокое или тяжёлое здание, например из камня, то ленточный фундамент для дома станет хорошим выбором. Такой фундамент выдерживает значительные нагрузки и обладает уникальной способностью их перераспределять. Это актуально, когда нужно поставить дом на участке с неравномерным рельефом или сложным типом грунта. Даже когда на отдельных участках грунт очень проблемный, ленточный фундамент справится с задачей распределения общей нагрузки равномерно на другие участки фундамента, и дом сможет стоять прочно.

Фундамент такого типа стоит использовать и при большой массе несущих стен, и при значительном весе перекрытий, если они сделаны из металла или железобетона. Бывает так, что изначально планируется другой тип фундамента, но после подсчёта суммарного веса здания становится понятно, что стоит или перейти на ленточный фундамент, или заменить тяжёлые перекрытия более лёгкими, использовав другие материалы.

Наша компания предлагает услуги по монтированию качественных ленточных фундаментов. У нас большой опыт в закладке фундаментов с разными показателями и на разную глубину. Прибегая к услугам специалистов, вы получаете крепкий дом без лишних вложений.

Если вы собрались построить дом, очень рекомендуется проконсультироваться с профессионалами по поводу всех вопросов. Это стоит недорого, чего нельзя сказать про капитальный ремонт, который понадобится очень скоро, если где-то были допущены ошибки.

Особенности укладки ленточного фундамента

Данный тип фундамента представляет собой железобетонную ленту, которая проводится под всеми несущими стенами дома. Важно, чтобы на всём своём протяжении эта лента имела одинаковую ширину и толщину и была однородной по своей структуре.

Укладка ленточного фундамента технологически значительно проще, чем в случае со сваями или плитами. Для формирования такого фундамента не потребуется специальная техника и крупные затраты на неё.

Но при этом подразумеваются большие трудозатраты и немалый расход бетона, особенно при использовании монолитной технологии создания ленточного фундамента. Стоит заранее рассчитать и расход бетона, и расход на опалубку, которая потребуется для формирования границ траншеи, впоследствии заливаемой бетонным раствором.

Возможные ошибки при укладке ленточного фундамента

Проводить укладку фундамента своими силами можно, но для этого нужно иметь опыт и очень точно всё рассчитывать. Если возникают сомнения, то лучше не рисковать. Наши сотрудники возведут для вашего дома подходящий фундамент сначала на бумаге, а затем и в реальности.

Следующие ошибки могут привести к опасным последствия: появлению трещин, перекосу дома либо перерасходу материалов во время строительства.

  • Недостаточное внимание к типу грунта на строительной площадке, который может быть разным в разных её частях.
  • Если удельный вес конструкций (общий вес дома, поделённый на квадратные метры фундамента) оказывается слишком большим, в этом случае здание может перекоситься или обрушиться.
  • Использован недостаточно качественный или неоднородный бетон.
  • Во время монтирования фундамента не была учтена гидроизоляция и теплоизоляция объекта.

Во избежание таких ошибок вы можете обратиться в нашу компанию. Надёжный фундамент по доступной цене – это вполне возможно!

Ленточный фундамент плюсы и минусы: особенности, преимущества, недостатки

Постройка дома – дело важное и ответственное, особенно в том, что касается фундамента. Разновидностей фундаментов существует достаточно много, причем большинство из них подходят для зданий всех типов, но наиболее популярным, особенно в малоэтажном строительстве, является вариант, который называется «ленточный».

Он достаточно прост в возведении, обходится относительно недорого и при этом является неприхотливым, надежным и подходит для всех типов строений – от капитального гаража до жилого дома.

Виды и варианты ленточного фундамента

Свое название этот тип фундамента получил из-за внешнего вида и конструкции: он представляет собой сплошную бетонную ленту определенной ширины и глубины, проходящую под всем периметром дома по несущим стенам.

Для его возведения не требуется применение спецтехники, поэтому в большинстве случаев можно обойтись силами одной бригады рабочих, что и стало основной причиной его популярности.

Делится ленточный фундамент на несколько разновидностей:

  • Монолитный. Этот вариант представляет собой сплошной армированный бетонный блок, который заливается на месте строительства. В этом случае роется траншея, возводится опалубка, затем в пока еще пустой траншее вяжется армирующий пояс из арматуры или толстой стальной проволоки, а затем заливается бетоном. В результате получается единый массив, скрепленный внутри поясом из металла, не допускающим раскола фундамента на несколько частей.
  • Сборный. Отличается от монолитного тем, что в траншею укладываются готовые железобетонные блоки, которые скрепляются между собой при помощи сварки, а швы заливаются цементным раствором. По надежности такой вариант уступает монолитному, но является более простым и быстрым, поэтому чаще всего используется на поточном строительстве, тогда как монолит больше подходит для частных домов.

Помимо этого ленточный фундамент делится в зависимости от глубины:

  • Мелкозаглубленный используется в тех случаях, когда строительство ведется на твердом грунте, который не деформируется при больших нагрузках и замерзании. Обычно такой фундамент не достигает горизонта промерзания и в крайнем случае продолжается бетонным ногами в ключевых точках периметра, которые опускаются глубже, чем основной массив. Такой вариант отлично подходит для заборов, гаражей, небольших бань и других хозяйственных построек, имеющих относительно небольшую массу.
  • Заглубленный опускается ниже горизонта промерзания и применяется на подвижных грунтах, которые легко деформируются при большой нагрузке, а также меняют свой объем при замерзании зимой. Заглубление ниже горизонта промерзания гарантирует, что здание не будет двигаться вместе с грунтом при наступлении морозов и увеличивает общий срок его эксплуатации. Глубокий ленточный фундамент требуется при возведении массивных строений, например, капитальных гаражей под два или три автомобиля, коттеджей, двухэтажных магазинов и подобных простроек.

Как и любые другие инженерно-строительные сооружения, ленточный  фундамент имеет свои достоинства и недостатки, основываясь на которых и следует принимать решение, использовать в строительстве этот вариант или предпочесть фундамент другой конструкции.

Преимущества ленточного фундамента

  • Относительно низкая стоимость. Ленточные фундаменты обычно имеют достаточно небольшие размеры, поэтому требуют не так уж и много материалов для возведения. К тому же материалы требуются самые простые – дешевая грубая доска для опалубки; арматура 8-12 мм диаметром для создания скрепляющего пояса, цемент марки 400, обычный песок и щебень для создания бетона. Поэтому и работа, и материалы стоят не так уж и дорого.
  • Простая конструкция. Для возведения ленточного фундамента не требуется использование специальной техники и каких-либо сложных технологий, так как в нем все максимально просто. Траншею можно вырыть лопатой, даже достаточно большую; опалубка строится при помощи пилы и молотка; арматура вяжется между собой стальной проволокой, без сварки; бетон также можно сделать прямо на участке, небольшие объемы вручную, более значительные – при помощи переносной бетономешалки на полкуба или куб.
  • Высокие нагрузки. Так как ленточный фундамент представляет собой единый грубый монолит бетона, он спокойно выдерживает вес двух- или трехэтажного кирпичного дома без деформации. Поэтом он подходит для малоэтажного строительства любого типа.
  • Скорость. Даже под большой дом в сто квадртаных метров возвести фундамент можно менее, чем за месяц, если замешивать бетон своими силами, и всего за неделю при использовании готового, так как с промышленных миксеров весь объем можно залить за один день. Поэтому основное время уйдет на то, чтобы вырыть траншею и построить опалубку с армирующим поясом.

Недостатки ленточного фундамента

  • Для возведения максимально надежного ленточного фундамента требуется анализ грунта и точный расчет заглубления. Если этого не сделать, в зимнее время все здание может «повести», так как будет не учтена пучинистость грунта, или оно просядет, так как почва окажется слишком мягкой, а фундамент – слишком мелкий для нее. Поэтому при постройке дома на таком фундаменте нужно учитывать подвижность грунта и его пучинистость, то есть поведение в период промерзания.
  • Большая масса. Если неправильно выбрать место для строительства и недостаточно изучить грунт, большая масса фундамента под воздействием веса здания может привести к тому, что одна из его частей просядет сильнее, чем остальные и дом перекосит.

Но эти недостатки вряд ли можно считать критическими, так как если правильно все рассчитать, дом на таком фундаменте простоит не одно поколение. Поэтому тем, кого не пугают сложные вычисления и изучение грунта, можно смело советовать использовать в проекте и строительстве именно этот вариант.

Требования к размерам ленточного фундамента

Если в проекте дома предполагается возведение фундамента именно этого типа, то потребуется множество точных расчетов относительно его глубины и ширины, которые не только должны соответствовать типу грунта, но и выдерживать массу здания.

Пятка ленточного фундамента должна равняться 30х80 см как минимум, также очень важно соблюсти размеры перевязки армирующего пояса, так как иначе он может оказаться слишком слабым, и массив фундамента распадется под нагрузкой на несколько крупных фрагментов.

При возведении фундамента на твердом грунте, он может быть такой же ширины, что и стены, поэтому траншею требуется расширять только на толщину досок опалубки.

В мягких и сыпучих грунтах обязательно оставляется небольшой промежуток, хотя бы в 10 см, который засыпается песком после строительства.

Такая подушка компенсирует движение грунта во время сезонных изменений и резких похолоданий, не допуская изменения давления на сам массив фундамента.

Вывод о ленточном фундаменте

С учетом всех достоинств и преимуществ ленточного фундамента, можно смело говорить, что это наиболее простой, недорогой и надежный вариант фундамента для малоэтажного строительства.

Он широко используется для постройки домов, коттеджей, капитальных гаражей и других построек подобного плана.

Ленточный фундамент

Ленточный фундамент — самый распространённый в нашей стране вид фундамента. Представляет собой замкнутый контур (ленту), состоящий из железобетонных конструкций. В данном разделе мы рассмотрим основные виды ленточных фундаментов, сферу применения этого вида фундамента, а также особенности их строительства.

Виды ленточных фундаментов

Виды ленточных фундаментов по способу строительства:

  • Монолитный
  • Сборный

Монолитный ленточный фундамент подразумевает по собой связанный арматурный каркас залитый бетоном. Широко распространен при малоэтажном строительстве домов из различных материалов.

Сборным называют фундамент собранный из отдельных железобетонных конструкций, например фундаментных блоков. Между собой блоки скрепляются цементным раствором. Чаще всего данный вид фундамента применяется при строительстве цокольного этажа или подвала.

Также ленточные фундаменты различают по глубине заложения:

  • Мелкозаглубленный
  • Глубокозаглубленный

Мелкозаглубленными принято считать фундаменты, заглубленные в почву не более 500 мм. Данный вид ленточного фундамента используется для легких построек и на грунтах, с невысокой степенью пучинистости.

Выбирать мелкозаглубленный фундамент для вашей постройки, рекомендуем только после изучения состава и несущей способности грунтов, а также расчета нагрузок от самой постройки!

Глубокозаглубленными называют фундаменты, заглубленные более чем на 500 мм ниже уровня поверхности земли. Данный вид ленточного фундамента является наиболее прочным и долговечным. Глубокозаглубленный ленточный фундамент применим практически к любому строению и большинству видов грунтов.

Технологии и этапы монтажа.

Строительство любого вида фундамента – очень ответственное действие. Ошибки, допущенные при выборе типа фундамента, или при проведении монтажных работ, могут привести к неприятным последствиям:

  • Появление трещин на стенах
  • Частичное разрушение постройки
  • Полное разрушение постройки

Перед началом монтажа необходимо выбрать тип будущего фундамента, произвести расчеты глубины заложения и армирования, выбрать материалы для строительства (марку бетона или фундаментных блоков).

Рассмотрим этапы строительства глубокозаглубленного ленточного фундамента.

Разметка участка строительства.

Первым этапом строительства фундамента является выполнение разметки участка под будущую постройку. Разметку принято начинать с составления мини геодезической карты участка. После определения нулевой отметки, необходимо произвести выемку грунта на глубину фундаментной ленты. Далее нужно разметить оси строения. Как правило, для этого используют деревянные колья и шпагат. После установки осей, размечается весь контур фундаментной ленты.


Во втором этапе производиться монтаж опалубки для «пятки» фундаментной ленты, предварительно обустроив «подушку» из ГПС (гравийно-песчаная смесь) или бетонную подготовку, из бетона М150, высотой не менее 100 мм. Для устройства «подушки» нужно удалить ручным способом грунт со дна котлована, на глубину высоты «подушки», а по ширине на 200-400 мм. шире размера «пятки». Если для устройства «подушки» Вы выбрали ПГС, требуется выполнить уплотнение смеси виброплитой. После монтируется каркас из арматуры. Естественно, данное действие выполняется только при условии, если фундамент имеет «Т» образную форму. Если фундамент без «пятки», данный этап можно пропустить.

Третьим этапом у нас будет установка и вязка основного каркаса армирования. Устанавливаем все необходимые закладные под канализацию, электропроводку и т.д. Теперь можно приступить к монтажу опалубки.
Подробнее о правильном монтаже опалубки можно прочитать в соответствующем разделе нашего сайта. Обратим Ваше внимание на последовательность действий в данном этапе: для удобства монтажа, в отличии от предыдущего этапа, сначала устанавливаем каркас из арматуры, и только после этого монтируем опалубку.

Следует помнить, что давление бетона на нижнюю часть опалубки будет очень высоким! Для монтажа опалубки необходимо использовать только высокопрочные материалы. Также очень внимательно отнестись к монтажу распорок, шпилек и других мероприятиях, направленных на закрепления опалубки.

Четвертым этапом производим заливку бетона. Рекомендуется это делать при помощи специальной техники, например бетононасоса. Если вы хотите сэкономить, можно обойтись и самодельными лотками, но обязательно производить послойное вибрирование бетона. После окончания заливки, необходимо вручную, при помощи шпателя или планки, «загладить» поверхность фундамента.

Помните, время набора марочной прочности бетона составляет 28 суток. Нагружать фундамент рекомендуется не ранее, чем через 7-10 дней после окончания заливки. Гидроизоляцию и утепление фундамента лучше производить после набора бетоном марочной прочности. Это вызвано тем, что набор прочности возможен только при поступлении естественной влаги в бетон, а при выполненных: гидроизоляции и утеплении этот процесс заметно усложняется.

Фото фундаментов, выполненных нашими специалистами можно посмотреть в этом разделе.

Для подробной консультации или вызова специалиста на объект позвоните нам по телефонам:
+7(495)502-36-35; +7(925)011-78-88

Плотный фундамент — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов.

Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому эти нагрузки необходимо передавать на более глубокие слои с более высокой несущей способностью.

Неглубокие фундаменты включают:

Сплошные фундаменты (иногда называемые стропильными фундаментами или матовыми фундаментами) образованы железобетонными плитами одинаковой толщины (обычно от 150 до 300 мм), которые покрывают большую площадь, часто всю площадь основания здания. Они распределяют нагрузку от множества колонн или стен по площади фундамента и могут считаться «плавающими» по земле, как плот плавает по воде.

Они подходят, если:

Сплошной фундамент может быть быстрым и недорогим в строительстве, так как он, как правило, не требует глубоких земляных работ по сравнению с ленточным или блочным фундаментом, и для него может потребоваться меньше материала, поскольку он объединяет фундамент с фундаментной плитой. Однако они, как правило, менее эффективны, когда структурные нагрузки сосредоточены в нескольких сосредоточенных областях, и они могут быть подвержены эрозии по краям.

Как правило, они изготавливаются на уплотненном твердом основании (толщиной примерно 100 мм). Затем можно уложить слой глухого бетона, чтобы можно было сформировать плот (обычно 50 мм) с водонепроницаемой мембраной сверху.

Бетонный фундамент, как правило, включает стальную арматуру для предотвращения растрескивания, а также может включать балки жесткости или утолщенные участки для обеспечения дополнительной поддержки при определенных нагрузках, например, под внутренними стенами или колоннами (для которых может потребоваться арматура, работающая на продавливание).Балки могут выступать над плотом, над ним или под ним, или могут быть «скрытыми» балками, образованными усиленными участками в глубине самого плота. Эти утолщенные участки особенно полезны при плохих грунтовых условиях, поскольку в противном случае требуемая толщина самого плота может оказаться нерентабельной.

Обычно по периметру плота создается утолщенная усиленная зона для формирования краевой балки, поддерживающей внешние стены здания. Бетонный носок часто поддерживает внешний лист стены.

Изоляция, как правило, укладывается поверх плота с бетонным или фальшполом.

В некоторых случаях может потребоваться дренаж под плотным фундаментом , а также могут потребоваться геотекстильные барьеры для предотвращения забивания свободно дренирующих материалов окружающим грунтом.

Типы ростверка включают:

Для получения дополнительной информации см. Типы ростверка.

Проектирование плитных фундаментов включает в себя ряд дисциплин, поскольку необходимо учитывать не только саму конструкцию, но и; интеграция других конструкций (таких как внешние стены), изоляция, гидроизоляция и сложные грунтовые условия, такие как наличие грунтовых вод, деревьев или загрязнения.

Там, где почва сжимаема, плитный фундамент может быть сформирован как компенсирующий фундамент. В этом случае плотная плита устанавливается на глубину, при которой вес вынутого грунта равен весу плиты плота плюс вес поддерживаемой конструкции. Это может быть уместно при строительстве зданий на мягкой глине или рыхлом песке, так как осадка может быть значительно уменьшена.

Для получения дополнительной информации см. Компенсационный фонд.

Фундаменты зданий — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои почвы или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки для их поддержки.

Существует очень широкий спектр типов фундаментов, подходящих для различных применений, в зависимости от таких соображений, как:

В очень широком смысле фундаменты можно разделить на мелкозаглубленные и глубокие.

[править]

Ленточные фундаменты

обеспечивают непрерывную полосу поддержки линейной конструкции, такой как стена. Подробнее см. в разделе Ленточный фундамент.

Траншейные заливные фундаменты представляют собой разновидность ленточных фундаментов, в которых выемка траншеи почти полностью заполнена бетоном.Для получения дополнительной информации см.: Траншейный фундамент.

Траншейный фундамент из щебня представляет собой еще один вариант фундамента с насыпью из траншеи и представляет собой традиционный метод строительства, в котором используется рыхлый камень или щебень, чтобы свести к минимуму использование бетона и улучшить дренаж. Для получения дополнительной информации см. Фундаменты из бутовых траншей.

[править] Фундаментные подушки

Фундаментные подушки представляют собой прямоугольные или круглые подушки, используемые для поддержки локализованных нагрузок, таких как колонны. Дополнительные сведения см. в разделе Фундаменты на подушках.

[править] Плотные фундаменты

Сплошные фундаменты представляют собой плиты, которые покрывают большую площадь, часто всю площадь основания здания, и подходят для плохих грунтовых условий, вероятной осадки или когда создание отдельных ленточных или подкладных фундаментов для большого количества индивидуальные нагрузки. Сплошные фундаменты могут включать балки или утолщенные участки для обеспечения дополнительной поддержки при определенных нагрузках. Дополнительные сведения см. в разделе Фундаменты Raft.

[править] Сваи

Свайные фундаменты представляют собой длинные тонкие колонны, обычно изготавливаемые из стали или железобетона, а иногда и из дерева.

Обычно сваи классифицируются как; торцевые сваи (где большая часть трения развивается в носке сваи, опираясь на твердый слой) или висячие сваи (где большая часть несущей способности сваи развивается за счет касательных напряжений по сторонам сваи, подходит, когда более твердые слои находятся слишком глубоко).

Чаще всего используются сваи; забивные сваи, предварительно изготовленные за пределами площадки, а затем забитые в землю, или буронабивные сваи, заливаемые на месте. Если бурение и заливка происходят одновременно, сваи называются буронабивными сваями непрерывного действия (CFA).

Для получения дополнительной информации см. Свайный фундамент.

[править] Минисваи (или микросваи/микросваи)

Мини-сваи используются там, где доступ ограничен, например, для поддержки конструкций, подверженных осадке. Они могут быть забивными или винтовыми. Для получения дополнительной информации см. Микросваи.

[править] Свайные стены

Помещая сваи вплотную друг к другу, можно создать постоянную или временную подпорную стенку. Это могут быть близко расположенные смежные свайные стены или взаимосвязанные секущиеся стены, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

[править] Диафрагменные стенки

Диафрагменные стены изготавливаются путем рытья глубокой траншеи, обрушение которой предотвращается за счет заполнения инженерным раствором, таким как бентонит, а затем траншея заполняется железобетонными панелями, стыки между которыми могут быть водонепроницаемыми.

Обычно используется для строительства сверху вниз, когда цокольный этаж строится одновременно с надземными работами.

Для получения дополнительной информации см. Стенка мембраны.

[править] Кессоны

Кессоны представляют собой водонепроницаемые подпорные конструкции, утопленные в землю путем удаления материала со дна, обычно это может подходить для строительных конструкций ниже уровня воды. Для получения дополнительной информации см. Кессон.

[править] Компенсационные фонды

Если выкапывается очень большое количество материала (например, при наличии глубокого подвала), может быть достаточно, чтобы снятие напряжения в результате земляных работ было равно приложенному напряжению от новой конструкции.В результате должно быть небольшое эффективное изменение напряжения и малое оседание.

Для получения дополнительной информации см. Компенсационный фонд.

[править] Грунтовые анкеры

Грунтовые анкеры передают очень высокие нагрузки, используя залитый раствором анкер для механической передачи нагрузки от сухожилия к земле. Они могут быть предварительно натянуты или могут быть натянуты под действием приложенной нагрузки.

Для получения дополнительной информации см. Заземляющий анкер.

видов ленточного фундамента | Строительство и проектирование ленточного фундамента

Что такое ленточный фундамент : Ленточный фундамент — это мелкозаглубленный фундамент, который используется для обеспечения непрерывной ленточной поддержки линейной конструкции.Это бетонная полоса, обычно укладываемая в траншею. Минимальная толщина этой бетонной полосы составляет 150 мм.

Эта основа широко используется. Существуют разные типы фундамента. Здесь речь идет только о ленточном фундаменте. В этой статье мы обсудим ленточный фундамент, где он может подойти, а может и не подойти.

Использование ленточного фундамента

Здесь мы помещаем список правил, по которым можно сделать ленточный фундамент.

1. На полу отсутствует привозной грунт.
2. Толщина ленточного фундамента не менее 150мм.
3. Нижний уровень ступенчатого фундамента перекрывается верхним уровнем по толщине или высоте.
4. Высота ступени может быть равна или меньше толщины фундамента.

Что важно помнить при строительстве ленточного фундамента

Большая растительность

Существующие деревья являются причиной вытягивания из почвы заметного количества влаги.Зимой и летом почва может подниматься и опускаться до 40 мм. Там, где вырублены деревья, те места не подходят для ленточного фундамента. Эмпирическое правило заключается в том, что конструкция находится вдали от деревьев, по крайней мере, на высоту деревьев.

В Британском стандарте 5837 упоминается, что фундаменты, возводимые на площади, равной ожидаемой высоте взрослых деревьев, должны принимать меры предосторожности. Меры предосторожности:

1.Закладка фундамента
2. Строительный инспектор должен рассмотреть другие меры.
3. Там, где деревья расположены рядами, допускается увеличение высоты деревьев в 1,5 раза.

Также помните, что мертвые деревья могут стать причиной ослабления подшипника.

Горнодобывающая промышленность

Если есть история раскопок, то местные власти должны принять специальные меры по добыче полезных ископаемых. Размер фундамента зависит от нагрузки на него. Стены сидят в фундаменте, и нагрузки распределяются по всему имуществу.

Здесь рассчитывается нагрузка на недвижимость и рассчитываются фундаменты. Характер грунта и конструкция фундамента связаны. В конце составляется таблица для фундамента, в которой указаны размеры фундамента в определенных грунтовых условиях. Эта таблица показана здесь следующим образом.

Таблица: Свод правил ленточного фундамента
Тип недр Состояние недр Применяется для полевых испытаний Минимальная ширина в мм
Камень Не уступает песчанику, известняку или твердому мелу Для земляных работ требуется по крайней мере пневматический или другой механический крюк В каждом *корпусе – равна ширине стены
Гравий или песок Компактный Компактный Требуется кирка для раскопок. Деревянный колышек, квадрат 50 мм, трудно вбить больше 150 мм *250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина Жесткий Нельзя формовать пальцами, для удаления требуется отмычка/пневматическая/механическая лопата *250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина Фирма Можно формовать путем сильного нажатия пальцами и выкапывания вручную с помощью черенка или лопаты *300 – *350 ​​– *450 – *450 – *600 – *750 – *850
Песок / илистый песок / глинистый песок Свободный Можно выкопать лопатой.Деревянный квадратный колышек 50 мм легко забивается *400 – *600 – Далее необходимо указать проектировщик/архитектор/инженер
Ил / Глина / Песчаная глина / Алевритовая глина Мягкий Довольно легко формуется пальцами и легко выкапывается *450 – *650 – Далее необходимо указать проектировщик/архитектор/инженер
Ил / Глина / Песчаная глина / Алевритовая глина Очень мягкий Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке *600 – *850 – Далее необходимо указать проектировщик/архитектор/инженер

Типы нагрузок в ленточном фундаменте

Существует три различных типа нагрузок:

1. Собственная нагрузка: это сила общей массы конструкции здания
2. Прикладываемая нагрузка: эта сила будет воздействовать на имущество в виде людей, мебели и фурнитуры.
3. Ветровая нагрузка: Ветровая нагрузка представляет собой динамическую силу. Расчет этой ветровой нагрузки можно найти в БС СР3.

Нагрузка рассчитывается по весу конструкции (в килограммах) и умножается на 9,81.

Завершить

Окончательные решения о ширине и глубине ленточного фундамента будут принимать местные власти.Заливать траншею под фундамент бетоном дается в большинстве случаев. Это также дешевле, чем другие. Стоимость работ больше, чем стоимость заливки бетона. В последнюю очередь местные власти укажут количество комнат и другие цели.

типов фундаментов — Geo Tech

Фундамент – это структурная часть здания, на которой стоит здание. Его работа заключается в передаче и распределении своей нагрузки и приложенных нагрузок к грунту таким образом, чтобы нагрузка не превышала несущую способность «фундамента». Фундаментное ложе – это твердая почва, на которой держится фундамент.

Существуют различные типы фундаментов, использование которых зависит от нагрузки от конструкции, а также от состояния грунта. Перед началом любого строительного проекта всегда желательно убедиться в пригодности каждого типа фундамента.

Ниже представлены различные типы фундаментов:

Фундаменты обычно либо неглубокие, либо глубокие. Неглубокие фундаменты строятся путем выкапывания земли до основания фундамента с последующим строительством фундамента.Фундаменты мелкого заложения, в свою очередь, делятся на ленточные, индивидуальные и ростверковые.

Ленточные фундаменты часто встречаются в несущих каменных конструкциях, и они действуют как длинная полоса, которая несет вес всей стены. Ленточный фундамент идеален там, где строительные нагрузки ложатся на целые стены, а не на отдельные колонны.

Индивидуальные фундаменты являются наиболее распространенными, и они часто используются, если нагрузка здания приходится на колонны. Как правило, каждая колонка будет иметь собственное основание.Фундамент обычно представляет собой прямоугольную или квадратную бетонную подушку, на которой возводится колонна.

Фундаменты из плотных или матовых материалов

рекомендуются, если планируется строительство подвалов. В этом случае в качестве фундамента будет выступать весь цокольный этаж, а вес здания будет распределяться равномерно по всей площади здания. Этот тип фундамента известен как плот, потому что он делает здание похожим на судно, которое «плывет» по морю почвы.

Плотные или матовые фундаменты настоятельно рекомендуются в тех случаях, когда грунт слабый, поэтому инженер-строитель должен обеспечить распределение нагрузки здания на большую площадь.Плотные или матовые фундаменты также могут быть идеальными, если колонны расположены близко друг к другу, так что при использовании отдельных фундаментов они будут касаться друг друга.

Глубокие фундаменты

Глубокие фундаменты, в отличие от мелкозаглубленных, располагаются очень глубоко под готовой поверхностью грунта, так что на их несущую способность трудно повлиять поверхностными условиями. В основном они уходят на три метра в глубину от готового уровня земли. Глубокие фундаменты идеальны, если у поверхности есть непригодные грунты, таким образом, возникает необходимость передачи нагрузки здания на более глубокие, более устойчивые слои на определенной глубине.

Фундаменты глубокого заложения принято делить на две группы: свайные фундаменты и буронабивные. Инженеры-строители часто используют свайные фундаменты для передачи тяжелых нагрузок конструкций на более устойчивые и твердые слои грунта ниже уровня земли через колонны. Тип фундамента также смягчает подъем конструкции здания в случае боковых нагрузок, таких как сила ветра и землетрясение.

Просверленные стволы действуют аналогично свайным фундаментам, но представляют собой фундаменты большой мощности, залитые на месте.Фундамент с просверленным валом сопротивляется нагрузкам за счет сопротивления схождения или сопротивления вала, а иногда и их комбинации.

Просверленные валы часто изготавливаются с использованием шнека.

Для получения дополнительной информации, пожалуйста, посмотрите видео ниже.





Юридическая группа Hurwitz имеет юристов из Лос-Анджелеса, которые вам нужны, когда вы пойдете в суд. Не позволяйте ошибке разрушить вашу жизнь, обратитесь за помощью к этим замечательным адвокатам и верните свою жизнь в нужное русло.

видов ленточного фундамента

Их можно построить так, чтобы они соответствовали садовому строению практически любого размера, если земля под ними не имеет уклона. Разумным вариантом является строительство фундамента с использованием железобетона. Базы, которые вы найдете ниже, являются отличными основами для любого типа садовых построек. Виды ленточного фундамента Рядовой ленточный фундамент. Полоса железобетона поддерживает стены. Забыли пароль? Наличие прочного, стабильного, ровного фундамента является важным этапом строительства сарая, дачи или любого другого типа садовой постройки.Чрезмерное увеличение ширины и глубины конструкции с целью предотвращения сдвига стены экономически не обосновано. В сочетании с внутренней колонной нагрузка распределяется равномерно. Основные размеры ленточного фундамента для строительства пустотелых бетонных стен и конструкций полых стен из деревянного каркаса аналогичны. Обратите внимание на следующее: Уберите с места мусор и приступайте к разделению, закладывая на землю как внешние, так и внутренние бордюры будущего фундамента.Этот метод позволяет немного затвердеть верхнему слою бетона и предотвращает его эрозию и растрескивание. Чем больше несущая способность грунта, тем меньшая ширина фундамента необходима для одной и той же конструкции. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются. В идеале, если вы не кладете здание на мощение, ваше основание всегда должно быть того же размера, что и площадь здания, которое вы возводите, и состоять из тротуарной плитки, регулируемого пьедестала стояка или шлакоблоков на гравии, бетонной плите. или ленточный фундамент.Индивидуальные фундаменты являются одним из самых простых и распространенных видов … ленточных фундаментов. Ваш электронный адрес не будет опубликован. несвязный грунт, такой как гравий. Использование Подходит для высокой несущей способности и. Сегодня для фундаментов застройщики в основном используют бетон, так как его легко укладывать, распределять и выравнивать в траншее для фундамента. В этом случае арматура будет наиболее эффективно располагаться в монолите. Вы получите ссылку и создадите новый пароль по электронной почте. Адрес: Create Room, Fickle Field, Norton Lane, Norton Mandeville, Ingatestone CM4 0LN Телефон: 01277 363030 Электронная почта: [email protected] Он представляет собой ровное основание для стен, и его размеры должны быть достаточными для распределения нагрузки, воздействующей на фундамент, на площадь основания, способную выдержать вес здания без чрезмерного уплотнения. Это одна из самых простых баз, особенно если вы делаете это самостоятельно. Типы мелкозаглубленных фундаментов и их использование, методы дозирования цемента, песка и заполнителей в бетоне. Основание слишком маленькое для здания. Фундаменты из матов полезны для уменьшения неравномерной осадки на неоднородных грунтах или там, где существует большой разброс нагрузок на отдельные колонны.Бетонный раствор должен соответствовать требованиям совместимости с химическими веществами почвы. Ремешок соединяет две опоры таким образом, что они ведут себя как одно целое. Высота ступеней не должна превышать толщину фундамента. Типы мелкозаглубленных фундаментов и их использование 1. Оптимальная засыпка 50 мм. Затем вы должны использовать скальп 40 мм, чтобы заполнить около 75-150 мм, используя виброплиту, трамбовку или каток. Его виды, особенности конструкции, преимущества и недостатки применения. Это распространенная ошибка, когда измерения проводятся неправильно.Все права защищены. Иногда людям приходится в последнюю минуту нанимать древесных хирургов, чтобы срубить деревья, мешающие строительству сада. Комбинированный фундамент Ленточный или консольный фундамент. Этапы возведения ленточного фундамента. Комбинированный фундамент поддерживает две колонны. Регулируемая подставка идеально подходит, если у вас уже есть твердая поверхность, требующая некоторого выравнивания. Virgin Hyperloop проводит первое пассажирское испытание в Лас-Вегасе, 6 лучших энергоэффективных высотных зданий в мире, понимание утечки воды в бетонных конструкциях: ее причины и предотвращение, графеновый бетон: революционная инновация в строительном секторе.

Turk Значение на телугу, Опыт коренных американцев, Ало Йога Сток, Дженни Пакхэм Лтд, Временный пол для вечеринок, Региональный менеджер, что означает на тамильском языке, Тип корпуса Продолжение Значение, Мотивация Чарльза Перкинса, Предложение жертвы, История Дня Памяти, Римлянам 6 кв, Рюкзак Smiggle Junior, Кинжал Немо 2p След, Патагония Вентура Стеклянная дверь, Библия Исцеляющего Присутствия Бенни Хинна Мастера, Что такое Volkstrauertag, Кулер для кемпинга, Внутри памятника африканского возрождения, Целевые велосипеды, Полупрозрачная пудра Laura Mercier Dupe, Автобус Садбери в Торонто, Сочувствие Rolling Stones к The Devil Live 2019, Новый ведущий матча, Как добраться до карты Battle Royale в Creative, Курт Хитчс, Агро скальные тела, Альпинистская обувь женская, Солнечные фонари для кемпинга, Хоутон, Мичиган, Отчеты Испании, Какова моя линия 14 ноября 1965 г. , Землетрясение в Оклахоме, 2016 г., Натали Шарп Одинокий таксидермист, Sault Ste Marie To Brampton, Ветераны Значение на тамильском языке, Упсала Погода, Тело Садбери Ньюс найдено, Различия между коренными американцами и белыми поселенцами, сапотекский язык, Контракт Малика Макдауэлла, Как путешествовать по Гималаям в одиночку, Руки коренных американцев, Наккал На английском, Гражданин К — Смотреть Онлайн, Издание Outsiders, посвященное 50-летию, подписано, Эйфория напротив, Регулируемый регулятор пропана с манометром, Что такое компьютерная сеть, Односторонняя хеш-функция, Группа «Праздник друзей», Может и может Предложения, Жена хозяина колеса фортуны, Sephora Индонезия Карьера, Wild Country Zephyros Compact 1 V2, Инструкции по зарядке фонаря Coleman, Фонд Фиа, Направления Вундед-Ни, Южная Дакота, Слова и аккорды на мелодию скрипки Ashokan Farewell, День рождения жены Джеймса Хольцхауэра, Отели рядом с национальным памятником «Четыре угла», Землетрясение прошлой ночью в Миссури, Землетрясение в Дикси-Вэлли 1954 г. , Открыта ли смотровая площадка Soo Locks, Облачно, возможны фрикадельки Уровень книги, Судьба Джокер, Blackhawk Diversion Board Pack, Похороны в начале 1900-х годов, Ярмарка вакансий Вале, Состав по водному поло Лойолы, Чан Чан Чан Чан, Рубикон: Триумф и трагедия Римской республикиPDF, Лодка любви: дата выхода DVD 5 сезона, Whew ‘Чили Lil Yachty,

Различные типы фундаментов, используемых в строительстве | Атул Джайсвал | Советы и рекомендации по строительству

Существует три типа фундамента, которые используются в строительстве:-

i) Мелкий фундамент

ii) Глубокий фундамент

iii) Специальные типы фундамента

Мелкозаглубленный фундамент – это тип фундамента, который переносит строительные массы в землю близко к поверхности; а не в подповерхностный слой или на разные глубины, как в глубоком фундаменте.
Мелкозаглубленный фундамент удобен для фундаментов, глубина которых равна или меньше ширины фундамента. Применяется, если несущая способность грунта высока на небольшой глубине. Для сжимаемых грунтов это помогает уменьшить осадку.

Различные виды мелкого фонда:

I) Изолированные ноги

II) Комбинированные ножки

III) Словочная насадка

III) Ремень, основание

IV) Ремень, основание

V) Коврик или плот

Изолированные носильность:

Фундаменты чаще всего используются для железобетонных колонн из-за их простоты и экономичности.Изолированный фундамент используется для поддержки одной колонны. Изолированные фундаменты — это независимые фундаменты, предусмотренные для каждой колонны.

Этот тип фундамента используется, когда:

i) Колонны не расположены близко друг к другу. ii) массы на опорах меньше.

iii) Безопасная несущая способность грунта обычно высокая.

Фундамент комбинированный:

Фундамент комбинированный изготавливается для двух или более колонн после того, как они находятся рядом друг с другом и их фундаменты перекрываются. Комбинированные фундаменты предусматриваются только в тех случаях, когда несущая способность грунта низкая, когда 2 колонны расположены достаточно близко, что приводит к перекрытию соседних изолированные опоры.

Комбинированные фундаменты предусмотрены только там, где несущая способность грунта низкая, когда 2 колонны расположены достаточно близко друг к другу, вызывая перекрытие соседних изолированных фундаментов.

Ленточный фундамент:

Ленточный фундамент представляет собой непрерывную полосу бетона, которая служит для распределения нагрузки несущей стены по области грунта.

Ленточные фундаменты предназначены для ряда колонн, которые расположены близко друг к другу, так что их широкие фундаменты перекрывают друг друга или почти касаются друг друга.В таких случаях очень экономично предусмотреть ленточный фундамент, чем предусмотреть несколько широких фундаментов в одной линии. Ленточный фундамент еще называют сплошным.

Фундамент ленточный:

Разновидность комбинированного фундамента, состоящего из 2 или более фундаментов колонн, соединенных бетонной балкой. Такой пучок называется ленточнопильным. Он используется для облегчения распределения нагрузки сильно или эксцентрично нагруженных фундаментов колонн на соседние фундаменты.
Ленточный фундамент обычно используется в сочетании с колоннами, расположенными на территории здания или на линии участка.Поскольку колонны нагружены на фундаменты колонн, однако в условиях, когда колонны расположены непосредственно рядом с границей участка, основания колонн также могут быть смещены, чтобы они не нарушали соседний участок. Это приводит к эксцентрической нагрузке на часть опоры, заставляя ее наклоняться в одну сторону. Ременная балка ограничивает тенденцию фундамента к опрокидыванию, соединяя его с близкими фундаментами.

Фундамент из матов или плотов:

Фундамент из матов — это тип фундамента, который распределяется по всему пространству здания для поддержки значительных структурных масс из колонн и стен.

Матовый фундамент используется для фундаментов колонн и стен везде, где масса конструкции на колоннах и стенах очень высока. Этот тип фундамента используется для предотвращения дифференциальной осадки отдельных фундаментов, поэтому он спроектирован как один мат (или комбинированный фундамент) всех несущих компонентов конструкции.

Этот тип фундамента подходит для экспансивных грунтов, несущая способность которых меньше для пригодности широких фундаментов и фундаментов стен.Этот вид фундамента обычно экономичен, когда половина пространства конструкции покрыта отдельными фундаментами и предусмотрены настенные фундаменты.
Эти фундаменты нельзя использовать там, где уровень грунтовых вод выше опорной поверхности почвы. Использование тонального крема в таких условиях может привести к размыванию и физическим изменениям.

Это типы фундаментов, которые переносят строительные массы в землю дальше от поверхности, чем мелкозаглубленный фундамент, в подземный слой или на различные глубины.

Некоторыми из распространенных причин являются очень большие нагрузки на конструкцию, плохая почва на небольшой глубине или ограничения участка (например, границы участка).

Глубокий фундамент требуется там, где неглубокий фундамент не может поддерживать конструкцию. Глубокие фундаменты используются для передачи масс на более прочную почву или скалу на большей глубине. Когда фундамент достигает глубины менее 6 метров, он называется полуглубоким.

Различные типы глубокого фундамента:

i) Свайный фундамент

ii) Фундамент для столбов

iii) Фундамент из каменных блоков или колодцев

Свайный фундамент:

структура к жесткому скальному слою много глубоко ниже уровня земли.

Свайный фундамент необходим для передачи значительных нагрузок конструкции через колонны на слои твердого грунта значительно ниже уровня земли и там, где не могут быть использованы мелкозаглубленные фундаменты, такие как фундаменты на фундаментах и ​​матах. Эти типы фундамента дополнительно используются для предотвращения подъема конструкции в результате боковых масс, таких как силы землетрясения и ветра.

Свайные фундаменты обычно используются для грунтов, где почвенные условия, близкие к поверхности земли, не подходят для значительных масс. Глубина пластов твердых пород также может составлять от 5 до 50 м (от 15 до 150 футов) от поверхности земли.

Свайный фундамент сопротивляется массам конструкции за счет поверхностного трения и торцевой опоры. Использование свайных фундаментов дополнительно предотвращает неравномерную осадку фундаментов.

Фундамент для пирса:

Фундамент для пирса состоит из цилиндрической колонны большого диаметра для поддержки и передачи больших наложенных друг на друга масс на твердые слои ниже. Различие между свайным и столбчатым фундаментом заключается в методологии строительства.Хотя свайные фундаменты передают нагрузку через трение и/или подшипник, столбовые фундаменты передают нагрузку только через подшипник. Как правило, столбчатый фундамент имеет меньшую глубину, чем свайный. Фундамент пирса наиболее популярен в местах, где самые высокие слои состоят из гнилой породы, перекрывающей слой прочной породы. В таких условиях становится трудно забивать несущие сваи сквозь гнилую породу. в случае плотных глин, оказывающих значительное сопротивление забивке несущей сваи, легко сооружается столбчатый фундамент.

При наличии приличного несущего слоя на глубине до пяти метров ниже уровня земли выкапываются кирпичные, каменные или бетонные опоры фундамента. Размеры и расстояние между опорами зависят от глубины твердого слоя, характера вышележащего грунта и наложенных масс.

Кассионы или фундаменты для колодцев:

Фундаменты для колодцев — это типы фундаментов, которые обычно устанавливаются ниже уровня воды для мостов. Кассионы или колодцы используются для фундаментов мостов и различных сооружений с очень давних времен.

Кассион означает коробчатое сооружение сферической или прямоугольной формы, утопленное от поверхности земли или воды на определенную глубину.

Это типы фундаментов, которые используются для специальных целей.

Различные типы специального фундамента:

i) Фундамент станка

Фундамент станка:

Фундамент станка – это особый тип фундамента, необходимый для машин, станков и важного оборудования, которые имеют широкий выбор скоростей, масс и рабочих режимов. условия.Эти фундаменты спроектированы с учетом ударов и вибраций, возникающих при работе машин.

Где используется ленточный фундамент? — Первый законкомик

Где используется ленточный фундамент?

Ленточные фундаменты

обычно используются в качестве фундаментов несущих стен. Фундамент обычно в два раза шире несущей стены, а иногда даже шире. Ширина, а также тип армирования зависят от несущей способности грунта основания.

Является ли ленточный фундамент глубоким фундаментом?

Ленточные фундаменты представляют собой непрерывную полосу бетона, которая используется для распределения веса несущей стены по площади грунта.Если обнаружится, что грунт с более высоким SBC расположен немного глубже, будет использован глубокий ленточный фундамент.

Чем отличается ленточный фундамент от блочного?

В чем разница между ленточным фундаментом, ленточным фундаментом и плитным фундаментом? Подкладочный фундамент относится к фундаменту, который предназначен для выдерживания сосредоточенных нагрузок от одной точечной нагрузки, такой как несущие колонны. Ленточный фундамент используется для поддержки линии нагрузок, например, несущих стен.

Насколько глубок ленточный фундамент?

Толщина фундаментов должна быть не менее 200 мм и обычно изготавливается только из массивного бетона, т.е. нет армирования. Глубина от уровня земли до основания фундамента должна быть не менее 300 мм или до скалы, в зависимости от того, что произойдет раньше, что обеспечивает минимум 100 мм покрытия земли до подушки.

В каких случаях следует использовать ленточный фундамент?

Ленточный фундамент

– один из наиболее часто используемых фундаментов. Как правило, они используются для грунта с хорошей несущей способностью грунта.Ленточные фундаменты предназначены для сооружений с относительно небольшой нагрузкой, например, жилых домов малой и средней этажности.

Какие существуют типы фундаментов?

Типы фундаментов:

  • Стеновой/ленточный фундамент.
  • Распорные фундаменты.
  • Изолированные фундаменты.
  • Ступенчатые фундаменты.
  • Фундаменты комбинированные.
  • Наклонные фундаменты.
  • Матовый или плотный фундамент.
  • Фундаменты ленточные.

Какой ширины должен быть фундамент?

Ширина фундамента может варьироваться в зависимости от конструкции, места и условий.В соответствии с нормами, как правило, одноэтажные здания с фундаментами на ненарушенной почве с LBV от 1500 до 4000 должны иметь минимальную ширину 12 дюймов. Для двухэтажных зданий требуется фундамент шириной не менее 15 дюймов для грунта 1500 LV.

Нужна ли арматура для ленточных фундаментов?

Широкие ленточные фундаменты обычно требуют усиления. Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать фундаментные плиты.

Что является лучшим описанием ленточного фундамента?

Ленточный фундамент: Это компонент мелкозаглубленного фундамента, который распределяет вес несущей стены по площади земли. Его также называют стеновым основанием. 2. Фундамент распространения:

Как лучше использовать ленточный фундамент?

(или ленточные фундаменты) представляют собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними. могут использоваться для большинства грунтов, но наиболее подходят для грунтов с относительно хорошей несущей способностью.

В чем разница между краевыми балками и ленточными фундаментами?

Ленточные фундаменты также называются «краевыми балками».Фундаментная плита требует двух отдельных заливок бетона. Его можно использовать только на сайтах классов A и S. Преимущества плит фундамента в том, что они: не требуют внутренних балок. Материал наполнителя обычно удерживается на внешних стенах.

Какой фундамент используется в мелкозаглубленном фундаменте?

1. Ленточный фундамент: компонент мелкозаглубленного фундамента, распределяющий вес несущей стены по площади грунта. Его также называют стеновым основанием. 2. Фундамент распространения:

Какие бывают виды ленточного фундамента?

Различные типы мелкозаглубленных фундаментов.Различают следующие типы мелкозаглубленного фундамента: Ленточный фундамент. Распространенный или изолированный фундамент. Комбинированный фундамент Ленточный или консольный фундамент.

Что такое бетонный ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из простого бетона, так и из железобетона.

Что такое ленточный фундамент?

Ленточные фундаменты (или ленточные фундаменты) представляют собой тип мелкозаглубленного фундамента, который используется для обеспечения непрерывной ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенных по центру над ними.

Добавить комментарий

Ваш адрес email не будет опубликован.
