Лестница из швеллера и уголка своими руками: полезные советы

Для изготовления деревянной конструкции – традиционного варианта лестницы, ведущей на второй этаж частного дома, – требуются значительные финансовые затраты, поэтому застройщики все чаще останавливаются на изготовлении своими руками лестничных пролетов из металлического швеллера и уголка. Лестница на металлическом каркасе – удобная и прочная металлоконструкция, которая может использоваться как для наружной, так и для внутренней установки.

Особенности составления проекта

При проектировании лестницы из швеллера и уголка, располагаемой внутри дома, следует обращать внимание на следующие моменты:

  • Наличие дверного или оконного проема. По правилам лестничная конструкция не должна пересекаться с дверным или оконным проемом.
  • Вертикальность стен. Перед проектированием необходимо точно определить угол расположения стены.
  • Материал вертикальных ограждающих конструкций.
    Это очень важный момент, поскольку необходимо знать, можно ли крепить лестничную конструкцию к стене. Если да, то какими способами.
  • Наличие коммуникаций в стенах и полу. При наличии напольного отопления или кабелей в стенах необходимо точно знать схему их расположения, чтобы не нарушить ее.
  • Критическая точка. От верхней ступени лестницы до потолка должно быть не менее 2 м.
  • Ступени должны быть различимы в любое время суток.

Перед тем как сделать лестницу с каркасом из швеллера, определяют наиболее надежные способы крепления: к стене, потолку. Для обеспечения надежной фиксации нижнюю часть лестничной конструкции закрепляют к полу путем бетонирования.

Преимущества изготовления лестницы из швеллера и уголка

В некоторых случаях застройщики или стройбригады вместо швеллера используют профильную трубу квадратного или прямоугольного поперечного сечения. Этот вариант имеет плюсы и минусы. Профильные трубы обходятся дешевле, их легче грузить и разгружать, перевозить, резать, монтировать.

Недостатком использования профильных трубных изделий является достаточно тонкая стенка (2-3 мм), которую может «повести» при приварке уголка. После сварки поверхность конструкции может иметь дефекты. По прочностным характеристикам швеллер превосходит профильную трубу, поэтому ее в основном используют при изготовлении облегченных лестничных конструкций, не предназначенных для восприятия серьезных нагрузок.

Преимущества использования стального швеллера для изготовления лестницы:

  • Высокая прочность, возможность изготавливать конструкции, способные воспринимать серьезные нагрузки. При нагрузках изделия не скрипят и не вибрируют.
  • При сварке профиля П-образной формы и уголка не происходит деформация поверхности швеллера.
  • Возможность сварить лестницу из швеллера своими руками при наличии сварочного аппарата и другого необходимого инструмента, а также навыков проведения слесарных и сварочных работ.
  • Если металл обработан антикоррозионными составами, то конструкция имеет длительный эксплуатационный период при монтаже не только внутри строения, но и на улице, под открытым небом. При устройстве уличной лестницы над ней обычно устраивают навес, предотвращающий попадание и последующее налипание снега на ступени.
  • Отсутствие необходимости в особом сложном уходе.
  • Широкие возможности по декоративному оформлению. Для отделки внутренних моделей используют гипсокартон, деревянную вагонку, пластиковый сайдинг, стекло. Конструкции, располагаемые на открытом пространстве или под навесом, обычно декорируют эффектными коваными элементами или камнем. Ступени изготавливают из рифленого или просечно-вытяжного стального листа, для которого характерны прекрасные антискользящие характеристики.

Конструктивные варианты лестниц из швеллера и уголка

Швеллер обычно используется при производстве маршевых моделей. «Маршем» называют межэтажный подъем в одну сторону, насчитывающий 3-11 ступеней. В частных домах и на дачах обычно устанавливают одно- или двухмаршевые конструкции. Уклон маршей к горизонтальной поверхности – 30-40°. Рассмотрим элементы маршей.

  • Ступени. Могут быть закрытого типа – с подступеньками (опорными элементами, расположенными вертикально) или открытого – без них. Максимальное число ступеней – 18 штук.
  • Элементы, к которым фиксируются ступени. Косоуры – наклонные балки, на которые крепятся ступени, тетивы – балки с пазами, в которые ступени вставляют. Косоуров может быть один или два.

    Каркас лестницы на центральном косоуре, выполненном из швеллера – одинарного или сваренного «в коробку», пример можно посмотреть на фото.
  • Перила. Это необязательный элемент металлической лестницы. Однако он крайне желателен для обеспечения безопасности жильцов. По строительным нормам и правилам, этот элемент необходим при наличии более трех ступеней. Для изготовления перил обычно используют стальные трубы круглого сечения или из нержавеющей стали.
  • Межмаршевая площадка. Ее ширина должна быть не меньше ширины марша. Ширина марша – не менее 80 см.

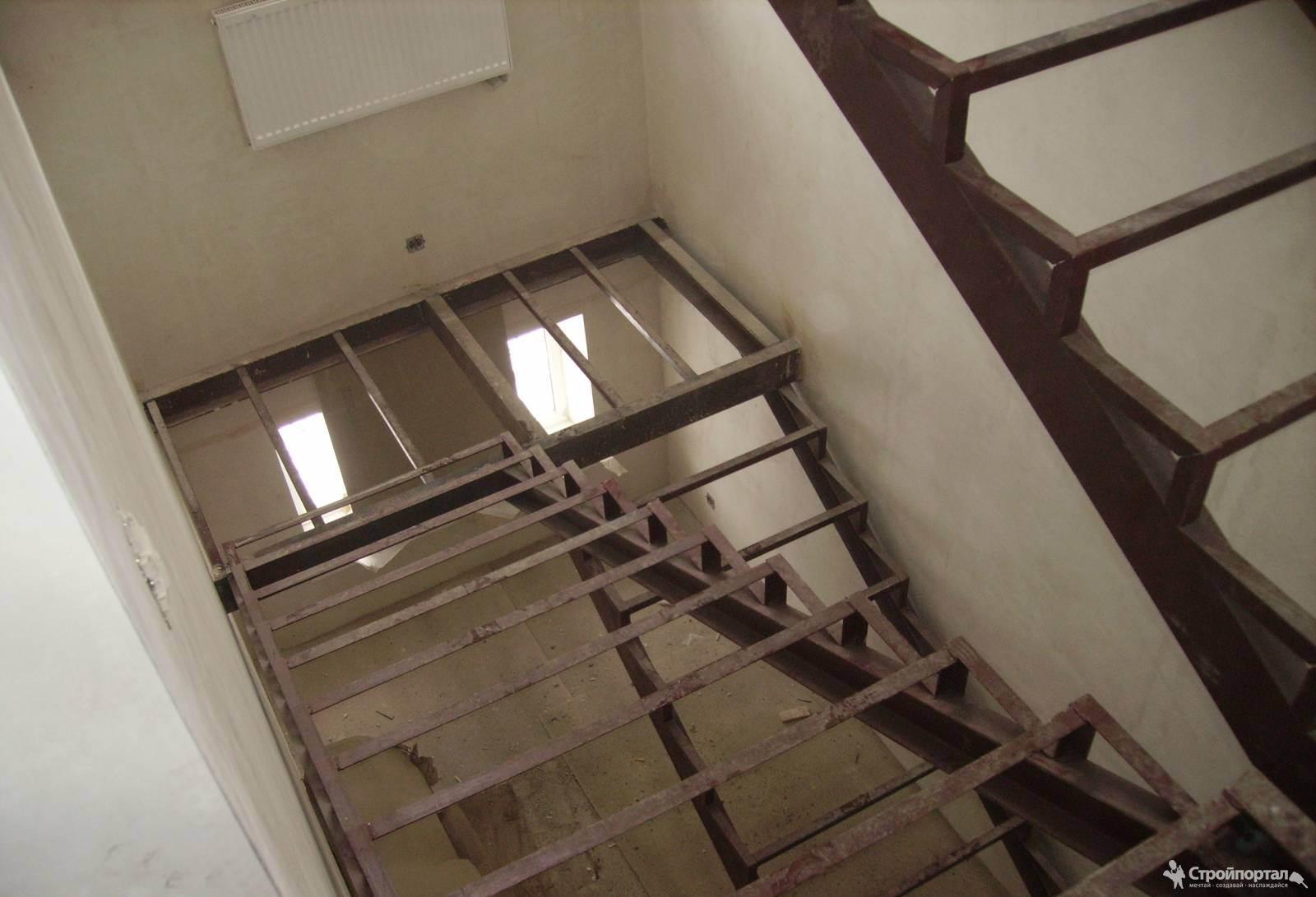

Чаще всего швеллер и уголок применяются для создания закрытого каркаса, все части которого закрываются декоративными облицовочными материалами. Сами металлические элементы в обязательном порядке обрабатываются антикоррозионными составами.

При решении вопроса, из швеллера какого размера сделать лестницу, ориентируются на длину марша и запланированные нагрузки. Позвоните в ООО «РМК», и наш менеджер поможет вам сделать оптимальный выбор. Обычно для этих целей в рядовом варианте используют профиль номеров 8-12.

Лестница из швеллера и уголка на второй этаж

Лестница из швеллера представляет собой конструкцию на металлическом каркасе П-образной формы. Швеллер пользуется спросом у покупателей за счет невысокой стоимости и надежности. Его можно установить как для уличной, так и для внутренней лестницы. Он легко переносит механические повреждения и любые погодные условия. Лестницы из швеллера и уголка устанавливают и для промышленных зданий. За счет дополнительной отделки можно преобразить конструкцию под интерьерный стиль.





Преимущества лестницы из швеллера и уголка

Лестница из швеллера не только выгодная по цене конструкция. Она обладает множеством достоинств, которые стоит узнать:

  • Конструкция из швеллера устойчива к повреждениям и температурным перепадам. Стойкость профиля к влаге обеспечивается обработка грунтовкой и лакокрасочное покрытие. Иногда используют грунт-эмаль, которая не требует дополнительного покрытия.

  • Ступени лестницы из швеллера способны выдерживать большие нагрузки. Им не страшен тяжелый груз.

  • Не требует особого ухода и специальных условий.

  • Конструкция может иметь различную форму. На производстве изготавливают как винтовые конструкции так и прямые марши.

Можно изготовить и установить лестницу из швеллера своими руками, так как она не потребует больших затрат. При использовании дополнительных материалов и комплектующих, цена может увеличится. Особенно если производить отделку лестницы деревом.





Какой швеллер использовать для лестницы?

Чтобы изготовить швеллер для лестницы, используют горячий и холодный металлопрокат.  Произведенные с использованием холодного металлопроката, швеллеры применяются для будущего каркаса конструкции. Они имеют хорошие показатели прочности по всем параметрам.

Чтобы выбрать швеллер необходимого размера, следует знать следующие параметры:

  • Постоянный вес — сумма веса элементов лестницы, к примеру ступени и балясины

  • Временный вес — имеется в виду вес людей и возможного груза, который могут перенести по лестнице

На основе предельной нагрузки на квадратный метр выбрать тип лестницы по ГОСТу, где прописаны параметры.

Рассчитать показатели будет трудно.

Обычно, стандартные лестницы имеют 14-16 размер.





Варианты конструкций

Лестницы из швеллера изготавливаются с различными типами основания для ступеней:

  • Тетива — боковые опоры для ступеней. Являются самым распространенным вариантом для установки конструкции. Лестницы на тетивах прочные и легко устанавливаются.

  • Косоур — балка, которая будет держать на себе все ступени. Могут использоваться несколько косоуров, в зависимости от ширины ступеней.

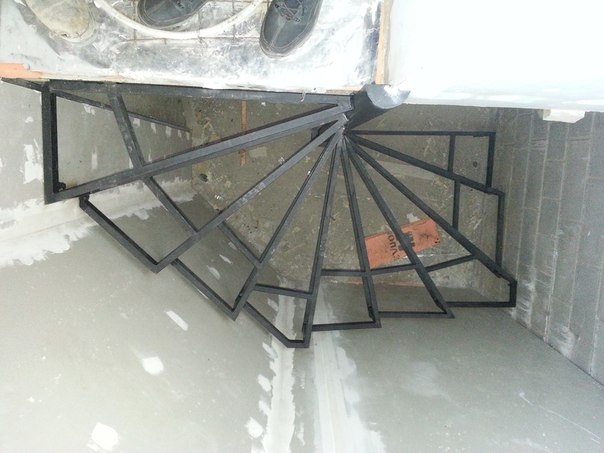

  • Центральная опора — используется для установки винтовых лестниц.



Условия для проектирования лестницы из швеллера

Чтобы установить лестницу из швеллера, следует учитывать стандартные условия монтажа таких конструкций:
  • Угол наклона марша должен быть не меньше 30 градусов, идеальным является 40.

  • Одномаршевые лестницы должны содержать не более 18 ступеней. Если конструкция имеет два лестничных пролета, то каждый должен иметь до 16 штук.

  • Если устанавливается промежуточная площадка, то ее ширина должна соответствовать ширине марша.

  • Лестница из швеллера на второй этаж изготавливают не уже 0.8 м.

  • Ширина проступи должна быть 30 см, а высота от 14 до 20 см. Для пожилых людей или домой с маленькими детьми предлагают установку лестниц со ступенями высотой 12 см.

  • Для сборки элементов используется сварка или резьбовые соединения. Но сварка считается более прочной.

  • Для наружных лестниц ступени производят их дерева и рифленого листа.






выбор швеллера для металлической лестницы

Лестница из швеллера – прочная и надежная конструкция, изготавливаемая с одним или несколькими маршами, прямой или винтовой конфигурации. Может устанавливаться снаружи или внутри зданий любого назначения – жилого, промышленного или административного. С помощью декоративных элементов из полимеров, древесины, металла и стекла конструкцию адаптируют к любому интерьеру или стилю фасада.

Преимущества лестниц из швеллера и уголка

Для конструкций из прочного стального профиля характерны:

  • Устойчивость к повреждениям, высоким и низким температурам. Все элементы обрабатывают грунтовкой с последующим окрашиванием или грунт-эмалью – составом «два в одном». Это обеспечивает стойкость металлоконструкции к влаге.
  • Способность ступеней выдерживать значительную нагрузку.
  • Простое обслуживание в процессе эксплуатации.
  • Широкий перечень возможных конструктивных вариантов – традиционных и оригинальных.

При изготовлении своими руками и отсутствии дорогих элементов – кованых или изготовленных из эксклюзивных материалов – лестница из швеллера имеет вполне доступную стоимость.

Основные условия при проектировании

При проектировании лестницы учитывают основные правила:

  • Уклон конструкции для жилых строений – 30-40°.
  • Количество ступеней для одномаршевых вариантов должно быть не более 18, двухмаршевых – не более 16 штук на марш.
  • В двухмаршевой модели ширина площадки обычно равна ширине маршей.
  • Лестницы из швеллера и других видов проката, ведущие в жилом доме на второй этаж, рекомендуется изготавливать не уже 0,8 м.
  • Ширина ступени – примерно 30 см, высота – 14-20 см. В домах с детьми или людьми с ограниченными физическими способностями высоту ступеней делают не более 12 см.
  • Для стыковки элементов используют сварку или резьбовые соединения. Первый вариант более надежный, поэтому для лестниц с высокой нагрузкой выбирают именно его. Конструкции, выполняющие функции аварийных или пожарных лестниц, дополнительно усиливают.
  • Ступени наружных лестниц изготавливают из древесины или рифленого листа.

Варианты конструкций

Лестницы конструируют с различными механизмами фиксации ступеней:

  • Тетива. Это опорный элемент, на который опираются ступени. Используется только в паре. Классический вариант, отличающийся наибольшей надежностью.
  • Косоур – наклонная балка, на которой сверху на специальной гребенке располагаются проступи. Косоур может быть один или их может быть несколько.
  • Мощная центральная опора. К ней крепятся ступени винтовой лестницы.

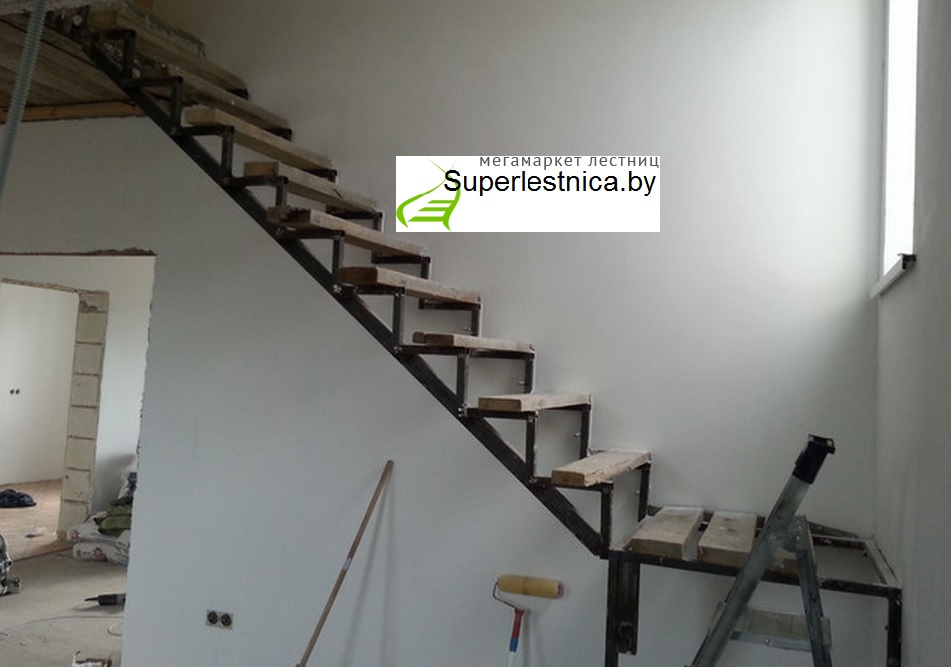

Маршевая лестница из швеллера с косоурами

Для изготовления мало- и средненагружаемых конструкций обычно используется прокат с П-образным сечением №12 или более. Однако в каждом случае желательно произвести профессиональный расчет нагрузки. Затем с его помощью – определить, какой номер швеллера подходит для сооружения конкретной лестницы. Швеллер и уголок в основном используют для изготовления каркаса, полностью скрываемого ступенями и облицовочными материалами.

Краткое описание изготовления простейшего варианта каркаса:

  • швеллер располагают с двух сторон от ступеней полками внутрь или наружу;

  • из уголка изготавливают гребенки, привариваемые к швеллеру;
  • гребенки и перемычки из уголка, соединяющие их, служат опорами для ступеней;
  • каркас фиксируют к вертикальным и горизонтальным ограждающим конструкциям анкерами;
  • после окончания монтажных работ и испытаний на прочность проводят антикоррозионную обработку всех металлических элементов.

Для облицовки металлической лестницы из швеллера, располагаемой внутри помещения, используют гипсокартонные листы, пластик, древесные материалы, стекло. Ступени изготавливают из дерева, камня, толстого стекла, металла. Главное требование – обеспечение антискользящей поверхности проступей. Для проступей лестниц, располагаемых снаружи, используют рифленый или просечно-вытяжной лист, обладающий хорошими антискользящими характеристиками.

Самостоятельно изготовить из швеллера винтовые и другие сложные лестничные конструкции сложно. И, как правило, для устройства винтовых лестниц или моделей на одном центральном косоуре используют другие виды металлопроката, чаще всего – профильные трубы.

Как сварить лестницу из металлического уголка – инструкция и видео

Планировка дома очень часто предполагает наличие лестницы, то ли в качестве подъемника на этаж, или на чердак. Имея навыки сварочных работ, не предоставит большого труда изготовить простую металлическую лестницу самостоятельно.

Лестница изготавливается из уголков и приваренной пластины из металла между ними.

О том, как сварить лестницу из металлического уголка с расчетом, будет описано ниже.

Лестница

С чего начать

I.     Основные требования:

  • Ширина лестницы в пределах 800÷100мм.
  • Ступени лестницы должны быть хорошо видны в любое время суток.
  • Обязательная установка перил для лестниц с количеством ступенек больше 3шт.
  • Опорные элементы должны выдерживать нагрузку 180÷200 кг, для перил –100 кг.
  • Уклон лестницы зависит от места установки:
  1. не больше 38° – жилых помещений.
  2. не болеше 45° – для квартирных.
  3. 63÷74° – для чердачных лестниц.

Расчет угла лестницы

  • Между лестницей и стеной должен соблюдаться промежуток 5÷6 см.
  • Если лестница устанавливается на постройку из 2-х и больше этажей обязательно необходимо изготавливать, также общий пролет между лестницей и домом.
  • Лестница для подъема выше 1-го этажа должна быть пожаробезопасной.

II.     Определится с местом установки

III.     Расчет. Выполнение расчет несущей способности оптимальной поручить специалисту и воспользоваться уже готовыми чертежами. Расчету на жесткость и прочность подлежат балки однопролетные и одноконсольные. Прогиб нагружаемых элементов 1:400, нагрузка 1:300 кг/м2

Расчет ступеней

Оптимальное сочетание параметров лестницы:

2Н+А=0,64 м

где:

Н – высота ступени, оптимальная высота 160÷180мм или 180÷120мм.

А – ширина ступени 200÷320 мм.

Количество ступеней определяется исходя из угла наклона лестницы и размера ступенек. Замеряется общая высота и делится на количество ступеней.

Важно! Высота ступенек должна быть одинаковой.

Высота перил: не меньше 900мм.

Модель лестницы

Пример расчета:

  • Высота пролета 2850 мм, высота ступеней берем 160÷170мм. h=2850/160=178, округляем = 190мм, для более комфортного шага и соблюдения пропорции
  • Количество ступеней: 2850/190=15 шт.
  • Проверяем соотношение: 2*190+260=640 мм.
  • Определяем длину АВ: 260 мм*15шт=3900мм.; СВ = 2850мм.

АВ222=x2; АВ=39002+28502=4830 мм=4,83 м и 5мм для профиля.

Обратите внимание! Чем более пологой будет лестница, тем больше потребуется затрат на материалы.

В случае если при расчете ступень, оказывается недостаточной глубины, для установки стопы, ее можно удлинить, за счет нависания верхней ступеньки над нижней, допускается максимальное увеличение до 50мм.

Удлинение ступеньки

IV.     Чертеж. Основными элементами металлической лестницы являются: уголок, швеллер и двутавр. Ступеньки могут быть из листов металла или решетки, отделанные специальным защитным или декоративным материалом. Отделка зависит от места установки конструкции, к универсальной можно отнести дерево и камень. При использовании лестницы вне помещения могут быть использованы специальные профилактические накладки.

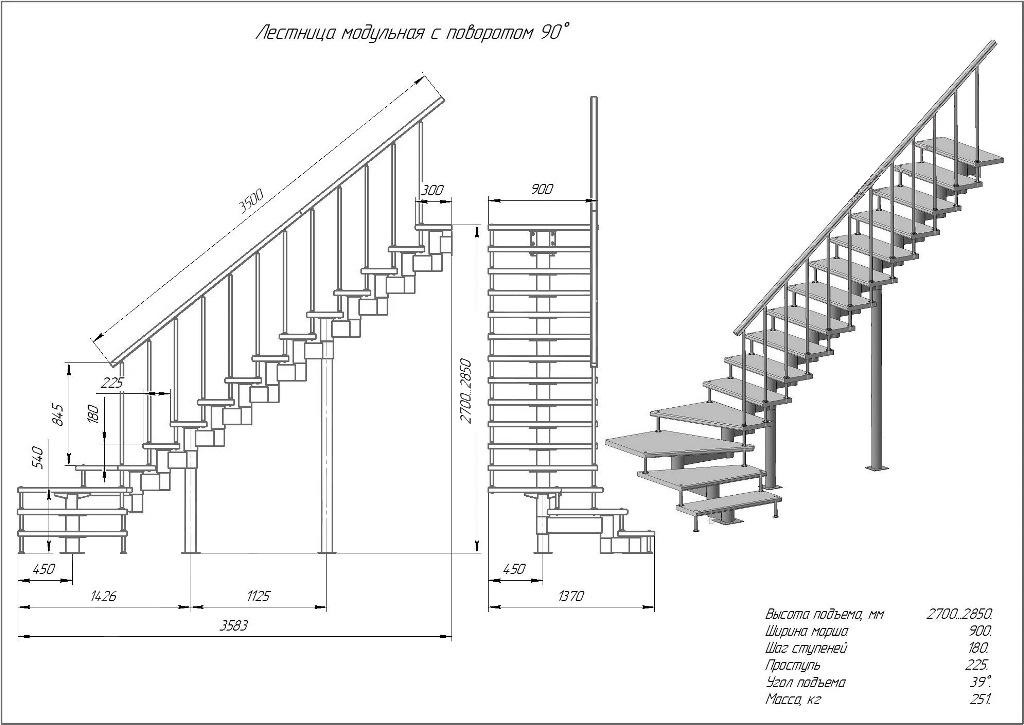

Чертеж лестницы в двух вариантах.

Материалы и инструмент

I.     Материалом для ступеней берется листовая, или решетчатая черновая сталь толщиной 2÷3мм

II.     Заготовки:

  • Уголки 45 х 45 мм.
  • Швеллера габаритами 150 х 200 мм, толщиной материала 8мм или двутавровая балка. Вместо швеллера может быть использована более жесткая профильная труба, что позволит уменьшить вибрацию при ходьбе. Чем легче профиль тем он менее надежен, это необходимо учитывать при создании лестницы.

Обратите внимание! Детали из обычной нержавеющей стали и алюминия необходимо обязательно окрашивать.

III.    Инструменты и средства защиты:

  • Сварочный аппарат, электроды.
  • Защитная одежда в виде маски, рукавиц и очков, необходимых при механообработке.
  • Грунтовка и краска.
  • Болты и гайки, сварочный шов.
  • Диски отрезные.
  • Диски шлифовальные.
  • Рулетка и разметочный карандаш.
  • Стеллаж.
  • Тиски.

Выполнение работ

I.          Из имеющихся заготовок уголков изготовить уголки необходимых размеров и с помощью сварки соединить в Г форму в правом и левом варианте. В процессе работы все острые углы должны быть отшлифованы. Следить за качеством выполнения шва.

II.          Под кронштейны можно доварить еще и кобылки, вырезанные из арматуры.

III.          Выполнить на косоурах как правом, так и левом, разметку под установку швеллеров ступенек.

IV.          Затем произвести установку балки, верхнюю часть установить анкерными болтами к стене, а нижнюю привариить к металлической площадке.

V.          Согласно нанесенной разметке осуществить приварку ступеней: кобылок и опорных узлов, изготовленных из уголков.

VI.          Приварку осуществлять с контролем горизонтальности по уровню и вертикальности.

Контроль уровня

VII.          Выполнить соединение между собой косоуров с помощью уголков, размер которых равен ширине ступеньки.

VIII.          Выполнить приварку ходовой части ступеней и подступени.

IX.          Выполнить установку поручней. Приварку уголков выполнять по наружной части косоуров.

X.          Покрыть лестницу грунтовкой и дать высохнуть. Осуществить покраску всех элементов конструкции.

Более подробно о том, как сварить лестницу из металлического уголка на видео:

Лестница – это ответственный и сложный узел для изготовления. Но при правильном расчете и соблюдении техники безопасности, работа и результат порадует глаз и кошелек.

Вконтакте

Facebook

Twitter

Google+

3D Расчет металлической лестницы — онлайн калькулятор

Простая, удобная и красивая металлическая лестница прямо посреди кухни
Сегодня металл для возведения лестниц стал едва ли не самым популярным материалом, составив серьезную конкуренцию дереву. Причем в ход идут в основном не красивые кованые изделия, а те, что сварены из уголков и швеллеров. Причина, конечно же, кроется в доступности материала и его прочности.

В основном из металла делают нехитрый каркас, который впоследствии отделывается более красивыми и теплыми материалами, как то же дерево. Сегодня мы с вами обсудим все стороны таких конструкций, а также узнаем, как делается лестница железная на второй этаж своими руками.

№1. Чем хороши лестницы на швеллере и уголке?

Конструкция из швеллера и уголка используется для создания закрытого каркаса, который в итоге будет обшит облицовочными материалами. Правильно выполненный металлический каркас обладает следующими преимуществами:

  • высокая прочность при условии качественного сварного шва. Швеллер выдерживает значительно более высокие нагрузки, чем профильная труба, но и стоит, конечно же, дороже;
  • за счет комбинирования уголка и швеллера можно соорудить лестницу любой сложности;
  • широкие возможности оформления. Металлический каркас может обшиваться деревом, древесностружечными плитами, гипсокартоном, металлом или полимерными материалами. Все металлическое основание полностью прячется под декоративной облицовкой;
  • металл не боится перепадов температуры, солнечных лучей, при правильной обработке – устойчив к коррозии, поэтому из него создают как внутренние, так и наружные лестницы;
  • лестница из уголка и швеллера при ходьбе не скрипит и не вибрирует.

Если конструкция выполняется своими руками без использования ковки и прочих дорогих элементов, то стоимость такой лестницы будет приемлемой.

Степень сложности зависит от размера и конфигурации лестницы, ну и, естественно, от уровня подготовки исполнителя. Для создания каркаса обычно берут швеллер от №8 до №12, а иногда и выше – все зависит от тех нагрузок, которые будут возлагаться на каркас, так что без расчёта тут никуда.

Особенности монтажа

В общем виде установка лестницы из металлического профиля проводится следующим образом:

  1. Первоначально требуется выбрать вид металлического проката и правильно рассчитать нагрузки для него. При неправильно выбранном материале снижается срок эксплуатации лестницы и существенно падает риск обрушения при подъеме больших грузов.
  2. Собирать каркас можно только если в чертеже предусмотрены все параметры толщин, в том числе облицовки и ступеней. При отсутствии облицовки нужно учитывать, что снижается устойчивость к факторам внешней среды. Внешний вид также будет трудно назвать презентабельным.
  3. При установке в основе для возведения металлопрокатного профиля полками вовнутрь снижается ширина, но существенно увеличивает её прочность. В таком случае ступеньки могут устанавливаться на внутреннюю часть полки. Такой способ крепления достаточно привлекателен внешне за счет закрытого пространства.
  4. Если разместить швеллер для лестниц полками к наружной части, то внешний вид только выиграет. Особенно после окраски внешней части.
  5. Если требуется существенно повысить прочность основы для лестницы, можно дополнительно к нижней части швеллера прикрепить специальные косынки, которые опираются на ступеньки. Это также поможет существенно улучшить характеристики лестницы в краткие сроки если изменился уровень нагрузок или способ эксплуатации.


Простой вариант декора
Наиболее высокие требования при монтаже предъявляются к связывающим узлам. Внешние части опор и способы монтажа должны быть способны выдержать максимальные нагрузки. Чтобы скрепить между собой, можно использовать сварку, болты или заклепки. К числу надежных и практичных способов является применение анкерных болтов. После чего можно забетонировать нижние часть лестницы.

№2. Делать самому или нанять специалистов?

Оценивая свои силы, надо быть предельно объективным. Если у вас есть достаточный опыт работы со сварочным аппаратом, желание разобраться с принципами расчета лестницы, а также достаточное количество времени и верный помощник, то можно попробовать сделать лестницу из швеллера и уголка своими руками. Если вам предстоит выполнить первый в своей жизни каркас, то лучше отдать предпочтение максимально простой прямой лестнице, так как поворотные и винтовые конструкции – это уже уровень профессионалов.

Если есть хоть малейшие сомнения в своих умениях, лучше сразу обращаться к специалисту. Но и тут, увы, не все так просто, так как есть большая вероятность нарваться на специалистов слишком широкого профиля, которые знают далеко не все детали, касающиеся сооружения лестниц на металлическом каркасе. Обычные сварщики часто также не в состоянии справится с заданием, так как не знают всех нюансов лестничного дела, и итоге созданный ими прочный каркас будет сложно или невозможно обшить деревом.

Лучше всего обратиться в компанию, которая специализируется именно на изготовлении металлических каркасов для лестниц. В Московской области пионером в данном направлении стал «Завод лестниц на металлическом каркасе», который занимается проектированием, изготовлением и монтажом лестниц из уголка, швеллера и профиля, а также обшивает их по желанию заказчика. Ответственное отношение к своей работе позволяет давать гарантию на каркас 10 лет. Все сварные работы происходят в цеху, что экономит время заказчика. Компания выполняет лестницы любой сложности, а чтобы вы были уверены в качестве, можно посетить производство и все увидеть своими глазами.

Вне зависимости от вашего решения делать каркас самостоятельного или заказывать его у специалистов, основные принципы расчета и этапы работ надо знать, ведь дело касается вашего жилища.

Дополнения

Если одна из опорных балок примыкает вплотную к стене, используют дополнительное крепление анкерами. Вообще, в связи с тяжестью металлических конструкций часто применяют дополнительные опоры. Устанавливают их, например, под межпролетными площадками или забежными ступенями. С той же целью возводят перегородки из кирпича или бетона.

Очевидным преимуществом металлических лестничных конструкций является их прочность при внешней изящности. Кроме того, металлический каркас, в отличие от деревянного, лишен скрипов. Делать ступени и перила из дерева, а опорную конструкцию из металла – оптимальный вариант. При этом у металлической лестницы устраняется еще один минус – “прохладность” элементов. С деревянными перилами пользоваться лестницей будет намного приятнее.

№3. Требования к лестницам

Начнем с того, что все лестницы, которые вы когда-либо видели, отличаются по типу конструкции:

маршевые лестницы – самые простые, популярные и комфортные. Маршем называют непрерывный ряд ступеней. Для максимального удобства в одном марше рекомендуется делать не более 17 ступеней, а если необходимо предусмотреть большее их количество, то лучше дополнительно обустроить межлестничную площадку. Маршевые лестницы могут быть прямыми (для самостоятельного обустройства – самое то) и поворотными. Последние позволяют сэкономить место без потери комфорта. Среди маршевых выделяют лестницы на косоурах и на тетиве. Косоуры имеют ступенчатую, пилообразную форму, находятся под ступенями. Тетива – наклоненная балка, ступени вставляются в пазы;

лестницы на больцах крепятся к стене болтами или больцами. Внешне кажется, что ступени парят в воздухе, но на прочности конструкции это никак не сказывается, главное, что стена выдержала такую нагрузку;

винтовые лестницы предполагают наличие опорного столба, вокруг которого по спирали располагаются ступени. По удобству он уступает другим видам лестниц, зато позволяет сэкономить массу места.

Когда говорят о производстве каркаса из металла, обычно имеют в виду маршевые лестницы. Впрочем, металлический каркас необязательно обшивать – он может оставаться на виду, но тогда его лучше делать из профиля или и вовсе листов металла (для стиля лофт, например).

Подъем и спуск по лестнице должны быть комфортными, поэтому:

оптимальная ширина лестницы – 80-90 см (точно не менее 70 см). Если больше, то придется усиливать конструкцию, чтобы ступени не прогибались;

оптимальный угол уклона – 30-45 градусов, критическим называют угол в 50 градусов, а все, что еще больше, — это чердачные и приставные лестницы, для постоянного использования они не предназначены;

оптимальная высота ступени – 15 см, но на практике этого добиться бывает сложно. Лестницы с высотой ступени до 19 см также выходят достаточно комфортными;

оптимальная ширина ступени – 30 см (не менее 27 см уж точно), но и этого в условиях ограниченной площади достичь сложно, поэтому часто идут на хитрость, увеличивая площадь каждой ступени за счет выступающей части над нижней ступенькой. Длина выступающей части не должна быть более 5 см, а свободного пространства (без нависания верхнего элемента) должно быть не менее 10 см;

уголок и швеллеры соединяются сваркой или резьбой. Первый вариант наиболее предпочтителен, позволяет получить более прочную конструкцию. Аварийные и пожарные лестницы могут дополнительно усиливаться.

Как подсказывает практика, идеальную в плане всех параметров лестницу можно соорудить только тогда, когда места на нее отводится очень много, например, в подъезде многоквартирного дома. Во всех остальных случаях приходится искать компромиссные варианты и экспериментировать.

Варианты конструкций

Лестницы конструируют с различными механизмами фиксации ступеней:

  • Тетива. Это опорный элемент, на который опираются ступени. Используется только в паре. Классический вариант, отличающийся наибольшей надежностью.
  • Косоур – наклонная балка, на которой сверху на специальной гребенке располагаются проступи. Косоур может быть один или их может быть несколько.
  • Мощная центральная опора. К ней крепятся ступени винтовой лестницы.

№4. Расчет лестницы

Главное – правильно произвести все замеры. В этом вопросе лучше быть даже излишне педантичным и занудным, иначе в итоге можно получить совершенно не тот каркас, который хочется. Опытные специалисты советуют перепроверять замеры, сделанные исполнителем, если вы его нанимаете.

На первом этапе необходимо будет измерить следующие параметры:

высота будущей лестницы от пола первого этажа до пола второго этажа. Обратите внимание – не до потолка первого этажа, а до пола второго этажа. Также стоит принять во внимание необходимость проведения работ по выравниванию чернового пола и учесть тип отделочного материала, чтобы понять итоговый уровень пола;

длина проема от торца перекрытия до крайней стены, длину лучше померить несколько раз, так как из-за кривизны поверхностей в разных частях этот показатель может отличаться. При расчетах берут минимальное значение;

ширина проема, от стены до стены, ширину также лучше перепроверить с разных сторон.

Лучше всего производить расчет в специальных программах. Ими, кстати, пользуются профессионалы при проектировании лестницы, но и самостоятельно можно выполнить расчет простой одномаршевой прямой лестницы:

когда определены все исходные параметры и угол наклона лестницы, рассчитываем длину самой лестницы. Сделать это несложно, используя теорему Пифагора. Получается, что пол первого этажа и перпендикулярная ему линия, проведенная к предполагаемому окончанию лестницы на втором этаже, — это катеты прямоугольного треугольника. Пусть длина марша будет 400 см, а высота – 250 см, тогда гипотенуза или длина самой лестницы составит 472 см. Это длина косоуров, которые изготавливаются из швеллера;

количество ступеней зависит от высоты подступенка. Последняя в идеале составляет 15 см, а на самом деле может быть 16, 17, 18 и даже 19 см. Для каждого параметра рассчитывается количество ступенек. Для этого высоту лестницы нужно поделить на высоту подступенка. При высоте лестницы в 250 см получаем: при подступенке 15 см количество ступеней 16,7, при 16 см – 15,6, при 17 см – 14,7, при 18 см – 13,8 и при 19 см – 13,15. Если округлить, то можно строить лестницу с количеством ступеней от 13 до 17;

допустим, выбран вариант с 14 ступенями и высотой подступенка 18 см, тогда глубина каждой ступени будет 400 см/14 = 28,6 см, что является приемлемым значением;

если лестница будет не прямой, то расчет немного усложняется. Благодаря использованию межэтажных площадок и забежных ступенек удается на небольшой площади реализовать максимально комфортную для подъемов и спусков конструкцию. Если заранее нет четких требований, как должна быть расположена лестница, то можно рассмотреть несколько вариантов. Самый простой вариант после прямой лестницы – лестница с одной межэтажной площадкой. Ширина ее будет равняться ширине проема (возьмем за пример 2 м), а стандартной длиной считается 1 м. Если длина шахты составляет 3 м, а на площадку отводится 1 м, то на лестничные марши остается 2 м. При шаговой части 25 см количество ступеней составит 200 см/25 см = 8 ступеней в каждом марше, а если считать площадку как ступень, то общее количество ступеней составит 17 штук. Теперь следует рассчитать высоту подступенника, для чего высоту между этажами нужно поделить на количество ступеней. При высоте 280 см этот параметр составит 280/17 = 16,47 см, округляем до 16,5 см. Отлично! Погрешность, связанная с округлением, компенсируется нижней ступеней, которая будет немного отличаться от остальных. Зазор между маршами должен быть не менее 10 см;

пол второго этажа можно использовать как последнюю ступеньку, тогда высота каждого подступенка снизится примерно на 1 см;

чтобы убедиться, что расчет выполнен верно, можно еще до начала монтажных работ карандашом на стене нарисовать профиль будущей лестницы. Если вдруг не было учтено расположение щитка или радиатора отопления, но данном этапе все это обнаружится. Возможно, придется сделать площадку не четко посередине лестницы, или же внести другие правки. На видео очень хорошо разъяснено, как выполнить расчет лестницы.

Все мы стараемся спроектировать идеальную лестницу, но, увы, это не всегда возможно. Перепроверить свои расчеты и оценить то, насколько комфортной будет конструкция, можно по следующим формулам, где a – шаговая часть, см, а b – высота подступенка, см:

  • a – b = 12-15 см;
  • a + b = 45-46 см;
  • 2b + a = 60-64 см.

Попытайтесь сделать несколько проектов лестницы с разным количеством ступеней, разной высотой подступенка и глубиной шаговой части, просчитать лестницы разной конструкции, а уже потом выбирать из полученных вариантов лучший. Произвести все расчеты не так сложно, как кажется.

При возникновении трудностей, можно заказать проект лестницы у специалистов. Также в сети есть удачные примеры использования готовых проектов из интернета, которые можно немного отредактировать с учетом индивидуальных требований. По составленному проекту закупается металлопрофиль, желательно с небольшим запасом.

Лестница из швеллера и уголка – комплекс из металлических конструкций


Виды каркаса

По способу сборки различают два вида каркасов лестничных маршей:

  • Монолитные. Открытый каркас. Такая конструкция должна выглядеть идеально, ведь она не предусматривает конечной обшивки. Любые неаккуратности на металлокаркасе будут заметны на итоговом изделии. Этот вид каркаса можно выполнять без подступенков, используя два боковых или один центральный косоур (хребтовые лестницы). Установленный каркас в финальной обработке может быть покрыт лишь краской, лаком или отшлифован. Работы по установке каркаса лучше всего производить, когда вся отделка завершена.
  • Модульные. Черновой каркас. Их выполняют из швеллеров. Это упрощает работу и снижает стоимость изделия. Производить установку каркаса лучше всего при отделке помещения, а вот отделку ступеней лучше оставить на потом, когда вся грязная работа закончена. Тогда же устанавливают и ограждения.



Лестница, выполненная на металлическом каркасе, удобна тем, что может иметь любую сложную форму. Независимо от того, какой вид каркаса вы решили применять, для того чтобы изделие не пришлось переделывать, необходимо выполнить правильные расчёты.

Для отделки металлического каркаса используют, как правило, дерево или стекло. Для устранения звуков, которые могут образовать при ходьбе, применяют специальные шумоизолирущие материалы.

Комбинированная конструкция отличается рядом преимуществ:

  • Эксплуатационные качества металла выше, чем у древесины.
  • Деревянные элементы конструкции можно заменить при их износе — как отдельно, так и все вместе. При этом замера каркаса не потребуется.
  • Масса металлической лестницы меньше бетонной. Это обеспечит более лёгкое изготовление.
  • Деревянные ступени при правильной обработке не будут скрипеть и не окажутся слишком скользкими для перемещения.
  • При неполной обшивке лестницы, комбинированные из металла и древесины, будут экономичнее по стоимости.

№2. Делать самому или нанять специалистов?

Оценивая свои силы, надо быть предельно объективным. Если у вас есть достаточный опыт работы со сварочным аппаратом, желание разобраться с принципами расчета лестницы, а также достаточное количество времени и верный помощник, то можно попробовать сделать лестницу из швеллера и уголка своими руками. Если вам предстоит выполнить первый в своей жизни каркас, то лучше отдать предпочтение максимально простой прямой лестнице, так как поворотные и винтовые конструкции – это уже уровень профессионалов.

Если есть хоть малейшие сомнения в своих умениях, лучше сразу обращаться к специалисту. Но и тут, увы, не все так просто, так как есть большая вероятность нарваться на специалистов слишком широкого профиля, которые знают далеко не все детали, касающиеся сооружения лестниц на металлическом каркасе. Обычные сварщики часто также не в состоянии справится с заданием, так как не знают всех нюансов лестничного дела, и итоге созданный ими прочный каркас будет сложно или невозможно обшить деревом.

Лучше всего обратиться в компанию, которая специализируется именно на изготовлении металлических каркасов для лестниц. В Московской области пионером в данном направлении стал «Завод лестниц на металлическом каркасе», который занимается проектированием, изготовлением и монтажом лестниц из уголка, швеллера и профиля, а также обшивает их по желанию заказчика. Ответственное отношение к своей работе позволяет давать гарантию на каркас 10 лет. Все сварные работы происходят в цеху, что экономит время заказчика. Компания выполняет лестницы любой сложности, а чтобы вы были уверены в качестве, можно посетить производство и все увидеть своими глазами.

Вне зависимости от вашего решения делать каркас самостоятельного или заказывать его у специалистов, основные принципы расчета и этапы работ надо знать, ведь дело касается вашего жилища.

Расчёт лестницы

Рассчитывается будущее изделие с учётом следующих параметров:

  • высота от пола первого до пола второго этажа;
  • уклон лестницы лучше всего определить в пределах 25-45 градусов;
  • наиболее удобная высота подступенка – 15-20 сантиметров;
  • ширину проступи выбирают в пределах 20-30 сантиметров

Угол наклона лестницы: схема

Требуемые параметры ступени обусловлены удобством использования изделия. Так, существует три формулы, следуя которым вы сделаете свою лестницу безопасной и комфортной:

  1. формула удобства: e — j = 12 см;
  2. формула безопасности: e + j = 46 см.
  3. формула шага: 2 j + e = 62 (60-64) см;

Где e — размер проступи, а j — размер подступенка.

При этом необходимо проследить за тем, чтобы расстояние от ступени до потолка было не меньше 1,8-2,0 метров. Ширина лестничного марша должна быть не менее 90 сантиметров.

Что же касается крутизны подъёма, то, при условии проживания в доме детей или пожилых людей, рекомендуемый угол уклона составляет 30 градусов. Расход материала увеличится при проектировании более пологой лестницы.

Сократить общую длину лестницы без ущерба для комфортной эксплуатации можно, сделав небольшой выступ проступи за каркас. Он не должен превышать 2-3 сантиметров.

№3. Требования к лестницам

Начнем с того, что все лестницы, которые вы когда-либо видели, отличаются по типу конструкции:

маршевые лестницы – самые простые, популярные и комфортные. Маршем называют непрерывный ряд ступеней. Для максимального удобства в одном марше рекомендуется делать не более 17 ступеней, а если необходимо предусмотреть большее их количество, то лучше дополнительно обустроить межлестничную площадку. Маршевые лестницы могут быть прямыми (для самостоятельного обустройства – самое то) и поворотными. Последние позволяют сэкономить место без потери комфорта. Среди маршевых выделяют лестницы на косоурах и на тетиве. Косоуры имеют ступенчатую, пилообразную форму, находятся под ступенями. Тетива – наклоненная балка, ступени вставляются в пазы;

лестницы на больцах крепятся к стене болтами или больцами. Внешне кажется, что ступени парят в воздухе, но на прочности конструкции это никак не сказывается, главное, что стена выдержала такую нагрузку;

винтовые лестницы предполагают наличие опорного столба, вокруг которого по спирали располагаются ступени. По удобству он уступает другим видам лестниц, зато позволяет сэкономить массу места.

Когда говорят о производстве каркаса из металла, обычно имеют в виду маршевые лестницы. Впрочем, металлический каркас необязательно обшивать – он может оставаться на виду, но тогда его лучше делать из профиля или и вовсе листов металла (для стиля лофт, например).

Подъем и спуск по лестнице должны быть комфортными, поэтому:

оптимальная ширина лестницы – 80-90 см (точно не менее 70 см). Если больше, то придется усиливать конструкцию, чтобы ступени не прогибались;

оптимальный угол уклона – 30-45 градусов, критическим называют угол в 50 градусов, а все, что еще больше, — это чердачные и приставные лестницы, для постоянного использования они не предназначены;

оптимальная высота ступени – 15 см, но на практике этого добиться бывает сложно. Лестницы с высотой ступени до 19 см также выходят достаточно комфортными;

оптимальная ширина ступени – 30 см (не менее 27 см уж точно), но и этого в условиях ограниченной площади достичь сложно, поэтому часто идут на хитрость, увеличивая площадь каждой ступени за счет выступающей части над нижней ступенькой. Длина выступающей части не должна быть более 5 см, а свободного пространства (без нависания верхнего элемента) должно быть не менее 10 см;

Изготовление каркаса

Сложность в работе с металлическими элементами состоит в том, что это потребует навыков обращения со сваркой и аккуратности при выполнении швов. Прежде чем приступить к активным действиям, необходимо изучить методы изготовления металлокаркаса и произвести расчёты. Для того, чтобы работа проходила быстрее, не лишним будет сделать небольшой чертёж будущего изделия. На несущие косоуры действуют значительные нагрузки, которые следует предусмотреть при расчёте.

Черновой каркас подойдёт для тех, кто не уверен в своих навыках сварщика, ведь его потом можно зашить и в случае ошибки в расчётах, а полученные недочёты – исправить.

Процесс создания каркаса

При выполнении лестницы на черновом каркасе требуется рассчитать потребность в материалах. Это будет зависеть от того, конструкцию какого размера планируется изготовить. Если вы приняли решение делать лестницу из швеллеров, то работы будут состоять из двух этапов:

  1. Изготовление косоура – одного или двух, в зависимости от конструкции. При ширине лестничного марша более 90 сантиметров рекомендуется применять два косоура для увеличения прочности.
  2. Для изготовления ступеней применяют швеллеры. Из них необходимо сварить жёсткую рамку в соответствии с произведёнными расчетами. Для основы ступеней применяют уголки, которые приваривают на грани швеллера. Они будут опорой для проступи.

Делаем каркас своими руками

Лестницы с каркасом из металла простых конструкций не так уж и сложно изготовить своими руками, если у вас есть навыки работы со сварочным аппаратом. Давайте узнаем, в чем заключаются основными этапы работы по изготовлению каркаса из металла для наиболее распространенных типов конструкций.

Маршевая лестница

Для того, чтобы самому сделать маршевую лестницу, а точнее, ее каркас, потребуется швеллер или металлический профиль прямоугольной формы, а также уголки для того, чтобы сделать косынки под ступени. В зависимости от того, какой вы выбрали материал для изготовления (швеллера или металлический профиль) сварите раму, а сверху на боковую грань швеллера приварите уголки для установки ступеней.

Кстати, закрепить ступени можно при помощи двух способов:

  1. Прямая укладка на уголки, способ прикрепления при помощи болтов (в этом случае – насквозь) или же шурупов, которые будут закручены с внутренней стороны через специальные отверстия уголка в проступи.
  2. Доварите к закрепленным уголкам добавочные полосы требуемой длины из того же уголка, чтобы у вас в итоге получилась рамка прямоугольного типа, на которую в будущем будут уложены и закреплены ступени.

Следующим шагом будет выполнение зачистки сварного шва, для этого можно использовать напильник или же ускорить процесс и использовать насадку со шлифовальным диском на дрели. Перед началом окрашивания металлическую конструкцию следует обязательно обработать защитным раствором, чтобы было предотвращено образование ржавчины.

Каркас для винтовой лестницы

Для создания каркаса именно винтовой лестницы собственноручно, вам нужны будут две трубы:

  1. Потребуется для центрального несущего столба и ее делают из трубы с необходимыми параметрами в виде длины и диаметра.
  2. Потребуется для закрепления ступеней – труба с аналогичной длиной, но чуть большим диаметром.

Труба, которая предназначена для закрепления ступеней, должны быть нарезана на равные отрезки (гильзы), длина которых варьирует от 0.23 до 0.26 метра. Для экономии, вы можете использовать как вариант и остатки труб, если у вас есть таковые, главное, чтобы у них был одинаковый диаметр.

Обратите внимание, что отрезки труб с большим диаметром обязательно должны быть нарезаны под углом лишь в 90 градусов, чтобы обеспечить правильный угол установки ступеней.

Нарезанные отрезки обязательно должны садиться на центральный столб плотно, без малейшего люфта или перекосов. Если при установке не удается насаживать отрезки плотно, используйте специальные уплотнительные кольца, которые тоже можно сделать самому из прута с требуемым диаметром. Для получения требуемого размера уплотнительного кольца, накручивайте прут на несущий столб.

Получившиеся кольца можно приваривать в отрезки для надежности фиксации и обрабатывать при помощи насадки со шлифовальным диском для дрели от неровностей. Еще можно и сразу приварить ступени к центральной балки, но в этом случае процесс правильного закрепления будет усложнен, а при помощи отрезков намного легче выставлять ступени на требуемый шаг и угол наклона. Для того, чтобы было проще делать ступени одинакового размера, используйте специальный шаблон. Для этого вам потребуется кусочек фанеры и деревянные рейки (хватит нескольких штук). Их следует закрепить на фанере, чтобы получить ступени нужной формы.

Для каркаса лестницы из металла изготовьте необходимое количество будущих ступеней, установите уголки или профильные трубы в созданный шаблон и сварите все между собой с гильзами из второй трубы. Когда сборка будет окончена, подготовленные ступени зачистите по швам сварки от заусенцев и неровностей. Когда все описанные выше работы будут выполнены, приступайте к самой установки винтовой лестницы, а уже готовые ступени, к которым прикреплены отрезки, можно одеть на центральную трубу и установить готовую конструкцию на место монтажа. Для большей надежности нижнюю часть центрального столба следует забетонировать в пол.

Обшивка древесиной

Лучшим вариантом для обшивки лестницы на металлокаркасе будет дерево. Ведь эти материалы гармонично смотрятся вместе. К тому же, такой вариант обойдётся экономичнее полноценной деревянной лестницы, а вот по внешнему виду совсем ей не уступит.

При выборе древесины основное внимание следует уделять сорту и влажности. Лучше всего подойдут хвойные породы, ясень, бук и дуб. При выборе последнего необходимо учесть, что со временем он может слегка потемнеть.

Наиболее подходящий по характеристикам к дубу материал — ясень. Он достаточно прочный. К тому же, благодаря красивой фактуре и приятному серому оттенку, его можно использовать для имитации красного дерева.

Хвойные породы дерева отличаются доступной ценой. Такой материал легко поддаётся обработке.

Экзотические породы древесины сильно отличают своими внешними данными. Они имеют насыщенные оттенки и чёткую текстуру.

При выборе материала необходимо также обращать внимание на отсутствие внешних дефектов, следов грибка или плесени. Влажность древесины должна быть равна 12 %. Нельзя использовать свежесрубленное дерево.

Монтаж лестницы из швеллера

Поставленный на ребро швеллер — основа простой лестницы. Для обшивки лестницы подойдет деревянный или листовой материал. Ступени обшиваются нескользящим рифленым металлом. Ограждения делаются из угловой стали.

На швеллере размещаем нарезанные кобылки из арматуры. Размеры и необходимое количество кобылок можно взять из расчетной документации.

Так как на кобылках будут лежать ступени, привариваем к ним крепежные кронштейны.

Собираем всю конструкцию воедино, приваривая детали. Если после установки кобылок на первый швеллер, видны отклонения на втором, поправьте разметку. Для крепежа простой лестницы будет достаточно пары косуоров или тетивы.

Обработайте лестницу грунтовкой и дайте ей высохнуть. После наносим на лестницу специальный антикоррозийный состав.

Функцию опоры или так называемый каркас лестницы будет выполнять дополнительная стойка, которая может быть сделана из швеллера, к которому приваривается лестница с помощью уголков. Во время проделывания всех сварочных работ, можно использовать магнитные держатели для сварки, это в разы упростит работу как опытному так и начинающему сварщику. Они могут выдержать нагрузку от 11 до 34 кг, в зависимости от модели. Вы можете подобрать для себя что-то из этого списка магнитных держателей.

После завершения сборки можно приступать к обшивке конструкции.

Видео по строительству железной лестницы

Монтаж обшивки

Перед началом работ стоит определиться, не потребуется ли наличие дополнительных элементов крепежа. Это может потребоваться при наличии поворотных ступеней.

Монтаж производят двумя способами:

  1. Первый предусматривает укладку ступеней поверх уголка, после чего производят крепление таким образом, чтобы уголок оставался под доской.
  2. Второй способ основан на креплении к уголкам, которые приваривают к швеллеру. После чего производят монтаж ещё двух уголков таким образом, чтобы образовалась рамка, в которую укладывают ступени.

Этапы работ:

  • При условии, что лестница имеет черновой каркас, для начала необходимо позаботиться о выборе способа и изготовлении обшивки. Плиты для каркаса подготавливают в соответствии с расчётами. Они не должны иметь на своей поверхности трещины и иные дефекты.
  • Каждую ступень лучше всего замерить и подготовить отдельно, присвоив всем порядковые номера. Это исключит возможный лишний расход материала и позволит обеспечить плотное крепление ступеней к каркасу.
  • Необходимо произвести разметку на деревянных заготовках. Её делают через 20 сантиметров друг от друга. Отступ от края — 2 сантиметра.
  • Крепление деревянных заготовок к металлическому каркасу осуществляют шуруповёртом с помощью саморезов «впотай». Монтаж начинают с проступи, после чего устанавливают подступенок.
  • Закрепляют ступени с нижней стороны струбциной (специальный инструмент для плотной фиксации деталей). Начинают работы по обшивке сверху лестничного марша, постепенно двигаясь вниз.

Монтаж ступеней на лестнице

Чтобы предотвратить образование сколов, можно произвести скругление краёв деревянных заготовок проступей.

  • Для уменьшения напряжения при стяжке деталей применяют шайбы.
  • Для обеспечения максимального прилегания ступеней к каркасу можно использовать подложку. Для этих целей подойдёт фанера. Её фиксируют с помощью специального клея, имеющего заполняющий эффект.
  • Балясины и перила монтируют при помощи шпилек. Это позволит сделать конструкцию надёжной и аккуратной.
  • При обшивке лестницы с задней стороны марша можно использовать гипсокартон, при условии, что эта сторона не является лицевой при обзоре с других сторон. Это позволит сэкономить на древесине.
  • Финишная обработка предусматривает покрытие лестницы лаком, маслом или краской.

Простота металлических лестниц

Наиболее простым в установке и надежным в эксплуатации является металлический каркас, для которого используют уголок, швеллер, профильную трубу или профиль. Самыми простыми и распространенными конструкциями являются лестницы из уголка и швеллера, которые можно отделать гипсокартоном или деревянными панелями, однако соорудить прочное металлическое основание можно и с помощью других материалов.

Каркас будущей лестницы с забежными ступенями

Швеллер стальной горячекатаный по выгодной цене любых типоразмеров

Лестница из швеллера: требования к материалам и монтажу

Прочность и безопасность — главные качества надежной лестницы. Таковой по праву считается маршевая конструкция на металлическом каркасе из швеллера с уголком.

Капитальность лестничному сооружению придает швеллерная опора, способная выдерживать значительные механические нагрузки. Лестницы на основе этого профиля бывают прямыми и поворотными, их ставят как внутри дома, включая подвалы, так и снаружи. Металлокаркас часто выполняют закрытым, то есть “прячут” под облицовку — дерево, плитку, камень, металл, полимерные материалы. Для уличного варианта достаточно рифленого либо просечно-вытяжного листа на ступенях.

Какой швеллер использовать

Для создания каркасной рамы, образующейся из косоуров или тетивы, чаще всего используют горячекатаный профиль с параллельными полками № 8-18 (номер обозначает высоту изделия в сантиметрах). Габариты определяют, исходя из расчета параметров будущей лестницы, нагрузки на нее. Балки до десятого номера подходят для небольших конструкций с малыми нагрузками.

Основные замеры

  • Высота. Расстояние измеряется между полами первого и второго этажей с учетом того, насколько поднимется пол после черновой и чистовой отделки.
  • Размеры проема с учетом кривизны поверхностей стен.
  • Угол наклона (самый подходящий — в пределах 30-45 °С), длина несущей рамы.
  • Ширина лестницы. Оптимальным считается значение в 90 см. При метровом показателе и более потребуется усиление конструкции за счет дополнительного косоура.
  • Глубина проступи, высота подступенка, количество ступеней.

Сборка лестницы из швеллера

Порядок монтажа прямолинейного каркаса с косоурами:

  1. Из швеллера нужной длины сваривают опору, устанавливая балку полками наружу либо внутрь. Второй вариант позволяет уменьшить ширину лестницы.
  2. Готовая рама крепится к полу и стенам, обычно с помощью анкерных болтов. Для дополнительного придания устойчивости нижнюю часть конструкции бетонируют.
  3. Создается основа для ступеней: из уголков делают Г-образные элементы — гребенки (кобылки). Горизонтальная часть этой детали равна ширине проступи, вертикальная — высоте подступенка.
  4. Гребенки присоединяют сваркой к верхней полке швеллера или к его внутренней стороне, тщательно следя за уровнем первых двух параллельных элементов.
  5. К выступам гребенок приваривается перемычка — горизонтальная балка из уголка. Профиль для уголковых элементов зависит от материала отделки, предполагаемой нагрузки на лестничный марш. Обычно это равнополочный прокат № 2.50-4.50 (с шириной полки от 25 до 45 мм).
  6. К раме либо к уголкам приваривают перила.

После сборки каркаса необходимо проверить все крепления, зачистить и отшлифовать сварные стыки. Затем выполняется антикоррозийная грунтовка, покрытие конструкции краской для металла. Финальным этапом является отделка лестницы: можно уложить любой облицовочный материал — от гипсокартона до ковролина, либо оставить поверхность окрашенной.

Настенный U-образный профиль 120 x 45 мм

Описание продукта

Настенный U-образный профиль 120 x 45 мм

Наш настенный U-образный канал используется для удержания монолитного стекла 1/2″. Этот U-образный канал имеет размер 120 мм x 45 мм и бывает длиной 2500 мм (8 футов 2 дюйма) и 5000 мм (16 футов 4 дюйма). Имеет сатинированную алюминиевую полировку.

Этот список включает U-образное основание, а также внутренние и внешние углы 90 градусов, дюбели для настенного крепления и торцевые заглушки.

Комплект клиньев (продается ЗДЕСЬ) также требуется в следующих количествах:

  • 2 комплекта на 5000 мм U-образного профиля
  • 1 комплект на 2500 мм U-образный канал
  • 1 комплект на каждые 5 углов

Также требуются анкеры (деревянные или бетонные) в следующих количествах:

  • 10 шурупов по дереву или 10 анкеров для бетона на 2500 мм U-образного профиля
  • 20 шурупов по дереву или 20 анкеров для бетона на 5000 мм U-образного профиля
  • 2 шурупа по дереву или 2 анкера по бетону на угол

Дополнительные детали включают следующее:

  • Заглушки отверстий — используются, когда вы не будете устанавливать облицовку. Отверстия уже предварительно просверлены в U-образном канале. Эта заглушка подходит к существующему отверстию.
  • Облицовка из нержавеющей стали – высота 122 мм x длина 2500 мм – самоклеящаяся, просто снимите и приклейте. Придает полный вид нержавеющей стали и покрывает передний и нижний открытые размеры.
  • Внешний угол 90 градусов – 120 мм x 43 мм x 200 мм – настенный профиль для внешнего угла 90 градусов.
  • Внутренний угол 90 градусов – 120 мм x 43 мм x 200 мм – настенный профиль для внутреннего угла 90 градусов.
  • Торцевые заглушки для уровня, а также для угла / наклона — один для плоского и один для углового до 40 градусов. Устанавливается каплей эпоксидной смолы. Обрезать по размеру.
  • Комплект стеклянных прокладок и клиньев — поставляется с достаточным количеством материала для установки стекла толщиной 2500 мм. См. описание выше о том, как заказать достаточное количество этих наборов.

Для получения ньюэлей Wood Square используйте ссылку ForestKraft.

См. наши руководства по установке для получения помощи по установке деталей системы из нержавеющей стали.Нажмите здесь

Прочие детали

Условия продажи Westfire ОГРАНИЧЕННАЯ ГАРАНТИЯ На все продукты, продаваемые Westfire Manufacturing, распространяется гарантия отсутствия дефектов материалов и изготовления. Все продукты будут заменены или выдан кредит, если Westfire Manufacturing обнаружит дефекты. Никакие товары не будут возвращены без предварительного одобрения официальных лиц Westfire Manufacturing.Неправильное использование продуктов лишает Westfire Manufacturing любых и всех гарантий или ответственности за безопасность или производительность, явных или подразумеваемых. WESTFIRE ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО ИЗМЕНЯТЬ ЦЕНЫ В ЛЮБОЕ ВРЕМЯ ГРУЗОВЫЕ УСЛОВИЯ ФОБ Туалатин, Орегон. Если кредит был установлен, транспортные расходы будут предварительно оплачены Westfire Manufacturing и добавлены к общей сумме счета. Клиент несет ответственность за оплату всех транспортных расходов, если заказ был отменен во время транспортировки. ПЕРЕВОЗКИ Заказы Лестницы отгружаются заказчику со склада производителя или производителя определенного стиля.Обратите внимание, что Westfire не несет ответственности за задержку, утерю или повреждение груза. ПРЕТЕНЗИИ Претензии по недостаче, поломке или повреждению должны быть предъявлены непосредственно транспортной компании. Претензии по недостаче должны быть сделаны в течение 1 (одного) дня после получения отгрузки. Заказчик должен пересчитать коробки, утвердить и подписать получателя от транспортной компании. Клиент несет ответственность за проверку количества отгрузки. ВОЗВРАТ И ОТМЕНА Специальные заказы или нестандартная продукция не подлежат возврату или отмене, если начата закупка специального сырья и/или производство.Все возвращаемые недефектные товары должны быть в новом состоянии, пригодном для перепродажи, отправлены с предоплатой и облагаются 25% комиссией за обработку и пополнение запасов. Любые части, которые были изменены или иным образом модифицированы, не могут быть возвращены. Возврат ограничен акциями, приобретенными в течение последних 30 календарных дней (без исключений).

Видео о продуктах

Пользовательское поле

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings. ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$выбрать.выбранный.дисплей}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings. AUTHOR_TOOLTIP_TEXT}}

{{$выбрать.выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Заметки о лестницах — Архитектура

Лестницы могут быть очень сложными. Лестница — это то место, где архитекторы визуально и физически соединяют людей внутри здания и где они могут напрямую проявить критическое мышление в отношении формы здания и его функции.Лестница является важной формой общественного пространства, которую нельзя недооценивать в создании или ограничении человеческой активности и участия. Их не избежит ни одно многоэтажное здание. Лестница однозначно общая. В них индивидуумы взаимодействуют не только с телесностью здания, но и друг с другом напрямую: узнают друг друга, смотрят друг на друга, разговаривают друг с другом, когда они причинно проходят друг мимо друга. Это пространства, где люди двигаются вместе, даже если неуклюже поднимаются и опускаются.В отличие от фасада, который обычно имеет единственную функцию защиты интерьера от внешней среды, лестница обеспечивает множество применений и возможностей.

Лестницы образуют пространство для укрытия, взаимодействия, представления, упражнений, разговоров, игр, протестов и т. д. Лестницы — не просто прямое соединение между двумя соседними пространствами, особенно в жилых домах — представляют важность равноправного и справедливого доступа в качестве прохода между улица к внутренним помещениям общего пользования к жилым помещениям.То, как обращаются с лестницей, отражает общественные заботы, как внутренние по отношению к ее обитателям, так и внешние по отношению к обществу в целом. Лестница — это место движения и встреч, а значит, и политики. В этом смысле он принципиально отличается от любого другого элемента здания. Внутренняя лестница имеет другую политику, чем внешняя лестница; закрытая лестница отличается от открытой лестницы… Лестницы ограничивают возможности тех, кто физически не может ими пользоваться, и требуют наличия лифта в непосредственной близости. Хотя в жилищных проектах принято отделять одно использование от другого, тем самым отделяя соответствующие группы пользователей друг от друга — все из-за «противопожарной защиты» — это не обязательно так. С лестницами политика — это вопрос дизайна.

Лестницы в жилых домах подвергаются жесткой критике, особенно в социальном жилье, где на них возлагается особое бремя, и их часто обсуждают и обесценивают из-за их неудач. Лестницы могут содержаться в плохом состоянии; они могут быть слишком темными, слишком маленькими, наименее спроектированными, неотапливаемыми, избегаемыми, недостаточно используемыми, незанятыми и потенциально опасными.Неотъемлемой частью этой критики является вера в потенциал лестницы для создания пространства для позитивного коллективного обмена. Проблемы, связанные с жильем, как правило, сосредоточены на жилых помещениях — квартире, — но проходное пространство — это первое пространство, через которое должен пройти каждый, прежде чем попасть в свою квартиру. Циркуляционное пространство должно быть не второстепенной задачей, а первостепенной, а лестницы должны рассматриваться так же важно, как лифты и пандусы, при проектировании инклюзивности пространства.

Лестницы — отдельные элементы любого здания.В частности, в жилых домах различные формы и места, которые они принимают, значительно влияют на дизайн и, в конечном итоге, на использование здания в целом. Экономическая модель доступного жилья в Соединенных Штатах, например, стремится к тому, чтобы как минимум 85% его площади можно было сдавать в аренду или покупать, тем самым ограничивая циркуляционные площади до абсолютного минимума. Однако в истории архитектуры существует множество типологических альтернатив продиктованному кодексом минимуму из двух закрытых выходных лестниц.С другой стороны, лестницы могут иметь положительное значение в восприятии и актуальности коллектива. В то же время они могут препятствовать его формированию.

Жилье должно быть всеобщим правом. Для того, чтобы это стало реальностью, жилье необходимо трактовать в самом широком смысле, понимая не только как совокупность внутренних, замкнутых, охраняемых жилых помещений, но и соединяющих их и составляющих единое целое общественных пространств. Недостаточно предоставить только минимальное количество единиц или «продуктов».«Если люди имеют право на жилище, должна быть возможность наблюдать и ощущать действие этих прав во всех масштабах застроенной формы. Право на жилище должно включать хорошо спроектированные, хорошо освещенные, благоустроенные и доступные места для передвижения. Лестницы дают возможность переосмыслить то, как может жить общество.

Лестницы структурируют взаимодействие людей друг с другом, как проживающих на них, так и приходящих в гости. Существует множество состояний лестниц. Инвентаризация лестниц в жилых домах позволяет взглянуть на связь архитектуры с системами кровообращения и другими системами здания.С изобретением циркуляции с механической поддержкой, такой как эскалаторы или лифты, лестница не была «заменена», но по-прежнему «представляла неудобства и строилась до минимума, разрешенного нормами». Лестницы показывают, что природа зданий выходит за рамки формальной дисциплинарной проблемы. Лестница – это место тщательного создания или трудного разрушения сообщества или коллектива.

Далее следует серия заметок из продолжающегося исследовательского проекта, который начался с исследования создания дополнительных пространств жилья.Что происходит, когда больше невозможно подниматься по лестнице, или каковы впечатления от здания, если его использование утрачено? Какой опыт нужен вместо него? Что происходит с сообществом здания при отсутствии совместного обращения или отсутствии движения? Когда архитекторы выполняют услуги, часто возникают ограничения на то, что можно спроектировать или построить. Понимание не только того, почему, но и того, как спроектированы и построены определенные лестницы, полезно для переосмысления современной и будущей практики. Необходимы дальнейшие исследования лестниц как важных культурных артефактов.

Santos Prescott and Associates,

Iona Street Apartments , Кейптаун, Южная Африка, 1971

Это тринадцатиквартирное жилое здание шириной двадцать футов, построенное для студентов и художника по проекту архитектора Адель Сантос, было тщательно спроектировано вокруг наклонного моста для входа на уровне улицы и открытых внешних коридоров, пересекающих длину его узкой сайт. Основанное на принципах как европейского архитектурного модернизма, так и местных народных построек, полностью белое здание из стекла и бетона, покрытое поливинилацетатом, также имеет лестницу, ведущую к городскому тротуару, и наклонный пандус для проезда автомобилей и парковки.Внутренние лестницы выходят в общественные коридоры, разграничивая форму каждого блока. Они уложены друг на друга, чтобы создать ритм главного фасада вдоль тенистых коридоров под открытым небом. Внутри квартир лестницы отделяют инженерные коммуникации от жилых помещений. Сами лестницы служат входом, переходным пространством между каждой единицей и коридором, физически и акустически отделяя частное от общественного. Как абстрактная форма, волнообразные модули сложенных друг на друга лестниц создают динамичное общественное пространство, позволяющее жильцам смешиваться и сохранять то, что обычно было бы закрытым, а личное пространство открытым для своих соседей.

Frei Otto,

Oköhaus , Берлин, Германия, 1982

До его строительства Фрей Отто интенсивно работал с будущими жителями своего проекта Ökohaus над проектированием их отдельных квартир или домов. На фотографии одной из таких коллективных мастерских запечатлена группа людей, собравшихся вокруг архитектурного макета с простым, родовым структурным каркасом, наполненного разнообразными узорами. На другой фотографии показана похожая сцена, но рядом с моделями зданий находятся две модели лестниц.Создавая впечатление, что они смоделированы из бумаги, они контрастируют с бриколажным подходом, применяемым к остальной части модели и, в конечном итоге, к зданию в целом, когда-то построенному. Хотя модели предполагают, что лестницы не являются неотъемлемой частью общего дизайна здания и, казалось бы, могут вписываться там, где это необходимо, это та часть здания, где жители будут взаимодействовать и противостоять друг другу. Лестница не только представляет собой процесс совместного проектирования в целом, это единственное обитаемое пространство Ökohaus , спроектированное не жильцами, а самим Отто.В конечном итоге именно они позволяют жилищному проекту создать физическое сообщество.

Роберт Вентури,

Guild House , Филадельфия, США, 1963

В Сложность и противоречие в архитектуре проект Роберта Вентури для проекта Дома Гильдии «жилого дома» представлен только в виде неполного чертежа плана. Однако в сопроводительном письменном описании описана почти каждая часть здания, но не лестница или любая другая форма вертикального перемещения.На симметричном плане левая сторона нарисована более подробно, чем правая, что сокращается до такой степени, что линии лестницы опущены; остались только очертания стен лестничной клетки. Это говорит о том, что Вентури считал эти лестницы уникальными по своему назначению. Лестница есть лестница есть лестница. Люди идут вверх и вниз. Интересно, однако, что позже в книге он отмечает, что одним примечательным элементом викторианского дома является то, что его лестница более гибкая и открыта для альтернативного использования, чем общественная лестница, несмотря на открытость и приход и уход многих людей. Личное пространство с лестницей может накапливать вещи и занятия; это может развлечь беспорядок и незапланированное использование.

Adjaye Associates,

Sugar Hill , Нью-Йорк, США, 2015

Проекты доступного жилья часто страдают от отсутствия доступа к культурному или образовательному общественному опыту в своих программах, слишком часто их первые этажи заполнены коммерческими помещениями, которые могут стать пустыми, что делает здание незавершенным и изолированным. В Sugar Hill Adjaye Associate первые этажи заполнены образовательными и культурными программами, которые расширяются и приглашают местное сообщество и окрестности.Это доступное жилое здание по цене ниже рыночной включает в себя жилье для бывших бездомных, центр дошкольного образования, Детский музей искусства и рассказывания историй, офисы для застройщика Broadway Housing Communities (BHC) и приветственное пространство городского сада. Здание расположено на крутом склоне в исторически значимом афроамериканском районе Шугар-Хилл в Гарлеме, на перекрестке латиноамериканского сообщества. Он спроектирован с использованием сборных панелей графитового оттенка с тисненым узором в виде розы, который напоминает о традициях района в отношении декоративных деталей, а пилообразная и ступенчатая форма здания отсылает к соседним коричневым камням.Жители должны войти в систему при входе в здание — гости не допускаются — а места для бытовых нужд в здании ограничены, другие места предоставляются жителям в других местах. Эффективность плана 124 жилых единиц наверху — коридор с двойной загрузкой и типовая пожарная лестница — позволяет увеличить общественные пространства внизу. Входной вестибюль музея на уровне улицы и книжный магазин содержат сидячие места и соединяются с широкой деревянной лестницей. Его внутренняя площадка, которая напоминает балкон и освещает рабочие помещения внизу, служит переходной галереей, а затем заканчивается большим открытым пространством со встроенными креслами, похожими на зрительный зал, для мероприятий и отдыха.С этой лестницы можно быть частью музея и одновременно смотреть на город.

Марио Пани,

CUPA (Centro Urbanos Presidente Miguel Alemán) , Мехико, Мексика, 1949

Все 800 квартир в комплексе CUPA Марио Пани соединены открытыми коридорами и обратными лестницами. По зигзагообразному зданию можно пройти из конца в конец, даже не касаясь земли. Небольшие лестничные марши между зданиями обеспечивают небольшие сдвиги высоты этажа здания, что позволяет зданиям перемещаться в ответ на сейсмическую активность.Лестницы, расположенные в конце каждого коридора, достаточно широки, чтобы люди могли комфортно проходить друг мимо друга. Каждый коридор огорожен ограждением, в котором есть ящики для растений для каждого жильца, а на пересечении лестницы и коридоров пространство для растений в горшках создает пышную среду на фоне кирпичных, бетонных и каменных стен. Лестницы — это не только средство передвижения вверх или вниз, но, в отличие от линейности коридоров, они предлагают постоянно меняющиеся виды как на ближайшее окружение, так и на город и горы вдалеке. Лестницы смещены от плана, а их площадки допускают измеримую паузу. В большинстве жилых домов есть внутренние лестницы, способствующие этому движению при подъеме в гостиную с горизонтальными окнами, выходящими вверх и наружу, или при спуске в кухни и рабочие помещения, которые более закрыты и закрыты. Хотя здание также обслуживается лифтами, масштаб здания требует постоянного движения пешком.

О. М. Унгерс,

Блок 1 IBA , Берлин, Германия, 1987

Внешне однородный, симметричный, кубический и повторяющийся, О.IBA Block 1 М. Унгера совсем не предсказуем и не знаком внутри. Организация плана не является, как это может быть типично для такой формы или здания такого размера, вокруг коридора с двойной загрузкой. Скорее, он предпочитает сквозные планы с естественным освещением с обеих сторон. Ориентация архитектора на повторение множества жилых единиц создает взаимосвязи, которые не видны сразу, но могут быть поняты при внимательном изучении. Шестиэтажное жилое здание из сорока восьми квартир состоит из более чем пятнадцати различных типов квартир, организованных вокруг центрального общего открытого двора с четырьмя лестницами, по одной на каждом углу, как в традиционном берлинском квартале. Каждая лестница, в свою очередь, обслуживает определенный набор квартир, тем самым разбивая здание на более мелкие кластеры. Меньшие группы жителей имеют общий вход, лифт и лестницу в свои отдельные квартиры. Жильцы могут не знать всех, кто проходит через двор, но, по крайней мере, своих соседей они, скорее всего, узнают еще лучше.

Alvaro Siza,

Punt und Komma , Гаага, Нидерланды, 1986–1988

Для достижения другой пространственной и материальной экономии социальное жилье часто отправляет своих жителей через длинные последовательности внутренних пространств к единицам доступа в ущерб безопасности и сообществу.Альваро Сиза сказал о лестнице: «Когда вы входите в здание, наступает момент, когда вы подходите к лестнице и должны остановиться. Затем вы должны приложить усилия, чтобы поставить ноги, а затем держаться за поручень, иначе вы упадете. По этой причине это решающий эпизод в здании, и это всегда экстраординарно». В этом четырехэтажном проекте коллективного жилья в Гааге Сиза переосмысливает эту философию лестницы при переходе от ряда общественных коллективных пространств к частным жилым помещениям, в то же время отвечая на бытовые и городские потребности смешанных жителей района исламского, голландского и южноевропейского происхождения. Для обеспечения безопасности за счет повышенной видимости жителей, входящих и выходящих из своих домов, доступ к каждому блоку осуществляется либо через двери, выходящие прямо на улицу, либо через слишком широкие наружные лестницы, которые протыкают фасад и уходят в глубину плана. Ведя к приподнятым лестничным площадкам с несколькими входами, каждый из них образует своего рода защищенную крышу таунхауса, типичную для голландского жилья.

Alvaro Siza,

SAAL Bouça Социальное жилье , Порту, Португалия, 1972–2007 гг.

Ряды прямолинейных оштукатуренных жилых единиц стоят рядом друг с другом и расположены через ряд открытых дворов в проекте социального жилья SAAL Bouça Альваро Сизы в Порту.Один внутренний двор предлагает прямой доступ с первого этажа к двухуровневым квартирам нижнего уровня, в то время как следующий выложен более чем двадцатью открытыми лестницами, по одной на каждую двухуровневую квартиру верхнего уровня. Соединяясь напрямую с городской тротуарной сетью, соседи приходят и уходят на всеобщее обозрение в эти дворы с лестничными клетками, которые жители часто используют для коллективных торжеств, фестивалей и праздников. В отличие от типичных для социального жилья широких и удобных наружных лестниц или боковых коридоров типа открытого балкона, эти необычайно узкие и крутые лестницы — с тончайшими перилами — величают пороговый опыт выезда из города и входа в собственный дом.

Архитектура Фаршида Муссави,

Îlot 19 La Defense , Нантер, Франция, 2017

В проекте Îlot 19 Фаршида Муссави в Париже множество дискретных лестниц с лифтами повторяются на плане первого этажа, чтобы обеспечить отдельные входы для пар отдельных единиц, в основном для студентов, тем самым устраняя необходимость в общих коридорах и сводя к минимуму коллективное взаимодействие между всеми. жители. Меньшие группы предпочтительнее больших. В результате горизонтальную циркуляцию можно вывернуть наизнанку и переделать по периметру здания в виде глубоких крытых балконов, открывающих жителям панорамный вид на город с верхней части здания.Предлагая различные типы квартир, в том числе семьдесят две единицы доступного жилья, девять единиц социального жилья и единственный уровень пентхаусов-мезонетов, здание специально спроектировано для разделения арендаторов с разным образом жизни, что позволяет им жить вместе в одном здании, но сохранять свои автономия. Однако при полном изменении жилищных проектов, которые часто делают единицы специфичными, а общественные места общими, в местах циркуляции используются прочные материалы из анодированного алюминия, стекла, бетона и полов из твердой древесины, в то время как жилые единицы остаются голыми и доступными для жителей. делая их своими.

Lacaton & Vassal,

Housing Hérouville-Saint Clair , Кан, Франция, 2000

Компания Lacaton & Vassal разработала серию квартир с отдельными внутренними винтовыми лестницами, а также с центральной пожарной лестницей в два раза больше их радиуса в предложении для жилья в Эрувиль-Сен-Клер. На поле прямоугольных блоков регулярные круглые отметки винтовой лестницы абстрагируют план и превращают его в повторяющийся геометрический узор, который дополняет круглые профили существующих цилиндрических резервуаров для воды, расположенных рядом с участком.Поэтажные планы отдельных блоков отличаются особой оперативностью, обеспечиваемой узким радиусом винтовой лестницы. В дуплексах площадка второго этажа сжата до такой степени, что лестница ведет прямо в спальни за ее пределами. Повторение и вариация обеспечивают широкое разнообразие образа жизни и домашнего обустройства даже в пределах этого ограниченного «набора частей». Пространственная экономия ядра дает необычно широкие внешние террасы по всему периметру жилых этажей.Здесь первые этажи превращены в открытые пространства или паркинг с винтовой лестницей

Казуё Сейдзима,

Гифу Китагата , Гифу, Япония, 1996 Проект

Кадзуё Сейдзимы для жилого дома Gifu Kitagata был частью крупномасштабного проекта реконструкции государственного жилья, координируемого Arata Isozaki & Associates. Лестницы соединяют открытые парковочные места на первом этаже с мезонетом 107 и другими двухэтажными квартирами, парящими над ними на пилотах. Металлические лестницы непрерывно поднимаются вдоль фасада и обеспечивают доступ к внешним коридорам, которые соединяют и обеспечивают доступ к каждому из отдельных блоков. Внутренние лестницы расположены по периметру оконной стены и ведут к каждой террасе. Количество стекла и видимость жителей активизируют здание, формируя динамичную общественную идентичность. «Силуэты движущихся внутри людей будут видны на южных фасадах, как на киноэкране».

LOT-EK,

DRIVELINES , Йоханнесбург, ЮАР, 2019

Компания LOT-EK, работающая в районе Мабоненг в Йоханнесбурге, использовала брошенные транспортные контейнеры для строительства 100 квартир.Сложенные в виде двух независимых барных зданий, образующих букву «V», внешние лестницы выходят во внутренний двор и связанные с ним общественные места. Выцветшие бренды и оригинальные цвета семидесяти использованных контейнеров создают фон для огромных перфорированных металлических лестниц и коридоров. Сами лестницы имеют увеличенные лестничные площадки, которые служат смотровыми площадками для просмотра бруталистской архитектуры центрального делового района города. В то время как они могут вместить толпы людей, смешивающихся друг с другом, балконы общего коридора могут быть распределены между каждой единицей, когда они не используются более коллективно. Лестница обеспечивает расширенную жизнь квартиры, которая одновременно закрыта и защищена во дворе, а также допускает приливы и отливы совместного пространства, а иногда и каскад людей.

Учебники по The Sims 3: лестницы и расширенные лестницы


Винтовые лестницы, лифты и лестничные конструкции

Норма Блэкберн

Строительные лестницы и лифты

Если вы когда-либо строили дом в Sims 3, то, вероятно, в какой-то момент вы использовали лестницу.Добавление лестницы может быть таким же простым, как размещение нескольких ступенек от входной двери до земли, или это может быть сложный подвиг, заключающийся в том, чтобы спустить лестницу через фундамент в подвал внизу.

Давайте подробно рассмотрим все аспекты строительства лестниц и лифтов, от самых основ до советов и приемов, которые сделают строительство немного проще и даже продвинутым.

Прежде всего, давайте посмотрим на доступные по умолчанию лестницы и на то, как их использовать. Мы также рассмотрим, как использовать лестницы и лифты через фундаменты и фризы.Позже мы рассмотрим некоторые творческие способы использования лестницы.

Мы начнем с основ, войдите в режим строительства The Sims 3 и нажмите на лестницу.

  1. Лестницы : Это вкладка по умолчанию, когда вы открываете выбор лестницы. Отсюда вы можете выбрать, какие лестницы использовать, насколько они широки и будут ли у них перила или нет.
  2. Перила : откройте эту вкладку, чтобы выбрать перила для добавления к лестнице.
  3. Лифты : Здесь вы можете построить лифт.
  4. Авто-перила : Когда вы на перилах, они будут автоматически добавлены, когда вы строите лестницу. Обратите внимание, что добавленные перила будут перилами по умолчанию для выбранной вами лестницы. Если вам нужны другие перила, отключите автоматические перила, выберите нужные перила и добавьте их вручную.
  5. Ширина лестницы : Используйте ползунок, чтобы определить ширину лестницы.
  6. Каталог лестниц : Здесь вы можете выбрать, какие лестницы использовать.
  7. Винтовая лестница : Щелкните здесь, чтобы выбрать винтовую лестницу, представленную в Generations.

По умолчанию, когда мы выбираем лестницу, она имеет ширину 1 квадрат и автоматически будет иметь поручни. Мы можем отключить автоматические перила, чтобы не ставить перила, и мы можем сделать лестницу шириной до 8 квадратов. Если по какой-то причине вам нужна более широкая лестница, просто добавьте еще один набор рядом с первым. Если вы размещаете лестницу без перил, вы можете вручную добавить перила по вашему выбору позже.

Лестницы будут вести себя по-разному, в зависимости от того, где вы их разместили.

Если вы разместите набор лестниц на этаже, они автоматически разместят полный марш вверх, даже если выше нет этажа. Эти лестницы после размещения будут иметь стены с трех сторон. Затем стены вокруг лестницы можно покрыть любым настенным покрытием, как и любую другую стену. Если вам не нужна эта стена, вы можете удалить ее с помощью кувалды. Есть одно исключение: Placid Steps, входящие в High End Loft Stuff, при размещении не будут иметь стены вокруг дна.

Если вы разместите лестницу на непокрытой земле, она будет строиться вниз и опускать окружающую землю. Как далеко вниз они построят, будет зависеть от вас. Если вы просто щелкнете левой кнопкой мыши по квадрату и будете удерживать кнопку во время перетаскивания к следующему квадрату, лестница опустится на 4 ступени вниз, однако, если вы щелкнете левой кнопкой мыши и перетащите мышь, все еще удерживая кнопку, они продолжат двигаться. строить вниз, пока вы не отпустите кнопку или они больше не могут опускать землю.

Лестницы, расположенные на краю верхнего уровня, будут спускаться с этого уровня до тех пор, пока их что-то не остановит, будь то земля или пол.Лестницы, размещенные с более высокого уровня вниз, не будут иметь стены, закрывающей заднюю часть лестницы.

Изменение внешнего вида вашей лестницы

Мы можем изменить внешний вид лестницы несколькими способами. Как и большинство предметов в Sims 3, мы можем щелкнуть инструмент создания стиля и изменить цвет и текстуру лестницы и перил или мы можем изменить перила. Чтобы использовать другие перила, вы можете либо отключить перила перед построением лестницы, а затем выбрать новое перила из каталога, либо удалить перила после размещения лестницы.Если вы выбрали этот метод, просто будьте осторожны, чтобы выбрать перила с помощью инструмента кувалда!

Винтовая лестница

Винтовая лестница была представлена ​​в Generations и является долгожданным дополнением. Им нужно всего 2 x 2 квадрата на каждом уровне, они хороши на небольших участках и особенно хороши при застройке небольших готовых домов. Обратите внимание, однако, что, занимая только 4 квадрата на каждом уровне, вам понадобится дополнительный свободный квадрат перед нижними ступенями.

На этой картинке размещение лестниц идентично, но можно использовать только ту, что справа, так как перед левой нет свободного места.

При размещении винтовых лестниц на нескольких уровнях просто поместите один комплект поверх нижнего. Игра автоматически повернет новый набор так, чтобы он совпадал с более низким набором. Винтовые лестницы должны строиться снизу вверх. Вы не можете добавить новый набор под существующий набор. Если вы хотите добавить что-то вниз по уровню, возьмите самый нижний набор, который вы разместили, и переместите его на более низкий уровень, а затем добавьте новый набор поверх этого. Конечно, если у вас есть несколько уровней, вам придется переместить их все на один уровень вниз и разместить новый набор наверху.

Многоуровневая лестница

Можно ставить прямые лестницы друг на друга для многоуровневых зданий, однако эти лестницы должны быть построены определенным образом, иначе они не будут работать. Каждый участок, на котором мы строим, имеет ориентацию: спереди назад или сбоку. Вы можете увидеть эту ориентацию, когда много размещаете или перемещаете с помощью Редактора мира. Когда вы выбираете участок, он отображается в виде сетки со стрелками, эти стрелки определяют ориентацию участка. При строительстве многоуровневых лестниц они должны соблюдать ориентацию участка для работы.Если они не будут следовать ориентации, симы смогут достаточно легко спуститься по этой лестнице, но когда они попытаются использовать более низкие лестницы, они поднимутся наверх к лестнице, затем развернутся и вернутся вниз.

На левом изображении вы можете видеть ориентацию этого участка спереди назад. Теперь на правом изображении две лестницы, построенные на одном участке. Только лестница, идущая спереди назад, будет работать, другой набор не будет работать правильно. Не имеет значения, находится ли верхний конец лестницы спереди или сзади, главное, чтобы он просто указывал в этом направлении.

Лифты

С добавлением квартир в Late Night лифты стали важным дополнением к игре; однако вам не нужно строить высотное здание, чтобы использовать их.

Чтобы установить лифт, выберите вкладку лифта в разделе лестницы в режиме строительства. Есть две разные секции лифта. Первый — это шахта лифта, он требуется только на тех уровнях, где лифт не должен останавливаться. Вторая часть — это настоящий лифт, включая двери.Вам нужно разместить один из них на каждом этаже, на котором вы хотите, чтобы лифт останавливался.

При размещении лифтов вам понадобится место 4 на 2. 2 x 2 для самого лифта и 2 x 2 перед дверями. Вам также понадобится стена между двумя секциями 2 x 2. Вам не нужна стена при размещении шахты. Вам также нужно разместить плитки пола там, где лифт должен подняться на верхние уровни, даже если под ним есть часть лифта.

Строительные лестницы и лифты через фундаменты и фризы.

Фундаменты и фризы добавляют нашим зданиям дополнительные уровни; однако иногда нам нужно пройти через фриз, чтобы попасть на верхний уровень, или через фундамент, чтобы попасть в подвал. Давайте рассмотрим использование лестниц и лифтов на этих уровнях, чтобы наши симы могли оказаться там, где они хотят быть.

Фризы
Самый простой способ построить лестницу через фриз на верхний уровень — перейти на верхний уровень и удалить ряд из четырех частей фриза. Затем просто постройте лестницу вниз через щель.Вы можете просто удалить три части фриза, и ваш сим по-прежнему сможет пользоваться лестницей, но его голова будет проходить сквозь фриз.

Винтовые лестницы плохо сочетаются с фризом. Если у вас уже есть фриз, вы просто не сможете расположить винтовую лестницу на нижнем уровне. Если вы еще не построили верхний уровень и размещаете винтовую лестницу, то при добавлении фриза фриз не будет располагаться над площадью 4 x 4 сверху и вокруг лестницы. Если вам действительно нужна винтовая лестница внизу, единственный вариант — разместить небольшой набор стандартных лестниц на следующий уровень.

Есть простой способ построить лифты через фризы, но это не эстетично. Поместите свою первую часть лифта на первый этаж, а затем поднимитесь на уровень к фризу. Если вы попытаетесь разместить здесь шахту лифта, у вас не получится, потому что потолок слишком низкий. Включите читы moveobjects, и теперь вы можете разместить вал. Поднимитесь на следующий уровень, и вы увидите верхнюю часть шахты на этом уровне. С включенными объектами перемещения поместите следующую часть лифта, и вы увидите, что она скрывает шахту, однако при ближайшем рассмотрении вы увидите несколько линий на двери лифта.Лифт полностью функционален, но когда двери откроются, вы увидите шахту, и ваш сим действительно пройдет через нее, чтобы войти и выйти из лифта.

Фундаменты
Строительство лестниц и лифтов через фундаменты в подвалы очень похоже на строительство через фризы. Винтовая лестница не может быть размещена в подвале с фундаментом наверху, а фундамент, построенный над винтовой лестницей, оставит зазор. Шахты лифта могут быть размещены внутри фундамента с движущимися объектами, а обычные лестницы могут быть построены из подвала на землю.Однако есть простой обходной путь, когда речь идет о фундаменте, который недоступен с фризами. Если вы превратите свой фундамент в подвал до того, как построите под ним стандартный подвал, у вас не только появится дополнительный уровень для работы, но и лифты и винтовые лестницы будут работать правильно.

Чтобы построить подвал с использованием фундамента, начните с возведения фундамента до желаемого размера. Затем удалите все, кроме внешних блоков фундамента. Затем возьмите лестницу и на уровне земли внутри фундамента постройте 3 группы по 4 ступени, спускающиеся в землю.Удалите лестницу и выровняйте всю область с помощью инструмента Level Terrain. Теперь земля внутри фундамента ровно на один этаж ниже верхней части фундамента и может использоваться как любой другой уровень, просто добавьте пол и стены по мере необходимости, а также лестницу на верхний уровень.

Расширенное здание лестницы

Используя несколько передовых методов и читов, мы можем создавать лестницы различной формы, чтобы придать нашим постройкам уникальный штрих. Эти лестницы обычно требуют немного больше внимания на этапе планирования и часто должны быть построены раньше, чем остальная часть дома.Поскольку они используют читы, у них часто есть ограничения на то, где их можно использовать.

Основная U-образная лестница
Эти лестницы поднимаются с нижнего этажа на площадку, а затем поворачивают назад, чтобы продолжить подъем в противоположном направлении. Прежде чем строить, вам нужно будет спланировать, где будут располагаться лестницы, и они должны быть на открытой площадке, так как стены нельзя строить прямо рядом с ними. Еще одним ограничением этих лестниц является то, что вы не можете разместить пол или плоскую крышу прямо над ними.Однако вы можете построить еще один уровень, а затем положить на них пол. Любую из других крыш можно разместить над лестницей на нижнем уровне.

Начните с постройки комнаты 2 х 2, где будет платформа, добавьте пол наверху. Теперь пройдите несколько квадратов в сторону и постройте два набора ступеней вниз, чтобы опустить землю.

Уберите лестницу и постройте маленькую комнату на нижнем уровне, а наверху добавьте напольное покрытие. Включите чит CFE (constrainfloorelevation false) и перетащите инструмент ландшафта уровня с верхней части нижней стены на верхнюю часть лестничной площадки.

Теперь можно убрать боковую колонну и выровнять землю.

Отключить чит CFE. Постройте комнату 4 x 5 вокруг платформы и добавьте пол к верхней части стены перед лестницей внутри комнаты. Обратите внимание, что поскольку платформа была опущена с помощью чита, вы не можете строить стены прямо рядом с лестницей.

После добавления пола можно убрать нижнюю переднюю стенку. Поместите лестницу с верхнего этажа вниз на площадку. Прежде чем размещать нижнюю лестницу, добавьте перила на верхний этаж над тем местом, куда будет идти лестница (это нельзя разместить после добавления лестницы на нижний этаж). Теперь вы можете добавить нижнюю лестницу, и ваша U-образная лестница готова. .Украсьте лестничную клетку по своему вкусу (много растений обычно выглядит хорошо) и постройте остальную часть дома вокруг лестницы.

Парадная лестница
Какой величественный дом без парадной лестницы? Это идеально подходит для хозяйки дома, чтобы сделать этот драматический выход этажом выше!

Это еще одна лестница, которую нужно немного спланировать, прежде чем строить дом.

Начните с постройки комнаты, которая будет платформой на полпути к лестнице. Вы можете сделать это любого размера, который вы хотите, процесс одинаков независимо от размера. Я сделал свою так, что нижняя половина лестницы имеет ширину 3 квадрата, а две верхние лестницы имеют ширину 2 квадрата, поэтому моя платформа будет 3 x 2. Добавьте настил наверху.

Отодвиньтесь на несколько клеток и опустите землю двумя ступенями. Постройте небольшую комнату на нижнем этаже и добавьте этаж наверху.

Включите чит CFE (constrainfloorelevation false) и с помощью инструмента ландшафта уровня перетащите от верха нижней комнаты к верху платформы.Уберите нижнюю комнату и выровняйте землю.

Теперь нам нужно построить верхнюю площадку, с которой будет спускаться лестница. Вам понадобится пространство в 2 квадрата между боковыми площадками и центральной платформой, и у вас должен быть как минимум 1 квадрат между платформой и задней площадкой.

Вы получите некоторое искажение при размещении задней площадки, если она находится всего в 1 клетке от платформы. Это нормально, и вы можете исправить это с помощью инструмента Level Terrain. Как только вы это сделаете, вы можете отключить чит CFE.

После того, как вы добавили лестницы с боковых площадок на платформу и с платформы вниз на пол, вы можете построить остальную часть дома.

Угловые L-образные лестницы
Эти угловые лестницы не требуют тщательного планирования при строительстве и даже могут быть встроены в уже существующие дома. Их также можно встроить в дома на фундаменте.

Для начала построить два уровня дома. Вернитесь на нижний уровень и постройте комнату 1 х 1 в углу, где будет лестница.Эта «комната» станет угловой площадкой для лестницы. Теперь постройте еще одну маленькую комнату вдоль стены. Сделайте это 3 x 1. Добавьте пол к угловому квадрату и конечному квадрату прямоугольника. Здесь будет верхний лестничный пролет.

Теперь выйдите на улицу и, используя две лестницы, опустите землю, убедившись, что нижняя точка находится на одной линии с угловым квадратом в доме. Постройте небольшую комнату в этой нижней точке и добавьте пол наверху. Если ваш дом стоит на фундаменте, вам нужно будет заложить фундамент и под эту маленькую комнату.Включите чит CFE.

Перетащите инструмент уровня рельефа сверху этой комнаты на угловую площадку. Это опустит угол дома, но не волнуйтесь, мы исправим это позже.

Добавьте желаемую лестницу и любое напольное покрытие на верхнем этаже. Обратите внимание, что когда вы добавляете пол наверху, вы можете получить некоторые искажения на лестничной площадке. Просто снова перетащите инструмент уровня из внешней комнаты на площадку. Еще одно замечание с настилом наверху заключается в том, что у вас не может быть куска пола в самом углу рядом с лестницей.

Красиво смотреться, если пол проходит по диагонали через угол. Добавьте перила, и мы почти закончили. Вам, вероятно, придется убрать нижнюю лестницу и заменить ее после того, как вы установите верхние перила.

Теперь мы можем пойти на верхний уровень дома и перетащить ровный ландшафт через весь угол, чтобы выровнять эти сумасшедшие провалы в стене. Как только вы это сделаете, отключите чит CFE.

Эти лестницы вызывают некоторые проблемы. Поскольку они тянут верхние стены вниз под углом, вы ограничены в выборе настенных покрытий, которые вы можете использовать.Больше всего страдают любые настенные покрытия с горизонтальным или диагональным рисунком. Плоская окрашенная стена работает лучше всего. Еще один момент, о котором следует помнить, заключается в том, что, поскольку игра не отображает верхние стены, когда вы находитесь в режиме реального времени и на нижнем этаже, кажется, что в стене есть огромная дыра, через которую вы можете видеть внешний мир!

Квадратная винтовая лестница

Эта лестница продолжает вращаться по мере подъема.

Для этой лестницы вам понадобится квадрат 3 х 3.В одном углу этого квадрата постройте комнату 1 x 1 и добавьте пол наверху. Некоторые из стен этой комнаты в конечном итоге будут удалены, и это станет входным уровнем для лестницы. Затем поместите часть фундамента 1 x 1 в следующий угол. Это будет вторая платформа, поэтому угол, в который вы ее поместите, будет определять, пойдет ли лестница по часовой стрелке или против часовой стрелки.

В следующем углу нам нужен фундамент, вдвое превышающий высоту обычного фундамента, поэтому мы должны поднять землю до нужной высоты.Давайте прервем урок по лестнице на несколько минут и быстро взглянем на высоту, чтобы мы могли лучше понять, что мы будем делать с нашей лестницей, когда продолжим.

Обычная стена имеет высоту 16 единиц от пола до потолка, а лестница, расположенная между этажами, будет иметь 16 ступеней. Фундамент торчит из земли на 4 единицы (когда земля поднята как можно выше вокруг фундамента), а лестница, если ее перетащить всего на одну клетку вниз, опустит землю на 4 ступени, что равно одной четверти высоты стены или один кусок фундамента.

Теперь вернемся к нашей лестнице! Наша следующая часть фундамента должна выступать из земли на восемь единиц, поэтому для ее размещения нам нужно, чтобы земля была на 4 единицы выше, чем остальная часть земли. Нам также нужен фундамент высотой 12 единиц, а для этого нам понадобится земля на 8 единиц выше. Мы начнем с более высокого уровня, потому что легче работать вниз, чем работать вверх.

Итак, сбоку от того места, где будет лестница, добавьте еще один кусок фундамента. Этот должен быть на расстоянии нескольких квадратов и на одном уровне с комнатой 1 x 1.Включите чит CFE (constrainfloorelevation false) и перетащите инструмент уровня местности с верхней части комнаты на верхнюю часть фундамента.

Теперь у нас есть фундамент высотой 16 единиц, и если мы перетащим землю вокруг него, эта земля будет иметь высоту 12 единиц (не волнуйтесь, скоро все станет ясно). Прежде чем мы поднимем почву, нам нужно отключить чит CFE. Теперь, используя инструмент Поднятие рельефа, поднимите землю вокруг этой части фундамента настолько высоко, насколько это возможно, и выровняйте ее.Удалите кусок фундамента. Этот приподнятый грунт теперь является той высотой, на которой нам нужна наша более высокая часть фундамента, поэтому нам нужно опустить ее на 4 единицы. Самый простой способ сделать это — взять лестницу и перетащить ее на одну клетку вниз. Выровняйте землю от этой нижней точки.

Теперь мы можем построить фундамент высотой 12 единиц.

Нам все еще нужен фундамент из 8 единиц, поэтому возьмите лестницу, снова опустите землю и постройте четвертую часть фундамента. Выровняйте землю вокруг них для колонн.

Выберите несколько лестниц для использования. Я использую квантизатор высоты и меняю перила на перила спокойных ступеней. Это потому, что я хочу использовать Glassic Fence от Loftlabs позже, и он подходит к перилам Placid. Какие бы лестницы вы ни выбрали, решите заранее, так как позже их может быть довольно сложно заменить. Теперь уберите стены из комнаты и добавьте лестницу на первый уровень фундамента, а затем от этого фрагмента фундамента на следующий. Продолжайте, пока у вас не будет четырех наборов лестниц.

Теперь добавьте две секции стены к каждой угловой части, а затем добавьте часть пола к верхней части каждой секции. Теперь вы можете продолжить добавлять лестницы. Продолжайте таким образом, пока ваша лестница не достигнет желаемой высоты.

Когда вы разместили последнюю партию лестниц, добавьте стены во все четыре угла и немного пола в верхнюю часть каждого. Снова включите чит CFE и перетащите инструмент уровня местности из самого высокого угла через оставшиеся три. Все четыре угла теперь будут одинаковой высоты.Отключите чит CFE, и вы сможете добавить крышу к башне.

Теперь вы можете решить, какие уровни будут пристроены к вашему зданию, и убрать стены там, где будет проход. Обратите внимание, что вам придется соединить лестницу со зданием с помощью куска пола; вы не можете строить стены прямо до лестничной башни. Если вы хотите, чтобы лестница была заключена внутри здания, она должна находиться в комнате размером 5 x 5.

Долгий подъем защитников лестницы в парке Фэйрвью почти закончился борьбы защитников, чтобы получить одобрение города.

Боб Грэм в понедельник стоял рядом со строительной площадкой, на южной оконечности Кэнэри-Драйв в престижном районе Аппер Бёрдс, с улыбкой на лице. За его спиной был почти законченный продукт, который он давно хотел увидеть: лестница, ведущая в парк Фэйрвью с улицы.

— Вот они, в живом бетоне, — сказал Грэм.

Время от времени он останавливается на объекте с начала строительства 21 октября.

Лестницу планируется завершить в ноябре.14. Проект стоимостью 37 000 долларов включает в себя работы по возведению прилегающей подпорной стены. Лестница будет иметь поручни и специальный гладкий желоб для велосипедов.

С улыбкой Грэм, комиссар парков, посмотрел на проделанную работу и отметил, что мэрии потребовалось всего около 20 лет.

«Я думаю о том, сколько городских советов это прошло, — сказал он, — и его всегда откладывали на полку».

Грэм живет к северу от парка Фэйрвью, но не на Канарских островах и даже не очень близко к нему.Тем не менее, лестница была его любимым проектом в течение последних нескольких лет. Чтобы решить проблему доступа с улицы в парк Фэрвью, он лоббировал городские власти и даже ходил по домам с петицией, чтобы найти сторонников.

Незаметный склон в конце Канарских островов, образовавшийся, вероятно, после того, как в 1960-х годах были построены жилые массивы Верхний и Нижний Бердс, представляет собой короткий, но крутой склон, который становится опасно грязным для подъема после дождя. Грэм всегда утверждал, что к склону нужен надлежащий доступ — лестница, может быть, с перилами или двумя — для тех, кто не может пройти по грязи.

Другие отказались от этой идеи. Они утверждали, что добавление лестницы приведет только к увеличению количества людей, увеличению трафика и уменьшению количества парковочных мест на тихой жилой улице.

Для тех, кто не согласен, Грэм говорит, что добавление лестницы важно, потому что Канарские острова — одна из двух пешеходных точек доступа к северной стороне 208 акров Фэйрвью. Другой — Плацентия-авеню, главная улица этого района.

Кроме того, по его словам, с вершины крошечного пика открывается один из лучших видов на город: ясный вид на открытые просторы Фэрвью, прибрежные пруды, реку Санта-Ана и городское поле для гольфа.

В 1990-х годах появились некоторые тенденции к добавлению лестницы после того, как городские власти профинансировали два исследования. Решения варьировались от лестницы за 36 100 долларов до 700 000 долларов, чтобы купить соседний дом, снести его и построить «систему петлевых пандусов», которая вместит всех, включая машины скорой помощи.

Но исследования не убедили власть имущих в то время что-либо одобрять. Идея Канарской лестницы была подхвачена городским советом и Комиссией по паркам и отдыху, и в 2001 году совет решил снова рассмотреть это предложение, когда прилегающая к Канарским островам часть парка Фэрвью, район, официально известный как Зона G, была открыта. для обсуждения.

Но затем предложенный проект лестницы на несколько лет оказался в подвешенном состоянии правительства.

В начале 2013 года Грэм представил в совет петицию 186 жителей Аппер Бёрдс, которые заявили, что им нужна лестница на Канарских островах. Некоторые критиковали его методы сбора подписей, но петиция сработала.

Позже в том же году 65 000 долларов на лестницу на Кэнэри Драйв были включены в список проектов по благоустройству города, предложенных генеральным директором города Томом Хэтчем. Финансирование было незаметно одобрено в июне как небольшая часть бюджета города в размере 132 миллионов долларов на 2013–2014 годы.

Мэр Pro Tem Стив Менсингер сказал, что если участок Upper Birds будет построен сегодня, совету потребуется лестница.

«Потребовалось 40 лет дискуссий, но этому совету понадобилось финансирование улучшения, которое обеспечит безопасный доступ для района в парк Фэрвью», — сказал он. «Все без исключения, с кем я говорил об этом, в восторге от него».

Грэм сказал, что теперь, когда его проект лестницы в основном завершен, он может «взять файл на лестнице и положить его в глубокое хранилище.Все то, что я накопил — сделано».

Его все еще беспокоит крутизна лестницы и доступ к велосипеду. Но учитель естественных наук на пенсии, который сказал, что ему нравится «соединять вещи», имеет в виду другие проекты.

Сеть троп в парке Фэрвью или, может быть, расчистка пути от бульвара Харбор, вдоль городского поля для гольфа и до самого Фэрвью.

Грэм также хочет улучшить безопасный доступ к велосипедному мосту, который проходит через реку Санта-Ана в направлении регионального парка Талберт.

Решение может заключаться в простом дополнении, например, в пандусе. Или, может быть, лестницы.

Центр охраны здоровья — Преимущества подъема по лестнице

Восхождение по лестнице к здоровью

Исследования показывают, что 30 минут физической активности умеренной интенсивности каждый день полезны для здоровья. Он помогает контролировать массу тела, укрепляет сердечно-сосудистую систему и полезен для психологического и социального здоровья. Всемирная организация здравоохранения также рекомендует взрослым накапливать не менее 150 минут умеренно интенсивных аэробных физических нагрузок каждую неделю.В настоящее время многие люди не участвуют в регулярных физических нагрузках, потому что считают себя «занятыми». Тем не менее, ради собственного здоровья вы должны изо всех сил стараться быть более физически активными. Подъем по лестнице — один из способов включения физической активности в повседневную жизнь. Это удобное и легкодоступное упражнение для большинства людей, особенно для людей, ведущих малоподвижный образ жизни. Подъем по лестнице — это недорогая и легкодоступная форма упражнений, которая дает ряд преимуществ для здоровья, если мы делаем это каждый день:

  • Улучшает работу сердца и легких, улучшает кровообращение.
  • Снижает риск развития ишемической болезни сердца, гипертонии, диабета или рака толстой кишки.
  • Повышает сопротивляемость организма, тем самым снижает вероятность заражения болезнями и повышает работоспособность.
  • Делает кости здоровыми и снижает риск остеопороза.
  • Укрепляет мышцы.
  • Помогает сжигать жировые отложения, тем самым контролируя массу тела.

Подготовка

  • Размер обуви должен обеспечивать амортизацию и устойчивость при ходьбе.
  • Много места для пальцев ног благодаря плотной удобной пятке.
  • Надежная поддержка и хорошая амортизация внутри обуви.
  • Прочный, устойчивый задник снаружи обуви.
  • Нескользкая подошва. Обувь должна быть гибкой.
  • Носите носки.
  • Убедитесь, что вы разогрелись в начале и остыли к концу тренировки.

Лестничное оборудование

  • Выберите высоту платформы, при которой колени не нужно сгибать более чем на 90 градусов.
  • Лестница должна быть сухой, хорошо освещенной, хорошо проветриваемой и свободной от препятствий.

Сохраняйте осанку

  • Шагая, расслабьте шею и держите ее прямо.
  • Держите спину прямо. Не выгибайте спину, это может вызвать боль в спине.
  • Расслабьте плечи.

Сохраняйте правильную технику шагания

  • Всегда ставьте всю стопу на платформу.
  • Шагай тихо.Удары могут чрезмерно нагружать лодыжки и колени.
  • Всегда следите за платформой.
  • Не используйте ручные утяжелители. Они значительно увеличивают риск получения травмы и не приносят никакой пользы.

Темп

  • Медленно поднимайтесь.
  • Начните с подъема и спуска по коротким пролетам или половинным пролетам, а не по одной длинной лестнице. Отдохните, если необходимо.
  • Не поднимайтесь по глубоким лестницам или по нескольким неглубоким одновременно.

Обратитесь к врачу перед началом программы упражнений, если

  • У вас есть хроническое заболевание, например. болезни сердца, респираторные заболевания.
  • Вы испытываете боль или дискомфорт в груди во время или сразу после тренировки.
  • Вы склонны терять сознание из-за головокружения.
  • Вы чувствуете одышку после легкой физической нагрузки.
  • Вы среднего возраста или старше, не были физически активны и планируете относительно интенсивную программу упражнений.
  • У вас проблемы с суставами, например. вы испытываете боль, ноющую боль, скованность или припухлость в суставе или вокруг него.

Способы включить подъем по лестнице в вашу повседневную жизнь

  • Использование лестницы вместо лифта или эскалатора, если это возможно.
  • Проходя несколько лестничных пролетов, когда вы идете на работу или домой.

Продвижение кампании по подъему по лестнице в организации, на рабочем месте и в жилых кварталах – это легкое и интересное мероприятие по укреплению здоровья.Взгляните на следующее, если вы заинтересованы в организации кампании по продвижению подъема по лестнице:

Украшение заднего зала

Простое окрашивание отделки в старинный цвет превращает эту тихую заднюю лестницу в архитектурное произведение. Зеркало дает дополнительный свет. (Фото: Эдвард Аддео)

Поскольку они предназначались для наемных рабочих и детей (а позже и для домохозяек), задний холл и черная лестница были не очень красивыми. Часто с неукрашенными стенами и голыми полами они представляли собой проходы, не входившие в общественные места.У большинства из нас больше нет прислуги, и мы регулярно пользуемся подсобным помещением. Взгляните еще раз на эти забытые места — они могут быть хороши для хранения или для причудливых утверждений.

Цвет — простой способ обновить уставший проход. Для успокаивающего спокойствия рассмотрите что-нибудь вроде Blue Grey от Farrow & Ball, который меняется в зависимости от освещения в течение дня, переходя от рассеянного серого к окрашенному синему. Для пола дизайнер Барри Диксон отдает предпочтение дорожкам из водорослей — они прочные, звукопоглощающие и нейтральные.


Поскольку они меньше по размеру и более интимны, чем главная лестница, задние холлы и лестницы приветствуют художественную галерею вдоль их стен. Когда вы поднимаетесь, вы приближаетесь к картинам, а на лестничной клетке больше места на стене для демонстрации более крупных произведений. (В свою я вмонтировал чучело павлина!) Не стесняйтесь вешать картины до самого потолка, так как они притягивают взгляд вверх и заставляют пространство казаться больше. Конец зала не должен заканчиваться глухой стеной или окном. Добавьте сюда визуальный интерес с помощью произведений искусства на подставке или книжного шкафа в углу.

Лестничные площадки слишком часто упускают из виду. Они должны быть интересными и приветливыми, местом, где можно перевести дух или даже посидеть. Небольшой диван и столик, задвинутый в угол стул (возможно, с угловым шкафом наверху), даже небольшая скамья и подушка превращают лестничную площадку в комнату. Поскольку черные лестницы традиционно являются зонами обслуживания, кухонные лифты были одним из основных продуктов с тех пор, как они были представлены Томасом Джефферсоном, у которого было несколько в его заднем холле в Монтичелло (чтобы уменьшить его потребность в помощи во время еды).

Наверху неиспользуемое пространство в алькове превратилось в место у окна с необходимым местом для хранения и гостеприимным персонажем в обновлении дизайнера Джулии Уэст. (Фото: Эдвард Аддео)

«Безмолвный слуга» от Miller Manufacturing — это классическая модель, подходящая для продуктов питания и бакалейных товаров, белья, дров и сезонных товаров, таких как коробки с рождественскими украшениями. Они снабжены металлическими направляющими и точно отлитыми направляющими башмаками подшипников, поэтому проблемы с выравниванием (которые часто возникают при оседании дома) устранены.Поскольку направляющая система также направляет противовесы, механикам нужна только одна сторона кабины, поэтому ящик кухонного лифта можно открывать с трех сторон.

Для простоты эксплуатации кухонные лифты Ascent от Summit Lifts оснащены прочными стальными панелями и дверьми, которые перемещаются по предварительно установленным системам электрических направляющих с кнопочным управлением. У Powerlift Dumbwaiters есть модели, которые могут выдерживать до 225 фунтов, поставляются предварительно изготовленными и готовыми к установке менее чем за час.

Мягкий сине-серый цвет Farrow & Ball (и картины маслом) превращает тупик в созерцательную галерею.(Фото: Эдвард Аддео)

Чтобы сделать неиспользуемое пространство интересным и доступным, подумайте об установке винтовой лестницы. Они особенно полезны при ремонте, когда пространство в большом почете. Для лестницы диаметром 4 фута требуется минимум 16 квадратных футов; Марна Снитман из Steptoe and Wife предлагает переоборудовать буфет или кладовку. Помните, что винтовым лестницам требуется 4 фута пространства вверху для правильного зазора головы; может потребоваться удаление одного или двух перемычек наверху лестницы.

Нагрузка на пол — еще один аспект, о котором следует помнить: чем ближе лестница расположена к внешней стене, тем прочнее должна быть опора для пола. Йоркская спиральная лестница имеет поразительный дизайн двойной спирали; с двумя поручнями и центральной стойкой, он имеет более удобный протектор для комфорта.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
