Приточно-вытяжная вентиляция для квартиры, инструкция, видео и фото

Чтобы поддерживать приемлемый микроклимат в современной квартире, одного только кондиционера недостаточно. Ведь он «работает» только с тем воздухом, который уже есть в помещении и не меняет его состав. Однако, воздух в жилых помещениях согласно СНиП должен обновляться не меньше 1,5 раза за час.


Приточно-вытяжная вентиляция для многоэтажек

Проекты большинства наших многоэтажек предполагают, что в квартирах полуторократный обмен воздуха должен обеспечиваться:

    • Инфильтрацией воздуха в помещение сквозь наружные ограждения (стены, двери, окна).

Если же все стены в помещении «закрыты» теплоизоляционным материалом, установлены современные двери и пластиковые окна, которые извне не пропускают ни капельки воздуха, то квартира совершенно перестает «дышать».

Конечно, вентиляцию можно производить через форточки, но из-за сильной загазованности наружного воздуха в больших городах такое проветривание становится нецелесообразным.

Учитывая все эти факторы, есть смысл установить принудительную приточно-вытяжную вентиляцию в квартире.

Приточно-вытяжная вентиляция для квартиры требует серьезных расчетов. Поэтому установка такой вентиляции в квартире должна начинаться с профессионального проектирования. Самостоятельно вам вряд ли удастся рассчитать необходимую мощность, а затем смонтировать и наладить вентиляционную систему.

Для монтажа приточно-вытяжной вентиляции потребуется капитальный ремонт помещения, поскольку под потолком необходимо будет сделать специальные короба, а также спланировать место для самой установки. Обычно приточную установку выносят за пределы жилых помещений, например, на балкон. Приточная установка необходима для фильтрации, охлаждения (или нагрева), подачи воздуха в квартиру. Она является самым «шумным» и самым габаритным элементом системы вентиляции.


Виды вытяжных вентиляционных установок

Вытяжные вентиляционные установки делятся на специальные (дымоудаление), санитарные и общеобменные. Из специальных в квартире устанавливают обычно систему дымоудаления с кухонных зонтов. С помощью санитарных установок обеспечивается вентиляция ванной и санузлов. Общеобменные вентиляционные установки используют совместно с приточными.

Следует подчеркнуть, что проектировать, устанавливать и обслуживать систему приточно-вытяжной вентиляции должны только те фирмы, которые имеют лицензию, разрешающую им этот вид деятельности.

Установка приточно-вытяжной вентиляции в квартире является довольно дорогим удовольствием. Работа этой установки значительно увеличивает расходы на электрическую энергию, а особенно в зимнее время.

Но зато и эффект от качественно спроектированной и смонтированной приточно-вытяжной системы также будет значительным. Воздух в вашей квартире всегда будет чистым, свежим, необходимой температуры и в таком количестве, которое будет полностью обеспечивать нормальную жизнедеятельность.

Описание системы

Очевидно, что в состав упомянутой системы входят вытяжные и приточные установки. Приточные обеспечивают подачу, фильтрацию, а также нагрев (или охлаждение) наружных воздушных масс, подающихся внутрь квартиры. Вытяжные бывают трех видов:

  • санитарные — обычно устанавливаются в санузле и в ванной комнате. К их особенностям следует отнести: высокую кратность обмена воздушных масс, устойчивость к влажной среде, высокую производительность;
  • общеобменные — осуществляют свою работу параллельно с приточными установками, имея практически аналогичную с ними производительность;
  • специальные (отвечают за удаление дыма) — обычно монтируются на кухне. Оснащаются вентиляторами средненапорного типа и системой фильтрации жиров.

Следует заметить, что и вытяжка, и приток требуют осуществления самых серьезных расчетов. Монтаж системы начинается с составления профессионального проекта, учитывающего все детали. Нельзя сказать, что данное действо неподвластно обывателю.

Рассчитать мощность установок, смонтировать и наладить их нормальное функционирование — это достаточно сложный процесс.

Вообще, монтаж подобных систем подразумевает проведение капитального ремонта квартиры. Потому что в данном случае требуется установка коробов, пробивание технологических отверстий в перегородках, планирование правильного места размещения приточной установки. Поскольку она издает определенный шум, то ее обычно выносят за пределы квартиры. Например, на балкон.

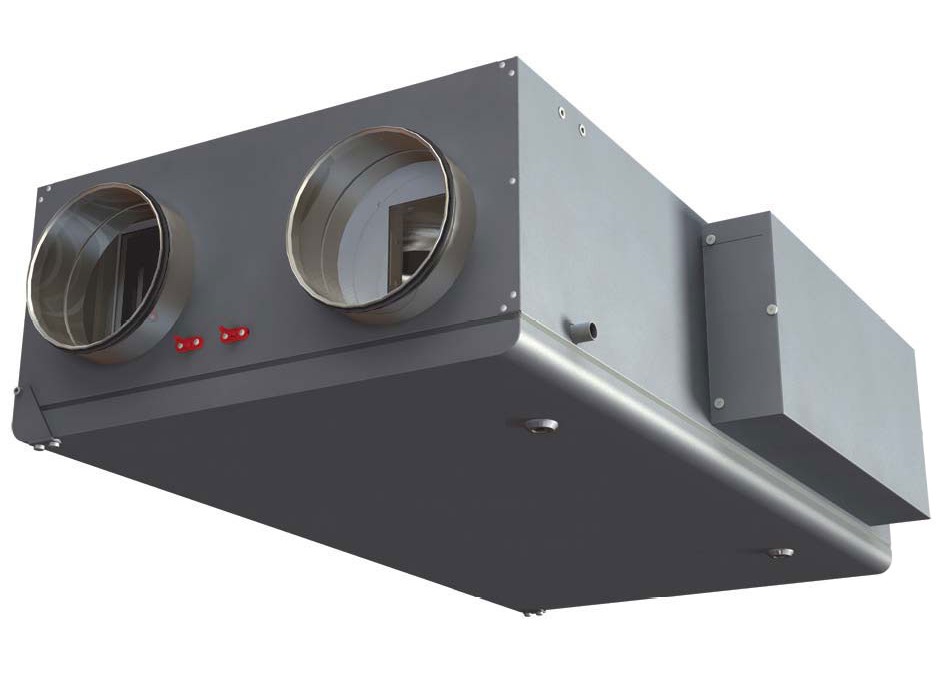

Приточно-вытяжная установка с рекуперацией

Одним из основных недостатков схемы вентиляции с применением приточной установки является увеличение расхода энергии на обогрев помещения.

Увеличение кратности воздухообмена приводит к тому, что прогретый воздух, не успев отдать свое тепло, уходит через вытяжные отверстия. Чтобы не платить за обогрев вентиляционной шахты применяют приточно-вытяжные вентиляторные установки с функцией рекуперации.

Суть принципа рекуперации состоит в следующем: приток и вытяжка воздуха совмещаются в одном блоке, при этом с помощью специальной камеры-рекуператора осуществляется активный теплообмен между потоками поступающего снаружи и удаляемого изнутри воздуха. В результате значительная часть тепла снова возвращается в помещение вместе с потоком вновь поступающего воздуха.

Схема устройства приточно-вытяжной установки с рекуператором

Разумеется, приточно-вытяжной рекуператорный блок обладает всеми теми функциями (фильтрация, очистка, обогрев), что и приточная вентиляторная установка.

Устройство рекуператора таково, что от одного потока воздуха другому передается только тепло, а не запахи, испарения, загрязнения и т.д.

Приточно-вытяжная вентиляция в квартире с системой подогрева и рекуперации воздуха является наиболее совершенным решением вопроса общеобменной вентиляции. Несколько большая стоимость относительно простой приточной установки быстро окупается за счет высокого уровня сбережения энергии на обогрев помещения. Еще более повысить эффективность и уровень экономии поможет блок автоматического контроля, включающий в себя термостатические датчики контроля температуры, таймеры, а также системы предупреждения о перегрузке двигателя и загрязнении фильтра.

Независимо от выбора типа, общая схема вентиляции должна соответствовать следующим правилам:

  • выход вентиляционной шахты должен располагаться выше уровня кровли здания.
  • забор наружного воздуха осуществляется на уровне не менее 2м над поверхностью земли.
  • внутри квартиры или дома воздушные массы должны двигаться в направлении от жилых помещений к кухне и санузлу.

Представленная информация об ассортименте и устройстве различных устройств приточно-вытяжной вентиляции будет полезна при выборе схемы вентиляции вашего жилья.


Приточно-вытяжная вентиляция для квартиры видео

Читаем дальше — узнаём больше!


Оценка: 2.5 из 5
Голосов: 153

Приточно-вытяжная вентиляция в квартире — Интерьер как он есть — ЖЖ

19-май-2016 12:29 am

Как это насколько целесообразна?Жизненно необходима.

Если вы имеете ввиду уже существующие вентиляционные шахты.Хотя в принципе да,можно и без ниё,да и без канализации тоже можно приноровиться если подумать.

19-май-2016 12:44 am

Я имела в виду не существующие вентиляционные шахты, а установку дополнительного вентиляционного оборудования с системой кондиционирования и рекуперации. Воздуховоды, как правило, размещаются под потолком.
Вопрос в том, есть ли смысл устанавливать такое в квартире, а не в частном доме.

(Удалённый комментарий)

19-май-2016 01:05 am

А у вас сервис по чистке этой системы есть? Его надо раз в год делать. В доме легче, сам себе хозяин, а вот в большом доме????? А если ещё и старый фонд, мрак. За границей( в частности США, Канада), я себе жизни без этой системы не представляю.

19-май-2016 03:20 am

Наши дома ведь не профаны какие-то проектируют, приток-отток там по умолчанию обязан быть.
Имеет, наверное, смысл заморачиваться со всеми этими очистками, если у вас окна на какую-то пыльную трассу выходят или перед окнами чадящие трубы…
Если соседи выше этажом люди разумные и не перекрыли вам воздуховоды и, если вы сами не загерметизировали свою квартиру пластиковыми окнами, то вентиляция и естественные щели вполне справляются и с притоком, и с оттоком.
А если окна герметичные, можно ограничиться клапанами

Подробнее:mosvent-forum.ru

Edited at 2016-05-19 03:22 (UTC)

19-май-2016 04:43 am — искреннего недоумения каммент

интересно, какое отношение дизайнеры, как специалисты так сказать, по украшательству интерьера, имеют отношение к целесообразности установки приточно-вытяжной вентиляции?))

и хотелось бы узнать место и метраж этого объекта? если это панельная двушка серии П-44, то всё это выглядит бредом, а если это хоромы в 200 квадрат в садах Пекина или типа того, то простите, но там уже всё спроектировано бывает и сделано.

19-май-2016 07:27 am — Re: искреннего недоумения каммент

19-май-2016 05:01 am

Целесообразна, более того, в условиях большого города — необходима. Приток очищенного (при необходимости — дополнительно подогретого) воздуха обеспечивается такими устройствами: http://ventmachine.ru/selenga_ec_fko/80-opisanie.html вытяжка — через существующие вентиляционные каналы с дополнительно установленными вытяжными вентиляторами (в ванной комнате и на кухне — обычная кухонная вытяжка).

19-май-2016 06:08 am

Это одна из самый нужных вещей.
В СНИПах приток воздуха в квартиры осуществляется через щели в окнах, отток — через вентиляционные отверстия в санузлах и на кухне. По факту — после установки пластиковых окон и современных дверей, квартиры оказываются герметично закупорены.
Да и если оставлять окна приоткрытыми, циркуляция воздуха очень низкая.
Принудительная вентиляция осуществит забор воздуха извне, разнесет его по комнатам и тем самым обмен воздушных масс будет в приличном объеме.
А это означает, что концентрация углекислого газа не достигнет опасных значений.

19-май-2016 08:52 am

«По факту — после установки пластиковых окон и современных дверей, квартиры оказываются герметично закупорены.»
По факту — при правильной регулировке, хватает режима микропроветривания или клапанов. А городить абсолютно ненужную систему в новом доме, где уже есть вытяжная вентиляция, по факту — глупость и трата денег.

19-май-2016 06:11 am

Лично у меня дома такая система собрана кустарным способом, собиралась пять лет назад, работает по сей день.
Минусы есть — есть несильный шум, неудобно обслуживать, самодельные расходники, плюсы перевешивают — чистый свежий бриз во всех комнатах, возможность спать за закрытой дверью без опаски проснуться утром с больной головой из-за нехватки кислорода.
Собирали сами, так как в то время никто не хотел связываться с панельной малометражкой, либо ценник был запредельным.

19-май-2016 07:34 am

Спасибо за ответ, очень надеялась, что тут будут пользователи такой вентиляции и поделятся мнением.
Мне всегда не хватает свежего воздуха, даже если окна выходят во двор, а не на улицу. И не всегда есть возможность держать окна открытыми.
Шум тоже слегка смущает, но в современных моделях он вроде сведен к минимуму.
Собирать будем не сами, конечно, вызовем специалистов.

Выше спрашивали про очистку. Вы свою вентиляцию уже чистили, насколько это хлопотно?

19-май-2016 09:44 am

Здесь вопрос еще и в том, что придется делать дыру в наружной стене здания.
У нас дом монолитный с утеплением и облицовкой. Из-за этого я отказалась от проделывания дыры. Не уверена, кстати, что это не нужно утверждать как переделку.

19-май-2016 06:10 pm

Спасибо, очень разумный совет) Денег не много, но они есть. Вот и думаем, как бы их рациональней распределить.
Пока я склоняюсь к вентиляции и готова пожертвовать большую сумму: за плечами негативный опыт проживания в квартире, в которой я задыхалась от нехватки свежего воздуха.
Да еще, простите, бесконечная вонь из соседских квартир. .. И выхлопные газы бесконечных машин.

20-май-2016 08:07 pm

Обязательна. Особенно если пластик на окнах и советский жилфонд. Мы в офисе интереса ради ловили вакуум, включив вытяжку и открыв пакет на микропроветривание.

Чтоб не заморачиваться с притоком, особенно на кухне, нужна форточка или вентканал с заслонкой. Гениальные дезигнеры заслонки выламывают, а вентканал запенивают, герметизируя помещение.

В советском фонде роль вентканала отводилась деревянным рамам и дверям, через которые воздух поступал в достаточном количестве.

20-май-2016 08:14 pm

Насчёт целесообразности принудительной — большой вопрос. имхо,она имеет смысл только если у вас кондей+тепловой насос. Ну либо меганепросчитанная с точки зрения аэродинамики фильтрационная косорага.

В квартире хватает естественной. У меня аж из розеток дует на последнем этаже.

21-май-2016 07:23 am

А если рассматривать принудительную вентиляцию как апгрейт будущей квартиры?:-)
Совмещенная кухня-гостиная опять же не добавит свежести, если на ней много готовить. Я думаю, что дополнительная вентиляция станет подспорьем вытяжке.
Ну, и мне всегда не хватает кислорода в любом помещении(((

7-июн-2016 03:11 pm

Я пользователь. Живу в панельном доме, в котором с вентиляцией не особо хорошо. Потому речь идет не о ремонте на стадии строительства, а о простом варианте приточной вентиляции. У нас стоит приточная вентиляция iFresh с керамическим нагревателем и двойными фильтрами. Установили год назад. Причинами было то, что в квартире курят, еще , что окна выходят на проспект, после установки пластиковых окон стало душно, окна не открыть так как летит сажа, тополиный пух и прочая дрянь. Понимаю, что мой пост это не мнение супер специалиста , но это мнение пользователя. Сегодня хочу сказать что довольны вентиляцией , проблема грязь и шум с улицы не беспокоит. У проветривателя двойная система очистки , от запахов и аллергенов. Уровень шума низкий. Прибор висит в спальне. Не знаю что еще Вам написать, вроде бы основные плюсы описала. Но одно точно , это то что в квартире стало гораздо легче находится в жаркое время года, а зимой кстати тоже комфортнее так как можно включить аппарат на подогрев и будет засасывать воздух и одновременно его подогревать. Спится честно говоря прекрасно. Даже ушли некоторые проблемы с бессонницей. Потому если есть возможность на этапе строительства продумать приточную вентиляцию, надо думать. Если же дело сделано, то приточный проветриватель может решить массу проблем. Удачи.

Profile

Name: Интерьер как он есть

Entry Tags

3D-визуализации, art, ikea, wc, ТВ передачи об интерьерах, аксессуары, ампир, арки, архитекторы и дизайнеры, архитектура, балконы и лоджии, бани сауны, бассейны, библиотеки, бытовая техника, в помощь проектировщику, вакансии, ванна, ванные, вдохновение, вентиляция кондиционеры, веранды террасы, витражи, вопрос, вопросы, выставки, гардеробные, гипс барельефы, гостиницы отели, гостиные, графика, двери, декор для окон, детали декора, детские, дизайн, дорого&глупо, еженедельный обзор, живопись, загородные интерьеры, законы, звукоизоляция, зеркала, из личного опыта, икусственный камень, иллюзии обманки, имена, интерьер, интерьер wanted, интерьер жилища, интерьеры в кино, интерьеры домов, интерьеры общественных зданий, интерьеры селебрити, история интерьера, кабинеты, камень, камины печи, книги по теме, ковры половики, колониальный стиль, конвекторы, конкурс, коридор, кофейные столики, краска, кровати, кухни, кухни-гостиные, лекция, лестницы, лофты, магазины retail, малогабаритка, мансарды, мастера, мастерские, мебель, модераторское, немного юмора, нетрадиционные материалы, новости, о работе сообщества, обои, обсуждаем интерьер, общение на тему, окна, освещение, от модератора, отделочные материалы, отзывы и предложения по работе сообществ, отопление, офисы, перегородки, перепланировка, планировки, подвалы погребы, подсчитаем интерьер, полы, последние тенденции, постеры, посуда, потолки, праздничный декор, пресса, природа в интерьере, прихожие холл, произведения искусства, промдизайн, профессиональные программы, радиаторы, расстановка мебели, ремонтные вопросы, ренессанс, реставрация мебели, рестораны кафе, розыск, роспись, сад, сантехника, санузел, свет, селебрити, сервировка, синагога, системы отопления, скандинавский стиль, смета, спальни, средиземноморский стиль, ссылки по теме, старинные интерьеры, статьи, стены, стили в интерьере, стимпанк, столешница, строительные материалы, таун-хаусы, текстиль, трафареты, фен-шуй, фигуры, фотографы интерьеров, фурнитура, хозяйственный блок, цвет, чертежи, чилаут, чёрный список, штукатурка, эко-дизайн, эксперименты, электрика, эскизы, этнические мотивы, явки-пароли

Приточно вытяжная вентиляция с рекуператором

Приточно вытяжная вентиляция с рекуператором с доставкой и монтажом в Москве и Области — цена от 15900 руб на ПВУ с рекуперацией, купить в интернет-магазине Климавент. Оперативная доставка в пределах МКАД плюс 5 км — 500 руб, по России по тарифам ТК.

Качественная вентиляция в доме, квартире, офисе является залогом здоровья и высокой производительности труда всех людей, находящихся внутри, обеспечивает необходимый для хорошего самочувствия воздухообмен, нормализует уровень влажности в помещениях, что также положительным образом сказывается на электрической технике, деревянной мебели, растениях. Интернет-магазин «Климавент» предлагает большой выбор оборудования систем вентиляции для квартир, частных домов, офисных и коммерческих объектов, выполняет доставку по России, предоставляет услуги монтажа в Москве и Московской области.

Ассортимент

В нашем каталоге представлены следующие виды вентиляционной техники:

  • Бризеры Tion
  • Приточно-очистительные мультикомплексы Ballu
  • Приточно-вытяжные устройства Vakio
  • Приточные установки Breezart, Shuft, General Climate
  • Дополнительное оборудование: модули управления, глушители

Вентиляция офиса и жилых помещений подразумевает принудительную подачу и очистку свежего уличного воздуха с одновременным извлечением отработанного загрязненного воздуха (с повышенной концентрацией углекислого газа) на улицу с помощью специального оборудования. Мы предлагаем качественную надежную технику известных брендов, которая отличается высокими техническими и эксплуатационными характеристиками.

Самые лучшие предложения для вас

  • Надежные системы вентиляции для домов, квартир и офисов
  • Хорошие скидки, интересные акции и спецпредложения
  • Проектирование, монтаж, сервисное обслуживание
  • Гарантия качества техники и производимых работ
  • Профессиональный подход, консультация, помощь с выбором
  • Оперативная доставка по всей России

установка фильтрации с кондиционером, монтаж канальной системы в многоквартирном доме, отзывы

Приточно-вытяжная вентиляция для квартиры является популярной вытяжной системой и широко применяется в многоквартирных домах. Суть работы данной установки заключается в отводе из помещений загрязнённого воздуха и транспортировке в него свежего.

Зачем нужна?

Хорошая проветриваемость квартиры является одним из главных условий комфортного проживания и оказывает ощутимое влияние на самочувствие находящихся в ней людей. При недостаточном воздухообмене заметно ухудшается работоспособность, появляется чувство усталости и вялость. Совсем недавно проблему вентилирования квартир решали при помощи системы, функционирующей за счёт естественной тяги, которая создавалась благодаря разнице температур на улице и в помещении. Необходимым условием эффективной работы таких сетей был ток воздуха из деревянных окон, который вызывал сквозняк и обеспечивал естественную тягу. Однако в наши дни с появлением пластиковых окон проблема вентилируемости квартир встала очень остро. Благодаря высокой герметичности, стеклопакеты не допускают сквозняка, движение воздушных масс прекращается и естественная вентиляция становится невозможной. Появление приточно-вытяжных установок помогло эффективно решить проблему создания комфортных условий для проживающих.

Устройство и принцип работы

Конструктивно приточно-вытяжная вентиляционная система представляет собой сложное устройство, состоящее из взаимодействующих между собой приборов. Каждый элемент имеет своё функциональное предназначение и является неотъемлемым звеном одной рабочей цепи.

  • Воздуховод считается «скелетом» вентиляционной системы и служит для транспортировки загрязнённого воздуха на улицу и подвода чистых воздушных масс в помещение. Состоит он из разветвлённой системы труб, объединённых в общую сеть посредством фасонных элементов: тройников, колен и отводов. Воздуховод может иметь круглое либо прямоугольное сечение и быть гибким, жёстким или полугибким. Размер сечения труб выбирается индивидуально и зависит от мощности вентиляционной установки, площади помещения и максимальной скорости движения воздушного потока. Материалом для изготовления воздуховодов служит оцинкованная сталь, алюминиевая фольга и синтетические полимеры, в качестве которых чаще выступают полиизобутилен и винипласт. Пластиковые модели обычно устанавливают при высокой вероятности образования конденсата либо в случае, когда естественная влажность воздуха слишком высока. Такие модели не подвержены коррозии и смогут прослужить до 20 лет. Сверху воздуховоды оборачивают тепло- и шумоизолянтами, после чего прячут в фальшпотолки.
  • Вентилятор также является важным звеном системы, и отвечает за отток/подачу воздушных потоков и уровень давления внутри воздуховодов.

Он может быть двух видов.

  1. В приточно-вытяжных установках частных домов и коттеджей обычно устанавливают модели центробежного типа. Они оборудованы лопаточными колёсами, располагающимися в полых цилиндрах. Боковые части колёс оснащены лопатками, расположенными параллельно оси вращения. Колёса вращаются, толкают воздух к периферии устройства и сжимают его, после чего под воздействием центробежной силы воздух уходит в спиралевидный кожух, а оттуда подаётся к нагнетательному отверстию. Прибор обладает не очень высоким КПД, но его вполне хватает для отвода воздуха в системах с индивидуальным вентиляционным каналом.
  2. Для установки в многоквартирные дома лучше использовать модели осевого типа. Приборы состоят из лопастных колёс и кожухов. Лопасти прочно зафиксированы на втулках под нужным углом, что позволяет им вначале захватывать воздушный поток, а затем перемещать его по направлению оси. Коэффициент полезного действия и производительность осевых приборов гораздо выше, чем у центробежных моделей, что позволяет монтировать их в системы с общедомовыми вентиляционными каналами.
  • Воздушный клапан предотвращает поступление уличного воздуха в помещение во время отключённой вентиляции. Клапаны оборудованы электроприводами, что делает процесс их открытия/закрытия полностью автоматизированным. Некоторые модели оборудованы функцией электрообогрева, что полностью исключает их промерзание в зимний период.
  • Система фильтрации также является важным звеном вентиляции и обеспечивает надёжную защиту помещения от насекомых, пыли и мелкого механического мусора. На бытовые системы обычно устанавливают фильтр грубой очистки, но при желании можно добавить особо чувствительные модели тонкой очистки, способные улавливать частицы размером до 0,1 мкм.
  • Калориферы, устанавливаемые в вентиляционные блоки, бывают водяными и электрическими. Приборы служат для предотвращения замерзания образовавшегося конденсата и осуществляют нагрев подаваемого воздуха в зимний период. Для маленьких квартир можно обойтись установкой электрической модели, в то время как для большого коттеджа целесообразнее использовать водяную модель.
  • Рекуператоры являются идеальным решением проблемы подогрева холодного воздуха, если сравнивать с калориферами, они потребляют гораздо меньше электроэнергии. Суть работы приборов основана на подогреве входящего воздуха при помощи тепла, выделяемого отработанными воздушными массами. В летние месяцы прибор способен работать на охлаждение входящих потоков, что избавляет от необходимости установки кондиционера.
  • Шумоглушители гасят шумы, возникающие вследствие работы электровентиляторов, а также блокируют гул, создаваемый в результате турбулентности воздушных струй. Конструктивно различают трубчатые и пластинчатые модели. Выбор нужного агрегата зависит от мощности вентиляционной установки, длины и аэродинамических качеств воздуховода, а также от материала, из которого он изготовлен. Однако шумоглушители не являются обязательными к установке устройствами и могут успешно заменяться комплексом мер, направленных на снижение шума. Например, уменьшением скорости воздушного потока, увеличением КПД вентилятора или оборачиванием прибора любым звукоизолирующим материалом.
  • Воздухозаборные решётки обеспечивают защиту воздуховода от попадания мелких предметов и осадков, а воздухораспределители служат для равномерного рассеивания воздушных масс в помещении.
  • Система управления вентиляционной системой нужна для включения и отключения вентилятора и калорифера, открытия воздушного клапана, регулировки объёма подаваемых потоков и своевременного оповещения о неисправностях и поломках. Наиболее современные модели оснащены функцией таймера и встроенным термодатчиком. Управление и контроль осуществляется благодаря выносному пульту. Система управления включает в себя и систему безопасности устройства. Благодаря встроенным предохранителям цепь разомкнётся и отключит нагреватель и вентилятор при критическом перегреве обмотки их двигателей.

Принцип действия приточно-вытяжных вентиляций заключается в управляемой замене воздушных объёмов помещений посредством притока и отвода воздушных масс. Именно процесс обмена отличает принцип работы вентиляционных установок от принципа работы систем кондиционирования, в которых приток свежего воздуха часто вообще отсутствует или ограничен. Вентиляция же функционирует на стыке замкнутого пространства помещения и внешней уличной среды, и осуществляет непрерывную и одновременную циркуляцию воздушных масс между ними. Возможность обустройства разветвлённой сети воздуховодов позволяет обеспечить вентиляцией любое количество комнат в квартире. Помимо главной функции замены грязного воздуха на чистый, приточно-вытяжные системы часто оборудуются дополнительными устройствами, работа которых позволяет не только очищать воздух, но и увлажнять, ионизировать, подогревать и обеззараживать его.

Разновидности

Современный рынок вентиляционного оборудования предлагает большой выбор как сборно-разборных модульных моделей, так и моноблоков. Модульные установки состоят из отдельных элементов, которые приобретаются как самостоятельные изделия, после чего монтируются в общую сеть. Данный метод установки позволяет сформировать систему, отвечающую запросам конкретного потребителя и укомплектовать её в соответствии с его пожеланиями. Минусом модульных конструкций является необходимость сложных расчётов, разработки проекта и тщательного подбора элементов, совместимых друг с другом. Кроме того, наборные системы требуют профессионального тестирования и точной настройки. Для выполнения пусконаладочных мероприятий придётся воспользоваться услугами специалистов, что вызовет дополнительные финансовые затраты и увеличит сроки проведения работ.

Для установки вентиляции в квартиры или частные дома наиболее подходящим вариантом являются моноблоки – это системы, включающие все необходимые устройства и прошедшие заводскую настройку. Потребителю остаётся лишь правильно установить конструкцию и приступить к её эксплуатации. Достоинствами моноблочных вентиляционных систем является их компактность и хорошая шумоизоляция. К недостаткам относят невозможность выбора того или иного компонента на свой вкус, а также сложность оснащения системы дополнительными устройствами. Это объясняется тем, что все основные узлы системы проверены на совместимость и настроены, установка нового прибора вызовет необходимость перенастройки и регулировки всех остальных.

Конструктивно-моноблочные установки подразделяются на несколько типов.

  • Индивидуальные модели предназначены для обслуживания одного небольшого помещения. Система не имеет воздуховодов и устанавливается непосредственно в вентиляционный канал. Производительность таких устройств не превышает 100 м³/ч, а монтаж выполняется довольно просто и быстро. Плюсами моделей считают их компактность и невысокую стоимость. К минусам относят слабую шумоизоляцию и возможность расположения системы только в помещении.
  • Канальные модели являются более мощными и производительными. Они предназначены для подачи и отвода воздушных масс через систему воздуховодов. Производительность моделей может достигать 500 м³/ч, что позволяет устанавливать их в большие двухуровневые квартиры и частные дома в несколько этажей. К плюсам канальных моделей относят эффективное обслуживание больших площадей и долгий срок эксплуатации, а к минусам – необходимость оснащения особо мощных моделей водяными нагревателями, что, в свою очередь, требует подключения вентиляционной установки к системе отопления. Такая необходимость обусловлена тем, что в холодное время года расход электричества на нагрев входящего потока будет очень большим. Например, для того чтобы нагреть воздушный поток в мощных высокопроизводительных устройствах до +18 градусов, потребуется до 5 кВт электроэнергии.
  • Системы с рекуперацией тепла позволяют значительно сократить расход электроэнергии на обогрев воздушных потоков. КПД многих видов рекуператоров достигает 90%, что позволяет при эксплуатации установки в не очень холодном климате обойтись без установки электронагревателя. К недостаткам рекуператоров относят высокую стоимость многих моделей и вероятность перемешивания незначительных порций входящего и выходящего потоков, что приводит к появлению неприятного запаха в помещении. Однако такой негативный эффект наблюдается только у камерных моделей. Роторные, трубчатые и пластинчатые приборы перемешивания воздуха не допускают и могут смело использоваться в домашней вентиляции.
  • Системы с кондиционированием предполагают совместное размещение кондиционера и вентилятора в едином блоке. Устройство оснащено автоматикой и может работать в нескольких режимах вентилирования и кондиционирования. Режимы включаются автоматически благодаря климат-контроллеру, самостоятельно решающему, какой из приборов запустить.

Установка системы

При выполнении чёткой последовательности работ и соблюдении техники безопасности выполнить монтаж приточно-вытяжной вентиляции сумеет даже начинающий мастер. Первым этапом станет бурение в отверстия, равного по диаметру размеру сечения воздуховода. Затем в это отверстие вставляется воздуховод и начинается подготовка к монтажу корпуса установки. Для этого следует привязать к устройству страховочные канаты и лишь после этого начинать его фиксацию. После того как корпус будет установлен, осуществляется подсоединение системного блока и воздуховода. Далее, в стене бурятся отверстия для укладки электрического кабеля, после чего подключаются провода питания, крепится кронштейн для диффузора и монтируется пульт управления. Монтаж индивидуальных моделей производится по упрощённой схеме и заключается в установке прибора непосредственно в вытяжной канал.

Советы и рекомендации

Судя по отзывам потребителей, эксплуатация приточно-вытяжных систем требует регулярного контроля и своевременной замены фильтров. Кроме того, необходимо следить за состоянием воздуховодов. Особенно это относится к гофрированным моделям, склонным к образованию на своих внутренних поверхностях жировых отложений и скопления пыли. Чистка труб производится при помощи жёстких щёток, с предварительным разбрызгиванием в трубопровод растворяющей жир жидкости. Помимо чистоты труб и фильтров, необходимо контролировать целостность воздуховода.

В случае надрыва трубы следует немедленно восстановить герметичность системы, воспользовавшись паяльником для пайки труб или термоустойчивым герметиком. При возникновении неисправностей любого из электромеханических элементов следует немедленно прекратить эксплуатацию вентиляционной установки и вызвать мастера. Однако лучшим средством продления срока службы вентиляции является своевременная профилактика. Для этого раз в год необходимо приглашать специалиста, который проведёт тестирование основных агрегатов и в случае их некорректной работы быстро устранит неисправность. Приточно-вытяжная вентиляция является практичным решением создания в квартире комфортного микроклимата. С её помощью можно быстро проветрить помещение, обеспечить прогрев холодного воздуха в зимний период и, не прибегая к установке кондиционера, охладить помещение летом.

О том, как установить приточно-вытяжную вентиляцию в квартире, смотрите в следующем видео.

Вентиляция в трехкомнатной квартире — Селект

Семья москвичей купила квартиру в панельном доме в полюбившемся районе. После нескольких лет проживания на съёмных квартирах было принято решение сделать ремонт своей мечты. Этап дизайн-проекта позволил не только выбрать архитектурные и цветовые решения, но и учесть все технические требования: современная электропроводка с распределительными шкафами и достаточным количеством розеток, освещение с удобными переключателями, локальная компьютерная сеть, видеонаблюдение, система водоснабжения и водоочистки, современные отопительные приборы.

3D-модель трёхкомнатной квартиры.

Несмотря на то, что дом находится в «экологически благополучном» месте на северо-западе столицы, на удалении от МКАД с окнами на Москва-реку, воздух достаточно грязный. При открытых окнах на подоконниках очень быстро появлялась черная грязь. Поэтому было принято решение установить приточно-вытяжную систему вентиляции с рекуперацией тепла.

Приточно-вытяжная вентиляционная установка с рекуперацией Helios KWL-300 Pro.

Планировка квартиры позволяла поместить центральную приточно-вытяжную вентиляционную установку на утеплённом балконе. Выбор пал на вентустановку Helios KWL-300 Pro, которая обеспечивала необходимый воздухообмен для 5 проживающих человек.

Схема монтажа вентустановки Helios KWL-300 на балконе с разводкой воздуховодов по квартире.


Фильтры из специальной фильтровальной ткани можно стирать один раз в 1-2 месяца, а фильтр тонкой очистки, который задерживает пыльцу в период цветения, подлежит замене один раз в год или чаще при необходимости.

Фильтры приточного и вытяжного воздуха в сравнении с новым фильтром после 4-х месяцев эксплуатации.


При различных температурах наружного воздуха в помещение подаётся воздух комфортной температуры:

Out — наружный воздух
Sup. — подаваемый в квартиру воздух
In — выходящий из квартиры воздух
Exh. — выбрасываемый на улицу воздух

Индикация температуры на контроллере KWL в разные времена года.


Место для размещения приточно-вытяжной установки было выбрано на балконе, который предстояло предварительно утеплить, подвести электричество и выполнить отвод конденсата в канализацию. Для поддержания положительной температуры зимой был установлен электроконвектор мощностью 600 Вт.

Монтаж вентустановки KWL-300 на тумбе и электроконвектора на противоположной стене.

Забор и отвод воздуха выведены на разные стороны балкона. Терминалы встроены в сендвич-панели.

Терминалы приточного и вытяжного воздуха.

Входящий воздух, поступая через фильтр, проходит через высокоэффективный пластинчатый теплообменник с функцией рекуперации влажности.
Разводка выполнена теплоизолированной трубой IsoPipe, в которую для жесткости и перехода на прямоугольные воздуховоды вставлены пластиковые трубы. Переход на прямоугольные воздуховоды такого же сечения понадобился из-за стесненных условий и необходимости компактно разместить воздуховоды под потолком.

Обвязка установки воздуховодами

Подаваемый в квартиру воздух проходит через теплообменник-испаритель с фреоном, подключенный к компрессорно-конденсаторному блоку кондиционера. Для отвода конденсата от кондиционера и теплообменника вентустановки в тумбе размещен насос, который автоматически включается при необходимости. Дренажная труба проходит рядом с вытяжным воздуховодом внутри квартиры и подключается к общедомовой канализации.

Подающий воздуховод проходит по одной стороне комнаты и подается в гостиную и две детские комнаты через регулируемые решетки и диффузоры.

Воздуховоды в гостиной: процесс монтажа / вид после отделки.

Вытяжной воздуховод подключается к распределительной коробке, в которую гибкими воздуховодами с гладкой внутренней поверхностью подводится вытяжной воздух из кухни, ванной комнаты и туалета.

Вытяжная распределительная коробка Helios FRS.

В ванной был установлен дополнительный унитаз, поэтому вытяжка сделана из двух точек: над раковиной и над унитазом. Для обеспечения притока воздуха в дверь врезана решетка, покрашенная в один цвет с дверью.

Дверная переточная решетка в ванной и вытяжные дефлекторы.

Воздух подаётся жилые комнаты, а удаляется из ванной, туалета и кухни. Таким образом, обеспечивается воздухообмен во всей квартире.


Приточно-вытяжная вентиляция, современные приточно-вытяжные установки для квартиры и дома с рекуператором тепла

Приточно-вытяжная вентиляция – это современное решение, обеспечивающее оптимальный воздухообмен и рациональное использование тепловой энергии. Такое оборудование идеально подходит для частного дома или квартиры, а также для любых коммерческих помещений. Доступная цена подобной вытяжки и минимальная потребность в электроэнергии способствует тому, что вентиляционная установка с рекуперацией тепла достаточно быстро окупается.

Что такое приточная и вытяжная система? Данная установка представляет собой надежный, современный агрегат, обеспечивающий фильтрацию, подачу и удаление воздуха. Такая вентиляция очень рационально работает: тепло вытяжного воздуха через рекуператор передается приточным воздушным массам.

Всем заинтересованным в данном климатическом оборудовании компания «Здоровый воздух» обеспечивает отличные условия продажи:

  • у нас представлены вытяжные приточные установки с рекуператором разной мощности, производства известных марок;
  • вентиляционная система с подогревом реализуется по привлекательной цене;
  • наши специалисты осуществляют профессиональный монтаж оборудования;
  • мы предоставляем гарантию на оборудование и установочные работы (3 года.

Приточная и вытяжная система работает очень просто: теплые воздушные массы из помещения проходят через фильтр, поступают в рекуператор, отдают свое тепло холодному, поступающему воздуху, и удаляются через вытяжной вентилятор. Такая вентиляция экономит электроэнергию – установка существенно уменьшает расходы на кондиционирование и отопление.

Зачем нужна приточно-вытяжная установка для квартиры с рекуператором?

Приточно-вытяжная установка для квартиры с рекуператором не только осуществляет кондиционирование, вентиляцию и очищение поступающего воздуха, но и выполняет энергосберегающую функцию. Такая система противодымной вентиляции позволяет значительно сократить расходы на отопление зимой.

Особенность данной установки также состоит в том, что она практически бесшумно работает, имеет компактные размеры и оснащена автоматикой для комфортного и безопасного использования. Большой ассортимент подобных систем позволяют выбрать оптимальную модель, совмещающую приточную, а также вытяжную функцию.

Преимущества рассматриваемого оборудования очевидны:

    • приточная вентиляция с подогревом может монтироваться в конструкцию подвесного потолка;
    • вытяжную вентиляционную установку с рекуперацией тепла целесообразно устанавливать в квартире с пластиковыми окнами;
    • оборудование позволит обогащать квартиру свежим воздухом без необходимости открывать окна;
    • работа таких агрегатов предотвратит появление в помещении плесени и грибка.

Функция вентиляции позволит Вам всегда дышать чистым и свежим воздухом, из которого удалены диоксид углерода и другие вредные для здоровья химические вещества. Благодаря установке, совмещающей в себе приточную, а также вытяжную функции, удается создать комфортные условия для людей, страдающих аллергической реакцией, так как вентиляция фильтрует воздушные массы, избавляя их от аллергенов, пыли и пыльцы растений.

Рекуператор оснащен функцией подогрева. Благодаря ей, приточный холодный воздух обогревается теплым потоком воздуха, удаляемым из дома. Так достигается экономия на отоплении.

Если Вас заинтересовала приточно-вытяжная система вентиляции, мы поможем Вам выбрать и купить установку с рекуператором: установленная нами стоимость на модельный ряд данного оборудования является одной из самых низких в Москве.

Оплата в рублях.

Как сделать вытяжную вентиляцию в квартире своими руками

«Моя квартира – оазис комфорта!» Кто не стремиться превратить эту мечту в реальность? Капитальный ремонт, новая мебель, интерьер. Казалось бы, всё в порядке, можно наслаждаться жизнью. Но со временем, чувствуешь нехватку чистого воздуха в квартире, видишь запотевшие окна и чёрные точки в углах на потолке.

Смириться или искать причину? Если не действовать – появится плесень, и придётся делать новый ремонт. А это стоит дорого. Отличное решение – сделать дополнительную вентиляцию в квартире. Простое руководство о выполнении таких работ, поможет обрести уверенность и действовать.

Семь раз проверь

Перед тем, как начать работы по установке дополнительной вентиляции, важно проверить общую вытяжку дома. Для этого берём полоску из газеты (длина – 15 или 20 см) и подносим к вентиляционному проёму. Держа её на расстоянии 7 см, наблюдаем за движением. При нормальной вытяжке она будет втягиваться внутрь или отвеваться воздухом наружу. Никогда не нужно проверять вентиляционные каналы с помощью огня! Там могут быть пары газа, что приведёт к беде.

Если бумажный индикатор не двигается, значит, проблема есть. Как вариант решения – почистить вентиляционные каналы. Это можно сделать с помощью стального троса, который запускают в шахту. Интенсивными движениями вверх и вниз она очистится от мусора. Чаще всего, после такой чистки разумнее поставить дополнительную вытяжную вентиляцию.

Главные моменты установки вытяжки

Для обеспечения притока чистого воздуха в квартиру и выход грязного наружу, предусмотрена встроенная вентиляционная шахта с выходом в каждую квартиру. Именно в него можно вмонтировать дополнительные вентиляторы и клапаны. Так в помещении появится принудительная вытяжная система. Чтобы она хорошо работала, важно в каждой комнате установить специальные клапаны. С помощью такого приспособления воздух будет беспрепятственно попадать внутрь квартиры.

Идеальное место для клапанов – пространство под окном над батареей отопления. Таким образом, поступающий воздух будет нагреваться, во время отопительного сезона.

При модернизации такой вентиляции следует выполнить такие работы:

  • Сделать отверстие в стене;
  • Подобрать трубу подходящего размера и вставить ее в проём;
  • Надеть решётку на край трубы;
  • Монтаж коробки на трубу внутри помещения;
  • Заделка образовавшихся щелей.

Придерживаясь простых советов, можно сделать установку качественно.

Терпение и труд – ключ к успеху

Первое, что нужно сделать – проделать отверстие в стене, диаметром 7 см. Бурить его следует под наклоном вниз. Чтобы защитить себя от бетонной пыли, можно открыть окно или форточку.

Следующее действие – подобрать соответствующую трубу, учитывая толщину стены. Вставляя её в проём, делается выступ наружу на 1 см.

Чтобы уберечь трубу от пыли и возможного мусора, на наружный край одевается специальная решётка.

Внутри помещения на трубу одевается коробка, наполненная материалом, поглощающим шум.

Последний штрих – заделать монтажной пеной щели между стеной и трубой. Без сомнения, всю работу можно сделать самому, если постараться и у вас есть для этого инструменты. Но есть вариант намного проще.

Наша компания – «EcoLine» предлагает услуги по установке вентиляционных систем различных видов. Квалифицированные мастера быстро и чисто сделают своё дело. От вас требуется только выбрать определённую модель системы вентиляции. Выбрать место установки вытяжки в квартире и подготовить свободный проход к нему. Если потребуется консультация, наши специалисты ответят на любые вопросы.

Установив вытяжную вентиляцию, вы забудете о душной комнате, постоянно дыша свежим воздухом. Это защитит помещение от плесени не только в жилых комнатах, но и в санузлах и на кухне. И тогда ваша квартира действительно будет – оазисом комфорта.

Варианты вентиляции для жилых зданий

Все жилые здания нуждаются в вентиляции, и когда эта система реализована неправильно или работает со сбоями, плохое качество воздуха может иметь негативные последствия, такие как неприятные запахи и проблемы со здоровьем.

Вентиляцию можно разделить на две подкатегории: естественная и механическая вентиляция. Как следует из названия, естественная вентиляция — это вентиляция, которая происходит самопроизвольно благодаря градиентам температуры воздуха и конвекции; в то время как механическая вентиляция зависит от оборудования, потребляющего энергию, такого как вентиляторы или вентиляционные установки.


Получите конструкцию вентиляции, соответствующую нормам и улучшающую качество воздуха в помещении.


Для жилых помещений Механический кодекс г. Нью-Йорка требует, чтобы механическая система вентиляции обеспечивала поток воздуха, эквивалентный большему из следующего:

  • 0,35 воздухообмена в час, в расчете на общую площадь пола
  • 15 кубических футов в минуту на человека

Любое неотапливаемое помещение или помещение с температурой ниже 50°F, не подлежащее постоянному населению, освобождается от этих требований.Также есть специальные требования для кухонь и ванных комнат:

  • Кухни: 100 куб. футов в минуту (периодически) или 25 куб. футов в минуту (непрерывно)
  • Ванные комнаты: 50 куб. футов в минуту (периодически) или 20 куб. футов в минуту (постоянно)

Естественная вентиляция через работающие окна

Основное преимущество использования открывающихся окон для естественной вентиляции заключается в том, что энергозатраты равны нулю, так как нет необходимости в инжекторах и вытяжках, потребляющих мощность. Недостатком естественной вентиляции является то, что ее самой по себе недостаточно во многих приложениях, где на это указывает Механический кодекс Нью-Йорка и делает механическую вентиляцию обязательной.

Независимо от того, является ли механическая вентиляция обязательной или факультативной, глава 12 Строительного кодекса Нью-Йорка требует естественной вентиляции для всех жилых помещений, а разрешенными средствами вентиляции являются окна и застекленные двери. В конкретном случае помещений, отнесенных к группе жилых помещений R-3, мансардные окна и полупрозрачные панели также могут использоваться в качестве средств естественной вентиляции. Установлены следующие требования:

  • Общая площадь окон или аналогичных вентиляционных средств должна составлять не менее 5% общей площади жилого помещения
  • Каждое отдельное окно или проем должно иметь застекленную площадь не менее 12 квадратных футов, из которых открываемая площадь должна составлять не менее 6 квадратных футов. В ванных и туалетных комнатах минимальная площадь остекления на окно составляет 3 кв. фута, с открываемой площадью 1,5 кв. фута
  • Смежные помещения, соединенные дверью, считаются отдельными помещениями для целей вентиляции: требования должны определяться индивидуально для каждого
  • При наличии механической системы вентиляции, обеспечивающей не менее 40 куб. футов свежего воздуха, требуемая площадь окон уменьшается до 2,5% от общей площади помещения. Требуемая открываемая площадь на окно также снижена до 5.5 квадратных футов

Важно отметить, что при наличии мезонина или двухуровневого помещения при проектировании вентиляции необходимо учитывать общую площадь пола, а не только площадь нижнего этажа.

Отдельная механическая вентиляция через блоки PTAC или ERV

Когда в соответствии с нормами требуются системы механической вентиляции, существует два основных подхода: использование централизованных систем или разделение их по жилым единицам. Второй подход жизнеспособен как с блокированными конечными кондиционерами (PTAC), так и с установками вентиляции с рекуперацией энергии (ERV).

Основным преимуществом этого подхода является изоляция между жилыми единицами, что повышает общее качество воздуха и позволяет индивидуально и независимо управлять системами вентиляции.

Блоки PTAC

Моноблочные оконечные кондиционеры работают по тому же принципу, что и оконные кондиционеры: они устанавливаются непосредственно между вентилируемым помещением и улицей, всасывая приточный воздух и нагревая или охлаждая его в зависимости от текущих потребностей ОВиК. Преимущество PTAC заключается в том, что они объединяют отопление, охлаждение и вентиляцию в единое целое и не требуют воздуховодов.

Блоки ERV

Вентиляция с рекуперацией энергии — это очень энергоэффективная альтернатива, основанная на использовании вытяжного воздуха для предварительного кондиционирования всасываемого воздуха и снижения общей нагрузки на охлаждение или обогрев. Их основной принцип следующий:

  • Летом отработанный воздух используется для предварительного охлаждения и осушения всасываемого воздуха
  • С другой стороны, зимой отработанный воздух подогревает и увлажняет приточный воздух

Важно отметить, что блоки ERV могут обеспечивать полную нагрузку HVAC только при определенных условиях температуры и влажности.В противном случае они должны работать вместе с кондиционером или обогревателем

.

Подача наружного воздуха в коридор и вытяжка через выпуск туалета

Механический кодекс Нью-Йорка не разрешает использовать отработанный воздух из ванных комнат для вентиляции других помещений, но всасывание воздуха из других помещений допустимо. В случае многоквартирных домов обычная система нагнетания может подавать воздух в коридоры, который затем поступает в отдельные дома, прежде чем окончательно выпустить вентиляторы туалетов.При использовании этой системы вентиляции необходимо учитывать некоторые важные моменты:

  • Вытяжки для ванных комнат отвечают за всю вентиляционную нагрузку каждой квартиры и должны иметь соответствующие размеры. Механический кодекс Нью-Йорка разрешает комбинированную вытяжную систему для кухни и ванной комнаты
  • .
  • Форсунки, обеспечивающие подачу наружного воздуха в каждый коридор, должны обеспечивать поток воздуха, уравновешивающий общую вытяжку всех отдельных квартир

При установке воздухоотвода необходимо учитывать несколько зазоров:

  • В двух футах от окон, принадлежащих той же квартире
  • В четырех футах от окон соседних зданий или принадлежащих к другому типу размещения в том же здании
  • В десяти футах от любого воздухозаборного отверстия и в десяти футах над общественным тротуаром

И последнее соображение заключается в том, что для всех впускных и выпускных отверстий требуются устойчивые к коррозии решетки, экраны или жалюзи.Размер отверстия должен быть между 1/4 и 1/2 дюйма

Простота – основное преимущество этой вентиляционной системы. Когда все двери в коридоре закрыты, в коридоре создается положительное давление, а в жилых помещениях создается отрицательное давление. Однако Механический кодекс не считает это проблемой, и давление имеет тенденцию уравновешиваться в течение дня, когда двери квартиры открываются и закрываются

Основным ограничением этого подхода является плохое разделение на отсеки, что имеет некоторые последствия, которые могут отрицательно сказаться на общей производительности системы вентиляции.Влияние эффекта стека, в частности, может быть значительным:

  • Когда температура наружного воздуха ниже температуры здания, воздух имеет тенденцию просачиваться в здание на нижних этажах и выходить из него на верхних этажах
  • При более высокой температуре наружного воздуха возникает противоположный эффект: воздух имеет тенденцию просачиваться на верхние этажи и выходить из нижних

Общее влияние на вентиляционное оборудование заключается в увеличении энергопотребления и снижении производительности:

  • В полах, где есть вероятность просачивания наружного воздуха, вытяжка должна работать интенсивнее
  • С другой стороны, уровни, где утечка воздуха направлена ​​наружу, как правило, имеют проблемы с качеством воздуха – воздух может втягиваться с других уровней, неся запахи или загрязняющие вещества

Индивидуальные стояки механической вентиляции на каждую квартиру

Строительство отдельного стояка для каждой квартиры обеспечивает отличный контроль над вентиляцией, поскольку вытяжка из каждой квартиры полностью изолирована от остальных. Проблемы с эффектом дыма также предотвращаются — поскольку каждая жилая единица имеет специальную систему вентиляции, можно добиться максимальной герметичности между различными помещениями без ущерба для общего качества воздуха. Таким образом, такой подход к вентиляции повышает общую энергоэффективность здания, поскольку изолированные системы не должны работать против объемного движения воздуха.

Эффективность этой схемы вентиляции дополнительно повышается за счет того, что каждой системой можно управлять индивидуально, что невозможно, когда одна система впрыска обеспечивает приток воздуха для всего этажа.Контроль влажности также улучшается, когда вентиляция отделена от жилой единицы.

Конечно, установка отдельного вентиляционного стояка для каждой квартиры сопряжена с более высокими первоначальными затратами, поскольку каждая квартира имеет индивидуальную систему нагнетания и вытяжки, и это может быть целесообразным вариантом только в новостройках из-за нехватки места.

Общие рекомендации по энергоэффективности

Производительность системы вентиляции может быть значительно улучшена за счет использования частотно-регулируемых приводов.По сути, частотно-регулируемый привод регулирует скорость вращения вентилятора в соответствии с вентиляционной нагрузкой, а не циклически включает и выключает его. Управление скоростью лучше сокращения рабочего цикла, потому что его экономия является квадратичной, а снижение рабочего цикла обеспечивает только линейную экономию.

  • Вентилятор, работающий с рабочим циклом 75 %, потребляет около 75 % энергии по сравнению с вентилятором с такими же характеристиками, работающим все время.
  • С другой стороны, вентилятор, работающий на скорости 75 %, потребляет только около 42 % энергии, потребляемой вентилятором, работающим на полной скорости
  • В этом сценарии сокращение рабочего цикла до 75 % дает экономию 25 %, но работа вентилятора на скорости 75 % экономит 58 % энергии.Другими словами, контроль скорости обеспечивает дополнительную экономию на 33%.

Наряду с обогревом и охлаждением помещений вентиляция играет ключевую роль в поддержании оптимальных внутренних условий для здоровья и комфорта человека. Существуют различные возможные компоновки системы, каждая из которых имеет свои преимущества и ограничения, и, в конце концов, оптимальный выбор определяется условиями проекта и доступным бюджетом. Раздельные системы вентиляции, как правило, имеют более высокую энергоэффективность при более высокой стоимости; в то время как централизованные системы, как правило, страдают от эффекта стека в более высоких зданиях, но экономически эффективны в зданиях меньшей высоты, где привычки использования одинаковы в отдельных жилых единицах.

Примечание редактора: этот пост был первоначально опубликован в ноябре 2016 года и был переработан и обновлен для обеспечения точности и полноты.

Вентиляция многоквартирных домов: Помогите зданиям дышать

В сообществе многоквартирных домов ведутся споры о наилучшем способе вентиляции жилых зданий. Есть три конкурирующих варианта дизайна, которые могут быть реализованы в жилом дизайне: естественная вентиляция, механическая вентиляция и гибридный подход.

Какой набор «легких» лучше поставить в вашем здании? Вам необходимо учитывать требования LEED EAp1, требования местного законодательства, местный климат здания, конфигурацию квартиры, конкретные требования проекта к вытяжке и многое другое. Вот некоторые вещи, о которых стоит подумать.





Естественная вентиляция

Начнем с естественной вентиляции. Из-за более низких первоначальных затрат и более низких эксплуатационных расходов (благодаря необходимости кондиционирования меньшего количества наружного воздуха), не говоря уже о растущем спросе на велнес, естественная вентиляция возвращается.Однако естественная вентиляция не всегда является идеальным решением. В связи с преобладанием оздоровительных тенденций и отраслевой направленностью USGBC и несколько местных юрисдикций используют более строгую интерпретацию требований к вентиляции и вытяжке, связанных с путями соответствия ASHRAE 62 как для естественно вентилируемых, так и для механически вентилируемых помещений.

Естественная вентиляция зависит от управляемых пользователем окон, обеспечивающих поступление необходимого наружного воздуха в помещение. Здание с полностью естественной вентиляцией использует преобладающие ветры и включает в себя прозрачные полы и другие компоненты дизайна, которые перемещают воздух по зданию.Естественная вентиляция использует охлаждающий эффект движущегося воздуха. Тем не менее, если жилое помещение с естественной вентиляцией не изучено, не спроектировано и не эксплуатируется должным образом, могут возникнуть проблемы с комфортом, влажностью и качеством воздуха в помещении.

Некоторые вещи, о которых следует помнить при естественной вентиляции.

• При проектировании планировки здания самым большим компонентом, который следует учитывать, является то, что здание с естественной вентиляцией ограничивает эффективность работающих окон до 25 футов. Поэтому все помещения должны быть постоянно открыты для работающих окон.Чтобы удовлетворить эти требования без чрезмерно сложной конструкции воздуховодов-перемычек и переходов для перемещения воздуха из одного помещения в другое, квартира должна быть ограничена глубиной 25 футов и иметь доступ к каждому помещению с работающим окном.

• Общая площадь открываемых окон должна быть больше 4% общей площади квартиры. Тип окна также имеет решающее значение, так как общая открытая площадь окна варьируется в зависимости от типа используемых окон (створчатые, одинарные/двухстворчатые, раздвижные, навесы и т. д.).). Если проемы закрыты жалюзи или другими препятствиями, общая свободная площадь должна использоваться для расчета общей рабочей площади окна.

• В соответствии со стандартом ASHRAE 62.1 кухонная вытяжка не нуждается в вытяжке наружу, если помещение вентилируется естественным образом, поэтому отдельная вытяжка кухни не требуется; простой рециркуляционный вентилятор над плитой выполняет свою работу. Однако для всех ванных комнат требуется вытяжка, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе.Нормы, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она непрерывная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Одно из ограничений здания с естественной вентиляцией заключается в том, что при закрытых окнах вентиляция отсутствует. Эта очевидная проблема редко ограничивает попытки создания конструкции с естественной вентиляцией. Например, в климатической зоне Вашингтона, округ Колумбия, холодные зимы и жаркое и влажное лето ограничивают количество дней, в течение которых комфортно находиться с открытыми окнами.Таким образом, в течение длительного времени, когда окна не открыты, отсутствие надлежащей вентиляции может привести к проблемам с комфортом и качеством воздуха в помещении.



Варианты механической вентиляции

Механическая вентиляция — это более традиционный подход к проектированию, при котором наружный воздух подается в отдельные квартиры через механическую систему воздуховодов. Наружный воздух подается непосредственно в приточно-вытяжную установку установки через отдельные воздухозаборники в каждой квартире и кондиционируется оставшимся возвратным воздухом; или предварительно кондиционированный воздух подается в отдельные квартиры через наружный блок, установленный на крыше. Вот несколько моментов, о которых следует помнить при рассмотрении вопроса об искусственной вентиляции легких:

• Требуемые объемы наружного воздуха определяются стандартом ASHRAE 62.1 и Международным механическим кодексом. В соответствии с этими требованиями наружный воздух должен подаваться из расчета 5 кубических футов в минуту на человека + 0,06 кубических футов в минуту на фут2. Вместимость определяется количеством спален в каждой квартире. Студии и апартаменты с одной спальней рассчитаны на размещение двух человек. Каждая дополнительная спальня добавляет в проектные расчеты еще одного человека.

• В соответствии с требованиями Международного механического кодекса наружный воздух должен подаваться непосредственно в помещение, а не по коридорам через подрезы и/или открытые входные двери.

• В отличие от помещений с естественной вентиляцией, кухонная вытяжка требуется и должна вентилироваться за пределы квартиры через дымовую трубу, объединяющую несколько квартир вместе, или через специальный воздуховод, выходящий за пределы каждой квартиры. Использование микроволновых печей или рециркуляционных вытяжек недопустимо.

Кухонная вытяжка делится на две категории: общая вытяжка и вытяжка. Общая вытяжка может быть просто вытяжной решеткой в ​​​​кухонной зоне, которая выводится в общий вытяжной канал квартиры или ванной комнаты. Но из-за жира и тепла, связанных с вытяжкой вытяжного шкафа, он классифицируется как другой уровень воздушного потока, чем общий выхлоп, и не может сочетаться с общим выхлопом, вытяжкой из ванной или сушилки. Скорости, которые требуются для жилых кухонь, составляют 50 кубических футов в минуту, если они непрерывны, и 100 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

Вытяжка

для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62.1 и Международном механическом кодексе. Нормы, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она непрерывная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Из-за того, что устройство с механической вентиляцией разделено на отсеки, герметизация имеет решающее значение для надлежащей работы. В проекте должны быть проверены требуемые скорости вытяжки и обеспечено соответствующее количество наружного воздуха для создания положительного давления в агрегате.Небольшое избыточное давление поможет устранить проникновение снаружи и предотвратить дискомфорт, возможные проблемы с плесенью и перенос запаха из соседних квартир или коридоров.



Гибридная вентиляция: лучшее из двух миров

Как следует из названия, гибридная естественная/механическая вентиляция включает в себя как естественную, так и механическую вентиляцию. Наружный воздух — сырой или предварительно подготовленный — подается в квартиры как через открывающиеся окна, так и через механическую вентиляцию.Хотя этот подход может обеспечить лучшее из обоих миров, есть несколько общих камней преткновения:

• Помещения с естественной вентиляцией определяются как первые 25 футов квартиры, аналогично подходу с естественной вентиляцией. Но в отличие от подхода с естественной вентиляцией, установка может быть спроектирована глубже, чем предел 25 футов. Любые зоны, которые расширяются за пределы 25 футов, требуют механической вентиляции.

• Площадь пола, выходящая за пределы 25 футов, должна иметь механическую вентиляцию в соответствии с требованиями стандарта ASHRAE 62.1, как описано в предыдущем разделе.

• В зависимости от расположения кухни может потребоваться или не потребоваться вытяжка. Если вся кухня находится в пределах 25 футов от работающего окна, кухня считается вентилируемой естественным образом и не нуждается в специальной вытяжке. Однако, если вся кухня или ее часть выходит за пределы 25 футов, она считается вентилируемой с механической вентиляцией и, следовательно, требует кухонной вытяжки. Типы вытяжки и направления соответствуют тем же принципам, что и полностью вентилируемая кухня.

Вытяжка

для ванных комнат по-прежнему требуется для всех ванных комнат, как описано в стандарте ASHRAE 62. 1 и Международном механическом кодексе. Нормы, которые требуются для частных (жилых) ванных комнат, составляют 25 кубических футов в минуту на ванную комнату, если она непрерывная, и 50 кубических футов в минуту, если обеспечивается прерывистым (переключаемым) вытяжным вентилятором.

• Гибридный подход к вентиляции уменьшает размер механического оборудования из-за меньшего объема наружного воздуха, необходимого в каждой квартире. Он также обеспечивает естественную вентиляцию и позволяет жильцам использовать время, когда внешние условия являются подходящими.А механическая вентиляция обеспечит минимальное количество свежего воздуха в течение всего года, даже когда внешние условия не позволяют жильцам открывать окна. Надлежащая координация между командой проектировщиков является обязательной для обеспечения того, чтобы площади пола и окон были точными для естественной вентиляции, а механическая вентиляция соответствовала размеру оставшихся пространств.

В зависимости от географического положения, общего дизайна и стиля многоквартирного дома каждый из этих вариантов вентиляции может создать идеальную среду обитания для жильцов. Крайне важно, чтобы проектная группа определила подход к проектированию на ранней стадии проектирования схемы, чтобы предотвратить возникновение проблем на поздних стадиях проектирования или даже в процессе подачи заявки на LEED.

Прикладные науки | Бесплатный полнотекстовый | Анализ производительности системы вентиляции по требованию в многоквартирном доме в северных странах

1. Введение

Общей целью вентиляции жилых помещений является обеспечение жильцов достаточным количеством свежего и чистого воздуха при приемлемом уровне энергопотребления [1].Параметры качества воздуха и скорости воздушного потока вводятся в строительные нормы или рекомендации для различных регионов и стран Европы. Энергетические рекомендации представлены в директиве об энергоэффективности зданий с уровнями сертификации энергоэффективности [2]. Большинство строительных норм и правил стран Центральной и Северной Европы требуют минимальной скорости воздухообмена для всего здания и определяют скорости воздушного потока в зависимости от площади пола и типа помещения [3]. В других странах, таких как Франция и Швейцария, общий расход воздуха в помещении определяется только по площади пола.В целом минимальная скорость воздухообмена составляет 0,3 л/ч, в среднем 0,5 л/ч и максимальная 1,5 л/ч. Строительные нормы и правила некоторых стран, таких как Швейцария, определяют качество воздуха в помещении, вводя ограничения для концентрации CO 2 [4]. В Финляндии рекомендации по вентиляции и строительству жилого фонда даны Министерством окружающей среды [5,6,7], требуя, чтобы минимальный расход воздуха был установлен на уровне 0,5 л/ч. В Финляндии жилые дома составляют 85% строительного фонда.Индивидуальные дома составляют 75,6%, пристроенные дома 5,4% и многоквартирные дома 4% от этого числа. Однако на многоквартирные дома приходится около трети общей площади всех жилых домов, а в четырехэтажных и более домах проживает около 1,3 миллиона человек. Вентиляционные системы зданий имеют прямую зависимость от года их постройки [8]. Большинство зданий постройки 1970–1990-х годов оборудованы механической вытяжной вентиляцией. Стандартным решением в новых многоквартирных домах является приточно-вытяжная вентиляция с рекуперацией тепла.Решения по естественной вентиляции не использовались в многоквартирных домах в Финляндии в последние десятилетия из-за требований к энергии [9], хотя они все еще довольно распространены в домах на одну семью. Для повышения энергоэффективности в существующих зданиях требуется модернизация. Оптимальное решение по модернизации здания зависит от существующей системы вентиляции и климатических условий [10]. В старых зданиях с низкой теплоизоляцией и плохой воздухонепроницаемостью следует учитывать энергоэффективность ограждающих конструкций вместе с улучшенной рекуперацией тепла вентиляции, чтобы соответствовать современным европейским требованиям по энергоэффективности [11].Стандартными способами модернизации являются замена исходной системы вентиляции на сбалансированную механическую вентиляцию или внедрение теплового насоса вместе с рекуперацией энергии вытяжного воздуха [10,12,13]. Механические вытяжные системы, оснащенные рекуперацией тепла тепловым насосом и вентиляционными радиаторами, являются распространенными решениями, например, в Швеции [14,15]. Реконструкция с установкой централизованной приточно-вытяжной вентиляции часто осуществима, но сложна для старого многоквартирного дома, поэтому предпочтительны децентрализованные приточно-вытяжные установки для квартир.Новостройки оборудованы механическими сбалансированными системами с современными системами автоматизации. Наиболее распространенными решениями являются сбалансированные системы с постоянным объемом воздуха. Некоторые вентиляционные системы имеют несколько режимов работы с переменным расходом воздуха, обеспечивая функции продувки в зависимости от уровня занятости жилища с использованием конструкции системы с переменным объемом воздуха (VAV) [16]. Вентиляция VAV, ранее использовавшаяся в основном в офисных, коммерческих и общественных зданиях, теперь также используется в жилых зданиях с различными децентрализованными и полуцентрализованными решениями, несмотря на их более высокую начальную стоимость по сравнению со стандартными системами постоянного объема воздуха (CAV) [17]. Однако системы вентиляции должны иметь возможность точно контролировать микроклимат в помещении, иначе целевые значения температуры в помещении или концентрации CO 2 могут не достигаться [18,19]. Это создает потребность в контроле расхода воздуха в квартирах, поэтому в настоящее время большинство систем проветривания по потребности (DB) имеют два расхода воздуха (высокий и низкий). Наиболее распространенные стратегии контроля основаны на контроле относительной влажности, занятости, уровне CO 2 или общем уровне летучих органических соединений (TVOC) [3,20].Системы контроля влажности обычно внедряются в ванных комнатах [21]. В Дании система вентиляции иногда контролируется на уровне квартиры с помощью присутствия жильцов и уровня CO 2 [22,23]. Эта стратегия дает значительный потенциал энергосбережения и улучшение качества воздуха в жилых помещениях. Однако в определенных условиях это может привести к недопустимым уровням летучих органических соединений (ЛОС) или создать нежелательный дисбаланс расхода приточного и вытяжного воздуха с разницей более 10 % из-за неточного регулирования расхода воздуха либо на локальной установке, либо на приточно-вытяжной установке ( AHU) уровень [16,24,25]. Централизованные системы на основе спроса с комбинированной стратегией контроля CO 2 , TVOC и влажности часто предлагаются и моделируются в исследованиях. Их энергоэффективность и общая производительность хорошие, но у нас все еще есть ограниченные измеренные примеры, в которых демонстрируются преимущества систем, основанных на потребности [26]. рекуперация тепла с КПД не менее 67% [27]. Требование состоит в том, чтобы гарантировать удаление загрязняющих веществ при работе кухонной вытяжки в режиме приготовления пищи.С 2018 года СНиП требует увеличить скорость воздушного потока на кухне при приготовлении пищи газом, так как он является основным источником загрязнителей помещений в современных жилых домах. На процессы приготовления пищи приходится около 54% ​​твердых частиц (ТЧ) и 53% личного воздействия ультрадисперсных частиц [28]. Воздействие ТЧ напрямую связано с респираторными и сердечно-сосудистыми заболеваниями [29]. Согласно строительным нормам, скорость потока воздуха через кухонную вытяжку во время приготовления пищи должна быть не менее 25 л/с, чтобы обеспечить удаление вредных веществ, и 8 л/с в обычном режиме. Система реализована с дополнительными заслонками, необходимыми для обеспечения двух режимов вентиляции: обычного и форсированного. В больших квартирах скорость вытяжного воздуха из ванной и туалета уменьшается, чтобы обеспечить повышенную скорость вытяжного воздуха для кухонной вытяжки. В небольших квартирах-студиях уменьшение вытяжки из ванной комнаты невозможно из-за минимального требуемого расхода воздуха 10 л/с, и, следовательно, вместо этого увеличивается расход приточного воздуха в квартиру [27]. новый многоквартирный дом должен быть 1.0 1/ч при перепаде 50 Па по ограждающим конструкциям [26]. Предполагается, что в будущих пассивных зданиях воздухонепроницаемость будет улучшена до 0,5 л/ч. В герметичных зданиях необходимо точно контролировать соотношение расходов приточного и вытяжного воздуха. В противном случае неуравновешенная вентиляция может привести к ненужному перепаду высокого давления по ограждающим конструкциям, а кроме того, к повреждению конструкции от влаги, выбросу загрязняющих веществ или сквозняку [30].

Обнаружено, что форсированный режим в многоквартирных домах не работает должным образом.Неизвестно, в каких условиях эксплуатации может быть достигнут баланс расхода воздуха и как можно гарантировать расчетную производительность. Новизна статьи заключается в анализе производительности механической приточно-вытяжной вентиляции с принудительной вытяжкой из кухни, реализованной в многоквартирном доме с высоким уровнем герметичности. Этот тип системы, в отличие от обычных современных систем вентиляции, не оценивался и не моделировался. Чтобы восполнить пробел в исследованиях, производительность кухонной системы наддува была проанализирована в различных условиях эксплуатации.Баланс воздушного потока на уровне помещения, зоны и вентиляционной установки, а также перепад давления на ограждающих конструкциях здания были рассчитаны, и даны предложения по дальнейшему совершенствованию. Основной исследовательский вопрос заключается в том, чтобы оценить, работает ли система вентиляции с форсированным режимом кухонной вытяжки в соответствии с проектом, каковы возможные недостатки и как их можно устранить.

3. Результаты

Стандартное решение было смоделировано и сравнено с предложенной улучшенной конструкцией. Были проанализированы скорости и режимы воздушного потока в квартире, филиале и приточно-вытяжной установке.Стандартная конструкция представлена ​​на Рис. 2 и Рис. 3. Улучшенная конструкция была реализована путем замены однопозиционных балансировочных заслонок на двухпозиционные и регулирования расхода воздуха с использованием определенной стратегии балансировки. Усовершенствованное решение показало значительно лучшее соответствие расхода приточного и вытяжного воздуха проектным значениям.
3.1. Производительность стандартной системы вентиляции по требованию
Моделирование оценивает скорость воздушного потока и баланс воздушного потока на уровне комнаты, квартиры, филиала и приточно-вытяжной вентиляции в зависимости от количества квартир с активным усилением на кухне.На рис. 4 представлены расчетные и смоделированные скорости вытяжного и приточного воздуха для квартир и зон при различных сценариях наддува. На рис. 5 показаны скорости воздушного потока на уровне приточно-вытяжной установки для каждого типа квартир. Сценарии выбираются по количеству прокачиваемых квартир в каждом типе. Эти сценарии представляют собой 25-, 50-, 75- и 100-процентные режимы наддува системы вентиляции с одновременной наддувом одного, двух, трех и четырех этажей. Результаты оцениваются по двум основным критериям: сбалансированность расхода приточного и вытяжного воздуха в помещении и способность следовать потребности помещения в форсированном режиме.Для одно-, двух- и трехкомнатных квартир требуется уменьшить расход вытяжного воздуха из ванной комнаты в форсированном режиме. Для студии вместо этого увеличивается скорость приточного воздуха в гостиной.

Расчетная скорость воздушного потока в двух-, трех- и четырехкомнатных квартирах должна быть постоянной в обычном и форсированном режимах. Однако моделирование показывает, что существует дисбаланс между притоком и вытяжкой из квартиры. Наихудший сценарий дисбаланса расхода воздуха в квартире возникает при одноэтажном наддуве. Расход вытяжного воздуха из ванной на 8 л/с выше, что приводит к разнице в расходах приточного и вытяжного воздуха на уровне квартиры на 7 л/с. Наихудший сценарий перераспределения потребности в воздушном потоке происходит, когда все этажи работают наддувом. Скорость воздушного потока на кухне в этом случае на 7 л/с ниже, чем целевая в каждой квартире. Тенденция такая же и в других случаях наддува, поскольку скорость вытяжного воздуха из ванной комнаты выше, а скорость потока воздуха из кухонной вытяжки ниже целевых значений.

В студиях общий расход воздуха по квартире необходимо увеличить в форсированном режиме.Однако моделирование показывает, что ни расход приточного, ни вытяжного воздуха не достигают целевых значений. Наихудшие сценарии такие же, как и в больших квартирах. Максимальный дисбаланс квартиры составляет около 10 л/с, а скорость воздушного потока кухонной вытяжки на 7 л/с ниже заданной в режиме форсирования. Расход приточного воздуха не достигает проектных значений и ниже вытяжного. Разница между целевым и смоделированным расходом воздуха кухонной вытяжки становится выше, когда увеличивается количество этажей.

На рис. 5 показано, что общий расход воздуха на уровне приточно-вытяжной установки находится в пределах 10 % от целевого значения. Расход воздуха в двух-, трех- и четырехкомнатных квартирах находится в пределах 5% при более высоком расходе вытяжного воздуха из-за указанных проблем. Тем не менее, расход приточного и вытяжного воздуха в студии ниже на 56 л/с или 32% и 32 л/с или 20% ниже целевых значений во всех случаях наддува соответственно. Дисбаланс в системе механической вентиляции может привести к перепадам давления в ограждающая конструкция. Чем более воздухонепроницаемо здание, тем выше может быть эта разница давлений.Для оценки и сравнения возможного результирующего отрицательного давления с атмосферным давлением были выбраны три уровня воздухонепроницаемости: 2,5 л/ч для старых зданий, 1 л/ч для новых зданий и 0,5 л/ч для будущих энергоэффективных зданий в Финляндии. Для оценки значения перепада давления по ограждающим конструкциям для каждого типа квартиры были выбраны дисбалансы расхода воздуха наихудших сценариев. Показатель степени для уравнения 2 был принят равным 0,74 [34]. Объем был рассчитан на основе строительной документации, а высота комнат принята равной 2.6 м. В таблице 4 представлены результирующие перепады давления в квартирах с разным уровнем герметичности. Допустимый уровень отрицательного давления в жилых домах принимался равным -10 Па, а в качестве предупредительного уровня устанавливался -30 Па [12]. Четырехкомнатные квартиры имели приемлемый уровень давления при любой герметичности за счет большей площади пола. Двух- и трехкомнатные квартиры имели недопустимый уровень давления при герметичности 0,5 л/ч и лучше, а студии превышали допустимый уровень давления в новостройках и имели предупредительную тенденцию в будущих домах с перепадом давления около 40 Па.
3.2. Производительность с усовершенствованной концепцией проектирования

Анализ типовой конструкции системы вентиляции показывает удовлетворительную работу в штатном режиме и значительный дисбаланс скоростей приточного и вытяжного воздуха в квартирах в форсированном режиме.

Во всех типах квартир вытяжная вентиляция кухни не может обеспечить расчетный расход воздуха 25 л/с при наддуве двух и более квартир на одной линии. Вытяжка имеет две настройки значения k.Принцип стандартной стратегии балансировки заключается в том, что значение k кухонной вытяжки в форсированном режиме получается при форсировании только одной квартиры в квартирной линии.

Истоки практических вопросов в отделениях снабжения студий и двух-, трех- и четырехкомнатных квартир одинаковы. Система управления не регулирует значение k компонентов в форсированном режиме, что приводит к слишком высокому или слишком низкому сопротивлению квартирных ответвлений соответственно.

На рисунке 6 представлено предлагаемое решение.Однопозиционные заслонки заменены на двухпозиционные в вытяжной ветке двух-, трех- и четырехкомнатных квартир, приточной ветке квартир-студий. Двухпозиционные демпферы настроены на разные значения k для нормального режима и режима форсирования. Значение k для нормального режима получается для всех квартир в филиале одновременно. Тогда значение k для бустинга получается только с одной квартирой в филиале бустингом, а остальные в обычном режиме. Настройки демпфера на уровне филиала представлены значением k, которое получается, когда все квартиры в филиале находятся в режиме форсирования.

Кухонная вытяжка также имеет две настройки для значения k. Значение k для нормального режима получается, когда все вытяжки в ветке находятся в нормальном режиме. Значение k для бустинга получается при бустинге только одной квартиры в ветке, и одно и то же значение используется для каждой вытяжки в ветке.

Результаты применения новой, улучшенной концепции показаны на рис. 7. Общая методика представления аналогична показанной на рис. 3. На рис. 7 представлены скорости воздушного потока двухкомнатной квартиры и студии при разных режимах работы.

Решение, в котором заслонки заменены на двухпозиционные, но стратегия балансировки та же, что и в исходном проекте, не соответствует заданным значениям из-за уменьшения расхода воздуха кухонной вытяжки при увеличении количества квартир. В результате это приводит к неэффективной работе кухонных вытяжек и, следовательно, к дисбалансу системы.

Комбинированное решение с заменой демпфера и измененной стратегией балансировки показывает способность поддерживать значения расхода воздуха в пределах 10% от целевого значения.Максимальный дисбаланс подачи и вытяжки на уровне квартиры составляет около 10%.

Обе концепции представлены для того, чтобы показать, что вопрос нужно решать в комплексе. В рассматриваемом здании вытяжная ветвь кухонной вытяжки спроектирована таким образом, чтобы обеспечить требуемую скорость воздушного потока в режиме приготовления пищи. Таким образом, не были учтены наиболее требовательные режимы наддува, что привело к дефициту расхода воздуха. Результаты показывают, что надлежащая балансировка воздушного потока необходима даже в хорошо спроектированной системе вентиляции, и необходимо разработать стратегию, касающуюся всех возможных режимов системы вентиляции.

Кроме того, в целом, система унаследовала конструкцию CAV с небольшими изменениями, представленными локальным управлением воздушным потоком на уровне квартиры с помощью двухпозиционных заслонок. Однако эта конструкция способна изменять скорость воздушного потока, а отсутствие локального управления приводит к дисбалансу воздушных потоков системы и невозможности регулировки системы без замены компонентов.

Концепция системы вентиляции по потребности должна быть простой и надежной, чтобы упростить балансировку системы вентиляции.Предлагаемая концепция управления расходом воздуха предоставляет широкие возможности для обеспечения работоспособности системы во всех различных режимах работы. С другой стороны, эта концепция может быть реализована на самом позднем этапе проектирования системы вентиляции для нового многоквартирного дома в Финляндии или может быть легко реализована в существующем здании путем относительно простой модернизации.

4. Выводы

В странах Северной Европы требования энергоэффективности и холодный климат привели к использованию приточно-вытяжной вентиляции с рекуперацией тепла в многоквартирных домах.С 2018 года СНиП требует увеличить скорость воздушного потока на кухне при приготовлении пищи газом, так как он является основным источником загрязнителей помещений в современных жилых домах. В статье оценивается эффективность централизованной системы вентиляции по потребности с форсированием расхода воздуха через кухню в современном финском многоквартирном доме с высоким уровнем герметичности. В статье была оценена и проанализирована производительность стандартного дизайна.

На основании проведенного моделирования стандартная конструкция не может достичь проектных значений в режиме наддува с увеличенным расходом воздуха.Вытяжка кухонной вытяжки была на 28% ниже целевых значений во всех квартирах в случае одновременного наддува квартиры. В квартирах-студиях наблюдается значительный (24 %) дисбаланс расхода вытяжного и приточного воздуха в режиме наддува. В двух-, трех- и четырехкомнатных квартирах скорость воздушного потока на вытяжке примерно на 14 % больше, чем на притоке, а в ванной эта разница составляет 40 %. Дисбаланс скоростей воздушных потоков приводит к отрицательному атмосферному давлению на 15 Па при существующих уровнях герметичности здания.В очень энергоэффективном здании перепад давления увеличился до более чем −40 Па.

Для повышения производительности была предложена новая конструкция устройств управления воздушным потоком в квартире и новая стратегия балансировки. Концепция предусматривает изменение общего подхода к проектированию будущего многоквартирного жилого дома с высоким уровнем герметичности в Финляндии. Благодаря усовершенствованной конструкции производительность вентиляционной системы значительно повысилась, а максимальная разница скоростей приточного и вытяжного воздуха в помещении составила менее 10 %.Кроме того, работа кухонной вытяжки соответствовала проектным значениям 25 л/с и обеспечивала необходимый вынос загрязняющих веществ в форсированном режиме. Средняя погрешность стандартных измерительных приборов составляет около 10–15 %, что на практике значительно увеличивает давление на ограждающие конструкции в современных герметичных зданиях. Таким образом, это указывает на то, что точность измерительных устройств также необходимо повысить, и цель измерительных устройств должна составлять 5 %, чтобы иметь возможность предотвратить высокие перепады давления по ограждающим конструкциям здания.

(PDF) Эффективность вентиляции многоквартирных домов в Эстонии

ScienceDirect

Доступно на сайте www.sciencedirect.com

Доступно на сайте www.sciencedirect.com

ScienceDirect

Energy Procedia 00 900 0

www.elsevier.com/locate/procedia

1876-6102 © 2017The Authors. Опубликовано Elsevier Ltd.

Рецензирование под руководством Научного комитета 15-го Международного симпозиума по центральному отоплению и охлаждению.

15-й Международный симпозиум по централизованному отоплению и охлаждению

Оценка возможности использования функции температуры наружного теплоснабжения

для долгосрочного прогноза потребности в централизованном теплоснабжении

И. Андрича,b,c*, А. Пинаа , P. Ferrãoa, J. Fournierb., B. Lacarrièrec, O. Le Correc

Центр исследований инноваций, технологий и политики aIN+ – Instituto Superior Técnico, Av. Rovisco Pais 1, 1049-001 Лиссабон, Португалия

BVEOLIA Recherche & Innovation, 291 Avenue DreyFous Daniel, 78520 LiMay, Франция

CDÉPARTEMENT Systèmes Énergétiques et Edrornement -imt Atlantique, 4 Rue Alfred Kastler, 44300 Nantes, Франция

Абстрация

Сети централизованного теплоснабжения обычно рассматриваются в литературе как одно из наиболее эффективных решений для снижения выбросов парниковых газов

в строительном секторе. Эти системы требуют больших капиталовложений, которые окупаются за счет продажи тепла

. Из-за изменившихся климатических условий и политики реконструкции зданий спрос на тепло в будущем может снизиться, что продлит период окупаемости инвестиций.

Основная цель данного документа – оценить возможность использования функции потребности в тепле – температуры наружного воздуха для прогноза потребности в тепле

. В качестве примера был использован район Алваладе, расположенный в Лиссабоне (Португалия).Район состоит из 665

зданий, которые различаются как по времени строительства, так и по типу. Были разработаны три сценария погоды (низкая, средняя, ​​высокая) и три сценария реновации района

(неглубокая, средняя, ​​глубокая). Для оценки погрешности полученные значения потребности в тепле были равны

по сравнению с результатами динамической модели потребности в тепле, ранее разработанной и проверенной авторами.

Результаты показали, что при учете только изменения погоды допустимая погрешность может быть приемлемой для некоторых приложений

(ошибка годового потребления была ниже 20% для всех рассмотренных погодных сценариев). Однако после введения сценариев реновации

значение ошибки увеличилось до 59,5% (в зависимости от рассматриваемой комбинации сценариев погоды и реновации).

Значение коэффициента крутизны увеличилось в среднем в пределах от 3,8% до 8% за декаду, что соответствует

снижению количества отопительных часов 22-139ч в течение отопительного сезона (в зависимости от сочетания погода и

сценария ремонта). С другой стороны, функция перехвата увеличилась на 7.8-12,7% за десятилетие (в зависимости от связанных сценариев

). Предложенные значения могут быть использованы для изменения параметров функции для рассматриваемых сценариев и повышения точности оценок потребности в тепле.

© 2017 Авторы. Опубликовано Elsevier Ltd.

Рецензирование под руководством Научного комитета 15-го Международного симпозиума по централизованному теплоснабжению и

Охлаждению.

Ключевые слова: потребность в тепле; Прогноз; Изменение климата

Energy Procedia 132 (2017) 963–968

1876-6102 © 2017 Авторы. Опубликовано Elsevier Ltd.

Рецензирование под ответственностью организационного комитета 11-го Северного симпозиума по строительной физике

© 2017 Авторы. Опубликовано Elsevier Ltd.

Рецензирование под ответственность организационного комитета 11-го Северного симпозиума по строительной физике.

Доступно на сайте www.sciencedirect.com

ScienceDirect

Energy Procedia 00 (2017) 000–000

www.elsevier.com/locate/procedia

1876-6102 © 2017 Авторы. Опубликовано Elsevier Ltd.

Рецензирование под ответственность организационного комитета 11-го Северного симпозиума по строительной физике.

11-й Скандинавский симпозиум по строительной физике, NSB 2017, 11-14 июня 2017, Тронхейм, Норвегия

Эффективность вентиляции многоквартирных домов в Эстонии

Ало Миколаа*, Тарго Каламеэса, Теэт-Андрус Кыйва

aДепартамент строительства и архитектуры , Таллиннский Технический Университет, Эхитаяте теэ 5, 19086 Таллинн, Эстония

Резюме

В этом исследовании производительность вентиляции и воздухообмена в многоквартирных домах Эстонии с различными системами вентиляции

анализируется полевыми измерениями. Обследовано 189 квартир из 107 домов с естественной и механической вентиляцией

. Расход воздуха и уровень СО2 измерялись в отопительный период и летний период. Воздушные потоки в квартирах были

оценены с использованием метода метаболического CO2. Замеры проводились на кухне, в туалете и ванной.

Анализ показывает, что средняя скорость воздухообмена бетонных и кирпичных зданий составляла 0,24 ч-1, а средний расход воздуха на поверхность

площади квартиры равнялся 0.17 л/(с∙м2). Суммарный расход вытяжного воздуха не соответствовал целевым значениям II категории внутреннего климата в

ни в одной из квартир, и только в 5 % квартир он соответствовал III категории климата. Средняя скорость воздухообмена

новостроек (>2000) многоквартирных домов составила 0,42 ч-1, а средний расход воздуха на площадь квартиры 0,3 л/(с*м2).

В 7 % новых квартир общий расход вытяжного воздуха соответствовал целевым значениям II категории внутреннего климата и в 23 %

III категории климата.

Технический осмотр исследуемых систем вентиляции показывает, что системы естественной вентиляции находятся в неудовлетворительном состоянии. Основные проблемы

связаны с недостаточным качеством монтажа каналов и вытяжных устройств и отсутствием компенсации притока воздуха из здания

утечек. Основная причина снижения потоков отработанного воздуха связана с низкой температурой приточного воздуха в холодный период.

Наконец, также

обсуждаются принципы модернизации систем вентиляции для улучшения климата в помещении и энергоэффективности.

© 2017 Авторы. Опубликовано Elsevier Ltd.

Рецензирование под ответственность организационного комитета 11-го Северного симпозиума по строительной физике.

Ключевые слова: Производительность вентиляции; концентрация CO2 в воздухе помещений; естественная вентиляция, метаболический метод CO2

1. Введение

Производительность систем вентиляции жилых помещений играет важную роль в обеспечении здорового качества воздуха в помещениях, поскольку большинство

людей проводят значительную часть своей жизни дома. На основании обзора научных работ междисциплинарная группа европейских ученых

пришла к выводу, что вентиляция тесно связана с комфортом, продуктивностью и здоровьем

[1–3]. Учитывая важность скорости вентиляции как фактора, влияющего на качество воздуха в помещении и результаты для здоровья, на которые может влиять качество окружающей среды в помещении, было бы полезно провести дополнительные исследования [4].

Доступно на сайте www.sciencedirect.com

ScienceDirect

Energy Procedia 00 (2017) 000–000

www.elsevier.com/locate/procedia

1876-6102 © 2017 Авторы. Опубликовано Elsevier Ltd.

Рецензирование под ответственность организационного комитета 11-го Северного симпозиума по строительной физике.

11-й Скандинавский симпозиум по строительной физике, NSB 2017, 11-14 июня 2017, Тронхейм, Норвегия

Эффективность вентиляции многоквартирных домов в Эстонии

Ало Миколаа*, Тарго Каламеэса, Теэт-Андрус Кыйва

aДепартамент строительства и архитектуры , Таллиннский Технический Университет, Эхитаяте теэ 5, 19086 Таллинн, Эстония

Резюме

В этом исследовании производительность вентиляции и воздухообмена в многоквартирных домах Эстонии с различными системами вентиляции

анализируется полевыми измерениями. Обследовано 189 квартир из 107 домов с естественной и механической вентиляцией

. Расход воздуха и уровень СО2 измерялись в отопительный период и летний период. Воздушные потоки в квартирах были

оценены с использованием метода метаболического CO2. Замеры проводились на кухне, в туалете и ванной.

Анализ показывает, что средняя скорость воздухообмена бетонных и кирпичных зданий составляла 0,24 ч-1, а средний расход воздуха на поверхность

площади квартиры равнялся 0.17 л/(с∙м2). Суммарный расход вытяжного воздуха не соответствовал целевым значениям II категории внутреннего климата в

ни в одной из квартир, и только в 5 % квартир он соответствовал III категории климата. Средняя скорость воздухообмена

новостроек (>2000) многоквартирных домов составила 0,42 ч-1, а средний расход воздуха на площадь квартиры 0,3 л/(с*м2).

В 7 % новых квартир общий расход вытяжного воздуха соответствовал целевым значениям II категории внутреннего климата и в 23 %

III категории климата.

Технический осмотр исследуемых систем вентиляции показывает, что системы естественной вентиляции находятся в неудовлетворительном состоянии. Основные проблемы

связаны с недостаточным качеством монтажа каналов и вытяжных устройств и отсутствием компенсации притока воздуха из здания

утечек. Основная причина снижения потоков отработанного воздуха связана с низкой температурой приточного воздуха в холодный период.

Наконец, также

обсуждаются принципы модернизации систем вентиляции для улучшения климата в помещении и энергоэффективности.

© 2017 Авторы. Опубликовано Elsevier Ltd.

Рецензирование под ответственность организационного комитета 11-го Северного симпозиума по строительной физике.

Ключевые слова: Производительность вентиляции; концентрация CO2 в воздухе помещений; естественная вентиляция, метаболический метод CO2

1. Введение

Производительность систем вентиляции жилых помещений играет важную роль в обеспечении здорового качества воздуха в помещениях, поскольку большинство

людей проводят значительную часть своей жизни дома. На основании обзора научных работ междисциплинарная группа европейских ученых

пришла к выводу, что вентиляция тесно связана с комфортом, продуктивностью и здоровьем

[1–3]. Учитывая важность скорости вентиляции как фактора, влияющего на качество воздуха в помещении и результаты для здоровья, на которые может влиять качество окружающей среды в помещении, было бы полезно провести дополнительные исследования [4].

(PDF) Вентиляционные решения в реконструируемых многоквартирных домах в условиях холодного климата

T.-А. Койв и др.

4. Выводы

Результаты исследования показывают, что при реновации старых многоквартирных домов необходимо использовать решения с рекуперацией тепла

. Однако экономические показатели решений несколько отличаются для маленьких

и больших

квартир.

В небольших квартирах целесообразно использовать комнатные решения с рекуперативными установками рекуперации тепла, особенно в небольших и средних зданиях.

В больших квартирах квартирные приточно-вытяжные установки будут технически и экономически совершенны при условии, что они будут приняты жильцами.

В небольших 2-3-этажных зданиях очень хорошее качество воздуха и экономические характеристики могут быть достигнуты с помощью центральной приточно-вытяжной вентиляции

.

Несмотря на некоторые недостатки системы и сложность, система теплового насоса вытяжного воздуха может быть использована

при обновлении вентиляции в больших многоквартирных домах. Это решение особенно подходит для многоквартирных домов

с механической вытяжной вентиляцией.

При ремонте вентиляции в старых многоквартирных домах особое внимание следует уделить проектированию, качеству строительства и надзору.Регулировка и обслуживание системы имеют большое значение.

Благодарности

Исследование было поддержано Эстонским научным советом, грантом на финансирование институциональных исследований IUT1-

15 и проектом «Разработка эффективных технологий воздухообмена и вентиляции, необходимых для

повышения энергоэффективности. зданий, AR12045», финансируемый SA Archimedes. Публикация

этой статьи была поддержана ESFmeasure 1.2.4 Развитие сотрудничества и инноваций в университетах, подмера

«Докторские школы», которая финансирует проект «Строительная и экологическая школа PhD

» — код проекта 1.2.0401.09-0080.

Ссылки

[1] Европейская Комиссия (2007) Видение 2020: Экономия нашей энергии. https://www.energy.eu/publications/2007_eeap_en.pdf

[2] Густавссон, Л., Доду, А. и Сатре, Р. (2011) Влияние рекуперации тепла вентиляции на использование первичной энергии в квартире

Здание построено по стандарту обычного и пассивного дома.Всемирный конгресс по возобновляемым источникам энергии, Линчепинг,

, май 2011 г., стр. 8-11.

[3] Диману, Дж., Рот, К.В. и Бродрик, Дж. (2003) Теплообменники с рекуперацией энергии «воздух-воздух». Журнал ASHRAE, 45,

57-58.

[4] Fouih, Y.E., Stabat, P., Riviere, P., Hoang, P. and Archambault, V. (2012) Адекватность рекуперации тепла воздух-воздух

Вентиляционная система, применяемая в зданиях с низким энергопотреблением. Энергия и здания, 54, 29-39.

http://dx.doi.org/10.1016/j.enbuild.2012.08.008

[5] Микола А., Кыйв Т.-А. и Фолл, Х. (2014) Вентиляция многоквартирных домов и домов престарелых. Smart Grid и

Renewable Energy, 5, 107-119. http://dx.doi.org/10.4236/sgre.2014.55010

[6] Heidt, F.D. (2006) Вентиляция для энергоэффективных зданий. Летний семинар ИСЕС.

[7] Кохонен Р., Кокко Э., Оянен Т. и Виртанен М. (1985) Тепловые эффекты воздушного потока в строительных конструкциях.

Центр технических исследований Финляндии, Research Reports 367, Espoo.

[8] Виртанен, М. (1993) Тепловая связь утечки воздуха и тепловых потоков в зданиях и строительных компонентах.

к.т.н. Диссертация, Центр технических исследований Финляндии, HVAC-Laboratory, Эспоо.

[9] Бьюкенен, К. и Шерман, М.А. (2000) Математическая модель рекуперации инфильтрационного тепла. Отчет лаборатории Лоуренса Беркли,

, LBL-44294, Беркли.

[10] Qiu, K. и Haghighat, F. (2007) Моделирование комбинированной проводимости — инфильтрация воздуха через диффузионное здание

Envelope.Энергия и здания, 39, 1140-1150. http://dx.doi.org/10.1016/j.enbuild.2006.11.013

[11] Lowe, R.J. (2000) Стратегия вентиляции, использование энергии и выбросы CO2 в жилищах — теоретический подход. Building-

ing Services Engineering Research and Technology, 21, 179-185. http://dx.doi.org/10.1177/014362440002100306

[12] Maier, T., Krzaczek, M. and Tejchman, J. (2009) Сравнение физических характеристик систем вентиляции в

жилых домах с низким энергопотреблением Дома.Энергия и здания, 41, 337-353. http://dx.doi.org/10.1016/j.enbuild.2008.10.007

[13] Джабер, С. и Аджиб, С. (2012) Система рекуперации энергии в Средиземноморском регионе. Устойчивые города и общество, 3,

24-29. http://dx.doi.org/10.1016/j.scs.2012.01.002

[14] Laverge, J. and Janssens, A. (2012) Вентиляционная операция с рекуперацией тепла взамен естественной и простой Ex-

Вытяжная вентиляция в Европе по коэффициенту первичной энергии, выбросу углекислого газа, потребительской цене населения и выхлопу

Непрерывно вытяжная вентиляция в квартире.

Приточная вентиляция в квартире. Система приточной вентиляции

По строительным нормам вентиляция в каждой квартире есть по умолчанию. Обычно это система, состоящая из двух частей – вытяжного и приточного каналов. Однако свежего воздуха постоянно не хватает. Почему это происходит и что с этим делать? Осторожно, вас ждет увлекательный Лонгрид 🙂

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована по советским нормам.Вытяжку обеспечивают вентиляторы, установленные на кухне и в ванной комнате. Однако вентиляция воздуха в квартире не ограничивается вытяжной системой вывода воздуха, наибольшее значение имеет приток. И эту функцию традиционно выполняют щели в окнах и дверях. В особенно старых домах – также со временем появились щели в стенах. 🙂
Выглядит это следующим образом:

Однако традиционная «система приточной вентиляции» вместе с необходимым воздухом пропускает шум, холод и грязь, а потому бережно лазает зимой или вовсе исключается при ремонте или установке герметичных пластиковых окон. В результате в большинстве городских квартир ситуация выглядит весьма непривлекательно: приток воздуха работает исправно, но постоянного притока нет, а окна и форточки проходят через тот же шум, холод и грязь, но куда в больших количествах.

Какие виды вентиляции существуют?

Когда задумываешься об установке вентиляционной системы для квартиры, неизбежно возникает вопрос: что выбрать? Конечно, первым в голову приходит полноценная система вентиляции, с крупными шахтами, наподобие тех, за которыми тайно путешествуют ушлые герои боевиков.🙂

Однако если вы установите такую ​​Махину в городской квартире или даже в частном доме — она ​​там будет жить, так как места для вас уже не останется. К тому же, как бытовое устройство Это решение имеет ряд минусов:

  • Требуется капитальный ремонт Для его установки.
  • Ограниченная совместимость: такую ​​систему вентиляции можно установить далеко не в каждой квартире.
  • Высокая цена. Не как Ламборгини, конечно, но тоже не глаз.
  • Чрезмерная функциональность: если в каждой комнате у вас не проживает инклюзивных окон по 15 гастарбайтеров, то вентиляция такой мощности вам просто не нужна.А если живешь — вопросы вентиляции тебя почти не волнуют. 🙂

В итоге лучшее решение Для квартиры теперь это градирня, это та же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Основной задачей форм, как и любой другой вентиляционной системы, является обеспечение помещения постоянным притоком свежего воздуха. Роль вывода отработанного воздуха в этом случае выполняет. вытяжные вентиляторы уже установлены в каждой квартире.При этом вы можете сами выбирать, какую атмосферу формировать в вашем доме и какой уровень комфорта вам необходим. В идеале создать правильный воздухообмен в квартире помогает приточная вентиляция, которая выглядит так:

Компактные приставки для квартир делятся на три типа: клапаны, ИВЛ и бизеры. Клапаны, в свою очередь, делятся на настенные и оконные. По сути, все клапаны имеют самые зазоры, заложенные еще в советское время в строительные ставки, правда, уже оформленные и сделанные более аккуратно.

Поток воздуха, поступающего от клапана, регулируется только вручную, без пультов и прочего буржуя. Кроме того, клапаны лишены фильтрующих систем или представлены простейшей защитой от насекомых. Такие приборы не имеют обогрева, а значит воздух поступает в вашу квартиру именно в таком виде, как за окном, принося с собой бодрящий холод и все тот же уличный шум. Однако, если вы живете в экологически чистом районе, который, впрочем, по данным ВОЗ, почти левый, с постоянным ветром с удобной стороны и без каких-либо источников звука поблизости, то такое решение идеально подойдет.Лучше всего клапаны работают зимой, когда есть разница температур воздуха внутри и снаружи.

Механические вентиляторы являются следующим этапом эволюции клея. В зависимости от производителя у них разная мощность блока питания, но сам процесс становится управляемым и регулируемым, а значит можно принудительно нагнать свежий воздух в помещение. Кроме того, в аппаратах ИВЛ уже есть система фильтрации, опять же, которая может различаться в зависимости от производителя и стоимости, но в основном включает большой пылевой фильтр, в лучшем случае простой угольный фильтр.В большинстве случаев такие устройства имеют еще и достижения технического прогресса в виде вполне понятной панели управления и дистанционного управления.

На сегодняшний день самые мощные механические вентиляторы, представленные на рынке, включают основной и угольный фильтры и подогрев воздуха, что практически необходимо всем, кто не живет в тропиках и знает, что такое зима.

При установке бизера неизбежно возникает вопрос установки. Чтобы это устройство постоянно служило вам свежим воздухом, необходимо проложить в квартире воздухозаборный канал.Бояться совершенно нечего – установка происходит за час и сохранит ваш ремонт в идеальном состоянии. Впрочем, если у вас еще остались вопросы по этому поводу, рекомендую почитать здесь — честно рассказал, что скрывается за этим страшным словом. И если вы хотите знать, какие работы и по каким ценам могут провести в вашем доме руки сертифицированных монтажников Тион, обратите на это внимание.

Как сделать систему вентиляции в квартире?

Правильно — с умом! 🙂

Подберите вентиляцию

Жилая площадь, м 2

Высота потолков, м

Количество санузлов

Тарелка на кухню

Количество человек

Аллергия/астматики в семье

Площадь Площадь

Температура зимой °С

Воздухообмен от 290 до 480 м 3 /ч

Фильтры очистки G+F+HEPA+уголь

Мощность нагревателя от 3.от 4 до 5,6 кВт

Для отличного самочувствия очень важным моментом является наличие свежего воздуха в квартире. На 1 м2 закрытой площади должно поступать 3 м3 свежего воздуха. Также есть норма и на одного взрослого человека, которому необходимо 30 м3 воздуха в час.

Хороший воздухообмен в цифрах

Вентиляция — крайне важная коммуникация в век господства герметичных пластиковых окон

При организации забора воздуха стоит помнить, что:

  • Количество воздуха для кухонного помещения, в котором находится газовая плита 90 м3/час;
  • Воздушный номер для кухонного помещения, в котором установлена ​​электрическая плита 60 м3/час;
  • норма для ванной 25 м3/час;
  • норма для туалетной комнаты или совмещенного санузла — 50 м3/час.

На основании этих показателей необходимо организовать приток свежего воздуха в квартиру.

Приточная вентиляция: способы организации

Приточная вентиляция в квартире является разновидностью принудительного воздухообмена. Предназначен для поступления в закрытое помещение свежего воздуха с улицы при помощи специальных механизмов — вентиляторов разной мощности. Также при проектировании стоит учитывать место, через которое из помещения будут выходить отработанные воздушные массы.

В квартирах могут быть установлены два типа приточной вентиляции:

  1. натуральный, который позволяет подавать свежие наружные массы в помещение с помощью стеновых и оконных клапанов. Например, клапан NEW-AIR способен обеспечить расход воздуха 20-25 м3/час. Клапан Air Box позволит вам проветривать помещение, даже не открывая формы и оконную створку. Стоит отметить, что производительность клапана незначительна. Устройство оснащено системой фильтрации и рассчитано на площадь до 15 м2;
  2. принудительная, подача свежего воздуха в помещение с помощью специального оборудования — вентилятора и фильтра. Например, вентилятор Elicent Elegance 100 способен обеспечить приток 90 м3/час, имеет низкий уровень шума – 31,4 дБ, способ питания – электрическая сеть 220 В.

Вспомогательные установки вентиляции для квартир: популярные модели

Вентривер Вентс Твинфреш

Устройство оснащено вентилятором, работающим в приточно-вентиляционном режиме. Механический клапан дополнен системой рекуперации воздуха 6, нагревающей входящий приток за счет температуры выводимых воздушных масс.Производительность кондуктора 58 м3/час, шум 29 дБ, мощность 12 В, потребляемая мощность — 7,3 Вт. Оборудование ВЕНТС дополнено системой фильтрации со степенью очистки Г3, рассчитано на непрерывную работу, не образует конденсат в рабочем состоянии.

Приточная установка ВЕНТС ВПП

Устройство выполнено в виде моноблока в теплоизоляционном корпусе. Вентилятор расположен внутри блока, установлена ​​система фильтрации, позволяющая устранить не только уличную пыль, но и предотвратить попадание насекомых внутрь помещения. Вентс ВЭУ с фильтрацией дополнен электронагревателем для подогрева поступающих наружных воздушных масс. Производительность установок 200-1500 м3/час, рабочее давление 715 Па.

Система кондиционирования воздуха Daikin Uruur Sarara с притоком свежего воздуха

Особенностью устройства является возможность кондиционирования воздуха с добавлением свежего притока в помещении. Современная эллинговая система может не только подавать атмосферный воздух, но и при необходимости увлажнять его. Данная система способна обеспечить смену воздушных масс в помещении: в помещении площадью 24 м2 воздух полностью меняется за 2 часа непрерывной работы устройства.Кроме того, система оснащена другими функциями:

  • увлажнение: Устройство способно обеспечить оптимальные показатели — влажность 50% при температуре 22 градуса. Встроенный в наружный блок элемент извлекает влагу из воздушных масс и равномерно распределяет ее по помещению;
  • Слив
  • : Устройство устраняет повышенную влажность в помещении без снижения температурных показателей, что очень актуально в осенний и весенний периоды. В летние жаркие дни при повышенной влажности С помощью стропильных систем можно осушать и охлаждать воздушные массы в помещении;
  • двухуровневая очистка воздуха в наружном и внутреннем блоках.Установка фитокаталитического фильтра позволяет устранять с воздушными массами не только пыль и мелких насекомых, но устраняет формальдегид, вирусы, плесень;
  • , обеспечивающий равномерный поток воздуха: Клапаны с широким углом охвата могут быть направлены вниз или вверх, позволяя воздушным массам «рассеиваться» по помещению.

Моноблочные системы «БРИЗАРТ»

Устройства данной модели Рядные Предназначены для проветривания помещения площадью до 100 м2. Автоматизированная система способна обеспечить фильтрацию, обогрев и вентиляцию воздуха в квартире.

Настольные модели суппозиториев «Бризарт»

Устройство Производство Нагреватель Вентилятор Площадь помещения Размеры устройства
Brizart 350: Эконом, Стандарт, Комфорт 350 м3/час мощность 105 Вт, напряжение питания 220 В
Brizart 500: Эконом, Стандарт, Комфорт 500м3/час мощность 1. 2-4,8 кВт, напряжение — 220/380 В мощность — 160 Вт, напряжение 220 В 70-100 м2. 36,5x22x92 см, вес — 25 кг

Установка настенного опорного клапана

  • Определите место для установки вентиляционного элемента. Идеальный вариант. Между батареей и подоконником остается пространство: поступающий свежий воздух перед распределением по помещению будет согревать зимой.
  • Попробуйте сквозное отверстие, в которое будет устанавливаться клапан.
  • Установка воздуховода: Снаружи устройство должно быть на уровне стены, внутри помещения — выполнять на 1 см.
  • С улицы закрепить вентиляционную решетку.
  • Закрепите корпус.

Важно! Корпус должен быть установлен очень плотно. Для крепления к воздуховоду используется уплотнитель.

Установка детской вентиляционной системы

  • Выберите место для установки. Идеальной является установка возле оконного проема.
  • Сделайте отверстие на 2 см больше диаметра выпускного канала.
  • Установить воздуховод и утеплить его минеральной ватой, стекловатой или вспененным полиэтиленом.
  • Вытяжной канал закрыть защитной сеткой.
  • Внутри канала для установки вентилятора.
  • Установка системы управления отоплением с фильтрацией воздуха.

Монтаж канальной системы вентиляции

Перед началом монтажа вентиляции необходимо разобраться, что такое приточная вентиляция в квартире канального типа.Это относительно сложная система, обеспечивающая приток свежего воздуха во все помещения: Воздухообмен происходит по встроенным каналам. Для реализации канальной вентиляции необходимо разместить вентиляционные трубы под потолком на расстоянии 1,5 м друг от друга.

Важно! Длина вентиляционных труб не должна превышать 3 м от приточной установки. Также при установке следует избегать частых поворотов и изгибов: более недопустимы повороты на 90 градусов.

После монтажа «тракта» воздуха можно приступать к установке системы принудительной вентиляции.Монтаж выполняется так же, как и при монтаже местной вентиляции. Заключительный этап Выполнение работ — подвод вентиляционных каналов.

Для качественной приточно-вытяжной вентиляции важен не только приток свежего воздуха, но и его удаление из квартиры. Как правило, вентиляции общественных шахт вполне достаточно для вывода отработанного воздуха. Вытяжка в кухонном помещении и установка вентилятора в санузле обеспечит чистый и свежий воздух, устранит запахи и предотвратит появление плесени и грибков.

Хочу счастливой жизни в собственной квартире!

Вы купили новую квартиру или решили сделать в старой ремонт? Отлично, поздравляю, пора исправлять ошибки наших отечественных СНИПов и гостей — нужно наконец установить правильную вентиляцию!

Забудьте о той дыре в кухонной стене, которую ошибочно называют вентиляцией! Эта дыра лишь дает понять, что сегодня готовят ваши соседи, ведь все их запахи — ваши. Она же собирает на обязательной белой сетке липкую серую кухонную пыль, портя своим видом вашу шикарную кухню и вообще перекрывая любой доступ даже этому убогому грязному воздуху.

Итак, если вы собираетесь сделать свою квартиру настоящим Домом, Милым Домом, то мы готовы обеспечить вас настоящим чистым воздухом! Вы перестанете думать о вентиляции — воздух всегда будет свежим, вы не будете больше вытирать пыль — она ​​исчезнет навсегда вместе с насморком, аллергией и астмой, вы не будете дышать вредными выделениями из отделочных материалов — Этот воздух удаляться автоматически.

Если у вас цельные деревянные полы, паркет или паркетная доска, то вы забудете о проблемах с щелями зимой и «конями» на торцах летом.Вам не нужно будет проветривать спальню перед сном – воздух будет идеальным, вам вернется крепкий, глубокий и здоровый сон. Ваша кожа перестанет сохнуть и увядать, начнет сиять, станет гладкой и эластичной, даря вам радость и отличное отражение в зеркале.

Что для этого нужно?

Мы уже установили системы вентиляции для загородных домов и городских квартир. Будет ли эта вентиляция в доме или квартире — особого значения не имеет.В каждом доме есть спальня, гостиная, кухня, ванная комната и всем этим помещениям нужен чистый и полезный воздух, а воздух как вода и пища, без него мы просто не можем нормально жить.

Кухня — помещение, где скапливаются запахи, отработанный воздух и большое количество влажного пара. Все мы проводим на кухне больше часа, в момент приготовления пищи очень важно как наше самочувствие, так и чистота помещения, поэтому эта часть дома заслуживает особо пристального внимания.Установка приточно-вытяжной системы вентиляции на кухне строго обязательна.

Санусель — Помещение, в котором всегда повышена жара и влажность, верными спутниками которых являются плесень и грибок. Их начинают заводить под ванную, под раковину или за унитаз, т.е. во всех труднодоступных влажных местах. Конденсат, влага, сырость, а вместе с ними плесень и грибок, начинают разрушать вашу квартиру и сделанный новый ремонт, а также убивают здоровье ее жильцов, поэтому в таком помещении необходимо установить систему вентиляции также в обязательном порядке.

Спальня — Комната, где во время и после сна скапливается влага и испарения. Когда мы спим — мы потеем, вдыхая при дыхании лишнюю влагу и вредный углекислый газ. Все это нужно полностью убрать из помещения, иначе мы рискуем приобрести болезни сердца, головы и легких. Человек тратит в среднем по 8 часов в день, треть своей жизни, почти 25 из 70 лет. Когда вы спите, невозможно регулировать температуру, влажность и качество воздуха в помещении.Для этого также необходима система автоматической приточно-вытяжной вентиляции.

Жилая комната — Часть дома, которая связана с повышенной влажностью помещений и в которой постоянно происходят вредные испарения от отделочных материалов. Какие бы экологически чистые материалы не использовались в отделке гостиной, они все равно выделяют определенные вредные вещества. Если воздух в помещении не меняется на свежий в течение часа, то мы на 80% становимся подвержены риску заболеть самыми страшными заболеваниями, среди которых слабоумие и рак. Система приточно-вытяжной вентиляции обеспечит полную смену вредоносного ПО на долгое время и сохранит ваше здоровье.

Кстати: После установки приточно-вытяжной системы вентиляции в квартире отпадает необходимость в постоянной уборке пыли, система выводит до 98% пыли и грязи из помещения.

Практически всем без исключения в городской квартире требуется постоянная качественная вентиляция, вместе со старым воздухом из помещений выводятся как все вредные микробы, пыль и грязь, так и избыточное тепло, влага и канцерогены.

Как же тогда быть?

Для всего вышеперечисленного вам нужно только одно простое решение — установить в своей квартире систему приточно-вытяжной вентиляции и… сделать плановый ремонт. После этого можно будет с гордостью сказать, что жизнь смогла, а мы сможем со всей ответственностью сказать, что они спасли очередную квартиру от гниения и старения и продлили жизнь ее хозяевам на 20 лет!

Не подвергайте свою жизнь риску, а организм преждевременному старению, сделайте свою квартиру аналогом роскошного загородного дома С чистым и свежим воздухом, наслаждайтесь своими усилиями в полной мере – мы искренне Вам в этом поможем.

Что мы предлагаем

Итак, сделать приточно-вытяжную вентиляцию в квартире можно несколькими способами. Наиболее распространенных вариантов два – приточные вентили в стене и установка обычного «клея» с обычным вентилятором в ванной. К плюсам можно отнести то, что в квартиру начинает поступать воздух. В общем все.

Из минусов стоит отметить, для первой версии — отсутствие единой системы управления арматурой для разных помещений, раздробленность комплектующих, громоздкость устройств и повышенное потребление электроэнергии.Для корректной работы требуется функционирование с общевентиляционным стояком. Если ваши соседи снесли сверху или проложили вентшах, то прощайте вентиляцию.

Минусы второго варианта в целом аналогичны, только надо сказать, что традиционная система подачи воздуха последовательными металлическими воздуховодами устарела уже лет 20 назад. Вы получаете громоздкий и дорогой центральный ствол с ответвлениями, которые не обслуживаются, со временем забиваются пылью и приходят в полную негодность в течение ближайших 3-5 лет.

Мы предлагаем вентиляционное решение нового поколения, современное, технологичное и эффективное. Наше оборудование легко монтируется, обслуживается в течение всего срока действия, работает независимо от общих коммуникаций и потребляет минимум электроэнергии.

Наше решение состоит из двух основных частей:

1. Вентиляционная установка. Идеальным будет размещение приточно-вытяжного узла с роторным рекуператором. Плюсы — высокоэффективный теплообменник позволит бесплатно подогреть уличный воздух до нужной температуры в холодное время года, обеспечит частичный возврат влаги обратно в помещения квартиры, гарантирует отсутствие заморозков и режим оттайки, а также обустройство водоотведения в канализацию (дренаж).

Все управление системой осуществляется с пульта дистанционного управления. Качественные фильтры не позволят пыли проникнуть в квартиру. Подача воздуха осуществляется без открывания окон, удаление — без шумных вентиляторов в санузлах. Потребление электроэнергии — около 100-150 Вт/ч, зимой возможно подключение встроенного обогревателя (при температуре ниже -15 «С) мощностью 1 кВт. Варианты анимации — утепленный балкон, гардеробная или санузел.

2.Система воздушных операций. Современная система Гибкие двухслойные воздуховоды VentyFlex решают все традиционные проблемы в один раз. Плюсы – удобство и скорость монтажа, малый диаметр (всего 75 мм), минимальные перепады потолков или проводки в перегородках (от 75 до 100 мм), возможность заливки стяжки, отсутствие нестандартной фурнитуры и громоздких кранов, технологичность работы. 100% работоспособность в течение всего срока службы. Монтаж не требует специальной квалификации или профессионального опыта работы, крепление — перфлат 6 мм.

Принцип работы очень прост — в удобном месте монтируются аннотация и две воздухораспределительные коробки. Эти два воздухосборника желательно установить одинаково от точек воздухоотвода, по принципу «звезд». Один бокс отвечает за подачу воздуха в жилые помещения (спальни, гостиную, кабинет и ТП), другой – за сбор и удаление отработанного воздуха из нежилых (кухни, санузлов, санузлов, гардеробных).

Движение воздуха происходит из одних зон в другие, из жилых в нежилые, проходя между помещениями.В роли конечных воздуховодов выступают потолочные короба с тарельчатыми клапанами или телескопические настенные коробки с регулируемыми вентиляционными решетками. Усредненный многократный воздухообмен — один раз в час.

Все идет по инструкции, спокойно и аккуратно. Также возможен как шеф-монтаж, так и монтаж нашими бригадами с гарантией на выполненные работы.

География смонтированных на нашем оборудовании объектов (квартир) на сегодняшний день — Москва, Санкт-Петербург, Мурманск, Екатеринбург, Красноярск, Владивосток, а также Хельсинки, Вильнюс и Штутгарт.

Сориентируйтесь по ценам. Стоимость современной приточно-вытяжной установки с рекуперацией на квартиру площадью, например, около 100 кв.м примерно 150 000 — 170 000 рублей (1 евро = 70 рублей), стоимость системы воздухообследования ~ 100 000 рублей . Стоит добавить комплект труб для обвязки примыкания к улице, проф утеплитель и крепеж, все это на общую сумму ~15 000 — 20 000 руб. Стоимость монтажа (при необходимости) обычно составляет 30% от стоимости оборудования.В любом случае нам нужно будет выехать на место, чтобы встретиться с заказчиком и обсудить все нюансы, касающиеся данного объекта.

В результате Вы получаете квартиру, наполненную свежим воздухом необходимой Вам температуры. Как в салоне современного автомобиля — без шума, пыли и открытых окон. При желании можно добавить охлаждение летом и увлажнение зимой. Пока живут соседи — живи ты!

Придя домой, многие сразу бросаются к окнам, открывают Фрамугу, проветривают помещение.Это признак того, что плохо работает вентиляция. Это специализированный небольшой ящик с лопастями, которые пропускают выхлопные, загрязненные потоки воздуха и восхищаются свежестью в помещение.

Краткое описание системы

Несмотря на достоинства применения системы естественной вентиляции, простоту и удобство эксплуатации, ей свойственны некоторые недостатки. Так, эффективность его работы не зависит от необходимой вентиляции помещения, работоспособность активируется случайными факторами, такими как направление ветра и т. п.

В более холодное время вентиляция работает активнее, хотя в летний период Производительность сводится к нулю. Стоит понимать, что естественное движение воздушных потоков в помещении возможно исключительно при старых деревянных окнах, хотя если бы была установлена ​​современная Европа — система естественной вентиляции практически не функционирует.

В связи с качественной герметизацией пластиковых окон, преимущественно в санузлах, санузлах, на кухне установлены специальные вытяжные вентиляторы.

Во многих ситуациях спасением станет приточная вентиляция.

Система приточной вентиляции

Система приточной вентиляции может быть выполнена двухлинейной:

  • основной клапан оконной фрамуги устанавливается в верхней части окон ПВХ, благодаря чему поток воздуха поступает в помещение;
  • Приточный вентилятор устройства
  • устанавливается в паз наружной стены.

Единственный минус, который имеет значение, особенно в нашей климатической зоне, это то, что в холодное время года может быть слишком холодный воздух. Это приведет к болезням и надеждам, испорченной мебели, пропитавшим обои и прочим неприятным последствиям.

Для установки системы вентиляции воздуха, соответствующей СНиП, которые предназначены для таких случаев, внутри монтируется канорифер, нагревающий потоки до температуры не ниже 18 градусов.

Кроме того, в данную установку входит обязательное наличие воздушного фильтра, который легко снимается и меняется. Это позволяет защитить поступающий воздушный поток от пыли, грязи и копоти.

Система приточной вентиляции должна иметь качественную электрическую изоляцию.

В связи с тем, что квартиры и дома не имеют габаритов, чаще всего для установки опорных устройств используют моноблок. Блок питания – это наиболее актуальная, компактная система, чаще всего моноблок, из которого собраны необходимые элементы.

Благодаря небольшим размерам может быть установлен в квартирах, на балконах, в небольших офисах и т.д. Современные передовые разработки позволяют проводить все пуско-наладочные работы без специального опыта и навыков.

Индивидуальные системы вентиляции

Индивидуальные ФЭ среди прочих технических характеристик имеют производительность не более 100 м 3 \ч, из-за чего их можно монтировать исключительно на одно небольшое помещение. Он не требует специализированной сложной сети воздуховодов и не занимает много места. Его также можно установить снаружи стен, при этом не нарушая дизайн интерьера.

Одним из немногих недостатков отдельных устройств является тот факт, что они не предназначены для использования вне помещений, а также высокий уровень шума, из-за чего корпус устройства характеризуется плохой звукоизоляцией.

Системы канальной вентиляции

Система канальной вентиляции работает по тому же принципу, но с одним отличием, воздуховоды подключаются к входному и выходному каналу. Необходимо уточнить, что вся приточно-вытяжная вентиляция, за исключением индивидуальной, относится к канальному типу.

Система приточной вентиляции в комплексе с естественной вентиляцией позволяет создать полноценную систему. Самое главное в этом вопросе – это необходимость правильно разместить вентиляционное оборудование, а также нужно грамотно выполнить монтаж устройства и разводку каналов в потолочном пространстве.Важным фактором для правильной работы всей системы является размещение вентиляционных решеток.

Система очистки квартир от загрязненного воздуха должна иметь производительность не менее 300 м 3 \\ч, для офисов допустимая минимальная величина равна 2000 м 3 \\ч.

Как выбрать чистящее средство для квартиры

При выборе оборудования есть несколько параметров, требующих отдельного внимания.

Производительность системы

Данные параметры выбираются на основании расчетной информации проекта квартиры или дома, особенно важных размеров помещения:

  • для 1-2 х комнатных квартир Предусмотрена производительность в 200-350 м 3 \ч;
  • для 3-4 х комнатных квартир — производительность в 350-500 м 3\ч.

Статическое давление

Данная характеристика определяется протяженностью сети воздуховодов и особенностями их конфигурации. Стандартом является давление в пределах 400-500 Па.

Уровень шума и акустическая мощность

В любых системах уровень акустических помех измеряется не на входном канале, а на выходе из корпуса.

Этот показатель показывает, насколько будет смонтирована система вентиляции. Если устройства приточной вентиляционной системы предполагают установку вблизи жилого помещения или непосредственно в квартире, доме.Для снижения этого показателя специалисты советуют навесные глушители.

Мощность нагрева системы

Требуемый показатель напрямую зависит от температуры наружного воздуха, особенно в холодное (зимнее) время года. Норма принимается по отоплению вентиляционной системы в количестве 3-5 кВт.

Стоит отметить, что расчетный показатель мощности чаще всего значительно превышает теоретическую нагрузочную способность сети воздушных каналов.

Купив малоскоростной очиститель, можно постоянно поддерживать комфортный климат в помещении в холодное время года.

Повышение температуры воздуха на выходном канале, возможно, из-за снижения скорости вращения вентилятора. Однако самостоятельно вручную это сделать невозможно, поэтому очиститель оснащен автоматизированной системой запуска и настройки.

Автоматическая регулировка

Поставка очистки для бытовых нужд Должна включать в себя встроенную систему пуско-наладки, оснащенную экраном. На дисплее отображается температура рабочего пространства, скорость работы системы и многие другие характеристики.Автоматика во многом упрощает работу очистителя вентиляции.

Очистка воздушного пространства

Специальные фильтры устанавливаются на входной канал системы вентиляции. грубая очистка , которые защищают от крупных частиц пыли, копоти, выхлопных газов и гари, а также от шерсти животных и тополиного пуха. Для очистки пространства помещения от мелкой пыли потребуется самостоятельная установка дополнительных фильтров.

Такая необходимость обусловлена ​​расположением квартиры и качеством окружающей среды, а также рядом других факторов. При установке дополнительного тонкого фильтра стоит знать, что он в некоторой степени снижает максимальный показатель Производительность системы вентиляции.

Место установки очистителя

Рассматривая варианты установки приточных вентиляционных устройств, необходимо правильно рассчитать способы обслуживания: замена фильтров, капитальный или аварийный ремонт и др. Для замены фильтров предусмотрен сервисный люк, к которому необходимо обеспечить доступ.

Установка системы очистки воздуха

При монтаже очистителя необходимо предусмотреть необходимость сверления крепежных отверстий в стене снаружи здания диаметром не менее 120 мм. Простыми инструментами, которые есть в быту, с таким вопросом не справиться, для этого вам понадобится профессиональная машина алмазного бурения. Все работы такого рода рекомендуется выполнять для отделки помещений.

Варианты аналоговых очистителей воздуха для дома

Очистители приточного типа вентиляции потребляют много электроэнергии, особенно в холодное время года. Например, при производительности системы 300 м 3 \ч, а рабочая температура до 18 градусов, потребление электроэнергии составит примерно 4,8 кВтч\ч. Часто в квартире или жилом доме такой мощности и возможностей нет, поэтому для снижения этого показателя применяют энергоэффективные рекуперационные установки вентиляционной системы.

Здоровый микроклимат в квартире может обеспечить только хорошая вентиляция. Современные технологии строительства практически сводят на «нет» эффективность систем естественного воздухообмена.Поэтому потребители все чаще задумываются об установке приточно-вытяжной вентиляции в квартирах.

Важность вентиляции квартиры

Признаки плохой вентиляции в квартире:

  • поверхностный запах;
  • кухонные ароматы распространяются на другие помещения;
  • душно в помещении ванной комнаты;
  • в туалете долго стоит запах освежителя воздуха;
  • в дальних углах и возле окон может появиться плесень.

А вот неприятные запахи — это еще не самое страшное. Жильцы невероятной квартиры зимой страдают от нехватки кислорода: подавленное настроение, резь в глазах и быстрая утомляемость – это только самые первые признаки нехватки кислорода в организме.

Миллионы пыли, частичек эпителия, частиц домашних животных, частиц с ковров и одежды находятся в воздухе и попадают в дыхательные пути.

Больше всего аллергией на пыль страдают дети, ничего аллергического нет.Нормальный воздухообмен устраняет эту проблему. Вместе с потоком воздуха из помещения выводятся все вредные аллергены и примеси.

Многие владельцы кондиционеров убеждены, что они обеспечены свежим и чистым воздухом. Это опасная ошибка: кондиционер только фильтрует воздух, частично решая проблему примесей.

А вот кислорода в помещении больше не становится. Функция притока есть только у самых дорогих премиальных моделей.

Проблема устраняется установкой в ​​квартире приточно-вытяжной вентиляции или усилением притока (оттока) воздуха. Приточная вентиляция в квартире также может быть настроена на установку на окнах специальных клапанов.

Установки приточной вентиляции

Приточные вентиляционные установки обеспечивают приток чистого воздуха в квартиру. В этом случае отток осуществляется системой вентиляции дома – отработанный воздух вытесняется через все возможные щели и отверстия, в том числе вытяжка на кухне, в ванной и туалете. В результате создается комбинированная система вентиляции.

Преимущества установки приточной вентиляции:

  • относительно низкая цена;
  • в помещение подается воздух оптимальных параметров;
  • компактность;
  • подбор оборудования под параметры каждой квартиры;
  • автоматическое управление.

Перед входом в помещение воздух в приточном вентиляционном блоке фильтруется и подогревается (в холодное время года).

Блок питания для вентиляции состоит из:

  • системы воздуховодов;
  • вентилятор, калорифер;
  • фильтры, глушитель;
  • блок автоматического управления.

Установку приточной вентиляции можно комплектовать, то есть собирать из деталей по типу конструктора непосредственно на месте. Основным недостатком приточно-вытяжной установки являются большие габариты. Поэтому для вентиляции квартир, небольших офисов и коттеджей чаще используют малогабаритные моноблочные приточные установки.

Компактная приточная вентиляционная установка представляет собой единый звукоизолированный корпус, в котором собраны все рабочие узлы.

Небольшие размеры и тихая работа делают такое оборудование привлекательным для жильцов квартир.Еще одно преимущество компактной установки: не требуются дорогостоящие проектные и расчетные работы, а также пуско-наладочные мероприятия.

Индивидуальная приточная вентиляционная установка

Индивидуальные малогабаритные установки для приточной вентиляции обеспечивают воздухообмен в пределах 100 куб.м в час, поэтому рассчитаны на обслуживание одного помещения. Данная установка работает без воздуховода, легко и быстро монтируется, не портит убранство и дизайн помещения. В наличии приточные вентиляционные установки для квартиры с.Они более экономичны. В корпус встроена пластинчатая рекуперация тепла, которая в морозы больше -12 градусов промерзает. Поэтому установка такой приточной вентиляции в квартире возможна только в южных широтах.

Вентиляция ВВС Marta

Вентиляционная установка March производства Чехии представляет собой компактный корпус, на котором расположены две ручки управления: нагревом воздуха и интенсивностью вентилятора.

Основное преимущество вентиляционной установки типа Марта: не требует воздуховода, установка занимает всего полтора часа.Но в то же время есть и масса недостатков:

  • корпус размещается прямо в помещении;
  • слабая шумоизоляция.

Недостатки установки приточной вентиляции Марта значительно превышают достоинства. Поэтому оборудование пользуется ограниченным спросом.

По отзывам шум приточно-вытяжной установки март на минимальном режиме спать не мешает, на максимальном ощущается вполне заметно.

В отзывах о приточной вентиляции упоминается сложность замены фильтров. Их необходимо заказывать у официального дилера, а цена достаточно высока.

В отзывах о приточно-вытяжной установке потребители отмечают неплотное крепление фильтра. Необходимо дополнительно уплотнить изоляном или другим материалом.

А вот в плюсы вентиляционной установки Марта можно записать аккуратный и небольшой корпус, который навешивается на нижнюю половину двери на балкон.

Сонная вентиляционная установка селенг

Приточно-вытяжная установка «Селенга» производства Московской компании «Вентмашина». От предыдущей модели отличается наличием автоматической регулировки. Приточная вентиляционная установка Селенги нагревает воздух безопасным керамическим тэдом и очищает, проходя через угольный фильтр. Последний довольно дорог, но некоторые умельцы научились делать подходящие фильтры из недоброкачественных средств.

Приточно-вытяжная установка Селенгу

собирает множество положительных отзывов, работает достаточно тихо и эффективно.

Установка подачи шара

Установка приточной вентиляции Шар на сегодняшний день снят с производства. Установка содержит целую систему фильтрации и оздоровления воздуха: 2 фотокаталитических и один угольный фильтр, ультрафиолетовую лампу.

Подача шара с пульта регулируется, оснащена воздушным клапаном, не пропускающим холодный воздух с улицы в помещение. Термодатчик позволяет точно поддерживать заданную пользователем температуру питания.

Большая часть комплектующих для блока приточной вентиляции была поставлена ​​из Германии.

Канальная приточная вентиляция

Канальная приточная вентиляционная установка в квартире представляет собой наборную систему: блок с оборудованием, от которого воздуховоды подводятся к помещению.

Полная вентиляция квартиры, обеспечивающая приток воздуха. Сложность монтажа заключается в размещении блока и вентканалов, которые нужно переставить или спрятать под фальшпанели.Решетки крепятся к выходам Вентканала. Выбор места также очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна иметь среднюю производительность 400 куб.м воздуха в час, а для загородных домов до 2500 куб.м. При покупке вентиляционной установки Для квартиры следует учитывать:

  • статическое давление;
  • производительность;
  • уровень шума;
  • полный комплект;
  • функций автоматического управления системой;
  • фильтрация воздуха;
  • место размещения.

Производительность. Не имея специальных навыков расчета, можно в среднем ориентироваться по следующим показателям:

  • для квартир площадью 35 — 60 кв. метров производительность узла подачи — 200 — 350 куб.м в час;
  • для квартир площадью 70 — 130 кв. Производительность метров 300 — 500.

Статическое давление. Это зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. Счетчики подойдут к приточно-вытяжной установке вентиляции со статическим давлением от 450 Па.

Необходимо учитывать сопротивление сети, снижающее фактическую производительность оборудования по сравнению с максимальной заявленной.

Уровень шума. Определяется на входе и выходе. Наибольшее значение акустической мощности приточно-вытяжной вентиляционной установки имеет при ее установке непосредственно в квартире.Если монтировать оборудование в кладовой или подвале, шум не будет мешать. Уровень шума на выходе показывает, дойдет ли гул каналов до жилых помещений. Для снижения акустической мощности используются глушители.

Полнота. Любая вентиляционная установка для квартиры должна быть оборудована автоматом управления и пультом управления с дисплеем.

Опции автоматического контроллера. Самостоятельные простые системы Изменяют только интенсивность вращения вентилятора, температуру воздуха, подаваемого в помещение. Более продвинутые оповещают владельца о необходимости очистки фильтров, имеют возможность устанавливать разные режимы работы для разных дней суток. Самые продвинутые подключены к системе «умный дом».

Фильтрация воздуха. Все установки тонко-вытяжной вентиляции оснащены фильтром грубой очистки приточного воздуха. Он улавливает крупную пыль или частицы шерсти. Более мелкие частицы отслеживаются фильтрами тонкой очистки, входящим в дополнительную комплектацию. Дополнительный фильтр необходим жителям крупных городов с неблагоприятной экологической обстановкой.Решившись на его покупку, следует знать: он увеличивает нагрузку на приточно-вытяжную систему вентиляции в квартире и снижает ее эффективность.

Место установки. Выбирая место расположения вентиляционной системы, следует учитывать необходимость ее очистки и ремонта. Для замены или удаления фильтра используется специальный выводной шкаф. Крепление оборудования желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Это делается с помощью алмазного бора, который постоянно омывается водой.Да и воздуховоды желательно спрятать под панелями до покраски и штукатурки стен.

Движение воздуха в квартире

Планируя систему вентиляции в квартире, важно правильно распределить движение воздушных потоков. Свежий воздух должен подаваться в жилые помещения, шлепать по коридорам на кухню, в туалет и ванную комнату. Отсюда через вентиляционные решетки удаляется отработанный воздух. Такая схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и выброс отработанного воздуха, предотвращает подсос воздуха из туалета или кухни в жилые помещения.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы Естественная вентиляция рассчитана на то, что за один час воздух в квартире будет полностью заменен один раз. В то же время слишком интенсивный приток увеличит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет выдуваться в соседнюю).

Комбинация приточной установки и кондиционирования воздуха

Часто систему приточной вентиляции совмещают с кондиционированием.

Методы кондиционирования воздуха:

  • одноканальный кондиционер на всю квартиру;
  • несколько сплит систем по количеству комнат.

Первый вариант предпочтительнее, так как именно канальный кондиционер можно совместить с системой вентиляции. Отличный эффект достигается при установке зональных систем, обеспечивающих необходимую температуру для каждого помещения без сквозняков.

Более простой вариант для квартиры — приточная вентиляционная установка с охладителем.То есть в холодное время года воздух перед подачей подогревается, а в теплое охлаждается.

Можно добавить установку подачи Увлажнитель воздуха.

Приточно-вытяжная вентиляция с рекуператором

Это самый совершенный тип вентиляции для квартиры. Рекуператор нагревает воздух дифферента за счет тепла отработанного воздуха. Механизм позволяет экономить до 70% энергии, которая идет на отопление зимой, а это не мало 4.5 киловатт в час!

Такие устройства очень хороши для больших квартир или загородных домов, вентиляция и отопление которых требует значительных средств. Влияние вытяжной вентиляции на квартиру с рекуператором не выгодно в квартирах малой и высокой площади из-за его стоимости. К тому же воздуховоды достаточно объемные, спрятать их за низкими потолками сложно.

О том, как своими руками собрать приточно-вытяжную вентиляционную установку с рекуперацией тепла для квартиры, смотрите в нашем видео:

Приточно-вытяжная вентиляция в квартире.Что такое приточная вентиляция в квартире

Основное назначение вентиляции – обновление скопившегося в помещении воздуха. Вентиляция бывает вытяжная, обеспечивающая удаление воздуха, приточная — подача свежего кислорода с улицы, и приточно-вытяжная, обеспечивающая удаление и подачу свежего кислорода. Как правило, это устраивают на кухне, в ванной и в местах с большим скоплением людей (рестораны, кафе) и т. п. Следует отметить, что обустройство данного вида вентиляции не так просто.Такая система состоит из большого количества деталей: воздуховоды, охладитель, нагреватель, фильтры, шумопоглотитель, различные датчики (температура воздуха, уровень углекислого газа в помещении и т. д.). Установка приточно-вытяжной вентиляции в квартире – достаточно сложная и многоэтапная работа, но при определенной сноровке и желании монтаж можно выполнить своими руками.

Зачем нужна вентиляция?

Для квартиры предназначен для обеспечения движения в двух направлениях — подача свежего и отработанного выхлопа.

В квартирах эту роль выполняют открытые форточки и окна, которым в некоторой степени помогают существующие вытяжные каналы кухни и санузла, обеспечивающие местную вентиляцию. Однако для больших квартир такой вентиляции может оказаться недостаточно.

Последствия недостаточного воздухообмена для человека могут быть следующие:

  • недостаток кислорода может привести к нарушению деятельности сердечно-сосудистой и центральной нервной системы;
  • обострение респираторных заболеваний;
  • наблюдается снижение производительности;
  • в помещении повышается влажность;
  • грибки и другие болезнетворные микроорганизмы развиваются в воздухе.

Признаки недостаточной вентиляции помещения

  • Летом влажность повышается, а зимой снижается относительно естественного фона.
  • На кухне на стенах образуется жирный налет.
  • Происходит запотевание стекол.
  • На стенах в кухне и ванной появляется грибок.

При появлении этих признаков стоит задуматься об организации в квартире принудительной приточно-вытяжной системы, так как отсутствие вентиляции может быть вредно для здоровья.

Расчет вентиляции

Системы приточно-вытяжной вентиляции квартиры состоят из 2-х частей:

  • Система приточной вентиляции, обеспечивающая подачу свежего воздуха с улицы, его подогрев, очистку, а при необходимости и охлаждение.
  • Выхлопная система, которую в народе называют просто «капот». Это устройство обеспечивает отток загрязненного воздуха из помещения.

Устройство вытяжной вентиляции достаточно простое. Он состоит из воздуховода и механизма, обеспечивающего отток воздуха. Установка фильтров, охладителей или нагревателей здесь не требуется. Единственное, что вам понадобится, это шумопоглотитель, ведь если вытяжка мощная, от ее работы будет создаваться шум.

Расчет вытяжной вентиляции производится следующим образом.

1. Объем помещения рассчитывается в кубе. м.

2. Полученный показатель умножить на 12.

Пример расчета вытяжной вентиляции:

  • Площадь кухни 2х3 м, высота потолков 2.5 м. Рассчитываем объем этой комнаты. В данном случае он будет равен 15 куб.м. м.
  • Рассчитываем мощность вытяжки. Он равен 180 кубометрам. м/ч (15х12).

Для улучшения работы вытяжки рекомендуется открыть окно или окно. Для того чтобы приточная вытяжная вентиляция квартиры была более экономичной, используются комплексные варианты. Зимой отработанный воздух нагревает поступающий воздух. Для этого используют специальный агрегат – рекуператор.Это своего рода теплообменник, в котором воздух, поступающий с улицы, нагревается, не смешиваясь с воздухом, выбрасываемым на улицу.

Проект вентиляции

В квартире все начинается с проектирования. Перед проведением собственно монтажа на бумаге необходимо рассчитать:

  • количество метров трубы, которое потребуется для оттока воздуха;
  • сколько воздуха нужно для протока воздуховодов;
  • определить расположение всех узлов и продумать все детали системы;
  • продумайте, где будут установлены воздухозаборники и решетки.

На данном этапе необходимо учитывать не только расположение, но и размеры воздуховодов (в частности, диаметр труб). Следует помнить, что чем больше диаметр, тем больший поток воздуха можно обеспечить. Но современные квартиры редко отличаются высокими потолками, поэтому установить широкие трубы, скорее всего, не получится. Недостатком узких воздуховодов является наличие высокого шума, поэтому при расчете приточной вентиляции, как правило, ищут компромисс между размерами труб и шумовыми показателями.

Особенности монтажа, расчет

Приточно-вытяжная вентиляция для квартиры своими руками устанавливается во время выполнения отделочных работ, после завершения всех «грязных» строительных работ (штукатурки, шпаклевки), но до монтажа потолка, т. к. там спрятана основная часть узлов системы вентиляции. Как правило, все знакомы с принципом работы вентиляции, но не все знают, какие узлы и агрегаты должны быть установлены. Варианты монтажа приточно-вытяжных установок разнообразны: поквартирная приточно-вытяжная система с пола, балкона, лоджии, под потолком, а также на наружной стене здания.

Компоновка узлов данной системы состоит из:

  • Клапан воздухозаборный.
  • Воздушный фильтр для очистки всасываемого воздуха.
  • Отопитель (нагреватель). Этот агрегат обычно включается при низких температурах, когда выходящий поток воздуха не успевает прогреть входящий.
  • Рекуператор, представляющий собой установку, в которой происходит подогрев входящего потока. Установите его, чтобы сэкономить ресурсы.
  • Охлаждающий агрегат или кондиционер, устанавливаемый перед выходом из системы подачи воздуха.Необходимо минимизировать путь через охлаждаемые воздуховоды.
  • При необходимости по ходу потока устанавливается вентилятор или увлажнитель.
  • При очень высокой мощности вентиляции дополнительно устанавливается шумопоглотитель.

Для того, чтобы приточно-вытяжная вентиляция квартиры работала максимально эффективно и экономично, устанавливается блок автоматического управления, который включает/выключает различные узлы (например, отключает отопительный агрегат летом и включает охлаждение воздуха, а зимой, наоборот, воздух нагревается).

Как определить мощность и эффективность вентиляции?

Для установки системы вентиляции необходимо рассчитать объем приточного и вытяжного воздуха.

  • В жилых помещениях, независимо от количества проживающих в них людей, в среднем за 60 минут должно быть подано 3 и более куб. метров свежего воздуха на 1 кв. метр площади.
  • В местах общего пользования запас кислорода должен быть 60 м.куб. м./час на человека, постоянно находящегося в помещении и около 20 куб.м/час за каждого временного посетителя.

Нормы кратности воздухообмена за 1 час в помещениях различного назначения приведены в СНиП 2. 08.01-89* «Здания жилые».

Проверка эффективности вентиляции

Чтобы убедиться, что приточно-вытяжная вентиляция квартиры оборудована правильно, необходимо проверить работу вытяжки. Делается это очень просто: к столу подносится лист бумаги или зажженная спичка. Если край бумаги движется к решетке или пламя направлено в сторону вентиляционного канала, система работает.Если этого не происходит, канал забит. Причиной этого может быть паутина или листья, попавшие в проток. В этом случае необходимо очистить канал.

Также может не работать воздухоотвод в квартире, если во время ремонта соседи перекрыли канал. В этом случае следует вызвать специалиста для выявления этого места и возобновления вытяжения.

Организация правильной приточной вентиляции в квартире

Установка металлопластиковых окон может стать причиной плохой вентиляции квартиры, образования конденсата.Приточно-вытяжная поможет найти выход из ситуации. Приток свежего воздуха можно увеличить, установив на балконе, лоджии специальные клапаны. Отработанный воздух будет удаляться через вентиляционные решетки в ванной, на кухне. Однако более эффективный метод – установка децентрализованной вытяжной конструкции на фасадной стене внутри квартиры. Воздухообмен происходит через воздуховоды в стене. Рекуператор тепла позволяет снизить затраты на отопление квартиры более чем на 70%, а фильтр очищает воздух.Агрегат довольно простой, установить его можно без особого труда своими руками.

Преимущества вентиляции с рекуперацией тепла

Приточно-вытяжная система, как известно, имеет низкий КПД. Для его увеличения устанавливается рекуператор тепла – агрегат, обеспечивающий энергосбережение в помещении.

Приточно-вытяжная вентиляция квартиры с рекуперацией работает по следующему принципу: выходящий воздух не сразу удаляется наружу, а поступает в специальную кассету, в которой нагревает чистый воздух, поступающий с улицы, до комнатной температуры.

Преимущество этой системы в том, что в помещение поступает нагретый комфортный воздух, который не требует дополнительной энергии для обогрева.

Техническое обслуживание системы

Этот процесс можно разделить на 3 этапа:

  • Техническое обслуживание вытяжных каналов (периодическая чистка с заменой фильтрующих кассет).
  • Техническое обслуживание оборудования, работающего под давлением (техническое обслуживание вентиляторов).
  • Уход за дополнительным оборудованием- обогревателями, рекуператорами, кондиционерами и т.п.

Свежий воздух в жилом помещении – это не роскошь, а жизненная необходимость для человеческого организма.Удивительно, но в наше время мало кто уделяет внимание вопросу приточной вентиляции в городских квартирах. А еще есть люди, которые сначала герметично закрывают оконные проемы пластиковыми окнами, а потом устанавливают кондиционеры, наивно полагая, что они обеспечат свежий и чистый воздух в помещении. Кажется, это уже обсуждалось много раз. бытовые сплит-системы работают исключительно в режиме рециркуляции и гоняют воздух по кругу. А ведь многие даже специально не открывают окна при работающем кондиционере, тем самым полностью исключая поступление свежего воздуха в квартиру.

Давайте вместе разбираться в проблеме и доступных вариантах ее решения. Начнем с основ. Когда человек дышит, он поглощает кислород и выделяет углекислый газ. Поэтому для нормальной жизнедеятельности нашей задачей является обеспечение притока свежего воздуха и удаление углекислого газа из закрытого помещения. Номинально во всех городских квартирах установлена ​​вытяжная вентиляция с естественной тягой, которая напрямую связана с габаритной высотой здания и температурой наружного воздуха. В частности, тяга естественной вентиляции в теплое время года минимальна.Чтобы вентиляция работала, необходим приток воздуха (даже если установить вентилятор на выходе из квартиры). Для этого необходимо обязательно открыть окна, то есть вручную отрегулировать объем поступающего воздуха в квартиру. А если окна герметичные пластиковые и к тому же закрытые, то притока свежего воздуха с улицы не будет, а фактически вытяжная вентиляция будет забирать воздух из подъезда через входную дверь.

Если окна не открывать, то в квартире будет душно — первый признак избытка углекислого газа в воздухе. Это чревато как минимум ухудшением самочувствия и снижением работоспособности мозга. Многие ошибочно полагают, что в такой ситуации поможет так называемая мойка воздуха. Но работает он так же, как бытовой кондиционер и гоняет воздух в комнате по кругу в режиме рециркуляции. Да, он задерживает частицы пыли, но, к сожалению, не может превращать углекислый газ в кислород. А воздухоочистители со временем становятся источником различных бактерий, образующихся на фильтрующем элементе. Точно такая же история вас ждет с кондиционером, который часто работает без приточного воздуха (думаю, многим знаком неприятный запах при включении кондиционера в машине — так вот признаком такого запаха является очень частая работа кондиционера в режиме рециркуляции, в результате того, что на фильтре начинают размножаться бактерии, попавшие туда с выдыхаемым человеком воздухом).

Поэтому, как при наличии кондиционера, так и мойки воздуха, нам обязательно нужен приток свежего воздуха с улицы. Но тут возникает другая проблема – фильтрация уличного воздуха. Если вы живете вдали от автомагистралей и крупных производств, а окна вашей квартиры выходят в тихий двор – то вас это будет волновать в меньшей степени. Но что делать тем, кто живет окнами, выходящими на оживленный проспект? Ведь вам придется не только дышать выхлопами от автомобилей и уличной пылью, но и мириться с повышенным шумом.И в этом случае становится очевидным, что уличный воздух необходимо фильтровать.

Наиболее универсальным решением существующей проблемы является установка системы приточной вентиляции с принудительной фильтрацией поступающего воздуха. Прибор, решающий все вопросы, связанные с притоком чистого воздуха, необходимого для обеспечения полноценной жизнедеятельности человека. Давайте изучим, как это работает.


2. Начнем с установки. У меня квартира в восьмиэтажном кирпичном «сталинском» доме с окнами во двор.Для установки приточной вентиляции потребуется проделать круглое отверстие диаметром 120 мм в наружной стене дома. В моем случае толщина кирпичной стены была 67 сантиметров. Согласно действующим нормативам в несущих конструкциях допускается делать отверстия диаметром до 200 мм без согласования с соответствующими службами. Перед началом работы убедитесь, что стена в месте установки свободна от электропроводки или арматуры.

3. Сначала к стене крепится направляющая платформа для дрели, затем подключается шланг с водой под давлением для охлаждения долота и насосная магистраль к пылесосу, который сразу собирает всю пыль и грязь с место бурения.По времени бурение длится около 10 минут, включая установку удлинительной насадки. Вся установка занимает около 40 минут.

4. В отверстие устанавливается пластиковая труба диаметром 100 мм, обмотанная изоляцией по окружности (это необходимо для предотвращения появления конденсата на трубе в холодное время года), делается два отверстия на стене для крепления вентиляционной установки. Внизу имеется отверстие, в котором был закреплен анкер, удерживающий направляющую платформу для дрели — он будет закрыт корпусом устройства. Со стороны улицы установлена ​​декоративная металлическая решетка. Устройство может быть подключено к электрической розетке только с помощью прилагаемого трехметрового провода.

5. В комплекте идет беспроводной пульт дистанционного управления, дублирующий управление на передней панели. На экране отображаются (слева направо): температура поступающего с улицы воздуха, скорость вращения вентилятора (3 режима), заданная температура нагрева воздуха (зимой холодный воздух, поступающий с улицы, нужно будет подогревать) индикация работы ночного режима (можно задать целевое снижение температуры нагрева воздуха и продолжительность работы режима в часах).

6. Здесь используется трехступенчатая система очистки воздуха. Вверху расположен базовый фильтр со степенью очистки F5 – его основное назначение – защита от крупной пыли и частиц расположенного за ним НЕРА-фильтра (расшифровывается как High Efficiency Particle Absorbing – высокоэффективное задержание частиц) с антибактериальной пропиткой и фильтрацией. класс h21 (фильтры с таким уровнем фильтрации используются в медицинских учреждениях). И наконец, угольный адсорбционно-каталитический фильтр.

7. Для измерений будем использовать высокоточный калиброванный датчик CO₂, подключенный к многофункциональному измерительному комплексу Testo 480. Зонд способен измерять уровень CO₂, влажность и температуру. Стоимость такого устройства составляет более 100 тысяч рублей. Кстати, из имеющихся бытовых приборов, способных измерять уровень СО₂ в помещении, могу порекомендовать беспроводную метеостанцию ​​Netatmo.

8. Фильтры после трех недель круглосуточной работы.Невооруженным глазом видно, насколько темный базовый фильтр. По инструкции интервал замены базового фильтра установлен в один год, а НЕРА-фильтр нужно будет менять не реже одного раза в 2 года. Состояние основного фильтра необходимо регулярно контролировать, т.к. Забитый фильтр может значительно снизить давление и производительность вентиляции.

9. Внутри аппарата в верхней части находится электрозаслонка, закрывающая круглый канал в стене при выключенном аппарате. Справа хорошо виден термодатчик, измеряющий температуру наружного воздуха. На самом деле он показывает температуру уже в самом приборе, а она на несколько градусов выше за счет нагревания воздуха при прохождении через стену. Также обратите внимание на полное утепление первичной камеры по периметру. Это необходимо для того, чтобы исключить места с резким перепадом температур (при эксплуатации в холодное время года), где возможно образование конденсата.

10.После первичной очистки воздух проходит через керамический нагреватель с двухконтурным подключением, служащий для нагрева поступающего в помещение воздуха.

11. Инженеры серьезно заморочились со схемой управления отопителем. Питание подается импульсами с интервалами, достаточными для поддержания требуемой температуры выходящего воздуха. На фото видно, что на первой скорости вентилятора потребление составляет 15 Вт. При заданной кратности наружной температуры от +15°C до +25°C нагревательный элемент включается примерно на 2 секунды каждые 15 секунд. Такое управление позволяет очень точно поддерживать необходимую температуру воздуха при минимальных затратах электроэнергии.

12. После нагревательного элемента два основных фильтра, а под ними центробежный двигатель с двумя лопастями. Предусмотрены три скорости воздушного потока: 45, 70 и 120 м3/час. Для лучшего представления цифр можно руководствоваться тем, что для нормальной жизнедеятельности взрослого человека, не занятого физическим трудом, необходим приток свежего воздуха в количестве 30 куб.м в час.То есть для одного человека в помещении самой первой скорости вращения вентилятора будет более чем достаточно, но ее нужно будет увеличить, если в помещении будет больше людей. Поскольку вентилятор расположен после фильтров, мы имеем значительное падение давления воздуха, что в свою очередь негативно сказывается на уровне шума. На первой скорости вентилятор хоть и улавливает шум, но совершенно не напрягает. На второй передаче шум заметен и на него обращаешь внимание, но все равно будет тише, чем если открыть окно с видом на трассу. На третьей скорости шум уже вызывает дискомфорт и использовать ее стоит только для быстрого проветривания помещения.

13. Проведем измерения с помощью лазерного счетчика частиц Kanomax. На экране есть три строки, отображающие количество частиц в тестовом помещении размером 0,3, 0,5 и 5 микрон. Замеры на улице вверху, внизу в квартире (фильтрованный уличный воздух слева). Как видно, мы имеем на порядок уменьшение количества частиц после прохождения трех фильтрующих элементов.Это данные для моего района и тихого двора, окна которого выходят на проспект — разница будет больше.

14. А теперь самое интересное. Графики для измерения CO₂ (зеленый), температуры (желтый) и влажности (синий). Сначала измерительный зонд находился на улице, а затем его занесли в помещение, в котором находились трое взрослых (не занимающихся физическим трудом) и отключили вентиляцию. Слева на графике мы видим постепенно стабилизировавшийся уровень СО₂ на улице, который составляет примерно 420 промилле (расшифровывается как части на миллион, то есть 420 промилле = 0. 042%). Уровень CO₂ в земной атмосфере составляет 400 ppm, а в крупных городах с большим количеством автомобилей этот показатель может достигать 500 ppm. Далее обратите внимание на интересный скачок влажности при перемещении зонда в помещение — что произошло, отличный пример того, что в холодное время года воздух, поступающий с улицы, должен нагреваться. То же самое произошло и здесь — перепад температуры с +18°С на улице до +24°С в помещении привел к образованию тонкой пленки конденсата на измерительной поверхности зонда, отсюда и резкое повышение влажности, которая после этого сразу начала снижаться. .Теперь давайте внимательнее посмотрим на зеленый график. В закрытом помещении площадью 14 квадратных метров трое взрослых подняли уровень CO₂ до 2200 PPM всего за 20 минут! Несмотря на то, что всего 0,2% содержания CO₂ в воздухе уже считается опасным для нормальной жизнедеятельности человека. В этот момент была включена принудительная вентиляция на максимальную скорость (120 м3/ч), в результате чего уровень СО₂ стал снижаться. Вообще в мире было проведено множество исследований того, как уровень содержания CO₂ влияет на мозговую деятельность человека.Вывод один — свежий воздух жизненно необходим человеку.

15. Подведем итоги. Любые бытовые кондиционеры и очистители воздуха работают исключительно в режиме рециркуляции и не могут снизить уровень СО₂ в помещении. Более того, уровень CO₂ будет лавинообразно повышаться из-за дыхания людей, находящихся в помещении. Поэтому пользоваться этими устройствами при полностью закрытых окнах категорически нельзя. Но если окна вашей квартиры выходят на шумный проспект, то открывание окон приведет к попаданию в комнату не только шума, но и пылинок с улицы.А так как в нашей стране фактически нет многоквартирных домов с централизованной системой вентиляции и кондиционирования (в которых фильтрованный воздух подается с улицы) — компактная приточная вентиляция с фильтрацией поступающего воздуха — единственный способ получить свежий воздух в квартире .

С принудительной вентиляцией я полностью перестал открывать окно для проветривания — в этом уже нет необходимости, к тому же после фильтрации уличный воздух чище и поэтому пыли в помещении теперь меньше. Вентиляция включена круглосуточно, почти всегда на первой скорости и совершенно не напрягает в плане шума.


Прошел еще один год с тех пор, как я опубликовал годовой отчет о работе малогабаритной приточной вентиляции — бризер Тион О2. Продолжаю делиться своим опытом. Как я уже неоднократно упоминал ранее, это устройство кардинально изменило качество жизни нашей семьи. Раньше вообще не думал, что свежий воздух — это не роскошь, а жизненная необходимость, и если летом мы жили с постоянно открытыми окнами на окнах, то зимой их приходилось закрывать из-за холода .В этот самый момент началась та самая осенне-зимняя депрессия, постоянная сонливость и упадок сил.

Но всего этого уже давно нет.


Не буду повторяться, потому что на тему зачем нужен свежий и чистый воздух, я написал много материалов, которые можно посмотреть по тегу. Приточно-вытяжная вентиляция является основной в любом современном жилище, будь то городская квартира или загородный дом. Надеюсь, это всем очевидно, поэтому сегодня предлагаю рассмотреть варианты того, что рынок может предложить покупателям в сегменте компактных приточно-вытяжных установок для квартиры (централизованные приточно-вытяжные установки рассмотрим в отдельной статье).

И начну с того, что произошло за последний год.

Эксплуатационные расходы на свежий и чистый воздух в квартире состоят из двух частей. Первая часть – это затраты электрической энергии на подогрев воздуха, поступающего с улицы, а количество потребляемой энергии напрямую зависит от того, насколько хорошо прогревается ваше центральное отопление. В наших условиях один бризер потребляет от 400 до 600 кВтч электроэнергии в год. То есть это дополнительные несколько тысяч рублей в год.Это не только ничтожная плата за здоровье семьи, но и безальтернативность (об этом позже).

Вторая часть расходов состоит из периодической замены фильтрующих элементов. Именно они обеспечивают чистоту воздуха, поступающего с улицы. Многолетние наблюдения позволили выработать следующий сценарий замены фильтра:

1. Угольный фильтр от посторонних запахов меняю раз в год (чаще).
2. Базовый и НЕРА-фильтры меняю раз в 2 года.При том, что HEPA-фильтр объективно может работать дольше.
3. Дважды в год с помощью пылесоса убираю крупную пыль (пух) из приточной камеры и из основного фильтра.

На фото слева видно состояние фильтров после двух лет эксплуатации. А на фото справа сравнение нового и старого HEPA-фильтра. Но фильтры HEPA — это круто, потому что по мере загрязнения их фильтрующая способность улучшается.

А это еще один дыхательный аппарат O2, установленный во второй комнате.В 2014 году мы поставили первый бризер, но после года эксплуатации поняли, что обязательно нужен второй. Расчет количества бризеров на квартиру очень прост: 1 бризер максимум на 2 человек, иначе будет много шума. Оба бризера подключены к станции управления Tion MagicAir. Один из бризеров работает полностью в автоматическом режиме по датчику концентрации СО2 и автоматически устанавливает скорость от 0 до 2 в зависимости от количества людей в помещении.Второй бризер работает по таймеру (скорость 1 ночью, 2 днем). для автоматической работы необходим второй датчик CO2 в помещении, где установлен второй сапун. По-хорошему, надо бы купить, чтобы оба бризера работали полностью автономно.

Честно говоря, не сразу оценил автоматический режим управления. Выходим из квартиры — концентрация СО2 падает — бризер отключается. Возвращаемся домой — концентрация СО2 растет — включается сапун.Не нужно ничего включать или отключать вручную, все работает автоматически. Несмотря на наличие мобильного приложения для управления бризерами, я, честно говоря, не помню, когда последний раз его запускал. В этом просто нет необходимости.

Кстати, о частицах PM2.5. С начала этого года я измеряю качество воздуха в Москве и могу сказать, что в целом воздух в городе чистый, но иногда бывают локальные выбросы твердых частиц или просто сезон цветения (аллергики поймут).Трехступенчатая система очистки приточного воздуха очень эффективно задерживает все твердые частицы и они не попадают в квартиру. Но, как оказалось, есть нюанс.

Это явление оказалось обнаруженным именно благодаря тому, что я стал использовать бризеры в автоматическом режиме и они отключались, когда нас не было в квартире. На днях я получил уведомление от своей домашней станции AirVisual (установленной в моей квартире) о высокой концентрации PM2.зарегистрировано 5 частиц. Что случилось?

Не работали сапуны и в квартире не создавалось незначительно избыточное давление по сравнению с окружающей средой. И вытяжная вентиляционная шахта (на кухне и в ванной) никуда не делась. И происходил подсос грязного уличного воздуха через неплотности и щели в ограждающих конструкциях – в частности, через щели в оконных рамах.

Таким образом, если воздух снаружи загрязнен и у вас нет бризера, то, конечно, стоит закрыть окно, но это не эффективно.А если есть сапун, то его ни в коем случае нельзя отключать в такой ситуации.

Теперь поговорим об альтернативных устройствах, представленных на российском рынке. Их на самом деле не так много. И самое удивительное, что по совокупности характеристик у сапуна О2 (конкретно этой модели) от Тион вообще нет конкурентов.

iFresh
Имеет очень посредственную очистку свежего воздуха (нет HEPA фильтра и совсем нет угольного фильтра), нет интеллектуального управления нагревом (разорятся на нагреве), заслонка с ручным управлением, об автоматическом управлении можно и не мечтать, стоит более.

Aeropac SN
Так же имеет плохую очистку приточного воздуха (нет HEPA фильтра, но хотя бы есть более-менее нормальный угольный фильтр), вообще отсутствует подогрев приточного воздуха (привет, сквозняки) , заслонка с ручным управлением, низкая производительность, нет автоматики. Единственный плюс — дешевле.

Lufter Jet Helix
Имеет комбинированный угольный фильтр (HEPA-фильтра нет), но полезная площадь все же меньше, чем у Тион. Зато у него очень компактный корпус, автоматическая регулировка нагрева и тихий ЕС-вентилятор.Стоит дорого. Если бы у него была возможность автоматизировать управление по датчику СО2, то он мог бы серьезно конкурировать с «Тионом» при работе в чистых районах.

Ballu Air Master 2
По сути скопированная копия Тиона, дополненная неимоверным количеством совершенно ненужных опций типа рециркуляции (в жилых помещениях источников частиц PM2.5 нет, они на улице — чем чистить? ) и аромакапсулы (ну да, аллергики особенно «оценят» этот вариант). Конструкция скопирована с Тион, поэтому качество фильтрации такое же высокое, но есть нюанс — керамический нагреватель размещен перед первичным фильтром и защищен примитивной сеткой. Это значит, что, во-первых, вам придется регулярно чистить сетку, а во-вторых, нагреватель все равно будет пачкаться. Кроме того, такое расположение нагревателя уменьшает полезную площадь сечения подающего канала. Это единственный конкурент, у которого есть возможность автоматизировать датчик СО2, но алгоритмы управления нуждаются в доработке, да и расположение датчика не самое лучшее.А ведь это уже второе поколение устройств, а первое было еще хуже.

Еще в этом году Xiaomi выпустила свой аппарат ИВЛ. В России его пока не купишь, да и подогрева приточного воздуха у него нет (хотя по качеству фильтрации приточного воздуха точно будет не хуже Тион О2).

Но это еще не все. Существуют устройства, которые называются реверсивным теплообменником.

Vakio и Marley

Проблема этих устройств в том, что они почти полностью бесполезны и не заменят ни компактную приточно-вытяжную установку, ни полноценный теплообменник.

Во-первых, у них очень большие проблемы с производительностью (30-35 м3/ч на максимальной скорости, а этого хватает только на одного человека) и, соответственно, с уровнем шума. Ну что вы хотели от осевого (не центробежного) компьютерного кулера. Во-вторых, их конструкция не позволяет осуществлять полноценную фильтрацию приточного воздуха. В-третьих, недостаточный воздухообмен (из-за ограничений производительности) приведет к образованию конденсата и замерзанию теплообменника.

Но самая большая проблема в том, что компактный реверсивный теплообменник может работать только в комплексе из двух синхронизированных друг с другом устройств — когда один теплообменник работает на приток, а другой на вытяжку, и каждые 30 секунд они меняются ролями.То есть нужно установить не менее двух таких реверсивных теплообменников в каждом помещении, что делает всю идею экономически невыгодной.

Почему не работает один теплообменник, который сначала работает 30 секунд на подачу, а потом 30 секунд на вытяжку? Достаточно подумать, откуда будет браться воздух в квартире, когда на обдув включается единственный реверсивный теплообменник. Правильно, из общедомовой вытяжной вентиляционной шахты или с лестничной площадки (с соответствующим запахом).Хотя на самом деле вентилятор в таком теплообменнике не сможет создать достаточного статического давления, чтобы «пересилить» тягу в вентиляционной шахте. Поэтому любые реверсивные теплообменники вообще неприменимы в многоквартирных домах с центральной вытяжной вентиляцией. Они подходят для небольшого загородного дома.

В итоге самым правильным выбором был и остается бризер Тион О2 в версии Топ (базовая станция MagicAir с Wi-Fi и датчиком СО2 в комплекте).Не забывайте, что чистый и свежий воздух – это ваше здоровье.

Здоровый микроклимат в квартире может обеспечить только хорошая вентиляция. Современные строительные технологии практически сводят на нет эффективность систем естественного воздухообмена. Поэтому потребители все чаще задумываются об установке приточно-вытяжной вентиляции в квартирах.

Значение вентиляции квартиры

Признаки плохой вентиляции в квартире:

  • затхлый запах;
  • ароматов кухни распространяются по другим комнатам;
  • душно в ванной;
  • запах освежителя воздуха долго сохраняется в туалете;
  • Плесень
  • может появиться в дальних углах и возле окон.

Но неприятные запахи — это еще не самое страшное. Жители непроветриваемой квартиры в зимнее время страдают от нехватки кислорода: подавленное настроение, резь в глазах и быстрая утомляемость – это лишь самые первые признаки нехватки кислорода в организме.

Миллионы пылинок, частиц эпителия, шерсти домашних животных, ворсинок с ковров и одежды находятся в воздухе и попадают в дыхательные пути.

Больше всего от аллергии на пыль страдают дети, аллергикам тоже приходится нелегко.Нормальный воздухообмен устраняет эту проблему. Вместе с потоком воздуха из помещения удаляются все вредные аллергены и загрязнения.

Многие владельцы кондиционеров убеждены, что они обеспечены свежим и чистым воздухом. Это опасное заблуждение: кондиционер лишь фильтрует воздух, частично решая проблему примесей.

Но в комнате больше нет кислорода. Только самые дорогие модели премиум-класса имеют функцию притока.

Проблема устраняется установкой в ​​квартире приточно-вытяжной вентиляции или увеличением притока (оттока) воздуха. Приточную вентиляцию в квартире также можно наладить, установив на окна специальные клапаны.

Приточно-вытяжные установки

Приточные вентиляционные установки обеспечивают поступление чистого воздуха в квартиру. При этом отток осуществляется системой вентиляции дома – отработанный воздух вытесняется через все возможные щели и отверстия, в том числе вытяжка на кухне, в ванной и туалете. В результате получается комбинированная система вентиляции.

Преимущества установки приточно-вытяжной вентиляции:

  • относительно низкая цена;
  • в помещение подается
  • воздух оптимальных параметров;
  • компактность;
  • подбор оборудования под параметры каждой квартиры;
  • автоматическое управление.

Перед входом в помещение воздух в вентиляционной установке фильтруется и подогревается (в холодное время года).

Блок питания для вентиляции состоит из:

  • системы воздуховодов;
  • вентилятор отопителя;
  • фильтры, глушитель;
  • блок автоматического управления.

Приточно-вытяжная установка может штабелироваться, то есть может быть собрана из деталей по типу конструктора прямо на месте. Основным недостатком сборной приточной вентиляционной установки являются ее большие габариты.Поэтому для вентиляции квартир, небольших офисов и коттеджей чаще используют компактные моноблочные установки.

Компактная приточная вентиляционная установка представляет собой единый звукоизолирующий корпус, в котором собраны все рабочие узлы.

Небольшие габариты и тихая работа делают такое оборудование привлекательным для жителей квартир. Еще одно преимущество компактной установки: не требуются дорогостоящие проектно-расчетные работы, а также пуско-наладочные работы.

Индивидуальная приточная вентиляционная установка

Индивидуальные малогабаритные установки для принудительной вентиляции обеспечивают воздухообмен в пределах 100 куб.м в час, поэтому рассчитаны на обслуживание одного помещения.Такая установка работает без воздуховода, легко и быстро монтируется, не портит убранство и дизайн помещения. Приточные вентиляционные установки производятся для квартиры с. Они более экономичны. В корпус встроен пластинчатый теплообменник, который замерзает при морозе более -12 градусов. Поэтому установка такой приточной вентиляции в квартире возможна только в южных широтах.

Приточная вентиляционная установка Marta

Вентиляционная установка March пр-во Чехия представляет собой компактный корпус с двумя ручками управления: нагревом воздуха и интенсивностью работы вентилятора.

Основное преимущество приточно-вытяжной установки типа Марта: не требуется воздуховод, установка занимает всего полтора часа. Но есть и много минусов:

  • корпус размещается непосредственно в помещении;
  • плохая звукоизоляция.

Недостатки установки приточной вентиляции Marta значительно перевешивают преимущества. Поэтому оборудование пользуется ограниченным спросом.

По отзывам, шум вентустановки «Марш» на минимальной настройке спать не мешает, а на максимальной вполне ощутим.

В отзывах о приточно-вытяжной установке Марта упоминается сложность замены фильтров. Их нужно заказывать у официального дилера, а цена довольно высока.

Потребители отмечают в отзывах о приточно-вытяжной установке March неплотное крепление фильтра. Его необходимо дополнительно уплотнить изолоном или другим материалом.

А вот к достоинствам приточно-вытяжной установки Marta можно отнести аккуратный и небольшой корпус, который вешается на нижнюю половину двери на балкон.

Приточная вентиляционная установка Селенга

Приточная установка «Селенга» производства московской компании «Вентмашина».Отличается от предыдущей модели наличием автоматической регулировки. Приточная установка «Селенга» нагревает воздух безопасным керамическим тэном и очищает его, пропуская через угольный фильтр. Последний достаточно дорог, но некоторые умельцы научились делать подходящие фильтры из подручных средств.

Приточная вентиляционная установка Селенга собирает много положительных отзывов, работает достаточно тихо и эффективно.

Вентиляционная установка Сфера

Приточная вентиляционная установка Сфера в настоящее время снята с производства.Установка содержит целую систему фильтрации и оздоровления воздуха: 2 фотокаталитических фильтра и один угольный фильтр, ультрафиолетовую лампу.

Приточная установка Сфера управляется с пульта, оснащена воздушным клапаном, не пропускающим холодный воздух с улицы в помещение. Датчик температуры позволяет точно поддерживать заданную пользователем температуру.

Большая часть комплектующих для вентиляционной установки «Сфера» поставлена ​​из Германии.

Канальная приточная вентиляция

Канальная приточная вентиляционная установка в квартире представляет собой многоярусную систему: агрегат с оборудованием, от которого воздух по воздуховодам подается в помещения.

Полная вентиляция квартиры, обеспечивающая приток воздуха. Сложность монтажа заключается в размещении агрегата и вентиляционных каналов, которые необходимо задекорировать или спрятать под подвесным потолком. К выходным отверстиям вентиляционных каналов крепятся сетки. Выбор мест для них также очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна иметь производительность в среднем 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров.Приобретая приточно-вытяжную установку для квартиры, следует учитывать:

  • статическое давление;
  • производительность;
  • уровень шума;
  • полный комплект;
  • функций автоматического управления системой;
  • фильтрация воздуха;
  • размещение.

Производительность. Не имея специальных навыков расчета, можно в среднем ориентироваться на следующие показатели:

  • для квартир площадью 35 — 60 кв.метров производительность узла подачи — 200 — 350 куб.м в час;
  • для квартир площадью 70 — 130 кв.м производительность 300 — 500.

статическое давление. Это зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартир до 90 кв.м сделаем приточно-вытяжную вентиляцию со статическим давлением от 450 Па.

Необходимо учитывать сопротивление сети, что снижает реальную производительность оборудования по сравнению с максимальной заявленной.

Уровень шума. Определяется на входе и выходе. Акустическая мощность приточно-вытяжной вентиляционной установки имеет наибольшее значение при ее установке непосредственно в квартире. Если монтировать оборудование в кладовой или подвале, шум не будет мешать. Уровень выходного шума показывает, будет ли гул по каналам достигать жилых комнат. Глушители используются для снижения акустической мощности.

Полнота. Любая вентиляционная установка для квартиры должна быть оснащена автоматическим управлением и пультом управления с дисплеем.

Опции автоматического контроллера. Большинство простых систем изменяют только интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более продвинутые оповещают владельца о необходимости очистки фильтров, имеют возможность установки разных режимов работы для разного времени суток. Самые продвинутые подключаются к системе «умный дом».

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки поступающего в помещение воздуха.Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частицы улавливаются фильтрами тонкой очистки, которые входят в дополнительный комплект. Дополнительный фильтр необходим жителям крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он увеличивает нагрузку на приточно-вытяжную систему вентиляции в квартире и снижает ее эффективность.

Место установки. При выборе места расположения вентиляционной системы следует учитывать необходимость ее очистки и ремонта.Для замены или снятия фильтра используется специальный люк. Крепить оборудование желательно до отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Это делается с помощью алмазного бура, который постоянно омывается водой. Да и воздуховоды желательно спрятать под коробами перед покраской и оштукатуриванием стен.

Расход воздуха в квартире

При планировании системы вентиляции в квартире важно правильно распределить движение воздушных потоков.Чистый воздух должен подаваться в жилые помещения, по коридорам поступать на кухню, в туалет и ванную комнату. Отсюда отработанный воздух удаляется через вентиляционные решетки. Такая схема воздушного потока обеспечивает высокое кровяное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, препятствует засасыванию воздуха из туалета или кухни в жилые помещения.

При устройстве приточной вентиляции в квартире следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире полностью заменится один раз.В то же время слишком интенсивный приток увеличит нагрузку на вытяжную систему и она перестанет работать на других этажах (воздух из вашей квартиры будет выдуваться на соседние).

Комбинация вентиляционной установки и кондиционера

Часто систему приточной вентиляции совмещают с кондиционированием.

Методы кондиционирования:

  • одноканальный кондиционер на всю квартиру;
  • несколько сплит-систем по количеству комнат.

Первый вариант предпочтительнее, так как именно канальный кондиционер можно совместить с системой вентиляции. Отличный эффект достигается и при установке зональных систем, обеспечивающих необходимую температуру для каждого помещения без сквозняков.

Более простой вариант для квартиры – приточно-вытяжная установка с охладителем. То есть в холодное время года воздух перед поступлением в помещение прогревается, а в теплое время года охлаждается.

Приточно-вытяжная установка может быть дополнена увлажнителем.

Приточно-вытяжная вентиляция с теплообменником

Это самый совершенный тип вентиляции для квартиры. Рекуператор нагревает приточный воздух, используя тепло вытяжного воздуха. Механизм позволяет экономить до 70% энергии, используемой на отопление зимой, а это не менее 4,5 киловатт в час!

Такие устройства очень хороши для больших квартир или загородных домов, на вентиляцию и обогрев которых требуются значительные средства. Приточно-вытяжная вентиляция квартиры с теплообменником делает ее нерентабельной в малогабаритных и средних квартирах из-за ее стоимости. К тому же воздуховоды довольно объемные, их сложно скрыть низкими потолками.

О том, как собрать приточно-вытяжную вентиляционную установку с рекуперацией тепла для квартиры своими руками, смотрите в нашем видео:

СОГЛАСНО СТРОИТЕЛЬНЫМ НОРМАМ, ВЕНТИЛЯЦИЯ В КАЖДОЙ КВАРТИРЕ ИМЕЕТСЯ ПО УМОЛЧАНИЮ. ОБЫЧНО ЭТО СИСТЕМА, СОСТОЯЩАЯ ИЗ ДВУХ ЧАСТЕЙ — ВЫТЯЖНОГО И ПРИТОЧНОГО КАНАЛОВ.ОДНАКО СВЕЖЕГО ВОЗДУХА ВСЕГДА НЕ ДОСТАТОЧНО. ПОЧЕМУ ЭТО ПРОИСХОДИТ И ЧТО С НИМ ДЕЛАТЬ? БУДЬТЕ ОСТОРОЖНЫ, ВАС ЖДЕТ ВЕСЕЛАЯ ДОЛГАЯ ПОЕЗДКА 🙂

Как работает обычная вентиляция в квартире?

Вентиляция квартиры во многом сформирована по советским нормам. Вытяжку обеспечивают вентиляторы, установленные на кухне и в ванной. Однако вентиляция воздуха в квартире не ограничивается вытяжной системой, наибольшее значение имеет приточная. И эту функцию традиционно выполняют щели в окнах и дверях. В особенно старых домах также встречаются трещины в стенах, появившиеся со временем. 🙂
Выглядит примерно так:

Однако традиционная «вентиляционная система» вместе с необходимым воздухом пропускает шум, холод и грязь, а потому старательно уплотняется на зиму или вовсе устраняется при ремонте или установке герметичных пластиковых окон. В результате в большинстве городских квартир ситуация выглядит весьма непривлекательно: приток воздуха работает исправно, но постоянного притока нет, а окна и форточки используются для того, чтобы впускать все тот же шум, холод и грязь, но в гораздо больших объемах. количества.

Какие виды вентиляции существуют?

Когда задумываешься об установке вентиляционной системы для квартиры, неизбежно возникает вопрос: какую выбрать? Конечно, первое, что приходит на ум, это полноценная система вентиляции, с большими шахтами, наподобие тех, по которым тайно путешествуют хитрые герои боевиков. 🙂

Однако, если вы установите такую ​​махину в городской квартире или даже в частном доме, она будет там жить, так как места для вас уже не будет. Кроме того, как бытовое устройство, это решение имеет ряд недостатков:

  • Для установки требуется капитальный ремонт.
  • Ограниченная совместимость: такую ​​систему вентиляции можно установить не в каждой квартире.
  • Высокая цена. Не как Ламборджини, конечно, но и не как Ока.
  • Чрезмерный функционал: если в каждой комнате с наглухо забитыми окнами не проживает 15 гастарбайтеров, то вентиляция такой мощности вам просто не нужна.А если они живые, то вряд ли вас будут волновать вопросы вентиляции. 🙂

В итоге лучшее решение для квартиры сейчас это приточная, она же приточная вентиляция.

Зачем нужна приточная вентиляция в квартире?

Первостепенная задача приточной, как и любой другой вентиляционной системы, — обеспечить помещение постоянным притоком свежего воздуха. Роль отвода вытяжного воздуха в этом случае выполняют уже установленные в каждой квартире вытяжные вентиляторы.При этом вы можете сами выбирать, какую атмосферу формировать в вашем доме и какой уровень комфорта вам требуется. В идеале приточная вентиляция помогает создать в квартире правильный воздухообмен, который выглядит так:

Компактные приточно-вытяжные установки для квартир делятся на три типа: клапанные, механические вентиляторы и бризеры. Клапаны, в свою очередь, делятся на настенные и оконные. По сути, все задвижки — это те же зазоры, заложенные еще в советское время в СНиПы, но уже спроектированные и изготовленные более точно.

Поток воздуха, поступающего от клапана, регулируется только вручную, без пультов и прочих буржуйских капризов. Кроме того, клапаны лишены систем фильтрации или представлены простейшей защитой от насекомых. Такие приборы не имеют обогрева, а значит, воздух попадает в вашу квартиру именно таким, как за окном, принося с собой бодрящий холод и такой же уличный шум. Однако, если вы живете в экологически чистом районе, которого, впрочем, по данным ВОЗ практически нет, с постоянным ветром с удобной стороны и без каких-либо источников звука поблизости, то такое решение идеально подойдет. Клапаны лучше всего работают зимой, когда есть разница температур воздуха внутри и снаружи.

Механические вентиляторы представляют собой следующий шаг в эволюции подачи воздуха. В зависимости от производителя они имеют разную мощность подачи воздуха, но сам процесс уже становится управляемым и регулируемым, а значит можно нагнетать свежий воздух в помещение. Кроме того, у аппаратов ИВЛ уже есть система фильтрации, опять же, которая может различаться в зависимости от производителя и стоимости, но в основном включает в себя фильтр грубой очистки, в лучшем случае простой угольный фильтр.В большинстве случаев такие устройства также имеют технологические достижения в виде вполне понятной панели управления и дистанционного управления.

Самый мощный на сегодняшний день ИВЛ на рынке включает базовый и угольный фильтры и подогрев воздуха, что практически необходимо всем, кто не живет в тропиках и знает, что такое зима.

При установке сапуна неизбежно возникает вопрос об установке. Чтобы это устройство могло постоянно снабжать вас свежим воздухом, в квартире необходимо проложить воздухозаборный канал.Бояться абсолютно нечего – установка происходит за час и сохранит ваш ремонт в идеальном состоянии. Впрочем, если у вас остались вопросы по этому поводу, рекомендую почитать здесь — там честно рассказали, что скрывается за этим страшным словом. И если вы хотите узнать, какие работы и по каким ценам вы можете выполнить у себя дома сертифицированными монтажниками Тион, обратите внимание на этот.

Как сделать систему вентиляции в квартире?

Правильно — умный! 🙂

Подберите вентиляцию

Жилая площадь, м 2

Высота потолков, м

Количество санузлов

Плита на кухне

Количество человек

Семейный анамнез аллергии/астмы

Район проживания

Температура зимой °C

Воздухообмен от 290 до 480 м 3 /ч

Чистящие фильтры G + F + HEPA + Carbon

Мощность нагревателя от 3.

Добавить комментарий

Ваш адрес email не будет опубликован.
