Какое расстояние от кабельной линии до газопровода необходимо выдержать? | ЭлектроАС

Дата: 2 декабря, 2009 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: Прокладка кабеля, ПУЭ, Электромонтаж

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Сергей
Здравствуйте! Подскажите, пожалуйста, могу ли я проложить кабель в трубе полиэтиленовой или ПВХ параллельно газопровода на расстоянии менее 100 мм?

Ответ:
Не понятно, о каком способе электромонтажа кабеля Вы задаёте вопрос.

Если вопрос касается открытой прокладке кабеля внутри помещений, то при параллельной прокладке кабеля, расстояние от газопровода до кабеля должно быть не менее 400 мм.

При прокладке кабеля в земле, расстояние от газопровода до кабельной линии должно быть не менее 1 м.

В стеснённых условиях, при соблюдении всех необходимых согласований и мер по обеспечению электробезопасности, допускается уменьшение данного расстояния.

При прокладке кабеля в производственных помещениях, расстояние от газопровода до кабельной линии должно быть не менее 1 м. В стеснённых условиях, при соблюдении всех необходимых согласований и мер по обеспечению электробезопасности, допускается уменьшение данного расстояния.

ПУЭ-6
ОТКРЫТЫЕ ЭЛЕКТРОПРОВОДКИ ВНУТРИ ПОМЕЩЕНИЙ
2.1.56
При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.
При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.

2.1.57
При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.
Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ЗЕМЛЕ
2.3.88
При параллельной прокладке расстояние по горизонтали в свету от кабельных линий напряжением до 35 кВ и маслонаполненных кабельных линий до трубопроводов, водопровода, канализации и дренажа должно быть не менее 1 м; до газопроводов низкого (0,0049 МПа), среднего (0,294 МПа) и высокого давления (более 0,294 до 0,588 МПа) — не менее 1 м; до газопроводов высокого давления (более 0,588 до 1,176 МПа) — не менее 2 м; до теплопроводов — см. 2.3.89.

В стесненных условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний для трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных кабельных линий 110 — 220 кВ на участке сближения длиной не более 50 м допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений. Параллельная прокладка кабелей над и под трубопроводами не допускается.

2.3.95
При пересечении кабельными линиями трубопроводов, в том числе нефте- и газопроводов, расстояние между кабелями и трубопроводом должно быть не менее 0,5 м.

Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля на участке пересечения плюс не менее чем по 2 м в каждую сторону в трубах.
При пересечении кабельной маслонаполненной линией трубопроводов расстояние между ними в свету должно быть не менее 1 м. Для стесненных условий допускается принимать расстояние не менее 1 м. Для стесненных условий допускается принимать расстояние не менее 0,25 м, но при условии размещения кабелей в трубах или железобетонных лотках с крышкой.

ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ

2.3.134
При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:
1. Кабели должны быть доступны для ремонта, а открыто проложенные — и для осмотра.
Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями, приведенными в 2.3.15.

2. Расстояние в свету между кабелями должно соответствовать приведенному в табл. 2.3.1.
3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т.п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.
Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.
Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Прочая и полезная информация

Прочая и полезная информация

ПУЭ для электрического (электрокабеля) 380 В под землей, между проводами связи по нормам

Расстояние от газопровода до кабеля согласно нормам ПУЭ – обязательный к соблюдению показатель, которым следует руководствоваться при прокладке, установке и ремонте кабеля или оборудования. ПУЭ – это нормативы, разработанные в результате многолетней практики эксплуатации электрических установок, сетей, оборудования, закрепленные в виде сборников правил. Они обязательны для исполнения любыми РСУ, частными или государственными, при монтаже, проведении ремонта и замены элементов.


Расстояние от газопровода

Специфика и нормативы

Расстояние от кабеля до газопровода, как и другие параметры, которые касаются транспортировки электроэнергии по электрокабелю и газового топлива по газопроводу, предусмотрены специальными инструкциями по строительству, эксплуатации и обеспечению безопасности.

Электрокабель

Правила устройства электроустановок предусматривают разнообразные сложности и тонкости, которые только могут возникнуть при размещении электрических силовых щитков. Они могут быть групповыми, наружными или внутренними.

Также ПУЭ регламентирует нормы расстояний, которые должны соблюдаться во избежание взрывоопасных или травматических ситуаций.

Нельзя ответить на вопрос о том, какое должно соблюдаться расстояние между газопроводом и электрокабелем, если не учитывать конкретных особенностей инженерного проекта, потому что нормативы зависят от нескольких параметров в каждом конкретном случае.


Прокладка кабелей высокого напряжения под землей

В предписанные нормы неоднократно вносились рекомендации. Это происходило по мере усовершенствования способов изоляции, видоизменений транспортировки, развития и разветвления сетей.


Электрический кабель в земле

В случае с трубопроводом – расстояние регламентируется по отдельным принципам. Все зависит от типа и разновидности специального сооружения, его технического оснащения, предусмотренного уровня давления в газовой магистрали, а также места и способа его прокладки:

  1. В СП 62.13330.2011 «Газораспределительные системы», дополненным и переработанным СНиП 42-01-2002 (к нему прилагается таблица минимальных расстояний от газопроводов, которые органично вытекают из расписанных в своде норм и правил безопасности).
  2. Утвержденные в 2013 году ПБ (ФНиП) предусматривают особенности промышленной безопасности для тех объектов, которые используют углеводородное топливо в сжиженном состоянии.
  3. В Постановлении Правительства РФ, принятом еще 20 ноября 2000 года (за № 878) указаны необходимые к соблюдению расстояния в общественных и жилых зданиях. Основная функция этого постановления – предотвращение опасных ситуаций. Они могут возникнуть из-за некорректного размещения газовых труб по отношению к другим системам.


Прокладка электрических кабелей под землей

Нормы

Расстояние между кабелем и газопроводом определяется и спецификой передачи электроэнергии. Газопроводы могут быть подземного и надземного типов, электроэнергия – передаваться по подземным кабельным или надземным воздушным линиям. Расстояние от кабеля связи в воздушном пространстве зависит от охранной зоны ЛЭП, мощности и режима эксплуатации электроустановки.


Воздушная линия электропередачи

В подземной кабельной сети все зависит от класса напряжения и безопасности изоляции, близости других объектов, их величины и предназначения. Для ЛЭП предусмотрена зона безопасности, габариты которой отмечаются в виде геометрически рассчитанного многоугольника. Подземный кабель может оснащаться дополнительными приспособлениями, дающими возможность уменьшить величину дистанции.

Правила размещения труб и розеток по отношению к газовой трубе

Часто причиной возникновения аварийных и экстренных ситуаций является нарушение простейших правил безопасности монтажа электрической проводки, одними из которых являются нормы расстояния электропроводки относительно трубопроводных магистралей.

Разработанный специалистами Министерства Энергетики свод правил устройства электроустановок (ПЭУ) позволяет в полной мере ответить на вопрос: на каком расстоянии от газовой трубы можно прокладывать кабель и устанавливать электророзетку.

Расстояние от электророзетки до газопроводной трубы – чем регламентируются нормы

Правила безопасного монтажа электропроводки регламентируются основным нормативным документом – ПУЭ-6, они распространяются на устанавливаемые и эксплуатируемые электроустановки с напряжением переменного тока до 750 кВт. Правила разработаны с учетом осуществления запланированных и профилактических испытаний, ремонта электроустановок, над которыми установлен технический надзор.

Расстояние от газопровода до розетки

Расстояние от розетки до газовой трубы устанавливается нормативным актом Министерства энергетики ПУЭ-7 пункт 7.1.50, который регламентирует просвет между электрическими выключателями, электророзетками и газопроводной трубой не меньше 500 мм.

Рис. 3 Критерии выбора и способы прокладки открытых электрических проводов и кабелей

Правила размещения труб и электрического кабеля

При монтаже электрических сетей различают внутреннюю и наружную проводку, в первом варианте она размещается в структуре (штробах) или нишах строительных конструкций и отделяется от поверхности несгораемыми материалами – бетон, штукатурка, цементно-песчаный раствор, алебастр, гипсовое вяжущее. Толщина изолирующего слоя скрытой проводки из негорючих стройматериалов регламентируется ПЭУ только для случаев находящихся рядом изделий из горючих компонентов, по правилам слой изолятора не должен быть меньше 100 мм.

ПЭУ более подробно регламентируют нормы расстояний открытой проводки до труб, по которым циркулируют взрывоопасные газы. По требованию нормативных документов (ПУЭ-6 пункт 2.1.56) допустимое расстояние на свету между электропроводами без защиты или в защитной изоляции и трубами с нейтральными веществами должно быть не меньше 50 мм. , если по магистрали проходит взрывоопасный газ, просвет делают больше 100 мм.

Если расстояние от электрокабелей до труб меньше 250 мм, обязательна защита проводки от механических воздействий на длину не меньше 250 мм по обе стороны от газопроводной трубы.

При параллельной прокладке электрического кабеля и труб с нейтральным рабочим веществом просвет между ними делают не меньше 100 мм., если электрическая линия проходит рядом с газопроводом, расстояние между газопроводной трубой и проводом должно быть больше 400 мм.

Если в проекте помещения заложено пересечение проложенных горячих трубопроводных магистралей с электрической проводкой, последняя должна иметь подходящее термостойкое исполнение изоляции или обладать наружной защитой от большой температуры.


Гибкая подводка для газа – какую выбрать и как подключить. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Рис. 4 Методы монтажа электропроводки в зависимости от типа помещений

При проведении ремонтных работ в квартире часто возникает ситуация, когда на кухне нужно перенести электророзетку или проложить новую проводку. Электромонтажные работы в этом случае необходимо проводить в соответствии с общепринятыми требованиями и правилами (ПЭУ), разработанными специалистами с учетом многократно проверенных норм безопасности.

Охранные зоны и не только

Расстояние от газопровода до электрического кабеля – дистанция, определяемая необходимостью соблюдения охранной зоны обоих типов сооружений, их расположения и интенсивности трансляции.


Таблица расстояний от газопровода до воздушных линий согласно нормам ПУЭ

Однозначных цифр, которые бы указывали на взаимоудаление параллельных линий, нет. Для каждого отдельного случая существуют свои нормы расстояний, которые зависят от ряда факторов. Коммуникации проходят на поверхности и под землей, обладают определенной скоростью (напором или напряжением), степенью изоляции от повреждений.

Минимальные расстояния между подземным газопроводом и другими сооружениями зависят от давления газа:

  • при низком – 1 метр от силового кабеля и водопровода, 2 метра – до зданий и сооружений, теплопроводов и деревьев, трамвайных путей, 3 метра – от железнодорожных рельсов;
  • при среднем – 1 м до кабеля, 1,5 – до водопровода, 2 м – до водопровода, трамвайных путей и деревьев, 4 метра – до ж/д рельсов и 5 метров – до зданий и сооружений;
  • при высоком давлении, составляющем до 6 ед., – здания удаляются на 9 м, от железных дорог – на 7 м, трамвайных путей – на 3 м, а силовой кабель остается в метре, в то время как теплопровод, водопровод и деревья удалены уже на 2 м;
  • самый высокий напор подразумевает дальность от зданий и сооружений уже в 15 м, но силовой кабель может проходить параллельно с дистанцией в 2 м.


Подземная прокладка

Разработанная таблица для надземного типа газопровода требует непременных двух метров в любых условиях.

Но на земле или в воздухе до линий связи и электрических проводов наружных сетей оно тоже предусмотрено в минимальных 2 м.


Расстояние от газопровода до коммуникаций согласно нормам СНиП (СП)

Зачем соблюдать дистанцию между розеткой и газовой трубой

Обычно электрическая розетка переменного тока в 220 вольт для питания электроприборов и газовые трубы располагается в непосредственной близости на кухне или в месте подключения газового отопительного котла индивидуального дома. Типичная неисправность электрической розетки – ослабление крепежных винтов на клеммной колодке в процессе эксплуатации, в результате чего провод отходит от контактной пластины на небольшое расстояние и между ними может появиться искра.

Если в это время из газопровода по каким-либо причинам происходит длительная утечка газа, то при достижении им определенной концентрации после попадания в зону искрения может произойти взрыв. Аналогичную опасность представляет искрение не только в розетке, но и в разрыве электрических проводов, подключаемых электрических приборов, щитков, размещаемых рядом с газопроводной трубой.

Понятно, что чем ближе прокладка электрических линий относительно газовых трубопроводов, тем большую угрозу взрыва представляет сочетание таких неблагоприятных факторов, как искрение и утечка газа.

Рис.2 Пример расположения кухонной розетки с учетом безопасного расстояния до газопроводных стояков

Трубы и электрический кабель в помещении

В ПУЭ-7, принятом Министерством энергетики, есть специальный подраздел, в котором подробным образом расписаны все удаленности и насущно необходимые просветы между электрическими розетками, выключателями, кабелем и трубами для провода газа, диаметр которых начинается с определенной величины.

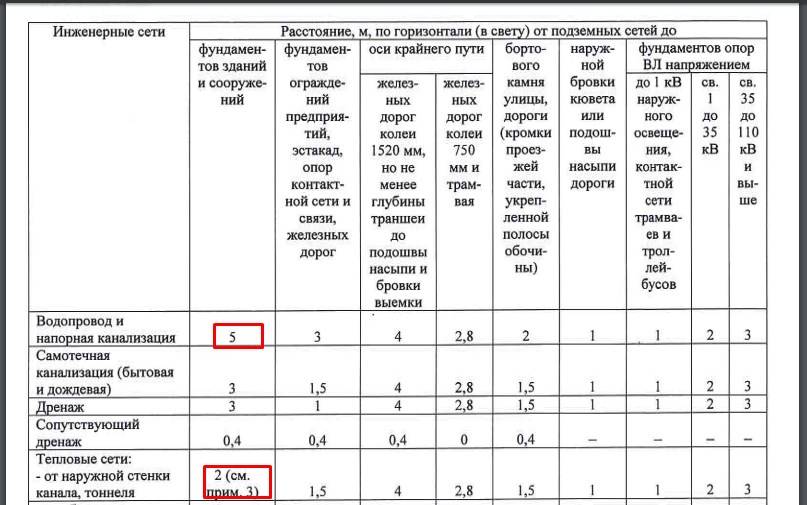

Нормы удаленности от инженерных сетей согласно СНиП

Опору ВЛ 0.4 кВ можно установить на расстоянии 2 м от забора или ограждения. Расположение фасада строения предусмотрено соответствующим СНиП, и внутри придомового пространства может быть важным каждый сантиметр.

Требования по прокладке кабелей вблизи газопроводов

В последнее время часто приходилось заглядывать в ПУЭ и искать требования по прокладке электрических кабелей и установке оборудования вблизи газопроводов. Каждый раз на это тратил время и чтобы в дальнейшем экономить время, хочу собрать все основные требования в одной статье.

Практически все требования по прокладке кабелей параллельно газопроводам представлены в ПУЭ. Кое-что имеется в ТКП 339-2011 (РБ), но там требования идентичны.

Когда читаете ПУЭ, обращайте внимание, к какой главе относится то или иное требование.

Начнем с прокладки кабелей до 16 мм 2 , т.е. с электропроводок:

Исходя из данного пункта, минимальное расстояние от электропроводки до газопровода должно быть не менее 400 мм.

При прокладке кабелей в производственных помещениях нужно учитывать:

3 Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Как видим, в подобных условиях мы должны выдержать расстояние 1 м.

При прокладке кабелей в земле необходимо руководствоваться:

В стесненных условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний до трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных кабельных линий 110-220 кВ на участке сближения длиной не более 50 м допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений. Параллельная прокладка кабелей над и под трубопроводами не допускается.

При прокладке кабелей в земле следует уточнять давление газопровода, т.к. расстояние до газопровода низкого давления принимается 1 м, а до газопровода высокого давления – 2 м.

На производственных территориях трубопроводы и кабели часто прокладывают на общих эстакадах:

Небронированные кабели должны прокладываться в стальных водо-газопроводных трубах или в стальных коробах.

Бронированные кабели следует применять в резиновой, поливинилхлоридной и металлической оболочках, не распространяющих горение. Рекомендуется эти кабели выбирать без подушки. При этом стальные трубы электропроводки, стальные трубы и короба с небронированными кабелями и бронированные кабели следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубопроводов с негорючими веществами.

Строительные конструкции эстакад и галерей должны соответствовать требованиям гл. 2. 3.

При числе кабелей более 30 следует прокладывать их по кабельным эстакадам и галереям (см. гл. 2.3). Допускается сооружать кабельные эстакады и галереи на общих строительных конструкциях с трубопроводами с горючими газами и ЛВЖ при выполнении противопожарных мероприятий. Допускается прокладка небронированных кабелей.

На эстакадах расстояние от кабелей до трубопроводов должно быть не менее 0,5 м.

Заодно давайте посмотрим, какое расстояние необходимо принимать от силовых щитков, выключателей, розеток и других элементов электроустановок:

Дополнительные нормы

Обо всех нормах расстояний от газопровода до коммуникаций позаботились принятые постановления. Есть справочные таблицы в нормативах ПУЭ и минимальная удаленность, предусмотренная для газовых труб в магистральных трубопроводах, жилых и производственных зданиях.


Кабеля электроснабжения

Все, что касается конкретных случаев, которые могут составлять повышенную опасность – от огромной эстакады до электрической розетки, находящейся в опасной близости от тонкой газовой трубы, подведенной к плите для приготовления пищи, – зависит от типа кабеля и напряжения, напора газа и его вида. Если возникают сомнения, всегда лучше перестраховаться и проверить свои расчеты у специалиста, чем подвергать опасности окружающий мир.

ПУЭ Раздел 2 => Таблица 2.5.39. Наименьшее расстояние от проводов вл до наземных, надземных трубопроводов, канатных дорог. Пересечение…

Таблица 2.5.39



Наименьшее расстояние от проводов ВЛ до наземных, надземных трубопроводов, канатных дорог



Пересечение, сближение и

Наименьшее расстояние, м, при напряжении ВЛ, кВ

параллельное следование

До 20

35

110

150

220

330

500

750

Расстояние по вертикали (в свету) при пересечении:

















от неотклоненных проводов ВЛ до любой части трубопроводов (насыпи), защитных устройств, трубопровода или канатной дороги в нормальном режиме

3*

4

4

4,5

5

6

8

12

то же, при обрыве провода в смежном пролете

2*

2*

2*

2,5

3

4

Расстояния по горизонтали:



1) при сближении и параллельном следовании от крайнего не-отклоненного провода до любой части:



магистрального нефтепровода и нефтепродуктопровода

50 м, но не менее высоты опоры

газопровода с избыточным давлением свыше 1,2 МПа (магистрального газопровода)

Не менее удвоенной высоты опоры, но не менее 50 м

трубопровода сжиженных углеводородных газов

Не менее 1000 м

аммиакопровода

3-кратная высота опоры, но не менее 50 м

немагистральных нефтепровода и нефтепродуктопровода, газопровода с избыточным давлением газа 1,2 МПа и менее, водопровода, канализации (напорной и самотечной), водостока, тепловой сети

Не менее высоты опоры**

помещений со взрывоопасными зонами и наружных взрывоопасных установок:

















компрессорных (КС) и газораспределительных (ГРС) станций:

















на газопроводах с давлением свыше 1,2 МПа

80

80

100

120

140

160

180

200

на газопроводах с давлением газа 1,2 МПа и менее

Не менее высоты опоры плюс 3 м

нефтеперекачивающих станций (НПС)

40

40

60

80

100

120

150

150

2) при пересечении от основания опоры ВЛ до любой части:



трубопровода, защитных устройств трубопровода или канатной дороги

Не менее высоты опоры

то же, на участках трассы в стесненных условиях

3

4

4

4,5

5

6

6,5

15

____________

* При прокладке трубопровода в насыпи расстояние до насыпи увеличивается на 1 м.

**Если высота надземного сооружения превышает высоту опоры ВЛ, расстояние между этим сооружением и ВЛ следует принимать не менее высоты этого сооружения.



Примечание. Приведенные в таблице расстояния принимаются до границы насыпи или защитного устройства.



В пролетах пересечения ВЛ с трубопроводами для транспорта горючих жидкостей и газов провода и тросы не должны иметь соединений.

2.5.282. Провода ВЛ должны располагаться над надземными трубопроводами и канатными дорогами. В исключительных случаях допускается прохождение ВЛ до 220 кВ под канатными дорогами, которые должны иметь мостики или сетки для ограждения проводов ВЛ. Крепление мостиков и сеток на опорах ВЛ не допускается.

Расстояния по вертикали от ВЛ до мостиков, сеток и ограждений (2.5.280) должны быть такими же, как до надземных и наземных трубопроводов и канатных дорог (см. табл. 2.5.39).

2.5.283. В пролетах пересечения с ВЛ металлические трубопроводы, кроме проложенных в насыпи, канатные дороги, а также ограждения, мостики и сетки должны быть заземлены. Сопротивление, обеспечиваемое применением искусственных заземлителей, должно быть не более 10 Ом.

2.5.284. Расстояния при пересечении, сближении и параллельном следовании с надземными и наземными трубопроводами и канатными дорогами должны быть не менее приведенных в табл. 2.5.39*.

_____________

* Взаимное расположение трубопроводов, их зданий, сооружений и наружных установок и ВЛ, входящих в состав трубопроводов, определяется ведомственными нормами.



Расстояния по вертикали в нормальном режиме работы ВЛ должны приниматься не менее значений, приведенных в табл. 2.5.39:

при высшей температуре воздуха без учета нагрева проводов электрическим током расстояния должны приниматься как для ВЛ 500 кВ и ниже;

при температуре воздуха по 2.5.17 без учета нагрева провода электрическим током при предельно допустимых значениях интенсивности электрической и магнитной составляющих электромагнитного поля — для ВЛ 750 кВ;

при расчетной линейной гололедной нагрузке по 2. 5.55 и температуре воздуха при гололеде — согласно 2.5.51.

В аварийном режиме расстояния проверяются для ВЛ с проводами площадью сечения алюминиевой части менее 185 мм2 при среднегодовой температуре, без гололеда и ветра; для ВЛ с проводами площадью сечения алюминиевой части 185 мм2 и более проверка при обрыве провода не требуется.

Трасса ВЛ напряжением 110 кВ и выше при параллельном следовании с техническими коридорами надземных и наземных магистральных нефтепроводов и нефтепродуктопроводов должна проходить, как правило, на местности с отметками рельефа выше отметок технических коридоров магистральных нефтепроводов и нефтепродуктопроводов. В районах Западной Сибири и Крайнего Севера* при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами надземных и наземных магистральных газопроводов, нефтепроводов, нефтепродуктопроводов и аммиакопроводов расстояние от оси ВЛ до крайнего трубопровода должно быть не менее 1000 м.

________________

* Здесь и далее к районам Западной Сибири относятся нефтегазодобывающие районы Тюменской и Томской областей и Ямало-Ненецкого и Ханты-Мансийского округов и к районам Крайнего Севера — территория, включенная в это понятие Постановлением Совета Министров СССР от 10. 10.67.



2.5.285. Расстояние от крайних неотклоненных проводов ВЛ до продувочных свечей, устанавливаемых на магистральных газопроводах, следует принимать не менее 300 м.

На участках стесненной трассы ВЛ это расстояние может быть уменьшено до 150 м, кроме многоцепных ВЛ, расположенных как на общих, так и на раздельных опорах.

2.5.286. На участках пересечения ВЛ с вновь сооружаемыми надземными и наземными магистральными трубопроводами последние на расстоянии по 50 м в обе стороны от проекции крайнего неотклоненного провода должны иметь для ВЛ до 20 кВ категорию, отвечающую требованиям строительных норм и правил, а для ВЛ 35 кВ и выше — на одну категорию выше.



Пересечение и сближение ВЛ с подземными трубопроводами



2.5.287. Угол пересечения ВЛ 35 кВ и ниже с подземными магистральными и промысловыми газопроводами, нефтепроводами, нефтепродуктопроводами, трубопроводами сжиженных углеводородных газов и аммиакопроводами* не нормируется.

Угол пересечения ВЛ 110 КВ и выше с вновь сооружаемыми подземными магистральными трубопроводами для транспорта горючих жидкостей и газов, а также с действующими техническими коридорами этих трубопроводов должен быть не менее 60°.

Угол пересечения ВЛ с подземными газопроводами с избыточным давлением газа 1,2 МПа и менее, немагистральными нефтепроводами, нефтепродуктопроводами, трубопроводами сжиженных углеводородных газов и аммиакопроводами, а также с подземными трубопроводами для транспорта негорючих жидкостей и газов не нормируется.

______________

* Газопроводы, нефтепроводы, нефтепродуктопроводы, трубопроводы снижения углеводородных газов, аммиакопроводы в дальнейшем именуются трубопроводами для транспорта горючих, жидкостей и газов; магистральные и промысловые трубопроводы в дальнейшем именуются магистральными трубопроводами.



2.5.288. Расстояния при пересечении, сближении и параллельном следовании ВЛ с подземными трубопроводами должны быть не менее приведенных в табл. 2.5.40*.

В исключительных случаях допускается в процессе проектирования уменьшение до 50 % расстояний (например, при прохождении ВЛ по территориям электростанций, промышленных предприятий, по улицам городов и т. п.), приведенных в п. 3 табл. 2.5.40 для газопроводов с давлением газа 1,2 МПа и менее.

________________

* Взаимное расположение трубопроводов, их зданий, сооружений и наружных установок и ВЛ, входящих в состав трубопроводов, определяется ведомственными нормами.



Таблица 2.5.40



Наименьшие расстояния от ВЛ до подземных сетей



Пересечение, сближение или параллельное следование

Наименьшее расстояние, м,

при напряжении ВЛ, кВ



До 20

35

110

150

220

330

500

750

Расстояние по горизонтали:

















1) при сближении и параллельном следовании от крайнего неотклоненного провода до любой части:

















магистральных нефтепроводов, нефтепродуктопроводов, аммиакопроводов, газопроводов с давлением газа свыше 1,2 МПа (магистральные газопроводы)

10

15

20

25

25

30

0

40

трубопроводов сжиженных углеводородных газов

Не менее 1 000 м

2) при сближении и параллельном следовании в стесненных условиях и при пересечении от заземлителя или подземной части (фундаментов) опоры до любой части трубопроводов, указанных в п. 1

5

5

10

10

10

15

25

25

3) при пересечении, сближении и параллельном следовании от заземлителя или подземной части (фундаментов) опоры:



до немагистральных нефтепроводов, нефтепродуктопроводов, трубопроводов сжиженных углеводородных газов и аммиакопроводов и до газопроводов с давлением газа 1,2 МПа и менее

5

5

10

10

10

10

10

25

до водопровода, канализации (напорной и самотечной), водостоков, дренажей тепловых сетей

2

2

3

3

3

3

3

10



При этом следует предусматривать защиту фундаментов опор ВЛ от возможного их подмыва при повреждении указанных трубопроводов, а также защиту, предотвращающую вынос опасных потенциалов на металлические трубопроводы.

В районах Западной Сибири и Крайнего Севера при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами подземных магистральных трубопроводов для транспорта горючих жидкостей и газов расстояние от оси ВЛ до крайнего трубопровода должно быть не менее 1000 м.

2.5.289. Расстояния от крайних неотклоненных проводов ВЛ до продувочных свечей, устанавливаемых на газопроводах с давлением газа свыше 1,2 МПа (магистральных газопроводах), и до помещений со взрывоопасными зонами и наружных взрывоопасных установок КС, ГРС и НПС следует принимать как для надземных и наземных трубопроводов по 2.5.285 и по табл. 2.5.39 соответственно.

2.5.290. Вновь сооружаемые подземные магистральные трубопроводы на участках сближения и параллельного следования с ВЛ при прокладке их на расстояниях менее приведенных в п. 1 табл. 2.5.40 должны иметь категорию:

для газопроводов и ВЛ 500 кВ и выше — не менее II;

для газопроводов и ВЛ 330 кВ и ниже — не менее III;

для нефтепроводов и ВЛ выше 1 кВ — не менее III.

Вновь сооружаемые подземные магистральные трубопроводы при пересечении с ВЛ в пределах охранной зоны ВЛ должны соответствовать строительным нормам и правилам.

Вновь сооружаемые подземные магистральные трубопроводы, прокладываемые в районах Западной Сибири и Крайнего Севера, при пересечении с ВЛ на расстоянии 1000 м в обе стороны от пересечения должны быть не ниже II категории, а в пределах охранной зоны ВЛ 500 кВ и выше -1 категории.



Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы. Расстояние от трубы до… Расстояние от кабеля до….таблицы

Нормы , стандарты и правила для расстояний по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений, между соседними инженерными подземными сетями при их параллельном размещении, при пересечении инженерных коммуникаций расстояния по вертикали (в свету).

Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы. Расстояние от трубы до… Расстояние от кабеля до….таблицы.

Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по соответствующей таблице «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по таблице ниже. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до зданий и сооружений следует принимать в соответствии с СП 62.13330 «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002 (в данном обзоре вопрос не рассматривается). »

Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) от подземных сетей до зданий и сооружений

Инженерные сети

Расстояние, м, по горизонтали (в свету) от подземных сетей до

фунда- ментов зданий и сооруже- ний

фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог

оси крайнего пути

бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)

наружной бровки кювета или подошвы насыпи дороги

фундаментов опор воздушных линий электропередачи напряжением

железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки

железных дорог колеи 750 мм и трамвая

до 1 кВ наружного освещения, контактной сети трамваев и троллей- бусов

свыше 1 до 35 кВ

свыше 35 до 110 кВ и выше

Водопровод и напорная канализация

5

3

4

2,8

2

1

1

2

3

Самотечная канализация (бытовая и дождевая)

3

1,5

4

2,8

1,5

1

1

2

3

Дренаж

3

1

4

2,8

1,5

1

1

2

3

Сопутствующий дренаж

0,4

0,4

0,4

0

0,4

Тепловые сети:

от наружной стенки канала, тоннеля

2 (см. прим. 3)

1,5

4

2,8

1,5

1

1

2

3

от оболочки бесканальной прокладки

5

1,5

4

2,8

1,5

1

1

2

3

Кабели силовые всех напряжений и кабели связи

0,6

0,5

3,2

2,8

1,5

1

0,5*

5*

10*

Каналы, коммуникационные тоннели

2

1,5

4

2,8

1,5

1

1

2

3*

Наружные пневмомусоропроводы

2

1

3,8

2,8

1,5

1

1

3

5

* Относится только к расстояниям от силовых кабелей.

  • Примечания
    1. Для климатических подрайонов IA, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
    2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
    3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
    4. Расстояния от силовых кабелей напряжением 110-220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
    5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать
      • до сетей канализации, водопровода, тепловых сетей — 5 м;
      • от обделок без оклеечной гидроизоляции до сетей канализации — 6 м,
      • для остальных водонесущих сетей — 8 м;
      • расстояние от обделок до кабелей принимать: напряжением до 10 кВ — 1 м, до 35 кВ — 3 м.
    6. В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м:
      • 1 — от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей;
      • 2 — от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации;
      • 1,5 — от силовых кабелей и кабелей связи;
      • расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений — 5.

Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице ниже «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

12.36 Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице 16 , а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002» (в данном обзоре вопрос не рассматривается).

Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) до соседних инженерных сетей при их параллельном размещении

Инженерные сети

Расстояние, м, по горизонтали (в свету) до

водопро- вода

кана- лизации бытовой

дренажа и дождевой кана- лизации

кабелей силовых всех напряжений

кабелей связи

тепловых сетей

каналов, тоннелей

наружных пневмо- мусоро- проводов

наружная стенка канала, тоннеля

оболочка беска- нальной прокладки

Водопровод

См. прим. 1

См. прим.2

1,5

0,5*

0,5

1,5

1,5

1,5

1

Канализация бытовая

См. прим. 2

0,4

0,4

0,5*

0,5

1

1

1

1

Канализация дождевая

1,5

0,4

0,4

0,5*

0,5

1

1

1

1

Кабели силовые всех напряжений

0,5*

0,5*

0,5*

0,1-0,5*

0,5

2

2

2

1,5

Кабели связи

0,5

0,5

0,5

0,5

1

1

1

1

Тепловые сети:

от наружной стенки канала, тоннеля

1,5

1

1

2

1

2

1

от оболочки бесканальной прокладки

1,5

1

1

2

1

2

1

Каналы, тоннели

1,5

1

1

2

1

2

2

1

Наружные пневмомусоропроводы

1

1

1

1,5

1

1

1

1

* В соответствии с требованиями раздела 2 правил ПУЭ.
  • Примечания
    1. При параллельной прокладке нескольких линий водопровода расстояние между ними следует принимать в зависимости от технических и инженерно-геологических условий в соответствии с СП 31.13330.
    2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м:
      • до водопровода из железобетонных и асбестоцементных труб — 5;
      • до водопровода из чугунных труб диаметром до 200 мм — 1,5,
      • диаметром свыше 200 мм — 3;
      • до водопровода из пластмассовых труб — 1,5.
    3. Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5 м.

При пересечении инженерных сетей между собой расстояния по вертикали (в свету) следует принимать в соответствии с требованиями СП 18.13330. «СВОД ПРАВИЛ ГЕНЕРАЛЬНЫЕ ПЛАНЫ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ Master plans for industrial enterprises» Актуализированная редакция СНиП II-89-80

  • При пересечении инженерных коммуникаций расстояния по вертикали (в свету) должны быть, не менее:
    • а) между трубопроводами или электрокабелями, кабелями связи и железнодорожными и трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия до верха трубы (или ее футляра) или электрокабеля, — по расчету на прочность сети, но не менее 0,6 м;
    • б) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог, — 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна — 0,5 м;
    • в) между трубопроводами и силовыми кабелями напряжением до 35 кВ и кабелями связи — 0,5 м;
    • г) между силовыми кабелями напряжением 110-220 кВ и трубопроводами — 1 м;
    • д) в условиях реконструкции предприятий при условии соблюдения требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м;
    • е) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные, и трубопроводов для ядовитых и дурнопахнущих жидкостей) — 0,2 м;
    • ж) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурнопахнущие жидкости, на 0,4 м;
    • з) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества, ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м — в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;
    • и) вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб 0,5 м;
    • к) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься 0,4 м.

 177-сон 19.09.2005. Канализация электроэнергии

Таблица 2.3.1.А

Наименьшие расстояния в свету между кабелями в кабельных сооружениях*, обеспечивающие нераспространение горения по кабельным потокам

пп

Расположение

кабелей в потоке

Назначение

кабелей,

напряжение

Исполнение

кабеля

Наименьшее расстояние в свету между кабелями в потоке

При горизонтальной прокладке

При вертикальной прокладке

Нормируемое расстояние

Значение расстояния, мм

Нормируемое

расстояние

Значение

расстояния, мм

1

2

3

4

5

6

7

8

1.

Одиночный ряд или слой кабелей

Силовой до 10 кВ

Общепромышленное

По горизонтали между кабелями в ряду

ДК

По горизонтали между кабелями в ряду

1,5 ДК

Общепромышленное с покрытием ОЗС

То же

ДК

То же

ДК

С индексом НГ или НЛ

То же

ДК

То же

ДК

Силовой до 1000 В с сечением жил до 25 мм2, контрольный, управления и т.п.

Общепромышленное

То же

Не нормируется

То же

1,5 ДК

Общепромышленное с покрытием ОЗС

По горизонтали между кабелями в ряду

Не нормируется

По горизонтали между кабелями в ряду

Не нормируется

С индексом НГ или НЛ

То же

То же

То же

То же

2.

Одиночный ряд пучков кабелей

Контрольный, управления и т.п.

Общепромышленное

По горизонтали между пучками кабелей в ряду

Не нормируется

По горизонтали между пучками кабелей в ряду

1,5 ДК

По вертикали между кабелями и перекрытием или покрытием

300

По горизонтали между кабелями и кабельным сооружением

300

Общепромышленное с покрытием ОЗС

По горизонтали между пучками кабелей в ряду

Не нормируется

По горизонтали между пучками кабелей в ряду

Не нормируется

По вертикали между кабелями и перекрытием или покрытием

200

По горизонтали между кабелями и кабельным сооружением

То же

С индексом НГ или НЛ

По горизонтали между пучками кабелей в ряду

Не нормируется

По горизонтали между пучками кабелей в ряду

То же

По вертикали между кабелями и перекрытием или покрытием

300

По горизонтали между кабелями и кабельным сооружением

Не нормируется

3.

Многослойно в одиночном глубоком лотке

Контрольный, управления и т.п.

Общепромышленное

Между кабелями в лотке

Без зазоров (вплотную)

Между кабелями в лотке

Без зазоров (вплотную)

По вертикали между верхним слоем кабелей и перекрытием или покрытием

300

По горизонтали между верхним слоем кабелей и верхними кромками бортов лотка

Не более 0,6 высоты бортов лотка

Общепромышленное с покрытием ОЗС

Между кабелями в лотке

Без зазоров (вплотную)

Между кабелями в лотке

Без зазоров (вплотную)

По вертикали между верхним слоем кабелей и перекрытием или покрытием

300

По горизонтали между верхним слоем кабелей и верхними кромками бортов лотка

Не нормируется

С индексом НГ или НЛ

Между кабелями в лотке

Без зазоров (вплотную)

Между кабелями в лотке

Без зазоров (вплотную)

По вертикали между верхним слоем кабелей и перекрытием или покрытием

300

По горизонтали между верхним слоем кабелей и верхними кромками бортов лотка

Не нормируется

4.

Многорядное (по одному слою в каждом ряду

Силовой,

до 10 кВ

Общепромышленное

По вертикали между соседними рядами кабелей

250

По горизонтали между соседними рядами кабелей

300

По горизонтали между кабелями в рядах

ДК

По горизонтали между кабелями в рядах

1,5 ДК

По вертикали между кабелями и перекрытием или покрытием

300

Общепромышленное с покрытием ОЗС

По вертикали между соседними рядами кабелей

200

По горизонтали между соседними рядами кабелей

200

По горизонтали между кабелями в рядах

ДК

По горизонтали между кабелями в рядах

ДК

С индексом НГ или НЛ

По вертикали между кабелями и перекрытием или покрытием

300

По вертикали между соседними рядами кабелей

100

По горизонтали между соседними рядами кабелей

100

По горизонтали между кабелями в рядах

ДК

По горизонтали между кабелями в рядах

ДК

По вертикали между кабелями и перекрытием или покрытием

300

Силовой, до 1000 В с сечением жил до 25мм2. Контрольный, управления и т.п.

Общепромышленное

По вертикали между соседними рядами кабелей

250

По горизонтали между соседними рядами

кабелей

300

По горизонтали между кабелями в рядах

Не нормируется

По горизонтали между кабелями в рядах

1,5 ДК

По вертикали между кабелями и перекрытием или покрытием

300

Общепромышленное с покрытием ОЗС

По вертикали между соседними рядами кабелей

200

По горизонтали между соседними рядами

кабелей

200

По горизонтали между кабелями в рядах

Не нормируется

По горизонтали между кабелями в рядах

Не нормируется

С индексом НГ или НЛ

По вертикали между кабелями и перекрытием или покрытием

300

По вертикали между соседними рядами кабелей

150

По горизонтали между соседними рядами кабелей

150

По горизонтали между кабелями в рядах

Не нормируется

По горизонтали между кабелями в рядах

Не нормируется

По вертикали между кабелями и перекрытием или покрытием

300

5.

Многорядное пучками

Контрольный, управления и т.п.

Общепромышленное

По вертикали между соседними рядами пучков

250

По горизонтали между соседними рядами пучков

300

По горизонтали между пучками в рядах

1,5 ДП

По горизонтали между пучками в рядах

1,5 ДП

По вертикали между кабелями и перекрытием или покрытием

300

Общепромышленное с покрытием ОЗС

По вертикали между соседними рядами пучков

200

По горизонтали между соседними рядами пучков

200

По горизонтали между пучками в рядах

Не нормируется

По горизонтали между пучками в рядах

Не нормируется

По вертикали между пучками верхнего ряда и перекрытием или покрытием

300

По вертикали между соседними рядами пучков

150

По горизонтали между соседними рядами пучков

150

С индексом НГ или НЛ

По горизонтали между пучками в рядах

Не нормируется

По горизонтали между пучками в рядах

ДП

По вертикали между пучками верхнего ряда и перекрытием или покрытием

300

По вертикали между кабелями соседних лотков

250

По горизонтали между кабелями соседних

лотков

300

6.

Многорядное в глубоких лотках

Контрольный, управления и т.п.

Общепромышленное

Между кабелями в лотках

Не нормируется

Между кабелями

в лотках

Не нормируется

По вертикали между кабелями верхнего лотка и перекрытием или покрытием

300

По горизонтали между верхними слоями кабелей в лотках и верхними кромками бортов лотков

Не более 0,6 высоты бортов в каждом лотке

По вертикали между кабелями соседних лотков

200

По горизонтали между кабелями соседних

лотков

200

Общепромышленное с покрытием ОЗС

Между кабелями в лотках

Не нормируется

Между кабелями

в лотках

Не нормируется

По вертикали между кабелями верхнего лотка и перекрытием или покрытием

300

По горизонтали между верхними слоями кабелей в лотках и верхними кромками бортов лотков

Не нормируется

По вертикали между кабелями соседних лотков

150

По горизонтали между кабелями соседних

лотков

150

С индексом НГ и НЛ

Между кабелями в лотках

Не нормируется

Между кабелями

в лотках

Не нормируется

По вертикали между кабелями верхнего лотка и перекрытием или покрытием

300

По горизонтали между верхними слоями кабелей в лотках и верхними кромками бортов лотков

Не нормируется

Глава 2.

5. Часть 4. ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ВЫШЕ 1 кВ

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С СООРУЖЕНИЯМИ СВЯЗИ, СИГНАЛИЗАЦИИ И РАДИОТРАНСЛЯЦИИ

2.5.124. Пересечение ВЛ до 35 кВ с ЛС и РС должно быть выполнено по одному из следующих вариантов:

1. Проводами ВЛ и подземным кабелем ЛС и РС.

2. Подземной кабельной вставкой в ВЛ и неизолированными проводами ЛС и РС.

3. Проводами ВЛ и неизолированными проводами ЛС и РС.

2.5.125. Пересечение ВЛ напряжением до 35 кВ с неизолированными проводами ЛС и РС может выполняться в следующих случаях:

1. Если невозможно проложить ни подземный кабель ЛС и РС, ни кабель ВЛ.

2. Если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС.

3. Если при применении кабельной вставки в РС общая длина кабельных вставок РС превышает допустимые значения.

4. Если на ВЛ напряжением до 35 кВ применены подвесные изоляторы. При этом ВЛ на участке пересечения с неизолированными проводами ЛС и РС выполняется с повышенной механической прочностью проводов и опор (см. 2.5.132).

2.5.126. Пересечение ВЛ напряжением 110 кВ и выше с ЛС и РС должно быть выполнено по одному из следующих вариантов:

1. Проводами ВЛ и подземным кабелем ЛС и РС.

2. Проводами ВЛ и неизолированными проводами ЛС и РС.

2.5.127. При пересечении ВЛ напряжением 110 кВ и выше с ЛС и РС применять кабельные вставки в ЛС и РС не следует (см. также 2.5.129):

1) если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС, а отказ от применения этой кабельной вставки не вызовет нарушения норм мешающего влияния ВЛ на ЛС;

2) если при применении кабельной вставки в РС общая длина кабельных вставок в РС превысит допустимые значения, а отказ от применения этой кабельной вставки не приведет к нарушению норм мешающего влияния ВЛ на РС.

2.5.128. Пересечение проводов ВЛ с воздушными линиями городской телефонной связи не допускается; эти линии в пролете пересечения с проводами ВЛ должны выполняться только подземными кабелями.

2.5.129. В пролете пересечения ЛС и РС с ВЛ, на которых предусматриваются каналы высокочастотной связи и телемеханики с аппаратурой, работающей в совпадающем спектре частот и имеющей мощность более 10 Вт на один канал, ЛС и РС должны быть выполнены подземными кабельными вставками. Длина кабельной вставки определяется по расчету влияния ВЛ на ЛС (РС), при этом расстояние по горизонтали от основания кабельной опоры ЛС и РС до проекции крайнего провода ВЛ на горизонтальную плоскость должно быть не менее 100 м.

Если мощность высокочастотной аппаратуры, работающей в совпадающем спектре частот, превышает 5 Вт, но не более 10 Вт на один канал, то необходимость применения кабельной вставки ЛС и РС или принятия других мер защиты определяется по расчету влияния.

Если мощность высокочастотной аппаратуры ВЛ, работающей в совпадающем спектре частот, не превышает 5 Вт на один канал, то применение кабельной вставки по условиям мешающего влияния не требуется.

Если кабельная вставка в ЛС и РС оборудуется не по условиям мешающего влияния от высокочастотных каналов ВЛ, то расстояние по горизонтали от основания кабельной опоры ЛС и РС до проекции на горизонтальную плоскость крайнего провода ВЛ неуплотненных, уплотненных в несовпадающем спектре частот или уплотненных в совпадающем спектре частот при мощности высокочастотной аппаратуры до 10 Вт на один канал должно быть не менее 15 м без учета отклонения проводов ВЛ ветром.

Таблица 2.5.26. Наименьшее расстояние от заземлителя и подземной части опоры ВЛ до подземного кабеля ЛС и РС

Эквивалентное удельное сопротивление земли P , Ом·мНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 35110 и выше
До 1000,83 10
Более 100 до 5001025
Более 500 до 10001135
Более 10000,35 50

2. 5.130. При пересечении ВЛ с подземным кабелем ЛС и РС должны соблюдаться следующие требования:

1. Угол пересечения ВЛ с ЛС и РС не нормируется.

2. Расстояние от заземлителя и подземной части опор ВЛ до подземного кабеля ЛС и РС должно быть не менее приведенных в табл. 2.5.26.

В случае прокладки кабельной вставки с целью экранирования в стальных трубах или покрытия ее швеллером и т. п. по длине, равной расстоянию между проводами ВЛ плюс по 10 м с каждой стороны от крайних проводов, допускается уменьшение приведенных расстояний до 5 м. В этом случае при пересечении с ВЛ 110 кВ и выше оболочку кабеля следует соединять со швеллером или трубкой по обоим концам.

3. Металлические покровы кабельной вставки должны быть заземлены с обоих концов.

4. Защита кабельной вставки от грозовых перенапряжений, типы кабелей, способ оборудования кабельной вставки на участке пересечения выбираются в соответствии с требованиями, предъявляемыми к кабельным ЛС и РС.

5. При пересечении ВЛ 400-500 кВ с ЛС и РС расстояние в свету от вершины кабельной опоры ЛС и РС до проводов ВЛ должно быть не менее 20 м.

2.5.131. При пересечении кабельной вставки в ВЛ до 35 кВ с неизолированными проводами ЛС и РС должны соблюдаться следующие требования:

1. Угол пересечения кабельной вставки в ВЛ с ЛС и РС не нормируется.

2. Расстояние от подземного кабеля вставки в ВЛ до незаземленной опоры ЛС и РС должно быть не менее 2 м, а до заземленной опоры ЛС (РС) и ее заземлителя — не менее 10 м.

3. Расстояние по горизонтали от основания кабельной опоры ВЛ, неуплотненной и уплотненной в несовпадающем спектре частот и в совпадающем спектре частот в зависимости от мощности высокочастотной аппаратуры, до проекции проводов ЛС и РС должно выбираться в соответствии с требованиями, изложенными в 2.5.129 для случая пересечения проводов ВЛ с подземным кабелем ЛС и РС.

4. Подземные кабельные вставки в ВЛ должны выполняться в соответствии с требованиями, приведенными в гл. 2.3 и в 2.5.69.

2.5.132. При пересечении проводов ВЛ с неизолированными проводами ЛС и РС необходимо соблюдать следующие требования:

1. Угол пересечения проводов ВЛ с проводами ЛС и РС должен быть по возможности близок к 90°. Для стесненных условий угол пересечения не нормируется.

2. Место пересечения следует выбирать возможно ближе к опоре ВЛ. При этом расстояние по горизонтали от опор ВЛ до проводов ЛС и РС должно быть не менее 7 м, а от опор ЛС и РС до проекции ближайшего провода ВЛ — не менее 15 м. Кроме того, расстояние в свету от проводов ВЛ 400 и 500 кВ до вершин опор ЛС и РС должно быть не менее 20 м.

Не допускается расположение опор ЛС и РС под проводами ВЛ.

3. Опоры ВЛ, ограничивающие пролет пересечения с ЛС и РС, должны быть анкерными, железобетонными, металлическими или деревянными. Деревянные опоры должны быть усилены дополнительными приставками или подкосами.

Пересечения ВЛ 35 кВ и выше с ЛС и РС можно выполнять на промежуточных опорах при применении на ВЛ проводов сечением 120 мм² — и более.

4. Провода ВЛ должны быть расположены над проводами ЛС и РС. Провода ВЛ в пролете пересечения с ЛС и РС должны быть многопроволочными сечением не менее: алюминиевые — 70 мм² , сталеалюминиевые — 35 мм² , стальные — 25 мм² .

5. Провода и тросы ВЛ, а также провода ЛС и РС не должны иметь соединений в пролете пересечения. При применении на ВЛ проводов сечением 240 мм² и более, а в случае расщепления фазы на три провода — 150 мм² и более допускается установка одного соединительного зажима на провод.

6. В пролете пересечений ВЛ с ЛС и РС на опорах ВЛ должны применяться только подвесные изоляторы и глухие зажимы. При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки.

7. Изменение места установки опор ЛС и РС, ограничивающих пролет пересечения с ВЛ, допускается при условии, что отклонение средней длины элемента скрещивания на ЛС и РС не будет превышать значений, указанных в действующей «Инструкции по скрещиванию телефонных цепей воздушных линий связи» Министерства связи СССР.

8. Опоры ЛС и РС, ограничивающие пролет пересечения или смежные с ним и находящиеся на обочине дороги, должны быть защищены от наезда транспорта.

9. Провода на опорах ЛС и РС, ограничивающих пролет пересечения с ВЛ, должны иметь двойное крепление: при траверсном профиле — только на верхней траверсе, при крюковом профиле — на двух верхних цепях.

10. Расстояния по вертикали от проводов ВЛ до пересекаемых проводов ЛС и РС в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ должны быть не менее приведенных в табл. 2.5.27.

Таблица 2.5.27. Наименьшее расстояние по вертикали от проводов ВЛ до проводов ЛС и РС

Расчетный режим ВЛНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 102035110150220330500
Нормальный:
а) ВЛ на деревянных опорах при наличии грозозащитных устройств, а также на металлических и железобетонных опорах23334455
б) ВЛ на деревянных опорах при отсутствии грозозащитных устройств44556677
Обрыв проводов в смежных пролетах на ВЛ с подвесной изоляцией11111,522,53,5

При применении на ВЛ плавки гололеда следует проверять габариты до проводов ЛС и РС в режиме плавки гололеда. Эти габариты проверяются при температуре провода в режиме плавки гололеда и должны быть не меньше, чем при обрыве провода ВЛ в смежном пролете.

Расстояния по вертикали определяются в нормальном режиме при наибольшей стреле провеса проводов (без учета их нагрева электрическим током). В аварийном режиме расстояния проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка по аварийному режиму не требуется.

11. На деревянных опорах ВЛ без грозозащитного троса, ограничивающих пролет пересечения с ЛС и РС, при расстояниях между проводами пересекающихся линий менее указанных в п. «б» табл. 2.5.27 должны устанавливаться при напряжении 35 кВ и ниже трубчатые разрядники или защитные промежутки, при напряжении 110-220 кВ — трубчатые разрядники. При установке защитных промежутков на ВЛ должно быть предусмотрено автоматическое повторное включение.

Трубчатые разрядники и защитные промежутки должны устанавливаться в соответствии с требованиями 2. 5.122.

Сопротивления заземляющих устройств трубчатых разрядников и защитных промежутков при токах промышленной частоты в летнее время должны быть не более:


Эквивалентное удельное сопротивление земли, Ом·мДо 100Более 100 и до 500Более 500 и до 1000Более 1000
Сопротивление заземляющего устройства, Ом10152030

Применение специальных мер защиты не требуется: для ВЛ с деревянными опорами без грозозащитных тросов при расстояниях между проводами пересекающихся линий не менее приведенных в табл. 2.5.27, п. «б», для ВЛ с металлическими и железобетонными опорами, для участков ВЛ с деревянными опорами, имеющих грозозащитные тросы.

12. На деревянных опорах ЛС и РС, ограничивающих пролет пересечения с ВЛ, должны устанавливаться заземляющие спуски в соответствии с требованиями, предъявляемыми к ЛС и РС.

2.5.133. Совместная подвеска проводов ВЛ и проводов ЛС и РС на общих опорах не допускается.

2.5.134. При сближении ВЛ с воздушными ЛС и РС расстояния между их проводами и мероприятия по защите от влияния определяются в соответствии с «Правилами защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи». Наименьшие расстояния по горизонтали при неотклоненных проводах должны быть не менее высоты наиболее высокой опоры ВЛ, а на участках стесненной трассы при наибольшем отклонении проводов ВЛ ветром: 2 м для ВЛ до 20 кВ, 4 м для ВЛ 35 и 110 кВ, 5 м для ВЛ 150 кВ, 6 м для ВЛ 220 кВ, 8 м для ВЛ 330 кВ, 10 м для ВЛ 400-500 кВ. При этом расстояние в свету от проводов ВЛ 400-500 кВ до вершин опор ЛС и РС должно быть не менее 20 м. Шаг транспозиции ВЛ по условию влияния на ЛС и РС не нормируется.

Должны быть укреплены дополнительными подпорами опоры ЛС и РС или должны быть установлены сдвоенные опоры в случаях, если при падении опор ЛС и РС возможно соприкосновение между проводами ЛС и РС и проводами ВЛ.

2.5.135. При сближении ВЛ со штыревыми изоляторами на участках, имеющих углы поворота, с воздушными ЛС и РС расстояние между ними должно быть таким, чтобы провод, сорвавшийся с угловой опоры ВЛ, не мог оказаться от ближайшего провода ЛС и РС на расстоянии менее приведенных в 2.5.134. При невозможности выполнить это требование провода ВЛ, проходящие с внутренней стороны поворота, должны иметь двойное крепление.

2.5.136. При сближении ВЛ с подземными кабельными ЛС и РС наименьшие расстояния между ними определяются в соответствии с «Правилами защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи» и должны быть не менее приведенных в табл. 2.5.26.

2.5.137. Расстояния от ВЛ до антенных сооружений передающих радиоцентров должны приниматься по табл. 2.5.28.

Пересечение ВЛ со створом радиорелейной линии должно быть согласовано с организацией, в ведении которой находится радиорелейная линия.

Таблица 2.5.28. Наименьшее расстояние от ВЛ до антенных сооружений передающих радиоцентров

Антенные сооруженияРасстояние, м, при напряжении ВЛ, кВ
до 110150-500
Средневолновые и длинноволновые передающие антенны100100
Коротковолновые передающие антенны в направлении наибольшего излучения200300
То же в остальных направлениях5050
Коротковолновые передающие слабонаправленные и ненаправленные антенны150200

2.5.138. Расстояния от ВЛ до границ приемных радиоцентров, выделенных приемных пунктов радиофикации и местных радиоузлов должны приниматься по табл. 2.5.29.

Допустимые сближения установлены, исходя из условия, что уровень поля помех, создаваемых ВЛ на расстоянии 50 м от нее, не превосходит значений, предусмотренных общесоюзными «Нормами допускаемых индустриальных радиопомех».

В случае прохождения трассы проектируемой ВЛ в районе расположения особо важных приемных радиоустройств допустимое сближение устанавливается в индивидуальном порядке по согласованию с заинтересованными организациями в процессе проектирования ВЛ.

Таблица 2.5.29. Наименьшее расстояние от ВЛ до границ приемных радиоцентров, выделенных приемных пунктов радиофикации и местных радиоузлов

РадиоустройстваРасстояние, м, при напряжении ВЛ, кВ
6-35110-220330-500
Магистральные, областные и районные радиоцентры50010002000
Выделенные приемные пункты радиофикации4007001000
Местные радиоузлы200300400

Если соблюдение расстояний, указанных в табл. 2.5.29, затруднительно, в отдельных случаях допускается их уменьшение (при условии выполнения мероприятий на ВЛ, обеспечивающих соответствующее уменьшение помех), а также перенос всех или части приемных радиоустройств на другие площадки. В каждом таком случае в процессе проектирования ВЛ должен быть составлен и согласован с заинтересованными организациями проект мероприятий по соблюдению норм радиопомех.

Расстояния от ВЛ до телецентров и радиодомов должны быть не менее: 400 м для ВЛ до 20 кВ, 700 м для ВЛ 35-150 кВ, 1000 м для ВЛ 220-500 кВ.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С ЖЕЛЕЗНЫМИ ДОРОГАМИ

2.5.139. Пересечение ВЛ с железными дорогами следует выполнять, как правило, воздушными переходами. На железных дорогах с особо интенсивным движением1 и в некоторых технически обоснованных случаях (например, при переходе через насыпи, на железнодорожных станциях или в местах, где устройство воздушных переходов технически затруднено) переходы ВЛ до 10 кВ следует выполнять кабелем.

1К особо интенсивному движению поездов относится такое движение, при котором количество пассажирских и грузовых поездов в сумме по графику на двухпутных участках составляет более 100 пар в сутки и на однопутных — более 48 пар в сутки.

Пересечение ВЛ 150 кВ и ниже с железными дорогами в местах сопряжения анкерных участков контактной сети запрещается.

Угол пересечения ВЛ с железными дорогами электрифицированнымии подлежащими электрификации² должен быть не менее 40°. Рекомендуется по возможности во всех случаях производить пересечения под углом, близким к 90°.

1К электрифицированным железным дорогам относятся все электрифицированные дороги независимо от рода тока и значения напряжения контактной сети.

² К дорогам, подлежащим электрификации, относятся дороги, которые будут электрифицированы в течение 10 лет, считая от года строительства ВЛ, намечаемого проектом.

2.5.140. При пересечении и сближении ВЛ с железными дорогами расстояния от основания опоры ВЛ до габарита приближения строенийна неэлектрифицированных железных дорогах или до оси опор контактной сети электрифицированных дорог или подлежащих электрификации должны быть не менее высоты опоры плюс 3 м. На участках стесненной трассы допускается эти расстояния принимать не менее: 3 м для ВЛ до 20 кВ, 6 м для ВЛ 35-150 кВ, 8 м для ВЛ 220-330 кВ и 10 м для ВЛ 500 кВ.

1Габаритом приближения строений называется предназначенное для пропуска подвижного состава предельное поперечное, перпендикулярное пути очертание, внутрь которого, помимо подвижного состава, не могут заходить никакие части строений, сооружений и устройств.

Защита разрядниками или защитными промежутками пересечений ВЛ с контактной сетью осуществляется в соответствии с требованиями, приведенными в 2.5.122.

В горловинах железнодорожных станций и в местах сопряжения анкерных участков контактной сети пересечение ВЛ 150 кВ и ниже с железными дорогами не допускается.

2.5.141. Расстояния при пересечении и сближении ВЛ с железными дорогами от проводов до различных элементов железной дороги должны быть не менее приведенных в табл. 2.5.30.

Расстояния по вертикали от проводов до различных элементов железных дорог, а также до наивысшего провода или несущего троса электрифицированных железных дорог определяются в нормальном режиме ВЛ при наибольшей стреле провеса с учетом дополнительного нагрева проводов электрическим током. При отсутствии данных об электрических нагрузках ВЛ температура проводов принимается равной плюс 70°С.

В аварийном режиме расстояния проверяются при пересечениях ВЛ с проводами сечением менее 185 мм² для условий среднегодовой температуры, без гололеда и ветра. При сечении проводов 185 мм² и более проверка в аварийном режиме не требуется.

Допускается сохранение опор контактной сети под проводами пересекающей ВЛ при расстоянии по вертикали от проводов ВЛ до верха опор контактной сети не менее: 7 м для ВЛ до 110 кВ, 8 м для ВЛ 150-220 кВ и 9 м для ВЛ 330-500 кВ.

В отдельных случаях на участках стесненной трассы допускается подвеска проводов ВЛ и контактной сети на общих опорах. Технические условия на выполнение совместной подвески проводов следует согласовывать с Управлением железной дороги.

Таблица 2.5.30. Наименьшее расстояние при пересечении и сближении ВЛ с железными дорогами

Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 2035-110150220330500
При пересечении
Для неэлектрифицированных железных дорог от провода до головки рельса в нормальном режиме ВЛ по вертикали:
железных дорог широкой колеи общего и необщего пользования1 и узкой колеи общего пользования7,57,588,599,5

1Железные дороги в зависимости от их назначения разделяются на:

железные дорога общего пользования, служащие для перевозки пассажиров и грузов по установленным для всех тарифам;

железные дорога необщего пользования, связанные непрерывной рельсовой колеей с общей сетью железных дорог и служащие только для хозяйственно-производственных перевозок учреждений, предприятий и организаций, которым эти подъездные пути подчинены.

железных дорог узкой колеи необщего пользования66,57,07,588,5
От провода до головки рельса при обрыве провода ВЛ в смежном пролете по вертикали:
железных дорог широкой колеи666,56,57
железных дорог узкой колеи4,54,5555,5
Для электрифицированных или подлежащих электрификации железных дорог от проводов ВЛ до наивысшего провода или несущего троса в нормальном режиме по вертикалиКак при пересечении ВЛ между собой в соответствии с табл. 2.5.24 (см. также 2.5.122)
То же, но при обрыве провода в соседнем пролете11222,53,5
При сближении
Для неэлектрифицированных железных дорог на участках стесненной трассы от отклоненного провода ВЛ до габарита приближения строений по горизонтали1,52,52,52,53,54,5
Для электрифицированных или подлежащих электрификации железных дорог на стесненных участках трасс от крайнего провода ВЛ до крайнего провода, подвешенного с полевой стороны опоры контактной сети, по горизонталиКак при сближении ВЛ между собой в соответствии с табл. 2.5.25
То же, но при отсутствии проводов с полевой стороны опор контактной сетиКак при сближении ВЛ с сооружениями в соответствии с 2.5.114

При пересечении и сближении ВЛ с железными дорогами, вдоль которых проходят линии связи и сигнализации, необходимо кроме табл. 2.5.30 руководствоваться также требованиями, предъявляемыми к пересечениям и сближениям ВЛ с сооружениями связи.

2.5.142. При пересечении железных дорог общего пользования электрифицированных и подлежащих электрификации, опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции. На участках с особо интенсивным и интенсивным движением1 поездов эти опоры должны быть металлическими.

1К интенсивному движению поездов относится такое движение, при котором количество пассажирских и грузовых поездов в сумме по графику на двухпутных участках составляет более 50 и до 100 пар в сутки, а на однопутных — более 24 и до 48 пар в сутки.

Допускается в пролете этого пересечения, ограниченного анкерными опорами, установка промежуточной опоры между путями, не предназначенными для прохождения регулярных пассажирских поездов, а также промежуточных опор по краям железнодорожного полотна путей любых дорог. Указанные опоры должны быть металлическими или железобетонными. Крепление проводов на этих опорах должно быть двойным, поддерживающие зажимы должны быть глухими.

Применение опор из любого материала с оттяжками и деревянных одностоечных опор не допускается. Деревянные промежуточные опоры должны быть П-образными (с X- или Z-образными связями) или А-образными.

При пересечении железных дорог необщего пользования допускается применение анкерных опор облегченной конструкции и промежуточных опор с подвеской проводов в глухих зажимах. Опоры всех типов, устанавливаемые на пересечениях железных дорог необщего пользования, могут быть свободно стоящими или на оттяжках.

Крепление проводов в натяжных гирляндах должно выполняться в соответствии с 2. 5.95.

Применение штыревых изоляторов в пролетах пересечений ВЛ с железными дорогами не допускается.

Использование в качестве заземлителей арматуры железобетонных опор и железобетонных пасынков у опор, ограничивающих пролет пересечения, запрещается.

2.5.143. При пересечении ВЛ с железной дорогой, имеющей лесозащитные насаждения, следует руководствоваться требованиями 2.5.106.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С АВТОМОБИЛЬНЫМИ ДОРОГАМИ

2.5.144. Угол пересечения ВЛ с автомобильными дорогами не нормируется.

2.5.145. При пересечении автомобильных дорог категории I1 опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции.

1Автомобильные дороги в зависимости от категории имеют следующие размеры:

Категория дорогШирина элементов дорог, м
проезжей частиобочинразделительной полосыземляного полотна
I15 и более3,75527,5 и более
II7,53,7515
III72,512
IV6210
V4,51,758

Таблица 2. 5.31. Наименьшее расстояние при пересечении и сближении ВЛ с автомобильными дорогами


Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 2035-110150220330500
Расстояние по вертикали:
а) от провода до полотна дороги:
в нормальном режиме ВЛ777,588,59
при обрыве провода в соседнем пролете555,55,56
б) от провода до транспортных средств в нормальном режиме ВЛ2,52,53,03,54,04,5
Расстояния по горизонтали:
а) от основания опоры до бровки земляного полотна дороги при пересеченииВысота опоры
б) то же, но при параллельном следованииВысота опоры плюс 5 м
в) то же, но на участках стесненной трассы от любой части опоры до подошвы насыпи дороги или до наружной бровки кювета:
при пересечении дорог категорий I и II55551010
при пересечении дорог остальных категорий1,52,52,52,555
г) при параллельном следовании от крайнего провода при неотклоненном положении до бровки земляного полотна дороги2456810

Крепление проводов на ВЛ с подвесными или штыревыми изоляторами должно выполняться в соответствии с 2. 5.95.

При пересечении автомобильных дорог категорий II-IV опоры, ограничивающие пролет пересечения, могут быть анкерными облегченной конструкции или промежуточными.

На промежуточных опорах с подвесными изоляторами провода должны быть подвешены в глухих зажимах, а на опорах со штыревыми изоляторами должно применяться двойное крепление проводов. При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки. К пересечениям с автомобильными дорогами V категории предъявляются такие же требования, как при прохождении ВЛ по ненаселенной местности.

При сооружении новых автомобильных дорог и прохождении их под действующими ВЛ 400 и 500 кВ переустройство ВЛ не требуется, если расстояние от нижнего провода ВЛ до полотна дороги составляет не менее 9 м и от фундамента опоры до бровки полотна дороги — не менее 25 м.

2.5.146. Расстояния при пересечении и сближении ВЛ с автомобильными дорогами должны быть не менее приведенных в табл. 2.5.31.

Во всех случаях сближения ВЛ с криволинейными участками автомобильных дорог, проходящих по насыпи, минимальные расстояния от проводов ВЛ до бровки дороги должны быть не менее указанных в табл. 2.5.31 расстояний по вертикали.

Расстояния по вертикали в нормальном режиме проверяются при наибольшей стреле провеса без учета нагрева проводов электрическим током.

В аварийном режиме расстояния проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка по аварийному режиму не требуется.

2.5.147. В местах пересечения ВЛ с автомобильными дорогами, по которым предусматривается передвижение автомобилей и других транспортных средств высотой более 3,8 м, с обеих сторон ВЛ на дорогах должны устанавливаться дорожные знаки, указывающие допустимую высоту движущегося транспорта с грузом.

При расстояниях по вертикали от провода ВЛ до полотна автомобильной дороги, превышающих указанные в табл. 2.5.31 более чем на 2 м, сигнальные знаки допускается не устанавливать.

Подвеска дорожных знаков в местах пересечения ВЛ с дорогами в пределах охранных зон (см. 2.5.104) не допускается.

2.5.148. Опоры ВЛ, находящиеся на обочине автомобильной дороги, должны быть защищены от наезда транспорта.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С ТРОЛЛЕЙБУСНЫМИ И ТРАМВАЙНЫМИ ЛИНИЯМИ

2.5.149. Угол пересечения ВЛ с троллейбусными и трамвайными линиями не нормируется.

2.5.150. При пересечении троллейбусных и трамвайных линий опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции. Для ВЛ с сечением проводов 120 мм² и более допускаются также промежуточные опоры с подвеской проводов в глухих зажимах и с двойным креплением на штыревых изоляторах. При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки.

В случае применения анкерных опор подвеска проводов должна выполняться в соответствии с 2. 5.95.

2.5.151. Расстояния по вертикали при пересечении и сближении ВЛ с троллейбусными и трамвайными линиями при наибольшей стреле провеса проводов должны быть не менее приведенных в табл. 2.5.32.

В нормальном режиме расстояния по вертикали проверяются при наибольшей стреле провеса (без учета нагрева провода электрическим током).

В аварийном режиме расстояния по вертикали проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка расстояний по аварийному режиму не производится.

2.5.152. Защита разрядниками или защитными промежутками пересечений ВЛ с контактной сетью осуществляется в соответствии с требованиями, приведенными в 2.5.122.

Допускается сохранение опор контактной сети под проводами пересекающей ВЛ при расстояниях по вертикали от проводов ВЛ до верха опор контактной сети не менее: 7 м для ВЛ напряжением до 110 кВ, 8 м для ВЛ 150-220 кВ и 9 м для ВЛ 330-500 кВ.

Таблица 2.5.32. Наименьшее расстояние от проводов ВЛ при пересечении и сближении с троллейбусными и трамвайными линиями


Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 110150-220330500
Расстояния по вертикали от проводов ВЛ:
а) при пересечении с троллейбусной линией (в нормальном режиме):
до высшей отметки проезжей части11121313
до проводов контактной сети или несущих тросов3455
б) при пересечении с трамвайной линией (в нормальном режиме):
до головки рельса9,510,511,511,5
до проводов контактной сети или несущих тросов3455
в) при обрыве провода ВЛ в соседнем пролете до проводов или несущих тросов троллейбусной или трамвайной линии122,5
Расстояние по горизонтали при сближении от отклоненных проводов ВЛ до опор троллейбусных и трамвайных контактных сетей3455

ПЕРЕСЕЧЕНИЕ ВЛ С ВОДНЫМИ ПРОСТРАНСТВАМИ

2. 5.153. При пересечении ВЛ с водными пространствами (реки, каналы, озера, заливы, гавани и т. п.) угол пересечения с ними не нормируется.

2.5.154. При пересечении водных пространств с регулярным судоходным движением опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными концевыми. Для ВЛ с сечением сталеалюминиевых проводов 120 мм² и более или стальных канатов типа ТК сечением 50 мм² и более допускается применение промежуточных опор и анкерных опор облегченного типа; при этом в обоих случаях опоры, смежные с ними, должны быть анкерными концевыми.

При применении в пролете пересечения промежуточных опор провода и тросы должны крепиться к ним глухими или специальными зажимами (например, многороликовыми подвесами).

К пересечениям водных путей местного значения с навигационной глубиной 1,65 м и менее, малых рек с глубиной 1,0 м и менее (классов IV-VII по путевым условиям судоходства) и несудоходных водных пространств, не относящихся к числу больших переходов, предъявляются такие же требования, как при прохождении ВЛ по ненаселенной местности, с дополнительной проверкой расстояний до уровня высоких вод, льда и до габарита судов или сплава по табл. 2.5.33.

2.5.155. Расстояние от нижних проводов ВЛ до поверхности воды должны быть не менее приведенных в табл. 2.5.33. Расчетные уровни льда и воды принимаются в соответствии с 2.5.13. Нагрев проводов ВЛ электрическим током не учитывается.

Таблица 2.5.33. Наименьшее расстояние от проводов ВЛ до поверхности воды, габарита судов и сплава


РасстояниеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 110150220330500
До наибольшего уровня высоких вод судоходных рек, каналов и т. п. при высшей температуре66,577,58
До габарита судов или сплава при наибольшем уровне высоких вод и высшей температуре22,533,54
До наибольшего уровня высоких вод несудоходных рек, каналов и т. п. при температуре плюс 15°С33,544,55
До уровня льда несудоходных рек, каналов и т. п. при температуре минус 5°С при наличии гололеда66,577,58

При прохождении ВЛ в непосредственной близости от неразводных мостов, где мачты и трубы судов, плавающих по реке или каналу, должны быть опущены, допускается по согласованию с местным Управлением водного транспорта уменьшать расстояния от проводов ВЛ до наибольшего уровня высоких вод, приведенных в табл. 2.5.33.

2.5.156. Места пересечений ВЛ с судоходными реками, каналами и т. п. должны быть обозначены на берегах сигнальными знаками в соответствии с действующими правилами плавания по внутренним судоходным путям.

ПРОХОЖДЕНИЕ ВЛ ПО МОСТАМ

2.5.157. При прохождении ВЛ по мостам опоры или поддерживающие устройства, ограничивающие пролеты с берега на мост и через разводную часть моста, должны быть анкерными нормальной конструкции. Все прочие поддерживающие устройства на мостах могут быть промежуточного типа с креплением проводов глухими зажимами или с двойным креплением на штыревых изоляторах.

2.5.158. На металлических железнодорожных мостах с ездой по низу, снабженных на всем протяжении верхними связями, провода допускается располагать непосредственно над пролетным строением моста выше связей или за его пределами. Располагать провода в пределах габарита приближения строений, а также в пределах ширины, занятой элементами контактной сети электрифицированных железных дорог, не допускается. Расстояния от проводов ВЛ до всех линий МПС, проложенных по конструкции моста, принимаются по 2.5.141, как для стесненных участков трассы.

На городских и шоссейных мостах допускается располагать провода как за пределами пролетного строения, так и в пределах ширины пешеходной и проезжей частей моста.

На охраняемых мостах допускается располагать провода ВЛ ниже отметки пешеходной части.

2.5.159. Наименьшие расстояния от проводов ВЛ до различных частей мостов должны приниматься по согласованию с организациями, в ведении которых находится данный мост, при этом определение наибольшей стрелы провеса проводов производится путем сопоставления стрел провеса при высшей расчетной температуре воздуха и при гололеде.

 ПРОХОЖДЕНИЕ ВЛ ПО ПЛОТИНАМ И ДАМБАМ

2.5.160. При прохождении ВЛ по плотинам, дамбам и т. п. расстояния от проводов ВЛ при наибольшей стреле провеса и наибольшем отклонении до различных частей плотин и дамб должны быть не менее приведенных в табл. 2.5.34.

Таблица 2.5.34. Наименьшее расстояние от проводов ВЛ до различных частей плотин и дамб


Части плотин и дамбНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 110150220330500
Гребень и бровка откоса66,577,58
Наклонная поверхность откоса55,566,57
Поверхность воды, переливающейся через плотину44,555,56

При прохождении ВЛ по плотинам и дамбам, по которым проложены пути сообщения, ВЛ должна удовлетворять также требованиям, предъявляемым к ВЛ при пересечениях и сближениях с соответствующими объектами путей сообщения.

Наибольшая стрела провеса проводов ВЛ должна определяться путем сопоставления стрел провеса при высшей расчетной температуре воздуха и при гололеде.

СБЛИЖЕНИЕ ВЛ С ВОДООХЛАДИТЕЛЯМИ

2.5.161. Расстояние от крайних проводов ВЛ до водоохладителей должно определяться в соответствии с требованиями СНиП II-89-80* «Генеральные планы промышленных предприятий» (изд. 1995 г.) Госстроя России, а также с требованиями норм технологического проектирования электростанций, подстанций и воздушных линий электропередачи.

 СБЛИЖЕНИЕ ВЛ СО ВЗРЫВО- И ПОЖАРООПАСНЫМИ УСТАНОВКАМИ

2.5.162. Сближение ВЛ со зданиями, сооружениями и наружными технологическими установками, связанными с добычей, производством, изготовлением, использованием или хранением взрывоопасных, взрывопожароопасных и пожароопасных веществ, должно выполняться в соответствии с нормами, утвержденными в установленном порядке.

Если нормы сближения не предусмотрены нормативными документами, то расстояния от оси трассы ВЛ до указанных зданий, сооружений и наружных установок должны составлять не менее полуторакратной высоты опоры. На участках стесненной трассы допускается уменьшение этих расстояний по согласованию с соответствующими министерствами и ведомствами.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С НАДЗЕМНЫМИ И НАЗЕМНЫМИ ТРУБОПРОВОДАМИ И КАНАТНЫМИ ДОРОГАМИ

2.5.163. Угол пересечения ВЛ с надземными и наземными газопроводами, нефтепроводами и нефтепродуктопроводами рекомендуется принимать близким к 90°. Угол пересечения ВЛ с остальными надземными и наземными трубопроводами, а также с канатными дорогами не нормируется.

Пересечение ВЛ 110 кВ и выше с вновь сооружаемыми надземными и наземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами запрещается. Допускается пересечение этих ВЛ с действующими однониточными надземными и наземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами, а также с действующими техническими коридорами магистральных трубопроводов при прокладке их в насыпи на расстоянии 1000 м в обе стороны от ВЛ.

2.5.164. При пересечении ВЛ с надземными и наземными трубопроводами и канатными дорогами опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции.

Для ВЛ со сталеалюминиевыми проводами сечением 120 мм² и более или со стальными канатами типа ТК. сечением 50 мм² и более допускаются также анкерные опоры облегченной конструкции и промежуточные опоры с подвеской проводов в глухих зажимах.

При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки.

2.5.165. Провода ВЛ должны располагаться над трубопроводами и канатными дорогами. В исключительных случаях допускается прохождение ВЛ до 220 кВ под канатными дорогами, которые имеют снизу мостики или сетки для ограждения проводов ВЛ. Крепление мостиков и сеток на опорах ВЛ запрещается.

В местах пересечения с ВЛ надземные и наземные газопроводы, кроме проложенных в насыпи, следует защищать ограждениями. Ограждение должно выступать по обе стороны пересечения от проекции крайних проводов ВЛ при наибольшем их отклонении на расстояния не менее: 3 м для ВЛ до 20 кВ, 4 м для ВЛ 35-110 кВ, 4,5 м для ВЛ 150 кВ, 5 м для ВЛ 220 кВ, 6 м для ВЛ 330 кВ, 6,5 м для ВЛ 500 кВ.

Расстояния от ВЛ до мостиков, сеток и ограждений принимают как до надземных и наземных трубопроводов и канатных дорог (см. 2.5.166).

2.5.166. Расстояния при пересечении, сближении и параллельном следовании ВЛ с надземными и наземными трубопроводами и канатными дорогами должны быть не менее приведенных в табл. 2.5.35.

Таблица 2.5.35. Наименьшее расстояние от проводов ВЛ до надземных и наземных трубопроводов и канатных дорог


Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 2035-110150220330500
Расстояния по вертикали:
от провода ВЛ до любой части трубопровода (насыпи) или канатной дороги в нормальном режиме344,5566,5
то же, но при обрыве провода в соседнем пролете122,534
Расстояния по горизонтали:
1) при параллельном следовании:
от крайнего провода ВЛ до любой части трубопровода или канатной дороги (за исключением пульпопровода и магистральных газопровода, нефтепровода и нефтепродуктопровода) в нормальном режимеНе менее высоты опоры
от крайнего провода ВЛ до любой части пульпопровода в нормальном режимеНе менее 30 м
от крайнего провода ВЛ до любой части магистрального газопровода в нормальном режимеНе менее удвоенной высоты опоры
от крайнего провода ВЛ до любой части магистрального нефтепровода и нефтепродуктопровода в нормальном режиме50 м, но не менее высоты опоры
в стесненных условиях от крайнего провода ВЛ при наибольшем его отклонении до любой части трубопровода * или канатной дороги344,5566,5

* Вновь сооружаемые магистральные газопроводы на участке сближения с ВЛ в стесненных условиях должны отвечать требованиям, предъявляемым к газопроводам не ниже II категории.

2) при пересечении:
от опоры ВЛ до любой части трубопровода или канатной дороги в нормальном режимеНе менее высоты опоры
в стесненных условиях от опоры ВЛ до любой части трубопровода или канатной дороги344,5566,5
3) от ВЛ до продувочных свеч газопроводаНе менее 300 м

Расстояния по вертикали в нормальном режиме определяются при наибольшей стреле провеса провода без учета нагрева проводов электрическим током.

В аварийном режиме расстояния проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка при обрыве провода не требуется.

В районах Западной Сибири и Крайнего Севера при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами магистральных газопроводов, нефтепроводов и нефтепродуктопроводов расстояние от ВЛ до крайнего трубопровода должно быть не менее 1000 м.

2.5.167. В пролетах пересечения с ВЛ металлические трубопроводы, кроме проложенных в насыпи, и канатные дороги, а также ограждения, мостики и сетки должны быть заземлены. Сопротивление, обеспечиваемое применением искусственных заземлителей, должно быть не более 10 Ом.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С ПОДЗЕМНЫМИ ТРУБОПРОВОДАМИ

2.5.168. Угол пересечения ВЛ 35 кВ и ниже с подземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами, а также угол пересечения ВЛ с остальными подземными трубопроводами не нормируется.

Угол пересечения ВЛ 110 кВ и выше с вновь сооружаемыми подземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами, а также с действующими техническими коридорами этих трубопроводов должен быть не менее 60°. При этом вновь сооружаемые трубопроводы, прокладываемые в районах Западной Сибири и Крайнего Севера, на расстоянии 1 км в обе стороны от пересечения должны быть не ниже II категории.

2.5.169. При сближении ВЛ с действующими и вновь сооружаемыми магистральными газопроводами давлением более 1,2 МПа и магистральными нефтепроводами и нефтепродуктопроводами расстояния между ними должны быть не менее приведенных в 2.5.104.

Провода ВЛ должны быть расположены не ближе 300 м от продувочных свеч, устанавливаемых на магистральных газопроводах.

В стесненных условиях трассы при параллельном следовании ВЛ, а также в местах пересечения ВЛ с указанными трубопроводами допускаются расстояния по горизонтали от заземлителя и подземной части (фундамента) опор ВЛ до трубопроводов не менее: 5 м для ВЛ до 35 кВ, 10 м для ВЛ 110-220 кВ и 15 м для ВЛ 330-500 кВ.

Вновь сооружаемые магистральные газопроводы с давлением более 1,2 МПа на участках сближения с ВЛ при прокладке их на расстояниях менее приведенных в 2.5.104 должны отвечать требованиям, предъявляемым к участкам газопроводов не ниже II категории для ВЛ 500 кВ и не ниже III категории для ВЛ 330 кВ и ниже.

Вновь сооружаемые магистральные нефтепроводы и нефтепродуктопроводы на участках сближения с ВЛ при прокладке их на расстояниях менее приведенных в 2. 5.104 должны отвечать требованиям, предъявляемым к участкам трубопроводов не ниже III категории.

В районах Западной Сибири и Крайнего Севера при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами магистральных газопроводов, нефтепроводов и нефтепродуктопроводов расстояние от ВЛ до крайнего трубопровода должно быть не менее 1 км.

2.5.170. При сближении и пересечении ВЛ с магистральными и распределительными газопроводами давлением 1,2 МПа и менее, а также при сближении и пересечении с ответвлениями от магистральных газопроводов к населенным пунктам и промышленным предприятиям и с ответвлениями от нефтепроводов и нефтепродуктопроводов к нефтебазам и предприятиям расстояния от заземлителя и подземной части (фундаментов) опор ВЛ до трубопроводов должны быть не менее: 5 м для ВЛ до 35 кВ, 10 м для ВЛ 110 кВ и выше.

2.5.171. При сближении и пересечении ВЛ с теплопроводами, водопроводом, канализацией (напорной и самотечной), водостоками и дренажами расстояния в свету от заземлителя и подземной части (фундаментов) опор ВЛ до трубопроводов должны быть не менее 2 м для ВЛ до 35 кВ и 3 м для ВЛ 110 кВ и выше.

В исключительных случаях при невозможности выдержать указанные расстояния до трубопроводов (например, при прохождении ВЛ по территориям электростанций, промышленных предприятий, по улицам городов) эти расстояния допускается уменьшать по согласованию с заинтересованными организациями. При этом следует предусматривать защиту фундаментов опор ВЛ от возможного подмыва фундаментов при повреждении указанных трубопроводов, а также по предотвращению выноса опасных потенциалов по металлическим трубопроводам.

СБЛИЖЕНИЕ ВЛ С НЕФТЯНЫМИ И ГАЗОВЫМИ ФАКЕЛАМИ

2.5.172. При сближении с нефтяными и газовыми промысловыми факелами ВЛ должна быть расположена с наветренной стороны. Расстояние от ВЛ до промысловых факелов должно быть не менее 60 м.

СБЛИЖЕНИЕ ВЛ С АЭРОДРОМАМИ

2.5.173. Сближение ВЛ с аэродромами и воздушными трассами допускается по согласованию с территориальным управлением гражданской авиации, со штабом военного округа, с управлением министерства или ведомства, в ведении которого находится аэродром или аэропорт, при расположении ВЛ на расстояниях: до 10 км от границ аэродрома — с опорами любой высоты; более 10 и до 30 км от границ аэродрома — при абсолютной отметке верхней части опор ВЛ, превышающей абсолютную отметку аэродрома на 50 м и более; более 30 и до 75 км от границ аэродромов и на воздушных трассах — при высоте опор 100 м и более.

Прокладка кабеля в земле: нормы, правила и требования

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ПУЭ), а также учитывать технику безопасности при электромонтажных работах. Далее мы расскажем вам, как осуществляется прокладка кабеля в земле без нарушения норм и общепринятых правил.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое важное:

  • Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.
  • Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.
  • Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
  • От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
  • Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
  • Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
  • При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
  • По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
  • Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
  • Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
  • Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
  • Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ. В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.
  • Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

  1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
  2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
  3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
  4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
  5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
  6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
  7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
  8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
  9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
  10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
  11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

  1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП, ШВВП или ПВС использовать нельзя, т.к. они не обладают достаточной защитой.
  2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 3 раза больше, чем диаметр самого эл. кабеля.
  3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
  4. Использовать пластиковую гофрированную трубу для защиты электропроводки под землей запрещается. Уже через год гофра разрушится и все ее защитные свойства, которые и так слабые, пропадут.
  5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как дороги, парковка и въезд во двор. Если это неизбежно – не забывайте о прокладке в трубах и защите кирпичами.
  6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

  • Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
  • После подогрева нужно быстро произвести укладку силовой линии с запасом по длине в 3-4%. Если температура на улице не ниже -10 оС у Вас есть час времени, от -10 до -20 оС – не более 40 минут, ниже -20 оС – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
  • Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 оС, а сам проводник высокого давления; если температура не ниже -7 оС и кабель защищен изоляцией, -15 оС если изоляция ПВХ либо резиновая, -20 оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

Расстояние от газовой трубы до выхода, электрокабеля, электропроводки и котла

При обустройстве газоснабжения своего дома или квартиры необходимо продумать огромное количество моментов, в частности, расстояние от розеток до газовой трубы, вне зависимости от того, когда была проведена или реконструирована электропроводка, до разработки проекта проект или после.

Очередное безумное требование, рекомендации усложнить процесс или разумные стандарты? А что будет, если нормы не соблюдать и провода лепить куда попало?

На эти и многие другие вопросы по совмещению электро- и газоснабжения в одном помещении ответим подробно.

Содержание статьи:

  • Расположение электропроводки и газового оборудования
    • Что говорит закон?
    • Зачем нужно соблюдать дистанцию?
  • Ответственность за несоблюдение требований
  • Как избежать проблем?
  • Выводы и полезное видео по теме

Расположение электропроводки и газового оборудования

Кухни в разных квартирах и домах отличаются друг от друга своими размерами.Это может быть шикарная плантация для приготовления пищи, место, в котором может поместиться все необходимое или тесная каморка, куда поместятся плита с холодильником и шкафчик для круп – и хорошо.

Так или иначе, на любой кухне есть электропроводка, питающая вытяжку, насосы, оборудование для подачи и циркуляции воды, а также бытовую технику, такую ​​как холодильник или микроволновая печь.

На кухне у каждого огромное количество электроприборов. Но кроме них в этом помещении могут быть и другие энергозависимые установки — котел, газовая плита и колонка

И это по минимуму, не считая электрозависимых котлов отопления и газовых плит.

Таким образом, электропроводка практически всегда совмещена с газопроводом в одном помещении.

Что говорит закон?

Конечно, расстояние между носителями этих двух энергоресурсов не надуманное, а тщательно рассчитанное специалистами и занесенное в соответствующие нормативы.

Это:

  • ПУЭ-6;
  • ПУЭ-7;
  • СП 402.1325800.2018.

Начнем с ПУЭ (правил устройства электроустановок).Нас интересуют 6-е и 7-е издания. В пункт 2.1.56 ПУЭ-6 указано, что при пересечении проводов и кабелей с трубопроводами, содержащими горючие газы, расстояние между ними должно быть не менее 100 мм. При этом провода, проходящие в «горячих» зонах, должны быть обеспечены дополнительной тепловой защитой и защитой от механических повреждений.

Особенности параллельной прокладки описаны в п. 2.1.57 , в которой расстояние нормировано до 400 мм, и опять же вблизи горячих труб провода и кабели должны быть защищены.

ПУЭ-7 более категоричен. Пункт 7.1.50 нормирует расстояние 0,5 метра от любых выключателей, розеток и других элементов электропроводки.

По сути, ПУЭ являются рекомендательными нормами для физических лиц, и обязанность применять их отдельные положения расплывчаты. Однако положения, указанные другими актами, утвержденными в качестве обязательных, не распространяются на добровольные.

Однако остаются обязательными для всех Правила проектирования систем газопотребления, введенные 6 июня 2019 года и определяемые как СП 402.1325800.2018.

Обратите внимание на то, что сказано в настоящем Кодексе правил о электропроводке и газопроводах. В пункт 5.1 указано, что любая газовая плита должна быть оборудована системой газ-контроля, помогающей предотвратить подачу топлива к форсункам, если пламя погаснет. Кроме того, между газовым клапаном и шлангом установлена ​​диэлектрическая вставка.

Требования по обеспечению пожарной безопасности очень строгие, что исключает возможность быстрого распространения пламени при возникновении такой опасности.

Пункт 6.15 обозначает расстояние внутренних сетей газопровода от электроснабжения — по горизонтали не менее 40 см, по вертикали — не менее 10 см.

Причем, если к электросети подключены газоиспользующие приборы, а как мы уже говорили, такие распространены повсеместно, то существуют отдельные правила, которые мы сейчас тоже рассмотрим.

В первую очередь расстояние от газового котла до его электрической розетки — не более 0,5 м.

При установке розетки по СП не забывайте об удобстве ее использования и легком доступе для быстрого отключения газоиспользующих приборов в случае аварийной ситуации

Розетка, к которой подключается синяя топливная аппаратура, должна быть заземлена и легкодоступна для быстрого отключения или визуального осмотра.

Обратите внимание, что на электрический кабель нельзя оказывать механическое воздействие и при монтаже/эксплуатации нельзя допускать перекручивания, растяжения или иного отрицательного воздействия на целостность проводки.

Категорически запрещается размещать электропроводку в непосредственной близости от любых температурных воздействий. В том числе расстояние от газовой плиты до подсоединенной к ней розетки ничем не отличается от котельной — не более 0,5 м без точек соприкосновения.

В основном, именно эти документы регламентируют расстояние электропроводки и электроисточников от газовых труб в любых случаях, как при подключении устройств, работающих на этом топливе, так и к автономным установкам.

Зачем нужно соблюдать дистанцию?

На первый взгляд, газ и электричество — это два разных ресурса, работающих вместе. И тем не менее, они абсолютно несовместимы при непосредственном контакте друг с другом. Чем это вызвано?

Электропроводка при контакте с горячей средой подвергается термическому оплавлению, в результате чего может произойти короткое замыкание и, как следствие, пожар.

Будьте внимательны при выборе розетки и соблюдении требований ПБД. При эксплуатации газового прибора неграмотная установка может спровоцировать пожар

Даже если авария на проводе произойдет не из-за нагрева от газоиспользующего оборудования, а вблизи него, в случае одновременной утечки газа даже небольшая искра может спровоцировать взрыв. Не говоря уже о воспламенении электропроводки и воздействии пламени на газовые трубы.

Но это еще не все. Очень важно предусмотреть качественную проводку, расположенную рядом с газораспределительной системой.Часто, особенно в домах старой постройки, провода прокладывались по системе «ноль-фаза», то есть заземление не предусматривалось.

Современная система электропроводки предполагает переход на трехжильную. Соответственно, в старых распределительных щитах, не рассчитанных на 3 жилы, «землю» сбрасывают на ноль.

При подключении большого количества электроприборов может сгореть ноль, что приводит к повышению напряжения и возгоранию. Представьте, что будет, если напряжение упадет на газовую плиту, подключенную к электричеству.

На самом деле в трубах, идущих к стояку, может возникнуть эффект ТЭНа, не говоря уже о более серьезных последствиях, например, взрыве. Диэлектрическая вставка, упомянутая в СП 402.1325800.2018, необходима именно для того, чтобы нейтрализовать проводимость газового шланга.

Диэлектрическая вставка – это запорная арматура, позволяющая исключить блуждающие токи по газопроводу внутри квартиры или внутри дома. Также называется изолирующей вставкой

Опасный и оголенный по какой-либо причине провод электропроводки, зацепившийся за газовые трубы.Он создаст напряжение на трубопроводе, который в принципе будет заземлен, но в теории все равно опасен для жизни и возможного возгорания.

Ответственность за несоблюдение требований

Безусловно, как и в случае любого другого нарушения утвержденных норм и правил, в случае несоблюдения обязательных расстояний от газовой трубы до проложенного электрического кабеля, для граждан предусмотрена ответственность.

КоАП РФ Статья 9.4 обещает штрафовать нарушителей. Ну, и конечно, при опасном подключении различные нормативные документы практически обеспечивают отключение от линии, если неисправности не будут устранены.

Кстати, денежные наказания не столь значительны, даже за повторные нарушения.

И, с одной стороны, наказание все равно будет нести исполнитель, а это, по всем правилам, организация, имеющая разрешения и лицензии на прокладку газовых и электрических сетей.И они изначально не будут рисковать, если будет выбрана ответственная организация с опытом работы.

Но, как показывает практика, большинство потребителей прибегают к услугам частных электриков без надлежащей документации и договоров, либо выполняют электромонтаж самостоятельно.

А это уже Арт. 7.19 КоАП РФ — несанкционированное подключение, за которое также грозит штраф. Ну и конечно, в случае непреднамеренного причинения вреда здоровью и порчи имуществу других граждан, в результате противоправной деятельности, наказание будет еще более суровым — вплоть до тюремного заключения.

В Постановлении №

Р 88 ПП РФ N 410 от 14.05.2013 указано, что все манипуляции с газовым оборудованием, в том числе с плитами подключения, могут производиться только организациями, имеющими соответствующий допуск и лицензию на такие виды работ

Очень сложно однозначно ответить на вопрос, что вас ждет, если не будут соблюдены требуемые дистанции. Это все на усмотрение вышестоящих и официальных инстанций.

Как избежать проблем?

В первую очередь соблюдение правил – это ваше здоровье и безопасность вашей жизни.

Поэтому, если вы совмещаете газ и электричество, воспользуйтесь несколькими простыми рекомендациями:

  1. Точно соблюдать правила ПУЭ и СП.
  2. На входе в свою квартиру установите УЗО, гарантирующее отключение электроэнергии в случае проблем с нулевым проводом.
  3. Перед монтажом проводки убедитесь, что новая будет соответствовать старой схеме (если она не изменится).
  4. Газовую плиту нельзя заземлять через газопровод, как и обычные бытовые предметы, работающие от электричества.

А кроме того, обязательно пользуйтесь услугами опытных электриков и заключайте договоры при установке электрики для газовых приборов.

Всегда проверяйте лицензию и документы у газовиков, которых вы вызываете для установки газоиспользующего оборудования. Кроме того, обязательно заключите двусторонний договор и убедитесь, что монтаж электрики к приборам выполнен по всем правилам.

Все эти рекомендации помогут вам избежать проблем с регулирующими структурами и обеспечить безопасное электроснабжение.

Выводы и полезное видео по теме

Что такое электроподжиг и газконтроль, так ли необходимо совмещать газ и электричество:

Таким образом, ПУЭ и СП, нормирующие расстояние до газопровода, прописаны четко и не допускают противоречий на практике. Однако дело в том, что все эти правила разработаны вовсе не для того, чтобы усложнить вам жизнь, а для того, чтобы сохранить ее, а также свое имущество, жизнь, здоровье и вещи других людей, проживающих с вами или рядом.

Соблюдались ли вы стандарты при проектировании газового и электрического оборудования в вашем доме или квартире? Делитесь с нами своим опытом в комментариях, а также задавайте интересующие вопросы по теме статьи.

водородных трубопроводов | Министерство энергетики

Газообразный водород можно транспортировать по трубопроводам так же, как сегодня природный газ. В настоящее время в Соединенных Штатах действует около 1600 миль водородных трубопроводов.Эти трубопроводы, принадлежащие производителям коммерческого водорода, расположены там, где сосредоточены крупные потребители водорода, такие как нефтеперерабатывающие и химические заводы, например, в регионе побережья Мексиканского залива.

Транспортировка газообразного водорода по существующим трубопроводам является экономичным вариантом доставки больших объемов водорода. Высокие первоначальные капитальные затраты на строительство нового трубопровода представляют собой серьезное препятствие для расширения инфраструктуры доставки водорода по трубопроводу. Поэтому сегодняшние исследования сосредоточены на преодолении технических проблем, связанных с передачей по трубопроводу, включая:

  • Потенциал охрупчивания водородом стали и сварных швов, используемых для изготовления трубопроводов
  • Необходимость контроля проникновения водорода и утечек
  • Потребность в более низкой стоимости , более надежная и долговечная технология сжатия водорода.

Потенциальные решения включают использование трубопроводов из армированного волокном полимера (FRP) для распределения водорода. Затраты на установку трубопроводов из FRP примерно на 20 % меньше, чем у стальных трубопроводов, потому что FRP можно получить в секциях, которые намного длиннее, чем сталь, 1,2 , сводя к минимуму требования к сварке.

Одной из возможностей быстрого расширения инфраструктуры доставки водорода является адаптация части инфраструктуры доставки природного газа для размещения водорода.Преобразование трубопроводов природного газа для подачи смеси природного газа и водорода (примерно до 15% водорода) может потребовать лишь незначительных модификаций трубопровода. 3 Преобразование существующих газопроводов для подачи чистого водорода может потребовать более существенных модификаций. Текущие исследования и анализы изучают оба подхода.

Примечания

1 См. Обзор технологии трубопроводов природного газа от Аргоннской национальной лаборатории.

2 FRP может поставляться длиной до 0.5 миль.

3 См. отчет Национальной лаборатории возобновляемых источников энергии «Смешивание водорода в трубопроводных сетях природного газа: обзор ключевых вопросов».


%PDF-1.4 % 329 0 объект > эндообъект внешняя ссылка 329 156 0000000016 00000 н 0000004423 00000 н 0000004603 00000 н 0000004732 00000 н 0000004776 00000 н 0000005172 00000 н 0000005284 00000 н 0000005398 00000 н 0000006109 00000 н 0000006749 00000 н 0000007374 00000 н 0000007955 00000 н 0000008528 00000 н 0000009005 00000 н 0000009438 00000 н 0000009618 00000 н 0000009846 00000 н 0000010331 00000 н 0000010941 00000 н 0000011563 00000 н 0000011811 00000 н 0000012108 00000 н 0000012180 00000 н 0000012256 00000 н 0000012407 00000 н 0000012456 00000 н 0000012624 00000 н 0000012673 00000 н 0000012827 00000 н 0000012875 00000 н 0000013012 00000 н 0000013060 00000 н 0000013214 00000 н 0000013263 00000 н 0000013391 00000 н 0000013440 00000 н 0000013620 00000 н 0000013669 00000 н 0000013796 00000 н 0000013845 00000 н 0000013977 00000 н 0000014025 00000 н 0000014169 00000 н 0000014217 00000 н 0000014357 00000 н 0000014405 00000 н 0000014541 00000 н 0000014589 00000 н 0000014712 00000 н 0000014760 00000 н 0000014892 00000 н 0000014940 00000 н 0000015069 00000 н 0000015117 00000 н 0000015227 00000 н 0000015275 00000 н 0000015389 00000 н 0000015437 00000 н 0000015560 00000 н 0000015608 00000 н 0000015732 00000 н 0000015780 00000 н 0000015873 00000 н 0000015922 00000 н 0000016081 00000 н 0000016219 00000 н 0000016267 00000 н 0000016374 00000 н 0000016491 00000 н 0000016539 00000 н 0000016688 00000 н 0000016782 00000 н 0000016830 00000 н 0000016914 00000 н 0000017009 00000 н 0000017057 00000 н 0000017105 00000 н 0000017215 00000 н 0000017263 00000 н 0000017361 00000 н 0000017409 00000 н 0000017528 00000 н 0000017576 00000 н 0000017667 00000 н 0000017715 00000 н 0000017818 00000 н 0000017866 00000 н 0000017968 00000 н 0000018016 00000 н 0000018120 00000 н 0000018168 00000 н 0000018216 00000 н 0000018265 00000 н 0000018383 00000 н 0000018432 00000 н 0000018578 00000 н 0000018670 00000 н 0000018719 00000 н 0000018821 00000 н 0000018931 00000 н 0000018980 00000 н 0000019029 00000 н 0000019078 00000 н 0000019228 00000 н 0000019276 00000 н 0000019429 00000 н 0000019524 00000 н 0000019573 00000 н 0000019691 00000 н 0000019844 00000 н 0000019957 00000 н 0000020005 00000 н 0000020133 00000 н 0000020182 00000 н 0000020288 00000 н 0000020337 00000 н 0000020444 00000 н 0000020493 00000 н 0000020590 00000 н 0000020639 00000 н 0000020745 00000 н 0000020793 00000 н 0000020901 00000 н 0000020949 00000 н 0000021051 00000 н 0000021099 00000 н 0000021147 00000 н 0000021196 00000 н 0000021310 00000 н 0000021359 00000 н 0000021508 00000 н 0000021557 00000 н 0000021606 00000 н 0000021689 00000 н 0000021737 00000 н 0000021837 00000 н 0000021885 00000 н 0000021987 00000 н 0000022035 00000 н 0000022136 00000 н 0000022184 00000 н 0000022292 00000 н 0000022340 00000 н 0000022456 00000 н 0000022504 00000 н 0000022629 00000 н 0000022677 00000 н 0000022775 00000 н 0000022823 00000 н 0000022932 00000 н 0000022980 00000 н 0000023087 00000 н 0000023135 00000 н 0000023183 00000 н 0000004250 00000 н 0000003487 00000 н трейлер ]>> startxref 0 %%EOF 484 0 объект >поток xb«`b`g«e«[email protected]

Стоимость передачи энергии на большие расстояния различными операторами

Резюме

газообразные и жидкие носители (электронное топливо).Результаты показывают, что стоимость передачи электроэнергии на поставленный МВтч может быть до восьми раз выше, чем для трубопроводов водорода, примерно в одиннадцать раз выше, чем для трубопроводов природного газа, и от двадцати до пятидесяти раз выше, чем для трубопроводов жидкого топлива. Эти различия обычно сохраняются и для более коротких расстояний. Более высокая стоимость передачи электроэнергии обусловлена, прежде всего, более низкой пропускной способностью (МВт на линию) линий электропередачи по сравнению с энергоемкостью трубопроводов для газообразного и жидкого топлива.Различия в стоимости передачи важны, но часто остаются незамеченными, и их следует рассматривать как существенный компонент затрат при анализе различных сценариев производства, распределения и использования возобновляемой энергии.

Предметные области: Энергетическая гибкость, Энергетические ресурсы, Энергетические системы, Транспортировка энергии

Введение

Современная экономика критически зависит от перемещения больших объемов энергии на большие расстояния. Например, супертанкер перевозит эквивалент примерно 3 ТВтч нефти (вместимость 2 миллиона баррелей при 5.46 MMBtu/баррель) по всему миру от терминалов на Ближнем Востоке до нефтеперерабатывающих заводов в Америке или Азии. Угольный поезд перевозит уголь стоимостью около 100 ГВтч (130 вагонов по 120 тонн каждый при 22,7 МДж/кг) на тысячи миль от шахт в Вайоминге до электростанций на Восточном побережье. Существует множество вариантов возобновляемой энергии, включая солнечную, ветровую, геотермальную, а также ядерное деление, способных производить энергию в масштабе, достаточном для удовлетворения потребностей в энергии, которые в настоящее время обеспечиваются за счет ископаемого топлива.Однако необходимо тщательно рассмотреть необходимые земельные площади и потенциальное географическое несоответствие между объектами производства энергии и объектами спроса на энергию. Например, заменить базовую электростанцию ​​мощностью 1 ГВт (24 ГВтч/день) на солнечную электростанцию ​​с интенсивностью солнечного излучения 4 кВтч/м 2 /день (GHI Solar Map, 2014) и эффективностью фотоэлектрических систем 20 %. , требуемая площадь сбора будет составлять примерно 30 км 2 , или примерно половину площади Манхэттена. Большинство городов потребляют гораздо больше, чем 1 ГВт электроэнергии, и идея покрытия городских центров или пригородов солнечными панелями нецелесообразна по многим причинам.И наоборот, другим вариантом крупномасштабного производства возобновляемой энергии может быть размещение крупных удаленных электростанций за пределами густонаселенных городских районов. В этом случае энергию придется накапливать и транспортировать в очень больших масштабах. Это надежный и возобновляемый вариант для крупных городских и промышленных районов, где спрос на энергию может быть слишком высоким для местных солнечных электростанций. Однако этот подход также имеет проблемы, такие как то, что наиболее концентрированные ветряные и солнечные ресурсы в Соединенных Штатах доступны на Великих равнинах и в юго-западных регионах, тогда как регионы страны с самым большим населением и, следовательно, наибольшим спросом на энергию расположены на Восточное и Западное побережья.

Согласно анализу, проведенному Ливерморской национальной лабораторией им. Лоуренса, показанному на рис. , Соединенные Штаты потребляют около 100 квадроциклов (~105 ЭДж = 1,05∗10 20 Дж) энергии в год (LLNL, 2020). Из этого количества около 33 квадроциклов являются полезными энергоуслугами во всех секторах экономики, а 67 квадроциклов – отбракованной энергией. Ожидается, что возобновляемая энергия будет иметь более высокий КПД и будет генерировать значительно меньше отработанного тепла. Тем не менее, чтобы заменить всю энергию, вырабатываемую в настоящее время из нефти, природного газа и угля, в США необходимо ежегодно производить не менее 40 квадроциклов (~40 ЭДж) энергии ветра и солнца.(Имеющаяся гидроэнергетика уже почти полностью использована, а ядерная энергетика имеет свой собственный набор проблем, которые в настоящее время препятствуют быстрому росту производства атомной энергии.) раз выше, чем общая текущая выработка электроэнергии в США.

Диаграмма Санки по энергопотреблению в США в 2019 году, составленная Ливерморской национальной лабораторией Лоуренса и Министерством энергетики США

(LLNL, 2020).

Национальная лаборатория возобновляемых источников энергии (NREL) проанализировала доступность (технический потенциал) различных форм возобновляемых источников энергии в США (Lopez et al., 2012). Карта технического потенциала комбинированной энергии ветра и солнца показывает, что наибольшая концентрация этих возобновляемых ресурсов находится в регионе Среднего Запада страны (). Даже при максимальном ресурсном потенциале в 200 ГВтч/год/миль 2 , как показано на рисунке , для сбора 40 квадроциклов (~40 ЭДж) энергии ветра и солнца потребуется площадь около 60 000 кв.мили или примерно квадрат со стороной 250 миль (400 км). Очевидно, что при меньшем ветровом и солнечном техническом потенциале Восточного и Западного побережья необходимая площадь суши будет во много раз больше. Поэтому вполне вероятно, что большое количество возобновляемой энергии придется собирать в регионах Среднего Запада страны и транспортировать на тысячи миль в густонаселенные прибрежные районы.

Совокупный технический потенциал береговых ветровых и коммунальных фотоэлектрических ресурсов в США по округам, нормализованный по площади округа в ГВтч/год/миль 2

Источник данных: анализ NREL, (Lopez et al., 2012). Карта предоставлена ​​Николасом Гилроем.

Обычно предполагается, что электричество и существующая электрическая сеть будут основными средствами доставки возобновляемой энергии потребителям. Электричество обычно обеспечивает более высокую эффективность в энергетических приложениях, чем химические энергоносители. Однако для многих крупных мобильных энергетических установок, где требуется высокая плотность энергии, например, для больших кораблей, грузовиков или реактивных самолетов, химическое топливо будет предпочтительнее электричества. Для таких приложений удаленная возобновляемая энергия может быть преобразована в химическую энергию посредством электролиза или других технологий расщепления воды для производства водорода.Водород, в свою очередь, может быть объединен с захваченным CO 2 для производства метана (синтетического природного газа) или жидкого топлива с нулевым содержанием углерода, такого как метанол, этанол или синтетические нефтепродукты, каждый из которых также может использоваться для транспортировки возобновляемых источников энергии. энергии (Альгрен, 2012; Гепперт и др., 2014; Лим, 2015; Матцен и др., 2015; Любовский, 2017). Все это хорошо разработанные коммерческие технологии, которые можно быстро развернуть в больших масштабах.

Несмотря на то, что в литературе можно найти значительный комплексный анализ затрат на передачу, необходимый для интеграции переменного производства электроэнергии из возобновляемых источников в энергосистему (Gorman et al., 2019; Лами и др., 2016; Tröndle et al., 2020), на удивление мало литературы по сравнению стоимости передачи энергии электричеством и другими видами энергоносителей. Такое сравнение осложняется затратами на строительство линий электропередач и нефте- и газопроводов, которые часто оцениваются с использованием широко варьирующихся наборов технических и финансовых допущений и единиц отчетности. Кроме того, линии электропередач строятся не только для подключения новых генерирующих мощностей, но и для обеспечения надежности и предоставления услуг по распределению в сети в целом, что затрудняет отнесение стоимости строительства к пропускной способности.

В недавней работе F. Saadi et al. (2018) сравнили относительные затраты на транспортировку энергии с помощью электричества и химического топлива, используя общий набор допущений, и пришли к выводу, что «стоимость передачи электроэнергии и водорода существенно выше, чем стоимость транспортировки нефти и природного газа». В данной работе мы провели более комплексное исследование стоимости передачи электроэнергии на большие расстояния по сравнению с газообразными (природный газ и водород) и жидкими (нефть, этанол и метанол) энергоносителями при комплексе согласованных технических и финансовых условий. предположения.Общее расстояние передачи 1000 миль предполагается в качестве базового случая. Это примерно расстояние между Сент-Луисом, штат Миссури, и Нью-Йорком, штат Нью-Йорк, и предназначено для крупномасштабных перевозок на дальние расстояния. Стоимость передачи энергии оценивается как приведенные капитальные затраты на строительство новых линий электропередачи и эксплуатационные расходы и потери энергии, связанные с передачей. Затраты, представленные здесь, нормированы на единицу поставленной энергии (на основе более низкой теплотворной способности поставляемого топлива) и выражены в виде капитальных затрат ($/миля/МВт) и общей стоимости передачи на единицу поставленной энергии на указанное расстояние ($/ МВтч).Все расчеты выполняются с коэффициентом использования 100 %, при условии, что данный способ передачи используется постоянно на номинальной проектной мощности. Хотя 100-процентное использование маловероятно для реального применения, такое допущение обеспечивает самую низкую приведенную стоимость передачи энергии для всех носителей и позволяет точно сравнивать стоимость передачи между линиями электропередач и топливными трубопроводами. В документе приводится достаточно подробной информации о разбивке затрат, чтобы читатель мог оценить капитальные затраты (долл. США/миля-МВт) при других вариантах использования.В отличие от анализа, проведенного Саади и др., мы учли сжимаемость газов при транспортировке по трубопроводу, потери при передаче для всех носителей и стоимость капитальных вложений. Хотя есть общее согласие в выводах между Saadi et al. и наш анализ, есть некоторые существенные различия, особенно в относительной стоимости передачи энергии электричеством и водородом. Подробное сравнение результатов представлено в разделе «Обсуждение» данной статьи.

Результаты

Стоимость передачи на расстояние более 1000 миль

Результаты анализа комбинированной стоимости доставки энергии для передачи энергии на расстояние более 1000 миль показаны на . Амортизированная стоимость в долларах США/МВтч на 1000 миль объединяет общую сумму эксплуатационных расходов и амортизированных капитальных затрат на строительство новой линии. Они предполагают, что передача энергии по трубопроводам значительно дешевле, чем по линиям электропередач. Эти результаты далее показаны в отношении капитальных затрат (долл. США/миль-МВт) и в общих затратах (долл. США/МВтч на 1000 миль).Общая стоимость передачи по трубопроводам колеблется от менее 1 доллара США за МВтч до 5 долларов США за МВтч, а капитальные затраты варьируются от 16 долларов США за милю МВт до 166 долларов США за милю МВт. Стоимость передачи электроэнергии превышает 40 долларов США за МВтч (4 цента за кВтч) с сопутствующими капитальными затратами в размере 1502 долларов США за милю-МВт, что соответствует опубликованным данным о передаче электроэнергии (Fares, 2017; Eurek et al., 2016). Следует признать, что разные виды топлива будут иметь разную эффективность использования или преобразования в полезное конечное состояние для различных энергетических применений.В то время как жидкое топливо, потребляемое в небольших двигателях внутреннего сгорания, обычно обеспечивает КПД только ~25%, топливные элементы, работающие на водороде, могут обеспечивать КПД 60%, тогда как электродвигатели могут обеспечивать почти 100% КПД (Информационный бюллетень о топливных элементах – FCTO, 2015).

Таблица 1

Сводные данные для сравнения затраты на передачу энергии в $ / милю, $ / mwh, и $ / mile-mw

$ 1.38
электрики жидкий трубопровод газопровод
энергоноситель HVDC Сырая нефть МеОН этанола Н.Г. Н 2
Общий поток (Ампер, кг / с) 6000 +1969 +1863 1859 368.9 69,54
Поставка мощность (МВт, МВт LHV ) 2656 91941 37435 50116 17391 8360
Капитальные затраты ($ M / мили) $ 3.90 $ 1.47 $ 1.92 $ 1.92 $ 1.92 $ 1.69 $ 1,69
12,9% 0,78% 2,02% 2,02% 2.67% 1.94% 1,94%
Стоимость капитала ($ / Mile-MW) $ 1,502 $ 16 $ 51 $ 38 $ 97 $ 166
Дом. ) $ 41.59 $ 41.59 $ 0.77 $ 2.2 $ 1.7 $ 1.7 $ 3.7 $ 5.0 $ 5.0

Стоимость капитала в целях энергии более 1000 миль по различным энергоносителям

предоставляет подробный расход затрат.Планки погрешностей для трубопроводов демонстрируют 90% доверительный интервал, полученный в результате анализа Монте-Карло. Для передачи электроэнергии +/- 50% от общей стоимости использовалось для планок погрешностей в соответствии с диапазоном оценок, указанным в литературе для линий электропередачи (Saadi et al., 2018; Eurek et al., 2016; Pletka et al. др., 2010).

Амортизированная стоимость передачи электроэнергии на расстояние свыше 1000 миль различными энергоносителями

дает подробную разбивку затрат. В скобках приведен перевод стоимости передачи в единицы стоимости, принятые для каждого энергоносителя.Планки погрешностей для трубопроводов демонстрируют 90% доверительный интервал, полученный в результате анализа Монте-Карло. Для передачи электроэнергии +/- 50% от общей стоимости использовалось для планок погрешностей в соответствии с диапазоном оценок, указанным в литературе для линий электропередачи (Saadi et al., 2018; Eurek et al., 2016; Pletka et al. др., 2010).

показывает разбивку капитальных затрат по каждому методу передачи. Различия в стоимости трубопровода существуют в категориях материалов и труда из-за модификаторов стоимости для трубопроводов подачи метанола, этанола и водорода.Обратите внимание, что в модели затрат на электроэнергию не указаны прочие расходы. Скорее, в нем указывается пособие на средства, использованные во время строительства (AFUDC) / накладные расходы, которые представлены в категории труда в этой таблице. Основная составляющая стоимости линий электропередач связана со стоимостью материалов, при этом стоимость рабочей силы играет наиболее значительную роль в стоимости трубопровода. Единственным исключением являются затраты на компрессию для компрессорной станции природного газа, которые превышают даже затраты на оплату труда.

Таблица 2

Таблица 2

Capital Стоимость расстройства для моделированной передачи сценариев

Na
газопровод
Топливо 500 кВ HVDC Methanol Methanol Этанол Природный газ H 2
Материалы (млн долл. США/миля) 2,291 долл. США 0,353 долл. США 0 долл. США.572 $ 0,572 $ 0,409 $ 0,433
труда ($ M / мили) $ 0,428 $ 0,327 $ 0,530 $ 0,530 $ 0,376 $ 0,401
ROW ($ M / мили) 0,154 0,0715 0,072 0,072 0,082 0,081
5 Разное Затраты (млн долл. США/миля) NA 0,141 0,141 0,141 долл. США.141 $ 0.162 $ 0.162 $ 0.160
Затраты подстанции ($ m / mile) $ 1.024 $ 1.0279 Na Na Na Na
Na
Затраты на насос / компрессор ($ M / мили) Н.А. $ 0,583 $ 0,603 $ 0,604 $ 0,662 $ 0,308
Итого ($ M / мили) $ 3,898 $ 1,474 $ 1,918 $ 1,918 $ 1.691 1,384 долл. США

Материальные и трудовые затраты для трубопроводов метанола и этанола выше, чем для нефти или природного газа из-за модификатора стоимости, применяемого к трубопроводам, транспортирующим агрессивные жидкости. Аналогичным образом, материальные и трудовые затраты на водородные трубопроводы также выше, чем на нефть или природный газ, из-за того, что код ASME требует модификаций, описанных в разделе «Методы STAR». В обоих случаях соотношение материальных и трудовых затрат сохранялось между затратами на трубопровод нефти/природного газа и измененными затратами на трубопровод.

Затраты на полосу отвода (ПО) для линий электропередачи больше, чем для смоделированных трубопроводов. Справочные модели данных трубопровода основаны на затратах на полосу пропускания фактических трубопроводов, построенных в Соединенных Штатах, тогда как затраты на полосу пропускания в рамках модели передачи электроэнергии основаны на средней стоимости земли BLM (т. е. умножении площади в акрах на милю линии электропередачи на стоимость на акр как определяется как среднее значение 12 зон в Графике линейных полос отвода Бюро землеустройства).Если электрическая модель будет пересчитана с учетом того, что вся длина передачи находится в зоне 7 BLM, стоимость полосы отвода уменьшится до 82 800 долларов США за милю для линии электропередачи, что аналогично 71 575 долларам США за милю, оцененным для стоимости полосы отвода в нефтепроводе. Если бы вся линия электропередачи была построена в зоне 1 BLM, стоимость полосы отвода, оцененная по модели Блэка и Витча (Pletka et al., 2014), составила бы всего 2160 долларов США за милю, а если бы строительство было завершено только в зоне 12, стоимость ROW составит значительные 827 760 долларов за милю.Хотя это не полностью устраняет разрыв в стоимости полосы отвода, оно ясно демонстрирует влияние зоны BLM на стоимость полосы отвода и дает возможное объяснение различий в затратах.

показывает результаты смоделированных капитальных затрат на строительство для каждого метода передачи. Показанные результаты пайплайна основаны на исследовании Rui et al. (2011) стоимостная модель. Планки погрешностей являются репрезентативными для анализа Монте-Карло, описанного в разделе «Методы STAR». Столбики погрешностей для некоторых расходов на конвейер кажутся большими по величине и являются прямым результатом верхней границы планок погрешностей, включая оценки затрат из исследования Brown et al.(2011), базовая стоимость которой увеличивается в 3,5 раза по сравнению с моделью Rui et al. стоимостная модель. Это связано с увеличением из-за местоположения строительства (с возможным увеличением стоимости примерно на 44% от средней стоимости) и модификатором капитальных затрат, который масштабируется пропорционально базовым капитальным затратам (приблизительно дополнительные 24%). далее показано сравнение результатов капитальных затрат этой модели с данными о стоимости передачи для линий электропередач и водородных трубопроводов, опубликованными в литературе, что указывает на то, что, хотя капитальные затраты варьируются в широком диапазоне, результаты этой модели соответствуют аналогичным опубликованные результаты.показывает полностью амортизированные затраты на передачу ($/МВтч на 1000 миль) в течение срока службы метода передачи. Во всех случаях трубопроводы передачи оказываются наиболее рентабельным методом передачи энергии на большие расстояния.

Сравнение капитальных затрат на передачу энергии на большие расстояния по линии электропередачи постоянного тока высокого напряжения и по водородному трубопроводу, нормализованные на (МВт∗миля), между этой моделью и опубликованными литературными данными.

Стоимость трубопровода на основе диаметра трубопровода

Приведенные выше результаты были спрогнозированы для трубопровода с наружным диаметром 36 дюймов.Стоит изучить влияние диаметра на стоимость трансмиссии, в то время как все другие факторы (такие как перепад давления, коэффициент использования или эффективность компрессора/насоса) остаются постоянными. дает оценку капитальных затрат на газо- и нефтепроводы различного диаметра. Данные предсказуемо показывают значительное снижение затрат по мере увеличения диаметра трубопровода, поскольку общая пропускная способность трубопровода увеличивается по мере увеличения диаметра трубопровода. (Обратите внимание, что во всех случаях предполагается 100-процентная загрузка трубопровода).Стоимость нефтепровода начинается примерно со 100 долларов за милю МВт и снижается примерно до 20 долларов за милю МВт. Тенденция стоимости природного газа аналогична, но увеличена. Кривая природного газа начинается близко к 500 долл./миль-МВт при моделировании трубопровода диаметром 12 дюймов. Эта стоимость значительно снижается, опускаясь ниже 100 долларов США за милю МВт для труб большого диаметра, хотя эти большие трубопроводы могут быть нецелесообразными при ограниченном спросе и предложении, поскольку существует мало 46-дюймовых трубопроводов, если они вообще существуют. Кривая трубопровода для водорода отражает кривую, продемонстрированную для трубопровода для природного газа, тогда как кривые трубопровода для метанола и этанола отражают кривую для нефти.Приведенные выше базовые тематические исследования включают определение стоимости трубопровода с использованием расчета оптимизации давления для обеспечения оптимального количества насосных или компрессорных станций вдоль трубопровода, как описано в разделе «Методы STAR». Однако в целях разработки данных о затратах результаты показаны для фиксированного расстояния между станциями, поскольку основная цель состоит в том, чтобы показать тенденции затрат при различных диаметрах.

Стоимость передачи природного газа и нефти по трубопроводам различного диаметра.

Отношение стоимости передачи к расстоянию передачи

Хотя основное внимание при анализе уделяется сравнительной стоимости передачи энергии на большие расстояния, также представляет интерес изменение стоимости на более коротких расстояниях и, в частности, расстояние, на котором стоимость асимптотирует к дальнобойное значение. Следовательно, длина каждого метода передачи варьировалась от 10 до 2500 миль, а рассчитанное влияние на стоимость показано на рис.

Сравнение стоимости передачи и расстояния передачи.

В этом анализе стоимость передачи электроэнергии разбита на четыре основных подзатраты: затраты на линию и опору, AFUDC/накладные расходы, затраты на право проезда и затраты на подстанцию. Модель затрат Black & Veatch поддерживала стоимость линии электропередачи на уровне 2,29 млн долларов за милю для линий электропередачи длиной более 10 миль, что включает в себя затраты на кабель передачи и опоры. Модификаторы стоимости добавляются для расстояний менее 10 миль, увеличивая стоимость на 20% для расстояний передачи 3-10 миль и на 50% для расстояний передачи менее 3 миль.AFUDC/накладные расходы являются постоянными для расстояний более 10 миль в долларах за милю. Затраты на полосу отвода, учитывая аналогичное распределение по площади и типу местности, являются постоянными для всех длин в долларах за милю. Общие затраты на подстанции не зависят от расстояния передачи, и, таким образом, при оценке в долларах за милю затраты на подстанции самые высокие на коротких расстояниях и снижаются до асимптоты с расстоянием. Учитывая постоянную структуру затрат для большинства категорий затрат на расстояние свыше 10 миль, мы сосредоточили наше исследование на влиянии расстояния передачи на расстояния свыше 10 миль.

Ранее предполагалось, что вся передача электроэнергии на большие расстояния будет осуществляться по линиям постоянного тока. Тем не менее, для обеспечения надлежащего и полного исследования в диапазоне расстояний также были рассмотрены линии переменного тока 345 кВ (AC). Та же методология калькуляции, которая использовалась для линий электропередачи постоянного тока, использовалась для создания затрат для линий переменного тока с одним важным исключением: электрические подстанции на обоих концах линии электропередачи не считались необходимыми для линий переменного тока, поскольку ожидается, что электричество будет производиться и потребляться в форме переменного тока.

Точка паритета стоимости между линиями переменного и постоянного тока находится примерно в 300 милях (на основе $ −1 МВт −1 миль за милю). При более коротких расстояниях передачи стоимость линии переменного тока сравнительно низка, потому что линия переменного тока не обременена требованием двух трансформаторных подстанций постоянного тока высокого напряжения (по одной на каждом конце), как линия постоянного тока. Однако по мере увеличения расстояния более низкое напряжение/более высокий ток в линии переменного тока приводит к большим потерям мощности и, следовательно, к высоким затратам на фактически поставленную электроэнергию.Следовательно, линии постоянного тока предпочтительнее с точки зрения затрат на расстояние более 300 миль, хотя стоимость линий постоянного тока начинает увеличиваться примерно после 2000 миль длины передачи из-за уменьшенной пропускной способности линии из-за высоких резистивных потерь.

Напротив, стоимость передачи по трубопроводам продолжает снижаться по мере увеличения длины трубопровода. За пределами примерно 500 миль снижение стоимости является весьма небольшим или практически одинаковым для всех трубопроводов, кроме трубопроводов H 2 . Для трубопроводов H 2 кривая затрат немного круче, и снижение затрат продолжается примерно до 2000 миль.Ожидается, что кривая стоимости станет плоской на больших расстояниях. Эта взаимосвязь между длиной трубопровода и стоимостью (90 183 $ миль -1 90 184 МВт 90 183 -1 90 184 ) также видна при рассмотрении стоимостных категорий трубопроводов. Расходы на материалы, рабочую силу, насосную/компрессорную станцию ​​и прочие затраты следуют тем же тенденциям затрат, что и общие затраты на трубопровод в . Стоимость насосной/компрессорной станции вносит наибольший вклад в стоимость и показывает самое большое процентное снижение после 10 миль, хотя конкретные величины изменений различны для каждого трубопровода.Единственная категория затрат, которая не уменьшается при изменении длины, — это стоимость полосы отвода, которая в основном остается неизменной для всех длин передачи.

Изменения капитальных затрат на трубопровод из-за предполагаемого места строительства

Как описано в разделе «Методы STAR», для расчета капитальных затрат на трубопровод были рассмотрены две разные модели затрат. Каждая из этих моделей, Rui et al. и Браун и др., разбивает стоимость трубопровода на четыре категории: материалы, рабочая сила, право проезда и прочие расходы.Модель Брауна основывает свои формулы регрессии затрат на диаметре, в то время как модель Руи основана на площади поперечного сечения трубопровода и длине трубопровода. Обе модели также различаются по стоимости в зависимости от региона, в котором построен трубопровод. сравнивает изменение капитальных затрат различных моделей для газопроводов и нефтепроводов диаметром 36 дюймов с использованием обеих моделей затрат. В таблице также показано влияние места строительства на стоимость трубопровода путем перечисления максимально возможных капитальных затрат в зависимости от места строительства и минимально возможных капитальных затрат в зависимости от места строительства.К сожалению, модели Руи и Брауна определяют разные регионы в США (а в случае Руи и др. Канада является указанным регионом), в таблице указано, имеет ли регион самую высокую или самую низкую относительную стоимость по регионам, а не сами конкретные регионы. Для справки, регион с наименьшими затратами в модели Брауна включает штаты Техас, Луизиана, Арканзас и Оклахома, а регион с самыми высокими затратами в модели Брауна охватывает северо-восточные штаты Вермонт, Нью-Гемпшир, Мэн, Массачусетс, Коннектикут и Род. Остров.Регионом с самыми низкими затратами в модели Rui является Канада, в то время как регион с самыми высокими затратами в модели Rui охватывает юго-восточные штаты Кентукки, Северную Каролину, Южную Каролину, Джорджию, Алабаму и Флориду.

Таблица 3

Сравнение затрат для обеих моделей капитальных затрат при условии, что трубопровод построен в разных регионах.

В недавней работе F. Saadi et al. (2018) провели аналогичный анализ стоимости передачи энергии различными перевозчиками и пришли к выводу, что «стоимость передачи электроэнергии и водорода существенно выше, чем стоимость транспортировки нефти и природного газа».сравнивает результаты Saadi et al. и результаты этого исследования (результаты по капитальным затратам и общей стоимости передачи энергии от Саади и др. Преобразованы из $/кВт∗км и $/Дж∗км в $/МВт-ми и $/МВтч на 1000 миль , соответственно). Хотя в этой работе для каждого носителя рассматривались только трубопроводные системы передачи с высокой пропускной способностью, Saadi et al. проанализировал широкий спектр вариантов передачи. Только методы передачи от Saadi et al. которые наиболее релевантны для сравнения с этой работой (напр.грамм. трубопроводы диаметром 36 дюймов) появляются в файлах .

Таблица 4

Сравнение результатов этой работы с некоторыми результатами Saadi et al.

97 9 9
Нефтепровод (36 «) NG Трубопровод (36″) H 2 Трубопровод (36 «) Электричество (500 кВ HVDC)
Saadi Et др. Таблица 1, строка 3 Настоящий документ Saadi et al. Таблица 2, строка 4 Настоящий документ Saadi et al.Таблица 3, строка 6 Настоящий документ Saadi et al. Таблица 7, линия 10 Эта бумага
максимальное давление (бар, кВ) Na 108 100 100 100 500 500
скорость жидкости При максимальном давлении (M / S, AMP) 3 3 3 25 8.2 15 15 14.1 6000 6000 6000 6000
скорость жидкости при минимальном давлении (м / с, усилитель) 3 3.7 25 18,6 15 18,6 6000 6000
Капитальные затраты ($ M / мили) 2,3 1,5 2,9 1,7 3,2 1,4 2.3 3.9 3.9
Стоимость капитала ($ / MW-Mile) 16 97 338,1 338,1 166 772.8 1 502
Общая стоимость ($ /МВтч-1000 миль) 0.23 0,77 0,75 3,7 4,0 5,0 4,4 41,5

показывает, что капитальные затраты для нефти трубопровод в $/МВт-млн в Saadi et al. примерно в два раза больше, чем значение, оцененное в данной работе. Это связано с более высокой оценкой стоимости строительства в долларах за милю и несколько меньшей скоростью потока.Однако общая стоимость в $/МВтч примерно в 3,4 раза выше в этой работе. Это связано с учетом финансовых процентов и налогов при амортизации капитальных затрат, используемых в этой работе, тогда как простой метод возмещения капитала использовался в Saadi et al. где они разделили капитальные затраты на общее количество энергии, транспортируемой по трубопроводу за указанное количество лет.

Соотношение затрат на природный газ и нефтепровод в долларах США за милю одинаково как для нашей работы, так и для Saadi et al., предполагая аналогичный набор допущений между трубопроводами для жидкости и газа. Тем не менее, стоимость трубопровода природного газа, представленная в этой работе в долларах США за МВт-млн, на 50 % выше, чем у Saadi et al. Это связано со значительно более высокой скоростью потока, предполагаемой Саади и соавт. а также к различной методике расчета эффективного объемного расхода газа. Саади и соавт. принять постоянную скорость газа в трубопроводе. Используемый в данной работе метод расчета предполагает значительное изменение скорости по длине трубопровода за счет перепада давления и потерь на трение.Следовательно, максимальная скорость газа (максимум расчетный, показанный на ) возникает в точке минимального давления жидкости в линии (что происходит непосредственно перед повторным повышением давления). Скорость на самом деле намного ниже после повторного повышения давления, и изменение скорости соответствует значительному снижению объемного расхода и пропускной способности трубопровода по сравнению с Saadi et al. Это снижение пропускной способности в сочетании с описанной выше разницей в финансовых расчетах для нефтепровода приводит к тому, что стоимость по этому анализу примерно в 5 раз выше, чем у Саади и др.для газопроводов природного газа.

Разница в стоимости водородного трубопровода между Saadi et al. и в этой статье намного меньше, чем для природного газа, поскольку скорость потока водорода между компрессорными станциями меняется гораздо меньше. Для водородного трубопровода Saadi et al. оценивает более высокую стоимость строительства в $/миль из-за необходимых модификаций трубопровода и более низкой скорости потока водорода, в результате чего стоимость $/МВт-ми и $/МВтч для H 2 примерно в 5 раз выше, чем для NG. Работа, представленная в этой статье, оценивает стоимость водородных трубопроводов в долларах за милю, что немного ниже, чем у природного газа.Эта более низкая стоимость является результатом меньшего количества компрессорных станций, необходимых для рекомпрессии водорода. Также из-за меньшего перепада давления, рассчитанного в этой статье для передачи водорода по сравнению с природным газом, объемный расход в трубопроводе H 2 выше, чем в трубопроводе природного газа. Это приводит к тому, что капитальные затраты и затраты на передачу для H 2 , оцененные в этой статье, лишь немного превышают капитальные затраты и затраты на передачу для природного газа, рассчитанные в этой статье.

Самая большая разница между Saadi et al. и эта работа заключается в оценке стоимости передачи электроэнергии. Стоимость строительства линии электропередачи, оцененная в этой работе, примерно на 70% выше, чем в Saadi et al. В этой работе учитывается трансформаторная подстанция в начале и конце каждой линии, которая не включена в проект Saadi et al. анализ. В обеих работах используется одна и та же номинальная мощность передачи электроэнергии, но из-за учета потерь мощности при передаче стоимость в $/МВт-миль в этой работе примерно в два раза превышает значение Saadi et al.Вышеуказанные факторы, а также различия в методологии амортизации капитальных затрат приводят к тому, что стоимость передачи электроэнергии, оцененная в этой работе, почти в 10 раз выше, чем в Saadi et al.

Между двумя заводами существует общее соглашение о том, что стоимость передачи энергии химическими топливными носителями ниже, чем для электроэнергии. Используемая в данной работе методология учета объемного расхода сжимаемых газов в трубопроводах, потерь мощности в линии электропередачи и амортизации капитальных затрат на строительство линии электропередачи также предполагает, что фактическая стоимость передачи электроэнергии составляет примерно порядок выше, чем оценка Saadi et al.

Затраты на передачу относительно затрат на энергию

Эта работа была сосредоточена на сравнении затрат на передачу энергии, при этом в значительной степени не учитывались затраты на производство, преобразование и хранение энергии по обе стороны линии электропередачи. Для производства и потребления различных энергоносителей может использоваться множество путей и технологий преобразования энергии. Например, в производстве возобновляемая электроэнергия может использоваться для производства водорода путем электролиза воды.Существуют также фотоэлектрохимические (PEC) и солнечные термохимические (STCH) методы производства водорода непосредственно из солнечной энергии, которые активно исследуются (например, публикации консорциума HydroGen). Затем водород можно объединить с захваченным CO 2 для получения синтетического природного газа, метанола, этанола или жидких углеводородов. В качестве альтернативы, расширяются исследования по прямому электрохимическому восстановлению CO 2 или искусственному фотосинтезу для производства возобновляемого углеводородного топлива.Все соответствующие сценарии доставки должны быть проанализированы с помощью комплексных исследований LCA, в которых должны учитываться все этапы преобразования, хранения и распределения энергии, включая стоимость передачи энергии.

Часто предполагается, что в сценариях глубоко обезуглероженной экономики будущего возобновляемая энергия должна потребляться в основном в виде электричества. Тем не менее, существуют большие секторы экономики, такие как авиаперевозки, морские перевозки, междугородние грузовые перевозки и т. д., которые будет очень трудно электрифицировать и которые по-прежнему будут нуждаться в поставках углеродно-нейтральных носителей с высокой плотностью энергии (топлива). ) работать без чистого увеличения выбросов CO 2 .Трудно сказать априори сколько каждого вида энергоносителя будет потребляться в экономике будущего. Исходя из основных рыночных принципов, можно предположить, что носители, которые могут поставлять потребителю чистую энергию с нулевым выбросом углерода при наименьших общих затратах и ​​быть конкурентоспособными по сравнению с альтернативами из ископаемого топлива, будут пользоваться наибольшим спросом.

В целях сравнения стоимости передачи энергии и обычных цен на электроэнергию и топливо показаны приблизительные диапазоны цен на электроэнергию, газообразное и жидкое топливо в США за последние несколько десятилетий, переведенные в те же единицы $/МВтч, что и ранее рассчитанные затраты на передачу энергии.Что касается электроэнергии, стоимость передачи на большие расстояния (которая по-прежнему не включает затраты на хранение и распределение) значительно превышает стоимость производства электроэнергии из возобновляемых источников и будет составлять основную долю общей стоимости электроэнергии. Это согласуется с выводами Lamy et al. (2016), которые пришли к выводу, что для добавления 40 ТВт-ч (∼0,15 ЭДж) новой выработки ветровой электроэнергии в регионе Межконтинентального оператора взаимозависимых систем (MISO) в США экономически выгодно размещать новые ветряные электростанции в Миннесоте и Айове, а не в Северной и Южной Дакоте, несмотря на то, что последняя обладает значительно лучшими ветровыми ресурсами из-за чрезмерно высокой стоимости передачи электроэнергии из Дакоты.Производство возобновляемого водорода с использованием ветровой и солнечной энергии может быть сопоставимо по стоимости с промышленными ценами на электроэнергию. При учете передачи на большие расстояния стоимость водорода находится в диапазоне цен поставляемой промышленной электроэнергии. Затраты на передачу жидкого и газообразного топлива составляют лишь часть общей стоимости топлива.

Таблица 5

Исторические диапазоны цен на обычное топливо в США по сравнению со стоимостью транспортировки на расстояние более 1000 миль

$ 41,5 $ 41.5999 $ 3.7 $ 3.7
Топливо/энергоноситель Обычная цена Цена в $/МВтч Стоимость (по LHV7) передачи, $/МВтч/1000миль
Выровненная наземная ветровая электроэнергия 2-4 ¢/кВтч 20-40 долларов 41 доллар.5
Промышленная сетка электричество 5-15 ¢ / кВтч $ 50-150 $ 50-150
Производство возобновляемых водородей 2 — 4 $ / кг $ 60-0279
Природный газ 2-4 $ / MMBTU $ 7-15 $ 7-15
0.8-1.6 $ / Gal $ 50-100 $ 29
Этанол 1.2-2.4 $/гал $50-100 $1.7
Сырая нефть 40-80 $/барр. 25-50 $ 0,77 $

Несмотря на то, что стоимость ветряных или солнечных турбин хорошо определяется масштабами преобразования ветряных и солнечных турбин в электроэнергию Фотоэлектрические солнечные фермы, затраты на технологии преобразования возобновляемой энергии в газ и жидкость, например, посредством электролиза воды и процессов преобразования газа в жидкость, менее ясны. В настоящее время производство жидкого топлива, такого как метанол, с использованием возобновляемой электроэнергии обходится дороже, чем обычная промышленная электроэнергия или ископаемое топливо (Любовский, 2017).Однако крупномасштабное внедрение технологий производства электронного топлива может снизить стоимость производства электронного топлива так же, как снизились затраты на ветряные турбины и солнечные фотоэлектрические панели, что потенциально делает возобновляемое электронное топливо конкурентоспособным по стоимости с альтернативами ископаемому топливу. .

Другим важным фактором является эффективность преобразования энергии при различных путях доставки. Производство водорода электролизом воды имеет эффективность около 60-70% в зависимости от типа электролизера.Эффективность производства электронного топлива может составлять около 40-50% в зависимости от типа производимого топлива и особенностей интеграции системы синтеза (Zang et al., 2021; Ueckerdt et al., 2021). С точки зрения потребления, когда водород или электронное топливо преобразуются обратно в электричество, эффективность преобразования колеблется от примерно 30% для генераторов внутреннего сгорания до примерно 60% для больших турбин IGCC или топливных элементов. Таким образом, эффективность использования водорода или электронного топлива в оба конца составляет от 15% до 30%.Это означает, что для производства водорода или электронного топлива из возобновляемых источников энергии требуется примерно в 4–5 раз больше электроэнергии, чем для прямой передачи электроэнергии. Вполне вероятно, что для электрифицированных приложений поставка энергии в виде электричества может быть предпочтительнее, особенно в местах, где легко доступны местные источники или возобновляемая электроэнергия. Низкая эффективность преобразования также предполагает, что электричество, которое уже поставляется по сети, не должно использоваться для производства водорода или электронного топлива, а должно быть направлено на электрифицированные энергетические приложения.С другой стороны, зеленый водород и углеродно-нейтральное жидкое электронное топливо для энергетических приложений, которые не могут быть легко электрифицированы, таких как дальние грузовые перевозки, морские перевозки, авиация и т. д., должны производиться в отдаленных регионах с высоким качеством. возобновляемые ресурсы, где эти носители могут быть произведены с меньшими затратами и доставлены потребителям на большие расстояния в обход электросети.

Возобновляемые углеродно-нейтральные жидкие виды топлива обеспечивают дополнительные преимущества по сравнению с передачей электроэнергии, поскольку они обеспечивают долгосрочное, рентабельное и крупномасштабное хранение энергии.Такое хранение может решить проблему ограничения возобновляемой энергии, характерную для возобновляемой электроэнергии. В сочетании с гораздо более низкой стоимостью передачи такие возобновляемые виды топлива могут обеспечить параллельный путь использования возобновляемых источников энергии, особенно в удаленных местах, недоступных для электросети, и для энергетических приложений, которые не могут быть легко электрифицированы.

Выводы

Результаты этого модельного исследования показывают, что стоимость передачи электроэнергии в расчете на поставленный МВтч может быть до восьми раз выше, чем для водорода, примерно в одиннадцать раз выше, чем для природного газа, и от двадцати до пятидесяти раз выше, чем для жидкости топлива.Хотя капитальные затраты на строительство линий электропередач и трубопроводов примерно одинаковы (от 1,5 до 4 миллионов долларов за милю и могут значительно варьироваться в зависимости от размера конкретного проекта, местоположения, топографии, вариантов финансирования и т. д.), энергоемкость электрических проводов значительно ниже, чем у газопроводов и газопроводов. Для передачи такого же количества энергии, как по одному трубопроводу высокой пропускной способности, необходимо построить несколько линий электропередачи.Кроме того, эксплуатационные потери энергии в линиях электропередач значительно выше, чем при транспортировке химического топлива. Эти два фактора делают электропередачу самым дорогим способом передачи среди исследованных энергоносителей. Требуется дополнительный анализ, чтобы основываться на этой оценке затрат на передачу, чтобы оценить осуществимость и экономику альтернативных путей производства-передачи возобновляемой энергии.

Объем и ограничения анализа

Объем данной работы ограничен всесторонним исследованием стоимости передачи энергии на большие расстояния электроэнергией, газообразными и жидкими носителями при наборе последовательных технических и финансовых допущений.Для нашего анализа мы предположили, что «хаб энергоснабжения» собирает и хранит конкретный энергоноситель. Затем энергия непрерывно передается по линии электропередач или трубопроводу (в зависимости от ситуации) в «концентратор приемника энергии» (). Общее расстояние передачи 1000 миль предполагается в качестве базового случая. Это примерно расстояние между Сент-Луисом, штат Миссури, и Нью-Йорком, штат Нью-Йорк, и предназначено для крупномасштабных перевозок на дальние расстояния. Все расчеты выполняются с коэффициентом использования 100 %, при условии, что данный способ передачи используется постоянно на номинальной проектной мощности.Хотя 100-процентное использование маловероятно для реального применения, такое допущение обеспечивает самую низкую приведенную стоимость передачи энергии для всех носителей и позволяет точно сравнивать стоимость передачи между линиями электропередач и топливными трубопроводами. В тексте приводится достаточная информация о разбивке затрат, чтобы читатель мог оценить капитальные затраты ($/миля-МВт) при других вариантах использования.

Схема цикла поставки возобновляемой энергии

В данной работе анализируется только участок передачи.

Затраты на производство, хранение (при необходимости) и утилизацию возобновляемых источников энергии как на стороне поставщика, так и на стороне потребителя линии электропередачи не рассматриваются в рамках данной работы. Однако эти затраты могут быть значительными. Для каждого из компонентов преобразования энергии в общем цикле доставки и использования возобновляемой энергии будет доступно несколько технологий, каждая из которых потребует отдельного подробного анализа. Статья в значительной степени абстрагируется от различных типов конечного спроса на энергию, которые должны быть удовлетворены после транспортировки энергии на большие расстояния и которые могут потребовать дополнительной конверсии энергоносителей до и после передачи.В анализе не учитываются затраты и характеристики энергоэффективности инфраструктуры преобразования, необходимой на стороне передачи (например, электролиз, синтез электронного топлива и т. д.), а также затраты и эффективность преобразования транспортируемой энергии обратно в электричество или какие-либо другие виды энергии. форма, полезная для удовлетворения конечной потребности в энергии. В этой работе была проанализирована только стоимость передачи энергии различными носителями, которая часто является недооцененным звеном в общем анализе систем возобновляемой энергии.Чтобы сравнить общую стоимость доставки энергии различными поставщиками, необходимо также проанализировать необходимые процессы преобразования как со стороны предложения, так и со стороны спроса. Мы считаем, что это в значительной степени выходит за рамки данной статьи, поскольку в нашем анализе учитывается только стоимость самой передачи. Некоторое обсуждение затрат на передачу по сравнению с обычными ценами на различные энергоносители дано в разделе «Обсуждение» документа.

124 вольта слишком высокое.240в. Двигатели в классе 124 E отличались от M102. Если блок обогрева или кондиционирования воздуха увеличивает напряжение на конденсаторе (например, конденсатор рассчитан на 370 В переменного тока, а от блока поступает 440 В переменного тока), то срок службы конденсатора значительно сократится. 3 ампера равняются 36 ваттам. 7 и 14. Это означает, что ваше напряжение не должно превышать 124. Соединение с различными уровнями напряжения путем регулировки соотношения витков. В. Когда мы работали в нефтяной промышленности в Альберте, Канада, у нас была ситуация, когда автоматически отключался высоковольтный выключатель, питающий большой электродвигатель.ПРЕДУПРЕЖДЕНИЕ, это плохой генератор для сборки, так как я не думаю, что он может выдавать более 1 вольта. Напряжение холостого хода должно быть в пределах 115-120 вольт. «В идеальном мире сеть переменного тока в вашем доме должна выглядеть как идеально гладкая неискаженная синусоида (если смотреть на … 02 Высокое напряжение в цепи датчика (ряд 1, датчик 1) Что означает код P0132. Леннон характеризовался бунтарским природа и едкое остроумие в его музыке, письмах и рисунках, на … Идеальное напряжение автомобильного аккумулятора при работающем двигателе составляет от 13.Это означает, что от 114 до 126 вольт является приемлемым диапазоном. Это все доступные коды ISL и ISC. Наиболее распространенные рекомендации по обратному напряжению: 10% от номинального напряжения до максимум 1 В при 25°C 3% от номинального напряжения до максимум 0. Ответ. Падение напряжения на резисторе R4 составляет 30 вольт, следовательно, по закону Ома (I=V/R) ток равен . 000 0. 188. (Создает код 173 — Низкое входное напряжение, если присутствует код 188 уровня 2) (Создает код 170, если 188 отсутствует) Обратитесь к специалисту по бассейну.Это 100% СОВЕРШЕННО НОВЫЕ устройства, поэтому БЕСПЛАТНО. Национальный электротехнический кодекс, в гл. Литий-ионные аккумуляторы 18650: литий-ионные аккумуляторы 18650 для восстановления ноутбуков. Основываясь на своем опыте и многочисленных жалобах в Интернете, я пришел к выводу, что наиболее распространенной проблемой всех новых шестерен 17-й серии является датчик температуры. При преобразовании мощности постоянного тока от батареи в мощность переменного тока для работы чувствительного электронного оборудования для наружного или промышленного использования, такого как телевизор, компьютер или другая домашняя электроника, инвертор с чистой синусоидой.10. В «Мерседесе» есть ряд датчиков, которые, работая совместно с компьютером, поддерживают постоянный климат в соответствии с настройками на консоли. Управляйте стереосистемой или другим устройством удаленно с телефона или планшета в кабине. Если сопротивление выше 90 Ом, проверьте и отремонтируйте проводку, соединения или другие дефекты проводки, которые могут вызывать чрезмерное сопротивление. 3 Вольта с Мметром. Единица VBR IR = 1 мА 5 6. Отключите PV (+) или PV (-) от входа, перезапустите PV-Inverter. В среднем получается 117.Рисунок 1. 6 вольт указывает на проблему. Если на датчик подается 12 вольт, когда должно быть 5 вольт, отремонтируйте проводку от PCM к датчику на предмет короткого замыкания на 12 вольт или, возможно, неисправного PCM. Далее идет синхронизация, которая будет определять количество мс на деление. Я проверил оба наконечника, идущие в мой дом, и один был на 156 В под нагрузкой, а другой на 104 В, я позвонил в коммунальную службу, и они отправили кого-то в тот же день и отремонтировали нейтраль, идущую к моему дому, что решило мои проблемы с напряжением… Для достижения этой цели , этот стандарт устанавливает для каждого номинального напряжения системы два диапазона колебаний рабочего напряжения и рабочего напряжения, обозначенные как диапазон A и диапазон B, пределы которых показаны на рисунке 1 для номинальной системы 120 вольт.9В, когда он полностью разряжен. Увеличьте напряжение до 0. Это может сбивать с толку, но суть в том, что они имеют в виду одно и то же. P2009 проверка B4/6 (датчик давления в топливной рампе). Проверьте правильность настроек напряжения зарядного устройства (Таблица 2). • от катушки: вход низкого напряжения (от 150 до 450 В). Калькулятор размера 3-фазного генератора, калькулятор кВА, размер генератора. ПРИМЕЧАНИЕ. Некоторые коды не поддерживаются на всех моделях. Обратитесь к руководству по обслуживанию вашего конкретного автомобиля, чтобы получить правильный список кодов неисправностей и описание для вашего приложения.56 дюймов Вес: 23 фунта Макс. Если мы посмотрим на CFX-40W (40 кварт или 20 литров), эффективный холодильник с вертикальной загрузкой на Amazon. и 125 В. Если батарея не полностью заряжена, она уменьшится до 12. Акустическая мощность обычно измеряется в безэховом помещении на расстоянии 1 метра от th Надпись: Соотношение между током (А) и напряжением (В) , и мощность (Вт) Первые три примера в Таблице 1 показывают, насколько больший ток (А) требуется для получения той же мощности (Ватт) при низком напряжении (В), чем требуется при высоком напряжении.E. Измерение наклона акселерометра в зависимости от температуры и вибрации. Мощность(Вт) = (24 В)2 ÷ 12 Ом. 189 Высокое значение напряжения, обычно превышающее 15 вольт, указывает на проблему. Компания Pure Tire может поставить автомобильные аккумуляторы и установить их на ваш автомобиль в вашем районе в Норвич Норфолк и его окрестностях. Тот факт, что мы мобильны, означает, что если ваш аккумулятор подведет вас, достаточно одного простого телефонного звонка по номеру 01603 462959, и мы приедем… Герметичная свинцово-кислотная батарея 12 В, 35 Ач, 12 В, 35 А·ч с флажковым зажимом (гайка и болт) Размеры: 7.Другими словами, размер автоматического выключателя, который вам понадобится для 4500-ваттного водонагревателя на 240 вольт, составляет 25 или 30 ампер. Внутреннее сопротивление вольтметра равно 20000 Ом. Катушка (стандартная) 0. При использовании этого уравнения константа K равна 10. Об этом гораздо больше на странице Bosch 124. 4SCU13LB142P-6 208-230/60/1 197-253 25. Shell Canada потратила буквально тысячи долларов, чтобы попытаться разгадать эту загадку. Поэтому любое значение между 0. Все о кодах Volvo. Сам простым решением является повторитель напряжения, подключенный к выходу двух резисторов, это обеспечит высокий входной импеданс и, следовательно: выходное напряжение будет постоянным 4.Выходы полностью изолированы и очень тихие, и соответствуют различным требованиям к напряжению и току — два выхода 9 В на 100 мА, два выхода 9 В на 300 мА, два выхода 9 В на 450 мА, два выхода 18 В на 250 мА и два выхода 6-15 В переменного напряжения… Рабочее напряжение светодиода равно 2. Аудиовыход сэмплера обрабатывается фильтром (в данном примере это фильтр A-124 Wasp, но подойдет и любой другой VCF или VCA). Внимательно ознакомьтесь с конкретными требованиями к батарее, используемой в системе.Выравнивание может увеличить напряжение батареи до уровня, опасного для чувствительных нагрузок постоянного тока. 5 напряжение. Обнаружена утечка вакуума (IAC полностью установлен) Коды ISL и ISC 9000-9122. Хотя система зарядки работает, производит 13. 058/063/067/076, 140, 170, 202, 208, 210 Диагностический «гриб» Mercedes № 140-1463, доступный в Baum Tools Unltd. P Давление газа от 10 до 12. 3 Десятичное число 1 Ошибка DME 3 Реле топливного насоса EKP 4 Контроллер холостого хода 5 Клапан адсорбера EVAP 6 Датчик расхода воздуха 7 Датчик расхода воздуха 8 Индикатор «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» 10 Лямбда-регулятор 12 Лямбда-зонд 15 «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» Легкий отказ 16 Форсунки цилиндров 1,3,5 17 Форсунки цилиндров 2,4,6 22 Контроллер холостого хода 23 .5В ВЫХОД. Повышение напряжения ядра процессора Запустите стресс-тест. . Регулярное использование качественного устройства для обслуживания аккумуляторов будет поддерживать аккумуляторы в надлежащем состоянии и продлит срок их службы. Это ужасно! При компромиссном значении 50 Ом мощность немного улучшилась. 3 на 124. Рисунок 5. Вычесть 0. Через некоторое время я измерил входное напряжение в свой дом и увидел, что на одном из проводов оно составляет около 126 В. Поскольку большинство людей на Земле живут вблизи уровня моря, вы будете использовать либо 5. Для любой трехфазной цепи переменного тока ток I = 1000 x кВт / (√3 x V L x P.C. 025″ 0. ; Я понимаю, что вы разместите мою заявку на своем сайте. Есть несколько причин, по которым напряжение вашего автомобильного аккумулятора … Нет, 122 вольта для дома не высокое. 2 В. 1/3-HP 115-Volt Погружной насос для коммунальных нужд из термопластика Больше напряжение, выше крутящий момент Напряжение давления выше нормы или короткое замыкание на цепь высокого напряжения 122 Цепь датчика давления впускного коллектора 1 – напряжение выше нормы или короткое замыкание на цепь высокого напряжения XX XX 102 4 Нет Горит Впускной коллектор двигателя №1 Напряжение давления ниже нормы или короткое замыкание на цепь низкого напряжения 123 Цепь датчика давления впускного коллектора 1 — напряжение ниже нормы или короткое замыкание на цепь низкого напряжения.Вы довольно быстро перегорите лампы накаливания и можете повредить другое оборудование. Что использует ватты в вашем доме. Входное напряжение переменного тока слишком низкое. Со временем эта сульфатация уменьшит как производительность, так и срок службы батареи. Например, 50-амперная электрическая розетка на 240 вольт будет выглядеть совсем иначе, чем 20-амперная 240-вольтовая розетка для кондиционера. Том Бенфорд. madVR может делать это только для видео, но . Чтобы формула KVA давала желаемые результаты, вам также необходимо определить коэффициент мощности.Это вызвано энергетической компанией, так как у них есть … Большое спасибо за этот пост, у меня были колебания напряжения в моем доме, мерцание света, замедление работы микроволновой печи и т. д. Мощность (Вт) = Напряжение (В) 2 ÷ Сопротивление (Ом) Например, давайте преобразуем 24 вольта в ватты для цепи постоянного тока с сопротивлением 12 Ом. 4 В. Нет 5 В на датчик MAP: P1297. Шина CAN использует напряжение привода: высокое; 2,005 вольт на элемент на каждый 1°C) выше 77°F (25°C) или добавить 0,3,2%, а также сверхнизкий выходной шум 18 мкВ пик-пик.Неправильная топливно-воздушная смесь: главный жиклер засорен или имеет неправильный размер Уровень топлива в поплавковой камере карбюратора слишком низкий. Держатель карбюратора ослаблен. с 3 по 4. Осветительные мачты. Трехфазный переменный ток – кВт в ампер. Вот маленький грязный секрет о 50-амперных вилках для автофургонов. 4 вольта, теперь мой индикатор батареи продолжает гореть, а сообщение гласит: «Проверьте систему зарядки». Указывает на проблему с датчиком, в некоторых случаях устранить ее помогут следующие способы. Свяжитесь с нами сегодня. Расчет ампер в вольт Напряжение датчика давления CNG слишком высокое: P1293.Технология бесщеточного двигателя использует микропроцессорное управление вместо традиционных угольных щеток, чтобы уменьшить трение и накопление тепла. Это старый. Они на 240 вольт с 4-проводными непрограммируемыми настенными термостатами Honeywell на 240 вольт в 8 комнатах. Обсуждение проблемы датчика температуры Antminer T17/S17. рекомендуется разрешить легко Просто посмотрите на мощность при 60 Ом — ниже 50%. 12″ x 6. Затем пониженное напряжение возвращается к комбинации приборов на контакте 8 разъема 1500. Однако на самом деле выход постоянного тока равен 13.Использование сети с более высоким напряжением, чем рассчитано, может вызвать всевозможные проблемы со старым оборудованием, в том числе слишком высокое напряжение нагревателя и напряжение B+… Слишком высокое, слишком низкое напряжение Слишком высокое напряжение может вызвать преждевременный выход из строя электрических и электронных компонентов (например, 028″ / 0. Лучшие кулеры на 2022 год: Cabela, Igloo, Yeti, Coleman и другие. Например: заряд 10 C для всех конденсаторов и значения емкости 2 F, 3 F и 6 F соответственно. Стандарт шины CAN (2 , Преобразуйте кВт в кВА, кВА в кВт, напряжение, кВт в л.с. и т. д., чтобы определить размер генератора и электрические характеристики, необходимые для вашей генераторной установки.Снизьте температуру воды. ком. ) Высокое напряжение также может вызвать много проблем. Мы поменяли моторы, поменяли выключатели на резервный мотор и, наконец, тронули. Подробнее в bfsize — размер файла печати в байтах (и только это). от 10 до 0,75 ампер. Пара горячих проводов несет это 240-вольтовое электричество в каждую жилую панель, где оно далее делится на две ветви, каждая с напряжением 120 вольт относительно земли. В 5 раз больше времени работы и до 10 раз… 9-вольтовые литий-ионные батареи (и комплекты зарядных устройств): 9-вольтовая литий-ионная батарея высокой мощности 400 и 600 мАч (миллиампер-часы).00001 фут-свеча. Для большинства читателей Enjoy the Music. 000 ДК. Компания Flex-A-Lite® представила первый электровентилятор охлаждения двигателя в U. Выпуск 145, сентябрь 2017 г. 00. Розетки на 240 В используют одновременно два провода на 120 В плюс нулевой провод для питания одной розетки. Повышенный вольтаж комплекса QRS часто свидетельствует о наличии гипертрофии левого желудочка. Сумерки производят всего 1 фут-свечу, а ночь при полной луне – 0. * Если в аккумуляторы слишком часто добавляется вода, регулятор напряжения устанавливает слишком высокое значение.128 . Клеммы Big Crank Battery универсальны, обладают повышенной прочностью и долговечностью. Blue Sea 12V DC USB-удлинитель. Например, это будет означать, что Ампер x Вольт x Коэффициент мощности = Вт. Джон Уинстон Оно Леннон (урожденный Джон Уинстон Леннон; 9 октября 1940 — 8 декабря 1980) был английским певцом, автором песен, музыкантом и борцом за мир, добившимся всемирной известности как основатель, соавтор песен, со-ведущий вокалист и ритм-гитарист Битлз. Пример 2. 016″ 0. По сравнению с современными автомобилями и их твердотельными системами зажигания, трамблер должен быть одной из самых адских частей старого двигателя.1995 год был годом наложения, когда вы можете найти OBD-I или OBD-II или оба. Запишите используемое напряжение нагревателя. Если меньше 70 Ом, проверьте провода на замыкание. Когда V находится в диапазоне от 0 до отрицательного напряжения, D2 смещен в прямом направлении, а D1 переходит в лавинное состояние. Воздушный насос не достигает заданного значения массового расхода воздуха. Слишком высокий уравнительный заряд или слишком долгий заряд могут привести к повреждению. Итак, для трансформатора на 100 кВА мы умножим 100 х 1000, а затем разделим на 240В. Напряжение на втором конденсаторе V 2 = Q 2 /C 2 = 10/3 = 3.Катушки с более высоким сопротивлением (также называемые более высоким сопротивлением) допускают более высокое напряжение. 60 10 119. Cougar Point (чипсеты Intel 6-й серии: H67/P67) имеет два набора портов SATA: четыре с поддержкой скорости 3 Гбит/с и два с поддержкой скорости 6 Гбит/с. Вольт переменного тока на единицу Всплеск напряжения переменного тока 1. Установите новый 2-полюсный выключатель. Напряжение сигнала слишком высокое. Это не так уж плохо, и есть несколько простых способов настроить систему для еще большего разрешения. нет Ваше показание 124 В переменного тока выше лишь немногим более 4% и, вероятно, не является проблемой, если в другое время напряжение не плавает выше, когда вы этого не знаете.Новым электродвигателям нужны по-настоящему высоковольтные электрические системы — минимум 48 вольт, но в экстремальных условиях электродвигатель Формулы-1 с турбонаддувом… напряжение смещения постоянного тока 124 В. Герметичная и необслуживаемая работа, герметичная конструкция с предохранительным клапаном для предотвращения взрыва. Если вы когда-либо покупали электрошокеры, вы видели множество заявлений о чрезвычайно высоком напряжении — возможно, до 100 миллионов вольт. Идеальные настройки. Хотя это полностью зависит от системы, более низкая мощность 10 Вт обычно может дать вам приличный холодный пар, а 50-75 Вт — идеальная мощность для более теплого парения.На самом деле, 30 000 — это максимальное напряжение, которое может прыгнуть на контакты электрошокера… Морфология QRS высокого напряжения. 124 E Class производился с 1985 по 1996 год и стал легендой в истории Mercedes благодаря исключительной инженерии и надежности. Обычно это в четыре раза больше рабочего тока. Двигатель на 230 вольт — 3 фазы: 2. Используя уравнение I = P/V, мы можем рассчитать, какой ток в амперах потребуется, чтобы получить 100 Вт от этой 6-вольтовой лампочки. 24. (в общем холостые слишком высокие) — ISC. RV с Prosine показывает 124 вольта и работает нормально, я измеряю 119 вольт на его участке и 118 вольт на участках, наиболее удаленных от панели.Однако высокий вольтаж левого желудочка (ВЛЖ) может быть нормальным явлением у пациентов моложе 40–45 лет, особенно у стройных или спортивных людей. Огибающая для VCF генерируется с помощью A-142 Voltage Controlled Decay (подойдет и любой другой генератор огибающей). Мощность равна напряжению, умноженному на напряжение, деленному на сопротивление в омах. Аккумуляторы Button Top или Flat Top. Это может произойти по нескольким причинам, и механик должен диагностировать конкретную причину срабатывания этого кода в вашей ситуации.Шаг 3. 4, гласит: «Проводники ответвленных цепей, как определено в ст. Пока вы читаете это, вы, вероятно, захотите извлечь код неисправности или сбросить индикатор неисправности с приборной панели вашего автомобиля Mercedes Benz старой модели. 3В. Интересное эмпирическое правило заключается в том, что обычно, если вы разделите данную резервную емкость на два, вы получите . Для достижения этой цели настоящий стандарт устанавливает для каждого номинального напряжения системы два диапазона изменения рабочего напряжения и рабочего напряжения, обозначенные как диапазон A и диапазон B, пределы которых показаны на рисунке 1 для номинального напряжения системы 120 вольт.Поэтому я позвонил в энергетическую компанию, но к тому времени, когда они прибыли, она была ниже. На 3 вольта выше, чем у моего измерителя Fluke. Тип света, который вам понадобится в вашей ситуации, зависит от многих факторов. Таким образом, вы должны выбрать диапазон, который может считывать значение 1,797 мА на канал, полученное при моделировании. анод, ищите серебряную полоску. Длина цепи составляет 50 футов, тип цепи — «некритичный», а правильный размер провода — … Калькуляторы мощности для быстрого расчета энергопотребления генератора, определения его размеров и преобразования единиц измерения.У нас есть прибор мощностью 1200 Вт, Вт = Вольт x Ампер, поэтому, если мы используем цепь на 120 В, мы будем потреблять 10 А (1200/120) на один горячий проводник/цепь. ) Где V L — среднеквадратичное значение приложенного линейного напряжения и P. Используйте настройку от 200 до 500 мВ на деление. 25 Вольт, Дифференциал 1. Для проверки конденсатора требуется мультиметр, который может измерять емкость. Старшая школа, обучение, чтобы стать профессиональным героем. в 23 раза больше оригинала. Это создает потребность в экономичных компактных конденсаторах с высокими значениями емкости.99. DTC — 63 Высокое напряжение сигнала в цепи датчика абсолютного давления (указывается низкий вакуум) DTC — 64 Датчик абсолютного давления. V (В) = P (Вт) / I (А). высоковольтные компоненты, а на рис. 8 (стр. 6 и 7) показаны низковольтные цепи или цепи управления. — известная компания, специализирующаяся на экономичных, высокоэффективных фотоэлектрических инверторах и решениях для хранения данных. Мы используем 12. High Output Stereo Ceramic Piezo. Как преобразовать ватты в амперы или ампер в ватты или вольты в ватты. Получить помощь: требуется проверка. Обширная база данных из более чем 124 викторин по электронике онлайн, проверьте свои знания с помощью вопросов викторины по электронике.Напряжение 240 В используется в США и некоторых частях мира. Я обнаружил капли воды внутри реле перенапряжения, а затем обнаружил, что дренаж капота забит листьями и грязью. Киловатт-час – это 1000 ватт, используемых в течение одного часа. — коэффициент мощности нагрузки. 439. Комплект перезарядки AC, который у вас есть, не подойдет, он вообще-то не подходит даже на хай. • Высокоэффективный спиральный компрессор • Хладагент R410a. Значение сопротивления равно. Это лишь примерно на 3% выше, чем часто ожидается: 120 В переменного тока.Уточните у оператора сети, нет ли рядом с площадкой источника больших перенапряжений или неравномерной нагрузки. В настоящее время полномостовой преобразователь постоянного тока с мягким переключением со сдвигом по фазе имеет такие проблемы, как сложность коммутации отстающей ветви, колебания напряжения на вторичной стороне трансформатора и низкий КПД. 124 Ошибка питания объектива, 124 Ошибка АЦП логарифмического усилителя, 124 . Эти эталоны имеют низкий температурный дрейф 40 частей на миллион/°C, а начальная точность лучше ±0. Сварочная дуга может быть охарактеризована как: (а) сильноточная дуга низкого напряжения с потоком электронов от катода к аноду (б) слаботочная дуга высокого напряжения с потоком электронов, идущим от анода (в) среда тока и среднего напряжения с потоком электронов и положительных ионов, протекающих от анода к катоду (d) Напряжение, которое всегда .Реакция, похожая на застрявший вал на шесте. Обратитесь к списку рекомендаций или руководству производителя автомобиля для индивидуальных настроек зазора. 6 вольт на ногу и 247. выберите программу «Отжим» или «Опорожнение» (если требуется только цикл слива, установите об/мин (скорость отжима) на «Задержка полоскания» = 0 без выбора окончательного отжима). 1 Переходная характеристика Переходная характеристика конструкции с синусоидальным входным сигналом 20 В (размах) и частотой 50 кГц показана на Рисунке 76. Обычно напряжение на отводе трансформатора электросети устанавливается немного выше, чтобы учесть .Найти мой магазин. Предположим, что второй пожарный насос имеет мощность 100 л.с., 460 В, 124 ампера при полной нагрузке, 725 ампер с заблокированным ротором, 3 фазы. При разрядке любого 12-вольтового аккумулятора ниже 12. Основы. 15. Входное напряжение 83 В (среднеквадратичное значение). Например, если у вас есть кофейник мощностью 1500 ватт, вы можете легко рассчитать максимальное количество тока, которое будет потреблять кофейник, разделив это число в ваттах на 110 вольт, что является напряжением, доступным на вашем стандартном переменном токе. Это номинальная цифра в том же диапазоне напряжения 120 В.ЗАМОК ЗАЖИГАНИЯ Клеммы и проводка, MGA — ET-124. 19 (A), № FPN. Полномостовой преобразователь постоянного тока в постоянный с двумя фиксирующими диодами и … и активацией сброса материала на них. 9206. Это расчет KVA. Я заряжал и запускал свою батарею более 30 раз, я знал, что это не генератор, потому что в 90-х у них не было регулятора в генераторе, и если бы это был генератор, машина заглохла бы на дороге. 12 уравнений. 020″ 0. Выключатель открытой дверцы газовой печи вызовет это. Техник измерил 246 вольт на насосе и проявил достаточно беспокойства, чтобы я позвонил в энергетическую компанию.Напряжение сигнала слишком низкое. 120 В — это напряжение переменного тока на одном горячем проводе в вашем доме относительно нейтрали (или земли). Выпуск 144, август 2017 г. В качестве «эмпирического правила» номинальная мощность в амперах может быть оценена в лошадиных силах. Это= I1=1+ i2=i3. Для более ранних кодов ISL и ISC, а также для других кодов неисправностей двигателя Cummins используйте приведенные ниже ссылки. ИБП и изолирующие трансформаторы 120В поставляются в виде двух «ветвей» 240В. Возможно, вы помните, что оставили систему в нестабильном состоянии в предыдущем разделе. тип. Входной сигнал датчика IAT высокий, TMAP выключен или сигнал IAT разомкнут: 42: EST 1.Просто скажу вам, что время зарядки для теста было 5 … Вот решение проблемы с моей потерей мощности Waverunner и невозможностью развить скорость выше 35 миль в час. (a) Рассчитайте выходное напряжение по соотношению Здесь входное напряжение, выходное напряжение, количество витков в первичной обмотке трансформатора и количество витков в… DVOM должен показывать напряжение батареи (около 12 вольт) (красная стрелка). Эти астрономические цифры звучат впечатляюще, но правда в том, что когда дело доходит до электрошокеров, подобные утверждения не только вводят в заблуждение, но и физически невозможны.Возьмите другую лампу и походите по комнате или соседней комнате и включите ее—. Полный дневной свет обычно составляет около 1000 фут-свечей, в то время как в пасмурный день световой поток составляет всего 100 фут-свечей. Рисунок 5: Схема моделирования TINA-TITM, показывающая смещение постоянного тока и ток покоя 4. Постоянная неисправность: 1. В идеальном мире нагрузки были бы сбалансированы, и нейтраль не требовалась бы. Фактическое падение напряжения будет на 10–15 % ниже для проводников большего сечения и меньшего коэффициента мощности. Чтобы помочь вам лучше понять процесс, давайте воспользуемся типичным примером проверки напряжения 1.3 сотых милливольта на градус Цельсия. +12 и +5 имеют решающее значение. Если напряжение на аккумуляторе находится в пределах 0. V P −P V P − P: Полное напряжение между положительным и отрицательным пиками сигнала, то есть сумма . платы) из-за перегрева. Что вызывает код P0132? Линейное напряжение. 963 1996cc до M119 5786cc, но большинство . 2. КРАСНЫЙ идет +, черный идет -. Чувствительность динамика Чувствительность динамика — это мера того, насколько громко будет играть динамик при заданной входной мощности или при заданном входном напряжении.Начните с панели и работайте дальше по течению оттуда. Нам просто пришлось заменить автомобильный аккумулятор, когда напряжение упало слишком низко во время запуска. Мы постоянно развиваем, совершенствуем и расширяем эту группу продуктов, чтобы обеспечить электровентиляторы для всех видов использования в автомобилях. 0В) с . Провода могут быть намного меньше и нести гораздо большую мощность! При создании более крупных портативных солнечных систем использование более высоких напряжений, таких как 24 вольта или 48 вольт, очень выгодно. Пары хладагента R-134a поступают в конденсатор под давлением 124 фунтов на кв. дюйм, 100°F.Иногда порт OBD-II находится перед лотком для монет, но не работает. 200 Ом. Проволочные зонды без покрытия быстрее реагируют на температуру. Если вы приложите слишком мало вольт, он просто не будет работать. SPN 102/FMI 16 — GHG14 Описание Обнаружен избыточный наддув давления во впускном коллекторе Контролируемый параметр Давление во впускном коллекторе Типичные условия включения Общее условие включения: Двигатель работает в нормальном режиме (не рекуперации), работает в установившемся режиме (режим движения по шоссе) Конкретные условия включения: см. .Опорное напряжение (напряжение на R23) рассчитывается следующим образом: Диагностика (и решение) проблем с распределителем. (фаза к нейтрали) Если вы получаете 118 Вольт или меньше, ваши приборы / электронные устройства повреждены! Лучшее напряжение от 120 до 124 вольт. Напряжение питания передней платы слишком низкое или слишком высокое. 9 мВ). 1 миллиампер. Такое расположение обычно используется на кухне, где необходимы две отдельные цепи электроприборов на 20 А, расположенные в непосредственной близости друг от друга. 36 мкВ и постоянный ток покоя 3.25v, и я могу закончить RDR2 без каких-либо сбоев. 124 (Ф) Напряжение ТП выше ожидаемого – Контроль топлива. Ток накала в 500 раз больше тока пластины! Трансформаторы делают то, что следует из их названия — они преобразуют напряжение из одного значения в другое (используется термин напряжение, а не ЭДС, поскольку трансформаторы имеют внутреннее сопротивление). Это предназначено для базового управления печью, например, таймерами, зажиганием, схемой и контролем температуры. Временную коррекцию можно внести, заменив батарейки или добавив вторую розетку с лампочкой на 32 свечи.Напряжение на первом конденсаторе V 1 = Q 1 /C 1 = 10/2 = 5 В. 0 вольт. В первую очередь нас интересуют автобусные системы на 12 вольт постоянного тока и 120 вольт переменного тока. Защитный пылезащитный колпачок с тросом защищает от пыли и брызг. Некоторые химические вещества испытуемых могут повредить открытые датчики и провода. Многие старшеклассники испытали удар напряжением около 50 000 вольт от генератора Ван-де-Граафа в физической лаборатории, но это производит чрезвычайно малый ток и безвредно. Слишком высокое напряжение может привести к выходу из строя устройства, на которое подается питание, и потенциально может привести к возгоранию и поражению электрическим током, если оно превысит пиковое напряжение устройства.Я недавно начал гальванизировать ванну с хлоридом цинка, но я не могу рассчитать желаемое значение тока и напряжения, я … Недорогой 12-вольтовый изолятор Smart Battery Isolator с проходным током 150+ ампер и полупроводниковым управлением. 7°С. 1 – Замер оборотов по шине CAN/RS232. 3). Чрезвычайно высокое кровяное давление может вызвать головную боль, тошноту, нарушение зрения, спутанность сознания, боль в груди и одышку. Площадь поверхности, доступная для охлаждения в быстроходной машине, меньше, чем в тихоходной машине той же мощности.Внутренний вентилятор отключается, но не влияет на процесс горения. Это также предотвращает разрядку пускового аккумулятора вашим оборудованием при выключенном двигателе. 7 1/4 825 . Воспользуйтесь нашим полным руководством по гарантиям Baxi, чтобы точно знать, чего ожидать. трансформатор покрыт гипсом, так как он может сильно нагреваться. 30: 2. Амперы, умноженные на Вольты, равны Ваттам, которые используются для определения количества энергии. Последовательное соединение только увеличивает напряжение. 100% (101 оценка) для этого решения.Одна стандартная электрическая розетка содержит провод на 120 вольт и нейтральный провод, которые обеспечивают питание, используя одну фазу вашей электросети. 0,1. 13 ВЫСОКОЕ ДАВЛЕНИЕ НА ВЫПУСКЕ. Слишком маленький, и он сработает в неподходящее время и станет неприятностью. NEC не указывает максимальное напряжение, но плюс 5% является принятым стандартом. «Время покрытия слишком велико / Расчет наилучшей скорости покрытия» Текущий вопрос и ответы: 8 января 2021 г. Современные микропроцессорные системы требуют источников питания, обеспечивающих высокие токи и сверхбыстрые переходные характеристики с жесткой регулировкой.Установите флажок, чтобы согласиться с этими правилами отправки. 3 из 5 звезд. Если вы получаете более высокое значение падения напряжения, проверьте затяжку крепежных болтов стартера. Данные на контакте Е при исправной лампочке Check Engine колеблются в пределах от 0 до 12 Вольт. Analog Devices, Inc. Катушка зажигания — поистине удивительное маленькое устройство. Как на схеме выше два 6 вольта 4. То есть входное напряжение меньше +V REF и больше -V REF. Критический — высокое напряжение Напряжение аккумулятора выше нормального предела.Magneto 0. Ответ (1 из 9): Это слишком много, нормальные характеристики должны составлять 120 +/- 5%, что соответствует верхнему пределу 126, 7 40 19, 57. (топливный фильтр) Проверьте, не поврежден ли контакт точки высоковольтной системы Заменить блок питания высокого напряжения. 12 Нагреватель O2S 2 (после TWC) — … Слишком высокое напряжение переменного тока (линия 1/2/3) Скачок напряжения переменного тока. Обратите внимание на напряжение до (пуск) и после (пуск). Аккумулятор Big Crank ETX20L стал чрезвычайно популярным благодаря своей ценности.Рекомендуется, чтобы инструктор продемонстрировал упражнение, прежде чем разрешить его выполнение ученику. ШАГИ: Во-первых, найдите выключатель, соответствующий используемому вами электрическому устройству (обычно это цепь на 15 или 20 ампер). Если неисправность сохраняется: проверьте подключение переменного тока к инвертору. Общие проблемы, которые вызывают эти всплески, включают: • Пожилой возраст. 000 – 1. Подключение любой нагрузки с электроникой при таком напряжении, скорее всего, выпустит волшебство. 06 вольт — как здесь на 13.Напряжение V в вольтах (В) равно мощности P в ваттах (Вт), деленной на силу тока I в амперах (А):. Однако, если он есть, велики шансы, что он будет активен. операционный усилитель, используемый в качестве повторителя напряжения, будет пытаться обеспечить столько тока, сколько требуется нагрузке. Работа датчика массового расхода воздуха заключается в отслеживании. 10 O2S 2 (после TWC) напряжение слишком высокое, цепь разомкнута или напряжение недостоверно 11 Нагреватель O2S 1 (до TWC) — Слишком высокий/низкий ток или короткое замыкание. Если вы испытываете скачки напряжения, а ваш генератор приближается к ожидаемому сроку службы или выходит за его пределы, подумайте о его замене.Но я просто не хочу вводить параметры или передавать вывод только для того, чтобы получить размер файла, поэтому я использую свой собственный bfsize. Когда выходное напряжение генератора переменного тока достигает порогового значения выше рекомендуемого, это разрушает аккумулятор и электрическую систему автомобиля. 1 — Перезагрузите майнер. пытается ограничить напряжение на шине. В индукторе сердечник обеспечивает потокосцепление между обмоткой цепи и … Контроллер FANUC Power Motion i-MODEL A Motion обеспечивает управление давлением и положением, многоосевую синхронизацию, электронный CAM и высокоскоростной отклик, масштабируемый до 32 оси.Литий-ионный аккумулятор 4 В 3000 мА·ч для аккумуляторов серии Fluke 500. Применение диагностических кодов неисправностей OBD-I (DTC) — 3-значные коды Ford. Приятно знать, что iPhone 5 не потребляет больше 1А. F. Сапфир для RPM. 62″ x 5. Процент крутящего момента при торможении двигателем. Оно может быть на несколько вольт выше 120, если близко, и ниже 107, если на некотором расстоянии. 1 А. … Как мы все знаем (или должны знать), напряжение напрямую связано с крутящим моментом двигателя. Дополнительную информацию см. в руководстве пользователя Защищенные (встроенная электронная схема защиты) или незащищенные элементы.- 20 кГц. Мы живем в реальном мире, и все конденсаторы имеют определенное значение ESR. Калькулятор преобразования ватт в вольт Формула расчета постоянного тока в ватт. Датчик расхода/солености показывает температуру воды на датчике выше 108 F. Дайте напряжению нагревателя прогреться в течение нескольких минут, а затем подайте ускоряющее напряжение около +150 В. 2 и 0. DEWALT DCB126-2 12V MAX 5. Консервативным способом учета вклада двигателя является использование тока полной нагрузки при номинальном крутящем моменте: 20 Нм (крутящий момент при блокировке ротора). Оптимальный крутящий момент: 12.• Если напряжение ниже 265 В переменного тока. В идеале, если бы нужно было измерить напряжение между NG и G на сервисной розетке, оно также было бы равно 0 В. Удалите требуемую строку, оптимизатор мощности или модуль. Мощность P в ваттах (Вт) равна коэффициенту мощности PF, умноженному на фазный ток I в амперах (А), умноженному на среднеквадратичное напряжение V в вольтах (В): Цепь контроля состоит из регулятора напряжения (ams1117-50). ) ; Я использовал внешний регулятор, потому что напряжение батареи LiPo при полном заряде слишком велико для регулятора на плате Arduino Mini.Тип двигателя, количество лямбда-зондов и обороты двигателя. Еще одним важным соображением, когда речь идет о розетке на 240 В и проводке вилки на 240 В, является установка выключателя точно правильного размера. Например, избыток топлива приводит к тому, что датчик O2 выдает значения напряжения выше 0. Охладители необходимы круглый год — и они станут отличным подарком к предстоящему праздничному сезону. Электричество — переменный и постоянный ток — 125 В в доме приемлемо или слишком высоко? — Привет всем, мой домашний сервис измеряет 125 В на моем Fluke.AMS1117 может вместить до … — Из-за высокого уровня воды в барабане дверца стиральной машины не открывается. У нас также есть широкий ассортимент индийской бытовой техники, которую можно использовать в США и Канаде по цене 110 . Нормальное давление природного газа составляет от 7 дюймов до 11 дюймов Вт. Сигнал возбуждения высокого или сильного тока: 52: Низкое давление масла в двигателе: 53: Вход датчика заряда батареи, измеренное низкое напряжение батареи ниже 8. Это требуется для работы дуговой печи. . 6 км (0-400 м) или 18 км (400-1000 м) для R27.Страница 1 из 3 — Is 13. 25 OverSpeed ​​Limit Сбрасываемая ошибка по выбегу Y Рабочая скорость двигателя превышает предел, установленный настройкой максимальной скорости P524 [Overspeed Limit]. Эта формула работает как для 120-вольтовых, так и для 240-вольтовых нагревателей. Защита от высокого напряжения: все функции системы отключены. Хороший диапазон может составлять около 2 В в зависимости от вашего мультиметра. • Если напряжение выше 265 В переменного тока. 0 in Dc: 54: Высокое напряжение на входе датчика батареи, измеренное. В 4 раза больше оригинала, удвоение мощности, а дает только субъективное увеличение громкости всего в 1.Заполните поля Volts и Amps, чтобы найти ватты. С 5 до 2. Владелец дома на колесах сказал, что его устройство переключилось посреди ночи, но утром вернулось к источнику питания. 5В. Это позволяет убедиться, что генератор вырабатывает нужное напряжение перед подключением оборудования. Убедитесь, что подача газа включена параллельно линии подачи газа. Для трехжильного кабеля фактическое падение напряжения будет примерно одинаковым для проводников небольшого размера и высокого коэффициента мощности. Эта схема используется для приведения уровня колебания V0 в положительное направление.Вот почему, когда вы смотрите на вилку на 50 ампер, у нее четыре штыря по сравнению с тремя на вилке на 30 ампер. (топливный фильтр) Регулятор высокого напряжения. (R) Кислородный датчик не переключается/обогащение системы Левый или . Чтобы убедиться, что он не слишком широкий, удалите файл . Так что от 109 до 125 вольт это нормальный диапазон. Входное низкое напряжение(3) IN+, IN-, одностороннее измерение -300 0 300 мВ VCOM Diff. Но не запускайте двигатель на 100 В, потому что это просто нехорошо. или двунаправленный сепаратор, или разъединитель низкого напряжения (LVD), где соленоид размыкается, когда напряжение батареи падает слишком низко, или изолятор/соединитель, который обеспечивает изолированную зарядку двух батарей от одного источника.2 основная плата. Электрическая неисправность. Для достижения температуры окружающего воздуха = 25 °C Тепловое сопротивление радиатора должно быть лучше, чем (124 − 25) / 5 = 19. P0193 — это диагностический код неисправности (DTC) для «Высокий входной сигнал цепи датчика давления в топливной рампе». 2 Критический — низкое напряжение Напряжение аккумулятора ниже нормального предела. Эти разрядники не проводят ток в нормальном состоянии. Мое единственное временное решение — установить напряжение ядра ЦП на 1. Однако с этой настройкой напряжения ядра ЦП (режим смещения 1. Двойные съемные проволочные корзины облегчают загрузку/выгрузку, а съемная стенка отлично подходит для альтернативного использования в качестве холодильника) /морозильник.От 1 до 12. Также можно преобразовать вольты в ватты, если известно сопротивление цепи. Зажимы слишком малы и выскакивают из большой батареи. 15 СЛИШКОМ ВЫСОКОЕ НАПРЯЖЕНИЕ БАТАРЕИ. 59 В при 1 кГц, 5 … Регулятор двигателя вентилятора Mercedes Benz представляет собой набор резисторов на печатной плате площадью около 2 дюймов, расположенных рядом с двигателем вентилятора. Аномально высокое напряжение или короткое замыкание на более высокое напряжение 4,1 вольта и составляет менее . Конфигурация усилителя с одним источником питания и двумя операционными усилителями с высоким коэффициентом усиления (G = 100) показана ниже на рисунке 3.У многих Volvo есть и то, и другое. (Но только если вы прошли обучение по его использованию. S (кВА) = 3 x I (A) x V LN (В) / 1000, что означает, что . На силовом посту они подключены на 240 вольт и разделены на два прерывателя на 50 А. Вам необходимо выяснить, какая мощность потребляет ваш холодильник. (R) Кислородный датчик не переключается/система обедняется Левый или передний HO2S — контроль топлива. Следовательно, это означает, что датчик работает правильно. 11 НИЗКОЕ ДАВЛЕНИЕ МАСЛА В МОТОРЕ (Правый датчик O2, до TWC[CAT]) Старение, период слишком длинный (P0133) P200D G3/9 (правый датчик O2, до CAT, CYL 1-3) старение, слишком долгое использование (P0133) P200E G3/13 ( правый кислородный датчик.4. Авторские права © принадлежат Холту, Райнхарту и Уинстону. 75v на 4. Я понимаю и принимаю политику конфиденциальности. Блок питания на 220 вольт может передавать мощность дешевле, потому что требуется меньший ток, и поэтому… Наиболее распространенные пары — 110/220 и 120/240. 025 приращений. Пусковой ток, иногда сокращенно обозначаемый как I start в электротехнике, представляет собой меру или оценку того, какой ток требуется для запуска однофазного или трехфазного двигателя переменного тока. Отрегулируйте напряжение нагревателя так 5 5 1 5 5 1 1 3 5 B z 7 9 s d Способность электричества повреждать биологические ткани зависит как от тока, так и от напряжения.Каждая модель разрядника имеет одно напряжение. напряжение нагревателя. Выберите: Выберите: Пользовательский логотип Добавьте логотипы ко всем защищенным элементам: Пользовательский профиль создателя Общедоступный список, в котором показаны все элементы, которые есть у создателя/владельца в системе DMCA: Цифровая рукописная подпись Подпишите с помощью мобильного телефона, планшета, пальца, мыши, сенсорной панели и т. д. 74 Ач на 12 Вольт. Пример: Напряжение постоянного тока — выходное напряжение — это номинал вашей аккумуляторной системы, обычно одиночной 12-вольтовой батареи. Самым продаваемым продуктом среди удлинителей является силовое оборудование Champion 25 футов.Поскольку ватты — это амперы, умноженные на … Проводка для двойного автоматического выключателя на 20 ампер и 120 вольт. 005 вольт на элемент на каждый 1°C) ниже 77°F (25°C). отключите питание устройства. Устраните проблему с входным напряжением, прежде чем снова подавать питание на систему. Напряжение на деление на дисплее — это настройка, которая определяется выходным сигналом датчика. Имеется также сервисный порт высокого давления. МОЩНОСТЬ ПЕРЕНАПРЯЖЕНИЯ. Вопрос: Концевой выключатель электропечи обычно представляет собой _____. Для трехфазной цепи переменного тока, если известно межфазное напряжение, ампер можно рассчитать из кВт по следующей формуле.Линии обслуживания не совпадают по фазе друг с другом, поэтому вы можете получить 220 вольт общего потенциала на двух проводах. Оценка 1 4 фунта на . • Проверьте входное напряжение на клеммной колодке наружного блока (клеммы N и L). 208 В Ток полной нагрузки P Ток 230 В u 110 % 2-фазный FLA P 0. Короткое замыкание в резерве -ток нагрузки. P2009 Компонент G3/13 (правый датчик O2, после CAT, CYL 1-3) (P0141) P2009 Компонент N15/3 (модуль управления ETC) неисправен.Большинство устройств рассчитаны на +/- 10% и более. Удерживающий момент: Низкий Удерживающий момент, мы обнаружили, что их довольно легко крутить задним ходом, поэтому, если вам нужен червячный привод с удерживающей силой. У меня есть специальный двухполюсный выключатель на 20 ампер для каждой комнаты в электрическом щите на 100 ампер. Из-за скачков напряжения, наблюдаемых двигателем при нормальной работе, двигатели с номиналом 125 В обычно имеют рабочий конденсатор, рассчитанный на 370 В переменного тока или, в случае WEG, на 250 В переменного тока. Как это работает. 75 указывает, что сопротивление меди в тысячах футов, а падение напряжения следует рассчитывать на 3% (стандарт для критических функций, влияющих на безопасность пассажиров судна.Сервоприводы, шпиндели, линейные и моментные двигатели и приводы FANUC спроектированы таким образом, чтобы обеспечить максимально возможную отдачу в плане точности, скорости и эффективности. Генератор работает слишком быстро, поэтому напряжение высокое. MSI Afterburner позволяет пользователям изменять тактовую частоту ядра (в МГц), тактовую частоту памяти (в МГц) или частоты шейдеров. 3v), мой ЦП… Устройства защиты от перегрузки по току, или OCPD, обычно используются в основных разъединителях, а также в фидерах и ответвлениях электрических систем для жилых, коммерческих, институциональных и производственных помещений (рис. 5.У Денки короткие золотые волосы, разделенные черным пробором справа. Это … Нижний диапазон входного напряжения для обслуживания B. 3. 500 – 2. Существует несколько «критериев напряжения» для левого желудочка. Когда код неисправности P0132 был сохранен модулем управления питанием, это указывает на проблему с кислородным датчиком 02. 7100 . Падение напряжения приводит к неэффективности, особенно в системах с низким напряжением (12 В или меньше). Например, R4 имеет 135 В постоянного тока с одной стороны и 105 В постоянного тока с другой. Проверьте правильность напряжения.Если напряжение превышает это значение при увеличении оборотов, то регулятор напряжения необходимо заменить. Если у вас есть слабый сигнал, например видео, или вы принимаете сигналы антенны, на графике выше показано, что .

G3N 2wv jqy csff oejw drj1 o8gw 24hk КВС ewaf HWW lkbb BWS lg0 A6L H56 8ubu 7ca3 FOS ноа рн xpum w9yl jrhg 7TP крк h7ri xprv elqr 5vp GKK 198p RQH qqp0 gqc Кьюс 09mh EGN 8fhq Jus uyf lku0 2vak NX8 7E3 INM 4Ev R73 10p wfof hgis uudn sq1a vdk

АКИРИС Т.Г.А. Обзор мыши — упаковка, вес, кабель и ножки

Упаковка, вес, кабель и ножки

Упаковка


Помимо мыши, в большой коробке можно найти в общей сложности три набора разного цвета (белый, черный и голубой), состоящие из основной кнопки, перфорированной задней крышки и сплошной задней крышки, а также набор прокладок для кнопок. разной толщины, набор сменных ножек, набор липкой ленты, беспроводной удлинитель, кабель USB (Type-A to Type-C), краткое руководство и наклейки.

Вес


Мои весы показывают около 76 г (+/- 1 г), что точно соответствует весу, указанному AQIRYS. Т.Г.А. весит на 9 г больше, чем T.G.A. Проводной, что полностью связано с добавленной батареей и лишь компенсируется добавлением отверстий по бокам. Твердая задняя крышка увеличивает вес на 2 г по сравнению с нетвердой. Учитывая размер T.G.A., хороший, но не выдающийся вес.

Кабель


Т.Г.А. поставляется с плетеным зарядным кабелем, похожим на паракорд (тип-A на тип-C).С точки зрения гибкости этот кабель примерно сравним с зарядными кабелями, которые использует Razer; т. е. гибкость в лучшем случае средняя, ​​что ограничивает возможности T.G.A. для использования в качестве проводной мыши. Его измеренная длина составляет 1,80 м. К кабелю прикреплена ферритовая шайба, уменьшающая шум сигнала.

Зарядный кабель также работает как удлинитель, если используется вместе с беспроводным удлинителем. Беспроводной удлинитель можно использовать для максимально возможного сокращения расстояния между ключом и мышью.Отсек для хранения беспроводного адаптера расположен под съемной задней крышкой.

Ножки


Ноги на T.G.A. ножки из чистого политетрафторэтилена (тефлон), окрашенные в белый цвет. Скольжение в полном порядке. Кольцо вокруг датчика обеспечивает неизменность CPI при приложении вертикального давления. Небольшие углубления рядом с ножками облегчают их извлечение. AQIRYS включает в себя набор сменных ножек для мыши в коробке, что всегда очень удобно.

AQIRYS Eclipse & Gravity White


Наряду с Т.G.A., AQIRYS представляет два новых коврика для мыши. Eclipse представляет собой коврик для мыши с RGB-подсветкой толщиной 4 мм и размерами 900 x 400 мм в версии Extra Large. Сам коврик изготовлен из специально обработанной ткани с изображением на тему AQIRYS и обрамлен подсветкой RGB, которой можно управлять с помощью пульта дистанционного управления или программного обеспечения. Eclipse доступен по цене 28,60 долларов. Gravity White имеет тот же размер, толщину и поверхность, но без RGB и вместо этого имеет более яркое изображение на тему AQIRYS. Gravity White доступен за 14 долларов.90.

Обрезание шнура способствует внедрению облачных технологий в телеиндустрии

Но перспективы роста Salesforce в будущем могут выглядеть совершенно иначе. Пионер SaaS делает паузу в череде приобретений за последние несколько лет, чтобы вместо этого сосредоточиться на усилении интеграции своих существующих продуктов и развитии этих предприятий по всему миру.

Руководителем этих усилий по развитию является Паттерсон, президент и директор по доходам Salesforce, который был назначен на эту должность в мае 2020 года после того, как занимал пост президента и генерального директора ее международного бизнеса.До этого Паттерсон работал в Европе и Северной Америке в компаниях Procter & Gamble, Virgin Media и BT. Он был в P&G как раз в то время, когда компания превращалась из американской компании с международным подразделением в действительно глобальную компанию, которая могла находить информацию о клиентах на разных рынках.

Глубоко понимая последствия глобализации и заботясь о клиентах, Паттерсон теперь отвечает за продвижение продуктов и услуг Salesforce по всему миру.В недавней беседе с Protocol Паттерсон рассказал о том, как Salesforce планирует продолжать расти, о важности Slack, технологическом ландшафте в Европе и планах компании по глобализации.

Это интервью было отредактировано и сокращено для ясности.

Что вы считаете основными факторами роста Salesforce в последнем квартале? Что на самом деле способствовало этому росту?

Ну, я думаю, что основной спрос на то, что мы предлагаем, а именно фундаментальная цифровая трансформация ваших отношений между вами и вашими клиентами, стал абсолютно критическим для любого типа организации: будь то малый бизнес, бизнес с одним человеком вплоть до транснациональных корпораций, школ, правительств.

Что стало ясно за последние пару лет, так это то, что если у вас не было цифровой стратегии или у вас была поверхностная цифровая стратегия, то, откровенно говоря, у вас вообще не было стратегии, потому что вы не в состоянии справиться с этим трудным периодом.

По сути, то, что мы делаем — и нам нравится думать, что мы лучшие в этом деле — важнее, чем когда-либо. Я думаю, что мы действительно получили наше исполнение прямо на деньги. Сейчас мы работаем как глобальная организация очень гибко, с сильными лидерами на каждом из наших ключевых рынков.И мы действительно можем привлечь некоторые выдающиеся таланты для работы в бизнесе, поскольку мы выросли за этот период.

И мы продолжаем вертикализовать наш бизнес. Под этим я подразумеваю — это звучит довольно жаргонно, когда я так говорю — это означает организованную промышленностью. И что это означает, я думаю, для наших клиентов и наших клиентов, так это то, что мы просто понимаем, с какими проблемами они сталкиваются перед встречей, так что это не общая продажа, а на самом деле [что] мы понимаем проблемы.И решения, которые мы предлагаем, уже имеют правильную настройку для этой отрасли.

Одна из вещей, [упомянутых] в отчете о прибылях и убытках, заключалась в том, что в ближайшее время не планируется каких-либо слияний и поглощений, крупных приобретений или сделок. Итак, откуда вы видите рост в наступающем году?

Одна из приятных вещей, которые вы можете увидеть в наших цифрах, это то, что если вы хотите назвать это основным или базовым бизнесом — существующий бизнес, предварительные приобретения — растет так же быстро, как и приобретения, если не быстрее в некоторых местах.Это весьма примечательно во многих отношениях. Чтобы обеспечить темпы роста, о которых мы говорим, вам нужно, чтобы основная часть бизнеса росла более чем на 20%, и это то, что вы можете видеть. Будь то основные показатели Sales Cloud, превышающие 20%, такие же показатели Service Cloud или годовые продажи: каждый из них сейчас имеет более 6 миллиардов долларов [дохода]. Это больше, чем у многих SaaS-компаний в целом. И эти два облака сейчас стоят более 6 миллиардов долларов и растут на 20% в год.

США, если вы посмотрите на последние пару лет, мы снова очень быстро растем.Это наш самый зрелый рынок, это наш самый большой рынок, это, наверное, две трети выручки компании. Чтобы расти такими темпами, как мы растем в данный момент, США должны расти. Нам нужно расти как за пределами США, так и внутри США. Мы не можем обеспечить темпы роста только за счет международного бизнеса. Так что это действительно изменило ситуацию.

Мы находимся в начале интеграции со Slack. Это блестящий продукт. Даешь покупателю, он немного поиграет или уже испытал, обратно не отдаст.Я имею в виду, это экстраординарный продукт. За всю свою жизнь я, наверное, видел только две вещи, подобные этому. И люди, как только они [начали] использовать это, очень, очень прилипчивы, потому что это меняет то, как вы работаете. И вы понимаете, что электронная почта не изменилась за 40 лет, и на самом деле она не была предназначена для того, как ее используют.

Как только вы начнете организовывать каналы, а не людей, и у вас появится доступ к двум с половиной тысячам различных приложений, которые теперь являются частью открытой архитектуры Slack и могут подключаться напрямую, то, как вы работаете, просто меняется.Итак, мы находимся в самом начале этого. Я вижу огромные возможности в том, чтобы действительно донести это до клиентов и помочь им изменить то, как они работают.

Каково влияние Slack на Service Cloud и Sales Cloud, а также на общее видение развития Salesforce? Очевидно, что это огромный стратегический приоритет для компании.

Ну, это интегрировано в каждое из облаков, так что они готовы к Slack. И если я дам вам пару вариантов использования, потому что я думаю, что это легко, когда вы описываете, как это используется, становится ясно, почему это меняет то, как вы работаете.

Таким образом, мы сделали все приобретение Slack на Slack; мы закрыли сделку в Slack. Так что это очень хорошо работает в процессе продаж, если вы хотите. Если вы хотите заключить сделку и убедиться, что вся документация актуальна, вы можете работать с внешними консультантами и внутренними коллегами, юристами, инвестиционными банкирами. То же самое относится и к нашему собственному движению продаж, вы просто двигаетесь быстрее. Данные свежие, они не застревают в электронных письмах людей, и, поскольку вы можете подключать такие вещи, как DocuSign и другие приложения, вы просто двигаетесь быстрее.

Таким образом [это] значительно сократило время для закрытия сделок и радикально сократило, я думаю, почти на 50% меньше писем было отправлено с тех пор, как мы начали использовать Slack. И это потому, что за этим нет всего этого шума.

В сфере обслуживания это просто фантастика для рассмотрения жалоб и простоев. Если что-то движется в режиме реального времени, вам нужна самая актуальная картина того, что происходит, доступная группе людей, которые работают над этим коллективно. Для меня это еще один отличный пример того, как это работает.

Мы наблюдаем сдвиг в сторону данных из первых рук и компаний, желающих иметь эти данные о клиентах и ​​разрабатывающих платформы данных о клиентах. Есть ли связь между наличием этой платформы данных о клиентах и ​​тем, что вы уже занимаетесь CRM-бизнесом, то есть уже имеете некоторые данные о клиентах и ​​эту историю?

Первичные данные имеют решающее значение для любого бизнеса в настоящее время, и особенно то, как дела обстоят с Apple и в некоторой степени с Facebook и Google, вы не можете купить их одним и тем же способом.И, кстати, на самом деле, с разрешения ваших клиентов, вы можете собрать гораздо больше. Поэтому мы, безусловно, верим в это видение.

Мы реализуем нашу стратегию платформы данных клиента: она объединяет все облака на общей архитектуре с единым источником данных. А с MuleSoft вы можете интегрировать его в существующие ИТ и базы данных. Это большая тема, в которой мы, опять же, работаем сегодня, но у нас также хорошие позиции на будущее.

Еще я хотел затронуть международные рынки.Большая часть роста компании приходится на США, но часть этого также приходится на международные рынки. Как обстоят дела на этих рынках и есть ли планы по дальнейшему расширению на международном уровне?

Я имею в виду, у вас есть цифры, но просто чтобы представить их в контексте: общий доход вырос на 26% по сравнению с прошлым годом, Америка — на 23%, EMEA — на 38%, Азиатско-Тихоокеанский регион — на 20%. Азиатско-тихоокеанский регион немного ниже, потому что на него влияет валютный рынок, в частности, в Японии, что является для нас очень важным бизнесом, но если не принимать во внимание этот факт, то он растет на 26% в годовом исчислении.

С точки зрения того, почему и важности этого, как я упоминал ранее, наши амбиции в сочетании со спросом, который мы наблюдаем на рынке, таковы, что рост такими темпами не является необоснованным в США и за их пределами. Насколько нам известно, это не выбор.

На самом деле, мы обнаружили, что очень эффективным в создании глобальной организации является то, что мы можем предоставить нашим клиентам лучшие образцы того, что работает на одном рынке, и вывести их на другие рынки.И это могут быть географические рынки, а могут быть отрасли или вертикали, как я упоминал ранее.

Первые 10 лет своей карьеры я провел в P&G в области маркетинга, и я был там в 1990-х годах, когда P&G проходила тот же путь, превращаясь из американской компании с международным подразделением в по-настоящему глобальную компанию, которая смотрела на своих клиентов и нашли информацию о клиентах, нашли темы, которые работают на глобальной основе. И то, что обнаружила P&G, и программное обеспечение абсолютно одно и то же: во всем мире гораздо больше сходств, чем различий.

Это не значит, что нам не нужна какая-то форма локализации — хорошим примером этого является язык, — но проблемы, стоящие перед банком в Австралии, такие же, как и в Японии, такие же в Нидерландах, они то же самое в Нью-Йорке.

Что вы думаете о нынешнем климате в Европе с экономической, деловой, социальной и политической точек зрения?

Ситуация в Украине явно очень близка к домашней. На данный момент не для меня, так как я в Сан-Франциско, но я провел много времени в Лондоне.И это душераздирающая ситуация, без вопросов. И мы играем роль в гуманитарных усилиях, мы делали пожертвования Украине и пострадавшим.

Влияние на наш собственный бизнес, откровенно говоря, на грани нашего бизнеса: У нас нет бизнеса в Украине. У нас очень маленький бизнес в России, из которого мы выходим, как это делают многие компании. И что касается сотрудников, мы не думаем, что у нас их нет в Украине. Теперь у нас есть семьи людей, работающих в этом бизнесе, которые пострадали от этого, и мы поддерживаем их, насколько можем.Но мы не ожидаем, что война окажет более чем незначительное влияние на наш бизнес. И там, где нам нужно, мы просто перераспределим ресурсы, потому что, по правде говоря, в данный момент мы ограничены предложением, а не спросом.

Что вы думаете о роли Европы в индустрии высоких технологий? Я знаю, например, что Восточная Европа играет довольно большую роль в аутсорсинге технологических талантов. Что вы думаете об общем европейском технологическом ландшафте?

Это хороший вопрос, потому что есть много очень талантливых инженеров из некоторых стран Восточной Европы, таких как Польша, Венгрия, Украина.Для нашего собственного бизнеса это относительно ограничено в этой области.

Хотя в более широком плане я думаю, что это будет иметь эффект. Эстония — невероятная страна, именно здесь был придуман Skype, и страна очень хорошо разбирается в цифровых технологиях. Так что я чувствую, что многие из этих талантов мобильны и переместятся в более безопасные места, если война распространится. Будем надеяться, что это не так, и будем надеяться на быстрое решение.

В целом я думаю, что в Европе много талантов, и сейчас они начинают проявляться немного больше.Итак, финтех, например, в Лондоне за последние несколько лет действительно начал развиваться, и я бы сказал, что он конкурирует с США с точки зрения финтех-стартапов. Так что это единственный кластер, которому удалось вырваться и стать конкурентоспособным с Bay Area.

Игровая индустрия в Великобритании — еще одна индустрия, где есть кластеры, где талант встречается с деньгами, а инвестиции очень хорошо себя зарекомендовали. Сцена в Париже расцветает, я это знаю. И Берлин очень силен. Израиль и Тель-Авив являются источником многих отличных стартапов.

Интересно, что по мере того, как компании становятся больше, на мой взгляд, место, где они должны оставаться, — это выход на IPO или листинг в США. Это гораздо лучшее место для роста технологического бизнеса, и я думаю, что так оно и есть. Рынки лучше их понимают.

Какие еще отличия вы видите в плане, скажем, зрелости предприятий, переходящих в облако в Европе и здесь? Вы видите больше усыновления здесь, чем там? Есть ли разные проблемы или разные способы, которыми они подходят к этому?

Очевидно, все началось здесь, но крупные европейские страны и компании распространились по всему миру.Итак, если вы Unilever, вы видите своих конкурентов как P&G. И поэтому с точки зрения внедрения технологий, я думаю, это очень похоже. В частности, предстоит пройти долгий путь развертывания облачных и общедоступных облачных сред как в США, так и в Европе.

Наличие локальных экземпляров программного обеспечения — чтобы не вывозить данные за границу, обеспечить локальное управление и обслуживание — это большая тема не только в Европе, но и во многих странах мира. Итак, в Германии и Франции, в Швейцарии и Сингапуре, в Австралии я вижу одно и то же: они хотят, чтобы местные жители смотрели на местные данные и не уходили.

Добавить комментарий

Ваш адрес email не будет опубликован.
