Расстояние от котла до печки: какое расстояние должно быть от плиты до котла и до трубы? Можно ли ставить плиту под газовой колонкой?

Содержание

какое расстояние должно быть от плиты до котла и до трубы? Можно ли ставить плиту под газовой колонкой?

Бытовые газовые приборы – это современные, качественные, сложные технические устройства, которые, с одной стороны, помогают нам в повседневной жизни, с другой – являются опасными при использовании их по назначению. Газ – вещество без цвета, запаха, вкуса, и человек своими органами чувств не может определить его наличие, при этом он является опасным легковоспламеняющимся веществом, так как при его горении выделяется большое количество энергии. В представленной статье рассмотрим требования, предъявляемые к установке в жилых помещениях газовых плит.

Разновидности

Существуют несколько видов бытовых газовых приборов.

  • Газовая плита – это устройство, которое предназначено для приготовления пищи непосредственно на плите. Приборы включают от одной до четырех конфорок. Имеются плиты с духовым шкафом либо без него.
  • Газовая колонка – предназначена для подогрева воды в жилом помещении. Колонки бывают автоматические (самостоятельно зажигаются и поддерживают заданную температуру воды), полуавтоматические (требуют регулировки в зависимости от водяного напора и так далее), ручные (каждый раз необходимо вручную запускать колонку и следить за ее работой).
  • Газовый котел – предназначен для работы в системе отопления помещения, если котел одноконтурный, и для отопления и нагрева проточной воды – если он двухконтурный.
  • Газовые горелки для отопительных печей – само название говорит о назначении, то есть для отопления помещения с помощью кирпичных печей.
  • Приборы учета газа – предназначены для фиксации количества перекачанного через них топлива. Для потребителя это означает количество использованного вещества.

Основные требования к установке

В настоящее время требования по установке газового оборудования в квартирах, коттеджах, жилых частных домах в Российской Федерации не предусмотрены ни одним нормативно-правовым актом. При проектировании расположения и установке такого рода приборов ориентируются на инструкцию по установке и эксплуатации, которая поставляется вместе с оборудованием.

Вместе с тем следует отметить, что нормы, которыми можно воспользоваться, когда необходимо устанавливать оборудование, все-таки существуют, но они не являются законодательно закрепленными, то есть необязательны к исполнению.

Соблюдение данных требований очень важно прежде всего потому, что от этого зависит безопасность нашего существования, а если это многоквартирный дом, то и окружающих нас людей. Взрывы и воспламенения газа очень разрушительны по своей природе.

Рассматриваемые нормы можно почерпнуть в СНиП 2.04.08-87, который действовал до 2002 года.

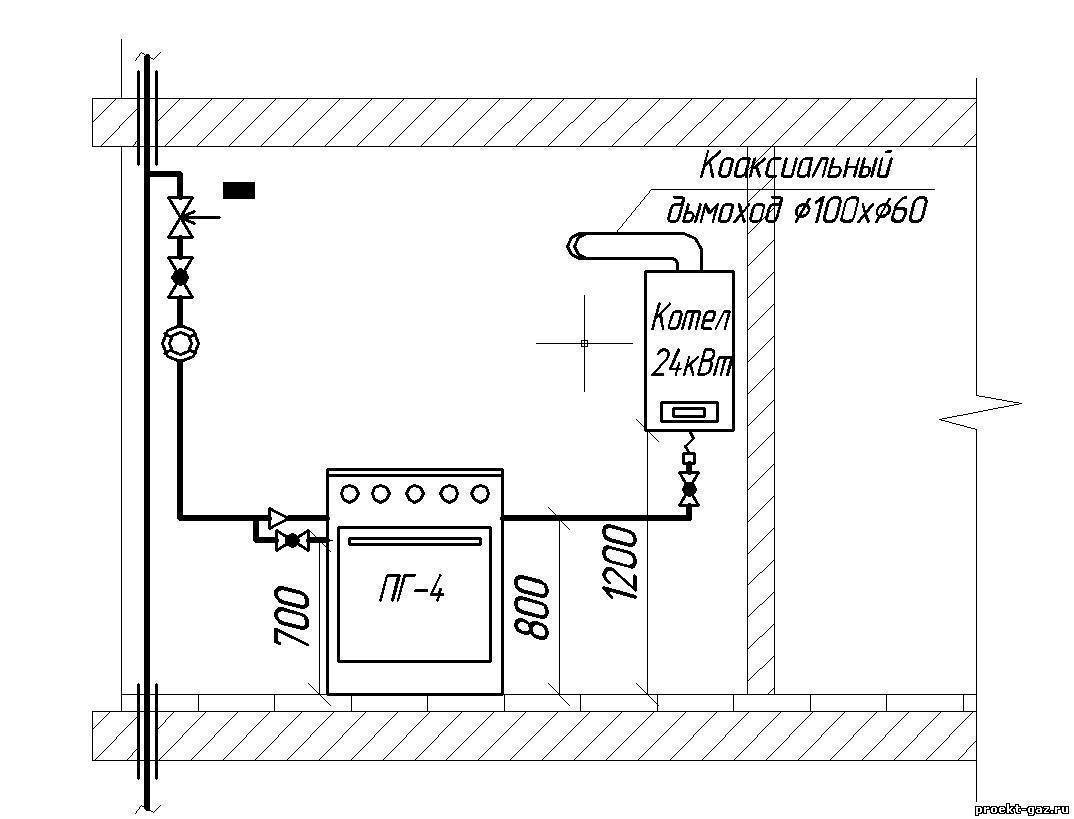

Данным актом предусматривается, что расстояние до котла при установке газовой плиты в жилых домах и квартирах должно быть не менее 50 см. А также плита должна располагаться рядом с котлом, но ни при каких обстоятельствах ни под ним. И ставить под колонкой плиту тоже не следует. В то же время расположение газовых приборов между собой не должно быть на большом расстоянии от вытяжки, которая должна быть обязательно и выполнять свои функции (быть прочищенной).

Вытяжка обеспечивает удаление продуктов горения, в основном образовывающегося угарного газа, который никак человеком не ощущается и является смертельным даже в небольших концентрациях. Соответственно, помещение, помимо вытяжки, должно иметь отрывающиеся окна для проветривания.

Плита и другие приборы потребители газа должна быть расположена после прибора учета газа, который устанавливается как внутри, так и снаружи помещения.

До трубы, осуществляющей доставку газа в помещение, расположение других приборов не регламентируется. И также отсутствует регламент монтажа электророзеток на кухне с плитой. Однако вешать розетки либо иные предметы непосредственно над устройством не рекомендуется категорически, так как во время пользования прибором выделяется большое количество тепла, и предметы, расположенные над ним, могут расплавиться, загореться, либо просто прийти в негодность в связи с воздействием высокой температуры.

Единственное, что возможно расположить над плитой – это приемное устройство электрической вытяжки, которое рассчитано на работу в высоких температурах.

Подключить газовые приборы и, в частности, плиту самостоятельно несложно, если соблюдать условия инструкции по эксплуатации. Однако перед установкой важно обратиться к профессионалам для разработки проекта, если его нет, а затем обратиться к ним же для проведения работ, так как ошибки при монтаже и наладке такого рода оборудования очень дорого обходятся потребителям.

Подводя итоги

В заключение хочется отметить, что газовые приборы – это очень сложное оборудование, неправильное использование которого может привести к трагедии, что подтверждают многочисленные взрывы жилых домов в России и в мире, уносящие с собой жизни ни в чем неповинных людей. Ошибся один, а страдают многие. Помните – газ небезопасен!

О том, как установить и подключить газовую плиту, смотрите в следующем видео.

Расстояние от газовой трубы по СНИП

К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

Состав системы газоснабжения:

  • наружные трубопроводы;
  • внутренние;
  • оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

Положение

Итак, поговорим о проектировании систем и расстоянии труб системы от различных объектов.

Для этого уточним, что, согласно СНИП, выделяется два вида газопровода:

  • подземный;
  • наружный.

Каждый из типов имеет свои нормы расстояния, рассмотрим их более подробно.

Подземные

Расстояние от дома до газовой трубы в насыпи не может быть меньше 5 м. Есть особые положения СНИП, согласно которым расстояние может быть сокращено на 50%, однако они регулируются особенностями местности и прохода газопровода. Например, пролегание труб между домами, арками, на очень ограниченных участках и т.п.

Расстояние до газовой трубы наружных стенок колодца, камер или иного оборудования инженерных сетей не должно быть менее 30 см. Прокладка обязательно должна осуществляться с соблюдением технических требований и условий. Только это может быть гарантом безопасности. Кстати, именно поэтому не разрешается самостоятельный перенос или организация системы газоснабжения.

Дистанция до линий воздушной связи, а также электрических наружных сетей не может быть меньше 2 метров. То же касается промежутка между газопроводом и каналами теплопередачи. Расстояние от газовой трубы до забора, при учете подземного прокладывания магистрали в поселках, должно составлять не менее 50-ти метров. СНИП предусматривает сокращение промежутка, но только при учете определенных прописанных в регламенте норм.

Глубина прокладывания газопровода должна превышать 0,8 м — для автомобильных путем и дорог с интенсивным пассажиропотоком и 0,6 м — для дорог с малой нагрузкой.

Наземные и надземные

Надземные проводы прокладываются по фасадам зданий, на специальных опорах, выполненных из материалов, которые не горят.

Место прокладывания зависит от давления газопровода:

  • до 0,6 МПа – проводка разрешена на этажерках и эстакадах, а также колоннах, опорах и по стенам сооружений производственного применения;
  • до 0,3 МПа – разрешено прокладывание по стенам жилых домов и общественных строений не ниже 3-й степени огнестойкости.

Запрещается прокладывание газопроводов любого давления с целью транзита газа, согласно СНИП:

  • по стенам детских садов и школ, больниц и компаний, подразумевающих большое скопление людей;
  • по зданиям, в которых стены состоят из панелей и имеют металлическую обшивку с полимерными утеплителями;
  • по строениям категории «А» и «Б».

По стенам жилых строений запрещено проведение газопроводов среднего и высокого давления. Также нельзя вести транзитный газопровод сквозь оконные проемы.

В зонах у земли трубы должны быть заключены в специальный футляр. Расстояние до газовой трубы от земли по горизонтали не может быть менее 35 см.

Расстояние от газовой трубы до дымохода должно быть более 2-х метров с наружной стороны и не менее метра с внутренней стороны здания. Однако данный показатель зависит от многих факторов, например, места расположения, условия проводки газа и комплектации трубы и т.д.

В помещении

Очень важно соблюдать технические условия в помещении, так как часто причиной чрезвычайных ситуаций с газом является именно бытовое несоблюдение норм. В большинстве случаев в квартирах и частных домах используются полиэтиленовые трубы газопровода. Обычно они идут исключительно к газовой плите или духовке. Но в некоторых домах существует автономное газовое отопление. И тут уже используется специальный котел.

В данном случае пол от трубы должен находиться на расстоянии не менее 50 см. Такое же расстояние — от стены до котла. До дымохода по вертикали расстояние не должно быть меньше 80 см внутри. Такое же расстояние трубы до плиты для приготовления пищи. Расстояние от трубы до розетки в маленьком помещении не должно быть меньше 30 см.

Обезопасить строение — значит обезопасить жизнь. Именно поэтому важно соблюдать правила и нормы, указанные в СНИП.

Расстояние от колосников до плиты

Самостоятельно выложить на даче печь дело не такое уж сложное, главное учесть некоторые особенности печного строительства. При правильном строительстве и использовании печи, не потребуется частого ремонта колосников, кирпичей над дверкой или чугунной плиты.

Колосники

Замерив температуру в топке, можно увидеть, что максимальный жар находится прямо над колосником, а под ним идёт активная воздушная вентиляция, она охлаждает решётку колосника снизу, не давая ей стать мягкой или расплавиться.

Отсюда вывод – чем больше воздуха подходит к колоснику, тем качественнее он охлаждается.

К этому стоит добавить, что необходимо следить за уровнем осыпающейся золы, чтобы поддувало не переполнялось, в противном случае циркуляция воздуха будет недостаточной, что затруднит охлаждение решетки колосника и быстро выведет её из строя.

Если печь планируется топить дровами, то решетку следует установить ближе к задней стенке, слегка приподняв дальний край, это улучшит тягу.

Под угольное топливо колосники закладывают горизонтально и на ряд ниже дверки топки, используют для этого штучные чугунные решетки, а не одну сплошную, так как она менее прочная и может быстро сломаться.

Топка

Топка – это специальная камера для сжигания того или иного вида топлива.

Для того чтобы оно хорошо горело, в топку должно поступать достаточное количество воздуха через поддувало, подача регулируется при помощи дверки.

Расстояние от колосников до плиты

Лучше всего печь построить таким образом, чтобы всё, что в неё попало сгорело полностью, а не осело в дымоходе в виде несгоревших частиц.

Важную роль в этом играет ширина топки и расстояние от колосников до плиты.

Примерная ширина топки составляет 30-40 см. Высота топочной камеры или, по-другому, расстояние от колосников до плиты в идеале 70-100 см.

При достаточной высоте топливо сгорает до конца и не засоряет дымоходную систему.

Поддувало

Поддувало – это главная воздушная камера печи, через её дверцу поступает воздух, охлаждающий колосники и питающий топку, а значит огонь кислородом.



Помимо этого поддувало служит местом сбора золы и других топливных отходов, которые удобно доставать через дверку, поэтому она должна быть комфортных размеров.

Но стоит помнить, что поддувальная дверка всегда будет меньше, чем сама камера.

Ее закладывают на втором ряде кладки печи, тогда её можно использовать как дополнительный рычаг управления тягой дымохода.

Печь на даче используется редко и потому, при разгорании дров, может поначалу дымить, пока не прогреется труба.

Чтобы каждый раз не испытывать себя на выносливость и геройство, лучше во время закладки запроектировать дополнительные задвижки.

В этом случае можно при растопке открыть прямой путь в трубу, чтобы прогреть её, а затем закрыть и открыть задвижку в коленный дымоход, для обогрева помещения.

Интересное видео колосники в печку

Подобрано для вас:

Установка газового котла в 2021

11.11.2020

Продолжение статьи о установке газовых котлов: Место для установки настенных котлов, требования (ДБН и ГОСТы), общие требования к системе отопления, выполнение обвязки, ход выполнения монтажа. Итоги.

Монтаж газового котла — итоги (ч.2)

часть 1ая статьи

Для всех одно- и двухконтурных газовых котлов действуют одинаковые правила установки в жилых помещениях:

  • Отдельно помещение, в котором установлен котел (топочная, котельная) должно быть не менее 4 кв. м. площадью, со свободным объемом не менее 8 куб. м, с высотой потолков не менее 2.5 м.

  • Топочная должна быть отделана негорючими материалами, запрещается установка подвесных потолков, фальшпола и наличие любых ниш, в которых может скапливаться газ, либо продукты горения.

  • В топочном помещении обязательно должно быть открывающееся окно. Ширина двери должна быть не менее 80см.

  • В топочном помещении необходимо обеспечить приток воздуха через не закрывающийся вентиляционный канал с площадью сечения минимум 8 кв. см с расчета на 1 кВт мощности газового котла.

  • Отработанные газы с котла должны выходить в специальный дымоход (правильно – «газоход», но все больше привыкли к термину «дымоход»).

  • Использование вентиляционных каналов в качестве газоходов недопустимо, ведь опасный выхлоп котла будет попадать в другие помещения, либо квартиры.

  • Труба дымохода должна быть вертикальна и поднята над коньком крыши дома, либо над наивысшей  точкой плоской крыши не менее, чем на 1 м.

  • Газоход в пределах топочной не должен быть более 3 м длиной и не  должен иметь более трех точек (углов) поворота.

Канал газохода должен быть выполнен из термо- и химически стойких материалов. Установка асбестовых, или цементных труб допустима на расстоянии более 5 м от точки выхода газохода из топки.

При выборе материалов стоит помнить, что при сгорании газ может образовывать химически агрессивные вещества, в том числе и кислоты. Также рекомендуем выполнять качественную теплоизоляцию газохода на всем его протяжении.

Также стоит заметить, что для котлов с закрытой камерой сгорания объем топочного помещения не нормируется, но необходимые площадь и высота остаются вышеупомянутыми (не менее 4 кв. м и 2.5 м высоты).

Часто рекомендуется устанавливать проточные газовые водонагреватели (колонки), либо двухконтурные котлы на кухне. Это позволит сэкономить на прокладке коммуникаций и повысит экономичность системы ГВС. Но при таком варианте установки обязательно должны быть соблюдены следующие правила:

  • Высота размещения котла (от пола до нижнего патрубка) не менее 80см и не ниже смесителя мойки.

  • Под котлом должен быть размещен метровый квадратный стальной лист. Пространство должно быть свободно.

  • В кухне не должно быть пространств, в которых смогут скапливаться продукты сгорания, либо газ.

Для установки напольного газового котла существуют дополнительные требования:

  •  Котел должен стоять на бетонном либо кирпичном поддоне.

  •  Поддон под напольный котел должен иметь борта не менее 0,5 м высотой.

Для среднего, или небольшого особняка оптимальным решением будет настенный котел. Топочная не обязательно должна быть размещена в доме, либо на первом этаже. Это может быть пристройка, или негорючий чулан на чердаке. К первому варианту у проверяющих инстанций будет даже меньше потенциальных пртензий.

Общие требования к системе отопления

Во время разработки проекта газификации и подключения газового котла обязательно должны быть соблюдены следующие характеристики системы отопления.

  • 1.   Отопительная система должна проходить испытание под давлением в 1,8 атм.

  • 2.   В наивысшей точке системы должен быть  размещен расширительный бак и воздушный клапан.

  • 3.   Угол наклона горизонтальных участков труб отопления должен быть положительным углом наклона, но не более 5мм на 1 погонный метр.

Электропитание котла

Согласно правил, для котлов необходима отдельная линия проводки на 20 ампер, хотя автоматика всех современных котлов потребляет минимум электроэнергии.

Большинство «умных» котлов при выключении электропитания автоматически переходят в режим минимального нагрева.

Для автономизации котла на период обесточивания до 1-2 суток будет достаточно стандартного UPS  на 1-1.5 кВт (источник бесперебойного питания).

Для электрокотлов существуют отдельные требования к системе электропитания, которые зависят от мощности котла.

Газоход

Первые пять метров газохода должны быть исполнены из термостойкого металла, после могут использоваться другие стойкие к температуре и химическому воздействию материалы.

Согласно нормам СЕС в жилых помещениях запрещено использование асбестосодержащих материалов.

Простая таблица показывает, как следует подбирать дымоход (газоход), стоит добавить, что внутренний диаметр газохода не должен быть меньше выходного патрубка котла и не менее 110 мм.

Монтаж газового котла

Газовый котел должен быть установлен бес прикасания к любой из стен, поэтому устанавливать котел в нише, или переделывать крепление запрещено. Другие правила уже рассмотрены выше.

После монтажа котла на место, выполняется подключение его к сетям: электричеству, водоснабжению и газу, в последнюю очередь. Подключение газовой трубы обязательно должен осуществлять профильный специалист.

Подключение электрики и воды можно осуществить и самостоятельно. Главное правило – внимательно следовать инструкции, которая идет в комплекте с котлом.

Мощность котла   Диаметр газохода
 до 24 кВт 120 мм
 24-30 кВт 130 мм
 30-40 кВт 170 мм
 40-60 кВт 190 мм
 60-80 кВт 220 мм

 80-100 кВт

230 мм

Для всех газовых котлов существуют следующие условия подключения:

  • В систему отопления запрещено заливать дистилированную воду, спирт либо обычный антифриз. Теплообменники сконструированы из расчета на обычную, чистую воду и использование других циркулирующих жидкостей приведет к поломке, за исключением жидкостей, которые предлогает производитель котла.

  • В случае если в системе все-таки был антифриз, то всю отопительную систему стоит промыть водой, как минимум дважды. Смесь воды и антифриза в теплообменнике взрывоопасна.

  • Вода и газы в теплообменнике котла должны быть в противотоке, иначе он может взорваться, не зависимо от системы безопасности. Очень важно предельно внимательно подключать трубы с горячей и холодной водой.

  • В низших точках системы должны быть размещены фильтры грубой очистки. Они не только помогут продлить ресурс теплообменника, но и выполнят роль сливного вентиля при очистке системы от застоявшейся воды в начале и конце отопительного сезона.

Технический прогресс на месте не стоит и это касается и газовых котлов.


 Газовые котлы 2020-2021 годов отличаются рядом преимуществ:

Современные газовые котлы более безопасны в эксплуатации и благодаря повышенному КПД более экономичны. Устарелые котлы характеризуется КПД до 90%, а современные до 98%.

  • Уровень автоматизации позволяет учитывать температуры наружного воздуха и в зависимости от времени суток, создавая наиболее комфортный режим отопления.
  • Доступна также дистанционное управление котлом посредством интернета. При помощи специального приложения в смартфоне, вы сможете просматривать текущее состояние отопительной системы – температура воздуха в помещении, изменить заданные настройки. А в некоторых моделях (доступны для таких брендов как Bosch, Vaillant) доступна статистика по потреблению газа за весь период пользования котлом.
  • Они более пожаробезопасные и оснащены защитой от замерзания.
  • Исключаются проблемы с «сухим воздухом», так как его забор осуществляется с улицы через коаксиальный комплект дымохода, а не с помещения.

В квартирах необходимо предусмотреть установку исключительно турбированных или конденсационных газовых котлов.

Их можно установить на кухне либо балконе с выходом дымохода на наружную стену. Расстояние от газовой плиты должно быть не менее одного метра.

В месте установки котла необходимо соорудить вентиляционный канал.

Для частного дома возможно выбрать практически любой тип котла. Как классический дымоходный котел, так и современный турбированный или конденсационный газовый котел.

Для монтажа дымоходного котла важно помнить упомянутые выше правила, а именно — помещение, выбранное для его установки, необходимо обеспечить вент каналом, естественным освещением и высотой потолков не менее 2,2 м.
Как в квартире, так и в частном доме необходима установка клапана отсекателя с газосигнализатором, чтобы в случае утечки газа была возможна «аварийное» отключение котла.


Монтаж от специалистов WaterStore

Выбор котла, изучив теплопотери и географическую принадлежность объекта составляет 40% от задачи отопления дома. Далее необходима, профессиональная установка газовых котлов.

Специалисты компании ВатерСтор помогут подобрать необходимую модель и предоставят услугу квалифицированных монтажных работ по Киеву и Киевской области.

В нашей компании вы сможете заказать монтажные работы различной сложности:

  • Монтаж дымоходного газового котла с открытой камерой сгорания
  • Монтаж конденсационного газового котла с коаксиальным дымоходом
  • Монтаж турбированного газового котла с коаксиальным дымоходом

Стоимость монтажных работ зависит от множества факторов. Для более детального просчета, мы предоставляем пробный выезд на объект для оценки и плана работ.

Заказать выезд мастера по Киеву и Киевской области обращайтесь в колл-центр нашей компании.


Рекомендуемые модели газовых котлов


Подобьем итоги

Про котел в квартире стоит забыть, если:

  • Нет необходимого помещения для топочной, а квартира вами не приватизирована. Перепланировка квартиры не владельцами запрещена.

  • Вы живете в многоквартирном доме, где не предусмотрен дымоход (газоход).

  • На кухне, либо в топочной Вы не можете избавиться от подвесного потолка либо антресолей.

А так газовый одно- либо двухконтурный котел можно установить в любой квартире или доме. Самым простым по установке будет проточный нагреватель для ГВС (колонка), либо дорогой двухконтурный полностью автоматизированный котел, напольный котел потянет за собой наибольшее количество проблем, а оптимальным для квартиры будет компактный настенный газовый котел.

Большинство процессов установки газового котла можно выполнить самому, за исключением разработки проекта газификации объекта и работ по подключению газа к приборам.

Правил много, но все они логичны и созданы для нашей  безопасности, следование им и аккуратное пользование газовым оборудованием убережет Вас от проблем с газом. А газ – вещь серьезная, требующая уважения

Устанавливаем печь в баню. Как сделать это правильно?

Устанавливаем печь для бани



К установке печки для бани не стоит относиться спустя рукава.

Банная печь – это будет место, где в первую очередь огонь, во-вторых есть нагревающиеся поверхности. Поэтому к подбору и установке печи стоит отнестись ответственно со всеми правилами безопасности и печь ответит вам хорошей и безопасной работой. Не забываем, что печь будет стоять и использоваться в прямой близости древесины.



Не забываем, что банную печь стоит подбирать строго по объему помещения с учетом материала постройки парилки. Большая мощность печи плохо будет сказываться на принятия банных процедур. Может случиться так, что печь доведет температуру в парной до нужного предела, а при поливе на камни будет уже не комфортно пребывать в парной и удовольствие от бани не будет ни какого. Крайне высокие температуры могут негативно повлиять на организм.





Первая протопка печки для бани:

1) Первая протопка печи должна проводиться в холостом режиме, т.е. устанавливаем печь, открываем все окна и двери, заливаем в бак воду ( если таковой есть ), закладываем дрова и протапливаем печь не меньше 1 часа в умеренном режиме. Камни при первой протопке не закладываем.

2) Все банные печи покрыты термостойкой краской, которая принимает свои жесткие свойства только после первой протопки.

3) При первой протопке выделяют запах промышленные масла, которые используются при сборке печи, нужно протопить печь, чтобы это все улетучилось.

4) При первой протопке дровяной печки на дровах не лейте воду на печь – это может повредить ее. Печь должна остывать сама.





Какие требования безопасности нужно выполнять?

1) Один из самых главных нюансов при использовании банной печи это то, что возле печки не должны проходить никакие провода, не должно стоять никаких легковоспламеняющихся жидкостей и предметов.

2) Также защищаем саму топочную от возгорания в месте установки котла для бани. Есть ряд правил, какие материалы мы используем для того, чтобы обезопасить нашу топочную:

    — Стены покрываем штукатуркой толщиной 25 мм с применением металлической сетки. Также можно применить металлический лист по асбесту толщиной 10 мм. Покрывается место, где стоит печь для бани от пола и еще выше печки на 250 мм.

    — Закрываем пол возле печи под топкой листом металла размером 700х500 мм.

    — Закрываем деревянный пол под печкой кирпичом толщиной ? и 400 мм в разные стороны от печи. Сверху кирпич закрываем листом металла или заливаем это все раствором цемента. Устанавливаем на этот фундамент печь для бани на дровах.

    — Если у нас в печи удлиненный канал и закладка происходит из смежного помещения, также нужно обезопасить и отделить нагреваемую поверхность печи от стены. Для этого закладываем кирпичом в разные стороны топки на расстоянии 260 мм и от пола и выше топки на 250 мм.



Какие еще расстояния нужно выдерживать для безопасной работы банной печки?

1) Между дровяной печкой и другими горючими материалами в парилке должно быть расстояние не ближе 500 мм. Такое же расстояние должно быть между дымоходом и горючими материалами.

2) Между топкой, дымоходом и негорючими материалами расстояние должно быть не ближе 380 мм.

3) Расстояние от дверцы до противоположной стены 1250 мм.

4) Расстояние между банной печкой и потолком должно быть не менее 1200 мм.



Все колосники в дровяных печках для бани ложатся ровной стороной вверх.



Монтируем дымоход.



На данный момент при строительстве бань к банным котлам используют дымоходы из нержавеющей стали или оцинковки. Дымоходы есть двух видов: одностенные или двухстенные. В двухстенном дымоходе между двумя трубами используют негорящий утеплитель. Эти дымоходы более долговечны, появление конденсата там меньше. Стоимость конечно у него выше, чем у одностенного, но здесь уже решать вам, тот и другой вариант подойдет. Но помните, при длине дымохода больше 6 метров нужно ставить шибер, чтобы не получить реактивную тягу.

Минимальная высота дымохода должна быть 4 метра от топки.



Несколько рекомендаций по расстояниям установки дымохода:

1) Дымоход должен выходить на 500 мм выше кровли.

2) Также 500 мм выше конька, если дымоход выходит на расстоянии 1-3 метра от конька.

3) Если дымоход выходит дальше 3 метров, то здесь проводится линия от конька под 10 градусов к горизонту.

Если дымоход монтируется в здании с горючей кровлей, то нужно устанавливать искрогаситель.

Также пожаробезопасными должны быть все проходы через перекрытия и кровли. Для этого расстояние между трубой и перекрытием закладывается базальтовой ватой. Нагрузка на печь от дымохода не должна превышать 100 кг, а лучше сразу сделать крепления для дымовой трубы.



Купить дровяную печь для бани в Минске вы можете в нашем интернет – магазине 100kotlov.by

Также мы доставляем печь для бани на дровах по всей территории Беларуси из Минска. Если вам понадобится цена, характеристики, фотографии вы всегда можете связаться с нашими менеджерами.

По вопросам приобретения, цены, доставки, уточнения технических параметров
звоните менеджерам компании по телефонам указаным ниже:





Как правильно рассчитать высоту дымовой трубы?

Печь, дающая тепло, почиталась нашими предками как живое существо со своими причудами и настроением. Треск и гул в трубах, внезапно вспыхнувшие угли, погасший в печи огонь – все это трактовалось как мистические знаки и послания. Сейчас, конечно, более популярны газовые котлы и прочее современное оборудование, но иногда необычные проблемы, возникающие в отопительных системах, возвращают нас к мысли о воздействии нечистой силы. Но, конечно же, решение этих проблем лежит в плоскости физики и математики, а не эзотерики. Если печь очень сложно разжечь по утрам, если дым часто выходит обратно в помещение – дело, возможно, в неправильно рассчитанных параметрах трубы.

Зачем вообще нужна дымовая труба?

Горячий воздух, равно как и любой другой газ, имеет меньшую плотность, чем холодный, а значит, давление в трубе и за ее пределами будет отличаться. Разность давлений приводит к активному движению газов, возникает тяга. Она обеспечивает приток холодного воздуха к печи и быстрое удаление продуктов горения из дымохода. Сила тяги зависит от перепада высот – от точки входа воздуха в печь до точки выхода дыма. Таким образом, назначение дымовой трубы – увеличение естественной тяги и улучшение теплоотдачи печи.

Рассмотрим еще один важный фактор – аэродинамику. Лучший друг естественной тяги – это ветер. Столкнувшись со стенкой трубы, горизонтальный поток воздуха поворачивает наверх, формируя под стенкой зону разрежения воздуха, которая всасывает в себя дым подобно пылесосу. Тяга, в результате, становится интенсивнее и ровнее. Так что, если трубу защищает от ветра какое-либо препятствие – конек крыши, стена более высокого дома, старое дерево – проблемы с печью или котлом неизбежны.

Ищем правильное место для трубы

Во время проектирования дома необходимо позаботиться о том, чтобы расположить дымоход с наветренной стороны дома. Для этого нужно проанализировать направление господствующих ветров. Если же особенности ландшафта или внутренней планировки не позволяют этого сделать, то следует расположить дымоход с подветренной стороны, но как можно ближе к коньку.

Рассчитываем ее высоту

Общая высота

Согласно СП 60.13330.2012, который пришел на смену устаревшему СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» высота дымовых труб, считая от колосниковой решетки до устья, должна составлять не менее 5 м.

Отметим, что под высотой трубы подразумевается перепад высот между выходом из отопительного прибора до верхней кромки трубы (не считая дымника или зонта). Это важно для дымоходов, имеющих наклонные и горизонтальные участки. Общая длина трубы при этом мало влияет на силу тяги.

Высота над поверхностью кровли

Плоские кровли

Вышеупомянутый нормативный документ говорит о том, что дымовая труба должна выступать как минимум на 500 мм над поверхностью плоской кровли. Что касается оптимального значения этого параметра, то здесь следует учесть, например, среднюю высоту снежного покрова в регионе строительства. Труба не должна заноситься снегом ни при каких обстоятельствах, а значит, ее высота должна превышать средний уровень снежного покрова как минимум на 500 мм. Это справочная величина, ее можно легко отыскать. Если же плоская крыша относится к классу эксплуатируемых, то зона выброса продуктов сгорания должна располагаться выше человеческого роста.

Если периметр крыши защищен парапетом, то труба должна возвышаться над ним на 1,0 метр. Если на крыше имеется вентиляционная труба, то дымоход должен быть выше нее на 500 мм или более. При этом между ними должно быть как минимум 5 метров.

Скатные кровли
  • Дымовая труба должна выступать не менее чем на 500 мм над коньком скатной кровли, при условии, что она расположена от него на расстоянии менее 1,5 метров.
  • Если труба расположена на расстоянии от 1,5 до 3,0 метров до конька, то она не должна быть ниже его.
  • Если труба расположена на расстоянии более 3,0 метров от конька, то ее край должен быть не ниже линии, проведенной от конька под углом 10° к горизонту.

Рассмотрим на конкретных примерах

Пример №1. Пусть имеется крыша, угол наклона которой составляет 45°. От конька до оси дымохода – ровно 2 м, а значит, верх трубы должен располагаться вровень с коньком или быть чуть выше. По теореме Пифагора квадрат гипотенузы равен сумме квадратов катетов. Гипотенузой в этом случае является участок ската от конька до дымохода.

Искомая высота трубы при этом составит:

2h2 = 22
h = √2
h ≈ 1,41 м.

Пример №2. Усложним ситуацию. Пусть расстояние от конька до оси дымохода составит 5 м. Значит, при расчете высоты следует учесть линию, проведенную от уровня конька под углом 10° к горизонту. Однако, тут все оказывается намного проще. Есть специальная формула, учитывающая эту поправку.

Высота трубы = высота конька – 0,17 • расстояние от конька до оси дымохода

Коэффициент 0,17 в этой формуле – тангенс угла 10°

Умножаем 5 м на 0,17 и получаем 0,85 м. Значит, наша труба должна быть на 85 см ниже конька. Зная высоту конька, найти численное значение очень легко.

Важно: расстояние от устья трубы до поверхности кровельного покрытия должно быть не менее 500 мм!

Зоны ветрового подпора

В зону ветрового подпора входит пространство, защищенное от ветра какой-либо преградой (деревом или соседним зданием). Чтобы определить ее границы необходимо провести от наивысшей точки преграды в сторону дымохода линию под углом 45°. В этой зоне горизонтальные потоки воздуха меняют свое направление, замедляются, завихряются, что негативно влияет на качество тяги. Верх дымохода должен быть выше получившейся условной линии не менее чем на 500 мм.

Важно: если высота трубы превышает 1,5 метра, то необходимо дополнительно закрепить ее на кровле с помощью растяжек.

Для того чтобы найти численное значение высоты трубы, нужно воспользоваться следующей формулой:

T = B/P + 0,5

Где:
T – искомая высота трубы;
B – высота препятствия;
P – расстояние от дымохода до препятствия.

Например, если на расстоянии 7 м от оси дымохода расположено дерево высотой 15 м, то минимальная высота трубы будет равна:

15/7 + 0,5 = 2,64 метра

Прикладная арифметика – веселое и полезное занятие, но не тогда, когда от результатов вычислений зависит жизнь и здоровье людей. Перепроверьте расчеты у специалистов, убедитесь, что монтировать дымоход будут квалифицированные мастера, и тогда вид дымка над трубой будет вызывать лишь радостные ожидания – горячего ужина и теплого вечера!

Можно ли в частном доме газовую печь расположить в одном помещении с раковиной и душевой? —

В частном доме, в небольшой комнате, установлена газовая печка. Рядом с нею, справа, расположена душевая кабинка, слева — раковина. Поскольку я собираюсь легализовать дом, хотел бы узнать: нужно ли мне отделять печь стенами с обеих сторон или можно объединить с душевой и раковиной?

Как пояснили в «Алматыгаз», установка газоиспользующего оборудования в указанном вами помещении вообще не допускается. Согласно СН РК 4.03-01-2011 «Газораспределительные системы», допускается открытая транзитная прокладка газопроводов из медных и многослойных металлополимерных труб через ванную комнату (или душевую), уборную (или совмещённый санузел) в квартирах жилых зданий. Кроме того, согласно противопожарным требованиям СН РК 4.02-12-2002 «Нормы технологического проектирования малометражных отопительных котлов на газообразном и жидком топливе», основные объёмно-планировочные и конструктивные решения должны быть выполнены по следующим правилам. Малометражные отопительные котлы могут размещаться в отдельно стоящих зданиях, в пристроенных к основному зданию и встроенных помещениях на 1-м, цокольном или подвальном этаже зданий и сооружений в соответствии с требованиями части II СНиП и настоящих норм технологического проектирования (приложение А). Отдельно стоящее здание, в котором размещаются малометражные отопительные котлы, должно быть бесчердачным и соответствовать зданиям I, II и IIIa степени огнестойкости. В подвальных и цокольных этажах зданий любого назначения не следует размещать малометражные отопительные котлы, работающие на природном и сжиженном углеводородном газе. Малометражные отопительные котлы, работающие на горючем жидком топливе, допускается устанавливать во встроенных помещениях, в цокольном и подвальном этаже жилых домов индивидуальной застройки независимо от этажности и степени огнестойкости. В зданиях общественного назначения помещения с малометражными отопительными котлами не допускается размещать непосредственно под помещениями для одновременного пребывания 50 и более человек. Пристроенные помещения для размещения малометражных отопительных котлов к основным зданиям и сооружениям должны отделяться от основного здания глухими противопожарными стенами II типа. Встроенное помещение для размещения малометражных отопительных котлов должно иметь ограждающие конструктивные элементы (стены, перегородки и перекрытия) с пределом огнестойкости не менее 0. 75 часа. Встроенные и пристроенные помещения с малометражными отопительными котлами на газообразном топливе должны отделяться от основного здания газонепроницаемыми противопожарными стенами II типа. Допускается устанавливать малометражные отопительные котлы в зданиях и помещениях категории Г и Д I, II, IIIa степеней огнестойкости площадью до 500 м2 без выделения противопожарными преградами. Из встроенных помещений для размещения малометражных отопительных котлов должны быть предусмотрены обособленные выходы наружу. Во вновь строящихся зданиях необходимо предусматривать выход из помещения малометражных отопительных котлов непосредственно наружу. Двери помещений, где установлены малометражные отопительные котлы, должны снабжаться устройствами для самозакрывания и иметь предел огнестойкости не менее 0.6 часа. Помещения малометражных отопительных котлов должны иметь естественное освещение. Помещения, расположенные в подвальных этажах, должны иметь окна с приямками, площадь окон должна быть не менее 10 % площади пола помещения при работе котлов на жидком топливе. Полы в помещениях для размещения малометражных отопительных котлов должны быть негорючими. Малометражные отопительные котлы должны устанавливаться на прочные негорючие фундаменты. Расстояние от фронта котлов или выступающих частей топок до строительных конструкций противоположной стены должно составлять не менее 1.25 метра. Ширина прохода между котлами и задней стенкой котла до строительных конструкций должна составлять не менее 1 метра. При боковом обслуживании котлов ширина проходов должна быть не менее 1.5 метра. Высота помещений, в которых устанавливаются малометражные отопительные котлы, должна быть не менее 2.2 метра. Объём помещения, где устанавливаются малометражные отопительные котлы на газообразном и жидком топливе, определяется расчётом в зависимости от мощности или паспортных данных котла, согласно требованиям ГОСТ 12.1.004-91 и РНТП 01-94 МВД РK, и должен быть не менее 25 м3. При размещении малометражного отопительного котла и резервуара с жидким топливом в одном отдельно стоящем здании резервуар отделяется глухой противопожарной перегородкой I типа от котла. Совместное размещение резервуаров сжиженных углeводоpодных газов и малометражных отопительных котлов в указанных зданиях не допускается. В одном помещении допускается устанавливать не более двух малометражных отопительных котлов на газообразном топливе.

ФНР-100

ФНР-100


ФНР-100

Маркетинг и использование

Совместная служба поддержки

Университет Пердью

Уэст-Лафайет, IN 47907





Даниэль Кассенс и Сюзанна Баденхоп

Древесина, если она доступна, является дешевым источником для дома. топливо. К сожалению, пожары в доме могут возникать из-за неправильной установки печей. установлены или небрежно эксплуатируются и обслуживаются.

В этой публикации используется Национальная ассоциация противопожарной безопасности (NFPA). стандартов, описывает правильную установку излучающих дровяные обогреватели в жилых домах. Эти стандарты лежит в основе многих строительных норм. Рекомендации будут различаться для печи, циркуляционные печи, варочные печи и плиты. В любом случае, вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом при монтаже, эксплуатации и техническом обслуживании печи.Некоторые штаты рекомендуем вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом а также местный отдел разрешения на строительство перед установкой печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему печи, выходом горячих газов или пламени через трещину в дымоход, путем передачи тепла от дымохода или печи к горючих материалов, искр или углей, вылетающих из печи. Должна быть обеспечена защита горючих стен, потолка и пола. материалов возле печи и дымохода, а также там, где дымоход проходит сквозь или вблизи горючих стен, потолков и другие материалы.

Защита стен

Печи и дымоходы должны располагаться на расстоянии от стен и других горючие материалы для предотвращения воспламенения. Они не должны быть устанавливаются в нишах, шкафах или подобных местах. В таблице 1 показаны минимальные расстояния от горючих стен и перекрытий. Деревянная рамка стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, можно использовать обычную излучающую печь или нагреватель должен располагаться на расстоянии не менее 36 дюймов от стены.Этот расстояние может быть значительно уменьшено, если использовать асбестовый картон и/или 28 листовой металл используется для защиты стен. 1-дюймовый или более широкий воздух зазор между стеной и асбестовым щитом или металлической панелью должен предоставляться. Однодюймовые прокладки должны быть из негорючего материала. материал. Кроме того, необходим воздушный зазор размером 1 1/3 дюйма или шире. дно из асбестового картона или металлической панели. Циркуляционный воздух охлаждает панель и стену за ней (рис. 1). Не менее 36 Между верхней частью печи и незащищенный потолок.Кирпич или камень практически не защищают для горючей стены, так как они являются хорошими проводниками высокая температура. Поэтому сами по себе они не годятся в качестве настенных защитники. Однако при использовании они также должны быть удалены от стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили клиренс. Положите руку на ближайшую поверхность. Если вы можете сохранить удобно держать руку во время работы печи, Место проходит проверку.Если нет, вам нужна дополнительная защита.

Таблица 1. Минимальные расстояния от горючих стен и потолков.*

                    Тип печи

Тип защиты Радиантная циркуляционная дымовая труба
--------------------------------------------------
36 дюймов 12 дюймов 18 дюймов
асбестовый фанерный картон 1/4 дюйма,
на расстоянии 1 дюйм 18 дюймов 6 дюймов 12 дюймов
листовой металл 28 калибра,
с интервалом 1 дюйм 12 дюймов 4 дюйма 9 дюймов
Листовой металл 28 калибра на
1/8".асбестовый фанерный щит,
с интервалом 1 дюйм 12 дюймов 4 дюйма 9 дюймов
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89M, 1976 г.


Рисунок 1. Циркуляция воздуха за любой стеной защита необходима для охлаждения.

Защита пола

Все полы, на которых устанавливаются печи, кроме бетонных, должны быть защищены от жара костра и выпадающих горячих углей при добавлении топлива (рис. 2).NFPA рекомендует покрывать пол под печью из листового металла калибра № 24 или более толстого. Металл Также можно использовать асбестовую основу и асбестовый картон. Если шифера, кирпича и т. д., они должны быть залиты раствором без пробелы. Металлическая или асбестовая плита должна быть установлена ​​между кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4 дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с лист из листового металла 24 калибра между полом и кладкой рекомендуемые.Ноги от восьми до десяти дюймов обеспечат больше воздушного пространства, и на пол будет передаваться меньше тепла. 2-дюймовый слой песка или зола, уложенная на дно печи, также поможет предотвратить перегрев пола.

Материалы, используемые для защиты пола, должны простираться на 12 дюймов. за борта печи без отверстий и 18 дюймов за пределы сторона с дверью или другими потенциальными отверстиями.

Фигура 2.Зазоры печи и дымохода от стен и пола.

Прочие горючие материалы

Другие горючие материалы, такие как дрова, бумага, занавески и др. пластик должен находиться на расстоянии не менее 36 дюймов от плиты.

Дымовые трубы

Дровяные печи, как и камины, должны иметь вентиляцию наружу. здания. Дымоход используется для соединения печи с кирпичной кладкой. дымоход или сборный металлический дымоход.Дымоход иногда называется разъемом. Одностенный калибр 24 или толще рекомендуется дымоход из коррозионностойкой стали. Если дымоход диаметр более 10 дюймов, необходимо использовать более толстый калибровочный металл. То диаметр дымохода должен соответствовать диаметру топки торговая точка. В некоторых ситуациях сборные или изолированные металлические дымоход может быть подключен непосредственно к печи. В таблице 2 показаны общие Требуемая мощность дымохода для печей разных размеров.

Таблица 2. Требуемая мощность дымохода в зависимости от размера печи. * Площадь в квадратных дюймах дымохода

               19 28 38 50 78 113
   Общий дымоход Комбинированная потребляемая мощность печей в
  высота в футах тысяч БТЕ/час
------------------------------------------------
       6 45 71 102 142 245 НР
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  *От Национальной ассоциации пожарной безопасности No.ГС-8, 1974 г.


Зазоры от стен. Дымоходы, как и печи, излучают тепло. Если они устанавливаются близко к горючим материалам, пожар может результат. NFPA рекомендует, чтобы дымоход был не менее 18 дюймов. от ближайшего горючего материала. Допускаются более тесные зазоры в некоторых случаях (таблица 1).

Проходы через стены и потолки. NFPA не разрешает дымоход, чтобы пройти через любой пол или потолок или через любой огонь стена или противопожарная перегородка.Однако, если дымоход должен проходить через раздел, отличный от пожарного раздела, один из следующих необходимо соблюдать условия:

Горючие материалы в пределах 18 дюймов от неизолированного дымоход надо снимать. Для трубы диаметром 6 дюймов требуется 6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем стена. Это отверстие может быть закрыто или покрыто негорючим материалом. изоляционные материалы (рис. 3).

18-дюймовый зазор можно уменьшить с помощью металлического наперстка или обожженный шамотный наперсток и окружающий его не менее 8 дюймов из огнезащитного материала (рис. 3).

Рис. 3. Один из способов пропуска неизолированной дымовой трубы через горючая стена. Клиренс 18 дюймов можно уменьшить до 8 дюймов путем расширяя наперсток (см.
пунктирную линию) и окружая его не менее 8 дюймов огнезащитного материала.

Если используется металлический наперсток вентилируемого типа, наперсток должен быть как минимум на 12 дюймов больше в диаметре чем дымоход (рис. 4).

Зазор в дымоход.Если дымоход соединен с кирпичной кладкой дымоход, он должен проходить через ближнюю стенку дымохода к внутренней поверхности дымохода, но не за его пределами. Наперсток должен зацементировать высокотемпературным цементом в кладку стены дымоход и дымоход вставляются в наперсток без цемента для легкого снятия для очистки и замены. Если используется наперсток, дымоход должен быть достаточно туго затянут, чтобы внезапная затяжка в топка печки не сместит трубу.

Длина. Дымоход должен быть прямым и коротким, возможно. Длинные неизолированные дымовые трубы могут увеличить нагрев эффективность, но они обескуражены, потому что выхлопные газы охлажденный и креозот может развиваться быстрее. Креозотовые скопления создать серьезную опасность возгорания. Дополнительная информация о креозоте депозиты следуют в разделе «Дымоходные пожары».

Иногда дымоходы можно использовать в горизонтальном положении, чтобы подключить печь к дымоходу.В этом случае код NFPA указывает чтобы горизонтальный ход был ограничен. Если неизолированная дымовая труба используется, она не должна быть длиннее 75 процентов высоты дымоход выше точки входа в дымоход. Если изолированный используется дымоход, — длина горизонтального участка не должна превышать 100 процент высоты дымохода над точкой его входа в печная труба. Предполагается, что дымоход имеет естественную тягу. То горизонтальная часть любой дымоходной трубы должна иметь повышенный шаг или подъем не менее y4 дюймов на погонный фут.Точка подключения к дымоход должен быть на большей высоте, чем конец, ближайший к печь. Каждое соединение дымохода должно быть закреплено не менее чем тремя шурупы для листового металла или аналогичные. Стыки должны плотно прилегать и перекрываются примерно на 2 дюйма с гофрированным (мужским) концом, указывающим вниз в следующий кусок. Такое расположение предотвратит попадание креозота утечки. При подключении печи к дымоходу желательно иметь только одно колено 90 градусов. Однако при необходимости можно использовать два.

В дымоходе часто устанавливают заслонку для контроля тяги. возле печки. Обратитесь к производителю или дилеру печи. рекомендация для деталей. Автоматические регуляторы тяги активируются термостат может быть установлен в соответствии с указаниями производителя и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Кирпичная кладка Дымоходы обычно устанавливаются при строительстве дома.В однако в некоторых случаях они могут быть добавлены позже. Сборный металл дымоходы могут быть добавлены в любое время и обычно используются при кладке дымоход отсутствует.

Рисунок 4. Вентилируемый металлический наперсток может используется для пропуска дымохода через горючую перегородку.

Каменные дымоходы. Если планируется использовать существующий кирпичный дымоход, проверьте его на утечки. Он также должен иметь облицовку дымохода. Если дымоход старый и ветхий или не имеет облицовки дымохода, в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующей дымовой трубы площадь поперечного сечения дымоход должен быть не менее чем на 25 процентов больше, чем у дымоход. Это обеспечит достаточную тягу для выхлопных газов. от печки. Дымоход не может быть подключен к дымоходу камина если отверстие камина не закрыто. Также допустимо, если дымоход плотно закрывается между отверстием камина и вход дымохода в дымоход. Каминные проемы и дымоходы должны быть герметизирован таким образом, чтобы будущая чистка дымохода была.не затруднено.

Кладочные дымоходы также должны быть построены с надлежащей окладкой. и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет кирпичных дымоходов, можно использовать сборные дымоходы. Эти дымоходы короче секции различной длины, которые соединяются вместе. Они могут быть двойными конструкция стены с изоляцией, упакованной между каждой стеной или из конструкция с тройными стенками, разработанная таким образом, чтобы воздух циркулировал вниз по одной полости стены и вверх по другой.Внутренняя обшивка этих дымоходы обычно из коррозионностойкой нержавеющей стали. Быть использованным для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL. дымоходы. Необходимые зазоры от горючих материалов отмечены на каждой секции сборного дымохода, внесенного в список UL. Для изолированный дымоход с двойными стенками, минимальный зазор обычно два дюйма. Сборные дымоходы эффективны и просты в установить. Накопление креозота в дымоходе изолированного типа сведено к минимуму. из-за быстрого прогрева внутренних стен.Тем не менее, тройка настенного типа, в котором циркулирует воздух, может привести к быстрому охлаждению дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где дымоход проникает в линию крыши менее чем на 10 футов (измеряется горизонтально) от вершины.

Чтобы дождевая вода не попала в дом, сборные дымоходы обычно продаются с штормовыми воротниками и накладками, а также кепками и искрозащитные экраны.

Высота дымохода. Для скатной крыши высота дымохода должна быть минимум 3 фута от места, где он проникает через крышу, или не менее 2 футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали (Рисунок 5). На плоских крышах дымоходы должны быть на высоте не менее 3 футов. крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу. возгорания от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты, и т.п.нельзя подключать к общему дымоходу. Дымовые газы и искры может пройти из одного дымового отверстия в другое и взорваться, или ядовитые пары могли проникнуть в дом. Несколько соединений могут также привести к неудовлетворительной тяге, а в случае пожара в дымоходе, его нельзя задушить.

Рисунок 5б. Если между ними более 10 футов пик и где дымоход проходит через линию крыши, затем необходимо добавить как минимум 2 дополнительных фута дымохода выше 10-футового горизонтального измерения.

Дымоходы

Пожар в дымоходе происходит, когда отложения креозота в дымоходе воспламеняется — обычно от особенно горячего огня. Креозот образуется при несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода или дымоход. При первом образовании креозот представляет собой черную жидкость, которая может просачиваться через трещины в каменных дымоходах или соединениях в дымоходы. Позже он может засохнуть и образовать корку в дымоходе или печная труба.Со временем эти отложения накапливаются, а затем, наконец, сгорают. что приводит к интенсивному горячему огню, который может воспламенить находящиеся поблизости горючие материалы. и крыша дома.

Отложения креозота не могут быть устранены. Тем не менее, это помогает используйте хорошо выдержанные твердые породы дерева в качестве топлива и лучше разведите небольшой горячий огонь чем большой тлеющий. Разжигая или подкладывая дрова в огонь, включите огонь на 10-20 минут. Это быстро нагреет дрова. и отогнать часть влаги.

Необходим частый осмотр дымохода. Проверить на креозот отложений после каждого сжигания дров или хотя бы один раз в год. Отложения креозота в некоторых ситуациях накапливаются быстрее, чем другие. Например, новые «герметичные» печи очень эффективны. и склонны быстрее образовывать отложения креозота. Рано или поздно а потребуется тщательная чистка дымохода.

Рисунок 6. Отложения креозота и сажи отделяются от дымохода с помощью проволоки. щетка.Эти отложения накопились менее чем за два месяца.

Для очистки сборных дымоходов многие продавцы печей продают круглую проволоку. щетки, которые можно прикрепить к металлическим трубам небольшого диаметра или веревки. Затем трубу или веревку с прикрепленной щеткой перемещают вверх и в дымоход, пока все отложения креозота не будут удалены. То отложения должны падать на дно дымохода и должны быть удалены (рис. 6). Мешки из мешковины, хотя и не столь эффективны, с соломой и грузами, такими как камни, можно тянуть вверх и вниз по дымоход для удаления креозотовых отложений.

В случае пожара в дымоходе ограничьте подачу воздуха в Пожар. Разрядить огнетушитель в печь и вызвать огонь отделение. Многоцелевой сухой химический огнетушитель (класс ABC). является предпочтительным. Этот тип подходит и для других домашних пожаров.

Резюме

Дровяные печи могут быть экономичным источником домашнего тепла. Однако, если они не установлены должным образом, не обслуживаются и не эксплуатируются, серьезные могут возникнуть пожары и даже смерть.В этом бюллетене излагаются процедуры установки в соответствии с рекомендациями Национального пожарного Ассоциация профилактики. Эти рекомендации написаны для применения к все ситуации и, следовательно, носят общий характер. При установке вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте рекомендации производителя. Всегда работайте с печью в разумным образом и периодически осматривайте его на наличие повреждений. Обычно очистить дымоход от креозотовых отложений. Держите огнетушитель присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

    Дымоходы, камины и вентиляционные отверстия. 1977. Национальная пожарная безопасность. Association, 470 Atlantic Ave., Boston, MA 02210, 50 стр. (3 доллара США)
    Разрешение на использование теплопроизводящих устройств, 1976 г. Национальная противопожарная служба. Association, 470 Atlantic Ave., Boston, MA 02210, 14 стр. (3 доллара США)
    Безопасное использование дровяных и угольных печей, 1974 г. Национальная противопожарная служба. Association, 470 Atlantic Ave., Boston, MA 02210, 12 стр.(2 доллара США)
    Энциклопедия дровяника, 1977. Vermont Crossroads Press, Box 333, Уэйтсфилд, VT 05673, 162 стр. (7,95 долл. США)
    Камины и дымоходы. Министерство сельского хозяйства США, Служба сельскохозяйственных исследований, Бюллетень фермеров № 1889, перепечатано Сентябрь 1977 года.

Связанные публикации

Следующая публикация доступна в почтовом отделении, Здание сельскохозяйственной администрации, Университет Пердью, Запад Lafayette, IN 47907, или у агента по развитию округа.

FNR-79 Древесина для отопления дома


РР 3/86

Информация, представленная здесь, предоставляется с пониманием что никакая дискриминация не предназначена и не одобрена Индианой Подразумевается совместная служба расширения.

Кооперативная пропагандистская работа в сельском хозяйстве и домашнем хозяйстве, штат Индиана, Университет Пердью и Министерство сельского хозяйства США Сотрудничество.Х.А. Уодсворт, директор West Lafayette, IN. Выдается в продолжение актов от 8 мая и 30 июня 1914 года. Это политика Кооперативной службы распространения знаний Университета Пердью, что все лица должны иметь равные возможности и доступ к нашим программам и удобства.

Установка и эксплуатация дровяной печи

ЧТО Я ДОЛЖЕН РАЗМЕСТИТЬ ПЕЧЬ ВКЛЮЧЕНА?

Для обогреватели, устанавливаемые на ножки или тумбы, обеспечивающие не менее 6 дюймов вентилируемого пространства под топкой или основанием устройства, используйте близко расположенные полнотелые кирпичи или блоки толщиной не менее 2 см.Верхняя поверхность кирпичи должны быть покрыты листовым металлом не менее 24-го калибра.

защита пола должна выступать не менее чем на 18 дюймов за прибор со всех сторон. Протектор пола, указанный можно использовать признанную испытательную лабораторию, такую ​​как UL, если она установлена в соответствии с инструкцией по установке.

КАК ДАЛЕКО ДОЛЖЕН ДОЛЖЕН ДРОВЯНАЯ ПЕЧЬ ИЗ НЕЗАЩИЩЕННОЙ СТЕНКИ ИЛИ

ГОРЮЧАЯ МАТЕРИАЛ?Стандартный зазор для приборов, установленных в помещения, большие по сравнению с размером прибора составляет 36 дюймов от верхней, задней или передней части устройства. В противном случае выполните установку в соответствии с инструкциями производителя.

ЭТО ОБЛИЦОВКА ДЛЯ КЛАДНОЙ КЛИПКИ ПОКРЫТАЯ СТЕНА СЧИТАЕТСЯ БЕЗОПАСНОЙ ДЛЯ УМЕНЬШЕННОГО ПРОСТРАНСТВА?

Нет! Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют уменьшить расстояния до горючих стен, если обеспечена соответствующая защита. Гипсокартон, листовой металл, каменная кладка и другие тонкие или неизолирующие материалы материалы, размещенные непосредственно у стен, дают слабую защиту.Эти материалы очень хорошо проводят тепло; они будут почти так же жарко на их тыльной стороне, как и на открытой стороне.

Уменьшенный зазоры допустимы для:

  • ан система инженерной защиты, одобренная инспектирующей орган, обладающий юрисдикцией
  • товаров и материалы, перечисленные в целях защиты
  • а негорючий протектор, установленный в дюйме или более от горючая стена, обеспечивающая свободную циркуляцию воздуха за Это

сокращение указано NFPA и большинством норм. Например, когда требуемый зазор без защиты составляет 36 дюймов, Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством в качестве защитника стен, уменьшает просвет максимум на 66 процентов, до 12 дюймов от горючей стены.

БАНКА ИЗЛУЧАЮЩЕГО ТИПА ДРОВЯНЫЕ ПЕЧИ КОГДА-ЛИБО БЫЛИ УСТАНОВЛЕНЫ МЕНЕЕ 36 ДЮЙМОВ ОТ ГОРЮЧИХ ГОРЕЛ?

Да.Если к печи, внесенной в список UL, прикреплен теплозащитный экран, зазор может быть уменьшен, как указано. Или построить теплозащитный экран для установки на расстоянии 1 дюйм от стены на негорючих прокладках. Чтобы уменьшить стандартный зазор до 12 дюймов, теплозащитный экран должны быть изготовлены из листового металла 28-го калибра и закреплены над полом, чтобы обеспечить беспрепятственную циркуляцию воздуха между экраном и стеной (см. рис. 1).

КАКОЙ РАЗМЕР ТЕПЛА ЩИТ МНЕ НУЖЕН?

Любой площадь в пределах 36 дюймов от дровяной печи должна быть покрыта как показано на рисунке 2.

ДЕЛАЕТ ДЫМОХОДНУЮ ТРУБУ НУЖЕН СПЕЦИАЛЬНЫЙ РАЗРЕШЕНИЕ ДЛЯ ГОРЮЧИХ ВЕЩЕСТВ?

Да. Зазор должен быть в три раза больше диаметра трубы, т.е.грамм., 6-дюймовая труба требует 18 дюймов зазора. Тепловые экраны могут использовать для уменьшения зазора на тот же коэффициент, что и для печь. Например, с листовым металлом вы можете уменьшить зазор на две трети, с 18 дюймов до 6 дюймов.

КАК ТЫ БЕГАЕШЬ ТРУБА ЧЕРЕЗ ГОРЮЧУЮ СТЕНУ ИЛИ ПОТОЛОК?

Вы не надо. Но в случае крайней необходимости допускаются следующие методы:

  • Сборка кирпичная стена толщиной 3,5 дюйма, обрамленная горючим стена с минимальным зазором 12 дюймов от глиняной облицовки к горючим.
  • Использование массивный, изолированный, зарегистрированный дымоход заводского изготовления, с 9-дюймовое воздушное пространство для горючих материалов.
  • Использование соединитель дымохода из листовой стали 24 калибра с вентилируемым наперсток плюс 6 дюймов изоляции из стекловолокна.
  • Использование прочный, изолированный, зарегистрированный дымоход заводского изготовления над Соединитель дымохода 24 калибра, с воздушным пространством 1 дюйм, плюс 2 дюйма от наружной стены секции дымохода и горючих материалов.

Соединители также должен поддерживать шаг не менее 1/4 дюйма на фут от прибор к дымоходу. Избегайте резких поворотов, которые создают чрезмерное сопротивление потоку дымовых газов и опора и надежно закрепите с помощью шурупов, заклепок или других утвержденные средства.

МОЖЕТЕ ЛИ ВЫ ВЕНТИЛЯТИРОВАТЬ А ДРОВЯНАЯ ПЕЧЬ И МАСЛОГОРЕЛКА В ОДИН ДЫМОХОД?

Каждый должен выводиться в отдельный дымоход. Несколько подключений может привести к выходу дымовых газов и искр через одно отверстие дымохода к другому, снижая эффективность и воспламеняя несгоревшие газы в дымоходе.

ЧТО О ЗАВОДСКОЙ СБОРКЕ ДЫМОХОДЫ?

Они эффективны и просты в установке, но должны быть внесены в список UL.Изолированные дымоходы заводского изготовления минимизируют образование сажи и креозота налипание, потому что внутренние стены быстро прогреваются. Необходимость зазор от горючих материалов отмечен на каждой секции листа UL, дымоходы заводского изготовления.

ЭТО КЛАДНАЯ ИЛИ МЕТАЛЛИЧЕСКАЯ ЗАВОДСКАЯ ДЫМОХОД ЛУЧШЕ?

Оба безопасны и долговечны, если построены должным образом и в хорошем состоянии. Важно иметь изолированный дымоход, особенно с герметичная дровяная печь. Внутренние дымоходы предпочтительнее снаружи, потому что они теплее. Кроме того, круглые вкладыши более эффективнее прямоугольных. Внешний вид и цена другие соображения.

МОЖНО ЛИ ИСПОЛЬЗОВАТЬ ОДИНОЧНУЮ НАСТЕННАЯ ДЫМОХОДНАЯ ТРУБА ДЛЯ НАРУЖНОГО ДЫМОХОДА?

Нет! Дымовая труба никогда не предназначалась для использования снаружи.Вода и пепел образуют щелочь, которая быстро разъедает одностенную трубу. Кроме того, креозот образуется быстро из-за охлаждения газов внутри самой трубы.

МОГУ ЛИ Я ПРОВЕТРИВАТЬ ДЕРЕВО ПЕЧЬ В НЕПРОФИЛИРОВАННЫЙ ДЫМОХОД?

Все каменные дымоходы должны быть облицованы плиткой. Дома, построенные раньше 1900 часто имеют дымоходы без облицовки, которые опасны и не должны быть подключен к дровяной печи.

ЧТО ТАКОЕ БЕЗОПАСНОСТЬ РАССМОТРЕНИЕ ЧЕРЕЗ КАМИНЫ?

NFPA 211 говорится следующее:

  • сечение дымохода должно быть не более чем в три раза больше его поперечного сечения. площадь выходного отверстия дымохода.
  • система должна быть спроектирована и установлена ​​таким образом, чтобы ее можно было осмотрены и почищены.
  • А прибор, работающий на твердом топливе, НЕ ДОЛЖЕН вентилироваться в или через камин заводского изготовления, если только он не был специально перечисленных для этой цели.
КАК ВЫСОКАЯ ДОЛЖНА ДЫМОХОД БЫТЬ?

Это должен возвышаться не менее чем на три фута над самой высокой точкой, где проходит через крышу. Он должен быть на два фута выше, чем все в радиусе 10 футов, включая саму крышу, нависающие деревья, соседние здания и т. д.

КАК Я МОГУ УПРАВЛЯТЬ КРЕОЗОТ?

Креозот конденсируется, когда температура дымовой трубы падает ниже 250°F, поэтому тип дымохода очень важно. Желательно утепленный. Большой воздухонепроницаемый обогреватель в маленьком доме в закрытом положении. будет производить креозот независимо от типа сжигаемой древесины или его влажности.Сведите к минимуму образование креозота за счет:

  • Использование Оборудование для сжигания древесины и материалы для дымоходов, внесенные в список UL, и установку устройства в соответствии с инструкциями производителя.
  • Правильно размеры дымохода и комплектующих.
  • Здание небольшой горячий огонь на короткий период, а не «холостой ход» огонь в течение длительного периода времени при умеренных температурах.
  • Хранение горячий огонь; многие производители рекомендуют открывать заслонку и дать плите прогореть не менее 15 минут для сжигания небольшого количества креозота.
  • Использование только хорошо выдержанные лиственные породы.
  • Проверка часто использовать вашу систему и научиться работать с ней наиболее эффективно.Очистите дымоход соответственно

Публикация №: SF-2


Этот документ взято из Совместное расширение Университета Делавэра, Ньюарк, Делавэр. Дата публикации: октябрь 1991 г.

Рональд К. Джестер, специалист по расширенной безопасности, Делавэрский университет Кооперативное расширение, Ньюарк, Делавэр.

Коммерческий компании или продукты упоминаются в этой публикации исключительно с целью предоставления конкретной информации. Упомянуть компании или продукта не является гарантией или гарантия на продукцию Сельскохозяйственной опытной станции или Delaware Cooperative Extension или одобрение продуктов других компаний, не упомянутых.

Отказ от ответственности и информация о воспроизведении: Информация в NASD не представляет политику NIOSH. Информация, включенная в NASD появляется с разрешения автора и/или правообладателя. Более

Программа качества воздуха Anchorage Outdoor Wood Boilers

Что должны знать жители муниципалитета Анкориджа перед покупкой дровяного котла.

В связи с ростом стоимости природного газа дровяное отопление стало более привлекательным для жителей Анкориджа.Дровяные печи обычно используются в качестве источника тепла во многих домах, часто в качестве дополнения к системе отопления, работающей на природном газе. За последние десять лет наружные дровяные котлы (OWB), иногда называемые водяными обогревателями на дровах, становятся все более популярным видом отопления помещений, особенно на северо-востоке США. Они также стали популярными в Фэрбенксе, где затраты на отопление намного выше. чем в Анкоридже. Многие населенные пункты, где OWB стали популярными, столкнулись с серьезными проблемами загрязнения воздуха древесным дымом от котлов, особенно от тех, которые не соответствуют новым стандартам, установленным Агентством по охране окружающей среды (EPA).Чтобы свести к минимуму воздействие на качество воздуха, Ассамблея Анкориджа приняла новые нормативные требования, регулирующие все новые установки OWB в муниципалитете Анкориджа. Эти требования распространяются на весь муниципалитет, от Портиджа на север до Эклутны.

Новые требования к установкам OWB в муниципалитете Анкориджа изложены в муниципальном кодексе Анкориджа 15.35.105. Они приведены ниже:

  • Начиная с 1 июля 2009 г. все OWB, установленные в муниципалитете, должны соответствовать стандартам EPA Phase 2.Вы можете найти информацию и список OWB, соответствующих этим стандартам, на http://www.epa.gov/burnwise/owhhlist.html.
  • Все OWB должны быть установлены на расстоянии не менее 100 футов от соседних жилых домов, школ, рабочих мест и других жилых строений, кроме строения, которое обслуживает OWB. Другими словами, ваш OWB должен находиться не менее чем в 100 футах от дома вашего соседа. Однако вы можете найти свой OWB менее чем в 100 футах от собственного дома.
  • Ваш OWB должен располагаться на вашей собственности и не ближе 50 футов от ближайшей границы собственности.
  • Стек вашего OWB должен быть выше пика крыши вашего собственного дома и выше соседних домов и жилых построек в пределах 150 футов.
  • Перед установкой OWB вы должны представить чертежи в масштабе, подготовленные зарегистрированным профессиональным инженером или геодезистом, которые показывают, что установка вашего котла соответствует требуемому расстоянию 100 футов до ближайшего жилого дома, 50 футов до ближайшего жилого дома и что стек вашего котла будет выше, чем все жилые постройки в пределах 150 футов.Эти чертежи должны быть одобрены сотрудником по контролю за загрязнением воздуха муниципального департамента здравоохранения и социальных служб. Звоните по телефону 343-4200 или пишите по адресу [email protected]
  • .
  • В OWB можно сжигать только чистую, необработанную древесину. Запрещается сжигать пиломатериалы, обработанные под давлением, железнодорожные шпалы или окрашенную или окрашенную древесину. Одним из ключей к чистой работе любого дровяного отопительного прибора является сжигание чистой и выдержанной древесины.

               Муниципалитет Анкориджа Требования к удалению дровяного котла

Нажмите здесь, чтобы получить версию схемы для печати

вопросов?

Пожалуйста, свяжитесь с муниципальным департаментом здравоохранения и социальных служб по телефону 343-4200 или по электронной почте [email protected] орг

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка браузера на прием файлов cookie

Существует множество причин, по которым файл cookie не может быть установлен правильно. Ниже приведены наиболее распространенные причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы принять файлы cookie, или спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файл cookie.
  • Ваш браузер не поддерживает файлы cookie. Попробуйте другой браузер, если вы подозреваете это.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы это исправить, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой вами страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в файле cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только та информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, если вы не решите ввести его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступ к остальной части вашего компьютера, и только сайт, создавший файл cookie, может его прочитать.

Установка дровяной печи с обратным котлом в существующую систему центрального отопления

Варианты установки дровяной печи с обратным котлом в существующую систему центрального отопления быть установлен в вашем доме. Вполне возможно обогреть весь дом с помощью твердотопливного отопительного оборудования, и в этом руководстве мы расскажем, как это сделать. Но помните, вам не следует применять какие-либо методы, описанные в этой статье, если вы не являетесь профессионалом.

Что такое обратный бойлер и как он работает?

Задний котел обычно устанавливается за камином или газовой плитой и обеспечивает отопление и горячую воду для заведения. Обогрев заднего котла имеет важное значение для общей температуры вашего помещения.

Существует несколько способов установки дровяных печей с обратным огнем котла для горячей воды, и здесь мы рассмотрим некоторые из проверенных и надежных методов.

Подводная печь

Источник изображения

Подключение многотопливной печи с задним котлом к ​​центральному отоплению , а это один из самых распространенных способов встраивания печи заднего котла в систему горячего водоснабжения.Этот метод установки многотопливного котла означает, что существующий газовый котел будет включаться только для «дополнения» системы на пути к достижению желаемой температуры.

С помощью этой системы вторичный газовый или жидкотопливный котел можно отключить в любое время, чтобы использовать только дровяную печь для получения энергии. Можно установить пароотводную трубу, идущую вверх от печи котла и обеспечивающую подачу холодной воды в помещение.

В качестве альтернативы вы можете подключить бак горячей воды и радиатор теплоотдачи к основному контуру системы и сформировать еще один контур, используя тройники инжектора и питая другие радиаторы. Термостатический переключатель используется с насосом для запуска контура радиатора, что гарантирует, что бак с горячей водой не переохладится, поскольку радиаторы в контуре получают большую часть тепла, при этом горячая вода является приоритетом в контуре. система.

Предоставление приоритета горячей воды

Источник изображения

Другой тип установки дает приоритет горячей воде в системе путем подключения бака горячей воды и радиатора теплопотерь к печи котла.

При этом проходит петля трубы, которая идет от других радиаторов в доме к печи многотопливного котла, в то время как термостат может контролировать температуру воды, возвращающейся из бака горячей воды, перед автоматическим включением насоса для нагрева радиатора. когда уровень температуры достигает определенной точки, которая во многих случаях составляет около 65 градусов.


Поскольку насос для радиаторов включается только тогда, когда бак горячей воды достигает определенного уровня тепла, это приводит к тому, что горячая вода отдается приоритету. Горячую воду также можно брать из змеевика, расположенного в баке для горячей воды, в качестве альтернативы подпитке от стандартного газового или масляного котла.

Многозмеевиковый бак для горячей воды

Источник изображения

В этой системе змеевики, погруженные в воду бака, действуют как теплообменник, нагреваемый дровяной печью. Поскольку для создания давления в системе используется гравитация, ее необходимо устанавливать выше дровяной печи.

Помните, что нельзя устанавливать клапаны, насосы или сетчатые фильтры между обратным и подающим трубопроводами, которые идут от бака к печи.С помощью этого одного резервуара вы можете комбинировать воду для горячего водоснабжения, воды, нагретой солнечными батареями, и водяных радиаторов.

Аккумулятор тепла

Источник изображения

Благодаря аккумулятору тепла владельцы домов получают большую гибкость благодаря множеству комбинаций источников тепла и аккумулирования тепла.

Не далее чем в миллионе миль от многозмеевика с точки зрения принципа его работы аккумулятор тепла способен накапливать тепло благодаря массе воды, которую он содержит, и по этой причине они могут быть довольно большой по размеру.

Они подходят для систем с несколькими источниками тепла, так как позволяют выбирать количество устанавливаемых змеевиков и точек отвода. В этой системе можно подключить газовый котел, бойлерную печь и даже солнечные батареи в одном доме. Существуют также системы подогрева пола с дровяной печью, которые вы можете включить.

Печь-котел можно подключить к обычному котлу, а также к баку-аккумулятору тепла, который, в свою очередь, подключается к солнечным батареям на крыше.Нагрев осуществляется за счет горячей воды, хранящейся в баке-аккумуляторе.

Мы надеемся, что это руководство даст вам несколько советов по различным методам установки, как установить дровяную горелку с системой заднего котла и заменить задний котел, а также даст некоторую пищу для размышлений о том, какая система подойдет для вашей собственности при установке дровяной горелки или камина с задней панелью. бойлерная печь.

На вопрос «Как работает дровяная печь с обратным котлом?» это вопрос, который спрашивают многие, кто думает о добавлении печи в свою гостиную, поэтому в следующий раз, когда кто-то сомневается в этом, помните, что вы определенно можете включить твердотопливное отопление в существующую систему центрального отопления.

Распространенные проблемы с бойлерными печами и способы их решения

Вслед за нашей статьей о проблемах с дровяными печами, мы теперь обращаем внимание на бойлерные печи.

Это все проблемы, которые иногда возникают с котловыми печами. По возможности мы расскажем вам, как решить их самостоятельно. Если мы не можем этого сделать, надеюсь, мы хотя бы укажем вам на возможные причины.

Итак, вот некоторые проблемы, которые могут привести к неправильной работе вашей бойлерной печи.

Котел не греет радиаторы внизу

Обычно это указывает на проблему с циркуляционным насосом в системе отопления. Радиаторы наверху могут нагреваться за счет силы тяжести, а для радиаторов внизу требуется циркуляционный насос.

Печка гаснет с несгоревшим топливом

Попробуйте увеличить настройку термостата котла. Если проблема не устранена, возможно, неисправный термостат требует замены.

Также проверьте наличие радиатора утечки тепла (т.е. радиатора, который включен все время, пока работает плита котла), если в инструкции по установке котла указано, что он необходим.

Если у вас есть радиатор утечки тепла, проверьте, правильно ли он работает. Он должен быть оснащен двумя запорными клапанами, которые невозможно перекрыть.

Проверьте, правильно ли работает самотечная циркуляция в баке с горячей водой. Котельные печи полагаются на радиатор утечки тепла и самотечный контур горячей воды, чтобы заставить их работать.Если они не работают и для прибора недостаточно работы, он выключится термостатом, и огонь погаснет.

Печь гаснет на ночь со всем сгоревшим топливом

Это может быть связано с тем, что на термостате котла установлено слишком высокое значение. В результате топливо, заправленное для ночного сжигания, расходовалось слишком быстро, поскольку печь производила больше тепла, чем необходимо.

Вам просто нужно выключить термостат котла и найти баланс между сжиганием всего топлива и погасшей печью.

Котлы сжигают больше топлива при включенном циркуляционном насосе для отопления. В большинстве случаев вы можете выключить помпу на ночь и настроить ее на автоматическое включение по часам. Это продлит время горения и предотвратит затухание огня рано утром.

Печь не выключается должным образом

Убедитесь, что все дверные и стеклянные уплотнители герметичны. Кроме того, убедитесь, что заслонка на термостате котла закрыта должным образом и не забита мусором, таким как уголь или зола.

Если температура воды в печи очень высокая, а на термостате котла нет мусора, но он не закрывается, возможно, его необходимо отрегулировать установщику. Также может быть неисправность в термостате. В этом случае может потребоваться замена термостата.

Если вода в котле не горячая, то термостат будет автоматически держаться открытым, пока печь котла увеличивает температуру воды.

Включение циркуляционного насоса приведет к возврату холодной воды из радиаторов.Термостат отреагирует на понижение температуры открытием заслонки воздухозаборника и печка зажжется. Это нормально.

Печь не нагревает радиаторы до температуры

Попробуйте увеличить настройку температуры на термостате котла. Если это не работает, проверьте, правильно ли открывается заслонка воздухозаборника при повышении температуры термостата.

Когда печка горит хорошо, но температура радиатора не на нужном уровне, это может быть связано с тем, что к печке котла подключено слишком много радиаторов.Проверить это можно, отключив половину радиаторов и посмотрев, не повышается ли температура.

Если радиаторы по-прежнему не достигают температуры, возможно, у вас проблема с циркуляционным насосом. Проверьте, теплые ли радиаторы вверху и холодные внизу. Это указывает на проблемы с кровообращением.

Если радиаторы нагреваются после отключения половины из них, включайте по одному радиатору за раз, чтобы посмотреть, сколько вы можете использовать, прежде чем это повлияет на температуру.Скорее всего, причиной проблемы является котельная-печка с недостаточной тепловой мощностью.

Появление воды в печи

Это может произойти, когда теплый влажный воздух в приборе попадает на холодную поверхность котла во время розжига. Этот тип сырости должен исчезнуть вскоре после розжига, когда котел нагреется.

Если влажность сохраняется, это может быть связано с тем, что трубный термостат либо не работает должным образом, либо установлен на слишком низкое значение.Он должен быть установлен таким образом, чтобы насос мог работать при температуре выше примерно 40°C.

Другая возможная причина – конденсат из дымохода. Это может произойти, если печь работает недостаточно интенсивно. Дымовые газы могут охлаждаться при выходе из печи и образовывать конденсат, который возвращается в печь. Чтобы решить эту проблему, включите термостат котла и избегайте обогрева радиаторов, когда печь простаивает.

Если проблема не устранена, проверьте правильность работы радиатора утечки тепла и самотечной циркуляции к бойлеру с горячей водой.Если печи недостаточно для работы, она будет отключена термостатом, что может привести к образованию конденсата в печи и дымоходе.

Проблемы с конденсацией внутри котла могут быть вызваны тем, что по ошибке был указан котел с более высокой мощностью, чем требуется для системы отопления. Это приводит к тому, что котел проводит много времени при низкой скорости горения, что может вызвать проблемы с конденсацией внутри котла или дымохода.

Если при потушенном топке сырость идет не из дымохода или дымохода, причиной может быть негерметичный котел в печи.Проверьте это у инженера.

Радиатор теплый снизу, но холодный сверху

Обычно это происходит из-за скопления воздуха в радиаторе. Используйте ключ для радиатора, чтобы ослабить квадратную пробку вентиляционного отверстия в верхней части радиатора и выпустить воздух.

Радиатор теплый вверху и холодный внизу

Вероятной причиной являются проблемы с циркуляцией. Убедитесь, что клапан радиатора полностью открыт, и если это не помогает, проверьте, что запорный клапан на противоположном конце также полностью открыт.

Системе может потребоваться балансировка, если все радиаторы нагреваются, но один или два нагреваются вверху и холодны внизу.

Радиаторы, расположенные ближе к циркуляционному насосу, будут иметь приоритет над более удаленными на длинных участках или небольших трубопроводах. Ваш инженер-теплотехник может сбалансировать систему, частично закрыв запорные клапаны на хорошо работающих радиаторах. Это даст больший приоритет тем, кто находится дальше.

Если у вас возникла проблема, на которую нет ответа в этой статье, свяжитесь с нами, и мы постараемся написать статью, которая поможет вам.

Водонагреватели — InterNACHI®

Ник Громицко, CMI®



Водяные печи, также известные как уличные дровяные печи и уличные дровяные котлы (OWB), представляют собой отдельно стоящие отопительные устройства, используемые для обогрева домов и горячего водоснабжения, гидромассажных ванн, бассейнов и теплиц. . Расположенные за пределами ограждающих конструкций, они обычно состоят из резервуара для воды и топки, которые вместе выглядят как небольшой сарай для инструментов с дымовой трубой. Воздух нагревается в топке и по каналам поступает в водохранилище, которое нагревается и перекачивается под землей по изолированным трубам в дом.Термостат, контролирующий температуру воды в резервуаре, регулирует тягу печи.

Домовладельцы увидят преимущества для безопасности и здоровья в установке водяной печи; за счет перемещения системы отопления наружу пожары в доме становятся менее вероятными, а жильцы не подвергаются воздействию дыма из камина или потенциально смертельного угарного газа из котла. Мебель также будет лучше пахнуть, и в доме освободится больше ценного пространства. В качестве дополнительного бонуса в водяные печи обычно можно загружать дрова большего размера, чем в обычном камине или дровяной печи, что сокращает время, необходимое для подготовки дров.

Однако водяные печи не лишены недостатка, присущего древесному топливу для отопления; древесный дым опасен, поскольку содержит смесь не менее 100 различных газов и мелких твердых частиц. Почти все загрязняющие вещества, против которых предостерегает EPA, включая озон, угарный газ, закиси азота, твердые частицы и двуокись серы, являются компонентами древесного дыма. Этот дым может легко проникнуть через закрытые двери и окна в дома соседей. Были даже сообщения о том, что дымовые извещатели внутри помещений срабатывали от дыма от водяных печей, отчасти потому, что они выпускают дым на небольшой высоте по сравнению с обычным дымоходом дома, поэтому он с трудом рассеивается.По этим причинам водяные печи следует использовать только в сельской местности вдали от соседних жилых домов. Домовладельцам, у которых есть вопросы о качестве воздуха, следует проконсультироваться с инспектором InterNACHI, сертифицированным IAC2.

Что еще хуже, водяные печи по своей конструкции являются ужасными загрязнителями, что делает их еще более опасными для здоровья населения. Они поощряют медленный, прохладный огонь, в отличие от дровяной печи или даже традиционного камина. Это максимизирует количество тепла, передаваемого воде, но также минимизирует эффективность сжигания.Это «гашение» огня, хотя и является эффективным методом нагрева воды, производит дополнительные вредные химические вещества и дым, который испытывает кислородное голодание и имеет низкую температуру из-за неполного сгорания. Водяные печи, в отличие от многих домашних дровяных печей, редко оснащаются огнеупорными туннелями, в которых может происходить высокотемпературное вторичное горение. И, по данным Департамента охраны окружающей среды Вермонта, водяные печи часто ложно рекламируются как эффективные обогреватели. Фактически, они редко имеют тепловую эффективность более 50%, в то время как дровяные печи обычно находятся в диапазоне от 63% до 72%, а это означает, что для производства полезного тепла требуется дополнительная древесина.

В результате многие юрисдикции запретили или ограничили использование уличных дровяных печей. Департамент здравоохранения штата Висконсин, например, предлагает следующие рекомендации для OWB:

  1. Убедитесь, что OWB установлены там, где они не создают опасности для здоровья от загрязнения воздуха. Местные чиновники должны тщательно учитывать влияние, которое изменения в землепользовании могут оказать на место установки OWB. Это особенно важно, когда земли сельскохозяйственного назначения меняются на жилые.Это часто приводит к тому, что дома строятся слишком близко к OWB.
  2. Ограничьте сжигание в OWB чистыми, сухими дровами.
  3. Разместите OWB на расстоянии не менее 300–500 футов от ближайшего здания, которое не находится на той же территории, что и устройство.

Добавить комментарий

Ваш адрес email не будет опубликован.
