чертежи с размерами, фото банной железной печки, как сварить металлическую конструкцию

Отопительные печи для бани, изготовленные из металла, давно получили широкое распространение благодаря своим особенным качествам.

Такие приборы практически ничем не уступают традиционным устройствам из кирпича, даже отличаются более высоким КПД и скоростью нагрева.

Их компактность, простота в эксплуатации, невысокая стоимость становятся неоспоримыми плюсами для владельцев загородных участков.

Многие слесарные мастерские предлагают услуги по изготовлению металлических печей по индивидуальному проекту заказчика. Это дает возможность получить прибор, рассчитанный на работу с учетом конкретных факторов и обладающий совокупностью требуемых функций.

Сделать дровяную металлическую печь своими руками несложно, особенно если имеется опыт работы со сваркой.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

  • Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

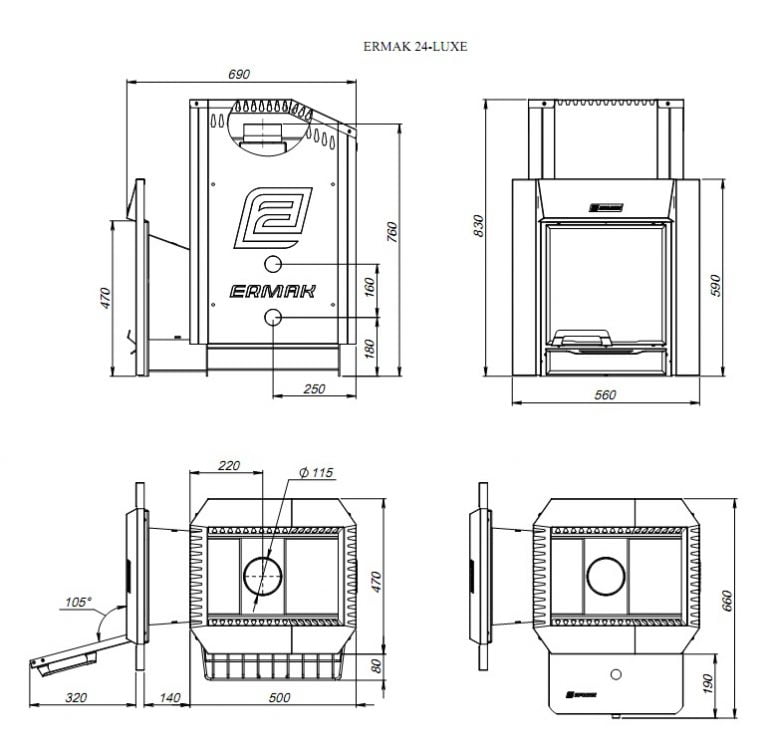

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Схема и размеры простой металлической печи для бани

Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.

Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.

Вертикальная железная печка

Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.

Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.

Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).

Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.

Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).

Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

Вам также будет интересно:

Горизонтальная банная печка с выносной топкой

Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.

При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют.

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.

Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером.

Фото готовых устройств из железа

Фото 3. Печь для бани, сделанная своими руками. Выполнена по вертикальной схеме, дополнительно оснащена баком для воды.

Фото 4. Печка для бани, изготовленная из металла, с выносной топкой. Также имеет бак для нагрева воды.

Фото 5. Горизонтальная металлическая печка для бани. Находится на кирпичном постаменте, что предотвращает возгорание окружающих поверхностей.

Полезное видео

Посмотрите видео, в котором демонстрируются все этапы процесса изготовления железной печи для бани.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид.

Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена

не разорит семейный бюджет.

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты. Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Содержание

  1. Банная печь из металла: актуальность темы
  2. Современные металлические печи: особенности конструкции
  3. Разновидности банных печей из металла
  4. Банные печи из металла: преимущества и недостатки
  5. Форма банной печи: на что обратить внимание?
  6. Изготовление металлической печи для бани: поиск возможных вариантов
  7. Изготовление металлической печи своими руками: пошаговая инструкция
  8. Установка банной печи: на что обратить внимание?



Банная печь из металла: актуальность темы

С незапамятных времен металлические печи были известными конкурентами традиционным кирпичным агрегатам, что актуально не только для частных домов, но и для бань. Это обусловлено их неоспоримыми достоинствами, такими как быстрый нагрев и относительная простота монтажа, что особо актуально для тех, кто планирует их изготовить самостоятельно. Наряду с высокой теплопроводностью и отменными эстетическими характеристиками, при нерациональном использование металлической печки или несоблюдении всех нюансов при ее самостоятельном изготовлении, нельзя забывать про риск возникновения пожара. В связи с этим, важно следовать всем нюансам и изготавливать банную печь в соответствии с инструкцией, предложенной нашими специалистами. С ней вы можете ознакомиться, прочитав настоящую статью.

Современные металлические печи: особенности конструкции

Наиболее простая модель самодельной металлической печи – так называемая «буржуйка», состоящая из ящика, оснащенного дверцей и трубой. Их недостатком является то, что, несмотря сравнительно небольшую тепловую отдачу, их потребность в топливе чрезвычайно высока. В связи с этим, они давно считаются неактуальным пережитком прошлого.

Что касается современных металлических печей, они относятся к более высокому классу безопасности. Их изготовление осуществляется из листового железа, толщина которого не превышает 4-5 мм. Кроме того, они оснащены специализированной тепловой камерой, предназначенной для каменной засыпки. Зачастую возможности их конструкции позволяют обустроить дополнительный бак для воды, объем которого достигает 70 литров. Чтобы обеспечить равномерное прогревание воздуха в печи, а также снизить ее пожароопасность, металлическую печь выкладывают огнеупорным кирпичом.

Важно! Отдав предпочтение современным металлическим печам, вы избавите себя от возведения фундамента высокой прочности. В этом случае будет достаточно выполнения крупногабаритного основания, в роли которого может выступать цементная плита, для повышения эффективная отделанная кафельной плиткой, листом металла или огнеупорным кирпичом.

Фото банных печей из металла

Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

  • Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
  • Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый  прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
  • Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

  • Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
  • Электрические печи
    – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
  • Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Банные печи из металла: преимущества и недостатки

Так как существует две основные разновидности печей для бани: кирпичные и металлические, рассмотрим основные характеристики последних и их преимущества перед стационарными кирпичными печами. Во-первых, как уже было отмечено, в отличие от стационарных кирпичных печей, металлические агрегаты являются более мобильным и компактным вариантом, в связи с чем, они идеально подходят для установки в небольших помещениях. Что касается изготовления самодельных печей, совершенно необязательно осуществлять их монтаж на месте установке, вы можете произвести его в любом удобном для вас месте и впоследствии переместить на место установки. Различают два основных типа конструкций металлических печей:

Печь горячего типа – вариант, идеально подходящий для установки в банях эпизодического пользования, например, на даче. Несмотря на то, что она быстро прогревается, ее не рекомендуется использовать в банях постоянного пользования, так как, используя такую печь, очень легко перегреть помещение, что обусловлено невозможностью контроля ее температуры;

Печь холодного типа – идеально подходящая для установки в отапливаемых помещениях. Они, как и предыдущий вариант, быстро прогреваются, однако возможность перегрева исключается, так как она оснащена системой контроля температуры.

Обжечься о такую печь практически невозможно, так как температура ее стенок редко превышает отметку в 50 градусов.

Достоинства банных печей из металла

Подводя итог, отметим следующие достоинства:

  • Небольшие размеры и мобильность конструкции обуславливает незаменимость такой печи в небольших баньках;
  • Не нуждаются в предварительной установке массивного фундамента, достаточно обустроить облегченный вариант фундамента, что значительно облегчает установку банной печи;
  • Особенности принципа работы. В отличие от кирпичных агрегатов, металлические печи горят постоянно, в связи с чем, невозможно пойти в баню, предварительно не протопив печь;
  • Низкая цена. В отличие от кирпичной, металлическая печь проста в изготовлении и не требует дополнительных затрат. Поиск схем банных печей из металла также не представляет собой трудностей – огромное количество чертежей можно найти в интернете и специализированных журналах.

Недостатки банных печей из металла

  • Быстрое остывание, обусловленное неспособностью аккумулировать тепло. В связи с этим, необходимо постоянно поддерживать горение топлива в таких печах;
  • Неспособность отапливать большие помещения;
  • Чтобы предотвратить развитие теплового удара в процессе пребывания в помещении, необходимо установить двойные стенки с сохранением между ними воздушной прослойки;
  • В связи с тем, что пожаробезопасность металлической печи значительно ниже таковой для кирпичной печи, необходимо обеспечить усиленную защиту внутренней обшивки печи.

Форма банной печи: на что обратить внимание?

Несмотря на то, что на первый взгляд кажется, что форма печи – несущественный параметр, именно от нее зависит производительность агрегата и удобство его эксплуатации. Наиболее распространенными являются печи цилиндрической формы, горизонтальной и фигурной конструкции, однако наиболее удобны в эксплуатации прямоугольные агрегаты.

Это обусловлено наличием в них угловых зон, которые практически никогда не раскаляются «докрасна». В связи с этим, распространено такое мнение, что такой каркас «сохраняет» форму печи. Кроме того, форма печи определяет рационализм и равномерность нагрева печи, так как максимальный разогрев одного элемента способствует уменьшению нагрева стены, расположенной рядом с зоной горения, что способствует равномерности разогрева помещения и балансу тепловых потоков. Кроме того, от правильного разогрева зависит механическая устойчивость конструкции. Это не трудно проследить, например, круглые и цилиндрические печи менее устойчивы к нагреву, в связи с чем, их стенки более плотные, усиленные. Высокая же устойчивость прямоугольной печи обусловлена наличием холодных углов. Однако со временем потери формы не избежать – это доказанный факт.

Изготовление металлической печи для бани: поиск возможных вариантов

За многие годы использования металлических печей для бани предложено множество вариантов их изготовления своими руками. Одним из простейших вариантов является изготовление металлической печи-каменки из железной бочки, в процессе которого убирают крышку и днище бочки с образованием цилиндра. Половину полученного цилиндра заполняют кирпичами, поставленными на ребро, на которые впоследствии устанавливают колосниковую решетку. Получившееся свободное пространство на две трети заполняют камнями, после чего устанавливают дымоход и накрывают самодельную печь крышкой. Однако, несмотря на простоту изготовления, данный вариант считается одним из самых неудобных в эксплуатации.

Если ваша баня характеризуется достаточно небольшой площадью, вы можете изготовить компактную печь-каменку из листовой стали, внутреннюю поверхность которой выкладывают кирпичом. Размеры банной печи из металла достаточно скромны и соответствуют отапливаемой площади. Стенки топки достаточно выложить в половину кирпича, а дымоход – в четверть. Данная печь не только проста в изготовлении, но и крайне удобна в эксплуатации, так как не требует большого количества топлива и прогревается за сравнительно небольшой промежуток времени.

Существует еще один вариант изготовления печи-каменки, для которой не требуется использовать кирпич. Данный способ также прост в исполнении и не слишком затратный с финансовой точки зрения. Что касается внешнего вида, то он довольно эстетичный. Данная конструкция легко справится с обогревом предбанника, мойки и собственно парилки.

Изготовление металлической печи своими руками: пошаговая инструкция

Необходимые материалы и инструменты
  • Листовая сталь толщиной от 8 мм;
  • Металлическая труба, толщина стенки которой достигает 10 мм, а диаметр – 500-600 мм;
  • Пруток, толщина которого составляет 10 мм;
  • Колосник;
  • Щеколды и дверцы для топки, каменки и поддувала. В случае самостоятельного изготовления дверец, вам потребуются только щеколды;
  • Водный кран;
  • Около 2-х метров трубы, 90 см из которых понадобится для топки, 60 – для бака, а оставшиеся 50 см – для изготовления второстепенных деталей;
  • Из инструментов потребуются болгарка и сварочный аппарат.

Руководство по изготовлению печного агрегата

На данном этапе вам потребуется большой отрезок трубы.

Важно! Изготавливаемая конструкция предполагает наличие закрытой каменки, и если вам потребуется плеснуть в нее воды – необходимо приоткрыть дверцу.

В первую очередь в трубе вырезают поддувало, размеры которого 50 и 200 мм. С внутренней стороны трубы над отверстием приваривают крепления для колосника – для этого потребуется металлическая пластина, снабженная проушинами. Колосник можно приобрести в любом строительном или специализированном магазине.

Далее приступаем к изготовлению топки. Для нее необходимо сделать отверстие размером 250 на 200 мм. Сверху приваривают крепления, необходимые для установки прутов каменки, диаметр которых должен быть не меньше одного сантиметра. Также их можно заменить колосниковыми решетками, предназначенными для круглых печей, приобрести которые можно там же.

С противоположной стороны каменки проделывают отверстие, в которое льют воду. Далее каменку заполняют камнем, например, талькохлоритом, диабазом. Исключено использование слюдосодержащих камней, кремня и гранита.

В крышке, предназначенной для агрегата, проделывают отверстие для дымоходной трубы, после чего устанавливают саму трубу. Несмотря на то, что монтаж банной печи можно считать практически завершенным, специалисты советуют дополнительно установить бак для воды.

Для этого на каменку приваривают оставшийся, ранее не востребованный кусок трубы, в нижнюю часть которого вваривают кран для воды. В процессе эксплуатации печи дым, проходя по трубе, будет постепенно ее нагревать, однако ее кипение происходить не будет. В заключение необходимо изготовить крышку, предназначенную для нагревательного бака. В соответствии с диаметром используемой трубы, приготовьте крышку и разрежьте ее пополам. В первой половине необходимо вырезать отверстие под дымоход, после чего ее приваривают к баку. Вторую половину в процессе монтажа необходимо оснастить петлями и ручкой, благодаря чему свободная часть крышки останется съемной.

Установка банной печи: на что обратить внимание?

  • Об установке банной печи необходимо позаботиться еще на этапе строительства бани и на месте будущей печки заложить мелкозаглубленный фундамент. Впоследствии на него укладывают двойной ряд кирпичей и устанавливают печь. Чтобы повысить пожарную безопасность самодельной печи, необходимо четко соблюдать правила их установки. Они заключаются в следующем:
  • Наименьшее расстояние от стены до печи должно составлять не менее одного метра. Кроме того, специалисты рекомендуют воспользоваться дополнительной защитой и установить на близлежащую к печи стену фольгу, снабженную прослойкой утеплителя, что позволить своевременно предотвратить перегрев дерева и его последующее возгорание;

  • Нельзя пренебрегать и изоляцией дымохода. Для этого его рекомендуется изготавливать из сэндвич-трубы, между внешним и внутренним кожухом которой находится теплоизоляционная прослойка;
  • Если конструкция вашей печи предполагает выведение продуктов сгорания по трубе, изготовленной из металла, в месте стыка потолка и трубы оборудуют потолочно-проходной узел.

По завершении установки печь можно облицевать кирпичом, что не только добавит эстетичности  внешнему виду печки, но и позволит предотвратить возникновение ожогов. Кроме того, в этом случае допускается более близкое расположение печи к стене.

Надеемся, что мы смогли вас убедить в том, что изготовление металлической печи для бани – не такое уж сложное мероприятие, и, воспользовавшись данным руководством, вы сможете избежать трудности в процессе ее изготовления. Мы не отрицаем, что данная конструкция – не единственный способ изготовления банной печи, однако она является наиболее простой в монтаже и удобной в эксплуатации.

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.

Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.

Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:

  • листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
  • как следствие, такая печь будет стоить дороже;
  • топливник цилиндрической формы лучше проводит тепло;
  • исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
  • плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.

В чем плюсы именно металлических печей:

  • цилиндр лишь немного проигрывает сферической форме по теплопроводности;
  • толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
  • печь можно перемещать, она долговечна;
  • стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
  • подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
  • многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
  • помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

  • вертикальные;
  • горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для проведения работы необходимы следующие материалы:

  • непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
  • труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
  • труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
  • листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
  • навесные петли из металла;
  • небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
  • отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
  • цементный состав;
  • кирпичи;
  • песок.

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Необходимые инструменты:

  • аппарат для сваривания элементов;
  • любой сильный резчик по металлу;
  • электроды;
  • врезной кран;
  • металлопрокат для ножек;
  • асбестовый шнур;
  • ручки для дверей.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

  • В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
  • Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
  • Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
  • С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
  • Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.

Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.

Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.

Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.

Горизонтальная печь

При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:

  • Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
  • Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
  • Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
  • Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.

Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.

Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.

Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.

Вертикальная

Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.

Этапы изготовления.

  • Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
  • В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
  • Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
  • Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
  • К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
  • Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
  • Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
  • К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
  • Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
  • Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
  • Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
  • В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
  • Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
  • Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
  • Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Как сварить печку из трубы своими руками, смотрите в видео ниже.

Основные требования к печам из кирпича с каменкой

Важный элемент русской бани — каменка, поэтому к ее обустройству предъявляют серьезные требования:

  • дым и газы не должны попадать в помещение, где располагается печь;
  • способность прогревать воздух под потолком до 95 С за короткое время, при этом быть экономичной;
  • она должна быть так сконструирована, чтобы аккумулированное камнями тепло, сохранялось продолжительное время;
  • печь не может занимать много пространства;
  • объем нагреваемой воды должен быть из расчета 15 л на человека.

Совет! Для бани идеально выбрать открытую емкость: за ней легче ухаживать и удобнее наполнять. Во избежание замерзания воды, ее сливают полностью зимой.

Преимущества и недостатки каменки для бани из кирпича

Большинство хозяев предпочитают оборудовать проверенные конструкции из кирпича.

Достоинства каменки для бани:

  • Энергонезависимость. При наличии сбоев подачи электроэнергии и отсутствии газификации, кирпичная каменка для бани – идеальный вариант.
  • Комфорт. Печь дает мягкое тепло и насыщенный, но в тоже время легкий пар. В парилке дышится легко, что важно для тех, кто любит часто париться.
  • Теплоемкость. Печь сохраняет тепло на протяжении 8 часов и способна прогреть сразу несколько комнат.
  • Экономичность. Нет необходимости монтировать электрику или подводить газопровод, а затем оплачивать счета за потребленные энергоресурсы. Дрова – дешевый вариант обогрева бани.
  • Пожарная безопасность. Печи из кирпича, благодаря особенностям конструкции, полностью соответствуют требованиям.
  • Экологичность. Выкладывают каменки из кирпича, а растапливают ее дровами. Все материалы безопасны для здоровья человека.
  • Дизайн. Благодаря оформлению, некоторые печи — настоящее произведение искусства.

Недостатки кирпичной печи:

  • Уход. Необходимо постоянно чистить зольник и как минимум раз в год – дымоход.
  • Возведение. Кладка печи – сложный процесс, который под силу только грамотному печнику.
  • Габариты. Каменка большого размера заберет много полезной площади парилки.
  • Время. Печь необходимо растапливать, а на разогрев парилки понадобится ни один час.
  • Стоимость. Каменка в баню – удовольствие не из дешевых. Необходимо обустроить основание, купить качественные материалы и оплатить услуги печника.

Внимание! Кирпичную печь располагают так, чтобы все помещения бани были обогреты. Переднюю часть с топкой и зольником располагают в предбаннике.

Меры безопасности при установке печи каменки из кирпича

Основное правило противопожарной безопасности – грамотная изоляция кирпичной конструкции от поверхностей из дерева.

Правила безопасности при установке банной печи:

  • Фундамент. Придерживаясь определенных правил, оборудуют надежное основание.
  • Дымоход. Сквозь потолок и кровлю проходит труба. Нужно максимально защитить от перегрева соприкасающиеся поверхности, сохранив при этом герметичность парной. Между элементами постройки и трубой должен быть зазор, который заполняют огнеупорным материалом.
  • Размещение каменки. Основное требование – прилегающие деревянные поверхности нужно защитить от перегревания. Расстояние между стенами и каменкой должно быть минимум 0,5 м, дверцы топки – 1м 50 см.
  • Изоляция. За печью стену защищают кирпичной кладкой и жестью, которые также укладывают на пол, чтобы защитить его от выпавших из огня угольков.

Виды печи из кирпича для бани

Основные варианты истопки:

  • По черному. Вид печи был особенно популярен в деревнях. Главная особенность каменки – отсутствие дымохода. Благодаря этому в помещении более чем достаточно аромата и пара. Недостаток – париться можно только когда полностью сгорит топливо.

  • По серому. Эконом-вариант печи с дымоходной трубой, благодаря чему помещение бани прогревается намного быстрее.

  • По белому. Наиболее приемлемая конструкция. При использовании такого вида, следов сажи в помещении не будет, а тепло сохранится дольше. Недостаток: прогрев требует много времени.

  • С плитой. Самый практичный вариант. Емкость, закрытую кирпичной стеной с трех сторон, устанавливают на чугунную плиту. Благодаря этому, вода дольше остается горячей. Камни размещают над дымоходом. В некоторых случаях порядок расположения может быть иным.

Внимание! Каменка по серому — самый простой вариант сооружения.

Печь каменка для бани из кирпича делится на две категории по действию:

  1. Постоянное. На плите или в ящике из металла располагают камни. Нагреваются они не открытым огнем, а путем передачи тепла от одного материала к другому. Отличительная особенность – топить можно даже если в помещении присутствуют люди. Кирпичная банная печь с закрытой каменкой предотвращает попадание продуктов сгорания в парную.
  2. Периодическое. Камни расположены на металлической решетке непосредственно над огнем. Воду льют непосредственно на них только тогда, когда дрова сгорят полностью. Кирпичная печь для бани с открытой каменкой требует периодического протапливания.

Выбор материалов для строительства печи с открытыми камнями

Используют огнеупорный кирпич двух видов:

  • Красный полнотелый. Из него выполняют кладку корпуса каменки, элементов декора и дымохода. Для строительства небольшой конструкции достаточно 300 шт. , для большой каменки – до 1000 шт.

  • Шамотный. Не теряет прочности, даже при нагреве до 1400 С. Отлично вбирает тепло и медленно остывает, сохраняя максимально долго тепло в помещении. По параметрам гораздо лучше других видов. Из-за высокой стоимости используют исключительно для обустройства топки.

Совет! Качество кирпича проверяют, простукав материал ручкой мастерка. При наличии изъянов или брака звук будет глухим.

Инструменты и материалы для сооружения каменки:

  • Раствор. Замешивают только на основе глины и песка. Цемент для этого не подойдет, так как при нагреве он крошится, разрушая кладку.
  • Теплоизолятор. Подойдет любой жаропрочный материал, который применяют для изоляции поверхностей, чтобы предотвратить перегревание.
  • Печное литье. Понадобится печная заслонка, емкости для камней и воды из стали, колосник, чугунные дверцы.
  • Инструменты. Посуда для замешивания раствора и замачивания кирпичей, труба для обустройства дымохода, глина, строительный уровень, песок, рулетка, сито, стальная проволока, асбест, рубероид, козлы для высотных работ.

Проектирование

Возведение начинается с разработки проекта. Готовую схему найти крайне сложно. Как правило, ее приходится дорабатывать. Подробно прорисовывают все ряды кладки, внося коррективы. При внесении даже небольших изменений, необходимо проконсультироваться с хорошим печником.

Внося коррективы в проект, стоит учитывать особенности кирпичной клаки печей:

  • Топка должна быть не слишком маленькой. Размер поддувала такой, чтобы обеспечить достаточный приток воздуха.
  • Вдоль канала укладывают колосники. Однако найти нужного размера сложно, поэтому устанавливают не такие длинные решетки, поперек.
  • Высота топки не больше полуметра, при условии размещения над ней поддувала. В идеале – 8-9 рядов. Благодаря этому камни будут прогреваться до нужной температуры быстрее. В топке меньшей высоты камни недостаточно нагреваются, а между ними будет скапливаться сажа.
  • Расстояние между не защищенными элементами конструкции из дерева и стеной из кирпича – как минимум 30 см.
  • Перед выкладыванием кирпичей на глиняно-песочный раствор, необходимо уложить их насухо согласно схемы, начиная от одного угла. Подбирают кирпичи необходимого размера, чтобы швы были не больше 5 мм. Только потом их укладывают с использованием раствора.

  • Уложенные ряды проверяют с помощью строительного уровня, прежде чем начинать новый. Установленными отвесами проверяют точное соблюдение углов. Даже небольшие отклонения требуют корректировки.
  • Устанавливая дверцы, начинают укладывать кирпич от нее, жестко фиксируя металлический элемент. Места прилегания дверцы, заблаговременно оборачивают асбестом. Фиксируют их шпалерой или стальными полосами. В кирпичах под проволоку делают небольшие канавки, что позволит обеспечить жесткую фиксацию.
  • Места, где проходит труба, соприкасаясь со стеной, потолком и кровлей обязательно изолируют огнеупорными материалами.

Выбрав проект, составляют порядовку – план раскладки кирпичей отдельно для каждого ряда.

Обустройство фундамента

Вес даже самой скромной по габаритам печки составляет примерно 800 кг, поэтому для нее обязательно обустройство прочного основания.

Печь каменка для бани из кирпича — требования к основанию:

  • выбирают место, чтобы впоследствии не пришлось вырезать несущие балки и доски пола;
  • практичнее не связывать основание для каменки с фундаментом бани, при усадке это позволит обезопасить строение от разрушения. Между ними должен быть люфт не меньше 5 см. Для обеспечения пожарной безопасности его заполняют теплоизоляционным материалом;
  • основание для каменки и бани делают одинаковой глубины;
  • правильная основа имеет вид перевернутой трапеции – внизу основание должно совпасть с размером печи, а верхнее на 10 см увеличивают со всех сторон.

Устойчивость и прочность каменки зависит от качества заложенного основания, поэтому важно соблюдать технологию строительства.

Этапы возведения фундамента:

  • выполнив разметку, по углам вбивают колышки и натягивают между ними шпалеру;
  • роют вглубь на полметра котлован, расширив внизу на 10 см;
  • на слой песка, насыпают битый кирпич или щебень. Тщательно утрамбовывают, накрывают рубероидом;
  • по периметру котлована делают опалубку;
  • кладут армирующую сетку из стержней, оставляя между ней и стеной котлована зазор в 5 см, используя подставки или другие фиксаторы;
  • заливают бетонный раствор, не доходя 15 см до края поверхности. Выравнивают по уровню верхушку;
  • оставляют примерно на неделю. Опалубку демонтируют.

После выполненных работ фундамент накрывают гидроизоляцией. Для этого настилают полоски рубероида так, чтобы он покрыл всю поверхность, выступая за края на 5 см. Второй слой располагают перпендикулярно первому. Фиксируют гидроизоляцию битумной мастикой.

Совет! Глину обязательно разводят до пастообразного состояния в воде и протирают через сито.

Кирпичная печь в бане: правила вымешивания раствора

Каменку не возводят на основе цементной смеси, так как он растрескивается под воздействием сильного жара. Для этого используют глиняно-песочную смесь, что обеспечит продолжительную службу каменки. Вода не должна иметь посторонних примесей и мусора. Песок предварительно просеивают.

Важно! Глину для раствора замачивают на несколько дней, чтобы она хорошо размокла. Непосредственно перед кладкой ее разбавляют водой, доводя до необходимой консистенции, добавив песок.

Однородности достигают, перебив смесь специальной насадкой или в миксере, только после этого начинают кладку. Определить вязкость можно с помощью палки, ее окунают в раствор, после чего стряхивают. Если после этого на ней остается слой больше 3 мм, всыпают песок. Раствор должен быть консистенции пластилина.

Кладка печи из кирпича

Кирпичная печь для бани с открытой каменкой или другой вариант невозможно построить без порядовки – схемы расположения кирпичей рядами. Вначале их нумеруют, делают надрезы, подбирают по размеру и форме куски. Подготовив все, начинают работать с раствором.

Совет! Хорошее сцепление обеспечит предварительное вымачивание кирпичей в воде, до появления пузырьков.

Печь с каменкой: последовательность возведения:

  • По периметру печи выкладывают первый слой кирпичей. Ряд называется нулевым. Углы этого основания должны быть 90 С и точно соответствовать схеме порядовок по периметру. Разница диагоналей не должна быть выше 2-3 мм. Это обусловлено формой кирпича.
  • Толщина швов – не больше 5 мм. При укладывании ряда, стык внизу должен перекрыть целый кирпич. Выложив первую линию, переходят на глиняно-песочный раствор.
  • На третьей линии устанавливают дверцу золотника. Крепление оцинкованной проволоки обеспечит прочный монтаж. Для плотной кладки верхний кирпич подрезают.

Совет! Многие печники рекомендуют кирпич, расположенный над дверцей, сформировать в форме клина, так как при сильном нагревании металла, это создаст дополнительную прочность конструкции. Проволоку можно заменить оцинкованной жестью.

  • Перед укладкой четвертого ряда, обязательно проверяют ровность строительным уровнем. Начинают установку емкости для золы и колосников.
  • Дверь поддувала монтируют на шестой линии. В седьмом ряду вырезают углубления в 1,5 см для обустройства колосника. Делают это таким образом, чтобы между кирпичом и ним был люфт.
  • По 14 ряд кладку делают с перегородкой, в которую врезают швеллеры. Спереди каменки делают проем, куда устанавливают емкость, в которой будет нагреваться вода.
  • Пятнадцатую линию кладут в полкирпича, устанавливая половинки под углом. Три следующих линии монтируют с помощью ложковой перевязки.
  • В 19 ряду ставят дверцу, через которую будет выходить пар. Двадцатый и следующий скрепляют проволокой или полосками П-образных подвесов. Начинают установку трубы вытяжки, высоту которой определяют с учетом размера бани, но не менее, чем на полметра она должна возвышаться над кровлей.

Совет! Дымоход обмазывают раствором цемента или извести.

Печь каменка из кирпича: устройство дымохода

При установке дымохода учитывают, что при перепадах температуры железная труба будет создавать конденсат. Это приведет к накоплению сажи в ней, поэтому металл рекомендуют заменить кирпичом.

Величина печи должна соответствовать размеру дымохода. После монтажа, его выводят на высоту не меньше полуметра над крышей. Обычно для этого используют асбестовую трубу, которую обкладывают кирпичом. От качества выполнения работ, будет зависеть, насколько хорошо будет удаляться дым из помещения.

Совет! Дымоход складывают только из целого кирпича, чтобы треснувшие элементы и половинки не выпали. Кладка должна быть очень аккуратной. Только абсолютно ровная поверхность предотвратит скопление сажи и пыли.

Сужать канал дымохода противопоказано. Его длина от краев трубы до колосника должна быть не менее 5 метров. При меньших размерах дым не сможет остынуть быстро, и жар будет вылетать в трубу.

В месте прохождения в потолке, дымоход обкладывают кирпичом и изолируют термостойким материалом. С внешней стороны покрывают раствором извести, чтобы в случае утечки сразу найти, где она происходит.

По завершении всех работу, печь оставляют на несколько дней, оставив окна и двери открытыми, чтобы она просохла. Выполняют пробную растопку. Для этого протапливают печь на протяжении десяти минут мелкими щепками. Делают это несколько раз. Если на конструкции появится конденсат, это значит, что она еще недостаточно просохла.

Кирпичная печь для бани с закрытой каменкой: обустройство водонагревательного бака

Часто проект печи с закрытой каменкой для бани включает в себя емкость для воды – это экономно и удобно. Устанавливают ее так, чтобы она потребляла максимум тепла. Баки бывают встроенными или навесными, в зависимости от размера печи. Монтируют радом с дымоотводным каналом.

Объем емкости рассчитывают с учетом, что на одного человека понадобится 20 л горячей воды. При использовании бани большой компанией, рекомендуют установить бак от 100 л. Емкость лучше выбрать из нержавейки, чтобы вода не желтела.

Кирпичная печь с закрытой каменкой для бани и с открытыми камнями: особенности отделки

Кирпичные печи идеально подходят для облицовки. Она прогревается равномерно с кирпичом.

Самые популярные облицовочные материалы:

  • Плитка клинкерная. Она обладает высокой теплоемкостью и тугоплавкостью. Со временем он не деформируется, придавая парилке уютный вид. При производстве используют шамотную глину. Бывает разных цветов.

  • Изразец. Плитка имеет коробчатую форму. Зачастую производится вручную. Заливается глазурью и украшается утонченным рисунком. Придумана специально для облицовки печей. Тыльная сторона имеет особую конструкцию и крепится в швы специальными металлическими штырями, одновременно с кладкой.

  • Майолика. Плитка, изготавливаемая путем прессовки: усовершенствованный вид терракоты. Плитку покрывают глазурью и наносят цветной узор.

  • Терракота. Неглазированная прессованная глина, полученная путем обжига. Плитка характерно коричнево-красного цвета имеет отличные показатели прочности.

Печь с открытой каменкой можно декорировать камнем или кирпичом. При должном уходе облицовка долгое время будет радовать любителей попариться. Кирпичная печь для бани с закрытой каменкой регулярно протирается от копоти и пыли. Поврежденные элементы реставрируют или заменяют.

Сегодня трудно найти грамотного мастера-печника, который сможет поставить каменку с экономным расходом топлива и максимальной теплоотдачей. Печь для бани из кирпича можно выложить самостоятельно, главное, четко следовать рекомендациям по строительству и схеме порядовки. Стоимость конструкции будет зависеть от выбранных материалов. Топку выкладывают только из шамотного кирпича, а дверцы должны быть чугунными.

Фото печей из кирпича для бани:











Сохраните статью себе на страницу:

Пост опубликован: 15. 01

Присоединяйтесь к обсуждению: Copyright © 2022 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

ТАБЛИЦА РАЗМЕРОВ САУНЫ — Расчет размера нагревателя для сауны

Каменка для сауны должна быть правильно подобрана по размеру сауны. При правильной каменке время прогрева должно составлять от 20 до 30 минут. Правильная каменка для сауны нагревает дрова в сауне, а также камни в каменке. Нагреватели с большой емкостью для камней должны быть немного больше, чтобы камни могли достичь наилучшей температуры.
Не превышайте размер каменки для сауны, так как агрессивный жар от работающей каменки может быть резким и неприятным.

Мы применяем от 45 до 47 кубических футов на 1 киловатт каменки для сауны. 50 кубических футов на 1 киловатт — это консервативное преобразование, за которое выступают многие производители обогревателей.

Мы используем стандартную высоту 7 футов для интерьера сауны. Для саун площадью более 7 футов дополнительная кубическая площадь требует дополнительной мощности нагревателя — больше, чем просто для кубических футов — поскольку тепло поднимается вверх. Совет. Избегайте этой распространенной ошибки:
Никогда не используйте GFI или GFCI в контуре сауны. Нет необходимости в прерывателе цепи замыкания на землю — он не требуется в соответствии с Национальным электротехническим кодексом NEC.Будет проблематично, если она будет постоянно отключать питание сауны всякий раз, когда вода выливается на горячие камни.

Как подобрать популярные нагреватели для сауны к размеру сауны:

Обогреватель мощностью 6 кВт обогревает комнату высотой 7 футов, например, комнаты размером 5×7, 6×7, 5×6 футов. — минимум 240 куб. футов — максимум 300 куб. футов
Обогреватель мощностью 7,5 кВт обогревает комнату высотой 7 футов, например, комнаты размером 6×8, 7×7, 7×8 футов. — минимум 280 куб. футов — максимум 375 куб. футов

Маленькие каменки для саун — Размер для небольших саун:

Каменка для сауны мощностью 2 кВт нагревает помещение высотой 7 футов – минимум 80 куб. футов – максимум 110 куб. футов
Каменка для сауны мощностью 3 кВт нагревает помещение высотой 7 футов – минимум 120 куб. футов – максимум 150 куб. футов
Каменка для сауны мощностью 4 кВт нагревает помещение высотой 7 футов – минимум 160 куб. футов – максимум 200 куб. футов
Каменка для сауны мощностью 5 кВт нагревает помещение высотой 7 футов – минимум 200 куб. футов – максимум 250 куб. футов
Каменка для сауны мощностью 6 кВт нагревает помещение высотой 7 футов – минимум 250 куб. футов – максимум 300 куб. футов

Большие каменки для сауны — Размер для больших саун:

Печь для сауны мощностью 9 кВт обогревает помещение высотой 7 футов – минимум 280 куб. футов – максимум 450 куб. футов
Печь для сауны мощностью 12 кВт нагревает помещение высотой 7 футов – минимум 480 куб. футов – максимум 600 куб. футов

** Печи для саун с камерами DEEP ROCK — с дополнительными камнями требуется дополнительное время для нагрева камней — добавьте 1 кВт к размеру нагревателя.

Размер нагревателя для сауны очень важен — нагреватель для сауны должен соответствовать размеру вашей комнаты!

Как рассчитать размер нагревателя для сауны:
Нормальная высота сауны должна быть не более 7 футов.

Высота внутренней сауны от 78 до 84 дюймов – использование 1 кВт на 45-47 куб. футов.
Внутренняя сауна высотой от 84 до 96 дюймов – использование 1 кВт на 40 куб. футов – повышение температуры – для нагрева сауны требуется больше кВт если внутренняя высота более 7 футов.

** Время прогрева сауны 20-25 минут основано на максимальной высоте 7 футов, правильном размере каменки для помещения и правильной настройке температуры на термостате.Сауна должна прогреваться за 20-25 минут.

** Печи для саун с камерами DEEP ROCK — с дополнительными камнями требуется дополнительное время для нагрева камней — добавьте 1 кВт к размеру нагревателя.

Стоимость эксплуатации каменки для сауны примерно постоянна — малой каменке просто требуется больше времени для достижения конечной температуры — она ​​по-прежнему потребляет ту же электрическую мощность в течение более длительного периода времени по сравнению с большей каменкой.

Таблица размеров нагревателя для сауны — Лучший нагреватель для сауны

Ищете таблицу размеров нагревателя для сауны? Если это так, то вы, вероятно, строите собственную сауну своими руками и хотите убедиться, что покупаете нагреватель подходящего размера для комнаты, в которой вы его устанавливаете.Это очень важно, так как вы не хотите покупать обогреватель, который производит слишком мало или слишком много тепла.

Так как этот размер очень важен, мы подумали, что было бы неплохо создать собственную диаграмму. Мы рекомендуем смотреть на приведенную ниже таблицу, пока вы не найдете подходящую каменку для сауны. Обязательно посетите нашу страницу каменки для сауны, чтобы найти качественную каменку с подходящей для вас мощностью.



Как мы упоминали выше, поиск подходящей электрической каменки для вашей сауны имеет важное значение для любой установки сауны своими руками.Если все сделано правильно, сауна должна полностью прогреться примерно за 20-30 минут. Если это займет больше времени, возможно, вы купили обогреватель неподходящего размера или он сломался.

Общее практическое правило при выборе размера сауны заключается в том, что нагревателю требуется 1 кВт для обогрева 50 кубических футов площади. Это общее эмпирическое правило используется большинством производителей саун и верно в большинстве случаев. Если у вас есть сауна на открытом воздухе или в сауне высокий потолок, то это правило может быть немного неправильным, и вам, возможно, придется приобрести нагреватель большего размера.

Следует также отметить, что в большинстве саун высота потолков составляет 6-7 футов. Они намеренно короткие, чтобы удерживать как можно больше тепла. Поскольку тепло поднимается вверх, каменка для сауны должна производить много тепла, чтобы прогреть сауну с большей высотой потолка.

С учетом вышесказанного, вот хороший пример расчета нагревателя для сауны:

Если у вас есть сауна размером 6’x6’x7’, ее объем составит 252 кубических фута. Затем вы делите это на 50 и получаете необходимое количество кВт, необходимое для вашей сауны, то есть 5 кВт.

(6 x 6 x 7 = 252) (252/50 = 5,04)



(Длина x Ширина x Высота = Объем) (Объем/50 = Киловатты)

Важно помнить

что приведенная выше таблица является лишь общим руководством, которому следует следовать при выборе каменки для сауны. Для вашей конкретной сауны может потребоваться нагреватель другого размера из-за определенных факторов. Так что проведите исследование и найдите лучший обогреватель для ваших конкретных нужд.

ПОДГОТОВКА САУНЫ К УСТАНОВКЕ НАГРЕВАТЕЛЯ

Итак, вы приобрели нагреватель для сауны . Что теперь? Если вы строите новую сауну, важно подготовить все необходимое для установки вашей новой каменки .

Во-первых, важно убедиться, что вы выбрали правильный размер для своей сауны . Хотя производители иногда немного различаются по размерам, хорошее эмпирическое правило — 1000 ватт (1 киловатт) на каждые 50 кубических футов сауны. Например, если ваша сауна имеет ширину 6 футов, длину 7 футов и высоту потолка 7 футов, вы должны рассчитать свой кубический метр следующим образом:

6 футов x 7 футов x 7 футов = 294 кубических фута.294 разделить на 50 равно 5,88 (минимум необходимых киловатт).

Конечно, всегда ориентируйтесь на размер вашей конкретной модели. Как правило, дополнительный киловатт также не является плохой идеей. Есть и другие факторы, которые следует учитывать, например, когда нагреватель для сауны используется в наружной сауне . Если учесть теплопотерь и дополнительную нагрузку на устройство, саунам на открытом воздухе потребуется на больше «лошадиных сил».  Полезно проконсультироваться со своим дилером сауны, который может помочь вам определить размеры сауны на открытом воздухе для вашего географического положения.Кроме того, рейтинги размеров основаны на предположении, что ваша сауна хорошо изолирована, как правило, с минимумом R-24 на стенах и R-30 на потолке.

Еще один момент, на который следует обратить внимание, это место установки устройства. Перед фактической установкой важно внимательно прочитать руководство по установке нагревателя для сауны . Обязательно учтите требуемые зазоры от стен и скамеек, а также оставьте дополнительное место для ограждения обогревателя/ограждения в целях безопасности. Неплохой идеей будет также расположить нагреватель для сауны в удобном месте , где вы сможете легко настроить время купания, температуру и/или налить воду ковшом на горячие камни.Производители обычно рекомендуют устанавливать деревянный брусок внутри стены, за которой будет крепиться каменка для дополнительной поддержки. Кроме того, убедитесь, что ваш электрик использует соответствующую высокотемпературную электропроводку с номиналом внутри необходимого кабелепровода для нагревателя и освещения сауны. Предусмотрите установку датчиков температуры и проводку управления стеной (если используется настенное управление), прежде чем покрывать стену пароизоляцией для сауны и деревянными панелями внутри, гипсокартоном и т. д., снаружи. Если вы устанавливаете дровяную или газовую каменку для сауны , не забудьте заранее спланировать вентиляцию и вытяжку, которые очень важны.

Вентиляция чрезвычайно важна и часто упускается из виду при строительстве сауны. В сауне речь идет не столько о увлажнении, сколько о свежем воздухе. Самое идеальное место для размещения вентиляционного отверстия — прямо под нагревателем сауны и примерно в 4 дюймах от пола. Хорошо иметь регулируемый вытяжной вентилятор напротив сауны, как можно дальше от входа. Высота зависит от предпочтений, но может быть от 24 дюймов от пола до 6 дюймов от потолка. Регулировка этого вентиляционного отверстия контролирует количество потока через комнату. В идеале вентиляция должна обеспечивать шесть полных воздухообменов в час.

Установка печей для сауны

Наконец, давайте откровенно поговорим об установке печей для сауны. Многие из нас гордятся тем, что являются « мастерами своими руками». ”  Такой подход к подключению нагревателей сауны без надлежащих знаний может привести к повреждению вашего оборудования, вашей собственности и даже привести к травмам или смерти тех, кто пользуется сауной.Неправильная установка нагревателей для сауны также аннулирует гарантию на нагреватель для сауны . Эксперты всегда предлагают нанять электриков при установке нагревателей для сауны. В нормальных условиях электрик установит нагреватель для сауны относительно недорого. Разве не стоит позаботиться о том, чтобы ваша каменка для сауны была правильно установлена ​​и безопасна?

Наконец, при установке печи для сауны важно правильно разместить камни. Сначала тщательно вымойте камни. Затем свободно поместите их в нагреватель, как указано производителем. В большинстве каменок для сауны камни помещаются между нагревательными элементами . Одной из наиболее распространенных проблем при установке является слишком плотное размещение этих камней внутри каменки. Это часто вызывает проблемы с верхним пределом нагревателя , который является встроенной функцией защиты от перегрева. Всегда помните, что камни каменки должны быть свободно размещены в отсеке для камней, чтобы поддерживать надлежащий поток воздуха.

Каменки — это двигатель вашей сауны . После небольшого предварительного планирования и следования этим советам вы сможете наслаждаться долгими годами бесперебойного использования сауны!









Электрические требования для сауны | Электрокаменка для сауны

Электрические требования к сауне 110–120 В

Как правило, инфракрасные сауны и некоторые традиционные сауны предназначены для работы в защищенной цепи 110-120 В 15-20 А. Эти сауны считаются «подключи и работай», потому что они работают по стандартной бытовой схеме. Важно иметь выделенную линию и цепь даже при использовании plug-n-play из-за высоких требований к электричеству сауны в этой цепи, когда сауна включена и работает.

Следовательно, его нельзя использовать совместно с другими розетками, и он не может выдерживать дополнительную нагрузку от таких вещей, как телевизоры или бытовая техника, поскольку это может привести к перегрузке цепи и вызвать ложное срабатывание и потенциальную угрозу безопасности.Важно проконсультироваться с лицензированным электриком для квалифицированной оценки.

Мы предлагаем бесплатную консультацию на дому для жителей Вашингтона или обратитесь к любому из наших экспертов по телефону 425-771-5774.

Электрические требования к сауне 220–240 В Силовые установки

220–240 В в основном применяются к традиционным саунам (каменная и водяная), в которых используется автономный нагреватель и элементы управления для обогрева закрытого помещения. Они объясняют, что потребляемая мощность намного больше, чем в инфракрасной сауне, в основном из-за того, что традиционные сауны нагреваются направленно от одного источника, а также потому, что основной нагреватель потребляет 4 кВт в зависимости от размера нагревателя.

Потребляемая мощность традиционной каменки для сауны обычно составляет 30-60 ампер в зависимости от размера каменки. Кроме того, большая часть оборудования для саун в Северной Америке рассчитана на работу на частоте 60 Гц. Только переменный ток, требуется 220-240 вольт.

Сауна должна быть подключена к «выделенному» выключателю 220–240 вольт, 30–60 ампер и устройству защиты от замыкания на землю. Термин «выделенный» означает, что электрическая цепь сауны не используется для каких-либо других электроприборов (патриотическое освещение, электроприборы, гаражные цепи и т. д.).). Если сауна подключена к невыделенной цепи, перегрузка приведет к ложному срабатыванию, которое потребует сброса выключателя на электрощите дома.

Владелец сауны несет ответственность за то, чтобы электрические соединения были выполнены квалифицированным электриком в соответствии с Национальным электротехническим кодексом и любыми местными и государственными электротехническими нормами, действующими на момент установки.

Кроме того, важно обратиться к руководству пользователя, чтобы узнать электрические требования вашей конкретной марки и модели, поскольку приведенная здесь информация носит очень общий характер.

Электрические соединения, выполненные ненадлежащим образом, или использование слишком малых размеров проводов для потребляемой мощности, может привести к постоянному перегоранию предохранителей в электрощитке, может повредить внутренние электрические элементы управления и компоненты, может быть небезопасным и в любом случае приведет к аннулированию вашего гарантия.

Свяжитесь с нами для консультации на дому. Мы профессионально настроим вашу сауну и обеспечим ее бесперебойную работу. Вы всегда можете рассчитывать на нашу команду послепродажного обслуживания и поддержки.

11 Размеры, размеры и компоновка сауны (иллюстрированная схема)

Хотите построить или установить сауну? Сначала нужно определить размер посадочного места (т.е. насколько большой будет сауна). Во-вторых, вам нужно выбрать рассадку для сауны. На этой диаграмме представлены 11 распространенных планировок саун с размерами и размерами, а также указано, сколько человек может вместить каждая планировка и размер.

Ниже мы предоставили обширную схему с подробным описанием 11 стандартных планировок саун с размерами, указанными для каждой компоновки. Мы также указываем примерное количество человек, которое может вместить каждый тип рассадки и размер сауны.

В частных домах сауны обычно меньше, чем в коммерческих помещениях, и вмещают от одного до четырех человек, хотя наиболее распространены сауны для двоих.В коммерческих условиях традиционная сауна обычно больше. Вместимость этих саун варьируется от шести до двенадцати человек.

Самой популярной планировкой сауны по индивидуальному заказу является Г-образная планировка сауны, в которой оба плеча скамьи имеют два уровня: верхнюю скамью и нижнюю скамью. Г-образная планировка облегчает общение с другими людьми больше, чем планировка сауны только с одной длинной прямой скамьей.

Другой популярный размер сауны включает в себя место для одной длинной сауны, которая обычно занимает не менее семи-восьми футов, так что пользователи могут полностью лежать внутри сауны.

Посмотрите на рисунок ниже. В нем вы увидите, что небольшие сауны начинаются с вместимости 48-дюймовой деревянной скамьи и расширяются до огромных саун U-образной формы длиной 12 футов. Существуют также нестандартные размеры и формы сауны повсюду между этими размерами сауны.

Связанный:   Обзор искусства сауны | Виды саун | Идеи и проекты сауны | Размеры туалета | Планировка ванной

Часто задаваемые вопросы о саунах

Что такое сауна?

Сауна – это отапливаемое помещение, в котором используется горячий воздух и/или пар для очистки и освежения тела, обычно после физических упражнений или в качестве метода релаксации. Сауна, в которой используется пар, также называется парной, а сауна, в которой используется только горячий воздух, называется сухой сауной.

Сауны обычно находятся на курортах и ​​в отелях, спортзалах, общественных центрах, спа и роскошных домах, среди прочего. Эти комнаты обычно обшиты сверху донизу деревянными досками, обычно кедровым деревом. Этот тип сауны также называют кедровой сауной. В некоторых местах может быть открытая сауна, которая обычно находится в отдельном здании.

В Финляндии, где зародилась сауна, домашняя сауна есть почти в каждом доме.

Для чего используются сауны?

Сауна может быть невероятно восстанавливающей для тех, кто посещает сауны. Использование сауны связано со снижением стресса среди постоянных пользователей сауны, что может затем уменьшить случаи или тяжесть заболеваний, связанных со стрессом. Это снижение стресса можно объяснить многими различными аспектами посещения сауны, в том числе тем фактом, что это теплое и тихое место, свободное от отвлекающих факторов современного мира. Кроме того, тепло сауны расслабляет мышцы тела и улучшает кровообращение.

Поскольку сауна представляет собой тихое и небольшое помещение с дверью, даже большая сауна может стать идеальным местом для встреч с друзьями и знакомыми. Это особенно актуально для помещений со скамьями для сауны, на которых могут разместиться более одного человека. Общение с другими людьми — еще один отличный метод борьбы со стрессом.

Как устроена сауна?

Это зависит от множества различных факторов, в том числе от желаемого типа сауны и от того, будет ли это сауна в помещении или на открытом воздухе.

Внутренняя сауна может быть преобразована из существующей кладовой или ванной комнаты. Внутренняя домашняя сауна также может быть построена в другом месте дома, если есть доступ к 120 вольтам для нагревателя или инфракрасного света. Лучшими типами саун для закрытых помещений являются сауны с инфракрасными или электрическими каменками.

Сауна под открытым небом может быть построена на существующей веранде или террасе или может быть построена отдельно в собственной конструкции. Когда дело доходит до саун на открытом воздухе, идеально подходят дровяные или паровые сауны.

Поскольку сауны можно нагревать до 150 градусов или выше, древесина, используемая в сауне, должна быть гибкой мягкой древесиной, которая в основном невосприимчива к повреждениям от влаги и деформации от жары. Кедровые сауны наиболее популярны из-за красивого внешнего вида кедровой древесины, а также потому, что эта древесина соответствует этим критериям, а также обладает приятным запахом, противогрибковыми и антибактериальными свойствами. Древесина тополя и липы — другие популярные варианты, потому что они гипоаллергенны и практически не имеют запаха. Для тех, кто беспокоится о стоимости сауны, болиголов является популярным бюджетным выбором древесины.

Размер сауны зависит от типа каменки и количества постоянных посетителей сауны. Самая популярная компоновка сидений в сауне предполагает наличие верхней и нижней полки. Верхняя скамья обычно имеет ширину от 18 до 24 дюймов и высоту 36 дюймов, а нижняя скамья обычно имеет высоту 18 дюймов.

Типичный размер сауны составляет от трех на три фута до восьми на двенадцать футов. На скамье должно быть два фута места для каждого сидящего человека. Кроме того, стеклянная дверь может сделать сауну более открытой и пропускать больше естественного света для освещения сауны.

Похожие: 18 видов саун | 52 идеи дизайна сауны | Искусство сауны Обзор | Идеи и дизайн сауны

Камни для сауны (простое руководство по покупке)

Последнее обновление: 5 февраля 2022 г.

У вас дома есть сауна или вы собираетесь купить новую. Тогда не менее важно подумать о том, какие камни для сауны вы должны использовать для своей сауны.

Вот простое руководство по выбору лучших камней и камней для сауны для новой или существующей сауны в вашем доме.

Камни для сауны играют очень важную роль в вашей сауне, поглощая и сохраняя тепло.

Сауны работают, нагревая камни с помощью дровяного огня или электрического обогревателя, и как только они выключаются, камни сохраняют в комнате тепло и тепло.

Преимущество в том, что вы можете поддерживать в сауне определенную температуру и одновременно экономить электроэнергию.

Если вы побрызгаете водой на камни, они остынут, но также увлажнят вас в виде пара.

Какие камни для сауны лучше?

Существует хороший аргумент в пользу того, что магматические породы, также известные как вулканические породы , являются лучшим типом камней для сауны. Гранитные породы , принадлежащие к семейству магматических пород, являются хорошим вариантом, поскольку они имеют лучшую тепловую массу.

Это означает, что они обладают большей способностью поглощать и накапливать тепловую энергию, что делает сауну более приятной для вас.

Камни для сауны

Однако важно выбрать непористые гранитные камни (без трещин и щелей), так как пористые камни будут поглощать воду.Это может даже привести к их разрыву или взрыву при воздействии высокой температуры в течение длительного периода времени.

Камни из озера, которые обычно имеют приятную гладкую поверхность, с меньшей вероятностью будут иметь много трещин и дефектов поверхности.

Камни какого размера мне взять?

Камни, которые вы выбираете, не должны быть слишком большими или слишком маленькими, они должны быть размером со среднюю картофелину или чуть больше мяча для гольфа.

Слишком большой, и камни слишком долго нагреваются.Слишком маленькие, и они слишком быстро нагреваются.

Традиционная сауна с камнями

Поскольку маленькие и большие камни для сауны обычно по-разному реагируют на попадание на них брызг воды, рекомендуется использовать для сауны смесь маленьких и более крупных камней.

Но не превышайте размер мяча для софтбола.

На самом деле вам также не нужно большое количество камней, так как вы хотите свободно положить их на верхнюю часть нагревателя сауны, чтобы горячий воздух мог свободно циркулировать между ними.

Как часто следует заменять камни для сауны?

Частота замены камней в сауне зависит от того, как часто вы пользуетесь сауной. Прежде чем принять решение о замене камней, вы можете регулярно менять положение камней в куче.

Это поможет обеспечить лучшую циркуляцию воздуха и чередовать камни, находящиеся в нижней части кучи, поскольку эти камни будут находиться ближе всего к нагревателю и, скорее всего, разрушатся быстрее, чем остальные.

Замена камней в сауне:
Хорошее эмпирическое правило для замены камней: если вы пользуетесь сауной раз в неделю, заменяйте камни раз в год; два раза в неделю, два раза в год и так далее.

Сколько воды можно разбрызгивать на камни в сауне?

Очень заманчиво вылить целое ведро воды на печь для сауны и насладиться полученным мощным приливом тепла.

Крайне важно разбрызгивать воду небольшими порциями по нескольким причинам.

Лёйли

Вы знаете, какая большая волна пара возникает, когда вы поливаете водой камни в сауне? По-фински это называется Löyly.

Тот факт, что у этого ощущения есть даже название, означает, что есть несколько приемов, которым можно научиться, чтобы получить наилучший Löyly из возможных.

Брызги холодной воды на камни дадут вам лучшее ощущение Löyly (поскольку вы получаете намного больше пара), но если вы делаете это слишком часто или со слишком большим количеством воды, вы рискуете слишком сильно охладить камни или затопить нагреватель сауны. .

Найдите правильный баланс

Приятно ощущать тепло, когда поливаете водой нагреватель/каменку сауны, но если вы используете слишком много воды за один раз, камни в сауне остывают, и посещение сауны становится непродуктивным.

Очень важно найти баланс между созданием тепла и не слишком сильным охлаждением камней в сауне. Таким образом, ваши камни и печь будут меньше уставать и просто прослужат дольше.

Камни для сауны в каменке

Другой вариант – использовать слегка теплую воду.Это не так сильно охлаждает камни в вашей сауне, но вы получаете меньше пара и, следовательно, меньше Löyly.

Это определенно стоит попробовать, так как использование воды на камнях для сауны (сколько и какой температуры) зависит от личных предпочтений.

Однако лучший метод, пожалуй, это придерживаться холодной воды, примерно 3-5 унций за раз, и разбрызгивать камни один раз за сеанс. Под сеансом в данном случае понимается непрерывное время пребывания в сауне, которое для многих не превышает 10-15 минут.

Еще одна вещь, о которой следует помнить, это то, что рекомендуется начинать с меньшего количества воды в начале сеанса сауны, чтобы камни и печь для сауны сначала правильно нагрелись. Таким образом, вы не будете слишком сильно трясти печь для сауны.

Использование воды на камнях для сауны:
Если вы проводите в сауне около 10 минут за один раз и входите и выходите 4 раза (4 х 10 минут), вы, как правило, брызгаете на камни 4 раза, раз в 10 минут.

Поиск самых лучших камней для сауны, которые вы можете себе позволить, и правильное обращение с ними очень важны для поддержания хорошего впечатления от сауны. Лучше всего выбирать круглые камни, которые можно регулярно вращать.

И пока вы не зальете их водой, вы сможете наслаждаться сауной и камнями в сауне долгие годы.





Варианты источников тепла — Sisu Saunas, Бритт, Миннесота, США

Цена всех наших моделей бочковых саун включает в себя электрическую печь для сауны.Цена стандартного пакета 8’ Original включает электрическую плиту на 6000 кВт, а стоимость стандартного пакета 5’ Mini включает электроплиту на 4500 кВт.

Мы не были бы сауной «Sisu», если бы не предлагали нашим клиентам варианты, особенно когда речь шла об источнике тепла для их сауны-бочки. Мы считаем, что одним из основных вариантов должно быть предоставление нашим клиентам выбора между влажной или сухой сауной. Вода может подаваться непосредственно на все наши печи для создания пара, когда требуется настоящая отделка сауны.

Деревянный или электрический?

Наша 8-футовая оригинальная сауна-бочка предлагает такую ​​возможность. Из-за большого размера и портативности бочковая сауна стала обязательной сауной для тех отдаленных мест, где электричество просто не предлагается. Учитывая эти требования, нам нужно было спроектировать и изготовить собственную модернизацию дровяной печи. Дровяная печь должна была быть: функциональной, безопасной, эффективной и эстетически приятной как по дизайну ствола, так и по инженерным аспектам. Что ж, мы сделали это! О-я, конечно, методом проб и ошибок в начале.

Обновление комплекта дровяной печи


Наша дровяная печь изготовлена ​​из стали толщиной 5/16 дюйма. Печь оснащена водяной рубашкой емкостью пять галлонов, которая служит как теплозащитным экраном, так и источником горячей воды. Водяная рубашка оснащена переливной трубкой, которая сливается прямо с пола. Также имеется сливной клапан, расположенный прямо на передней панели, для удобного забора и слива воды. Печь имеет внешнее питание, поэтому в сауне нет беспорядка.32-дюймовая камера сгорания принимает дрова размером до 28 дюймов. Дополнительные функции включают в себя: 50 фунтов. хранилище для камней (включая камни), защита от камней из нержавеющей стали, 6-дюймовый дымоход с хромированной изоляцией, 6-дюймовый хромированный колпак от дождя и двойное управление заслонкой, которая позволяет глушить печь как внутри, так и снаружи.

За последние годы мы в Sisu Saunas заметили значительный рост потребительского спроса на традиционную дровяную сауну. Мы считаем, что дровяная сауна представляет собой традицию и выбирает мастера-любителя сауны.С дровами баня становится более продолжительной, нужно собирать дрова, поддерживать огонь, а вид и запах создают долгожданную награду.

Модернизация электроплиты


Как указано в начале этой страницы, все модели бочковой сауны имеют в цене электрическую плиту.

Модель 8’ Original стандартно оснащена блоком на 6000 кВ. Учитывая размеры и дизайн бани-бочки, этому устройству нужно будет работать только на 72% мощности печи.Так что этого агрегата более чем достаточно для обогрева сауны. За небольшую дополнительную плату предлагается вариант модернизации до 8000 кВ по нескольким причинам. 1. Более быстрое время восстановления. Если ваше время в сауне включает поездки туда и обратно к озеру или бассейну, если у вас есть дети или гости, которым нужно чаще входить и выходить из сауны, рекомендуется перейти на 8000kv.

Добавить комментарий

Ваш адрес email не будет опубликован.
