Неприступное кружево оконных решеток | Оконные решетки Гефест

Времена меняются и роль давно известных вещей – тоже. Изначально оконные решетки устанавливали, чтобы узники не смогли выбраться из темницы. Эти изделия расчерчивали небо в мелкую клетку и не вызывали никаких чувств, кроме безысходной тоски и злости.
Большинство современных решеток на окнах первых и вторых этажей ставится с противоположной целью: они необходимы, чтобы в окно никто не смог забраться. При этом основное (защитное) качество решетки успешно дополнено функцией декоративной. Легкое на вид металлическое кружево придает дому индивидуальные черты, делает акцент на окнах, но представляет собой сложно преодолимое препятствие на пути потенциальных грабителей.

Сварные, кованые, объемные, плоские…

По способу изготовления решетки на окна подразделяют на сварные и кованые. На практике это разделение довольно условно. При изготовлении кованой решетки тоже применяется сварка для «сборки» отдельных кованых элементов в полотно.

Современные кованые решетки на окна могут быть настоящим произведением искусства. Это зависит от фантазии заказчика и мастерства кузнеца. Разумеется, у опытного мастера всегда есть каталог готовых решений, но если у вас есть эскиз или фото решетки на окна – вам не откажут. Более того, некоторые компании сразу предлагают несколько готовых моделей на выбор. Индивидуальность изделия и присутствие ручного труда в процессе производства автоматически означают, что цена решетки может быть очень высокой. Дизайн сварных решеток намного проще, их производство может быть поставлено на поток. Качество сварных изделий ничуть не ниже, чем кованых аналогов, применение полуавтоматической сварки позволяет получать почти незаметные сварочные швы без окалины. Главное преимущество сварных изделий – цена. Недорогие сварные решетки на окна более доступны для широкого круга покупателей, чем кованые.

Для изготовления оконных решеток чаще всего используется стальной квадрат (вплоть до 16х16 мм), круглый или шестиугольный пруток, реже – профильная труба, полоса, комбинированный профиль. Из квадрата и прута получаются самые прочные и красивые решетки, изделия из полосы не так эстетичны, но доступны даже для тех, кто стеснен в средствах. Компромиссное решение – изделия из комбинированного профиля, то есть, из прутка и полосы. Оптимальное расстояние между прутьями решетки составляет 140-150 мм. Технически прутья можно располагать на любом расстоянии, но если оно превышает 150 мм, решетка превратится в сугубо декоративный фасадный элемент, не имеющий ничего общего с безопасностью. Меньшее расстояние между прутьями поставит под сомнение роль окна как источника света. По пространственной конфигурации различают плоские и объемные изделия. Второй вариант дает дополнительные возможности для украшения дома – в «луковицы» или «животики» решеток часто ставят емкости с цветами.

Тонкости монтажа
Правильная установка оконных решеток осуществляется внакладку на оконный проем либо в торцы проема, между рамами или перед ними. Выбор способа установки зависит от типа решетки, особенностей стен и окон, пожеланий заказчика. Важно учесть, что монтаж внакладку возможен, только если размер решетки превышает размер оконного проема. При установке решеток между рамами важно, чтобы форточка внутренней рамы открывалась внутрь, а внешней – на улицу.

Оконные решетки могут быть стационарными и открывающимися. Стационарная установка практически полностью исключает вероятность несанкционированного проникновения снаружи. С другой стороны, наглухо закрепленная решетка никого и не выпустит наружу. Поэтому правила пожарной безопасности требуют, чтобы в помещении была установлена хотя бы одна открывающаяся решетка.

Открывающиеся конструкции могут быть распашными и раздвижными, существуют также съемные решетки. Последние устанавливаются только между рамами и никуда не годятся с точки зрения пожарной безопасности, так как на их демонтаж требуется время. Взломостойкость съемных решеток тоже относительно невысока, поэтому их есть смысл ставить на окна, расположенные не ниже второго этажа.

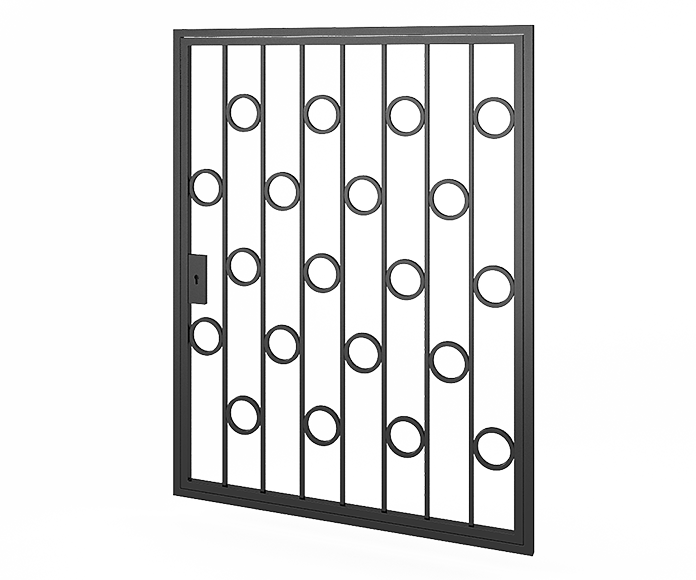

Самый распространенный тип решеток – распашные. Они могут оснащаться замком или запорно-распашным устройством. С точки зрения безопасности предпочтительнее второй вариант, с позиций экономии – первый. Запорно-распашное устройство устанавливают в стене здания. Устройство приводится в действие рычагом, расположенным сбоку от окна или под подоконником. Механизм устройства надежно защищен от влаги, открыть решетку снаружи невозможно, а хозяевам при необходимости экстренной эвакуации не придется в панике искать ключ.

Раздвижные решетки выпускаются в двух вариантах: с нижним роликом или верхним подвесом. Решетки с нижним роликом более доступны, с верхним подвесом – надежнее. Оба типа раздвижных конструкций соответствуют правилам пожарной безопасности и удобны в эксплуатации. Однако есть мнение, что раздвижная решетка уступает распашным аналогам по главному параметру: устойчивости к взлому.

Выбор – это всегда непросто. И оконные решетки – не исключение. Кроме цены, надежности, эстетики самих изделий вам придется учесть и особенности здания, где они будут установлены. Для частных домов, особенно построенных по индивидуальному проекту, предпочтительнее кованые решетки, соответствующие стилю постройки. Но уникальное и надежное кованое кружево может выглядеть нелепо на фасаде заурядного многоквартирного дома. В этом случае более разумно выбрать типовую сварную решетку.

Решетки на окна: виды, конструкция

Окна на первых этажах зданий кажутся такими привлекательными… для тех, кто имеет злой умысел. Поэтому для защиты дома давно стали использоваться металлические решетки на окна. Но кроме того эти конструкции приобрели и чисто декоративную функцию, так что устанавливают их на окнах даже самых верхних этажей.

В чем значимое отличие между защитной и декоративной решетками?

В первую очередь это толщина прутьев и расстояние между ними. Для защитной металлической решетки оптимальным считается толщина от 1 см в диаметре и не больше 20 см промежуток. Это обеспечивает прочность, надежность и устойчивость. Но толщина прутьев не позволяет особенно экспериментировать с узорами. Самый распространенный «декор» из прутьев защитной решетки – это ромбы, которые добавляют жесткости и надежности конструкции.

Но на окнах загородных домов, реже – городских квартир можно увидеть и настоящее произведение искусства из металла. Это кованые решетки, цены на которые достаточно высокие, функция которой чисто стилистическая. Такая металлическая решетка имеет меньшую толщину и прочность, ведь элементы изготавливаются отдельно и только на последнем этапе их сваривают в единое.

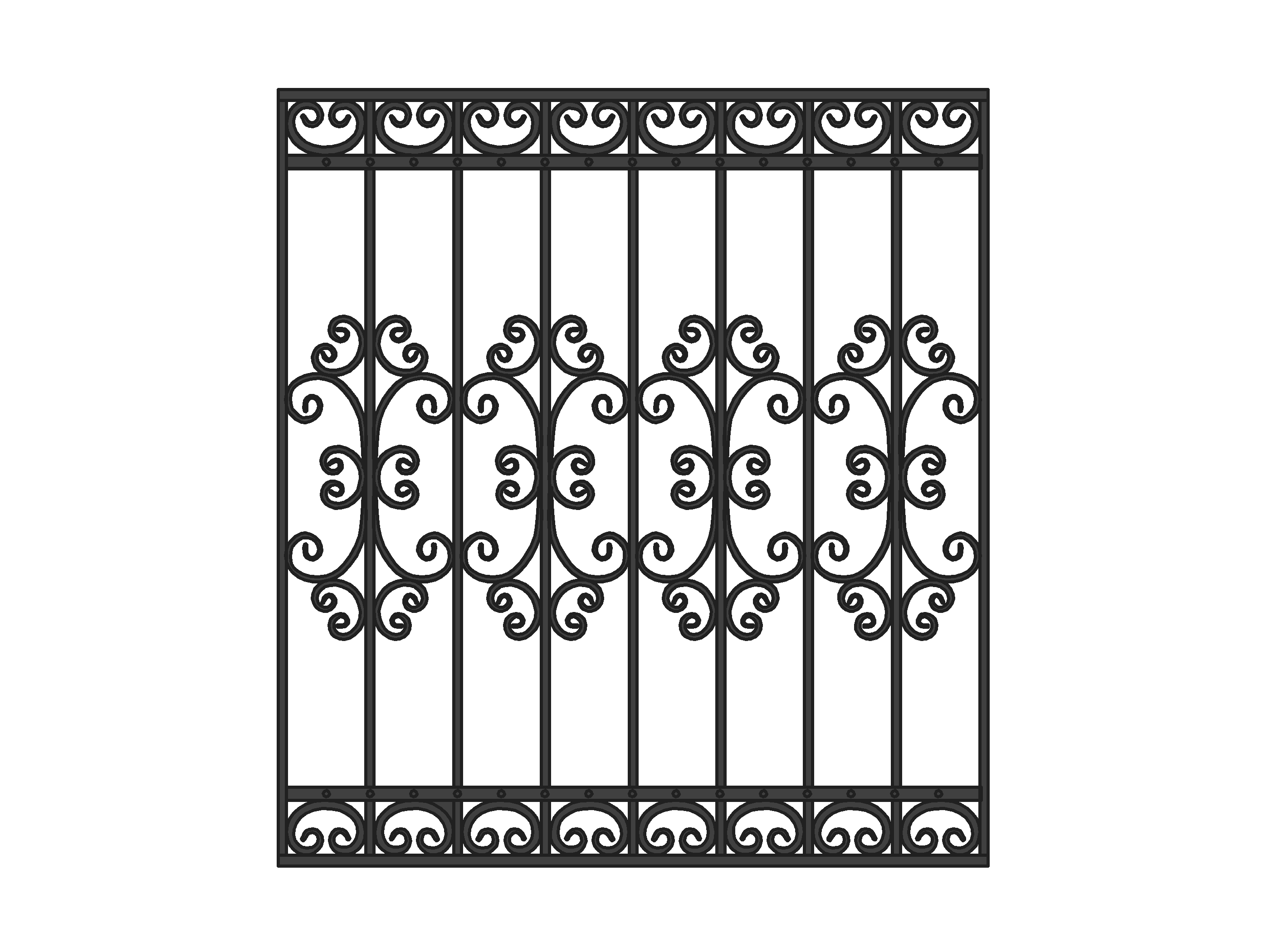

Решить вопрос красоты и надежности позволяют защитно-декоративные решетки. На прочный каркас, с толщиной прутьев от 7 мм по вертикали или горизонтали приваривают прутья на стандартном расстоянии. А между прутьями – декоративные элементы.

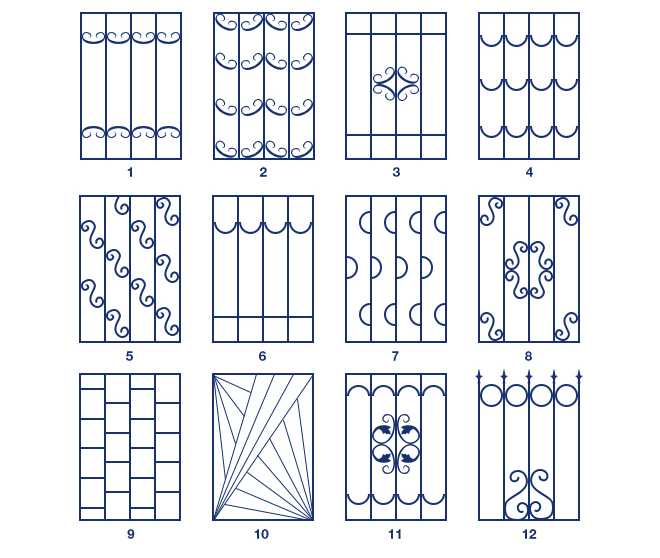

Разновидности решеток на окна отличаются не только функцией, но и конструкцией крепления к стене:

1. Глухая (жесткое крепление).

2. Распашная.

3. Раздвижная.

Первые кажутся самыми надежными. Но вопрос в том, насколько опасность взлома перевешивает опасность пожара, да и просто удобство пользования окном.

Распашные решетки встречаются чаще всего. Они обеспечивают хороший уровень защиты, система запирания установлена внутри квартиры, и в то же время можно свободно пользоваться окном.

Раздвижные решетки – самые компактные – работают по принципу гармошки, потому, когда раздвинуты, занимают очень мало места и не так, как распашные привлекают внимание. Но если предыдущие конструкции не сложно соорудить своими руками, то изготовление и монтаж раздвижной системы потребуют определенных навыков.

По виду монтажа оконная решетка может быть съемной. Такой вариант больше подходит для декоративных решеток. Во-первых, надежность съемной конструкции значительно ниже – ее не сложно установить и также демонтировать. Во-вторых, вес съемной решетки должен быть небольшим, поскольку крепятся они на специальных крючках.

Однако съемная решетка как защитная может быть установлена между рамами.

Решетки на окна: особенности, достоинства, фото

Решетки на окна, к сожалению, стали в городе просто необходимостью. Многие годы они обеспечивают нашу безопасность, защищая от недобрых людей. Металлические решетки на окна устанавливают не только на первых этажах, но и там, где есть вероятная возможность доступа к окнам помещения снаружи.

Решетки на окна – недорого, красиво, прочно


Отдельное внимание следует уделить покраске решеток на окна. Перед монтажом готовую решетку необходимо окрасить. На сегодняшний день при том уровне, на, который вышла химическая промышленность, правильно выбрать краску для решеток сможет только специалист.

Покраску нужно делать и высушивать до установки решетки. Оттенки, популярные сегодня для оконных решеток – это имитирующие антикварный вид или похожие на состаренную бронзу или золото цвета. Также популярны для окрашивания решеток на окна различные тонированные и бесцветные лаки.

Перед монтажом оконных решеток для их покраски часто используют импортные автомобильные эмали. Для защиты от возникновения коррозии, финишная покраска готовой оконной решетки осуществляется лишь после предварительного тщательного грунтования металла. На сегодняшний день самым качественным окрашивающим средством является порошковая краска, потому что она обладает хорошими электроизоляционными и теплоизоляционными свойствами. Она намного более резистентная к разрушительным атмосферным влияниям и выносливей к механическим воздействиям. Хотя цена такой краски выше, чем обыкновенной. Обратите внимание, что, если оконная решетка уже установлена, то качественно покрасить ее уже практически не представляется возможным. Решетка на окне будет служить Вам многие годы, и за это время ей понадобится некоторый уход.

Периодически Вы при необходимости можете помыть решетку, перекрасить ее. Поэтому при проектировании решеток подумайте о возможности в дальнейшем помыть окно. Это подразумевает расчет достаточной дистанции от решетки до рамы со стеклом, позволяющей достать стекло рукой или шваброй.

Если позднее появится ржавчина, то можно использовать новое современное средство — преобразователь ржавчины. Его нужно наносить прямо на затронутое коррозией место.

Грамотный монтаж решеток на окна – залог успешной эксплуатации

Не одно только качество материалов, используемых при производстве оконной решетки, влияет на степень ее надежности. Профессионализм мастера, который непосредственно производит монтаж в оконные проемы, во многом определяет прочность и долговечность службы установленной им железной решетки. Установка решеток осуществляется путем крепления рамы непосредственно в проем. Определяющим жесткость, каркасом оконной решетки выступает металлическая рама, сваренная из стальных профилей разных размеров и сечений. Во внутреннюю часть рамы вставляется решетчатая конструкция, сделанная в форме разнообразных узоров. Они могут составляться из фигур разных форм: от правильных геометрических — до аморфных и абстрактных, имеющих вычурный вид.

Есть несколько способов монтажа решеток на окна. К примеру, для монтажа «внакладку» делается решетка с размером, большим за размер самого оконного проема. Поэтому со способом монтажа оконных решеток нужно определиться еще перед началом изготовления самих решеток. При установке решетки в кирпичную или бетонную стену сначала установщик в цементных швах или между кирпичами сверлит отверстия по диаметру закладных штырей. Затем вставляет в полученные отверстия закладные штыри и к их выступающим концам приваривает оконную решетку.

Еще один метод: по периметру решетки на нее наваривают проушины либо сверлят с определенным шагом отверстия. Затем в соответствии с этими проушинами или отверстиями, на стене производят разметку. По ней в стене под разными углами сверлятся отверстия, в них вставляют штыри, чтобы к выступающим концам потом приварить решетку. На этом установка решетки в оконный проем окончена.

Хотя установка стальных решеток на окнах — вынужденный шаг, но для полного чувства безопасности оконные решетки настоятельно рекомендуем установить в помещениях, расположенных на нижних этажах, выходящих окнами на козырьки и на мансардные окна.

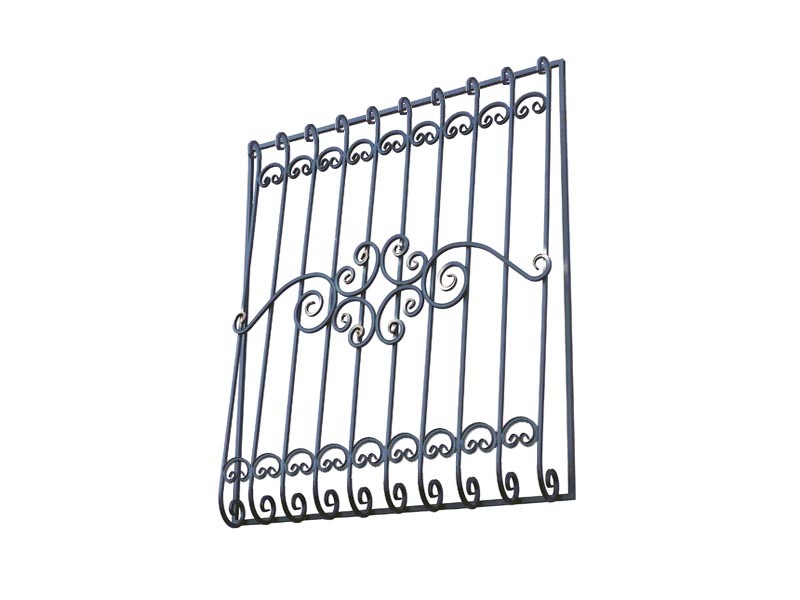

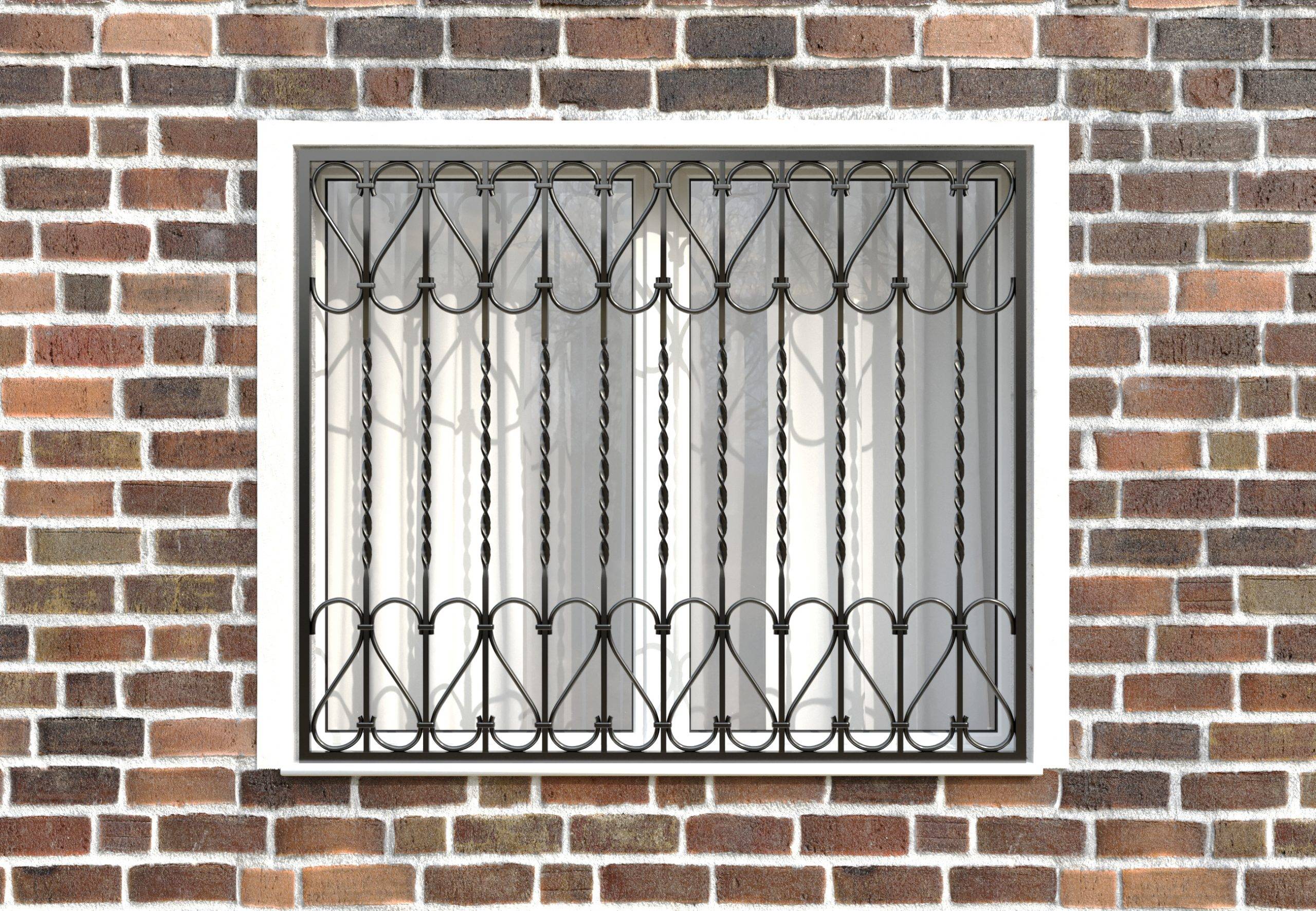

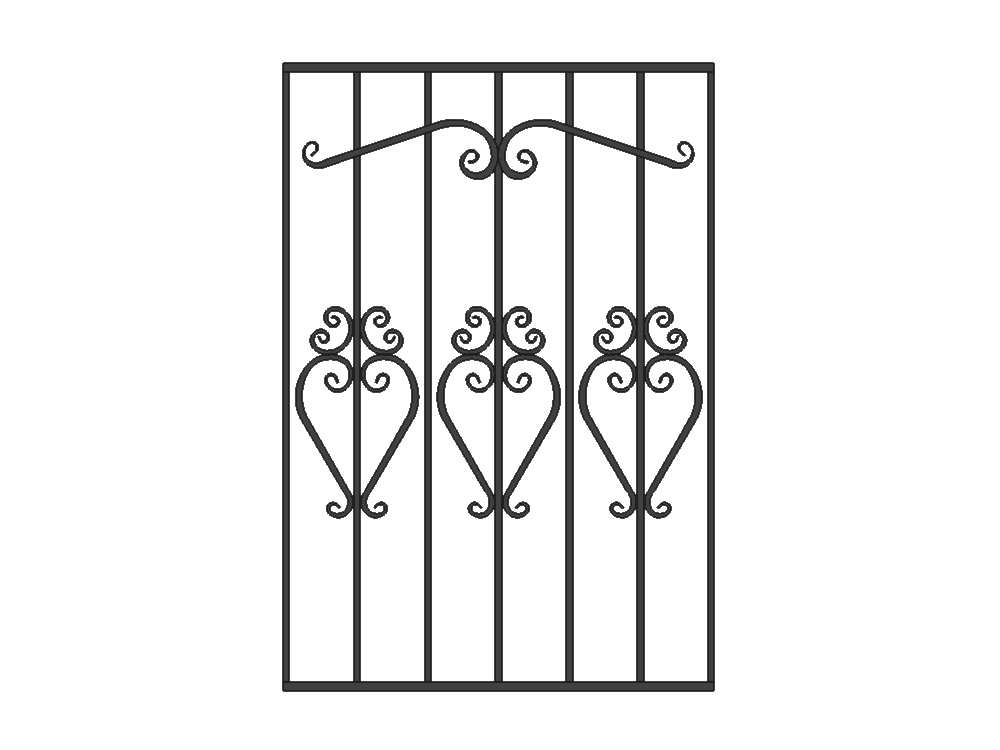

Кованые решетки на окна

Из всего представленного на рынке разнообразия конструкций, предназначенных для защиты окон, можно выделить две большие группы: кованые оконные решетки и сварные оконные решетки. Сегодня при изготовлении кованых решеток на окна наряду с распространенной сваркой, широко применяется и ковка. В отличие от сварки ковка позволяет изготавливать решетки по абсолютно уникальному дизайну. Каждый элемент кованой решетки для окон наделен определенной степенью декоративности. Такие оконные решетки будут выступать яркой и стильной частью общего дизайна. Кованые оконные решетки подчеркнут уникальность всего здания или только вашего окна среди множества других.

Влияние моды коснулось предпочтений населения при выборе дизайна кованых металлических решеток.

Сегодня очень популярны так называемые смешанные, или «миксовые» рисунки, которые составляются из элементов с различными размерами и формами сечения. Очень гармонично смотрятся кованые металлические решетки на окнах, выдержанные в общем стиле здания и перекликающиеся с иными элементами всего ландшафта (декоративные решетки, ворота, фонари). Такое унисонное сочетание представит Ваш дом, усадьбу, уникальными, неповторимыми. Даже типовая застройка улицы не сможет приглушить внешней уникальности Вашего дома. С каждым годом кованые решетки для окон приобретают нарастающую популярность, так как не ограничивают своих владельцев в возможностях удачного выражения своей индивидуальности и чувства стиля.

Современные качественные материалы в сочетании с высоким профессионализмом монтажа создают обманчивое впечатление хрупкости ажурных конструкций кованых решеток на окнах, способных на самом деле осуществлять мощную защиту всего здания или одного окна от злонамеренного несанкционированного проникновения.

Самые распространенные решетки из обычного «квадрата», или прутка квадратного сечения.


Шаг прутьев имеет большое влияние на прочность всей конструкции. Шаг прутьев – это расстояние, на котором производится сваривание прутьев решетки. При чересчур большом расстоянии между прутьями решетка на окнах не обеспечит надежной защиты от грабителей. Хотя чем больше частота, тем крепче оконная решетка, все же слишком частая решетка может затемнять помещение и затруднять доступ к стеклу для помывки.

Большой выбор металлических оконных решеток в Санкт-Петербурге

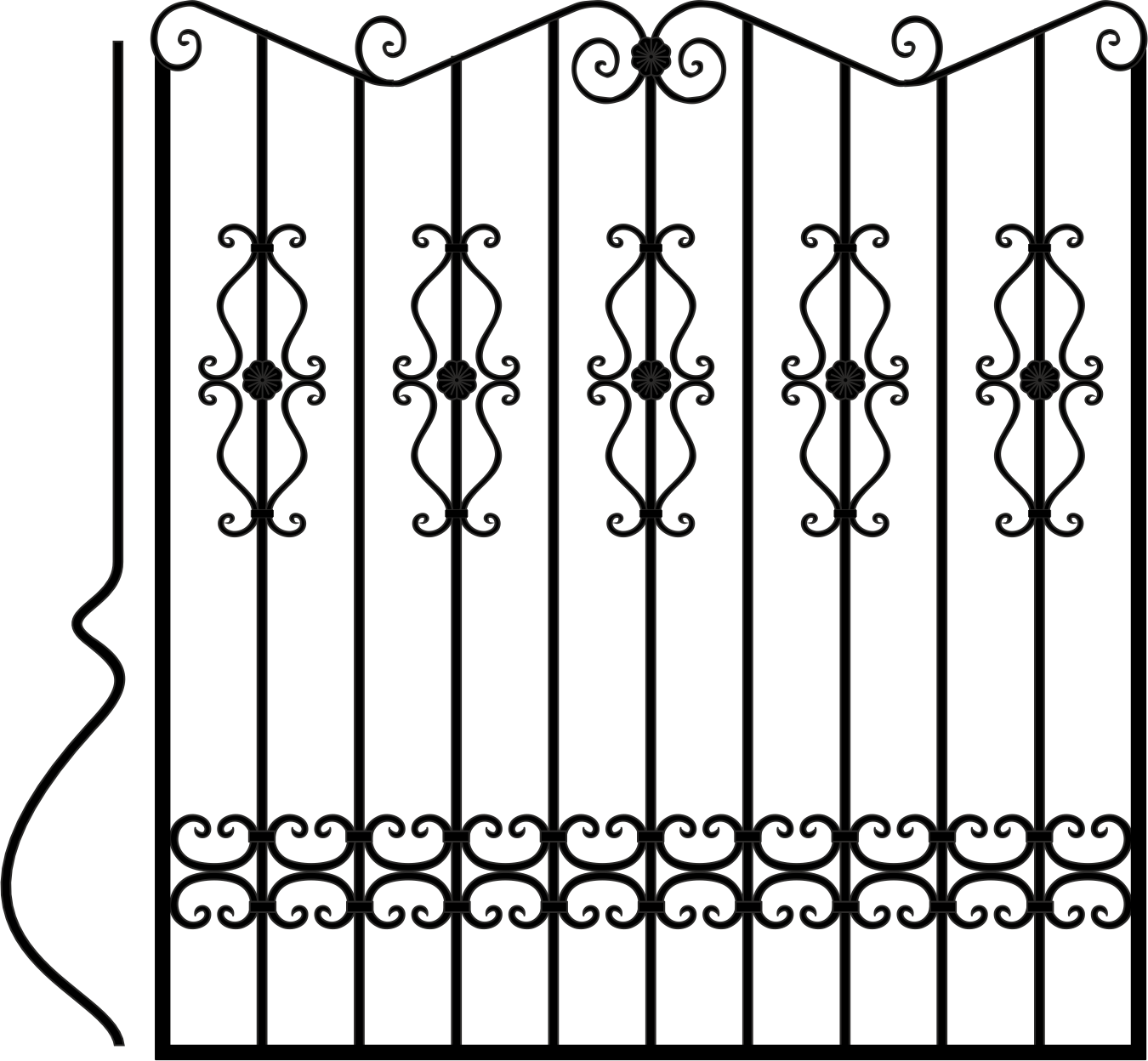

Выбор размера повторяющейся части рисунка решетки зависит от размеров и пропорций окна, целей использования, предполагаемой степенью защиты оконных решеток.

По общим рекомендациям расстояние между прутьями решетки не должно превышать 15 сантиметров. Чем больше мест необходимо распилить для проникновения в помещении, тем больше времени будет у сотрудников вневедомственной охраны, чтобы доехать до объекта, тем больше шансов у окружающих заметить факт взлома. Однако, более мелкий рисунок увеличивает количество точек сварки, вес решетки, и тем самым удорожает ее. Также стационарная решетка с мелким узором пропускает меньше света.

Поворот узора оконной решетки

В зависимости от пропорции окна используют поворот элементов узора оконной стационарной решетки на 90° или 180° градусов. Поворот на 90° позволяет оформить окна в едином стиле, не жертвуя безопасностью. Зачастую такой способ используется для оформления решеток на лоджию и решетки на окна, расположенных рядом.

Пример горизонтального и вертикального узора рисунка в зависимости от пропорций окна сильно меняет восприятие металлоконструкции в целом. Пропорции рисунка на двух окнах одинаковы.

Поворот оконной решетки на 180° на соседних окнах (зеркалирование рисунка) позволяет создать законченную, симметричную композицию, привлечь внимание к центральному элементу: крыльцу с козырьком или входной двери. Такой прием применим для несимметричных узоров решеток.

Масштабирование узора оконных решеток

При оформлении решеток на оконные и дверные проемы применяют масштабирование узора раппорта решетки с сохранением или без сохранения пропорций. Масштабирование без сохранения пропорций приводит к увеличению размеров зазоров между элементами оконной решетки, что приводит к понижению защитных свойств.

Здесь ориентация рисунка на двух окнах одинаковы, но пропорции узора растянуты. Более широкое окно оборудовано распашной створкой.

На фотографиях одинаковый паттерн рисунка повторяется 3 и 6 раз в зависимости от ширины окна.

Масштабирование с сохранением пропорций особо применимо для дверных и оконных решеток с мелким симметричным узором. Для интересных, сложных узоров с завитками этот вариант заполнения мало применим.

Цвет и размер ячейки оконной решетки имеет решающее значение для ее восприятия.

При выборе цвета оконных решеток следует исходить из цвета и материала стен, цвета стеклопакетов и предполагаемой технологии окраски.

На данных фотографиях приведены решетки с одинаковым ромбовидным узором, с раппортом одинакового размера, но различающиеся по цвету. Различная окраска решеток делает образ окна разительно отличающимся в каждом случае.

Пример оконных решеток различных вариантов окраски на фасаде одного дома

Окрашенная белым решетка не слишком сочетается с кирпичной стеной и темным стеклопакетом. Окрашенная черным решетка смотрится выигрышей, но не слишком гармонирует с белой рамой окна. Идеальный вариант. Решетка и стеклопакет одного оттенка. Красновато-коричневый цвет решетки хорошо гармонирует с кирпичной кладкой.

Пример сварных решеток на окна разного цвета с одним рисунком

Решетка с ромбовидным узором белая Решетка с ромбовидным узором с грунтом Решетка с ромбовидным узором черная

Оконные решетки светлых тонов

Светлый тон стеклопакетов и панельную облицовку стен плиткой хорошо дополняют решетки на окна светлых тонов. Однако, со временем такие решетки желтеют, что придает конструкции не очень аккуратный вид. Также пыль хороша видна на решетках стационарного света. Потому такие решетки лучше не располагать на нижних этажах домов около загазованных, загруженных трасс.

Но светлые решетки меньше всех поглощают свет. Они меньше других отвлекают внимание от окна и меняют облик здания. Особенно, если это решетки из полосы. В этом случае, такие решетки будут практически незаметными.

Если Вы планируете установить решетки внутри, а не снаружи здания, белый цвет решетки не потемнеет со временем и будет хорошо гармонировать с тюлем или жалюзи светлых тонов.

Это оптимальный вариант окраски раздвижных решеток, которые устанавливаются изнутри и могут при необходимости компактно собираться.

Оконные решетки красных тонов

Решетки на окна покрытые грунтом или эмалью красноватых тонов хорошо сочетаются с кирпичной кладкой. Такая окраска гармонизирует общий облик здания, придает строению законченный вид.

Решетки красных и кирпичных домов с течением времени не изменяют внешний вид, желтизна на них не видна. Потому это идеальный цвет для бюджетного варианта окраски.

Решетки с грунтом или кирпичного, красного цвета идеально подходят для дутых решеток с устанавливаемых внутри них ящиками для цветов. Зеленые и изумрудные оттенки будет гармонировать с красноватыми тонами, что позволит создать жизнерадостную, оживленную атмосферу.

Оконные решетки темных тонов

Решетки темных оттенков хорошо сочетаются с кирпичной кладкой из серого и красного кирпича, отделкой натуральным камнем и деревом. Темная покраска идеальный вариант для загородных домов, где решетки, крыльцо, забор в одном стили создают респектабельный, продуманный вид участку.

Также темная окраска зачастую применяется для отделки домов в стиле ретро, при яркой окраске стен, для современных домов с деревянными рамами или стеклопакетами темного цвета.

Решетки темных тонов долго прослужат не теряя первоначальный вид. Пыль и коррозия на них будет не слишком заметна.

Необычная окраска решеток

Необычная окраска решеток несколько дороже других вариантов, но это беспроигрышный способ привлечь к зданию повышенное внимание. Такой вариант идеален для торговых точек и небольших магазинов, расположенных на первых домах зданий.

Вариант необычной окраски обойдется дешевле, а результат будет более предсказуем, чем необычный узор оконных решеток.


Пример оконных решеток различных вариантов окраски на фасаде серого цвета

На фасаде из серого кирпича решетки любых оттенков выглядят хорошо.

Окрашенная рыжим решетка создает оптимистичный и веселый вид. Белая решетка гармонична и практически незаметна. Черный вариант создает классический, степенный образ.

Решетки на пластиковые окна

Металлические решетки на окна служат для защиты помещения от взлома грабителями или иными злоумышленниками. Оконные решетки, как правило, устанавливают жители первых этажей, поскольку окна находятся достаточно низко от поверхности земли и являются одним из самых уязвимых мест жилища.

Металлические оконные решетки бывают нескольких видов. Стационарные оконные решетки считаются самыми надежными – они монтируются непосредственно в оконный проем и снять их без длительной и очень шумной процедуры резки металла невозможно.

Однако стационарные оконные решетки не могут быть установлены на все окна в помещении. Ведь в случае пожара у хозяев жилья должна быть возможность покинуть помещение через окно. Для этого хотя бы одно окно в помещении оснащается не стационарной, а съемной, раздвижной или распашной оконной решеткой.

Съемная оконная решетка внешне похожа на стационарную, однако крепится к стене на завинчивающихся болтах. При необходимости болты можно развинтить, но на это потребуется время, которого в случае пожара может попросту не быть.

Распашные оконные решетки состоят из одной или двух ставней и врезного или навесного замка. Такие оконные решетки прочны и надежны, а ключ от замка находится в укромном месте (недоступном снаружи) у хозяев помещения. В случае опасности хозяева могут быстро открыть замок оконных решеток.Раздвижные оконные решетки крайне редко используются для защиты окон в жилых помещениях. Такие оконные решетки необходимо устанавливать с внутренней стороны окон, к тому же, большинство раздвижных оконных решеток открывают оконный проем лишь на 80%.

По правилам пожарной безопасности в помещениях с одной входной дверью хотя к одному из окон в помещении должен быть обеспечен свободный доступ на случай возгорания. Специалисты рекомендуют при оснащении окон оконными решетками, хотя бы одну решетку сделать распашной.

Оконные решетки могут иметь разное назначение. Так, условно все оконные решетки можно разделить на декоративные, декоративно-охранные и охранные.Декоративные оконные решетки полностью соответствуют своему названию. Их задача – лишь формально преградить доступ к окнам, поскольку их фактическая взломоустойчивость очень мала. Такие оконные решетки изготавливаются из рубленой полосы 1-4 мм толщиной. Между прутьями расстояние довольно большое.

Охранно-декоративные оконные решетки более устойчивы к взлому, но все же недостаточно надежно защищают помещение от взлома. Изготавливают такие решетки из комбинированного металлопроката среднего сечения 10 мм. При монтаже закрываются наружными наличниками. К сожалению, бесшумно взломать прутья решетки, если они менее 16 мм в сечении, можно обычными кусачками.


Наиболее надежны охранные оконные решетки – для их взлома злоумышленникам потребуется значительное время и электроинструменты, которые, конечно же, привлекут внимание своим шумом.

По методу изготовления оконные решетки могут быть кованными и сварными. Полностью кованные оконные решетки – это весьма дорогое удовольствие, доступное не каждому, а сварные оконные решетки не столь надежны.

Поэтому наиболее часто используются комбинированные оконные решетки, в которых есть и кованные и сварные элементы: кованные элементы оконных решеток изготавливаются методом холодной или горячей ковки, а потом конструкция собирается при помощи сварки.

Для изготовления кованных оконных решеток применяют два основных вида металлических заготовок: квадрат и пруток. В сварных оконных решетках используется полоса.

Крепятся оконные решетки в оконных проемах двумя основными способами. При первом способе крепления решетка устанавливается «внакладку»: через всю толщу стены высверливаются сквозные отверстия под болты, которые и будут держать оконную решетку. Такой способ монтажа используется преимущественно в домах из деревянного бруса.

При втором способе крепления в слое цементного раствора или в толще бетона оконного проема высверливаются отверстия глубиной примерно 120 мм и диаметром около 16 мм. В отверстия забиваются закладные штыри, свободный конец которых отстоит от поверхности проема на 20-30 мм. К выступающей части закладных штырей приваривается оконная решетка. Такой способ подходит для кирпичных и бетонных зданий.Что касается декоративного оформления оконных решеток, то выбор заказчикам, как правило, предоставляется неплохой: можно выбрать цвет решетки, ее узор. А если требуемого узора в представленных исполнителем образцах нет, то можно «собрать» индивидуальный узор из нескольких образцов или же создать совершенно уникальный узор по эскизам заказчика.

Красивые решетки на окна

Жители первых и вторых этажей, а также владельцы коммерческих объектов для обеспечения безопасности предпочитают ставить решетки на окна. В последнее время развернулась дискуссия о целесообразности применения этих изделий. У решеток имеются как многочисленные сторонники, так и противники, которые приводят в доказательство своей правоты в целом веские аргументы. Эта статья поможет самостоятельно разобраться, насколько целесообразно устанавливать такую защиту на окна, и какую модель лучше всего выбрать.


Функциональность и преимущества оконных решеток

Уровень безопасности, который способна обеспечить та или модификация решеток, зависит от качества конструкции, выбранного материала и способа крепления. Если сравнивать решетки со ставнями и рольставнями, то они имеют существенный плюс – одновременно пропускают свет и обеспечивают защиту от несанкционированного проникновения. То есть эти элементы оконных конструкций «работают» 24 часа в сутки и не требуют, чтобы их ежедневно открывали и закрывали. К этому положительному качеству нужно добавить еще несколько важных достоинств решеток:
  • обеспечивают возможность открыть настежь окна для проветривания и уйти по своим делам;
  • многие модели (особенно кованные) украшают проемы и фасад здания;
  • позволяют выставлять за окна цветы в теплое время года – для этого нужно специально адаптировать конструкцию.

Недостатком этого вида защиты считается невозможность покинуть помещения при пожаре. Однако этот минус актуален для тех случаев, когда металлические решетки на окна устанавливались без открывающихся элементов. Если оснастить решетку открывающейся створкой, проблема исчезает.

Кроме этого, расстояние между прутьями позволяет злоумышленникам без проблем разбить стеклопакеты, поэтому рекомендуется их наружную сторону оснащать триплексом, подробнее о котором можно прочитать на ОкнаТрейд. Такая дополнительная защита – огромный плюс, поскольку она еще больше повышает уровень безопасности окон.

При выборе стационарных модификаций хотя бы одно окно в квартире или на объекте должно быть оснащено открывающейся решеткой.

Ассортимент решеток

Решетки различаются по способу изготовления, технологии монтажа и виду конструкции. Для каждого отдельного случая на основании анализа всех перечисленных критериев в индивидуальном порядке побирается модель, причем приоритет всегда рекомендуется отдавать надежности конструкции и безопасности. Эти характеристики во многом зависят от качества металла и вида составных элементов решеток. Сегодня для их изготовления применяются:
  • плоские полосы;
  • уголки;
  • гнутые элементы;
  • прутья с разной формой сечения и рельефом поверхности;
  • полые изнутри трубки с квадратным, прямоугольным и круглым сечением;
  • литые фигурные элементы.

Решетки бывают сварные либо кованые. Благодаря доступной стоимости и скорости выполнения заказов чаще всего предпочтение отдают сварным моделям. Кованые решетки на окна преимущественно ставят эстеты, готовые заплатить более высокую цену за визуально привлекательные и эксклюзивные изделия. Ввиду одновременной зависимости надежности решеток от достаточно большого количества факторов сравнивать по этому показателю обе модификации не имеет смысла.

Если планируется монтаж решеток, рекомендуется заранее позаботиться, чтобы активные створки окон открывались внутрь помещений.

Виды решеток

Решетки бывают стационарные (глухие), распашные, раздвижные и съемные. Некоторые специалисты к отдельному виду относят декоративные конструкции, но это не совсем верно. Ведь за исключением раздвижных решеток все остальные модели могут представлять собой эксклюзивное и эстетически совершенное изделие. Причем даже раздвижные решетки при желании тоже можно украсить декоративными элементами – для этого требуется лишь фантазия и мастерство исполнителя.

При выборе распашной или раздвижной решетки необходимо позаботиться о подборе надежного запорного устройства. Многие владельцы недвижимости используют недорогие навесные замки, что крайне ошибочно. Ведь в таком случае критически снижается надежность всей конструкции.


Способы монтажа решеток

Металлические решетки устанавливаются как с наружной стороны зданий, так и внутри помещений. Выбор места монтажа окончательно определяется в процессе замера, когда согласовываются все детали. Эту процедуру должен выполнять опытный мастер, поскольку существуют достаточно много нюансов, влияющих на надежность, безопасность и эстетику конструкций.

Решетки могут крепиться как внутри самого проема, так и внахлест. Причем при выборе второго варианта рекомендуется, чтобы площадь защитных конструкций превышала площадь проема. Также возможен вариант комбинированного монтажа, когда одна часть решетки располагается внутри проема, а вторая выходит за его пределы. Если запланирована установка защиты на окна в деревянном доме, лучше выбрать способ установки внахлест со сквозным креплением через стены, поскольку фиксация внутри проема в этом случае имеет очень низкий уровень надежности.


решетки на окна Главная

Решетки на окна , как правило, выполняют основную задачу — это защита помещения от несанкционированного проникновения. А уж после выполнения этой задачи, решетки на окна могут  служить декоративным украшением дома, офиса, квартиры.

Оригинальные решетки на окна фото

Решетки на окна делят на два вида — это кованые решетки на окна  и  сварные решетки на окна. Часто задают вопрос : «Как выбрать решетки на окна ? Какие решетки на окна лучше кованые или сварные ? »

Защитные кованые решетки на окна фото

Чтобы ответить на эти вопросы, рассмотрим основные требования к решеткам на окна, их характеристики, материалы из которых делаются , способы изготовления и способы монтажа .

Для изготовления решеток на окна, как правило, используется арматура  диаметром от 8 мм до 20 мм, круглый прут  диаметром от 10 мм до 18 мм, квадратный прут от 8 мм до 18 мм, нечасто используют шестагранник подобного сечения.   Более мелкое или большее сечение прута применяется крайне редко.

Для рамки решеток на окна в основном используют арматуру  8 мм- 20 мм; круглый прут 10 мм — 18 мм; квадратный прут от 8 мм до18 мм; уголок 25х25 мм, 32 х 32 мм, 36 х 36 мм, 40 х 40 мм, 45 х 45 мм, 50 х 50 мм; профильную трубу различного сечения от 15 х 15мм  до 60 х 60 мм и очень редко круглую трубу и шестигранник.

Дешевые сварные решетки на окна фото

Выбор материала для изготовления решеток на окна зависит от множества факторов. Перечислим некоторые из них : 1. Место где устанавливаются решетки . Ведь согласитесь есть  разница, между решетками на окна, установленными в доме, в сарае, в банке, в офисе, в квартире, во времянке, в вагончике на строительной площадке, в дачном домике в отдаленном, глухом месте или  в усадьбе с охраной и т.д.  2. В каждом конкретном случае выбор материала диктуется внешними условиями и техническими возможностями при установке решеток на окна.   3.Эстетическими запросами заказчика. 4. Финансовая составляющая, также влияет на выбор материала. 5. Просто наличие определенного вида материала для изготовления решеток на окна.

Чтобы решетка на окна  защищала от незаконного проникновения в помещение  необходимо соблюдать определенные требования при изготовлении решетки. Расстояние между прутьями должно быть не больше 150 мм. Чем меньше ячейка между прутьями и чем толще прут , тем выше ее взломоустойчивость, т.е. тем надежнее решетка.

Защитные решетки на окна фото

Самая надежная  решетка — это решетка в клеточку. Такую решетку часто называют  «тюремный» рисунок или  «банковский». И это неслучайно, так как в этой решетке множество  горизонтальных и вертикальных пересечений прута, сваренных между собой, что придает такой решетке повышенную взломоустойчивость. Но всегда ли нужны такие решетки на окна? Во всем нужно руководствоваться здравым смыслом и разумной достаточностью.   В обычной жизни, как правило, вполне достаточно испльзовать материал сечением 10 мм, 12 мм, 14 мм, с рисунком средней плотности наполнения. Такая решетка на окна  не сильно затеняет окно, по своему украшает  и  выполняет функцию защиты.

Как правильно установить решетки на окна.

Существуют различные способы установки решетки на окна. Рассмотрим некоторые из них. Самым распространенным способом установки решетки на окна является крепление в наружный откос, если окно утоплено в стену и позволяет величина откоса. Величина откоса — это расстояние между самим окном и наружной стороной стены. Крепление решетки происходит следующим образом. В откосе перфоратором сверлится отвертие, как правило, диаметром 10 мм, 12 мм. Забивается костыль  соответствующего сечения, длина костыля колеблется в основном от 100 мм до 250 мм и зависит от материла из которого сложена стена. Рамка решетки на окна приваривается к данным костылям.   Иногда  решетки на окна крепятся костылями сквозь флажки, которые приварены к рамке решетки. Количество и расположение флажков или костылей зависит от качества стены, от размера решетки на окна и от пожеланий заказчика. Но, как правило, на каждую сторону  решетки достаточно 3 или 4 места крепления. Иногда вместо костылей  применяют анкера.

Если окно расположено заподлицо  со стеной или величина откоса достаточно мала, то тогда применяются накладные решетки. Название говорит само за себя. Накладные решетки — это решетки рама , которых накладывается на стену, отступив от края окна  на 100 мм — 150 мм.

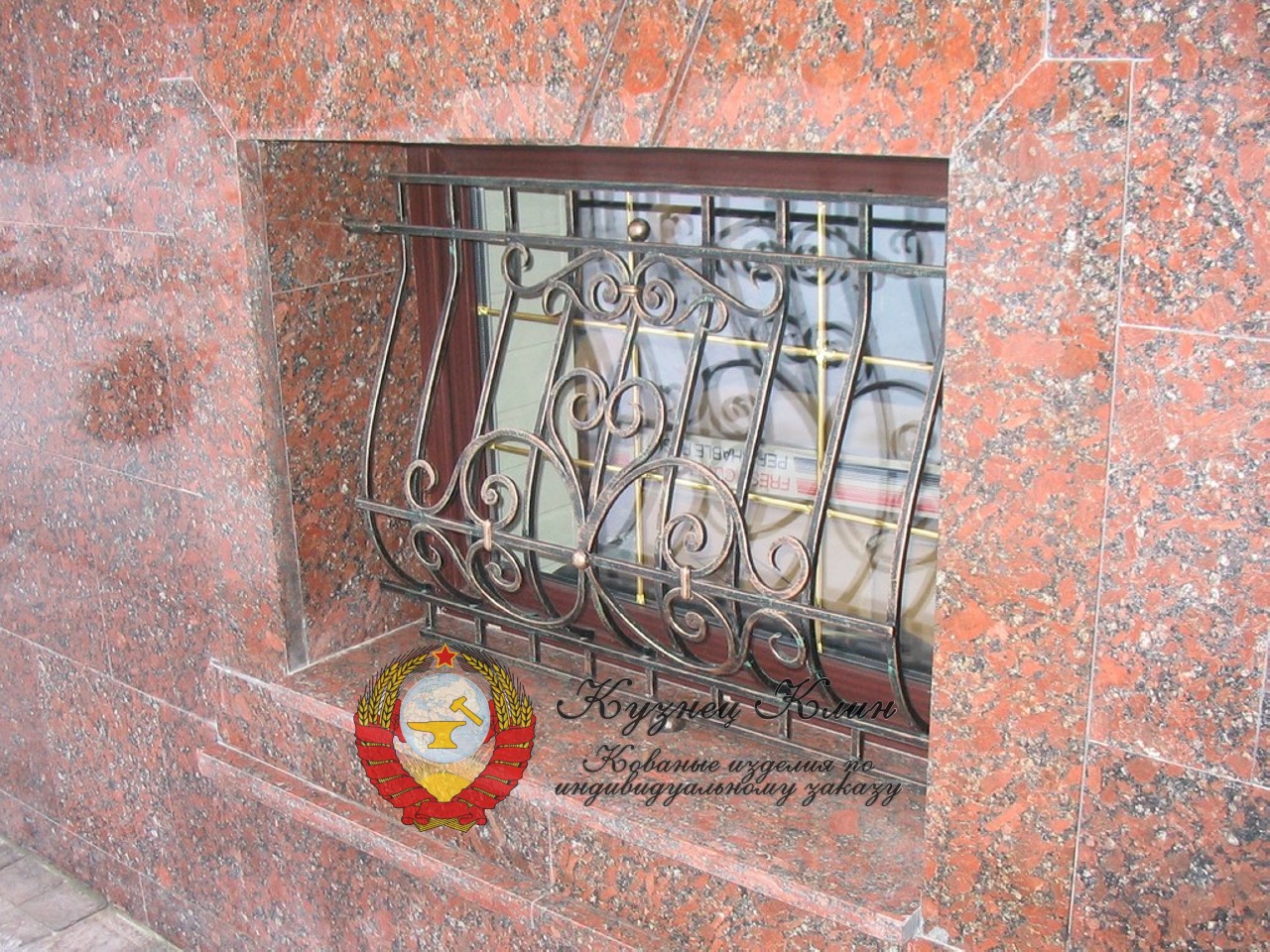

Накладная кованая решетка фото

Установка накладных  решеток на окна возможна двумя способами. Первый способ — это, когда по периметру решетки забиваются костыли под разными углами, а затем привариваются к раме решетки на окна. Второй способ установки решетки на окна  — это когда, отступив 100 мм — 150 мм от края окна, стена сверлится насквозь. Сквозь стену забивается прут, который с наружной стороны приваривается к раме решетки на окна, а с внутренней стороны к пруту приваривается шайба (ляпуха) большего диаметра, чем отверстие в стене. Она не позволит вытащить прут из стены, а следовательно и решетку.  Существует и третий способ установки накладных решеток на окна — это при помощи анкеров, когда к раме привариваются флажки,  сквозь которые  анкера крепят решетку к стене.  При накладных решетках, самым надежным является второй способ крепления решетки на окна.

Иногда решетки на окна устанавливают внутри помещения, между рамами, в деревянную лутку.  Тогда решетки крепятся при помощи шурупов, или анкеров, или костылями.
