Сварочный инвертор сварочный ток: Основные характеристики сварочного инвертора | Блог компании Кувалда.ру

Содержание

Основные характеристики сварочного инвертора | Блог компании Кувалда.ру

Максимальный диаметр электрода

По своей сути – та же характеристика диапазона рабочего тока. Иногда по неграмотности или злонамеренно указывается диаметр электрода, которым заявленным максимальным током варить не получится. Иногда наоборот: указан максимальный диаметр электрода, явно не дотягивающий до значения заявленного сварочного тока.


Последний вариант изредка является проблеском совести поставщиков-обманщиков. В качестве максимального тока они указывают ток короткого замыкания. А максимальный рабочий диаметр электрода указывают все-таки честно.

Тип сварочного тока: постоянный (DC) или переменный (AC)

Варить постоянным (иначе прямым, по-английски – DC) током проще: легче удерживать дугу. Поэтому 99,9% современных инверторных аппаратов ММА выдают постоянный сварочный ток.

А вот среди трансформаторов раньше большинство составляли как раз аппараты переменного тока.

Переменный ток (по-английски – AC) используется для сварки цветных металлов. Но не аппаратами ММА, а аппаратами TIG. Поэтому сварочный инвертор ММА, выдающий переменный ток, — большая редкость.

Напряжение без нагрузки

После включения аппарата, до момента поджига дуги напряжение на кончике электрода существенно выше, чем во время работы. И чем оно выше, тем легче поджечь дугу. Но стандарты запрещают уровень напряжения холостого хода на аппаратах, выдающих прямой ток, свыше 100В.

Для еще большего сокращения рисков используют т.н. блоки VRD. Аппарат, снабженный VRD, имеет на кончике электрода до начала поджига дуги всего несколько вольт. И лишь при прикосновении к металлу напряжение холостого хода восстанавливается до уровня, необходимого для поджига дуги.

На всех электродах всегда указывается полярность подключения, тип сварочного тока (постоянный или переменный) и минимально требуемый для поджига уровень напряжения холостого хода. Для абсолютного большинства широко распространенных электродов он не превышает 60В.

Напряжение холостого хода, также как и сварочный ток, зависит от уровня входного напряжения. Чем ниже напряжение в источнике питания, тем ниже напряжение холостого хода. Поэтому по мере снижения напряжения питания поджиг электрода становится все сложнее.

Рабочий цикл, он же ПВ (период включения), он же ПН (полезная нагрузка)

ПВ указывается двумя цифрами. Первая – сила тока. Вторая – процент времени. Например, «130А-50%» означает, что данный аппарат током 130А может варить половину времени. А столько же будет простаивать в ожидании охлаждения до рабочей температуры. Если измерения проводятся на максимальном токе аппарата, первую цифру опускают, оставляя только показатель в процентах. Например, если аппарат с номиналом 160А имеет напротив «ПВ» запись «30%», это означает, что током 160 ампер он может работать 30% времени, а 70% будет остывать.

Все верно. Остается только добавить, что отечественный ГОСТ Р МЭК 60974-1-2004 не устанавливает единой обязательной методики измерения показателя ПН для аппаратов ММА.

«Стандарт не распространяется на источники питания для ручной дуговой сварки с ограниченным режимом эксплуатации, которые проектируются преимущественно для эксплуатации непрофессионалами»
.

Европейская методика, изложенная в стандарте EN60974-1, предлагает измерение на нагрузочном стенде при температуре окружающей среды 40С только до первого отключения ввиду перегрева. Полученный результат относят к 10-минутному промежутку. Получается, сработала термозащита через 3 минуты, цикл аппарата на данном токе – 30%.

Методика концерна TELWIN. К настоящему времени ее используют большинство китайских производителей (тех, которые вообще проводят такие испытания своих машин). Сам итальянский концерн при замерах ПВ своих аппаратов по собственной методике после показателя скромно указывает «TELWIN». Абсолютное большинство китайских производителей этого не делает.

Наконец, существует российская, она же советская, методика. По своей сути она ближе к методике TELWIN: суммируются все промежутки за контрольный период, когда аппарат работал. Но отрезок берется не 10, а 5 минут. И – самое главное – аппарат сначала вводится в режим срабатывания защиты от перегрева, после чего начинаются измерения.

В итоге один и тот же аппарат по всем 3 методикам выдает совершенно различный процент! Естественно, самые скромные «циферки» получаются по европейской методике, а самые впечатляющие – до 2 раз и более – по методике Telwin.

Исполнение: класс защиты IP


Класс защиты IP указывает на исполнение электротехнических приборов в отношении твердых объектов (первая цифра) и жидкостей (вторая цифра).

Определить степень защиты аппарата можно визуально. Если у аппарата с IP21 все вентиляционные щели полностью открыты, то у IP22 они уже прикрыты сверху выступающими козырьками. А у аппарата с IP23 эти козырьки почти полностью закрывают щели.

Степень защиты IP24 и выше технически затруднена и не имеет смысла.

Исполнение: класс изоляции (по нагревостойкости)

Многие материалы при нагреве выше определенной температуры утрачивают свои рабочие свойства. Для стандартизации материалов по данному признаку введена классификация изоляции по нагревостойкости. Почти все сварочные инверторы на транзисторах IGBT имеют класс изоляции H, что соответствует предельной температуре нагрева 180С. Предыдущая «ступенька» — класс F – означает предел нагрева 155С. Выше класса F – только класс С, указывающий на возможную температуру нагрева свыше 180С.

Температура эксплуатации


Как и внутренний нагрев, внешний нагрев и особенно охлаждение накладывают на эксплуатацию определенные ограничения. Большинство инверторных сварочных аппаратов пригодны для работы в диапазоне от 0С до +40С. Если аппарат пригоден для эксплуатации на морозе, обязательно указывается его предельное значение: минус 20С или минус 40С.

Автор текста: Ю.Шкляревский.

Сварочный инвертор и силовая сеть

При выборе сварочного инвертора возникает вопрос, на какой максимальный сварочный ток его следует выбирать. Неопытный сварщик часто хочет получить инвертор с максимально возможным током в 200-250А, но при этом не учитывает особенностей эксплуатации таких приборов.

Выбор инвертора конечно в основном определяется областью его применения, но важным также является вопрос, где и к какой силовой сети будет подключен инвертор.

Рассмотрим подробнее режим ручной сварки ММА с питанием инвертора от стандартной однофазной сети 220 вольт. Бытовая сеть 220 вольт рассчитана на ток нагрузки до 16 ампер. На этот максимальный ток рассчитаны подводящие провода, вилки, розетки и автоматы защиты сети.

Если мы планируем подключить инвертор к такой сети, то максимальную мощность, которую инвертор от нее получит, будет Pmax= 220V * 16A = 3520 ватт. Учитывая КПД инвертора (в среднем 85%) можно посчитать мощность, которую инвертор отдаст в сварочную дугу Pдуги= 3520 ватт * 0,85 = 2992 ватт.

Для устойчивого горения дуги напряжение на ней инвертор поддерживает около 30 вольт. Отсюда и получается, что максимальный ток в дуге будет не более Imax = 2992W / 30 V = 99,7 ампер.

При таком токе сваривать можно электродами диаметром не более 3 мм. Если же мы хотим получить больший сварочный ток и работать с электродами диаметром 4 и 5 мм. то стандартная бытовая сеть может не выдержать такой нагрузки.

Посмотрим, каким требованиям должна отвечать сеть, чтобы обеспечить ток в дуге 160 ампер, необходимый для 4 мм. электрода.

Мощность в дуге для тока 160 ампер составит Pдуги= 30V * 160A = 4800 ватт. От сети, с учетом КПД, инвертор должен получить Pmax= 4800W / 0,85 = 5647 ватт. При этом он будет потреблять Imax= 5647W / 220V = 25,67 ампер.

При таких нагрузках вся проводка в сети должна быть выполнена проводом не менее 4 кв.мм, сетевые розетки и вилки должны быть рассчитаны на ток не менее 25 ампер, автомат защиты сети на ток 32 ампера.

Для обеспечения безотказной работы инвертора сварщик должен убедиться, что во всех точках, где планируется подключить инвертор и работать с током до 160 ампер, выполняются эти требования к сети.

При необходимости работать со сварочными токами более 160 ампер и электродами диаметром более 4 мм. необходимо выбирать сварочные инверторы с питанием от 3-х фазной сети, которая допускает значительно большие нагрузки.

Так для сварочного тока 200 ампер мощность, потребляемая инвертором, составит 7059 ватт, а линейный ток в трехфазной сети 220/380 вольт составит всего 10,7 ампер. Однако при этом придется прокладывать 3-х фазную сеть на все рабочие места, где планируется выполнять сварочные работы.

Выбор инвертора и максимального тока сварки должен быть согласован с типом сварки. Неоправданно высокие требования к величине тока сварки и желание обеспечить большой запас по току приводят только к лишним затратам.

Стоимость мощного инвертора большая, он будет потреблять больше электроэнергии даже при равных токах с менее мощным. Для мощного инвертора может потребоваться заново проложить силовую сеть.

Мощный инвертор более тяжел при переноске, а также дорог в ремонте и обслуживании.

Часто возникает необходимость убедиться в работоспособности нового инвертора, или инвертора полученного из ремонта. Лучше всего это сделать, моделируя режим сварки подключением к инвертору балластной нагрузки. Для этой цели хорошо подходит сварочный балластный реостат, например РБ-302. Подключив реостат к инвертору устанавливаем значения сварочного тока на инверторе и реостате равными. Замеряем напряжение на клеммах реостата вольтметром. Вольтметр должен показывать напряжение 28-30 вольт во всем диапазоне сварочных токов инвертора. Если на максимальных токах напряжение недостаточно или появляется подозрительный звук высокого тона, то значит, инвертор не обеспечивает ожидаемых величин сварочного тока.

При проведении таких испытаний для подключения к силовой сети должен использоваться штатный сетевой кабель инвертора, без каких либо сетевых удлинителей. При больших токах на удлинителе может падать значительное напряжение и испытания дадут неверный результат.

ВНИМАНИЕ! Статья охраняется авторским правом. Копирование, размножение, распространение, перепечатка (целиком или частично), или иное использование материала без письменного разрешения автора не допускается. Любое нарушение прав автора будет преследоваться на основе российского и международного законодательства. Установка гиперссылок на статью не рассматривается как нарушение авторских прав.   © ZetMaster, 29-10-2010 [email protected] www.z-master.ru

Как выбрать сварочный инвертор – Диапазон тока, ПВ

Собираясь заняться сваркой, позаботьтесь о том, чтобы сварочный аппарат полностью удовлетворял ваши нужды и даже немного выходил за рамки. На что обратить внимание? Давайте рассмотрим – кратко и по делу.

Выбираем диапазон сварочного тока для сварочного инвертора

Начинайте всегда именно с этого параметра. Он считается основным и первым берется во внимание перед тем, как выбрать сварочный инвертор. Диапазон определяется в зависимости от толщины рабочего материала, как и диаметр электрода. Таблица ниже даст всю необходимую информацию:

 Толщина металла, мм

 Диаметр электрода, мм

 Сила тока, А

1-2

1,6

35-45

2-3

2

45-65

2-3

2,5

65-90

3-4

3

80-130

4-6

4

130-170

6-8

5

180-220


Чаще всего в быту сварочное оборудование используется для ремонта (сварки ворот, труб, арматуры и т. д.) или работы с возведением небольших металлоконструкций (каркас теплицы, забор, бокс и т.д.). Обычно материалом в таких случаях выступает мелкий фасонный и листовой прокат из низкоуглеродистой стали толщиной от 1 до 3 мм. Так, например, для профиля 3 мм понадобится электрод «тройка» и сила тока в диапазоне от 120-140 А.


Даже если вы знаете, что будете варить в ближайшее время и не задумываетесь о другом применении, рекомендуем выбирать аппарат с запасом по рабочему току до 30% и более. Не ориентируйтесь на максимальное значение. Постоянная нагрузка на сварочный инвертор никак не пойдет ему на пользу. С запасом вы сможете обеспечить ее равномерность. К тому же расширенный диапазон тока пригодится на перспективу.

Определяем продолжительность включения аппарата сварки

Вторым по важности параметром считается ПВ или продолжительность включения сварочного аппарата. В соответствии с международным стандартом EN 60974-1 эта характеристика определяет количество времени работы инвертора с максимальным сварочным током внутри десятиминутного цикла. Например, если в паспорте указана длительность включения – 40 %, это означает, что из 10-ти минут на максимальном токе он проработает только 4, а на остальные 6 минут перейдет в режим покоя и будет остывать.


Обратите внимание на то, что показатель ПВ в стандарте измеряется при температуре окружающего воздуха равной 40-а градусам Цельсия. Почему мы заостряем на это внимание? Дело в том, что некоторые производители тестируют оборудование при 20 градусах, что увеличивает показатель в два раза. Такое значение несопоставимо с параметрами других агрегатов, указанных в характеристиках. Оно часто вводит в заблуждение тех, кто впервые выбирает сварочный аппарат.

Какой должна быть продолжительность включения в сварочном инверторе? На деле чаще всего длительность сварки без прерывания составляет не более 3-4 минут. Перерыв необходим для подготовки материала, подгонки деталей, замены электрода и т.д. Поэтому 4-х минут в рабочем режиме вполне хватает для выполнения бытовых задач.


Защита от сбоев в электросети

Если имеется проблема со скачками напряжения – не помешает запас мощности тока на 30-50 %. Альтернативой станет модель с защитой от перепадов в электросети. Инверторы FUBAG стандартно защищены от перепадов в диапазоне от 150 до 250 В. Что же касается аппаратов других производителей, нужно обязательно учесть этот нюанс, чтобы не прогадать с выбором.

Что за функции сварочного инвертора — Hot Start, Arc Force, Antistick?


Некоторые функции созданы, чтобы облегчить работу со сварочным аппаратом. Именно к ним и относятся перечисленные. Если вы новичок в сварочном деле, тогда обязательно обратите внимание на их наличие.
  • Hot Start («Горячий старт») – функция для быстрого и легкого розжига дуги. Работает она довольно просто – в момент поджига сварочный аппарат автоматически увеличивает силу тока на доли секунды, а затем снова возвращает параметры заданные сварщиком.
  • Arc Force («Форсаж дуги») – функция для стабилизации дуги.
    В процессе сварки может произойти всякое, особенно у новичков. Если сварочная дуга начинает «рваться» и гаснуть, то с включенным режимом Arc Force аппарат автоматически даст дополнительные импульсы тока.
  • Anti Stick («Антизалипание») – функция для легкого отделения залипшего электрода. Во время сварки электрод может прилипнуть к металлу, что приводит к короткому замыканию. При этом просто так отделить его от заготовки никак не получится. Anti Stick срабатывает при коротком замыкании и сбрасывает значение тока до минимума, что позволяет легко отделить электрод и продолжить работу.


Специальные возможности сварочных инверторов – функции VRD и TIG-lift

От функций облегчающих работу перейдем к тем, которые позволяют выйти на уровень близкий к профессиональному. И начнем мы с Voltage Reduction Device или VRD. Включение данного режима позволит автоматически снижать напряжение холостого хода до безопасного уровня, что актуально во время сварки при высокой влажности или в стесненных условиях. Использование функции VRD в сварочном инверторе обезопасит процесс сварки, защищая сварщика от случайных касаний электрода.


Некоторые инверторы позволяют варить TIG-LIFT сваркой с использованием TIG-горелки. В линейке FUBAG эти модели легко опознать по маркировке в названии – IN. Комбинируя различные типы сварки, они становятся универсальными сварочными аппаратами, которые могут использоваться не только в быту, но и в профессиональной деятельности. Само собой для TIG-сварки понадобится не только баллон с аргоном, но и специальная горелка.

Компактность и эргономичность сварочного аппарата

С развитием технологий производителям удалось существенно уменьшить вес и габариты аппаратов для сварки. Если требуется бытовой сварочный инвертор, то лучше всего брать что-то небольшое и в то же время функциональное. Некоторые модели FUBAG пользуются спросом за счет своей компактности и возможности использовать их на высоте или в чрезмерно ограниченных пространствах. Но здесь стоит ориентироваться на те задачи, которые вы ставите перед собой в ближайшее время. А когда вы почувствуете себя увереннее, вы наверняка захотите выбрать аргонодуговой аппарат или полуавтомат.

Узнайте больше нюансов выбора сварочного инвертора в нашем видео:

Получите 10 самых читаемых статей + подарок!

*

Подписаться

Сварочный инвертор, принцип его работы

Инверторный источник сварочного тока — один из современных видов источника питания сварочной дуги.

Сварщики-профессионалы, да и просто те, кому нравиться дома при помощи сварки делать что-либо, относительно недавно получили возможность значительно облегчить себе работу. В продаже появились сварочные инверторы, которые позволяют совершить качественный скачок в электросварке.

Достаточно вспомнить просто неподъемные сварочные трансформаторы и выпрямители, выпускавшиеся ранее. При прочих равных вес сварочного инвертора на порядок меньше, чем у любого другого сварочного аппарата, а это заметно повышает производительность сварки.

Сварочные инверторы — это самые современные сварочные аппараты, которые в настоящее время почти полностью вытесняют на второй план классические сварочные трансформаторы, выпрямители и генераторы.

Принцип действия сварочного инвертора

Переменный ток от потребительской сети, частотой 50 Гц, поступает на выпрямитель.

Выпрямленный ток сглаживается фильтром, затем полученный постоянный ток преобразуется инвертором с помощью специальных транзисторов с очень большой частотой коммутаций в переменный, но уже высокой частоты 20-50 кГц.

Затем переменное напряжение высокой частоты понижается до 70-90 В, а сила тока соответственно повышается до необходимых для сварки 100-200 А.

Высокая частота является основным техническим решением, которое позволяет добиться колоссальных преимуществ сварочного инвертора, если сравнивать с другими источниками питания сварочной дуги.

Устройство сварочного инвертора

В инверторном сварочном аппарате сила сварочного тока нужной величины достигается путем преобразования высокочастотных токов, а не путем преобразования ЭДС в катушке индукции как это происходит в трансформаторных аппаратах. Предварительные преобразования электрических токов позволяют использовать трансформатор с очень малыми габаритами.

К примеру, чтобы получить в инверторе сварочный ток 160А достаточно трансформатора вес, которого 250 г, а на обычных сварочных аппаратах необходим медный трансформатор с весом 18 кг.

Как устроен и работает сварочный инвертор на видео:

Преимущества и недостатки сварочных инверторов

Главным достоинством инвертора является минимальный вес. Кроме того возможность применять для сварки электроды как переменного, так и постоянного тока. Что важно при сварке цветных металлов и чугуна.

Инверторный сварочный аппарат имеет широкий диапазон регулировки сварочного тока. Это дает возможность для применения аргонодуговой сварки неплавящимся электродом.

Помимо этого в каждом инверторе есть функции: «Hot start» (горячий старт) для поджига электрода подаются максимальная величина тока, «Anti-Sticking» при коротком замыкании сварочный ток снижается до минимума, что не позволяет электроду залипать при соприкосновении с деталью, «Arc Force» — для предотвращения залипания в момент отрыва капли металла ток возрастает до оптимального значения.

Из недостатков сварочных инверторов можно назвать высокую стоимость (в 2 – 3 раза больше, чем у трансформаторов). Как и любая электроника, инверторы боятся пыли, поэтому производители рекомендуют хотя бы раза два в год вскрывать аппарат и удалять пыль. Если он работает на стройке или производстве, то чаще, по мере загрязнения. И как любая электроника сварочные инверторы не любят мороза.

Так при температуре ниже -15оС эксплуатация инвертора возможна не во всех случаях, в зависимости от того, какие детали использовал производитель. Поэтому в таких условиях, нужно смотреть на технические характеристики, заявленные заводом-изготовителем.

И еще одно, длина каждого из сварочных кабелей при подключении сварочного аппарата не должна превышать 2,5 метра, но к этому нужно просто привыкнуть.

Передняя панель сварочного инвертора

Сварочные инверторы — качество и удобство сварочных работ

Дуговая сварка – ответственная работа. Для её проведения сварщик должен обладать достаточным практическим опытом и знанием теории. Сварочные инверторы упростили процесс и решили многие возникавшие вопросы.

Первая решённая проблема – это поджигание дуги. У прежних сварочных трансформаторов выходное напряжение пропорционально зависит от входного. Низкое напряжение, распространённое в наших сетях, не даёт возможности поджечь дугу, электрод начинает «залипать».

При добавлении тока трансформатора, наоборот, металл «пережигается». Устройство сварочных инверторов таково, что напряжение на выходе не зависит от напряжения на входе, а установленный сварочный ток держится неизменным независимо от сетевого напряжения. Инверторы предотвращают «залипание» электродов и легко создают устойчивую дугу.

При работе с обычными аппаратами возможно «пережечь» или «недожечь» металл. Это обусловлено тем, что они плохо держат требуемую величину тока сварки. Ведь она меняется и зависит от напряжения сети.

Когда металл «пережжён», сварочный шов ослабляется, в нём образуются отверстия и раковины. При «недожоге» также происходит ослабление шва. У сварочного инвертора ток устанавливается потенциометром согласно шкале сварочного тока и остаётся неизменным.

Начинающему сварщику трудно научиться удерживать дугу. После образования дуги электроду даётся наклон примерно в 15 градусов и его нужно перемещать относительно стыка деталей. Наклон может быть как в сторону движения электрода, так и в противоположную. Наряду с продольным движением его необходимо перемещать перпендикулярно шву. С этим связана длина дуги.

Основные виды электродов предусмотрены для работы короткой дугой. Поэтому нужно постоянно двигать электрод в перпендикулярном направлении таким образом, чтобы от электрода до свариваемых деталей был промежуток примерно в два его диаметра.

Сварочные инверторы способны строго поддерживать выбранный ток и к тому же он постоянный. Эти факторы позволяют не особо критично относиться к длине дуги, что облегчает работу сварщика, особенно начинающего, причём качество шва в данном случае с длиной дуги уже не связано.

Когда нет возможности расположить детали горизонтально, нужно помнить, что расплавленный металл подвергается земному притяжению так же, как и капля воды.

При работе с потолочными и вертикальными швами нужно своевременно остановиться и выждать, когда расплавленная капля внутри шва слегка остынет, и сразу же «поджигать» рядом следующую дугу, двигаясь выше и выше вдоль шва. Такую сварку называют «прихватками». Применяя сварочный инвертор, овладеть «прихватками» не составляет труда даже новичку.

Опыт показывает, сварочный инверторы облегчают «поджиг», контролируют дугу, устраняют «залипание», не требуют специальных навыков для обращения с собой. Всё это делает инверторы выгодными для применения и в сфере профессионального строительства, и домашнего ремонта.

Сварочный аппарат инверторного типа

Сколько электроэнергии потребляет сварочный инвертор в различных режимах работы? Смотрите на видео:

Как выбрать сварочный инвертор

В зависимости от того, где будет работать сварочный аппарат нужно покупать бытовой, или профессиональный инвертор. Разница между ними в продолжительности времени работы.

Профессиональный сварочный инвертор рассчитан на 8-ми часовой рабочий день, бытовой же потребует после 20 – 30 минут работы, перерыва минут 30 – 60, поэтому бытовые дешевле. Есть еще промышленные инверторные сварочные аппараты, которые предназначены для работы продолжительное время в тяжелых условиях.

Для дома достаточно сварочного инвертора с максимальным сварочным током 160 А. Но это при напряжении в сети хотя бы 210 В. При низком сетевом напряжении лучше купить инвертор на 200 А.

Ранее ЭлектроВести писали, что SMA и Infineon совместно разработали инверторы на основе карбида кремния в качестве полупроводников, что позволило не только снизить вес, но и отказаться от использования некоторых комплектующих.

По материалам: electrik.info.

Сварочный инвертор, ММА

Артикул
Тип ин­вер­тор
Тип сварки ММА
Тип транзистора IGBT
Мощность, кВА 5. 6
Макс. потребляемый ток, А 25.5
Род сварочного тока по­сто­ян­ный
Сварочный ток, А 10-140
Диаметр электродов, мм 1. 6-3,2
Напряжение холостого хода, В 78
Рабочее напряжение, В 25.6
Диапазон напряжений сети, В 160-230
Пв, % 35
Кпд, % 85
Форсаж дуги есть
Горячий старт есть
Защита от прилипания электрода нет
Защита от перегрева и перегрузки есть
Дисплей нет
Класс электробезопасности I
Степень защиты IP21
Номинальное напряжение, В/Гц 230 /50
Габариты, см 34x25x31
Масса изделия, кг 5. 9
Масса в упаковке, кг 6.7
Комплектация
Аппарат сварочный 1
Кабель с электрододержателем 1
Кабель с зажимом массы 1
Ремень 1
Руководство по эксплуатации 1

Выбор тока для сварки электродами

Многим людям кажется, что подобрать качественные электроды, хороший сварочный инвертор и больше ничего не нужно для успешного сваривания. Однако эти люди в чем-то правы, а в чем-то и нет. Для успешного сваривания также необходимо подобрать нужный ток. От чего он зависит? Он зависит от толщины металла, диаметра электрода и материала, из которого изготовлен электрод. Как узнать такие параметры? – это не является тайной, и Вы можете без проблем это прочитать далее в статье.

Для начала Вам нужно определить, какой сварочный ток использовать: постоянный или переменный. При сварке постоянным током прямой полярности глубина приваривания снижается на 40 – 50%, а при сваривании переменным током, провар уменьшается на 15 – 20%.

После того как Вы определитесь с полярностью тока, Вам нужно подобрать ток для используемого диаметра электрода. Для каждого диаметра электродов есть и свой ток. Вот все основные диаметры электродов и ток, который нужен для должного сваривания:

  • 1,6 миллиметра – 35 – 60 Ампер;
  • 2,0 миллиметра – 30 – 80 Ампер;
  • 2,5 миллиметра – 50 – 110 Ампер;
  • 3,0 миллиметра – 70 – 130 Ампер;
  • 3,2 миллиметра – 80 – 140 Ампер;
  • 4,0 миллиметра – 110 – 170 Ампер;
  • 5,0 миллиметра – 150 – 220 Ампер;

Исключением являются случаи, когда необходимо нужно сваривать тонкий металл. При сваривании тонкого металла (до 3 миллиметров) нужно использовать электроды толщиной 2 -2,5 при этом используя ток 30 – 70 Ампер. Также для каждого диаметра электродов есть и своя толщина свариваемого металла:

  • 2 – 3 миллиметра толщина металла: 1,6; 2,0 – толщина электрода;
  • 3 – 5 миллиметра толщина металла: 2,0; 2,5; 3,0; 3,2; 4,0 – толщина электрода;
  • 5 – 8 миллиметров толщина металла: 3,0; 3,2; 4,0; 5,0 – толщина электрода;

Теперь, Вы, зная ток, толщину электрода и толщину металла можете приступать к свариванию. Однако для хорошего и качественного сваривания Вам необходимо иметь надежный и недорогой сварочный инвертор. Безусловно, лидерами продаж являются сварочные инверторы «Темп», но среди них не нужно выбирать для себя самый дешевый. Лучше всего покупать инвертор «Темп ИСА 200» или «Темп ИСА 180». Чем они отличаются от других сварочных аппаратов? Они отличаются тем, что имеют все, что нужно для качественного сварочного аппарата: долговечность, приемлемая цена, тянет электроды диаметром от 1,6 до 5,0.

Эти качества должны побудить Вас сделать правильный выбор. Теперь у нас остался один вопрос: где все это недорого купить? Сделать удачную покупку Вы можете у наших заводов-изготовителей, которые держат качество продукции на высоте уже долгое время. Наши заводы занимаются продажей только качественных сварочных материалов, поэтому для того чтобы начинать сварочные работы Вам нужно всего лишь сделать заказ всего, что Вам нужно и начинать сварочные работы.

Несмотря на кризис или другие неполадки, наши заводы стараются держать цены как можно ниже, чтобы любой желающий человек мог купить качественный сварочный материал по доступной цене. Помните: покупая только качественные товары у нас, Вы сможете без проблем провести все необходимые сварочные работы по низким ценам!


Технические характеристики — Инвертор сварочный IQ 200 (макс.ток 200А_ПВ 40%_раб.напряжение 150-240В)

Напряжение сети, В

220

Потребляемая мощность, кВт

7. 7

Метод сварки

MMA

Диапазон сварочного тока, А

20 – 200

Напряжение холостого хода, В

65

Рабочее напряжение

150 — 240 В

Диаметр электрода/проволоки

1. 6 — 5.0/-

Длина кабеля, м

1.2/1.8

Габариты, мм

292х112х162

Родина бренда

Германия

Гарантия

2 года

Код поставщика

38832

В чем разница между сваркой на переменном и постоянном токе?

Что такое сварка постоянным током?

Постоянный ток — это электрический ток с постоянной полярностью, протекающий в одном направлении. Этот ток может быть положительным или отрицательным. При сварке постоянным током, поскольку магнитное поле и ток дуги постоянны, образуются стабильные дуги.

Преимущества

Преимущества сварки постоянным током:

  • Более плавная сварка по сравнению с AC
  • Более стабильная дуга
  • Меньше брызг
  • DC отрицательный обеспечивает более высокую скорость наплавки при сварке тонколистового металла
  • DC положительный обеспечивает большее проникновение в металл сварного шва

Недостатки

Недостатки сварки постоянным током:

  • Сварка постоянным током не может устранить проблемы с дуновением дуги
  • Оборудование дороже, так как для постоянного тока требуется внутренний трансформатор для переключения тока

Применение

Сварка на постоянном токе

идеально подходит для соединения более тонких металлов, а также используется в большинстве операций электродуговой сварки, включая сварку TIG сталей. Эта форма сварки также хороша для потолочных и вертикальных применений.

Что такое сварка переменным током?

Переменный ток — это электрический ток, который многократно меняет свое направление на обратное в секунду. Ток частотой 60 герц меняет полярность 120 раз в секунду. При сварке на переменном токе из-за того, что магнитное поле и ток быстро меняют направление, нет чистого отклонения дуги.

Преимущества

Преимущества сварки переменным током:

  • Переменный ток положительной и отрицательной полярности обеспечивает более устойчивую дугу при сварке магнитных деталей
  • Устраняет проблемы с дуговым разрядом
  • Обеспечивает эффективную сварку алюминия
  • Сварочные аппараты переменного тока
  • дешевле, чем оборудование постоянного тока

Недостатки

Недостатки сварки переменным током:

  • Больше брызг
  • Качество сварки не такое гладкое, как при сварке постоянным током
  • Менее надежный и, следовательно, более сложный в обращении, чем сварка постоянным током

Применение

При переключении на положительный переменный ток он также помогает удалить оксид с поверхности металла, поэтому он подходит для сварки алюминия.

Сварка переменным током

также широко используется в судостроении, особенно для шовных сварных швов, так как имеет возможность устанавливать ток выше, чем при постоянном токе. Сварка на переменном токе также обеспечивает быстрое заполнение и используется для сварки толстолистового металла вниз вручную.

Одним из основных применений сварки переменным током является намагничивание материалов. Это делает его полезным для ремонта техники.

Чем может помочь TWI?

TWI находится в авангарде разработки процессов дуговой сварки и поэтому предлагает ряд сопутствующих услуг.Достижения включают изобретение процесса сварки MIG двойной проволокой (используемого для увеличения скорости сварки и скорости наплавки металла или для придания формы сварному шву) и технологии транзисторного управления, которая проложила путь TWI для разработки импульсной сварки TIG, сварки MIG с коротким замыканием и импульсной сварки. процессы МИГ.

Наша команда, состоящая из более чем 20 профессионалов в области сварки, в том числе высококвалифицированных международных инженеров по сварке, может предоставить квалифицированную помощь по любому вопросу, связанному со соединением материалов.

Пожалуйста, напишите по адресу [email protected], чтобы узнать больше.

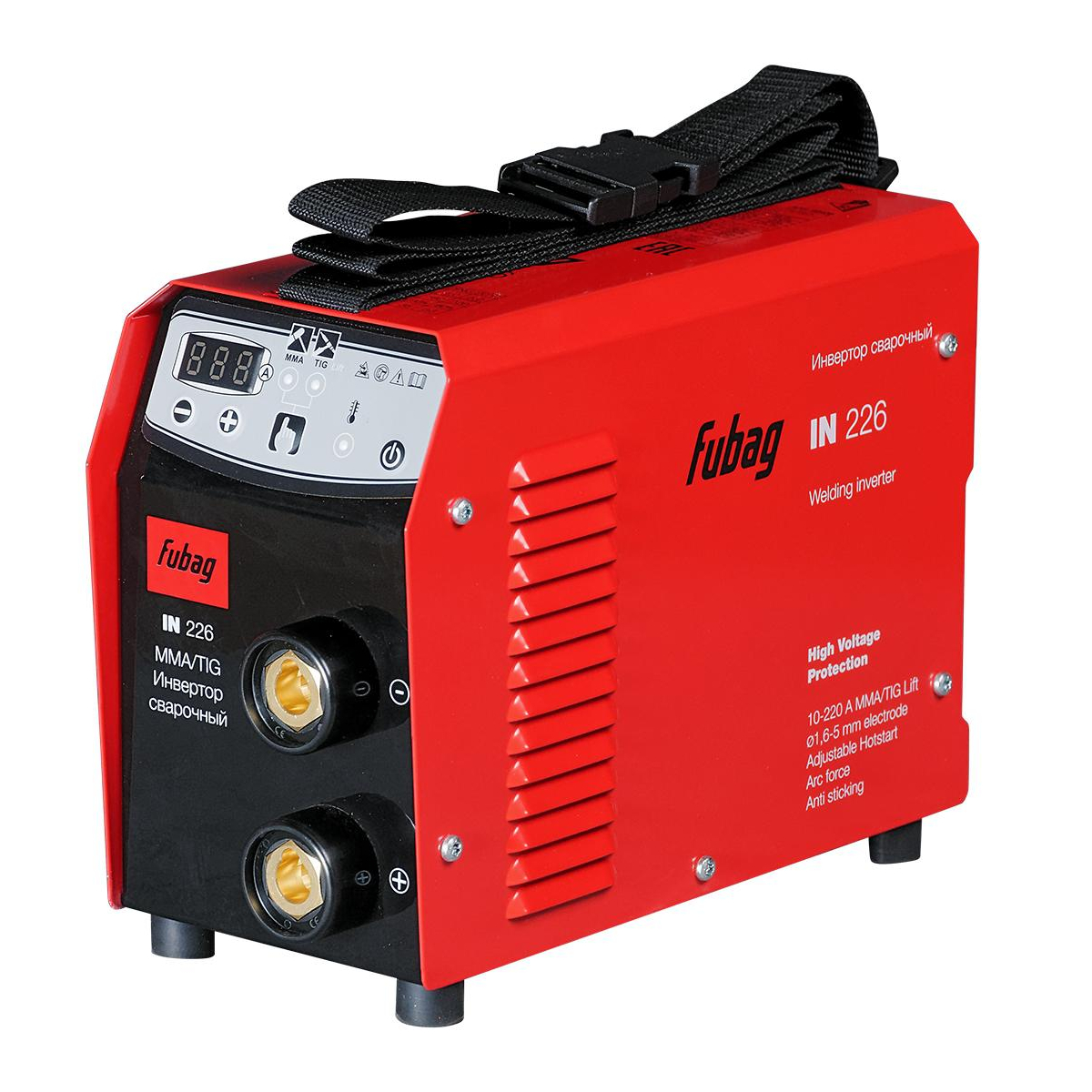

Инверторные источники питания

Мир меняется. Это неудивительно для любого, кто хотя бы отдаленно осознает свое окружение. Тем не менее, заманчиво взглянуть на давно устоявшиеся технологии, такие как сварка, и поверить в то, что в последнее время практически не происходит развития технологий. Однако человек, придерживающийся такой точки зрения, был бы неправ. На самом деле конструкция и возможности сварочных источников питания менялись и продолжают быстро меняться.Одной из движущих сил этого изменения является разработка и популяризация источников питания на основе инверторной технологии. Эта технология особенно хорошо подходит для сварки алюминиевых сплавов, особенно тонких алюминиевых сплавов.

Что нового?
В прошлом сварочные источники питания основывались на трансформаторах. Блок питания брал в 60 герц 230, 460 или 575 вольт мощности. Металлический трансформатор изменил его с относительно высокого входного напряжения на ток 60 Гц при более низком напряжении. Затем этот ток низкого напряжения выпрямлялся каким-то выпрямительным мостом, чтобы получить сварочный выход постоянного тока (DC). Управление этим выходом обычно осуществлялось какими-то относительно медленными магнитными усилителями.

Сварочные аппараты TIG на базе трансформатора обычно тяжелые и большие. Трансформаторы относительно неэффективны, работая на частоте 50 или 60 Гц. В трансформаторе выделяется много тепла, и трансформатор должен быть относительно большим и тяжелым. Значительная часть затрат на электроэнергию идет на нагрев трансформатора и окружающего воздуха.Большинство таких сварочных источников питания весят около 400 фунтов и имеют форму 32-дюймового куба. Кроме того, если используется частота 60 Гц, управляющие сигналы могут выдаваться не более 120 раз в секунду, поэтому невозможно увеличить импульс сварочного тока быстрее, чем это.




В источниках питания с инверторным управлением используется та же входящая мощность 60 Гц. Однако вместо того, чтобы подавать его непосредственно в трансформатор, он сначала выпрямляется до 60 Гц постоянного тока.Затем он подается в инверторную часть источника питания, где включается и выключается полупроводниковыми переключателями на частотах до 20 000 Гц. Этот импульсный, высоковольтный, высокочастотный постоянный ток затем подается на главный силовой трансформатор, где он преобразуется в низковольтный постоянный ток с частотой 20 000 Гц, пригодный для сварки. Наконец, он проходит через схему фильтрации и выпрямления. Управление выходом осуществляется полупроводниковыми регуляторами, которые модулируют скорость переключения переключающих транзисторов.

Какие преимущества дает эта новая конструкция с инверторным управлением? Во-первых, основной силовой трансформатор, работающий на частоте 20 000 Гц, намного эффективнее трансформаторов на 60 Гц, а это значит, что он может быть намного меньше. Помните, машины на базе трансформатора обычно весят более 400 фунтов и представляют собой куб со стороной 32 дюйма. На прилагаемой фотографии показана линейка инверторных источников питания Lincoln для дуговой сварки вольфрамовым электродом (GTAW). Машина в центре, V205, весит 33 фунта и имеет ширину 9 дюймов, глубину 19 дюймов и высоту 15 дюймов.Две другие машины представляют собой инверторы постоянного тока, они еще легче и меньше. Таким образом, есть огромное преимущество в весе и портативности в пользу инверторных машин.


Есть еще одно преимущество инверторных блоков питания – стоимость электроэнергии. Инверторное оборудование намного эффективнее трансформаторного. Например, потребление тока при 205 амперах для Lincoln V205 составляет 29 ампер при однофазном питании 230 вольт. Ток, потребляемый старым трансформаторным сварочным аппаратом, обычно составляет от 50 до 60 ампер при однофазном питании 230 В при сварке на аналогичных токах.Хотя экономия средств при переходе на инверторы часто преувеличивается, в нормальных условиях можно с уверенностью сказать, что годовая экономия энергии составляет примерно 10% от покупной цены блока питания.



Другим существенным преимуществом инверторных источников питания является то, что, «разбивая» входящий переменный ток так тонко, мы получаем очень устойчивый постоянный ток без типичных пульсаций частотой 60 Гц. Это приводит к более плавной и стабильной сварочной дуге на постоянном токе.

До сих пор мы обсуждали только инверторы, которые подают постоянный ток.В течение нескольких лет это было все, что было доступно. Инверторов, которые обеспечивали выход переменного тока, просто не существовало. Затем кому-то пришла в голову идея упаковать два инвертора в один корпус. Заставив их работать с разной полярностью и попеременно включая и выключая их, был сгенерирован выход псевдопеременного тока. Некоторые инверторы до сих пор генерируют переменный ток таким образом. Сегодня также существуют более сложные методы генерации переменного тока, но для целей этой статьи проще представить себе генерацию переменного тока двумя инверторами с противоположными полярностями.

Способность генерировать переменный ток — это то, что действительно делает инвертор незаменимым при сварке алюминия методом GTAW. Тот факт, что напряжение дуги никогда не проходит через нуль, означает, что дуга переменного тока намного более стабильна, чем раньше. Большинству инверторных источников питания GTAW не требуется, чтобы высокая частота была постоянно включена для обеспечения стабильности. На самом деле в Lincoln V205 нет возможности использовать непрерывную высокую частоту. Он будет автоматически гаснуть, как только загорится дуга. Устранение непрерывной высокой частоты резко снижает количество радиопомех, генерируемых источником питания.

Во-вторых, тот факт, что мы можем посылать управляющие сигналы на частоте 20 кГц, означает, что мы можем изменять частоту сварочного тока переменного тока. Старые машины работали только на частоте 60 Гц переменного тока. V205 может выдавать переменный ток с частотой от 20 до 150 Гц. Более высокие частоты могут быть полезны при сварке тонких материалов. По мере увеличения частоты конус дуги и сварной шов становятся уже, что приводит к более глубокому проплавлению.

Много лет назад стало понятно, что в GTAW проплавление сварного шва происходит из отрицательной части электрода цикла переменного тока.В той части цикла, когда электрод находится в положительном состоянии, проплавление уменьшается, и больше тепла поступает в вольфрамовый электрод. Однако во время положительной части цикла электрода дуга фактически удаляет оксиды с поверхности алюминия, облегчая сварку. Именно по этой причине, хотя большинство других материалов ГТА сваривают на постоянном токе, алюминий обычно сваривают на переменном токе. Очень ранние источники питания GTAW давали простой синусоидальный выходной сигнал, в котором генерировались равные количества положительных и отрицательных электродов.Однако это было неэффективно. Нам не нужно было так много положительного электрода, чтобы получить адекватную очистку. Более поздние источники питания позволили нам изменять пропорцию отрицательного электрода к положительному электроду. Было обнаружено, что примерно 65% отрицательного электрода и 35% положительного электрода обеспечивают адекватную очистку дуги и хорошее проплавление. Однако большая часть энергии дуги по-прежнему шла на нагрев вольфрамового электрода, поэтому требовались вольфрамовые электроды большого диаметра.

Источники питания с инвертором обеспечивают адекватную очистку дуги даже при 15 % положительного электрода.Уменьшение количества положительного электрода делает процесс более эффективным, увеличивает провар и уменьшает количество тепла, попадающего в вольфрамовый электрод, что означает возможность использования заостренных электродов меньшего диаметра. Это дополнительно концентрирует и сужает сварной шов.

Наконец, новые инверторные блоки питания программируются программно. Это значительно упрощает изменение характеристик источника питания. На прилагаемой фотографии показан еще один блок питания Lincoln, Invertec® V350 Pro.Этот источник питания в первую очередь разработан как инверторный аппарат для дуговой сварки металлическим электродом в среде защитного газа (GMAW). Он содержит довольно много различных программ для стационарного, импульсного GMAW и нетрадиционных алгоритмов управления для GMAW. Большое количество импульсных программ GMAW, в которых параметры пульсации оптимизированы для конкретных присадочных материалов и размеров проволоки. Однако, благодаря программному обеспечению, он также готов к использованию в качестве источника питания для дуговой сварки защищенным металлом или дуговой сварки вольфрамовым электродом в среде защитного газа.Он также может быть перепрограммирован в полевых условиях за короткое время. При всем этом блок питания весит 79 фунтов и может выдавать до 425 ампер.

Будущее уже здесь.

Источники сварочного тока Консультанты по сварочным инверторам, Источники сварочного тока, сварочные аппараты и другие системы для сварки и резки

ИСТОЧНИКИ СВАРОЧНОГО ПИТАНИЯ
Напа.Рави
Arcraft Plasma Equipments (I) Pvt Ltd.

РЕЗЮМЕ

Введение в источники сварочного тока, различные типы, области применения, полезные определения, относительные преимущества и недостатки, что такое инвертор в целом, различные силовые полупроводники, используемые в инверторах, различные топологии конструкции, сварочные инверторы Arcraft и сравнение затрат.

1. ВВЕДЕНИЕ

  • W пайка – это процесс соединения двух металлов.Для соединения двух металлов требуется огромное количество тепла. Это тепло создается в виде электрической дуги. Для создания этой дуги требуется источник питания.
  • E ver С тех пор, как процесс сварки вошел в область машиностроения, в области источников сварочного тока постоянно происходят инновации.
  • T Выбор источника сварочного тока зависит от процесса сварки.
  • T здесь два типа источников сварочного тока.
    1. источники питания постоянного тока.
    2. источники питания постоянного напряжения.
  • Источник постоянного тока используется в процессах сварки MMAW и TIG.
  • MMAW означает ручную дуговую сварку металлическим электродом.
  • TIG означает сварку вольфрамовым электродом в среде инертного газа.
  • Источник постоянного напряжения используется в процессах сварки MIG/MAG и SUBARC.
    1.MIG означает сварку металлов в среде инертного газа.
    2.MAG означает сварку металлов в активном газе.
    3. SUBARC означает дуговую сварку под флюсом.
  • O Наше обсуждение будет посвящено источникам питания, которые используются в процессах сварки MMAW и TIG
  • Мы можем понять, что сварку можно проводить с использованием
    1. Источник питания переменного тока.
    2.Источник питания постоянного тока.
  • Ниже приведены типы источников сварочного тока, которые можно различать по параметрам, основанным на значениях.

2. РАЗЛИЧНЫЕ ТИПЫ ИСТОЧНИКОВ СВАРОЧНОГО ПИТАНИЯ.

2.А. Источники питания переменного тока

A1. Сварочный трансформатор постоянного тока.

A2. Сварочный трансформатор переменного тока (шунтового магнитного типа).
а) Движущийся утюг
б) Подвижная катушка

2.Б. Источники питания постоянного тока.

B1. Источник сварочного тока преобразовательного типа (сварочный выпрямитель).

B2. Тиристорный сварочный выпрямитель.

B3.Источник сварочного тока на базе прерывателя.

B4.Источник сварочного тока на инверторной основе.

3. НЕКОТОРЫЕ ПОЛЕЗНЫЕ ОПРЕДЕЛЕНИЯ

1. Коэффициент мощности: отношение активной мощности к сумме активной и реактивной мощности. Следует отметить, что это векторная сумма, а не алгебраическая сумма.
2. Входная кВА: это произведение приложенного напряжения и тока, потребляемого от входного источника питания.
3. Вход кВА, одна фаза: входное напряжение X входной ток
4.Вход кВА, три фазы: %3 X Входное напряжение X Входной ток
5. Входная мощность: %3 X входное напряжение X входной ток X коэффициент мощности
6. Выходная мощность: выходное напряжение X выходной ток
7. Выходная мощность: Входная мощность X КПД
8. Напряжение холостого хода: это напряжение на выходных клеммах источника сварочного тока, когда сварка не выполняется.
9.Напряжение нагрузки: это напряжение, доступное на выходных клеммах источника сварочного тока во время сварки, выраженное в вольтах.
10. Сварочный ток: это ток, потребляемый от источника сварочного тока, указанный в амперах.
11. Входной ток без нагрузки: это ток, потребляемый от входного источника питания, когда сварка не выполняется.
12. Скорость осаждения: это вес материала, осажденного в единицу времени, выраженный в кг/час или кг/мин, при заданном наборе условий.Это также зависит от источника питания. Он снижается из-за брызг и дыма. В типичном испытании оно увеличивается примерно на 15–20 % при использовании сварочных инверторов.
13. Скорость плавления/выгорания: это скорость, с которой электрод определенного размера плавится при заданном токе и выражается в см/мин. Он быстро увеличивается по мере увеличения тока специально для электродов малого диаметра.

4. ОБСУЖДЕНИЕ РАЗЛИЧНЫХ ТИПОВ

4.А1. Сварочный трансформатор постоянного тока.



Преимущества:
1.Очень низкие начальные инвестиции
2.Простой в использовании и обслуживании.

Недостатки:
1. Очень высокий ток без нагрузки.
2. Нет контроля тока. Ток фиксированный, также зависит от электрода и входного напряжения.
3. Очень неэффективно.
4.Очень низкий коэффициент мощности.
5. Из-за 1 и 2 потребляет очень большой ток от электроустановки. (см. таблицу).
6. Из-за 3 высоких эксплуатационных расходов.
7. Плохое качество сварного шва.
8.Грубая сила тока.
9.Сварка на малых токах вообще невозможна.
10. Громоздкое оборудование, поэтому занимает большую площадь.
11. Плохая переносимость.
12. Сварка TIG/аргон невозможна.
13. Сварка цветных металлов невозможна.
14. Более низкая скорость осаждения и эффективность осаждения.

4.А2. Сварочный трансформатор переменного тока (шунтового магнитного типа).


Подвижное ядро ​​
или
Движущийся утюг

Преимущества:
1. Очень низкие начальные инвестиции
2. Простота использования и обслуживания

Недостатки:
1. Очень высокий ток без нагрузки.
2. Очень неэффективно.
3.Очень низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет очень большой ток от электроустановки. (см. таблицу).
5. Из-за 3 высоких эксплуатационных расходов.
6.Плохое качество сварки.
7. Лучший контроль тока по сравнению с предыдущим типом, но неудовлетворительный.
8. Громоздкое оборудование, поэтому занимает большую площадь.
9. TIG/аргонная сварка невозможна.
10.Сварка на малых токах невозможна.
11. Плохая скорость осаждения и эффективность

4.В2. Тиристорный сварочный выпрямитель.



Преимущества:
1. Умеренные начальные инвестиции
2.Простой в использовании.
3. Умеренные навыки, необходимые для обслуживания оборудования.

Недостатки:
1. Высокий ток без нагрузки.
2. Эффективность лучше, чем в предыдущих случаях, но не высокая.
3. Низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет большой ток от электроустановки.
5.Из-за 3 эксплуатационные расходы высоки.
6. Низкая скорость управления.
7. Лучшее качество сварного шва по сравнению с предыдущими типами.
8. Лучший контроль тока по сравнению с предыдущими типами.
9. Громоздкое оборудование, следовательно, занимает большую площадь.
10. Плохая переносимость.
11. Средняя скорость осаждения и эффективность.

5. ЧТО ТАКОЕ ИНВЕРТОР?
Инвертор, используемый в сварочном приложении, работает, как показано ниже.

  • Напряжение сети переменного тока используется в качестве входного сигнала для сварочного оборудования.
  • Он соответствующим образом отфильтрован и выпрямлен.
  • Это выпрямленное напряжение фильтруется, чтобы сделать его чистым постоянным током.
  • Это постоянное напряжение подается на вход коммутационного устройства через высокочастотный силовой трансформатор.
  • Поскольку эта частота переключения очень высока, размер этого трансформатора становится очень маленьким по сравнению с его аналогами.
  • Выход трансформатора соответственно понижен.
  • Это пониженное переменное напряжение снова выпрямляется с помощью диодов с быстрым восстановлением.
  • Этот выход используется для сварки.
  • Используются подходящие средства контроля и методы обратной связи.

6. ХАРАКТЕРИСТИКИ СИЛОВЫХ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ, ИСПОЛЬЗУЕМЫХ В ИНВЕРТОРАХ

6а.Тиристоры/тиристоры (кремниевые выпрямители)

  • Доступны очень прочные устройства очень большой емкости.
  • Очень низкая рабочая частота, которая находится в пределах звукового диапазона.
  • Привод ворот прост и эффективен.
  • Отсюда большие размеры и вес оборудования.
  • Так как рабочая частота попадает в звуковой диапазон, сварка очень шумная.
  • Так как коммутация принудительная, большое и большее количество компонентов.
  • Скорость регулирования тока низкая, поэтому очень низкий сварочный ток невозможен.
  • Большие начальные импульсные токи.
  • Сильное разбрызгивание и дым. Плохое качество сварки.
  • Большое внутреннее тепло из-за большого циркулирующего тока.

6б.BJT (транзисторы с биполярным переходом)

  • Все вышеперечисленные недостатки устранены, но требует громоздкого и неэффективного базового привода, который сложен и не подходит для больших мощностей.
  • Мощные транзисторы чрезвычайно дороги.
  • Поскольку технология IGBT и MOSFET совершенствуется, для этих устройств в сварочном применении нет места.

6с.МОП-транзисторы (полевые транзисторы на основе оксидов металлов и полупроводников)

  • В данном устройстве основание заменено калиткой.
    Привод ворот прост и чрезвычайно эффективен.
    Очень высокая скорость переключения, и, следовательно, размеры трансформатора становятся небольшими.
    Возможна работа до 100 кГц.
  • При больших рабочих циклах и более высоких мощностях размер сердечника трансформатора должен быть выбран соответствующим образом, чтобы соответствовать соответствующему размеру медного проводника.
  • Устройства большой емкости не пользуются популярностью из-за их стоимости и доступности.
  • Следовательно, используется в источниках питания малой и средней мощности.

6д. БТИЗ (биполярные транзисторы с изолированным затвором).

  • Это комбинация BJT и MOSFET.
  • Очень простой и эффективный привод ворот.
  • Устройства большой емкости доступны по разумной цене.
  • Сокращает время сборки и обслуживания.
    Возможна работа значительно выше звукового диапазона и, следовательно, бесшумная работа.
  • Доступно только устройство для источников питания большой мощности. Потери мощности сравнимы с полевыми МОП-транзисторами при малой мощности и меньше при средней и большей мощности.
  • Таким образом, можно применять концепции проектирования строительных блоков.

7.ПРОЕКТНЫЕ ТОПОЛОГИИ.

а. Резонансные источники питания.
б. Источник питания ШИМ. (широтно-импульсная модуляция)


7.а. Резонансные источники питания несут недостаток большого циркулирующего тока, громоздкости из-за коммутационных цепей. Следовательно, они менее эффективны. Они предлагают меньшую полосу пропускания управления и, следовательно, большие изменения тока невозможны. Они производят меньше электромагнитных помех.Следовательно, они относятся к старому поколению сварочных аппаратов. Они используются на очень высоких частотах, обычно от 400 кГц до 1000 кГц, в области связи, где электромагнитные помехи вызывают серьезную озабоченность.

7.б. ШИМ-источники питания — это выбор дня, поскольку они обеспечивают крупное и быстрое управление. Проблема электромагнитных помех соответствующим образом уменьшается с помощью фильтров. Они обеспечивают широкий контроль тока, обычно от 3 до 400 А, что является очень широким диапазоном. Они предоставляют прекрасную возможность включить больше функций.Скорость коррекции исключительно выгодна для контроля скачков тока, что необходимо при сварке TIG. Метод ШИМ обеспечивает плавное регулирование тока короткого замыкания, очень хорошую способность повторного зажигания дуги. И, следовательно, это новейший и лучший выбор для сварки.

7. ЧЕМ ОБОРУДОВАНИЕ САМОЛЕТА ЛУЧШЕ ДРУГОГО?

1. Предназначен для более широких колебаний входного напряжения.

2.Рассчитан на более широкие колебания температуры окружающей среды.

3. Защита от пониженного напряжения, перенапряжения, однофазного включения и перегрева.

4. Предоставляется столько функций, сколько требуется по выбору клиента.

5.Всплеск тока отсутствует, запускается с установленного значения тока.

6.Очень большой выбор моделей.

7.Проверено на качество.

8. Оригинальный дизайн и простота обслуживания.

9. Обученный персонал для оказания услуг на пороге вашего дома.

10.Очень малое время простоя, так как все запасные части легко доступны.

11. За счет высокой рабочей частоты инвертора очень низкая пульсация, благодаря чему сварочный ток ровный и стабильный. Получается отличное качество сварки.

12. Равномерный сварной шов, низкий уровень разбрызгивания и меньшее выделение дыма.

13.Очень высокая скорость осаждения и эффективность.

14. Новейшая технология ШИМ с использованием IGBT.

СРАВНЕНИЕ

  • Допустим, используется электрод для дуговой сварки диаметром 4 мм
  • Требуется сварочный ток 160 А при напряжении около 24 В
  • Выходная мощность = 160 A X 24 В = 3840 Вт или 3. 840 кВт
  • Входное напряжение составляет 230 В переменного тока в случае однофазного источника питания и 415 В переменного тока в случае трехфазного источника питания. При сравнении в реальных измерениях входное напряжение и выходное напряжение должны быть точно измерены.
Параметр Сварочный трансформатор Сварочный выпрямитель Сварочный инвертор
Ток холостого хода от 4 до 5 А от 4 до 5 А 0. от 3 до 0,5 А
Коэффициент мощности без нагрузки 0,2 0,2 0,99
Питание без нагрузки от 400 до 500 Вт от 400 до 500 Вт от 50 до 100 Вт
Выходная мощность 3. 84кВт 3,84 кВт 3,84 кВт
Эффективность 0,6 0.6 0,9
Входная мощность 6,4 кВт 6,4 кВт 4. 27 кВт
Входной коэффициент мощности от 0,5 до 0,6 0,6 0,95
Вход кВА 12.от 8 до 10,66 при 230В, 1ф 10,66 на 415В, 3 фазы 4,5 на 415В, 3 фазы
Входной ток от 55 А до 46 А 14. 8 А 6,3 А
Потребляемая мощность в течение 8 часов в день 51,2 кВтч 51,2 кВтч 34.16 кВтч
Потребляемая мощность за 250 дней в году 12 800 кВтч 12 800 кВтч 8540 кВтч
Стоимость электроэнергии @ 5 рупий за кВтч 64 000 рупий 64 000 рупий 42 700 рупий
Превышение стоимости по сравнению с инвертором 21 300 рупий 21 300 рупий
Превышение входного тока от источника питания 48 А 8. 5 А
Экономия эксплуатационных расходов, как указано выше 21 300 рупий
Экономия входного тока 8. от 5А до 48А
Экономия установленной мощности 6.1 кВА до
11,0 кВА


Следовательно, существует экономия в размере 21 300 рупий в год, если машина используется в течение одного года в течение 250 дней по 8 часов в день, то есть 2000 часов в год. Мы можем рассчитать то же самое для заданного количества машин и использованных часов, что значительно снизит бремя затрат

Также мы можем рассчитать экономию установленной мощности, что также сэкономит на счетах за электроэнергию.

Этот расчет сделан для электрода диаметром 4 мм, а для электродов большего размера экономия будет увеличиваться.

Что такое сварочный трансформатор?

Трансформатор, размещенный в сварочном аппарате, используется для преобразования входного высокого напряжения или первичной мощности от настенной розетки, обычно от 208 до 600 вольт, при слабом переменном токе (АС) от 15 до 55 ампер. Это преобразуется на вторичной стороне питания в более низкое напряжение до 80 вольт и диапазон сварочных токов до 1000 ампер переменного тока или более, в зависимости от процесса и оборудования.

На рис. 1 показано типичное подключение сварочного аппарата к дуговой сварке в среде защитного газа (SMAW), иллюстрирующее основной источник питания на первичной стороне и вывод на электрододержатель со вторичной стороны трансформатора.

Рис. 1. Схема подключения для типичного процесса дуговой сварки в среде защитного газа

Трансформатор выполняет задачу, описанную как «понижение» «с первичной стороны высокого напряжения/малого тока, где мы используем большое количество витков проводов меньшего сечения (N1 на схеме) и меньшее количество витков больших проводов (N2 на схеме) на вторичной стороне. Это выводит низкое напряжение/более высокий ток в зависимости от соотношения витков или количества витков провода на вторичной стороне, как показано на рис. 2 .

Рисунок 2. Схема понижающего трансформатора

Провода обмотаны вокруг железного сердечника, который создает магнитный поток от движения электрической энергии через трансформатор. Величина выходной силы тока определяет размер трансформатора. Чем выше выходная сила тока, тем больше трансформатор, и тем тяжелее и больше становится машина. На рис. 3 показан типичный трансформатор, переменный ток высокого напряжения/малого тока входит во входной проводник, а переменный ток низкого/напряжения/высокой силы тока выходит на выходной проводник.

Рис. 3. Фактический понижающий трансформатор

Первые сварочные аппараты работали только на переменном токе (AC) и чередовали положительный и отрицательный электроды до 60 раз в секунду согласно Рисунок 4.

Рисунок 4. Изображение сбалансированной волны переменного тока

Совершенствование процессов потребовало преобразования переменного тока в постоянный (постоянный) для обеспечения более стабильной сварочной дуги и изменения глубины провара сварного шва в зависимости от полярности электрода.Для достижения выхода постоянного тока использовался выпрямительный диод согласно рис. 5.

Рисунок 5, типовой диод

Диод работает, позволяя переменному току проходить через диод, но не позволяя переменному току течь обратно, таким образом создавая постоянный ток (DC), который сегодня используется в большинстве сварочных аппаратов. Эти трансформаторные выпрямители будут использовать ряд диодов в мосте для создания выходного постоянного тока, как показано на рис. 6 Линейная мощность переменного тока будет проходить через сварочный трансформатор и выходить через ряд выпрямительных диодов в мосту и преобразовываться в плавный выходной постоянный ток.


Рисунок 6. Трансформаторно-выпрямительная технология

Сварочный трансформатор для типичных процессов сварки переменным/постоянным током был очень большим и тяжелым, и было сделано много усовершенствований, чтобы уменьшить размер трансформатора. В конце 1970-х годов начали появляться первые сварочные инверторы. Эта инверторная технология была внедрена с рядом преимуществ.Одним из них был способ преобразования входного сигнала высокого напряжения/низкого тока в выходной сигнал низкого напряжения/высокого тока, что позволило бы уменьшить размер и вес сварочного трансформатора. На рис. 7 показано, как технология инвертора работает внутри источника питания.


Рис. 7. Схема технологии инвертора

Инверсионная технология противоположна выпрямлению, это процесс инверсии, преобразующий постоянный ток в переменный ток высокой частоты с использованием переключающего типа регулирования, состоящего в основном из транзисторных устройств.

Переключение токов выполняется на высоковольтной первичной входной стороне трансформатора, а не на более традиционной вторичной выходной стороне, как описано ранее. На рисунке 7 показано, как высокое переменное напряжение поступает и преобразуется в постоянное, переключается на высокочастотный пульсирующий прямоугольный сигнал переменного тока, а затем «преобразуется» в низковольтный и сильноточный выпрямленный постоянный ток на выходе. Именно так многие сварочные аппараты сегодня используют эту инверторную технологию, которая снижает потребность в очень больших и тяжелых сварочных трансформаторах и, таким образом, значительно уменьшает размер и вес оборудования.

Эта технология также снижает количество энергии (электроэнергии), используемой инверторной технологией, по сравнению со старыми трансформаторными выпрямительными машинами.

Аппараты для дуговой и электродуговой сварки на продажу – Иствуд

Опытные производители, занимающиеся исследованиями и разработками, создали несколько аппаратов для дуговой сварки для различных областей применения. Наш стандарт

представляет собой легкий блок, который эффективен для тонкой стали и нержавеющей стали. Для дополнительной мощности приобретите

с максимальной выходной мощностью 200 ампер.Эти инверторные блоки ценятся за их портативность, так как их можно легко взять с собой для неожиданных проектов. Каждый из них имеет трехлетнюю гарантию производителя и нашу 100-процентную гарантию удовлетворенности клиентов. Если вы предпочитаете сварочный аппарат, работающий на переменном токе, закажите

, который может работать от 40 до 225 ампер. Прочитайте наши обзоры сварочных аппаратов, чтобы узнать больше о том, для чего они могут быть использованы.

Аппараты для дуговой сварки Иствуд

Поскольку сварка горелкой является лучшим вариантом для работы с металлом, вы можете получить нужное оборудование за меньшие деньги, совершив покупки в Иствуде.Дуговая сварка защитным металлом или сварка стержнем часто считается самой простой формой сварки. Но не путайте «базовый» со значением, что вы можете использовать любой старый сварочный аппарат на своем автомобиле. Вам все еще нужен хороший дуговой сварщик, чтобы сформировать прочную связь между металлами. Найдите подходящий сварочный аппарат для дуговой сварки в магазине Eastwood, который будет создавать отличные сварные швы на стали и железе, особенно на трубчатых стальных конструкциях, таких как прокатные стержни.


Почему сварка горелкой вместо установки MIG или TIG?

Сварка MIG и TIG

имеет свое применение, но вы просто не можете превзойти сварку горелкой по портативности.Отправить небольшой сварочный аппарат MIG в поле для ремонта может быть несложно, но без электричества он бесполезен. Еще одно преимущество сварки кислородно-ацетиленовой горелкой заключается в том, что сварной шов более мягкий, поэтому он менее хрупкий при применении там, где важна прочность, а также его легче просверливать, нарезать резьбу и обрабатывать. Щелкните здесь, чтобы ознакомиться с часто задаваемыми вопросами по ОКИСЛНО-АЦЕТИЛЕНОВОЙ СВАРКЕ


Компактные сварочные аппараты

Опытные производители, занимающиеся исследованиями и разработками, создали несколько аппаратов для дуговой сварки для различных областей применения. Наш стандартный сварочный аппарат ARC 80 представляет собой легкий аппарат, который эффективен для сварки тонкой и нержавеющей стали. Для дополнительной мощности приобретите сварочный аппарат ARC200i с максимальной выходной мощностью 200 ампер. Эти инверторные блоки ценятся за их портативность, так как их можно легко взять с собой для неожиданных проектов. Каждый из них имеет трехлетнюю гарантию производителя и нашу 100-процентную гарантию удовлетворенности клиентов. Если вы предпочитаете сварочный аппарат, работающий на переменном токе, закажите Lincoln Electric LEW K1170, который может работать при силе тока от 40 до 225 ампер.Прочитайте наши обзоры сварочных аппаратов, чтобы узнать больше о том, для чего они могут быть использованы.


Универсальные сварочные аппараты и принадлежности

Нет равных сварочному аппарату, который может использовать более одного метода. Обе модели аппаратов для дуговой сварки Eastwood можно заказать с дополнительной сварочной горелкой TIG, которая позволяет при необходимости работать без прилипания. А с многопроцессорной установкой вы также можете выполнять сварку MIG. И Eastwood MP200i, и MP250i позволяют выполнять электродуговую сварку низкоуглеродистой стали и железа, прежде чем переключаться на другой процесс для более сложных работ.Наша команда может помочь вам определить лучший сварочный аппарат для ваших нужд и бюджета. Какой бы из них вы ни выбрали, вы можете запастись сварочной проволокой или заменить горелку, чтобы всегда быть готовым к работе.


Высочайшее качество и ценность

Это оборудование для дуговой сварки выполняет сплошные сварные швы, которые затем можно нарезать резьбой, просверлить или подвергнуть механической обработке в рамках производственного проекта. С качественным аппаратом от Eastwood вы сможете сваривать практически где угодно. Мы известны прочными, универсальными сварочными аппаратами, которые стоят намного дешевле, чем аналогичные сварочные аппараты других производителей.С 1978 года компания Eastwood предлагает товары для самостоятельной сборки автомобилей и всегда будет оказывать поддержку, необходимую для работы с металлом.

Какой размер генератора для сварки?

Иногда практичнее выполнять сварочные работы в полевых условиях, а не в мастерской.

Современные генераторы и сварочные аппараты более мощные и портативные, что упрощает сварку в удаленных местах, но какой размер генератора для сварки вам подходит?

Перейти к:

Как подобрать генератор для сварки

Поскольку сварочные аппараты сложны, а производители используют разные конструкции и компоненты для достижения номинального уровня выходной мощности (и даже того, как они различаются по выходной мощности), я не рекомендую вам использовать номинальную силу тока для определения размера генератора.

Генератору все равно, сколько ампер может развить сварщик. Важно то, сколько ватт потребляет сварщик для создания сварочной силы тока.

Я проведу вас через расчеты, но для тех, кто торопится, эта таблица даст вам общее приблизительное представление о том, какая мощность генератора вам потребуется для сварки.

Таблица размеров генератора для сварщиков

Сварщик Amperage Минимальный размер генератора Рекомендуемый генератор Размер
до 100А 3000 Вт 4500 Вт
120-160A 4500 Вт 6500 Вт
180-200A 180-200A 6500 Вт 8000 Watts
210-250A 10000 Вт 13000 Вт

Мне нравится этот генератор мощностью 6250 Вт для питания сварочных аппаратов любого размера на 120 В, а эта более крупная модель предназначена для сварочных аппаратов на 240 В до 250 А .

Мощность генератора обычно выражается в ваттах. Вот основная формула, которую мы будем использовать:

.

Ватт = Вольт x Ампер

Например, это говорит вам о том, что генератор мощностью 4800 Вт, питающий 120-вольтовое устройство, обеспечивает ток 40 ампер (4800 Вт = 120 вольт x 40 ампер), и если он способен выдавать 240 вольт, тот же генератор обеспечивает 20 ампер. (4800 Вт = 240 вольт х 20 ампер).

Преобразуйте номинальную выходную мощность в кВА (киловольт-ампер) в ватты, умножив на 800.Например, генератор мощностью 9 кВА, умноженный на 800, преобразуется в 7200 Вт.

Найдите два номинала мощности для генератора. Один для постоянной постоянной нагрузки, известной как рабочая, или рабочих ватт .

Большинство генераторов также могут выдерживать кратковременные всплески выходной мощности, возникающие при запуске двигателя (или сварочного аппарата). Обычно на 25-30% выше рабочего значения, это пусковой или импульсный режим Вт .

В названии модели большинства генераторов указана мощность.Вы захотите проверить, представляет ли он рабочие или импульсные мощности, так как это зависит от производителя.

Расчет мощности генератора для сварочного аппарата начинается с определения максимальной мощности, потребляемой сварочным аппаратом. Тогда вы будете знать минимальную мощность ватт , необходимую вашему сварочному аппарату для работы на полной мощности .


Сколько ватт потребляет ваш сварочный аппарат?

Редко можно найти общую мощность сварочных аппаратов, но некоторые производители предоставляют полезные рекомендации по минимальному размеру генератора.

Руководство пользователя Everlast PowerARC 140STi

Хотя не все производители утруждают себя предоставлением этой информации, вы можете рассчитать мощность в ваттах, используя значения напряжения и силы тока из руководства пользователя или таблички с техническими данными на сварочном аппарате.

Используйте номинальное напряжение производителя

Хотя вы найдете генераторы, рассчитанные на 120 и/или 240 вольт, некоторые производители оценивают свои сварочные аппараты на 110, 115 или 230 вольт.

Для обеспечения точности лучше всего использовать номер производителя, указанный на табличке технических данных как U₁ .Это напряжение они использовали для оценки машины и измерения силы тока.

Получите правильное значение силы тока

В зависимости от сварщика вы можете найти несколько разных номиналов тока или только один.

Найдите номер I 1max . Это лучший номинал для , потому что он представляет максимальный номинальный ток питания. Вы можете увидеть, что это называется максимальным потреблением «пускового» или «броскового» тока при запуске.

Руководство пользователя Everlast PowerARC 140STi

Умножьте I 1max силу тока на номинальное напряжение, указанное производителем, чтобы получить максимальных ватт , необходимых для вашего сварочного аппарата.

Использование указанных выше характеристик сварочного аппарата:

24,2 А x 240 В = 5808 ватт максимум

Производитель Everlast в руководстве пользователя 140 STi рекомендует использовать импульсный генератор мощностью не менее 6000 Вт.

Число ампер I 1eff представляет собой номинальную тепловую мощность, учитывающую пределы номинального рабочего цикла (время простоя) и накопление тепла для размеров выделенных цепей здания. Без регулировки это слишком мало для расчета максимальной мощности.

Когда производители дают оба рейтинга, я считаю, что I 1max обычно в 1,7–2,2 раза больше , чем I 1eff .

На некоторых табличках с техническими данными указана только информация I 1 или «рекомендуемый автоматический выключатель», как на Lincoln 140.

Используя спецификации, которые Линкольн дал нам:

20 ампер x 120 вольт = 2400 Вт

Но я видел, как представители Lincoln говорили, что для этого сварочного аппарата требуется как минимум генератор на 3000 Вт. А 3000 ватт, разделенные на 120 вольт, дают нам 25 ампер, что, вероятно, ближе к рейтингу I 1max для этой машины.

Рекомендуемый размер автоматического выключателя может быть слишком мал для расчета полной рабочей мощности.Правильно работающий автоматический выключатель рассчитан на временную задержку и, вероятно, не сработает из-за кратковременного скачка напряжения в 25 ампер.

Но это вызовет проблемы с генератором с мощностью перенапряжения 2400 Вт.

Наконец, не делайте ошибку, используя цифры выходной силы тока, такие как I 2 или силу тока рабочего цикла.


Корректировки для рассмотрения

Прежде чем принять решение о том, какого размера генератор использовать для вашего сварочного аппарата, необходимо рассмотреть еще несколько моментов.

Снижение номинальных характеристик для работы на большой высоте

Разрежение воздуха означает меньшую мощность на больших высотах.

По данным одного производителя генераторов:

«…плотность воздуха уменьшается по мере увеличения высоты, вызывая снижение номинальной мощности двигателя генераторной установки — примерно на 3,5 процента при каждом увеличении на 1000 футов (305 м) (таблица 3). Возможно, потребуется использовать меньше приборов на больших высотах ».

Cummins Onan — Руководство оператора генератора

Эти генераторы Онан оснащены регулятором высоты.Для многих моделей генераторов доступны высотные комплекты.

Cummins Onan — Руководство оператора генератора
Не забудьте дополнительное оборудование

Во время сварки вам может понадобиться включить рабочее освещение, вентиляторы и воздушные компрессоры, что увеличивает общую требуемую мощность.

Шлифовальные машины и отрезные пилы могут потреблять до 1800 Вт каждый. Это не проблема, если вы работаете в одиночку. Но в командной ситуации, , мощность генератора в два раза превышает максимальную мощность сварщика, что сведет к минимуму влияние запуска других инструментов на ваш сварной шов.

Вот требования к питанию для обычных устройств:

Прибор Рабочие Вт Пусковая мощность
Кофеварка 1750 0
Микроволновая печь 625 Вт 625 800
Одиночная лампа CFL мощностью 60 Вт, эквивалентная 15 0
Радио 50-200 0
Комнатный кондиционер: 10 000 БТЕ 1500 2200
Мелкая бытовая техника 200 1700
8 дюймов. Настольный шлифовальный станок 1400 2500
Мойка высокого давления: 1 л.с. 1200 3600
7-1/4 дюйма. Циркулярная пила 1400 2300
Электрическая цепная пила: 14 дюймов. Бар, 2 л.с. 1100 0
10 дюймов. Настольная пила 1800 4500
Сверло: 3/8 дюйма, 4 А 440 600
Сверло: 1/2 дюйма., 5,4 А 600 900
Переносной обогреватель (керосин, дизельное топливо): 90 000 БТЕ 500 725
Зарядное устройство: 60 А с усилителем 250 А 1500/5750 0
Ноутбук 65 0
ЖК-монитор компьютера 25 0
Струйный принтер 15 0
Планшет 12 0
Зарядное устройство для мобильного телефона 10 0

«Грязный» vs.

Генераторы чистой энергии для сварщиков

Внутренние источники питания сварочного аппарата делятся на две отдельные категории конструкции, каждая из которых обрабатывает входящий ток по-разному для создания выходной мощности, пригодной для сварки.


Традиционные сварочные аппараты на базе трансформатора

С большими трансформаторами, изготовленными из меди и алюминия, эти тяжелые источники питания преобразуют входной переменный ток в низковольтный/высокоамперный постоянный ток для сварки.

Очень надежные и не чувствительные к грязной энергии, традиционные сварочные аппараты хорошо работают с любым генератором.

Сварочный аппарат на базе трансформатора
Сварочные аппараты инверторного типа

Благодаря технологии, обеспечивающей эффективную мощность сварки с помощью гораздо меньших трансформаторов, инверторные сварочные аппараты часто весят в два раза меньше, чем традиционные сварочные аппараты. Они обеспечивают очень стабильный выходной сигнал благодаря конденсаторам, сохраняющим высокое напряжение.

Но для этой сложной электроники требуется качественная входная мощность.

Многие генераторы создают чрезмерные колебания напряжения и частоты, известные как «грязная мощность».Он измеряется в процентах от общего гармонического искажения или THD. Грязное питание может быстро вывести из строя чувствительную электронику или сократить срок службы из-за кумулятивных повреждений.

Особенно чувствительны старые инверторные сварочные аппараты, использующие технологию полевого транзистора с металл-оксидом-полупроводником (MOSFET).

Новые машины на основе биполярных транзисторов с изолированным затвором (IGBT) работают лучше, но все же требуют генератора чистой энергии с 5% или менее THD.

Вот видео, показывающее сварочный аппарат Lincoln 180 MIG, работающий от генератора мощностью 7250 Вт:

Генераторы для сварщиков

Компактный и надежный, современный переносной генератор обеспечит питание вашего сварочного аппарата и других инструментов на любой рабочей площадке, а также сохранит свет и холодильник дома во время отключения электроэнергии.

Обычные генераторы для сварщиков

Традиционные генераторы общего назначения, представляющие собой генератор переменного тока с электроприводом, производят энергию за один шаг. Вращение генератора со скоростью 3600 об/мин создает 120 вольт с частотой 60 Гц.

Любое изменение этой скорости приводит к колебаниям напряжения и частоты, что приводит к гармоническим искажениям. Конечно, регулятор будет пытаться поддерживать стабильные обороты, но любое значительное изменение нагрузки вызовет кратковременный всплеск вверх или вниз.

Хотя традиционные сварочные аппараты на основе трансформатора хорошо работают с обычными генераторами, их мощность не соответствует стандартам чистоты. Этот тип генератора не должен питать инверторные сварочные аппараты , которым требуется 5% или менее THD.

Генератор

Портативный генератор Westinghouse WGen6000

Портативный генератор Westinghouse WGen9500

Двухтопливный генератор DuroMax XP12000EH

Основные моменты

Для сварочных аппаратов с трансформатором 120 В и малых трансформаторов 240 В. Каждое устройство протестировано на заводе, кнопочный электрический запуск, центр обработки данных VFT отображает выходное напряжение, частоту и срок службы в часах

Для всех трансформаторных сварочных аппаратов на 120 В и многих на 240 В до 250 А. Протестировано на заводе, брелок для дистанционного запуска, долговечная чугунная втулка с автоматическим отключением при низком уровне масла и цифровым счетчиком моточасов

Для всех трансформаторных сварочных аппаратов на 120 В и многих на 240 В до 250 А.Бежит на газе или пропане. EPA и CARB утверждены выбросы. Всеметаллическая конструкция.

Розетки

.

(4) 120 В GFCI 5-20R, (1) готовый переключатель L14-30R 120/240 В, (2) USB

(4) 120 В GFCI 5-20R, (1) Готовый переключатель L14-30R 120/240 В с поворотным замком, (1) 120/240 В 14-50R, (2) Порты USB

(2) 120V 20A GFCI, (1) 120 В 30А, (1) 240 В 30а, (1) 240 В 50a

Время работы при 50% нагрузке (оцен. )

Заводские испытания

Предварительный просмотр

Генератор

Портативный генератор Westinghouse WGen6000

Основные моменты

Для сварочных аппаратов с трансформатором 120 В и малых трансформаторов 240 В. Каждое устройство протестировано на заводе, кнопочный электрический запуск, центр обработки данных VFT отображает выходное напряжение, частоту и срок службы в часах

Розетки

(4) 120 В GFCI 5-20R, (1) готовый переключатель L14-30R 120/240 В, (2) USB

Время работы при 50% нагрузке (оцен. )

Удаленный запуск

Предварительный просмотр

Генератор

Портативный генератор Westinghouse WGen9500

Основные моменты

Для всех трансформаторных сварочных аппаратов на 120 В и многих на 240 В до 250 А. Протестировано на заводе, брелок для дистанционного запуска, долговечная чугунная втулка с автоматическим отключением при низком уровне масла и цифровым счетчиком моточасов

Розетки

(4) 120 В GFCI 5-20R, (1) Готовый переключатель L14-30R 120/240 В с поворотным замком, (1) 120/240 В 14-50R, (2) Порты USB

Время работы при 50% нагрузке (оцен. )

Двойное топливо

Предварительный просмотр

Генератор

Двухтопливный генератор DuroMax XP12000EH

Основные моменты

Для всех трансформаторных сварочных аппаратов на 120 В и многих на 240 В до 250 А. Работает на газе или пропане. Выбросы одобрены EPA и CARB. Цельнометаллическая конструкция.

Розетки

(2) 120В 20А GFCI, (1) 120В 30А, (1) 240В 30А, (1) 240В 50А

Время работы при 50% нагрузке (оцен. )

Инверторные генераторы для сварщиков

Оказывается, та же инверторная технология, которая дает сварщикам стабильную мощность, также помогает генераторам производить чистую энергию в три этапа:

  • Генерация переменного тока высокой частоты с помощью генератора переменного тока с приводом от двигателя
  • Преобразование переменного тока в постоянный
  • Преобразование постоянного тока в более низкий и очень стабильный переменный ток питания окончательный вывод. В результате получается стабильная синусоида с низким THD (менее 5%), которая идеально подходит как для инверторных, так и для обычных сварочных аппаратов, а также для другой чувствительной электроники.

    Предварительный просмотр

    Ультра-тихий Цифровой смарт-датчик

    Генератор

    Портативный инверторный генератор Generac 7127 iQ3500-3500 Вт

    Портативный генератор Powerhorse мощностью 4000 Вт

    Инверторный генератор Champion Power 6250 Вт

    Основные моменты

    Для многих небольших сварочных аппаратов на 120 В до 100 А. Электрический запуск с включенной батареей, готовность к параллельной работе, интеллектуальный датчик отображает мощность и оставшееся время работы.

    Для многих небольших сварочных аппаратов на 120 В до 100 А. Чистое, надежное электричество. 100% медная обмотка обеспечивает непрерывную работу без перегрева. Автоматический регулятор напряжения с вольтметром и функцией отключения при низком уровне масла.

    Для небольших сварочных аппаратов на 120 В до 165 А. Тихая работа чистой мощности. 3 года гарантии. Монитор напряжения, частоты и часов работы от Intelligauge

    Розетки

    (1) 120В 50А 14-50Р, (1) 120В 30А ТТ-30Р (РВ), (2) USB

    (8) 120 В, 20 А, (1) 120/240 В 30 А, (1) 12 В пост. тока

    (1) 120/240 В 30 А (L14-30R), (4) УЗО 120 В 20 А (5-20R), (1) 12 В пост. тока

    Старт

    Пуск с электроприводом / отдачей

    Время работы при 50% нагрузке (оцен. )

    Ультра-тихий

    Предварительный просмотр

    Генератор

    Портативный инверторный генератор Generac 7127 iQ3500-3500 Вт

    Основные моменты

    Для многих небольших сварочных аппаратов на 120 В до 100 А. Электрический запуск с включенной батареей, готовность к параллельной работе, интеллектуальный датчик отображает мощность и оставшееся время работы.

    Розетки

    (1) 120В 50А 14-50Р, (1) 120В 30А ТТ-30Р (РВ), (2) USB

    Старт

    Пуск с электроприводом / отдачей

    Время работы при 50% нагрузке (оцен. )

    Полный аутлет банк

    Генератор

    Портативный генератор Powerhorse мощностью 4000 Вт

    Основные моменты

    Для многих небольших сварочных аппаратов на 120 В до 100 А. Чистое, надежное электричество. 100% медная обмотка обеспечивает непрерывную работу без перегрева. Автоматический регулятор напряжения с вольтметром и функцией отключения при низком уровне масла.

    Розетки

    (8) 120 В, 20 А, (1) 120/240 В 30 А, (1) 12 В пост. тока

    Время работы при 50% нагрузке (оцен. )

    Цифровой смарт-датчик

    Предварительный просмотр

    Генератор

    Инверторный генератор Champion Power 6250 Вт

    Основные моменты

    Для небольших сварочных аппаратов на 120 В до 165 А. Тихая работа чистой мощности. 3 года гарантии. Монитор напряжения, частоты и часов работы от Intelligauge

    Розетки

    (1) 120/240 В 30 А (L14-30R), (4) УЗО 120 В 20 А (5-20R), (1) 12 В пост. тока

    Время работы при 50% нагрузке (оцен. )

    Предварительный просмотр

    Компактная мощность

    Генератор

    Инверторный генератор Champion 8750 Вт

    Портативный генератор Powerhorse 13000 Вт

    Основные моменты

    Для небольших сварочных аппаратов на 120 В и 240 В, включая инвертор. Цифровой гибридный инверторный генератор чистой энергии. Сертифицирован EPA и соответствует требованиям CARB. Небольшая площадь для вывода.

    Для 120В и многих 240В сварочных аппаратов до 250А, включая инвертор. 8 розеток с чистым питанием. Головка генератора со 100% медным покрытием обеспечивает непрерывную работу без перегрева.

    Розетки

    (1) 120/240 В 30 А с замком (L14-30R), (4) GFCI 120 В 20 А (5-20R), (1) 12 В пост. тока для автомобилей

    (4) 120 В 20 А, (1) 120 В 30 А с замком, (1) 120/240 В 30 А с замком, (1) 120/240 В 40 А, (1) 12 В пост. тока

    Время работы при 50% нагрузке (оцен.)

    Компактная мощность

    Предварительный просмотр

    Генератор

    Инверторный генератор Champion 8750 Вт

    Основные моменты

    Для небольших сварочных аппаратов на 120 В и 240 В, включая инвертор. Цифровой гибридный инверторный генератор чистой энергии. Сертифицирован EPA и соответствует требованиям CARB. Небольшая площадь для вывода.

    Розетки

    (1) 120/240 В 30 А с замком (L14-30R), (4) GFCI 120 В 20 А (5-20R), (1) 12 В пост. тока для автомобилей

    Время работы при 50% нагрузке (оцен. )

    Розетка 40А

    Генератор

    Портативный генератор Powerhorse 13000 Вт

    Основные моменты

    Для 120В и многих 240В сварочных аппаратов до 250А, включая инвертор. 8 розеток с чистым питанием. Головка генератора со 100% медным покрытием обеспечивает непрерывную работу без перегрева.

    Розетки

    (4) 120 В 20 А, (1) 120 В 30 А с замком, (1) 120/240 В 30 А с замком, (1) 120/240 В 40 А, (1) 12 В пост. тока

    Время работы при 50% нагрузке (оцен. )

    Советы по сварке с генератором

    • Размер генератора соответствует вашему сварочному аппарату :
      • Знайте потребность вашего сварочного аппарата в мощности для полноценной работы.Из таблички технических данных умножьте I 1max (макс. амперы) x U₁ (вольты) = максимальная мощность в ваттах.
      • Укажите количество ватт для аксессуаров, которые могут вам понадобиться во время сварки: фонари, вентиляторы и т. д.
      • Учтите 3,5% потерь мощности на каждые 1000 футов высоты.
      • Выберите генератор, способный производить как минимум на 25-30 % больше мощности, чем вам нужно для достижения наилучших результатов.
      • Генераторы меньшего размера могут иметь большие скачки напряжения и частоты. Это тяжело для генератора и сварщика.Это также усложняет сварку.
      • Генератор, работающий на 50–60 % мощности, лучше справляется с колебаниями нагрузки, чем генератор, работающий на 90 %+.
    • Запуск и остановка: Перед запуском или выключением генератора отключите сварочный аппарат от сети.
    • Auto-Idle: Отключите любую функцию экономии топлива, чтобы генератор всегда работал на полной скорости при подключении к сварочному аппарату.
    • Топливо: Заправляйте свежим топливом.Вы никогда не захотите, чтобы генератор останавливал работу, когда он подключен к сварочному аппарату, особенно во время сварки валика.
    • Техническое обслуживание: Поддерживайте генератор в рабочем состоянии. Не используйте сварочный аппарат на неисправном генераторе.
    • Шнуры питания/удлинители: Не используйте шнуры меньшего размера или в плохом состоянии. Вот как определить размер удлинителя сварочного аппарата.
    Руководство пользователя Forney Easy Weld 140 FC-i

    Будет ли работать сварочный аппарат от генератора на 3000 Вт?

    Генератор мощностью 3000 ватт с выходным напряжением 120 вольт может генерировать ток силой 25 ампер (ампер = ватт/вольт).В то время как многие сварочные аппараты на 120 В потребляют больше ампер при запуске на полную мощность, небольшой сварочный аппарат с выходной мощностью от 90 до 100 ампер должен работать.

    Будет ли работать сварочный аппарат от генератора на 5000 Вт?

    Да, генератор мощностью 5000 Вт идеально подходит для сварочных аппаратов на 120 В, потребляющих менее 40 А при запуске, в том числе для большинства сварочных аппаратов до 160 А. Но большинству машин на 240 В требуется более 5000 Вт для работы на полную мощность.

    Генератор какого размера для работы сварочного аппарата на 140 ампер?

    Многие сварочные аппараты, рассчитанные на выходную мощность 140 ампер, при запуске потребляют менее 30 ампер, но некоторым требуется около 40 ампер.

    На всякий случай получите номинал I 1max (макс. ток) и умножьте его на напряжение для максимальной мощности. Ожидайте, что для полной работы 140-амперного сварочного аппарата потребуется от 3600 до 4800 Вт.

    Заключение

    Некоторые из вас изучают, какой размер генератора использовать для существующего сварочного аппарата, а у других есть генератор, и они хотят знать, какой размер сварочного аппарата он может использовать.

    В любом случае теперь вы можете принять взвешенное решение, исходя из минимальной мощности, необходимой для работы сварочного аппарата на полную мощность.

    Несмотря на то, что для питания вашего сварочного аппарата идеально подходит генератор, мощность которого на 30–50 % больше, чем вам нужно, вы можете решить, что вам подходит комбинация сварочный аппарат/генератор, обеспечивающая только 80 % мощности сварочного аппарата.

    Вы сделаете звонок в зависимости от ситуации. Выбор генератора для сварки заставляет нас искать баланс между мощностью, ценой и портативностью.

    Сварочные машины — HALKMARK HWM 500 Сварочный аппарат, 40-500A Производитель от AHMEDABAD

    Продукции Детали продукта:

    9 9084 4 4 91 кг
    модели xD500S
    Диапазон сварки 50- 500 А
    Потребляемая мощность 30.6 KVA
    этапа 3 этапа 3 3
    415V
    91 кг
    Размер (L x b x h) 420 x 626 x 850 мм
    Тип продукта New
    Страна происхождения
    Сделано в Индии
    60284 60%
    Скорость подачи проводов 1. 8-18 м/мин

    Обеспечение высокой точности и высокого качества Высокопроизводительная сварка для широкого спектра задач, от полуавтоматической до автоматической, может быть реализована за счет оптимального и точного контроля формы волны в соответствии с тщательно разделенными приложениями (стандартные/ высокая скорость/расширение).

    Сварка — это распространенный процесс соединения металлов с использованием самых разных приложений. Сварка происходит в нескольких местах: от наружных установок на сельских фермах и строительных площадках до внутренних помещений, таких как фабрики и мастерские.Процессы сварки довольно просты для понимания, и можно быстро освоить основные приемы. Сварка – это соединение металлов на молекулярном уровне. Сварной шов представляет собой однородное соединение между двумя или более частями металла, при котором прочность сварного соединения превышает прочность основных частей металла.

    Сварка — это процесс соединения двух или более частей одного и того же или разнородного материала для достижения полного слияния. Это единственный метод создания монолитных конструкций, который часто достигается за счет использования тепла и/или давления.Метод соединения металлов, при котором соединяемые кромки нагреваются и сплавляются вместе с присадочным металлом или без него для образования постоянного (однородного) соединения, известен как сварка.

    На самом простом уровне сварка включает в себя использование четырех компонентов: металлов, источника тепла, присадочного металла и своего рода защиты от воздуха. Металлы нагревают до точки плавления, защищая от воздуха, а затем в нагретую область добавляют присадочный металл для получения цельного куска металла. Она может выполняться с присадочным металлом или без него, с давлением или без него.



    ПРЕИМУЩЕСТВА СВАРКИ

    Сварка превосходит другие методы соединения металлов, потому что она:

    1.      Это постоянно герметичное соединение — занимает меньше места

    2.      Обеспечивает большую экономию материала — имеет меньший вес

    3.

Добавить комментарий

Ваш адрес email не будет опубликован.
