Покраска труб и радиаторов отопления в квартире: стоимость и рекомендуемые краски

Главная \ Покраска труб и радиаторов отопления

Один из неотъемлемых этапов практически любого ремонта – покраска водопроводных и канализационных труб, а также радиаторов отопления. Делается это не только для придания трубам эстетичного вида (ведь не всегда есть возможность полностью заменить их), но и для защиты их от внешних факторов. Красят трубы кистью, специальной краской или эмалью, причем с обязательным соблюдением определенных условий, неспецифичных для малярных и штукатурных работ.

Видео: покраска радиатора отопления.

Покраска труб

Если речь идет о трубах холодного водоснабжения, то их предварительно надо просушить.

Ведь поверхность таких труб гораздо холоднее воздуха в комнате, поэтому на ней постоянно образуется конденсат. Просушка необходима для испарения конденсата и выравнивания температур. Если речь идет о внутриквартирных трубах, то достаточно примерно сутки не пользоваться холодной водой, за это время выветрится вся влага и труба достаточно прогреется. Если же требуется покрасить магистральную трубу стояка, которую нельзя временно перекрыть, то придется воспользоваться вентилятором. При хорошей скорости обдува вода будет испаряться быстрее, чем конденсироваться.

Металлические трубы нуждаются в очистке от ржавчины и старых, отслаивающихся  покрытий, а также в обработке специальной антикоррозионной грунтовкой. Пятна ржавчины должны быть зачищены до металла. Краску (или антикоррозионную эмаль) на них наносят, как правило, в два слоя. Полипропиленовые трубы грунтовать не нужно, их можно сразу же окрашивать.

Покраска радиаторов и отопительных труб

Для покраски горячих отопительных труб и радиаторов используется особая термостойкая краска (верхний предел – не менее 100ºС). Более того, в этом случае надо, во-первых, учитывать, что на нагретой поверхности краска будет сохнуть очень быстро и неравномерно, а во-вторых будет гораздо сильнее пахнуть. Поэтому необходимо позаботиться о хорошей вентиляции. А чтобы избежать неравномерного застывания краски лучше воспользоваться не кистью, а баллончиком или краскопультом. В этом случае стену за трубой и часть пола/потолка надо защитить полиэтиленовой пленкой.

Радиаторы отопления лучше красить в межсезонье, когда в них нет горячей воды. Причем их также необходимо подготовить, то есть очистить от грязи, отслаивающихся покрытий и прогрунтовать. Если старая краска достаточно прочная и не отслаивается, ее можно не удалять. Если же в некоторых местах образовалась ржавчина, ее обязательно надо зачистить полностью, до металла.

Красят радиаторы кистью, начиная с внутренних поверхностей и с верхней части. Причем не стоит пытаться набрать на кисть побольше краски, лучше нанести два тонких слоя, чем один толстый. В этом случае покрытие будет гладким, равномерным и эстетичным.

Рекомендуемые стройматериалы для покраски труб

Полезные материалы по ремонту

Облицовка стен ПВХ панелями

Покрытие деревянных поверхностей лаком

Штукатурка стен

0342100013816000051 полипропиленовые трубы и комплектующие для радиаторов отопления

Наименование Кол-во Цена за ед. Стоимость, ₽

муфта сварка комбинированная полипропиленовая диаметром 32 мм. и наружной металлической резьбой 20 мм.

ОКПД2 22.21.29.130   Фитинги прочие пластмассовые

450 шт

70,19

31 585,50

кран шаровой металлический с двумя внутренними резьбами: диаметром 20 мм. и американкой 20 мм.

ОКПД2 28.14.12.120   Вентили для радиаторов центрального отопления

460 шт

344,57

158 502,20

задвижка клиновидная ВВ латунная PN10, диаметром 63 мм.

ОКПД2 28.14.13.120   Задвижки

4 шт

2 961,94

11 847,76

кран шаровой сварка полипропиленовый, диаметром 63 мм.

ОКПД2 28.14.13.130   Краны и клапаны шаровые

6 шт

1 432,30

8 593,80

кран «маевского» с проходными пробками для радиатора отопления

ОКПД2 28.14.11.140   Клапаны предохранительные

120 шт

68,36

8 203,20

кронштейн металлический для крепления чугунного радиатора отопления к стене

ОКПД2 25. 21.13.000   Части водогрейных котлов центрального отопления

500 шт

23,13

11 565,00

труба полипропиленовая PPR армированная стекловолокном: PN25, наружный диаметр 63 мм., максимальная температура теплоносителя до 95°С, максимальное давление 20 бар.

ОКПД2 22.21.29.110   Трубы прочие пластмассовые

480 м

405,60

194 688,00

угольник сварка полипропиленовый: наружный диаметр 32 мм.

, угол 90 градусов.

ОКПД2 22.21.29.130   Фитинги прочие пластмассовые

240 шт

11,99

2 877,60

угольник сварка полипропиленовый: наружный диаметр 63 мм., угол 90 градусов.

ОКПД2 22.21.29.130   Фитинги прочие пластмассовые

60 шт

86,85

5 211,00

тройник полипропиленовый под сварку переходной: наружные диаметры 63 мм. ,32 мм., 63 мм.

ОКПД2 22.21.29.130   Фитинги прочие пластмассовые

120 шт

91,62

10 994,40

насос циркуляционный: производительность не менее 160 л/мин., максимальная температура жидкости не менее 110°C, максимальное давление не менее 10 Бар, мощность не менее : 250 Вт., размер присоединения не менее 2 дюймов, максимальный напор не менее 8 м., степень защиты не менее: IP45, резьбовое трубное соединение, номинальное напряжение 220 В. , материал корпуса: чугун, возможность регулировки: есть.

ОКПД2 28.13.12.000   Насосы возвратно-поступательные объемного действия прочие для перекачки жидкостей

2 шт

7 821,67

15 643,34

тройник полипропиленовый под сварку переходной: наружные диаметры 63 мм.,63 мм., 63 мм.

ОКПД2 22. 21.29.130   Фитинги прочие пластмассовые

15 шт

91,44

1 371,60

бак мембранный расширительный для системы отопления, объем 8 л.

ОКПД2 25.21.13.000   Части водогрейных котлов центрального отопления

2 шт

748,53

1 497,06

термоманометр радиальный: максимальная температура не менее 120°C, максимальное давление не менее 10 бар, размер присоединения 1/2″.

ОКПД2 26.51.52.190   Приборы для измерения или контроля прочих переменных характеристик жидкостей и газов

4 шт

840,98

3 363,92

труба полипропиленовая PPR армированная стекловолокном: PN25, наружный диаметр 32 мм., максимальная температура теплоносителя до 95°С, максимальное давление 20 бар.

ОКПД2 22. 21.29.110   Трубы прочие пластмассовые

420 м

109,68

46 065,60

пробка полипропиленовая, диаметром 63 мм.

ОКПД2 25.21.13.000   Части водогрейных котлов центрального отопления

10 шт

38,73

387,30

крепление для полипропиленовых труб, диаметром 32 мм.

ОКПД2 22.29.29.000   Изделия пластмассовые прочие

840 шт

3,53

2 965,20

фильтр воды разборный, присоединение диаметром 63 мм.

ОКПД2 28.29.12.119   Оборудование для фильтрования или очистки воды прочее, не включенное в другие группировки

4 шт

1 761,07

7 044,28

крепление для полипропиленовых труб, диаметром 63 мм.

ОКПД2 22.29.29.000   Изделия пластмассовые прочие

480 шт

25,21

12 100,80

Радиатор отопления из полипропиленовых труб своими руками

Появление на рынке полипропиленовых труб  упростило монтаж внутренних коммуникационных систем. Сейчас можно сделать отопление из полипропилена без квалифицированных сварщиков с минимальными финансовыми затратами.

Почему именно полипропилен?

Выбирая трубы для обустройства отопления многие останавливаются на полипропиленовых. Это легко объясняет множество преимуществ, которые дает их использование:

Однако не стоит забывать и о недостатках. У материала достаточно высокий коэффициент теплового расширения, поэтому трубы могут провисать. Следует либо более часто крепить их с помощью клипс, либо использовать армированные детали. Нужно учитывать, что коэффициент теплового расширения не превышает норму при температуре теплоносителя ниже 60°С.

При всех достоинствах у полипропиленовых труб есть один существенный недостаток: высокий коэффициент теплового расширения, что дает провисание деталей при температуре энергоносителя выше 60°С

Какие ещё трубы подойдёт для монтажа систем отопления, читайте в нашем материале:

Схема отопления

Схема системы отопления из полипропилена, ничем не будет отличаться от такой же, но из металла или металлопластика. Единственное отличие — диаметры будут другими. До расчета этого параметра никаких отличий нет. Потому составляете обычный проект без каких-либо особенностей.

Схема отопление из полипропиленовых труб ничем не отличается от схемы с любым другим типом труб

Чем отличаются полипропиленовые трубы, так это способом стыковки — их нужно сваривать при помощи специального сварочного аппарата. Виды аппаратов для сварки полипропиленовых труб описаны тут. Еще одна особенность — из-за высокой эластичности их не гнут. Потому во всех местах поворотов и обходов используют подходящие фитинги. О том, какие бывают трубы и фитинги из полипропилена, их особенностях читайте тут.

Ограничения по использованию

Таблица сварки полипропиленовых трубопроводов.

При всех своих положительных качествах полипропиленовые трубы не являются идеальными — это нужно учитывать при планировании обустройства систем отопления. Это касается и выбора полимерного сырья, и его качеств. Согласно стандартам, трубы могут производиться из полипропилена нескольких марок — марка указывается на внешних стенках изделий.

Для сравнения свойств полипропиленовых труб была введена специальная градация типов полипропилена и областей его применения. Выглядит она так:

  1. PN 10 — тонкостенные трубы для холодного водоснабжения и теплого пола (рабочая температура до 45°С, рабочее давление 1 МПа.
  2. PN 16 — для холодного водоснабжения с высоким давлением и подводки центрального отопления с пониженным давлением.
  3. PN 20 — для трубопроводов горячего и холодного водоснабжения (рабочая температура до 80°С, давление 2 МПа.
  4. PN 25 — для центрального отопления и горячего водоснабжения (до 95°С), рабочее давление 2,5 МПа, трехслойные трубы, армированные алюминиевой фольгой.

Схема монтажа полипропиленовых труб с циркуляцией верхний разводки.

Полипропилен обладает высоким коэффициентом линейного расширения: при воздействии высоких температур трубы вытягиваются и увеличиваются в диаметре.

Схема полипропиленового трубопровода с температурными компенсаторами.

Если трубопровод рассчитан на холодную жидкость, эффекта не видно. При температурах до 45°С — также. Однако при больших температурах и отсутствии пространства для расширения труба может порваться либо повредить внешнюю облицовку. Это нужно помнить и при монтаже трубопроводов на улице — зимой трубы могут дать усадку, что приведет к их разрывам и повреждению фитингов.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). Многие фирмы предлагают готовые фасонные изделия в виде петель.

Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). огие фирмы предлагают готовые фасонные изделия в виде петель.

Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.

Какой источник обогрева выбрать

Перед тем как монтировать отопление, следует определиться с источником. Это может быть:

  • газ;
  • электричество;
  • твердое топливо.

Если в доме предполагается газовое отопление, то нужно приобрести необходимое оборудование. Подойдет настенный котел с защитным механизмом, насосами. На нем установлен и автоматический контроль.

Второй вариант – котел с закрытой камерой сгорания и коаксиальной трубкой, которая выводится на улицу через стену. Это обойдется дешевле, чем установка стандартного дымохода.

При отоплении электричеством лучше всего приобрести автоматизированный отопительный котел с насосом и расширительным бачком.

Монтаж системы отопления с применением твердого топлива выполняется сложнее. При использовании других источников энергии полипропиленовые трубы не подойдут.

Проектирование и установка полипропиленового трубопровода

Монтаж системы отопления полипропиленовыми трубами требует соблюдения определенной технологии и учета свойств материала. Стоит заранее разобраться и в ассортименте фитингов.

Трубы, изготовленные из полимеров, предназначены для транспортировки жидкостного и газообразного носителя, температура которого может достигать 650 градусов по Цельсию. Чаще всего их используют для установки домашней системы водопровода и отопления, подачи холодной и горячей воды. Специалисты уверяют, что полипропиленовые трубы могут переносить и питьевую, и техническую воду, поскольку материал устойчив к химически агрессивным средам.

Обратите внимание! Несмотря на столь радужные характеристики, при использовании полипропиленовых труб важно соблюдать предписания производителей и опираться на их рекомендации.

Разновидности фитингов

Монтаж полипропиленовых труб проводят с применением фитингов двух видов:

  • Моделей, содержащих резьбовые соединения.
  • Муфт для соединения отрезков разной длины.

Первые, в свою очередь, бывают разъемными и неразъемными. Каждый фитинг применяют с учетом конкретных эксплуатационных требований. Например, при установке прибора, контролирующего расход воды, необходимы резьбовые муфты. Они позволяют в любой момент демонтировать устройство в случае его неисправности. А вот для гибкого шланга логичнее будет применить неразъемное соединение.

Муфты выступают в роли переходника. Их используют для сращивании прямолинейных отрезков разной длины.

Требования к материалам

Один из видов фитингов — компрессионные

Перед монтажом теплопровода необходимо тщательно проверить все детали на предмет дефектов и загрязнений. Полипропиленовые трубы предварительно за сутки до монтажа нужно занести в помещение и дать им вылежаться при комнатной температуре. Помните о том, что полимеры не устойчивы к сильным механическим повреждениям и боятся огня. Поэтому нужно тщательно беречь материал от подобных воздействий.

Обратите внимание! Категорически запрещено нарезать на полипропиленовых трубах резьбу.

Набор необходимых инструментов

Для установки системы отопления могут понадобиться:

Предварительный этап

Электросварочный аппарат для полифузной сварки.

Монтаж пропиленовых труб начинают с составления чертежа трубопроводной конструкции. На нем необходимо детально обозначить длину магистралей, места соединений труб и выбранные муфты.

Трубы и муфты заранее распределяют по объекту, замеряют их и нарезают согласно чертежу. И только затем на сварочный аппарат надевают нужную тефлоновую насадку соответствующего диаметра.

Паяльник для труб

Техника пайки пропиленовых труб достаточно проста, но для ее осуществления обязательно нужен паяльник — он распаивает торцевые концы отдельных элементов трубопровода.

Данный агрегат оснащен тремя разъемами. Диаметр каждого предназначен для труб подходящего сечения. Порядок работы довольно прост. Элементы, подлежащие соединению, вставляют в соответствующие разъемы. Соблюдая параметры времени, приведенные в специальной таблице, оба элемента нагревают и соединяют между собой. При этом их необходимо удерживать в таком положении до полного остывания.

Нельзя ни в коем случае пренебрегать техникой безопасности при работе с описываемым прибором. Процесс пайки лучше выполнять без спешки, делая упор на качество работы и ее правильность. Только приобретя какой-то опыт, можно экономить время на монтаже трубопроводной магистрали.

Детальная инструкция

Паяльник для труб

Монтаж пропиленовых труб — процесс несложный. Главное — соблюсти нюансы технологии:

  1. При нарезке труб важно удалить все образовавшиеся заусенцы.
  2. Предварительно отмерить и маркером отметить глубину вхождения трубы в соединительную муфту. Для этого торец трубы вставляют в фитинг, но не до упора. И на фитинге, и на торце трубы маркируют места соединения. Это позволяет соединить шов без перекоса, который может возникнуть в радиальном направлении.
  3. Трубу и фитинг насаживают на насадку сварочного аппарата. Причем сначала это проделывают с элементом, у которого более толстые стенки. Задвигают детали достаточно плотно. Если одна из них по какой-то причине плотно не прилегает к насадке, лучше ее сразу отбраковать.
  4. Обратите внимание! Время нагрева прямо пропорционально диаметру трубы. Узнать его можно по специальной таблице, которую часто публикуют производители в техпаспорте изделия. Можно найти подобный справочник и в Интернете.
  5. После прогрева оба элемента снимают с насадки и соединяют между собой по произведенным меткам. В процессе соединения нужно прилагать определенные усилия, но нельзя допускать при этом вращательных движений. Также не следует допускать перекосов ни в осевом, ни в радиальном направлении. Швы остывают тоже по-разному, что зависит от диаметра деталей.
  6. Порядок соединения элементов определяют заранее с учетом существующей схемы и конструкции трубопровода. Сварочный процесс всегда является определяющим фактором.

Область применения полипропиленовых труб

Полипропиленовые трубы применяются практически во всех системах коммуникаций. Трубопроводы из полипропилена успешно заменяют традиционные металлические тубы в системах:

    1. Холодного,  горячего водоснабжения в бытовых коммуникациях для транспортировки питьевой воды.
    2. Холодного, горячего водоснабжения в промышленном секторе для транспортировки технических вод.
    3. Отопления: а)стояки, б)теплые полы, в)подводка к радиаторам, г)распределительные сети.
    4. В коммуникационных системах сельскохозяйственного назначения.
    5. В трубопроводах для транспортировки сжатого воздуха.
    6. В настоящее время больше 70% коммуникационных  систем (канализация, отопление, водоснабжение)  сделаны из полипропилена, они отличаются простотой в эксплуатации, надежностью и долговечностью.
Статьи по теме
  • Металлопластиковая, полиэтиленовая или полипропиленовая труба для отопления?

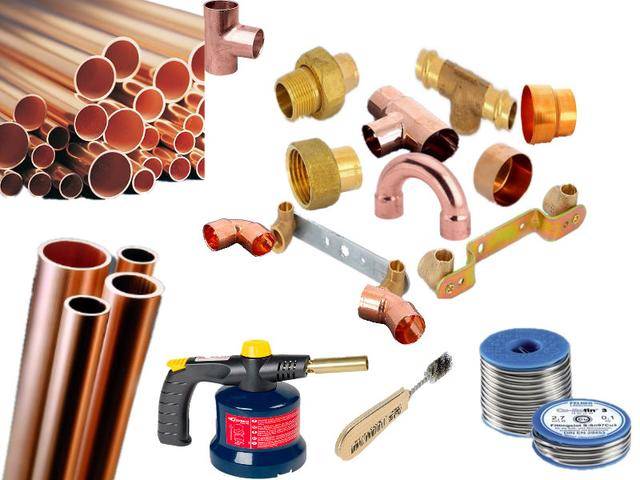

  • Медные трубы для отопления – для тех, кто ценит комфорт
  • Какие функции выполняет элеватор в системе отопления
  • Отопление своими руками в частном доме: какой вариант самый оптимальный?
  • В чем отличия и преимущества систем открытого и закрытого типа

На что обращать внимание при покупке полипропиленовых труб

Прежде чем приступать к отоплению частного дома из полипропиленовых труб, нужно правильно подойти к их покупке

Если детально изучить маркировку таких труб, то вы сможете сделать правильный выбор. Цифра, которая следует сразу после  PN – это максимально допустимое давление в трубе при температурном режиме от 20 градусов. Очень большим спросом пользуются трубы с маркировкой PN: 25,20 и 16. Если вы планируете сделать отопление в небольшом одноэтажном здании, то вам подойдут и трубы PN 10. Также трубы из полипропилена имеют маркировку, указывающую данные о горячей и холодной воде. Если на трубе обозначена красная полоса – то ее предназначением есть горячая вода. В редких случаях для обозначения горячей воды наносят аббревиатуру PPR (подобные материалы можно применять при температуре от 10 до 90 градусов). Помимо таких важных данных на трубах должны быть обозначена и такая информация: размер сечения, марка, номер партии, и название производителя. Конечно же, общие характеристики у каждого производителя разные, но вот самые распространенные:

  • Максимальная температура для использования 150 градусов;
  • Плотность – 0,8-0,9 грамм/см3;
  • Максимальное растяжение – до 25 Н/мм;
  • Предел прочности – до 35Р/мм;
  • Коэффициент теплового расширения – 0,15 мм;
  • Проводимость тепла – 0,24 Ватт/мС ;
  • Срок использования в отоплении – 50 лет.

Важно! При монтаже труб обязательно нужно устанавливать держатели для того, чтобы они не обвисали и были надежно закреплены.

Виды ППР труб

Использование стальных труб мотивировано простотой их сборки с применением сварки и обеспечением герметичности сварных швов. Для изготовления регистров отопления совсем не обязательно подыскивать новые трубы дефицитных сортаментов.

Можно воспользоваться обрезками труб, оставшихся после строительно -монтажных работ на предприятии, или подыскать что-то подходящее на складах Вторчермета.

Применение гладкостенных труб предопределило два вида самодельных регистров для обогрева помещений:. При соединении труб в конструкцию регистра рекомендуется придерживаться расстояния между наружными поверхностями на 5 см больше диаметра, из которых сварен регистр.

Это уменьшает взаимное облучение и увеличивает теплоотдачу. Конструкция секционного регистра представляет собой горизонтально расположенные одну или несколько труб, в которых движение теплоносителя начинается с верхней трубы по всей ее длине, затем через соединительный патрубок на другом конце перетекает в следующую.

Патрубки на входе и выходе делают резьбовыми, но чаще всего приваривают.

Как производится монтаж

Итак, чтобы произвести пайку, необходимо приобрести специализированный инструмент – паяльник.

На нем выставляется необходимая температура – 270 градусов. В этом случае труба нагревается очень быстро. Однако если работа производится на улице в холодный период года или в помещении, где температура близка к уличной, время на пайку следует увеличить, поскольку инструмент быстро остывает.

Кроме того, необходимо обращать внимание на диаметр трубы. Чем больше этот отрезок, тем больше требуется времени на разогрев изделия.

Диаметр трубы, мм.Время нагрева, секунды. Время сварки, секунды.Время охлаждения, мин.
16543
20543
25743
32844
401264
501865
632466
753088
904088
110501010
160801515

Начинаем паять

Паяльник по бокам оборудован двумя насадками. С одной стороны мы нагреваем внешнюю поверхность трубы, с другой – внутреннюю.

Необходимо равномерно надавливать сразу на обе детали. Чтобы инструмент не смещался, стоит проверить надежность его крепления.

Вращать элементы на паяльнике при нагреве запрещено, поскольку так вы можете нарушить слой.

Далее детали снимаются с инструмента и состыковываются между собой.

При стыковке вращательные движения также не допускаются.

После соединения элементы следует зафиксировать секунд на 30, чтобы дать полипропилену остыть и затвердеть.

Если выдержать больше времени на нагрев детали, материал можно испортить, что определяется по его коричневому цвету. К тому же если сильно расплавить полипропилен, он может создать заторы внутри трубы, уменьшая ее пропускную способность.

В усовершенствованных моделях паяльников есть функция, помогающая определить, достаточно ли нагрета труба или нет. В насадке нагрева имеется небольшое отверстие, из которого вытекает расплавленный материал. Это означает, что изделия пора доставать и стыковать. Подобная функция освобождает от обязанности вести учет времени.

Важно учитывать, что после пайки детали намертво скреплены и не подлежат разбору. Поэтому все необходимо просчитывать наперед, особенно в неудобных для работы местах.

Монтаж полипропиленовых труб своими руками

Сделать самостоятельно современную систему отопления из полипропилена  – задача несложная. Чтобы смонтировать систему, необходимо применять две основные спецтехнологии:

  • сварка раструбная, когда один конец трубы вставляется в другой, нарочно для этого расширенный;
  • муфтовая сварка, когда при соединении труб используются специальные детали и муфты.
Монтаж системы отопления в частном доме из полипропиленовых труб своими руками – НАШ САД Полипропиленовые трубы для отопления: инструкция по монтажу своими руками, можно ли использовать, диаметр, фитинги, схема отопительной системы, замена, проектирование, ГОСТ, цена, видео, фото Схема монтажа отопления из полипропиленовых труб Отопление в частном доме из полипропиленовых труб своими руками Монтаж отопления из полипропиленовых труб своими руками в частном доме – видео уроки и подробное описание процесса Отопление в частном доме из полипропиленовых труб своими руками

Резьбовое соединение используется редко. Для его монтажа необходимы фитинги с раструбами. Если по плану необходимы трубы с калибром пошире, используется сварка встык. В этом случае получается отличный результат, стыки высокой надежности и для него не требуется применение муфт.

Прежде, чем приступить к работе, следует нарезать трубы нужного размера. Ножовку для этого применять нельзя, так как она оставляет заусеницы. Соединение полипропиленовых труб или их сварку производят специальным нагревательным прибором. Для этого трубу одним концом помещают в насадку по размеру и нагревают до 270 градусов. После этого его вставляют в разогретую муфту и удерживают несколько секунд. После остывания детали оказываются надежно и герметично соединены. Стоит помнить, что полипропиленовые трубы подлежат креплению чаще, чем из металла, ведь они более мягкие и гибкие. Крепления делаются каждые 50 см.

Функциональное предназначение

Начнем с того, что существует одно очень важное правило, и если его строго не придерживаться, то отопительная система дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка отопительного котла должен быть всегда равен или быть чуть меньше, чем суммарный показатель диаметров всех потребляющих теплоноситель контуров

Оптимальный вариант, если он будет больше.

Для сравнения приведем пример настенного агрегата, в котором диаметр выходного патрубка равен ¾ дюйма. Представьте себе, что за счет этого котла будут нагреваться три отдельных контура:

  • Основное отопление – радиаторная система.
  • Теплые полы.
  • Бойлер косвенного нагрева, в котором будет использоваться вода, предназначенная для хозяйственных нужд.

Теперь представьте, что диаметр каждого контура минимум ¾ дюйма, как и у котла. Но суммарный показатель будет в три раза больше. То есть, как бы вы ни хотели, а выдавать необходимое количество теплоносителя через диаметр патрубка отопительного котла, чтобы его хватало на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.

Конечно, по отдельности все контуры будут работать нормально. К примеру, основной контур (радиаторный) без включения теплых полов полностью осилит обогреваемое пространство. Но как только вы включите систему теплых полов, все, ни там, ни здесь теплоносителя хватать не будет. Температуры у теплоносителя хватает, не хватает его объема.

Эта достаточно серьезная проблема решается установкой в систему отопления распределительного коллектора. По сути, это конструкция из нержавеющих металлических труб, в устройстве которой установлены приборы ввода и вывода теплоносителя, распределяемого по контурам. Для регулирования температуры, давления, объема потока и его скорости по выводам устанавливается запорная арматура, которая и выполняет все необходимые функции.

Самое главное, что с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не будет влиять на соседние комнаты и на температуру дома в целом.

Устройство коллектора

Состоит коллектор из двух труб:

  1. Соединяет подающий трубопровод от котла с подающими контурами систем отопления. Этот отсек помогает распределению горячей воды. Его устройство особенно помогает в том случае, когда встает вопрос ремонта того или иного отвода. При этом на определенном контуре, где необходимо провести ремонтные работы, закрывается отсекающий вентиль. Он просто перекрывает подачу теплоносителя.
  2. Обратный отсек регулирует давление внутри каждого контура, чем и достигается качество движения теплоносителя. А, значит, и качество теплоотдачи отопительных систем.

Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, клапана разного назначения и так далее. Скажем прямо, это не поможет, с их помощью увеличить объем теплоносителя нельзя. Вы просто сделаете лишние расходы, которые окажутся напрасными.

Внимание! Если вы являетесь обладателем большого многоэтажного дома, то рекомендуется на каждый этаж устанавливать отдельный распределительный коллектор

Руководство по монтажу отопления

Технология пайки полипропиленовых труб

Предварительно подготовьте схему разводки системы, монтажа батарей, подключения котла. В дальнейшем вы будете выполнять все необходимые работы в соответствии с этой схемой.

Непосредственно работа по монтажу труб выполняется в несколько простых шагов.

Таблица времени сварки полипропиленовых труб

Аппарат для пайки пластиковых труб

Первый шаг

Второй шаг

Высчитайте длину отрезков полипропиленовых труб на каждом участке системы отопления. Установите подходящий вид фитинга.

Разметка

Третий шаг

Определите необходимое время сварки соединений. Оно зависит от диаметра применяемых труб и уточняется в соответствующей справочной литературе. Предварительно занесите все элементы отопительной системы в помещение и дайте им нагреться до комнатной температуры.

Четвертый шаг

В соответствии с расчетными данными нанесите места резки труб при помощи маркера.

Пятый шаг

Сделайте срез при помощи специальных ножниц. Режьте перпендикулярно по отношению к поверхности.

Ножницы для резки полипропиленовых труб

Резка ПП труб

Шестой шаг

Протрите срезы раствором спирта, удалите присутствующую грязь при помощи сухой тряпки.

Подготовка фитинга

Седьмой шаг

Возьмите насадку для паяльного аппарата, соответствующую диаметру сечения труб, обезжирьте ее, а затем установите горизонтально и дайте нагреться до 265 градусов.

Монтаж ПП труб

Поместите трубу и фитинг в отверстия нагревателя, по таблице подберите необходимое время нагревания и выполните непосредственный нагрев соединяемых элементов. После этого аккуратно выньте изделия, вставьте трубу в фитинг и выдержите в течение требуемого времени. Соединяемые элементы лучше не трогать до их полного остывания.

Сварка труб

По аналогичной схеме спаяйте все трубы отопительной системы, ориентируясь на имеющиеся у вас чертежи. Подключение труб к отопительному прибору и радиаторам также выполняйте по чертежам.

Чтобы в дальнейшем трубы не провисали, обеспечьте их частое крепление к поверхности с помощью клипс. Для системы из полипропилена оптимальной температурой теплоносителя является показатель в 60 градусов.

Придерживайтесь полученных рекомендаций, и ваше отопление из пропилена будет безукоризненно служить долгие годы.

Удачной работы!

Видео – Отопление из полипропилена своими руками

Источники:

  • -sistemy/otoplenie-chastnogo-doma-svoimi-rukami-iz-polipropilena
  • -v-dome-svoimi-rukami-iz-polipropilena
  • -sistemy/otoplenie/sistemy-otopleniya/
  • -doma/otoplenie/

Лучевая система отопления

Рынок теплотехники предлагает бесконечное количество моделей котлов и периферийного оборудования для отопления частного дома. Но покупка, даже самого современного и высокотехнологичного оснащения – это еще не все, нужно выбрать правильную конфигурацию отопительной системы. Об одной из популярных методик соединения труб – лучевой или веерной, мы и поговорим в этой статье.









Нюансы веерной разводки

Существует два варианта соединения радиаторов отопления с котлом:



Первый способ – классический, бюджетный. Главный его недостаток – необходимость в полном отключении системы при работах на любом локальном участке. Этого можно избежать, если оборудовать вход и выход у каждого прибора системы кранами, запорной арматурой, но такая модернизация значительно увеличит стоимость проекта.



Еще одна особенность стандартной одно/двухтрубной системы отопления – открытый монтаж. Так как число труб в этом случае невелико, дизайнеры предпочитают не «заморачиваться» с их маскировкой и оставляют открыто лежать по стенам.

При веерной/лучевой разводке оставлять на поверхности масштабную сетку из труб – идея так себе, поэтому их прячут в пол и стены, оставляя на виду только отопительные радиаторы.

Стоит такая система примерно столько же, как и классическая. Так как при лучевой системе не используются дорогостоящие фитинги для сшитого полиэтилена, а монтируется только цельная труба маленького сечения ф16. Лучевая разводка исключает стыки на трубе, что ведет к исключению возможных протечек, на протяжении всего периода эксплуатации объекта. Также эффективность и удобность данной системы в том, что есть возможность отключить определенный прибор отопления в любой момент времени, например если при ремонте в комнате случайно просверлили трубу шурупом, при этом остальные радиаторы отопления будут функционировать и не придется отключать всю систему отопления дома. При тройниковой системе вам бы пришлось отключать всю системы или оснащать системы большим количеством байпасов и запорной арматурой, что существенно повысит стоимость организации отопления.



Исходя из вышесказанного, бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления.

Благодаря особенностям подключения теплоноситель имеет одинаковую температуру в любой точке системы, равномерно прогревая помещение и не оставляя «мертвых зон».

Достоинства веерной системы

Основными достоинствами веерной системы являются:

  • возможность точно регулировать температуру в районе каждой комнаты, батареи, отключая лишние или, наоборот, подключая недостающие элементы отопления;
  • особенности лучевой укладки труб позволяют производить ремонт и обслуживания системы без общего отключения, по секторам и участкам;
  • скрытый монтаж.
  • возможность дооснащать систему отопления зональной автоматикой(регулировка температуры через комнатные термостаты)
Важно! С учетом сказанного стоит доверять монтаж профессионалам. Неправильная или некачественная сборка может свести к минимуму достоинства веерной системы из-за частых и дорогих ремонтов.

Как делают лучевую разводку

Главным узлом при создании веерной системы является коллектор. Если отопление монтируется в доме с более чем одним этажом, нужно учитывать, что коллектор ставится отдельно на каждый этаж. Для удобства обслуживания и ремонта каждый узел располагают в специальном шкафу, обеспечивая свободный доступ.



Важно! Чем меньше в системе соединений, тем выше общий уровень ее гидравлической стабильности.



Главный узел любой отопительной системы – котел. Для максимальной эффективности системы нужно грамотно подобрать модель котла.





Важно! При проектировании необходимо учитывать протяженность трубопроводов, и, соответственно, величину тепловых потерь. Снизить их до минимума поможет качественная изоляция.

Выбираем циркуляционный насос

Веерная разводка – это, чаще всего, горизонтальная система с принудительной циркуляцией. В ней не обойтись без насоса, который заставит теплоноситель двигаться по контуру. Постоянное движение нагретой жидкости делает температуру одинаковой в любой точке системы.

Выбор параметров производительности насоса должен осуществляться еще на стадии проектирования, с учетом диаметра, общей длины труб и места его будущего расположения.

Установка насоса

Для получения максимума от системы отопления при монтаже следует учитывать следующие особенности:

  • вал насосов, у которых «мокрый» ротор, устанавливается строго горизонтально;
  • традиционным местом установки насоса является «обратка» системы, из-за относительно невысокой температуры, однако, современные насосы могут работать при любых параметрах теплоносителя, поэтому монтируются свободно, в любое удобное место;
  • между расширительным баком и насосом принудительной циркуляции необходимо выдерживать минимальное расстояние;
  • если насос укомплектован терморегулятором, он должен быть изолирован от деталей с высокой температурой;
  • обязательно наличие в системе отопления кранов Маевского, воздухоотводчиков или простых шаровых кранов для развоздушивания;
  • во избежание поломки категорически не рекомендуется запускать насос при незаполненной системе.

Важно! Мощность циркуляционного насоса, подобранная в соответствии с параметрами отопления поможет значительно снизить уровень шума и вибрации.

Особенности коллектора

Коллектор или гребенка – устройство, распределяющее и поддерживающее оптимальные параметры теплоносителя в рабочих зонах: теплый пол, радиаторы и т. д. Может одновременно контролировать до 12 веток.

Каждый коллектор оснащен автономным набором развоздушивающей, запорной и регулирующей арматуры, при помощи которого можно до деталей настроить характеристики теплоносителя во всех контурах системы.

Готовимся к установке

Прежде чем приступать к установке нужно подготовить все части системы и основательно продумать расположение основных узлов.

  • Рассчитайте места установки радиаторов отопления.
  • Подберите радиаторы в соответствии с параметрами помещения, котла и системы.
  • Подготовьте визуальный план прокладки труб и размещения котла, насоса, коллекторов.
  • Составьте точную монтажную смету и проведите закупку в соответствии с ней.

Если чувствуете, что у вас не хватает опыта или знаний, лучше обратиться к специалисту за советом до начала работ. Вы можете проконсультироваться по всем вопросам установки с специалистами нашей компании.

Алгоритм монтажа веерного отопления

Начинают работу с расстановки батарей по комнатам, предварительно просчитав тепловые потери дома. Обязательное условие: они должны быть выставлены на одном уровне. Закрепленные радиаторы оснащаются пробками, термостатическими головками, переходниками и кранами.



Монтируется шкаф под коллекторы. Не Советуем покупать недорогие распределители, так как потом придется устранять течь или ремонтировать, оснащенные переходниками на ¾. К гребенке подсоединяются «американки». К котлу коллектор подключают через тройники, проведя трубы через пол или стены. Если трубы будут скрытого монтажа, залиты стяжкой, нужно использовать трубы из сшитого полиэтилена.

Теплый пол и веерное отопление

Планируя параллельное устройство теплого водяного пола и веерной разводки не забывайте, что первый – это низкотемпературная зона, вторая, напротив, система, рассчитанная на сильный нагрев.

Если не правильно просчитать мощность радиаторов и теплого пола, то можно оказаться в ситуации, когда в доме либо всегда душно из-за перегретого пола, либо всегда холодно, из-за недостаточно прогретых батарей.

Тепловой расчет дома позволяет точно определить мощность радиаторов и их необходимость в смежной системе с водяным теплыми теплыми полами. Наши специалисты при разработке проекта монтажа тёплого пола подготовят расчёт тепловых потерь вашего дома.

Если дом деревянный

При монтаже трасс из труб в деревянном строении, их стараются укладывать в специально сделанные для этого пазы, отверстия большего диаметра, чтобы избежать напряжения при усадке деревянных элементов.



Важно! Трубы должны быть закреплены надежно, но без лишнего давления и утеплены.

FAQ по теме

Вопрос: трубу какого диаметра лучше использовать для устройства веерной системы?

Ответ:  Чаще всего используется труба диаметром 16.



Вопрос: допускается ли монтаж веерного отопления в двухэтажном доме?

Ответ: да. количество этажей не имеет значения.



Вопрос: можно ли устроить веерное отопление в квартире?

Ответ: да, можно. Если решить вопрос подключения к общему стояку или установить в квартире автономную систему отопления.



Если посвятить рассказу о веерном отоплении еще больше времени, то преимуществ этой схемы укладки труб получится намного больше. Устроенная по всем правилам, такая система обойдется недорого, а эффективность, удобство и долгие годы спокойствия за систему отопления того стоят.



Полипропиленовые трубы: какой диаметр выбрать

Разновидности полипропиленовых труб

ППР трубы классифицируют по исходному сырью:

  • PPR – Изготавливают из статического сополимера пенопропилена. Готовое изделие устойчиво к перепадам температуры, а также механическим воздействиям, поэтому они более пригодны для водопроводных, отопительных и канализационных систем. Диаметр колеблется от 20 до 110 мм;
  • PPH – Для повышения прочности изделий к полипропилену добавляют антистатики, антипирены и нуклеаторы. Трубы с большим диаметром используют при монтаже наружной водопроводной, дренажной и вентиляционной системы. Для систем отопления данная разновидность не подходит;
  • PPB (блок-сополимер) – Сырье состоит из блоков микромолекул полимера различного состава, которые выстроены в нужном порядке. Изделия получаются стойкими к механическим воздействиям, в связи с этим их широко используют для теплых полов или систем ХВС;
  • PPs (полифенилсульфид)Полимер высокого качества, который имеет особое строение молекул. Материал долговечный, прочный, стойкий к высоким температурам и нагрузкам. Область применения – Холодное водоснабжение и ГВС, вентиляционные и отопительные системы. Диаметр колеблется от 20 до 1200 мм.

Разные диаметры и что к ним подключать

Полипропиленовые трубы имеют следующие наружные диаметры:

  • 20 – Допускается подключать один радиатор или до 5 штук радиаторов с максимальной мощностью до 7 кВт;
  • 25  – Возможно подключение нескольких радиаторов, но не более 8 штук с тепловой мощностью до 11 кВт;
  • 32 – В зависимости от мощности, при таком параметре можно подключить один этаж или весь жилой дом, но, как правило, не более 12 радиаторов отопления с мощностью до 19 кВт в сумме;
  • 40 – Подключение всего дома, 20 радиаторов с мощностью до 30 кВт.

Выбор трубы по давлению

  • PN10 – допустимое рабочее давление 10 бар. Используют при монтаже холодного водоснабжения
  • PN20 – Предельно допустимое рабочее давление 20 бар. Подходящий вариант, чтобы подвести холодное и горячее водоснабжение с нагреванием до температуры 80 С.
  • PN25 – Допустимое рабочее давление не более 25 бар. Используется армированный полипропилен. Оптимально подойдет для устройства ГВС, отопительной системы с температурой теплоносителя до 95 С. Изделие выполнено в несколько слоев, что повышает стойкость к высоким температурам.

От чего еще зависит выбор диаметра

Диаметр выбирается исходя из тепловой нагрузки в системе отопления или от количества подключенных точек водоразбора в системах ХВС и ГВС, давления.

Обычно для основной трубы используют величину сечения в 32 мм. Для подводов к приборам берут изделия с D 20-25 мм. Исходя из толщины стенок трубы, определяется внутренний диаметр.

Для систем ХВС и ГВС обычно используют трубопроводы с D 20-25 мм. Для стояков оптимально использовать D 32-40 мм.

Внутренний диаметр определяется исходя из потребностей конкретной системы. На это влияет ряд факторов:

  • Давление во всей системе;
  • Наличие и количество отводов и стыковочных мест;
  • Какое использовалось сырье при производстве полипропиленовых трубок;
  • Длина трубопровода

При выборе нужно учитывать множество моментов – в какой системе будут использоваться трубы и какое в ней рабочее давление. Например, трубы для системы отопления и для ХВС будут отличаться.

Как правильно выбрать диаметр для магистрали

С особой ответственностью нужно подбирать сечение ППР трубам, которые будут устанавливаться в многоквартирных домах. Каким будет диаметр, зависит от потребления воды и рассчитывается на этапе проектирования дома.

Обычно в зданиях с большим количеством квартир используют:

  • В домах с 5 этажами для стояков оптимальный d 32 мм;
  • Для разводки внутри квартир подходит d 20 мм;
  • Для стояков в зданиях с 9 и более этажностью используют d 40 или 50 мм.

В квартирах или частных домах точно рассчитывать величину сечения не требуется. Она рассчитывается исходя из длины трубопровода:

  • Если длина трубопровода до 10 м, следует брать величину 20 мм;
  • При длине, колеблющейся между 10 и 20 м, оптимально 25 мм;
  • Если длина более 30 метров, то 32 мм.

Трубы диаметром более 32 миллиметров принято использовать в монтаже стояков.

Какое количество тепла должен раздавать трубопровод

Например, стоит многоквартирный дом площадью 250 кв метров, который постоянно отапливается и зимой теряет тепло по 1 кВт мощности с каждой площади в 10 кв метров. Чтобы обогреть дом, используют максимальную мощность 25 кВт.

В этом доме применяется двухтрубная система отопления. По одной трубе транспортируется горячий теплоноситель, по другой охлажденный теплоноситель подается в котельную. К трубам подключены радиаторы.

От котла до межэтажного коллектора подается тепловая мощность 25 кВт. Магистральные трубы в данном случае нужно использовать с внутренним размером сечения от 26,6 миллиметров. Это нужно для того чтобы скорость теплоносителя составляла не более 0,6 м/c. Таким образом, подойдет полипропиленовая трубка с наружным диаметром 40 мм.

От коллектора к первому этажу поступает тепловая мощность 15 кВт. Скорость передвижения теплоносителя будет меньше 0,6 м/с. Поэтому внутренний диаметр будет составлять 21,2 мм. Таким образом, оптимальный наружный диаметр в конкретном случае будет ровняться 32 мм.

Как правило, для любых радиаторов с мощностью не более 2 кВт монтируют трубы с наружным d 20 мм.

Из всего сказанного можно сделать вывод, что выбор диаметра не такое уж сложное занятие. Выбирать приходится из стандартных размеров. В системах, где насчитывается около 10 радиаторов, обычно устанавливают полипропиленовые трубки с наружным диаметром 25 на площадь одного крыла, 20 на радиатор и 32 на магистральные трубы.

Чтобы купить полипропиленовые трубы подходящего диаметра, перейдите в каталог продукции, разделы канализации и водоснабжения.

Основное водяное отопление — радиаторные трубы

однотрубная — подача и обратка — микроотверстие

Водяная система центрального отопления состоит в основном из котла, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос прокачивает воду по трубам и радиаторам обратно в котел. Существует несколько различных вариантов расположения котла, трубопроводов и подвода к радиаторам; каждая система имеет свои преимущества и недостатки.

На этой странице описывается циркуляционный трубопровод, см. соответствующие страницы (см. справа) для других частей системы.

Трубопровод

Существует 3 основных схемы подключения котла к радиаторам:

  • Однотрубная петля
  • Подающая и обратная трубы
  • Микроотверстие

Общепринятой практикой является установка трубопровода под радиатором. С подвесными деревянными полами это не представляет большой проблемы, так как трубы могут быть установлены под половицами, а стояки к каждому радиатору проходят через отверстия в половицах.Трубопровод обычно проходит либо между балками, либо поперек балок через вырезы, прорезанные в верхней части балок. За исключением микроотверстия, трубопровод должен поддерживаться ниже половой доски, чтобы избежать чрезмерного веса, который должен поддерживаться самим трубопроводом.

Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют высокоуровневые подводящие трубы с нисходящими трубами, питающими один или соседние радиаторы. Там, где потолок помещения подвесной, трубопровод обычно устанавливается между балками потолка сверху, это может быть невозможно, если каждый этаж представляет собой отдельное жилое помещение.

Третьим вариантом является прокладка подводящих труб по верхней части стены прямо под потолком с помощью водосточных труб. На самом деле никогда не желательно прокладывать подающие трубы на уровне пола, возникают проблемы, когда трубы должны пересекать дверные проемы, хотя трубы могут быть подняты и вокруг дверной рамы или закопаны под полом.

При необходимости прокладки высокоуровневых подводящих труб на чердаке трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными полами, однако потенциально (в целом небольшие) возможности для энергосбережения, если бы это было необходимо.

Если уровень циркуляционного трубопровода находится выше радиаторов, в трубопроводе должны быть установлены выпускные клапаны для выпуска воздуха из системы.

Однотрубная петля

Одноконтурная система, как следует из названия, имеет один контур трубопровода, идущий от котла и возвращающийся в котел. Каждый радиатор «сидит» на трубе, причем оба соединения радиатора подключены к одной и той же трубе. Поскольку нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается вверх) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такого расположения является то, что первый радиатор становится более горячим, чем второй и т. д., а последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубы.

В принципе количество радиаторов, которые можно установить на один контур трубы, не ограничено, но чем больше радиаторов установлено, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где петлевая труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются старой установкой и не считаются эффективными.

Подающая и обратная трубы.

Эта система более эффективна, чем однотрубная петля. Нагретая вода от котла подается на одну сторону каждого радиатора (подводящая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, что позволяет насосу циркулировать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, создаваемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет обслуживать до 12 радиаторов.

Еще одно ограничение связано с размером трубопровода — обычно основные трубы к котлу и от котла имеют большой размер (не менее 22 мм), а меньшие трубы (15 мм) ответвляются для питания нескольких радиаторов. Количество радиаторов, которые можно подключить через эти 15-мм трубы, будет зависеть от длины 15-мм труб — чем длиннее трасса, тем меньше радиаторов.На приведенном выше рисунке показаны две ветви, каждая из которых питает два радиатора.

Трубопровод с микропроходом

В системе микроотверстия используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный фитинг для радиатора, чтобы подающая и обратная трубы с микроотверстием подсоединялись к одному и тому же концу каждого радиатора (как 2 верхних радиатора на иллюстрации).В качестве альтернативы трубопровод может подходить к двум концам радиаторов (как нижние 2 радиатора на иллюстрации).

Опять же, между подающей и обратной трубами котла имеется предохранительный клапан (или автоматический перепускной клапан) для защиты котла в случае отключения всех радиаторов.

Преимущество системы с микроотверстием заключается в том, что трубы меньшего размера содержат меньше воды, поэтому на каждом участке трубы теряется меньше тепла. Кроме того, трубы с микропроходом легко сгибаются во время установки и не требуют такого же количества соединений.

Недостатки заключаются в том, что они очень малы, трубы могут легко засориться из-за внутреннего осадка, и насос должен преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В регионах с жесткой водой известковый налет может образовываться в любом циркуляционном трубопроводе, что особенно влияет на циркуляционные системы с микроскважинами, поэтому необходимо использовать подходящую добавку или устройство для смягчения воды.


однотрубная — подача и обратка — микроотверстие

Размеры труб – ловушка при модернизации системы отопления

Опубликовано автором Shaun

Многие свойства могут быть значительно улучшены за счет модернизации системы отопления. Замена радиаторов может улучшить стиль, функциональность и удобство, а также действительно обновить внешний вид комнаты. Установка комплекта новых радиаторов может быть достаточно дорогостоящей, но не многие понимают, что это также может привести к разочарованию и неприятностям.

Я пишу этот пост, потому что слишком часто сталкиваюсь с этими проблемами, и мне бы понравилось, если бы больше клиентов могли их избежать.

Размер трубы важен при рассмотрении возможности модернизации радиатора

Каждый котел и система отопления использует множество труб для выполнения своих функций, но не все трубы одинаковы.Понятно, что маленькие трубы могут обслуживать только маленькие радиаторы и так далее, но на практике это легко упустить из виду.

Трубы 8-10 мм не могут все

Как правило, если трубы 8 мм или 10 мм , это может быть проблемой.

Это связано с тем, что трубы малого объема в конечном итоге переносят меньше воды по вашей системе, но под более высоким давлением .

Многие дома были установлены с использованием труб малого диаметра. Возможно, они были достаточно хороши с начальной системой отопления.Со временем радиаторы могут быть заменены без должного учета диаметра трубы. Это может увеличить нагрузку на котел и вызвать ряд проблем.

Иногда домовладелец или арендодатель хотел бы обновить радиаторы, но может вообще не знать об этой проблеме. Обычно газовые сантехники, которые выходят на работу, указывают на проблему с общим размером трубы. Хороший газовый сантехник сможет правильно оценить требования к давлению в вашей системе и реалистично оценить, что потребуется для модернизации системы отопления, в которой вы нуждаетесь, даже если это потребует больше работы, чем вы думали.Иногда это означает, что нужно больше тратить на работу в целом.

Добавление новых радиаторов, слишком больших для труб малого диаметра, может вызвать серьезные проблемы с системой отопления.

  • Ваш котел может отключиться из-за слишком высокой внутренней температуры (недостаточный расход)
  • Ваши радиаторы могут плохо нагреваться в крайних точках вашей собственности
  • Клапаны радиаторов наверху могут подвергаться слишком большому давлению и изнашиваться
  • Ваш котел может подвергаться повышенному износу и возникновению неисправностей

Суть в том, что если вы хотите современную высокоэффективную систему отопления в доме нормального размера или больше, вряд ли это будет достигнуто на трубах диаметром 8 или 10 мм.

Что я могу посоветовать, если у вас есть трубы диаметром 8 или 10 мм, но вы хотите их обновить?

Если вы столкнулись с этой проблемой, мой совет — взгляните на свои амбиции в отношении системы отопления в долгосрочной перспективе. Найдите сантехника, которому вы можете доверять, чтобы он помог вам получить достойное представление о системе отопления, которую вы хотите использовать в обозримом будущем вашей собственности. Независимо от того, можете ли вы финансировать обновление за один раз или вам нужно делать это поэтапно, это означает, что вы обновляете вещи в правильном порядке и всегда повышаете работоспособность и производительность системы.Иногда это означает переустановку труб по всей части участка.

Я рекомендую калибр не менее 15 мм для большинства работ и гарантирую, что при новой установке я всегда использую их там, где это уместно. Я не против поделиться тем, что практикую то, что проповедую. В моем собственном доме в системе отопления, которая шла в комплекте с моим домом, использовалась труба малого диаметра. Я очень доволен тем, что разорвал все это и установил гораздо более мощную систему труб 22 мм и 15 мм и идеальный котел. Теперь, когда я модернизирую свои радиаторы (собираюсь на вертикальные), у системы более чем достаточно мощности, чтобы справляться с новыми требованиями.

Если вы уже перешли на большие радиаторы и у вас возникли проблемы, но вы не хотите переходить на большие трубы прямо сейчас, часто лучше всего заменить большие радиаторы (особенно на первом этаже) на меньшие. Это может облегчить проблему и восстановить работоспособность системы, но может убрать радиаторы, которые вы хотите, из меню, пока не будет решена фундаментальная проблема с размером трубы.

Если вы, как покупатель, чрезмерно заботитесь о цене, у вас может возникнуть тенденция побуждать сантехников попытаться обойти проблему и предоставить вам только те радиаторы, которые вы хотите, игнорируя риски для здоровья системы.Иногда сантехник, который говорит вам то, что вы не хотите слышать, оказывается самым честным.

Чего я хочу избежать, так это полумер, которые приводят к проблемам, повреждению котлов и, в конечном итоге, к тому, что люди остаются недовольны модернизацией своей системы отопления. Я видел все виды ненадлежащей работы, выполненной по разным причинам, и всегда огорчаюсь, когда клиент зря тратил деньги на модернизацию системы отопления.

Я надеюсь, что это было полезно, если вам нужен более конкретный совет, пожалуйста, не стесняйтесь обращаться ко мне.

Опубликовано в:

Сантехнические советы

Как быстро должны нагреваться радиаторы?

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар поступает от котла к радиаторам, где вытесняет холодный воздух, выталкивая его наружу через вентиляционное отверстие на радиаторе. Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Затем тепловая энергия пара передается в помещение, при этом пар охлаждается и конденсируется в воду, которая скапливается на дне радиатора. Затем этот конденсат снова стекает по той же единственной трубе.

Из-за того, что пар и вода текут в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно превышает 1 дюйм. Таким образом, однотрубные радиаторы легко отличить по единственной, довольно большой трубе, соединенной с ними, всегда на снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, как правило, на половине высоты радиатора (см. ниже).

Просмотрите нашу коллекцию паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов мощностью 5000 БТЕ или меньше; не менее 1-¼ дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открыт или полностью закрыт. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару. Тепло от однотрубного парового радиатора регулируется за счет ограничения воздуха, который может выйти.


Клапан однотрубного парового радиатора должен быть полностью открыт или полностью закрыт, но ни в коем случае не между ними.


Пароотводные отверстия позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционный клапан использует два механизма. Первый представляет собой биметаллическую полосу, сделанную из двух разных металлов, поскольку пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения. Второй механизм представляет собой привод, заполненный водой и спиртом, температура кипения которого чуть ниже температуры пара.Когда жидкость внутри актуатора закипает, он расширяется и тем самым закрывает вентиляционное отверстие, не давая пару выйти из радиатора.

Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать температуру, ограничивая выход воздуха и, следовательно, попадание пара. Для паровых радиаторов с термостатическим управлением требуется вакуумный выключатель, чтобы конденсат всегда мог вернуться в котел. Радиаторы Castrads для однотрубного пара в стандартной комплектации поставляются с одной трубой.

Какие радиаторы использовать с однотрубным паром?

Чугун действительно является проверенным временем материалом для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или обслуживается, сильные удары от парового молота. Чугун также образует пассивное покрытие от ржавчины, защищающее большую часть материала от дальнейшего окисления.Все это противоречит использованию стальных тонкостенных радиаторов со сварными соединениями, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Когда речь идет о соединениях клапана на паре, мы рекомендуем только резьбовые механические соединения со стальной или латунной трубой. В то время как компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенное временем и надежное резьбовое соединение.

Просмотрите наш выбор паровых радиаторов здесь.

Клапан какого размера?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или меньше и 1-¼-дюймовые клапаны выше этого значения.Читайте также: Как это работает: Водяное отопление.

Дальнейшее чтение

Дэн Холохан: Возвращение к утерянному искусству парового отопления Дэн Холохан: Greening Steam

Какие типы трубопроводов используются в системах центрального отопления?

Основными «ингредиентами» традиционной системы горячего водоснабжения являются бойлер, радиаторы и трубы, по которым вода течет от одного к другому. Обычный процесс заключается в том, что котел нагревает воду, а затем насос направляет горячую воду по трубам в радиаторы, а затем обратно в котел. В подавляющем большинстве случаев существует 3 основных варианта расположения трубопроводов при подключении котла к радиаторам, каждое из которых имеет свои преимущества и недостатки. — Трубы подачи и возврата — Однотрубная петля — Микротрубопровод 1. Подающая и обратная трубы В этой системе горячая вода из котла подается к одной стороне каждого радиатора. Это известно как «подающая труба». На противоположном конце радиатора есть «обратная труба», которая отводит холодную воду.Каждый радиатор должен получать воду примерно одинаковой температуры и, следовательно, нагревать помещение (или площадь) на одинаковую величину. Между подающей и обратной трубами установлен предохранительный клапан, который позволяет насосу качать воду из котла в случае отключения всех радиаторов. Недостатком системы подачи и возврата является то, что количество радиаторов, которые могут функционировать, ограничено размером насоса, который циркулирует воду. «Стандартный» насос может подавать воду максимум к 12 радиаторам, чего может быть недостаточно, если у вас особенно большой дом.Однако этот метод обычно считается более эффективным, чем описанный ниже метод с одной трубной петлей. 2. Однотрубная петля Эта система работает с одним контуром труб, которые вытекают из котла и возвращаются в него. Вместо того, чтобы иметь одну трубу для подачи воды и другую для ее отвода, в этой установке все радиаторы расположены на трубопроводе, а оба конца радиатора подключены к одной и той же трубе. Горячая вода перекачивается из котла по трубе, где она поднимается в радиатор и выталкивает холодную воду обратно в трубу.Одна из основных проблем с этой системой заключается в том, что часто существует огромная разница между температурой радиатора, ближайшего к котлу, и температурой радиатора на краю системы. Это связано с тем, что вода будет поступать горячей в первый радиатор, но к тому времени, когда она достигнет самого дальнего радиатора, большая часть тепла рассеется, в результате чего температура радиаторов будет неравномерной по всему дому. Теоретически, в отличие от системы подачи и возврата, в эту установку можно установить сколько угодно радиаторов, однако всегда будет проблема, что последний радиатор будет холоднее первого.В целом, хотя эту систему можно встретить в старых зданиях и производственных помещениях, однотрубный контур считается неэффективным и устаревшим, и в новых постройках уже не используется. 3. Микротрубопровод В этой системе используется обычный трубопровод для подачи воды от котла к коллекторам, а затем от коллекторов к котлу на обратной стороне. Трубопровод диаметром 8 мм соединяет каждый коллектор с несколькими радами, при этом длина трубопровода обычно не превышает 5 метров. Возможна установка радиаторов таким образом, что подающая и обратная трубы микроотверстия подключаются к одному концу радиатора, но также часто бывает так, что подающая и обратная трубы подсоединяются к каждому концу радиатора.Как и в системе подачи и обратки, между котлом и обратными трубами имеется предохранительный клапан на случай отключения всех радов. Это помогает защитить котел, продлевая его срок службы. Основным преимуществом системы микроотверстия является то, что трубы меньше. через них проходит меньше воды, что, в свою очередь, означает меньшие потери тепла при протекании воды, что приводит к большей эффективности. Трубы меньшего размера также легко сгибать и изменять форму во время их установки, что делает их более универсальными и уменьшает количество необходимых соединений.(Соединения могут быть подвержены протечкам и дополнительным потерям тепла.) Однако маленькие трубы также могут быть серьезным недостатком этой системы, особенно в районах с жесткой водой. Трубы меньшего размера более подвержены блокировке, что может привести к более быстрому износу насоса из-за того, что ему труднее пытаться перекачивать воду через заблокированные трубы. Статья Бенджамина Кларка

Вопросы и ответы: дребезжание труб центрального отопления

Вопрос

У меня есть трубы центрального отопления, которые очень сильно гремят, если я выключаю радар вниз по лестнице, он прекращается.
Есть предложения?

Ответить

Если ваши трубы центрального отопления издают громкий дребезжащий звук, возможны разные причины. Это может быть воздух в системе, который необходимо выпустить, прокачав радиаторы; может стучать клапан радиатора; также может быть клапан вашего насоса; может быть неплотная работа воздуховода или шум расширения труб. Но прежде чем я начну решать эту проблему, важно знать тип вашей системы и в какой момент возникла проблема.Ваше центральное отопление газовое или электрическое? Это старая система? Был ли недавний ремонт устройства до того, как оно начало дребезжать? Мы всегда призываем пользователей указывать такие подробности в своих вопросах, чтобы мы могли дать точные ответы, поскольку мы не присутствуем, чтобы посмотреть на систему.

Распространенные причины дребезжания труб центрального отопления и решения
Воздух в радиаторе
Как устранить : Прокачка радиаторов решит проблему, если проблема связана с воздухом в вашей системе. Настоятельно рекомендуется вызвать специалиста. Но если вы можете внимательно следовать приведенным ниже инструкциям по прокачке радиатора, вы можете сделать это самостоятельно.

Как прокачать радиатор

Найдите небольшой клапан (обычно квадратной формы) в верхней части радиатора. Найдите канавку вашего радиатора и с помощью отвертки осторожно и аккуратно ослабьте квадратный штифт, пока не начнет выходить воздух и не начнет выходить вода. Если на вашем радиаторе нет канавки, вам необходимо приобрести ключ для прокачки радиатора в местном магазине.Используя ключ для прокачки радиатора, аккуратно и осторожно ослабьте квадратный штифт, пока не услышите легкое шипение, указывающее на то, что воздух выходит из вашей системы. Продолжайте выпускать воздух, пока не пойдет вода. Когда вода будет течь непрерывно без следов пузырьков, снова затяните штифт. Внимание: никогда не вынимайте штифт из радиатора, только слегка ослабьте его, повторяю, слегка ослабьте его. Ни в коем случае не вынимайте штифт из радиатора.

Имейте в виду, что вода в трубах и радиаторе будет издавать булькающий или дребезжащий звук.А если радиатор давно не прокачивался, готовьтесь к большому количеству очень грязной воды. Поместите старую ткань под клапан и используйте ведро для сбора воды. В этом случае удаление всех следов воздуха из вашей системы решит проблему.

Другие причины дребезжания трубы центрального отопления



  • Клапан радиатора дребезжит
  • Две трубы, соприкасающиеся
  • Трубы, расширяющиеся за счет протекания по ним горячей воды с течением времени
  • Минералы и некоторые бактерии реагируют с нагревательными элементами из сплава, вызывая дребезжащий звук
  • Клапан насоса дребезжит

Консультация :
Вызовите специалиста, чтобы диагностировать и устранить проблему, из-за которой дребезжат трубы центрального отопления.



Ответы предоставлены Portland Plumbing Plus — сантехники Портленда, обслуживающие Орегон и Вашингтон с 1980 года.

Полезна ли эта информация? Помогите своим друзьям найти ответы на свои проблемы с сантехникой бесплатно, поделившись этим в Twitter, Facebook и Google. Используйте кнопки ▼

Хотите выразить признательность Portland Plumbing Plus за эту бесплатную помощь по сантехнике? Оставьте отзыв здесь ► Portland Plumbing Plus Review

У вас есть другой вопрос? Нажмите здесь >> Спросите сантехника , чтобы получить собственный ответ

Как починить трубы отопления, которые издают громкий шум

20 января 2019 г.

Ваши трубы отопления издают громкий стук? В то время как вентилируемые системы отопления обычно работают бесшумно, паровая или гидравлическая система может преподнести несколько сюрпризов, например, ваши трубы отопления будут издавать громкий стук.Трудно справиться с регулярными громкими звуками ударов, когда вам нужно, чтобы ваша система отопления выполняла свою основную функцию и обогревала ваш дом.

Как бороться с трубами отопления, которые издают громкий стук

Системы отопления работают, нагнетая нагретый воздух или горячий пар через сложную сеть труб. Нагретый воздух рассеивается через вентиляционные отверстия, а горячий пар направляется по трубам под давлением в радиаторы, которые «излучают» тепло при прохождении через них горячей воды. Обычно системы отопления издают низкий уровень шума, но громкий стук труб отопления может указывать на проблему, которая в основном возникает из-за одной из трех упомянутых здесь проблем.

Читайте также: 7 советов, как сделать вашу систему отопления комфортной зимой

1. Котел

Проблема закипания наиболее распространена в районах с жесткой водой, где в теплообменнике котла накапливается известковый налет, который сужает поток воды. Теплообменник становится слишком горячим и, в конечном счете, расширяется, из-за чего нагревательные трубы издают громкий стук.

Как решить проблему закипания в трубах отопления

С этой проблемой могут справиться профессионалы, которые предложат лучшее решение для удаления известкового налета в зависимости от серьезности проблемы.

2. Захваченный воздух

Еще одной причиной дребезга, лязга и ударов в вашей системе отопления являются пузырьки воздуха, попавшие в воду в вашей системе отопления. Из-за расширения и схлопывания пузырьков воздуха, когда они проходят через трубы отопления, можно услышать громкие щелчки.

Также читайте: Техническое обслуживание печи: что нужно знать

Как устранить стук из-за попадания воздуха в трубы отопления

Эффективный способ остановить шум — удалить пузырьки воздуха из труб.Этот процесс известен как «прокачка» труб и включает следующие этапы:

  • Выключить систему перед прокачкой
  • Найдите маленький клапан под торцевой крышкой радиатора и поверните его против часовой стрелки, чтобы сбросить давление воздуха.
  • Когда воздух выйдет из труб и вода начнет вытекать, следует закрыть вентиль
  • Включите систему после выполнения вышеуказанных действий с каждым радиатором

Вы также можете нанять подрядчика по ОВКВ, который поможет вам решить эту проблему без особых усилий.

Также читайте: Очистка воздуховодов печи: узнайте об их плюсах и минусах

3. Расширенные трубы

Когда трубы отопления сильно нагреваются, они расширяются и слегка смещаются. Однако, когда трубы расположены на твердой поверхности, при малейшем движении по их расширению будут издаваться хлопающие звуки.

Как устранить стук в системе отопления из-за расширения трубы

Поместите небольшие кусочки пенопласта рядом с трубами, проходящими через деревянные опоры, чтобы предотвратить стук или другие ударные звуки.Если это не решит проблему, обратитесь за профессиональной помощью, наняв службы отопления жилых помещений. Вам не придется жить с трубами отопления, которые стучат всю ночь. Улучшите работу вашей системы отопления, следуя приведенным выше советам. Вы также можете нанять подрядчика по отоплению и охлаждению жилых помещений для проверки вашей системы и устранения шумных труб.

Также читайте: Сделайте свой дом энергоэффективным с помощью обслуживания воздуховодов

Свяжитесь с нами сегодня, чтобы запланировать техническое обслуживание ОВК с нашими экспертами и получить быстрое и эффективное решение всех ваших проблем с ОВК в жилых помещениях.

Белая механика, Inc.

Компания White Mechanical, Inc., основанная в 2002 году в Лагуна-Хиллз, Калифорния, является одним из самых надежных и лицензированных поставщиков услуг (HVAC), с гордостью обслуживающих округ Ориндж и прилегающие районы. Наша управленческая команда имеет более чем 28-летний опыт работы в различных аспектах технологии HVAC. Все наши специалисты по ОВКВ имеют профессиональные навыки и сертифицированы для предоставления нашим клиентам выдающихся услуг ОВКВ для жилых помещений, а также коммерческих услуг ОВКВ.Мы предлагаем профессиональные услуги HVAC, включая установку, обслуживание, ремонт кондиционеров и многое другое по очень разумным ценам.

Категории: Без категории

Схемы трубопроводов для водяного отопления

В то время как большое внимание уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является тем, что создает или разрушает гидравлическую систему отопления. Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергозатратной системой и системой, которая обеспечивает комфорт во всех комнатах дома.

Чтобы спроектировать эффективную систему, необходимо согласовать источник тепла с «излучателями тепла» — радиаторами и конвекторами. Некоторые типы теплоизлучателей лучше всего подходят для относительно высокотемпературных источников тепла. Например, знакомые плинтусные конвекторы с ребристыми трубами, используемые во многих жилых и легких коммерческих зданиях, хорошо работают при температуре воды выше 150°F, но не в низкотемпературных системах, таких как геотермальные тепловые насосы (см. Компоненты»).

После того, как вы выбрали котел и несколько обогревателей, вам нужна система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования, как с точки зрения комфорта, так и с точки зрения эффективности. В этой статье взвешиваются плюсы и минусы четырех методов трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Цепь серии

В последовательной схеме простейшая система водяных трубопроводов, радиаторы и котел находятся на одном общем контуре.Радиаторы ближе к концу контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей водяной распределительной системе все источники тепла соединены в общий контур или «контур» с источником тепла. При таком расположении температура воды постепенно снижается по мере движения от одного источника тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере тепловых излучателей.

Распространенной ошибкой является определение размеров радиаторов исходя из средней температуры воды в системе.При последовательном контуре вы должны выбирать радиаторы тепла в зависимости от температуры воды в их конкретных местах в трубопроводном контуре. Если вы этого не сделаете, вы услышите жалобы на перегретые помещения в начале контура трубопровода (ближайшие к источнику тепла) и некомфортно прохладные помещения в конце.

Основным преимуществом последовательного подключения является простота и дешевизна монтажа. Однако, поскольку вода проходит через все нагреватели, когда работает циркуляционный насос, вы не можете использовать клапан для регулирования тепловой мощности данного нагревателя.Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, недостатком последовательных цепей является невозможность независимого управления отдельными источниками тепла для обеспечения комфорта.

Как правило, последовательные схемы лучше всего подходят для высокотемпературных источников тепла, таких как оребренные плинтусы, в небольших зданиях, которые контролируются как единая зона. Их не следует использовать с источниками тепла, имеющими высокие характеристики перепада давления, такими как теплые полы и некоторые конвекторы с фанкойлами.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отводят воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию.

«Однотрубная система», или, как ее иногда называют, «система Monoflo», представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по ответвлению трубопровода.Если на ответвлении трубопровода установить ручной или автоматический регулирующий клапан, можно полностью контролировать расход воды через данный отопительный прибор. Это позволяет контролировать скорость отдачи тепла от каждого теплогенератора, не влияя на всю систему. Таким образом, однотрубные системы предлагают возможность зонального управления для каждой комнаты — функция, недоступная для последовательных цепей. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами с помощью однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку выход тепла от каждого радиатора может регулироваться независимо, однотрубные системы также позволяют увеличить размер отдельных радиаторов. Эта функция может быть хорошо применена в ванной комнате, где большой нагреватель может быть настроен на быстрый нагрев комнаты перед душем или ванной, а затем перезапущен для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус с ребристыми трубами, панельные радиаторы и конвекторы с фанкойлами можно комбинировать и сочетать по желанию, все они подключены как отдельные ответвления от основного распределительного контура.Каждый блок по-прежнему должен быть рассчитан в соответствии с температурой воды, поступающей из основного контура. Этот главный контур обычно проходит по периметру здания и проходит под радиаторами отопления, расположенными на наружных стенах. Такая компоновка экономит деньги, сводя к минимуму количество труб, используемых между основным контуром и нагревателями.

Оптимальным способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по основному контуру в течение отопительного сезона.Термостаты открываются и закрываются по мере необходимости, чтобы удовлетворить потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключить котел к системе, как показано выше. Циркуляционный насос котла работает только при топке котла. В остальное время поток воды в основном контуре обходит котел, что снижает внецикловые тепловые потери.

Многозональные и многоконтурные системы

Многозональная система использует отдельный главный контур для каждой зоны, обеспечивая подачу воды в каждую зону примерно одинаковой температуры.Предпочтительным методом является использование небольшого циркуляционного насоса и обратного клапана на каждом контуре.

Другой метод зонирования гидравлической системы использует отдельный трубопровод для каждой зоны. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких зональных электрических клапанов. Я предпочитаю первый метод по следующим причинам:

• Насосы малой зоны потребляют меньше электроэнергии и работают только тогда, когда связанная с ними зона требует тепла.Для сравнения, один более крупный циркуляционный насос в системе с зональным клапаном должен работать всякий раз, когда одной или нескольким зонам требуется тепло.

• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса обогрев прерывается только в одной зоне. Остальные зоны работают как обычно. Отказ циркуляционного насоса в системе с зональным клапаном предотвратит подачу тепла во всю систему.

Важно отметить, что в каждой зоне мультициркуляторной системы должен быть установлен подпружиненный обратный клапан. Если обратных клапанов нет, и только одна зона требует тепла, теплая вода будет течь в обратном направлении по контурам, которые должны быть отключены. Это ограничит тепловую мощность активного контура. Это также может вызвать нежелательное поступление тепла в отопительные приборы в теплую погоду, когда котел работает только на нагрев воды для бытовых нужд.

Мультизональные системы с отдельными контурами имеют еще одно преимущество: каждая зона получает воду примерно одинаковой температуры. Это может позволить уменьшить размеры тепловых излучателей по сравнению с последовательной схемой. Если тепловые излучатели подходящего размера, вы также можете эксплуатировать систему при несколько более низкой температуре, тем самым повышая ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе практически одинаковой температуры. Все радиаторы подключены между общей подающей и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической системы распределения в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которую можно использовать и в бытовых системах, каждый отопительный прибор располагается в отдельной ответвленной цепи, которая подключается к общей подающей магистрали и общей обратной магистрали. Каждая ответвленная цепь работает «параллельно» с другими, что позволяет каждому нагревателю получать воду примерно одинаковой температуры. Теоретически это позволяет использовать меньшие по размеру теплоизлучатели в каждой комнате.

Предпочтительный способ подключения ответвлений к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к сбалансированным потокам через ответвления.

На этой диаграмме показаны типичные рабочие диапазоны различных водяных источников тепла, теплогенераторов и систем трубопроводов, хотя в нестандартных обстоятельствах иногда могут потребоваться конструкции за пределами этих диапазонов.

Поскольку в каждый нагреватель поступает вода примерно одинаковой температуры, перепад температур между подачей и обраткой котла будет меньше, чем в последовательной системе трубопроводов.Типичная параллельная система, например, может иметь перепад температуры всего около 10°F между подачей и обраткой котла. Напротив, типичная последовательная система может иметь падение температуры на 20°F и более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы уходящих газов, что предотвращает конденсацию дымовых газов.

Добавить комментарий

Ваш адрес email не будет опубликован.
