Установка 2х контурного котла: Монтаж двухконтурного газового котла — рекомендации, инструкция

Содержание

Установка газового котла: требования, правила, этапы работ | Статьи

Несоблюдение правил по монтажу газового котла грозит множеством серьезных последствий. При неправильном подключении оборудования домовладелец имеет все шансы столкнуться с взрывом, возгоранием, отравлением угарным газом или менее опасными проблемами, связанными с некорректной работой аппарата. Чтобы избежать таких неприятностей, следует заблаговременно изучить все особенности монтирования устройства, а еще лучше – доверить эту работу опытным и знающим специалистам.


Самостоятельный монтаж

При проектировании домашней системы отопления своими руками следует учитывать требования, предъявляемые к месту размещения агрегата и процессу его подключения. Если установка газового котла проводится с соблюдением предусмотренных норм, то такая работа вполне может быть сделана самостоятельно.

Однако нужно иметь в виду, что домовладельцу разрешается только монтировать оборудование согласно проекту.

Подключение к основной магистрали и последующая пуско-наладка должны обязательно осуществляться специалистами службы газа, имеющими необходимые разрешения и допуски к проведению подобных мероприятий.

Прежде чем подключить аппарат, сотрудники службы проведут проверку соответствия выполненных вами работ правилам СНиП. Если они будут нарушены, то устройство пометят как подключенное произвольно и откажут в его регистрации. В случае, если вы ознакомлены со СНиПами по монтажу газового котла и уверены в собственных силах, то почему бы не попробовать сэкономить на услугах мастера?

Виды газовых котлов

Современные производители предлагают обширный ассортимент отопительного оборудования для частного дома, различающегося по количеству контуров, мощности, виду тяги, способу размещения. Одноконтурные аппараты используются для отопления, двухконтурные могут работать на обогрев и приготовление горячей воды. Устройства с закрытой камерой функционируют на вентиляционной тяге, а с открытой забирают воздух для поддержки горения напрямую из помещения.

По способу установки газовых котлов различают следующие типы агрегатов:

  • Напольные – устанавливаются на пол или специально оборудованную платформу. Они долговечны, надежны в эксплуатации и имеют более высокую мощность, поэтому чаще используются для зданий большой площади. Единственный недостаток состоит в необходимости оборудовать отдельное помещение – топочную.
  • Настенные – монтируются на стене при помощи крепежей. Их отличительными характеристиками являются компактные габариты, небольшая мощность и простота в управлении. Они не требуют обособленной котельной, благодаря чему могут размещаться в ванной или на кухне. Немаловажно, что установка газового котла подобного типа не предъявляет высоких требований к несущим способностям стен – для размещения агрегата нужна только прослойка на основании, выполненная из негорючих материалов.

Требования к месту размещения аппарата

Отопительное оборудование, работающее на газе, является пожаро- и взрывоопасным, поэтому помещения под его размещение нужно готовить с учетом установленных норм. В комнате важно предусмотреть естественное освещение. На каждый кубический метр площади должно приходиться не меньше 0,03 м2 остекления, причем в оконном проеме должна размещаться форточка для проветривания. Нормативная ширина двери в топочную составляет от 80 см.

Обязательным условием является выделение определенной площади под котельную, которая соответствует мощности выбранного устройства. Так, монтаж газового котла с параметрами до 30 кВт производится в помещениях размерами не менее 7,5 м2 , до 60 кВт – не меньше 15 м2 При его расположении на кухне площадь устанавливается из расчета 0,2 м2 на один киловатт. Потолки в топочной должны иметь высоту не ниже 2 м.


Дымоотвод и вентиляция

При монтировании аппарата с приточной или естественной тягой важно позаботиться об обустройстве дымохода для отведения продуктов горения. Диаметр его труб зависит от мощности, но он не должен быть меньше 130 мм. Кроме того, во внимание принимаются такие требования:

  • диаметр патрубков для присоединения не должен превышать поперечное сечение дымоотвода;
  • дымоотводящие каналы могут присоединяться или размещаться в капитальных стенах;
  • при изготовлении дымохода для установки газового котла допустимо использовать только несгораемые материалы, с повышенной устойчивостью к коррозионным процессам;
  • высота дымоходной трубы над коньком кровли должна составлять от полуметра.

Дополнительно потребуется организовать приточную вентиляцию, которая на протяжении одного часа будет обеспечивать трехкратный воздухообмен в истопочной комнате. Размеры вентиляционного окна не могут быть меньше 8 см2 на каждый киловатт. Так, при подключении оборудования на 30 кВт площадь канала для вентилирования составит 240 см2, что примерно соответствует квадрату со сторонами 15,5 см.

Поэтапная установка

Подготовка к монтажу газового котла предусматривает проектирование и согласование установочных работ в соответствующих госструктурах. На этом этапе необходимо подобрать подходящее помещение, приобрести аппарат, а также ознакомиться с разметочным листом от производителя, где указаны все подключения и точки расположения крепежей. Перед началом работ не помешает очистить трубы устройства от мусора, который мог оказаться внутри при производстве или транспортировке.

Этап 1: Подготовка основания

Правила подготовки основания под размещение агрегата могут варьироваться исходя из его типа – навесного или напольного.

Для установки навесных газовых котлов применяются кронштейны, которые обычно входят в общую комплектацию оборудования. Их основная задача состоит в том, чтобы выдерживать вес прибора и обеспечивать его ровное расположение без перекоса. Выбор крепежей для подвешивания зависит от материала стены (обычно применяют анкерные крюки).

Прежде чем установить агрегат, необходимо защитить участок стены при помощи огнеупорного листа, имеющего толщину порядка 3 мм. Расстояние от защитного материала до задней части нагревателя должно составить не меньше 2 см, при этом сам аппарат следует размещать на высоте от 90 до 120 см от пола. Подвешивание оборудования выполняется не ближе чем на 10 см от негорючих боковых стен или 25 см от горючих.

Если производится монтаж напольного газового котла, надо заранее подготовить негорючее и прочное основание. В этих целях можно использовать бетонную стяжку, кирпичную кладку или керамическую плитку. Как вариант, под устройство подстилают металлический лист, который должен выступать примерно на 100 мм за пределы агрегата.

Монтировать оборудование нужно строго параллельно по отношению к полу.


Этап 2: Устройство дымохода

Требования к дымоотводу для настенных и напольных приборов являются идентичными. Разница может состоять только в том, какая камера сгорания используется в устройстве. Обычный дымоход для естественной тяги размещается в стене либо подвешивается снаружи дома. Его горизонтальный участок, соединяющий оборудование с дымоходной трубой, должен иметь длину не более 2 метров, в идеале – 1 м. В процессе установки газового котла ниже места врезки нужно предусмотреть дверцу для проверки и очистки дымоотвода.

Что касается принудительной тяги, то для таких аппаратов обустраивается коаксиальный дымоход. Для его размещения в стене проделывают отверстие, вставляют в него гильзу из металла, а затем устанавливают дымоотвод в форме двухстенной горизонтальной трубы. Важно, чтобы она располагалась с небольшим наклоном по отношению к выводу дыма – это воспрепятствует попаданию в агрегат конденсата.



Этап 3: Присоединение отопительных труб

Для подключения труб отопления необходимо придерживаться таких правил:

  • С патрубков прибора удаляют заглушки.
  • В рамках монтажа газового котла на вход обратки устанавливают сетчатый фильтр, который защитит оборудование от попадания грязи из отопительной системы.
  • Подключение выполняется с обязательной герметизацией посредством резьбовых уплотнителей или пакли.
  • Чтобы предупредить завоздушивание батарей, на обратку и подачу агрегата ставят отсекающие краны.

Этап 4: Подключение к водопроводу

Если в доме монтируется двухконтурный аппарат, его присоединение к водопроводной системе осуществляется по аналогии с отопительными трубами. Разница состоит только в сечении труб и типе применяемых кранов. При проведении работ нужно учитывать, что патрубки, которые подводят холодную воду, располагаются на корпусе прибора слева по отношению к центру, для подведения горячей воды – справа.

Желательно, чтобы краны имели разъемное соединение, которое впоследствии позволит быстро произвести их замену в случае выхода из строя.

Этап 5: Подсоединение к газопроводу

Эти работы при установке газового котла допускается проводить только сотрудникам службы газа. Процесс предусматривает присоединение патрубка устройства к ответвлению газопровода с последующей герметизацией. Кран, отсекающий подачу топлива от газопроводной магистрали, оснащается фильтром, который позволит продлить срок эксплуатации оборудования.

В завершение могут быть проведены некоторые дополнительные мероприятия, например, подключение агрегата к электроэнергии – если это необходимо. Далее отопительную систему заполняют водой и проверяют ее на герметичность. Выявленные неисправности сразу же устраняют. На завершающем этапе выполняют пробный пуск установленного устройства. Запуск допустимо производить только в присутствии специалистов службы газа.

Рекомендации и правила эксплуатации

Эксплуатация техники после завершения монтажа газового котла должна осуществляться в сухом помещении, поскольку высокая влажность приводит к рассеиванию паров газа в воздухе. Для повышения производительности теплообменника рекомендуется предохранять его от загрязнений посредством фильтрующей сетки грубой очистки. Фильтрации также следует подвергать воду, поступающую в отопительную систему.

В процессе использования устройства потребуется периодически проводить его техническое обслуживание. Такие мероприятия предусматривают:

  • проверку состояния дымоотвода и исправности вентиляционной системы;
  • очищение горелки и фильтров;
  • контроль работы управляющего блока.

Не реже 2-х раз в год необходимо осматривать теплообменник на наличие сажи и проверять герметичность соединений газопроводной системы посредством обмыливания.


Установка газовых котлов компанией Мособлгаз

Если вы не уверены, что сможете самостоятельно выполнить установку газового котла, предлагаем воспользоваться услугами специалистов компании «Мособлгаз». Мы занимаемся продажами качественного отопительного оборудования для частных домов и профессионально устанавливаем реализуемые устройства по запросу покупателей.

Наши мастера проходят обучение в сертифицированных центрах фирм-производителей, в том числе за границей, и обладают необходимыми навыками для монтирования аппаратов любого типа, будь то настенного или напольного. При необходимости вы можете заказать услугу «Тепло под ключ», предусматривающую комплексные работы по устройству отопительной системы.

Заключение

При монтаже газового котла важно понимать, что это ответственный и серьезный процесс. Его неправильное выполнение может повлечь за собой аварии или сбои в работе прибора, поэтому устанавливать оборудование нужно с четким соблюдением требований и инструкций. Даже при наличии опыта домашним мастерам рекомендуется обращаться за помощью к профессионалам, которые смогут гарантировать безопасную и продолжительную эксплуатацию аппарата.

Схема подключения двухконтурного газового котла своими руками

Правильный температурный режим – одно из самых важных условий уюта в доме. Согласитесь, сложно назвать жильё уютным, если в нём приходится мёрзнуть. Поэтому очень большое значение имеет грамотное проектирование и монтаж систем отопления – ведь во многом именно от этого фактора зависит то, насколько комфортно мы будем себя чувствовать в нашем доме.

Каждый владелец на этапе проектирования системы обогрева скрупулёзно перебирает различные варианты, оценивает их эффективность, удобство в эксплуатации и, конечно же, предполагаемые финансовые расходы.

Читайте также: Как на газовый котел сделать вытяжку?

В домах, к которым подведена газовая магистраль, чаще всего ставят газовые котлы – они отлично зарекомендовали себя и с точки зрения эффективности, и с точки зрения удобства, и с точки зрения экономичности. Несмотря на стремительный рост цен на энергоносители, газ пока остаётся довольно доступным в экономическом плане топливом.

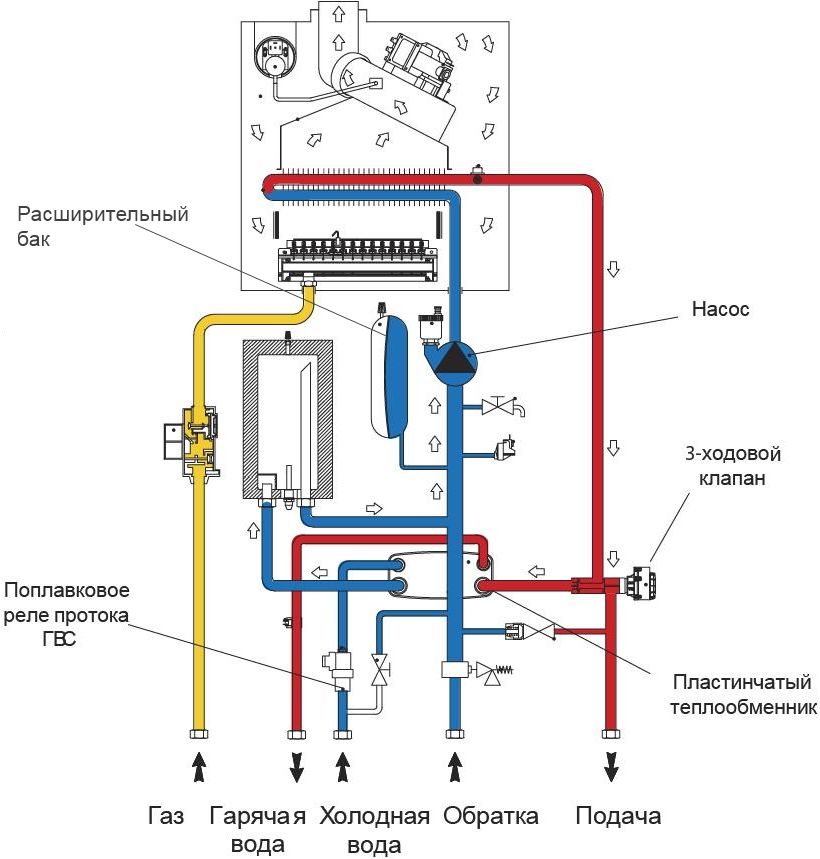

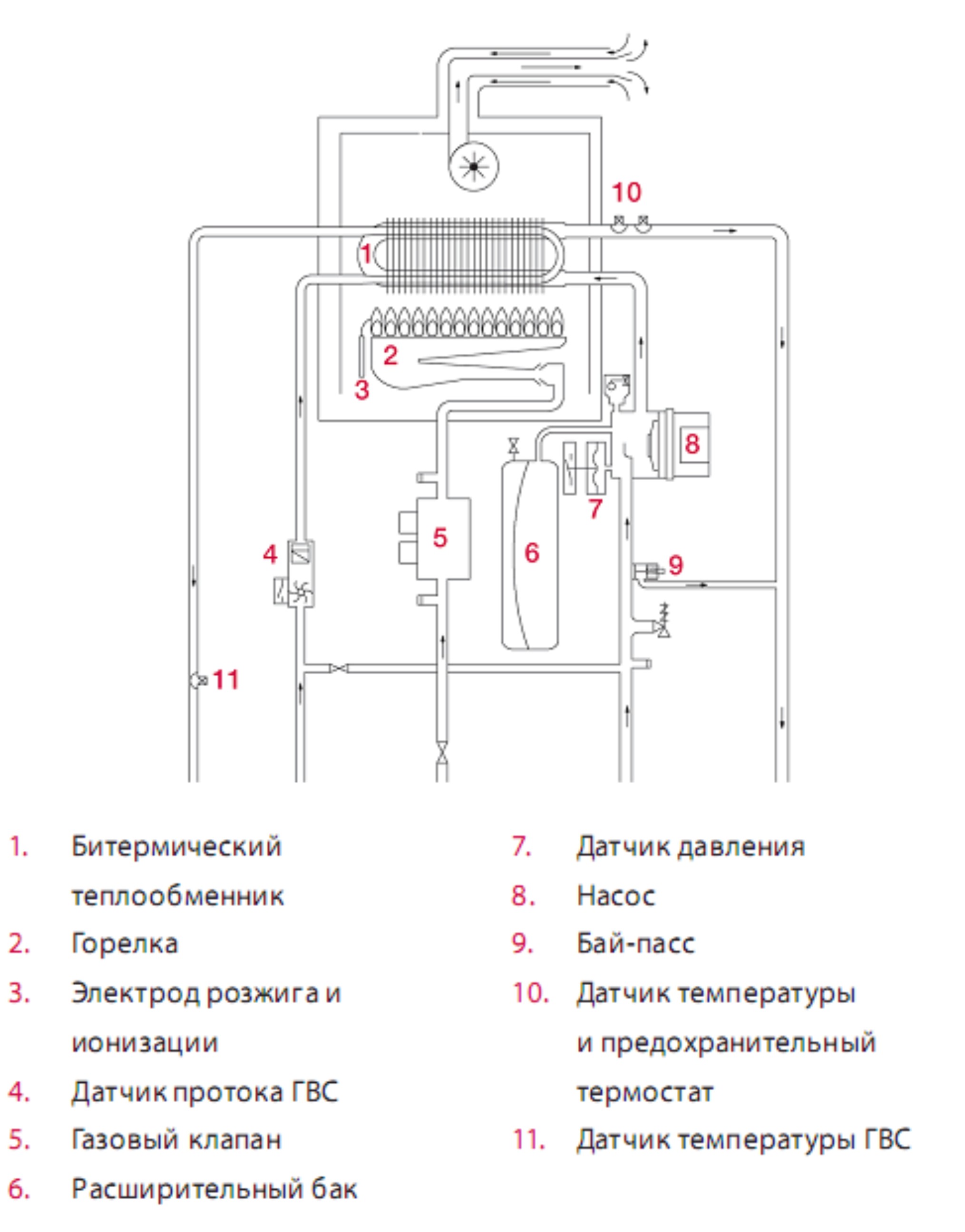

Двухконтурный газовый котёл – основные характеристики

Двухконтурный газовый котёл – это нагревательный прибор, который тепловую энергию, полученную при сгорании природного газа, использует для обогрева помещений. Он оснащён двумя водяными контурами, один из которых отвечает за систему отопления, другой – за горячее водоснабжение дома.

Рекомендуем ознакомиться: Система отопления двухконтурная.

Этот тип оборудования очень эффективен в работе, имеет отличные эксплуатационные характеристики, высокую степень автоматизации и впечатляющую экономичность.

Существует мнение, что подобные агрегаты не очень хорошо справляются с нагревом воды, если открыть более одного крана. Для того, чтобы решить эту проблему, схема подключения двухконтурного газового котла может включать в себя бойлер – он служит для накопления горячей воды и с успехом решает ситуацию с двумя и даже с большим количеством открытых кранов.

Двухконтурные модели имеют защиту от перепадов напряжения в электрической сети – они работают в режиме от 150 до 260 вольт. Они могут быть настенного или напольного типа.

Такие устройства имеют компактные размеры и монтаж их очень удобен, особенно если речь идёт о моделях настенного типа. Установка и подключение двухконтурного газового котла не представляют большой сложности, даже если выполняются своими руками.

Что нужно знать о газовых агрегатах и системах отопления

Если вы решили установить в своём доме двухконтурный газовый котёл своими руками, не спешите начинать монтаж — вам придётся учесть некоторые нюансы, чтобы обвязка была сделана грамотно.

    • Установка газового оборудования допускается только в помещениях, оснащённых системой вентиляции и путей вывода продуктов сгорания природного газа.
    • Если мы используем модель настенного типа, между стеной и агрегатом должен быть слой огнеупорного материала.
    • Монтаж допускается в легкодоступном месте и пространство возле него не должно загромождаться посторонними предметами.
    • Помещение, где планируется установка оборудования, необходимо оснастить счётчиком загазованности.

  • Установка и эксплуатация должна выполняться с соблюдением всех необходимых мер противопожарной безопасности.
  • Если в схеме подключения не предусмотрена установка бойлера, монтаж лучше осуществлять в месте, расположенном ближе к тому крану с горячей водой, который чаще используется.
  • От того, насколько грамотно выполнена обвязка, напрямую зависит эффективность работы  оборудования и уровень финансовых затрат на отопление.

Прежде чем начать монтаж, необходимо выбрать основные параметры работы системы и типы всех подключений.

Системы отопления по типу циркуляции делятся на два вида:

  • С естественной циркуляцией – движение теплоносителя обеспечивается за счёт разницы водяного давления, которое возникает в магистрали под влиянием температурных расширений теплоносителя вследствие нагрева и остывания. Такой метод не даёт возможности регулировать температурный режим на радиаторах отопления. Но, с другой стороны, монтаж таких магистралей гораздо дешевле и они не зависят от наличия электрической энергии.

  • С принудительной циркуляцией – движение теплоносителя в трубах обеспечивается при помощи циркуляционного насоса. Безусловно, этот метод гораздо более эффективен, но монтаж стоит дороже и при отключении электрической энергии система отопления перестаёт функционировать.

Обвязка двухконтурных газовых котлов, как правило, базируется на принудительной циркуляции – естественный метод здесь неэффективен и создаёт большое количество проблем.

Однако, чтобы застраховаться на случай несанкционированного отключения электроэнергии, стоит подумать об альтернативном естественном способе циркуляции для форс-мажорных ситуаций.

Магистраль отопления по количеству путей движения теплоносителя может быть двух типов:

  • Однотрубная – теплоноситель движется по одной трубе через все радиаторы. Недостатком является то, что до последней батареи он доходит уже основательно остывшим. К тому же нет возможности регулировать температуру каждого прибора в отдельности.
  • Двухтрубная – есть две трубы с теплоносителем, подача и обратка. Радиаторы подключаются параллельно, что даёт возможность на каждом регулировать температурный режим.

Выбор типа магистрали отопления для обвязки выбираем, исходя из особенностей здания и поставленных задач.

Следует также учитывать схемы подключения радиаторов в процессе обвязки:

  • Боковая односторонняя – подводка осуществляется через верхний и нижний патрубки с одной стороны радиатора.
  • Диагональная – подводка выполняется через верхний патрубок с одной стороны и через нижний патрубок с другой стороны. Эта схема даёт наиболее равномерное прогревание батареи.
  • Нижняя – подводка выполняется через два нижних патрубка. Эта схема используется в том случае, если прячем трубы магистрали в пол.

Необходимо предусмотреть наличие в системе расширительного бака – он необходим для того, чтобы обеспечить защиту от гидравлических ударов и сделать давление в магистрали максимально стабильным. Различают баки закрытого и открытого (мембранного) типа.

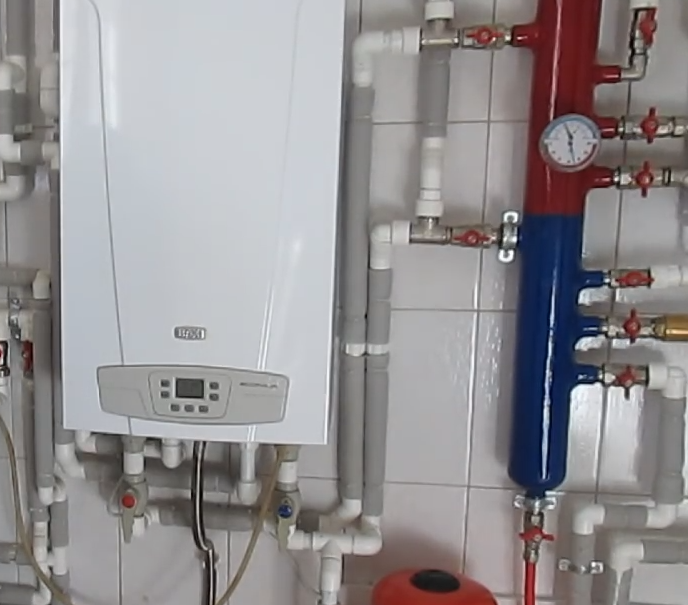

Обвязка двухконтурного газового котла отопления

Как уже упоминалось, обвязка двухконтурного устройства строится, как правило, на принудительной схеме циркуляции. При естественной циркуляции после отключения агрегата теплоноситель постепенно остывает и циркуляция прекращается.

После запуска котла необходимо время для возобновления движения теплоносителя – такие перепады создают ощутимый температурный дискомфорт.

Обвязка двухконтурного агрегата для одноэтажного здания может выполняться по однотрубной схеме «ленинградка». Монтаж радиаторов выполняется параллельным способом, чтобы не рассекать трубу подачи теплоносителя. Каждый прибор необходимо оснастить краном Маевского для стравливания воздуха и балансировочным дросселем. Метод подключения используем либо диагональный, либо нижний.

Сразу на выходе из котла труба подачи идёт резко вверх, чтобы обеспечить плавный наклон магистрали в сторону движения теплоносителя. Это необходимо для того, чтобы дать возможность при необходимости использовать естественную циркуляцию в случае выключения электроэнергии. Перед котлом устанавливаем расширительный бачок мембранного типа для стабилизации давления в системе.

Обвязка двухконтурного агрегата для здания, имеющего более двух этажей, выполняется по двухтрубной схеме. Подающая труба опоясывает дом по чердаку или под потолком последнего этажа и вертикально спускается вниз. К ней параллельно подключаются радиаторы так, чтобы не размыкать подачу. По нижней магистрали, которая идёт по низу здания, вода возвращается обратно в котёл. Такая система при необходимости также может работать в режиме естественной циркуляции.

Как уже упоминалось выше, для большей эффективности работы можно предусмотреть использование бойлера – он служит для аккумуляции горячей воды и компенсации несовпадения пиков выработки тепла с пиками его использования. Бойлер – крайне полезный элемент для обеспечения эффективности горячего водоснабжения в доме.

Заключение

Двухконтурный газовый котёл является очень эффективным, удобным и выгодным средством для отопления дома. Существует большое количество вариантов улучшения его эксплуатационных характеристик.

Высокая степень автоматизации обеспечивает соблюдение всех необходимых мер безопасности.Правильный монтаж и грамотная обвязка обеспечат долгий срок эксплуатации, низкий уровень финансовых расходов на отопление и комфортный температурный режим в вашем доме.

Установка и обвязка газового оборудования для котельной

Прежде, чем приступить к подбору оборудования для монтажа котла, мы при разговоре с Заказчиком, отмечаем для себя несколько очень важных моментов:

1) Что в итоге Заказчик для себя хочет получить:

а) простоту и удобство обслуживания
б) функциональность оборудования
в) энергоэффективность
г) возможность дистанционно контролировать работу всей котельной, либо только температуру помещений своего дома
д) автоматическое регулирование как отдельных элементов, так и всей системы отопления в целом
е) индивидуальность котельной (не существенно)
ж) сколько он готов потратить средств для получения желаемого результата

Последний пункт из всего списка вопросов, на наш взгляд,  является ключевым, то есть по сути «печкой от которой нужно плясать».

2) какой тип энергоносителя будет использоваться для получения тепла на данном объекте:

а) природный газ
б) электрическая энергия (если да, то возможно ли в будущем подключения газа)
в) дрова (как разновидность «пеллеты» — древесные гранулы)
г) дизельное топливо (солярка)

Из всего списка энергоносителей, на наш взгляд, наиболее востребованным является природный газ.

3) каким образом будет приготавливаться горячая вода:

а) электрический водонагреватель
б) бойлер косвенного нагрева
в) в проточном режиме (если дом небольшой площади и предстоит смонтировать 2-х конутрный настенный газовый котел)
г) газовый бойлер (прямого нагрева)

Только после обсуждения этих всех моментов, можно говорить об элементах оборудования.


Выбор типа котельной

1 тип котельной (электрический котел + электрический водонагреватель)

Смысл монтировать на объекте, на котором нет газа, бойлер косвенного нагрева мы не видим. Проще будет установить электрический водонагреватель. В качестве генератора тепла берем электрический котел «Proterm» Скат (производство Словакия, мощность моделей от 6 до 28 кВт).  Почему именно он? отвечаем:

  • на нашем рынке этот производитель представлен достаточно широко (не только электрокотлами)
  • практически всегда наличие зап.частей и элементов
  • демократичная цена
  • полностью готовый к использованию агрегат (наличие управления температурой теплоносителя, регулирование потребляемой мощностью, циркуляционный насос, группа безопасности, встроенный расширительный бак)
  • возможность подключения комнатного регулятора (который позволяет управлять работой котла по времени и температуре помещения)
  • современный дизайн
  • качество изготовления и комплектующих

При установке одного электро-котла — отапливаемая площадь не должна превышать  280 м2 (если берем за расчет 100 Вт/м2). В качестве источника подогрева горячей (санитарной) воды обычно выбираем «Ariston» (модель с 200 л баком, если в доме 2-3 санузла и более 4 человек постоянно проживающих), «Electrolux» (в основном модели 50-100 л, с баком из нержавеющий стали).

2 тип котельной (2-х контурный газовый настенный котел: закрытая камера сгорания и открытая камера сгорания)

Выбор моделей весьма широк.
Эконом-варианты: «Navien»,»Arderia»,»Daewoo»  и ряд других моделей, в основном китайского, корейского производства.
Средний класс: «Protherm»,»Ariston», «Baxi» ,»Buderus» и ряд других моделей, в основном европейского, а в последнее время, и российского производства.
Премиум сегмент: «Vaillant», «Viessmann»…

Данный тип котельной подойдет для тех, у кого, площадь дома не превышает, в среднем 240 м2, хотя у представленных котлов есть модели, позволяющие обогреть и 300 м2 (не рассматривая конденсационные котлы).
В качестве источника приготовления горячей (санитарной) воды служит сам отопительный котел, где подогрев горячей воды происходит во вторичном теплообменнике за счет отопительной воды. У некоторых производителей имеются модели и со встроенными бойлерами на 45-60 л, Например, «Baxi» Nuvola, «Proterm» Тигр.

3 тип котельной (напольный газовый котел со встроенным бойлером)

Данный тип котельной обычно состоит из котла «Proterm» KLZ («Медведь»). Мощность данного котла от 20 до 50 кВт. Объем встроенного бойлера 95 л — достаточно для 2-х санузлов и 4 человек постоянно проживающих.

4 тип котельной (напольный газовый котел + бойлер косвенного нагрева)

Спектр применяемых моделей достаточно широк: «Proterm» (TLO, PLO, KLOM(R)…), «Baxi» Slim,  «Valiant», «Viessmann», «Buderus»…
Данные котлы подразделяются на энергозависимые (для которых необходимо электрическое питание) и энергонезависимые. Также допускается и широко применяется схема, когда в системе находятся 2 и более котлов, которые могут работать, либо одновременно (каскад, гидрострелка), либо поочередно (резервирование).

В качестве источника приготовления горячей (санитарной) воды служит бойлер косвенного нагрева. Который можно подключить по 2 схемам: либо через 3-ходовый клапан (то есть, при переключении которого будет происходить или нагрев отопительной воды или нагрев бойлера), либо по более сложной схеме — через гидравлический разделитель («гидрострелка»). В этом случае генератор тепла (котел) будет работать практически постоянно с высокой температурой порядка 70 0С и выше по первичному кольцу, а бойлер и другие потребители (радиаторы и «теплый пол») будут в схеме на вторичных кольцах. В этом случае, потребители будут забирать тепло только «по запросу».

Что касается гидравлических схем, применяемых нами в процессе монтажа котельных, то можно остановиться на следующих:

1. Одно-этажный дом до 100 м2 — розлив (прокладка труб отопления) будет осуществлять посредством труб и тройников (2-х трубная система).
2. Двух-этажный дом до 200 м2 без теплого пола — розлив будет по-этажный,посредством коллектора с запорной арматуры (т.е. отдельно 1 и 2 этажи).
3. Двух-этажный дом 200 м2 с трубами теплого пола —  розлив будет по-этажный,посредством коллектора с запорной арматуры (т.е. отдельно 1 и 2 этажи) и отдельно вывод на узел теплого пола.
4. Двух-трех-этажный дом 200-300 и более м2 — гидравлический разделитель, поэтажные коллектора на радиаторы, узел теплого пола и если необходимо выход на бойлер косвенного нагрева.
5. Двух-трех-этажный дом 350-450 м2 — 2 котла (можно комбинировать: газовый и электрический, газовый и газовый, газовый и «пеллетный», газовый и дровяной и т.д.), гидравлический разделитель, поятажные коллектора на радиаторы, узел теплого пола, бойлер, теплообменник бассейна (если необходимо).
6. Двух-трех-этажный дом 300-450 м2 — 1-2-3 котла (можно комбинировать), гидравлический разделитель, группы быстрого монтажа (с возможностью подключения исполнительных механизмов и автоматики), коллектора на радиаторы, узел теплого пола, бойлер косвенного нагрева, теплообменник бассейна (если необходимо).
7. Двух-трех-этажный дом 250-500 м2 1-2-3 котла (можно комбинировать), модуль управления котельной, например «ГидроЛого Компромисс», состоящий из: гидравлического разделителя, исполнительных механизмов (сервоприводов и смесительных узлов, позволяющих регулировать температуру в различных контурах), циркуляционных насосов, автоматики на базе контроллера Kromschreder.

Данное оборудование поставляется с завода, гидравлически испытанным, все необходимые узлы установлены и скомпанованы. Данный модуль позволяет при необходимости регулировать температуру разных контуров по отдельности, с помощью комнатных или этажных аналоговых или цифровых регуляторов. Также позволяет задавать и контролировать требуемую температуру по времени и дням недели.

Ниже несколько приведем примеров обвязки котельных:

Водонагреватель Ariston 200 л (пример монтажа)

Вариант котельной на базе ГидроЛого Компромисс

Котельная на базе групп быстрого монтажа и бойлера косвенного нагрева

Котельная на базе напольного газового котла

Котельная на базе ГидроЛого Компромисс

Обвязка 2-контурного котла

Несколько советов для тех, кто хочет смонтировать красивую, радующую, не только свой глаз, котельную:

1. Помещение котельной должно быть просторным, там должно быть светло (освещение как естественное освещение, так и искусственное)
2. Монтаж оборудования лучше всего производить на готовые чистовые поверхности (в идеале на стенах и полу — кафельная плитка — за ней легче ухаживать), так как в последствии, сделать что-то на стенах, где смонтировано оборудование будет довольно проблематично, а иногда и вовсе невозможно — настолько все плотно расположено.
3. Электрические провода для котельной и оборудования котельной лучше всего прокладывать в ПВХ кабель-каналах, после монтажа оборудования. Это позволит избежать таких неприятных моментов, как повреждение скрытой проводки в стенах, вследствии того, что очень много приходится крепить на стену хомутов, клипс (опор), кронштейнов.
4. Наличие канализации — желательно, ведь иногда приходится промывать (очищать) фильтрующее оборудование, или сливать теплоноситель.
5. Прочные стены и перегородки на которых предстоит монтировать оборудование, вес которого с водой может достигать 200-250 кг.

Страница не найдена (ошибка 404)

  Единое окно Единое окно

Упрощение взаимодействия граждан с разными подразделениями организации и создание комфортных условий для оформления и получения необходимых документов.

  Догазификация Газификация Догазификация Газификация

АО «Газпром газораспределение Калуга» имеет технические, технологические возможности, опыт и кадровый ресурс для выполнения полного комплекса работ по газификации жилых и промышленных объектов.

  Техобслуживание оборудования Техобслуживание оборудования

Наличие договора на техническое обслуживание и ремонт внутриквартирного/внутридомового газового оборудования – требование закона. Обязанность жителей его заключить определена Правилами пользования газом, утвержденными постановлением Правительства РФ от 14.05.2013г. № 410.

  Установка счетчиков Установка счетчиков

АО «Газпром газораспределение Калуга», предлагает Вам свои услуги по установке (замене) как коллективных (общедомовых), так и индивидуальных приборов учета газа.

  Купить газовое оборудование Купить газовое оборудование

В магазинах АО «Газпром газораспределение Калуга», всегда в наличии широкий ассортимент качественного, сертифицированного газового оборудования, как отечественного, так и зарубежного производства.



Установка закрытой системы — Radiantec

A ЗАКРЫТАЯ ИЗЛУЧАЮЩАЯ СИСТЕМА:

В закрытой излучающей системе теплоноситель автономен. Жидкость остается там, если ее не удалить для обслуживания. Замкнутая система и источник питьевой воды не подключены . Система отопления плинтуса с использованием котла является одним из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос, который циркулирует теплую воду по всему полу до тех пор, пока термостат не будет удовлетворен.

Для правильной установки установите сантехнический механический комплект (PMP). Это устройство включает в себя наполнительный и сливной клапаны, запорные клапаны, воздухоотводчик, предохранительный клапан и манометр. Для системы требуется расширительный бачок.

Закрытые системы знакомы чиновникам кода и подрядчикам, и они почти не встречают сопротивления. Вы можете комбинировать закрытую излучающую систему с плинтусными радиаторами.

Radiantec рекомендует использовать качественный бытовой водонагреватель вместо бойлера в системах напольного лучистого отопления. Для этого есть много веских причин, таких как:

1. Бойлеры по своей конструкции производят очень горячую воду. Бытовые водонагреватели предназначены для воды средней температуры . Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. Нет необходимости в дорогом смесительном клапане или в специальных регуляторах для снижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар большого количества залитой в них холодной воды.Котлов нет.

4. Конденсат не влияет на качественный бытовой водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высокой эффективностью (95+%). Большинство котлов не могут соответствовать этому.

6. Качественный бытовой водонагреватель обычно стоит меньше , чем аналогичный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность из-за тепла, накопленного в баке.Это повысит отзывчивость системы.

8. Качественные бытовые водонагреватели могут направлять выпуск в пластиковую трубу вместо дорогого дымохода.



Radiantec_Closed_Radiant_Heating_System_Installation_Manual

Как установить двухконтурный газовый котел в доме. Как установить настенный газовый котел самостоятельно. Правила монтажа системы отопления

Сегодня газовые котлы и водонагреватели используются повсеместно как для нагрева воды, так и для отопления дома.В большинстве своем для отопления и горячего водоснабжения используются отдельные одноконтурные котлы или один одноконтурный котел и бойлер косвенного нагрева, что создает определенные неудобства при их размещении. Поэтому в домах и квартирах с малым потреблением горячей воды все большую популярность набирает установка двухконтурных газовых котлов, совмещающих нагрев воды, как для хозяйственных нужд, так и для отопления. Установка газовых котлов связана с рядом специфических трудностей, связанных больше с соблюдением норм и требований к котлам, чем с процессом монтажа.

Конструкция двухконтурных газовых котлов по своей сути аналогична конструкции обычного одноконтурного котла, где газовая горелка нагревает теплообменник с теплоносителем. Главное отличие заключается в способности двухконтурных котлов одновременно нагревать воду для отопления дома и для хозяйственных нужд. Это достигается за счет совмещенного размещения труб отопления и горячего водоснабжения в теплообменнике.

На первый взгляд теплообменник двухконтурного котла представляет собой обычный змеевик с решеткой радиатора.Но следует отметить следующее, змеевик двухконтурного котла чаще всего представляет собой комбинацию труб 2 в 1. Внутри основной трубы, по которой идет вода для отопления, есть еще одна для горячего водоснабжения. В то же время следует отметить еще один очень важный момент. Вода в таком двойном теплообменнике циркулирует в противоположных направлениях в каждом из контуров. Это сделано специально для улучшения теплоотдачи и это необходимо учитывать при проектировании и подключении системы водоснабжения и отопления к двухконтурному котлу.

Наличие сразу двух отопительных контуров сказалось и на количестве подключаемых труб. В отличие от одноконтурных, где было всего три трубы, подводящая и отводящая воду и одна подводящая газовая. Таких труб в двухконтурном котле пять. На схеме, изображающей двухконтурный газовый котел, изображено следующее (справа налево):

  • Труба с подводом теплоносителя для отопления;
  • подводящая труба для горячего водоснабжения;
  • трубка подачи газа;
  • труба с отводом горячей воды для водоснабжения;
  • труба с отводом теплоносителя на отопление.

Важно! Прежде чем использовать вышеописанную схему при подключении собственного котла, внимательно ознакомьтесь с инструкцией к нему. Возможно, что ваш котел будет подключен немного по-другому. Например, обе подающие трубы находятся с правой стороны, а обе отходящие — с левой.

Также стоит отметить, что сегодня на рынке можно найти двухконтурный газовый котел, как настенный, так и напольный. Помимо способа установки, разница между ними в том, что напольный требует обязательного отдельного помещения – котельной, тогда как настенный может быть установлен на кухне или в месте, отведенном для котла.Где именно и как установить газовые котлы отопления, рассмотрим далее.

Нормы и требования по установке газовых котлов

Сразу оговоримся, что установкой и подключением двухконтурного газового котла могут заниматься только специализированные организации, имеющие разрешение и лицензию на данную деятельность. Самостоятельная установка и подключение чреваты довольно высокими штрафами. Но все же некоторые работы по подготовке к подключению котла и получению необходимых разрешений придется проделать самостоятельно.

Приведенные ниже рекомендации и правила являются выдержкой из основных нормативных документов, таких как СНиП 42-01-2002 «Газораспределительные системы», а также СНиП II-35-76 «Котельные установки», Свод правил проектирования автономные системы теплоснабжения СП-41-104-2000. В этих регламентах подробно описано, что можно и что нельзя делать при установке газового оборудования. Мы рассмотрим основные наиболее важные требования к установке газовых котлов.

1. Помещение, в котором будет установлен газовый котел, должно быть не менее 4 м2 с потолками не ниже 2.5 м;

2. Ширина дверного проема в помещении должна быть не менее 80 см;

3. Помещение должно быть с оконным проемом. Размер окна рассчитывается исходя из следующих требований — на 10 м2 площади окно площадью 0,3 м2;

4. Обязательно наличие качественной вентиляции в помещении для обеспечения постоянного горения газа. Площадь отверстия должна быть 8 см2 на 1 кВт мощности котла. Это относится и к котлам с закрытой камерой сгорания, для которых применяются коаксиальные дымоходы, совмещающие функции удаления продуктов сгорания и подачи воздуха в котел;

5. Диаметр дымохода подбирается по мощности самого котла и рассчитывается по специальной формуле. В целом для отопления дома чаще всего используют котлы от 30 кВт до 40 кВт. Соответственно устанавливаются дымоходы диаметром 130 мм и 170 мм;

6. Верхний конец дымохода должен выступать над коньком крыши на 50 см. Если используется коаксиальный дымоход, его выход должен выступать не менее чем на 20 см от воздухозаборника;

7. Газопровод в доме должен быть выполнен из металлических труб.А вот для подключения котла к магистрали можно использовать гибкие гофрированные трубы;

8. Котел должен быть оборудован специальной автоматической токовой и тепловой защитой;

9. Помещение с котлом должно быть оборудовано газоанализатором;

10. Установка газовых котлов в подвальных помещениях допускается только для частных домов. Для многоквартирных домов установка газовых котлов допускается только на кухне или в специально отведенных под котельную помещениях;

11. Каждый котел должен быть оборудован газовым счетчиком;

12. В помещении должен быть водопровод холодной воды;

13. В помещении, где будет установлен котел, стены необходимо выровнять и оштукатурить;

14. Котлы нельзя устанавливать на горючих поверхностях, в коридорах, в санузле, в общежитии, на балконе, в помещениях без окон и форточек, в подвалах многоквартирных домов;

15. Котел должен располагаться на расстоянии не менее 15 см от стены. От верхнего края дымохода до потолка должно быть не менее 20 см.Наружная часть дымохода должна выступать из стены дома на 30 см.

Важно! Если котел двухконтурный с закрытой камерой сгорания, то наличие окон в помещении необязательно.

Соблюдая эти простые правила, вы без труда получите разрешение на установку у себя дома двухконтурного котла. Конечно, более подробное знакомство со СНиПом не будет лишним, так как приведенные выше правила являются общими и для каждого конкретного случая возможны определенные ограничения.

Утверждение установки в органах власти

При установке двухконтурных котлов соблюдение СНиПов – это лишь малая часть неприятностей, с которыми вам придется столкнуться. Большую часть времени потребуется на получение необходимых разрешений и согласование установки. Для получения разрешения необходимо сделать следующее:

1. Для подключения частного дома или квартиры к городскому газоснабжению необходимо получить технические условия на подключение. Для этого пишем заявление в городскую газовую службу.В заявке необходимо указать предполагаемый объем потребляемого газа в час. Рассмотрение вашей заявки займет от 1 до 2 недель. После этого вам будут предоставлены технические условия на установку.

2. После получения технических условий необходимо разработать проект газоснабжения. По сути, это схема установки котла, прокладки газопровода и точек подключения. В частном доме сюда входит и схема прокладки газовых коммуникаций по участку.Проект разработан в специализированном бюро инженерами-проектировщиками с лицензией на проектирование газовых коммуникаций. Контакты проектных компаний легко найти в Горгазе.

3. После создания и доработки проекта он направляется в Горгаз или другую компетентную службу (Райгаз, Облгаз, Мингаз). Утверждение проекта может занять от 1 недели до 3 месяцев. Срок согласования зависит от сложности самого проекта. Вместе с проектом также необходимо представить ряд сопутствующих документов:

  • технический паспорт котла;
  • инструкция по его применению;
  • сертификат соответствия
  • техническим и санитарным требованиям;
  • заключение экспертизы на соответствие котла всем необходимым требованиям.

Эти документы идут в комплекте с котлом от производителя, поэтому важно проверять их наличие при покупке котла.

Конечно, возможен вариант отказа от проекта. В этом случае вы должны получить официальный документ с отказом и причинами отказа, а также список изменений по проекту. После внесения изменений и повторной отправки на согласование вы получите разрешение на установку котла.

Монтаж двухконтурного газового котла

Определившись с местом установки двухконтурного газового котла, а также подведя к нему все коммуникации от ГВС (ГВС) и отопления, можно приступать к установке самого котла.Необходимо сразу оговориться, что независимо от того, настенный это котел или напольный, для его монтажа и обвязки потребуются одни и те же материалы и комплектующие. Ниже приведен общий список того, что требуется для надежной работы:

  • Шаровые краны;
  • фильтр грубой очистки;
  • магнитный фильтр
  • ;
  • сетчатый фильтр
  • ;
  • газовый фильтр
  • ;
  • дисков;
  • гибкий гофрированный шланг
  • ;
  • манометр;
  • термостат;
  • коаксиальный дымоход;
  • Предохранительный клапан на 3 бар.

Важно! Количество и комплектация сопутствующих материалов зависит от схемы подключения газового котла.

Газовый двухконтурный настенный котел устанавливается практически в любом разрешенном для него помещении. Установить его можно самостоятельно, но непосредственное подключение газового оборудования осуществляет специалист, имеющий соответствующий сертификат на данный вид работ. Самостоятельное подключение котла повлечет за собой штрафы.

Подключение двухконтурного газового котла начинается с подготовки места для его установки.В первую очередь это касается подвода труб ГВС и отопления, а также подготовки отверстия под дымоход и облицовки стен огнеупорным материалом. Как только все будет готово приступаем к установке котла:

1. Первым шагом является промывка системы трубопроводов котла для удаления возможных частиц грязи из системы, которые могли попасть во время сборки котла на заводе. Затем надеваем на них снятые ранее заглушки.

2. Настенный котел крепится на специальные планки, которые идут в комплекте.Высота установки настенного котла должна быть 0,8 – 1 м от пола. Просверливаем отверстия в стене для планок и крепим их к стене саморезами. Для надежности вместо саморезов можно использовать анкеры.

Важно! Необходимо следить за горизонтом установленных планок. От этого зависит правильное размещение самого котла. Малейший перекос может привести к быстрому выходу из строя системы отопления котла.

3. Устанавливаем котел на монтажные кронштейны. Проверим, насколько он прямой. При необходимости поправьте и зафиксируйте.

4. Находим входящие трубы и прикрепляем к ним сначала шаровые краны, а затем фильтры грубой или тонкой очистки воды. Это позволит при необходимости заблокировать всю систему промывки и очистки фильтров.

6. Следующим шагом будет установка шпор. Именно они соединят котел трубами от горячей воды к отоплению.

Важно! Трубку подачи газа котла не трогаем. Установку счетчика, запорной арматуры, а также его подключение и опрессовку выполнит специалист газовой компании, имеющий допуск к проведению такого рода работ.

7. Приступаем к подключению системы отопления. Если вы подключаете котел к старой системе, предварительно необходимо несколько раз промыть ее, чтобы удалить из нее накипь и соль.

8.Соединяем привод с трубой отопления, подключенной к котлу. При необходимости между шваброй и трубой можно установить циркуляционный насос.

Важно! Следим, чтобы стрелки на кранах, сливах и фильтрах указывали направление движения воды из системы в котел.

8. Процедура подключения к отоплению завершается подключением отходящей трубы от котла к системе отопления. При этом следим, чтобы направление движения воды на арматуре соответствовало реальному.

9. Подключаем горячее водоснабжение. Вся работа, по сути, идентична подключению отопления, с той разницей, что вместо фильтра грубой очистки ставится фильтр тонкой очистки или магнитный фильтр.

10. Присоединяем дымоход к котлу. Для этого в заранее подготовленное отверстие вставляется дымоходная труба, которая затем через колено соединяется с дымоходным штуцером в самом котле.

Важно! Если вы купили котел с открытой камерой сгорания, дымоходная труба должна соответствовать следующим условиям:

  • труба должна быть изготовлена ​​из кислотоупорного металла;
  • дымоход выведен выше конька дома;
  • люк для чистки должен быть смонтирован в самой дымоходной трубе;
  • сам дымоход должен состоять не более чем из трех колен;
  • части дымохода от котла до выхода на улицу не должны превышать 25 см.

Газовый двухконтурный напольный котел также устанавливается описанным способом. Ключевыми отличиями установки напольного котла является выделение для котла специального помещения, где на полу и стенах устанавливается противопожарная защита. Кроме того, сам котел не крепится к стене кронштейнами, а чаще всего крепится к полу.

По завершении монтажа двухконтурного котла остается дождаться, пока он будет подключен к газовой трубе и введен в эксплуатацию. Этот этап установки котла осуществляет специалист газовой компании. Стоит отметить, что если вы никогда раньше не занимались подобными работами, лучше будет обратиться за помощью к мастерам. Конечно, все работы влетят в копеечку, но безопасность и надежность подключенного котла тоже будет на порядок выше.

Магистр архитектуры, окончил Самарский государственный архитектурно-строительный университет. 11 лет опыта в проектировании и строительстве.

Природный газ – самый удобный и доступный вид топлива для отопительных котлов в частных домах. Трубопроводная система подачи газообразного топлива в горелку, простой розжиг, контроль параметров и отключение делают эксплуатацию газовых отопительных установок простой и не требуют специальной подготовки. Возможность немедленного прекращения горения в аварийных ситуациях обеспечивает повышенный уровень безопасности при эксплуатации установленного оборудования.

В то же время к установке газового котла в частном доме предъявляются особые требования. Их выполнение обязательно для всех видов оборудования с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых домах и отдельных сооружениях.

Требования к помещениям и воздухообмену

Важным преимуществом частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения под установку отопительного оборудования. Действующие нормативные документы предусматривают ряд требований к размерам и обустройству таких помещений.Основные из них:

  • общая площадь 4 м 2 и более должна позволять разместить котел на расстоянии 350 мм от наружной стены;
  • высота потолков не менее 2,5 метров;
  • уровень пола в топке не ниже нулевой отметки здания;
  • ширина входной двери от 800 мм, при этом створка должна открываться наружу;
  • обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловых характеристик газового котла;
  • скорость освещения установлена ​​на 0. 03 л/м 2 ;
  • минимальная площадь поперечного сечения воздуховода для естественной приточной вентиляции 8 см 2 на каждый кВт мощности теплового агрегата.

При организации подачи воздуха необходимо учитывать его количество, используемое для сжигания газа, а также добавить трехкратный воздухообмен по объему помещения.

Все стены и внутренние перегородки должны быть выполнены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут.Планировка помещения и расположение вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободной площади, не занимаемой установленным оборудованием, нормируется в зависимости от мощности устанавливаемых котлов:

  • для тепловых пунктов до 30 кВт — менее 7,5 м 3 ;
  • 60 кВт — 13,5 м 3 ;
  • более 60 кВт — 15 м3.

Запрещается установка газового котла в частном доме с общей тепловой мощностью более 200 кВт. При этом мощность одного агрегата не должна превышать 100 кВт.

Удаление дымовых газов

Каналы и трубы, предназначенные для отвода продуктов сгорания газов, должны обеспечивать нормальное горение в топке котла. В связи с этим:

  • сечение дымохода должно быть не меньше размера соединительной трубы котла;
  • допускается уменьшение площади поперечного сечения дымохода, если конструкцией отопительного агрегата предусмотрен принудительный отвод продуктов горения и подача воздуха;
  • каналы могут располагаться внутри капитальных стен и перегородок соответствующей толщины или крепиться к ним;
  • материал для изготовления дымоходов должен быть пожаробезопасным и не подвергаться активной коррозии;
  • конструкция дымохода должна предусматривать наличие специального люка для очистки канала от копоти и устройства для слива образующегося конденсата;
  • высота дымохода над коньком крыши или линией под углом 15° от него.

Все стыковые соединения элементов выполнены герметичными и исключают не только выход продуктов горения в помещения, но и возможность подсоса воздуха и снижения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по размещению вспомогательного оборудования, технических Технические характеристики и внутреннее устройство котла.

Для получения разрешения на подключение отопительного котла к газопроводу и газоснабжение жилого дома собственник здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения имеющихся замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь за собой ответственность собственника дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной печи разрабатывается с учетом всех технических требований и правил, изложенных в условиях. Рассчитаны тепловые потери здания и определена мощность котла с учетом расхода горячей воды на хозяйственно-бытовые нужды.

Готовый проект должен быть одобрен службой специального надзора газоснабжающей организации. Для этого вместе с ним в надзорный орган направляется:

  • технический паспорт котла;
  • инструкция производителя по монтажу и эксплуатации нагревательного агрегата;
  • копию сертификата на соответствие действующим нормативным документам.

Следующий этап работ — комплектация оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительной арматуры по размеру и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования, предусмотренных проектными решениями.

Необходимо понимать, что печное оборудование является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Установка котлов в домах индивидуальной застройки

Способ размещения котла отопления в жилом доме зависит от его конструкции и может быть напольным или настенным.Следует отметить, что напольные модели в большинстве случаев превосходят по тепловой мощности навесные источники тепла.

Кроме того, более свободная схема циркуляции теплоносителя в таких устройствах позволяет устанавливать их для работы в автономных системах отопления с естественной циркуляцией.

Установка напольных котлов в отдельной топке

При необходимости установки источника тепла мощностью более 32 кВт выбирают газовые котлы с установкой на полу, так как тепловые характеристики серийных навесных моделей не превышать названное значение.Разработанные типовые схемы печей, для частных домов, предусматривают наличие:

  • расширительного бака;
  • водонагреватель для бытовых нужд;
  • емкостный или быстродействующий сепаратор;
  • распределительная гребенка;
  • не менее двух циркуляционных насосов.

Кроме того, требуется установка линий аварийного сброса и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по установке котла начинаются с подготовки кирпичных или бетонных оснований не только для него, но и для всех баков, которые после заполнения водой станут достаточно тяжелыми.После этого необходимо собрать распределительные коллекторы и насосные агрегаты с запорной арматурой, и закрепить их на стене согласно расчетной схеме.

Трубопровод котла

Установите баки и котел на основания и при наличии монтажных отверстий зафиксируйте положение анкерными болтами. Теперь можно приступать к работе по устройству дымохода и монтажу трубопроводов.

Один из циркуляционных насосов установлен на обратке между котлом и сепаратором.Второй – на линии подачи после смешения потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла необходимо установить предохранительный клапан, который обеспечит защиту установленного оборудования в случае повышения давления.


Возврат.

Трубы аварийного слива нельзя подсоединять к бытовой пластмассовой канализации, которая может быть повреждена кипятком. В качестве материала должен использоваться металл. При подключении к водопроводу устанавливается регулятор подпитки системы отопления, который в простом варианте представляет собой перепускной клапан, регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымоход необходимо перевести в вертикальное или наклонное положение под углом не менее 30°. Если температура дымовых газов превышает в паспортных данных агрегата 85°, металлические дымоходы необходимо закрыть теплоизоляцией.

Подключение газового котла в частном доме к газопроводу, продувка топливопровода и пробный пуск газа осуществляется работниками газоснабжающей организации.Эти работы допускается проводить монтажной организации, но только в присутствии представителя контролирующего органа.

Установка настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева ГВС и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-печь.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме площадью до 300 м 2 . При этом, если учесть расход горячей воды в двухконтурных устройствах то площадь обогрева должна быть уменьшена на 25-40%. А вот для небольших строений настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Месторасположение котла

В массовой продаже имеется два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и отвода дымовых газов.Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вытяжного вентилятора и двойного коаксиального дымохода. Трубопровод обоих типов конструктивно одинаков.


Коаксиальный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой следует монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно устанавливать только на наружную стену или на примыкающую к ней перегородку, чтобы иметь возможность вывести коаксиальную трубу наружу.

Краткая инструкция по установке

В каждую упаковку производители включают монтажный или маркировочный лист, на котором нанесены контуры котла, отмечены все соединения и места установки крепежных элементов. Его наличие значительно упрощает работу. Порядок монтажа следующий:

  1. закрепить на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
  2. на поверхность листа нужно наклеить монтажный лист;
  3. просверлить отверстия в монтажных метках и установить анкерные крюки, на которые будет подвешиваться отопительный агрегат;
  4. повесить котел на стену;
  5. проверить зазор между котлом и стеной, при необходимости снять прибор и подтянуть или открутить крепления;
  6. ориентируясь на нанесенную разметку монтажного листа, подключить газовый котел к системе отопления и горячего водоснабжения;
  7. установить дымоход на выходной патрубок и вывести его к дымовому каналу или вынести наружу;
  8. подключить котел к сети через стабилизатор напряжения или источник бесперебойного питания;
  9. пригласить работников газовой службы и в их присутствии подключить установку к газопроводу.

Нормальная работа нагревательных приборов может быть обеспечена только при стабильном электроснабжении. Даже кратковременные сбои приведут к остановке котла и возможному выходу из строя электронного блока управления. Поэтому защита обязательна.

Правила эксплуатации и обслуживания газового котла

Эксплуатацию отопительного оборудования следует проводить при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов.К основным мероприятиям при эксплуатации котла обязательно должны относиться:

  • ежегодная очистка всех установленных фильтров;
  • контроль технической исправности блока управления;
  • проверка теплообменника на наличие сажи;
  • проверка герметичности стыков и соединений газопровода намыливанием;
  • очистка горелки от копоти и пыли.

Все вышедшие из строя детали следует заменить новыми, а не пытаться восстановить. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Похожие видео

1.
2.
3.
4.

Газовые котлы предназначены для нагрева жидкого теплоносителя в автономных отопительных сооружениях, установка настенных газовых котлов отопления производится в квартирах или частных домовладениях. Так как данные отопительные приборы работают на взрывоопасном виде топлива, необходимо строго соблюдать правила установки настенного газового котла, чтобы обеспечить абсолютную безопасность жильцов.

Прежде всего, владельцы недвижимости должны знать, что все работы, связанные с подключением прибора к газопроводу и системе отопления, должны выполняться специалистами в строгом соответствии с утвержденными СНиПами.

Самостоятельный монтаж настенных газовых котлов отопления

Потребители часто интересуются, можно или нет установить газовый котел самостоятельно? Перед монтажом системы газового отопления следует разработать и согласовать с местными надзорными органами проект (подробнее: « »).
В проектной документации указаны параметры котла, его расположение и описана схема того, как будет функционировать вся система отопления. Только после его утверждения часть монтажных работ можно будет выполнить своими руками.

Однако не все производители газового отопительного оборудования разрешают установку своих отопительных агрегатов самостоятельно:
  • компании Аристон, Виссманн, Бош и ряд других обязывают покупателей устанавливать настенный газовый котел исключительно работниками сертифицированных центров;
  • некоторые производители, такие как BAXI, Ferroli, Electrolux, относятся к этому вопросу более лояльно, не запрещают самовольную установку настенных приборов.Но в любом случае для пуско-наладочных работ при обустройстве отопительной конструкции потребуются услуги специалистов, имеющих разрешение на подключение газового и электрического оборудования.
Прежде чем приступить к самостоятельной установке котла, необходимо убедиться, что такие работы разрешены заводом-изготовителем.

Схема подключения настенного газового котла

Навесные теплогенераторы желательно располагать в отдельном помещении. Ее принято называть топочной или котельной.Требования к этому помещению зависят от типа камеры сгорания котла, который планируется приобрести (подробнее: «»).

Камера сгорания открытого типа . Принцип работы такого устройства во многом схож с работой обычной печи и заключается в следующем: устройство с помощью естественной тяги забирает воздух из помещения, а выхлопные газы затем удаляются через дымоход.

Газовые котлы требуют наличия определенного объема воздуха в помещении, иначе газ не сгорает полностью, и образуются токсичные вещества, представляющие серьезную опасность для здоровья человека.При установке настенных газовых котлов отопления должно быть предусмотрено окно, выходящее на улицу, площадью не менее 0,5 «квадрата» и место для обслуживания. Поверхность стен котельной должна быть выполнена из огнеупорных материалов.

Объем топочного помещения зависит от мощности подключаемого оборудования:

  • при мощности котла не более 30 кВт — 8 м³;
  • на 30-60 кВт достаточно 13-14 м³;
  • для мощностей до 200 кВт — 15 м³ и более.
Закрытая камера сгорания . В комплекте с такими котлами идет коаксиальный дымоход, представляющий собой двойную трубу, у которой внешняя часть предназначена для забора воздуха непосредственно с улицы, а внутренняя нужна для отвода продуктов горения. При установке тепловых агрегатов с закрытым типом камеры сгорания требуется обязательное подключение к электросети, чтобы обеспечить питание вентилятора, прогоняющего воздух через дымоход. Обычно это предусмотрено.

Правила установки настенного газового котла

Монтаж и дальнейшее подключение настенного газового прибора во многом зависит от типа топочной камеры и количества контуров (если планируется только отопление, то он будет один, а при отоплении плюс горячее водоснабжение, тогда система будет двухконтурной).Смотрите также: «». В данной статье рассматривается установка одноконтурных котлов.

Первый этап — настенный монтаж. Показанный на фото навесной газовый котел крепится на специальный кронштейн, входящий в комплект вместе с устройством. Но не всегда к ней подходят крепежи, и их часто приходится приобретать отдельно, учитывая материал стены, на которой планируется ее размещение. Дело в том, что кронштейн должен выдерживать вес устройства и обеспечивать его абсолютно ровное положение.Смотрите также: «».

Поверхность стены за отопительным прибором должна быть защищена негорючим материалом. Высота установки настенного газового котла предполагает, что подвес нижней части отопительного агрегата будет находиться на расстоянии не менее 80 сантиметров от пола, а зазор между стеной и задней поверхностью составит 5 сантиметров. .

Второй этап – подключение магистральных труб отопления. Количество труб нужно будет подключить к котлу в зависимости от того, какая система монтируется – однотрубная или двухтрубная.Перед подключением с патрубка агрегата снимаются заглушки. Специалисты советуют установить фильтр на входе обратки, чтобы в котел не попадал мусор и грязь из теплотрассы.

Немаловажное значение имеет качество воды, а точнее ее жесткость при использовании в качестве теплоносителя. Исправить недостаток поможет чистящее оборудование, такое как дозаторы полифосфатов, иначе настенное устройство быстро перестанет работать.

В процессе работы вам потребуется установить следующие элементы:

  • кран шаровой (газовый), который монтируется на входе в установку;
  • счетчик газа и датчик протечки — врезаются в магистраль перед прибором;
  • Клапан термозапорный
  • (согласно правилам пожарной безопасности).При повышении температуры возле настенного отопительного агрегата до критического значения, например, в случае пожара, этот прибор автоматически перекроет подачу газа.
Этап четвертый — подключение к электросети. Электроснабжение необходимо не для всех газовых котлов, а только для тех, у которых есть вентилятор, предназначенный для удаления отходов, и система автоматики. Обычно оборудуют трехпроводной схемой включения и обязательно с заземлением. Подключать навесной котел к сети лучше с помощью стабилизатора напряжения, чтобы избежать скачков напряжения. Читайте также: «Монтаж газового отопления – от выбора оборудования до монтажа системы отопления».

Этап пятый — обустройство вывода на дымоходную трубу. Атмосферные газовые котлы требуют подключения к индивидуальному дымоходу. Схема подключения настенного газового котла предусматривает подключение устройства к дымоходу с помощью железной трубы определенного сечения, устойчивой к высоким температурам, механическому износу и влиянию продуктов горения.

Прежде чем приступить к подключению, необходимо убедиться, что в дымоходе нет мусора и остатков сажи.

При монтаже участка трубы, ведущего от котла к дымоходу, соблюдаются следующие правила:

  • вертикальная часть, расположенная на выходе из аппарата, должна иметь длину не менее двух диаметров до точки вращения;
  • то труба должна быть наклонена в сторону агрегата;
  • участок, соединенный с дымоходом, должен быть как можно короче.
В котлах, оборудованных закрытой камерой, проще решается задача удаления продуктов сгорания. Их можно подключить к коллективным дымоходам или использовать коаксиальную трубу, которая выводится через стену прямо на улицу. Нет необходимости следить за высотой подвеса трубы, так как встроенный вентилятор создает тягу.

Этап шестой — заполнение водой. Перед пробным пуском откройте вентиль, обычно расположенный в нижней части смонтированного котла. Вода прокачивается до давления 2 атмосферы.Этот процесс должен происходить медленно, чтобы удалить присутствующий внутри воздух. Отопительную конструкцию необходимо проверить на герметичность.

В процессе выполнения пуско-наладочных работ возможно задать интересующие вопросы специалисту по эксплуатации отопительного газового оборудования.

После завершения пуско-наладочных работ подписывается акт.

Таким образом, можно сделать следующий вывод: монтаж настенных газовых котлов простым не назовешь. Требуется соответствующий опыт работы в строительно-монтажной и сантехнической сфере.На некоторых этапах без участия специалистов не обойтись. Но если вы выполните ряд шагов самостоятельно, то сможете значительно сэкономить.

Примеры монтажа настенного газового котла отопления на видео:

Газовое отопление на сегодняшний день считается самым дешевым, а также самым эффективным. Этим можно объяснить тот факт, что производители газовых котлов предлагают своим покупателям широчайший ассортимент своей продукции. Газовый котел можно подобрать разной мощности исходя из общей площади дома, а также различных размеров для размещения в специально отведенном для него помещении.От того, насколько правильно будет проведен монтаж газовых котлов отопления, зависит, насколько эффективно будет работать система отопления и насколько экономичным будет котел.

Требования к установке газового котла

Первый нюанс, на который следует обратить внимание, это то, что установка газовых котлов отопления должна производиться в нежилом помещении. Некоторые задаются вопросом, можно ли установить бойлер в ванной или на кухне. Ответ на этот вопрос зависит от того, удастся ли организовать отвод продуктов горения из такого помещения.Дымоход должен быть установлен таким образом, чтобы он не мешал проходу и соответствовал всем правилам пожарной безопасности. В котельной необходимо оборудовать систему приточно-вытяжной вентиляции. Воздух должен выходить через отверстия под потолком, а поступать через отверстия, которые расположены над полом, но не выше 30 см.

Для частного или загородного дома с небольшой площадью идеально подойдет котел мощностью 20-30 кВт. Чтобы установить такой котел, а затем подключить отопление к газовому котлу, вам понадобится помещение объемом не более 7.5 куб.м. Если котел планируется установить на кухне, то такое помещение должно иметь площадь не менее 12 кв. метров.

Как установить газовый бойлер в ванной

Для установки газового котла отопления в помещении данного типа необходимо выполнение одного из следующих условий:

  • Наличие окна в санузле;
  • Установить котел с открытой или закрытой камерой сгорания.

Для котла с камерой сгорания закрытого типа можно выбрать и помещение без окна.Обычно такие котлы оснащены дымоходом, который служит каналом для проникновения кислорода.

В случае установки котла с топочной камерой открытого типа форточка будет обязательно. Если у котла открытая камера сгорания, а окна нет, а установить его в ванной все же хочется, то ничего не останется, кроме как прорезать окно. Если этого не сделать, то ЖКХ просто не выдаст вам разрешение на установку и подключение газовых котлов отопления.

Особое внимание следует уделить электропроводке газового блока. Современные устройства оснащены различными компонентами автоматики и электроники. Проводка должна обеспечивать хороший и надежный привод. Провода должны быть очень хорошо изолированы, так как в ванной всегда повышенная влажность.

Если вы не уверены, что сможете выполнить эти процедуры самостоятельно, лучше не рисковать и обратиться к специалисту в этой области.

Как установить бойлер на кухне

Кухня – одно из самых оптимальных помещений для установки газового котла, и на это есть несколько причин:

  • Первая причина – кухня соответствует всем требованиям и нормам безопасности.
  • Во-вторых, на каждой кухне есть окно, а иногда и несколько. Также у окна обычно есть окошко, а это важная деталь для проветривания помещения.
  • Другая причина в том, что на кухне есть вентиляция.
  • Обычно стены кухни строят из материалов, не имеющих способности к воспламенению. Даже если стены выполнены из другого вида материала, достаточно будет установить газовый котел отопления исходя из правил пожарной безопасности.

Установка напольного котла

Газовые котлы

делятся на несколько разновидностей, и основным критерием разделения является способ монтажа.Производители современных котлов предлагают своим покупателям настенные и напольные котлы.

Напольный котел отличается более простой установкой. Для установки такого котла потребуется организовать подиум из металлического листа или бетонного раствора. Самое главное условие – сделать прочный фундамент и использовать для этого негорючий материал.

Единственным недостатком таких котлов является то, что они требуют больше свободного места, чем для настенных устройств.

Производители газовых котлов рекомендуют отводить для напольных устройств отдельное помещение в доме.Это позволит не только соблюдать правила безопасности, но и котел не будет мешать проходу. Из отдельной комнаты можно организовать котельную. Сюда же можно установить и другие узлы и узлы системы отопления.

Монтаж такой системы начинается с самого главного элемента – котла. После этого к нему нужно приделать дымоход. После установки дымохода следует обвязка газового котла отопления. Для правильной реализации этого существует схема обвязки газового котла отопления.Последним этапом является подключение устройства к газовой и водопроводной трубам.

Установка настенного котла

Установка газовых котлов отопления данного типа требует осторожности при установке крепежа, который фиксируется на одной из стен помещения. Такой котел очень популярен у владельцев частных или загородных домов, так как имеет небольшой вес и компактные размеры.

При установке такого котла также необходимо соблюдать определенные правила и меры безопасности.

Если дом построен из такого материала, как дерево, то стену, на которой будет установлен котел, необходимо обшить листом из негорючего материала, например, металла. Часто в частных домах настенный газовый котел монтируется на кухне. Современные устройства имеют привлекательный внешний вид, поэтому впишутся в любой интерьер и будут сочетаться с кухонной мебелью.

Настенный газовый котел не требует отдельной котельной, так как включает в себя все узлы и агрегаты, такие как циркуляционный насос, запорную аппаратуру, автоматику и другие. Вам потребуется осуществить такой этап, как разводка отопления от газового котла.

Монтаж газового котла настенного или напольного типа, подключение и обвязка таких элементов, как газовые котлы отопления, ремонт — все это лучше доверить специалисту.

Это поможет избежать ошибок, которые могут повлиять на эффективность системы отопления. Если делать монтаж своими руками, то нужно иметь определенные навыки и знания, а также брать за основу все требования, которые указаны СНиП.В противном случае система просто не будет одобрена государственными службами и потребует ремонта газовых котлов отопления.

Как установить трубу PEX в бетонную плиту


Затрагиваются следующие темы:
  • Типы бетонных плит с лучистым подогревом пола
  • Распространенные ошибки при установке панельного лучистого отопления и как их избежать
  • Типовой процесс установки PEX в плите
  • Основные материалы для устройства лучистого теплого пола в плите

Помните, , так как у вас будет только 1 шанс залить бетонную плиту, у вас будет только 1 шанс вставить в нее трубку PEX . Таким образом, даже если в настоящее время нет планов на теплый пол или систему снеготаяния, установка в них труб PEX может оказаться хорошим решением.

Типы бетонных плит с теплым полом

Толстые плиты
Толстые плиты представляют собой бетонные плиты общей толщиной 4-6 дюймов или более и могут быть как на уровне земли (плита на уровне земли), так и ниже уровня земли (например, фундаменты подвала). Все толстые плиты можно разделить на:
  • Армированные плиты – где для усиления плиты используется сварная проволочная сетка или арматура.
  • Неармированные плиты – без добавления армирования.

Хотя армирование само по себе не влияет на систему лучистого обогрева пола, оно определяет расположение труб PEX в плите, что само по себе является важным фактором. Если особые конструктивные соображения не требуют иного, трубка всегда должна располагаться поверх арматуры , чтобы оставаться ближе к поверхности плиты.

Если вы используете сварную сетку, вы можете выбрать листы, а не рулоны, когда это возможно. Они заметно проще в установке и обеспечивают более ровную поверхность. Главный недостаток заключается в том, что листы должны быть связаны между собой.

Оптимальная глубина трубы PEX в толстой плите считается в диапазоне 1-2 дюйма и, по возможности, не должна быть глубже 4 дюймов по следующим причинам:

  1. Слишком глубокое размещение труб в плите увеличит время отклика, а это означает, что для достижения желаемой температуры пола потребуется больше времени, что приведет к увеличению нагрузки БТЕ, потребует больше энергии и, возможно, потребует труб большего диаметра.
  2. Высота бетона выше PEX добавляет дополнительное значение R, и, хотя в большинстве случаев оно минимально, для нагрева самой верхней поверхности потребуется больше энергии.

Поскольку в неармированных плитах трубы, как правило, располагаются внизу (закрепляются пенопластовыми скобами или рейками PEX), их толщина не должна превышать 4-5 дюймов, иначе система не будет работать эффективно. для установки арматуры и размещения труб PEX сверху, ближе к поверхности.

Тонкие плиты
Тонкие плиты обычно заливают поверх чернового пола, которым может быть фанера или другая плита. Подходящей минимальной толщиной тонкой плиты считается 2 дюйма без учета изоляции.

Распространенные ошибки при установке панельного лучистого отопления и как их избежать

Планируйте заранее
  1. Рассчитайте надлежащую нагрузку в БТЕ, чтобы определить такие факторы, как размер и общая длина необходимой трубы PEX, тип и толщина изоляции и т. д.
  2. Разметка труб PEX – это необходимо независимо от размера проекта.
  3. По желанию, используя краску из баллончика, вы можете нанести на изоляцию контуры труб PEX в соответствии с масштабом. Лучше всего использовать (2) или более цветов для разных контуров трубок, так как это поможет визуализировать фактическую компоновку трубок. Отметьте прогоны стрелками, указывающими направление потока воды.
  4. Подготовьте коллекторные станции — в большинстве случаев достаточно простой стойки, сделанной из 2×4 с куском фанеры. Заранее установите коллектор (или, если он недоступен, используйте временную версию) для проведения испытаний под давлением.
  5. Рассчитайте все материалы заранее. Мы предлагаем основной список в конце этого текста.
  6. Спланируйте любые водопроводные или дренажные трубы, которые могут мешать размещению труб PEX.
  7. Отметьте расположение стен или несущих колонн – под ними нельзя укладывать PEX.

Как избежать случайных трещин и провисания плит
  1. Обеспечьте хорошо утрамбованное и правильно выровненное (при необходимости наклонное) основание.Конкретные рекомендации по толщине и типу материалов, используемых в основании, будут различаться в зависимости от региона и наличия материалов. Два основных эмпирических правила: он должен обеспечивать устойчивость и адекватный отвод воды.
  2. Используйте арматуру или проволочную сетку с добавлением стекловолокна. Глубина размещения арматуры также напрямую влияет на устойчивость конструкции и несущие свойства плиты.
  3. Предусмотрите выполнение швов для контроля трещин, особенно для плит большой площади и неармированных плит.

Как предотвратить потери тепла в плите лучистого обогрева
Неизолированные плиты могут составлять до 70% потерь энергии. Используйте соответствующую изоляцию как под плитой, так и по периметру/стене. 2-дюймовая пенопластовая плита XPS является популярным выбором для толстых плит (выше и ниже уровня земли) и наиболее часто рекомендуется для изоляции плит с системами лучистого отопления PEX.

Как предотвратить преждевременный износ плиты

  1. Используйте пароизоляцию.Абсолютный минимум 6 мил толщиной, рекомендуется 10-15 мил в зависимости от типа и абразивности материала, используемого для основания (тоньше для речной породы и толще для щебня). Без пароизоляции бетон будет впитывать влагу, как губка. Если вы не используете пузырчатую/полиэтиленовую изоляцию или водонепроницаемый брезент, оба из которых также действуют как пароизоляция, требуется пароизоляция. Он должен быть расположен под изоляцией, должным образом проклеен лентой по швам и перекрыт по краям для максимальной защиты.
  2. Используйте герметики для бетона (на открытом воздухе – например, подъездная дорожка с системой снеготаяния PEX). Хороший герметик для бетона защищает поверхность плиты от поглощения воды, которая в противном случае замерзала бы и оттаивала внутри микропор, вызывая небольшие трещины и преждевременный износ верхней части плиты.
  3. Если не используется солестойкий герметик для бетона, не солить плиту в первую зиму – вместо этого используйте песок.

Избегайте дорогостоящего ремонта плит и труб PEX
  1. Заранее убедитесь, что любые химические добавки, используемые в бетонной смеси, не будут вступать в реакцию с трубами PEX.
  2. Не наступайте на трубы PEX. Хотя PEX является прочной трубой, ее можно повредить куском камня или другим абразивом, застрявшим в подошве обуви.
  3. Испытание системы PEX под давлением до, во время и после заливки. Это поможет выявить и устранить любые возможные утечки в трубах PEX на ранних стадиях. Более подробную информацию о тестировании под давлением можно найти здесь.
  4. Используйте рукав поверх PEX там, где он проходит через расширительный шов/трещину. A b предпочтительнее устойчивые к растрескиванию полипропиленовые трубы, которые должны покрывать (накрывать) трубу PEX как минимум 1-1.5 футов с обеих сторон сустава. Для труб PEX 1/2″ или 5/8″ в качестве рукава можно использовать куски PEX диаметром 1″ длиной 3-4 фута. Концы рукавов следует заклеить липкой лентой, чтобы предотвратить попадание бетонной смеси внутрь. по длине), также проклейте шов
  5. .
  6. Имейте под рукой пару комплектов для сращивания/ремонта PEX и инструмент. Помните, что при ремонте PEX-трубы с любым фитингом ее необходимо изолировать электроизоляционной лентой во избежание химической реакции. Если система находится под давлением во время заливки, место утечки в большинстве случаев можно четко увидеть и быстро устранить.
  7. Не оставляйте PEX на солнце слишком долго (максимум 5-7 дней). В то время как различные производители PEX могут иметь предел воздействия 30-60 дней, а в некоторых случаях даже больше (PEX, стабилизированный УФ-излучением), более безопасной альтернативой является покрытие PEX полиэтиленовым брезентом или другим неабразивным покрытием до тех пор, пока плита не будет отлита.

Типовой процесс установки PEX в плиту

После установки плитного основания, пароизоляции, изоляции, армирования (если используется) и коллектора лучистого тепла можно приступать к установке труб PEX.

1. Начните установку PEX. Определите контур (контур), который необходимо установить в первую очередь, и выберите подходящую длину катушки PEX из списка материалов. Вы можете подсоединить PEX к коллектору или рядом с ним, но всегда оставляйте запас в 5-10 футов на случай, если расположение коллектора сместится (а часто так и будет).
Если вы используете отводы кабелепровода (и мы настоятельно рекомендуем вам это делать), наденьте отвод на трубу, прежде чем подсоединять ее к коллектору. Закрепите колено на арматуре или, если его нет, непосредственно под коллекторной станцией.
Постепенно разматывайте и закрепляйте трубу с помощью стяжек-молний, ​​хомутов из проволочной сетки, скоб для пенопласта или других разрешенных средств. Не используйте металлические арматурные стяжки для крепления PEX. При использовании направляющих PEX их необходимо установить до установки труб.
При установке вдвоем один разматывает трубу, а другой закрепляет ее с интервалом ~3 фута.
Установка одним человеком может быть сложной задачей, если только вы не используете разматыватель PEX или направляющие PEX. Стоимость разматывателя может варьироваться от 280-300 долларов за базовую модель до 400-500 долларов и выше за профессиональную модель.Рельсы PEX будут стоить около 75 долларов США за каждые 250 квадратных футов (#PXR12-16 на расстоянии 3 фута) или около 300 долларов США за 1000 квадратных футов отапливаемой плиты.
Также учтите, что меньшие рулоны (300 футов против 1000 футов) весят меньше, с ними легче обращаться, а разница в цене за фут значительно меньше.
Используйте стальные опоры для изгиба PEX везде, где трубка поворачивается на 90 градусов. Никогда не используйте фитинги PEX любого типа (латунные или полипропиленовые) в бетонной плите, за исключением случаев, когда это необходимо для устранения утечки.
Там, где трубка проходит над компенсатором/деформационным швом, используйте рукав, как описано выше.
Следуя схеме, протяните трубу PEX обратно к коллектору, завершив контур. Действуйте таким же образом для всех других цепей PEX.

2. Испытайте систему давлением. Если вы не хотите тестировать каждую линию PEX по отдельности, подсоедините трубку к коллектору (пока не обрезайте трубу — оставьте длину 5-10 футов, выступающую из плиты). Откройте все контуры, закройте один из основных запорных клапанов на радиационном коллекторе (подача или обратка) и подсоедините комплект для проверки давления (манометр с клапаном Шредера или переходник для компрессионного шланга).Так как испытание под давлением в лучистом отоплении всегда ниже 100 фунтов на квадратный дюйм, манометр на 0-100 фунтов на квадратный дюйм является адекватным. Мы также предлагаем предварительно собранный комплект здесь (#TESTKIT).
Требуется минимум 30-минутное испытание в диапазоне давлений 40-100 фунтов на квадратный дюйм. Требования к продолжительности могут меняться в зависимости от местных правил.

3. Залейте цемент. Лучше всего использовать тележку с подвесным насосом, поскольку она минимизирует движение по установленным трубам PEX и снижает вероятность повреждения. Обязательно держите систему PEX под давлением и следите за ней при заливке бетона.Если трубка PEX повреждена, манометр отобразит падение давления, а в месте утечки лопнут/образуются пузырьки, что упрощает определение места. Затем бетон можно отделывать обычным способом.

Основные материалы для устройства лучистого теплого пола в плите

1. Трубка PEX
Выберите между типами трубок PEX с кислородным барьером и PEX-AL-PEX. Барьер PEX встречается гораздо чаще и, как правило, является предпочтительным выбором.

Чтобы рассчитать общую длину трубопровода , вам необходимо знать нагрузку в БТЕ. Используя приведенную ниже таблицу, нагрузку в БТЕ можно использовать для определения размера, интервала и средней длины контура труб PEX, которые будут использоваться. При наличии расстояния между трубками можно использовать его для определения общей длины плиты:

Длина = (Обогреваемая площадь плиты, кв. фут) x 12 x 1,05 / (Расстояние между трубками, дюймы)

Например, плита размером 20 т x 80 футов ( 1600 кв. футов) с PEX, расположенным на расстоянии 10 дюймов от центра:
1600 х 12 х 1,05 / 10 = 2016 футов
(множитель x1,05 учитывает дополнительную длину, необходимую для провисания)

Определите оптимальное количество цепей PEX , чтобы соответствовать средней рекомендуемой длине цепи.Например, в случае PEX 1/2 дюйма оптимальное количество контуров равно (7), поскольку 2016/7 = 288 футов, что очень близко к стандартной рекомендуемой длине контура 300 футов для трубок 1/2 дюйма.
Таким образом, для проекта потребуется 7 x 300 = 2100 погонных футов трубы, что соответствует:
(7) 300-футовые рулоны
(3) 600-футовых и (1) 300-футовых рулонов
(2) 600-футовые и (1) 900-футовые рулоны и так далее.
Оставшаяся длина 12 футов (300 — 288 = 12) используется для соединения трубок с коллектором.

Размер и расстояние между трубами PEX в зависимости от нагрузки в БТЕ

Размер трубки Длина контура
(Лучистое тепло/Таяние снега)
BTU Нагрузка (BTUh/кв. фут) и расстояние между трубами OC (по центру)
50-75 75-100 100-125 125-150 150-200
1/2 дюйма 300-350 футов / 200 футов 12 дюймов 10 дюймов 8 дюймов 6 дюймов Не рекомендуется
5/8″ 400-500 футов / 250 футов   12 дюймов 10 дюймов 8 дюймов 6 дюймов
3/4 дюйма 500-600 футов / 300 футов   12 дюймов 12 дюймов 9 дюймов
1 дюйм 750 футов / 500 футов Не рекомендуется 12 дюймов
Кислородный барьер 1/2 дюйма PEX — самый популярный размер, используемый для лучистого обогрева полов как в толстых, так и в тонких плитах. Этот размер подходит для всех малых и средних работ как в жилых, так и в коммерческих проектах. Барьер
5/8″ PEX можно использовать в более крупных проектах, где присутствует высокая нагрузка БТЕ из-за отсутствия надлежащей изоляции, большей толщины плиты, чем обычно, или особых соображений проекта.
3/4″ барьер PEX не является типичным выбором для пола применения в системах отопления (если тепловая нагрузка не высока) и, как правило, более распространен в системах таяния снега/льда.
1-дюймовый барьер PEX предназначен для использования в крупных коммерческих проектах, которые выходят за рамки данной статьи.

2. Коллекторы
Коллектор — это центральная распределительная станция для всех ваших контуров труб PEX. Размер коллектора должен соответствовать количеству контуров в вашей системе лучистого отопления .
Коллекторы лучистого тепла — предназначены для использования с трубками PEX 3/8″, 1/2″ и 5/8″ PEX и PEX-AL-PEX. Они продаются парами (подача и обратка) и включают индикаторы расхода, регулирующие клапаны расхода и другие основные компоненты.
Медные коллекторы – разработаны для использования с трубой PEX 3/4″ и доступны с диаметром ствола медной трубы 1-1/4″, 1-1/2″ или 2″.Для установки циркуляционных насосов или зональных клапанов можно использовать выпускные патрубки размером 3/4 дюйма. Каждый медный коллектор продается отдельно.

3. Изоляция
Изоляция является обязательной для всех систем плиты на уровне. Это предотвращает потери тепла и позволяет быстрее прогревать плиту. Среди нескольких вариантов, доступных на рынке и перечисленных в порядке от самого высокого значения R до самого низкого:

  • Пенопластовая плита из экструдированного полистирола (XPS) (толщиной 1-1/2–2 дюйма)
  • EPS (пенополистирол) брезент в рулонах
  • Пузырьково-пленочная изоляция в рулонах
Пароизоляция, устанавливаемая под утеплителем, также необходима для защиты плиты от влаги.Отдельные типы изоляции (пузырьковая пленка и брезент) могут выступать в качестве пароизоляции, в то время как для других (XPS) может потребоваться отдельная пароизоляция.

4. Принадлежности для установки
Скобы и инструменты для пенопласта – для крепления труб PEX или PEX-AL-PEX к пенокартону или брезенту толщиной 1–2 дюйма или больше. В случаях, когда труба располагается непосредственно над изоляцией, скобы PEX являются единственным способом ее закрепления. Рельсы PEX
— отличный аксессуар, рекомендуемый как для тонких (ненесущих), так и для толстых (армированных) плит.Они могут быть установлены непосредственно на фанерный черный пол, изоляцию из пенокартона или на арматуру/сетку. Рельсы PEX также допускают установку одним человеком и значительно сокращают время установки.
Зажимы для проволочной сетки — используются для крепления 1/2″ PEX поверх проволочной сетки, используемой для усиления плиты. Эти зажимы являются съемными и могут скользить по проволоке для регулировки расстояния между трубками по мере необходимости.
Опоры изгиба PEX — используются для обеспечения гладкости 90-градусные изгибы трубы PEX, где это необходимо. Металлические опоры изгиба наиболее распространены для бетонных плит.
Нейлоновые стяжки-молнии — быстрый, простой и экономичный способ связать/закрепить трубы PEX на арматуре или проволочной сетке. Подходит для всех размеров PEX размером до 1″.

Вышеуказанные (4) категории включают в себя основной список материалов, необходимых для любой установки системы поверхностного отопления PEX или снеготаяния внутри плиты. Некоторые из компонентов, перечисленных ниже, также могут потребоваться, в зависимости по характеру проекта:

  • Циркуляционные насосы
  • Переключающие реле
  • Смесительные клапаны
  • Зональные клапаны
  • Блок управления зональным клапаном
  • Термостаты
  • и т.д.

%PDF-1.6 % 910 0 объект > эндообъект внешняя ссылка 910 122 0000000016 00000 н 0000004012 00000 н 0000004252 00000 н 0000004279 00000 н 0000004329 00000 н 0000004364 00000 н 0000004914 00000 н 0000004993 00000 н 0000005070 00000 н 0000005148 00000 н 0000005226 00000 н 0000005304 00000 н 0000005382 00000 н 0000005460 00000 н 0000005538 00000 н 0000005616 00000 н 0000005694 00000 н 0000005772 00000 н 0000005850 00000 н 0000005928 00000 н 0000006005 00000 н 0000006074 00000 н 0000006143 00000 н 0000006212 00000 н 0000006315 00000 н 0000006422 00000 н 0000006491 00000 н 0000007227 00000 н 0000007845 00000 н 0000008302 00000 н 0000008841 00000 н 0000009124 00000 н 0000009182 00000 н 0000009456 00000 н 0000010089 00000 н 0000010221 00000 н 0000010385 00000 н 0000010684 00000 н 0000010795 00000 н 0000014791 00000 н 0000015242 00000 н 0000015501 00000 н 0000015882 00000 н 0000016148 00000 н 0000016452 00000 н 0000017675 00000 н 0000017955 00000 н 0000018249 00000 н 0000018512 00000 н 0000018712 00000 н 0000019535 00000 н 0000020259 00000 н 0000020755 00000 н 0000021168 00000 н 0000021412 00000 н 0000021653 00000 н 0000022450 00000 н 0000022713 00000 н 0000023131 00000 н 0000023956 00000 н 0000024416 00000 н 0000024798 00000 н 0000025123 00000 н 0000025879 00000 н 0000030502 00000 н 0000031258 00000 н 0000033389 00000 н 0000034056 00000 н 0000063270 00000 н 0000102293 00000 н 0000123542 00000 н 0000127644 00000 н 0000141915 00000 н 0000142001 00000 н 0000142246 00000 н 0000164637 00000 н 0000164843 00000 н 0000165424 00000 н 0000165627 00000 н 0000171552 00000 н 0000267071 00000 н 0000267604 00000 н 0000267722 00000 н 0000267780 00000 н 0000267865 00000 н 0000267957 00000 н 0000268055 00000 н 0000268203 00000 н 0000268399 00000 н 0000268545 00000 н 0000268706 00000 н 0000268849 00000 н 0000269056 00000 н 0000269312 00000 н 0000269678 00000 н 0000269841 00000 н 0000269970 00000 н 0000270151 00000 н 0000270347 00000 н 0000270551 00000 н 0000270679 00000 н 0000270850 00000 н 0000270998 00000 н 0000271092 00000 н 0000271213 00000 н 0000271367 00000 н 0000271579 00000 н 0000271791 00000 н 0000272325 00000 н 0000272655 00000 н 0000273179 00000 н 0000273771 00000 н 0000274007 00000 н 0000274219 00000 н 0000274377 00000 н 0000274619 00000 н 0000274857 00000 н 0000275189 00000 н 0000275484 00000 н 0000275751 00000 н 0000003817 00000 н 0000002795 00000 н трейлер ]>> startxref 0 %%EOF 1031 0 объект >поток xb«`a`AD؀,38X8_a=pTcc’Hc]ӹa9sEu)Oq\X*dRiz#($-$V. _IKO2QRy9]%bWy$WiZV.]’go\ꦒ)aBd3OA5+\NE4m8?U’bn+#\CG4:n]’2J%}ŮdspokeJYrai)\%a+b:UtNq>M=UjΝKAd\/,U~*0 $\.*D&1-)[email protected]&f\ZzfĖ*>fLKdTɏTNFY»Saa`䖥tY+dt٦VW»˽&[email protected]&[email protected]*.aii

%PDF-1.4 % 203 0 объект > эндообъект внешняя ссылка 203 92 0000000016 00000 н 0000003167 00000 н 0000003269 00000 н 0000003961 00000 н 0000004394 00000 н 0000004930 00000 н 0000004978 00000 н 0000005015 00000 н 0000005062 00000 н 0000005322 00000 н 0000005814 00000 н 0000006069 00000 н 0000006654 00000 н 0000006768 00000 н 0000006880 00000 н 0000007556 00000 н 0000008247 00000 н 0000008893 00000 н 0000009597 00000 н 0000010158 00000 н 0000010745 00000 н 0000010994 00000 н 0000011572 00000 н 0000011942 00000 н 0000012349 00000 н 0000012486 00000 н 0000012513 00000 н 0000013086 00000 н 0000013890 00000 н 0000016104 00000 н 0000016644 00000 н 0000018467 00000 н 0000020290 00000 н 0000022927 00000 н 0000025577 00000 н 0000026115 00000 н 0000041854 00000 н 0000078434 00000 н 0000116884 00000 н 0000152839 00000 н 0000153093 00000 н 0000153163 00000 н 0000153589 00000 н 0000153626 00000 н 0000159500 00000 н 0000165374 00000 н 0000167520 00000 н 0000172073 00000 н 0000176180 00000 н 0000180287 00000 н 0000183157 00000 н 0000187903 00000 н 00001
00000 н 0000194607 00000 н 0000197474 00000 н 0000202575 00000 н 0000204715 00000 н 0000206855 00000 н 0000209896 00000 н 0000210046 00000 н 0000211446 00000 н 0000211521 00000 н 0000211644 00000 н 0000211948 00000 н 0000212023 00000 н 0000212146 00000 н 0000212451 00000 н 0000212526 00000 н 0000212830 00000 н 0000246631 00000 н 0000246900 00000 н 0000247303 00000 н 00002 00000 н 00002 00000 н 0000297648 00000 н 0000297979 00000 н 0000298010 00000 н 0000298076 00000 н 0000298192 00000 н 0000298267 00000 н 0000302884 00000 н 0000303214 00000 н 0000303245 00000 н 0000303311 00000 н 0000303427 00000 н 0000303502 00000 н 0000309861 00000 н 0000310185 00000 н 0000310216 00000 н 0000310282 00000 н 0000310398 00000 н 0000002136 00000 н трейлер ]>> startxref 0 %%EOF 294 0 объект >поток xb«`f`’A؀,k&92

Обзор и установка Radiant | Механические и сантехнические работы

Radiant обзор и установка | Механические и сантехнические работы | РЕХАУ

Все излучающие системы имеют одинаковые базовые функции и могут быть установлены различными способами

Излучающая система обогревает или охлаждает внутреннее пространство за счет циркуляции жидкости, как правило, смеси воды и гликоля, через сеть труб PEX. При лучистом отоплении источник тепла (конденсационный котел, геотермальный тепловой насос и т. д.) нагревает жидкость. Насос обеспечивает циркуляцию жидкости через источник тепла в область, которую вы нагреваете. Теплая жидкость разветвляется на множество меньших замкнутых контуров PEX. Контуры трубы расположены равномерно, скрыты за готовой поверхностью. Сеть PEX бережно прогревает помещение. Когда жидкость охлаждается, она снова проходит через источник тепла. В лучистой системе охлаждения используется источник охлажденной воды и циркулирует холодная вода вместо теплой.Существует два основных способа установки системы лучистого отопления с PEX: мокрые системы и сухие системы.

Для получения дополнительной информации по установке обратитесь к специалисту REHAU по системам отопления

Способы мокрой укладки

Большинство систем лучистого отопления и охлаждения состоят из трубы RAUPEX ® , залитой в бетон. Это считается мокрым методом монтажа.

Конструкционные бетонные плиты

Используется в жилых или коммерческих проектах, где бетон заливается вокруг трубы, которая крепится к конструкционной проволочной сетке и/или арматуре. Это типичная установка лучистого отопления и охлаждения.

Overpours

Используется в жилых или коммерческих проектах, где тонкий слой гипсобетона заливается на структурную плиту или черновой пол.

Способы сухой установки

С этими излучающими системами не нужно заливать бетон, они состоят из алюминиевых и деревянных панелей с готовыми канавками для трубы. Эти методы считаются сухими.

Системы панелей над полом

Используется в жилых или коммерческих проектах поверх несущих перекрытий.Эти низкопрофильные изделия позволяют установить радиатор в помещении без заливки бетона. Эти системы легкие и при этом позволяют использовать различные напольные покрытия. Панели теплопередачи подходят для жестких графиков строительства и быстро устанавливаются с использованием стандартных инструментов для каркаса.

Панели под полом

Как правило, для жилых проектов, где заказчики добавляют излучающую систему под чистым полом. Нет необходимости что-либо менять с вашими существующими напольными покрытиями, потому что плиты размещаются между лагами из подполья или с потолка этажом ниже.

Котел одноконтурный или двухконтурный. Какой лучше выбрать газовый котел

Вопрос о том, как будет организовано горячее водоснабжение в доме, нужно решать как можно раньше – еще на этапе выбора газового котла. Оптимальное решение учитывает все особенности дома.

На фото:

Какая разница?

В горячем водоснабжении (ГВС). Одноконтурный котел при использовании без дополнительного оборудования нагревает воду только на отопление.Двухконтурный – как на отопление, так и на горячее водоснабжение бытовых нужд.

Двухконтурный котел.   В его конструкции предусмотрены специальные устройства для организации горячего водоснабжения: дополнительный теплообменник, в котором горячий теплоноситель нагревает воду из системы холодного водоснабжения (ХВС), и клапан, регулирующий движение теплоносителя. В одном положении клапан направляет нагретый теплоноситель в систему центрального отопления (ЦО). Но как только кран горячей воды открывается (кто-то начинает им пользоваться), клапан меняет положение: теплоноситель движется к теплообменнику и нагревает воду для системы ГВС. Во всех таких устройствах заложен приоритет горячей воды: пока кран горячей воды открыт, система ЦО отключается от котла.

Одноконтурный котел. Современные одноконтурные котлы также могут нагревать воду для бытовых нужд, но для этого необходим бойлер, который приобретается отдельно. Это бак со спиральным теплообменником внутри; он пропускает теплоноситель от котла и нагревает воду для горячего водоснабжения. Также имеется клапан, регулирующий подачу теплоносителя из котла, также исходя из приоритета ГВС.Практически все современные одноконтурные котлы оснащены устройствами для работы котла. Если котел приобретается без этих элементов, то их подбор и установка должен производиться специалистом.


а) 1 — котел одноконтурный, 2 — система ЦО, 3 — подключение к системе ГВС, 4 — бойлер косвенного нагрева, 5 — холодная вода; б) 1- двухконтурный котел, 2- система ЦТ, 3- подключение к системе ГВС, 4- холодная вода

Размеры и мощность

Двухконтурные газовые напольные котлы. Особого внимания требуют к выбору мощности – от этого зависит «мощность» струи из крана горячей воды. Для приготовления горячей ванны минимальная мощность котла должна быть 18 кВт, для душа – не менее 10 кВт. Однако, чтобы в момент открытия второго крана горячей воды ваш душ не превратился в контрастный, выбирайте газовый двухконтурный котел отопления минимальной мощностью 28 кВт.

Котлы одноконтурные.   В них определяющей величиной является объем котла.Чем больше жильцов в доме и чем чаще они любят нежиться в ванной, тем больший объем необходим. Стандартный объем бойлера в комплекте с бойлером 100-120 литров, однако большую ванную комнату с гидромассажем бойлер на 300 литров не потянет.


1) корпус котла, 2) пенополиуретановая изоляция, 3) насос, обеспечивающий циркуляцию теплоносителя через теплообменник котла, 4) теплообменник, 5) штуцер подачи холодной воды, 6) расширительный бак, 7) не- обратный клапан, 8) система горячего водоснабжения, 9) циркуляционная труба, 10) циркуляционный насос, 11) термостат, 12) предохранительный клапан, 13) аварийный слив

Полнота

В двухконтурном — все есть. Как правило, двухконтурный напольный газовый котел для отопления уже оборудован всем необходимым: циркуляционным насосом, предохранительным клапаном, мембранным расширительным баком и арматурой. Все, что нужно для установки такой мини-котельной – подвести газ, трубы с водой и трубу для отвода продуктов горения.

В одноместном — все отдельно. Мало того, что нужно купить дополнительное оборудование, так еще и установить его в котельной, что требует много места.В этом смысле настенные одноконтурные котлы более удобны – в них уже есть часть необходимых агрегатов, остается только подключить водогрейный котел для системы ГВС с элементами защиты.

Одноконтурный. Нужно место — как для самого котла, так и для расширительного бака, насоса, предохранительного клапана. Учитывая не только размер системы, но и ее неэстетичный вид, ее лучше разместить подальше от глаз. При этом установка и тех, и других котлов не представляет сложности для хорошего специалиста.

Что компактнее?

Двойной контур. Если в доме минимум свободного места, то лучшим выбором будет пароварка. Из-за ненужности котла и за счет уже смонтированных в корпусе клапанов ему легче найти место.

Что лучше?

Двухконтурный более экономичный. Двухконтурный котел включается только при возникновении потребности в воде. Одноконтурный включается всегда при остывании воды (в котле это происходит через пару часов).И даже если он не используется, он тратит топливо на обогрев.

Одноконтурный более удобен. Горячая вода течет из крана мгновенно и равномерно. Не становится холоднее, если кто-то откроет где-то еще кран. Бойлер нагревает сразу весь объем воды, поэтому пользоваться им можно без особых ограничений.

В статье использованы следующие изображения: viessmann.com

Комментарий в ФБ Комментарий в ВК

Единственная задача, которую может решить одноконтурный газовый котел, это подогрев теплоносителя в системе отопления. Двухконтурные устройства, кроме этой функции, еще и нагревают воду для технических, санитарно-бытовых нужд (например, мытья посуды). Принцип работы одноконтурного устройства прост: вода нагревается в теплообменнике с помощью газа и поступает в систему отопления дома. Двухконтурный котел сложнее.

В аппарате данного типа имеется пара контуров, плюс теплообменник, причем один из контуров подключен к системе отопления, а второй к системе горячего водоснабжения (или ГВС).При работе системы отопления горячая вода не подается в контур, подключенный к ГВС; Этому препятствует специальный клапан. Как только открывается кран или другой потребитель, подключенный к ГВС, срабатывает автоматика (из-за падения давления) и клапан перекрывает подачу горячей воды в систему отопления дома — весь расход направляется в ГВС. Как только горячая вода перестает использоваться, происходит обратное, она снова начинает течь на нужды отопления.

Специфическое назначение двухконтурных котлов

Двухконтурные аппараты предпочтительнее с точки зрения комфорта, так как одновременно отапливают дом и обеспечивают его горячей водой для внутрихозяйственных нужд. Однако бывают ситуации, когда использовать более сложные по конструкции и дорогие «двухконтурники» экономически нецелесообразно. Например, если в доме уже есть централизованная ГВС (это может быть тепловой источник). Другая ситуация – высокая, постоянная потребность в горячей воде. Стоит помнить, что при работе потребителей ГВС теплоноситель в системе отопления помещения будет остывать, не обеспечивая необходимой температуры. В этих двух случаях преимущество однокотловой установки очевидно.Однако такие ситуации случаются редко и именно поэтому «двухконтурные» пользуются популярностью у большинства домовладельцев как наиболее эффективное средство отопления и горячего водоснабжения.

В российских условиях, когда напор воды непостоянен, особую привлекательность представляет пароварка с бойлером. Такие устройства не зависят от давления воды; при его снижении система отопления будет функционировать с той же эффективностью. Единственный минус двухконтурного котла с бойлером – более высокая стоимость.


Газовые котлы

получили широкое распространение благодаря низкой стоимости газа и простоте использования. Эти факторы являются причинами, по которым люди продолжают оснащать свои системы отопления таким котельным оборудованием. Но перед установкой таких котлов многим владельцам домов приходится выбирать между одноконтурным и двухконтурным котлом.

Конструктивные особенности

Устройство одноконтурного котла очень простое. Он представлен:

  1. Газовая горелка.
  2. Автоматика, управляющая горелкой.
  3. Специальное газовое запальное устройство.
  4. Трубка, расположенная над горелкой, по которой течет теплоноситель.

Благодаря такой конструкции одноконтурный газовый котел может нагревать воду только для системы отопления. Также его можно использовать для горячего водоснабжения, но для этого требуется покупка, что часто отмечается в различных видео. Также рассказывают о том, чем отличаются газовые приборы и какой из них лучше выбрать.

Что касается конструкции, то разница между ней и конструкцией вышеописанного агрегата имеется:

  1. Трехходовой клапан.
  2. Малый теплообменник.
  3. Расширительный бачок.
  4. Группы безопасности
  5. Насос

В остальном то же самое. Среди этих дополнительных узлов наибольшее значение имеют первые два элемента. Остальные необходимы для безопасной работы прибора и всей системы отопления.

Клапан трехходовой способен изменять направление движения нагретого теплоносителя . По умолчанию разрешает подогрев воды в системе отопления. Если кто-то из жильцов дома открывает кран горячей воды, срабатывает датчик протока, и по его команде клапан перекрывает отверстие, подающее воду в систему отопления частного дома, и открывает отверстие, через которое поступает теплоноситель теплообменник с малыми габаритами.

Контейнер со спиральной трубкой. Внутри бака находится проточная вода, а по спирали движется горячий теплоноситель , который также нагревает проточное вещество для горячего водоснабжения . Теплоноситель будет направляться в теплообменник до тех пор, пока кран горячей воды остается открытым. Система отопления дома в это время остается без источника тепла. Понятно, что охлаждает.

Как видно из вышеизложенного, конструкция двухконтурного газового котла позволяет отапливать дом и иметь горячую воду на кухне.Это одна из причин, почему люди выбирают его.

Плюсы однокотловые

Главное его преимущество в том, что цена одной единицы без много меньше стоимости второго типа. Это связано с простотой конструкции. Однако этот плюс оборачивается немалыми сложностями, ведь нужно покупать дополнительные элементы для обвязки и искать специалиста, который сможет их соединить.


Если рассматривать преимущества котла только с точки зрения системы отопления, то преимуществ у него уже нет.Однако они появляются при подключении к ней бойлера косвенного нагрева. Разумеется, дополнительный узел становится частью обвязки. Однако включается он для того, чтобы при необходимости теплоноситель мог перемещаться по нему. Положительными сторонами однокотлового котла являются:

  1. Независимость работы от давления в водопроводе.
  2. Непрерывная подача теплой воды. Радует то, что котел позволяет создать циркуляцию нагретой воды. Это значит, что после открытия крана сразу же течет горячая жидкость.
  3. Пользоваться горячей водой можно без ограничений (особенно при одновременном открытии кранов на кухне, в ванной и других помещениях).

Минусы агрегатов с одним контуром

Недостатки:

  1. Для подключения системы отопления дома необходимо приобрести группу безопасности, расширительный бачок и насос. О трудностях, связанных с их установкой, говорить не приходится.
  2. Большие размеры моделей напольных котлов, а также необходимость места для вышеперечисленных дополнительных элементов.Это значит, что на кухне разместить его не получится. Требуется дополнительное место.
  3. Сложность установки. Он усиливается тем, что необходимо дополнительно подключать бойлер косвенного нагрева и делать более сложную систему трубопроводов ГВС. Дополнительные трубы нужны для постоянной циркуляции теплой воды по ГВС. Он не может циркулировать сам по себе. То есть нужен насос.
  4. Стоимость котла вместе с котлом выше цены двухконтурного котла.
  5. Поскольку вода в горячей воде постепенно остывает, ее необходимо время от времени нагревать. Дополнительное тепло требует больше газа. Плохо то, что этот нагрев происходит в то время, когда горячая вода не нужна.


Конечно, эти недостатки можно свести к минимуму. По разным видео, чтобы избежать сложностей с нехваткой места и сложностью монтажа, можно приобрести комплект с настенными вариантами котельного аппарата и бойлером косвенного нагрева.В первый элемент встроено все необходимое оборудование. Оба устройства имеют небольшие размеры и поэтому могут быть установлены на кухне. Здесь нужно понимать, что приходится себя ограничивать в объеме бойлера, из-за чего горячей воды будет не всегда.

Что касается нагрева воды при теплоснабжении ГВС, то можно использовать трехходовой кран и автомат, который управляет работой клапана. Автоматика позволяет задавать режимы работы клапана, который будет перекрывать подачу теплоносителя к котлу в ненужное время (ночью или когда все разбежались по рабочим местам).

Плюсы газовых котлов с двумя контурами

Это:

  1. Устройство   дешевле , чем одноконтурный котел с бойлером. Если цена котла не включена в стоимость альтернативы, то он дороже.
  2. Компактность . Он имеет небольшой размер, а потому его без проблем можно смонтировать на кухне.
  3. Наличие всего необходимого дополнительного оборудования.
  4. Простота установки .Практически все модели настенные. Для подключения соедините трубы системы отопления дома и ГВС. Также необходимо присоединить газовую трубу, но это должны сделать специалисты компании, поставляющей газ.
  5. Нагревает необходимое количество воды. Тем самым экономичнее .

Минусы двухконтурных устройств

Газовый котел с двумя контурами может разочаровать желающих выбрать его такими минусами:

  1. Вода в ГВС имеет непостоянную температуру . Это связано с тем, что при открытии крана вода только начинает нагреваться. Так как он течет, сначала течет холодная жидкость, затем более теплая. Также изменчивость температуры влияет на напор в водопроводе. Чем он меньше, тем холоднее жидкость. При сильном перепаде давления в водопроводе горячей воды можно не ждать.
  2. Падение температуры при открытии нескольких кранов . По этой причине агрегат с двумя контурами не подходит для домов с большим количеством точек потребления.Для такой постройки лучше выбрать 1-контурный агрегат с бойлером.
  3. Чем дальше от котла находится точка потребления, тем дольше нужно ждать теплой воды . Это связано с тем, что в системе ГВС отсутствует циркуляция, и жидкость постоянно охлаждается. Чем дольше семья не использует ГВС, тем холоднее становится вода в трубе между котлом и краном. Из этого минуса вытекает еще один – холодная вода, которая течет ранее теплая, просто выливается в канализацию, потому что жители дома ждут теплой жидкости.
  4. Включение второго контура происходит только тогда, когда расход воды очень ощутим. Из-за этого о сохранении можно забыть.

Стоит сказать, что такие недостатки есть не у всех. Так, устройство с накопительным баком (объем варьируется в пределах 15-60 литров) или котел послойного отопления способен подавать жидкость с постоянной температурой вне зависимости от того, какое давление в водопроводе. .

Двухконтурный котел

Корейские котлы отопления

Не зависеть от качества центрального отопления и горячей воды достаточно просто.Необходимо только установить котел дома и самостоятельно регулировать температуру и продолжительность отопительного сезона. И если в многоквартирных домах установка автономного отопления в целях безопасности может быть запрещена в зависимости от этажности, то в одноэтажных коттеджах и частных домах это лучшее решение проблемы отопления и горячего водоснабжения.

Главное в автономной системе отопления это конечно котел. Их существует несколько видов.В качестве топлива они используют как традиционное топливо – газ и уголь, так и альтернативное топливо – щепу и брикеты. Наиболее предпочтительны для установки на даче одно- и двухконтурные котлы.

Котлы отопления одноконтурные

Одноконтурные в основном работают на обогрев помещений и создание в них комфортной температуры. Как следует из названия, через котел проходит один контур теплоносителя. При желании к источнику тепла можно присоединить теплообменник для нагрева воды. Принцип работы одноконтурного котла предельно прост.В топку поступает топливо, которое нагревает теплоноситель, циркулирующий по трубопроводам внутри котла. Циркуляция теплоносителя в контуре отопления происходит либо за счет разницы температур, либо с помощью циркуляционного насоса. Для качественного обогрева помещения циркуляция воды в контуре должна быть постоянной.

одноконтурный котел с подключенным котлом, горячая вода идет от котла


Что касается подключения дополнительного отопительного контура, который находится вне котла, то подключить его не составит труда. Но есть ли в этом польза? Дело в том, что подключение бойлера для нагрева воды сделает бойлер нестабильным. Это связано с тем, что количество теплоты, необходимое для нагрева воды, не является постоянным в течение суток. Максимальное потребление воды происходит утром и вечером. Котел необходимо перестроить и в горелку подать больше топлива. После прекращения потребления котел может работать только на систему отопления. Такая работа одноконтурного котла не будет экономичной и приведет к перерасходу топлива.

Преимущества одноконтурного котла:

  • Такие котлы оснащены автоматической системой безопасности. Он позволяет выбрать оптимальный режим работы техники и расхода топлива.
  • На базе одноконтурных котлов можно создавать разнообразные системы отопления с разной разводкой по помещениям. Правильный выбор позволяет увеличить срок службы котла, а также улучшить его технические характеристики.
  • В новых моделях одноконтурных котлов встроены датчики контроля погоды. Это означает, что управление подачей топлива в горелку, а следовательно, снижение или повышение температуры в подающей магистрали происходит от температуры наружного воздуха.
  • Простота конструкции делает однокотловые модели очень надежными и простыми в управлении и регулировке.

Двухконтурный котел

Если в планы не входит проживание без горячей воды, то стоит задуматься о приобретении двухконтурного котла. Отличается от одноконтурного тем, что в его конструкции предусмотрен дополнительный теплообменник для нагрева воды.В зависимости от мощности котла можно организовать нагрев воды и подачу ее на две водоразборные точки одновременно. Чтобы свести к минимуму охлаждение воды по пути к точкам разбора, котел желательно располагать ближе к ним.

Пароварки бывают двух типов: с одним или двумя теплообменниками. В первом случае теплоноситель проходит через теплообменник на нужды отопления. При необходимости подогреть холодную воду подачу теплоносителя к теплообменнику перекрывают, а подачу холодной воды на отопление открывают. Это не очень удобно, особенно в холодное время года.

Самые популярные котлы с двумя теплообменниками. Они работают независимо друг от друга. В одном теплообменнике нагревается отопительная вода, а в другом — на нужды горячего водоснабжения. Современные двухконтурные котлы оснащены стальными нагревателями, нагревающими воду за короткий промежуток времени.

двухконтурный котел, горячая вода идет от котла


Преимущества двухконтурного котла:
  • Покупка такого котла обойдется дешевле, чем полный комплект, состоящий из одноконтурного котла и котла.
  • Котел достаточно компактен.
  • Вода в накопительный бак не набирается, а нагревается то количество воды, которое необходимо в данный момент. Это снижает потери тепла за счет охлаждения.

Как выбрать котел подходящей мощности

Если выбор в пользу одноконтурного или двухконтурного котла уже сделан, то необходимо подобрать котел соответствующей производительности. Чтобы температура воздуха в комнатах была комфортной, а температура горячей воды около 50 градусов Цельсия, можно произвести простой расчет мощности установленного котла.Для этого площадь всех отапливаемых помещений суммируется и делится на 10. Это примерная нагрузка на отопление. Увеличив его примерно на 15-20%, мы получим общую мощность котла с учетом горячего водоснабжения. Однако, как советуют профессионалы, котел следует приобретать несколько большей мощности, чем получается по расчету. Все дело в том, что со временем снижается производительность оборудования, снижается теплоотдача от топлива к теплоносителю, из-за загрязнения поверхностей нагрева.Кроме того, при подборе оборудования следует учитывать величину потерь тепла от трубопроводов, возможные перепады напряжения.

Производители котлов — какая модель лучше?

В многообразии брендов, предлагающих свою продукцию, легко запутаться. Как выбрать котел и не ошибиться с выбором. В настоящее время на рынке теплоэнергетики в основном предлагается оборудование нескольких стран. Это Германия, Италия, Корея и Россия. Все котлы имеют некоторые отличия, связанные с техническими характеристиками работы, а также существенные различия в стоимости.
Немецкие котлы отопления.



Котлы Bosh уже зарекомендовали себя с лучшей стороны. Их конструкция постоянно совершенствуется. Котел оборудован устройствами автоматики и безопасности, регулирующими подачу топлива в горелку и срабатывающими в случае возникновения аварийной ситуации. Для улучшения отвода тепла в процессе работы котла все теплообменники изготовлены из меди, которые покрыты специальным составом для предотвращения процесса коррозии. Расчетный срок службы такого котла – 20 лет.

Еще одна немецкая фирма, производящая котлы высокого класса, это компания Viessmann . Они специализируются на производстве как одно-, так и двухконтурных котлов. Их оборудование отличается отличными сборочными и техническими характеристиками. По заявленным характеристикам КПД таких котлов достигает 93%. Кроме того, инженеры компании разработали уникальную конструкцию дымохода, которая предотвращает конденсацию дымовых газов в дымоходе и, как следствие, их замерзание.

Итальянские котлы отопления

Котлы итальянской фирмы также отличаются хорошим качеством сборки. Один из самых известных итальянских брендов – Beretta, выпускает котлы большой мощности. В модельном ряду можно подобрать отопительное оборудование мощностью до 24кВт. Это могут быть как одноконтурные, двухконтурные котлы, котлы со встроенным, так и отдельно стоящим котлом. Отличительной особенностью техники Beretta является то, что она может работать при очень низких температурах окружающей среды.

Baxi уже несколько лет присутствует на рынке отопительного оборудования.За это время специалисты постоянно разрабатывают и внедряют новые решения. В котлах пятого поколения установлена ​​горелка атмосферного типа, которая работает практически бесшумно. Оборудование Baxi представлено широким диапазоном мощности от 10 до 80 кВт. Котлы имеют сравнительно небольшие размеры и высокий КПД – до 90%.

Корейские котлы отопления

Котлы корейского производства сочетают в себе современные технологии и надежность. Они оборудованы системами защиты от скачков напряжения, давления и температуры в резервуарах.Также в котел встроен датчик утечки природного газа. При его обнаружении автоматика котла перекроет подачу газа на горелку.

Navien занимает лидирующие позиции среди производителей котлов. Выпускает котлы, работающие на другом виде топлива с разным количеством контуров. Оборудование оснащено горелочными устройствами, которые работают даже при низком давлении природного газа. Кроме того, в котел встроен регулятор напряжения, защищающий систему от перегрузок.

Компания Олимпия специализируется на производстве двухконтурных котлов, оснащенных погодозависимой системой. Ассортимент мощных моделей этого бренда достаточно широк, что позволяет подобрать котел для размещения любой площади. Все модели котлов оснащены новейшей системой автоматики, позволяющей плавно регулировать работу оборудования и даже защищать систему от замерзания.
Котлы отечественного производства.

Котельное оборудование фирмы Данко регулярно получает хорошие отзывы пользователей и специалистов.Из представленного компанией модельного ряда в диапазоне от 7 до 15 кВт легко подобрать котел для отопления небольшого загородного дома или квартиры, при наличии разрешения. Котел оснащен газовым фильтром, стальным теплообменником и экономичной микрофорсуночной горелкой.

Другая компания, производящая конкурентоспособное котельное оборудование, ОАО «Боринское», ИШМА БСК. Отличительной особенностью этих котлов является то, что они выпускаются со встроенным циркуляционным насосом. При этом работа котла возможна как при работающем насосе, так и без него.Это очень удобно при частых перебоях с подачей электроэнергии.

На что обратить внимание при покупке котла

  1. Горелка. От нее зависит экономичная работа котла. Важно, чтобы конструкция горелки способствовала качественному смешению газа и воздуха, а значит, и полному сгоранию топлива без химического недожога. Наиболее экономичными являются автоматические горелки со встроенным вентилятором. Перед подачей в топку газ смешивается с воздухом и затем подается в котел.Недостатком этой горелки является дополнительный шум, создаваемый вентилятором.
  2. Теплообменник Качество теплопередачи продуктов сгорания в окружающую среду зависит от материала теплообменника. Лучшим выбором будет теплообменник из стали или меди. Их отличает высокая теплопроводность и устойчивость к агрессивным воздействиям окружающей среды. Кроме того, следует учитывать, что под воздействием высоких температур и коррозии его элементы часто выходят из строя.Чем известнее марка котла, тем проще будет подобрать деталь для замены.
  3. Электроника и автоматика. Котел оснащен датчиками и позволяет регулировать работу всего лишь нажатием нескольких кнопок, прост и удобен в управлении. Но стоит учесть, что при отключении питания сработает защита котла и подача топлива к нему прекратится. В любом случае необходимо выбирать оборудование, на котором есть возможность ручной регулировки его работы.
По отзывам покупателей, лучшими, по их мнению, являются котлы немецкого и отечественного производства. Они просты в обслуживании. Ремонт также не представляет сложности, так как существует множество сервисных центров, которые заказывают узлы и детали для ремонта прямо с завода. Котлы итальянских марок, наоборот, вызывали нарекания потребителей из-за короткого гарантийного срока, сложностей в ремонте и подборе запчастей.
Важно уделить внимание выбору котла.Ведь он прослужит не один десяток лет и создаст ощущение комфорта и уюта зимними вечерами.

Выбор котла отопления в дом – серьезная задача. А если вы уже определились с видом топлива, то задача №2, которая перед вами стоит, это выбор количества контуров для оборудования. И тут надо разбираться более внимательно и детально. Наверняка у вас есть целая куча вопросов: от преимуществ каждого вида до простоты установки и их возможностей.Мы постараемся провести подробное сравнение этих видов по нескольким пунктам. Готовый? Идти!

Отличие одно- и двухконтурного котла

  Установленный котел с 2-мя контурами

Само название уже частично дает потребителю ответ на вопрос: чем отличаются такие котлы? Очевидно — по количеству контуров.

Одноконтурные котлы отопления могут обогревать только помещения квартиры/дома .Они подключаются к аккумуляторной системе (радиаторам) и нагревают воду только для них. Такой бойлер не греет воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.

Двухконтурные котлы способны как отапливать дом, так и нагревать воду. для мытья посуды, принятия душа и других бытовых нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Бывает 2 видов:

  • Теплообменник проточный  — в таких котлах есть «приоритет горячего водоснабжения».Если вам нужно принять душ или помыть посуду, то вам нужно установить этот режим: тогда котел переключится на 2-й контур ГВС. Такие модели подходят для домов и квартир небольшой площади (до 70-80 квадратных метров), так как в такие модели встроены маломощные теплообменники.
  • Котлы со встроенным накопительным бойлером — Объем бака в среднем варьируется от 150 до 180 литров. Может нагревать воду как в накопительном режиме, так и в проточном. Однако стоит учесть, что в последнем случае (при проточном способе) вода будет несколько холоднее, чем при накопительном.

Принцип работы и устройство двухконтурного котла

Такая модель изначально комплектовалась дополнительным теплообменником ГВС: в нем вода из системы ХВС (ХВС) нагревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный клапан , контролирующий направление движения теплоносителя.

Принцип приоритета системы ГВС .Теперь объясните, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел тут же перестанет греть воду для отопления дома и начнет нагревать ее для системы ГВС.

Выясняется, что при использовании горячей воды отопительный контур дома не работает. В тот момент, когда кран горячей воды закрывается, котел моментально направляет теплоноситель в радиаторы.

Таким образом, 2 контура не могут работать одновременно.

Двухконтурные котлы могут работать на 1 или 2 точки водозабора. Если точек 2, то лучше разместить котел примерно посередине между ними. Если одна — то как можно ближе к ней.

Дело в том, что для нагрева воды требуется время: если открыть кран горячей воды, сначала польется холодная жидкость, а потом теплая. Чем дальше расположен бойлер от крана, тем дольше вы будете ждать горячей воды.

Принцип работы и устройство однокотлового

Схема котла с одним и двумя контурами

В их конструкции имеется только один теплообменник который нагревает воду для системы отопления. Если вы хотите, чтобы он снабжал вас горячей водой, то вам нужно будет отдельно купить и установить бойлер косвенного нагрева.

Основными элементами являются камера сгорания , в которой расположены горелка и змеевик . Поверх последней и располагается теплообменник. Жидкость может циркулировать естественным образом или с помощью циркуляционного насоса.

Кстати, все модели сконструированы таким образом, что в дальнейшем вы сможете подключить к ним этот котел.

В этом случае система будет работать аналогично системе двухконтурного котла: по принципу приоритета контура ГВС с использованием клапана, контролирующего движение теплоносителя из одного контура в другой.

Плюсы и минусы одинарного котла

  Одиночный бойлер с бойлером

Самое главное, что влияет на наш выбор, это преимущества и недостатки той или иной модели.

плюсы

  • Более низкая стоимость  — по сравнению с двухконтурной моделью. Стоимость покупки, установки и обслуживания такого котла у вас выйдет значительно меньше, чем у его собрата с двумя контурами.
  • Высокая мощность и эффективность . Многие одноконтурные модели имеют напольный способ установки, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального. А чугун, как известно, имеет более высокую теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы справятся с обогревом даже больших площадей (более 100 квадратных метров). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно.
  • Меньше расход газа — вполне логично, так как такие котлы имеют только 1 контур. Однако при подключении котла расход значительно превысит.

Минусы

  • Возможно только отопление дома  — как мы уже говорили выше, если вы купите «голую» одноконтурную модель, вам будет обеспечено только тепло. Чтобы иметь возможность нагревать воду для ГВС, придется озаботиться установкой БКН (бойлер косвенного нагрева). Для этого вам нужно будет выбрать, купить, соответствующие детали для его установки и т. д.
  • Требуется отдельное помещение — котел и бойлер лучше устанавливать в отдельном помещении, так как система развязки труб будет выглядеть не очень эстетично, да и места займет много.

Плюсы и минусы двухконтурных котлов

Аналогичная информация необходима нам и по двухконтурным котлам.

плюсы

  • Малогабаритный  — так как конструкция котлов с 2-мя контурами изначально заточена под отопление и ГВС, его не нужно ничем дополнять. А это значит, что модель каких размеров вы купили изначально, столько места она у вас и займет.
  • Возможность размещения в подсобном помещении — в отличие от одноконтурного котла не нужно искать место для котельной, чтобы разместить там котел.Вся разводка и соединения труб выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с недостатком свободного пространства.
  • Простота эксплуатации — как было сказано ранее, второй контур отвечает за нагрев воды. Так что вам не придется мучиться с подбором и подключением БКН, а также необходимой для этого арматуры.

Минусы

  • Нестабильное давление воды и температура теплоносителя   — Особенно это заметно, если котел работает на 2 точки забора. Из-за не очень большой мощности оборудования вода из крана может течь не всегда с сильным напором и не такая горячая, как вы заказывали. Кстати в одноконтурных с котлом
  • этой проблемы не наблюдается Высокие требования к обслуживанию — второй теплообменник котла (для горячего водоснабжения) очень чувствителен к повышенному содержанию солей в теплоносителе и очень быстро зарастает накипью и налетом. Поэтому нужно регулярно проводить чистку оборудования или следить за содержанием примесей в теплоносителе.
  • Более высокая стоимость — по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если рассматривать покупку и установку БКН, то двухконтурный котел дешевле.

Мощность и размер

Это первые два параметра, по которым мы сравниваем наших «конкурсантов».

Мощность

Итак, сначала разберем одноконтурный котел отопления .

Рассчитать мощность устройства достаточно просто: 10 кв. м. На площадь требуется 1 кВт мощности. Плюс не забываем про запас в 20%. Здесь все просто. Однако особое внимание следует уделить бойлеру косвенного нагрева объем , который вы планируете установить на одноконтурный агрегат. Именно в нем заключена вся «соль» выбора. Если выбрать котел с бойлером, который идет в комплекте, то в среднем его объем будет 100-120 литров. При экономном потреблении этого количества воды хватит на 2-3 человек. Однако о частом купании в ванной можно забыть.

Если БКН вы выбираете отдельно, то здесь стоит исходить из предпочтений ваших домочадцев. Итак, для большой бани вам понадобится бойлер объемом более 300 литров.

Пароварка : ее мощность является самым важным параметром при выборе, ибо от нее зависит какой температуры и под каким напором будет течь вода из крана. Если у вас 1 точка водозабора и вы планируете использовать только душ, то в среднем вам хватит котла на 10 кВт.Для любителей периодически отдыхать в ванной понадобится оборудование уже на 18 кВт. При меньшей мощности

Габариты и компактность

Как мы уже говорили ранее, двухконтурный котел отопления в этом плане намного практичнее , чем одноконтурный, так как это уже готовое изделие без необходимости что-то подключать дополнительный. Его можно установить в любом удобном для вас помещении.

Для одиночного контура нужно оставить много свободного места, так как скорее всего в дальнейшем потребуется подключение расширительного бака, предохранительного клапана, самого котла и т.д.

Оборудование котел отопления с 1 контуром

Этот параметр напрямую взаимосвязан с габаритами устройства.

Пароварка — готовое изделие, мини-котельная, в конструкции которой уже есть все необходимое оборудование для отопления и горячего водоснабжения (вентиль, циркуляционный насос, вентили и т.д.) для организации системы газоудаления

Котел одноконтурный  — это основное оборудование. Отдельно вам нужно будет купить бак косвенного нагрева, насос, мембранный бак и другое оборудование, чтобы полностью обеспечить свой дом теплом и горячей водой. Более полную комплектацию имеют настенные одноконтурные котлы, которые комплектуются частью необходимых комплектующих.

Особенности эксплуатации одноконтурных и двухконтурных котлов

Напоследок мы дадим вам несколько полезных советов, которые окончательно помогут вам сделать правильный выбор.

  • Если вы выбрали двухконтурный котел, то вам необходимо знать одну его особенность: после открытия крана с горячей водой вам придется подождать некоторое время (несколько минут), пока холодная вода станет теплой. Это серьезный недостаток, потому что, во-первых, неудобно стоять и ждать, пока он сольется. А, во-вторых, в это время водомер будет активно крутиться. То есть каждый раз вы просто сливаете деньги в канализацию.

Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют располагать котел от точки водозабора не дальше 5-7 метров.Большее расстояние значительно снижает эффективность работы.

  • В одноконтурных устройствах недостатка в этом нет, но есть и в другом. Если сразу не потреблять нагретую воду в БКН, то она остынет и снова нагреется. В результате энергия будет постоянно расходоваться на его обогрев.

Вывод

Так какой казан лучше: одинарный или двойной? Однозначного ответа на этот вопрос нет – каждая семья выбирает устройство под свои нужды и условия.

Если вы за экономию топлива и места  — то вам однозначно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в этом есть потребность. Для сравнения: одиночный контур будет включаться каждые несколько часов — когда вода в котле остынет.

Также двухконтурные предпочитают ставить жители квартир, в которых не так много свободного места, как владельцы своих коттеджей.

Если вам нужно удобство и повышенная надежность   — этот одиночный контур — ваш выбор.Нет контрастного душа, если открыт второй кран, и слабый напор воды.

Выбор между одноконтурным и двухконтурным: видео

Обязательно посмотрите это видео: оно поможет определиться с выбором:

Надеемся, что наша статья дала вам примерное представление об этих двух типах котлов, и вы уже сделали свой выбор.

Добавить комментарий

Ваш адрес email не будет опубликован.
