Виды отвертки: Виды отверток и шлицов, их название и применение

Содержание

Отвертки. Виды и назначение | Как пользоваться отверткой

Электрический шуруповерт подходит для различных видов работ: смешивание растворов, сверление, завинчивание шурупов.
Шуруповерт – один из самых популярных инструментов. Для него характерны следующие качества:

Лёгкость и компактность;
Безопасность;
Универсальность.
Оснащение функцией удар сравнительно новая идея. Модель производится недавно. Нововведение даёт массу возможностей. Легче работать с длинными шурупами, доступно сверление плотных конструкций. Модернизированный инструмент внешне мало отличается от традиционных моделей. Для него характерен шестигранный патрон и укороченный корпус.

В этом можно убедиться пройдя по ссылке – шуруповерт ударный электрический 85040 (марка MPIS240V). Сравним ударный шуруповерт с обычным инструментом.

Особенности
Функция удара включается автоматически, при попадании на препятствие, или по желанию мастера. Последний вариант более удобный. Новинка ориентирована на работы с плотными структурами.

Сверлить мягкие материалы нужно на пониженных скоростях, иначе биение их повредит.

Инструмент отличается от ударной дрели направлением боя. У дрели удар продольный, словно по задней стенке корпуса. Дрель-шуруповерт имеет перпендикулярную направленность. Её тангенциальный (импульсный) или осевой удар напоминает частый бой молотка (50 единиц в секунду) по касательной к торцевой головке.

Подобным образом устроены гайковёрты и винтовёрты. Увеличенный крутящий момент не сминает гайку, снижает нагрузку на запястье рабочего. Когда гайка перестаёт свободно крутиться, требуя дополнительных усилий, то вступает функция удар. С ним метиз заворачивается без применения лишних сил.

Функциональность инструмента повышена совместимостью с насадками:

Сверло;
Миксер;
Кольцевая пила.
Патрон снабжён магнитным держателем. Кроме того, шестигранный элемент имеет ряд преимуществ. Небольшой вес и размер, быстрая смена оснастки, даже одной рукой.

Применение
Автомеханики используют ударный шуруповерт в откручивании болтов на двигателях. Инструмент подходит при ремонте любой техники, газонокосилки, культиватора, снегоуборщика. Практически всегда, когда соединение прикипело или требует сильной затяжки.

Ударный шуруповерт незаменим при закручивании болтов большого диаметра или с квадратной головкой, в работе с 10 см шурупами. Наличие реверса в инструменте облегчает выкручивание длинномерных метизов.

Критерии выбора
Выше было сказано, что существуют модели с отключаемым ударом (тангенциальным) и автоматическим включением (осевым). Если предстоит однотипная деятельность по сверлению кирпича, бетона, то однозначно нужен шуруповерт с постоянным осевым ударом. Разноплановые виды работ нуждаются в периодическом отключении функции. Производители рекомендуют приобретать шуруповерт с тангенциальным ударом. Имеет значение сила удара, мощность, информация указана в паспорте инструмента.

Электрический шуруповерт подходит для различных видов работ: смешивание растворов, сверление, завинчивание шурупов. Инструмент можно применять для нестандартных решений: скрутка проводов, вязка арматуры, полировка автомобиля. Выполняют операции со специальными насадками и приспособлениями. Эксплуатируйте шуруповёрт при температуре окружающей среды от 5 до 35°С.

Непрерывная деятельность не должна превышать 20 мин., после которой делают перерыв на 15 минут. Суммарная продолжительность работ за год, без технического обслуживания, не более 60 часов. Кроме того, во время работы следите за температурой корпуса, она не должна превышать 50 С. При перегреве дайте поработать двигателю минуту на холостых оборотах. Затем отключите до полного остывания, очистите от пыли.

При сверлении держите инструмент под одним углом, не прилагайте боковые усилия. Осевые силы на инструмент также ограничены до 6 кг. Следует правильно выбирать соотношение диаметр шурупа/крутящий момент. При откручивании сильно затянутых винтов предварительно пройдите несколько оборотов ручной отверткой.

Несоблюдение правил негативно влияет на двигатель, ломает оснастку. Основные положения по эксплуатации изложены в инструкции производителя, с которой следует внимательно ознакомиться перед началом работ. Периодически проводите техническое обслуживание шуруповёрта и смазку редуктора. Используют силиконовые или тефлоновые составы.

Как выбрать отвертку | Ручной инструмент, наборы | Блог

Каждый из нас знает, что такое «отвертка». И те, кто при упоминании этого слова думают о специальном инструменте, и те, кто в первую очередь представляют алкогольный коктейль. Отвертка имеет довольно простую конструкцию. Рукоятка, стержень, рабочая часть (наконечник) – вот ее основные элементы.

Казалось бы, ошибиться с выбором такого инструмента довольно трудно. И вместе с тем, в продаже можно найти десятки и сотни видов и вариаций отверток от разных производителей, из разных материалов и под разные крепления. И разобраться в этом многообразии всё же будет совсем не лишним.

Виды отверток

В настоящее время выделяют следующие основные виды отверток с учетом формы креплений, для которых они предназначены:

1. Плоская отвертка (маркировка SL) – современный вариант изобретения Да Винчи. Такой вариант также называют прямошлицевой отверткой, так как ее рабочая часть похожа на плоскую лопатку. Отвертка предназначена для подходящих по форме креплений, но в некоторых случаях может использоваться и при работе с винтами, шурупами и саморезами другой формы.

2. Крестовая отвертка (PH) имеет рабочую часть в форме конуса. С ее помощью можно откручивать-закручивать крепления со шлицем в форме креста. Конструкция такой отвертки предполагает большее число точек соприкосновения с поверхностью крепления по сравнению с плоским аналогом. Это помогает развить большее усилие при работе, обеспечив более надежное соединение.

Разновидностью крестовой отвертки считается крестообразная отвертка с направляющими (PZ). Рабочая часто такого инструмента кроме крестового профиля имеет дополнительные грани, позволяющие плотнее прижать инструмент к креплению. Крепеж такой формы используется при сборе конструкций из относительно мягких материалов: дерева, алюминия, гипсокартона.

3. Звездообразная отвертка (TORX) в сечении профиля рабочей части напоминает шестиконечную звезду. Отсюда такое название. Подобные крепежи популярны в конструкции различных видов электроники и бытовой техники, а потому и встречается подобный инструмент чаще у мастеров соответствующих сервисных центров.

4. Шестигранная отвертка (HEX) в сечении профиля рабочей части имеет форму шестигранника, что позволяет развивать усилие в 10 раз больше, чем в случае использования крестовой отвертки. Крепления под такой инструмент часто применяются на объектах, которые находятся под напряжением. Разновидностью шестигранной отвертки можно считать четырехгранный инструмент (его еще называют отверткой Робертсона в честь автора).

В продаже можно найти и менее популярные виды отверток, конструктивно отличающиеся, как правило, лишь формой наконечника под разные варианты креплений. Расширенный перечень креплений с разными шлицами представлен на следующей картинке.

Выделяют и другие варианты классификации отверток. Например, по сфере использования:

1. Стандартная отвертка не отличается дополнительными возможностями и позволяет работать только с креплением определенного типа.

2. Диэлектрическая отвертка имеет рукоятку, покрытую специальным изоляционным материалом. Это позволяет работать с креплениями под напряжением до 1000 В (иногда больше).

3. Универсальная отвертка (с битами) конструктивно напоминает гнездовой ключ. Рабочая часть такого инструмента заменяется с учетом необходимого крепления.

4. Часовая отвертка (для точных работ) – это инструмент с миниатюрным наконечником для работы с предметами электроники, бытовой техники, часами и др.

5. Ударная отвертка помогает справиться с крепежом, не поддающимся усилиям с помощью другого инструмента. По торцу такой отвертки необходимо ударять молотком, что способствует повороту биты инструмента. Как правило, в комплекте с ударной отверткой идут несколько бит под крепления разного типа.

Критерии выбора отвертки

Выбирая отвертку, в первую очередь, логично отталкиваться от формы и размера крепления, с которым планируется работать. При этом наиболее распространенными считаются крепления под плоскую и крестовую отвертки, а их размер оценивается на глаз.

Дополнительно необходимо учитывать следующие параметры:

1. Длина стержня – это расстояние от рукоятки инструмента до его рабочей части. Длинная отвертка предпочтительнее при работе с креплениями в труднодоступных местах, к которым нет свободного прямого доступа. Отвертка с короткой ручкой помогает развить большее усилие при надавливании на ее торец, что с большей вероятностью позволит справиться даже с «прикипевшими» креплениями.

2. Диаметр стержня. Отвертка с толстым стержнем обычно предназначена для креплений большого размера. Впрочем, диаметр может отличаться и у похожих моделей. В этом случае предпочтительнее выглядит инструмент с толстым стержнем. Он прочнее. С другой стороны, например, при работе с электроникой и бытовой техникой добраться до нужного винта часто можно, лишь погрузив отвертку в специальный паз. В этом случае инструмент должен иметь стержень требуемого диаметра.

3. Материл изготовления. В продаже можно найти инструмент из стали различного вида (хромванадиевая, хромомолибденовая и др.). Потребительские характеристики указанных составов сопоставимы. Дефекты конкретной модели «всплывут» только в процессе использования. Поэтому прочность отвертки рекомендуем оценивать визуально. Инструмент должен производить впечатление надежного и качественного изделия.

4. Материал ручки (металл, дерево, пластмасса, резина). С точки зрения эргономики и безопасности предпочтительнее выглядит отвертка с резиновой ручкой. Такой инструмент не будет скользить в руках и при необходимости защитит от удара электрическим током.

5. Свойства наконечника. Довольно популярны модели отверток, рабочая часть которых выполнена из намагниченного состава. Это позволяет удерживать крепеж перед вкручиванием без дополнительных усилий или помощи второй руки.

6. Возможность работы в труднодоступных местах. В продаже можно найти отвертки с гибким стержнем, который позволяет добраться до крепления под углом. Использование такого инструмента целесообразно только в случае очевидной необходимости.

7. Наличие реверса. Такие отвертки позволяют работать с креплением, не отрывая от него наконечник (рукоятка при необходимости прокручивается отдельно от стержня), что ускоряет процесс использования. Пример подобной модели представлен ниже.

Рекомендации по выбору

Наличие отвертки необходимо в комплекте инструментов любого мастера: от любителя до профессионала. Более того, целесообразно владеть несколькими отвертками для использования в разных ситуациях и для работы с креплениями необходимой формы.

Домашнему мастеру, не озадаченному специальными видами работ, подойдут модели отверток начальной ценовой категории с рабочей частью разной формы.

Специалистам, часто использующим инструмент, логичнее присмотреться к моделям других ценовых категорий, способным «пережить» большую нагрузку.

Электрикам пригодятся модели с рукояткой из изоляционного материала,

а часовщикам и радиотехникам – отвертки для точных работ.

Наконец, для работы со сложными креплениями нелишним будет иметь в арсенале ударную отвертку.

виды, плоская, крестовая, шуруповерт, инструмент для электромонтажа

Выбирая отвертку важно учесть все особенности оснастки, средства защиты и меры предосторожности в полном объеме.

У каждого типа отвертки есть свои индивидуальные особенности и признаки. Как не допустить использование в работе некачественного или поврежденного инструмента, как выглядит такой инвентарь, его виды и назначение в применении мы рассмотрим детальнее.

Внешнее описание и характеристики

Основной инструмент электромонтера – специализированная электротехническая отвертка с улучшенными защитными свойствами. В большинстве случаев у такого инструмента оголен только наконечник отвертки, а рукоятка и стержень покрыты сверху токонепроводимым материалом.


Эта базовая оснастка специализированного назначения состоит из элементарных приспособлений в виде удлиненного цилиндрического стержня и рукоятки. Наконечник стержня имеет шлицевую (или другой вид) заточку под винт. Раньше ручку отвертки делали из твердых пород древесины, но быстрый износ и частые поломки стимулировали их замену на пластиковые материалы. Такие ручки зарекомендовали себя в работе, как более практичный и удобный вариант.

Для изготовления пластмассовых рукояток применяют литьевые и порошковые полимеры.

Покрытие из порошкового полимера характеризуется твердой консистенцией, но более хрупкое, а литьевое отличается более мягким и эластичным основанием. Последнее время появились прорезиненные рукоятки, что делает использование инструмента более удобным, комфортным и усиливает его защитные свойства. Преимуществами такого материала является меньшее загрязнение рукоятки и то, что она не проворачивается и не выскальзывает из рук. В некоторых рабочих случаях необходимо подкрутить контакт, который должен быть под напряжением, поэтому отвертка используется в таких случаях, только электротехнического назначения.

Важный показатель, обеспечивающий практичность и удобство в действии – диаметр ручки. Если его диапазон входит в пределы от 10 до 40 мм, то несложно подобрать под его размеры винты и шурупы. Именно диаметр определяет размер винтов, поскольку для фиксации небольших элементов, необходима отвертка с малым диаметром, а для закрутки больших винтов, где нужны определенные усилия, необходимо выбрать отвертку с большим диаметром ручки.

Иногда в предварительно просверленную в поперечном положении ручку, устанавливают вспомогательный рычаг.
В процессе выполнения электромонтажных работ иногда бывает необходимость в ударах молотком по рукоятке. В таких случаях, во избежание повреждений инструмента, выбирают вариант отвертки изготовленный со встроенным металлическим сердечником и металлизированным торцом ручки.
Важным фактором качества отвертки является материал, из которого изготовлен цилиндрический стержень с заточенным под шлиц концом. Если металл слишком твердый, как говорится перекаленный, то жало отвертки может быстро сломаться, а при излишней мягкости, происходит смятие материала и выход из рабочего строя инструмента. Особенно важно, чтобы наконечники стержня отверток были закалены. Нередко электрик сталкивается с необходимостью, открутить проржавевший, старый винт и для этого потребуется приложить немалые усилия. Если наконечник не закален, то от повышенных нагрузок грани постепенно сотрутся или сгладятся, что отразится на последующем применением в работе.

При затяжке нового винта повредятся его грани, отвертка начнет проскальзывать, шлицы винта повредятся и впоследствии работать им будет невозможно. Хромированное стальное покрытие определяет высокое качество отвертки. Инструменты, покрытые молибденом и ванадием, так же отличаются прочностью, долговечностью и крепостью, поскольку наконечник с такой защитой более закаленный.

Виды отверток

Среди многочисленных видов, применяемых для выполнения электромонтажных работ, можно выделить несколько основных, стандартных образцов:

Плоская или прямошлицевая . По форме напоминает плоскую лопатку. Предназначается для раскручивания и закрутки винтов в простейших соединениях (установки розеток, выключателей и др.).

Шестигранная. HEX. Сечение рабочей части в форме шестигранника. У данного инструмента крутящий момент в десять раз выше, чем у крестовой отвертки. Применяют для ремонта электротехники, при откручивании крепежных болтов на оборудовании под напряжением.

Крестовая PH. Сечение рабочей части четырехгранное в форме конуса находится в крестовом шлице крепежа. Преимущество в большем количестве точек соприкосновения, что увеличивает контакт с рабочей поверхностью в два раза в сравнении с отверткой плоского типа. Конструкция позволяет надежно затягивать крепежи электрооборудования, а также при выполнении электромонтажных работ.

Звездообразная TORX. Сечение рабочей части в форме шестиконечной звезды. Применяют инструмент при сборке электротехники в ремонтных мастерских.


Крестообразная (с направляющими). У данного типа отвертки, помимо сечения рабочей части в форме креста четыре добавочные грани уменьшенного размера. Особенностью отвертки является более плотное вхождение в крепеж по сравнению с крестовой. Применяется в креплениях с углубленным шлицем (при монтаже электрообогревательных приборов).

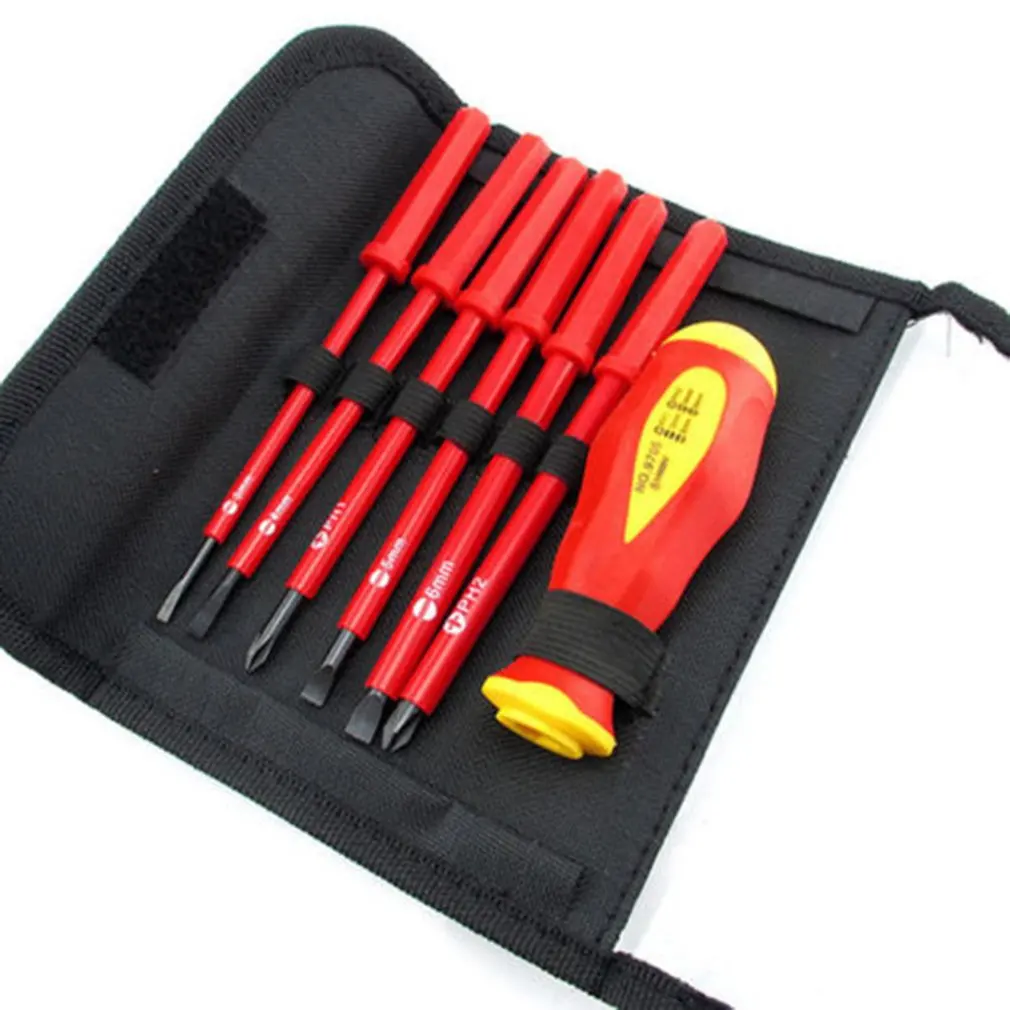

Набор отверток.

При работе с электроприборами и проведением электропроводки обязательно нужен весь комплект отверток разного типа, классификации и размеров.

Сюда входят прямые, фигурные и конечно же индикаторная, для определения наличия опасного напряжения на контактах, выводах проводов электроприборов.

Перед началом работ важно убедиться в отсутствии напряжения в сети или на приборе. Индикаторная отвертка также поможет определить наличие напряжения, а некоторые индикаторные отвертки помогут через изоляцию, обнаружить место обрыва кабеля и найти проведенную проводку через слой штукатурки на стене.
Сегодня существует большой выбор индикаторных моделей: от самых простых, с неоновым светодиодом и определением сопротивления, до разноплановых, с многочисленными функциями измерения напряжения, наличием цифрового дисплея и звучанием сигнала. При прикосновении наконечником простой отвертки к проводу с напряжением, загорание лампочки будет сигнализировать о его наличии. Сложные индикаторы с дисплеем не только определяют напряжение в проводах, но и показывает на нем величину показания в вольтах. Такие функции делают работу безопасной и удобной. Но и стоимость товара будет выше, чем у обычного прибора.

Классификация

Классификаций отверток существует много, однако, самые распространенные следующие:
1. У трехходовой отвертки в муфту встроен храповый механизм, что позволяет завинчивать болты под углом от 45° до 90°.

2. Модель прибора-пистолета имеет в своей конструкции особую длань, которая имитирует данное устройство. Обычно набор таких отверток имеет до 20 сменных элементов.

3. Шуруповерт-дрель выполняет ввинчивание деталей механизированным способом, при надавливания на специальную ручку. Работает при помощи подзарядки батарейками. Набор включает в состав пять элементов.

4. Отвертка электрическая, аккумуляторная.

5. Следующая конструкция обладает многофункциональным действием, цилиндр опускается и возвращается в обратное положение, предназначена для профессионального применения. Набор состоит из удлинителя и пяти запасных насадок.

6. Отвертка индикатор, имеющий эргономичную рукоятку, обладает стандартным видом. Отличительной особенностью является возможность проведения тока через себя, при этом неоновая лампочка или светодиод загораются, указывая наличие напряжения. Отдельные экземпляры оснащены индикатором с табло, показывающим величину напряжения.

Какие виды и количество отверток необходимо при выполнении работы? Во многом это зависит от типа крепления, сложности оборудования и силы тока в электропроводе. Можно выбрать каждый приглянувшийся инструмент отдельно или один со сменными насадками, а можно заказать профессиональный набор. И в бытовых условиях и на рабочем месте одной отвертки недостаточно. Лучше заранее позаботиться о приобретении такой незаменимой оснастки! Вы можете сделать хороший выбор прямо сейчас и заказ нужный товар на нашем сайте!

Виды отверток + фото и видео

Из-за такой популярности данного инструмента, существует великое множество различных видов и особенностей отверток. Это могут быть крестовые, плоские, звездочки, многогранные отвертки, отвертки и отвертки для точных работ.

Крестовая отвертка

Наиболее часто используемый вид отверток это крестовая отвертка.

Отвертки изготавливают различными по размеру. Крестовая отвертка используется для большинства саморезов и винтов. Для удобства пользования инструментом в этих целях, наконечник крестовой отвертки часто бывает намагничен.

Шлицевая отвертка или плоская

Шлицевая отвертка, или, как её часто называют, плоская, применяется при закручивании и откручивании всевозможных шурупов и винтов. Она применяется намного реже, чем крестовая отвертка. Размеры шлицевой отвертки измеряют в миллиметрах, измеряя ширину наконечника отвертки.

Ударная отвёртка

Для того, чтобы открутить особо сильно затянутый винт или шуруп применяют ударную отвертку. Принцип её действия состоит в том, что энергия, которая возникает в момент удара по отвертке молотком, направляется на откручивание винта. Причем сила откручивания очень велика. Вместе с ударной отверткой в комплекте идут всевозможные насадки как крестовые, так и шлицевые. Как правило, все они довольно большого размера, так как применяется ударная отвертка в основном при работе с большими деталями и конструкциями. Ударной отверткой не работают с маленькими конструкциями и приборами, потому что их легко сломать, ударяя молотком по отвертке.

Аккумуляторная отвертка

Если приходится крутить довольно часто резьбовые соединения, то аккумуляторная отвертка будет как раз кстати. Это особенно актуально при работе с бытовой техникой. Аккумуляторной отверткой крутить саморезы нельзя, потому что у неё небольшая сила затяжки. Для саморезов существует такой инструмент как шуруповерт.

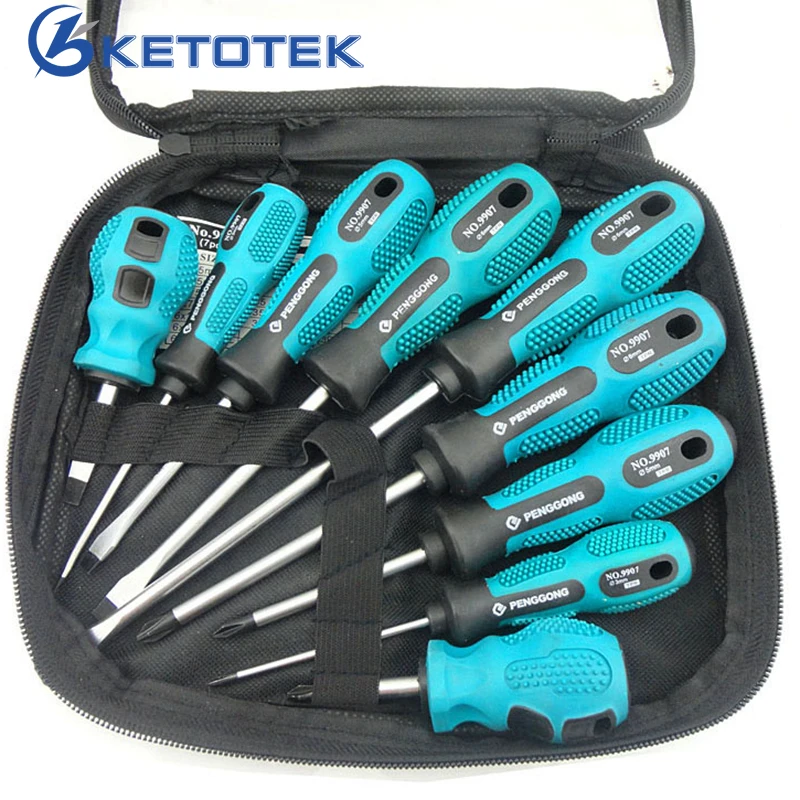

Наборы отвёрток

Существуют и более специфичные виды отверток. Например, это отвертки для ремонта сотовых телефонов. Они, как правило, продаются комплектом, который состоит из различных маленьких крестовых, шлицевых, звездочек и двузубых отверток. Также набором продаются и часовые отвертки.

Покупать отвертки целыми наборами достаточно удобно, так как никогда заранее не знаешь где и когда может пригодится та или иная отвертка.

Отвертки со сменными насадками

Существуют отвертки со сменными насадками. На конце такой отвертки есть разъем, куда вставляются различные насадки. Насадки для таких отверток продаются обычно в комплекте. Но если какой либо насадки не хватает, её можно купить отдельно.

Трезубая отвёртка

Стоит отдельно отметить такой тип отвертки как трезубая. Она в основном применяется тогда, когда нужно отремонтировать современную бытовую технику.

Диэлектрическая отвёртка

Для работ в условиях электрического напряжения пригодится диэлектрическая отвертка. Ручка такой отвертки выполнена из материала, не проводящего электричество, поэтому с помощью неё, держась за диэлектрическую ручку можно работать с деталями, которые находятся под электрическим напряжением. Зачастую отвертки имеют ручки из прорезиненного материала. Это не обязательно диэлектрические отвертки. Прорезиненная ручка может быть просто для того, что рука не проскальзывала при работе.

Отвёртка пробник

Для определения фазы в электрике можно использовать отвертку-пробник. Также она подойдет для проверки, под напряжением ли какая-нибудь деталь или нет. Для проверки нужно приставить жало в розетку, либо к детали, и прикоснуться пальцем к верхней части отвертки. Если есть напряжение, то диод, расположенный внутри отвертки, загорится. Такая отвертка может пригодиться в домашнем хозяйстве при проверке розеток. Отвертку-пробник можно также использовать и как обычную отвертку, но она обычно изготовлено довольно хлипко, и её лучше не подвергать большой нагрузке.

Отвертки с функцией трещетки и реверса

При длительной работе с отвертками нужно задуматься о покупке отвертки с функцией трещетки и реверса. Пользуясь этими отвертками, нет необходимости постоянно перехватываться за ручку. Нужно лишь вращать кисть, не выпуская из рук рукоять отвертки.

В наше время достаточно легко найти нужную отвертку, ведь выбор отверток очень велик, и они продаются повсеместно в различных хозяйственных и инструментальных магазинах.

Какие виды отверток существуют, и как читать их маркировку.

| Tze1.ru — всё об электромонтаже

1. С плоским шлицем

Такая отвертка подходит для закручивания винтов и шурупов, чаще всего используется в быту.

SL 0,5X5,5
SL 5,5

Буквы обозначают тип (slotted), первая цифра – толщину шлица в мм, вторая – ширину в мм. Если указана одна цифра, это ширина шлица.

2. Крестообразная, «Филлипс»

Используется в быту, промышленности, строительстве, электротехнике

PH000
Ph5

Буквы обозначают тип отвертки (phillips), цифры 000, 00, 0, 1, 2, 3, 4 – размеры наконечников. 000 – самый маленький, 4 – самый большой.

3. Крестообразная, «Позидрив»

Это усовершенствованный вариант отвертки «Филлипс». Благодаря дополнительным насечкам имеет более высокое сцепление наконечника с винтом. Используется в строительстве, промышленности, электротехнике.

PZ1X80
PZ2X70

Буквы обозначают тип отвертки (pozidriv), первая цифра – порядковый номер шлица, вторая цифра – длина рабочей части в мм

Читайте также: Как пользоваться индикаторной отверткой

4. Шестигранная отвертка

Рабочая часть имеет форму шестигранника. Надежное сцепление отвертки с винтом позволяет использовать этот инструмент в электротехнике, производстве мебели

HEX7/250X1,5
HEX1/16X5

Буквы обозначают тип отвертки (hexagonal), первое дробное число обозначает размер отвертки, второе число обозначает размер рабочего наконечника

5. Шестигранная отвертка

Есть два варианта: стандартный и антивандальный. Применяются в основном в электротехнике

T1
T2

Буква обозначает тип отвертки, цифры – стандартный размер винта

6. Треугольная, tri-wing

Редкий тип отвертки, используется в электротехнике

TRI000
TRI1

Буквы обозначают тип отвертки, цифры – стандартный размер рабочего наконечника.

7. Крестообразная асимметричная

Используется в авиационной промышленности, в других сферах практически не встречается

Torq000
Torq1

Буквы обозначают тип отвертки, цифры – стандартный размер рабочего наконечника

8. Редчайшие типы отверток:
треугольная (tri-angle),
треугольная с выпуклыми
гранями (TP3),
конические (T-groove),
спаннер (Spanner)

Такие отвертки используют отдельные производители электроники и бытовой техники

Tri-angle
TP3
T-groove
Spanner

Типы, маркировка и особенности отверток

Материал изготовления

Самые популярные варианты:

Конструкция рукоятки

Функциональность рукоятки

  • Реверсивные отвертки. Благодаря храповому механизму возможен обратный ход рукоятки без выкручивания винта.
  • Возможность замены стержня. Отвертка комплектуется набором стержней разного размера
  • Регулируемая длина стержня. Эта функция позволяет приспособить отвертки для работы в разных условиях.
  • Индикатор фаза-ноль

Какие бывают стержни отверток

Форма стержня

Прямые и изогнутые. Пример изогнутого стержня – шестигранные отвертки Hex.

Защита от удара током

Стержни из диэлектриков используют в электронной промышленности и электротехнике.

Отвертки | Виды отверток | Производители отверток

Основными инструментами при работе с крепежными изделиями являются отвертки и шуруповерты. Они хороши каждый по-своему.

История

Отвертки были первым инструментом для закручивания. Они родились одновременно с винтами еще в 16 веке. Поскольку на головке винта делалась прорезь, отвертки выпускались с учетом ее размеров. В течения трех столетий человек пользовался этим вечным изобретением, однако, прогресс не стоит на месте. Появление автомобиля привело к необходимости изобретения новых крепежей.

Винты с прорезью и соответствующий им инструмент, т.е. механические шуруповерты, потребовали усовершенствования. Дело в том, что шлицы не выдерживали давления существующего инструмента, а прорезь не всегда находилась именно по центру шурупа. Если отвертка соскакивала, она портила товарный вид поверхности автомобиля. В 20 веке многие области производства стали применять шурупы. В 30-е годы проблему решил американец Томпсон. Именно он предложил выпускать крестовые шурупы.

Для нового вида шурупов потребовались крестообразные инструменты. Права на патент у Томпсона выкупил инженер Филипс, который развил идею изобретателя. Крестовые шурупы и созданные под них крестообразные отвертки, названные шуруповертами начали завоевывать мир. Появлялись и другие виды инструмента, помимо крестообразных и шлицевых отверток. На шурупах придумывали все более разнообразные углубления, поэтому в наши дни существуют инструменты под:

  • квадратные,
  • треугольные,
  • шестигранные,
  • звездообразные и прочие шлицы.

Набор шлицев для отвертки

Любому мастеру, работающему в шурупами, встречаются самые разнообразные из виды, поэтому, для полного оснащения требуется не просто пара-тройка моделей отверток, а целый набор сменных шлицев для отвертки. Они выпускаются короткими и длинными, бывают легкими и мощными, оснащены различными по диаметру ручками и стержнями. Исходя из толщины последнего, они классифицируются по номерам.

Выпускают отвертки с рукоятками из самых разнообразных материалов:

  • дерево,
  • резина,
  • пластик и др.

Резина лучше всего фиксируется в руке, поэтому мощные отвертки оснащаются именно такой ручкой.

Самую важную роль в отвертке, конечно же, играет рабочая часть. Не так давно появились отвертки, имеющие сменные головки. Они пришли на смену целому набору инструмента. Существенную роль играет качество стали, которая пошла на изготовление жала инструмента. Слишком жесткий металл может отколоться, а слишком мягкий — согнуться.

Были изобретены инструменты, упрощающие работу мастера. С их помощью процесс работы с шурупом упрощается, поскольку не приходится прибегать к привычному вращению рукоятки. Вставив такой инструмент в шлиц и слегка надавив на рукоятку, можно получить эффект вращения жала в нужном направлении. Механический переключатель направления вращения расположен на рукоятке.

Индикаторная отвертка

Помимо обычных отверток выпускаются специальные индикаторные отвертки. Это отличный помощник электрика. Индикатор напряжения вмонтирован в ее рукоятку. Прикасаясь жалом индикатора к клемме либо токопроводящему проводу, можно увидеть, как загорается индикатор. Инструмент этот должен быть у каждого домовладельца на случай возникновения непредвиденных ситуаций.

Реверсивная отвертка

Еще одним специальным видом отверток является реверсивная. Вращение жала в таких отвертках происходит только в одну сторону. Мастер либо закручивает, либо откручивает шуруп, но только в одну сторону, причем, не вынимая жало из шлица. Некоторые модели оснащены магнитом, который дает возможность удерживать съемный наконечник. Закрутив или открутив шуруп, отвертка возвращается в исходное положение, при этом жало остается в неподвижном состоянии в шлице. При обратном движении происходит то же самое.

Прочие виды отверток

Очень удобен в работе такой вид отверток, как отвертка-перевертыш. Их жало в любой момент легко отделяется от инструмента и перевертывается. Шлиц меняется. Встречаются отвертки с концевиком черного цвета. Означает это, что ее рабочая часть прошла стадию оксидирования, поэтому не боится коррозии и не будет скользить в шлицах.

Изобретены г-образные отвертки, позволяющие завернуть любой крепежный элемент в труднодоступных местах. Некоторые мастера предпочитают магнитные отвертки. Их наконечник притягивает шурупы. Такой инструмент покупать не обязательно: его можно изготовить самостоятельно. Высверлите в рукоятке отверстие, а затем поместите туда магнит.

Производители отверток

Если говорить о производителях инструмента, стоит обратить внимание на то, что некоторые российские компании предлагают действительно качественный инструмент, ничем не уступающий немецким или швейцарским аналогам. Вспомнив о производителях из КНР, которые предлагают самые разнообразные модели по низкой стоимости, стоит упомянуть, что они действительно преуспели и в последнее время выпускают отвертки в самом богатом ассортименте.

Качество такого инструмента из Поднебесной все-таки пока оставляет желать лучшего. Большинство китайского инструмента выходит из строя в первый же день работы. Многие из них ломаются сразу или спустя неделю даже не самой мощной нагрузки. Профессионалам они явно не подходят. Мастера и сами разбираются в производителях и качестве их товара, поэтому стараются приобретать лишь совершенный и надежный товар.

В быту, в принципе, подойдет и китайская отвертка, но ее поведение непредсказуемо. Иногда жало колется в шлице, иногда рукоятка крутится во все стороны, а стержень останется на месте. Известны случаи, когда рукоятка и стержень существуют отдельно друг от друга. Молотком по китайским отверткам стучать не рекомендуется. Исключения, конечно же, бывают. Среди китайского инструмента иногда попадается и очень качественный вариант, который служит верой и правдой, не ломаясь.

Основные виды отверток и их назначение

Отвертка представляет собой универсальный инструмент, который незаменим в выполнении крепежа с помощью саморезов, винтов и шурупов. Изделие пригодится везде – дома, на даче, в гараже или мастерской. Вот лишь небольшой список работ, при которых его применяют:

  • Ремонт техники и электроники;
  • Сборка и разборка мебели;
  • Монтажные работы;
  • Обслуживание транспортных средств (велосипедов, мотоциклов, автомобилей).

В данной статье мы рассмотрим основные виды отверток и их назначение.

Классификация отверток

При знании основных видов отверток достаточно взглянуть на крепеж и понять, какой же из инструментов потребуется в процессе работ.

Каждый вид отвертки подходит под определенный крепеж. Один инструмент предназначен для разборки шкафа, другой для ремонта техники:

  • Плоская SL – прямошлицевая отвертка, имеющая рабочую часть в форме лопатки. Инструмент используется при работе с винтами, применяемыми в простейших соединениях, таких как монтаж розеток, деревянных полок, замочных петель. Изделие широко распространено в быту и есть в каждом доме.
  • Крестовая PH – отвертка, рабочая часть которой имеет конусообразную форму с четырьмя гранями, входящими в крестовой шлиц крепежного элемента. Благодаря такому строению контакт увеличивается в два раза в сравнении с использованием плоского инструмента. Тем самым крепление получается более надежным и тугим. Изделие часто используется при работе с деталями техники и автомобилей.
  • Звездообразная TORX – отвертка, имеющая рабочую часть в виде шестиконечной звезды. Крепеж с данным шлицем применяется при ремонте смартфонов и прочей электротехники. По этим причинам сфера использования инструмента достаточно узкая – сервисные центры и ремонтные мастерские.
  • Шестигранная HEX – отвертка с рабочей частью в виде шестигранника. Данный инструмент имеет большой крутящий момент и используется при ремонте электрической и бытовой техники.
  • Крестообразная (с направляющими) PZ – отвертка, имеющая рабочую часть в виде креста с четырьмя дополнительными гранями. Инструмент используется при сборке мебели, а также установке различных конструкций из алюминия, гипсокартона и дерева.

Разумеется, разновидностей отверток известно гораздо больше. Так, у шестигранного и крестового инструмента есть несколько подтипов. Кроме того, существуют изделия со специфической формой рабочей части. Так или иначе, выбирать отвертку следует не только исходя из типа шлица, но и из его размера. Это можно узнать по маркировке.

Правила чтения маркировки

Итак, вы нашли отвертку нужной формы. Как понять, что она подходит под размер крепежа? Все очень просто – информация скрыта в маркировке:

  • Номер отвертки 0 – диаметр стержня 4 мм, длина – до 80 мм;
  • Номер отвертки 1 — диаметр стержня 5 мм, длина – до 100 мм;
  • Номер отвертки 2 — диаметр стержня 6 мм, длина – до 120 мм;
  • Номер отвертки 3 — диаметр стержня 8 мм, длина – до 150 мм;
  • Номер отвертки 4 — диаметр стержня 10 мм, длина – до 200 мм.

Помимо цифровых значений встречаются также аббревиатуры, прочитав которые можно понять, их какого металла изготовлена рабочая часть отвертки.

Выводы

Таким образом, мы рассмотрели основные виды отверток, которые наиболее часто используются для крепления различных элементов. В нашем каталоге вы можете выбрать и купить инструменты по низким ценам. Вся продукция соответствует действующим стандартам и имеет гарантию от производителя.

15 типов отверток и способы их использования

Отвертка — один из самых важных ручных инструментов в каждом наборе инструментов. Есть много ситуаций и профессий, где отвертка необходима для выполнения конкретной задачи, связанной с ослаблением или затягиванием крепежных деталей.

Отвертки — это разновидность ручного инструмента, используемого для ввинчивания и удаления винтов. Они доступны во множестве вариантов, чтобы соответствовать правильному винтовому приводу. Привод или головка винта имеет фигурную полость и выступ, который подходит к наконечнику отвертки.Вращающая сила, известная как крутящий момент, может быть приложена как по часовой стрелке, так и против часовой стрелки.

Существуют десятки различных типов отверток, и постоянно появляются новые, поскольку производители разрабатывают новые типы винтов. К счастью, среднестатистическому домовладельцу следует иметь под рукой всего несколько разновидностей.

Что такое отвертка?

Отвертка – это ручной или механический инструмент, используемый для закручивания винтов. Типичная простая отвертка имеет ручку и стержень, заканчивающийся наконечником, который пользователь вставляет в головку винта перед тем, как повернуть ручку. Эта форма отвертки была заменена на многих рабочих местах и ​​дома более современным и универсальным инструментом, электрической дрелью, поскольку они быстрее, проще, а также могут сверлить отверстия.

Вал обычно изготавливается из прочной стали, чтобы противостоять изгибу или скручиванию. Наконечник может быть закален, чтобы противостоять износу, покрыт темным покрытием для улучшения визуального контраста между наконечником и винтом, или может быть ребристым или обработанным для дополнительного «захвата».

Рукоятки, как правило, деревянные, металлические или пластмассовые и обычно шестиугольные, квадратные или овальные в поперечном сечении для улучшения захвата и предотвращения скатывания инструмента при опускании.Некоторые ручные отвертки имеют сменные наконечники, которые входят в гнездо на конце стержня и удерживаются механически или магнитно.

Они часто имеют полую рукоятку с наконечниками различных типов и размеров, а также реверсивный храповой механизм, который позволяет выполнять несколько полных оборотов без изменения положения наконечника или руки пользователя.

Отвертка классифицируется по ее наконечнику, форма которого соответствует прорезям, канавкам, углублениям и т. д. приводных поверхностей на головке соответствующего винта.Для правильного использования необходимо, чтобы наконечник отвертки входил в зацепление с головкой винта того же размера и обозначения типа, что и наконечник отвертки.

Наконечники отверток доступны в самых разных типах и размерах (Список отверток). Двумя наиболее распространенными являются простые «лезвия» для винтов со шлицем и крестообразные, обычно называемые «крестообразными», «крестообразными» или «крестообразными».

Давайте подробно обсудим различные типы отверток.

Типы отверток

Различные типы отверток обычно определяются формой наконечника привода, которая соответствует конкретному типу головки данного винта.Однако другие типы отверток предназначены для конкретных применений или для определенных отраслей промышленности.

Различные типы отверток :

  • Плоская головка отвертки
  • Phillips Head Rivdriver
  • Robertson или квадратная отвертка
  • Torx отвертка
  • шестигранная отвертка или шестигранная отвертка
  • щитных отверток
  • изолированный отвертки
  • Крутящий момент отверток
  • Tri-Wing Отвертка
  • Площадь Отвертка
  • Отвертки прецизионные
  • Security T отверток
  • сцепления отверток
  • Специализация отверток
  • ювелира отверток
  • Компьютер отверток
  • Triangle Отвертка
  • Магнитные отверток
  • Отвертки с трещоткой

Некоторые из наиболее распространенных типов отверток подробно описаны в следующих разделах.

1. Отвертки с плоской головкой

Отвертки с плоской головкой маркируются в соответствии с размером наконечника, и существуют различные типы длины стержня отвертки. Как следует из названия, он имеет плоский конец стержня с одним пазом, который взаимодействует только с головкой винта со шлицем.

Шлицевая или плоская отвертка, вероятно, является наиболее распространенным видом ручного инструмента. Он имеет уплощенный кончик, используемый для винтов с прямым линейным проникновением через головку. Отвертки с плоским лезвием универсальны и обычно могут использоваться для целого ряда приложений.

Размеры отвертки указаны по длине стержня и ширине головки. Хорошей идеей будет приобрести наборы отверток, чтобы иметь несколько стандартных и метрических размеров в своем ящике для инструментов. Их лучше всего использовать для таких проектов, как сборка мебели и установка крышек выключателей света.

В зависимости от области применения они бывают двух типов: трапециевидные и корпусные. Отвертки Keystone имеют несколько более широкий кончик стержня по сравнению с корпусными отвертками, что делает их более применимыми для таких целей, как деревообработка и т. д.

2. Отвертка с крестообразным шлицем

Также известная как крестовая отвертка, отвертка Phillips является одним из наиболее распространенных типов. Но что такое крестовая отвертка? Эти инструменты предназначены для винтов с головкой Phillips, которые имеют крестообразную выемку — отсюда и альтернативное название крестовой отвертки. Они были изобретены, чтобы справиться с более высоким кручением.

Поскольку современный мир переходит от ручного привода к электрическому или моторному, это был первый шаг к механическим отверткам, позволяющим экономить время и выполнять работу более точно и аккуратно.Они были изобретены в 19 веке Генри Филлипсом с целью внедрения механических отверток в большинстве отраслей промышленности.

Если смотреть на эти отвертки спереди, наконечник выглядит как знак креста. Эти типы отверток также демонстрируют эффект кулачка, но это происходит преднамеренно, когда крутящий момент превышает предел при затягивании винта, что препятствует повреждению профиля отвертки и винта и явно продлевает срок службы инструмента.

Отвертки Phillips обычно используются в строительстве, ремонте и столярных работах.Головки отверток Philips образуют расширяющийся крест, заканчивающийся закругленным концом. Исключением является отвертка Frearson, которая очень похожа на крестообразную. Отличие заключается в том, что головка Frearson острая, с наконечником под углом 45 градусов, что позволяет отверткам типа Frearson генерировать больший крутящий момент.

3. Отвертка Pozidriv

Отвертки Pozidriv по сути представляют собой модернизированную версию Philips. Они были разработаны для уменьшения выскальзывания, когда отвертка выскальзывает из головки винта при приложении большего крутящего момента.

Отвертка Pozidriv имеет два крестообразных знака, смещенных под углом 45 градусов. Они разработаны и широко используются в Европе. Эта форма не полностью устраняет эффект кулачка, но обеспечивает лучшее сопротивление проскальзыванию и обеспечивает большую стабильность, чем профиль Phillip, поэтому используется для приложений, требующих высокого крутящего момента для затяжки винта.

Эти отвертки обозначаются буквами «PZ», за которыми следует код размера от 0 до максимального размера 5.Тупой наконечник отвертки предназначен для размещения двух наборов углублений винта. Отвертки Pozidriv и Phillips кажутся взаимозаменяемыми, но Pozidriv может застрять в винтах Phillips и может соскользнуть или повредить головку винта при затягивании.

Связанный: Что такое крестовая отвертка?

4. Квадратная отвертка Робертсона

Квадратная отвертка, также известная как отвертка Робертсона, названа в честь канадского изобретателя.

Отвертки Robertson имеют небольшой конус на конце и квадратный наконечник.Конический конец облегчает вставку винта и помогает удерживать винт на кончике инструмента, не удерживая его на месте. Отвертки Robertson часто используются при ремонте мебели и автомобилей. Они популярны в Канаде, где и возник этот инструмент.

Эти типы отверток были впервые использованы в промышленных целях компанией Ford Motor, потому что эти отвертки ускоряют производство, уменьшают повреждения и очень надежны. Они очень известны в США и Канаде, но не в Европе.

5. Отвертка Torx

Отвертки Torx имеют наконечник с шестью закругленными концами, напоминающими звезду, чтобы входить в винты или гайки и выдерживать повышенный крутящий момент. Конструкция снижает вероятность того, что головка винта будет сорвана. Эти отвертки обычно используются в автомобильных приложениях, таких как замки колес и бытовая электроника.

Известные как отвертки со звездообразным шлицем, остроконечные отвертки, шестигранные отвертки и отвертки Torx, все эти версии относятся к одному типу.Torx является товарным знаком типа головки винта с шестиконечным звездообразным выступом, отсюда и общее название «звездообразная отвертка». Они существуют для того, чтобы можно было приложить еще больший крутящий момент, например, в механическом производстве.

В отличие от отверток Phillips или Pozidriv, гораздо более высокий крутящий момент может передаваться с тем же усилием без возможности соскальзывания инструмента даже при высокой скорости вращения электроинструмента, что делает его более надежным в использовании.

Отвертки типа Torx бывают разных размеров и используют систему счисления для определения размера наконечника, например T8, T10, T15, T25 и т. д.по мере увеличения числа увеличивается размер всплывающей подсказки.

6. Шестигранная отвертка или шестигранная отвертка

Винты с шестигранной головкой обычно используются для сборки мебели и крепления домашней фурнитуры, такой как вешалки для полотенец и ручки кранов. Шестигранная отвертка оснащена шестигранным ключом на конце и предназначена для затягивания и ослабления головок винтов такого типа, как шестигранные ключи. Шестигранные отвертки также эффективны в качестве гайковертов.

Шестигранные ключи или гаечные ключи являются более популярными инструментами для ослабления или затягивания шестигранных винтов.Однако для той же цели существуют шестигранные отвертки, а инструменты с шестигранной головкой часто входят в наборы.

У него шесть прямых лепестков, как у шестиугольника. При этом не происходит проскальзывания или эффекта кулачка, поэтому большинство инструментов с электроприводом могут быть оснащены шестигранными насадками, что делает производство быстрым и с меньшим количеством ошибок.

Связанный: Что такое шестигранные ключи?

7. Отвертки с гаечным ключом

Отвертка с плоской головкой предназначена для закручивания и откручивания винтов с защитой от несанкционированного доступа.Винты с гаечным ключом имеют два круглых отверстия, расположенных друг напротив друга.

Гаечная отвертка имеет два штифта, выступающих из наконечника, которые предназначены для головок винтов такого типа. Вы найдете эти винты, используемые в качестве крепежа в общественных туалетах, транспортных терминалах и других местах, где особое внимание уделяется безопасности.

Связанный: Что такое гаечный ключ?

8. Изолированные отвертки

Изолированные отвертки, также известные как безопасные, необходимы для соблюдения мер предосторожности в потенциально опасных ситуациях.Они изготовлены из непроводящих материалов, таких как резина.

Отвертки VDE также разработаны с учетом требований безопасности. VDE является международно-аккредитованным учреждением, которое тестирует инструменты для подтверждения их соответствия необходимым стандартам безопасности. Эти инструменты идеально подходят для электриков.

9. Динамометрические отвертки

Не путать с Torx, динамометрическая отвертка похожа на динамометрический ключ. Оба используются для приложения определенного крутящего момента, который должен быть достаточным, но не слишком чрезмерным.

Они идеально подходят для достаточной затяжки шурупов без повреждения материала, который они крепят, и наоборот, достаточно тугими, чтобы они не выпадали. Динамометрическая отвертка имеет муфту ограничения крутящего момента, которая позволяет ограничить силу, прикладываемую сверх определенного порога.

Связанный: Что такое гаечные ключи и их типы?

10. Трехгранная отвертка

Используются для определенных устройств, таких как консоли, мобильные телефоны и камеры. Они часто имеют довольно маленькие наконечники, чтобы их можно было использовать с меньшими винтами и компонентами.

11. Квадратная отвертка

Квадратная отвертка подходит для винтов с квадратным углублением. Он был изобретен для того, чтобы уменьшить проблему выкручивания винтов со шлицем и, следовательно, ускорить процесс крепления.

12. Прецизионные отвертки

Эти отвертки используются для очень маленьких устройств, где используются очень маленькие винты. Примером этого может быть точная работа с часами и мобильными телефонами.

13. Отвертки Security T

Отвертка Security Torx, известная также как Security T, предназначена для головок винтов Torx, защищенных от несанкционированного доступа. Эти головки винтов имеют дополнительный штифт в центре шести закругленных точек. Для этих винтов нельзя использовать стандартные отвертки Torx, но наконечник отвертки Security T имеет утопленный паз для размещения штифта.

14. Отвертки для сцепления

Отвертки для сцепления обычно используются в производстве мобильных домов и транспортных средств для отдыха. Если у вас есть дом на колесах или более старый автомобиль, вы можете найти эти типы головок винтов, которые напоминают бабочку.

15. Специальные отвертки

Многие специальные отвертки предназначены для винтов и болтов, изготовленных по индивидуальному заказу.

  • Трехгранные отвертки напоминают инструменты Phillips, но имеют три острия вместо четырех. Эти отвертки часто используются с электронным оборудованием.
  • Треугольные отвертки используются для винтов с треугольным углублением на головке. Стороны треугольной насадки прямые.
  • Трехгранные отвертки широко используются в аэрокосмической промышленности для использования с винтами и болтами, скрепляющими коммерческие самолеты. Три крыла с прорезями окружают небольшое треугольное отверстие в центре.Прорези смещены и не встречаются в центре винта или болта.

16. Ювелирные отвертки

Эти маленькие отвертки предназначены для точной работы с крошечными винтами в очках или часах. Они изготавливаются с плоской и крестообразной головкой и используются опытными ювелирами и мастерами.

17. Отвертки для компьютеров

Отвертки для компьютеров предназначены для ноутбуков, настольных компьютеров, игровых систем и подобных устройств.Некоторые из этих типов отверток предназначены для закручивания или удаления винтов с защитой от несанкционированного доступа.

18. Треугольная отвертка

Инструменты с треугольной головкой менее распространены, но они идеально подходят для определенных задач. Треугольная головка отвертки выгодна, поскольку ее конструкция делает ее более надежной и защищенной от несанкционированного доступа, чем альтернативы. Эти инструменты часто используются с бытовой техникой, игрушками и электроникой.

19. Магнитные отвертки

Отвертки с магнитными наконечниками позволяют притягивать винты магнитной силой.Это снижает риск их случайного падения. Намагниченные инструменты полезны для работы с электроникой, где винты маленькие и их можно легко вставить в труднодоступные места.

20. Отвертки с храповым механизмом

Отвертки с храповым механизмом имеют встроенный механизм, позволяющий прикладывать усилие только в одном направлении и допускающий свободное движение в другом направлении. Эти ручные инструменты работают аналогично гаечным ключам с храповым механизмом.

Размеры отверток

Отвертки бывают разных размеров.Наряду со стандартными большими, средними и маленькими отвертками также существуют короткие отвертки, которые идеально подходят для использования в ограниченном пространстве. Ширина кончика и длина как лезвия, так и инструмента в целом обычно измеряются в миллиметрах (мм).

Обратите внимание, что некоторые виды и бренды могут предлагать варианты размеров, отличные от других. Например, существует четыре стандартных размера отверток Phillips. Они варьируются от № 0 до № 4, где № 0 — самая маленькая отвертка.

Некоторые инструменты также можно классифицировать по размеру Torx.На это указывает буква T, за которой следует число — например, отвертки T10. Он варьируется от миниатюрных отверток до T45 и выше. Эта система также может быть применена к винтам, помогая вам выбрать соответствующую отвертку для винта определенного размера.

Части отвертки

Отвертка состоит из трех основных частей:

  • Рукоятка
  • Стержень или хвостовик
  • Наконечник или насадка
  • Все три детали изготавливаются с использованием производственного процесса машины для формирования материала правильной формы с помощью экструдера и термообработки для достижения желаемой прочности на растяжение.

    1. Рукоятка отвертки

    Рукоятки отвертки используются для захвата и обычно имеют форму, предотвращающую скатывание по плоским поверхностям. Они также могут быть эргономично спроектированы для повышения удобства захвата. Материалы, используемые в производственном процессе, со временем менялись, и в настоящее время также существует больше разнообразия инструментов, предназначенных для использования в конкретных приложениях.

    Чаще всего ручки эргономичны и изготовлены из композита твердого пластика, такого как ацетат целлюлозы и резина.Они также могут быть покрыты нескользящим мягким материалом, таким как термопластичная резина, для улучшения сцепления.

    2. Вал или хвостовик

    Вал или хвостовик обычно изготавливаются из прочной стали, чтобы гарантировать отсутствие деформации изгиба или скручивания при приложении усилия. Вал будет закругленным или шестигранным, чтобы можно было использовать гаечный ключ или гаечный ключ для приложения повышенного крутящего момента. Вал обычно отличается цветом и материалом от приводного наконечника, который может быть взаимозаменяемым.

    3. Приводной наконечник или насадка

    Приводной наконечник может быть встроенной частью хвостовика, если он не является съемным. В качестве альтернативы это может быть сменная деталь, известная как отвертка, похожая на сверла. Они предназначены для использования с многобитовыми инструментами. Наконечник также может быть известен как головка отвертки.

    Применение отверток

    Отвертка является одним из наиболее важных ручных инструментов в любом наборе инструментов. Есть много ситуаций и профессий, где отвертка является неотъемлемой частью выполнения конкретной задачи, связанной с ослаблением или затягиванием крепежных деталей.

    • Некоторые из наиболее распространенных применений отверток включают:
    • Электроника и электрооборудование
    • Открытие мобильных телефонов
    • Открытие компьютеров
    • Механическое и промышленное производство
    • Деревообработка и столярные изделия
    • Металлоконструкции
    • Окружающая среда

    Следует также отметить, что некоторые типы отверток лучше всего подходят для определенных областей применения. Например, лучшие отвертки электрика будут изолированы для защиты пользователя.И наоборот, использование отверток Phillips более разнообразно, поскольку эти инструменты подходят для целого ряда приложений общего назначения.

    СВЯЗАННЫЕ ПОСТЫ

    Типы бит и типы бит отверток | Плюсы и минусы

    Производители изготавливают отвертки, подходящие для самых разных типов насадок. Они бывают разной длины, захвата и стиля — все для того, чтобы они отлично скрепляли винты. Но какие типы отверток вы используете для каких целей и какие из них работают лучше всего? Мы попытаемся пройтись по каждому — даже по специальным битам — и дать вам плюсы и минусы, чтобы вы могли понять каждый и выбрать лучшие биты для своего приложения.

    Помните, когда в все винты были прорезаны? Слава Богу за инновации!

    Как получить необходимые биты

    Как вы знаете, отвертки и биты можно приобрести по отдельности или в наборах. Для лучшей сделки мы рекомендуем приобрести хороший набор бит, чтобы собрать надежную коллекцию крепежных деталей для отверток. Один набор, который нам очень нравится, включает набор универсальных бит Wurth Zebra, но вы также можете найти менее дорогие решения для винтовых бит.

    Наличие всех типов насадок гарантирует, что вы будете готовы к большому разнообразию креплений, с которыми вам, вероятно, придется столкнуться.Конечно, вам придется иметь дело не только с широким разнообразием типов винтов и крепежных деталей, но и с тем, что большинство из них также имеют несколько размеров. Использование правильных типов бит отверток для их надлежащего применения гарантирует, что вы не повредите крепеж. Это также способствует ускорению работы. Имейте это в виду, когда покупаете лучший набор отверток, чтобы вы могли работать с множеством винтов и крепежных деталей на рабочей площадке.

    Объяснение типов отверток

    Различные наконечники для отверток изготавливаются по разным причинам.Некоторые из них запатентованы, потому что они предлагают уникальное решение для удержания биты на месте — другие просто лучше подходят для применения, для которого они предназначены. По нашему мнению, самая важная причина для использования определенного типа шурупов — это хорошее сцепление с крепежом.

    Важнейшее значение имеет посадка и сцепление

    Наконечник отвертки или отвертки всегда должен плотно входить в крепежный элемент, чтобы не соскальзывать при повороте крепежного элемента (как на низких, так и на высоких скоростях, в зависимости от применения).Ударные отвертки особенно хорошо удерживают соединение биты с крепежом при правильном использовании.

    Вот краткий обзор некоторых наиболее распространенных типов винтов и крепежных деталей, которые вы должны иметь в своей коллекции, а также отвертки, которые к ним подходят:

    Насадки для винтов с крестообразным шлицем головка Phillips № 2, но здесь мы даже видели адаптацию. Название «Филлипс» происходит от имени его изобретателя Генри Ф. Филлипса в 1930-х годах.Эти типы отверток имеют заостренный наконечник с крестообразным шлицем, который соответствует самоцентрирующемуся винту с крестообразным шлицем.

    Хотите верьте, хотите нет, но головки Phillips изначально были спроектированы таким образом, чтобы отвертка выходила наружу, чтобы предотвратить чрезмерное затягивание!


    Плюсы
    Минусы

    Прочтите нашу статью Что такое Cam Out, чтобы узнать больше.

    Биты Phillips и Pozidriv

    Подобно битам Phillips, Pozidriv предлагает еще четыре точки контакта, которые еще более надежно захватывают винты для защиты от выскальзывания.Шурупы и биты Pozidriv кажутся популярными за рубежом, но теперь мы видим, как они появляются на рынке США… и нам это нравится!

    Биты для отверток со шлицевой или плоской головкой

    Отвертки со шлицевой или плоской нагревательной головкой — один из старейших типов отверток, появившихся в начале 1800-х годов. Этот тип насадок для отверток работает с винтами со шлицем, которые имеют прорезь в верхней части головки.

    Выбирая размер отвертки с плоским лезвием, всегда следите за тем, чтобы кончик соответствовал ширине крепежной детали, а бита подходила плотно. Если отвертка с плоской головкой или бита шатаются в винте, вы можете соскользнуть прямо с головки.

    Преимущество этого винта заключается в его простоте. Все остальное представляет собой явный недостаток. В общем, большинство профессионалов стараются не использовать их без крайней необходимости. Можете ли вы угадать, где вы чаще всего их находите? Если вы угадали «крышки выключателя света» или «крышки розеток», вы были правы!

    Плюсы
    • Декоративные
    • Обычные
    • Недорогие
    Минусы

    Винты и биты с шестигранной или шестигранной головкой

    Мы называем винты с шестигранной головкой винтами с внутренним шестигранником.Это полезный тип застежки из-за того, насколько эффективно они ограничивают скольжение. Биты с внутренним шестигранником или шестигранником часто используются в мебели, но даже в автомобильной промышленности они используются. Мы также находим эти типы отверток на велосипедах.

    pro pro pros 9032
      19
    • Обычный
    • Недорогие
    • ручки Среднего до высокого крутящего момента хорошо
    минус
минус
1; Биты Plus Bits

Винты и биты с головкой TORX также часто называют битами Star. Эти шестигранные насадки противостоят проскальзыванию или выпадению лучше, чем шлицевая головка или головка с крестообразным шлицем. Фактически, биты с головкой TORX и отвертки были специально разработаны для предотвращения этого.

Плюсы
  • Хорошо справляется со средним и высоким крутящим моментом
Минусы
  • Может сниматься при высоких нагрузках крутящего момента
  • Обычно дороже дизайн и квадратные края.Это привело к увеличению площади контакта с поверхностью. Из многих типов отверток, представленных на рынке, Torq Plus может быть самым цепким и стабильным. Чтобы еще больше усложнить ситуацию, биты Torx Plus имеют всего 5 лепестков вместо 4. иногда называемые битами Робертсона, находят свой дом в самых разных местах.Ведущее место могут занимать как раз электрические коробки и щиты, где они кажутся почти повсеместными.

    Некоторые производители палубных шурупов также используют этот тип привода, особенно с шурупами из нержавеющей стали. Застежки из нержавеющей стали, как правило, очень мягкие, если вы покупаете неправильный тип. В обычных винтах с декоративной головкой также используются насадки с квадратным хвостовиком и очень маленькая головка для зенкования в шкафах.

    Pro Pros

    9
  • Обычно
  • Обычный
  • Ручки Среднего крутящего момента хорошо
  • Работает Отлично
  • Работает отлично подходит для небольших головных размеров (обрезки винтов)
  • могут раздеть под большим крутящим моментом (дешевые нержавеющие)

Triple Биты с квадратным хвостовиком

Биты с тройным квадратным хвостовиком в основном используются в немецких автомобилях.Мы находим их на BMW, Mercedes, VW, Audi, Porche и других немецких автомобилях. Они действительно хорошо работают для приложений с высоким крутящим моментом, таких как болты головки блока цилиндров и компоненты, используемые в трансмиссии.

Тройной квадратный крепеж обычно изготавливается из закаленной стали, а также подвергается отпуску. Это делается для того, чтобы они могли выдерживать требуемый крутящий момент без снятия звездочек.

pro pro prof
  • Отличный высокий крутящий момент
1 минус
  • дорогих
  • Менее распространенное использование на рынке США Помимо немецких транспортных средств

Triple Square VS Double Hex Bits

Двухместный Hex — винтовой привод шестигранные диски со смещением.Он может приводиться в действие стандартными шестигранными ключами. Хотя форма напоминает тройной квадрат, на самом деле это несовместимо. Он также намного легче снимается.

Хотя потенциально они могут выдерживать больший крутящий момент, чем стандартные шестигранные биты, они требуют лучшего качества сборки, чтобы избежать зачистки. Это один из самых редких видов шуруповертов. Почти никто не сталкивался с этими битами или связанными с ними болтами, если только вы не сняли головные болты с некоторых автомобилей Toyota или Lexus.

Упаковка различных типов насадок

В дополнение к типам насадок у вас также есть различные варианты отделки и покрытия. Большинство качественных крепежных изделий имеют покрытие из оцинкованной, никель-хромовой стали, нержавеющей стали или с покрытием. Каждый из них имеет различные сильные стороны, поэтому обратите внимание на свои потребности.

Хотя некоторые типы насадок для отверток менее распространены, по крайней мере обязательно держите под рукой набор прямых отверток, отверток и насадок с крестообразным шлицем, головкой Philips, а также с квадратной головкой.

14 типов отверток и их применение [с иллюстрациями]

Типы отверток

Что такое отвертки?

Типы отверток и их применение [с иллюстрациями] :- Отвертка представляет собой механический инструмент, используемый для закручивания винтов.Он состоит из металлического стержня с плоским или крестообразным концом, который входит в верхнюю часть головки винта.

14 различных типов отверток

Ниже приведены различные типы отверток:

9
  • Phillips Rippiriver
  • плоская головка (наполненная головка) отвертка
  • Torx отвертка или шестигранная отвертка
  • Позидровская отвертка
  • Robertson или квадратная отвертка
  • головки сцепления или галстук-бабочка
  • Frarsis (тростник и принцу
  • JIS (японский промышленный стандарт)
  • Шестигранная головка или отвертка с шестигранной головкой
  • Магнитная отвертка
  • Отвертка с батарейным питанием
  • Угловая отвертка
  • Отвертка с трещоткой
  • 100828 9,0Отвертка Phillips: (Типы отверток)

    Человек по имени Генри Филипс в 19 веке изобрел отвертку Philips. Основная цель изобретения отвертки этого типа заключалась в том, чтобы представить в промышленности новую разновидность отверток, то есть отвертку с механическим приводом.

    Винты с крестообразным шлицем

    можно узнать по плюсу на головке, широко используются в строительстве и деревообработке. Она также известна как крестообразная отвертка, так как Х-образное лезвие прочно входит в полость головки, что обеспечивает лучшее сцепление при затягивании или ослаблении винта.Эти отвертки предназначены для выскальзывания из головки при превышении определенного предела крутящего момента, который зависит от прочности и слабости винта.

    2. Отвертка с плоской или шлицевой головкой: ( Типы отверток )

    Как следует из названия, отвертка с плоской головкой имеет клиновидный плоский наконечник, который используется для затягивания или ослабления винтов с линейной насечкой на головке. Это самый распространенный инструмент в области механики.

    Он может быть с ручным или механическим приводом, однако в основном не с механическим приводом, поскольку щелевая головка имеет «эффект кулачка». Эффект кулачка представляет собой процесс, при котором отвертка соскальзывает с поверхности головки винта, когда крутящий момент, приложенный к поверхности головки винта, превышает определенный предел или иногда из-за отсутствия центрирования, что в конечном итоге приводит к повреждению Головка винта или наконечник отвертки.

    Винты с плоской головкой обычно используются в производстве мебели, небольших проектах по изготовлению шкафов и в некоторых электрических приложениях, но больше не используются широко в жилищном строительстве.

    3. Отвертка Torx: ( Типы отверток ) Отвертка Torx

    имеет наконечник в форме звезды с 6 закругленными лепестками. Первоначально Torx использовался в целях безопасности, но теперь его можно найти и во многих других приложениях. Из-за круговой геометрии лепестков отвертка Torx требует малой радиальной силы, что увеличивает срок службы винта и биты отвертки.

    В настоящее время отвертки Torx в основном используются в бытовой технике и в сфере безопасности из-за их эффективности.

    4. Шестигранная отвертка или шестигранная отвертка: (Типы отверток)

    У него шесть прямых лепестков, как у шестиугольника. Они используются для крепления в основном болтами, а не винтами. Для затягивания или ослабления требуется отвертка с шестигранным ключом, также известная как отвертка с шестигранным ключом.

    При забивании не возникает эффекта проскальзывания, поэтому большинство инструментов с электроприводом могут быть оснащены шестигранными насадками, что делает производство быстрым и легким с минимальной ошибкой.

    5. Отвертка Pozidriv: (Типы отверток)

    Pozidriv также известен как «Pozidrive». В отличие от отвертки Phillips, отвертка Pozidriv имеет два крестообразных знака, смещенных под углом 45 градусов к основным лезвиям.

    Отвертки этого типа имеют тупые кончики и небольшие ребра на лезвии между основными кромками, что увеличивает крутящий момент и снижает риск кулачкового эффекта. Этот привод чрезвычайно популярен в производстве из-за его самоцентрирующейся конструкции.

    6. Отвертка Робертсона или квадратная отвертка: (Типы отверток)

    Квадратная отвертка, также известная как отвертка Робертсона, названа в честь канадского изобретателя.

    Этот тип отверток имеет самый высокий крутящий момент, чем все типы приводов. Винты с квадратной головкой в ​​основном используются в автомобильной и мебельной промышленности из-за их долговечности. Форма с небольшим конусом в передней части инструмента обеспечивает хорошее сцепление с винтом и, таким образом, делает его более удобным в использовании, а также пренебрегает эффектом кулачка.

    7. Отвертка с головкой сцепления или бабочкой: (Типы отверток)

    Прорези выглядят как галстук-бабочка, а в старых версиях посередине была круглая полость.

    Головка сцепления

    также имеет защитную версию, которая прорезана в одну сторону, и ее очень трудно снять. Они встречаются в основном в местах, где техническое обслуживание проводится нечасто, например, на автобусных станциях или в тюрьмах.

    Типы отверток с головкой сцепления

    в основном используются в автомобильной промышленности и очень популярны на старых автомобилях GM.

    8. Отвертка Frearson или Reed and Prince: (Типы отверток)

    Отвертка типа Frearson аналогична отвертке Phillips. Первое отличие состоит в том, что у Фрирсона острый наконечник, а у Филлипса — закругленный. Кроме того, угол наконечника составляет 45 градусов, что означает, что одну отвертку Frearson можно использовать с винтами Frearson любого размера и для многих винтов Phillips. Его преимущество заключается в том, что он позволяет избежать типичных проблем, таких как разрушение и преждевременный износ долота.

    Форма помогает отвертке Frearson создавать больший крутящий момент, чем отвертка Phillips, что помогает использовать ее в морском оборудовании и в определенных областях, где требуется точность.

    9. JIS (Японский промышленный стандарт): (Типы отверток)

    JIS (Japanese Industrial Standard) — один из наиболее признанных типов и, возможно, наиболее часто используемый отверток в наборе инструментов для закручивания винтов с крестообразным шлицем. Она похожа на головку Phillips, но сконструирована так, чтобы не вываливаться.
    Его главное преимущество перед отвертками Phillips заключается в том, что он имеет самоцентрирующийся и быстрый инструмент и винт.

    Позволяет контролировать крутящий момент и чрезмерную затяжку оператором, а не головкой винта.

    10. Отвертка с внутренним шестигранником : (Типы отверток) Отвертки с шестигранной головкой

    имеют головку вместо лезвия или наконечника, поэтому они действуют как торцевой ключ. Отвертка с внутренним шестигранником имеет шестигранную полость, управляемую шестигранным ключом, шестигранным ключом или шестигранной отверткой.Торцевые ключи имеют рукоятку, которая работает параллельно поверхности болта, поэтому для поворота требуется дополнительное пространство. С прямой рукояткой в ​​шестигранном приводе болту требуется меньший зазор для поворота. Эти отвертки могут сделать процесс ослабления и затягивания шестигранных гаек, болтов и винтов намного быстрее и проще.

    11. Магнитная отвертка: (Типы отверток)

    Магнитная отвертка имеет магнитный наконечник, который удерживает винт, и с его помощью вы можете вставлять или извлекать винт одной рукой.Это применимо в небольших электронных производствах при попытке разместить винты в труднодоступных местах. Их использование простое, так как они прилипают к нашей отвертке.

    Мы можем легко намагнитить существующую отвертку с помощью заземляющего магнита вместо того, чтобы покупать новые наборы отверток с магнитными наконечниками.

    12. Отвертка с батарейным питанием: ( Типы отверток )

    Существует множество электроприводов, в которых в качестве источника питания используется батарея, что делает их очень компактными. Этот инструмент не идеален для тяжелого завинчивания или сверления, он идеально подходит для обычных легких задач по завинчиванию шурупов.Эти типы отверток не обладают такой мощностью, как другие электроинструменты, но они экономят место.

    Например, мы можем использовать его для фиксации винтов в компьютерах, не разбирая его.

    13. Угловая отвертка: ( Типы отверток )

    Как следует из названия, это отвертка с прямым углом. Эти отвертки помогают работать там, где нет места для прямой рукоятки. Они очень полезны в автомобильной и подобных областях.

    Храповой механизм обеспечивает достаточный крутящий момент для затягивания и ослабления крепежа.

    14. Отвертка с храповым механизмом: ( Типы отверток )

    Отвертки с храповым механизмом уменьшают подъем и экономят время работы. Он автоматически меняет положение наконечника отвертки после каждого поворота. Отвертки с храповым механизмом состоят из внутреннего шарикоподшипникового механизма, который позволяет пользователю делать несколько оборотов винта легким движением запястья вперед-назад.

    Переключая кнопку на отвертке, храповое действие можно изменить с одного направления на другое, чтобы можно было вставлять винты при движении по часовой стрелке и выкручивать винты при движении против часовой стрелки.

    Различные типы отверток и их использование

    Eagle’s Garage может получать долю от продаж или другую компенсацию по ссылкам на этой странице. Для вас это не требует дополнительных затрат, а все цены и наличие актуальны на момент публикации.

    Существует много различных видов отверток, и каждая из них предназначена для разных целей. Различные стили и размеры различаются, потому что проекты, для которых люди используют отвертки, сильно различаются.Например, может быть, вам нужно собрать стул… или, может быть, вам нужно собрать автомобиль! Разнообразие доступных вариантов отверток подпитывает нашу креативность и позволяет нам делать так много разных предметов.

    Давайте поговорим о некоторых из этих отверток и установим, когда они обычно используются.

    Отвертки общего назначения

    1. Отвертка с плоской головкой

    Плоская отвертка, пожалуй, самый распространенный инструмент на планете. Его плоская головка позволяет легко затягивать или ослаблять плоские винты с прямыми линейными пазами в головках. Это очень универсальный инструмент, который используется во многих распространенных ситуациях, таких как сборка мебели или сборка детских игрушек. У каждого дома есть плоская отвертка, потому что это незаменимый инструмент.

    2. Крестовая отвертка

    Отвертка Philips затягивает или ослабляет винты с крестообразным шлицем, что позволяет закручивать их с большей головкой, чем винты с плоской головкой.Из-за плотного прилегания они обычно используются на фабриках и являются фаворитом мастеров на все руки. Этот инструмент почти так же распространен, как и отвертка с плоской головкой, поскольку наиболее распространены винты с головкой Philips или с плоской головкой. Вы можете заметить разницу между винтами, потому что, как упоминалось выше, один из них имеет плоскую головку, а винты с головкой Philips имеют ромбовидные линии на головках. Отвертка с головкой Philips также используется для многих бытовых работ и повседневных задач.

    3. Шестигранная отвертка

    Шестигранная отвертка — это инструмент, используемый для закручивания болтов и винтов, но имеет шестигранную головку.С шестью приводными точками этот инструмент проще в использовании и с меньшей вероятностью сорвется, чем отвертка с крестообразным шлицем.

    4. Отвертка Torx

    Винты Torx

    обычно используются в автомобилях, мотоциклах, велосипедах, компьютерных системах, жестких дисках и бытовой электронике. У них необычная голова в форме звезды, что делает их очень безопасными. Их чрезвычайно плотная посадка позволяет передавать более высокий крутящий момент.

    5. Отвертка Робертсона

    Эта отвертка с квадратным наконечником обычно используется в электротехнике для клемм устройств и выключателей.Их легко использовать одной рукой, потому что они плотно соединяются винтами. Эта отвертка похожа на головку Philips, но при ближайшем рассмотрении имеет другую форму.

    Читайте также: Полное руководство по различным типам гаечных ключей

    Специальные отвертки

    6. Отвертка с головкой сцепления

    Винты с головкой сцепления

    представляют собой предохранительные винты, и их конструкция делает невозможным их удаление с помощью обычной отвертки.Отвертки с головкой сцепления — единственный инструмент, который ослабляет винты, которые обычно используются для крепления дверных петель. Эти винты также используются для гаражных ворот. Обычные винты легко удаляются, и кто-то может получить доступ к зданию в течение нескольких секунд, поэтому винты с муфтой часто используются в целях безопасности.

    7. Отвертка Фрирсона

    Эта отвертка меньшего размера и используется, когда требуется точность. Он дает более высокий крутящий момент, чем головка Philips.Он обычно используется для таких проектов, как сборка мебели или других предметов домашнего обихода. Небольшие размеры позволяют использовать его в различных ситуациях.

    8. Отвертка JIS (японский промышленный стандарт)

    Эта отвертка почти идентична головке Philips и является просто ее японским аналогом. Как и голова Philips, она широко используется как в домашнем хозяйстве, так и в профессиональной работе.

    9. Гаечный ключ

    Отвертки для гаек обычно имеют полый стержень, что очень важно при нарезании резьбы в гайке.Они имеют низкий крутящий момент и часто используются при ремонте бытовой техники и электронной промышленности. Использование гаек не так распространено, как использование винтов, поэтому этот инструмент не является обычным предметом домашнего обихода.

    10. Отвертка Pozidriv

    Винты

    Pozidriv известны своей превосходной способностью ввинчиваться и вывинчиваться без снятия изоляции. Они похожи на головку Philips, и их также можно использовать для обычных бытовых задач. Эту отвертку можно использовать вместо головки Philips и наоборот.

    Читайте также : Полное руководство по различным типам молотков

    11. Отвертка с гаечным ключом

    Отвертка с гаечным ключом

    используется с безопасными битами, которые обычно используются для повышения безопасности установки. Они используются в общественных местах, например, в ванных комнатах и ​​музеях, чтобы сделать строительные объекты более безопасными. Например, они находятся в перегородках в ванной, чтобы никто не мог просто зайти в ванную и выломать дверь.В связи с тем, что вандализм и подделка становятся новой нормой в некоторых общественных местах, эти винты просто необходимы.

    Гаечная отвертка также известна как отвертка со змеиным ушком, потому что у нее есть две заостренные ручки с каждой стороны. Он определенно имеет особый вид и его легко отличить от других отверток. Этот инструмент обычно не используется в домашних проектах.

    12. Треугольная отвертка

    Треугольный винт иногда называют «треугольным болтом» и имеет головку треугольной формы.Точно так же треугольная отвертка имеет треугольную головку и используется только с винтами этого типа. Винты часто используются в электронике, игрушках и бытовой технике — вам может понадобиться треугольная отвертка, чтобы собрать холодильник или посудомоечную машину.

    Треугольная форма этих инструментов также делает их идеальными для структур безопасности, потому что людям будет трудно взломать их. Вы не можете просто использовать любую отвертку, чтобы открутить треугольники, и люди с меньшей вероятностью будут заниматься этой задачей.

    13. Трехгранная отвертка

    Трехгранная отвертка — это очень маленький и точный инструмент, обычно используемый для таких гаджетов, как Nintendo Wii, мобильных телефонов и некоторых цифровых камер. Apple использует эту отвертку для сборки некоторых своих продуктов. Этот инструмент может понадобиться вам, если вы любите экспериментировать с технологиями и имеете опыт сборки небольших гаджетов. Кроме того, если бытовые устройства, такие как кухонный миксер или утюг, нуждаются в ремонте, скорее всего, это будет инструмент, который вы будете использовать для завершения этого проекта.

    14. Трехгранная отвертка

    Как и трехгранная отвертка, трехгранная отвертка представляет собой небольшой инструмент, который используется для определенных устройств. Маленький наконечник этой отвертки делает ее идеальной для использования с меньшими винтами, которые используются в мобильных телефонах и камерах.

    Электрические отвертки

    15. Работает от батареи

    Отвертки с батарейным питанием отлично подходят, когда вам нужно немного больше силы, чтобы выполнить работу.Они часто используются с деревом, поэтому, если вы собираете мебель или другой предмет из дерева, вам может пригодиться отвертка на батарейках. Наиболее распространенными отвертками с батарейным питанием являются отвертки с плоской головкой и отвертки с головкой Philips, поскольку они чаще всего используются для работы с деревом.

    Читайте также: Различные типы плоскогубцев

    16. Проводной

    Некоторые электрические отвертки должны быть подключены к розетке, поэтому из нее выходит шнур.Если для вас это имеет большое значение, то вы можете выбрать беспроводную версию.

    17. Аккумуляторный

    Аккумуляторные шуруповерты обычно работают от батареек. С ними не возникнет никаких проблем, потому что вам не придется каждый раз перетаскивать шнур за собой. Эти отвертки с батарейным питанием могут быть немного дорогими, но их стоит купить, если вы часто беретесь за большие проекты.

    Типы отверток

    18. Магнитный

    Магнитные отвертки обеспечивают удобство для пользователей, поскольку они позволяют пользователю поместить винт на кончик отвертки, и он останется там во время вставки и установки. Это устранит проблемы во время сборки и поможет проектам продвигаться быстрее. Отвертку также можно использовать для выкручивания стальных винтов из труднодоступных мест.

    19. Отвертка с трещоткой

    Отвертка с храповым механизмом может вращаться в одном направлении, поэтому она идеально подходит для завинчивания или откручивания винтов без необходимости вставлять и выдвигать биту из винта в конце каждого оборота. Этот инструмент упрощает работу с проектами и экономит время, если вам нужно установить тонну шурупов одновременно.

    20. Угловая отвертка

    Угловая отвертка используется, когда обычная отвертка не подходит. Форма прямоугольной отвертки уникальна и подходит для труднодоступных мест. Этот инструмент также используется при установке и удалении молдингов, поскольку другие отвертки слишком велики для выполнения этой работы. Этот инструмент используется в домашнем ремонте, сборке бытовой техники и в других случаях, связанных с домом, но также используется в некоторых профессиональных отраслях.

    Читайте также: Различные типы сверл

    Наборы прецизионных отверток

    21. Ювелирный

    Ювелирные отвертки крошечные, потому что украшения крошечные. Многие ювелиры работают с увеличительным стеклом, чтобы видеть, что они делают. Ювелирная отвертка не может быть использована ни для чего другого – она используется исключительно для изготовления и ремонта украшений.

    22. Компьютер

    Компьютерные отвертки тоже очень маленькие, потому что винты в компьютерах крошечные.Во всей электронике обычно используются крошечные винты, поэтому эти компьютерные отвертки идеально подходят для самых разных проектов. Если вы не собираете компьютеры для заработка, у вас, вероятно, не будет дома этой отвертки.

    Последние мысли

    Все эти отвертки используются по-своему и привносят в стол что-то новое. Хотя большинство из нас знает все об обычных отвертках, полезно знать, на что способны другие отвертки, если нам понадобится их использовать. Если вы работаете над проектом дома или работаете в профессиональной отрасли, базовые знания об отвертках помогут вам в ваших проектах и ​​повысят уровень творчества.

    Другие рекомендации:

    • Фейсбук
    • Твиттер
    • Пинтерест

    Отвертки (ручной инструмент) Руководство по выбору: типы, характеристики, области применения

    Отвертки, также известные как поворотные винты, представляют собой ручные приспособления с ручным приводом, предназначенные для ввинчивания и затягивания винтов. Они состоят из головки или наконечника, который входит в зацепление с винтом; механизм приложения крутящего момента за счет вращения наконечника; и способ позиционирования и поддержки отвертки.

    Популярный инструмент имеет рукоятку и стержень, которые позволяют его позиционировать и поддерживать, а при вращении применять крутящий момент. Винт имеет головку с контуром для соответствующих наконечников отверток, чтобы зацепить его таким образом, что приложение достаточного крутящего момента к отвертке заставит винт вращаться с усилием одной руки.

    Отвертки бывают самых разных размеров, чтобы соответствовать размерам винтов, включая варианты с крошечными наконечниками для ювелиров, краснодеревщиков и оружейников.Общие советы включают в себя:

    • Филипс
    • Щелевой (плоская или «стандартная»)
    • Шеститочечный
    • Квадратный наконечник
    • Короткий

    Если отвертка не подходит по размеру и типу для используемого винта, вполне вероятно, что винт будет поврежден в процессе его затягивания. При затягивании винта с силой важно сильно вдавить головку в винт, чтобы не повредить его. Некоторые наконечники отверток являются магнитными, что позволяет винту оставаться прикрепленным к отвертке без приложения внешней силы.Это особенно полезно для небольших винтов, с которыми иначе трудно справиться.

    Отвертки могут поставляться со сменными головками, с механическим приводом, с мягкими ручками, из закаленного сплава, с храповым механизмом или с намагниченными отвертками. Рукоятка и стержень инструмента со временем значительно изменились; на конструкцию влияют как назначение, так и производственные требования.

    Приложения

    Отвертки

    широко используются для крепежных винтов, шурупов, механических узлов, строительства, болтовых соединений и крепежных узлов.Они часто используются в домашних и строительных условиях.

    Рост популярности этого инструмента в конечном итоге приводит к совершенствованию и возможному разнообразию отверток. Повышение точности винтов также в значительной степени способствовало буму производства, в основном за счет повышения его эффективности и стандартизации размеров. Отвертки остаются одним из самых распространенных инструментов как в домашнем обиходе, так и в профессиональном производстве.

    Изображение предоставлено:

    DEWALT Industrial Tool Co.


    Использование различных типов отверток и насадок

    Использование различных типов отверток и бит 02 июня 2021 г.

    Отвертки и насадки являются важными элементами механических соединений и обеспечивают связь между машиной или рукой и винтом. Выбор правильного оборудования для правильного применения имеет огромное влияние на результат работы. Здесь Wera Werkzeuge GmbH объясняет различные доступные типы.

    Пять наиболее распространенных профилей привода: шлиц, Phillips, Pozidriv, TORX® и шестигранник.

    Приводы со шлицами

    имеют простой паз в качестве основы для лезвия, однако у них есть недостаток, заключающийся в отсутствии центрирования, что облегчает выскальзывание инструмента из винта. Наконечник отвертки «Lasertip» от Wera буквально вгрызается в винт, не повреждая его, что устраняет этот недостаток.

    Вторым распространенным профилем привода является Phillips, определяемый двумя прямоугольными поперечными сечениями паза.По сравнению с классической формой версии со шлицем, благодаря четырем углам профиля Phillips взаимодействие с винтом довольно простое. Но даже в этом профиле пользователю приходится противодействовать силам кулачка. Опять же, здесь можно использовать отвертку Lasertip. Профиль Phillips очень часто путают с профилем Pozidriv, что при ошибочном использовании приводит к повреждению инструмента и винта.

    Профиль Pozidriv является третьим распространенным приводным профилем и является дальнейшим развитием поперечного профиля.Две дополнительные крестовины обеспечивают дополнительную стабилизацию в процессе завинчивания. Хотя это улучшение, профиль Pozidriv по-прежнему борется с проблемами скольжения.

    Другим распространенным профилем является TORX® – волновой профиль в форме звезды с шестью закругленными кулачками. По сравнению с традиционными винтовыми профилями при использовании TORX передается больший крутящий момент без повреждения отвертки и винта. Это увеличение срока службы отвертки и винта является результатом низких радиальных сил.Это обеспечивается отсутствием краев и параллельной формой шести элементов профиля.

    Наконец, шестигранник является одним из самых известных и широко используемых профилей, и для раструбов нет альтернативы. Для силовой передачи это относительно неблагоприятное сочетание, так как концентрация напряжений очень велика и может привести к деформации винта. Wera Hex-Plus обеспечивает большую зону контакта в головке винта, что сводит к минимуму эффект надреза и защищает профиль.



    Специальные категории бит

    Как и в случае с профилями, в крепежной промышленности используются обычные биты – ударные, нержавеющие и BiTorsion. Биты Impaktor идеально подходят для использования с электроинструментами, обеспечивающими высокий и интенсивный высокий крутящий момент. Важно, чтобы бита не сломалась, поэтому решение заключается в максимальном использовании свойств материала. Эти биты разработаны с особой геометрией для удовлетворения экстремальных требований. Специальный производственный процесс обеспечивает срок службы выше среднего.

    Также доступны насадки из нержавеющей стали от Wera, которые идеально подходят для работы с поверхностью из нержавеющей стали, когда малейший кусочек ржавчины может перепрыгнуть на поверхность из нержавеющей стали.

    Наконец, биты BiTorsion имеют более мягкую зону BiTorsion, которая, как указывает Wera, снижает твердость стержня примерно на 20% по сравнению с приводным наконечником. Это означает, что в этой зоне поглощаются пиковые нагрузки, вызывающие поломку долота и преждевременный износ, что значительно увеличивает срок службы долота.



    Специальные категории отверток

    Выбор отвертки зависит от выполняемой работы. Если отвертка иногда также используется для долбления, следует использовать долото со сквозным лезвием для работы в тяжелых условиях. Для работы с мелкими винтами рекомендуется использовать отвертку Wera Micro. При работе под натяжением следует использовать отвертку VDE (узнаваемую по красному и желтому цветам).

    Отвертки часто могут вызывать мозоли, поэтому важно убедиться, что эргономичная рукоятка, такая как у Wera Kraftform Plus, используется для обычных операций.Ручка смоделирована по форме руки человека, чтобы обеспечить максимальный комфорт пользователя.

    типов отверток: их применение и характеристики

    Отвертки появились в начале 15 века, когда они были изобретены для затягивания вновь изобретенных винтов, используемых в металлических доспехах и военных двигателях.

    Однако мало что изменилось в технологии винтов и их приводов, и единственными реальными достижениями за последние несколько сотен лет были увеличение разнообразия приводов, усовершенствование металлов, используемых при их изготовлении, и разработка более эффективные рукоятки отверток.

    Сегодня успех современных технологий и промышленности во многом зависит от скромного винта и соответствующего отвертки. Итак, если вы планируете проект «Сделай сам» или покупаете новые отвертки, читайте дальше! Потому что в этой статье мы расскажем вам все, что вам нужно знать об отвертках.

    • Типы отверток
    • Типы головок винтов и размеры
    • Использование и применение
    • Руководство по покупке

    Использование и применение

    Ниже приведена таблица, в которой перечислены наиболее распространенные типы головок винтов и отверток, а также их обычное применение.

    Чаще всего используется в производстве мебели, электроники, ювелирных изделий и столярных изделий.

    Щелевой привод, использовавшийся ранее почти во всех приложениях, становится все более редким в товарах массового производства.

    Обычно используется для широкого спектра продуктов для европейского рынка. Пози-драйв не распространен в США.

    Обычно используется в производстве мебели из-за экономичности привода.

    Обычно используется в электронной и автомобильной промышленности.

    Обычно используется в производстве мебели.

    Некоторые производители электроники используют этот привод, чтобы пользователи не могли вмешиваться в их продукты.

    Обычно используется с электроникой, дверями туалетов и лифтами.

    Графическое руководство по головкам винтов и отверток.

    Типы отверток

    На рынке доступно множество типов отверток, но наиболее популярными являются крестообразные, шлицевые и Pozi.

    Подробный обзор каждого типа.

    1. Отвертка с крестообразным шлицем:

    При взгляде спереди кончик отвертки выглядит крестообразно, но в высококачественных отвертках фактический кончик инструмента будет закругленным.Инструменты с острыми, почти игольчатыми наконечниками не подходят к винтам западного производства. Поэтому не покупайте их, если только вы не работаете с винтами, которые соответствуют их более узкому профилю.

    Размеры крестовых отверток Направляющая

    Высококачественные крестовые винты всегда маркируются номером, выгравированным на головке, и этот номер обозначает размер требуемого привода.

    Для домашних целей чаще всего используется дисковод Phillips №2. Хотя он доступен в размерах от 1 до 4, есть и более крупные для промышленного применения.

    2. Прорези:

    Это самый старый тип привода, и это просто прорезь, прорезанная по всей ширине винта. Однако винты со шлицем встречаются все реже из-за сложности их затягивания с высоким крутящим моментом без повреждения головки.

    Для винтов со шлицевой головкой требуется инструмент с плоским лезвием, и доступно несколько размеров для винтов разных размеров. Однако угол сужающегося наконечника, если смотреть сбоку, имеет решающее значение, поскольку он определяет, насколько хорошо наконечник будет захватывать стороны паза.Высококачественные инструменты имеют наконечники, расположенные очень близко и параллельно наконечнику, чтобы предотвратить его выскальзывание из паза при высоких значениях крутящего момента.

    Ниже приведена таблица, в которой указана ширина плоского лезвия по отношению к винтам со шлицем разного размера. Очень важно использовать подходящую отвертку с винтами каждого размера, чтобы не повредить слот.

    3.Pozi-drive:

    Pozi-drive был разработан компанией Phillips Screw Company в сотрудничестве с American Screw Company.Цель сотрудничества состояла в том, чтобы устранить склонность обычных отверток Phillips выскальзывать из привода из-за углов между отверткой и винтом.

    В этом приводе углы в приводе уменьшены, а соответствующее уменьшение угла на наконечнике отвертки обеспечивает улучшенный контакт между приводом и наконечником. Это значительно снижает шансы водителя выскользнуть из привода. Это означает, что к этим винтам можно прикладывать более высокие значения крутящего момента без повреждения головок.Привод также усилен четырьмя неглубокими радиальными линиями между основными выемками для обеспечения дополнительных точек контакта.

    Пози-приводы не так распространены в Америке, как в Европе и других странах. Обычно они бывают размеров от 1 до 3.

    4.

    Привод Робертсона (квадратная выемка):

    Также известный как привод Робертсона, привод в этих винтах представляет собой утопленный квадрат. Поскольку здесь нет углов, водитель почти не может выскользнуть из углубления, а это означает, что могут быть применены очень высокие значения крутящего момента.На самом деле, более вероятно, что винт сорвется раньше, чем квадратная отвертка выскользнет из привода.

    5. Отвертка Torx:

    Этот привод имеет форму шестиконечной звезды, но с закругленными концами. Здесь нет углов, а большая площадь контакта между винтом и его отверткой обеспечивает превосходный контакт. Это также означает, что эти винты можно затягивать с очень высоким крутящим моментом.

    Однако приводы в этих винтах относительно неглубокие, поэтому необходимо соблюдать осторожность.Убедитесь, что в приводе нет грязи или других твердых материалов, которые могут уменьшить эффективную площадь контакта между приводом и приводом. Приводы Torx доступны как во внутренних, так и во внешних приводах, а соответствующие приводы доступны в размерах от T1 до T100.

    6.Шестигранник:

    Шестигранник имеет шесть прямых сторон, отсюда и название, шестигранник . Однако большинство крепежных деталей с шестигранной головкой представляют собой болты, а не винты. Тем не менее, есть отвертки для их вращения.Чаще всего шестигранные крепежные детали используются при сборке мебели, но использование шестигранного ключа с Т-образной рукояткой часто является лучшим выбором при работе с этими винтами, поскольку он позволяет применять более высокие значения крутящего момента, чем это возможно с узкой отверткой.

    Другие, менее распространенные отвертки

    Некоторые производители товаров народного потребления разработали специальные отвертки, которые делают разборку их продукции практически невозможной. В основном это делается для предотвращения несанкционированного доступа к электронным устройствам, через которые проходит сильный электрический ток.Ниже приведены два примера винтов с защитой от несанкционированного доступа:

    Привод Tri-Wing:

    Этот винт аналогичен приводу Phillips. Но вместо четырех выемок, образующих крест, у этого привода всего три, что делает выкручивание такого винта без подходящего отвертки практически невозможным. Хотя драйверы Tri-Wing доступны, они дороги, и их нелегко найти. Тем не менее, винты Tri-Wing можно затягивать с очень высоким крутящим моментом, и они бывают размеров от 1 до 3.

    Привод гаечного ключа:

    Этот тип винтового привода не нашел широкого применения за пределами электронной промышленности.Он состоит из двух глаз или углублений на краю головки винта. Соответствующий отвертка имеет два зубца, очень похожих на вилки, которые позволяют выемкам поворачивать винт. Тот факт, что никакая другая отвертка или инструмент не могут быть использованы для закручивания этих винтов, делает их защищенными от несанкционированного доступа. Они доступны в размерах от 4 до 12.

    Отвертки Руководство по покупке

    Качество отвертки, возможно, более тесно связано с ее ценой, чем качество любого другого класса инструментов. Поэтому очень важно НЕ покупать дешевые неизвестные бренды. Наиболее распространенная проблема с некачественными отвертками заключается в том, что наконечники, независимо от типа, не подходят должным образом к приводу винтов.

    Винты Phillips являются хорошим примером. Некоторые производители в Азии и на Дальнем Востоке делают крестообразный заход в своих шнеках более узким и глубоким, чем аналогичные шнеки западного производства. И хотя отвертки, предназначенные для винтов восточного производства, работают идеально, более острый профиль этих отверток означает, что они НЕ работают с винтами, изготовленными на западе, потому что они не соответствуют профилю отвертки.

    Есть и другие примеры, например, наконечники дешевых отверток либо слишком мягкие, либо слишком ломкие, а это значит, что они могут легко сломаться под нагрузкой.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
