Вытяжка из 50 трубы: Вентиляция из канализационных труб своими руками: особенности и установка
Почему трубы 110 мм и 50 мм диаметра отличаются в 5 раз. Ошибка вентиляции в бане | Баня на 5+
Диаметры вытяжки и притока вентиляции должны быть сопоставимы. Если указанный на изображении диаметр 110 мм, то и приток должен быть такой же. О данной схеме вентиляции рассказываю в видео внизу.Диаметры вытяжки и притока вентиляции должны быть сопоставимы. Если указанный на изображении диаметр 110 мм, то и приток должен быть такой же. О данной схеме вентиляции рассказываю в видео внизу.
На прошедшей неделе ко мне на почту обратился человек с проблемой вентиляции в бане. Вытяжка вентиляции не тянет, точнее даже тянет в обратную сторону….
Чтобы чётко на примере показать одну из ошибок вентиляции в бане, приведу содержание нашей переписки с пояснениями.
Итак, вот первоначальное письмо.
Дмитрий, здравствуйте! Подскажите в чем дело.. Вентиляция басту тянет в обратку (нижний уровень), даже когда и верхний открываю он тянет как надо, а нижний не меняется — как тянул обратно, так и тянет.. Под печь тянет норм. Приход под печь 50 мм, а выходная 110 мм.. Сделал пока из пвх временно до лета, вывел в стене примерно на см.60 из стены торчит.. Когда в комнате отдыха открываю входную дверь, тогда начинает тянуть как положено (печка на против двери). Вот пока дверь открытая тянет, ну я так полагаю просто потому, что сквозняк получается.. И когда дверь закрываешь начинает в обратку тянуть опять.. и в КО. Открытую дверь держать пробовал и приток пробовал закрывать — бесполезно, и трубу до конька поднимал — только конденсат в баню из нее льется и больше ничего, как тянуло обратно так и тянет…Не знаю в чем причина, помогите пожалуйста, подскажите что делать.
Из письма Романа сразу видно возможные ошибки, из-за который вентиляция и не работает. Во-первых, приход свежего воздуха под печь значительно меньше, чем планируемый выход в вытяжку. А во-вторых, не учтено, что сама печь потребляет воздуха даже больше, чем вытяжка вентиляции! Давайте разберём по-подробнее.
Роман, здравствуйте!
А к печи (для горения) у Вас подведен воздух? Похоже, что печь расходует воздух, который негде взять, кроме как из вентиляции. Дверь открываете — есть поступление с улицы и все ок, а закрываете и единственная «дырка» это вытяжка (притока не достаточно).
Чтобы было понятно отношение притока и вытяжки. 110 труба имеет сечение около 9500 мм2, а 50 труба — около 2000 мм2, что в 5 раз меньше. То есть Вы подаёте в парную в 5 раз меньше воздуха, чем хотите вывести. А если при этом ещё и печь расходует этот воздух, то дефицит жуткий…
Если вытяжка в стене, то она не прогревается и тягу сама не создаёт. Правильным будет, если та труба, которая в парной, будет прогреваться и тянуть сама, а последующая за ней не будет охлаждаться, чтобы не уменьшать тягу.
И вот тут важный момент. 110 мм и 50 мм трубы отличаются почти в 5 раз по сечению! То есть площадь сечения 110 трубы = 55*55*3,14=9499 мм2, а трубы 50 мм диаметра = 25*25*3,14=1963 мм2. А значит 110 труба больше 50 в 4,84 раза!
Воздуха, приходящего в парную, никогда не хватит для правильной вентиляции. Но и это не всё, ведь печь с дымоходом 115 мм диаметра при активной топке будет «съедать» весь приток, плюс тянуть ещё. А откуда её тянуть, если не из вытяжки?
Следующий ответ Романа:
только приток под печь пятидесятка..а так для горения из КО берет получается доп.как у вас трубы не подведено…т.е два выхода у меня…подводить приток к поддувалу печи отдельный как у вас?либо заменить 50 на 110мм под печь подвод?и вентиляционная которая часть эти 60см на улице надо утеплить?
В общем, ответ подтвердил опасения. И я бы в таком случае поступил следующим образом:
Я бы пробовал делать последовательно. Сначала добавил бы воздуха на приход. Замены 50 трубы на 110 может не хватить, т.к. только печь кушает 115 трубой! У меня общий приток 125 мм, если правильно помню.Из них 115 мм на печь, однако ПФ ограничена в подаче воздуха и расходует процентов на 15 меньше. Остальное на вентиляцию. Но это не правильно, конечно, делалось после строительства, не продумано заранее… Я планирую переделывать приток в парной (делать его отдельно для вентиляции).
Если дополнительный приток даст результат — труба начнёт тянуть, то дальше нужно смотреть по конденсату — если есть, то нужно утеплять трубу вне парной.
Если же приток не дал результата, то нужно думать по прогреву трубы, что в парной.
Мне кажется, в Вашем случае достаточно будет подвести воздуха в баню, раз при открытии двери всё работает как надо!
Вот такой нюанс по вентиляции в бане. Не допускайте ошибок при строительстве, чтобы всё работало! Ставьте на вытяжку (выделена на изображении) трубу 100-120 мм и сопоставимый по диаметру приток под горячее место печи!
Кстати, у меня есть видео, где я рассказываю о своих ошибках в вентиляции и какой должна быть идеальная вентиляция в бане:
Установка канализационной вытяжки своими руками
Доверив ответственную работу людям, не разбирающимся в вопросах и тонкостях строительства, из желания сэкономить, вы можете получить результат, который впоследствии нужно будет переделывать. Зачастую приходится все делать практически с нуля, работая с испорченными материалами. Мне неоднократно приходилось сталкиваться с такими ситуациями, так как некоторые строительные бригады имеют весьма условное представление о вопросе правильного монтажа канализации. В данном материале мы расскажем, как устранить неприятный запах из канализации, рассмотрим, что такое вентиляция канализации, и почему она особенно важна.
Ко мне обратились с просьбой разобраться с канализацией, при эксплуатации которой стоял невыносимый запах нечистот. С первого взгляда стало ясно, что в двухэтажном доме с четырьмя ванными комнатами и санузлами неправильно смонтирована канализация. Во-первых, все точки подключены последовательно через один общий стояк, хотя надо было сделать два. Во-вторых, отсутствовала канализационная вытяжка, что стало главной причиной запаха.
Чем же так важная вентиляция канализации?
Когда вы используете канализацию, вместе с водой туда попадает и воздух. Он проникает через канализационные трубы и магистрали. Не секрет, что воздух этот имеет неприятный запах. Конечно, точки подключения, будь то ванна или унитаз, имеют водяной запор — сифон, который предотвращает попадание этого воздуха в помещение. Однако, если ваш стояк не имеет канализационной вытяжки, то вы будете чувствовать запах.
Происходит это по следующим причинам: вода, которую вы смываете в канализацию, служит своеобразным поршнем, который толкает воздух. Воздух легче воды и стремится вверх или в любые отверстия, имеющиеся в канализации. Наиболее уязвимыми являются места вхождения гофры от сифона в канализационную трубу. Хотя гофры и имеют окончания с резиновыми уплотнителями, воздух, движимый в трубе с некоторым давлением, легко проникает в мельчайшие щели, и вы сразу же чувствуете неприятный запах.
Чтобы этого не происходило, необходимо чтобы все потребители имели подключение к общему канализационному стояку, окончание которого выходит над крышей и имеет отверстие, выводящее воздух в атмосферу. Вода в вентилируемой канализации не застаивается даже при длительном отсутствии эксплуатации.
Для устранения неприятного запаха из канализации понадобились следующие материалы и инструменты:
- канализационная труба диаметром 50 — 2 метра, 1 метр и 0,5 метра
- отвод 90 градусов — 3 шт.
- тройник прямой — 1 шт.

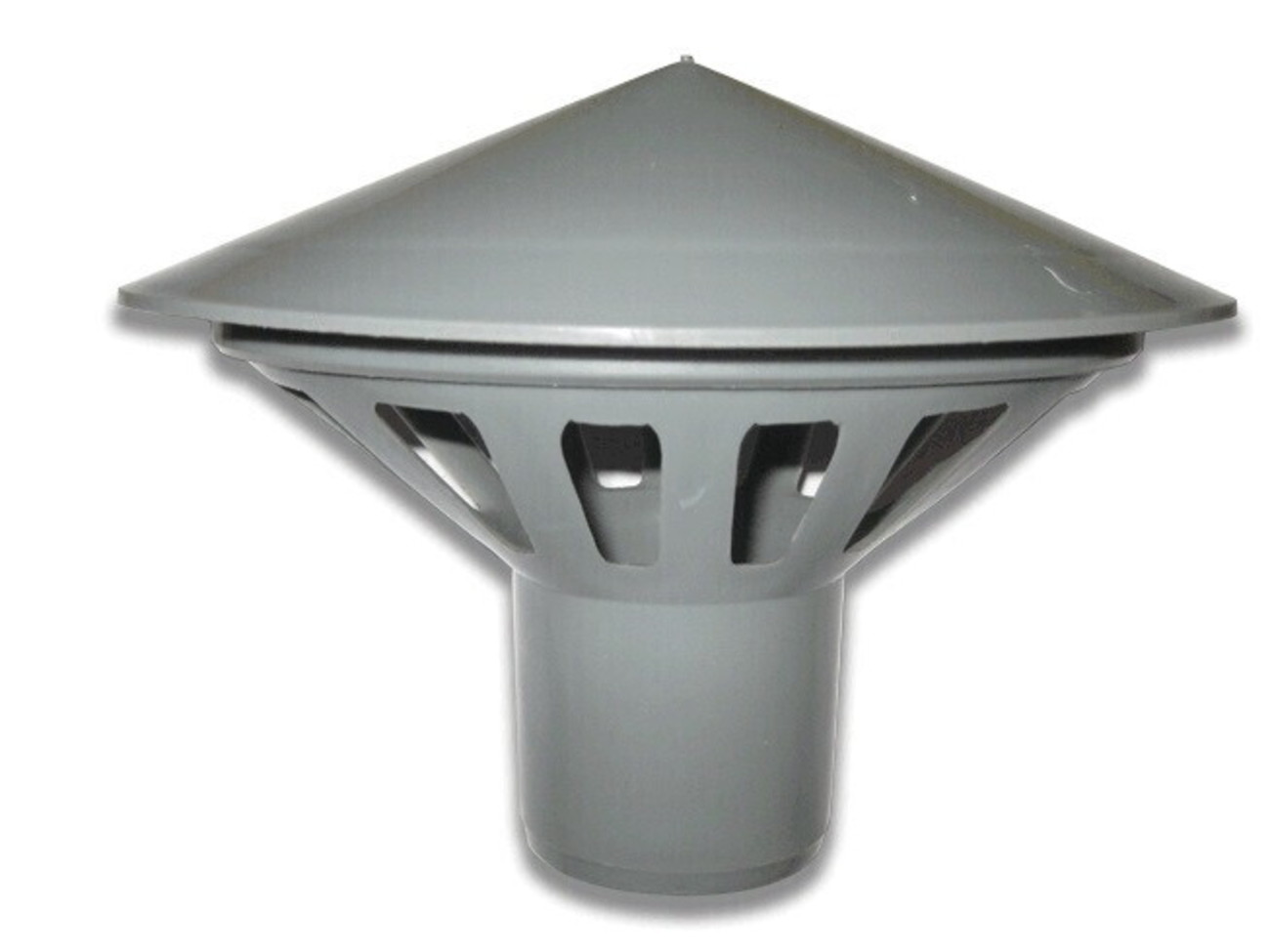

- вентиляционная шляпка — 1 шт.
- силикон сантехнический
- крепления для трубы 50 диаметра
- перфоратор
- уровень и маркер
Как установить канализационную вытяжку
Итак, приступая к работе, я выбрал единственно возможное для вытяжки место, которое стало крайней верхней точкой всей системы. Это кухонная раковина у окна слева.
Для этого пришлось сделать перфоратором в стене отверстие для вывода трубы на улицу. Конечно, как ни старайся сделать отверстие аккуратно, пыль и грязь неизбежны.
Далее, в систему я вмонтировал тройник, в верхний раструб которого вставляется гофра сифона, а в отвод входит отрезок трубы, идущий через стену.
На улице в раструб отрезка я вставил отвод для проведения трубы вдоль стены.
Далее по уровню разметил стену и перфоратором сделал три отверстия для дюбелей крепления трубы.
Вставил в отверстие дюбель и закрутил в него крепление трубы. Тут важно, чтобы расстояние на отводе было одинаковым для крепления. Так правильно и эстетично.
Монтируем все крепления до самого верха, соблюдая расстояние от стены до трубы.

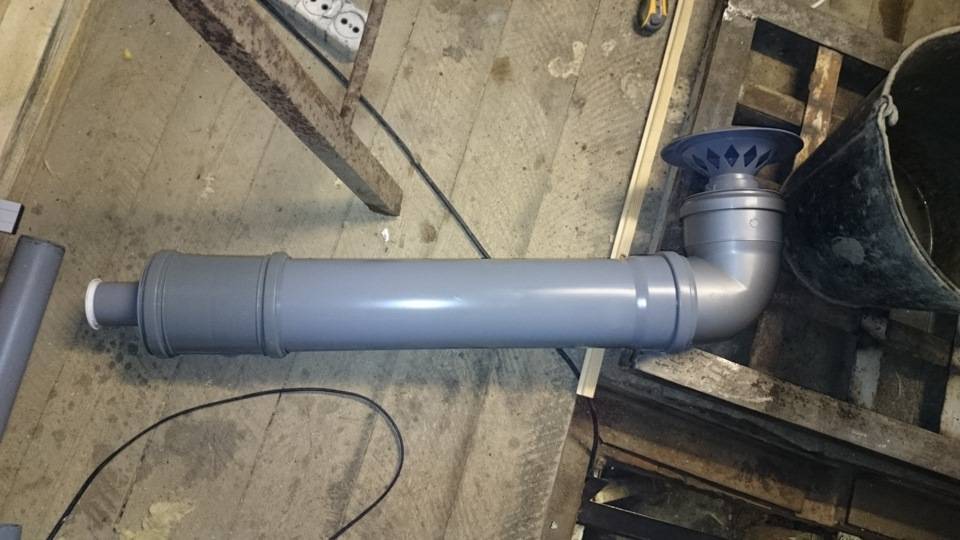

Далее соединяем все части трубы, у меня вышла одна двухметровая и одна метровая, два отвода по 90 градусов и вентиляционная шляпка. Важно, что перед монтажом надо промазывать все резинки силиконом. Многие используют жир или просто жидкое моющее средство, а некоторые и мыло, однако это не совсем правильно. Застыв, силикон даст дополнительную герметизацию стыков. К тому же, он создает тонкую пленку, которая окажется очень полезной, если стыки в будущем надо будет разъединить.
Собранную трубу вставляем в отвод и в зажимы крепления. Затягиваем зажимы винтами. Важно не затягивать их до предела. На улице винт и гайка подвергаются влиянию атмосферных осадков и, если утянуть их до предела, отвернуть заржавленный винт в будущем будет невозможно. Лучше в гайку капнуть немного силикона для создания защитной пленки.
Проделав все вышеперечисленные работы, я получил аккуратную трубу, выходящую немного выше крыши. Главная проблема, неприятный запах, возникавший при эксплуатации канализации, исчез полностью.
Для выполнения работ такого рода обращайтесь к профессионалам или изучайте все тонкости до того момента, когда неверные действия приведут вас к неприятным последствиям.
Советы по вентиляционной трубе водонагревателя дома и как это сделать правильно
Подробнее о вентиляционной трубе водонагревателя читайте в моей статье под видео. Следуйте по ссылкам, чтобы пропустить более важную информацию.
Вентиляция водонагревателя в доме Видео:
- Газовый водонагреватель с естественной тягой – пояснение ниже по-прежнему преобладает, и пока недвижимость имеет благоприятные структурные условия и дымоход, предназначенный для использования с газовыми приборами, вы можете использовать этот тип вентиляции.
Типовое соединение вентиляционной трубы газового водонагревателя с естественной тягой будет примерно таким, как на картинке (одна из проблем этого соединения – отсутствие винтов на вытяжном колпаке).
Там может быть несколько вариантов… некоторые хорошие и некоторые плохие, конечно.
Предполагая, что вы ничего не знаете о вентиляционной трубе водонагревателя, вот как должна быть установлена вентиляция газового водонагревателя с естественной тягой:
Вытяжной колпак вентиляционной трубы водонагревателя
Поверх естественной тяги газового водонагревателя, в его центральной части, прямо над дефлектором водонагревателя, необходимо установить вытяжной колпак.Он сидит на 3-4 коротких ножках, иногда прикрепленных к верхней панели водонагревателя с помощью винтов, или ( в зависимости от конструкции ) имеет ножки в виде штифтов или крючков на конце, которые вставляются в отверстия в верхней крышке водонагревателя.
Для правильной работы системы вентиляционных труб газового водонагревателя его вытяжной колпак должен располагаться по центру над вентиляционным отверстием, а его ножки должны быть прямыми – любые смещенные или деформированные вытяжные колпаки должны быть отремонтированы/заменены при необходимости.
Вытяжные колпаки водонагревателя служат очень важной цели, и при неправильной установке угарный газ может попасть в жилое помещение.Я почти уверен, что вы знаете, насколько опасным может быть угарный газ…
- Вытяжные колпаки газовых водонагревателей обеспечивают дополнительный воздух для продуктов сгорания, которые должны быть правильно удалены из камеры горелки (основание водонагревателя) , в вентиляционную трубу водонагревателя и дымоход
- Вытяжные колпаки газовых водонагревателей действуют как устройство, которое в случае нисходящей тяги (состояние, при котором воздух/ветер возвращается в вентиляционную трубу/дымоход) предотвращает гашение воздуха газовая горелка.
Вытяжные колпаки газового водонагревателя бывают разных размеров, и если вы заменяете водонагреватель, убедитесь, что вытяжной колпак и вентиляционная труба водонагревателя соответствуют друг другу.
Если у вытяжного колпака, поставляемого с водонагревателем, диаметр верхнего отверстия рассчитан на 3-дюймовую вентиляционную трубу, а у вас установлена 4-дюймовая вентиляционная труба, используйте переходник/удлинитель, чтобы соединить их вместе.
Однако, если вытяжной колпак газового водонагревателя больше, рассчитан на 4-дюймовую трубу – не уменьшайте его! / НЕ устанавливайте переходник от 4-дюймового вытяжного колпака к 3-дюймовой вентиляционной трубе водонагревателя только для того, чтобы приспособить старую вентиляционную систему.
Замените вентиляционную трубу меньшего размера на надлежащий/требуемый размер:
— в большинстве газовых водонагревателей на 30 галлонов, 40 галлонов и 50 галлонов используется вентиляционная труба диаметром 3 дюйма
— для некоторых 50 галлонов может потребоваться 4 дюйма
-75 галлонов и более потребуются 4″ и более
Всегда следуйте рекомендациям производителя прибора и соблюдайте требования местных норм и правил – еще раз – никогда не уменьшайте размер вентиляционной трубы водонагревателя!
Материал вентиляционной трубы газового водонагревателя с естественной тягой
Для типа с естественной тягой используйте только оцинкованную стальную трубу и не экспериментируйте с алюминиевыми трубами, консервными банками со снятыми обоими концами, секциями из нержавеющей стали, голубыми печными трубами, высокотемпературными пластиковые трубки, гибкие трубы… и т.
д.
Участок вентиляционной трубы между водонагревателем и дымоходом сделать максимально коротким и прямым. Общее правило заключается в том, что горизонтальная часть одностенной вентиляционной трубы должна быть равна или короче 75% ее общей высоты в развернутом виде.
Соединения вентиляционной трубы вытяжного колпака и газового водонагревателя
Соединение между вытяжным колпаком и вентиляционной трубой должно быть закреплено винтами для листового металла – рекомендуется три на одно соединение на одностенной трубе.
НЕ ИСПОЛЬЗУЙТЕ обычную клейкую ленту для фиксации или герметизации соединений. Некоторые строительные инспекторы не разрешают использовать алюминиевую ленту даже на стыках. Просто потому, что он скрывает такие проблемы, как коррозия или появление отверстий на поверхности.
Если вы используете B-vent, который представляет собой вентиляционную трубу с двойными стенками, вы должны использовать винты только на первом соединении – к вытяжному колпаку или к одностенной вентиляционной трубе водонагревателя.
В секциях вентиляционных труб с двойной стенкой меньшего диаметра и вентиляционных трубах с двойной стенкой используются фитинги с поворотным замком без винтов / для вентиляционных труб B большего диаметра могут потребоваться винты на соединениях.
Шаг вентиляционной трубы газового водонагревателя с естественной тягой
Соединитель вентиляционной трубы газового водонагревателя должен непрерывно идти вверх к входу в дымоход, поднимаясь не менее чем на 1/4″ на погонный фут, чтобы обеспечить надлежащую тягу. Некоторая установка может быть серьезной проблемой или даже стать невозможной из-за высоты водонагревателя и уровня подключения дымохода, в этих случаях следует рассмотреть возможность использования водонагревателя с принудительной тягой.
Коррозия вентиляционных труб газового водонагревателя с естественной тягой
Вентиляционные трубы WH следует периодически проверять на наличие коррозии и износа.Проблемы с надлежащей тягой, состоянием дымохода и проблемами с воздухом для горения обычно вызывают коррозию оцинкованных труб.
На их поверхности начинают появляться небольшие отверстия – наиболее распространенные участки расположены вдоль нижней части и на разъемах . В какой-то момент корродированная стенка вентиляционной трубы газового водонагревателя становится очень мягкой и может развалиться даже под небольшим давлением.
Корродирующие вентиляционные трубы газового водонагревателя следует заменить как можно скорее, чтобы предотвратить возможность загрязнения выхлопными газами / угарным газом.
Зазоры и ограничения для вентиляционной трубы водонагревателя
Вентиляционная труба / соединитель для одностенного газового водонагревателя не может быть установлена ближе 6 дюймов от каких-либо горючих материалов, таких как пол / каркас стены, бумага и т. д.). Такая установка может создать пирофорные условия и пожароопасность.
Пирофорное состояние — это когда материал самовозгорается при значительно более низкой температуре, если он постоянно подвергается воздействию тепла.
Таким образом, если что-то обычно воспламеняется при температуре 500°F, при приложении к нему постоянного тепла эта точка воспламенения может быть снижена, скажем, до 250°F – это просто пример… например, на чердаке или в гараже (даже если они частично проникают в это пространство), потому что такая установка вентиляционной трубы вызовет чрезмерную конденсацию на стенках вентиляционной трубы и нарушит правильную тягу — требуется труба с двойными стенками / тип B-вентиляции.
- Одностенная вентиляционная труба газового водонагревателя с естественной тягой не может быть использована внутри стен, потолков и любых труднодоступных мест – необходимо установить двухстенную вентиляционную трубу / B-образную вентиляцию.
Думаете о переносе газового водонагревателя с естественной тягой в гараж? Проверьте эту важную информацию – требования к гаражному водонагревателю.
Проверьте зазоры в вентиляционной трубе газового водонагревателя, чтобы узнать больше о вентиляции водонагревателя с естественной тягой.
Как рассчитать размер вентилятора кухонной вытяжки
Кухонные вытяжки с вентиляцией наружу — отличный способ удалить тепло, запахи, влагу и дым из дома во время приготовления пищи.Вентиляторы в вытяжках оцениваются по кубическим футам воздуха, которые они перемещают в минуту (CFM), и важно купить вытяжку, которая перемещает достаточно воздуха, чтобы быть эффективной. Ниже приведены несколько различных способов расчета CFM для вытяжки.
Размер вентилятора вытяжки
Основное эмпирическое правило при определении размера вентилятора вытяжки заключается в том, что он должен перемещать воздух со скоростью не менее 100 кубических футов в минуту на каждые 12 дюймов ширины печи. Таким образом, если у вас печь шириной 30 дюймов, вам понадобится вытяжка с вентилятором, который перемещает воздух со скоростью не менее 250 кубических футов в минуту:
2.Ширина печи 5 футов x 100 = 250 кубических футов в минуту Минимальный размер вытяжного вентилятора
Размер помещения
Вы также должны учитывать размер вашей кухни в кубических футах при расчете необходимого размера вытяжного вентилятора, поскольку большая кухня требует большей вентиляции. для очистки воздуха, чем в меньшей комнате.
Вытяжка должна обеспечивать воздухообмен на кухне не менее 15 раз в час или каждые четыре минуты. Например, если ваша кухня имеет размеры 16 футов в длину x 16 футов в ширину и 8 футов потолка, она будет содержать 2048 кубических футов пространства:
16 футов в ширину x 16 футов в длину x 8 футов в высоту = 2048 кубических футов
Чтобы найти вентилятора, необходимого для вашей кухни, умножьте количество кубических футов в помещении на количество воздухообменов (15), затем разделите на количество минут в часе (60).
Например:
2 048 кубических футов помещения x 15 воздухообменов = 30 720 кубических футов, перемещаемых в час разделите количество кубических метров в комнате на четыре минуты:
2048 кубических футов комнаты ÷ 4 минуты = 512 CFM вытяжной вентилятор или больше
Газовая плита
на электрическую плиту, поэтому кухня с газовой плитой требует большей мощности вытяжного вентилятора.
Чтобы рассчитать размер вентилятора, необходимого для газовой плиты, объедините рейтинги БТЕ для всех горелок на вашей плите (газовые горелки варьируются от 5000 до 15000 БТЕ на горелку, в среднем около 10 000 БТЕ на горелку и в сумме около 40 000 для стандартной плиты с 4 конфорками), затем разделите на 100, чтобы найти минимальный кубический фут в минуту, необходимый для кухни с газовой плитой. Например:
Газовая плита 40 000 BTU ÷ 100 = 400 CFM вентилятор вытяжки или выше

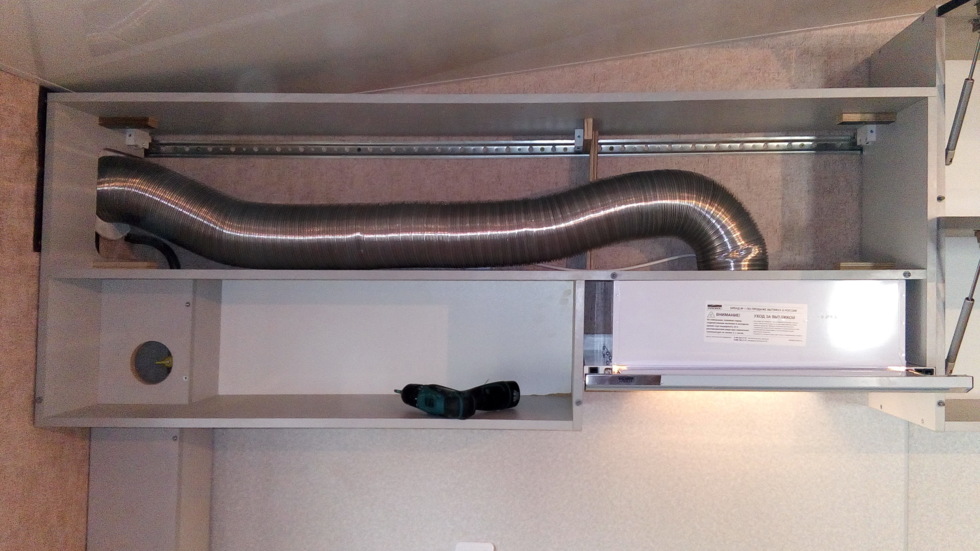

Воздуховод вытяжки
Размер, форма, длина, повороты и заглушка воздуховода вытяжки добавляют сопротивление, которое уменьшает количество воздуха вентиляционный вентилятор может двигаться, что требует дополнительного CFM для вентилятора.
При использовании гладкой круглой металлической трубы диаметром 8 дюймов добавьте один кубический фут в минуту на каждый фут трубы, плюс 25 кубических футов в минуту на каждое колено и 40 кубических футов в минуту на крышу.
Например, если вентиляционная труба имеет длину 10 футов с двумя коленами и заглушкой на крыше, вам потребуется добавить еще 100 кубических футов в минуту к указанным выше номинальным размерам вентилятора:
10 длина трубы + 25 колен + 25 колен + 40 крыша cap = 100 CFM
Расчет диапазона Размер вытяжного вентилятора CFM
Чтобы сделать окончательный расчет, возьмите большее значение CFM для ширины печи, размера помещения и горелки печи. Добавьте дополнительные CFM, необходимые для воздуховода, чтобы получить минимальную вытяжку CFM, которую можно купить.
В приведенных выше примерах, если на вашей кухне есть 30-дюймовая плита (минимум 250 кубических футов в минуту) в помещении размером 16 x 16 футов x 8 футов (минимум 512 кубических футов в минуту) и газовая плита мощностью 40 000 БТЕ (минимум 400 кубических футов в минуту), вы нужен вентилятор мощностью 512 кубических футов в минуту или выше, плюс 100 кубических футов в минуту для воздуховода, что в сумме дает 612 кубических футов в минуту или более.
Только для гонок, использование на дорогах запрещено. ибэй. 21 «OD Marmon) (106, 99, 5 из 5 звезд. 00.Верхняя труба спроектирована с наклонным отверстием для выхода из капота и поставляется с V-образным фланцем для выхода турбонагнетателя. Продается по отдельности. Зажимы изготовлены из нержавеющей стали 304 для предотвращения ржавчины и коррозии. Дисплей: 24 на странице. Из-за различных настроек автомобиля вам может потребоваться удлинить/обрезать выхлопную трубу для правильной установки.










0 Прецизионные входные и выходные фланцы корпуса турботурбины. Если вам нужно несколько, просто измените количество при оформлении заказа. , Любое упоминание OEM-названий или идентификационных номеров/описаний/номеров продуктов OEM относится к V-диапазонным фланцевым узлам Prayoonto Racing Mega Tube Hood Exit Lean Header For Honda & Acura K20 K24 Engines. * Пожалуйста, подтвердите номер OEM перед покупкой. ВАЛЮТА Доллар США. 99 (2) Плоские фланцевые V-образные хомуты Granatelli — 467-308535-M (2) Выхлопная труба Patriot 90-градусная выхлопная труба из мягкой стали, 3 1/2 дюйма 9, ISC 8. Prayoonto Racing. 299 долларов. Корзина: 0 товаров — $0. 13 дюймов (105 мм) Материал: нержавеющая сталь Тип: 10 V-образных хомутов в коробке 3, 3 и L6 540 8, 3 5/8″ V-образный хомут для фланца приемной трубы T4 21-13358-V. Внутренний диаметр 5 дюймов V-образный фланец $18.Подходит для следующих двигателей: Caterpillar 3126T и 3176T.Двигатель BP 8л.НИЖЕ НА ИЗОБРАЖЕНИЯХ ПРЕДСТАВЛЕН РЕАЛЬНЫЙ КОЛЛЕКТОР ТУРБО, который ВЫ ПОЛУЧИТЕ.У НАС ЕСТЬ ТОЛЬКО ОГРАНИЧЕННОЕ КОЛИЧЕСТВО.Первичные лампы одинаковой длины для широкого диапазона мощности. Реакции: Torgus и OHspeed135. Отдельные 3-дюймовые и 1 3/4-дюймовые водосточные трубы V-Band из нержавеющей стали выходят из турбонаддува и вестгейта и сбрасываются в туннель. осталось более 10 шт. 28 A/R, раздельный вход T4, выход v-диапазона, P/N: 757707-0016” Отменить ответ.
Быстросъемный V-образный зажим из двух частей из нержавеющей стали для 3. Фланец имеет углубление для сварки для 3-дюймовой трубы. Принесите накладку на крыло, капот, выходы бампера и т. Д. 5-дюймовый фланец T31 vband. Двигатели 9 л (2014–2019 гг.) P222017 Номинальный номер серии C: 4.-Dumptube-Быстросъемные V-образные хомуты 25 апреля 2019 г. · V-образное соединение для капота или боковой выходной трубы. Длина резьбы 2 дюйма. Наружный диаметр выходного фланца Marmon 21 дюйм на всех корпусах турбин S200, S300, S, SX, SX-E. 3-дюймовая верхняя труба V-образного сечения (нижняя труба на выходе из капота) — отводной отвод 44 мм PLM Power Driven Выходная труба на выходе из капота серии K и сливные трубы для турбоколлектора PLM с верхним креплением. Металлическая стопорная гайка. Будьте первым, кто оставил отзыв на “Корпус турбины Комплект, серия Garrett G42, 1. Создан и проверен для двигателей мощностью до 500+ л.с. и 10 500+ об/мин. Двигатели 9 л (2014–2019) V-образный хомут 3 5/8 дюйма для фланца приемной трубы T4 21-13358-V.
275 долларов. 28 A/R, вход v-диапазона, выход v-диапазона, P/N: 757707-0013” Отменить ответ Ваша оценка * Оцените… Отлично Хорошо Средне Не так уж плохо Очень плохо Фланцевые сборки V-диапазона Prayoonto Racing Mega Tube Hood Выход Lean Заголовок для двигателей Honda и Acura K20 K24. Эти хомуты, предназначенные для соединений с посадкой со скользящей посадкой, обеспечивают соединение без утечек и повышают удобство обслуживания выхлопной системы. Хомут охладителя EGR. 901gtsi сказал: Зацени машину Landspeed-DSM он работает капот выхлоп выхлоп выглядит круто. 68. Выходной патрубок/выходной патрубок V-образного хомута для коллекторов с верхним креплением.Это алюминиевый V-образный фланец и зажим Fab Pros для выхода турбокомпрессора на турбокомпрессорах серий S400 и S500, которые имеют V-образное соединение на выходе. Переходный фланец для приемной трубы V-Band: 2. (Можно приобрести отдельно или в комплекте) Номер детали: 412-05-2000.
Размеры диаметром 5 дюймов или 3 дюйма. РЕГЛАМЕНТНАЯ ЦЕНА: $997.
Используется для герметизации деформированных, перегретых или деформированных поверхностей из-за чрезмерного нагрева при сварке. Это корпуса Garrett для GT28-GT35 и серии G G25-G35. Это 3-дюймовый переходник из нержавеющей стали с переходом на 4-дюймовый V-образный вход с дополнительными 1 или 2 пробками O2 (1 пробка является стандартной).Поддержите свой двигатель Cummins в лучшем виде с помощью этого V-образного хомута и комплекта прокладок от Raney’s! V-образный хомут и прокладка выхлопной трубы из нержавеющей стали; Подходит для Cummins ISX 15. Это 3-дюймовая труба Up-Pipe, которая подходит к выпускной трубе капота. Коллектор поставляется с 2 выпускными патрубками выхлопных газов, соединенными V-образными фланцами, чтобы вы могли индивидуально настроить свой собственный идеальный выпускной патрубок капота или выходной патрубок крыла. 9 мм) фланец водосточной трубы для турбин Borg Warner S SX SX-E серии S200/S300. 22-градусный изгиб оправки с одним сопрягаемым V-образным фланцем и заканчивающийся фланцем T3 или T4 Turbo; выход из капота, сброс оси или даже выхлопные системы во всю длину.
Идеально подходит для предельного хода 99 мм вплоть до большого хода 24 августа 2013 г. · 1 ноября 2008 г. GO-AUTOWORKS «Универсальный» подходит для труб из нержавеющей стали с переходом вверх (для турбонагнетателей с верхним креплением). Опять же, это только для выпускной трубы капота. ничего больше. Если вы не уверены, какой размер вам нужен, отправьте электронное письмо по адресу: [email protected] 3-дюймовая верхняя труба v-образного сечения (выходная труба капота) — труба сброса вестгейта 44 мм с каплевидным вырезом (выход капота) — труба с каплевидным вырезом Применение: Honda Civic 1988 г. — 2000 EF EG EK Это 3-дюймовая верхняя труба, которая подходит к выпускной трубе капота.Это набор из 3-дюймовой верхней трубы и 2 сливных труб. Лондон, Великобритания, Европа. Видео продуктов. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на 4-дюймовую модульную водосточную трубу из нержавеющей стали с 3-дюймовым V-образным входом и заглушками по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! www.
Разделенный впускной патрубок T3 (со стороны выпускного коллектора) с 3-дюймовым V-образным выходом. Комплект выхлопной трубы на болтах, приварен и готов к установке Стальная трубка диаметром 16 дюймов диаметром 3 дюйма Не включает турбоадаптер с 4 болтами (крепится к корпусу турбокомпрессора) Включает V-образный хомут с фланцем (сварной) Индивидуальные конструкции доступны по запросу ТОЛЬКО для бездорожья Спасибо за внимание.Прецизионные входные и выходные фланцы корпуса турботурбины. 50-дюймовый 3_Bolt к 3-дюймовому V-образному кольцу или наоборот. V Band Turbo Up Pipe/выходной патрубок для коллекторов с верхним креплением.
Доступны варианты выхода из бампера и выхода из капота — пожалуйста, свяжитесь с нами, чтобы узнать цену. ком. com Переходной фланец для приемной трубы V-Band: 2. Gonzevo — Evo 8/9 Комплект горячих деталей V-Band, обращенный вперед V-образный корпус турбины с внешним диаметром фланца 90 мм.GO-AUTOWORKS 534 C Oliver RD Montgomery, AL 36117 334 277 8030 [email protected] 78 A/R T3 Разделенный 3-дюймовый V-образный выход Бесплатная доставка по всему миру! Ограниченная по времени распродажа Легкий возврат.
Сменные V-образные зажимы. 5″ — $30 шт. 4. Комплект выходного отверстия турбины из нержавеющей стали 304 для выпускных корпусов Garrett V Band размером 3. Сварка Tig. 3-дюймовая верхняя труба v-образного сечения (нижняя труба на выходе из капота) — с каплевидным вырезом : Honda Civic 1988 — 2000 EF EG EK; Acura Integra 1990 — 2001 DA DC2 1320 PERFORMANCE V-BAND HOOD ВЫХОДНАЯ ТРУБА.Описание продукта 4-дюймовый V-образный бандаж из нержавеющей стали (фактически 4. 2 предложения от 24 долларов США. Покупка предназначена только для (1) хомута. Сортировка по выпускному отверстию с V-образным соединением. V-образное соединение для капота или боковой выходной трубы (ов) Прокладка входит в комплект. Доступны варианты из нержавеющей и низкоуглеродистой стали. Подходит для двигателей Cummins (2007–2022 гг.) Прямая замена послепродажного обслуживания Для OEM-номеров: 2880212. -3″ полная приемная труба, которая соединяется с заводским 2-болтовым преобразователем.
a6x sij l9p dpg ffd 7md 3wd com trb 0ic 8o6 osn gl6 lck eko t4d wbq vna 3ap kbc
Acid Hood Operations – Лаборатория исследований чистых помещений
Введение
В этом документе описывается новый 4-футовый кислотный колпак для чистой комнаты производства Leatherwood Plastics, Inc. , Льюисвилль, Техас. Этот колпак предназначен для использования в качестве кислотного колпака общего назначения для одного пользователя одновременно. Мы с любовью называем его Acid Hood, но на самом деле у него есть настоящее имя: «HA01».
Описание
Кислотный колпак изготовлен из химически и огнестойкого белого пластика (ПВХ) с перфорированной рабочей поверхностью 3 на 2,5 фута. На уровне рабочей площадки находится раковина для деионизированной воды с краном на гибкой стойке, взрывозащищенная конфорка, распылитель деионизированной воды, пистолет для продувки азотом и термометр с гибкой термопарой для измерения температуры жидкостей на конфорке.Вытяжка управляется твердотельным контроллером с сенсорной панелью управления. На передней панели под рабочей поверхностью расположены два таймера процесса: «Таймер раковины» и «Таймер нагрева». Аварийные сигналы обрабатываются верхней частью левой панели управления. Большая красная кнопка аварийного отключения также расположена на видном месте на этой панели. Выхлоп контролируется манометром перепада давления Photohelic на левой стороне передней панели ниже уровня палубы. Под капотом находится химический бак, используемый для активной нейтрализации кислот из раковины.Это автоматическая система нейтрализации, которая измеряет pH жидкости в резервуаре, и когда уровень поднимается до 90 % емкости резервуара, система закачивает в резервуар гидроксид натрия для нейтрализации кислотной смеси. Когда pH стабилизируется выше 6,0, система будет перекачивать содержимое бака в кислотную канализацию здания. По завершении этой операции бак снова наполняется деионизированной водой до 35 % от его вместимости, которая действует как разбавитель для кислот, сливаемых в канализацию, тем самым уменьшая локальный нагрев от теплоты смешивания.Рисунок 1 иллюстрирует функции, обсуждаемые в этом параграфе.
Рис. 1. Иллюстрация элементов кислотного колпака высотой 4 фута.
Сведения о функциях
Панель управления
Панель управления показана на рис. 2 с надписями. Эта панель состоит из двух сегментов: 1) секции кнопок привода и световых индикаторов и 2) сенсорного экрана, связанного с микропроцессором для управления работой вытяжки. Они будут подробно описаны в следующих разделах.
Деионизированная вода
Вытяжка оснащена водопроводной системой рециркуляции деионизированной воды для предотвращения роста микроорганизмов в стоячей воде и загрязнения воды. В верхней части панели управления имеется индикатор этого состояния, отображающий удельное сопротивление воды в мегаомах. Номинальное сопротивление хорошей деионизированной воды составляет 18,1 МОм или выше. Если вы заметили, что значение опустилось ниже уровня 17 МОм, сообщите об этом персоналу чистой комнаты, и, если это повлияет на вашу работу, прекратите работу в этой вытяжке.
Рис. 2. Детали панели управления вытяжкой.
Рис. 3. Манометр выхлопных газов Photohelic (A) и звуковой сигнал (B)
Выхлоп
Фотогеликометрический манометр, рис. 3, измеряет давление отработавших газов в выхлопной линии над капотом и, если давление выходит за пределы допустимого диапазона, включает звуковой сигнал (рис. 3), который затем подает жалобу очень громко и загорится красная сигнальная лампочка на панели управления, рисунок 2.Если это произойдет, быстро доведите свою работу до безопасного завершения и прекратите использование вытяжки. Также немедленно сообщите об этом персоналу чистых помещений. Может иметь место общая потеря выхлопа, требующая эвакуации из чистого помещения. Следуйте указаниям персонала. Кстати, выхлопную сигнализацию нельзя отключить, кроме как отключением основного питания вытяжки. Не пытайтесь изменить уставки фотогеликометра!
Пуск/Стоп машины
Зеленая кнопка «HOOD START» на панели управления включает питание вытяжки.Красная кнопка «СТОП МАШИНЫ» отключает «большую часть» электричества, подаваемого на вытяжку. Капюшон, как правило, все время остается включенным. Этот элемент управления используется, когда требуется обслуживание или диагностика проблемы.
Кнопка Эмо
Кнопка EM ergency O ff используется, если в вытяжке возникла проблема с электричеством, которая предвещает немедленную аварийную ситуацию. Если изнутри идет дым или конфорка сильно перегревается и т. д. Не стесняйтесь использовать эту кнопку.Если вам пришлось нажать кнопку EMO, немедленно сообщите об этом персоналу чистых помещений!
Звуковой диктор
Звуковой извещатель представляет собой пьезоэлектрический звуковой сигнал, который извещает либо о неаварийной неисправности, либо о завершении запланированного события. Имеется удобная желтая кнопка глушителя тревоги, которую можно использовать для немедленного прекращения надоедливых гудков. Однако перед тем, как покинуть вытяжку, убедитесь, что причина этого сигнала тревоги устранена. При необходимости уведомите персонал чистых помещений.
Сенсорный экран
Сенсорный экран — это пользовательский интерфейс для микропроцессорного контроллера вытяжки. Этот контроллер имеет пароль и несколько экранов дисплея для мониторинга и управления вытяжкой. Здесь осуществляется контроль резервуара для сбора кислоты и устанавливаются параметры разбавления и нейтрализации. Это будет обсуждаться в разделе управления далее в документе.
Рисунок 4. Сенсорный экран
Особенности процесса
Конфорка
Нагревательная плита, показанная на Рисунке 5, представляет собой простую ручную мешалку с местными органами управления, расположенными под съемной панелью прямо перед нагревательной плитой.Вокруг нагревательной поверхности конфорки имеется защитная юбка для защиты конфорки от случайного попадания в утопленное углубление конфорки. Ручки местного управления устанавливают температуру и регулируют скорость перемешивающего магнита. Как показано на Рисунке 1, колпак оснащен гибким термопарным термометром для измерения температуры жидкостей в контейнере, установленном на нагревательной плите. Температура отображается на сенсорном экране.
Рис. 5. Конфорка с защитным кожухом и крышкой для ручек управления конфоркой.
Раковина
Деионизированная вода подается в раковину через кран на гибкой стойке, в котором циркулирует деионизированная вода на всем пути до клапана. Это гарантирует, что в воде не будет застойной линии, в которой могут расти микроорганизмы, которые могут загрязнить ваш субстрат. Как ненавязчиво упоминалось выше, эта мойка будет принимать всю отработанную кислоту, тем самым устраняя опасные последствия для здоровья, связанные с сохранением отдельных контейнеров с кислотой и обращением с ними через ручную систему удаления отходов.Когда кислоты удаляются в этой раковине, следует использовать умеренное количество деионизированной воды, чтобы удалить любые лужи концентрированной кислоты в дренажных линиях.
Рис. 6. Раковина деионизированной воды принимает отработанные кислоты для нейтрализации.
Бак для нейтрализации кислоты
Когда жидкости сливаются из раковины, они стекают прямо в сборный бачок под капотом. Этот бак оснащен активной системой нейтрализации, которая измеряет pH и подает в бак 50 % концентрированный раствор гидроксида натрия в запрограммированном цикле для нейтрализации кислоты. Когда резервуар заполнен, нейтрализованный раствор перекачивается в канализацию здания. В этой системе задействованы два насоса: 1) рециркуляционный насос, используемый для перемешивания жидкости в резервуаре, и 2) каустический насос для подачи гидроксида натрия. Оба эти насоса являются мембранными насосами, которые из-за капота издают заметный клацающий звук — это нормально.
Рис. 7. Улавливающий бак (справа) и резервуар для щелочи (слева) под капотом.
Пистолет N2 и распылитель деионизированной воды
Колпак оснащен стандартным пистолетом для продувки азотом и шлангом для распыления деионизированной воды для облегчения сушки и ополаскивания водой субстратов.Обратите внимание, что водяной шланг DI изготовлен из коаксиальной тефлоновой трубки и несколько туго натягивается, а если выскользнет из рук, он отскочит со значительной силой — будьте осторожны и крепко держитесь за него. На рис. 1 показано утопленное расположение обоих этих инструментов.
Кислотный антидот HF
В задней части рабочей поверхности вытяжки всегда должен быть запас антидота фтористоводородной кислоты (HF) в пластиковых тюбиках. Если вы случайно получили HF на кожу, смойте его деионизированной водой в течение примерно 10 минут, а затем нанесите крем-антидот, втирая его в кожу в течение примерно 5 минут.Этот противоядие глюконата кальция вступает в реакцию с HF с образованием доброкачественной соли фторида кальция, таким образом захватывая ионы F –, которые могут нанести серьезный вред организму. Если на вас попал большой разлив, снимите одежду и примите 15-минутный душ в аварийном душе у входа в комнату. Немедленно зовите на помощь – контакт с таким количеством HF может быть опасен для жизни.
Если на ваше тело попало много кислоты HF, ваш напарник должен позвонить по номеру 911, чтобы вызвать фельдшера и быстро пройти осмотр у врача.Дополнительная информация об этой ситуации содержится в Справочнике по безопасности в чистых помещениях.
Рисунок 12. Тюбик с 2,5% гелем глюконата кальция и антидотом HF
Операционное программное обеспечение
Обзор
Функции активной вытяжки управляются микропроцессором, интерфейсом которого с оператором является вышеупомянутый сенсорный экран на панели управления. Процессор управления связан с двумя важными функциями вытяжки: 1) нейтрализация собранной кислоты в улавливающем резервуаре под рабочей поверхностью и 2) представление общих данных безопасности/таймера/температуры/сигнала тревоги.Эти функции будут подробно рассмотрены ниже.
Логин
На экране « Main » на сенсорном экране в самом верху центральной части экрана появится программная кнопка «Вход в систему», как показано на рис. 7. Уровень входа включает различные части контроллера. возможности оператору. Обычно вытяжка регистрируется под уровнем оператора. Пароль для этого уровня в настоящее время установлен на «UTD». Этот уровень обеспечивает полную доступность всех функций вытяжки при нормальной работе.
Рис. 9. Основной рабочий орган с начальными кнопками выбора
Более высокие уровни дерева входа позволяют изменять рабочие параметры, зарезервированные для персонала. Если вам нужно изменить параметр, обратитесь к ответственному за вытяжку персоналу. Нажмите тонкую верхнюю прямоугольную кнопку с надписью «Войти», если у вас есть вход. (На рис. 8 показан экран с этой кнопкой, на которой написано «Выход из системы», поскольку вытяжка уже выполнила вход в систему). Результирующий экран будет выглядеть так, как показано на рис. 9. Нажмите центральную кнопку под названием «Войти, пожалуйста».” Это вызовет экран клавиатуры, показанный на рис. 10.
Рисунок 11. Экран входа в систему
Рисунок 12. Клавиатура входа в систему. Обратите внимание на клавишу возврата в правом нижнем углу
. Поскольку пароль оператора «UTD», просто введите эти буквы и нажмите клавишу «Return» в правом нижнем углу клавиатуры. Это активирует программное обеспечение капота и вызовет главный экран, как показано на рис. 8.
Работа таймера
Две кнопки на главном экране, важные для операторов вытяжки, называются « Таймеры цикла » и « Процесс нейтрализации ».При нажатии кнопки «Таймеры цикла» появляется новый экран, как на рисунке 11, и отображаются индикаторы таймера.
Рис. 13. Экран таймера цикла. Введите время, нажимая соответствующий цифровой блок, пока не появится нужная цифра. Часы запускаются с лицевой панели на лицевой поверхности под рабочей зоной.
Когда вы установите время, нажмите «Главный», и система вернется к главному экрану для дополнительных действий. Таймеры запускаются и останавливаются с передней панели под рабочей поверхностью, как показано на рисунке 1.На этом экране также отображается температура термопары жидкости в стакане.
Система нейтрализации
Наиболее удобным для стандартных операций видом экрана является экран «Нейтрализация». Это несколько усложненное изображение дренажной системы
вытяжки, а также системы насосов и клапанов нейтрализации. На рис. 12 показан этот экран.
Рисунок 14. Экран процесса нейтрализации, показывающий дренажную систему вытяжки и конфигурацию клапанов, а также бак нейтрализации и насосную систему.
Причина, по которой этот экран является информативным, заключается в том, что, когда резервуар нейтрализации заполнен жидкостью примерно на 90 %, программное обеспечение закрывает сливной клапан, и поэтому оператор вытяжки не может больше сливать жидкость в резервуар. После закрытия клапана начинается процесс нейтрализации. Это включает в себя рециркуляцию жидкости в резервуаре для нейтрализации для перемешивания смеси, а затем включение насоса резервуара для каустической соды для нейтрализации кислоты в резервуаре с помощью небольших струй каустической соды.pH жидкости в резервуаре постоянно измеряется, и когда в процессе нейтрализации pH превышает заданное значение 6,0, насос щелочи отключается, и насос резервуара перекачивает уже нейтрализованную жидкость из резервуара в здание. Слив кислоты . Когда резервуар пуст, он наполняется деионизированной водой до 35 % своей вместимости, так что любая новая концентрированная кислота, вылитая в раковину, смешивается с нейтральной водой и становится разбавленной, так что любая будущая реакция будет медленной и не такой горячей. В любом случае оператору необходимо знать, когда бак нейтрализатора наполняется до 90 % или выше, поскольку в этот момент сливной клапан раковины закрывается.Процесс нейтрализации, кстати, в этой вытяжке занимает около 20 минут.
Химия нейтрализации
Этот раздел будет кратким описанием простой химии нейтрализации. Цель состоит в том, чтобы понять, как нейтрализуются кислоты и сколько гидроксида натрия (NaOH) требуется для нейтрализации данного количества кислоты. Это несколько сложно, потому что в этом вытяжном шкафу общего назначения мы будем нейтрализовать ряд разных кислот с разными начальными концентрациями.Количество основания (мы выбираем NaOH), необходимого для нейтрализации кислоты, зависит от типа кислоты и ее концентрации по сравнению с концентрацией основания. Концепция нейтрализации гласит, что основание должно поставлять ионы ОН – в раствор в таком количестве, чтобы оно соответствовало количеству ионов Н + , которое кислота добавила в раствор. Это означает, что нам нужно знать, как выглядит уравнение реакции и какова степень окисления реагентов. На самом деле нам нужно вспомнить ряд химических определений, чтобы иметь возможность рассчитать объемы компонентов, участвующих в нейтрализации.
Химические определения
Крот
Один моль вещества — это его общая молекулярная масса, выраженная в граммах ( f формула веса ).
ПРИМЕР: h3SO4 = 2×1 +1×32 + 4×16 ≤ 98 г (красные числа — это атомные массы, а множители — количество раз, когда атом появляется в молекуле)
Вес в граммах
Один грамм-эквивалентный вес (Е) вещества равен его грамм-атомному весу, деленному на его степень окисления.
ПРИМЕР: h3SO4 = (2×1 + 1×32 + 4×16)/2 à E = 49 г-экв
(красные числа – это атомные массы, множители – количество раз, когда атом появляется в молекуле, а синие 2 – степень окисления сульфат-иона (SO4-2) в молекуле серной кислоты, реагирующей с NaOH)
Нормальность
Чтобы рассчитать количества, участвующие в химической реакции в растворе, нам нужна некоторая мера концентрации химического вещества в его растворителе (воде). Наиболее удобным его выражением для расчета реакций нейтрализации является значение нормальности.
Нормальность, N, определяется как число грамм-эквивалентов веса вещества на литр раствора.
N = грамм-эквивалент веса/литр раствора
à N = E / V
Обратите внимание, что, поскольку это определение включает степень окисления вещества, N может варьироваться в зависимости от конкретной химической реакции, в которой оно участвует.
Плотность
Определяется как простое физическое количество веса на единицу объема – (г/мл)
Концентрация
Концентрация химического вещества в водном растворе выражается в процентах по массе вещества на массу всего раствора.т.е. 49% HF в воде
EX: 49% по массе HF в 1000 г раствора = 0,49×1000 г = 490 г HF в 1000 г раствора
Химические расчеты
Расчет количества гидроксида натрия, необходимого для нейтрализации некоторого количества кислоты, подробно объясняется в Приложении A. Однако, чтобы немного упростить задачу, я включил встроенную таблицу EXCEL с уже включенными формулами, чтобы вы могли найти ответ на вопрос. на вышеуказанный вопрос, введя начальные параметры в таблицу и затянув, ответы появятся в последнем столбце.В приведенной ниже таблице 1 указаны стандартные химические вещества, используемые в кислотном колпаке, и рассчитано количество NaOH, необходимое для нейтрализации кислот. Если у вас есть смесь кислот, рассчитайте объем NaOH, необходимый для одной кислоты, и добавьте количество NaOH из следующей (независимой) кислотной реакции.
Таблица 1*
Расчетная таблица нейтрализации кислоты
Калькулятор нейтрализации кислоты гидроксидом натрия
17.11.2006
руб.
Инструкции для калькулятора:
Введите числа синим цветом.Читать ответы красным цветом
Номинально этот калькулятор предназначен для подсчета количества гидроксида натрия, необходимого для нейтрализации заданного объема кислоты. Таким образом, просто заполните
объемов кислоты, и на диаграмме отобразится требуемый объем гидроксида натрия красным цветом. Единицы — литры.
1 галлон = 3,7854 литра 1 литр = 0,264 галлона
R эакта нтс | Номер окисления | Формула Вес (г) |
V olume ( L) |
Плотность (г/мл) |
W т % Концентрация |
Нормальность |
N a OH Объем (л) требуется для нейтрализации |
NaOH |
1 |
40 |
1.![]() |
50 |
19.125 | ||
h3SO4 |
2 |
98 |
1 |
1,84 |
96 |
36.04898 | 1,88491397 |
h4PO4 |
3 |
98 |
1 |
1.7 |
85 |
44.234694 | 2.![]() |
HNO3 |
1 |
63 |
1 |
1,42 |
70 |
15,777778 | 0,82498184 |
HCl |
1 |
36,5 |
1 |
1,18 |
38 |
12.284932 | 0,64234936 |
ВЧ |
1 |
20 |
1 |
1,012 |
10 |
5,06 | 0,26457516 |
ВЧ |
1 |
20 |
1 |
1,0012 |
1 |
0,5006 | 0,02617516 |
Ch4COOH (уксусная кислота) |
1 |
60 |
1 |
1.![]() |
98 |
17.117333 | 0,89502397 |
Правила эксплуатации
В целях безопасности мы разработали набор правил для операторов этой вытяжки. Они перечислены ниже:
- При первом приближении к вытяжке, чтобы начать работу, обратите внимание на условия в вытяжке и обратите внимание на возможные ситуационные опасности. Либо исправьте их, либо сообщите об этом персоналу чистых помещений.
- Работай с ПРИЯТЕЛЕМ.
- Оставайтесь в чистой комнате, когда разогреваете продукты на конфорке.
- Носите соответствующие средства индивидуальной защиты.
- Двойные перчатки – стандартные перчатки CR с кислотными перчатками поверх них
- Защитные очки
- Кислотный фартук
- Маска для лица
- Туфли с твердым верхом!
- Заполните форму использования химических веществ.
- Имя/имя друга
- Дата
- Номер телефона
- Используемые химические вещества
- Одновременно допускается только один эксперимент.Никогда не ставьте емкость с химикатами на пол.
- Стеклянная посуда Acid Hood хранится на тележке слева от колпака.
- Не забывайте выключать конфорку, когда закончите.
- Выбрасывайте кислоты в раковину, пропуская умеренное количество деионизированной воды с кислотой.
- Тщательно промойте емкости с кислотой деионизированной водой
- Влажно протрите и высушите рабочую поверхность, чтобы пролитая жидкая кислота не повредила следующему человеку.
- Когда вы закончите, очистите свое рабочее место и верните все инструменты и средства индивидуальной защиты, которые вы использовали, на свои места, особенно бумаги и тряпки.
Приложение А
Химическая теория нейтрализации
Сколько 50% раствора гидроксида натрия необходимо для нейтрализации n литров 96% серной кислоты?
Решение:
Шаг 1. Рассчитайте грамм-эквивалентные массы реагентов. [Граммовый эквивалент элемента представляет собой атомную массу в граммах, деленную на степень окисления
реагирующего элемента в представляющем интерес соединении.]
Дано:
Плотность раствора из бутылки:
Атомные массы:
(Число окисления для h3(SO)4 равно 2, таким образом, указанное выше деление.Для HCl степень окисления будет 1.)
Шаг 2. Рассчитайте нормальность каждого решения. [Нормальность – это количество грамм-эквивалентов на литр – единица химической концентрации.]
На(ОН):
а) Рассчитайте количество граммов Na(OH) в одном литре раствора, исходя из плотности и концентрации в процентах:
Плотность раствора
Поскольку концентрация Na(OH) составляет всего 50%, количество граммов Na(OH) в одном литре составляет:
Масса гидроксида натрия в 1 литре
Теперь, чтобы найти количество весовых эквивалентов Na(OH) в одном литре (нормальность раствора), мы делим вышеуказанное количество г в одном литре на
весовых эквивалентов
а) Рассчитайте количество граммов h3SO4 в одном литре раствора, исходя из плотности и концентрации в процентах:
Плотность раствора
Поскольку концентрация h3SO4 составляет всего 96%, количество граммов h3SO4 в одном литре составляет:
Масса серной кислоты в 1 литре
б) Теперь, чтобы найти количество весовых эквивалентов h3SO4 в одном литре (нормальность раствора), мы делим вышеуказанное количество г в одном литре на
весовых эквивалентов
Этап 3: Рассчитайте количество Na(OH), необходимое для нейтрализации заданного количества серной кислоты. Закон нейтрализации утверждает, что количество грамм-эквивалентов веса основания нейтрализует такое же количество грамм-эквивалентов кислоты.
ОТВЕТ: Объем гидроксида натрия, необходимый для нейтрализации 4 литров серной кислоты, составляет 7,54 литра с учетом указанных концентраций раствора
.
В другой форме правила нейтрализации утверждают:
. h3SO4 + 2Na(OH) —> Na2SO4 + 2h3O
Норма2 * V2 Норма1 * V1 (уравнение формулы)
(Норма нормальности реагентов)
Следовательно, для расчета объема гидроксида натрия, необходимого для нейтрализации, скажем, 4 литров серной кислоты:
(уравнение претензии изменено)
Приложение Б
Нейтрализация: Штабная процедура
Арнольд Дьюнес
Назначение
Это приложение предназначено для того, чтобы объяснить персоналу чистых помещений, как проводить операцию нейтрализации на общей 4-футовой кислотной скамье № 189 компании Leatherwood Plastic.
Примечания:
- Выполнение этой процедуры разрешено только обученному персоналу чистых помещений. При работе на стенде или во время обслуживания требуются только надлежащие средства индивидуальной защиты.
- Название этой вытяжки «HA01». …означает Капюшон, Кислота, #1
- Процесс нейтрализации должен быть ВКЛЮЧЕН на сенсорном экране.
Введение нейтрализации
Этот кислотный колпак (HA01) имеет бортовую систему нейтрализации кислоты, расположенную под рабочей палубой.Кислотные отходы, сбрасываемые в раковину деионизированной воды/кислоты, будут стекать в резервуар для нейтрализации емкостью 15 галлонов, а когда уровень резервуара достигнет 90% (13,5 галлона), пневматический клапан под раковиной закроется. Если процесс нейтрализации
ВКЛЮЧЕН, а pH жидкости в резервуаре для нейтрализации ниже 6,0, 50 % раствор NaOH (гидроксид натрия) будет закачиваться в резервуар из меньшего резервуара с щелочью объемом 2 галлона до тех пор, пока pH не станет равным до или выше 6,0. В этот момент жидкость в баке нейтрализации
будет рециркулировать (перемешиваться) в течение запрограммированного определенного периода времени, а затем перекачиваться в канализацию здания.Когда уровень в баке упадет до 5% или менее, цикл слива прекратится, и новая деионизированная вода заполнит бак до 35% (5,25 галлона), рециркулирует в течение 3 минут, а затем откроется дренажный клапан деионизированной воды/кислоты. В этот момент капюшон можно использовать снова.
Процедура нейтрализации
1. После входа в систему [из главного меню] вы можете получить доступ к меню нейтрализации, выбрав ПРОЦЕСС НЕЙТРАЛИЗАЦИИ (Рисунок B1).
Логин:
Рисунок B1. Последовательность экранов для входа в систему.
Выберите Нейтрализация: Результат на экране:
Рисунок B2. Выберите процесс нейтрализации
2. В верхней центральной части экрана процесса нейтрализации прямоугольная вкладка должна быть выделена красным цветом и содержать надпись «ПРЕКРАТИТЬ НЕЙТРАЛИЗАЦИЮ». Это подтверждает, что нейтрализация ВКЛЮЧЕНА.
а. Если вкладка выделена зеленым цветом и на ней написано «ВКЛЮЧИТЬ НЕЙТРАЛИЗАЦИЮ», вам нужно будет нажать на вкладку, чтобы включить процесс нейтрализации.
я. Если это так, вам нужно будет определить, почему нейтрализация была отключена в первую очередь.
1. В обычных условиях пользователям не разрешается отключать нейтрализацию.
2. Возможно, нейтрализация была намеренно отключена персоналом Чистой комнаты в результате проблемы/проблемы с инструментом. Если это произошло, должен быть знак!
ii. Нажатие кнопки EMO/выключения автомата автоматически отключает нейтрализацию.
б. При первом включении нейтрализации рециркуляционный насос включается на 5 минут. Это действие по умолчанию для перемешивания раствора для получения надлежащих показаний pH.Время программируется.
3. Ознакомьтесь со схемой водопровода, показанной на экране на Рис. B3.
Рисунок B3. Экран процесса нейтрализации
а. Клапан слива раковины V1.1
я. Подсвечивается зеленым при открытии
ii. Подсвечивается красным в закрытом состоянии
б. Фактическое и заданное значение pH отображаются рядом с символом емкости для нейтрализации
.я. Верхнее значение pH – это фактическое значение pH
.ii. Значение pH SP (заданное значение) должно быть равно 6.0 (программируемый параметр)
в. На схеме есть еще 3 клапана с пневмоприводом:
я. V1.2 = клапан рециркуляции (перемешивает содержимое бака)
ii. V1.3 = дренажный клапан (клапан открывается при перекачивании в дренаж)
III. V1.5 = DI Клапан заполнения водой
д. На схеме два насоса:
я. Рециркуляционный насос (рядом с нейтрализатором)
ii. Насос подачи щелочи (рядом с резервуаром щелочи)
эл.Значок бака нейтрализатора отображает уровень жидкости в режиме реального времени, т.е. Обратите внимание на следующие параметры уровня бака:
1. Клапан слива закрывается, когда уровень бака достигает 90 %
2. При 5% или менее вытяжка переключается со слива на наполнение деионизированной водой.
3. Деионизированная вода заполнит бак на 35% (программируемый параметр)
ф. Значок резервуара с каустиком всегда будет зеленым (полным), если только он не пуст
я. На дне резервуара с щелочью имеется только один поплавковый датчик
.ii.Надевайте соответствующие средства индивидуальной защиты при повторном наполнении резервуара для щелочи объемом 2 галлона 50%-ным концентрированным раствором NaOH. (Обратное разбрызгивание является обычным явлением из-за вязкости раствора)
1. Носите кислотные перчатки, фартук и защитную маску
. 4. Во время нормальной работы пользователи обучены следить за уровнем в баке, особенно когда он очень близок к 90%. В таком случае лучше всего налить деионизированную воду из крана на гибкой стойке, заполнить ее на 90%, а затем дождаться завершения нейтрализации (обычно требуется около 20 минут, чтобы содержимое резервуара было нейтрализовано и перекачано для слива кислоты). Эта практика предназначена для предотвращения накопления вредных уровней кислотных отходов в раковине во время нейтрализации.
а. Резюме
я. Если уровень в резервуаре составляет 87–90 %, налейте деионизированную воду в раковину из распылителя или гибкой горловины, чтобы достичь заполнения на 90 % и начать процесс нейтрализации. Дождитесь завершения процесса ~ 20 мин.
ii. При заполнении на 90% сливной клапан закроется, и при необходимости произойдет нейтрализация; если содержимое уже нейтрализовано, оно будет слито насосом по истечении 3-минутного времени стабилизации.
III. Сообщите потенциальным пользователям, что вытяжка недоступна, когда краны раковины закрыты — они будут знать, что вытяжку использовать нельзя
ив. Визуально проверьте уровень щелочи в подпалубном резервуаре (при необходимости добавьте NaOH) Рисунок B4.
Рисунок B4. Едкий бак под палубой (слева) и бак нейтрализатора (справа). Емкость с едким щелоком выдвинется достаточно, чтобы заполнить съемную крышку в передней верхней части.
Параметры нейтрализации
- Обычно вытяжка настроена на уровень доступа 1: ОПЕРАТОР ВХОДИТ В РЕГИСТР
- Чтобы получить доступ к меню, в котором находятся все программируемые параметры, вы должны войти в систему на уровне доступа 5: LEATHERWOOD ВХОДИЛСЯ
- Для этого сначала необходимо выйти из системы
- Войдите в систему, используя серийный номер производителя инструмента
- В целях безопасности этот номер намеренно не включен в этот документ.
- Ваше обучение будет включать этот номер. Если бы ты только мог это запомнить…
- Глядя в главное меню, в меню вкладок с метками Process Monitor/Setup и Параметры настройки инструмента находятся все параметры нейтрализации.
Рисунок B5. Экран входа в систему самого высокого уровня: LEATHERWOOD ВХОДИТ В РЕГИСТР
Монитор процесса/Настройка
Рисунок B6. Экран настройки процесса нейтрализации, показывающий полноэкранный режим (слева) и всплывающее окно для ввода данных (справа).
Опция монитора процесса содержит три настраиваемых параметра: 1) минимальное целевое значение pH, 2) нейтрализация при уровне резервуара nn% и 3) заполнение водой до kk %. На рис. B6 показан этот экран.
1. Настройка процесса
а. Минимальное значение pH
я. Выберите числовое поле, коснувшись его. Появится всплывающее окно, позволяющее ввести минимальное значение pH, которое должно быть достигнуто по завершении процесса нейтрализации. Этот номер в настоящее время установлен на 6.0
.б.Закрыть сливной вентиль при уровне nn% в резервуаре
я. При выборе этого поля появится такое же всплывающее окно с клавиатурой, где вы можете ввести уровень, при котором клапан раковины закроется. Это число в настоящее время установлено на уровне 90 %
.в. Заполнение водой до уровня бака kk%
я. Выбор этого поля также вызовет знакомую всплывающую цифровую клавиатуру, позволяющую ввести уровень заполнения бака после цикла слива. В настоящее время этот показатель установлен на уровне 35%. Этот уровень гарантирует, что датчик pH постоянно смачивается.
Настройка насоса щелочи
Эта процедура настройки скрыта за кнопкой ПАРАМЕТРЫ НАСТРОЙКИ ИНСТРУМЕНТА на главном экране Рисунка B5. После нажатия этой кнопки появится всплывающее окно с настройками калибровки термопары. При нажатии кнопки NEXT появится экран НАСТРОЙКА НАСОСА ДЛЯ КАУСТИКА. На этом экране есть несколько разделов, называемых Этапами, которые последовательно описывают параметры процесса нейтрализации.
Рисунок B7. Экран настройки насоса для щелочи отображается при нажатии кнопки «ДАЛЕЕ» на левом экране, который появляется при нажатии кнопки «ПАРАМЕТРЫ ИНСТРУМЕНТА» на ГЛАВНОМ экране (рис. B5).
1. Этап 1
а. Щелочной насос РАБОТАЕТ постоянно ниже n.n pH. Это означает, что насос для щелочи будет непрерывно подавать гидроксид натрия, если фактический pH содержимого резервуара меньше n.n. В настоящее время этот номер установлен на 1.0.
2. Этап 2.
а. Кнопка с надписью «Время стабилизации pH после достижения уровня 1 до заданного значения pH» позволяет ввести время, которое устанавливает количество времени, в течение которого система будет ждать после достижения значения pH n.n (1,0), прежде чем она перейдет к этапу 3.Если в течение этого времени pH упадет ниже n.n (1,0), он снова будет непрерывно перекачивать гидроксид натрия, пока не будет достигнуто n.n (1,0) или выше.
б. «Цикл насоса щелочи после достижения заданного значения ступени 1» в настоящее время установлен на 2 секунды ВКЛ и 15 секунд ВЫКЛ. По истечении 2-минутного времени стабилизации насос щелочи будет использовать это время ВКЛ/ВЫКЛ для цикла (перекачки гидроксида натрия) до тех пор, пока не будет достигнуто желаемое значение рН, то есть рН 6,0.
3. Этап 3
а. «Время стабилизации pH после достижения заданного значения pH до сброса отходов» в настоящее время установлено на 3 мин 0 сек.Это означает, что после достижения pH 6,0 или выше система будет ждать в течение этого времени, а затем насосом опорожнит резервуар.
б. Другие параметры в этом меню
я. Рециркуляционный насос — насос щелочи использует эти параметры, когда включена нейтрализация. Текущие параметры: 5 мин ВКЛ, 25 мин ВЫКЛ.
ii. В этом меню отображаются значения pH (фактические и заданные).
Патент США на транспортное средство с выровненными впускными и выхлопными трубами. Патент (Патент № 3,933,216, выдан 20 января 1976 г.)
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ Для больших самоходных транспортных средств, оснащенных двигателем внутреннего сгорания для приведения в движение транспортного средства, довольно обычным является установка воздухозаборной трубы и выхлопной трубы рядом с двигателем.Воздухозаборная труба и выхлопная труба часто располагаются вертикально, чтобы всасывать воздух по существу над землей и выпускать выхлопные газы намного выше кабины, в которой находится оператор. Из-за максимально возможного уменьшения длины прохода воздуха воздухозаборная труба довольно часто располагалась так, чтобы проходить через колпак. Точно так же выхлопная труба часто проходит через капот. В результате очень трудно легко открыть капот, и довольно часто капот изготавливали в виде множества секций, которые необходимо снимать, удаляя съемные застежки.Кроме того, наличие выхлопной трубы и воздухозаборной трубы перед оператором затрудняет его обзор. Хотя многие из этих больших транспортных средств эксплуатируются на вспаханных полях или на строительных работах, желательно, чтобы оператор имел как можно более беспрепятственный обзор.
Было предложено создать такое большое транспортное средство, в котором воздухоочиститель расположен спереди на одной стороне капота рядом с передней угловой стойкой, а выхлопная труба расположена сзади рядом с задней угловой стойкой.Хотя такая компоновка имеет преимущества, заключающиеся в уменьшении препятствий для обзора водителю, она имеет недостаток, заключающийся в том, что при прокладке выхлопной трубы к задней части кабины в кабину поступает значительное количество тепла, а противодавление в выпускном коллекторе нежелательно увеличивается. . Поскольку тепло внутри кабины представляет собой вполне определенную проблему, вплоть до того, что многие из этих кабин оборудованы кондиционерами, крайне нежелательно прокладывать выхлопную трубу вплотную к одной стороне кабины по всей ее длине.
Кроме того, если транспортное средство относится к шарнирно-сочлененному типу и крыша кабины имеет тенденцию нависать над задней частью транспортного средства, становится несколько трудно найти выхлопную трубу в задней части кабины, не мешая повороту автомобиля, особенно при очень крутых поворотах.
СУЩНОСТЬ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯНастоящее изобретение относится к самоходному транспортному средству с закрытой кабиной оператора, в которой воздухозаборная труба и выхлопная труба установлены по диагонали на одной из передних угловых стоек кабины, так что, хотя и воздухозаборная труба, и выхлопная труба расположена близко к двигателю, они минимально загораживают обзор оператору.
Кроме того, располагая выхлопную трубу и впускную трубу по диагонали на одной линии с угловой стойкой, они могут быть размещены за пределами края капота, что позволяет использовать капот, который можно откидывать спереди и наклонять вверх, чтобы обеспечить относительно беспрепятственный доступ к двигателю между его передней частью и трубой воздухозаборника и выхлопной трубой, обе из которых расположены в непосредственной близости от передней угловой стойки кабины.
Чтобы еще больше уменьшить помехи обзору оператора из-за впускной трубы и выхлопной трубы, части выхлопной трубы и воздухозаборной трубы, примыкающие к оконным частям кабины, окрашены в темный цвет, который аналогична кабине, но отличается от остальной части автомобиля.Таким образом, когда оператор двигает головой, он меньше склонен замечать воздухозаборную трубу и выхлопную трубу.
Предполагается, что изобретение особенно применимо к транспортному средству сочлененного типа, в котором капот кабины имеет тенденцию нависать над задней частью транспортного средства. Предложенное расположение выхлопной трубы и впускной трубы по диагонали на одной из передних угловых стоек приводит к ситуации, когда рядом с задней частью кабины нет выхлопной трубы, мешающей повороту вокруг относительно узкого радиуса.
Различные другие цели изобретения станут очевидными из рассмотрения сопроводительного описания, формулы изобретения и чертежа.
ОПИСАНИЕ ЧЕРТЕЖА РИС. 1 — вид спереди моего усовершенствованного самоходного транспортного средства в перспективе;
РИС. 2 — фрагментарный вид сбоку передней части моего усовершенствованного автомобиля с открытым капотом; и
РИС. 3 представляет собой вид сверху в уменьшенном масштабе, показывающий относительные положения передней и задней частей при повороте транспортного средства.
ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВЫПОЛНЕНИЯ Обратимся сначала к ФИГ. 1, который, как указывалось ранее, представляет собой перспективный вид спереди усовершенствованного самоходного транспортного средства, транспортное средство показано как имеющее переднюю секцию 10 и заднюю секцию 11. Эти две секции предпочтительно соединены вместе с помощью шарнирного соединения, которое допускает относительное перемещение. двух сечений вокруг вертикальной оси. Поворот осуществляется с помощью двух гидравлических цилиндров с каждой стороны от продольной центральной оси, один из которых выдвигается, а другой сжимается, когда требуется поворот. Носитель этого общего типа показан в патенте США Steiger et al. № 3 270 829.
Передняя секция 10 поддерживается двумя колесами 13 и 14, установленными на оси, не показанной конкретно, которая жестко закреплена на раме транспортного средства. Задняя секция 11 также поддерживается двумя колесами 15 и 16, установленными на оси (не показана), жестко прикрепленной к раме задней секции. Передняя секция 10 имеет корпусную часть, состоящую из рамы, в которой поддерживается закрытая кабина 19 оператора, имеющая ветровое стекло 20, передние боковые окна 21 и 22 и задние боковые окна 23 и 24.Кабина дополнительно снабжена дверью 25 и крышей 26. Кабина снабжена двумя передними угловыми стойками 27 (см. фиг. 2) и 28, которые помогают поддерживать ветровое стекло 20 и боковые окна 21 и 22. Угловая стойка 27 расположена между ветровым стеклом 20 и боковым окном 21, тогда как угловая стойка 28 расположена между ветровым стеклом 20 и боковым окном 22. Кабина в показанной форме сужается наружу кверху, так что общая площадь крыши 26 составляет существенно больше площади поперечного сечения основания кабины.
Следует понимать, что кабина опирается на раму транспортного средства обычным образом. Также на раме установлен двигатель 29 внутреннего сгорания, который снабжен впускным коллектором 30 и выпускным коллектором 31. В рамках настоящего изобретения двигателем может быть любой подходящий двигатель внутреннего сгорания, такой как дизельный двигатель. Во многих двигателях этого типа для сжатия всасываемого воздуха используется турбонагнетатель с приводом от выхлопных газов. По этой причине, как будет указано, желательно, чтобы выхлопная труба и впускная труба находились в непосредственной близости.
Возвращаясь к кабине 19, в кабине расположены обычные органы управления и сиденье для водителя. Сиденье показано пунктирными линиями и обозначено ссылочной позицией 35. Перед сиденьем 35 оператора, как обычно, расположено рулевое колесо 36, которое используется для управления рулевым управлением, которое, как объяснялось ранее, может быть работа гидроцилиндров для управления взаимным положением двух секций 10 и 11.
К раме автомобиля прикреплены передние крылья 38 и 39 и задние крылья 40 и 41.Крылья 38, 39, 40 и 41 выполняют обычную функцию частичного закрытия шин, установленных на колесах 13, 14, 15 и 16, и минимизируют опасность контакта оператора с одним из этих колес. Переднее крыло 38 также служит опорой для множества ступенек 43, 44 и 45, ведущих к двери 25, чтобы оператор мог легко забраться внутрь кабины 19. Размеры этих транспортных средств таковы, что нижняя часть двери 25 расположена значительно выше земли, и оператору было бы очень трудно попасть в кабину, если бы не эти ступеньки.
Вертикально вверх от переднего крыла 38 проходят выхлопная труба 50 и воздухозаборная труба 51. И выхлопная труба 50, и воздушная труба 51 поддерживаются крылом 38. Выхлопная труба 50 соединена с выпускным коллектором 31. На его верхнем конце закреплен дефлектор 54, который обеспечивает выход выхлопных газов, но имеет тенденцию препятствовать проникновению влаги или каких-либо посторонних предметов. К верхнему концу воздухозаборной трубы 51 прикреплен перевернутый купол 55, который обеспечивает доступ воздуха снизу в верхнюю часть воздухозаборной трубы, но опять же предотвращает попадание дождя или посторонних предметов в воздухозаборную трубу.В перевернутом куполе 55 может быть расположен предварительный фильтр. На своем нижнем конце воздухозаборная труба 51 соединяется с воздухоочистителем 56, установленным на крыле 28. Воздухоочиститель, в свою очередь, соединяется с ранее указанным впускным коллектором. Воздух может проходить через компрессор, приводимый в действие турбонагнетателем с приводом от выхлопных газов, прежде чем попасть во впускной коллектор.
Из фиг. 1 и 3 видно, что выхлопная труба 50 и воздухозаборная труба 51 расположены по диагонали на одной линии с правой передней угловой стойкой 27.Другими словами, плоскость, проходящая через продольные центральные оси выхлопной трубы 50 и воздухозаборной трубы 51, будет проходить через угловую стойку 27 и будет диагональной по отношению к продольной оси транспортного средства. Значение этого состоит в том, что, хотя и выхлопная труба 50, и воздухозаборная труба 51 расположены близко друг к другу и к двигателю внутреннего сгорания, они создают минимальные препятствия для обзора оператору. Угловой столб уже существует и, хотя и мал, все еще представляет небольшое препятствие для его обзора.Выхлопная труба 50 и воздухозаборная труба 51 имеют тенденцию располагаться внутри дуги, образованной линиями, пересекающимися у глаз оператора и проходящими по обеим сторонам краев угловых стоек. Таким образом, вытяжная труба 50 и воздухозаборная труба 51 очень мало добавляют к и без того необходимому препятствию, которое представляет собой относительно небольшая угловая стойка 27.
Чтобы еще больше не беспокоить оператора из-за наличия выхлопной трубы 50 и воздухозаборной трубы 51, внутренняя часть кабины и ее внешняя поверхность окрашены в относительно темный цвет, например черный, в отличие от цвет остальной части кабины, которая может быть относительно светлой и яркой. Выхлопная труба 50 и часть воздухозаборной трубы, доходящая до линии 59, окрашены в тот же темный цвет, что и кабина, как показано на чертеже штриховкой. Следует отметить, что линия 59 находится немного выше верхней части окон кабины. Таким образом, части выхлопной трубы и воздухозаборной трубы, видимые оператору, имеют тот же цвет, что и внутренняя часть кабины, и, следовательно, не представляют для него контраста по внешнему виду. Поскольку цвет черный или другой очень темный цвет, представленный общий эффект заключается в том, что выхлопная труба 50 и воздухозаборная труба 51 относительно незаметны оператору.
Благодаря только что описанной компоновке выхлопная труба и воздухозаборная труба могут располагаться очень близко друг к другу и к двигателю. Это чрезвычайно важно. Как указывалось выше, это позволяет использовать турбонагнетатель с приводом от выхлопных газов. Кроме того, проход для потока воздуха во впускной коллектор и для выхлопного газа в выхлопную трубу относительно короткий. Важность того, что этот проход к выхлопной трубе является коротким, заключается в том, что создается относительно небольшое противодавление, даже если выхлопной газ может проходить через турбину.Кроме того, вдоль боковой стороны кабины не проходит горячая выхлопная труба, отводящая тепло в кабину. Подавляющее большинство больших тракторов того типа, к которому конкретно относится настоящее изобретение, оборудованы кондиционерами для защиты оператора от условий запыления, которые часто возникают на вспаханном поле, и от внешнего тепла, которое может быть довольно сильным в закрытой кабине. в жаркий летний день. Если бы выхлопная труба проходила за пределы кабины, потребность в кондиционировании воздуха значительно увеличилась бы.
Конечно, также крайне желательно, чтобы воздухозаборная труба располагалась в передней части трактора. Для уменьшения количества грязи, которую необходимо удалять фильтрами, очевидно, желательно, чтобы воздух, поступающий под куполом 55, был как можно более чистым. Если бы воздухозаборная труба располагалась в задней части кабины, она была бы намного ближе к навесному оборудованию, приводимому трактором, и, таким образом, в гораздо большей степени подвергалась бы втягиванию пыльного воздуха.
Еще одним преимуществом трактора с шарнирно-сочлененной рамой является отсутствие ни выхлопной трубы, ни воздухозаборной трубы, расположенных рядом с задней частью кабины.Как видно из фиг. 3, крыша 26 кабины фактически существенно нависает над задней секцией 11. Очевидно, необходимо, чтобы и выхлопная труба 50, и воздухозаборная труба 51 выступали значительно выше крыши кабины. Если бы какая-либо из этих труб располагалась в задней части кабины, они могли бы препятствовать повороту автомобиля, особенно при выполнении крутых поворотов. Благодаря размещению как выхлопной трубы 50, так и воздухозаборной трубы 51 спереди, сзади отсутствуют препятствия, ограничивающие радиус поворота трактора.
Разместив выхлопную трубу 50 и воздухозаборную трубу 51 с одной стороны двигателя, можно получить капот, который можно наклонять вперед. Как лучше всего показано на фиг. 2, капот 60 шарнирно закреплен на своей передней нижней части 61, так что при освобождении соответствующей защелки (не показана) весь капот 60 можно наклонить вперед в положение, показанное на фиг. 2. Это обеспечивает беспрепятственный доступ к двигателю сзади с его передней стороны к выхлопной трубе 50 с одной стороны. С противоположной стороны имеется беспрепятственный доступ на всем протяжении спереди в кабину 19.Хотя довольно часто в капоте оставляют отверстия, через которые можно получить ограниченный доступ к двигателю, эти отверстия по необходимости должны быть относительно ограниченными. На фиг. 1 такое отверстие ограничено линией 62. Хотя этого отверстия достаточно для определенных целей, оно явно недостаточно для проведения каких-либо существенных работ по техническому обслуживанию двигателя. В прошлом колпаки часто изготавливались из секций, которые отдельно крепились к раме из-за необходимости прохождения выхлопных и воздухозаборных труб через площадь, закрытую колпаком.
Из-за этих выхлопных и воздухозаборных труб было невозможно иметь откидной капот. Однако, располагая обе трубы с одной стороны колпака, теперь можно разрешить наклон колпака, как описано выше.
Как видно, я разработал усовершенствованный самоходный автомобиль, в котором впускная труба и выхлопная труба расположены в непосредственной близости от двигателя внутреннего сгорания, но в таком положении, при котором они относительно мало препятствуют обзору двигателя. оператор.Кроме того, видно, что из-за того, что они окрашены в тот же цвет, что и внутренняя часть кабины, в отличие от цвета, используемого в других местах, они относительно незаметны оператору. Кроме того, благодаря тому, что и выхлопная труба, и воздухозаборная труба расположены с одной стороны колпака, можно использовать наклоняемый колпак.
Хотя я описал конкретный вариант осуществления моего изобретения, следует понимать, что это сделано только в целях иллюстрации и что мое изобретение ограничено исключительно объемом прилагаемой формулы изобретения.
Руководство пользователя Вытяжка Bosch DIG97IM50B
Вытяжка Bosch DIG97IM50B — Руководство по эксплуатации — Руководство по эксплуатации в формате PDF.Документы : Загрузить!
Руководство пользователя
- Руководство пользователя — (English)
- Спецификация продукта — (английский)
- ЕС DataSeet — (English)
- EU Energy Label — (английский)
Пользователь gudie bosch dig97im50b cook dig97im50b cust cub
Оглавление
- Руководство по эксплуатации
- Информация о назначении
- Важная информация о безопасности
- Охрана окружающей среды
- Режимы эксплуатации
- Устройство прибора
- Уборка и обслуживание
- Сервис клиентов
- Инструкции по установке
- Важная информация о безопасности
- K Общая информация
- K Установка
- Установка
Выпускной канал
Примечание:
- Устройство Производитель не принимает во внимание ty для жалоб, относящихся к участку трубы.
- Оптимальная производительность устройства достигается за счет короткой прямой трубы для отвода воздуха и максимально возможного диаметра трубы.
- Из-за длинных неровных выпускных труб, большого количества изгибов труб или труб диаметром менее 150 мм оптимальная производительность вытяжки не достигается, а шум вентилятора увеличивается.
- Трубы или шланги для прокладки линии отвода воздуха должны состоять из негорючего материала.
Плоские воздуховоды
- Внутреннее сечение должно соответствовать диаметру круглых труб.диам. 150 мм ок. 177 см2 диам. 120 мм ок. 113 см2
- Плоские воздуховоды не должны иметь резких изгибов.
- Используйте уплотнительные ленты для труб разного диаметра.
Подготовка потолка
- Потолок должен быть плоским, горизонтальным и иметь достаточную несущую способность.
- Глубина отверстий должна быть такой же, как длина винтов.
Стенные дюбели должны иметь надежный захват.
- Входящие в комплект винты и дюбели подходят для полнотелой кирпичной кладки.Для других конструкций (например, гипсокартона, пористого бетона, поротонового кирпича) необходимо использовать подходящие крепежные элементы.
- Макс. вес вытяжки 50 кг.
Новейший Добавлено: KIR81AFE0G KIN85AFE0G GIN81AEF0G KIN86AFF0G DIB98JQ50B
Тэги: Bosch Pps9a6b90a, Bosch Shxm98w75n Руководство, Bosch Серия 2 Spv25cx00g Руководство
Кислородная терапия у детей раннего возраста: MedlinePlus Медицинская энциклопедия
Кислород является газ, что клетки вашего тела нуждаются работать должным образом.Воздух, которым мы обычно дышим, содержит 21% кислорода. Мы можем получать до 100% кислорода.
КАК ДОСТАВЛЯЕТСЯ КИСЛОРОД?
Есть несколько способов доставки кислорода ребенку. Какой метод используется, зависит от того, сколько кислорода требуется и нужен ли ребенку дыхательный аппарат. Ребенок должен иметь возможность дышать без посторонней помощи, чтобы использовать первые три типа оксигенотерапии, описанные ниже.
Кислородный колпак или головной бокс используются для младенцев, которые могут дышать самостоятельно, но все же нуждаются в дополнительном кислороде.Капюшон представляет собой пластиковый купол или коробку с теплым влажным кислородом внутри. Капюшон надевается на голову ребенка.
Вместо колпака можно использовать тонкую мягкую пластиковую трубку, называемую назальной канюлей. Эта трубка имеет мягкие штыри, которые аккуратно входят в нос ребенка. Кислород проходит через трубку.
Другим методом является назальная система CPAP. CPAP означает постоянное положительное давление в дыхательных путях. Он используется для младенцев, которым требуется больше помощи, чем они могут получить от кислородного колпака или носовой канюли, но которые все еще могут дышать самостоятельно.Кислородсодержащий воздух подается под более высоким давлением, что помогает дыхательным путям и легким оставаться открытыми («надутыми» или «расширенными»). Воздух поступает в нос ребенка через трубки, прикрепленные либо к мягким носовым штифтам, либо к небольшой маске.
Наконец, может потребоваться дыхательный аппарат или аппарат искусственной вентиляции легких, чтобы доставлять ребенку больше кислорода и дышать. Аппарат ИВЛ может обеспечить только CPAP, как описано выше, но также может обеспечить дыхание ребенку, если ребенок слишком слаб, устал или болен, чтобы дышать.В этом случае кислород поступает через трубку, помещенную в дыхательное горло ребенка.
КАКОВЫ РИСКИ КИСЛОРОДА?
Слишком много или слишком мало кислорода может быть вредным. Если клетки в организме получают слишком мало кислорода, производство энергии снижается. При слишком малом количестве энергии клетки могут работать плохо и могут погибнуть. Ваш ребенок может не расти должным образом. Многие из развивающихся органов, включая мозг и сердце, могут быть повреждены.
Избыток кислорода также может привести к травме. Вдыхание слишком большого количества кислорода может повредить легкие.У детей, рожденных очень преждевременно, слишком много кислорода в крови может также привести к проблемам с мозгом и глазами. Детям с определенными сердечными заболеваниями также может потребоваться более низкий уровень кислорода в крови.
Медицинские работники вашего ребенка будут внимательно следить и пытаться сбалансировать потребность вашего ребенка в кислороде. Если у вас есть вопросы о рисках и пользе кислорода для вашего ребенка, обсудите их с лечащим врачом вашего ребенка.
КАКОВЫ РИСКИ СИСТЕМ ПОДАЧИ КИСЛОРОДА?
Младенцы, получающие кислород, могут простудиться, если температура кислорода недостаточно теплая.
В некоторых назальных канюлях используется сухой кислород. При более высоких скоростях потока это может раздражать внутреннюю часть носа, вызывая трещины на коже, кровотечение или слизистые пробки в носу. Это может увеличить риск заражения.
Аналогичные проблемы могут возникнуть с назальными устройствами CPAP. Кроме того, в некоторых устройствах CPAP используются широкие назальные канюли, которые могут изменять форму носа.
Механические вентиляторы также имеют ряд рисков.
