Как сделать вентиляцию в квартире своими руками

Человеку для поддержания жизнедеятельности в первую очередь необходим свежий воздух. За воздухообмен в жилище отвечает вентиляция. К сожалению, воздухообменные системы не всегда эффективно справляются со своими обязанностями. Советы специалистов помогут ответить на все вопросы, касающиеся того, как сделать вентиляцию в квартире своими руками.

Виды вентиляции

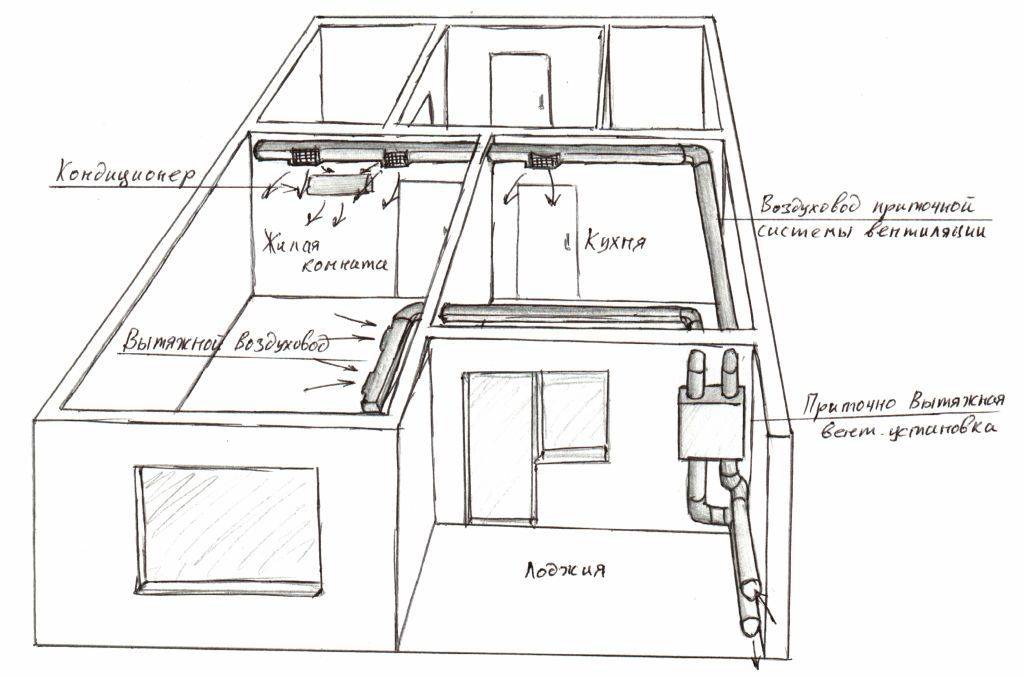

Приточно-вытяжная система

Вентиляция бывает естественной и принудительной. В системах с естественным принуждением воздух двигается под действием сквозняка от приточного к вытяжному отверстию. В принудительных системах воздушные массы приводятся в движение вентиляторами.

Классификация вентиляционных систем по назначению:

  • Приточные;
  • Вытяжные;
  • Приточно-вытяжные.

Проблемы с вентиляцией

Естественный воздухообмен

Большинство многоквартирных домов оборудованы естественными приточно-вытяжными системами вентиляции. Они рассчитаны на поступление воздуха в жилые помещения посредством инфильтрации (просачивания) через щели в балконных дверях, оконных рамах. Удаление отработанного воздуха происходит через вытяжные каналы на кухнях и санузлах, выведенные в общую вытяжную трассу.

Все чаще старые окна с рассохшимися рамами заменяют стеклопакетами, стены обшивают герметичными панелями, в итоге поступление воздуха в жилище полностью перекрывается. Отсутствие притока, в свою очередь, вызывает проблемы с вытяжной вентиляцией. Дело в том, что естественная вентиляция работает по принципу сквозняка – кислород поступает в одно отверстие и выводится в другое.

Принудительная приточно-вытяжная система

Еще одна распространенная причина поломок вентиляции – это вышедший из строя вытяжной канал. Со временем стенки воздушной трассы покрываются налетом жира и грязи, из-за чего тяга ухудшается. Кроме этого, проблемы с вытяжным каналом часто возникают по вине жильцов. Несанкционированный вывод мощной кухонной вытяжки может надежно заблокировать воздуховоды соседних квартир.

Монтаж вентиляции

Неправильно работающая вентиляция становится причиной появления в квартире спертого воздуха, сырости, неприятных запахов. Чтобы в помещении можно было находиться без вреда для здоровья, необходимо восстановить воздухообмен. В квартире вентиляцию можно сделать несколькими способами. Универсального рецепта не существует, для каждого случая находят свое решение.

Варианты вентиляции для квартиры:

  • Приобрести моноблочную компактную приточно-вытяжную установку;
  • Установить наборную приточно-вытяжную вентиляцию;
  • Если система не работает из-за нехватки поступающего воздуха, рекомендуется смонтировать приточную вентиляцию (приточные клапаны, вентиляторы или моноблочные компактные установки).

Проблему с плохой вытяжной тягой можно решить несколькими способами: прочистить воздуховод; установить вытяжные вентиляторы на кухне и в санузле.

Важно! Позаботьтесь о правильной организации вентиляции. Воздух должен поступать в жилые комнаты, а выводиться из кухни и санузла.

Приточные клапаны

Приточный клапан

Существуют приточные клапаны для монтажа в стену или на оконную раму. Установка стенных устройств имеет несколько недостатков: в стене придется сверлить сквозное отверстие; на фасаде здания появляются новые конструктивные элементы, портящие общую архитектурную картину. Установить клапан на окно гораздо проще и дешевле.

Устройство оконного клапана

Монтаж оконного проветривателя:

  • Готовим инструменты (линейку, канцелярский нож, отвертку).
  • Вверху рамы (в той части, где находится откидная створка) вырезаем кусок уплотнителя (по длине клапана). На его место устанавливаем уплотнитель, идущий в комплекте с устройством.
  • На откидной части окна тоже вырезаем уплотнитель. Длина и расположение отрезков на раме и откидной створке должны совпадать.
  • В образовавшийся на месте снятия уплотнителя паз устанавливаем заглушки, идущие в комплекте с проветривателем.
  • С клапана снимаем защитную пленку и приклеиваем с помощью двустороннего скотча к окну.
  • Прикручиваем клапан саморезами к заглушкам.
  • Между креплениями клапана вставляем уплотнитель.

Лучше выбрать приточное устройство с возможностью регулирования поступления воздуха с ручным или автоматическим управлением. Это позволит избежать переохлаждения или перегрева помещения.

Стенной приточный клапан

Установка стенного клапана:

  • В стене высверливаем отверстие. Лучше расположить клапан между окном и батареей, чтобы поступающий воздух зимой немного прогревался.
  • Вставляем в отверстие муфту, обернутую изоляционным материалом. Труба должна снаружи быть вровень со стеной, внутри – выступать на 1 см.
  • Монтируем входящие в комплект фильтры (если есть).
  • Устанавливаем и прикручиваем наружную часть клапана.
  • Вставляем шумопоглотитель, ставим на место крышку.
  • С фасадной стороны отверстие закрываем вентиляционной решеткой.

Важно! Отверстие для клапана необходимо высверливать под небольшим углом, с наклоном наружу и вниз. Это предотвратит попадание осадков в квартиру.

Вытяжные устройства

Вытяжной вентилятор в ванной комнате

Вытяжные вентиляторы рекомендуется устанавливать в кухне, ванной комнате и санузле. Существуют модели для монтажа в стену и потолок. Можно поставить вытяжное устройство в старый вытяжной канал, только предварительно убедитесь в его работоспособности.

Важно! Для санузлов необходимо подбирать устройства, предназначенные для работы в условиях повышенной влажности, в противном случае может случиться пожар, вызванный коротким замыканием.

Установка вентилятора в ванной комнате:

  • С помощью дрели с кольцевым сверлом делаем отверстие требуемого диаметра.
  • Подводим электричество, можно от выключателя. В этом случае вентилятор будет включаться и выключаться одновременно с освещением.
  • В отверстие вставляем муфту, заделываем стены между стеной и трубой монтажной пеной.
  • Вокруг муфты высверливаем отверстия для крепежных элементов.
  • Вставляем вентилятор, подключаем его к питанию, закрепляем.
  • Снаружи трубу закрываем вентиляционной решеткой.

Наборная и моноблочная вентиляция

Система наборной вентиляции

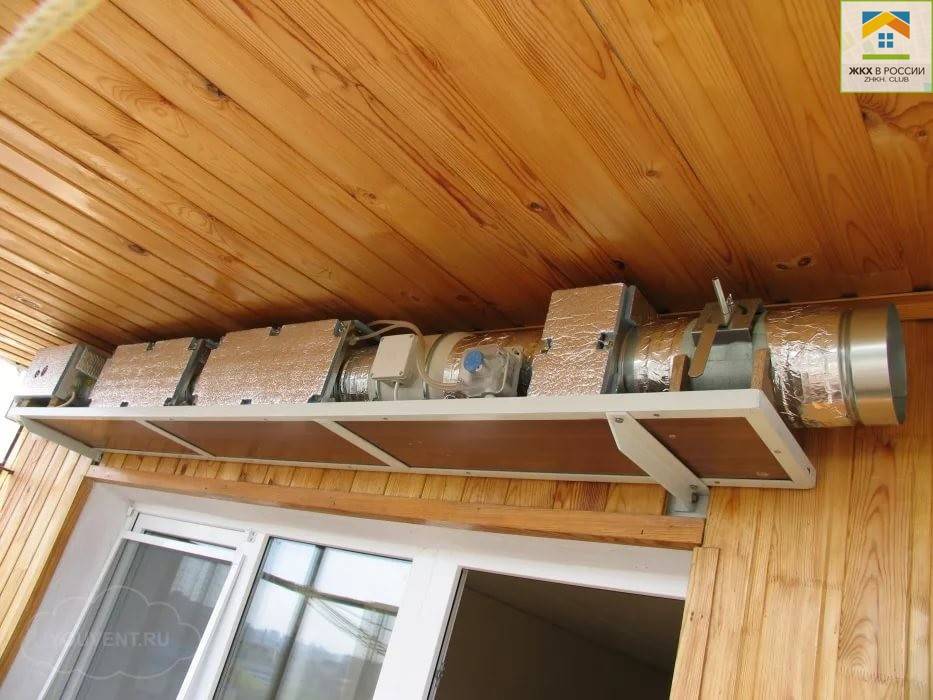

Элементы системы наборного типа

Наборная вентиляция состоит из отдельных деталей, собранных в единую систему. В состав наборной установки могут входить вентиляторы, глушители, фильтры, рекуператор, увлажнитель воздуха, калорифер, системы автоматики. Элементы наборной установки небольшой мощности можно разместить под фальшивым потолком. Более мощные системы желательно собирать в отдельной комнате, что в условиях квартиры осуществить затруднительно. Главный недостаток такой вентиляции – необходимость специального проекта и расчетов.

Моноблочная компактная установка

Вентиляция с приточно-вытяжным моноблоком

В моноблочной установке все детали собраны в один корпус с хорошей звукоизоляцией. Моноблоки бывают приточные и приточно-вытяжные. Благодаря малым габаритам и бесшумной работе моноблоки оптимально подходят для установки в квартирах.

Приточно-вытяжные системы могут быть оснащены рекуператорами, увлажнителями воздуха, дополнительными фильтрами. Рекуператор представляет собой устройство, через которое проходит приточный и вытяжной воздуховод. При этом выходящий из квартиры воздух подогревает приточные потоки, что позволяет экономить на обогреве помещения.

Приточная установка с разводкой по комнатам

Приточные компактные устройства легко установить самостоятельно. Воздух из приточной установки может поступать только в одну комнату, в этом случае прокладка каналов не требуется. Также от моноблока можно развести воздуховоды по другим жилым помещениям. В этом случае потребуется фальшпотолок, чтобы скрыть систему каналов.

Установка оконного проветривателя

Как установить вытяжку на кухне своими руками: монтаж вытяжной вентиляции

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

  • подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
  • встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
  • настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
  • угловые – устанавливаются в угол;
  • островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

  • Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
  • Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.

Евророзетка с подключенным заземлением в России встречается только в новых квартирах

Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.

Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире

Схема самодельного антивозвратного короба с клапаном

Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

Пластиковый воздуховод более компактный и незаметный

  • Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
  • Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

  • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
  • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
  • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
  • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

    • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
    • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
    • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
    • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
    • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
    • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

Крепление гофры к вентиляции

    • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

    • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
    • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
    • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

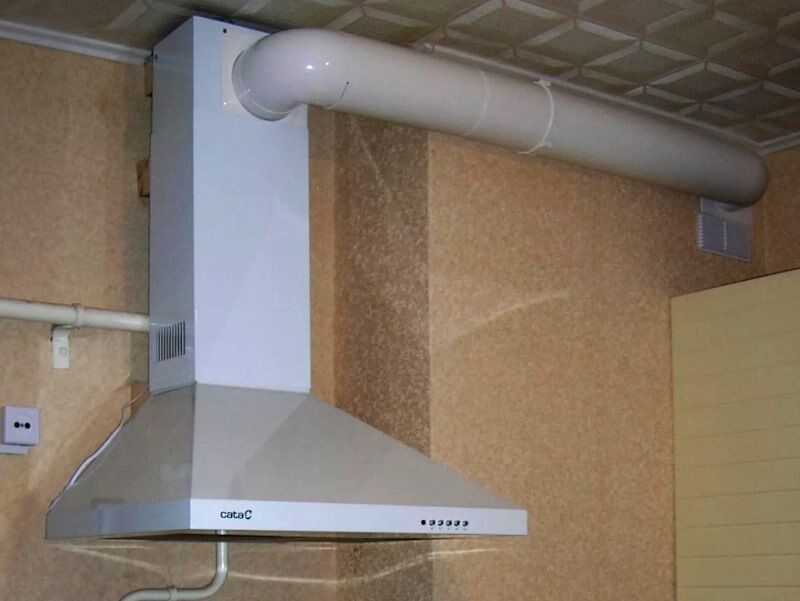

Крепление вытяжки рядом с газовой трубой

    • Установка вытяжки на кухне – видео-инструкция:
  • И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
  • Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Заключение

Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

как правильно сделать вытяжной вентилятор в квартире своими руками

Чтобы в туалете не застаивался неприятный запах, не появлялись грибок и плесень на стенах, там должна быть качественная вентиляция. В большинстве квартир имеются вентиляционные отверстия, но они не всегда обеспечивают качественную вытяжку. Это объясняется загрязнением каналов и использованием герметичных металлопластиковых пакетов на окнах. Решить проблему помогает принудительная вытяжка в туалете.

Типы вентиляции

Чтобы проверить, как работает естественная вытяжка в санузле, специалисты рекомендуют приложить к вытяжному отверстию лист бумаги. Если поток воздуха его удерживает, то система работает нормально, если же лист падает, то следует задуматься о ее улучшении. Но с помощью этого несложного теста полностью оценить ее работоспособность не удастся. Работа естественной вентиляции основана на разнице температур на улице и внутри помещения, поэтому во время летней жары она не функционирует.

Чтобы организовать в туалете принудительную вентиляцию, нужно разобраться в том, как работают вытяжные устройства. Существуют два вида вентиляционных систем:

  1. Естественная, работающая на перепаде температур. Холодный воздух с улицы через вытяжное отверстие поступает в помещение и вытесняет отработанные влажные газы.
  2. Принудительная, основанная на работе электроприборов. Вентилятор нагнетает воздушные потоки снаружи либо выводит отработанный воздух в воздуховод, а чистый на его место поступает естественным путем.

  1. Естественная, работающая на перепаде температур. Холодный воздух с улицы через вытяжное отверстие поступает в помещение и вытесняет отработанные влажные газы.
  2. Принудительная, основанная на работе электроприборов. Вентилятор нагнетает воздушные потоки снаружи либо выводит отработанный воздух в воздуховод, а чистый на его место поступает естественным путем.

Если шахту для естественной вентиляции оборудуют во время строительства, то принудительную вытяжку можно организовать в любое время. Ее устраивают в следующих случаях:

  • вытяжные каналы засорены и не справляются с работой;
  • приток и отток воздуха по какой-то причине затруднен;
  • в доме присутствует мощная обратная тяга, возвращающая отработанный воздух со всеми загрязнениями;
  • произведена перепланировка помещений.

Разновидности приборов

Чтобы правильно организовать вентиляцию в туалете, нужно подбирать приборы с учетом их рабочих параметров.

Для улучшения воздухообмена можно установить специальную вытяжку с вентилятором. Она оборудована коробом, который монтируется непосредственно в вентиляционную шахту. Устройство обеспечивает быстрый и качественный вывод отработанного воздуха вместе с влагой. Современный рынок предлагает два метода работы вытяжных систем:

  1. Стандартные осевые модели с обратным клапаном. Они начинают работать при включении света и перестают при выключении, что очень удобно. Но для установки в санузлы, где ванна совмещена с туалетом, они не годятся, так как во время принятия ванны или душа образуется большое количество пара, которое такая система удалить не может.
  2. Автоматические вытяжки, оборудованные таймерами или гидростатами. Это более эффективные устройства, но стоят они намного дороже.

Установить вытяжку в туалете несложно. Все ее элементы крепятся на саморезы или на строительные клеевые растворы.

Особенности монтажа

Перед тем как начать установку вытяжки в туалете своими руками, нужно тщательно продумать место ее размещения. Вентилятор лучше располагать на потолке или вверху стены, находящейся напротив двери. Не следует размещать устройство над дверным проемом, так как в этом случае воздушный поток будет ослаблен. Также не следует монтировать его рядом с источником влаги, что может вызвать короткое замыкание.

Канал для монтажа устройства расширяют до нужных размеров. Если же он шире, чем нужно, то в него вставляют трубу подходящего диаметра. Для заделки щелей используют монтажную пену. В помещении должна быть оборудована электропроводка, подведенная к месту установки. При монтаже нужно соблюдать следующие рекомендации специалистов:

  1. Установку электровытяжки в туалете лучше производить во время общего ремонта квартиры.
  2. Вентиляцию можно организовать так, чтобы вытяжное устройство включалось при включении света;
  3. Проводку, идущую к прибору, следует скрыть в штробах.
  4. Чтобы снизить уровень шума, производимого вентилятором, между ним и стеной устанавливают специальную силиконовую прокладку.
  5. Чтобы защитить устройство от внешних воздействий, его устанавливают в пластиковую трубу, которую закрепляют цементным раствором.
  6. Специалисты рекомендуют при достаточной высоте потолков в туалете, установить вентилятор в особую конструкцию. Ее сооружают из пластмассовых коробов и крепят над унитазом.

Установку прибора производят согласно инструкции. Обычно сначала с него снимают защитную крышку, затем на корпус наносят строительную клеевую смесь. Устройство прижимают к намеченному месту, чтобы клей схватился. После этого с помощью саморезов закрепляют лицевую крышку.

Вентиляционное устройство нужно регулярно очищать от пыли и грязи. Для этого его решетку чистят пылесосом или протирают влажной тряпкой с использованием моющих средств.

Дополнительные опции

Чтобы обеспечить удобство работы, современные модели вентиляторов снабжены дополнительными функциями. Они следующие:

  1. Датчик движения. Устройство включается, когда человек входит в помещение, и выключается, когда он выходит.
  2. Датчик влажности. Прибор начинает работать, когда влажность в помещении превышает допустимый уровень, и прекращает, когда он снизится.
  3. Таймер. Позволяет включать вентиляцию на определенное время.
  4. Регулярное проветривание. Прибор работает в минимальном режиме, чтобы в помещении был постоянный приток свежего воздуха. Когда влажность сильно повышается, он переходит на максимальные обороты.

Если санузел раздельный, можно сделать вытяжку для проветривания обоих помещений. Для этого ванную и туалет соединяют с помощью гофротрубы.

Не всегда естественная вентиляция обеспечивает качественную замену воздуха в помещении. Чтобы воздух всегда оставался свежим, а влажность на должном уровне, в туалете можно установить вытяжку со встроенным вентилятором. Это улучшит микроклимат не только в санузле, но и во всей квартире.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

  • Вытяжка;
  • воздуховоды;
  • фланец для вентканала;
  • герметик;
  • кромочный профиль для ДСП;
  • хомуты;
  • шуруповёрт;
  • лобзик;
  • ножовка по металлу;
  • дрель;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • шило;
  • циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

Вентиляция квартиры своими руками

Каждая квартира в многоэтажном доме имеет систему приточно-вытяжной вентиляции. Вентиляция в квартирах, как правило, производится в ванных комнатах, туалетах и кухнях. Она имеет вытяжные отверстия, а  приток свежего воздуха в помещение предполагается при неплотности дверей и окон или проветривании.

Естественная проточно-вытяжная вентиляция

Если естественная приточно-вытяжная вентиляция работает хорошо, тогда этого, как правило, бывает вполне достаточно для того, чтобы поддерживать микроклимат квартиры. Если в комнатах присутствуют неприятные запахи и запотевают окна, тогда в этом случае не обойтись без вентиляционной системы.


Зажгите спичку и поднесите ее к вентиляционному отверстию. При хорошей работе вытяжной вентиляции в помещении пламя зажженной спички начнет клониться в сторону вытяжного отверстия. Если пламя неподвижно, значит, вентиляция не работает. Вероятней всего, вентиляционная шахта засорилась.

Как прочистить вентиляцию своими руками

Вообще, жители многоэтажных домов не имеют права своими руками налаживать и ремонтировать инженерные коммуникации, которыми также пользуются и другие жильцы жилого дома. Прочистку или ремонт вентиляционной шахты должен проводить профессиональный специалист из соответствующей организации, к примеру, жилуправления. Если вентиляция в квартире перестала работать, максимум, что в Ваших силах, так это снять решетку с вентиляции и вычистить при помощи пылесоса или вручную имеющийся в вентиляционном отверстии мусор. Если этих мер будет недостаточно, тогда следует вызвать специалиста. Засор вентиляционных шахт является самой распространенной причиной, из-за которой не работает вентиляция.


Случается и такое, что вытяжная система работает отлично, а окна в квартире все равно запотевают, да и воздух в комнатах сложно назвать свежим. В этом случае, вероятней всего, проблема в недостатке свежего, проточного воздуха. Такое зачастую происходит в квартирах с пластиковыми окнами. Здесь имеется два варианта: либо установить дополнительные проточные клапаны, либо как можно чаще проветривать комнаты.

Проточные клапаны, как правило, устанавливаются в отверстия за отопительными батареями для того, чтобы уличный свежий воздух мог хотя бы немного согреться при входе в помещение. Диаметр таких отверстий составляет от 6 до 10 см. Конструкция клапанов может быть самой различной. У некоторых клапанов имеется специальная задвижка, которую по мере надобности можно открыть вручную. Более совершенные модели снабжены датчиками, реагирующие на повышение влажности в помещении и самостоятельно открывают клапан для впуска свежего воздуха. Во многих клапанах предусмотрена специальная установка фильтрующих элементов. Прежде, чем приняться мастерить отверстия для установки клапанов, необходимо измерить внешний диаметр клапана, так как он должен устанавливаться как можно плотнее.

Но зачастую естественной вентиляции бывает недостаточно. И установка кондиционера в квартире такую проблему не решит, поскольку он не способен осуществить бытовую вентиляцию. Кондиционер только очищает и увлажняет (осушает) тот воздух, который находится непосредственно в комнате. А бытовая вентиляция подразумевает регулярный воздухообмен в помещении.

Принудительная вентиляция в квартире

Принудительная вентиляция монтируется в том случае, если естественная вентиляция не справляется со своей задачей.

Принудительную вентиляцию можно выполнить своими руками только отчасти. В каждом конкретном случае инженерный проект будет разным, и все расчеты должны быть выполнены специалистом. Если требуется вентиляция однокомнатной квартиры или одной комнаты, тогда достаточно будет моноблочной установки.


Если вытяжка работает хорошо, тогда можно установить лишь приточное оборудование при устройстве принудительной вентиляции. Его мощность в полной мере будет зависеть от размеров вентилируемой комнаты. Приточная система имеет в комплекте клапаны, решетки, вентилятор, фильтры, калорифер. Также не помешает и шумоизоляция.

Еще более эффективней станет работать приточно-вытяжная система принудительной вентиляции. Такой аппарат выполняет две функции: поставляет в комнату свежий воздух и удаляет отработанный.

Для того чтобы осуществилась вентиляция во всех комнатах, следует провести воздуховоды. Их можно спрятать под навесной потолок или вмонтировать в стены. С такой частью работ по монтажу вентиляции своими руками может справиться каждый хозяин.

Что делать, если у вас нет вытяжки или вентиляционного отверстия

Мы самостоятельно выбираем эти продукты — если вы покупаете по одной из наших ссылок, мы можем получить комиссию.

Отсутствие вытяжки – бич многих арендованных кухонь. (Или даже недавно отремонтированные дома с гладким минималистским дизайном.) Не имея ничего, что улавливало бы брызги жира и отводило дым, пар и запахи готовки, арендаторы часто заканчивали тем, что боролись с липкими, покрытыми пленкой шкафами и кухней, которая все еще пахнет рыбой даже через два дня. приготовление еды.

Что же делать домашнему повару? Вот 10 советов, которые могут помочь, когда на вашей кухне нет вентиляции, включая советы читателей, которые там были.

На некоторых кухнях, сдаваемых в аренду, под шкафами установлены рециркуляционные вентиляторы без вентиляции, которые должны улавливать жир и устранять запахи при приготовлении пищи. Но многие люди (включая меня) считают их неэффективными и почти бесполезными.

Чувствуете то же самое? Вот что вы можете сделать, чтобы смягчить последствия вашей кухни без плиты, с конкретными советами, полученными от наших читателей:

Если вам посчастливилось иметь окно на кухне (или, по крайней мере, поблизости), установите небольшой оконный вентилятор и запускайте его на «вытяжку» каждый раз, когда готовите. Это вытянет воздух, и, хотя это может не сильно повлиять на жир, это поможет устранить запахи приготовления пищи. «Работает как шарм», — сказал один из наших читателей.

Еще несколько мыслей от наших читателей:

«В нашем аренде микроволновая печь – это подшкафная модель, устанавливаемая над плитой. У него есть поверхностный свет и вентилятор, но он довольно бесполезен и не выветривается наружу. Когда мы готовим что-то, что может дымиться или иметь запах, который может оставаться в квартире (например, жарить), мы открываем кухонное окно и ставим вентилятор в другом конце кухни, чтобы выпустить весь воздух прямо в окно.Наша кухня и столовая представляют собой длинный камбуз, так что на самом деле это работает довольно хорошо».

«Я закрепил на косяке кухонной двери прозрачную хлопчатобумажную занавеску с натяжным стержнем, а в самом верху кухонного окна поставил оконный вентилятор. Когда я готовлю что-нибудь, что, как я знаю, будет вонять, я задергиваю занавеску и включаю вентилятор на вытяжку — работает как шарм! Весь воздух выдувается наружу».

«От жира это не поможет, но маленький вентилятор в удобно расположенном окне творит чудеса с запахами.Тонкие оконные вентиляторы можно купить за довольно небольшие деньги».

2. Используйте портативный воздушный фильтр HEPA.

Если у вас нет окна, другой вариант — использовать портативный HEPA-фильтр для улавливания запахов, особенно таких, как обжаривание мяса или приготовление рыбы.

«У нас нет вытяжки, но я использую портативный HEPA-фильтр на кухне, когда обжариваю стейки. На самом деле, подрумянивание мяса, кажется, единственное, что действительно заставляет меня хотеть капюшон».

«В арендуемой квартире с неработающим вытяжным колпаком я купил небольшой воздухоочиститель, который просто подключался к стене (ночник, а не лампа) и оставался там.Я действительно быстро ела через фильтры, но если бы мой бывший приготовил мясо и включил вентилятор, я не мог бы почувствовать его запах даже после того, как был на расстоянии шести футов».

3.

Используйте вентилятор в другой комнате, например в ванной.

Здесь вам поможет любой движущийся вентилятор, находящийся недалеко от кухни. Моя ванная комната находится дальше по коридору от нашей кухни, но я все еще включаю вентилятор в ванной, когда готовлю что-то особенно пахучее или дымное. Это действительно помогает избавиться от стойких запахов.

4.Приобретите защиту от брызг жира.

Экран или защита от брызг — это устройство, которое надевается на сковороду для улавливания брызг жира. Они продаются по цене около 10 долларов, что делает их обязательными по этой цене. Вы действительно можете уменьшить количество грязи, которая попадает в ваши шкафы, никогда не позволяя ей выйти наружу! Мы рассмотрели экран, поглощающий запахи, и были очень впечатлены тем, насколько хорошо он работает.

5. Чаще протирайте кухонные шкафы.

Это неизбежная часть отсутствия вытяжки: вам просто придется чистить шкафы чаще, чем большинству других. Сделайте это частью своей ежедневной или еженедельной уборки на кухне. Мы рекомендуем протирать шкафы и пространство вокруг плиты обезжиривающим мылом для посуды, таким как Dawn, хотя некоторые читатели добились успеха с салфетками Lysol и раствором уксуса.

«Я протираю плиту, прилавки, окружающие стены и шкафы салфеткой Lysol после каждого приема пищи. Это последний этап мытья посуды. У меня никогда не бывает наростов или остатков на чем-либо».

«Я готовлю все время (много тушения и жарки, тонны варки и тушения)… Частые протирания спреем с уксусом избавляют от скопившихся остатков пищи на близлежащих стенах.Я только что сделал это частью своей рутины, очищая плиту после приготовления пищи».

«Я протираю [жирный/грязный налет на шкафах] влажной тряпкой не реже одного раза в месяц, а иногда и чаще, если я много готовил в данном месяце. Если у меня был выходной марафон готовки в течение всего дня в течение нескольких дней, я вытираю после того, как закончу приготовление и окончательную уборку, потому что так легче удалить слои грязи / копоти. когда он свежий. »

6.Если вы красите свою кухню, используйте сатиновую или полуматовую краску или выберите моющуюся краску.

Если вы планируете красить кухню, убедитесь, что вы используете чистящую краску или используйте атласную или полуматовую краску, которая является лучшей краской для кухни. Это значительно облегчит уборку стен.

«У нас нет вытяжки, но мы стараемся, чтобы на кухне было как можно меньше беспорядка, чтобы облегчить уборку. Когда мы перекрашивали некоторое время назад, мы выбрали очень глянцевую краску, чтобы ее было легко стирать (также для потолка).”

7. Если у вас есть газовая плита, подумайте о приобретении счетчика CO.

Надлежащая вентиляция кухни важна не только для устранения запахов; это также проблема безопасности, если вы готовите на газовой плите, которая выделяет угарный газ. Может помочь взлом окна или использование оконного вентилятора, но вы также можете подумать о покупке измерителя угарного газа, , особенно , если у вас нет окна. Если показания показывают уровень CO выше рекомендуемого, пришло время подключить несколько вентиляторов.

8. Бороться с неприятными запахами приготовления пищи можно с помощью хороших запахов приготовления пищи.

Один из способов борьбы с затяжными неприятными запахами приготовления пищи — заменить их хорошими запахами приготовления пищи! Вскипятите дольки цитрусовых или несколько специй на плите (или, как это делает одна читательница, в мультиварке), и ваш дом по-прежнему будет пахнуть, да, но пахнуть намного лучше!

«Если я приготовил что-то пахучее (и не очень хорошо, например, капусту или морепродукты), я добавляю смесь специй в мультиварку и готовлю примерно час (корица/гвоздика/ мускатный орех/апельсиновая цедра или розмарин/ваниль/лимонная цедра), и в доме чудесно пахнет.На днях я планирую купить электрический освежитель воздуха, но я еще не решился на это, и это решение, похоже, отлично работает с запахами на данный момент».

9. Найдите альтернативные способы приготовления пищи.

Это может быть сложнее всего реализовать — если вы хотите пожарить бекон, значит, вы хотите пожарить бекон! — но лучший способ справиться с кухней без плиты — это готовить так, чтобы этого не требовалось, или, по крайней мере, использовать некоторые умные обходные пути.

Вот как это делает одна читательница, самопровозглашенная «помешанная на обсессивно-компульсивном расстройстве чистоплотность и гермофобия», которой удается содержать свою кухню в чистоте, несмотря на отсутствие вентиляции:

жир, я стараюсь предотвратить это, насколько это возможно. Для блюд, требующих кипячения/подогрева воды , я сначала нагреваю воду в большом электрическом чайнике, а затем наливаю ее в кастрюлю. Я всегда закрываю кастрюли крышкой, а для жарки использую крышку от брызг жира, даже если это просто быстрое жарение яиц на завтрак. Каждая мелочь помогает!

Для посуды, которая лучше работает без плотной крышки, I использую большую стеклянную куполообразную крышку , которая больше кастрюли и поэтому обычно опирается на ручки, оставляя небольшое пространство между кастрюлей и крышкой и не создавая плотное уплотнение. Таким образом, кастрюля «думает», что она открыта, но пар не распространяется по всей кухне. Я использую мультиварку всякий раз, когда это целесообразно , чтобы уменьшить количество пара, а также стараюсь готовить более жирные/вонючие или долго хранящиеся на пару продукты , используя электрическую горелку на палубе (особенно летом, что помогает снизить температуру в кухня). Всякий раз, когда я это делаю, я всегда устанавливаю несколько таймеров / будильников на своем телефоне, чтобы напомнить мне проверить кастрюлю, потому что нахождение на улице не снижает опасность возгорания / ожога, если кастрюля забыта!

(Изображение предоставлено Cat Meschia)

10.Регулярно мойте фильтры вентиляторов.

Если у вас или есть рециркуляционный вентилятор, даже если вы думаете, что он малоэффективен, обязательно регулярно чистите фильтры. Если они грязные, значит, они что-то делают.

Вы готовите без удовольствия от вытяжки? Как бороться с жирными пятнами и запахами? Каковы ваши советы и рекомендации?

Прямоугольная вытяжка со вставкой Zephyr, изготовленная по индивидуальному заказу / Create / Enjoy


В настоящее время я вижу много эффектных вытяжек, и часто они не совсем соответствуют шкафам (или сильно контрастируют, как дерево или плитка!). Тип, который исходит от мебельной компании, часто выглядит слишком традиционным / обычным для меня … Думаю, я хотел бросить вызов! Если вы делаете полностью индивидуальную кухню со шкафами, сделанными на заказ опытным плотником, вы можете получить любую красивую форму, которую захотите! Мы не профессиональные краснодеревщики, но хотели чего-то уникального.

Мне нравится внешний вид прямоугольных вентиляционных вытяжек из моей коллекции кухонь на Pinterest… Я думаю, что некоторые из них сделаны из гипса, гипсокартона, панелей… Идея МДФ пришла мне в голову из этого поста в Instagram.Я также опирался на этот урок, в котором использовалась обшивка шпунтом и канавкой. Но я не смог найти туториала именно для того, что мы хотели, и я не мог сказать, как обработать края и углы… ну, мы разобрались!

Встраиваемая прямосторонняя вытяжка со вставкой Zephyr своими руками


Вам понадобится:

  • Вентиляционная вставка (мы использовали 30-дюймовую версию этой модели от Zephyr [30-дюймовая версия не имеет обновленной фотографии]). Вентиляционная вставка вытяжки имеет элементы управления на нижней стороне, в отличие от стандартной настенной или островной вытяжки.См. другие функции/опции Zephyr для вставок здесь.
  • 2×4
  • МДФ (мы использовали этот материал толщиной 1/4 дюйма — он легче и лучше помещается между нашими шкафами)
  • Угловая накладка
  • Молдинг для разметки
  • Гвоздильный пистолет
  • Настольная пила
  • Электролобзик
  • Стандартные инструменты/материалы — дрель, шурупы, рулетка, краска, шпаклевка по дереву, герметик и т. д.
  • Молдинг для короны, как и на остальной части вашей кухни, если используется

Прежде чем вы начнете: я бы хотел, чтобы мы справились с этой задачей лучше, но теперь мы знаем и можем сделать это важное предупреждение.Большинство вытяжек имеют диаметр 30 или 36 дюймов, как и ваша линейка. У нас была 30-дюймовая вставка Monsoon Mini, которая подходит для диапазона выше 30 дюймов, как и наш, и на самом деле имеет ширину 28,5 дюймов. На самом деле у нас было отверстие шириной 31,5 дюйма над нашим диапазоном и между нашими верхними шкафами, к счастью … (у нас было использовали несколько крошечных наполнителей по обе стороны от диапазона внутри базовых шкафов). Но это означает, что для рамы 2×4 и МДФ можно использовать только 3 дюйма.

Мы использовали самый тонкий вариант МДФ (1/4 дюйма с каждой стороны), но 2×4 имеют глубину 1,5 дюйма (3 дюйма с каждой стороны), поэтому мы пришлось сократить 2х4 до 1.Глубина 25 дюймов. Вот увидите.

Теперь все подходит как влитой, НО мы не устанавливали никаких накладок на внутреннюю часть шкафов, поэтому мы не могли использовать какую-либо нижнюю отделку вокруг рамы, потому что тогда шкаф двери не открывались. Это нормально, это работает для более современного вида, к которому мы стремимся, но суть в том, что вы должны сделать эти измерения (с точностью до 1/4 дюйма!) Перед установкой шкафов!


Инструкции:

1. Соберите каркас.  Если у вас достаточно места, это может быть так же просто, как собрать нижнюю и верхнюю рамы 2×4 и скрутить их вместе.

Для нас это включало разрыв всех 4 сторон 2×4 (2 снизу, 2 сверху) с помощью настольной пилы. Посмотрите на крошечную тень, которую срубает Джейсон! Когда он его отрегулировал, он был около 1/4 дюйма.

Ввинтите прямо через боковые стороны нижней и верхней коробок, затем просверлите направляющие отверстия по диагонали и ввинтите их под углом, чтобы прикрепить вертикальные стороны.

Сухая посадка! Проверьте горизонтальность вверх/вниз, сбоку-сбоку и спереди-сзади.

2. Покрасьте МДФ.  Первая премьера. Нашей готовой коробке было всего 22.25 дюймов в глубину, поэтому мне не пришлось красить всю ширину МДФ, кроме передней части.

Я нанес 1 слой грунтовки и 2 слоя полуглянцевой отделочной краски, а после установки мы подкрасили еще больше.


На этом этапе вы также можете покрасить угловую отделку и лепные украшения, но мы еще не определились с нашим.

3. Обрежьте МДФ по размеру и прикрепите 2 стороны коробки.  Отрежьте ОЧЕНЬ точно и аккуратно. Мы должны были быть особенно осторожны с этим, потому что мы не использовали молдинг на нижнем крае нашего капота из-за проблемы с зазором дверцы шкафа.Нам нужен был идеально ровный, ровный край МДФ. Стол увидел снова.

Установите левую и правую стороны, прибив в нескольких местах гвоздезабивным пистолетом.

ВАЖНО: Оставьте выступ 1/4 дюйма внизу, чтобы край нижней части МДФ (тот, что с большим отверстием для вентиляционного колпака) был скрыт боковыми частями. отделка внизу.)


Также добавьте прокладки, если необходимо… наша стена была неровной, поэтому мы добавили пару деталей в верхней части рамы.

Точно так же, как если бы вы устанавливали шкафы… найдите шпильки, просверлите направляющие отверстия, закрепите/выровняйте, закрутите. очень длинные винты (4,75 дюйма), чтобы убедиться, что мы прошли весь путь через 2×4, прокладки и штукатурку.

По бокам есть выступ 1/4 дюйма.

4. Установите вставку! Удерживайте его на месте и выровняйте; затем завинтите с помощью прилагаемых винтов/отверстий.Это действительно очень просто и понятно, а вкладыш поставляется с инструкциями по установке в шкаф или раму.


Вы снимаете крышки для установки, как если бы вы чистили их, поэтому винты легко доступны.

5. Проволока и вентиляция вставки.  Электрика и воздуховоды будут скрыты передней панелью, поэтому убедитесь, что они работают.

6. Установите передний и нижний MDF. Снова гвоздомет.

С помощью лобзика вырежьте нижнюю часть рамы точно по отверстию вкладыша вентиляционного колпака (это легко, так как это прямоугольник, и размеры указаны в инструкции, и вы можете измерить).

Также убедитесь, что вы покрасили внутренние края — вы можете видеть сзади, что мы пропустили пару мест, и позже их будет сложнее подправить.


7. Установите молдинг короны. Я не фотографировал этот этап, поэтому вот снимок готового: вы можете видеть, что молдинг короны прикреплен прямо к плоским плоскостям вставки, а угловая накладка упирается в торец.

8. Установите молдинг чертилки, затем  угловую накладку . Снова пистолет для гвоздей. Теперь вы можете заполнить ВСЕ отверстия от гвоздей наполнителем для дерева.

Зачеканить все края как у стены, так и до самой вставки.

Вот несколько этикеток, на которых показаны элементы отделки.

Вот оно!!!!!


Честно говоря, мы так гордимся этим проектом и любим использовать вентиляцию!!

Он имеет несколько настроек для вентилятора и освещения. Сейчас я использую на ней больше света, чем остальные на кухне, потому что так поздно светит, но я хочу сфокусировать освещение на том месте, где я готовлю.

Вставки вентиляционных вытяжек не так распространены, как обычные настенные вентиляционные отверстия из нержавеющей стали, поэтому вы не можете купить их в IKEA или другом магазине со скидкой. Мне нравится Monsoon Mini, так как он имеет все необходимые функции, но не слишком много наворотов, поэтому он по-прежнему доступен по цене. (Мы снова использовали 30-дюймовую версию этой модели [30-дюймовая версия не имеет обновленной фотографии]).
На нашей старой кухне была комбинация микроволновой печи и вытяжного колпака, которая была ГРОМКОЙ и, казалось, не особо помогала перемещать воздух. Кроме того, крышки было трудно снять, чтобы почистить, поэтому они обычно были жирными и грубыми.Это вентиляционное отверстие является огромным улучшением во многих отношениях, мы просто щипаем себя !!

Спасибо Zephyr за предоставленную вставку в обмен на этот пост!

Как построить вытяжку из гипса

Источники для комнаты: черный настенный бра | Островные подвесные светильники | Злайн Диапазон

При разработке отделки нашей новой кухни мы знали, что хотим сохранить общий вид очень чистым и сочетать современный и традиционный стиль. Мы хотели, чтобы вытяжка имела бесшовный вид, перетекающий от стены и потолка.

После некоторых исследований мы решили, что лучше всего использовать гипсовый капюшон. И после еще нескольких исследований я узнал, что не так много информации о том, как его построить.

В этот момент я решил, что это будет один из проектов, которыми я займусь в новом доме. Я задокументировал процесс, чтобы поделиться им с вами.

Источники для комнаты: подвесные светильники Island

Готовы научиться делать вытяжку из гипса? Давайте начнем!

Шаг 1. Определите размер гипсовой вытяжки

Первым делом я определил размер капюшона.Наиболее очевидным решающим фактором является размер вашего диапазона. Мы выбрали 48-дюймовую газовую плиту ZLINE, а это означало, что нам понадобится вставка для капота, чтобы приспособить ее к этому размеру. Мы выбрали вставку капота 46″x21″ от ZLINE.

Другим определяющим фактором является тип фартука, который вы будете делать. Мы знали, что нам нужен кварцевый фартук в полный рост, и хотели, чтобы он был такой же ширины, как готовая вытяжка, и хотели, чтобы он был на несколько дюймов шире, чем наш ассортимент.

Таким образом, ширина нашего обрамления капота составила 51 1/2″ , а глубина — 23″ .Высота вытяжки определяется высотой вашего потолка и рекомендуемым расстоянием от низа вытяжки до верха диапазона. Наша высота потолка составляет 10 футов, а рекомендуемое расстояние составляет от 30 до 36 дюймов. Это дало нам высоту 49″ .

Шаг 2. Установите вытяжку в раму

При обрамлении капота можно использовать два подхода. Вы можете собрать все это вместе, а затем закрепить на стене и потолке. Или вы можете разместить его на стене.

Так как я работал один и мне некому было поднять его на место, я решил установить его на место.

верхний низ

Я начал с нижней и верхней рамок. Я использовал 1×6 кусков сосны для дна и 1×4 сосны для верха.

Я приклеил и прибил их с помощью финишного гвоздезабивателя. Позже я добавил винты к каркасу, где это было необходимо для дополнительной прочности.

Затем я добавил вертикальные детали 1×4 по бокам, чтобы соединить верх и низ.Я прибил и приклеил их на место, как показано на иллюстрации выше.

Затем я добавил по горизонтали с каждой стороны, срезав передние концы под углом 12 градусов. Я соединил их куском спереди, как показано на иллюстрации выше. Вертикальное размещение и длина этих частей будут определять величину налета на передней стороне капюшона.

Так как 1x сосна не очень хорошо гнется, я решил использовать МДФ для передних частей, которые создавали налет.Я равномерно распределил семь кусочков 1×4 поперек передней части капота, прибил и приклеил их на место.

После того, как я выполнил вышеуказанные шаги, я почувствовал, что рама стала прочной, но на всякий случай я добавил еще несколько деталей, чтобы усилить ее.

Шаг 3. Установите вставку вентиляционного колпака

Как упоминалось выше, мы выбрали вставку капота 46″x21″ от ZLINE, которую очень легко установить. Но любая вставка по вашему выбору должна работать. Вы можете обратиться к инструкциям по установке, прилагаемым к вставке вытяжного колпака.Я не буду вдаваться в подробности здесь, так как каждый из них отличается.

Шаг 4: Гипсокартон

Так как я не занимаюсь гипсокартоном и не хочу когда-либо этим заниматься, я попросил бригаду гипсокартона завернуть каркас капота и закончить его. Так у меня получится красивая и гладкая основа для венецианской штукатурки.

Шаг 5: Венецианская штукатурка

Я долго изучал, какую штукатурку использовать для вытяжки. В конце концов я остановился на продукте под названием Marmarino Piatto от Firmolux.Вы можете тонировать его практически любым цветом краски. Я выбрал тот же цвет, что и наши стены: Sherwin Williams Pure White. Я заказал 1 галлон Marmorino Piatto и 1 литр Anchor Primer.

При нанесении штукатурки на гипсокартон необходимо использовать специальную грунтовку, чтобы штукатурка лучше держалась на поверхности.

Прежде чем нанести грунтовку, я заклеил все края вокруг вытяжки и покрыл плиту и столешницу пластиком. Штукатурка может испачкаться.

Честно говоря, ребята из гипсокартона так хорошо поработали, что мне было неудобно наносить штукатурку поверх него.Но нужно было добиться того вида, который мы хотели.

Используя гладкий валик, я нанес ровный слой грунтовки, которая очень толстая и зернистая. Оставляю грунтовку сохнуть на ночь. На следующий день я приступил к гипсу.

Загрузил ястреба гипсом и пошел работать. Не пугайтесь цвета. Влажная штукатурка намного темнее своего окончательного цвета. Когда он высохнет, он будет того цвета, который вы заказывали.

Так как я не работала с большой площадью, я выбрала большой шовный нож, а не кельму.

Совет: Я рекомендую поэкспериментировать и попрактиковаться в следующем методе на куске гипсокартона, прежде чем приклеивать его к вытяжке.

Сначала я нанесла базовое покрытие. Начиная с верхнего левого угла стороны, над которой я работал, я наносил тонкий слой, держа нож под углом примерно 15 градусов. Затем я увеличил угол примерно до 30 градусов, чтобы нанести штукатурку движениями разной длины. Я перезарядил свой нож и повторял это, пока не получил ровный слой со всех сторон капюшона.

Совет: Периодически очищайте нож от засохшей штукатурки.

После того, как базовое покрытие полностью высохло, пришло время нанести текстурное покрытие. Я сделал это так же, как и базовое покрытие, но при втором проходе ножом я использовал скользящее движение. Это оставляет тонкие пустоты в штукатурке и придает ей текстуру.

Если вы хотите, чтобы вытяжка выглядела более просто, вы можете оставить большие пустоты.

Совет: Уделите больше времени углам, чтобы убедиться, что они ровные и прямые.

После того, как текстурное покрытие полностью высохло, я полировал поверхность. Я делал это чистым ножом для суставов, держа его под углом 30 градусов. Я прошелся по всему капоту круговыми движениями. Это придает штукатурке полированную поверхность в некоторых местах.

Наконец, я протер весь капот влажной тряпкой, чтобы убрать пыль.

Вот снимок крупным планом, чтобы дать вам представление о том, как должна выглядеть текстура.

Купить этот образ

Включите JavaScript для просмотра контента

Установка вентиляционного колпака: приключение своими руками

Отказ от ответственности: До этого проекта я ничего не знал об установке вентиляционного колпака.Все это было сделано своими руками, и мы учились на ходу, поэтому, если вам неудобно принимать такие решения, я бы посоветовал нанять профессионала.

Вытяжной колпак или вытяжной вентилятор — это одна из тех вещей, которые вы не замечаете, пока у вас их нет. Я никогда не думала о том, что это важная часть кухни, пока однажды Зак не готовил бекон, и весь первый этаж нашего дома был наполнен дымом и запахом бекона. Теперь меня устраивало, что в доме пахло беконом, когда мы собирались его съесть, но когда через три дня запах все еще сохранялся, я официально с этим покончил.К большому удовольствию Зака, я решил, что мы достаточно долго жили без кухонной вытяжки и пора приступать к установке вытяжки.

По общему признанию, я очень мало исследовал, выбирая настоящий капюшон. У нас есть планы улучшить нашу кухню в какой-то момент, поэтому мы не хотели использовать дорогую вытяжку на случай, если в будущем все будет переконфигурировано. Тем не менее, мы также хотели вариант, который будет работать с нашими планами на будущее, если мы решим сохранить тот же макет. Мы выбрали недорогую, хорошо зарекомендовавшую себя модель из нержавеющей стали, чтобы соответствовать нашим будущим приборам из нержавеющей стали.

После того, как капюшон был приобретен, пришло время посмотреть, с чем мы работаем. На стороне нашего дома была существующая вентиляция, поэтому мы знали, что в какой-то момент была установлена ​​вытяжка. Мы надеялись просто использовать это существующее отверстие, чтобы прикрепить наш новый капот.

Однако, сняв полку над плитой, мы обнаружили, что вентиляционное отверстие смещено от центра. По сути, мы бы начали с нуля.

Я ничего не знаю об установке вентиляционного колпака, поэтому я обратился к надежному Тому Сильве из This Old House за уроком на YouTube.Я также попросила папу помочь мне и Заку в реализации проекта.

Нашим первым шагом было ОТКЛЮЧИТЬ ПИТАНИЕ. У нас была розетка прямо там, где мы должны были работать, поэтому мы отключили питание от этой розетки, чтобы никто не ударил себя током.

Отсюда мы должны были выяснить, где нам нужно выровнять вентиляцию. Мы решили, что лучший способ сделать это — расширить существующее отверстие, пока оно не совпадет с нашим капотом. Итак, мы сделали то, что сделал бы любой уважающий себя домовладелец: отнесли циркулярную пилу в сторону своего дома.

Признаюсь, эта часть была страшной. Мы буквально ПРОДЕЛЫВАЛИ ДЫРУ В СТОРОНЕ НАШЕГО ДОМА. Но мы верили, что в конце концов все получится.

Мы измерили, где нам нужно было отверстие, чтобы наша вытяжка располагалась по центру над плитой, и расширили существующее отверстие, чтобы оно соответствовало этим размерам как внутри кухни, так и снаружи.

После раскроя мы сделали сухую подгонку капюшона и все встало на свои места!

Однако, прежде чем мы смогли установить капот, нам пришлось залатать ненужную сторону отверстия.Для этого мы прикрепили несколько прокладок вертикально к внутренней стороне внешней стены.

Затем мы использовали прорезанную часть сайдинга в качестве заплатки, просто переместив ее и прикрепив к прокладкам. Мы заделали швы до чертиков, а затем залили утеплителем изнутри кухни.

К этому моменту у нас была залатанная внешняя стена с отверстием идеального размера для нашего нового вентиляционного колпака. У шкафа, к которому мы подвешивали вытяжку, снизу был выступ, поэтому нам нужно было прикрепить несколько опор, в которые мы могли бы просверлить вытяжку.

С прикрепленными опорами мы, наконец, смогли установить вентиляционный колпак с помощью расходных материалов, поставляемых вместе с колпаком. Мы подключили вытяжку, снова включили питание, и у нас была работающая вытяжка! Вот видео, снятое Заком, которое действительно передает наше волнение.


Вот и наша история установки вытяжки! Теперь нам просто нужно заменить нашу золотую плиту урожая на нержавеющую сталь, которая нагревается равномерно.

Это казалось нашим самым рискованным проектом на сегодняшний день, но он определенно окупился.Вы когда-нибудь устанавливали вытяжку? Вам посчастливилось унаследовать его, когда вы переехали? Или вы член клуба копченого бекона?


Об авторе

Две основные проблемы с кухонной вентиляцией

Энергоэффективность — это лекарство, открывающее доступ к строительной науке. Когда вы действительно начинаете узнавать об этом, вы приходите к неизбежному выводу, что сделать дом лучше — это гораздо больше, чем просто экономия энергии. Дом — это система, знаете ли.Есть влажность и комфорт, качество воздуха в помещении и многое другое. Сегодня давайте сосредоточимся на части качества воздуха в помещении, особенно в том, что касается кухонь.

Качество воздуха в помещении в доме

Я слежу за работой некоторых исследователей, изучающих качество воздуха в помещениях: доктора Бретта Сингера, профессора Джеффри Сигела, профессора Шелли Миллер и профессора Ричарда Корси. Одна вещь, которую я громко и ясно услышал от них и от толпы людей, занимающихся искусственной вентиляцией легких (д-р.Joe Lstiburek et alia) заключается в том, что первым шагом к хорошему качеству в помещении является контроль источника.

Это может означать отказ от использования материалов, которые могут негативно сказаться на качестве воздуха в помещении, например, отказ от мебели, изготовленной из материалов, выделяющих мочевину и формальдегид. Это также может означать атаку на источник загрязняющих веществ в помещении. Кухонная вытяжка делает это, удаляя вредные вещества, которые попадают в воздух всякий раз, когда вы используете плиту или духовку.

В прошлом месяце в летнем лагере по строительным наукам, доктор.Певица рассказала о качестве воздуха в доме. Естественно, то, что происходит на кухнях, составляло значительную часть этого. Вот его слайд о загрязняющих веществах, поступающих с варочной панели.

Как видите, качество воздуха в помещении ухудшается не только приготовлением пищи, но и самими конфорками. Сжигание газа является худшим, но эти горелки с электрическим сопротивлением выбрасывают в воздух много сверхмелких частиц. Лучший способ готовить, если вы хотите свести к минимуму влияние на качество воздуха в помещении, — это использовать индукционную варочную панель.Тогда у вас есть только то, что получается в результате самого процесса приготовления пищи. Как вы можете видеть выше, это может быть довольно плохо.

В дополнение к этому я видел твит от исследователя Центра солнечной энергии Флориды Дэнни Паркера:

Сингер не упомянул об этом на своем слайде, но если вы заглянете на страницу Википедии, посвященную диоксиду серы, это может помочь вам не забывать включать вытяжку каждый раз, когда вы что-то жарите.

Именно это и происходит на варочной панели.Если у вас есть газовая духовка, вы можете выбрасывать в воздух токсичные уровни угарного газа. Однажды я протестировал совершенно новую газовую духовку, и при запуске она выбрасывала около 1000 частей на миллион CO2.

Ясно, что лучшим решением для этих ядовитых и токсичных загрязнителей является избавление от их источника. Это означает использование вытяжного вентилятора, который должен быть прямо над варочной панелью и духовкой.

И это подводит нас к двум основным проблемам, которые я обещал в заголовке. Они:

1.Без использования кухонного вытяжного вентилятора

Чаще всего люди держат вентилятор прямо перед собой, когда готовят еду у плиты. Многие из них не могут его включить. В других случаях вентилятор не установлен. Да, бывает. Вот еще один слайд из презентации Зингера:

.

Только 13% участников этого исследования большую часть времени пользовались кухонным вытяжным вентилятором. 10% никогда им не пользовались, а у 21% даже не было вытяжного вентилятора. Только около трети участников исследования использовали вытяжной вентилятор в половине случаев или чаще.Самая распространенная причина, по которой они не использовали вытяжной вентилятор, заключалась в том, что они считали его ненужным (48%). Следующей наиболее распространенной причиной был шум (21%).

Это, пожалуй, самый простой способ улучшить качество воздуха в помещении. Когда вы стоите перед плитой, дотянитесь до выключателя вытяжки, прежде чем включить горелку или духовку.

2. Неэффективный кухонный вытяжной вентилятор

Включение кухонного вытяжного вентилятора — отличный первый шаг в управлении источником для улучшения качества воздуха в помещении. Но это не гарантирует, что вы избавитесь от всего плохого, что образовалось на вашей варочной панели или в духовке. Вот несколько причин, по которым не все высасывается из дома:

  • Вытяжной вентилятор не выходит наружу  –  Да, это правда. Некоторые из них представляют собой рециркуляционные вытяжки, которые обычно пропускают воздух через небольшой фильтр и направляют его обратно в комнату, часто смазывая ваш лоб на обратном пути. но в этих случаях у них все еще есть кухонная вытяжка через ERV.(Я все же предпочитаю прямую вытяжную вентиляцию из вытяжки.)
  • Вытяжной вентилятор издает много шума, но мало перемещает воздух  –  Плохая вытяжка из кухни снижает поток воздуха, как и вытяжные вентиляторы для ванных комнат.
  • Вытяжка имеет низкую эффективность улавливания  –  К сожалению, вы не можете пойти и сравнить магазин на основе этого показателя. Исследователи из Национальной лаборатории Лоуренса в Беркли, в том числе доктор Бретт Сингер, возглавляют эту работу. Пока их нет, но когда-нибудь в будущем вы сможете сортировать вытяжки по цвету, размеру, расходу воздуха в кубических футах в минуту и ​​эффективности улавливания.

Что вы можете сделать, чтобы улучшить качество воздуха в помещении

Кухни сбрасывают в наши дома много загрязняющих веществ. Вы можете смягчить это, всегда используя кухонную вытяжку. И если вы относитесь к той группе, у которой на кухне нет вытяжного вентилятора, установите его как можно скорее. Чтобы повысить эффективность захвата, как можно больше готовьте на заднем плане.

Если вы строите новый дом или переделываете кухню в своем существующем доме, убедитесь, что вы установили вытяжку, которая полностью закрывает все конфорки, и убедитесь, что воздуховод имеет размер и установлен правильно, а вентиляционные отверстия на открытом воздухе. О, и не устанавливайте микроволновую печь со встроенным вытяжным вентилятором над варочной панелью. Эффективность захвата у них низкая.

Наконец, если вы еще этого не делаете, подумайте о приобретении монитора качества воздуха в помещении для вашего дома. Awair Element* хорошо измеряет температуру, относительную влажность, углекислый газ, твердые частицы и летучие органические соединения (ЛОС).Когда я купил пару из них, цена составляла 149 долларов, но щелкните изображение ниже, чтобы узнать текущую цену. Для угарного газа лучшим инструментом является монитор низкого уровня CO, а не детектор CO, внесенный в список UL. Для этого отлично подходят версии Defender и CO Experts, и TruTech Tools продает обе.*



Купить элемент Awair на Amazon*

Монитор качества воздуха в помещении Awair Element — один из лучших инструментов для наблюдения за тем, насколько хорош — или плох — ваш показатель качества воздуха в помещении и удерживают ли ваши фильтры PM2.5 уровней достаточно низко. У меня дома два таких монитора.



Купить прибор для измерения угарного газа низкого уровня в TruTech Tools*



Похожие статьи

Урок физики на индукционной плите в День числа пи — с танцами!

Вытяжки с рециркуляцией воздуха — такие же эффективные, как туалеты с рециркуляцией воздуха

Обновленная информация о дебатах по жилой вентиляции



* Это партнерские ссылки для Amazon и TruTech Tools. Вы платите ту же цену, что и обычно, но Energy Vanguard взимает небольшую комиссию, если вы покупаете после использования ссылки.

Учебное пособие по вытяжке своими руками — Блог дизайнера Дженны Сью

Если вам понравился наш недавний учебник по созданию камина своими руками, сегодня вас ждет настоящее удовольствие! После того, как мы освоили арки и изгибы из гипсокартона, мы решили сделать шаг вперед и спроектировать / построить вытяжку нашей мечты своими руками.

Когда я говорю мы , я действительно имею в виду Лукаса. Я играл роль дизайнера, но он провел две недели, создавая все своими руками, и , документируя этот урок для вас.Возможно, вы следили за моими историями в Instagram (я сохранил их в избранное, чтобы вы могли сослаться на них позже), и сегодня мы познакомим вас со всеми шагами, инструментами и материалами, которые вы использовали, чтобы вы могли создать свои собственные.

Инструменты

Материалы

Общая стоимость: $402*

*(без вкладыша вытяжки)

Шаг 1: Определите размер, интервал, форму

Мы потратили много времени на поиски вдохновения (в основном на Pinterest) и не смогли найти именно то, что искали. Мне понравилась идея большой пещеры, окруженной коренастыми изогнутыми выступами, такими как:

.
  • Amber Interiors
  • Marie Flanigan Interiors

Но потом мы решили, что хотим увеличить площадь прилавка и убрать выступы со стойки, вот так:

Brit Jones Interiors

Я надеялся, что наши планы дизайна кухни будут готовы к настоящему времени, но я все еще дорабатываю несколько деталей, так что просто потерпите меня и пока используйте свое воображение.Вам может быть интересно, почему мы строим вытяжку раньше, чем что-либо еще на кухне — это потому, что мы решили, что будет проще получить вытяжку в , прежде чем мы добавили деревянные балки / доски к нашему потолку (наш следующий DIY , в настоящее время в процессе).

Всегда полезно использовать малярную ленту, чтобы получить представление о масштабе и расположении кухонного пространства. После нескольких итераций мы остановились на размере и форме, показанных выше (окончательный размер 75 дюймов (ширина) x 65 дюймов (высота) x 22 дюйма (глубина) — он довольно большой). 36-дюймовая плита будет расположена по центру внизу, и вы можете увидеть очертания того места, где слева будет стоять шкаф от пола до потолка, а холодильник будет справа от него (скоро будет больше подробностей о кухне!)

На фото выше показана соседняя обеденная зона слева, и входная дверь тоже слева рядом с арочным окном. Теперь, когда мы все расставлены, давайте приступим к строительству — уберите его, Лукас!

Шаг 2:  Соберите опорную раму для вставки вентиляционного колпака

Как и в случае с камином своими руками, первым шагом является изготовление каркаса для топки.Мы используем 34-дюймовую вставку вытяжки ZLINE из нержавеющей стали модели 698-304-34 с внутренним вентилятором мощностью 700 кубических футов в минуту (мы используем 36-дюймовую линейку). Установка очень проста — вставка поставляется с четырьмя L-образными кронштейнами, которые ввинчиваются в раму:

Я сделал свою раму немного больше (1/8-1/4″), чем вставка, чтобы оставить место для кронштейнов.

Чтобы прикрепить раму к стене, я сначала измерил уровнем и отметил линию, где мы хотели, чтобы вставка была. Следуйте указаниям производителя о том, на какой высоте над прилавком его устанавливать.ZLINE рекомендует для этой вставки 30-36 дюймов над варочной поверхностью, и мы выбрали 35 дюймов (отверстие в арке будет расположено немного ниже, чтобы скрыть его).

Если вы устанавливаете это самостоятельно, полезно вкрутить пару винтов в вашу линию, чтобы рама опиралась на нее, пока вы прикрепляете ее к шпилькам.

Затем установите распорку, которая поможет выдержать вес капота. Наша вставная рама пересекает только две стойки, поэтому я добавил большую часть, которая проходит через четыре стойки выше, а затем прикрепил диагональную распорку между ними.

ВАЖНЫЙ ШАГ: Убедитесь, что рама выровнена, когда крепите ее к стене!

Я повторил этот процесс с другой стороны, а затем добавил обвязку и угловую скобу для дополнительной прочности.

Когда каркас вставки готов, пришло время перейти к остальной части каркаса капота.

Шаг 3: Соберите нижнюю часть рамы

Я использовал столярный клей и винты PowerPro в каждом стыке при сборке рамы.

Я начал с построения простого прямоугольника с одной стороны от линии ленты и привинтил его к рамке-вкладышу. Затем я построил два меньших прямоугольника и прикрепил их снизу, чтобы начать формировать боковые стороны капюшона.

На этом этапе нужно заранее продумать, куда будет крепиться гипсокартон. Очень важно, чтобы углы гипсокартона были привинчены к чему-то твердому, иначе они могут в конечном итоге сместиться в будущем, даже в таком месте с низкой проходимостью. Ниже вы можете увидеть меньший 2×4″, который был сорван и прикреплен, чтобы сформировать полный угол:

Этот процесс был повторен с правой стороны, чтобы завершить основную нижнюю часть.

Шаг 4: Установите вставку вытяжки

Установка вставки вытяжки определенно выполняется вдвоем, так как ее необходимо удерживать на месте, пока кронштейны прикреплены к раме. До этого у нас был электрик, проводил розетку над капотом. Мы подключили его, чтобы проверить, и все заработало, woohoo!

Вставку также можно было установить до начала сборки рамы — вы просто хотите сделать это, пока у вас еще есть достаточный доступ для установки воздуховода.

Шаг 5: Обрамление остальной части капота

После установки вставки мы теперь точно знали, где воздуховод будет выходить на чердак, поэтому мы могли определить размер прямоугольника верхнего обрамления. Существует множество конфигураций, которые вы можете использовать в зависимости от типа вытяжки, которую вы собираетесь использовать. Мы хотели максимизировать наклон спереди назад, поэтому мы сделали глубину настолько близкой к тому месту, где будет проходить воздуховод, насколько нам было удобно (не обращайте внимания на дыру в потолке от оригинальных светильников).

Вытяжка без воздуховода или без воздуховода также является вариантом в зависимости от вашей ситуации, но для газовых горелок мы решили отказаться от вытяжки без воздуховода. Вы также можете провести воздуховод через стену, но в нашем сценарии было бы разумнее пройти прямо через чердак.

Я использовал 1×4 для верхней рамы, чтобы уменьшить вес (не уверен, что это было действительно необходимо), но вы могли легко использовать 2×4 для всей конструкции. Из-за этого мне пришлось удвоить несколько областей, чтобы обеспечить выравнивание общей ширины по верхнему и нижнему краям.

Затем я добавил четыре горизонтальные части посередине с концами, обрезанными под углом 14º, и прикрепил еще 1×4″ по всей ширине. Вертикальное размещение этих частей будет определять форму кривой.

Вверху добавлены дополнительные секции бруска 2х4, где будут крепиться вертикальные планки МДФ. Другой (более простой) вариант — просто протянуть доски до самого потолка и прикрепить их к передней части верхней части каркаса.

А теперь самое интересное: обрамление арки! Используя 1/2-дюймовый кусок фанеры, я начертил арку с помощью веревки и карандаша (так же, как я сделал камин), а затем вырезал ее лобзиком.

После того, как деталь была успешно подогнана насухо, я отшлифовал все дефекты и обвел арку на другом листе фанеры толщиной 1/2″, чтобы сделать идентичную деталь.

Чтобы сделать свой «бутерброд с аркой», я вырезал и прикрепил деревянные обрезки 1×4″, чтобы использовать их в качестве прокладок, которые создадут арку толщиной 2 ¾” (после того, как гипсокартон будет наклеен).

Было использовано много столярного клея и шурупов, чтобы скрепить все части вместе, затем я прикрутил их к передней части рамы.

Далее пришло время совершить рывок сверху. Я использовал куски МДФ размером 1×4″, потому что они немного гнутся, в отличие от дерева. Возможно, вы также можете использовать тонкую фанеру.

Зажимы

очень помогают плотно прижать МДФ к горизонтальной поперечине, и я использовал много винтов, чтобы убедиться, что они не сдвинутся с места.

Углы не нужно подрезать под фанеру — они будут закрыты гипсокартоном.

Последним этапом обрамления были кронштейны. Вы могли бы просто остановиться на этом и иметь более простую, немного более современную вытяжку, но мы хотели быть причудливыми.

Мы не могли определиться с формой, которую хотели, поэтому я смоделировал две разные версии, чтобы получить визуальное представление. Вариант 1:

Вариант 2:

Оба:

В конечном итоге мы приземлились на комбинацию из двух — двойной извилистый налет:

Они были построены так же, как и основная арка, путем вставки блоков (на этот раз с использованием блоков 2×4) между двумя кусками фанеры толщиной 1/2 дюйма.

На этом кадрирование готово!

Этап 6: Гипсокартон

Чтобы разрезать гипсокартон, вы просто измеряете, отмечаете и делаете надрезы с помощью универсального ножа. Затем вы сгибаете гипсокартон по этому надрезу и разрезаете заднюю бумагу вдоль сгиба. Очень просто.

Было девять секций, которые нуждались в гипсокартоне, и я начал с самой большой в первую очередь.

Вам может быть интересно, почему гипсокартон зеленый? В Home Depot не было обычного гипсокартона толщиной ½ дюйма, но у них была на складе версия, устойчивая к плесени.Вот что я получил.

Струбцины снова были моими лучшими друзьями, чтобы тянуть гипсокартон вниз, пока я прикручивал его на место.

Для изогнутых деталей было проще всего сначала прикрепить гипсокартон к фанере, а затем обрезать по краю ножом для гипсокартона (вы также можете использовать этот дремель, если не хотите тренировать руки).

Вы можете увидеть этот первый шаг на боковых частях:

Это намного проще, чем пытаться сначала разрезать его и идеально совместить изогнутые края.

Что касается тонкой детали под передней аркой, я сначала намочил ее заднюю часть влажным полотенцем, чтобы сделать ее гибкой, и она хорошо согнулась, не ломаясь (в отличие от арки камина, которая была более экстремальной).

А еще были кронштейны… безусловно, самая сложная часть всей этой сборки.

Здесь я должен напомнить вам, что многое из того, что вы видите в этом уроке, я делаю в первый или во второй раз. Это означает, что я учусь на ходу и не совершенен 🙂 С учетом сказанного, может быть лучший способ обшить эти выступы гипсокартоном, чем то, что я сделал, но я не смог найти ответ в своих поисках, поэтому я решил попробовать. и ошибка.

План состоял в том, чтобы сделать надрезы на передней и задней части гипсокартона и сопоставить их с внутренними и внешними изгибами, создав что-то вроде этого:

Я сделал пять попыток, прежде чем, наконец, получил кусок, который не раскрошился и не сломался (представленный выше фрагмент — одна из неудачных попыток). Вместо этого я мог бы попытаться сложить два куска гибкого гипсокартона толщиной 1/4 дюйма, но я думаю, что этот подход также создал бы свои проблемы.

Однако по опыту я знал, что шовный герметик и шлифовка в значительной степени скроют/исправят что угодно, и этот раз не стал исключением. Израсходовав весь мой зеленый гипсокартон на ошибках выступа, я смог найти кусок для последнего куска выступа, и гипсокартон был СДЕЛАН!

Шаг 7: Добавьте угловой валик (и много шлифовки + шлифовки)

Мы хотели, чтобы эта вытяжка имела закругленные углы. Это придает капоту элитный/элегантный вид, и я смог купить для него закругленный угол диаметром ⅜” (получен от местного поставщика, но Home Depot также продает подобные здесь).

Для укладки рекомендуется аэрозольный клей

, именно его я и использовал на этот раз.Все шло хорошо… пока я не добрался до этих чёртовых кронштейнов. Из-за острых внешних углов мне пришлось использовать наш дремель, чтобы вырезать обе стороны углового валика, чтобы он согнулся.

Это было нелегко, но я, наконец, установил его на место — с помощью множества винтов и скоб для дополнительного усиления.

Зная, что мне понадобится несколько слоев, я также начал заполнять некоторые зазоры и швы гипсокартона шовным герметиком. Я перешел на использование этой шовной массы, и она очень хорошо наносится и шлифуется.Первый слой предназначен для укрепления углов и заполнения любых крупных зазоров.

Затем я добавил ленту для гипсокартона на швы, где встречаются два куска гипсокартона, а затем еще немного грязи.

Дав ему высохнуть в течение рекомендованных 24 часов, я отшлифовал его шлифовальным блоком — зернистость 120 для больших толстых капель и зернистость 220 для всего остального.

Вы хотите делать это вручную, а не с помощью электрической шлифовальной машины. Требуется некоторый уровень художественных способностей, чтобы убедиться, что все гладко и ровно.

Вы можете повторять процесс (грязь, сухая, песок) столько раз, сколько вам нужно, пока вы не будете довольны тем, как он выглядит.

Кронштейны были (опять же…) самой сложной частью. Потребовалось много терпения, чтобы отшлифовать все маленькие недостатки, чтобы сделать эти кривые идеальными.

В итоге я нанесла три слоя плюс несколько небольших штрихов.

После нескольких дней лепки и доработки капот был готов и готов к покраске!

Шаг 8: Загрунтовать и покрасить

Всегда обязательно используйте грунтовку на свежем гипсокартоне перед покраской.Этот материал великолепен и подходит для домашних мастеров.

Капот был окрашен в цвет SW Alabaster — теперь это официальный белый цвет для интерьера (идеальный кремово-белый цвет для этого пространства). Как вы думаете?!

Мы не можем перестать смотреть на это. Посмотрите на эти изгибы…

В конце концов, мы планируем добавить тонкую известковую пропитку или венецианскую штукатурку, чтобы придать ему ощущение старины (а также помочь защитить отделку, в конце концов, это аренда). Можете ли вы представить его в окружении фартука из плитки с испанским рисунком?

Неплохо для любителя, а?

Круглый выпуклый нос действительно имеет значение.

Маленький прямоугольный скотч на стене предназначен для проверки размеров бра — в пятницу я поделюсь теми, что заказал (плюс обзор бюджетных бра)!

Вот окончательные размеры. Для справки: высота стены 9 футов (а потолок сводчатый). Он довольно большой, но я думаю, что это идеальный размер 🙂

Аплодисменты этому парню — у него получилось или как?!

Как обычно, не стесняйтесь задавать любые вопросы в комментариях ниже. Этот урок охватывает недели работы, так что в него вложено много всего! Это только начало для этой испанской кухни мечты, поэтому не забудьте заглянуть сюда в пятницу и подписаться на меня в Instagram, чтобы не пропустить обновления.

Если вам нравится этот проект, ознакомьтесь с популярными самоделками из моей Библиотеки проектов!

  1. Элегантный камин, сделанный своими руками
  2. Рамка для телевизора, сделанная своими руками
  3. Плавающая рама из холста, $10
  4. Доска для начинающих + учебник для начинающих

Сделай сам: установка воздуховодов вытяжки

Вытяжные колпаки являются незаменимым оборудованием для любой коммерческой кухни. Тем не менее, вытяжки также широко используются на домашних кухнях. Даже небольшая площадь приготовления пищи выигрывает от системы вентиляции, которая может не допускать попадания жира, загрязненных паров и поддерживать постоянное давление воздуха на кухне.

Несмотря на то, что профессиональная установка вытяжек всегда возможна, их можно установить самостоятельно. Вот инструкция по установке воздуховодов вытяжки:

  1. Во-первых, убедитесь, что вы устанавливаете вытяжку с внешней вентиляцией. Если ваша вытяжка работает от внутренней вентиляции, вам не нужно устанавливать воздуховоды.
  2. Определите длину вентиляционной трубы, которую вам нужно будет провести через внешнюю стену вашей кухни. Это измерение будет играть важную роль в процессе настройки.
  3. Убедитесь, что ваша вытяжка достаточно широка, чтобы выдвигаться на 3 дюйма по обеим сторонам плиты.
  4. Приобретите вентиляционную трубу, колена и вентиляционную заглушку. Убедитесь, что вентиляционная труба имеет диаметр 6 дюймов и соответствует указанному выше измерению расстояния от вашего места до внешней стены кухни.
  5. Обратитесь к руководству по эксплуатации вашего производителя, чтобы определить, должен ли воздуховод проходить в стену за вытяжкой или до потолка над вытяжкой.
  6. Отмерьте расстояние, подходящее для установки вытяжки над плитой.
  7. Найдите подходящие места для ввинчивания винтов для вытяжки в стену. Поместите вытяжку в нужное место и закрепите ее винтами.
  8. Проложите проводку от вытяжки к ближайшей электрической розетке. Вам нужно будет использовать эту проводку, чтобы обеспечить источник питания для вентилятора вытяжки и освещения.
  9. Вырежьте в стене отверстие для вентиляционной трубы. Поместите вентиляционную трубу на стену и отмерьте размер необходимого отверстия.Затем вырежьте его. Отцентрируйте вентиляционную трубу в отверстии.
  10. Поместите силиконовый герметик под крышку вентиляционного отверстия. Затем прикрутите крышку к стене вашей кухни прямо над отверстием, которое вы просверлили выше.
  11. Включите питание, чтобы дать энергию вентилятору вытяжки и свету.

Добавить комментарий

Ваш адрес email не будет опубликован.
