Антресоль это этаж или нет: Антресольный этаж, в чем соль?

Что такое антресольный этаж? Как увеличить площадь дома или квартиры?

Часто люди интересуются определением термина антресольный этаж (или антресоль). Предлагаю подробно разобраться с этой темой.

Устройство антресольного этажа для увеличения площади дома или квартиры

Антресольный (промежуточный) этаж или мезонин – это относительно легкая конструкция, которая устраивается между этажами в помещениях с высокими потолками, с целью увеличения общей площади здания. Антресоль в зависимости от конструкции смотрится как полноценный второй этаж или как внутренний балкон (встройка). Антресольный этаж возводится либо на стадии строительства, либо предусматривается при перепланировке высокого помещения. При устройстве такого этажа полезная площадь помещения увеличивается примерно в 1,5…2 раза.

Полноценный антресольный этаж можно установить в помещении с высотой от 5 м и более, но для компактного антресольного этажа достаточно иметь помещение высотой от 3-х метров. В зависимости от конструкции антресольный этаж способный воспринимать полезную нагрузку 100…200 кг/м² и более.

Антресольные этажи устраивают в:

• жилых помещениях;
• кафе;
• офисных помещениях;
• производственных помещениях;
• торговых центрах и т.д., см. фото 1.

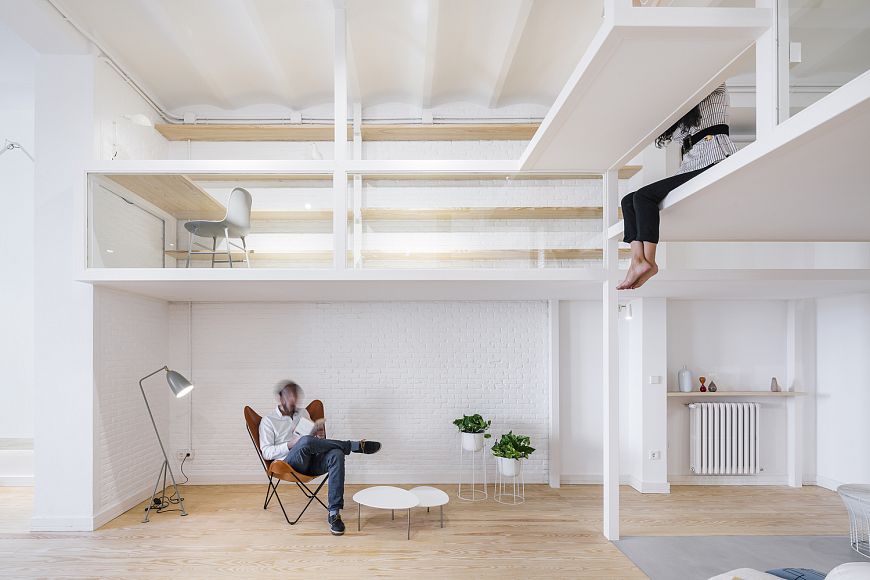

Фото 1. Область применения антресольного этажа: а) жилые помещения; б) производственные помещения; в) офисных помещениях; г) в кафе или барах

Особенности антресольного этажа и его конструкция

Перечислим некоторые характерные особенности антресольного этажа:

• небольшая толщина перекрытия;
• не нуждается в утеплении;
• максимально используется полезное пространство помещения.

Основными конструкциями антресольного этажа являются:

1. Балочная конструкция – это конструкция, в которой балки антресольного этажа опираются на несущие стены здания или опоры (колоны, стойки). На балки, которые укладываются с определенным шагом, устанавливается облегченные панели перекрытия.

В качестве балок используют:

• монолитные железобетонные балки;
• металлические двутавровые балки или швеллера;
• деревянные балки.

В качестве несущего настила перекрытия антресоли используют:

• пустотелые облегченные панели;
• керамические пустотелые плиты;
• деревянные щиты;
• металлические настилы (рифленая сталь, просечно-вытяжной лист).

2. Безбалочная конструкция – это конструкция, в которой облегченная плита перекрытия опирается на несущие колоны или стены здания.
3. Одной из самых распространенных и оптимальных вариантов антресольного этажа является комбинированная металлическая конструкция. Каркас антресольного этажа выполняют из металла, который опирается на несущие опоры (колоны) или существующие стены. В качестве перекрытия устраивают монолитную железобетонную плиту (бетон заливают по несъемной опалубке из металлического профнастила).

Антресольный этаж стремятся выполнить с минимальным весом. Для облегчения веса конструкции антресольного этажа используют облегченные материалы и конструктивные решения, снижающие нагрузки:

• устройство каркаса антресольного этажа из дерева;
• частичная передача нагрузки на несущие стены здания;
• применения пустотелых панелей.

В жилых помещениях антресольный этаж используют в качестве:

1. Зона отдыха. На антресольном этаже располагают большой диван, плазму, а внизу, под антресолью, устанавливают камин, спальню или мини кухню, фото 2.

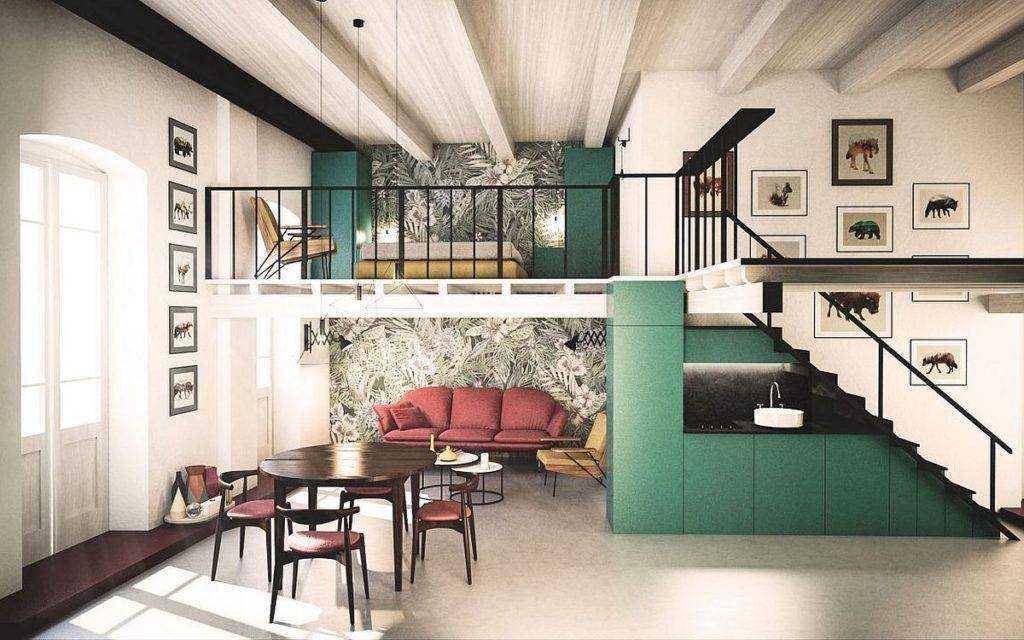

Фото 2. Устройство антресольного этажа для зоны отдыха

2. Спальная зона с гардеробом внизу. На антресольном этаже устраивается спальная зона, а внизу — гардеробная для всей одежды и хозяйственных вещей, фото 3. Данный вариант оптимальный для помещений с невысоким потолком.
   Так внизу гардеробную можно установить всего лишь в рост человека, т.е. высотой 1,7…1,8 м, а все остальное пространство отводится на антресоль. Если высота потолка 3 м, тогда высота спальной зоны с учетом толщины перекрытия антресоли будет около 1 м. Если свободного места достаточно, то тогда можно установить полноценную лестницу со скрытыми ящиками или боковым шкафчиком, фото 4.

Фото 3. Устройство антресольного этажа в виде спальной зоны, а внизу размещение гардеробной

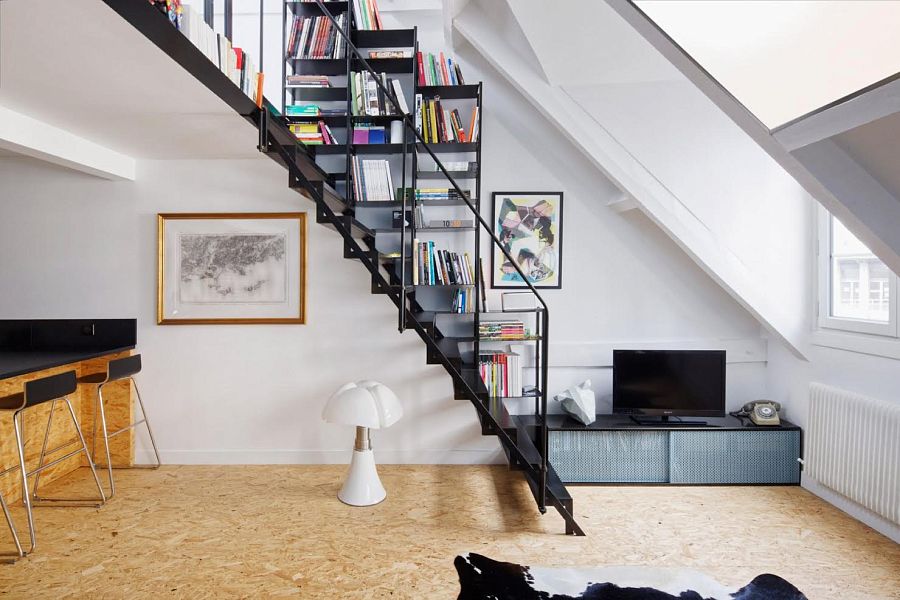

Фото 4. Устройство в лестнице боковых полочек или скрытых ящиков

3 Детская зона. На антресольном этаже располагается спальня, а внизу устанавливается игровая детская зона с письменным столом и встроенными полками. В данном случае антресоль является улучшенным вариантом двухъярусной детской кровати, фото 5. В данном случае следует максимально продумать до самих мелочей безопасность пребывания детей на антресольном этаже.

Фото 5. Детская антресоль

4. Антресоль в виде личного кабинета, где располагается письменный стол, мебельные полки под личные книги, фото 6. Антресоль увеличивает зону личной библиотеки в жилом доме, фото 7.

Фото 6. Антресоль для личного кабинета

Фото 7. Антресольный этаж, как продолжение библиотеки

5 Зона спальни. Антресоль устраивается как полноценная спальная комната или как спальное место, фото 8. Для устройства спального места достаточно 1…1,2 м высоты антресольного этажа и такая конструкция устраивается при низких потолках.

Фото 8. Антресольный этаж в виде: а) полноценной спальни; б) спального места

В небольшой комнате можно устроить облегченный антресольный этаж из дерева.

Для этого дерево следующих параметров:

• балки перекрытия – бруски с поперечным сечением – 60×80…100(h)мм;
• стойки-опоры – бруски с поперечным сечением – 60×80…100 мм;
• высота ограждающих перил – 800…900 мм;
• пол-перекрытие – шпунтованные доски толщиной 40…50 мм;
• ступеньки лестницы – доски шириной 300 мм и толщиной 40…50 мм.

Общий вид конструкции деревянной антресоли приведен на фото 9.

Фото 9. Деревянная антресоль

Советы по устройству антресольного этажа

1. Высота первого уровня как правило должна быть больше высоты второго уровня.
2. Для комфортного пребывания на антресольном этаже рекомендуется обязательно установить вентиляционный канал и по возможности окно (если окно нет возможности выполнить, то часто устраивается фальш-окно). Система вентиляции позволяет обеспечивать свежим воздухом на уровне антресоли и своевременно удалять переработанный воздух и различные запахи, которые, как правило, поднимаются и скапливаются сверху.
3. Рекомендуется устанавливать в качестве системы отопления здания систему теплового пола, которая обеспечивает более равномерное распределения тепла по уровням, что не скажешь об обычном отоплении с помощью радиаторов, когда теплый воздух весь поднимается в верхнюю зону, а в нижней – холодно.
4. Если высота помещения малая для устройства полноценного антресольного этажа тогда можно воспользоваться следующими советами:

• устраивать антресольный этаж в том месте, где человек всегда лежит или сидит, а это может быть спальная зона, диван, кресло, рабочий кабинет;
• можно устраивать антресольный этаж там, где высоту можно сознательно снизить без общего ущерба, а это может быть помещение или пространство санузла, кухни, гардероба и т.
  д.

5. При устройстве антресольного этажа в большом помещении рекомендуется устанавливать классическую маршевую лестницу, которая будет самой удобной в использовании. В маленьких помещениях, в целях экономии драгоценного свободного пространства следует использовать винтовую лестницу, которая по минимуму занимает места, либо лестницу типа «гусиный шаг» (http://gidproekt.com/lestnica-gusinyj-shag-dostoinstva-i-osobennosti.html). Варианты устройства лестниц с антресольного этажа приведены на фото 10.

Фото 10. Варианты устройства лестниц с антресольного этажа

6. Перед выполнением работ по устройству антресольного этажа следует:

• получение технического заключения о технической возможности выполнения антресоли на основании исследования технического состояния элементов несущей конструкции здания;
• разработать и составить проектную документацию по устройству антресоли;
• при необходимости согласование с соответствующими государственными органами проектную документацию антресольного этажа.

7. Варианты устройства антресольного этажа в зависимости от различной высоты помещения приведены на схемах фото 11.

Фото 11. Варианты устройства антресольного этажа в зависимости от высоты помещения

Если вас интересует тема устройства антресольного этажа в квартире, то советуем посмотреть наш фотоотчет: антресольный этаж в квартире.

Автор статьи – эксперт GIDproekt

Конев Александр Анатольевич

Антресольный этаж: его особенности и самостоятельное изготовление

Читайте в этой публикации:
Антресольный этаж: что это такое и зачем он нужен
Дом с антресольным этажом: преимущества и недостатки
Виды антресольных этажей и их предназначение
Дом с промежуточным этажом: антресоль своими руками

Большие и просторные помещения с высоким расположением перекрытий дают своим хозяевам весьма немало преимуществ в области создания уникальных обстановок – например, в таких домах словно просится создать так называемый антресольный этаж. Это своего рода широкий и большой балкон внутри комнаты, который легко можно оборудовать под помещение любого типа – кабинет, зона отдыха и даже спальня в этом отношении не являются исключением. Балкон-антресоль – штука хорошая, и именно о ней пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с особенностями этого элемента дома и проясним ситуацию с его самостоятельным строительством.

Дом с промежуточным этажом фото

Антресольный этаж: что это такое и зачем он нужен

По большому счету, не нужно иметь семь пядей во лбу, чтобы понять, что такое антресольный этаж и разобраться с преимуществами, которые он предоставляет владельцам домов и квартир с высокими потолками. Как минимум это дополнительная площадь, которую каждый человек может обустроить с учетом своих предпочтений – внутренний балкон в доме, кроме всего прочего, является стильным оформлением дизайна всего дома. Таких преимуществ данного элемента строения весьма много, и о них мы поговорим отдельно, а пока разберемся с вопросом, что вообще такое антресольный этаж, так сказать, дадим ему определение.

Слово «антресоль» имеет французское происхождение – обозначает оно верхний этаж небольшого размера, располагающийся внутри общего пространства дома или помещения. Да что там дома, в современно мире строится весьма много квартир с антресольным этажом, так что и некоторые высотки не лишены такого элемента. Есть, правда, одно условие, которое ограничивает использование данного элемента в жилых пространствах – высота перекрытий. Если она меньше, чем 3,5 м, то соорудить антресольный этаж не получится, как бы вы этого не хотели. Также здесь имеется ограничение и по площади надстраиваемой площадки – не более чем 40-45% от площади помещения, в котором создается антресольный этаж.

Антресольный этаж фото

Дом с антресольным этажом: его преимущества и недостатки

Как и говорилось выше, наличие антресольного этажа в первую очередь позволяет увеличить жилую площадь – так сказать, создать пусть небольшое, но все же дополнительное жилое пространство. Это является его основным преимуществом, кроме которого имеются и другие моменты, делающие антресоль весьма привлекательным элементом для многих людей.

К таким моментам можно отнести следующее.

1. Широкие возможности в плане дизайна: антресоль в доме – это не только дополнительная площадь, но и стильное украшение помещения, в котором она располагается. Это усиление интерьерного решения.
2. Отличным декором служит в таких помещениях и лестница, ведущая на антресольный этаж – сделать ее можно практически в любом стилистическом исполнении, так что вписать все это дело получится в любой стиль интерьера.
3. Рациональное использование не только площади в доме или квартире, но и их объема.

   Внутренний балкон в доме фото

В принципе, преимуществ достаточно, чтобы подумать над изготовлением такого балкона или, как его называли раньше, мезонин. Да, да, этот элемент строений пришел в нашу жизнь из далекого прошлого – это именно тот случай, когда смело можно сказать, что новое – это хорошо забытое старое, возвращающееся в нашу жизнь в несколько измененном виде.

Виды антресольных этажей и их предназначение

По большому счету, на антресольном этаже можно организовать пространство любого типа (естественно, в разумных пределах). Сами понимаете, что ванная комната или кухня на внутреннем балконе в доме или квартире будет как минимум неуместной. А вообще здесь сложилась своего рода традиция – так сказать, обрисовался определенный круг помещений, которые на антресоли будут не то что уместными, но и оптимальными.

1. Кабинет для работы. Это первое, что приходит на ум в качестве использования антресольного этажа. Первое, но не самое удачное решение. Почему? Все просто – как правило, антресольный этаж не имеет глухих перегородок, отделяющих его от всего остального жилого пространства. Слишком много помех извне будет попадать в такой рабочий кабинет. В целом, идея неплохая, но если кроме вас в доме живут еще люди, то именно они не дадут вам сосредоточиться на работе.
2. Спальная комната. Можно сказать, что это идеальный вариант – даже если не для владельцев дома или квартиры, то, по крайней мере, для гостей. Их ведь тоже нужно где-то размещать на ночь. Ни вам, ни вашим гостям спать в ночное время на таком балконе никто не помешает.
3. Детская. Вернее даже сказать, не сама детская комната (хотя если размер мезонина позволяет, то может быть и такое), а ее часть – зачастую, чтобы обустроить одну комнату для двух детей, сооружают антресольный этаж и организовывают на нем спальное место для одного из детей. Как вариант, на таком балконе можно создать зону сна и для одного ребенка – под ней отлично сможет разместиться рабочая зона. В общем, вариантов использования антресольного этажа в детской комнате достаточно много.

   Промежуточный этаж фото

4. Зона отдыха. Телевизор, удобное кресло и небольшой журнальный столик – что еще нужно для нормального отдыха? Естественно тишина, рассчитывать на которую не приходится.

По большому счету, можно рассмотреть и другие варианты использования антресоли в интерьере помещения. К примеру, на таком балконе легко можно устроить зимний зад с массой декоративных растений и великолепным аквариумом – так сказать, зона релакса для любителей наблюдать за живой природой.

Дом с промежуточным этажом: антресоль своими руками

Не спорю, о таком элементе дома следует думать заранее и закладывать его еще на стадии строительства. Но никто не помешает изготовить его уже после того, как дом построен – на сегодняшний день существует весьма много облегченных и в то же время весьма прочных материалов, посредством которых запросто можно создать в доме антресольный этаж. В общем, если сильно хочется, то его изготовление вполне реально, и производится оно следующим образом.

1. В первую очередь, это несущая конструкция антресоли – говоря проще, балки, на которые будет ложиться вся нагрузка. Как правило, их закладывают вдоль стены, относительно которой будет проходить балкон – как минимум таких балок закладывается две штуки. Наиболее надежным вариантом для несущей конструкции мезонина являются металлические балки, особенно если вести разговор о большой длине балкона. Что касается длинных антресолей этого типа (более 3 м), то их несущая конструкция должна иметь упоры в пол. Что же касается непосредственной установки балок, то для них в стене выбиваются небольшие ниши глубиной 200 мм, в которые и заводятся балки. А они, в свою очередь, раскрепляются там с помощью цементного раствора.
2. Дальше все намного проще – используя балки как основание, сверху них создается пол. Как вариант, делается дощатый настил – это оптимальный вариант, так как древесина относится к разряду облегченных материалов (по сравнению с бетоном).
3. Дальше по краю получившейся площадки устанавливается ограждение в виде парапета или прозрачной (как вариант, наполовину прозрачной) перегородки. В принципе, здесь вариантов весьма много – например, парапет можно изготовить из гипсокартона и отделать его сверху широкими перилами. Отлично будут смотреться стеклоблоки или вообще стандартная деревянная или кованая решетка, используемая для изготовления ограждений на балконах.
4. Лестница – как-то ведь нужно подниматься на промежуточный этаж. Вариантов ее изготовления весьма много – по большому счету, здесь подойдет любой тип лестниц, в том числе и обычная деревянная, приставная лестница, которую придется носить туда-сюда. В большинстве случаев люди ограничиваются весьма несложными конструкциями, изготовленными из древесины или железа и древесины.

Последний этап работ над созданием антресольного этажа сводится к его отделке. В принципе, с этим моментом разберетесь самостоятельно. Кроме того, он в полной мере зависит от назначения – от того, что будет располагаться на внутреннем балконе дома или квартиры. Единственное, что здесь можно сказать, так это то, что решая данный вопрос, необходимо думать не только об отделке сверху балкона, но и об его отделке снизу – в общем, в интерьер придется вписать балкон целиком. Не стоит его воспринимать как отдельный элемент помещения – как ни крути, а вместе с комнатой мезонин является единым целым.

И в заключение темы про антресольный этаж скажу несколько слов по поводу требований к его изготовлению – они бесхитростные, но их игнорирование ни к чему хорошему не приведет. В первую очередь, речь идет об использовании прочных и в то же время легких материалов. Во-вторых, это надежность конструкции – ее придется тщательно продумать, чтобы в процессе эксплуатации на таком балконе не страшно было находиться. В-третьих, не лишним будет позаботиться о надлежащей вентиляции – следует понимать, что вверху помещения практически всегда скапливается не очень чистый теплый воздух, дышать которым не очень хорошо.

Автор статьи Александр Куликов

Что такое антресоль — СНИП для антресольных этажей в квартирах и производственных зданиях

Строительные нормы Российской федерации для антресольных этажей ссылаются к двум документам: СП 56.13330.2011 Производственные здания и СНиП 31-01-2003 Здания жилые многоквартирные. В этих документах определяются нормы размеров антресоли и определяются нормы размеров, при которых конструкцию можно считать антресолью.

В случае, если параметры конструкции превышают заданные нормы, то она считается полноценным этажом. В данной статье приведены фрагменты данных СНИПов, относящиеся непосредственно к антресольным этажам.

Антресоль — площадка в объеме двусветного помещения, площадью не более 40 % площади пола двусветного помещения.

1. СНиП 31-01-2003 Здания жилые многоквартирные

1.1. Настоящие нормы и правила распространяются на проектирование и строительство вновь строящихся и реконструируемых многоквартирных жилых зданий высотой до 75 м (здесь и далее по тексту принятой в соответствии со СНиП 21-011), общежитий квартирного типа, а также жилых помещений, входящих в состав помещений зданий другого функционального назначения.

Высота здания определяется разностью отметок поверхности проезда для пожарных машин и нижней границы открывающегося проема (окна) в наружной стене верхнего этажа, в том числе мансардного. При этом верхний технический этаж не учитывается.

Нормы и правила не распространяются: на блокированные жилые дома, проектируемые в соответствии с требованиями СНиП 31-02, в которых помещения, относящиеся к разным квартирам, не располагаются друг над другом, и общими являются только стены между соседними блоками, а также на мобильные жилые здания.

Нормы не регламентируют условия заселения здания и формы владения им, его квартир и отдельных помещений.

3.13. Антресоль — Площадка в объеме двусветного помещения, площадью не более 40 % площади пола двусветного помещения или внутренняя площадка квартиры, расположенной в пределах этажа с повышенной высотой, имеющая размер площади не более 40 % площади помещения, в котором она сооружается.

5.8. Высота внутриквартирных коридоров, холлов, передних, антресолей (и под ними) определяется условиями безопасности передвижения людей и должна составлять не менее 2,1 м.

9.14. Естественное освещение не нормируется для помещений, расположенных под антресолью в двухсветных помещениях; постирочных, кладовых, гардеробных, помещений ванных комнат, уборных, совмещенных санитарных узлов; передних и внутриквартирных коридоров и холлов; приквартирных тамбуров, поэтажных внеквартирных коридоров, вестибюлей и холлов.

Высоту встроенных помещений (от пола до потолка) допускается принимать не менее 2,4 м.

2. СП 56.13330.2011 Производственные здания

1.1. Настоящий свод правил должен соблюдаться на всех этапах создания и эксплуатации производственных и лабораторных зданий, производственных и лабораторных помещений, мастерских (класс функциональной пожарной опасности Ф5.1), а также складских зданий и помещений, предназначенных для хранения веществ, материалов, продукции и сырья (грузов) (класс функциональной пожарной опасности Ф5.2), в том числе встроенных в здания другой функциональной пожарной опасности, в целях обеспечения требований.

Антресоль: Площадка внутри здания, на которой размещены помещения различного назначения (производственные, административно-бытовые или для инженерного оборудования.

4.11. Общая площадь здания определяется как сумма площадей всех этажей (надземных, включая технические, цокольного и подвальных), измеренных в пределах внутренних поверхностей наружных стен (или осей крайних колонн, где нет наружных стен), тоннелей, внутренних площадок, антресолей, всех ярусов внутренних этажерок, рамп, галерей (горизонтальной проекции) и переходов в другие здания. В общую площадь здания не включаются площади технического подполья высотой менее 1,8 м до низа выступающих конструкций (в котором не требуются проходы для обслуживания коммуникаций), над подвесными потолками, проектируемыми согласно 5.5, а также площадок для обслуживания подкрановых путей, кранов, конвейеров, монорельсов и светильников.

Площадь помещений, занимающих по высоте два этажа и более в пределах многоэтажного здания (двухсветных и многосветных), следует включать в общую площадь в пределах одного этажа.

При определении этажности здания учитываются площадки, ярусы этажерок и антресоли, площадь которых на любой отметке составляет более 40% площади этажа здания.

Площадь этажа здания в пределах пожарного отсека определяется по внутреннему периметру наружных стен этажа, за исключением площади лестничных клеток. При наличии площадок и этажерок в площадь этажа включаются в одноэтажном здании площадь всех площадок, ярусов этажерок и антресолей, в многоэтажном здании — площадь площадок, ярусов этажерок и антресолей в пределах расстояния по высоте между отметками площадок, ярусов этажерок и антресолей площадью на каждой отметке более 40% площади пола этажа. В площадь этажа здания в пределах пожарного отсека не включаются наружные рампы для автомобильного и железнодорожного транспорта.

Таким образом, согласно СНИП антресолью признается конструкция площадью не более 40% от площади пола этажа.

Что такое антресольный этаж? Определение, конструкция и использование

Определение мезонина

Антресоль — это промежуточный уровень или уровни между полом и потолком любого этажа в соответствии с разделом 505 Международного строительного кодекса. Значение мезонина происходит от итальянского слова mezza , что означает «половина» или «середина».

Типы применения антресольных этажей

Типы применения антресольных этажей включают складские, складские, офисные, производственные и производственные помещения. Мезонины можно использовать для увеличения полезной площади в здании без необходимости пристройки к самому зданию. Они могут быть изготовлены из стали, дерева, бетона или других материалов.

Мезонин помогает повысить эффективность использования пространства внутри здания. Антресольный этаж может представлять собой большую антресольную систему из конструкционной стали, удлиненную платформу для оборудования или рабочую платформу или небольшую платформу для хранения. Однако не следует путать антресоли с площадками для оборудования. Разница между мезонином и платформой оборудования может иметь важные последствия для строительства и требований строительных норм и правил.

Мезонины часто проектируются с использованием различных материалов, таких как сталь, дерево или бетон. Большинство промышленных антресолей изготовлены из высокопрочной стали для легкой сборки в конструкции здания.

На промышленные мезонины можно попасть по стальным мезонинным лестницам. Для небольших антресолей, расположенных в ограниченном пространстве внутри здания, лестницы с чередующимися ступенями являются безопасным и эффективным способом доступа к антресолям.

Стальной антресоль

Стальные антресоли являются распространенным типом антресоли для складских помещений, площадок для оборудования и других промышленных помещений. Стальная конструкция обеспечивает высокую прочность для долговечной и безопасной конструкции.

Стальные антресоли и платформы для оборудования могут быть спроектированы как отдельно стоящие конструкции с болтовым соединением для легкой сборки внутри существующего здания. Это делает сталь лучшим выбором для добавления антресольного этажа к существующему пространству.



Бетонный антресоль

Бетон часто используется для настила антресольного этажа. Это самый прочный тип настила антресольного этажа с высокой точечной нагрузкой и низким уровнем шума. Бетонный настил лучше всего подходит для промышленных применений, где требуется высокая структурная прочность.



Стеллажный мезонин

Стеллажный мезонин представляет собой складской мезонин или складской мезонин, спроектированный с использованием системы складских стеллажей в качестве основной несущей конструкции мезонина. Этот тип опорной конструкции может помочь сэкономить деньги и место, поскольку опоры используются как для стоек, так и для мезонинных систем.

Производители стеллажей и полок могут интегрировать в стеллажную систему многоуровневую мезонинную структуру. Это помогает улучшить функциональность пространства для хранения и может облегчить доступ к инвентарю.



Для чего используется антресольный уровень?

Антресольный этаж – это промежуточный этаж между этажами здания, который используется для увеличения площади здания без надстройки самого здания. Его можно использовать для бесчисленных приложений, таких как хранение, рабочие операции, доступ к оборудованию, доступ к инвентарным стеллажам и доступ к конвейеру.

Мезонины распространены в промышленных условиях в зданиях с высокими потолками, таких как распределительные центры, склады и производственные цеха.

Независимо от назначения мезонина, он должен соответствовать определенным требованиям строительных норм и правил, а лестница доступа в мезонин должна соответствовать требованиям IBC к лестнице мезонина.

Мезонин для хранения

Мезонин для хранения может быть наиболее распространенным типом мезонина. Его можно использовать для хранения любого количества предметов, таких как инвентарь, расходные материалы, оборудование, документы, оборудование или мебель.

Мезонины для хранения могут отличаться от платформ с оборудованием в зависимости от того, как они используются и кто имеет к ним доступ. Разница между мезонином и платформой оборудования определяется разделом 505 IBC и главой 10. Для мезонина хранения требуются лестницы IBC, а для платформы оборудования требуются лестницы OSHA.



Мезонин рабочей платформы

Мезонин рабочей платформы предоставляет сотрудникам повышенный доступ для выполнения таких рабочих задач, как упаковка, сборка, техническое обслуживание или контроль качества. Эти типы мезонинов часто располагаются рядом с оборудованием, конвейерными системами или зонами обслуживания, чтобы улучшить доступ для операторов и обслуживающего персонала.







Портативный мезонин

Портативный мезонин, как следует из названия, представляет собой тип мезонина, который можно транспортировать. Поскольку их необходимо перемещать с места на место, переносные мезонины обычно представляют собой небольшие складские помещения.



Торговый антресольный этаж

Торговый антресольный этаж помогает увеличить пространство для розничного торгового зала, склада товаров или даже офисных помещений. Розничные мезонины могут быть спроектированы с современной отделкой, чтобы привлечь клиентов в торговый зал.



Офисный антресольный этаж

Офисный антресольный этаж является прекрасным дополнением к любому типу рабочего пространства для увеличения офисного пространства без необходимости расширения на здание. Внутризаводские офисные мезонины — это тип мезонинных офисных помещений, используемых в производственных или других производственных помещениях для офисных работников, которым требуется непосредственная близость к производственному цеху, например, специалистов по проектированию и управлению операциями.





Из чего сделан антресольный этаж? Компоненты антресоли

Антресольные полы обычно изготавливаются из комбинации стали, бетона, дерева, нержавеющей стали или даже стекловолокна. Конструкция антресольного этажа зависит от типа и назначения антресоли. Стальные и бетонные конструкции являются наиболее распространенным типом антресольных конструкций. В некоторых случаях могут потребоваться коррозионно-стойкие материалы, такие как нержавеющая сталь.

Большинство промышленных мезонинов изготавливаются из модульных предварительно спроектированных стальных систем, предназначенных для быстрой и простой установки на заводе. Стальные мезонины могут быть спроектированы таким образом, чтобы обеспечивать поддержку тяжелых грузов.

Настил мезонина может быть изготовлен из стали, дерева, композитных материалов или бетона. Стальная решетка обеспечивает сопротивление скольжению и дренаж для пищевой промышленности и промышленности по обращению с отходами. Системы настила из композитной смолы легкие и прочные для складских антресолей. Бетонные настилы являются наиболее прочными для тяжелых промышленных применений.

Дополнения к мезонинной платформе

Общие дополнения к мезонинной платформе включают ограждения, поручни, ворота безопасности, чередующиеся лестницы и мезонинные лестницы, соответствующие IBC. Эти дополнения могут быть покрыты порошковой краской для прочного покрытия, которое прослужит много лет. Или они могут быть изготовлены из нержавеющей стали, алюминия или других материалов, которые лучше всего подходят для применения.



Ограждения мезонина

Все мезонины должны иметь ограждения для защиты от падения. Ограждения мезонина должны соответствовать требованиям OSHA и IBC к ограждениям. Промышленные мезонины должны иметь системы ограждений, разработанные в соответствии с требованиями раздела 1910.29 OSHA для систем защиты от падения и критериев и методов защиты от падающих предметов. Ограждения должны быть не менее 42 дюймов в высоту плюс-минус 3 дюйма и должны включать подножку высотой не менее 3,5 дюймов.



Лестница на мезонине

Все мезонины нуждаются в лестнице на мезонине. Поскольку антресоли считаются этажом внутри конструкции здания, они должны иметь выход. Мезонинные лестницы являются частью эвакуационных путей и должны соответствовать требованиям Международного строительного кодекса (IBC) для эвакуационных лестниц. Требования к мезонинной лестнице IBC изложены в главе 10 IBC «Средства эвакуации».



Антресольные лестницы с чередующимися ступенями

При определенных условиях для доступа в антресоли могут быть разрешены лестницы с чередующимися ступенями. Лестницы с чередующимися ступенями можно использовать под IBC в качестве средства выхода на мезонины площадью менее 250 кв. Футов, которые обслуживают не более 5 человек. Лестницы с чередующимися ступенями также можно использовать в качестве вторичного средства выхода к более крупным антресольным конструкциям в зонах с ограниченным пространством.



Преимущества антресольных этажей

Антресольные этажи обеспечивают множество преимуществ для различных типов рабочих мест. Некоторые из преимуществ систем антресольных полов включают в себя:

• Увеличение места для хранения инвентаря, запасов, оборудования или других материалов
• Добавлено офисное помещение для вспомогательного производственного персонала
• Улучшенный доступ к надземному оборудованию
• Добавлена ​​торговая площадь для демонстрации большего количества товаров

Советы по сооружению мезонина

Строительство мезонина требует опыта проектирования, проектирования и производства, чтобы обеспечить безопасную, надежную и соответствующую нормам мезонинную систему. Принимая решение об установке мезонина, следуйте нескольким простым советам, чтобы убедиться, что вы устанавливаете систему, соответствующую вашим потребностям.

• Проконсультируйтесь с Lapeyre Stair или специализированным проектировщиком и производителем мезонина по поводу ваших потребностей в мезонине
• Узнайте о конкретных требованиях к вашему мезонину, таких как вес предметов, которые будут храниться на мезонине, а также о том, будет ли мезонин подвергаться воздействию воды или химикатов.
• При планировке мезонина обязательно учитывайте наличие лестницы в мезонине.
• Узнайте о своем бюджете и страховых требованиях для мезонина, прежде чем изучать варианты материалов и поверхностей настила.



Заключительные точки на антресольном этаже

Антресольные этажи могут быть отличным дополнением ко многим промышленным и коммерческим рабочим помещениям для увеличения полезной площади внутри здания. Мезонинные рабочие платформы также могут помочь улучшить доступ к оборудованию или зонам обслуживания, чтобы улучшить рабочий процесс и эффективность в производственной среде. Для многих рабочих мест установка мезонина может быть экономически эффективным вариантом увеличения полезного пространства на рабочем месте без необходимости дорогостоящей пристройки здания.



Значение мезонина Часто задаваемые вопросы



В чем разница между балконом и мезонином?

Мезонин представляет собой промежуточный черный этаж между двумя основными этажами здания, а балкон представляет собой раздвижную конструкцию, выступающую из здания. Мезонин используется для увеличения пространства внутри здания, в то время как балкон в основном используется для просмотра другой области.



В чем разница между мансардой и мезонином?

Чердак – это помещение непосредственно под крышей дома или другого здания, которое может быть использовано в качестве жилого помещения или склада и обычно выходит на нижний этаж. Антресоль – это промежуточный этаж между двумя основными этажами здания.

Что такое антресольный этаж? — Определение и руководство

Определение

Антресольный этаж является промежуточным этажом между основными этажами здания и поэтому обычно не учитывается среди общих этажей здания. Часто антресоли имеют низкие потолки и выступают в виде балкона. Этот термин также используется для обозначения самого нижнего балкона в театре или первых нескольких рядов сидений на этом балконе. Слово «мезонин» происходит от итальянского mezzano «середина».0009

Применение мезонинных этажей

В промышленных условиях мезонинные напольные системы представляют собой полустационарные напольные системы, обычно устанавливаемые внутри зданий, построенные между двумя постоянными первоначальными этажами. Эти конструкции обычно стоят отдельно и в большинстве случаев могут быть демонтированы и перемещены. Коммерчески продаваемые мезонинные конструкции обычно изготавливаются из трех основных материалов; стали, алюминия и стеклопластика. Настил или настил мезонина будет варьироваться в зависимости от применения, но, как правило, состоит из подстилающего слоя b-палубы и готового пола из деревянных изделий или сверхпрочной решетки из стали, алюминия или стекловолокна.

Антресоль часто используется в магазинах и подобных помещениях для хранения инструментов или материалов. Высокая крыша магазина идеально подходит для антресоли, а офисы можно разместить как под ней, так и над ней. Мезонины часто используются в промышленных операциях, таких как складирование, распределение или производство. Эти помещения имеют высокие потолки, что позволяет использовать неиспользуемое пространство внутри вертикального куба. Промышленные мезонинные конструкции, как правило, бывают структурными, гнутыми, на стойках или полках, что обеспечивает высокую плотность хранения внутри мезонинной структуры.



Общее использование антресольных этажей

Чаще всего антресольные этажи используются для хранения. Обычно это означает использование комбинации коротких и длинных полок под и над полом. Многие предприятия будут использовать один уровень для одной цели, например. хранения и 2-й уровень для офиса.

Офисные мезонины могут быть построены в складских и заводских условиях, а использование композитных или стальных перегородок с остеклением может создать правильную рабочую среду. Все объекты социального обеспечения, такие как столовые и туалеты, могут быть частью автономных офисов.

Мезонины часто используются в розничной торговле для увеличения торговых площадей и/или складских помещений в задней части магазина. Когда антресольные этажи используются в розничной торговле, существуют строгие правила, так как этаж должен быть огнестойким, лестница предназначена для общего доступа, а поручни подходят для общего пользования.

Другое использование мезонина включает увеличение площади для производства, упаковки, сортировки и т. д.

«Часто нехватка места сдерживает рост бизнеса». Более дешевым вариантом переезда может быть антресольный этаж.



Дополнительная информация об антресольном этаже

Мы подготовили информационный документ по антресольному этажу , в котором подробно объясняется процесс покупки антресольного этажа, а также то, что вам нужно знать и учитывать. Сюда входят ответы на следующие вопросы: —

• Какая высота мне нужна в моем здании?
• Сколько у меня может быть мезонинных уровней и можно ли добавить дополнительные уровни?
• Должен ли мезонин быть огнестойким? Если да, то что это включает и означает?
• Нужно ли мне разрешение на строительство?
• Нужно ли обращаться в строительный контроль? или мой провайдер позаботится об этом?
• Какой груз можно положить на пол? Выдержит ли пол нагрузку?
• Какая отделка пола подходит?

У нас есть многолетний опыт, партнерские отношения и процессы, чтобы помочь вам с вашим проектом мезонина. Это может включать в себя предоставление предметов, которые находятся выше и ниже мезонина, включая стеллажи, офисы, сетчатые клетки и многое другое.

Если вам нужна дополнительная информация, пожалуйста, свяжитесь с нами





Сколько стоит антресольный этаж?

Когда дело доходит до установки антресольного этажа для коммерческого использования, например, на складе или в розничной торговле, одним из наиболее важных аспектов для любого бизнеса является стоимость проекта. В то время как антресольный этаж считается экономически эффективным способом увеличения площади в помещении и, в частности, более эффективным с точки зрения затрат, чем переезд в более крупный объект, бюджетные требования для проекта будут зависеть от ряда факторов, включая спецификацию пол, который необходимо установить.

Факторы, которые могут повлиять на стоимость антресольного этажа, включают:

• Количество необходимых уровней.
• Размер каждого мезонина.
• Прочность и состояние существующей плиты или основания.
• Предполагаемое использование пола и требования к нагрузке.
• Требуемый тип доступа, например количество лестниц или лифтов.
• Положение этажа внутри здания.
• Заграждения, противопожарная защита и коммуникации.
• Ограничения площадки и требования к установке.
• CDM правила и строительный контроль.

Из-за целого ряда переменных, влияющих на стоимость установки антресольного этажа, крайне важно провести осмотр площадки и консультацию, чтобы можно было предоставить точную цену. В Avanta мы предлагаем бесплатное обследование объекта, которое позволяет нашим инженерам и дизайнерам использовать точную информацию о ваших требованиях и вашем объекте, чтобы предоставить полное ценовое предложение. А с нашим комплексным сервисом «под ключ» вы можете быть уверены, что проект будет выполнен на высоком уровне, включая все аспекты необходимых работ.

Узнайте больше о стоимости установки антресольного этажа или свяжитесь с «Авантой», чтобы обсудить ваши требования и договориться о бесплатном осмотре объекта и консультации.

Свяжитесь с Avanta



У вас есть проект мезонина, в котором вы хотели бы, чтобы мы вам помогли?

Узнать цену

Галерея изображений

Сопутствующие проекты

• Противопожарный мезонин площадью 350 м2 установлен для Sika Everbuild в Лидсе
• Антресольный этаж Ant Hire Лидс
• Компания Elland’s Exertis Advent принимает вызов с помощью многоярусного мезонина
• Противопожарная отделка мезонина и офиса для компании Advanced Dynamics на базе Брэдфорда
• Установка мезонина большого склада, Западный Йоркшир
• Мультимезонинный проект для ведущего европейского поставщика потребительской упаковки
• Проект многоярусного мезонина и стеллажей для GROUPAUTO
• Установка на мезонине склада для хранения Bristol
• Противопожарная мезонинная установка Widespan в Брэдфорде
• Проект оснащения складского оборудования для Lockwood Group
• Проект Avanta Two by Two Tier с противопожарным мезонином
• Установка антресольного этажа в Lincoln

Загрузки

Технический документ на мезонине

Брошюра о мезонине Avanta Скачать

Мезонин или второй этаж? | Кило-Лима, код

От чего зависит, считается ли сборка фальшпола мезонином или сборкой второго этажа? Кому-то это может показаться достаточно простым – антресоль открыта на нижний этаж как внутренний балкон, а второй этаж – нет. Или, еще проще, зону надземного этажа нужно назвать антресолью. На практике все сложнее.

Антресоль определяется Строительными нормами и правилами как «промежуточный этаж между полом и потолком любой комнаты или этажа и включает внутренний балкон». Независимо от того, является ли сборка этажа мезонином или вторым этажом, это влияет на общую классификацию здания, а также на требования к этой сборке надземного этажа, включая выходы. Хотя в Национальный строительный кодекс (NBC) были внесены значительные изменения с 1995, которые сделали требования более краткими и легкими для понимания, это по-прежнему одна из тех областей Строительного кодекса, которая продолжает ставить проектировщиков в тупик. При проектировании мезонина необходимо учитывать четыре основных момента.

1. Считается ли эта сборка фальшпола этажом по высоте здания?
2. Должен ли узел антресольного этажа быть выполнен в виде противопожарной перегородки или должен иметь класс огнестойкости?
3. Должен ли узел пола заканчиваться вертикальным противопожарным разделением?
4. Разрешена ли открытая лестница для выхода из мезонина?

Несмотря на то, что с момента издания 1995 года в Национальный строительный кодекс (NBC) были внесены значительные изменения, которые сделали требования более краткими и легкими для выполнения, это по-прежнему одна из тех областей Строительного кодекса, которая продолжает ставить в тупик проектировщики

---

Считается ли эта сборка фальшпола этажом по высоте здания?

Если на этаже нет других антресолей, нет других антресолей над рассматриваемым, антресоли не превышают 40% открытой площади помещения, в котором они расположены, и относительно открыты по отношению к помещению, в котором они расположены расположен без перегородок и перегородок выше 1070 мм над антресольным этажом… то этаж в сборе является антресольным, а не этажом по высоте здания (предложение 3. 2.1.1.(3), раздел B NBC).

В качестве альтернативы, если на этаже нет других антресолей и нет антресоли над рассматриваемым, если антресольный этаж не превышает 10% площади этажа, на котором он расположен, и не превышает 10% площади площадь помещения, в котором он расположен, считается антресолью (независимо от высоты перегородок над этажным узлом) (предложение 3.2.1.1.(4) раздела Б НБК). Использование этого положения обеспечивает максимальную гибкость как для мезонина, так и для комнат ниже, но может быть более ограниченным в отношении площади мезонина.

Добавление перегородок в комнату, в которой расположен мезонин, или на самом мезонине может привести к тому, что мезонин больше не будет считаться мезонином, что вызовет другие требования , связанные с выходом и вертикальным окончанием сборки пола. Предложение 3.2.1.1.(7) допускает наличие замкнутого пространства на этом относительно открытом мезонине, но требует, чтобы закрытое пространство не превышало 10% открытой площади помещения, в котором находится мезонин, и располагалось так, чтобы оно не мешало визуальная связь между открытым пространством над антресолью и помещением, в котором находится антресоль. Обратите внимание, что предложение 3.3.2.13.(3) разрешает открытые книжные полки в библиотеках.

Строительный кодекс Британской Колумбии (BCBC) (и, возможно, другие кодексы с поправками, внесенными провинциями) имеет формулировку, значительно отличающуюся от NBC для 40% открытых мезонинов, описанных выше. В ВСВС антресоль «не считается этажом при расчете высоты здания при условии, что не менее 60% горизонтальной плоскости, отделяющей антресоль от помещения или площади пола, в которой она расположена, открыта». Обычно это интерпретируется так, что разрешены закрытые помещения в пространстве, куда открывается антресоль, если потолок этих комнат находится ниже горизонтальной плоскости антресоли. Это не то, как формулируется или применяется NBC, и, похоже, это противоречит цели обеспечения визуальной связи между теми, кто находится на мезонине, и открытой площадкой, частью которой они являются. Остальные требования BCBC для мезонинов, описанные в этом документе, аналогичны требованиям NBC, описанным ниже.

Другие правила, о которых следует помнить и которые появляются время от времени:

• Если мезонин частично или полностью накладывается над другим уровнем мезонина, верхний мезонин обычно считается этажом по высоте здания. (Однако на практике любой антресоль может считаться этажом, как указано в блок-схеме в следующем разделе этого поста).
• Платформы, предназначенные исключительно для периодических осмотров и эстакад для технического обслуживания, не рассматриваются как антресоли и рассматриваются отдельно в Предложении 3.2.1.1(6).
• При наличии нескольких антресолей на этаже общая площадь антресолей, которые не накладываются друг на друга, должна учитываться как для указанных правил 10 %, так и для 40 %. Однако эти два правила не следует рассматривать вместе. Несколько примеров:
  • Мезонин, занимающий 9 % площади апартамента, может сосуществовать с антресолью, площадь которой не превышает 40 % открытой площади помещения, в котором он расположен (при условии, что 9% мезонин не находится в том же помещении, что и 40% мезонин).
  • Два закрытых мезонина, занимающих в общей сложности 11% площади апартамента, не допускаются. Один из этих антресолей должен считаться вторым этажом.

---

Смущает, верно? Это один из тех разделов Строительного кодекса, который независимо от того, сколько раз вы его читали, вам придется перечитывать его в каждой новой ситуации, чтобы убедиться, что он правильно применяется.

---

Как правило, я использую в качестве отправной точки следующее : Есть ли мезонин над этим?

• Если да, то эта антресоль этажная.
• Если нет, составляет ли совокупная площадь антресолей 10% или меньше площади помещения, в котором оно расположено (общая площадь этажа, если в здании есть одно помещение)?
  • Если да, то это не этаж.
  • Если нет, то составляет ли совокупная площадь антресолей в помещении 40% или менее открытой площади помещения, в котором они расположены?
    • Если да, то соответствуют ли антресоли, выходящие на нижний этаж, требованиям предложения 3. 2.1.1.(7)?
      • Если да, то это не этаж.
      • Если нет, то это этаж.

Убедитесь, что фактические статьи Строительных норм и правил используются в сочетании с приведенным выше очень упрощенным анализом, чтобы обеспечить правильное определение высоты здания.

---

Должен ли узел антресольного этажа быть выполнен в виде противопожарной перегородки или иметь класс огнестойкости?

Если сборка фальшпола должна считаться этажом по высоте здания, она должна быть построена в соответствии с требованиями противопожарного разделения для сборок пола, указанными в статьях 3.2.2.20 классификации зданий. до 3.2.2.90.

Если узел фальшпола разрешено рассматривать как антресоль , то разрешается строить его в соответствии с классом огнестойкости Требования к антресолям изложены в статьях 3.2.2.20 классификации зданий. до 3. 2.2.90.

---

Должен ли узел пола заканчиваться вертикальным противопожарным разделением?

Если требуется, чтобы перекрытие считалось этажом высотой здания , оно должно заканчиваться наружной стеной, брандмауэром, вертикальной шахтой или вертикальной противопожарной перегородкой, имеющей класс огнестойкости не ниже требуемого для пола сборка. К этому есть несколько послаблений:

• Площадь этажа защищена специальными мерами защиты для сообщающихся между собой помещений в статьях 3.2.8.3. по 3.2.8.8. (механическая вытяжная система, ограничители сквозняка, защищенное пространство и т. д.).
• Требования в Предложении 3.2.8.2.(6) могут быть выполнены, чтобы позволить послабление.

Если этаж в сборе может считаться мезонином , а не этажом в высоту здания, он не должен заканчиваться вертикальным противопожарным разделением при соблюдении следующих условий (Предложение 3.2.8.2(1)):

• Обслуживает основное размещение A1,
• Обслуживает основное размещение A3 в здании высотой не более 2 этажей, или
• Обслуживает основное размещение группы A, C, D, E или F и площадью 500 м2 и менее.

Другие элементы, на которые следует обратить внимание:

• Мезонины должны заканчиваться вертикальными противопожарными перегородками в помещениях B.
• Противопожарные перегородки для людей или гаражей могут также потребоваться вокруг мезонина в зависимости от его назначения, а перегородки высотой более 1070 мм могут повлиять на то, может ли мезонин считаться мезонином или его следует считать этажом по высоте здания .
• Если мезонин должен заканчиваться вертикальным противопожарным разделением, для него требуются противопожарные выходы наружу на тех же основаниях, что и для любой другой площади этажа (Статья 3.4.2.2.).

---

Разрешена ли открытая лестница для выхода из мезонина?

Многие проектировщики антресолей хотят иметь открытую лестницу из антресоли на нижний этаж. Это разрешено только при определенных условиях:

• Мезонин не обязательно должен заканчиваться вертикальным противопожарным разделением,
• Нагрузка на мезонин не превышает 60 человек, И
• Ограничения по площади и расстоянию, указанные в Таблице 3. 4.2.2. не превышены.

Ограничения по площади и расстоянию зависят от заполняемости и соответствуют ограничениям для одного выхода на неопрыскиваемой территории. По моему мнению, занятость, которую следует использовать с этой таблицей, — это занятость самого мезонина, но я видел, как некоторые органы власти, имеющие юрисдикцию (AHJ), применяли занятость всего пространства к мезонину. Например, если мезонин используется в качестве офисного помещения, но расположен на промышленном складе со средней степенью опасности, следует использовать ограничения по площади и расстоянию для помещения класса D. Тем не менее, некоторые AHJ требуют, чтобы использовались требования к площади и расстоянию для использования F2. Как интерпретируются AHJ, в которых вы работаете?

Расстояния на антресолях измеряются двумя разными способами, в зависимости от выхода, предусмотренного в поле ниже:

• Если помещение обслуживается единственной выходной дверью, расстояние измеряется вниз по лестнице до выходной двери, ведущей в помещение, на которое выходит антресоль.
• Если помещение обслуживается 2 или более выходными дверями, расстояние пути измеряется до верха выходной лестницы в мезонине.

Если все эти условия не соблюдены, нельзя использовать одну открытую лестницу эвакуации. В этом случае Предложение 3.4.2.2.(3) требует, чтобы только половина необходимых средств выхода из антресоли была средствами выхода, ведущими к выходам, доступным на уровне антресоли на том же основании, что и площади этажа, при условии, что антресоль не необходимо заканчивать на вертикальном огневом рубеже. Если антресоль должна заканчиваться вертикальным противопожарным разделением, выходы требуются на тех же основаниях, что и для любой площади второго этажа (предложение 3.4.2.2(1)).

Надеюсь, это поможет лучше понять требования мезонина и не вызовет больше вопросов, чем даст ответов. Самое важное, что нужно помнить при работе с мезонинами, это каждый раз возвращаться к Строительным нормам и правилам и выполнять требования для каждого отдельного мезонина.
