бойлерная в частном домеКомфортное проживание в частном доме невозможно без таких благ цивилизации, как горячая вода и отопление. Но чтобы их получить, нужно приложить немало усилий. Особенно, если вы планируете сделать свое жилище полностью автономным – в этом случае не обойтись без специальной бойлерной, где будут находиться нагревательные и водонакопительные приборы. Правильное обустройство этого помещения – залог не только грамотно функционирующих инженерных сетей, но и вашей безопасности, так что далее предлагаем разобраться, какие требования выдвигаются к организации бойлерной: размеры, нормы размещения оборудования, схемы подключения – к вашему вниманию теоретический помощник и фото.

Расположение бойлерной

Для начала разберемся с определениями. Под бойлерной подразумевается техническая комната с целым комплексом специального оборудования, которое предназначено для организации горячего водоснабжения в доме. Параллельно этот же комплекс отвечает и за отопление. Вот почему помещение, с учетом его многофункциональности, целесообразнее именовать котельной, хотя в быту распространены оба названия. Есть три вариации расположения бойлерной.

  • Первый – внутри дома: в полуподвале или подвале, или же в отдаленной комнате первого этажа.
  • Второй – в специальной пристройке: бойлерную пристраивают вплотную к дому, преимущественно, со стороны санузла.
бойлерная в частном доме

Для бойлерной нужно выделить отдельное помещение

  • Третий – в отдельностоящем здании: отопительную систему обустраивают в отдельном строении, которое соединяется с основным домом с помощью коммуникаций.

Совет. Рекомендуемый вариант расположения бойлерной-котельной – в отдельностоящем здании: благодаря удаленности технического оборудования от жилых комнат домочадцам обеспечивается максимальная безопасность и комфорт.

Оснащение бойлерной

Бесперебойная работа бойлерной-котельной, а соответственно и обеспечение дома горячей водой и отоплением, невозможно без целого набора специальных устройств и элементов коммуникаций. К обязательным составляющим системы относятся:

  • Котел – главный теплогенератор. Именно здесь нагревается теплоноситель, который в последующем подается в бойлер и отопительные приборы. Исходя из источника теплоэнергии, котлы делятся на пять типов: электрические, газовые, твердотопливные, жидкотопливные и комбинированные.
  • Бойлер – бак-водонагреватель. Внутри емкости расположена трубка, по которой перемещается горячий теплоноситель – он передает тепло воде в бойлере, тем самым нагревая ее до необходимой температуры.
  • Распределительный коллектор – насос, гидрораспределитель и гребенка. Этот узел обеспечивает распределение и бесперебойную циркуляцию теплоносителя по всем элементам рабочей системы.
  • Гидроаккумулятор – расширительный бак: компенсирует увеличение давления в процессе нагрева рабочего теплоносителя.
  • Устройства безопасности – воздухоотводчик, предохранительная арматура, манометр: защищают систему от лишнего воздуха и избыточного давления.
бойлерная в частном доме

Оснащение бойлерной

  • Автоматика – разного рода электронные приборы, которые предназначены для слаженного управления всеми компонентами системы отопления и водоснабжения.
  • Дымоход – отводящая труба: выводит во внешнюю среду продукты сгорания рабочего топлива. В дымоходе нет острой необходимости лишь в том случае, если в бойлерном помещении эксплуатируется электрический котел.
  • Набор запорной арматуры, предназначенной для оперативного перекрытия движения теплоносителя в случае аварийных ситуаций.

Основные требования к бойлерной

Все требования, предъявляемые к обустройству бойлерной-котельной, можно разделить на две категории: касающиеся самого помещения и оборудования. Начнем с первых.

Бойлерная должна иметь большую площадь – не меньше 6 кв.м. Минимальный объем помещения – 15 куб.м. Высота потолков должна быть 2,5 м и более. Эти требования обусловлены не только мерами безопасности, но и удобством обслуживания системы отопления и ГВС – важно обеспечить свободный доступ ко всем трубам и приборам.

Стены бойлерной выполняются только из огнестойких материалов – бетона или кирпича. Пол – из бетона. Для финишной облицовки как стен, так и пола рекомендуется использовать рельефную кафельную плитку. Допустимая альтернатива для стен – минеральная штукатурка негорючей группы. Если бойлерная обустраивается непосредственно в доме или в пристройке к нему, она должна отделяться от соседних жилых помещений отражающими стенами из материала с нулевым пределом распространения огня. Дверь бойлерной-котельной должна быть огнеупорной. Рекомендуется, чтобы она открывалась наружу.

Важно! К бойлерной необходимо обязательно подвести канализационную трубу – она нужна для беспрепятственного отвода аварийных стоков.

В бойлерной должна быть организована вентиляционная система. Если нет возможности установить специальные вентиляторы, следует позаботиться о естественной вентиляции – сделать в верхней зоне комнаты отверстие 15х20 см.

Требования к оборудованию

Устанавливая оборудование в бойлерной-котельной, следует помнить о следующих правилах:

  • В помещении не должно быть больше двух отопительных котлов.
  • Минимальное расстояние между крупными приборами (бойлерами и котлами) – 70 см.
бойлерная в частном доме

Выдерживайте минимальные расстояния при установке приборов

  • Ни отопительный котел, ни бойлер ни одной своей стороной не должны вплотную примыкать к поверхности стен – между приборами и стенами обязательно должно быть свободное пространство.
  • Если котельная располагается на первом этаже дома, общая мощность оборудования системы не должна быть выше 150-200 кВт, а если в пристройке, в полуподвале или в подвале – 350 кВт. В случае с бойлерными в отдельных зданиях таких жестких норм не предусмотрено.
  • Электрическая проводка должна быть закрытой. Оптимальный вариант – спрятать ее в специальные трубы из стали.
  • Светильники должны закрываться металлическими сетчатыми корпусами.

Как видите, обустройство бойлерной, или же котельной, в частном доме требует соблюдения множества норм – начиная от габаритов технической комнаты и заканчивая ее оснащением. Нарушение этих требований чревато крупными неприятностями, так что учитывайте все нюансы, если хотите получить по-настоящему эффективную и безопасную систему отопления и водоснабжения своего жилища.

Котельная в частном доме: видео

Наш дом. Бойлерная | Идеи ремонта

Всем здравствуйте! В этом посте хочу показать нашу "подсобочку". Основные работы закончили еще летом, а по мелочи еще остались недоделки...Напомню планировку дома до и после. план до   план дома пос...

Всем здравствуйте! В этом посте хочу показать нашу "подсобочку". Основные работы закончили еще летом, а по мелочи еще остались недоделки...

Напомню планировку дома до и после.

фото:Наш дом. Бойлернаяфото:Наш дом. Бойлерная

план дома после перепланировки

Разговор пойдет о помещение, которое ранее было Санузел2 и Веранда2.

Наш дом раньше был на двух хозяев, поэтому было 2 входа. Веранду1 мы сейчас используем как основной вход в дом, а с Верандой2 долго думали что делать, потому-то это деревянный пристрой, не особо утепленный, Санузел2 вообще располагался за шторкой в коридорчике. Сначала планировали все это сломать.

В доме было 2 котла, которые обогревали дом (не забываем о 2х хозяевах), горячая вода была только в ванной в водонагреателе на 25 литров (для нашей семьи ооочень мало!). Так мы прожили 7 месяцев! Если бы не посудомоечная машина и баня каждую неделю, я бы не выдержала!

У нас центральное водоснабжение и канализация. По плану у нас было поменять все отопление в доме, разводку канализации, ну, и установить новый котел. Вопроса, кто будет это все делать, не было. У моего одноклассника строительная фирма, он выделил нам бригаду для проведения всех работ, сам рассчитывал и покупал необходимые материалы.

Мы планировали новый котел расположить в новой ванной. Наивные! При обсуждении работ по замене отопления, стало понятно, что на стене не просто котел будет висеть, а будет целая системы, с накопительным котлом и т.д.

Вот тогда и пригодился пристройчик... Из него мы сделали бойлерную, постирочную, подсобную комнату.

Написала и так много, далее фото...

фото:Наш дом. Бойлерная

то что было.. типо санузел

фото:Наш дом. Бойлерная

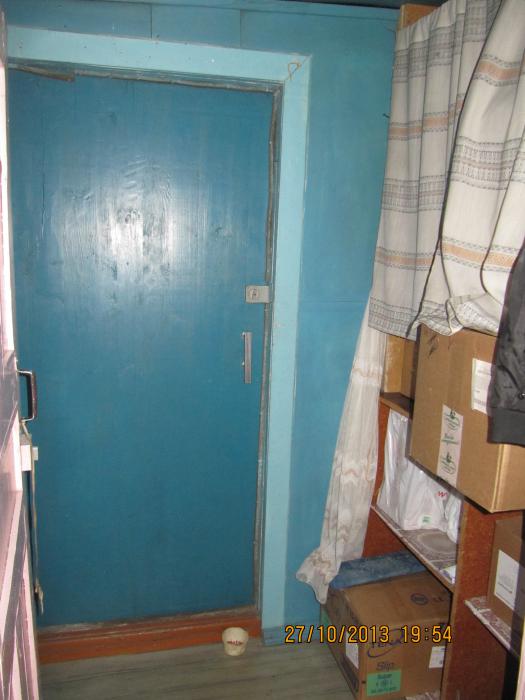

это входная дверь..

фото:Наш дом. Бойлерная

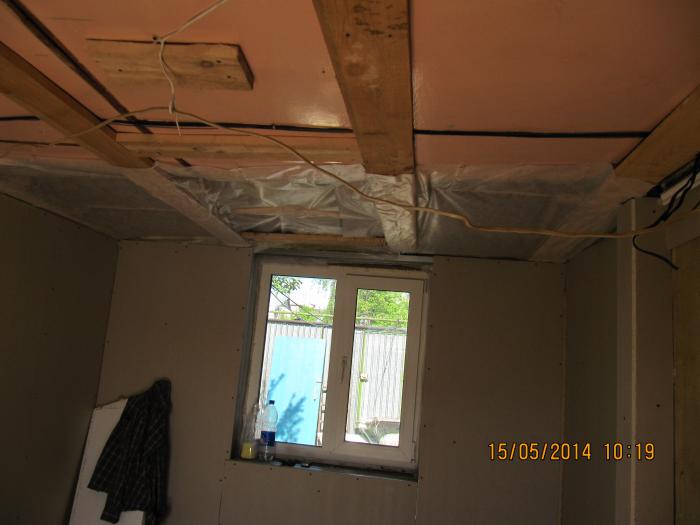

сняли со стен и потолка старое утепление...

Все утеплили, зашили ГВЛ. Вместо входной двери поставили окно.

фото:Наш дом. Бойлернаяфото:Наш дом. Бойлерная

А с другой стороны наоборот сделали проем для двери, ведущей в сад. Планируем тут устроить террасу с зоной отдыха, мангалом и т.д. Теплицу, которую видно на фото, перенесли в другой угол сада.

фото:Наш дом. Бойлерная

Потолок зашили пластиковыми панелями.

фото:Наш дом. Бойлерная

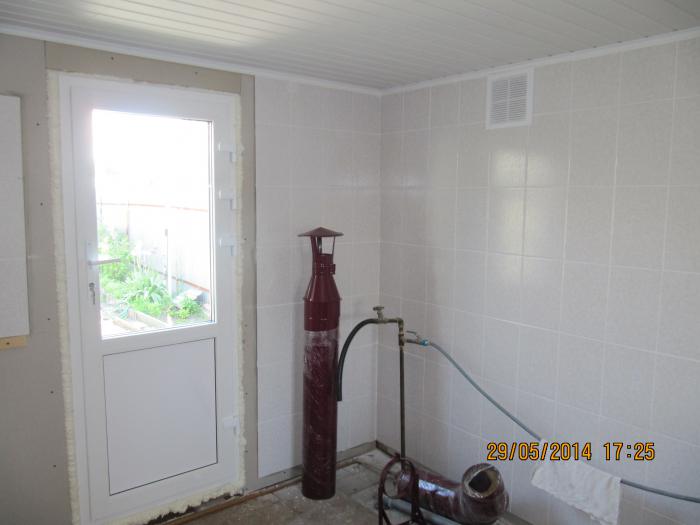

На стенах положили кафель, установили дверь.

фото:Наш дом. Бойлерная

Пол утеплили, зашили шпунтованной ДСП (забыла, как правильно называется, возможно ошибаюсь), сверху потом постелили линолеум.

фото:Наш дом. Бойлерная

Соорудили вот такую конструкцию. Поддон для бытового использования и раковина.

фото:Наш дом. Бойлерная
фото:Наш дом. Бойлерная

Здесь я устраиваю постирушки вручную, купаю собачку (она маленькая йорочка), в будущем будет удобно зайти с террасы сполоснуть руки, занести посуду... Кстати рыжая дверь ведет на кухню.

фото:Наш дом. Бойлерная

Вместо розового буфета планируем сделать во все стену встроенный шкаф для хранения всяких нужностей.

фото:Наш дом. Бойлерная

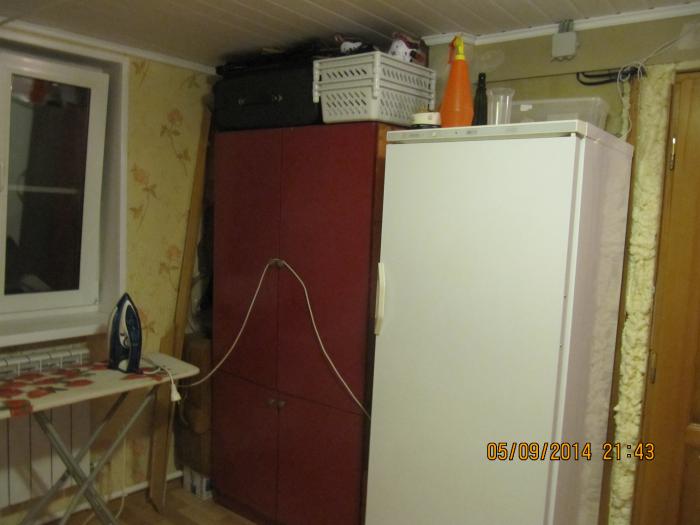

Стена напротив. Здесь стоит морозильная камера и старый шкаф... Пока мест хранения не хватает, обходимся так... А потом его выбросим и сюда встанет холодильник с кухни, а на кухне будет встроенный. Наслышана, что встроенные холодильники маленькие, вот и будет у меня запасной... Пока такие планы, может потом что и изменим...

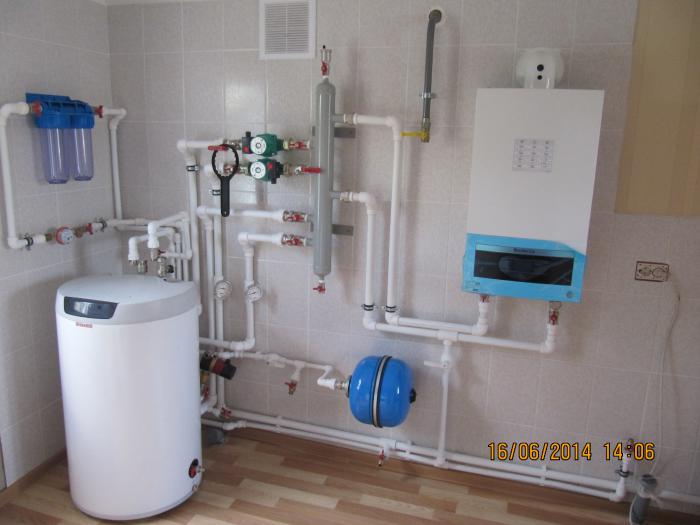

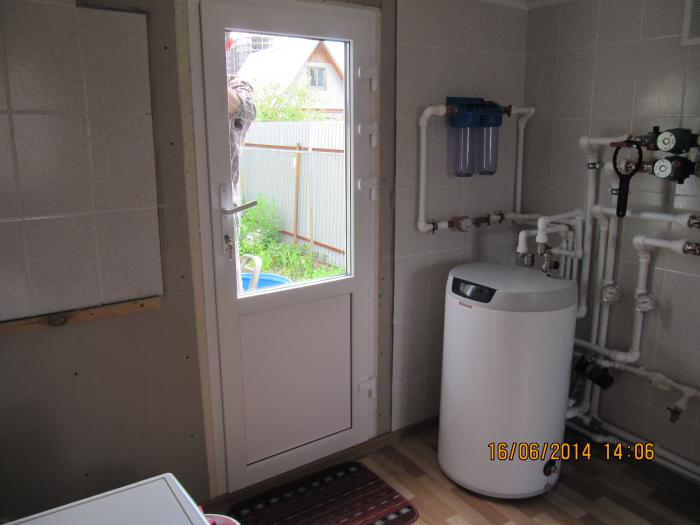

Ну, и наконец-то наш бойлер...

фото:Наш дом. Бойлернаяфото:Наш дом. Бойлерная

Напоследок добавлю еще пару страшилок до... Это котлы, которые отапливали дом ранее.

фото:Наш дом. Бойлерная

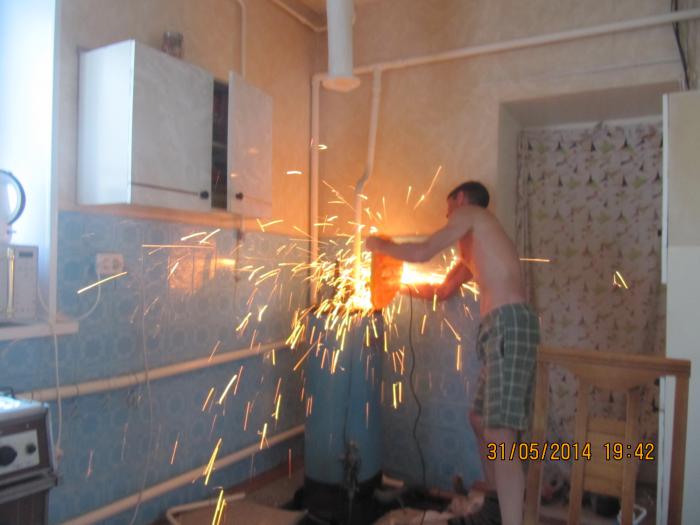

Мы его чик-чик и срезали...

фото:Наш дом. Бойлернаяфото:Наш дом. Бойлерная

И второй "красавец"... В этом помещении сейчас находится новая ванная комната.

https://ideas.homechart.ru/posts/18903/nash-domsanuzel---remont-zakonchen/

фото:Наш дом. Бойлерная

Котлы мы успешно сдали в металлолом вместе с 4!!!! чугунными ванными (2 стояли в доме, 2 в огороде)

Ну, вот и все на сегодня...

Размеры и требования к бойлерной в частном и многоквартирном доме

Чтобы в частном доме жилось комфортно и уютно, невозможно обойтись без отопления. Об этом нужно задуматься еще на стадии проектирования строительства здания. Для отопления многоквартирного дома или частного коттеджа в специальном помещении устанавливают бойлеры. Такая комната получила название бойлерной.

бойлерная в домеГазовый котел и бойлерная в подвале дома

Для того чтобы такое технологическое оборудование нормально функционировало, устанавливается дополнительное оборудование:

  • насос сетевой;
  • приспособление для кондиционирования воздуха;
  • блок управления;
  • запорные узлы;
  • трубопроводы;
  • приборы.

Монтаж самого бойлера делается непосредственно в тепловую электроцентраль. Бойлерной также называют комнату, в которой оборудованы:

  • котел;котел для бойлерной
  • водонагреватель.

Однако подобное название не совсем подходит такому помещению. Самым подходящим будет — котельная. В таком помещении располагаются приборы для разогрева воды с помощью какого-либо теплоносителя. Причем, кроме воды, нагревается и пар.

Вернуться к оглавлению

Содержание материала

Нюансы бойлерной

По проекту многоквартирного дома габариты комнаты, где располагается бойлерная, согласно утвержденным нормам должны быть очень большими.

план дома с бойлернойПланировка коттеджа 9х11 с бойлерной

Это необходимо для свободного доступа к системам отопления из труб, когда необходимо провести ремонтные работы или выполнить профилактические операции. Согласно проектам монтаж бойлеров частных домов делается на специальном возвышении. Это может быть стальная конструкция или несколько приподнятый мелкозаглубленный фундамент. Иногда в многоквартирных домах требуется смонтировать несколько бойлеров. В этом случае монтаж делается попарно, причем соблюдается нормированное расстояние между приборами. Обычно оно делается более 70 см.

В каждом проекте ТЭЦ бойлерная комната отличается большим размером. В помещении монтируются огромные бойлерные емкости, трубопроводы, по которым подается вода, мощные насосы. Для частных домов котельные помещения отопления проектируются не очень больших размеров.

бойлерная в домеПример небольшой бойлерной в частном доме

В них помещаются:

  • котлы;
  • водонагреватели;
  • пластиковые трубы.
Вернуться к оглавлению

Как должна выглядеть бойлерная

В принципе, какого бы размера ни были такие помещения, они подчиняются определенным технологическим правилам:

  1. Каждая комната индивидуальных домов, должна иметь отделку, соответствующую проекту. Для этого применяются специальные материалы, обладающие большой влагостойкостью. Они не должны бояться больших перепадов температуры.
  2. В каждом проекте бойлерной обязательно закладывается мощная система вентиляции.

    схема бойлернойПодробная схема устройства бойлерного помещения

  3. В бойлерной в обязательном порядке монтируется канализационный сток.
  4. Строго должны выполняться противопожарные требования.
  5. Для электрооборудования в проект домов закладывается особый пакетник.

Для многоквартирного дома специально проектируется отдельно стоящее помещение. бойлерная в многоквартирном доме Для частных домов наилучшим расположением для бойлерной будет подвал, подходит также цокольный этаж.

Вернуться к оглавлению

Принцип работы бойлерной

Сам бойлер можно назвать теплообменником. Это агрегат, который нагревает воду с использованием пара или кипятка. Механизм работы такого прибора выглядит достаточно просто. В стальной цилиндр установлен змеевик для прохождения холодной воды. Оставшийся свободным объем цистерны наполняется паром, который направляется наверх емкости: происходит нагрев воды.

Когда бойлер работает, скапливается конденсат. Для его отвода проектируется специальный отводчик. Иногда в частном доме конденсат просто стекает в котел без посторонней помощи. Паровые бойлеры отопления имеют несколько видов:

  • емкостные;
  • проточные.
 паровой бойлерСхема устройства паровой бойлерной

Чтобы управлять операцией нагрева, применяются:

  • запорная арматура;
  • термоманометры;
  • электронасосы.

Чтобы бойлер работал качественно и без поломок, в него должна направляться вода повышенной мягкости и хорошо очищенная. Для этого ставится дополнительный фильтр и смягчитель. Вода нагревается до нужной температуры и подается в трубы отопления.

Вернуться к оглавлению

Где применяется бойлер

Такие агрегаты применяются для обогрева частных домов. Когда строится многоквартирный дом, в проект закладывается отдельная котельная. В этом помещении монтируются приборы учета. Когда позволяют размеры здания, можно поставить оборудование для прачечной.

Сама бойлерная не имеет централизованного отопления, так как, когда котел нагревается, в комнате становится даже жарко. Обслуживающий персонал редко находится в этой комнате длительное время.

Вернуться к оглавлению

Генераторы энергии

Были разработаны новые приборы, которые стали применяться для нагрева жидкости в бойлере. Они подразделяются на несколько групп:

  • газовые;
  • жидкотопливные;
  • электрические;
  • твердотопливные;
  • комбинированные.

Когда проектируется газовая котельная, специально для частных домов закладываются очень жесткие условия. Это связано с высокой взрывоопасностью газового топлива.

Котлы, которые отапливаются жидким топливом, обязательно должны иметь отдельное помещение. При проектировании предусматривается монтаж мощной вентиляции с отдельным каналом, по которому будут уходить отработанные газы. Наиболее простыми в установке являются электрические котлы. Для них не нужна отдельная топочная комната.

 газовый котелБойлерная с установленным газовым котлом

В силу вступают соответствующие нормы монтажа безопасного электрооборудования. Иначе говоря, подбирается нужное сечение проводов, делается хорошее заземление.

Вернуться к оглавлению

Какой должна быть комната для бойлерной

Безусловно, оптимальным вариантом для котельной частных домов считается отдельное здание. Безопасность жильцов в таком случае увеличивается в несколько раз в случае взрыва котла. Кроме того, в отдельном помещении не будет слышен шум от работы оборудования. Одним из вариантов установки в частном доме может стать подвал.

Категорически запрещается устанавливать котел отопления в жилых помещениях.

Для бойлерной частных домов очень важно иметь не только большую площадь. Необходимо также, чтобы высота потолков превышала два метра. Габариты котельной зависят от применяемого оборудования, а также его мощности. Каждая бойлерная частных домов должна обязательно иметь автоматический выключатель, который соответствует параметрам электрической проводки.

комната для бойлерной Вариант планировки и устройства комнаты для бойлерной

Проложенный кабель должен иметь сечение, соответствующее напряжению сети. При выборе кабеля обязательно учитывается мощность смонтированных приборов. В случае установки нескольких котлов отопления к каждому подключаются запорные клапаны.

К бойлеру подводится вода, в результате он работает вместе с отопительной системой как единый узел. Для слива воды подводится система канализации. Установленное оборудование проходит отладку, причем давление газа, а также подаваемой воды, должно отвечать нормам государственного стандарта.

Вернуться к оглавлению

Основные требования, касающиеся бойлерных

Неважно, какого типа помещение используется для установки отопительного оборудования, используемого в индивидуальных домах, необходимо всегда придерживаться определенных нормативов. Надо сказать, что требования к бойлерной зависят от типа применяемого топлива, а также от марки котла. Такие нормативы обычно указываются в сопроводительной документации к котлоагрегату.

Однако существуют также и общие стандартные нормы, которым должна отвечать любые комнаты домов, где размещены котлы, независимо от их типа.

  1. Запрещается устанавливать в одной комнате больше двух котлов.
  2. Нельзя хранить горючие или взрывчатые вещества.
  3. Комната должна иметь бетонные или кирпичные стены. На пол разрешается укладывать стальные листы.

    расположение бойлерной Вариант расположения бойлерной на плане дома

  4. Облицовку стен делают из кафельной плитки. Разрешается использование минеральной штукатурки.
  5. Запрещается касание стен котлом отопления.
  6. Система вентиляции должна соответствовать мощности и характеристикам отопительного котла.
  7. Дверь в бойлерную должна распахиваться наружу. Она должна быть изготовлена из огнеупорного материала.

120 фото особенностей различных отопительных вариантов

В настоящее время загородные жилые дома, чаще всего, отапливаются при помощи газового котла для отопления. Но, на деле выбрать качественный надёжный прибор не так уж и просто, так как он служит главной частью системы отопления.

Виды и типы котлов для обогрева помещения

На сегодняшний день производители предлагают широкий выбор газового оборудования поэтому совершая покупку, стоит учесть все нюансы. Газовые котлы для частного дома отличают по некоторым характеристикам.

Уровень мощности

Домашнее оборудование считается бытовым и имеет мощность в пределах 500 кВт. Но, наиболее распространены и популярны в быту экземпляры с мощностью 35 кВт.



Чтобы грамотно выяснить подходящий уровень отопительной системы необходимо обратить внимание на усреднённые нормативы. То есть в среднем 1 кВт мощности обогревает 10 кв. метров помещения.

Если здание имеет высоту потолка более трёх метров, мощность увеличится. Сама мощность делится на отопление и нагрев воды.

Выбирая котёл, рекомендуется учитывать условия климата вашей местности и конструкцию жилого строения. Это необходимо для более увеличенного запаса мощности в северных районах и в помещениях с тонкими стенками.

Тип контура отопления

Немалую роль играет тип контура отопления, то есть циркуляция теплоносителя. Движение жидкости имеет пару способов:

  • вода циркулирует от нагрева котла, поднимаясь к верху;
  • циркуляция принудительно усиливается за счёт специального насоса. Такие приборы, как правило, бывают настенными и насос включён в систему. Если он отсутствует, его можно монтировать в нижнюю часть самостоятельно.

На фото газового котла показаны два типа:

Напольный устанавливается непосредственно на пол, но такая система требует отдельного помещения и дымохода. Данное оборудование имеет довольно большой вес, поэтому требует установку на прочное бетонное, либо железное снование.

Как достоинство можно отметить высокую мощность и результативность работы, простой уход и обслуживание, широкий ряд моделей, работу на разнообразных видах топлива. При этом, многие модели не нуждаются в электрическом заряде.

Несмотря на все плюсы напольных вариантов, настенные котлы, монтируемые на стену, всё же наиболее популярны среди потребителей. Обычно их устанавливают на кухне или в прихожей.

Такая конструкция отличается: небольшой весовой категорией (максимум 50 килограмм), высокой степенью автоматизации, простотой в применение, бесшумной работой, отсутствием отдельного дымохода. При этом, котёл на стене не может одновременно полноценно прогреть как помещение, так и воду. Он ограничен в уровне мощности и зависит от подачи электрической энергии.

Автоматизация, защитный уровень и управление оборудования

Прогресс не стоит на месте, поэтому производители стараются разработать всё новые виды газовых котлов, оснащая их новыми выгодными функциями и упрощая управление. Так, практически каждая модель включает в себя несколько этапов уровня нагревания.

Наиболее актуальный современный вариант – это котёл с модуляцией пламени. Высота пламени автоматически устанавливается, как и само количество рабочих горелок. Это зависит от того, какую температуру задали устройству и каков расход подачи горячей воды.

Если установка газового котла направлена на отопление помещения, уместен плавный розжиг. В данной ситуации необходимый уровень пламени устанавливается плавно, замедляясь на 0,5 минуты. При этом автоматические системы срабатывают медленно и мягко.

Важной опцией при отоплении комнат является пост циркуляция насоса. То есть, когда нагрев доходит до нужного уровня, горелка автоматически выключается, но сам насос продолжает свою работу максимум три минуты, обеспечивая равномерный прогрев всей общей площади дома.

Затем он также выключается и останавливается в режиме ожидания. Когда снова загорится горелка насос одновременно начнёт свою работу. Плюс такого оборудования состоит в значительной экономии электричества.



Большинство популярных устройств оснащены автоматической системой, зависимой от погоды. На улице необходимо установить датчик температуры окружающей среды, отслеживающий природные изменения.

Электрический прибор самостоятельно устанавливает и поддерживает необходимый микроклимат в жилом доме.

Изучая схему подключения газового котла, обратите внимание на важный фактор – обеспечение безопасности. Обязательным условием эксплуатации любой модели является функция выключения при условии снижения нужного для работы давления.

Также, котёл самостоятельно отключается при ослаблении тяги дымохода, в ситуации нехватки, либо полного отсутствия напора и в случае самовольного затухания горелки.

Учтите, что работу по установке и вводу в эксплуатацию газового котла рекомендуется доверять только специалистам!

Фото газового котла


Также рекомендуем посетить:

Бойлерная это - размеры бойлерной комнаты в частном доме, технические требования, принцип работы

Слово «бойлерная» так или иначе слышали все, большинство людей считает его обыденным и знакомым. И это же большинство на вопрос — а что это? — отвечает: «Ну, бойлерная — это…» Действительно, с ходу не каждый сможет ответить на такой, казалось бы, простой вопрос.  Попробуем разобраться вместе.

...

Вконтакте

Facebook

Twitter

Google+

Мой мир

Что такое бойлерная

Бойлерная установка — что это такое, и для каких нужд используется? Логика подсказывает, что бойлерная — это помещение, где находится бойлер.  Он представляет собой емкость для нагрева жидкости.

Проще говоря, бойлер — это стальной бак, в котором любым способом нагревается жидкость для системы ГВС дома.

Смысл в том, чтобы не доставлять горячую воду с ТЭЦ до жилого массива, а поднять ее температуру ее прямо на месте, исключая тем самым неизбежные потери тепла при транспортировке.

В некоторых домах вообще не предусмотрено горячее водоснабжение, и бойлерная система для них является единственным источником горячей воды. Кроме собственно нагревателей, необходимо и другое оборудование — насосы для подпитки, запорная арматура, узел управления, измерительные приборы и т.д.

Внимание! Термин «бойлер» стал нарицательным. Те устройства, что находятся в подвалах домов, правильнее было бы объединять под названием «котельная», настоящие бойлеры находятся на ТЭЦ. Для простоты будем использовать общепринятые названия.

Цены на бойлер

бойлер

Зачем нужна бойлерная

Бойлерная нужна для обеспечения горячей водой жителей дома. Процесс нагрева может производиться различными способами, которые выбираются в зависимости от наличия источника тепла, или наибольшей экономической выгоды от использования вида нагрева.

В многоквартирном доме

В многоквартирных домах источником тепла является горячая вода (или пар) из системы центрального отопления (ЦО). Бойлер в многоквартирном доме имеет то же назначение, что и в любом другом месте, но с конструктивной точки зрения он несколько отличается от других видов, являясь обычным теплообменником. Принцип его работы прост: горячая вода из системы ЦО (теплоноситель) пропускается через емкость, внутри которой находится система труб, не сообщающаяся с внутренним объемом этой емкости. Через них протекает холодная жидкость, которая нагревается от теплоносителя и направляется в систему ГВС дома. То есть, теплоноситель используется не только для обогрева помещений, он еще и обеспечивает наличие горячей воды.

В частном доме

В частном доме, не имеющем подключения к системе ЦО, бойлер выполняет функцию нагрева жидкости, используя тепло от котла. Топливом может быть электричество, газ, дрова, уголь, брикеты и т.п.

В данном случае термин «бойлер» применяется по традиции, но не совсем правильно. Точное наименование такого устройства — котел, а помещение для него соответственно — котельная. Если имеется подключение к системе ЦО, то можно установить теплообменник, но такая возможность пока еще редкость в сельской местности.

Типы бойлеров

Существуют разные конструкции нагревателей, созданные для различных источников тепла или типов топлива.

Выбор типа обусловлен наличием определенного вида энергии или топлива. Если есть несколько возможностей, то обычно используется наиболее экономичный вариант.

Наиболее распространенными типами нагревателей являются:

  • Косвенные. Используется передача тепловой энергии между разными средами.
  • Проточные. Нагревается участок трубы. Эффективность зависит от расхода: чем он выше, тем меньшая эффективность у нагревателя — жидкость не успевает нагреваться до нужной температуры. При этом, пользоваться таким устройством можно сразу же, не ожидая, когда нагреется нужный объем, и горячая вода никогда не кончится.
  • Накопительные. Нагрев жидкости в емкости определенного объема. Можно создавать любой напор – температура не изменится. Но, когда бак опустеет, придется ждать, пока нагреется новый объем, что требует некоторого времени.

По типу нагревателя устройства бывают:

  • Теплообменные;
  • Электрические;
  • Газовые.

Рассмотрим их внимательнее.

Водонагреватели косвенного типа

Косвенный нагрев используется в теплообменниках. Принцип его действия заключается в передаче тепловой энергии от одной среды к другой без перемешивания. Конструкция бойлера косвенного типа чаще всего представляет собой емкость, в которую подводится холодная вода. Она находится внутри другой емкости большего размера, через которую пропускается горячий теплоноситель. Холодная жидкость забирает энергию теплоносителя и нагревается.

Скорость прохождения теплоносителя настраивается таким образом, чтобы он не слишком остывал и был пригоден для обогрева помещений.

Проточные электрические водонагреватели

Проточные водонагреватели представляют собой устройства, в которых нагревается участок трубы с проходящей через него водой. Для того, чтобы за время протекания жидкости через относительно небольшой участок, ее температура успевала подняться до нормированного значения, требуется достаточно мощный нагреватель. Он нуждается в соответствующей сети и проводке. Этот момент является самым слабым местом электрических нагревателей, так как не везде есть возможность установить мощный аппарат без риска уничтожить электролинию.

Кроме того, при большом расходе воды, она просто не успевает нагреваться. Вариант хорош в условиях ограниченности места, так как проточные водонагреватели имеют компактные размеры и могут быть установлены в небольших помещениях.

Проточные газовые водонагреватели

Газовые водонагреватели в обиходе именуются «газовыми колонками».  Они эффективнее электрических, не требуют больших расходов. Размеры таких устройств весьма компактны, что также говорит в пользу газового оборудования.

Нагрев производится практически мгновенно, расход газа при этом весьма скромен.

К недостаткам можно отнести необходимость подключения к газовой магистрали.

Накопительные газовые нагреватели воды

Газовый нагреватель воды (бойлер) накопительного типа представляет собой бак с водой, которая нагревается при сгорании газа.

Устройства не зависят от наличия электроэнергии, что удобно в условиях сельской местности, где часто происходят отключения по разным причинам.

Одна из особенностей накопительных газовых нагревателей — невысокий расход топлива, что делает их очень экономичными приспособлениями.

Обратная сторона низкого расхода — длительность нагрева, для набора нужной температуры потребуется немного подождать.

Накопительные электрические водонагреватели

Принцип работы электронагревателя похож на устройство газовых накопительных бойлеров, но в качестве нагревательного элемента используются ТЭНы. Они бывают разных типов:

  • Сухой (закрытый) тип. Контакта ТЭНа и воды не имеется, нагревательный элемент размещается в керамической трубке, отсекающей его от жидкости.
  • Мокрый (открытый) тип. ТЭНы погружены в воду, осуществляют непосредственный нагрев.

Мокрые нагреватели дешевле, но расположение ТЭНа прямо в воде вызывает быстрое образование накипи, существенно уменьшающей эффективность устройства. Приборы сухого типа более долговечны и практичны, но их стоимость намного выше.

Важно! Общим недостатком электрических нагревателей является высокий расход энергии, что сопровождается весьма информативными счетами за эту коммунальную услугу. Попытки сэкономить приводят к отсутствию комфорта при пользовании горячей водой, поэтому обычно такие устройства используются только при отсутствии других возможностей.

Типы накопительных бойлеров

Накопительные нагреватели делятся на два типа:

  1. Открытые (безнапорные).
  2. Закрытые (напорные).

Устройство бойлера для нагрева воды открытого (безнапорного) типа состоит из небольшой емкости примерно на 5-10 литров, снабженной специальным смесителем, способным перекрывать воду при завершении использования прибора. Нагреватель не создает давления и пригоден для использования на садовых участках для летнего душа.

Закрытые (напорные) нагреватели способны обеспечить горячей водой загородный дом. Они имеют большую емкость — 50-200 л, встраиваются в систему водоснабжения, и работают по принципу равномерного подмешивания. То есть при заборе горячей воды не происходит резкой замены холодной, а плавно добавляются новые порции, что способствует более ровному снабжению дома горячей водой.

Как устроен бойлер

Устройство нагревателя довольно просто. Если рассмотреть бойлер в разрезе, то можно увидеть основной элемент — емкость, внутри которой находится нагревательный элемент (это накопительный бойлер с электронагревателями), или систему трубок, по которым протекает жидкость (это теплообменник или бойлер с косвенным нагревом). Он также может представлять собой обычную трубку, окруженную нагревательными элементами (проточный тип: газовый или электрический).

Интересна схема бойлера послойного нагрева — относительно нового устройства, эффективность которого существенно превышает косвенные нагреватели. Емкость при послойном нагреве нужна лишь для аккумулирования и забора горячей воды. Нагрев производится в пластинчатом теплообменнике, горячая вода из которого поступает в емкость. По мере забора горячей жидкости из верхней части, в нее поступают новые порции из теплообменника.

Устройство бойлера.

Принцип работы бойлера

Принцип работы бойлера зависит от его конструкции. Классический прибор — это теплообменник, использующий горячий теплоноситель для нагрева холодной жидкости до нужной температуры. Кроме того, есть бойлеры, действующие по принципу котла — емкость с подогревом извне (так действуют газовые нагреватели), или как работает бойлер электрический, имеющий внутри емкости нагревательные элементы, функционирующие, как обычный электрический чайник.

Требования к бойлерной

Бойлерная в частном доме должна обеспечить требования пожарной безопасности, удобства эксплуатации, ремонта, соответствовать техническим параметрам оборудования. Кроме того, надо вместить довольно большое количество оборудования — сам бойлер, аппаратуру управления и контроля, насосы и т.д. Все эти устройства должны устанавливаться в соответствии с техническими требованиями.

Размер бойлерной в частном доме должен быть не меньше 6 м2, а объем — не менее 15 м3, при высоте потолка 2,5 м. Эти требования установлены пожарной инспекцией и обязательны к соблюдению. Кроме того, такое помещение наиболее удобно для обслуживания или ремонта оборудования.

Можно ли сделать бойлерную или котельную в подвале частного дома

Часто возникает вопрос: “Можно ли делать котельную в подвале дома?” Для размещения котельной, подвал — самое удобное место, но есть ограничения.

Дело в том, что в СНиПах такое расположение прямо запрещено, но надо учитывать, что имеются ввиду котлы на сжиженном углеводородном топливе (СУГ), которое раньше использовалось для питания оборудования повсеместно.

На сегодняшний день в аппаратах используют природный газ, поэтому запрет снят. Для электрических котлов ограничений нет.

Важно! Для котельных на газовом топливе требуется отдельный вход.

Как должна выглядеть бойлерная

Устройство бойлерной в частном доме довольно плотно регламентировано правилами эксплуатации оборудования и техникой безопасности:

  1. Стены должны иметь отделку согласно проекту, обеспечивающую влагоустойчивость стен.
  2. Необходима качественная вентиляция.
  3. Оборудуется собственный канализационный вывод.
  4. Устанавливается электрооборудование специализированного типа для эксплуатации во влажных помещениях.

Советы и рекомендации по установке оборудования

Помимо специфических требований к установке и подключению оборудования, существуют общие требования к бойлерным комнатам:

  1. Стены должны быть из кирпича или бетона.
  2. Запрещено хранение легковоспламеняющихся или взрывчатых веществ.
  3. Между оборудованием и стенами необходим технологический зазор (определяется по паспорту оборудования).
  4. Вентиляционная система рассчитывается по мощности котла.
  5. Оптимальный вариант отделки — кафельная плитка, но можно применить минеральную штукатурку.
  6. Двери должны открываться наружу, по пути следования при эвакуации.

Устройство бойлерной в частном доме должно полностью соответствовать потребностям жильцов и возможностям сетевых организаций. При отсутствии сетей ЦО или газовых магистралей можно создать полностью автономную систему обогрева и ГВС, независимую от поставщиков ресурсов или электроэнергии.

Видео по теме: монтаж котельной в частном доме

Отправить ответ

avatar
  Подписаться
Уведомление о
