Внутренние перегородки в деревянном доме: 3 вида и советы по строительству
Почти в любом бревенчатом или брусовом доме есть как минимум одна внутренняя капитальная стена, которая возводится одновременно с наружными из того же материала. Она нужна, чтобы поддерживать балки перекрытий, воспринимать часть нагрузки от стропильной системы. В деревянных домах сложной архитектуры большинство внутренних стен — несущие и выполнены из бруса или бревна.
1 Бревенчатые и брусовые внутренние стены
Бревенчатые и брусовые внутренние стены должны опираться на фундамент или столбы. При их строительстве важно в точности соблюдать ту же технологию, что и для наружных стен, то есть с той же частотой располагать нагели (шпильки) и прокладывать в межвенцовых швах тот же уплотнитель. Иногда строители экономят трудозатраты и небрежно уплотняют венцы под тем предлогом, что стена внутренняя и продувание ей не грозит. Этого нельзя допускать, иначе велика вероятность неравномерной усадки, провисания балок и стропил, перекоса крыши, не говоря об ухудшении звукоизоляции между комнатами.
Если необходимы конопатные работы (возводится сруб из окорённого или оцилиндрованного бревна либо бруса естественной влажности), то их также проводят на всех стенах, включая внутренние, переходя от одного венца к другому. Дверные и открытые проёмы необходимо усилить обсадными коробками или закладными рейками, а если предусмотрена обшивка вагонкой или листовым материалом — делать скользящую обрешётку.
2 Каркасные перегородки
Каркасные перегородки обходятся дешевле массивных стен и опираются на перекрытие. Минимальная толщина конструкции — 70 мм, оптимальная — 120 мм. Каркас, для которого подойдут сухие строганые доски, обычные состоит из верхней и нижней обвязки, стоек и горизонтальных перемычек. Шаг стоек и перемычек выбирают, исходя из требований прочности и размеров плит заполнения. Наиболее распространённая величина ячейки каркаса — примерно 600×1200 мм. Стойки, к которым впоследствии будут крепиться дверные коробки, для большей жёсткости следует усилить подкосами.Для заполнения каркасных перегородок чаще всего используют шумопоглощающие плиты из минеральной ваты.
Для предотвращения эмиссии частиц материала в помещения плиты нужно с обеих сторон затянуть пароизоляционной плёнкой с перехлёстом полос 10 см и проклейкой стыков бутил-каучуковой лентой.
«Экострой Центр»
Боковые стойки каркасной перегородки как в мансарде, так и на первом этаже крепят к стенам с помощью скользящих узлов, а сверху оставляют зазор 2-6 % от высоты помещения (в зависимости от материала стен и стадии усадки).
«Экострой Центр»
Как альтернативные варианты можно рассмотреть заполнение целлюлозной ватой методом влажного напыления (обойдётся дороже на 20-40 %), мягкими ДВП (на 70-100 %), льняным утеплителем (в 5-6 раз). Перечисленные материалы обеспечивают несколько лучшую звукоизоляцию, чем минеральная вата, и на практике позволяют уменьшить толщину перегородки на 20-40 мм. Целлюлозные и древесные волокна сравнительно безопасны для здоровья, но плёнка всё равно необходима, иначе в комнатах будет пыльно.
Процесс монтажа каркасной перегородки под облицовку керамической плиткой
ТЕХНОНИКОЛЬ
Для каркаса выбрали брус сечением 70×100 мм. Стойки расположили с шагом 30-35 мм, чтобы добиться большей жёсткости перегородки.
ТЕХНОНИКОЛЬ
Плиты из минеральной ваты «Greenguard Универсал» толщиной 50 мм уложили в два слоя с перевязкой стыков.
ТЕХНОНИКОЛЬ

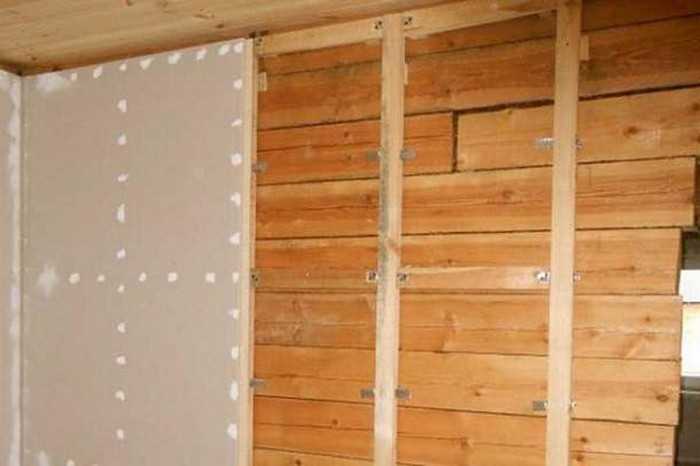

Обшили каркас влагостойким гипсокартоном. Предстоит заделка стыков листов, грунтование и облицовка.
Каркасные перегородки почти не ограничивают вас при планировке этажа, а стеклянные чаще монтируют в проёмах капитальных стен.
3 Стеклянные перегородки
Монтаж стеклянных раздвижных конструкций следует осуществлять только по окончании основной усадки сруба, то есть после того, как дом не менее года простоял под крышей и отапливался хотя бы один сезон.
«Артель Данила, Макар и братья»
При монтаже стеклянной перегородки необходимо полностью исключить усадочное давление на конструкцию, механизм которой крайне чувствителен к перекосам.
Каркасные перегородки в деревянном доме. Отделка перегородок
Если решились на перепланировку или же просто есть необходимость более полезно распределить имеющееся пространство помещений, помочь в этом смогут каркасные перегородки в деревянном доме.
Главный козырь внутренних стен такого типа в его мобильности – в любой момент их можно разобрать или переместить в другое место, а также в легкости самой конструкции. Стена из каркаса весит сравнительно мало и имеет толщину не более 20 сантиметров. Но это никак не является ее недостатком.
- Как устроены каркасные перегородки в деревянном доме?
- Виды каркасных перегородок и технология их установки
- Каркасно-щитовые перегородки
- Сплошные каркасные стены
- Филенчатые каркасные перегородки
- Как монтировать?
- Отделка
Как устроены каркасные перегородки в деревянном доме?
Кстати, об особенностях конструкции таких перегородок. Само название говорит о том, что основой ее является каркас. Состоит такая стена из обвязки, к которой крепятся вертикальные опоры (стойки). Опоры могут быть как из металлопрофиля, так и деревянные. С двух сторон стойки обшивают отделочным материалом, так что внутри перегородки получаются полыми. Обшить каркас можно чем угодно – гипсокартоном, обычной фанерой, деревянными панелями или шпунтованной доской.
Как уже отметили, пустоту внутри каркасной стены заполняют теплоизоляцией.
Кроме того, это пространство можно использовать и в практичных целях, например, пустить через него коммуникации.
Простота конструкции и легкость стен такого типа позволяет с легкостью смонтировать их самостоятельно.
Виды каркасных перегородок и технология их установки
Монтаж каркасных стен осуществляют, по понятным причинам, только после того, как дом прошел усадку. То есть, в то же время, когда в доме вставляют окна и двери.
Как уже отметили ранее, конструкция легкая, так что впоследствии, их можно двигать, перемещать в другое место или же просто разбирать. Главное требование к каркасной стене – она должна быть достаточно прочной, чтобы выдерживать нагрузку. Такие стены можно устанавливать в любом помещении, но чаще такое разделение пространства встречается в деревянных домах. Кстати говоря, они могут быть и без каркаса.
Каркасно-щитовые перегородки
Эти перегородки – самый дешевый способ сделать межкомнатные стены.
Соорудить их очень просто и вы вполне справитесь без посторонней помощи. Каркасно-щитовые перегородки собираются по принципу конструктора.
Как понятно из названия, конструктивно они состоят из каркаса и щитов. Каркас можно сделать из любых деревянных досок сечением 5 на 10 сантиметров, которые будут выступать в роли вертикальных опор. В качестве обвязки можно использовать деревянную балку, смонтированную горизонтально.
Для щитов подойдут любые доски с параметрами 4 на 15 сантиметров. Их крепят к каркасу.
Каркасно-щитовые перегородки могут состоять из двух или трех слоев:
- Двухслойные каркасно-щитовые перегородки. Конструкция таких стен предполагает, что щиты будут располагаться вертикально и в два слоя.
- Трехслойные каркасные перегородки. Один слой щитовых досок располагают по тому же принципу, что и в предыдущем варианте, а второй слой, состоящий из досок потоньше, можно расположить в горизонтальном положении.
Их фиксируют при помощи пазов в потолке и полу комнаты. В качестве крепежей используют обычные гвозди. Есть свои требования и к монтажу щитовых досок. Их нужно класть так, чтобы не образовывалось сквозных щелей. То есть, шов одного слоя должен перекрываться вторым слоем досок.
Поскольку толщина таких стен незначительна, важно сделать правильную звукоизоляцию. С этими функциями справятся рубероид, пенополистирол, картон и любые другие изоляционные материалы, которые нужно уложить в пространство между щитами.
Стены после монтажа требуют дополнительной отделки. Их либо штукатурят в два слоя, либо обшивают гипсокартоном или панелями из ДСП.
Сплошные каркасные стены
Каркасные перегородки в деревянном доме могут быть и сплошными. Их также можно сделать самостоятельно, используя деревянный брус. Каркас монтируют на шипы и фиксируют к потолку и полу с помощью деревянных брусков треугольной формы. Для обшивки каркаса используют все те же материалы, что и в предыдущих вариантах.
Зафиксировать такие каркасные перегородки в деревянном доме можно и при помощи пазов, проделанных в несущей стене. Делать это нужно до того, как дом даст усадку.
Как и в предыдущем случае, сплошную стену также можно сделать из двух слоев. Для этого доски нужно расположить вертикально, а потом обшить их досками потоньше. Второй слой досок необходимо монтировать под уклоном в 45 градусов. Все это сверху прячут под слоем штукатурки.
Филенчатые каркасные перегородки
Их еще называют столярными. Это неполноценная стена, а всего лишь перегородка, которая просто зонирует комнату. Ее не утепляют и не звукоизолируют. Чаще всего, ее высота ниже высоты потолков. Конструктивно она состоит из досок, связанных между собой филенками. Отсюда и название. Такую каркасную перегородку можно либо просто покрыть лаком, либо задекорировать листами фанеры или панелями из дерева.
Как монтировать?
Прежде чем приступать к установке каркасных стенных перегородок, стоит внимательно изучить полы.
Если они на лагах, то перегородки можно прикрепить прямо к ним. Если же под половицами лаги на грунте, то для перегородки придется класть отдельные балки. В последнем случае, нужно помнить о том, что необходимо
Обвязку для каркаса необходимо делать на определенном расстоянии от половиц. Как правило это примерно 10 сантиметров. Такое же расстояние должно быть от потолка до верхней обвязки. На чистый пол устанавливать каркасную стену – не лучшая идея, так это значительно усложнит ремонт.
Работы по монтажу начинаем с разметки пола. Делаем замеры и линиями помечаем места, где будет располагаться каркасная перегородка. Точнее, пазы, в которые потом нужно будет собрать каркас. После этого выпиливаем стойки нужного размера и начинаем установку. По краям будущей стены нужно расположить по одной стойке и тоже соединить их каркасом. Дверную коробку, если такая планируется, нужно поставить заранее, когда монтируется обвязка.
Каркасные перегородки в деревянном доме можно монтировать двумя методами.
- Собрать всю раму стены сразу и также ее установить.
- Либо же монтировать каждый элемент каркасной стены отдельно. То есть, сначала установить на место каркас, а потом прикрепить к нему щиты.
Установив каркасную перегородку на место, фиксируем ее. Все элементы конструкции – обвязки и боковые стойки крепим к поверхностям шурупами. Промежуточные стойки укрепляют, прибивая перпендикулярно и под прямым углом к ним брус или доску. С наружной стороны стены, брусок к стойкам нужно прибить одним гвоздем, с обратной стороны все это фиксируется двумя гвоздями, забитыми под углом.

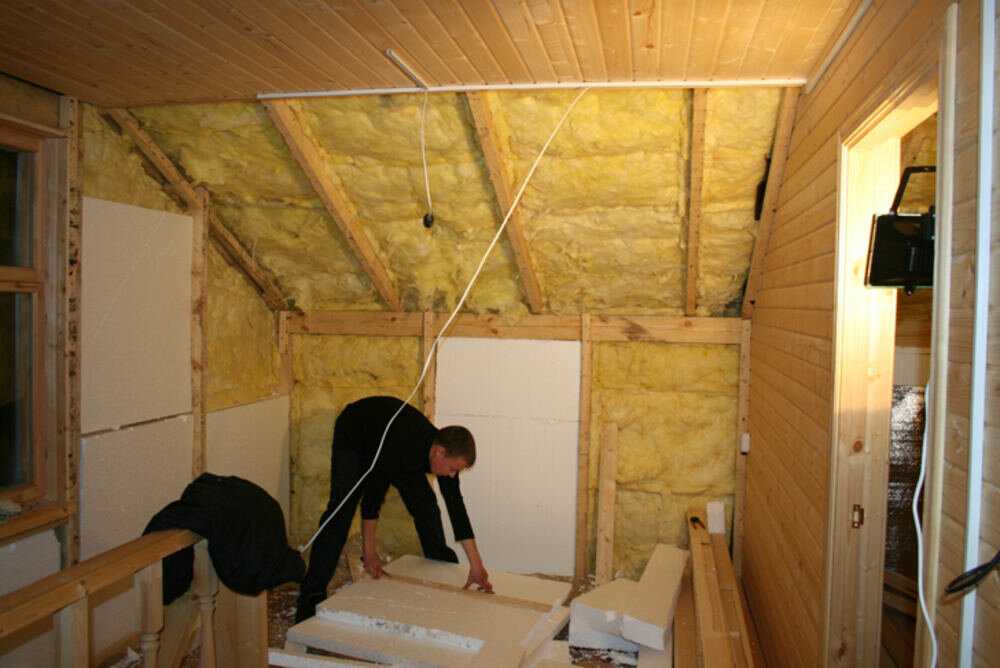

Когда одна сторона конструкции готова, приступают к укладке теплоизоляционного материала. Он же будет выполнять функцию звукоизоляционного слоя. Ранее для этих целей служил кирпич или шлак, сегодня есть минеральная вата. Вместе с утеплителем можно протянуть все необходимые коммуникации – трубы водоснабжения, например.
Отделка
Для внешней отделки каркасных стен можно использовать любой доступный в продаже материал – от гипсокартона до деревянных панелей. Крепить все это к каркасной конструкции нужно саморезами. Шляпки крепежей потом нужно будет зашпаклевать. Получившиеся поверхности стен можно либо покрыть декоративной штукатуркой, либо просто заклеить обоями.
Эта статья оказалась полезной?
да нет
Компоненты каркаса дома
Перед тем, как построить дом, вам нужно знать, из каких частей состоит каркас и как они работают. Следующее обсуждение примерно отражает порядок, в котором части строятся в процессе кадрирования.
Детали каркаса
Стропила, Опорная балка второго этажа, Обшивка крыши, Потолочная балка, Анкерная стяжка, Конек Балка перекрытия, перемычка проема в полу, обшивка стены, опора перегородки, проем в раме и стеновая пластина с опорой
Грязевые отмели Обработанные под давлением пиломатериалы размером 2×6, образующие первый слой отстойника, прочно крепятся к фундаменту с помощью болтов, заделанных в стены фундамента.
Они обеспечивают опорную поверхность, предотвращающую контакт необработанных балок перекрытия с бетонным основанием. Поверх обработанных давлением досок иногда накладывают второй слой стандартных пиломатериалов. Этот слой можно использовать для выравнивания глинистого порога, а светлая древесина облегчает чтение разметки. Однако большинство глиняных отвалов построено из одного слоя обработанной под давлением древесины.
На опорную балку, также называемую центральной балкой, опираются балки первого этажа, если их длины недостаточно, чтобы перекрыть все расстояние между стенами фундамента. Концы опорной балки опираются на стены фундамента; промежуточную опору под балкой обычно обеспечивают колонны Лалли (полые металлические колонны, заполненные бетоном). Верх балки должен находиться в одной плоскости с верхней поверхностью отвала.
Опорная балка Балки перекрытия Балки перекрытия представляют собой горизонтальные отрезки пиломатериалов, уложенные на ребро, чтобы перекрыть пространство между отвалами и опорной балкой.
Балки должны быть прибиты к опорной балке, краевым балкам и бортам.
Краевые балки изготовлены из того же материала и имеют тот же размер, что и балки перекрытия, но полностью опираются на внешний край корыта. Их необходимо прибить как к откосам, так и к концам лаг перекрытия. Они закрывают концы отсеков балок и помогают удерживать балки в вертикальном положении.
Краевая балка Перемычка пола Некоторые балки пола необходимо обрезать, чтобы образовались проемы для таких элементов, как лестницы и дымоходы. Перемычка пола поддерживает концы прерванных балок. Коллекторы часто изготавливаются из двух или более отрезков перекрытий, соединенных вместе, но также могут быть изготовлены из промышленного материала, такого как клееный брус (LVL), как в этом доме. Чтобы выдержать дополнительную нагрузку, возлагаемую на них перемычками, балки пола по обе стороны от проема должны быть удвоены или утроены.
Строительные нормы и правила часто требуют, чтобы между балками и стропилами были прибиты короткие бруски, называемые блокировкой, для усиления или придания жесткости системе пола или крыши. Когда блоки устанавливаются в ряд в середине пролета балок и проходят по всей длине здания, они называются перемычками. Блокировку также можно установить между стенными стойками, чтобы было легче поддерживать такие предметы, как поручни, вешалки для полотенец и шкафы.
Блокировка Обшивка полаОбшивка пола представляет собой слой фанеры или ориентированно-стружечной плиты (OSB), который прибивается гвоздями и приклеивается к верхнему краю балок перекрытия. Обшивка пола стабилизирует балки и обеспечивает прочную плоскую основу для каркаса стен и чистового пола.
Обшивка пола Наружные стены Наружные стены обшиты 2-кратным материалом, покрытым обшивкой и сайдингом на поверхности, подверженной воздействию погодных условий.
Эти стены обычно утеплены.
Внутренние стены разделяют внутреннее пространство дома, разделяя комнаты и создавая гардеробные. Эти стены обычно не утепляются.
Стеновые пластиныСтеновые пластины представляют собой горизонтальные элементы вверху и внизу каждой стены; они связывают концы шпилек вместе. Нижняя пластина прибивается через обшивку пола и к балкам внизу. Верхняя пластина поддерживает балки пола или потолка. Общепринятой практикой является удвоение верхней пластины, чтобы связать соседние стены друг с другом и обеспечить дополнительную поддержку балок пола второго этажа.
Стойки Вертикальные элементы 2×4 или 2×6 наружных и внутренних стен называются стойками. Они проходят между верхней и нижней стеновыми пластинами. В отличие от других элементов каркаса, шпильки могут быть предварительно обрезаны на заводе до одной из нескольких стандартных длин и обычно устанавливаются без дополнительной резки.
Угловой узел состоит из двух или трех стоек, прибитых вместе в форме буквы L, образуя жесткий угол в месте соединения каркасных стен. Сборка также обеспечивает жесткую, прочную поверхность для крепления внутренней отделки стен.
Угловой узел Опора перегородкиОпора перегородки представляет собой сборку из трех шпилек, прибитых вместе в форме буквы U. При встраивании в стену опора создает жесткую колонну, к которой можно прикрепить пересекающуюся стену. Ножки U-образной формы придают жесткость опорной стойке и обеспечивают поверхность для прибивания гвоздей для внутренней отделки стен.
Проем в раме Проемы в стенах, в которых размещаются окна или двери, состоят из нескольких частей рамы. Полноразмерные шпильки по бокам каждого отверстия в стене называются королевскими шпильками. Несколько более короткие шпильки, поддерживающие концы жатки, называются шпильками триммера или шпильками домкрата.
Их прибивают к шпилькам шпильки или к другим шпилькам домкрата. Коллектор поддерживает каркас выше и распределяет нагрузки на домкратные шпильки с каждой стороны проема. Заголовок помещается поверх домкратов и между центральными шпильками. Табурет (также называемый подоконником или седлом) представляет собой горизонтальный элемент в нижней части оконного проема, который помещается между домкратами. Короткие элементы каркаса, которые подходят под табурет или над перемычкой, называются калеными шпильками. Местные строительные нормы и правила могут потребовать дополнительных элементов каркаса вокруг проемов, чтобы укрепить их против сильного ветра, как показано на левой фотографии ниже.
Слой фанеры или OSB, покрывающий внешнюю сторону стены, называется обшивкой стен. Он добавляет боковую прочность стеновой системе, связывая элементы каркаса вместе. Он также служит основой для крепления сайдинга.
Потолочные балки аналогичны балкам пола, за исключением того, что они не поддерживают кондиционируемое жилое пространство над ними. Их основная цель — обеспечить поверхность для прибивания потолочных материалов, таких как гипсокартон. Поскольку они не несут нагрузки на пол, потолочные балки не обязательно должны быть такими же широкими, как балки пола, хотя обычно это так. Потолочные балки могут проходить между стропилами или завершать верхнюю часть платформы краевыми балками по периметру.
Потолочная балка Стропила и конек Угловые элементы каркаса, которые создают форму крыши, называются стропилами. Они поддерживают вес обшивки крыши и кровельного материала и направляют нагрузки на наружные стены. Доска, соединяющая концы стропил на вершине, называется коньком. Его часто делают из двойного пиломатериала, но можно сделать и из других материалов. Структурный конек поддерживается стойками и помогает нести вес крыши.
Ненесущий конек не несет веса крыши. Оба типа коньков обеспечивают опорную поверхность для концов стропил и связывают их между собой. Стропила также обеспечивают поверхность для крепления кровли.
Обшивка из фанеры или ОСП, которая покрывает стропила и соединяет их вместе, известна как обшивка крыши.
Кровельная обшивка Хомутные связиХомутные связи представляют собой горизонтальные элементы, которые соединяют противоположные стропила вместе. Они укрепляют крышу и могут служить потолочными балками, когда чердак используется как жилое помещение.
Галстук-воротник
| Строительные нормы и правила: разработка основных правил Чтобы защитить жителей наших домов, а также людей, которые их строят, дома строятся в соответствии с набором правил, называемых строительными нормами. Эти нормы определяют минимальные требования для большинства аспектов строительства дома. Когда-то строительные нормы и правила значительно различались от региона к региону, но усилия по стандартизации методов строительства привели к разработке Международного жилищного кодекса (IRC), который был впервые опубликован в 2000 году. принимать полностью или частично. Но даже если штат принимает IRC, местные юрисдикции обычно вносят в него поправки в соответствии со своими конкретными условиями (см. «Коды для особых мест» на предыдущей странице). Например, город в особо пожароопасной зоне может решить сделать местные нормы более строгими, чем IRC, в отношении допустимых кровельных материалов. В настоящее время IRC полностью или частично принят на уровне штата или на местном уровне во всех 50 штатах и округе Колумбия, но вы всегда должны следовать конкретным правилам в вашем регионе. |
Всегда следите за тем, чтобы ваши планы отражали любые местные требования, которые могут отличаться от общих строительных норм и правил. Обязательно уточните информацию в местном строительном отделе. Если ваш местный код отличается от всего, что показано в этой книге, создайте его в соответствии с требованиями вашего региона.
§ 3127.09 Обшивка стен
§ 3127.09 Обшивка стен
(a) Общие положения.
(1) Все внешние стены с каркасом из стоек, которые не отделаны оштукатуренной штукатуркой, выступающей между стойками не менее чем на одну четверть (1/4) дюйма, или с другой утвержденной наружной отделкой, которая обеспечит надлежащее крепление и защиту от атмосферных воздействий. , должны иметь обшивку стен с тыльной стороны наружной отделки.
(2) Обшивка наружных стен должна состоять из деревянных плит, фанеры, древесноволокнистых плит, гипсокартона или древесно-стружечных плит в соответствии с требованиями OBBC или другого материала, одобренного Советом по строительным стандартам штата Огайо или Советом по строительству Кливленда.
Стандарты и призывы к строительству.
(3) Вся обшивка стен должна крепиться к каждой стойке, к верхней и нижней пластинам и к порогам.
(b) Деревянная обшивка.
(1) Деревянная обшивка должна иметь толщину нетто не менее пяти восьмых (5/8) дюйма.
(2) Стыки над шпильками должны быть сломаны, если не используются торцевые доски. Если используются торцевые доски, никакие две (2) соседние доски не должны нарушать стыки в одном и том же пространстве для стоек, и каждая доска должна опираться не менее чем на две (2) стойки.
(3) При установке по диагонали доски должны располагаться примерно под сорок пять (45) градусов в противоположных направлениях от каждого угла.
(4) При горизонтальном расположении опорная рама должна иметь диагональные угловые связи.
(5) Деревянная обшивка должна укладываться горизонтально под штукатурку.
(c) Фанерная обшивка.
(1) Фанера для наружной обшивки должна быть марки не ниже «обшивочной», «внутренней».
(2) Гонтовая черепица, укладываемая поверх фанерной обшивки, толщиной менее пяти восьмых (5/8) дюймов, должна крепиться к дереву или другим утвержденным гвоздям.
(d) Обшивка из фибрового картона.
(1) Fibreboard sheathing shall not be less than the following:
1/2 | 16 |
3/4 | 24 |
(2) Насколько это возможно, каждая плита обшивки из ДВП должна опираться как минимум на четыре (4) стойки.
(3) Обшивка из фибрового картона должна устанавливаться с плотно прилегающими вертикальными швами в шахматном порядке.
(4) ДВП нельзя использовать в качестве основы для крепления гвоздей для крепления наружной отделки. Наружная отделка должна быть прибита либо к стойке через ДВП, либо к дереву или другим утвержденным планкам для гвоздей.
(e) Обшивка гипсокартоном.
(1) Гипсовые обшивочные плиты должны иметь утвержденную водоотталкивающую обработку, достаточную для предотвращения попадания влаги или воды в гипсовую сердцевину, и должны иметь минимальную толщину в полдюйма (1/2).
(2) Обшивка должна плотно облегать все дверные и оконные рамы, при этом все концы должны находиться над опорами, а вертикальные стыки должны располагаться в шахматном порядке. В проемах должна быть наложена водостойкая бумага для обеспечения герметичности между рамой проема и гипсовой обшивкой.
(3) Деревянная или сланцевая черепица, уложенная поверх гипсовой обшивки, должна крепиться к дереву или другим утвержденным гвоздям.
(f) Обшивка из ДСП.
(1) Обшивка из ДСП должна иметь минимальную толщину в три восьмых (3/8) дюйма.
(2) Обшивка должна плотно облегать все дверные и оконные рамы, при этом все концы должны находиться над опорами, а вертикальные стыки должны располагаться в шахматном порядке.
