Деревянный дом и электропроводка, негорючий кабель для деревянного дома / Новости

Как обустроить безопасную электропроводку в доме из дерева

Дачные домики, загородные коттеджи сегодня очень востребованы среди населения нашей страны. Самый популярный материал для их строительства – дерево. Это экологически чистое сырье, кроме своих много численных достоинств, имеет один существенный недостаток – легкую воспламеняемость. Доказательством тому служат статистические данные, которые показывают, что большая часть возгораний в таких домах возникает из-за неправильно выполненной электропроводки. При более подробном рассмотрении, причиной возникающего короткого замыкания становится нарушение в целостности изоляционного слоя проводов. А это уже результат превышения нагрузки на кабель или наличие механического повреждения.

Подробнее о причинах

Рассмотрим самый распространенный вариант. Так, довольно часто мастера-любители решают сделать всё самостоятельно, при этом не имея опыта в электромонтажных работах.

Это же касается и недостаточно квалифицированных специалистов. Как правило, хочется сэкономить средства, время, силы, поэтому выбирается прокладка скрытой электропроводки. А именно, провод прокладывается по деревянным основаниям, и далее зашивается под плинтуса, обшивку пола, потолка, пустоты перекрытий.

Стоит помнить, что прокладка скрытой электропроводки в деревянных домах с использованием гофротруб из ПВХ или пластиковых коробов СТРОГО ЗАПРЕЩЕНА! И для этого существует ряд причин. Рассмотрим основные из них подробнее.

Так, сам процесс прокладки не исключает возможность небольшого повреждения кабеля самим электриком и даже последующие контрольные измерительные мероприятия могут сразу не выявить проблему. И уже впоследствии, при подключении всех электроприборов, проводка начинает работать на максимальной мощности. Это приводит к перегреву кабеля, влияя на свойства изоляции, что может привести к короткому замыканию. Тонкие перегородки, стенки труб из пластика или ПВХ-коробов не выдерживают замыкания и перегорают.

Все эти процессы могут привести к возгоранию.

Также, если проводка проложена скрытым способом в пустотах стен, перекрытиях, под полом с использованием гофрированных труб или ПВХ-коробов, стоит обратить внимание на наличие в доме грызунов. Такие конструкции всегда им интересны и перегрызть стенку трубы мышам или крысам не составит особого труда. Таким образом, происходит оголение токонесущих жил провода. А если учесть, что за перекрытиями, стенами и другими конструкциями деревянного дома, скапливается очень много древесной пыли, то ситуация становится понятной и опасной. Малейшая искра может привести к возгоранию, как результат — к пожару, который остановить практически невозможно.

Как решить вопрос

Конечно, если прокладывать кабель в деревянном доме согласно правилам ПУЭ, то проблем не должно возникнуть. Отметим, что эти нормативы очень строгие, что добавляет соблазна многим электрикам-любителям их нарушить. Однако, эти правила выполнимы и вполне реально сделать качественную и действительно пожаробезопасную проводку.

Скрытая электропроводка – варианты прокладки

Несмотря на то, что многие источники не рекомендуют такой способ прокладки, при соблюдении условий и правил ПУЭ это сделать можно.
Отметим, что скрытая проводка может прокладываться двумя способами.

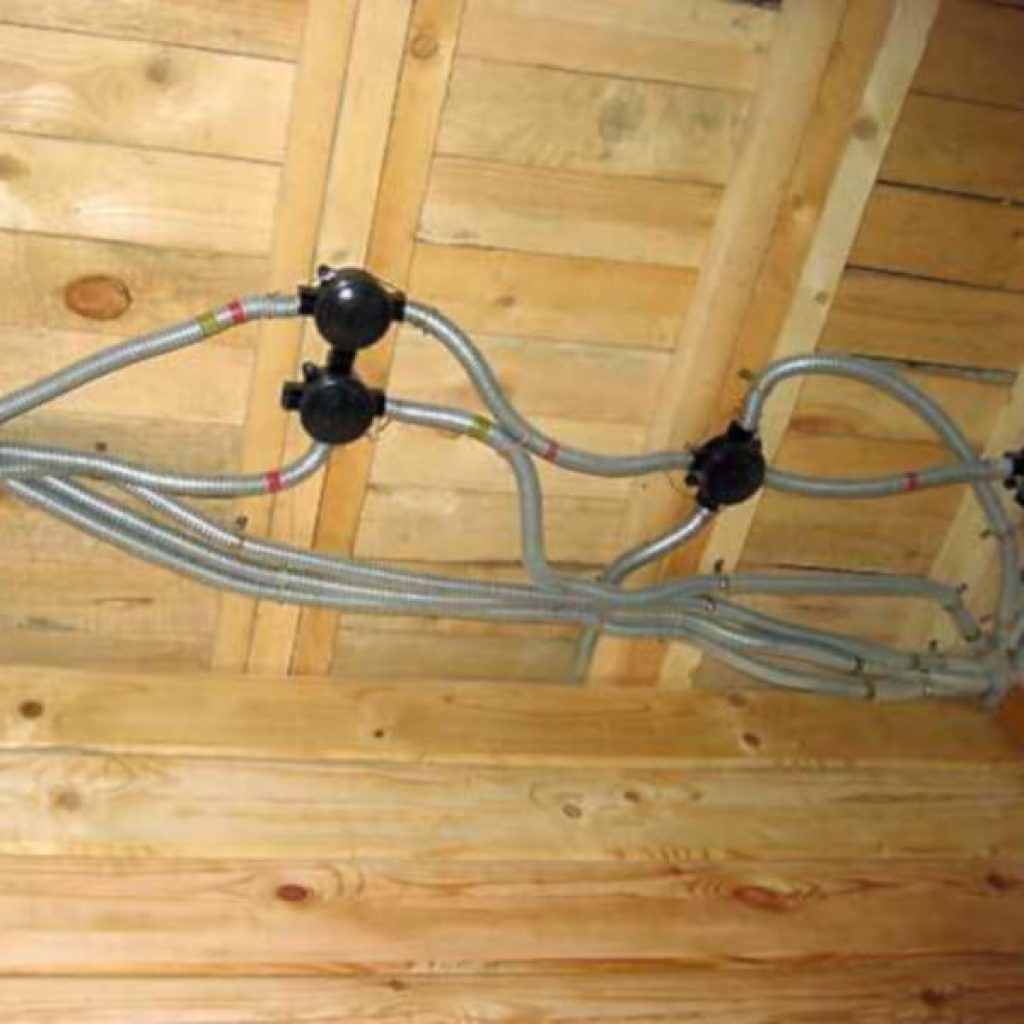

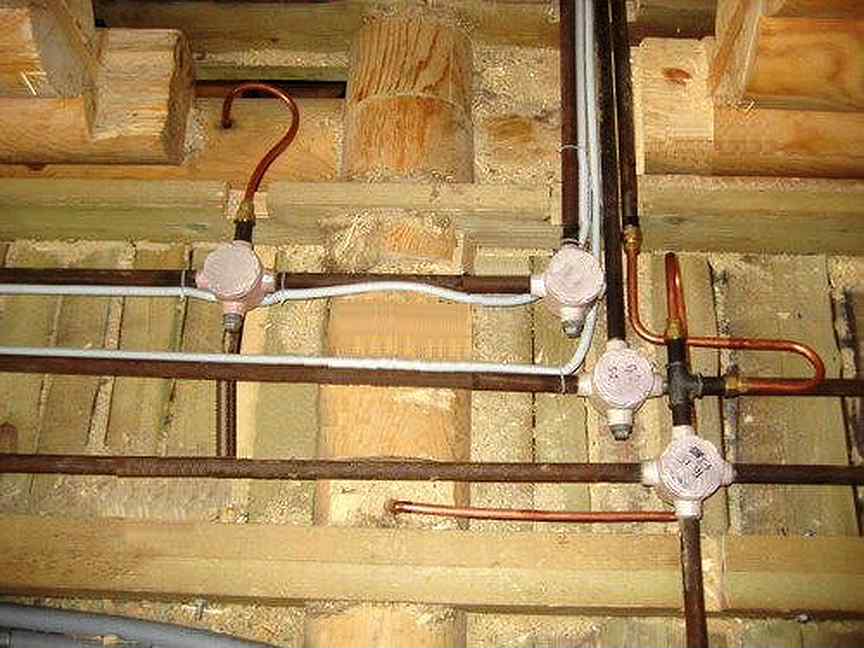

Первый способ – использование для прокладки металлических труб (рукавов), которая даже при возгорании сможет защитить близлежащие конструкции от огня. Несколько обязательных условия: труба изнутри должна быть оцинкована или окрашена; на срезы отрезков труб одеваются специальные наконечники, чтобы не повредить их острыми углами кабель; для прокладки потребуется сверление каналов в толще стен.
Часто используются медные трубы для прокладки. Они легко гнутся и монтируются. Один существенный минус – ощутимо высокая стоимость. Трубы укладываются с небольшим уклоном. Таким образом происходит защита кабеля от скапливания конденсата.

Второй способ – прокладка кабеля по слою штукатурки. Толщина этого слоя должна быть не менее 10 мм. Это простой способ, который имеет небольшой минус: согласно правилам ПУЭ электропроводка должна быть легко сменяемой. И в нашем случае это можно решить только с помощью упаковки провода в гофру, да и то сменяемость остается под вопросом. Согласитесь, не каждый владелец деревянного дома захочет отштукатуривать деревянные стены – не известно, что со штукатуркой станет через год, да и эстетичности в таком интерьере маловато.

В дополнение стоит подчеркнуть, что вышеописанные способы закрытой прокладки требуют ощутимых денежных затрат, а также затрат по времени и усилиям.

Деревянный дом проводка открытая – варианты выполнения

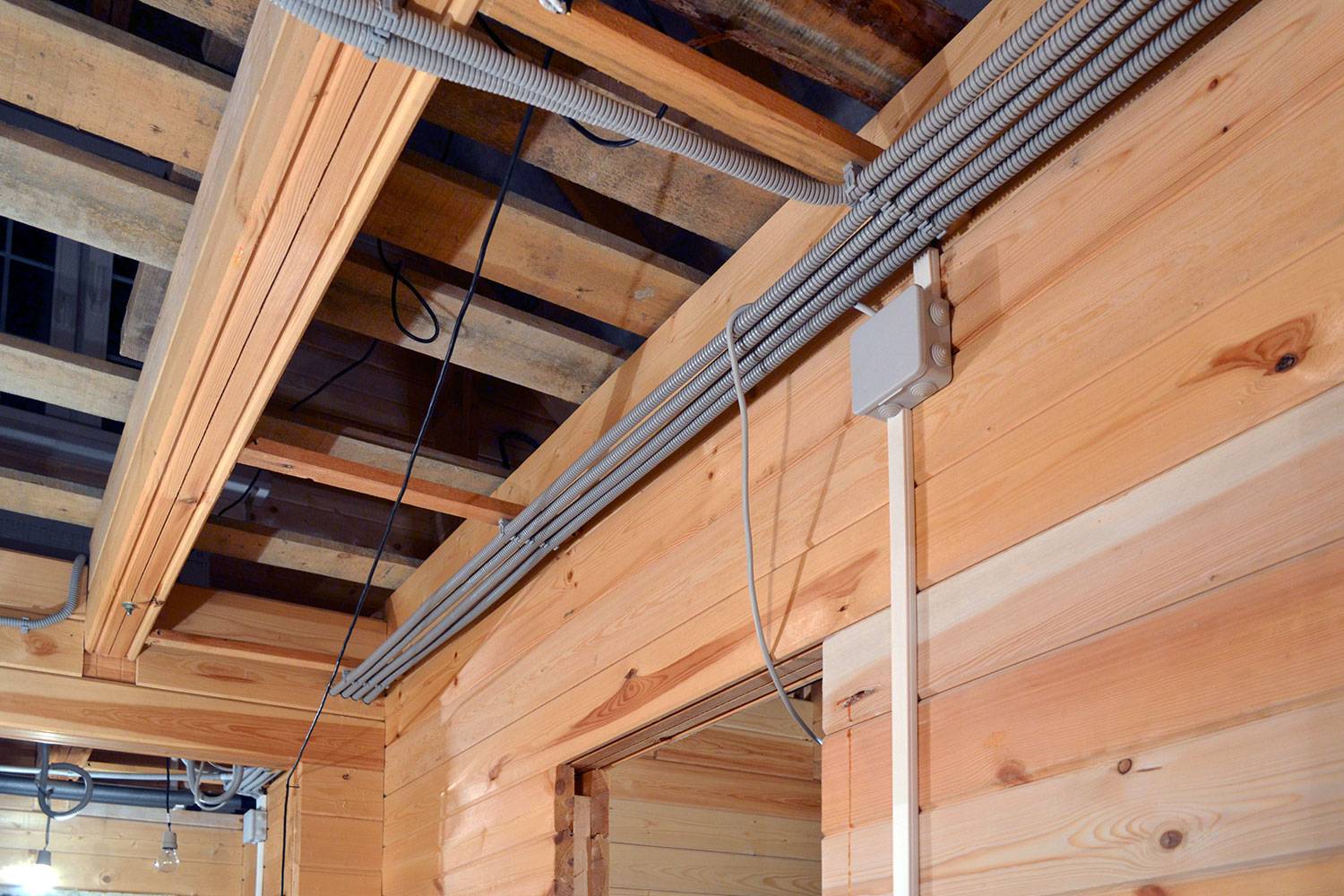

Прокладка кабеля в гофрированной электротехнической трубе

. Используется специальная труба из пластика с негорючими свойствами. Позволяет прокладывать несколько силовых кабелей вместе. Из минусов данного способа отметим не очень эстетичный вид труб, с учетом всевозможных неровностей прокладки и провисаний, которые будут всегда на виду.

Также такие конструкции имеют свойство очень хорошо собирать пыль.

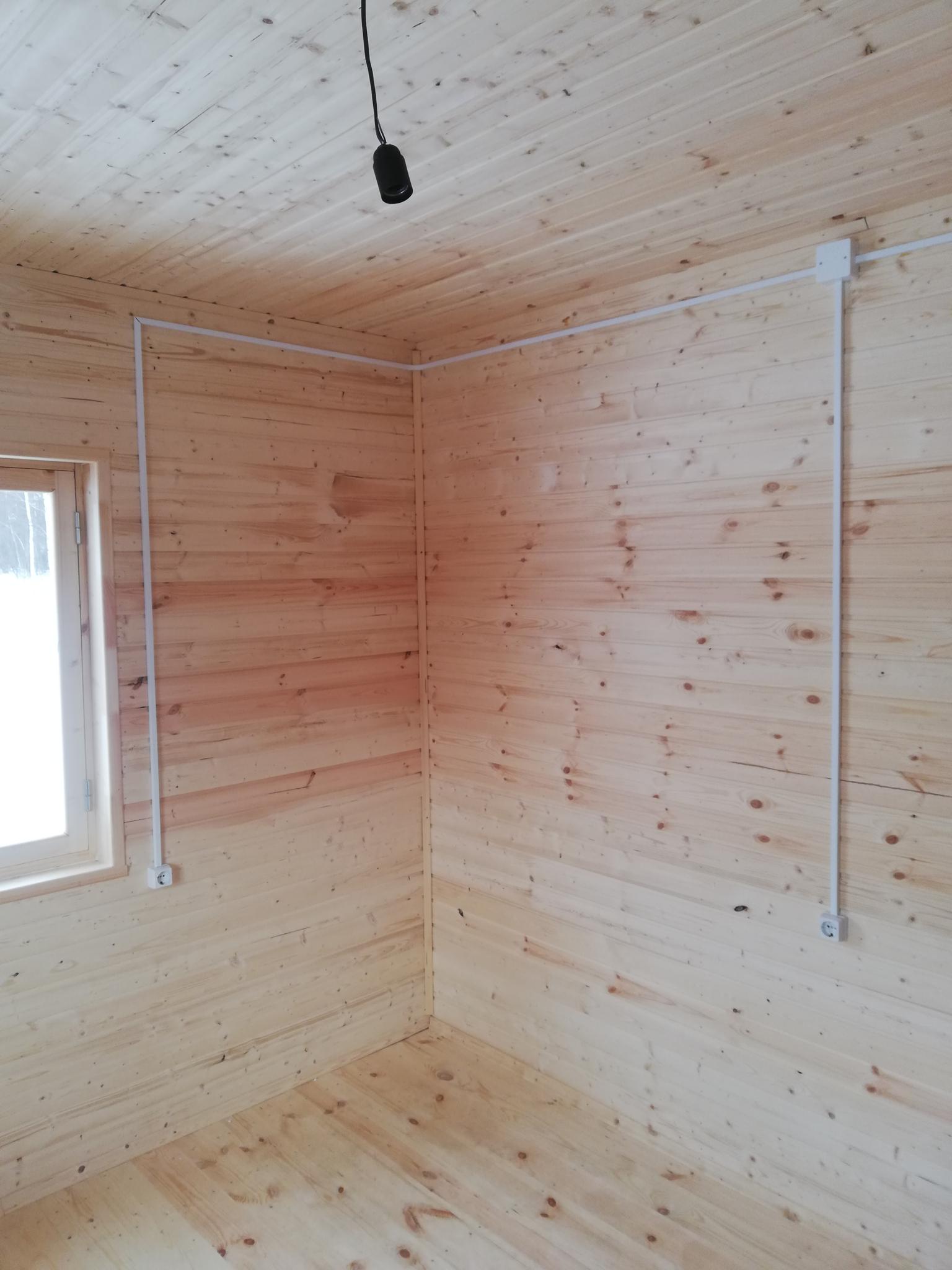

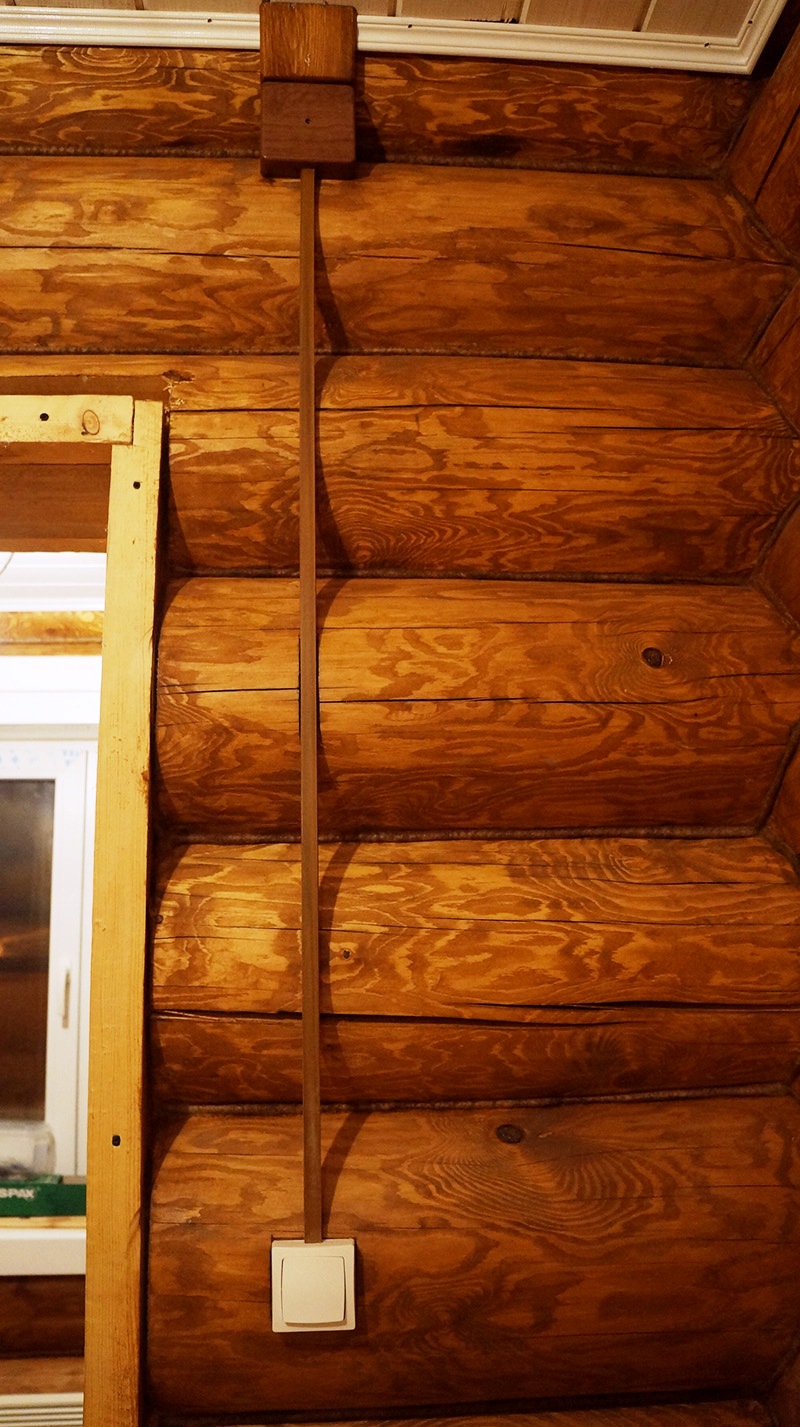

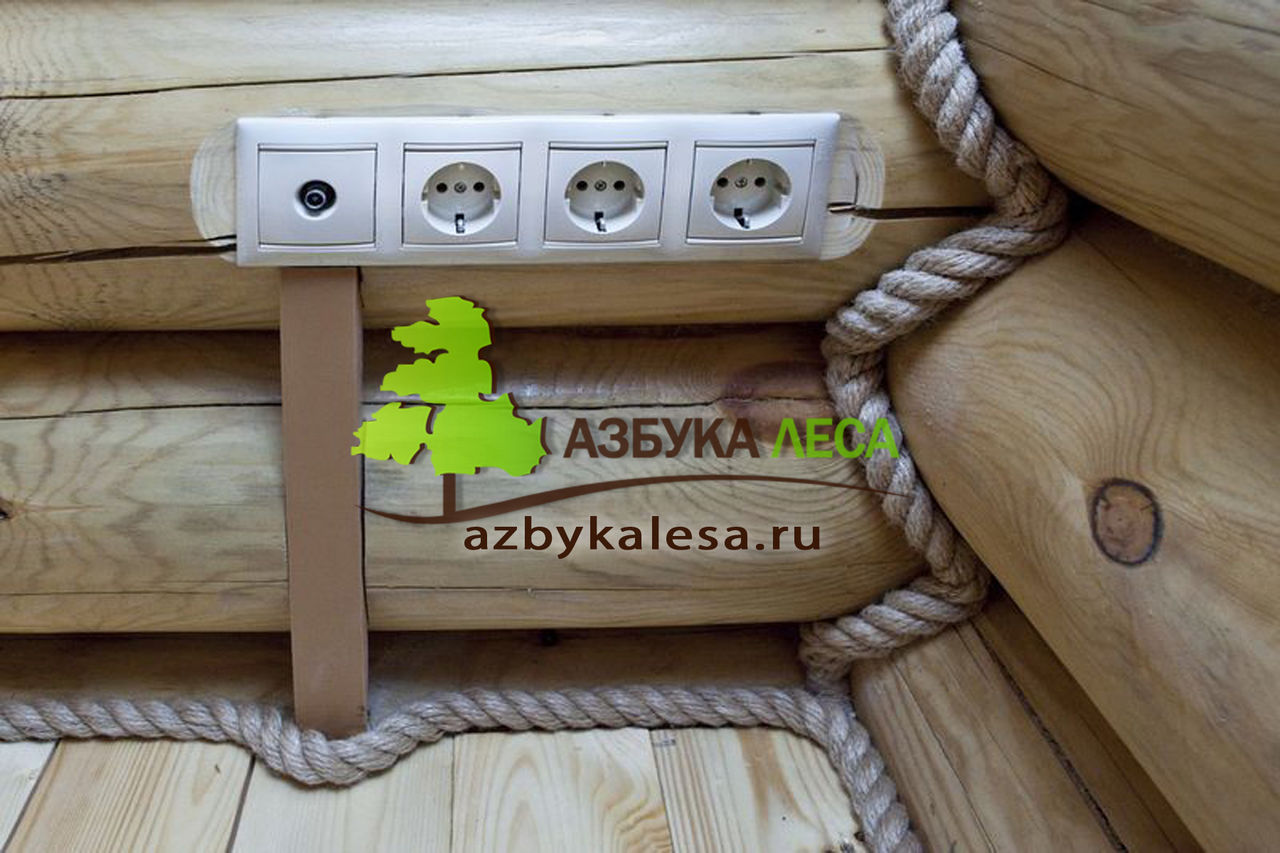

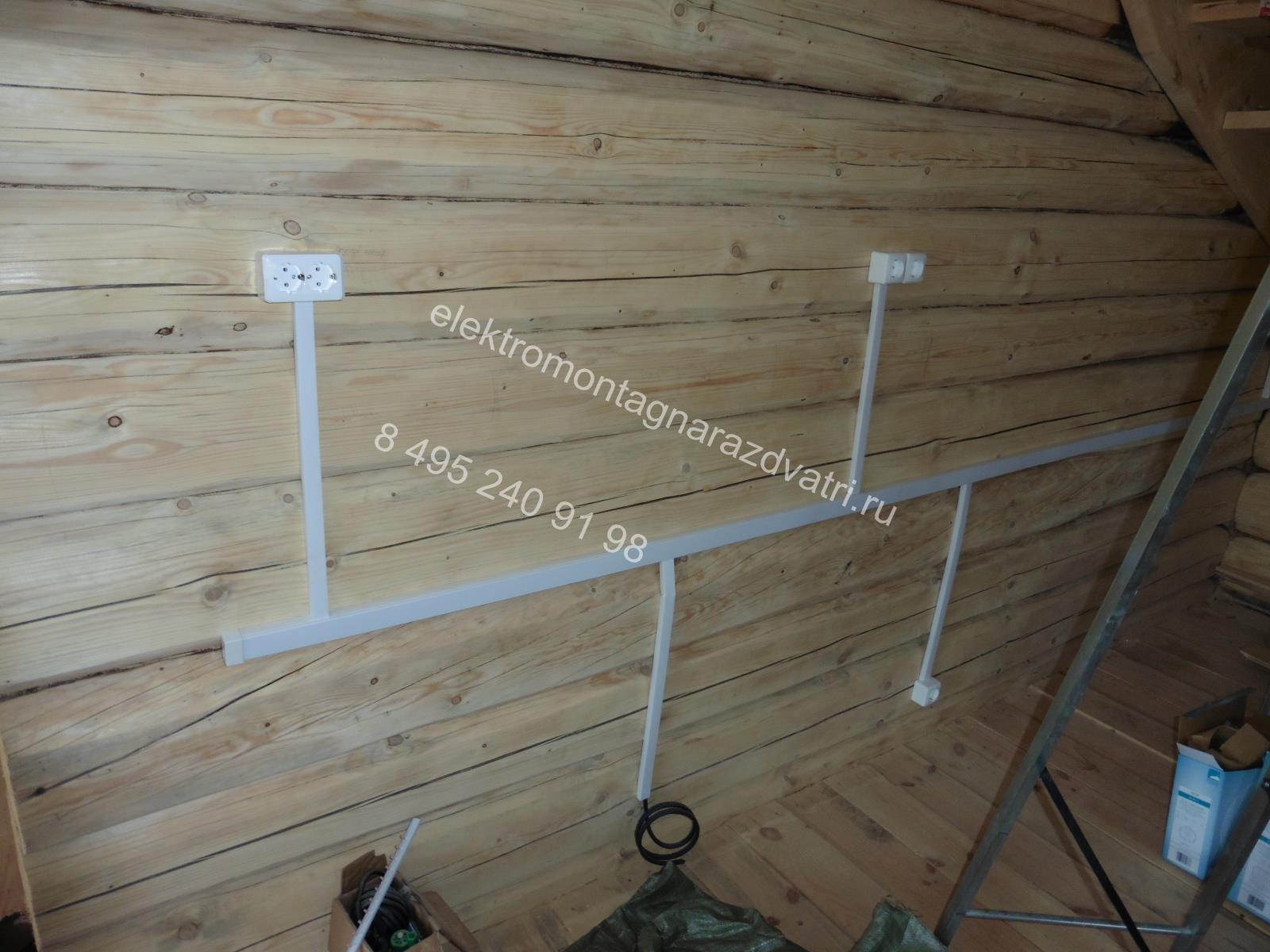

Прокладка кабеля в кабель-каналах (коробах). Используются специальные короба с крышками на защелках из негорючего пластика. При таком способе прокладки важно знать, что деревянный дом со временем даст усадку, которая приблизительно составит около 1 см на 1 м высоты дома, а то и больше (в зависимости от качества древесного материала). Таким образом это может отразиться и на прокладке кабеля в коробах. В некоторых случаях они просто могут слететь, а значит проводку придется переделывать. Также данный вид работ требует наличия опыта, чтобы проложенные лини были ровными, с учетом всех поворотов и имеющейся фурнитуры. Да, конечно, эстетики немного, но это вид прокладки выгодно отличается по стоимости, легкости последующих монтажных работ по замене кабеля и минимальным трудозатратам.

Прокладка проводки открытым кабелем. Оптимальный вариант прокладки для деревянного дома. В данном случае также остро стоит вопрос об эстетике помещения, так как сам негорючий кабель для деревянного дома выглядит более чем обычно, и под него придется положить асбестовую или металлическую прокладку, которая, мало того, еще и должна будет выступать по краям. Но, как говорится, выход есть. Это довольно востребованная сегодня ретро проводка на изоляторах. Имеет ряд достоинств: возможность соблюдение всех правил электробезопасности, а также интересный ретро-дизайн, который отлично сочетается с деревом.

Эту страничку еще ищут в сети по ключевым запросам: деревянный дом проводка, негорючий кабель для деревянного дома.

Автор: МЕГА КАБЕЛЬ

Электропроводка в деревянном доме

Монтаж электропроводки деревянного дома начинается с расчета необходимой мощности энергопотребления системы, включающий в себя: мощность всего оборудования, вид кабелей, электроаппаратура и расположение. Как правило, расчетная мощность намного превышает норматив, который выделяется местными органами власти и в этом случае наши инженеры рассчитают и помогут Вам подобрать генератор необходимой мощности.
После расчетов выполняем подключение к линиям электропередач с оформлением всех необходимых документов. Подключение осуществляется опытным электромонтером местных электросетевых компаний.

Существуют два вида подключения деревянного дома к линиям электропередач: воздушный

(Рис.1) и подземный (Рис. 2). Оба варианта имеют преимущества и недостатки: воздушный вариант более быстрый по времени монтажа и дешевый по сравнению с подземным – не нужно прокладывать кабель под землей, но воздушный вариант устройства менее эстетичен – потребуется постоянная подрезка деревьев, создание помех при проведении каких-либо высотный работ и возникновение опасности поражения электрическим током. Прокладка кабеля под землей тоже имеет ряд преимуществ по сравнению с воздушной прокладкой: нет зависимости от погодных условий (разряды молний, воздействие от других электромагнитных излучений), нет риска обрыва поваленными деревьями (на восстановление кабеля могут потребоваться достаточные финансовые затраты). Не забываем — прокладка кабеля под землей осуществляется на этапе устройства фундамента.

Рисунок 1. Подключение кабеля по воздуху.Рисунок 2.

Прокладка кабеля под землей с последующим подключением.Рисунок 3. Вводно-распределительный щиток.

После проведения всех работ по внешнему электромонтажу, кабель проводят в дом и подключают к вводно-распределительному щитку (Рис. 3). Щиток важно расположить в безопасном и легкодоступной месте. Запрещается располагать под ванными комнатами и санузлами (в случае протечки) и в комнатах с повышенным содержанием влажности.

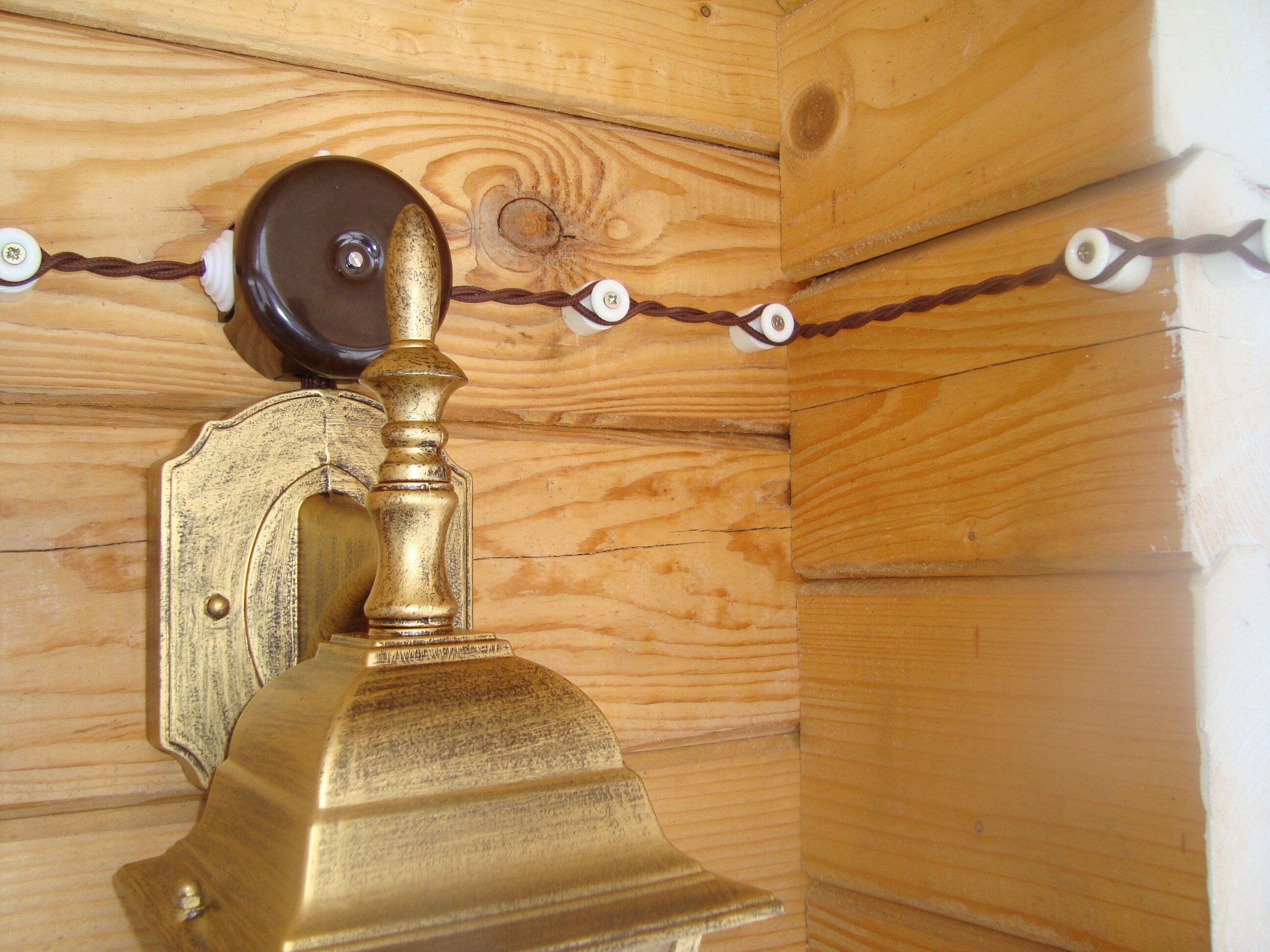

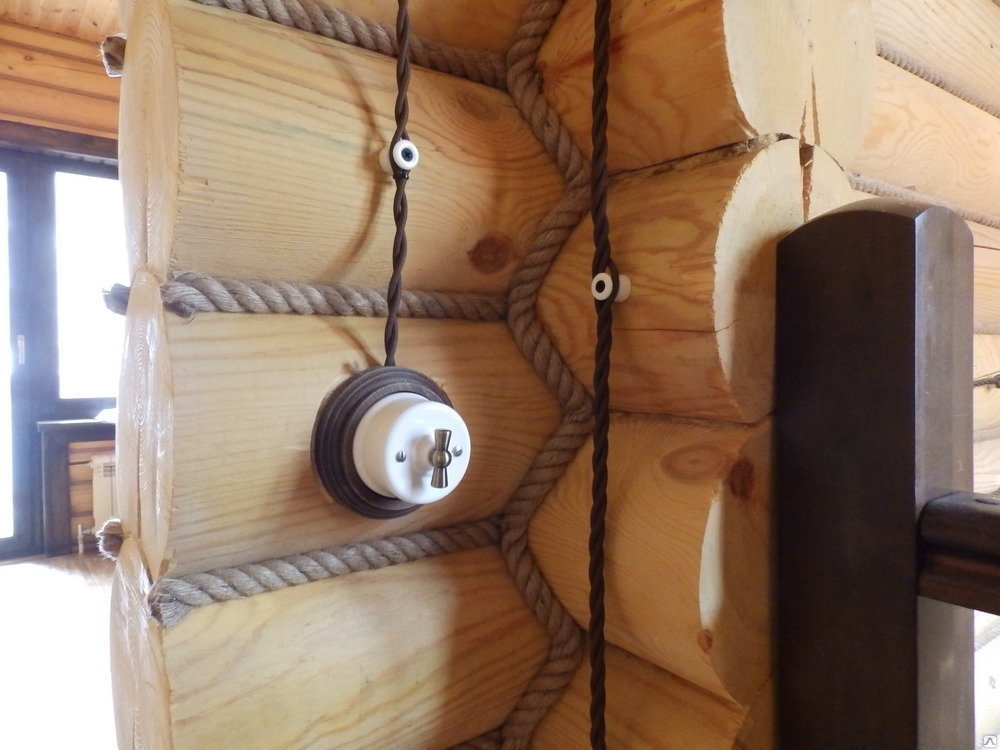

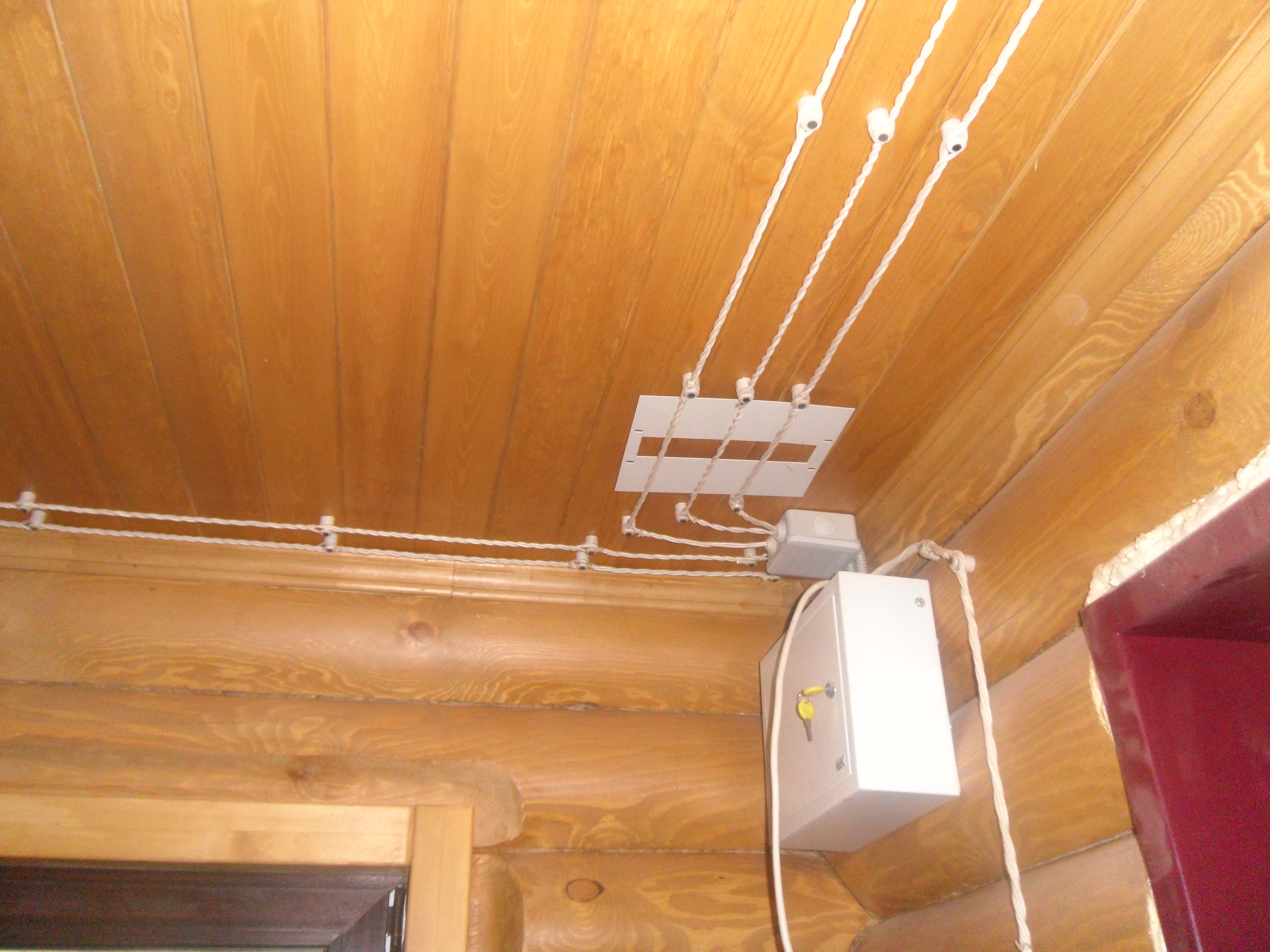

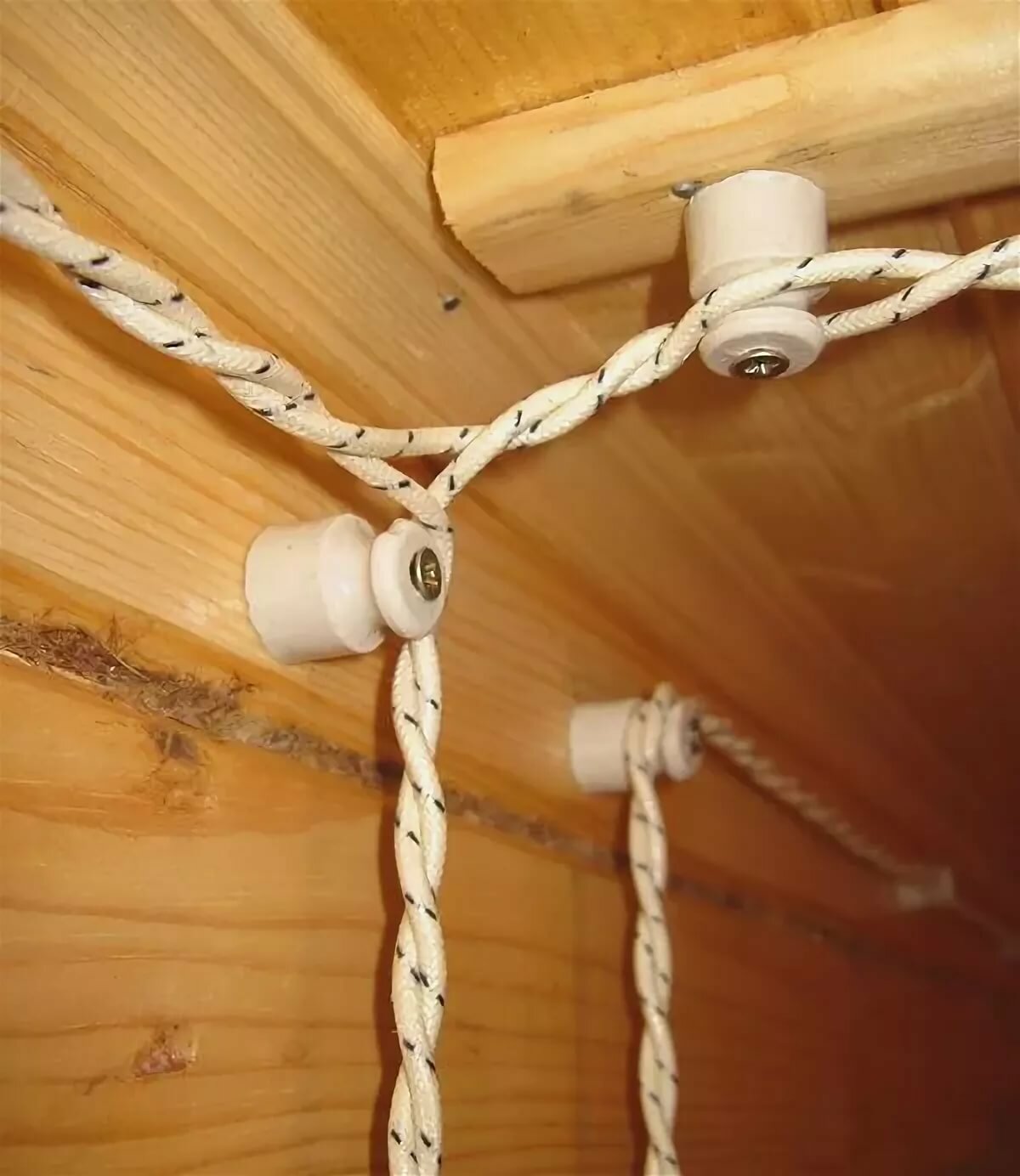

Рисунок 4. Открытая проводка. Керамические изоляторы, розетка, выключатель. Витой ретро-провод.

Что касается устройства электропроводки, наши электромонтажники выполняют два типа устройства электропроводки: открытую и закрытую (скрытую) и каждая из них имеет свои достоинства и недостатки:

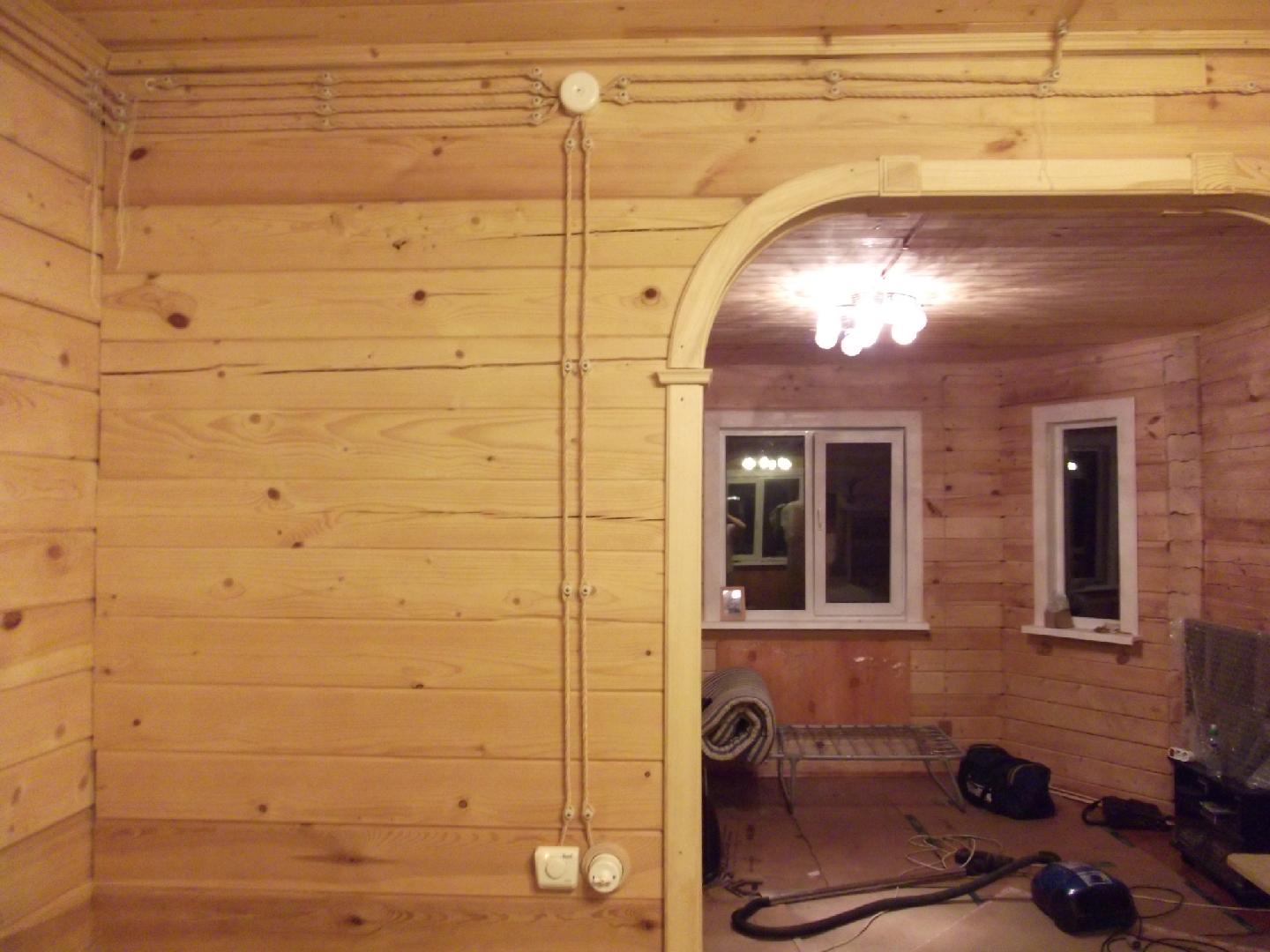

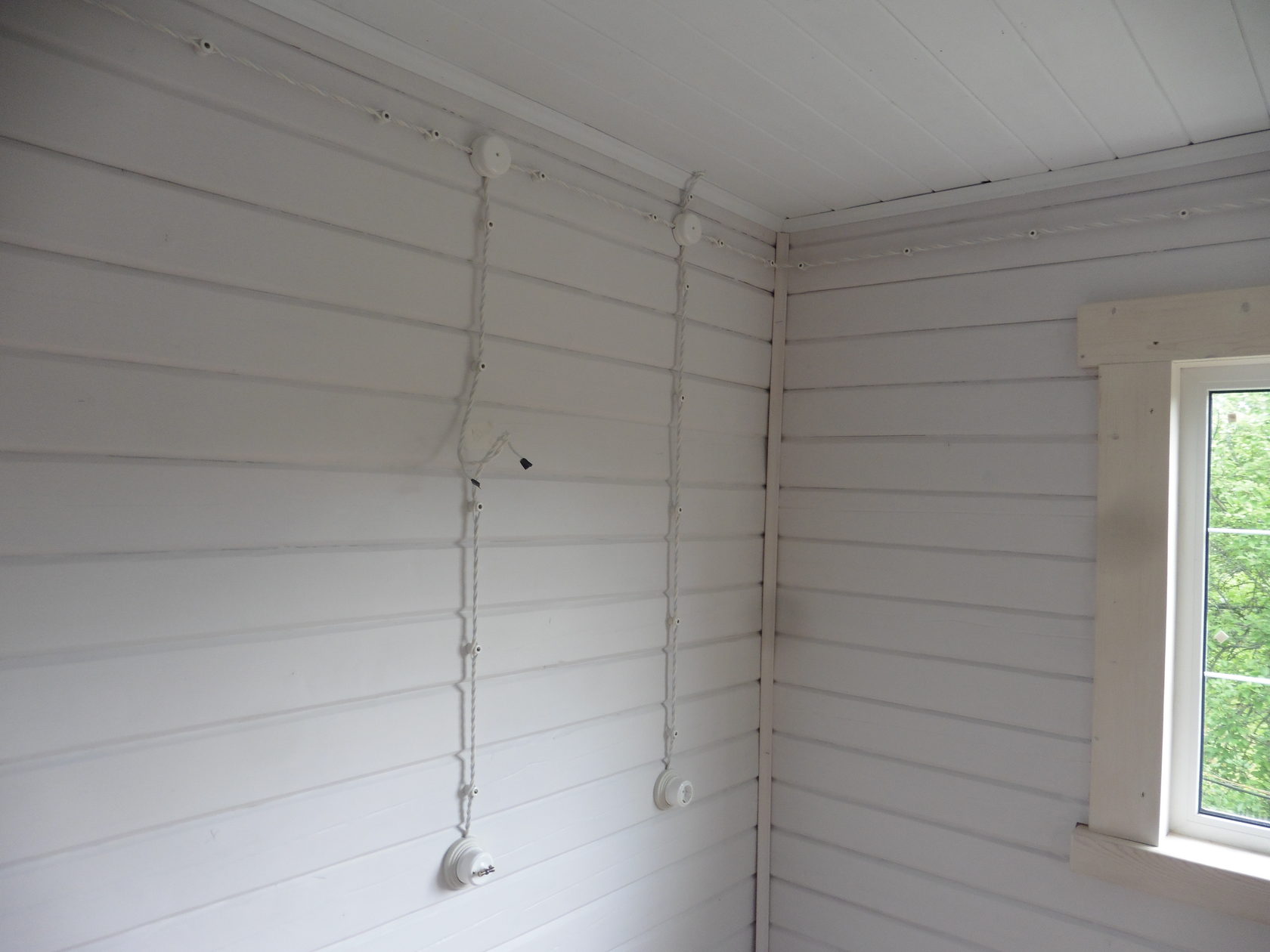

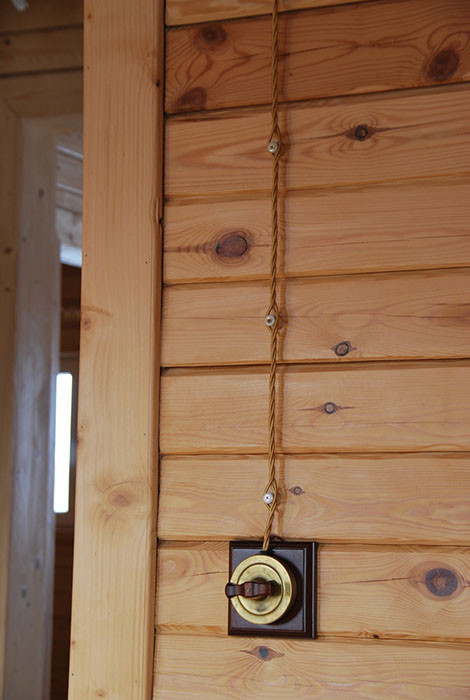

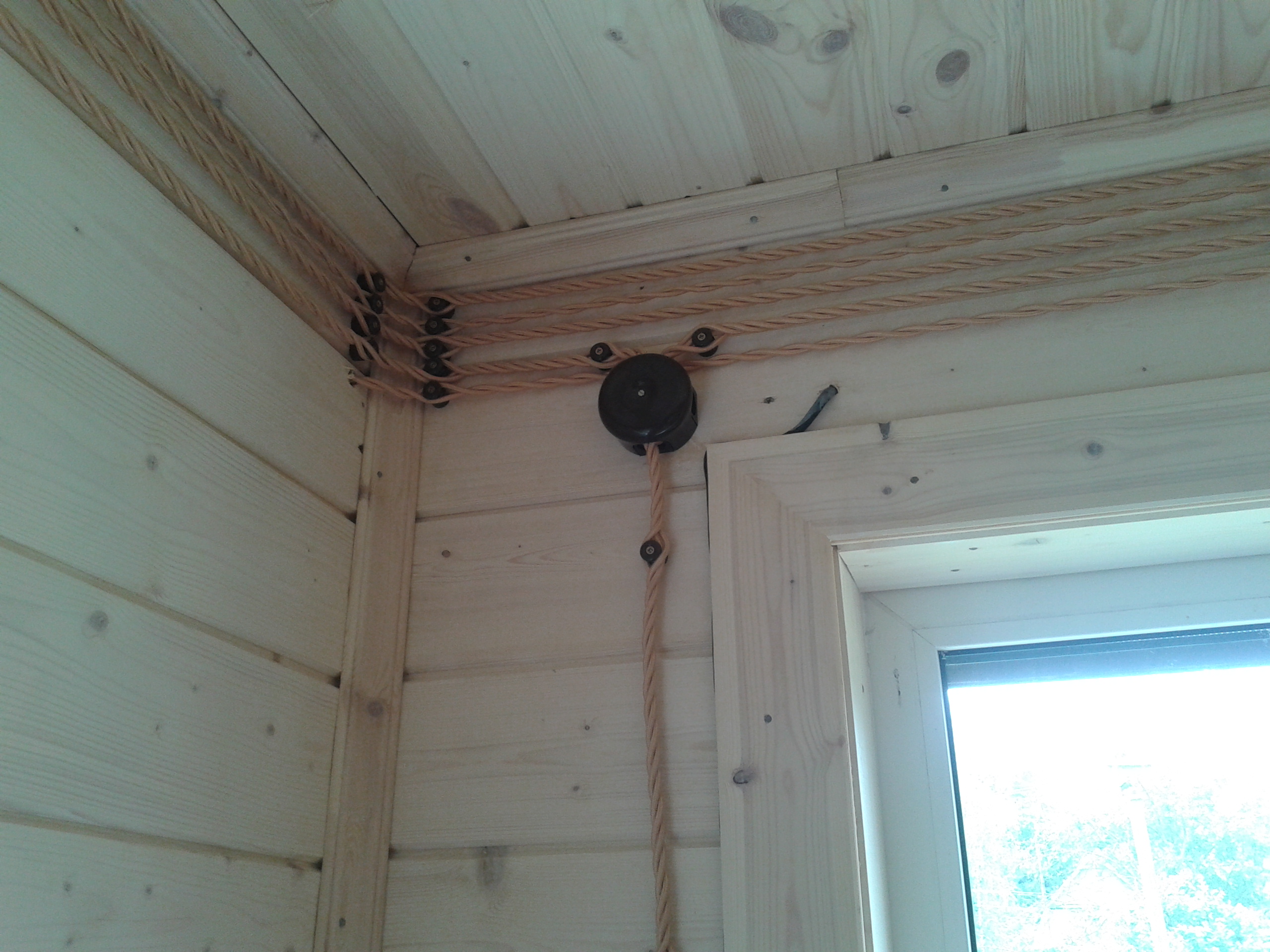

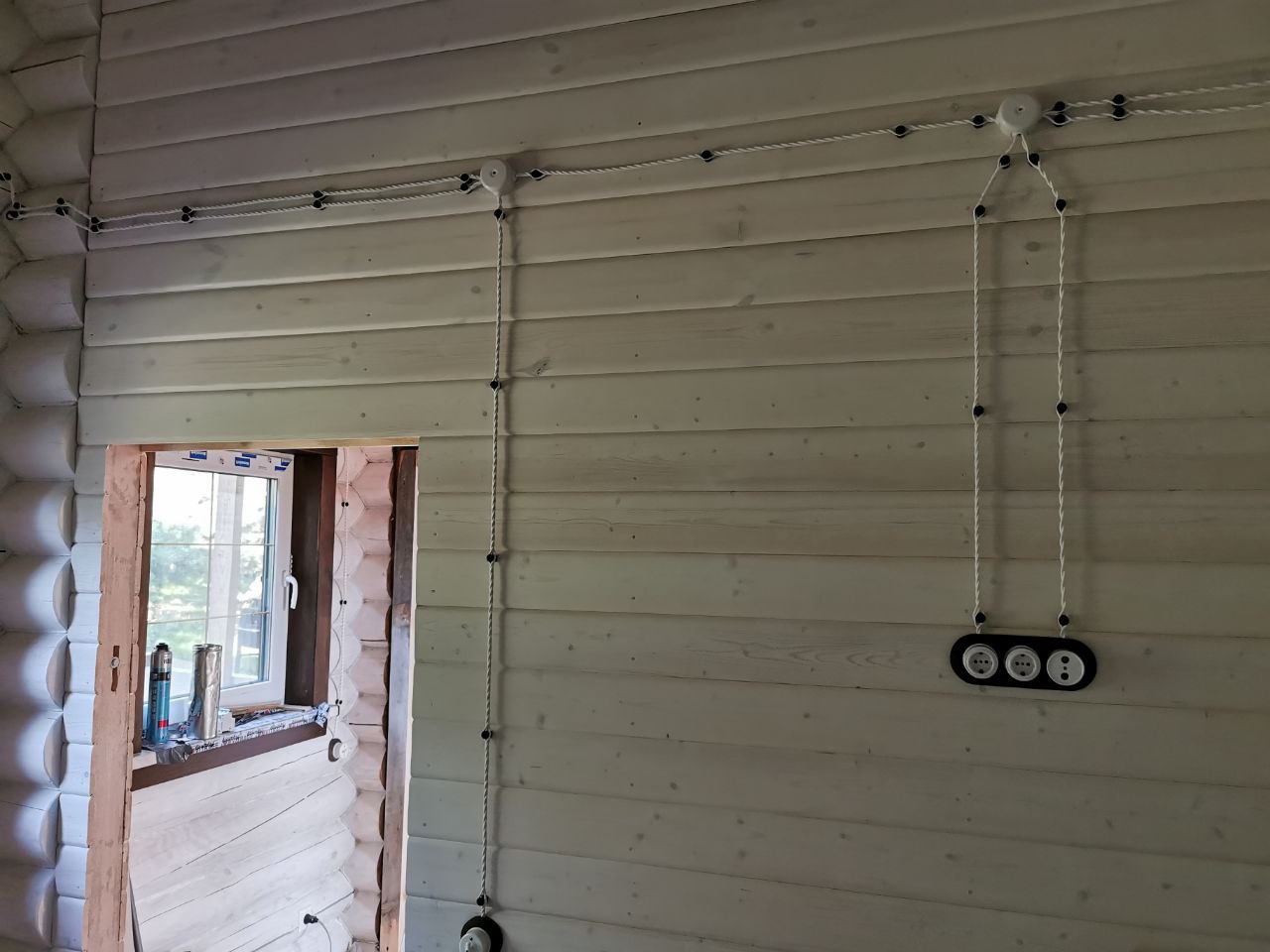

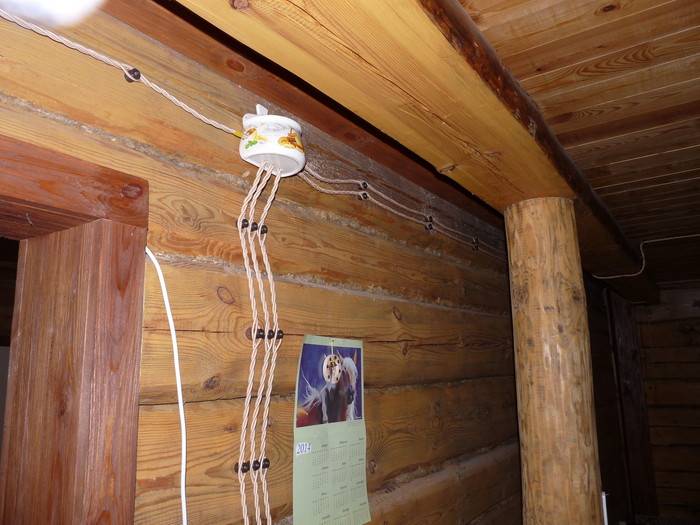

открытая электропроводка (Рис. 4) представляет собой обычный витой ретро провод, прикрепленный к керамическим изоляторам, которые в свою очередь крепятся к стене. Положительной стороной является простота в обслуживании, в случае необходимости поменять направление трассы — позволяет это сделать без повреждения стенового материала, придание особого старинного шарма бревенчатому дому и самое главное является более безопасной.

К недостаткам можно отнести расходы с покупкой дополнительной фурнитуры для крепления, приобретение витого ретро провода для подчёркивания оригинальности интерьера, а также в случае расстановки мебели открытая проводка может помешать.

закрытая (скрытая) электропроводка (Рис. 5) укладывается в штробы (Рис. 6) — каналы, высверленные в бревне, где кабель будет проходить в металлическом рукаве. Достоинством является отсутствие проводов и коробов, но недостатками является случаи изменения направления трассы кабеля по какой-либо причине, например, изменение внутренней меблировки и обслуживание кабелей, как это можно сделать при открытой проводке.

Рисунок 5. Скрытая проводка. Штробы под провода.Рисунок 6. Монтаж закрытой проводки.Рисунок 7. Розетка в стене. Скрытая проводка.

При устройстве электропроводки в деревянном доме вопрос безопасности должен находиться на первом месте – особенно это касается качества изготовления проводов и фурнитуры.

После проведения всех работ по электричеству хочется добавить еще информации о современной системе “Умный дом”. Это новейшая разработка, позволяющая контролировать и регулировать все инженерные сети дома, помогает создать максимум комфорта и уюта.

Всю систему можно настроить по Вашему желанию, например, когда Вы покидаете дом – система в автоматическом режиме переведет дом в “спящий режим”, включит системы противопожарной и охранной систем. В случае несанкционированного доступа в дом, система посылает сигнал тревоги в охранную организацию или отдел полиции, и параллельно известив Вас по каналам мобильной связи.

При возвращении домой система переводится в “активный режим” и подготовит для Вас нужную температуру воздуха, наполнит ванную горячей водой (если конечно запрограммировать данные функции заранее и на определенное время), включит любимую музыку или разогреет пищу в микроволновой печи.

И это еще не все функции, которые она может выполнять: управление светом, температурным режимом, контроль работы и расхода инженерными системами (газ, электричество, вода, отопление) и так далее. Выполнять управление системой можно даже используя свой смартфон или планшет (Рис. 9).

Рисунок 8. Центральный контроллер.Рисунок 9. Пример приложения «Умный Дом» на планшет.

С подробным описанием системы “Умный дом” и как она функционирует предлагаем ознакомиться в нашей отдельной статье.

Система водоснабжения деревянного дома

Электропроводка в деревянном доме | Материалы, инструменты, технологии

Материалы, инструменты, технологии | №6 (52) ‘2013

Электрификация деревянного дома, как, впрочем, и любого другого, строго регламентирована различными нормативными документами, главным из которых являются Правила устройства электроустановок (ПУЭ). Далеко не каждому под силу постичь премудрости ГОСТов и СНиПов, но получить общее представление о том, как надо выполнять электропроводку, вполне возможно.

Элементная база

Бесстрастная статистика утверждает, что значительная часть пожаров в деревянных домах возникает из-за неисправностей в электропроводке. Однако правильно спроектированная и смонтированная специалистами система электроснабжения исключает вероятность возгорания. На страже безопасности стоят автоматические выключатели (АВ) и устройства защитного отключения (УЗО). Первые реагируют на недопустимо большие значения тока, а вторые — на его малейшую утечку. Автоматический выключатель предотвращает возникновение пожара из-за перегрева какого-либо участка электрической цепи, который может произойти при коротком замыкании или перегрузке линии. Он размыкает цепь мгновенно в первом случае и с некоторой временной задержкой, зависящей от величины перегрузки, — во втором.

УЗО измеряет разницу между значениями тока (утечку), проходящего по фазному и по нулевому рабочему проводам. Если она превышает установленную производителем величину (для жилого сектора — 0,01, 0,03, 0,1 или 0,3 А), устройство размыкает цепь. УЗО с номинальным отключающим дифференциальным током 0,1 или 0,3 А является противопожарным. Действительно, его задача — вовремя среагировать на утечку тока, которая может привести к локальному нагреву в месте утечки и возгоранию окружающего материала.

Чтобы не было ложных срабатываний, выбирают УЗО с номинальным значением, превышающим в три раза суммарную естественную утечку. Если данная величина неизвестна, то ее вычисляют из расчета 0,4 мА на 1 А тока нагрузки и 10 мкА на 1 м фазного проводника.

УЗО с номиналом 10 и 30 мА предназначено для защиты людей от поражения электрическим током. Причем оно свою задачу выполняет и в двух-, и в трехпроводной схеме, только в последнем случае цепь питания разомкнется, как только напряжение появится на корпусе неисправного заземленного электробытового прибора и возникнет утечка тока на присоединенный к нему проводник защитного заземления. В двухпроводной схеме утечка возникает, только когда человек коснется корпуса под напряжением. Он ощутит удар током, но серьезных последствий не будет: УЗО разорвет цепь до того, как величина тока вырастет до опасных значений (важен комплексный параметр — сила тока и время его воздействия).

В электроустановке жилого дома, где присутствует много электроприборов с выпрямительными блоками, следует применять УЗО типа А, которое реагирует как на синусоидальный, так и на постоянный пульсирующий дифференциальный ток.

Следует отметить, что существуют дифференциальные автоматы, совмещающие функции автоматического выключателя и УЗО. Они срабатывают при коротком замыкании, перегрузке и утечке на землю.

Ввод в дом

В частных домах обычно делают воздушный электрический ввод, то есть от опоры линии электропередачи провод прокладывают по воздуху. Как правило, используют самонесущий изолированный провод (СИП) с алюминиевыми жилами, для поддержки которого не требуется дополнительного троса.

Провод протягивают до керамических изоляторов, закрепленных на доме, и вводят внутрь сооружения через металлическую гильзу. Чтобы в нее не попадали осадки, несколько выдвинутый наружу конец трубы слегка загибают книзу. Затем провод подводят к вводно-распределительному устройству (щитку), где его присоединяют к входному автомату. Далее проводка разделяется на несколько линий, которые защищают соответствующими УЗО и АВ. Здесь мы рассматриваем однофазную схему. Когда мощность электроприемников в доме больше 10 кВт, следует подключаться к трехфазной сети (тарифы на использование которой выше).

Пожалуй, наиболее уязвимым участком схемы является отрезок питающего кабеля от домового ввода до распределительного щитка. Во-первых, он проходит через деревянные конструкции здания. Во-вторых, не контролируется защитными устройствами, которые расположены за ним. Работа этого участка отслеживается только автоматами трансформаторной подстанции, но они рассчитаны на большие токи и на короткое замыкание отреагируют со значительной задержкой, которая может стать фатальной.

Поэтому через деревянные конструкции провод прокладывают в толстостенной металлической трубе, препятствующей распространению огня в случае короткого замыкания. Кроме того, она защищает провод от механических повреждений, возникающих при осадке дома. Если электрический ввод в дом осуществляется с помощью СИП, имеющего только один слой изоляции, то в металлическую трубу надо вставить еще и пластмассовую гильзу.

В принципе, этим можно и ограничиться, но лучше обезопасить себя полностью. В частности, если расстояние от наружной стены дома до щитка не слишком велико, а путь достаточно прямой, кабель можно заключить в металлическую трубу на всем его протяжении.

В земле

Важную роль в обеспечении безопасности электроустановки дома играет заземление. Если от трансформаторной подстанции к дому проходит трехпроводная линия однофазного питания (фазовый, рабочий нулевой и защитный нулевой провода), то, как и в городских квартирах, беспокоиться о заземлении не надо. Однако широко распространена и двухпроводная схема подключения, в которой один провод фазовый, а другой совмещает функции нулевого и защитного проводников. Чтобы сделать ее безопасной, необходимо этот совмещенный проводник заземлить на вводе в дом и в распределительном щитке разделить на нулевой защитный и нулевой рабочий проводники, выполняющие в электрической схеме разные функции. В цепях нулевых защитных проводников не должно быть никаких коммутирующих аппаратов.

Заземлитель представляет собой три штыря-электрода, забитых или закопанных в грунт ниже глубины его промерзания, так, чтобы они образовывали равносторонний треугольник со стороной 3 м. Штыри соединяются металлической полосой с помощью сварки.

Если в качестве отвода к щитку служит стальная полоса или пруток, то их приваривают к заземляющей металлоконструкции. Если же используют провод, то его присоединяют с помощью болта, приваренного к заземлителю.

Внутри дома

Действующие в нашей стране нормы рекомендуют в деревянных домах прокладывать электропроводку открытым способом. Однако сегодня собственники загородных домов предпочитают скрывать ее внутри стен, чтобы не портить интерьер. Хотя и открытую проводку можно сделать настолько красивой, что она будет служить дополнительным элементом оформления.

Надо еще принять во внимание, что внутренний способ укладки проводов весьма сложен и требует тщательного проектирования и скрупулезной привязки проекта электроснабжения к дизайн-проекту самого дома и даже к плану расстановки мебели. Закладка кабелей может производиться только на этапе строительства здания. И даже если все сделать правильно, то есть использовать металлические трубы и т.д., все равно остается некоторая вероятность (очень небольшая) повреждения провода, скажем, при осадке дома. Устранить эту проблему будет чрезвычайно трудно, практически невозможно, и все равно придется заменить проводку на открытую.

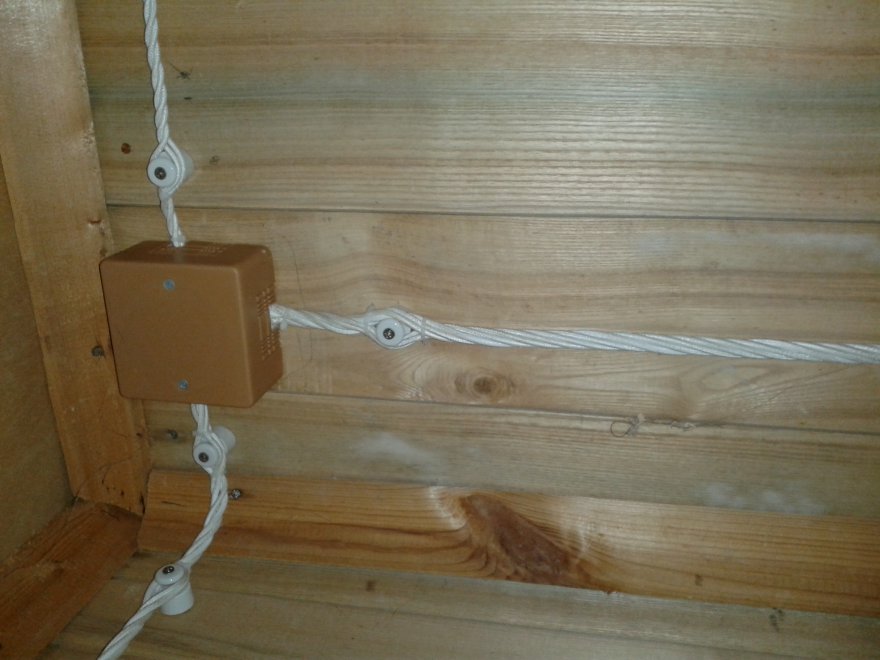

Самый простой и дешевый способ прокладки — прямо по стене. Применяют кабели с медными жилами NYM или ВВГнг, не поддерживающие горение. К стене их крепят с помощью электромонтажных скоб. Разрешается использовать провода только с однопроволочными жилами, однако при укладке они «топорщатся», и монтажники, нарушая правила, предпочитают более мягкие кабели с многопроволочными жилами, часто нарушая еще одно требование — для соединения таких проводов к ним надо припаивать наконечники (скрутки запрещены).

Другой способ укладки проводов — в гибкой пластиковой (гофрированной) трубе, не поддерживающей горение. Гофра крепится к стенам специальными клипсами. Подобный подход удобен тем, что в одну трубу можно поместить сразу несколько кабелей, однако с эстетической точки зрения она выглядит лишь немногим лучше открытой проводки.

Намного аккуратнее смотрятся пластиковые кабель-каналы, также называемые электротехническими коробами. На рынке предлагаются изделия разных цветов и размеров. Важное их достоинство — наличие крышки, которую можно снять в любой момент, чтобы внести изменения в проводку, поменять конфигурацию, присоединить новые приборы. Кабель-каналы комплектуются рядом доборных элементов — внутренними и внешними углами, стыками, заглушками и т.д.

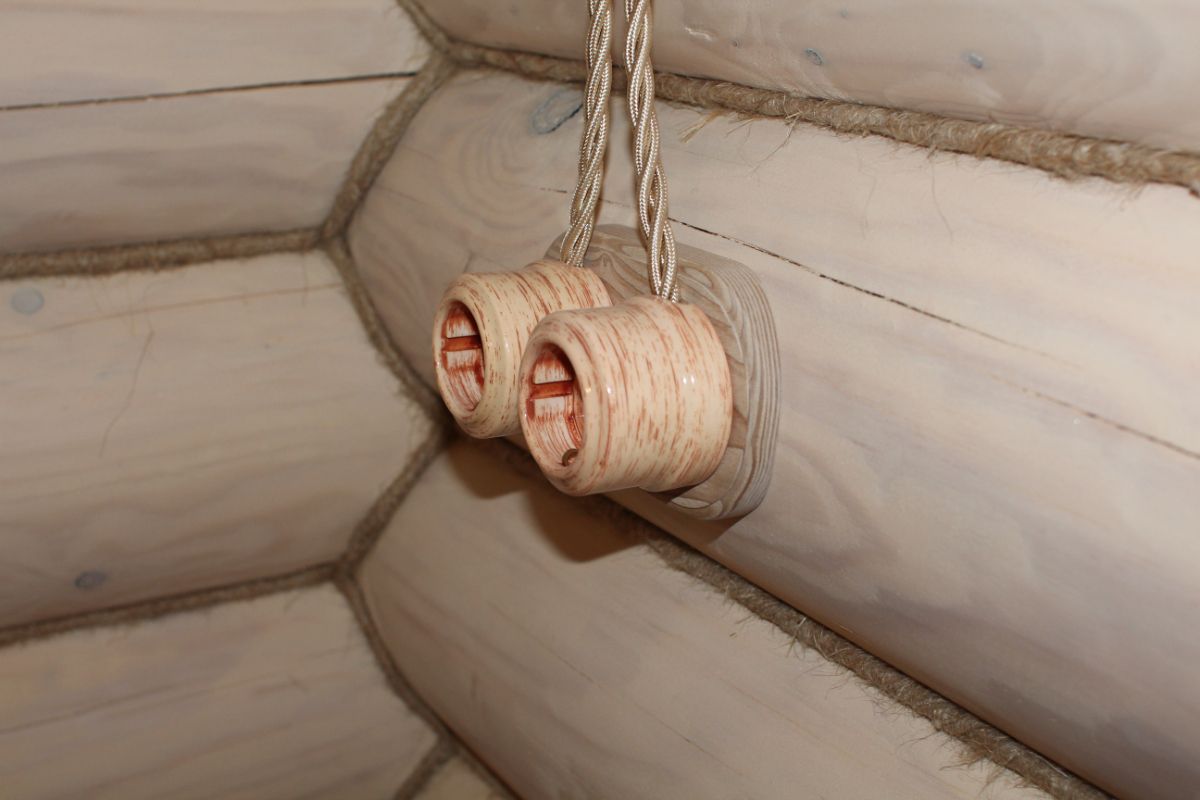

Были времена, когда проводка в домах повсеместно выполнялась с помощью витого провода на керамических изоляторах. Основное преимущество такого подхода состоит в обеспечении воздушного зазора между кабелем и стеной, то есть в повышенном уровне пожарной безопасности. Однако данный способ был забыт, и соответствующие установочные элементы практически исчезли из продажи. Сегодня этот ретростиль возвращается.

Для соединения проводов между собой и с розетками, выключателями и т.д. применяют сварку или пайку, а также винтовые или пружинные клеммы. Последние — самые удобные и надежные. Они значительно облегчают монтаж и в дальнейшем не требуют обслуживания, в отличие от винтовых соединений, которые нужно периодически подтягивать.

При выборе электроустановочных изделий также рекомендуется отдавать предпочтение устройствам с пружинными клеммами.

Таким образом, в настоящее время существует целый ряд приспособлений и методов монтажа, позволяющих сделать проводку в деревянном доме и красивой, и безопасной.

Текст: Александр Спарбер

Электропроводка в деревянном доме | elesant.ru

Электропроводка в деревянном доме отличается повышенными требованиями к материалом и установочным приборам. Связано это с повышенной пожарной опасностью деревянных строений. Как правильно проектировать, монтировать электрическую проводку деревянного дома в статьях этого раздела.

К деревянным постройкам, особенно к деревянным жилым домам, предъявляются повышенные требования пожаробезопасности, и как следствие, особые требования для всех работ касающихся электричества, а именно, для ввода электричества в деревянный дом и прокладки электропроводки внутри и снаружи дома. В этой статье разберем особенности ввода электричества в деревянный дом.

Подробнее…

В статье поговорим об общих правилах электрики в деревянном частном доме . Всего получилось 26 правил. В этой первой части: электропроект, подключение к воздушной линии электропередачи, ввод электропитания в дом и прочее.

Подробнее…

Эта статья третья часть «трилогии»: 26 правил электроснабжения и электропроводки деревянного дома. Во всех статьях серии я постарался сформулировать основные общие правила электрики в частном деревянном доме. Получилось 26 правил. В этой части об электробезопасности, пожаробезопасности, соединении проводов, контуре заземления и освещении.

Подробнее…

Эта статья вторая часть трилогии: 26 правил электроснабжения и электропроводки деревянного дома. Статьи всех частей посвящены правильному монтажу и организации электрики в частном деревянном доме. Читайте от 8 до 13 правил. Здесь об ВУ, ВРУ, электросчетчике, способах электропроводки, видах кабеля и др.

Подробнее…

Электропроводка в деревянном доме

Особенности электропроводки в деревянном доме продиктованы в первую очередь требованиями пожарной безопасности, ведь причиной возгорания деревянных построек чаще всего является короткое замыкание

При проектировании и монтаже электропроводки следует руководствоваться ПУЭ «Правила устройства электроустановок», СНиП 3. 05.06-85 «Электротехнические устройства», «Проектирование и монтаж электроустановок жилых и общественных зданий». Существует два способа выполнения электропроводки в деревянном доме: открытый и скрытый.

Открытая электропроводка

В данном случае важно решить две задачи: отделить провод от стены несгораемым материалом и притом проложить провода так, чтобы они не нарушали эстетику интерьера. Выполнить второе условие, используя для изоляции проводки гофрошланги, весьма затруднительно, и потому более предпочтительным является способ прокладки проводов в электромонтажных коробах. Они представляют собой разборную конструкцию, состоящую из установочной и лицевой частей. П-образный профиль из термостойкого пластика крепят к стене, помещают внутрь провода, закрепляют их, а с внешней стороны закрывают крышкой-пластиной. Короба выпускают длиной 2 м нескольких размеров в поперечном сечении и разных цветов, в том числе и в оттенках дерева.

Для прокладки электрокабеля лучше выбрать не стальные, а медные трубы, так как их можно изгибать без применения сложных инструментов.

Другой распространенный вариант открытого электромонтажа — так называемая ретропроводка «косичкой» на электроизоляторах. Выключатели, розетки, рамки, кабельные изоляторы, провода с негорючим многослойным покрытием и оплеткой из искусственного шелка, распаечные коробки и т. д. — все элементы выдержаны в ретростиле. Часть изделий делают из латуни, фаянса, дерева.

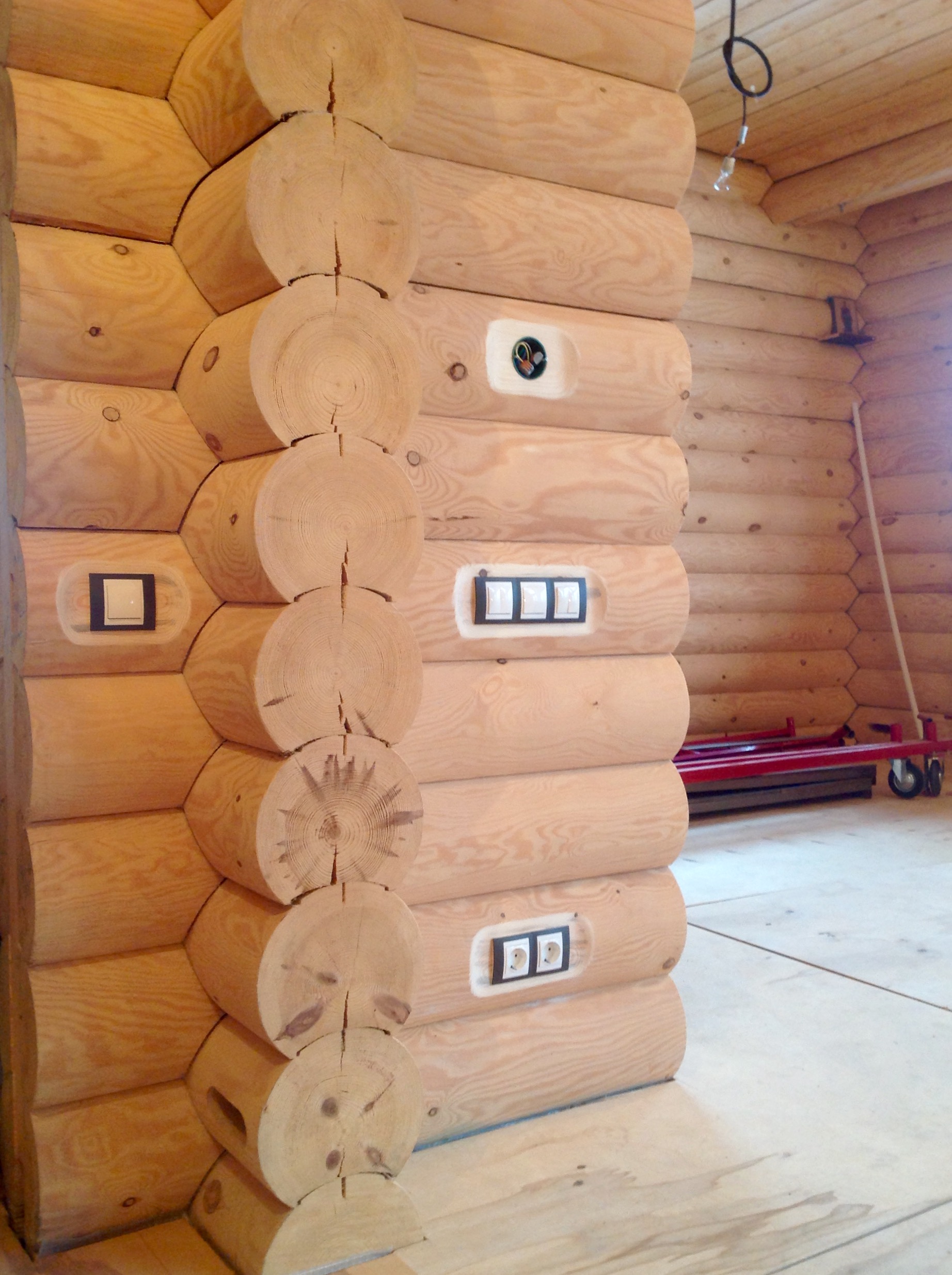

Скрытая электропроводка

Такую проводку выполняют внутри строительных конструкций, что по ряду причин не всегда возможно. Так, в случае дома из древесины естественной влажности с проведением электромонтажных работ придется повременить 7–8 лет (!), пока сруб не даст полную усадку. Ведь если сделать скрытую проводку раньше этого срока, при осаживании отдельные части здания могут деформировать или даже разорвать защитные металлические трубы вместе с проводами. Выход один — в ожидании конца осадочных процессов пользоваться временной открытой проводкой.

Скрытая проводка предпочтительнее с точки зрения эстетики интерьера, но внести какие-либо изменения в схему электроразводки будет затруднительно

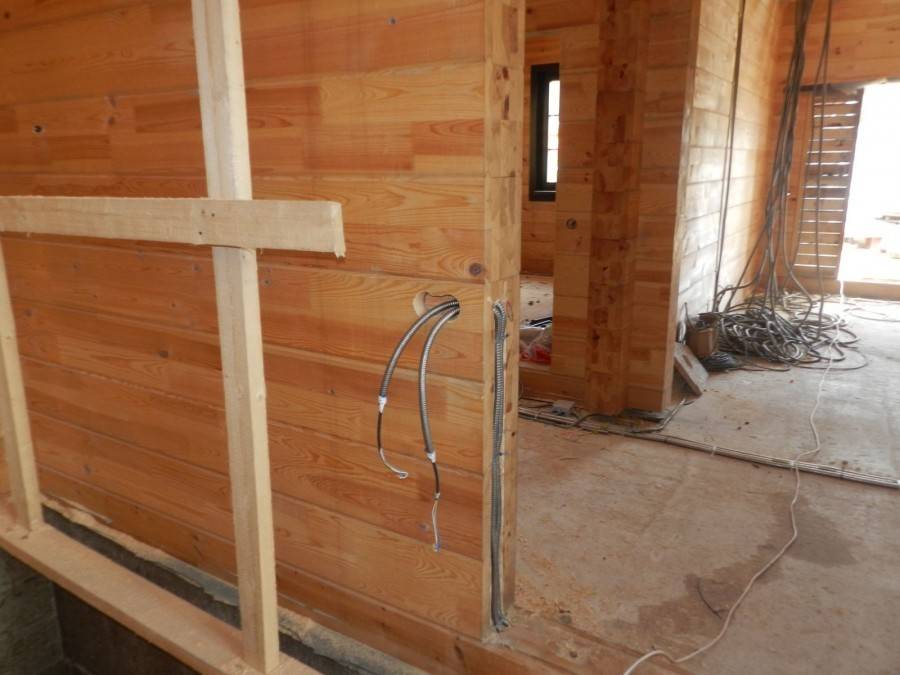

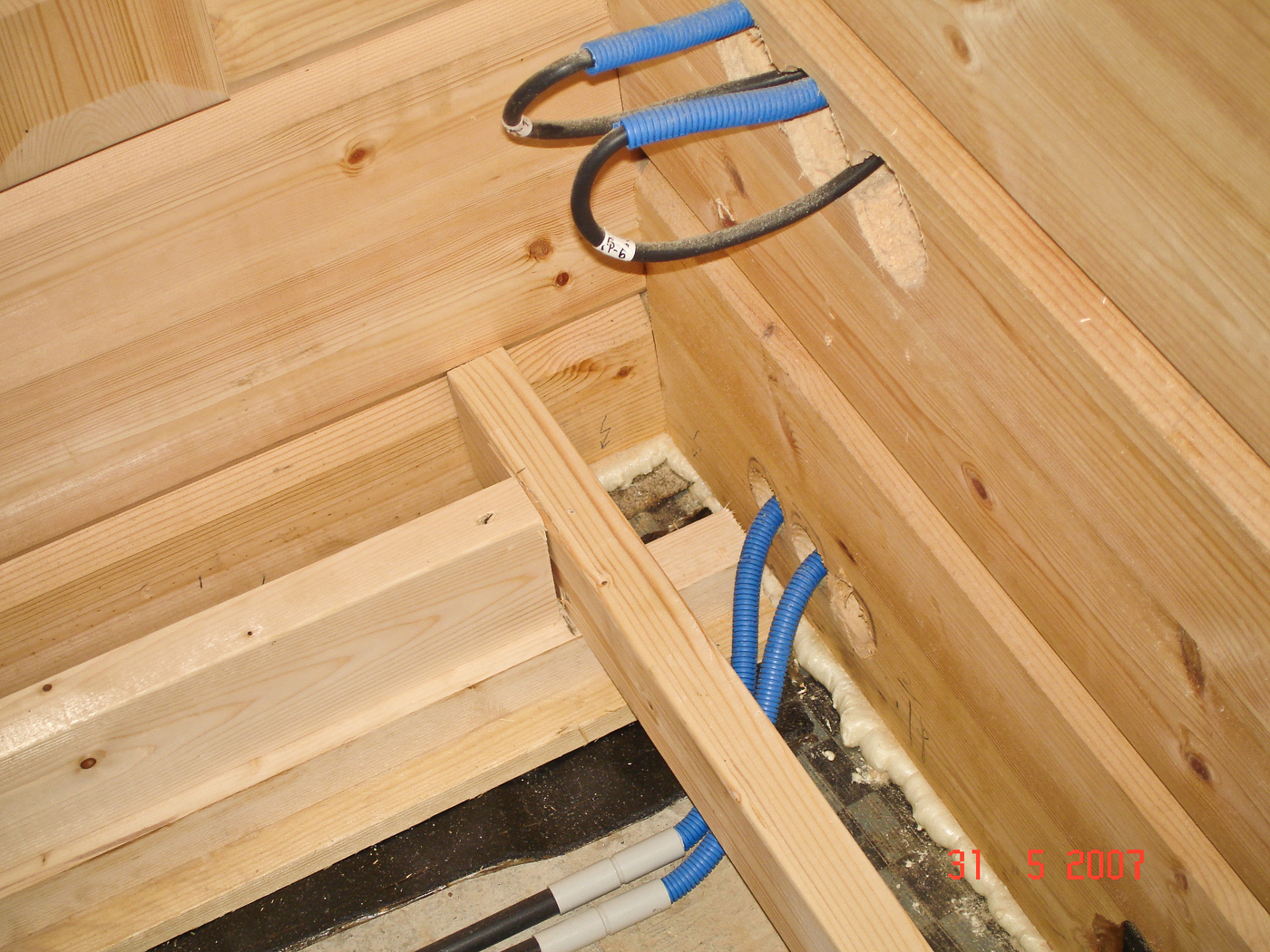

В уже давшем усадку доме электрокабель прокладывают в металлических трубах с толщиной стенок от 2,5 до 4 мм (в зависимости от сечения жил проводов). Диаметр трубы выбирают с таким расчетом, чтобы провода заполняли ее объем только на 40%. Использовать вместо труб металлорукава, пластиковую гофру и т. п. запрещается. В деревянных домах специалисты рекомендуют применять кабели с маркировкой ВВГнг (А) и ВВГнг-П (А). Это медные провода с цельными жилами и двойной изоляцией.

Разводку можно проложить в перекрытии и в стенах. В торце стены выпиливают паз (его потом скроет дверная коробка), с помощью коронки на расстоянии 15 см от коробки делают углубление под выключатель (розетку), а затем сверлят отверстие, через которое от паза в углубление прокладывают металлическую трубку с кабелем внутри. Важно: глубина каналов в строительных конструкциях должна быть такой, чтобы она не могла повлиять на их несущие способности и прочность.

Дома из клеёного бруса или высушенного в заводских условиях оцилиндрованного бревна практически не дают усадки, поэтому подготовительные электромонтажные работы можно проводить в ходе строительства. Стабильность стеновой конструкции обеспечивает безопасность скрытой электропроводки. В стенах прорезают каналы под металлические трубы, в которые позже прокладывают кабель. К местам установки розеток и выключателей делают вертикальные каналы.

Количество и расположение изгибов проводов и распаечных коробок рассчитывают так, чтобы была возможность заменить провод на участке электросети без демонтажа (повреждения) деревянных конструкций

Электропроводка и ее проведение в современный деревянный дом. Проводка в доме из бруса

Деревянные дома — проблемы с щелями и их устранение

В бревенчатых стенах часто возникают широкие щели между венцами. Причин их появления несколько.

Первая — зависание брёвен деревянного дома на нагеле. Профессионалы советуют собирать сруб только с помощью деревянных нагелей, но ни в коем случае не металлических (они непременно проржавеют), тем более не использовать изготовленные из арматуры (на их рифлёной поверхности бревно обязательно зависнет). Отверстия под нагели надо сверлить строго вертикально. В сечении деревянные нагели должны быть не круглые, а квадратные: у них меньше площадь контакта с поверхностью отверстия в бревне (следовательно, меньше сила трения, препятствующая усадке). Располагать их нужно в шахматном порядке по высоте стены на расстоянии не более 1,5м друг от друга. Забивают нагели деревянной киянкой с небольшим усилием. Для нагелей необходимо использовать более прочный, чем бревно, материал: например, если бревна сосновые, то нагели — берёзовые или дубовые. Их влажность должна быть такой же, как и влажность древесины деревянного дома,— при высыхании одновременно сжимаются и нагель, и отверстие.

Вторая причина — недостаточная нагрузка на брёвна деревянного дома. Особенно часто щели появляются между брёвнами фронтонов, что объяснимо: над этими участками нет многометровых стен (как над венцами стен первого этажа) и на низ не давит вес крыши деревянного дома (если она не самцовая). Как же быть? Брёвна, из которых сложены фронтоны, можно «подгрузить» с помощью специальных устройств, напоминающих пружинные клапаны автомобильного двигателя. Состоят они из винта, работающего на сжатие пружины и двух шайб. Устанавливают такие «клапаны» в заранее просверленные на обоих концах брёвен гнёзда. Сжатая при установке пружина устройства в любых условиях будет прижимать верхнее бревно к нижнему, уменьшая вероятность появления щели. Детали «клапана» должны быть изготовлены из нержавеющей стали или оцинкованы.

Третья причина — скручивание брёвен деревянного дома. Виновата в этом так называемая свилеватость древесины, а проще говоря, закрученность её волокон по спирали. Величина этого закручивания зависит от того места, где росло дерево,— в чаще леса или на опушке. В первом случае вероятность появления свилеватости меньше, в последнем — гораздо больше. При сушке деревянных домов, особенно в результате резкого включения системы отопления, свилеватые брёвна, особенно малонагруженные и не скреплённые нагелями, обязательно начнут выкручиваться. Тогда с одной стороны стены щель между венцами может практически исчезнуть, зато с другой — она может сильно расшириться. Вправить скрученное бревно на место уже не удастся. Выход один — тщательно проконопатить щели деревянного дома. Конечно, межвенцовые швы от этого меньше не станут, но внешний вид стены значительно улучшится.

Четвёртая причина — не проведённая вовремя регулировка домкратов — компенсаторов усадки. Эти механизмы, устанавливаемые на вертикальных опорах–колоннах, давно вошли в практику строительства деревянного дома. Удобно и просто: покрутил гайку на устройстве — и опорная площадка сместилась по высоте на величину, равную усадке бревенчатой стены. Часто регулировать компенсатор необходимо в первые 3 года (период интенсивной усадка). А вообще, как показывает практика, это приходится делать в течение 5–8 лет. Чтобы компенсатор всё это время исправно работал, он должен быть изготовлен из нержавеющей стали, либо иметь оцинкованные детали.

Каркасные дома и их особенности

• Получается не очень дешевым, количество утеплителя и отделочных материалов стоят немалых денег. • Не садится. • Большая возможность отделки. • Требует тщательного подхода к утеплению и пароизоляции. • Необходима система вентиляции.

Электрическая проводка в доме из бруса
Известно, что строительство деревянных домов связано с некоторыми ограничениями. Хотя в последнее время, с применением современных технологий, таковых остается все меньше, нынешние проекты отделки помещений и разводки коммуникаций.

Электропроводка в брусовом доме традиционно применяется два основных способа прокладки кабеля и электроустановки — открытый и закрытый. Первый из них подразумевает шробление материала стен и потолка с последующей укладкой провода или прокладку коммуникаций в пустотах между конструктивными элементами и декоративной отделкой. Второй же — исключает такой подход, и вынуждает включать в проекты деревянных домов специальные короба. Учитывая то, что деревянные дома не предполагают внутренней отделки (древесина и без того имеет прекрасный внешний вид), электрическую разводку придется производить открытым способом, ведь штробить профилированный брус не имеет никакого смысла.

При строительстве деревянных домов для организации электрической разводки отрытого типа применяются специальные типы кабелей, кабель каналов, коробов, розеток, выключателей и других электроустановочных изделий. Особого внимания заслуживают электрические короба или кабель каналы для прокладки кабеля в деревянных домах. Ведь для обеспечения максимальной безопасности, они должны обладать рядом жестких технических параметров. К их числу относится ударопрочность (в среднем 6 Дж), способность к самозатуханию и устойчивость к перегреву, граничное значение которой должно достигать 950 С?. Короба изготавливаются из ПВХ и, кроме защитных функций, выполняет роль декоративного элемента. Сегодня в продаже можно найти кабель каналы разного цвета, поэтому подобрать необходимый короб для прокладки провода в деревянных домах не составляет особого труда.

Электропроводка в деревянном доме.

Чтобы деревянные дома обеспечивали теплый и, главное, безопасный уют, рано или поздно на первый план встает вопрос грамотной электропроводки. Довольно часто проводка в домах из дерева выполняется открыто, когда применяются кабели-каналы (или короба). Короба эти могут иметь самый разный цвет и изготавливаются из пластика. Кабель-каналы должны быть заполнены минимум на 60%. Если канал забит полностью, то может возникнуть перегрев кабеля, что, естественно, небезопасно. Обычно такой тип проводки выполняется в, так называемых, металлорукавах или трубах из металла. Трубы эти заземляются с двух сторон и аккуратно укладываются таким образом, чтобы бревна, расположенные рядом, не сдавливали их. Кабельные трубы для стен нужно делать обязательно большего диаметра, так как новые деревянные дома немного «садятся». А это может случайно передавить или защемить кабель. Если строительство брусовых домов начинается с фундамента, то проведение электропроводки начинается с установки счетчика.

В деревянном доме он должен быть установлен в помещении, где меньше всего сырости, на видном месте, чтобы показания можно было контролировать. Обычно это прихожая или кухня. Когда строительство дома окончено и электричество проведено, остается лишь соблюдать важные правила: наблюдать, что пробковые предохранители (или автоматические выключатели) были исправны, а электрические провода хорошо изолированы. В деревянных домах опасно цеплять электропровода на деревянные и металлические предметы, на гвозди, или вешать что-нибудь на эти провода. В сырых помещениях, где есть электропроводка, нужно быть особо внимательными. В деревянном доме металлические корпуса различных бытовых приборов, кондиционеров, печей и стиральных машин зануляются (заземляются). Это происходит посредством их соединения с, так называемым, нулевым проводом электрической сети. Помните, что электрическая проводка, устанавливаемая в брусовые дома, должны быть максимально безопасной, так как дерево быстро воспламеняется.

Советы

Проводка — важные моменты

Необходимо правильно рассчитать нагрузку и правильно выбрать марку кабеля. Одним из лидеров безопасности считается кабель NYM, который не поддерживает горение. Рекомендуется применять УЗО ( устройство защитного отключения), которое защищает от возгорания электроприборов ( выключает сеть) и от поражения током при случайном соприкосновении с токоведущими частями.

В основном электропроводка в деревянном доме выполняется открыто; самым распространенным является монтаж с применением кабель-каналов (коробов). Кабель-канал изготавливается из пластика, имеет различные размеры и три цвета: коричневый, светло-коричневый и белый. Заполнение кабелями кабель-каналов должно быть не более чем на 60%, иначе, при полном заполнении, кабель может перегреться.Провод через стену
Скрытая проводка выполняется в металлических трубах или в металлорукавах, которые необходимо с двух сторон заземлить и укладывать так, чтобы бревна не оказывали механического воздействия на кабель.

Все подрозетники, распаячные коробки, при скрытом монтаже электропроводки, также должны быть металлическими.

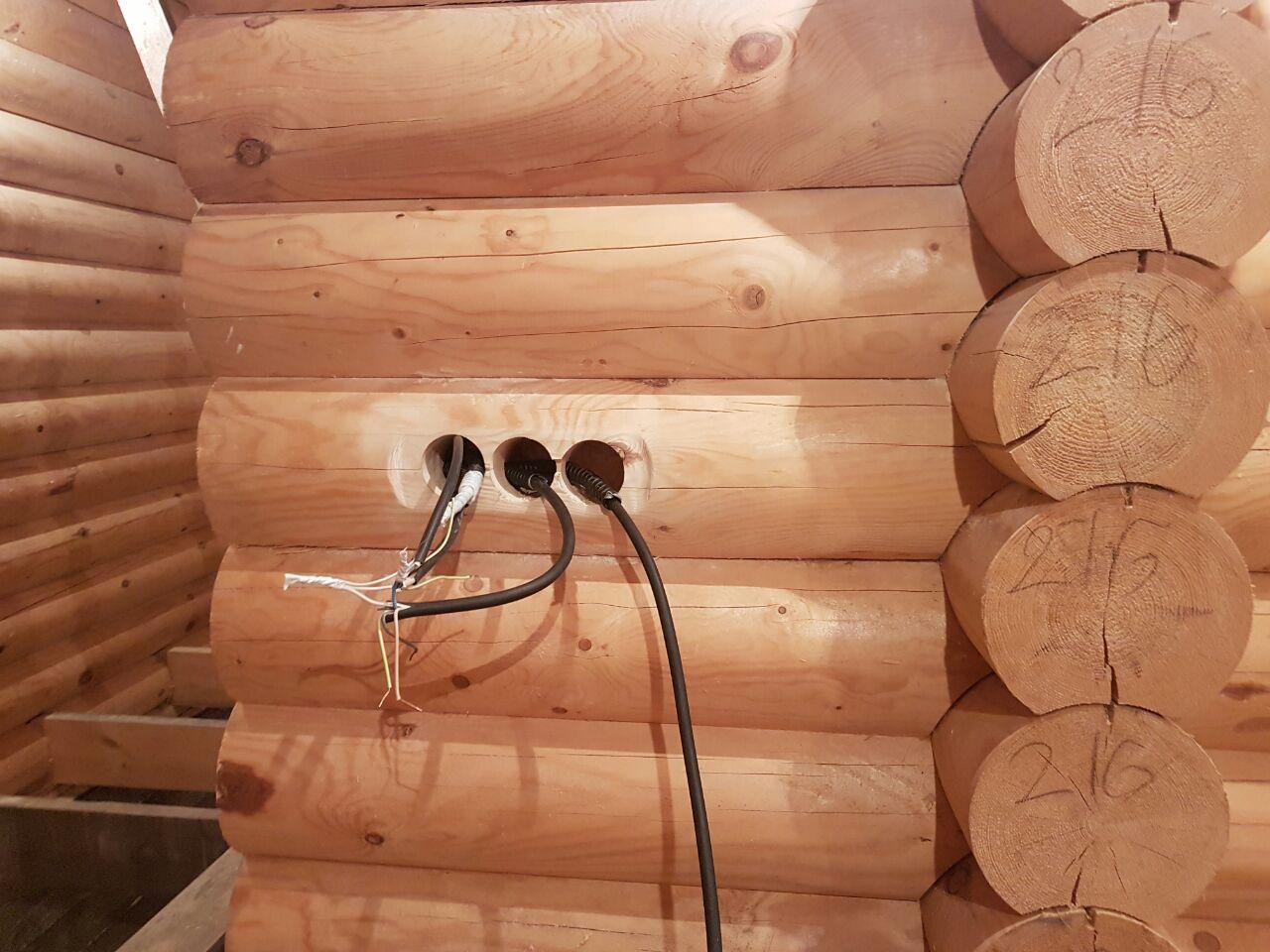

Проходы кабеля через стены делают через металлические гильзы, выполненные из трубы большего внутреннего диаметра, чем наружный диаметр металлорукава. Это обязательно нужно, т.к. новый дом «садится», что может привести к защемлению и передавливанию кабеля.

Качественный монтаж электропроводки в деревянных домах.

Подвод к дому, подключение, разводка, пожарная безопасность дома.

Как сделать электропроводку в деревянном доме По статистике пожары в домах происходят из-за неисправностей в электропроводке. Деревянные дома в пожарном отношении наиболее уязвимы. Проектирование, монтаж и выбор элементов электроснабжения, электропроводки в деревянном доме требует определенных знаний в проектировании и аккуратности при монтаже. Всегда помните о электро и пожаро безопасности деревянных конструкций!

Ввод электропроводки в деревянный дом.

Этот вид работы выполняется специалистами электросетей. Подключение выполняется методом воздушной линии. При использовании воздушной линии высота подвеса проводов не должна быть ниже 2,75м.В последнее время, очень популярно стало выполнение ввода с помощью самонесущего изолированного провода (СИП) — Преимущества СИП при монтаже воздушных линий электропередачи.
К отрезку кабеля соединяющего щиток с воздушной линией электропередачи предъявляются повышенные требования безопасности. Этот участок не защищен индивидуальными предохранительными устройствами, а предохранительные устройства на подстанции на короткие замыкания в сети реагируют с задержкой. Они настроены на большие токи.

Для ввода в помещение используются исключительно медные провода. Изоляция провода не должна поддерживать горение. В маркировки это свойство обозначается литерами «НГ». Подробнее о марках проводов и кабелей, используемых в домашней электропроводке смотрите в этой статье — Кабельно-проводниковые материалы для домашней электропроводки.

Кабель до щитка заключается в пластиковую трубку, а проходы через деревянные конструкции дополнительно защищаются гильзами из толстостенных труб для локализации возможности распространения огня при коротком замыкании, и служат защитой от механических повреждений.

При современных способах подключения, когда распределительный щит устанавливается снаружи помещения, исключаются участки электрических цепей без предохранительных приборов. Подобный способ подключения более безопасный с точки зрения эксплуатации. Но он не исключает необходимости установки металлических гильз в местах прохода кабеля через деревянные стены.

Дополнительную безопасность обеспечит устройство защитного отключения (УЗО). Такие приборы качественно работают, когда электрооборудование в доме заземлено. Способов устройства заземления существует много, лучше посоветоваться со специалистами.

Из двух видов проводки, скрытой и наружной, более безопасной для деревянного дома является открытая. Смотрите — чем отличается открытая проводка от скрытой. Существующие нормы требуют именно ее в домах деревянной конструкции. В современных деревянных коттеджах чаще стали применять при строительстве скрытую электропроводку. Эстетические преимущества скрытой проводки, в подобных случаях, идут в ущерб безопасности.

Скрытая проводка требует скрупулезного продумывания схемы расположение кабелей и выводов под выключатели и розетки. Кабеля укладываются в металлических трубках в процессе постройки дома, изменения в финальной части строительства произвести невозможно, что может ограничить возможности создания интерьера в помещениях. Три варианта скрытой проводки в деревянном доме (деревянных перекрытиях) описаны здесь: Прокладка скрытой проводки в деревянных домах.

При правильном выборе способа открытой проводки в деревянном доме, эстетика помещения практически не хуже, чем при скрытой, а преимущества в удобстве эксплуатации и безопасности огромны. Применение современных кабель каналов для открытой проводки (электрические короба) уберут почти все недостатки открытого способа монтажа кабелей. Существует возможность подбора необходимого цвета короба. Диапазон цветов представленных на рынке достаточно разнообразен. Таким образом, даже открытую проводку можно сделать и безопасной и достаточно элегантной.

Основное правило при выборе способа электропроводки в деревянном доме – не применять технических решений в ущерб безопасности дома!

Инструменты

Возведение стен деревянного дома

Деревянные дома набирают все большую популярность. Для создания стен собственного дома можно использовать обычный, профилированный или клееный брус, а можно предпочесть бревно, тесаное вручную. Технология его изготовления проста — топором или ручным скобелем с дерева удаляют кору. На бревне при этом сохраняется богатый смолами внешний слой, способствующий защите от неблагоприятных внешних воздействий. Такое бревно меньше трескается, позволяет создавать теплые стены. Однако у тесаного бревна есть недостаток — это материал естественной влажности и из-за большого диаметра долго сохнет. В дом, построенный из бревен, можно въезжать, по мнению специалистов, не ранее чем через год после начала строительства, то есть тогда, когда сруб осядет. Зато этот недостаток можно компенсировать разбивкой оплаты за строительство на два этапа — сначала вы платите задаток, а основную сумму за дом вносите только тогда, когда въедете в него.

Для изготовления бревенчатых стен применяют древесину сосны, лиственницы и кедра. Из них всех лиственница имеет самую красивую древесину, в меньшей степени поддается гниению и прочим болезням, однако из-за большей плотности сохнет от 5 до 7 лет (а значит, период усадки дома растягивается до непомерных величин). Поэтому из лиственницы имеет смысл изготовить только два первых венца будущего деревянного дома. Это гарантирует, что стены не начнут гнить при избыточной влажности, идущей от фундамента. Однако если лиственницу вам достать не удалось, можно спокойно обойтись кедром или сосной, обработав бревна специальными защитными составами от гниения.

К разновидностям тесаного вручную бревна относятся также лафет и полулафет. При их изготовлении древесина лишается защитного слоя, так как в полулафете он срезается с одной стороны, а в лафете — с двух. Поэтому лафет целесообразно делать из лиственницы (из-за ее большой плотности). Если в качестве древесины вы используете сосну, лучше выбрать полулафет — тогда снаружи деревянные дома будут выглядеть как бревенчатые, обеспечивая в то же время возможность легкой и быстрой отделки внутри. Работать с лафетом и полулафетом дизайнерам действительно проще — плоскости стен можно просто обшить гипсокартоном, а затем применить любой стиль оформления интерьера. В случае же с тесаным бревном все сложнее. Если фальшстены вас не устроят, единственным вариантом оформления станет стиль кантри. Вам придется отправиться в ближайший магазин, торгующий мебелью из сосны, и полностью обставить ею дом. При выборе любого другого стиля придется поломать голову, добиваясь гармоничного сочетания современных материалов с деревом.

Правила и способы монтажа электропроводки в загородный дом

Работы по монтажу электросети любого дома начинаются с проекта. В проекте деревянного дома необходимо учитывать основные требования пожарной безопасности.

При этом делается внешняя проводка, а все электрические кабели должны находиться в негорючих изолирующих материалах.

Недавно отстроенный деревянный дом дает усадку, с возможным креном несущих конструкций. По этой причине не рекомендуется делать проводку в жестких каналах, способных к повреждению вместе с находящимися в них кабелями.

Наиболее подходящий монтаж – с применением пластиковых гофрированных труб, выполненных из негорючих материалов, или пластиковой трубы с соединением в местах изгибов мягкими вставками.
Прокладывание электрического кабеля следует выполнять без чрезмерной натяжки.

Все электрические элементы, включая щит, розетки легранд, распаячные коробки, выключатели и др. должны крепиться с применением элементов негорючих материалов у основания, чтобы предотвратить возможные возгорания.

Все остальные действия по монтажу электропроводки не отличаются от аналогичных условий для других помещений. Наиболее качественно такие работы выполняются специалистами электромонтажниками с применением специализированного оборудования.

Соблюдая правила, владелец избавит себя от возможных неприятностей в эксплуатации дома, сохранив в безопасности имущество и людские жизни.

Ремонт

Главные преимущества деревянных домов

Если вы решили построить дом, то эта статья для вас. Ведь самое главное — выбрать из какого материала он будет построен. Дальше вы узнаете основные преимущества деревянных домов и почему стоит выбрать дерево, как основной материал.

Дерево — природный материал, который не требует особых затрат на производство. Кроме того, мода на изделия из натуральных материалов существовала всегда, но сейчас, когда окружающая среда загрязнена, естественные материалы становятся очень популярны. К тому же, деревянные дома имеют множество полезных свойств, которыми не может обладать искусственный материал. Самое главное — это вентиляция. Волокнистая структура дерева способствует поступлению «нового» воздуха. Только за сутки обновляется более 30% объема воздуха в помещении. Поэтому в деревянных домах так легко дышится. Дерево не требует особой отделки: оно само по себе красиво. В деревянных домах нет сквозняков, благодаря точно стыкуемым бревнам. Древо отлично сохраняет тепло и поддерживает постоянную влажность воздуха. Несомненным плюсом является то, что деревянные дома имеют малый вес, и, следовательно, не требуют тяжелого фундамента, что сильно сказывается на цене строительства. Нужно также отметить, что сезонность строительства деревянных домов не играет роли. Такие дома можно строить в мороз без специальных технологий, чего не скажешь о домах из камня.

Конечно, есть и минусы, например, пожароопасность, подверженность воздействиям атмосферы и биологическим факторам (гниль, синева). Но такие проблемы можно легко решают специальные химические средства по уходу за деревянными домами.

Теперь давайте взвесим все «за» и «против». Деревянные дома экологически чистые, самовентилируемые, дешевы при постройке. Отрицательные качества мы можем легко исправить. Итак, выбор очевиден. Деревянные дома — лучший вариант.

Статистика Видео: 0

Монтаж электропроводки в деревянном доме правила и рекомендации

Особенности монтажа проводки

Деревянный дом X
Деревянный/Дом/
Монтаж электропроводки в деревянном доме Особенности монтажа проводки»

Дом их бруса или оцилиндрованного бревна несомненно является экологически чистым. Но существует ряд проблем с монтажом электропроводки, особенно актуально при прокладке скрытой проводки. Это обусловлено тем, что деревянный дом относится к строению с повышенным классом пожароопасности. В связи с этим к монтажу электропроводки предъявляются повышенные требования, значительно более жесткие чем к монтажу электропроводки в квартире. Разберем все по порядку. Дерево, в зависимости от места и времени применения может иметь различные свойства, и соответственно группа горючести может быть разной. Например сухая древесина в середине лета может иметь группу горючести Г4 (сильно горючая), а обработанная противопожарными средствами и при повышенной влажности Г1 (слабо горючая). К сожалению, группу горючести можно определить только в пожарной лаборатории. По большому счету, Вы должны выпилить кусочек дома и отвезти на испытания. В зависимости тот группы горючести монтаж электропроводки должен выполняться определенными кабелями и иметь различные способы прокладки. Если делать все максимуму, по правилам, взяв дерево по группе Г4, проводка должна быть проложена или открыто, на изолирующей подкладке (асбестовая или стальная полоса), или скрытая а стальной трубе имеющей локализационную способность (а это означает, сначала с начала прокладываем стальной или медный трубопровод, а потом в него затягиваем проводку). Так же разрешении электропроводка на роликах, как в старых избах, но это на любителя. Ретро нравиться далеко не всем, да и цена на современную ретро проводку кусается.

Открытая проводка в деревянном доме

Начиная строительство деревянного дома необходимо позаботиться о проекте на электроснабжение. Если бюджет не позволяет нанимать проектную организацию для четкой проработки проекта, можно воспользоваться услугами профессионального электрика. Но придется изучить некоторые документы, дабы в последствии не иметь проблем. Действующие сегодня нормативные документы по монтажу электропроводки это ПУЭ-7, СНиП 3-05-06-85 и СП 31-110-2003. Чтоб не читать всю эту документацию я отвечу на наиболее часто встречающиеся вопросы.

Выбор кабеля

Для открытой прокладки проводки в деревянном доме применяются различные типы кабелей. Самые распространенные это NYMи ВВГ. Кабели могут быть как обычные, так и с индексами НГ (не горючий) и LS (само затухающий). Обычные кабели должны укладываться на негорючую прокладку, что не очень эстетично и требует дополнительных расходов. Лучше применить НГ-LS.

Правила допускают

В зданиях со строительным конструкциями выполненными из горючих материалов группы Г2 и Г 3 допускается: открытая прокладка одиночных кабелей в защитной оболочке с медными жилами сечением не более 6 мм2 в ПХВ изоляции в исполнении НГ или LS без подкладки…

Но стоит помнить, повысить группу горючести можно только покрыв дерево огнезещитным составом. В противном случае кабель придется положить на прокладки или идти на неоправданный риск.

Скрытая электропроводка в деревянном доме

Если принято решение делать скрытую проводку в деревянном доме, то необходимо соблюсти ряд правил по пожарной безопасности. Одно из первых, покрыть деревянные конструкции огнезащитным составом, а так же все полости в которых будет проложена проводка.

Требование правил

за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2 и Г3, электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X…

Степень защиты IP4X имеет обычный металлорукав, стоимость монтажа которого незначительно отличается от прокладки кабеля в обычной гофре.

В случае отсутствия подготовки деревянных конструкций в соответствии с правилами придется сначала сделать трубопровод из стальных или медных труб, а потом уложить туда кабель, что абсолютно не рентабельно.

Требование правил

— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах…

Я рассказал об основных тонкостях проблемах встречающихся при монтаже электропроводки в деревянном доме, сделал основные выписки, касающиеся данной тематики, выбор за Вами. Строительство на сегодняшний день не дешево. Сэкономив на пропитке огнезащитой или электропроводке, завтра можно остаться без дома. Деревянный дом и электропроводка в нем должна соответствовать существующим нормативам. Наша компания выполнит монтаж электропроводки в деревянном доме с соблюдением правил, с неизменным качеством и внимательным отношением к заказчику.

Помните, «скупой платит дважды!». Некачественный монтаж обернется в процессе эксплуатации дополнительными расходами, а в худшем случае может привести к пожару.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Электробезопасность

Наши инвестиции в инфраструктуру и обучение гарантируют безопасную доставку вашей энергии и защиту наших сотрудников.

Безопасность вблизи воздушных линий электропередач

Если вы планируете работать с деревьями в пределах 10 футов от линий электропередач (включая линии электропередач), вы должны позвонить в Central Hudson по телефону (845) 452-2700.

Следуйте этим советам по безопасности:

Найдите все воздушные линии электропередач.
Держите себя и оборудование на расстоянии 10 футов от всех воздушных линий электропередач.
Не прикасайтесь ни к чему, что соприкасается с линией электропередач.
Остерегайтесь ограждений рядом с линиями электропередач.
Переносите лестницы и другое оборудование горизонтально.
Опустите оборудование перед началом движения или перемещением.
Никогда не распыляйте воду вблизи линий электропередач.
Держитесь на расстоянии не менее 30 футов от упавших линий электропередач.

Безопасность вблизи обрушившихся линий электропередач

Оборванные линии электропередач могут нести электрический ток, достаточно сильный, чтобы вызвать серьезные травмы или даже смерть.Электричество хочет перейти из зоны высокого напряжения в зону низкого напряжения — и оно может сделать это через ваше тело.

Если вы видите оборванную линию электропередач, отойдите от нее и всего, что ее касается. Земля вокруг линий электропередач может быть под напряжением. Немедленно звоните 911. Центральный Гудзон будет отправлен для решения проблемы, а аварийно-спасательные службы также будут уведомлены. В целях вашей безопасности мы рекомендуем вам оставаться на расстоянии не менее 90 футов от упавших тросов. Правильный способ отойти от линии электропередач — шаркать маленькими шажками, держа ноги как можно ближе друг к другу и все время на земле.Это сведет к минимуму вероятность сильного удара электрическим током.
Не пытайтесь перемещать упавшую линию электропередач или что-либо, что соприкасается с ней с помощью таких предметов, как метла или палка. Даже непроводящие материалы, такие как дерево или ткань, могут проводить электричество, даже если они слегка влажные.
Вы не можете определить, находится ли линия электропередач под напряжением, просто взглянув на нее. Вы должны исходить из того, что все оборванные линии электропередач находятся под напряжением.
Правильный способ уйти от линии электропередач – это шаркать маленькими шажками, постоянно держа ноги вместе и на земле.Это сведет к минимуму вероятность сильного удара электрическим током.
Если вы видите кого-то, кто находится в прямом или косвенном контакте с прерванной линией , не прикасайтесь к этому человеку. Позвоните 911 для помощи.
Будьте осторожны, не прикасайтесь к воде и не наступайте на нее рядом с упавшей линией электропередач.
Не переезжайте через оборванных линий электропередач.
Если ваш автомобиль соприкоснется с оборванной линией электропередач , когда вы находитесь внутри, оставайтесь в автомобиле.Посигнальте, чтобы вызвать помощь, но прикажите другим держаться подальше от вашей машины. Оставайтесь внутри и ждите спасателей. Не пытайтесь помочь кому-то еще из машины, пока вы стоите на земле. Если вы это сделаете, вы станете путем для электричества. В случае пожара выпрыгивать из машины, не касаясь одновременно машины и земли; затем шаркайте прочь, одновременно удерживая обе ноги на земле и стараясь не коснуться каких-либо проводов или каких-либо предметов рядом с местом аварии.
При использовании лестниц или столбов помните о воздушных линиях электропередач , включая линию, ведущую к дому. Даже деревянная лестница может проводить электричество со смертельным исходом. Будьте очень осторожны, если над бассейном или рядом с ним проходят линии электропередач, и вы работаете с инструментами с длинной ручкой.

Электрическая безопасность внутри помещений

Для более мощных приборов может потребоваться отдельная цепь. Вы должны попросить электрика осмотреть вашу проводку, чтобы убедиться, что она современна и безопасна!
Всегда покупайте электроприборы, провода или другие электроприборы с маркировкой UL и используйте электроинструменты с трехконтактными вилками.
Отключайте все электроприборы на время чистки или ремонта , включая заклинившие тостеры и электроинструменты. Кроме того, имейте в виду, что некоторые электронные устройства, такие как телевизоры и компьютеры, могут по-прежнему представлять опасность поражения электрическим током, даже если они отключены от сети, поскольку они часто содержат конденсаторы или другие компоненты, накапливающие электричество. Доверьте ремонт этих устройств профессионалам!
Выключайте электроприборы, когда уходите или когда они остаются без присмотра, а также отключайте небольшие электроприборы (фены, тостеры и т. д.)), когда он не используется.
Часто срабатывающие автоматические выключатели или предохранители обычно являются признаком того, что цепь перегружена, устройство неисправно или что-то не так. Вызовите электрика, чтобы устранить проблему, прежде чем кто-то получит удар током или состояние вызовет пожар.
Перегрев электрических шнуров или розеток является признаком неправильной проводки либо в стене, либо на приборе, либо в том и другом. Проверьте состояние.
Держите розетки закрытыми защитными крышками или установите розетки с защитой от несанкционированного доступа (TRR), если в вашем доме их еще нет.Научите детей держать предметы подальше от электрических розеток.
Держите незакрепленные шнуры в зонах движения , особенно когда в доме находятся маленькие дети и домашние животные.
Шнуры следует выбросить, если на них есть признаки износа или трещины. Не заклеивайте шнуры лентой и никогда не прокладывайте электрические шнуры под коврами или слишком близко к радиаторам, трубам или обогревателям.
Не перегружайте розетки слишком большим количеством устройств, так как они могут перегреться и вызвать пожар; и никогда не отключайте прибор, дергая за шнур.
Используйте правильный шнур для работы. Убедитесь, что оно подходит для используемого вами устройства. Теплый шнур является признаком того, что он может быть неправильно подобран по размеру.
Вода и электричество несовместимы! Никогда не используйте электрические приборы или устройства, стоя в воде, и не допускайте контакта электрических шнуров с водой. Будьте особенно осторожны в ванных комнатах, на кухнях и вблизи бассейнов и спа-центров. Никогда не пользуйтесь радиоприемником, телевизором или феном с электрическим приводом во время принятия ванны или плавания, так как падение электроприбора в ванну или бассейн может привести к поражению электрическим током.Кроме того, никогда не прикасайтесь к электрическому шнуру и не отключайте электрический прибор мокрыми руками. Убедитесь, что приборы рядом с источниками воды подключены к розеткам с «прерывателем замыкания на землю» или к розетке GFI . Они отключат питание от розетки в случае неисправности или короткого замыкания, чтобы предотвратить удар током.
Горячая вода может причинить вред, особенно младенцам и пожилым людям. Предотвратите ошпаривание, проверяя настройки температуры на водонагревателях и внося коррективы, если она слишком высока.
Во время грозы не выходить из дома и выключать телевизоры, компьютеры и другие приборы.

Электробезопасность на открытом воздухе

Упавшие провода могут оставаться под напряжением и быть опасными. Держись подальше и держи подальше других. Немедленно позвоните в Центральный Гудзон, и мы решим проблему.
Научите детей основам электробезопасности, и предупредите их, чтобы они держались подальше от опор ЛЭП, опор электропередач, подстанций и упавших проводов.Следите за линиями электропередач рядом с деревьями, на которые дети могут забраться, и учите детей не запускать воздушных змеев или моделировать самолеты вблизи линий электропередач или объектов электропередач. Детям также следует сказать, чтобы они не трогали электросчетчики и не играли рядом с ними.
При использовании лестниц или столбов помните о воздушных линиях электропередач, включая линию, ведущую к дому. Даже деревянная лестница может проводить электричество со смертельным исходом. Будьте очень осторожны, если над бассейном или рядом с ним проходят линии электропередач, и вы работаете с инструментами с длинной ручкой.
Никогда не используйте электроинструменты под дождем или на влажной земле, и держите радиоприемники и телевизоры вдали от бассейнов, спа-салонов и водопроводных шлангов.
Используйте только светильники и шнуры, предназначенные для использования вне помещений, , включая декоративные и праздничные светильники, и никогда не втыкайте скобы или гвозди в электрические шнуры. Для электроинструментов и работ на открытом воздухе следует использовать трехжильный водонепроницаемый шнур. Кроме того, при использовании электронагревателей водосточных желобов зимой обязательно внимательно следуйте инструкциям производителя.
Подключайте наружные приборы к розеткам с «прерывателем замыкания на землю» или розетке GFI.
Используйте квалифицированный триммер для обрезки или выполнения других работ в местах, где ветки или растительность растут на воздушных линиях и других электрических объектах и вокруг них.
Если на вашу машину упала линия электропередач, оставайтесь внутри и ждите спасателей. В случае пожара выпрыгивать из машины, не касаясь одновременно машины и земли; затем шаркайте прочь, одновременно удерживая обе ноги на земле и стараясь не коснуться каких-либо проводов или каких-либо предметов рядом с местом аварии.

Плавайте безопасно. Несмотря на то, что электричество дает нам множество удобств, не забывайте об осторожности! Каждое лето технические специалисты Central Hudson отвечают на несколько звонков о клиентах, пострадавших от поражения электрическим током в плавательных бассейнах или рядом с ними. Двигатели и фильтры для плавательных бассейнов должны быть должным образом заземлены. Доверяйте их установку только лицензированному профессиональному электрику и регулярно проверяйте их, чтобы обеспечить безопасность. Помните, НИКОГДА не стройте бассейн, навес или любую другую конструкцию под линией электропередач или где-либо на полосе отчуждения, включая линию, ведущую к вашему дому или зданию.
Посадить новый сад или забор? Перед копанием или земляными работами позвоните на горячую линию Dig Safely New York по телефону 1-800-962-7962 или наберите 811 не менее чем за два, но не более чем за 10 полных рабочих дней, чтобы узнать расположение всех близлежащих коммунальных служб — газа. , линии электропередач и связи – возможно.

Электрические пожары

Электрические пожары могут быть вызваны различными причинами, в том числе перегрузкой цепей или розеток, изношенными проводами, неисправными приборами или перегруженными шнурами.В случае электрического пожара:

Позвоните в пожарную часть и сообщите им, что это электрический пожар.
Никогда не используйте воду для тушения пламени , так как это может привести к серьезному поражению электрическим током. Используйте только сертифицированный огнетушитель или покиньте помещение.
Если возможно, отключите главный выключатель.
Будьте готовы к пожарам , установив детекторы дыма, огнетушители, обновив и устранив любые проблемы с электричеством, а также периодически проводя противопожарные учения.

Наружная электропроводка в деревянном доме: монтаж, провода и материалы

Для строительства загородного дома в основном выбирают древесину. Помимо ее многочисленных положительных качеств, у нее есть один недостаток. Это легковоспламеняющийся материал. В половине всех случаев возгорания виновником является электричество.

Чтобы наружная электропроводка была безопасной, она должна быть установлена с соблюдением всех правил и требований. В вопросе помогут разобраться советы профессиональных электриков.В этом случае вы можете выполнить всю работу самостоятельно.

Этапы монтажа

Изучая, как сделать наружную электропроводку, необходимо рассмотреть все этапы процесса. Если хозяева дома хотят выполнить все работы самостоятельно, необходимо изучить все тонкости и тонкости такого монтажа.

Начальным этапом проведения наружных кабелей является составление проекта. На плане необходимо указать все элементы оборудования и коммуникаций, а также их расположение.Рассчитывается общая мощность сети.

Далее необходимо выбрать правильный кабель. Для этого необходимо учитывать общую мощность системы. Также следует выбрать другое электрооборудование, комплектующие для установки. После этого производится ввод подачи в дом, подключение автоматического выключателя, установка распределительного щита и счетчика.

Кабель прокладывается по установленной трассе, его разводка производится по точкам. Подключены светильники, их выключатели, розетки. Далее необходимо установить заземление и УЗО. Затем вы можете протестировать систему.

Дизайн

Наружная проводка в деревянном доме требует грамотного проектирования. Для этого необходимо начертить план сооружения с соответствующими размерами. Далее необходимо поставить на него все осветительные приборы, точки включения и выключения. При этом указывается их максимальная мощность.

Подключение дворового освещения осуществляется на отдельный выключатель. Когда хозяева уедут, на участке можно будет оставить свет, выключив его дома.

Выбор способа прокладки коммуникаций, способов установки выключателей, светильников, диммеров и т.п. После этого необходимо рассчитать их суммарную мощность. Практически во всех случаях для деревянного дома выбирают наружный тип прокладки кабеля. Это самый безопасный способ. При необходимости вы можете проконсультироваться с профессиональным электриком.

Выбор кабеля

Кабель для внешней проводки должен быть медным. Сечение подбирается в соответствии с рассчитанной ранее общей мощностью.Марка проводников может быть NYM или ВВГнг. Второй вариант будет дешевле, но первый вариант предпочтительнее. Это связано с дополнительным слоем изоляции, который имеет кабель NYM. Его также удобно резать. Специалисты сходятся во мнении, что именно этот кабель для наружной электропроводки обеспечивает высокую степень защиты материалов от возгорания или проникновения.

Алюминиевые провода дешевы. Однако его сечение будет намного больше, чем у медных разновидностей. Алюминий считается хрупким материалом.Если проводник изгибается, его можно повредить или сломать. Поэтому для наружной проводки его лучше не использовать.

Кабель должен иметь три жилы. Два из них назначены на «фазу» и «ноль», а третий — на заземление. Многие владельцы загородной недвижимости пренебрегают этим советом. Но в этом случае уровень безопасности будет ниже. Если для освещения участка используются мощные прожекторы, заземление будет невозможно.

Проведение провода к дому

Наружная проводка требует правильного выбора способа ведения проводника к зданию.Есть два варианта. Коммуникации от ЛЭП можно подвести к дому по воздуху или под землей.

В первом варианте работа будет выполнена быстро. Затраты на обеспечение коммуникаций в этом случае также будут минимальными. Кабель должен быть самонесущим. У него другое сечение. Количество его вен также отличается. Этот способ позволяет создать проводку менее прочной. Внешний вид сети будет менее эстетичным.

Если собственники решили создать подземную проводку, то необходимо будет уделить больше внимания этому вопросу.Процесс будет трудоемким и более дорогим, чем предыдущий вариант. Но такая проводка не испортит общий вид сайта, будет надежной и долговечной. Для этих целей используйте силовой провод с медной жилой. Он будет проходить в траншею через канал из специального защитного материала.

Подключение к приборной панели

После подключения провода к дому его необходимо подключить к специальному щитку. Он может располагаться на улице или внутри дома. Во втором варианте кабель проводится внутри конструкции по металлической трубе.

Монтажная коробка для наружной электропроводки позволяет получать и распределять между всеми потребителями поступающую электроэнергию. Если дом большой, можно вывести коммуникации на специальный щиток. Там будут автоматические выключатели.

Щиток или задняя коробка должны быть труднодоступными, защищенными от посторонних мест. Этот прибор не устанавливается во влажных помещениях. Если хозяева хотят установить щит на улице, необходимо подумать о его качественной защите от атмосферных осадков, несанкционированного проникновения.Предпочтительно устанавливать заслонку в помещении.

Выключатели и автоматы

В распределительном щите установлено специальное оборудование. Они автоматически отключат питание группы электропотребителей в случае возникновения аварийной ситуации. Каждый выключатель наружной проводки должен несколько превышать номинал группы потребителей по номинальной нагрузке. В этом случае при включении всех устройств автоматический выключатель не обесточит линию одновременно.

Если сеть в коттедже трехфазная, необходимо подобрать оборудование с соответствующими характеристиками.Для однофазной проводки приобретают однополюсный или двухполюсный автоматический выключатель.

Выключатели устанавливаются после счетчика. Оборудование должно быть качественным. Следует отдавать предпочтение известным брендам. В этом случае можно рассчитывать на высокую сохранность оборудования.

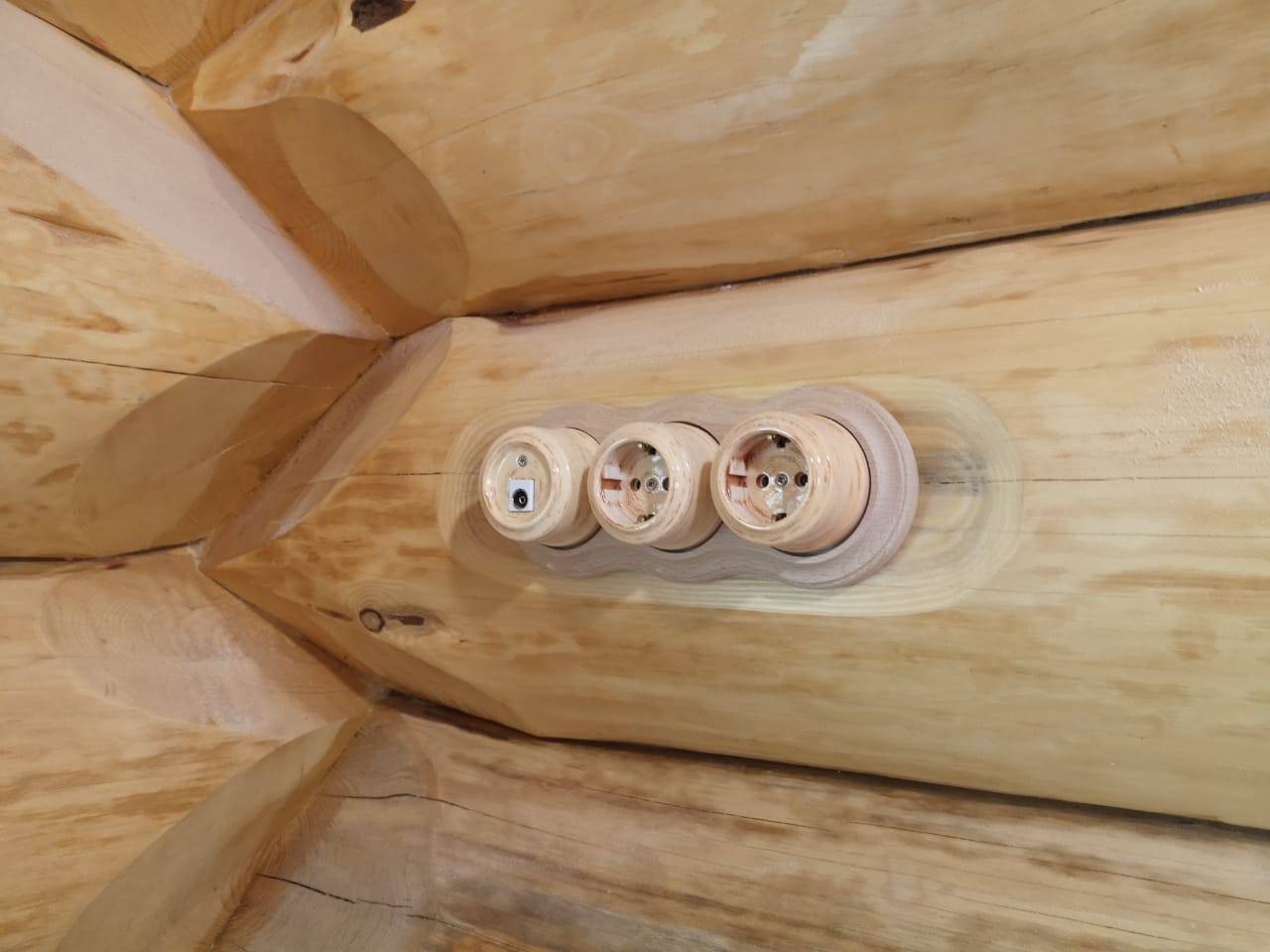

Винтаж Проводка

В частном доме или загородном доме интересно выглядит вариант прокладки кабелей, как ретро-проводка. В старину этот метод применялся почти во всех электрифицированных домах. Жилы кабеля скручены вместе.Для их соединения использовались керамические изоляторы.

Теперь такую проводку можно устроить в собственном доме для создания определенного декоративного эффекта. Это добавляет уюта зданию. Сегодня для создания такого вида связи в продаже имеются специальные кабели. Их можно обтянуть тканью, бумагой или другими декоративными материалами. Однако под них необходимо использовать специальные несгораемые материалы.

Для создания такого декоративного эффекта также имеются в продаже изоляторы для наружной электропроводки. Вы можете подключить эту систему самостоятельно.

Выбор материалов

Для изготовления ретропостинга необходимо выбрать соответствующие материалы. Существует два основных типа соединения по представленному способу. Первый предполагает использование специальных керамических изоляторов. Проволока скручивается и подключается к таким роликам. Второй вариант предполагает покупку специальных проводов, готовых к подключению.

В специализированных магазинах можно приобрести все необходимые материалы. У нас вы можете купить изоляторы или ролики, распределительные коробки и провод.Чтобы удешевить монтаж, можно отдать предпочтение продукции отечественных брендов.

Популярными на сегодняшний день являются винтажные материалы для наружной электропроводки компании «Гусев». Также вы можете купить продукцию зарубежных производителей «Сальвадор», «Бирони», «Виларис». Они также признаны надежными и качественными.

Создание ретро входов

Монтаж внешней проводки в винтажном стиле прост. Во-первых, несколько одножильных проводов необходимо соединить в один пучок. Если в доме нет заземления, и к сети не будут подключаться мощные электроприборы, можно подключить кабель из двух жил.При наличии заземления требуется три провода.

На стене должны быть установлены изоляторы. Для этого можно использовать дрель. Некоторые модели требуют установки на клей. Перед соединением контактов с роликами (изоляторами) к ним должен быть присоединен термоусадочный защитный элемент. Эта трубка должна соответствовать цвету кабеля. В этом случае прочность установки будет выше.

Если приобретены уже готовые к соединению жгуты, необходимо убедиться, что все комплектующие изготовлены в соответствии со всеми установленными стандартами.Провод должен иметь негорючую изоляцию, не иметь возможности выделять дым при нагреве.

Закладка провода в каналы

Наружная электропроводка в деревянном доме может быть осуществлена с помощью специальных декоративных коробов. С помощью этих изделий можно скрыть неблаговидные коммуникации.

Швеллеры изготовлены из специального материала. Предотвращает образование воспламенения. Цвет коробки может быть самым разнообразным. Это позволяет подобрать продукты, идентичные финишу тона.Короб используется для стен с ровной поверхностью. Для построек из бруса этот прием не подходит.

Защитные каналы могут просто закрыть уже проложенный кабель. Однако можно уложить проводник в специальные плинтуса. В этом случае кабель сначала заматывается в защитный материал, а затем вся система устанавливается в отведенное для нее место. Эта техника подходит практически для любого типа интерьера. Каналы должны быть незаметны, сливаться с оттенком дерева.

Выключатели и светильники

Наружная электропроводка предполагает подключение розеток, выключателей и осветительных приборов на специальных металлических площадках. Это снижает вероятность возгорания в случае короткого замыкания.

После того, как все провода подключены к соответствующим металлическим точкам, необходимо установить металлические площадки. Устанавливают внешние розетки, выключатели. Светильники должны быть защищены от влаги, иметь соответствующие потолочные светильники.

После подключения всех элементов системы можно выполнить тест.Во-первых, можно измерить сопротивление в сети с помощью мультиметра. Если все значения соответствуют норме, можно включать электрический ток. При определении целостности всех элементов схемы можно полноценно эксплуатировать систему.

Обдумав, как подключить наружную электропроводку, каждый владелец собственного дома сможет произвести подобную процедуру самостоятельно.

С какой изоляцией провод спарен через дерево. Скрытая проводка в деревянном доме

Жилые дома из дерева — Одни из древнейших архитектурных сооружений.Но сейчас, в наши дни, когда ассортимент строительных материалов поражает человеческое воображение, большинство счастливых обладателей загородного участка предпочитают использовать древесину с экологическими качествами и природной красотой, с которой не сравнится ни один отделочный материал.

Да и среднестатистические жители городов, в чьем владении находится небольшой загородный участок, предпочитают строительство простых построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж, они обязательно оснащены электроснабжением.Поэтому очень важно понимать, как выполнить электропроводку и электропроводку в деревянном доме так, чтобы ее использование не создавало опасности для жизни человека и сохранности его имущества.

Требования к электропроводке в деревянных домах

Для начала любой желающий заниматься автономным электричеством в деревянном доме должен понимать, что знаний о том, как отличить нулевой провод от фазного аналога или соединить розетку с выключателем недостаточно .В первую очередь — это в связи с повышением требований безопасности Использование электроприборов в деревянных постройках.

Все работы лучше доверить квалифицированным электрикам. Но знать в основных правилах, как сломать электропроводку в деревянном доме, нужно каждому домовладельцу хотя бы по той простой причине, что это позволит оценить работу специалистов. Итак, какие правила предъявляются к электропроводке в деревянных жилых домах?

Важно полностью исключить или свести к минимуму возможность возгорания пожарного кабеля, предотвратить перенос открытого источника огня на деревянные части дома при возникновении замыкания в электрической цепи.
Основные показатели и особенности применяемых в проводке кабелей должны точно соответствовать нормам и правилам и иметь достаточный запас мощности, выдерживающий пиковые нагрузки. Ни в коем случае не должно быть никаких проявлений нагрева вводного провода или клеммного соединения.
Техническое состояние электрических проводов Не должно допускать даже малейшей опасности поражения проживающих в доме или животных электрическим током.

Вопрос об эстетической составляющей в условиях деревянного дома Должен отойти на второй план.На сегодняшний день существует множество вариантов решения этой проблемы. Но ни в коем случае нельзя пренебрегать правилами техники безопасности для улучшения внешних характеристик конструкции. Такие действия могут привести к необратимым последствиям.

Особенности ввода электроэнергии в дом из дерева

Наиболее опасными районными электропроводками считается ввод проводов через стену чердака из дерева. Среди народных умельцев бытует ошибочное мнение, что для обеспечения надежного ввода кабеля в дом достаточно куска резинового шланга.Но применение такого материала не применимо Т.к. в состав резинового изделия входит сажа, представляющая собой углерод, который хорошо отводит ток.

Поэтому в процессе старения резиновых шлангов, мостов, передающих, электрических могут появиться достаточно высокие показатели сопротивления. Из-за этого на локальных участках происходит нагрев кабеля, что может привести к возгоранию сухих дров.

Если основной целью владельца деревянного дома является полная реконструкция электропроводки и приведение последней в надлежащее состояние, то начинать модернизацию необходимо с ввода электрического кабеля в здание.При этом специалистов рассматривают два основных метода. как завести силовой кабель в деревянную постройку:

Прокладка силового кабеля под землей – это самая надежная безопасность, так как провода скрыты от воздействия внешних факторов. Но по стоимости этот вариант слишком дорог и предполагает проведение земляных работ. По правилам прокладки подземной проводки глубина траншеи должна быть не менее 80 см.
Воздушная проводка, подразумевает работы на электропосту, что без наличия необходимого допуска категорически запрещается.Это могут сделать только квалифицированные электрики.

Участок ЛЭП от высоковольтного столба до деревянной конструкции выполнять из проводов сечением более 16 мм. Оптимальными являются самонесущие алюминиевые провода с качественной изоляцией. Эксплуатационный ресурс такого кабеля должен быть 25 и более.

Естественно, вхождение такой очереди внутрь помещения недопустимо. При соблюдении установленных правил прокладка электрических проводов с хитрыми частями из алюминия по легковоспламеняющимся конструктивным элементам дома категорически запрещена. Поэтому в конструкции из дерева можно прокладывать только медные жилы.

Подключение электрического кабеля должно осуществляться снаружи дома. Для этого используют специальные усложнения, благодаря которым обеспечивает качественный контакт , который в дальнейшем не окисляется и не искрит. Участки электропроводки, проходящие через деревянные стены или перекрытия между этажами, должны быть заключены в металлические гильзы. Благодаря этой дополнительной предосторожности достигаются следующие цели:

электрический кабель будет защищен от механических повреждений, вызванных смещением конструкции дома из-за усадки или колебания грунта;
металлический огнеупорный материал, который надежно защитит деревянную поверхность от воспламенения в ситуации короткого замыкания, приводящего к нагреву и дальнейшей проводке; Электропроводка
в труднодоступных и малоэтажных местах будет надежно защищена от мелких вредителей — крыс и мышей.

Если рассматривать толщину стенок трубы, то она регламентируется действующими правилами. При необходимости разрыва проводов, сечение которых не превышает 4 мм, монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля — толстостенная защита до 10 используется мм. не позволит удлинить металлическую втулку с короткой застежкой. Это правило применимо ко всем участкам электропроводки в деревянном доме.

Прокладка проводов от ввода в дом до электрощита

Еще одним важным элементом электропроводки деревянных домов является интервал ввода в распределительный щит наружной электросети.Особой спецификой этого участка считается перегрузка последних с применением пулеметов. А учитывая, что он спарен на чердаке или подсобном помещении, то у сильно возрастает опасность возгорания в случае короткого замыкания Так что рассчитывать на автомат защиты подстанции не стоит. Поэтому для решения задачи используются два кардинальных метода.

Кабель по всей длине состоит из трубы из металла, с параметрами, соответствующими установленным правилам. Но этот способ применим на длине до 3 м при коротких межшинах.
Более приемлемым способом считается установка автомата в гермобоксе непосредственно перед вводом линии в деревянное помещение. Порог срабатывания такого устройства должен быть выше, чем у основного автомата, размещенного в распределительном устройстве.

Другой вариант решения проблемы — размещение автоматов и электросчетчика на наружной стене Снаружи деревянного дома в отдельном защищенном боксе.Естественно, этот вариант самый надежный, хотя и неудобный для владельцев жилья.

Установка распределительных щитов

Электрический вводной кабель в деревянном доме непосредственно без дополнительных ответвлений входит в распределительный щит, который состоит из следующих элементов:

пластиковый или металлический ящик с местами для размещения прибора, управления электричеством потребляемые и автоматические защитные устройства;
электрический счетчик с соответствующей пломбой;
двухполюсный или трехполюсный автомат защиты главного вводного кабеля;
Автоматы защитные для внутренней электропроводки в деревянном доме;
Очень удобно, если освещение гаража и двора выделено в отдельную зону, а также электроснабжение подсобных помещений.

Расчет мощности автомата для каждой отдельной зоны выполняется индивидуально. Основное правило, которым руководствуется предупреждение защиты при перегрузке На слабом участке бытовой электропроводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не увлекайтесь экономией при покупке аппаратной части системы раздачи, так как от этого зависит безопасность людей.

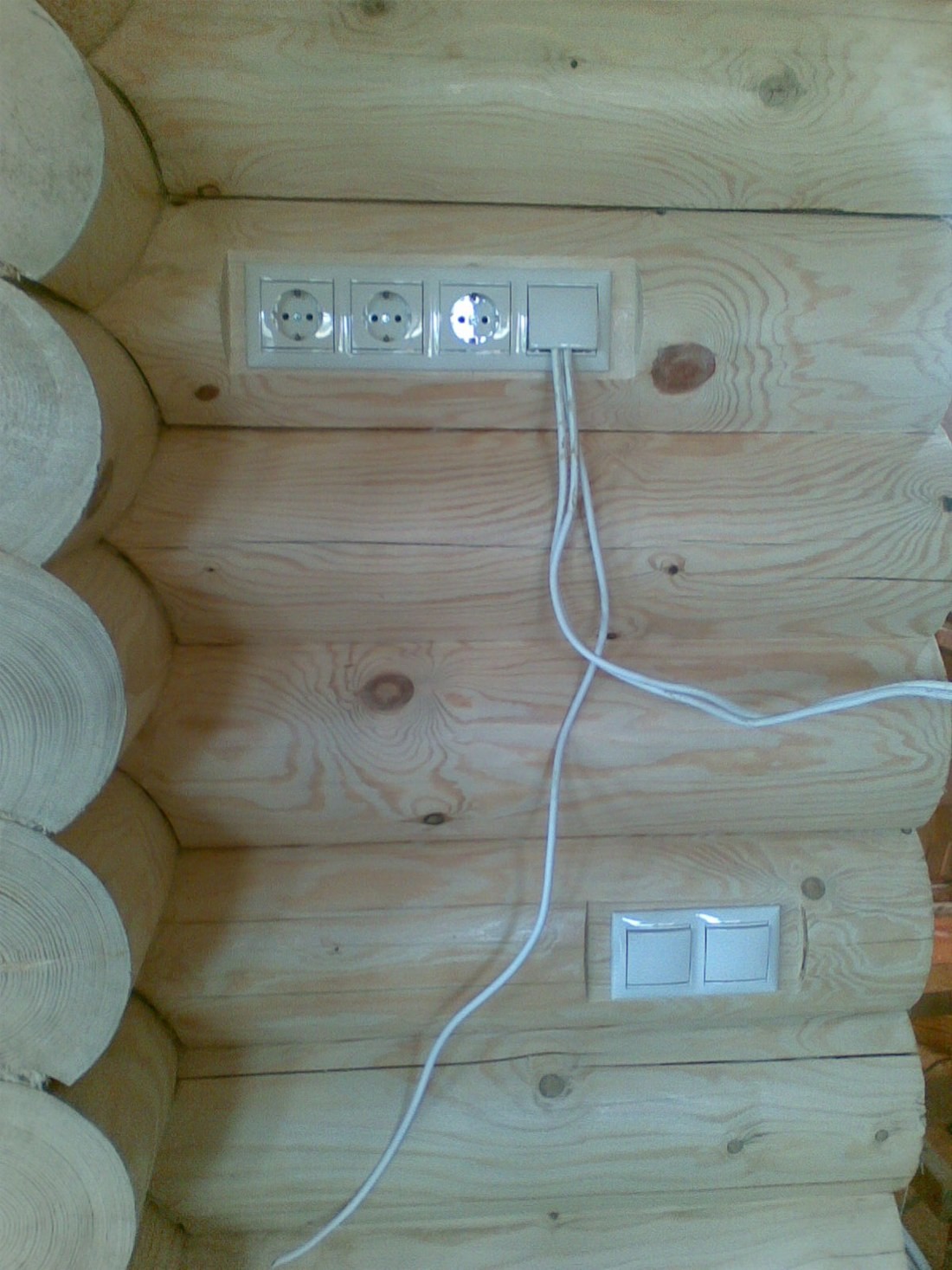

Открытая электропроводка в деревянном доме

Если рассматривать проводные способы прокладки электропроводки в деревянном доме, то открытый вариант прокладки проводов можно отнести к наиболее безопасным.Плюс все такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабели проходят по внутренним стенам и потолку помещения. Для эстетичных кемпинговых проводов их можно переодеть в ретростиль или положить в декоративный короб из пластика.

Электрический кабель сползает в самоочищающийся канал. В то же время в строительных магазинах можно найти товар, подходящий в соответствии с общим строительным стилем. Такой короб популярен в бревенчатых домах и постройках, обмазанных глиной из дерева с гладкими поверхностями стен.

Использование кабелей в комбинезоне придаст электропроводке состаренный вид в ретростиле. Провода напоминают скрученные шнуры, закрепленные на деревянной стене через керамический изолятор. Этот способ считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не контактирует напрямую с деревянными поверхностями. Плюс такой вид проводов подчеркнет общий стиль конструкции.

Скрытая электропроводка в деревянном доме

Если рассматривать скрытую электропроводку в деревянном доме, то ее монтаж очень трудоемок, а при необходимости модернизации или ремонта электрокабеля делает процедуру затратной и неудобной.Но, несмотря на это, большинство владельцев деревянных загородных домов отдают предпочтение именно скрытому способу прокладки электрических кабелей.

Владельцы домов из деревянных построек не хотят портить внешний вид Дорожной отделки с распределительными щитами и проводами. Закладка скрытой электропроводки начинается еще на стадии проектирования здания. При этом в целях безопасности провода помещаются в трубу из металла или оцинковки, которую необходимо покрасить. Для подъема кабеля к розетке или выключателю устраивают специальное защищенное от огня отверстие.

Монтаж электросетей в деревянных зданиях скрытым способом должен производиться только в соответствии с нормами и правилами проведения электромонтажных работ и с использованием специальных материалов для обеспечения защиты от пожара. Кабель, проходящий в этажах здания , обязательно укладывается в металлическую втулку или трубу из негорючей пластмассы.

Также скрытым способом Проводка может быть размещена в заземленных металлических трубах. Бревенчатые постройки часто сидят, что необходимо учитывать, не допуская воздействия бревен на провода или металлические втулки.Для разводки кабеля используются специальные металлические втулки. Но в связи с тем, что открытый и закрытый способы склеивания проводов в деревянном доме имеют свои достоинства и недостатки, то чаще всего их комбинируют.

Особенности электромонтажа

После изучения схемы разводки электропроводки в деревянном здании и применения кабельных линий можно переходить к установке электрораспределительных устройств — Розетки, светильники и выключатели. При этом крепление всех электрических узлов должно выполняться только на заранее определенной металлической площадке, закрепленной на деревянной поверхности.Только за счет металлической защиты можно обеспечить должный уровень пожарной безопасности в деревянном доме. Это правило касается и распределительных коробок.

Проблемой многих любителей самостоятельного ремонта при монтаже электропроводки является несоблюдение норм и требований пожарной безопасности в деревянных строениях. Ни в коем случае нельзя использовать стандартные провода и электроприборы т.к. это противоречит правилам техники безопасности.

Прокладку электропроводки в деревянных строениях следует выполнять только с учетом всех рекомендаций, что обеспечит долговечность и эффективность выполняемых работ, а также безопасность всех жильцов дома.

XXI век — век синтетических материалов. Большинство окружающих нас вещей, здания, предметы быта и, даже, наша пища – это созданные искусственно вещества, обладающие множеством полезных качеств, кроме одного. Все они чужды человеческому организму. Говорить о прямом вреде человеку нельзя, но и о существенной пользе тоже не строится.

В процессе эволюции человеческий организм, как одна из самых сложных систем, формировался в окружении природных материалов.Поэтому он должен жить в естественной среде. Никто, естественно, Робинзона не поощряет. А вот создать свой экологически чистый уголок в виде деревянного дома или коттеджа – оптимальный выход организовать свою жизнь в соответствии с требованиями души и тела.

В этой статье мы рассмотрим, как он должен монтироваться по всем стандартам и правилам.

А вот конструкции деревянных домов отличает одно неприятное свойство – они горят. Каркас может начаться из-за неправильно построенной печи или дымохода, но гораздо чаще это происходит в результате проблем с электропроводкой. Как бы человек ни хотел стать ближе к природе, без электричества в современном мире не обойтись.

Времена, когда на вбитых в стену керамических изоляторах наматывался своеобразный толстый черный провод, давно прошли. Современная электропроводка должна соответствовать определенным техническим параметрам, в то же время быть незаметной и доступной для проведения профилактических, ремонтных и измерительных работ.

Чаще всего в сообщениях о пожарах в деревянных домах, где уничтожается имущество, люди пригибаются и гибнут, пишется причина возникновения пожара, он возник в результате короткого замыкания.Но редко упоминает, что причиной этого пресловутого «короткого замыкания» являются другие факторы, среди которых наиболее распространены неграмотная установка электропроводки в деревянном доме, желание сэкономить на важных узлах и деталях, элементарная небрежность и халтура. Гораздо проще все списать на короткое замыкание. Технический термин, а прям чьей вины не предусматривает.

От чего возникает короткое замыкание? Прежде всего, это тест на изоляцию. Может появиться из-за механического повреждения наружного слоя провода при креплении линии в стене, перегрева сети при превышении допустимых нагрузок или других причин, вызванных человеческим фактором.Короткое замыкание сопровождается очень быстрым, почти мгновенным выделением огромного количества тепловой энергии. При котором воспламеняются сами провода и часть изоляции.

Единственное, чем грозит такой процесс, это срабатывание автоматических предохранителей и прекращение подачи электроэнергии в домашнюю сеть. Гораздо хуже, если в зоне повышенной температуры находятся деревянные или пластиковые элементы конструкции дома. Пожар в этом случае неизбежен.

Как правильно рассчитать и смонтировать внутреннюю скрытую проводку в деревянном доме, без риска возникновения непредвиденных ситуаций? Для этого существует специальный документ – «Правила устройства электроустановок».Не относитесь к этому с пренебрежением, как к очередной бюрократической фикции. Как и Военный устав, большинство правил безопасности написано кровью. Каждый предел возникал не только в результате расчетов инженеров, но и в силу конкретных аварий.

Одним из требований к таким работам является то, что скрытая электропроводка в деревянном доме должна выполняться с использованием проводов с негорючей изоляцией. Одними из таких являются провода MAROD WGNG(A), LS, RKGM или NYM WGG.

Провода проложены внутри металлических трубчатых каналов, надежно соединенных между собой методом сварки или болтовых соединений с электропроводностью.Трубчатый контур в обязательном порядке заземляется, во избежание возникновения искрения или пробоя.

Применение гофрированных труб из пластмассы или металла в деревянных зданиях не допускается, если они надежно не изолированы от контакта с горючими материалами слоем негорючих веществ с низкой теплопроводностью. Обработки негорючей пропиткой такой защиты нет, так как при высоких температурах электрической дуги короткозамыкающего действия не оказывает.

Как не сделать проводку в деревянном доме

При монтаже электролитов в домах из дерева многие электрики, особенно непрофессиональные, допускают самую распространенную, а потому и самую опасную ошибку — провод прямо на деревянную конструкцию, а также покрывают трубопровод деревянными отделочными материалами.

Чрезмерные надежды на прочность изоляции проводов оборачиваются пожаром через несколько лет эксплуатации. Внутри деревянных каналов происходит множество процессов, которые невозможно обеспечить.

Перепады температур, изменение влажности, скопление пыли, деформации вызывают микротрещины изоляционных материалов даже самого высокого качества. При достаточно высоких нагрузках, например, когда во всех комнатах включено освещение, есть телевизор, холодильник и даже хлебопечка или мультиварка, возможен прорыв между параллельно идущими проводниками.Если их не отбить от деревянного основания, электропроводка в деревянном доме загорится — Пожар неизбежен.

Обратить внимание: При монтаже скрытой электропроводки в деревянном доме запрещается прокладывать кабель непосредственно по деревянным основаниям, а также выполнять прокладку с использованием гофрированных труб (гофры), металлоконструкций и пластиковых коробов. Это нарушение «Правил устройства электроустановок» 7.1.38.

Использование пластиковых гладких или гофрированных труб опасно из-за возможности их повреждения грызунами.Как показывает практика — современные мыши и крысы очень любят полакомиться изолированными проводами и трубами. Скопление древесной пыли в ящиках и каналах приводит к очень быстрому возгоранию и распространению огня по всему дому.

Опасность в том, что пламя распространяется внутри стен. Потушить его обычными пожарными практически невозможно, даже если он обнаружен на начальном этапе.

Монтаж электропроводки в деревянном доме Особенно при неаккуратном ее выполнении, часто сопровождающемся микроскопическими повреждениями изоляции, которые при нагреве могут вызвать замыкание. Температура дуги, возникающей при обмотке проводников, достигает 5000°С.

Пластиковые коробки и гофрированные рукава такой температуры не выдерживают и поджариваются, давая доступ пламени к деревянным конструкциям. Даже со специальными веществами дерево при таком нагреве легко воспламеняется.

Не защищают от столь высокой температуры и стальные гофрированные рукава. Их стенки очень тонкие и не рассчитаны на такой высокий уровень нагрева. Одной из характеристик защитных каналов для прокладки электропроводки является локализующая способность — свойство выдерживать процесс короткого замыкания без прогорания на протяжении всего времени, необходимого для самовоздействия дуги.

При достаточном уровне этого параметра обладают только стальные короба и трубы. Они являются единственно возможными элементами для прокладки скрытых электросетей в деревянных домах.

Металлические трубы

очень технологичны для устройства каналов электрокабельной проходки. Кроме возможности нарезать их на отрезки необходимой длины, их можно соединять разными способами: сваркой, пайкой, резьбовыми соединениями, тройниками и т. д. Повысить устойчивость труб к коррозии можно, покрасив ее защитной краской.

Стоимость стальных труб сравнима со стоимостью гофрированного рукава хорошего качества. Медные трубы несколько дороже, но проще в монтаже и практически не подвержены атмосферным воздействиям.

Как выполнить монтаж скрытой проводки в деревянном доме

Способов прокладки скрытой проводки в деревянных домах много, но только некоторые из них правильные. Первое правило, которым необходимо руководствоваться при проектировании и монтаже, – это максимальное соблюдение требований пожарной безопасности.

Скрытая электропроводка в деревянном доме должна прокладываться из негорючих материалов с возможностью локализации.

Эстетические и дизайнерские соображения должны отойти на второй план. Это же касается и стоимости работ. При возможном возгорании потери будут значительно больше стоимости качественной разводки электросети.

Как было сказано выше, самым качественным материалом для прокладки кабелей и проводов в скрытых полостях и пустотах за обшивкой стен или потолков являются металлические трубы и стальные короба. Если используются ПВХ (неподдерживающие горение) материалы в виде профнастила или монтажных коробов, то они должны быть защищены со всех сторон, слабо проводящими тепло.

В качестве изоляционных прокладок можно использовать алебастр

, цементную штукатурку, бетон. Толщина слоя определяется расчетной мощностью электропроводки.

Но самым надежным способом защиты дома от возникновения пожара при неисправностях в электропроводке является установка с использованием стальных или медных труб и коробов.Медные трубы намного технологичнее – их можно изгибать в любую сторону без применения сложных специальных инструментов, что особенно актуально при прокладке проводки сложной разветвленной цепи.

Применение стальных труб несколько сложнее и требует определенной квалификации монтажников. Особенно это касается замены отдельных участков проводки. Острые края металлических коробок могут повредить изоляцию. Поэтому эти операции производятся с использованием специальных инструментов. Применение дополнительных инструментов требует проведения процедуры нарезки резьбы при необходимости соединения секций или фиксации коробок.

Электрик в деревянном доме — выбрать трассу электропроводки

Выбор и разметка кабельных линий электропроводки Должны выполняться в строгом соответствии с требованиями ПУЭ. Количество поворотов и изгибов должно быть минимальным. Если прокладка кабеля затруднена из-за особенностей архитектуры здания или наличия коммуникаций в стенах, в сложных местах устанавливаются специальные металлические распределители (стальные или медные).Их количество не регламентировано, но и не должно быть превышено. Каждое соединение, даже выполненное по всем правилам, является ненужным звеном, вносящим вклад в неопределенность системы и ослабляющим общее сопротивление цепи.

Их установка также должна соответствовать определенным правилам, например, ящики категорически запрещается закрывать декоративными панелями, перекрытиями или другими элементами, к которым требуется доступ для обслуживания, контроля или измерения.

Глубину прокладки трубопроводов для электропроводки следует выбирать так, чтобы не нарушались несущие характеристики и прочность деревянных стен и перекрытий.Количество и расположение отводов, распределителей и других элементов рассчитано таким образом, чтобы при необходимости можно было заменить провод на участке электроснабжения без необходимости повреждения или разборки деревянных конструкций.

Диаметр металлической трубы и толщина ее стенок подбирается исходя из свойств кабеля. Кабель, проложенный в трубе, должен занимать не более 40 % ее внутреннего сечения и легко вытягиваться на всю длину участка.Кроме того, в каждую трубу допускается прокладывать не один кабель, а несколько. При этом их суммарное сечение также не должно превышать 40 % диаметра трубы. Сечение кабеля определяется по внешнему диаметру, включая изоляцию.

При монтаже скрытой электропроводки в деревянных домах с использованием металлических труб толщину стенки трубы следует выбирать исходя из сечения кабеля (провода), проходящего в этой трубе.

Сечение жил проводов, мм2		Труба с толщиной стенки не менее, мм
Алюминиевые провода	Медные провода	Труба с толщиной стенки не менее, мм
4	2,5	Не нормировано
6	—	2,5
10	4	2,8
с 16 до 25	с 6 по 10	3,2
от 35 до 50	16	3,5
70	с 25 по 35	4

Перед операцией протяжки кабеля выполняется сопротивление изоляции.Это делается для определения соответствия провода техническим условиям проектной документации и проверки состояния кабеля. Проверка показывает, не была ли нарушена изоляция при транспортировке, хранении или подготовке к эксплуатации.

Процесс протяжки кабеля происходит с применением специальных ходовых пластиковых муфт, предохраняющих изоляцию от повреждения острыми кромками труб или коробов. После протяжки снова измеряют изоляцию, чтобы исключить возможность присоединения поврежденного в процессе эксплуатации проводника.

В деревянных домах используются только провода со специальной маркировкой. Их изоляция не воспламеняется даже при очень высоких температурах.

Электропроводка в деревянном доме — какой провод выбрать для прокладки в трубах

После выполнения схемы разводки и разметки всех узлов электропроводки необходимо определить какой именно провод в установке. Созданы специальные провода для деревянных конструкций под маркировкой ВВГнг(А) и ВВГнг-П(А). Это медный провод со сплошными жилами, которых может быть до пяти.

Изоляция проводов двойная. Внутренний слой выполнен из поливинилхлорида и изолирует каждое жилое помещение отдельно, а каждый провод окрашен в другой цвет, что облегчает установку выключателей, осветительных и других приборов. Наружная часть кабеля покрыта специальной негорючей защитной изоляцией из композитного пластика. Он очень прочен и гибок, позволяет легко натягивать трос из немаленькой трубы специальным стальным тросом.

Такие провода эксплуатируются при температуре от -50 до +50°С.Изоляция обладает очень высокими антикоррозийными свойствами, не вступает в реакцию с химическими веществами и не деформируется при перепадах температур. Свойства нераспространения горения соответствуют ГОСТ Р МЭК 60332-3-22.

Провода типа ВДГГ ЛС, ВВГнг-П ЛС по своим качествам не уступают предыдущим модификациям кабелей, но, кроме них, при нагреве не выделяют вредных светонепроницаемых веществ и ядовитого хлористого водорода. Это указывает на индекс LS.

Соответствующий кабель ГОСТ 22483 NYm также создан на основе медных жил, но имеет тройную изоляцию.Жилы изолированы разноцветным поливинилхлоридом отдельно, затем все вместе с полиолефиновым композиционным материалом И ведут к оболочке из негорючего поливинилхлорида. Такой кабель может иметь до пяти жил. Он производится по немецкой современной технологии, известной как VDE.

Размещение розеток и выключателей

Скрытая проводка в деревянном доме Без установки розеток и выключателей не обойтись. В местах установки розеток и выключателей необходимо снять гнёзда для установки металлических коробок с помощью специальных инструментов, где закрепляются приборы.Эти коробки, а также сборка, протяжка и дозаторы устанавливаются по специальной технологии.

Предусмотрено несколько обязательных операций, которые должны обеспечить надежное соединение трубы и коробки в единое целое для фиксации надежного контакта между всеми элементами.

Контакт необходим для заземления всей конструкции. Если обеспечивал непрерывность цепи всей металлоконструкции, то достаточно запустить массу только на распределительном валу. При возможных обрывах необходимо установить дополнительный заземляющий провод, который соединяется методом пайки с каждой коробкой и трубой.Заземляющая электрическая сеть в деревянном доме является очень важным элементом, обеспечивающим пожарную и электробезопасность, предотвращающим возможное искрение и перегрев элементов цепи.

Есть несколько вариантов крепления коробов к трубам. Самым надежным и качественным является пайка или сварка. Они обеспечивают максимально надежный контакт, защищены от коррозии и устойчивы к механическим воздействиям.

В случае использования медных труб их концы, находящиеся в коробе, загибаются.Если стальные трубы – соединение с коробом происходит завинчиванием гаек. При этом на концах трубы необходимо нарезать специальную резьбу, а сами гайки после максимально плотной закрутки зафиксировать и защитить от коррозии.

Коробки распределительно-технологические должны соответствовать классу защиты не ниже IP-54, что соответствует защите от проникновения внутрь объема производственной и бытовой пыли и попадания брызг воды в короб.

Проверка после монтажа электропроводки в деревянном доме

После монтажа металлических труб и коробов будущей электросети выполняется заземление, которое должно определить надежность соединения всех звеньев цепи. Все элементы конструкции должны быть соединены в одну непрерывную цепь, обеспечивающую защиту на любом участке при соединении с шиной с маркировкой «RE».

После окончания проверочных работ и устранения всех возможных недостатков производятся работы по прокладке кабеля.Не лишним будет сделать сопротивление изоляции каждого участка кабеля перед началом монтажа и после него. Длину кабеля необходимо подобрать так, чтобы в каждой монтажной коробке создавалась определенная длина, которая может потребоваться при подключении соединений.

В случае точного совпадения длины кабеля, расстояния между монтажными коробками, при необходимости подключения другого устройства, переключения или выполнения других работ, необходимо менять кабель на всей длине участка.Процесс достаточно трудоемкий, а стоимость качественного кабеля довольно высока.

Б.у. Б. Прокладка деревянных домов Только трехжильные или пятижильные кабели с обязательным заземлением. Электричество — штука хоть и обычная, но очень опасная. Эксплуатация сети без заземления противоречит не только правилам техники безопасности, но и элементарному здравому смыслу.

Чаще всего деревянные дома возводят на дачных участках. Преимуществом этих зданий являются низкие материальные затраты на строительство и высокая скорость возведения.Основным недостатком такого решения является высокая вероятность возгорания при возникновении аварийной ситуации в электропроводке. В результате искрения и короткого замыкания стены и потолок легко загораются. Отсюда высокие требования к прокладке кабеля в конструкциях с горючими поверхностями в ПУЭ и других НТД. Поэтому давайте разбираться, как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТу и ПУЭ.

Требования
Освещение
Розетки
Мощные электроприборы
Обязательно защитите эти группы индивидуальными автоматами и УЗО.Устройства защитного отключения должны быть установлены на цепях, от которых отходят водонагреватель, электрокоботиль, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.
Тогда для кабеля сечением жил в 1,5 кв. мм (цепь освещения) Выбирайте автомат с номинальным током 6-10 ампер, а на 2,5 кв. мм — 16 ампер.
Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же ИД) в пределах 10-30 мА, а общий УЗО, его еще называют вводным или пожаробезопасным с током утечки более группового, например 100-300 мА.
Также на ввод иногда устанавливается селективный УзО — он отличается от обычного высоким временем срабатывания. Номинальный ток УДО должен быть выше тока автомата, который защищается этой группой, то есть АВ на 10А — УЗО на 16а, АВ на 16А — УЗО на 25а.
Схема сборки однофазного щитка в деревянном доме:
Если вы провели на участок 3 фазы, то схему распределительного щита можно посмотреть:
После того, как проводка проведена, а щит собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки.Далее необходимо пройти приемочные испытания, получить акт о допуске к сетевому подключению, а также вызвать представителя РЭС для изъятия счетчика и вводного автомата.
Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполнение электромонтажа по ПУЭ и другим существующим нормам. Они спроектированы и собраны на основе большого количества аварий, которых можно было бы избежать, просто соблюдая правила.Надеемся, что предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.
Монтаж электропроводки в деревянном доме более ответственное мероприятие, чем прокладка токопроводящих дорожек в кирпичной или бетонной конструкции. Это связано со спецификой материала: дерево горит, даже если его пропитать составом, препятствующим воспламенению от случайного угля.
Важность правильной установки
Температура электрической дуги, возникающей при коротком замыкании проводников, по которым прибегают к току напряжения стандарта 220 В, может достигать 5000°С (!).От температуры плавления стали никакая огневая пропитка не помогает.
Несмотря на это, электропроводку в срубе из оцилиндрованного бревна или каркасном дачном доме часто делают гильзами, если не сказать небрежно.
Обычно мотивируется нежеланием много бездельничать с дачи, где живут два-три месяца в году. Но стоит понимать: некачественно выполненная внутренняя проводка деревянного дома может оставить вас без этого дома.
Обратите внимание, что под «некачественным» в первую очередь подразумевается «не соответствующее правилам, предусмотренным для деревянного дома».Обычная практика установки бытовых электросетей в квартире или кирпичном доме Для деревянных не подходит из-за горючести материала постройки.
Что говорят правила
Правила устройства электроустановок — Пуэ — на этот вопрос дается однозначный ответ. Скрытая проводка в пустотах перегородок из горючих материалов допускается только в металлических трубах, обладающих свойством локализации.
Снип
дает более расплывчатую формулировку, поэтому рекомендуется ориентироваться на ПУЭ. Под горючим материалом подразумевается дерево, даже имеющее огнеупорную пропитку.
Под металлическую трубу — стальную или медную трубу квадратного или круглого профиля, имеющую регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением жил до 4 мм.
Для кабелей сечением 6-10 мм толщина стенки трубы должна быть 3,2 мм.
При этом запрещается плотно «забивать» трубу кабелями – кабель должен занимать не более 40% просвета.
Для ввода кабеля от ЛАМ в деревянный дом используется только толстостенная стальная втулка.
Это требование обусловлено следующей ситуацией. Если короткое замыкание произойдет при обрыве троса, только толстостенная труба способна выдержать вспышку до ее самовытягивания или срабатывания автомата.
Применение металлоконструкций или другой «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:
Главное «неофициальное» правило качественной проводки в рубленых деревянных домах – превалирование безопасности над внешней красотой.
Укладка в трубу
Прокладка электропроводки в стальных или медных трубах с соблюдением вышеуказанных требований возможна только на этапе строительства дома «с нуля».
Например, при монтаже электропроводки в доме из клееного бруса, монтаж системы из таких труб, врезка коробок и розеток (тоже металлических) осуществляется на каркасе монтажа каркаса.
Правила скрытой прокладки силовых кабелей В деревянном доме нельзя прокладывать кабель в металлической или пластиковой гофре в выкопанных ходах.Внутри стен деревянного дома в толстостенных трубах допустимо, но затруднительно из-за необходимости гибки труб и выполнения сложных соединений муфтами, фитингами или сваркой.
Существует ряд требований, которые обязаны соблюдать при монтаже скрытой проводки в деревянном доме.
Внутренняя поверхность стальных труб должна быть окрашена или оцинкована во избежание коррозии, медных — окрашена для защиты от оксидов.
Использование металлообработки/стальных гофр на отводах и переходах видится всей конструкции — переходы обеспечиваются резьбовыми соединениями или сваркой стык-В-стык.
Горизонтальные трубы электропроводки в деревянном доме выведены под небольшим углом для выхода конденсата, в самой нижней точке сделано отверстие для стекания жидкости (не внутрь стены). Для всей системы предусмотрено заземление — отдельно от заземления, которое предусмотрено проводкой.
В деревянных домах для розеток и выключателей используются только металлические. Соединения распиленной (распределительной) коробки с входящими в нее трубами должны быть герметизированы.
Во избежание повреждения оболочки кабеля острой кромкой при выходе из трубы край должен быть перекрыт или снабжен защитной пластиковой заглушкой.
Открытая проводка — Особенности установки
Если деревянный дом уже построен, но возникла необходимость в замене проводки в нем, то это можно сделать без обводки деревянных перегородок, которые зачастую делают не слишком толстыми и прочными.
Напомним, что алюминиевый провод, самый популярный у электрики в последние годы, категорически неприемлем в деревянном доме из-за его склонности к изломам и пожароопасности.
Открытая проводка в деревянном доме вполне возможна.Вот несколько вариантов.
Можно провести кабель прямо по стене дома, заключив его в стандартную пластиковую гофру или металлическую гибкую броню.
Открытый способ допускает такой способ разводки, так как очаг возгорания в случае короткого замыкания будет виден сразу. Пожара внутри стены не произойдет.
Крепление на стену осуществляется обычными клипсами для гофры.
Разводка в типовых кабель-каналах — тот же способ, что и для квартиры, только между кабель-каналом и деревянной стеной должна быть негорючая прокладка из асбеста или, например, войлока.Разновидностью такой проводки является проводка, замаскированная под плинтус.
Свежий взгляд на старые методы. Электропроводка крепится на стене деревянного дома на керамических или пластмассовых (негорючих) изоляторах с сохранением просвета не менее 10 мм от стены.
Специальный, «под старину», витой силовой провод и розетка в том же стиле.
Возможен также открытый монтаж системы металлических труб.
Преимущества и недостатки открытого монтажа
Все эти способы электропроводки деревянного дома имеют свои достоинства и недостатки.Монтаж проводки по деревянной стене дома в гофротрубе проще всего, что не составляет проблем с заведением в распределительной коробке.
Минусом является неэстетичность данного метода, а также необходимость снимать всю гофротрубу, для доступа к одному кабелю.
В этом плане кабель-канал предпочтительнее, благо, что сейчас на рынке можно найти расцветку короба «под дерево», а также подобрать индивидуальный оттенок под цвет вашего внутреннего покрытия.
Кабель-канал
удобен при монтаже, легко открывается и закрывается, относительно безопасен для деревянного дома, так как сам изготовлен из негорючего пластика.
При желании можно спрятать провода, выделив «нижнюю» проводку в замаскированном под цоколь кабельном канале.
Обратите внимание, замыкать провода под настоящий плинтус недопустимо!
Освещение или подключение розеток с нагрузкой не более 16 А может осуществляться с помощью проводки «под старину».
Для этого выпускаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и тому подобное. Но учтите, что для мощной нагрузки, такой как сварочный аппарат, необходимо предусмотреть розетку, к которой подключается подходящий кабель сечением не менее 2,5 мм.
Общие правила установки
Устройство электропроводки в деревянном доме открытым способом Должна выполняться с соблюдением следующих норм:
точка ввода кабеля от ЛЭП в стену, а также точка ввода кабеля по внутренним перекрытиям только в металлических толстостенных рукавах;
расстояние от кабеля до стены при монтаже открытым способом не менее 10 мм;
должно быть смонтировано заземление;
используется только кабель в негорючей оболочке;
подожетали и распределительные коробки в деревянном доме только из металла;
соединения проводов между собой только в монтажных коробках и только с помощью пружинных/винтовых зажимов или втычной скрутки, закрывающейся кембриком или заглушкой;
мягкая скрутка недопустима.
Обязательно установить УЗО для защиты от токов утечки, а также отдельные автоматы для защиты от короткого замыкания на каждую группу потребителей.
Выбор кабеля
Важным этапом монтажа электропроводки является выбор магистрального кабеля. Грамотно подобрать кабель электропроводки – значит решить главную задачу по безопасности деревянного дома.
Согласно современным требованиям, для протяжки от ЛЭП до дома используется так называемый СИП-кабель — СИП-провод.
В нем используются алюминиевые жилы сечением не менее 16 мм, а также есть стальной армирующий трос (для жесткости).
Оболочка данного кабеля рассчитана на воздействие неблагоприятных внешних факторов в течение не менее 25 лет.
А вот кабель СИП можно прокладывать только к стене деревянного дома. С внешней стороны стены через специальные изоляторы, а лучше герметичные компаунды, соединяется с медным кабелем, например, ВВГнг (НГ негорючий).
Сечение Vggling выбирается стандартно — 1,5 мм на линии освещения, 2,5 мм — на бытовых приборах, 4 мм — на мощных потребителях типа электроплит, линий электропередач или сварочного аппарата.
Запрещается прямая скрутка алюминиевой жилы СИП с медными жилами внутренней проводки.
Для электропроводки внутри деревянного дома используется только медь. Выбирая марку провода, используйте или уже упомянутые ВВГнг, ВВГнг(П) с маркировкой «ГОСТ».
Эти типы одножильных медных кабелей снабжены двойной негорючей изоляцией, при этом обладают достаточной гибкостью для удобной внутренней разводки.
Можно использовать немецкий кабель NYM — он оснащен тройной негорючей изоляцией.
Распределительный щит
Щит габаритный распределительный для электропроводки в деревянном доме должен иметь металлический корпус.
Внутри щитка находится вводная автоматическая защита, электросчетчик, одно или несколько УЗО (в зависимости от количества групп внутренних потребителей). Есть еще машины защиты, отвечающие за отдельные группы — столько же, сколько и УЗО.
Именно автоматика отвечает за защиту проводки от короткого замыкания и утечки тока, что может привести к повреждению электрооборудования. Существуют правила расчета выбора защитных устройств по характеристикам, и этот выбор лучше доверить профессионалу.
Но стоит знать, что в большинстве случаев правила именно такие. Потребляемая мощность не должна превышать 5,5 кВт, общий вводной автомат — однофазный, на 25 А, тип С.
Автоматы устанавливаются по отдельным группам потребителей (разделяются сечением провода).На кабель сечением 1,5 мм (осветительный) необходимо установить автомат. На кабель 2,5 мм — 20а.
Существуют отдельные правила подбора УЗО. Главное, чтобы ограничение по току для УДО было на порядок меньше, чем для автомата.
То есть автомат 16 а УЗО комплектуется 20а и так далее. Трехфазный ввод для электропроводки в деревянном доме используется очень редко.
Как сделать безопасную проводку в деревянном доме?
Самым популярным материалом для строительства загородных домов было и остается дерево.Который, при всех его многочисленных достоинствах, имеет один серьезный недостаток – это, как говорят пожарные, «горючий материал».
Пожарная статистика свидетельствует — более половины пожаров в деревянных домах происходит из-за неисправной электропроводки. На практике основной причиной неисправностей и последующего короткого замыкания чаще всего является нарушение целостности изоляции проводов в электропроводке. Как правило, это происходит либо из-за повышенной нагрузки на провода, либо из-за механического повреждения изоляции.
Почему это происходит?
Большинство доморощенных «мастеров на все руки», в целях экономии времени, сил и средств, прокладывают скрытую электропроводку По деревянным основаниям, смело пряча ее за отделку потолка, под обшивку стен, за плинтус, в пустотах нахлестов и высказываний «неразумного» клиента, что именно нужно делать.
Помните! Монтаж скрытой электропроводки в деревянных домах с использованием гофротрубы ПВХ, пластикового короба Невозможен!
Почему?
На самом деле причин несколько.Ниже мы рассмотрим две наиболее типичные ситуации, возникающие при эксплуатации электропроводки в деревянном доме.
Во-первых. В процессе прокладки кабеля электрик может незначительно нарушить изоляцию проводов, а контрольная электроизоляция повреждений может не зафиксировать.
Однако при подключении всего необходимого электрооборудования проводка начинает работать в режиме максимальной нагрузки. Естественно, такая эксплуатация, вызывающая усиленный нагрев кабеля или проводов, неизбежно приводит к ослаблению изоляции, из-за чего в проводке возникает короткое замыкание.
Узкие тонкостенные пластиковые трубы И ящики из ПВХ не выдерживают замыкания без прогорания, поэтому замыкание, увы, неизбежно повлечет за собой пожар.
Во-вторых. Скрытая электропроводка с использованием гофрированной трубы или короба из ПВХ, проложенная в пустотах деревянных стен, перекрытий и перекрытий, является объектом повышенного внимания со стороны заклепок в деревянных домах грызунов, стремящихся «попробовать на зуб» детали вашего коммуникации.
Для мышей, а тем более для крыс, не составит труда ограбить достаточно тонкую трубу или коробку из ПВХ, забелить жилы проводов, следствием чего является короткое замыкание в скрытой проводке.
Ситуация усугубляется тем, что в пустотах стен и перекрытий деревянных домов со временем скапливается огромное количество древесной пыли. В результате малейшая искра приводит к возгоранию. Самое страшное, что сразу определить место возгорания и ликвидировать его практически невозможно, так как процесс горения, происходящий за стенами и перекрытиями, скрыт от глаз. Поэтому даже залив водой и пеной все вокруг, быстро потушить пожар все равно не получится.
Можно ли избежать этих проблем?
На первый взгляд, если сделать прокладку электропроводки в деревянном доме по требованиям СНиП, ПЭУ, проблем не возникнет. Однако на самом деле не все так просто. В первую очередь потому, что требования ПУЭ по монтажу электропроводки в деревянных домах крайне жесткие. Кстати, именно жесткость стандартов чаще всего и заставляет «доморощенных» электриков их нарушать.
Тем не менее, противопожарная прокладка электропроводки в деревянном доме – мероприятие фактически состоявшееся, при этом можно выбирать, какую проводку использовать.
В таблице ниже приведены виды электропроводки и способы прокладки проводов и кабелей по условиям пожарной безопасности.
Рассмотрим подробнее все виды противопожарной проводки в деревянном доме.
Скрытая проводка
Хотя большинство компетентных источников по данной теме не рекомендуют Монтаж скрытой проводки по боевым, в нашем случае деревянным конструкциям, однако условия соответствие требованиям пожарной безопасности И отсутствие проблем с финансами можно сделать.
Ниже приводим нормативный документ (ПЭУ-6) в части, касающейся прокладки скрытой электропроводки внутри помещений.
На самом деле способов противопожарной прокладки скрытой электропроводки в деревянном доме всего два.
Один из них — прокладка скрытой проводки с металлическим рукавом (Трубы) . Основное преимущество этого метода заключается в том, что в случае возгорания металлическая трубка защищает наземных конструкций от возгорания.
При использовании этого способа разводки потребуется соблюдение нескольких жестких условий: для защиты стенок трубы от коррозии она должна быть окрашена изнутри или оцинкована.Для защиты изоляции кабеля от острых кромок, в результате которых перерезаются трубы, на их концы следует надеть специальные пластмассовые заглушки. Плюс для такой проводки потребуется сверлить по толщине стенки углубления в виде швеллеров, в которые, собственно, потом и укладываются металлические трубы.
Оптимальный вариант для такого варианта – медные трубы. Благодаря тому, что трубы из меди достаточно гнутся и их можно прокладывать без специальных инструментов, монтаж проводки хотя бы в какой-то степени упрощается.Однако за простоту и удобство придется заплатить высокую, буквально, цену медные трубы очень дорогие.
В соответствии с ГОСТ Р 50571.15-97 (МЭК 364 5 52 93): § 522.3.2 трубы следует прокладывать с незначительным уклоном для обеспечения возможности образования конденсата. Но будьте готовы к тому, что на практике проверить качество монтажа металлических труб, одинаковый угол наклона или герметичность соединений крайне сложно, если не сказать невозможно.
Второй способ прокладки скрытой электропроводки в деревянной конструкции — по слою штукатурки (уведомление) Толщиной не менее 10 мм со всех сторон.
Метод кажется Простой, однако при его использовании возникает вопрос: как соблюсти нормы ПЭУ относительно сменности проводки. Как вариант, можно отсадить в гипс, предварительно запаковав его в гофру. Формально, конечно, нормы ПЭУ будут соблюдены, но по факту жёсткая проволока будет невозможна.
Более того, ни один специалист не может предугадать, как поведет себя штукатурка на деревянных поверхностях через некоторое время. Будут ли взломаны? Она начнет отваливаться? Не говоря уже о том, что на красивых деревянных поверхностях толстый слой цементного раствора будет смотреться как минимум странно.
Следует подчеркнуть, что оба эти способа достаточно затратны и по средствам, и по усилиям, и по времени. Плюс планирование электропроводки еще на стадии строительства.
Открытая проводка
— Электропроводка в гофрированной трубе
Этот способ заключается в протягивании кабеля в гибкую гофрированную трубу из специального пластика, не поддерживающего горение. В одной трубе можно разместить два и более кабеля.
К недостаткам этого метода относится, прежде всего, его неэстетичность – вряд ли вам может понравиться перспектива «украсить» свой дом несколькими рядами гофрированных труб.С учетом количества электроприборов в современном доме таких рядов может быть 5-7! Кроме того, поскольку гофрированную трубу с протянутым в нее кабелем практически невозможно уложить ровно, «в струну», все ее изгибы и провисания также не добавят шарма вашему жилищу.
Еще один минус: гофрированная труба является отличным «пылесборником», удалить из которого скопившуюся пыль очень сложно.
— Электропроводка в электрических коробках (кабель-каналы)
В этом методе кабель укладывается из ненесущего пластика и закрывается защелкивающимися крышками.
Основная проблема при использовании этого метода связана с неизбежной усадкой деревянного дома. В среднем она составляет 1 см на 1 м высоты дома, и эти значения приведены для домов из качественного клееного бруса, усадка которого минимальна. На практике это означает усадку в три сантиметра (для типового двухэтажного дома) Прокрутите все коробки вниз, крышки слетят, сама коробка треснутая. Как итог — проводку придется переделывать!
Во-вторых, чтобы аккуратно и ровно установить пластиковые ящики, потребуется определенная сноровка и сноровка.Добавьте хлопот с фурнитурой – увы, производители предлагают довольно скудный ассортимент поворотов, уголков, заглушек, стыков, без которых безопасно установить кабель-каналы практически невозможно.
Еще одним существенным недостатком электропроводки в кабель-каналах является скучный, офисный вид.
К преимуществам этого метода можно отнести его дешевизну, минимальные трудозатраты и возможность в дальнейшем легко производить любые изменения.
— Проводка открытого кабеля
Последний мы считаем самым оптимальным из всех способов прокладки электропроводки в деревянном доме — открытая кабельная проводка.
Естественно, при использовании незащищенного открытого кабеля об эстетике помещения говорить тоже не приходится. Мало того, что сам кабель в обычной изоляции (например, самый распространенный ПУНП) выглядит довольно тускло, так еще потребуется установить прокладку из асбеста или металла, выступающую со всех сторон не менее чем на 10 см. см.
Однако есть и другой способ. Это так называемая ретро-проводка на изоляторах. Основные его достоинства — возможность соответствия всем необходимым требованиям безопасности , плюс, оригинальность, чрезвычайно популярный В последнее время дизайн интерьера в стиле ретро.
Подробнее о монтаже такой проводки вы узнаете из нашей следующей статьи.
Компания ООО САЛЬВАДОР
Как изготавливаются деревянные опоры
Деревянные столбы уже более века являются неотъемлемой частью коммуникационной и электрической инфраструктуры Америки. По оценкам, в Северной Америке установлено около 150 миллионов столбов, и деревянные столбы стали настолько повсеместными, что даже стали источником вдохновения для создания стихов.
Деревянные столбы являются частью нашей общей культуры, потому что мы живем в стране, благословленной богатыми лесными ресурсами.Наши предки рано научились использовать этот ресурс для удовлетворения наших потребностей, а универсальность древесины позволила нам приспособить ее к изменяющимся условиям.
Даже в 21 веке, где господствуют технологии, деревянные столбы остаются лучшим выбором для коммунальных служб. Имея большой опыт работы, конкурентоспособные, рентабельные цены и гораздо большие экологические преимущества по сравнению с альтернативами, деревянные столбы будут продолжать обеспечивать электроэнергией дома и предприятия в Северной Америке в следующем столетии.
История деревянных столбов
Первое задокументированное использование деревянных шестов относится к 1844 году, когда был изобретен телеграф.Сэмюэл Морс получил грант в размере 30 000 долларов от Конгресса США на строительство 40-мильной телеграфной линии между Балтимором и Вашингтоном, округ Колумбия. Первоначально Морс пытался проложить свои новые телеграфные линии под землей, но на первых нескольких милях линии вышли из строя. Поэтому он начал размещать линии над головой и объявил о покупке 700 «прямых и прочных» деревянных столбов.
Успех телеграфных проводов привел к использованию столбов для проводов для распределения электричества. С развитием производства электроэнергии и необходимостью доставлять это электричество в дома и на фабрики возрос спрос на деревянные столбы для переноски проводов, изоляторов и других необходимых предметов.
На рубеже веков возникла потребность в стандартах для обеспечения стабильной поставки деревянных опор с предсказуемыми структурными характеристиками. В 1908 году были разработаны стандарты для круглых лесоматериалов, и вскоре после этого Американский национальный институт стандартов , или ANSI, принял стандарты специально для деревянных опор, определяя допустимые размеры и характеристики.
В то же время Американской ассоциацией защиты древесины или AWPA были разработаны стандарты обработки древесины под давлением консервантами для продления срока ее службы. В Канаде стандарты лечения вводятся через Канадскую ассоциацию стандартов или CSA.
В течение следующих восьми десятилетий деревянные опоры электросетей стали важной частью электротехнической инфраструктуры Северной Америки, где установлено около 150 миллионов опор. Деревянные опоры давно зарекомендовали себя при эксплуатации на месте, где срок службы был увеличен до 70 лет и более.
Благодаря исследованиям, тестированию и разработке новых технологий мы узнали больше о конструктивных возможностях опор, и это отражено в современных стандартах.В США спецификации деревянных опор, включая производство, размеры класса, качество работы и отделки, маркировку, обращение, хранение и осмотр, подробно описаны в стандарте ANSI O5.1 . В Канаде технические характеристики деревянных столбов опубликованы в стандарте CSA Standard O15-15 , Деревянные опоры и арматурные стойки.
Изготовление деревянных столбов
Долговечность и долговечность являются важными требованиями к опорам электропередач. Как природный материал, деревянные столбы, находящиеся на открытом воздухе, сталкиваются со значительными угрозами со стороны хищников, таких как плесень, гниющие грибки и насекомые, такие как термиты и древоточцы.Эти организмы стремятся разрушить древесное волокно, снижая структурную прочность и пригодность древесины к эксплуатации.
Консервантная обработка создает химический барьер, который защищает деревянные столбы от этих угроз, позволяя им оставаться в эксплуатации в течение десятилетий.
Консерванты находятся не только на поверхности, они проникают глубоко в древесину, обеспечивая длительную защиту. В результате срок службы деревянного столба может быть увеличен до 70 и более лет.
В процессе обработки используется давление, при котором консерванты проникают в древесное волокно.Несмотря на то, что сегодня используется различных консервантов , производственный процесс практически одинаков для всех.
В лес
Лучший старт с шестом в лесу. Столбы обычно изготавливаются из трех пород: пихты Дугласа, западного красного кедра и южной сосны. Бревна, которые могут стать деревянными столбами, выбираются в лесу, часто пока деревья еще стоят.
Деревья оцениваются по длине, прямолинейности, конусности и другим характеристикам, которые могут повлиять на несущую способность.В типичном лесном насаждении только 7 процентов деревьев обладают качествами, необходимыми для изготовления столба. Затем их собирают и транспортируют на производство с помощью прицепов, специально предназначенных для перевозки более длинной древесины.
Оказавшись во дворе, кора снимается с дерева по всей длине, а шесту придается максимально прямая форма. Каждая опора проверяется, оценивается и присваивается класс в соответствии со стандартами ANSI. Рассматриваемые характеристики включают ориентацию зерен, наличие гниения, сучков и расколов.
Затем столбы могут быть надрезаны, просверлены или подвергнуты кондиционированию, чтобы подготовить древесину к нанесению консерванта. Другие отверстия для оборудования на опоре просверлены, сохраняя защитную оболочку, позволяя обработке проникать во все отверстия. Затем каждый столб маркируется и маркируется, а затем складывается для обработки.
Подготовка шеста
Чтобы подготовить деревянные столбы к обработке, они должны быть выдержаны или кондиционированы таким образом, чтобы сохранить прочностные характеристики. Столбы можно сушить на воздухе и в печи, подобно тому, как это делается при сушке пиломатериалов.Поляки также можно готовить на пару или бултонизировать в длинном цилиндре под давлением, также называемом ретортой.
Пропаривание в основном используется для столбов из южной сосны, однако столбы из дугласовой пихты, обработанные консервантами на водной основе, также можно обрабатывать паром. Пихта Дугласа обычно подвергается бултонизации, когда реторта находится под давлением, а консервант нагревается до 180–220 градусов по Фаренгейту. минимум час.
Вливание консервантов
Процесс консервации начинается после того, как столбы загружаются на тележки и перемещаются в реторту, длина которой может достигать 130 футов. В зависимости от типа лечения применяется давление воздуха или вакуум. Затем реторту готовят для заполнения консервантами, которые будут введены в древесное волокно.
Пять консервантов, используемых в настоящее время для деревянных опор: пентахлорфенол (пента), хромированный арсенат меди (CCA), нафтенат меди (CuN), креозот и аммиачный арсенат меди и цинка (ACZA или Chemonite).Каждый из этих консервантов одобрен и регулируется EPA. Дополнительные сведения см. в разделе «Консерванты».
Раствор консерванта перекачивается из емкостей хранения, полностью заполняя реторту. Внутри реторты постоянно прикладывается давление, чтобы консервант проникал в клетки древесины. Время пребывания полюсов в реторте будет зависеть от размера, вида, консерванта и других факторов.
В конце процесса обработки.реторта опорожняется от консервантов, которые перекачиваются обратно в резервуары для повторного использования. Обработанные стержни выходят на капельную подушку, где улавливается избыток консерванта.
Контроль качества
Репрезентативные образцы керна берутся из столбов и анализируются, чтобы убедиться, что они соответствуют стандартам качества и долговечности. Сторонние инспекционные агентства также берут образцы керна во время регулярных посещений, чтобы подтвердить практику контроля качества на заводе.
Готовые законсервированные деревянные столбы затем перемещаются на сортировочную площадку, где они могут быть отправлены коммунальным службам для немедленного ввода в эксплуатацию.
%PDF-1.3 % 344 0 объект > эндообъект внешняя ссылка 344 88 0000000016 00000 н 0000002729 00000 н 0000002849 00000 н 0000003823 00000 н 0000004098 00000 н 0000004255 00000 н 0000004740 00000 н 0000005108 00000 н 0000005698 00000 н 0000005958 00000 н 0000006071 00000 н 0000006182 00000 н 0000006231 00000 н 0000006280 00000 н 0000006329 00000 н 0000006378 00000 н 0000006426 00000 н 0000006473 00000 н 0000006520 00000 н 0000006567 00000 н 0000007675 00000 н 0000008705 00000 н 0000009192 00000 н 0000009466 00000 н 0000009741 00000 н 0000010266 00000 н 0000011437 00000 н 0000012820 00000 н 0000013302 00000 н 0000013584 00000 н 0000014874 00000 н 0000014963 00000 н 0000015181 00000 н 0000015447 00000 н 0000016574 00000 н 0000016823 00000 н 0000017225 00000 н 0000018244 00000 н 0000018455 00000 н 0000019249 00000 н 0000020310 00000 н 0000027087 00000 н 0000030676 00000 н 0000039417 00000 н 0000042515 00000 н 0000043586 00000 н 0000046833 00000 н 0000046884 00000 н 0000046935 00000 н 0000046986 00000 н 0000050137 00000 н 0000050349 00000 н 0000051139 00000 н 0000051935 00000 н 0000053446 00000 н 0000054236 00000 н 0000054447 00000 н 0000055241 00000 н 0000056040 00000 н 0000075639 00000 н 0000080284 00000 н 0000097264 00000 н 0000097811 00000 н 0000102100 00000 н 0000102577 00000 н 0000106055 00000 н 0000106536 00000 н 0000108914 00000 н 0000109093 00000 н 0000112034 00000 н 0000112824 00000 н 0000113618 00000 н 0000114412 00000 н 0000114624 00000 н 0000114846 00000 н 0000118168 00000 н 0000118957 00000 н 0000119749 00000 н 0000122672 00000 н 0000125846 00000 н 0000136240 00000 н 0000137063 00000 н 0000139409 00000 н 0000158904 00000 н 0000165075 00000 н 0000165321 00000 н 0000167236 00000 н 0000002056 00000 н трейлер ]>> startxref 0 %%EOF 431 0 объект > поток xb«e`h«g`2gd@
» Все, что вам нужно знать о проводке ручки и трубки
Все, что вам следует знать о проводке ручки и трубки

Если ваш дом был построен до 1950-х годов и в нем никогда не проводилась полная замена электропроводки, вполне вероятно, что по всему дому будет проложена система электропроводки, известная как ручка и трубка. Эта старомодная система электропроводки была снята с производства в новых постройках в 1950-х годах, но до сих пор используется во многих старых домах, которые никогда не меняли проводку.Хотя вы можете не знать, что означают термины «ручка» и «трубка», важно, чтобы ваша электрическая система была проверена электротехнической компанией из-за опасностей, связанных с этой устаревшей проводкой.
Если вы подозреваете, что в вашем доме может быть проводка с ручкой и трубкой, службы электрики в Орландо, штат Флорида, могут помочь вам определить безопасность вашей проводки и, при необходимости, предоставить услуги по замене проводки. А пока читайте дальше, чтобы узнать, что вы должны знать о проводке с ручкой и трубкой и почему замена ее на более современную проводку может быть в ваших интересах.
Название ручки и трубки происходит от физических компонентов системы. Общими чертами проводки с ручкой и трубкой является то, что она имеет провод питания и нейтральный провод без третьего провода заземления. Изолированный провод проходит через фарфоровые ручки, когда он переплетается через дом, и ручки удерживают провод вдали от структурных компонентов дома, таких как деревянные фермы и шпильки. Трубки при необходимости сопровождают проводку через деревянные компоненты, обеспечивая дополнительный слой изоляции и защиты, чтобы проводка не прижималась непосредственно к дереву.
Когда проводка с ручкой и трубкой была впервые реализована, в большинстве домов не было приборов с высокой потребляемой мощностью, и было мало предметов домашнего обихода, которые нуждались в заземлении. Однако со временем спрос на силу тока вырос, и проводка с ручками и трубками больше не могла адекватно удовлетворять потребности среднего дома. Поэтому провода напрягались и перегревались, что приводило к пожарам. Проблема усугублялась изоляцией проводки, которая со временем может изнашиваться и разрушаться, что приводит к опасности возникновения дуги на оголенном проводе.
Современные конструкции электропроводки имеют заземляющий провод, который безопасно отводит избыточную мощность из вашей системы и безвредно перенаправляет ее в землю. Однако без заземляющего провода этому лишнему электричеству некуда деваться, что может привести к перегреву проводки, что увеличивает риск возгорания. Проводка ручки и трубки не имеет заземления, а это означает, что единственный способ предотвратить перегрев — это пространство между проводом и конструктивными элементами, такими как бревна в вашем доме.Кроме того, из-за отсутствия заземления проводка ручек и трубок несовместима с современными требованиями к энергопотреблению в домашних условиях. Даже скромное энергопотребление в жилых помещениях может создать большую нагрузку на старую схему проводки с ручкой и трубкой.
Замена электропроводки во всем доме, чтобы избавиться от проводов с ручками и трубками, — это стоящее дело. Стоимость его, зависит от размера вашего дома. Рекомендуется обновлять проводку сегментами, начиная с кухни, а затем, по возможности, по всему дому.Для получения дополнительной информации об этой услуге и ее стоимости рекомендуется обратиться в службу электрики для оценки ваших рисков и предоставления вам сметы на замену электропроводки. Свяжитесь с In Phaze Electric, Inc. по телефону (405) 599-7777.
Если вы живете в старом или историческом доме, вы, возможно, заметили, что сигнал Wi-Fi может быть затруднен, или в некоторых комнатах сигнал практически отсутствует.Это может быть правдой в комнатах, расположенных далеко от вашего Wi-Fi-роутера, но в некоторых исторических домах часто бывает трудно получить сигнал в коридоре. down — причина может быть вовсе не в вашем интернет-соединении; это может быть ваш дом.
Реальность такова, что старые и исторические дома, как правило, имеют плохое подключение к Интернету из-за материалов, которые использовались для строительства стен. 20 ^-го-го века построены из гораздо более прочных (и менее экономичных) материалов, чем сегодняшние дома.Современные дома также спроектированы с учетом проводки, что упрощает установку домашних интернет-соединений, таких как кабельный интернет или даже оптоволоконный интернет. Если вам надоело плохое соединение WiFi в вашем старом доме, у вас нет продать его, чтобы решить проблему. К счастью, есть несколько решений, которые вы можете реализовать, чтобы решить эту проблему.
Посмотреть предложения
Что находится в стенах вашего дома и почему это мешает вашему сигналу WiFi
Некоторые типы материалов, используемых в строительстве старых домов, особенно неблагоприятны для сигналов Wi-Fi. Хотя многие домовладельцы знают, что при покупке домов, построенных в 1800-х годах, возникнут проблемы, не все знают о влиянии строительных материалов на сигналы Wi-Fi. Например, по данным Министерства сельского хозяйства США, Национального совета страховщиков пожарной безопасности. возглавил кампанию в 1900-х и 1910-х годах, которая «поощряла разработку новых материалов и продуктов, обработанных или изготовленных из асфальта, металла, гипса, пластика и асбеста.В 1920-х и 1930-х годах «новые продукты включали изоляцию из войлока (некоторые с алюминиевыми или медными отражающими поверхностями), передовые пластмассы, перфорированные акустические плитки и оргстекло». К сожалению, многие из этих типов материалов имели дополнительный эффект нарушения работы WiFi. сигналы. Если вы не знаете, какие материалы использовались для строительства вашего дома, обратитесь к предыдущим домовладельцам или к риелтору, который продал вам дом, чтобы узнать больше. Вот некоторые из наиболее распространенных материалов, найденных в старом доме, которые нарушают сигнал Wi-Fi. — и почему.
Металлическая гипсовая планка
Металлическая решетка представляет собой тип сетки, образованной путем расширения перфорированного металлического листа (иногда вместо него используется мелкоячеистая сетка). В старых домах и в некоторых современных домах он использовался в штукатурке для поддержки внутренних стен и в качестве каркаса. Его также иногда использовали для заливки бетонных потолков и полов. К сожалению, эта металлическая рейка действует почти как щит, нарушая высокочастотные радиосигналы (WiFi). Если ваши внутренние стены покрыты этим материалом, у вас могут возникнуть проблемы с поиском сигнала WiFi в комнатах, которые отделены от вашего маршрутизатора WiFi.Как мы увидим, металл, возможно, является самым разрушительным материалом для строительства дома для WiFi. Металл проводит электричество и магнетизм, а также поглощает радиоволны.
Металлическая лепнина
Штукатурные системы
часто используются для наружных стен, и та же система металлических реек может использоваться в качестве каркаса или опоры. Подобно металлической проводке, используемой в гипсовой рейке, металлическая проводка в гипсовой рейке также может блокировать беспроводные сигналы.
Фольгированная изоляция
Фольга может быть хорошим изолятором благодаря своим отражающим свойствам.Это одна из причин, по которой НАСА использует так много фольги на своих космических кораблях. Но в качестве изолятора фольга уступила место более доступным вариантам, таким как стекловолокно, целлюлоза и пена. Наряду со своими отражающими свойствами фольга также может нарушать беспроводной сигнал. Фольга может быть вашей проблемой, если у вас возникли проблемы с подключением к Интернету в вашем историческом доме.
Стальные балки
Стальные балки чаще всего используются для строительства крупных конструкций, таких как мосты и небоскребы. Они также могут присутствовать в старых многоквартирных домах и квартирах.Тем не менее, они также используются в жилых домах в качестве опорных балок, а некоторые современные здания середины века (MCM) включают их в свой эстетический дизайн. Как и другие типы металла, стальные балки и балки могут нарушать сигнал WiFi.
Металлический воздуховод
Металлические воздуховоды
используются в системах отопления, вентиляции и кондиционирования воздуха. То есть они являются постоянным решением для передачи горячего и холодного воздуха из одного места в другое. Их также можно использовать для вытяжки, например, если в доме есть дровяная печь.Металлические воздуховоды могут создавать помехи для Wi-Fi, как и другие металлы. Кроме того, кондиционеры и другие электроприборы также могут мешать сигналу WiFi.
Стальной железобетон
Для армирования бетона перед заливкой бетона укладывается стальной каркас, поэтому два материала действуют вместе в силах сопротивления. Сталежелезобетон из-за своей прочности чаще всего используется при строительстве мостов и крупных зданий, но может присутствовать и в некоторых домах или многоквартирных домах.Стальные каркасы, используемые для армирования бетона, могут нарушать сигнал Wi-Fi, как и металлическая решетка.
Вода или другие жидкости
Немногие стены сделаны из воды (если только у вас нет особенно большого аквариума в вашем доме), но вода, протекающая по трубам, также может иногда прерывать сигнал Wi-Fi. Другие водные объекты, такие как бассейны, также могут создавать проблемы для вашего сигнала WiFi, в зависимости от того, где они расположены.
Как эра дома влияет на ваш интернет-сигнал?
Вам не нужно бить кувалдой по своим стенам, чтобы узнать, что у них внутри.Связаться со своим риелтором или предыдущим домовладельцем — хорошая идея, но вы также можете оценить, какие материалы использовались, исходя из эпохи, в которой был построен ваш дом. Дома довоенной и викторианской эпох могут не включать много металлических компонентов — если только они не был дооснащен ими. Но во время и после эдвардианской эпохи вы можете ожидать, что больше домов будет оснащено проводкой и другими изделиями из металлической сетки.
Довоенная эра
1815 – 1861 В Америке довоенная эра была периодом до начала Гражданской войны в США в 1861 году.Согласно Chicago Tribune , довоенные дома «были построены со стенами толщиной от четырех до шести дюймов, что обеспечивало значительную изоляцию». Дворцовые плантации этого периода часто строились из дерева и кирпича, что увеличивало толщину стен. Кирпич и толщина стен могут значительно повлиять на сигнал WiFi.
Викторианская эпоха
1837 – 1901 Дома в викторианском стиле чаще всего строились из кирпича и раствора и имели дощатую или шиферную крышу.В то время как толстые кирпичные стены могут резко снизить сигнал Wi-Fi, то же самое можно сказать и об решетке, которая широко использовалась в то время. Дома эпохи Виктории часто строились с использованием планок из дерева и мелкоячеистой сетки – металлического материала, который также может создавать помехи для сигнала.
Эдвардианская эпоха
1901 – 1910 (или 1914) Хотя эдвардианская эра была короткой, она привела к значительным изменениям в жилищном строительстве. Это была эпоха, когда новые здания в городских районах начали оснащаться электропроводкой и водопроводом.Это означало, что в эдвардианских домах использовалось больше металлических компонентов в дополнение к традиционным материалам, таким как кирпич, строительный раствор и пиломатериалы.
Модернистская эпоха
1918 – середина 20-х годов ^-й-й век Строительные материалы в стиле модерн подобны тем, которые можно встретить в современных домах. Бетон, стекло, сталь и алюминий были характерны для этого периода. К сожалению, многие дома, построенные в этот период, содержат материалы, которые могут нарушить сигнал WiFi.В 1950-х и 1960-х годах изоляция, обернутая фольгой, часто использовалась при строительстве домов. Интенсивное использование фольги может резко повлиять на силу сигнала WiFi.
Варианты расширения сигнала WiFi
Размещение маршрутизатора для получения лучшего сигнала
Если вы не хотите разрушать свой дом, вы можете попробовать переместить маршрутизатор в более удобное место. Некоторые люди не понимают, что место, где они размещают свой маршрутизатор, играет большую роль в силе их сигнала WiFi. Ваш маршрутизатор транслирует сигнал в радиусе около 100 футов или более.Чем дальше вы от него, тем слабее будет сигнал. По возможности разместите роутер в комнате, где вы, скорее всего, будете пользоваться интернетом. Если вы используете сигнал Wi-Fi в нескольких комнатах, постарайтесь разместить маршрутизатор в центре, например в фойе, чтобы сигнал одинаково достигал всех комнат. проникать в деревянные полы. Однако, согласно CNET, «маршрутизаторы имеют тенденцию распространять сигнал вниз, поэтому лучше всего установить маршрутизатор как можно выше, чтобы максимизировать покрытие.Поэтому вы можете разместить свой маршрутизатор на деревянной книжной полке или в шкафу, вдали от любых металлических предметов, чтобы получить наилучший сигнал. Изучите свой маршрутизатор, чтобы определить, на какое расстояние он может передавать сигнал. Вам также следует ознакомиться с документацией о вашем интернет-провайдере и вашем интернет-пакете. Если у вас медленный интернет, это может быть связано с типом вашего интернета и приобретенным вами пакетом. Спутниковый, беспроводной и DSL-интернет обычно намного медленнее, чем кабельный и оптоволоконный, а более дешевые тарифные планы обычно имеют более низкую скорость.Если ваши интернет-услуги не соответствуют вашим потребностям, возможно, пришло время переключиться на нового провайдера, известного своей высокой скоростью и надежностью.
Другие варианты расширения сигнала WiFi
Если перемещения вашего маршрутизатора недостаточно, и вы не хотите ремонтировать свой дом, инвестируйте в технологии, которые усиливают или расширяют ваш сигнал WiFi. Вот несколько инструментов, которые вы должны рассмотреть:
Беспроводные повторители
Беспроводные ретрансляторы ретранслируют существующий сигнал Wi-Fi на небольшую территорию с тем же уровнем качества.Они идеально подходят, если вы просто хотите расширить свою сеть Wi-Fi до одной комнаты. Однако они, как правило, увеличивают время, необходимое вашей сети Wi-Fi для ответа на запрос (задержка).
Расширители беспроводного диапазона
Ретранслятор работает аналогично ретранслятору. Однако он вещает по другому беспроводному каналу, отличному от вашего маршрутизатора, по сути, создавая новую сеть WiFi. Некоторые удлинители работают с электрическими розетками, отправляя ваш интернет-сигнал по собственной электрической проводке вашего дома, от маршрутизатора к подключенному удлинителю.
Расширители беспроводной сети
Удлинитель — самый надежный тип усилителя WiFi. Вместо того, чтобы использовать сигнал или систему проводки вашего дома, он подключается непосредственно к вашему маршрутизатору для передачи вашего сигнала WiFi в другое место. К сожалению, это также означает, что у вас может быть неприглядный провод, проходящий через ваш дом.
Сокрытие вашей технологии
Некоторые из этих устройств неприглядны, но есть несколько хитростей, чтобы скрыть их. Небольшие устройства, такие как повторители, можно спрятать в шкафах, под столами или на книжных полках.Вы даже можете поместить свой маршрутизатор в поддельные книги, чтобы скрыть его. В противном случае подумайте о том, чтобы скрыть технику с помощью комнатных растений или мебели.
На что обратить внимание при ремонте
Если вы планируете ремонт своего дома, у вас может быть возможность удалить или заменить некоторые материалы, которые блокируют ваш сигнал WiFi. У вас может возникнуть соблазн сделать ремонт самостоятельно, если у вас есть навыки. Прежде чем начать, необходимо рассмотреть несколько вещей. Во-первых, крупномасштабная и структурная реконструкция, в том числе удар кувалдой по стене, может потребовать осмотра вашего дома до и после него, чтобы убедиться, что он безопасен.Вам также необходимо соблюдать местные законы и постановления или даже законы о зонировании, если вы собираетесь сделать пристройку к своему дому. При работе с проводкой, изоляцией из стекловолокна или другими опасными материалами в вашем доме лучше всего работать с профессионалом.
