Диаметр полипропиленовой трубы для отопления частного дома: Какой диаметр труб из полипропилена для отопления
Какого диаметра полипропиленовые трубы выбрать для системы отопления
Для того, чтобы отопительная система работала долговечно и эффективно, а радиаторы получали достаточное количества теплоносителя для поддержания в помещениях требуемой температуры, необходимо грамотно, еще на стадии разработки проекта, выбрать полипропиленовые трубы подходящего диаметра. При этом следует помнить, что оптимальной (то есть позволяющей предотвратить появление воздушных пробок и шумов, а также избежать нецелевых расходов энергии) скоростью теплоносителя считаются показатели в диапазоне 0,4-0,6 м/с.
Своей популярностью полипропиленовые трубы обязаны простотой монтажа и достаточно низкой стоимостью, однако собранным из них системам присущи недостаточная герметичность стыков и существенное расширение при нагревании.
Однако изготовители труб нашли возможность устранить этот недостаток, выпуская изделия с арматурой из стекловолокна или алюминиевой фольги.

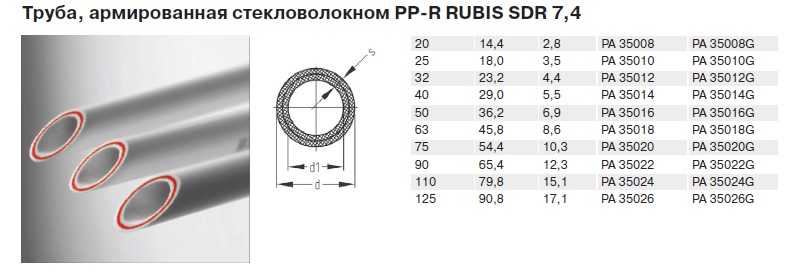

Подробную информацию об основных параметрах выпускаемых труб можно найти в таблице.
| Наружный диаметр | PN10 | PN20 | PN25 | |||
| Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
| 16 | — | — | 10,6 | 2,7 | — | — |
| 20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
| 25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
| 32 | 26,0 | 3,0 | 21,2 | 5,4 | 21,2 | 3,0 |
| 40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
| 50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
| 63 | 51,4 | 5,8 | 42,0 | 10,5 | 42,0 | 5,8 |
| 75 | 61,2 | 6,9 | 50,0 | 12,5 | 50,0 | 6,9 |
| 90 | 73,6 | 8,2 | 60,0 | 15,0 | — | — |
| 110 | 90,0 | 10,0 | 73,2 | 18,4 | — | — |
При выборе труб следует помнить, что изделия с определенными параметрами могут использоваться не для каждого типа системы.

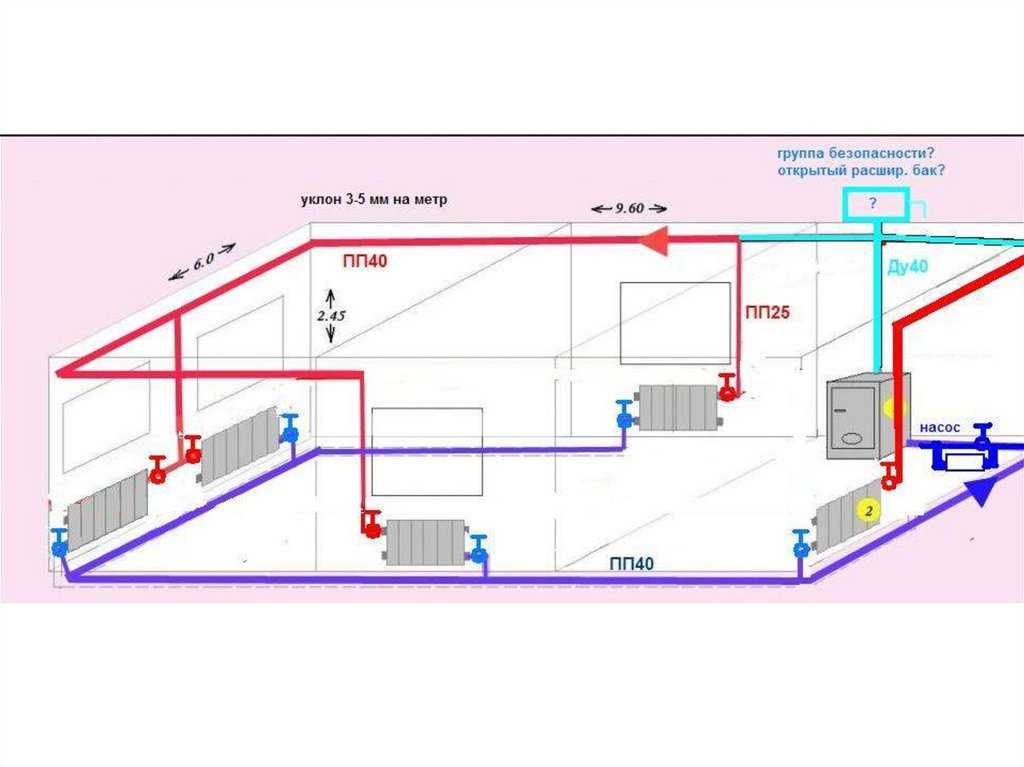

При этом на выбор труб определенного диаметра влияют максимальные количество тепловых точек (радиаторов) и их суммарная мощность, поэтому важно запомнить, что:
- один или два радиатора требуют подключения труб, имеющих диаметр 16 мм;
- на пять радиаторов с общей мощностью максимум 7 кВт понадобятся 20-миллиметровые трубы;
- для восьми тепловых точек, монтируемых на тупиковом плече схемы разводки и имеющих общую мощность 11 кВт, берутся трубы с наружным диаметром 25 мм;
- трубами диаметром 32 мм оснащают теплосети, рассчитанные на двенадцать радиаторов с максимальным показателем мощности 19 кВт;
- магистраль на двадцать радиаторов (то есть предназначенная для обогрева многокомнатного частного дома) с суммарной мощностью до 30 кВт предполагает выбор трубных изделий с внешним диаметром 40 мм.
Также можно воспользоваться своеобразной «шпаргалкой» — таблицей соотношений скорости и энергетической мощности теплопотоков.
| Внутренний диаметр труб отопления, мм | Скорость движения теплоносителя, м/с | ||||||
| 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | |
| 12 |
1839 79 |
2759 119 |
3676 158 |
4598 198 |
5518 237 |
6440 |
7360 316 |
| 15 |
2874 124 |
4311 185 |
5748 247 |
7185 309 |
8622 371 |
10060 433 |
11500 494 |
| 20 |
5109 220 |
7664 330 |
10219 439 |
12774 549 |
15328 659 |
17880 770 |
20440 880 |
| 25 |
7983 343 |
11975 515 |
15967 687 |
19959 858 |
23950 1030 |
27940 1200 |
31935 1370 |
| 32 |
13080 562 |
19620 844 |
26160 1125 |
32700 1406 |
39240 1687 |
45780 1970 |
52320 22500 |
| 40 |
20430 879 |
30656 1318 |
40875 1758 |
51094 2197 |
61313 2636 |
71530 3080 |
81750 3515 |
| 50 |
31934 1373 |
17901 2060 |
63868 2746 |
79835 3433 |
95802 4120 |
111770 4810 |
127740 5490 |
Первая цифра в каждой ячейке означает тепловую мощность (указанную в ваттах), вторая — количество в килограммах проходящего через трубу теплоносителя в минуту.
При этом температура прямого потока принимается за 80°С, обратного — за 60°С, воздух в комнате прогревается до 20°С.
Данная таблица позволяет проверить точность предварительных расчетов и безошибочно выбрать трубные изделия подходящего диаметра для монтажа автономной системы отопления в частном доме.
Экономьте энергию с трубами PP-R.
Экономьте энергию с трубами PP-R. — ПолимелтЛУЧШАЯ ЭНЕРГИЯ ЭТО ЭНЕРГИЯ, которую МЫ ЭКОНОМИМ.
Экономия энергии всегда была важна, но в настоящее время последствия высокого энергопотребления особенно заметны. Изменение климата и высокие цены на энергоносители — это всего лишь два существенных фактора. Как энергоемкий производитель, мы знаем, о чем говорим, и осознаем, насколько важно максимально экономить электроэнергию и источники энергии.
Стабильная производительность насоса, хорошая изоляция.
Большое преимущество систем полипропиленовых трубопроводов POLYMELT: Гладкие внутренние стенки труб предотвращают образование отложений и коррозию.
Это означает, что сечение трубы и требуемая производительность насоса всегда остаются неизменными. Потери продукции из-за отложений практически исключены. Таким образом, требуемая энергия остается неизменной даже спустя десятилетия. Кроме того, PP-R обладает присущими ему тепло- и звукоизоляционными свойствами.
Как трубы PP-R помогают экономить энергию.
- Низкая теплопроводность (0,24 Вт/мК, для сравнения: сталь ок. 60 Вт/мК, медь 380 Вт/мК)
- Отсутствие отложений и коррозии: увеличение мощности насоса не должно компенсировать уменьшение поперечного сечения
- Антикоррозионные добавки не требуются
- Низкие затраты на обслуживание
- Общая стоимость владения ниже, чем для металлических труб
Предварительно изолированные трубы: эффективный метод поддержания температуры на больших расстояниях.
Предварительно изолированные трубы POLYMELT изолированы жестким пенополиуретаном, который для дополнительной защиты заключен в кожух трубы.
Это позволяет транспортировать горячую воду, питьевую воду, а также воду для отопления или охлаждения на большие расстояния с низкими потерями. Таким образом, подземные трубы из PP-R становятся настоящими энергосберегающими.
Как предизолированные трубы помогают экономить энергию.
- Очень низкая теплопроводность (около 0,024-0,035 Вт/мК)
- Без отложений и коррозии
- Добавление антикоррозионных присадок не требуется
- Очень низкие затраты на обслуживание
- Более низкая общая стоимость владения по сравнению с аналогичными линиями
Трубы POLYMELT PP-R для энергосбережения.
Системы труб POLYMELT PP-R идеально подходят для широкого спектра применений. Будь то отопление, кондиционирование или холодильная техника, снабжение питьевой водой, системы технической воды или снабжение промышленных предприятий. Благодаря системам полипропиленовых труб POLYMELT трудоемкость монтажа и эксплуатационные расходы могут быть значительно снижены.
ECOSAN
Система монтажа ECOSAN с диаметром труб от 20 до 250 мм состоит из различных труб для различных применений и гарантирует бесперебойную поставку.
Трубопроводная система Ecosan
POLYMUTAN
Монтажная система POLYMUTAN состоит из различных труб диаметром от 20 до 110 мм для различных применений и гарантирует бесперебойную поставку.
Трубная система Polymutan
МЕХАНИЧЕСКАЯ
МЕХАНИЧЕСКАЯ система труб из PP-R предлагает устойчивое к коррозии и долговечное решение для транспортировки воды в закрытых системах охлаждения или нагрева воды для жилых и коммерческих зданий, таких как гостиницы и торговые центры, а также для технического охлаждения или отопления. в промышленных зданиях.
Механическая трубная система
УФ
УФ система специально разработана для тех случаев, когда трубы подвергаются воздействию УФ излучения. Таким образом, УФ-система особенно подходит для наружной установки, например, в системах питьевого водоснабжения и ирригационных системах.
Система труб UV
У вас есть вопросы о наших системах труб? Мы с нетерпением ждем вашего сообщения.
Контакты
Контактная форма и международные контакты
Нам необходимо ваше согласие, прежде чем вы сможете продолжить посещать наш веб-сайт. Мы используем файлы cookie и другие технологии на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные могут быть обработаны (например, IP-адреса), например. для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей Политике конфиденциальности. Вы можете отменить или изменить свой выбор в любое время в настройках.
- существенный
Принять все
Сохранять
Принимать только необходимые файлы cookie
Индивидуальные настройки конфиденциальности
Информация о файлах cookie Политика конфиденциальности Выходные данные
Настройки конфиденциальности
Мы используем файлы cookie и другие технологии на нашем веб-сайте.
Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные могут быть обработаны (например, IP-адреса), например. для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей Политике конфиденциальности. Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на целые категории или отобразить дополнительную информацию и, таким образом, выбрать только определенные файлы cookie.
Принять все Сохранять
Назад Принимать только необходимые файлы cookie
Настройки конфиденциальностинезаменимый (1)
Основные файлы cookie обеспечивают выполнение основных функций и необходимы для правильного функционирования веб-сайта.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
| Имя | Печенье Борлабс |
|---|---|
| Поставщик | Eigentümer dieser Сайт, выходные данные |
| Назначение | Speichert die Einstellungen der Besucher, die in der Cookie Box от Borlabs Cookie ausgewählt wurden. |
| Имя файла cookie | borlabs-cookie |
| Печенье Laufzeit | 1 Яр |
статистика (1)
статистика
Статистические файлы cookie собирают информацию анонимно. Эта информация помогает нам понять, как наши посетители используют наш веб-сайт.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
| Принять | Гугл Аналитика |
|---|---|
| Имя | Гугл Аналитика |
| Поставщик | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
| Назначение | Cookie от Google для анализа веб-сайтов. Erzeugt statistische Daten darüber, wie der Besucher die Website nutzt. |
| Политика конфиденциальности | https://policies.google.com/privacy?hl=de |
| Имя файла cookie | _ga,_gat,_gid |
| Печенье Laufzeit | 2 Моната |
Политика конфиденциальности Выходные данные
внутренних и наружных диаметров изделий для водоснабжения в таблице, вариант 32 мм, крупногабаритные изделия
Сегодня при ремонте или монтаже сантехнических или отопительных систем часто приобретают всевозможные полимерные трубы.
Наиболее распространены такие стальные трубы из полипропилена, благодаря своей прочности и долговечности они практически повсеместно заменили металлические элементы. Их потребительские свойства по достоинству оценили как профессионалы, так и новички в ремонтном деле.
Особенности
Внутренняя поверхность полимерных изделий более гладкая, что снижает сопротивление движению воды в системе.
Полипропиленовые трубы, в отличие от всех остальных, имеют еще несколько преимуществ.
- Дешевизна Полипропилен – недорогой материал, а технология изготовления уже не нова и полностью отлажена на многих заводах-изготовителях. Это не позволяет монополизировать рынок, а также производить комплектующие элементы по единым стандартам.
- Прочность. Среди других полимерных труб полипропиленовые практически самые толстые. Из-за этого они имеют больший размер и, следовательно, большую прочность, их также практически невозможно согнуть.
- Эстетика. Благодаря прочности на изгиб система отопления или водопровода из полипропилена может похвастаться почти геометрической четкостью линий. А полимерам, из которых изготовлены трубы, можно придать любой цвет как в заводских условиях, так и покрасив их самостоятельно.
Из-за этого они имеют больший размер и, следовательно, большую прочность, их также практически невозможно согнуть.- Прочность и коррозионная стойкость. Внутренняя поверхность материала обработана специальными средствами, предохраняющими трубы от налипания твердых частиц на ее стенки. По заверениям производителей, полипропилен в системе подачи и отвода холодной воды может сохранять свои эксплуатационные свойства до 80-100 лет.
- Небольшой вес и простота монтажа. Материал примерно в 9 раз легче металла, что делает монтаж труб под силу даже новичку в одиночку.
- Шумоизоляция. Поток воды по таким трубам не создает гула и шороха.
При всех достоинствах полипропиленовые системы имеют и недостатки:
- необходимость установки дополнительных компенсаторов, защищающих трубы от линейного расширения;
- необходимость покупки и монтажа утеплителя в связи с тем, что полимеры обладают низкой устойчивостью к повышенным температурам;
- материал быстрее портится под лучами солнца, если не покрывать его какой-либо эмалью или краской.
Благодаря практически полной универсальности труб из полипропилена существует множество областей их применения.
С их помощью устанавливают систему горячего и холодного водоснабжения в частных и многоэтажных домах, обустраивают канализацию и ливневую канализацию. Из полипропилена изготавливают вентиляционные и пневмосистемы, ирригационные и дренажные конструкции. Полипропиленовые трубы малого диаметра позволяют оборудовать в доме «теплый пол», а по крупным трубопроводам транспортируют химически активные вещества.
Их физико-механические свойства по ГОСТ следующие:
- плотность 0,9 г/куб. см;
- температура плавления +149°С;
- коэффициент расширения 0,15 мм/мм; теплопроводность
- (при +20°С) 0,24 Вт/мс;
- теплоемкость (при +20°С) 2 кДж/кгС;
- Прочность на растяжение около 35 Н/кВ. мм
Какие?
На любые виды полипропиленовых труб обязательно должна быть нанесена маркировка, из которой можно получить информацию о сырье и эксплуатационных особенностях изделия.
В различных магазинах можно найти трубы нескольких категорий в зависимости от состава сырья.
Маркировка PPR (PPR)
Это изделия, изготовленные из статистического или статистического сополимера полипропилена, который имеет кристаллическую структуру молекул. Трубы с такой маркировкой можно использовать для монтажа как холодного водоснабжения, так и системы отопления благодаря устойчивости к температурам от -170 до +1400С. А еще они наиболее устойчивы к ударным нагрузкам, поэтому их используют при монтаже канализационных систем и дренажных систем. Их внешний диаметр колеблется от 16 до 110 мм.
Маркированный PPH
Такие изделия из полипропилена содержат в своем составе специальные модифицирующие добавки: нуклеатор, антистатик и антипирен.
Они помогают полимеру набрать повышенную прочность, благодаря чему такие трубы используются при монтаже систем наружного холодного водоснабжения , дренаж и вентиляция. Модификаторы в составе имеют слишком низкую температуру плавления, из-за чего такой материал не подходит для обустройства систем отопления. Трубы с маркировкой PPH имеют, как правило, максимальный размер и используются в промышленном строительстве.
Маркированный PPB
Такие полимеры состоят из гомополимерных блоков (микромолекул). Такие блоки чередуются между собой, отличаясь составом и строением молекулы, благодаря чему повышается ударопрочность всего изделия. ППБ-трубы применяются для устройства «теплого пола» и систем водоснабжения.
С маркировкой PP
Полимер, называемый полифенилсульфидом, является материалом более высокого качества, чем все остальные.
Применяют его практически в любых системах, включая отопление, вентиляцию и транспорт, благодаря повышенной износостойкости, ударопрочности и способности выдерживать высокие и низкие температуры. Стоимость полифенилсульфидных труб значительно выше остальных полипропиленовых, а диаметр готовой продукции колеблется от 20 до 1200 мм.
В зависимости от сопротивления полипропиленовых труб давлению проходящей по ним жидкости также различают несколько видов.
- N10 (PN10) — трубы наружным диаметром от 20 до 110 мм и внутренним диаметром от 16 до 90 мм, применяемые для устройства отопления или «теплого пола» с подогревом не более +45С. Такие изделия выдерживают давление на стенку 1,0 МПа при толщине материала 1,9до 10 мм.
- PN16 — трубы для подачи воды с температурой не более +60С и рабочим давлением до 1,6 МПа. Этот вид продукции встречается довольно редко из-за своей специфики.
- N20 (PN20) — трубы наружным диаметром от 16 до 110 мм и внутренним диаметром от 10,6 до 73,2 мм. При толщине материала от 1,6 до 10 мм смонтированные из него системы отопления и водоснабжения способны выдерживать давление до 2 МПа и температуру до +80 С.
- Н25 (PN25) – полипропилен, выдерживающий давление на стенку трубы до 2,5 МПа. Такие изделия имеют дополнительное армирование алюминиевой фольгой, что позволяет использовать их при монтаже систем горячего водоснабжения и отопления с температурой до +95°С. Внутренний диаметр 13,2 — 50 мм и наружный диаметр 21,5 — 78 мм не помеха высокой ударопрочности за счет многослойной трубы.
Этот вид продукции встречается довольно редко из-за своей специфики. А также изделия из полипропилена даже одного вида могут различаться по размеру. Их диаметры зависят от давления жидкости на стенку трубы, ее количества и температуры. Их выбирают в зависимости от назначения магистрали. Для каждой классификации изделий существует определенная таблица размеров, по которой легко подобрать нужный.
Диаметры в нем могут быть представлены как в долях дюйма (1/2 дюйма, 3/4 дюйма, 1 дюйм), так и в миллиметрах (20 мм, 63 мм, 160 мм), что гораздо удобнее.
Ниже представлена таблица размеров, из которой можно узнать соответствие стальных труб полипропиленовым.
Эквивалентный проход | Внешний диаметр | ||||
Стальные трубы для газовой трубопроводы | Стальные трубки для Polumping . . 9000.. 9000........... | ||||
10mm | 17mm | 16mm | 16mm | ||
15mm | 21.3mm | 20mm | 20mm | ||
20 мм | 26,8 мм | 26 мм | 25 мм | ||
25 мм | 9000 33,5MM ммм | 9000 Мммммм. 0005 | 32mm | 32mm | |
32mm | 43.2mm | 42mm | 40mm | ||
40mm | 48mm | 45mm | 50 мм | ||
50 мм | 60mm | 63mm | ммм 9000 9000 9000 9000 | ммм 9000 90000126 | |
65mm | 75.5mm | 76mm | 75mm | ||
80mm | 88.5mm | 89mm | 90mm | ||
90mm | 101.3mm | — | — | ||
100mm | 114mm | 106mm | 110mm | ||
125mm | 140mm | 133mm | 125mm | ||
150mm | 165mm | 159mm | 160 мм | ||
160 мм | — | 160 мм | 180mm | 180mm | 180mm | 0121 | 200mm | — | 219mm | 225mm |
225mm | — | 245mm | 250mm | ||
250mm | — | 273 мм | 280 мм | ||
300 мм | — | — 9000 | — 9000 | 0004 325mm315mm | |
400mm | — | 426mm | 400mm | ||
500mm | — | 530mm | 500mm | ||
600mm | — | 630mm | 630mm | ||
800mm | — | 820mm | 800mm | ||
1000mm | — | 1020mm | 1000mm | ||
1200mm | — | 1220мм | 1200мм |
Помимо водоснабжения и канализации частного или многоквартирного дома, а также канализации для капитального, полипропиленового дома крупные жилые кварталы и промышленные объекты.
Чаще всего полимерные трубы большого диаметра не используют для теплопередачи, так как полипропиленовые трубы могут деформироваться из-за высоких температур.Типоразмеры полипропиленовых труб PN (10, 20 и 30) указаны в таблице ниже.
Outer diameter of the pipe | PN10 | PN 20 | PN30 | |||||||||
Internal diameter of the pipe | Pipe wall thickness | Internal диаметр трубы | Толщина стенки трубы | Internal diameter of the pipe | Pipe wall thickness | |||||||
16mm | — | — | 10.6mm | 2.7mm | — | — | ||||||
20mm | 16.2mm | 1,9mm | 13. | 3.4mm | 13.2mm | 3.4mm | ||||||
25mm | 20.4mm | 2.3mm | 16.6mm | 4,2mm | 16.6mm | 4,2mm | ||||||
32mm | 26mm | 3mm | 21.2mm | 5.4mm | 21.2mm | 3mm | ||||||
40mm | 32.6mm | 3.7mm | 26.6mm | 6.7mm | 26.6mm | 3.7mm | ||||||
50mm | 40,8mm | 4.6mm | 33.2mm | 8.4mm | 33.2mm | 4.6mm | ||||||
63mm | 51. | 5.8mm | 42mm | 10.5mm | 42mm | 5.6mm | ||||||
75mm | 61.2mm | 6.9mm | 50mm | 12.5mm | 50mm | 6.9mm | ||||||
90mm | 73.6mm | 8.2mm | 60mm | 15mm | — | — | ||||||
110mm | 90MM | 10 мм | 73,2 мм | 16,4 мм | — | 9 ммм— 9000 9000 40004 | — 9000 9000 9000 4 | 9000 — 9015 ммм | 9000 — | ммм 9000 | 9000 — | ммм 9000 9000 Как выбрать? Чтобы выбрать качественный товар с длительным сроком службы, необходимо обратить внимание на определенную информацию, которую можно легко получить у продавца в строительном магазине, а также изучить упаковку и ассортимент товара. ПроизводительЛучше всего заранее изучить отзывы покупателей и рейтинги различных производителей. Продукция высочайшего качества производится немецкими, чешскими и отечественными компаниями. Европейские трубы дороже российских из-за стоимости транспортировки и импорта. Дешевизна продукции турецкого и китайского производства может вас удивить, но нужно заранее узнать самых лучших азиатских производителей, и быть готовым к неприятным сюрпризам. Лидерами среди производителей полимерных труб являются две чешские компании Wavin Ekoplastik и FV-Plast, а также отечественная компания Pro Aqua, продукция которой на рынке строительных материалов даже дешевле некоторых азиатских аналогов. Оборудование При монтаже водопровода или канализации в больших количествах потребуются различные фиксаторы, проводка для муфты и другие комплектующие. МаркировкаНеобходимо заранее выяснить и подобрать трубы той пропускной способности и стойкости к температурам, которые потребуются для ремонта старой или строительства новой системы водоснабжения или отопления. Лучше взять изделие чуть большей производительности, чем необходимо, чтобы оставить запас прочности на экстренный случай. Чтобы правильно подобрать трубу по внутреннему диаметру, необходимо знать скорость движения воды по подающему трубопроводу (V) и средний расход (Q). Для частного дома или квартиры внутренний диаметр можно рассчитать по формуле: Диаметр = квадратный корень из (4 — Q — 1000 / n * V), , где n — число пи, равное 3,14. Однако чаще всего в частном строительстве используют трубы диаметром 20 мм, устанавливая на них соединители по умолчанию. Для многоэтажных домов трубы выбирают в зависимости от высоты и типа помещения:
Советы Замена или ремонт трубопровода без покупки профессиональных услуг не слишком проста, но возможна. Главное, тщательно соблюдать определенные правила и подготовить все необходимые инструменты. Сначала проводятся все подготовительные работы. В первую очередь необходимо составить проект, в котором будет отражена вся схема разводки воды в квартире или доме:

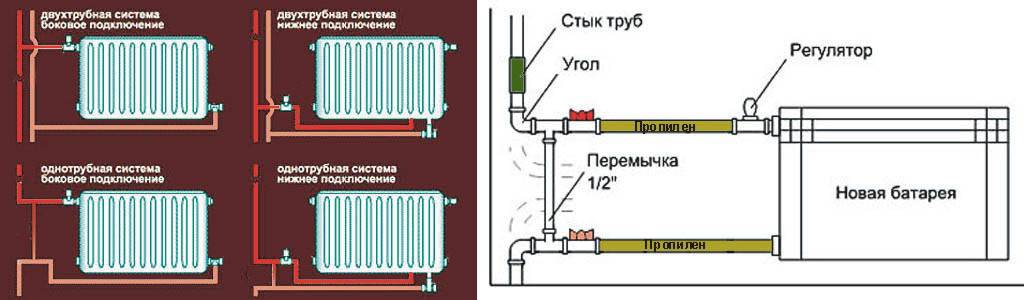

Выберите способ подключения к отопительному контуру радиаторов одним из четырех способов:
После этого приобретите необходимые материалы, а также специальные инструменты для резки и пайки. Вы можете приобрести готовый набор, либо каждое изделие самостоятельно, либо арендовать их. Необходимый минимум:
Помимо такого специфического оборудования вам понадобится обычный гаечный ключ, рулетка, маркер и набор для пайки. Помимо самих труб, в обязательном порядке закупается вся необходимая арматура, к которой относятся различные муфты, шаровые краны, хомуты, заглушки, переходники, колена и другие дополнительные полипропиленовые изделия. Качество и толщина материала всех фитингов должны соответствовать материалу самих труб. Лучше всего покупать все комплектующие того же производителя, у которого были взяты сами лески.
После всех подготовительных работ можно переходить непосредственно к установке системы. ОбрезкаС помощью специальных ножниц-труборезов под ровным углом (во избежание наплывов при пайке) нарезаются трубы на необходимую длину. Если нет опыта такой работы, лучше не отрезать сразу все изделия, а растягивать эту работу по мере необходимости, каждый раз перепроверяя замеры. Снятие фаски и придание формы После того, как кромка трубы отрезана, необходимо сделать небольшую фаску, чтобы она входила в раструб. Нагрев и склеивание Изделия из полипропилена плавятся при температуре от 260С до 280С специальным паяльником. Перед включением дрон и гильзу монтируют на утюг, а само устройство монтируют на крестообразное основание, чтобы горячие элементы не соприкасались с плавящимися деталями. После нагрева паяльного оборудования одна из деталей монтируется на дрон, а вторая помещается в гильзу. Для соблюдения нужной глубины соединения можно нанести предварительную разметку маркером на концы обеих труб. Все работы желательно проводить в термоперчатках. Помещенные в паяльник детали разогреваются и подгоняются по намеченному признаку силой обеих рук в течение 4-10 секунд, после чего необходимо дать полимеру остыть и убедиться в правильности получившегося шва. Крепление трубопровода Приобретенные трубы недостаточно просто соединить, их необходимо закрепить к стенам и полу во избежание провисания и деформации. Полимерные изделия могут фиксироваться с помощью трех видов клипс: одинарных, наборных или с клипсой. Либо фиксаторы пяточные, парные или специальные настенные. Первое отличие от второго в том, что зажим позволяет трубе свободно перемещаться вдоль своей оси, а зажим надежно фиксирует ее в одном положении. Не рекомендуется укладывать полимерные изделия (и тем более радиаторы) прямо на пол; для «подвешивания» их в пространстве продаются специальные металлические или пластиковые скобы. Расположенные на них хомуты дополнительно стягивают несколько труб вплотную друг к другу, что позволяет системе занимать меньше места и не ударять трубы друг о друга при большом напоре воды.
Для минимизации напряжения материала в процессе монтажа желательно использовать компенсаторы. Они бывают круглыми, L-образными, U-образными и Z-образными. Их тип выбирается в зависимости от особенностей устанавливаемой водопроводной или отопительной системы. Но монтировать полипропиленовую магистраль вплотную к углу тоже не стоит, нужен небольшой отступ, чтобы изделие в момент его расширения от температуры жидкости двигалось. Подводя итоги, можно отметить, что правильно спланировав трубопроводную систему, произведя все расчеты и закупив материалы, вполне можно выполнить монтаж своими руками.
|
2mm
4mm
Желательно приобретать их того же производителя, что и сами трубы, и из того же материала.
Для этой работы подойдет как специальный калибратор, так и насадка-отвертка. Если труба имеет дополнительное армирование алюминием, то ее снимают шейвером на один конкретный размер, после чего все промывают и сушат.
