Диаметр полипропиленовых труб для отопления частного дома: какой выбрать, последствия заужения к квартире, подбор по таблице

Содержание

какой выбрать, последствия заужения к квартире, подбор по таблице

Отопление дома или квартиры — не такая простая инженерная система, как может показаться на первый взгляд. При составлении проекта требуется провести много расчётов, в частности, нужного диаметра трубопровода.

Правильно подобрать диаметр — это залог надёжной, комфортной и эффективной системы обогрева помещений.

К примеру, отопление без насоса, где теплоноситель циркулирует самотёком, вообще может не заработать при слишком узких трубах, а схема с принудительной циркуляцией при занижении диаметра будет шуметь или не прогревать помещения до нужной температуры. Поэтому следует воспользоваться правилами расчёта, которые позволят привести теплопотери к минимуму.

Влияние диаметра труб на КПД для системы отопления в частном доме

Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления в ней, а значит и скорости теплоносителя и теплового потока.

Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.

Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону.

Подбор сечения трубы: таблица

Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:

  • маленький объём теплоносителя быстрее нагревается;
  • меньший просвет создаёт большее сопротивление движению теплоносителя, оно замедляется, что приводит к уменьшению шума;
  • трубопровод небольшого диаметра лучше впишется в интерьер и вызовет меньше трудностей при монтаже;
  • от размера трубы зависит её стоимость, поэтому тонкие трубы более выгодны по цене.

Однако, не стоит переусердствовать: помимо того, что маленький диаметр создаёт повышенную нагрузку на соединительную и запорную арматуру, он также не в состоянии перенести достаточно тепловой энергии.

Чтобы определить оптимальное сечение трубы, используется следующая таблица.

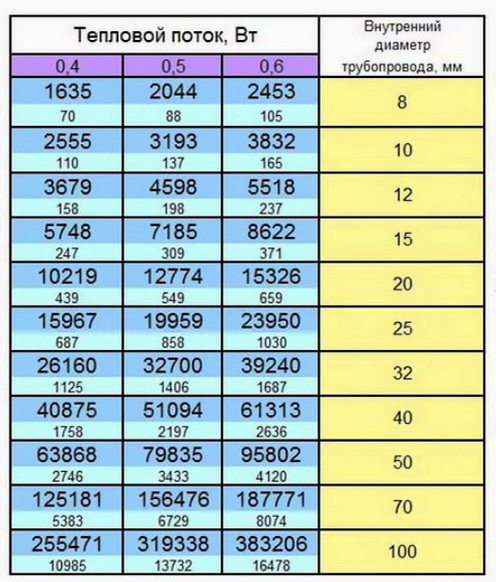

Фото 1. Таблица, в которой значения приведены для стандартной двухтрубной схемы системы отопления.

Какие нужны параметры

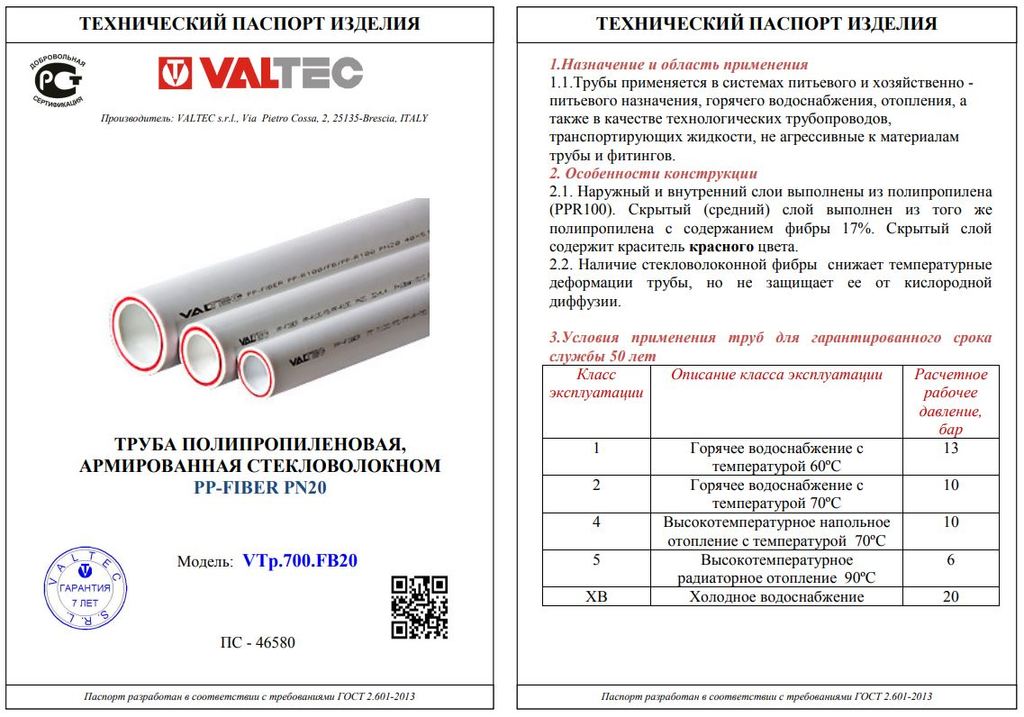

В описании характеристик на конкретную трубу могут встретиться следующие параметры:

  • Внутренний диаметр — основной фактор, влияющий на производительность системы и учитывающийся в расчёте.
  • Внешний — измеряется по внешней окружности трубопровода, влияет на то, какие отверстия потребуется сверлить в стенах и перекрытиях.
  • Номинальный, или условный — приблизительно совпадает с внутренним сечением трубы, выбирается из фиксированного ряда чисел по ГОСТу, обозначается как DN 100. Для распространённых значений иногда так же обозначается как диаметр резьбы в дюймах, например: 1/2″, 3/4″.

Процедура расчёта, чтобы подобрать размер

Рассмотрим пример типового расчёта сечения трубопровода для обогрева комнаты 40 м2.

  • Вычислим оптимальное количество энергии для прогрева помещения. Для средней полосы, утеплённого дома и потолков не выше 3 метров, на 10 м2 площади требуется 1 кВт тепла. Или для 40 м2 — 4 кВт.
  • Берём 20% запас (на случай непредвиденных теплопотерь в виде открытых окон и других факторов): 4*1,2 = 4,8 кВт, или 4800 Вт. Под каждым окном в помещении должен стоять радиатор отопления. Допустим, в нашей комнате 3 окна, тогда это 3 радиатора, каждый по ~1,6 кВт.

Внимание! Тепловая мощность указывается в техпаспорте на батарею отопления. Можно использовать более мощный радиатор, но не наоборот, иначе помещение не будет прогреваться достаточно эффективно.

  • Теперь обращаемся к таблице и находим в ячейках самое близкое значение мощности к расчётному, округляя в большую сторону.

Согласно таблице, это 5518 Вт и нужно использовать трубопровод с сечением равным 12 мм, а скорость движения теплоносителя составит 0,6 м/с.

Несмотря на присутствие в ячейках других близких значений, используют значения из ограниченной синим цветом зоны, которая заключает в себе приемлемые значения скорости жидкости в трубопроводе.

Подходящая скорость протока теплоносителя по трубам — от 0,3 до 0,7 м/с. Меньшая — приведёт к медленному обогреву помещения и неравномерному прогреву радиаторов, а при большей жидкость просто не будет успевать прогреваться до установленной температуры в теплообменнике котла и создавать ощутимый шум.

Вам также будет интересно:

Особенности выбора в частном доме

В случае наличия центральной отопительной магистрали, подбор диаметра проводится аналогично квартирным отопительным системам. Однако если вы проектируете автономное отопление в частном доме, то необходимо принять в расчёт тип циркуляции теплоносителя: естественный или принудительный.

Принудительная циркуляция жидкости не так привередлива к выбору сечения трубопровода, а вот работа самотёчной системы с естественной циркуляцией очень сильно зависит от диаметра труб на различных участках.

Здесь больший размер трубы означает меньшее сопротивление и лучшую производительность системы, а некоторые участки контура должны обладать меньшим диаметром. Например, при установке байпаса (замыкающего участка) его диаметр рекомендуется на один условный размер меньше, чем основного трубопровода.

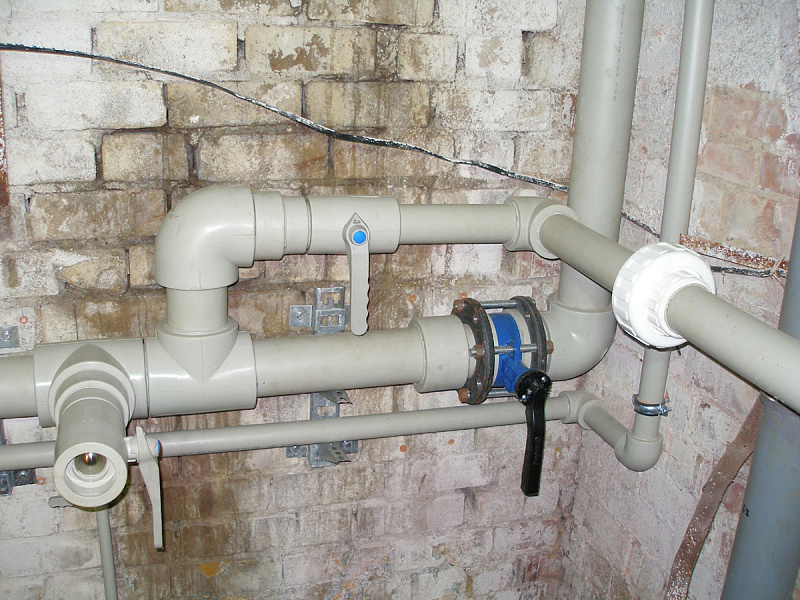

Фото 2. Применение байпаса в отопительной системе, в этом случае диаметр труб должен быть меньше, чем у трубопровода.

Последствия заужения стояка в многоквартирном доме

Весь контур системы отопления в идеале должен быть выполнен трубами одного размера. Отдельные узкие участки приводят к локальным повышениям давления и снижению расхода жидкости, что может пагубно отразиться на эффективности отопления.

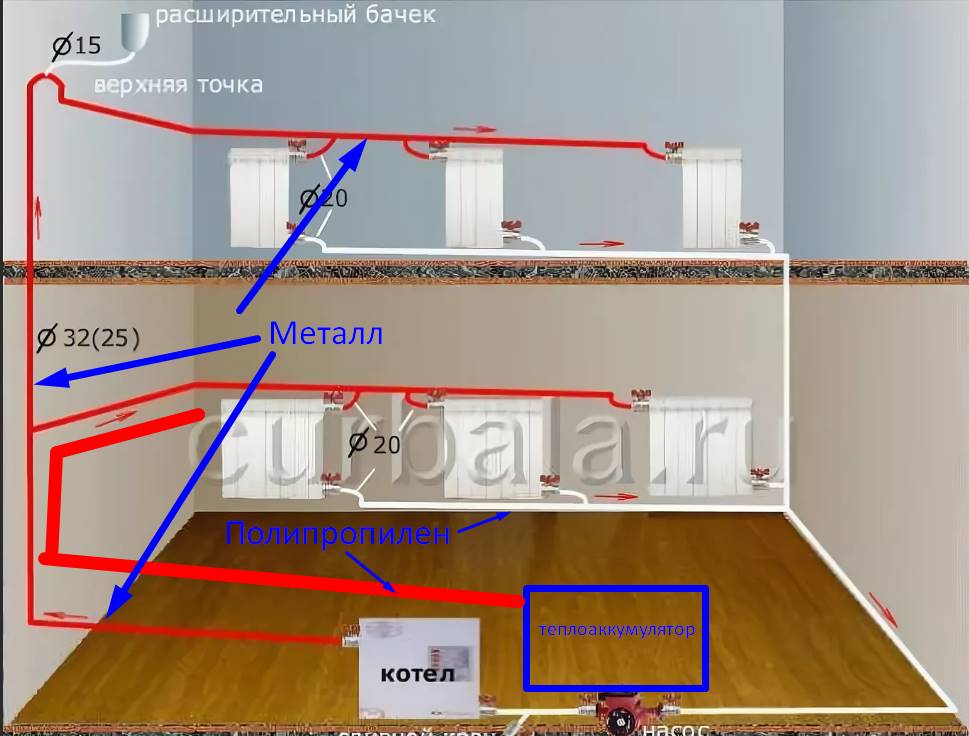

При переделке системы отопления в квартире и замене стальных труб на пластиковые, можно по невнимательности сделать заужение диаметра на данном участке. Происходит это потому, что толщина стенок трубопровода из полиэтилена гораздо больше толщины у стального. Так при одинаковом внешнем сечении, пластиковая труба будет обладать меньшим внутренним просветом.

Зачастую такое делается только ради экономии времени и усилий, ведь старые отверстия в стенах под стальные трубы придётся расширять, причём немало: с 25 до 32 мм. Гораздо проще сэкономить и поставить трубу с меньшим внутренним сечением.

Однако делать такое категорически нельзя из-за серьезных последствий: в многоквартирном доме у соседей по стояку вы таким образом украдёте 40% тепла и воды, проходящей по трубам.

Как выбрать диаметр подачи и обратки в квартире

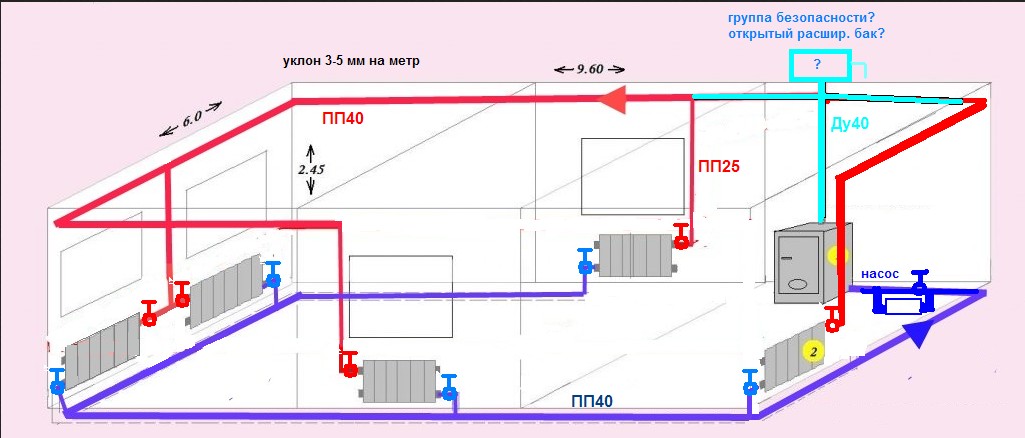

В двухтрубной схеме отопления может использоваться различное расположение труб подачи (с горячим теплоносителем) и обратки (с остывшим после передачи части энергии помещению). Если подача и обратка проходят рядом параллельно и каждый радиатор имеет индивидуальное подключение, то их диаметр можно выбрать одинаковым.

Справка! Однако если трубы разнесены, и подача заведена на чердак дома, откуда уже идут ответвления на комнаты, диаметр подающего трубопровода нужен больше обратного, для обеспечения достаточной производительности системы.

Трубопровод как ключ к эффективной работе

Сечение труб, из которых монтируется система отопления, имеет большое значение в эффективности её работы.

Неправильно произведённый расчёт диаметров может не проявить себя до поры до времени.

Например, пока вы не измените температуру теплоносителя или не попытаетесь запустить систему в холодном доме.

Если отопление и так работало «на грани», то изменение температурного режима может понизить давление до таких уровней, что система просто не будет работать.

Полезное видео

Из видео можно узнать некоторые советы специалиста по выбору диаметра труб отопительной системы.

Заключение

Помимо традиционного отопления на базе котла, сегодня набирает популярность геотермальное отопление, использующее тепловую энергию, запасённую в грунте от солнца. Специальное оборудование (тепловой насос) преобразует

небольшую температуру +5–8 °C на глубине земли в тепло для обогрева помещений.

К преимуществам данного способа отопления является повсеместная доступность, возобновляемость энергии, экологичность и низкие расходы на эксплуатацию. Но пока такие установки слишком дороги и окупаются через 5–8 лет. К тому же, для питания насоса требуется электричество, что делает такое отопление полностью энергозависимым.

необходимые данные и последовательность расчета

Трубы — одни из самых распространенных, разнообразных и незаменимых изделий в современном мире. Их функции и области применения так многочисленны, что только их перечисление займет всю страницу. Трубы, для выполнения разнообразнейших задач, изготовляются из металла, стекла, пластика и керамики. Размеры могут быть от долей миллиметра и до гигантских труб для транспортировки газа и нефти.

Эта статья поможет сделать подбор диаметра трубы для отопления, ведь ошибки при выборе диаметра трубы могут значительно ухудшить гидродинамику контура отопления, уменьшить КПД системы отопления и привести к неоправданным затратам на покупку труб завышенного диаметра.

Основные характеристики труб:

• усредненный диаметр;
• диаметр трубы внешний;
• диаметр трубы внутренний;
• материал трубы.

Что нужно сделать перед расчетом и монтажом системы?

Для контуров систем большое значение имеет диаметр трубы для отопления, определяющий гидродинамическое сопротивление и пропускную способность контура. Еще до начала расчета нужно четко определить тип труб и материал. Нанесенная маркировка для труб отличается. Пластиковые трубы маркируются с указанием наружного диаметра, а чугунные и стальные по внутреннему диаметру. Учитывать это обстоятельство придется, если монтаж контура будет производиться комбинированным способом.

Перед началом монтажа нужно нарисовать эскиз будущей отопительной системы, подобрать диаметр труб для отопления в частном доме и приобрести нужные материалы.
Подобрать комплектующие — краны, тройники, переходники, воздушные клапаны и т. п. Расчет диаметра трубы требует аккуратности и внимания, а последовательность расчета изложена в данной статье.

Данные необходимые для расчета

Обычно расчет диаметра труб для отопления частного дома начинается с вычисления тепловой мощности — Q. Нужное количество теплоты определяется произведением объема помещения V в м3 на норму равную 40 Вт/м3. Q = V х 40 Вт/м3. Следующим шагом определяется тип отопительной системы: двухтрубная или однотрубная. Для частных домов лучше двухтрубная система, но для дальнейшего расчета выбор типа системы не критичен.

Гораздо большее значение имеет выбранный метод движения теплоносителя:

  1. естественный или конвекционный;
  2. принудительный метод с применением циркуляционного насоса.

Основное отличие между этими методами в том, что выбирается при монтаже уклон труб отопления при естественной циркуляции, где жидкость движется самотеком, а второй метод предполагает движение под действием насоса, что значительно увеличивает скорость теплообмена.

Скорость движения теплоносителя — важнейший показатель.

Он влияет на выбор диаметра труб для отопления дома. Расчетные величины для естественной циркуляции — от 0,3 м/с. Скорость движения жидкости зависит от напора. Напор при выборе «самотечного» варианта определяется высотой подъема расширительного бака открытого типа. Каждый метр подъема добавляет величину давления равную 0,1 атмосферы.

При использовании принудительной циркуляции выбирается величина скорости — 0,7 м/с. Рассчитывая скорость нужно идти на определенный компромисс, т. к. при большой скорости возникнет шум в системе и значительно увеличится гидравлическое сопротивление, а при слишком малой скорости увеличенные размеры труб для отопления приведут к дополнительным финансовым затратам. Поэтому чаще всего выбирается меньший диаметр труб для отопления по следующим соображениям:

  • облегчается монтаж;
  • цена труб меньшего диаметра ниже;
  • при меньшем количестве теплоносителя увеличивается динамичность системы.

Последовательность расчета

Определены следующие исходные данные: эскиз системы отопления, определен тип отопительной системы, предварительно рассчитана величина Q для всех помещений. Как правило, расчет диаметра труб начинается для самого удаленного помещения.

Объемный расход теплоносителя вычисляется по формуле: G = 0.86 Q / 20 , в которой:

G – объемный расход воды, кг/ч;
Q – расчетное количество теплоты, Вт;

20 – разница температур в подаче и «обратке». Для расчетов равна 20 градусам.

По приведенной формуле определяется масса теплоносителя, но горячая вода имеет при 80 градусах плотность р = 971.6 кг/м3. Поэтому объемный расход Vo вычисляется формуле: Vo = G / р

Зная объем и скорость потока легко вычислить площадь поперечного сечения: S = Vo / (3600 х Vт), где:

S — площадь поперечного сечения;
Vo — расход (объемный) теплоносителя;
Vт — выбранная скорость движения воды.

И в завершение производится расчет диаметра по формуле:

D = корень квадратный из выражения — 4S /3,14.

После вычисления диаметра трубы для дальнего помещения, рассчитать какой диаметр трубы нужен для отопления следующего помещения, несложно. Но не следует забывать, что через это помещение нужно пропустить суммарное количество тепла для двух помещений и т. д. Принцип расчета понятен, но для тех, кому не приходилось заниматься расчетами, довольно громоздок.

Поэтому для облегчения расчетов разработаны таблицы, которые дают ответ и решают задачу — как рассчитать диаметр трубы для отопления. Подобную таблицу можно скачать в сети Интернет. Из таблиц четко видно — диаметр труб для отопления с естественной циркуляцией требуется больший, т. к. скорость движения потока 0,3 м/с. Подбирать трубу нужно по ближайшему большему диаметру, учитывая несовпадение логики маркировки труб из различных материалов:

  1. стальные водо-газопроводные трубы — указан внутренний диаметр;
  2. стальные электросварные трубы — наружный диаметр;
  3. полиэтиленовые, металлопластиковые, трубы ПНД, полипропиленовые трубы — указан наружный диаметр трубы.

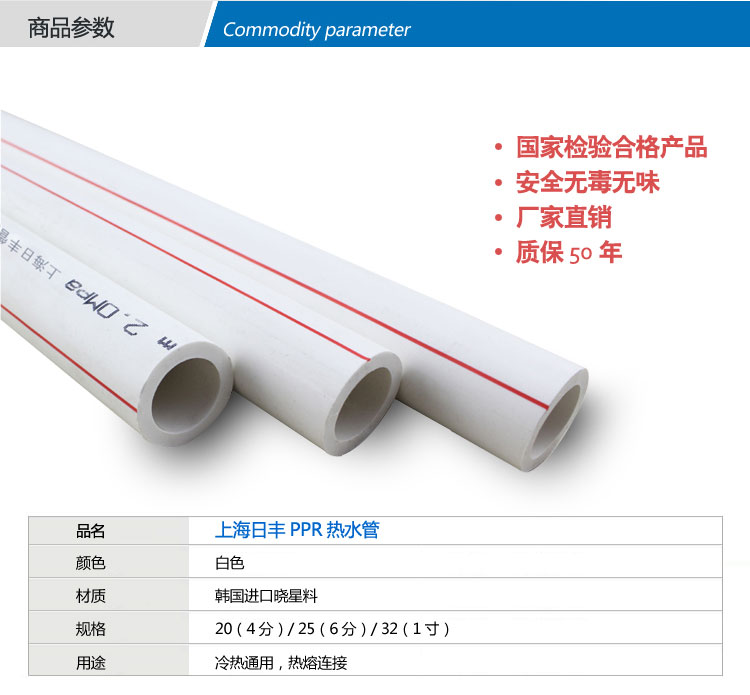

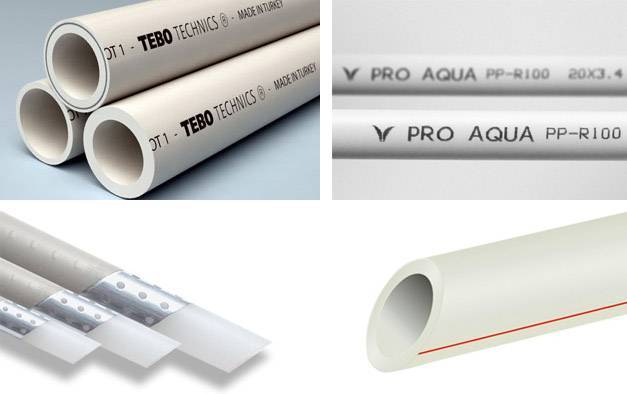

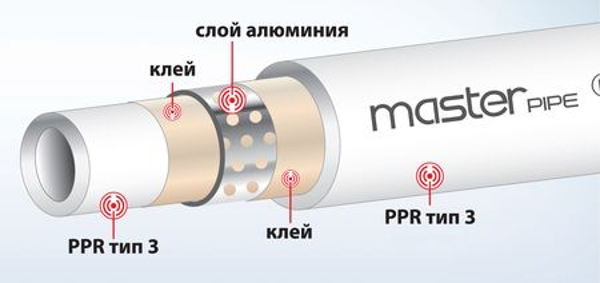

Применение труб из полипропилена

Если для контура отопления применить полипропиленовые трубы для отопления как выбрать диаметр согласно вышеприведенным формулам? Да точно так же. Но у полипропиленовых труб огромный срок службы, до 100 лет, поэтому отопительная система, правильно рассчитанная и аккуратно смонтированная, будет служить очень долго. На вопрос — как подобрать размеры труб для отопления, ответ можно найти по таблицам, которые можно скачать в сети Интернет.

Популярность полипропиленовых труб для создания систем отопления довольно высока, ведь они значительно дешевле металлических, экологичны и имеют неплохой внешний вид. Да и монтаж контуров систем при использовании таких труб значительно облегчается. Разработаны специальные аппараты для сваривания труб, различные переходники, фитинги, краны и другие необходимые комплектующие. Сам процесс монтажа похож на сборку системы из конструктора.

Оребренные трубы

Иногда можно встретить объявление — куплю оребрение трубы для отопления бу, дорого. Что же это такое? И почему в объявлении есть слово — дорого?

Оребренные трубы — это трубы изготовленные методом поперечно-винтовой прокатки.

На них наносятся ребра, которые увеличивают площадь поверхности отдающей тепло. Использование подобных труб позволяет сократить вес теплообменников, ведь тепло будет отдавать также труба (оребренная), по которой движется теплоноситель.

Оребренная труба, если сравнить ее с гладкой трубой, имеет площадь теплообмена в 2-3 раза большую. Широкому применению оребренных труб препятствует их высокая цена. Трубы изготовляются из алюминия, меди и латуни. Создание отопительной системы с применением оребренных труб потребует значительных финансовых затрат, поэтому их расчет в данной статье не рассматривается.

Как рассчитать диаметр труб для отопления

Занимаясь базовыми вопросами при осуществлении ремонта или строительства частного лома или квартиры, следует уделять им должное внимание, не допуская ошибок. Так, при проектировании системы отопления следует рассчитать диаметр труб и их вид.

Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

  1. Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
  2. По трубам теплоноситель подается в батареи, регистры или радиаторы;
  3. Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т. д., пока из последнего радиатора снова не попадет в котел;
  4. После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.

Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.

Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.

Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.

Виды разводки систем отопления

Все системы могут быть одноконтурными, двухконтурными: первые предназначены исключительно для обогрева дома, вторые – для теплоснабжения и горячего водоснабжения.

ОДНОТРУБНАЯ РАЗВОДКА ОТОПЛЕНИЯ

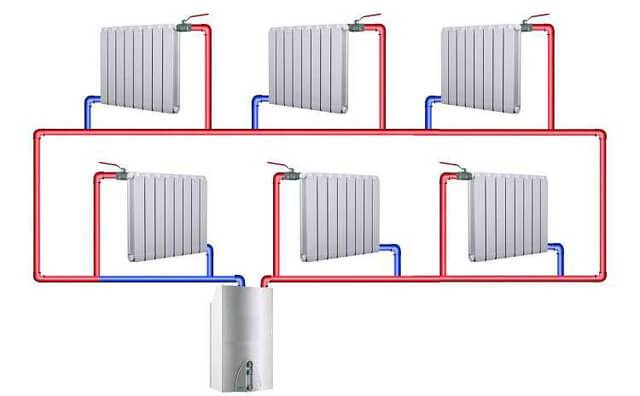

ДВУХТРУБНАЯ РАЗВОДКА ОТОПЛЕНИЯ

Если устройство однотрубной системы нецелесообразно, применяют двухтрубную разводку. К каждому обогревательному прибору подводится две трубы: по первой поступает горячая вода, по второй – отводится уже остывший теплоноситель. При двухтрубном варианте схемы разводки отопления в частном доме бывают таких типов: 1). Звездообразная система. К каждой батарее подводится горячая вода и в это же время отводится уже остывшая. Во всех комнатах температура одинаковая. Есть возможность регулировки уровня температуры в отдельно взятой комнате. 2). Двухтрубная система «Шлейф». Обогревательные агрегаты соединяются параллельно. Батареи, которые расположены ближе к тепловому котлу, являются более теплыми.

КОЛЛЕКТОРНАЯ РАЗВОДКА ОТОПЛЕНИЯ

Коллекторная система – это разновидность двухтрубного варианта. К каждому обогревательному агрегату от коллектора подводится два трубопровода. Из минусов надо назвать высокую стоимость оборудования, необходимого для эффективной работы конструкции. Среди преимуществ – возможность регулирования уровня температуры в отдельно взятой комнате.

ЗАКЛЮЧЕНИЕ. Решая вопрос выбора схемы отопления, каждый потребитель должен определиться не только с ней и разводкой труб, но и с выбором котла, радиаторов, труб и запорной арматуры. Чаще всего правильный подбор составляющих дает эффективную рабочую систему, которая будет эксплуатироваться долго и экономично, не создавая больших проблем. В этом случае именно экономический фактор наиболее важен, хотя и комфортность проживания имеет значение.

Участникам нашей группы в Контакте, бесплатные консультации по подбору оборудования и скидки на товар 3%, при наличном расчете. На товары по акции скидка не действует!

Важность правильного расчета отопления

Рассчитывая систему отопления, следует уделить должное внимание снижению требуемых расходов энергии. Если схему построить неправильно, это грозит ее неэффективностью. При этом в помещении будет холодно, а потребление энергии будет большим.

Есть неправильное мнение, будто диаметр трубы нужно подбирать побольше, чем увеличить циркуляцию воды для достижения наивысшей передачи энергии. На самом деле, такой подход приведет к существенному снижению давления в системе, поэтому теплопередача от радиаторов будет минимальной, а дом или квартира будут холодными.

Для «квартирного» отопления расчет диаметра труб ведется, исходя из наличия общегородской тепловой магистрали. В частном же доме зачастую используется автономное отопление. Поэтому сечение будет зависеть от вида труб и выбранной схемы. Например, диаметр будет отличаться в системе с естественной циркуляцией жидкости, если добавить в нее циркуляционный насос.

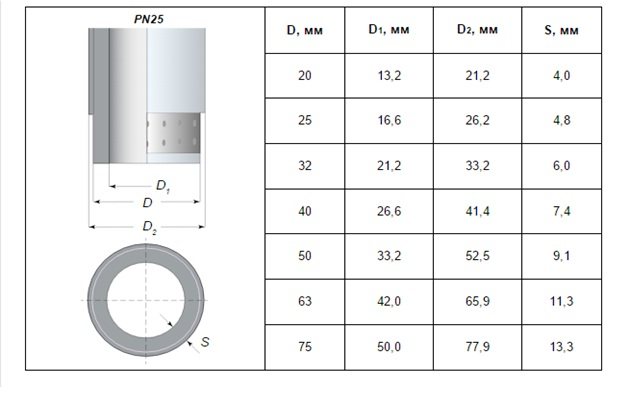

Параметры труб

Внутренний размер труб – основной ее параметр при расчете системы отопления. От него зависит пропускная способность изделия. Однако без учета внешнего также не обойтись. Условный показатель – это округленное значение в дюймах. Маркировка осуществляется в долях или целыми числами. Помните, что в одном дюйме 25,4 миллиметра. При этом существует разная система измерений, которая отличается для разных материалов. Для полипропилена – это наружный диаметр, чугун или сталь — внутренний.

Расчет диаметра труб в частном доме

Определяя этот параметр при проектировании системы безопасности, следует учесть тепловую нагрузку.

Например, 100 Ватт на квадратный метр достаточно для поддержания в помещении комфортных условий. При этом учитывается, что высота потолков составляет 2,5 метра. Поэтому для комнаты площадью 20 квадратных метров потребуется 2 кВт тепловой энергии:

20х100 = 2000 Вт = 2 кВт.

Исходя из такого расчета, по таблице можно рассчитать диаметр. В нашем случае – ½ дюйма. Для своего рассчитанного параметра мощности также по таблице следует определить показатель. Все просто и понятно.

Расчет диаметра труб в квартире

По сути, в квартире параметр рассчитывается аналогично. Однако есть определенные нюансы. Например, при использовании в отопительной системе многоэтажного дома изделий с вдвое меньшим диаметром, чем это принято, в теплоснабжающей системе может нарушиться циркуляция.

Поэтому в таких случаях эти параметры диктуются общими условиями. И руководствоваться исключительно личными предпочтениями в условиях многоэтажного дома не получится.

При этом наружный размер трубы должен быть меньше внутреннего диаметра гильзы, в которой она проложена.

Выводы

Расчет системы отопления в частном доме или квартире выполнить достаточно сложно, поскольку итог зависит от различных факторов. Их все нужно учесть и посчитать. От правильности определения показателей зависит эффективность и даже работоспособность всей отопительной системы. Это один из тех важных элементов, которые составляют все систему в целом. Поэтому к определению этого параметра следует отнестись со всей ответственностью. И только в таком случае ваш дом или квартира будут теплыми и уютными в холодную пору.

Если эти вопросы кажутся вам очень сложными и непонятными, тогда лучше не терять времени, а, возможно, и силы, и сразу обращаться к мастерам. Их опыта и знаний зачастую достаточно, чтобы за короткий отрезок времени не только рассчитать, но и полностью организовать систему отопления на высоком уровне, в которой будут учтены все необходимые показатели и нормы. А вы будете наслаждаться результатами профессионального подхода.

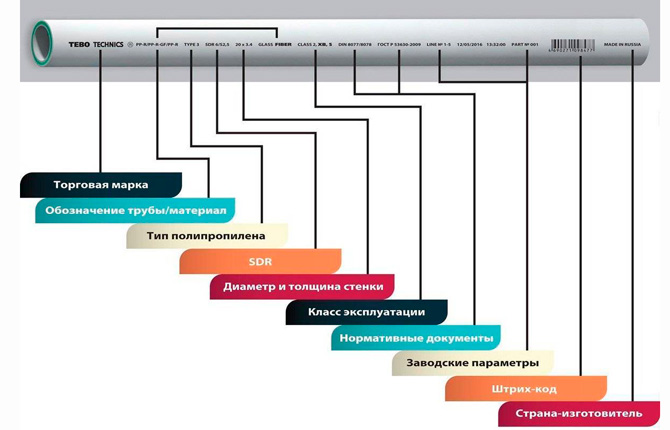

Маркировка изделий

Нужно помнить, что сантехнические изделия изготавливаются из различных материалов и маркируются соответствующим диаметру числом:

  • трубопрокатные изделия из стали и чугуна — их размеры устанавливаются строго по внутреннему сечению;
  • у медных и металлопластиковых труб расчет ведется по наружному размеру.

Поэтому, составляя проектную документацию системы отопления, обязательно нужно учитывать свойства материалов. Особенно это важно, если система будет комбинирована из комплектующих разного диаметрального размера.

Расчет сечения труб

Пришло время узнать, как рассчитать диаметр труб для отопления. В данном случае понадобится учесть тепловую нагрузку. Исходя из многолетней практики, выяснилось, что для создания комфортных условий в комнате, требуется 0,1 кВт тепловой мощности на 1 м2 площади – это с учетом того, что в комнате потолки имеют высоту 2,5 м.

Иными словами, чтобы обогреть комнату в 25 м2, потребуется 2500 Вт тепловой энергии (25·100=2500 Вт).

После этого можно приступать к подбору сечения труб отопления с помощью соответствующих таблиц. Согласно нашему примеру, для комнаты в 25 м2 потребуются трубы сечением полдюйма.

Как правильно подобрать нужный диаметр полипропиленовой трубы для отопления

Если задача по организации системы отопления возникла в частном доме или коттедже, то решать этот вопрос необходимо, принимая во внимание то обстоятельство, что диаметр будет постоянен лишь при условии, что будет производиться прямое подключение к центральной системе отопления. Если речь идет об использовании автономной системы, то в этом случае допускается применять трубы любого размера. Здесь окончательное решение должен принять сам владелец дома.

При подборе заготовок, обладающих подходящими характеристиками, в обязательном порядке должны быть приняты во внимание все нюансы. В первую очередь это касается ситуации, когда в доме используется естественная система отопления, в которой определяющая роль не будет отводиться сечению и мощности насоса. Подобную особенность принято считать одним из преимуществ этой отопительной системы.

Из минусов подобной системы следует выделить небольшой радиус действия, а также высокие расходы на приобретение элементов большего диаметра, которые придется использовать в подобной ситуации.

Чтобы система работала наиболее эффективно, владельцу следует позаботиться о поддержании оптимального уровня давления. Только при выполнении этого условия можно добиться того, что циркулирующий теплоноситель сможет спокойно миновать любые препятствия на своем пути. Говоря о подобных барьерах, в первую очередь, подразумевается ситуация с трением жидкости о стенки отвода или крана нагревательного прибора.

Необходимо отметить, что длина и диаметр элементов трубопроводов непосредственным образом влияют на сопротивление и скорость перемещения жидкости. Если теплоноситель будет течь довольно быстро, а трубы будут отличаться маленьким сечением и значительной протяженностью, то это приведет к увеличению сопротивления на пути воды.

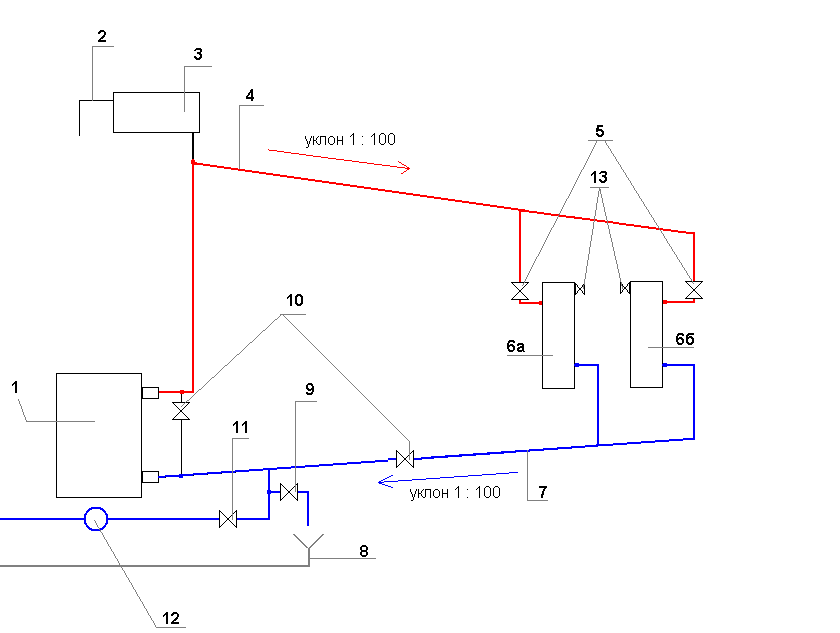

Схема разводки системы отопления

Для правильного подсчета сопротивления трубопровода, а, следовательно, его диаметра, следует учитывать схему разводки системы отопления. Варианты:

  • двухтрубная вертикальная;
  • двухтрубная горизонтальная;
  • однотрубная.

Двухтрубная система с вертикальным стояком может быть с верхним и нижним размещением магистралей. Однотрубная система за счет экономного использования длины магистралей подойдет для обогрева с естественной циркуляцией, двухтрубная за счет двойного набора труб потребует включения в схему насоса.

Горизонтальная разводка предусматривает 3 типа:

  • тупиковая;
  • с попутным (параллельным) движением воды;
  • коллекторная (или лучевая).

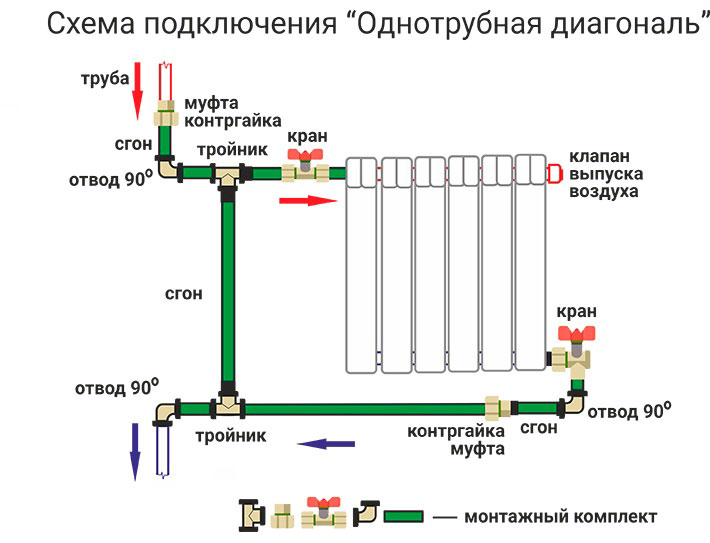

В схеме однотрубной разводки можно предусмотреть обходную трубу, которая будет резервной магистралью для циркуляции жидкости при отключении нескольких или всех радиаторов. В комплекте на каждый радиатор устанавливают запорные краны, позволяющие перекрыть подачу воды, когда это необходимо.

Зная схему системы отопления, можно легко посчитать общую протяженность, возможные задержки потока теплоносителя в магистрали (на изгибах, поворотах, в соединениях), и как следствие – получить численное значение сопротивления системы. По вычисленному значению потерь подобрать диаметр магистралей отопления можно по методике, рассмотренной ниже.

Расчет сопротивления подбор оптимального диаметра трубы

Имея на руках все вышеперечисленные данные, начинается подбор сечения, часто не за один подход. Выполнив разметку прокладки в соответствии со схемой подключения, берется условный размер в сечении, например в 1 дюйм. После этого рассчитывается сопротивление системы и сравнивается с напором, создаваемым гравитацией при номинальном значении нагрева теплоносителя и температуры остывшей обратки.

  • Если напора не хватает, то увеличивается сечение, и расчеты повторяются.
  • Если скорость движения воды слишком низкая или объем теплоносителя слишком большой, то уменьшается сечение, и расчет повторяется заново.

Сопротивление трубопровода легче выразить как потерю напора в метрах водяного столба. Используется простая формула:

H = λ(Lк/Dт)(V2/2g),

где H – условная высота равная сопротивлению контура, λ – коэффициент шероховатости, Lк – длина контура, Dт – внутренний диаметр канала, V – скорость движения жидкости, g – ускорение свободного падения.

В формуле присутствует все ключевые параметры, такие как скорость течения, диаметры труб в системе отопления и их протяженность. Сложность возникает с коэффициентом λ (гидравлического трения), который легче всего узнать из справочных данных для того типа труб, который выбран в качестве основного при проектировании. В противном случае потребуется объемный и сложный путь расчета с применением Числа Рейнольдса, формул Блазиуса и Конакова, Альтшуля и Никурадзе.

Задача состоит в том, чтобы при естественной циркуляции сопротивление контура было меньше или равно напору, создаваемому разницей уровней.

Чтобы определиться, какой размер трубы выбрать для отопления с естественной циркуляцией, надо взять самый длинный контур от котла до дальнего радиатора и сравнивать расчетную потерю напора при условии, что и напор получается наименьший. Имеется в виду, что при распределении маршрутов в отоплении с естественной циркуляцией все подводящие линии располагаются с небольшим обязательным уклоном от места ближайшего к котлу и к дальнему подводу последнего радиатора. Составляет уклон примерно 1 см на каждый метр или не менее 0,5%.

Соответствие тепловой мощности и диаметра

Проектировщиками и монтажниками уже подобраны оптимальные соотношения тепловой мощности и наружного диаметра отопительной пластиковой трубы (как в каталоге производителей).

  • Для 3000-5000 Вт — подойдет труба 20 мм
  • 6000-9000 Вт — 25 мм
  • 10000-15000 Вт — 32 мм
  • 16000-21000 Вт — 40 мм
  • 22000-32000 Вт — 50 мм

Данные показатели являются усредненными и, особенно если тепловая мощность находится вблизи пограничного значения, лучше обратиться к специалистам. Но с большой долей вероятности можно утверждать, что если требуемая тепловая мощность контура, например, 12 кВт (площадь около 120 м. кв.), то разводку системы отопления с принудительной циркуляцией нужно проводить пластиковыми трубами диаметром 32 мм.

Следует учесть, что все вышенаписанное относится только к выбору диаметра. Кроме этого, при проектировании системы отопления дома нужно выбрать трубы с учетом эксплуатационных параметров (температуры и давления), особенностей монтажа (замоноличенные, под гипсокартоном или плинтусом, открытые или другое), по типу соединения (сварка, запрессовка, обжим, пресс-соединения).

Типовые решения

Для подачи воды от скважины к дому используют трубы из ПНД — полиэтилена низкого давления, металлопластика, полипропилена и меди.

Трубы из ПНД — полиэтилена низкого давления

Материал отличается простотой сборки, не требуется никаких инструментов. Используют только специальные недорогие фитинги, которые затягиваются вручную, обеспечивая герметичность соединений.

Трубы из ПНД не лопнут, даже если в них замерзнет вода. Подходят только для холодной воды, поэтому оптимальны для введения воды в дом.

Трубы из полиэтилена низкого давления.

Из ПНД можно и полностью изготовить систему водоснабжения. Такое решение подходит в случае создания только системы ХВС, холодного водоснабжения помещений.

Для получения горячей воды в этом случае используются электрические водонагреватели.

Такая схема водоснабжения применяется в домах для сезонного проживания или в нежилых постройках, таких как баня, летняя кухня и т.п. Внутри дома используют другие виды материалов.

Трубы из металлопластика

Один из самых популярных — металлопластик. Сочетает в себе легкость пластиковых труб и прочность металла, не ржавеет, внешняя поверхность не проводит электричество, внутренняя — не дает образовываться таких труб меньше, чем медных или из нержавеющей стали.

Металлопластиковые трубы для водопровода.

Гибкость этого материала делает его монтаж несложным, можно обеспечить минимально возможное количество стыков и соединений, для него достаточно пресс-фитингов и обыкновенного разводного ключа. Пригодны для использования в системах горячего водоснабжения

К недостаткам металлопластика можно отнести необходимость периодической подтяжки резьбовых соединений. Эстетически металлопластик также не выдерживает конкуренции с трубами из меди или нержавеющей стали. Такие трубы дополнительно закрываются декоративными панелями.

Трубы из полипропилена

Полипропиленовые трубы.

Еще одним типовым решением может быть использование труб из полипропилена. Долговечность этого материала достигает 50 лет. Выпускаются армированными и неармированными.

С армированием подходят для горячего водоснабжения, без армирования — только для холодного. Требуется внимательность при закупке и монтаже.

Монтаж относительно несложен, особенно по сравнению с медью или нержавейкой, однако требует специального оборудования и высокой квалификации работника.

Самостоятельная починка их невозможна. Полипропиленовые трубы жесткие, поэтому по количеству поворотов и стыков система из полипропилена аналогична водопроводу из металлических конструкций.

К недостаткам можно отнести склонность к температурным расширениям, что требует использования утеплителя или компенсаторов. Сложно рекомендовать к использованию в летних домах.

Медные трубы

Трубы медные для водопровода.

У водопровода из меди отличный внешний вид, он не нуждается в каких-либо декоративных панелях, сам является украшением комнат.

Меди не страшны перепады температуры, она служит 70 лет и более, не ржавеет и практически не зарастает. Такой водопровод имеет и противомикробный эффект, делает воду безопаснее и вкуснее.

Недостаток у такого водопровода один — высокая цена как материала, так и монтажа. Требуется пайка соединений, что качественно может сделать только специалист высокой квалификации.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

    Минимальный угол уклонов.

Тип и диаметр труб, используемых для водяного контура.

  • Особенности подачи и вид теплоносителя.
  • Какой уклон труб нужен при самотечной циркуляции

    Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

    Диаметр полипропиленовой трубы для отопления частного дома

    • Какой диаметр полипропиленовых труб применяется для отопления
    • Как правильно подобрать трубы нужного диаметра
    • Какие трубы подойдут для системы отопления
    • Монтаж системы отопления с применением полипропиленовых труб
    • Установка системы отопления из полипропиленовых труб

    При выборе труб необходимо учитывать большое количество их особенностей. К примеру, помимо учета физико-химических свойств, необходимо учесть, какой будет их длина и диаметр. Оказывается, именно от диаметра напрямую зависит гидродинамика всей системы отопления. Чаще всего применяемыми и используемыми для частных домов являются трубы с диаметром примерно 16-40 мм.

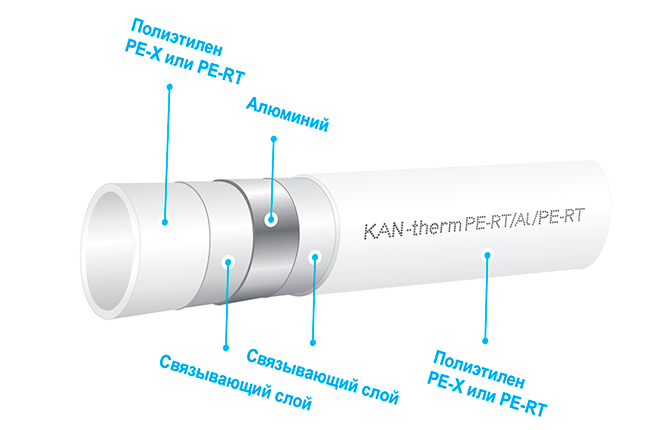

    Схема устройства полипропиленовой трубы.

    Трубы такого размера способны выдержать давление в системе отопления, помимо этого, их удобно использовать в работе, они не создадут проблем в процессе монтажа. Применяя их, можно обеспечить разводку трубопровода скрытого характера.

    Какой диаметр полипропиленовых труб применяется для отопления

    • Чтобы правильно подобрать размер, внутренний диаметр труб рассчитывается по следующей формуле:
    • где U — величина, которая равна общему расходу воды в доме, который ляжет на данный водопровод,
    • L — скорость течения воды, для труб большого диаметра ее принято считать равной 1,5-2 м/с, для маленького — 0,7-1,2 м/с.

    Схема системы отопления дома.

    Полипропиленовые материалы для отопления используются в диаметре примерно 20-32 мм. Для монтирования теплого пола чаще всего применяют пластиковые с диаметром в 16 мм.

    Важно еще в начале работы оценить всю ее сложность и подобрать необходимый материал. Учитывая различные факторы в отопительной системе, нужно правильно рассчитать сечение трубы.

    Важным здесь является многое: температура носителя, скорость течения, длина трубопровода, диаметр трубы и давление воды горячей.

    Считается, что только правильно вычисленный размер нужного диаметра полипропиленовых труб для отопления поможет сделать всю систему надежной и эффективной. В случаях же неправильно подобранного размера возможны некоторые недостатки в работе системы.

    К примеру, если диаметр будет больше нужного, то давление в системе отопления станет ниже нужного, что приведет к нарушениям в циркуляции воды по всем квартирам в большом доме.

    А наладить работу системы сможет только проведенная ремонтная работа, предполагающая замену труб на трубы правильного размера.

    Разновидности подключения радиаторов

    Основными способами подключения приборов отопительных систем является несколько типов:

    • Боковое (стандартное) подключение;
    • Диагональное подключение;
    • Нижнее (седельное) подключение.

    Боковое подключение

    Боковое подключение радиатора.

    Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

    Диагональное подключение

    Диагональное подключение радиатора.

    Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

    Нижнее подключение

    Нижнее подключение с торцов радиатора

    Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

    Нижнее подключение радиатора.

    В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

    Нижнее подключение в однотрубной схеме отопления.

    Похожие записи:

    1. Расчет системы отопления частного дома (часть1)
    2. Расчет систем отопления (часть 3 — Расчет радиаторов)
    3. Расчет системы отопления (Часть 4 — Подбираем тип схемы)

    Диаметр труб и его влияние на КПД системы отопления

    Система отопления функционирует эффективно только тогда, когда проект трубопровода выполнен корректно. На этапе планирования важно рассчитать вероятные теплопотери и попытаться их максимально сократить. Иначе, несмотря на внушительные энергозатраты, отопительная система справляться со своими задачами полноценно не будет.

    Сечение труб влияет на гидродинамику трубопровода, поэтому выбор диаметра труб для отопления нельзя проводить бездумно.

    Многие думают, что с увеличением диаметра труб отопления растет эффективность самой системы. Но это утверждение ошибочно. При неоправданно большом диаметре давление в системе отопления снижается, достигая минимальных значений, что приводит к отсутствию отопления в доме как такового.

    Как подобрать диаметр трубы, если планируется монтаж трубопровода в частном коттедже? В первую очередь ориентируйтесь на то, каким способом теплоноситель будет подаваться в вашу отопительную систему. Если вы подключены к централизованной магистрали, то расчет осуществляется так же, как и при проведении тепла в квартире.

    Таблица расхода теплоносителя, скорости его движения и потерь давления стальных и ПЭ труб различных диаметров

    Но если ваш дом оснащен автономной отопительной системой, тут диаметр зависит от материала изготовления труб и от схемы отопления. Например, для сети с естественной циркуляцией теплоносителя понадобятся трубы одного диаметра, а при добавлении в систему насоса – другого.

    Практический выбор диаметра труб для домашнего водопровода

    Методы расчета требуемого параметра – различны. Но пользоваться сложными таблицами и расчетами, обывателю трудно. Существуют электронные программы правильного расчета диаметра комплектующих сети. В них требуется подставлять известные данные, и результат выдается за считаные минуты. Но есть и простое решение по подбору труб для собственного водопровода.

    Это популярные параметры для участков сети, проверенные многократным применением на практике:

    • Основная разводка комплектуется трубами 10 и 15 мм (1/2 дюйма, соответственно).
    • Стояки и протяженность сети от скважины до входа в дом – 25 мм (1 дюйм), 20 мм (3/4 дюйма).
    • Особое внимание на толщину стенок. Чтобы фитинги – элементы соединения участков сетей – подошли точно, следует рассматривать внутренние диаметры, после вычета стенок.

    В заключение следует сказать, что сеть, выверенная и спроектированная специалистами, обеспечит долговременную и комфортную эксплуатацию. При собственных расчетах, есть риск ошибиться и в лучшем случае пользоваться ресурсам с нерегулярным качеством и требованиями к переделке и ремонту.

    Какие нужны параметры

    В описании характеристик на конкретную трубу могут встретиться следующие параметры:

    • Внутренний диаметр — основной фактор, влияющий на производительность системы и учитывающийся в расчёте.
    • Внешний — измеряется по внешней окружности трубопровода, влияет на то, какие отверстия потребуется сверлить в стенах и перекрытиях.
    • Номинальный, или условный — приблизительно совпадает с внутренним сечением трубы, выбирается из фиксированного ряда чисел по ГОСТу, обозначается как DN 100. Для распространённых значений иногда так же обозначается как диаметр резьбы в дюймах, например: 1/2″, 3/4″.

    Процедура расчёта, чтобы подобрать размер

    Рассмотрим пример типового расчёта сечения трубопровода для обогрева комнаты 40 м 2 .

    • Вычислим оптимальное количество энергии для прогрева помещения. Для средней полосы, утеплённого дома и потолков не выше 3 метров, на 10 м 2 площади требуется 1 кВт тепла. Или для 40 м 2 — 4 кВт.
    • Берём 20% запас (на случай непредвиденных теплопотерь в виде открытых окон и других факторов): 4*1,2 = 4,8 кВт, или 4800 Вт. Под каждым окном в помещении должен стоять радиатор отопления. Допустим, в нашей комнате 3 окна, тогда это 3 радиатора, каждый по

    1,6 кВт.

    Внимание! Тепловая мощность указывается в техпаспорте на батарею отопления. Можно использовать более мощный радиатор, но не наоборот, иначе помещение не будет прогреваться достаточно эффективно.

    • Теперь обращаемся к таблице и находим в ячейках самое близкое значение мощности к расчётному, округляя в большую сторону.

    Согласно таблице, это 5518 Вт и нужно использовать трубопровод с сечением равным 12 мм, а скорость движения теплоносителя составит 0,6 м/с.

    Несмотря на присутствие в ячейках других близких значений, используют значения из ограниченной синим цветом зоны, которая заключает в себе приемлемые значения скорости жидкости в трубопроводе.

    Подходящая скорость протока теплоносителя по трубам — от 0,3 до 0,7 м/с. Меньшая — приведёт к медленному обогреву помещения и неравномерному прогреву радиаторов, а при большей жидкость просто не будет успевать прогреваться до установленной температуры в теплообменнике котла и создавать ощутимый шум.

    Особенности выбора в частном доме

    В случае наличия центральной отопительной магистрали, подбор диаметра проводится аналогично квартирным отопительным системам. Однако если вы проектируете автономное отопление в частном доме, то необходимо принять в расчёт тип циркуляции теплоносителя: естественный или принудительный.

    Принудительная циркуляция жидкости не так привередлива к выбору сечения трубопровода, а вот работа самотёчной системы с естественной циркуляцией очень сильно зависит от диаметра труб на различных участках.

    Здесь больший размер трубы означает меньшее сопротивление и лучшую производительность системы, а некоторые участки контура должны обладать меньшим диаметром. Например, при установке байпаса (замыкающего участка) его диаметр рекомендуется на один условный размер меньше, чем основного трубопровода.

    Последствия заужения стояка в многоквартирном доме

    Весь контур системы отопления в идеале должен быть выполнен трубами одного размера. Отдельные узкие участки приводят к локальным повышениям давления и снижению расхода жидкости, что может пагубно отразиться на эффективности отопления.

    При переделке системы отопления в квартире и замене стальных труб на пластиковые, можно по невнимательности сделать заужение диаметра на данном участке. Происходит это потому, что толщина стенок трубопровода из полиэтилена гораздо больше толщины у стального. Так при одинаковом внешнем сечении, пластиковая труба будет обладать меньшим внутренним просветом.

    Зачастую такое делается только ради экономии времени и усилий, ведь старые отверстия в стенах под стальные трубы придётся расширять, причём немало: с 25 до 32 мм. Гораздо проще сэкономить и поставить трубу с меньшим внутренним сечением.

    Однако делать такое категорически нельзя из-за серьезных последствий: в многоквартирном доме у соседей по стояку вы таким образом украдёте 40% тепла и воды, проходящей по трубам.

    Как выбрать диаметр подачи и обратки в квартире

    В двухтрубной схеме отопления может использоваться различное расположение труб подачи (с горячим теплоносителем) и обратки (с остывшим после передачи части энергии помещению). Если подача и обратка проходят рядом параллельно и каждый радиатор имеет индивидуальное подключение, то их диаметр можно выбрать одинаковым.

    Справка! Однако если трубы разнесены, и подача заведена на чердак дома, откуда уже идут ответвления на комнаты, диаметр подающего трубопровода нужен больше обратного, для обеспечения достаточной производительности системы.

    таблица, которая поможет найти изделие нужного типоразмера

    Если вам предстоит выполнить монтаж коммуникаций, вам нужны полипропиленовые трубы. Таблица, содержащая диаметры и другие линейные размеры данных изделий, позволит подобрать оптимальный вариант для вашего дома. Предлагаем разобраться с существующими разновидностями, техническими характеристиками и особенностями выбора и монтажа данных изделий для систем отопления или водоснабжения.

    Полипропиленовые трубы– ключевой элемент многих систем коммуникаций

    Читайте в статье

    Полипропиленовые трубы – что это такое

    Полипропилен относится к термопластичным полимерам. Принятое условное международное обозначение данного материала – «РР». Полипропиленовые трубы – это длинномерные изделия, широко используемые при монтаже систем водо- и теплоснабжения.

    Длинномерные изделия актуальны при устройстве многих систем

    Виды полипропиленовых труб и фитингов: основные классификации

    Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

    • PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
    • PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
    • PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
    • PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

    В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

    • N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
    • PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
    • N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;
    • N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

    Ниже представлены фото полипропиленовых труб:

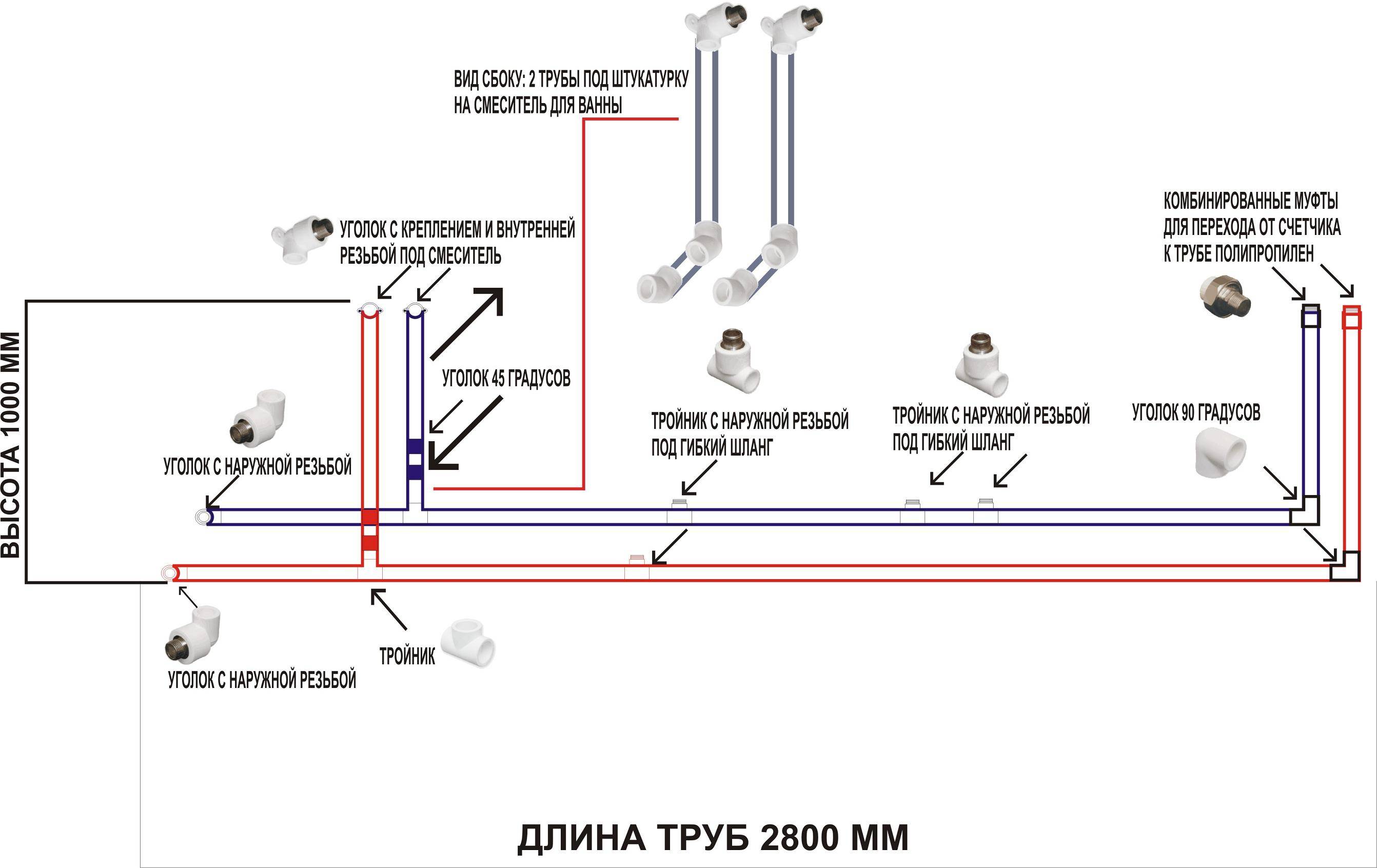

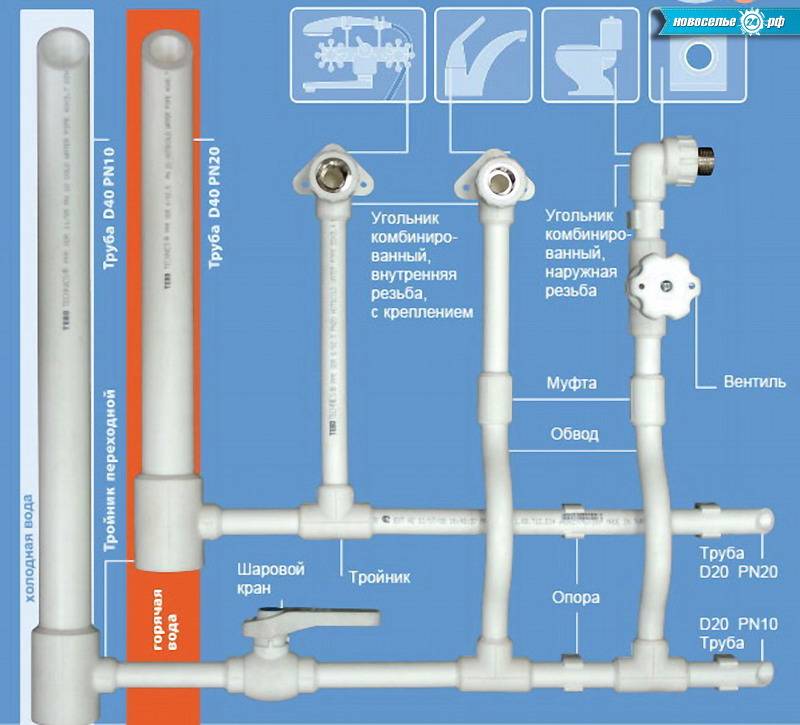

    Монтаж системы выполняется с использованием следующих фитингов:

    • переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;
    • уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;
    • элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
    • обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
    • запорных элементов;
    • заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.
    Фитинги представлены в большом ассортименте

    Технические характеристики полипропиленовых труб: основные позиции

    Длинномерные изделия из полипропилена обладают повышенной стойкостью к воздействию агрессивных химических веществ. Деструкция поверхности наблюдается исключительно при одновременном воздействии химических реагентов и высокой температуры.

    Изделия из пропилена способны выдержать воздействие агрессивных веществ

    К основным техническим характеристикам полипропиленовых труб относится:

    • Морозоустойчивость до -15° С. Оптимальный вариант для коммуникационных систем, по которым транспортируется жидкость, нагретая до положительной температуры;
    • Плавление при температуре 160 – 170° С;
    • Возможность транспортировки теплоносителя, нагретого до 120° С. Эта информация будет интересна тем, кто хочет знать, какую температуру выдерживают полипропиленовые трубы;
    • Достаточная прочность, выдерживающая давление 10 – 25 атм.;
    • Широкий размерный ряд. Производители предлагают изделия с внешним диаметром 16 – 125 мм.

    Внимание! Радиус изгиба зависит от диаметра. Наибольший изгиб имеют изделия без перфорации, армированные алюминием.

    Радиус изгиба зависит от поперечных размеров труб из полипропилена

    Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

    Подбирая изделия нужного типоразмера, стоит изучить справочные таблицы. В них размеры полипропиленовых труб указаны в мм. При этом обязательно приводятся рекомендации по выбору подходящего варианта, с которыми мы предлагаем вам познакомиться.

    Геометрические параметры каждого элемента должны быть подобраны правильно

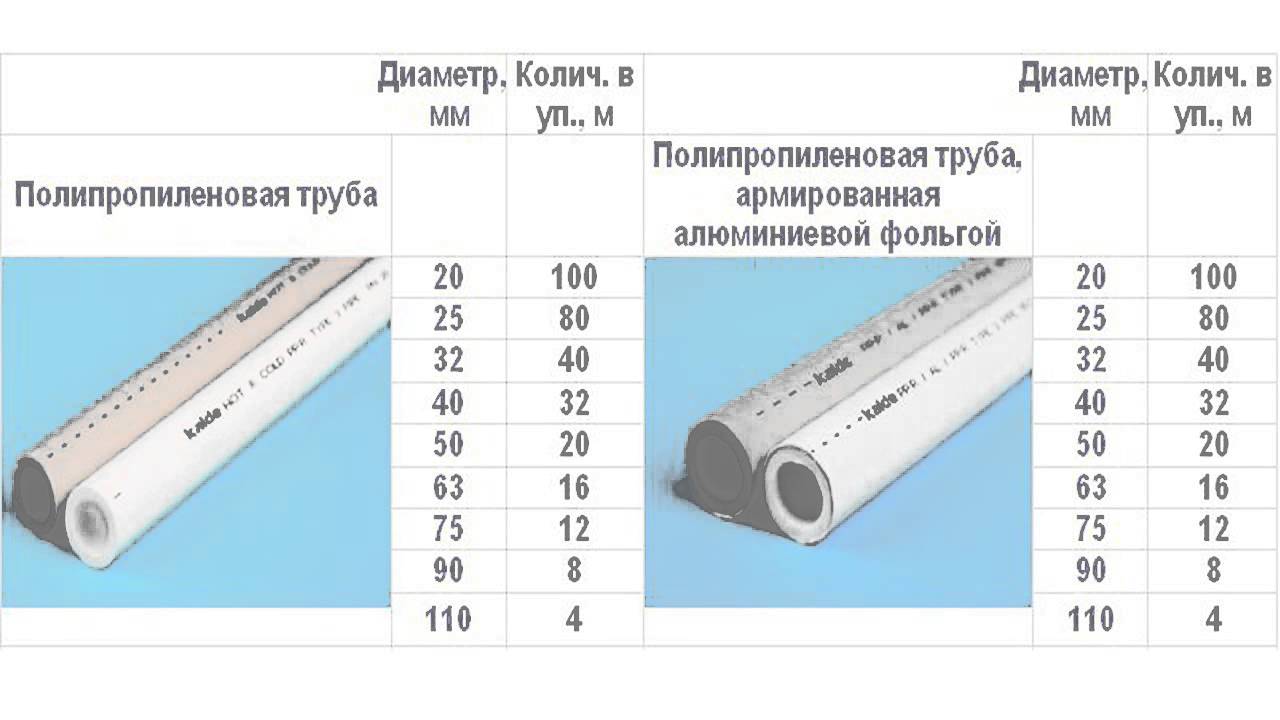

    Длина полипропиленовых труб: стандартный размер

    Производители предлагают изделия различного диаметра. При этом длина полипропиленовых труб стандартизирована и составляет 4 – 6 м. Если она меньше, то речь идет об отрезке, а не цельном изделии.

    Длина длинномерных изделий стандартизирована

    Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

    При выборе подходящей модели обязательно учитывается давление на стенки. Из таблицы по наружному диаметру полипропиленовых труб и толщине стенки можно найти внутренний размер:

    Линейные размеры – важные параметры

    Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

    На геометрические параметры полипропиленовых труб влияют многие параметры, включая температуру эксплуатации, рабочее давление и другие характеристики магистрали. Предлагаем разобраться в особенностях выбора подходящего типоразмера к определенной коммуникационной системе.

    Выбор зависит конструктивных особенностей системы

    Рекомендации по выбору диаметра труб в зависимости от области применения

    Выбор подходящего типоразмера определяется назначением магистрали. Для подключения многоэтажного строения, общественного здания или целого микрорайона к коммуникациям используют полипропиленовые трубы большого диаметра, поперечные размеры которых превышает 0,5 м. Для отопления их не используют из-за опасности размягчения магистрали.

    Для монтажа водопроводов используются изделия диаметром 21 – 25 мм. Для стояков требуются трубы ПП с поперечными размерами 32 – 40 мм. Для системы вентиляции оптимальным вариантом является диаметр более 0,4 м.

    Чем больше диаметр, тем выше пропускная способность

    Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий

    При выборе типоразмера длинномерных изделий обязательно учитывают, какая именно среда и с какой скоростью будет транспортироваться по трубопроводу, ее объем, а также давление, действующее на стенки. От этого зависит пропускная способность системы.

    Внутренний диаметр d водопровода зависит нормы потребления воды Q и ее скорости движения v и рассчитывается следующим образом:

    d=√((4) -Q- (1000/π∙v))

    Срок службы продиктован условиями эксплуатации

    Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности

    Выбор подходящего типоразмера осуществляется по внутреннему диаметру. Воспользовавшись справочными таблицами, можно определить нужный размер полипропиленовой трубы и фитингов.

    Таблица, позволяющая подобрать подходящий вариант по скорости потока

    Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

    Определяя диаметр полипропиленовых труб для отопления частного дома, выполняют подробные расчеты либо используют усредненные значения. Для расчета требуется средняя скорость теплоносителя (обычно 0,6 – 2 м/с), количество радиаторов и их суммарная мощность, площадь помещения.

    Изделия для системы отопления частного дома стоит выбирать из таблицы полипропиленовые трубы диаметром:

    • 16 – 20 мм, если будет монтироваться до 4 радиаторов;
    • 20 – 25 мм, если суммарная мощность достигнет 7 кВт, а количество монтируемых батарей будет более 4;
    • 25 – 32 мм для систем, рассчитанных на суммарную мощность до 11 кВт;
    • 32 – 40 мм при мощности 12– 19 кВт;
    • изделия диаметром более 40 мм актуальны для двухэтажных загородных коттеджей, в обогреве которых используется система на 30 кВт.
    Количество радиаторов влияет на диаметр монтируемых элементов

    Особенности выполнения монтажных работ

    Соединение полипропиленовых элементов осуществляется посредством сварки на специальном устройстве. С его помощью отдельные фрагменты разогреваются до заданной температуры, а потом соединяются вместе для формирования цельного изделия.

    Соединение полипропиленовых и металлических элементов выполняется с помощью фитингов с резьбовыми вставками. Герметизацию обеспечивают с помощью тефлоновой ленты и ряда других уплотнителей.

    Внимание! Нарезка резьбы на готовых изделиях недопустима! Монтаж следует выполнять с использованием фитингов, выпускаемых тем же производителем.

    Для формирования качественного соединения следует:

    • внимательно осмотреть все соединяемые элементы для исключения наличия загрязнений и повреждений;
    • выполнять работы при температуре выше 5° С. Гибку – выше 15° С;
    • максимальный радиус изгиба, зависящий от диаметра ПП труб;
    • монтировать элементы системы на неподвижной опоре только в исключительных случаях, так как она не допускает компенсационное смещение;
    • при креплении следует учитывать термическое расширение.

    Ознакомиться с деталями выполнения монтажных работ можно в следующем видео:

    Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

    Цена на представляемые в каталогах полипропиленовые трубы и фитинги зависит от размера, технических характеристик и производителя. Наиболее востребованной является продукция:

    • Bänninger, изготавливаемая из рандом-сополимера и имеющая характерный зеленый цвет;
    • Aquatherm. Экологически безопасная продукция;
    • Wefatherm. Изделия, армированные алюминием;
    • Rehau;
    • Kalde. Для изготовления продукции используется рандом-сополимер третьего типа;
    • Pilsa.

    Отзыв о продукции Kalde:

    Подробнее: https://otzovik.com/review_1591246.html.

    Отзыв о продукции Политэк:

    Подробнее: https://otzovik.com/review_2446181.html

    Делитесь в комментариях, чья продукция вас заинтересовала, и какой марке вы отдали предпочтение.

    ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

    Какого диаметра полипропиленовые трубы выбрать для системы отопления

    Для того, чтобы отопительная система работала долговечно и эффективно, а радиаторы получали достаточное количества теплоносителя для поддержания в помещениях требуемой температуры, необходимо грамотно, еще на стадии разработки проекта, выбрать полипропиленовые трубы подходящего диаметра. При этом следует помнить, что оптимальной (то есть позволяющей предотвратить появление воздушных пробок и шумов, а также избежать нецелевых расходов энергии) скоростью теплоносителя считаются показатели в диапазоне 0,4-0,6 м/с.
    Своей популярностью полипропиленовые трубы обязаны простотой монтажа и достаточно низкой стоимостью, однако собранным из них системам присущи недостаточная герметичность стыков и существенное расширение при нагревании.

    Однако изготовители труб нашли возможность устранить этот недостаток, выпуская изделия с арматурой из стекловолокна или алюминиевой фольги.

    Подробную информацию об основных параметрах выпускаемых труб можно найти в таблице.

    Наружный диаметр PN10 PN20 PN25
    Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки Внутренний диаметр Толщина стенки
    16 10,6 2,7
    20 16,2 1,9 13,2 3,4 13,2 3,4
    25 20,4 2,3 16,6 4,2 16,6 4,2
    32 26,0 3,0 21,2 5,4 21,2 3,0
    40 32,6 3,7 26,6 6,7 26,6 3,7
    50 40,8 4,6 33,2 8,4 33,2 4,6
    63 51,4 5,8 42,0 10,5 42,0 5,8
    75 61,2 6,9 50,0 12,5 50,0 6,9
    90 73,6 8,2 60,0 15,0
    110 90,0 10,0 73,2 18,4

    При выборе труб следует помнить, что изделия с определенными параметрами могут использоваться не для каждого типа системы. Существуют конкретные сферы применения труб, имеющих тот или иной внешний диаметр, а также типовые решения для монтажа отопительных систем, дающие возможность обойтись без проведения специальных гидравлических расчетов.

    При этом на выбор труб определенного диаметра влияют максимальные количество тепловых точек (радиаторов) и их суммарная мощность, поэтому важно запомнить, что:

    • один или два радиатора требуют подключения труб, имеющих диаметр 16 мм;
    • на пять радиаторов с общей мощностью максимум 7 кВт понадобятся 20-миллиметровые трубы;
    • для восьми тепловых точек, монтируемых на тупиковом плече схемы разводки и имеющих общую мощность 11 кВт, берутся трубы с наружным диаметром 25 мм;
    • трубами диаметром 32 мм оснащают теплосети, рассчитанные на двенадцать радиаторов с максимальным показателем мощности 19 кВт;
    • магистраль на двадцать радиаторов (то есть предназначенная для обогрева многокомнатного частного дома) с суммарной мощностью до 30 кВт предполагает выбор трубных изделий с внешним диаметром 40 мм.

    Также можно воспользоваться своеобразной «шпаргалкой» — таблицей соотношений скорости и энергетической мощности теплопотоков.

    Внутренний диаметр труб отопления, мм Скорость движения теплоносителя, м/с
      0,2 0,3 0,4 0,5 0,6 0,7 0,8
    12

    1839

    79

    2759

    119

    3676

    158

    4598

    198

    5518

    237

    6440

    277

    7360

    316

    15

    2874

    124

    4311

    185

    5748

    247

    7185

    309

    8622

    371

    10060

    433

    11500

    494

    20

    5109

    220

    7664

    330

    10219

    439

    12774

    549

    15328

    659

    17880

    770

    20440

    880

    25

    7983

    343

    11975

    515

    15967

    687

    19959

    858

    23950

    1030

    27940

    1200

    31935

    1370

    32

    13080

    562

    19620

    844

    26160

    1125

    32700

    1406

    39240

    1687

    45780

    1970

    52320

    22500

    40

    20430

    879

    30656

    1318

    40875

    1758

    51094

    2197

    61313

    2636

    71530

    3080

    81750

    3515

    50

    31934

    1373

    17901

    2060

    63868

    2746

    79835

    3433

    95802

    4120

    111770

    4810

    127740

    5490

    Первая цифра в каждой ячейке означает тепловую мощность (указанную в ваттах), вторая — количество в килограммах проходящего через трубу теплоносителя в минуту.
    При этом температура прямого потока принимается за 80°С, обратного — за 60°С, воздух в комнате прогревается до 20°С.

    Данная таблица позволяет проверить точность предварительных расчетов и безошибочно выбрать трубные изделия подходящего диаметра для монтажа автономной системы отопления в частном доме.



    Система отопления частного дома из пропилена. Монтаж системы отопления из полипропиленовых труб своими руками. Стандартные размеры и диаметры полипропиленовых труб

    Тема надежности, экономичности и долговечности системы отопления частных домов в нашей стране всегда будет актуальна в связи с климатическими условиями. Поэтому домовладельцам приходится думать, как добиться этого с минимальными затратами финансовых средств и времени.

    Система отопления из полипропиленовых труб в частном доме

    Для этого необходимо выполнить как минимум следующие условия:

    • грамотно составить проект расположения основных элементов системы отопления в жилой дом;
    • выбирать качественное оборудование, инструменты и трубы;
    • план последовательности монтажных работ;
    • по возможности выполните всю или большую часть установки самостоятельно.

    Богатый многолетний опыт эксплуатации стальных труб и чугунных радиаторов свидетельствует о сложностях этих систем отопления при монтаже и эксплуатации.К основным недостаткам можно отнести большой вес всех элементов, что усложняет монтажные работы и способствует засорению труб продуктами накипи и ржавчиной. Постепенно люди отходят от этих древних технологий.

    Очень практично использовать систему отопления с медными трубами, она не ржавеет, поэтому долговечна, но очень дорогая. Все больше людей склоняются к использованию полипропиленовых труб. Рассмотрим этот вариант.

    Преимущества

    • В системах отопления одним из преимуществ полипропиленовых труб является высокая теплоизоляция.Это обеспечивает низкие потери тепла на пути к радиатору, расход топлива на обогрев и более высокий КПД.
    • По сроку службы полипропиленовые трубы превосходят металлические изделия. Некоторые производители утверждают, что их продукция прослужит не менее 50 лет.
    • Технологии монтажа хорошо продуманы и отработаны на практике. Они просты, не требуют тяжелого сварочного оборудования, газовых баллонов, шлангов и трансформаторов. Монтаж полипропиленовых элементов можно сравнить с детским конструктором, только для взрослых.Все изделия и инструменты, простые и легкие, с виду интуитивно понятно что и куда крепить. Человек, не обладающий особыми профессиональными навыками, может собрать все своими руками с высоким уровнем качества.

    Технологии монтажа полипропиленовых труб

    • Эластичность материала позволяет лучше переносить процесс замерзания по сравнению с металлическими изделиями.
    • Детали из полипропилена
    • не ржавеют и не имеют накипи в процессе эксплуатации.Трубы нейтральны к химическим компонентам теплоносителя, не вступают с ним в химическую реакцию.
    • Стоимость полипропиленовых изделий значительно дешевле металлических и тем более медных.

    Недостатки и способы их устранения

    • Основным недостатком полипропиленовых труб считается большой коэффициент расширения. При температуре теплоносителя 100°С 10 метров трубы удлиняют до 15 см. Это приводит к деформации конструкции.Для предотвращения разрушения ставят гибкие опоры и делают компенсационные петли. Позже стали применять трубы, армированные фольгой, что значительно снизило коэффициент расширения. Сейчас самые практичные трубы — армированные стекловолокном: при тех же условиях они удлиняются всего на 1 см.
    • Полипропиленовые изделия, особенно соединительные элементы, по прочности уступают металлическим трубам. Даже сравнивать их некорректно: при сильных ударах твердыми предметами полипропилен деформируется и может разрушиться.

    Выбор

    Существует множество моделей полипропиленовых труб. Опишем, что можно и нужно использовать.

    Обязательным требованием к системе отопления является выбор только термостойких труб и соединительных элементов, выдерживающих температуру не ниже 80°С.

    Они должны быть армированы; бывают трех видов:

    • трубы наружного диаметра армированные пленкой ППВ;
    • трубы внутреннего диаметра
    • , армированные пленкой ППВ;
    • Трубы ППВ армированные стекловолокном.

    Армирование трубы фольгой по внутреннему диаметру

    Наиболее оптимальным вариантом считаются трубы, армированные стекловолокном; они хорошо спаяны и имеют низкий коэффициент расширения. Трубы, армированные по наружному диаметру, перед пайкой необходимо очистить от армированной фольги в местах соединений. Это лишние проблемы и вероятность деформации. Все эти варианты должны выдерживать давление в 6-7 атмосфер.

    Таблица соответствия параметров труб

    Размер, мм Диаметр наружный, мм Толщина стенки, мм Водоподача, л/м
    Трубы PN20 для систем отопления, рабочая температура 80°С, максимальная 90°С, давление 6 атм., Длина 4 мм
    16*2,7 16 2,7 0,110
    20*1,9 20 3,4 0,172
    25*2,3 25 4,2 0,266
    32*3,0 32 5,4 0,434
    40*3,7 40 6,7 0,671
    50*4,6 50 8,4 1 050
    63*5,8 63 10,5 1 650
    75*6,9 75 12,5 2 340
    90*8,2 90 15,0 3 360
    110*10,0 110 18,4 5 040
    Трубы PN20 Al для систем отопления, рабочая температура 80°С, максимальная 90°С, давление 6 атм. , Длина 4 мм
    16*2,7 17,8 2,7 0,088
    20*1,9 21,8 3,4 0,137
    25*2,3 26,9 4,2 0,216
    32*3,0 33,9 5,4 0,353
    40*3,7 41,9 6,7 0,556
    50*4,6 51,9 8,4 0,866
    63*5,8 64,9 10,5 1 385
    75*6,9 76,9 12,5 1 963
    90*8,2 92 15,0 2 827
    110*10,0 112 18,4 4 208

    Муфты, поворотные фитинги, вентили желательно использовать без металлических элементов.Соединения производятся только сваркой, при этом оба конца вставляются в муфту – это самое надежное и прочное соединение.

    Клапаны регулирующие: Муфты и фитинги

    Рекомендуется покупать трубы и все комплектующие европейских производителей, например, Германия, Чехия. Турецкое производство еще далеко от совершенства: неравномерный слой армирования и толщина стенки по внешнему и внутреннему диаметру.

    Монтаж

    Если вам необходимо выполнить качественный монтаж своими руками, то следует начать с составления подробной схемы с указанием не только расположения основных элементов, но и других параметров:

    • маршруты прокладки труб;
    • мест соединений, поворотов и присоединений;
    • диаметров трубы;
    • количество и расположение муфт, фитингов и клапанов.

    Схема прокладки отопления в доме

    Трубы общей магистрали выбирают большого диаметра, а отводы к радиаторам меньшего диаметра.

    На основании этих данных можно точно рассчитать, что необходимо купить и какие расходные материалы и инструменты потребуются.

    Для частного дома оптимальным вариантом монтажа системы отопления считается «Верхний пролив» — самотечная схема. Это просто, доступно сделать самому.Нет необходимости устанавливать насосы принудительной подкачки для циркуляции охлаждающей жидкости. Увеличивать диаметр общей магистральной трубы не нужно, это только замедлит циркуляцию и увеличит расходы на отопление. Оптимальный диаметр для этих целей – 63 мм.

    После покупки всех необходимых материалов происходит установка. Начинается он с резки труб специальными ножницами по заранее рассчитанным размерам. Затем трубы раскладывают по схеме маршрута прокладки.Важно, чтобы концы на срезах были под углом 90 градусов.

    Паяльное устройство должно располагаться горизонтально на поверхности, с обезжиренной насадкой, подобранной по размеру трубы. Нагреваем его до 360°С. При этом в рабочем отверстии паяльника прогреваются соединяемые поверхности. Затем вставляем трубу в фитинг.

    Перед пайкой детали необходимо нагреть до комнатной температуры. Если паять фитинг, принесенный с мороза, от резкого перепада температуры структура пластика нарушится.Такая связь не продлится долго.

    Места пайки на трубах и фитингах необходимо тщательно очистить и обезжирить, можно использовать водку или спирт с водой 1:1. По окончании работы требуется произвести соединение: заполнить систему водой и проверить работоспособность в течение двух часов при максимальной температуре до 90 градусов.

    • ножницы для резки полипропиленовых труб;
    • электропаяльник с насадками для сварки полипропиленовых труб;
    • перфоратор
    • для сверления отверстий в стенах;
    • рулетка, маркер;
    • трубы, муфты, фитинги, переходники, крестовины, все по ранее составленному списку.

    Ножницы для резки полипропиленовых труб

    Пайка труб. Видео

    Об ошибках начинающего мастера в деле пайки полипропиленовых труб вы можете посмотреть в этом видео. Он также содержит актуальные идеи по оптимизации этого процесса.

    Трубы полипропиленовые стали активно применяться для монтажа систем отопления в частных домах. Потребителей привлекает доступная цена, простота сборки, которую можно выполнить своими руками, высокое качество и надежность выполняемых работ.Это во многом объясняет их популярность в наши дни.

    В контакте с

    Для повышения КПД и увеличения срока эксплуатации системы отопления профессионалы рекомендуют устанавливать отопление в частном доме своими руками с использованием полипропиленовых труб. Уже через год эксплуатации эффективность их металлических аналогов снижается, все потому, что при повышенных температурах эти трубы начинают ржаветь изнутри.

    Преимущества системы отопления из полипропилена

    Данная схема отопления характеризуется массой достоинств, среди которых стоит выделить следующие:

    Недостатки изделий из полипропилена

    Очень важно покупать только у проверенных производителей, так как их недостатки напрямую зависят от использования некачественного сырья, а также нарушений технологии производства.

    для отопления, виды и монтаж своими руками

    В настоящее время строительный рынок предлагает огромный выбор изделий из полипропилена. Однако перед их приобретением необходимо разобраться в их свойствах и маркировке.

    Трубы ПН-10

    Данные изделия имеют наружный диаметр 20-110 мм, внутренний диаметр 16,2-90 мм. Для изготовления таких труб используется тонкостенный полипропилен (толщиной 1,9-10 мм), который рассчитан на температуру в системе до 20°С и рабочее давление не выше 1 МПа, поэтому не применяется в системах отопления.

    Трубы ПН-16

    Допускается их применение при температуре до 80°С, но этот тип труб очень редок, а потому практически не используются.

    Трубы ПН-20

    Эти изделия имеют внутренний диаметр 10,6-73,2 мм, наружный диаметр 16-110 мм, толщину стенки 1,6-18,4 мм. Эти трубы рассчитаны на температуру до 80°С и рабочее давление не более 2 МПа. Этот универсальный. Однако в системе отопления их можно использовать только в обратке, а температура воды не должна быть выше указанной ранее.

    Трубы ПН-25

    Это оптимальный вариант для того, чтобы сделать монтаж отопления в частном доме своими руками. Главной отличительной чертой этих изделий является их многослойное исполнение (два слоя пластика, между
    которыми проложен слой обработанного клеем алюминия). Алюминиевое изделие имеет внешний диаметр 21,2-77,9 мм и внутренний диаметр 13,5-50 мм. Такой полипропилен функционирует в системе отопления с рабочим давлением, не превышающим 2.5 МПа и температуре до 90°С.

    Наличие алюминиевого слоя снижает коэффициент расширения трубопроводов при прохождении по ним теплоносителя. Однако при выборе армированного изделия необходимо учитывать его расположение. Если слой будет располагаться ближе к внешней стороне, это усложнит процесс пайки, в связи с этим установка отопления в частном доме своими руками в этом случае потребует приобретения дополнительного оборудования (специального триммера или щебня).

    Другой вид – трубопроводы армированные стекловолокном, которые по качеству аналогичны изделиям со слоем фольги. Однако первый тип отличается высоким показателем теплового расширения, но их монтаж немного проще.

    Соединение труб

    Для (диаметром до 63 мм) используются две основные технологии:

    1. Сварка внахлест — один конец муфты вставляется в другой, специально для этого расширенный.
    2. Приварка враструб — оба конца входят в специальную деталь (гильзу).

    Также можно использовать резьбовое соединение; для его реализации используется арматура, оснащенная раструбом.

    Технология сварки встык применяется для соединения трубопроводов (диаметром более 63 мм). В этом случае установка муфт не требуется, так как такое соединение отличается высокой надежностью. При наличии подходящих фитингов можно использовать раструбное соединение.

    Проектирование систем отопления

    Прежде чем делать своими руками, нужно правильно спроектировать.

    Если монтаж отопления производится в загородном доме, то котел следует устанавливать в отдельном помещении. В квартире допускается размещение его на кухне или в прихожей. Помещение должно быть оборудовано вытяжной системой.

    При планировании системы отопления важно учитывать, что обратка не должна быть ниже подачи в котел, иначе циркуляция будет несколько затруднена или вовсе невозможна.Для этого нужно составить объемную схему трубопроводов с указанием отопительных приборов, уровней прохождения ограждающих конструкций и углов поворотов.

    Стоит отметить, что сделать отопление из полипропиленовых труб своими руками в частном доме гораздо проще любой другой системы. По плану рассчитывают длину трубопровода, количество соединительных и поворотных частей.

    Типы установки

    Монтаж системы из полипропиленовых изделий может осуществляться двумя видами:

    1. Верхний разлив — самотечной тип, вызванный температурными перепадами.Такая система в частных домах наиболее распространена, так как проста, надежна и не требует установки дорогостоящего насосного оборудования.
    2. Донный разлив — перемещение теплоносителя по контуру отопления осуществляется принудительно с помощью насоса. Основным преимуществом такой системы является возможность ее использования в многоэтажных домах. Кроме того, можно использовать трубопроводы малого диаметра, при такой конфигурации разводки это не имеет значения.

    Инструменты и оборудование, необходимые для монтажа

    Для отопления частного дома своими руками (схема системы должна быть составлена ​​заранее) вам потребуется следующее:

    • Полипропиленовые трубы разного диаметра устройства и главная цепь).
    • Ножницы для полипропилена.
    • Электрический паяльник с набором насадок.
    • Вам может понадобиться пробойник для штробления стен.
    • Маркер.
    • Рулетка.
    • Настенные крепления (пластиковые зажимы или металлические скобы).
    • Муфты, уголки, переходники.

    Отопление в частном доме своими руками: схемы, расчет и монтаж

    Основным моментом при монтаже системы полипропиленовых труб, на котором необходимо акцентировать особое внимание, является соединение конструктивных элементов (труб, фитингов ). Для этого необходимо использовать специальный сварочный аппарат.

    Для монтажа полипропиленовой системы отопления необходимо:

    1. В первую очередь следует нарисовать схему расположения трубопроводов.
    2. Затем рассчитывается метраж полипропиленовых труб. Расчет ведется по схеме, указанной в предыдущем пункте.
    3. Длина трубопроводов рассчитывается для каждого отдельного участка.
    4. Подбирается арматура нужного размера.
    5. Далее, перед монтажом отопления частного дома своими руками (схема должна быть составлена ​​заранее), необходимо закупить весь материал и дать ему отлежаться примерно сутки при комнатной температуре. Это требуется для того, чтобы при монтаже и последующей эксплуатации на пластике не появились трещины в результате резких перепадов температуры.
    6. Места отреза маркируются на трубопроводах.
    7. Разрезы выполняются по линиям, отмеченным маркером, с помощью специальных ножниц.
    8. Паяльную машину ставят на горизонтальную поверхность, устанавливают обезжиренную насадку, равную диаметру трубопровода.
    9. Инструмент для пайки нагревается до 260°С.
    10. Фитинги и трубки помещаются в отверстие нагревательного элемента. Затем их нагревают.
    11. Детали снимаются, и труба вставляется в фитинг. Важно, чтобы указанные детали не были холодными в процессе соединения.

    При водяном отоплении в частном доме схема и монтаж своими руками полностью выполнены, перед полным запуском системы необходимо ее предварительно протестировать.Трубопроводы заполняются водой на некоторое время (не менее двух часов) с целью выявления проблем и своевременного их устранения.

    Правила монтажа

    Каждый человек при отоплении частного деревянного загородного дома своими руками должен придерживаться следующих правил:


    Знать, как правильно установить отопление частного дома своими руками от А до Z целесообразно ознакомиться со следующими рекомендациями:

    1. Пайка полиэтиленовых трубопроводов допускается только при температуре в помещении не менее +5°С. В противном случае добиться идеального соединения будет совершенно невозможно, и в результате система отопления слишком быстро выйдет из строя.
    2. Перед пайкой необходимо удалить всю имеющуюся грязь с краев трубы. Это можно сделать сухой чистой тканью. После этого поверхность протирают спиртом, который разводят водой в пропорции 1:1.
    3. Время сварки и охлаждения трубопроводов определяется по специальному справочнику в зависимости от диаметра закупаемой продукции.

    Заключение

    Система отопления из полипропиленовых трубопроводов на сегодняшний день получила достаточно широкое распространение среди потребителей благодаря своим преимуществам, дешевизне, надежности и простоте. Теперь и вы знаете, как установить систему отопления своими руками – из полипропиленовых изделий. Эта статья помогла вам убедиться в том, что монтаж данной системы отопления, включая сварку труб, можно осуществить своими силами, без посторонней помощи. И самое главное, использование такой системы возможно не только в одноэтажном доме, но и в многоквартирных домах.

    В арсенале сантехнической промышленности сегодня значительные позиции занимают полимерные и комбинированные изделия, пришедшие на смену чугуну и стали.

    Монтаж отопления из полипропиленовых труб – проверенная и надежная технология, занимающая одну из лидирующих позиций в обустройстве водоснабжения и отопления.

    Преимущества полипропиленовых труб

    Монтаж отопления из полипропиленовых труб считается одним из самых дешевых способов обустройства системы, так как цена работ и материалов вполне доступна.Полипропилен также не уступает, а иногда и превосходит по качеству другие материалы. Срок службы труб практически любого класса составляет 50 лет при условии их эксплуатации в стандартных (по ГОСТ) условиях.

    Преимущества:

    1. Небольшой вес. Облегчает работу, а также снижает нагрузку на несущие конструкции.
    2. Прочность.
    3. Гладкие стенки предотвращают образование засоров.
    4. Стоимость одна из самых низких среди систем отопления.
    5. Эластичность — не лопнет при замерзании воды внутри.
    6. Устойчивость к высоким температурам, что позволяет использовать их в ряде систем отопления.
    7. Нет блуждающих токов.
    8. Простота установки. Стоимость сварочного (пайкового) оборудования достаточно низкая.
    9. Звукоизоляция. Гидроударов и движения воды не слышно.
    10. Низкая теплопроводность. Позволяет обойтись без утепления.
    11. Эстетика. Они выглядят аккуратно.

    Из минусов можно отметить эластичность: в отличие от труб из сшитого полиэтилена, такие трубы невозможно согнуть, угол изгиба возможен только в рамках имеющейся арматуры.

    Еще одной особенностью является большое линейное расширение, что затрудняет использование в закрытых вариантах, то есть в стенах, а также вызывает необходимость применения компенсаторов в открытых. Простыми словами: при нагреве трубы расширяются, что может привести как к деформации материала стены, так и к перегибам самой трубы.

    Классификация рукавов полипропиленовых (класс 4)

    Часто указывают четыре класса гильз, так как третий практически не используется, однако ГОСТ указывает на полимерные изделия пять классов.

    Рукава полипропиленовые делятся на классы по термостойкости и значениям рабочего давления:

    • 1 класс — системы горячего водоснабжения до 60°С;
    • 2 класс — системы распределения горячей воды до 70°С;
    • 3 класс — теплые полы, низкотемпературные радиаторы до 50°С;
    • 4 класс — теплые полы, низкотемпературные радиаторы до 70°С;
    • Марка 5 — высокотемпературные радиаторы до 90°С;

    Также есть класс «ХВ» — предназначены для холодного водоснабжения.

    Предполагается, что система будет работать в определенных температурных режимах, которые различаются для каждого сезона, межсезонья. Например, для высокотемпературных радиаторов система должна прослужить 50 лет: 14 лет при 20°С, 25 лет при 60°С, 10 лет при 80°С и 1 год при 90°С. Это означает, что в регионе при продлении отопительного сезона срок службы сократится.

    Аварийная температура для 1-2 классов — 95°С, для 3 класса — 65°С, для 4-5 классов — 100°С.То есть трубы кратковременно, до 100 часов за весь период, могут выдерживать значительное превышение рабочих нагрузок.

    Максимальное рабочее давление термопластов должно быть:

    • 0,4 МПа;
    • 0,6 МПа;
    • 0,8 МПа;
    • 1,0 МПа.

    Схемы систем отопления

    Вариант схемы зависит от технических характеристик объекта, а также от финансовых возможностей владельца.Один и тот же предмет можно оборудовать любым из способов.

    Наиболее часто используются три схемы отопления:

    • однотрубный;
    • двухтрубный;
    • коллектор.

    Первый самый простой, второй сложнее, но и эффективнее, третий используется при больших планировках, например, для устройства теплых полов или стен.

    Однотрубный

    Изначально, если нужно было обеспечить централизованным отоплением большие жилые массивы, то в целях экономии материалов и упрощения монтажа применялась именно такая разводка.

    Такая система имеет один стояк и один контур, а подвод теплоносителя представляет собой замкнутую систему, в которой все технические узлы соединены последовательно. Он может быть вертикальным и горизонтальным. Первый используется в многоквартирных домах, второй подходит для частных домов.

    Раньше основной проблемой такой схемы для потребителя было то, что чем дальше радиатор от источника, тем он холоднее, так как тепло тратится по мере отдачи. Сопутствующие сложности регулирования и распределения температуры также не добавили ему популярности.

    Однотрубная система не учитывала многих факторов потерь как тепла, так и ресурсов, затрат, необходимых для его доставки потребителю. В многоквартирных домах такое расположение не позволяет контролировать и поддерживать одинаковое давление во всех элементах системы. Насос нужен, однако он не может обеспечить постоянство, что приводит к гидроударам и появлению протечек.

    В случае прорыва необходимо долить охлаждающую жидкость, что также приводит к дополнительным затратам.

    При выходе из строя одной батареи без системы клапанов, на период ремонта прерывается подача охлаждающей жидкости ко всем радиаторам системы.

    Для нормальной работы в частном доме необходим расширительный бак, выполняющий функции стабильного балансирования температуры. Техническое помещение и этот контейнер находятся на чердаке.

    Положительные аспекты:

    1. Новые технологии устранили проблему неравномерного распределения температуры.Современные радиаторы снабжены термостатами, термостатическими вентилями, что значительно снижает потери тепла на доставку к дальним батареям.
    2. Использование кранов, шаровых кранов и байпасов позволяет производить ремонт отдельного радиатора без отключения всего контура в целом.
    3. Монтаж такой схемы более простой и менее затратный, к тому же требуется в два раза меньше труб, и, соответственно, уменьшается количество фитингов. Используя современные инновации, можно нивелировать большинство недостатков и существенно сэкономить, что делает этот вариант крайне привлекательным в частном домостроении.

    Двухтрубный

    В отличие от однотрубного, в двухтрубном теплоноситель по одному стояку подается к каждому радиатору отдельно, а через второй возвращается обратно в котел отопления. То есть батарею обслуживают две трубы – подача и обратка.

    Недостатком такой обвязки является двукратное увеличение количества труб, а также значительно большее количество крепежных деталей, фитингов, запорной арматуры. Что естественно сказывается на затратах как на материалы, так и на установку.

    Теперь к плюсам:

    1. Обеспечивает равномерную подачу тепла ко всем радиаторам.
    2. Предотвращает потерю давления. Если требуется, то менее мощный насос, вода способна циркулировать самотеком.
    3. При необходимости возможен ремонт отдельного радиатора без ущерба для отопления.

    Есть возможность использования попутного и тупикового движения воды в системе. Первый предполагает установку радиаторов одинаковой мощности, в противном случае необходима установка термостатических вентилей. Он используется на длинных линиях и обеспечивает идеальную гидравлическую балансировку. Второй, соответственно, используется в коротких ремешках.

    Может быть вертикальным и горизонтальным. Первый чаще используется в многоквартирных домах, второй – в частных домах (как и однотрубная система).

    В частных домах при использовании горизонтальной разводки рекомендуется устанавливать в каждом радиаторе клапан Маевского, необходимый для стравливания воздуха.

    Кроме того, двухтрубная система может быть с верхней и нижней разводкой соответственно, первая предполагает размещение стояка горячего водоснабжения на цокольном этаже, в подвале, вторая требует размещения распределительной линии в чердак.

    Коллектор

    Металлическая гребенка с выводами для соединения труб и приборов называется коллектором. Такая система, по сути, тоже двухтрубная, подача в гребенку осуществляется из одной общей трубы, как и возврат остывшего теплоносителя через обратный коллектор. Отличие в том, что здесь теплоноситель подается по отдельной трубе к каждому радиатору или к напольному и настенному отоплению.

    Для такой схемы необходим расширительный бак объемом не менее 10% от общего объема всех отопительных приборов и циркуляционный насос.

    Шкаф коллектора должен быть примерно на одинаковом расстоянии от каждого радиатора.

    Здесь возможна как нижняя, так и верхняя подача. Первый предпочтительнее, так как позволяет спрятать трубы в пол.

    Каждый контур представляет собой независимую гидросистему с собственной запорной арматурой, что позволяет отключать каждый из них, не затрагивая остальную сеть.

    Преимущества:

    1. Равномерное распределение тепла, возможность регулировки температуры каждого радиатора без ущерба для остальных.
    2. КПД системы выше, так как теплоноситель подается непосредственно к каждому отдельному отопительному прибору.
    3. Высокий КПД дает возможность использовать трубы меньшего диаметра и котел меньшей мощности, что снижает как разовые затраты на приобретение материалов и оборудования, так и постоянные затраты на отопление и на покупку топлива.
    4. Возможность использования теплых полов позволяет отапливать без использования традиционных радиаторов, что практично и эстетично.
    5. Позволяет ремонтировать каждый отдельный элемент без ущерба для эффективности остальной системы.
    6. Простота проектирования: нет необходимости производить сложные расчеты.

    Недостатки можно разделить на две категории: стоимость и практичность. Обустройство коллектора значительно дороже других вариантов.

    Вам понадобится:

    • штуцер;
    • гребенки;
    • запорная арматура;
    • циркуляционный насос
    • ;
    • возможности расширения;
    • шкаф коллекторный
    • ;
    • большое количество труб.

    Помимо стоимости, есть и другие минусы, о которых следует знать, но которые, тем не менее, не являются критичными.

    Практические недостатки:

    1. Все радиаторы должны быть оборудованы кранами Маевского, так как завоздушивание коллекторной системы явление обычное.
    2. Несмотря на простоту проекта, монтаж такой системы трудоемок и затратен.
    3. Требуется место для распределительного шкафа, который в идеале должен располагаться в центре всей системы (в пространственном отношении).

    Схемы систем по типу подачи СОЖ

    Основной проблемой правильного функционирования радиатора является необходимость организации равномерного распределения теплоносителя по всем его участкам. Теплая вода имеет меньшую плотность, поэтому батарея стремится вверх, вытесненная холодной водой – с большей плотностью.

    Охлаждающая жидкость может подаваться различными способами.

    Общие опции:

    • нижняя подводка для глаз;
    • верх;
    • диагональ
    • ;
    • боковой.

    Визуально все выглядит так, как называется: при нижнем подключении трубы подсоединяются к радиатору снизу, при верхнем — сверху и так далее.

    Однако в конструкции самого радиатора не все так очевидно. Для управления движением горячей воды по необходимому маршруту применяют разного рода перемычки.

    Различные способы подключения также подразумевают использование конструктивных решений всей системы отопления. В одних случаях нужен расширительный бак, в других — циркуляционный насос, в третьих — и то, и другое.В зависимости от вертикальной или горизонтальной системы техническое помещение должно быть оборудовано выше или ниже отапливаемого помещения.

    Верхняя подводка для глаз

    Радиатор имеет верхний и нижний горизонтальные коллекторы и соединяющие их вертикальные каналы.

    При соединении труб в верхней части батарей существует опасность того, что теплая вода будет нагревать только верхний коллектор. Во избежание этого перед последним ребром ставится перемычка. Таким образом, теплоноситель, прежде чем попасть в обратку, принудительно проходит все секции.По сути, эта перемычка превращает верхнюю обшивку в диагональную, что увеличивает теплоотвод.

    При отсутствии перемычки практикуется диагональная разводка: труба подачи теплоносителя подключается вверху, а обратка – внизу.

    С нижней подводкой для глаз

    Нижняя обвязка считается самой простой схемой. Котел устанавливается в цоколе или подвале, основная подводящая труба идет вверх к расширительному баку, от которого оборудуется дожимная или пусковая секция.Высота этого участка трубы должна располагаться на расстоянии не менее полутора метров над первым радиатором. Подающая труба подключается в нижней части батареи, а обратная – с противоположной стороны. Таким же образом последовательно подключаются остальные радиаторы.

    Если предполагается естественная циркуляция, при укладке труб необходимо предусмотреть уклон. Последний радиатор в цепочке должен быть выше котла, но не более чем на три метра.

    Оптимальна установка циркуляционного насоса, а также использование байпасов и запорной арматуры на каждой батарее.

    Следует иметь в виду, что в случае отключения электроэнергии насос будет отключен, а полный обмен теплоносителя будет обеспечен за счет естественной циркуляции, и в этом случае предусмотрен уклон труб чтобы улучшить его.

    Байпасы и система клапанов позволят избежать отключения всей системы в случае выхода из строя одного из радиаторов.В этом случае будет отключен только аварийный раздел.

    Кроме того, стоит помнить о необходимости установки кранов Маевского или автоматических воздухоотводчиков.

    Какие трубы использовать

    Практически все полипропиленовые изделия подходят для холодного водоснабжения, а вот с горячей водой дело обстоит несколько иначе.

    Для того чтобы использовать трубы для подачи питьевой воды, они должны иметь сертификат соответствия. Для горячего водоснабжения применяют шланги первого и второго класса с рабочей температурой до 70 градусов.Для отопления и обустройства теплых полов используются специальные изделия, имеющие армирующий и антидиффузионный (защищающий от доступа кислорода) слои.

    Трубы имеют соответствующую маркировку.

    Необходимо учитывать некоторые особенности. Например, полимеры не используются совместно с твердотопливными котлами. Не менее полутора метров начального участка подачи и обратки должны быть выполнены из медных или стальных труб.

    Цены на полипропиленовые трубы разных производителей

    Как правильно выбрать диаметр

    Для точного подбора диаметра требуется гидравлический расчет системы, однако в домах до 250 м² можно обойтись и без него.

    Диаметр напрямую зависит от суммарной мощности радиаторов, при этом следует понимать, что разные участки труб обслуживают часть системы, а не всю ее, поэтому подвод зачастую имеет меньший диаметр, чем трубы для соединения и возвратные трубы.

    Для точной балансировки все же необходимо использовать гидравлический расчет, с помощью которого подбираются как диаметр, так и длина разных секций, а также клапаны радиатора и циркуляционный насос.

    В результате расчета получены следующие данные:

    • расход теплоносителя по всей системе, кг/с;
    • потеря давления в системе;
    • потеря давления от котла (насоса) до каждого радиатора.

    Расход теплоносителя равен отношению теплопотерь здания к произведению теплоемкости воды и разности температур на подаче и обратке котла.

    Скорость движения теплоносителя равна отношению расхода через сечение трубы (кг/с) к произведению плотности воды на площадь поперечного сечения трубы в квадратных метрах .

    Потери напора равны произведению удельных потерь на трение в трубе на длину участка трубы. Информация о трении должна быть указана в справочной литературе производителя.

    Также рассчитываются потери сопротивления на арматуре, арматуре, оборудовании. Коэффициент указывается производителем каждого фитинга. Для расчета коэффициент умножается на плотность и скорость в квадрате и делится на два.

    В результате сопротивления всех секций суммируются и сравниваются с эталонным значением.

    Если самостоятельный расчет затруднен, обратитесь к специалистам.

    Особенности установки

    Установка начинается с установки котла. Многие производители рекомендуют проводить эти работы с привлечением специалистов. Желательно иметь при себе документ, подтверждающий, что установка производилась специализированной организацией, иначе можно лишиться гарантии производителя.

    Последовательность связывания:

    1. Выполнена маркировка мест установки радиаторов.
    2. При необходимости производится гидравлический расчет.
    3. Котел оборудован стояком, расширительным баком и бустерным коллектором.
    4. Радиаторы устанавливаются в отведенных местах.
    5. Обведены места врезки тройников для присоединения радиаторов, места установки кранов и вентилей.
    6. Установлен циркуляционный насос.
    7. Контур собран, если трубы вшиты в стены, их необходимо утеплить.
    8. Радиаторы подключены к контуру.

    После сборки системы проводятся контрольные испытания — система заполняется либо водой, либо воздухом и проверяется на герметичность или падение давления. Если все в порядке, проводится пробный пуск с использованием охлаждающей жидкости.

    Способы соединения труб

    Существует несколько способов пайки труб. Наиболее часто используется раструбный вариант: когда трубы имеют разный диаметр, то есть в месте соединения они вставляются в другую.Детали необходимо предварительно прогреть специальным паяльником. Таким же образом происходит сварка с помощью муфт, а также соединение фитингом.

    Часто крепление раструбного соединения осуществляется с помощью клея или стопорного кольца круглого сечения.

    При торцевой пайке оба элемента имеют одинаковый диаметр, и в этом случае пайка происходит встык. Расплавляют до состояния вязкотекучего состояния, концы соединяют друг с другом под давлением и выдерживают до полного остывания.

    В случае стыковой сварки требуется специальное оборудование, так как ровно состыковать трубы и удерживать их под равномерным давлением руками крайне проблематично.

    И в первом, и во втором случае оборудование можно арендовать, так как это недешево.

    Как паять трубы

    Сварка труб осуществляется с помощью паяльника, основная конструкция которого практически не отличается от обычной. Это устройство оснащено специальными насадками для труб разного диаметра.

    Стоимость таких агрегатов начинается примерно от 1200-1300 рублей (20 долларов США), более сложные модели будут стоить 4000-5000 рублей (60-70 долларов США).

    Процедура сварки:

    1. Трубы режут труборезом. Край должен быть ровным, без шероховатостей и мусора.
    2. В паяльник устанавливается соответствующая насадка.
    3. Оба соединяемых элемента нагреваются одновременно.
    4. Вставляются друг в друга до упора, проворачивание не допускается.

    Полипропилен довольно быстро остывает, поэтому требуется определенная сноровка, а держать соединенные детали подолгу не нужно.

    Методы прокладки труб в стенах

    Поскольку материалы могут расширяться при нагревании, утеплитель используют при укладке в стены или в стяжку.

    В закрытых помещениях очень желательно минимальное количество соединений, так как при возникновении протечки на таком участке придется устранять не только саму проблему, но и вынужденно демонтируемый слой стены или стяжки.В таких помещениях оборудуются специальные люки.

    Также эти места утепляют минеральной ватой, стекловатой или другим утеплителем. Это предотвращает их запотевание. Между стенками настенной щели и трубами необходимо оставить зазор.

    Прорези делают перфоратором или болгаркой. Материал между ними удаляют стамеской или, опять же, перфоратором. Затем можно вставить трубы и проверить их на герметичность. Затем можно покрыть их цементным раствором. Вместо цемента допускается использовать гипс.

    Самостоятельная установка

    В частных домах монтаж часто производится своими руками. Для этого нужно составить проект, приобрести необходимый материал и инструменты.

    Составление проекта

    Проект по сути представляет собой генеральный план и руководство к действию. Позволяет своевременно определить, какие материалы и в каком количестве потребуются.

    В процессе разработки необходимо учитывать:

    • тип и количество труб и коллекторов;
    • количество насосов и фильтров;
    • количество точек водоснабжения;
    • объем водонагревателя и расширительного бачка;
    • расположение всех элементов системы, расстояние между ними.

    Для того, чтобы определиться с размерами, вам понадобится чертеж всех помещений и, при необходимости, разрезов внешней части строения. Проект составлен в едином масштабе.

    Необходимые инструменты и материалы

    Материалы и их количество определяются в соответствии с проектом.

    Базовый:

    • трубы;
    • фитинг
    • ;
    • Арматура запорная, арматура;
    • радиаторы;
    • расширительный бачок;
    • насос
    • .

    Кроме того, вам потребуются материалы для крепежа и отделки, то есть разного рода метизы, струбцины, а также строительные грунтовки, шпаклевки, растворы.

    Вам понадобится два набора инструментов: для крепления к стенам и для соединения элементов системы. Первый набор будет зависеть от материалов стен, необходимости зашивания труб и степени готовности помещения.

    Обычные строительные инструменты:

    • перфоратор, дрель;
    • болгарский;
    • рулетка, уровень;
    • молоток
    • ;
    • отвертка (отвертка).

    Соединительные инструменты зависят от способа их монтажа. Для сварки вам понадобится паяльник и насадки. Разводные ключи необходимы для соединения арматуры, радиаторов и других элементов.

    Монтаж трубопровода

    Трубопровод – один из важнейших элементов всей системы. Он также должен отображаться в проекте.

    Последовательность установки:

    1. Наценка.
    2. Установка креплений, хомутов, желобов.
    3. Соединение участков.
    4. Врезная арматура, клапаны.
    5. Установка на радиаторы.

    Стоимость монтажа полипропиленовых труб

    Цены зависят от исполнителя, региона, сложности и объема работ. В некоторых случаях возможен торг.

    Сколько стоит монтаж отопления из полипропиленовых труб:

    1. Котел — от 5 до 20 тыс. руб.
    2. Насос — от 3 тыс. руб.
    3. Бойлер, водонагреватель — 4-7 тыс. руб. (зависит от объема).
    4. Радиатор, конвектор — 2-3 тыс. руб.
    5. Шкаф коллекторный — 2,5-4 тыс. руб. (зависит от того, наружный он или встроенный).
    6. Терморегуляторы — 500-1000 руб.
    7. Вентили, краны — 300 руб.
    8. Укладка труб — 150-300 руб. (за погонный метр).
    9. Пайка — 350 руб. (за узел).

    Видео

    Варианты подключения радиатора.

    Упрощенный расчет диаметра.

    Пайка полипропиленовых труб.


    Афанасьев Евгений Главный редактор

    Автор публикации 18.12.2018

    Благодаря современным технологиям для создания системы отопления стало возможным использовать материалы, о которых мы еще в недавнем прошлом и не догадывались.

    Сегодня в частном доме можно самостоятельно установить отопление из полипропиленовых труб, ведь для этих целей не нужно иметь профессиональных навыков.

    Решить этот вопрос под силу практически каждому домашнему мастеру. В статье приведены инструкции с видеопрезентациями для наглядности процессов.

    Преимущества изделий из полипропилена в системе отопления

    • … Такую сеть можно проложить самостоятельно, а для стальных аналогов необходимо привлекать профессионального сварщика.
    • Изделия из полипропилена не подвержены коррозии, а это значительно увеличивает срок службы сети.
    • Внутри заготовок не образуются отложения, и они не засоряются так же, как стальные трубопрокатные аналоги.
    • Изделия из полипропилена очень эластичны, но в то же время имеют высокий показатель механической стабильности, функционируют при высоких температурах и давлениях.
    • Жидкость в такой магистрали лучше циркулирует, а это увеличивает теплоотдачу сети.
    • Стоимость такой сети значительно ниже по сравнению с другими материалами.

    Все эти характеристики привели к тому, что данные трубопрокатные материалы используются все чаще.

    Как выбрать трубы для монтажа системы отопления

    ВАЖНО! Армированные изделия PN 25 считаются оптимальным вариантом для теплотрассы в частном доме. Конструктивные возможности таких трубопрокатных материалов делают их более прочными и позволяют без деформации переносить высокие температуры.

    Правила выбора полипропиленовых вариантов для отопления:

    • Основной показатель внешний вид заготовок.
    • Высококачественные заготовки характеризуются ровной круглой формой.
    • Материал, используемый для изготовления, должен быть однородным.
    • Все товары должны быть маркированы.

    Как подобрать фитинги

    Чтобы не паять ПП трубопровод, для соединения отдельных участков используются фитинги. Без этих дополнительных деталей не обходится ни одна тепловая сеть в частном доме. Фитинги обычно классифицируют по диаметру и форме.

    Для монтажа полипропиленовых трубопроводов применяется следующая арматура:

    • Муфты;
    • Адаптеры;
    • Уголки;
    • Тройники;

    Видео: выбор трубы для установки


    Муфта … Это самый простой тип, который используется для установки труб одного диаметра.

    Адаптер … Это тоже простые устройства, которые имеют разные диаметры на концах.

    Уголок … Используется для установки в местах, где трубопровод содержит поворот. С таким приспособлением можно выполнить угол строчки, не деформируя его. Уголки оснащены наружной металлической резьбой и позволят подключаться к смесителям в ванной, а также другой сантехнике.

    Тройник … Эти фитинги позволяют монтировать несколько заготовок одновременно. Пластиковые фитинги этого типа можно подобрать для соединения разнородных трубопроводов.

    ВАЖНО! Для автомагистрали, огибающей объект, установлены контуры. Они предотвращают перекручивание заготовок.

    Резьбовой метод не всегда позволяет добиться высокой прочности соединения; в таких ситуациях используют «американку» . Это особый тип фитинга, который имеет с одной стороны металлическую резьбу.На тыльной стороне имеется полипропиленовая основа. Так можно соединить металл и пластик.

    Видео: Монтаж пластикового отопления своими руками

    Специалисты советуют приобретать фитинги того же производителя, что и трубы, только в этом случае достигается максимальное качество соединения.

    Составление проекта

    Смонтировать отопление в частном доме из полипропиленовых труб своими руками может каждый, но грамотно разработать проект такой сети может только специалист.

    На работу системы отопления влияет большое количество факторов, если их не учитывать, то и говорить об эффективной работе трубопровода не приходится. Необходимо учитывать:

    • Диаметры проката. Все отопление монтируется из труб разного диаметра, это позволяет создать необходимые условия для хорошей циркуляции теплоносителя.
    • Углы наклона экспозиции. Это очень важно для самотечной сети, а также важно для системы с принудительной циркуляцией.
    • Марка используемых заготовок. Рекомендуется устанавливать только усиленные варианты.
    • Количество и расположение радиаторов отопления. Это влияет на показания температуры в доме.
    • Особенности строения. В зависимости от этого используются варианты с нижним или верхним типом подачи.

    После осмотра частного дома мастер составляет проект, в котором указываются все сведения об используемых материалах:

    • диаметры линии;
    • углы наклона;
    • места и способы крепления и установки отопительных приборов;
    • Схема обвязки котла.

    На основании такого проекта составляется смета на отопление из полипропиленовых труб.

    Как правильно паять полипропилен

    Чтобы наглядно увидеть, как правильно паять, посмотрите видео, представленное на нашем сайте. Паять рулоны полипропиленовых труб необходимо с помощью приспособления для пайки полипропилена.

    Припаиваемые элементы нагреваются до температуры 260С, что в конечном итоге создает неразъемное соединение, имеющее одинаковую структуру.При этом атомы деталей переходят друг в друга, поэтому соединение получается очень прочным.

    Видео: как паять полипропилен


    Как правильно паять полипропиленовые трубы для отопления своими руками можно увидеть на видео. Это упростит проводимую работу, а сам процесс происходит в такой последовательности:
    • Устройство, которое мы будем паять, подключается к сети. К работе разрешается приступать после того, как сигнальный индикатор погаснет во второй раз.
    • Заготовки нарезаются до нужного размера. Для этого используются специальные ножницы.
    • Его край, который нужно будет припаять, следует очистить от фольги. Для таких действий используется шейвер, с него можно снять фаску до нужной величины. Можно выполнить эту работу ножом, но этот вариант сложнее.
    • Труба с фитингом надевается на патрубки и выдерживается нужное время. Продолжительность прогрева зависит от размера трубы. Эти индикаторы прилагаются к инструкции к паяльнику.
    • Далее детали соединяются. При этом необходимо следить, чтобы не было перекоса, нельзя было двигать и вращать детали.

    ВАЖНО! Поворотные фитинги для полипропиленовых труб отопления в частном доме требуют особого внимания. Их правильное размещение играет здесь огромную роль. Если угол выставить не в ту сторону, то придется переделывать весь узел, либо детали просто придется выбросить.

    Видео: как паять полипропилен своими руками

    Компенсаторы

    Изделия из полипропилена имеют свойство расширяться под воздействием теплоносителя. В этом случае трубопровод изгибается. Компенсаторы используются для предотвращения этих проблем.

    Изготавливаются в виде петли из куска полипропиленовой заготовки. Обычно такие детали устанавливаются в местах с большой протяженностью трубопровода.

    Если некуда монтировать компенсатор, то в месте поворота должно быть свободное место для линейного расширения труб. Тогда трубопровод будет свободно тянуться и не будет упираться в стену.

    Соединительные устройства

    Для быстрой и надежной работы рекомендуется использовать быстроразъемные фитинги американского производства.Их надевают на концевые участки трубопровода.

    Крепление трубопровода к стене

    Во избежание деформации полипропиленовые трубы должны быть надежно закреплены на стене. Расстояние между креплениями выдерживается в 70 см.

    Крепление радиаторов

    В частном доме своими руками радиаторы отопления крепятся с помощью специальных элементов, которые идут в комплекте. Эти застежки предназначены для работы с тяжелой водой.Использовать самодельные застежки для креплений может быть небезопасно.


    Как собрать систему отопления из полипропиленовых труб с вашими собственными руками, можно увидеть в видео. Здесь вся последовательность работ изложена очень подробно.

    В общем, такую ​​работу может выполнить любой человек с небольшим опытом. Это не займет много времени.

    Монтаж отопления из полипропиленовых труб, при правильно разработанном проекте и соблюдении технологических особенностей, выполняется легко и быстро.В результате получается надежный и эффективный обогрев.

    Смотрите видеоуроки на нашем сайте, и у вас не возникнет проблем с монтажом!

    Каждый владелец частного домовладения неизбежно сталкивается с проблемой его отопления. И если в небольшом загородном доме вполне можно обойтись скромной и неприхотливой печкой-буржуйкой, то для больших строений, в которых люди планируют жить круглый год, потребуется более основательный подход к делу.

    Отличный вариант будет построить полноценную систему отопления с котлом, полипропиленовым трубопроводом и радиаторами.Несмотря на кажущуюся сложность, реализовать такой проект вполне реально самостоятельно, без привлечения знакомых мастеров и специализированных организаций.

    Прежде чем приступить к монтажу полипропиленового трубопровода, следует определиться с источником отопления. Это повлияет на общую компоновку системы отопления и выбор дополнительных элементов.

    Газ

    Считается очень экономичным и экологически чистым топливом. … Однако об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы находится недалеко от магистрального газопровода. В противном случае подключение к удаленной сети обойдется владельцу в кругленькую сумму.

    Оптимальный вариант для установки газовой системы отопления – современный настенный газовый котел, оснащенный набором необходимых устройств и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

    Еще один плюс такого решения – возможность отказаться от столь привычного для частных домовладений дымохода.Современные газовые котлы оснащены закрытой камерой сгорания, подача кислорода и отвод отработанного воздуха из которой осуществляется через тонкую трубку.

    Электричество

    Еще один экологичный способ обогреть помещение, хотя и дороже газа. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный предохранительными устройствами, насос для циркуляции теплоносителя (в зависимости от выбранной схемы) и расширительный бачок.

    Системы твердого топлива

    Отличаются более высокой температурой теплоносителя на выходе из котла, что предъявляет повышенные требования к организации системы безопасности.

    Схемы систем отопления

    Очень важно правильно подобрать схему подключения. Если дом имеет небольшую площадь, вполне можно обойтись однотрубной схемой с естественной циркуляцией. Для помещений с большей площадью лучше подойдет двухтрубная система:

    • Однотрубная схема. Самый простой и дешевый вариант. Чем дальше от котла установлена ​​батарея, тем более холодный теплоноситель будет доходить до нее. Очевидный плюс такого решения – экономия времени и материалов при строительстве, не менее очевидный минус – неравномерное распределение температуры и, как следствие, неравномерный уровень обогрева помещений.
    • Цепь коллектора. Потребуется установка дополнительных элементов для повышения энергоэффективности системы за счет более равномерного распределения тепла.
    • Двухтрубная система. Отличается от предыдущих решений наличием подающего и обратного трубопроводов. Контуры работают параллельно и позволяют подавать теплоноситель к каждому радиатору с одинаковым значением температуры. Еще одним преимуществом является то, что в аварийных ситуациях проблемный стояк или радиатор можно легко изолировать, не прерывая работы всей системы.

    Пластиковые или латунные фитинги – какие лучше?

    При выборе пластиковых или латунных фитингов для труб PEX существует множество различных инструментов и продуктов, доступных для использования. В целом, сантехника представлена ​​в широком ассортименте, но перед выбором необходимо учитывать стоимость, качество и простоту установки. Исследование всегда рекомендуется, иначе вы можете получить серьезную головную боль. Некоторым сантехникам, которые используют неправильные фитинги для труб PEX, в конечном итоге приходится выполнять дорогостоящий ремонт и выполнять ненужные гарантийные работы.

    Общие сведения о пластиковых и латунных фитингах

    Вариантов фитингов PEX бесчисленное множество. Мариса Чандли, , которая была старшим менеджером по маркетингу в сантехнической компании Vanguard, компании, которая в основном продает фитинги и трубы PEX, объяснила свою точку зрения, сосредоточив внимание на том факте, что фитинги соответствуют стандарту ASTM (Американское общество испытаний и материалов) и являются обычно отмечены сторонними агентствами, такими как NSF (Национальный научный фонд) и ULC (Канадские лаборатории андеррайтеров).

    Пластиковые фитинги считаются менее прочными. Некоторые также придерживаются мнения, что пластиковые фитинги могут иметь меньший диаметр, чем латунные, что делает их менее эффективными. Основной факт заключается в том, что пластиковые фитинги лучше и эффективнее, чем латунные фитинги PEX. Корея и Китай являются основными импортерами дешевой латунной фурнитуры. Иногда их принимают за фурнитуру высокого стандарта. Главное, что нужно использовать, чтобы отличить оригинальный продукт от подделки, — это маркировка UL или NSF сбоку.Этот знак очень необходим с другой стороны, вы можете не знать разницы.

    Из-за проблем, ранее вызванных полибутиленом (предшественники PEX), рекомендуется использовать пластиковые фитинги PEX. Это правда, что в районах, где вода менее кислая, латунные фитинги лучше. Но в районах, где вода кислая или легко загрязняется, пластиковая арматура лучше. Горячие почвы влияют на латунные фитинги, поскольку они легко подвергаются коррозии. Когда они разъедают, он начинает изнашиваться, что может привести к поломке в любой момент.

    Бывают периоды, когда латунная фурнитура идеальна. Например, когда вы подвергаетесь воздействию химического агента в приложении; пластик плохо реагирует. Но если при применении некоторых химических реагентов лучше использовать латунь.

    Фитинги из латуни и пластика PEX имеют как преимущества, так и недостатки, и я хотел бы объяснить их подробно.

    Преимущества латунных фитингов

    Латунь — прочный фитинг

    При поиске прочного фитинга хорошим примером может служить латунь.Он имеет хорошую прочность и может быть очень надежным для фитингов PEX.

    Процедура установки

    Проще всего установить фитинг из латуни PEX. Все, что вам нужно, это инструмент, который зажимает медное обжимное кольцо. Если это сделано правильно, через несколько минут установка будет завершена.

    Недостатки латунных фитингов

    Характеристики

    Латунные фитинги из PEX при неосторожном использовании могут повлиять на характеристики труб. Если вода, выходящая из трубы, кислая, латунный фитинг PEX может легко лопнуть. Фитинг из латуни PEX обычно не имеет хороших характеристик.

    Склонен к протечкам.

    Когда температура воздуха выше ожидаемой, латунный фитинг PEX не выдерживает жары, что в большинстве случаев приводит к серьезным утечкам. Эта утечка требует времени, чтобы остановить, даже когда принимаются меры.

    Оригинальных продуктов мало

    Это самая раздражающая часть фитинга из латуни PEX. Очень сложно увидеть оригинальный продукт.Большая часть продукции производится в Китае и Корее, поэтому она быстро изнашивается. Когда они начинают протекать, поиск мер по прекращению утечки никогда не даст удовлетворительного результата, поскольку они не рассчитаны на длительный срок службы.

    Может подвергаться коррозии

    Латунные фитинги могут подвергаться коррозии, хотя это зависит от состояния воды. Чем лучше состояние воды, тем меньше склонность к износу.

    Это дорого

    Многие люди предпочитают пластиковые фитинги PEX, потому что латунные фитинги PEX оказались более дорогими, чем любые другие фитинги PEX. Стоимость латунных фитингов PEX недешева, и это привело к тому, что человек отказывается их использовать.

    Пластиковые фитинги PEX преимущественно используются профессиональными сантехниками. Сегодня профессиональные сантехники покупают в три раза больше пластика, чем латуни. Латунные фитинги PEX стоят почти в 5 раз больше, чем пластиковые фитинги PEX. Приобретая пластиковые фитинги PEX, вы получаете больше уверенности, поскольку производители доверяют им больше, чем латунным фитингам PEX.

    Прочтите: Медь или труба PEX – что лучше

    Преимущества пластиковых фитингов

    Они предназначены для использования.

    Пластмассовые фитинги легко монтируются повторно и предназначены для повторного использования. Их можно легко снимать, чистить, обслуживать и снова использовать. Не ломается при снятии. Он очень прочный и может быть перемонтирован столько раз, сколько возможно. Все производимые продукты хорошо работают с меньшим количеством жалоб.

    Они редко ломают трубы.

    Очень сложно увидеть, как пластиковый фитинг может затянуть и раздавить трубу. Он предпочтительнее сорвет, чем раздавит трубу. Независимо от выброса воды, как кислой, так и загрязненной, пластиковый фитинг PEX, как правило, никогда не раздавит трубу.

    Меньше утечек.

    Это одна из лучших особенностей пластикового фитинга PEX. Это не легко течет. В отличие от латунного фитинга PEX, который легко протекает, вы можете использовать пластиковый фитинг PEX в течение 10 лет и при этом быть уверенным, что утечки не будет.

    Состояние воды

    В районах с очень кислой водой пластиковый фитинг PEX является идеальным решением. Пластиковая фурнитура не подвергается коррозии и не изнашивается из-за ужасного состояния воды. Он очень эффективен и долговечен и может использоваться в домах с водопроводной системой более низкого качества.

    Недостатки пластикового фитинга

    Процесс установки.

    Процесс установки пластикового фитинга немного сложнее. В отличие от латунного фитинга, который можно легко установить, процесс установки пластикового фитинга требует некоторых строгих процедур.

    Пластиковые фитинги подверглись критике со стороны людей, которые не использовали их, поскольку они считают, что они будут такими же плохими, как полибутилен. У полибутилена плохая репутация, и с тех пор пользователи отказываются от пластиковых фитингов PEX.Полибутилен хорош и выдерживает высокое давление, но при контакте с дезинфицирующим средством легко лопается и протекает. Они не медлят с повреждением системы водоснабжения.

    Латунный фитинг не так эффективен, как пластиковый фитинг PEX. Тот факт, что он легко подвергается коррозии, делает его менее полезным для сантехников. Сантехники должны использовать хорошие фитинги при прокладке труб в доме или здании. Латунь не имеет никакого контроля над своей арматурой. Если вы подумываете о покупке хорошего фитинга для своей трубы, лучше использовать пластиковый фитинг PEX, так как он не подвержен коррозии, его можно использовать для любых условий воды и нет подделок, таких как латунь.

    Продолжить чтение…

    Пластиковые трубы Риск загрязнения воды после пожара, данные показывают

    Пластиковые трубы выделяют химические вещества в воду после воздействия высокой температуры, как показало исследование.

    дома в раю были уничтожены в результате пожара в лагере в ноябре 2018 года. В результате пожара городская система водоснабжения и сантехника были загрязнены летучими органическими химикатами. Фото © Бретт Уолтон/Circle of Blue

    Бретт Уолтон, Circle of Blue

    Лесные пожары в Калифорнии в последние годы были жестокими, они не только сожгли миллионы акров леса, но и со страшной силой охватили развитые районы.

    Пятнадцать из 20 самых разрушительных пожаров в истории штата произошли с 2015 года, уничтожив тысячи домов и зданий по всему штату, от предгорий Сьерра-Невады до Прибрежного хребта.

    Из-за того, что эти пожары теперь горят там, где живут люди — или люди живут там, где пожары — в пепле появились новые опасности для здоровья и инфраструктуры. Среди них загрязнение питьевой воды, произошедшее после катастрофических пожаров в Санта-Розе в 2017 году и в Парадайзе годом позже.Химические загрязнители, такие как бензол, канцероген, поражающий кровь и костный мозг, также были обнаружены в общественных системах водоснабжения в округе Санта-Крус в этом году после пожара в комплексе молний CZU.

    Эндрю Уэлтон был в гуще поисков, чтобы определить риски для систем водоснабжения, оценив повреждения водопровода в Санта-Розе и Парадайз.

    Теперь Уэлтон и его исследовательская группа из Университета Пердью нашли доказательства, частично отвечающие на затянувшийся вопрос: каков источник летучих и полулетучих органических химикатов, которые были обнаружены в этих водных системах? Не затягивают ли их в трубы при потере давления в водопроводных сетях во время пожаров? Возникают ли они из-за повреждения самих пластиковых труб?

    Лабораторные испытания, проведенные командой Purdue, показали, что высокие температуры повреждают пластиковые трубы, которые используются для водоснабжения и водопровода. Тепло вызвало разложение труб в эксперименте и выщелачивание бензола, толуола, этилбензола, ксилола и других соединений в воду.

    Исследование не исключает возможности того, что загрязнение воды происходит, когда дым и другие химические вещества в воздухе попадают в водопроводные сети. Уэлтон считает, что в сценарии с активным пожаром есть несколько путей заражения, хотя по очевидным причинам провести полевые работы во время пожара, чтобы продемонстрировать это, практически невозможно.Тем не менее, исследование показывает, что пластиковые трубы могут загрязнять воду химическими веществами после воздействия тепла.

    «Это была теория», — написал Велтон в электронном письме Circle of Blue. «Мы считаем, что доказательства, которые мы [продемонстрировали], показали, что этот механизм вполне возможен».

    Производительность под огнем

    Пластиковые трубы используются для различных сантехнических целей, от водопроводных сетей большого диаметра до небольших инженерных сетей, которые подают воду в здание. Внутри здания пластиковые трубы транспортируют горячую и холодную воду, а также соединяются с льдогенераторами холодильника.Пластик также используется в прокладках, клапанах и счетчиках.

    Цель исследования, опубликованного 14 декабря в журнале Environmental Science: Water Research and Technology, состояла в том, чтобы изолировать влияние тепла на пластиковые трубы.

    Исследователи протестировали 11 типов пластиковых труб диаметром три четверти дюйма восьми имеющихся в продаже брендов. Труба такого размера обычно соединяет дом с городским водопроводом. Первым шагом было посмотреть, выщелачиваются ли какие-либо химические вещества при нормальных условиях.Ни один не сделал, сказал Велтон.

    После воздействия температур от 200 до 400 градусов по Цельсию (от 392 до 752 градусов по Фаренгейту) трубы были погружены в воду, которая затем была проверена на наличие летучих органических химикатов.

    При таких температурах, которые ниже, чем при некоторых сценариях пожара, пластик начал разлагаться. Уэлтон описал полимеры в пластике как тарелку спагетти. По мере увеличения температуры полимеры и атомы начинают разрушаться, как макароны.Когда вода проходит по трубам, она извлекает эти частицы.

    После тестирования проб воды в ходе исследования исследователи обнаружили, что в 10 из 11 труб выщелочен бензол. Расчетные концентрации бензола были в 1000 раз выше, чем стандарт питьевой воды в Калифорнии. Еще более высокие уровни были обнаружены в Санта-Розе и Парадайзе после пожаров. Калифорнийский стандарт для бензола составляет 1 микрограмм на литр, а федеральный стандарт — 5 микрограммов на литр.

    «Это риск, с которым придется столкнуться многим сообществам», — сказал Уэлтон в интервью Circle of Blue.Населенные пункты в западной части Соединенных Штатов сталкиваются с повышенным риском пожаров из-за изменения климата, больших запасов топлива, накопившихся во время недавней истории тушения пожаров, и людей, перемещающихся в уязвимые районы.

    Материалы труб по-разному выделяли химические вещества при разных температурах. Виниловые трубы, такие как ПВХ, были более подвержены деградации, которая происходила с ними при более низких температурах, чем с трубами из этилена, которые начинали выделять химические вещества, когда температура превышала 300 градусов по Цельсию.

    Эти материалы для труб широко используются. Во время пожара в лагере, который горел в Парадайзе, 35 процентов водопроводных сетей в пострадавшем районе были из труб из ПВХ. В Санта-Розе, где сгорела гораздо меньшая площадь, 85 процентов сетей были из ПВХ.

    Эрика Фишер, доцент штата Орегон, изучающая влияние опасностей на гражданскую инфраструктуру, сказала, что пластиковые трубы обладают полезными свойствами. Они прочны, просты в установке и не ломаются под давлением. Но, добавила она, лесные пожары принесли новые стрессы, которые только сейчас подвергаются научному анализу.

    Результаты исследования Purdue «демонстрируют, что эти трубы плохо работают в условиях нагрева, подобных тем, которые мы наблюдаем при лесном пожаре», — написал Фишер в электронном письме Circle of Blue.

    В ноябре компания Fischer опубликовала статью, основанную на пробах воды, взятых после пожаров в Парадайзе и Санта-Розе. Ее исследование показало, что количество сожженных построек в районе связано с риском загрязнения воды. Большее количество сгоревших построек коррелировало с большим ущербом для системы водоснабжения.

    По словам Фишера, исследователи из штата Орегон планируют провести аналогичные тепловые испытания ряда материалов для труб, включая пластик и сталь. По ее словам, их исследование будет подвергать трубы воздействию все более высоких температур, пока внутри них находится вода.

    Расширение обороняемого пространства

    Выводы имеют последствия для владельцев собственности и государственных служащих. Люди, живущие в лесных районах, знакомы с концепцией защищаемого пространства. Обычно это означает очистку периметра дома от горючих материалов, чтобы защитить здание от огня.Но системы водораспределения не являются частью этой подготовки.

    «Если вы посадите красивый куст рядом с коробкой счетчика, и он загорится, он будет излучать тепло в коробку счетчика», — сказал Уэлтон, имея в виду расположение домашнего счетчика воды. Как счетчик, так и измерительная коробка могут содержать пластмассовые детали, которые подверглись бы тепловому воздействию, если бы этот гипотетический куст сгорел.

    Государственные чиновники пока не отреагировали на эти риски. Управление государственного пожарного надзора сообщило Circle of Blue, что в калифорнийских строительных стандартах или директивах по защищаемым помещениям нет положений, касающихся типов труб, которые следует использовать в пожароопасных зонах.

    По мнению Уэлтона, эти юрисдикции должны учитывать кодексы и стандарты, которые определят, подходят ли определенные материалы инфраструктуры для регионов, подверженных пожарам. Поскольку очистить пластиковые трубы от летучих органических химикатов сложно, менеджеры по водоснабжению должны установить устройства, позволяющие изолировать части систем. Исследование Фишера показывает важность предотвращения обратного потока, которого не было в Paradise до Camp Fire. Эти виды модернизации инфраструктуры имеют право на получение грантов на снижение опасности от Федерального агентства по чрезвычайным ситуациям.

    До тех пор, пока эти изменения не будут внесены, домовладельцы должны знать о рисках, связанных с пластиковыми трубами, и защищать их от огня так же, как они защищают свои дома.

    «Существующая инфраструктура людей нуждается в лучшей защите», — сказал Велтон.

    Бретт пишет о сельском хозяйстве, энергетике, инфраструктуре, политике и экономике водных ресурсов в Соединенных Штатах. Он также пишет для Federal Water Tap, еженедельного дайджеста Circle of Blue, посвященного новостям правительства США в области водных ресурсов.Он является лауреатом двух наград Общества журналистов-экологов за репортажи, одной из высших наград в американской экологической журналистике: первое место за пояснительные репортажи о загрязнении септических систем в США (2016 г.) и третье место за лучшие репортажи в малый рынок (2014). В 2018 году он получил награду Sierra Club за выдающиеся заслуги. Бретт живет в Сиэтле, где он ходит в горы и печет пироги. Свяжитесь с Бреттом Уолтоном

    курсов PDH онлайн. PDH для профессиональных инженеров.ПДХ Инжиниринг.

    «Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

    курсы.»





    Рассел Бейли, ЧП

    Нью-Йорк

    «Это укрепило мои текущие знания и научило меня кое-чему дополнительному

    для раскрытия мне новых источников

    информации.»



    Стивен Дедук, П.Е.

    Нью-Джерси

    «Материал был очень информативным и организованным. Я многому научился, и они были

    очень быстро отвечают на вопросы.

    Это было на высшем уровне. Будет использоваться

    снова. Спасибо.»

    Блэр Хейворд, ЧП

    Альберта, Канада

    «Веб-сайт прост в использовании. Хорошо организован. Я обязательно воспользуюсь вашими услугами снова.

    Я передам вашу компанию

    имя другим на работе.»



    Рой Пфлейдерер, ЧП

    Нью-Йорк

    «Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

    с реквизитами Канзас

    Авария в городе Хаятт.»

    Майкл Морган, П.Е.

    Техас

    «Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс

    информативный и полезный

    на моей работе.»

    Уильям Сенкевич, Ч.Е.

    Флорида

    «У вас отличный выбор курсов и очень информативные статьи. Вам

    — лучшее, что я нашел.»





    Рассел Смит, ЧП

    Пенсильвания

    «Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

    материал.»



    Хесус Сьерра, ЧП

    Калифорния

    «Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,

    человек узнает больше

    от сбоев.»



    Джон Скондрас, ЧП

    Пенсильвания

    «Курс был хорошо составлен, и использование тематических исследований является эффективным

    способ обучения.»





    Джек Лундберг, ЧП

    Висконсин

    «Я очень впечатлен тем, как вы представляете курсы, т. е. позволяете

    студент для ознакомления с курсом

    материал перед оплатой и

    получение викторины.»

    Арвин Свангер, ЧП

    Вирджиния

    «Спасибо, что предлагаете все эти замечательные курсы. Я, конечно, выучил и

    очень понравилось.»





    Мехди Рахими, ЧП

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материала и простотой поиска и

    подключение к Интернету

    курсов.»

    Уильям Валериоти, ЧП

    Техас

    «Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

    обсуждаемые темы.»



    Майкл Райан, ЧП

    Пенсильвания

    «Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»







    Джеральд Нотт, ЧП

    Нью-Джерси

    «Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

    .

    информативно, выгодно и экономично.

    Очень рекомендую

    всем инженерам.»

    Джеймс Шурелл, ЧП

    Огайо

    «Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

    не основано на какой-то непонятной секции

    законов, которые не применяются

    с

    по «обычная» практика.»

    Марк Каноник, ЧП

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

    организация.»





    Иван Харлан, ЧП

    Теннесси

    «Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии.»





    Юджин Бойл, П.Е.

    Калифорния

    «Это был очень приятный опыт. Тема была интересной и хорошо представлена,

    а онлайн формат был очень

    доступно и просто до

    использование. Большое спасибо.»

    Патрисия Адамс, ЧП

    Канзас

    «Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»





    Джозеф Фриссора, ЧП

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

    просмотр текстового материала. я

    также оценил просмотр

    фактических случаев предоставлено.»

    Жаклин Брукс, ЧП

    Флорида

    «Документ Общие ошибки ADA в проектировании помещений очень полезен.

    тест требовал исследований в

    документ но ответы были

    всегда в наличии.»

    Гарольд Катлер, ЧП

    Массачусетс

    «Это было эффективное использование моего времени. Спасибо за разнообразие выбора

    в дорожной технике, который мне нужен

    для выполнения требований

    Сертификация PTOE.»

    Джозеф Гилрой, ЧП

    Иллинойс

    «Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»





    Ричард Роудс, ЧП

    Мэриленд

    «Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

    Надеюсь увидеть больше 40%

    курсы со скидкой.»



    Кристина Николас, ЧП

    Нью-Йорк

    «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

    курсов. Процесс прост, и

    намного эффективнее, чем

    необходимость путешествовать.»

    Деннис Мейер, ЧП

    Айдахо

    «Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    Инженеры для получения блоков PDH

    в любое время.Очень удобно.»



    Пол Абелла, ЧП

    Аризона

    «Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

    пора искать куда

    получить мои кредиты от.»



    Кристен Фаррелл, ЧП

    Висконсин

    «Это было очень информативно и поучительно.Легко понять с иллюстрациями

    и графики; определенно получается

    проще  впитывать все

    теорий.»

    Виктор Окампо, инженер.

    Альберта, Канада

    «Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону

    .

    мой собственный темп во время моего утра

    метро

    на работу.»

    Клиффорд Гринблатт, ЧП

    Мэриленд

    «Просто найти интересные курсы, загрузить документы и получить

    викторина. Я бы очень рекомендую

    вам в любой PE нуждающийся

    Единицы CE.»

    Марк Хардкасл, ЧП

    Миссури

    «Очень хороший выбор тем во многих областях техники.»







    Рэндалл Дрейлинг, ЧП

    Миссури

    «Я заново узнал то, что забыл. Я также рад принести финансовую выгоду

    от ваш рекламный адрес электронной почты который

    сниженная цена

    на 40%.»

    Конрадо Касем, П.Е.

    Теннесси

    «Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







    Чарльз Флейшер, ЧП

    Нью-Йорк

    «Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

    Коды

    и Нью-Мексико

    правила.»



    Брун Гильберт, П.Е.

    Калифорния

    «Мне очень понравились занятия. Они стоили времени и усилий.»







    Дэвид Рейнольдс, ЧП

    Канзас

    «Очень доволен качеством тестовых документов. Будет использовать CEDengineerng

    при необходимости дополнительного

    Сертификация



    Томас Каппеллин, П.Е.

    Иллинойс

    «У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

    мне то, за что я заплатил — много

    спасибо!»



    Джефф Ханслик, ЧП

    Оклахома

    «CEDengineering предлагает удобные, экономичные и актуальные курсы

    для инженера.»





    Майк Зайдл, П.Е.

    Небраска

    «Курс был по разумной цене, а материал был кратким и

    в хорошем состоянии.»





    Глен Шварц, ЧП

    Нью-Джерси

    «Вопросы соответствовали урокам, а материал урока

    хороший справочный материал

    для дизайна под дерево.»



    Брайан Адамс, П.Е.

    Миннесота

    «Отлично, я смог получить полезную информацию с помощью простого телефонного звонка.»







    Роберт Велнер, ЧП

    Нью-Йорк

    «У меня был большой опыт прохождения программы «Строительство прибрежных зон — Проектирование»

    корпус курс и

    очень рекомендую.»



    Денис Солано, ЧП

    Флорида

    «Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси очень понравились

    прекрасно приготовлено.»





    Юджин Брэкбилл, ЧП

    Коннектикут

    «Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

    обзор везде и

    когда угодно.»



    Тим Чиддикс, ЧП

    Колорадо

    «Отлично! Поддерживайте широкий выбор тем на выбор.»







    Уильям Бараттино, ЧП

    Вирджиния

    «Процесс прямой, никакой чепухи. Хороший опыт.»







    Тайрон Бааш, П.Е.

    Иллинойс

    «Вопросы на экзамене были пробными и демонстрировали понимание

    материала. Тщательный

    и полный.»



    Майкл Тобин, ЧП

    Аризона

    «Это мой второй курс, и мне понравилось то, что курс предложил мне, что

    поможет в моей линии

    работы.»



    Рики Хефлин, ЧП

    Оклахома

    «Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







    Анджела Уотсон, ЧП

    Монтана

    «Прост в исполнении. Никаких недоразумений при подходе к сдаче теста или записи сертификата.»







    Кеннет Пейдж, П.Е.

    Мэриленд

    «Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

    и отличное освежение.»





    Луан Мане, ЧП

    Коннетикут

    «Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

    вернись, чтобы пройти тест.»





    Алекс Млсна, П.Е.

    Индиана

    «Я оценил количество информации, предоставленной для класса. Я знаю

    это вся информация, которую я могу

    использование в реальных жизненных ситуациях.»



    Натали Дерингер, ЧП

    Южная Дакота

    «Материалы обзора и образец теста были достаточно подробными, чтобы я мог

    успешно завершено

    курс.»



    Ира Бродская, ЧП

    Нью-Джерси

    «Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

    и пройди тест. Очень

    удобный а на моем

    собственное расписание

    Майкл Гладд, ЧП

    Грузия

    «Спасибо за хорошие курсы на протяжении многих лет.»







    Деннис Фундзак, ЧП

    Огайо

    «Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

    Сертификат

    . Спасибо за создание

    процесс простой.»



    Фред Шайбе, ЧП

    Висконсин

    «Положительный опыт.Быстро нашел подходящий мне курс и закончил

    PDH за один час в

    один час.»



    Стив Торкилдсон, ЧП

    Южная Каролина

    «Мне понравилась возможность загрузки документов для ознакомления с содержанием

    и пригодность до

    наличие для оплаты

    материал

    Ричард Ваймеленберг, ЧП

    Мэриленд

    «Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»







    Дуглас Стаффорд, ЧП

    Техас

    «Всегда есть место для улучшения, но я ничего не могу придумать в вашем

    процесс, которому требуется

    улучшение.»



    Томас Сталкап, ЧП

    Арканзас

    «Мне очень нравится удобство прохождения онлайн-викторины и немедленного получения

    Сертификат





    Марлен Делани, ЧП

    Иллинойс

    «Обучающие модули CEDengineering — очень удобный способ доступа к информации по

    многие различные технические области снаружи

    по своей специализации без

    необходимость путешествовать.»

    Гектор Герреро, ЧП

    Грузия

    Руководство по проектированию трубопроводов бытового водоснабжения, расчет размеров и выбор трубопровода бытового водоснабжения

    6.0 МАТЕРИАЛЫ ДЛЯ ТРУБ

    Наиболее распространенными внутридомовыми водопроводными трубами являются медные. Но это руководство будет охватывать другие материалы и их использование, свойства, преимущества и недостатки.

    В калькуляторе доступны и другие трубы, но вы также можете добавить свою собственную информацию о трубах.Трубы, встроенные в калькулятор, включают сталь ASTM A53 (Schedule 40 и 80), медь ASTM B88 (тип K, L и M), ПВХ ASTM D2241 (SDR 26), полипропилен ASTM F2389 (DR 9), АБС ASTM D1527. , ABS ASTM D 2282, латунь стандартная и экстра, CPVC ASTM F441 и F442, PEX, ковкий чугун, оцинкованная сталь и нержавеющая сталь 304 и 316. Это наиболее распространенные трубы, используемые в трубопроводах для охлажденной воды. Если у вас есть особый случай, пожалуйста, используйте справочный лист, чтобы добавить в свою трубу информацию, или свяжитесь с Джастином по электронной почте [email protected]ком.

    Рис. 16: На этом рисунке показан пример информации о трубе, встроенной в калькулятор, вкладка «Ссылки».

    Каждый материал трубы и тип трубы в этом материале трубы имеют свои собственные стандартные размеры труб. Например, сталь Schedule 40 не имеет размера трубы 5/8 дюйма. Когда вы меняете материалы и типы труб, пожалуйста, также меняйте размер трубы, чтобы убедиться, что нужный размер трубы доступен в рамках стандарта.Калькулятор выдаст вам ошибку, если вы выберете нестандартный размер трубы в материале и типе трубы.

    6.1 ТРУБОПРОВОД АБС

    ABS означает акрилонитрил-бутадиен-стирол. Этот трубопровод чаще всего используется для дренажных, канализационных и вентиляционных систем и не используется для бытовых систем водоснабжения. Часто можно увидеть эту трубу, служащую стоком для водопроводных систем, и она часто черного цвета. Этот трубопровод легкий и несколько гибкий и подходит для температур от -30 °F до 140 °F.Как и другие пластиковые трубы, АБС не подходит для наружных условий при воздействии солнечных лучей. УФ-лучи разрушают трубопровод из АБС-пластика.

    Существует два стандарта, регулирующих трубопроводы из АБС: (1) ASTM D 1527 и ASTM D 2282. Пластиковая труба из акрилонитрил-бутадиен-стирола (АБС), SDR-PR. Эти два стандарта определяют размеры и допуски для различных типов труб из АБС.

    6.1.1 ASTM D 1527 ПРИЛОЖЕНИЕ 40 И ПРИЛОЖЕНИЕ 80

    Спецификация труб описывает толщину и номинальное давление для каждого размера трубы. Трубопровод сортамента 80 имеет более толстые стенки, чем трубопровод сортамента 40, поэтому трубопровод сортамента 80 имеет более высокое номинальное давление, чем трубопровод сортамента 40. Трубопроводы Schedule 40 и Schedule 80 имеют одинаковый наружный диаметр, но отличаются по толщине. Трубопровод сортамента 80 имеет большую толщину, что делает его внутренний диаметр меньше по сравнению с трубопроводом сортамента 40.

    Таблица 4: В этой таблице показаны размеры труб из АБС-пластика сортамента 40 в соответствии со стандартом ASTM D 1527.

    Трубы обычно имеют одинаковый наружный диаметр, потому что это позволяет соединять трубы разного сортамента. Как видите, трубы сортамента 80 имеют такой же наружный диаметр, как и трубопроводы сортамента 40 для каждого конкретного размера трубы. Однако внутренний диаметр меньше, потому что труба сортамента 80 имеет более толстые стенки.

    Таблица 5: В этой таблице показаны размеры труб из АБС-пластика сортамента 80 в соответствии со стандартом ASTM D 1527.

    6.1.2 ASTM D 2282 СТАНДАРТНОЕ СООТНОШЕНИЕ РАЗМЕРОВ (SDR)

    Стандартное отношение размеров или SDR описывает соотношение между внешним диаметром трубы и толщиной стенки трубы.

    Например, SDR 17 для наружного диаметра 1.315 дюймов будут иметь толщину трубы 0,077 дюйма и 0,063 дюйма для SDR 21.

    Таблица 6: Тип трубы ABS Размеры трубы SDR 26

    Таблица 7: Размеры труб ABS SDR 14

    Таблица 8: Размеры труб ABS SDR 13,5

    6.1.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Номинальное давление для трубопроводов из АБС-пластика определяется диаметром трубы, толщиной трубы и материалом трубы. Несмотря на то, что труба изготовлена ​​из АБС-пластика, в семействе материалов для труб из АБС-пластика существуют разные классы. Типичные классы труб из АБС включают АБС2112, АБС1316, АБС1210 и АБС1208. ABS 2112 является самым сильным, затем ABS1316, затем ABS1210 и, наконец, ABS1208. Давление разрыва для этих материалов и комбинаций SDR показано ниже.

    6.2 ЛАТУННЫЕ ТРУБЫ

    Латунные трубы в некоторых случаях одобрены для подачи питьевой воды и были популярны в прошлом, но их заменили материалы, с которыми легче работать и которые обычно обеспечивают более длительный срок службы. Существует два типа латунных труб: (1) обычной прочности и (2) повышенной прочности. Латунь повышенной прочности имеет более толстые стенки, что позволяет этой трубе иметь более высокое допустимое рабочее давление. В таблице ниже показаны размеры латунных труб стандартной и повышенной прочности.Как видите, внутренний диаметр трубы повышенной прочности немного меньше эквивалентного размера трубы обычной прочности. Это связано с увеличенной толщиной трубы.

    6.2.1 ОБЫЧНАЯ ПРОЧНОСТЬ

    Таблица 9: В этой таблице показаны размеры латунных труб обычной прочности.

    6.2.2 ДОПОЛНИТЕЛЬНАЯ ПРОЧНОСТЬ

    Трубопровод повышенной прочности обычно не используется для бытовых систем водоснабжения, поскольку давление в системах бытового водоснабжения обычно никогда не превышает 300 фунтов на квадратный дюйм, а латунные трубы обычной прочности обладают достаточной прочностью, чтобы выдерживать давление 300 фунтов на квадратный дюйм.В следующих двух таблицах показано максимально допустимое давление как для обычных, так и для особо прочных трубопроводов, поясняющих этот момент. Как видите, максимально допустимое давление уменьшается с повышением температуры.

    Таблица 10: В этой таблице показаны размеры латунных труб повышенной прочности.

    6.2.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Таблица 11: Максимально допустимое давление уменьшается по мере повышения температуры жидкости.

    Таблица 12: Латунные трубы повышенной прочности имеют гораздо более высокие максимально допустимые давления, как показано в таблице ниже.

    6.3 ТРУБЫ ХПВХ

    Хлораты Поливинилхлорид (ХПВХ) представляет собой пластиковый трубопровод, который используется для распределения холодной воды и канализационных, канализационных, вентиляционных систем. Главное его преимущество – низкая стоимость и простота установки.Он подходит для холодной воды под давлением (73 F) при давлении до 300 фунтов на квадратный дюйм для труб меньшего диаметра и большей толщины. Однако при более высоких температурах (180 F) номинальное давление падает до 100 фунтов на квадратный дюйм и снижается для более тонких труб и большего диаметра.

    ХПВХ немного прочнее ПВХ и может выдерживать более высокие температуры. Однако ХПВХ не может выдерживать такие высокие температуры, как медные трубы. Кроме того, ХПВХ имеет больший коэффициент теплового расширения, чем металлические трубы.Это означает, что вам нужно будет учитывать расширение и сужение трубы для длинных участков трубопровода из ХПВХ.

    Существуют два стандарта, определяющие размеры труб из ХПВХ. Этими стандартами являются ASTM F441 и ASTM F442. Первый стандарт предоставляет размеры в формате Schedule, а второй стандарт — в формате SDR.

    6.3.1 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F441 ДЛЯ ТРУБ ИЗ ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА (ХПВХ), СПЕЦИФИКАЦИИ 40 И 80

    Таблица 13: В этой таблице показаны размеры трубопровода из ХПВХ сортамента 40.

    Таблица 14: В этой таблице показаны размеры трубопровода из ХПВХ сортамента 80.

    Номинальное давление трубопровода варьируется от 1130 фунтов на квадратный дюйм для трубы сортамента 80, 1/4 дюйма, до 230 фунтов на квадратный дюйм для трубы сортамента 80 12 дюймов и 210 фунтов на квадратный дюйм для трубопровода сортамента 80 24 дюйма. Номинальное давление также колеблется от 780 фунтов на квадратный дюйм для трубопровода Schedule 80 ¼ дюйма до 220 фунтов на квадратный дюйм для 4-дюймового трубопровода Schedule 40 и еще ниже до 120 фунтов на квадратный дюйм для 24-дюймового трубопровода Schedule 40.Как вы можете видеть, номинальное давление (максимально допустимое давление воды) уменьшается по мере увеличения размера трубопровода, а номинальное давление для трубопровода Schedule 80 выше, чем номинальное давление для трубопровода Schedule 40.

    Номинальное давление также снижается при повышении температуры воды. Предыдущие значения давления основаны на температуре воды 73 F. Номинальное давление снижается до 20% от номинального давления при температуре воды 200 F.Номинальные значения давления для трубопроводов легко доступны на веб-сайтах производителей труб. Но как проектировщик вы должны понимать, что ХПВХ не подходит для высокотемпературной воды при давлении выше 100 фунтов на квадратный дюйм и даже ниже для больших размеров труб.

    6.3.2 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F442 ДЛЯ ХЛОРИРОВАННЫХ ПОЛИВИНИЛХЛОРИДНЫХ (ХПВХ) ПЛАСТИКОВЫХ ТРУБ, SDR-PR

    Подобно трубопроводу из АБС, ХПВХ также может быть оценен в формате SDR.Однако большинство производителей в США не используют этот формат. Таким образом, эти размеры труб не включены в данное руководство и не включены в калькулятор.

    6.4 МЕДНЫЕ ТРУБЫ И ТРУБКИ

    6.4.1 РАЗНИЦА МЕЖДУ ТРУБОПРОВОДОМ И ТРУБОПРОВОДОМ

    Трубопровод в основном используется в качестве носителя жидкости и измеряется по внутреннему диаметру (ID). Таким образом, когда выбрана медная труба номинальным диаметром ½ дюйма, внутренний диаметр составляет примерно ½ дюйма, а внешний диаметр равен 0.625 дюймов. Трубки в основном используются в конструкционных целях и измеряются по внешнему диаметру (OD). Медная трубка диаметром ½ дюйма имеет внешний диаметр 0,545, а ее внутренний диаметр меньше ½ дюйма. В системах бытового водоснабжения используются медные трубы, а не медные трубы.

    6.4.2 МЕДНЫЕ ТИПЫ

    Существует шесть стандартных типов меди, которые показаны ниже для справки, вам следует выбрать тип, который наиболее точно соответствует ситуации вашего проекта:

    6.4.3 МЕДНАЯ ТРУБКА ТИПА K

    Медные трубки

    типа K доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. У него самые толстые стенки из типов L и M. Стенки типа L толще, чем типа M. Эти соотношения справедливы для всех диаметров труб. Наружные диаметры для каждого типа, только внутренние диаметры и толщина стенок различаются для каждого типа.

    Этот тип трубы чаще всего используется для подземных прокладок или когда возможно повреждение наземной прокладки и требуется более твердый материал.

    Таблица 15: Таблица медных труб типа K

    6.4.4 МЕДНАЯ ТРУБКА ТИПА L

    Медные трубки

    типа L доступны в продаже длиной 20 футов, вытянутые или отожженные.Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Имеет вторые по толщине стенки из типов K, L и M.

    Этот тип трубы чаще всего используется для наземных установок и когда возможное повреждение наземной установки маловероятно.

    Таблица 16: Таблица медных труб типа L

    6.4.5 МЕДНАЯ ТРУБКА ТИПА M

    Медные трубки

    типа M доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Имеет самые тонкие стенки типов K, L и M.

    Таблица 17: В этой таблице показаны размеры медных трубок типа M.

    6.4.6 МЕДНАЯ ТРУБА ТИПА DWV

    Тип DWV: этот тип имеет самые тонкие стенки и используется в дренажных, сливных и вентиляционных системах, где давление практически отсутствует. Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.

    6.4.7 МЕДНАЯ ТРУБКА ДЛЯ МЕДИЦИНСКОГО ГАЗА

    Тип

    Медицинский газ: Этот тип требует внутренней чистоты, которая соответствует стандартам для трубопроводов, транспортирующих кислород, азот, закись азота, медицинский сжатый воздух или другие газы, используемые в медицинских учреждениях.Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.

    6.4.8 НОМИНАЛЬНОЕ ДАВЛЕНИЕ МЕДНЫХ ТРУБ

    Номинальное давление: Номинальное давление медных трубопроводов очень подходит для бытовых систем водоснабжения, поскольку давление в здании обычно никогда не превышает 300 фунтов на квадратный дюйм. Давление воды может превышать 300 фунтов на квадратный дюйм в высотных зданиях.

    Таблица 18: Тип K — это самая прочная медная труба, поэтому она имеет самое высокое допустимое давление.Хотя трубопровод типа K обычно используется для подземных водопроводов для бытовых нужд, этот тип также следует использовать, если давление превышает 150 фунтов на кв. дюйм и трубы большего диаметра.

    Таблица 19: Трубки типа L — это второй по прочности тип медных трубок. Эта труба обычно используется для труб внутри помещений и там, где давление не превышает 150 фунтов на квадратный дюйм для труб большего диаметра.

    Таблица 20: Тип M — самый слабый из трех типов медных труб, и его следует использовать очень осторожно.

    6,5 ПЛАСТИКОВЫЕ ТРУБЫ И ТРУБКИ

    Основным преимуществом труб из сшитого полиэтилена или PEX

    является пластиковая, полиэтиленовая труба или трубка. Этот материал является гибким, что означает, что стоимость установки ниже, чем у других труб. Сшивка представляет собой химическую реакцию, которая связывает одну цепь полиэтиленового полимера с другой. Существует три основных классификации труб PEX: PEX-a, PEX-b и PEX-c. Различные классификации описывают метод сшивки.Каждый метод соответствует ASTM F 876 и ASTM F 877, которые определяют размеры, номинальное давление и номинальные температуры. Однако стоимость каждого типа немного отличается, и гибкость каждого типа различна.

    Другая классификация труб PEX заключается в том, есть ли у трубы барьер. Обычно в системах бытового водоснабжения используются трубы PEX безбарьерного типа. Барьер представляет собой ламинированную поверхность, расположенную снаружи трубы, которая ограничивает попадание кислорода в жидкость.Это используется для гидравлических систем и других систем непитьевой воды.

    Наконец, PEX нельзя использовать на открытом воздухе, поскольку он не выдерживает УФ-лучей, если только не имеет УФ-покрытия. Конструкторы не любят рисковать жизнью трубы из-за покрытия, поэтому PEX не будет использоваться на открытом воздухе, как и другие пластиковые трубы.

    ASTM F 876 — это стандарт, определяющий свойства материала и размеры труб PEX. ASTM F 877 — это стандарт, определяющий требования к характеристикам системы PEX, трубы и фитингов вместе.Трубка PEX обычно изготавливается в соответствии с SDR-9. Размеры PEX SDR-9 показаны в таблице ниже. Способ изготовления не имеет значения для размеров, так как PEX-a, b, c изготавливаются с одинаковыми размерами.

    Таблица 21: В этой таблице показаны размеры трубопровода PEX SDR-9. Трубопровод

    PEX используется только для распределительных труб меньшего размера, до 1 дюйма, но некоторые производители поставляют трубы диаметром до 2 дюймов.

    6.5.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Трубки

    PEX обычно имеют максимально допустимое давление воды 160 фунтов на квадратный дюйм при 73 F, 100 фунтов на квадратный дюйм при 180 F и 80 фунтов на квадратный дюйм при 200 F.

    6.6 ВОДЯНАЯ ТРУБА ИЗ КОВКОГО ЧУГУНА

    Ковкий чугун обычно используется инженерами-строителями в качестве подземных магистральных трубопроводов. Эта труба обычно не используется инженерами-механиками для прокладки бытовых водопроводов.Этот трубопровод подходит для подземных более крупных труб из-за его очень долгого срока службы. Трубопровод рассчитан на срок службы более 100 лет. Труба очень прочная и долговечная, поэтому она также может выдерживать нагрузки давления от нахождения под дорогами, а также любые возможные повреждения при транспортировке и монтаже. Ковкий чугун прочнее труб из углеродистой стали, а также с ним легче работать, отсюда и название «ковкий».

    Ковкий чугун — это железо, поэтому оно подвержено коррозии.Футеровка обычно используется для замедления коррозии, но это увеличивает стоимость трубопровода. Ковкий чугун относительно дороже, чем его пластиковые аналоги.

    Ковкий чугун

    имеет разные классы давления. Эти классы определяют допустимое давление воды. Эти классы включают 350 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм, 250 фунтов на квадратный дюйм, 200 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм. Наружные диаметры для каждого из классов одинаковы, но внутренние диаметры корректируются по мере изменения толщины для каждого класса труб.Более высокие классы труб имеют увеличенную толщину и меньший внутренний диаметр.

    Размеры для этих классов труб показаны в калькуляторе бытовой воды.

    6.7 ТРУБОПРОВОДЫ ИЗ ОЦИНКОВАННОЙ СТАЛИ

    Трубы из оцинкованной стали в некоторых случаях одобрены для подачи питьевой воды, но с ними трудно работать, и они подвержены ржавчине, что может привести к утечкам, снижению давления и уменьшению расхода.

    Таблица 22: В этой таблице показаны размеры труб из оцинкованной стали сортамента 40.

    Таблица 23: В этой таблице показаны размеры труб из оцинкованной стали сортамента 80.

    6.7.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Номинальное давление для труб из оцинкованной стали варьируется в зависимости от размера трубы и сортамента. Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера. Максимально допустимое давление колеблется от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков.Номинальные значения давления подходят для температур от 0 F до 300 F.

    6.8 ПОЛИЭТИЛЕНОВЫЕ И ПОЛИПРОПИЛЕНОВЫЕ ПЛАСТМАССОВЫЕ ТРУБЫ И ТРУБЫ

    Полиэтилен и полипропилен являются видами термопластичных материалов. Эти материалы не так часто используются для бытовых систем водоснабжения. Эти материалы обычно используются для жидкостей, химически несовместимых с металлическими трубами. Кроме того, эти материалы можно использовать, когда существует опасность коррозии, поскольку пластиковые трубы не подвержены коррозии.Пластиковые трубы также используются, потому что они намного дешевле и проще в работе, чем металлические трубы.

    Однако эти пластмассы не так долговечны, как их металлические аналоги, и плохо переносят воздействие УФ-излучения, если только пластик не имеет УФ-покрытия. Некоторые полиэтиленовые трубы могут быть изготовлены со встроенной защитой от УФ-излучения. Кроме того, пластиковые трубы более резко расширяются/сжимаются при изменении температуры, а также имеют гораздо более низкое номинальное давление, чем металлические трубы, особенно при высоких температурах.

    Трубы из полиэтилена (ПЭ) и полипропилена (ПП)

    могут иметь размеры от ½ до 65 дюймов, но калькулятор включает только трубы меньшего размера, поскольку они наиболее распространены для бытовых систем водоснабжения.

    Существуют различные типы материалов из полиэтилена и полипропилена. Эти различные типы обычно имеют четырехзначный код материала. Первые две цифры классифицируют ячейку, определяющую плотность материала, предел прочности при растяжении, сопротивление медленному росту трещин и многое другое.Вторые две цифры определяют рекомендуемую стандартную категорию гидростатического расчетного напряжения. Это основа, используемая для определения длительной прочности трубы.

    Применимыми стандартами для полиэтиленовых и полипропиленовых труб являются (1) ASTM D 2239, (2) AWWA C901 и ASTM D 2737. ASTM D 2239 называется Стандартными техническими условиями для полиэтиленовых (PE) пластиковых труб (SIDR-PR), Внутренний диаметр. AWWA C901 называется Полиэтиленовые (ПЭ) напорные трубы и трубки диаметром от ½ до 3 дюймов для водоснабжения.AWWA расшифровывается как Американская ассоциация водопроводных сооружений. ASTM D 2737 носит название «Стандартная спецификация для полиэтиленовых (ПЭ) пластиковых трубок». ASTM F 2389 носит название Стандартных технических условий для систем трубопроводов из полипропилена (ПП), рассчитанных на номинальное давление.

    6.8.1 РАЗМЕРЫ ТРУБ

    Размеры этих пластиковых труб можно выразить двумя способами: (1) SIDR и (2) SDR. SDR или стандартное соотношение диаметров ранее обсуждалось для трубопроводов из АБС и ХПВХ.SIDR означает стандартное отношение внутреннего диаметра, то есть отношение внутреннего диаметра к толщине трубы. SIDR используется для труб меньшего размера и для специального метода соединения, в котором используются вставные фитинги. Таким образом, внешний диаметр может быть разным, но трубы можно соединять, если их внутренние диаметры одинаковы.

    Таблица 24: В этой таблице показаны размеры пластиковых труб SIDR7. Меньшее число указывает на большую толщину трубы.

    Таблица 25: В этой таблице показаны размеры пластиковых труб SIDR9. Большее число указывает на меньшую толщину трубы. Как видите, внутренний диаметр такой же, как у SIDR7, но толщина меньше.

    Второй способ отображения размеров пластиковых труб — метод SDR или DR. В этом методе внешние диаметры одинаковы, а внутренние диаметры различаются.

    Таблица 26: В этой таблице показаны размеры пластиковой трубы DR7.

    Таблица 27: В этой таблице показаны размеры пластиковой трубы DR9.

    Калькулятор также имеет следующие типы пластиковых труб: DR11, DR13.5, SIDR11.5, SIDR15 и SIDR19. Калькулятор включает только меньшие размеры труб для этих пластиков, потому что это размеры, которые наиболее распространены для бытовых систем водоснабжения.

    6.8.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Номинальное давление для пластиковых труб намного ниже, чем для металлических. Номинальное давление варьируется от 160 фунтов на квадратный дюйм до 63 фунтов на квадратный дюйм для различных типов труб. Кроме того, эти номинальные значения давления предназначены только для 73 F, и номинальные значения давления будут снижаться по мере повышения температуры.

    Таблица 28: Максимально допустимое давление для пластиковых труб

    Существуют различные типы материалов в рамках общих категорий труб из ПЭ и ПП, и каждый тип вспомогательного материала будет иметь несколько разные максимально допустимые давления.Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.

    6.9 ТРУБЫ ИЗ ПОЛИВИНИЛХЛОРИДА (ПВХ)

    Трубы из ПВХ

    обычно используются для дренажных, канализационных и вентиляционных систем, а также для ирригационных систем. Трубы из ПВХ могут подвергаться воздействию ультрафиолетовых лучей, в отличие от большинства других пластиковых труб. Этот трубопровод дешевле, легче и проще в соединении по сравнению с металлическими трубопроводами.

    Применимыми стандартами являются (1) ASTM D 1785 и (2) ASTM D 2241. ASTM D 1785 называется Стандартными техническими условиями для пластиковых труб из поливинилхлорида (ПВХ), графики 40, 80 и 120. ASTM D 2241 называется Стандартными техническими условиями. для труб из поливинилхлорида (ПВХ) с номинальным давлением (серия SDR). Эти стандарты регулируют размеры, показанные в следующем разделе.

    Существуют различные типы труб из ПВХ: ПВХ 1120, 1220, 2120, 2116, 2112 и 2110.Эти различные типы ПВХ имеют немного разные свойства материала, такие как плотность, прочность, медленное распространение трещин и т. д. Каждый тип субматериала будет иметь несколько разные номинальные значения давления, но размеры будут одинаковыми для каждого типа субматериала.

    6.9.1 РАЗМЕРЫ ТРУБ

    Размеры этих труб из ПВХ можно выразить двумя способами: (1) SDR и (2) Schedule.

    Основными типами SDR являются SDR 17, 21, 26 и 32.5. Меньшие значения SDR имеют большую толщину и большее номинальное давление.

    Таблица 29: В этой таблице показаны размеры труб из ПВХ SDR 17.

    Таблица 30: В этой таблице показаны размеры труб из ПВХ SDR 21. Трубопровод SDR 21 имеет меньший внутренний диаметр

    Калькулятор также включает SDR 26 и SDR 32.5. Двумя основными типами расписания являются Schedule 40 и Schedule 80. Также доступны трубопроводы Schedule 10 и 120, но они менее распространены и не включены в калькулятор.

    Таблица 31: В этой таблице показаны размеры труб из ПВХ сортамента 40.

    Таблица 32: В этой таблице показаны размеры труб из ПВХ сортамента 80.

    6.9.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Различные типы подматериалов из ПВХ и SDR имеют номинальное давление от 50 до 315 фунтов на квадратный дюйм. Более низкие SDR имеют более высокие номинальные значения давления, а более высокие SDR имеют более низкие номинальные значения давления. Трубопровод сортамента 40 имеет диапазон давления от 810 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы. Меньшие размеры труб имеют большее номинальное давление. Трубопровод сортамента 80 имеет диапазон давления от 1230 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы.

    При повышении температуры номинальное давление также уменьшается. Номинальное давление снижается почти на 22 % при повышении температуры с 73 F до 140 F. В общей категории материалов для труб из ПВХ существуют различные типы подматериалов, и каждый тип подматериала будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.

    6.10 ТРУБЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

    Трубы из нержавеющей стали

    не часто используются для бытовых систем водоснабжения из-за их стоимости. Нержавеющая сталь подходит для условий, где требуется коррозионная стойкость. Хотя название «нержавейка» подразумевает, что труба не подвержена коррозии, это означает лишь то, что труба более устойчива, чем другие металлы. Ключом к его устойчивости к коррозии является хром. Нержавеющая сталь — это стальной сплав, состоящий как минимум из 10.5% хрома. Сплав стали представляет собой комбинацию железа и другого элемента, в данном случае хрома.

    Существует два основных типа трубопроводов из нержавеющей стали: нержавеющая сталь 304 и 316. Разница между 304 и 316 заключается в химическом составе. 304-нержавеющая сталь содержит железо и (10,5%) хром. 316-нержавеющая сталь содержит железо, (10,5%) хром и (2-3%) молибден.

    Для нержавеющих сталей добавлено еще одно отличие.Нержавеющая сталь будет иметь другие элементы, кроме железа и хрома. Например, это типичный состав 304-нержавеющей стали.

    Таблица 33: Процентный состав типичной нержавеющей стали 304.

    Нержавеющую сталь можно отличить по букве «L» в конце ее номера. Это указывает на то, что нержавеющая сталь имеет процентное содержание углерода менее .04%. Этот низкий уровень углерода увеличивает коррозионную стойкость металлов. Нержавеющая сталь 304 или 316 с большей вероятностью подвержена коррозии в местах сварки, но 304L или 316L будут иметь большую коррозионную стойкость в местах сварки.

    Таким образом, существует четыре основных типа труб из нержавеющей стали: (1) 304, (2) 304L, (3) 316 и (4) 316L. Эти материалы отлично подходят для мест, где коррозия является проблемой.

    6.10.1 РАЗМЕРЫ ТРУБ

    Размеры трубы одинаковы для нержавеющей стали 304 и 316.Размеры труб изменяются только в зависимости от размеров труб и спецификаций. ASTM A312 — это Стандартная спецификация для бесшовных, сварных и сильно холоднодеформированных труб из аустенитной нержавеющей стали. В этой спецификации указаны наружные диаметры и толщины, необходимые для соответствия различным графикам: 10S, 40S и 80S. Schedule 10S — самая тонкая труба, а 80S — самая толстая труба. Внешние диаметры одинаковы для всех графиков, но толщина варьируется. Постоянные наружные диаметры позволяют соединять трубы разного сечения друг с другом.

    Таблица 34: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 10s

    Таблица 35: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 40s.

    Таблица 36: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 80s.

    6.10.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Трубы из нержавеющей стали

    имеют номинальное давление, которое варьируется в зависимости от типа, размера трубы и графика. Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера. Подобно другим ранее обсуждавшимся металлическим трубопроводам, трубопроводы из нержавеющей стали имеют максимально допустимое давление в диапазоне от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков.Номинальные значения давления подходят для температур от 0 F до 300 F. Трубы 304 будут прочнее, так как в них больше железа, а 316 будут слабее.

    Системы отопления | ТЮФ Рейнланд

    На протяжении многих лет проектировщики и монтажники в стране и за рубежом полагаются на Сертификация DIN для пластиковых трубопроводов и многослойных трубопроводных систем (системы трубопроводов отопления) и знаком «DIN-Geprüft».В частности, кислородонепроницаемость в соответствии с DIN 4726 означает на международном уровне длительную и бесперебойную работу встроенных систем отопления и охлаждения в соответствии с DIN EN 1264 и поэтому была принята в качестве словесного знака. Будь то в Европе или Азии, сертификат DIN открывает для вас доступ к местным рынкам по всему миру.

    Но даже хорошее может стать лучше. Ответственный комитет по стандартам НА 041-01-16 АА в рамках DIN Deutsches Institut für Normung e.V. пересмотрел DIN 4726. Действующая версия была опубликована в октябре 2017 года. Это привело к следующим основным изменениям по сравнению с предыдущей версией 2008-10 в дополнение к редакционной редакции.

    Обзор основных изменений

    • Утверждение требований по термической стойкости материалов кислородного барьерного слоя, а также принятие соответствующей методики испытаний
    • Утверждение требований к толщине кислородного барьерного слоя, а также принятие соответствующей методики испытаний
    • Пересмотр требований по кислородонепроницаемости, а также пересмотр методики испытаний по кислородонепроницаемости путем дополнения факультативным испытанием на трубах с наружным диаметром > 32 мм
    • Пересмотр требований по добавкам отопительной воды — совместимость с пластиковыми трубами в соответствии с настоящим стандартом
    • Пересмотр процедуры испытаний на однородность
    • Пересмотр требований к маркировке и информации (до актуального буклета на упаковке)

    Мы внесли эти изменения вместе с нашей группой по обмену опытом из испытаний лаборатории, признанные нами в к схеме сертификации DIN «Системы пластиковых трубопроводов и многослойных трубопроводов для систем водяного теплого пола и подключения радиаторов» (редакция: 2019-03).

    Доступ к этому документу в формате PDF можно получить на нашем веб-сайте по адресу www.dincertco.de. Вы также найдете текущие документы заявки на сертификацию, включая действующий график сборов, а также всех действующих владельцев сертификатов.

    Обзор основных изменений

    • Принятие пересмотренных требований DIN 4726:2017-10, DIN EN ISO 15874:2018-11, DIN EN ISO 15876:2017-06 и DIN EN ISO 9001:2015- 1
    • Спецификация требований к испытаниям, сертификации, надзору, изменениям и заводскому производственному контролю в соответствии с книгой решений круга обмена опытом для испытательных лабораторий (EK-RL) из DIN CERTCO
    • Внедрение сертификации кислородонепроницаемых материалов из EVOH
    • Редакционные изменения

    Какие конкретные изменения будут для вас?

    • Новая схема сертификации должна обязательно применяться ко всем новым трубопроводным системам, подлежащим испытанию, на которые наносится маркировка DIN.
    • Все существующие сертификаты DIN, основанные на действующей схеме сертификации (по состоянию на: 2015-01), должны быть преобразованы в новую схему сертификации не позднее 2020-06. Однако по заявке это можно сделать и заранее.
    • Проверка, модификация или расширение продуктов, сертифицированных по DIN, должны выполняться в соответствии с новой схемой сертификации.
    • Все продукты должны иметь подтверждение соответствия действующим стандартам в форме текущего отчета об испытаниях и проверках, проведенного одобренной нами испытательной лабораторией.Сюда входят следующие элементы:
      • испытание труб, вкл. испытание на герметичность в соответствии с DIN 4726:2017-10
      • испытание фитингов
      • испытание системы (например, при первоначальной сертификации)
      • заводской контроль производства (FPC) производителя
    • отчет об инспекции также относится к действующей схеме сертификации, в т.ч. Дата выпуска.
    • Кроме того, чтобы минимизировать время обработки, испытательная лаборатория должна отправить вам и нам все необходимые отчеты непосредственно в виде файла PDF.

    Мы готовы. Наши специалисты знают изменения в деталях и с удовольствием ответят на ваши конкретные вопросы.

    Варианты нетоксичных труб

    : химическое выщелачивание и выщелачивание металлов

    В этом посте будут рассмотрены варианты нетоксичных труб для дома: PEX, медь, полипропилен, ПВХ и ABS .

    Дома, построенные после 2000 года, имеют пластиковые трубы. Дома, построенные до 70-х годов (или около того), часто имели оцинкованные трубы. Примерно через 20 лет оцинковка подвергается коррозии, и вы можете получить ржавый запах и вкус (который может немного напоминать плесень).

    В новых сборках стандартом является PEX, но вы можете использовать медь, если хотите.

    Выходные трубы, а также вентиляционные отверстия обычно изготавливаются из АБС или ПВХ.

    Этот пост содержит партнерские ссылки на продукты, которые я рекомендую. При покупке я получаю небольшую комиссию без каких-либо дополнительных затрат для вас.

    1. РЕХ

    Выщелачивают ли полиэтиленовые (PE или PEX) трубы химикаты? Полиэтилен

    (PEX) стал самым популярным вариантом для новых домов в Северной Америке.

    Химикаты для выщелачивания

    PEX выщелачивает небольшое количество летучих органических соединений.

    Различные марки вызывают разные запахи и выделяют разные химические вещества. Исследования не идентифицировали бренды по названию. Но они нашли вариации даже внутри каждого бренда.

    Через 30 дней наблюдается значительное снижение вымывания большинства марок. В первый год я бы больше всего беспокоился о том, чтобы действительно хорошо фильтровать воду.

    Выщелачивание со временем уменьшается, но я не видел данных о том, когда химические антиоксиданты перестанут выщелачиваться.

    Трубы PEX не содержат BPA ?

    Да, HDPE, пластик, используемый для изготовления труб PEX, не содержит бисфенола, включая бисфенол А (BPA), и заменителей, таких как BPS. (Источник)

    Бессвинцовые фитинги

    Обычные фитинги изготавливаются из латуни, которая (почти всегда) содержит некоторое количество свинца, по возможности предпочтительны пластиковые фитинги из PPSU. Ошибки при установке фитинга могут привести к протечкам.

    Проводятся некоторые первоначальные исследования металлов, поступающих из исходной воды, скапливающейся в трубах PEX.В других исследованных пластиковых трубах металлы накапливались и могут выделяться позже (источник).

    Снижение воздействия химических веществ, выщелачиваемых из PEX

    Чтобы уменьшить потребление этих химических веществ:

    • Не пейте воду из-под крана в течение первых 30 дней после установки
    • Не пейте теплую воду из-под крана
    • Промойте краны перед использованием
    • Фильтруйте питьевую воду и воду для приготовления пищи с помощью обратного осмоса/угольной или дистилляционной воды для удаления загрязнений .
    Хороший фильтр для воды обратного осмоса

    Выбор PEX

    PEX может быть не разрешен всеми местными строительными нормами, но сейчас это доминирующая система сантехники в Северной Америке.

    Ищите PEX, соответствующий стандарту NSF/ANSI 61, который устанавливает уровни химических веществ, выщелачиваемых из труб.

    PEX в крошечных домах

    При прокладке трубопроводов в маленьком доме используйте PEX вместо садового шланга или шланга для автофургона (но он не выдерживает УФ-излучения, поэтому его необходимо герметизировать).Шланги RV изготовлены из ПВХ.

    PEX, используемый в лучистых полах Труба

    PEX также является предпочтительным выбором для лучистого теплого пола. Лучистые полы — отличный вариант обогрева, так как воздуховоды могут создавать проблемы для тех, кто чувствителен к плесени и пыли.

    В то время как электрическое отопление также можно использовать под полами, водяные системы можно сделать хорошо. Если вы проявите большую осторожность во время установки, маловероятно, что у вас будут утечки. Я видел, как это случалось, когда кто-то прибивал что-то постфактум, не задумываясь о том, где были линии.

    При использовании PEX убедитесь, что вы выбрали правильный диаметр для вашего применения.

    2. Медь

    Являются ли медные трубы здоровыми и безопасными?

    Медные трубы можно рассматривать для особо чувствительных к пластику. Тем не менее, есть также риски для здоровья, связанные с этим.

    Лично меня больше беспокоят металлы в моей питьевой воде, чем химические вещества, поскольку металл является более проблематичным основным токсином.

    Это также более долговечно.Химическое выщелачивание PEX со временем уменьшится, в то время как выщелачивание меди продолжится. Лично у меня многие проблемы со здоровьем были вызваны медными трубами, так что я не большой их поклонник. Я бы выбрал PEX вместо меди каждый раз.

    Медь можно фильтровать в питьевой воде с помощью системы обратного осмоса (не обратного осмоса для всего дома, что может привести к большему выщелачиванию меди).

    Для людей, очень заботящихся о предотвращении образования плесени, они иногда проводят водопровод внутри дома.В этом случае вы бы использовали медь из эстетических соображений.

    Медь дороже, чем PEX (как по материалам, так и по установке), и более склонна к разрыву при замерзании. Он также может иметь точечные утечки.

    Трубный припой изготавливается из олова-сурьмы или олова-серебра в США. Но если вы находитесь в менее развитой или регулируемой части мира, убедитесь, что она не содержит свинца.

    Большинство фитингов изготовлены из меди, но некоторые из них изготовлены из латуни, содержащей свинец. Даже «бессвинцовый» допускает небольшое количество свинца.Можно использовать латунные фитинги, полностью не содержащие свинца, хотя их труднее найти.

    Тип L толще (предназначен для подземных работ, подвалов, где возможно истирание или коррозия), чем тип M.

    3. Полипропилен

    Полипропиленовые трубы

    как альтернатива меди и PEX

    Полипропиленовые трубы

    не так распространены, как другие типы, найти сантехника сложнее (возможно, невозможно), и вам нужно проверить, что позволяют ваши коды.

    Но согласно EWG трубы из полипропилена должны иметь меньшее выщелачивание, чем из PEX. Они также позволяют избежать использования токсичных клеев на стыках, так как они герметизируются при нагревании.

    Несмотря на то, что он продвигается EWG, он не широко используется или недоступен для большинства людей. На самом деле, его так сложно найти, что я бы не включил его в список, кроме как для тщательности и потому, что многие люди спрашивают, увидев статью EWG, что делает его обычным.

    4. ПВХ и АБС

    Безопасны ли трубы из ПВХ или АБС? (Отходящие трубы)

    Любой из них можно использовать на отходящих дренажных трубах.Ваши коды могут требовать того или иного. Те, кто очень чувствителен, могут предпочесть АБС-пластик.

    Убедитесь, что при использовании клея на стыках труб это делается на открытом воздухе или когда дом можно полностью проветрить.

    Убедитесь, что ваши подрядчики осведомлены о токсичности клея и будьте особенно осторожны с разливами и очисткой.

    Однако клей затвердевает очень быстро, поэтому очень скоро его можно будет терпеть. Хотя некоторые люди, очень чувствительные к химическим веществам, наклеивают на склеенные швы ленту из алюминиевой фольги, чтобы предотвратить выделение газов.

    Там, где сантехника соприкасается со стеной , , она должна быть герметизирована нетоксичным герметиком.

    5.

    ХПВХ ХПВХ

    раньше был одним из трех основных типов сантехники для входящих водопроводов (наряду с PEX и медью), но сейчас он встречается реже.

    Со временем становится хрупким и ломается. Люди отошли от cPVC для поступающей воды. Если у вас есть это в вашем доме, будьте осторожны в местах, где его можно ударить, так как оно может сломаться.

    Трубы из ХПВХ

    также содержат металлические термостабилизаторы и выделяют микрограммы тяжелых металлов (источник).

    Коринн Сегура — практикующий строительный биолог с 7-летним опытом, помогающим другим создавать здоровые дома.

    Был ли этот пост полезен для вас? Если это так, вы можете угостить меня кофе, чтобы поддержать исследования, лежащие в основе этого блога. Спасибо!

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
