Диаметр полипропиленовых труб для отопления частного дома: Подбор диаметра труб для отопления по мощности контура

Просмотров

Трубы выпускаются различного назначения, например, цельнолитые полипропиленовые изделия с малым внутренним диаметром успешно применяются для теплых полов, а материалы с дополнительным армированием отлично показывают себя при прокладке отопительного контура.

Стекловолокно

Полипропилен, армированный стекловолокном, изготавливается методом коэкструзии, при котором волокно помещается между двумя слоями нанесенного пластика.

Особенности изделий со стекловолокном:

• менее подвержен растяжению при нагреве;
• хорошо держат форму;
• выдерживают перепады давления в сети;
• не расслаиваются в процессе эксплуатации;
• считается самым прочным из всех разновидностей;
• при монтаже не требуют дополнительной зачистки в местах пайки.

С алюминием

Материалы с алюминиевым слоем хорошо выдерживают температурные колебания, имеют минимальное тепловое расширение и практически не теряют своей первоначальной формы при высоких температурах, что является неоспоримым преимуществом.

Особенностью армированных изделий при монтаже является правильная зачистка в местах стыков с фурнитурой. Если отказаться от этой процедуры, то система отопления быстро выйдет из строя, и в процессе эксплуатации придется все переделывать.

Твердый пластик

Твердые пластиковые изделия хороши для теплых полов и для использования в скрытой проводке. Бетонное основание служит прекрасным армирующим материалом, защищая трубопровод от внешних воздействий, способствуя уменьшению теплового расширения. Простота монтажа и надежность пайки позволяют на весь срок службы забыть о проблеме неплотности стыков.

К положительным сторонам использования труб относятся:

• гибкость;
• длина до 200 метров;
• особая молекулярная память, помогающая вернуться в исходную форму при охлаждении.

Армированный пластик

Система отопления из металлопластика выгодно применяется в домах, где колебания температуры теплоносителя превышают 90°С. Трубы не провисают при высоких температурах, сохраняя свой первозданный вид. Слабым местом в системе является соединительная арматура, которая может дать течь при остывании теплоносителя и поэтому требует постоянного дополнительного обслуживания.

Не рекомендуется использовать этот материал для устройства скрытой проводки, например, для теплых полов и устройства водозабора без доступа к местам подключения.

Почему нужно правильно подобрать диаметр труб отопления

Простейшая система индивидуального отопления дома состоит из: котла, радиаторов отопления, расширительного бака и соединяющих все эти элементы трубопроводов. И если для котла, бака и радиаторов существуют относительно простые расчетные формулы, по которым осуществляется подбор параметров, то в отношении труб необходимо серьезно заняться изучением теплотехники.
Дело в том, что от правильно выбранного размера трубы зависит то, как будет работать отопление. И при этом в отопительный сезон здание будет обеспечено теплом. Если расчеты верны, оборудование будет работать сбалансировано. Температура в помещении будет стабильной даже в самые холодные дни, а потребление энергии будет низким. Другое дело, если диаметр труб будет меньше необходимого – здание будет плохо прогреваться. Соответственно котел отопления будет работать в критическом режиме для достижения нормальной температуры.

Когда диаметр магистральных труб больше необходимого, это создаст проблемы другого характера. Увеличенный объем труб заполняется теплоносителем, объем которого больше расчетного. А это значит, что потери тепла при его транспортировке к батареям будут значительными. В этом случае значительно возрастет расход топлива. Поэтому это вовсе не будет означать повышения температуры в доме.

Технические характеристики

Производство труб полипропиленовых (ПП) регламентировано стандартами ГОСТ 21553 и ГОСТ 15139.

Устойчивые к давлению

В системах отопления не всегда возможно поддерживать постоянное давление; его показатели могут меняться в зависимости от температурного режима и пропускной способности коллектора. Поэтому при использовании ПП в контуре отопления необходимо учитывать запас внутреннего диаметра трубы, что положительно скажется при изменении давления и убережет систему от разрывов.

Обращая внимание на маркировку, вы без труда подберете необходимый диаметр отверстия с учетом запаса. Так, при расчетном диаметре 20 мм выбирается коллектор с диаметром проходного сечения 25 мм, где учитывается запас на расширение при изменении давления в системе. Буквы PN и две цифры на маркировке указывают на давление, на которое рассчитаны используемые материалы.

Технические условия

Полипропиленовые трубы, армированные стекловолокном или алюминием, могут иметь неограниченный диаметр, который обычно составляет 16-63 мм, и это не предел.

Монтаж полипропиленовых труб для водоснабжения, фото и видео

Обратите внимание: один из основных технических моментов основан на термостойкости изделия. Максимально допустимый температурный предел для полипропиленовых труб составляет 95 градусов Цельсия. При этом температура может ненадолго повышаться до 110 градусов Цельсия. Эти показатели делают продукт идеальным для систем отопления (в случае теплоносителя).

Полипропиленовые фитинги позволяют соединять трубы без потери тепла и прочности.

Рабочее давление полипропилена армированного 10, 16, 20 атмосфер (в зависимости от типа).

Арматура полипропиленовая

На что обратить внимание при выборе

Для контура отопления с нестабильными входными параметрами правильнее использовать армированные материалы.

Обратите внимание на следующие характеристики:

• давление;
• толщина стенки;
• арматура;
• температурный режим;
• Диаметр отверстия.

Типы труб по максимально допустимому значению давления

Для правильного выбора руководствуются ТУ 2248-010-33137731-2012:

1. PN 10 рассчитаны на давление 10 бар при нагреве температура среды не выше 40°С.
2. PN 16 — 16 бар при температуре воды 60°С и при значительных изменениях температуры производительность резко снижается.
3. PN 20 — 20 бар, рассчитаны на температуру до 80°С и рекомендованы для горячего водоснабжения.
4. PN 25 – 25 бар – это только армированные изделия с температурным режимом не выше 95°С, подходящие для систем отопления в частных домах.

Цены на трубы полипропиленовые класса PN10

Трубы полипропиленовые PN 10

Устойчивы к высоким температурам

При маркировке труб производитель указывает температурный режим, на который рассчитана продукция. Так вот, на усиленных этот параметр равен — 90-95°С, на обыкновенном полипропилене — 60°С.

Исключена ржавчина

Основная положительная характеристика полипропилена – коррозионная стойкость. Даже при самой некачественной охлаждающей жидкости коллекторы не зарастают грязью. Благодаря идеально гладким стенкам исключается реакция, способствующая разрушению материала. При этом нельзя забывать и о радиаторах, которые перед зимней эксплуатацией желательно промыть от скопившейся грязи.

Низкий коэффициент теплопроводности

Пластик имеет плохую теплопроводность, поэтому этот факт учитывается при установке отопления. Одинаковый температурный режим теплоносителя и стены положительно сказывается на отсутствии конденсата на поверхности контура, что обусловило его использование для устройства теплых полов. Расчет мощности системы отопления производится исключительно для радиаторов.

Долгий срок службы

Производители наделили пластик характеристиками, позволяющими ему длительное время сохранять свои первоначальные качества, разумеется, при соблюдении правил эксплуатации. Гарантийный срок более 25 лет.

Какие трубы ППР подходят для отопления

Полипропиленовые трубы стали применяться для систем отопления относительно недавно. До этого их место занимали цельные стальные трубы. Такие конструкции соединялись сваркой, были прочными, но сложными в монтаже и дорогими в производстве.

Полипропиленовые трубы за свою недолгую историю претерпели ряд важных изменений. Сам по себе полипропилен не обладает той термостойкостью, которую должны были получить компании-разработчики. Именно поэтому первые системы теплообмена с такими трубами быстро пришли в негодность, а к самому материалу стали относиться скептически.

На данный момент полипропиленовые трубы значительно усовершенствованы. Существуют различные модели, которые используются для подачи холодной и горячей воды, отопления и водоотвода. При проведении ремонта важно выбирать трубы, предназначенные для конкретных целей, иначе конструкция не будет исправной.

Важно! На данный момент существует множество компаний, которые производят и продают трубы для систем отопления. Покупать трубы вместе со всеми комплектующими желательно у официальных поставщиков в специализированных магазинах, так как много некачественных подделок.

Разновидности труб PPR

Полипропиленовые трубы используются в различных сферах, но не все подходят для отопления. В погоне за дешевым материалом можно купить не те трубы, которые выдерживают горячую воду под давлением. Важно уметь отличать один тип трубы от другого.

Классификация полипропиленовых труб следующая:

• PP-H. Это первое поколение полипропиленовых труб. Эта модель обладает всеми свойствами основного материала. ПП-Н герметичны и устойчивы к высокому давлению, кроме того, они не вступают в химические реакции. Однако плавление такой трубы может начаться уже при температуре 50 ͒С. Такие трубы используются в системе холодного водоснабжения, вентиляции и в производственных целях;
• ПП-Б. При производстве этого типа немного изменена формула материала. Трубы оказались прочнее и долговечнее, но температурных колебаний все же не выдержали. Такие трубы обладают преимуществами предыдущего поколения и, кроме того, лучше переносят воздействие высоких температур. Однако для системы отопления и даже горячего водоснабжения они непригодны. Такие трубы часто используют при строительстве канализации;
• ПП-Р. При производстве этих труб помимо полипропилена используется этилен. Это позволяет им выдерживать высокие температурные нагрузки. Кроме того, такие трубы обычно армированы, что позволяет им выдерживать температуру выше 100°С. Армированные трубы PP-R являются наиболее подходящим вариантом для системы отопления.

Рекомендуем ознакомиться: Срок службы и возможности полипропиленовых труб

Трубы армированные

Армирование — процесс покрытия трубы материалом, превосходящим по прочности или другим свойствам основной материал из структура. В случае с полипропиленовыми трубами под армированием понимается покрытие трубы металлом, сохраняющим тепло и предотвращающим деформацию трубы под воздействием высоких температур. Армирование может быть двух видов:

• Алюминий. В этом случае поверхность трубы покрывается алюминиевой фольгой. Иногда эту фольгу вкладывают между слоями полипропилена. Алюминий не позволяет ППР расширяться и менять свою форму. Однако у таких труб есть один существенный недостаток – они могут расслаиваться. Расслоение происходит, когда труба изготовлена ​​из некачественных материалов или неправильно состыкована с другой трубой;
• Стекловолокно. Такое покрытие как бы вплетено между слоями полипропилена. Это делает процесс расслаивания невозможным. Такие трубы цельные и не портятся при неправильной установке или эксплуатации. Срок службы ППР со стекловолоконным покрытием больше, однако такие трубы дороже.

Технические характеристики труб для отопления

Характеристики труб основаны на стойкости к различным факторам, действующим в процессе эксплуатации. При выборе труб для системы отопления необходимо обращать внимание на следующие параметры:

• Стойкие к высокому давлению. Армированные полипропиленовые трубы способны выдерживать давление в системе около 6 атм. при температуре 70°С. Чем выше температура, тем ниже сопротивление давлению. В системе отопления горячая вода подается не под максимальным давлением;
• Устойчив к температурным воздействиям. Армированные полипропиленовые трубы начинают плавиться при температуре 120°С. В теплосети температура редко превышает 70 — 75 ͒С, что создает в системе запас теплоемкости. морозы ППР переносят хуже, чем жару;
• Устойчив к коррозии. Основным недостатком металлических труб является способность вступать в реакцию с водой. Рано или поздно такие трубы ржавеют и перестают быть герметичными. Полипропилен не подвергается коррозии под воздействием воды. Кроме того, он не вступает в реакцию с солями и другими примесями, которые могут находиться в системе;
• Прочность. Производители обещают срок службы трубы полвека, но гарантий не дают. На самом деле долговечность конструкции зависит от типа арматуры, от правильного монтажа, температуры внутри и снаружи труб, давления в них. Если соблюдать все рекомендации по ремонту, можно забыть на несколько десятков лет.

Важно! Полипропиленовые трубы можно устанавливать на открытом воздухе только жителям южных регионов. При температуре наружного воздуха менее -15°С полипропилен становится хрупким и трубы могут порваться. Такие конструкции подходят только для внутренней разводки.

Подбор труб для отопления

Для теплопровода лучше отдать предпочтение полипропилену с армированием стекловолокном. Однако трубы из этого материала тоже бывают разными. Они отличаются диаметром и способностью выдерживать определенное давление в системе. По диаметру различают следующие категории труб:

• Менее 1,6 см. Такие трубы подходят только для систем теплого пола. Этого диаметра должно хватить при правильном монтаже труб;
• 2,0–2,5 см. Самый популярный диаметр при устройстве отопления в доме или квартире. Для стояка, который заходит в квартиру, необходим диаметр 25 мм, а в комнаты заводятся трубы 20 мм;
• 2,5–3,2 см. Эта категория используется в многоэтажных домах с централизованным отоплением;
• Более 20 см. Трубы такого диаметра нужны для крупных организаций. Например, больницы со множеством отделений, палат и кабинетов.

Рекомендуем ознакомиться: Как сделать коллектор для полипропиленовых труб?

Определить давление, которое выдерживают трубы, несложно. Достаточно посмотреть на маркировку PN и номер после нее. Так, PN 10 выдерживает давление 10 атмосфер при температуре 45 ͒С, PN 16 – 16 атм. при температуре 60 ͒С, PN 20 – давление 20 атм. при температуре 80 ͒С, PN 25 — 25 атм. при температуре 100 и более ͒С. Для системы отопления необходимо выбирать не менее PN 16, лучше PN 25.

Таким образом, оптимальным вариантом для труб отопления являются полипропиленовые трубы с покрытием из стекловолокна диаметром 2 – 2,5 см и маркировкой PN 25.

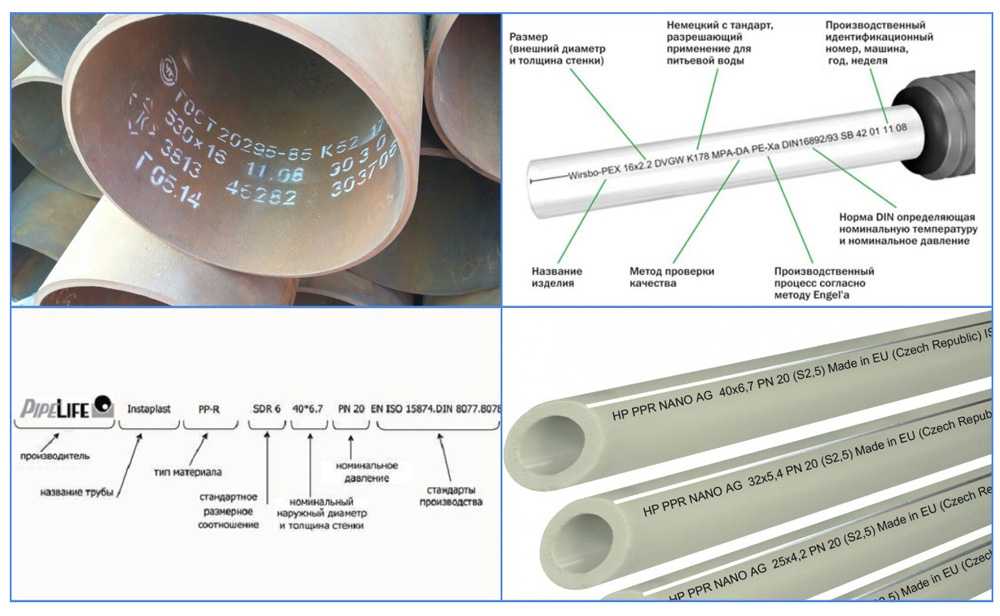

Значение маркировки на трубах

Важным критерием выбора является маркировка, наносимая на поверхность изготавливаемого изделия, где помимо рабочих параметров давления и температуры указывается диаметр трубы. Это основной показатель для системы отопления частного дома.

Диаметр изделия:

• 16-20 мм — предназначены для теплых полов и водоснабжения;
• 20-25 мм — для системы отопления в частных домах;
• 25-32 мм — для централизованных магистралей;
• 200 мм и более применяются для отопления административных помещений.

Особое внимание следует уделить диаметру полипропиленовых труб, используемых для отопления частного дома, где без одного вида не обойтись.

Правильное сочетание и подбор материалов с разной маркировкой способствует увеличению эффективности обогрева в несколько раз. Так, переход с большего диаметра труб на меньший увеличивает давление в системе, способствуя отличной циркуляции теплоносителя и увеличению теплоотдачи.

Полипропиленовые трубы для отопления технические характеристики

Монтаж отопления своими руками

Систему отопления можно установить самостоятельно. Главное правильно подобрать материалы, правильно их подобрать и склеить между собой. Сама конструкция довольно проста в сборке и эксплуатации.

Какие соединители использовать

Для того, чтобы присоединить одну трубу к другой, трубы к стоякам и радиаторам, манометры и другие устройства, нужны специальные соединители. Бывают следующих типов:

• Прямые (обычные муфты). Они необходимы в тех местах, где одна труба соединяется с другой такого же диаметра, но не под углом;
• Изогнутый. Используется в местах, где система изгибается и поворачивается;
• Тройной. Они необходимы, если вам нужно сделать две из одной трубы или одну из двух. Например, в местах ответвлений от магистральной трубы к радиатору;
• Заглушки (заглушки). Их устанавливают в тупиковых зонах, например, на крайних радиаторах;
• С изменением внутренней части. Применяются при переходе с трубы большего диаметра на трубу меньшего диаметра. Например, при подсоединении труб к стоякам;
• С пластиком и металлом. Такие соединители необходимы в месте перехода от пластмассовых изделий (труб) к металлическим (радиаторам, манометрам, бакам).

Перед началом монтажных работ необходимо воссоздать на бумаге точную схему предлагаемой системы и рассчитать количество соединителей каждого типа. Кроме того, важно подобрать соединители, внутренний диаметр поперечного сечения которых будет соответствовать диаметру трубы.

Рекомендуем ознакомиться: Полипропиленовая труба, армированная стекловолокном — гарантия надежности

Алгоритм монтажных работ

После составления схемы отопления и закупки всех необходимых элементов можно приступать к монтажным работам.

Для этого вам понадобится специальный набор, состоящий из паяльника с насадками (муфтами и дронами) и шейдеров.

Для установки одной системы отопления покупать не обязательно, можно арендовать.

Важно! При проведении работ впервые рекомендуется покупать деталей больше, чем необходимо. После неправильной сварки оторванные детали уже не годятся, поэтому придется брать новые.

Алгоритм монтажных работ следующий:

1. Резка труб и раскладывание соединителей. Это подготовительный этап, который важно соблюдать строго по инструкции. Труба разрезается с помощью специальных ножниц.
2. Очистка трубки бритвы. Этот шаг необходим только при монтаже труб с алюминиевым армированием. Для этого берется бритва и надевается на трубу, вращения делаются вручную или отверткой.
3. Паяльник в сборе. На аппарат надеваются муфты и оправки соответствующего диаметра, после чего его включают и ждут нагрева до 260 °С. В это время на трубе делается отметка глубины, соответствующая соединительному элементу.
4. Соединение. В гильзу нагретого паяльника на определенную глубину вставляется труба, а с другой стороны в оправку вставляется соединительный элемент, после чего элементы припаиваются друг к другу на определенное время. Время рассчитывается следующим образом: при диаметре трубы 1,6 см – 5 секунд, 2,0 см – 7 секунд, 3,2 см – 8 секунд.
5. Аналогичным образом собираются все остальные участки трубы, после чего конструкция крепится к системе отопления.

Особенности установки в квартире и частном доме

В квартире проще установить систему отопления. Как правило, в каждой комнате устанавливается один радиатор, который отходит от общего стояка. Трубы соединяются по предложенной схеме, а затем подключаются к стояку и радиатору.

В случае установки нескольких радиаторов можно выбрать двухтрубную и однотрубную системы отопления. В первом случае от каждого предыдущего радиатора теплоноситель идет к следующему. Соответственно, во всех последующих радиаторах температура будет ниже, чем в предыдущих. Во втором случае имеется две трубы: одна для входа жидкости, другая для выхода.

Перед проведением работ в квартире необходимо согласовать ремонт отопления с ЖЭКом и ближайшими соседями. Замена стояков, как правило, производится централизованно.

При монтаже системы отопления в частном доме работы будет больше … Необходимо выбрать тип теплоносителя, тип котла и систему отвода теплоносителя из котла и в обратном порядке .

Установка самого котла при отсутствии опыта также может быть затруднена. Тепловая труба устанавливается, как правило, в подвале дома. Затем котел соединяется трубами с радиаторами в каждой из комнат. Такие системы достаточно сложны, но у них есть и преимущества – температуру и давление в трубах можно регулировать самостоятельно.

Рекомендации по выбору

Стоит отдать предпочтение армированным изделиям, позволяющим качественно выполнить монтаж отопительного контура и надолго забыть о проблемах, связанных с протечками.

Специалисты рекомендуют:

• приобретать материалы у проверенных поставщиков, продукция должна иметь сертификат качества;
• обратите внимание на маркировку, содержащую полную информацию;
• сделать выбор в пользу армированных изделий;
• выбрать трубы с армированием стекловолокном для системы отопления. Печи длительного горения для дровяного отопления можно найти на нашем сайте.

Трубы армированные стеклопластиком Цены

Трубы армированные стекловолокном

Система отопления частного дома из пропилена.

Тема надежности, экономичности и долговечности системы отопления частных домов в нашей стране всегда будет актуальна в связи с климатическими условиями. Поэтому домовладельцам приходится думать, как добиться этого с минимальными финансовыми и временными затратами.

Система отопления из полипропиленовых труб в частном доме

Для этого необходимо выполнить как минимум следующие условия:

• грамотно составить проект расположения основных элементов системы отопления в частном доме дом;
• выбирать качественное оборудование, инструменты и трубы;
• план последовательности монтажных работ;
• по возможности сделать всю или большую часть установки своими руками.

Богатый многолетний опыт эксплуатации стальных труб и чугунных радиаторов свидетельствует о сложностях этих систем отопления при монтаже и эксплуатации. К основным недостаткам можно отнести большой вес всех элементов, что усложняет монтажные работы и способствует засорению труб накипью и продуктами ржавчины. Постепенно люди отходят от этих древних технологий.

Очень практично использовать систему отопления с медными трубами, она не ржавеет, поэтому долговечна, но очень дорогая. Все больше людей склоняются к использованию полипропиленовых труб. Рассмотрим этот вариант.

Преимущества

• В системах отопления одним из преимуществ полипропиленовых труб является высокая теплоизоляция. Это обеспечивает низкие потери тепла на пути к радиатору, расход топлива на обогрев и более высокий КПД.
• По сроку службы полипропиленовые трубы превосходят металлические изделия. Некоторые производители утверждают, что их продукция прослужит не менее 50 лет.
• Технологии монтажа достаточно хорошо продуманы и практически отработаны. Они просты, не требуют тяжелого сварочного оборудования, газовых баллонов, шлангов и трансформаторов. Монтаж полипропиленовых элементов можно сравнить с детским конструктором, только для взрослых. Все изделия и инструменты простые и легкие, по внешнему виду интуитивно понятно, что и куда крепить. Человек, не обладающий особыми профессиональными навыками, может собрать все своими руками с высоким уровнем качества.

Технологии монтажа полипропиленовых труб

• Эластичность материала позволяет лучше переносить процесс замерзания по сравнению с металлическими изделиями.
Детали из полипропилена
• не ржавеют и не имеют накипи в процессе эксплуатации. Трубы нейтральны к химическим компонентам теплоносителя, не вступают с ним в химическую реакцию.
• Стоимость полипропиленовых изделий значительно дешевле металлических и тем более медных.

Недостатки и способы их устранения

• Основным недостатком полипропиленовых труб считается большой коэффициент расширения. При температуре теплоносителя 100°С 10 метров трубы удлиняются до 15 см. Это приводит к деформации конструкции. Для предотвращения повреждений ставят гибкие опоры и делают компенсационные петли. Позже стали применять трубы, армированные фольгой, что значительно снизило коэффициент расширения. Сейчас самые практичные трубы армированы стекловолокном: при тех же условиях они удлиняются всего на 1 см.
• Полипропиленовые изделия, особенно соединительные элементы, по прочности уступают металлическим трубам. Даже сравнивать их некорректно: при сильных ударах твердыми предметами полипропилен деформируется и может разрушиться.

Выбор

Существует множество моделей полипропиленовых труб. Рассказываем, что можно и нужно использовать.

Обязательным требованием к системе отопления является выбор только термостойких труб и фитингов, выдерживающих температуру не менее 80°С.

Они должны быть усилены; бывают трех видов:

• трубы, армированные фольгой ППВ по внешнему диаметру;
трубы
• , армированные фольгой ППВ по внутреннему диаметру;
• Трубы ППВ, армированные стекловолокном.

Армирование трубы фольгой по внутреннему диаметру

Наиболее оптимальным вариантом считаются трубы, армированные стекловолокном; они качественно спаяны и имеют низкий коэффициент расширения. Трубы, армированные по наружному диаметру, перед пайкой необходимо очистить от армированной фольги в местах соединений. Это лишние проблемы и вероятность деформации. Все эти варианты должны выдерживать давление в 6-7 атмосфер.

Таблица соответствия параметров труб

Размер, мм	Наружный диаметр, мм	Толщина стенки, мм	Водоподача, л/м
Трубы PN20 для систем отопления, рабочая температура 80°С, максимальная 90°С, давление 6 атм., длина 4 мм
16*2,7	16	2,7	0,110
20*1,9	20	3,4	0,172
25*2,3	25	4,2	0,266
32*3,0	32	5,4	0,434
40*3,7	40	6,7	0,671
50*4,6	50	8,4	1 050
63*5,8	63	10,5	1 650
75*6,9	75	12,5	2 340
90*8,2	90	15,0	3 360
110*10,0	110	18,4	5 040
Трубы PN20 Al для систем отопления, рабочая температура 80°C, максимальная 90°C, давление 6 атм. , длина 4 мм
16*2,7	17,8	2,7	0,088
20*1,9	21,8	3,4	0,137
25*2,3	26,9	4,2	0,216
32*3,0	33,9	5,4	0,353
40*3,7	41,9	6,7	0,556
50*4,6	51,9	8,4	0,866
63*5,8	64,9	10,5	1 385
75*6,9	76,9	12,5	1 963
90*8,2	92	15,0	2 827
110*10,0	112	18,4	4 208

Муфты, поворотные фитинги, вентили желательно использовать без металлических элементов. Соединения производятся только сваркой, при этом оба конца вставляются в муфту – это самое надежное и прочное соединение.

Клапаны регулирующие: муфты и фитинги

Трубы и все комплектующие рекомендуется покупать у европейских производителей, например, Германия, Чехия. Турецкое производство еще далеко от совершенства: неравномерный слой арматуры и толщины стенки по внешнему и внутреннему диаметру.

Крепление

Если вы хотите сделать качественную установку своими руками, то следует начать с составления подробной схемы с указанием не только расположения основных элементов, но и других параметров:

• маршруты прокладки труб;
• мест соединений, поворотов и присоединений;
• диаметров трубы;
• количество и расположение муфт, фитингов и клапанов.

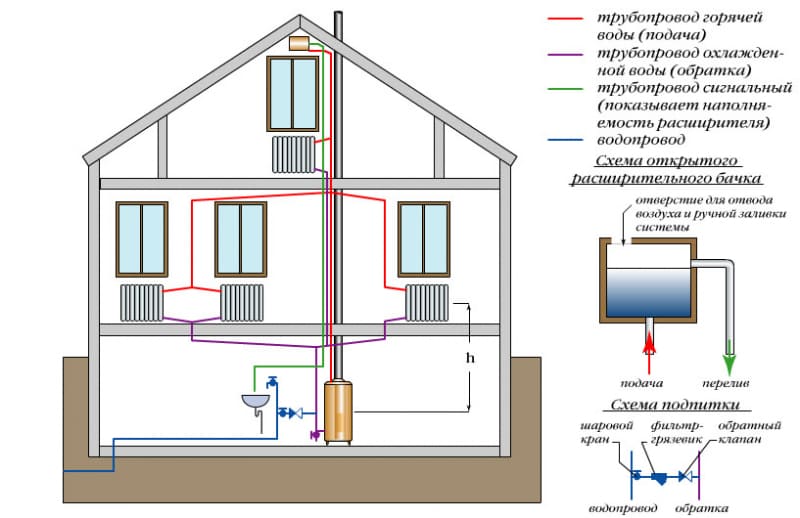

Схема прокладки отопления в доме

Трубы общей магистрали выбирают большого диаметра, а отводы к радиаторам меньшего диаметра.

На основании этих данных вы сможете точно рассчитать, что вам нужно купить и какие расходные материалы и инструменты вам потребуются.

Для частного дома оптимальным вариантом монтажа системы отопления считается «Верхний пролив» — схема самотечного типа. Это просто и легко сделать своими руками. Нет необходимости устанавливать нагнетательные насосы для циркуляции охлаждающей жидкости. Увеличивать диаметр общей магистральной трубы не нужно, это только замедлит циркуляцию и увеличит расходы на отопление. Оптимальный диаметр для этих целей – 63 мм.

После покупки всех необходимых материалов происходит установка. Начинается он с резки труб специальными ножницами по заранее рассчитанным размерам. Затем трубы раскладывают по схеме маршрута прокладки. Важно, чтобы концы на срезах были на 90 градусов.

Паяльный аппарат должен располагаться горизонтально на поверхности, с обезжиренной насадкой, подобранной по размерам трубы. Нагреваем до 360°C. При этом в рабочем отверстии паяльника прогреваются соединяемые поверхности. Затем вставляем трубу в фитинг.

Перед пайкой детали необходимо нагреть до комнатной температуры. Если паять фитинг, принесенный с холода, структура пластика нарушится из-за резкого перепада температуры. Такая связь не продлится долго.

Места пайки на трубах и фитингах необходимо тщательно очистить и обезжирить, можно использовать водку или спирт с водой 1:1. По окончании работ требуется произвести подключение: заполнить систему водой и проверить работоспособность на два часа при максимальной температуре до 90 градусов.

• ножницы для резки полипропиленовых труб;
• электропаяльник с насадками для сварки полипропиленовых труб;
перфоратор
• для сверления сквозных отверстий в стенах;
• рулетка, маркер;
• трубы, муфты, фитинги, переходники, крестовины, все по ранее составленному списку.

Ножницы для резки полипропиленовых труб

Пайка труб. Видео

Об ошибках начинающего мастера в вопросе пайки полипропиленовых труб вы можете посмотреть в этом видео. Он также содержит актуальные идеи по оптимизации этого процесса.

Полипропиленовые трубы стали активно применяться для монтажа систем отопления в частных домах. Потребителей привлекает доступная цена, простота сборки, которую можно выполнить своими руками, высокое качество и надежность выполняемых работ. Этим во многом объясняется их популярность сегодня.

В контакте с

Для повышения КПД и увеличения срока эксплуатации системы отопления профессионалы рекомендуют устанавливать отопление в частном доме своими руками с использованием полипропиленовых труб. Уже через год эксплуатации эффективность их металлических аналогов снижается, все потому, что при повышенных температурах эти трубы начинают ржаветь изнутри.

Преимущества системы отопления из полипропилена

Данная схема отопления характеризуется массой преимуществ, среди которых стоит выделить следующие:

Недостатки изделий из полипропилена

Очень важно покупать только у проверенных производителей, так как их недостатки напрямую зависят от использования некачественного сырья, а также нарушений технологии производства.

для отопления, виды и монтаж своими руками

В настоящее время строительный рынок предлагает огромный выбор изделий из полипропилена. Однако, прежде чем их купить, необходимо разобраться в их свойствах и маркировке.

Трубы ПН-10

Данные изделия имеют наружный диаметр 20-110 мм, внутренний диаметр 16,2-90 мм. Для изготовления таких труб используется тонкостенный полипропилен (толщиной 1,9-10 мм), который рассчитан на температуру в системе до 20°С и рабочее давление не выше 1 МПа, поэтому в системах отопления не применяется.

Трубы ПН-16

Допускается их применение при температуре до 80°С, но данный вид труб встречается очень редко, а потому практически не используются.

Трубы ПН-20

Эти изделия имеют внутренний диаметр 10,6-73,2 мм, наружный диаметр 16-110 мм, толщину стенки 1,6-18,4 мм. Эти трубы рассчитаны на температуру до 80 °С и рабочее давление до 2 МПа. Этот универсальный. Однако в системе отопления их можно использовать только в обратном трубопроводе, причем температура воды не должна быть выше указанной ранее.

Трубы ПН-25

Это оптимальный вариант для выполнения монтажа отопления в частном доме своими руками. Главной отличительной чертой этих изделий является их многослойное выполнение (два слоя пластика, между
, на который уложен слой обработанного клеем алюминия). Алюминиевое изделие имеет внешний диаметр 21,2-77,9 мм и внутренний диаметр 13,5-50 мм. Такой полипропилен функционирует в системе отопления с рабочим давлением не более 2,5 МПа и температурой до 90°С.

Наличие алюминиевого слоя снижает коэффициент расширения трубопроводов при прохождении по ним теплоносителя. Однако при выборе армированной продукции необходимо учитывать ее расположение. Если слой будет располагаться ближе к внешней стороне, это усложнит процесс пайки, в связи с этим монтаж отопления в частном доме своими руками в этом случае потребует приобретения дополнительного оборудования (специального триммера или щебня).

Еще одна разновидность – трубопроводы армированные стекловолокном, они по качеству аналогичны изделиям с фольгированным слоем. Однако первый тип отличается высоким показателем теплового расширения, но их монтаж немного проще.

Соединение труб

Для (диаметром до 63 мм) используются две основные технологии:

1. Муфтовая пайка — один конец муфты вставляется в другой, специально для этого расширенный.
2. Муфта приварная — оба конца включены в специальную деталь (муфту).

Также можно использовать резьбовое соединение; для его реализации используется арматура, оснащенная раструбом.

Технология сварки встык применяется для соединения трубопроводов (диаметром более 63 мм). В этом случае установка муфт не требуется, так как такое соединение отличается высокой надежностью. При наличии подходящих фитингов можно использовать раструбную сварку.

Проектирование системы отопления

Прежде чем делать это своими руками, необходимо правильно его спроектировать.

Если монтаж отопления осуществляется в загородном доме, то котел следует устанавливать в отдельном помещении. В квартире допускается размещение его на кухне или в прихожей. Помещение должно быть оборудовано вытяжной системой.

При планировании системы отопления важно учитывать, что обратка не должна быть ниже подачи в котел, иначе циркуляция будет несколько затруднена или вовсе невозможна. Для этого нужно составить объемную схему трубопроводов с указанием отопительных приборов, уровней прохождения ограждающих конструкций и углов поворота.

Стоит отметить, что сделать отопление из полипропиленовых труб в частном доме гораздо проще, чем любую другую систему. По плану рассчитывают длину трубопровода, количество соединительных и поворотных частей.

Типы крепления

Монтаж системы из полипропиленовых изделий может осуществляться двумя способами:

1. Верхний разлив — самотечной, что обусловлено перепадом температур. Такая система в частных домах наиболее распространена, так как проста, надежна и не требует установки дорогостоящего насосного оборудования.
2. Донный разлив — движение теплоносителя по контуру отопления осуществляется принудительно с помощью насоса. Основным преимуществом такой системы является возможность ее использования в многоэтажных домах. Кроме того, можно использовать трубопроводы малого диаметра, при такой конфигурации разводки это не имеет значения.

Инструменты и оборудование, необходимые для монтажа

Чтобы сделать отопление частного дома своими руками (схема системы должна быть составлена ​​заранее), вам потребуется следующее:

• Трубы полипропиленовые разного диаметра (для подключения к отопительным приборам и основному контуру).
• Ножницы для полипропилена.
• Электрический паяльник с набором насадок.
• Может потребоваться перфоратор.
• Маркер.
• Рулетка.
• Настенные крепления (пластиковые зажимы или металлические скобы).
• Муфты, уголки, переходники.

Отопление в частном доме своими руками: схемы, расчет и монтаж

Основным моментом при монтаже системы полипропиленовых труб, на который необходимо обратить особое внимание, является соединение конструктивных элементов (труб, фитингов). Для этого необходимо использовать специальный сварочный аппарат.

Для монтажа полипропиленовой системы отопления необходимо:

1. В первую очередь следует нарисовать схему расположения трубопроводов.
2. Затем производится расчет метража полипропиленовых труб. Расчет ведется по схеме, указанной в предыдущем пункте.
3. Рассчитывается длина трубопроводов на каждом отдельном участке.
4. Подбирается арматура необходимого размера.
5. Далее, перед тем, как установить отопление частного дома своими руками (схема должна быть составлена ​​заранее), необходимо приобрести весь материал и дать ему полежать при комнатной температуре около суток. Это требуется для того, чтобы при монтаже и последующей эксплуатации на пластике не появились трещины в результате резких перепадов температур.
6. Места разреза отмечены на трубопроводах.
7. Разрезы выполняются по линиям, отмеченным маркером, с помощью специальных ножниц.
8. Паяльник кладется на горизонтальную поверхность, устанавливается обезжиренная насадка, равная диаметру трубопровода.
9. Паяльник нагревается до 260 °C.
10. Фитинги и трубы помещаются в отверстие нагревательного элемента. Затем их нагревают.
11. Детали снимаются, и труба вставляется в фитинг. Важно, чтобы эти детали не были холодными в процессе соединения.

При водяном отоплении в частном доме схема и установка своими руками полностью завершена, прежде чем система будет полностью запущена, ее необходимо предварительно протестировать. Трубопроводы на некоторое время (не менее двух часов) заполняются водой для выявления проблем и своевременного их устранения.

Правила монтажа

Каждый человек при отоплении частного деревянного загородного дома своими руками должен придерживаться следующих правил:

Знать, как правильно установить отопление частного дома своими руками от А до Z целесообразно ознакомиться со следующими рекомендациями:

1. Пайка полиэтиленовых трубопроводов допускается только при температуре воздуха в помещении не менее +5 °С. В противном случае добиться идеального соединения будет совершенно невозможно, и в результате система отопления слишком быстро выйдет из строя.
2. Перед пайкой необходимо удалить всю имеющуюся грязь с краев трубы. Это можно сделать сухой чистой тряпкой. После этого поверхность протирают спиртом, который разводят водой в пропорции 1:1.
3. Время сварки и охлаждения трубопроводов определяется по специальному справочнику в зависимости от диаметра закупаемой продукции.

Заключение

Система обогрева полипропиленовых трубопроводов на сегодняшний день получила довольно широкое распространение среди потребителей благодаря своим преимуществам, дешевизне, надежности и простоте. Теперь и вы знаете, как установить систему отопления своими руками – из полипропиленовых изделий. Эта статья помогла вам убедиться в том, что установить данную систему отопления, в том числе сварку труб, вы сможете самостоятельно, вообще не прибегая к посторонней помощи. И самое главное, использование такой системы возможно не только в одноэтажном доме, но и в многоквартирных домах.

В арсенале сантехнической промышленности сегодня значительные позиции занимают полимерные и комбинированные изделия, пришедшие на смену чугуну и стали.

Монтаж отопления из полипропиленовых труб – проверенная и надежная технология, занимающая одну из лидирующих позиций в обустройстве водоснабжения и отопления.

Преимущества полипропиленовых труб

Монтаж отопления из полипропиленовых труб считается одним из самых дешевых способов обустройства системы, так как цена работ и материалов вполне доступна. Полипропилен также не уступает, а иногда и превосходит по качеству другие материалы. Срок службы труб практически любого класса составляет 50 лет при условии их эксплуатации в стандартных (по ГОСТ) условиях.

Преимущества:

1. Малый вес. Облегчает работу, а также снижает нагрузку на несущие конструкции.
2. Прочность.
3. Гладкие стены не допускают образования засоров.
4. Стоимость одна из самых низких среди систем отопления.
5. Эластичность — не лопнет при замерзании воды внутри.
6. Устойчивость к высоким температурам, что позволяет использовать их в ряде систем отопления.
7. Отсутствие блуждающих токов.
8. Простота установки. Стоимость оборудования для сварки (пайки) достаточно низкая.
9. Звукоизоляция. Гидравлического удара или движения воды не слышно.
10. Низкая теплопроводность. Позволяет обойтись без утеплителя.
11. Эстетика. Они выглядят аккуратно.

Из минусов можно отметить эластичность: в отличие от труб из сшитого полиэтилена, такие нельзя сгибать, угол изгиба возможен только в рамках имеющейся арматуры.

Еще одной особенностью является большое линейное расширение, что затрудняет применение в закрытых вариантах, то есть в стенах, а также вызывает необходимость применения компенсаторов в открытых. Простыми словами: при нагреве трубы расширяются, что может привести как к деформации материала стены, так и к изгибам самой трубы.

Классификация рукавов полипропиленовых (4 класс)

Часто указывают четыре класса рукавов, так как третий практически не используется, однако в ГОСТ для полимерных изделий указано пять классов.

Рукава полипропиленовые подразделяются на классы по теплостойкости и значениям рабочего давления:

• 1 класс — системы горячего водоснабжения до 60 °С;
• Категория 2 — системы распределения горячей воды до 70 °С;
• 3-й сорт — отопление пола, низкотемпературные радиаторы до 50 °С;
• 4 класс — отопление пола, низкотемпературные радиаторы до 70 °С;
• 5 класс — радиаторы высокотемпературные до 90°С;

Также есть класс «ХВ» — предназначены для холодного водоснабжения.

Предполагается, что система будет работать в определенных температурных условиях, которые различаются для каждого сезона, межсезонья. Например, для высокотемпературных радиаторов система должна работать 50 лет: 14 лет при 20°С, 25 лет при 60°С, 10 лет при 80°С и 1 год при 90°С. Это значит, что в регионе с продолжительным отопительным сезоном срок службы уменьшится.

Аварийная температура для 1-2 классов — 95°С, для 3 класса — 65°С, для 4-5 классов — 100°С. То есть трубы кратковременно, до 100 часов за весь период, могут выдерживать значительное превышение рабочих нагрузок.

Максимальное рабочее давление термопластов должно быть:

• 0,4 МПа;
• 0,6 МПа;
• 0,8 МПа;
• 1,0 МПа.

Схемы системы отопления

Вариант схемы зависит от технических характеристик объекта, а также от финансовых возможностей владельца. Один и тот же предмет можно оборудовать любым из способов.

Три наиболее часто используемые схемы отопления:

• однотрубная;
• двухтрубный;
• коллектор.

Первый самый простой, второй сложнее, но и эффективнее, третий используется при большой разводке, например, для обустройства теплых полов или стен.

Однотрубная

Изначально, если нужно было обеспечить централизованным теплом большие жилые массивы, то для экономии материалов и упрощения монтажа применялась такая обвязка.

Такая система имеет один стояк и один контур, а подвод теплоносителя представляет собой замкнутую систему, в которой все технические узлы соединены последовательно. Бывает вертикальной и горизонтальной. Первый используется в многоквартирных домах, второй подходит для частных домов.

Раньше основной проблемой такой схемы для потребителя было то, что чем дальше радиатор от источника, тем он холоднее, так как тепло тратится по мере его отдачи. Сопутствующие трудности в регулировании и распределении температуры также не прибавляли ему популярности.

Однотрубная система не учитывала многих факторов потерь как тепла, так и ресурсов, затрат, необходимых для доставки его потребителю. В многоквартирных домах такое расположение не позволяет контролировать и поддерживать одинаковое давление во всех элементах системы. Насос нужен, а постоянства он обеспечить не может, что приводит к гидроударам и протечкам.

В случае прорыва необходимо долить охлаждающую жидкость, что также приводит к дополнительным затратам.

При отказе одной батареи без системы клапанов подача охлаждающей жидкости ко всем радиаторам системы прекращается на период ремонта.

Для нормальной работы в частном доме необходим расширительный бак, выполняющий функции стабильного балансирования температуры. Техническое помещение и этот контейнер находятся на чердаке.

Положительные стороны:

1. Новые технологии устранили проблему неравномерного распределения температуры. Современные радиаторы снабжены регуляторами температуры, термостатическими вентилями, что значительно исключает потери тепла на доставку к дальним батареям.
2. Использование кранов, шаровых кранов и байпасов позволяет производить ремонт отдельного радиатора без отключения всего контура в целом.
3. Монтаж такой схемы более простой и менее затратный, к тому же требуется в два раза меньше труб, а соответственно и количество фитингов уменьшается. Используя современные инновации, можно нивелировать большинство недостатков и существенно сэкономить, что делает этот вариант чрезвычайно привлекательным в частном домостроении.

Двухтрубный

В отличие от однотрубного, в двухтрубном теплоноситель один стояк подается на каждый радиатор отдельно, а второй возвращается обратно в котел отопления. То есть аккумулятор обслуживается двумя трубами – подачей и обраткой.

Недостатком такой обвязки является удвоение количества труб, а также значительно большее количество крепежных деталей, фитингов, запорной арматуры. Что естественно сказывается на стоимости как материалов, так и монтажа.

Теперь к плюсам:

1. Обеспечивает равномерную подачу тепла ко всем радиаторам.
2. Предотвращает потерю давления. Если требуется, то менее мощный насос, вода способна циркулировать самотеком.
3. При необходимости возможен ремонт отдельного радиатора без ущерба для отопления.

Возможно использование попутного и тупикового движения воды в системе. Первый предполагает установку радиаторов одинаковой мощности, в противном случае необходима установка термостатических вентилей. Он используется на линиях дальнего следования и обеспечивает идеальную гидравлическую балансировку. Второй, соответственно, используется в коротких шлейках.

Бывает вертикальной и горизонтальной. Первый чаще используется в многоквартирных домах, второй – в частных домах (как и однотрубная система).

В частных домах при использовании горизонтальной разводки рекомендуется устанавливать в каждый радиатор кран Маевского, необходимый для стравливания воздуха.

Кроме того, двухтрубная система может быть с верхней и нижней разводкой соответственно, первая предполагает размещение стояка горячего водоснабжения на цокольном этаже, в подвале, вторая требует размещения разводящей линии на чердаке.

Коллектор

Металлическая гребенка с выводами для соединения труб и приборов называется коллектором. Такая система, по сути, тоже двухтрубная, подвод к гребенке осуществляется из одной общей трубы, как и возврат остывшего теплоносителя через обратный коллектор. Отличие в том, что здесь теплоноситель подается по отдельной трубе к каждой батарее или к напольному и настенному отоплению.

Для такой схемы необходим расширительный бак объемом не менее 10% от общего объема всех нагревателей и циркуляционный насос.

Коллекторный шкаф должен располагаться примерно на одинаковом расстоянии от каждого радиатора.

Здесь возможна как нижняя, так и верхняя подача. Первый предпочтительнее, так как позволяет спрятать трубы в пол.

Каждый контур представляет собой независимую гидросистему с собственной запорной арматурой, что позволяет отключать каждый из них без вреда для остальной сети.

Преимущества:

1. Равномерность распределения тепла, возможность регулировки температуры каждого радиатора без ущерба для остальных.
2. КПД системы выше, так как теплоноситель подается непосредственно к каждому отдельному отопителю.
3. Высокий КПД дает возможность использовать трубы меньшего диаметра и котел меньшей мощности, что снижает как разовые затраты на приобретение материалов и оборудования, так и постоянные — на отопление и на покупку топлива.
4. Возможность использования теплого пола дает возможность отопления без использования традиционных радиаторов, что практично и эстетично.
5. Позволяет ремонтировать каждый отдельный элемент без снижения эффективности остальной системы.
6. Простота проектирования: нет необходимости выполнять сложные расчеты.

Недостатки можно разделить на две категории: стоимость и практичность. Обустройство коллектора значительно дороже других вариантов.

Вам потребуется:

• штуцер;
гребенки
• ;
• запорная арматура;
циркуляционный насос
• ;
• расширительный бачок;
шкаф коллектора
• ;
• большое количество труб.

Помимо стоимости, есть и другие недостатки, о которых следует знать, но которые, тем не менее, не являются критичными.

Практические недостатки:

1. Все радиаторы должны быть оборудованы кранами Маевского, так как завоздушивание коллекторной системы – обычное явление.
2. Несмотря на простоту проекта, монтаж такой системы трудоемок и затратен.
3. Требуется место для распределительного шкафа, который в идеале должен быть расположен в центре всей системы (в пространственном отношении).

Схемы систем по видам подачи теплоносителя

Основной проблемой правильного функционирования радиатора является необходимость организации равномерного распределения теплоносителя по всем его участкам. Теплая вода имеет меньшую плотность, поэтому батарея стремится подняться, вытесненная холодной водой – с большей плотностью.

Подача охлаждающей жидкости может осуществляться разными способами.

Общие варианты:

• нижняя подводка для глаз;
• верх;
диагональ
• ;
• боковой.

Визуально все выглядит так, как называется: при нижнем подключении трубы подсоединяются к радиатору снизу, при верхнем — сверху и так далее.

Однако в конструкции самого радиатора не все так очевидно. Для управления движением горячей воды по необходимому маршруту применяют разного рода перемычки.

Различные способы подключения предполагают также использование конструктивных решений всей системы отопления. В одних случаях нужен расширительный бак, в других — циркуляционный насос, в третьих — и то, и другое. В зависимости от вертикальной или горизонтальной системы техническое помещение должно быть построено выше или ниже отапливаемого помещения.

С верхней облицовкой

Радиатор имеет верхний и нижний горизонтальные коллекторы и соединяющие их вертикальные каналы.

При подсоединении труб вверху батарей существует опасность того, что теплая вода будет нагревать только верхний коллектор. Во избежание этого перед последним ребром ставится перемычка. Таким образом, теплоноситель, прежде чем попасть в обратку, принудительно проходит все секции. По сути, эта перемычка превращает верхнюю подводку в диагональную, что увеличивает теплоотдачу.

При отсутствии перемычки практикуется диагональная разводка: патрубок подачи теплоносителя подключается вверху, а обратка – внизу.

С нижней линией

Нижняя обвязка считается самой простой схемой. Котел устанавливается в цокольном или цокольном этаже, основная подводящая труба выходит к расширительному баку, от которого настраивается разгонная или пусковая секция. Высота этого участка трубы должна располагаться на расстоянии не менее полутора метров над первым радиатором. Подающая труба подключается в нижней части батареи, а обратная – с противоположной стороны. Аналогично подключаются последовательно остальные радиаторы.

Если предполагается естественная циркуляция, трубы должны быть проложены с уклоном. Последний радиатор в цепочке должен быть выше котла, но не более чем на три метра.

Оптимальна установка циркуляционного насоса, а также использование байпасов и клапанов на каждой батарее.

Следует иметь в виду, что при отключении электроэнергии насос будет отключен, а полный обмен теплоносителя будет обеспечиваться за счет естественной циркуляции, и в этом случае уклон труб рассчитан на Улучши это.

Байпасы и система кранов позволят избежать отключения всей системы в случае выхода из строя одного из радиаторов. В этом случае будет отключен только аварийный раздел.

Кроме того, стоит помнить о необходимости установки кранов Маевского или автоматических воздухоотводчиков.

Какие трубы использовать

Практически все полипропиленовые изделия подходят для холодного водоснабжения, а вот с горячей водой дело обстоит несколько иначе.

Для того чтобы использовать трубы для подачи питьевой воды, они должны иметь сертификат соответствия. Для горячего водоснабжения применяют шланги первого и второго класса с рабочей температурой до 70 градусов. Для отопления и обустройства теплых полов используются специальные изделия, имеющие армирующий и антидиффузионный (защищающий от кислорода) слои.

Трубы имеют соответствующую маркировку.

Необходимо учитывать некоторые особенности. Например, полимеры не используются при подключении к твердотопливным котлам. Не менее полутора метров начального участка подачи и обратки должны быть выполнены из медных или стальных труб.

Цены на полипропиленовые трубы разных производителей

Как правильно подобрать диаметр

Для точного подбора диаметра требуется гидравлический расчет системы, но в домах до 250 м² можно обойтись и без него.

Диаметр напрямую зависит от суммарной мощности радиаторов, при этом следует понимать, что разные участки труб обслуживают часть системы, а не всю ее целиком, поэтому подающая часто имеет меньший диаметр, чем патрубки подключения и обратки.

Для точной балансировки все же необходимо использовать гидравлический расчет, с помощью которого подбираются как диаметр, так и длина разных секций, а также вентили радиаторов и циркуляционный насос.

В результате расчета получены следующие данные:

• расход теплоносителя по всей системе, кг/с;
• потеря давления в системе;
• потери давления от котла (насоса) до каждого радиатора.

Расход теплоносителя равен отношению теплопотерь здания к произведению теплоемкости воды на разницу температур между подачей и обраткой котла.

Скорость движения теплоносителя равна отношению расхода через сечение трубы (кг/с) к произведению плотности воды на площадь поперечного сечения трубы в кв. метров.

Потери давления равны произведению удельных потерь на трение в трубе и длины секции трубы. Информация о трении должна быть указана в справочной литературе производителя.

Также рассчитываются потери сопротивления на арматуре, арматуре, оборудовании. Коэффициент указывается производителем каждого фитинга. Для расчета коэффициент умножается на плотность и квадрат скорости, деленный на два.

В результате сопротивления всех секций суммируются и сравниваются с контрольным значением.

Если самостоятельный расчет затруднен, обратитесь к специалисту.

Особенности монтажа

Монтаж начинается с установки котла. Многие производители рекомендуют проводить эти работы с привлечением специалистов. Желательно иметь при себе документ, подтверждающий, что установка производилась специализированной организацией, иначе можно потерять гарантию производителя.

Последовательность обвязки:

1. Выполняется разметка мест установки радиаторов.
2. При необходимости производится гидравлический расчет.
3. От котла оборудуется стояк, расширительный бак и ускорительный коллектор.
4. Радиаторы устанавливаются в отведенных местах.
5. Намечены места для врезки тройников для присоединения радиаторов, места для установки кранов и вентилей.
6. Циркуляционный насос установлен.
7. Собирается контур, если трубы зашиты в стены, необходимо их изолировать.
8. Радиаторы подключены к контуру.

После сборки системы проводятся контрольные испытания — система заполняется либо водой, либо воздухом и проверяется на наличие подтеков или перепадов давления. Если все в порядке, проводится пробный пуск с использованием охлаждающей жидкости.

Способы соединения труб

Существует несколько способов пайки труб. Наиболее часто используется раструбный вариант: когда трубы имеют разный диаметр, то есть в месте соединения одна вставляется в другую. Детали необходимо предварительно прогреть специальным паяльником. Точно так же происходит сварка с помощью муфт, а также соединение фитингом.

Часто крепление раструбного соединения осуществляется за счет клеевого состава или уплотнительного стопорного кольца.

При торцевой пайке оба элемента имеют одинаковый диаметр, в этом случае пайка происходит встык. Расплавленные до состояния пластичности концы соединяют друг с другом под давлением и выдерживают до полного остывания.

В случае стыковой сварки требуется специальное оборудование, так как ровно стыковать трубы и удерживать их под равномерным давлением руками крайне проблематично.

И в первом и во втором случае оборудование можно арендовать, так как это недешево.

Как паять трубы

Сварка труб осуществляется с помощью паяльника, принципиальное устройство которого практически не отличается от обычного. Это устройство оснащено специальными насадками для труб разного диаметра.

Стоимость таких агрегатов начинается примерно от 1200-1300 рублей (20 долларов США), более сложные модели будут стоить 4000-5000 рублей (60-70 долларов США).

Заказ на сварку:

1. Трубы режут труборезом. Край должен быть ровным, без шероховатостей и мусора.
2. В паяльник установлена ​​соответствующая насадка.
3. Оба соединенных элемента нагреваются одновременно.
4. Вставлены друг в друга до упора, вращение не допускается.

Полипропилен довольно быстро остывает, поэтому требуется некоторая сноровка, а держать соединенные детали подолгу не нужно.

Способы прокладки труб в стенах

Поскольку материалы могут расширяться при нагревании, при прокладке в стенах или в стяжке используется изоляция.

В закрытых помещениях очень желательно минимальное количество соединений, так как при возникновении протечки на таком участке придется устранять не только саму проблему, но и вынужденно демонтируемый слой стены или стяжки. В таких помещениях оборудуются специальные люки.

Также эти места изолируют минеральной ватой, стекловатой или другим утеплителем. Это предотвращает их запотевание. Между стенками прорези в стене и трубами необходимо оставить зазор.

Прорези делают перфоратором или болгаркой. Материал между ними удаляют стамеской или, опять же, перфоратором. После этого можно вставить трубы и проверить их на герметичность. Затем можно закрыть их цементным раствором. Вместо цемента допускается использовать гипс.

Установка своими руками

В частных домах установка часто осуществляется самостоятельно. Для этого нужно составить проект, приобрести необходимый материал и инструменты.

Составление проекта

Проект по сути представляет собой генеральный план и руководство к действию. Позволяет своевременно определить, какие материалы и в каком количестве потребуются.

При разработке необходимо учитывать:

• тип и количество труб и коллекторов;
• количество насосов и фильтров;
• количество точек водоснабжения;
• объем водонагревателя и расширительного бачка;
• расположение всех элементов системы, расстояние между ними.

Для определения размеров потребуется чертеж всех помещений и, при необходимости, разрезов внешней части конструкции. Проект составлен в едином масштабе.

Необходимые инструменты и материалы

В соответствии с проектом определяются материалы и их количество.

Основной:

• трубки;
фитинг
• ;
• запорная арматура, клапаны;
• радиаторы;
• расширительный бачок;
насос
• .

Кроме того, вам потребуются материалы для крепления и отделки, то есть разного рода метизы, струбцины, а также строительные грунтовки, шпаклевки, растворы.

Вам понадобится два набора инструментов: для крепления к стене и для соединения элементов системы. Первый набор будет зависеть от материалов стен, необходимости зашивания труб и степени готовности помещения.

Обычные строительные инструменты:

• перфоратор, дрель;
• болгарский;
• рулетка, уровень;
• молоток;
• отвертка (отвертка).

Средства подключения зависят от способа их установки. Для сварки вам понадобится паяльник и насадки. Разводные ключи необходимы для соединения арматуры, радиаторов и других элементов.

Монтаж трубопровода

Трубопровод является одним из важнейших элементов всей системы. Он также должен отображаться в проекте.

Последовательность установки:

1. Разметка.
2. Установка креплений, хомутов, желобов.
3. Сюжетная связь.
4. Вставные фитинги, клапаны.
5. Крепление к радиаторам.

Стоимость монтажа труб из полипропилена

Цены зависят от исполнителя, региона, сложности и объема работ. В некоторых случаях возможен торг.

Сколько стоит монтаж отопления из полипропиленовых труб:

1. Бойлер — от 5 до 20 тыс. руб.
2. Насос — от 3 тыс. руб.
3. Бойлер, водонагреватель — 4-7 тыс. руб. (в зависимости от объема).
4. Радиатор, конвектор — 2-3 тыс. руб.
5. Шкаф коллекторный — 2,5-4 тыс. руб. (в зависимости от того, наружная или встроенная).
6. Терморегуляторы — 500-1000 руб.
7. Клапаны, краны — 300 руб.
8. Укладка труб — 150-300 руб. (за метр погонный).
9. Пайка — 350 руб. (за узел).

Видео

Варианты подключения радиатора.

Упрощенный расчет диаметра.

Пайка полипропиленовых труб.

Евгений Афанасьев Главный редактор

Автор публикации 18.12.2018

Благодаря современным технологиям для создания системы отопления стало возможным использовать материалы, о которых мы еще в недавнем прошлом и не догадывались.

Сегодня в частном доме реально самостоятельно установить отопление из полипропиленовых труб, ведь для этих целей не нужно иметь профессиональных навыков.

Практически каждый домашний мастер способен решить этот вопрос. В статье приведены инструкции с видеопрезентациями для наглядности процессов.

Преимущества изделий из полипропилена в системе отопления

• . Проложить такую ​​сеть можно самостоятельно, а для стальных аналогов нужно использовать профессионального сварщика.
• Изделия из полипропилена не подвержены коррозии, что значительно увеличивает срок службы сети.
• Внутри заготовок не образуются отложения, и они не засоряются так же, как стальные трубокатаные аналоги.
• Изделия из полипропилена очень гибкие, но при этом обладают высокой механической стабильностью, работают при высоких температурах и давлениях.
• Жидкость в такой магистрали лучше циркулирует, а это увеличивает теплоотдачу сети.
• Стоимость такой сети намного меньше, если сравнивать с другими материалами.

Все эти характеристики привели к тому, что данные материалы для труб используются все чаще и чаще.

Как выбрать трубы для монтажа системы отопления

ВАЖНО! Армированные изделия PN 25 считаются оптимальным вариантом для теплотрассы в частном доме. Конструктивные возможности таких трубопрокатных материалов делают их более прочными и позволяют выдерживать высокие температуры без деформации.

Правила выбора вариантов полипропилена для отопления:

• Основной показатель — внешний вид заготовок.
• Качественные заготовки отличаются ровной круглой формой.
• Материал, используемый для изготовления, должен быть однородным.
• Все товары должны быть маркированы.

Как подобрать фитинги

Чтобы не паять трубопровод, для соединения отдельных секций используются фитинги. Без этих дополнительных деталей не обходится ни одна отопительная сеть в частном доме. Фитинги принято разделять по диаметру и форме.

Для монтажа полипропиленового трубопровода используются следующие фитинги:

• Муфты;
• адаптеры;
• уголки;
• Тройники;

Видео: выбираем трубопрокат для монтажа

Муфта . Это самый простой тип, который используется для монтажа труб одного диаметра.

Переходник . Это тоже простые приспособления, имеющие на концах разный диаметр.

угол . Используется для установки в местах, где трубопровод содержит поворот. С таким приспособлением можно сделать угол линии, не деформируя ее. Уголки оснащены внешней металлической резьбой и позволят соединиться со смесителями в ванной, а также с другими сантехническими приборами.

Тройник . Данная фурнитура позволяет устанавливать несколько заготовок одновременно. Пластиковые фитинги этого типа можно подобрать для соединения разнородных трубопроводов.

ВАЖНО! Для автомагистрали, огибающей объект, устанавливаются контуры. Они помогают предотвратить изгиб заготовок.

Резьбовой метод не всегда позволяет добиться высокой прочности соединения; в таких ситуациях «американец» . Это особый вид фитинга, который имеет с одной стороны металлическую резьбу. С обратной стороны полипропиленовая основа. Так можно соединить металл и пластик.

Видео: установка пластикового отопления своими руками

Специалисты советуют приобретать фитинги того же производителя, что и трубы, только в этом случае достигается максимальное качество соединения.

Составление проекта

Установить отопление в частном доме из полипропиленовых труб своими руками может каждый, но грамотно разработать проект такой сети может только специалист.

На работу системы отопления влияет большое количество факторов, если их не учитывать, то и говорить об эффективной работе трубопровода не приходится. Вам нужно принять во внимание:

• Диаметры трубной продукции. Все отопление монтируется из труб разного диаметра, это позволяет создать необходимые условия для хорошей циркуляции теплоносителя.
• Выставление углов наклона. Это очень важно для самотечной сети, а также важно для системы с принудительной циркуляцией.
• Марка б/у заготовок. Рекомендуется устанавливать только усиленные варианты.
• Количество и расположение радиаторов отопления. Это влияет на температуру в доме.
• Конструктивные особенности. В зависимости от этого используются варианты с нижним или верхним типом подачи.

После осмотра частного дома мастер составляет проект, в котором указываются все сведения об используемых материалах:

• диаметры линий;
• углы наклона;
• места и способы крепления и установки отопительных приборов;
• Схема подключения котла.

На основании такого проекта составляется смета на отопление из полипропиленовых труб.

Как паять полипропилен

Чтобы наглядно увидеть, как правильно паять, посмотрите видео, представленное на нашем сайте. Паять полипропиленовые трубы необходимо аппаратом для пайки полипропилена.

Элементы, которые мы будем паять, нагреваются при температуре 260С, что в итоге создает цельное соединение, имеющее однотипную структуру. При этом атомы деталей переходят друг в друга, поэтому соединение получается очень прочным.

Видео: как паять полипропилен

Как паять полипропиленовые трубы для отопления своими руками можно увидеть на видео. Это упростит предстоящую работу, а сам процесс происходит в такой последовательности:

• Устройство, которым мы будем паять, подключается к сети. Приступать к работе разрешается после того, как сигнальный индикатор погаснет во второй раз.
• Заготовки нарезаются до нужного размера. Для этого используйте специальные ножницы.
• Его край, который мы будем припаивать, нужно зачистить от фольги. Для таких действий используется шейвер, с него можно снять фаску до нужного показателя. Можно выполнить эту работу ножом, но этот вариант сложнее.
• Труба с фитингом надевается на патрубки и удерживается нужное время. Продолжительность нагрева зависит от размера трубы. Эти индикаторы прилагаются к инструкции к паяльнику.
• Далее детали соединяются. При этом необходимо следить за тем, чтобы не было перекоса, нельзя было двигать и вращать детали.

ВАЖНО! Поворотные фитинги для полипропиленовых труб отопления в частном доме требуют особого внимания. Здесь большую роль играет правильное размещение. Если угол выставить не в ту сторону, то придется переделывать всю сборку, либо детали просто придется выбрасывать.

Видео: как паять полипропилен своими руками

Компенсаторы

Изделия из полипропилена имеют свойство расширяться под воздействием теплоносителя. В этом случае трубопровод изгибается. Для предотвращения этих проблем используются компенсаторы.

Изготавливаются в виде петли из куска полипропиленовой заготовки. Обычно такие детали устанавливаются в местах с большой протяженностью трубопровода.

Если компенсатор монтировать некуда, то в месте поворота следует оставить свободное место для линейного расширения труб. Тогда трубопровод будет свободно тянуться, и при этом не будет упираться в стену.

Соединительные приборы

Для быстрой и надежной работы рекомендуется использовать быстроразъемные соединения — американки. Их надевают на концевые участки трубопровода.

Крепление трубопровода к стене

Во избежание деформации полипропиленовые трубы должны быть надежно закреплены на стене. Расстояние между креплениями выдерживается в 70 см.

Крепление радиатора

В частном доме монтаж радиаторов отопления своими руками осуществляется с помощью специальных элементов, идущих в комплекте. Такой крепеж предусмотрен для тяжелых агрегатов с водой. Использовать самодельные конструкции для крепежа может быть небезопасно.

Как установить систему отопления из полипропиленовых труб своими руками можно посмотреть на видео. Здесь вся последовательность работ изложена очень подробно.

В общем, такую ​​работу может выполнить любой человек с небольшим опытом. Это не займет много времени.

Монтаж отопления из полипропиленовых труб, при правильно разработанном проекте и соблюдении технологических особенностей, осуществляется легко и быстро. В результате получается надежный и эффективный обогрев.

Смотрите видеоуроки на нашем сайте, и проблем с установкой у вас не возникнет!

Каждый владелец частного домовладения неизбежно сталкивается с проблемой его отопления. И если в небольшом загородном доме вполне можно обойтись скромной и неприхотливой буржуйкой, то для больших строений, в которых люди планируют жить круглый год, потребуется более основательный подход к делу.

Отличным вариантом будет строительство полноценной системы отопления с котлом, полипропиленовым трубопроводом и радиаторами. Несмотря на кажущуюся сложность, такой проект вполне можно реализовать своими силами, без привлечения знакомых мастеров и специализированных организаций.

Прежде чем приступить к монтажу трубопровода из полипропилена, следует определиться с источником отопления. Это повлияет на общую схему системы отопления и выбор дополнительных элементов.

Газ

Считается очень экономичным и экологически чистым видом топлива. . Однако об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы расположен рядом с магистральным газопроводом. В противном случае подключение к удаленной сети обойдется владельцу в кругленькую сумму.

Оптимальный вариант для установки газовой системы отопления – современный настенный газовый котел, оснащенный набором необходимых устройств и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

Еще один плюс этого решения – возможность отказаться от столь привычного для частных домовладений дымохода. Современные газовые котлы оснащены закрытой камерой сгорания, подача кислорода и отвод воздуха из которой осуществляется через тонкую трубку.

Электричество

Еще один экологически чистый способ обогрева помещения, хотя и более дорогой, чем газ. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный предохранительными устройствами, циркуляционный насос теплоносителя (в зависимости от выбранной схемы) и расширительный бак.

Системы твердотопливные

Отличаются более высокой температурой теплоносителя на выходе из котла, что предъявляет повышенные требования к организации системы безопасности.

Схемы системы отопления

Очень важно правильно выбрать электрическую схему. Если дом имеет небольшую площадь, вполне можно обойтись однотрубной схемой с естественной циркуляцией. Для больших помещений лучше подойдет двухтрубная система:

• Однотрубная схема. Самый простой и дешевый вариант. Чем дальше от котла установлена ​​батарея, тем более холодный теплоноситель будет доходить до нее. Очевидный плюс такого решения – экономия времени и материалов при строительстве, не менее очевидный минус – неравномерное распределение температуры и, как следствие, неравномерный уровень обогрева помещений.
• Схема коллектора. Потребуется установка дополнительных элементов для повышения энергоэффективности системы за счет более равномерного распределения тепла.
• Двухтрубная система. Отличается от предыдущих решений наличием подающего и обратного трубопроводов. Контуры работают параллельно и позволяют подавать теплоноситель к каждому радиатору с одинаковым значением температуры. Еще одним преимуществом является то, что в аварийных ситуациях проблемный стояк или радиатор можно легко изолировать, не останавливая работу всей системы.

Клапаны TPR и выпускной трубопровод

от Nick Gromicko, CMI® и Kenton Shepard

Предохранительные клапаны температуры/давления или клапаны TPR представляют собой предохранительные устройства, устанавливаемые на водонагревательных приборах, таких как бойлеры и нагреватели бытового водоснабжения. TPR предназначены для автоматического выпуска воды в случае, если давление или температура в резервуаре для воды превышают безопасный уровень.

Если датчики температуры и предохранительные устройства, такие как TPR, неисправны, вода в системе может перегреться (превысить точку кипения). Как только резервуар разорвется и вода попадет в атмосферу, она почти мгновенно превратится в пар и займет примерно в 1600 раз больше своего первоначального объема. Этот процесс может запустить нагревательный бак, как ракету, через несколько этажей, что приведет к травмам и значительному материальному ущербу.

Взрывы водонагревательных приборов случаются редко из-за того, что они требуют одновременного сочетания необычных условий и отказа избыточных компонентов безопасности. Эти условия являются результатом крайней небрежности и использования устаревшего или неисправного оборудования.

Клапан TPR активируется, если температура воды (измеряется в градусах Фаренгейта) или давление (измеряется в фунтах на квадратный дюйм [PSI]) превышают безопасные уровни. Клапан должен быть подсоединен к сливной трубе (также называемой дренажной линией), которая проходит по всей длине бака водонагревателя. Эта труба отвечает за направление горячей воды, выходящей из TPR, в надлежащее место сброса.

Крайне важно, чтобы выпускные трубы соответствовали следующим требованиям, которые можно найти в мини-курсе InterNACHI «Выпускные трубы водонагревателей» на сайте www.nachi.org/education. Сливная труба должна:

1. быть изготовлена ​​из утвержденного материала, такого как ХПВХ, медь, полиэтилен, оцинкованная сталь, полипропилен или нержавеющая сталь. Не следует использовать ПВХ и другие неутвержденные пластмассы, так как они могут легко расплавиться.
2. не быть меньше диаметра выходного отверстия клапана, который он обслуживает (обычно не меньше 3/4″).
3. без уменьшения размера от клапана до воздушного зазора (точка нагнетания).
4. быть как можно более коротким и прямым, чтобы избежать чрезмерной нагрузки на клапан.
5. устанавливаться таким образом, чтобы слив осуществлялся самотеком.
6. не застрять, так как стоячая вода может загрязниться и попасть обратно в питьевую воду.
7. сброс в канализацию в полу, в непрямой приемный пункт для отходов или на улицу.
8. не подключаться напрямую к дренажной системе во избежание обратного потока, потенциально загрязняющего питьевую воду.
9. сброс через видимый воздушный зазор в одном помещении с водонагревательным прибором.
10. следует сначала направить к непрямому приемному устройству отходов, такому как ведро, через воздушный зазор, расположенный в отапливаемой зоне, при выпуске на улицу в районах, подверженных замерзанию, поскольку замерзшая вода может заблокировать трубу.
11. не должны заканчиваться на высоте более 6 дюймов (152 мм) над полом или приемным устройством для отходов.
12. разрядка таким образом, чтобы не вызвать ошпаривание.
13. разрядка таким образом, чтобы не причинить ущерба конструкции или имуществу.
14. разрядка в точку соединения, которая легко видна жильцам, поскольку разрядка указывает на то, что что-то не так, а также для предотвращения незамеченного замыкания.
15. , должен быть проложен независимо от дренажных труб другого оборудования, поддонов водонагревателей или нагнетательного трубопровода предохранительного клапана к месту нагнетания.
16. нигде нет клапанов.
17. без тройников.
18. не иметь резьбового соединения на конце трубы во избежание закупоривания.

Утечка и активация

Правильно функционирующий клапан TPR выбрасывает мощную струю горячей воды из выпускной трубы при полной активации, а не легкую утечку. Негерметичный клапан TPR является признаком того, что его необходимо заменить. В тех редких случаях, когда TPR-клапан срабатывает, домовладелец должен немедленно перекрыть воду и обратиться к квалифицированному сантехнику за помощью и ремонтом.

Инспекторы должны рекомендовать домовладельцам ежемесячно проверять клапаны TPR, хотя инспекторы никогда не должны делать это сами. Инспектор должен продемонстрировать домовладельцу, как перекрыть магистральный водопровод, и объяснить, что он может быть расположен на кране магистрального водоснабжения дома или на запорном кране подачи воды для прибора, на котором установлен TPR.

Информация на паспортной табличке TPR

• Давление, при котором срабатывает клапан TPR, напечатано на табличке технических данных, расположенной под испытательным рычагом. Это количество не должно превышать предел рабочего давления, указанный на паспортной табличке водонагревательного прибора, который он обслуживает.
• Номинальное значение BTU/HR, указанное на табличке с техническими данными водонагревательного прибора, не должно превышать значение TPR, указанное на табличке с техническими данными TPR.
• Клапаны TPR с отсутствующими заводскими табличками следует заменить.

Хотя клапан TPR может никогда не сработать, он является важным компонентом безопасности бойлеров и водонагревателей для бытовых нужд. Инструкции, касающиеся этих клапанов и их выпускных труб, отражают реальные опасности, к которым каждый домовладелец и домовладелец должен относиться серьезно. Дополнительную информацию по этому вопросу можно найти в мини-курсе InterNACHI «Выпускной трубопровод водонагревателя», в курсе InterNACHI «Инспекция сантехники» или у квалифицированного сантехника.

Обвязка котла полипропиленом: схемы и правила устройства

Инженерные системы из доступных полипропиленовых труб могут прослужить до полувека. Полимерные трубчатые изделия предельно просты в монтаже, для их соединения нужен всего один паяльник. Но подходит ли этот материал для систем отопления? Будет ли полипропиленовая обвязка котла прочной и надежной?

Если все делать по технологии, то пластиковые трубопроводы вполне безопасно доставляют теплоноситель к батареям.

Содержание статьи:

• Что такое обвязка котла и из чего она состоит?
• Трубы полипропиленовые в системах отопления
• Особенности монтажа трубопроводов ППР
• Выбор схемы разводки системы отопления
  • Что лучше: самотечное или насосное?
  • Какую схему отопления лучше выбрать?
• Контур полипропиленовый для разных котлов
  • Вариант №1: Газовая колонка
  • Вариант №2: Твердотопливная Модель
  • Вариант №3: Мазутное топливо и электронагреватели
• Выводы и полезное видео по теме

Что такое обвязка котла и из чего она состоит?

Жгут — совокупность отопительного оборудования, обеспечивающая транспортировку нагретой воды к радиаторам и безаварийную работу самого нагревателя.

С одной стороны помогает равномерно распределять тепло по всему дому, а с другой повышает надежность всей системы отопления, защищая котел от перегрева и перерасхода топлива.

Есть определенные нюансы в устройстве обвязки котельного оборудования:

Галерея изображений

Фото

Полипропиленовые отопительные контуры собираются с неразъемными соединениями раз и навсегда

При сборке трубопроводов используются соединительные элементы — фитинги, тройники, уголки, устанавливаемые диффузионной сваркой

Трубы полипропиленовые для обвязки двухконтурных газовых котлов, обрабатывающих трубопроводы отопления и горячего водоснабжения

С помощью ПП труб производится устройство для обвязки твердотопливных котлов. Выпускаются специальные фитинги для соединения пластиковых труб с металлическими трубами

При строительстве систем отопления с электронагревательным узлом практически всегда используются полипропиленовые трубы с соединителями

Активно применяются при обустройстве отопления газовым одноконтурным котлов полипропилен применяют в однотрубных и двухтрубных схемах разводки

Стойкость к механическим повреждениям обуславливает монтаж трубопроводов ПП открытым способом. Избегайте мест прямого воздействия ультрафиолета и температуры выше 95º

Длительные сроки эксплуатации, превышающие 50 лет по заявлению производителей, позволяют прокладывать трубопроводы из ПП скрыто в строительных конструкциях

Особенности монтажа полипропиленовых трубопроводов

Арматура для сборки труб

Трубопроводы ПП (ПП) газовый двухконтурный котел

Трубы твердотопливного котла

Система отопления с электрокотлом

Тандем с газовым одноконтурным котлом

Открытая труба отопления

Закрытый метод обвязки

Также под обвязкой отопительного аппарата подразумевается расчет параметров всех элементов внутренней системы отопления и их монтаж. Он должен работать не только надежно, но и корректно. Большое количество дополнительных устройств и сложная проводка могут серьезно снизить его эффективность. Все должно быть сделано правильно.

Правильная обвязка повышает КПД водонагревателя и его надежность

Вариантов систем отопления, оптимальных и готовых для всех без исключения зданий, просто нет. Для достижения максимальной отдачи от того или иного котла необходимо для каждого дома индивидуально составлять проект системы отопления. Но есть некий набор стандартных правил и список типового оборудования.

В простейшей схеме обвязки котла отопления при самотечном движении теплоносителя минимум запорно-регулировочных устройств (+)

В зависимости от вида используемого топлива, квадратуры дома, модели котла утеплитель и его расположение, полипропиленовая обвязка делается по различным схемам.

Но во всех есть:

1. Котел (одноконтурный или двухконтурный).
2. Расширительный бачок . Гидравлический с мембранным или обычным баком в зависимости от типа системы отопления.
3. Полипропиленовые трубы и фитинги.
4. Батареи (чугунные, стальные, алюминиевые, биметаллические).
5. Байпас (участки трубопровода, позволяющие отключать от цепи отдельные устройства). Рекомендуется для всех типов сетей, но не всегда используется в простых блок-схемах.

По принципу движения теплоносителя контуры отопления делятся на системы с естественной (гравитационной) и искусственной (насосной или принудительной) циркуляцией.

Циркуляционный насос является обязательным компонентом отопления принудительного типа. Необходим для стимуляции движения теплоносителя (+)

В тепловой сети принудительного типа вышеуказанный комплект дополняется:

• Кран Маевского.
• Циркуляционный насос.

В схеме с подачей теплоносителя к каждому устройству коллекторно-распределительное устройство обязательно включается на предназначенные для него подающие и обратные трубы.

В отопительных контурах, требующих обязательной регулировки качественных и количественных характеристик циркулирующей жидкости или пара, встраиваются регулирующие устройства:

• Манометр.
• Термостат.
• Гидравлическая игла, если необходимо выравнивание давления.

В системе с принудительной циркуляцией теплоносителя для поддержания в ней заданного давления, с мембраной. А в его гравитационном аналоге будет достаточно обычного открытого бака без всяких вставок внутри.

Расширительный бак систем с естественным движением воды контактирует с внешней средой, за счет чего может насыщаться воздухом. Для предотвращения этого явления системы дополняют воздушным контуром, собирающим и удаляющим воздух

Расширительный бак простейшей системы отопления с естественным принципом движения представляет собой обычный бак с ввинченной или вваренной в него парой труб. Одна из них – подающая труба, вторая – сигнальная труба, которая рассказывает о наполнении бака водой, расширяющейся при нагревании. В более сложном варианте бака вкручиваются уже четыре трубы.

При увеличении объема теплоносителя сверх нормы излишки просто сбрасываются через сигнальную трубку. В дальнейшем теплоноситель так же расширится и примет прежний объем, но переливов в сигнальную трубу не будет. По аналогии, воздух удаляется самопроизвольно; поэтому нет необходимости устанавливать краны Маевского.

Между котлом и полипропиленовыми трубами строится группа контроля и безопасности из различных датчиков, регуляторов и аварийной арматуры

Циркуляционные насосы в схемах, основанных на естественном принципе движения теплоносителя, не используются. В такой системе вода движется под действием силы тяжести.

Ей не нужны дополнительные усилители давления. С одной стороны это повышает надежность отопления (ломаться просто нечему), а с другой — снижает качество обогрева дальних комнат в доме (теплоноситель до крайних доходит уже остывшим) .

Тонкости монтажа системы отопления из полипропиленовых труб подробно описаны в одном из размещенных на нашем сайте.

Полипропиленовые трубы в системах отопления

Полипропиленовые фитинги и трубы (ППР) пользуются популярностью благодаря дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не менее 50 лет, заявленных производителем.

Существует несколько видов данной трубной продукции, отличающихся техническими характеристиками и назначением.

При строительстве систем отопления, а также при проектировании близких к ним по эксплуатационным параметрам контуров горячего водоснабжения применяются:

• Трубы с маркировкой ПН 25. Изделия с армированием из алюминиевой фольги. Применяются в системах с номинальным давлением до 2,5 МПа. Предельная рабочая температура +95ºС.
• Трубы с маркировкой PN 20. Усиленное исполнение для водогрейных ветвей двухконтурных котлов отопления. Заявленный производителем срок будет выдержан, если температура теплоносителя будет не выше +80ºС, а давление до 2 МПа.
• Трубы с маркировкой PN 10. Изделия тонкостенные полимерные. Используется, если котел подает теплоноситель в систему теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 МПа.

Полимерные трубы подходят для всех известных способов прокладки: открытой и скрытой. Но этот материал имеет большой коэффициент теплового расширения. При нагревании такие изделия начинают немного увеличиваться в длину. Этот эффект называется тепловым линейным расширением; это необходимо учитывать при строительстве трубопроводов.

Котел должен быть обвязан полипропиленовыми трубами, которые в маркировке имеют класс эксплуатации 5, рабочее давление 4–6 атмосфер и номинальное давление PN 25 и выше

Для предотвращения разрушения полипропиленовых трубопроводов отопления, можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально рассчитано на компенсацию этого удлинения. Слой фольги внутри полипропиленовых труб PN 25 снижает их тепловое удлинение в два раза, а стекловолокна в пять раз.

Фотогалерея

Фото

Устройство для сварки труб ПП большого диаметра

Особенности сварки широких пластиковых труб

Соединение узких полипропиленовых труб

Аппарат для соединения ПП труб малого диаметра

Особенности монтажа трубопроводов ППР

При обвязке котла их соединяют преимущественно холодной или горячей сваркой, в случае присоединения к металлическим трубопроводам применяют резьбовые соединения. Прикрутить гораздо удобнее, но из-за них сборка системы обойдется намного дороже.

Правда, если вы хотите соединить полипропиленовый трубопровод с металлическим собратом, без резьбовых фитингов не обойтись.

Доступен широкий ассортимент фитингов для формирования линейных и узловых соединений полипропиленовых труб.

«Горячий» сваривается специальным аппаратом (паяльником, «утюгом»). Трубы нагревают подходящей насадкой до температуры плавления 260 градусов, а затем детали с размягченными краями прижимают друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольга армированных труб должна быть в обязательном порядке очищена. В противном случае он будет мешать соединению полимерных изделий, делая шов непрочным. Со стекловолокном эти лишние действия не потребуются. Тихо плавится с пластиком.

Технология пайки ППР предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает использование специализированных клеев. В последние годы этот метод используется редко, так как результат недостаточно надежен.

В системах отопления резьбовые соединения следует герметизировать паронитом или высокотемпературным герметиком. Не стоит забывать и о достаточно высокой рабочей температуре охлаждающей жидкости.

Есть еще один нюанс использования полипропилена для обвязки котла отопления. Тосол с пластиком — довольно неудачное сочетание. В качестве теплоносителя для системы пластиковых труб рекомендуется использовать воду.

Выбор схемы подключения системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома эта схема подбирается индивидуально. То, что оптимально в одном здании, может оказаться неэффективным в другом.

Кроме того, системы отопления по принципу движения воды делятся на: принудительные с гидронасосом и самотечные (самотеки, естественные), есть еще классификация по устройству трубопроводов. По своему строению они бывают одно- и двухтрубные, коллекторно-лучевые или аналоги с замкнутыми кольцами.

Что лучше: самотек или насос?

В нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится заменить собой более холодную жидкость. Эта система трубопроводов отопительного котла наиболее проста в монтаже. Кроме отопителя есть трубы из полипропилена, радиаторы и расширительный бачок.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку — в расширитель, а оттуда спускается к батареям. После передачи тепла он возвращается в котел, где снова нагревается, начиная новый цикл.

По этой схеме устроено отопление во многих домах дворовых поселков. Только есть твердотопливная печка. Это самый простой и дешевый способ организовать отопление небольшого коттеджа. Однако имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности последнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, имеет минимум узлов и мест соединения для труб из полипропилена

Более сложная и дорогая. Однако это значительно упрощает создание комфортных температур в отдельных помещениях. В нем теплоноситель движется уже за счет стимуляции его движения насосом.

Выбор компоновки полипропиленовых труб и самого котла тесно связаны. Система естественной циркуляции энергонезависима. Если водонагреватель в нем не требует питания от сети, то даже при отключении электричества дом будет отапливаться.

В принудительном контуре для работы насоса требуется постоянный источник питания. Поэтому котел для него лучше всего выбирать электрозависимый, имеющий дополнительные возможности. Но чтобы застраховаться от проблем с напряжением, к ним придется купить резервный генератор или источник бесперебойного питания.

Какую схему отопления лучше выбрать?

Существует множество способов разделения трубопроводов из полипропилена от котла к радиаторам отопления.

Но все эти схемы делятся на:

• одинарная трубка;
• двухтрубный.

АТ Нагретая вода, подаваемая в качестве теплоносителя, подается и отводится по одной трубе. В двухтрубном для подачи теплоносителя и обратки, т.е. отвода остывшей воды обратно в котел на отопление, сооружаются отдельные линии.

По способу присоединения рабочих органов контуры отопления делятся на:

• тройник;
• коллектор.

Тройники могут использоваться как с самотечной, так и с принудительной циркуляцией. Коллекторная схема может работать только при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но самый дальний в цепочке от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ предполагает прокладку одного петлевого линии и последовательного подключения к ней аккумуляторов. В двухтрубной схеме от котла идет два независимых трубопровода с горячей водой и обраткой. И к ним уже подключены радиаторы.

В систему встраиваются один или два коллектора, от которых к каждой батарее перекидываются отдельные трубы. Также такой распределитель позволяет подключить к котлу «теплый пол», изготовленный все из того же ППР.

Коллекторная разводка позволяет создавать эффективные системы отопления домов большой площади и разной этажности (+)

Использование коллекторов и отдельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится производить более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно настроить под конкретные условия и требования.

Контур полипропиленовый для разных котлов

Большинство производителей водонагревателей рекомендуют первый метр трубопровода от него делать из металла. Это особенно актуально для твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке уже должен быть подключен к этой ветке, иначе в случае неисправности котла он получит тепловой удар и может лопнуть.

Вариант №1: Газовая колонка

Полипропиленовую обвязку газового котла рекомендуется выполнять с помощью гидрорукава и коллектора. Зачастую газовые модели уже оснащены встроенными насосами для откачки воды. Почти все они изначально были рассчитаны на форсированные системы.

Наиболее надежной с точки зрения безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае будет герметизирован небольшой участок трубопровода от котла до распределителя, а затем будут задействованы дополнительные насосы. Именно на них ляжет основная нагрузка по перекачке теплоносителя.

Газовый котел можно обвязать полипропиленом без длинных металлических труб; вода в таком нагревателе редко нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный аккумулятор тепла. Он сгладит резкие перепады температуры воды, негативно влияющие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС на эту ветку придется дополнительно устанавливать фильтры тонкой и грубой очистки. Также их следует монтировать на входе в водонагреватель, куда подается холодная вода.

Вариант №2: Твердотопливная модель

Главной особенностью твердотопливного котла является его инерционность при прекращении подачи топлива. Пока все в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может негативно сказаться на полипропилене.

При обвязке твердотопливного котла к нему сразу следует подключать только металлические трубы, и только через метр-полтора можно заделывать полипропиленовые. Помимо этого необходимо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также сброс ее в канализацию.

Участок трубопровода от твердотопливного котла до коллектора сделать из металла, а потом можно скрутить полипропиленом — только это защитит пластиковые трубы от перегрева

Если система построена на принудительной циркуляции, то обязательно нужно будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже в случае отключения электроэнергии.

В дополнение к нему можно сделать небольшой гравитационный контур или оборудовать все аккумуляторы системой. При авариях это позволит отремонтировать поврежденный участок при работающем отоплении.

Твердотопливный котел должен быть закрыт защитным кожухом, ограничивающим распространение тепла от стен топки в котельную. Но даже при этом коллектор и пластиковые трубы следует убрать подальше от плиты.

Вариант №3: Мазутные и электрические обогреватели

Котел развивающий или дизельный обвязывается полипропиленом по идентичной схеме с твердотопливным аналогом. Полимер должен быть максимально удален от него.

При обвязке электрокотла ППР можно не беспокоиться о разрывах труб, имеет защитную автоматику, не позволяющую воде дойти до кипения

Нагрев на электричестве до критических для полипропилена температур практически исключен. В случае сбоя питания он просто перестанет работать. В этом случае трубы защищены от гидравлического удара гидроаккумулятором и клапанами для сброса избыточного давления.

Выводы и полезное видео по теме

Видео №1. Как выбрать трубы из ППР:

Видео №2. Технология обвязки твердотопливного котла:

Видео №3. Как обвязать нагреватель в двухэтажный коттедж:

При выборе схемы обвязки котла из полипропиленовых труб необходимо учитывать все особенности конкретного здания. Процесс монтажа трубопроводов и подключения оборудования несложный, с ним справится даже начинающий мастер.

Использовать паяльник для полипропиленовых фитингов и труб проще простого. А вот составление проекта системы отопления лучше доверить специалисту, ошибки здесь недопустимы.

Если вы хотите поделиться личным опытом, полученным при самостоятельной сборке полипропиленовой ленты, нашли ли вы недостатки или хотите получить ответы на свои вопросы? Пожалуйста, пишите комментарии в блоке под тестовой статьей.

Материалы, используемые в водопроводных трубах

В трубах, используемых для транспортировки питьевой воды в домашней водопроводной системе, используются материалы, отличные от тех, которые используются для труб, по которым подается сточная вода. В вашем доме может быть водопроводная система, в которой для водопроводных труб используется только один тип материала, но не удивляйтесь, обнаружив несколько типов труб, особенно в старых домах, в которых неоднократно ремонтировалась или обновлялась сантехника.

Вот некоторые распространенные материалы, используемые для водопроводных труб.
