Диаметр водопроводной трубы для частного дома: Какой трубой разводить воду в доме? | Статьи

критерии выбора, обозначения и расчеты

Комфортная жизнь современного человека невозможна без водопровода. Правильный выбор диаметра трубы для водоснабжения в частном доме поможет избежать неприятностей и поломок, вызванных ненадлежащей работой или недостаточной пропускной способностью систем подачи и отведения воды.

Содержание

1. Критерии выбора диаметра трубы для водопровода в частном доме
2. Обозначения диаметров труб
3. Как рассчитать сечение труб водоснабжения

Критерии выбора диаметра трубы для водопровода в частном доме

При выборе диаметра учитывают напор в трубе, назначение данного отрезка магистрали, материал изделий

Сечение трубы – критерий расчета пропускной способности трубопроводной системы. Например, водопровод диаметром 32 мм способен пропустить 50 литров в минуту, а сечением 25 мм — лишь 30 литров. Стоит также учитывать тот факт, что смеситель не может обеспечить пропускную способность более 5 л/мин.

Рекомендуется выбирать подходящий размер поперечного сечения трубного проката, используя следующие критерии:

• общая длина водопроводной сети;
• количество точек потребления воды;
• температура перемещаемой жидкости;
• число поворотов и стыков;
• наличие/отсутствие перепадов давления в трубах;
• планируемый объем водопотребления;
• материал изготовления элементов водопровода;
• тип водопровода: централизованный или местный.

Первые два критерия оказывают прямо пропорциональное влияние на величину диаметра. При увеличении общей длины трубопровода и числа точек потребления воды сечение трубопровода также следует принять большим. К основным точкам водопотребления относятся нагревательный бак, унитаз, раковина, мойка, душ или душевая кабина, ванная, стиральная и/или посудомоечная машина и пр.

Третий пункт обращает внимание на то, что полимерные конструкции для подачи/отведения холодной и горячей воды отличаются толщиной стенки. Передача горячей жидкости производится в толстостенных трубах. Металлические конструкции можно использовать одинаковыми по толщине.

При создании системы с частыми стыками и поворотами, а также при неравномерном напоре воды из-за многоэтажности и непрямого движения воды, необходимо использовать трубы увеличенного внутреннего размера. Также следует выбрать элементы большего сечения, если в доме проживает или гостит большое количество людей.

Выбранный материал определяет будущую стоимость всей системы и степень сложности ее сборки. Встречающиеся в технической литературе методы расчета пропускной способности труб обычно подходят только для металлических изделий (обычно, стальных). Их особенность в том, что во время эксплуатации постепенно меняется внутренний диаметр. Это происходит из-за накапливающегося на стенках известкового налета и других отложений в один или несколько слоев. Трубы из полимерных материалов (пластик, полиэтилен, металлопластик, ПВХ) хорошо справляются с такой проблемой. Однако могут расширяться под воздействием горячих температур. Это приводит к падению напора, шумам и сбоям. Элементы из меди служат дольше стальных и полимерных, но имеют гораздо большую стоимость.

При подключении к централизованной водомагистрали нужно сделать подбор сечения труб только для их разводки по дому. Если же речь идет об автономном варианте, дополнительно учитываются затраты на сооружение колодца или бурение скважины. В будущем затраченные средства компенсируются независимостью от внешних факторов и отсутствием постоянной платы за подведение воды и канализацию.

Обозначения диаметров труб

Основные размеры водопроводных труб из стали приведены в ГОСТе 3262-75. Диаметр всех выпускаемых в мире изделий находится в диапазоне 2,5-4000 мм. Вариантов трубного проката встречается около 50. ГОСТом установлены такие параметры труб, как наружный диаметр, масса, толщина стенки. Общепринятым является обозначение диаметра трубы в миллиметрах и резьбы на ней в дюймах. Параметры полимерных элементов круглого сечения (32 типоразмера в диапазоне 10-1600 мм) прописаны в ГОСТ 18599-2001. Изделия дополнительно подразделяют на четыре группы по толщине стенки от 2 до 70 мм.

Внешний диаметр обозначают латинской буквами D или Dн, внутренний – буквами d или Dвн, а толщину стенки – строчной или прописной s. В стандарте внутренний диаметр не указан. Его можно рассчитать, отняв от внешнего размера удвоенную толщину стенок.

Встречается также обозначение Dу (DN, Dn), которое применяется при указании условного диаметра (прохода) проката. В справочной литературе встречается другое название этого понятия – «номинальный диаметр трубы». Это усреднённый размер изделия трубопроводного проката (на просвет), который обычно отличается от указанного на маркировке. Он получается в результате округления измеренного внутреннего диаметра до ближайшего стандартного значения. Например, для трубы с наружным и внутренними сечениями 156/144 мм и 156/148 мм DN = 150 мм.

Маркировка стальных изделий производится в дюймах, а медных, алюминиевых и полимерных – в миллиметрах. Чтобы соотнести эти размеры при комбинированной трубопроводной системе, пользуются специальными таблицами или программами (приложениями).

Соответствие дюймов диаметру условного прохода трубы: ¼ дюйма – 8 мм; ½ дюйма – 15 мм; ¾ дюйма – 20 мм; 1 дюйм – 25 мм; 1¼ дюйма – 32 мм; 1½ дюйма – 40 мм; 2 дюйма – 50 мм; 2,5 дюйма – 65 мм.

Как рассчитать сечение труб водоснабжения

Чтобы определить, какой диаметр трубы лучше использовать для водопровода частного дома, нужно рассчитать приблизительную длину создаваемой сети трубопровода. Если нужно разводить трубы стандартной централизованной водопроводной системы, принимают среднюю скорость водного потока равной 20 м/c. Для этой скорости существуют следующие рекомендации по подбору диаметра прокатного элемента:

• Длина сети меньше 10 метров, нужный диаметр трубы – 20 мм.
• Для труб общей длиной 10-30 метров сечение водопровода принимают равным 25 мм.
• При сети длиной больше 30 метров рекомендуется использовать трубы диаметром 32 мм.

При этом длина одной трубы варьируется от 4 до 15 метров. Элементы трубопровода должны быть качественными и надежными, чтобы обеспечить длительную работу системы водоснабжения без сбоев.

Пропускная способность – параметр, показывающий соотношение предельного объема жидкости, проходящего через сечение трубы за единицу времени. Существует три способа его расчета:

• По техническим формулам. Применяются усредненные показатели. Формулы достаточно сложные и требуют точности подстановки всех данных. Поэтому практически не применяются.
• По таблицам. Достаточно простой и точный вариант решения гидравлической задачи. Содержат зависимости между различными параметрами. В частности, зависимость пропускной способности магистрали от внутреннего диаметра.
• С помощью специального программного обеспечения. По исходным данным программа автоматически выполняет расчет с учетом всего подключаемого оборудования. Подставив предполагаемый внутренний диаметр, сопротивление в элементах, показатель шероховатости, общую длину трубопровода, результат выводится практически мгновенно.

Если водопровод имеет длину от 30 метров, на нем встречается много поворотов, разветвлений и стыковых соединений, подбирается больший диаметр.

сечение пластиковых труб, как выбрать, какой диаметр для водоснабжения

Содержание:

Характеристики водопроводных труб
Зависимость длины и диаметра труб
Зависимость пропускной способности и диаметра трубы
Типовые варианты обустройства водопровода

При обустройстве или ремонте водопровода дело обязательно доходит до взаимодействия с трубами. Выбор подходящих труб для водопроводных систем вызывает массу вопросов у неопытных в данной сфере людей. Одной из самых сложных проблем при этом является подбор диаметра труб, который усложняется широким ассортиментом материалов, представленных на рынке. В данной статье речь пойдет о том, как выбрать диаметр трубы для водопровода.

Характеристики водопроводных труб

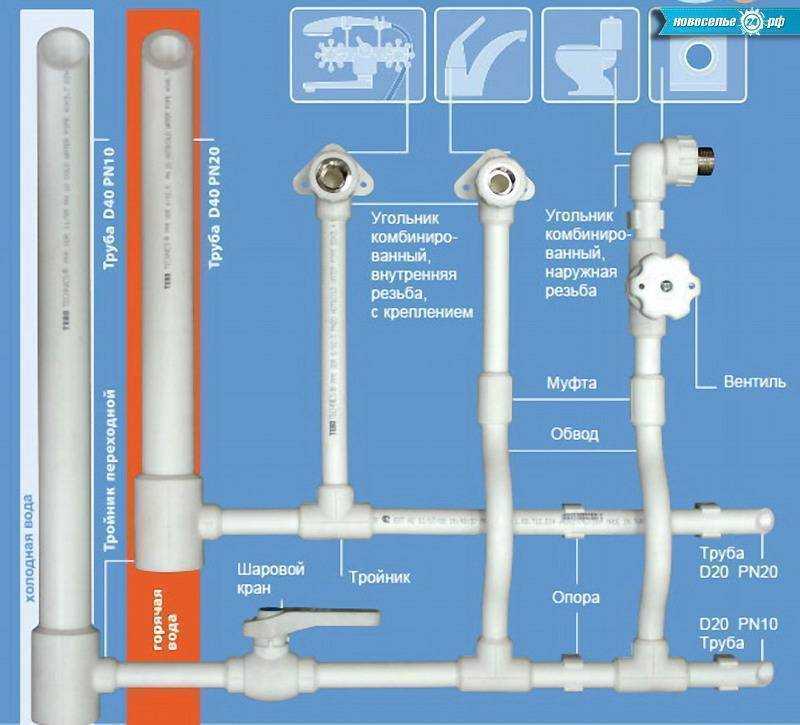

Конструкция водопровода не может работать без труб, поэтому не будет ошибкой утверждение, что именно они являются важнейшим элементом этой системы. В строительстве чаще всего используются пластиковые, металлопластиковые и металлические трубы.

Несмотря на различия, обусловленные разными материалами изготовления, все трубы имеют одинаковые размерные характеристики, перечень которых выглядит так:

• Внутренний диаметр, который должен быть одинаковым в местах всех соединений, чтобы конструкция была цельной;
• Диаметр условного прохода – номинальный показатель, необходимый для монтажа водопровода;
• Толщина стенок;
• Длина трубы.

Правильный подбор труб с точки зрения размерных характеристик нужен не только для их монтажа – подходящие для обустройства водопровода элементы позволят создать конструкцию, с которой не будет проблем в процессе эксплуатации. Если диаметр пластиковой водопроводной трубы слишком мал, в ней будут возникать водяные завихрения, из-за чего конструкция будет шуметь и периодически выходить из строя.

Зависимость длины и диаметра труб

В обычных водопроводах скорость транспортировки жидкости обычно составляет около 20 м/с. Данный показатель оказывает непосредственное влияние на то, каким будет сечение трубы для водопровода.

Зависимость диаметра водопроводных труб от длины водопроводной магистрали выглядит следующим образом:

• При длине системы меньше 30 м стоит остановить свой выбор на 25-мм трубах;
• Трубопровод, длина которых превышает 30 м, должен иметь диаметр 32 мм;
• Для водопроводов длиной менее 10 м вполне подходят трубы диаметром 20 мм.

При обустройстве частных водопроводных сетей чаще всего используются отрезки труб длиной 4 метра, но далеко не всегда – например, для прокладки протяженных магистралей с успехом применяются изделия длиной около 15 метров.

Чтобы такие длинные трубы могли без проблем функционировать на протяжении всего срока эксплуатации системы, потребуются качественные соединения.

Зависимость пропускной способности и диаметра трубы

Между диаметром трубы и ее пропускной способностью есть прямая зависимость. Например, 25-мм трубы пропускают 30 л воды за 1 минуту, а 32-мм – до 50 л. Эти показатели нужно знать, поскольку они тесно связаны с запорной арматурой – стандартный кран, расположенный в доме, может за ту же минуту пропускать всего лишь 5 л воды.

Такая взаимосвязь между расходами воды и размерами труб позволяет качественно спроектировать систему, которая будет обеспечивать нормальное распределение воды по всем точкам потребления.

Естественно, нужно понимать, что количество кранов может быть достаточно большим, поэтому нужно хорошо продумывать схему водопровода.

Решая, какой диаметр трубы выбрать для водоснабжения, нужно учитывать следующие показатели:

1. Общая протяженность водопроводной магистрали;
2. Предполагаемое количество соединений;
3. Предполагаемое количество колен и изгибов конструкции;
4. Напор воды в трубопроводе.

Профессионалы при проектировании водопровода учитывают комплексное воздействие описанных выше параметров на работоспособность водопровода и рассчитывают их при помощи специальных формул. Для бытовых условий столь сложные расчеты попросту не нужны – достаточно будет примерных результатов.

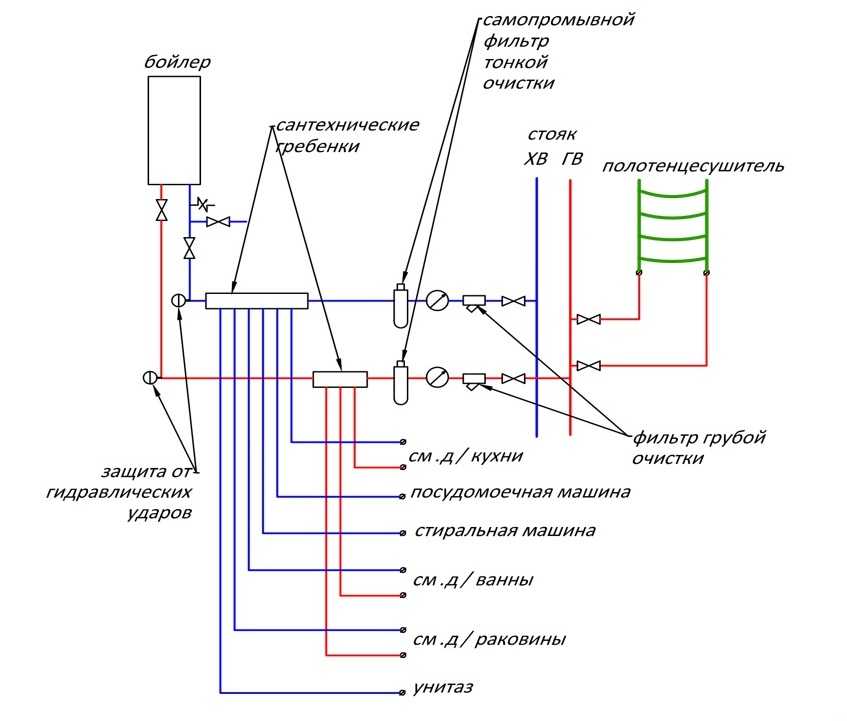

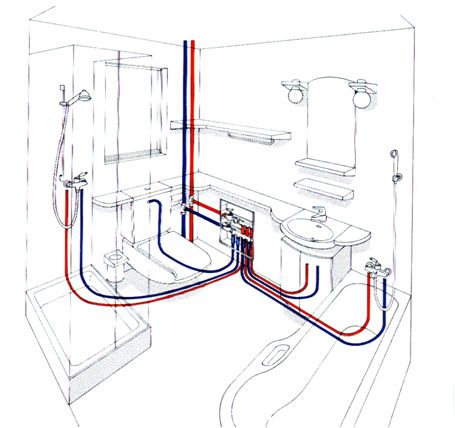

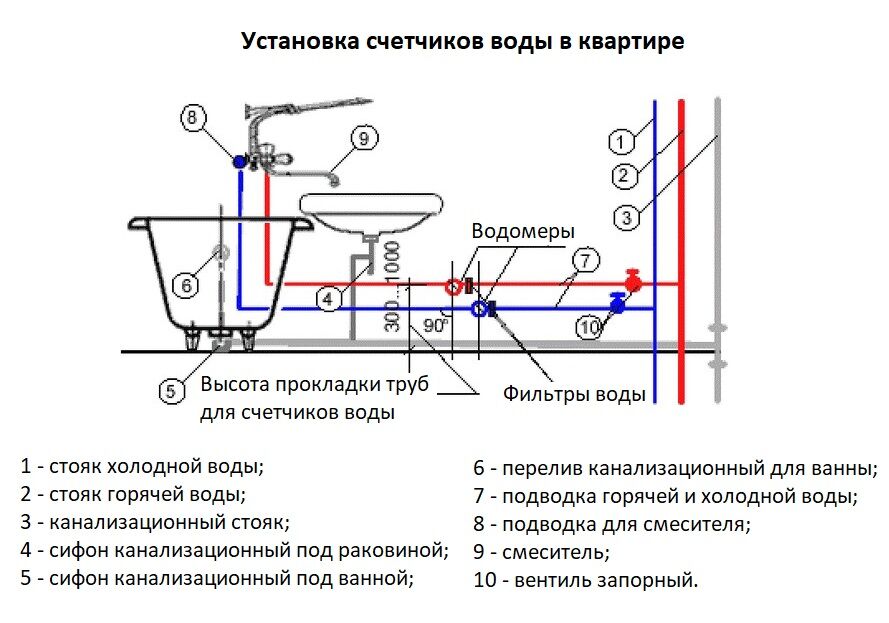

Типовые варианты обустройства водопровода

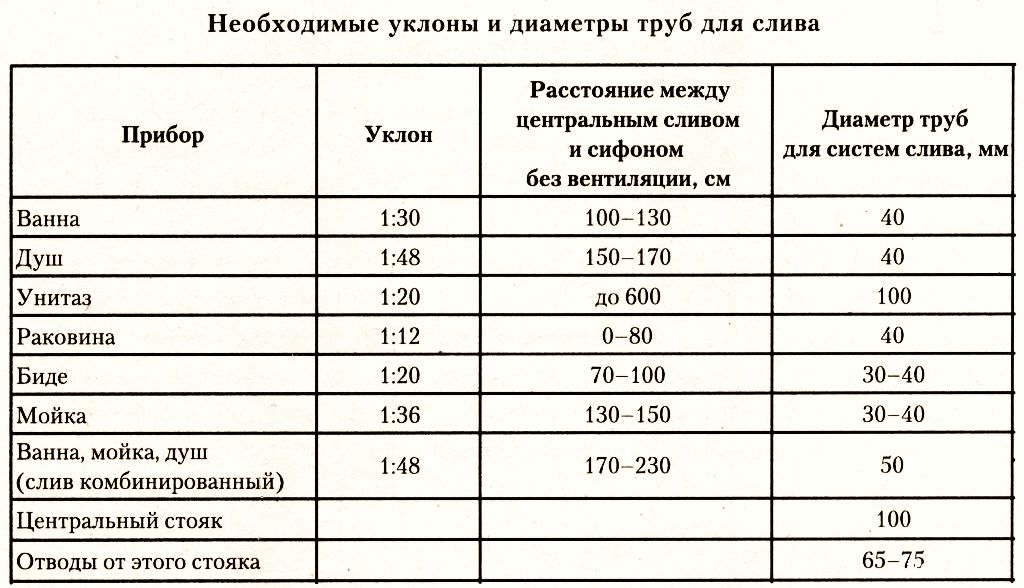

Стандартный диаметр пластиковых труб для водопровода составляет 10 мм или 15 мм. Естественно, стояк должен иметь больший диаметр – обычно хватает 25-мм трубы.

При покупке труб стоит убедиться в соответствии их диаметров номинальным значениям – погрешность может оказаться весьма значительной.

Обустраивая водопровод сложной конфигурации с множеством поворотов, соединений и сопутствующими перепадами давления, стоит выбирать трубы с увеличенным диаметром – они смогут за счет своих характеристик компенсировать все негативные факторы, связанные с такой конструкцией.

Заключение

Подводя итоги, можно отметить несколько важных моментов. Во-первых, для сложного водопровода стоит использовать трубы повышенного диаметра, равно как и в случае с большим расходом воды. Во-вторых, для транспортировки горячей воды необходимы толстостенные трубы. В-третьих, грамотно подобранный диаметр трубы для водопровода продлит срок службы системы.

Расчет требуемого диаметра водопровода

Размер водопровода имеет жизненно важное значение для обеспечения достаточного объема воды для жителей здания. Есть три основных фактора, которые определяют правильный размер водопроводной линии, которая также называется водопроводной линией. Эти три фактора следующие:

1. Количество сантехнических приборов: Расчет с использованием всех сантехнических приборов в здании.
2. Длина участка трубы: Расстояние от главного внутреннего регулирующего клапана до соединения с городским водопроводом.
3. Классификация здания: Жилые и коммерческие здания имеют разные требования к размерам.

 Упрощенные сведения о размерах водопроводных линий

Увеличение диаметра водопроводных линий всего на один размер трубы имеет существенное значение. Чего не понимают люди, не занимающиеся сантехникой, так это того, что понимание длины и понимания площади — это совершенно разные факторы друг от друга.

Например, 1 1/4″ всего на 25% больше, чем 1″. Но с точки зрения площади, внутренняя площадь труб такого размера (трубопроводы для подачи воды) представляет собой разницу примерно на 56% больше. В качестве другого примера давайте сравним 1 1/2-дюймовую трубу с 2-дюймовой трубой. Разница в площади внутри трубы диаметром 1 1/2 дюйма по сравнению с трубой диаметром 2 дюйма составляет около 77%.

Линии разного размера обеспечивают существенно разную скорость потока

С точки зрения таблицы размеров водопроводных труб DEP, ключевой составляющей которой являются галлоны в минуту, различия еще более значительны. Основываясь на расчетах среднего участка трубы 50 футов, линия 1 1/4 дюйма обеспечивает 16 галлонов в минуту. С другой стороны, 1-дюймовая линия обеспечивает только 9 галлонов в минуту. Таким образом, линия диаметром 1 1/4″ обеспечивает почти на 77% больше галлонов в минуту, чем линия диаметром 1″. Расчеты галлонов в минуту в таблице размеров DEP также основаны на некоторых других важных предположениях. Все расчеты расхода основаны на подключении к крану соответствующего размера на городской водопроводной магистрали. Они также основаны на том, что здание находится на ровной поверхности. Например, дом, расположенный на холме или возвышенности, уменьшит скорость потока.

Что все это значит для обычного владельца недвижимости?

Это означает, что при номинальной сумме денег увеличение размера водопровода всего на один размер дает значительные преимущества. Фото ниже наглядно иллюстрирует этот момент. Но следует также отметить, что если внутренний водопровод в здании меньшего размера, увеличение размера линии обслуживания не принесет никакой выгоды, если только внутренний водопровод также не будет увеличен.

Какой размер водопроводной линии обычно требуется?

Типичный дом на одну семью снабжается водопроводом диаметром 1″. В доме на одну семью обычно имеется следующая сантехника:

• Кухонная раковина
• Лоток для белья
• Посудомоечная машина
• Стиральная машина
• Ванная комната
• Внешнее соединение для шланга.

Дом на две семьи практически никогда не может соответствовать 1-дюймовой коммуникационной линии. Единственным исключением будет крайне странный случай, когда городской водопровод проходит под общественным тротуаром. У дома вообще не должно быть двора; что приведет к длине трубы всего 15 футов. Очевидно, что это очень необычная и редкая ситуация.

В случае трехквартирного дома обычно требуется коммуникационная линия диаметром 1 1/2″. Опять же, исключением может быть ситуация, когда длина участка трубы составляет всего 35 футов или менее. В большинстве случаев для дома на шесть семей или больше потребуется 2-дюймовая водопроводная линия. Каждый тип сантехники имеет расчетный коэффициент галлонов в минуту. Все сантехнические приборы внутри здания в совокупности учитывают требуемый размер водопровода для здания.

При определении надлежащего размера линии подачи воды различаются случаи

Фактическая реальность такова, что большинство старых зданий, построенных до 1990 года или около того, часто имеют линии меньше, чем предложено выше. Во многих случаях это не приводит к негативным последствиям, поскольку размерная таблица Департамента по охране окружающей среды Нью-Йорка очень консервативна. Однако каждый случай будет отличаться. Например, в некоторых районах есть шесть семейных домов, обслуживаемых свинцовыми водопроводными линиями диаметром менее 1 дюйма. В таких экстремальных случаях давление воды падает, а недостаточный объем – обычные повседневные проблемы жильцов. Помните, даже если вы к этому привыкли, падение давления при пользовании водой в вашем доме – это не нормально. Ни один дом или собственность не были спроектированы для этого.

Позвольте эксперту определить размер вашей водопроводной сети

Таблицы размеров различаются для жилой и коммерческой недвижимости

Таблица размеров для коммерческой недвижимости существенно отличается от жилой. Для этого есть веская причина. Одна из главных причин заключается в том, что сантехника обычно используется гораздо чаще в коммерческих помещениях. Например, раковина в доме на одну семью используется экономно по сравнению с раковиной в оживленном ресторане.

Счетчик приспособлений — это значение количества галлонов в минуту для каждого сантехнического приспособления, указанное в таблице размеров. Например, в таблицах размеров раковин, посудомоечных и стиральных машин DEP указано количество приспособлений, равное 4. В то время как у бытовых сантехнических приборов ровно 1/2 этого количества приспособлений. В результате таблицы размеров DEP коммерческие объекты обычно требуют гораздо более крупных водопроводных сетей, чем жилые объекты, чтобы соответствовать нормам.

Почему длина пробега имеет коэффициент

Часть подачи воды в здание основана на прохождении воды под давлением по водопроводу. Сама линия обеспечивает сопротивление потоку воды. Поэтому длина пробега является важным фактором. Чем длиннее пробег, тем меньше галлонов в минуту может проходить через сервисную линию.

Длинный участок трубы влияет на размер требуемой линии

Длина участка на самом деле оказывает существенное влияние на возможности подачи водопровода каждого размера. Например, типичный водопровод теряет примерно 33% своей пропускной способности по подаче воды, когда длина участка увеличивается с 30 футов до 60 футов. В качестве конкретного примера, линия 1 1/4″ может подавать приблизительно 21 галлон в минуту на участке длиной 30 футов, но только приблизительно 14 галлонов в минуту на участке длиной 60 футов.

Несмотря на то, что длина участка является основным фактором для всех расчетов размера водопроводной линии, она становится еще более важным фактором, когда участок необычно длинный. Когда здание имеет большой отступ от собственности или находится на очень широкой проезжей части, этот фактор легко упустить из виду. В случаях, когда есть большой пробег, было бы ошибкой основывать размер водопроводной линии строго на количестве арматуры.

У жильцов здания могут быть давние проблемы с недостаточным объемом или давлением воды, и они воспринимают это как нормальное явление. Следует понимать, что давление воды и объем воды — это две отдельные и разные вещи. Давление воды – это сила, с которой вода вытекает из сантехнического прибора. Объем воды – это количество воды, необходимое для обслуживания всего здания.

Ниже приведены три типичных проблемы, возникающие в результате проблем с объемом или давлением:

1. Изменение температуры воды при использовании воды в здании, например при смыве туалета.
2. Потеря давления воды при использовании душа или стиральной машины.
3. Изменение давления или объема воды при включении системы орошения газона.

Проблемы с давлением и объемом воды и их решения могут быть сложными. Часто они не связаны с размером водопровода, а связаны с другими проблемами. Всегда лучше доверять лицензированному мастеру-сантехнику расследование и решение подобных проблем с сантехникой. Только квалифицированный и лицензированный сантехник будет обладать знаниями и опытом, чтобы обеспечить правильное и экономически эффективное решение.

Мастер-сантехник Пол Р. Балкан объясняет размеры водопроводных линий

Пол Р. Балкан является президентом компании Joseph L. Balkan Inc. Он является экспертом в области канализации и водопроводных сетей. Вот некоторые из его идей, касающихся давления воды и размеров.

Пол Р. Балкан, президент Joseph L. Balkan Inc.

Есть несколько факторов, влияющих на обеспечение адекватного расхода воды из сантехнических приборов в здании. Давление воды обычно измеряется в фунтах на квадратный дюйм. Когда вода в здании не используется и при условии отсутствия насосов, резервуаров на крыше или других используемых устройств, максимальная высота, на которую вода может подняться в здании, определяется давлением в городской водопроводной магистрали.

Один psi (фунт на квадратный дюйм) поднимает воду вертикально на 2,31 фута. Если давление в городском водопроводе составляет 40 фунтов на квадратный дюйм, вода поднимется по вертикали не более чем на 92,4 фута над городским водопроводом. Важно понимать, что на это не влияет размер труб.

Почему важен размер внутренних водопроводных труб

Размер труб становится важным, когда в здании используется вода. Чем больше диаметр подающих труб, тем меньше будет падение давления, так как одновременно используется все больше и больше сантехнических приборов. Один из способов взглянуть на это — представить размер подающей трубы как клапан. Если вы подсоедините садовый шланг к пожарному гидранту и едва откроете клапан гидранта, что эквивалентно небольшой водопроводной трубе, вода, вытекающая из шланга, может пройти 30 футов.

С другой стороны, не регулируя клапан, отсоедините садовый шланг и вместо него подсоедините пожарный шланг. Это похоже на наличие большого количества сантехнических приборов, подключенных к низкому водопроводу. Тогда вода может пройти всего 1-2 минуты. Если полностью открыть клапан, что эквивалентно большой водопроводной трубе, то давление воды, выходящей из шланга, может кого-нибудь сбить с ног. В городском водопроводе, питающем гидрант, ничего не изменилось, только размер прохода, по которому должна была пройти вода. Естественно, это мысленное упражнение, и в пожарные гидранты нельзя вмешиваться!

Посетите сайт бесплатно уже сегодня!

Размер трубопровода питьевой воды

Количество воды, необходимое для подачи к каждому сантехническому устройству, должно быть представлено единицами оборудования, как показано в Таблице 610. 3. Эквивалентные значения приборов, показанные в таблице 610.3, включают потребность как в горячей, так и в холодной воде.

ТАБЛИЦА 610.3.

ПРИБОРЫ, ПРИНАДЛЕЖНОСТИ ИЛИ СВЕТИЛЬНИКИ 2	МИНИМАЛЬНЫЙ РАЗМЕР ПАТРУБКА КРЕПЛЕНИЯ 1, 4 (дюймы)	ЧАСТНЫЙ	ОБЩЕСТВЕННЫЙ	СБОРКА 6
Ванна или комбинированная ванна/душ (наполнение)	1 / 2	4,0	4,0	—
3 / 4 Клапан наполнения ванны дюймов	3 / 4	10,0	10,0	—
Биде	1 / 2	1,0	—	—
Стиральная машина	1 / 2	4,0	4,0	—
Стоматологическая установка, плевательница	1 / 2	—	1,0	—
Посудомоечная машина бытовая	1 / 2	1,5	1,5	—
Питьевой фонтанчик или кулер для воды	1 / 2	0,5	0,5	0,75
Наконечник для шланга	1 / 2	2,5	2,5	—
Наконечник шланга, каждый дополнительный 8	1 / 2	1,0	1,0	—
Туалет	1 / 2	1,0	1,0	1,0
Газонокосилка, каждая головка 5	—	1,0	1,0	—
Передвижной дом, каждый (минимум)	—	12,0	—	—
Раковины	—	—	—	—
Бар	1 / 2	1,0	2,0 ​​	—
Смеситель для медицинских учреждений	1 / 2	—	3,0	—
Клинический клапан для измерения уровня жидкости с краном или без него	1	—	8,0	—
Кухня домашняя с посудомоечной машиной или без нее	1 / 2	1,5	1,5	—
Прачечная	1 / 2	1,5	1,5	—
Умывальник для посуды или швабры	1 / 2	1,5	3,0	—
Умывальник, каждый комплект смесителей	1 / 2	—	2,0 ​​	—
Душ, на голову	1 / 2	2,0 ​​	2,0 ​​	—
Писсуар, клапан смыва 1,0 GPF	3 / 4	См. сноску 7		—
Писсуар, более 1,0 GPF Клапан смыва	3 / 4	См. сноску 7		—
Писсуар, смывной бачок	1 / 2	2,0 ​​	2,0 ​​	3,0
Писсуар с функцией очистки слива	1 / 2	1,0	1,0	1,0
Фонтан для умывания, круговая струя	3 / 4	—	4,0	—
Унитаз, напорный бак 1,6 GPF	1 / 2	2,5	2,5	3,5
Унитаз, бак расходомера 1,6 GPF	1 / 2	2,5	2,5	3,5
Унитаз, вентиль расходомера 1,6 GPF	1	См. сноску 7		—
Унитаз, гравитационный бак более 1,6 GPF	1 / 2	3,0	5,5	7,0
Унитаз, вентиль расходомера более 1,6 GPF	1	См. сноску 7		—

Для единиц СИ: 1 дюйм = 25 мм

Примечания:

¹ Размер холодного патрубка или горячего и холодного патрубков.

² Приборы, приспособления или приспособления, не указанные в этой таблице, должны иметь размеры, соответствующие приспособлениям, имеющим аналогичную скорость потока и частоту использования.

³ Приведенные значения единиц арматуры отражают их нагрузку на систему подачи холодной воды в здание. Допускается, чтобы стоимость отдельной единицы оборудования для холодной и горячей воды для устройств, имеющих соединения как с горячей, так и с холодной водой, составляла три четверти указанной общей стоимости устройства.
