Диаметр водопроводных труб в частном доме: Какой трубой разводить воду в доме? | Статьи

05.05.202321.02.2023 alexxlab 0 Комментариев

Содержание

подбор сечения, диаметра пластиковых труб водоснабжения и отопления в частном доме

Автор: Компания «Блесс-комфорт»

Подбор правильного диаметра инженерных коммуникаций, в том числе водопроводных, зависит от многих факторов и должен выполнять проектантом с соответствующим образованием.

Однако, чтобы прикинуть расходы, можно выполнить несложный расчет самостоятельно.

Расчет расхода воды
Порядок расчета
Выбор диаметров труб
Выбор диаметра труб для частного дома
Фото всех видов труб для водоснабжения

Расчет расхода воды

Расчетный расход в водопроводе зависит от:

Тип здания;
Количество и текущее использование индивидуальных выходных фитингов;
Потребность в пожарной воде.

Основная задача системы водоснабжения — обеспечить потребителей водой нужного качества в любое время, с требуемыми объемными расходами и давлением, обеспечивая полный комфорт потребления.

Самым дорогим элементом системы водоснабжения является водопроводная сеть (обычно 75 — 85% затрат на строительство системы), что также во многом определяет надежность работы всей системы.

Что касается возможного расположения труб, их можно разместить внутри или снаружи здания. Если они размещены внутри, их можно установить над или сразу под полом здания, в промежуточных шахтах или в туннелях под потолком.

Независимо от их расположения, трубы обычно устанавливаются с определенным уклоном от 0,2% до 0,5%, чтобы обеспечить обезвоживание в случае необходимости. Кроме того, в верхней части сети есть точки сбора и отвода воздуха, неизбежно присутствующего в жидкости.

Порядок расчета

Определение размеров системы водоснабжения состоит из определения диаметра труб, оценки использования систем хранения и выбора правильного насоса для системы. Для этого необходимо знать количество пользователей и их расположение.

В дополнение к этому, должны быть известны требуемые значения расхода и давления, а также периоды времени, когда пользователям нужна вода.

Принимая во внимание назначение водопровода и следуя имеющимся техническим знаниям, процесс проектирования — определения размеров сетевого кабеля, включая моделирование надежности его работы, можно разделить на следующие задачи:

Определение точек водозабора и расчет величины и изменчивости водопотребления в течение дня с максимальным спросом;
Определение трасс магистральных и распределительных труб в водопроводной сети;
Расчет максимальных объемных расходов на обозначенных маршрутах трубопроводов;
Подбор диаметров водопроводных труб;
Моделирование функционирования проектируемой сети в 24-часовом временном горизонте суток с максимальным водопотреблением.

Расчетный расход в трубопроводах холодной и горячей воды определяется по номинальному выходу смесительных клапанов отдельно для горячей и холодной воды. Расходы не суммируются в точке подключения системы горячего водоснабжения к системе распределения холодной воды (тепловая ветвь)!

Расчетный расход на участках перед ответвлениями к водонагревателю будет соответствовать расчетному расходу, который имеет большее значение (обычно это расход холодной воды за счет смыва унитаза).

Выбор диаметров труб

В частных домах в гигиенических и экономических целях обычно вполне достаточно установки труб с номинальным диаметром 15-18 мм. Для умывальников достаточно даже меньших размеров.

Только при очень обширных установках и одновременном использовании нескольких точек потребления диаметры труб могут быть приняты как эквивалентные размеру 20-25 см, подаваемого в коллектор, расположенный, например, в ванной комнате, и далее через 30 сантиметровые трубы к отдельным санитарным узлам.

С другой стороны, недостаточный поток воды может быть вызван недостаточным давлением в установке или ограничением потока через саму посуду.

Большинство доступных фитингов имеют ограниченный расход до 10-12 л / мин при номинальном давлении 0,25-0,3 МПа, а дополнительное снижение эффективности вызвано загрязнением фильтров и аэраторов.
Причиной заметного падения давления при использовании душа также может быть неправильный подбор или регулировка системы повышения давления.
Ну, по мере того как вода набирается, давление в резервуаре гидрофоров падает, и при превышении определенного предельного значения насос запускается и заполняет резервуар.

При низком расходе (ручная стирка) перепад давления будет незначительным, в то время как при большом расходе (душ) и слишком низкой настройке минимального давления уменьшение расхода воды может быть заметным.

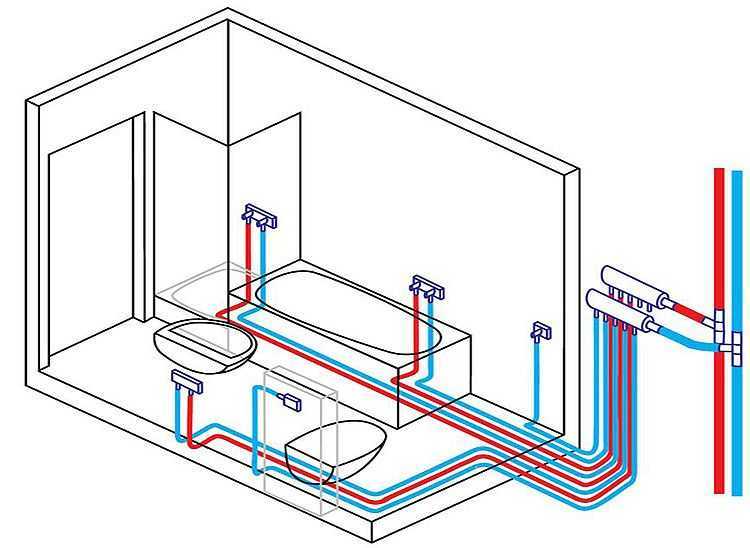

Выбор диаметра труб для частного дома

Выбор диаметра труб производится по следующим критериям:

5 мм (1/2 дюйма) — для горизонтальных входов воды в смесители для раковины / раковины, а также для бачков и радиаторов отопления. Это стандартный размер так называемых веток разводки;
20 мм (3/4 дюйма) — рекомендуется для некоторых ответвлений, например, для подключения смесителей для ванны;
25 или 32 мм (1 или 5/4 дюйма) — это диаметры так называемых стояков, т.е. трубы, проходящие по этажам;
40 мм — трубы для отвода сточных вод от посудомоечной машины;
50 мм — если сливаем воду из раковины, стиральной машины или короткий слив из ванны;

70 мм — длинный слив из ванны;
100 мм — минимальный диаметр для отвода сточных вод из унитаза и для коллективного слива между этажами.

Подключение воды на входе в дом выполняется из полипропиленовых или трехслойных полиэтиленовых труб диаметром 32, 40 или 50 мм, гнутых, соединенных сваркой или самозажимных фитингов с прокладками.

Не совмещайте в одном соединении разные материалы. Диаметр соответствует количеству потребности в воде, то есть ее запланированному потреблению (обычно 150-200 л / день на одного жителя домохозяйства).

Соединительный трубопровод укладывается с уклоном не менее 2% в сторону водопровода и соединяется с ним лентой с резьбовыми концами, соединительной арматурой и так называемым просверленным отверстием. Подключение также может быть выполнено классическим способом через тройник, вставленный в сетевой шнур.

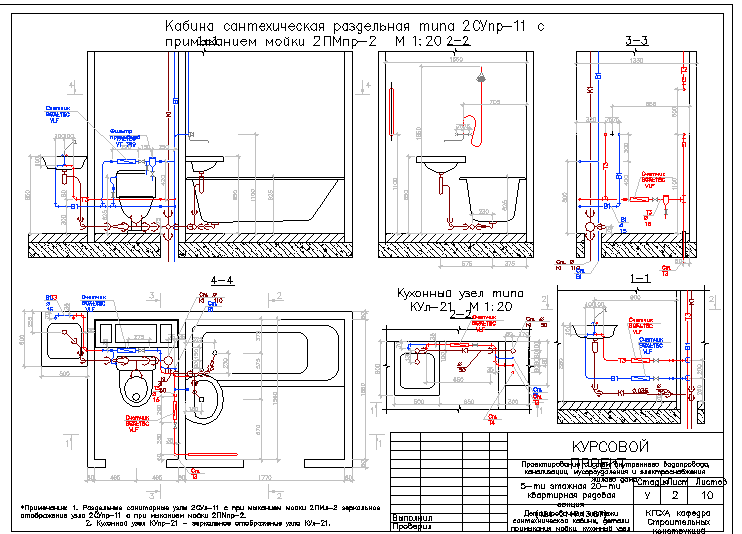

Приведенные в проекте диаметры труб (обычно от 15 до 32 мм) относятся к материалу, предложенному дизайнером. Если вы хотите использовать трубы из другого материала (они могут иметь разные размеры), вам следует преобразовать диаметры в эквивалентные, чтобы, несмотря на изменение внешнего диаметра, внутренний диаметр оставался неизменным.

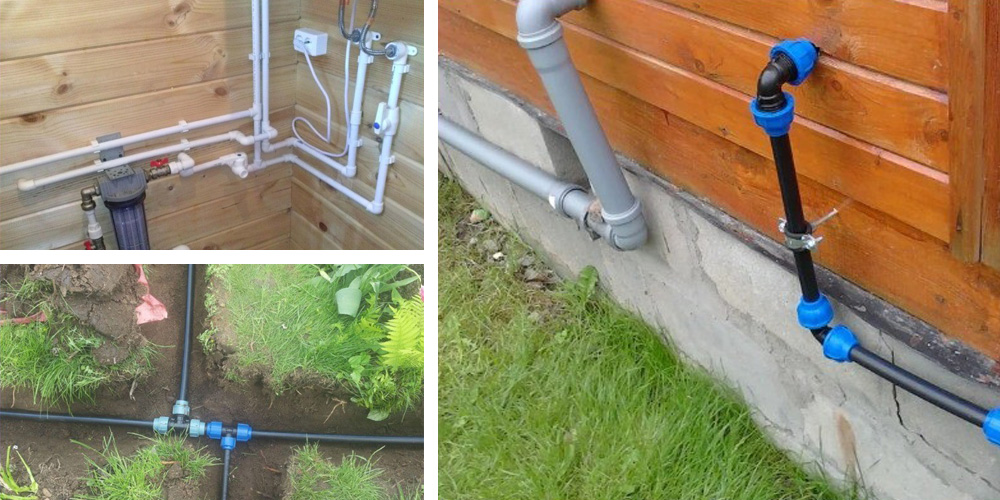

Фото всех видов труб для водоснабжения

Материалы предоставлены экспертами сайта https://navseruki. guru

для внутренней и внешней канализации

При обустройстве системы канализационного спуска можно использовать трубы из пластика. Важно знать диаметр канализационных труб пвх.

Вариант изделия производятся согласно строгому регламенту. По этой причине диаметр труб может колебаться от 5 до 11 см.

Содержание статьи

1 Размеры/диаметры
- 1.1 Чугунные
- 1.2 Полипропиленовые
- 1.3 Полиэтиленовые
- 1.4 Для внутренней канализации
- 1.5 Для внешней канализации
2 Особенности
3 Как выбрать?
4 Рекомендации

Размеры/диаметры

Пластиковые трубы

Пластиковые канализационные трубные элементы производят согласно ГОСТ 51613-2000. Габариты ПВХ труб определяются такими показателями, как длина, наружный диаметр, внутренний диаметр раструба, проходной диаметр, толщина стенки.

Внешний диаметр предполагает номинальный типоразмер изделия. Пропускная способность зависит от проходного диаметра.

Толщина стенки определяет прочность трубопровода, какую нагрузку способна выдержать трубная конструкция.

По классу прочности классифицируют:

легкие конструкции SN2 с толщиной стенок менее 2,3 мм способны выдерживать нагрузку до 630 Па;
средней тяжести SN4 со стенками от 2,5 до 12,3 мм зависимыми от диаметра, справляются с давлением от 600 до 800 Па;
тяжелые трубы SN8 с толщиной стенок от 3,2 до 15,3 мм, меняющиеся от диаметра, переносят давление от 800 до 1000 Па.

Канализационный трубопровод, способный выдерживать давление до 1,6 МПа изготавливается из непластифицированного ПВХ с толщиной стенок от 0,5 до 1,9 см. Он применяется для прокладки на большую глубину, под автомобильными магистралями, в напорных канализационных системах.

Канализационные трубы подразделяют в зависимости от места установки. Выделяется наружная и внутренняя сточная система. Для обустройства внутренней канализации используют трубы серого цвета.

Стандартные размеры диаметра бывают 32, 40, 50, 75, 110 и 160 мм. Толщина стенок не рассчитана на высокую нагрузку, варьируется от 1 до 3,2 мм. Длина может быть 0,3, 0,5, 1, 1,5, 2 и 3 метра.

Трубы для внешнего стока отличаются оранжевым цветом. В зависимости от количества сточных вод производят диаметры 110, 125, 160, 200, 250, 300, 400 и 500 мм. Размер стенки начинается от 3 мм, длина меняется от 1,2 до 3 м.

Для обустройства городских канализационных систем используют диаметр от 200 мм.

В зависимости от давления, которому подвергаются стенки трубопровода, выделяют напорную и безнапорную канализационную систему.

Для внутренней самотечной канализации берут трубы с толщиной стенок от 1,8 до 3 мм. Для уличного трубопровода с безнапорным сливом производят изделия с величиной стенки от 3,2 мм при диаметре 11 см до 1,2 см при внешнем диаметре 50 см.

Напорная канализационная система с насосным оборудованием требует повышенных прочностных характеристик.

Пластиковые напорные трубы изготавливают из непластифицированного ПВХ с большей толщиной. В таблице представлены возможные параметры стенки в зависимости от испытываемого давления от 800 Па до 1,6 МПа.

Диаметр, мм	Толщина стенок, мм
90	2,2–6,6
110	2,7–8,6
160	4,0–9,5
225	5,5–13,4
315	7,7–18,7
400	9,8–23,7
500	12,3–23,9

Кроме гладкостенного трубопровода ПВХ, производится гофрированная труба. Она отличается повышенной жесткостью и разным диаметром. Гофра серого цвета малого диаметра, используется для отвода стоков из стиральной, сушильной, посудомоечной машины.

Двухслойные гофрированные трубные конструкции большого диаметра от 11 до 120 см применяются для прокладки на глубину до 15 м с высоким механическим воздействием.

Таблица представляет размерную форму выпуска гофрированных труб:

Внутренняя сторона гофрированной трубы производится с гладкой стенкой для предотвращения накопления твердых частиц, а внешняя поверхность рельефная.

Применяются для обустройства канализационных систем в многоэтажном жилищном строительстве, промышленном производстве, социально-общественных объектах.

Чугунные

По функциональности делятся на два вида:

SMU – отсутствует разъемное соединение, т.е оба конца гладкие;
SME – с одного конца оснащены раструбом, с другого – гладкие.

Размер характеризуется внутренним диаметром, например: маркировка DN 100 означает, что диаметр внутри составляет 100 мм, а снаружи будет уже 110 мм.

Стандартные маркировки чугунных труб — от DN 50 до DN 400. Трубы без раструбов, с гладкими концами, имеют повышенную прочность и производятся длиной — 3 м, а обычные разъемные могут быть от 15 см и больше.

Толщина стенки чугунных труб практически не отличается от пластиковых и составляет 4 — 5 мм. Но не смотря на одинаковые размеры — длина, диаметр и толщина стенок, масса металлических и пластиковых изделий отличается в разы.

Так например 1 метр чугунной трубы диаметром 100 мм весит 14 кг, а пластиковый аналог таких же габаритов будет иметь массу не более 1,5 кг.

Полипропиленовые

Внутренние трубы из пропилена производятся в соответствии с ТУ 4926-002-88742502-00.

В соответствии с этими условиями, их диаметр может составлять 50, 100 и 150 мм, а толщина стенки от 3 до 5 мм в зависимости от диаметра.

Используются полипропиленовые изделия как для стояков, так и для отводящих линий от сантехнических приборов.

Так же есть еще и более габаритные полипропиленовые аналоги, которые используются для прокладки внешних стоков. Так например продукты известных марок Pragma и Korsis могут иметь диаметр от 110 мм до 1,2 метра.

Полиэтиленовые

Трубы из полиэтилена выпускают в соответствии с регламентом ГОСТ 22689. 2-89, и имеют всего 4 разновидности сортамента. Диаметр равен — 40, 50, 90 или 110 миллиметров.

Если труба выполнена из полиэтилена низкого давления, то толщина ее стенок составит всего 3 мм.

Трубы из пэт высокого давления выпускаются меньшего диаметра, а толщина стенок составляет: 3 мм для труб диаметром 40 — 50 мм, и 5 мм для диаметра 90 — 110 мм. Длина может варьироваться от 2 до 9 метров, причем это зависит напрямую от диаметра изделия. Чем больше диаметр, тем больше длина отрезка.

Для внутренней канализации

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Для внешней канализации

Место монтажа	Диаметр (мм)
Наружный трубопровод	110 – 160 (в зависимости от объема стоков)
Если подсоединена баня, сауна	150 — 200
Если подсоединен бассейн	200 — 300

Особенности

Для обустройства сточного слива часто используются трубные конструкции из поливинилхлорида, вытесняя чугунные и стальные. Пластиковые канализационные трубы изготавливаются из обычного и из непластифицированного ПВХ.

В состав материала входит хлористый винил и дополнительные присадки. Высокие прочностные свойства позволяют использовать непластифицированный ПВХ для организации трубопровода с напором.

Канализационные трубы предназначены для отвода сточных вод из водопроводного слива, для устройства дренажного канала, монтажа внутридомовой и уличной канализации.

Использование ПВХ изделий для устройства канализации оправдывает себя благодаря техническим характеристикам материала. Длительный срок службы канализационных трубопроводов позволит эксплуатировать систему до 50 лет.

Предел прочности достигает 50 МПа, поэтому уличный участок канализации выдержит прокладку на глубину промерзания грунта. Трубопровод способен функционировать под давлением от 6 до 16 бар.

Применение труб из поливинилхлорида для канализации имеет следующие преимущества:

Разнообразие размеров и форм труб и фитингов позволит произвести сборку канализации любой сложности.
Гладкие внутренние стенки не дают оседать канализационным стокам, предотвращая образование засоров в малом диаметре и не давая зарастать трубному проходу от отложений.
Малый вес изделий и легкость нарезки предполагает быстрый и простой монтаж и демонтаж без дополнительных инструментов.
Инертность к химическим веществам и коррозионному воздействию.
Доступная цена элементов трубопровода.

Температурный режим эксплуатации от -10 до +65 градусов. При -18 градусах поливинилхлорид приобретает хрупкость. Материал устойчив к размягчению при кратковременном нагревании до +90 градусов.

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу.

В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба.

Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см.

При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом.

Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Гофрированные трубы

Трубы для канализации выбирают по следующим критериям:

по диаметру;
по толщине стенки;
по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм.

Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм.

Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации.

Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации.

Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку.

Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Для напорной канализационной системы используют тяжелые трубы класса SN8 и выше. Чтобы точно определить толщину стенки нужно ознакомиться с мощностью насоса и какое давление он оказывает на систему. Минимальная толщина стенки при диаметре 9 см составляет 3 мм, максимальная – 6,6 мм.

Подбор длины трубы зависит от протяженности трубопровода на разных участках.

Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку.

Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

Кухонный слив – 32–50 мм.
Слив из ванной комнаты с каждой точки – 50 мм.
Слив из моечного оборудования – 25 мм.
Подвод труб к стояку – 50–75 мм.
Фекальный сток – 110 мм.
Центральный стояк – 110–160 мм.
Вывод в наружный слив – 110–160 мм.
Наружный слив с отводом из бани – 160–200 мм.
С выводом из бассейна – 20–30 см.
Городские канализационные коммуникации – 30–50 см.

Нормы носят рекомендательный характер и упрощают расчет размеров канализационного трубопровода.

Выбор трубы идеального размера для сантехники в вашем доме – What Blueprint

Недавнее заявление Министерства жилищного строительства и городского развития США (опубликованное совместно с Бюро переписи населения) показывает, что в июле 2021 года было выдано около 1,6 миллиона разрешений на строительство. На 2,6% больше американцев построили дома в июле, чем в предыдущем месяце, что также означает, что больше людей задумались о сантехнике. Конечно, строители могли подумать о том, как выбрать трубу идеального размера для сантехнических работ; но вопрос в том, как вы это делаете?

Чтобы выбрать трубу идеального размера для водопровода вашего дома, убедитесь, что вы четко понимаете ее назначение. Например, трубы диаметром от ½ до 1 дюйма идеально подходят для подачи воды, потому что вам нужна вода под высоким давлением.

К сожалению, выбрать трубу идеального размера для водопровода дома не так просто, как может показаться. Это связано с тем, что на определение «идеального размера» влияет множество факторов, в первую очередь сантехника. Таким образом, это означает, что нужно понимать водопроводную систему дома как первый шаг к размеру труб.

Знакомство с водопроводными системами

В жилом доме должны быть все составляющие нашей повседневной жизни, причем вода является более важной. Это потому, что мы используем воду для большинства наших повседневных действий (ADL). Например, нам нужна вода для ухода за собой, для воздержания и для приготовления пищи.

Однако сточные воды не могут оставаться у нас в доме, иначе они загрязнят систему водоснабжения и вызовут заболевания. Следовательно, это означает, что дом должен иметь выход для завершения цикла водоснабжения.

Исходя из предыдущего, мы можем определить водопроводную систему как сеть труб, проходящих через дом и отвечающих за подачу пригодной для использования воды и отвод сточных вод. Для более технического определения мы могли бы обратиться к юридическому факультету Корнельского университета, который рассматривает водопроводную систему как «водопроводные и распределительные трубы; сантехника, краны и ловушки; грунтовые, канализационные и вентиляционные трубы; водоочистное или водоиспользующее оборудование».

Типы водопроводно-канализационных систем

Из определения системы можно выделить два основных типа водопроводно-канализационных систем: система бытового водоснабжения и канализация (отведение сточных вод). Однако в систему также входят специальные линии, такие как подача топливного газа, жироуловитель и ливневая канализация.

Система бытового водоснабжения

Эта система получает воду из магистрального водопровода (это может быть водопровод муниципального хозяйства/отдела водоснабжения или подземного хранилища, такого как колодец) и распределяет ее по всем необходимым помещениям дома. Учитывая характер системы, есть внутренняя и внешняя части, подземная и (иногда) надземная части.

Тем не менее, работающая система должна эффективно подавать воду к различным приборам и кранам и сбрасывать сточные воды без каких-либо засоров. При неправильном проектировании система будет подвержена сбоям, и ее ремонт будет дорогостоящим.

Поскольку наша цель — найти способ выбрать трубу идеального размера для водопровода дома, необходимо углубить понимание системы водоснабжения за пределы обобщений. Например, следует знать, что в большинстве домов есть линии холодной и горячей воды.

Поскольку разница температур влияет на профиль давления воды, это также означает, что она будет влиять на выбор размера трубы.

Поэтому при выборе трубы для хозяйственно-питьевого водоснабжения необходимо учитывать следующие факторы:

Температура воды – по данным Гавайского университета, горячая вода занимает более значительный объем, чем холодная. Это потому, что молекулы воды ближе друг к другу при комнатной температуре, но они удаляются друг от друга, когда температура повышается, потому что они становятся энергичными. Это означает, что трубы горячей воды должны иметь внутренний диаметр значительно больше, чем трубы холодной воды.
Потребность в воде – объем воды, используемой в доме, будет определять прогнозируемый расход. Потребность в большем объеме воды увеличивает скорость потока, увеличивая повреждение от трения внутри трубы. В этом случае важно отметить, что трубы меньшего размера будут страдать от более высоких потерь на трение при высокой потребности в воде.
Требования к давлению для отдельных сантехнических устройств – для каждого отдельного устройства требуется определенное давление. Например, для клапана промывочной воды может потребоваться более высокое давление, чем для унитаза бака. Поэтому вы или подрядчик должны изучить необходимое давление на каждом приспособлении, что также должно помочь выбрать трубу идеального размера.
Располагаемое первичное давление – это давление воды в основной линии подачи. Если этого недостаточно, вы можете использовать гидропневматическую систему для повышения давления до необходимого уровня. Кроме того, вы можете использовать трубы меньшего размера, чтобы компенсировать потери давления. В случае высокого давления в основной линии подачи, вы можете установить клапан регулировки давления на пересечении между наружной и внутренней линиями подачи воды. Было бы полезно также использовать трубы большего размера в сантехнике, чтобы уменьшить давление.
Скорость – скорость воды внутри труб зависит от потребности. В сценарии с высоким водопотреблением скорость потока будет высокой (как и скорость). Более высокая скорость увеличивает потери на трение, и трубы быстрее повреждаются. Таким образом, наличие передовых знаний о водопотреблении должно помочь выбрать трубу идеального размера.
Потери на трение – размер трубы, вдоль, шероховатость трубы, скорость воды и расход определяют величину потерь давления на трение. Большие трубы более подвержены потерям на трение, потому что время, которое вода контактирует с поверхностью трубы, больше. Однако потери на трение возрастают по мере того, как система трубопроводов включает в себя больше приспособлений, таких как клапаны.

Санитарная система (водоотведение)

Эта линия, также называемая дренажной системой, отводит сточные воды из кухонных раковин, душевых и т.д. По данным Washington Post, стандартный размер канализационных труб в Соединенных Штатах составляет от полутора до двух дюймов.

Санитарно-технические системы другого типа отводят грунтовые воды – сточные воды из писсуаров и цистерн. Другое название этих отходов – черная вода. Согласно Washington Post, минимальный диаметр дренажных труб для черной воды составляет около 4 дюймов или 100 миллиметров. Больший размер необходим, потому что грунтовая вода содержит твердые частицы, которые могут легко засориться в трубе небольшого размера.

Специальные системы водоснабжения/дренажа

Вы ошибетесь, если сочтете водопроводную систему полностью состоящей из труб, по которым вода поступает в ваш дом и выходит из него. Напротив, все остальные приспособления, например, те, которые подают топливный газ или выводят специальные отходы, такие как жир, составляют водопроводную систему дома.

Трубы в распределительной системе относятся к определенному типу в зависимости от материала, который они несут. Хотя для газопроводной системы требуются трубы небольшого размера, они должны иметь достаточный диаметр, чтобы обеспечить доступное давление для подачи газа к месту назначения.

В своей книге под названием «Операции по добыче на поверхности» Морис Стюарт сообщает, что максимальная и минимальная скорости являются наиболее важными факторами при выборе трубы идеального размера для трубопровода топливного газа. Стюарт добавляет, что следует «добавлять коэффициенты помпажа к ожидаемым скоростям потока, чтобы обеспечить достаточное давление для проталкивания жидкости через систему трубопроводов».

Размеры водопроводных труб в вашем доме

Теперь, когда у вас есть некоторые базовые знания о водопроводных системах и их работе, пришло время определить размеры труб. Определение размера или поиск трубы идеального размера для водопровода вашего дома не должно быть проблемой, если вы понимаете ее правильное назначение. Если вы помните, размер и тип трубы зависят от водопроводной системы и множества других факторов.

Допустим, вы собираетесь выбрать трубы для бытового водопровода; как выбрать идеальный размер?

Выбор идеального размера трубы для системы бытового водоснабжения

Как упоминалось ранее, при выборе подходящих труб для подачи и отвода воды необходимо учитывать различные факторы. Например, мы видели, что температура жидкости в распределительных трубах влияет на диаметр: трубы большого диаметра идеально подходят для горячего водоснабжения, а трубы малого диаметра подходят для холодного водоснабжения.

Помимо соображений, при определении размеров труб необходимо следовать определенному процессу. Первый шаг в этом процессе влечет за собой решение о том, что труба будет частью основного или ответвленного источника.

Будет ли труба идти к основному или ответвлению?

Это простое решение, даже без помощи специалиста. Часто для магистрального трубопровода требуются трубы большого диаметра, способные транспортировать огромный объем жидкости за заданное время.

С другой стороны, отводные трубопроводы часто влекут за собой водопроводные линии меньшего размера. Это может быть подача воды к приспособлениям, таким как раковина в ванной.

Однако, согласно Руководству лаборатории прикладной гидромеханики Mavs Open Press, нельзя легко и быстро получить данные о потерях на трение, водопотреблении, потерях статического давления и скорости в трубопроводной системе. И эти измерения имеют решающее значение для определения размеров водопроводных линий.

Именно поэтому специалисты разработали блоки крепления для водоснабжения (WSFU). Международная ассоциация сантехников и механиков (IAPMO) установила WSFU в качестве стандартного метода оценки потребности здания в воде.

Оценка WSFU здания

Как вы помните, оценка WSFU здания помогает определить потребность в воде. По результатам следует рассчитать потери на трение, потери статического давления и скорость.

К счастью, оценить WSFU несложно, поскольку IAPMO определяет его в ежегодном Едином санитарно-техническом кодексе (UPC). Например, UPC 2021 определяет единицы арматуры водоснабжения (WSFU) для ванны, установленной в частном доме на 4. WSFU аналогичен для ванн, устанавливаемых в общественных местах. Также СКП 2021 года устанавливает минимальный размер патрубка для ванн в ½ дюйма.

Оценить GPM здания

GPM относится к галлонам в минуту. Это объем расхода, который помогает определить такие параметры, как скорость жидкости и перепад давления. Чтобы оценить GPM, все, что вам нужно сделать, это преобразовать WSFU.

Обычно одна единица WSFU преобразуется в одну единицу GPM (например, 1 WSFU = 1 GPM). Однако это верно только в том случае, если вы конвертируете для одного приспособления, как в примере с ванной, приведенном ранее. Это означает, что можно преобразовать 4 WSFU (указанных в UPC 2021) в 4 GPM.

Но преобразование меняется, если учесть множество приспособлений, таких как ванна, кухонная раковина, бачок, питьевой фонтанчик, раковина для стирки и многое другое.

В таком случае вам, возможно, придется обратиться к специалистам, которые помогут вам выполнить преобразование. Кроме того, такие веб-сайты, как The Engineering ToolBox, публикуют часто обновляемые таблицы, которые помогают конвертировать WSFU в GPM. Таблицы позволяют конвертировать WSFU в GPM, компенсируя количество рассматриваемых приборов. С помощью такой таблицы вы можете оценить GPM здания, если знаете его WSFU.

Определение размера трубы

Последний шаг в процессе определения размера влечет за собой определение соответствующего размера трубы. В первую очередь следует выяснить материал предпочитаемой трубы; это может быть медь, ПВХ или любой другой материал. Определение материала трубы имеет решающее значение при оценке потерь на трение.

Другие вещи, которые необходимо определить, это подтип трубы, является ли система водоснабжения преимущественно клапанной или резервуарной, а также показатель C трубы. По данным Калифорнийского государственного университета в Сакраменто, C-значение (также называемое C-фактором) указывает на гладкость внутренней поверхности трубы. Более гладкие трубы имеют более высокие значения C-Factor, что означает, что они могут пропускать большие галлоны в минуту (GPM).

Для наглядности предположим, что вы хотите подобрать размер медной трубы для водопровода в вашем доме. Как правило, производители указывают подтип трубы и C-фактор. Таким образом, единственными вычислениями, которые вы будете выполнять, будет преобразование WSFU в GPM, а также вам нужно будет определить преобладающий тип системы водоснабжения (клапан или бак?).

С этой целью вы создадите собственную таблицу размеров, в которой будете фиксировать важные детали. После создания пользовательской таблицы размеров труб оставшимся шагом является определение размера трубы. На этом этапе полезно отметить, что размер трубы можно определить на основе скорости потока, давления, скорости или перепада давления.

Для этой иллюстрации мы будем использовать скорость. Согласно анализу, проведенному Эдитой Дудкевич и Алиной Жабненской-Гурой во время 3-й Международной конференции по энергетике и защите окружающей среды в 2018 году, идеальные скорости жидкости в трубопроводе для системы водоснабжения в бытовых условиях составляют от 39 до 78 галлонов в минуту (или от 4 до 8). футов в секунду (fps) в трубе диаметром 2 дюйма).

Если, например, ваш GPM равен 40, вы можете выбирать только между полутора- и двухдюймовыми медными трубами в соответствии с таблицей преобразования, опубликованной Ассоциацией развития меди, Inc.

Чтобы сузить выбор, выберите трубу с наименьшими потерями давления. Например, при расходе 40 галлонов в минуту медь типа L диаметром полтора дюйма теряет 0,054 фунта на квадратный дюйм на погонный фут трубы. Между тем, 2-дюймовая медная труба типа L потеряет 0,014 фунта на квадратный дюйм на погонный фут трубы. Отсюда следует, что 2-дюймовая медная труба типа L идеально подходит для водопровода вашего дома.

Заключение

Водопроводная система является одним из наиболее важных аспектов дома, и, возможно, именно поэтому она поглощает значительную часть затрат на строительство здания. Тем не менее, стоимость никогда не должна мотивировать вас соглашаться на некачественные услуги, потому что расходы на ремонт причиняют еще больший ущерб.

Поначалу весь процесс сантехники может показаться пугающим, в первую очередь из-за необходимости усваивать техническую информацию. Как бы то ни было, вы можете взломать концепцию сантехники, если только будете использовать правильную информацию. Не обязательно искать информацию только тогда, когда вам хочется заняться сантехникой своими руками. Наоборот, информация полезна даже при найме подрядчика. Иногда техническое понимание таких вопросов помогает избежать шарлатанов и эксплуататорских подрядчиков.

Прежде всего, нет никаких сомнений в том, что сантехника в доме — сложная задача. Поэтому перед тем, как приступить к делу, нужно как следует подготовиться, чтобы убедиться, что все идет хорошо.

Источники

https://www.census.gov/construction/nrc/pdf/newresconst.pdf
https://www.law.cornell.edu/definitions/index.php?width=840&height=800&iframe =true&def_id=f2017bd28a5d835daba72340ca8820b8&term_occur=999&term_src=Заголовок:24:Подзаголовок:B:Глава:XX:Часть:3280:Подчасть:G:3280.608
https://manoa.hawaii.edu/exploringourfluidearth/physical/density-effects/density-temperature-and-salinity/weird-science-macroscopic-changes-liquid-water-volume
https://www.washingtonpost .com/business/2019/06/18/finding-right-size-pvc-pipe-each-job/
https://doi.org/10.1016/B978-1-85617-808-2. 00007-9
https://uta.pressbooks.pub/appliedfluidmechanics/chapter/experiment-4/
https://www.iapmo.org
https://epubs.iapmo.org/2021/UPC/
https://www.engineeringtoolbox.com/wsfu-gpm-d_1074.html
https://www.owp.csus.edu/glossary/c-factor.php
https://www.e3s- Conferences.org/articles/e3sconf/pdf/2018/21/e3sconf_enos2018_00007.pdf
https://www.copper.org/applications/plumbing/cth/technical-data/tables/cth_table6.html

Как определить размер Труба PEX для домашней сантехники | Главная Руководства

Автор: Гленда Тейлор Обновлено 29 декабря 2018 г.

На протяжении десятилетий медные трубы были лучшим вариантом для водопровода — они не загрязняли воду, как старые свинцовые трубы, и не подвергались коррозии. В то время как медь по-прежнему полезна для сантехники, сшитый полиэтилен или PEX быстро становится предпочтительной трубой для водоснабжения для жилых систем, потому что она доступна, гибка и удобна в использовании. В сочетании с коллекторной системой PEX исключает сращивание и снижает риск утечек. PEX поставляется в различных размерах, чтобы приспособиться к давлению воды и вашим индивидуальным бытовым приспособлениям.

Диаметр PEX

При покупке PEX важным числом является «номинальный» размер. Этот строительный стандарт указывает, что труба совместима с фитингами того же размера. Гибкие трубки поставляются в рулонах от 50 до 1000 футов. Трубы PEX имеют диаметр от 3/8 дюйма до 1 дюйма для жилых помещений. Для адекватного потока воды рекомендуется установить 1/2-дюймовый или 3/4-дюймовый PEX для ваших основных линий. Стандартом при замене старых водопроводных труб на PEX является использование труб того же размера.

Коллекторная система

Поскольку она гибкая и непрерывная, сантехники могут прокладывать трубы PEX от коллектора подачи воды непосредственно к каждому приспособлению. Жилые коллекторы для всего дома обычно имеют синие клапаны с одной стороны и красные клапаны с другой, указывающие на линии горячей и холодной воды соответственно. При прокладке водопроводных линий общее правило состоит в том, чтобы переходить от более широкой линии к более узкой, а не наоборот. Размеры клапанов на коллекторе указывают на наибольший совместимый размер трубы PEX. Например, если на коллекторе установлены клапаны диаметром 3/4 дюйма, вы можете установить трубку PEX размером 3/4 дюйма или меньше. Переходные фитинги необходимы, когда вам нужно установить трубку уже, чем коллекторный клапан.

Давление воды

Экономия воды — замечательная цель, и, прокладывая более узкие линии PEX к некоторым светильникам, вы можете уменьшить потери воды, но не все светильники выигрывают от более узких линий. Большинство домовладельцев не готовы ждать 15 минут, чтобы наполнить ванну, поэтому хорошей идеей будет проложить к ванне трубу диаметром не менее 1/2 дюйма. Другими приспособлениями, которые выигрывают от 1/2-дюймовых линий, являются стиральные и посудомоечные машины. Раковины и душевые пожирают воду, и вы можете сэкономить, проложив к ним 3/8-дюймовые шланги.

Архитектурно Строительный портал
