Допустимое расстояние от лэп до жилого дома: безопасная и допустимая минимальная норма СанПиН, вред для здоровья

Расстояние от ЛЭП до забора по СНиП: нормы

В вопросе строительства дома и оборудования его территории важны многие вопросы. В том числе и расстояние от ЛЭП до забора, о котором должны знать все, кто начал возведение ограждения для своего частного надела. От правильности расчетов расстояния от линий электропередач до забора частного дома зависит безопасность тех, кто приезжает на территорию на отдых, или же постоянно проживает на территории.

Схема с размерами расположения забора от линии электропередач

Вернуться к оглавлению

Содержание

• 1 Важные моменты
• 2 Нормы
• 3 Безопасное расстояние от ЛЭП
• 4 Как повысить уровень безопасности
• 5 Рекомендации

Важные моменты

Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

1. Чтобы сохранить здоровье жильцов строения.
2. Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
3. В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

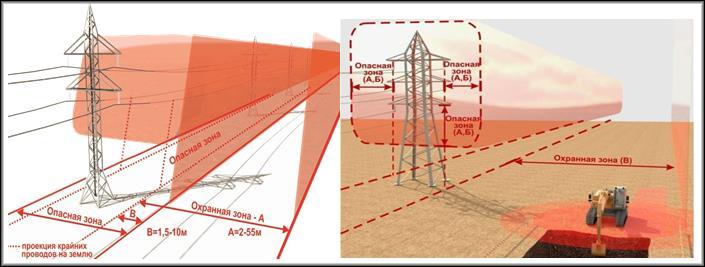

   Схема охранной зоны линии электропередач

   Если же в охранной зоне не настолько опасно, то заборы могут размещаться на безопасном расстоянии с обязательным выполнением требований, прописанных в СНиП.

4. Чтоб не подвергать риску близких людей и строения частного участка, которые могут воспламениться при сбое в работе ЛЭП, если изгородь находится на небезопасном расстоянии.

Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

Вернуться к оглавлению

Нормы

В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.

Вернуться к оглавлению

Безопасное расстояние от ЛЭП

Устанавливается требование к расстоянию от забора на дачном участке, до места, где стоит опора линий электропередач, отталкиваясь от класса напряжения.

Уровень напряжения	Безопасное расстояние до забора
110 кВ	20 метров
500 кВ	30 метров
750 кВ	40 метров
1150 кВ	55 метров

Некоторые владельцы частных наделов обращаются в органы городского или сельского самоуправления с целью получения информации о том, каков класс напряжения в линиях электропередач, расположенных неподалеку от дачного участка.

Конечно, не зная как определить уровень напряжения в проводах, лучше именно так и сделать, чтобы невольно не стать нарушителем требований СНиП и подвергнуть опасности жильцов частного надела.

Тем не менее, есть метод, с помощью которого можно определить самостоятельно уровень напряжения в опорах электропередач.

Схема напряжений в ЛЭП различных видов

Для этого нужно посчитать количество проводков в одной связке, расположенной на фазе опоры.

Количество проводов	Уровень напряжения
2 провода	330 кВ
3 провода	500 кВ
4 провода	750 кВ

Если напряжение совсем небольшое, то его можно определить путем подсчета изоляторов.

Количество изоляторов	Уровень напряжения
3-5 изоляторов	35 кВ
6-8 изоляторов	110 кВ
15 изоляторов	220 кВ

Правильно рассчитанное расстояние и уровень напряжения в линиях электропередач, позволит максимально обезопасить всех родных, а также саму территорию надела, от воздействия вредных электромагнитных излучений. Видео об охранной зоне линий электропередач.

Вернуться к оглавлению

Как повысить уровень безопасности

Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

Вернуться к оглавлению

Рекомендации

Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение. Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности.

ПУЭ 7. Габариты, пересечения и сближения. | Библиотека

• 13 декабря 2006 г. в 18:44
• 2838144

• Поделиться

• Пожаловаться

Раздел 2. Канализация электроэнергии

Глава 2.4. Воздушные линии электропередачи напряжением до 1 кВ

Габариты, пересечения и сближения.

2.4.55. Расстояние по вертикали от проводов ВЛИ до поверхности земли в населенной и ненаселенной местности до земли и проезжей части улиц должно быть не менее 5 м. Оно может быть уменьшено в труднодоступной местности до 2,5 м и в недоступной (склоны гор, скалы, утесы) – до 1 м.

При пересечении непроезжей части улиц ответвлениями от ВЛИ к вводам в здания расстояния от СИП до тротуаров пешеходных дорожек допускается уменьшить до 3,5 м.

Расстояние от СИП и изолированных проводов до поверхности земли на ответвлениях к вводу должно быть не менее 2,5 м.

Расстояние от неизолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,75 м.

2.4.56. Расстояние от проводов ВЛ в населенной и ненаселенной местности при наибольшей стреле провеса проводов до земли и проезжей части улиц должно быть не менее 6 м. Расстояние от проводов до земли может быть уменьшено в труднодоступной местности до 3,5 м и в недоступной местности (склоны гор, скалы, утесы) – до 1 м.

2.4.57. Расстояние по горизонтали от СИП при наибольшем их отклонении до элементов зданий и сооружений должно быть не менее:

• 1,0 м – до балконов, террас и окон;
• 0,2 м – до глухих стен зданий, сооружений.

Допускается прохождение ВЛИ и ВЛ с изолированными проводами над крышами зданий и сооружениями (кроме оговоренных в гл.7.3 и 7.4), при этом расстояние от них до проводов по вертикали должно быть не менее 2,5 м.

2.4.58. Расстояние по горизонтали от проводов ВЛ при наибольшем их отклонении до зданий и сооружений должно быть не менее:

• 1,5 м – до балконов, террас и окон;
• 1,0 м – до глухих стен.

Прохождение ВЛ с неизолированными проводами над зданиями и сооружениями не допускается.

2.4.59. Наименьшее расстояние от СИП и проводов ВЛ до поверхности земли или воды, а также до различных сооружений при прохождении ВЛ над ними определяется при высшей температуре воздуха без учета нагрева проводов ВЛ электрическим током.

2.4.60. При прокладке по стенам зданий и сооружениям минимальное расстояние от СИП должно быть:

при горизонтальной прокладке

• над окном, входной дверью – 0,3 м;
• под балконом, окном, карнизом – 0,5 м;
• до земли – 2,5 м;

при вертикальной прокладке

• до окна – 0,5 м;
• до балкона, входной двери – 1,0 м.

Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м.

2.4.61. Расстояния по горизонтали от подземных частей опор или заземлителей опор до подземных кабелей, трубопроводов и наземных колонок различного назначения должны быть не менее приведенных в табл.2.4.4.

Таблица 2.4.4. Наименьшее допустимое расстояние по горизонтали от подземных частей опор или заземляющих устройств опор до подземных кабелей, трубопроводов и наземных колонок.

Объект сближения	Расстояние, м
Водо-, паро- и теплопроводы, распределительные газопроводы, канализационные трубы	1
Пожарные гидранты, колодцы, люки канализации, водоразборные колонки	2
Кабели (кроме кабелей связи, сигнализации и проводного вещания, см. также 2.4.77)	1
То же, но при прокладке их в изолирующей трубе	0,5

2.4.62. При пересечении ВЛ с различными сооружениями, а также с улицами и площадями населенных пунктов угол пересечения не нормируется.

2.4.63. Пересечение ВЛ с судоходными реками и каналами не рекомендуется. При необходимости выполнения такого пересечения ВЛ должны сооружаться в соответствии с требованиями 2.5.268-2.5.272. При пересечении несудоходных рек и каналов наименьшие расстояния от проводов ВЛ до наибольшего уровня воды должно быть не менее 2 м, а до уровня льда – не менее 6 м.

2.4.64. Пересечения и сближения ВЛ напряжением до 1 кВ с ВЛ напряжением выше 1 кВ, а также совместная подвеска их проводов на общих опорах должны выполняться с соблюдением требований, приведенных в 2.5.220-2.5.230.

2.4.65. Пересечение ВЛ (ВЛИ) до 1 кВ между собой рекомендуется выполнять на перекрестных опорах; допускается также их пересечение в пролете. Расстояние по вертикали между проводами пересекающихся ВЛ (ВЛИ) должно быть не менее: 0,1 м на опоре, 1 м в пролете.

2.4.66. В местах пересечения ВЛ до 1 кВ между собой могут применяться промежуточные опоры и опоры анкерного типа.

При пересечении ВЛ до 1 кВ между собой в пролете место пересечения следует выбирать возможно ближе к опоре верхней пересекающей ВЛ, при этом расстояние по горизонтали от опор пересекающей ВЛ до проводов пересекаемой ВЛ при наибольшем их отклонении должно быть не менее 2 м.

2.4.67. При параллельном прохождении и сближении ВЛ до 1 кВ и ВЛ выше 1 кВ расстояние между ними по горизонтали должно быть не менее указанных в 2. 5.230.

2.4.68. Совместная подвеска проводов ВЛ до 1 кВ и неизолированных проводов ВЛ до 20 кВ на общих опорах допускается при соблюдении следующих условий:

1) ВЛ до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

2) провода ВЛ до 20 кВ должны располагаться выше проводов ВЛ до 1 кВ;

3) провода ВЛ до 20 кВ, закрепляемые на штыревых изоляторах, должны иметь двойное крепление.

2.4.69. При подвеске на общих опорах проводов ВЛ до 1 кВ и защищенных проводов ВЛЗ 6-20 кВ должны соблюдаться следующие требования:

1) ВЛ до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

2) провода ВЛЗ 6-20 кВ должны располагаться, как правило, выше проводов ВЛ до 1 кВ;

3) крепление проводов ВЛЗ 6-20 кВ на штыревых изоляторах должно выполняться усиленным.

2.4.70. При пересечении ВЛ (ВЛИ) с ВЛ напряжением выше 1 кВ расстояние от проводов пересекающей ВЛ до пересекаемой ВЛ (ВЛИ) должно соответствовать требованиям, приведенным в 2.

5.221 и 2.5.227.

Сечение проводов пересекаемой ВЛ должно приниматься в соответствии с 2.5.223.

Персональная лента новостей Яндекс.Дзен от Elec.ru
Актуальные новости, обзоры и публикации портала в удобном формате.

Подписаться

Сколько метров от лэп можно строить дом, охранная зона вл 6

Содержание

• Вред для здоровья
  • Возможные недуги
• Какие есть дополнительные способы защиты
• Низкая стоимость земли
• Допустимое безопасное расстояние
• Влияние на здоровье человека
• Охранная зона ЛЭП
• Безопасное расстояние от ВЛ до жилого дома
• Как определить класс напряжения
• ЛЭП вблизи дачи.Можно ли построить дом?
• Важные моменты
• Нормы
• Нормы строительства вблизи ЛЭП
• Нормы безопасности вблизи ЛЭП
• Правила размещения опор
  • Информационные знаки
• Нормативные расстояния
  • Между проводами
  • На каком расстоянии безопасно жить от опор ЛЭП
  • ЛЭП и трубопроводы

В конце 70 годов прошлого века европейскими учеными стали проводиться масштабные исследования с людьми, проживающими вблизи линий электропередач. Результаты удивили негативным влиянием ЛЭП: каждая линия электропередач создает электромагнитное излучение, вредное для здоровья человека. Чем выше напряжение, тем интенсивнее электромагнитное поле.

Результатом данного воздействия является снижение иммунитета, нарушение обмена веществ и ухудшение работы сердечно-сосудистой и нервной систем. Электромагнитное излучение оказывает негативное воздействие на мочеполовую систему, появляются нарушения репродуктивной системы. Люди, живущие вблизи ЛЭП ощущают частые головные боли, слабость.

По завершению исследования ученые определили безопасное расстояние нахождения от линий электропередач.

Вред для здоровья

ЛЭП – это высоковольтная линия электропередачи, представляющая собой главный компонент энергетической системы. Наиболее распространенным вариантом является воздушный способ размещения проводов.

Опасность электромагнитных волн для здоровья вполне реальна, поэтому не нужно возводить здания очень близко к ЛЭП и опорам воздушных линий электропередачи (ВЛ). С целью защиты здоровья людей от негативного воздействия электрополей создаются санитарно-охранные зоны.

Приобретая жилье, следует знать, какое расстояние и сколько метров должно быть от опоры или столба электролинии до дома.

Рядом с электростанцией

Возможные недуги

Учеными было доказано отрицательное воздействие электрических и магнитных полей ЛЭП на общее состояние и здоровье. В 60-х годах ими проводилась исследовательская работа, в ходе которой у лиц, живших в квартирах поблизости от ЛЭП, отмечался ряд недомоганий следующего характера:

• высокая общая утомляемость;
• раздражительность;
• депрессивные состояния;
• частые головные боли;
• слабый мышечный тонус;
• нарушения в работе сердечно-сосудистой системы;
• проблемы с памятью;
• бессонница.

Список физиологических расстройств можно продолжать бесконечно. Зарубежные ученые выявили, что дети, живущие на расстоянии менее 150 метров от электролинии, в 2 раза чаще страдают лейкемией, и почти у каждого из них имеются проблемы с ЦНС.

Около города

Доказан и тот факт, что чувствительность к электрическим и магнитным полям у каждого человека разная. Повышенную восприимчивость к электроизлучению называют электрической аллергией. Таким образом, один человек будет непрерывно ощущать на себе негативное воздействие ЛЭП, тогда как другой не почувствует никаких недомоганий.

В группу риска входят беременные женщины, лица, страдающие аллергией и нервными недугами, дети. Чем дольше находится человек в области действия электрополей, тем к более тяжелым последствиям это приводит. Страдают все жизненно важные системы: иммунная, половая, гематологическая, нервная, эндокринная, сердечная, сосудистая. Более того, резко возрастает риск онкологии.

Системы организма	Явный вред	Скрытый вред
Нервная	Апатия, раздражительность	Истощение
Иммунная	Частые простуды	Понижение уровня лимфоцитов

Разновидности опор

Какие есть дополнительные способы защиты

Чтобы повысить защиту от вредоносного действия полей, вырабатываемых ЛЭП, предусмотрены дополнительные варианты защиты. К ним относят:

1. Экранирующие приспособления для напряжения от 10 кВ.
2. Кровлю, произведенную из металлочерепицы или профлиста, следует заземлять. Крышу заземляют только в случае малого расстояния от нее до ЛЭП.
3. Наличие арматурной сетки – такой, которая закладывается в железобетонные стены.

В настоящее время официально не подтвержден факт вредоносного воздействия ЛЭП на здоровье человека. В России такие исследования не проводились. Но это не означает, что проблемы не существует.

Зона возможного поражения при аварии

Согласно наблюдениям зарубежных ученых, огромное количество людей, которые живут или работают в непосредственной близости от высоковольтных конструкций, испытывают на себе их отрицательное влияние, они часто испытывают недомогание. Кроме того, возрастает риск нервных недомоганий и развития онкологических заболеваний.

Низкая стоимость земли

Законодательство РФ запрещает строительство жилых объектов около ЛЭП. Согласно СанПиН детские учреждения, входящие в санитарную зону ЛЭП необходимо закрыть, строить дома и жилые объекты временного и постоянного проживания ближе, чем указано в СанПинН запрещено. Даже если Вам удалось построить здесь дом, или Вы желаете продать участок, то ни одна санитарная и противопожарная организация не имеет права утверждать документы такого строения.

Поэтому до начала строительства и покупки участка следует проверить наличие ЛЭП неподалеку. Самые дешевые участки находятся ближе всего к линиям электропередач. Покупая такой участок, помните о здоровье Вашей семьи.

Допустимое безопасное расстояние

В основе определения безопасного расстояния лежит ширина санитарной зоны: отсчет ведется от проекции крайнего провода и зависит от величины напряжения ЛЭП.

В санитарной зоне запрещено строительство, нельзя сажать и находиться длительное время.

Расчет безопасного расстояния учитывает ширину санитарной зоны и считается по одному центру с осью ЛЭП. Это примерно в два раза больше ширины санитарной зоны, например, если ширина санитарной зоны составляет 25 метров, то допустимое расстояние до опоры составляет 10 метров, безопасное расстояние, допускающее строительство, длительное нахождение составляет 25 метров до проекции крайнего провода.

Минимальное безопасное расстояние до линий электропередач различной мощности:

Влияние на здоровье человека

Влияние на здоровье человека оказывает напряжение выше 10 кВ, особенно заметно изменение состояния человека, находящегося длительное время вблизи высоковольтных линий. Постоянный контакт с электромагнитным излучением ощущается не только около ЛЭП, но и при постоянном контакте с электрическими домашними приборами, особенно тепловыми: утюг, телевизор, компьютер, стиральная машина и т.д.

Европейская ширина санитарной зоны и безопасное расстояние намного выше отечественных цифр. Например, расстояние, допускающее строительство, от ЛЭП 35 кВ составляет 35 метров; а для ЛЭП напряжением 110 кВ — 40 метров.

• 10 кВ — 10 метров.
• 35 кВ — 15 метров.
• 110 кВ — 20 метров.
• 220-330 кВ — 25 метров.
• 500 кВ — 30 метров.
• 750 кВ — 40 метров.
• Разрешено иметь участок в санитарной зоне ЛЭП, на нем можно сажать растения, но нельзя строить забор, жилое и подсобное помещение, не рекомендуется организовывать место для отдыха. В техническом паспорте такая зона называется зона обременения.


  Охранная зона ЛЭП

  Допустимые расстояния от жилого здания до линии электропередач

  Возможность застройки территории, входящей в охранную зону рядом с ЛЭП, регулируется правилами для использования земель, относящихся к охранной зоне высоковольтной линии электропередач.

  Необходимость соблюдать нормы по СаНПиН связана с исследованиями в области магнитных полей, которые оказывают вред здоровью.

  Расстояние до населенных пунктов от высоковольтных ЛЭП по нормам СаНПиН

  По результатам исследований, выявлены серьезные нарушения здоровья у людей, проживающих в близком соседстве от линии электропередач. Серьезные изменения затрагивают почти все системы организма:

  • нервную;
  • сердечно-сосудистую и эндокринную;
  • мочеполовую;
  • нарушение общего эмоционального состояния.

  Исходя из этих исследований, указано на каком расстоянии от линии передач можно возводить жилые дома. Также обозначены зоны, запрещенные для использования под застройку жилыми зданиями и инженерными сооружениями.

  Земельные наделы, расположенные в охранных зонах линий электропередач, и находящиеся в собственности не подлежат изъятию у владельцев. Они могут быть использованы ими с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.

  Размеры охранных зон вдоль ЛЭП

  Переведение территории в статус охранной зоны, не влияет на законность сделок с земельной собственностью. Обременение территории должно быть обязательно оговорено в земельных документах, подтверждающих права собственника. Обременение подтверждает запрет на ведение строительства зданий, предназначенных для длительного пребывания людей в охранной зоне.

  Безопасное расстояние от ВЛ до жилого дома

  При продолжительном пребывании (продолжительное – исчисляющееся месяцами и годами) в электромагнитном поле людей, оно может приводить к очень неприятным патологиям и болезням.

  При продолжительном пребывании (продолжительное – исчисляющееся месяцами и годами) в электромагнитном поле людей, оно может приводить к очень неприятным патологиям и болезням, вызывать ухудшение состояния сердечно-сосудистой, эндокринной, гематологической, нервной, половой, иммунной систем, увеличивает риск развития онкологических заболеваний. Поле блокирует выработку мелатонина, что приводит к неблагоприятным последствиям.

  Агентство ВОЗ по исследованию онкологических заболеваний относит магнитное поле промышленной частоты с плотностью потока от 0,3-0,4мкТл к возможным канцерогенам 2В. Это третья группа канцерогенов после группы 1 (доказанные канцерогены) и группы 2А (вероятные канцерогены). Ученые Швеции установили, что у проживающих до 800 м от линий электропередач (далее ЛЭП) с напряжением 200кВ, чаще, согласно статистике, встречаются опухоли мозга, лейкозы, РМЖ. У мужчин ухудшается репродуктивная функция, у женщин чаще наблюдаются выкидыши.

  Для защиты жителей района от воздействия электро-магнитных полей вдоль высоковольтных линий (далее ВЛ) разработаны, установлены и действуют санитарно-защитные зоны, величина которых изменяется в зависимости от класса напряжения.

  Рис.1 Ответвления от воздушной линии к вводам в дома

  Нормы безопасного расстояния от ВЛ

  Можно учитывать нормы по СанПиН 2971-84:

  • для ВЛ с напряжением 330кВ длина защитной зоны должна быть не меньше 20 м;
  • для ВЛ 500кВ длина безопасной зоны должна быть не меньше 30 м;
  • для ВЛ 750кВ – критическое расстояние 40 м;
  • для ВЛ 1150кВ – дом должен стоять не ближе, чем на расстоянии 55 м.

  Для более низких значений напряжения устанавливаются следующие значения зон безопасности:

  • 2 м – для линий ниже 1кВ;
  • 10 м – 1-20кВ;
  • 15 м – 35кВ;
  • 20 м – 110кВ;
  • 25 м – 150-220кВ.

  Защитные зоны устанавливаются по обе стороны от линии, которая проецируется на землю от крайних нижних проводов. В пределах этой санитарно-защитной зоны запрещено местонахождение коллективных и индивидуальных дачных участков, а также зданий и жилых сооружений.

  В столице на территории города действуют собственные нормы. Вдобавок, правительство Москвы часть ВЛ собирается переносить под землю.

  Чем дальше от линии ЛЭП находится жилое строение, тем лучше для жильцов. Если земельный участок оказался в этой зоне, он не изымается у владельца и владелец может распоряжаться им по своему усмотрению. На эти участки накладываются обременения, которые отражаются в документах, но не мешают проведению сделок по аренде или купле-продажи земельного участка. Данные ограничения затрагивают только запрет на капитальное строительство в этих зонах.

  Как определить класс напряжения

  Класс напряжения ЛЭП можно визуально определить по проводам в связке (в фазе):

  • 4 провода – 750кВ;
  • 3 штуки – 500кВ;
  • 2 штуки – 330кВ;
  • один провод – меньше 330кВ.

  Также можно посчитать в гирлянде количество изоляторов:

  • 10-15штук – 220кВ;
  • 6-8шт. – 110кВ;
  • 3-5шт. – 35кВ;
  • 1шт. – до 10кВ.

  Полную информацию по определению класса напряжения мы писали в материале: «Как определить напряжение ЛЭП по внешнему виду или изоляторам».

  Не только из-за потенциального вреда для здоровья опасны ЛЭП, особенно имеющие напряжение от 110кВ до 750кВ. Нельзя исключать возможность аварий, случившихся под воздействием ураганов, попаданий молний в опоры и просто обрывов проводов. Безопасная зона защитит людей и от этих проблем.

  В крайнем случае, если дом оказался под воздействием ЛЭП, его можно защитить специальными защитными экранами из металлочерепицы и профнастила. Стены дома хорошо защищает арматурная сетка в монолите. Только необходимо предусмотреть, чтобы и крыша и стена были заземлены.

  ЛЭП вблизи дачи.Можно ли построить дом?

  Предлагают купить участок в дачном кооперативе, коллективная собственость на все участки сделана. Проблема продаваемого участка в том, что левее него (практически над ним) проходит ЛЭП, на таких здоровых металлических пирамидах «ажурного» вида. Вобщем многокиловольтная линия. Сейчас на участке стоит «хибара» метр на метр. Если куплю, буду строить дом. Какие есть ограничения на застройку в близости от ЛЭП. Ближайщий столб линии примерно в 100-150 метрах от границы участка.

  2Tavrovod Санитарно-защитные зоны ЛЭП можно посмотреть в Санитарных нормах и правилах «Защита населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты»№ 2971-84. » >

  Спасибо!, но эта табличка говорит о том, что «вредно жить ближе. метров», это я уже понял 🙂

  Интересует вопрос можно ли построить дом. .И на каком расстоянии это делать. Сечас на учаске халупа стоит, значит можно??

  тупая блонди написал :
  у меня бывший муж построил. аж в 3 этажа. значит можно

  Технически да, а юридически?

  Tavrovod написал :
  Спасибо!, но эта табличка говорит о том, что «вредно жить ближе. метров», это я уже понял 🙂

  Интересует вопрос можно ли построить дом..И на каком расстоянии это делать. Сечас на учаске халупа стоит, значит можно??

  Не следует забывать, что ЛЭП рано или поздно потребуется реконструкция, и Ваш участок и дом может оказаться на пути тяжёлой строительной техники.

  Сосед, с аналогичной си туацией, вызнал у энергетиков города следующее:
  Зона от проводов-20 метров, в этой зоне нельзя огород городиц, змеев запускать, массовые гуляния устраивать, землю поливать.

  Капитальное строение строить МОЖНО, но не ближе 4,5 метра от проекции провода на землю, и чтобы от строения до самого провода было 7 метров.

  вобщем думаем. Померил тестером напряжение между 2мя щупами получил 0. 1-0.3 вольта. Колеблеца (в ржиме «до 2х вольт» переменки)

  Tavrovod написал :
  вобщем думаем. Померил тестером напряжение между 2мя щупами получил 0.1-0.3 вольта. Колеблеца (в ржиме «до 2х вольт» переменки)

  Думайте, о собств. здоровье в первую очередь, нормы эти были установлены при «царе Горохе», когда на влияние ЭМП на здоровье человека не очень-то обращали.
  Мерить надо, увы, не тестером. вот темку из «Электрики» почитайте » >

  Tavrovod написал :
  Капитальное строение строить МОЖНО, но не ближе 4,5 метра от проекции провода на землю, и чтобы от строения до самого провода было 7 метров.

  здесь ответ на ваш вопрос
  » >
  но лично я бы не хотел, чтобы провода ВВ ЛЭП не то что в 7, а и в 70 м от моей дачи находились бы.

  Так то же дача. Сегодня есть деньги- надо купить..Завтра москвичи приедут, продам им..Пущай живут. А то кошмар, в других местах подняли цену на дачи с 30 тыс руб четыре года назад до 500 в том году..В этом за 800 никто не отдает. а тут есть вариант. 🙂

  Я понимаю что тестером неизмерить, но чем еще? приглашать лабораторию, «для прикидки» как то дороговато.
  подумаю еще.

  Tavrovod написал :
  егодня есть деньги- надо купить..Завтра москвичи приедут, продам им..Пущай живут. А то кошмар, в других местах подняли цену на дачи с 30 тыс руб четыре года назад до 500 в том году..В этом за 800 никто не отдает. а тут есть вариант. 🙂

  вот-вот. купили, построить там «модный сарай» и продать лохам через год. кол-во лохов растет пропорционально стоимости участков вблизи мкада.

  Tavrovod написал :
  коллективная собственость на все участки сделана. Проблема продаваемого участка в том, что левее него (практически над ним) проходит ЛЭП

  А Вы уверены, что на эту землю есть собственность? Как представляется, у ЛЭП должна быть некая полоса отчуждения, в которой земля не может быть передана в собственность. Или я не прав?

  Вот в том то и вопрос. Смотрели план на ТОВАРИЩЕСТВО, этакая огромная портянка с «квадратиками»- земельными участками. Все есть..И этот участок и соседний. И всякие нефтекачалки, нефтепроводы, газовые проводы. А вот по электричеству нету. Как мне объяснил один из дачников, он пошел регистровать уже ИНДИВИДУАЛЬНО свой участок, и вот там ему сказали «20 метров-не поливать землю, змеев не запускать, проезд обеспечить. Не строить..»
  Нам вчера сказали так же точно..потом выяснилось, что сосед начал с ними «бодаться» на предмет того,что раз в этих 20 метров. Написал им огромное письмо с таким смыслом «земля оформлена на кооператив была. Этот клочек закреплен в кооперативе за мной. Сейчас вы говорите, что столбы по кооперативу стоящие ваши и 20 метров под проводами ваши, значит когда то давно неправильно отвели земля и она не принадлежат ни мне ни кооперативу, соответсвенно следите за столбами сами, а я и мой кооператив не заинтересованы следить за тем, чтобы под ними костры не жгли, опоры не валили, змеев не сапускали. » 🙂
  После этого ему разрешили строится дальше 4,5 метра, но при условии не ближе 7 метров от провода, и он обязуется ПРОПУСКАТЬ службы на свой участок. Причем огораживать участок нельзя :-). И вот после этого, когда он уже оформит в земельном комитете участок на себя одного, вот там уже ПОЯВИТСЯ полоса отчуждения красной линией поперек его участка. Вот так я понял ситуацию. Сейчас председатель предложил нам «обходной» вариант: купить участок «под проводами», а в нагрузку он нам даст еще участок, примыкающий к этому, но подальше от проводов. На нем строится, на том сажать помидоры 🙂 Пока еще не конец истории 🙂

  Важные моменты

  Человек все время пользуется электричеством, будь то дома, на даче или в офисе. Но мало кто углубляется в то, что линии электропередач не только подают полезный ресурс, но и могут быть вредны, за счет магнитных полей, а также в случае сбоев становятся небезопасными для человека. Обязательно нужно придерживаться установленных правил, которые указывают на то, какое необходимо расстояние от опоры до забора жилого частного дома по следующим причинам:

  1. Чтобы сохранить здоровье жильцов строения.
  2. Дабы не пострадать от воздействия воздушных электромагнитных полей, пагубно влияющих на мозг человека.
  3. В охранной зоне ЛЭП, где уровень напряжения особо опасен для человека, особо остро стоит вопрос размещения жилых зданий. Если уровень опасности зашкаливает, то территорию ограждают промышленным забором и ставят запрет на строительство в этой зоне.

     Схема охранной зоны линии электропередач

     Если же в охранной зоне не настолько опасно, то заборы могут размещаться на безопасном расстоянии с обязательным выполнением требований, прописанных в СНиП.

  4. Чтоб не подвергать риску близких людей и строения частного участка, которые могут воспламениться при сбое в работе ЛЭП, если изгородь находится на небезопасном расстоянии.

  Поэтому в СНиП установлены расстояния от линий электропередач до забора дома не просто для того, чтобы люди не получили штрафы за нарушения, а для безопасности населения городов и сел.

  Нормы

  В санитарных нормах, относящихся к линиям электропередач, четко и детально расписано, на каком расстоянии от ЛЭП могут быть установлены заборы. Данное расстояние зависит от уровня напряжения в проводах. В местах особой напряженности, которые специально оборудуют, есть санитарные зоны, вблизи от которых запрещается размещать заборы и возводить жилые дома.


  Нормы строительства вблизи ЛЭП

  Запрещено прохождение воздушных линий электропередач по территориям открытых спортивных комплексов, детских и школьных образовательных заведений. Разрешается ЛЭП (ВЛ), мощностью до 20 кВт, проходить на расстоянии не меньше 20 метров от границ приусадебных участков.
  Расстояние считается от крайних проводов до линии застройки. Проводить провода над жилыми строениями запрещено.

  Если производственным зданиям присвоен первый или второй класс огнестойкости, согласно нормам противопожарной безопасности, над ними возможно прохождение ЛЭП.

  Зависимость расстояния от здания до линии электропередач от материала проводов

  На территории вблизи линии электропередач запрещено:

  • возводить, ремонтировать, сносить любые строения и инженерные сооружения;
  • высаживать деревья или кустарник;
  • проводить взрывные работы;
  • строительство гаражей, автостоянок и АЗС.

  Дорога, ведущая к опорам ЛЭП должна быть свободной.

  Нормы безопасности вблизи ЛЭП

  Совсем оградиться от линий электропередач не удастся. Без электричества не обойтись. Если выбор существует лучше при строительстве отдалиться от высоковольтных линий на максимально возможное расстояние.

  Правила размещения опор

  Строительство линии, модернизация или реконструкция, в связи с которыми возникает необходимость устройства участков с добавочными опорами, производятся только с разрешения, выданного застройщику или заказчику соответствующим департаментом.

  • При необходимости установки новой линии, застройщик должен ещё обосновать целесообразность такого решения перед использованием других решений, когда, допустим, может быть добавлена вторая цепь, или первая переоборудована под более высокое напряжение.

  Реконструкция воздушной линии Примечание: при переустройстве должны учитываться требования уже другого стандарта. Но минимально допустимое расстояние, предусмотренное нормативами — от линии электропередач до капитального или временного здания, а так же до земли и других, пересекаемых ею сооружений, снижаться не может. Оно должно соответствовать тому классу напряжения, в режиме которого будет работать ЛЭП.

  • Конструкции воздушных линий с напряжением до 20 кВ должны предусматривать возможность установки подвесного оборудования: электротехнических аппаратов, оптоволоконных кабелей, систем автоматизированного учёта расхода энергии, защитных реле и передающих информационных систем.
  • При устройстве линий, опоры надо размещать с таким расчётом, чтобы они не препятствовали транспортному и пешеходному движению, не затрудняли въезд во двор или вход в здание.

  Такого быть не должно, даже если расстояние от ЛЭП до жилых домов соблюдено

  • Столбы следует размещать так, чтобы исключить возможность наезда на них. А там, где их невозможно удалить от въезда во двор или съезда с дороги, опора должна быть защищена ограждением, как показано на фото.

  Защита опоры от наезда

  Информационные знаки

  Если расстояние между опорами ЛЭП превышает 250 метров, на каждой из них должна присутствовать информация, нанесённая на высоте 2,5-3 м. Если дальность установки меньше, то знаки наносятся через одну опору.

  Информация такая:

  1. Условное обозначение опоры.
  2. Её порядковый номер.
  3. Если цепей более двух, то ставится номер цепи.
  4. Безопасное расстояние от ЛЭП (размер охранной зоны).

  Пример маркировки показан ниже:

  Информация на опоре Примечание: в ненаселённых и труднодоступных местностях информационные надписи или таблички могут встречаться и реже.

  Нормативные расстояния

  В электрическом хозяйстве все дистанции – будь то взаимное расположение проводов или расстояние от ЛЭП до бани или забора нормируются. Прежде всего, это связано с охраной здоровья человека, а так же животных и птиц.

  Провода должны быть безопасными и для птиц

  Между проводами

  Вот основные нормы, которые должны соблюдаться при устройстве ВЛ:

  • Любые электрические аппараты, которые устанавливаются на опорах, должны находиться ниже проводов, на расстоянии 1,6 метра от земли.
  • Если провода на опоре неизолированные, минимальный интервал между ними, с учётом провеса, составляет 120 см. По вертикали расстояние между ними должно быть 40 и более сантиметров.
  • При установке на одну опору проводов разных фаз, с изоляцией и без неё, дистанция между ними при пересечении и ответвлении составляет 10 см, а от провода до любого элемента опоры – 5 см.
  • Шаг по горизонтали между жгутами СИП (изолированных проводов), располагаемых на общей опоре, должен быть минимум 30 см. По вертикали расстояния варьируются в пределах от 1 до 2 метров в зависимости от типа проводов и напряжения. Для защищённых проводов (ВЛЗ) этот диапазон может сокращаться до 30 см.
  • В населённых пунктах с малоэтажной застройкой (проекты одноэтажных частных домов представлены в статье), все воздушные линии обязаны иметь заземление, защищающее ВЛ от перенапряжения в грозу. Расстояния между заземляющими устройствами, в зависимости от климатических условий, составляет 100-200 метров.

  Как сделать заземление в частном доме читайте в статье.

  Заземляющее устройство на опоре ВЛ

  Кроме этих заземлений, предусматриваются и дополнительные – на ответвлениях опор, ведущих к зданиям с большим скоплением людей, содержания животных, а так же складам, в которых хранятся материальные ценности.

  На каком расстоянии безопасно жить от опор ЛЭП

  При прохождении воздушных линий через леса и зелёные насаждения, вырубать просеки не требуется. Достаточно, если провод располагается выше деревьев на 30 см, а по горизонтали между ними будет 50 см.

  • От проводов до земли должно быть не меньше 5 м для СИП и 6 м для ВЛН (неизолированных проводов). Уменьшаться оно может только в труднодоступных нежилых районах (в горах, на утёсах) – точные параметры зависят от конкретных условий.

  Расстояние между ЛЭП и дорогой

  • До 3,5 метров расстояние может быть уменьшено в местах ответвления линии в сторону ввода в здание над пешеходной зоной. На самом вводе в дом для изолированных проводов эта дистанция составляет 2,5 м, для неизолированных – 2,75 м.
  • В непосредственной близости к зданиям и прочим сооружениям монтируются только изолированные провода (СИП). При их наибольшем отклонении, например, при воздействии ветра, провода не должны располагаться ближе 1 метра по отношению к окнам и балконам, и 20 см к глухим стенам.
  • Если СИП проходит над крышей дома, то по вертикали расстояние между ними должно быть минимум 2,5 м, и они обязательно должны быть изолированными!

  Провод над крышей дома

  • Иногда провода воздушных линий приходится прокладывать по стенам зданий. В этом случае, по горизонтали расстояние от них до окна или двери должно быть 30 см, над балконом или карнизом – 50 см, до земли – 250 см.
  • При вертикальной прокладке, до окна должно быть 50 см, до балкона или входа в дом – 100 см. Между стеной и прокладываемым по ней проводом должен быть зазор 6 см, обеспечиваемый за счёт изолятора или специального кронштейна.

  Фиксация провода кронштейном

  ЛЭП и трубопроводы

  Важно! Особое внимание требуется обращать расстояния между подземными частями электрических опор или их заземляющих элементов, до прокладываемых под землёй трубопроводов и кабелей.

  Здесь минимальные дистанции должны быть такими:

  1. с водопроводом, паро- и газопроводом, канализацией – 1 м;
  2. с подземными электрическими и оптоволоконными кабелями в оплётке – 1 м;
  3. с кабелями в изолирующей трубе – 0,5 м;
  4. с водоразборными колонками, канализационными люками и пожарными гидрантами – 2 м.

  Как повысить уровень безопасности

  Даже полностью выполнив все нормы и требования, касательно расстояния забора от опор, через которые проходит электричество, дома, возведенные неподалеку от ЛЭП все же подвержены риску в непредвиденных ситуациях и должны обезопасить свои частные сектора. Это сделать можно следующими способами:

  Рекомендации

  Требования в СНиП прописаны в первую очередь для безопасности людей, а не для выполнения пожеланий органов самоуправления. Поэтому не стоит пренебрегать правилами безопасности, особенно когда речь идет про электрическое напряжение. Стоит максимально уделить внимание просчетам, на каком расстоянии безопасно устанавливать забор от линий электропередачи. Только правильно установленная изгородь обеспечит комфорт и ограничит жильцов частного надела от неприятностей и опасности.

  Определение напряжения линий электропередач

  Без труда определить напряжение можно по внешнему виду ЛЭП: во-первых, следует посчитать количество проводов в одном пучке, во-вторых, следует посчитать количество изоляторов, также следует обратить внимание на высоту опоры и расположения проводов над землей: чем выше, тем больше напряжение.

  Напряжение по количеству проводов в пучке кабеля:

  • 1 — до 330 кВ.
  • 2 — 330 кВ.
  • 3 —500 кВ.
  • 4 — 750 кВ.
  • 6-8 — от 1000 и более кВ.

  Напряжение для линий в один провод по количеству изоляторов:

  • 3-5 изоляторов — 35 кВ.
  • 6-8 — 110 кВ.
  • 15 — 220 кВ.

  ЛЭП в жилых районах

  Линии, проходящие по улицам и жилым районам, имеют напряжение 0,4 — 10 кВ. Данные значения не оказывают негативного воздействия на здоровье человека, они проходят над участками и ведут электричество в дом. Согласно СанПиН, их расположение разрешено в 5 метрах от участка.

  Изолятор обязательно устанавливают за пределами жилого дома на высоте 2,75 метров над землей. Провисание проводов над пешеходными дорожками должно составлять не менее 3,5 метров, а между столбами над проезжей частью не менее 6 метров.

  На схеме ниже указан оптимальный вариант монтажа столбов:

  Чем дальше Вы находитесь от линий электропередач, тем меньшее влияние они на Вас оказывают, однако оно не исчезает полностью. Вы окружены множеством приборов, излучающих электромагнитные волны: утюги, телевизоры. Считается, что максимальное излучение люди получают от компьютера и телевизора — так как постоянно находятся возле них.

  Как защитить дом от воздействия электромагнитного излучения?

  Чем ближе дом находится к линиям электропередач: высоковольтным и бытовым, тем больше его следует защищать (экранировать). Защищать дом можно металлической кровлей, при строительстве следует использовать шлакоболки, стены обтягивать металлической сеткой до укладки штукатурки. Крыша, стены, розетки в доме — все следует заземлить. Проводка в доме прокладывается с учетом заземления, все провода от 3 фазы следует при помощи клеммника подключить к заземляющему контуру.

  При работе строительной, грузоподъемной техники следует также учитывать нормы и правила действий в санитарной зоне.

  Требования СанПиН для охранных зон одинаковые для городской и сельской местности. Их соблюдение поможет сохранить жизнь и здоровье.

Главная опасность, исходящая от линий электропередач, — это электромагнитные поля. Учёные причисляют их к одному из серьёзных видов экологического загрязнения. «Электромагнитный смог» неотступно, а главное, невидимо преследует современного человека: электромагнитные поля во множестве окружают нас практически везде, где бы мы ни находились.

Влияние электромагнитного излучения, если речь идёт о низких, не превышающих норму дозах, выражается прежде всего в нарушении работы центральной нервной системы. Это может проявляться как головная боль, нарушение сна, подавленность и усталость.

При высоких, далёких от санитарных норм дозах электромагнитного излучения человек может быть подвержен нарушениям иммунной, эндокринной и репродуктивной систем, а также развитию хронических (в том числе, как предполагают исследователи, и онкологических) заболеваний.

Защититься от электромагнитных полей, исходящих от ЛЭП, довольно-таки трудно, тем более если живёшь в непосредственной близости от них… С грустью надо признать, что и сегодня ещё у нас где-нибудь в пригородной области можно встретить «стихийные поселения» совсем рядом с ними или даже под этими линиями! Многие ухитряются (прежде всего в силу дешевизны такого жилья…) строить там дачные участки с небольшими огородиками, видимо, не подозревая об опасности подобного соседства. Да и в городской зоне нередко встречаются дома, построенные рядом с этими линиями: некоторые сегодняшние застройщики недалеко ушли в плане экологической и социальной сознательности от иных советских чиновников. Поэтому наилучший способ защиты в данном случае — просто не жить в непосредственной близости от ЛЭП. Так, если ваш дом по каким-либо причинам расположен в небезопасной близости от этих линий (санитарные нормы безопасного расположения см. ниже), лучшим из возможных решений стал бы переезд в более безопасную зону.

Но всё-таки защита возможна. Для этих целей применяются специальные защитные экраны, выполненные из материалов, препятствующих распространению электромагнитных полей. Конечно, экранирование стоит недёшево, и компаний, занимающихся их установкой, очень мало на нашем рынке, но они всё же существуют, стоит только поискать. Например, установкой таких экранов занимаются некоторые компании, предоставляющие услуги экологической экспертизы.

При типовой городской застройке такие экраны, конечно, не предусмотрены, поэтому даже и не стоит спрашивать о возможности их наличия в местном ДЕЗе. Их нужно устанавливать самостоятельно.

«Предупреждён — значит защищён», посему лучшее, что можно посоветовать в данном случае — это, как всегда, предупредительные меры.

А это прежде всего соблюдение санитарно-защитных норм при постройке жилья, которые предлагают оптимальное для относительной безопасности расстояние жилых объектов от линий электропередач, в зависимости от напряжения каждой из ЛЭП.

Так, по СаНПиН №2971-84, если напряжение ЛЭП составляет 330 кВ, то это расстояние (протяжённость санитарно-защитной зоны) должно быть равным 20-и метрам, при напряжении 500 кВ безопасное расстояние равняется 30-и метрам, при 750 кВ — 40 м, а при 1150 — 55 м.

Для плотно застроенных городов, где распространены также линии меньшего напряжения, существуют свои нормы удалённости жилых построек от ЛЭП.

Например, для Москвы эти нормы будут следующими: при напряжении линии менее 20 кВ санитарно-защитная зона должна составлять 10 метров, при напряжении 35 кВ — 15 метров, при 110 кВ — 20 метров, при напряжении от 120 до 220 кВ — 25 м, от 300 до 500 кВ — 30 метров, далее протяжённость санитарной зоны совпадает с общей нормой (при 750 кВ — 40 м, а при 1150 — 55 м).

И здесь возникает другой вопрос: как же определить напряжение каждой конкретной ЛЭП? Её можно вычислить по количеству проводов или по числу изоляторов в гирлянде, в зависимости от напряжения линии.

Так, если ЛЭП состоит всего из одного провода, то напряжение составляет менее 330 кВ. Если проводов два, то напряжение 330 кВ. Три — 500 кВ, четыре — 750 кВ. Линия, содержащая от 6 до 8 проводов, имеет напряжениее 1150 кВ.

Напряжение маломощных ЛЭП можно определить по числу изоляторов в гирлянде: 15 шт. — 220 кВ, 6-8 шт. — 110 кВ, 3-5 шт. — 35 кВ, 1 шт. — 10 кВ.

Свод правил Калифорнии, раздел 8, раздел 2824. Воздушные линии.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 5. Приказы по электробезопасности
Группа 2. Приказ
по электробезопасности высокого напряжения Статья 19. Наружная электропроводка (ранее статья 68)

Вернуться к индексу
Новый запрос

---

---

(a) Опоры. Открытые проводники должны поддерживаться изоляторами с достаточной механической и диэлектрической прочностью для применения.

(Заголовок 24, Часть 3, Раздел 3-710-84(a).)

(b) Вертикальные зазоры. Все проводники наружной проводки должны соответствовать зазорам, указанным в Правиле 37 Общего приказа № 9.5, издание 1981 г., Правила строительства воздушных линий электропередачи Калифорнийской комиссии по коммунальным предприятиям, которые настоящим включены посредством ссылки. The following table for overhead conductors and sign clearances is extracted from Tables 1 and 2A of these rules:

	Minimum Clearance
Overhead Conductors
Природа вертикального зазора	20 000 вольт	20 000 вольт
1. Выше -дорожка
1. Выше. автомобили неэксплуатируемые
накладными
contact wires	28 feet	34 feet
2. Above tracks of railroads operated by
overhead contact wires	30 футов	34 фута
3. Над и вдоль магистралей в городах0034
and above thoroughfares in rural areas	25 feet	30 feet
4. Above areas (other than thoroughfares)
where можно управлять транспортными средствами	25 футов	30 футов
5. Над зонами, доступными для пешеходов
	17 feet	25 feet
6. Above structures	12 feet	12 feet
7
вертикальный зазор над всеми знаками	12 футов	12 футов
8. Вертикальный зазор.	9. Вертикальный просвет под знаками	Запрещено	Запрещено
10.9 Горизонтальное расстояние от знаков0003	6 футов	6 футов

(заголовок 24, Часть 3, раздел 3-710-85 (а).)

(c) Очистка из построек. Открытые высоковольтные проводники должны иметь прочную опору независимо от зданий или сооружений и должны находиться на следующем расстоянии от зданий или сооружений:

(1) Они должны располагаться на расстоянии не менее 6 футов по горизонтали от зданий или других сооружений или любой их части. . Если вертикальное расстояние над землей проводников напряжением 7 500 вольт или менее превышает 35 футов, этот горизонтальный зазор от зданий должен быть менее 6 футов, но не менее 4 футов.

(2) Они должны находиться на высоте не менее 12 футов по вертикали над любой частью зданий или сооружений, над которыми они проходят.

(3) Высоковольтные проводники разрешается прикреплять к зданию только в одной точке и должны быть соответствующим образом защищены от случайного прикосновения. Между точкой крепления и точкой, где проводник входит в кабелепровод или соединяется с вводом, должно быть не более 3 футов открытого проводника.

(4) Заметная и постоянная табличка «ВЫСОКОЕ НАПРЯЖЕНИЕ» должна быть размещена снаружи в месте ввода высоковольтного провода в здание. Там, где проводники не находятся в кабелепроводе, аналогичный знак размещается и внутри здания, на входе.

(Заголовок 24, Часть 3, Раздел 3-710-85(b).)

Примечание: Упомянутый орган: Раздел 142.3 Трудового кодекса. Ссылка: статья 142.3 Трудового кодекса; и Раздел 18943(c), Кодекс здоровья и безопасности.

ИСТОРИЯ

1. Редакционная правка подана 11-2-83 (регистр 83, № 45).

2. Изменение подразделов (b) и (c) подано 12-10-87; оперативный 1-9-88 (регистр. 88, № 1).

3. Редакционная правка подпункта (б) (Реестр 2019, № 10).

Вернуться к статье 19Содержание

1926.1408 — Безопасность линий электропередач (до 350 кВ) — эксплуатация оборудования.

1. По стандартному номеру
2. 1926.1408 — Безопасность линий электропередач (до 350 кВ) — эксплуатация оборудования.

1926. 1408 (а)

Оценка опасностей и меры предосторожности в рабочей зоне . Перед началом эксплуатации оборудования работодатель должен:

1926.1408(а)(1)

Идентифицируйте рабочую зону одним из следующих способов:

1926.1408(а)(1)(я)

Разграничение границ (например, с помощью флажков или таких устройств, как устройство ограничения диапазона или устройство предупреждения о контроле диапазона) и запрет оператору управлять оборудованием за пределами этих границ, или

1926.1408(а)(1)(ii)

Определение рабочей зоны как области на 360 градусов вокруг оборудования, вплоть до максимального рабочего радиуса оборудования.

1926. 1408(а)(2)

Определите, может ли какая-либо часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления), если они работают в пределах максимального рабочего радиуса оборудования в рабочей зоне, приблизиться к линии электропередач на расстояние более 20 футов. В этом случае работодатель должен соответствовать требованиям Варианта (1), Варианта (2) или Варианта (3) настоящего раздела, а именно:

1926.1408(а)(2)(и)

Опция (1) — обесточить и заземлить . Подтвердите от владельца/оператора коммунального предприятия, что линия электропередачи обесточена и заземлена на рабочем месте.

1926.1408(а)(2)(ii)

Опция (2) — зазор 20 футов . Убедитесь, что никакая часть оборудования, грузовой линии или груза (включая такелаж и подъемные приспособления) не приближается к линии электропередачи ближе, чем на 20 футов, приняв меры, указанные в пункте (b) настоящего раздела.

1926.1408(а)(2)(iii)

Опция (3) — Зазор таблицы А .

1926.1408(а)(2)(iii)(А)

Определите напряжение линии и минимальное расстояние, разрешенное в соответствии с Таблицей A (, см. § 1926.1408).

1926.1408(а)(2)(iii)(Б)

Определить, может ли какая-либо часть оборудования, грузовой трос или груз (включая такелаж и грузоподъемные приспособления) при работе до максимального рабочего радиуса оборудования в рабочей зоне приблизиться на расстояние, меньшее, чем минимальное расстояние подхода линии электропередач, разрешенное согласно Таблица А ( см. § 1926.1408). Если это так, то работодатель должен следовать требованиям параграфа (b) этого раздела, чтобы гарантировать, что ни одна часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) не приблизится к тросу ближе, чем на минимальное расстояние подхода. .

1926.1408(б)

Предотвращение вторжения/поражения электрическим током . Если в соответствии с Вариантом (2) или Вариантом (3) настоящего раздела требуются меры предосторожности от вторжения, должны быть соблюдены все следующие требования:

1926.1408(б)(1)

Проведите совещание по планированию с оператором и другими работниками, которые будут находиться в зоне установки оборудования или нагрузки, чтобы рассмотреть расположение линий электропередач и шаги, которые будут предприняты для предотвращения вторжений/поражений электрическим током.

1926.1408(б)(2)

Если используются бирки, они должны быть непроводящими.

1926. 1408(б)(3)

Возведение и поддержание в рабочем состоянии приподнятой предупреждающей линии, баррикады или линии знаков в поле зрения оператора, оснащенных флажками или аналогичной хорошо заметной маркировкой, на расстоянии 20 футов от линии электропередач (при использовании Варианта (2) настоящего раздела ) или на минимальном расстоянии сближения согласно Таблице A ( см. § 1926.1408) (при использовании Варианта (3) этого раздела). Если оператор не может видеть приподнятую предупреждающую линию, необходимо использовать специальный наблюдатель, как описано в § 19.26.1408(b)(4)(ii) в дополнение к осуществлению одной из мер, описанных в § § 1926.1408(b)(4)(i), (iii), (iv) и (v).

1926.1408(б)(4)

Реализовать хотя бы одну из следующих мер:

1926.1408(б)(4)(и)

Сигнализация приближения, установленная для предупреждения оператора о вторжении.

1926.1408(б)(4)(ii)

Специальный наблюдатель, который находится в постоянном контакте с оператором. Если выбрана эта мера, специальный наблюдатель должен:

1926.1408(б)(4)(ii)(А)

Быть оборудованным визуальным средством, помогающим определить минимальное безопасное расстояние. Примеры наглядных пособий включают, но не ограничиваются ими: четко видимую линию, нарисованную на земле; хорошо видная линия стоек; набор четко видимых ориентиров в пределах прямой видимости (например, столб забора за выделенным наблюдателем и угол здания перед выделенным наблюдателем).

1926.1408(б)(4)(ii)(Б)

Располагаться таким образом, чтобы эффективно измерять зазор.

1926. 1408(б)(4)(ii)(С)

При необходимости используйте оборудование, позволяющее специальному наблюдателю напрямую общаться с оператором.

1926.1408(б)(4)(ii)(D)

Своевременно информируйте оператора, чтобы можно было выдерживать требуемое безопасное расстояние.

1926.1408(б)(4)(iii)

Устройство, которое автоматически предупреждает оператора о прекращении движения, например, устройство предупреждения о дальности полета. Такое устройство должно быть настроено так, чтобы дать оператору достаточное предупреждение, чтобы предотвратить вторжение.

1926.1408(б)(4)(iv)

Устройство, автоматически ограничивающее диапазон движения, предназначенное для предотвращения посягательств.

1926.1408(б)(4)(в)

Изолирующее звено/устройство, как определено в § 1926.1401, установленное в точке между концом грузовой линии (или ниже) и нагрузкой.

1926.1408(б)(5)

Требования параграфа (b)(4) настоящего параграфа не распространяются на работу, указанную в подразделе V этой части.

1926.1408 (с)

Информация о напряжении . В случае использования варианта (3) настоящего раздела владелец/оператор линий электропередач должен предоставить запрошенную информацию о напряжении в течение двух рабочих дней с момента запроса работодателя.

1926.1408 (д)

Работы под линиями электропередач .

1926.1408(г)(1)

Никакая часть оборудования, грузовой трос или груз (включая такелаж и подъемные приспособления) не должны находиться ниже линии электропередачи, если только работодатель не подтвердил, что владелец/оператор коммунального предприятия обесточил и (на рабочем месте) заземлил линию электропередачи на видном месте , за исключением случаев, когда применяется одно из исключений в пункте (d)(2) настоящего раздела.

1926.1408(г)(2)

Исключения . Параграф (d)(1) данного раздела неприменим, если работодатель демонстрирует, что применимо одно из следующего:

1926.1408(г)(2)(и)

Работа охватывается подразделом V этой части.

1926. 1408(г)(2)(ii)

Для оборудования с невыдвижными стрелами: Самая верхняя часть оборудования со стрелой в истинном вертикальном положении должна находиться более чем в 20 футах ниже плоскости линии электропередач или на расстоянии, превышающем указанное в Таблице А данного раздела минимальное расстояние ниже плоскость линии электропередач.

1926.1408(г)(2)(iii)

Для оборудования с шарнирно-сочлененными или выдвижными стрелами: самая верхняя часть оборудования со стрелой в полностью выдвинутом положении, в истинном вертикальном положении, должна находиться более чем в 20 футах ниже плоскости линии электропередач или более чем в Таблице А минимальное расстояние просвета этой секции ниже плоскости линии электропередач.

1926.1408(г)(2)(iv)

Работодатель демонстрирует, что соблюдение параграфа (d)(1) данного раздела невозможно и соответствует требованиям § 1926. 1410.

1926.1408 (е)

Линии электропередач предположительно находятся под напряжением . Работодатель должен исходить из того, что все линии электропередач находятся под напряжением, если только владелец/оператор предприятия не подтвердит, что линия электропередачи была и остается обесточенной и заземленной на рабочем месте.

1926.1408 (ф)

При работе вблизи передатчиков/башен связи, где оборудование находится достаточно близко, чтобы в оборудовании или обрабатываемых материалах возникал электрический заряд, передатчик должен быть обесточен или должны быть приняты следующие меры предосторожности:

1926.1408 (ф) (1)

Оборудование должно иметь электрическое заземление.

1926.1408 (ф) (2)

Если используются бирки, они должны быть непроводящими.

1926.1408(г)

Обучение .

1926.1408(г)(1)

Работодатель должен обучить каждого оператора и члена бригады, назначенных для работы с оборудованием, всему следующему:

1926.1408(г)(1)(я)

Порядок действий в случае электрического контакта с линией электропередач. Такое обучение должно включать:

1926.1408 (г) (1) (я) (А)

Информация об опасности поражения электрическим током при одновременном прикосновении оператора к оборудованию и земле.

1926.1408 (г) (1) (я) (Б)

Важность нахождения в кабине для безопасности оператора, за исключением случаев, когда существует неминуемая опасность пожара, взрыва или другой чрезвычайной ситуации, требующей выхода из кабины.

1926.1408 (г) (1) (я) (С)

Самый безопасный способ эвакуации из оборудования, которое может быть под напряжением.

1926.1408 (г) (1) (я) (Д)

Опасность потенциально находящейся под напряжением зоны вокруг оборудования (ступенчатый потенциал).

1926.1408 (г) (1) (я) (Е)

Необходимость присутствия экипажа в зоне, чтобы избежать приближения или прикосновения к оборудованию и грузу.

1926.1408(г)(1)(я)(Ф)

Безопасное расстояние от линий электропередач.

1926.1408(г)(1)(ii)

Предполагается, что линии электропередач находятся под напряжением, если только владелец/оператор предприятия не подтвердит, что линия электропередачи была и остается обесточенной и заземленной на рабочем месте.

1926.1408(г)(1)(iii)

Линии электропередач считаются неизолированными, если только владелец/оператор коммунального предприятия или зарегистрированный инженер, который является квалифицированным лицом в области передачи и распределения электроэнергии, не подтвердит, что линия изолирована.

1926.1408(г)(1)(iv)

Ограничения изолирующей линии/устройства, сигнализатора приближения и устройства контроля диапазона (и аналогичного), если они используются.

1926.1408(г)(1)(в)

Процедуры, необходимые для надлежащего заземления оборудования, и ограничения заземления.

1926.1408(г)(2)

Сотрудники, работающие в качестве специальных наблюдателей, должны быть обучены, чтобы они могли эффективно выполнять свои задачи, включая обучение применимым требованиям этого раздела.

1926.1408(г)(3)

Обучение по данному разделу должно проводиться в соответствии с § 1926.1430(g).

1926.1408(ч)

Устройства, первоначально разработанные изготовителем для использования в качестве: Защитного устройства ( см. § 1926.1415), вспомогательного средства или средства предотвращения контакта с линией электропередач или поражения электрическим током, при использовании в соответствии с настоящим разделом, должны соответствовать процедурам изготовителя для использования и условий использования.

ТАБЛИЦА A — МИНИМАЛЬНЫЕ ЗАЗОРЫ

Напряжение (номинальное, кВ, переменного тока)	Минимальный зазор (футы)
до 50 старше 50 до 200 свыше 200 до 350 свыше 350 до 500 свыше 500 до 750 свыше 750 до 1000 более 1000	10 15 20 25 35 45 (как установлено владельцем/оператором коммунального предприятия или зарегистрированным профессиональным инженером, который является квалифицированным лицом в отношении передачи и распределения электроэнергии).

Примечание. Значение, следующее за «to», соответствует этому значению и включает его. Например, свыше 50 до 200 означает до 200 кВ включительно.

[75 ФР 48142, 9 августа 2010 г. ]

Изучите правила выноса надстроек на линиях электропередач

К воздушным линиям электропередач предъявляются строгие требования по минимальной высоте над улицами, тротуарами, переулками, проездами и другими зонами движения. Это соображения безопасности, направленные на то, чтобы уберечь людей от опасности поражения электрическим током. Национальный электротехнический кодекс (NEC) и Национальный кодекс электробезопасности (NESC) предписывают допустимые зазоры для линий электропередач, чтобы обеспечить безопасность населения и предотвратить контакт с электрическим током.

Помните, однако, что местные правила могут отличаться от национальных правил, установленных NEC и NESC. Они часто имеют более строгие правила, чем национальные правила. Там, где существуют расхождения, местные правила всегда имеют приоритет над национальными кодексами. Связаться с местным отделом строительной инспекции — лучший способ определить правила для вашего сообщества.

Предупреждение

Если вы когда-нибудь столкнетесь с оборванной или провисшей линией электропередач, которая блокирует ваш маршрут или иным образом выглядит слишком низкой, не пытайтесь ее переместить. Звоните 911 и местная энергетическая компания. Опасайтесь дугового разряда (или электрического скачка или скачка напряжения), если вы стоите рядом с оборванными линиями электропередач.

Правила соблюдения зазоров

Линии электропередач над пешеходными тротуарами и пешеходными дорожками

Для линий электропередач над зонами, используемыми только пешеходами, включая тротуары, настилы и внутренние дворики, минимальный вертикальный зазор проводов над землей обычно составляет 14,5 футов.

Эти расстояния считаются достаточными для обеспечения безопасного прохода всех пешеходов, даже если они несут инструменты или другие предметы. Конечно, следует соблюдать осторожность при переноске лестницы или другого длинного предмета.

Примечание: Там, где линии проходят над дорожками, которые могут использоваться всадниками верхом, минимальный зазор для воздушных проводов составляет 16 футов.

Линии электропередач над проездами без коммерческого транспорта

Для подъездных путей и других проездов, используемых транспортными средствами высотой менее 8 футов, правила минимального зазора следующие:

• Для линий с напряжением 120-240 вольт через подъезд к жилому дому: минимальный вертикальный просвет 12 футов
• Для линий с напряжением 120-240 вольт, пересекающих проезды, парковки и переулки: 16 футов

Это расстояния, используемые на большинстве жилых подъездов. Сельские домовладельцы и фермеры должны использовать коммерческие рекомендации, поскольку существует большая вероятность того, что подъездные пути будут использоваться служебными автомобилями в сельской местности.

Линии электропередач над улицами и дорогами с коммерческим движением

Для любых проездов, переулков, дорог или улиц, по которым могут проезжать транспортные средства высотой более 8 футов, рекомендуется, чтобы все линии электропередач имели сечение не менее 15,5 футов над землей измеряется в самой нижней точке.

Провода над бассейнами, гидромассажными ваннами и прудами

К электрическим проводам над водными объектами предъявляются уникальные требования:

• Для электрических проводов над бассейном или джакузи: минимальный вертикальный зазор 22 1/2 фута от поверхности воды или основания трамплина
• Для электрических проводов над прудом или озером: минимальный вертикальный зазор 17 футов

Линии связи (телефон, данные) Линии

Правила вертикального зазора для телефонных линий, кабельного телевидения, интернета и других линий передачи данных значительно различаются от сообщества к сообществу, но NESC устанавливает следующие правила:

• Для кабелей передачи данных над пешеходным движением: минимальный вертикальный зазор 9 1/2 фута
• Для кабелей передачи данных над движением транспортных средств: минимальный вертикальный зазор 15 1/2 футов
• Для кабелей данных над бассейном или гидромассажной ванной : минимальный вертикальный зазор 10 футов

Кроме того, между линиями связи и линиями электроснабжения должен быть зазор в 30 дюймов.

Советы

Помните, что минимальные вертикальные зазоры должны измеряться от самой нижней точки провисания троса. Вы также должны учесть сезонные изменения вертикального зазора, например увеличить зазор в климатических условиях, когда снежный покров может уменьшить расстояние от земли до провода в зимние месяцы.

Что касается сельскохозяйственной техники, то вокруг линий электропередач существует явная и непосредственная опасность. Каждый год много людей получают травмы или погибают, когда их оборудование вступает в контакт с линиями электропередач. На фермах и полях и вокруг них есть несколько воздушных линий электропередач, и при перемещении высокого оборудования очень важно помнить об опасностях, связанных с воздушными линиями электропередач. Шнеки на комбайнах, например, должны быть прокручены до безопасного уровня при перемещении под линиями электропередач. Прежде чем выдвигать стрелу, операторы должны осмотреть местность и оставаться на расстоянии не менее 30 футов от всех линий электропередач и опор электропередач.
