Если свежий воздух в помещении можно обеспечить проветриванием, то для отвода отработанного газа нужна вентиляция. Жилые и промышленные постройки не обходятся без вентиляционных каналов. В домах с печным и котельным отоплением требуются также дымоходные каналы, так как объем отработанного воздуха здесь намного выше. Обустроить вентиляцию можно самому: кладка вентканалов из кирпича или сооружение из труб не так уж сложны.

Содержание

1. Необходимость обустройства дымовых и вентиляционных каналов
2. Требования и нормы
3. Технические особенности кладки каналов
4. Варианты конструкции систем
5. Выводы из помещения
6. Стеновая труба
7. Коренная труба
8. Насадная труба
9. Материалы для дымовых и вентиляционных каналов
10. Кирпич
11. Сборные одноконтурные оцинкованные и стальные системы
12. Двухконтурные системы
13. Асбестоцементные трубы
14. Пескоцементные трубы
15. Сборные керамические системы
16. Гофры
17. Полимерные трубы
18. Устройство дымовых и вентиляционных каналов
19. Алгоритм выполнения кладки дымовых и вентиляционных каналов

Необходимость обустройства дымовых и вентиляционных каналов

Закладку вентиляции и дымохода необходимо делать на этапе строительства стен

Полноценная вентиляция – это циркуляция воздуха, при которой в помещение попадает достаточно свежего воздуха и выводятся отработанные массы.

В современных жилищах она становится все более сложной. Связано это с оборудованием квартир пластиковыми окнами. Герметичные конструкции снижают потери тепла и защищают от шума, однако препятствуют микроциркуляции. В результате с воздухообменом естественная вытяжка не справляется. Жилище приходится обустраивать дополнительными вентиляционными каналами или вентилировать принудительно.

При печном или котельном отоплении нужны отдельные дымоходные каналы, обслуживающие только отопительный агрегат. Для сгорания 1 кубометра природного газа требуется 10 кубометром кислорода. Взять такую массу воздуха из комнаты невозможно. Приток кислорода и вывод продуктов сгорания обеспечивают дымоходы.

Требования и нормы

Для вентиляции применяются в основном вертикальные каналы

Регламентирует сооружение вентиляционных и дымоходных каналов ряд документов: СНиП «Отопление, вентиляция и кондиционирование», СНиП «Газоснабжение», «Правила безопасности в газовом хозяйстве» и многие другие.

На базе этих документов разрабатывают проект вентиляции здания. Расчеты производят с учетом величины необходимого воздухообмена. Для жилой комнаты достаточно 3 кубометров воздуха за 1 час на 1 кв. м площади. Для санузлов эта величина намного выше – до 25 куб м. Для кухни требуется не менее 60 куб. м. за час, а если работает газовая плита – 100. Готовить на кухне с металлопластиковыми окнами можно только при наличии вытяжки, так как устроить столь мощную естественную вентиляцию весьма сложно.

Требования к вентиляционным каналам:

• Чем меньше горизонтальных частей, тем эффективнее вентиляция. Если обустраивается принудительная, горизонтальные фрагменты могут быть довольно длинными, допускаются повороты.
• Круглое сечение эффективнее прямоугольного. Предпочтительнее использовать трубы, минимальный диаметр – 120 мм.
• Вентиляционные отверстия нужно размещать на дистанции от потолка не более 10 см.
• Минимальная длина вентканалов из термостойкого кирпича составляет 12,5 см – половина обычного кирпича.
• Высота оголовка шахты зависит от дистанции до конька.

Дымоход должен быть герметичным и выдерживать высокую температуру

К дымоходным каналам предъявляют дополнительные требования. Температура сгорания топлива сильно отличается. Кроме того, дрова, уголь, даже газ нередко сгорают не полностью, с выделением агрессивных кислотных остатков. Это учитывают при выборе.

• Дымоходный канал должен быть абсолютно герметичным и не контактировать с воздухом помещения, через которое он проходит.
• Конструкция должна быть строго вертикальной.
• Материал дымохода должен выдерживать температуру сгорания топлива и действие агрессивных веществ.

Вентиляционные и дымоходные каналы нужно периодически чистить, при разработке проекта это требование учитывается.

Технические особенности кладки каналов

Рекомендуется выкладывать дымоход параллельно вентиляционным каналам

Сооружение каналов выполняют согласно правилам СНиП:

• Сооружение воздуховодов любого типа без утвержденного проекта категорически запрещено.
• Кирпичная кладка одновременно дымовых и вентиляционных каналов запрещена. Они обустраиваются отдельно.
• Рекомендуется монтировать вентканал параллельно дымоходу. Продукты сгорания нагревают воздух в вентканале, что улучшает тягу.
• Кладка зависит от толщины стены. При величине в 380 мм кладка однорядная, при толщине в 640 мм – двухрядная.

Габариты и характер кладки зависят от мощности обогревательной системы, площади помещения, назначения постройки. Это важно при строительстве кирпичного канала: ведь его параметры зависят от параметров кирпича.

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба

Кирпичный дымоход монтируют во внутренних стенах

Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Для каждой печи устанавливают отдельный дымоход. В исключительных случаях оборудуют 1 дымоотвод на 2 печи. Вентиляционный канал монтируют на каждые 2 дымохода.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба

Кирпичный дымоход на собственном фундаменте

Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич

Полнотелый керамический кирпич выдерживает высокие температуры

Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

• К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
• Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
• Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
• Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Кладка кирпичных вентканалов и дымоходов оплачивается по большим расценкам по сравнению с возведением перегородки.

Сборные одноконтурные оцинкованные и стальные системы

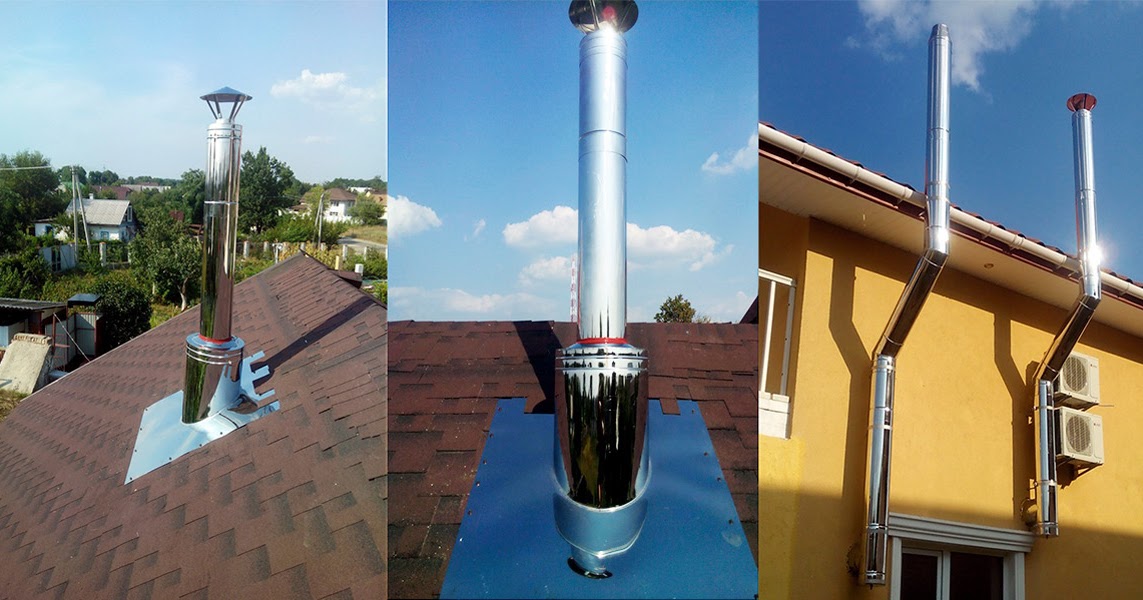

Стальной дымоход с одним коленом при выходе из котла

При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

• Дымовой канал может включать только 1 колено – при выходе из печи или котла.
• Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
• Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы

Асбестоцементные трубы для дымохода

Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Асбестоцементные трубы неудобны: невозможен монтаж углов или переходов, материал хрупкий, работать с ним сложно.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Пластиковые трубы используют для модификации старого кирпичного дымохода. Вводят в канал в качестве рукава.

Керамические трубы Гофрированная нержавейка

Устройство дымовых и вентиляционных каналов

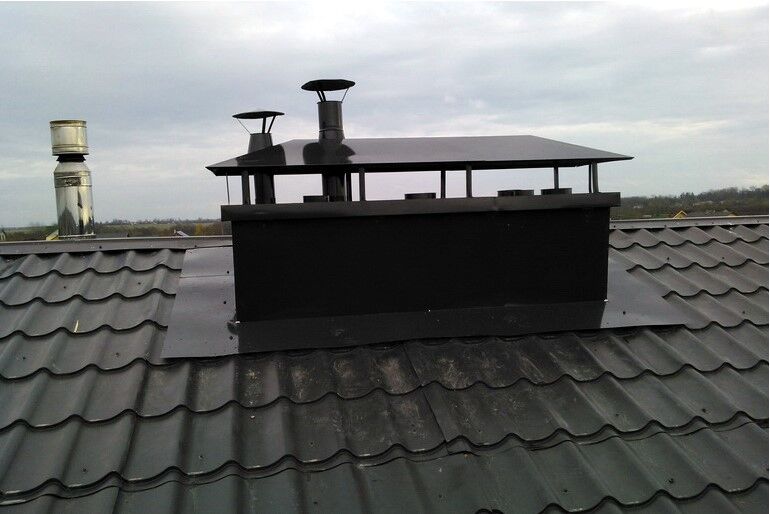

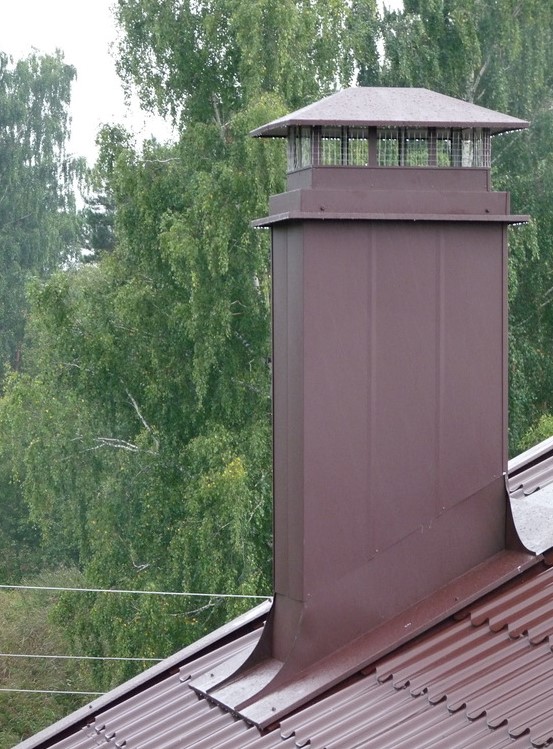

Дымоход должен располагаться в самой высокой точке кровли

Дымоходы и вентканалы в кирпичной кладке работают только при одном условии – достаточной тяге. Возникает она из-за разницы между давлением воздуха на разной высоте. В одноэтажном доме она совсем невелика, но этого хватит, чтобы обеспечить вытягивание более разреженного нагретого воздуха наружу.

Чтобы обеспечивать тягу, выполняют следующие требования:

• Вентиляционная и дымоходная труба выходят на крышу и достигают определенной высоты. Зависит величина от расстояния между выходом и коньком. Если дистанция менее 1,5 м, труба должна быть выше конька на 50 см, если от 1,5 до 3 м – должна находиться на одном уровне с коньком. Если дистанция более 3 м, высоту вычисляют: линия от конька до оголовника трубы ниже горизонта на 10 градусов. Если на крыше есть парапет, рядом находится более высокое строение, высоту трубы увеличивают.
• Вентиляционные каналы можно объединить. Дымоходные сочетают только в исключительных случаях – при сооружении печи с камином.
• Если дымоходные каналы размещаются не в стене, их теплоизолируют по всей длине. Любые выводы в местах перехода через кровлю утепляют. Используют асбест или более безопасную минеральную вату.

Рекомендуется гидроизолировать трубу между кровлей и выдрой. Если этого не сделать, намокает вся стена.

Алгоритм выполнения кладки дымовых и вентиляционных каналов

Порядовка дымохода

Монтаж воздуховодов выполняется по предварительно созданному проекту. Чтобы не ошибиться при кладке канала в стене, предварительно создают шаблон: деревянную доску на 250*14*2,5 см, на которой размечают схему каналов в стене. Благодаря заготовке легче сконструировать прямой ровный ход.

Схема сооружения воздуховода:

1. Шаблон используют с 1 ряда кладки. Доску укладывают так, чтобы торец примыкал к стене с внутренней стороны, и мелом обводят отверстия для каналов. Шаблон используют постоянно, чтобы не допустить сдвигов.
2. Стенки канала выкладывают в 1 кирпич. Если сечение большое, можно укрепить вентиляцию, укладывая кирпич поперек канала.
3. Кирпичи кладут впритык, избыток раствора из глины сразу убирают. Выполняют обработку швабровкой: тщательно затирают швы и выравнивают. Рядом с вентканалом используют однорядную перевязку. Выполняют ее за счет половинок и трехчетвертинок.
4. Если есть необходимость, делают отвод канала. Угол не менее 60 градусов от горизонта. Выкладывают отвод из кирпича, отесанного под необходимым углом. При этом габариты основного канала и отвода остаются одинаковыми.

При сооружении важно соблюдать чистоту. Отверстия закладывают газетами. После удаления проверяют чистоту шахты с помощью шара.

Варианты вентиляционных систем для частного дома: особенности устройства

15.06.2020

Варианты вентиляционных систем для частного дома

Вентсистема в частном   – необходимость, без которой невозможно получить комфортный климат внутри помещения. При грамотно оборудованной системе в строении будет приятная температура воздуха, располагающая к отдыху, не появятся плесень и грибок, чрезмерная сырость, вредные для отделки, мебели и бытовой техники.  В многоэтажных домах вентсеть организуется на этапе строительства, ее проектированием и монтажом занимаются специалисты, а вот в частном жилищном строительстве вопрос сооружения инженерной сети или игнорируется совершенно, или откладывается на потом.

Такой подход многие владельцы частных домов объясняют экономией, ведь на обустройство вентпроходов требуется время и средства.  Но такая экономия весьма сомнительна, ведь без вентиляции в строении не будет приятного климата, отсутствие качественного воздухообмена влияет и на сроки эксплуатации самого строения. Повышенная влажность чревата постепенным разрушением и порчи не только финишной отделки разного типа покрытий,  но и постройки в целом. Духота, неприятные запахи – эти факторы оказывают негативное влияние на здоровье людей, способствуют развитию разного рода заболеваний.

Поэтому организация вентиляции  — это не расход денег, это их целесообразное вложение в собственный комфорт, здоровье, долговечность дома.

В частной жилой постройке можно организовать:

1. Естественную вентсеть, в которой воздухообмен происходит по факту самостоятельно, без применения специализированных устройств и приборов. Свежий воздух попадает в строение снаружи, с улицы через щели и зазоры в оконных и дверных конструкциях или же через специальные отверстия (если установлены металлопластиковые окна), приточные клапаны, которые могут быть размещены в разных местах.
2. Принудительную вентсистему, в которой процесс движения воздушных масс осуществляется за счет применения специальных электровентиляторов и иных вентиляционных агрегатов. Свежие воздушные потоки поступают в необходимом объеме в каждую комнату строения, а загрязненные воздушные массы выводятся наружу. Принудительная вентиляция более сложна по своему устройству, ее обычно применяют в больших частных домах, загородных коттеджах в несколько этажей.
3. Комбинированная вентсеть подразумевает использование элементов механической и естественной вентиляции в единой системе. К примеру, она может быть оборудована принудительной вытяжкой, а приточные воздушные массы будут поступать во внутренние помещения дома по вентпроходам, размещенным в разных точках дома.


Каждый тип системы имеет свои преимущества и недостатки и их стоит изучить перед выбором в пользу конкретного типа сети.

Плюсы естественной вентсистемы:

• Работа сети происходит без расхода электроэнергии;
• Смонтировать систему можно без чрезмерных затрат;
• Сеть проста в обслуживании и не требует серьезного ремонта;
• Обустроить систему можно без привлечения профессионалов.


Однако есть у естественных вентсетей и серьезные недостатки. Они неэффективны для обслуживания дома с большой площадью, продуктивность сети во многом зависит от действия внешних факторов. К примеру, в летнее время года, когда разница температур внутри дома и на улице будет иметь незначительные показатели, процесс воздухообмена происходить будет с весьма низкой продуктивностью.

Плюсы принудительных вентсистем

• Инженерная сеть способна эффективно обслуживать помещения большой площади;
• Ее продуктивность не зависит от внешних факторов;
• Параметры работы сети можно настраивать по собственному усмотрению. А установив дополнительное оборудование – подогревать или охлаждать приточный воздух, ионизировать и очищать его, увлажнять.


Минусы у механической вентиляции также имеются. К ним можно отнести высокую цену на обустройство, потребность в регулярном проведении технического обслуживания и наличии подключения к сети электропитания. Монтаж такой системы может потребовать привлечения профессионалов, которые помогут точно и грамотно выбрать оборудование по параметру мощности, а также провести его пуско-наладку.

Поскольку и естественная и принудительная вентиляция имеют свои плюсы и минусы, чаще всего в загородных домах обустраивается система комбинированного типа, в которой недостатки сведены к минимуму и, кроме того – она будет экономичной в обустройстве и эффективной в эксплуатации. В комбинированной системе могут быть объединены элементы механической и естественной сети – например, вытяжка будет принудительной, а свежие воздушные массы – поступать через приточные клапаны в стенах или специализированные отверстия в оконных конструкциях.

Специфика обустройства вентпроходов

Вентсистему в коттедже, дачной или частной постройке важно обустроить грамотно. В противном случае она будет малоэффективной и не позволит получить во внутренних помещениях строения микроклимат приятный и комфортный для проживания, отдыха, выполнения домашней работы. Однозначно нужны вентиляционные каналы в домах, сооруженных из современных строительных материалов – плит и панелей имеющий плотный слой теплоизоляции и при этом совершенно не пропускающих воздух.

Вентиляционные каналы обустраиваются согласно определенным правилам, соблюдать которые необходимо, в противном случае система работать будет неэффективно. Размер канала вентиляционной шахты должен быть не менее показателя в 150*150 миллиметров в диаметре (минимальное допустимое значение 100х100 миллиметров).

НА ЗАМЕТКУ: приобретение готовых труб из металла или пластика существенно упростит процесс работ по прокладке вентканалов. Провести монтаж системы из готовых трубных элементов проще, чем делать вентшахту из гипсокартона, кроме того, воздушные потоки по гладкой поверхности трубы будут двигаться с большей скоростью.

Традиционно в обустройстве бытовой вентиляции задействуется жесткая и гибкая трубная продукция из металлосплавов, оцинкованной стали, пластика с разным значением диаметра. Трубы системы обязательно должны выступать над крышей строения на определенную высоту, показатель которой должен быть не менее полутора метров и не более трех метров.

Если выведение труб на кровлю может негативно сказаться на эстетике строения  —  трубы выводят через специальные выпуски. Выпуски эстетичны, и всегда можно подобрать тот вариант, который будет подходить к дизайну и цвету сооруженной кровли.

НА ЗАМЕТКУ: обычно вентканалы выводятся на кровле на высоту, равную высоте дымохода. Выходное отверстие шахты важно защитить специальной решеткой, которая исключит проникновение во внутреннее пространство канала крупного мусора, птиц и насекомых.

Вентиляция обязательно должна быть оборудована в помещении с установленным газовым котлом, а также в помещении над ним. Функциональное значение комнаты над котельной принципиальной роли не играет – вентканалы будет нужно обустроить и в спальне, и в библиотеке, и в кладовой. Говоря о вентиляции в котельной, стоит отметить,  что важно не путать ее с дымоходом. Дымоход обустраивается для отведения продуктов сгорания, вентсеть для притока свежих воздушных масс и отведения отработанного и загрязненного воздуха.

Эти каналы нельзя объединять в одну систему, поскольку подобный подход является грубейшим нарушением  техники безопасности.

В кухне монтируется два канала – приточный и вытяжной, но при желании и необходимости можно установить  решетку, к которой будет подведен воздуховод с приточным отверстием. В качестве источника приточного воздуха может быть задействовано окно с клапаном или режимом открытия на микропроветривание.

НА ЗАМЕТКУ: Вентиляционные шахты можно проложить в потолочном пространстве и затем замаскировать подвесным декоративным покрытием.

Вентшахты рекомендуется организовать и в подсобных помещениях разного типа: кладовых, гардеробных, моечных, комнате, в которой осуществляется стирка. В таких помещениях окна обычно отсутствуют, поэтому важно обеспечить регулярную смену воздуха в их пространстве.

Вентканалы допускается размещать в стеновых поверхностях, но при этом они не должны быть несущими и выходить на улицу. Монтаж каналов в стенах внешних приведет к повышенному образованию конденсата, который вреден для поверхностей, чреват порчей отделки и постепенным разрушением стен.

Если материал постройки дома – дерево, то прокладывается канал таким образом, чтобы он не соприкасался с конструкциями потолка и крыши. Близкий контакт вентиляционной шахты и деревянных конструкций чреват быстрой порчей последних, поскольку дерево при высокой прочности, весьма чувствительно к действию внешних факторов.

Не стоит полагаться на то, что одной форточки в комнате будет достаточно для обеспечения притока воздуха в достаточном объеме. Кроме того, осенью и зимой оставлять открытой форточку на ночь  — чревато. Это может стать причиной частых простуд у людей, живущих в  .

Если возможности оборудовать вентканал, в комнате нет   — всегда можно установить приточный клапан. Под установку устройства делается технологическое отверстие в стене. Для вытяжного клапана отверстие оборудуется в потолочной зоне, поскольку прогретый воздух всегда поднимается вверх. Процесс монтажа клапанов достаточно прост и состоит из нескольких основных этапов:

1. Следует подготовить клапана и инструмент, в качестве которого применяется перфоратор.
2. Перфоратором в стене высверливается отверстие нужного диаметра.
3. В готовое отверстие закладывается слой теплоизоляционного материала.
4. Закрепляется задний корпус изделия.
5. Монтируется глушитель и фильтры.
6. Закрепляется внешняя крышка с заслонкой, необходимой для регуляции процесса воздухообмена.


После выполнения всех этапов работы проводится проверка правильности функционирования клапана, после чего его можно закрыть решеткой.

НА ЗАМЕТКУ: при выборе места под монтаж приточных клапанов обязательно учитывается местонахождение самого здания. В стенах дома, выходящих на дорогу, клапаны не размещаются. Кроме того,  отверстия под них следует делать на примерной высоте в два метра от уровня земли. Это исключит попадание пыли.

Вариант модернизации вентиляции в готовой постройке

Если при разработке проекта дома вентиляция не была учтена или было решено ограничиться только естественной сетью, а после в дом были дополнительно поставлены оконные конструкции из пластика  — можно попробовать модернизировать систему самостоятельно. Сложных действий для этого выполнять не придется: будет достаточно установки клапанов в стены строения и монтажа вентиляторов в проложенные воздухоканалы.

Рекомендации по выбору оптимального варианта вентсети для коттеджа или частного дома

Однозначно рекомендовать какой-то конкретный вариант вентиляции для частного дома просто невозможно, поскольку каждое строение имеет свои уникальные особенности. Чтобы сделать правильный выбор системы стоит учесть:

• Общую площадь постройки;
• Этажность строения;
• Материалы сооружения стен и кровли.


И конечно, обязательно стоит учесть собственные финансовые возможности. Стоит отметить, что если дом возведен из воздухонепроницаемых современных материалов на сооружение вентсети придется потратиться, недешево выйдет вентиляция для большого здания  в несколько этажей. Возрастет стоимость системы и в том случае, если владельцы хотят получить возможность полностью контролировать микроклимат в помещении и определенным образом настраивать его параметры.

Предварительное проектирование инженерной сети

Составлять проект вентиляции рекомендуется перед началом строительных работ или же перед капитальным ремонтом строения. Если схема сети разрабатывается до постройки здания, то вентканалы возможно будет расположить во внутренних стенах здания, которые располагаются между помещением с отопительным газовым оборудованием, кухней, ванной и туалетом. В указанных помещениях вентиляция должна быть организована обязательно!

Расположение каналов указывается на подробном плане здания (включающем все этажи, чердак и подвал), причем следует разметить как приточные, так и вытяжные вентшахты, а также места расположения устройств и приборов, которые будут входить в комплектацию системы.

С учетом разработанной схемы подбирается мощность вентиляционного оборудования, диаметр трубной продукции, которая будет использована в качестве каналов сети. Еще один параметр, который нельзя игнорировать – это показатель воздухообмена для каждого помещения в отдельности. Рекомендуемые значения для помещений разной функциональности содержат СНиПы, изучением которых стоит заняться, если вы планируете монтировать инженерную сеть собственными силами.

НА ЗАМЕТКУ: не стоит забывать о том, что для помещений, в которых установлено газовое оборудование (котел) обязательно обустройство отдельного вентпрохода и грамотный подбор вентиляционного оборудования по параметру мощности.  Мощность берется с определенным запасом, делается это для того, чтобы сеть не работала на пределе своих возможностей.

Схема монтажа вентиляционных каналов

После составления проекта сети начинают работы по ее монтажу. Сначала закупаются все элементы, входящие в комплектацию  будущей системы. Набор комплектующих во многом будет зависеть от варианта вентсети:

• Для естественной вентиляции приобретаются приточные клапаны или же подбираются окна с уже предусмотренной функцией микропроветривания. Монтаж сети начинается с прокладки вентшахт в стенах котельной, ванной комнаты, туалета и кухни. Готовые каналы закрываются решетками, которые выполняют сразу две функции: декоративную и защитную. Чтобы движение воздуха по каналам происходило с нужной скоростью, важно не забыть о правильной высоте их расположения на крыше строения;
• Для принудительной и комбинированной системы в чердачном пространстве строения делается разводка труб вентиляции. Если возможности разместить каналы на чердаке нет – шахты прокладываются под черновым потолком и закрываются декоративным потолочным покрытием. Отверстия каналов закрываются решетками, которые будут распределять воздушные массы нужным образом. Дополнительно систему можно снабдить устройствами для подогрева или охлаждения поступающих воздушных масс.


Также для повышения продуктивности работы вентсети в каналы можно установить обратные клапаны, не забыв при этом выполнить качественную герметизацию стыков. Трубные элементы системы прочно фиксируются крепежом, рекомендованным для использования в инженерных вентиляционных сетях, места стыков обрабатываются герметиками. В монтаже системы можно применять трубы как круглые, так и прямоугольные, диаметр изделий определяется согласно предварительным расчетам системы.

Вентиляторы и другое сложное оборудование монтируются согласно инструкции, которая должна быть приложена производителем к агрегатам. По инструкции производится и настройка приборов, а также пуско-наладочные работы.

Виды и материалы для изготовления вентканалов

Как отмечалось выше, для изготовления вентканалов могут быть применены разные материалы и в том числе трубы из разнообразных металлов. Изделия алюминиевые и оцинкованные отличаются превосходными эксплуатационными характеристиками, но при этом их монтаж имеет свою специфику, а цена достаточно высока. Поэтому оцинкованные и алюминиевые трубы чаще используются в промышленной вентиляции и крайне редко в бытовой.

Основную разводку системы можно выполнить  из пластиковых труб, но в котельной рекомендуется соорудить вентшахту из нержавеющей трубной продукции. Нержавеющие стальные сплавы обладают высокими показателями прочности, долговечности и устойчивости к агрессивному действию факторов внешней среды, они не боятся сырости и температурных перепадов.

Каналы из ПВХ

Трубная круглая продукция из ПВХ может помочь существенно сократить расходы на обустройства сети. Целесообразно их использование в бытовой естественной и принудительной вентиляции, которая не требует обеспечения высоких показателей воздухообмена.  У пластиковых труб есть свои плюсы, в числе которых:

• Идеально гладкая внутренняя поверхность, обеспечивающая движение воздушных потоков с нужным значением скорости;
• В системе собранной из круглых и гладких ПВХ труб будут отсутствовать углы, наличие которых замедляет движение воздушных масс;
• Пластик не подвержен коррозионным процессам и потому вентканалы из него можно монтировать даже в помещениях с высокими показателями влажности;
• Трубы из пластика легко собираются в систему, и процесс их монтажа не требует применения сложного и специфичного инструмента.


НА ЗАМЕТКУ: при всех плюсах трубы из ПВХ имеют и минусы, которые важно учесть. Стоит знать, что изделия из пластика легко деформируются при повышенных температурах и потому их нельзя применять для отведения нагретых воздушных масс.

Если решено собирать систему каналов из труб ПВХ, то будет полезно обработать их внутренние поверхности специальным антистатическим раствором, который исключит налипание на стенки труб пыли и мелкого сора.

Гибкие вентканалы

Этот вариант целесообразен для использования в том случае, если в системе есть сгибы и повороты, имеющие к тому же значительный угол. Монтируются гибкие воздуховоды преимущественно на небольших участках инженерной сети. Такой канал имеет перфорированную структуру, создающую сопротивление свободному движению воздушных потоков, кроме того, в складках канала активно накапливается грязь и пыль. Поэтому специалисты рекомендуют избегать применения гофры при монтаже бытовой вентиляции, и она, никогда не используется в производственных инженерных сетях.

Воздушные шахты из кирпича

Обычно воздушные шахты из кирпича обустраиваются в строениях, в которых предусмотрено печное отопление. Монтируются они всегда во внутренних стенах и при этом не требуют предварительного определения сечения. Для вентпроходов из кирпича значение сечения всегда стандартно – полкирпича на полкирпича или целый кирпич на полкирпича. Специалисты рекомендуют для выкладки шахт применять полнотелый материал, но если такой возможности нет – можно задействовать и пустотелый кирпич, однако при этом все полости следует качественно заполнить строительным раствором. Однозначно стоит отказаться от задействования силикатного материала, поскольку он чувствителен к высоким температурам, от действия которых начинает трескаться и крошиться.

Для выкладки шахт применяют тот же раствор, который использовался в кладке стен. Чтобы добиться максимальной прочности кладки при замешивании раствора стоит применить песок, предварительно просеянный и очищенный от примесей. Раствор для кладки должен быть густым.

Традиционно кирпичные вентпроходы делают с квадратным сечением. Перед началом кладки выполняется разметка, в которой применяется предварительно изготовленный шаблон. Не стоит забывать о правильной и качественной обвязке швов кладки!

Шахты из кирпича создаются в один ряд, если толщина стены строения не превышает значения в тридцать восемь сантиметров и в два ряда, если показатель толщины стен составляет значение в шестьдесят четыре сантиметра и более. Выкладываются шахты вертикально и при этом они должны находиться на определенном удалении от дверных проемов – примерно на расстоянии в сорок сантиметров.

Если шахта обустраивается рядом с дымоходом, ее стенки следует максимально утолстить и выложить теплоизоляционным материалом.

В стенах из кирпича шахту можно сделать из трубы  — причем допустимо использовать асбестовую или пластиковую трубную продукцию. Рекомендуемый диаметр изделий  — не менее 12 сантиметров и не более 15 сантиметров. Труба устанавливается внутрь кладки вертикально и закрепляется в этом положении цементным раствором. Все стыки также заделываются раствором.

Работа по сооружению кирпичных вентшахт достаточно кропотливая, но при этом она дает возможность идеально замаскировать разводку и сэкономить пространство в самом строении – не придется прокладывать трубы, ни под потолком, ни в чердачном пространстве.

Ошибки, способные стать причиной неэффективности вентиляции

Грамотно организованная инженерная сеть позволит получить комфортный микроклимат в любой комнате строения, вне зависимости от общей площади здания и числа его жильцов. Однако если при проектировании или монтаже системы были допущены ошибки, может возникнуть ряд проблем. Например:

• Постоянное запотевание окон, образование конденсата на поверхностях. Эти явления чреваты порчей отделки, мебели, бытовой техники;
• Проникновение запахов и дыма из кухонного помещения в прочие комнаты. Вдыхание гари и чада вредно для органов дыхания, способствует развитию различных заболеваний и патологических процессов в организме;
• Появление плесени и грибка на стенах. Избавиться от плесневых и грибковых пятен очень сложно, иногда для этой цели приходиться удалять финишное покрытие стен, проводить антисептическую обработку стен и выполнять их отделку заново;
• Сырость и неприятные запахи.


Все эти признаки указывают на то, что воздухообмен организован или по ряду причин происходит неправильно. Что можно сделать при подобных обстоятельствах?

В первую очередь, стоит провести тест на работоспособность вентиляции. Самый простой вариант тестирования – поднесение листка бумаги к вентрешетке. Если бумага останется неподвижной, значит, сеть работает неправильно и возможная причина этого – забитые вентиляционные каналы.  Эту ошибку довольно легко исправить – достаточно прочистить шахты и сделать это можно как самостоятельно, так и пригласив профессионалов.

Хуже, если были допущены ошибки при расчетах сети или же ее каналы были расположены неправильно. Это может привести к сквознякам  или задуванию в строение воздушных масс, которые должны были быть выведены. Эти проблемы также можно успешно решить, однако работы по их устранению потребуют расходов и возможно – привлечения специалистов.

Когда лучше не отказываться от услуг профессионалов?

Если вы имеете малое представление об устройстве инженерной сети в принципе и планируете установить принудительную вентсистему  — доверить проведение работ по проектированию и монтажу специалистам будет правильным и практичным решением. Профессионалы имеют нужные знания и опыт для грамотного выбора оборудования, помогут создать оптимальную разводку каналов и выполнить все работы под ключ. Кроме того, специалисты могут провести предварительные расчеты по кратности воздухообмена, оптимальной для частного дома с определенным количеством этажей и конкретной площади и на основании полученных значений предложить оптимальный вариант системы.  Естественно, что при этом затраты на создание сети возрастут, но они впоследствии окупятся эффективной и долговечной работой вентиляции.

Естественную вентсеть можно обустроить и собственными силами, однако и при ее создании обязательно учитывается ряд нюансов и нормативных требований, способствующих продуктивной работе всех элементов системы и обеспечению качественного воздухообмена в строении. Как минимум будет полезно получить помощь профессионалов в составлении проекта сети, ведь от правильного расположения каналов, подбора их сечения зависит продуктивность вентиляции в целом.

Консультацию специалистов не лишне будет получить, если отмечается низкая эффективность инженерной сети, а также в ситуации, когда коммуникацию планируется дополнить климатическим оборудованием, ионизаторами и увлажнителями. Без помощи специалистов не обойтись, если выявлено сильное засорение труб, потому что самостоятельно качественно очистить внутреннее канальное пространство практически невозможно. Эта работа требует применения специализированного оборудования.

Надеемся, материал помог вам узнать полезную информацию по устройству, видам и материалам для создания вентиляционных каналов в частном доме. Применяя полученные знания на практике, вы сможете создать эффективную вентиляцию для коттеджа или постройки любого другого типа и сделать свое проживание в ней действительно комфортным.

Варианты обустройства вентиляции в ванной комнате

Качественная и эффективная вентиляция обязательно должна быть обустроена в строении любого типа  — производственного, коммерческого или жилого. Особенно важно наладить продуктивный воздухообмен в домах и квартирах, ведь от качества микроклимата в  жилом пространстве зависит здоровье и самочувствие людей. Задача по самостоятельному обустройству инженерной сети обычно встает перед владельцами частных домов, поскольку в многоэтажных строениях сооружается коммуникация профессионалами и еще на этапе возведения самой постройки выполняется ее проект.

Процесс воздухообмена должен эффективно протекать в каждой комнате дома, однако принципиальное значение он будет иметь для таких помещений как кухня, санузел и ванная комната. Варианты обустройства вентиляции в ванной комнате будут рассмотрены в данном материале.

Самый простой тип венсети – это естественная вентиляция. Она не требует сложного проекта и значительных затрат на обустройство. Однако она будет эффективной только в зданиях, сооруженных из натуральных и хорошо пропускающих воздух материалов. Если в процессе строительства использовались инновационные стройматериалы – предпочесть стоит сеть механическую. Принудительную вытяжку желательно оборудовать и в ванной комнате, ведь в этом помещении наблюдаются повышенные показатели влажности и частые температурные перепады.

Ниже рассмотрим специфику организации естественной и механической вентиляции для ванной комнаты.

Обустройство естественной вентиляции в ванной комнате

Для протекания процесса воздухообмена с нужным уровнем эффективности при обустройстве естественной вентиляционной коммуникации стоит организовать стабильное поступление воздушных масс с улицы и качественное отведение отработанного воздуха через систему вентканалов. Если в доме установлены оконные конструкции из дерева – приточный воздух может проникать через щели и зазоры.

Если при строительстве использованы конструкции из металлопластика – обязательно следует вмонтировать в стены строения специальные устройства – приточные клапаны. Они устанавливаются в наружные стены здания на высоте от двух метров. Ниже размещать технологическое отверстие не рекомендуется, поскольку это может привести к забиванию клапана пылью и проникновением загрязнений во внутренние помещения.

На заметку: Запланировав создание вентсети на начальных этапах строительства, есть возможность изначально заказать пластиковые окна со встроенными климатическими клапанами.

Место установки самостоятельно монтируемых клапанов – это обычно пространство под подоконником, над батареей. Монтируя клапана в указанной зоне можно получить возможность подогрева поступающих воздушных потоков, что особенно актуально в холодное время года. Клапана можно разместить и сбоку от окон, такое месторасположение обеспечит перемешивание воздушных масс и исключит появление вредных для здоровья сквозняков.

Процесс поступления приточного воздуха в санузел

Свежие воздушные массы в помещение санузла будут проникать из прочих комнат дома. Для прохождения этого процесса с нужным уровнем эффективности оставляется зазор в два сантиметра между полом и устанавливаемой в ванне дверью. Если зазор будет смотреться некрасиво и влиять на эстетику интерьера  — можно приобрести конструкции, имеющие в нижней части полотна специализированные отверстия  — в виде решетки, круглых окошечек.

Усилить процесс проветривания в ванной можно простым способом  — время от времени оставлять дверь в помещение открытой. Такая мера особенно показана после длительных водных процедур, стирки, генеральной уборки в помещении.

Процесс отведения отработанных воздушных масс

Пар, избыточная влага и неприятные запахи будут выводиться из помещения через вентиляционные каналы. Вытяжные шахты в санузле всегда монтируются вертикально и должны быть направлены вверх.

НА ЗАМЕТКУ: В ванной комнате обязательно делается отдельный вытяжной вентпроход, выход, которого обустраивается под потолком помещения. Если решено сделать выход прямым – шахта делается прямо в потолке. Отверстия закрываются декоративными решетками.

Если каналы смонтированы правильно – в санузле всегда будет достаточно сухой воздух, а на стенах не появятся грибок и плесень, которые приводят к порче отделке и появлению неприятного запаха гнили и сырости.

Вентсеть для санузлов на разных этажа

Если дом имеет два этажа, то через вентпроход ванной на первом этаже можно сделать вытяжную шахту для санузла на этаже выше. Врезка в шахту осуществляется не под прямым углом, а через небольшое коленце, часть которого будет проходить параллельно стояку вытяжки.

Воздух будет втягиваться через отверстие, находящееся ниже входа в канал. Колено обязательно обустраивается для того, чтобы исключить проникновение влаги, пара, запахов из одной комнаты в другую по общему каналу. Этот совет актуален и в том случае, если на втором этаже, над санузлом находится жилая комната – спальня или кабинет.

Инструкция по самостоятельному монтажу вентшахты

Для обустройства вентпроходов в доме можно приобрести набор из готовых элементов, собираемых в одну систему по принципу детского конструктора. Все комплектующие имеют слой теплоизоляции, и процесс их сборки не составит труда, все работы можно будет выполнить максимально быстро. Однако у такого решения есть существенный минус  — подобные наборы стоят недешево. Если есть желание сэкономить  — каналы придется обустраивать из подручных материалов. Как это сделать правильно  — читайте пошаговую инструкцию ниже.

Подбор материалов

В качестве материала для вентпроходов можно применить обычные канализационные пластиковые трубы. Специалисты рекомендуют задействовать продукцию оранжевого цвета, которая традиционно применяется для монтажа наружной канализации частного дома. Эти трубы отличаются прочностью и стойкостью к действию низких температур.

Диаметр изделия подбирается исходя из площади помещения. Рекомендуемые величины  — от 10 и до 15 сантиметров. Длина канала определяется с учетом того, что над уровнем кровли он должен выступать минимум на полметра. Чем выше будет расположена шахта, тем быстрей будет происходить в ней процесс перемещения воздушных потоков.

Изготовление технологических отверстий

На верхний конец трубы следует установить заглушку, которая предотвратит попадание в проход крупного сора, снега и дождя. Для отведения воздушных потоков также в верхней части трубного изделия выполняются прорези. Они должны идти по кругу и иметь показатель ширины в 2 сантиметра. Между каждой прорезью делается промежуток в три сантиметра. Длина вентокошек – до 25 сантиметров.

Теплоизоляция вентшахты

Теплоизоляция вентпрохода – обязательная процедура, она позволит избежать образования на его стенках конденсата. Конденсат в канале будет возникать из-за разницы температур во внешней среде и во внутреннем пространстве строения. В качестве утепляющих материалов можно задействовать минвату или же изолон. Далее действовать следует так:

• Трубу по всей длине следует обернуть фольгированным теплоизоляционным материалом. Внимание! Блестящая сторона материала должна быть направлена к стенкам!
• Стык проклеивается фольгированным скотчем;
• Делается второй теплоизоляционный слой, при этом стык нового слоя не должен совпасть со швом первого;
• Новый стык тщательно проклеивается скотчем.


Завершают работу обмоткой трубы скотчем по всей длине.

Сооружение вентотверстия в помещении

Заключительным этапом работ по обустройству естественной вытяжной вентиляции в санитарно-гигиеническом помещении будет монтаж вентотверстия. Сначала в потолке или верхней части стены делается отверстия размер, которого должен совпадать с диаметром трубы, играющей роль канала.  Подготовленная труба верхним окончанием вкладывается в отверстие в кровле строения, а нижним заводится в технологический проем в ванной комнате.

Располагаться установленная труба должна строго в вертикальном положении. Фиксируется элемент на прочные хомуты к стропильным конструкциям или иным конструкциям, имеющимся в чердачном пространстве.  Отверстие в санузле закрывается декоративной решеткой, которую можно подобрать под цветовое решение и интерьер помещения. Закрепить решетку можно как саморезами, так и посадить на «жидкие гвозди».

Инструкция по самостоятельному монтажу приточных клапанов

Важно понимать, что обустройства одной только вытяжки будет недостаточно для продуктивной работы естественной вентсети.  Система окажется эффективной только в том случае, если в помещение будет в достаточном объеме поступать свежий, приточный воздух. Обеспечить стабильный приток воздушных потоков во внутреннее пространство поможет монтаж приточных клапанов в стенах строения. Эти устройства позволят проникать воздушным потокам в дом даже при плотно закрытых окнах и дверях. Воздух будет проходить через все комнаты постройки, и выходить через вытяжку, сооруженную в санитарно-гигиеническом помещении.

НА ЗАМЕТКУ: Монтаж клапанов поможет организовать постоянный и эффективный воздухообмен, способствующий выведению избыточной влаги, тепла и неприятных запахов из ванной комнаты и насыщению пространства чистым и свежим кислородом.

Пошаговое описание процесса монтажа приточного клапана

Начинают работы с подготовки инструментов и материалов. Для монтажа клапана потребуются:

• Дрель и коронка диаметром в 13 сантиметров, имеющая сверло центрального типа;
• Молоток и стамеска;
• Монтажная пена;
• Ножовка для работы с металлическими поверхностями;
• Шуроповерт и саморезы.


Отверстие под монтаж устройства изготавливается в верхней части стены. Для этой работы задействуют дрель с насадкой коронкой. Диаметр технологического проема равен диаметру насадки и составляет 13 сантиметров. При высверливании отверстия из него удаляется весь мусор. Проем делается с небольшим уклоном для исключения накопления в его внутреннем пространстве конденсата.

Клапан приточной вентиляции продается в полном комплекте, в том числе там есть труба из ПВХ, которая будет выполнять функцию мини-канала. Труба имеет слой теплоизоляции, который не даст стене промерзнуть в области высверленного проема. От трубы следует отрезать кусок той величины, которая будет соответствовать толщине стены.

Готовый отрезок устанавливается в подготовленный проем. Зазоры заделываются монтажной пеной или же герметиком. Со стороны улицы на трубу ставится вентрешетка, со стороны комнаты – монтируется клапан, закрываемый специальной декоративной  решеткой.

Процесс монтажа самого клапана подробно описывается в его инструкции. Выполнив все действия по порядку, вам останется дополнительно зафиксировать устройство на стене саморезами. В самостоятельном монтаже приточного клапана в стенах дома нет ничего сложного – эту работу можно выполнить без обращения к специалистам.

Механическая вентсеть для ванной комнаты

Если в вентпроходе движение воздушных потоков происходит с низкой скоростью, то разумным решением будет установка специальных электровентиляторов, которые будут способствовать быстрому отведению загрязненных воздушных масс.

НА ЗАМЕТКУ: Эффективность системы проверяется обычным тестом с листком бумаги. При наличии хорошей тяги листик должен плотно прилипнуть к вентрешетке.

При покупке вытяжного вентилятора обязательно стоит выбирать прибор по параметру мощности. Рекомендации по определению оптимального показателя мощности оборудования можно прочитать в действующих СНиПах.

Специалисты советуют выбирать для санузла агрегаты, оснащенные обратным клапаном, который будет открываться при оттоке воздушных потоков из помещения и закрываться при поступлении воздушных масс во внутреннее пространство. Искать такую модель долго не придется: большинство модификаций вытяжных вентиляторов изначально оснащены обратным клапаном. Что важно и полезно: работать клапан будет и при выключенном оборудовании.

Советы по грамотному подбору оборудования

Чтобы приобрести качественную и подходящую под конкретные условия модель электровентилятора  — следует провести ряд замеров. Для этого с вытяжной шахты нужно снять решетку и снять размеры технологического проема. С этими размерами можно отправляться в магазин вентиляционного оборудования. Важно выбрать по размерам ту модель, корпус которой плотно и без проблем войдет в канал.

Обратить внимание стоит и на показатели мощности прибора, его экономичность в расходе электроэнергии, уровень шума при работе. Менее важным критерием будет дизайн изделия.

Схемы подключения электровентилятора

Подключить прибор к электросети можно разными способами. Агрегат может включаться в работу при срабатывании датчиков, показывающих влажность или температуру в помещении, а отключаться по таймеру в заданные часы или при помощи специального выключателя, который монтируется внутри санитарно-гигиенического помещения. Напоминаем, что если в устройстве предусмотрен обратный клапан – он будет функционировать автономно, даже при отсутствии подключения к электричеству.

Электровентилятор возможно подсоединить и к световому контуру, при этом система будет начинать работать при включении света в помещении. Но в этом варианте у агрегата должен иметься особый выключатель, который позволит отключить прибор при необходимости и не отключать при этом освещение в ванной комнате. Этот выключатель может быть на корпусе прибора или же его выводят на стену помещения. Важно чтобы выключатель находился на высоте доступной для всех жильцов дома.

При включении-выключении агрегата по таймеру важно настроить весь процесс так, чтобы вы могли его полностью контролировать и отключать оборудование тогда, когда это необходимо, даже если изначально заданное время работы еще не истекло. Процесс настройки вентиляторов вытяжки может быть достаточно сложным, поэтому будет, полезно заранее получить консультацию у специалистов.

Пошаговая инструкция по самостоятельной установке вытяжного электровентилятора

Перед началом процесса работ обязательно стоит внимательно проштудировать инструкцию к выбранной модели оборудования. Затем из коробки стоит достать все элементы, идущие в комплекте к агрегату. Обычно это крепеж, в виде гвоздей-дюбелей. Если сверлить стены под фиксацию устройства дюбелями вам не хочется (например, есть риск повредить дорогую отделку) – закрепить агрегат можно и клеевым соединением. Однако у такого способа фиксации есть существенный минус – снять прибор, посаженный на клей будет невероятно сложно.

Весь этап монтажа будет состоять из следующих этапов:

1. С вентиляционного прохода снимается решетка. Ее нужно будет или просто открепить, если она фиксировалась на защелках или же отвинтить при помощи обычной отвертки.
2. Цилиндрическая часть агрегата помещается в шахту.
3. Карандашом или смываемым фломастером размечаются места высверливания отверстий под крепежные элементы. Вид крепежа подбираются по материалу отделки стен.
4. Агрегат откладывается в сторону и в поверхности стены делаются отверстия, диаметр которых должен быть равен диаметру крепежа. Если сверлить нужно плитку – целесообразно применить в работе дверь со специальной насадкой-сверлом перьевого типа. Это исключит риски растрескивания и поломки плитки.
5. В готовые технологические отверстия вставляется крепеж.
6. В специализированный проем заводится разводка, необходимая для подключения двигателя устройства к сети электропитания.
7. Если проем, предложенный производителем, не подходит – делать его придется самостоятельно, высверливая отверстия в корпусе устройства.
8. Агрегат устанавливается таким образом, чтобы проушины в его корпусе совпали с изготовленными отверстиями.
9. Крепежные элементы закручивают прочно, но аккуратно, смотря за тем, чтобы корпус устройства «не повело» в сторону.
10. Снимается колесо устройства для получения доступа к контактам.
11. Осуществляется подключение контактов по схеме, которая приведена производителем в инструкции к прибору.
12. Проводится проверка работоспособности вытяжного вентилятора.


Если все работает нормально – на прибор ставится декоративная панель и вытяжку можно начинать эксплуатировать в нужном режиме.

Завершая рассказ о монтаже вентсистемы в ванной комнате, заметим, что при желании можно объединить принудительную и естественную вентиляцию в комбинированную сеть. Совмещение разных типов системы дает возможность сократить расходы на оборудование механической вентиляции и повышает эффективность воздухообмена в помещении. Самый простой способ совмещения – приобретение вентилятора с размерами чуть меньше размеров канала. Когда агрегат будет отключен, отработанный воздух начнет выходить через свободное пространство канала.

Как видите – организовать эффективную вентсеть в санузле частного дома своими силами вполне возможно. Однако если у вас нет опыта в проведении строительных работ или знаний в области монтажа инженерных коммуникаций – лучше всего доверить выполнение этой задачи профессионалам. Специалисты смогут разработать грамотный проект системы еще на стадии строительства, подобрать необходимое оборудование, провести все виды работ и настройки оборудования. Обращение к профессионалам кажется затратным мероприятием, однако монтаж вентсети без ошибок которые могут сделать ее неэффективной, окупит все расходы.

Если вам нужна помощь в монтаже вентиляции частного дома, вы хотите получить консультацию по выбору оборудования, составлению схемы каналов – обращайтесь к специалистам нашей компании! Мы гарантируем – сотрудничество с нами будет выгодным и позволит получить качественную, долговечную и работающую без сбоев вентиляцию для загородного дома, коттеджа или дачи!

инструкция по правильному и безопасному монтажу

• Как сделать заказ
• Калькуляторы
• ГОСТы
• Доставка
• Консультация специалиста
• СНИПы
• Оплата
• Форум
• Вопросы и ответы
• Гарантии

15. 08.2019

Вентиляционные каналы

Для создания качественной и эффективной вентиляции в частных домах обустраиваются специальные вентиляционные шахты. Эти проемы могут монтироваться из труб в толщине стен или выкладываться из кирпича. Монтаж вентиляционных проемов должен осуществляться по особым правилам и с соблюдением некоторых требований, которые установлены на законодательном уровне и подробно описываются в СНиП 2.04.05-86. Как провести монтаж вентиляционной шахты правильно — об этом подробно поговорим в разделах данной статьи.

Правила сооружения вентиляционных шахт

Конструкция системы воздухообмена в доме продумывается еще на этапе проектирования строения. Крайне важно, чтобы вентиляционные шахты строго соответствовали всем требованиям действующих строительных норм и пожарной безопасности.

Важно знать: Не следует обустраивать вентиляционные проемы в наружных стенах, такое расположение вентиляционной магистрали приведет к обильному образованию конденсата.

Проемы системы воздухообмена желательно располагать вертикально, но если такое расположение каналов невозможно, то тогда их следует сооружать под уклоном. Угол наклона должен составлять показатель в 60 градусов к фундаменту здания.

Стеновые вентканалы не обустраиваются в помещениях с чрезмерно высокой влажностью. Высокая влажность вызовет обильное образование конденсата на стенках шахты и это чревато ее обрушением со временем.

Также следует знать, что вентиляционные шахты должны иметь особое расположение по отношению к кровле дома. Это предписывается действующими строительными нормами. Выход канала на крышу рассчитывается по специальной формуле: следует провести условную прямую линию от конька крыши к вентиляционному выходу под углом в 10 градусов. Точка пересечения покажет требуемую высоту трубы от кровли. Если труба будет располагаться на значительном удалении от конька кровли (более трех метров) тогда высота шахты должна составлять не менее пятидесяти сантиметров по отношению к высоте кровли.

Определение размеров сечения каналов и толщины кладки

Чтобы правильно определить размеры вентканалов – нужно вычислить показатель воздухообмена, оптимальный для помещения определенного типа, а также учесть мощность нагрева строения источника отопления. Если данный показатель не будет превышать значения в 3,5 киловатта, то вентканал можно обустроить с сечением 140х140 миллиметров.

Если отопительный прибор работает с более высокой мощностью, рекомендуется делать вентиляционные шахты с большим размером сечения – 140х270 миллиметров. Стандарт сечения для вентканалов в домах и квартирах – не менее показателя в 140х140 миллиметров, это высота половины кирпича.

Толщина кирпичной кладки вокруг проема и перегородок между шахтами также не может быть меньше четырнадцати сантиметров. Перегородки между шахтами разного целевого предназначения ( например, между вентиляционным каналом и дымоходом) выполняются с толщиной не менее чем в 25 сантиметров.

Важно знать: Обустраиваются вентиляционные проемы всегда на определенном расстоянии от оконных и дверных проемов. Расстояние между окном/дверью и вентшахтой должно составлять не менее сорока сантиметров.

При кладке вентиляционных каналов важно уделять пристальное внимание ровности их внутренних поверхностей, а все швы и неровности тщательно затирать.

Выбор материала для обустройства вентиляционных каналов в стенах

Понятно, что владельцу дома хочется получить не только эффективную, но и экономичную вентиляционную систему. Сократить расходы на сооружение вентиляционных шахт в доме поможет грамотный выбор материала. Проще всего будет обустроить шахту с блоками из газо- пенобетона. С материалом достаточно легко работать, кроме того, он имеет демократичную рыночную стоимость.

Если стены дома сооружены из пеноблоков, то каналы вентиляции в них обустраиваются при помощи металлической, асбестоцементовой или пластиковой трубной продукции, с диаметром от 125 до 150 сантиметров.

В кирпичных домах для сооружения вентиляционных шахт применяется керамический полнотелый кирпич. Кладка скрепляется раствором из воды, песка и цемента. Чтобы канал имел правильную форму, заранее стоит изготовить его шаблон. Заготовка изготавливается из фанеры, она должна иметь те же размеры сечения, что и будущая вентиляционная шахта.

Выкладывая канал, следите за тем, чтобы он не засорялся мусором, так как это может снизить показатель тяги и сделать вентиляцию дома некачественной и неэффективной.

Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты

Процесс сооружения вентиляционных шахт будет состоять из нескольких этапов, при выполнении которых следует соблюсти нижеперечисленные важные нюансы:
Для начала требуется правильно наложить шаблон на кладку. Заготовка должна своей торцевой частью плотно прилегать к внутренней поверхности поперечной стены. Затем шаблон следует обвести карандашом или мелом. Обведенные участки – это будущие сечения проходов. При монтаже используйте шаблон для проверки возможных сдвигов в ходе проведения работ. Малейшие ошибки негативно скажутся на общей эффективности вентиляционной системы дома.

1. Форма шахты может быть как квадратной, так и прямоугольной (например, при выборе нестандартного сечения, которое актуально при мощном источнике тепла в помещении).
2. Чтобы кладка канала получилась качественной, ее следует вести впритык, излишки раствора сразу же убирать шпателем.
3. Для повышения прочности сооружаемой шахты закладываются кирпичи, которые укладываются вдоль проема. Однако это мероприятие может в дальнейшем сильно затруднить процесс очистки вентиляционной шахты.


Отводы от проходов выполняются на расстоянии не более одного метра и под углом в шестьдесят градусов к основанию строения. Отводы также сооружаются из кирпича, которые предварительно обтачиваются под нужный угол наклона.

Кладка перевязывается кирпичными половинками и четвертинками. Чтобы форма шахты по всей ее протяженности оставалась ровной, применяйте в работе специальные буйки. Эти же буйки предотвратят засорение канала строительным мусором.

По завершению кладочных работ следует качественно затереть все швы в канале и проверить проходимость готовой шахты, специальным шаром, который привязывается к прочному и толстому шнуру.

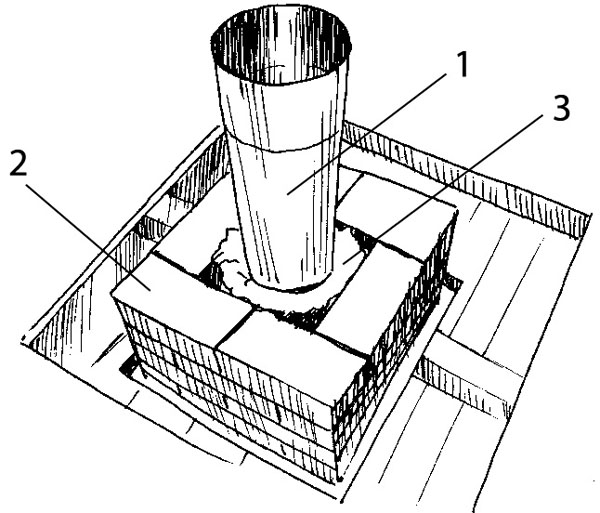

Сооружение вентканалов из труб

Вентиляцию в кирпичном доме можно сделать и без кладки, используя трубы. Воздуховод из труб сооружается для каждой комнаты помещения, при этом один из его выходов следует расположить на высоте от двух метров от основания дома, а второй — на крыше строения. Через нижнюю часть канала будет поступать свежий воздух с улицы, через верхнюю часть — удаляться загрязненные воздушные массы. О высоте размещения трубы на крыше информация была приведена выше. На нижнее и верхнее отверстие ставятся заслонки, регулирующие поток воздушных масс.

Если кухня, ванна и туалет находятся на одной стороне дома, их вытяжные каналы можно объединить на чердаке, установив в местах соединений качественные уплотнители. Трубы вентиляции, выходящие на крышу в обязательном порядке дополнительно утепляются.

При сооружении вентиляционной шахты трубы помещаются во внутреннее пространство стен и затем цементируются. Крайне важно обеспечить качественную герметичность в местах выхода каналов на крышу. Для обеспечения герметичности канала применяются силиконовые или резиновые уплотняющие элементы. Канал и выходное отверстие соединяются между собой гофрой.

Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов

Есть ошибки при сооружении вентиляционных шахт, которые могут негативно сказаться на эффективности системы вентиляции в целом. Кратко рассмотрим эти ошибки:

• Отсутствие выведения вентиляционного проема в помещениях без окон, с частыми перепадами температуры и влажности. Отверстие в стене закрытое решеткой не дает той же тяги, что вентканал и потому эффективность вентиляции будет низкой.
• Окна и двери плотно (герметично) закрыты, не обустроены проветриватели. При полной герметичности окон и дверей естественная вентиляция не работает и потому в помещении могут появиться неприятный запах, сырость, плесень и грибок;
• Не сделан вытяжной канал в комнате с камином. В этом случае дым будет попадать в жилое пространство;
• Не проведено качественное утепление вентиляционных проемов, что может привести к потере тяги.


Как видите, нюансов которые нужно в обязательном порядке учитывать при обустройстве вентиляционных каналов множество. Если вы не уверенны, что сможете грамотно провести все работы по их проектированию и монтажу – доверьте выполнение этой задачи профессионалам. Конечно, тогда затраты на сооружение вентиляции возрастут, но они быстро окупятся эффективной работой системы и приятным микроклиматом в доме!

Задать вопрос специалисту

Выберите тему вашего вопроса . Общие вопросы . Проектирование

Нажимая «Отправить», вы соглашаетесь с правилами использования сервиса и обработки персональных данных

Фальшивые таунхаусы, скрывающие загадочные подземные порталы

© Matt Green

E В самом городе есть свои секреты, нужно только найти их…

На улице в Бруклине, которая ведет к реке там, где булыжники начинают мостить дорогу, стоит таунхаус, который заслуживает второго взгляда. Несмотря на безупречную кирпичную кладку, дом № 58 по улице Джоралемон не похож на другие дома. За его затемненными окнами никого нет дома; никто не был дома более 100 лет. На самом деле, номер 58 — это вовсе не дом, а секретный выход из метро и вентиляционная точка, замаскированная под коричневый камень эпохи греческого возрождения.

© Эллисон Мейер



Художественная интерпретация Шона Келли для NYT

Дом возвышается на девять этажей над путями 4-й и 5-й линий метро Нью-Йорка, по которым ходят пассажиры с близлежащей станции Borough Hall в Бруклин под Ист-Ривер до острова Манхэттен. Если вы подойдете к входной двери и заглянете в щель, вы увидите тускло освещенную комнату без окон с бетонным полом и металлической дверью в стиле бункера, которая может легко привести в пещеру летучих мышей. Время от времени соседи сообщали¹, что видели среди ночи мужчин, одетых в специальные рабочие костюмы, слоняющихся вокруг крыльца дома 58.

По данным Ассоциации Уиллоутаун, когда-то это здание было частной резиденцией, построенной в 1847 году, но в 1908 году, когда строился первый подводный тоннель метро, ​​соединяющий Манхэттен и Бруклин, Управление транспорта Нью-Йорка приобрело дом. Окна были оснащены неприглядными промышленными стальными ставнями, так как участок был преобразован в вентилятор метро как часть обширной сети для туннелей внизу. Десятилетиями вентилируемый воздух просто лился из окон, по словам соседей¹, которые знали его не иначе как «Шахтный дом».

© Heather Quinian

Но в 1990-х MTA решило вести себя по-соседски. Когда по соседству въехали новые жильцы, власти убрали неиспользуемый задний двор под номером 58 и предложили его своим новым соседям в качестве пристройки, чтобы удвоить размер их сада по разумной цене в 200 долларов в месяц. Привлекательные вьющиеся лозы теперь также покрывают сглаженные заложенные кирпичом окна в задней части дома. В 1999 году по настоянию местных жителей и Комиссии по сохранению достопримечательностей MTA полностью восстановило исторический фасад. Промышленные стальные ставни, из которых дым когда-то поднимался на улицы, были навсегда закрыты и заменены гладкими непрозрачными оконными стеклами. Вентиляционные отверстия нашли свой новый дом высоко на крыше здания. Сегодня стоимость дома № 58 по Джоралемон-стрит составляет 2,8 миллиона долларов, согласно оценке² 2010 года².

Вид через щель входной двери под номером 58

© Heather Quinian

Но вернемся к пещере летучих мышей. Один сосед, которому посчастливилось быть показанным внутри Шахтного дома официальными лицами MTA, сказал, что это напоминает «что-то из «Заводной апельсин»… он был открытым и пещеристым, с подиумами, проходящими туда-сюда, и где-то внизу, под проходящими поездами».

© Heather Quinian

Не совсем ясно, когда улица Джоралемон, 58 стала аварийным выходом в дополнение к тому, что она использовалась в качестве завода по производству вентиляторов, но вполне вероятно, что это произошло после 9/11, когда обострилась угроза пожара в тоннеле метро. В случае чрезвычайной ситуации пассажирам придется подниматься по мрачной металлической лестнице, спускающейся на девять этажей к туннелям внизу. Когда они доберутся до вершины, там будет комната без окон с дверью, и если они откроют эту дверь, они приведут их к типичному нью-йоркскому таунхаусу, как если бы они вышли через мистический портал из преисподней.

…

Н доб., мы направляемся в Лондон, район Бэйсуотер, где престижная жилая улица всего в нескольких минутах ходьбы от бескрайней зелени Гайд-парка искусно маскирует еще один портал в преступный мир города и первую в мире подземную железную дорогу.

В 1860-х годах была построена линия метро, ​​проходящая через Паддингтон и Бэйсуотер, которая, кстати, проходила прямо под домами 23 и 24 Лейнстер-Террас. Два пятиэтажных дома пришлось снести, чтобы прорыть туннели, но после того, как готовый туннель был засыпан, было решено, что дома восстанавливать не будут…  полностью то есть .

© Southern Driver

Сегодня вы увидите эти довольно мило выглядящие таунхаусы рядом друг с другом, но если вы прогуляетесь по улицам Ленстер-Террас 23 и 24 и посмотрите через стену, вы обнаружите здания представляют собой не что иное, как фасады толщиной 5 футов, которые маскируют массивную зияющую дыру в земле.





© Looper 23



Поезда старого лондонского метро работали на паре, поэтому зияющие дыры в открытых путях стали довольно удобным способом выпуска воздуха из метро.

Есть замечательная небольшая история о предполагаемом известном розыгрыше³ в 1930-х годах с участием двух домов. Мошеннику удалось нажить «небольшое состояние», продав билеты на грандиозный благотворительный бал по 10 гиней за билет. Когда гости прибыли одетыми в пух и прах на указанное место проведения бала, 23/24 Leinster Terrace, их ждал дерзкий сюрприз, когда они постучали в фальшивую дверь только для того, чтобы понять, что все было хорошо и по-настоящему.

Но где же настоящий фальшивый дом в Париже, замаскированный гигантской вентиляционной трубой для метро?

Согласно блогу BDLG , в романе итальянского философа Умберто Эко под названием «Маятник Фуко » есть неясный диалог между двумя персонажами о доме в Париже, который, кажется, что-то скрывает. «[Люди] проходят мимо и не знают правды, — пишет Эко, — что дом — подделка. Это фасад, ограждение без пространства, без интерьера. На самом деле это дымоход, вентиляционный канал, который служит для выпуска паров регионального метро. И как только вы это узнаете, вы почувствуете, что стоите у входа в преисподнюю…»

Роман может быть вымышленным, но звучит как хорошая загадка, которую нужно разгадать (любые наводки только приветствуются)!

НАЙДЕНО!! (обновлено)

Один из моих блестящих читателей прислал этот совет из блога под названием Paris по мобильному телефону , который нашел фальшивый дом в Париже. Он расположен по адресу 145, rue la Fayette, в 10-м округе.

«Здание 145, улица ла Файет — это только фасад. Буквально. Балкон есть, дверь есть, но за ней не ждет никакого здания. Фальшфасад только для того, чтобы скрыть гигантскую вентиляционную трубу для метро»9.0010 пишет блогер за Париж по мобильному телефону .

© изображение здесь

И у него даже есть изображение Google, чтобы доказать это….

Прежде чем вы уйдете, давайте посмотрим, что еще может предложить Париж! Этот, изображенный ниже, расположенный на улицах Рю дю Темпл и Рю Шапон в Марэ, на самом деле не секретный проход к парижскому метро, ​​а тромп л’ойл художника. Ниже представлена ​​фотография места до того, как в 2006 году была установлена ​​хитрая хитрость…

Тогда:

Сейчас:

Фасад был установлен артистом Жюльеном Бертье Однажды в субботу в 7 часов утра утра на слепой стене ‘в 3 -й 3 -й округ. Фасад, соответствующий местным архитектурным нормам, занимает 10 см общественного пространства и был просто смонтирован и склеен Жюльеном и его командой. Спустя много лет фальшивый адрес все еще существует, а городские службы регулярно счищают граффити.







Изображения предоставлены Жюльеном Бертье, смотрите больше его работ на его сайте.

© Париж неиспользованный

Что скрывает твой город ?





Источники: блог Brooklyn Heights & 1, 2, 3, 4, 5



Brooklyn Vent – ​​BLDGBLOG

:

инфраструктура; фото BLDGBLOG].

В романе Маятник Фуко два персонажа обсуждают дом, который не является тем, чем кажется. Люди «ходят» мимо этого дома в Париже, читаем мы, но «не знают правды. Что дом фальшивый. Это фасад, ограждение без пространства, без интерьера. На самом деле это дымоход, вентиляционный канал, который служит для выпуска паров регионального метро. И как только вы это узнаете, вы почувствуете, что стоите у входа в преисподнюю…»

[Изображение: Дверь в преисподнюю; фото BLDGBLOG].

Два дня назад Никола Твилли и я отправились на раннюю вечернюю экспедицию, чтобы посетить дом на Джоралемон-стрит, 58 в Бруклине, с затемненными окнами и неоткрывающейся входной дверью.

Этот «дом» на самом деле является «единственным в мире вентилятором метро эпохи греческого возрождения». Это также замаскированный аварийный выход из метро Нью-Йорка.

[Изображение: замаскированная инфраструктура; фото BLDGBLOG].

Согласно блогу под названием Willowtown Association , «вентилятор был частным домом из коричневого камня, построенным в 1847 году. Подстанция была построена в 1908 году в связи с запуском метро в Бруклине. Как сообщается в журнальной статье BKLYN , «внутри пещеры здания когда-то размещалась батарея электрических устройств, которые преобразовывали переменный ток в 600-вольтовый постоянный ток, необходимый для питания IRT».

[Изображение: вид сквозь входная дверь на Джоралемон-стрит, 58; фото BLDGBLOG].

Это более интересная нью-йоркская версия 23/24 Leinster Gardens в Лондоне. Как писала в прошлом году Brooklyn Daily Eagle , «выход, замаскированный под коричневый камень, ведет к грязно освещенной металлической лестнице, которая поднимается мимо технических боксов и вентиляционных шахт в комнату без окон с дверью. Если вы откроете дверь, вы окажетесь на крыльце, которое является лишь частью фасада».

[Изображение: Фото BLDGBLOG].

Вы заметите на Google Maps , что линия метро 4/5 проходит прямо под домом, что напоминает старый пост на BLDGBLOG, в котором мы рассматривали возможность использования перепрофилированных вагонов метро в качестве дополнительных сдаваемых в аренду подвальных помещений. это «временные подвалы в виде перепрофилированных вагонов метро», в результате чего «каждый частный дом становится чем-то вроде станции метро, ​​с прямым доступом за запертой дверью к подземной инфраструктуре города далеко внизу».

Затем за солидную плату — до 15 000 долларов в месяц — вы сможете арендовать радикально переработанный вагон метро со шкафами, полками и встроенными в пол отсеками для хранения вещей. Все это припарковано под вашим домом и заторможено на месте; в нем есть электричество и климат-контроль, возможно, даже WiFi. Вы можете хранить летнюю одежду, снаряжение для гольфа, ящики для инструментов, детские игрушки и зимнее лыжное снаряжение.
Когда он вам больше не нужен или вы не можете платить по счетам, вы просто забираете из него все, а вагон метро возвращается в местное депо. 902:30 Вскоре под городом вырисовывается настоящий лабиринт движущихся комнат.

Возможно, именно на Джоралемон-стрит можно было впервые опробовать эту маловероятную бизнес-модель… the-underworld, несомненно, является одной из самых крутых строительных программ, которые только можно себе представить, и могла бы стать прекрасной предпосылкой для студии интенсивного дизайна; но также и потому, что меня всегда очаровывали наземные вентиляционные сооружения, через которые контролируются подземные потоки воздуха.

Эти вентиляционные отверстия появляются по всему Нью-Йорку, как это случается, хотя Джоралемон, как я полагаю, единственный фальшивый дом, служащие поверхностными соединениями более крупных подземных сетей, к которым они подключены.

[Изображение: Два вида вентиляционного туннеля на Губернаторском острове; фото BLDGBLOG].

Батарейный туннель имеет особенно заметное вентиляционное отверстие, изображенное выше, а Голландский туннель также имеет вентиляционное отверстие рядом с моим местом работы.

[Изображение: выхлопная башня Голландского туннеля; фото через SkyscraperPage.com].

Как пишет историк Дэвид Гиссен в своей замечательной книге Subnature: Architecture’s Other Environments , вентиляционные конструкции Нью-Йорка — это «странные здания», которые «разрушили» разницу между архитектурой и гражданским строительством:

Голландский туннель огромные 8500 футов. На каждом конце инженеры спроектировали десятиэтажные вентиляционные башни, которые будут проталкивать воздух через туннели над автомобилями, направляя выхлопные газы автомобилей вверх, откуда они будут выбрасываться обратно через вершины башен и над промышленными районами города. Выхлопные башни представляли собой странный новый тип зданий в городе — вырисовывающуюся пустую башню, которая колебалась между инженерным и архитектурным произведением.

Как далее описано в этом PDF-файле, например, Holland Tunnel имеет в общей сложности четыре вентиляционных сооружения: «Четыре вентиляционных здания (два в Нью-Джерси и два в Нью-Йорке) вмещают в общей сложности 84 вентилятора, из которых 42 являются воздуходувные агрегаты, а 42 – вытяжные агрегаты. Они способны на полной скорости полностью менять воздух в туннеле каждые 90 секунд».

[Изображение: Здание наземной вентиляции Голландского туннеля, любезно предоставлено Wikipedia ].

Несколько лет назад наша подруга заметила, что ей не нравится останавливаться в отелях рядом с Коламбус-серкл здесь, в Нью-Йорке, потому что, по ее словам, это район, куда выходят все метро — заявление, которое, похоже, не более чем чем городская легенда, но это, тем не менее, вызвало у меня давний интерес к поиску того, где подземные погодные системы Нью-Йорка выходят наружу. Представьте себе целый район города, посвященный только проветриванию подземного мира!

[Изображение: дом на улице Джоралемон; фото BLDGBLOG].

Я, без сомнения, вернусь к этой теме в ближайшее время, но пока, если вы хотите увидеть замаскированный вход на линию 4/5, идите по улице Джоралемон к реке и не спускайте глаз. вскоре улица превращается в булыжник.

(Дом на Джоралемон-Стрит впервые обнаружен через Бордюр ).

Археологические памятники национального памятника Чимни-Рок

Перейти к содержимому

СтроенияКаменная скала2022-05-02T09:57:03-06:00

Великая Кива
Великая Кива Печной скалы — крупнейшее раскопанное однокомнатное сооружение на Высокой Мезе. Согласно дендрохронологии (даты годичных колец), Великая Кива была построена или модифицирована в 1084 году нашей эры или позже.

Никто не знает, как использовали кивы тысячу лет назад, хотя многие антропологи предполагают, что кивы использовались в церемониальных целях. Некоторые доисторические кивы могут не быть церемониальными. Сегодня традиционные пуэблоанцы считают свои религиозные убеждения священными и частными.

Слово кива на языке хопи означает церемониальный дом. Чтобы считаться великой кивой, диаметр должен составлять 35 футов и более. Великая Кива Chimney Rock имеет почти 44 фута в поперечнике и имеет атрибуты, которых не хватает жилым строениям, в том числе банкетку или скамейку, барабаны для ног, яму для костра и ящики под полом (облицованные камнем своды).

Великий Кива из Чимни-Рок, по-видимому, является местным вариантом великих кив. Некоторые характерные, возможно, местные элементы включают короткую скамью на северной стене с сужающимися концами и четырнадцать ящиков под полом. На момент раскопок девять из этих ям для хранения имели дощатые покрытия. Возможно, в них когда-то хранились церемониальные предметы.

Хотя у многих кив есть сипапу, или вход в мир духов, ни один из них не был найден в Великой Киве Чимни-Рок. Фактически, ни у одной из трех раскопанных кив в Чимни-Рок нет сипапу. По мере раскопок в мире предков пуэбло сипапу появляются беспорядочно, поэтому пропавший сипапу больше не считается странностью.

Остается загадкой, была ли у Великой Кивы крыша. Было обнаружено только одно отверстие для вертикальной крепи. Если бы она была покрыта крышей, у кивы была бы крыша колыбели, которая могла бы стоять без опоры на столбы или колонны.
The Pit House
Pit House в Chimney Rock похож по архитектурному стилю на другие жилые дома в кластере High Mesa. Древесина этого дома датирует его постройку 1077 годом нашей эры. В доме ямы хранились типичные бытовые инструменты, такие как манос, топоры, наковальни, полировальные камни, сверла, банки для хранения продуктов и сервировочные горшки. Однако общий набор инструментов нетипичен.

Первостепенное значение имеют четыре глиняных держателя для молитвенных перьев. Они считаются церемониальными или ритуальными предметами и являются окончательным артефактом, найденным в Чимни-Рок. Другие образцы этих держателей молитвенных перьев были найдены в руинах Уоллеса и каньоне Чако. Анализ использованной глины показывает, что из семнадцати держателей молитвенных перьев, найденных на стоянках предков пуэбло, одиннадцать взяты из Чимни-Рок. Многие из этих ритуальных артефактов были найдены в землянках, а не в кивах. Это может свидетельствовать о специализированном использовании ямных домов.

На северной стороне Пит-Хауса есть три рабочих помещения. Неизвестно, как эти мастерские были покрыты крышей или входили в них. Типичная архитектурная черта предков пуэбло имеет рабочие помещения, расположенные на северной стороне резиденции.

В северо-восточной мастерской находились манос и метате для обработки продуктов питания. В средней комнате были камни-молоты, ядра и другие каменные орудия. Вероятно, он служил каменной мастерской. Анализ использования и износа инструментов показывает, что эти инструменты использовались для обработки овощей и шкур. В северо-западной комнате стояли большие кастрюли, довольно целые, с остатками кукурузы, бобов и дикорастущих съедобных семян. В покрытом досками резервуаре для хранения под полом также была обугленная кукуруза.

Среди земляных ям, раскопанных в мире предков пуэбло, земляные ямы Чимни-Рок уникальны по форме. Это местный тип, используемый местными жителями, причем большинство экземпляров расположены на вершине плоскогорья.

Хотя мы называем это домом-ямой, его также можно назвать наземным домом-ямой, поскольку он расположен на скале Чимни-Рок. Первоначально пол был оштукатурен глиной, похожей на ту, что использовалась в Великой Киве. В глинобитной штукатурке на внутренней стене было обнаружено немного красной и белой минеральной краски, что указывает на то, что внутренние стены когда-то были окрашены. В четырех неглубоких отверстиях в полу рядом с ямой для костра был песок, возможно, для поддержки кастрюль с круглым дном. Вентиляционная шахта позволяла воздуху поступать в комнату на уровне пола, чтобы помочь жильцам дышать и поддерживать огонь для приготовления пищи / обогрева.

В середине 1980-х годов усилия по стабилизации и демонстрации хорошо сохранившейся внутренней скамьи и подпорной стены из шакала (сырца и деревянных веток) раскопанного дома-ямы не увенчались успехом, что привело к почти полной утрате этой функции. То, что осталось сегодня, защищено обратной засыпкой. В каюте для посетителей есть модель того, как мог выглядеть этот Pit House.

Каменный круг
В каньоне Чако и в районе Четырех Углов было найдено множество выдолбленных каменных бассейнов. Эти бассейны бывают разных форм (например, круглые и квадратные) и бывают разных размеров. Каменный круг Чимни-Рок является культурным индикатором связи с каньоном Чако. Первый археолог, посетивший участок Камни-Рок и сообщивший об этом, обнаружил остатки каменной стены, окружающей бассейн. Это место представляет собой постройку Чако с аналогичными участками по всему району Четырех Углов.

Каменный круг Чимни-Рок изначально мог служить местом для наблюдения за астрономическими явлениями в небе. Стоя за бассейном и глядя вдоль северной стены Великого Дома Пуэбло, вы можете увидеть восход солнца в день летнего солнцестояния над стеной. В 1054 году нашей эры из области бассейна Крабовидная туманность Сверхновая появилась над тем, что сейчас является краем южной стены Большого Дома.

Сверхновая была третьей по яркости звездой на небе, уступая только Солнцу и Луне. Первоначально он поднялся в 1054 году, прямо перед восходом солнца, и оставался видимым почти три недели в дневное время и около двух лет ночью. Это должно было шокировать зрителей, которые не знали заранее о его появлении, и, должно быть, имело невероятное значение для этой культуры, ориентированной на астрономию. Астрономы или наблюдатели за небом в Каменной котловине могли отметить место восхода звезды Телец Сверхновая каменной пирамидой из камней или другим сооружением. Когда был построен Большой Дом, эта пирамида могла быть использована для определения положения южной стены.

Место спасения
Расположенное вдоль дороги, это сооружение не входит в стандартные туры. Он был в значительной степени засыпан.

Это было многокомнатное здание с каменными стенами, состоящее из двух больших круглых комнат, большого количества маленьких круглых комнат и рамады в северо-западном углу. Несколько больших комнат предполагают, что жители практиковали культуру расширенной семьи. На месте спасения каменные стены доходили до крыши и поддерживали ее. Несмотря на то, что дерево датирует строение 9 г. н.э.25, что делает его примерно на 150 лет старше Ямного дома и самой старой постройки, раскопанной на памятнике, в нем не было стен из шакала (палки и глины). Три держателя для перьев, похожие на те, что были найдены в Пит-Хаусе, были найдены на месте утильсырья.

Башня Солнца
Башня Солнца первоначально была описана как возможная башня доктором Фрэнком В. Эдди, недавно вышедшим на пенсию профессором антропологии Университета Колорадо в Боулдере. Однако наблюдаемые характеристики вызвали сомнения в том, что башня представляет собой нечто большее, чем небольшой жилой комплекс. Доктор Дж. МакКим Малвилл, профессор астрофизики Колорадского университета в Боулдере, предположив, что это сооружение было башней, утверждает в книге «Чимни-Рок: Абсолютный выброс», что оно расположено в самой высокой точке восточных скал меса и является единственной башней на месе. С площадки Солнечной Башни наблюдатели за небом могли наблюдать за восходом солнца, когда он продвигался вдоль зубчатых горных вершин на горизонте между летним и зимним солнцестоянием, не заслоняемый каменными колоннами. Основываясь на своих наблюдениях в то время, Эдди предположил, что башня была трехметровой высоты, «и, возможно, была построена, чтобы отметить восход солнца в день летнего солнцестояния и/или облегчить связь с Великим Домом Пуэбло».

Участники программ CRIA, посвященных летнему солнцестоянию, увидят восход солнца в «отчетливой депрессии, которая находится точно на стыке ближнего и дальнего горизонта (Мальвиль)». Сооружение было построено в таком месте, что во время зимнего солнцестояния видно, как солнце поднимается над выступом на востоке. Наблюдатели у Каменного круга в день зимнего солнцестояния увидят восход солнца над Солнечной башней.

The Ridge House
Участок рядом с автостоянкой представляет собой археологический стиль, отдельный от жилых земляных домов и парадного большого дома. Строение не было построено сразу, а росло с годами, возможно, по мере роста жилой семьи. Хотя комнаты круглые, как это обычно бывает в жилых земляных домах, они построены полностью над землей. Хотя в здании было несколько комнат, оно не использовалось для церемониальных целей. Сегодня в этой конструкции можно увидеть несколько вентиляционных систем; очевидно, он был реконструирован доисторически.

Эта трехкомнатная резиденция демонстрирует типичный архитектурный стиль Чимни-Рок с массивными, необычайно толстыми стенами. Толстые стены могли поддерживать второй этаж, а также могли служить для изоляции комнат зимой.

Все шесть образцов годичных колец, извлеченных из этого места, были неполными, что делает датировку строения подозрительной. Однако керамика указывает на то, что он был заселен между 950 и 1125 гг. н.э. Возможно, он был частично построен над более старой структурой. Затем, (возможно) 128 лет спустя, были построены два других круглых помещения. Части постройки могли быть двухэтажными, о чем свидетельствуют отверстия для лестниц в полу и количество оставшегося строительного камня. Две круглые комнаты, кажется, соединяются или были построены над другими, более старыми конструкциями с изогнутыми стенами.

Кирпичные стены поддерживали крышу. Две мастерские (вверху на эскизе), по-видимому, использовались совместно. Предполагается, что такие постройки, как Ridge House, были резиденциями для больших семей.

Комнаты A и B
Эти две комнаты были первыми местами раскопок в Чимни-Рок в 1921 году. После раскопок земляные ямы не были ни укреплены, ни засыпаны. В результате они сильно испортились. Их внешний вид сегодня — это урок того, что происходит с раскопанными сооружениями, когда их оставляют незащищенными. Согласно заметкам Жана Аллара Жанкона, куратора отдела археологии и этнологии XIX в.20-х годов в Обществе исторической и естественной истории штата Колорадо стены были выложены из камня, а каменный пол был сглажен и выровнен слоем самана. Глиняные стены не могли стоять без каменных стен, чтобы не рухнуть. Важные находки в комнатах A и B включают два глиняных держателя для перьев, водосборную канавку на плоской скале и следы мощения вдоль северной стороны строения.

Дом охраны
Дом охраны является образцом еще одного архитектурного стиля Чимни-Рок – структура земляного дома, окруженная каменной стеной. Три других земляных дома на восточном краю также окружены каменной стеной.

Несмотря на свое название, никто не знает предназначения здания стражи. Его расположение поперек узкой дорожки явно намекает на контроль доступа к Большому дому. Любой посетитель Большого Дома должен был пройти через Дом охраны.

Из-за своего интригующего местоположения и проблем с сохранением Дом охраны трижды подвергался раскопкам. Все раскопки дали какие-то артефакты, но ничто не указывало на оборонительную функцию. Ухудшенное состояние конструкции не позволяло стабилизировать ее для всеобщего обозрения.

Большой дом Пуэбло
Археологические раскопки в Большом доме Пуэбло были начаты в 1921 году Жанконом. В то время он заметил, что стены местами достигали четырнадцати футов в высоту и в основном все еще стояли. Некоторые из комнат предположительно были двухэтажными, а на их крышах были видны стилизованные узоры латильи в виде елочки. Многое из первоначальной кладки все еще можно было увидеть.

Деревянные балки, выкопанные в Большом доме в начале 1920-х гг., были сожжены для костров. Потенциально важные дендрохронологические (кольцевые) даты и информация были утеряны. Когда в 19 г. началась Великая депрессия29, раскопанные постройки остались открытыми, что привело к большой потере первоначальной структуры и ткани.

Когда Эдди исследовал плато Чимни-Рок летом 1970-1972 годов, он не заметил такого же уровня сохранности, как предыдущие исследователи. Одним из главных приоритетов Эдди было получение глиняной посуды и черепков для идентификации керамики, а также образцов деревянных балок для датировки годичных колец. Основываясь на очень ограниченном количестве образцов дендрохронологии, собранных Эдди, считается, что Великий Дом Пуэбло мог быть построен в два этапа. Одна годичная дата указывает на возможность того, что первая стадия могла быть около 1076 г. н.э. Единственная деревянная балка, взятая из горизонтальной вентиляционной шахты под полом в Восточной Киве, содержала эту дату годичных колец. Мы не знаем, сколько лет ушло на завершение строительства Великого Дома Пуэбло.

Второй предполагаемый этап строительства подтверждается лучше и датируется 1093 годом нашей эры на основании нескольких годичных колец. Эти даты были взяты с деревянных балок крыши во время раскопок Эдди в 1970-72 годах в Комнате 8 Большого Дома. Дополнительные даты 1093 года нашей эры были найдены во время раскопок 2009 года. Эдди считает, что конструкция с деревянными балками представляет собой реконструкцию Большого дома Пуэбло и, возможно, в то время первое введение второго этажа над северной стороной строения. Нынешние исследователи не убеждены в том, что у Большого Дома была вторая история. Количество камнепадов кажется недостаточным для второго этажа. Если и был второй этаж, то он занимал ограниченную часть строения.

В ходе раскопок во время полевого сезона 2009 г. (Lekson & Todd) были обнаружены дополнительные даты годичных колец. Эти даты включают: 1070 г. н.э., 1018 г. н.э. и 1011 г. н.э. Большинство из этих дат совпадают с большими или малыми лунными остановками. Предполагается, что эти образцы представляют собой повторно использованную древесину, которая уже была в этом районе. Это может указывать на то, что более ранние сооружения/святыни были построены местным населением в ознаменование этих событий еще в начале 1000-х годов нашей эры. До сих пор считается, что Большой дом Чимни-Рок был построен в конце 1000-х годов нашей эры архитекторами из Чакоа. Северная экспансия Чако произошла в 1080–109 гг.0 с.

В здании не менее 35 комнат и две кива. Вместо двух этажей, возможно, из-за наклона скалы только северные комнаты на склоне казались выше, иллюзия, которая могла быть важна в доисторические времена, а также вводить в заблуждение исследователей. Раскопки за пределами Большого дома выявили южную площадь и небольшой приподнятый двор на восточной стороне.

Великий дом Чимни-Рок в Пуэбло имеет архитектурный дизайн, называемый сердцевиной и облицовкой, то есть была построена внутренняя стена толщиной в один камень, была добавлена ​​​​отдельная внешняя стена, также толщиной в один камень, затем пространство между был заполнен каменным щебнем и грязью. Другие конструкции представляют собой сложную или простую каменную кладку. Полы были выровнены глиной, а стены внутри и снаружи оштукатурены глинобитной штукатуркой. Внутренние стены могли быть побелены.

Стены жилых построек Чимни-Рок толще, чем почти все другие известные жилые дома в районе Четырех Углов. Одна из теорий заключается в том, что стены были построены толстыми, потому что жители оставались здесь круглый год. Более толстые стены лучше сохраняли внутреннее тепло в суровую зимнюю погоду. Возможно, жители оставались в течение зимних месяцев, потому что это сезон лучших восходов луны между двойными каменными шпилями во время Великого Северного Застоя Луны.

С южной стороны здания находятся Восточная и Западная Кивас с примыкающими к ним складскими помещениями. Обе круглые кивы были окружены каменной стеной, а пустота заполнена землей. Это может имитировать нахождение кивы под землей, а также укрепить стены.

Крыша Восточной Кивы поддерживалась восемью балками, установленными вертикально на коротких горизонтальных балках (называемых пилястрами), встроенных в стену и поддерживаемых скамьей. Джинкон и Фрэнк Х. Х. Робертс-младший, антрополог с 1926 по 1964 год в Смитсоновском институте и главный экскаватор в Чимни-Рок с 1921 по 1930 год, утверждали, что крыша была плоской. Однако в 1974 году Эдди предположил, что крыша могла быть повреждена. Вентиляционная шахта в стене проходит под полом, прежде чем подняться. Имеются свидетельства наличия нижней вентиляционной системы, указывающие на то, что пол был поднят во время использования помещения.

Западная Кива кажется меньше, чем Восточная Кива, хотя на самом деле они одного размера. Скамья гораздо выше, а стены, вероятно, поддерживали плоскую крышу. Крыша, вероятно, была облицована песчаником.

Артефакты, найденные в Большом доме Пуэбло, включают подвеску из раковины морского ушка, две бирюзовые подвески для ушей, банку с птичьей водой, возможно, игральные кости (овальный кусок кости с плоской поверхностью, пересеченной прочерченными черными линиями), медведя гризли. челюсть, а также несколько глиняных кувшинов и спиральных корзин.

Культурные традиции	Время	Фаза
Корзинщик II	0 – 400 г. н.э.	Сосна
Корзинщик III	400 – 700 гг. н.э.	Самбрито
Раннее Пуэбло I	700 – 850 гг. н.э.	Роза
Поздний Пуэбло I	850 – 950 гг. н.э.	Пьедра
Раннее Пуэбло II	950 – 1050 гг. н.э.	Арболес
Поздний Пуэбло II	1050 – 1150 гг. ← Цвет дверей: How to choose interior door color Сухие смеси для керамической плитки: Сухие смеси для укладки плитки, плиточный клей → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
