Дымоходы для дома: Как правильно сделать дымоход в частном доме – фото и алгоритм монтажа – Как правильно сделать дымоход в частном доме — Квартира, дом, дача

правила, условия и как установить правильно

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования. Они изложены в официальных документах:

• СНиП 41-01-2003;
• НПБ 252-98;
• ВДПО.

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

• Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
• Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
• Чем меньше поворотов, тем лучше тяга.
• Поворот в 90 градусов заменяют на 2 по 45 градусов.
• Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

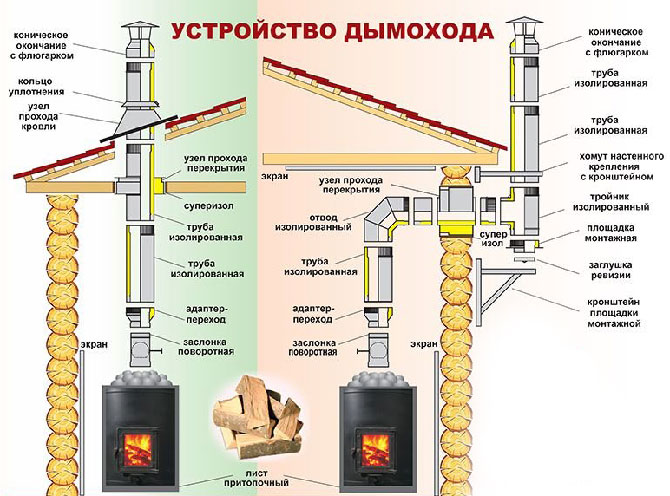

Для монтажа дымохода понадобится следующие детали:

• Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
• Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
• Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
• Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
• Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
• Оголовок (дефлектор) на верх трубы.
• Хомуты обжимные для укрепления соединений.
• Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
• Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
• Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
• Термостойкий герметик для обработки стыков.
• Опорные кронштейны для установки и фиксации дымохода.

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Монтаж проходов дымохода

Самыми сложными и ответственными участками при монтаже дымохода в частном доме являются проходы через потолок, кровлю или стену. Если дом имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Правила монтажа проходов дымохода через горючие материалы предусматривают минимальное расстояние между трубой и элементами строения.

Монтаж прохода через чердак, межэтажные перекрытия, потолок

Потолочно-проходной узел для монтажа дымохода сквозь деревянные перекрытия можно купить готовый или сделать самостоятельно. Готовый узел представляет собой патрубок с термоизоляцией, который надевают на трубу. Самодельный имеет вид квадратного короба, размеры которого зависят от диаметра дымохода. По центру короба вырезают отверстие, в которое вставляют непосредственно трубу.

Обратите внимание! Через потолочно-проходной узел должен проходить цельный сегмент трубы. Все стыки дымохода располагают ниже или выше межэтажного перекрытия.

Устройство короба для перехода:

• из асбоцементного или железного листа монтируют короб такого размера, чтобы труба не доставала до стен 40 см;
• в центре прорезают круглое отверстие, в которое выводят трубу;
• пространство короба заполняют минватой с характеристиками термостойкости от 700 градусов;
• пол верхнего этажа (чердачного помещения), потолок снизу оборудуют специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.

Обратите внимание! Если чердачное помещение эксплуатируется, то обязательна установка на дымоход дополнительного защитного кожуха с вентиляционными отверстиями.

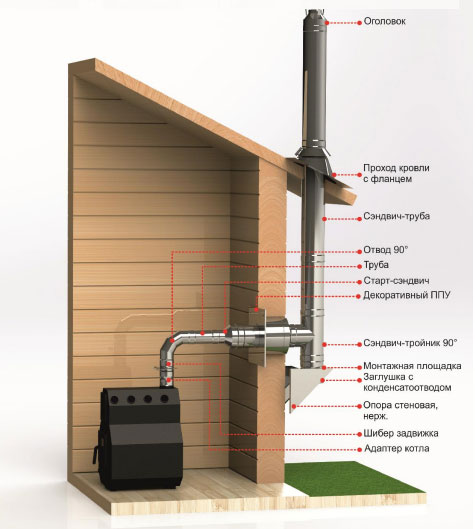

Монтаж перехода через стену

При выводе дымохода через деревянную стену, в ней также устанавливают переходной короб, подобный межэтажному. Разница в том, что горизонтальный вывод проще в монтаже и априори защищён от попадания влаги.

Монтаж дымохода в кирпичном частном доме через стену не требует теплоизоляции. В стене проделывают отверстие для трубы, вставляют в него металлическую гильзу и выводят в неё дымоотвод. Колено дымохода на выходе из строения через стену требует монтажа дополнительной опоры. Чаще всего для этого используют угловой кронштейн.

Если печь располагается в углу, то прилежащую стену также следует защитить от возможного нагревания. Для этого устанавливают защитный экран из негорючего материала с теплоизолирующим слоем на высоту вывода конструкции.

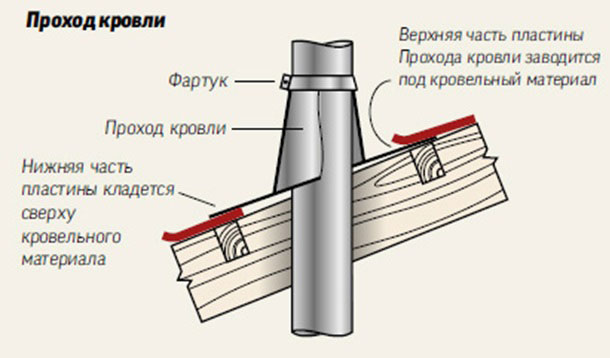

Монтаж вывода через кровлю

Этот проход можно назвать самым ответственным во всей конструкции. Здесь важно не только установить качественную термоизоляцию, но и смонтировать защиту от проникновения внутрь атмосферных осадков. Монтаж гидроизоляции на сэндвич-дымоход не представляет особой трудности, поскольку все составляющие детали продаются готовыми.

Термоизоляция выглядит также как и переход через чердачное перекрытие, с поправкой на наклон кровли. Проходной короб здесь имеет форму прямоугольника, хотя его проекция остаётся квадратной.

Особое внимание следует уделить кровельному покрытию. Если это горючий материал, то потребуется металлический лист для монтажа внешней разделки большего размера (на 10-15 см с каждой стороны).

Соответственно убирают большую площадь кровельного покрытия. Лист заводят под кровельный материал в верхней его части, боковой и нижний край пускают поверх.

Завершающий этап – монтаж гидроизоляции и установка верхнего колпака. Это эластичная или металлическая конусная крыза, которую устанавливают поверх листа разделки. Все швы обрабатывают герметиком.

Условия для нормальной работы дымохода

• Длина дымоотводящей канала должна быть не меньше 5 метров.
• Толщина стали для внутренней части сэндвича от 0,5 до 1 мм. Оптимально – 8 мм.
• Более 3 поворотов монтировать запрещено.
• Диаметр дымохода должен быть не уже печного дымоотводящего патрубка.
• Горизонтальный участок трубы не должен быть длиннее 100 см.

Помните о том, что правила создаются на основе качественных испытаний и негативного опыта по эксплуатации. Несоблюдение нюансов монтажа дымохода в частном доме чревато возгоранием или отравлением.

Устройство дымохода в частном доме

Такие дымоходы образуют часть стены, то есть проходят, подобно вентиляции, во внутреннем стеновом пространстве. Такие дымоходы наиболее часто используются для каминов. При этом устройство дымохода в частном доме должно быть спланировано на этапе проектирования стен. Важно учесть, что стена в случае дымохода для камина выполняется из красного кирпича, который отличается высокой стойкостью к высоким температурам. И даже в тех случаях, когда стены возводятся из другого материала (например, дерева), место под дымоход облицовывается красным кирпичом.

Для того, чтобы создать рукава, необходимо взять 2 стальных уголка. При этом уголки заделывают в камин еще на этапе его строительства. Их размещают на 6-7 см ниже выводного канала. Свободные концы элементов заделывают в дымоход. При этом они размещаются в трубе на таком же расстоянии от выходного канала (6-7 см).

Уголки размещаются либо строго горизонтально, либо с малым уклоном в сторону вывода дыма. По образовавшейся основе уголков укладывают кирпич, размещая его плашмя (этим и обусловлено расстояние в 6-7 см.)

Стены рукава могут быть толщиной в ¼ кирпича, то есть здесь кирпич кладут на ребро. Кладку осуществляют с вертикальной перевязкой швов. Ее начинают с организации основания, которое располагается на полу или верху камина. Фундамент на полу должен представлять собой ровную площадку залитую бетоном. Поверх фундамента кладется первый ряд кирпичей. Углы при этом необходимо выровнять. После этого приступают к дальнейшей кладке дымохода из кирпича. На этом этапе важно не забыть о необходимости организации свободного пространства под дверку для очистки дымоотводного канала. В деревянном доме в целях безопасности необходимо облицевать место перед камином листовой жестью. То же делают и с рукавами.

Монтаж дымохода

Устройство дымохода в частном доме начинается с закладки фундамента. Сначала вырывается котлован, который соответствует размерам дымохода. Глубина котлована составляет около 30 см. На дно ямы засыпают слой щебня с гравием, а затем слой песка. Толщина этих слоев должна быть примерно равной (то есть по 15 см). Щебень и песок утрамбовывают и выравнивают.

После подготовки «подушки», можно приступать к заливке цементной стяжки. Делать это рекомендуется жидким раствором, так как в этом случае достигается лучшее выравнивание поверхности. Затем следует подождать, пока стяжка полностью застынет и только после этого приступают к непосредственной кладке дымохода. Сперва кладут первый слой кирпича. Затем выводятся углы с использованием уровня или отвеса.

Кладку поднимают до уровня, на котором следует соединить рукав дымоотвода. С печью он соединяется с помощью металлических уголков. Свободные концы уголков вставляются в дымоход. Место соединения тщательно промазывают глиняным раствором. Рукав организовывают подобно стенному дымоходу. Далее продолжают нормальную кладку кирпича.

Насадные дымоходы

Устройство дымохода своими руками по данному типу является наиболее распространенным. К тому же полученный дымоход отличается небольшим весом. Дымоход устанавливают непосредственно на камин или печь (прочитайте: «Установка печной трубы на крыше»). Наиболее часто данный тип применяется в банных печах. К достоинствам дымоходов данного типа можно отнести возможность создания его из стали или асбестоцемента.



Устройство

Устройство металлического дымохода практически ничем не отличается от предыдущих двух типов. Единственной разницей является то, что нет необходимости в организации дымоотводящих рукавов, так как дымоход устанавливается непосредственно на печь. Также насадные дымоходы не нуждаются в фундаменте.

Для того, чтобы достигнуть лучших результатов в возведении данного типа дымохода, можно воспользоваться следующими советами:

• дымоход необходимо выводить так, чтобы он был максимально приближен к коньку крыши;
• высоту дымохода над крышей выбирают на основании расстояния к коньку. Оптимальную высоту трубы можно определить из следующей схемы:
  -при расстоянии от конька менее 1,5 метра, высота дымохода над крышей должны быть равной 50 см;
  -при расстоянии до конька от 1,5 до 3 м, дымоход может выводится на высоту конька;
  -при расстоянии до конька более 3 м дымоход может быть ниже уровня конька.
• В случае близкого размещения деревьев или деревянных построек, трубу дымохода оборачивают керамической трубой для дымохода. Это необходимо для уменьшения вероятности возникновения пожара;
• дымоход должен заканчиваться козырьком, который защищается трубу от попадания осадков;
• на конце дымохода должна иметься сетка, которая призвана исключить вылет из трубы несгоревших частиц топлива (прочитайте: «Труба для дымохода своими руками»).

Как сделать монтаж стенного дымохода, подробно на видео:

Коаксиальные дымоходы

Все три предыдущих типа дымоходов применяются для котлов и печей, которые работают на твердом топливе (торф, дрова, уголь и т. д.). Но в последнее время все более распространенными становятся газовые котлы. Для таких котлов устройство дымохода немного отличается от твердотопливных. В этом случае часто используется коаксиальный дымоход (прочитайте также: «Устройство дымохода для газового котла»).  Для того, чтобы понять особенности такого дымохода следует разобраться с понятием «коаксиальный». Термин означает, что внутри одной трубы спрятана вторая. Соединяются трубы между собой специальными перемычками, которые предотвращают касание двух поверхностей. Таким образом, каждая труба может выполнять свою роль — одна выводит продукты горения наружу, вторая предназначена для забора свежего воздуха. Следует уточнить, что такая система на взаимодействует с внутренними помещениями.

 Для монтажа коаксиального дымохода необходимо иметь:

• наконечник;
• соединительные хомуты;
• колено с углом изгиба 90 градусов;
• трубы дымохода;
• декоративные накладки.

Устройство дымохода в деревянном доме начинается с того, что необходимо выбрать место выхода трубы на улицу. Рекомендуется организовать выход таким образом, чтобы труба находилась как можно ближе к котлу.

120 фото эксплуатации и установки печных труб

Для того чтобы сделать правильное устройство дымохода, необходимо иметь подробную схему данного сооружения. Неправильная кладка может спровоцировать скопление вредных токсических веществ внутри помещения. Проводить подобные работы должен высококвалифицированный специалист, который знает все о подобном сооружении.

Правильный уровень дымовой тяги обеспечивает быстрый вывод угарных газов за пределы жилого пространства. Такое сооружение представляет собой своеобразный пенал, который удаляет едкие продукты горения.

В специализированных отделах представлено несколько моделей дымоходов. Они отличаются по своему строению и материалу из которого они изготовлены. В нашем руководстве представлена подробная инструкция, как сделать дымоход для печи своими руками.  Рекомендации опытных специалистов значительно облегчают поставленную задачу.

Виды дымоходов

Отводные шахты через которые осуществляется вывод вредных газов, насыщенных продуктами горения, требуются не только для стандартных печек, но и для каминов и газовых котлов. На сегодняшний день известно несколько видов дымоходов. К ним относят:

Прямо потоковый. Эта разновидность считается популярным сооружением, которое чаще всего используют для обустройства жилого пространства. Единственным недостатком такого дымохода является быстрая теплопотеря. Помимо токсических веществ здесь улетучивается большая часть тепловой энергии.

Прямо потоковые трубы с перемычками. Они задерживают большую часть тепла в процессе сгорания материалов. Эту конструкцию довольно часто используют в банях. Такой дымоход длительного горения для печи требует постоянной чистки. Зола быстро оседает на поверхности перемычек, тем самым препятствуя быстрому выведению ядовитых веществ.

Прямо потоковый дымоход с лабиринтом. Эта разновидность отличается высокой теплоотдачей. Угарные газы проходят через многочисленные перемычки. Они быстро нагревают стенки дымохода, тем самым способствуют максимальному прогреванию помещения.

Колпаковый. Его применяют для русской печи. Раскаленный дым быстро подымается вверх, где постепенно начинает остывать. После этого он опускается по своду дымоходной кладки. Единственным недостатком подобного сооружения является его неравномерное прогревание.

Модульный. Они изготавливаются из металлического сплава. Они предназначены для отопительных систем работающих на газу. Металлические дымоходы для печей способны справиться с кислотными соединениями продуктов горения метана. Кирпичная кладка в этом случае быстро разрушиться.

Устройство дымохода

Эффективная работа дымоходной шахты, напрямую зависит от нескольких критериев. Например, сечения, высоты и материала из которого он выполнен.

Что необходимо учитывать в процессе устройства подобной конструкции:

Опытные специалисты рекомендуют выбирать цилиндрическую форму дымохода. На её поверхности собирается минимум сажи. Такая форма максимально сохраняет выработанное тепло внутри помещения.

Размер выходного отверстия отопительного устройства должен быть немного меньше, чем сечение дымоводного канала. Если диаметр будет немного больше, то понадобится дополнительный переходник, который будет регулировать процесс выведения дыма.

Особое внимание необходимо уделить горизонтальной части конструкции. Теплый воздух быстро движется наверх. Здесь быстро начинает оседать сажа и продукты горения.

Сократить этот процесс поможет регулирование тяги путем сокращения длины этих отрезков. Они должны быть меньше одного метра. Помимо этого, необходимо обеспечить конденсатоприемник и дверцы для чистки дымохода.

Для банной печи, лучше всего использовать вертикальный дымоход. В некоторых случаях, можно проложить металлическую трубу. В процессе фиксации рекомендуется соблюдать правильный угол наклона. Он должен составлять не более 2-х метров.

Этапы создания вертикального дымохода

Для создания дымоходной шахты, необходимо подготовить следующие инструменты и материалы. Для этого понадобится:

• кирпич первого сорта;
• строительный состав;
• уровень;
• веревка для направляющей;
• лестница;
• схема конструкции.

Создание дымохода включает в себя следующее этапы:

Первый слой выкладывают из пяти кирпичей. Кладка должна быть аккуратной и ровной. Последующие ряды делают по той же схеме.

Когда необходимая высота получена, можно переходить к сооружению опушки. Каждый последующий ряд ложится на 35 мл больше. В результате получится ступенчатое сооружение в области потолочного перекрытия.

После того, как труба достигла уровня чердака, её начинают укладывать по первоначальному этапу. Диаметр отверстия должен постепенно сокращаться.

Завершающим этапом, будет выведение кирпичной шахты за пределы крыши. На фото дымохода для печи, изображен весь рабочий процесс.

Фото дымоходов для печи

Также рекомендуем посетить:

обзор видов, какие лучше, современные правила монтажа

Отопительные приборы на газе, твердом топливе – рациональное решение вопроса отопления дома. Залогом безопасной и эффективной работы данных агрегатов являются дымоходные системы. Статистика МЧС демонстрирует впечатляющие цифры – сотни пострадавших, миллионные убытки в результате возгорания или отравления угарным газом, именно по причине нарушения технологии   сооружения дымохода или вследствие его отсутствия.

В статье мы подробно рассмотрим особенности системы, ее разновидности, соответствие строительным нормативам, отметим нюансы эксплуатации и проведения монтажных работ.

Что собой представляют

Дымоход представляет собой воздушный канал, реализующий отвод продуктов сгорания из помещений наружу, обеспечивая комфортные и безопасные условия нахождения в доме.

В функциональные характеристики также входит защита от возгорания, удержание стабильной тяги, изоляция деревянных стропильных элементов от агрессивного конденсата, раскаленного газа, выпадающего из трубы.

Как устроен дымоход

Требования к устройству дымохода:

• Быть вертикальным с высотой трубы не меньше 5м. Рекомендуемая высота трубы в зависимости от мощности котла представлена в таблице ниже.
• Допустимый угол наклона – 45⁰.
• В нижней части иметь прочистку (современным котлам не требуется).
• Из напольного котла труба дымохода поднимается вертикально (минимум 1 м), только потом допускается переход в горизонтальную плоскость. Настенный котел вешается  максимально близко к основной дымовой трубе, для сооружения сразу горизонтального соединения. Горизонтальные участки снижают тягу, рекомендуется располагать отопительные агрегаты максимально близко к дымоходу.
• Сечение определяется согласно рекомендациям к котлу. Для примера, камину на 12 кВт подойдет труба 25*25 см в кирпиче.

• Минимальное количество поворотов.
• Допускается объединение дымоотводов в одну главную трубу. При этом диаметр места вода не менее суммы сечений всех дымоходов, которые подключаются.
• Оголовок дымохода располагается в 1,5 м от конька (не меньше). Чем ближе система к коньку, тем выше тяга.

Принцип работы

При сжигании топлива выделяются горячие дымовые газы, за счет высокой плотности они поднимаются вверх по дымоходному каналу. В трубе создается вакуум (дымоходная тяга), низкое давление втягивает холодный уличный воздух, при этом выталкивая продукты горения наружу.

При неграмотном сооружении дымоходной части восходящий поток становится медленным (длина трубы слишком большая) или быстрым (высота канала маленькая). Это вызывает эффект обратного оттока – дым возвращается в помещение.

Виды и конструкции

Типичные варианты дымоходных систем для частных домов:

1. Кирпичные. Конструкция представляет собой кирпичную шахту определённого сечения. Внутрь шахты монтируется труба из нержавеющей стали. Экономичный вариант.
2. Керамические. В основе блоки из керамики огнеупорного промышленного класса. Каждый блок – это вертикальный элемент с гладкой поверхностью, с торцевой части имеются стыковочные замки, для герметичного соединения с другими фрагментами с помощью мастики. По теплосберегающим характеристикам керамические дымоходные стенки эквиваленты кирпичной кладки в 15 см.
3. Стальные. Конструкция собирается из металлических составляющих с утеплением в виде базальтового волокна. Внутренняя труба выполняется из нержавеющей стали толщиной от 0,5 до 1 мм. Сверху слой теплоизоляции, наружная часть из оцинкованной или нержавеющей стали. В продаже представлены наборы, включающие все необходимые элементы для монтажа.
4. Асбестовые. Использовать не рекомендуют- взрывоопасны.
5. Стеклянные.

Преимущества и недостатки

Кирпичные дымоходы – отличаются достаточной огнеупорностью, долгим сроком службы. Из недостатков: значительный вес, образование копоти, сложность очистки. За счет громоздкости данные каналы требуют сооружение собственного фундамента и подходят не всем отопительным агрегатам.

Керамические конструкции – это огнеупорность, стойкость к образованию конденсата и воздействию окружающей среды, долгий срок службы. Минусы: сложность монтажа и высокая цена.

Дымоходы из нержавейки стали отличаются минимальным весом, простым монтажом и обслуживанием, доступной стоимостью, подходят для любых типов отопительных агрегатов. Система может быть установлена в готовом доме и на этапе строительства. Минусы: без дополнительного утепления внешней части трубы возникнут существенные теплопотери и образование конденсата.

Сроки службы различных дымоходов

Кирпичные дымоотводные системы в зависимости от характера использования и ухода имеют срок эксплуатации от 12 до 50 лет. В частности если речь идет о частном доме постоянного проживания (отопление работает стабильно всю зиму), то образование конденсата на трубе незначительное (труба не будет успевать остывать). В этом случае кирпичная кладка прослужит максимально долго. Если дом временного назначение и отопление работает с перерывами, «жизнь» дымохода без ремонта до 15 лет.

Гарантийные сроки каналов из нержавеющей стали зависят от производителя. В среднем от 7 до 20 лет. На керамику крупные бренды дают гарантию до 25 лет.

Сделать самому или заказать

Дымовые газы имеют высокую температуру и образуют значительную силу очага, который в свою очередь является практически бесконтрольным. В связи с этим дымоход в строительстве относят к объектам повышенной опасности. Выбор системы осуществляется строго в зависимости от индивидуальных особенностей строения, мощности отопительной системы. Лучше если расчетом дымохода займется профессионал.

Советы по выбору

Для котлов твердотопливного типа, металлических печей рекомендуется использовать утеплённые дымоходные трубы с максимально допустимой температурой отходящих газов не выше 650⁰С, приспособленные к работе в сухом состоянии и стойкие к возникновению сажевых отложений. Оптимальный по цене и практичности материал дымоотводной системы — нержавеющая сталь.

Газовые котлы и агрегаты, работающие на жидком топливе, оснащаются дымоходами с рабочей температурой не более 450⁰С, приспособленные для работы в условиях повышенной влажности – дополнены отводчиками конденсата.

При выборе дымоходного канала следует учитывать давление газа в дымоотводном канале. В продаже можно найти модели на естественной тяге или системы ориентированные на работу с котлами с наддувом (принудительная тяга).

Строительные нормативы современных дымоотводов

Соответствие пожарным стандартам – главное условие эксплуатации канала. Требования пожарной безопасности регламентированы СНИП (СП) 7.13130.2013.

Требования пожарной безопасности

• Максимально допустимый предел рабочей температуры – 1000 ⁰С на протяжение 30 минут.
• Температурный предел для наружной части трубы – 90⁰ С. При наличии примыкания к пожароопасным поверхностям – 85⁰С.
• После установки конструкции правильность и безопасность системы оценивает представитель Пожарного надзора.

Сила тяги

Согласно НПБ-98 оптимальная скорость воздушного потока  в дымоходе  в пределах 15-20 метров в секунду.

Основные правила монтажа любых дымоходов

• Сборка производится снизу вверх.
• Для монтажа дымовой трубы с дополнительными элементами (тройниками, отводами) применяются хомуты. В случае с тройником рекомендуется дополнительное крепление кронштейном опорного типа.
• Стыковочные места не должны быть в плоскости перекрытия.
• Крепление к стене устанавливают каждые 2 м, после фиксации следует убедиться в отсутствии прогиба трубы.
• Дымовой канал не должен соприкасаться с газовыми трубами или электропроводкой.
• В месте прохождения кровли: отступ от поверхности 15 см (для труб с изоляцией), 30 см (труба без изоляции).

Советы специалистов

Для безопасной работы дымохода прочистку и техническое обслуживание осуществляют каждые 2 года.

Обслуживание и чистка

Дымоходы для отопительного прибора, работающего на твердом топливе с мощностью 50 кВт, требуют регулярной проверки (до 6 раз в год) по причине быстрого образования опасной копоти. Дымоотводные трубы газовых котлов проверяются 4 раза в год.

Чистка канала осуществляется по необходимости. Допускаются для работы лица, не имеющие опыта. Но важно учитывать, что производится  вычистка сверху (работа на высоте), коленья дымохода на 100% очистить ершиком не получится, ручная очистка от сажи внутренней части отопительного агрегата невозможна. Видео-инструкцию очистки своими руками можно найти в Интернете.

Как утеплить

Полезная мощность дымохода с утеплением выше на 50-70%. При проектировке  рекомендуется сразу занести в смету расходы на теплоизоляционную отделку. Для изоляции используют теплоизоляционные цилиндры с ветро- и гидрозащитой, базальтовую вату (потребует дополнительной защиты от внешней среды).

Заключение

В данной  статье затронуты основные аспекты, касающиеся дымоходной системы частного дома.

Все они доказали, что надежность и экономичность работы отопительного прибора частного дома напрямую зависит от выбора конструкции и правильности монтажа дымоотводной трубы.
