Электропроводка в деревянном доме своими руками

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

Требования
Основной процесс
Создание схемы
Прокладка линии от улицы к помещению
Прокладка кабеля по комнатам
Соединение проводов
Подключение розеток и выключателей
Сборка электрощита

Требования

В ПУЭ требования к электропроводкам в различных сооружениях прописаны в Главе 2.

1 (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более свежим документом СП 31-105-2002.

Итак, основными требованиями к монтажу электропроводки в доме из дерева являются:

Проводники должны быть изолированы в несгораемый или трудносгораемый материал, на практике используется NYM или ВВГнг-LS.
Жилы обязательно должны быть медными.
Преимущество рекомендуется отдавать разводке открытой электропроводки в деревянном доме, более подробно смотри таблицу 2.1.3 ПУЭ.
Скрытая проводка в деревянном доме возможна (согласно той же табл. 2.1.3 ПУЭ), но при обеспечении её защиты со всех сторон несгораемым материалом (штукатурка, алебастр, металлические трубы), однако именно этот вопрос и вызывает больше всего споров и недоумений. При этом использовать металлорукав либо ПВХ гофру в деревянном доме запрещается поскольку они не обладают локализационной способностью при возгорании.
Правильно проводите расчет сечения токопроводящих жил кабеля.
Рекомендуем выбирать толщину жил с запасом по току в 30% (лучше больше чем меньше, но без фанатизма).
Согласно нормам и стандартам, при постройке деревянного дома обязательно наличие заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дифавтоматом.
Если у вас деревянный дом каркасной конструкции, то согласно вышеуказанному СП можно прокладывать скрытую проводку в полостях заполненных утеплителем и т. п.

Важно! Скрытой проводкой является не только проводка в штробах под штукатуркой, но и проводка в пустотах конструкций, закрытая подвесными потолками и обшивками.

Основной процесс

Основной процесс электромонтажа не сложный. Все, что нужно, это сделать схему электропроводки в деревянном доме, приобрести все комплектующие, осуществить подготовительные работы и монтаж.

После данных операций, готовая линия согласовывается с Госэнергонадзором, и если замечаний не будет, в течении 5 дней Вас подключат к электросети.

Создание схемы

На специальной схеме электропроводки отмечается точное местонахождение всех элементов (от розетки до эл. счетчика), места прохождения кабеля по деревянном дому. Так же на проекте необходимо указать точные расстояния прохождения проводки возле дверных проемов, потолка, пола.

Рекомендуем Вам в качестве заготовки для схемы использовать план дома, т. к. в данном документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении схемы электропроводки используйте следующие правила и советы:

Распределительный щит устанавливается в коридоре. Высота установки щитка должна быть такой, чтобы дети не достали до него (примерно 1,5 м над землей).
Розетки, как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ не обговаривают данный момент). Сначала спланируйте расстановку мебели и бытовой техники, чтобы знать, где необходимо установить розетку (иначе после ремонта придется покупать удлинители).
Рекомендуемая высота крепления выключателей — 80 и 150 см. Все выключатели в доме должны находиться на одной высоте (с эстетических соображений). При входе в комнату изделие должно быть размещено со стороны дверной ручки.
Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот трассы осуществляется под прямым углом.
На основании готовой схемы необходимо подсчитать точное количество элементов, после чего приобрести их и приступать к монтажу электропроводки в деревянном доме своими руками.

Прокладка линии от улицы к помещению

Существует 2 способа наружной прокладки кабеля: воздушный и подземный.

Первый вариант более дешевый, но в то же время чаще подвергается авариям (ЛЭП может повредиться при сильных порывах ветра либо падении дерева на столб). К тому же воздушная электропроводка может устанавливаться, если расстояние до объекта составляет не более 25 метров. Если расстояние к дому из дерева будет больше, придется самому устанавливать промежуточную опору (еще один столб), что может заметно «ударить по карману».

Подземная прокладка кабеля является более трудоемким и дорогим мероприятием, но в то же время обеспечит долгий срок службы Вашей электропроводки.

О том, как подключить электричество на участок, мы рассказывали в отдельной статье, с которой рекомендуем ознакомиться!

Прокладка кабеля по комнатам

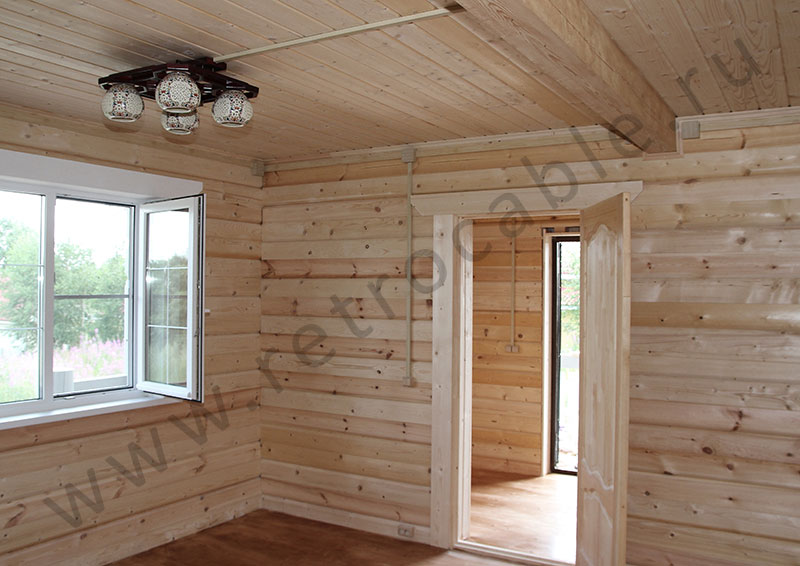

Чаще всего осуществляется открытый электромонтаж в деревянном доме. Существует несколько способов монтажа проводки, а именно: в каналах, в гофре, на специальных изоляторах (роликах) либо в электротехническом плинтусе. На фото показаны все варианты, поэтому можете сразу же сравнить их между собой.

Кабель-каналы — удобный вариант для электромонтажа, легко фиксируются, а с правильным подходом не портят, а дополняют интерьер деревянного дома. Кстати существуют каналы с расцветкой «под дерево».

Преимущество прокладки проводки в электротехническом плинтусе в том, что так вы уменьшите количество кабель канала на стенах, тем самым скрыв проводку от глаз. Такой вариант и снижает вероятность механических повреждений линии, а если расположить розетки на высоте 15-20 сантиметров над уровнем пола — то проводка будет практически незаметна.

Выключатели при этом можно смонтировать на нужной высоте, проложив провод в нише дверного проёма, за обналичником в металлической трубе. Тогда проводку будет совсем не видно. Таким образом вы выполните и требования ПУЭ и интерьер ваш не пострадает.

Хорошо соответствует ПУЭ «ретро-проводка». То есть вам нужен витой шнур и керамические ролики (изоляторы). Это вариант для интерьера под старину. Но ретро-провод неоправданно дорогой, да и необходимость покупки роликов и другой фурнитуры только увеличит смету.

Рекомендуем Вам просмотреть данные видео инструкции, которые Вам наглядно покажут все нюансы монтажных работ:

Соединение проводов

В местах ответвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо устанавливать распределительные коробки. Данные изделия служат для скрепления нескольких контактов и их защиты.

Основными способами соединения проводов в распределительной коробке являются:

соединение с помощью ваг;
соединение сизами;
опрессовка гильзами;
сварка;
пайка.

Важно! Соединение проводов с помощью скруток запрещено в любом сооружении, потому что со временем контакт ослабевает и начинает греться.

Если выполнять монтаж электропроводки в деревянном доме по ПУЭ, тут же и говорится о запрете скруток:

ПУЭ 2. 1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗы представляют собой изолирующие колпачки, которые накручиваются на скрутку жил. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, и скрутить между собой оголенные контакты, после чего накрутить колпачок. О том, как соединить провода сизами, читайте в статье, на которую мы сослались.

Соединение клеммниками WAGO достаточно надёжное. Но учтите, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммника и не пользуйтесь подделками. Подключение мощных приборов типа бойлеров, посудомоечных машин и котлов нужно выполнять винтовыми клеммниками, гильзованием, сваркой или пайкой, а еще лучше проложить от щитка целый неразрывный провод.

Гильзование, сварка или пайка являются лучшими вариантами из перечисленных при монтаже проводки в деревянных домах. О том, как опрессовать провода гильзами, читайте в нашей статье.

Про пайку и сварку проводов также есть отдельные публикации на сайте:

https://samelectrik.ru/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
https://samelectrik.ru/svarka-mednyx-i-alyuminievyx-provodov.html

Подключение розеток и выключателей

После того, как вся электропроводка будет проведена, необходимо установить выключатели и розетки. Рекомендуем вам использовать все электроустановочные изделия в оформлении «под дерево». Разница в стоимости может быть не существенной, но в интерьере они будут выглядеть лучше, также можете обратить внимание на линейки розеток и выключателей Schneider Electric и Legrand. Продукция этих производителей впишется в любой интерьер.

Сборка электрощита

Правильно подобрать сечение кабеля и проложить кабельные линии хоть и важно, но это еще не будет означать что ваша проводка в доме из дерева в безопасности. Нужно грамотно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения и прочее. Это сэкономит затраты на ремонт в случае аварийных ситуаций, а также обезопасит вас и ваше жильё.

В случае повреждения изоляции кабелей грызунами — сработает защита и пожар не произойдет.

Поэтому нужно разделить проводку на группы:

Освещение
Розетки
Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:

Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем Вам так же ознакомиться со статьей: отопление деревянного дома электричеством!

135 фото лучших безопасных решений

Жильё из натурального массива считается древнейшей российской архитектурной традицией. Сегодня тоже при отсутствии нехватки современных стройматериалов, большинство собственников загородных владений отдают предпочтение строительству домов непосредственно из древесины, которая несравнима по теплоте, а также создаваемому уюту.

Однако ни одно жилое сооружение не может обойтись без электрического питания, и дом из древесины не исключение. При этом чтобы самостоятельно провести электропроводку в доме из дерева грамотно, важно знать несложные правила. Придерживаясь его, вы не подвергните никакой опасности здоровье своей семьи и в полной мере обеспечите максимальную сохранность имущества.

Методика проведения работ:

Определение мощности электрического устройства и разработка проектной документации;
Выбор требуемого кабеля, розеток, приборов;
Ввод в жильё питания, обустройство защитного автомата, а также подключение щита, счётчика;
Монтаж электротехнических устройств, осветительных устройств;
Монтаж УЗО, обустройство заземления;
Проведение испытаний профилактического характера.

Подготовка проектной документации

Для создания проекта важно получить руководство, обратившись в соответствующую организацию. Затем высчитываем мощность электроустройств для поэтапного создания электросхемы:

производится технический план сооружения. В схеме электрической проводки в загородном жилье определяются зоны размещения розеток и других электроэлементов с индивидуальным подключением;
выбирается кабеля для всех электроточек;
на схеме обозначаются точки установки коробок распределительных;
отмечается возможность всех устройств;
приборы освещения подключаются исключительно в одну линию, при этом мощные устройства объединяются в иную линию;
определяется расстояние, предполагаемое от линии, от которой будет проходить кабель до оконных, дверных проёмов, а также расстояние от электрических точек до напольной и потолочной поверхностей. В будущем это позволит исключить повреждения проводки при осуществлении ремонта.

Разновидности электропроводки

Существует несколько методов проложить электропроводку в жилье из природного массива:

Открытого типа электропроводка обустраивается на изоляторах. Данный метод пользовался большой востребованностью в прошедшем столетии, сейчас вновь в моде комнаты, обустроенный в стилистике ретро.

Электрическая проводка в проводах. Это также открытого вида проводка, к которой имеется доступ когда необходимо, только укладка проводов осуществляется в лотки. Разновидность подобной проводки состоит в плинтусах.

Скрытая электрическая проводка. В сооружении из древесины обустраивается, если имеется обшивка потолочной или настенной поверхности. В подобном варианте кабели обустраиваются в гофрированном рукаве из металла и разводят по периметру дома. Скрывается проводка за облицовочными материалами.

Особенности проводки закрытого типа

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.

В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.

Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться.

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

Фото электропроводки в деревянном доме

Также рекомендуем посетить:

Детектор скрытой проводки
Пайка проводов
Кабель в землю
Заземление в частном доме
Открытая электропроводка
Однофазный двигатель
Крепление кабеля
Распределительная коробка
Маркировка проводов
Распределительный щит
Установка выключателя
Фотореле для освещения
Показания электросчетчика
Дифференциальный автомат
Провод СИП
Точечные светильники
Подключение люминесцентных ламп
Магнитный пускатель
Освещение участка
Подключение светильника
Соединение проводов
Подключение диммера
Скрытая электропроводка
Электрозвонок
Сечение провода
Ремонт утюга своими руками
ВВГ кабель
Монтаж электропроводки
Замена электропроводки
Датчик движения для включения света
Схема электропроводки в доме
Стабилизаторы напряжения для дома
Смеситель на кухню
Свет в аквариуме
Штробление стен

Разводка электрики в деревянном доме

При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования. Работа всех бытовых и инженерных агрегатов, освещение, обогрев помещений – все это завязано на электричестве. Обеспечить бесперебойную и безопасную работу электросети поможет правильное расключение проводки.

Существует несколько типов разводки электрики по дому. Скрытая проводка используется в основном в блочных и кирпичных домах. При этом способе все провода прячутся в ниши (штробы), фиксируются по всему периметру помещений, затем скрываются под слоем штукатурки.

А в деревянных домах преимущественно используется открытая проводка: она может монтироваться в двух исполнениях – на специальных изоляторах или в кабель-каналах. Изоляторы используются в открытом варианте, или как еще это называется ретро-проводке в деревянных домах. Такая разводка заново начинает набирать обороты, входить в моду, потому что становится неотъемлемым элементом декора. Ведь на сегодняшний день существует масса возможностей преобразить интерьер с помощью дизайнерских розеток, выключателей и прочих элементов. Интернет-магазин Tesli предлагает большой ассортимент электрооборудования Fontini для монтажа такой проводки в деревянном доме.

Основные требования к наружной проводке в деревянном доме

Кабель должен иметь маркировку «НГ» (негорючий). Оплетка такого провода изготавливается из негорючих материалов.
Выполненная разводка исключает возможность поражения электричеством людей и животных.
Не располагать поблизости от нагреваемых поверхностей (в том числе печей, дымоходов, каминов).
Следует полностью исключить вероятность возгорания вследствие короткого замыкания.
Мощность проводки должна соответствовать общей потребляемой мощности эксплуатируемых приборов.
Нельзя допускать нагрев соединительных узлов и проводников.

Открытая проводка в деревянном доме

В доме, где главный строительный материал – дерево, проводку следует проводить только по открытым поверхностям. В этом случае проводка в деревянном доме должна быть закрыта негорючими кабель-каналами или гофрой. Для монтажа в качестве каналов применяют трубы из стали, меди или других огнеупорных ПВХ материалов (например, дюропласт). Они исключают контакт проводов с древесиной и создают дополнительную защиту. Трубы комплектуются уголками с углом поворота в 90 градусов, которые располагаются в местах изгиба проводки. Стоимость, наличие и характеристики этого элемента можно уточнить тут.

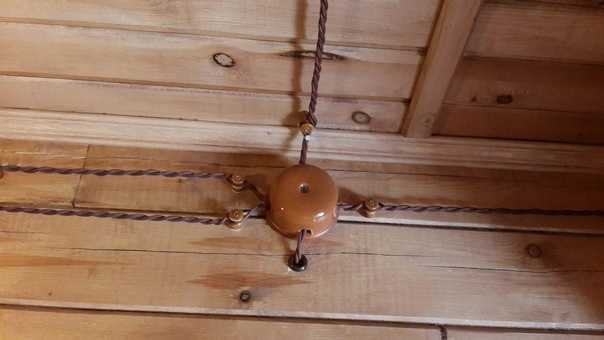

Если вы хотите реализовать проект в стиле «ретро», то первое и самое главное правило – медные провода для проводки в деревянном доме должны иметь маркировку НГ (негорючий). Оплетка в таких случаях изготавливается из негорючего поливинилхлорида (ПВХ пластикат) или шелковой тканью, пропитанной специальными препятствующими горению составами. Эти витые провода можно будет протягивать вдоль стен без применения кабель-каналов или гофр. Фиксация производится с помощью специальных изоляторов, изготовленных из глины, керамики или пластика.

Помимо изоляторов для монтажа ретро-проводки в деревянном доме следует приобрести электрооборудование открытого типа: розетки, заглушки, выводы для кабелей, переключатели и проч.

Преимущества ретро-проводки:

несомненно, внешняя привлекательность;
большое количество цветовых решений, позволяющее реализовать любой проект;
скорость монтажа, без штробления;
доступность проводки для профилактики или ремонта.

Все провода под декоративным слоем имеют маркировочную оплетку, соответствующую ГОСТ Р 50462-2009, поэтому проблем с подключением к блоку с автоматами не возникнет.

Скрытая проводка в загородном доме

Скрытый монтаж имеет свои преимущества:

безопасность. Если в доме есть дети или животные, то кабели для них будут абсолютно недоступны;
эстетическая составляющая. На стенах не будут видны провода и выступать электрооборудование, чтобы была возможность реализовать абсолютно любую декоративную отделку – от поклейки обоев до оштукатуривания. На нашем сайте вы сможете найти выключатели и прочее оборудование для скрытого монтажа;
низкий риск повреждения проводов.

Но скрытая проводка в деревянном доме запрещена согласно пункту 7.1 ПУЭ. Реализовать такой проект вполне можно в частном доме или коттедже, построенного из кирпича, пено- или газоблоков, так как кабели прокладываются только по несгораемым конструкциям.

Где купить электрооборудование для наружной проводки?

В нашем интернет-магазине в продаже широкий ассортимент товаров для разводки электричества в коттеджах. Коллекции электроустановочных изделий производителя Fontini – это не только функциональные, но и изысканные элементы декора, которые способны стать настоящим украшением интерьера. Все оборудование изготавливается из натуральных материалов – дерева. фарфора, стекла, латуни, керамики, которые не проводят электрический ток и создают дополнительную защиту. Успейте купить эксклюзивные изделия по скидке от 80%, перейдя по ссылке.

Электропроводка в деревянном доме: правила укладки

Основной недостаток деревянных домов – это огнеопасность.

Поэтому монтировать электропроводку в помещениях таких домов – дело очень серьезное, и выполнять ее должен только опытный специалист. Неправильно сделанная разводка по деревянным стенам может быть причиной возгорания.

Для тех умельцев, кто решился на самостоятельное выполнение монтажных работ, в статье приведены рекомендации, как правильно подобрать материалы, и как безопасно выполнить укладку проводов на деревянных стенах.
Что нужно знать про электропроводку в деревянном доме: правила укладки и нюансы

В первую очередь, необходимо выполнить проектирование электроснабжения.
Содержание

• Преимущества и недостатки жилого дома из древесины
• Правильная разводка электропроводов
• Открытая проводка в деревянном доме
• Скрытая проводка в деревянном доме
• Запрещенные приемы электропроводки в доме из дерева

1. Преимущества и недостатки жилого дома из древесины

Дом, изготовленный из древесины, имеет ряд преимуществ перед традиционным кирпичным домом:

а). Деревянный дом экологически чистый. Построенный из натурального сырья, он полезен для здоровья проживающих людей.
б). Строительство дома из дерева занимает 3 – 4 месяца.
в). Небольшой вес дома. Легкая конструкция деревянного дома позволяет использовать облегченный фундамент.
г). Дом из дерева строится по сухой технологии, отличительной от технологии строения кирпичного дома.
д). Возможность выполнять строительные работы в зимний период.
е). Конструкция деревянного дома позволяет легко выполнить реконструкцию, например: расширение площади, изменение высоты стен, ремонт или замена электропроводки.
ж). Малая толщина стен, благодаря толстому слою утепляющих материалов.
з). Хорошая тепловая защита дома. Внешние стены и крыша по всей поверхности заполнены стекловатой, что повышает теплоизоляцию внешних стен и обеспечивает низкие эксплуатационные расходы.
К сожалению, несмотря на свои эстетические, экологические и многие другие достоинства, дерево, как материал строительный, имеет один существенный недостаток. Оно поддерживает горение. Поэтому деревянные дома требуют к себе особого отношения в плане пожарной безопасности. В том числе и когда речь заходит о монтаже электропроводки в деревянном доме.

2. Правильная разводка электропроводов

Разводка электрических цепей в домах, построенных из дерева, имеет свои отличительные особенности, прописанные в соответствующих нормативах. Цель данной статьи в более доступной форме разъяснить основные нюансы, которые необходимо знать, чтобы потом не было, как говориться, «себе дороже». Причем сразу оговоримся, что речь пойдет исключительно об однофазной проводке.

3. Открытая проводка в деревянном доме

Для деревянных домов такой вариант наиболее экономически оправдан и, соответственно, является самым распространенным. В качестве открытой проводки допускается использовать медные одножильные (имеется в виду конструктивная особенность самих токопроводящих жил, а не количество проводников) кабели, имеющие двойную изоляцию. Причем в изоляции, выполненной из материалов, не поддерживающих горение.
Кабели прокладываются по поверхности ограждающих конструкций в специальных гофрированных трубках либо в электротехнических коробах.Таким образом, достигается определенная защита от повреждений механических, а также создается воздушный зазор с деревянной поверхностью. В таких трубках или каналах допускается прокладка одновременно нескольких кабелей.

4. Скрытая проводка в деревянном доме

В принципе прокладывать в деревянных конструкциях скрытую проводку не рекомендуется, хотя и не возбраняется. Просто, чтобы выполнить все требования надлежащим образом, потребуются средства, и немалые.
Дерево – не бетон – просто так кабель в штробу или в паз не поместишь. Здесь нужна защита древесины от огня, посерьезней, которая обеспечит безопасность возгорания.

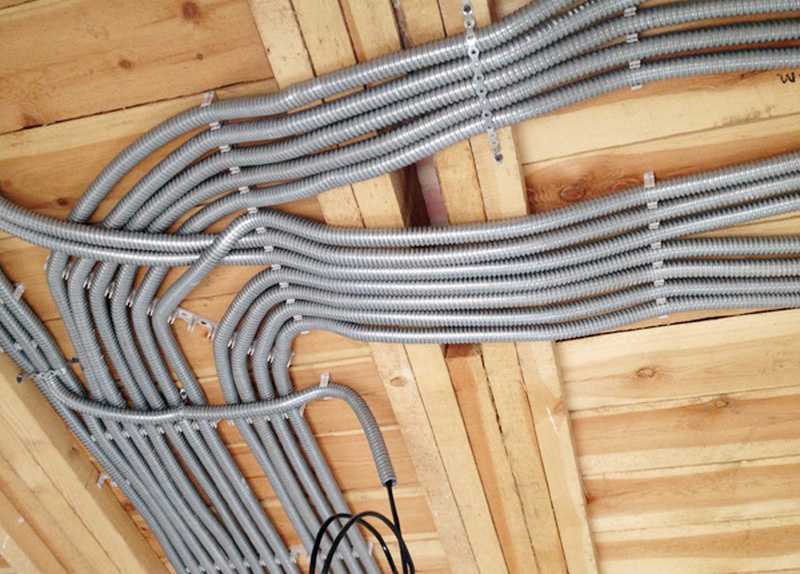

Это может быть стальная труба, причем обязательно оцинкованная или окрашенная изнутри.
Стыки и повороты труб должны быть тщательно заделаны, а на выходах кабель защищен пластиковыми вставками. Во избежание скопления возможного конденсата такие металлические каналы необходимо прокладывать с некоторым уклоном.
Все выключатели и розетки устанавливаются в коробочки, также выполненные из металла. Это касается и распределительных коробов. Привычные для нас «скрутки», в качестве неизбежных контактов, здесь уже не проходят. Допускается винтовое соединение, сварка, пайка, а также соединение проводов с применением стандартных соединителей на пружине.

5. Запрещенные приемы электропроводки в доме из дерева

Категорически запрещено прятать под деревянной обшивкой провода в пластиковых трубках.

Недобросовестные подрядчики, а также народные «умельцы» зачастую пускаются на подобную хитрость, рассчитывая, как правило, на неосведомленность заказчика.

Оно и понятно – таким образом, работа по монтажу скрытой проводки намного облегчается. Поэтому крайне важно самому ориентироваться в данном вопросе, чтобы не стать жертвой очередной некачественной работы безответственных мастеров.

Расчет освещения строительной площадки

Электрическое освещение строительных площадок осуществляют с помощью стационарных и передвижных инвентарных…

подробнее

Как считать электрическую мощность?

Чтобы обеспечить нормальное функционирование электрической проводки, необходимо ещё на этапе проектирования правильно рассчитать…

подробнее

Виды аварийного освещения

При проектировании системы освещения, часто проектировщики не верно классифицируют на виды системы…

подробнее

Схема аварийного освещения

В этой статье мы хотим прояснить какие существуют схемы аварийного освещения. Выполняя проект…

подробнее

Однолинейная схема электроснабжения

При проектировании электроснабжения и проектировании инженерных…

подробнее

Проверка аварийного освещения

Системы аварийного освещения должна всегда находиться в исправном рабочем состоянии. Светильники системы аварийного освещения…

подробнее

Схема разводки электропроводки в деревянном доме: рассмотрим подробно

Схемы разводки проводки в деревянном доме

Деревянный дом имеет свои преимущества, но в связи с тем, что дерево является горючим материалом, электропроводка в деревянном доме требует особо тщательного подхода.

Ведь именно короткое замыкание является одной из наиболее частых причин пожаров в деревянных домах. Поэтому дабы избежать этого, лучше придерживаться установленных норм строительства и не надеяться на «авось».

Содержание

Ввод электропитания в дом
Распределительный щит
Разводка проводки по дому
- Разводка открытого типа
- Разводка скрытого типа
Вывод

Ввод электропитания в дом

Подключение дома к электрической сети осуществляется энергоснабжающими предприятиями и только при наличии проекта. Обычно такие компании осуществляют установку наружного счетчика и его подключение к электрической сети.

А вот выводы от счетчика до распределительного щита вашего дома вы уже монтируете самостоятельно и на этапе, предшествующем подключению к электроснабжению.

На фото представлен ввод питания дома от воздушной линии

Итак:

Согласно СНиП 3.05.06-85 п.3.18, проход кабелей и проводов через сгораемые конструкции должен осуществляться в отрезках трубы. При этом должны быть приняты меры, препятствующие скоплению и образованию воды в данном отрезке. Исходя из этого, обычно применяют стальную трубу, загнутую вниз.
Высота ввода воздушной линии в здании должна быть не менее 2,75 метра. При этом в отдельных случаях допускается снижение этого норматива до 2,5 метров. А расстояние до козырька крыши не должно быть меньше 200 мм.
А вот если ввод осуществляется не воздушной, а кабельной линией, то мы опираемся на ВСН 59-88 п. 12.1. Эта инструкция гласит, что глубина прокладки кабельной линии должна быть в пределах от 0,5 до 2 метров.
В местах прохода кабеля через конструкцию здания следует применять также металлическую трубу, которая должна не менее чем на 60 см выступать за пределы конструкций наружу. И не менее чем на 5 см внутри здания. При этом необходимо обеспечить уклон трубы наружу, что исключит скапливание в ней влаги.

Распределительный щит

Любая схема электропроводки в деревянном доме начинается с распределительного щита. Поэтому соблюдение правил его монтажа является достаточно весомым аргументом в борьбе за безопасность вашей электрической сети.

Регламентирует правила установки распределительных щитов п.7.1 ПУЭ.

Распределительный щиток в деревянном доме

Итак:

Прежде всего, распределительные щиты следует располагать в удобных для обслуживания местах. Они должны иметь запорные механизмы и при наружной установке соответствующий класс защиты. Установка щита должна выполняться на несгораемую основу. Для этого обычно применяются металлические листы.
Распределительные щиты необходимо устанавливать в помещениях, не имеющих ответвлений систем вентиляции и канализации. Кроме того нельзя оборудовать щиты под санузлами, ванными комнатами и другими помещениями, из которых может произойти затопление щита.
Распределительные щиты должны устанавливаться не ближе чем в 50 см от трубопроводов горячего или холодного водоснабжения. А вот в помещениях, в которых проходит газопровод или обвязка вашего жидкотопливного котла, его оборудовать вообще запрещено.

Разводка проводки по дому

Электропроводка в деревянном доме внутренняя может быть открытого и скрытого типа. И если для кирпичных и бетонных домов более приемлемой считается проводка скрытого типа, то в деревянном доме значительно проще и менее затратно реализовать проводку открытого типа.

Разводка открытого типа

Открытой проводкой называется способ монтажа, когда провод монтируется непосредственно по элементам конструкций дома. Этот способ достаточно удобен, ведь вся проводка легко доступна для ремонта, монтаж не требует последующего капитального ремонта помещения, а для деревянного дома цена монтажа такой проводки значительно ниже.

В то же время при открытом способе монтажа страдает внешний вид помещений, ведь инженерные коммуникации находятся на виду.

Открытая проводка в деревянном доме

Выбор способа монтажа открытой электропроводки зависит от типа используемого провода. Например, если вы используете кабель в несгораемой оболочке, то его можно монтировать непосредственно по стенам дома. Но такой кабель имеет не очень привлекательный внешний вид, да и его стоимость достаточно велика.
Обычно электропроводка открытая в деревянном доме выполняется посредством коробов и труб из несгораемых материалов. На рынке сейчас представлено огромное количество таких коробов с различными размерами и цветовой гаммой. Это позволяет подобрать короба для любого пломещения.

Обратите внимание! Согласно п.2.1.61 ПУЭ, при выборе коробов следует учитывать, что для коробов с крышками суммарный диаметр проложенных в нем проводов не должен превышать 40% диаметра короба. Если же короб не имеет съемных крышек, то суммарный диаметр проводов не должен превышать 35% диаметра.

Кроме того, проводку открытым способом, согласно таблицы 2.1.3 ПУЭ, можно монтировать на роликах и изоляторах с подкладкой несгораемых материалов. В качестве таких материалов может подойти либо асбестовое полотно, либо листы железа.

Обратите внимание! При использовании несгораемых подкладок стоит учитывать, что они должны выступать за пределы провода не менее чем на 10 мм с каждой стороны.

Высота монтажа электропроводки открытым способом, согласно п.2.1.52 ПУЭ, должна быть не ниже 2,5 метров. При этом это не относится к спускам к выключателям и розеткам.
Если электропроводка в деревянном доме открытая, то при проходе проводов через перекрытия они должны помещаться в металлическую трубу. Она обеспечивает не только быструю смену проводов при ремонте, но и необходимый уровень защиты сгораемых перекрытий.
Открытая электропроводка не должна располагаться ближе чем в 50 мм от трубопроводов и ближе чем в 100 мм от газопроводов. Кроме того, при параллельной прокладке провода и трубопровода на расстоянии менее чем 250 мм следует защитить провод от механических повреждений. Обычно для этого используется металлическая труба или гофра.

Разводка скрытого типа

Скрытой проводкой называется такой вид монтажа, при котором провода располагаются внутри конструктивных элементов. В нашем случае это могут быть полы, стены или потолок.

К преимуществам скрытой проводки в деревянном доме можно отнести только скрытие инженерных коммуникаций. В то же время выполнить такие работы своими руками достаточно сложно, стоимость всех необходимых материалов достаточно велика, а ремонтировать проводку при таком способе монтажа практически невозможно.

Скрытая проводка в деревянном доме

Итак:

Электропроводка в деревянном доме скрытая также монтируется в зависимости от кабельно-проводниковой продукции. Так кабели, выполненные из несгораемых материалов, могут монтироваться непосредственно в элементах конструкций. Кабели, выполненные из несгораемых материалов, имеют в конце маркировку «внг» (выполнены из несгораемых материалов).
Если провода или кабель выполнены из трудносгораемых материалов, то их можно монтировать только с подкладкой несгораемых материалов со всех сторон, с которых возможен контакт с элементами конструкции. К трудносгораемым материалам относятся кабели, имеющие в конце маркировку «нг» (не поддерживающий горение).

Стоит отметить! Что правила нормируют толщину слоя оштукатуривания. Она должна быть не менее 1 см. Кстати, при подкладке несгораемых материалов в скрытой проводке выступ с каждой из сторон тоже должен быть не менее 1 см.

А вот обычные кабели и провода из сгораемых материалов можно монтировать тремя способами:
1. Можно подкладывать под провод несгораемые материалы с последующим оштукатуриванием проводов со всех сторон. Но для деревянных домов это не самый удачный вариант.
2. Можно выполнять монтаж в трубах и коробах из трудносгораемых материалов. При этом под трубы и короба требуется подкладка из несгораемого материала.
3. А вот в трубах и коробах из несгораемых материалов возможен монтаж непосредственно в элементах конструкций. Именно этот способ обычно и используют. А в качестве защиты применяют стальные или медные трубы, а также металлическую гофру.

При использовании труб, коробов и гофры из металла, следует помнить о том, что п.2.1.63 ПУЭ требует обеспечить невозможность скапливания влаги в таких трубах. Поэтому их следует монтировать под небольшим углом.
Кстати, использование вентиляционных каналов для прокладки скрытой проводки запрещено. Этот запрет не касается только отдельных проводов, которые могут пересекать вентиляционные каналы.

Вывод

В нашей статье мы остановились лишь на основных требованиях при монтаже электропроводки в деревянном доме.

Сам же процесс прокладки практически не отличим от монтажа провода в любом другом доме. Поэтому многочисленные видео и другие статьи на нашем сайте помогут вам разобраться со всеми нюансами этого процесса.

Схема и монтаж электропроводки в деревянном доме

Содержание:

План расположения оконечных устройств
Правила прокладки и монтажа электропроводки
Монтаж электропроводки в деревянном доме
Видео монтажа электропроводки

Для составления схемы электропроводки в доме необходимо четко определить место размещения розеток, ввода питающего кабеля к распределительному щиту, место установки выключателей, автоматов и основных энергопотребителей.

План расположения оконечных устройств

Для освещения и питания техники бытового назначения достаточно воздушного отвода от линии электропередач, в случае, когда планируется использовать различные станки, электроотопление, бойлеры или насосную станцию — необходимо согласовать нагрузки с Энергосбытом. Для розеток используется кабель ВВГ 3х2,5, для освещения ВВГ 3х1.5.

Рис. 1. Пример типовой электрической проводки в деревянном доме (план расположения оконечных устройств)

Рисуем на общем плане для каждой групповой линии свою схему. Начнем с отметки на плане линии ввода в помещение, нанесем на план все розетки, светильники, выключатели, электрический звонок и кнопка к нему. Далее определим, к какой из электрических линий принадлежит то или иное электрическое устройство. Обозначим полученную информацию на своем плане. Схема проводки в деревянном доме также должна содержать информацию об устройстве заземления и молниезащиты.

Правила прокладки и монтажа электропроводки

Выяснив, к каким проводам подключены контакты ваших розеток и выключателей, обозначьте полученную вами информацию на своем плане. В результате у вас получится простейшая принципиальная схема электропроводки (рис. 2).

Рис. 2. Электропроводка в деревянном доме:

Правила прокладки и монтажа описаны в ПУЭ (Правила устройства электроустановок), с которыми обязательно надо ознакомиться перед началом работ. Согласно ПУЭ, он ввод электричества в деревянный дом быть выполнен при помощи провода с сечением не менее 16 квадратных миллиметров.

Для выполнения ввода в дом хорошо подходит СИП (самонесущий изолированный провод), приобретающий в настоящее время все большее распространение. Однако ПУЭ запрещают использовать алюминиевый провод для электрического ввода в деревянный дом, поэтому следует осуществить переход с алюминия на медь.

Монтаж электропроводки в деревянном доме

Такие работы согласно пункту 7 постановления правительства РФ № 938 от 12.08.1998 года «О государственном энергетическом надзоре в РФ» можно проводить только по разработанному и согласованному проекту электроснабжения, который необходимо перерабатывать в случае увеличения мощности потребителей или изменения планировки квартиры, капитального ремонта стен. Монтаж электропроводки в деревянном доме может выполняться как скрытым, так и открытым способом. Скрытую проводку прокладывают или до начала работ по заштукатуриванию стен или штробят стены после чистовой отделки, что приводит к удорожанию монтажа электропроводки. Некоторые хотят, чтобы проводка была доступна для обслуживания, и заказывают монтаж электропроводки в кабельном канале (коробе).

Такой монтаж можно осуществить после отделочных работ, но следует заранее сделать небольшую шахту для прокладки проводов между этажами. Другие не желают наблюдать короба на стенах и хотят, чтобы электропроводка была внутри них. При таком варианте монтаж электропроводки осуществляется перед обивкой стен вагонкой и устройством полов. Электропроводка в деревянном доме, должна быть надежно защищена от возгорания. Все провода при внутренней прокладке кабеля должны быть в металлической оболочке (как правило, используют металлорукав). Обратите внимание, что материалы должны быть сертифицированы.

Видео монтажа электропроводки

Читаем дальше — узнаём больше!

Светильники: виды, плюсы, минусы
Как правильно выбрать люстру
ЕвроЭнергоСервис надежный поставщик энергетического оборудования в Беларуси
Управление системой освещения с помощью шинной технологии
Основы фотовольтаики
Маркировка автоматических выключателей

2. 57
1
2
3
4
5

Оценка: 2.6 из 5
Голосов: 184

Ответить

Монтаж электропроводки в деревянном доме – проектирование и безопасность? | | С вашими руками

Содержание ✓

✓ Электрическая проводка — Правила
✓ Практическая реализация — Проводка кабелей
✓ Без провода
✓ Выбор метода проводки и кабелей на основе и структур из горючих материалов. ПО УСЛОВИЯМ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)
✓ КУЛЬТУРА ЭЛЕКТРОМОНТАЖА
✓ ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ – ВИДЕО

Прокладка электросети в доме из горючего материала связана с определенными трудностями. В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанс в интерьер?

Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и прорванной изоляции не приведет к возгоранию.

При строительстве загородного деревянного дома хозяева тоже склонны прятать электропроводку, но тут возникают жуткие проблемы. Прежде чем обсуждать их с установщиками, необходимо заглянуть в нормативные документы.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открыто, используя изделия для накладного монтажа (2-4)

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА – ПРАВИЛА

На строительных сайтах и форумах электромонтажных организаций встречаются многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без привязки к конкретным страницам и пунктам этих документов. Давайте исправим эту ситуацию.

В ПУЭ (« Правил устройства электроустановок «) 7 редакция электропроводки в деревянных домах косвенно касается пункта 7.1.38: «Считаются электрические сети, проложенные за незащищенными подвесными потолками и в перегородках в качестве скрытой электропроводки. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих локализационной способностью (т. е. способностью выдерживать короткое замыкание кабельных жил без перегорания. .), так и в закрытых ящиках» (очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 не являются полными и не учитывают многие нюансы электропроводки.

Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 издания, которым в основном руководствуются на практике. Сокращенный вариант таблицы из главы 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых пунктов той же главы, мы приводим в статье. Также следует упомянуть, что пункт 2.1.23 предписывает сохранять доступ к точкам подключения и ответвлениям проводов, то есть распределительные коробки должны монтироваться открыто.

Кроме того, ГОСТ Р53315-2009 «Кабельная продукция. Требования пожарной безопасности», в разделе 6 которого требованием является применение в жилых помещениях кабеля марки ББГнг-LS (в негорючей изоляции, с пониженным дымовыделением).

При любом способе прокладки кабелей цепи необходимо оборудовать автоматами и УЗО, тщательно рассчитав номиналы этих устройств

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПРОВОДКА КАБЕЛЕЙ

Сегодня в бревенчатых и бревенчатых домах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в надземных кабель-каналах. Они отличаются внешним видом проводки, а также стоимостью материалов и работы.

Скрытая электропроводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот способ значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность появления ржавчины на трубах при контакте с мокрой древесиной. Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум в два раза дороже обычных и часто поставляются только под заказ.

Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при оформлении в стиле классика и кантри). Витые провода (есть несколько цветов) и керамические изоляционные стаканчики стоят совсем недешево, но затраты на них компенсируются простотой монтажа.

Провода на изоляторах и выключатели под старину прекрасно сочетаются с деревянными стенами (9). Гофротрубка (10), в отличие от витого металлорукава (12), может обладать локализующей способностью и применяться в деревянном доме. Его соединение и фиксацию следует осуществлять с помощью резьбовых соединений (11) и хомутов (13)

Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость разводки будет в 2-3 раза ниже, чем при скрытой прокладке. При необходимости открытую сеть можно легко дополнить новыми линиями.

Недостаток проводки на изоляторах в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и оборудовать все цепи в дом с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Открытая прокладка в кабель-каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий. Сегодня многие производители выпускают ряд электромонтажных изделий, кабель-каналов и специальных аксессуаров, позволяющих эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.

Что касается зданий из СИП-панелей и других «каркасов» (которые часто также причисляют к деревянным домам), то проводку наиболее безопасно проводить в толще трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое выполнены кабельные пены, при этом последние отделены от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б. В местах расположения розеток и выключателей необходимо сделать выборку повышенной глубины и закрыть горючую изоляцию, например, толстым слоем гипсовой штукатурки.

Избежать близости и контакта проводки, даже защищенной, с легковоспламеняющимися паро- и гидроизоляционными материалами

БЕЗ ПРОВОДА

Значительно упростить проводку в деревянном доме и сделать проводку более надежной в условиях пожаротушения помогут беспроводные выключатели и регуляторы. Среди них – одно- и многоканальные радио- и ИК-датчики, работающие от батареек (замена батарей требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «приборы», для которых установлены специальные программы для контроля над домашней электрикой. Такие решения могут использоваться для управления отдельными устройствами или их группами (например, жалюзи или освещением) или входить в систему «умный дом», контролирующую всю электрику в помещении и на территории приусадебного участка.

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЮЧИХ МАТЕРИАЛОВ ПО УСЛОВИЯМ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

	Тип провода или кабеля	Тип проводки и способ установки
Открыть электропроводка	Незащищенные провода; Защищенные провода* и кабели в оболочке из горючих материалов	На роликах, изоляторах или с футеровкой из негорючих материалов*
	Провода и кабели защищенные в оболочке из негорючих и трудногорючих материалов	Непосредственно над поверхностью
	Незащищенные и защищенные провода и кабели в оболочке из горючих, трудногорючих материалов	В трубах и коробках из негорючих материалов
Скрытый электропроводка	Незащищенные провода; Провода и кабели защищенные в оболочке из горючих материалов	С облицовкой из негорючих материалов и последующим оштукатуриванием или защитой со всех сторон сплошным слоем из других негорючих материалов
Провода и кабели защищенные в оболочке из трудносгораемых материалов		С облицовкой из огнеупорных материалов
То же из негорючего		Непосредственно над поверхностью
Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов		В трубах и каналах из трудносгораемых материалов — с футеровкой из негорючих материалов и последующим оштукатуриванием; в трубах и коробках из негорючих материалов — непосредственно

Смотрите также: Как правильно сделать электропроводку в деревянном доме своими руками

КУЛЬТУРА ЭЛЕКТРОМОНТАЖА

Крайне важно, чтобы проводку в доме монтировали не инженеры-строители, а профессионалы электрики ознакомлены с требованиями стандартов. Они контролируют качество комплектующих, рассчитывают номинал защитных устройств, собирают щит, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.

Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрыто в ПВХ рукавах (15,17), а то и вовсе без защиты в пустотах конструкций (16, 18)

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как провести электропроводку в деревянном доме

Древесина достаточно популярный и экологически чистый материал, именно поэтому деревянные дома востребованы в современном строительстве. В конце оборудования деревянного дома следует процесс монтажа системы электроснабжения. Поскольку дерево неустойчиво перед пожаром, электропроводка должна обеспечивать полную безопасность жителей дома от пожара. О том, как правильно сделать электропроводку в деревянном доме, пойдет речь далее.

Требования к электропроводке в деревянном доме

Первым важнейшим требованием к электропроводке, прокладываемой в любом доме, является ее безопасность. Для этого необходимо правильно подобрать все провода, которые смогут выдержать возложенную на них нагрузку. При этом запас хода должен быть не менее тридцати процентов.

Провода, проложенные в доме, должны иметь специальное покрытие, стойкое к возгоранию и механическим повреждениям. Для повышения эстетической привлекательности помещения рекомендуется спрятать электропроводку, но таким образом, чтобы при необходимости иметь к ней постоянный доступ.

В процессе монтажа электропроводки обратите внимание на способы соединения проводов из меди и алюминия. Чтобы не нарушать правила пожарной безопасности, рекомендуется устанавливать устройства защитного отключения, которые при скачках напряжения или высоком напряжении будут отключать питание.

Еще одним требованием является строительство отдельной ветки с повышенным запасом хода. К нему будут подключаться приборы, требующие особой мощности, например, духовка.

Все элементы проводки рекомендуется устанавливать в специальные гофры, которые продаются в любых магазинах электроники. Их выбор и свойства зависят от толщины проводов и материала их покрытия. Например, для стандартной бытовой сети будет достаточно гофры с пластиком.

При прокладке проводов через строительные конструкции для них должны быть устроены специальные отверстия. В этом случае после монтажа кабеля образовавшиеся зазоры герметизируют с помощью легкоудаляемых негорючих составов. Для приготовления такого состава отлично подойдет смесь песка и цемента в соотношении десять к одному, кроме того, возможно использование глины, шпаклевки или штукатурки.

Необходимо заделывать проходной проход по всей его площади, во избежание проникновения лишней влаги или газов в помещение.

Монтаж электропроводки производится при температуре воздуха не выше отметки -16 градусов.

Выбирайте провода с изоляционными характеристиками и кабели с защитной оболочкой и с медными жилами. Сечение кабеля, обеспечивающего подключение к сети, должно быть не менее 0,25 см на 1 м², а для кабеля, отвечающего за освещение, будет достаточно 0,15 см на 1 м².

Основные виды электропроводки в деревянном доме

Существует два способа монтажа электропроводки в деревянном доме:

открыт;
закрыто.

Схема электропроводки в деревянном доме открытого типа подразумевает значительное упрощение ремонта и доступа к проводам, так как они расположены непосредственно на поверхности стен. Это конечно преимущество такой проводки.

Основным недостатком открытой проводки является неэстетичный вид помещения, в котором она проложена.

Данная схема электропроводки используется в помещениях с повышенной влажностью, так как именно в них может произойти короткое замыкание при попадании влаги или конденсата на поверхность электроприборов.

Существует несколько вариантов открытой проводки. Возможна установка непосредственно на стену, в пластиковые трубы, в плинтусное пространство или в специальные каналы для проводки.

Материалы для изготовления такой конструкции негорючие, обладают электроизоляционными свойствами. Эти кабели бывают различных конфигураций, сечений и форм. В соответствии с цветом они делятся на:

коричневые;
светло-коричневый;
белый.

При прокладке проводов под плинтусом не допускается соединение между собой проводов, выполняющих осветительные, слаботочные и силовые функции. Чтобы коммуникации не перегревали цоколь, пространство должно быть заполнено не более чем на 65%. В противном случае возникновения короткого замыкания из-за перегрева не избежать.

В процессе монтажа открытой электропроводки в деревянном доме высота прокладки коммуникаций определяется лицом, выполняющим работы, так как она не нормируется.

Следите за тем, чтобы плинтусы и швеллеры плотно прилегали к стене, минимальное расстояние между ними не более двух миллиметров. При монтаже проводки в неотапливаемом помещении, например, в подвале, гараже, чердаке или коридоре, для крепления проводов необходимо использовать скобы соответствующего диаметра.

Для улучшения эстетики помещения планируйте размещение проводки в незаметных местах. Не прокладывайте проводку вблизи дверных проемов, радиаторов, труб или углов стен.

Второй тип монтажа проводки скрыт. Допускается применение этого метода при наличии пустот в строительных конструкциях, сборных перегородках, пазах на стене, подвесных потолках. Все эти элементы подразумевают возможность установки проводов. Прокладка горизонтальных участков силовых кабелей осуществляется с использованием материалов, устойчивых к возгоранию.

При монтаже электропроводки в деревянном доме с оштукатуренными стенами рекомендуется применять изолированные кабели, имеющие общую защитную оболочку. Он способен обеспечить их защиту от механических повреждений. Но имейте в виду, при необходимости демонтировать эту систему придется крошить стены и производить повторный ремонт. Поэтому, прежде чем выбрать этот способ, стоит хорошо взвесить все за и против и определить, что лучше: эстетичный вид или финансы.

Если провода проложены под слоем штукатурки, они должны проходить строго вертикально или горизонтально. Расстояние между плитами перекрытия и проводами не должно превышать 20 см. В перегородках толщиной до 9 см прокладывается кратчайший маршрут.

Провод крепится и фиксируется с интервалом от 0,5 до 1,2 м, обеспечивая тем самым плотное прилегание штроб.

При устройстве электропроводки под поверхностью подвесного потолка и других подобных конструкций применяются исключительно качественные провода с маркировкой HG — не распространяющие горение или с индексом LS — низкий уровень газо- и дымовыделения. Если электропроводка устанавливается на поверхность из негорючих материалов, то провода монтируются в металлических гильзах с возможностью локализации или в металлических трубах. Если используются стальные компоненты, они должны быть защищены от коррозии.

Этот способ подходит и для обустройства санузла, и бани, и сауны, но во избежание поражения электрическим током в этих местах с повышенной влажностью применяют провода с оболочкой из ПВХ, помещенные в трубу из ПВХ. В таких помещениях использование металлических труб недопустимо из-за их подверженности коррозии. При использовании электрокаменки в бане возводят специальное ограждение, которое обивают картонно-асбестовым покрытием.

Особенности монтажа электропроводки в деревянном доме: этап подготовки

Прежде чем приступить к непосредственной прокладке проводов, необходимо провести подготовительные работы по подготовке поверхности, которые включают:

разметка;
пустой;
штамповка.

В первую очередь определитесь с местом, через которое будет осуществляться электроснабжение дома. После этого отмечают места, где предполагается установка всех электроприборов, или места, где необходимо обустроить розетки, выключатели, распределительные и ответвительные коробки и светильники.

После маркировки всех участков приступайте к маркировке укладки проводов. Лучше, если они будут проходить строго по вертикали и горизонтали. Отметьте место установки распределительного щита. Лучше, если он будет установлен у входа в дом, при этом помещение должно быть сухим и отапливаемым. Рекомендуемая высота установки – полтора метра.

При выполнении монтажа электропроводки работы по маркировке следует начинать с прокладки линий прохождения основных пучков с проводами, затем маркируют ответвления. Также указываются поворотные и проходные участки, проложенные через стены.

Горизонтальная часть электропроводки прокладывается на 15-20 см ниже потолка. Параллельно стыку стены с потолком. Эта процедура поможет предотвратить повреждение провода при механическом воздействии. При повороте гусеницы необходимо строго придерживаться прямого угла. Необходимо разметить места крепления проводника с крайнего участка. Для обозначения скрытой или открытой проводки используется специальный шнур. Производители предварительно наносят на этот шнур краску, чтобы ускорить процесс маркировки. В противном случае используется обычный шнур, который предварительно окрашивается мелом или синью.

Шнур закрепляется в начальной точке и постепенно протягивается по местам прохождения маршрута. Линии прямые и четкие.

Совет: При проведении планировочных работ рекомендуется перенести макет на бумагу, которая всегда должна быть у хозяев дома. Если необходимо провести ремонт или даже забить гвоздь в стену, эта карта укажет место, где присутствует электропроводка.

Для выполнения разметки в местах расположения выключателей и розеток используется мел, работа ведется вручную. Установка ответвительных коробок происходит в месте разветвления для обеспечения спуска к выключателю или розетке.

При использовании скрытой проводки в деревянном доме рекомендуется применять скрытые розетки и выключатели. Они устанавливаются в специальный 7-сантиметровый короб.

Выключатель рекомендуется устанавливать возле входной двери, желательно с правой стороны, на удобном для включения расстоянии, которое составляет от 9от 0 до 110 см. Расстояние между дверной коробкой и выключателем должно быть не менее десяти сантиметров, то же самое касается и окон.

При установке коммутаторов существует два варианта выполнения этого процесса. Первый подразумевает установку на расстоянии до 50 см, это касается детской комнаты, а второй – на расстоянии более метра, для других помещений.

Сокеты не ограничены правилами расположения. Они устанавливаются в соответствии с предпочтениями проживающих в доме людей. Хотя не рекомендуется устанавливать розетки близко к полу, так как в случае прорыва воды или при затоплении возрастает риск замыкания.

Электропроводка в деревянном доме фото:

Следующим этапом является подготовка материала для обеспечения вкладыша. В этом случае необходимо выбрать тип кабелей, розеток и всех аксессуаров. Кроме того, провода разрезаются на отдельные части. Обратите внимание, что провода лучше резать с запасом 15 см, чтобы внахлест выполнять монтажные работы или соединение проводов друг с другом.

Особенности прокладки магистрального кабеля к дому

Чтобы провести электропроводку в деревянном доме, первым делом необходимо проложить силовой кабель. Этот процесс осуществляется после завершения маркировки. Есть два способа выполнить этот процесс:

воздух;
под землей.

Выбор того или иного типа зависит от проекта, составленного заранее и согласованного со службой энергоснабжения.

Менее затратным методом является прокладка кабеля по воздуху. Хотя при расстоянии между домом более 26 м, основным источником энергоснабжения, необходимо будет установить дополнительную опору в виде бетонного столба.

Воздушный монтаж осуществляется с помощью специальных растяжек или фарфоровых изоляторов. Это требует применения самонесущего изолированного кабеля C&P, срок службы которого составляет не менее 30 лет. Основные требования к кабелю:

атмосферостойкая полиэтиленовая оболочка;
устойчивость к ультрафиолету;
устойчивость к перегрузке сети;
.

Недостатком использования такого кабеля является его чрезмерная эластичность и неподатливость, что приводит к трудностям при его монтаже. Расстояние троса над поверхностью дороги не менее 600 см, а по отношению к пешеходной дорожке — 350 см.

Для обеспечения сохранности деревянного дома и защиты его от пожара при перегрузке сети кабель пропускается через металлические втулки. Сечение кабеля должно быть не менее 1,6х1,6 см.

Более затратным способом прокладки кабеля к дому является его прокладка подземными трассами. Так как этот способ требует оборудования траншеи, глубина которой не менее 100 см. Кроме того, есть различия в качестве кабеля. В этом случае рекомендуется использовать кабель с медными жилами и бронезащитой. Этот кабель устойчив к грызунам и движениям грунта. При его монтаже необходимо предусмотреть песчаную десятисантиметровую подушку, а после укладки кабеля либо засыпать песком, либо кирпичом.

Не используйте металлические трубы при прокладке кабеля под землей, так как существует риск отключения электроэнергии из-за образования конденсата.

Электропроводка в деревянном доме видео:

Электромонтажные работы в деревянном доме.

Электромонтажные работы в любом здании, независимо от его конструкции, должны соответствовать единым стандартам. Но, деревянные дома и их материалы обладают различными свойствами, которые необходимо учитывать при прокладке электропроводки. Схему электропроводки в деревянном доме следует планировать по стандарту МЭК 60364-5-51-9. 7 без отступления от правил пожарной безопасности.

Контент

Планирование самостоятельной публикации
Важные правила
Скрытая или открытая проводка?
Специальные места в деревянном доме
Безопасность труда
Электромонтажные работы в деревянном доме видео

Планирование независимой проводки.

Для начала следует определиться с количеством розеток, расположением светильников на потолке, местами на стенах для навесных лап, разъемов и линий электропередач для высокого энергопотребления. Необходимо помнить, что строительное дерево пропитано различными химическими и легковоспламеняющимися веществами, здесь просто нельзя ошибаться или использовать дешевый вид проводки. Вся схема электропроводки в деревянном доме требует здравого смысла, профессиональных знаний и большого опыта.

Для предотвращения возгорания рекомендуется уменьшить количество электрических точек, если их по стандарту возможно 10 в одной цепи, то лучше уменьшить это количество до 6. Позаботьтесь об отдельных точках для электрических приборы, которые потребляют больше энергии, особенно на кухне и в ванной. Избежать ошибок помогут несколько дополнительных схем трассировки электрических проводов и точек по всему дому и в каждой комнате. Электропроводка в деревянном доме своими руками возможна только при четком знании дела и не одного специалиста, а нескольких, неграмотное подключение к электросети может привести к печальным последствиям.

Важные правила

При проектировании необходимо соблюдать несколько правил:

Для осветительных приборов использовать медный провод сечением не менее 1,5 мм, а для монтажа розеток медный провод сечением не менее 2,5 мм. Для защиты цепей освещения применяют оборудование с номинальным током 10А, для цепей с розетками номинальный ток 16А. Трубы и фитинги следует выбирать таким образом, чтобы повышение температуры в нормальных условиях или в аварийной ситуации не вызывало пожара. Расстояние разводки от газовой трубы не менее 0,5 метра.

Все кабели и провода должны быть установлены в правильном месте. Горизонтальная разводка – 15 см от пола или потолка. Вертикальную установку начинают на расстоянии 10 см от края окна, двери и углов дома. Все выключатели, розетки и распределительные коробки на линии электропередач. В случае переменного напряжения выше 50В-75В кабель устанавливается в решетке на высоте двух метров от пола. Интервал между трубами и кабелем не менее 5 см. В деревянном доме рекомендуется минимальная нагрузка на электропроводку, поэтому не стоит включать сразу несколько электроприборов. Регулярно проверяйте исправность всех розеток и выключателей, защищайте розетки в ванной от случайного попадания воды. Избегайте коротких замыканий, это прямой путь к пожару. Правила электропроводки в деревянном доме обязательны, особенно если дом обеспечен электричеством.

Скрытая или открытая проводка?

При подключении подумайте, какой тип подключения вам больше подходит. Как скрытая, так и открытая проводка имеют свои преимущества и недостатки.
Скрытая проводка придает аккуратный вид, так как все кабели скрыты. Кроме того, он более экономичен — меньше длина кабеля, меньше времени и затрат. Но, после работы необходимо создать условия для беспрепятственного доступа к проводам, можно скрыть проводку бальзатной ватой или гипсокартоном, последнее предпочтительнее.

Открытая проводка в деревянном доме может быть лучшим вариантом, благодаря быстрому доступу к проводам. Кабели имеют двойную оболочку и рассчитаны на величину тока, который они будут отдавать. Провода крепятся к напольному плинтусу и декоративной отделке потолка или могут быть спрятаны за обоями. Розетки, выключатели и распределительные коробки устанавливаются и подключаются так же, как и в случае со скрытой проводкой. Обратите внимание, что для этой проводки потребуется больше метров провода, потому что он проходит через все изгибы здания.

Особые места в деревянном доме

Особенно шокируют ванные комнаты, кухни и прачечные. Известно, что вода является отличным проводником тока, по этой причине розетки и выключатели должны располагаться как можно дальше от брызг из-под крана. Запрещается устанавливать в ванной распределительные коробки, также следите за тем, чтобы электроприборы не заливались водой, даже в выключенном состоянии.

Провода из-за возможного затопления не могут быть ниже канализационной системы. Подумайте о заземлении металлической ванны, если в ванну попадет электрический ток (уронили работающий фен), автоматически сработает затемнение.

Безопасность труда

Помните, что электропроводка в деревянном доме связана с высоким напряжением. Соблюдайте меры предосторожности. Не работайте в усталом состоянии, в темном помещении без надлежащих средств защиты и инструментов, ведь от вас зависит будущее деревянного дома.

Другие рекомендации вам подскажут квалифицированные специалисты из этого видео.

Электропроводка в деревянном доме своими руками

Чаще всего деревянные дома возводят на дачных участках. Преимуществом этих зданий являются низкие материальные затраты на строительство и высокая скорость возведения. Основным недостатком такого решения является высокая вероятность возгорания при возникновении аварийной ситуации в электропроводке. В результате искрения и коротких замыканий легко загораются стены и потолок. Отсюда высокие требования к прокладке кабеля в конструкциях с горючими поверхностями в ПУЭ и других НТД. Поэтому давайте разбираться, как должна быть безопасно проведена электропроводка в деревянном доме, согласно ГОСТам и ПУЭ.

Требования
Основной процесс
Создание схемы
Прокладка линии с улицы в помещение
Прокладка кабелей в помещениях
Проводное соединение
Подключение розеток и выключателей
Электрическая панель в сборе

Требования

Требования к электропроводке АТ ПУЭ для различных сооружений указаны в главе 2.1 (пп. 2.1.31-2.1.51), таблице 2. 1.3 и главе 7. При строительстве каркасных зданий руководствуются более поздним документом СП 31-105-2002.

Итак, основные требования к монтажу электропроводки в деревянном доме:

Проводники должны быть изолированы из негорючего или негорючего материала, на практике используется NYM или ВВГнг-LS.
Жилы должны быть медными.
Преимущество рекомендуется отдавать проводке открытой проводки в деревянном доме, подробнее см. табл. 2.1.3 ПУЭ.
Скрытая проводка в деревянном доме возможна (по той же табл. 2.1.3 ПУЭ), но если она защищена со всех сторон несгораемым материалом (гипс, алебастр, металлические трубы), однако именно этот вопрос вызывает большинство споров и недоумений. Использование металлорукава или ПВХ гофры в деревянном доме запрещено, так как они не обладают способностью локализации в случае пожара.
Правильно проводить расчет сечения токопроводящих жил кабеля. Толщину сердечника рекомендуем выбирать с запасом по току 30% (лучше больше, чем меньше, но без фанатизма).
Согласно нормам и стандартам, строительство деревянного дома требует наличия заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дупольный пистолет.
Если у Вас деревянный дом каркасной постройки, то по вышеуказанному СП можно прокладывать скрытую проводку в полостях, заполненных утеплителем и т.п.

Важно! Скрытая проводка – это не только проводка в воротах под штукатуркой, но и проводка в пустотах конструкций, закрытых подвесными потолками и облицовкой.

Основной процесс

Основной процесс подключения не сложный. Все, что нужно – это сделать схему электропроводки в деревянном доме, закупить все комплектующие, провести подготовительные работы и монтаж.

После этих операций готовая линия согласовывается с Госэнергонадзором, и если замечаний нет, в течение 5 дней вас подключат к электросети.

Создание схемы

На специальной схеме электропроводки отмечается точное расположение всех элементов (от розетки до электросчетчика), проход кабеля по деревянному дому. Также на проекте необходимо указать точное расстояние проводки возле дверных проемов, потолка, пола.

В качестве заготовки для схемы рекомендуем использовать план дома, так как в этом документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении электрической схемы используйте следующие правила и советы:

Распределительный щит установлен в коридоре. Высота щита должна быть такой, чтобы до него не доставали дети (примерно 1,5 м над землей).
, как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ этот момент не обсуждают). Предварительно распланируйте мебель и бытовую технику, чтобы знать, где вам нужно установить розетку (иначе после ремонта вам придется покупать удлинители).
Рекомендуемая высота установки выключателей 80 и 150 см. Все выключатели в доме должны быть на одной высоте (из эстетических соображений). При входе в помещение изделие следует класть со стороны дверной ручки.
Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот гусеницы под прямым углом.
На основании готовой схемы необходимо рассчитать точное количество элементов, затем приобрести их и приступить к монтажу электропроводки в деревянном доме.

Прокладка линии от улицы до помещения

Существует 2 способа прокладки наружного кабеля: воздушный и подземный.

Первый вариант дешевле, но в то же время чаще подвержен авариям (линии электропередач могут быть повреждены сильными порывами ветра или падением дерева на столб). Также возможна установка воздушной проводки, если расстояние до объекта не более 25 метров. Если расстояние до дома деревянное, придется самостоятельно устанавливать промежуточную опору (еще один столб), которая может заметно «бить по карману».

Прокладка кабеля под землей более трудоемкое и дорогостоящее мероприятие, но в то же время обеспечит долгий срок службы вашей проводки.

О том, как подключить электричество к участку, мы рассказали в отдельной статье, которую рекомендуем прочитать!

Прокладка кабеля в помещениях

Чаще всего в деревянном доме проводится открытая проводка. Существует несколько способов монтажа проводки, а именно: в швеллерах, в гофре, на специальных изоляторах (роликах) или в электрический плинтус. На фото представлены все варианты, поэтому вы можете сразу сравнить их между собой.

Кабель-каналы — Удобный вариант для проводки, легко крепятся, но при правильном подходе не портят, а дополняют интерьер деревянного дома. Кстати, есть каналы с раскраской «под дерево».

Преимущество электропроводки в плинтусе в том, что вы уменьшаете количество кабель-каналов на стенах, тем самым прячете проводку от глаз. Этот вариант также снижает вероятность механического повреждения линии, а если разместить розетки на высоте 15-20 сантиметров над уровнем пола, то проводка будет практически незаметна.

При этом выключатели можно установить на нужной высоте, проложив провод в нише дверного проема, за кожухом в металлической трубе. Тогда проводку вообще не будет видно. Таким образом, вы выполните требования ПУЭ и ваш интерьер не пострадает.

Хорошо соответствует ПУЭ «Ретро проводка». То есть нужен витой шнур и керамические ролики (изоляторы). Это старинный вариант интерьера. Но ретро-провод неоправданно дорог, а необходимость покупки зажимов и прочих аксессуаров только увеличит смету.

Рекомендуем ознакомиться с данной видеоинструкцией, которая наглядно покажет вам все нюансы монтажных работ:

Подключение проводов

В местах разветвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо установить распределительные коробки. Эти изделия используются для крепления нескольких контактов и их защиты.

Основные способы подключения проводов в распределительной коробке:

подключение с помощью ваг;
соединение с сизым;
опрессовка с гильзами;
;
.

Важно! Соединение проводов со скруткой Запрещено в любых конструкциях, так как со временем контакт ослабевает и начинает греться.

Если монтировать электропроводку в деревянном доме по ПУЭ, там сразу написано о запрете на скрутку:

ПУЭ 2. 1.21. Соединение, разветвление и окончание жил проводов и кабелей должны производиться опрессовкой, сваркой, пайкой или зажимом (винтом, болтом и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗ представляют собой изолирующие колпачки, наматываемые на жгут проводов. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, а оголенные контакты скрутить между собой, после чего накрутить колпачок. О том, как соединить провода с серым читайте в статье, на которую мы ссылались.

Соединение клеммной колодки WAGO достаточно надежно. Но имейте в виду, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммной колодки и не используйте подделки. Подключение мощных приборов, таких как бойлеры, посудомоечные машины и бойлеры, следует производить винтовыми клеммниками, гильзами, сваркой или пайкой, а еще лучше прокладывать сплошной провод от щитка.

Гильзы, сварка или пайка – лучшие из перечисленных вариантов при монтаже проводки в деревянных домах. О том, как обжимать провода гильзами, читайте в нашей статье.

На сайте также есть отдельные публикации о проволоке для пайки и сварки:

https://electroexp.com/ru/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
https://electroexp.com/ru/svarka-mednyx-i-alyuminievyx-provodov.html

Подключение розеток и выключателей

После завершения всей электропроводки необходимо установить выключатели и розетки. Рекомендуем использовать все электроустановочные изделия в исполнении под дерево. Разница в стоимости может и не существенная, но в интерьере они будут смотреться лучше, также можно обратить внимание на линейку Розетки и выключатели Schneider Electric и Legrand. Изделия этих производителей впишутся в любой интерьер.

Сборка электрощита

Важно правильно подобрать сечение кабеля и проложить кабельные линии, но это не будет означать, что ваша проводка в деревянном доме безопасна. Нужно правильно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения И так далее. Это сэкономит затраты на ремонт в случае аварийной ситуации, а также защитит вас и ваш дом.

При повреждении изоляции кабелей грызунами сработает защита и не возникнет пожар.

Поэтому необходимо разделить проводку на группы:

Освещение
Розетки
Мощная бытовая техника

Обязательно защитите эти группы с помощью отдельных машин и УЗО. УЗО необходимо устанавливать на цепи, от которых запитаны водонагреватель, электробойлер, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся во влажных помещениях.

Затем для кабеля с сечением жил 1,5 кв. мм (цепь освещения) выбирайте автомат на номинальный ток 6-10 ампер, а на 2,5 кв. мм — 16 ампер.

Групповые УЗО к розеткам или отдельным потребителям должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а суммарное УЗО, его еще называют вводным или пожаробезопасным, выбирают с током утечки больше групповых , например 100-300 мА.

Также на вводе иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше тока автомата, которым защищается эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щитка в деревянном доме:

Если вы провели на участке 3 фазы, схема распределительного щита может выглядеть так:

После завершения разводки и установки щита собран, рекомендуем вызвать электрика, чтобы он все проверил и, возможно, устранил явные ошибки. Далее необходимо пройти приемо-сдаточные испытания, получить Акт о допуске на подключение к сети, а также вызвать представителя РЭС для опечатывания счетчика и автомата вскрытия.

Вот и вся пошаговая инструкция, подробно объясняющая, как сделать электропроводку в деревянном доме своими руками. Обязательно выполнение электромонтажа в соответствии с ПУЭ и другими существующими нормами. Они спроектированы и собраны с учетом большого количества аварий, которых можно было бы избежать, просто следуя правилам. Надеемся, что предоставленные советы и схемы помогли вам провести электромонтаж самостоятельно или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем также прочитать статью: Отопление деревянного дома электричеством!

Опубликовано: 19.07.2014 Обновлено: 28.02.2019 5 комментариев

Часто задаваемые вопросы о деревянных домах

ответы на часто задаваемые вопросы о деревянных домах

Быстро найти дополнительную информацию о массивных деревянных домах

Мы понимаем, что клиенты хотят получить как можно больше информации как можно быстрее, поэтому вопросы сгруппированы по связанным темам.

Ниже вы найдете ответы на часто задаваемые вопросы.

Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к нам.

Контакт Бревенчатые дома, которые мы строим

Подробная информация о строительстве бревенчатых домов

Как долго служат бревенчатые дома?

Многие люди сомневаются в древесине и ее долговечности. Как долго прослужит ваш деревянный дом?

Если убедиться, что древесина не подвергается прямому контакту с влагой, и регулярно проводить техническое обслуживание, то дом может служить не одному поколению.

В Словении довольно много исторических деревянных домов. Самая старая из них — усадьба Кавчников, построенная в 17 веке.

В Европе много деревянных построек, которым более 800 лет, и которые все еще используются. Самым старым деревянным сооружением в мире является храм Хорю-дзи (Япония), построенный в 7 веке нашей эры.

Как вы получаете свой первый набросок плана дома?

Некоторые клиенты точно знают, чего они хотят и как будет выглядеть их дом, а другие нет.

По нашему опыту, самый быстрый и простой способ создать план дома — это собраться всем вместе — инвестору, инженеру-проектировщику и строительному подрядчику. Это занимает примерно от одной до трех встреч.

На этих встречах определяем:

Ваши пожелания и ожидания,
фактические возможности строительства,
юридические ограничения (в зависимости от места строительства)
и возможные финансовые ограничения.

После этого мы (вместе с инженером-проектировщиком) можем предоставить полный план дома и стоимость вашего нового деревянного дома.

Как мы получаем качественную древесину?

Наша цель здесь, в Натуральный бревенчатый дом , сохранить традиции и знания прошлого и объединить их с опытом современного строительства. Мы являемся семейным бизнесом, который уже несколько поколений связан с традициями изготовления изделий из дерева. Есть бревенчатый домик, построенный в 179 г.0 на нашей усадьбе.

Когда мы заготавливаем древесину, мы учитываем, что деревьев вырубаются зимой, когда луна находится в правильной фазе .

Мы рубим дрова для вашего нового дома, когда уровень сока в деревьях минимален. Это означает, что наиболее подходящим временем для рубки является зима (с сентября по март), когда деревья находятся в состоянии покоя.

Древесина рубится во время убывающей луны в Рыбах. Это когда древесина устойчива к вредителям.

Какие породы дерева мы используем для наших массивных деревянных домов?

Мы используем тщательно отобранную древесину деревьев, которые растут на высоте от 800 до 1200 м над уровнем моря для наших домов из цельного дерева. Мы следим за тем, чтобы деревья были вырублены в зимнее время, а также обращаем внимание на фазы луны.

Серебряная ель из Кочевско — наша любимая работа. При этом используется 98% древесины. Древесина используется для строительства дома, а кора как лечебная добавка к пище.

Действительно ли пихта обладает лечебными свойствами?

Пихты, используемые для получения витаминов, растут выше 1000 м и должны быть не моложе 20 лет. Район Кочевских лесов, где мы вырубаем деревья для наших домов, является экологически чистой средой, и микробиом в почве отчетливо влияет на витаминный состав кочевской пихты.

Сучки на ветвях деревьев содержат витамины и питательные вещества, которые обладают защитным действием и представляют собой жизненную энергию деревьев. Другими словами, мы можем сказать, что сучки деревьев — это сердце или ядро существования деревьев. Мякоть из измельченных ветвей пихты серебристой используется в качестве экстракта или древесного чая, а также может быть высушена до порошка или защитных концентратов, также известных как полифенолы.

Какие породы древесины используются для бревенчатых домов?

Имеется несколько подходящих пород дерева для бревенчатых домов. Чаще всего мы используем:

Пихта (+ невероятно полезная, экономичная / – заболонь неотличима от сердцевины)
Ель (+ экономичная / – имеет больше смоляных карманов, чем ель)
Лиственница (+ невероятная красота, защита от непогоды / — стоимость, много смоляных карманов, сложно купить)
Дугласова пихта (+ невероятно красивая, устойчивая к атмосферным воздействиям / – труднее купить)

Какие типы седел или соединений используются при строительстве бревенчатого дома?

Существует довольно много типов столярных изделий или седел, которые развивались на протяжении истории. Их выбор, кроме всего прочего, также влияет на конечную стоимость дома.

Седельный паз

Это тип бревенчатых столярных изделий, которые мы используем в Natural Log House. Он наиболее широко используется среди строителей кабин, так как не оставляет щелей между швами во время высыхания. Бревна соприкасаются в течение всего времени сушки и укладываются друг в друга.

Соединение «ласточкин хвост»

Мастера любят использовать его, когда им нужно соединить квадратные бревна по углам. Этот шарнир обеспечивает фиксацию во всех направлениях.

Скандинавская седельная насечка

Она также известна как норвежская насечка и является одним из самых интенсивных (сложных) и эффективных угловых соединений. Очень немногие строители бревенчатых домов используют его из-за его сложности и значительно более высокой стоимости. Мы используем его только изредка, когда это необходимо.

Врубка круглая

В России и других странах Европы этот вид столярных изделий пользуется большой популярностью, в основном, у компаний, строящих дома из оцилиндрованного бревна (промышленное производство). Недостатком этого соединения является то, что во время высыхания древесины могут появиться зазоры с левой и правой стороны седла. Вот почему строители бревенчатых домов часто используют седловидный паз.

Какие существуют варианты хвостов бревна?

Доступно несколько вариантов хвоста бревна. Очень важно, чтобы наши клиенты думали о различных вариантах выбора в самом начале идеи дизайна дома. В целом существует четыре типа хвостов бревен:

Как сохранить бревна?

Важно учитывать защиту древесины. Лучшее, что мы можем сделать для защиты древесины от вредителей, — это рубить деревья в нужное время, когда деревья находятся в состоянии покоя.

Внешний вид

Если древесину совсем не законсервировать, она начнет сереть, так как это естественный процесс. Если мы не хотим, чтобы это произошло, нам нужно нанести на древесину немного пигмента, который послужит защитой от ультрафиолетовых лучей.

Интерьер

Если не красить дерево внутри дома, то дерево будет постоянно источать свой запах.

Типы защиты древесины

Вы можете выбрать натуральные консерванты (масла и воски) и синтетические консерванты (грунтовки для защиты древесины и глазури).

Строится ли бревенчатый дом непосредственно у заказчика?

Этапы строительства бревенчатого дома:

Валка деревьев в период покоя
Перевозка древесины на предприятие, где производится лущение
Сборка дома на предприятии
Разметка и сверление бревен для установки
Демонтаж сруба, погрузка и транспортировка на площадку
Сборка дома на бетонном фундаменте (занимает примерно 20 дней)

Сколько времени нужно, чтобы построить бревенчатый дом?

Время строительства зависит от фазы строительства, на которую вы решите пойти.

ПРИМЕР: Дом площадью 150 м2 может иметь законченный внешний вид примерно через 6 месяцев после подписания контракта.

Между бревнами есть герметик?

Между каждым бревном укладываем поролон EPDM, который служит защитой от ветра и влаги. Мы также используем овечью шерсть для утепления.

Нажмите на картинку для увеличения.

Нужна ли дополнительная теплоизоляция бревенчатым домам?

Наши дома построены из бревен диаметром 50 см. Таким образом мы обеспечиваем достаточную теплоизоляцию дома и отсутствие необходимости установки дополнительной изоляции, и, следовательно, разрешение на строительство выдается без проблем.

Бревенчатый дом можно построить где угодно?

Если вы уже выбрали место, где хотите построить бревенчатый дом, самый простой способ проверить возможные ограничения, когда дело доходит до строительства, – это обратиться в местную мэрию и администрацию. Это варьируется от муниципалитета к муниципалитету.

Какой тип крыши может быть у бревенчатого дома?

Наш основной ассортимент домов имеет кирпичную крышу. Мы также можем предложить гонтовую крышу или зеленую крышу.

Из чего сделаны внутренние стены бревенчатых домов?

Поскольку стены из бревен слишком массивны и поэтому занимают слишком много места, то из бревен делаются только несущие стены дома.

Для других стен можно использовать следующие материалы:

Штукатурка
Деревянные панели
Старинный кирпич
Гипсокартон
Siporex

Как выполняется электропроводка/сантехника в бревенчатом доме?

Вся электропроводка/сантехника всегда проходит через внутренние стены наших домов.

К бревенчатым стенам крепятся только розетки и выключатели (провода).

Безопасность Контакт

Варность

Огнеупорны ли деревянные дома?

Даже если вы этого не осознаете, бревенчатые хижины или массивные деревянные дома являются одними из самых огнеупорных зданий.

Наши дома полностью изготовлены из массива дерева, поэтому нет необходимости в возведении каркаса. Вот почему массивный деревянный дом может выдержать огонь даже лучше, чем традиционные дома.

Поскольку дерево является плохим проводником тепла, оно лучше противостоит огню, чем некоторые другие материалы.
Если обжечь поверхность бревна, бревно мгновенно изолируется от большего количества тепла, потому что обугливание создает изоляцию. Поэтому прогрев древесины происходит медленнее внутри дома из-за деревянных стен.
Другие материалы, такие как железо и сталь, изгибаются уже при 500°C, а бетон растрескивается при нагревании.

Являются ли деревянные дома сейсмостойкими?

Бревенчатый дом – одно из самых сейсмостойких зданий. Древесина является невероятно гибким материалом и обладает высокой несущей способностью. Если подумать о том, как деревья только приросли к земле и как они двигаются при сильном ветре, то можно представить, насколько на самом деле прочен этот материал.

Оседает ли бревенчатый дом?

Для дерева характерна усадка при высыхании. Как следствие, дом начинает оседать, потому что свежесрубленные бревна усыхают. Осадка дома зависит от сторон света, расположения дома и размера стеклянных поверхностей.

Каждый бревенчатый дом оседает примерно на 10–15%. Срок окупаемости составляет около 6 лет. По истечении этого срока можно сказать, что дом стоит на месте.

То, что дом оседает, не влияет на процесс строительства и заселения, но мы должны учитывать это на определенных этапах строительства и выполнять их профессионально.

Вам приходится ждать с заселением из-за процесса заселения?

То, что дом оседает, не влияет на процесс строительства и заселения, но мы должны учитывать это на определенных этапах строительства и выполнять их профессионально. Это следующие этапы:

Окна должны быть установлены с помощью шурупов в раздвижные. Над окнами должно быть достаточно места, так как дом оседает примерно 6 лет.
В случае, если ванная комната и туалет также находятся на первом этаже, сантехника должна быть выполнена должным образом, чтобы предотвратить поломку или протечку воды.
Все колонны должны быть установлены с помощью винтовых домкратов
Перегородки должны быть установлены правильно, чтобы обеспечить осадку потолка

Жить в деревянном доме Контакт

Жизнь в лесу

Бревенчатый дом скрипит или издает хлопки?

Бревенчатые дома представляют собой прочные деревянные конструкции, поэтому их вес и массивность не дают им скрипеть. Уверяем вас, что вы не услышите, как трескается древесина, когда она сохнет.

Почему в качестве строительного материала для дома выбирают дерево?

Надо иметь в виду, что бревенчатое домостроение является одним из наименее спорных видов строительства с экологической точки зрения. Дома построены из возобновляемых бревен. Бревенчатые дома построены из 98% биоразлагаемых материалов. Чтобы построить такой дом, используется минимальное количество машинного труда и максимальное количество ручного труда.

Жизнь в таком доме невероятно полезна для здоровья, особенно для людей с аллергией и проблемами с дыханием.

Какую систему отопления следует использовать? Есть ли ограничения?

При выборе системы отопления ограничений нет. На данный момент клиенты чаще всего выбирают тепловой насос и теплые полы в сочетании с камином в гостиной (из-за атмосферы). Мы должны осознавать тот факт, что наши дома очень быстро прогреваются и поэтому не нужно много для поддержания одинаковой температуры.

Оседает ли бревенчатый дом?

Для древесины характерна усадка при высыхании. Как следствие, дом начинает оседать, потому что свежесрубленные бревна усыхают. Осадка дома зависит от сторон света, расположения дома и размера стеклянных поверхностей.

Вам приходится ждать с заселением из-за процесса заселения?

Окна должны быть установлены с помощью шурупов в раздвижные. Над окнами должно быть достаточно места, так как дом оседает примерно 6 лет.
В случае, если ванная комната и туалет также находятся на первом этаже, сантехника должна быть выполнена должным образом, чтобы предотвратить поломку или протечку воды.
Все колонны должны быть установлены с помощью винтовых домкратов
Перегородки должны быть правильно установлены, чтобы обеспечить осадку потолка

Пылятся ли бревенчатые дома?

Пыль неизбежна в каждом доме. Однако в бревенчатых домах пыль перемещается по-разному из-за законов природы. Поскольку дерево является антистатическим материалом, пыль перемещается значительно меньше. В результате у людей с респираторными проблемами эти проблемы обычно исчезают (или их проблемы облегчаются).

Расходы Контакт

Cena

Сколько стоит построить бревенчатый дом?

Люди, которым нравится этот тип конструкции, скорее всего, также спросят о цене. Поскольку каждый дом, который мы строим, уникален, точную стоимость определить сложно.

Однако мы можем гарантировать, что цена сравнима с обычным каркасным домом из натуральных материалов.

Какие факторы больше всего влияют на стоимость строительства бревенчатого дома?

Наши бревенчатые дома строятся вручную, поэтому цена зависит от сложности конструкции. Детали, наиболее влияющие на стоимость:

Количество крестовин
Количество бревен по высоте
Сложность резки журнала
Количество внутренних стен
Кровя с округлой древесиной
Сложность электрической проводки 910
2 Сложность электрической проводки.
Контакт
КТО ТАКОЙ НАТУРАЛЬНЫЙ БРЕВЕНЧАТЫЙ ДОМ?
С детства я был тесно связан с лесом и лесами. Это способствовало тому, что я начал строить дома из бревен. Начиная с первого дома, который я когда-либо построил, я всегда стремлюсь строить дома, а не просто дома.
Контакт Проекты О нас
Свяжитесь с нами сегодня
Если вы хотите узнать больше, свяжитесь с нами, и мы организуем встречу, чтобы ответить на все ваши вопросы.
Отправьте нам сообщение, заполнив форму вопроса, или свяжитесь с нами напрямую:
+386-40-828-506 [email protected]
Стоит ли покупать дом с ручкой и проводкой?
Дома в США, построенные примерно с 1880 по 1950-е годы, часто до сих пор имеют электрическую проводку с ручками и трубками. Здесь электрические провода, закрепленные керамическими изоляционными ручками, проходят через керамические трубки, помещенные в отверстия, просверленные в деревянных балках дома.
Стоит ли покупать дом с ручкой и проводкой?
Многие покупатели жилья спрашивают нас, какие у них есть варианты, если они хотят купить дом с ручкой и трубной проводкой. Покупателям жилья важно понимать, что сама по себе проводка с ручкой и трубкой небезопасна. Фактически, необходимое сверление, пайка, обмотка и сращивание во время первоначальной установки требовали большого мастерства, поскольку проводка должна была служить долго. Однако общее практическое правило заключается в том, что для получения страховки дома его необходимо заменить в течение 60 дней. Ни страховки дома, ни ипотеки.
Получение страховки для дома с электропроводкой с ручкой и трубкой
Для получения страховки дома с проводкой с ручкой и трубкой требуется определенный набор требований. Вы должны нанять электрика и предоставить своему страховому агенту контракт, в котором говорится, что ручка и проводка трубки будут заменены в течение 60 дней. После завершения работы необходимо предоставить квитанцию о завершении.
Если покупатели жилья не могут забрать его, или не могут сделать это в течение определенного периода времени, или если он активен, они все равно могут получить страховку через Массачусетскую ассоциацию страхования имущества (MPIUA). MPIUA обеспечивает базовое имущественное страхование соответствующего критериям имущества для заявителей, которые не смогли получить страховку на добровольном рынке. Имейте в виду, что ставки MPIUA, как правило, выше (от 30 до 60%), чем у стандартной страховой компании в Массачусетсе. Они выйдут и проведут осмотр до покрытия, но осмотр бесплатный.
Финансирование дома с ручкой и трубной проводкой
Департамент жилищного строительства и городского развития (HUD) заявляет, что оценщики домов должны осматривать электрическую коробку, чтобы убедиться в отсутствии оборванных или изношенных проводов. Крупные торговые сети (Fannie Mae, Freddie Mac и FHA) согласны с проводкой ручек и трубок, если они функционируют, безопасны, находятся в хорошем состоянии и рассчитаны на ток не менее 60 ампер.
Стоит ли покупать дом с ручкой и проводкой?
Когда вы покупаете дом с проводкой с ручкой и трубкой, нужно знать несколько моментов. Например, изоляция не может касаться проводов, так как тепло от проводов не рассеивается. В проводке ручки и трубки нет третьего провода для заземления, только горячий провод и нейтральный белый провод. Даже если заменить двухконтактные розетки на трехштырьковые (для устройств, которым они необходимы, например, для кухонной техники), третьего провода, защищающего от поражения электрическим током, все равно не будет.
Одной из наиболее распространенных проблем с проводкой ручки и трубки является неправильная модификация. Из-за того, что он легко доступен, некоторые домовладельцы ремонтируют его самостоятельно, неправильно сращивая провода и внося неадекватные и небезопасные модификации.
Электропроводка с ручкой и трубкой больше не используется в домах, потому что она не обладает той мощностью электричества, которая требуется современным домам. Современные домохозяйства используют гораздо более высокие электрические нагрузки, чем проводка, которая изначально была рассчитана — стандарт теперь составляет 60 ампер. Домовладельцам не следует устанавливать предохранители с большей силой тока, чтобы соответствовать увеличению потребления электроэнергии, так как это приведет к перегреву проводов. Проводка ручек и трубок, если они не обслуживаются должным образом, повышает риск поражения электрическим током или возгорания.
Замена проводки ручки и трубки
Осматривать и заменять электропроводку в вашем доме должны только квалифицированные лицензированные электрики. Проводку можно найти на чердаке, под половицами в подвале и внутри стен дома. Его также можно обнаружить в монтажной коробке, но даже при отключенном питании провода могут быть под напряжением и потенциально опасны для жизни при прикосновении. Как только профессионал сможет осмотреть проводку, он разработает план и расценки, чтобы привести вашу электрическую сеть в соответствие с нормами. Оригинальную проводку удалять не нужно. Это требует дополнительного времени и денег без какой-либо реальной выгоды; он не будет подключен к источнику питания после установки новой проводки и, следовательно, больше не будет представлять угрозы. Это может быть дорогостоящим процессом, но в целом позволит сэкономить на потенциальных опасностях, а также на более высоких взносах по страхованию жилья через MPIUA.
Прежде чем сделать предложение или принять решение о включении в список
Если в доме, в котором вы хотите сделать предложение, есть проводка с ручкой и трубкой, попросите лицензированного электрика тщательно осмотреть его, чтобы определить стоимость приведения его в соответствие с нормами. Если проводка представляет опасность, у вас есть несколько вариантов. Вы можете купить его как есть и иметь дело с ним, когда он у вас есть. При этом вы можете попытаться предложить меньше, готовясь к тому, чтобы иметь дело с расходами. Но это сработает только в том случае, если вы не конкурируете с другими покупателями.

Электропроводка в деревянном доме своими руками

Требования

Основной процесс

Создание схемы

Прокладка линии от улицы к помещению

Прокладка кабеля по комнатам

Соединение проводов

Подключение розеток и выключателей

Сборка электрощита

135 фото лучших безопасных решений

Подготовка проектной документации

Разновидности электропроводки

Особенности проводки закрытого типа

Правила установки проводки в сооружении из древесины

Фото электропроводки в деревянном доме

Разводка электрики в деревянном доме

Основные требования к наружной проводке в деревянном доме

Открытая проводка в деревянном доме

Скрытая проводка в загородном доме

Где купить электрооборудование для наружной проводки?

Электропроводка в деревянном доме: правила укладки

1. Преимущества и недостатки жилого дома из древесины

2. Правильная разводка электропроводов

3. Открытая проводка в деревянном доме

4. Скрытая проводка в деревянном доме

5. Запрещенные приемы электропроводки в доме из дерева

Расчет освещения строительной площадки

Как считать электрическую мощность?

Виды аварийного освещения

Схема аварийного освещения

Однолинейная схема электроснабжения

Проверка аварийного освещения

Схема разводки электропроводки в деревянном доме: рассмотрим подробно

Ввод электропитания в дом

Распределительный щит

Разводка проводки по дому

Разводка открытого типа

Разводка скрытого типа

Вывод

Схема и монтаж электропроводки в деревянном доме

План расположения оконечных устройств

Правила прокладки и монтажа электропроводки

Монтаж электропроводки в деревянном доме

Видео монтажа электропроводки

Читаем дальше — узнаём больше!

Светильники: виды, плюсы, минусы

Как правильно выбрать люстру

ЕвроЭнергоСервис надежный поставщик энергетического оборудования в Беларуси

Управление системой освещения с помощью шинной технологии

Основы фотовольтаики

Маркировка автоматических выключателей

Монтаж электропроводки в деревянном доме – проектирование и безопасность? | | С вашими руками

ЭЛЕКТРИЧЕСКАЯ ПРОВОДКА – ПРАВИЛА

ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПРОВОДКА КАБЕЛЕЙ

БЕЗ ПРОВОДА

ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЮЧИХ МАТЕРИАЛОВ ПО УСЛОВИЯМ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)

КУЛЬТУРА ЭЛЕКТРОМОНТАЖА

ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как провести электропроводку в деревянном доме

Требования к электропроводке в деревянном доме

Основные виды электропроводки в деревянном доме

Особенности монтажа электропроводки в деревянном доме: этап подготовки

Особенности прокладки магистрального кабеля к дому

Электромонтажные работы в деревянном доме.

Планирование независимой проводки.

Важные правила

Скрытая или открытая проводка?

Особые места в деревянном доме

Безопасность труда

Электропроводка в деревянном доме своими руками

Требования

Основной процесс

Создание схемы

Прокладка линии от улицы до помещения

Прокладка кабеля в помещениях

Подключение проводов

Подключение розеток и выключателей

Сборка электрощита
