Электропроводка в бревенчатом доме и особенности ее монтажа

Электромонтажные работы в бревенчатом доме должны выполняться в соответствии с требованиями ПУЭ для обеспечения высокого уровня безопасности. Так как древесина является горючим материалом, недопустимо осуществлять монтаж проводки непосредственно на ее поверхность, даже есть используются провода в двойной негорючей изоляции. Необходимо использовать защитные короба, гофры, трубы, кабель каналы.

Задать вопрос электрику:

вы можете задать любой интересующий вопрос по электрики нашим специалистам онлайн

Написать в WhatsAppНаписать в Телеграм

В зависимости от того, какой способ монтажа выбран (открытый/скрытый), определяется и набор материалов, которые будут использоваться. При скрытом монтаже под полами, потолками и непосредственно в бревне через высверленные каналы необходимо использовать только негорючие материалы – стальную трубу, провода в негорючей оплетке.

Ниже показан пример неправильного монтажа.

Мы видим, что провода протягиваются внутри древесины через пластиковые гофры.

Вот еще один пример неправильного монтажа электропроводки в бревенчатом доме.

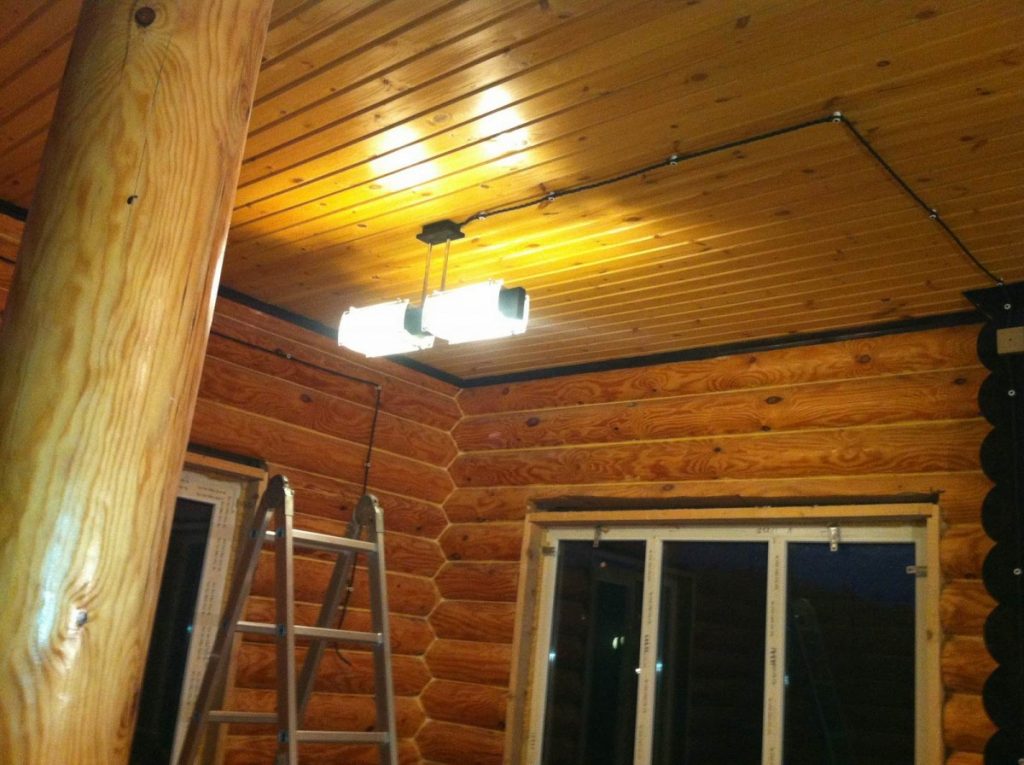

Здесь мы видим, что провода тянут непосредственно по поверхности дерева без какой-либо дополнительной защиты. Это допустимо только в одном случае – при монтаже ретро-проводки, которая крепится на специальные керамические ролики-изоляторы. Они дают возможность избежать непосредственного контакта между проводом и деревом.

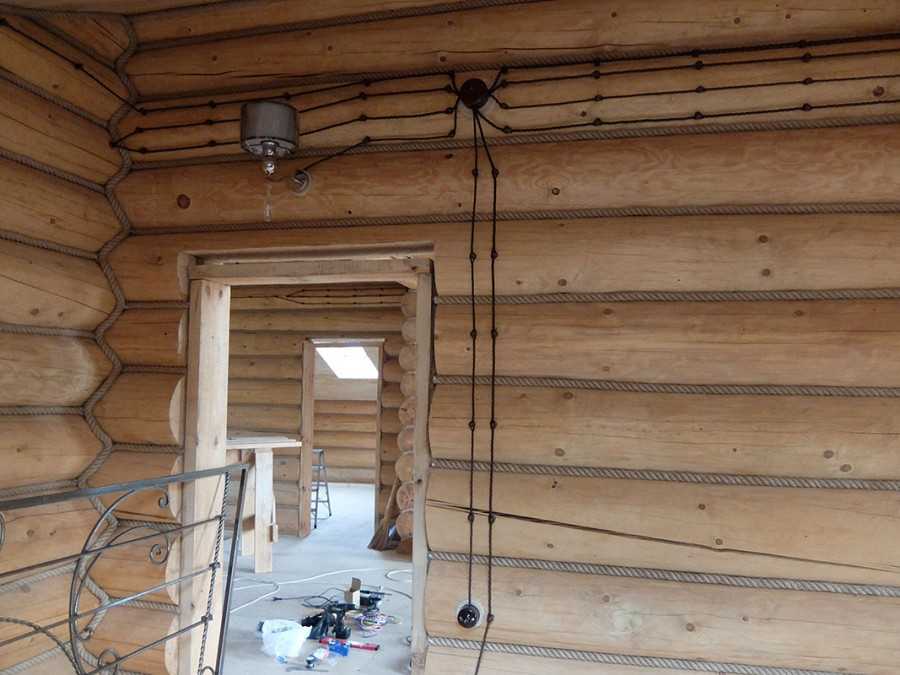

Пример монтажа ретро-проводки

Правильный монтаж электропроводки в бревенчатом доме

Правильный электромонтаж в деревянном доме преследует три цели:

• безопасность – сведение к минимуму риска возгорания даже при перегрузках сети, коротких замыканиях;
• практичность, комфорт – обеспечение полной функциональности объекта, его качественного освещения, подключения полного набора бытового электрооборудования;
• эстетичность – привлекательный внешний вид конечного результата.

Существует несколько способов совместить все эти свойства в конечном результате. В первую очередь это использование материалов соответствующего уровня и выбор правильных способов монтажа. Ниже показан один из примеров безопасного электромонтажа.

Мы видим, что проводка подаются к точке подключения наружным способом в железных гофрах. При этом для скрытой проводки лучше использовать не их, а стальную толстостенную трубу, так как при коротких замыканиях температура дуги исчисляется сотнями градусов – прогорает даже тонкий металл гофры.

Подрозетники лучше всего использовать металлические, но допустим и монтаж изделий из усиленного пластика. Наружная проводка может протягиваться в пластиковых кабель каналах, а проход сквозь бревно – в стальных трубах или керамических гильзах. Для облегчения монтажа корпусов розеток и выключателей округлость бревна корректируется – стесывается рубанком. Также можно использовать выравнивающие подложки.

Различные способы монтажа электрооборудования на бревне

Доверяйте работу по монтажу электропроводки в бревенчатом доме профессионалам

Чтобы получить гарантированно качественный результат при минимальных денежных расходах, доверяйте монтаж электропроводки и оборудования в бревенчатом доме опытным, высококвалифицированным профессионалам. Компания «elektrikru.ru» оказывает полный спектр услуг в этой области, начиная с проектирования, согласования документов в надзорных органах, продолжая поставками материалов и оборудования, заканчивая их монтажом и проведением пусконаладочных работ. По итогу оказанных услуг заказчик получает гарантии качества, а объект принимается на сервисное обслуживание на срок до 10 лет.

Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме требует особого подхода в выбору способа монтажа. Все основные требования учитывают сгораемость конструкции строения. Если в домах из пеноблока, ракушки, кирпича в случае воспламенения кабеля сгорит только кабель, то в деревянном может пострадать вся конструкция. Это стены, потолок, или даже все здание целиком.

Лучший способ от этого застраховаться — использовать негорючие кабель-каналы из металла и провода с изоляцией, маркированной индексом «НГ». Конечно, если делать кабель-каналы из толстостенных стальных труб, то этот способ очень дорогостоящий, но можно пойти другим путем:

1. Сделать электропроводку в деревянном доме полностью наружной, пустив провода поверх внутренней поверхности стен, например, в стиле ретро-проводка.
2. Использовать жестяные кабель каналы, а не трубчатые. Провода тоже будут на поверхности, а не внутри конструкций.

Мы рассмотрим все способы. Технология с кабель-каналами из тонкого металла, расположенными на внутренней поверхности стен — самая распространенная и доступная в плане цены.

Содержание

Какая электропроводка подходит для деревянного дома

Электропроводка в деревянном доме может монтироваться либо по открытой, либо по закрытой схеме. Оба способа имеют свои преимущества и могут быть скомбинированы в разных комнатах. Рассмотрим их подробнее.

Открытая или скрытая электропроводка в деревянном доме

Под открытой электропроводкой подразумевают схемы прокладки проводов на поверхности деревянных стен, или даже на некотором расстоянии от них (с помощью специальной фурнитуры создается воздушный промежуток между проводом и стеной). Преимущество открытого способа прокладки — ремонтопригодность и минимальные трудозатраты. Провод идет по поверхности стен и потолков.

Электропроводка в медных трубах в стиле Лофт

Фарфоровая рапредкоробка

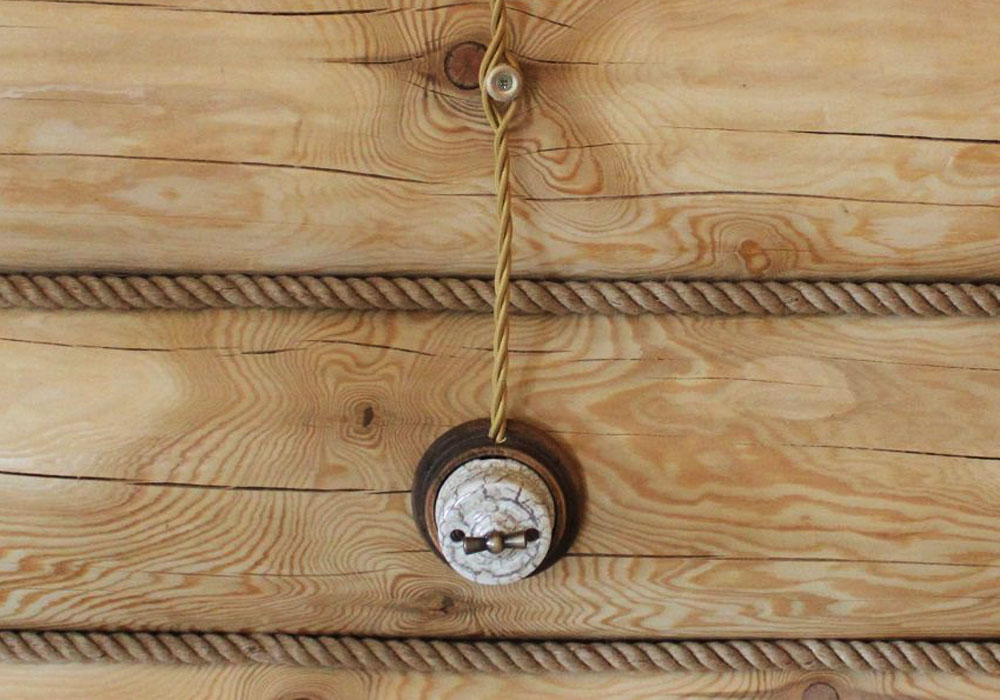

Ретро-проводка в светлом стиле

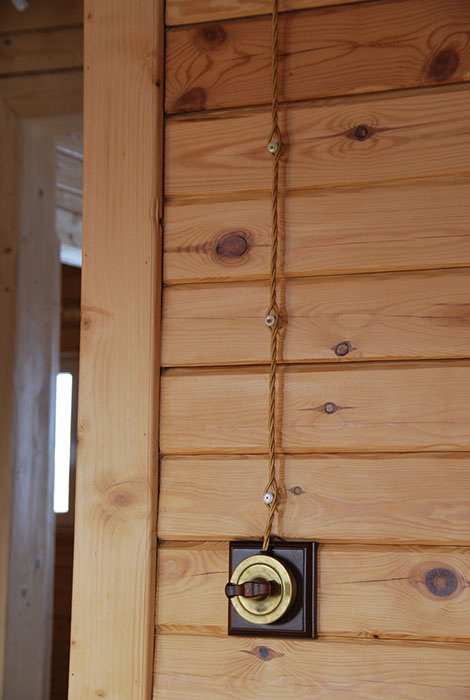

Кроме того, после появления на рынке так называемой ретро-проводки популярность открытого способа прокладки резко возросла. Используются витые провода различных цветов и фарфоровые розетки и выключатели.

Ретро провод витой Винтаж белый 3х2,5

Ретро провод витой Винтаж бежевый 3х1,5

Ретро провод витой Винтаж 3х2,5 коричневый



Открытый способ прокладки остается оптимальным, когда электропроводка в деревянном доме прокладывается по стенам без штукатурки. Например, стена из бруса или оцилиндрованного бревна без утеплительного слоя. На ней можно использовать жестяные кабель-каналы, но смотреться они будут не эстетично, впрочем, дизайнеры предлагают много разных вариантов фурнитуры и можно найти подходящий.

Вот несколько примеров электропроводки в стиле «Лофт»:

Электропроводка в стиле лофт с необычными светильниками

Электропроводка в стиле лофт в медных трубах

Электропроводка в стиле лофт

На видео ниже представлены образцы металлических труб и аксессуаров для полноценного монтажа открытой электропроводки в деревянном доме.

Для скрытой электропроводки в деревянном доме используют:

• гофрированные металлические трубы;
• жесткие стальные трубы;
• кабельные каналы из металла.

Они прокладывается под штукатуркой, под потолком, под полом или перекрытием. Этот способ намного более универсальный, но он требует дополнительных затрат. Конечно, при использовании стальных труб для защиты проводки, затраты повышаются почти вдвое по сравнению с открытой проводкой.

должен производиться максимально качественно, так как любые нарушения очень сложно будет устранить. Необходимо избегать соединения проводов, кроме как в распределительных коробках. Учитывайте, что любое повреждение провода очень сложно будет устранить, как раз из-за того, что он расположен скрыто.

Проводка надежно защищена от линейного растяжения, сильного сдавливания, а также от изломов и проколов.

При случайном возгорании в помещении провода не будут повреждены.

При наличии такой защиты солнечные лучи и атмосферные воздействия не опасны для изоляции кабелей.

При выборе варианта монтажа в металлических трубах резко увеличивается стоимость работ и материалов.

Нормативные документы

Устройство электропроводки в деревянном доме регламентируется тем же нормативным документом, что и для домов с другим материалом стен. Это ПУЭ-7 «Правила устройства электроустановок» и свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

ПУЭ—7 7. 1.38 — Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

СП 256.1325800.2016 —15.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые и их следует выполнять кабелями, соответствующими требованиям ГОСТ 31565:

— за подвесными потолками и в пустотах перегородок, выполненных из негорючих (НГ) материалов и группы горючести Г1, электропроводки следует выполнять в соответствующих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах. Допускается при прокладке кабелей применять металлические погонажные электромонтажные изделия (трубы, короба, лотки и т.д.), а также прокладку отдельных кабелей на скобах;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г2, электропроводки следует выполнять в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г3 и Г4, электропроводки следует выполнять в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

— электропроводка должна быть сменяемой.

где,

• Г2 — умеренногорючие материалы, продолжительность самостоятельного горения не более 30 секунд;
• Г3 — нормальногорючие материалы, продолжительность самостоятельного горения не более 300 секунд;
• Г4,— сильногорючие материалы, продолжительность самостоятельного горения более 300 секунд.

Рекомендую посмотреть видео ниже о том, как надо и как не надо делать электропроводку в деревянном доме.

Также Вам необходимо выполнить несколько следующих основных пунктов:

1. Использование только медных проводов, алюминиевые полностью исключаются. Их нельзя применять ни в каких жилых помещениях.
2. Проход через стену делается только во втулках, а не просто просверливанием.
3. Провод прокладывается только горизонтально и только вертикально, наклонные кабельные линии не допускаются.
4. Соединения проводов — только в монтажных коробках методом опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) предусмотренными ПУЭ-7 пункт 2.1.21, скрутки не допускаются.
5. Разветвительные коробки утапливаются в строительных конструкциях, например, в стенах (за исключением способов открытой прокладки).
6. Сечение кабеля подбирается на не менее чем 5,5 кВт на дом без электрической плиты. Для электроплиты делается отдельная проводка.
7. Любые участки проводов и кабелей не должны испытывать механической нагрузки.

Схема электропроводки в деревянном доме и подготовка проекта

Оптимально придерживаться типовой схемы прокладки электропроводки, когда устанавливается один щит для учета электроэнергии и в нем же ставятся автоматические выключатели, устройства защитного отключения и другие приборы по необходимости. Схема электропроводки в деревянном доме не должна быть усложнена.

Монтажная схема электропроводки с привязкой к планировке дома

Учитывайте, что из-за необходимости защиты (несгораемые трубы для проводов, кабель каналы), каждый метр электропроводки обходится дороже. Провода прокладывают в кабель-каналах из несгораемых материалов. При этом сама схема прокладки никак не меняется. Используются все те же маршруты, горизонтальные и вертикальные линии, как и в домах с несгораемыми стенами и квартирах.

Электрическая схема электропроводки

Составляется технический проект подключения электроснабжения дома с детальной проработкой всех узлов. Это недорогая процедура, так как проект электрики создается по типовым решениям. Никакие узлы не требуется разрабатывать заново. Сейчас, с повсеместным распространением компьютерных программ, составление полного пакета проектной документации стоит недорого.

Выбор кабеля и электроустройств

Оптимальным вариантом для монтажа скрытой электропроводки будет кабель ВВГ с приставкой НГ в изоляции. Это точно такой же вариант, как и для всех остальных жилых помещений со стенами из любых материалов. На фото справа показан кабель ВВГ-Пнг 3х2,5 (плоский с медными жилами)

Если же принято решение проводить монтаж электропроводки в деревянном доме своими руками, то учитывайте, что даже для маломощных потребителях (например LED-свет) сечение провода для освещения не должно быть меньше 0,9 мм.

Таблица выбора сечений токопроводящих жил кабелей с резиновой и поливинилхлоридной изоляцией
Сечение медной токопроводящей жилы, мм.кв.	Диаметр жилы, мм	Медные жилы проводов и кабелей
		Напряжение, 220 В		Напряжение, 380 В
		Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1	1,12	15	3,0	14	5,0
1,5	1,38	18	3,3	15	5,4
2,0	1,59	23	4,8	19	6,9
2,5	1,78	25	5,2	21	7,6
4,0	2,26	32	6,7	27	9,7
6,0	2,76	40	8,4	34	12,3
10,0	3,57	55	11,5	50	18
16,0	4,51	80	16,7	70	25,3
25,0	5,64	100	20,9	85	30,7
35,0	6,68	125	26,1	100	36,1

Если вы решили выполнять монтаж открытой электропроводки, то нужно использовать специальный провод. Идеальный вариант — ретро-провод с тканевой оплеткой.

Витой ретро-провод Винтаж белый Lindas

Витой провод ретро в текстильной оболочке

Учитывайте, что светлые провода в тканевой оплетке выглядят красиво, но очень непрактичны. Их изоляция впитывает пыль, темнеет и портится мухами. Лучше сделать выбор в пользу темной оплетки.

В комнатах с детьми и на кухне лучше отказаться от витого провода и использовать обычный, но с прокладкой открытым способом с защитой специальными аксессуарами. Это наружный корпус для кабеля из оцинкованного профиля.

Используя профили с порошковой окраской любого цвета, можно хорошо вписать электропроводку в интерьер. Очень хороший вариант — окраска под дерево. Тогда такой короб не будет слишком сильно выделяться на стене, или на потолке, особенно, если его подобрать в тон.

Выбор вводного кабеля и автоматического выключателя на вводе



Ввод в дом делается самонесущим изолированным проводом с изоляцией с компонентами защиты от ультрафиолета. Выбор вводного кабеля и автоматики определяется мощностью. Провод СИП 4х16 для наружной прокладки с изоляцией черного цвета пригоден для всех климатических зон.

Используется стандартный набор щитового оборудования: УЗО и автоматы для защиты отдельных линий. Например, линия электроплиты защищается отдельным автоматом. Также УЗО желательно использовать несколько, чтобы получить максимальную защиту.

Электропроводка в деревянном доме своими руками: план проведения работ

1. Составление проекта, сметы (проектно-сметной документации). Поскольку электропроводка в частном доме делается своими руками, нет никакой необходимости именно составлять документацию по всем правилам. Просто делается общий примерный план с использованием типовых узлов, по образцам имеющихся по правилам ПУЭ. Смета обычно записывается в тетради с указанием количества проводов, фурнитуры и щитового оборудования.
2. Выполнение наружной разводки, установка внешнего щитка с прибором учета, но без его подключения.
3. Прокладка основных кабельных линий по стенам и потолку:
4. Установка распределительных коробок, розеток и выключателей.
5. Установка распределительного щита, монтаж щитового оборудования в нем.
6. Подключение всех соединений во внутреннем и внешнем контуре, но без подключения к току.
7. Заключительная проверка, подключение к сети.

Если проводка в деревянном доме делается впервые на новом участке, то в этом списке появляется дополнительный пункт — подключение объекта с пломбированием счетчика инспекторами энергосбыта. Поскольку, этот этап не делается самостоятельно, то его описывать не нужно. Просто подаются соответствующие документы на подключение жилого дома, и вносится оплата.

Ввод электролинии в дом

При подводке электропитания к каркасным домам применяется самонесущий провод СИП. Для обычного ввода, как правило, достаточно провода с сечением токовых жил 16 мм2.

Установка распределительного щитка

В деревянном доме применяется точно такой же распределительный щиток, как и в домах с любым другим материалом стен, но обязательно металлический, а не пластиковый. В нем устанавливаются устройства защиты электрических линий с разделением по освещению, розеткам и целевому назначению. Наиболее чувствительное УЗО устанавливается в ванную комнату и на линию питания садового электроинструмента.

Электрощит в деревянном доме

Электрический щит в деревянном доме

Пример установки электрощита в деревянном доме

К щиту подводится . О том, как его сделать, подробно рассказано в на нашем сайте. Кроме того, в настоящее время широко применяются комплекты модульно-штыревого заземления, которые можно смонтировать легко и просто своими руками. Об этом заземляющем устройстве Вы можете прочитать в .

Электромонтаж распределительных коробок

При монтаже скрытым способом распределительные коробки должны быть доступны для обслуживания. Если вы используете открытый способ прокладки электропроводки, то распределительные коробки удобнее монтировать на поверхности стен.

В открытом способе коробка крепится с помощью коротких саморезов. Для открытой установки годятся только специальные коробки, предназначенные производителем для этого. Нельзя как открытую ставить коробку, предназначенную для монтажа в штукатурке.

Монтаж трубной проводки и вариант установки распределительной коробки показаны на видео ниже.

Установка розеток и выключателей

На деревянной стене устанавливаются только те розетки, которые имеют специальное крепление на плоской поверхности, чтобы под них не пришлось долбить гнездо. Опять же, интересен вариант ретро-проводки. Схема электропроводки в деревянном доме учитывает стандартное расположение розеток на высоте не выше уровня пояса и с количеством 2-4 шт на комнату.

Технология качественного монтажа розеток и выключателей хорошо показана в видео, представленном ниже.

Установка осветительных приборов

К настенным и потолочным осветительным приборам подводятся кабельные линии с защитой их металлической трубой скрыто или коробом. Светодиодные светильники оптимально подходят для деревянных домов, благодаря тому, что почти не нагреваются. Если потолок деревянный, то, опять же, оптимально использовать кабель-канал под дерево.

В деревянных домах часто встречаются гипсокартонные потолки. В этом случае провод к осветительным приборам подводится по стандартной схеме: между конструкционным дощатым потолком и подвесным, только на него обязательно одевается гофрированная металлическая труба. Вне зависимости от мощности светильника сечение провода не должно быть меньше 0,9 мм.

Электропроводка в деревянном доме делается не сложнее, чем в обычном. Необходимо только учитывать все нормы и правила. Следите за обновлениями нашего сайта, чтобы не пропустить интересные статьи с практическими советами по бытовой электрике и другим темам.

Рекомендуемые видео по теме проводка в деревянном доме

Правильный монтаж проводки в доме из бруса на видео.

И еще одно видео о правилах монтажа.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.



Советы по электромонтажу бревенчатого дома

Прокладка электрических проводов в бревенчатом доме сильно отличается от прокладки их в обычном каркасном доме. Ключом к проводке бревенчатого дома является тщательное планирование расположения всех розеток, выключателей и светильников. Оттуда вы должны определить, как вы будете подводить провода к этим местам, используя стратегию предварительного сверления и предварительной проводки в процессе сборки бревенчатой ​​стены. Вот несколько советов.

Электропроводка к бревенчатому дому

Поскольку бревенчатые стены сплошные, проводка для настенных розеток, выключателей и светильников часто проходит ниже уровня пола и проходит по каналам, просверленным во время строительства. Вот где начинается планирование.

Следует заранее проконсультироваться с лицензированным электриком, чтобы составить план расположения электрических коробок на наружных стенах. Этот человек должен знать код минимального расстояния между настенными розетками. Прежде чем приступить к строительству бревен, пол должен быть четко обозначен местом, где именно будет происходить бурение.

Бригада строителей бревенчатых домов (или лицензированный электрик) должна быть готова к вертикальному бурению каждого ряда бревен по мере укладки бревен. Это создаст канавку, по которой можно будет провести провода внутри бревенчатых стен. Мы рекомендуем использовать сверло диаметром 1 дюйм, чтобы оставить достаточно места для прокладки проводов. Провода можно прокладывать через стены во время или после строительства. Выходы можно вырезать в бревенчатой ​​стене с помощью кольцевой пилы или сабельной пилы.

Эту стратегию также можно использовать для прокладки проводов к выключателям и светильникам, закрепленным на бревенчатых стенах. Для освещения и выключателей возле наружных дверей также принято прокладывать провода вдоль дверных косяков и сверлить сбоку к электрической коробке. Затем этот провод закрывается тщательно установленной дверной коробкой.

Прокладка проводов на второй этаж

Поскольку на второй этаж будет проложено много проводов, предварительное сверление бревенчатых стен для них является непрактичным и ненужным. Вместо этого выберите полую внутреннюю стену, которая соединяется с внешней, и используйте эту стену, чтобы провести все необходимые провода. После того, как провода доведены до второго этажа, их можно проложить вдоль плинтуса, чтобы добраться до розеток наверху.

Электропроводка системы деревянной крыши

Когда используются бревенчатые и деревянные кровельные системы, крыши бревенчатых домов обычно изолируются в процессе возведения каркаса. Это затрудняет сокрытие проводов внутри крыши после завершения строительства крыши. Из-за этого провода, идущие к потолочным вентиляторам, светильникам и датчикам дыма, должны быть установлены до того, как крыша будет завершена. Для этих областей лучше всего прикрепить провода скобами к верхней части настила крыши до установки изоляции.

Опять же, вы должны спланировать расположение любых приспособлений, прикрепленных к крыше, чтобы убедиться, что провода опущены в нужном месте.

Наконец, всегда помните, что черновая электропроводка бревенчатого дома на этапе возведения каркаса подчиняется тем же правилам, что и другие электромонтажные работы. Это означает, что работа должна выполняться лицензированным электриком и проверяться местным должностным лицом.
