Электропроводка в деревянном доме: особенности монтажа

Содержание статьи:
Требования к электрической проводке в деревянном доме
Электропроводка в деревянном доме: нюансы монтажа

Как ни странно, но один и тот же процесс устройства электропроводки в деревянных строениях и домах, сделанных из других материалов, отличается очень сильно. Вернее сказать, отличия заключаются не в самом процессе, а в его тонкостях, нюансах и самих требованиях, придерживаясь которых и создается электропроводка в деревянном доме – они жестче, надеюсь, все понимают, почему? Именно это и будет темой данной статьи, в которой вместе с сайтом stroisovety.org мы изучим требования монтажа электрической проводки своими руками в деревянных постройках и научимся монтировать ее согласно этим канонам.

Электропроводка в деревянном доме фото

Требования к электрической проводке в деревянном доме

Как и говорилось выше, электрика в деревянном доме должна монтироваться с соблюдением определенных требований – они бесхитростные, но в целях вашей же безопасности соблюдать их просто необходимо. Начнем по порядку, прямо от столба, с которого осуществляется запитка частных строений.

1. Во-первых, ввод электричества в дом. На сегодняшний день для этих целей используется так называемый алюминиевый изолированный самонесущий кабель СИП – в принципе, он подходит по всем параметрам, но есть одно «но». Он алюминиевый – согласно же требованиям ПЭУ ввод электричества в строения, которые изготовлены из быстровоспламеняющихся материалов, должен осуществляться медным кабелем сечением не менее 16-ти квадратных миллиметров. Провод должен проникать в строение через специальную металлическую гильзу. Если уж речь пошла о гильзах, то стоит упомянуть и о межкомнатных переходах – из одного помещения в другое электрические кабели должны переходить по жесткой металлической трубе.

Электромонтаж в деревянном доме своими руками фото

2. Во-вторых, узел ввода или, как его еще называют, электрощиток. К этому скоплению электрической автоматики как к таковой, требования остаются неизменными – ужесточаются правила устройства таких помещений. Оборудование должно быть по максимуму изолировано от деревянных элементов дома. В некоторых случаях приходится даже сооружать кирпичную стену или ее часть. О полах в таком помещении тоже стоит упомянуть – они должны представлять собой бетонную или цементную стяжку.

Электрощиток в деревянном доме фото

3. В-третьих, это непосредственная прокладка кабелей по помещениям – монтаж электропроводки в деревянном доме (согласно тем же ПЭУ) должен выполняться в металлических трубах. В идеале, если в основании дома лежат бетонные или цементные полы, то эти самые трубы необходимо погрузить в них.

4. В-четвертых, сами провода. Как ни крути, а розетки, выключатели и непосредственно сами светильники в полу не установишь – так или иначе, а часть электропроводки в любом случае будет размещаться в стенах. И тут на помощь приходят современные технологии, которые позволяют поместить жилы проводов в невоспламеняющуюся изоляцию – именно такой тип кабеля необходимо использовать при монтаже электропроводки в деревянном доме. Маркируются эти кабели NYM или ВВГнг – последний является отечественным аналогом и стоит гораздо дешевле. Но, несмотря на невозгораемую изоляцию, даже эти провода необходимо укладывать в металлической гофрированной трубе – это касается и освещения, проложенного за подвесным потолком, и кабелей, питающих розетки, и выключателей, спрятанных внутри деревянных перегородок.

Электрика в деревянном доме фото

5. В-пятых, заземление. Наличие заземляющего контура и молниеотвода для строений из быстровоспламеняющихся материалов обязательно. Причем, заземляться должны не только электрические приборы, но и сами трубы, в которых прокладываются провода. Вообще строительство контура заземления и его разводка между домашними потребителями – это отдельная тема, требующая досконального изучения, просто так, без точного расчета материалов и знания множества нюансов здесь не обойтись (см.ссылку выше).

Заземление деревянного дома

Электропроводка в деревянном доме: нюансы монтажа

Кроме вышеперечисленных основных требований, согласно которым выполняется электромонтаж в деревянном доме, существуют и другие нюансы, соблюдение которых обязательно.

Взять, к примеру, наличие защитного оборудования – без УЗО (дифференцированного реле) здесь не обойтись – любая утечка электрического тока должна жестко пресекаться. Кроме того, УЗО является также защитой человека от поражения электрическим током. Как правило, таким устройством в деревянном доме должны быть защищены все потребители – одного единого дифференцированного реле, установленного на входе, недостаточно. Дополнительно этим устройством необходимо снабдить не только все мощные домашние электроприборы, но и отдельные группы менее мощного оборудования. К примеру, УЗО можно установить на каждое отдельно взятое помещение. Следует понимать, что само по себе дифференцированное реле не является защитой от короткого замыкания, поэтому после него в обязательном порядке должны устанавливаться автоматические выключатели.

Электричество в деревянном доме своими руками

Не стоит пренебрегать и качественными расчетами мощности оборудования электрощитовой – здесь без квалифицированных специалистов не обойтись.

Знаете, чем грозит недостаточная или избыточная мощность тех же обыкновенных автоматических выключателей? При низкой мощности они не выдерживают нагрузки и, в лучшем случае, выходят из строя (в худшем происходит их возгорание), а при завышенных мощностях они просто не реагируют на короткое замыкание, в результате чего проводка греется и может даже воспламениться.

Если внедряться в подробности и выводить средние значения, то группы освещения должны оснащаться автоматическими выключателями с номиналом в 16А, а группы розеток и отдельные мощные электрические потребители 25-тиамперными автоматами защиты.

Монтаж электропроводки в деревянном доме фото

Проводя электричество в деревянном доме, особое внимание следует уделить помещениям с повышенной влажностью, которые сами по себе представляют гремучую смесь легковоспламеняющихся материалов и влажной среды, способной с легкостью проводить даже самое малое напряжение. Защищать электропроводку таких помещений необходимо всеми возможными способами – как правило, тут присутствует и скрытие проводки в металлических жестких или гофрированных трубах, и дополнительные УЗО, и отдельные автоматы, устанавливаемые на освещение, розетки и другие бытовые приборы, которые используются в ванных комнатах. Особенно это правило касается джакузи, электрических водонагревателей и стиральных машин.

В общем, как ни крути, а электропроводка в деревянном доме является достаточно опасной штукой, и чтобы минимизировать все риски несчастных случаев, вышеперечисленные правила необходимо соблюдать досконально. Не хотите проблем? Тогда будьте добры сделать все по правилам. Иначе ни одна электромонтажная организация не возьмется за электрификацию вашего деревянного дома – кому нужна неоправданная ответственность?

Автор статьи Юрий Пановский

Проводка в деревяном доме, проводка открытая, ретро проводка

сегодня: %d %M %h~:~%m

Главная \ Статьи \ Проводка в деревяном доме

Во время стройки или ремонта в доме одной из важнейших работ является, конечно же, проведение электропроводки. А особенно это касается деревянных домов, ведь их повышенная пожароопасность известна каждому. А потому к монтажу проводки в таких домах предъявляют высокие требования. Деревянный дом или нет, прокладку проводки осуществляют в несколько этапов. У каждого из этих этапов свои правила и требования. Подбирая материалы для проводки, обязательно учитывайте, из какого материала будет дом (оцилиндровка, брус, бревно).Проводка в деревянном доме несет с собой особую пожароопасность и ее нельзя вести большинством способов, применимых для несгораемых оснований. От выбора способа прокладывания проводки, марки кабеля, качества и способа выполнения соединений будет зависеть не только сохранность имущества жильцов деревянного дома, но и их жизнь. Поэтому

проводку в деревянном доме (а в прочем и в любом доме) должен выполнять специалист, но не помешает знать, как нужно делать и как делать не стоит, чтобы контролировать процесс.

На стадии проектирования электропроводки для деревянного дома особое внимание следует уделить расчету нагрузок и подбору кабеля. Да, дерево отлично сохраняет тепло, что и делает его столетиями весьма привлекательным строительным материалом. Однако эта особенность деревянных стен в случае с электропроводкой является отрицательной: сохраняя тепло, дерево практически не способствует охлаждению кабеля. Нельзя допускать, чтобы кабель грелся в процессе эксплуатации, а подобное может произойти, если токовые нагрузки превышают норму для данного кабеля или находятся на верхней ее границе. Чтобы подобного не было, необходимо снижать токовую нагрузку на кабель. К примеру, для кабеля 3×1,5 мм токовая нагрузка не должна превышать 6-8 А, а для кабеля 3×2,5 мм она должна быть не более 10-13 А.



 Для начала нужно протянуть питающий кабель к участку. Для осуществления этого процесса существуют два способа: подземный и воздушный.Если расширить ответ на вопрос «как провести проводку в деревянном доме» (кроме как позвать электрика), то проводка ведется скрытым или открытым способом и делится на внешнюю и внутреннюю.

 Внешняя проводка

Внешняя проводка – это провода от централизованной линии электропередач до щита в доме. Она делится на участок ответвления от линии электропередач и участок непосредственно ввода в дом и подключения ко внутреннему щиту. И здесь, как бы руки не чесались, работу по ведению проводов от столба ИМЕЕТ ПРАВО выполнить ТОЛЬКО ЭЛЕКТРИК с допуском. К дому провода могут вестись по воздуху или под землей.

Для ведения по воздуху выбирается кабель достаточного сечения и изоляции, прикрепляемый на натянутый трос, или провод типа СИП. На стене дома провод крепится на изолятор, посаженный на крюк в стене. СИП же крепится специальными анкерными зажимами. Ввод кабеля в дом выполняется через металлическую трубку.

Проведение кабеля под землей более надежно, но и более дорого. Кабель укладывается в траншею, глубиной не менее 0,7 м и вводится в дом через трубу в отверстии в фундаменте.

Вводной провод подключается ко внутреннему распределительному щитку, в котором засполагаются УЗО и автоматы, обеспечивающие безопасность, и от него выполняется разводка линий по комнатам.

Электропроводка в деревянном доме

В деревянном доме проводку проводят накладным способом или скрытым. Итак:

 Накладной способ. Он предполагает размещение проводки на поверхности стен и потолка. Существует три варианта выполнения: монтаж кабеля в ПВХ-коробе и ПВХ-гофре, монтаж витого кабеля на изоляторе, монтаж кабеля на скобах.

а) монтаж проводки в кабель-канале,  используется если в доме плоские стены (дом,обшитый вагонкой, щитовой дом, дом из бруса). ПВХ-короба выпускают в трех цветах. Плюсами этого варианта является: возможность легкого добавления и замены провода, хорошее охлаждение и создание нового ответвления.

Выбирая размер кабель-канала, помните, что кабель должен заполнять его лишь на 60 %, не более, иначе не будет отвода тепла. Результатом может стать перегрев, короткое замыкание и, как следствие, возгорание

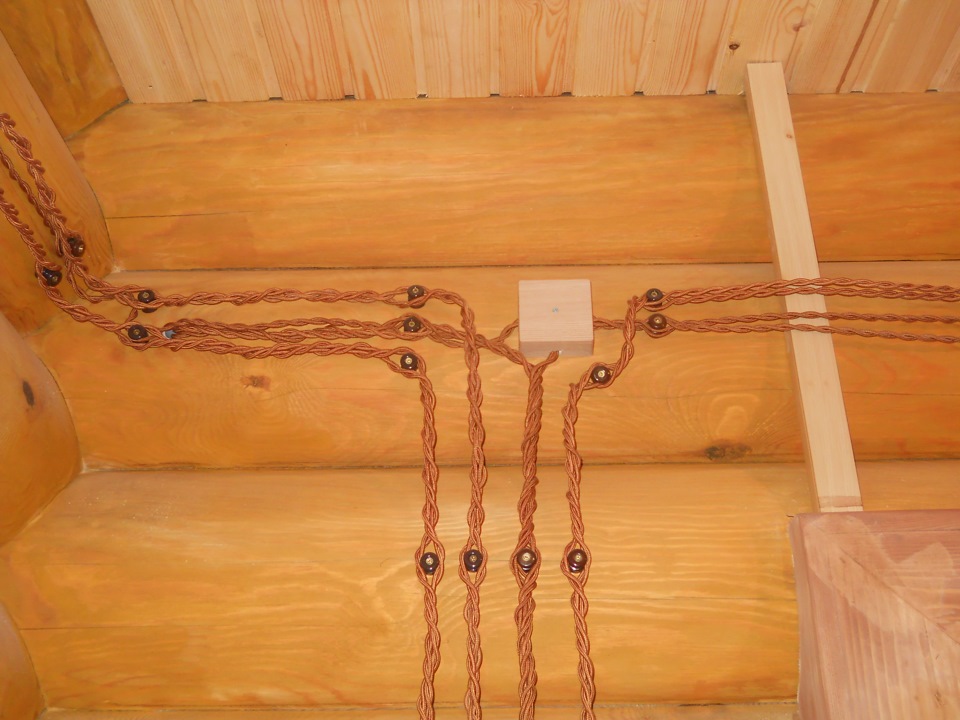

 б) монтаж витого кабеля на изоляторах, применяется в домах из оцилиндрованных бревен. Сначала нужно установить керамические или пластиковые изоляторы,рекомендуем изоляторы компании Бирони , а к ним крепится провод. В реальности же, как правило, кабель прокладывают комбинированным способом. Магистраль укладывают в ПВХ под потолком, а отводы к розеткам, выключателям, лампам проводят на изоляторах. В наши дни производят кабель разных цветов.

Проводка на изоляторах в деревянном доме



в) монтаж кабеля на скобах осуществляется в случаях, когда невозможно прокладывать кабель в ПВХ-коробе без нарушения эстетического состояния стен. При этом данный вид является наименее эстетическим из всех.

г) скрытая проводка прокладывается в металлические трубы или металлогофру,  монтируется перед обшивкой стен, потолка и пола. Так как смена розеток и выключателей проблематична, то их расположение нужно продумать заранее.

Трубы, использующиеся для прокладки электропроводки, должны быть обработаны антикоррозийными составами или иметь такое покрытие (наиболее популярны оцинкованные трубы). Прокладка электропроводки в неметаллических трубах (или коробах) допускается, если они имеют индекс НГ (то есть являются негорючими).

Соединение проводов проводится в распаянных коробках, в розетках и выключателях.
В случае, если кабель надо провести сквозь стену или обшивку, провод прокладывают через металлические трубки, вмонтированные в стену, или же в обшивку заранее.
На распределительном щите обязательно должно быть заземление и защитные автоматы.
Стены для усиления противопожарной защиты нужно обязательно покрывать специальным составом.
Выключатели и розетки ставятся на подрозетники.

Очень важно выбрать правильную марку кабеля. Для деревянного дома подойдет отнюдь не любой кабель, устраивающий вас по техническим характеристикам (с точки зре­ния необходимой токовой нагрузки и потребляемой мощности). Требуется еще соблюсти особые условия безопасности. В этом плане лучшим считается кабель марки BIRONI. Его изо­ляция не поддерживает горение, сохраняя при этом высокие изоляционные характеристики.

Если вы хозяин деревянного дома вы должны помнить что проводка в деревянном доме, является реальной угрозой. Как правило, возгорание проводки возможно, в следующих случаях: сечение подобрано неправильно, провод из-за большой нагрузки провод начинает плавиться; она вовремя не была заменена, ветхость проводки увеличивает риск замыкания. Данные причины несут потенциальную угрозу не только дому, но и его жильцам.

Как провести проводку в доме и как провести проводку в квартире – оказывается немного разные вещи. В том, как провести проводку в частный дом из кирпича или как сделать проводку в частном доме из дерева, оказывается, тоже есть отличия. Главный фактор, вносящий различия в электропроводку по разным основаниям – это пожаробезопасность.

Исходя из всего выше сказанного, мы имеем параметры, которых нужно придерживаться, выбирая и прокладывая проводку. Итак, монтируя проводку вы должны учесть: пропускную способность входного кабеля и планируемую мощность, пропускную способность внутренней разводки и, конечно же, мощность автоматов. Соблюдая эти нехитрые правила, ваша проводка будет служить вам долго. А дом будет надежной крепостью.





Наибольшая доля деревянного домостроения наблюдается в Северо-Западном регионе, Уральском, Сибирском и Дальневосточном федеральных округах. Если за Уралом строительство ведётся по традиционным технологиям с использованием массивной древесины, то потребители Северо-Запада быстрее адаптируются к инновационным и выбирают каркасные технологии, поэтому и востребована в России ретро электрика .













Ретро электропроводка в деревянном доме: фото, видео, монтаж

Создание интерьера под старину сегодня очень популярно, особенно в загородных домах из дерева и банях. В связи с тем, что эти строения пожароопасны, правилами ПУЭ допускается установка открытой электропроводки. Вот тут-то и возникает проблема – провода своим скучным видом могут испортить дизайн комнат. Чтобы «убить двух зайцев одним выстрелом» — не нарушать правила ПУЭ и при этом сохранить декоративный дедушкин интерьер, рекомендуется использовать специальную витую электропроводку.

Далее мы просто расскажем читателям сайта Электроэксперт, как сделать ретро электропроводку в деревянном доме своими руками и какие подводные камни могут возникнуть при монтаже.

• Устройство декоративной проводки
• Взвесьте все за и против
• Особенности монтажа
• Как сэкономить на материале
• Оригинальные фото идеи

Устройство декоративной проводки

Как и обычный кабель, витые провода состоят из двух или трех жил, в зависимости от наличия в деревянном доме или квартире системы заземления. Что касается внешней изоляции проводов, то она имеет декоративный вид, что, собственно, и создает эффект ретро-стиля. Чаще всего в качестве внешней оболочки используется шелк, пропитанный негорючим составом. Кроме того, жилы дополнительно защищены поливинилхлоридной изоляцией, цвет которой соответствует стандартам цветовой маркировки проводов. Ретро-проводники медные сечением от 0,75 до 2,5 мм ² .

Кроме того, к старинному электроустановочному комплекту в деревянном доме можно отнести дизайнерские розетки, выключатели, распределительные коробки и, конечно же, фарфоровые изоляторы. Все они имеют соответствующий внешний вид, характерный для стиля ретро, ​​что можно увидеть на фото и видео ниже.

Видеообзор всех комплектующих

Взвесьте все за и против

Прежде чем переходить к инструкции по монтажу ретро электропроводки в деревянном доме своими руками, необходимо выяснить, нужна ли она вообще, взвесив все преимущества и недостатки этого варианта.

Что касается положительных моментов, то это, конечно же, оригинальный внешний вид, который дополнит интерьер комнаты со старыми деревянными стенами. Недостатков гораздо больше. Основными недостатками являются значительно возросшая стоимость ретро-проводки (особенно если производителем является фирма-лидер — Fontini или Bironi) и ограниченные условия применения. Относительно последнего следует отметить, что поскольку сечение провода не превышает 2,5 мм ² , использование такой проводки для подключения варочной поверхности или других мощных электроприборов запрещено, т. к. жилы не выдерживают больших токовых нагрузок.

Подводя итог, хочется отметить, что если вы можете потратиться на более дорогой комплект проводов, розеток и выключателей и при этом проводка не будет использоваться для мощных бытовых приборов, то такой вариант будет весьма оригинальным и разумно. В противном случае можно использовать кабель-каналы «под дерево», которые также используются для монтажа электропроводки в деревянном доме.

Обзор готового варианта старинной линии электропередач вы можете увидеть в этом видео примере:

Внешний вид готовой электросети

Особенности монтажа

Вот мы и добрались до самого интересного для вас вопроса — как самостоятельно провести ретро электропроводку в деревянном доме. На самом деле ничего сложного нет, главное учитывать приведенные ниже рекомендации и действовать согласно следующей пошаговой инструкции:

1. Определить где будут установлены и базироваться все выключатели, розетки, светильники по этому нарисуйте схему подключения антиквариата. Для примера рекомендуем посмотреть схему электропроводки в квартире-студии.
2. Перенесите эскизы на стены в соответствии с подготовленной схемой. Чтобы все линии были горизонтальными, рекомендуем использовать самодельный лазерный уровень или купить у производителя специальное приспособление, как показано на фото ниже.
3. Установите фарфоровые ролики вдоль отмеченной дорожки. Расстояние между изоляторами при монтаже должно быть одинаковым по всей длине проводки в стиле ретро. Обычно расстояние составляет 50 см между роликами и 5 см между розеткой/выключателем и первым изолятором. Фарфоровые валики крепятся шурупами.
4. Установите накладные розетки, выключатели и распределительные коробки антик в соответствующих местах согласно схеме.
5. Проложите ретропроводку между изоляторами. Соединение электрических проводов должно осуществляться либо пайкой, либо клеммами автомобиля. Использование витых проводов в деревянных домах не должно быть из соображений пожарной безопасности. Натяните проводник так, чтобы минимальное расстояние между стеной и проводкой было не менее 1 см (по правилам электротехнических норм). Установка на потолке должна основываться на том же требовании.
6. После завершения электромонтажных работ проверьте правильность выполненных работ путем визуального осмотра и измерения сопротивления мультиметром. Если все в порядке, можно включать выключатели и пользоваться электричеством в бане или деревянном доме.

Вот по этой технологии выполняется ретро электропроводка своими руками. Как видите, ничего сложного нет, главное быть внимательным и придерживаться самых простых правил, которые мы предоставили. Обращаем ваше внимание на то, что не стоит протягивать проводку для антиквариата на улице, ведь для этого нужны специальные розетки и выключатели с высокой степенью внешней защиты от влаги и пыли. Единственное место, где можно установить ретро-провода наружным способом, это в закрытой деревянной беседке, и то, при соблюдении всех мер электробезопасности.

На видео мастер наглядно объясняет, как провести электропроводку на изоляторах:

Консультации специалиста

Как сэкономить на материале

Как мы уже говорили выше, старинная проводка по цене значительно превосходит даже специальную не- горючий кабель ВВГнг, который также используется при монтаже электропроводки в бане и доме на дереве. Чтобы сэкономить на покупке декоративной витой проволоки, можно провести группу обычных кабелей от распределительного щита в трубе или гофре под полом, либо в специальном электрическом плинтусе, а в местах разветвления проводов к розеткам и выключателям , использовать старинную проводку. Таким образом, нужно купить совсем немного дорогого материала и при этом сохранить всю изысканность стиля ретро.

На этом мы закончим обзор ретро электропроводки в деревянном доме. Надеемся, что теперь вы знаете, что это такое и как провести монтаж электропроводки под старину самостоятельно. Напоследок рекомендуем посмотреть фото идеи использования в интерьере декоративного «дедовского» варианта проволоки.

Оригинальные фото идеи

На картинках ниже показано, как можно сделать необычный старинный интерьер в бане и деревянном доме, используя не только ретро провода, но и крашеные трубы. Вот несколько идей, которые мы нашли в Интернете:

Читайте также:

• Что такое выключатели света
• Монтаж электропроводки в трубах
• Как пользоваться индикаторной отверткой

Внешний вид готовой электросети

Консультация специалиста

Видео обзор всех комплектующих

Опубликовано: 06.

03.2015 Обновлено: 16.02.2019 6 комментариев
