Деревянные дома высоко ценятся за свою дешевизну, экологичность и легкость возведения. Многие предпочитают строить подобные дома для загородной жизни. Несмотря на все плюсы, дерево отличается повышенной пожароопасностью. Во время монтажа электропроводки особенно важно следить за тем, чтобы все требования безопасности были соблюдены. Именно поэтому нужно знать все нюансы строительства, несмотря на то, сами вы строите дом или нет. Подробнее о прокладке проводки в деревянном доме вы сможете прочесть в этой статье.

Требования по безопасности

Безопасность – это первое, о чем стоит думать при прокладке электропроводки. Если хоть одна деталь будет сделана неправильно, последствия могут быть ужасными. Каждый год от пожаров в домах погибают сотни людей, и немалая часть этих катастроф связана с самовозгоранием проводки. Каким правилам должна соответствовать правильная электропроводка в деревянном доме?

Электропроводка на даче: схема, какие провода, установка

При планировании ремонта или строительства дачного домика необходимо задуматься о качественной. ..

1. Все проводники должны быть изолированы в негорючий материал. Ни в одном месте не должно быть оголенных проводов.
2. Жила – это проволока из металла, которая проводит через себя ток. Наиболее безопасными считаются жилы из меди. Дополнительным требованием к этой части электропроводки является наличие изоляционного слоя, который защищает материалы от контакта с током.
3. Открытая проводка является более безопасной, чем скрытая. Она позволяет контролировать состояние проводов, хоть и является менее эстетичной, чем закрытая.
4. Во время покупки материалов следует отдавать предпочтение качественным материалам известных фирм. Адекватное соотношение цены и качества гарантирует долгий срок эксплуатации изделий.
5. В целях безопасности электропроводки перед началом работ необходимо правильно рассчитать сечение кабеля. Площадь сечения проводников определяет общее количество тока, которое может пропустить через себя жила. Если допустить ошибку в вычислении и превысить норму, это чревато самовозгоранием.
6. Провода для электропроводки в деревянном доме должны замыкаться в распределительном щитке, который, в свою очередь, должен быть оборудован устройством аварийного отключения.
7. Электрический кабель внутри дома должен располагаться только в металлических трубах. При неполадках с проводкой это может спасти от пожара.
8. Стальная труба электропроводки обязательно должна быть заземлена.

Соблюдая эти правила электропроводки в деревянном доме, можно обезопасить свое имущество от пожара на долгие годы.

Узнаем как осуществить монтаж электропроводки в деревянном…

Сегодня много домов возводят из классического строительного материала – дерева. Монтаж…

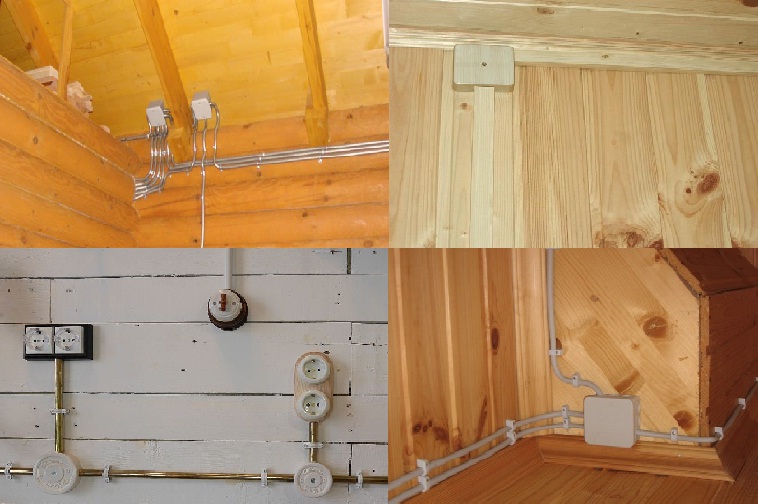

Способы прокладки электропроводки

Во время строительства деревянного дома важно понимать, каким именно способом вы хотите проложить проводку. Это влияет на расходные материалы и толщину сечения. В настоящий момент различают два вида электропроводки в частном деревянном доме:

• открытую;
• скрытую.

В скрытом варианте вся проводка располагается за обшивкой, не выходя наружу. Установка подобной конструкции требует определенного опыта и большой продуманности еще на этапе закладки фундамента. Ведь если что-то пойдет не так, придется демонтировать обшивку и переделывать всю работу заново. Открытая проводка обладает меньшей эстетичностью, зато более непривередлива в монтаже. Установить ее сможет даже новичок. Открытую проводку протягивают вдоль стен помещения, а для установки используют медные или алюминиевые резиновые провода. Это более дешевый и менее трудоемкий способ, но он тем не менее обладает рядом минусов. Во время его осуществления необходимо соблюдать строгие технические нормы и следить за качеством материалов. Монтаж скрытой электропроводки в деревянном доме сопряжен с определенными трудностями, зато он выглядит более эстетично и подходит для тех случаев, когда электропроводка прокладывается в новом доме. Если же вы хотите расширить существующую электросеть или работы ведутся в уже построенном здании, то логичнее будет выбирать открытый способ.

Наружная проводка в деревянном доме: установка, провода и…

Качественная наружная проводка в деревянном доме становится гарантией безопасного проживания в…

Схемы проводки

Как сделать электропроводку в деревянном доме? Перед тем как приступать к самим работам, нужно начертить подробную схему, на которой будет изображен план будущего здания и электропроводки. Это не только позволит грамотно провести электричество, но и предотвратит повреждение проводов в случае закрытого способа укладки. Ведь если вы решите забить в будущем гвоздь в стену, то можете ненароком повредить провода, располагающиеся в стене. На схеме необходимо обозначить все розетки и электросчетчик, которые будут находиться в доме. Также нужно заранее рассчитать расстояние между ними и указать это в схеме. Делать подобный чертеж можно, основываясь на чертеже дома или исходя из уже построенного здания. Опытные электрики рекомендуют во время прокладки эл. проводки в деревянном доме пользоваться следующими правилами:

1. Щиток лучше всего установить в коридоре на первом этаже, при этом он должен располагаться на высоте глаз взрослого человека. Это защитит электричество от действий детей.
2. Высоту выключателей лучше всего проектировать на одном и том же уровне: это будет смотреться эстетически приятнее. Обычно выключатели делают на высоте от 80 до 100 сантиметров.
3. Несмотря на способ прокладки кабеля (открытый или закрытый), провод должен располагаться на высоте 20 см от пола или такого же расстояния сверху от потолка. Дело в том, что в этих местах провода реже всего подвергаются возможному повреждению.
4. Определенных нормативов в ГОСТе по высоте розеток не предусмотрено. Поэтому вы можете установить их на любой высоте.
5. Согласно нормам по строительству, в каждой комнате должно быть установлено не менее одной розетки. Верхнее значение ограничено количеством 1 розетка на 4 квадратных метра жилых помещений. Например, в одной комнате площадью 15 квадратных метров можно установить три одинарных розетки.

После того как вы нарисуете подробный чертеж, можно приступать к закупке расходных материалов и работам по установке электропроводки.

Подготовка к проведению электропроводки

К прокладке электропроводки в деревянном доме нельзя приступать в любой момент. Прежде всего нужно получить технические условия у организации, которая занимается электроснабжением в вашем районе. Например, для Ленинградской области это будет компания «Ленэнерго». Однако это необходимо делать только в том случае, если ваш участок пока полностью отключен от общей электросети. Прежде чем подавать заявку на подключение, нужно высчитать, какая мощность вам необходима. Для этого нужно выписать все электроприборы, которыми вы будете пользоваться в доме, и сложить их мощность. Больше всего электричества потребляют электрические плиты и микроволновки – около 2000 Вт. За ними следуют обогреватели и чайники. А вот холодильнику нужно всего 400 Вт. На стандартный участок обычно требуется мощность 5-10 кВт.

После того как все формальности будут улажены, нужно определиться с материалами для проводки. Прокладка проводки в деревянном доме сопряжена с определенными трудностями, поэтому важно просчитать все нюансы заранее. В схеме электропроводки необходимо указать каждую электроточку, а также тип кабеля, ведущего к ней. Если в строительстве используются двойные розетки, то к ним нужно подводить трехжильный кабель. В каждой комнате также необходимо установить распределительные коробки. Для двух смежных помещений можно использовать одну коробку. По статистике, наибольшую опасность представляют не сами провода, а места их соединений. Поэтому на этот этап проведения проводки стоит обратить особое внимание.

Выбор материалов для проводки

Выбор правильного сечения кабеля, а также остальных расходных материалов очень важен для того, чтобы ваша электросеть надолго сохранила свои эксплуатационные характеристики. Например, некоторые строители стремятся выбирать кабель с максимально возможным сечением, полагая, что таким образом смогут избежать ошибки. Однако это не совсем верное решение. Кабель должен точно соответствовать предполагаемой нагрузке. Для того чтобы избежать сложных расчетов, можно воспользоваться одной из таблиц рекомендованной мощности.

Провод для наружной электропроводки в деревянном доме лучше выбирать медный. Во-первых, он может прослужить гораздо дольше, чем алюминиевый. Во-вторых, он обладает лучшей проводимостью. Чаще всего используют проводку с медью NYM, так как она обладает оптимальным соотношением «цена-качество». В качестве изоляционного материала для проводки используются либо металлические трубы, либо (чаще всего) гофры из ПВХ. Они сделаны из современных материалов и являются самозатухающими. Изоляция материала уберегает человека от контакта с током, а также позволяет разместить несколько жил рядом. Для сложных случаев используются изоляционные трубы из нескольких слоев, а также с внутренней металлической прослойкой. Подобные материалы нужно использовать в том случае, если есть высокая вероятность повреждений.

Этапы монтажа

Во время прокладки проводки в деревянном доме важно соблюдать этапность. Пошаговая деятельность поможет даже новичку справиться с установкой электричества.

1. После разработки схемы и закупки всех соответствующих материалов вам нужно провести кабель, который будет соединять электролинию и дом.
2. После этого нужно протянуть кабель по всем комнатам и помещениям, в которых будет электричество.
3. Затем устанавливаются розетки и распределительные коробки.
4. Один из самых трудоемких этапов – это соединение проводов. На данном этапе проще всего совершить ошибку.
5. В заключение нужно подсоединить розетки и выключатели к сети.

Изоляция проводки

Для того чтобы ответить на вопрос о том, как сделать электропроводку в деревянном доме, нужно подробнее осветить характеристики изоляции. Зная их, можно выбрать подходящий вам материал исходя из условий эксплуатации.

1. Первое, на что стоит обратить внимание – это напряжение, которое может выдержать материал. Обычно оно составляет 600-1000 Вт, что вполне достаточно для обычной электропроводки.
2. Устойчивость к ультрафиолету. Если вы прокладываете кабель снаружи помещения, то нужно особое внимание уделить этому параметру. Из-за прямых солнечных лучей материал может довольно быстро деформироваться, что приведет к сокращениям сроков эксплуатации.
3. Чувствительность к низким температурам. Сильная жара на территории России встречается редко. В отличие от суровых морозов. Поэтому если вы планируете прокладывать проводку вне помещений, нужно обязательно следить за этой характеристикой.
4. Также проводка должна выдерживать высокие температуры. Это правило касается не только погоды, во время прохождения тока через кабель выделяется определенное количество тепла. При неисправности кабелей или чрезмерных нагрузках температура внутри изоляционной трубы может достигать высоких значений. Обычно на изоляционных материалах указывают предел температур, который они способны выдержать, а также их поведение в случае возгорания или тления.

Монтаж распределительного щита

Как провести электропроводку в деревянном доме? Правильная проводка обязательно должна быть оснащена электрощитком. Но как его установить? Для начала необходимо оборудовать устройство прибором учета. Затем устанавливается сам вводный аппарат, а к двухполюсному автомату подводят фазу и нейтраль. После этого нужно соединить выходные клеммы прибора с входом вводного автоматического выключателя. После этого можно завести провод в дом и подключить его к счетчику. Затем в щиток монтируются реле напряжения, автоматы для разных групп электроприборов, а также устройство защитного отключения. Оно может понадобиться в том случае, если проводку замкнет или напряжение сети будет превышать технические параметры. Для того чтобы в будущем можно было подсоединить дополнительные приборы и автоматы, рекомендуется оставлять внутри некоторое количество пустого места. Если же у вас на участке имеются приборы с большим энергопотреблением (электрический котел, посудомоечная машина), то их лучше подключить через отдельный автомат, а также сделать свое УЗО.

Прокладка кабеля в помещение

Для того чтобы в доме было электричество, нужно протянуть кабель от электролинии – это знают даже школьники. Но практически выполнение этого задания вызывает немало трудностей. Существует два способа протянуть провод:

• по воздуху;
• под землей.

Оба этих варианта имеют свои минусы и плюсы. Воздушный способ гораздо проще и дешевле. Для монтажа проводки подобным путем нужно приобрести самонесущие изолированные провода и установить в стене дома несгорающую гильзу, через которую и будет проходить вход. Прокладка подземного кабеля намного сложнее. Для его изоляции используются металлические трубы, а также высокопрочный кабель. Этот способ монтажа электропроводки в деревянном доме нужно обязательно согласовывать с энергопредприятием.

Правила внутренней прокладки

Проведение скрытой электропроводки в доме не требует особой подготовки. Обычно уже на начальном этапе строительства закладывается место для кабеля. Монтаж скрытой электропроводки в деревянном доме осуществляется с использованием специально сделанной штробы. Это борозды, которые делают под декоративной обшивкой. Скрытая проводка должна обладать двойной оболочкой или располагаться в защитных трубах. В качестве изоляции используются металлические и ПВХ трубы, устойчивые к горению.

Если же вы решили делать открытую проводку, то нужно будет предусмотреть больше нюансов. Существует несколько способов провести провод:

• Металлические изоляционные трубы выглядят не очень эстетично, зато хорошо защищают проводку от пожара. Для того чтобы трубы эффективно выполняли свое предназначение, нужно, чтобы они были заполнены кабелем не более чем на 40 %.
• Керамические ролики выглядят весьма необычно – таким способом прокладывали проводку несколько десятков лет назад. Прокладка ретро-проводки в деревянном доме практически ничем не отличается от обычного способа монтажа.
• Чтобы провода незаметно вписались в интерьер, можно прибегнуть к помощи специальных плинтусов. В них сделаны отверстия для кабелей, и они обладают повышенной пожароустойчивостью.
• Кабель–канал из пластика является наиболее распространенным и дешевым способом отделки. Он надежно скрывает провода и защищает их от внешнего механического воздействия.
• Простое крепление скобами можно использовать в хозяйственных помещениях, в которых нет нужды делать более сложную отделку.

Разводка электропроводки

Как сделать разводку электропроводки в деревянном доме? Как правило, все провода соединяются в распределительной коробке, которая выносится за пределы помещения. Монтаж распределительной коробки – это очень ответственная задача, так как именно в ходе данных работ разграничивается мощность электрического тока между розетками. Соединять провода между собой можно несколькими методами: с помощью опрессовки или зажимом гильзой-клещами. Простую скрутку проводов между собой уже давно не используют, так как это наименее надежный способ. Также быстро соединить провода можно с помощью винтовых контактных зажимов. Для этого нужно очистить с концов проводов по 5 мм изоляции, вставить провода в зажим и затянуть винтом.

Покончив с соединением проводов, можно приступать к дальнейшим работам. Во время монтажа распределительной коробки важно знать особенности маркировки кабеля. Для того чтобы понять, как кабель соединяется внутри распределительной коробки, внимательно изучите схемы соединения.

Заземление проводов

Прокладка электропроводки в деревянном доме всегда сопряжена с определенными трудностями. Один из самых важных моментов, которым стоит уделить внимание – это заземление проводов, без которого не обходится ни один дом. Зачем нужно делать заземление? Основное назначение данной системы заключается в отводе опасного электричества в землю в случае неисправности кабеля. Например, если какой-то из проводов со временем повредится, то при прикосновении к какому-либо электроприбору (стиральной машине или чайнику) вас может ударить сильным разрядом электрического тока. Но этого не произойдет, если вы заранее обезопасите электросеть.

Как делать заземление? Для этого нужно установить наружную и внутреннюю подсистему, которые будут подсоединены к щитку, расположенному внутри помещения. Наибольшей популярностью пользуется замкнутая система заземления в виде треугольника. Она хороша тем, что даже после повреждения одной из сторон продолжает исправно работать. Из материалов вам понадобятся металлический уголок не менее 2 метров в длину, три полоски металла длиной около метра, болты, медный провод и металлическая полоса из нержавеющей стали, которая будет идти от устройства к крыльцу дома. Место расположения электродов нужно выбирать безлюдное, при этом оно не должно располагаться дальше 1 метра от фундамента. Наиболее оптимально выбирать участок за забором возле дома (конечно, если только это не соседский участок). После того как вы соберете защитный контур, его нужно подключить к распределительному щитку и проверить на работоспособность.

Заключительные работы

После того как была проведена прокладка проводки в деревянном доме своими руками: вы установили распределительный щиток и устройство УЗО, протянули кабели и сделали розетки, наступает этап проверки. Для тестирования электросети обычно приглашают специалистов, которые могут выявить нарушения в схеме, но подобную работу можно проделать и самостоятельно. Испытания проводки обычно проводятся с помощью электроизмерительных приборов. Что включает в себя комплекс испытаний?

• Внешний осмотр.
• Замер сопротивления изоляционного покрытия. Проверять нужно как внешнюю оболочку кабелей, так и изоляционные трубы (если они имеются). Если прибор показывает хоть малейшее напряжение, это может значить, что материалы подобраны некачественные или работы были произведены неправильно.
• Проверка сопротивления приборов заземления. Если специальных приборов у вас нет, то можете просто подключить провод к устройству заземления и попробовать включить лампочку. Если она будет гореть – значит, заземление не выполняет своей функции.
• Контроль автоматических выключателей.

Распространенные проблемы

К сожалению, после проверки электросети у многих возникает разочарование. Далеко не все люди соблюдают правила прокладки проводки в деревянном доме, и из-за этого электричество просто-напросто не работает. В чем может заключаться проблема?

1. Неправильный монтаж электропроводки может начинаться еще с этапа разработки схемы. Внимательно посчитайте, сколько электричества потребляют все приборы, если их включить одновременно. Затем соотнесите эту цифру с характеристиками комплектующих. Возможно, была неправильно рассчитана площадь сечения кабеля.
2. Некачественные материалы. Если вы решили сэкономить на материалах для проводки, то после окончания работ вас может ждать серьезное разочарование. Дешевые китайские материалы плохо проводят электричество, а также часто не соответствуют требованиям по безопасности. При покупке комплектующих обращать внимание нужно не только на качество, но и на срок годности.
3. Подключение всех розеток к 1-2 линиям проводки является недопустимой ошибкой. Для тех розеток, к которым будут подключены особо мощные электроприборы, должен быть сделан отдельный автоматический выключатель, оборудованный УЗО.
4. Соединение проводов. Если провода были соединены в неправильном порядке или по неправильной схеме, то велика вероятность того, что электричество не заработает вовсе.
5. Распределительный щиток является центром электросети в доме. Схема подключения проводов довольно сложна, поэтому начинающие электрики зачастую допускают ошибку именно в этой области.

В том случае, если вы прокладывали электропроводку в деревянном доме скрытым способом, не спешите сразу после окончания работ делать декоративную отделку. В ином случае вам придется начинать все заново, если в электросети обнаружатся неполадки.

Итоги

Правила прокладки проводки в деревянном доме помогут вам сэкономить много времени и средств, а также не искать мучительно свои ошибки после завершения работ. Для того чтобы все прошло успешно, не забывайте о тщательном планировании и закупке качественных материалов. Монтаж электропроводки в деревянном доме под ключ может быстро сделать специалист, но в том случае, если вы решили заняться этим самостоятельно, вам удастся сэкономить довольно большие деньги.
