Электрощит для частного дома: Сборка электрощита в частном доме и квартире своими руками — KonstArtStudio

Cборка электрощита для частного дома 380В 15кВт: распределительный, уличный

Стандартные параметры электросети частных домов – 3 фазы, напряжение 380 В. Мощности выделяется 15 кВт, а для проводки используется 4-х жильный тип кабеля. По этой причине коммутационные и защитные приборы закрываются от нелегального подключения. Самостоятельная сборка электрощита для частного дома 380 В 15 кВт предусматривает его установку в доступной для проверки зоне и базовое применение.

Содержание

1. Характеристики и специфика трехфазной сети
2. Конструкция и элементы электрощита
3. Выбор схемы сборки трехфазного электрического щита
4. Использование кросс-модуля для трехфазного щита
5. Сборка распредщитка 380 В только на дифференциальных автоматах
6. Схема с двумя УЗО
7. По одному УЗО на каждую фазу
8. УЗО на вводе и однополюсный автомат
9. Больше трех групповых УЗО
10. Алгоритм распределения нагрузки по трем фазам
11. Общий порядок группировки нагрузки на автоматы
12. Специфика сборки щитка в деревянном доме
13. Нюансы выбора материалов
14. Требования к распредщитку
15. Полезные советы при сборке электрощитка

Характеристики и специфика трехфазной сети

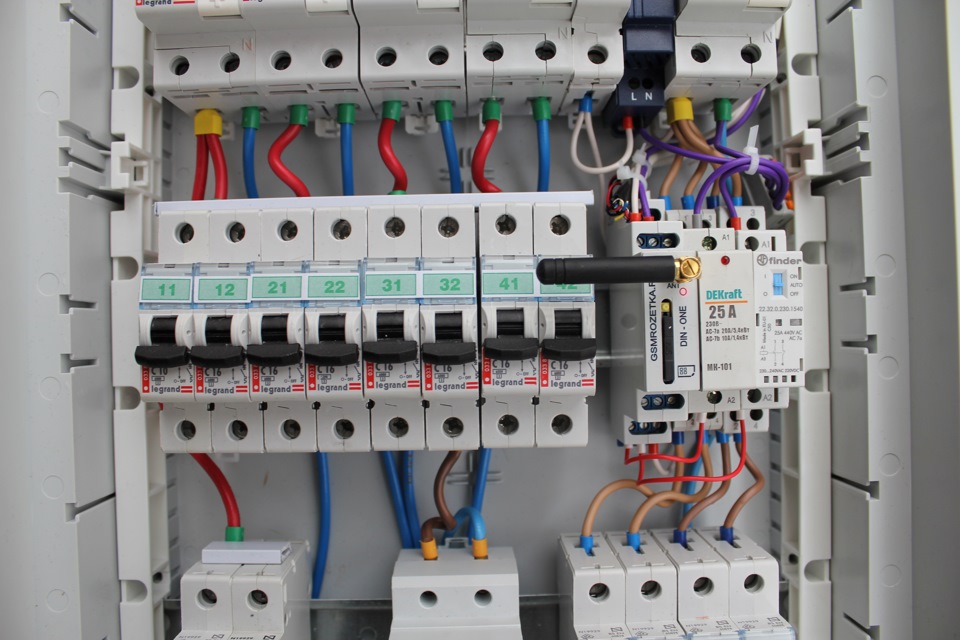

Электрощиток в трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Без распределения нагрузки возникает «перекос фаз», который приводит к постоянному выключению электричества.

Конструкция и элементы электрощита

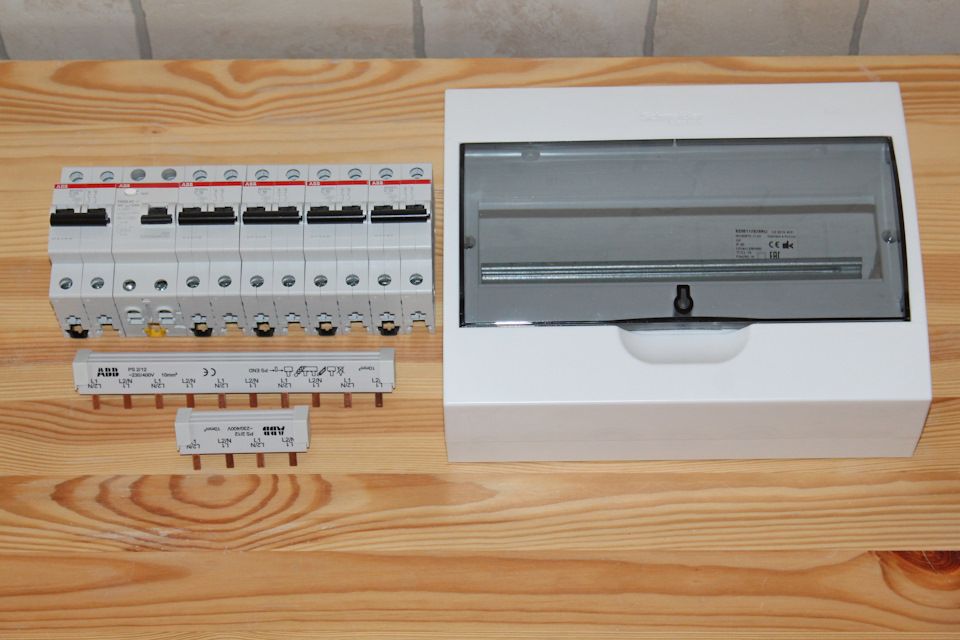

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

• Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
• Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
• Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
• УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
• Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
• Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
• Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Для предотвращения импульсных колебаний и защиты от молний можно заменить реле на УЗИП.

Выбор схемы сборки трехфазного электрического щита

Схема подключения заземления

Сборка щита на 380 для дома производится по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое заводится освещение. Приобретение элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.

Установка распределительного бокса предусматривает организацию линии заземления. Частный дом заземляется по схемам:

• TN-C-S. Рекомендована ПУЭ, но подходит только для новых магистралей с регулярным обслуживанием.
• TT. Монтируется на основе защитных устройств и контура заземления.

Работоспособность составляющих схем заземления поддерживает пользователь.

Использование кросс-модуля для трехфазного щита

Кросс-модуль

Для простоты сборки щита на 380 В и возможности переподключения автоматов к другим фазам применяется кросс-модуль. Его ставят после счетчика. Особенность прибора – наличие трех выходов под три фазы и нескольких выходов с аналогичными фазами.

Через кросс-модуль производится разделение нагрузки на дифавтоматы. Подсоединение делается так:

1. Оконечный кабель вставляется в гнездо.
2. Жила фиксируется при помощи прижимного винта.
3. Для переподключения фаз винт выкручивается, провод извлекается и подключается на свободный вывод нужной фазы.

Менять местами провода нужно только при перегрузке одной из фаз.

Сборка распредщитка 380 В только на дифференциальных автоматах

Дифавтомат с электронным блоком дифференциальной защиты

Дифавтомат – прибор для отдельной линии, который работает в качестве обычного автомата и устройства защиты от токовой утечки. На каждую группу потребителей можно поставить отдельный прибор, распределив нагрузку без фазного перекоса.

Преимущества схемы сборки трехфазного щита на дифавтоматах для загородного или частного дома:

• защита каждой линии от утечек, перегрузок, замыканий с помощью одного прибора;
• быстрый поиск проблемного участка при поломках;
• отсутствие нулевых шин;
• подбор числа дифавтоматов по количеству отводных линий;
• самостоятельный выбор принципа группировки элементов в боксе;
• легкость распределения фазной нагрузки.

Минусы подключения – понадобится габаритный распределительный щит, более 72 модулей, что очень дорого.

Модели с индикацией причины срабатывания определяют, почему выключился дифференциальный автомат.

Схема с двумя УЗО

Схема с двумя УЗО

Сбор щитка по схеме подключения с двумя УЗО на 380 Вольт подразумевает установку мощных устройств на входе. Возле каждой группы потребителей располагаются шины нейтрали и заземления. Нулевые подаются через отдельную монтажную шину:

• элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
• с шины через 1 удаляются зубцы;
• нейтральный провод подключается от шины;
• зубчики вставляются в пазы и затягиваются прижимными винтами.

После УЗО ставится кросс-модуль, куда заводится фаза. Защитные автоматы для линий подкидываются на выход.

К преимуществам схемы относятся:

• доступная стоимость расходников;
• небольшие габариты бокса;
• простота переключения одного-двух потребителей из группы.

Минусов сборки гораздо больше:

• большие затраты на трехфазные модели УЗО;
• сложности с переподключением групповых потребителей;
• длительный поиск причины неполадки;
• отключение 50% потребителей от сети в момент срабатывания одного автомата;
• проблема с выравниванием нагрузки и отдельным размещением «мокрых» и «сухих» зон.

Схема подойдет, если у вас дачный деревянный дом, который используется периодически, а не круглогодично.

Чтобы не перепутать шины, подпишите их или наклейте этикетки.

По одному УЗО на каждую фазу

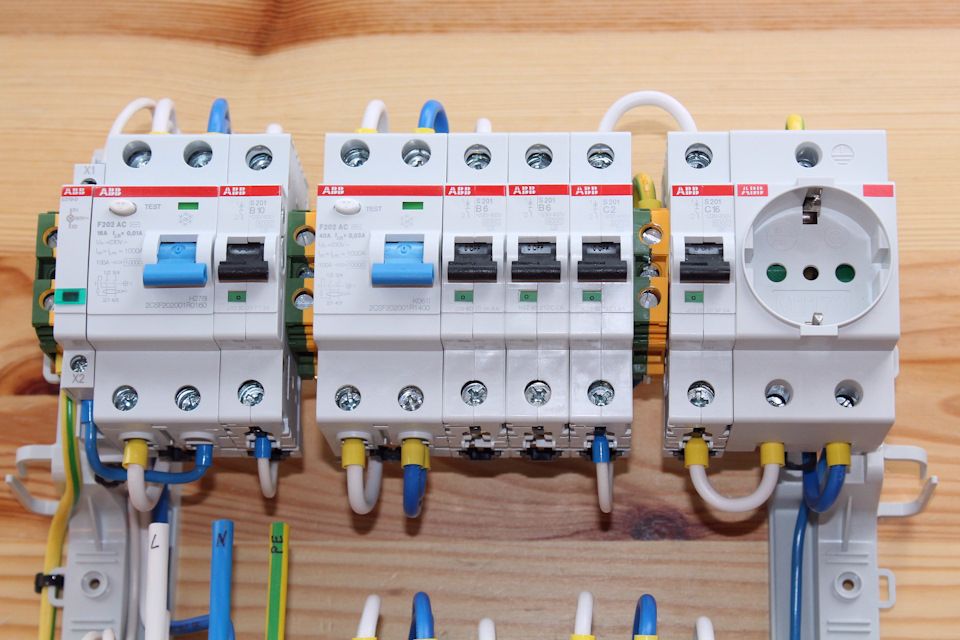

УЗО и однополюсные автоматы

Собирать схему можно из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подкидывается на выходы устройств защитного отключения. Шин нейтрали и заземления будет три – по количеству УЗО.

К преимуществам подключения относятся:

• логичное распределение групп потребителей;
• выключение 20-25 % потребителей при активации одного УЗО.

Минусами являются проблематичность выделения «мокрых» комнат в отдельную группу без перекоса фаз, затраты времени на поиск поломок. Для устранения минусов можно собрать каждую группу на отдельной дин-рейке, установить УЗО, а затем разместить автоматы последовательно.

Установите на опасные линии индивидуальные УЗО.

УЗО на вводе и однополюсный автомат

УЗО на вводе и однополюсные автоматы

Простейшая и популярная сборка трехфазного щита, которая не дает в будущем изменять порядок расположения элементов. Нагрузка на фазы распределяется только один раз. Схема отличается бюджетной стоимостью и реализуется в щитке небольших габаритов на 54-72 модуля.

На вводе выполняется монтаж УЗО, а для распределения нагрузки применяются однополюсные модели. ПУЭ ограничивает пользователя в количестве линий подключения. Основанием является п. 7.1.83, где сказано, что ток утечки в сумме не должен быть больше 1/3 номинала. Под токовой утечкой сети ПУЭ подразумевают 10мкА на 1 м провода.

Схема выгодная в плане стоимости элементов, небольшого размера короба, в котором находится примерно 32 модуля. К ее минусам относятся проблемы с группировкой, отсутствие возможности изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебрать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с выгоранием нуля и перегрузка автоматов.

Часто происходит срабатывание УЗО в ложном режиме.

Больше трех групповых УЗО

Система защиты с индивидуальными УЗО

Электроэнергия в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, отдельной групповой разводкой влажных помещений и улицы.

Многоуровневая система защиты с индивидуальными УЗО после групповых позволит организовать отдельную запитку «мокрых» и «сухих» зон. Количество групп на фазе определяется количеством потребителей, особенностями разбивки нагрузки и размером распределительного щитка.

Перед работами нужно подсчитать затраты на каждый узел с учетом стоимости дин-рейки, шины, кабеля. Выполнение вводного щита с более, чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:

• чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
• указать, на какую фазу выведен проводник. К примеру, на первую фазу подведено три УЗО. На первом указывается L1-1, на втором – L1-2, на третьем – L1-3.

Несмотря на сложность схемы, система получается персонализированной. Если сработал один УЗО, обнаружить повреждение можно на конкретной линии. В момент активации устройства выключается небольшое количество оборудования.

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

• Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
• Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
• Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
• Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
• Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Для правильного формирования групп сделайте перечень линий с указанием нагрузки каждой.

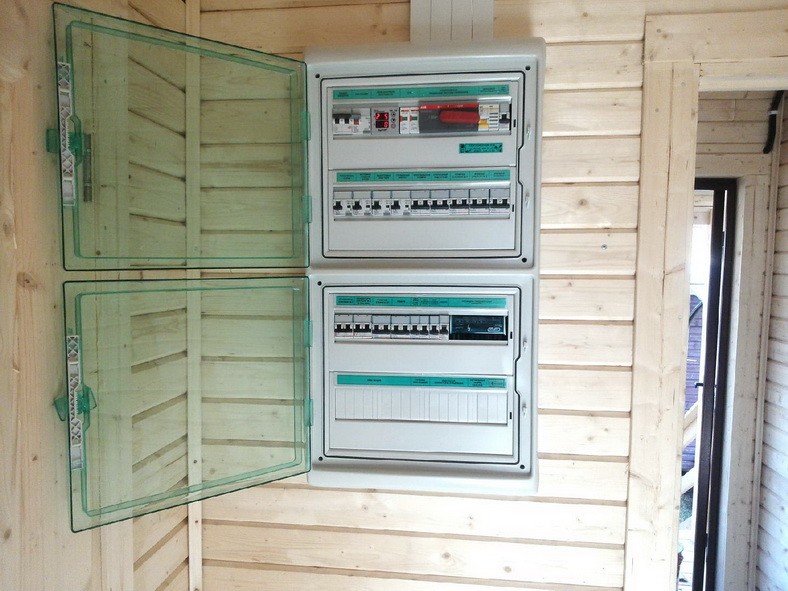

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

• Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
• Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
• Все точки проводки, в том числе розеточно-осветительные, заземляются.
• Разрешено применять трех-, четырехжильный провод.
• Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
• Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
• Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
• Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Полезные советы при сборке электрощитка

Термоусадочные трубки для проводов

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

Вводно-распределительное устройство устанавливается на столб, от которого подается электроэнергия. От ЛЭП протягивается кабель через щит к дому, а только потом выполняется разводка электрических групп. Законодательство предусматривает разделение щитка на аппараты ввода и распределения электропитания.

Электрощит частного дома: виды электрощитов, проектирование электрощита, схема соединений электрощита.. Как выбрать электрический щит. Что такое электрический щит, помочь выбрать электрощит для частного дома поможет наша статья.

Строительство любого частного дома немыслимо без продуманной схемы электропроводки и ввода. Без преувеличения скажем, что правильно подобранный и собранный электрический щит исключит массу житейских проблем. Вам останется только купить ящик, ну там, шинные разводки серий PS и PSН, клеммный блок ABB MISTRAL65 и еще кое-что и собрать все вместе…

Содержание

• 1 Необходимость электрического щита в доме
• 2 Виды и конструкция электрических щитов
• 3 Проектирование щита
• 4 Схемы компоновки модульных устройств
  • 4.1 схема «в ряд по группам»

Необходимость электрического щита в доме

Для устройства в частном доме системы электроснабжения используют специальные шкафы в виде щитков и блоков, здесь важным компонентом составной части подачи электроэнергии является щит распределительный электрический, делящий канал электроснабжения на несколько цепей.

Деление подачи электроэнергии необходимо для нормального электроснабжения подключений к различным автоматам. Утрировано, электрический щит представляет набор системных электро выключателей задействованных в схеме — основного вводного автомата, селективного УЗО и выключателя тока с защитой от скачков напряжения.

Распределительные электрические учетные и домовые щиты изготавливают промышленным способом в виде боксов и корпусов.

Необходимость установки и монтажа электрического щита регламентирую нормативные документы:

• ГОСТ Р 51778-2001 Щитки распределительные для производственных и общественных зданий. Общие технические условия
• Глава 7.1. ПУЭ-7. ЭЛЕКТРОУСТАНОВКИ ЖИЛЫХ, ОБЩЕСТВЕННЫХ, АДМИНИСТРАТИВНЫХ И БЫТОВЫХ ЗДАНИЙ.

Внутреннее размещение электрооборудования производят согласно существующим схемам и правилам компоновки.

Виды и конструкция электрических щитов

Электрические щиты разделяют по способу установки, конструкция бывает встраиваемой или наружной с накладным или навесным монтажом.

Конструктивно щиты состоят из следующих элементов:

• корпуса из пластика или металла, имеющего антикоррозионное покрытие и окрашенного порошковой краской
• защитной панели с двухсторонней дверцей, оснащенной прозрачным стеклом и рамы для крепления приборов
• крепежными DIN –рейками, держателями проводов и другими аксессуарами
• вводными отверстиями для кабеля.

Для выбора щита электрического пластикового или металлического необходимо руководствоваться параметрами:

1. назначением щита по подключению к одно-, или трехфазному счетчику
2. размерами щита электрического, наружным и внутренним
3. количеством внутренних групп подключения (модулей)
4. степенью пылевлагозащиты.

Для щитов электрических уличных рекомендовано выбирать модель с возможностью установки счетчика.

Проектирование щита

Проектирование сборку и монтаж щита электрического металлического навесного или встраиваемого производят согласно действующим нормам и правилам в логической последовательности размещения устройств.

Предварительным этапом монтажа электрических щитов является обоснованная схема, в которой определяют точное количество УЗО и автоматов.

Затем выбирают и реализовывают схему компоновки по типоразмерам и количеству модулей. В основе компоновки щитов лежит модульный принцип построения.

Секреты монтажа электротехнических приборов в щит показаны в видео.

Полезные советы

При составлении компоновочной схемы необходимо учитывать ширину одного модуля. Для справки: ширина выключателя однополюсного составляет 18 мм (1 модуль), ширина двухполюсного выключателя-автомата равна 2 модулям, ширина однофазного УЗО – 3 модуля, трехфазного – 5 модулей, счетчика электроэнергии в зависимости от модели 6-8 модулей. Таким образом, для сборки электрического щита в дом минимальное количество модулей составит 12. Подскажем, что количество модулей щита электрического встраиваемого может составлять 48 модулей

Теперь можно переходить к составлению схемы компоновки.

Схемы компоновки модульных устройств

Существует несколько схем внутренней компоновки модульных устройств.

схема «в ряд по группам»

В основе схемы заложен принцип разделения электротехнических элементов на группы.

Первым элементом компоновки является выключатель нагрузки, который по номиналу дублирует автомат ввода. Назначение выключателя – обесточивание щитка при аварийных ситуациях и плановом обслуживании или ремонте. Производят отключение обоих проводов, присоединенных к щитку (фаза/ноль).

Рейки крепления размещают сверху вниз.

Следующими в компоновке идут защитные автоматические выключатели потребителя – бойлер и нагреватель, стиральная машина и кондиционер.

Затем рекомендовано размещать группы розеток и освещения.

Приборы каждой группы размещают на отдельных рейках в порядке убывания номинала (слева направо).

На рейку наклеивают бирку соответствующего обозначения. Приборы УЗО размещают первыми и выделяют отдельно.

Пример

Например, согласно схеме компоновки щита для однофазного счетчика, УЗО и автоматических выключателей на 12 модулей и пространством для проводки 1,5 модуля предполагается использование накладного или навесного щита с внутренними размерами 285х297 мм, наружным размером 352х367 мм, монтажом дверцы 250 мм, шириной 89 мм и глубиной размещения 78 мм.

Полезные советы

Подскажем, что щиты электрические имеют исполнение с дверцами либо без них. Щитки навесные электрические оборудуют в обязательном порядке крепежными элементами на корпусе, предназначенными для размещения на вертикальных поверхностях конструкций домов.

Щитки для ниш должны иметь элементы обрамления и крепления, закрывающие края ниш. Кроме того, в щитах промышленного производства без отключающего устройства на вводе должны присутствовать зажимные элементы присоединения питающей цепи.

Например, для открытого навесного монтажа с учетом компоновки под трехфазный счетчик и выключателей 4-х групп из 48 модулей рекомендован уличный антивандальный щит учета ЯУР-3А-4 Standart в герметичном металлическом корпусе размерами 400х445х150 мм двухдверном.

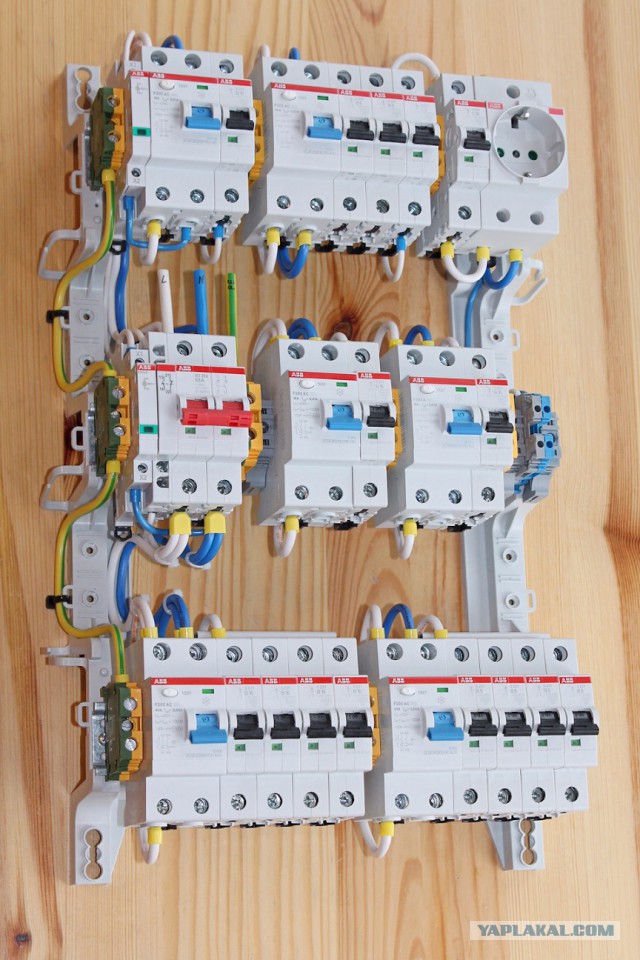

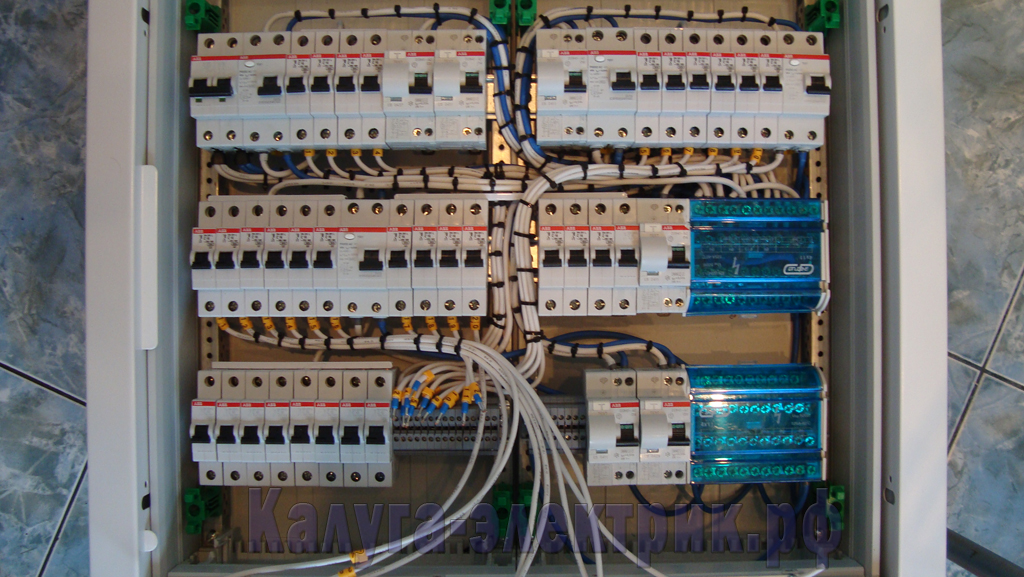

Как выглядит собранный электрический щит своими руками показано здесь.

Ваша электрическая панель слишком мала?

Эта статья была обновлена ​​7 декабря 2021 г.

Размер вашего электрического щитка является показателем того, сколько электрических блоков или приборов вы можете включить в свой дом одновременно. В то время как некоторые дома работают на комбинации электричества и газа, что позволяет им функционировать с панелью меньшего размера, другие дома полностью электрические и требуют панелей гораздо большего размера.

Слишком маленький размер может привести к большим проблемам

Ваш электрический щит или распределительная коробка распределяет электроэнергию, поступающую в ваш дом, на несколько автоматических выключателей. Каждый из этих автоматических выключателей регулирует подачу электроэнергии в определенную комнату или устройство в вашем доме. Слишком маленькая коробка выключателя не обеспечивает достаточную мощность для прохождения электроэнергии через ваш дом, поэтому вы, вероятно, в конечном итоге попытаетесь подключить слишком много устройств к каждой цепи. Это не только неудобно, так как иногда может привести к срабатыванию или отключению автоматических выключателей, слишком маленькая или слишком старая коробка выключателя свидетельствует о более серьезных проблемах, таких как некачественная проводка в вашем доме.

Опасность отказа от замены старой, неисправной коробки выключателя или некачественной проводки заключается в том, что они могут загореться из-за того, что не смогут предотвратить перегрузки в электрической системе вашего дома.

Важно знать признаки того, что блок выключателя слишком мал или неисправен, а также шаги, которые можно предпринять для его замены.

Содержимое

• Предупреждающие знаки о том, что вам нужен новый блок выключателя
• Определение правильного размера для вашего электрического щита
• Ориентировочная стоимость замены существующей электрической панели

Предупреждающие знаки о том, что вам нужен новый выключатель

Ваш электрический щит отвечает за подачу электроэнергии во многие части вашего дома, чтобы вы могли жить безопасно и комфортно. Жизнь с перегруженным или неисправным электрическим щитком может быть опасной и вызывать головную боль. Обратите внимание на следующие возможные признаки:

Ваш автоматический выключатель постоянно срабатывает и отключает питание

Если автоматический выключатель регулярно срабатывает или постоянно перегорает предохранитель, это признак того, что вы предъявляете чрезмерные требования к цепи и вам необходимо переместить некоторые приборы и устройства в другие цепи. Если нет других доступных цепей, возможно, пришло время для обновления.

Ваш свет тускнеет, когда вы включаете электроприборы или несколько источников света

Электрические цепи ограничены в количестве энергии, которую они могут потреблять, и как только потребность в цепи превышена, она перегружается. Если ваш свет тускнеет, когда включается кондиционер, сушилка для белья или микроволновая печь, возможно, пришло время обновить электрическую панель.

Ваши розетки или крышки выключателей теплые на ощупь

Когда нагрузка на одну розетку слишком велика, она начинает нагреваться из-за увеличения потребления электроэнергии. Ослабленные электрические разъемы и изношенные провода также могут вызывать нагревание розетки, поскольку электричество уходит и нагревает крышку розетки. Большинство домов спроектированы таким образом, чтобы по крайней мере одна розетка в комнате была подключена к другой цепи, чтобы предотвратить чрезмерный спрос.

Детали вашей электрической панели заржавели

В коробку выключателя с ржавыми деталями, скорее всего, в какой-то момент попала вода. Вода и электричество могут быть фатальной комбинацией, поэтому проверьте коробку выключателя и при необходимости замените ее.

Следы подпалин на коробке выключателя

Подпалины на электрическом щите — верный признак неисправности. Это происходит, когда неисправная проводка позволяет электричеству создавать дугу или пропускать небольшие зазоры в проводке или проводных соединениях. Электропроводка в вашей коробке должна быть тщательно проверена, а электрическая панель и проводка заменены, если это необходимо.

Незаземленные розетки

Незаземленные розетки в вашем доме часто являются признаком некачественной или устаревшей проводки. Попросите электрика осмотреть вашу систему, чтобы узнать, не требуется ли новая электрическая панель или другие обновления.

Объединение дополнительных панелей

Добавление дополнительной панели к электрической системе вашего дома является общепринятым способом увеличения мощности электрической системы, но если в вашем доме имеется более одной дополнительной панели, это может быть разумнее и безопаснее. объединить все эти электрические системы в одну большую панель.

Неисправные электрические панели

К сожалению, есть несколько типов электрических панелей, которые задокументированы как небезопасные. В частности, панели Federal Pacific Electric и электрические панели Zinsco имеют историю дефектов конструкции и качества изготовления, что привело к многочисленным пожарам в домах. Если вы считаете, что у вас есть один из этих автоматических выключателей, немедленно проконсультируйтесь с лицензированным электриком.

Чрезмерное использование удлинителей

Конечно, удлинители используются в любом доме, но слишком большое их количество может представлять серьезную угрозу безопасности. Удлинители не были созданы для постоянного использования в доме и могут мешать и даже привести к повреждению розеток.

Если вы обнаружите, что у вас есть удлинители, подключенные ко многим розеткам вашего дома, вероятно, пришло время обновить электрическую панель до большего размера в дополнение к установке большего количества розеток.

Вы живете в старом доме

Большинство старых домов были построены с обычным 60-амперным электрическим щитком, который мог обеспечить все электричество в доме, но времена изменились, изменились и дома, и их потребности в электричестве. Сегодня электрическая панель на 60 ампер будет работать с трудом или не сможет выполнить свою работу, и вам придется перейти на один из ранее перечисленных вариантов. Рассчитайте мощность вашего дома, чтобы точно определить, какой размер требуется вашему дому.

Определение правильного размера электрической панели

Выбор правильного размера электрической панели для вашего дома также зависит от того, сколько и какого типа у вас есть электроприборы. Некоторым бытовым приборам, таким как компьютеры, звуковые системы и телевизоры, требуется гораздо меньше электроэнергии, чем другим более крупным приборам, таким как стиральные и сушильные машины, кондиционеры и системы отопления.

Хотите верьте, хотите нет, но вам не нужно быть электриком, чтобы определить правильный размер электрощита вашего дома. Выбор правильного размера можно рассчитать с помощью некоторых простых вычислений.

Базовая потребность вашего дома в мощности

Возьмите площадь вашего дома и умножьте ее на 3. Допустим, площадь вашего дома составляет 1750 квадратных футов. Умножьте 1750 на 3, чтобы получить 5250. Это число является базовой потребностью вашего дома в мощности.

Мощность, необходимая для кухни

Далее вам необходимо определить точную мощность, необходимую для вашей кухни. Вам понадобится небольшой прибор, однополюсная цепь на 20 ампер для вашей кухни, и чтобы найти необходимую мощность, вы можете умножить 20 ампер на 120 вольт, от которых он будет работать, что равняется 2400 ваттам. Теперь добавьте 2400 Вт к 5250 Вт, которые вам понадобятся для дома.

5 250 ватт + 2 400 ватт = 7 650 ватт

Мощность, необходимая для кухонных цепей

Для кухонных цепей вам необходимо рассчитать электрический диапазон (для 50-амперного двухполюсного специального выключателя, 50 ампер умножить на 220). вольт) и посудомоечной машине, если применимо (при 20 ампер на 120 вольт). Это даст вам 11 000 ватт и 2 400 ватт, чтобы добавить к вашему общему количеству. 7 650 Вт + 11 000 Вт + 2 400 Вт = 21 050 Вт

Потребность в мощности для контуров прачечной

Ваша стиральная и сушильная машины являются важными приборами, которые следует учитывать при определении правильного размера электрического щита. Для вашей стиральной машины требуется специальный однополюсный выключатель на 20 ампер (20 ампер на 120 вольт), а для сушильной машины требуется специальный двухполюсный выключатель на 30 ампер (30 ампер на 220 вольт). Теперь добавьте к общей сумме 2400 и 6600.

21 050 ватт + 2 400 ватт + 6 600 ватт = 30 050 ватт

Общая мощность, необходимая до кондиционирования воздуха и отопления

В соответствии с Национальным электротехническим кодексом, вы должны рассчитать потребность вашего дома в ваттах, прежде чем добавлять центральный блок кондиционирования воздуха и нагревательный блок . Первые 10 000 ватт общей потребности вашего дома рассчитываются как 100 процентов, а оставшийся баланс, который в данном случае составляет 20 050, должен рассчитываться как 40 процентов. Это совпадает с НЭК.

20 050 x 0,40 = 8 020 ватт

8 020 ватт + 10 000 ватт = 18 020 ватт

Мощность, необходимая для системы кондиционирования и отопления

Теперь вы можете рассчитать мощность, необходимую для вашего кондиционера и обогревателя. Эти устройства будут работать от двухполюсного специального выключателя на 60 ампер, который можно рассчитать, умножив 60 ампер на 220 вольт, чтобы получить общую потребляемую мощность 13 200 ватт. Добавьте это к своей новой сумме.

18 020 Вт + 13 200 Вт = 31 220 Вт

Определение общей силы тока

В соответствии с NEC разделите общую мощность 31 220 Вт на 230, чтобы рассчитать общую силу тока. В этом примере общая сила тока для нужд вашего дома составит 135,73913. Электрические панели для частного дома доступны в размерах 100 ампер, 125 ампер, 150 ампер и 200 ампер. Поскольку мы остановились на силе тока 135,7 ампер, мы должны округлить до следующей самой высокой панели в 150 ампер, чтобы удовлетворить потребности вашего дома в мощности.

Замена существующей электрической панели

Как мы уже видели, существует множество причин, по которым вы можете подумать о замене электрической панели. Давайте углубимся в некоторые детали того, что связано с получением новой электрической панели.

Когда пора заменить панель выключателя?

Срок службы среднего электрощита составляет от 25 до 40 лет. Однако эти оценки не учитывают условия окружающей среды. Например, если ваша электрическая панель находится во влажном месте, ржавчина может вызвать коррозию жизненно важных компонентов, что сократит срок ее службы.

Основная причина замены электрических панелей заключается в том, что они не справляются с поставленной задачей. Если вы потребляете значительно больше электроэнергии, чем рассчитана электрическая система вашего дома, вам необходимо инвестировать в новую электрическую панель.

Сколько будет стоить замена коробки выключателя?

Главный вопрос, который у вас, вероятно, возникнет при замене электрической панели, — это стоимость. Это зависит от типа электрощита, установленного в вашем доме.

Замена блока предохранителей

Замена блока предохранителей может включать не только проводку в новом блоке автоматического выключателя. Блоки предохранителей использовались, когда в наших домах были более скромные требования к электричеству, поэтому также может потребоваться модернизация существующей проводки. Автоматические выключатели намного удобнее в использовании, чем предохранители, и ваш блок предохранителей, вероятно, ограничивает количество электричества, которое вы можете безопасно использовать в своем доме.

Средняя стоимость замены блока предохранителей новым электрическим щитом, в котором используются автоматические выключатели, будет в диапазоне от 1000 до 4000 долларов.

Замена электрического щита на 100 ампер

Современные дома обычно имеют электрические щиты на 100 ампер, но в некоторых старых домах они могут быть. Модернизация электрической панели — хорошая идея, если у вас есть блок выключателя на 100 ампер. Дополнительные автоматические выключатели облегчат добавление дополнительных устройств или оснащение домашнего офиса.

Типичная стоимость модернизации 100-амперного электрического щита составляет от 900 до 1500 долларов.

Замена электрощита на 200 ампер

Домашняя электрическая панель на 200 ампер является нормой для современных домов. Однако, если вы добавляете пристройку, мастерскую или надворную постройку, вам может потребоваться больше мощности и автоматических выключателей, чем может обеспечить электрическая панель на 200 ампер.

В зависимости от размера панели, на которую вы переедете, средняя стоимость модернизации электрической панели в этом случае составит от 1500 до 2000 долларов.

Ваш электрический щит нуждается в обновлении?

Как мы видели, есть много причин для замены вашей электрической панели. Вам может понадобиться больше мощности и дополнительные автоматические выключатели, чтобы справиться с возросшей электрической нагрузкой в ​​вашем доме. Некоторые быстрые расчеты могут сказать вам, так ли это.

Ваш электрический щиток может подавать другие сигналы о том, что его необходимо заменить. Обратите внимание на несколько общих и очевидных признаков: мерцающие огни; приборы, которые не работают в полную силу; ваши выключатели отключаются от одновременного использования нескольких приборов; или розетка, выключатель или распределительная коробка, которые неисправны или кажутся теплыми на ощупь. Если вы столкнулись с одной или несколькими из этих проблем, пришло время инвестировать в новый блок автоматического выключателя.

Позвоните команде Еноха, если вам нужна электропроводка

Старая или малогабаритная электрическая панель в вашем доме может быть не только неудобной, но и невероятно опасной. Важно знать признаки, на которые следует обратить внимание, когда ваша панель стала недостаточной для нужд вашего дома. Если вам нужна помощь в определении электрического щитка подходящего размера для вашего дома или у вас есть дополнительные вопросы, не стесняйтесь обращаться к одному из наших опытных электриков.

Как (быстро) пометить каталог домашних электрических панелей

Как домовладелец, я узнал, что есть две основные вещи, которые вам нужно знать об электричестве. Во-первых, электричество опасно. Не возитесь с ним, если вы точно не знаете, что делаете. Во-вторых, пометьте каталог электрических панелей вашего дома, чтобы он был точным, полным и разборчивым. И сегодня я собираюсь изложить свой системный подход к быстрой маркировке каталога домашних электрических панелей.

Этот пост содержит партнерские ссылки, включая, помимо прочего, Amazon Associates. Таким образом, я зарабатываю на соответствующих покупках. Полное раскрытие  здесь.

На этой картинке показано, как была маркирована электрическая панель нашего дома, когда мы впервые въехали.

Как видно из рисунка, наша электрическая панель плохо промаркирована.

1. Некоторые автоматические выключатели даже не имеют маркировки.
2. Описания слишком общие. Например, автоматический выключатель № 12 имеет пометку «Спальня». У меня 4 спальни. Который из???
3. Вопросительные знаки. Автоматический выключатель № 6 и № 25, по-видимому, служебный «? Офис» Что мне с этим делать? Во-первых, я даже не знаю, в какой комнате был кабинет. А во-вторых, этот вопросительный знак не внушает особой уверенности в том, что даже если бы я знал, где находится офис, эта линия обслуживала бы эту комнату.

И я буду честен и признаюсь, что я ничего не делал с этим каталогом в течение 8 лет….

Но в прошлые выходные я, наконец, перестала волочить ноги и надела штаны для большой девочки. Если я собираюсь быть ответственным домовладельцем, я должен знать, какой автоматический выключатель питает какие части моего дома, верно?

Я убедил свою семью помочь, и мы, наконец, прошли процесс правильной маркировки автоматических выключателей в нашем доме. И это было не так уж и плохо! Не так скучно, как утомительно, как я ожидал….

Посмотрим правде в глаза, как и мытье окон и уборка кухонных шкафов, 1-2 часа на маркировку электрического сервисного щита — не самое лучшее время в моей жизни.

Но это было необходимо.

В этом посте описывается (по моему скромному мнению домовладельца) самый быстрый и простой способ маркировки домашней электрощитовой. Так что возьмите напарника, сделайте это и займитесь чем-нибудь другим, более интересным.

Что такое электрощитовая служба?

Начнем с основ. Электрическая панель в вашем доме соединяет внешний провод или провода, идущие с улицы, с внутренними проводами внутри вашего дома. Думайте об этом как о точке распределения, где основной электрический провод входит в ваш дом, а затем разделяется на различные провода, которые обслуживают различные комнаты вашего дома.

Другими словами, каждый электрический прибор, выключатель и вилка в вашем доме подключены к цепи или предохранителю, который идет к вашему электрическому щиту (также известному как электрический сервисный щит, сервисный щит, блок предохранителей и щит автоматического выключателя).

В качестве примечания, если вы хотите глубже погрузиться в то, как электричество работает в вашем доме, ознакомьтесь с этой статьей «Как работает домашняя электрическая система» или «Детектив цепей».

1

Когда вы откроете панель, вы увидите либо ряд автоматических выключателей, либо предохранители. Откуда ты знаешь, какой у тебя?

• Автоматические выключатели представляют собой ряды переключателей с тумблерными рычагами.
• Предохранители представляют собой ряды круглых ручек и ввинчиваемых предохранителей (например, лампочки)

Исторически предохранители существовали в домах раньше автоматических выключателей. Так что для моих друзей, которые имеют дело с проблемами владения старым домом, у вас все еще могут быть предохранители.

Но если электричество было обновлено или у вас новый дом, у вас, вероятно, есть автоматические выключатели.

Каково назначение этих предохранителей и автоматических выключателей? Проще говоря, противопожарная безопасность. Автоматические выключатели и предохранители прерывают или «разрывают» поток электроэнергии, если электрический ток в вашем доме достигает небезопасного уровня. Проще говоря, когда автоматический выключатель «сработал» или предохранитель «перегорел», это способ вашего дома сказать: «Слишком много! Слишком!»

Почему вы хотите, чтобы эти автоматические выключатели и предохранители работали? Проще говоря, они не дают вашему дому сгореть. По данным Национальной ассоциации противопожарной защиты (NFPA):

• Пожары в домах, связанные с электричеством, ежегодно вызывают около 44 800 пожаров, почти 450 смертей и 1250 травм, а также материальный ущерб на сумму 1,3 миллиарда долларов.
• Неисправности в электрооборудовании являются третьей по значимости причиной пожаров в жилых домах.

Кроме того, если вы хотите узнать больше о пожарной безопасности, вы можете проверить эти сообщения о причинах проверить свои огнетушители и 5 лучших ресурсов для подготовки семейной пожарной лестницы.

Зачем искать и маркировать домашнюю электрическую панель?

Зачем вам беспокоиться о том, где находится ваш электрический щит? И почему вы хотите, чтобы предохранители или автоматические выключатели были должным образом маркированы? Две простые причины: Аварийные ситуации и Электромонтажные работы

1. Аварийные ситуации

Потратив немного времени на то, чтобы понять, где в вашем доме проходят электрические провода, вы окупитесь с большим удобством и сможете помочь вам в чрезвычайной ситуации.

Во время любой чрезвычайной ситуации, такой как наводнение или пожар, вам может понадобиться быстро добраться до электрического щита и отключить питание. Или, если есть перебои в подаче электроэнергии, полезно заранее узнать, где находится ваш автоматический выключатель или блок предохранителей, чтобы вам не приходилось искать в темноте.

Или, если вы чувствуете запах рыбы в своем доме, возможно, у вас горит электрический компонент. Если вы подозреваете опасность поражения электрическим током, разве вы не хотите точно знать, где находится ваша панель, чтобы быстро среагировать в чрезвычайной ситуации?

А если проблема с электричеством связана только с одной розеткой, разве вы не хотите знать, какому выключателю она соответствует? Таким образом, вы можете просто отключить этот выключатель или предохранитель.

В противном случае вам придется отключить электричество во ВСЕМ доме, пока вы ждете, пока приедет профессиональный электрик и проведет расследование. Потому что ты знаешь, что это произойдет ночью. А потом сидеть в полной темноте, пока не покажет электрик.

2. Электромонтажные работы

Если у вас есть ноу-хау или мотивация для выполнения легких работ с электросистемой в вашем доме, первое, что вы должны сделать, это отключить питание от этой розетки. Но сначала вам нужно знать, какой выключатель согласуется с этой розеткой.

Лично я боюсь электричества, а муж нет. Он разбирается в основах перемонтажа и может заменить розетку.

И до этих выходных любые электромонтажные работы всегда начинались с того, что он стоял перед электрощитом и щелкал выключателем за выключателем. Тем временем я стоял рядом с розеткой и кричал, когда отключался выключатель.

Не совсем то, как я определяю качественное времяпрепровождение с моей настоящей любовью….

Или, если никого не было дома, он делал кардио, бегая вверх и вниз по лестнице, щелкая выключателями и проверяя розетки. И все это восхождение по лестнице определенно подняло ему настроение 😉.

Как маркировать домашнюю электрическую панель

Ниже приведены 7 шагов, которые мы использовали для быстрой, но точной и тщательной маркировки домашней электрической панели.

1. Нарисуйте план этажа своего дома

Сначала нарисуйте план своего дома. Вам решать, будете ли вы рисовать план этажа по этажам или по комнатам на странице. Он не должен быть слишком причудливым — может быть, несколько квадратов и прямоугольников для обозначения стен, а также обозначения переднего и заднего двора, чтобы вы могли ориентироваться. На самом деле, составление плана этажа — отличный способ привлечь детей.

Привлечение семьи к составлению плана этажа нашего дома

Не забудьте обо всех частях вашего дома, где есть электричество. Это включает в себя внешний вид вашего дома (например, заглушки на крыльце, входные фонари, прожекторы и т. д.), незавершенные подвалы, чердаки и гаражи.

Например, у нас есть старый отдельно стоящий гараж с электропроводкой, которая проходит под землей. Другие легко забываемые сосуды?

• Печь
• Стиральная машина/сушилка
• Электрические и водонагреватели
• Дренажные насосы
• Системы безопасности
• Проводные датчики дыма или угарного газа
• Термостаты
• Дверные звонки

Лично я использовал шаблон плана этажа дома, найденный при подготовке плана пожарной эвакуации моей семьи. Мой первоначальный план состоял в том, чтобы посвятить страницу каждому этажу.

И это отлично сработало для второго этажа со спальнями и ванной комнатой. Но для первого этажа у нас так много розеток и техники, что мне пришлось посвятить одну страницу только кухне, а другую страницу остальным комнатам.

2. Найдите электрические соединения

Пройдитесь по дому с планом этажа и отметьте все розетки в вашем доме. Я разделил розетки на: светильники, розетки и выключатели. Загляните за мебель, расположенную у стен, чтобы найти скрытые розетки.

Использовали простую систему для обозначения типов розеток и их расположения непосредственно на плане этажа, например:

• Буквы : Используйте F = приспособление, O = розетка, S = выключатель (обратите внимание, что выключатели, скорее всего, подключение к настенному или потолочному светильнику)
• Цвета : используйте розовые маркеры для светильников, зеленый для розеток и синий для выключателей
• Символы : используйте треугольник для светильников, круг для розеток и квадраты для выключателей

Это step — это хорошая возможность привлечь свою семью. Я сделал из этого игру со своим старшим учеником. дочь школьного возраста, чтобы увидеть, кто может найти больше всего связей.

3. Где, черт возьми, находится ваша электротехническая панель?

Поиск электрической сервисной панели обычно не вызывает затруднений. Обычно электрощитовой размещают в подвале, гараже, кладовой, прачечной, кладовой или коридоре.

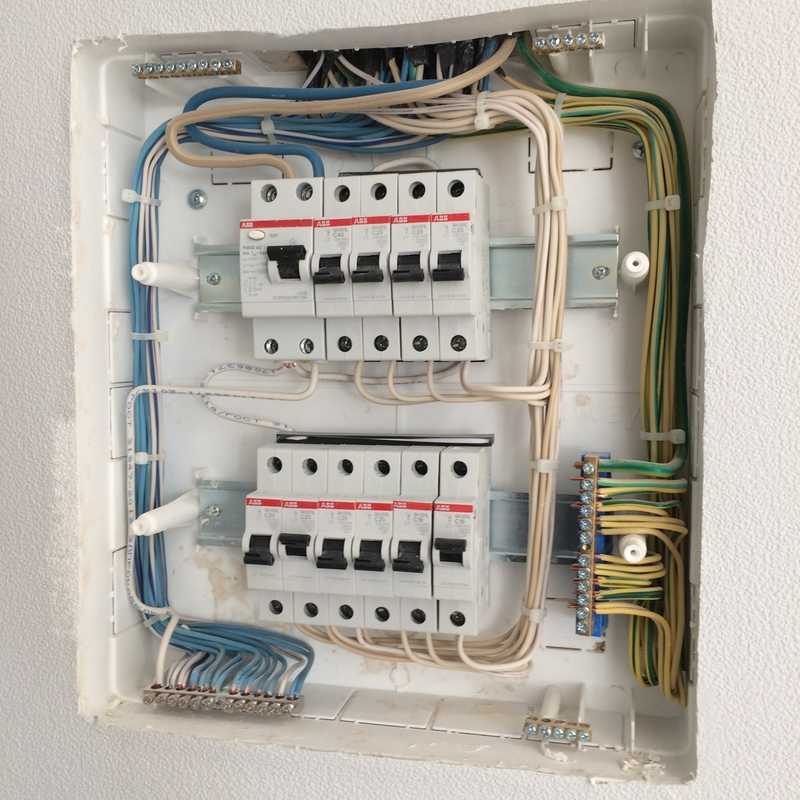

Наш электрощит в недостроенном подвале – некрасиво!

Но иногда его немного сложнее найти. Возможно, он скрыт из-за реконструкций и дополнений. А может, панель даже не внутри дома, а снаружи.

Если после поиска вы все еще не можете найти свой электрощит, осмотрите свой район. В вашем квартале есть другой дом, похожий на него? Если да, то посоветуйтесь с соседом. Почему? Если вы живете по соседству с домами, построенными примерно в то же время, панели могут быть в похожих местах.

Обратите внимание, что в вашем доме может быть несколько панелей. Иногда также есть «дополнительная панель», которая управляет различными цепями в другой области. У нас есть вспомогательная панель с выключателями для кухонной техники примерно в 20 футах от основной панели. (Не беспокойтесь о поиске дополнительной панели.)

4. Заручитесь поддержкой

В начале 2000-х вы когда-нибудь смотрели игровое шоу «Кто хочет стать миллионером »? Если участники застревали на вопросе, им разрешалось использовать различные подсказки, чтобы найти ответ. Одной из таких линий жизни была функция «Позвони другу», по которой участники могли позвонить другу или родственнику по телефону.

Сделай себе одолжение. Позвонить другу. Пригласите друга или члена семьи для этой задачи. Стоит купить им напиток или ужин в обмен на их помощь.

Но если вам нужно идти в одиночку, подумайте о приобретении искателя цепей.

5. Включи все!

Есть несколько способов обойти дом и нанести схемы (предохранителей) на план этажа. Лично я обнаружил, что наименее хаотичным и наиболее систематическим методом является простое посещение комнаты за комнатой. Включите все потолочные и настенные светильники, лампы, выключатели и любую электронику.

Другими словами, включить все.

Поиск ВСЕХ розеток

Скорее всего, вы не подключили что-то к каждой розетке в комнате. Мы этого не сделали. Поэтому я носил прикроватную лампу в каждую комнату, чтобы включить ее в неиспользуемую розетку. Я включал лампу, составлял схему ее цепи, отключал ее от сети и шел в следующую комнату.

Любая мелкая электроника, которую легко идентифицировать при включении и выключении, т. е. яркий свет или шум, подойдет для этого упражнения, например:

• Прикроватная или рабочая лампа
• Цифровые часы
• Радио
• Фен

Старая проводка

Небольшое примечание, если у вас старый дом. Если у вас старая проводка, вы рискуете отключить цепи. Например, по опыту мы знаем, что включение пылесоса при включенных оконных кондиционерах приводит к отключению цепи.

6. Сопоставьте электрические цепи (предохранители) на плане этажа дома

Поместите своего друга в избирательную комиссию (Человек № 1 — он же мой муж) и другого человека в комнате (Человек № 2 — он же моя дочь и я) .

В зависимости от того, как далеко вы оба находитесь, кричите или используйте мобильные телефоны (или даже рации ваших детей!) для общения.

Моя дочь помогает с созданием каталога автоматических выключателей

Обратите внимание, что это предполагает, что вашим цепям или предохранителям уже присвоен номер. Если нет, возьмите маркер и напишите числа в последовательном порядке на панели рядом с выключателем или предохранителем.

Лицо у электрика панель отключает (человек №1) выключатель номер 1. Затем человек в комнате (человек № 2) идентифицирует все светильники, выключатели и розетки, которые отключаются (если есть), и отметьте их «# 1» в комнате для бумаг. диаграмма. Когда закончите, человек № 2 общается с человеком № 1. чтобы снова включить выключатель № 1, затем включите выключатель № 2.

Повторяйте, пока не закончите…

План этажа дома с номерами автоматических выключателей

Когда вы закончите, каждый светильник, выключатель и розетка на вашем плане этажа должны иметь рядом номер цепи.

Не слишком сложно, правда? По общему признанию, это еще не все (электрические подпанели, выделенные цепи для определенных приборов).

Но, честно говоря, как обычный домовладелец, я не считаю необходимым углубляться в электрические системы своего дома. Вместо этого, как ответственный домовладелец, моя работа состоит в том, чтобы пройти этот процесс сопоставления и соответствующим образом пометить мою электрическую панель обслуживания.

7. Создайте метку Каталог домашних электрических панелей

Теперь у вас есть карта, которая соотносит светильники, выключатели и розетки с номерами выключателей или предохранителей. Отметьте все, что есть на схеме, и перенесите свои выводы в каталог или на отдельную схему.

На внутренней двери большинства электрических щитов есть наклейка, на которой вы можете указать соответствующие комнаты/зоны дома. Если вам нужна новая наклейка, у Amazon есть несколько вариантов каталога (см. внизу поста) или посетите обычные магазины товаров для дома.

Бесплатный шаблон каталога электрических панелей (pdf и Excel)

Лично я не покупал новую этикетку. Вместо этого я создал шаблон каталога автоматических выключателей в Microsoft Excel и распечатал его со своего компьютера.

Не стесняйтесь загрузить эту бесплатную версию каталога автоматических выключателей в формате pdf ниже. Он достаточно велик, чтобы дать достаточно места для подробных описаний, но достаточно мал, чтобы легко поместиться в коробку прерывателя цепи (или предохранителя) традиционного размера.

Если версия в формате PDF не помещается внутри вашей панельной двери, напишите мне, и я с удовольствием вышлю вам по электронной почте бесплатный шаблон каталога домашних электрических панелей в Excel.

Бесплатный шаблон каталога домашних электрических панелей (pdf) НАЖМИТЕ ЗДЕСЬ!

Я перенес информацию, собранную на плане дома, в этот шаблон.

[Примечание: вас интересует более изысканный вариант? GEM Awards связалась со мной и предложила скидку 20% на свои гравированные этикетки для электрических панелей, используя промо-код EVERYDAYOLDHOUSE (я не получаю комиссионных). Я не использовал их, поэтому, если вы попробуете их, дайте мне знать, как они!]

Советы по маркировке электрических панелей

Вот несколько советов по заполнению этикетки для панели:

1. Сделайте ее постоянной и разборчивой

Посмотрим правде в глаза, как только вы нанесете на карту автоматические выключатели в вашем доме, вы закроете дверцу панели, а не откроете это надолго (если только у вас не возникнут проблемы).

Убедитесь, что ваша этикетка разборчива, а надпись неизменна. Избавьте себя от разочарований через несколько лет с помощью панели с бледными или неразборчивыми надписями. Несколько советов:

• Используйте ручку. Не используйте карандаш для надписей на домашнем электрощите — со временем он выцветает.
• Если у вас красивый почерк, пишите прямо на этикетке. Но если у вас есть куриные царапины для рукописного ввода, используйте наклейку.

2. Не используйте псевдонимы

Сделайте одолжение следующему владельцу вашего дома и не маркируйте цепи псевдонимами. Например, «Мой офис» или «Спальня Эммы» не подойдут следующему владельцу. Они не узнают, в какой комнате был офис, не узнают, кем была маленькая Эмма и где она спала.

Вместо псевдонимов используйте более общие термины и описывайте местоположение, например, «половина ванной» или «передняя левая спальня», чтобы помочь следующему владельцу интерпретировать каталог электрических панелей.

3. Этикетка «Неизвестные детали и запасные части»

На панелях обычно есть выключатели или предохранители, которые, кажется, ничего не питают, особенно в старых домах. У нас в доме есть несколько таких. Подумайте о том, чтобы пометить эти прерыватели тайны как «Запасные» или «Неизвестные», чтобы вы знали, что вы проверили их и не смогли определить их маршрут. И отметьте их карандашом (а не ручкой), чтобы, если вы узнаете, где они соединяются, вы могли стереть и внести изменения.

8. Справочник и план этажа дома

Последним шагом является сохранение справочника и плана этажа дома на внутренней стороне двери электрического щита. С помощью двустороннего скотча прикрепите каталог к ​​дверце панели. Если план этажа вашего дома состоит только из одной страницы, вы также можете прикрепить его прямо к двери. Но если ваш план дома состоит из нескольких страниц, поместите его внутрь прозрачной пластиковой защитной пленки и прикрепите пластиковую вставку к внутренней стороне дверцы электрощита.

Готовое изделие.

Мой справочник электрических щитов, в котором перечислены все автоматические выключатели, установлен в верхней части двери, а защитная пленка с планами этажей дома закреплена внизу. Это аккуратный и исчерпывающий снимок электрической системы нашего дома.

Ищете другие способы маркировки автоматического выключателя? Или другой шаблон (без обид, если так… Я просто хочу, чтобы вы были в безопасности и пометили свой автоматический выключатель!) Затем загляните в Grammy’s Front Porch.

Похожие сообщения

1. Посмотрим правде в глаза, двери с электрическими панелями — не самый привлекательный настенный декор.
