Сборка электрощита в частном доме своими руками


Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/  Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

Сборка электрощита в частном домесборка электрощита в частном доме примерсборка-электрощита-частного-дома-8сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

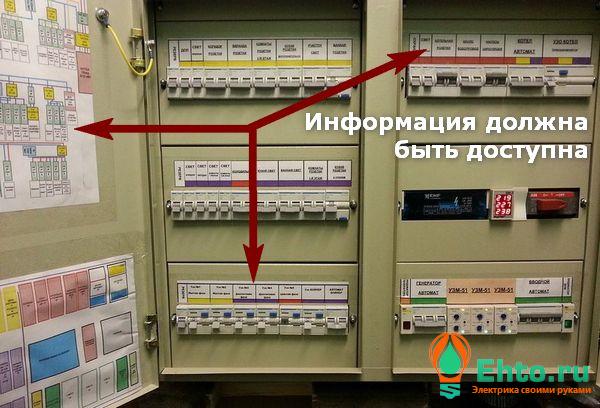

сборка-электрощита-частного-дома-4

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

  1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
  2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

 Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

  • Общей нагрузки, рассчитываемую по мощности каждой группы;
  • Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
  • Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
  • Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

сборка-электрощита-частного-дома-5сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

  • двухполюсной автомат это модуль,
  • УЗО однофазное три модуля,
  • УЗО трехфазное пять модулей,
  • трехфазный автомат три модуля,
  • трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

сборка-электрощита-частного-дома-2

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм2. В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

©Ehto.ru

Другие статьи раздела: Электрика частного дома

Видео статьи: Монтаж СИП

Похожие посты:


Поделиться ссылкой:

Сборка электрощита, монтаж, подключение, схема сборки, правила

Как известно, ремонт сродни стихийному бедствию небольших масштабов, и один из его неотъемлемых компонентов — электрификация жилого или служебного помещения. Насколько важную роль играет электричество в доме мы вспоминаем, когда оно внезапно исчезает по причине аварии. Обеспечение квартиры или частного дома электроснабжением, как правило, включает два базовых компонента, это  — монтаж электропроводки и сборка электрощита.

Каждый из этих компонентов предусматривает последовательное выполнение ряда шагов, на первый взгляд достаточно несложных, однако, как показывает практика, в подавляющем большинстве случаев, требующих участия профессионального электрика. Если же хозяин помещения намерен самостоятельно решить проблему подачи электроэнергии в дом или квартиру, необходимо, как минимум, тщательно изучить матчасть, то есть подготовиться теоретически, перед тем как собрать электрощиток своими руками.

Электрощиток

Электрощит — сердце домашней системы электроснабжения

Мы не ошибёмся, если скажем, что главной функцией электрощита, установленного дома, в офисе, кафе или любом другом помещении, является распределение электроэнергии потребителям и обеспечение безопасности при использовании электроприборов. Каждый владелец жилого или служебного помещения в какой-то момент вынужден разбираться с проблемой: как собрать электрический щиток. Длительная бесперебойная работа огромного количества бытовой техники, которой наполнен сегодня любой дом или офис, в большой степени зависит от того, насколько правильно собран электрощит.

Сам щиток представляет собой пластиковый или металлический ящик, в котором размещены компоненты (или модули), каждый из которых выполняет определённую функцию. Существуют так называемые внутренние электрощитки, то есть утопленные в стену, и наружные — размещённые на стене.

В частном доме электрощиток достаточно часто устанавливают под открытым небом, в этом случае потребуется влагозащищённая конструкция прибора (степень защиты IP65). Учитывая то обстоятельство, что вряд ли электрощит будет меняться ежегодно или даже раз в пять лет (как правило, прибор служит гораздо больше), будет целесообразным при выборе устройства отдать предпочтение пусть и более дорогому, но качественному щитку известной марки с запасом посадочных мест.

Электрощиток своими руками

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

Однолинейная схема

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

  • марка провода и сечение жилы, мм²;
  • мощность;
  • потребляемый ток;
  • тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

Схема электрощита

Или даже так:

Схема электрощита 2

где

  • 1 — вводной АВ;
  • 2 — счётчик;
  • 3 — нулевая шина;
  • 4 — шина заземления;
  • 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Как правильно сформировать группы потребителей

Распределяя потребители электроэнергии по группам, следует придерживаться определённых правил:

  • мощные потребители (2 кВт и более), к числу которых относятся, как правило, варочная поверхность, духовой шкаф, водонагреватель, стиральная машина и так далее, следует запитывать отдельным выключателем. Кабель при этом должен идти от щитка к потребителю, минуя распределительные коробки;
  • двухкиловаттные потребители подключаются медным кабелем сечением 2.5 мм² и автоматическим выключателем 16 А. Если руководствоваться табличными данными, то для прибора мощностью 2 кВт достаточно и провода 1.5 мм², а также автомата на 10 А, но для создания некоторого запаса монтируются, как правило, компоненты следующего уровня;
  • в ряде случаев (если мощность потребителя превышает 2 кВт) может потребоваться провод сечением 4 мм² с АВ 25А или же провод 6 мм² с АВ 32 А — такие компоненты иногда используются при подключении варочной поверхности, духового шкафа или проточного водонагревателя;
  • для каждой комнаты следует сделать отдельную розеточную линию, которая из распределительной коробки будет иметь разветвление на требуемое число розеток;
  • то же самое относится и к линии освещения — каждая из них подключается, как правило автоматом 10 А и проводом 1.5 мм².

Именно такой подход к распределению групп потребителей может обеспечить бесперебойную и безопасную работу домашних и офисных электроприборов. Крайне нежелательно при этом использовать комплектующие и материалы сомнительного происхождения, даже если они на порядок дешевле «фирменных»: с большой степенью вероятности такие детали в ближайшее время придётся менять.

Автоматический выключатель

Розеточная линия, как правило, комплектуется автоматическим выключателем 16 А.

Компоненты электрического щита

Сборка электрощита предусматривает наличие обязательных компонентов, к которым можно отнести автоматические выключатели, устройства защитного отключения УЗО, счётчики электроэнергии, шины, а также дополнительные и вспомогательные комплектующие, которые добавляют удобства при эксплуатации щитка: реле контроля напряжения, световые индикаторы, цифровые вольтметры, контакторы и так далее.

Среди наиболее уважаемых специалистами производителей компонентов, используемых при монтаже электрощитка — ABB, Legrand, Shcneider Electric. Цены на устройства этих брендов примерно одинаковы. Китайские приборы гораздо дешевле, однако практикующие электромонтажники утверждают, что воспользовавшись однажды китайской техникой при выполнении заказа, можно надолго потерять репутацию, поэтому используют такие компоненты только по просьбе заказчика, которому фирменные компоненты не по карману.

Компоненты электрощита

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1.5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Заводим кабели в электрощит

Избавить от проблем с подводкой кабелей в щиток может наличие специального кабельного ввода со съёмной крышкой. На качественных щитах такой ввод, как правило, предусмотрен, некачественные лучше не рассматривать вовсе. Если электрощит устанавливается снаружи, проблем с подводкой кабелей, как правило, не возникает. Если же щиток спрятан в нише, могут быть нюансы: добраться до вводного отверстия в этом случае бывает достаточно сложно, поэтому электрику необходимо запастись терпением и выдержкой.

Конструкция кабельного ввода электрощита предусматривает, как правило, перфорированные отверстия, которые доводятся до необходимого размера простым удалением лишних перемычек. Кабели подводятся в щиток через гофротрубу, стандартный размер которой 16 или 20 мм, соответственно и отверстия следует делать такого размера.

Часто электромонтажнику мешает работать подвижность проводов внутри гофрированной трубки. Чтобы зафиксировать провода и сделать их неподвижными, некоторые используют алебастр, который подаётся к вводному отверстию со стороны штроба. Сразу оговоримся, что такой способ фиксации недостаточно удобен и эстетичен. Гораздо эффективнее можно закрепить провода с помощью специальных съёмных заглушек или сальниковых пластин.

Сборка и монтаж

Чтобы в дальнейшем не было путаницы с проводами, следует сразу их маркировать. Вводной кабель подводится, как правило, в верхнем левом углу — там, где обычно устанавливают автомат ввода.

Разделываем кабели и монтируем модули

Каждый электрик подтвердит, что работать с инструментом, специально предназначенным для той или иной операции, легче и приятнее. Разделывать кабели внутри щитка можно обычным строительным ножом, но если делать это с помощью специального ножа с пяткой, всё получается быстрее и качественнее.

Нож

После разделки кабелей следует повторно промаркировать провода, так как их будет достаточно много и если в них запутаться, то на наведение порядка уйдёт уйма времени. Подавая кабели в щиток, следует оставлять такую их длину, которая будет равна двойной высоте щитка, то есть провести кабель через весь щиток, а затем отмерять ещё столько же. Такая мера не является расточительством: провода внутри щита идут не по прямой, а по замысловатой кривой линии, и пусть лучше останется немного лишнего провода, чем его не хватит.

Строгих правил расположения модулей в электрощитке не существует, однако, электрики используют, как правило, одну из двух схем монтажа — линейную или групповую. В первом случае все элементы располагаются один за другим в порядке, изображённом на однолинейной схеме: автомат ввода, УЗО, дифавтоматы, автоматические выключатели потребителей. Среди преимуществ такого варианта расположения — простота реализации, недостаток — сложно найти «виновника» аварийной ситуации.

Линейная схема компоновки

Если в щитке реализована групповая схема компоновки модулей, компоненты чередуются по группам потребителей: АВ ввода, УЗО, группа выключателей, привязанных к этому УЗО. Далее устанавливается следующее УЗО и соответствующая группа автоматических выключателей. Такую схему несколько сложнее собрать, зато сразу видно проблемную линию по сработавшему УЗО.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

  • все провода внутри щитка должны быть такого же сечения, как и вводной провод;
  • любой модуль должен иметь вход вверху, выход — внизу;
  • если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

НШВИ

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

  • предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
  • фиксация модулей на дин-рейках с помощью специальных крепежей;
  • установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;Установка шин-гребёнок
  • раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
  • монтаж нулевого провода. Все провода монтируются за дин-рейкой;
  • подтяжка всех соединений с помощью отвёртки;
  • подача напряжения на автомат ввода и проверка работоспособности модулей;
  • проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.Мультиметр

Заключительный этап

Установка щитка на своё место осуществляется по окончании всех грязных ремонтных работ. Корпус щита монтируется в нишу, дин-рейки с собранным модульным оборудованием крепится саморезами. Закрепляются шины рабочего (N) и защитного (PE) нуля. Фазные и нулевые провода компонуются в отдельные пучки и прокладываются на противоположных сторонах щитка. Усилие, с которым зажимаются присоединения — 0.8 Н·м.

Перед тем, как приступать к пусконаладочным работам, следует убедиться в том, что собраны все розетки, распределительные коробки, выключатели. Все группы потребителей следует подписать на внешней панели электрощитка. Примерно через месяц работы следует сделать подтяжку всех соединений щитка.

Подтяжка всех соединений щитка

Видео по теме

Сборка электрического щитка в квартире или частном доме своими руками

В этой статье мы будем проектировать и собирать небольшой домашний электрический щиток с нуля. Начнем со всеми любимой теории, которую половина читателей просто промотает не глядя. Теоретическое предисловие включает в себя вопросы: Какие модульные системы безопасности и аксессуары надо использовать? Какую функцию будет выполнять каждый модуль? Какие соединения должны быть выполнены в распределительном устройстве? Какие кабели использовать для внутреннего соединения и для цепей, выходящих из распределителя?

Домашний электрощиток в действии, а также пошаговая инструкция по приведению его в рабочий вид будет во второй половине статьи (ниже по странице — можно переключиться из меню содержания).

Вначале был набор элементов и коробка

Исходная информация по сети следующая:

  • Установка будет выполнена в двухкомнатной квартире.
  • На вход подается однофазная электрическая сеть системы TN-S.
  • Установленная мощность 5.5 кВт или токовая защита имеет номинальный ток 25 А.
  • Разделение электрических цепей осуществляется с учетом функциональности и ограничений максимального тока, который может протекать в этой цепи. Номинальный ток наиболее часто используемого прерывателя тока B16 составляет 16 А, который с точки зрения мощности (в упрощенной форме) дает 3600 Вт. Кроме того, общая мощность устройств подключенных одновременно в данной схеме, не должна превышать это значение в течение длительного периода времени.
  • Цепи защищенные переключателем B16, будут выполнены с использованием кабеля 3 х 2,5 мм2.
  • Цепи защищенные переключателем B10, будут выполнены кабелем 3 х 1,5 мм2.

Будет сделано 5 электрических цепей (тип защиты в квадратных скобках):

  1. Электрические розетки в комнатах [B16] — максимальное количество гнезд в одной цепи в соответствии со стандартом — 10. Предположим, что это требование выполнено.
  2. Электрические розетки в ванной [B16] — в ванной комнате есть два самых мощных устройства: стиральная машина и сушилка. Отделите их от других устройств.
  3. Электрические розетки на кухне (кроме печи и посудомоечной машины) [B16] — на кухне может быть много устройств которые потребляют относительно много электроэнергии, поэтому будем делать две электрические цепи на кухне.
  4. Духовка и посудомоечная машина [B16]
  5. Освещение во всей квартире [B10] — потребление тока современными LED лампочками невелико, поэтому все без проблем могут работать на одном автоматическом выключателе.

Итак, имеется 12-модульное коммутационное устройство (короб для щитка), которое по габаритам подходит отлично.

Установке в него подлежат следующие модули (в скобках символ модуля, используемого на схемах):

  • Выключатель нагрузки ( F0 ) — 1 элемент
  • Защитный фильтр типа B + C ( PP ) — 1 шт.
  • Фазовый индикатор ( KF ) — другими словами индикатор напряжения — 1 элемент
  • Выключатель дифференциального тока ( RP1 ) — 1 элемент
  • Переключатель перегрузки по току ( F1-F5 ) — 5 шт.
  • Клеммная колодка нейтральных кабелей «принадлежит» к автоматическому выключателю замыкания на землю — 1 элемент ( RP1N ).

В общей сложности 10 модульных устройств, остальные 2 места — клеммная колодка и провода, подключенные к ней.

DIN-рейка может и должна быть отвинчена от основания распределительного щитка на начальной стадии сборки.

Таким образом можно соединить модули без каких-либо усилий и ненужных помех.

Соединение блоков безопасности

Прежде чем приступить к описанию схемы, несколько примечаний:

  • Фазовый провод отмечен на картинке коричневым и красным. Теоретически два разных цвета обычно означают две разные фазы. И все же у нас есть только одна фаза введенная сюда. Однако в целях обучения, чтобы сделать схему более читаемой, мы выделили соединения с индикатором напряжения красного цвета, все остальные соединения фазных проводников выполнены коричневым.
  • Пунктирная линия означает, что кабель проложен под защитным блоком изнутри.
  • Черные точки показывают, что линии пересекающиеся на диаграмме связаны друг с другом.
  • Для большего удобства при рисовании, защитные проводники тут полностью зеленые. На самом деле они, конечно, будут желто-зелеными.

В нескольких словах опишем, что происходит на приведенной выше схеме, начиная с левой стороны:

1. Для разъединителя (F0 ) снизу источник питания этому устройству будет подключен после монтажа планки в распределительном устройстве. Если разъединитель включен, электрический потенциал передается на разрядник ( PP ) и дифференциальный автоматический выключатель ( RP1 ).

2. Защитное устройство типа B + C (PP) предназначено для замыкания фазового провода с защитным проводником в случае слишком высокого напряжения. Этот тип защиты должен защищать все распределительные устройства, поэтому он подключается непосредственно к разъединителю F0. Разъем PE будет подключен к защитной клеммной колодке после монтажа DIN-рейки в распределительном устройстве.

3. Индикатор напряжения (KF) — обычно в варианте с тремя диодами, используется для проверки наличия напряжения на каждой фазе (трехфазная система). Однако здесь однофазная сеть, поэтому:

  1. светодиод будет указывать на наличие напряжения перед разъединителем
  2. светодиод укажет на наличие напряжения за разъединителем
  3. светодиод будет сигнализировать о наличии напряжения за устройством остаточного тока.

И таким образом оно было подключено в соответствии с терминалами X1, X2 и X3 индикатора. Клемма N будет подключена к клеммной колодке N после установки DIN-рейки в распределительном устройстве.

4. Дифференциальный автоматический выключатель (RP1) — проводник фазы питания работает непосредственно от разъединителя F0. Напряжение питания автоматического выключателя RP1 будет подключено к клеммной колодке N после установки DIN-рейки в распределительном устройстве. Выключатель остаточного тока будет защищать все 5 цепей, поэтому фазовый провод идущий от RP1 направляется на предохранительные выключатели F1-F5.

Цепи, защищенные RP1, должны быть подключены к нейтральной полосе, предназначенной только для этого автоматического выключателя остаточного тока, поэтому нейтральный проводник со стороны вторичного выхода подключен к дополнительной клеммной колодке RP1N.

5. Предохранители по току (F1-F5) — через дифференциальный автоматический выключатель RP1. После монтажа DIN-рейки в распределительном устройстве фазные проводники отдельных цепей будут соединены с верхней стороны автоматических выключателей.

Подготовка распределительного устройства

После установки модулей на DIN-рейке пришло время приступить к подготовке распределительного устройства. Оно будет соединено с 5 проводами из квартиры, по одному для каждой цепи и силового кабеля.

Прежде чем приступать к монтажу DIN-рейки, необходимо расположить эти провода в распределительном щитке. Имеется пустое распределительное устройство, в котором есть только основная клеммная колодка нейтральных проводов (N) и клеммная колодка защитных проводников (PE).

Затем подготавливаем шнур питания:

  • Нейтральный проводник ведет к N-линии
  • Защитный проводник для PE
  • Фазовый проводник готовим на подключение к разъединителю

Поместите все защитные проводники на нижнюю часть распределительного устройства и соедините их с планкой.

Фазные проводники отдельных цепей также укладываются на дно и подготавливаются для подключения к F1-F5.
Нейтральные провода потом будут подключены к полосе RP1N, которой ещё нет.

Подключение проводки к щитку

После завинчивания подготовленной DIN-рейки с распределительным устройством получим эту схему. Пришло время объединить эти два элемента:

  • Подключите фазовое питание к разъединителю F0
  • Подключите фазные проводники цепей к автоматическим выключателям F1-F5

Другие соединения:

  • Клемма заземления протектора PP клеммной колодки защитных проводников
  • Индикатор напряжения N KF с основной линией N
  • Нейтральный терминал, включающий дифференциальный автоматический выключатель RP1 с основной линией N.

Тут ещё нет нейтральных проводов отдельных цепей, которые прикрепляем к полосе нейтральных проводов RP1N.

Практическая часть — сборка

Далее на фотографиях этапы выполняемых действий. Сборка модулей и проводка распределительного устройства длится, конечно, долго. Но по этой подробной пошаговой инструкции всё можно собрать без проблем. Для наглядности у нас будет тестовый испытательный стенд, а вы делайте как нужно.

Испытательный стенд состоит из распределительного устройства и 5 контуров, из которых два из них оканчиваются разъемами или выключателями света. Как правило для поверхностного монтажа используем накладные распределительные устройства. То же самое относится к кабелям, которые прикреплены к стене в соответствии со стандартным монтажом (в кабель-каналах). У вас же всё будет спрятано в стенах.

Набор ручных инструментов для сборки распределительного устройства показан на приведенном рисунке:

  • Инструмент для снятия изоляции
  • Обжимной инструмент для концевых втулок
  • Отвертка с двумя размерами наконечников
  • Бокорезы
  • Плоскогубцы
  • Тестер напряжения
  • Плоская отвертка

В дополнение к ним будет использована угловая шлифовальная машина для вырезания изолированной сборной шины.

Для подключения в распределительном устройстве используем кабели сечением 4 мм2:

  • синий — нейтральный
  • желто-зеленый — защитный
  • черный и красный — фазные

И по мелочи будет необходимо:

  • Наконечники для провода сечения 4мм2
  • Концы втулки 4 мм2
  • Штыри для установки проводов.

Итак, удаляем DIN-планку с распределительного устройства.

И помещаем модули безопасности в соответствии со схемой.

Начинаем с фазных проводников, передающих напряжение от разъединителя на разрядник и выключатель остаточного тока. Кроме того, устанавливаем соединение между вторичным выводом разъединителя и клеммой X2 индикатора напряжения. Благодаря этому в случае появления напряжения на верхней клемме разъединителя загорится светодиод № 2 индикатора (зеленый).

Следующими соединениями будут подключение индикатора напряжения со вторичной схемой выключателя дифференциального тока и подключение его с выделенной полосой нейтральных проводников, к которой в этом случае подключены нейтральные провода всех 5 цепей.

Подготовка сборной шины

Изолированная шина имеет стандартную длину на 12 модулей. Нам нужно только 7, так что потребуется сделать разрез.

Следующий шаг — отрезать один из зубов из сборной шины. Если бы мы установили такую ??шину без изменения на клеммах выключателя защиты от замыканий на землю и токоперегрузки, то сделали бы короткое замыкание фазного проводника с нейтральным проводником.

После разрезания зубов снова наденьте изоляцию.

Вернёмся к DIN-планке

Изолированная сборная шина установлена над обычными клеммами, на которые ведутся провода.

Напоминаем, что шина не имеет второго зуба, поэтому в выключателе дифференциального тока фазовый проводник с нейтральным проводником не подключены друг к другу.

Вид соединений сверху.

Перед установкой шины в распределительном устройстве подготовим еще один кабель, который соединит клемму X1 индикатора напряжения с основным терминалом (к которому подключен шнур питания) от разъединителя.

Проверяем ещё раз хорошо ли расположены модули на DIN-рейке и при необходимости исправляем.

Подготовка проводов в электрощитке

Пришло время посмотреть на распределительное устройство. К нему подключены шесть проводов:

  • Вход питания 3×4 мм2 (первый слева)
  • Розетки 3 х 2,5 мм2 — 4 шт. (средний)
  • Схема освещения 3 х 1,5 мм2 (сначала справа)

Первое что нужно сделать, это удалить наружную изоляцию как можно ближе к месту где кабель входит в коробку.

Как только это будет выполнено, подключим провода шнура питания 220V:

  • Нейтральная клеммная колодка
  • защита к клеммной колодке защитных проводов

На этом этапе также подготовим фазные проводники, которые после монтажа DIN-рейки будут подключены к верхним клеммам токовых выключателей. Здесь важно правильно подключить выбранные провода к соответствующим переключателям.

Окончательная сборка щитка

Полное соединение всех модулей и их фактический вид смотрите на приведенных ниже рисунках.

После установки предварительно подготовленной модульной защиты в распределительном устройстве получим похожее на это. Осталось сделать несколько последних штрихов.

Подключим линию электропитания с помощью провода, ведущего к индикатору напряжения, к клемме разъединителя нижнего выключателя.

Пришло время подсоединить предварительно подготовленные фазные проводники цепей. Каждый из них находится на верхней клемме соответствующего автоматического выключателя.

Нейтральные проводники цепей, которые вставляем в общую полосу нейтральных проводников, принадлежащих к автоматическому выключателю дифференциального тока.

Проверка и настройка щитка

Остаётся подать напряжение на распределительное устройство и начать тестирование. Напряжение на отдельных участках электрощитка обозначается светодиодами, загорающимися на индикаторе напряжения.

Испытательный стенд готов к работе. По завершении испытаний достаточно добавить на переднюю панель распределительного устройства маркировку, информирующую о назначении каждого блока и закрыть прозрачной крышкой.

На фото выше готовое распределительное устройство с двумя включенными лампочками.

Выводы и пожелания

Представленная выше инструкция не является универсальной. Каждая квартира, частный дом — совершенно другая история, разная схема сети, другие потребности, количество розеток и ламп, степень безопасности.

Несмотря на это сложностей тут нет, поэтому надеемся наше руководство станет для вас прочным фундаментом по освоению принципов монтажа распределительного устройства в любом доме.

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

  1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
  2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
  3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Схема вводного щита с прибором учета электроэнергии

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Схема вводного щита без прибора учета электроэнергии

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Вводное УЗО

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

Противопожарное УЗО на 100-300мА

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

Автоматические выключатели дифференциального тока (АВДТ)

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Источник: Компания «Уралэнерго».

вводный, распределительный, на даче, расключение

Содержание статьи:

Грамотно спроектированный и качественно смонтированный электрический щиток в частном доме является гарантией безопасности работы всей системы электроснабжения. Поскольку внутри шкафной конструкции располагаются приборы учета, а также распределительное и защитное оборудование – его выбору и самостоятельному изготовлению уделяется повышенное внимание. Согласно основным положениям ПУЭ вводный щиток должен отвечать самым строгим требованиям, касающимся эксплуатационной безопасности и возможности расширения его функциональности.

Для чего нужен щиток

Встроенный квартирный электрощиток

Раньше в частных домах отдельные вводные шкафы, занимающие место в помещениях и не вписывающиеся в интерьеры, как правило, не делались. Они традиционно устанавливались за пределами строения в отдельных будках на высоковольтном столбе. Сегодня ситуация изменилась кардинально, поэтому одними распределительными коробками обойтись не удается. Необходимость в сборке электрощита 220 Вольт для частного дома вызвана следующими причинами:

  • все большее число пользователей предпочитает самостоятельно отслеживать состояние оборудования, обеспечивающего контроль расхода электроэнергии, а также защиту от перенапряжений и КЗ;
  • количество приборов, используемых для этих целей, с каждым годом неуклонно растет и требует для своего размещения больше места;
  • появились шкафные изделия, не портящие своим дизайном современные интерьеры: они имеют привлекательный внешний вид и удобны в пользовании, отличаются повышенной безопасностью.

В условиях деревянного дома значение распределительного шкафа существенно возрастает, поскольку в частном хозяйстве возможности по наращиванию электрооборудования велики. Они ограничиваются только лимитом электроэнергии, учитываемой в кВт/часах.

Виды щитков для частного дома

Корпус электрощитка для наружного монтажа

Электрические щиты предназначаются для безопасной подводки и распределения электроэнергии по всему частному дому. В зависимости от своего функционального назначения делятся на следующие виды:

  • Вводные устройства, обустраиваемые в месте подводки силового кабеля.
  • Ящики для установки выносного электрического счетчика.
  • Распределительные щиты, монтируемые непосредственно в доме и предназначенные для разводки внутренних питающих линий, а также их защиты.

Они практически не отличаются от таких же изделий, устанавливаемых в квартирах городских строений. Различие обычно проявляется лишь в том, что в них устанавливается значительно больше образцов контрольного, защитного и распределительного оборудования. В частных хозяйствах также имеется возможность сделать отдельный щиток, предназначенный специально для обслуживания линий освещения.

Выбор места установки

Электрический щиток у двери в прихожей

Прежде чем сделать электрощиток для дачи или дома своими руками, следует побеспокоиться о выборе места под него. Удобнее всего повесить шкаф на участке стены возле входной двери в районе прихожей. В этом случае расстояние от столба с отводом будет минимальным, длина прокладываемого кабеля невелика. По высоте его размещают с учетом того, чтобы удобно было снимать показания счетчика и переключать распределительные (линейные) автоматы.

В отличие от старых щитков с открытым расположением пробок и рубильников, новые изделия совсем необязательно размещать высоко под потолком.

Корпус изделия надежно укрывает опасные для детей элементы коммутационного оборудования. Главное – обеспечить надежный запор, открываемый только с помощью ключа.

При определении места для установки щитка также важно учитывать, каким способом и где конкретно заводится питающий кабель. При электрификации нового строения, данные по схемам прокладки наружных сетей можно получить у специалистов местного отделения «Энергосбыта».

Купить готовый электрический щиток для монтажа в квартире или собрать самому

Комплектация навесного распределительного щитка

Типовые шкафы и щитки для однофазных или трехфазных сетей выпускаются в самой различной комплектации, нередко их конструкция разрабатывается под заказ. Можно купить уже полностью укомплектованный всем необходимым готовый шкаф и добавить затем на DIN рейку нужное оборудование. Еще проще приобрести только корпус будущего щитка со всеми установочными аксессуарами, а затем самому собрать его практически с нуля.

Положительными сторонами такого подхода являются:

  • значительная экономия средств;
  • возможность монтировать установочные элементы и приборы по своему усмотрению, не выходя за рамки принципиальных ограничений;
  • четкое понимание того, как устроена схема электрического щита, собранного собственными силами.

Грамотный подход к выбору нужного решения учитывает и такие факторы, как удобство обслуживания оборудования и его ремонтопригодность. Провести эти операции с самостоятельно обустроенным шкафом будет значительно легче.

Элементы щита и порядок сборки

Вариант DIN-рейки в корпусе щитка

Грамотно собранная схема щита – основа нормальной эксплуатации всей системы энергоснабжения дома. Поэтому важно сразу же разобраться с составом будущего распределительного устройства. Потребуется разместить следующие элементы:

  • DIN рейки, используемые для фиксации электротехнических устройств.
  • Заземляющие шинки, выполнение в виде планок с набором крепежных отверстий.
  • Вводный автомат.
  • Электросчетчик, монтируемый рядом с ним.
  • Устройства защитного отключения (УЗО).
  • Линейные автоматические выключатели.
  • Реле защиты от перенапряжений и другие приборы.

Особых сложностей с установкой и подключением большинства из перечисленных приборов, как правило, не возникает. Единственное, на что следует обратить внимание, – обоснованность использования УЗО и реле напряжения. Схема электрощитка в квартире с УЗО и реле напряжения гарантирует ее пользователю защиту от поражения током и перепадов потенциалов. Поэтому их установка в частном жилом доме считается обязательной.

При сборке щитка своими руками руководствуются документацией, прикладываемой к любым образцам изделий этого типа. В ней приводится пошаговая инструкция по порядку монтажа всех комплектующих и способах их фиксации.

Расчет количества модулей

Корпуса продаются с уже закрепленными в них DIN рейками, рассчитанными на заданное число приборов, которое указывается в наименовании изделия. Под этой характеристикой понимается количество элементов кратностью в один модуль (18 мм), свободно размещаемое на фиксирующей направляющей. Для определения их точного числа потребуется сложить размеры всех устанавливаемых изделий в модулях с учетом запаса на зазоры между ними (3-4 мм).

В описании некоторых шкафов упоминаются крепежные рейки с торцевыми заглушками, после снятия которых удается освободить еще одно посадочное место. При самостоятельной сборке число таких модулей лучше планировать с небольшим запасом. Если примерные выкладки дали цифру 66, бокс желательно выбирать на 72 модуля-места.

Выбор корпуса

Металлический корпус электрощитка

Корпуса щитков различаются по материалу, используемому для их изготовления (металл или пластик), а также степени герметичности. Металлические шкафы отличаются высокой прочностью и способны выдерживать значительные нагрузки. Они подойдут в ситуации, когда в дом заводится трехфазное питание, требующее установки большого количества защитных приборов.

Поскольку в частном хозяйстве такой шкаф обычно устанавливается в пределах дома, заботится о его герметичности не так важно. Исключением является случай, когда речь идет о ящике для выносного электросчетчика, размещаемого на лицевой стене дома. По способу монтажа в границах строения шкафы могут быть навесными или встраиваемыми в специальную нишу в стене.

В первом случае они будут выступать наружу, занимая некоторую часть жилого пространства, а во втором – полностью утапливаются в толще стен. Выбор делается на усмотрение хозяина жилья. Пластиковые шкафы выпускаются в обоих вариантах и выбираются обычно для размещения небольших по объему сборок, обслуживающих дачные домики или небольшие коттеджи. По прочностным показателям и степени климатической защиты IP они не уступают металлическим аналогам.

Полезные советы

Соединительная гребенка для автоматов в электрощите ускорит процесс самостоятельной сборки

При выборе, монтаже и последующем расключении щита в частном доме рекомендуется учитывать следующие нюансы:

  • размеры и число монтируемых дин реек следует брать с запасом, это пригодится при необходимости размещения нового оборудования;
  • при трехфазном энергоснабжении линии силовых розеток и управления освещением желательно запитать от отдельного щитка;
  • чтобы повысить надежность работы таких систем в шкафу придется предусмотреть разбивку приборов по группам и уровням защиты.

При соблюдении всех правил и рекомендаций любой желающий сможет самостоятельно собрать и расключить шкаф, обслуживающий электросеть частного дома.

Cборка электрощита для частного дома 380В 15кВт: распределительный, уличный

Содержание статьи:

Стандартные параметры электросети частных домов – 3 фазы, напряжение 380 В. Мощности выделяется 15 кВт, а для проводки используется 4-х жильный тип кабеля. По этой причине коммутационные и защитные приборы закрываются от нелегального подключения. Самостоятельная сборка электрощита для частного дома 380 В 15 кВт предусматривает его установку в доступной для проверки зоне и базовое применение.

Характеристики и специфика трехфазной сети

Электрощиток в трехфазной сети

Электрическая сеть на 380 В предназначена для подсоединения трехфазного и однофазного оборудования. В случае с трехфазным подсоединение происходит на 3 фазы и нейтраль для равномерного распределения нагрузки мощной бытовой техники.

Наличие трех фаз позволяет использовать 4-5-жильные провода с меньшим сечением и дифавтоматы на 3-4 полюса. Выделенная мощность для сети 380 В разделяется поровну по фазам. То есть, если выделено 18 кВт, каждая фаза будет по 6 кВт.

При помощи автомата трехполюсного или четрыехполюсного типа осуществляется обесточивание линии в случае повышенной нагрузки одной фазы. С учетом временной задержки дифавтомата требуется правильно распределить данную нагрузку.

Без распределения нагрузки возникает «перекос фаз», который приводит к постоянному выключению электричества.

Конструкция и элементы электрощита

Элементы электрощитка

Для трехфазного щита с мощностью 15 киловатт и мощностью потребления 15 кВт/ч понадобятся следующие комплектующие:

  • Прибор учета электроэнергии. Счетчик устанавливается в щитке сразу. Для домашней сети подойдут электронные модели, отличающиеся высокой точностью и надежностью. Они работают по нескольким тарифам, выводят данные на цифровой дисплей.
  • Электрощит. Представляет собой бокс различных габаритов. Уличный вариант должен иметь DIN-рейку, замок, смотровое отверстие для снятия показаний. Оптимальный уровень пыле- и влагозащиты – IP 54, толщина стенок – 1 мм.
  • Дифавтомат на вводе. Подойдет трехполюсная модель, подключаемая к трем фазам.
  • УЗО. Элемент защиты от возникновения опасного потенциала на корпусе прибора.
  • Выключатель автоматического типа. В частном доме на ввод понадобится устройство в 25 А, для системы освещения – на 6,3 или 10 А, для силовой цепи – 16 А. Мощность такого переключателя – от 7 киловатт.
  • Реле напряжения. Предотвращает поломки бытового оборудования при колебаниях напряжения.
  • Измерительные устройства. Вольтметр и амперметр в одном корпусе – не обязательное устройство.

Для предотвращения импульсных колебаний и защиты от молний можно заменить реле на УЗИП.

Выбор схемы сборки трехфазного электрического щита

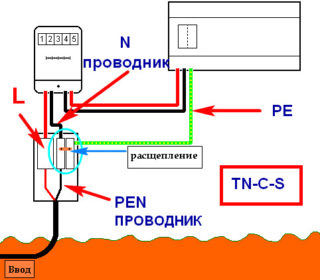

Схема подключения заземления

Сборка щита на 380 для дома производится по нескольким схемам. В отличие от квартиры, в домах помимо защитной автоматики устанавливается УЗО, через которое заводится освещение. Приобретение элемента влияет на бюджет работ, но система электроснабжения получается надежной и безопасной.

Установка распределительного бокса предусматривает организацию линии заземления. Частный дом заземляется по схемам:

  • TN-C-S. Рекомендована ПУЭ, но подходит только для новых магистралей с регулярным обслуживанием.
  • TT. Монтируется на основе защитных устройств и контура заземления.

Работоспособность составляющих схем заземления поддерживает пользователь.

Использование кросс-модуля для трехфазного щита

Кросс-модуль

Для простоты сборки щита на 380 В и возможности переподключения автоматов к другим фазам применяется кросс-модуль. Его ставят после счетчика. Особенность прибора – наличие трех выходов под три фазы и нескольких выходов с аналогичными фазами.

Через кросс-модуль производится разделение нагрузки на дифавтоматы. Подсоединение делается так:

  1. Оконечный кабель вставляется в гнездо.
  2. Жила фиксируется при помощи прижимного винта.
  3. Для переподключения фаз винт выкручивается, провод извлекается и подключается на свободный вывод нужной фазы.

Менять местами провода нужно только при перегрузке одной из фаз.

Сборка распредщитка 380 В только на дифференциальных автоматах

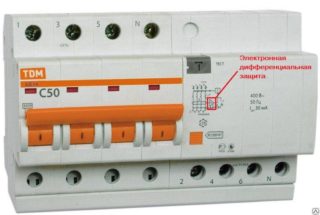

Дифавтомат с электронным блоком дифференциальной защиты

Дифавтомат – прибор для отдельной линии, который работает в качестве обычного автомата и устройства защиты от токовой утечки. На каждую группу потребителей можно поставить отдельный прибор, распределив нагрузку без фазного перекоса.

Преимущества схемы сборки трехфазного щита на дифавтоматах для загородного или частного дома:

  • защита каждой линии от утечек, перегрузок, замыканий с помощью одного прибора;
  • быстрый поиск проблемного участка при поломках;
  • отсутствие нулевых шин;
  • подбор числа дифавтоматов по количеству отводных линий;
  • самостоятельный выбор принципа группировки элементов в боксе;
  • легкость распределения фазной нагрузки.

Минусы подключения – понадобится габаритный распределительный щит, более 72 модулей, что очень дорого.

Модели с индикацией причины срабатывания определяют, почему выключился дифференциальный автомат.

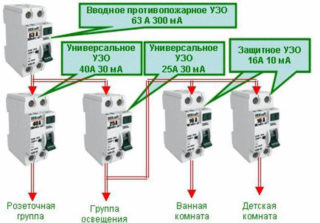

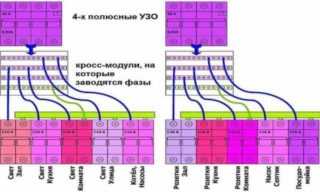

Схема с двумя УЗО

Схема с двумя УЗО

Сбор щитка по схеме подключения с двумя УЗО на 380 Вольт подразумевает установку мощных устройств на входе. Возле каждой группы потребителей располагаются шины нейтрали и заземления. Нулевые подаются через отдельную монтажную шину:

  • элемент окрашивается в синий цвет лаком для ногтей или акриловой краской;
  • с шины через 1 удаляются зубцы;
  • нейтральный провод подключается от шины;
  • зубчики вставляются в пазы и затягиваются прижимными винтами.

После УЗО ставится кросс-модуль, куда заводится фаза. Защитные автоматы для линий подкидываются на выход.

К преимуществам схемы относятся:

  • доступная стоимость расходников;
  • небольшие габариты бокса;
  • простота переключения одного-двух потребителей из группы.

Минусов сборки гораздо больше:

  • большие затраты на трехфазные модели УЗО;
  • сложности с переподключением групповых потребителей;
  • длительный поиск причины неполадки;
  • отключение 50% потребителей от сети в момент срабатывания одного автомата;
  • проблема с выравниванием нагрузки и отдельным размещением «мокрых» и «сухих» зон.

Схема подойдет, если у вас дачный деревянный дом, который используется периодически, а не круглогодично.

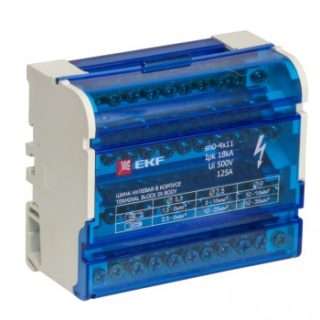

Чтобы не перепутать шины, подпишите их или наклейте этикетки.

По одному УЗО на каждую фазу

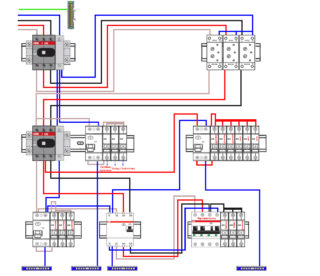

УЗО и однополюсные автоматы

Собирать схему можно из двухполюсных УЗО и кросс-модулей после каждого. Нагрузка, распределенная по фазам, подкидывается на выходы устройств защитного отключения. Шин нейтрали и заземления будет три – по количеству УЗО.

К преимуществам подключения относятся:

  • логичное распределение групп потребителей;
  • выключение 20-25 % потребителей при активации одного УЗО.

Минусами являются проблематичность выделения «мокрых» комнат в отдельную группу без перекоса фаз, затраты времени на поиск поломок. Для устранения минусов можно собрать каждую группу на отдельной дин-рейке, установить УЗО, а затем разместить автоматы последовательно.

Установите на опасные линии индивидуальные УЗО.

УЗО на вводе и однополюсный автомат

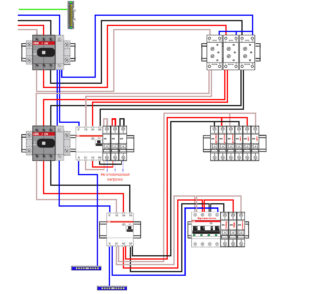

УЗО на вводе и однополюсные автоматы

Простейшая и популярная сборка трехфазного щита, которая не дает в будущем изменять порядок расположения элементов. Нагрузка на фазы распределяется только один раз. Схема отличается бюджетной стоимостью и реализуется в щитке небольших габаритов на 54-72 модуля.

На вводе выполняется монтаж УЗО, а для распределения нагрузки применяются однополюсные модели. ПУЭ ограничивает пользователя в количестве линий подключения. Основанием является п. 7.1.83, где сказано, что ток утечки в сумме не должен быть больше 1/3 номинала. Под токовой утечкой сети ПУЭ подразумевают 10мкА на 1 м провода.

Схема выгодная в плане стоимости элементов, небольшого размера короба, в котором находится примерно 32 модуля. К ее минусам относятся проблемы с группировкой, отсутствие возможности изменения фазной нагрузки, наличие нулевых шин. Для выравнивания напряжения придется почти полностью перебрать щиток. В противном случае возможен сильный перекос напряжения, нагрев шины с выгоранием нуля и перегрузка автоматов.

Часто происходит срабатывание УЗО в ложном режиме.

Больше трех групповых УЗО

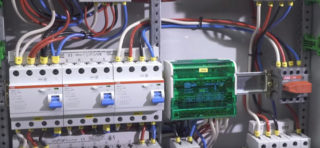

Система защиты с индивидуальными УЗО

Электроэнергия в загородном доме и коттедже протекает по большому количеству линий. В случае установки 3-х защитных устройств возникают проблемы с поиском повреждений, отдельной групповой разводкой влажных помещений и улицы.

Многоуровневая система защиты с индивидуальными УЗО после групповых позволит организовать отдельную запитку «мокрых» и «сухих» зон. Количество групп на фазе определяется количеством потребителей, особенностями разбивки нагрузки и размером распределительного щитка.

Перед работами нужно подсчитать затраты на каждый узел с учетом стоимости дин-рейки, шины, кабеля. Выполнение вводного щита с более, чем 3-мя УЗО, рассчитанного на 380 Вольт, имеет несколько нюансов:

  • чтобы не запутаться, нужно подписать или промаркировать каждый провод, автомат и УЗО;
  • указать, на какую фазу выведен проводник. К примеру, на первую фазу подведено три УЗО. На первом указывается L1-1, на втором – L1-2, на третьем – L1-3.

Несмотря на сложность схемы, система получается персонализированной. Если сработал один УЗО, обнаружить повреждение можно на конкретной линии. В момент активации устройства выключается небольшое количество оборудования.

Алгоритм распределения нагрузки по трем фазам

Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.

Общий порядок группировки нагрузки на автоматы

Таблица степеней защиты

Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:

  • Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
  • Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
  • Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
  • Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
  • Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.

Для правильного формирования групп сделайте перечень линий с указанием нагрузки каждой.

Специфика сборки щитка в деревянном доме

Повышенная степень горючести и риски пожарных ситуаций предусматривают особый порядок монтажа щитка в домах из дерева. Изначально пиломатериал пропитывается антипожарными средствами, которые могут удерживать огонь до 20 минут. Чтобы исключить возможность возгорания, понадобится придерживаться строгой последовательности работ.

Нюансы выбора материалов

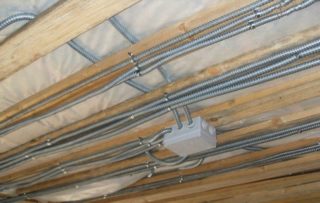

Проводка в потолке из дерева в металлической гофре

При подборе материалов учитываются такие нюансы:

  • Деревянный дом допускается электрифицировать только медным кабелем. Провод должен иметь маркировку «нг» и LS – двухслойная негорючая изоляция.
  • Выбор сечения проводника. Можно рассчитать по формулам или воспользоваться таблицей ПУЭ.
  • Все точки проводки, в том числе розеточно-осветительные, заземляются.
  • Разрешено применять трех-, четырехжильный провод.
  • Обязательная установка УЗО для защиты пробоя по корпусу и возгорания бревен.
  • Установка для каждой линии или группы отдельного автомата с мощностью в соответствии с суммарной нагрузкой на сеть.
  • Отдельный прибор выключения на каждую группу. Для двухэтажного здания достаточно модели 25 А на вводе и отдельно для группы – прибора на 16 А.
  • Выбор розеток в зависимости от способа прокладки проводки – скрытого или открытого.

Прибор учета должен располагаться перед вводным автоматом для удобства пломбирования.

Требования к распредщитку

Правильный электрощиток для дома из дерева – металлический, который не контактирует с пиломатериалом. Толщина стенки изделия – от 1 до 2 мм, но при коротком замыкании электрическая дуга прожигает металл. В этом случае можно отделать стену кирпичом и поставить на готовую поверхность бокс. Второй вариант прослойки – асбестоцементная плита или укладка под короб отреза асбестовой ткани, сложенного в несколько раз.

Полезные советы при сборке электрощитка

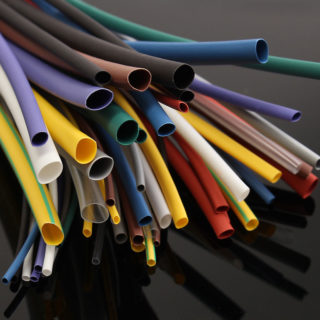

Термоусадочные трубки для проводов

Чтобы собрать электрощит с приборами учета электроэнергии и защитным оборудованием, рассчитанным на 380 В 15 кВт, понадобится приобрести качественный влагостойкий бокс. Провода подкидываются на автоматы специальными опрессовочными наконечниками, обжимаются клещами.

Изоляционная лента не сможет создать надежное покрытие. Удобнее работать с термоусадочными трубками, которые при нагреве феном или зажигалкой плотно обжимают изделия.

Жилы подбираются с одинаковым сечением. Разные сечения кабеля в одной клемме выключателя приведут к оплавлению изоляции и пожарам.

Готовый короб должен иметь промаркированные элементы. Так будет проще выключить подачу напряжения в отдельное помещение. Подписать узлы можно маркером или приклеить на скотч бумажные таблички.

Вводно-распределительное устройство устанавливается на столб, от которого подается электроэнергия. От ЛЭП протягивается кабель через щит к дому, а только потом выполняется разводка электрических групп. Законодательство предусматривает разделение щитка на аппараты ввода и распределения электропитания.

Сборка электрощитка своими руками 220в в квартире

сборка квартирного щиткаК непосредственной сборке щитка можно приступать после составления схемы щитка, прокладки всех трасс электропроводки по штробам, потолку и т.д. Некоторые заказывают готовые решения согласно заранее просчитанным группам и нагрузкам, и потом остается только подключить питающий и отходящие провода. В статье будет рассмотрен процесс самостоятельного выполнения всех видов работ по сборке щитка.

Возьмем усредненные данные для квартиры небольшой площади, которыми будем оперировать при сборке щитка:

  • количество групп — 8-10
  • в щитке есть УЗО или дифавтомат
  • на отходящих группах установлены автоматические выключатели
  • общее количество модульных мест под устройства — до 20

Инструмент для сборки электрощита

инструменты для сборки электрощиткаИнструмент и приспособления которыми нужно будет воспользоваться для того, чтобы качественно и грамотно собрать щиток своими руками:

  • отвертки (крестовая+шлицевая)
  • пассатижы, бокорезы, кабелерез, утконосы
  • пресс клещи для наконечников
  • съемник изоляции
  • маркер
  • нож
  • провод ПВ 3-1,5 и ПВ 3-10 (для перемычек)
  • гребенчатая шинка
  • разная расходка для электропроводки (наконечники, саморезы, кабельные стяжки)
  • составленная схема со списком групп для сборки щитасхема квартирного щитка с узо и реле напряжения

Желательно на предварительном этапе завести кабели в щиток не как попало, а по порядку, согласно пронумерованных групп.

Допустим с первой по десятую группы, слева направо. Для того чтобы пучок кабелей не мешался в процессе сборки, сбоку от щитка делаете импровизированный крючок из подручных материалов, и загнув кабели закрепляете их на данном приспособлении.

Приступаем непосредственно к работе.

Порядок работ по сборке электрощитка 220в

1. Зачистка кабеля

Ножом снимаете внешнюю изоляцию со всех кабелей заведенных в щиток и маркируете жилы по группам. Пронумерованные жилы загибаете и закрепляете на самодельный крючок сбоку от щитка.зачистка кабеля ножом электрика

2.Примерка расстояний

Перед подключением проводов предварительно примерьте и прикиньте места где будет стоять модульная аппаратура и какой длины провода необходимы до них.

расположение автоматов и УЗО при сборке щиткаУстанавливаете DIN рейку, нулевую шинку и шинку заземления. Ничего не прикручиваете и не закрепляете, только примеряете. Ваша задача понять общее расположение автоматов и места укладки проводов. На что следует обратить особое внимание:

  • расстояние между рядами автоматов
  • расстояние между автоматами и нулевыми шинками

Данные расстояния старайтесь делать не слишком маленькими, иначе в дальнейшем процессе монтажа будет крайне неудобно заводить и подключать провода.

3.Шинки заземления и зануления

После предварительной примерки монтируете и закрепляете в щитке нулевую шинку и шинку заземления. Над клеммами шинок подписываете номера групп.

шинки зануления и заземленияТак как провода заземления никогда не отгорают, то заземляющую шину можно монтировать сверху щитка, без всякого запаса провода. А вот нулевую, лучше разместить снизу. В случае непредвиденных обстоятельств, у вас будет некий запас провода и путем перемещения шинки выше, вы сможете вновь расключить все оборудование без замены или наращивания проводников.

Выделяете из пучка очищенных проводов нулевые и заземляющие жилы (нулевая жила обычно синего цвета, заземляющая — желто-зеленая), зачищаете их съемником изоляции и поочередно подключаете к шинкам. Никаких лишних запасов или дополнительных изгибов делать не стоит.подключение к нулевой и заземляющей защитной шинке

4. Сборка в электрощитке модульной аппаратуры

Монтируете и закрепляете DIN рейки. Ранее проложенные защитные проводники (нулевые и заземления) должны оказаться за din рейкой. На DIN рейку последовательно защелкиваете автоматы согласно ваших групп.крепление автоматов на динрейке

Придерживайтесь такой схемы размещения модульной аппаратуры:

  • первым ставится вводной автомат или выключатель нагрузки
  • затем идет реле напряжения (если вы его предусмотрели в схеме)
  • далее автоматы самых мощных потребителей (варочная панель, духовой шкаф, сплит система) или УЗО с диф.автоматами
  • простые автоматы на розетки и выключатели располагаются в нижнем ряду

Всю автоматику старайтесь ставить по центру, по бокам оставляя побольше места для укладки проводников или для установки в дальнейшем дополнительных модульных устройств.
Для того чтобы модульное оборудование не ездило по дин рейке очень удобно пользоваться фиксаторами.фиксаторы заглушки на дин рейку

5.Подключение проводов

Расключение начинайте с верхнего ряда. Выделяете из пучка фазных отходящих проводников те группы, которые идут на верхний ряд и увязываете их в жгут кабельными стяжками. стяжка проводов в жгут при сборке щитковУкладываете жгут по краям щитка, формируете на конце гребенку буквой Г и зачищенные провода заводите снизу автоматов. Затем устанавливаете нижние ряды автоматов и повторяете все операции.подключение нижних клемм автоматов

6.Гребенчатая шинка

гребенчатая шинка под автоматыДля последовательного подключения автоматов расположенных в щитке в один ряд используем гребенчатую шинку. Отрезаем ее необходимой длины по количеству автоматов в рядах и вставляя в верхние клеммы автоматов затягиваем винты.

Обратите внимание, что если у вас бюджетные автоматы без допконтакта, специально предназначенного под гребенчатую шинку, то шинку нужно вставлять в автомат таким образом, чтобы выпирающая часть шинки смотрела на вас.

Тогда вы сможете легко завести в контакт автомата вместе с контактом шинки еще и провод, и при затяжке автомата его не искривит и проводник не вылезет из контакта.неправильное подключение гребенчатой шинки под автомат

7. Внутренняя коммутация щитка

Для дальнейшего расключения коммутаций, используйте куски заготовленного провода ПВ3*10 (для подключения самых первых автоматов в ряду), ПВ3*1,5 (для нулевых контактов реле напряжения) и ПВ3*2,5 для дифавтоматов и УЗО отдельных групп.провод ПВ3 характеристики

Если используются моножильные провода, то конец провода входящий в автомат загибайте вдвойне, тем самым увеличивая полезную площадь соприкосновения с контактом.одножильный провод как лучше подключить к автомату

Ну а для многожильных обязательно используйте втулочные наконечники. наконечник ншви на многожильном проводе

8.Схемы подключения

сборка электрощитка в дом и квартируПитающий фазный проводник кабеля подключается через вводной аппарат (УЗО, автомат, выключатель нагрузки), в зависимости от вашей схемы. Нулевая жила идет напрямую к нулевой шинке. При наличии в щитке отдельного УЗО на ванную комнату, с нулевой шинки проводник заводите на это УЗО. Также отдельным проводником от нулевой шинки подключаете реле напряжения.

Фазный проводник с вводного автомата сначала заводите на реле напряжения и далее с него запитываете верхние контакты самого первого автомата в рядах. Остальные автоматы в ряду, запитаются от него, благодаря ранее установленной гребенчатой шинке.

Все отдельные куски проводников для подключения, необходимо заранее приготовить. Для этого отмеряете их нужную длину от клемм одного оборудования до клемм другого. Зачищаете концы съемником изоляции, и если у вас провод гибкий, опрессовываете наконечниками НШВИ.

9. Надписи

После окончательного подключения проводников еще раз проходите все контакты отверткой и проверяете их затяжку. В конце не забудьте подписать все коммутационные аппараты на щитке.надписи на модульном оборудовании в щитке после сборки

На этом монтаж щитка можно считать завершенным.

Статьи по теме

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
