Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Геологическая разведка участка дома

С чего начинается «работа над проектом дома своими руками»? В первую очередь, при работе над проектом дома самостоятельно, необходимо провести геологическую разведку участка – оценить характер местности, почвы и узнать уровень стояния грунтовых вод. Лучшее время года для этого – весна, тогда их уровень находится максимально высоко и есть возможность с максимальной достоверностью определить этот показатель. Сделать это очень важно исходя из того, что именно данный показатель имеет наибольшее значение при закладке фундамента частного дома.

Для определения глубины залегания грунтовых вод рекомендуем обратиться к специалисту

Проект дома из бруса

Чаще всего в качестве основного материала для постройки выбирается экономичное, прочное и долговечное дерево.

Однако проект частного дома из бруса требует соблюдения некоторых условий:

• Если для строительства необходимы брусья более 6 м, то потребуется дополнительное утепление стыков бревен;
• Стыки размещаются в шахматном порядке;
• Число углов должно быть четным;
• Особое внимание необходимо уделить грамотному распределению нагрузки;
• Бревенчатые перегородки размещаются только над несущими стенами или на дополнительных столбах.

Начало проектирования дома

Для наглядного примера наша редакция использовала программу бесплатную демо-версию программы «Визикон». Но все действия вполне можно выполнить и на обычном листе бумаги. Для примера был выбран простой проект двухэтажного дома 10 м х 10 м

Для проектирования домов необходимо будет «вооружиться» обычным тетрадным листом в клеточку и карандашом, задав при этом соответствующий масштаб. Рациональнее всего в данной ситуации будет поступить следующим образом – десять метров участка условно обозначить двумя клеточками. Таким образом, один сантиметр на линейке будет равняться 1 метру в реальной жизни – соотношение один к ста.

Шаг 1: наносим контур дома на тетрадный лист с помощью линейки и карандаша в масштабе 1:100, т.е. 1 см на бумаге будет равен 1 метру

Нанесение на бумагу контура самого участка, а также будущих строений. В данном случае все работы необходимо осуществлять в строгом соответствии с правильным масштабом – старательно перемеряя каждый метр на земле и нанося его на бумагу в соответствии размеров один к тысяче, вы обеспечиваете надежность и эстетичность возводимого здания. Нарисовать проект таким способом можно очень быстро. Обязательно надо учитывать не только контуры участка, отданного под проектирование и строительство, но и все расположенные объекты на участке, которые находились там еще до его планируемого возведения, и при этом их перенести не представляется никакой возможности. После этого можно будет приступить к проектированию самого здания – для упрощения задания, предположим, что проектируемый дом будет состоять из четырех комнат, кухни и двух санузлов (стандартное жилье для семьи из нескольких человек).

Как выполнить проект дома своими руками?

Необходимо запастись бумагой, линейкой и карандашом и постараться детально изобразить свой будущий дом.

Ориентирами и помощниками станут размещенные в интернете готовые типовые проекты, дополнив и расширив которые можно получить идеальный план нового здания.

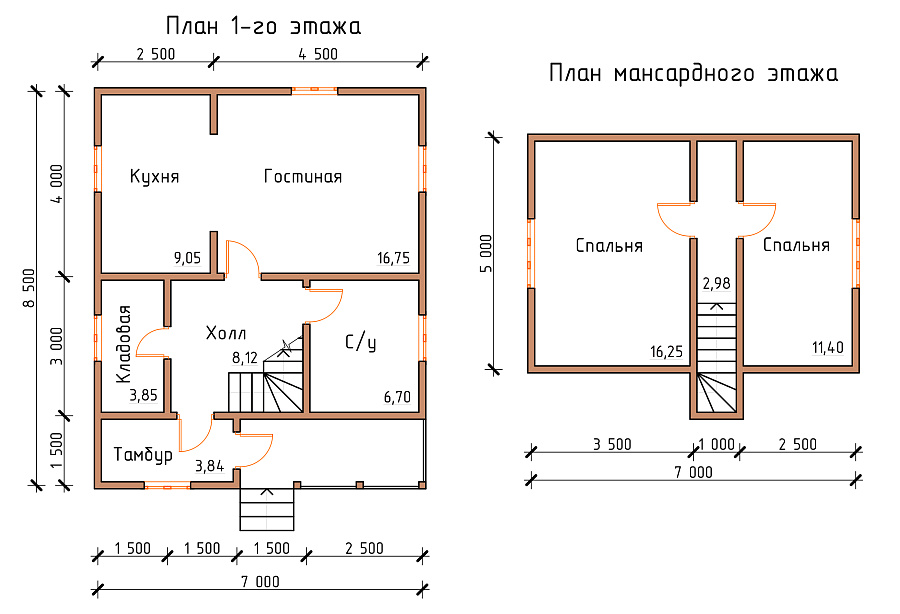

Проект первого этажа

Наносим на эскиз тамбур и прихожую – а уже из нее будут переходы в кухню и другие комнаты. Располагать помещения необходимо с учетом следующих моментов:

1. Санузел и кухню следует размещать в непосредственной близости друг к другу – благодаря этому расположению намного проще будет проводить коммуникации;
2. Очень неплохо, если составленный проект подразумевает отсутствие проходных комнат – это неотъемлемый элемент комфорта;
3. На первом этаже надо учитывать наличие всех вспомогательных конструкций и помещений – их расположение будет очень важно не только для обеспечения функциональной пригодности дома, но и для комфортного перемещения жильцов.

Шаг 2: чертим все комнаты и помещения первого этажа с необходимым размером

После этого располагаем и планируем все двери нашего дома

Шаг 3: проектируем двери на первом этаже

Затем окна с учетом желаемой освещенности комнат и вашего бюджета

Шаг 4: проектируем окна на первом этаже

В итоге получаем такой первый этаж:

Вот такая получилась 3D модель первого этажа

Что учитывать при составлении схемы дома

Чтобы составить план, необходимо определиться с этажностью здания, вариантом крыши, экстерьером, включая количество оконных проемов, балконов и лоджий. Следует предусмотреть возможность обустройства террасы и мансарды. Все эти элементы нужно отображать в продольном и поперечном разрезах, вместе с конструктивными качествами и нужными материалами. Учитываются особенности участка под дом, в том числе расположение, ориентацию по сторонам света, рельеф, особенности почвы. От них зависит оптимальная внутренняя планировка, в первую очередь расположение помещений. Количество и конфигурация комнат подбирается с учетом количества жильцов и возраста каждого из них.

Главным приоритетом при составлении схемы является функциональная полезность. Следует также предусмотреть помещения для размещения строителей и других работников. На плане желательно оставить место про запас: когда-то оно может «заполниться» дополнительным гаражом или гостевым домиком.

Некоторые функциональные элементы, которые лучше предусмотреть заранее:

• мастерская;
• кабинет;
• оранжерея;
• зимний сад;
• сауна;
• бассейн;
• тренажерный зал.

Большие помещения нуждаются в дополнительном отоплении!

Прорисовываем второй этаж

Здесь уже все будет намного легче – ведь помещения в доме могут располагаться идентично (самое главное, не менять взаимное расположение санузлов — для того чтобы не усложнять проведение коммуникаций). Вполне достаточно будет спроектировать место расположения входной двери (многие архитекторы рекомендуют делать два входа на второй этаж — дома и с улицы) и окон.

Шаг 5: Аналогично планируем помещения второго этажа. Не забываем про коммуникации — располагаем санузлы и ванную друг под другом

Шаг 6: располагаем двери

Шаг 7: чертим окна второго этажа

Получили вот такую 3D модель второго этажа

Зачем нужна планировка дома

Зачастую лёгкость отказа от профессионального проекта у многих объясняется кажущейся простотой задачи раздела общей площади дома на комнаты. Однако при этом отсутствует понимание того, что сделать план дома — это не только определить площадь и место будущих помещений.

Итак, давайте разберемся, чем планировка дома отличается от его проекта.

Проект загородного дома — комплексный расчёт и подробное описание всех параметров будущей постройки с учётом характеристик стройматериалов и домовых систем:

1. Архитектурное описание (чертёж плана здания, размеры внутренних помещений с обозначением дверей и окон, планировка жилых комнат и хозяйственных помещений).
2. Расчёт конструктивных элементов (фундамент, коробка одноэтажного дома, стропильные конструкции, кровля изображаются схематично в чертежах с подробной разметкой и расчётами).
3. Электрическая часть (подробное описание подключения дома к энергосети со схематическим изображением электропроводки и разводки розеток).
4. Инженерная составляющая (план прокладки жизненно необходимых коммуникаций — вентиляции, канализации, газа, водопровода, отопления).

Как видно из структуры проекта, планировка загородного дома — одна из его частей, входящих в архитектурную составляющую, которая утверждает площадь и расположение внутренних помещений и основных конструкций (лестниц в доме, перегородок, окон, дверей, арок).

Таким, образом, даже если вы решили сократить бюджет на строительство дома, отказавшись от услуг профессионального проектировщика, это не значит, что этап планировки дома допустимо пропустить или рассматривать его без учёта остальных частей проекта. В этом случае составление проектной документации перед началом строительства будет на вашей ответственности.

Проектирование мансарды и крыши

Решили создать проект дома сами – не нужно будет пытаться нарисовать какую-то слишком «заумную» крышу с большим количеством изгибов. Запомните – крыша является одним из самых важных структурных компонентов в доме, и пытаться создавать дополнительную эстетичность, поставив под вопрос надежность, уж точно не стоит. Это все приведет к тому, что местах изгибов возникнут течи. Рисуете проект – будьте добры, исповедуйте принципы минимализма в архитектуре.

Для проектирования подобной крыши без архитектора не обойтись

Зависимость проектировки дома с изоляцией

Есть одно очень важное правило – все вспомогательные помещения необходимо строить с северной стороны. Несмотря на то, что теплоизоляция, выполняемая при помощи строительных материалов, имеет первостепенное значение, взаимное расположение комнат также нельзя выпускать из виду – хотя бы из-за экономии расхода энергии на обогрев дома.

Выводы:

• Создать удобную и гармоничную планировку для круглого дома непросто.
• Наклонные стены сферических домов – проблема для интерьера и окон.
• Цилиндрические многоугольные дома – хорошая альтернатива сферическим.

Если не замыкаться во внешней правильности формы круглого дома, то вариативность планировочных решений может быть практически бесконечной!

Еще более оригинальными выглядят спиральные дома или дома улитки:

Упущением было бы не упомянуть волшебные свойства шестиугольника. Он тоже чемпион по вместимости среди фигур, с помощью которых можно замостить некую площадь. Именно поэтому пчелы строят шестиугольные соты, так как на возведение «перегородок» при таком варианте используется меньше всего драгоценного воска. Человек давно заметил эту особенность, и сегодня уже есть проекты, комбинирующие шестиугольные модули в разных формах.

В сотовых домах замечательно то, что все комнаты круглые (шестиугольные). Конечно, назвать такие дома круглыми нельзя. Но, именно круглые или многоугольные формы составляют базу этих проектов. Футуристический вид таких объектов – не дань дизайну внешней формы. Эти формы наиболее рациональны. А рациональность – один из главных законов окружающего нас мира!

Утверждение проекта для начала строительства

Необходимость корректировки проекта. Даже в том случае, если вы сами смогли изобразить на бумаге дом своей мечты, необходимо будет перед началом строительства дома все-таки проконсультироваться со специалистами – мнение грамотного прораба или же архитектора лишним не будет. Как минимум, необходимо будет согласовать следующие моменты:

1. Проведение электрики;
2. Проведение собственной канализации;
3. Проведение водоснабжения;

Необходимо понимать, что все указанные выше вопросы не являются художественной или архитектурной частью проекта. Это все — самые рутинные вопросы, грамотный подход к решению которых обеспечивается только профессионалами своего дела. В крайнем случае, любой недосмотр при самостоятельном составлении проекта дома, который допустил человек, не имеющий профильного образования, может быть подкорректирован грамотным прорабом, который практическую сторону любой идеи понимает намного лучше. Хотя даже в том случае, если проект составляется профессиональными архитекторами, то также не исключаются чисто практические недочеты.

Самостоятельная работа над проектом дома и ее преимущества

Проект своего дома вы можете создавать сами – для того, чтобы разработать чертежи взаимного расположения тех или иных помещений, а также определиться с местом дома на участке, не потребуется специальных знаний. Грамотный и ответственный подход к делу обеспечит вам успех мероприятия. Однако в плане проведения коммуникаций надо будет обязательно проконсультироваться с профессионалами. Таким образом можно будет правильно спланировать дом, который прослужит вам верой и правдой.

Читайте про следующие этапы строительства:

• Виды фундаментов применяемые в строительстве

• Какой лучше выбрать фундамент под грунт и тип дома

• Водоснабжение для частного дома

Смотрите также видео о том, как сделать проект дома самостоятельно

Читайте про предыдущие этапы строительства:

Составить проект самому или обратиться к специалистам?

По цене типовой проект будет намного дешевле.

Если же у Вас нет данных об участке, Вам хочется реализовать свою картинку, то конечно следует обратиться к профессионалам для составления индивидуального проекта. По данному проекту будет все так, как Вы задумали, но соблюдением всех правил и норм.

Можно создать проект самому, но не забывайте, что есть много особенностей, которые необходимо учитывать. Почитайте статьи, получите теоретические знания.

В целях экономии можно обратиться просто к дизайнерам. Они подготовят Вам картинку, как будет выглядеть Ваш дом, но технических характеристик там не будет. Опытный строитель сможет построить дом по данному эскизу. Но речь идет о небольшом строении.

Если же Вы решили построить капитальный дом, то не экономьте. Не забывайте, дом, прежде всего, должен быть безопасным.

Алгоритм черчения плана дома

Основой для планировки дома являются рукописные или электронные чертежи для каждого этажа (включая цокольный и мансардный). Рассмотрим последовательность действий для того, чтобы правильно сделать чертёж дома.

1. Задание масштаба на миллиметровой бумаге или листе с клетчатой разлиновкой;
2. Вычерчивание осей дома;
3. Привязка стен к осям дома;
4. Нанесение внутренних перегородок, арок, окон и дверей;
5. Подписывание названия для каждого схематического помещения и обозначение площади в кв. м.

Советы для самостоятельной планировки дома

Оптимизировать бюджет и более рационально распределить внутреннее пространство будущего загородного дома поможет блок практических советов, которые следует принять во внимание еще на этапе планировки помещений:

• Интерьер кухни, санузел и бойлерную лучше планировать впритык или неподалеку друг от друга, чтобы компактно разместить канализацию и водопровод;
• Санузлы в двух- или трехэтажном доме следует располагать строго друг над другом для удобства при размещении общего водопроводного стояка;
• Окна желательно по максимуму располагать на южную или восточную сторону;
• При расчёте площади жилых помещений необходимо учитывать норму 8 кв. м. на одного взрослого человека, а также на этапе планировки продумывать вероятность возможного увеличения семейства;
• Тамбур, утепленная веранда или прихожая помогут сохранить тепло в доме.

Сделать грамотную и удачную планировку дома можно самостоятельно, сэкономив средства на профессиональный проект. Начертить план дома на компьютере или от руки — наглядный способ обнаружения неучтённых деталей и скрытых возможностей. Продуманная планировка внутреннего пространства загородного дома — залог комфортной и спокойной жизни в уютном, многофункциональном жилище!

Как сделать дизайн-проект самостоятельно: советы по планировке квартиры

Ремонт начинается с подготовки и тщательного анализа: что хотелось бы видеть в квартире, как сделать интерьер удобным для всех жильцов. После анализа делают обмеры комнат.

Когда есть размеры всех помещений, можно переходить к следующему этапу: планировке и составлению чертежей.

Определить несущие стены

Для перепланировки нужно знать, где в квартире стоят несущие стены, а где — перегородки. Несущие конструкции нельзя сносить, а делать проёмы в такой стене можно только с разрешения инстанций.

Тип конструкции прорисован в инженерном плане. Взять его можно в ТСЖ, если дом старый. Для квартиры в новостройке инженерный план заказывают у строительной компании.

Другой вариант — заказать разовую консультацию у дизайнера-архитектора или специалиста с инженерным образованием. Он оценит, какие стены можно сносить, где и какие проёмы разрешено делать.

Нарисовать планы по сносу и возведению стен

Когда будет понятно, какие стены можно трогать, на планах нужно указать варианты перепланировки. А ещё выделить конструкции, которые менять нельзя.

Так выглядят профессиональный план сносимых перегородок. Изображение предоставлено студией E2ARTПлан возводимых перегородок, сделанный профессионалом. Изображение предоставлено студией E2ARTПланы по сносу и возведению можно сделать на основе техплана из БТИ. Изображение предоставлено студией E2ART

Большинство изменений в планировке нужно согласовывать с инстанциями. На согласование уходит минимум четыре месяца. Этот срок необходимо учитывать, планируя ремонт.

Составить план расстановки мебели

Дальше на плане с новой планировкой и размерами комнат распределяется мебель. Здесь нужно ориентироваться на ответы в анкете. В планировке сразу учитывают зоны и реальные размеры объектов.

Мебель можно вырезать из бумаги, указывая размеры каждого объекта. Более точный план расстановки можно сделать в виртуальном планировщике: например, в приложении Planoplan или Planner 5D.

На этом этапе не нужны конкретные модели, их подбирают на этапе визуализации. При составлении планировки важны только размеры.

Когда мебель обозначили на плане, её расстановку нужно отметить на полу: мелом или малярным скотчем. Так можно будет пройтись по квартире и понять, не мешает ли что-нибудь.

Планировочное решение, которое сделали в профессиональной студии E2ARTТакой план с обмерами и расстановкой мебели можно составить самостоятельно в программе Planoplan. Изображение предоставлено студией E2ART

Нарисовать план электрики

На плане электрического оснащения нужно указать светильники, розетки и выключатели. План электрики составляют только после того, как точно определили расположение мебели.

К отдельным зонам подводят своё освещение. Даже если комната не поделена на зоны, не нужно ограничиваться только верхним общим светом. Бра на стенах, декоративная подсветка, световые акценты на предметах помогают менять интерьер комнаты в соответствии с настроением.

Пример декоративной подсветки на балконе. Изображение предоставлено студией E2ART

Разные приборы дают свет разной мощности. Количество и тип светильников зависит от площади комнаты: их поможет рассчитать консультант в магазине.

Около бытовых приборов и оргтехники должны стоять розетки. Рассчитать необходимое количество розеток можно, ориентируясь на количество электрических приборов. Лучше сразу закладывать на пару розеток больше в каждой точке, чтобы в будущем не пришлось покупать переходники и сетевые фильтры.

На плане электрики нужно указать, на каком расстоянии от пола, стен, углов и мебели должен стоять выключатель или розетка. В противном случае может оказаться, что розетка стоит за шкафом, а выключатель — за спинкой кровати.

Так выглядит план электрики: светильники расставляются в зависимости от расстановки мебели. Изображение предоставлено студией E2ART

Сделать план напольных покрытий

Схематично указать типы напольных покрытий в каждом помещении. Из чертежа должно быть понятно, откуда начинать раскладку и в каком направлении класть материал. Здесь же стоит продумать, как будут выглядеть стыки разных материалов.

На этом же этапе можно рассчитать количество и тип отделочного материала.

На плане полов можно сразу указать конкретные модели покрытий. Изображение предоставлено студией E2ART

Составить план потолков

Такой план особенно нужен, если планируют возводить многоуровневые конструкции, делать ниши на потолке.

На плане отмечают, где возводить конструкции, прописывают точные размеры: высоту потолка, диаметр радиальных конструкций, длины сторон в угловых конструкциях.

Из плана потолков должно быть понятно, где возводить конструкции. Изображение предоставлено студией E2ART

Продумать развёртки стен

Развёртки необходимо начертить для стен с архитектурными конструкциями: дверными проёмами, арками, нишами. Ещё такие планы нужны для обозначения расстояния выхода коммуникаций: труб, электрощитов.

На плане нужно указать точные размеры самих конструкций и расстояния до стен, углов, объектов.

Развёртки рисуют также для стен с отделкой керамической плиткой, панелями и другими отделочными материалами, которые нужно раскладывать.

Чертёж поможет понимать, откуда начинать раскладку, в каком направлении должен лежать материал.

Пример развёртки стен в прихожей. На общем плане номерами обозначают углы. На развёртках каждой стены указывают, от какого до какого угла она идёт. Изображение предоставлено студией E2ART

Полный список технической документации

В результате должна получиться папка со следующими чертежами:

• план с размерами каждого помещения. Это технический план БТИ с исправлениями, которые вносят после самостоятельных обмеров;
• план демонтажа лёгких конструкций;
• план монтажа новых перегородок с размерами помещений;
• план расстановки мебели с размерами каждого объекта;
• план электрики;
• планы полов и потолков;
• развёртка стен в санузлах с расстояниями до сантехники, оборудования и мебели;
• развёртки стен с оконными и дверными проёмами, сложными конструкциями и раскладкой материалов.

Для установки кондиционеров, отопительных приборов и вентиляции лучше составлять отдельные чертежи.

Зачем нужны детальные планы

Составление планировок и чертежей — самый трудоёмкий этап в составлении дизайн-проекта. Но чем тщательнее продумать планировку, тем меньше вопросов будет возникать во время ремонта и меньше ошибок будет сделано.

Если с чертежами не будет работать строительная бригада, то все заметки можно делать от руки с условными обозначениями для себя. Если планируют нанимать мастеров, планы должны быть максимально чёткими, чтобы не было разночтений.

После того как будут проработаны все размеры, можно выбирать конкретные предметы интерьера и делать визуализации.

Как измерить и нарисовать план этажа, как профессионал, за 9 простых шагов • Обсуждение вдохновенного дизайна

Ищете совет, как измерить и нарисовать план этажа? Узнайте, как нарисовать план этажа, как профессионал, за 9 простых шагов.

Обратите внимание:  Этот пост может содержать партнерские ссылки, что означает, что если вы совершите покупку, я могу получить небольшую комиссию без дополнительной оплаты для вас.  Пожалуйста, прочтите мое полное раскрытие здесь.

Как измерить и нарисовать план этажа

Table of Contents

Когда я пошел в школу дизайна, мой любимый профессор снова и снова повторял, что план этажа был дорожной картой для вашего дизайна.

Она сказала, что прежде чем вы сможете добраться до «красивого» , вы ДОЛЖНЫ изложить план.

Если вы следили за мной, то знаете, что я твердо верю в важность плана этажа. Крайне важно убедиться, что ваша мебель имеет правильный размер, а транспортный поток эффективен.

Независимо от того, делаете ли вы полный ремонт комнаты или просто ищете новый диван , этот пост для вас!

Этот пост посвящен тому, как измерить и нарисовать план этажа.

Как нарисовать простой план этажа?

Эти 9 шагов помогут вам нарисовать простой план этажа:

1. Нарисуйте эскиз помещения
2. Измерьте общую длину и ширину
3. Измерьте оставшиеся стены
4. Измерение дверных проемов и других входов
5. Измерение высоты
6. Определение размера окон
7. Измерение архитектурных особенностей
8. Указание местоположения препятствий каждый шаг см. ниже. Вы найдете пошаговое руководство по советам и инструментам, необходимым для измерения и построения плана этажа.

   Включите JavaScript для просмотра контента

   Как нарисовать план этажа Расходные материалы

   Убедитесь, что ваша металлическая рулетка имеет длину не менее 25 футов (40 футов лучше). Этот размер позволит вам измерить общую ширину и длину комнаты .

   купить на Amazon

   Всегда полезно иметь друга , который поможет вам измерить . Измерение будет более точным, когда двое могут держать ленту прямо.

   Вы также можете использовать лазерный измерительный инструмент, но вам понадобится рулетка для более коротких участков, окон и дверей.

   купить на amazon

   ---

   Как нарисовать план этажа Шаги

   1. Нарисуйте эскиз вашего помещения

   Первый шаг — начертите на графике или на чистом листе бумаги все архитектурные детали вашего помещения. . Это включает в себя окна, дверные проемы, камины, проемы и т. д. Это не должно быть произведением искусства или идеально масштабироваться.

   Для начала быстрый эскиз поможет, если у вас нет распечатанных планов помещения! Вся эта информация поможет создать дизайн с элементами, которые идеально впишутся в ваше пространство. (см. ниже)

   Вы можете нарисовать его карандашом, чтобы потом легко стереть! Важнее, чтобы ваши измерения были точными. (см. ниже)

   2. Измерьте общую длину и ширину

   С помощью рулетки измерьте вдоль плинтуса длину одной стены, от одного угла комнаты до другого. Начните с измерения общей ДЛИНЫ и ШИРИНЫ комнаты.

   Позже мы добавим меньшие размеры. Меньшие измерения добавятся к нашей общей ширине и длине.

   3. Измерьте остальные стены

   Далее Измерьте оставшиеся стены так же, как вы измерили первую. В большинстве комнат четыре стены, но если вы измеряете L-образную комнату, вам нужно измерить больше.

   *** Не забудьте включить в эскиз каждую стену! ***

   4.

   Измерьте дверные проемы и другие входы

   Измерьте дверные проемы и другие входы в помещение. Обратите внимание, открывается ли дверь в комнату или наружу.

   Не забудьте измерить расстояние от всех проемов до коридоров и открытых арок! (см. компьютерную визуализацию ниже)

   5. Измерьте высоту

   Измерьте высоту комнаты от пола до потолка и включите высоту ключевых отверстий, если они будут влиять на планировку.

   6. Измерьте окна

   Определите размер окон, измерив оконную раму от внешнего края до внешнего края.

   Обязательно укажите расстояние от окна (с каждой стороны) до угла стены (или следующего окна или проема).

   7. Измерение

   архитектурных особенностей

   Измерьте любые архитектурные элементы, включая камины, кронштейны, полки и любые другие встроенные элементы.

   Запишите и измерьте высоту и ширину всего, что вам нужно для решения проблемы.

   • Окна (ширина, высота и высота от пола)
   • Двери (ширина и высота двери)
   • Розетки и выключатели
   • Светильники для возвратного воздуха
   • Высота потолка

   9.

   Укажите расположение любых препятствий0090

   Наконец, обратите внимание, где расположены каналы отопления и кондиционирования воздуха, радиаторы, покрытия для электрических проводов и водопроводных труб, а также открытые трубы.

   Этот шаг необязателен, но рекомендуется, если есть какие-либо «препятствия», которые могут повлиять на дизайн.

   Следующие шаги

   9. Поделитесь своими измерениями

   Если вы переходите на eDesign или работаете с дизайнером, вы можете сфотографировать план помещения с измерениями или отсканировать его, чтобы отправить по электронной почте и поделиться своими измерениями.

   Для домашних мастеров

   Если вы хорошо разбираетесь в компьютерах, вы можете зайти на веб-сайт ICOVIA и создать изображение своего плана этажа, как показано ниже.

   Вы также можете использовать БЕСПЛАТНЫЙ планировщик помещений на веб-сайтах Westelm или Bassett Furniture.

   После измерения вы можете использовать заселенную мебель для планирования пространства в масштабе . В приведенном ниже видео показано, как создать план этажа в программе Bassett.

   Это очень просто, и вы можете сохранить свой план этажа после создания учетной записи. Это позволит вам вернуться к плану этажа, когда вы настроите свой дизайн.

   Чтобы было еще проще, я создал PDF-файл для загрузки, который вы можете распечатать и следить за ним во время измерения. Просто добавьте свое имя и адрес электронной почты, чтобы получить доступ к удобному руководству.

   ---

   Полезные советы, которые следует помнить при планировании пространства:

   • Обеспечьте расстояние от 30 до 36 дюймов между крупными предметами мебели (если это позволяет ваша гостиная), а если нет, то не менее 18–24 дюймов.
   • Убедитесь, что расстояние между сиденьями составляет не менее 3,5 футов и не более 10 футов.
   • По возможности диваны никогда не должны быть вровень со стеной. Вытяните его на 3-5 ″ и дайте немного передохнуть.
   • Журнальный столик должен быть не менее половины длины дивана и не более чем на 4 дюйма выше или короче верхней части подушек сиденья дивана.
   • Расстояние от 16 до 18 дюймов — идеальное расстояние между диваном и журнальным столиком.
   • Ковер должен быть достаточно большим, чтобы на него можно было положить по крайней мере передние ножки дивана и все стулья.
   • Приставные столики должны быть не глубже глубины дивана и располагаться достаточно близко, чтобы можно было легко поставить напиток. Обычно это 2-3 дюйма от высоты руки.
   • Акцентные стулья должны иметь расстояние около 42 дюймов (по размеру вашей комнаты) между набором акцентных стульев для гостиной, чтобы можно было разместить небольшой стол посередине. Для маленькой комнаты просто поставьте стулья рядом.
   • При соединении дивана и акцентных кресел выберите высоту сиденья, которая находится в пределах 4 дюймов друг от друга.
   • Убедитесь, что консоль имеет такую ​​же высоту или на несколько дюймов короче спинки дивана. В идеале он также должен иметь около 6 дюймов свободного пространства с обоих концов.
   • Расстояние между телевизором и диваном должно быть около 7 футов, а оптимальная высота центра экрана должна быть на 30 дюймов выше самого низкого сиденья в комнате.

   ---

   Булавка на потом

   ---

   Совет по доставке мебели

   Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и должна быть как минимум на 4 дюйма меньше размера прохода. Это позволит вам или доставщикам мебели легко перемещать ее

   Совет профессионала: Любая мебель, которую вы покупаете, должна иметь некоторый зазор вокруг нее и быть не менее чем на 4 дюйма меньше размеров прохода. Это позволит вам или людям, занимающимся доставкой мебели, легко перемещать ее.

   ---

   Это просто базовое руководство, которое поможет вам начать работу на этапе планирования дизайна. Я надеюсь, что этот пост поможет вам спроектировать дом, который вы полюбите!

   Помните, что это только первый шаг на пути к дизайну!

   Хорошего дня, полного единорогов и радуг!

   xo Николь

   Этот пост посвящен тому, как измерить и нарисовать план этажа.

   ---

   А теперь ваши мысли:

   Дайте мне знать…

   Что мешает вам начать свой следующий дизайн-проект?

   Комментарий ниже: ))

   ---

   Похожие сообщения:

   Как сделать нейтральную гостиную похожей на дизайнера

   Cali Eclectic Bedroom Airbnb Makeover

   Вызов одной комнаты официально завершен! Преобразование столовой в гостиную Willow House

   Вызов одной комнаты, весна 2019 г. — неделя 6: анонс Airbnb!!

   13 Нейтральная холостяцкая подушка Идеи для спальни

   13 Модульные секции ямы | Осенний макияж

   Испытание одной комнаты, весна 2019 г. — неделя 5: у нас есть работа!!

   Как рисовать планы строительства для разрешения на строительство

   Опубликовано 1 июня 2020 г. 2 февраля 2023 г. Джейсоном Сомерсом

   Строительство любого здания требует значительного объема подготовки и планирования с надежным партнером. Хотя планирование работы важно, если вы хотите избежать критических ошибок в процессе строительства, оно также необходимо для того, чтобы строительство было законным в городе Лос-Анджелес. Имейте в виду, что для всего, от строительства нового дома до преобразования использования комнаты, потребуется план здания.

   План здания по сути является графическим представлением того, как будет выглядеть строящееся здание после завершения строительства. Эти планы могут помочь вам определить, сколько будет стоить проект, что полезно при составлении первоначального бюджета.

   Прежде чем приступить к работе над проектом, вам необходимо подать заявление на получение разрешения на строительство, которое представляет собой разрешение

   на строительство , которое можно получить в Департаменте строительства и безопасности Лос-Анджелеса. Чтобы получить одобрение вашего проекта, планы строительства должны быть предоставлены вместе с заявкой на получение разрешения на строительство. При правильном составлении планы строительства предоставят строительной бригаде все, что им нужно для строительства объекта, не допуская слишком много ошибок.

   Хотя основной план здания является планом участка , могут также потребоваться дополнительные планы, такие как планы этажей , ландшафтные планы и планы фасадов . Для небольших домов и коммерческих зданий составление планов строительства может занять около 1–2 дней, а для более крупных зданий — до 3–4 дней. После того, как вы представили эти планы вместе с любыми дополнительными документами вместе с заявкой на получение разрешения на строительство, процесс утверждения может занять от 2 до 4 недель.

   Специалист по выдаче разрешений на строительство может помочь в этом процессе, убедившись, что ваши строительные планы соответствуют нормам, и поговорив с соответствующими специалистами в LADBS, отвечающими за утверждение.

   Если вам требуются планы строительства для процесса получения разрешения на строительство, в этой статье подробно рассказывается о том, как составляются эти планы и что вам потребуется для начала работы.

   С чего начать?

   Чтобы начать рисовать планы зданий, рассмотрите строительные журналы, а также различные здания в Интернете. Вы также можете проехать мимо зданий в вашем районе или общей территории. Эти ресурсы могут дать вам вдохновение, необходимое для создания планов строительства, которые соответствуют внешнему виду и дизайну, которые вы хотите, чтобы здание имело. Имейте в виду, что план участка должен включать все, от границ и размеров собственности до любого ливневого стока в окрестностях.

   Убедитесь, что вы полностью понимаете линии собственности, чтобы вы могли правильно разместить их на планах зданий, которые вы создаете. Понимание этих аспектов земли, на которой вы собираетесь строить, — это 9.0003 необходимо убедиться, что вы не посягаете на землю, которая принадлежит кому-то другому . Все, что осталось сделать, прежде чем вы начнете рисовать планы здания, — это получить необходимые материалы для проекта.

   Какие материалы мне понадобятся?

   Существует большое количество расходных материалов , которые вам понадобятся для эффективного создания плана строительства. Например, важно, чтобы у вас действительно было желание рисовать и достаточно терпения, чтобы создавать планы строительства, не разочаровываясь в своем прогрессе. Следует также отметить, что лучшие строительные планы, как правило, составляются людьми, умеющими использовать свое воображение.

   Хотя важно, чтобы ваши строительные планы соответствовали местным нормам, также рекомендуется сосредоточиться на обеспечении эстетической привлекательности объекта. Типы расходных материалов, которые вам потребуются для рисования планов зданий, зависят от того, рисуете ли вы вручную или с помощью компьютера.

   Если вы рисуете эти планы от руки , убедитесь, что у вас есть такие расходные материалы, как:

   • Карандаш

   • Бумага

   • Прочный ластик

   • Калькулятор

   • Линейка, инженерные и архитектурные весы

   • Удобный стул и прочный стол


   Если вы предпочитаете рисовать эти чертежа на компьютере , вам необходимо иметь под рукой следующие материалы:

   • Все инструменты и инструменты, упомянутые ранее для некоторых первоначальных чертежей от руки

   • Компьютер с доступом в Интернет

   • Монитор

   • Сканер

   • Принтер


   Когда у вас есть эти материалы, вы должны быть готовы рисовать планы любого здания, которое вы собираетесь построить.

   Шаги для рисования плана здания

   Существует около семи отдельных шагов , которые необходимы для рисования плана здания, включая:

   1. Создание начальной точки и надлежащего масштаба для проекта
   2. Практика изменения масштаба
   3. Создайте план застройки и линий текущего участка в масштабе, что должно быть выполнено на виде сверху
   4. Добавить информацию в план
   5. Эскиз деталей объекта
   6. Маркируйте все
   7. Дополнительные страницы эскиза в зависимости от конкретного типа проекта

   1. Создайте начальную точку и надлежащий масштаб для проекта

   Когда вы начнете создавать эти планы, убедитесь, что вы начинаете с начальной точки перед правильным масштабированием для проекта. Например, северо-западный угол земли должен быть логически расположен в верхней левой части миллиметровки, которую вы используете. Структура должна быть очерчена в масштабе архитектора. Стандартный масштаб для использования составляет от 1/4 дюйма до 1 фута, что дает вам возможность разместить проект размером 44 × 72 фута на бумаге размером 11 × 18 дюймов.

   2. Практика изменения масштаба

   Следующий шаг этого процесса включает изменение масштаба по мере необходимости . Попрактикуйтесь в изменении масштаба, когда начнете рисовать. Как только вы достигнете угла определенной функции проекта, вы можете повернуть острие карандаша, чтобы изменить масштаб.

   3. Создайте план здания и границы участка в масштабе, что должно быть выполнено на виде сверху

   Затем вы должны создать план здания и границы участка в масштабе основной вид сверху. Наряду с контуром конструкции убедитесь, что вы включили надстройки для крыльца и любых других углублений на участке. Дополнительные детали, такие как подъездные пути, деревья и внутренние дворики , также должны быть включены в план.

   4. Добавьте некоторую информацию в план

   Именно в этот момент вы должны добавить в план некоторую основную информацию , которая может включать адрес собственности, а также название ближайшей улицы. Убедитесь, что вы обозначили направление для собственности, добавив «N» для севера в правильном месте плана здания. Масштаб, который вы используете, также должен быть размещен где-то на бумаге. Наконец, важно, чтобы вы записали свое полное имя, а также текущую дату.

   5. Набросайте детали собственности

   Теперь, когда вы завершили базовую схему здания и собственности, пришло время набросать некоторые из соответствующих деталей рассматриваемой собственности. Если вы планируете добавить террасу, забор или навес к собственности, эти дополнения должны быть набросаны на плане здания. Обратите внимание на ширину, глубину и высоту любого дополнения.

   6. Маркируйте все

   Шестой шаг включает маркировку каждой комнаты в доме после того, как вы начертите план этажа. Наряду с маркировкой каждой комнаты дома или здания важно маркировать каждую дверь, окно, шкаф, прибор, прилавок и сантехнику. Расположение детекторов углекислого газа и дыма также должно быть записано.

   7. Набросайте дополнительные страницы в зависимости от точного типа проекта

   Седьмой и последний шаг включает наброски дополнительных страниц, если они необходимы для вашего конкретного проекта . Например, строительство совершенно нового здания потребует создания плана фундамента. С другой стороны, пристройка к дому потребует создания вида сбоку, показывающего, как будет построена пристройка. С помощью этого пошагового руководства у вас должно быть четкое представление о том, как составлять планы строительства, которые затем можно использовать для получения разрешения на строительство.

   Характеристики хорошего строительного плана

   Хороший строительный план — это план, который обеспечивает строительную бригаду всем необходимым для возведения собственности в соответствии с вашими требованиями, а также гарантирует, что LADBS имеет все необходимое для утверждения проекта.

   Основные характеристики хорошего плана здания включают:

   • Все четко обозначено

   • Границы собственности верны

   • Дизайн соответствует спецификациям землевладельца

   • Здание спроектировано так, чтобы быть функциональным и в то же время хорошо сделанным

   • Планы выполнены в правильном масштабе


   Если планы, которые вы составляете, не противоречат местным строительным нормам и правилам, вы сможете получить одобрение этих планов в LADBS после того, как отправите заявку на получение разрешения на строительство, что должно быть вашей конечной целью при составлении планов строительства. Вы также получите выгоду от возможности использовать эти планы при строительстве дома после получения разрешения.

   Что мне нужно для получения разрешения на строительство?

   Когда вы готовитесь отправить заявку на получение разрешения на строительство в LADBS, вам необходимо предоставить множество документов и чертежей, если вы хотите, чтобы процесс утверждения был простым.

   Чтобы подать заявку на разрешение на строительство, вам потребуются такие планы и чертежи как:

   • Строительные планы

   • Планы этажей в минимальном масштабе 1:100

   • Структурная информация

   • Чертежи в разрезе

   • Фасады


   Если вы хотите подать заявление на получение разрешения на строительство, вы можете сделать это на веб-сайте LADBS. Убедитесь, что вы выбрали правильное разрешение на строительство. Эти приложения можно скачать, и обычно они занимают всего пару страниц. После того, как вы заполнили заявку, все, что осталось, — это подать заявку в одном из пяти мест LADBS.
