как провести электропроводку в деревянном доме. ⋆ Руководство электрика

Содержание статьи

1 Составляем план и схему.
2 Определяем силу тока.
- - 2.0.1 Пример.
3 Определяем сечение кабеля.
4 Медь или алюминий?
5 По этажам или виду?
6 Без автоматов, УЗО не обойтись
7 Выбираем светильники.
8 Наружная или скрытая?
9 Подводим кабель.
- 9.1 Защитный автомат устанавливается при этом одним из двух способов:
10 Устанавливаем распределительный щит.
11 Делаем разметку.
12 От щитка – к точкам подключения.
13 Монтируем розетки, выключатели.
14 И не забыть о заземлении.

Монтаж электропроводки в деревянном доме можно выполнить и самому. Главное – все правильно рассчитать. Что нужно знать при монтаже электропроводки в частном деревянном доме – об этом в статье.

Каждый хозяин частного дома когда-нибудь сталкивался с таким требующим решения вопросом, как монтаж электропроводки в деревянном доме с нуля или с частичным монтажом, который вызван необходимостью замены, например, старых проводов.

Поменять провода надо, допустим, из-за возросшей нагрузки или за-за того, что отслужили они свое и дальше эксплуатировать их становится опасно.

Считается, что лучше всего доверить электроработы высококвалифицированным специалистам. Но даже при минимуме первоначальных знаний электропроводка в деревянном доме – вопрос, который возможно разрешить самостоятельно. Электропроводка в деревянном доме своими руками – реально. Главное – придерживаться определенных требований, каковыми являются правила монтажа электропроводки в деревянном доме.

Требования таковы:

исключить по максимуму возможность возгорания кабеля, если произойдет короткое замыкание, исключить вероятность того, что огонь захватит деревянные конструкции;
применять провода на каждом участке в соответствии с потребляемой мощностью и обязательно с учетом максимальных нагрузок;

полностью исключить случаи поражения током от проводов людей и животных. Это возможно лишь при идеальном состоянии проводки.

Необходимо для монтажа электропроводки ознакомиться с общими правилами устройств электроустановок. Сокращенно – ПУЭ. В них обстоятельно расписаны требования, предъявляемые к работе с электрооборудованием, в том числе:

выбор проводников по нагреву, экономической плотности тока и по условиям короны;
выбор электрических аппаратов и проводников по условиям короткого замыкания;
правила защиты, оснащения сетей автоматикой.

В ПУЭ дано и много другой важной информации, из которой вытекает одно из главных требований при монтаже проводки в деревянных конструкциях – скрытая электропроводка должна монтироваться исключительно с применением кабелей с негорючей изоляцией.

Перед самостоятельным проведением работ не поленитесь полистать книжечку. Неукоснительное соблюдение описанных там требований – залог безопасности вашего жилища, вашей семьи, вас лично.

Требования ПУЭ пригодятся и тогда, когда вы не осмелитесь самостоятельно заняться электропроводкой, а пригласите для этого специалиста. Зная требования, будучи подготовленным теоретически, вы проконтролируете, как работает мастер, которого вы наняли, сделаете замечания, если что-то пошло не так, сможете избежать лишних затрат.

Составляем план и схему.

Прокладка электропроводки в деревянном доме начинается с составления плана и принципиальной схемы подключения освещения и розеток. Не стоит пропускать этот этап, надеясь на свою память и подбирая необходимые кабель, автоматы, узо и другие материалы на вскидку.

План установки электро изделий.

На плане вы отобразите места размещение розеток, выключателей, люстр, бытовых приборов, распределительных коробок и пр. Это позволит просчитать общее количество энергопотребителей, устройств, определиться с методом их подключения, понять, сколько метров провода нужно, сколько дополнительного материала, понять, какого сечения провод нужен на определенных участках. А, проведя по плану разметку непосредственно на месте, рассчитать длину провода.

Схема подключения дачного дома на 220 В.

Вводной автомат — 25 А.
Счетчик двух тарифный — 220 В.
Автомат на 1 группу розеток — 16 А.
УЗО на 1 группу розеток — 25 А.
Автомат на 2 группу розеток — 16 А.
УЗО на 2 группу розеток — 25 А.
Автомат на освещение 1 группа — 10 А.
Автомат на освещение 2 группа — 10 А.

Определяем силу тока.

Чтобы понять, какого сечения кабель нужен, на какую нагрузку должны быть рассчитаны автоматы, УЗО, необходимо знать силу тока в местной электросети. Рассчитывается она делением суммарной мощности бытовых приборов, используемых в доме, измеряемой в Вт, на напряжение (В).

Формула для расчета I = P / V

Пример.

Допустим, в дачном деревянном доме, состоящем из прихожей, кухни, гостиной, ванной и туалета, а так же холла, двух спален, кабинета, планируется тринадцать светодиодных ламп ≈ по 30 Вт, двадцать розеток. Кроме того, предполагается пользование электро чайником мощностью 1600 Вт, микроволновкой мощностью 1000 Вт, холодильником мощностью 400 Вт.

Компьютер 250 и три телевизора по 300 Вт. При таком энергопотреблении к дачному деревянному дому достаточно подвести напряжение 220 В. Считаем потребляемый ток из сети 20,64 А. При подсчете стандартное потребление не превышает 25 Ампер.

Р = (30*13) + 1600 + 1000 + 400 + 250 + (300*3) = 4540 Вт.
I = 4540 / 220 ≈ 20,64 + 10% ≈ 22,7 Ампер.

Как правило, в большинстве домов максимальное потребление не доходит до 25 А. Но, если вы предполагаете в дальнейшем пользование дополнительными приборами значительной мощности, можно ориентироваться на 25 А и более.

От этого параметра отталкиваются, когда выбирают необходимые материалы. Но нужно считать с некоторым запасом. То есть при токе потребления 16 А нельзя использовать предохранитель с таким же пороговым значением. Оно должно быть больше, чем расчетное.

Определяем сечение кабеля.

Зная значение силы тока, определяем сечение кабелей. Выбирают провода для деревянного дома, руководствуясь теми же требования, что и для конструкций из других – менее горючих материалов – кирпича, бетона. Если сечение провода не соответствует нагрузкам, возможны короткое замыкание и даже пожар. Так, при расчетном токе 16,5 А и планируемой закрытой разводке необходим кабель сечением минимум 2 кв. мм. Для 25 Ампер – 4 кв. мм. Кабель подбирается в зависимости от групп распределения и в соответствии с планируемой нагрузкой:

при подключении розеток используется медный – сечением 2,5 кв. мм. Мощность общая не может превышать 4,6 кВт;

для осветительных приборов берется – сечением 1,5 кв. мм. Мощность группы не может быть больше 3,3 кВт;
для приборов большой мощности – с сечением 4 кв. мм. Учтите, что приборы с большим уровнем потребления мощности подключаются только в отдельную розетку. Категорически запрещено соединять эту розетку еще с какой-то группой.

Медь или алюминий?

Для деревянного дома настоятельно рекомендуется только медный кабель. И вот почему. У медного кабеля, если сравнивать его с алюминиевым, лучшая проводимость. Медная начинка выдерживает большую нагрузку по сравнению с алюминиевой того же сечения. У медного кабеля большая химическая стойкость, большая механическая прочность. Да и служит он дольше алюминиевого, хотя и стоит подороже.

Кабель для ввода электричества в дом.

Для электропроводки внутри дома подойдет кабель марки ВВГнг(А) или ВВГ– Пнг(А). Буквы ВВГ означают винил, винил, голый. Это говорит о том, что присутствует изоляция на каждом проводнике и есть общий слой изоляции. Голый означает, что он без дополнительной брони. Цифровой код после марки означает количество жил, площадь сечения.

Для ввода электричества по воздуху применяют кабель марки СИП-4 или СИП-2а. Во втором случае в кабеле есть необходимая для заземления несущая нулевая жила. СИП – это кабель с многопроволочными алюминиевыми жилами, которые изолированы светостабилизированным полиэтиленом. Благодаря этому кабель стоек к солнечным лучам. Не страшна ему непогода.

Для ввода кабеля под землей подходят марки ВБбШв или в полиэтиленовой изоляции ПвБШв. Это бронированный медный кабель.

На пальцах. В нашей ситуации внутри дома на освещение пойдет кабель с медной начинкой сечением от 0,75 до 1,5 кв. мм, на розетки, в которые не предусмотрено включение приборов большой мощности, – 2,5 кв. мм, на розетки, рассчитанные для подключения приборов большой мощности, – 4 кв. мм. К дому электричество подводим кабелем СИП-2 с сечением 16 кв. мм.

По этажам или виду?

Всех энергопотребителей условно можно распределить по нескольким группам. Деление произвольное, как удобно вам, например, по этажам дома или по виду энергопотребителей. Так, по виду потребителей это:

освещение;
розеточная группа;
силовая группа, куда относятся стиральная машина, бойлер, котел.

Каждую из них, будь то линия электропроводки осветительных и отдельных групп, групп розеток, необходимо подвести к внутреннему распределительному щитку. Именно с него начинается электроснабжение дома, если вводной распределительный щит расположен на улице.

Без автоматов, УЗО не обойтись

Для группы или розетки нужно предусмотреть отдельный автоматический выключатель. Его мощность должна соответствовать сечению проводящего провода. Делается это, чтобы автоматический выключатель разомкнул цепь раньше, чем начнет тлеть провод и плавиться изоляция. То есть автовыключатель защищает провода, кабели, электроприборы от последствий нештатных ситуаций. Для групп освещения мощность автомата – 10‒16 А, для отдельной группы, а также индивидуальной розетки ‒ 16, 25, 32 А. Количество автоматических выключателей может быть различным.

Можно поделить всю электросеть дома на определенные зоны. Допустим, отдельно выделить зону кухни, ванной или нескольких комнат. Можно поставить автоматы на группы. Например, на все розетки, к которым не предусмотрено подключение бытовых электроприборов большой мощности. Номинальную мощность автоматов рассчитывают по каждой зоне или группе отдельно. Чем меньше номинальная мощность, тем выше безопасность при пользовании бытовой техникой.

На пальцах. В нашей ситуации достаточно поставить два автомата по 16 А отдельно на все розетки, отдельно – на все лампочки и отдельно на розетку, куда будут подключаться приборы большой мощности.

Использование в электропроводке деревянного дома УЗО – устройства защитного отключения – обязательно. УЗО защищают от тока утечки человека и животных. Этот выключатель дифференциального тока мгновенно сработает, когда произошла утечка электрического тока. Чаще всего в домах применяются УЗО с порогом срабатывания не более 30 мА. Во влажных помещениях – 15 или даже меньше – 10 мА. Для групп выключателей и сети освещения – УЗО на 16 мА, на розетки – на 20 мА. Применяются и так называемые противопожарные УЗО. Они срабатывают при токе утечки в 300–500 мА. Такой ток утечки может привести к возгоранию.

Выбираем светильники.

Определившись с кабелем, УЗО, автоматическими выключателями, самое время подумать о светильниках. Они должны быть безопасными, работать без скачков напряжения. Наиболее популярны и гармоничны в деревянных домах светильники с элементами, выполненными из натуральных материалов. Это:

светильники с деревянными элементами;
керамическими абажурами;
из ткани;
люстры с ковкой.

Неплохо будут смотреться в интерьере из дерева рефлекторные или галогеновые лампы, вертикальные и горизонтальные шинные системы.

Выбирая приборы освещения, следует заранее подумать, как будет проложена внутренняя электропроводка в деревянном доме. Тем более электропроводка по деревянному потолку, где в основном и располагаются осветительные приборы. Хотя кардинально этот вопрос можно было решить и раньше.

Наружная или скрытая?

Возможно три варианта, как провести электропроводку в деревянном доме:

наружная электропроводка в деревянном доме;
скрытая электропроводка в доме;
беспроводная технология.

Но есть свои нюансы при этом. Наружная электропроводка – самый легкий способ подвести электричество. Для соблюдения правил монтажа проводки провода закрепляют в кабель-каналах либо в фарфоровых изоляторах. Такой вид проводки не всегда вписывается в интерьер, а чаще всего даже портит его, так как обыграть наружную электропроводку, сделав ее частью интерьера, достаточно сложно, хотя и возможно. Кабель-каналы подбираются в таких случаях под цвет стен помещения.

При скрытой электропроводке кабель закладывают в металлические трубы, обязательно заземляют. Именно в металлические. Полиэтиленовые подчас очень нравится грызунам. Особенность такого вида проводки – ее не видно. Она не нарушает гармонии деревянного дома. А если соблюдены все необходимые правила монтажа электропроводки в деревянном доме, то и безопасна на все сто.

А вот беспроводная технология в деревянном доме применяется редко.

Подводим кабель.

Как сделать электропроводку в деревянном доме самому так, чтобы результат радовал долгие годы? После теоретического этапа по составлению плана, принципиальной схемы, подсчетов, чего сколько необходимо, и приобретения материалов пора приступить к части чисто практической – непосредственно монтажу.

Ввод кабеля по воздуху.

Первый вопрос, который необходимо решить при этом, – ввод кабеля в строение. Для этого есть два способа:

воздушный;
подземный.

Наиболее надежным считается подземный. Кабель полностью скрыт, так как располагают его на глубине не менее 80 см. Проход через фундамент, ввод в строение осуществляется в металлических толстостенных гильзах. Подземный ввод кабеля больше применяется при новом строительстве. В уже построенный дом легче провести кабель воздушным путем.

Причем не только легче, но и дешевле. Для этого используется провод сечением не менее 16 мм. У него высокопрочная оболочка, сделанная из сшитого полиэтилена. Такой провод устойчив к инфракрасному излучению, не страшны ему температурные перепады. Внутрь дома такой кабель не заходит. Проводящую линию с внутренней линией скрепляют специальными соединительными герметичными жимами. Они дают надежный контакт, исключают окисление и возгорание. Для отрезка от подключения линии к домовой стене до вводного распредустройства используется уже другой – ВВГнг. Там, где он проходит сквозь стены, перекрытия, его упаковывают опять же в металлические гильзы.

Ввод кабеля под землёй.

Защитный автомат устанавливается при этом одним из двух способов:

установить защитный автомат перед входом кабеля в здание. Порог срабатывания при этом выбирается выше, чем у установленного на вводном распредустройстве;
приборы учета расходуемой электроэнергии, автомат устанавливаются вообще вне дома – на внешнюю стену строения или на столб внешней электролинии, от которой дом будет запитываться.

Какой из способов подойдет – решать вам исходя из трудозатрат, материальных затрат.

Устанавливаем распределительный щит.

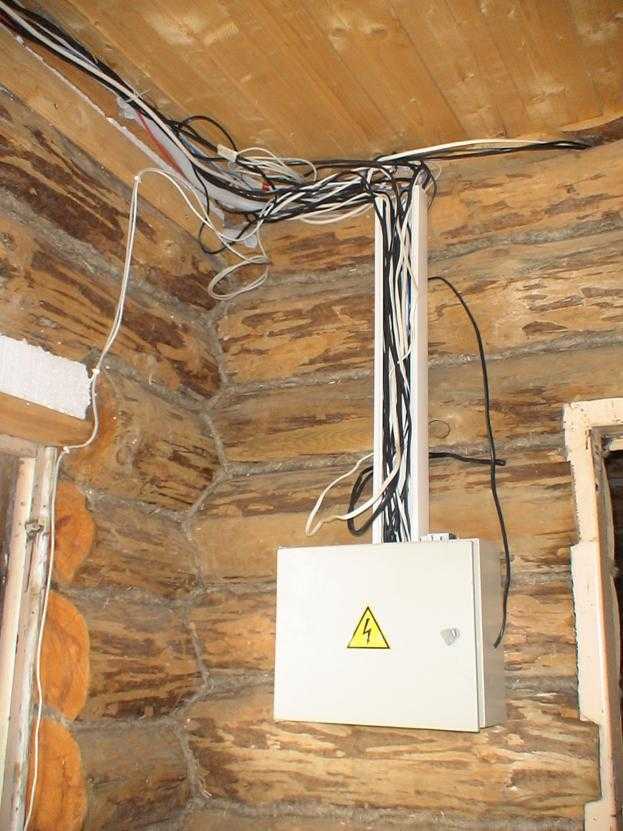

Электрощит.

Линия ввода в дом приводит к распределительному щиту. Он представляет собой щит из металла или пластика и оснащен специальными местами для крепления счетчика потребляемой электроэнергии, если он не вынесен наружу, Din-рейкой для автоматических выключателей, УЗО, шинами и контуром заземления. Его размер зависит от количества устанавливаемых на него модулей. Сколько ставить автоматов и УЗО, вы уже просчитали, когда составляли план и принципиальную схему.

Распределительный щит монтируют только в вертикальном положении. Делается это на расстоянии 1,2–1,5 м от пола. Хорошо, если под щитком будет негорючая поверхность. В деревянном доме такую можно обустроить в подсобном помещении. Задняя часть щитка крепится к стенке саморезами. На Din-рейку устанавливают УЗО, счетчик, автоматы. Все модули располагают по убыванию силы тока. Это более удобно, впоследствии позволяет выполнять подключение быстрее.

Делаем разметку.

Разметка электропроводки.

Прежде чем непосредственно приступить к монтажу проводки, необходимо сделать разметку – разметить на стенах основные линии проводов от распредщитка до потребителей энергии, разметить все повороты, ответвления, проходы через стены. При разметке необходимо соблюдать ряд правил:

провода на стене нужно монтировать только параллельно или перпендикулярно полу;
горизонтальные участки должны проходить на 20 см ниже потолка. Это снизит вероятность повредить проводку;
на поворотах проводки необходимо соблюдать угол в 90 градусов;
если провод должен пройти через перекрытия, путь от соединительной коробки до потребителя энергии должен быть кратчайшим.

Размечать трассу можно с помощью специального шнура, а можно пойти и по пути наименьшего сопротивления – использовать для этого мел, уголь, краску, даже цветные карандаши.

Делая разметку, размечайте места разветвления проводки, спуски проводов к выключателям осветительных приборов, розеткам. В таких местах вы расположите соединительные коробки. При планируемом монтаже скрытой электропроводки отмечайте на стене места для установочных коробок, в которых будут размещены выключатели и розетки.

Стандартные требования к размещению выключателей – на высоте 1,5 или 0,5–0,8 м от пола. Расстояние от выключателя до дверного косяка независимо от его материала должно быть более 0,1 м. Высота расположения розеток может быть любой. Главное здесь – удобство. В районе столов розетки должны находиться выше крышки. Для кухонного стола расстояние – не менее 0,9 м, что вызвано как удобством, так и безопасностью.

Для разметки места расположения потолочного светильника, который планируется повесить в центре комнаты, проведите линии, соединяющие противоположные углы комнаты. Точку их пересечения с помощью отвесов перенесите на потолок. Затем разметьте линию, которая соединит светильник с местом подключения.

От щитка – к точкам подключения.

Следующий шаг – непосредственно прокладывание кабеля от щитка распределения до точек подключения энергопотребителей, то есть разводка электропроводки. В деревянном доме при выполнении такой работы необходимо неукоснительно соблюдать некоторые правила.

Главное – не допускать использование скруток. Часть кабеля от диавтомата до точки потребления должна быть из цельного куска, для чего сначала нужно нанести разметку на стену. Затем рулеткой замерить расстояние, а только потом отрезать необходимое количество провода с запасом 15–20 см. Когда же без соединения кабеля не обойтись, обычные скрутки использовать категорически запрещено. Тогда применяют клеммные колодки или пружинные клеммы.

Как уже говорилось, для прокладки внутренней электропроводки есть два способа. Менее затратный по силам и деньгам – устройство наружной электропроводки. Главное правило здесь – провода никогда не прикасаются к деревянным поверхностям. Самый простой вариант, когда проводник с сечением до 6 кв. мм крепится на стену специальными клипсами-скобами из негорючего пластика. Желательно, чтобы кабель был с медной жилой, у которой двойная и даже тройная оплетка. Если у кабеля обычная изоляция, такая проводка кладется на негорючую прокладку.

Более эстетично выглядит кабель, проложенный в подходящих по размеру полимерных кабель-каналах. Такие каналы могут быть для одного провода, могут – для нескольких. Можно подобрать подходящие к интерьеру помещения кабель-каналы.

Возможно размещение проводов в металлической гофротрубе. Ее диаметр до 2 см. Для прокладки применяются клипсы. Они позволяют оставить расстояние между стеной и кабелем. Гофра чаще применяется там, где необходим поворот провода. Для прямых участков идет металлическая либо полимерная труба. Кстати, все металлические элементы необходимо для безопасности заземлять.

Монтаж скрытой электропроводки в деревянном доме – задача трудоемкая. И опять же необходимо соблюдать ряд правил, которые диктуются нормами безопасности. Это:

размещение электропроводки в трубе преимущественно стальной, металлической гофре. Причем внутренняя поверхность их должна быть оцинкована. Если кабель голый, без дополнительной защиты, прокладывать его категорически запрещается;
при горизонтальном прокладывании трубы ее размещают с уклоном. Делается это, чтобы конденсат стекал в нижнюю часть уложенной трубы. Иногда в местах, где часто скапливается влага, просверливают несколько отверстий, небольших по диаметру;
участки трубы на поворотах изготавливают из элементов на резьбе, которые соединяются сваркой или пайкой;
в местах соединения кабелей устанавливаются только металлические распределительные коробки.

Монтируем розетки, выключатели.

Подрозетники

Исключительно из металла в деревянном доме – это одно из основных требований – изготавливаются подрозетники, которые должны быть заземлены. Розетки, выключатели устанавливают в коробки, выполненные из металла, под которые необходимо высверлить в дереве гнезда по нужному размеру. Место входа трубы в коробку герметизируют. На выходе трубы из коробки устанавливают заглушку, которая выполнена из пластика. То есть труба и коробка должна представлять единое целое.

И не забыть о заземлении.

Только тогда обеспечивается непрерывность цепи металлической конструкции по всему дому, и тогда будет достаточно заземления лишь на распределительном щите. А заземление сети в деревянном строении необходимо как ни в каком другом, так как предохраняет элементы цепи от перегрева и возможного искрения, то есть обеспечивает пожарную и электрическую безопасность. Если же есть разрывы, необходим дополнительный заземляющий провод. Его соединяют с помощью пайки с каждой коробкой и трубой. Этот вариант требует гораздо больше сил, потому лучше все-таки добиться непрерывности цепи металлической конструкции по всему строению.

Заземление дома.

Правильная электропроводка в деревянном доме – гарантия безопасности, долгих лет ее службы, отсутствия необходимости все переделывать.

Электропроводка в деревянном доме своими руками

Автор Aluarius На чтение 6 мин. Просмотров 392 Опубликовано 09.10.2015

Содержание

1 Выбираем вид проводки
2 Этапы монтажного процесса по видам проводки
- 2.1 Электропроводка в коробах
3 Проводка в трубах
- 3.1 Установка в гофротрубах
4 Срытая проводка
5 Полезные советы

Деревянный дом – мечта многих загородных застройщиков. Это красиво, это уютно, но проблем с ним больше, чем с домом каменным. И одна из них это электрическая проводка. В чем проблема? В том, что электрические сети являются пожароопасными, когда дело доходит до короткого замыкания или перегрузки. В соприкосновении с деревом в таких ситуациях пожара не избежать. Поэтому очень важно грамотно провести монтажный процесс. Но многих интересует и другой вопрос, касающийся возможности проведения электромонтажных работ своими руками. Насколько это скажется на безопасности. Поэтому в этой статье рассмотрим процесс проведения электропроводки в деревянном доме своими руками (как пошаговую инструкцию).

Выбираем вид проводки

Начнем с того, что в деревянном доме обычно производится проводка открытого типа. То есть, кабель укладывается по стенам, потолку, правда, монтаж чаще всего производится в специальные защитные приспособления. К примеру,

В пластиковые короба.
В гофротрубы.
В металлические трубы.

В чисто открытом виде проводку можно провести по изоляционным роликам. Это старый метод, который сегодня практически не используется. Хотя его иногда применяют, как стилевое оформление в интерьере деревянного дома. Для этого скручивают два одножильных кабеля в виде косички и закрепляют его на ролики, предварительно установленных по трассе проводки. Сами ролики крепятся к деревянной поверхности саморезами или гвоздями.

Электропроводка в металлических трубах

Этапы монтажного процесса по видам проводки

Итак, все начинается с ввода кабеля в дом. Обычно для этого используют самонесущий изолированный кабель (СИП). Это алюминиевый кабель с тремя жилами. Для частного домостроения обычно применяется провод марки СИП 4. У него все жилы имеют одинаковое сечение – 16 мм². Это больше, чем достаточно.

Внимание! Провод СИП обладает повышенной жесткостью, поэтому его очень неудобно разделывать и подключать в распределительном щите. Поэтому рекомендуется на внешней стене дома установить специальный ящик, в который установлен автоматический выключатель с двумя полюсами. К этому автомату лучше и присоединить СИП к верхнему полюсу, а к нижнему, например, провод ВВГ, который протянется сквозь деревянную стену.

Электропроводка в коробах

На сегодняшний день это самый распространенный вид электрической проводки. Для этого используются пластиковые короба, которые при помощи саморезов закрепляются по схеме проведения электрического кабеля. Процесс проходит следующим образом:

Провод СИП-4

Производится монтаж короба.
В него укладывается кабель.
Закрывается крышка.

Обратите внимание на вот какой момент. Сам провод в коробе должен занимать не более 50% всего пространства. Это не жесткое требование, но забитый под завязку короб просто не закроется крышкой. Особенно при наличии угловых соединений.

Правда, на рынке сегодня можно найти короба, в которые можно укладывать кабеля друг на друга. Здесь придется учитывать порядок и последовательность укладки. Но именно этот вариант дает возможность упростить проведение монтажных работ. Рекомендуем короба от компании «Legrand».

Проводка в трубах

То же нечасто используемый вариант. Но он стал с недавних пор популярным, особенно когда совмещаются два стилевых направления в оформлении комнат деревянного дома. Так вот одним из стилей должен быть или хайтек, или урбанизм.

Сложностей с проводкой в металлических или пластиковых трубах не возникает. Но есть в этом процессе и свои нюансы.

Во-первых, трубы необходимо прикрепить к деревянной поверхности. Для этого обычно используются хомуты.
Во-вторых, протяжка провода производится по участкам. Сначала протягивается кабель на первом участке, устанавливается муфта, затем производится протяжка на втором и так далее. Для того чтобы обеспечить удобство в проведении этой работы, сначала протягивают сталистую проволоку, к ней привязывают кабель и затем, протягивая до конца проволоку, вытягивают и сам кабель.

Хомуты для крепления труб к стене

Установка в гофротрубах

В принципе, схема проведения этого вида монтажа чем-то похожа на предыдущую. Но есть здесь и своя особенность. В первую очередь электрический кабель протягивают сквозь гофру, которую затем и крепят по контуру проводки. Если есть необходимость разрезать кабель по участкам, то он режется вместе с гофрированной трубой.

Удобство монтажа электрического провода в гофрах заключается в том, что сама труба очень гибкая. Нет необходимости разрезать ее и устанавливать между участками соединительные элементы в виде отводов или уголков. Правда, внешний вид такой проводки оставляет желать лучшего.

Внимание! Во всех вышеописанных операциях необходимо учесть один очень важный момент. Подготовленный к установке кабель необходимо пронумеровать по участкам. Электрики это делают специально для того, чтобы не запутаться. То есть, мастер должен точно знать, куда идет каждый отрезанный кусок, по какому участку его необходимо прокладывать.

Срытая проводка

Есть возможность в деревянном доме провести и скрытую проводку. Процесс этот сложный и связан с проведением обязательных защитных мероприятий. Сам монтаж начинается с высверливания на деревянных плоскостях, по которым будет производиться прокладка электрического кабеля, штроб (канавок). Их глубина должна быть больше, чем внешний диаметр металлических труб, в которые впоследствии провод должен быть уложен.

Штробить деревянные стены надо с помощью фрезерной пилы, которую устанавливают на болгарку. Трубы крепятся или хомутами, или пластинами, которые устанавливаются поперек штробы и закрепляются саморезами. В принципе, все это сделать даже своими руками несложно. Здесь присутствует другое требование. Внутреннее пространство труб надо обязательно заполнить огнеупорным материалом. К примеру, асбестом или специальной пеной. Можно воспользоваться и цементным раствором. Как показывает практика, сделать это непросто.

Если уж совсем строго подходить к требованиям правильного монтажа электрических сетей в металлическом корпусе, то саму трубу надо обязательно заземлить. Хотя по причине большого количества труб заземлением мастера проводят редко. Ведь придется заземлять каждый участок отдельно.

Устройство штробы в стене под электропроводку

Как видите, монтаж электропроводки в деревянном доме – это достаточно большое количество технологий. Какую из них выбрать, решать должен заказчик. Но если ставится вопрос именно открытого типа укладки проводов, то придется учитывать и мнение дизайнера. Вписать в дизайн интерьера комнат трубы или пластиковые короба иногда затруднительно. Поэтому без профессионала здесь не обойтись.

Полезные советы

Необходимо точно рассчитать и установить необходимое количество автоматов в распределительном щитке. Специалисты рекомендуют на каждый контур (комнату) монтировать один автомат.
Особое внимание электрическим контактам в распределительных коробках.
Розетки и выключатели монтируются на деревянные поверхности только при наличии изоляционных прокладок, которые не распространяют огонь.

Уделить особое внимание стеновым проходкам (сквозь стены между комнатами). Сквозные отверстия делаются перфоратором с коронкой, куда закладывается металлическая труба. После протяжки кабеля внутренний диаметр трубы обязательно заполняется огнеупорным материалом.

видео-инструкция по монтажу своими руками, каким проводом делать наружную и открытую электропроводку, фото и цена

Статьи

В этой статье мы расскажем о том, как правильно провести проводку в деревянном доме своими руками, не прибегая к дорогостоящей помощи высококвалифицированных специалистов. Тема безопасной электропроводки в деревянных постройках сегодня актуальна как никогда ранее.

И это неудивительно, так как проводка является неотъемлемым атрибутом любого полноценного жилого дома, тогда как многие загородные дома сегодня строятся именно с применением пиломатериалов.

Закладка кабеля в перекрытие

Особенности устройства электропроводки в деревянных постройках

Профессионально выполненная открытая проводка

Перед тем как провести электропроводку в деревянном доме, попробуем определиться с тем, в чем уникальность построек, возведённых из пиломатериалов, и почему инженерные коммуникации в них нельзя проводить так, как это делается в обычном каменном, кирпичном или бетонном доме.

Не секрет, что древесина — это отличный строительный и отделочный материал, так как его отличает доступная цена, превосходный внешний вид, простота механической обработки, малая теплопроводность и экологическая безопасность. Но, наряду с многочисленными преимуществами, пиломатериалы характеризуются одним существенным недостатком — высокой вероятностью возгорания.

Электромеханическое оборудование для обустройства деревянного дома

Согласно ежегодной пожарной статистике, больше половины случаев возгораний в деревянных жилых постройках возникает по причине неисправности электропроводки. Как правило пожары начинаются из-за коротких замыканий, причиной которых является нарушение целостности изоляционной оболочки токопроводящих элементов.

Еще одной распространённой причиной возгорания деревянных строительных объектов является эксплуатация проводки, которая не рассчитана на реальную нагрузку. В результате, коммуникации на отдельных участках нагреваются до критических температур и расположенные в непосредственной близости пиломатериалы начинают тлеть.

Наиболее распространённые ошибки при монтаже силовой проводки в деревянных постройках

На фото печальные последствия короткого замыкания

До того, как правильно провести электропроводку в деревянном доме, рассмотрим наиболее распространённые ошибки, допускаемые при провождении электромонтажных работ.

Экономия на кабеле и, как следствие, применение коммуникаций с алюминиевым сердечником малого диаметра.

Такую ошибку допускают излишне экономные домашние мастера. Эти умельцы полагают, что раз дача или загородный дом используются время от времени, на качестве проводки можно сэкономить.

В итоге, жилы постепенно окисляются и ломаются. На месте нестабильного контакта появляется искрение, что само по себе может являться причиной для возгорания изоляции и прилегающих поверхностей.

Прокладка скрытой проводки непосредственно по деревянному основанию – это еще одна грубая ошибка, являющаяся причиной пожара в деревянном доме.

Часто «мастера на все руки», для экономии сил и времени, прокладывают электрический кабель, пряча его под плинтусом, стеновыми панелями, подвесным потолком и т.д.

Разумеется, кабель прокладывается без какой-либо пожарной защиты и не фиксируется в одном положении. В результате такого монтажа, кабель может нагреваться, тлеть, а вы об этом в лучшем случае узнаете тогда, когда сработает устройство защитного отключения (УЗО), если такое вообще применяется в цепи.

Не менее распространённой ошибкой является расположение силовой проводки в пластиковых гофрированных трубах или в ПВХ коробах, закреплённых на деревянных поверхностях.

Пластиковые трубы и короба не являются пожаробезопасными и в основном предназначены для укладки слаботочной проводки. При возникновении короткого замыкания короба или трубы из пластика могут загореться и пламя может передаться на стену.

Важно: Скрытая электропроводка в деревянном доме является объектом повышенного внимания со стороны грызунов. Мыши или крысы охотно перегрызают изоляцию что приводит к короткому замыканию.

Также следует учесть то, что в пустотах деревянных стен и перекрытий, где принято скрыто размещать кабель, со временем скапливается большое количество мелкодисперсной древесной пыли, которая хорошо загорается при искрении.

Как не допустить ранее перечисленных ошибок

Не допустить ошибок при монтаже силовой проводки, можно соблюдая требования, регламентирующие порядок проведения этих работ в деревянном доме.

Используя правильно подобранный провод для проводки в деревянном доме и проводя укладку в соответствии со всеми требованиями СНиП и ПЭУ, можно добиться оптимальной работоспособности электрической цепи и при этом обеспечить соответствие полученного результата требованиям пожарной безопасности.

В качестве примера приведем таблицу, в которой перечислены правила, обязательные для самостоятельного проведения электромонтажных работ в деревянных зданиях.

Основные требования к прокладке кабеля

Рассмотрим подробнее особенности прокладки пожаробезопасной электропроводки в жилых деревянных домах.

Особенности выполнения скрытой прокладки

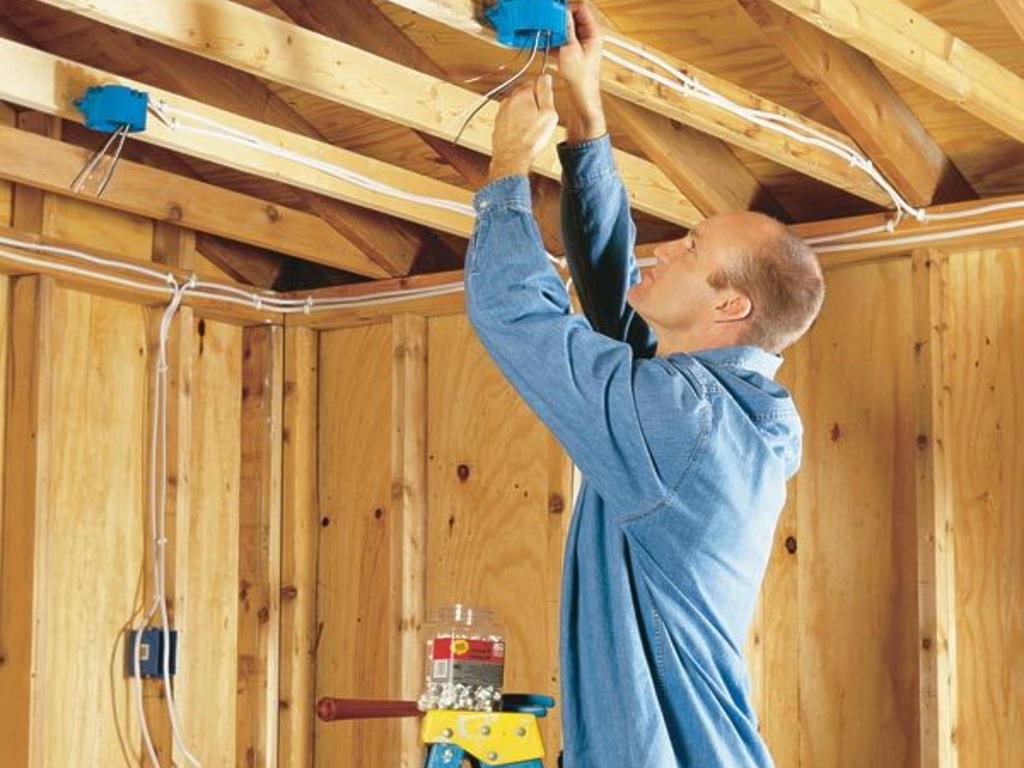

Закладка коммуникаций в стены каркасного дома

Несмотря на то, что скрыто укладывать провод для электропроводки в деревянном доме не рекомендуется, при правильном подходе к проведению монтажа можно рассчитывать на успешный результат.

Пожаробезопасная скрытая прокладка силового кабеля в деревянном доме выполняется двумя способами:

Прокладка электропроводки внутри металлической трубы – характеризуется оптимальной безопасностью, так как в случае замыкания металл предотвратит возгорание прилегающих пиломатериалов.
Прокладка кабеля по предварительно уложенной штукатурке с толщиной слоя от 10 мм и больше обеспечивает примерно тот же результат, что и при использовании металлической трубы. Штукатурка на основе цемента или гипса отличается невысокой теплопроводностью, а потому деревянная поверхность на которой будет проводиться монтаж в случает короткого замыкания останется нетронутой.

Провода, выведенные для установки розетки

Инструкция размещения силового кабеля внутри трубы предполагает соответствие следующим условиям:

Трубы, используемые в качестве защитной изоляции, должны быть оцинкованы как с внешней, так и с внутренней стороны.
Перед перетяжкой кабеля торцевые срезы труб ошлифовываются для того чтобы удалить задиры которые могут повредить изоляцию.
Расположение труб следует выдержать с некоторым уклоном для того чтобы обеспечить естественный сток конденсата.

Закладка кабелей в пластиковых трубках

При размещении силового кабеля на поверхности штукатурного слоя, особых требований к проведению монтажа нет. Но, если кабель планируется утопить в слое штукатурки, для того чтобы полностью исключить вероятность возгорания, согласно нормативам ПЭУ необходимо применять гофрированную трубу. Это делается для того чтобы обеспечить возможность замены кабеля при проведении ремонта.

Важно: Скрытое размещение инженерных коммуникаций проводится не случайно, а проектируется еще на этапе строительства дома. В крайнем случае, прокладку проводки в деревянном доме можно выполнить на стадии проведения капитального ремонта.

Особенности выполнения открытой прокладки

Электрический провод для наружной проводки в деревянном доме крепим следующим образом:

Открытый монтаж с размещением в гофрированной трубе позволяет быстро и с небольшими усилиями провести монтажные работы.

Трубки и кабеля, подведённые к приборному щитку

Принцип монтажа прост:

Труба крепится к поверхности посредством специальных стяжек.
Внутрь закрепленной трубы укладывается один или несколько кабелей.

Среди преимуществ метода отметим простоту установки и то, что цена труб невысока, в сравнении с кабель каналами.

Среди недостатков решения отметим неэстетичность, так как гофра на стене вряд ли украсит интерьер жилого дома. Кроме того, такой способ прокладки кабеля предполагает затруднённый доступ к проводке. То есть, кабель можно только полностью вытащить наружу, но нельзя получить доступ к определённому его участку.

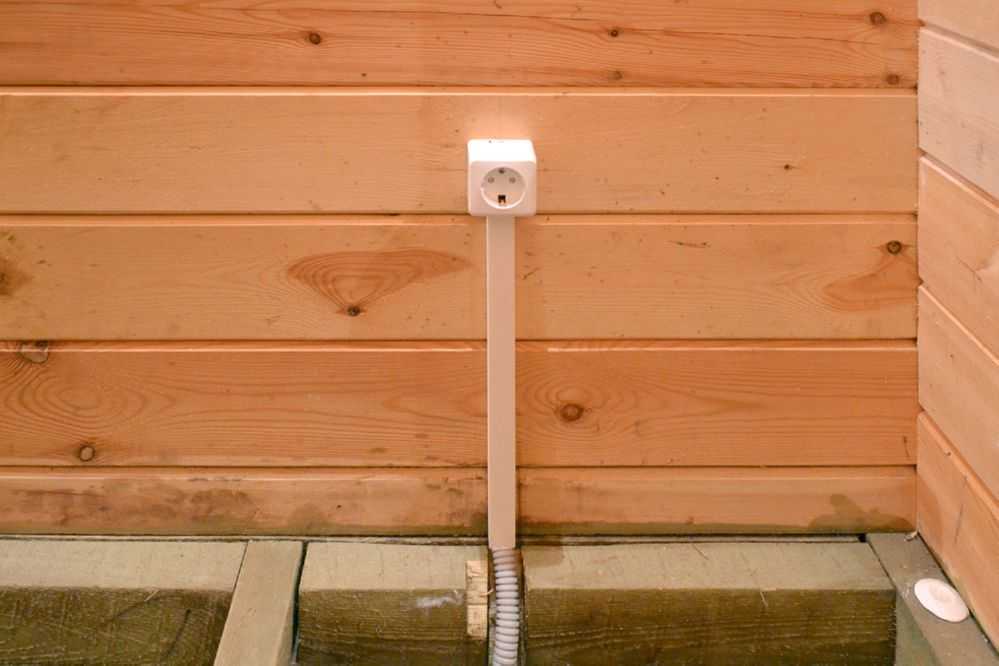

Открытый монтаж с размещением в электротехническом кабель-канале это более эстетичное решение в сравнении с использованием гофры.

Короб, подобранный в цвет деревянным стенам

Монтажный короб представляет собой пенал, который крепится на поверхность и закрывается специальной крышкой с защелкой.

Важно: Монтажные короба на деревянные стены можно крепить только после полного окончания усадочных процессов. Если крепить короба сразу же после постройки дома, стены со временем сядут и кабель-каналы деформируются.

В ходе монтажа применяются прямые части короба и фасонные элементы (различные углы, крестовины, заглушки и т. д.). Монтаж короба выполняется на обычные саморезы которые хорошо удерживаются в древесине.

Существенным преимуществом укладки коммуникаций в короб является возможность в любой момент их оттуда извлечь для проведения ревизии технического состояния или ремонта. Опять же, в любой момент в короб можно добавить один или несколько проводов.

Открытый монтаж без использования вспомогательных средств предполагает прокладку кабеля непосредственно по стенам или по потолочному перекрытию.

Ретро проводка в бревенчатом срубе

Если вас заботит эстетичность оформления интерьера, провод можно фиксировать на специальных изоляторах, выполненных в ретро стиле. Если к оформлению интерьера особые требования не предъявляются, кабель крепится специальными скобами которые удерживаются в древесине благодаря гвоздям.

Открытая проводка без труб и короба — это наиболее эстетичное решение, если монтаж выполняется корректно. Но нужно так расположить коммуникации, чтобы они располагались в недосягаемости от детей и от домашних животных.

Итак, мы выяснили, как выполняется скрытая и открытая прокладка коммуникаций, осталось определиться с тем, каким проводом делать проводку в деревянном доме.

Выбор кабеля

Оформление кабеля для проводки в стиле ретро

На данный момент для монтажа электропроводки в индивидуальных строительных объектах применяются кабели только с медными жилами. Такое требование неслучайно так как медь на порядок прочнее и долговечнее алюминия.

По современным стандартам электрификация жилых помещений должна проводится трехжильным кабелем, за счет чего каждую розетку можно будет заземлить. Для подключения осветительных приборов заземление не требуется, а потому применяется обычная двужильная проводка

Плоский кабель ВВГ

Среди наиболее востребованных типов кабеля отметим защищенный небронированный кабель ВВГ, предназначенный для эксплуатации в сухих помещениях и в помещениях с умеренной влажностью.

Медные жилы изолированы полимерным цветным покрытием, что облегчает проведение монтажных работ. Между изолированных жил нет дополнительного заполнения.

Оптимальным вариантом для использования в деревянных постройках является модификация кабеля ВВГнг. Индекс «нг» обозначает то, что эта модификация при прокладке в пучке не горит. Таким образом при коротком замыкании и незначительных повреждениях изоляции пожара не будет.

Данная категория кабеля производится как с круглым, так и с квадратным сечением. Выбор проводов с квадратным сечением предпочтителен так как их легче уложить и готовый результат выглядит эстетичнее.

Вывод

Теперь, когда мы знаем о том, как укладываются провода для открытой проводки в деревянном доме, мы можем приобрести все необходимые материалы и выполнить монтажные работы своими руками (см.также статью «Разводка проводки в деревянном доме: Скрытая и открытая прокладка. Подключение проводов»).

Остались вопросы, требующие пояснений? Больше полезной информации вы сможете найти в видео в этой статье.

Электрический провод в открытых местах. Нормы и правила

Одним из аспектов домашней электропроводки, на который электроинспекторы будут обращать пристальное внимание, является неправильное использование неметаллического кабеля (NM) в открытых местах. Распространенные открытые места, где это можно обнаружить, — это стены фундамента подвала или поверхности и концы стоек и балок в незавершенных каркасных помещениях.

В Национальном электротехническом кодексе, который является основой для всех местных строительных норм и правил, есть особые правила прокладки электрических проводов, чтобы они были защищены от повреждений.

Использование электрического кабеля NM по назначению

Кабель NM, также известный под торговой маркой Romex, является наиболее распространенной формой электрического провода, используемого в электромонтажных работах в жилых помещениях.

Кабель НМ представляет собой пучок отдельных токопроводящих жил, обернутых во внешнюю пластиково-виниловую оболочку. Обычно кабели содержат токопроводящие провода калибра 10, 12 или 14 для отдельных цепей дома.

Оболочка кабеля NM обеспечивает некоторую защиту от случайного физического повреждения. Обшивка Romex изготовлена из прочного поливинилхлоридного (ПВХ) термопластика. Оболочка проводов 14 и 12 AWG — 19.толщиной мил. Тем не менее, независимо от того, насколько прочна оболочка NM, она не предназначена для открытых приложений. Типичные места включают:

Внутренние полости стен, закрытые отделкой поверхностей стен, где кабель не будет доступен.
Внутри воздушных пустот каменных блоков или плиточных стен, но только в сухих местах: стены не должны быть влажными или мокрыми.
Между открытыми балками или стойками, при условии, что кабели утоплены вдали от поверхности элементов каркаса. Обычно это делается путем просверливания отверстий в центрах элементов каркаса и пропуска кабелей через отверстия.

Провод NM Ненадлежащее открытое использование

Национальный электротехнический кодекс запрещает использование кабеля NM в ситуациях, когда он подвергается воздействию, при котором возможно физическое повреждение.

Одним из примеров этого является то, что электрик-самоучка прикрепляет кабель NM к передней поверхности стоек или потолочных балок или к бетонным фундаментным стенам. Хотя кабель NM может проходить через отверстия, просверленные в центрах открытых элементов каркаса, его нельзя прикреплять поперек передней поверхности шпилек, поскольку это создает возможность зацепления или повреждения кабелей.

Точно так же NM, прикрепленный к поверхности бетонных стен, подвержен повреждениям и, следовательно, не допускается.

Электропроводка для открытых мест

Один из утвержденных способов прокладки проводки по открытым поверхностям – это установка утвержденного жесткого кабелепровода на элементах каркаса или стене, а затем прокладка отдельных проводников THHN внутри кабелепровода. Такая проводка хорошо защищена от физических повреждений.

Цитата из Национального электротехнического кодекса выглядит следующим образом:

Защита от физического повреждения: Кабель должен быть защищен от физического повреждения, где это необходимо, с помощью жесткого металлического кабелепровода, промежуточного металлического кабелепровода, электрических металлических трубок, кабелепровода из ПВХ сортамента 80, типа RTRC, маркированного суффиксом -XW, или другими утвержденными средствами.

Наиболее распространенный тип кабелепровода известен как электрическая металлическая трубка (EMT), но также используются и другие типы кабелепровода, в том числе гибкий металлический кабелепровод (FMC), промежуточный металлический кабелепровод (IMC), который является более прочным и обеспечивает большую устойчивость к коррозии, пластиковый кабелепровод (ПВХ), чаще всего используемый под землей, и жесткий металлический кабелепровод (RMC), имеющий самый большой диаметр.

Электрический кабелепровод предназначен для использования с определенными типами отдельных проводников. Наиболее распространенными проводами являются провода THHN, которые представляют собой отдельные медные проводники с термостойкой пластиковой изоляцией с цветовой маркировкой вокруг них.

В Национальном электротехническом кодексе есть особые правила относительно того, сколько проводников может поместиться в кабелепроводе каждого диаметра:

1/2-дюймовый кабелепровод : до 9 проводов 12-го калибра
Кабелепровод 1/2 дюйма: До 12 проводов 14 калибра
Канал 3/4 дюйма : До 16 проводов 12-го калибра
Кабелепровод 3/4 дюйма: До 22 проводов 14 калибра

Можно ли прокладывать кабель NM внутри кабелепровода?

Если инспектор по электрике пометил кабель NM, который был проложен неправильно, у вас может возникнуть соблазн установить кабелепровод, а затем повторно использовать тот же кабель NM, пропустив его через новый кабелепровод.

Это предмет споров среди электриков. Некоторые профессионалы утверждают, что кабель NM внутри кабелепровода может подвергаться нагреву и поэтому не допускается. Другие придерживаются более снисходительного мнения. Хотя Национальный электротехнический кодекс прямо не запрещает прокладывать кабель NM внутри кабелепровода, на практике это очень сложно сделать, и очень немногие профессиональные электрики будут выполнять такую установку.

Общепринятой практикой является прокладка внутри кабелепровода только отдельных проводников THHN (или проводов другого утвержденного типа). Провода THHN относительно недороги, и их гораздо легче пропустить через кабелепровод, поскольку они тонкие и имеют меньшее покрытие на них.

Совет

Если используется THHN, кабелепровод должен проходить от точки подключения к точке подключения, поскольку THHN нельзя использовать вне защиты кабелепровода или другого одобренного корпуса. Если вы прокладываете кабель THHN внутри стены, которая считается открытым участком, должна быть точка перехода от кабеля к THHN, например распределительная коробка.

Сколько в среднем стоит проводка в доме?

Типичный диапазон:

$561 — $2,298

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 8 405 участников HomeAdvisor. Встроить эти данные

Как мы получаем эти данные

Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
Когда их проекты завершены, они заполняют краткий обзор стоимости.
Мы собираем данные и сообщаем вам о затратах.

Обновлено 20 июля 2022 г.

Рассмотрено Сальваторе Кутрона, Лицензированный мастер-электрик.

Автор HomeAdvisor.

Стоит от $561 до $2,29.8 для установки новой электропроводки со средней стоимостью 1425 долларов. Это примерно половина стоимости замены электропроводки в вашем доме. Это потому, что гораздо проще добавить электрические провода в новую постройку, чем добавить проводку в существующую структуру с готовыми стенами. Средняя стоимость перемонтажа включает в себя провода, розетки, панели, выключатели, оплату труда и прочие расходные материалы.

На этой странице:

Калькулятор стоимости монтажа электропроводки

Затраты на установку электропроводки в новом строительстве
1. Аншлаг
2. Дополнения
3. Флигель

Стоимость электропроводки по квадратным футам

Стоимость установки электропроводки по типу провода
1. Многопроводник
2. Экранированная витая пара
3. Коаксиальный кабель
4. Прям Похоронен
5. Металлическая оболочка BX/AC
6. Подземный питатель
7. Двойной ведущий
8. Неметаллическая оболочка
9. Лента

Стоимость установки электрощита

Факторы стоимости установки электропроводки
1. Материалы
2. Труд, работа
3. Разрешения

Сделай сам против найма профессионала

Часто задаваемые вопросы

Калькулятор стоимости монтажа электропроводки

Рассчитаем для вас данные о затратах. Где вы находитесь?

Где вы находитесь?

Почтовый индекс

Среднее по стране	1425 долл. США
Типовой диапазон	$561 — 2298 долл. США
Низкий уровень — высокий уровень	$127 — 5000 долларов

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 8 405 участников HomeAdvisor.

Затраты на установку электропроводки в новостройке

Установка электропроводки в новостройке стоит от 3 до 5 долларов за квадратный фут , включая рабочую силу, материалы и разрешения. Если вы выберете только «черновую» проводку, вы заплатите от 2 до 4 долларов за квадратный фут . Когда подрядчики «черново монтируют» проводку, они ее монтируют, но не заканчивают. Вместо того, чтобы устанавливать розетки и бытовую технику, они заглушат проводку.

В общем случае черновые и отделочные работы входят в стоимость новой проводки по От 3 до 5 долларов за квадратный фут. Однако, если вы решите сэкономить деньги и сделать черновую работу самостоятельно, вам все равно понадобится электрик, который проверит вашу работу и выполнит электрические соединения. Некоторые электрики взимают почасовую оплату от 50 до 100 долларов или за квадратный фут от 2 до 4 долларов.

Полный дом

Электропроводка полного дома стоит от 3 до 5 долларов за квадратный фут . Небольшой дом площадью 800 квадратных футов будет стоить от 2400 до 4000 долларов . Экспансивная недвижимость площадью 3000 квадратных футов будет стоить от 9 000 до 15 000 долларов .

Достройки

Подключение к новому дому стоит от 3 до 5 долларов за квадратный фут . Например:

Средний гараж (288 квадратных футов): $ 865–1440
Средняя кухня Remodel (151 квадратный фут): $ 450– 755
$ 450–755
$ 450–755
$. 1440–2400 долларов США .
Средний подвал (1000 квадратных футов): 3000–5000 долларов США

Флигель

Стоимость подачи электричества в отдельно стоящие хозяйственные постройки составляет от 2 до 5 долл. США за квадратный фут , плюс стоимость прокладки электрического кабеля над или под землей. Прокладка кабеля под землей стоит дополнительно от 3 до 12 долларов за погонный фут , в зависимости от того, насколько далеко вам нужно его удлинить.

На вашем земельном участке также могут потребоваться земляные работы для успешной прокладки кабеля и кабелепроводов под землей или более прочный кабель, устойчивый к погодным условиям и другим элементам.

Как и при любом новом пристройке, как внутри, так и снаружи, вам необходимо учитывать размер флигеля, как далеко он находится от вашего дома и сколько проводки ему нужно. Например, в небольшом сарае в 10 футах от вашего дома может потребоваться только пара розеток и светильник (около 90 167 100 901 68 долларов США). С другой стороны, в более крупной мастерской, которая находится в 100 футах от вашего дома, могут потребоваться подключения для приборов, инструментов и дополнительного освещения (до 4600 долларов США ).

Стоимость электропроводки на квадратный фут

Вы будете платить от 3 до 5 долларов за квадратный фут за установку новой проводки. В эту цену входят все материалы и работа, включая добавление новой панели, проводов, розеток, выключателей, отделку гипсокартоном и другие сопутствующие работы. В приведенной ниже таблице показаны некоторые распространенные размеры недвижимости и сколько обычно стоит установка новой проводки в каждом из них.

Площадь в квадратных футах	Общая стоимость	Средняя общая стоимость
800 кв. футов	2400 – 4000 долларов	3200 долларов США
1000 кв. футов	3000 – 5000 долларов	4000 долларов
1300 кв. футов	3 900 – 6 500 долл. США	5 200 долларов США
1600 кв. футов	4800 – 8000 долларов	6000 долларов
2000 кв. футов	6 000 – 10 000 долл. США	8000 долларов
2500 кв. футов	7 500–12 500 долл. США	10 000 долларов США
3000 кв. футов	9 000 – 15 000 долл. США	12 000 долларов США

Наймите лицензированного профессионала для ваших электромонтажных работ

Почтовый индекс

Получить оценки сейчас
Стоимость установки электропроводки по типу провода
Существует девять типов электропроводки, обычно используемых в новых установках, и они различаются по цене от 0,20 до 2,00 долл. США за погонный фут , поэтому вы можете может оказать существенное влияние на общую стоимость вашего проекта электропроводки.
Тип кабеля Диапазон стоимости на погонный фут (только материалы) Средняя стоимость погонного фута (только материалы)
Многожильный 0,20–0,35 долл. США 0,27 $
Экранированная витая пара 0,20–0,35 долл. США 0,27 $
Коаксиальный кабель 0,25–0,35 долл. США 0,30 $
Прямое захоронение 0,40–0,50 $ 0,45 $
Металлическая оболочка BX/AC 0,50–0,70 $ 0,60 $
Подземный питатель 0,50–0,70 $ 0,60 $
Двухвыводной 0,60–0,80 $ 0,70 $
Неметаллическая оболочка 0,60–0,80 $ 0,70 $
Лента 1,50–2,00 долл. США 1,75 $
Многожильный провод
Многожильный кабель стоит в среднем 0,27 доллара США за погонный фут . Этот тип кабеля обычно используется для развлекательных систем, систем безопасности и других типов аудиовизуального оборудования.
Экранированная витая пара
Экранированная витая пара стоит около 0,27 доллара США за погонный фут . Кабели STP используются в коммуникационных и сетевых приложениях, включая соединения Ethernet.
Коаксиальный кабель
Коаксиальные кабели стоят 0,30 доллара США за погонный фут и представляют собой аудио-, видео-, коммуникационные и вещательные кабели старой школы.
Прямые подземные кабели
Прямые подземные кабели обычно стоят 0,45 доллара США за погонный фут . Вы можете проложить эти кабели под землей без какого-либо защитного канала. Они невосприимчивы к погодным условиям, почвенным условиям и упрямой активности грызунов.
Кабель BX/AC с металлической оболочкой
Кабель BX/AC с металлической оболочкой стоит около $0,60 в среднем. Это армированный кабель с защитной металлической оболочкой, что позволяет крепить его к наружной стене без трубы.
Подземный фидер
Подземный фидерный кабель стоит 0,60 доллара США за погонный фут . Он предназначен для использования в качестве ответвительного кабеля для обеспечения электроснабжения от вашего дома до второстепенного места, например, в отдельно стоящую надворную постройку, такую как сарай или гараж. Он также часто используется для питания наружного освещения и бассейнов.
Двойной кабель
Кабели с двумя выводами стоят около 0,70 доллара США за погонный фут . Двойные отведения — это сбалансированные линии передачи, по которым передаются РЧ-сигналы. Это старые кабели, редко встречающиеся в современных жилых помещениях.
Кабели с неметаллической оболочкой
Кабели с неметаллической оболочкой стоят в среднем 0,70 долл. США за погонный фут . Если они не предназначены для наружного использования внутри защитного кабелепровода, их следует использовать только внутри помещений.
Лента
Ленточные кабели стоят около 1,75 доллара США за погонный фут . Наиболее часто используемые как часть компьютерной сетевой системы, они обычно не встречаются в стандартных жилых помещениях, если только они специально не запрошены во время строительства или не добавлены после. Ленточные кабели широкие и плоские и передают несколько потоков данных по параллельным проводам.
Получите лучшую цену на установку электропечи
Почтовый индекс
Получить оценки сейчас
Затраты на установку электрической панели
Установка новой электрической панели аналогична цене замены или модернизации электрической панели: от 1500 до 4000 долларов. Сумма, которую вы заплатите, зависит от силы тока и местоположения.
Факторы стоимости установки электропроводки
На стоимость новой электропроводки влияют три основных фактора. Труд больше всего повлияет на цену вашего проекта, потому что установка проводов для кодирования занимает значительное время. Хотя материалы обычно недороги, крупный проект потребует значительного бюджета на «материалы» — если это позволит, если это необходимо.
Материалы
Общее количество ваших материалов будет зависеть от размера вашего проекта и вашей потребности в силе тока.
Стоимость проводки всего 0,20 доллара США за погонный фут .
Розетки стоят от 3 до 5 долларов за стандартную модель на 120 В, 15 ампер, в то время как смарт-розетки стоят от 30 до 50 долларов за единицу .
Выключатели света стоят от 5 до 15 долларов за единицу .
Стоимость электрического щита варьируется в зависимости от силы тока следующим образом:
100 amps: $50–$200
200 amps: $50–$200
400 amps: $400–$500
Labor
Labor makes up the bulk of the стоимость любого проекта электропроводки, потому что это трудоемкий процесс и требует наличия зарегистрированного электрика с высокой степенью квалификации. Наем электрика стоит 40–100 долларов в час . В то время как установка проводки и розетки или двух в небольшой пристройке может занять всего пару часов, электропроводка всей комнаты, включая черновую и чистовую отделку, может занять до двух дней.
Разрешения
Скорее всего, ваши подрядчики соберут необходимые разрешения на электромонтажные работы в рамках вашего проекта реконструкции или нового строительства. Это гарантирует, что ваш проект соответствует коду, поэтому обязательно подтвердите, что ваш подрядчик получил надлежащие разрешения. Стоимость вашего разрешения будет варьироваться в зависимости от ваших местных правил, но, как правило, вы можете заплатить от 250 до 500 долларов США .
Сделай сам вместо найма профессионала
В большинстве штатов для выполнения электромонтажных работ требуется профессиональный электрик. Кроме того, вы должны предоставить подробные и подробные планы и схемы, а также пройти электротехническую проверку после завершения. На самом деле невозможно установить электропроводку самостоятельно, если вы не являетесь зарегистрированным профессионалом.
Если вы хотите сэкономить деньги, подумайте о том, чтобы нанять местного электрика для прокладки проводки, но выполняйте отделочные работы самостоятельно, например, повесьте гипсокартон и уберите. Самостоятельное решение аспектов этого проекта может помочь сократить время и трудозатраты.
Часто задаваемые вопросы об установке электропроводки
Сколько стоит проверка электропроводки?
Проверки электрооборудования стоят от 125 до 250 долларов .
Как долго прослужит электропроводка в моем доме?
Срок службы новой электропроводки в вашем доме зависит от типа проводки и качества ее установки электриком. Правильно установленная медная проводка может прослужить более 100 лет.
Сколько стоит переделать дом?
Ремонт электропроводки в доме стоит от 6 до 10 долларов за квадратный фут . Большинство людей платят от 12 000 до 20 000 долларов за полный проект по переоборудованию дома. Модернизация или замена проводки обходится дороже, чем добавление новой проводки в новом здании, потому что вам нужно будет удалить старые провода и открыть стены, что является более трудоемким.
Не сделай сам. Наймите электрика.
Почтовый индекс
Получить оценки сейчас
Затраты на сопутствующие проекты
Наем электрика
Обновление или заменить электрическую панель
Установите световой прибор
Установите осветительный прибор
Установите зарядную натулку
. Вентилятор
Установка генератора
Создание дополнения
Найдите профессионалов поблизости
Установщики электрических ограждений для домашних животных поблизости
Услуги по ремонту электрооборудования рядом с вами
Аудиторы домашней энергии в вашем городе
Домашние инспекторы рядом с вами
Установщики домашних кинотеатров поблизости
Установщики вашего освещения In16 City
Установщики громоотводов в вашем районе
Ближайшие подрядчики HVAC
Электрики, которым вы доверяете, в вашем районе
Фото: стоккете / Adobe Stock
Популярные категории
Дополнения и переделки
Ванные комнаты
Отопление охлаждение
Кухни
Пейзаж
Все категории
Популярные проекты
Наймите разнорабочего
Нанять горничную
Установить Ландшафтный дизайн
Реконструировать ванную комнату
Реконструировать кухню
Избранные статьи
Сколько стоит установить или заменить кухонные шкафы?
Сколько стоит пристройка к дому?
Установить столешницы
Сколько стоит установить окно?
Сколько стоит чистка водостоков?
Найдите ближайших к вам подрядчиков по электромонтажным и черновым работам
Хьюстон, Техас
Чикаго, Иллинойс
Сан-Антонио, Техас
Сиэтл, Вашингтон
Филадельфия, Пенсильвания
Портленд, Орегон
Денвер, Колорадо
Атланта, Джорджия
Кливленд, Огайо
Майами, Флорида
Орландо, Флорида
Колумбус, Огайо
Лос Анджелес, Калифорния
Джексонвилл, Флорида
Шарлотта, Северная Каролина
Остин, Техас
Индианаполис, Индиана
Миннеаполис, Миннесота
Сент-Луис, Миссури
Детройт, Мичиган
Питтсбург, Пенсильвания
Такома, Вашингтон
Даллас, Техас
Форт-Уэрт, Техас
Феникс, Аризона
Форт-Лодердейл, Флорида
Мемфис, Теннесси
Сент-Пол, Миннесота
Луисвилл, Кентукки
Балтимор, Мэриленд
Канзас-Сити, Миссури
Нью-Йорк, штат Нью-Йорк
Аврора, Колорадо
Сан-Диего, Калифорния
Пенсакола, Флорида
Тусон, Аризона
Лас-Вегас, Невада
Санкт-Петербург, Флорида
Сакраменто, Калифорния
Баффало, Нью-Йорк
Не видите свой город?
Оценка системы электропроводки вашего дома
The Old House Web
Примечание редактора. Руководство Департамента жилищного строительства и городского развития по восстановлению жилых домов, 2000 г.

Довольно часто в домах, построенных до 1930 г., электропроводка типа «ручка и трубка» должна тщательно проверяться на предмет нарушения изоляции и других проблем безопасности. Если он имеет достаточную мощность и в остальном безопасен, он по-прежнему разрешен во многих местах.
Электрические системы для небольших жилых домов, как правило, просты по своей концепции и компоновке. Основные компоненты:
служебная запись,
Панельная панель
и
ответвления
.
++CTA++
В неизмененных зданиях, построенных примерно с 1940 года, электрическая система, скорее всего, будет неповрежденной и безопасной, хотя она может не обеспечивать мощность, необходимую для запланированного повторного использования здания. Электрическая мощность может быть легко увеличена за счет ввода дополнительных мощностей с улицы и добавления щита большего размера между служебным вводом и существующим щитом. Существующие цепи могут продолжать использовать существующую панель, а новые цепи могут подаваться через новую панель.
Электрические системы небольших жилых домов, построенных примерно до 1940 года, могут потребовать капитального ремонта или замены в зависимости от планов восстановления и состояния электрической системы. Части этих старых систем могут функционировать очень адекватно, и их часто можно сохранить, если восстановление не является обширным, а несущая способность достаточна.
Тщательная и информированная оценка электрической системы определит степень ее повторного использования. Эта оценка должна проводиться только квалифицированным электриком, имеющим опыт электромонтажных работ в жилых домах. Если универсальный дизайн является частью реконструкции, см. публикацию «Жилищное строительство и городское развитие» 9.0867 Реконструкция жилых помещений и универсальный дизайн для получения подробной информации об электрических устройствах.
Оценка электрической мощности (мощности) существующей электросети здания
Чтобы определить мощность (измеряется в амперах) существующей электросети здания на главном щите, проверьте следующее: любой) на токопроводящем кабеле и нахождением его номинальной силы тока в Национальный электротехнический кодекс, таблица 310-16 или применимый местный кодекс. Если проводник служебного ввода находится в кабелепроводе, найдите маркировку на токопроводящих проводах, когда они выходят из кабелепровода в панель управления. Если все проводники не имеют маркировки, обратитесь к электрику для их оценки.

Номинальный ток на панели управления или сервисном разъединителе, указанный на заводской табличке.
Номинальный ток, указанный на главном автоматическом выключателе или главном(их) предохранителе(ях) здания. Этот рейтинг никогда не должен быть выше двух вышеуказанных рейтингов; если это так, систему нельзя использовать, пока она не будет оценена электриком.

Тип кабеля	Диапазон стоимости на погонный фут (только материалы)	Средняя стоимость погонного фута (только материалы)
Многожильный	0,20–0,35 долл. США	0,27 $
Экранированная витая пара	0,20–0,35 долл. США	0,27 $
Коаксиальный кабель	0,25–0,35 долл. США	0,30 $
Прямое захоронение	0,40–0,50 $	0,45 $
Металлическая оболочка BX/AC	0,50–0,70 $	0,60 $
Подземный питатель	0,50–0,70 $	0,60 $
Двухвыводной	0,60–0,80 $	0,70 $
Неметаллическая оболочка	0,60–0,80 $	0,70 $
Лента	1,50–2,00 долл. США	1,75 $

Вместимость здания самая низкая из вышеперечисленных трехзначных цифр.

После того как эксплуатационная мощность определена, сравните ее с расчетной мощностью, которая потребуется зданию после восстановления. Если расчетная мощность превышает существующую мощность, электроснабжение здания потребует модернизации. Метод оценки требуемой мощности приведен в статье 220 Национального электротехнического кодекса .

Точно так же можно определить эксплуатационную мощность каждой ответвленной цепи, проверив маркировку на каждом проводнике ответвленной цепи. Если маркировки нет, можно использовать пластиковый калибр для измерения сечения провода (при отключенном питании), хотя опытный человек часто может определить размер на глаз. Найдите номинал проводника по его маркировке или размеру провода в Национальный электротехнический кодекс, таблица 310-16, или применимый местный код.

Стандарты безопасности для следующих процедур оценки, как правило, основаны на требованиях Национального электротехнического кодекса.

Сервисный ввод

Типовое сервисное оборудование

Проверить следующие условия в электросети между улицей и главным щитом:

Воздушные провода. Убедитесь, что воздушные провода с улицы находятся на высоте не ниже 10 футов над землей, не соприкасаются с ветвями деревьев или другими препятствиями и недоступны из близлежащих окон или других доступных мест. Убедитесь, что провода надежно прикреплены к зданию с помощью изолированных анкеров и имеют петли в местах входа в флюгер. Сращенные соединения на служебном вводе должны быть хорошо замотаны, а оголенные провода с улицы должны быть заменены коммунальной организацией. Провода не должны располагаться над бассейнами.
Электросчетчик. Убедитесь, что электросчетчик и его основание защищены от атмосферных воздействий, а также в том, что счетчик исправен, не был вскрыт и надежно закреплен. Сообщите коммунальному предприятию о любых проблемах со счетчиком.
Сейсмическая уязвимость. Если здание находится в сейсмической зоне, проверьте электропроводку на уязвимость к дифференциальному движению между внешней и внутренней частями. Ищите гибкие соединения.
Кондуктор служебного входа. Убедитесь, что проводник служебного входа не имеет сростков и что его изоляция не повреждена. Если главный щит расположен внутри здания, проход проводника через стену должен быть герметизирован от влаги. При использовании алюминиевых проводников их наконечники на всем сервисном оборудовании должны быть очищены ингибитором окисления и затянуты электриком или заменены медными проводами равной емкости. Когда необходимо заменить ввод надземных коммуникаций, замените его подземным вводом.
Доступный тип питания. Не каждая юрисдикция обеспечивает одинаковый вид электроэнергии. В Филадельфии, например, в некоторых местах используется двухфазное электричество, а не более распространенное однофазное. Обратитесь в энергетическую компанию, чтобы определить характеристики доступной мощности.

Плата главной панели

Главный щитовой щит является центром распределения электроэнергии внутри здания и защищает электропроводку дома от перегрузок. Осмотрите панель управления следующим образом:

Состояние и расположение. Проверьте общее состояние панели управления. Водяные пятна или ржавчина на панели, установленной внутри здания, могут свидетельствовать о просачивании воды по пути проводника служебного ввода. Щитовые панели, устанавливаемые снаружи, должны быть водонепроницаемыми и защищенными от несанкционированного доступа. Панели, монтируемые внутри помещений, должны располагаться как можно ближе к месту ввода служебного проводника в здание и быть легкодоступными. Панель управления должна иметь работоспособную и надежную крышку.
Номинальная сила тока. Номинальная сила тока главного разъединителя не должна быть выше, чем сила тока проводника служебного ввода или щита. Если рейтинг выше (указывающий на несанкционированную работу), к нему может быть подключено больше ответвлений, чем может обеспечить проводник служебного ввода. Это серьезная опасность, и ее следует устранить.
Номинальное напряжение. Номинальное напряжение панели управления (как указано на заводской табличке) должно соответствовать напряжению входящей электросети.

Тест
: Фактическое номинальное напряжение входящей электрической сети можно проверить с помощью вольтметра. Эту проверку должен проводить электрик. Обычно три служебных проводника указывают на ток 120/240 вольт, а два проводника указывают на ток 120 вольт.
Заземление. (См. рисунок ниже) Убедитесь, что панель управления правильно заземлена. Его заземляющий проводник должен проходить к внешнему заземляющему электроду или прикрепляться к металлической входной трубе водопровода между наружной стеной и водомером. Если он прикреплен к счетчику со стороны дома, счетчик должен быть перемычкой, чтобы обеспечить надлежащую электрическую целостность заземления. Убедитесь, что заземляющий провод надежно и правильно закреплен на трубе — часто это не так, а иногда и вовсе отсоединен. Убедитесь также, что заземляющий провод не присоединен к трубе природного газа, к неактивной трубе, которая может быть обрезана с внешней стороны стены, или к трубе, которая подключена к пластиковому вводу водопровода. Если заземляющий провод присоединен к внешнему заземляющему электроду, вбитому в землю, убедитесь, что электрод установлен в соответствии с местными нормами. Во многих старых зданиях заземление подключается к трубе холодной воды. Если это так, и здание должно соответствовать действующим нормам, требуется альтернативное заземление. Типовой ввод электрических цепей и главный щит для дома на одну семью. Такой вид заземления применяется только в том случае, если водопровод металлический. Если водопровод пластиковый, требуется отдельный приводной заземляющий стержень.

Типовой вход для электрических сетей и главный щит для дома на одну семью. Этот вид заземления применяется только в том случае, если водопроводная труба металлическая. Если водопроводная труба пластиковая, требуется отдельный заземляющий стержень.

Тест. Проверка электрического заземления (сопротивления заземления) может использоваться, чтобы определить, надежно ли заземлена электрическая система. Проверка требует использования омметра и должна выполняться электриком.
Защита от перегрузки по току. Проверьте номинал предохранителя или автоматического выключателя для каждой ответвленной цепи. Сила тока предохранителя или автоматического выключателя не должна превышать мощность проводки в защищаемой им ответвленной цепи. В большинстве бытовых цепей используется медный провод №14, который должен иметь 15-амперную защиту. Может быть одна или несколько цепей с медным проводом №12, которые должны иметь защиту на 20 ампер. Для больших приборов, таких как электрические водонагреватели и центральные кондиционеры, может потребоваться ток 30 ампер, который обычно питается медным проводом №10. Если есть электрическая плита, для нее потребуется обслуживание на 40 или 50 ампер с медным проводом № 6. На паспортной табличке оборудования центрального кондиционирования воздуха должно быть указано требование защиты от перегрузки по току. Алюминиевый провод должен быть на один размер больше, чем медный провод в каждом случае (например, от №14 до №12), но его нельзя использовать в цепях на 15 и 20 А. Убедитесь, что ни в одной из цепей нет предохранителей или автоматических выключателей с более высоким номинальным током, чем рассчитано на эту проводку. Кондиционеры и другое оборудование с двигателями могут иметь автоматические выключатели с силой тока до 175 процентов от номинала проводника, чтобы обеспечить пусковой ток. Посмотрите возле панели управления на наличие чрезмерного количества новых или перегоревших предохранителей или прерывателей, заклеенных скотчем во включенном положении. С подозрением относитесь к предохранителям на 20 или 25 ампер в цепях бытового освещения. Это признаки частых перегрузок и некачественного электроснабжения. Другими признаками перегрузки являются запах сгоревшей изоляции, признаки расплавления изоляции, обесцвечивание медных контактов в держателях предохранителей и перегрев предохранителей или автоматических выключателей.

Тест
: Включите и выключите все автоматические выключатели вручную, чтобы убедиться, что они находятся в хорошем рабочем состоянии. Для проверки каждого выключателя можно использовать имеющийся в продаже автоматический выключатель и тестер сопротивления, которые могут имитировать состояние перегрузки. Такой тест должен выполняться электриком. Обратите внимание, что этот тест не рекомендуется для компьютеров, видеомагнитофонов, часов и многих подобных устройств.
Многие старые жилые дома имеют более одного щитового устройства или устройства с предохранителями. Убедитесь, что все дополнительные устройства максимального тока расположены в металлических ящиках и что они не находятся вблизи легко воспламеняющихся материалов. Все щитовые панели должны иметь крышки. Должна быть предусмотрена возможность отключения всей электроэнергии в жилом помещении из одного места.

ответвления

Самые старые типы бытовых электропроводок сегодня редко встречаются. К ним относятся открытые провода на металлических скобах, проводка, проложенная непосредственно в штукатурке, и проводка в деревянном багете. Эти системы оказались весьма опасными.

Самая старая система электропроводки, которая все еще может быть приемлемой и до сих пор довольно часто встречается в домах, построенных до 1930 года, — это «ручка и трубка». В этой системе используются фарфоровые изоляторы (ручки) для прокладки проводов через беспрепятственное пространство и фарфоровые трубки для прокладки проводов через строительные элементы, такие как стойки и балки.

Обратите внимание на то, механически ли скручены, припаяны и заклеены лентой места соединения ручек и трубок. Проводка ручки и трубки должна быть заменена во время реабилитации; но если он правильно установлен, не нуждается в модификации, имеет достаточную мощность, правильно заземлен, не имеет поврежденной изоляции и в остальном находится в хорошем состоянии, он может быть приемлемой системой проводки и по-прежнему разрешен во многих местах.

Уточняйте у местных представителей строительных норм и правил. Также ознакомьтесь с условиями действующего полиса страхования жилья, чтобы убедиться, что проводка с ручкой и трубкой исключена. Самой большой проблемой такой проводки является ее изоляция, которая со временем становится сухой и ломкой и часто отваливается при контакте, оставляя провод оголенным. Изоляция, которая, как видно, вышла из строя, также, вероятно, выйдет из строя там, где скрыта проводка. При обнаружении нарушения изоляции проводку ручки и трубки следует заменить.

Другие одобренные типы проводов включают:

Кабель NM (неметаллический), часто называемый торговым названием «Romex», кабель с пластиковым покрытием для использования в сухих местах (старые кабели NM могут быть покрыты тканью).
NMC, аналогичен NM, но предназначен для влажных помещений.
UF (подземный фидер), водонепроницаемый кабель с пластиковым покрытием для использования под землей.
AC (бронированный кабель), также называемый BX, гибкий кабель с металлическим покрытием.
MC (кабель с металлической оболочкой), гибкий кабель с металлической оболочкой и зеленой изолированной жилой заземления.
EMT (электрическая металлическая трубка), также называемая «тонкостенной», металлическая труба, по которой проложены провода в местах, где требуется максимальная защита.

На рисунке справа бронированный кабель и соединительная коробка находятся в хорошем состоянии и могут использоваться повторно, даже если осветительная арматура перемещается.

Проверьте ответвления на наличие следующего:

Маркировка. Функция каждой ответвленной цепи должна быть четко и разборчиво обозначена на ее разъединителе, предохранителе, автоматическом выключателе или в справочнике на щите управления.
Подключенные нагрузки. Проследите проводники ответвленной цепи, чтобы определить, что подключенная к ним нагрузка не превышает их номинала (например, сушилка для белья на 30 ампер подключена к цепи на 20 ампер). Вообще говоря, в каждой жилой единице должно быть от двух до четырех 15-амперных цепей для освещения и бытовых розеток; две 20-амперные цепи для электроприборов в кухне, столовой и прачечной; и отдельные цепи соответствующей мощности для крупных бытовых приборов, таких как сушилки, плиты, мусоросборники, посудомоечные машины и водонагреватели.
Проверьте соответствие размера и длины проводки ответвленной цепи требованиям местных электротехнических норм и правил. Здания, построенные до 1980 года, могут считаться имеющими недостаточное количество контуров, поскольку современные нормы требуют отдельного контура для прачечной и отдельного контура для санузла. Для блоков кондиционирования воздуха многие местные правила допускают на один размер провода меньше, чем требуется для разъединения.

Тест
: Вольтметр можно использовать для измерения падения напряжения из-за чрезмерной длины ответвленной цепи, плохого соединения проводки или проводов недостаточного сечения. Измерения должны производиться при подключенной нагрузке. Эту проверку должен проводить электрик.
Заземление. Лучше всего, чтобы все цепи были заземлены на панель управления, но это не требовалось Национальным электротехническим кодексом до 1965 года. Не думайте, что цепи в металлическом кабеле заземляются без проверки каждой розетки. Кроме того, не думайте, что розетки с трехконтактной вилкой заземлены. Удалите каждый из них, чтобы увидеть наличие подключенного заземляющего провода. Проверьте, установлены ли розетки типа GFI (прерывание замыкания на землю) в прачечных, кухнях и ванных комнатах, и проверьте их работу. Эти типы сосудов не требовались до 1990, но легко устанавливаются в качестве замены.
Тест
: Имеющиеся в продаже анализаторы цепей можно использовать для проверки следующих состояний цепи: разомкнутая земля, разомкнутая горячая, разомкнутая нейтраль, горячая/обратная земля, горячая/обратная нейтраль. Работа этих анализаторов зависит от производителя.
Состояние и безопасность. Убедитесь, что все типы проводов и оборудования установлены правильно в соответствии с передовой практикой. Проверьте подверженность проводников возможному повреждению или истиранию. Ищите правильное крепление, зазор, а также изношенную или поврежденную изоляцию. Убедитесь, что все сращивания проводов сделаны в рабочих коробках и что все коробки для сращиваний и выключателей имеют крышки. Проверьте все внешние розетки, чтобы убедиться, что они водонепроницаемого типа.
Испытание
: испытание на мегом можно использовать для обнаружения ухудшения изоляции. Для этого требуется тестер Megger, и он работает при высоком напряжении. При отключенном электроснабжении показания ответвленных цепей должны составлять не менее одного мегаома относительно земли. Если к цепи подключены светильники или приборы, показания должны составлять не менее 500 000 Ом. Эту проверку должен проводить электрик.
Визуальный осмотр изоляции доступных цепей обычно определяет необходимость проведения дополнительных испытаний электриком. Ищите незащищенные провода, проходящие через воздуховоды и другие неподходящие места. Проверьте на наличие признаков «вмешательства мастера» (например, нетрадиционных соединений), и, если они будут обнаружены в одном месте, ожидайте, что они будут более распространены. Проверьте проводку удлинителя шнура лампы для поверхностного монтажа. Это опасно и должно быть удалено. Лучше удалить всю неиспользуемую проводку или проводку, которая будет заброшена во время восстановительных работ, чтобы избежать путаницы или неправильного использования в будущем.
Алюминиевая проволока. Алюминиевая проволока использовалась в жилых домах в основном в 1960-х и начале 1970-х годов. Проверяйте с учетом требований местного законодательства. Убедитесь, что алюминиевый провод подключен только к утвержденным устройствам (с маркировкой «CO-ALR» или «ICU-AL») или к одобренным разъемам. Проблемы с алюминиевой проводкой возникают в местах соединений, поэтому проверяйте все крышки на наличие тепла, нюхайте на наличие характерного запаха вблизи розеток и выключателей, а также ищите искры и искрение в выключателях или розетках, а также мерцание ламп. Также проверьте наличие ингибитора окисления на соединениях алюминиевых проводов. Все подобные состояния должны быть исправлены. Алюминиевый провод нельзя использовать в цепях на 15 и 20 ампер. По возможности алюминиевый провод и его устройства следует заменять медным проводом и устройствами, подходящими для меди.

как провести электропроводку в деревянном доме. ⋆ Руководство электрика

Составляем план и схему.

Определяем силу тока.

Пример.

Определяем сечение кабеля.

Медь или алюминий?

По этажам или виду?

Без автоматов, УЗО не обойтись

Выбираем светильники.

Наружная или скрытая?

Подводим кабель.

Защитный автомат устанавливается при этом одним из двух способов:

Устанавливаем распределительный щит.

Делаем разметку.

От щитка – к точкам подключения.

Монтируем розетки, выключатели.

И не забыть о заземлении.

Электропроводка в деревянном доме своими руками

Выбираем вид проводки

Этапы монтажного процесса по видам проводки

Электропроводка в коробах

Проводка в трубах

Установка в гофротрубах

Срытая проводка

Полезные советы

видео-инструкция по монтажу своими руками, каким проводом делать наружную и открытую электропроводку, фото и цена

Особенности устройства электропроводки в деревянных постройках

Наиболее распространённые ошибки при монтаже силовой проводки в деревянных постройках

Как не допустить ранее перечисленных ошибок

Особенности выполнения скрытой прокладки

Особенности выполнения открытой прокладки

Выбор кабеля

Вывод

Электрический провод в открытых местах. Нормы и правила

Использование электрического кабеля NM по назначению

Провод NM Ненадлежащее открытое использование

Электропроводка для открытых мест

Можно ли прокладывать кабель NM внутри кабелепровода?

Совет

Сколько в среднем стоит проводка в доме?

Как мы получаем эти данные

На этой странице:

Калькулятор стоимости монтажа электропроводки

Затраты на установку электропроводки в новостройке

Полный дом

Достройки

Флигель

Стоимость электропроводки на квадратный фут

Наймите лицензированного профессионала для ваших электромонтажных работ

Стоимость установки электропроводки по типу провода

Многожильный провод

Экранированная витая пара

Коаксиальный кабель

Прямые подземные кабели

Кабель BX/AC с металлической оболочкой

Подземный фидер

Двойной кабель

Кабели с неметаллической оболочкой

Лента

Получите лучшую цену на установку электропечи

Затраты на установку электрической панели

Факторы стоимости установки электропроводки

Материалы

Labor

Разрешения

Сделай сам вместо найма профессионала

Часто задаваемые вопросы об установке электропроводки

Сколько стоит проверка электропроводки?

Как долго прослужит электропроводка в моем доме?

Сколько стоит переделать дом?

Не сделай сам. Наймите электрика.

Затраты на сопутствующие проекты

Найдите профессионалов поблизости

Популярные категории

Популярные проекты

Избранные статьи

Найдите ближайших к вам подрядчиков по электромонтажным и черновым работам

Оценка системы электропроводки вашего дома

Добавить комментарий Отменить ответ
