Электропроводка в доме своими руками: пошаговая инструкция

В связи с необходимостью запитки жилья электрической энергией внутри помещения необходимо устраивать электрическую сеть. Для этого осуществляется прокладка электропроводки и других элементов для подключения, коммутации и освещения жилища. Так как данная процедура не требует специальной подготовки, ее может выполнить каждый желающий самостоятельно. Но предварительно следует разобраться, как монтируется электропроводка в доме своими рукам, с каких этапов состоит, и что нужно учесть.

Этапы монтажа электропроводки в доме

Весь процесс можно условно подразделить на несколько этапов, последовательность которых обеспечит качественный результат и экономию времени на выполнение соответствующих работ. Выделяют такие этапы монтажа:

• Определение способа прокладки – внешняя или наружная установка кабеля;
• Составление схемы электроснабжения в помещении;
• Перенос составленной схемы непосредственно на стены;
• Расчет сечения электропроводки;
• Подбор наиболее подходящих элементов и материалов для выполнения монтажа;
• Подготовительные работы по обработке стен и прочих конструкций для монтажа электропроводки, установка групп освещения, автоматов защиты и прочих;
• Непосредственно сами монтажные работы;
• Получение разрешения у электроснабжающей организации на присоединение к ее сетям, при необходимости формирования новой точки подключения (если вы делаете замену электропроводки на новую, эта процедура не требуется).

Теперь более детально рассмотрите каждый из этапов на практике.

Какой способ прокладки выбрать?

Из существующих вариантов прокладки трасы кабеля выделяют два способа монтажа по отношению к проводам – внутренняя и внешняя электропроводка. Внутренняя электропроводка подразумевает, что кабельные линии находятся внутри стен. Внешняя электропроводка устанавливается на стенах снаружи, при этом она может выполняться либо проводами, либо средствами защиты кабеля от механических повреждений, к примеру, кабель-каналами, в которых располагается проводник.

Преимущества и недостатки внутренней прокладки.

К преимуществам скрытой электропроводки следует отнести большую надежность и долговечность в связи с отсутствием возможности нанести повреждение в нормальном режиме ее  эксплуатации. Такая электропроводка требует меньших финансовых затрат на бронированные провода и комплектующие для их установки. Помимо этого скрытая прокладка не вносит изменений в интерьер помещения.

К недостаткам внутренней электропроводки относятся трудоемкие подготовительные работы для выработки штробы и плохую ремонтопригодность в случае возникновения каких-либо повреждений.

Преимущества и недостатки внешней прокладки.

К преимуществам открытой электропроводки относятся куда более простой подготовительный процесс и скорость установки электрической проводки. В процессе эксплуатации ее легче отремонтировать или изменить схему разводки.

Недостатками  наружной электропроводки являются куда большая подверженность механическим повреждениям и влияние на общий вид интерьера помещения.

Как создать схему электропроводки?

Схема электропроводки помогает определить места установки розеток, выключателей, светильников, линий пролегания электропроводки. Поэтому при ее составлении вам необходимо учесть схему подключения электрических приборов в доме. К примеру, для домашней электропроводки будет актуальным расположение розеток возле телевизора, электрической печки, кровати и т. д.

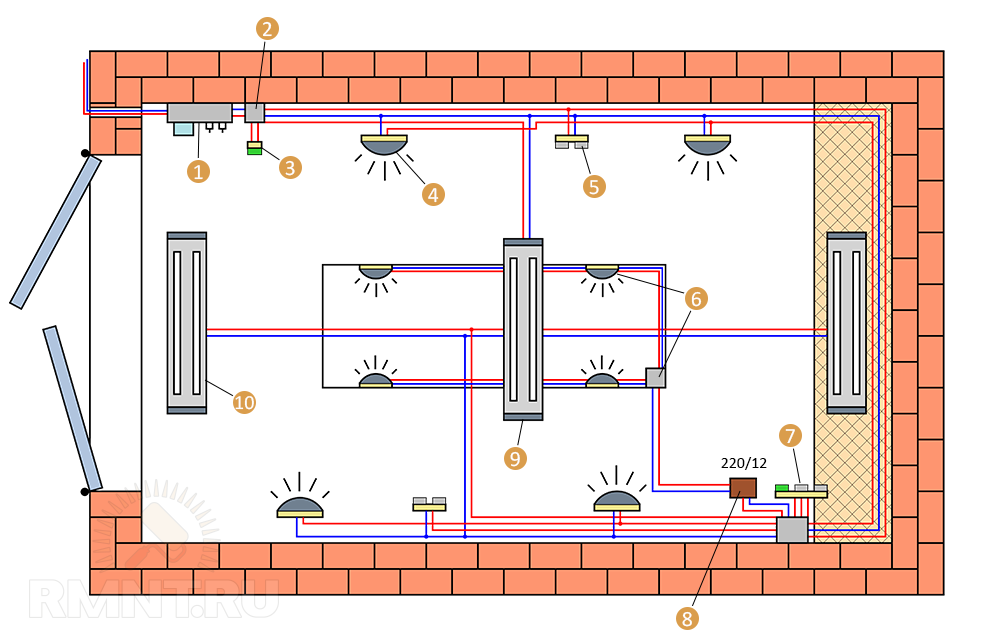

Рисунок 1: Пример схемы  прокладки проводки в доме

По способу графического изображения разделяют двухмерные и трехмерные схемы монтажа электропроводки. Первый вариант наиболее простой, так как не требует использования графических редакторов и других программ. Для этого возьмите план собственного жилица и на его копии отметьте места подключения и количество розеток для каждой комнаты, распределительные коробки, провода, выключатели и линии прокладки электропроводки.

Трехмерная модель представляет собой куда более трудоемкий процесс, но отлично помогает при создании проекта электроснабжения. Когда по готовому заданию соответствующие специалисты реализуют такой проект (штробят стены, выполняют разводку электропроводки и прочие электромонтажные работы).

Правила  монтажа электропроводки согласно ПУЭ

При определении мест прокладки проводки и установки отдельных элементов следует руководствоваться требованиями ПУЭ. Касательно электропроводки и правил ее монтажа в ПУЭ выделена глава 2. 1. Поэтому к монтажной схеме должны предъявляться следующие требования:

• Все линии необходимо устанавливать исключительно в вертикальной или горизонтальной плоскости, повороты выполняются под углом 90º. Категорически запрещено сокращать расстояние по диагонали или вести провода по кривой.
• По отношению к конструктивным элементам комнаты горизонтальные линии не могут приближаться более 20 см к потолку или полу. Вертикальные линии должны располагаться на расстоянии не ближе 10 см от дверных и оконных проемов, углов.
• Розетки должны располагаться на расстоянии от 80 до 100 см от пола согласно п.6.6.30 ПУЭ, в некоторых ситуациях эта величина может изменяться до 150 см. В случае нахождения рядом с розеткой металлических конструкций (радиаторов, труб, плит) запрещено приближать к ним точку подключения более чем на 50 см.
• Отдельные требования предъявляются устройству розеток, выключателей, электропроводки в ванной комнате и на кухне согласно пп. 7.1.46 – 7.1.48 ПУЭ
• Выключатель устанавливается на высоте до 1 м, 1,8 м или под потолком согласно п.7.1.49 ПУЭ.
• Соединение проводов должно осуществляться в коробках, запрещено оставлять их открытыми или закрывать в стене п.2.1.21 ПУЭ.

Разметка на месте

Чтобы перенести данные монтажной схемы на существующую конструкцию стен необходимо воспользоваться измерительными приборами (рулеткой, уголком и т.д.), уровнем, нитью и карандашом. Для этого отступают необходимое расстояние, согласно указанных на схеме расстояний и наносят соответствующие отметки на строительных конструкциях (стенах или потолке).

Рисунок 2: Разметка стен

Разметку можно выполнять мелом или строительным карандашом. Главное требование к нанесению изображения – обеспечение хорошей видимости и отсутствие лишних деталей. При наличии лазерного уровня данная процедура значительно упрощается.

Какие элементы необходимо подобрать?

Конструктивно электропроводка в доме может включать в себя ряд элементов:

Провода – для прокладки в доме используют марки ВВГ, АВВГ, ПСВ и им подобные. Наиболее предпочтительными являются медные провода за счет лучших технических параметров: длительного срока эксплуатации, меньшего удельного сопротивления  и т.д. Но, в некоторых ситуациях, могут использоваться и алюминиевые провода для электропроводки. Конкретный вариант выбирается исходя из максимальной нагрузки и требований к изоляции.

Для определения максимальных токов, протекающих по электропроводке, складывается мощность электроприборов, которые могут подключаться, и прибавляется 20 – 30% на запас прочности. Исходя из этого выбирается соответствующее сечение жилы. Сопротивление изоляции должно соответствовать особенностям помещения, в котором используется кабель, и способу прокладки. Следует отметить, что кабели необходимо планировать с запасом, так как в местах подключения или вывода точек они используется больше расчетной дины провода, а запас должен предоставлять возможность повторного соединения.

Рис. 3. провода для проводки

Распределительные коробки – предназначены для соединения различных участков электропроводки, разделения и разводки электричества. Подразделяются на модели наружного и внутреннего размещения, которые выбираются в соответствии с проектом. В зависимости от сечения проводов, подбираются коробки с соответствующей величиной отверстий.

Рисунок 4: Распредкоробки

Розетки – могут отличаться конструктивными особенностями: наличием или отсутствием заземляющего контакта, крышки, размером отверстий и т.д. Также различные модели могут предназначаться для внутренней или наружной установки. Некоторые варианты имеют спаренные выводы точек подключения.

Выключатели – могут иметь конструкцию с одной, двумя или тремя клавишами, поворотным механизмом или сенсором. Следует отметить, что некоторые выключатели оборудованы делителем напряжения, который может повлиять на работу осветительных приборов.

Осветительные приборы – реализуются светильниками, люстрами, софитами, бра и прочими. Большое многообразие  предоставляет возможность выбора для установки в тех или иных помещениях. По назначению можно выделить мощные приборы освещения, маломощные, для ванной, кухни и т.д.

Приборы защитного отключения – представлены автоматическими выключателями на основе электромагнитных, полупроводниковых или микропроцессорных схем. Установка УЗО необходима для защиты как самой электропроводки в доме от коротких замыканий и возгорания с подключенными к ней бытовыми приборами, так и людей, которые могут пострадать при поломке.

Приборы учета – осуществляют контроль за расходом электроэнергии. Их установка требуется при новом подключении электричества или если это предусматривается проектом. По количеству фаз электрические счетчики могут подключаться к трехфазной или однофазной сети.

Рис. 5: Типовой электросчетчик

Защитное заземление – должно предусматриваться для всех потребителей напряжением более 42 В. Из-за чего при подключении новой проводки необходимо иметь контур заземления, к которому подключается PE проводник от всех потребителей.

Кабельные каналы – требуются для наружной установки проводки, по материалу изготовления могут представлять собой пластиковые или металлические короба. По размеру выбирается такой вариант, чтобы при укладке проводов в них свободно помещались все необходимые проводники. Конструктивно могут иметь перфорацию для охлаждения или изготавливаться цельными.

Порядок монтажа электропроводки в доме пошагово

Обратите внимание, что в зависимости от конкретной ситуации, те или иные монтажные операции могут не выполняться.

1. Подготовьте стены – в случае внутреннего расположения электропроводки в стенах дома производится штробление при помощи болгарки, зубила или специального штробореза. Рисунок 6: штробление стен
2. При наружной установке на готовую разметку устанавливается основа кабель-канала. Начинается эта процедура от счетчика электроэнергии или места его предполагаемой установки. Если такая электропроводка по конструктивным особенностям дома будет скрыта под натяжным потолком или другими элементами, ее можно прокладывать кабелем без защиты. Рисунок 7: открытые провода по потолку

3. Просверлите отверстия под розетки и выключатели – выполняется в случае внутренней установки данного оборудования. Для этого применяется дрель со специальной коронкой соответствующего диаметра. Рисунок 8: разработка отверстия сверлом

Сначала сделайте небольшую дырку по центру сверлом, а потом используйте коронку.

Рисунок 9: разработка отверстия коронкой

4. Проложите провода в штробы. Если их габариты соизмеримы и электропроводка легко фиксируется в отверстиях, то можно не применять специальные средства для крепления проводов. Рисунок 10: проложите провода

Но при этом, следите за тем, чтобы чрезмерные усилия не привели к повреждению изоляции.

5. Установите коробки для соединения проводов, под выключатели и розетки. При этом можете использовать разнообразные смеси для монтажа – цемент, шпаклевку, гипс и т.д., необходимые для фиксации коробки в стене дома. Рисунок 11: установите коробки
6. Заведите проводку в коробки – для этого проденьте кабель в нужные отверстия, в некоторых моделях их нужно выломать несильным надавливанием в определенных точках. Рисунок 12: заведите провода в коробки
7. Установите светильники – подсоедините электропроводку к патрону или выводам устройства. Если установка люстры или софитов планируется только после отделочных работ, провода в этом месте зачищаются, и на них устанавливается временный патрон для проверки работоспособности. Рисунок 13: подключите патрон
8. Соберите распределительный щит – для этого на каркас набирается нужное число автоматов из расчета 4 – 6 кВт нагрузки на каждый. Рисунок 14: собрать автоматы

Помимо выделенных для отдельный комнат или объектов необходимо установить вводный автомат с большей уставкой. Его устанавливают на вводе электричества в дом. Также можно использовать другие защитные устройства (по напряжению, дифференциальные и прочие, если такие нужны).

Рисунок 15: щит с различными защитами

9. Подключите необходимые устройства для опробования. Рисунок 16: подключите лампочку

Для этого подайте напряжение на вводе кабеля к электрическому щитку. После чего опробуйте протекание электрического тока во всех точках подключения при помощи контрольной лампы или опробуйте наличие потенциала при помощи индикатора.

10. Выполните отделочные работы по нанесению шпаклевки или цементной смеси для скрытия проводки. Данная работа выполняется обязательно со снятым напряжением. Рисунок 17: нанесение шпаклевки
11. После этого установите необходимые элементы электрической сети: розетки, выключатели, светильники и т.д. Подключите фазные и нулевые провода к соответствующим выводам. Если нет необходимости подключения к внешней сети, можете спокойно пользоваться готовой электропроводкой.

Если ваш дом еще не подключен к внешней сети, то делать это самостоятельно не нужно. Так как подключение к воздушной магистрали осуществляется работниками энергоснабжающей организации.

Выполнять данную процедуру самостоятельно запрещено и крайне опасно.

Список использованной литературы

• Бартош А.И. «Электрика для любознательных» 2019
• В. Назарова «Монтаж электропроводки и теплых полов» 2011
• В. Новак «Справочник мастера-электрика» 2017
• Бедин В. «Сам себе электрик» 2013
• Кирюхин А. «Справочник домашнего электрика» 1996

Электропроводка в доме своими руками – пошаговая схема разводки и монтажа электрики

Статистика неумолима – порядка двух третей всех пожаров в коттеджах происходит из-за проблем во внутридомовой электрической сети. Внимание электропроводке в частном доме надо уделять повышенное. Она должна быть всегда исправной и изначально правильно спроектированной. Монтаж ее вполне можно выполнить самому. Главное грамотно спланировать разводку проводов еще на стадии проектирования дома и смонтировать их до начала внутренней отделки комнат.

Содержание

1. Монтаж электропроводки своими руками
2. Пошаговая инструкция

• 2.1 Разметка схемы
• 2.2 Работы со стенами
• 2.2.1 Открытая электропроводка
• 2.2.2 Закрытая разводка
• 2.3 Подготовка проводов
• 2.3.1 Виды
• 2.3.2 Какие выбирать
• 2.3.3 Вводной кабель
• 2.4 Заземление
• 2.4.1 Как сделать в частном доме
• 2.5 Система защитного отключения
• 2.6 Распределительные коробки
• 2.7 Монтаж и коммутаци
• 2.8 Подключение
• 2.9 Распределительный щит

Проверка и ввод в эксплуатацию

Заключение

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Пошаговая инструкция

Общий порядок монтажа электропроводки в доме предполагает:

• создание плана укладки проводов и расположения в комнатах электроустановочных изделий;
• прокладку электропроводов в стенах и перекрытиях или на них;
• установку щита, распределительных коробок и розеток с выключателями;
• коммутацию всего этого в единую внутридомовую электросеть;
• проверку работоспособности созданной системы и ввод ее в эксплуатацию.

Критично сложного здесь ничего нет. Главное выбрать правильные провода, чтобы они без проблем выдерживали нагрузку, не забыть установить устройства защиты и все внимательно соединить в единое целое.

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

По негласным правилам при разметке электрической проводки все линии делаются строго вертикальными либо горизонтальными. Это снижает риск повреждения электропроводов при дальнейшей отделке и облегчает их поиск потом при ремонте.

Работы со стенами

После выполнения разметки можно приступать к сверлильно-долбежным работам. Но сначала следует определиться – электропроводка прокладываться будет открытым либо закрытым способом. В первом случае не нужно штробить стены, но провода придется как-то закрывать декором. А во втором они будут полностью утоплены в толще перекрытий и перегородок, однако посверлить и подолбить перфоратором придется немало.

Открытая электропроводка

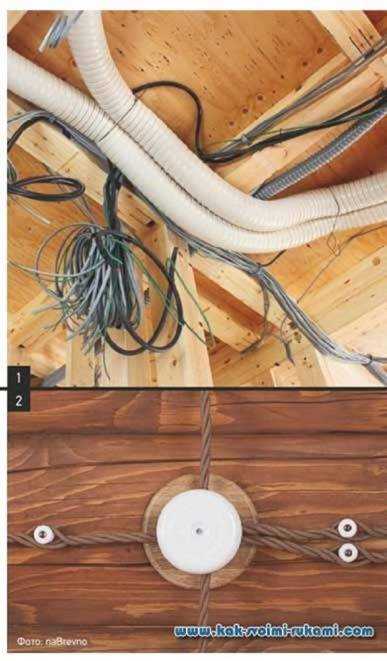

При открытой прокладке электрические провода укладываются в трубках, специальных плинтусах и кабель-каналах. Выполняются они из несгораемых и самозатухающих пластмасс. Если частный дом сделан из бруса или бревна, то придется выбрать как раз этот вариант. Монтировать провода внутри дерева нельзя.

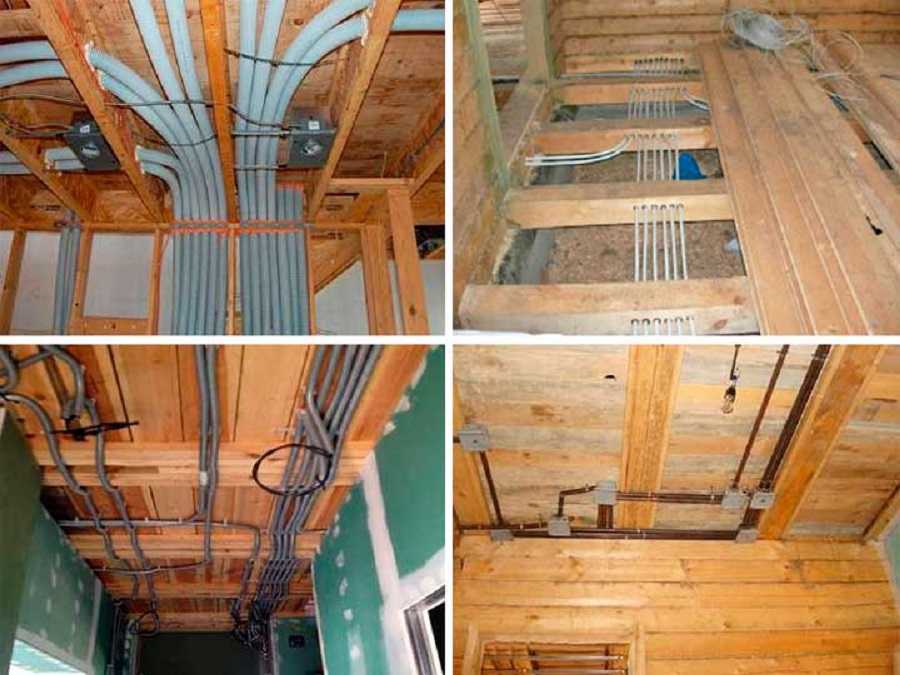

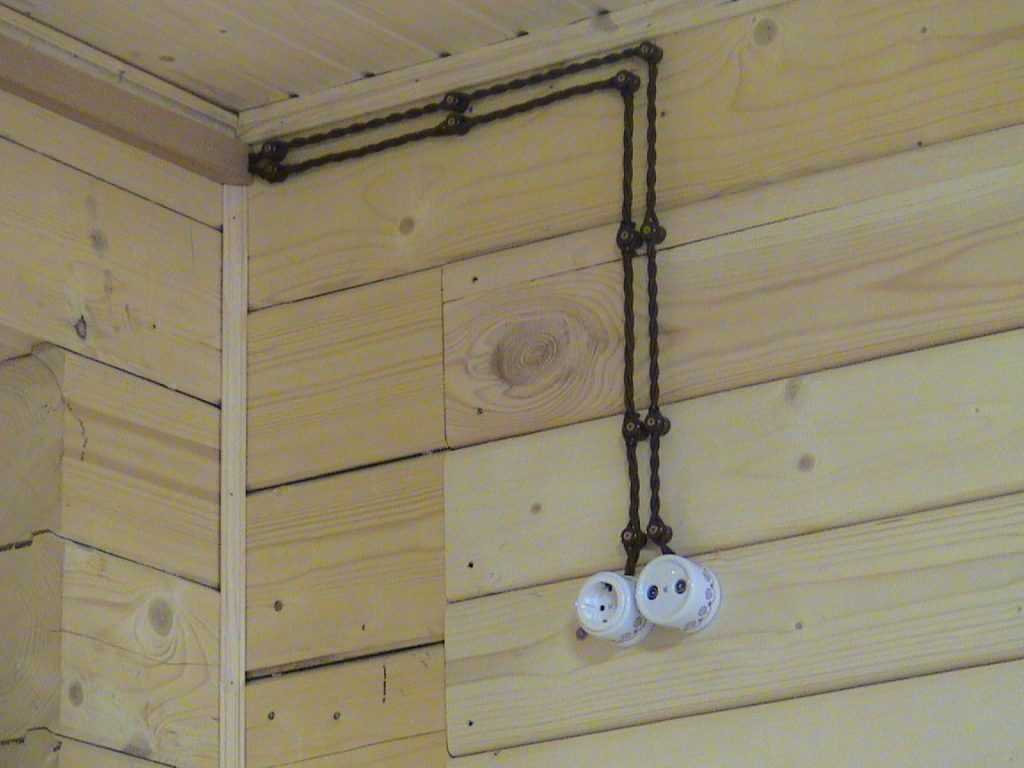

Варианты прокладки открытой электропроводки

Закрытая разводка

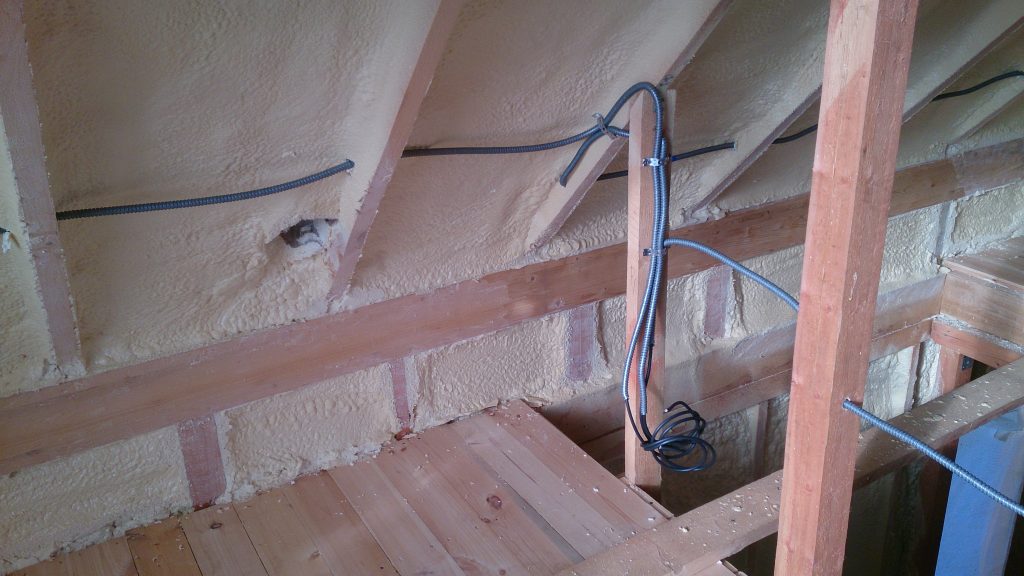

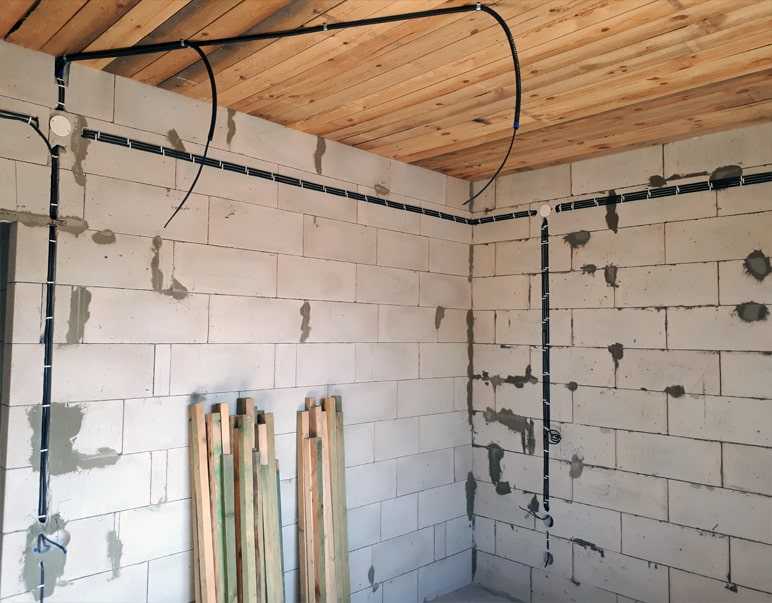

Закрытая проводка предполагает прокладку кабелей скрытым способом в полостях внутри стен и перекрытий. Для создания таких углублений в кирпиче или бетоне придется поработать перфоратором и болгаркой. Грязи будет много. Но зато потом все провода окажутся под слоем штукатурки, что позволит сделать интерьер более эстетичным.

Схему закрытой электропроводки нужно проектировать еще на ранних стадиях ремонта

Подготовка проводов

Электрические провода выбираются исходя из потребляемой мощности электроприборов на конкретной линии от щита. Обычно все потребители электричества в коттедже разбиваются на группы приблизительно с одинаковой нагрузкой, чтобы сечение всех кабелей по частному дому было единым.

Виды

По материалу изготовления жил провода бывают:

1. Алюминиевые;
2. Медные.

Первые дешевле, но жесткие. Медные сгибать и укладывать в штробы, трубы и каналы гораздо проще. По исполнению они могут быть в одну жилу либо многожильными. Себе в частный коттедж рекомендуется брать двух- и трехжильные провода (первые для освещения, вторые для розеток с заземлением).

Виды проводов для разных схем

Какие выбирать

На рынке сейчас можно приобрести самые разнообразные провода. Но для самостоятельного монтажа электропроводки стоит выбрать вариант с двойной изоляцией ВВГ или ПВГ с дополнительной маркировкой «нг» (не поддерживает горение). Это наиболее доступные по цене и оптимально подходящие для укладки в зданиях силовые электропровода. Они в магазинах есть во всех сечениях. Требуемые для коттеджа кабели с жилами в 2.5, 4 и 6 кв. мм найти несложно.

Вводной кабель

Самым толстым проводом в электропроводке частного дома будет вводной, на который ложится общая нагрузка. От столба до электрического щитка электрики с электроснабжающей компании сейчас обычно прокидывают самонесущие изолированные провода (СИП). Этот кабель они монтируют сами, а дальше по придомовому участку и коттеджу провести вводную линию придется самому.

Если щит стоит на улице, то в дом от него придется прокидывать провод в 10–16 кв. мм. Однако если в планах ставить электрокотел или мощную приточно-вытяжную вентиляцию либо несколько кондиционеров, сечение потребуется увеличить до 16–25 кв. мм в зависимости от общей мощности всего этого электрооборудования.

Заземление

Для повышения безопасности схема электропроводки в коттедже должна быть выполнена с защитным заземлением. Его задача – обезопасить людей в жилище от поражения электрическим током. Подключение всей бытовой техники в доме к розеткам с выводом на «землю» сейчас является нормой.

Как сделать заземляющий контур в частном доме

Помимо проводов заземляющий контур включает в себя УЗО (устройство защитного отключения) и отвод на грунт. Первый устанавливают непосредственно в электрощите, а второй обычно выполняют в виде уголков, забитых в землю.

Заземляющее устройство и его проводка в целом должны соответствовать требованиям ПУЭ. Это проверяют сотрудники снабжающей организации при вводе домовой электросистемы в эксплуатацию. Если заземление будет выполнено с нарушениями, то в подключении коттеджа к сети они просто откажут.

Как сделать заземление в частном доме

Система защитного отключения и автоматический выключатель

Еще один защитный элемент в схеме проводки дома – это автоматический выключатель (дифавтомат, АВДТ). Нельзя его путать с УЗО (дифференциальным выключателем). У них различается предназначение и принцип срабатывания. А вот внешне они сильно похожи.
УЗО отключает линию исключительно при возникновении тока утечки. Дифавтомат дороже и сложнее в исполнении внутри. Он срабатывает также при перегрузках в электросети и коротких замыканиях. То есть второй аппарат изначально включает в себя первый. При этом в большинстве случаев для малоэтажного жилья вполне хватает простого УЗО.

Распределительные коробки

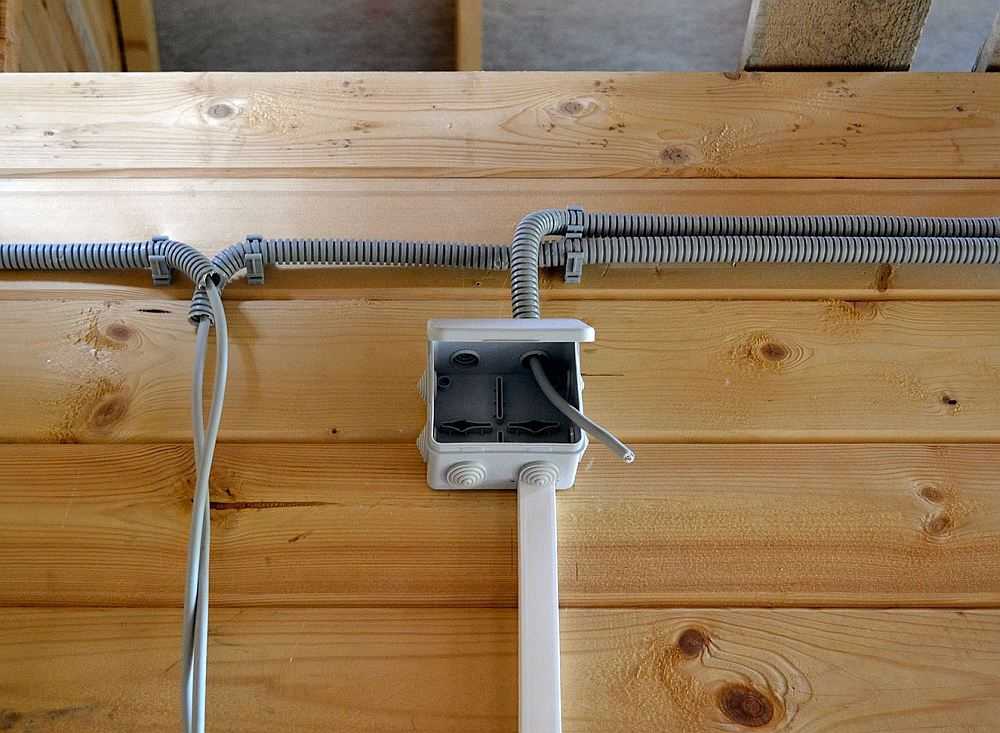

Для упрощения монтажа проводки в доме используются распределительные коробки. В них производится соединение проводов, подведенных с разных сторон. Эти монтажные распредкоробки надежно изолируют места смычек электрических жил и в случае их перегрева предупреждают распространения огня.

Монтаж и коммутация кабелей и конструкций

Коммутация проводов между собой и с розетками и выключателями производится посредством:

• скруток;
• пайки;
• клеммных колодок с винтовыми и пружинными зажимами.

Самой надежной является пайка. Однако это и наиболее сложный способ. Скрутку жил разрешено применять, только если они из одинаковых металлов. Скручивать алюминий и медь нельзя. Подобное соединение при подаче тока перегреется и расплавится. Чаще всего электропроводка в доме сейчас собирается с использованием различных клемм. Они надежны и сильно упрощают электромонтаж.

Способы соединения проводов

Подключение розеток, осветительных приборов

При подключении осветительных приборов и розеток самое важное – это не спутать жилы. Фаза к фазе, ноль к нулю, а земля к земле. Иные варианты здесь исключены. И прежде чем подключать дом к сети и подавать потребителям внутри электроэнергию, не помешает мегаомметром проверить сопротивление изоляции на каждой линии в отдельности.

Схема подключения розеток и осветительных приборов

Распределительный щит

Самым сложным и важным элементом в системе электроснабжения коттеджа является распределительный щит. Его монтаж лучше всего доверить профессионалу. В нем сходятся все токи и напряжения со здания. Малейшая ошибка в его сборке неизбежно приведет к проблемам.

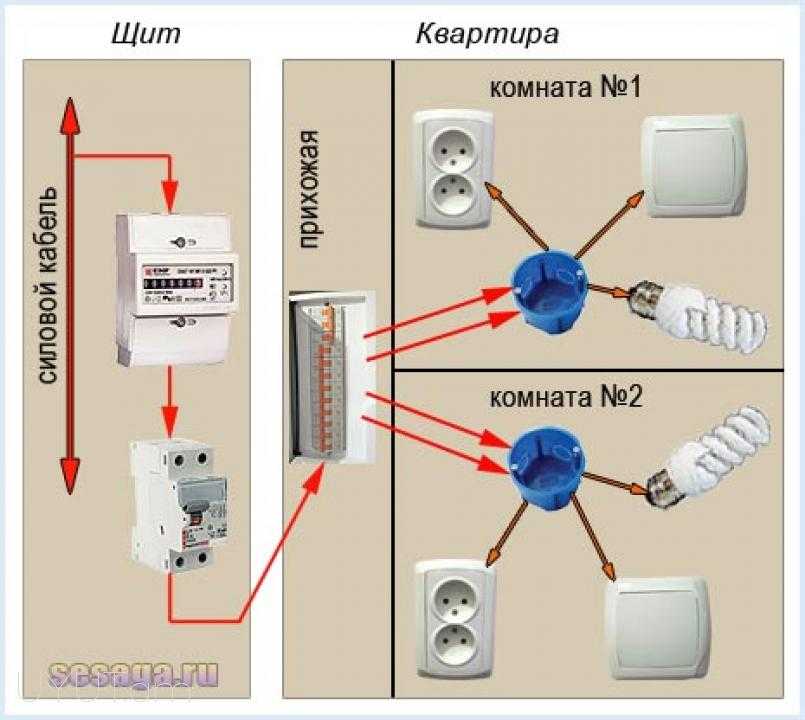

Схема подключения приборов к распределительному щиту

Проверка и ввод в эксплуатацию

Проверку всей системы снабжения дома электроэнергией также следует перепоручить специалисту. Все равно потом придется приглашать экспертов из электролаборатории. Без их акта домовая электропроводка введена в эксплуатацию все равно не будет. А если они выявят проблемы, то их потом придется вызывать повторно.

Заключение

Выполнить разводку бытовой электропроводки, как и ту же вентиляцию частном доме, самостоятельно по инструкции выше не сложно. Основной момент здесь – это подготовка проекта со всеми расчетами мощностей и сечениями жил, а также сборка распределительного щитка. А провода проложить по коттеджу и соединить их с розетками под силу даже начинающему электрику-монтажнику.

Смотрите также видео как сделать электропроводку своими руками:

Читайте про другие наши материалы:

Проводка в частном доме – особенности ее планирования, организации и установки

---

---

Содержание статьи (ссылки кликабельны):

1. Какой кабель является лучшим для проводки?
2. Виды электрофурнитуры.
3. Что надо учесть во время планирования проводки?
4. Особенности разводки или создания контуров.
5. Где устанавливать выключатели?
6. Как установить скрытую проводку?
7. Открытая проводка.
8. Использование инсталляционных коробов.
9. Использование напольной коробки.
10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

1. Подключиться к общей электрической сети.
2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

---

---

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

• монтажных коробок;
• розеток;
• любых видов выключателей;
• переключателей;
• кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками

---

---

Особенности и сфера использования многожильного гибкого медного кабеля Правильная замена проводки в квартире панельного дома — что надо знать и уметь Кабель бронированный медный для вашего дома и участка Электричество у нас в доме

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

• 1 План действий
• 2 Сколько фаз
• 3 Составление плана и получение проекта
  • 3.1 Определение суммарной мощности
  • 3.2 Разбивка потребителей на группы
  • 3.3 Где поставить щиток
• 4 Выбор кабелей и комплектующих
  • 4.1 Выбор кабелей
    • 4.1.1 Определение сечения жил
    • 4.1.2 Выбор типа оболочки
  • 4.2 Выбор розеток и выключателей
• 5 Проводка своими руками
  • 5.1 Способы соединения проводов

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т. п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



Электропроводка в частном доме: устройство и особенности

Оглавление:
Электропроводка в частном доме: как она устроена
Разводка электропроводки в частном доме своими руками: особенности

Оглянитесь вокруг – дом любого современного человека, можно сказать, напичкан различными электрическими приборами. Если раньше мы обходились только освещением, то сегодня к электропроводке подключается огромное количество потребителей электрического тока. Именно по этой причине ее смело можно назвать системой жизнеобеспечения – она отвечает за тепло в доме, за освещение и за массу других приспособлений, без которых немыслима жизнь современного человека. Об этой системе, а в частности, о том, как делается электропроводка в частном доме, мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с ее устройством и особенностями самостоятельного изготовления.

Разводка электропроводки в частном доме своими руками фото

Электропроводка в частном доме: как она устроена

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме. Начнем по порядку.

1. Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном. На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.

   Как провести электропроводку в частном доме фото

2. Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки. Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.
3. Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы. Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.

   Электропроводка в частном доме своими руками фото

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты. В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

Разводка электропроводки в частном доме своими руками: особенности

Самое первое, что здесь нужно понять, так это, как правильно тянуть провода – от этого во многом зависит их долговременная и бесперебойная эксплуатация. Нельзя разводить их хаотично – должен быть порядок. Все провода без исключения прокладываются по стенам, либо вертикально либо горизонтально – горизонтальная проводка может прокладываться как под потолком (это лучший вариант), так и над полом на высоте не менее 100мм над его уровнем. Если говорить о вертикальных участках, то они должны располагаться непосредственно над розетками и выключателями, для которых в большинстве случаев и применяется такая схема подключения. Довольно часто при наличии подвесных потолков проводку закладывают за них – удобно это тем, что отпадает необходимость в так называемом штроблении стен. В таких ситуациях все кабели дополнительно помещаются в гофрированный рукав – это и защита от механических повреждений, и дополнительная предосторожность в случае возгорания проводки. Дело в том, что гофра препятствует доступу кислорода в место возгорания, и огонь гаснет – естественно, одновременно с этим срабатывает защитный автомат, который обесточивает поврежденный участок электрической проводки в доме.

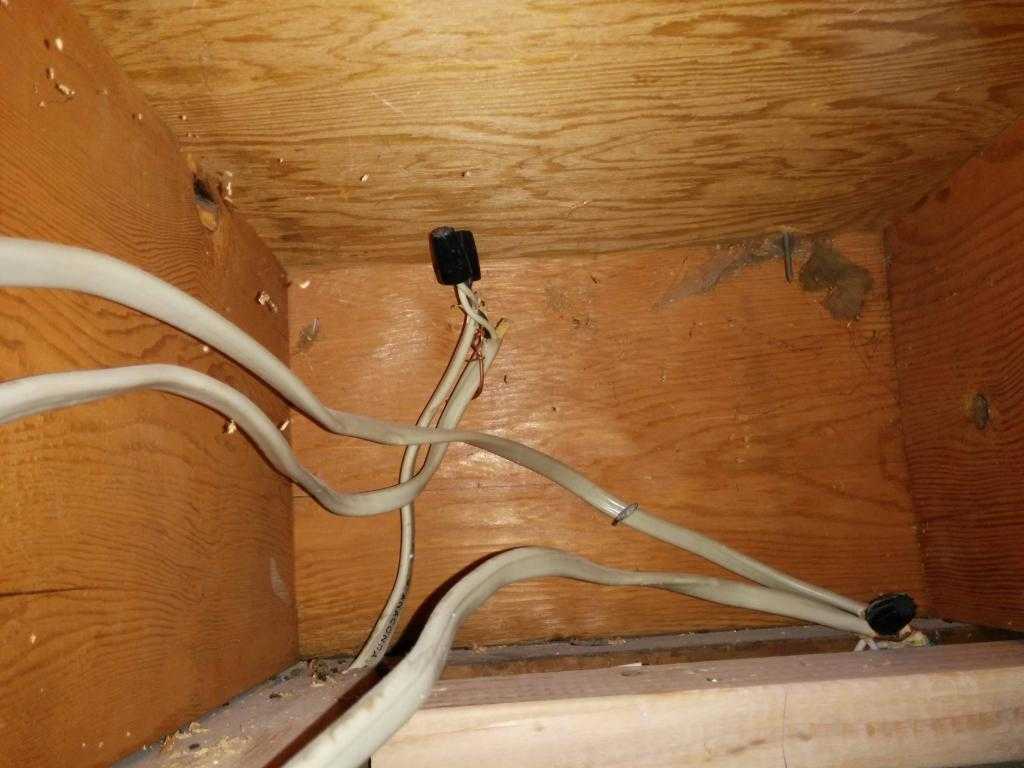

Электропроводка в частном доме фото

Кроме этих нюансов, существуют и другие моменты, на которые просто нельзя не обращать внимания в процессе решения вопроса, как провести электропроводку в частном доме?

1. Качественное соединение проводов – этот момент касается не только коммутационных коробок, в которых соединенные друг с другом жилы проводов должны спаиваться, но и распределительного щитка. Все подсоединяемые к автоматам концы проводов также должны быть пропаяны или хотя бы обжаты специальными наконечниками. Здесь важно понимать одну вещь – плохой контакт обязательно будет греться. Как результат, на нем оплавляется изоляция, что со временем приводит короткому замыканию, а иногда и к пожару. Контакт должен быть надежный – в некотором роде он может обеспечиваться клеммами, которые необходимо зажимать очень сильно.
2. Также немаловажным нюансом является соблюдение требований к электропроводке в частном доме – их много, и некоторые из них (можно сказать, что основные) мы уже вкратце изложили выше. Это вообще отдельная тема для разговора, о которой мы поговорим в другой статье.

   Монтаж электропроводки в частном доме фото

В общем, все просто и одновременно очень сложно, и без понимания принципов и знания основных понятий о работе электрического тока здесь не обойтись. Самое главное – это то, что даже малейшие ошибки в случае с использованием электричества могут привести к фатальным последствиям. В общем, если вы не уверены в своих силах и возможностях и не относите себя к специалистам в этой области, то за эту работу лучше не браться – электропроводка в частном доме должна монтироваться руками опытных специалистов!

Автор статьи Александр Куликов

Электропроводка в частном доме: схема, разводка и монтаж электрики

Наверх

01. 04.2022

1 звезда2 звезды3 звезды4 звезды5 звезд

Рассказываем о правилах проектирования электропроводки и об основных моментах составления ее схемы. Даем советы по самостоятельному монтажу электросети.

ShutterStock

Энергообеспечение — один из важнейших вопросов, который приходится решать застройщику. От его проектирования и последующего обустройства зависят безопасность и комфорт всех жильцов. Грамотно подобрать элементы и объединить их в общую систему сможет не каждый. Проще всего доверить это профессионалам, но можно сделать самостоятельно. Разберем основные моменты проектирования и монтажа схемы электропроводки в частном доме.

Все о проектировании и монтаже электропроводки

Как спроектировать электросеть
Основные моменты проектирования
— Способ укладки электрокабеля
— Тип напряжения на вводе
— Расчет мощности
— Подбор электропроводов
— Разделение на группы
— Выбор способа ввода
— Прокладка трасс
Особенности монтажа
— Разметка
— Штробление
— Монтаж
— Финишные работы

Полноценный проект энергообеспечения дома включает несколько пунктов. Перечислим их все.

• Расчет потребляемой мощности.
• Расчет сечения электропроводов.
• Расчет молниезащиты и системы заземления.
• Схема-чертеж разводки электрической проводки.
• План размещения силового оборудования и электрокабелей.
• Смета на покупку необходимых материалов.

Правильно подготовить документацию могут только специалисты из компании, имеющей лицензию на осуществление проектной деятельности. Самостоятельно же можно подготовить только схему электроснабжения. То есть чертеж, на котором указаны все элементы энергосети, разводка кабелей и электропроводов, устройства защиты, распредкоробки, выключатели, розетки. Этого вполне достаточно, учитывая, что частное лицо имеет право на упрощенную процедуру подключения к электросетям. Но при этом должно выполняться условие, что энергопотребление не будет превышать 15 кВт.

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
​​​​​​​https://zen.yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Разберем основные моменты проектирования.

Способ прокладки кабеля

Вариантов может быть два. Закрытый способ устройства предполагает укладку проводов в штробы. Это небольшие полости, которые штробят в стенах. После монтажа их заделывают. Получается, что кабели находятся внутри стены, они надежно защищены от повреждения.

При невозможности использования закрытого способа применяют открытый. В этом случае проводка укладывается по поверхности стены в специальные кабель-каналы. Закрытый способ используют в зданиях из газоблоков, кирпича, бетона, т.п. Электропроводка в деревянном доме прокладывается открытым способом.

Определение типа напряжения на вводе

В дом может быть заведена одно- или трехфазная линия на 220 или на 380 В. Выбор делают исходя из своих нужд и из того, что могут поставить энергетики. Так, для небольшого по площади здания без мощного электрокотла вполне достаточно одной фазы на 220 В. Если планируется установка мощного трехфазного оборудования или потребители однофазные, но их совокупная мощность велика, выбирают три фазы по 380 В. Второе решение более дорогое, требования к такой линии выше. Однако она дает большие возможности.

Расчет мощности

Чтобы правильно спроектировать электропроводку, надо определить суммарную мощность потребления. Это делают сложением мощностей всего электрооборудования. Взять данные можно из техдокументации приборов или рассчитать примерно. В среднем, телевизор потребляет 200 Вт, стиралка — 700 Вт, холодильник — 400 Вт, пылесос — 1 000 Вт, электрообогреватель — 1 400 Вт, духовка — 1 200 Вт и т.д. Эти показатели суммируют. К ним добавляют пусковые нагрузки и минимум 20% запаса мощности. Запас может быть больше, это даст возможность в будущем без опасений подключать дополнительные электроприборы.

• Газо- и энергоснабжение

  Платим меньше: 6 действенных способов экономии электроэнергии

Выбор проводов

На основании рассчитанной мощности подбирают сечение электропроводки. Лучше всего делать это на основе специальных таблиц. Однако есть и другое решение. Опытные электрики считают лучшим вариантом трехжильные медные электропровода ШВВПнг и ВВГнг, сечение подбирают исходя из типа потребителя.

• Розеточные группы — 3*2,5 мм².
• Контуры осветительные — 3*2 мм² или 3*1,5 мм².
• Кондиционер 5 кВт и ниже — 3*2,5 мм².
• Кондиционер выше 5 кВт — 3*4 мм².
• Электродуховка или плита — 3*4 мм².
• Электрокотел — 3*4 мм² или больше (руководствуются рекомендациями производителя).

Деление на линии-группы потребления

Нагрузка внутри общедомовой сети должна распределяться равномерно. Поэтому ее делят на несколько частей или групп. Обычно отдельной группой выделяют освещение хозпостроек, уличные фонари, внутридомовые осветительные приборы, розетки, т.п. Если постройка большая, возможно разделение по этажам или даже по помещениям. Для обеспечения максимальной безопасности на каждую выделенную линию ставят автоматы-выключатели, УЗО. Это облегчает поиск неисправности в случае, если защита сработает. Групповые УЗО подбирают по максимальному потреблению выделенной группы. Для подключения мощного электрооборудования рекомендуется обустраивать отдельные линии.

Как завести электричество в здание

На участке ввода электричества в здание обустраивают вводно-распределительный щиток. Его ставят внутри отапливаемого помещения. К щитку с одной стороны подходит уличный кабель ввода, с другой — проводка от всех групп внутренних потребителей. Можно обустроить два электрощита. В первый встраивают общее УЗО, счетчик и рубильник. Все они должны иметь повышенную степень влагозащиты, поскольку оборудование устанавливают снаружи. Второй электрощит монтируют в помещении, он «отвечает» за внутреннюю разводку.

Подключение вводного кабеля в любом случае выполняет сетевая компания. Подвести линию можно по воздуху или под землей. Первый вариант — самый простой и дешевый: от ЛЭП протягивают изолированный самонесущий провод. Не всегда есть такая возможность, поскольку существует ряд ограничений. Например, если расстояние от дома до опоры больше 20 метров, монтаж запрещают или ставят еще одну опору. Иначе есть угроза обрыва электрокабеля.

Можно подвести электричество под землей. Для этого на глубине 80-100 см укладывают электрокабель. Его вставляют в стальную или пластиковую трубу. Это защищает его от повреждений. Для ввода в дом в стене или в фундаменте выдалбливают отверстие. Подземный монтаж более трудоемкий и дорогой, но он снижает риск обрыва линии ввода. Прослужит она намного дольше, чем воздушная.

• Безопасность и домашняя автоматика

  Что должно быть в распределительном щитке: советы по подбору оборудования

Как выстроить трассы электропроводки

Схема прокладки проводки для каждого дома индивидуальна. Но есть общие для всех случаев принципы. Перечислим их.

• Первым элементом после участка ввода ставят рубильник. Он дает возможность при необходимости обесточивать дом.
• После него монтируют электросчетчик.
• Третьим устанавливают общую автоматическую защиту.
• После него обустраивают разветвления на все группы потребителей. Обязательно устанавливают автомат-выключатель либо УЗО на каждую из них.

Кроме того, по инструкции в щитке обязательно должны присутствовать две отдельные шины: N (или «нуль») и PE (или «земля»). Отходящие от них электропровода образуют два отдельных контура, которые никогда не соединяются и не пересекаются.

Схему-чертеж электропроводки важно составить с учетом основных правил, которые нужно выполнить. Перечислим их все.

• Сеть делят на несколько групп, которые защищают выключатели-автоматы или УЗО. Единая схема возможна, если в нее будут включены только несколько выключателей либо розеток.
• Для энергоемких мощных приборов обустраивают выделенные линии с защитной автоматикой.
• Электропровода укладывают только вертикально и горизонтально: перпендикулярно либо параллельно потолку и полу.
• Угол поворота провода делают только прямым. Диагональное размещение запрещено.
• Электролинии прокладывают на расстоянии не меньше 150-200 мм от дверных и оконных проемов.
• Расстояние от газовых коммуникаций до электросети не может быть меньше 200 мм.
• Минимальное расстояние от розеточного блока до уровня чистового пола — 35-40 см.
• Электрощитки устанавливают на высоте 150-170 см. Это удобно при обслуживании, а также является защитой от детей.
• Обязательно использование заземления.

Важно выстроить план так, чтобы проложенные кабельные трассы не мешали другим коммуникациям и не пересекались с ними.

После того как план-схема составлена, приступают к монтажу. Можно все сделать своими руками. Важный момент. Все работы проводят только при отключенной электроэнергии, причем нужно исключить возможность ее случайной подачи. Рабочий инструмент используют только с изолированными ручками. Предлагаем пошаговую инструкцию, как провести электропроводку в частном доме.

1. Разметка

Отбейте малярным шнуром уровни чистового потолка и пола, если разметка проводится до начала отделочных работ. Отбейте уровни размещения выключателей и розеток, магистрали розеточной цепи и цепи освещения. Наметьте положение электрощита и пути прохождения магистралей от него к потребителям. Разметьте все трассы с шириной и глубиной будущих штроб. Отметьте положение всех электроприборов. Сверьте разметку с планом-схемой.

2. Подготовка штроб

Вырежьте нишу под электрощит. Коронкой нужного диаметра пробурите отверстия под монтажные коробки для выключателей и розеток, под распредкоробки. Проштробите каналы под электрокабели. Если нужно, продолбите отверстия в другие комнаты для прохождения проводки. Вычистите пыль из штроб, ниш и отверстий. Загрунтуйте их праймером глубокого проникновения.

3. Монтаж системы

Установите электрощит в подготовленную нишу. Уложите кабель в штробы. Если по проекту нужно, предварительно поместите его в гофротрубу. Укладывайте электрокабель по направлению от монтажной коробки к щитку. Обязательно закрепляйте электропроводку внутри штробы специальными хомутиками или клипсами. По окончании укладки сверьтесь с планом и сфотографируйте положение штроб. Установите монтажные и распределительные коробки. Соедините участки электропроводки, подключите группы потребителей к электрощитку. Проверьте корректность работы системы.

4. Финишные работы

Заделайте штробы штукатурной смесью. Дайте ей высохнуть и зашкурьте. Оголенные проводки в монтажных коробках заизолируйте, уложите внутрь полости. В таком виде они должны находиться до окончания отделочных работ. Распределительные коробки накройте крышками, если их нет, заклейте их малярным скотчем. После того как отделка будет завершена, установите механизмы выключателей и розеток, поставьте диммеры, повесьте светильники.

• Стены

  Как найти скрытую проводку в стене специальными приборами и без них

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Круглый стол в интерьере: советы по выбору и 77 красивых фото

Какую стену сделать акцентной: 7 вариантов для любой комнаты

Как выглядят и сколько стоят самые большие квартиры в Москве: аналитики составили рейтинг

Чем обшить дом дешево и красиво снаружи: 5 доступных вариантов

Американская компания представила автономный кемпер с палаткой на крыше

Обои в ванной и санузле: 7 восхитительных примеров от дизайнеров

Как создать интерьер в стиле шебби-шик: руководство к действию и 60 завораживающих примеров дизайна

Компания из Нидерландов создала многофункциональную рабочую среду для офисов

Санкт-Петербург стал самым популярным местом для отдыха у российских туристов

Реклама на IVD. ru

Wiring A Home Ethernet Network-(Practical Beginners Guide)

Хотя создание проводной сети Ethernet не требует больших затрат, это отнимает много времени, включает базовые навыки самостоятельной работы и создает беспорядок.

Именно поэтому лучше всего это делать, когда у вас совершенно новая постройка или капитальный ремонт.

Существует множество способов расширить существующую сеть без сверления отверстий в стенах и прокладки кабелей Ethernet. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает о том, чтобы сделать это, или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана. Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и Где он будет расположен.
• Сколько комнат вы будете подключать?
• Каковы маршруты проводки?
• Сколько розеток в каждой комнате?
• Расположение сокетов?
• Ethernet-кабель — кабель Cat5, 6 или 7? (рекомендуется категория 6)
• Будете ли вы использовать патч-панель?

Далее вам нужно составить список того, что вам понадобится.

• Основные инструменты напр. сверла и т. д.
• Сетевые инструменты для обжима кабелей.
• Ethernet-кабель UTP (Cat 5, 6 или 7)
• Гнезда и соединители концевые.
• Ethernet-коммутатор или коммутаторы.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель – Для домашних сетей кат. 6 , пожалуй, лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирована, что усложняет установку.

Одножильный и многожильный кабель – См. здесь. Для магистральных кабелей используйте сплошные кабели.

Соединители RJ45 — Заканчивает кабель и подключается к компьютеру/переключателю/розетке.

Настенная розетка – Подключает кабель в помещении и подходит для разъемов RJ45 .

Настенные лицевые панели – Закрывают настенные розетки.

Гнезда Keystone Это гнездовые соединители, которые  обычно монтируются в настенную панель или патч-панель. кабеля или шнура.

Сочетание кабелей Cat5, разъемов, кабелей Cat 6 и разъемов Keystone. – По общему мнению, это должно работать, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

Типы коммутационных панелей и настенных розеток

Настенные розетки и коммутационные панели старого типа имели проводные соединения как часть розетки/панели, тогда как более новые, как правило, имеют отверстия для штекерных разъемов. Если вы посмотрите пару видео, вы увидите эти два типа.

Варианты проводки домашнего Ethernet

Там

Есть два основных варианта, как показано на схеме выше.

Кабели от всех настенных розеток можно вывести в центральное место. Этот вариант показан в большинстве видеороликов о домашней проводке на Youtube.

Другим вариантом является использование нескольких переключателей, возможно, по одному на этаже, и подключение этих переключателей к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабель прокладывается не внутри стены.

Что находится в центральной локации

Здесь все кабели от каждой из комнатных розеток собираются вместе и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод в патч-панель (наиболее профессиональный)
• Подсоедините разъем RJ-45.

Использование патч-панели обеспечивает большую гибкость, но, вероятно, является излишним в небольшой сети.

Вам нужна патч-панель?

Центральное расположение, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но не обязательно.

Примечания:

Пометьте кабели на конце в центральном месте, чтобы знать, к какой комнате и какой розетке они подключены.

Стандарты проводки

Это то, какой цвет кабеля подключается к какому контакту на разъемах.

Используются два стандарта проводки ( 568A или 568B –wiki ). Вы должны выбрать один и использовать его последовательно везде.

568A чаще встречается в Европе и странах Тихоокеанского региона

568B чаще встречается в США.

Пример сметной стоимости

2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192 м
• 8 настенных пластин
• 16 домкраты для трапецеидальных искажений
Коммутатор
• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2*24 панели с портами позволяют расширять — Опционально
• Разъемы RJ45
• Соединительные соединительные кабели *16  или *32 (с использованием коммутационной панели)

Если настенные панели имеют две клеммы, то это означает двойное гнездо для кабеля и трапецеидального искажения?

Кабель 2*100 м рулонов по 37 фунтов стерлингов каждый = приблизительно 74 фунта стерлингов
Настенные пластины *8 по 4 фунта стерлингов каждый = 32 фунта стерлингов
Домкраты Keystone *16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительные кабели *16 по 8 фунтов стерлингов за упаковку 5 – 32 фунта стерлингов
Промежуточная сумма = приблизительно 154 фунта стерлингов
Опция
Патч-панель*2 (24 порта) по 22 фунта стерлингов каждая = 44 фунта стерлингов
соединительных кабелей (0,3 м) *16 по 8 фунтов стерлингов за упаковку из 5 – фунтов стерлингов 32
Итого 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструменты для вырубки и обжима, кабельные стяжки, сверла и т. д.

Полезные видеоклипы

Разъем Keystone и настенная пластина

Как подключить настенную розетку

На видео показана стенная розетка с кабельными наконечниками сзади

Подсоединение кабеля CAT5 и CAT 6 с помощью разъемов RJ090

Настенная панель Keystone Jack и патч-панель

Одножильный или многожильный кабель

Каталожные номера

• Структурная кабельная разводка — установка дома
• Как подключить проводку вашего дома к Cat5 или 6
• Подключение домашней сети с нуля

Связанные руководства

• Понимание скорости домашней сети
• Настройка домашнего маршрутизатора
• VLAN в домашних сетях
• Питание через Ethernet

Пожалуйста, дайте мне знать, если вы нашли это полезным

[Всего: 29 Среднее: 4,4]

Как подключить дом: пошаговое руководство

1.

Введение

Просто нажав переключатель, вы можете легко выключить и включить любой бытовой прибор. Вы когда-нибудь пытались выяснить причину этого? Хорошо, нет проблем, это магия домашней проводки , с помощью которой мы можем легко управлять нашими бытовыми приборами, такими как вентилятор, телевизор, кулер, кондиционер и многими другими. Если у вас есть хоть какие-то познания в этой области, то, прочитав эту статью, вы сможете самостоятельно подключить свой дом, для этого вам не нужен электрик.

Если вы собираетесь подключить свой дом, то эта статья вам очень поможет, но для этого вы прочитали ее полностью. Благодаря этой статье вы получите все знания о проводке, например,

• Как подключить дом?
• Какие меры предосторожности необходимы при проводке дома
• Зачем нам нужна схема подключения

Так что читайте внимательно и полностью.

2. Что такое электрическая схема дома?

Проще говоря, схема электропроводки дома — это схема электропроводки дома, которую мы обычно делаем в наших домах, офисах, зданиях, и она показывает все физические соединения между электрической системой и цепью. Схема электропроводки дома также помогает легко подключать провода к разным розеткам и выключателям.

Основная работа домашней электропроводки заключается в обеспечении всей необходимой энергией электроприборов и электрооборудования, которые мы обычно используем в нашем доме. Поэтому требуется правильное планирование, где мы должны установить розетки, выключатели и точки для электрических лампочек и других электроприборов.

Схема электропроводки дома является основной и очень важной частью электропроводки дома. Поскольку нам нужна принципиальная схема в электронике, прежде чем делать схему, так же, как электрическая схема требуется в домашней проводке, чтобы предотвратить ошибки. Мы также используем схему подключения, когда наша проводка повреждена, а затем, чтобы понять это, мы используем схему подключения.

Надеюсь, вы получите всю информацию о схеме подключения, но сейчас у вас возникает один вопрос: как мы можем нарисовать схема электропроводки дома ? Не волнуйтесь, на следующем шаге вы его получите.

Принципиальная схема электропроводки дома:

Источник: EdrawMax Online

3. Как подключить дом?

Проводка в доме имеет большое удовольствие, но вместе с весельем у него еще и головная боль. Головная боль возникает из-за того, что я вижу много проводов и думаю о том, как их соединить.

Не волнуйтесь, здесь вы получите все решения вашей проблемы и для этого; вы должны прочитать его внимательно.

При подключении электропроводки в вашем доме соблюдаются следующие процедуры:

Надлежащее планирование: — Для прокладки электропроводки в доме требуется правильное планирование. Вам предстоит определиться с местом, куда вы собираетесь, расставить розетки и выключатели. Вы также должны определить место, где вы должны установить патроны для ламп и розетки потолочного вентилятора. Подсчитайте и посчитайте количество вещей, которые вам здесь понадобятся, и не забудьте их записать.

Код провода: — цвета провода красный и черный в источнике постоянного тока, который показывает положительный и отрицательный. Но в сети переменного тока провода бывают разных цветов: красного, зеленого, синего, черного, желтого и т. д. Мы используем провода разных цветов, чтобы упростить подключение. Из-за этих разных цветов электрик запоминает, какой провод подходит для каких целей, например, зеленый для розеток и черный для выключателей.

Заземление: — Заземление также известно как заземление. В заземлении или в заземлении мы соединяем определенную часть электроэнергетической системы через провод с низким сопротивлением с землей, который мгновенно разряжает или передает электрическую энергию на землю. Надлежащее заземление предотвратит любой легкий шок, который мы можем получить от любой неисправной бытовой техники. Он будет разряжать электрическую энергию через металлический проводник, соединенный с землей. Таким образом, заземление имеет важное значение в домашней электропроводке.

Принципиальная схема: — Монтажная схема представляет собой графическое изображение электрической цепи. Принципиальная схема является важным фактором, необходимым для электропроводки дома. Благодаря этому вы можете спланировать свои соединения и легко подключить их. Принципиальная схема также помогает, когда проводка выходит из строя.

4. Как создать электрическую схему дома?

Теперь возникает вопрос, как мы можем нарисовать электрическую схему дома. Не волнуйтесь, вы можете легко нарисовать эти диаграммы в EdrawMax Online, просто вам нужно выполнить следующие шаги:

Шаг 1.

Открыть EdrawMax Online

Первый шаг, который вам нужно сделать, это зарегистрироваться на EdrawMax. Вот экран, который вы увидите на странице регистрации. После ввода ваших данных нажмите «Создать учетную запись», чтобы начать.

Шаг 2.

Создать шаблон

Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электричество и телекоммуникации > откроется страница чертежа.

Шаг 3.

Настройте символы по своему усмотрению

Перетащите символы из библиотеки символов в область рисования и поместите их в нужное место.

Шаг 4.

Соедините символы

Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.

Шаг 5.

Сохранить и экспортировать

В последнем сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

Wondershare EdrawMax

EdrawMax — это самый простой инструмент для построения диаграмм, который подходит для всех ваших целей. Попробуйте бесплатно прямо сейчас!

Пытаться Это онлайн Скачать это бесплатно >>

5. Распространенные ошибки при создании схемы электропроводки дома

Есть много распространенных ошибок, которые люди допускают при электромонтаже дома. Таким образом, среди них наиболее часто используемые ошибки перечислены ниже с подробностями.

Неправильное планирование

Люди начинают электропроводку в своих домах, не имея надлежащего плана. Такая ошибка очень опасна как в финансовом плане, так и для вашего здоровья. Это неправильное планирование также может привести к короткому замыканию вашей проводки, что отразится на вас в финансовом плане, а иногда вас может ударить электричеством, что повлияет на ваше здоровье. Как вы знаете, напряжение переменного тока очень опасно для человеческого тела, только один удар может легко убить человеческое тело. Если у вас есть надлежащий план проводки, то вы не сделаете ошибок и сделаете эту работу идеально, не сделав неправильной проводки.

Поэтому перед тем, как строить свой дом, сделайте правильный план и принципиальную схему.

Одинаковый цвет проводов

При проводке дома иногда человек использует провод одного цвета, например, использует только черный провод для проводки всего дома. Этот тип ошибки может сбить вас с толку, потому что из-за одного цвета провода вы забыли, для какой цели вы должны использовать этот провод.

Согласно стандарту для электрической проводки цветовой код: красный для линии или фазы, черный провод для нейтрали и зеленый провод для заземления или заземления.

Но недавно были введены новые стандарты, согласно которым коричневый провод соответствует линии или фазе, синий провод — нейтрали, а зеленый — заземлению или заземлению.

Нет заземления

Заземление является наиболее важной частью электропроводки дома, так как оно защищает от поражения электрическим током при неисправности приборов. Но многие люди пропускают эту часть, проводя электропроводку в доме. Если в вашей электроустановке или в ваших бытовых электроприборах есть какая-либо неисправность, то шансы получить удар током выше при прикосновении к токоведущей металлической детали или любому проводнику.

В этом случае ток создаст путь через ваше тело к земле от токоведущего или фазного провода. Так что обязательно всем сделать правильное заземление или заземление своей домашней электропроводки. Поэтому, чтобы избежать поражения электрическим током, всегда используйте заземление.

6. Советы по простому созданию схемы электропроводки дома

Есть много советов, которые помогут вам сделать электрическую схему дома , но мы перечислили важные советы, которые вам очень помогут.

Правильное планирование мебели

Планирование мебели играет важную роль, когда вы устанавливаете проводку в доме, потому что большинство людей пренебрегают этим и просто устанавливают выключатели, розетки и лампочки или патроны в неправильных местах и ​​сталкиваются с множеством проблем при их эксплуатации. Поэтому важно для всех на первом плане, где вы расставите свою мебель, в соответствии с которой вы установите розетки для выключателей и патроны для ламп, чтобы было легче работать.

Подготовьте достаточно выхода

Также важно спланировать, сколько розеток вы будете устанавливать в комнате, потому что розетки не так уж привлекательны, а также они недешевы, поэтому они стоят дорого.

Таким образом, плохое планирование розеток увеличит ваш бюджет на проводку дома.

Единая панель управления

В схеме электропроводки дома должен быть проект щита управления. С помощью этой панели управления вы можете напрямую включать и выключать все внутренние и внешние источники питания дома. Эта панель управления также помогает в ремонте неисправной линии, просто отключая питание. Вы также можете отключить все электричество, просто нажав выключатель, поэтому панель управления необходима в каждом доме.

7. Часто задаваемые вопросы о домашней электропроводке

Есть много часто задаваемых вопросов, которые приходят на ум читателям при чтении этой статьи. Не волнуйтесь, я взял три самых важных часто задаваемых вопроса, которые регулярно задают при проводке дома.

Сколько стоит подключить дом?

Стоимость подключения нового дома полностью зависит от проекта, а также от функций, которые вы хотите установить в своем доме, а также от стоимости рабочей силы, поэтому она будет варьироваться от места к месту. Поэтому, если у вас есть надлежащие знания о проводке дома и о том, как их установить, какие вещи следует учитывать при планировании проводки дома, вы определенно сэкономите много денег.

Поэтому мы не можем назвать точную цифру, сколько это будет стоить.

Как подключить дом к Ethernet?

Только представьте, что недавно вы переехали в свой новый дом и у вас нет нормального подключения к интернету. Это ужасно, поэтому при планировании проводки дома также важно установить кабель Ethernet. Итак, для кабеля Ethernet вы должны составить идеальный план, чтобы получить хороший результат. Для этого вам необходимо соединить все комнаты кабелем Ethernet, чтобы у вас было бесперебойное подключение к Интернету. Кроме того, вы можете использовать программное обеспечение EdrawMax для создания полных электрических схем дома. Их будет проще установить, и шансы на какую-либо ошибку будут очень низкими.

Должны ли мы нанять электрика для проводки дома?

Электрики профессиональны в своей работе, так как хорошо разбираются в электропроводке. По нашему мнению, мы должны нанять электрика для электромонтажа дома. Но если у вас есть необходимые знания о проводке дома, вы также можете выполнить эту работу самостоятельно. Эта работа требует больших знаний, и иногда ваша маленькая ошибка может повредить всю вашу проводку, а также может нанести травму вам и другим. Как вы знаете, напряжение переменного тока очень опасно для здоровья человека, так как его однократное воздействие может легко убить человека. Поэтому, если у вас нет надлежащих знаний в этой области, то лучше нанять для этой цели электрика.

8. Ключевые выводы

Надеюсь, вы получите всю информацию и знания об электропроводке дома. Вы также можете нарисовать электрические схемы дома онлайн на EdrawMax Online, где вы получите все электрические символы, а также планы розеток, поэтому обязательно посетите это.

Для создания схемы вы можете использовать EdrawMax Online для создания схем онлайн. Там вы можете легко нарисовать принципиальную схему; там вы можете найти любой тип электронных символов. Вы также можете добавить нужный символ в библиотеку. Найдите все электрические схемы в галерее шаблонов.

10 правильных шагов, которые необходимо выполнить при подключении электропроводки в вашем доме

Дата изменения: 24 мая 2022 г.

Электрическая система вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем». В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.

Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.

1. Отключить силу

Поиск строительства. Занзибар Северная Африка Алжирская Египта Ливия Марокко Судан Тунис Южная Африка Ангола Ботсвана Эсватини Гамбия Лесото Мадагаскар Малави Маврикий Мозамбик Намибия Южная Африка Зимбабве -Вест -Африка Бенин Буркина Фасо -Капюн Пароа -Малайрайрайрайрайрайрайрайрайрайрайрайская Ярория Малайраяльская Ярория Сайрайрайская ярориаляйская ярориаляйская ярория -африканская ярория. Колумбия Hawaii   Peru   USA      Alabama      Arizona      Arkansas      California      Chicago      Colorado      Connecticut      Florida      Georgia      Idaho      Illinois      Indiana      Iowa      Kansas      Kentucky      Las Vegas      Maine      Maryland      Massachusetts      Miami      Michigan      Minnesota      Mississippi      Missouri      Montana      Nebraska      Nevada      New Hampshire      New Jersey      New Mexico      New York      North Carolina      Ohio      Oklahoma      Oregon      Pennsylvania      South Carolina      Tennessee      Texas      Utah Вирджиния Вашингтон Западная Вирджиния Висконсин Вайомингюстраласия Абу -Даби Афганистан Авзера Азербайджан Бахрейн Бангладеш Камбоджа Китай Гонконг Индия Индонезия Ирак Ирак Ираиль Япония Джордан Казахстан Кувейт Лаос Ливанская малайзия Мьянма Норвея арабьярская пауэрбийская пауэрбинская пауэрбинская пауэрбинская пауэрбинская пауэрбин -арабьярская пауэрская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабская арабья. Поре Южная Корея Тайвань Таиланд Турция Оаэ Узбекистан Вьетнамероп Албания Австрийская Чешская Республика Дания Финляндия Франция Германия Греция Венгрия Исландия Италия Латвия Нидерланды Норвегия Румыния Россия Шотландия Испания Швейца Швейцария Узбекистан

Сектор

Все секторассоциациям Церкви/мечети/храмы Центр обработки обработки данных Отел Hotels Промышленные торговые центры/парки Музеи/театры офисы. Аэропорты   Мосты   Железная дорога   Дороги   Морские порты   ТуннельТуннельОбращение с отходамивода и канализация   Резервуары   Поставка

Отключение питания — это первый шаг, который необходимо сделать перед подключением электропроводки в вашем доме. Попросите энергетическую компанию перенести подачу в ваш дом или отключить только от счетчика на стене или стороне вашего дома. Перед началом любой работы убедитесь, что он выключен.

2. Составьте письменную схему

Составьте схему подключения, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.

3. Установите кабелепроводы

Начните с прокладки самых длинных проводов, чтобы избежать отходов в стенах, даже если вы не планируете использовать их сразу. Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.

Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится что-то передвинуть позже.

4. Ознакомьтесь с различными проводами.

Убедитесь, что вы понимаете, какого цвета провод должен идти и его назначение, чтобы избежать поражения электрическим током и обеспечить безопасность электропроводки в вашем доме. При монтаже проводов нужно различать части кабелей для электропроводки, неметаллический электрический кабель: наружную оболочку (оболочку) и внутреннюю.

5. Знать количество розеток

Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.

6. Просверлите отверстия для проводов

Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы. Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.

7. Установите выключатель

Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.

8. Протяните провода к розеткам

При прокладке электропроводки в вашем доме поместите моток провода рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи. Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.

С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

9. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

10. Проверьте свою работу

Прежде чем закрывать и говорить, что дело сделано, проверьте свою работу! Потяните за соединения, чтобы убедиться, что они безопасны. Включите питание и убедитесь, что все сделано правильно и запускается без происшествий. Кроме того, проверьте корпуса с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением. Используйте правильные изоляторы также для увеличения срока службы.

Электропроводка в вашем доме не является невыполнимой задачей, но вам необходимо проконсультироваться с профессионалом, чтобы убедиться, что все правила соблюдены, а ваша безопасность также обеспечена!

Если вам нужна дополнительная информация об этом проекте. Текущий статус, контакты команды проекта и т. д. Пожалуйста, свяжитесь с нами

(Обратите внимание, что это платная услуга)

Полное руководство по прокладке домашних сетей Ethernet — LazyAdmin

проводное сетевое подключение. Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить в своем доме.

Единственная проблема с проводным Ethernet-соединением заключается в том, что вам придется протягивать кабели через весь дом, предпочтительно через стены. Если вы не ремонтируете свой дом, то это может быть проблемой.

Я делал это дважды в своих домах, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью готов, когда мы его купили.

В этой статье я помогу вам выбрать правильные материалы, проведу вас через процесс прокладки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана. Нам нужно не только знать, где мы хотим наши проводные Ethernet-соединения, но и где они соединяются и как туда добраться.

Я разбил планирование на несколько этапов:

1. Сделайте простой план вашего дома .
   Это действительно помогает визуализировать все проводные сетевые подключения.
2. Определение расположения соединений Ethernet .
   Имейте в виду, что дети вырастают и могут получить компьютер или игровую приставку в своей комнате. Придумайте место для сетевого принтера и, конечно же, не забудьте про точки доступа.
3. Где разместить маршрутизатор и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это более удобно, или провести все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, таким образом, вы можете использовать один коммутатор большего размера или лучше использовать коммутаторы.
4. Как вы собираетесь прокладывать кабель?
   Чердак и подвальное помещение являются хорошими местами для прокладки кабелей по всему дому.
5. Сколько портов Ethernet на место?
   На самом деле рекомендуется использовать два разъема Ethernet на место. Кабели UTP не стоят так дорого, а дополнительные затраты на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам гораздо больше работы и, возможно, денег.

   Только для точек доступа конечно достаточно одного ethernet разъема.

Кабели можно прокладывать через воздуховоды HVAC или любой другой воздуховод. Но имейте в виду, что для этого вам может понадобиться использовать кабели plenum cat 6.

Инструмент проектирования домашней сети

Центр проектирования Unifi поможет вам спланировать установку домашней сети. Инструмент позволяет размещать сетевое оборудование и рисовать все провода. Это немного больше работы, но может действительно помочь вам в планировании проводки вашей домашней сети.

Вы можете использовать план этажа в качестве нижнего слоя для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из замечательных и действительно полезных функций Unifi Design Center заключается в том, что вы также можете видеть покрытие вашей беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительную, если это необходимо.

Если вы хотите узнать больше о размещении точек доступа, прочитайте эту статью, в которой я подробно расскажу о лучших местах для точек доступа.

Лучший Ethernet-кабель для проводки вашей домашней сети

Итак, когда наш план завершен, мы собираемся посмотреть, что нам нужно. И, конечно же, самая важная часть — это сетевой кабель. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги на кабели CCA (Copper Clad Aluminium). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь действительно низкое сопротивление, которое может быть достигнуто только с полностью медными кабелями.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели будут нагреваться сильнее, а при большей длине они будут подавать на устройство меньшую мощность. Другая проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к разрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В настоящее время кабели UTP Cat 6 являются минимальным стандартом для использования в установках. Теперь всегда есть много путаницы в отношении разницы между Cat 6 и Cat 6a. Последний дороже, почти в 2 раза, но нужен ли он вам?

	СКОРОСТЬ	Полоса	Цена	9006.	.0621	250 МГц	ок. $ 55,-
Cat 6a	10 Гбит/с	500 МГц	ок. $ 99,-

Как видите, со скоростью кабеля Cat 6 что-то происходит. Поддерживает 10 Гбит, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит/с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Теперь, почему это важно? Вы можете сравнить пропускную способность с полосами на шоссе. По обоим шоссе вы можете двигаться со скоростью 70 миль в час, но у Cat 6 только 2 полосы, а у Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных одновременно, чем Cat 6.

Так какой же купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно. Длина кабеля не превысит 37 метров, поэтому вы получите 10 Гбит/с. Пропускной способности 250 МГц более чем достаточно для вашей домашней сети.

Одножильный и многожильный

Одножильный кабель UTP имеет один сплошной провод на проводник. В кабеле UTP 8 проводников, поэтому сплошной кабель UTP состоит из 8 одножильных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для проводки вашей домашней сети вы хотите использовать цельные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и коммутационные панели. Многожильные кабели используются только для изготовления соединительных кабелей, коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина, по которой следует выбирать сплошной кабель UTP, заключается в том, что вы можете покупать сплошные кабели UTP только оптом (от 250 футов (75 метров) до 1000 футов (330 метров).

Кабели Plenum Cat6

Как упоминалось ранее, Вы можете проложить домашнюю проводку Ethernet через воздуховоды HVAC или любые другие каналы циркуляции воздуха, но для этого вам может понадобиться специальный тип кабеля Ethernet, кабели категории 6. Эти кабели категории 6 имеют специальную оболочку для предотвращения распространения огня. не более 5 футов.

Убедитесь, что вы ознакомились с местными нормами пожарной безопасности, чтобы узнать, существуют ли требования к кабелям, которые вы можете использовать в воздуховодах ОВКВ. Кабели Plenum дороже, чем обычные кабели Cat6.

Вертикальный кабель категории 6

Как и в случае с магистральными кабелями для воздуховодов ОВКВ, в некоторых странах требуется использовать вертикальный кабель категории 6 (CMR) в гипсокартонных стенах или между полами. Кабели CMR, как и Plenum, являются огнестойкими, чтобы предотвратить распространение огня, например, между этажами. Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран подходят для использования в жилых помещениях. Опять же, убедитесь, что вы проверили местные правила пожарной безопасности на предмет требований в вашем регионе.

Лучшие бренды Ethernet-кабелей

На рынке представлено множество различных брендов Ethernet-кабелей, так какой же выбрать? Имейте в виду, что вам потребуются кабели Cat6 с сплошными медными проводниками .

Также я рекомендую приобрести кабель 23AWG . Медные провода кабеля 23AWG толще, что лучше при использовании питания через Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG имеют ширину 0,52 мм.

Я перечислил несколько лучших марок кабелей Ethernet, чтобы помочь вам начать выбор лучшего кабеля UTP:

• Truecable Cat6 — 500ft CMR — 23AWG
• Monoprice Cat6 — 500ft CMR — 24AWG
• Southwire Cat6 — 500 -футов но это действительно не рекомендуется. Свисающие кабели Ethernet некрасиво выглядят, с ними непросто работать, а найти правильный кабель сложнее. Но что еще более важно, кабели UTP со сплошными жилами хрупкие и их нельзя слишком сильно сгибать .

  Посмотрите видео ниже, чтобы узнать, как подключить настенные розетки, гнезда трапецеидального искажения и патч-панели:

  Патч-кабели, которые вы используете между патч-панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (без поломок). провода).

  Так что гораздо лучше использовать патч-панель. Теперь эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также есть патч-панели, которые можно монтировать на стену и которые намного меньше.

  ^{Патч-панель на 12 портов без крышки}

  На рынке доступно несколько вариантов. Это действительно зависит от того, сколько у вас подключений, какой лучший вариант. Для подключения до 12 Ethernet-соединений мне очень нравятся эти настенные патч-панели:

  . Распродажа

  12-портовая экранированная патч-панель TRENDnet Cat6A, 10G Ready, совместимость с Cat5e, Cat6, Cat6A, металлический корпус, цветная маркировка для проводки T568A и T568B, укладка кабелей, настенный монтаж, черный, TC-P12C6AS

  • ИНТЕРФЕЙС УСТРОЙСТВА: 12 портов RJ-45 с позолоченными контактами 8P/8C 50 микрон предназначен для устранения электромагнитных помех (EMI) и перекрестных помех, обеспечивая максимальную производительность и целостность данных.
  • СОВМЕСТИМЫЕ КАБЕЛИ: кабели Cat5e, Cat6 и Cat6A
  • НАСТЕННЫЙ МОНТАЖ: Коммутационная панель имеет прочный металлический корпус, который можно монтировать на стене.

  Если вам нужно более 12 портов, вы можете использовать два из них или выбрать патч-панель на 24 порта и использовать монтажный шарнир 1U.

  Настенные розетки Ethernet

  Итак, для другого конца кабелей Ethernet нам понадобятся настенные розетки Ethernet. Розетки в США в целом отличаются от европейских. В США вы можете получить настенные розетки со съемными гнездами трапецеидального искажения. Это значительно облегчит установку.

  Распродажа

  Настенная панель VCE Ethernet с 1 портом (внесена в список UL), настенная розетка Cat6 «мама-мама» RJ45, встроенный переходник Keystone, настенная розетка, белая (2 шт.)

  Настенные розетки Ethernet категории 6

  Поскольку мы используем одножильные провода, вам потребуются разъемы для трапецеидальных искажений, которые можно врезать, как эти разъемы для трапецеидальных искажений категории 6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

  Розетки Ethernet для поверхностного монтажа

  Вы не всегда можете использовать настенную розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный соединительный кабель между розеткой и точкой доступа.

  ^{Эта точка доступа находится на потолке внутри шкафа.}

  Использование разъемов RJ45 на цельном кабеле UTP

  Цельные кабели UTP на самом деле не предназначены для обжима разъема RJ45. Но это не значит, что это невозможно. Только вам нужно купить правильные вилки RJ45, разница заключается в лезвиях разъема RJ45

  Как вы можете видеть на изображении выше, лезвие в середине проткнет многожильный медный провод, что невозможно сплошными медными проводами. При использовании сплошных медных проводов лезвиям придется снимать изоляцию сбоку, чтобы она соприкасалась с медными проводами.

  Инструменты, необходимые для домашней проводки Ethernet

  У нас есть все наши сетевые продукты, но вам также потребуются некоторые специальные инструменты, чтобы начать прокладку домашней сети Ethernet:

  • Инструмент для обжима Ethernet — если вы собираетесь подключать RJ45 заглушки

  Распродажа

  Инструмент для обжима TRENDnet, инструмент для обжима, обрезки и зачистки, для любого кабеля Ethernet или телефонного кабеля, встроенный инструмент для обрезки и снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, полностью стальная конструкция, черный, TC- СТ68

  • Пробивной инструмент – для пробивки кабеля в разъемах трапецеидальных искажений и коммутационной панели
  • Тестер сетевого кабеля – (дополнительно)
  • Основные инструменты для самостоятельной работы – дрель, отвертка и т. д.
  0

0666 Прокладка кабелей

Со всеми инструментами и деталями мы можем начать прокладку кабелей. Большую часть времени вы используете два или более кабеля Ethernet в одном и том же месте. Вы можете измерить длину необходимого кабеля, но это довольно сложно сделать правильно.

Надежнее проложить один кабель, отрезать его по длине, вытянуть, сделать второй (или больше) кабель и снова соединить их вместе.

Убедитесь, что у вас достаточно дополнительной длины на каждом конце кабеля . Вы хотите красиво проложить кабели к патч-панели. Также неплохо иметь дополнительную длину со стороны настенной розетки на случай, если что-то не так с подключением.

Цвет кабеля Ethernet Заказ

После того, как вы протянули все кабели, пришло время подключиться к штекерам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах трапецеидальных искажений и коммутационной панели вы, вероятно, найдете два стандарта окраски , 568А и 568В (или просто А и В ).

568B — наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

Заказ цвета кабеля Ethernet для 568B IS:

1. Белый/Оранжевый
2. Оранжевый
3. Белый/Зеленый
4. Синий
5. Белый/Синий
7. белый/коричневый
9. белый/коричневый
12. /коричневый
15. /коричневый
17. /коричневый0002 Если у вас в руке есть вилка RJ45, держите зажим вниз, тогда левая сторона будет контактом 1. делать. Просто убедитесь, что вы зачистили кабель достаточно далеко на 5 см / 2 дюйма. Это значительно облегчит укладку проводов в правильном порядке.

    В этом видео очень хорошо показано, как подключать разъемы RJ45:

    Подключение разъемов трапецеидального искажения

    Разъемы трапецеидального искажения довольно просто подключить. На них есть цветовой код, точно указывающий, куда какой провод должен идти. Просто проложите кабель по правильному проводнику и подключите его с помощью перфоратора. Видео ниже объясняет/показывает это очень хорошо:

    Убедитесь, что вы следуете цветовому коду на гнезде трапецеидального искажения или коммутационной панели, который соответствует 568B или 568A, если вы используете его дома.

    Проверка домашней сети Ethernet

    После того, как вы протянули и подключили все кабели Ethernet, пришло время их протестировать. Теперь есть два способа проверить кабель: с помощью кабельного тестера (наилучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

    Вы можете подумать, что самый быстрый способ — просто подключить ноутбук с одной стороны, а другую подключить к коммутатору. Если есть доступ к интернету, то кабель в порядке. Ну, почти. Проблема с кабелями Ethernet заключается в том, что они также работают, если правильно подключены только 4 провода.

    Синий и коричневый провода используются только для сетевых соединений 1 Гбит. Так что теоретически при правильном подключении оранжевого и зеленого проводов можно получить подключение к сети. Но только при скорости сети 100Мбит.

    Кабельные тестеры

    Кабельный тестер проверяет каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить, правильно ли подключены кабели Ethernet и нет ли в них неисправностей.

    Каждый провод обозначается индикатором на кабельном тестере. Если лампочка не загорается, то у вас неисправный контакт.

    Лучшим решением будет отрезать защитную оболочку или штекер RJ45 и начать сначала.

    Подведение итогов

    Я надеюсь, что эта статья помогла вам приступить к проекту подключения домашней сети Ethernet. Убедитесь, что вы покупаете качественные кабели и разъемы для трапецеидальных искажений. Имейте в виду, что замена кабелей Ethernet требует много работы.

    Если у вас есть какие-либо вопросы или предложения, просто оставьте комментарий ниже.

    Вам также могут понравиться следующие статьи:

    • Лучшая настройка домашней сети
    • Более длинные кабели Ethernet — что вам нужно знать
    • Схема домашней сети
    • Защита домашней сети

    Изучение основ домашней электропроводки

    Изучение основ домашней электропроводки

    может быть сложно, особенно для новичка. Вот почему обычно лучше нанять профессионала для чего-то другого, кроме простой работы. В противном случае вы можете получить травму, повреждение или возгорание. Если вы планируете выполнить проект «сделай сам», в котором есть электрический компонент, есть несколько основных вещей, которые нужно знать об установке проводки.

    С 1940-х годов любой построенный дом (или любой старый дом, в котором была заменена электропроводка) должен был следовать электротехническим нормам: NEC, написанным с учетом требований безопасности. Код NEC идентифицирует типы электрических проводов и типов электрических кабелей по цвету. Когда вы снимаете пластину переключателя, вы, вероятно, заметили желтые, белые, черные, красные или зеленые провода. Они не должны быть декоративными; каждый служит определенной цели, и некоторые не очень хорошо сочетаются с другими.

    Как подключить электрические провода

    При монтаже электропроводки необходимо идентифицировать части электропроводки, неметаллического электрического кабеля: внешнюю оболочку (оболочку) и внутренние провода. Цветной «провод», который вы видите — зеленый, черный, красный, синий или белый — на самом деле является оболочкой, покрывающей внутренние медные провода. Если вы внимательно присмотритесь, вы увидите маркировку, нанесенную на оболочку, чтобы вы знали количество и сечение проводов внутри. Цвет оболочки позволяет узнать, что делает каждый провод.

    Ниже приведена таблица типов электрических проводов:

    • Черные провода или «горячие провода» передают электрические нагрузки от электрощита к розетке, светильнику или другому месту назначения.
    • Красные провода также являются горячими проводами, используемыми для соединения дымовых извещателей, так что, если сработает одна сигнализация, сработают и все остальные.
    • Белый и серый провода — это нейтральные провода, которые подключаются к нулевой шине, которая притягивает ток и переносит его по всему дому. Не позволяйте «нейтральной» части обмануть вас, потому что они все еще могут нести заряд, особенно если текущая нагрузка не сбалансирована.
    • Белые провода , обмотанные черной или красной изолентой, также являются горячими проводами. Лента просто сообщает вам, что белый провод, который обычно является нейтральным, вместо этого используется в качестве горячего провода.
    • Зеленые провода соединяют клемму заземления в розетке и прокладывают ее к заземляющей шине в электрическом щите, давая возможность току уйти на землю в случае, если провод под напряжением коснется металла или другого проводника. Зеленые провода могут подключаться только к другим зеленым проводам, но могут оставаться под напряжением, если электрическая система неисправна.
    • Неизолированные медные провода являются наиболее распространенным типом заземляющих проводов.
    • Синие и желтые провода , хотя обычно не встречаются в неметаллических (NM) кабелях, иногда используются в качестве проводов под напряжением в электрических кабелепроводах. Синие — это путешественники, которые могут быть в выключателях наверху и внизу лестницы, чтобы управлять одним и тем же светом.

    Черный провод

    Проводит электрические нагрузки от электрощита к розетке

    Щелкните здесь

    Красный провод

    Используется для соединения детекторов дыма, чтобы при срабатывании одной сигнализации.

    Щелкните здесь

    Белые и серые провода

    Нейтральные провода, которые подключаются к нейтральной шине, которая притягивает ток и переносит его по всему дому.

    Щелкните здесь

    Предыдущий

    Следующий

    Какой тип провода используется для жилых помещений?

    В большинстве современных домов используется неметаллический (NM) кабель, состоящий из двух или более проводов, обернутых внутри упомянутой ранее цветной оболочки. Пакет проводов обычно содержит один или несколько горячих проводов плюс нейтраль и землю. Чтобы разместить проводку в старом доме или если ваша проводка просто нуждается в ремонте, вы можете соединить старые провода с новым кабелем NM, используя распределительную коробку, которая защищает проводные соединения. Более крупные провода цепи несут напряжение цепи, до которого может быть очень опасно дотрагиваться. Если вы не знаете, какие у вас провода, считайте их все опасными.

    Советы по подключению и переключению своими руками

    Если вы уверены в себе и хотите самостоятельно выполнить монтаж проводки своими руками, вам необходимо подготовить информацию и инструменты.

    • Иметь надлежащие инструменты. Это может быть мультиметр, проверяющий электрическое напряжение, и комбинированный инструмент для зачистки проводов и оболочки.
    • Ознакомьтесь с различными проводами. Убедитесь, что вы знаете, какой цвет провода куда идет и какова его цель, чтобы избежать поражения электрическим током и безопасно провести электропроводку в вашем доме.
    • Провода больше, чем нужно. Убедитесь, что он простирается не менее чем на три дюйма за пределы электрической коробки.
    • Заделка гипсокартона с большими пластинами. Вы сделали отверстие в гипсокартоне слишком большим? Исправьте это с помощью большой электрической пластины.
    • Платите за качество. Не экономьте на качестве выключателей и розеток.
    • Проверьте напряжение, прежде чем прикасаться к проводам и цепям. Мультиметр сообщит вам, безопасно ли к ним прикасаться.
    • Проведите исследование. Посмотрите видео-уроки на YouTube.

    Ошибки электропроводки, которых следует избегать

    Электрический момент «упс» может быть очень серьезным, вызывая короткие замыкания, удары током или пожары. Вот несколько распространенных ошибок, которых следует избегать:

    • Никогда не подключайте провода вне электрических распределительных коробок. Если коробки нет, добавьте ее и соедините провода внутри нее.
    • Помните о трехдюймовой минимальной длине провода. Не обрезайте провода слишком коротко. ЕСЛИ вы это сделаете, добавьте шестидюймовые расширения.
    • Никогда не оставляйте незащищенной обшивку между рамами, как при потолочной установке. Прикрепите его скобами к стержню 2×2 или используйте металлический кабелепровод, если провод проходит вдоль стены.
    • Избегайте ослабленных выключателей или плохо подключенных розеток.
    • Никогда не устанавливайте трехгнездовую розетку без заземляющего провода.
    • Не встраивайте электрическую коробку в поверхность стены. Вместо этого добавьте пристройку к стене.
    • Закрепите кабель зажимом, чтобы изоляция провода не порезалась и не изнашивалась.

    Распространенные бытовые проблемы с электричеством

    Если у вас старая проводка, скорее всего, у вас целый комплекс проблем. Одной из наиболее распространенных является изношенная изоляция, потому что не было заземления, а проводка не была приспособлена для работы с современными мощными приборами. Есть несколько других общих проблем с электричеством, которые не ограничиваются старой проводкой:

    • Частые скачки напряжения, вызванные освещением, поврежденными линиями электропередач, неисправными приборами или проводкой
    • Провалы в подаче электроэнергии из-за неисправных устройств (или тех, качественные материалы) подключен к электросети
    • Неправильно работающие выключатели освещения
    • Часто срабатывающий автоматический выключатель
    • Перегруженный автоматический выключатель
    • Удары током
    • Свет слишком яркий или слишком тусклый
    • Высокие счета за электричество
    • Лампочки, которые слишком часто перегорают
    • «Одержимые» встраиваемые светильники, которые гаснут, а затем снова включаются

    Как сделать

    Если у вас есть надлежащее образование в области электротехники, вы должны справиться с большинством проектов. Вы думали о том, чтобы стать электриком? Согласно O*NETOnLine, прогнозируемый рост рабочих мест для электриков до 2028 года будет быстрее, чем в среднем для других профессий. Подумайте о том, чтобы поступить на программы электротехнического строительства и планирования Coyne College Chicago. Вы получите практическое обучение электротехнике и индивидуальные инструкции, необходимые для подготовки к востребованной карьере электрика. Вы также можете рассмотреть возможность строительства и обслуживания электрооборудования (программы ECM) в Чикаго.

    Любопытно? Свяжитесь с Coyne College для получения дополнительной информации.

    Сколько стоит переделать дом?

    В отличие от других ремонтных и ремонтных работ в жилых домах, замена электропроводки в вашем доме не является самым очевидным проектом. Но это не делает необходимость обновления электрических систем и проводки дома менее важной. На самом деле, если вы не модернизируете домашнюю электропроводку, когда это необходимо, это может иметь серьезные, даже фатальные последствия.

    По данным Международного фонда электробезопасности (ESFI), некоммерческой отраслевой ассоциации, ежегодно происходит около 51 000 пожаров в домах, в результате которых погибает около 500 человек, 1400 получают травмы и материальный ущерб составляет 1,3 миллиарда долларов. И статистика Управления пожарной охраны США за 2019 год., последние доступные данные, сообщают о 9-процентном увеличении долларовых убытков из-за пожаров, связанных с «электрическими неисправностями в жилых домах».

    Учитывая эту мрачную статистику, важно убедиться, что электропроводка вашего дома находится в хорошем состоянии. Работы по перемонтажу могут быть дорогими: в зависимости от размера вашего дома общая сумма может достигать 10 000 долларов и более, согласно Angi, сайту онлайн-поиска подрядчиков. Но неспособность удовлетворить потребности в перемонтаже может быть еще более дорогостоящей в долгосрочной перспективе.

    Сколько стоит переделать дом?

    Несколько предупредительных знаков могут сигнализировать домовладельцам о необходимости замены электропроводки в доме:

    • Многократно перегорающие предохранители или срабатывающие автоматические выключатели
    • Постоянно тускнеющие или мерцающие огни
    • Лампочки часто перегорают в патроне
    • Искры из розетки при отключении шнура

    Проблема может быть ограничена одной областью или может быть общесистемной. В последнем случае стоимость ремонта дома обычно колеблется от 2000 до 9 долларов.000, по данным HomeGuide, платформы, которая объединяет домовладельцев с профессиональными поставщиками услуг. В среднем домовладельцы платят около 2,65 долларов за квадратный фут за проект по ремонту дома. Если у вас есть McMansion, который нуждается в капитальном ремонте, вкладка может стоить даже 20 000 долларов.

    Однако рассчитать окончательный счет не так просто, потому что в игру вступает множество факторов, от почасовой оплаты, взимаемой электриком, до цен на новые панели и провода и доступность старого оборудования.

    Факторы, влияющие на стоимость замены электропроводки в вашем доме

    Стоимость замены электропроводки в вашем доме зависит от размера и возраста вашего дома, количества и характера комнат, в которых выполняется замена электропроводки, а также количества проводов, которые необходимо заменить. «Каждый из этих пунктов влияет на стоимость рабочей силы, которая составляет большую часть общей стоимости проекта», — говорит Бейли Карсон, эксперт по домам в Angi.

    Вот некоторые факторы, которые следует учитывать:

    Площадь дома

    Стоимость проектов по перемонтажу обычно рассчитывается за квадратный фут, поэтому чем больше дома, тем больше проводки, больше розеток и, следовательно, выше затраты, говорит Карсон. При включении как рабочей силы, так и материалов проект замены проводки может стоить от 2 до 4 долларов за квадратный фут. Для 2000 кв. футов. дома, который может стоить от 4000 до 8000 долларов.

    Масштаб проекта

    «Стоимость будет сильно различаться в зависимости от того, модернизируете ли вы электрические панели, меняете проводку в части дома или меняете проводку во всем доме», — говорит Карсон. Стоимость проекта также будет варьироваться в зависимости от типов используемых проводов и кабелей. Например, неметаллические кабели или кабели NM, которые наиболее распространены для жилых помещений, стоят от 0,40 до 0,80 долларов США за погонный фут. Подземный фидерный кабель (UF) — такой же, как кабель NM, но жизненно важный для подземных или влажных помещений — стоимость составляет от 0,50 до 0,75 долларов США за погонный фут.

    Если ваш дом очень старый и имеет устаревшую электрическую панель обслуживания, вам может потребоваться заменить и это оборудование, что может стоить от 900 до 2500 долларов.

    Рабочая сила

    Вам нужно будет заплатить лицензированному электрику за замену электропроводки. Обычно они взимают почасовую оплату, при этом обычная оценка составляет один час работы на каждые 100 квадратных футов проводки.

    Средняя стоимость найма лицензированного электрика по стране колеблется от 162 до 521 доллара в час, при этом более крупные города и густонаселенные районы находятся на более высоком уровне, согласно веб-сайту HomeAdvisor, который помогает домовладельцам находить профессионалов для своих проектов. Вы также будете учитывать плату за дополнительную работу и запчасти, если вам нужна обновленная электрическая панель или новые розетки, установленные в вашем доме.

    Доступность

    Поскольку для замены электропроводки в доме перед ее заменой необходимо удалить старую электропроводку, стоимость рабочей силы будет сильно различаться в зависимости от того, насколько легко электрику получить доступ к старой электропроводке. «Старые дома и дома с труднодоступными местами будут стоить дороже, чем новые постройки или дома с более простой планировкой», — говорит Карсон.

    В старых домах с оштукатуренными стенами может быть очень сложно ловить новые провода. И вам придется заплатить другому подрядчику , чтобы открыть стены и снова закрыть их после того, как электрик завершит написание. (Электрики не делают сплошные стены или потолки.) «Если ваш профессионал может получить доступ к проводам через подполье, подвалы, чердаки или балки в полу, проект будет стоить дешевле», — говорит она.

    Разрешения и проверки

    Разрешения и критерии проверки зависят от вашей текущей системы и места вашего проживания. Часто это требуется для того, чтобы ваша проводка соответствовала современным стандартам, соответствовала любым местным нормам и была безопасной для вас и вашей семьи в течение десятилетий. По данным HomeAdvisor, разрешения обычно варьируются от 10 до 500 долларов в зависимости от сложности вашей электрической системы.

    Из-за высокого уровня знаний и значительных временных затрат стоимость проверки электрооборудования обычно составляет от 100 до 400 долларов США, в среднем около 200 долларов США. Обычно они выполняются после прокладки электриком новых проводов, но до подключения новых розеток и выключателей.

    Как покрыть расходы на замену электропроводки в вашем доме

    Замена электропроводки в доме недешева. Многие домовладельцы предпочитают финансировать проект вместо того, чтобы платить за работу чеком или кредитной картой. К счастью, есть несколько вариантов финансирования проекта по перемонтажу.

    Потребительский кредит

    Потребительский кредит обычно дает вам необходимые наличные деньги в короткие сроки. Вам не нужно никакого залога, чтобы претендовать, но вам понадобится доход и хороший кредитный рейтинг, чтобы претендовать на низкую процентную ставку. Часто вы можете получить ставку, которая ниже, чем APR по вашей кредитной карте — это хорошо, учитывая, что счета за повторную проводку могут быть в четырех верхних цифрах — хотя вам понадобятся ваши финансы, чтобы соответствовать требованиям.

    Ссуда ​​под залог дома

    Ссуда ​​под залог дома позволяет вам брать кредит под залог собственного капитала, который вы вложили в свою недвижимость. Как и в случае с личным кредитом, кредит под залог дома — это единовременный кредит, который вы получаете единовременно. Поскольку вы используете свой дом в качестве залога, требования по кредитованию могут быть немного более мягкими. Хороший кредитный рейтинг поможет обезопасить ваш кредит, а предложение вашего дома в качестве залога позволит кредиторам быть уверенными в вашей способности погасить кредит, поэтому кредит под залог дома обычно имеет гораздо более низкую процентную ставку, чем личный кредит, и его проценты могут быть также облагается налогом.

    Кредитная линия под залог жилья

    Кредитная линия под залог дома (HELOC) может быть лучшим решением, если вы предполагаете, что ваш проект по перемонтажу будет состоять из нескольких этапов, или вы не уверены в полной стоимости заранее. HELOC работает как кредитная карта, поскольку вы получите доступ к кредитной линии с лимитом. Когда вы возвращаете то, что вы берете взаймы, это высвобождает больше доступного кредита для повторного использования. HELOC использует ваш дом в качестве залога, а это означает, что его процентные ставки часто ниже, чем по кредитным картам или личным кредитам.

    6 советов, как сэкономить на переустановке проводки в доме

    Хотя домовладельцы должны быть осторожны с затратами, обычно не рекомендуется использовать подход «сделай сам» или экономить на проектах по перемонтажу проводки. Есть причина, по которой электрикам требуются профессиональные сертификаты — одно неверное движение может привести к поражению электрическим током или пожару. Также легко нанести дополнительный ущерб при выполнении электромонтажных работ.

    «Обычно это не та область, где экономия денег должна быть приоритетом», — говорит Дэвид Стекель, эксперт по домам в Thumbtack. «Приоритеты должны заключаться в том, чтобы сделать это правильно и сделать это один раз, именно в таком порядке».

    Тем не менее, есть способы свести к минимуму дополнительные или непредвиденные расходы, когда вы заменяете электропроводку в своем доме.

    1. Сначала пройдите осмотр. Попросите лицензированного электрика провести полную проверку электропроводки в вашем доме, прежде чем приступить к проекту замены электропроводки. Вместо этого можно обойтись мелким ремонтом.
    2. Избегайте замены электропроводки, связанной с открытием стен. Если возможно, выбирайте более простые подходы. «Вскрытие стен — гораздо более сложная задача, чем прокладка провода по чердаку или подвалу», — говорит Штекель. «Исправление стен после завершения всех ваших электромонтажных работ может занять от 25 до 30 процентов вашего общего бюджета проекта».
    3. Магазин вокруг. Прежде чем нанять электрика для завершения проекта по перемонтажу, ознакомьтесь с электриками в вашем районе, принимая во внимание отзывы и оценки, опубликованные предыдущими клиентами. Также рекомендуется  получить котировки как минимум трех разных электриков. Самое дешевое предложение может быть лучшим, а может и не быть, но сравнение нескольких предложений поможет вам найти наилучшее сочетание цены и опыта для вашей работы.
    4. Объединяйте проекты, когда это возможно. Возможно, вам нужно починить проводку только в одной комнате, но подумайте о том, чтобы обновить розетки или электрическую панель, пока вы там. Это может увеличить стоимость вашего дома и сэкономить ваши деньги.
    5. Получение разрешений. В некоторых штатах может потребоваться получить разрешение перед выполнением любой работы; вас могут даже оштрафовать, если вы его не приобретете. Таким образом, знание местных законов может избавить вас от необходимости оплачивать штрафные санкции постфактум.
    6. Приоритизация проектов. Зная стоимость ремонта каждой комнаты, вы сможете решить, сколько работы вам нужно. Не во всех комнатах замена электропроводки будет стоить одинаково, даже если квадратные метры одинаковы: замена электропроводки в ванной или на кухне может быть намного дороже, чем замена электропроводки в спальне или подвале. Например, ремонт спальни может стоить до 800 долларов; кухня, более 3000 долларов.
