Как правильно сделать проводку в своем доме: разводка монтаж схема электрики какую проводку лучше использовать

Открытая проводка в квартире и частном доме: варианты монтажа

Открытая электропроводка и ее преимущества

Монтаж открытой электропроводки чаще всего применяют на садовых участках или на даче. Если вы желаете сделать ее в своем доме или квартире, тогда вам следует серьезно отнестись к выбору материалов для осуществления ее монтажа.

Вот основные преимущества, которыми обладает открытая электропроводка:

1. Монтаж является достаточно простым и выполнить его может даже новичок.
2. При ее монтаже вам потребуется меньший набор инструментов, чем при организации скрытой проводки.
3. Распределительные коробки находятся не в стене. Именно поэтому при необходимости вы легко можете вывести новые ответвления.
4. Для ремонта вам больше не потребуется нарушать целостность стены.

Кроме, значительных преимуществ вы также можете столкнуться и с недостатками. Открытая проводка является наиболее пожароопасной. Также он имеет ограниченный круг использования. Например, ее нельзя использовать на кухни. Проблему с ее пожароопасностью можно легко избежать. Для этого вам необходимо использовать негорючий кабель. Если вы не увидели среди этого числа преимуществ, тогда можно проложить проводку в полу.

Как правильно и качественно произвести замену старой проводки в квартире самостоятельно.

По большому счету все разновидности монтажа электропроводки делятся на две глобальные категории. Монтаж может быть открытым и закрытым.

К открытому варианту монтажа чаще всего прибегают при оборудовании проводки в помещениях деревянного частного дома. Это и понятно, потому как укладка проводов в деревянные стены очень нежелательна.

Современные квартиры, как правило, буквально «напичканы» различными видами электроприборов, но паутина из кабелей на стене или на полу (что неизбежно при открытом монтаже) мало кому понравится. Когда то провода крепились к стенам посредством пластиковых скоб, при этом о внешнем виде конструкции мало кто задумывался.

Сегодня существует несколько решений проблемы эстетичного вида внешней проводки. Наиболее популярным вариантом в данном случае является применения кабель каналов (коробов), внутри которых провода выглядят значительно симпатичнее. Однако надо учитывать такой момент: слишком большое количество кабель каналов также представляют собой не очень красивую картину.

Еще один рациональный и проверенный способ «скрыть» провода – использование гофры, то есть гофрированной трубки, изготовленной из поливинилхлорида. Диаметр трубки может быть разным (в основном, от 16 до 40 миллиметров). В трубку вдевают кабель, при этом используется проволока, расположенная внутри гофры. Затем гофру крепят к стенам, применяя металлические скобы или пластиковые клипсы.

В рамках закрытого варианта монтажа проводка располагается внутри стен и не доступна глазам. Данный метод оптимален для городских квартир. Конечно, у закрытого способа оборудования проводки тоже есть реальные плюсы и минусы.

Разумеется, главным преимуществом является то, что коммуникации спрятаны за тощей стен и не мозолят глаза. Однако скрытый способ монтажа является значительно более трудозатратным и дорогостоящим. В данном случае потребуется приобрести ряд специальных инструментов и провести немалый объем ремонтных работ.

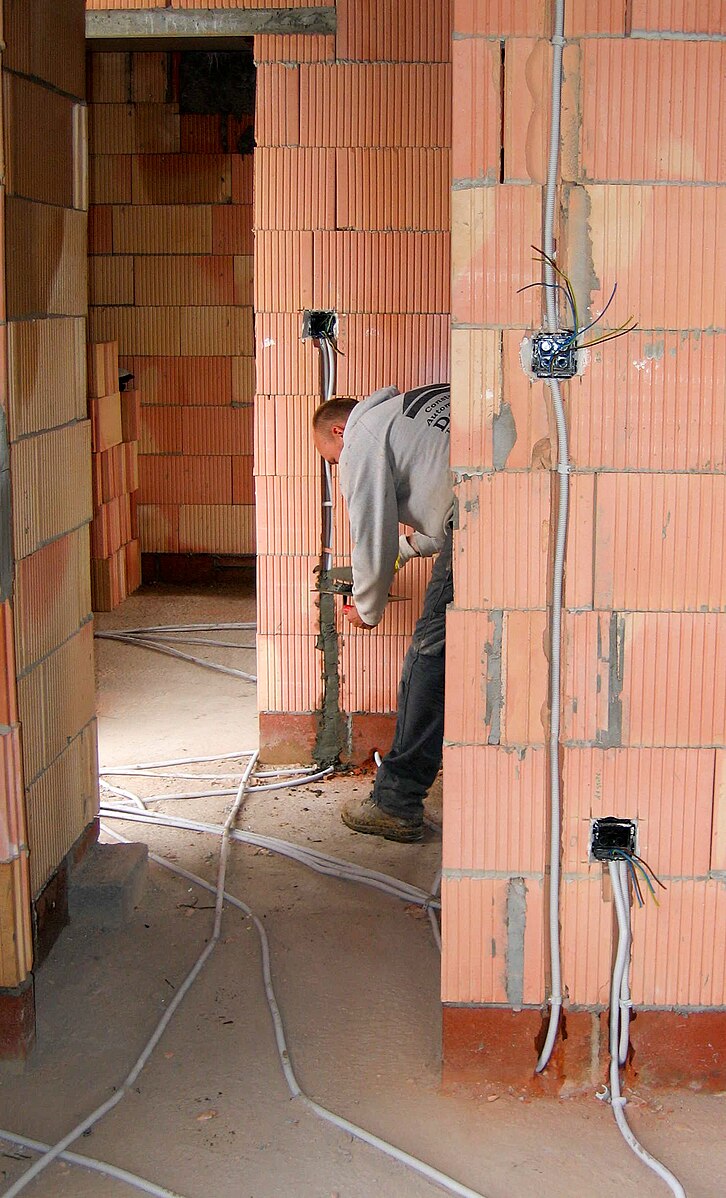

Прокладка и монтаж скрытой проводки

Чтобы выполнить монтаж скрытой проводки, схему можно начертить самостоятельно. Для начала нарисуйте поэтажный план дома (включая подвал и чердак) с учетом всех размеров. Необходимую документацию можно взять у застройщика, хотя она обязана храниться и у владельца жилья. Затем с помощью специальных обозначений выставьте все электрические точки: лампы, розетки, автоматические выключатели и т. д. После начертите линии, обозначающие прокладку скрытой проводки. Обязательно укажите в плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.

Приведем пример электрической схемы дома. На ней показаны провода освещения, силовые кабели и провод заземления. Условными знаками изображены светильники, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, по ней можно выполнять все необходимые расчеты, а в дальнейшем, если понадобится, узнать точное место прокладки проводов.

Как поставить электрощиток?

При организации электролинии в квартире можно доверить работы специалисту. Если монтаж проводки делается на даче или в жилом строении из нескольких комнат, соблюдайте инструкцию:

1. Зафиксируйте бокс на поверхности стены около ввода на высоте 1,5 м от напольного покрытия.
2. Установите DIN-планки под автоматы и 2 шины для нуля и заземления. Внешний элемент проведите в отверстие, разъедините на отдельные жилы. Ноль подсоединяется к шине, аналогично крепится проводник «земли».
3. Соединяются УЗО со счетчикам и всеми автоматами. Фаза и нейтраль от питания подключается на контакты пакетника для ввода.
4. Внутренняя разводка делается по заранее составленным чертежам одножильным кабелем 6 мм2 с изоляцией.
5. На оголенные жилы ставятся вилкообразные наконечники.

Распространенные ошибки при проектировании

Распространенной ошибкой является использование алюминиевых проводов

Стремление к экономии часто вынуждает владельцев строящихся или реконструируемых частных домов самостоятельно разрабатывать проект электропроводки. Однако за кажущейся простотой этой работы кроется достаточное количество проблем, игнорирование которых приводит к ошибкам, способным нарушить штатную работу домовой электросети. При этом возможно поражение жильцов электрическим током, а в отдельных случаях и возгорание электропроводки.

Проектируя схему электропроводки в частном доме, исполнителю нужно избегать повторения часто встречаемых ошибок:

• применение материалов и комплектующих изделий без маркировки, часто не сертифицированной для использования в стране;
• использование кабельно-проводниковой продукции с токопроводящими жилами из алюминия;
• включение в смету проекта розеток, не предназначенных для подключения электроплит, электрокотлов, водонагревателей и пр.;
• внесение в проект электропроводки деревянного дома прокладку проводов закрытым способом;
• коммутация силовых кабелей в одной распределительной коробке с маломощными линиями;
• использование вместо специальных клемм соединение проводов скруткой;
• расположение распределительных коробок на высоте человеческого роста.

Прокладка электрических коммуникаций в доме

Чтобы реализовать монтаж электропроводки в частном доме своими руками, необходимо придерживаться пошагового алгоритма:

• Составляется план-схема подключения. По чертежам делается разметка на стенах – места для розеток (35 см от пола), выключателей и трассы (85 см от пола), шва (на высоте 30 см от пола).
• Розетка прикладывается к стене и по форме обводится карандашом.
• Выполняется дальнейшая разметка так, чтобы были видны провод от щитка на распредкоробку, кабель освещения, свет и вентиляция санузла, транзитные пути и кабели включения для санузла и котельной.
• Расположение всех линий проверяется уровнем.
• Проделывается штроба фрезой по дереву диаметром 6 мм. Работают шуруповертом.

• Отверстие под распределительную коробку делается насадкой для бетонных материалов. После его выполнения элемент примеряется.
• По завершению штробления на несущих балках крепится гофра или металлическая труба. Конструкцию фиксируют саморезами.
• Далее проводка в доме своими руками предусматривает укладку проводника в штробы и вывод его в трубу. Если кабель в штробы проходит плохо, его можно протолкнуть вилкой для электроприборов.
• Провода выводятся на распредкоробку. В дальнейшем от них пускается кабель в тамбур.
• Аналогичным образом заполняются все штробы. Провода должны иметь запас 25-30 см.
• Протягивается кабель от щитка в распределительную коробку. Оптимальный диаметр изделий – 100 мм. Они подходят для соединения 8-10 проводов.

• На распределительную коробку надевается коронка для бетона диаметром 105 мм с заранее просверленными отверстиями.
• Монтажные отверстия очищаются от оставшейся пыли, смачиваются водой из пульверизатора.
• Распределительные коробы крепятся на гипсовую смесь. Ее понадобится наносить очень быстро.
• Вставляется коробка в сборке. Зазоры аккуратно замазываются гипсом.
• В изделие заводятся провода и кабель питания.

Чтобы поставить щиток, понадобится приложить его заднюю часть к стене и обвести. Также штробятся стены. Используется 3 пальчиковых фрезы – на свет (6 мм), под розетки (8 мм), для подводного кабеля (10 мм). Проводник протягивается к щитку.

Типы заземления

Правило ПУЭ определяет заземление как соединение оборудования с заземляющим устройством, находящимся в прямом электрическом контакте с грунтом.

Электропроводка в частном доме своими усилиями осуществляется с применением нескольких систем:

• TN-C – нейтраль питания заземлена, функционал N (рабочего) и PE (нуля) реализует REN-проводник. На него подкидывают ноль и токовыводящие узлы. При отгорании нуля есть риски для человеческого здоровья;
• TN-S – описание говорит, что нейтраль в данном случае с глухим заземлением. Для нуля имеется собственная линия от земли до потребителя. Повторно заземляется маршрут от генератора в жилое здание – на столбах через каждые 1000 см;
• TN-C-S – нейтраль заземлена, для прокладки нужен только REN-проводник. Перед щитом ввода он делится на N и PE;
• TT – нейтраль глухая, выведена как отдельный проводник к потребителю. Все домашние установки заземляются отдельно – у контура проводника нет контакта с нулем. Такое подключение запрещено Энергонадзором;
• IT – нейтраль изолируется от земли или подкидывается на устройства с высоким уровнем заземления. Пути токопровода заземляются через отдельный контур. Рабочий узел не встречается с нулем. Этот план-схема реализуется только в лабораториях и медучреждениях.

Кабель каналы для открытой электропроводки

На сегодняшний день многие производители выпускают кабель каналы, которые могут иметь различный внешний вид. Их конструкция представляет собою пластиковый короб. Их ассортимент достаточно широкий. Именно поэтому они имеют большое количество цветовых гамм и могут вписаться практически в любой интерьер.

Крепить кабель каналы вы можете с помощью специального клея или саморезов. На гипсокартон кабель каналы крепят с помощью специальной бабочки. Когда скелет из кабель каналов будет готов можно приступать к укладке кабеля. На поворотах или стыках вы можете использовать дополнительные продукты.

После укладки проводки в кабель каналы ее необходимо проверить. Проверка осуществляется с помощью мультимера. Как видите, подключение дома к электричеству можно выполнить с помощью открытой проводки.

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

• Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
• Места соединений необходимо размещать только в распределительных коробках
• Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Нормативные документы

Создание проекта и монтаж электропроводки в новостройке осуществляется в строгом соответствии с требованиями норм, отмеченных в документации. Основными документами являются:

1. Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий
2. Правила устройства электроустановок (ПУЭ).

Последние редакции ПУЭ требуют, чтобы проводка, выполняемая скрытым способом в строящихся зданиях, обязательно была заменяемой, поэтому ее прокладка проводится в специальных электротехнических трубах из поливинилхлорида (ПВХ), которые заделываются в строительные конструкции.
В новостройках работы эти производятся сразу после возведения конструкции зданий и закрытия проемов. Очень часто они проходят параллельно с работами по устройству отопления.

Способы прокладки открытой проводки в доме

Наибольшее распространение на практике нашли следующие методы:

• открытая прокладка кабеля непосредственно по поверхности строительной конструкции;
• крепление проводов обвивкой вокруг фарфоровых роликов;
• размещение проводки в пластиковых гофрированных трубах;
• применение металлических гофр;
• монтаж в металлических декоративных трубах;
• использование пластиковых коробов и кабель-каналов;
• установка полых европейских плинтусов.

Эти способы отличаются технологией выполнения, ассортиментом монтажных элементов, стоимостью завершенных работ. Они позволяют создавать разный дизайн для помещений, но создают не одинаковые степени защиты от возникновения пожара и поражения электрическим током.

Где установить электрический щиток?

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Цифровая ТВ антенна из кабеля для T2 своими руками

Изменения в проекте

Если проводка в здании выполнялась в процессе строительства, всегда существует вероятность того, что владелец жилья в новостройке захочет изменить ее, ориентируясь своими соображениями о функциональности и удобстве.

Любые изменения в схеме электропроводки, касающиеся ее характеристик, считаются переустройством помещения, и должны производиться по согласованию с органами местного самоуправления на основании принятого ими решения. Это может быть изменение сечения проводов, замена автоматов, распределительного щитка, кабеля, подведение дополнительной линии питания и тому подобное.

Для этого собственник подает:

• заявление о переустройстве;
• договор купли-продажи, дарственная или другие документы, подтверждающие право на пользование квартирой;
• проект переустройства;
• технический паспорт;
• согласие всех членов семьи нанимателя;

Заключение органа по охране памятников в случае новостройки вряд ли понадобится.

Решения придется ждать дольше месяца – 45 дней. Причем может прийти как разрешение, так и отказ. Отсчет начинается со дня представления собственником всех необходимых документов. Орган, уполномоченный проводить согласование, после принятия решения, выдает или высылает подтверждающий документ в течение 3 рабочих дней.

Полученный собственником документ впоследствии будет являться основанием, дающим право на переустройство помещения.

С этого дня разрешается проводить работы по изменению электропроводки. При этом надо помнить, что новые линии и параметры прокладки будут отмечены в техническом паспорте на квартиру.

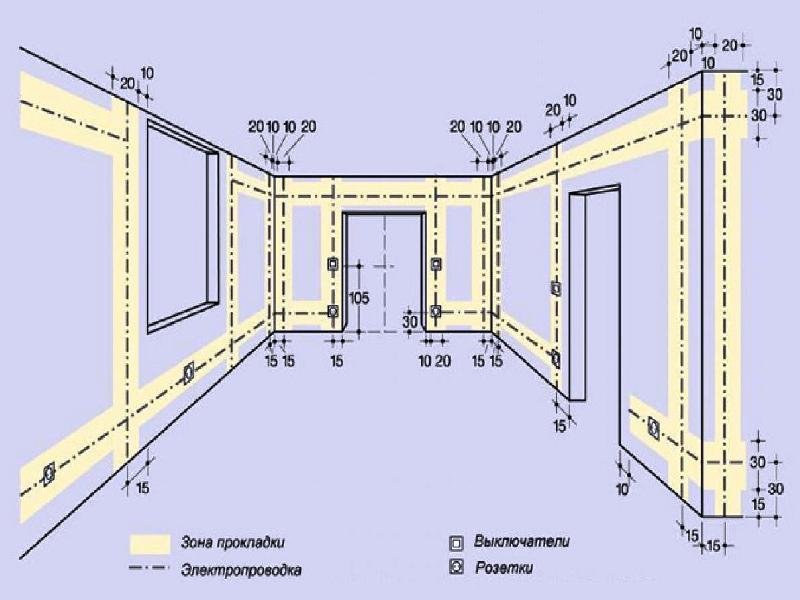

Требования к прокладке электрокоммуникаций

Перед тем, как развести провода в жилом помещении, требуется составить схему их расположения. При разметке учитывают ряд правил:

• сети прокладываются по вертикали или горизонтали;
• поворот магистралей возможен только под углом 90 градусов;
• от перекрытий сеть удаляется на 15 см;
• расстояние от окон и дверей составляет 10 см;
• выключатели монтируются на отдаление от линии пола на 80-90 см;

• розетки ставят на 15-20 см от линии пола, но поднимаются выше, если в помещении есть бойлер или кондиционер;
• допускается устанавливать розетки в смежном подрозетнике на одной стенке;
• распредщитки ставятся на 150-170 см от линии пола;
• обязательно организуются защитные конструкции – заземление или УЗО.

Разводка электропроводки своими руками: от схемы до монтажа

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.



1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки



Правила разводки электропроводки



Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;
• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;

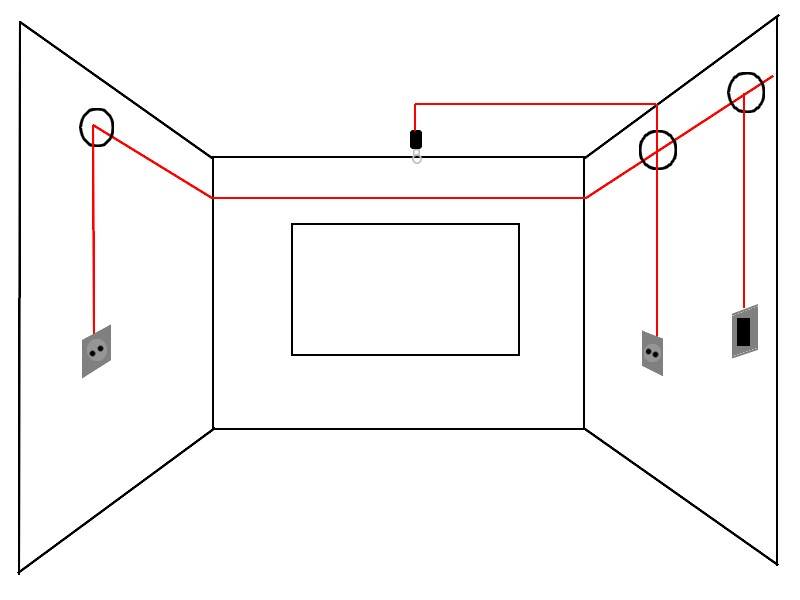

• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.



Проект и схема разводки электропроводки



Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

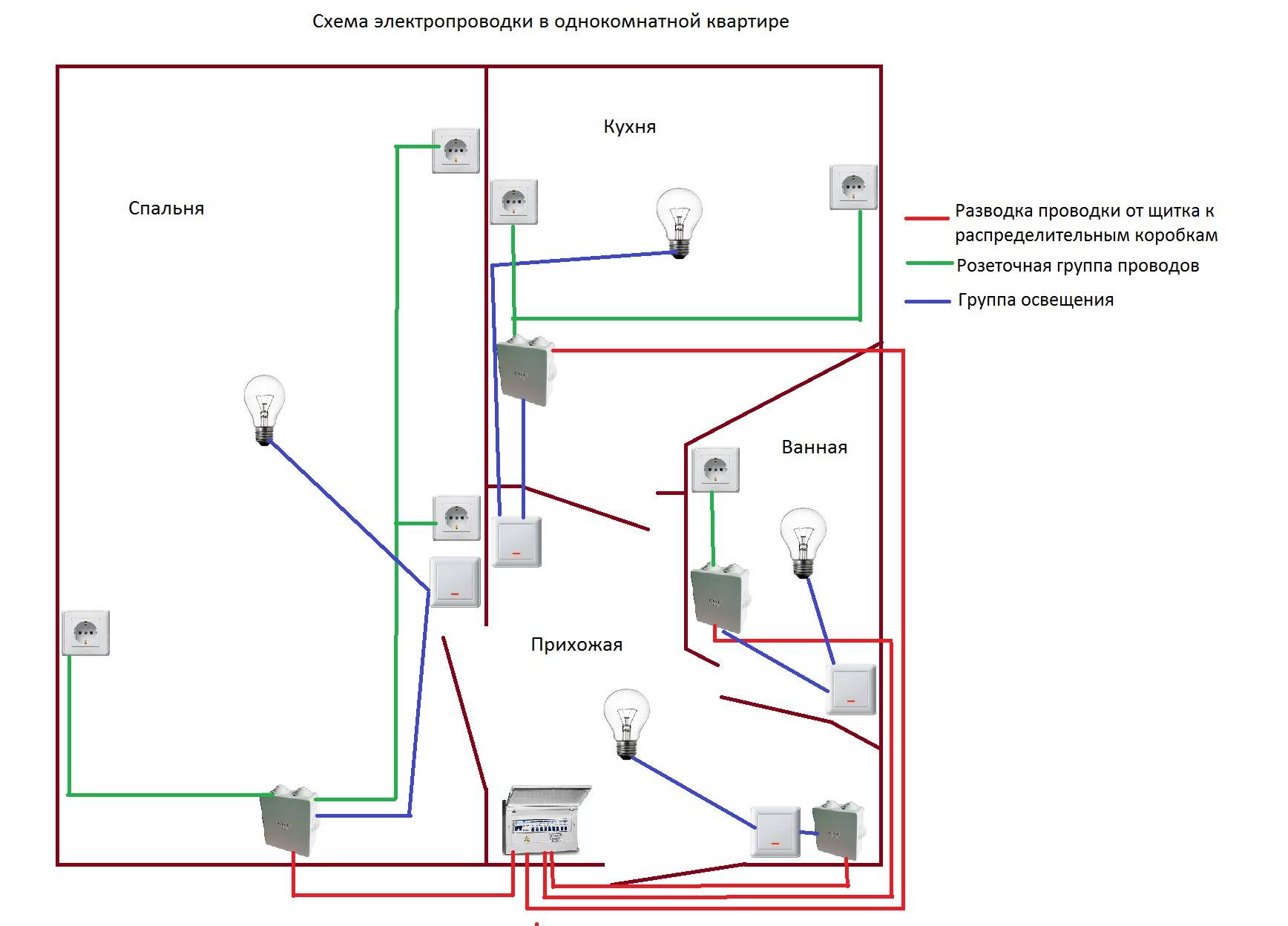

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.



Монтаж электропроводки



В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.



Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.



Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.



Монтаж скрытой электропроводки



Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Схема электропроводки в частном доме: монтаж, разметка

Сегодня уже мало кто представляет свою жизнь без использования электроприборов. Мы полностью зависим от электричества: начиная от подзарядки смартфона, и заканчивая подогревом чайника. Электричество освещает наши жилища, помогает готовить пищу, искать информацию и совершать еще тысячу дел.

В многоквартирных домах по умолчанию уже осуществлена разводка электросети. А как быть семьям, строящим свой частный дом с ноля?

Схема электропроводки в коттедже или на даче — дело ответственное, и подходить к нему нужно во всеоружии. Любая ошибка в самом незначительном соединении может привести к поломке всей сети или к еще более фатальным последствиям. Разберемся, как сделать схему электропроводки в частном доме.

Рисуем схему электропроводки в частном доме

При планировании прокладки электропроводки в своем доме, главное — не торопиться и хорошо все обдумать. Начать следует с составления плана помещений дома, которые планируется электрифицировать. Отметьте на нем все места, где понадобится энергия. Это могут быть розетки, светильники, переключатели теплых полов и так далее.

Обдумайте меблировку. Там, где предполагается телевизор, нужна розетка, и не одна. В месте предполагаемого расположения обеденного стола розетка также не будет лишней.

Помните мудрость современных электриков — розеток много не бывает.

Важным будет предусмотреть все возможные нюансы, чтобы во время прокладки проводов не возникло проблем. Предлагаем обратить внимание на следующее:

• На планах следует отдельно нарисовать схему размещения розеток и схему освещения. Это две разные линии электроснабжения.
• Отметьте на плане места, где расположатся потребители большого количества электроэнергии: стиральная машина, электроплита, холодильник и прочее. К каждому из этих приборов нужна будет отдельная линия проводки.
• По современным стандартам, розетки принято располагать на высоте в 30 сантиметров от пола, но возможны и индивидуальные параметры, например, если нужно запитать электродуховку или вытяжку. А может, вы хотите поместить телевизор под потолком или микроволновку на кронштейнах. Все эти «фишки» необходимо предусмотреть в схеме электропроводки в частном доме.
• По западным нормам, на каждые 6 метров стены нужна отдельная розетка. И лучше, если она будет не одинарной, а двойной.
• Предусмотрите на плане то место, где будет находиться точка доступа в интернет и беспроводной маршрутизатор.
• Выключатели располагаются в 90-100 сантиметрах от пола. В таком случае они будут доступны и взрослым, и детям.
• Слаботочные провода (от сигнализаций, локальных компьютерных сетей, кабельного телевидения и прочего) должны располагаться минимум в полуметре от силовых кабелей. В противном случае могут возникнуть взаимные помехи.

Как правильно разметить силовые кабели

Когда вы нанесли на схему все выключатели и розетки, самым простым и логичным кажется просто соединить все это вместе прямыми линиями. Но не спешите этого делать. Здесь есть ряд своих нюансов. Например, не следует пытаться сэкономить на длине электрокабеля — это может привести к большим проблемам в будущем.

Профессионалы выделяют два основных принципа в прокладке силовых линий:

1. Необходимо доставить определенное количество энергии в нужное место, вне зависимости от целей использования. Это может быть питание либо освещение.
2. Кабели должны быть проложены так, чтобы они в будущем не создавали проблем для отделки помещений и жизни в них.

Из этих принципов выходят определенные правила прокладки проводов в помещениях:

• Все трассы должны быть строго вертикальными или горизонтальными.
• От точки расположения выключателя или розетки провод должен идти строго вверх — до горизонтально идущей трассы электроснабжения. В месте пересечения — распределительная коробка.
• В том случае, если вы собираетесь монтировать натяжные потолки, то магистрали целесообразнее будет разместить над полотном будущего потолка.
• Обязательно фотографируйте каждый этап прокладки электропроводки. Это избавит вас от проблем в будущем, когда, к примеру, нужно будет просверлить отверстие в стене.

Проект электроснабжения частного дома

Составление проекта электроснабжения вашего дома лучше доверить профессионалам. Специалисты в профильных организациях знают все существующие требования, стандарты и обладают достаточной компетенцией, чтобы исполнить все желания хозяев. Немаловажной при составлении проекта будет и пожарная безопасность.

Проекты электроснабжения формируются при помощи современного компьютерного софта, который способен учитывать массу различных параметров и величин. Программа учтет планы комнат, места размещения электротехники, предложит варианты трасс кабелей и сформирует схему электрического щита. Такой подход позволит вам купить строго необходимое количество проводов и расходных материалов.

Специалисты также укажут марки кабелей и фитингов, места, где их можно выгодно приобрести.

Если же вы решили сформировать проект самостоятельно, то вся ответственность за возможные будущие ошибки и недочеты ляжет целиком на ваши плечи.

Монтаж электропроводки

Монтаж электропроводки не отличается повышенной сложностью, сделать это можно самостоятельно. Необходимо только строго придерживаться правил техники безопасности и следовать инструкции.

Для выполнения работ вам будет необходим тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи, отвертка, уровень (лучше лазерный), резак или специальное приспособление для зачистки кончиков проводов.

Разметка будущих кабель-каналов

Любые работы по прокладке кабелей нужно начинать с разметки. Карандашом или маркером наносим на стены метки, где будут проходить провода, расположатся распределительные коробки, розетки, осветительные приборы и выключатели.

После разметки можно смело браться за монтаж электропроводки. Его можно провести открытым способом, либо закрытым. Во втором случае перед монтажом нужно заняться штроблением стен для скрытой прокладки проводов.

При помощи перфоратора и специальной насадки-коронки делаются отверстия под будущие розетки, выключатели и распределительные коробки. Потом они соединяются при помощи штроб — специальных выемок для укладки кабеля. Их можно сделать перфоратором, болгаркой или специальным устройством — штроборезом. Данная работа сопряжена с огромным количеством грязи и пыли.

Стоит знать, что глубина канала для прокладки проводов должна составлять около 2 сантиметров, а ширина позволять поместить в нее все необходимые провода.

При размещении проводки на потолке, есть несколько вариантов с местоположением и закреплением проводов:

• Если предполагается навесной или натяжной потолок, то проводку нужно просто закрепить непосредственно на потолочных перекрытиях.
• При использовании других видов потолков в потолочных перекрытиях, необходимо будет сделать неглубокую штробу для размещения в ней кабеля, идущего к источнику освещения.
• В панельных домах для монтажа потолочной проводки используются специально спроектированные для этого ниши в межквартирных перекрытиях. Нужно просто сделать два отверстия и протянуть провода.

После разметки и штробления наступает этап непосредственного монтажа электропроводки. В некоторых случаях для прокладки кабеля из помещения в помещение потребуется сверлить стены насквозь. Обычно такие отверстия для проводов принято делать в углах. Не стоит забывать сделать отверстие для того чтобы провести провод от щитка распределительного к щитку освещения. После этого можно приступать к монтажу электропроводки.

Открытая электропроводка

Монтаж открытой электропроводки начинается с установки щитка освещения в специальную нишу (при наличии), либо просто на стену. Внутрь щитка нужно установить устройство защитного отключения. Количество УЗО зависит от числа групп освещения в доме. Если посмотреть на готовый щиток, то:

• Вверху — нулевые клеммы.
• Внизу — заземляющие клеммы.
• Между клеммами, посередине, автоматы.

Далее в щиток заводим провод ВВГ 5*6 или 2*6. Со стороны распределительного щитка оставим провод неподключенным, так как эту операцию должен выполнять электрик. В самом щитке освещения провод следует подсоединить следующим способом:

• Синий проводок — к нулю.
• Белый проводок — к верхнему контакту УЗО.
• Желтый с зеленой полоской проводок — к заземлению.

Сами УЗО подсоединяются между собой последовательным образом вверху автомата — с помощью перемычки от белого провода.

Кабель-каналы

По размеченным на этапе разметки линиям необходимо проложить провода. На них закрепляются короба и кабель-каналы. В случае с открытой проводкой, их стараются разместить либо максимально внизу у плинтуса, либо максимально вверху — под потолком. Короба для проводов устанавливаются при помощи саморезов, с рекомендуемой длиной шага в 0,5 метра.

Крайние саморезы должны быть на расстоянии не менее 5 сантиметров от края короба. Для этого в месте прокладки короба или кабель-канала размечаются места для отверстий. Перфоратором или дрелью делаются отверстия в стене, внутрь помещаются дюбеля, трасса для проводов закрепляется саморезами.

Розетки, выключатели, коробки

Так как проводка открытая, то розетки, выключатели и распределительные коробки не вмуровываются в стены, а устанавливаются поверх. Следующим этапом как раз будет их установка на заранее подготовленные места. Примеряем их к стене, отмечаем места крепежа, делаем необходимые отверстия и устанавливаем.

Разводка проводов

Следующим шагом будет разводка проводов. Первым делом беремся за прокладывание главной магистральной линии и проводов от розеток к щитку. Использовать для этого профессиональные электрики советуют провод ВВГ 3*2,5.

Удобнее всего будет начать с точки подключения и двигаться к щитку. По завершению операции не забудьте повесить на кончик кабеля бирку с указанием, откуда и куда идет данный провод.

Следующим действием тянем кабель ВВГ 3*1,5. Его располагают на линиях от выключателей и лампочек к распределительным коробкам.

Соединить несоединимое

Самым сложным и затратным будет соединение проводов внутри распределительных коробок. Это можно сделать с помощью соединительных изолирующих зажимов, либо по старинке — изолентой. Стоит отметить, что использование СИЗов значительно ускоряет процесс и делает его более «приятным».

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

• Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
• Синий проводок (ноль) — идет к нулевой шине вверху УЗО.
• Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Далее проверьте все провода тестером, чтобы вовремя заметить возможные ошибки в соединениях. Если проблем нет, то можно вызывать электрика для подключения вашей проводки к распределительному щитку.

Монтаж скрытой проводки

Разводка скрытой электропроводки не отличается большими трудозатратами. Основное отличие от открытой — это метод маскировки проводов. Соответственно, после укладки кабелей придется повозиться со штукатуркой, шпаклевкой и шлифовкой.

Неприятным бонусом будет очередная орция строительной пыли и грязи, но все это сполна окупается тем, что проводов не будет видно, а распределительные коробки, выключатели и розетки будут спрятаны или глубоко утоплены в стенах. Это придает помещению эстетику и лоск.

Работа со скрытой проводкой

Набор действий почти полностью идентичен установке открытой проводки. Первым делом устанавливается щиток освещения и УЗО. Далее заводится вводный кабель и подключается со стороны распределительного щитка. Его также следует не запитывать до окончания всех работ по монтажу проводки.

Следующим шагов в вырезанные полости устанавливаются распределительные коробки, розетки и выключатели.

Операция «Скрытая разводка»

Далее приступаем к самой разводке кабелей. Начинаем с прокладки основной магистрали — кабеля ВВГ 3*2,5. Если вы решили прокладывать провода к розеткам по полу, то кабель помещается в специальную гофрированную трубу для электропроводов и укладывается по направлению к розеткам. У стены он должен «нырнуть» в штробу и дойти до подрозетника.

Далее производится укладка кабеля ВВГ 3*1,5. Он идет от выключателей и ламп освещения к распределительным коробкам. В них он запитывается на основной кабель.

Соединение паутины

На следующем этапе в распределительных коробках производится соединение всех проводов с помощью уже знакомых нам СИЗов или изоленты. Не забудьте сделать «прозвон» с помощью тестера вашей сети на предмет возможных ошибок.

В щитке освещения кабель ВВГ 3*2,5 соединяется следующим образом:

• Коричневый или красный проводок (фаза) — подсоединяется к нижней части УЗО.
• Синий проводок (ноль) — идет к нулевой шине вверху УЗО;
• Желтый с зеленой полоской проводок — к заземляющей шине внизу автомата.

Самым последним действием будет маскировка проделанных штроб гипсовой штукатуркой и вызов электрика для подключения сети к распределительному щитку. Окончательно установив, что электрическая сеть в вашем коттедже исправно работает, можно приступать к ее эксплуатации.

Заключение

Для того чтобы разработать и смонтировать электропроводку в своем доме, нужно быть максимально внимательным и сконцентрированным. Немаловажной будет соответствующая подготовка. Заранее необходимо начертить план жилья, продумать интерьер, расположение мебели, приборов освещения и электротехники.

Основной и главный принцип — не уют или меблировка под существующую электропроводку, а электропроводка под идеальный для жильцов интерьер помещения.

Домовладельцам, решившим проектировать и/или прокладывать электросеть самостоятельно, следует помнить, что малейшая неточность или ошибка может привести к неисправности всей сети или даже пожару. При адекватном понимании необходимых для выполнения задач и базовых электротехнических знаниях можно сделать даже сложную электроразводку в своем доме.

Проводка в оцилиндрованном доме — как монтировать скрытую электропроводку в доме из оцилиндрованного бревна

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов. Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило – монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия). Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей. Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен. Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме – заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

• либо металлические короба или трубы
• либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

• попытки уложить скрытую проводку непосредственно под плинтуса
• производят монтаж под лицевую сторону дверей и окон
• укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля. Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом. Дело в том, что гофра – не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу. Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

Схема электропроводки в частном доме своими руками.

В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.

Первым делом это разработка идей и подходов, которые в будущем будут использоваться. После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.

Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.

Зачем необходимо делать схему электропроводки?

Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.

Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.

к содержанию ↑

Как составить схему электропроводки в частном доме?

Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.

В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.

После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.

Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить  происходит разделение пользователей на группы. Если не знаете, что такое узо в электрике, то рекомендуется изучить этот вопрос.

Существует несколько групп потребителей:

1. Розеточная группа

2. Освящение

3. Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)

4. Силовая группа ( для стиральных машин, котлов, бойлеров)

Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.

Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.

схема распределения и подключения проводке в доме при наличии однофазного питания

1. Вводный автомат

2. Электросчетчик

3. Однополосный автомат

4. Нулевая шина

5. Шина заземления

Для составления плана электропроводки вам так же понадобится план самого дома. С помощью него можно отображать план проводки в доме.

размещение электропроводки на плане дома

Если к  вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.

к содержанию ↑

Как осуществлять монтаж электропроводки в доме?

Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок. Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.

Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.

Открытая электропроводка

В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода. Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

Скрытая электропроводка

Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К  примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.

Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений. Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.

При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.

Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.

Видео о том как спроектировать схему электропроводки в частном доме

Монтаж электропроводки в частном доме под ключ в Лужском районе.

Монтаж электропроводки в загородных домах так, чтобы красиво и надолго.

---

Весь интернет пестрит о том как надо делать правильно монтаж в загородных домах, но случаев короткого замыкания становиться все больше и больше.

Почему так происходит ?

Не для кого не секрет, что даже при высоких ценах на стройматериалы в 2021 году строительство загородных домов набирает обороты, т.к все хочется уехать из города и наслаждаться природой нашей необъятной Родины.

Вы не являетесь исключением и  окончательно определившись со своей мечтой, составили проект будущего дома. Походу строительства подошли к разделу ЭЛЕКТРОСНАБЖЕНИЯ и приступили к поиску  подрядчика.

Одни ведут охоту за ценовой категорией услуги «по дешевле», при этом, чтобы ни в коем случае не экономили на материалах.

Кто-то наоборот, делает акцент на подрядчике с богатым опытом работы, но не факт, что в сфере электроснабжения частных домов.

Такой тип заказчиков, как правило приходят к одному и тому же.

Почему так получается?

Вы не поверите, что монтаж можно выполнить одинаково хорошо, как дорого, так и дёшево.

Во первых, очень важно понимать, какие у вас будут конечные потребители (чайник, водонагреватель, СВЧ печь, сауна, котел, и.т.д). От этого зависит грамотное распределение всех групп, чтобы при включении одного прибора, не выключался другой.

Во вторых, использование только качественных защитных устройств, надежно спаянных контактов в коробках, грамотно подключенных розеточных и осветительных приборов, приведут к непрерывному и бесперебойному электроснабжению вашего дома.

В третьих, только хорошо протянутые контакты не дадут сбоя в работе всех ваших розеток и выключателей.

Оказывается все так просто, а мало кто из подрядчиков этим пользуется.  И да, можно просчитать все нагрузки для вашего дома, если у вас есть проект на руках, об этом ниже, что существенно сэкономит ваш бюджет. Ведь проектировщик просчитывает все до мелочей.

«Компания «Энергосила» уже более 16 лет осуществляет монтаж и прокладку проводки в домах и квартирах города Луги и по всей Ленинградской области»

Ещё раз повторимся монтаж проводки в доме – сложный процесс, ведь в частном доме больше помещений и электроприборов, чем в квартире. В загородном доме необходимо правильно рассчитать все показатели системы электроснабжения. Также необходимо обеспечить безопасность с учетом материала, из которого построен дом. Доверять эту работу можно только профессионалам. И начать вам нужно именно с проектирования.

Проектирование в частном доме

---

Составление проекта сопровождается расчетами необходимой мощности и потребления электричества. Благодаря корректным расчетам снижается риск перегрузки электросети. Это обязательное правило, т.к монтажник ,на коленках, может, в теории прикинуть все расчёты, но по факту вы столкнетесь с тем, что при подключении более мощных приборов у вас будет выбивать автомат, что очень сильно будет вас напрягать. А переделывание за другими мастерами дорогого стоит.

Исходя из расчетов, можно с точностью просчитать количество кабеля, конечных потребителей и выбрать автоматические выключатели соответствующего номинала. Также вы получаете точную схему расположения всех электроустановочных изделий (коробок, розеток, выключателей итд)

Для чего это нужно ?

Чтобы при установке мебели и прочей фурнитуры, вы смогли точно подогнать по высоте все изделия и уже знать, где будут устанавливаться конкретные приборы.

Скрытая проводка в домах из газобетона и дерева как самый лучший вариант прокладки

---

Проводка электричества в доме чаще проводится скрытым способом. Спрятать провода в стенах или потолке можно в доме из кирпича, железобетона, бетонных блоков – керамзитобетона, газобетона и т. д. Можно скрывать проводку и за гипсокартонными конструкциями – это вариант для строений из СИП-панелей.

Оптимальное решение для таких домов – ведение проводки по потолку.

В деревянных домах скрытая электропроводка должна быть выполнена на этапе возведения дома, где не установлены все перекрытия, можно провести проводку именно в них, при плохом варианте, если дом выполнен из оцилиндрованного бревна, то можно провести проводку по полу, а выходы на розетки делать путем просверливания в бревне.

 Не стоит забывать, что такие работы намного трудозатратны и потребует большого вливания денег на аппараты защиты (автоматические выключатели, УЗО, диф.автоматы), кабеля уйдет существенно больше и.т.д.

Но вы можете довериться нам, огромный опыт в работе позволяет решать нам даже самые трудные задачи!

Открытая проводка в деревянном доме, когда вы переживаете за скрытую проводку.

---

Монтаж электропроводки на даче или в загородном доме нередко делают открытым способом. Это проще, дешевле, а при эксплуатации позволяет быстро найти место повреждения и отремонтировать.

Рассмотрим на примере деревянного дома. В нём намного проще выполнить проводку в кабель каналах, эстетика не нарушится благодаря тому, что кабель каналы продаются в цвет дерева, что гармонично будет сочетаться с вашим домом.

Но такой вариант подойдет к каркасному дому, если брать дом из оцилиндрованного бревна, то здесь можно проложить кабель как описано выше, или же  выполнить монтаж проводки в стиле ретро.

Здесь также есть свой тонкости, которые мы всегда оговариваем заказчику, но эстетика и безопасность здесь не сколько не нарушена, тем более вы можете подобрать розетки и выключатели в стиле ретро, т.к рынок сейчас буквально заполнен изделиями в стиле ретро.

Также стоит отметить, что продукция предоставляемая нашей компанией имеет все необходимые сертификаты соответствия и имеет качество проверенной лично нашими мастерами.

За годы работы мы стали работать только с несколькими производителями электроустановочных изделий, аппаратов защиты и кабельной продукции, которые за все время ни разу не подвели.

И мы , в свою очередь, будет рады порадовать вас качественном данной продукцией при монтаже.

Открытая электропроводка в домах из газобетона, кирпича, красиво ли это ?

---

Итак с открытой электропроводкой в деревянном доме мы разобрались , теперь как обстоят дела в домах из кирпича, газобетона, и.т.д.

Мы бы настоятельно рекомендовали отказаться от этой идеи, т.к как бы вам не хотелось увидеть у себя в доме открытую проводку, но не сможет она вписаться  эстетично в ваш дом, сколько бы мы проектов подобного рода не делали, всегда заканчивалось одним, настойчивый заказчик в итоге просил делать штробы и скрыть всю проводку.

Однако, вы можете рассмотреть вариант с ретро проводкой, но опять же, если посмотреть фотографии в том же интернете, то впечатления останутся сомнительные. Единственное, что можно сделать, если у вас в доме будут натяжные потолки, то все магистральные линии пустить по потолку, это будет менее трудозатратно и никому мешать не будет. А , что касается доступа, то натяжной потолок легко снимается и натягивается заново, но в нашем случае такого не будет, т.к мы гарантируем качество выполняемых работ.





Прайс лист на монтажные работы в деревянном доме по самым низким ценам, только для вас

---

Наименование монтажных работ	ед. изм.	Цена за работа
Сборка и установка электрощита
Сборка распределительного щита на 18 модуля	шт	2 650р
Сборка распределительного щита на 24 модуля	шт	3 200р
Сборка распределительного щита на 36 модуля	шт	5 200р
Сборка распределительного щита на 48 модуля	шт	6 900р
Сборка распределительного щита на 54 модуля	шт	7 900р
Сборка распределительного щита на 72 модуля	шт	10 500р
Сборка распределительного щита на 120 модуля	шт	17 400р
Установка и подключение  щита на 18 модулей	шт	1 500р
Установка и подключение  щита на 24 модулей	шт	1 900р
Установка и подключение  щита на 36 модулей	шт	3 100р
Установка и подключение  щита на 48 модулей	шт	4 150р
Установка и подключение  щита на 54 модулей	шт	4 800р
Установка и подключение  щита на 72 модулей	шт	6 100р
Установка и подключение  щита на 120 модулей	шт	9 900
Прокладка электропроводки
Прокладка кабеля открыто по деревянному основанию	м. п	55р
Прокладка кабеля открыто в гофротрубе	м.п	50р
Затягивание провода в трубы гофрированные	м.п	25р
Монтаж скрытой электропроводки в деревянных стенах и перекрытиях в стальной трубе	м.п	100р
Монтаж скрытой электропроводки по полу под заливку с выводом под розеточные группы	м.п	70р
Монтаж кабель канала	м.п	60р
Прокладка кабеля в кабель канале	м.п	40р
Монтаж ретро провода, включая изоляторы	м.п	90р
Монтаж слаботочного кабеля в кабель канале	м.п	40р
Монтаж электроустановочных изделий
Распайка и установка распределительных коробок	шт	300р
Монтаж электрических розеток скрытой установки	шт	280р
Монтаж выключателей 1-кл, 2-кл скрытой установки	шт	280р
Установка подразетника	шт	120р
Монтаж накладных электрических розеток одинарных	шт	200р
Монтаж накладных электрических розеток двойных	шт	250р
Монтаж накладных выключателей 1-кл, 2-кл	шт	250р
Установка люстр, светильников	шт	500р
Монтаж слаботочных розеток скрытой установки	шт	450р
Монтаж слаботочных розеток, накладных	шт	400р
Монтаж датчиков системы ОПС	шт	500р

. Прайс лист на монтаж ретро проводки  в деревянном доме

---

Вид работ	Единица измерения	Цена за работу
Монтаж выключателя одноклавишного	шт	240
Монтаж выключателя двухклавишного	шт	240
Монтаж поворотного выключателя  одноклавишного	шт	320
Монтаж поворотного выключателя  двухклавишного	шт	325
Монтаж розеток	шт	250
Монтаж розеток телефон+интернет	шт	290
Установка рамки универсальной	шт	150
Прокладка ретро кабеля 3*1. 5	м	75р
Прокладка ретро кабеля 3*2.5	м	75р
Прокол в стене с установкой декоративной втулки	шт	200
Установка керамических изоляторов	шт	6
Установка коробки распаячной с разводкой проводки	шт	300



Прайс лист на монтажные работы в доме из кирпича, газобетон

---

Монтаж кабеля, провода
Монтаж кабеля трехжильного до 2.5мм2	м	50
Монтаж кабеля трехжильного до 6мм2	м	57
Монтаж кабеля трехжильного до 10мм2	м	65
Монтаж кабеля пятижильного  до 4мм2	м	75
Монтаж кабеля пятижильного  до 10мм2	м.	85
Монтаж кабеля пятижильного  до 16мм2	м	105
Монтаж кабеля двухжильного до 2.5мм2	м	40
Монтаж кабеля двухжильного до 6мм2	м	50
Прокладка провода одножильного до 4мм2	м	15
Прокладка провода одножильного до 10мм2	м	20
Прокладка Кабеля UTP (инт.), SAT (тв), TWT-TEL4 (тел.)	м	35



Монтаж Трубы
Прокладка гофротрубы до Ø20 мм	м	30
Прокладка гофротрубы до Ø 32 мм	м	40



Штробление
Штробление по кирпичу
Штроба Шириной 20 мм глубиной 20-40мм	м	130
Штроба Шириной 40 мм глубиной 20-40мм	м	200
Штроба Шириной 60 мм глубиной 20-40мм	м	320
Штроба Шириной 100 мм глубиной 20-40мм	м	600
Штробление по бетону
Штроба Шириной 20 мм глубиной 20-40мм	м	150
Штроба Шириной 40 мм глубиной 20-40мм	м	250
Штроба Шириной 60 мм глубиной 20-40мм	м	350
Штроба Шириной 100 мм глубиной 20-40мм	м	640



Сверление сквозных отверстий
Сверление отверстий в кирпиче
Отверстие до 32мм глубиной до 40см	шт	200
Отверстие до 75мм глубиной до 40см	шт	400



Сверление отверстий в бетоне
Отверстие до 32мм глубиной до 40см	шт	300
Отверстие до 75мм глубиной до 40см	шт	700



Устройство лунок для подрозетников, коробок распаячных
Устройство лунки в гипсокартоне
Лунка Ø до 75мм и глубиной до 50мм	шт	100
Лунка Ø до 75мм и глубиной до 80мм	шт	120
Устройство лунки в кирпиче
Лунка Ø до 75мм и глубиной до 50мм	шт	180
Лунка Ø до 75мм и глубиной до 80мм	шт	200
Устройство лунки в бетоне
Лунка Ø до 75мм и глубиной до 50мм	шт	250
Лунка Ø до 75мм и глубиной до 80мм	шт	320
Устройство лунок для подрозетников, коробок распаячных
Устройство лунки в гипсокартоне
Лунка Ø до 75мм и глубиной до 50мм	шт	100
Лунка Ø до 75мм и глубиной до 80мм	шт	120
Устройство лунки в кирпиче
Лунка Ø до 75мм и глубиной до 50мм	шт	180
Лунка Ø до 75мм и глубиной до 80мм	шт	200
Устройство лунки в бетоне
Лунка Ø до 75мм и глубиной до 50мм	шт	250
Лунка Ø до 75мм и глубиной до 80мм	шт	320



Устройство подрозетников, распаяных коробок
Устройство подрозетника в гипсокартоне	шт	100
Устройство подрозетника в пеноблоке/кирпиче/бетоне	шт	100
Устройство распаячной коробки накладной/внутренней	шт	120
Распайка  распаячной коробки накладной/внутренней	шт	300



Установка электрощита
Монтаж накладного бокса
Бокс до 36 модулей	шт	500
Бокс до 54 модулей	шт	1100
Бокс до 96 модулей	шт	1400
Монтаж бокса встраиваемого в гипрок
Бокс до 6 модулей	шт	600
Бокс до 12 модулей	шт	900
Бокс до 24 модулей	шт	1100
Бокс до 36 модулей	шт	1400
Бокс до 54 модулей	шт	2100
Бокс до 96 модулей	шт	2500
Монтаж бокса встраиваемого в кирпиче
Бокс до 6 модулей	шт	1300
Бокс до 12 модулей	шт	1500
Бокс до 24 модулей	шт	2000
Бокс до 36 модулей	шт	2200
Бокс до 54 модулей	шт	3000
Бокс до 96 модулей	шт	3500
Монтаж бокса встраиваемого в бетоне
Бокс до 6 модулей	шт	1500
Бокс до 12 модулей	шт	1800
Бокс до 24 модулей	шт	2400
Бокс до 36 модулей	шт	2600
Бокс до 54 модулей	шт	4000
Бокс до 96 модулей	шт	5100



Монтаж выключателей автоматических
Выключатель автоматический однополюсный	шт	100
Выключатель автоматический двухполюсный	шт	200
Выключатель автоматический трехполюсный	шт	300
УЗО , Диф. автомат 2-х полюсный	шт	250
УЗО , Диф. автомат 4-х полюсный	шт	400
УЗИП 2-х полюсный	шт	550
УЗИП 4-х полюсный	шт	650
Кросс модуль- Распределительный блок	шт	400
Сборка электрощита (от стоимости монтажных работ)	%	20%
Сборка щита автоматики  (от стоимости оборудования	%	40%



Установка электросчетчиков
Установка счетчика однофазного	шт	800
Установка счетчика трехфазного	шт	1500
Монтаж трансформаторов тока	шт	800



Установка розеток
Розетка открытой установки (TV, интернет, телефонная)	шт	200
Розетка скрытой установки (TV, интернет, телефонная)	шт	220
Розетка для электроплиты	шт	400



Установка выключателей
Выключатель 1-кл скрытой установки	шт	200
Выключатель 1-кл скрытой установки, проходной	шт	220
Выключатель 1-кл открытой установки	шт	210
Выключатель 1-кл открытой установки, проходной	шт	230
Выключатель 2-кл скрытой установки	шт	300
Выключатель 2-кл скрытой установки, проходной	шт	320
Выключатель 2-кл открытой установки	шт	280
Выключатель 2-кл открытой установки, проходной	шт	290
Диммер	шт	400
Терморегулятор	шт	500



Монтаж ленты светодиодной
Монтаж ленты светодиодной	м	200
Монтаж трансформатора для ленты	шт	250
Установка профиля для ленты	шт	230



Установка светильников
Установка лампочки с патроном	шт	100
Установка настенного светильника типа Бра, Спот	шт	350
Светильник в потолок армстронг	шт	350
Светильник накладной потолочный	шт	350
Установка точечного светильника	шт	300
Установка люстры   до пяти рожков на крюк	шт	800
Установка люстры потолочной	шт	1000
Установка люстры весом больше 5кг ( проценты от цены люстры)	%	20
Сборка люстры	шт	500
Установка трансформатора для светильника на светодиодах	шт	250
Установка прожектора	шт	500
Установка светильника ДРЛ	шт	600



Установка вентилятора
Установка накладного вентилятора в кухне, ванной	шт	1100
Установка канального вентилятора	шт	900



Монтаж электрического теплого пола
Монтаж теплого пола	м2	450
Установка терморегулятора	шт	500



Проект электроснабжения
Вид проекта	Цена за м2 без НДС
Электрооборудование и освещение	120р
Однолинейная схема	30р
Электроснабжение нежилого помещения для согласования с сетевыми организациями	100р



Фото выполненных работ

---



Пишите нам в WhatsApp, Viber, Telegram   +7 (999) 0296993

Задавайте вопросы, присылайте фото, оставляйте заявку.

Проводка в частном доме — схема монтажа!

Чем дальше, тем больше человечество пользуется нанотехнологиями, электроникой. Современный человек, все больше стал использовать технику, которая упрощает жизнь. Сейчас почти не найти дом, где бы не было электроприборов, бытовой техники, и все это в большом количестве. Тем самым, электропроводка бывает порой очень сильно перенапряжена. Чтобы уберечь свой очаг от каких-либо неблагоприятных последствий и обеспечить себе комфорт, обязательно нужно позаботиться о качественно проведенной проводки в частном доме, электричества в целом.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно.
А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.
В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

• Электроустановка должна находиться на высоте 60 – 150 см от пола;
• Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
• Доступ не должен быть ограничен открывающееся дверью;
• Кабели не должны проходить внизу, а сверху;
• Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
• Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;
• Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
• Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
• Строительные конструкции из металла должны быть максимально не соприкасаемые;
• Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

Схема распределения электрической проводки по местам использования. проводка своими руками в доме

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.
Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

проводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:

• Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.
• Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

• На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
• Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
• От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
• Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

• Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
• Щит распределения и установочная коробка должна быть из металла.
• Герметизированные соединения.
• Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
• Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

10 правильных шагов при подключении электропроводки в вашем доме

Электрическая система вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «правообладателем». В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.

Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.

1. Отключите питание

Отключение питания — это первый шаг, который необходимо сделать перед подключением электропроводки в вашем доме. Попросите энергетическую компанию перенести подачу в ваш дом или отключить только от счетчика на стене или стороне вашего дома. Перед началом любой работы убедитесь, что он выключен.

2. Составьте письменную схему

Составьте схему подключения, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.

3.Установка кабелепроводов

Начните с прокладки самых длинных проводов, чтобы избежать ненужных кабелепроводов в стенах, даже если вы не планируете использовать их сразу. Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.

Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится что-то передвинуть позже.

4. Ознакомьтесь с различными проводами.

Убедитесь, что вы понимаете, какого цвета провод должен идти и его назначение, чтобы избежать поражения электрическим током и обеспечить безопасность электропроводки в вашем доме.При монтаже проводов нужно различать части кабелей для электропроводки, неметаллический электрический кабель: наружную оболочку (оболочку) и внутреннюю.

5. Знать количество розеток

Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.

6. Просверлите отверстия для проводов

Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы.Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.

7. Установите выключатель

Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.

8. Протяните провода к розеткам

При прокладке электропроводки в вашем доме поместите моток провода рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи.Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.

С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

9. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

10. Проверьте свою работу

Прежде чем закрывать и говорить, что дело сделано, проверьте свою работу! Потяните за соединения, чтобы убедиться, что они безопасны. Включите питание и убедитесь, что все сделано правильно и запускается без происшествий. Кроме того, проверьте корпуса с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением. Используйте правильные изоляторы также для увеличения срока службы.

Электропроводка в вашем доме не является невыполнимой задачей, но вам необходимо проконсультироваться с профессионалом, чтобы убедиться, что все правила соблюдены, а ваша безопасность также обеспечена!

Подключение домашней сети Ethernet — (Практическое руководство для начинающих)

Несмотря на то, что создание проводной сети Ethernet не требует больших затрат, на это уходит много времени, требуются базовые навыки самостоятельной работы и создание беспорядка.

Именно из-за этого его лучше всего делать, когда у вас совершенно новая сборка или капитальный ремонт.

Существует множество способов расширить существующую сеть без сверления отверстий в стенах и прокладки кабелей Ethernet. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает о том, чтобы сделать это, или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана.Вам нужно будет учесть:

• Будет ли у вас центральная точка распространения? и Где он будет расположен.
• Сколько комнат вы будете подключать?
• Каковы маршруты проводки?
• Сколько розеток в каждой комнате?
• Расположение сокетов?
• Ethernet-кабель — кабель категории 5, 6 или 7? (рекомендуется категория 6)
• Будете ли вы использовать патч-панель?

Далее вам нужно составить список того, что вам понадобится.

• Основные инструменты e.г. сверла и т. д.
• Сетевые инструменты для обжима кабелей.
• Ethernet-кабель UTP (Cat 5, 6 или 7)
• Розетки и коннекторы.
• Ethernet-коммутатор или коммутаторы.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель – Для домашних сетей кат. 6 , пожалуй, лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирована, что усложняет установку.

Одножильный и многожильный кабель – См. здесь. Для магистральных кабелей используйте сплошные кабели.

Соединители RJ45 — Заканчивает кабель и подключается к компьютеру/переключателю/розетке.

Настенная розетка – Подключает кабель в помещении и подходит для разъемов RJ45 .

Настенные лицевые панели – Эти настенные розетки.

Гнезда Keystone Это гнездовые разъемы, которые обычно монтируются в настенную панель или коммутационную панель.Они являются частью настенной розетки,

.

Keystone Штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Сочетание кабелей Cat5, разъемов, кабелей Cat 6 и разъемов Keystone. – По общему мнению, это должно работать, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

Типы патч-панелей и настенных розеток

Настенные розетки и патч-панели старого типа имели проводные соединения как часть розетки/панели, в то время как более новые, как правило, имеют отверстия для штекерных разъемов.Если вы посмотрите пару видео, вы увидите эти два типа.

Варианты подключения домашней сети Ethernet

Там

Есть два основных варианта, как показано на схеме выше.

Вы можете провести кабели от всех стенных розеток к центральному месту. Этот вариант показан в большинстве видеороликов о домашней проводке на Youtube.

Другим вариантом является использование нескольких выключателей, возможно, по одному на этаж, и подключение этих выключателей к центральному местоположению.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабель проложен не внутри стены.

Что находится в центральной локации

Здесь все кабели от каждой из комнатных розеток собираются вместе и подключаются к выключателю.

У вас есть два варианта концов кабеля:

• Провод в патч-панель (самая профессиональная)
• Подсоедините разъем RJ-45.

Использование патч-панели обеспечивает большую гибкость, но, вероятно, является излишним в небольшой сети.

Вам нужна патч-панель?

Центральное расположение, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но не обязательно.

Примечания:

Пометьте кабели на конце в центральном месте, чтобы знать, к какой комнате и к какой розетке они подключаются.

Стандарты проводки

Это то, какого цвета кабель, к какому контакту на разъемах подключается.

Используется два стандарта проводки ( 568A или 568B – вики ). Вы должны выбрать один и использовать его последовательно везде.

568A чаще встречается в Европе и странах Тихоокеанского региона

568B чаще встречается в США.

Пример сметной стоимости

2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

• Длина кабеля около 12 м до каждой розетки
• 16 прогонов = 192 м
• 8 настенных пластин
• 16 трапецеидальные домкраты
Коммутатор
• минимум 16 портов, но предпочтительнее 24 порта.
• Патч-панель 2*24 панели с портами позволяют расширять — опционально
• Разъемы RJ45
• Соединительные соединительные кабели *16  или *32 (с использованием коммутационной панели)

Если настенные панели имеют две клеммы, то это означает двойное гнездо для кабеля и трапецеидального искажения?

Кабель 2*100 м рулонов по 37 фунтов стерлингов каждый = примерно 74 фунтов стерлингов
Настенные пластины *8 по 4 фунта стерлингов каждая = 32 фунта стерлингов
Домкраты Keystone *16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительные кабели *16 по 8 фунтов стерлингов за упаковку из 5 штук – 32 фунта стерлингов
Итого = приблизительно 154 фунта стерлингов
Дополнительно
Коммутационная панель*2 (24 порта) по 22 фунта стерлингов каждая = 44 фунта стерлингов
соединительных кабелей (0. 3 м) *16 по 8 фунтов стерлингов за упаковку из 5 штук – 32 фунта стерлингов
Итого 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструменты для вырубки и обжима, кабельные стяжки, сверла и т. д.

Полезные видео ролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с кабельными наконечниками сзади

Подсоедините кабель CAT5 и CAT 6 с помощью разъемов RJ45

Настенная панель Keystone Jack и патч-панель

Одножильный и многожильный кабель

Подключение патч-панели

Подключение патч-панели

В этой коммутационной панели используются разъемы Keystone

Каталожные номера

Связанные учебные пособия

Пожалуйста, дайте мне знать, если вы нашли это полезным

Подключите домашнюю сеть: 5 простых шагов

Возможно, вы уже заметили, что я большой поклонник использования кабелей — в отличие от Wi-Fi — для расширения домашней сети. Подключение вашего дома к сети — единственный способ получить наиболее производительную систему, в том числе систему с большим количеством клиентов Wi-Fi. И это обязательно, если вы хотите использовать Multi-Gig.

Прокладка кабелей, безусловно, является проблемой, и иногда это может быть так по довольно необычной причине. Читатель по имени Мартин написал мне на днях, в частности, говоря:

[…] Мне пришлось просверлить кучу маленьких отверстий, чтобы продеть провод. Не большая сделка. Дело в том, что к тому моменту, как я добрался до нужного места, головка разъема была повреждена.Теперь у меня нерабочий кабель. […]

Что ж, Мартин, я тебя чувствую. Но использование готовых сетевых кабелей в вашем случае не идеально. Самое главное, что этот кабель все еще работает нормально, и вы очень близко.

Верно, физическая работа по прокладке кабелей из одного места в другое (и установка монтажных коробок) является самой сложной частью проводки дома.

Если вы хотите или уже сделали это, этот пост поможет вам разобраться с остальными. Это проще, чем вы думаете, и пригодится, когда вам нужно починить домашнюю сеть.

Хотите лучшую сеть Wi-Fi для своего большого дома? Пришло время запачкать руки!

Подключение к дому: что вам нужно

Прежде всего, вам нужно выяснить места, куда вам нужно проложить кабели. Сетевой кабель имеет два конца. Как правило, они оба одинаковы. Но ради этого поста назовем их A и B .

A — это место, где начинается кабель, а B — место, где он заканчивается. В частности, конец A подключается к коммутатору (или маршрутизатору), а конец B подключается к проводному устройству (например, к компьютеру, вещательному модулю Wi-Fi или другому коммутатору).

Выяснение локаций

Вам нужен только один или два кабеля, чтобы иметь ячеистую систему с проводной транспортной сетью во многих домах.

В этом случае вы прокладываете кабель(-а) от маршрутизатора к месту, где вы хотите разместить спутниковое(-ые) устройство(-а) Wi-Fi, которое должно быть на другом конце дома или, по крайней мере, в его середине.

В качестве альтернативы вы можете проложить кабель от модема (или любого источника Интернета) туда, где вы хотите разместить Wi-Fi-роутер. Все дело в правильном размещении оборудования, чтобы обеспечить наилучшее покрытие.

С другой стороны, если вы хотите сделать все возможное и подключить весь дом, вам потребуется место, где концы А всех кабелей сходятся. Лучше всего иметь их все в небольшой комнате или чулане, где ваша линия интернета выходит в дом.

Оттуда концы B кабелей идут в разные части дома, сколько хотите. Лично у меня по два на каждую комнату в моем доме. Место, которое я использую в качестве своего офиса, у меня есть пара для каждой стены.

Какой сетевой кабель взять

Если вам нужно только проложить кабель на открытом пространстве, можно использовать готовый длинный кабель.Но, скорее всего, вам придется прокладывать кабели за стеной, на чердаке, снаружи дома и т. д.

Типы кабелей

В этом случае лучше покупать их оптом. Теперь вы можете отрезать любую длину, какую захотите, а оптовые кабели намного доступнее, чем готовые альтернативы.

Кстати, если вы собираетесь прокладывать кабели на чердаке или за пределами дома, рекомендуется использовать всепогодные кабели или использовать кабелепровод, если вы живете в районах с ненастной погодой или экстремальными температурами.

Мой опыт показывает, что в районе залива Сан-Франциско, где я живу, внутренние кабели могут без проблем прослужить десятилетиями на открытом воздухе. Погода играет большую роль. Но в целом всегда лучше использовать качественные кабели.

Получите объем, достаточный для всего дома. (Обратите внимание, что каждому кабелю нужна некоторая слабина.) Как правило, шпинделя длиной 1000 футов (330 м) более чем достаточно для большого дома.

Марки кабелей (CAT5e, CAT6, CAT7, CAT8)

Что касается марок кабелей, то нет заметной разницы между CAT5e и CAT6 (или CAT6a) для домашнего применения.Оба могут доставлять до 10 Гбит/с, но с разной максимальной длиной.

CAT5e действительно может обеспечить десять гигабит в секунду, несмотря на общепринятое мнение, что максимальная скорость составляет 1 Гбит/с.

CAT7 похож на CAT6, но лучше с точки зрения непрерывной длины. CAT8 обеспечивает скорость до 40 Гбит/с. Подробнее о них в этом посте о настройке домашней сети.

Конечная скорость соединения определяется вашим коммутатором или маршрутизатором и конечным устройством. Таким образом, кабелей CAT5e хватит практически для любого дома.Но не помешает перейти на CAT6 (или любой более высокий класс).

Правило состоит в том, что чем сложнее прокладывать кабели, тем чаще следует использовать кабель более высокого (и более дорогого) класса. Выберите оптимальное для вас соотношение «затраты на оплату труда».

Основное правило сетевой разводки

Прокладка сетевых кабелей отличается от электропроводки дома. Вам нужен один кабель для каждого соединения n.

Это потому, что вы не можете разделить сетевой кабель так же, как электрический провод или служебную линию (телефонную или коаксиальную), и ожидать, что он будет работать.

Единственный способ сделать одно сетевое подключение доступным для нескольких проводных устройств — через коммутатор. И это включает в себя несколько кабелей.

Тем не менее, давайте возьмем этот конкретный сценарий:

Если ваша интернет-линия находится в подвале, вы должны разместить маршрутизатор именно там. Теперь, если вы хотите использовать проводное устройство в своей гостиной (например, Xbox), а другое — в офисе (настольный компьютер), вот два способа подключения:

.

Подключение к дому стандартным способом — рекомендуется

• Один кабель, идущий из подвала в гостиную.
• Еще один кабель из подвала в офис.
• Подсоедините концы A кабелей к маршрутизатору, а концы B к проводным устройствам.

Миссия выполнена!

Проводка в доме с помощью гирляндной цепи — не идеальная, а более реальная

• Один кабель из подвала в гостиную.
• Выключатель в гостиной.
• Еще один кабель из гостиной в кабинет.
• Подключите конец А первого кабеля к маршрутизатору.
• Теперь подключите конец B первого кабеля и конец A второго кабеля к коммутатору
• Затем подключите конец B второго кабеля к настольному компьютеру.
• Используйте третий короткий (готовый) кабель для подключения Xbox к коммутатору.

Любой метод подключения будет работать одинаково хорошо с точки зрения скорости — они просто отличаются количеством проводов, деталей и трудозатрат.

А на самом деле вы, вероятно, будете использовать и то, и другое. Это связано с тем, что даже при использовании стандартного способа всегда есть вероятность, что вам потребуется подключить больше проводных устройств, чем количество сетевых портов, доступных в данном месте.

И это подводит нас к следующей важной части: то, что вы прикрепляете к концам кабелей.

Какие запчасти взять

Кабели

Bulk не включают детали, благодаря которым они работают как сетевые из коробки.

Другими словами, это обычные провода, которые можно использовать для самых разных целей. Прежде чем секция сможет работать как сетевой кабель, мы должны превратить каждый конец в сетевой разъем или порт.

Итак, нам нужно приобрести эти модульные биты и установить их на концах A и B каждого кабеля.

Соединитель и порт (обжимной или гнездовой)

Коннектор — это конец, который входит в сетевой порт. Гнездо — это сетевой порт, к которому можно подключить разъем. Это штекерные и гнездовые клеммы.

Сетевой разъем (вверху) и сетевой обжим. Делают порт или коннектор соответственно.

Детали для этих концов обычно называются , разъемы и , порты , но вы также найдете их помеченными как Обжимы RJ45 и Гнезда RJ45 соответственно.(Есть и много других названий, например, вилки , соединители и т. д.)

Если вы купите готовый сетевой кабель, вы заметите, что оба конца имеют обжимные разъемы. И это хорошо, когда это применимо, всегда используйте готовые кабели, которые бывают разных длин ( короткие) , для подключения проводных устройств к вашей сети.

Да, вы можете сделать один (я сам сделал много), но я бы рекомендовал против с использованием разъемов (обжимных) для концов кабелей, когда речь идет о проводке дома.Лучше всего превратить их в сетевые порты. Говорю по многолетнему опыту.

Вот несколько причин:

• Меньше работы: Гораздо проще и быстрее подключить порт (гнездо RJ45) к кабелю.
• Больше шансов на успех: Вероятность ошибки с домкратом гораздо тоньше, чем с обжимом. Обратите немного внимания, и вы сможете сделать идеальный сетевой порт с первой же попытки — подробнее ниже.
• Стабильность: Сетевой порт остается неподвижным, что позволяет кабелю за ним оставаться неизменным.
• Гибкость: Если у вас есть сетевой порт, вы можете использовать кабель любой длины для подключения к нему.

Тем не менее, давайте все согласимся, что мы будем использовать разъемы RJ45. Теперь цель состоит в том, чтобы создать сетевой порт на обоих концах кабеля .

Вы также можете купить домкраты оптом. Вам нужно два для каждого кабеля, так что возьмите столько, сколько вам нужно, а затем еще пару в качестве запасных частей. Они относительно недороги.

Подключение к дому: подходящие кабели и разъемы

Упомянутый выше сорт кабеля (CAT5e, CAT6 и т. д.) является лишь частью сделки.Фактический класс сетевого кабеля также зависит от того, что вы поставите на каждый конец, в зависимости от того, что ниже.

Таким образом, если вы используете массовый кабель CAT5e с разъемами CAT6, вы получите сетевой кабель CAT5e. И правило всегда для использовать кабельные и модульные биты той же марки .

Если вам по какой-то причине приходится их смешивать, имейте в виду:

Вы можете использовать разъемы CAT6 (или обжимные зажимы) на кабеле CAT5e, но наоборот — не лучшая идея. Итак, если вы решите использовать проводку CAT6, не используйте концевые биты CAT5e.

Кроме того, убедитесь, что вы используете один и тот же тип на обоих концах кабеля.

Патч-панель представляет собой множество разъемов RJ45 (сетевых портов), расположенных в одном месте для удобства управления.

Если вы хотите проложить пять или более кабелей, рекомендуется приобрести коммутационную панель для их концов A вместо множества отдельных сетевых портов.

Каждый порт на панели пронумерован, что является отличным способом узнать, какой кабель к какому месту подходит. (Это если вы также пронумеруете другой конец кабеля теми же цифрами.)

Кстати, если вам нужно проложить больше кабелей, чем количество LAN-портов на вашем маршрутизаторе, то пришло время также приобрести переключатель, чтобы добавить больше портов в маршрутизатор.

Необходимые инструменты

Для работы, которую мы собираемся сделать, а именно для превращения концов кабеля в сетевые порты, нам нужны две единицы оборудования. Оба относительно недороги, стоят около 20 долларов каждый.

Мои верные инструменты Punch-down (красный) и Crimp, я использую их уже много лет, и они до сих пор хорошо работают. Обратите внимание на 12-портовую коммутационную панель и один разъем.

A Инструмент для вырубки

Это устройство, которое вы используете, чтобы вставить внутренние провода кабеля в гнездо. Это очень легко и весело использовать.

Обжимной инструмент (или ножницы)

Этот инструмент в первую очередь предназначен для обжима сетевого кабеля, превращая его концы в сетевые разъемы. Но он также отлично подходит для разрезания кабеля или снятия его экранирования, чтобы открыть внутренние провода.

Однако для того, что мы здесь делаем, вам могут сойти с рук ножницы.

Подключение дома: внутренняя часть сетевого кабеля

Внутри каждого сетевого кабеля (категории CAT5e или выше) вы найдете восемь маленьких проводов в четырех витых парах.

Каждая пара имеет свой собственный цвет, включая синий, оранжевый, зеленый и коричневый, причем один провод имеет сплошной цвет, а другой в основном белый с цветной полосой.

Важно помнить об этих цветах, поскольку каждый провод должен соответствовать разъему в определенном порядке.

Четыре витые пары проводов внутри сетевого кабеля. Обратите внимание на натяжную нить.

Помимо этого, вы также найдете тонкую, но очень прочную веревку, которая служит опорой, когда вам нужно протянуть кабель из одного места в другое.

В результате сетевой кабель можно довольно сильно тянуть, не повреждая его. Только не тяните слишком сильно за .

Кстати, при прокладке сетевого кабеля убедитесь, что вы даете ему немного провисания, а затем оставляете немного на обоих концах. Вы всегда можете обрезать его короче или свернуть, но наоборот очень сложно.

Понимание схемы подключения

Чтобы добавить порт (или разъем) на конец кабеля, необходимо знать схему подключения. Их два, в том числе Т-568А и Т-568Б .

(Не беспокойтесь о подробностях этих чисел. Считайте их именами собственными.)

Это популярные разъемы или выводы для кабелей Ethernet категории 5e и выше (CAT6/a, CAT7, CAT8 и т.  д.). Это два конкретных способа согласования цветов проводов с контактами клемм (разъем или порт).

Т-568А против Т-568Б

Любой из этих шаблонов будет работать до тех пор, пока вы используете один и тот же на обоих концах . В данном случае у нас есть стандартный кабель   Straight-Through Ethernet .

Если вы используете T-568A на одном конце и T-568B на другом, вы получите кабель Crossover Ethernet . Этот кабель не будет работать как прямой, но он отлично подходит для прямого подключения двух устройств без маршрутизатора между ними.

Тем не менее, как правило, , а не — хорошая идея перепутать два конца кабеля. Выберите один и идите с ним. Последовательно!

Стоит отметить, что обычно T-568B является предпочтительной схемой подключения, которую я использую для этого поста, а также в реальной жизни.Если вы покупаете готовый кабель, скорее всего, он также использует эту схему разводки.

Кстати, если вы используете неправильные шаблоны (даже когда последовательно так на обоих концах), кабель вообще не будет работать или будет работать на пониженной скорости (10Мбит/с или 100Мбит/с). Плохая вещь.

---

Чтобы узнать, какой шаблон используется кабелем, взгляните на его разъем. Во-первых, переверните его так, чтобы сторона с зажимом была далеко от вас. Теперь, если первая булавка имеет зеленую полоску, это Т-568А; если полоса оранжевая, то это Т-568Б.

Две общие клеммы сетевых кабелей.

Теперь взгляните на другой конец. Если они одинаковые, то это прямой кабель. Если нет, то это кроссовер. (По умолчанию все сетевые кабели являются прямыми, вы должны указать, что вы хотите найти перекрестный кабель.)

Конечно, вы всегда можете отрезать кончик кабеля и снова его обжать. Однако, опять же, мы не делаем этого в этом посте.

Как вы понимаете из приведенного выше шаблона, обжатие кабеля довольно болезненно и чревато ошибками.

Потому что:

1. Сначала вы должны расположить все восемь маленьких проводов по определенной схеме, как показано выше — удачи в этом!
2. Затем обрежьте кончики проводов, чтобы они все были ровными — еще раз удачи!
3. Затем вставьте их все в крошечный обжимной штекер, не нарушая шаблон — убедитесь, что вы задерживаете дыхание, когда делаете это.
4. После этого вставьте саму вилку — с неплотно прикрепленными проводами — в отверстие кримпера.
5. Наконец, сожмите все это одной рукой, скрестив пальцы другой, в надежде, что порядок проводов не будет нарушен во время процесса.

Хорошо, это не , что болезненно, но вы поняли.

---

Подключение дома: как сделать сетевой порт

Сделать сетевой порт (CAT5e или выше) из конца кабеля гораздо проще, чем превратить его в разъем.

Вам нужно иметь дело только с одним проводом за раз.Пока вы не сильно страдаете дальтонизмом, вы не можете ошибиться. Шаги ниже помогут.

Я использовал детали CAT5e для фотографий, но все то же самое, если вы используете эквиваленты CAT6 и выше.

Кстати, я выбрал CAT5e, потому что кабель обычно имеет меньше защитных слоев, чем кабели более высокого класса, и, следовательно, легко сделать четкие фотографии процесса. Кроме того, фотографии служат только для примера и не являются частью реального проекта — я был бы слишком занят, чтобы фотографировать (и моя рука не была бы такой фотогеничной).

1. Определите схему подключения

Взгляните на разъем и определите, какую схему подключения вы будете использовать. Опять же подойдет любой, но Т-568Б самый распространенный.

Обратите внимание, что каждая канавка имеет свой цвет, соответствующий жилам кабеля, как упоминалось выше.

Крупный план сети Keystone Jack: обратите внимание на шаблон T-568B, нижний ряд цветов: оранжевая полоса, сплошной оранжевый, полоса синий, сплошной синий. Остальные на другой стороне.

2. Подготовьте провод

Отрежьте наконечник кабеля, чтобы удалить части внутренних проводов, которые вы могли случайно повредить во время установки — то, что произошло в случае с Мартином, касалось верхней части стойки.

Снимите примерно 1 дюйм экранирования, чтобы вытащить провода.

Теперь используйте обжимной инструмент (или ножницы), чтобы удалить около 1 дюйма (2,5 см) экрана, чтобы открыть медные провода. Разложите их витыми парами. (Вы можете отрезать шнурок или просто убрать его с дороги. )

3. Установите провода на домкрат

Держите пары как можно ближе друг к другу. Теперь прижмите их по отдельности к канавкам домкрата, совпадая по цвету с узором (в данном случае T-568B).)

Нет необходимости прижимать их слишком сильно, достаточно сильно, чтобы они не выпали.

Прижмите провод по отдельности к гнезду, совпадая со схемой проводки (T-568B). Вот правая сторона.

---

А вот и левая сторона.

---

А вот сверху.

4. Ударь их!

Теперь самое интересное. Используйте перфоратор, чтобы протолкнуть провода в канавку — по одному.

Поместите перфоратор поверх канавки стороной с лезвием наружу.

Для этого нужна поверхность (подойдет стена). Убедитесь, что вы положили лезвие наконечника инструмента на снаружи — это отрезает лишний провод. Теперь нажмите его вниз в быстром действии. Вы услышите приятный звук щелчка.

Обратите внимание, как обрезан лишний провод.

---

Все чисто!

Повторите это с остальными проводами, и вы получите сетевой порт, идеально подключенный к кабелю. (Крепление на самом деле очень тугое, гораздо более прочное, чем обжатая вручную соединительная головка.)

5. Прикрепите порт к лицевой панели

.

Теперь, если у вас есть монтажная коробка, прикрепите порт к лицевой панели коробки, и миссия выполнена. Если нет, вы можете получить коробку для поверхностного монтажа. Даже если вы оставите кабель незакрепленным, вы все равно получите сетевой порт.

У каждого домкрата Keystone есть зажим, с помощью которого он плотно прилегает к лицевой панели.

---

Вот так.

---

Вот настоящий новоиспеченный сетевой порт.

---

Вот и все. Теперь повторите тот же процесс на другом конце кабеля и остальных кабелях, и вы только что серьезно подключили свой дом.

Подключение коммутационной панели похоже на подключение нескольких разъемов в одном месте. Принцип тот же: вы сопоставляете цвета проводов с канавками на панели.

Подключение патч-панели выполняется по тому же принципу, что и подключение одиночной розетки.

Под каждой панелью вы также увидите схемы разводки проводов T-568A и T-568B. Выберите один и придерживайтесь его последовательно. Кстати, на коммутационной панели вы можете найти все восемь жил кабеля с одной стороны.

Наконечники:

Подключите один порт панели и соответствующий B-конец кабеля.Проверьте это, чтобы убедиться, что вы все поняли правильно. Это делается для того, чтобы избежать случая, когда вы можете неправильно понять рисунок или расположение цветов на панели и применить вместо к остальным портам.

Также обратите внимание, что если вы сделаете ошибку в подключении одного порта, это может привести к каскаду на остальные порты.

Если ошибетесь, то можете просто выдернуть провода из панели — не повредите — обрежьте кабель и попробуйте еще раз.

Патч-панель упрощает организацию и управление сетевыми кабелями.

Опять же, убедитесь, что ваша панель имеет достаточное количество портов для проложенного вами кабеля. В этом примере я использовал панель с 12 портами, хотя у меня было только шесть линий. Кстати, эту работу я выполнил менее чем за 30 минут, включая время, потраченное на фотографии.

Подключение к домашнему проводу: вынос

Опять же, то, что я описал выше, является самой простой частью электропроводки дома, хотя это может показаться самым пугающим. Надеюсь, последний — только до , так что вы читали этот пост.

Так что вот в чем хитрость: наймите кого-нибудь долговязого, чтобы он сам проложил кабели. Как только концы кабелей будут торчать из стены (или пола), отправьте их домой! Пришло время повеселиться, сэкономив немного денег на рабочей силе.

Очень приятно видеть, насколько лучше становится ваша домашняя (Wi-Fi) сеть после этого, особенно когда вы можете утверждать, что сделали это (все) самостоятельно!

Как подключить свой дом с помощью Ethernet-кабеля Cat5e или Cat6

Хотя беспроводная связь для многих проще, из-за совместного использования мультимедиа, пропускной способности домашней сети и паранойи по поводу безопасности беспроводной сети вы можете использовать проводное решение для домашней сети. Наличие проводной сети дома позволяет вам иметь частную высокоскоростную сеть для доступа в Интернет, обмена файлами, потоковой передачи мультимедиа, онлайн-игр, IP-камер безопасности и многого другого.

Этот пост перепечатан из Instructables .

Вот пошаговое руководство по подключению дома кабеля Ethernet Cat5e или Cat6. (Если вы не уверены в разнице между ними, ознакомьтесь с этим сообщением.)

Шаг 1: Первоначальные соображения и планирование

Существуют определенные аспекты проектирования, которые необходимо учитывать в зависимости от ваших потребностей.

1. В какой(их) комнате(ах) мне нужен провод? У меня есть квартира с двумя спальнями, поэтому я знал, что обе спальни должны быть подключены. У меня также есть ниша для телевизора, где находится мое кабельное телевидение, так что мне показалось, что это хорошее место для проводки (особенно для таких вещей, как игровые приставки). Имея кабельное телевидение в каждом из этих мест, казалось логичным относиться к сети так же.
2. Сколько портов мне нужно в каждом месте? С несколькими игровыми консолями и сетевым проигрывателем Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум три соединения за моим телевизором.Поскольку настенные панели поставляются в конфигурациях с 1, 2, 4 и 6 разъемами (для одиночной группы), я выбрал 4. Зачем прокладывать один кабель, когда почти так же легко проложить 4, верно? Вместо того, чтобы менять количество, я просто провел 4 точки в каждом месте, чтобы обеспечить максимальную гибкость без необходимости использования локальных (внутри комнаты) коммутаторов. Три местоположения с четырьмя портами в каждом = всего 12 портов.
3. Где лучше всего разместить дистрибуцию? Для меня логичным местом была моя прачечная, потому что мое кабельное телевидение уже входит в нее и делится на каждую комнату.Важно отметить, что мой интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу свой кабельный модем сюда, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, — это количество места, необходимое для установки полки для размещения сетевого оборудования.
4. По какому пути должны идти кабели? Это, пожалуй, самое сложное соображение. Для меня моя квартира находится на втором (верхнем) этаже, и у меня есть доступ к моему чердаку. Мое кабельное телевидение распространяется через чердак, поэтому мне показалось хорошим решением провести через него и мою домашнюю сеть.Для одноэтажных домов с подвалом подвал может быть лучшим путем. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант, или через старый желоб для белья. (Я не буду подробно рассматривать все возможные варианты, а только свои собственные обстоятельства.) Другим соображением, связанным с кабельным трактом, является длина кабеля. Максимальная длина кабеля для скорости до гигабита по медному кабелю UTP составляет 100 метров (~300 футов). Это должно обеспечить достаточную гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.
5. Какая скорость сети мне нужна? В основном это будет играть роль в выборе переключателя. Я использовал коммутатор на 10 Мбит/с, потому что получил его бесплатно, и он по-прежнему быстрее, чем у большинства домашних интернет-соединений (вероятно, вы можете купить действительно дешевый — возможно, даже бесплатный — в магазине подержанных компьютеров). Но если вы собираетесь что-то делать по сети — например, играть в игры, передавать файлы между компьютерами или что-то в этом роде — мы определенно рекомендуем приобрести гигабитный коммутатор.Если вы покупаете новый коммутатор, в наши дни он не так уж и дорог, поэтому нет особых причин не переходить на гигабит.

Далее инструменты и материалы!

Шаг 2: Необходимые инструменты и материалы (и стоимость)

Ваши инструменты и материалы (и стоимость) могут сильно различаться в зависимости от ваших потребностей и того, что у вас уже есть. Я позаимствовал много следующих инструментов, но вот очень простая примерная разбивка:

Инструменты

• Инструмент для обжима Ethernet (только если вы надеваете заглушки на концы). Стоимость: 13 долларов на Amazon.

G/O Media может получить комиссию

• Дрель (в основном для сверления отверстий в верхних плитах стен, но также ускоряет завинчивание). Стоимость: варьируется (у меня уже был один).
• Сверло или кольцевая пила (размер зависит от количества проложенных кабелей). Стоимость: обычно около 20 долларов.
• Ручная пила с острым концом (облегчает вырезание отверстий для монтажных коробок/настенных пластин). Стоимость: обычно около 15 долларов.
• Прочная бечевка или рыболовная лента. Стоимость: 30 долларов на Amazon.

G/O Media может получить комиссию

• Производитель этикеток (по желанию).
• Карандаш.
• Маркер типа Sharpie.
• Линейка.
• Искатель шпилек. Стоимость: 13 долларов на Amazon.

G/O Media может получить комиссию

• Инструмент Punchdown (дополнительно). Вместо этого я использовал маленькую отвертку.
• Ноутбук или кабельный тестер (для проверки каждой капли). Я использовал свой ноутбук.

Материалы

• 1000-футовая катушка Cat5e или Cat6, рекомендуется Cat6 (более или менее в зависимости от ваших потребностей).Стоимость: 105 долларов на Monoprice.
• Модифицированные коробки для одиночных постов (такие, которые крепятся к гипсокартону, с открытой задней частью). Стоимость: 0,25 доллара за штуку.
• Гнезда и пластины RJ45 (возьмите то, что вам нужно, возможно, дополнительные или два). Стоимость: 0,35 доллара за тарелку; 14 долларов за 12 валетов.
• Вилки RJ45 (дополнительно). Стоимость: 5 долларов США за 10 штук.

G/O Media может получить комиссию

• Пластиковая втулка (дополнительно, придает кабелям профессиональный вид). Стоимость: 0,60 доллара США.
• Патч-панель (дополнительно, еще один профессиональный штрих). Стоимость: 33 доллара и выше на Amazon (я вытащил его из мусорного бака на работе).

G/O Media может получить комиссию

G/O Media может получить комиссию

• Маршрутизатор (дополнительно, может потребоваться вашему интернет-провайдеру). У меня уже был один, и у большинства из вас, вероятно, тоже будет.
• Застежки-липучки для прокладки кабелей (дополнительно). Стоимость: 3 доллара за рулон.
• Короткие соединительные кабели (дополнительно). Стоимость: 5 долларов, но зависит от длины.

Теперь, когда у нас (надеюсь) есть все необходимое, давайте установим настенные пластины!

Шаг 3. Установите настенные пластины

На изображении выше: Кабель и новые кабели Ethernet проходят по стене в одном и том же месте между стойками.Обратите внимание на дополнительную длину кабеля на случай ошибки!

Поскольку я знал путь, по которому шло мое кабельное телевидение, и оно находилось во всех тех же местах, где мне нужны были разъемы Ethernet, я просто нашел разъемы кабельного телевидения для начала. Используя искатель шпилек, я смог определить, на какой стороне кабельного разъема находится шпилька. Стойки расположены на расстоянии 16 дюймов друг от друга почти во всех домах, и я знал, что хочу, чтобы мой Ethernet проходил в той же полости стены, что и кабельное телевидение.

После того, как вы решили, где установить коробку, вам нужно нарисовать стену, чтобы установить новую коробку, и разрежьте трюм остроконечной ручной пилой.Остроконечная пила должна быть в состоянии довольно легко протолкнуть сухую стену без необходимости сверлить стартовые отверстия.

После того, как вы проделали отверстие в стене, вы можете вставить одинарную коробку в отверстие и прикрутить зажимы, удерживая ее на месте, прижав к задней части сухой стены. Повторите это для каждого места, куда вы хотите бежать.

На фото вверху: отверстие для втулки. Это приятный профессиональный штрих.

Пока не будем снимать настенные пластины.

В это время вы также захотите прорезать дыру в стене в распределительной комнате. Здесь нужно вырезать отверстие, в которое войдет пластиковая втулка.

Далее: мы можем проложить кабели.

Шаг 4: Измерьте и проложите кабели

На фото выше: отверстие, просверленное в верхней пластине стены. Веревка упала с привязанным к ней болтом, чтобы я мог натянуть тросы.

Это можно сделать несколькими способами. Вы можете оценить, измерить по планам этажей, запустить один и т. Д.Я использовал метод run one. Чтобы найти длины, необходимые для каждой прокладки, я протянул по одному кабелю в каждую комнату из распределительной, вытащил его и сделал еще три таких же. После этого можно запускать все четыре вместе. Вы также захотите пометить оба конца каждого кабеля маркером. Таким образом, вы можете пометить порты на обоих концах.

Прежде чем вы сможете это сделать, вам нужно просверлить верхние пластины стены, чтобы вы могли пропустить кабели в стены, где вы прорезали отверстия. Найти правильное место для сверления в верхней пластине (чтобы убедиться, что вы получаете правильный 16-дюймовый зазор между шпильками) может быть непросто. Это еще одна причина, по которой я решил использовать коаксиальные кабели для кабельного телевидения. Я проследил кабельное телевидение через этот чердак, а затем просверлил новые отверстия в верхней пластине рядом с отверстиями для кабельного телевидения. Для этого вам понадобится мощная дрель и либо лопастное сверло, либо кольцевая пила. Кольцевая пила проще, но лопастная коронка дешевле. Я использовал лопастное сверло 1 1/4 дюйма, и его было трудно контролировать, и время от времени дрель напрягала. Вы также можете просверлить несколько небольших отверстий и использовать по одному для каждого троса, хотя это немного усложняет их работу, поскольку вы можете Не связывайте связку вместе.

После того, как вы просверлите верхние отверстия, вы можете протянуть кабель, чтобы измерить его длину для каждой прокладки, затем отрезать еще три одинаковых отрезка за прогон и снова протянуть кабели. Не забудьте сделать их достаточно длинными, чтобы у вас не было лишних деталей после зачистки и обжима. Всегда легко заправить лишнюю длину в стену.

Далее: подключение.

Шаг 5. Подсоедините провода к разъемам и коммутационной панели

На изображении выше: схема разъема RJ-45.

Теперь, когда у нас есть кабели, мы можем проложить кабели к коммутационной панели и к разъемам.В материалах я отметил, что патч-панель не обязательна. Вы можете вывести необработанный кабель прямо из стены, надеть на него вилку RJ-45 и подключить напрямую к коммутатору. Но для стационарной установки я считаю гораздо более профессиональным установить патч-панель.

На фото вверху: Кабели пробиты до задней части коммутационной панели.

Это довольно просто. Большинство патч-панелей и разъемов имеют схемы с цветовыми схемами проводов для общих стандартов проводки T568A и T568B.Честно говоря, я не знаю, будет ли работать любой из них. Раньше я видел букву «A», используемую для ISDN, но, взглянув на цветовую шкалу T568B, я узнал, что она такая же, как тонны коммутационных кабелей, которые я делал раньше. Так что я пошел с ним. Убедитесь, что вы используете то же самое на обоих концах. Вы можете использовать перфоратор или маленькую отвертку, чтобы пробить отдельные провода.

После подключения всех кабелей можно прикрепить коммутационную панель к стене и вставить разъемы в соответствующие настенные пластины на других концах.Вы также можете прикрутить настенные пластины к монтажным коробкам.

На фото вверху: короткие соединительные кабели до коммутатора. Алюминий — это дно полки, на которой стоит переключатель.

Теперь мы можем убедиться, что все работает!

Шаг 6: Проверьте свои соединения

На фото выше: Тестирование 1,2,3…

Прежде чем вы начнете подключать большинство сетевых компонентов, вы хотите проверить все соединения, чтобы убедиться, что все работает . Это можно сделать несколькими способами.Если у вас действительно есть сетевой тестер, то вы, вероятно, знаете, что делаете. Ты сам по себе. Метод, который я использовал, был немного другим.

Я подключил короткий коммутационный кабель от коммутационной панели к каждому порту коммутатора и включил его. Поскольку это управляемый коммутатор, я установил для каждого порта значение «вверх/вверх» и «автоматическое согласование». Неуправляемые коммутаторы не нужно будет ничего настраивать.

Следующим шагом будет взять еще один соединительный кабель и ноутбук и подключить его к каждому порту в каждой комнате. Проверьте коммутатор после каждого порта и убедитесь, что индикатор «link» горит.Возможность установить соединение проверяет физический уровень (т. е. отсутствие оборванных проводов, все тугие обжимки, отсутствие перекрещенных проводов), а также уровень канала передачи данных (т. е. согласование между сетевой картой и портом коммутатора). Никакой IP-адресации или чего-либо необходимого для тестирования.

На фото выше: Аккуратные и чистые этикетки для каждого порта на самом деле идут туда, куда заявлено. MB = Главная спальня, SB = Вторая спальня и т.  д.Например, вы можете убедиться, что «Порт 2 главной спальни» на вашей коммутационной панели действительно подключен ко второму порту в главной спальне.

Теперь к Интернету и дальше!

Шаг 7: Подключитесь к Интернету

На фото вверху: Кабель разделяется на: 1. Основной телевизор, 2. Кабельный модем, 3. Второй разветвитель. Второй разветвитель идет в каждую спальню. Усилители не нужны

Теперь, когда у нас есть эта причудливая сеть, мы хотим подключить ее к Интернету, верно?

Во-первых: настройка кабельного модема.Поскольку я переместил свой кабельный модем из моей второй спальни (офиса) в распределительную комнату, мне нужно было изменить способ разделения кабеля. Вместо того, чтобы основной кабель в доме был разделен на три части, я разделил его немного по-другому. Входящий кабель разделяю сначала тройным разветвителем: один к основному телевизору, один к двухстороннему разветвителю для ТВ в спальнях, а другой к кабельному модему. Я подключил сплиттеры с помощью бочкообразного разъема «папа-папа».

Теперь, когда кабельный модем находится в нужном месте, мы можем продолжить настройку сети.В зависимости от вашего интернет-провайдера некоторые из этих настроек могут отличаться. (Я собираюсь обсудить специфику только своей среды, но по возможности буду давать советы другим.)

Из порта Ethernet кабельного модема я подключился к «Ненадежному» порту на моем маршрутизаторе/брандмауэре. Из «доверенного» порта я подключился к первому порту коммутатора на моем коммутаторе. Если он есть на вашем коммутаторе, вместо этого подключите его к порту с надписью «Uplink». В зависимости от коммутатора или кабельного модема и/или маршрутизатора вам могут понадобиться (или уже есть) перекрестные кабели для этих подключений.Теперь, когда мой маршрутизатор/брандмауэр настроен как DHCP-сервер, я могу предоставить каждому порту доступ к Интернету. Кроме того, вся моя сеть защищена от внешнего доступа брандмауэром.

На фото сверху слева: брандмауэр, кабельный модем, беспроводная точка доступа, 24-портовый управляемый 100-мегабитный коммутатор, система управления кабелями и коммутационная панель.

Хотя это не является неотъемлемой частью этого руководства, я также подключил точку беспроводного доступа к своему коммутатору, чтобы иметь доступ к беспроводной сети.Поскольку моя беспроводная сеть зашифрована и имеет фильтрацию MAC-адресов, я чувствую себя комфортно с ней на «доверенной» стороне моего брандмауэра. Если бы по какой-то причине я хотел предоставить открытый беспроводной доступ, но при этом защитить свою сеть, мне понадобилась бы другая конфигурация соединений. (Я не буду вдаваться в подробности об этих изменениях, но я хотел отметить их в зависимости от целей вашей сети и того, как они могут включать беспроводной доступ.)

Таким образом, мой брандмауэр получает мой единственный статический IP-адрес от кабеля моего интернет-провайдера. модем.Он также действует как маршрутизатор и предоставляет IP-адреса DHCP всем другим хостам в моей частной сети через коммутатор и кабели, которые мы только что установили.

Что, черт возьми, нам теперь с ним делать?!? СЛЕДУЮЩИЙ!

Шаг 8.

Заставьте ваших друзей-гиков пускать слюни с помощью этих крутых опций

Есть несколько крутых дополнений, которые вы можете добавить в свою домашнюю сеть, и ваши друзья-гики вызовут зависть.

1. Файловый сервер или NAS. Я добавил и смонтировал файловый сервер высотой 1U в комнате распространения, на котором хранятся все мои мультимедиа.Это включает в себя зеркальный RAID с 1 ТБ хранилища для музыки, фильмов, телешоу и т. Д. (RAID — это , а не для резервной копии, но я чувствую себя лучше, не теряя свои медиафайлы, если жесткий диск делает дамп). С этим я могу транслировать media на любые компьютеры в моей сети! Устройство SOHO NAS, такое как ReadyNAS от Netgear, также хорошо работает здесь, но я обнаружил, что их сетевая производительность (устройств NAS, а НЕ ReadyNAS, о котором я слышал, что это tha’ bomb ) не приближается к гигабитным скоростям. их сетевые интерфейсы могут согласовываться. *Примечание редактора: узнайте, как превратить старый компьютер в NAS здесь .

2. XBMC. У меня есть оба моих Xbox (да, оригиналы, нет 360 , но ) софтмодифицированные с загруженным на них XBMC. Они также оснащены удаленными DVD-ресиверами для Xbox, поэтому я могу управлять ими с Harmony. Это позволяет мне транслировать все мультимедиа с моего сервера на любой из моих телевизоров! Больше не смотрю Hulu или другие медиа, ограниченные только экранами моего компьютера.

*Примечание редактора: узнайте все, что вам нужно знать о создании крутого медиацентра XBMC здесь .

3. Гигабитный коммутатор. Я уже упоминал об этом раньше, но переход на гигабитный коммутатор позволяет сверхбыстро обмениваться файлами между машинами в вашей домашней сети. Это, наверное, излишество, но Bugatti тоже, и мы все хотим иметь такой. Если вы не можете позволить себе одну с достаточным количеством портов для всей вашей сети, вы можете разделить две сети.С помощью патч-панели вы можете подключить порт один и два из каждой четырехпортовой точки к гигабитному коммутатору, а два других — к более медленному коммутатору. Но да ладно, вы могли бы спустить деньги и получить всю эту ерунду!

4. Видеорегистратор в любом месте. С настроенным файловым сервером вы также можете установить в него несколько карт DVR. Каждая карта может записывать различные шоу с вашего кабеля и сохранять их на файловом сервере. Затем вы можете смотреть записанные передачи на любом телевизоре в вашем доме с помощью XBMC.Предполагая, что вы настроили маршрутизацию или VPN-доступ, вы можете получить доступ к этим шоу с ноутбука с приличной пропускной способностью из любого места .

*Примечание редактора: не знаете, какой ТВ-тюнер подойдет для вашего цифрового видеорегистратора, сделанного своими руками? Мы можем помочь .

5. IP-телефоны. Некоторые производители выпускают IP-телефоны, которые могут подключаться к Интернету. У кого еще есть домашний телефон!?! Но если он вам нужен, по крайней мере, вы можете пропустить счет телефонной компании.

6.IP-камеры. Вы можете разместить камеры видеонаблюдения в любой комнате, к которой подключены сетевые соединения, и записывать их на файловый сервер. Больше не нужно беспокоиться, если няня трясет ваших детей или шныряет в вашей спальне.

*Примечание редактора: Нужна помощь в настройке системы наблюдения? Все, что вы должны знать, это здесь .

7. Творите!

Как подключить кабель Cat-5 (или 6) к сети Ethernet в вашем доме | Instructables

---

Instructables — это место, где вы можете исследовать, документировать и делиться своими творениями.Семена Instructables проросли в Медиа-лаборатории Массачусетского технологического института, когда будущие основатели Squid Labs создавали места для обмена своими проектами, общения с другими и оказания влияния на мир.

Ремикс изображения с AptTone (Shutterstock).

Хотите увидеть свою работу на Lifehacker? Электронная почта Тесса .

Как правильно подключить дом к электричеству?

ПРИМЕЧАНИЕ. Обратите внимание, что детали этих рекомендаций написаны с точки зрения американского рынка — системы 120 В.Пожалуйста, сделайте соответствующие настройки для системы 240В.

ПРЕДУПРЕЖДЕНИЕ. Полностью прочитайте эту рекомендацию, а затем попросите электрика согласиться выполнить работу. Если вы решите сделать это самостоятельно, то решите, действительно ли вы уже выполняли такие электромонтажные работы с домашним напряжением, и компетентны ли вы для этого, и примите на себя связанные с этим риски. MSB или Винсент Гальбо не дают никаких гарантий и не несут никакой ответственности за любые травмы или результаты или любой ущерб, вызванный рассмотрением или выполнением процедур, описанных ниже.MSB или Винс Гальбо не гарантируют правильность или полноту информации. Полагайтесь только на услуги квалифицированного персонала для интерпретации информации и ее безопасного выполнения. Читатель этого документа несет ответственность за решение о том, кто имеет право выполнять работу. Читатель этого документа должен определить, не нарушают ли какие-либо из этих рекомендаций какие-либо местные правила.

Как подключить электропроводку в вашем доме для улучшения качества звука и видео — в чем цель?

Во многих случаях, в зависимости от окисления соединений, возраста автоматических выключателей, длины и калибра настенной проводки, вышеуказанные изменения мощности в вашей домашней системе часто являются большим улучшением, чем любой компонент, который вы можете купить, особенно твердотельный. амперНо даже люди с трубками сообщают об улучшениях, если не о больших улучшениях.

Люди часто говорят мне: «У меня есть выделенные линии на 20 ампер». Согласно определениям электрических норм США, выделенная линия на 20 ампер будет иметь в стене провод калибра 12. Таким образом, хотя у вас может быть «выделенная линия», провода 12 калибра абсолютно недостаточно для аудиосистем высокого класса. Мы рекомендуем здесь провод десяти калибра или толще. Это предмет и цель настоящей работы. Калибр провода НАМНОГО ВАЖНЕЕ, чем тот факт, что линия «выделена».Тема этой статьи основана на теории о том, что различные музыкальные требования вашего усилителя на самом деле модулируют входящую линию электропередачи, отделенную от коммунального предприятия (энергетической компании) некоторым сопротивлением (настенная проводка 12 или 14 калибра на некотором расстоянии от панели выключателя). имеет слишком большое сопротивление для звуковых целей). Шум, исходящий от вашей утилиты, вероятно, намного ниже, чем вы подозреваете, и сечение провода гораздо важнее. Усилитель требует повышения и понижения тока вместе с музыкой на звуковых частотах, которые, конечно, выше и ниже 60 циклов от энергетической компании.Эти требования предъявляются к линии, колеблющейся входящим напряжением, и поэтому усилитель повторно поглощает свой собственный шум, а также загрязняет линию для себя И для внешнего аудиоинтерфейса. Это возможно, потому что настенная проводка, идущая обратно к панели выключателя, имеет некоторую степень сопротивления в зависимости от длины прокладки и калибра провода (калибр 12 или иногда даже калибр 14). Стабилизаторы напряжения и определенные конструкции кабелей питания помогают, потому что они пытаются «шунтировать» этот шум (закорачивать и убивать его) и потреблять нежелательные частоты.Лучшим ответом будет уменьшение сопротивления обратно к панели выключателя, что затруднит модуляцию мощности усилителем вообще, а также в то же время получение максимальной мощности для источника питания усилителя. Таким образом, снижение обратного сопротивления панели выключателя имеет два преимущества.

Основная цель – снижение сопротивления

Единственная главная цель в улучшении звука — установка проводов большего сечения в соответствии со следующим руководством.

• от 1 до 40 футов: провод 10 калибра
• От 40 до 60 футов: провод калибра 8
• Более 60 футов: провод калибра 6

Все остальное в этой статье предназначено для того, чтобы вы могли получить максимальную выгоду от более низкого сопротивления более толстой проволоки! Пропуск любых шагов — это ложная экономия.

Выбор серебряной пасты

Серебряная паста

важна для снижения контактного сопротивления. Эти пасты называются «смазками», но будьте осторожны с теми, которые на самом деле являются этой жидкостью. У меня есть сообщения о миграции по крайней мере одной аудиофильской серебряной смазки, которая из-за потенциала напряжения на линии и нейтрали пытается мигрировать и закрыть зазор между горячим и земным. При одной локальной попытке он сжег розетку. Вот почему я использую продукт McMaster Carr. Он почти рассыпчатый и никогда не мигрирует при осмотре спустя годы и не окисляется со временем.Есть сообщения о аудиофильных серебряных пастах, которые окисляются, и поэтому окисленное серебро становится хуже, чем вообще не применяя серебро. НЕ пытайтесь использовать этот материал на межблочных соединениях и т. д. Хотя это может быть полезно, его невозможно контролировать, и он размазывается во время использования, потому что он никогда не высыхает. Результатом является частичное или полное короткое замыкание сигнала на «горячую» и «землю». Я добавил этот комментарий на основе одного аудиофила, который попробовал это на своих межблочных соединениях, не получил звука в одном канале, слабый искаженный звук в другом и часами чистил свои штекеры RCA и чистил входные / выходные разъемы на своих компонентах.Я не думаю, что его можно полностью очистить, и он должен заменить разъемы и вилки. Другими словами, просто не делайте этого. Вот наша первая и вторая рекомендация.

1. Макмастер
2. Амазонка

McMaster представляет собой чистую серебряную пасту с минимальным количеством носителя. Это лучший из серебряных продуктов по цене около 85 долларов. Этого хватит на долгие годы, так как вам нужно совсем немного. Второй вариант — возможный, менее дорогой вариант.

Нанесение серебряной пасты

Вы будете использовать серебряную пасту при каждом подключении к сети переменного тока, начиная со снятия автоматических выключателей и нанесения ее на внутреннюю часть зажима на задней стороне выключателя. Нет необходимости применять его к шинопроводу, тем более, что они всегда под напряжением!!! Клипса перенесет пасту на шину. Вы также будете использовать серебряную пасту на проводах, где они входят в винтовые клеммы как на прерывателях, так и на дуплексных розетках.Тонкая пленка — это все, что нужно для всех этих соединений, и серебро на самом деле работает лучше, чем тонкая пленка. Этот материал имеет тенденцию попадать на пальцы, а затем и на все остальное, поэтому обязательно очистите его с помощью Goo Gone или какого-либо подобного растворителя, поскольку он похож на жидкую проволоку. Если вы будете обращаться с ним неаккуратно, это может привести к поражению пальцев, поэтому обязательно удалите излишки или смазанную пленку с помощью растворителя, такого как Goo Gone, даже если вы ее не видите. У вашего электрика будет антикоррозионная паста, которую он всегда использует для защиты медного соединения, но она не снижает сопротивление соединения в такой же степени, как и серебряная паста. Паста электрика для наших целей не подходит. Серебро или соединения меди с содержанием серебра являются единственным выбором.

Замена автоматического выключателя

Я рекомендую новые выключатели, если они старше одного года или около того. (они дешевые). Если вы получаете автоматические выключатели оригинального оборудования (например, Square D, Siemens и т. д.) из электроснабжающей компании (не Home Depot или Lowe’s), вы, скорее всего, получите серебряно-вольфрамовые контакты внутри выключателя. Дешевые сменные выключатели, скорее всего, будут иметь медные контакты, которые имеют более высокое сопротивление и со временем будут окисляться, что еще больше повысит сопротивление.Узнайте у местного поставщика электроэнергии и попросите их найти материал контакта выключателя, чтобы убедиться, что это серебро или серебряный вольфрам.

Новые схемы

Я рекомендую не менее двух 20-амперных 120-вольтовых цепей, размер которых зависит от расстояния пробега.

• от 1 до 40 футов: провод 10 калибра
• От 40 до 60 футов: провод калибра 8
• Более 60 футов: провод калибра 6

Для 8-го калибра (или 6-го калибра) требуется вернуться к 10-му калибру с помощью распределительной коробки, где-то прямо перед розеткой, потому что самый большой провод, который подходит к розетке, имеет 10-й калибр.Установите одну выделенную линию для всего внешнего оборудования и по одной для каждого усилителя. Если вы должны питать старые ответвленные цепи от одной из этих розеток, нет абсолютной необходимости в том, чтобы ваши аудиолинии были выделенными линиями, если путь проводов в используемой вами розетке идет непосредственно обратно к панели выключателя с использованием провода калибра 10 или более. . При необходимости цепь может разветвляться на другие выходы от вашего аудиовыхода. (некоторые с этим не согласятся).

Выберите ту же фазу

Для цепей на 120 В: УБЕДИТЕСЬ, ЧТО ВСЕ СУЩЕСТВУЮЩИЕ И НОВЫЕ ЦЕПИ, КОТОРЫЕ ВЫ ИСПОЛЬЗУЕТЕ, НАХОДЯТСЯ НА ОДНОЙ ЭЛЕКТРИЧЕСКОЙ ФАЗЕ. У меня было несколько непосредственных опытов с аудиосистемой, подключенной к обеим электрическим фазам, и двойное питание 120 вольт от электрической сети, кажется, делает хорошую антенну для приема радиочастот. Подключение вашей системы только к одной электрической фазе, по-видимому, предотвращает любые проблемы с радиочастотами, которые могут повредить оборудование в зонах с высоким уровнем радиочастот. (Нет, у вас нет способа узнать, находитесь ли вы на пути микроволнового излучения или пути передачи ТВ/радио, просто сделайте это!) Обычно каждый второй выключатель в стеке имеет одну и ту же фазу. Другими словами, начиная с верхнего (первого) выключателя в левом столбце, у вас будет фаза «А».Следующий отключенный выключатель (второй) будет фазой «B», а затем следующий (третий) снова будет фазой «A» и т. д. Таким образом, две выделенные линии должны располагаться на расстоянии одного выключателя друг от друга, чтобы они были на одной фазе. Некоторые новые панели могут иметь одну фазу слева, а другую фазу справа. Если вы не знаете, обратитесь за помощью к электрику или выполните работу. Решите, умеете ли вы обращаться с вольтметром переменного тока и не будете ли вы опасны для себя. Если у вас есть опыт измерения мощности в стене с помощью вольтметра переменного тока, и вы чувствуете себя компетентным, вы можете проверить между любыми двумя розетками, чтобы убедиться, что они находятся на одной фазе, проверив напряжение переменного тока в двух более коротких слотах в соответствующих настенных розетках.(более длинный слот всегда нейтральный). При измерении между двумя розетками, проверяющими их соответствующие короткие слоты, вы должны получить показания около нуля вольт и, возможно, около нескольких милливольт (мВ). Если ваши показания 220-240 вольт, то две розетки находятся на противоположных фазах и должны быть скорректированы.

Затяните соединения

Рекомендуется попросить электрика обойти панель выключателя, когда он закончит работу, и затянуть все установочные винты, которыми зажимаются провода. Это особенно важно для самых тяжелых кабелей, питающих панель. Эти винты будут ЖИВЫМИ! поэтому спросите электрика, есть ли у него подходящие изолированные инструменты с номинальным напряжением, чтобы сделать это, и удобно ли ему это делать. Электрики часто делают это каждый раз, когда обслуживают панель. НЕ берите инструменты с пластиковыми или резиновыми ручками и не думайте, что сможете сделать это самостоятельно. Ваши инструменты не предназначены для этой процедуры, и если вы сделаете ошибку, это смертельно опасно, поэтому НЕ поддавайтесь искушению. Пусть этим занимается опытный, квалифицированный, лицензированный, застрахованный человек.

Замена розеток

Попробуйте найти розетки больничного класса Hubbell с изолированной территорией или что-то вроде PS Audio Power Port или Furutech. Обычные торговые точки не являются хорошей заменой. Розетки для аудиофилов по низкой и средней цене являются хорошей инвестицией, поскольку они изготовлены из более толстой меди, имеют лучшее покрытие и действительно захватывают концы вилки шнура питания. У меня нет мнения об очень дорогих криогенных и т.п. торговых точках. Изолированные площадки могут быть подведены к панели по отдельности.

О стабилизаторах напряжения

Я не рекомендую сетевые кондиционеры на усилителях, когда система сделана так, как описано выше. Вообще лучше идти прямо в стену. Но если вы все же используете сетевой кондиционер, убедитесь, что он НЕ имеет ПРЕДЕЛА ТОКА или МОЩНОСТИ, и это прямоточная конструкция с любыми фильтрующими элементами ПОперек линии. Если у него действительно есть мощность или номинальный ток, то это указывает на некоторую обработку в ПОСЛЕДОВАТЕЛЬНОМ порядке с линией, которая почти никогда не годится для усилителей и может даже заглушать низкомощные механизмы, такие как передние каскады, в зависимости от конструкции кондиционера.Я рекомендую кондиционирование для всего переднего оборудования. Для входных каскадов, которые, как правило, потребляют меньше энергии по сравнению с усилителем, вы можете использовать умный кондиционер, в котором есть элементы, соединенные последовательно, но при этом нужно учитывать ограничение мощности. (используйте свои уши). Если у вас есть только одна настенная линия электропередач, подключите усилитель непосредственно к стене, а затем передний конец к сетевому кондиционеру. Лучше установить две линии (которые должны быть на одной фазе), потому что усилитель будет модулировать мощность стены, колеблющуюся в зависимости от требований музыки, и фактически будет создавать шум на тихой линии питания стены.Подключите усилитель напрямую к одному и линейный кондиционер к другому, к которому вы затем подключите свой внешний конец. Линейные кондиционеры Shunyata и Richard Grey — два хороших кондиционера, которые я использовал для усилителей, потому что они сквозные. Я предпочитаю Ричарда Грея, потому что они на самом деле снижают импеданс, сохраняя некоторую мощность в каждом цикле переменного тока, и они исправляют ошибку на линии, известную как «ошибка коэффициента мощности». Так что RG 400 лучше всего подходит для усилителей. К сожалению, необходимо 2 или 3 RG 400, сгруппированных вместе, чтобы получить достаточно низкий общий импеданс, чтобы быть эффективным для усилителя. Один RG 400 мало что может сделать для больших усилителей. Усилитель должен быть подключен к стене вместе с RG 400. Для этого требуется четырехъядерная коробка или высококачественный сетевой фильтр для аудиофилов. (С тех пор, как эта статья была написана в 2001 году, на рынке появилось много сетевых кондиционеров. Я считаю, что общая теория, изложенная выше, по-прежнему верна. Ищите прямоточные неограниченные токо-мощности для усилителей, а затем превосходную фильтрацию больших токов для входных каскадов). Shunyata — еще одна компания, занимающаяся сквозным дизайном.Кажется, они больше концентрируются на шунтировании уже созданного шума и могут делать это лучше, чем RG 400. В последнее время я использую оба типа вместе на аудиошоу, где я ничего не могу сделать с настенной проводкой. RG400 обеспечивают низкий импеданс, как будто система подключена ближе к панели выключателя, а кондиционеры, такие как Shunyata, подавляют высокочастотный шум как от модуляции усилителя, так и от шума стены. Еще недавно я добился успеха с изолирующими трансформаторами BIG.Они должны иметь номинал ВА, по крайней мере, вдвое превышающий номинал «ВА» (вольт-ампер) ваших трансформаторов усилителя. Утроить номинал лучше, поэтому, если ваш усилитель имеет трансформатор на 1000 ВА (что составляет 1 кВА), изолирующий трансформатор должен быть минимум 2000 (2 кВА) и может быть предельным, от 3000 до 5000 ВА (5 кВА) лучше. Я упоминаю только о сетевых кондиционерах и изолирующих трансформаторах, чтобы закончить. Я предпочитаю усилители прямо в стене и пробую линейные кондиционеры на входе, прежде чем покупать их.

Опция 240 В

Некоторые высококачественные усилители могут быть переключены и работать от 220 вольт, и я рекомендую, чтобы они звучали лучше.Первичные обмотки трансформатора и сердечник, кажется, работают немного эффективнее, что приводит к более низкому импедансу, поэтому питание может показаться немного «жестче» для аудиосхем усилителя (всегда хорошо). Поскольку усилитель теперь работает при удвоенном напряжении, но вдвое меньшем токе (токе), стенная проводка выглядит для усилителя в два раза толще, чем при 120 вольт (закон Ома). Теперь усилитель создает еще меньше звуковых шумов в линии и лучше подавляет собственный линейный шум. Розетка на 220 вольт может быть стандартной на 15 ампер с 10 Ga.. Провод до 80 футов, затем 8 калибра.

Для линий на 220 вольт электрик может знать или не знать о розетке NEMA и номере вилки, которая имеет тот же размер и форму, что и наша обычная дуплексная розетка Edison на 120 вольт, но широкий штырь вилки находится на противоположной стороне от Дуплекс на 120 вольт. Hubble или коммерческий Leviton отлично работают на 220 вольт, а серия 6-20 выглядит менее промышленно в вашем доме.

Это вилка Nema номер 6-20P. «Оставайтесь на связи» — хороший источник, но вашему электрику может понравиться местный поставщик.

ОБЯЗАТЕЛЬНО ЗАМЕНИТЕ ВНУТРЕННИЙ УСИЛИТЕЛЬ, ЕСЛИ ВЫ РЕШИТЕ ​​ИСПОЛЬЗОВАТЬ НАПРЯЖЕНИЕ 220 ВОЛЬТ!

Последний трюк – Скрутите проводники

Наконец, вы можете попросить его скручивать проводники на один виток через каждые 6-8 дюймов или около того. Каждая линия должна быть поочередно закручена относительно соседней. Это предотвращает любую когерентную связь между ними. Держите их на расстоянии не менее 4 дюймов друг от друга. Совершенно нормально пересекать их под прямым углом.

Последнее слово

Если у вашего электрика есть какие-либо опасения по этому поводу, имейте в виду, что он всегда беспокоится о НЕПРЕРЫВНОМ потреблении тока, оценивает все и распределяет нагрузки, такие как кондиционер и электрическая сушилка, по доступной силе тока.Пожалуйста, объясните ему, что мы проектируем для невероятно коротких импульсов пикового тока, и нам нужно, чтобы сопротивление обратно к сети было как можно меньше для лучшей работы усилителя. Непрерывная тяга незначительна с электрической точки зрения. Провод калибра 10 — это самый большой размер, который подходит для настенной розетки, и, насколько мне известно, он не нарушает никаких правил, но вы и ваш электрик несете ответственность за то, чтобы это было так в вашем штате, округе и городе.

Убедитесь, что кабель динамика имеет калибр не менее 10.Вам следует рассмотреть калибр 8 или 9 для динамиков с чувствительностью ниже 87 дБ и/или 4 Ом. Некоторые производители говорят, что «наш 14-й калибр ведет себя как 10-й калибр и т. д.», это может быть правдой, но я выбираю настоящий измеренный калибр.

Теперь, все без исключения за последние 12 лет, комментарии тех, кто делал вышеупомянутые силовые моды на толстой проволочной стене, говорят о заметном улучшении динамики, делая звук еще более подробным, но гораздо более расслабленным с темным фоном, оставляя только ноты и музыка.Я был очень удивлен, когда впервые сделал этот мод на мощность дома. Я не ожидал, что средние и высокие частоты станут более чистыми и более связными, чем они. Конечно, басы и динамика лучше, как и следовало ожидать при лучшей подаче тока.



Сколько стоит проводка дома?

Если вам интересно, сколько стоит проволока для дома, то вы попали в нужное сообщение в блоге. Этот пост поможет вам понять все тонкости того, во что обойдется проводка в новом доме.

Типичный новый дом стоит от 15 000 до 20 000 канадских долларов. Это соответствует большинству минимальных требований электротехнического кодекса 2018 года. Это при условии, что вы не переборщите с проводкой.

25 советов о том, сколько стоит провести электропроводку дома.

1. Должен ли я обратиться к генеральному подрядчику, чтобы узнать, сколько стоит проводка дома?

Итак, первое, что вы должны спросить себя, это сколько головной боли вы хотите, когда дело доходит до того, сколько стоит телеграфировать дом.Очевидно, что вы могли бы заключить договор самостоятельно, но если вы наймете генерального подрядчика, они возьмут на себя всю головную боль за вас.

Генеральный подрядчик, который хочет сесть и обсудить с вами планы или чертежи, чтобы выяснить, каковы будут ваши требования к электричеству. Существует ряд основных правил кода, которым вы должны следовать для минимального количества вилок и переключателей, но об этом позже.

Итак, сколько стоит подключить дом? Ну, в среднем дома в настоящее время стоят около 15 000 долларов за новое строительство.Это канадские доллары. Они могли бы быстро выйти из-под контроля, если бы у вас была куча прибамбасов к проекту.

Генеральные подрядчики добавят от 10 до 15% к счету за электрику в качестве платы за обработку проекта. Так они получают свою прибыль и покрывают расходы на управление проектом.

Генеральный подрядчик обычно дает вам пособие на освещение, чтобы вы могли выбрать осветительные приборы для установки электриком. Генеральный подрядчик сделает проект безболезненным для вас или максимально безболезненным.

2. Должен ли я пользоваться услугами электрика для самостоятельного подключения дома?

Электрик, не мог бы ты прямо сказать, сколько стоит проводка дома? Недостатком этого является то, что это добавит кучу планирования в ваш график.

Вам нужно будет включить электрика во все другие подотделы, работающие над проектом. Иногда это может быть трудным для соблюдения сроков и графиков, особенно когда другие подотрасли могут быть заняты или не привыкли работать друг с другом.

3.Что включает в себя процесс планирования?

Самая сложная часть процесса планирования — это организация всех дополнительных сделок. Будет очень сложно организовать сроки, и все будут работать вокруг всех. Очевидно, что первое, что вам нужно сделать, это заложить землю, чтобы установить фундамент или бетонную плиту. Вам также потребуется получить ряд разрешений на канализацию, водоснабжение и т. д.

4. Имеются ли разрешения?

Ваш электрик должен получить для вас разрешение от вашей местной коммунальной службы или отдела разрешений, отвечающего за проведение инспекций.Вам также необходимо разрешение на строительство, чтобы электрик мог использовать номер из разрешения на строительство, чтобы получить свое разрешение на электроснабжение.

Разрешение на новый дом обычно составляет несколько сотен долларов. У вас также будет плата за подключение к электроснабжению и, возможно, плата за грузовик в вашем счете за разрешение. Это разрешение даст вам три или четыре проверки. Инспектор может приехать и проверить электропроводку на нескольких этапах строительства.

Первую очередь строительства можно было бы назвать черновой стадией.Это после того, как грубая проводка сделана и стены начаты. После этого осмотра можно устанавливать утеплитель, пароизоляцию и гипсокартон.

Обычно проводится дополнительная проверка временного электроснабжения, чтобы можно было построить конструкцию на доме. После того, как грубая проводка будет завершена, вы можете подключиться к электросети.

Потребуется еще одна инспекция, и это даст вам силу строительства в доме. Это делается для того, чтобы вы могли включить источник тепла или вентиляторы, чтобы высушить трещину.

Обычно в конце проекта проводится одна окончательная проверка, чтобы убедиться, что все сделано правильно и все готово.

5. Какой размер служебного входа мне нужен?

Таким образом, служебный вход действительно зависит от требований в доме. Большинство электросетей рассчитаны на 200 А, а некоторые могут достигать 400 А.

Это фактическое требование инспекционного органа, чтобы это было сделано в соответствии с электрическими нормами.

Фактический размер электроснабжения будет в значительной степени определяться источником тепла в доме.Например, если у вас есть пропан или масляное отопление. Скорее всего, вам понадобится только 200-амперная электрическая сеть вместо 400-амперной.

6. Что дороже, подземная или воздушная энергия?

Очевидно, что подземная служба стоит дороже, чем наземная. Когда у вас есть подземная служба, вам приходится иметь дело с траншеями и трубами.

Вдобавок к этому вам также нужно будет проложить коммуникационные трубы для вашего телефона и кабель, чтобы провести в дом.Это увеличивает трудоемкость работы, а сам кабель может обойтись дороже.

От столба до дома тогда, если у вас был обычный тройной кабель, поставляемый вашей местной коммунальной службой.

7.Какая сила тока мне нужна для дома?

Как упоминалось выше, ваш источник тепла в значительной степени зависит от размера электрической сети, которая вам понадобится в доме. Другие крупные электроприборы также имеют непосредственное отношение к этому, например, гидромассажные ванны и бассейны с тепловыми насосами.

Тепловой насос является одним из крупнейших потребителей электроэнергии, которые могут быть в вашей электрической системе. Иногда тепловые насосы для плавательных бассейнов могут потреблять до 60 А. Это часто означает, что вам потребуется электричество на 400 А.

8. Влияет ли мой тип нагрева на потребляемую мощность?

Да, тип нагрева влияет на требуемую мощность. Некоторые более крупные тепловые насосы имеют резервное питание на 125 А. Это будет потреблять большую часть электроэнергии на 200 ампер, поэтому рекомендуется перейти на 400.

Как правило, инспекционный отдел не любит, когда более 20 кВт или 20 000 белых электрических систем обогрева работают на 200 ампер. Источниками питания являются как электрическое тепло, так и резервный тепловой насос.

9.Сколько розеток в каждой комнате мне нужно?

Минимально допустимое количество вилок в соответствии с электротехническими нормами 2018 года — каждые 12 футов от стены. Большинство электроприборов, ламповых шнуров, радиоприемников и т. д. поставляются только со шнуром длиной 6 футов.

12 футов — это максимальное расстояние между розетками, при условии, что вы можете добраться до настенной розетки из того места, где у вас есть лампа вдоль стены.Если у вас есть пространство на стене между дверью спальни и дверью шкафа в спальне 3 фута или более, и вам также необходимо иметь розетку.

Это относится ко всем комнатам, за исключением кухонного коридора и санузла. На кухне у вас должна быть заглушка на каждые 3 фута рабочей поверхности.

10.Сколько светильников мне нужно в каждой комнате?

Вопреки распространенному мнению, на самом деле вам не обязательно иметь какие-либо светильники на потолке в комнате.На самом деле вы можете заменить настенные розетки на лампы.

Настенные розетки с выключателем могут быть хороши, и вы можете установить выключатель у двери, когда входите в комнату. Мы говорим, сколько стоит проводка дома, это может помочь снизить цену.

11.Горшечные светильники стоят дороже или обычные светильники стоят дороже?

Да, точечные светильники, как правило, стоят дороже. Установленная цена на точечные светильники может варьироваться от 30 до 70 долларов. В зависимости от стиля горшка, который вы выбираете для установки.Они также дают меньше света, чем центральный светильник. Однако они очень популярны и могут неплохо смотреться в ее комнате.

Для получения дополнительной информации о точечных светильниках….

12. Могу ли я выбирать высоту вилок и выключателей?

В электротехнические нормы 2018 года, а также в строительные нормы и правила внесены изменения, согласно которым выключатели света должны находиться в пределах досягаемости для людей с ограниченными возможностями. Максимум 44 дюйма до нижней части выключателя теперь является обязательным требованием.

Обычно мы устанавливаем розетки от 14 до 16 дюймов в нижней части распределительной коробки на готовом стенном пространстве.

13.Как дешевле всего подключить дом?

Если говорить о том, сколько стоит провести электропроводку дома, то самый дешевый способ — максимально увеличить количество розеток и розеток в одной цепи. Это сократит количество выключателей, требуемых для включения питания панели. У более профессиональных электриков также есть методы прокладки проводов, чтобы сэкономить на проводе.
Кодекс также не требует, чтобы подвал был подключен к электросети, чтобы подключить электричество. Вы можете покинуть подвал на любой день в будущем, если у вас есть минимум света и детектор дыма.Розетку обычно также ставим у панели.

14.Кто подключает все коммуникации, такие как водяной насос и т.д.?

Большинство электриков обеспечивают подачу питания к водяному насосу, а также подключают реле давления и пусковой выключатель, если у вас глубинный насос. Фактические провода, идущие к самой скважине, обычно устанавливаются скважинной компанией. Что касается бака с горячей водой, мы обычно запускаем подачу. Отключение, однако, мы не включаем, пока сантехник не подтвердит, что в баке есть вода.

То же самое и с другими коммунальными услугами в доме. Мы часто подключаем подачу к посудомоечной машине и подачу к источнику отопления, если это центральный источник отопления. Сантехник или установщик систем отопления обычно подтвердят, что вода поступает к соответствующим приборам, и проведут контрольную проводку или термостаты в системе центрального отопления.

15. Имею ли я право выбирать, какие вилки и выключатели мне нужны в зависимости от стиля?

В большинстве случаев ваш электрик предоставит стандартные вилки и выключатели, что означает обычные розетки с двумя круглыми кружками.Переключатели будут обычными.

Если говорить о том, сколько стоит провести электропроводку дома с использованием обычных вилок и выключателей, то это хорошая идея. Вы можете перейти на квадратные вилки и выключатели, однако это будет стоить денег.

Они почти вдвое дороже обычного стиля. Это также увеличивает стоимость, если вам нужны таймеры или диммеры.

16.Сколько дымовых извещателей мне нужно по коду?

В соответствии с электротехническими нормами 2018 г. вам не требуется иметь слово в детекторе дыма с резервным аккумулятором, подключенным к цепи освещения.Это делается для того, чтобы вы не могли отключить питание на панели выключателя, не потеряв при этом свет. Из-за них вам очень трудно их отключить.

Дополнительно необходимо иметь по одному датчику дыма в каждой спальне и по одному датчику дыма на каждом этаже жилого помещения. Вам также нужен детектор дыма в вашем гараже с текстом «Угарный газ».

В большинстве новых домов есть от 8 до 10 детекторов дыма, соединенных вместе, с резервным питанием от батареи. Так что, если один сработает, они все сработают и сведут вас с ума.Они также требовали, чтобы вы меняли батарею каждые шесть месяцев.

17.Кто позаботится о коммуникациях, таких как телефонный кабель и Интернет?

Ваш электрик может сделать это за вас, и часто рекомендуется поручить это ему. Они сделают работу намного лучше, чем ваш местный оператор связи.

Они могут протянуть провода от стоек обратно к центральному пункту, в котором ваш провайдер может подключиться к нам. В основном мы используем RG 6 для кабеля и категорию 6 для телефона связи и Интернета.

Мы видим, что кабелей связи в домах людей становится все меньше и меньше. Все идет через беспроводные интернет-хабы, это хорошо, потому что удешевляет общую проводку до дома.

18.Сколько внешних розеток мне нужно?

В соответствии с кодом вам требуется только одна внешняя заглушка, однако рекомендуется установить больше внешних заглушек. Некоторым людям нравится иметь по одной внешней заглушке с каждой стороны дома, а также внешние заглушки в софите.Обычно это переключается, так что вы можете подключить рождественские огни и выключить их.

19. Как снизить стоимость?

Если вы собираетесь управлять проектом самостоятельно, лучше получить три предложения от трех разных электриков. Постарайтесь обойтись минимальными электрическими требованиями, чтобы снизить стоимость. Вы всегда можете добавить больше позже к проекту после того, как проект плагина будет близок к концу.

20. Влияет ли бренд панели на цену.

Да, марка панели влияет на цену. Сегодня на рынке представлены три основных бренда: GE или Siemens, Square D и Eaten. Eaton был бы наиболее экономичным продуктом, и он доступен. Square D будет находиться в верхнем ценовом диапазоне. Хотя Square D имеет гораздо лучший рейтинг поездки и прослужит всю жизнь.

21.Могу ли я сделать часть проводки самостоятельно, чтобы сэкономить деньги?

В зависимости от электрика, которого вы выберете, он может позволить вам помочь с проектом, если вы будете на руку.Хотя вы не можете провести провода или два соединения, они могут позволить вам надежно закрепить коробки на стене и помочь убрать беспорядок, что сэкономит трудозатраты.

22.Нужно ли мне провести электропроводку в подвале сейчас или я могу сделать это позже?

Если у вас есть подвал, а не плита на уровне земли, вам не нужно подключать подвал по коду. Есть кодовое требование: у вас должен быть только один свет, одна вилка и детектор дыма.

Вы можете закончить проект, а также закончить подвал в будущем, в это время вы можете завершить дополнительную проводку.Это, естественно, добавит несколько тысяч долларов к проекту, если вы решите носить подвал впереди.

23.Кто подключает коммуникации на кухне?

Электрик обычно выполняет для вас подключение бытовой техники, например, устанавливает вытяжку для микроволновой печи или подключает посудомоечную машину. Кроме того, если у вас есть варочная поверхность или настенная духовка, они также должны быть жестко подключены.

Иногда вы будете добавлять в проект подстольные светильники, которые ваш электрик может подключить и для вас.

24.Какие гарантии я получаю на проводку?

Любой хороший сертифицированный электрик предложит вам как минимум годовую гарантию качества изготовления деталей и работы. Мы всегда предлагаем это нашим клиентам только для того, чтобы показать добросовестность.

25.Кто все согласовывает с энергокомпанией?

Ваш электрик все согласует с энергокомпанией. Они вытащат все необходимые разрешения и назначат все инспекционные встречи для вас.Вам придется заплатить им, чтобы они могли оплатить счет за разрешение. Первоначально вам придется позвонить в энергетическую компанию и запросить новый счетчик.

Ваш электрик не может сделать это за вас, так как оплата счетов является договором счетчика с вашей энергетической компанией.

Здесь вы можете узнать больше о том, как уменьшить счет за электроэнергию.

Как перемонтировать дом, не снимая гипсокартон: 4 этапа и советы

Замена электропроводки всегда является больной темой для домовладельцев, так как большинство людей сразу же думают о понесенных расходах или беспорядке и сложности, связанных с проектом.Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку приводит не только к коротким замыканиям, но и к возгоранию.

Провод, который вызывает искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество. Это одна из основных причин, но не единственная, почему так важна замена электропроводки в доме. Поскольку большинство домовладельцев обеспокоены разрушительным процессом, электрикам часто задают вопрос: «Можно ли переустановить дом, не снимая гипсокартон?».

Обычно ответ положительный, и в некоторых случаях даже замена электропроводки во всем доме может быть выполнена с минимальным вмешательством. Если вы хотите узнать больше о процессе, хороший электрик должен помочь вам, как переделать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае любого другого проекта реконструкции или модернизации дома, чем лучше вы спланируете и подготовите замену электропроводки, тем более плавным будет процесс.Подробный план поможет вам расположить и спроектировать цепи таким образом, чтобы вы могли сохранить гипсокартон.

Даже на этом этапе всегда лучше обратиться за советом к профессиональному и сертифицированному электрику, чтобы сделать ваш план действительно выполнимым и наилучшим образом действовать. Обычно этап планирования и подготовки включает в себя:

• подробный план старой схемы – это старая проводка, которую необходимо заменить, и подробный чертеж того, где что находится, что может помочь свести к минимуму поломку
• подробный план новой электрическая схема – в некоторых случаях новая проводка может следовать другому плану, если старый не является оптимальным или если необходимо учесть новые
• расчеты проводки – новый план поможет вашему электрику рассчитать количество проводов и кабелей необходимо, а также каковы лучшие и наиболее целесообразные маршруты для новой цепи

2.Этап подготовительных работ

Поскольку гипсокартон не будет сниматься для установки проводки, новые провода придется прокладывать через подполье или, в некоторых случаях, через чердак. Это означает, что вам нужно освободить место для их проскальзывания.

Этот этап помогает не только освободить место для новой проводки, но и разметить путь для того, что нужно удалить, и для ввода новой проводки в розетки. Вы должны быть в состоянии найти подполье, где электрик будет выполнять большую часть работы.

Если вы решите выполнить подготовительные работы самостоятельно, вам также следует подумать о том, чтобы избавиться от беспорядка рядом с электрическими розетками в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими вещами следует разобраться до их прибытия.

3. Стадия демонтажа

Этап демонтажа соответствует своему названию и относится к вытягиванию и утилизации старой проводки.Это не так просто, как кажется по двум основным причинам:

1. Просто так провода из стены не выдернешь — они обычно скреплены скобами;
2. Старую проводку нельзя выбрасывать в мусорку — ее нужно перерабатывать.

Старая проводка часто прикручена к каркасу, что означает, что вы не можете просто вытащить кабели из стены. Убедившись, что электричество отключено, электрик может отрезать кабель и удалить открытую часть, оставив кабель внутри стены.Если вы не против залатать гипсокартон, то эти кабели можно протянуть изнутри комнаты, а в противном случае это придется делать в подполье.

Некоторые кабели расположены в более удобных местах, и их удобнее вытягивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Новый этап электропроводки

Замена электропроводки дома — это не так просто, как соединить два кабеля вместе и позволить одному заменить другой.Когда это не так, процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрику придется предварительно вырезать отверстие для каждой коробки электроприборов схемы.

Затем будет просверлено отверстие диаметром 3/4 дюйма в верхней пластине стены непосредственно над каждым отверстием или в нижней пластине под отверстиями. Обычно это работа для двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на Этапе 1 были выполнены правильно, то провод должен подаваться прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена ​​к нужному выходу.

Советы по перемонтажу электропроводки в доме без снятия гипсокартона

Хотя может быть нетрудно узнать больше о том, как перемонтировать электропроводку в доме без демонтажа гипсокартона, сделать это иногда может быть сложно. Существуют дополнительные меры предосторожности, которые электрики принимают в таких проектах, особенно когда речь идет о том, чтобы новые кабели были зажаты и затянуты.Это потому, что они не стягивают гипсокартон, поэтому они не могут прикрепить кабели к стойкам за стенами, что является обычной техникой.
