Как проложить электропроводку в деревянном доме: Проводка в деревянном доме: как избежать пожара

Содержание

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Содержание статьи

  • 1 Схема электропроводки в доме
    • 1.1 Где ставить вводный щит, требования к корпусу
    • 1.2 Организация ввода в дом
    • 1.3 Разбиваем потребителей на группы
  • 2 Виды электропроводки в деревянном доме
    • 2.1 Особенности закрытой проводки в деревянном доме
    • 2.2 Правила установки электропроводки кабель-каналах
  • 3 Выбор сечения кабеля и его подключение
  • 4 Выбор розеток и выключателей
  • 5 Электропроводка в деревянном доме своими руками: правила монтажа

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения.  Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

  • Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

    Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

  • Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

    Проводка в кабель-каналах

  • Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому.
    Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

    Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

  • для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
  • при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
  • если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
  • при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

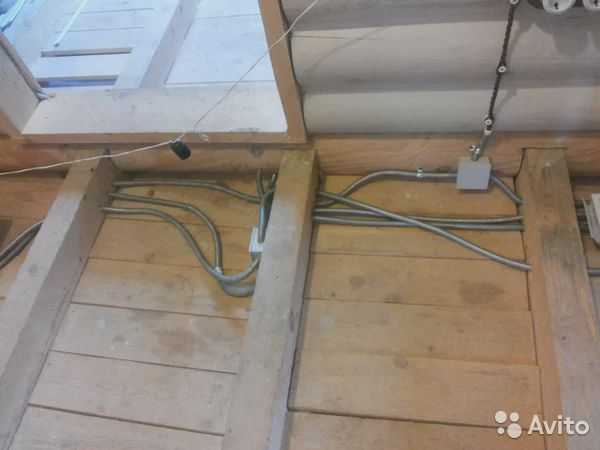

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

  • «земля» — желто-зеленый;
  • «ноль» — белый;
  • «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

  • Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
  • Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
  • Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
  • При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
  • Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

как делать + типовые ошибки

Организация электропроводки в деревянных домах требует строгого соблюдения определенных норм и правил. К сожалению, отклонение от них встречается довольно часто. Об этом свидетельствует печальная статистика, согласно которой пожары в деревянных домах в половине случаев вызваны неисправной электропроводкой. Основная причина этого – грубое нарушение ПУЭ. Давайте рассмотрим, чем вызваны те или иные требования, после чего перейдем к советам и указаниям по монтажу закрытой и открытой проводки.

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

  1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.
Домовая мышь проявляет интерес не только к продуктам

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

Еще одна ошибка, которая может стать причиной пожара – неправильное соединение проводов в распределительной коробке. Речь идет о практикуемой многими «скрутке». Бытует мнение, согласно которому она допускается, если выполнена правильно. Если вам говорят такое, поинтересуйтесь, в каких нормах можно прочитать о том, как правильно делать скрутку. Ответом будет тишина, поскольку в ПУЭ четко указано как должно быть выполнено соединение.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки

Виды проводки в деревянном доме

Как и в домах из другого материала, проводка может быть смонтирована отрытым или закрытым способом. При соблюдении все норм ПУЭ и требований ПТБ последний вариант потребует больше затрат времени и средств, именно это толкает «доморощенных» специалистов на нарушения. На самом деле сделать пожаробезопасную проводку вполне реально.

Будим исходить из того, что план разводки уже имеется, сечение проводов подобрано согласно ожидаемой нагрузке (как произвести необходимые расчеты указано на нашем сайте) и остался открытым вопрос только в соблюдении необходимых требований и норм.

Как делается закрытая проводка?

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

  1. Использовать металлические трубы.
  2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

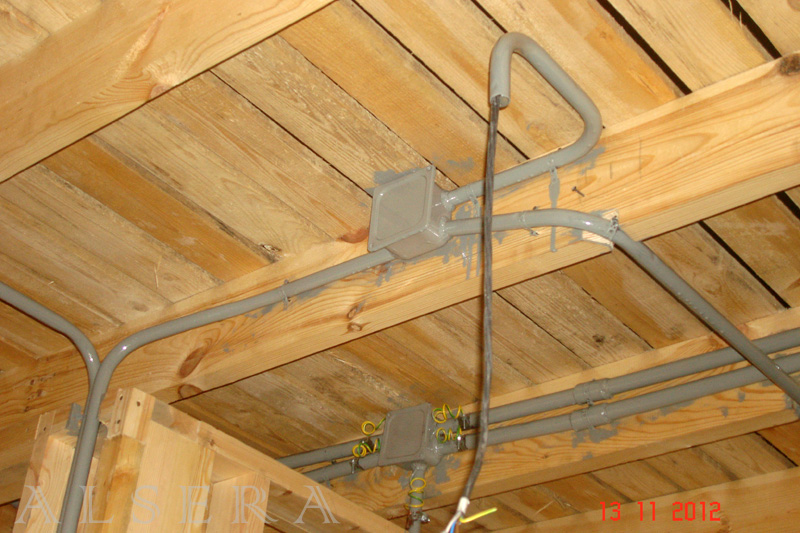

Скрытая проводка в металлических трубах

Данный способ гарантирует защиту стен деревянного здания от возгорания в случае возникновения КЗ. Но для его реализации требуется придерживаться следующих условий:

  • внутренняя и наружная поверхность труб должна иметь антикоррозийную защиту, например, оцинковку или покрытие специальной краской;
  • в процессе нарезки труб на их краях образуется острая кромка, обеспечить защиту изоляции кабеля от механического повреждения, в соответствующих местах должны быть надеты заглушки (втулки) из пластика.
  • трубы необходимо подключать к контуру заземления;
  • для прокладки следует вырезать соответствующие каналы;
  • в местах соединения труб необходимо обеспечить герметичность;
  • трасса должна иметь наклон, чтобы дать возможность стекать конденсату.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Что касается материала, то в идеале лучше использовать медные трубы, в этом случае придать им необходимую геометрию можно без специального механизма. На такой вариант решения потребует серьезных финансовых вложений.

Исходя из практики, считаем необходимым предупредить: обеспечить герметичность в местах стыка и соблюсти угол наклона будет довольно сложно.

Все сделано верно, за исключением отвода под освещение (нарушена герметичность)
Проводка, окруженная штукатуркой

Несмотря на кажущуюся простоту такого решения, у него есть несколько серьезных недостатков, сводящих на нет все преимущества. В первую очередь, согласно нормативам ПУЭ проводке необходимо обеспечить сменяемость. Теоретически для этого достаточно поместить кабель в металлорукав, но как показывает практика, перетянуть провод (особенно жесткий) в таких условиях довольно сложно.

Помимо этого никто не возьмется ставить прогнозы на предмет поведения штукатурки, положенной на деревянную основу. Даже если она будет прочно держаться, не забываем, что дерево усыхает со временем, поэтому появление трещин более чем вероятно. И, в конце концов, согласитесь, цементный раствор на дереве – это моветон. Но данный вариант не нарушает действующие нормы, поэтому имеет право на существование.

Технология внешней проводки

В деревянном доме допускается три варианта монтажа открытой проводки:

  1. Кабель укладывается в металлические гофрированные трубы.
  2. Монтаж с использованием электротехнических коробов.
  3. Открытый способ укладки кабеля.

Давайте проанализируем каждый из вариантов.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Монтаж с использованием электротехнических коробов

Такой вариант смотрится значительно лучше, чем предыдущий, но не следует забывать об усадке деревянной конструкции. Даже если используется качественный клееный брус, она будет вполне ощутимой (примерно около сантиметра на метр высоты строения). Это может привести к деформированию коробов и необходимости их переустановки.

Не стоит списывать со счетом необходимость наличия определенного навыка, без которого произвести качественную установку короба будет довольно проблематично. Опять же добавьте к этому возможные проблемы с поиском необходимой фурнитуры (повороты, углы, заглушки и т.д.). Правильно рассчитать их количество практически нереально, а позже докупить не всегда возможно.

Некоторые относят к недостаткам приобретение помещением офисного стиля, что не совсем верно. Разнообразие выпускаемых коробов позволяет подобрать вполне приемлемое решение под дизайн помещения.

Внешний короб может быть не заметен на деревянной стенке

Несомненные плюсы такого решения:

  • относительно невысокая стоимость и простота реализации;
  • для изменения конфигурации проводки требуется минимум усилий.
Открытый способ укладки кабеля

Этот вариант является самым оптимальным, но эстетичный вид открытого кабеля, положенного на негорючую прокладку (согласно нормам выступающую не менее 10 см с каждой стороны), смотрится, мягко говоря, несколько уныло. Но существует способ, позволяющий существенно улучшить эстетику открытой укладки кабеля, и при этом не нарушить требования ПУЭ и ППБ. Речь идет о проводке на изоляторах.

Проводка на изоляторах отлично смотрится на деревянных стенах

Такой вариант отлично смотрится в деревянном доме и, самое главное, полностью отвечает нормам пожаробезопасности.

Можно ли в деревянном доме делать проводку мягким проводом многожильным? Электрик сказал купить повод ПУГНП и при разводке производил их скрутку и закреплял СИЗами! В интернете пишут, что данный вид проводки не подходит.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции. Об это говориться в соответствующей статье на нашем сайте: https://www.asutpp.ru/provod-punp.html

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Список использованной литературы

  • Левадный В.С. «Электрооснащение дома и участка» 2006
  • Масанов Н.Ф. «Открытые электропроводки» 1972
  • В. Жабцев «Самоучитель по работе с домашней электропроводкой» 2013
  • Ю. М. Черничкин «Большая энциклопедия электрика» 2011

Проводка в деревянном доме своими руками

Согласитесь что частный загородный дом, полностью выполненный из дерева, это, конечно, круто и красиво. Деревянное строение обладает многочисленными достоинствами. Оно тёплое и прочное, с идеальным уровнем влажности, а что касается экологического баланса, то ни один строительный материал даже в сравнение не идёт с натуральным деревом. Но при всех преимуществах у такого дома есть один существенный недостаток, пожарные называют подобные строения «сгораемым материалом». А так как причиной возникновения пожаров зачастую становится электричество, самой актуальной проблемой была, есть и будет проводка в деревянном доме. По статистике пожарных организаций на её долю приходится половина всех возгораний в зданиях, выстроенных из деревянного бруса.

Содержание

  • Главные требования, предъявляемые к проводке
  • Основные этапы
  • Проект
  • Ввод в дом
    • Прокладка кабеля в земле
    • Прокладка кабеля по воздуху
  • Распределительный щиток
  • Открытая внутренняя проводка
    • Трубы гофрированные электротехнические
    • Электротехнический короб
    • Открытый кабель
  • Скрытая внутренняя проводка
    • Металлические трубы
    • Под штукатурку
  • Выбор коммутационных аппаратов
  • Защитное заземление
  • Испытательные работы

Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

  • Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
  • Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

  • Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
  • Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
  • Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
  • Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
  • Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.

Основные этапы

Поэтапно весь процесс монтажа электропроводки в деревянном доме можно поделить на несколько основных шагов:

  • Расчёт общей мощности, которая понадобится для всех потребителей электроэнергии (бытовые электрические приборы, электроинструмент, осветительная сеть).
  • Перед тем, как сделать проводку в деревянном доме, обязательным является составление схематического проекта.

кликните для увеличения

  • На основании схемы и расчётных данных по нагрузке производится подбор и покупка материалов (провода, кабели, коммутационные аппараты, элементы защиты).
  • Выполнение ввода от магистральной линии электропередачи до дома.
  • Установка и сборка распределительного щитка.
  • Монтаж внутренней проводки (в деревянном доме применяют варианты скрытой и открытой прокладки проводников).
  • Установка коммутационной аппаратуры и осветительных элементов (розеток, распределительных коробок, выключателей, люстр, светильников, бра).
  • Монтаж защитного заземления и УЗО.
  • Лабораторные испытания, проверка работы бытовой электрической сети и оформление соответствующей документации.

Проект

Электропроводка в деревянном доме своими руками начинается с составления проекта.

По сути это должен быть план дома, на котором указываются все элементы освещения, места установки розеток и выключателей, а также бытовых электроприборов, требующих индивидуальной линии (кондиционер, варочная панель, духовой шкаф, водонагреватель).

Желательно на чертеже обозначить максимальную мощность электроприборов.

Осветительная нагрузка подключается отдельной линией к индивидуальному автомату (если дом очень большой, их может быть несколько – на каждую комнату либо на каждый этаж). Необходимо предусмотреть отдельный автомат для дворового освещения.

кликните для увеличения



Также индивидуальными линиями запитываются розетки в разных комнатах. Если домик небольшой и комнат немного, все розетки можно подключать от одного автомата. Исключение составляет кухня, на ней столько мощных бытовых приборов, что обязательно необходима отдельная линия.

Таким образом, вы разбиваете всю бытовую электрическую сеть своего дома на группы, теперь по каждой из них посчитайте максимальную нагрузку. Для этого суммируется мощность всех электроприборов, которые могут быть включены одновременно. Исходя из полученных цифр выбирается мощность вводного и отходящих автоматов.

Ввод в дом

Вводной участок, от магистральной линии электропередачи до распределительного щитка, считается наиболее ответственным. Есть два способа, как правильно подвести электричество к дому.

Прокладка кабеля в земле

Это более надёжный способ, потому что проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме этого в случае короткого замыкания и возгорания, исключена возможность того, что пострадают люди или имущество. Благодаря такой высокой пожарной безопасности, подземный ввод особенно рекомендован для деревянных домостроений. К тому же он совершенно не портит внешний вид участка.

В то же время потребуются немалые затраты. Нужно будет прокопать траншею глубиною не менее 0,8 м. Если проход в дом будет осуществляться через фундамент, потребуется установка толстостенной металлической гильзы. Да и сам кабель желательно защитить от химического воздействия грунта, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто располагают в траншее, а предварительно протягивают в металлической трубе или гофре.

Подземный способ желательно использовать на этапе, когда новый дом только строится, так можно обдумать прохождение всех коммуникаций заранее.

Прокладка кабеля по воздуху

Если строение уже возведено, то более дешёвым, удобным и лёгким вариантом будет воздушная линия. Выполняется отпайка от ближайшей опоры магистральной линии электропередачи.

Запомните главное! Ни вы, ни ваши знакомые даже с самым высшим электротехническим образованием не имеют право подниматься на эту опору для выполнения подключений. Такую работу делают электрики из штата энергоснабжающей организации, обслуживающей данную ЛЭП (у них на это есть специальный допуск).

В качестве вводного рекомендуется использовать провод СИП (самонесущий изолированный провод).

Его изоляционный слой выполнен материалом, который выдерживает перепады температур, солнечные лучи и атмосферные осадки. Под слоем изоляции провод СИП имеет не только токопроводящие жилы, но и стальной трос, что обеспечит хорошую натяжку. В случае использования другого кабеля, его нужно будет зафиксировать с помощью хомутов на дополнительном несущем тросе, также натянутом между опорой и домом.

Ещё один важный нюанс. Если пролёт получается более 20 м, то нужно устанавливать дополнительную опору, иначе провис будет большим, что увеличивает механическую нагрузку на провод.

В дом воздушный ввод заводится через просверленное в стене отверстие, в которое монтируется кусок металлической трубы. Очень важно, чтобы на пути прохождения провода не было высоких кустарников и деревьев, хозяйственных построек.

Распределительный щиток

Сейчас Энергонадзор требует в частных загородных домах устанавливать два распределительных щитка. Один из них должен находиться за пределами дома, в нём монтируется счётчик электрической энергии. Это делается для того, чтобы контролёр мог в любое время прийти и проверить показания счётчика.

Второй щиток располагается внутри дома, он соединён с тем, что на улице, электрическим кабелем. В нём будут располагаться вводной и отходящие автоматы, устройства защитного отключения УЗО.

В деревянных строениях следует устанавливать навесные распределительные щиты, которым необходимо обеспечить защиту от попадания влаги и пыли. К щитку всегда должен быть свободный доступ.

Открытая внутренняя проводка

Открытая электропроводка в деревянном доме (её по-другому называют наружная) может выполняться тремя вариантами. Вкратце рассмотрим каждый из них.

Трубы гофрированные электротехнические

Сейчас не проблема купить гофрированные гибкие трубы. Материал их изготовления – специальный пластик, который не поддерживает горение. В них необходимо провести кабель, причём в одной трубе можно размещать два, а при необходимости и больше проводников.

Открытая проводка в деревянном доме быстро и легко выполняется своими руками, но у неё имеются существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят эстетики вашему помещению. А с учётом того, какие сейчас бывают нагрузки, и сколько различных бытовых электроприборов имеется в доме, таких рядов может быть от пяти и более.

К тому же, когда в гофрированную трубу уже протяните кабель, её практически не получится ровно уложить, она не будет натянута как струнка, всё равно в нескольких местах появятся провисы. Такие изгибы тоже смотрятся не очень симпатично.

Ещё один недостаток – гофрированная труба отлично собирает на своей поверхности пыль, удалить которую можно только при помощи пылесоса, но не везде это удобно сделать.

Электротехнический короб

Такие электротехнические короба по-другому ещё называют кабель-каналами. Наибольшее распространение получили короба из пластика, который не поддерживает горение, а при плавлении не выделяют вредных веществ. Они доступны по цене, имеют различную цветовую гамму, бывают на одну и более секций (в таких можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

Открытый кабель

Открытая проводка в деревянном доме, выполненная незащищённым кабелем прямо по стенным поверхностям, считается наиболее оптимальным вариантом. Но такой внешний вид получается совсем унылым, потому что под кабель необходимо смонтировать металлическую или асбестовую прокладку.

Соблюсти все требования безопасности и при этом сделать помещение оригинальным можно с помощью ретро проводки, которая в последнее время набирает популярность. Специальный кабель прокладывается на фарфоровых изоляторах, получается красиво, особенно если и дизайн вашего интерьера соответствует ретро стилю.

Скрытая внутренняя проводка

Вообще-то скрытая электропроводка в деревянном доме не рекомендуется, но если соблюсти все требования и нормативы по пожарной безопасности, то такой способ вполне допустим. Сразу стоит отметить, что он обойдётся дороже в плане материальных затрат. Но если вы не испытываете финансовых затруднений, можете воспользоваться одним из двух вариантов скрытой проводки.

Металлические трубы

Самым главным преимуществом металлических труб является то, что в случае возгорания кабеля они надёжно защищают деревянные поверхности и конструкции от огня.

Их прокладывают в скрытых полостях и пустотах за облицовкой стен и потолков. Либо в стенных поверхностях просверливают углубления в виде каналов, в которые потом укладывают трубы. А уже внутри них протягивается кабель или провод.

Желательно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А для того, чтобы об острые кромки металлической трубы не повредить изоляционный слой кабеля при его протягивании, надо использовать специальные заглушки, сделанные из пластика, либо хорошо зачищать и отшлифовывать места срезов.

Самыми технологичными считаются медные трубы, они хорошо гнутся без специального инструмента.

Это особенно актуально, если скрытая проводка в деревянном доме имеет сложную разветвлённую схему. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена увеличивается в несколько раз, медные трубы стоят далеко недёшево. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать убытки от пожара.

Под штукатурку

Есть ещё один способ скрытой проводки – под штукатурку. Сейчас он применяется всё реже и реже. Технология кропотливая – на брус необходимо крест-накрест набить дранку (это такие деревянные реечки толщиною 3-5 мм), а сверху накидать слой глиняной штукатурки толщиною не менее 10 см. Затем прокладываются кабели в гофрированных трубах и сверху ещё слой штукатурки, чтобы спрятать проводку. Лет 30-50 назад такой способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят накидать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

Запомните главное! Монтаж скрытой проводки в деревянных домах по пустотам и перекрытиям в гофрированных трубах или пластиковых коробах запрещён.

На это есть две веские причины:

  1. Во время прокладки можно незначительно нарушить изоляционный слой проводников.
  2. Повредить гофрированную трубу вместе с изоляцией кабеля могут грызуны (поверьте, мышам перегрызть ПВХ материал не составит труда).

Оба эти случая в результате приведут к оголению токопроводящих жил. И когда вы начнёте на полную мощность эксплуатировать проводку, в местах повреждения изоляции кабель начнёт перегреваться, что приведёт к короткому замыканию и пожару.

Выбор коммутационных аппаратов

При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.

Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.

Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.

При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.

Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

  • Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
  • По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
  • Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

  • В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
  • Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.

Испытательные работы

Выполненная электропроводка в доме своими руками обязательно требует проведения комплекса испытательных работ. Вам надо будет вызвать специалистов, а они произведут все необходимые замеры и испытания:

  • выполнят измерение сопротивления изоляции;
  • прогрузят автоматы;
  • сделают измерение сопротивления заземляющего проводника;
  • проверят петлю «фаза-ноль»;
  • выполнят проверку УЗО.

После того, как все испытания будут окончены, они должны выдать протокол, в котором указываются величины всех замеров и вердикт о том, что электропроводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится для представителей энергоснабжающей организации, когда они придут пломбировать счётчик электроэнергии.

Наглядно про нюансы электропроводки в деревянном доме на видео:

Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электрике, не полагайтесь только на свои знания и силы. В некоторых моментах консультация профессионалов просто необходима.

Как проложить проводку в деревянном доме правильно: видео-инструкция

Статьи

Эта статья о том, как правильно проложить проводку в деревянном доме. В ней мы разберем нормативные требования к внутренней проводке с учетом особенностей строительного материала и постараемся дать читателю ряд практических рекомендаций по выбору способа прокладки проводов, установки розеток и светильников.

Итак, приступим.

Деревянные стены делают безопасную разводку электричества  нетривиальной задачей.

Нормативные требования

Интересующая нас тематика затрагивается в следующих документах:

  1. В СНиП 31-106-2002, посвященном проектированию и строительству инженерных систем в частных домах.
  2. В СНиП 3.05.06-85 «Электротехнические устройства».

Уточним: большая часть текста документа посвящена монтажу промышленного энергоснабжения и высоковольтных линий. Проводки напряжением до 1 киловольта упоминаются в нем вскользь.

  1. В ПУЭ (правилах устройства электроустановок).

Давайте выделим ключевые моменты.

СНиП 31-106-2002

Как развести проводку в деревянном доме согласно требованиям этого СНиП:

  • Внутренние цепи должны иметь заземление. Замыкание контакта земли в розетках на ноль тоже допускается, но только в том случае, если для этой цели брошен от щитка отдельный провод.

Вторая схема допустима, но с определенными ограничениями.

  • Если возможности энергоснабжения в силу каких-то причин (например, из-за недостаточной мощности подстанции) ограничены, расчетная нагрузка берется равной 5,5 КВт для домов с газовыми или дровяными плитами, 8,8 КВт — с электроплитами.
  • При площади жилого дома свыше 60 м2 каждый дополнительный квадратный метр увеличивает расчетную мощность на 1%.
  • Независимо от материала стен (включая горючие, групп Г1 — Г3) проводка может быть как открытой, так и скрытой. Высота прокладки проводки от уровня пола не регламентируется.
  • В жилых помещениях используются провода и кабели только и исключительно с медными жилами. Причина — в гораздо меньшем удельном сопротивлении меди, обеспечивающем меньший нагрев проводника при тех же токе и сечении. Чтобы не быть голословными, приведем справочные данные:
Металл Удельное сопротивление, Ом*мм2/м
Алюминий 0,0262 — 0,295
Медь 0,01724 — 0,018

Многожильный медный провод на фото сочетает низкое удельное сопротивление с отменной гибкостью.

  • Проводку и кабели в защитных оболочках разрешается пропускать через любые конструкции зданий (в том числе деревянные) без использования гильз.
  • Места соединений кабелей и проводов не должны испытывать никаких механических нагрузок.
  • Места соединений в обязательном порядке изолируются. Качество изоляции не должно уступать цельным участкам проводов.

Обратите внимание!Изолентой не обойтись. Соединение изолируется термоусадкой: трубкой меньшего диаметра — отдельные жилы, большего диаметра — весь провод.

  • В распаечных коробках, на присоединении к розеткам, светильникам и прочим приборам при скрытой проводке оставляется запас провода не меньше 5 сантиметров.
  • Через наружные стены незащищенный провод пропускается в полимерной гильзе.

СНиП 3.05.06-85

Сравнивая текст этого документа с предыдущим, мы обнаруживаем ряд противоречий или уточнений. Так как правильно проложить электропроводку в деревянном доме с учетом требований СНиП 3.05.06-85?

Через горючие перекрытия и стены защищенные, незащищенные провода и небронированные кабели пропускаются в стальной трубе. Никаких полимерных гильз.  Мало того: пустоты между проводами заделываются с каждой стороны легко удаляемым материалом, желательно — несгораемым.

Давайте выясним, что все-таки применяется — стальная труба или полимерная гильза?Обратимся к здравому смыслу.

Деревянный дом принципиально отличается от кирпичного, газобетонного и т.д. двумя важными для монтажа внутренних коммуникаций параметрами:

  1. Значительной усадкой после постройки.

В первые два года после постройки сруб заметно меняет свои размеры.

  1. Заметными колебаниями линейных размеров конструкций в дальнейшем при изменениях влажности и температуры.

И то, и другое подразумевает некоторые взаимные смещения конструкционных элементов. Причем усилие, возникающее при смещении, может исчисляться сотнями кгс. Как в этих условиях поведет себя пластиковая гильза — догадаться нетрудно; наш выбор — сталь.

По той же причине проемы, через которые пропускаются любые инженерные коммуникации, в обязательном порядке обрамляются жесткой конструкцией, предотвращающей их деформацию  в процессе эксплуатации.

Что еще говорит СНиП о том, какая проводка должна быть в деревянном доме?

  • При открытой прокладке используются короба (кабель-каналы) со съемными крышками. Условия их прокладки должны исключать скопление внутри влаги.
  • Для скрытой проводки в деревянном доме, напротив, используются глухие короба и гофры.
  • Провода должны иметь маркировку в начале короба, в его конце, в точках ветвлений и подключения приборов.

Практический совет: при прокладке в коробе одного кабеля навешиванием бирок можно пренебречь. Жилы не даст спутать между собой цветовая маркировка.

Цветовая маркировка не даст спутать фазу с нулем или землей.

  • При прокладке открытой проводки в деревянном доме на изоляторах ветвления и соединения выполняются вблизи изолятора или прямо на нем.
  • Если СНиП 31-106-2002 позволял прокладывать проводки на произвольной высоте от пола, то здесь инструкция несколько иная: горизонтальная скрытая проводка под штукатуркой или в тонких (до 80 мм) перегородках не должна прокладываться выше 150 мм от перекрытия. При большей толщине стен, впрочем, провод может проходить по кратчайшим линиям.
  • Соединения любых проводов выполняются сваркой, опрессовкой в гильзе или клеммной коробкой (колодками). Подчеркиваем: не только соединение металлов, образующих гальваническую пару, что приводит к отгоранию контакта — всех без исключения проводов.
  • Металлические ответвительные (распаечные) коробки в местах ввода в них проводов должны иметь втулки из изолирующего материала. В противном случае возможно повреждение изоляции проводки острыми гранями металла.
  • При разводке в плинтусе силовые и слаботочные провода прокладываются отдельно. При этом плинтус должен быть несгораемым или трудносгораемым. Как правило, в качестве его материала используется поливинилхлорид: он является диэлектриком и не поддерживает горение.

Плинтус с кабель-каналом. Материал — ПВХ.

Документ, среди прочего, затрагивает вопрос того, как спрятать проводку в деревянном доме в стальную трубу:

  1. При прокладке проводки в металлической трубе последняя  должна иметь гладкую внутреннюю поверхность и наружное антикоррозионное покрытие.
  2. Места выхода проводов снабжаются изолирующими втулками.
  3. Натяжение кабелей и проводов внутри трубы недопустимо.

ПУЭ

Существенная часть требований ПУЭ полностью или частично повторяет изложенное выше. Некоторые моменты, однако, представляют интерес.

При использовании отдельного нулевого провода в качестве заземляющего он подключается в щитке отдельным клеммным зажимом.

Скрытые в подвесных потолках и в перегородках из горючих материалов (в том числе, разумеется, деревянных) провода прокладываются в металлических трубах и закрытых коробах. Что, собственно, окончательно снимает вопрос о пластиковых гильзах, гофрах и кабель-каналах при скрытой прокладке.

Проводка убрана в стальные трубы.

В помещениях для приема и приготовления пищи открытая проводка под запретом. Причина довольно очевидна: нагрев изоляции над плитой и ее размягчение могут привести к короткому замыканию.

Впрочем: силовые кабели в бронированных оболочках могут прокладываться открыто. Другое дело, что это решение будет крайне сомнительным с позиций эстетики.

В саунах, ванных и душевых проводку настоятельно рекомендуется делать скрытой. При этом использование стальных труб и металлорукавов — под строгим запретом: влага в них может привести к появлению фазы на отсыревшей стене.

Казалось бы, ситуация безвыходная: единственный вид защитной оболочки, допустимой в деревянном строении, под запретом. Проблема, однако, легко обходится: проводка идет  по смежным помещениям и заводится непосредственно к защищенным (не ниже IP44) светильникам через гильзы (да-да, неметаллические) в стене.

Проводка убрана в смежные помещения.

Важный момент: для питания электрокотла в сауне используется кабель в высокотемпературной изоляции (не ниже 170С).

Практика

С нормативными требованиями мы вчерне разобрались. Пришло время вернуться в более практическую плоскость. Итак, как проложить электропроводку в деревянном доме своими руками безопасно, быстро и с минимальными затратами?

Способ прокладки

С точки зрения автора, оптимальное решение — открытая разводка в плинтусах с кабель-каналом.

  • Распаечные коробки монтируются открыто, над плинтусом. При нынешнем изобилии выбора электрооборудования не проблема подобрать изделия, удовлетворяющие самым строгим эстетическим требованиям.

К розеткам это тоже относится.

  • Накладные розетки (группы из 2 -4 штук на одной колодке) располагаются непосредственно над плинтусом, горизонтально или вертикально. Близость к полу — скорее плюс, чем минус: в большинстве случаев провода от розеток свисают вниз, а не тянутся вверх.
  • Настенные светильники запитываются через вертикальные кабель-каналы небольшого сечения. Они опять-таки ничем не испортят эстетику помещения.

Чем выгодна такая схема?

  1. Цена погонного метра поливинилхлоридного кабель-канала в несколько раз ниже стоимости стальной трубы — даже без учета трудоемкости ее скрытой прокладки и заделки штроб.
  2. При искрении или перегреве проводки оплавление и деформация короба станут заметными задолго до того, как возникнет реальная опасность возгорания.
  3. Проводка куда более ремонтопригодна, чем при скрытой прокладке. В самом деле, как заменить электропроводку в деревянном доме, если она скрыта в стальной трубе внутри стенки, да еще и частично оплавлена? Здесь же для доступа к любому участку провода достаточно открыть крышку короба.
  4. Конфигурация проводки может быть изменена с минимальными затратами времени. Вам нужна новая розетка в середине комнаты?

Чего проще:

  • приобретите саму накладную розетку, пару колодок и полметра провода;
  • обесточьте комнату;
  • разомкните провод колодками, выбрав его слабину;
  • подключите и прикрутите к деревянной стене розетку;
  • закройте короб.

Просто, не правда ли?

Еще более простое решение — установка плинтусных розеток.

Соединение проводов

Для него удобнее всего использовать клеммные колодки. Тонкость здесь всего одна: чем больше линейные размеры колодки, тем меньше шансов сорвать резьбу или выкрошить клемму при зажиме жилы провода.

Совет: чтобы надежно зажать тонкий провод в колодке большого размера, подверните зачищенный от изоляции конец и зажмите его вместе с изолированным участком.

Проблема маленьких колодок — низкая механическая прочность.

Выбор сечения

И здесь алгоритм очень прост: для скрытой прокладки или укладке в кабель-канал нужно подбирать сечение медного провода из расчета 1 мм2 на 8 ампер пикового тока.

Давайте выполним простую расчетную задачу: вычислим минимальное сечение для питания электрочайника мощностью 2,2 КВт.

  1. Ток в цепи питания составит 2200 (мощность в ваттах) / 220 (напряжение питания в вольтах) = 10 ампер.
  2. Минимум сечения составит, таким образом, 10/8=1,25 мм2.

Напомним: вне зависимости от сечения питающего провода ток на бытовой розетке не должен превышать 16 А.

Превышение штатного тока вызовет перегрев клемм.

Заключение

Надеемся, что изученные нами нормативные документы и практические рекомендации помогут читателю сделать свой дом светлым, теплым и безопасным.  Дополнительную информацию как сделать проводку в деревянном доме можно почерпнуть из видео в этой статье.

Успехов!

Электропроводка в деревянном доме: видео и фото, прокладка и замена, устройство и типы

Главная » Электричество » Электропроводка в деревянном доме: видео и фото, прокладка и замена, устройство и типы — открытая и скрытая проводка в деревянном доме

Не смотря на распространенное мнение, что электропроводка – это то, что любой домашний мастер может запросто сделать своими руками, ее относят к одной из наиболее сложных и небезопасных инженерных систем жилого здания. Особого внимания требуют сети в строениях из сгораемых материалов, таких как срубы, каркасные и каркасно-щитовые конструкции. Именно к ним предъявляются наиболее высокие требования пожарной безопасности, не соблюдение которых может угрожать возгоранием. Монтаж проводки в деревянном доме должен быть сделан с соблюдением всех норм и допусков и существенно отличается от коммуникаций многоквартирного или каменного здания.

Содержание

  1. Типовая схема электропроводки в деревянном доме: бревенчатом, каркасном, из бруса
  2. Наружная и внутренняя, скрытая и открытая проводка в деревянном доме: отличия в устройстве
  3. Монтаж электропроводки в деревянном доме своими руками: обучающее видео

Типовая схема электропроводки в деревянном доме: бревенчатом, каркасном, из бруса

Прокладка электропроводки в деревянном доме начинается с ввода в дом, и подключения ее к общей электросети. Обычно ее делают от воздушной линии кабелем сечением 16 кв. миллиметров. Сегодня для этого чаще всего используют СИП4, это изолированный провод, устойчивый к действию ультрафиолета и такая наружная проводка в деревянном доме при правильном монтаже прослужит не менее 25 лет. Соединения с воздушной линией и непосредственно кабелем ввода необходимо делать специальными герметичными сжимами, которые не только обеспечат хороший контакт, но защитят от проникновения влаги под изоляцию.

По действующим нормам не допускается проводка с алюминиевыми жилами, поэтому перед вводом необходимо перейти на медный провод. Обычно СИП4 подключают к ВВГнг, при этом высота от земли до точки подключения должна быть не менее 2,75м.

Через деревянную стену (как и перекрытия) провод должен проходить через специальные металлические втулки из толстостенной трубы. Толщина металла должна быть для кабелей от 6 до 10 квадратов – 3.2 мм, для 4 – 2, 8 мм. От наружной стены до щитка проводку тоже защищают металлической тубой. Если это невозможно, то необходимо включить в цепь (до прохождения по деревянным конструкциям) устройство автоматического отключения. Обычно это пылевлагозащищенный АЗ с номиналом на ступень выше, чем тот, который предполагается использовать внутри дома для всей проводки.

В распределительном щитке обычно устанавливается двухполюсной автомат защиты, счетчик и несколько однополюсных автоматов ( или УЗО) в зависимости от количества групп потребителей в сети. Так же там располагается нулевая и, при наличии контура заземления, заземляющая шины. Для небольшого одноэтажного дома проводку внутри помещения делят на три группы: кухня, спальни, гостевая, либо – кухня, освещение, розетки (всех комнат, кроме кухни).

Внутренняя проводка в деревянном доме схема всегда индивидуальна и зависит от количества, мощности и расположения предполагаемых потребителей.

Наружная и внутренняя, скрытая и открытая проводка в деревянном доме: отличия в устройстве

В панельных домах и других зданиях из негорючих материалов линии электропровода обычно укладываются в штробы или специальные каналы, которые потом закрываются штукатуркой и отделочным материалом. С деревянными стенами все гораздо сложнее. Как уже упоминалось в дереве кабель можно прокладывать, только в металлических трубах. Кто-то может возразить, что во многих эксплуатируемых сегодня зданиях это правило не соблюдается. Но по статистике львиная доля пожаров в строениях из дерева происходит по причине неисправности в электросети.

Самый простой в реализации и дешевый способ решения данной задачи — открытая электропроводка в деревянном доме. Она может укладываться незащищенным кабелем или в специальных полимерных трубках или пеналах. В первом случае провод крепят к стене обычно электротехническими скобами. При прокладке одиночных кабелей менее 6 квадратов допускается крепления непосредственно к дереву, в остальных случаях необходимы подкладки из негорючих материалов выступающие на 10 мм с обеих сторон или соблюдение воздушного зазора 10 мм. Последний вариант напоминает способ, используемый несколько десятилетий назад. Кстати, именно такая ретро проводка в деревянном доме и сегодня будет отвечать всем нормам безопасности, но, к сожалению, достать, необходимые для этого материалы сегодня практически невозможно, да и красотой она не отличается.

Также достаточно распространена эл проводка в деревянном доме в специальных гибких полимерных трубках (в гофре). Она очень проста в монтаже и не вызывает сложностей, но при этом портит весь интерьер непривлекательными трубами грязно-серого цвета по всему дому. Более аккуратно выглядят пластиковые короба. Они могут быть белыми или цветными, некоторые производители предлагают расцветку «под дерево».

Скрытая электропроводка в деревянном доме нередко вызывает затруднения даже у опытных специалистов. По нормам ее допускается проводить в металлических трубах, или по штукатурному намету с покрытием не менее 10 мм.

Монтаж электропроводки в деревянном доме своими руками: обучающее видео

Электрическая проводка в деревянном доме предпочтительна наружная. Оптимальный способ на сегодняшний день – укладка кабелей в специальные пластиковые каналы, которые не только гарантируют пожаробезопасность, но и упрощают ремонт, и реконструкцию схемы в случае необходимости. Все подрозетники и распределительные коробки используются для наружного типа монтажа и также должны быть изготовлены из материалов не поддерживающего горения.

[su_youtube url=»http://www.youtube.com/watch?feature=player_detailpage&v=BRkKzz_kBog»]http://www.youtube.com/watch?v=xu0q_A5y61I[/su_youtube]

Чаще всего встречается скрытая электропроводка в каркасном доме. Так как пустоты несущей конструкции позволяют без особого труда проложить трубопровод под кабель еще на моменте монтажа каркаса. Также в деревянных зданиях может использоваться скрытая проводка, когда линии освещения уложены над перекрытиями (где можно разместить металлическую трубу), а «розеточная» линия проходит под полом или кабельканале плинтуса. В этом случае выключатели используют на батарейках, а розетки представляют собою своего рода переноски.

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

  1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т. д.
  2. Сверление отверстий – для каналов и электроустановочных изделий.
  3. Сборка вводного защитного электрощита и электросчетчика.
  4. Прокладывание и соединение проводов – на пайки или клеммы.
  5. Установка розеток и выключателей.
  6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

  • жилы соединяются некачественно: в результате контакты начинают нагреваться.
  • металлические гильзы и распределительные коробки не используются.
  • используются кабели, не соответствующие требованиям.
  • медные и алюминиевые провода применяются одновременно: соединять их нельзя.
  • сечения жил и параметры защитных приборов подбираются неправильно.
  • при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

  • Основные требования для проводки
  • Основные этапы
  • Проект
  • Вход в дом
    • Поставка кабеля в земле
    • Ритрома воздушного кабеля
  • Дистрибутивная доска
  • Открыть внутреннюю склады трубы
  • Распределительная коробка
  • Открытый кабель
  • Скрытая внутренняя проводка
    • Металлические трубы
    • Под штукатурку
  • Выбор коммутационных аппаратов
  • Защитное заземление
  • Испытательные работы
  • Основные требования к электропроводке

    Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

    Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

    • Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
    • Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.

    • Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
    • Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
    • Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
    • Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
    • Не допускать нагрева проводников и электрических соединительных узлов.

    Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

    Основные этапы

    Поэтапно весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

    • Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
    • Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

    нажмите, чтобы увеличить

    • На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
    • Выполнение ввода от магистральной линии электропередач в дом.
    • Установка и сборка распределительного щита.
    • Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
    • Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
    • Установка защитного заземления и УЗО.
    • Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

    Проект

    Электропроводка в деревянном доме своими руками начинается с составления проекта.

    По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

    На чертеже желательно указывать максимальную мощность электроприборов.

    Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

    нажмите, чтобы увеличить



    Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

    Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

    Ввод в дом

    Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

    Прокладка кабеля в земле

    Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

    При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

    Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

    Прокладка воздушных кабелей

    Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

    Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

    В качестве ввода рекомендуется использовать СИП (СИП).

    Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

    Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

    Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

    Распределительный щит

    Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

    Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

    В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

    Открытая внутренняя проводка

    Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

    Трубы электротехнические гофрированные

    Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

    Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

    Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

    Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только пылесосом, но делать это удобно не везде.

    Электрокоробка

    Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

    Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

    Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

    Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

    Открытый кабель

    Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

    Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

    Скрытая внутренняя электропроводка

    Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

    Металлические трубы

    Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

    Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

    Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

    Медные трубы

    считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

    Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

    Под штукатурку

    Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных домов из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

    Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

    Для этого есть две веские причины:

    1. При монтаже изоляционный слой жил может быть незначительно поврежден.
    2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

    Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

    Выбор коммутационных устройств

    При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

    Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

    В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

    При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

    Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

    Защитное заземление

    Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

    • Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
    • По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
    • Сварить эти штифты с уголками длиной 1 м при помощи сварки.

    • Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
    • Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

    В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

    Тестовая работа

    Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

    • измерить сопротивление изоляции;
    • загрузить машины;
    • измерить сопротивление заземляющего проводника;
    • проверить петлю «фаза-ноль»;
    • выполнить проверку УЗО.

    После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

    Наглядно о нюансах электропроводки в деревянном доме в видео:

    Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

    пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая проводка + фото и видео

    Технология устройства проводки в деревянных домах имеет свои особенности. Мало того, что для подключения к сети нужно будет тянуть кабель от ближайшей подстанции, так и проводка внутри помещения должна быть выполнена с соблюдением особых норм безопасности.

    Содержание

    • 1 Требования к электропроводке

      • 1.1 Правила

    • 2 Подготовка проекта электроснабжения

      • 2.1 Выбор проводов и устройств

      • 2.2 Выбор входного кабеля и автоматики

      • 2.3 Тип однофазного питания

    • 3 Электропроводка в деревянном доме своими руками – пошаговая инструкция

      • 3.1 Установка распределительного щита

      • 3.2 Видео по теме: сборка и разводка распределительного щита

      • 3.3 Кабельный ввод в помещение

      • 3.4 Установка верхних выключателей и розеток

      • 3.5 Подключение проводов и контактов

      • 3.6 Способы открытой проводки

      • 3.7 Видео по теме: Наружная проводка в кабель-каналах

      • 3.8 Скрытая проводка в деревянном доме

      • 3. 9 Заземление и установка УЗО

    • 4 Ошибки установки

    • 5 Проверка проводки

      • 5.1 Видео по теме: монтаж скрытой проводки в деревянном доме

    Требования к электропроводке

    Древесина – самый популярный материал, используемый при строительстве частного жилья. Несмотря на свои достоинства, древесина является горючим и легко воспламеняющимся материалом.

    Вне зависимости от материала — кирпич, газосиликатные блоки, бетон, брус, при возникновении пожара открытый огонь кидается на мебель и интерьер помещения. Сначала сгорает все в помещении, а после начинают гореть несущие стены, перегородки и крыша.

    Основные требования к электропроводке в зданиях из дерева:

    • Безопасность — электропроводка должна прокладываться таким образом, чтобы свести к минимуму вероятность перегрева и возгорания кабеля, а также исключить передачу открытого пламени на соседние деревянные конструкции.
    • Конструкция — технические характеристики и эксплуатационные качества используемых проводов и комплектующих должны соответствовать расчетной пиковой нагрузке на конкретный участок электросети. Для предотвращения нагрева сечение кабеля выбирают с запасом 20-30%.
    • Способ прокладки — электрификацию деревянных зданий предпочтительно выполнять открытым способом. Это позволяет беспрепятственно и через равные промежутки времени диагностировать состояние электросети.
    • Изоляция — место расположения вводного блока (электрощита) должно быть изолировано от сопряжения с деревянными конструкциями. Идеально, если электрощит будет установлен в помещении с перегородкой из негорючих материалов.
    • Проводник — в качестве проводника лучше использовать трехжильный медный кабель с изоляцией из негорючих материалов. Категорически запрещается прокладывать кабель в гофре ПВХ.
    • Автоматика — для каждой группы в электросети должен быть установлен автоматический выключатель. Номинальный ток автоматического выключателя выбирается в соответствии с нагрузкой на объекте. Крайне не рекомендуется завышать номинал тока, так как это приведет к перегреву проводника.

    Не рекомендуется проводить самостоятельную прокладку силового кабеля и монтаж электросети без соответствующего опыта — это должны делать специалисты. Но знать основные правила электрификации обязан каждый владелец частного дома. Это позволит ему диагностировать существующую проводку, а также даст возможность контролировать качество работы наемных электриков.

    Правила устройства электроустановок

    Правила устройства электроустановок — основной документ по проектированию электропроводки

    Общие требования и правила по устройству электропроводки изложены в следующих документах:

    1. ПУЭ, редакция 7 — основной документ, применяемый при проектировании электропроводки энергосистема. Подробно описывается выбор проводника, распределительного устройства, автоматики и освещения.
    2. СНиП 3.05–06–85 — Устройство электропроводки в старых и новых домах. Способы прокладки и правила ввода силового кабеля в жилое помещение.
    3. СНиП 31–02 — Требования к устройству системы электроснабжения жилых домов. Документ соответствует правилам и положениям, описанным в ПУЭ.

    Информация, содержащаяся в этих источниках, описана техническим языком и не может быть понята неквалифицированным специалистом. Для самостоятельного изучения рекомендуем опираться на «Правила устройства электроустановок», так как в этом документе наиболее четко сформулированы значения и понятия, необходимые для проведения электромонтажа в частных домах.

    Составление проекта электроснабжения

    Пример двух схем электросети в деревянном доме

    Электрификация жилого дома начинается с разработки индивидуального проекта. Для этого необходимо заполнить заявление в филиале ОАО «Региональные электрические сети» по месту жительства.

    После рассмотрения заявки органом управления будет подготовлен договор и технические условия, необходимые для подключения к местной электрической сети. Затем можно приступить к конструированию блока питания, которое выполняется в следующей последовательности:

    При составлении проекта следует руководствоваться ПУЭ. По этому документу электропроводка прокладывается строго в вертикальном или горизонтальном направлении. Оптимальный угол поворота — 90 o .

    Розеточная группа, выключатели и распределительные коробки должны располагаться на открытых площадках со свободным доступом. Обычно выключатели монтируют в 80–150 см от пола, а розетку или розеточную группу — в 50–80 см. Количество розеток варьируется от 1 до 6. Точное количество зависит от размера помещения, но не менее одной штуки на 6м 2 .

    При проектировании кабельной трассы следует учитывать, что минимальное расстояние от проемов должно быть не менее 10 см. Если трос может касаться металлических элементов по ходу трассы, он будет убран на 15-30 см в любую удобную сторону.

    Выбор провода и устройства

    Сечение провода с учетом суммарной мощности электроснабжения

    При устройстве частных электросетей применяют кабели двух типов: NYM и ВВГнг. Кабель типа NYM — силовой кабель, соответствующий европейским стандартам и применяемый для прокладки электрических сетей с номинальным напряжением не более 660 В. Кабель ВВГнг — силовой кабель неизолированный, в двойной виниловой оплетке, работающий в сетях с постоянным напряжением мощностью не более 1 кВт.

    Сечение кабеля для прокладки электрических сетей определяют в «мм 2 ». Для обозначения маркировка наносится на изоляцию кабеля и обозначается двумя цифрами. Первая цифра обозначает количество жил внутри одной изоляции. Вторая цифра — площадь поперечного сечения проводника. Например, когда электрик говорит, что нужен трехжильный медный кабель полтора квадрата, имеется в виду кабель NYM 3х1,5 мм.

    Самый простой способ определить минимальное сечение жилы силового кабеля для конкретного участка сети – это специальная таблица. Этот метод проверен, так как используется при проектировании электрических сетей в многоквартирных домах. С таблицей выбора сечения жилы вы можете ознакомиться на фото выше.

    Как правило, для розеточных групп используется медный кабель сечением 2,5–4 мм, а для освещения – алюминиевый кабель сечением 1,5–2,5 мм. В случае с деревянными домами рекомендуется использовать только медную проводку, так как это защитит электросеть от перегрева.

    Провод различных сечений для монтажа электропроводки в деревянном доме

    Согласно ПУЭ каждый участок электросети оборудуется устройством защитного отключения и автоматическим выключателем, рассчитанным на соответствующие показатели тока. Для расчета силы тока используется стандартная формула –I=P/U·cosφ, где:

    • I – сила тока;
    • Р — суммарная мощность электроприборов, присоединяемых к одному участку электрической сети;
    • U — напряжение в сети;
    • cosφ — постоянный коэффициент. В бытовых сетях он почти всегда равен 1.

    Например, требуется определить силу тока для участка сети, к которому будет подключаться бытовая техника общей мощностью 3 кВт. I = 3000/220 = 13,64 А. С учетом небольшого запаса и округления получается, что для этого участка требуется УЗО и дифомат на номинальный ток 16А.

    УЗО и автоматический выключатель для электропроводки

    Для определения типа автоматического выключателя необходимо рассчитать минимальную силу тока при коротком замыкании: I КЗ = 3260 х S/L, где S — сечение проводника в мм2, L — длина проводника в м. Обычно в сетях со смешанной нагрузкой, которые будут представлены в большинстве частных домов, используются автоматы типа С.

    Розетки подбираются с учетом мощности электроприборов. Обычно это розетки с заземлением, рассчитанные на ток 16 А. Стоит помнить, что если в конкретном помещении планируется использование нескольких электроприборов, то лучше установить розеточную группу на 2-3 изделия, чем в дальнейшем использовать «тройник».

    Подборка вводного кабеля и автоматики

    Слева электросчетчик, слева УЗО с вводным кабелем

    Подборка вводного кабеля и дифавтомат осуществляется по аналогии с проводником для местных участков мощности сетка. Для этого необходимо рассчитать предполагаемую нагрузку на сеть, просуммировав максимальную мощность всех подключенных электроприборов. Мощность устройства указывается в спецификации или инструкции по эксплуатации.

    Вводной дифомат подбирается с учетом фазы сети и номинальных токов таким образом, чтобы при пиковых нагрузках конструкция не обесточивалась, а возникал только обрыв в электрощите.

    Для электропроводки в частных деревянных домах применяют одно- или двухполюсный автомат, который устанавливается после электросчетчика. Более подробно расчет силы тока для подбора УЗО и дифатомата был описан в предыдущем разделе.

    Тип однофазного питания

    Схема однофазного электроснабжения

    Однофазная электрическая сеть является наиболее распространенным способом электрификации частных домов и типовых квартир. Номинальное напряжение в однофазной сети 220 В частотой 50 Гц.

    Для питания здания используется двухжильный или трехжильный силовой кабель, который подводится от местной подстанции к электрощиту внутри здания.

    В первом случае используется двухжильный кабель без заземления. Во втором случае используется трехжильный кабель с рабочей «фазой» (L), обратным «нулем» (N) и защитным заземлением.

    Вам может понравиться идея обустройства электропроводки в стиле ретро. Более подробно об установке системы в деревянном доме в нашем следующем материале: https://aquatechn.com/ru/ehlektrosnabzhenie/retro-provodka-v-derevyannom-dome.html.

    Электропроводка в деревянном доме своими руками – пошаговая инструкция

    Оптимально, если распределительный щит будет установлен в специальном помещении с бетонной перегородкой или стеной

    Технология монтажа электропроводки в деревянном доме будет состоять из нескольких этапы: подвод силового кабеля в дом, установка распределительного щита, прокладка кабельной трассы, установка выключателей и розеток, подключение контактов и проверка исправности.

    Для работы потребуется подготовить электродрель с корончатой ​​насадкой, отвертку, кресто-шлицевую отвертку, индикаторную отвертку и защитные резиновые перчатки.

    Монтаж щита распределительного

    Щит распределительный для частного дома на 12-24 модуля

    Щит — устройство для ввода силового кабеля и распределения поступающей электрической энергии. Внутри распределительного щита находится электрооборудование, отвечающее за подключение, учет, безопасность и правильную работу системы электроснабжения.

    Готовые распределительные щиты от производителя представляют собой пластиковую, металлическую или комбинированную коробку с дверью, дин-рейкой, нулевой и заземляющей шиной. Размеры щита подбираются по количеству используемых модулей. Для деревянных домов достаточно щита на 12-15 модулей.

    Установка щитка состоит из нескольких этапов:

    1. Распределительный щит монтируется в вертикальном положении на высоте 120-150 см от пола. Оптимально, если соприкасающаяся поверхность выполнена из бетона, кирпича или газосиликатного блока. В деревянном доме лучше выделить специальное подсобное помещение, где есть возможность обустроить подходящую поверхность.
    2. Для установки щита потребуется снять переднюю часть с дверцей, которая фиксируется на пластиковых защелках или маленьких шурупах. На поверхность стены наносится разметка, и сверлятся отверстия для пластиковых дюбелей.

      Пример расположения распределительных щитов в жилых домах

    3. Для крепления тыльная сторона створок прислоняется к стене и «закусывает» шурупы. После выравнивания саморезы вкручиваются до упора. Затем на вводе каждой линии на DIN-рейку устанавливаются УЗО, счетчик, двухполюсные автоматы. Модули монтируются в порядке убывания силы тока.
    4. Для соединения машин нарезаются перемычки с кабеля или гребенчатой ​​шины. При использовании перемычек кабель зачищается на 1 см. Гребенка нарезается по количеству установленных машин.

    При использовании щитка на 16-24 модуля, как правило, в нем две din-рейки. На верхнюю направляющую лучше установить вводной автомат, счетчик и УЗО в необходимом количестве.

    На нижней дыньке будут расположены автоматические выключатели. Такой тип распределения модулей позволит быстрее и удобнее подключиться. После монтажа всех элементов рекомендуется промаркировать модули с учетом их группы. Последовательность сборки щита показана на видео ниже.

    Видео на тему: Сборка и разводка распределительного щита

    Ввод кабеля в помещение

    Прокладка силового кабеля в многоквартирный дом по воздуху

    Ввод силового кабеля в жилой дом может быть выполнен двумя способами: подземным и воздушным. Первый способ надежнее, так как будет использоваться бронированный трос, защищенный гофрированной трубой. При этом сама проводка будет располагаться под 30-40-сантиметровым слоем земли.

    Для прокладки кабеля выкапывается траншея глубиной 70–80 см. На дно траншеи насыпают слой мелкозернистого песка 15–20 см и хорошо утрамбовывают. Далее на песчаную подушку укладывается защитная гофра, через которую пропускается армированный трос. Затем гофротрубу засыпают слоем песка 10-15 см. В конце труба полностью замурована в землю.

    Прокладка силового кабеля к жилому зданию под землей

    Ввод кабеля по воздуху производится в случаях, когда расстояние между домом и подстанцией слишком велико. Для этого используется трос с несущим тросом, который протягивается между несущим и жилым зданиями. Если расстояние от столба до дома превышает 20 м, то между ними устанавливается промежуточная опора.

    При прокладке силового кабеля через несущую стену на стыке устанавливается муфта из негорючих материалов. Оптимально, если кабель будет вставлен в непосредственной близости от расположения распределительного щита.

    Установка накладных выключателей и розеток

    Снятие кнопки и передней части розетки перед установкой

    Накладные выключатели и розетки применяются как при открытом, так и при скрытом способе проводки. Технология установки автоматического выключателя и розетки аналогична, поэтому в качестве примера возьмем процесс установки автоматического выключателя от Schneider Electric.

    Процесс установки состоит из следующих действий:

    1. Аккуратно выньте ключ выключателя. Для этого возьмитесь за края клавиши и потяните на себя.
    2. Осторожно снимите переднюю панель изделия. Для этого сожмите пластиковые фиксаторы по краям переключателя и снимите панель.

      Демонтаж и монтаж настенной розетки с помощью дюбелей и гвоздей

    3. Под передней панелью находится механизм переключения, который легко вынимается из корпуса с помощью отвертки.
    4. Для крепления выключателя прикладываем заднюю часть изделия к стене, выравниваем по уровню и наносим разметку для креплений.
    5. Сверлим отверстия в стене с помощью электродрели. После закрепляем корпус с помощью дюбель-гвоздей.

      «Фаза» и «ноль» подключения к выходным клеммам

    6. Кабель вставляется в выключатель через штекер в верхней части изделия. Для этого часть пенька срезается острым ножом.
    7. Для подключения выключателя потребуется пропустить кабель внутри корпуса и зачистить его конец на 8-10 мм.
    8. Белый провод (фаза) подключается к клемме с маркировкой «L», а синий (нулевой) кабель подключается к клемме с маркировкой «N». После подключения кабель фиксируется с помощью болтов на клеммах.

    В конце проверяется работоспособность выключателя и производится окончательная сборка. Технология монтажа накладной розетки аналогична. Как правило, для подключения розеток используется трехжильный кабель, поэтому при подключении присутствует желто-зеленый кабель (земля), который подключается к центральной клемме.

    Соединение проводов и контактов

    Клеммная колодка с зажимными винтами

    При монтаже электропроводки в деревянном доме не допускается использование «скруток». В идеале часть кабеля от дифавтомата до точки потребления будет выполнена из цельного куска провода.

    Для этого перед разделкой кабеля необходимо разметить поверхность стены. Далее с помощью рулетки нужно будет измерить трассу кабеля и только после этого отрезать кабель с запасом 20 см.

    Клеммы Wago для электропроводки

    Если без кабельного соединения не обойтись, то для этого лучше использовать:

    1. Клеммник — подразделяют на изделия с стяжным винтом и прижимными пластинами. Последние более оптимальны, т.к. пластина используется для контакта кабеля и шины, что не повреждает токопроводящую жилу.
    2. Пружинная клемма — самый простой и эффективный способ соединения, при котором жила удерживается и контактирует с пластиной за счет пружинного зажима. Его можно использовать для соединения как алюминиевых, так и медных кабелей.

    При монтаже электропроводки в деревянном доме рекомендуем использовать клеммники фирмы Wago. Продукция отличается высоким качеством сборки и имеет широкий ассортимент изделий для кабелей различных сечений. Для подключения достаточно зачистить кабель на 10 мм, поднять прижимные рычаги вверх и вставить кабель в отверстие клеммы.

    Способы открытой проводки

    Закрытая ретропроводка с использованием керамических розеток и изоляторов

    Открытая проводка — лучшее решение для проводки в деревянном доме. Открытый способ прокладки кабеля от распределительного щита до точки потребления используется давно – раньше кабель располагался на керамических изоляторах. Таким образом, электропроводка не имела прямого контакта с деревянной стеной.

    Сейчас эта технология называется ретро-проводкой и применяется в помещениях, где суммарная пиковая мощность достаточно мала и не превышает 4 кВт. В жилых домах с высокими пиковыми нагрузками эта технология имеет множество недостатков и ограничений.

    Открытая электропроводка в деревянном доме без дополнительной изоляции

    Для устройства открытой электропроводки принято использовать:

    1. Электропроводник сечением до 6 мм2 может монтироваться непосредственно на поверхность стены . Для фиксации кабеля используются специальные клипсы из негорючего пластика. При выборе кабеля человек должен отдавать предпочтение изделиям с медной жилой, имеющей двойную и тройную оплетку. При использовании кабеля с обычной изоляцией проводка защищена негорючей прокладкой, которая закрепляется по трассе и выступает на 8-10 мм с обеих сторон жилы.
    2. Прокладка кабелей в полимерных кабельных каналах. Кабель-канал выбирается с учетом декоративных и технических требований. Есть изделия как для одиночных проводников, так и для группы параллельных линий электропередач. Кабельный канал крепится на саморезы по дереву, а для защиты проводки используется пластиковая или металлическая передняя крышка. При необходимости ремонта крышку можно легко снять.

      Открытая проводка в деревянном доме в кабель-каналах

    3. Электропроводка в металлической гофрированной трубе диаметром до 2 см. В таком изделии размещается несколько кабелей, что упрощает разводку для паяльных коробок и розеточных групп. Металлическое гофрирование обеспечивает дополнительную защиту от механических повреждений. Для прокладки используются зажимы из негорючих материалов, которые создают зазор 10 мм между стеной и кабелем.
    4. Монтаж электропроводки в прямых металлических или полимерных трубах. Технология аналогична описанным выше методам. Труба обеспечивает хорошую защиту кабеля от перегрева и возгорания, но при ремонте потребуется полностью демонтировать проблемный участок проводки.

    Некоторые домовладельцы используют комбинированный подход. Для прокладки кабеля на прямых участках используется стальная прямая труба, а в качестве поворотных элементов используется металлическая гофра. Такой подход нельзя назвать эстетически привлекательным, но он очень надежен. В целях безопасности все металлические трубы и другие элементы должны быть подключены к контуру заземления.

    Видео по теме: Наружная проводка в кабель-каналах

    Скрытая проводка в деревянном доме

    Установка розеток и скрытая проводка в деревянном доме

    Технология скрытой проводки при обустройстве частного жилья не снискала большой популярности из-за большого объема работ, которые необходимо провести в процессе прокладки кабеля. К тому же многие домовладельцы не хотят обшивать внутреннее пространство, что нецелесообразно при скрытой прокладке.

    В общих случаях скрытая электропроводка в деревянном доме выполняется с учетом следующих требований:

    • Электропроводка размещается в несгораемом корпусе. Например, это может быть стальная труба или металлическая гофра. При этом внутренняя поверхность стальных труб должна быть оцинкована. Нельзя прокладывать оголенный кабель без дополнительной защиты.
    • Горизонтальный участок трубы уложен с уклоном для стока конденсата в нижнюю часть трубы. При необходимости просверливаются небольшие отверстия в местах предполагаемого скопления влаги. Поворотные участки трубы выполнены из резьбовых элементов, которые соединяются сваркой или пайкой.
    • Розетки для розеток и выключателей должны быть изготовлены из металла и соединены с шиной заземления. Место входа трубы в раструб надежно герметизировано. На выходе кабеля из трубы устанавливается специальная пластиковая заглушка.

    Заземление и установка УЗО

    Подготовка траншеи и установка контура заземления вблизи жилого дома

    В дополнение к заземляющей шине в распределительной коробке для обеспечения надежной защиты электрооборудования и бытовых приборов с металлическим кожухом , потребуется полноценный заземляющий контур.

    Для этого выполните следующие действия:

    В непосредственной близости от дома к уголку приваривается прут арматуры 50–70 см. Идеально, если после засыпки арматура будет торчать из земли на 20–30 см. На конец стержня укладывается медный кабель сечением 2,5–4 мм, который укладывается в распределительный щит и подключается к УЗО.

    В нашей следующей статье вы узнаете, как правильно выбрать УЗО для квартиры и дома: https://aquatechn.com/en/ehlektrosnabzhenie/kak-vyibrat-uzo.html.

    Ошибки при монтаже

    Применение пластиковых натяжек и гофры из поливинилхлорида – две самые распространенные ошибки при монтаже электропроводки в деревянном доме

    По статистике, большинство пожаров в деревянных домах возникает из-за нарушений при монтаже и эксплуатации электропроводки. Среди основных ошибок можно выделить следующие:

    • Скрытая проводка под потолком — прокладка кабеля без дополнительной изоляции в настиле в непосредственной близости от деревянных поверхностей. Если сечение кабеля выбрано неправильно, это приведет к его быстрому перегреву и возгоранию, что в данном случае чревато пожаром.
    • Прокладка кабеля под плинтусом — небольшое пространство и контакт кабеля с деревянным или пластиковым плинтусом может привести к его перегреву. Кабель можно прокладывать под плинтусом, но он должен быть специальной конструкции с зазорами 10-15 мм.
    • Применение гофрированных труб ПВХ — при монтаже электропроводки в деревянных домах следует отказаться от использования гофрированных труб ПВХ. Их лучше заменить свободными кабель-каналами или гофрой из металла.
    • Прокладка кабеля в ограждении без изоляции — при скрытом способе прокладки допускается использование предварительно подготовленных труб. Но кабель необходимо прокладывать в металлической гофре или стальной трубе.

    В качестве коробов для розеток и выключателей следует использовать только металлические изделия, надежно соединенные с изоляционными трубами. Пластиковые коробки не обеспечивают должной защиты от перегрева и могут стать причиной распространения огня при возгорании электропроводки.

    Проверка электропроводки

    Измерение напряжения мультиметром

    Для проверки электропроводки используются прецизионные электротехнические приборы, сертифицированные для применения в электротехнических лабораториях. В ходе испытаний проводятся следующие работы:

    • визуальный осмотр;
    • измерений сопротивления изоляции кабеля;
    • измерение сопротивления в цепи заземления;
    • правильная работа цепи фаза-ноль;
    • Испытания УЗО и автоматики;
    • показания измерений на участке устройство-заземление.

    Испытание и пуско-наладка электросетей осуществляется органом управления, подавшим заявку на электрификацию дома. По завершении осмотра специалист подтверждает правильность работы электропроводки на всех участках. Это дает гарантию того, что специалисты выполнили свою работу качественно, а потребитель может использовать электросеть, чтобы безопасно испортить оборудование или нанести вред своему здоровью.

    Видео по теме: монтаж скрытой электропроводки в деревянном доме

    Электрификация деревянного дома сложный и трудоемкий процесс, требующий от исполнителя необходимой квалификации и опыта. Если вы решили провести эти работы самостоятельно, то взвесьте все за и против. Даже небольшие упущения в технике могут привести к серьезным последствиям.

    Монтаж электропроводки в деревянном доме

    Специфика монтажа электропроводки в деревянном доме заключается в том, что дерево является горючим материалом. Поэтому любая неисправность, связанная с коротким замыканием, перегрузкой кабельных линий и их перегревом, может привести к возгоранию и возгоранию.

    Поэтому особенности монтажа электропроводки в деревянном доме таковы: скрытая проводка — либо в металлических трубах, либо по контуру штукатурки. Открытая проводка — строго либо в гофротрубе, либо в коробках, либо на роликах.

    Кроме того, установка выключателей и розеток на деревянные стены возможна только при использовании теплоизоляционных накладок из материала, не распространяющего горение. Часто такие накладки идут в комплекте с электротехническими изделиями.

    Ну конечно же, в деревянном доме особое значение имеют защитное заземление, тщательно подобранная настройка максимальной токовой защиты (автоматы) и надежные электрические контакты в распределительных устройствах и распределительных коробках. О данном виде устройства безопасной электропроводки читайте здесь: Электропроводка в деревянном доме

    Этапы монтажа электропроводки в деревянном доме следующие:

    1. Подготовка внутренней трассы.

    Для открытой проводки это будет установка кабель-каналов, зажимов для крепления гофротрубы или роликов. Для скрытой проводки в металлических трубах это будет установка специальных хомутов и крепление самих труб, а для разводки по эскизу из штукатурки это будет сделано. В качестве крепежа используются обычные шурупы по дереву с крупной резьбой или обычные тонкие гвозди.

    Прокладку трассы производить по предварительной графической разметке, либо по нитям шпагата или лески. Участки маршрута должны быть строго вертикальными или горизонтальными, а переходы выполняются только под прямым углом. Особенно это касается скрытой проводки, для которой желательно заранее составить подробный план прохождения кабельных трасс.

    2. Вход.

    Ввод кабеля в подавляющем большинстве случаев выполняется ответвлением ЛЭП. Используемый для этого СИП провод и соответствующая арматура. Так как СИП не очень удобен для разделки и соединения внутри щита из-за его высокой жесткости, этот провод часто не протягивают в дом, устанавливая коробку с двухполюсным автоматическим выключателем снаружи стены для защиты кабеля в проеме стены. СИП соединяется с верхними хомутами наружной коробки, а, например, обычный ВВГ-нг выходит из нижних хомутов через проходку в стене. В этом случае проходка стен осуществляется по правилам, описанным ниже.


    3. Прокладка кабельных линий в деревянном доме.

    Как для скрытой, так и для открытой проводки подходят кабели марок ВВГ-нг (желательно с индексом ls) или NYM. Если мы имеем дело с ящиками, то заранее измеряем отрезки кабельных линий, упаковываем их в соответствующий участок ящика и закрываем крышкой. Не следует забывать, что процент заполнения пространства коробки пусть и не строго, но нормируется примерно на уровне 50%.

    Чтобы убедиться, что это не зря, попробуйте экспериментально закрыть крышку коробки, которая забита под завязку, особенно если есть угловые переходы. Эта задача практически невыполнима. Но в любом случае, а особенно при большом количестве прокладываемых кабелей, очень удобными будут коробки, имеющиеся, например, в ассортименте продукции Legrand и позволяющие прокладывать кабели поочередно, без фиксации крышки.

    Если проводим скрытую проводку в трубах, то, установив отрезки труб в хомуты, выполняем протяжку мерных тросов. При необходимости используйте протяжку из стальной проволоки. Протянув кабель через секцию, установите муфту и повторите операцию с другой секцией. Таким образом, повторяем операцию до тех пор, пока не будет смонтирована вся линия.

    Ролики для монтажа открытой проводки редко используются сегодня. Их неудобно использовать для монтажа многожильных и толстых кабелей. А при использовании одножильных проводов, типа РКГМ или специализированной витой проволоки для обратной проводки, красиво уложить несколько кабелей на одну линию невозможно. Поэтому проводка на роликах сегодня — это, в большинстве случаев, просто «фишка», добавляющая стиля.

    Однако, если на участке есть только одна линия тонкого провода, установка будет предельно простой. В петлю витой проволоки вставляется ролик, который удерживает кабельную линию, выдерживая стандартное расстояние от горючей стены.

    При установке на гипсовый эскиз проще всего использовать специальные пластиковые скобы с гвоздями для них в комплекте.

    Если открытая проводка монтируется в гофрированные трубы, то, как правило, кабель протягивается в трубу до начала монтажа и нарезается по размеру уже вместе с гофрой. Во всех случаях не забывайте, что каждая кабельная линия должна быть промаркирована: впоследствии установщик сможет разобраться, откуда и куда идет каждый кабель.

    4. Проходки в стенах.

    Проходки в стенах и их исполнение нормируются по следующим причинам: площадь проходки ограничена, отвод тепла в нее затруднен. Поэтому при перегрузке или коротком замыкании существует очевидный риск того, что именно в пределах пробития стенки произойдет недопустимый перегрев. А для деревянных стен такая ситуация чревата пожаром и пожаром. Поэтому при монтаже необходимо обеспечить огнестойкость каждой стеновой проходки, а кроме того, исключить возможность распространения огня через эти проходки в случае возникновения пожара.

    С другой стороны, такое явление, как усадка стен и строительных конструкций, давно известно в строительстве. Усадка – это деформация, вызванная временем эксплуатации и другими факторами, которые сложно зарегистрировать. Однако эти деформации теоретически могут привести к повреждению кабеля в проходке через стену. Поэтому проникновение кабеля в стену также нуждается в механической защите от повреждений.

    Всего проходка кабеля через стену в деревянном доме выполняется в следующей последовательности: сверлится сквозное отверстие, внутрь которого устанавливается стальная труба, имеющая длину по размеру стены. Через трубу протягиваются кабели, а в последующем оставшееся внутреннее пространство трубы заполняется огнеупорным материалом – асбестовой нитью, специальной огнеупорной пеной или просто цементным раствором.

    Сама трубка, если подойти к вопросу достаточно строго, должна быть заземлена (однако это требование часто не соблюдается — заземлить каждую трубку в каждой проходке сложно, а опасность незаземленной трубки минимальна) .

    5. Монтаж распределительных коробок, подрозетников и распределительных устройств.

    Если проводим скрытую проводку с использованием металлических труб, то перед зашиванием стен и труб необходимо позаботиться о выводе всех необходимых кабелей. В месте выхода кабелей следует подготовить отверстия для установки подрозетников и ответвительных коробок. Там, где будет установлен распределительный щит, также потребуются отверстия. Причем, если купюра купюра, то отверстия будут иметь произвольную форму, а их края нужно будет скрыть под слоем защитного материала, чтобы не повредить изоляцию кабелей.

    А если щит встроенный, то отверстие в кожухе должно быть строго определенных размеров и форм, позволяющих установить корпус щита, при условии, что буртик щита полностью скрывает край отверстия под ним.

    Чтобы сделать отверстия под розетки и ответвительные коробки, следует использовать дисковые пилы (коронки) по дереву. Главное действовать очень аккуратно, чтобы не повредить кабели.

    После того, как обшивка стен полностью завершена, и подготовлены необходимые отверстия, коробки, подрозетники и сам он устанавливаются непосредственно на вводной распределительный щит.

    При проведении скрытой проводки по контуру штукатурки предпочтение лучше отдать розеткам, выключателям, коробкам и распределительным щитам накладного исполнения. Сделать отверстия для монтажа скрытых элементов в сплошной деревянной стене не только сложно, но и небезопасно в дальнейшем с точки зрения пожарных и строителей.

    Поэтому кабели в местах будущей установки элементов просто выводятся наружу. Устанавливается корпус распределительного щита, устанавливаются изоляционные прокладки под розетки и выключатели (если есть, так как при наличии эскиза штукатурки такая подкладка не нужна). Ставятся распределительные коробки, кабели в которых можно сразу подключить, а саму коробку закрыть. Все остальные работы выполняются после внутренней отделки.

    В составе электропроводки на роликах, в кабель-каналах и в гофрированной трубе применяются только электротехнические изделия накладного исполнения. Изолирующие прокладки для розеток и выключателей здесь просто необходимы.

    Использование таких элементов, как гофра, валики или кабель-канал, предполагает, что отделка деревянных стен производиться не будет, а значит, ждать нечего: в один ход выключатели, розетки, светильники, распределительные коробки , панель ввода установлены. Подключения и отключения производятся практически сразу – монтаж электропроводки занимает меньший промежуток времени, хотя по трудоемкости открытая проводка едва ли уступает скрытой.

    Для скрытой проводки все перечисленные работы можно выделить в отдельный этап, к которому переходят после завершения внутренней отделки.

    6. Установка розеток, выключателей, светильников; реализация исключений.

    Особых хитростей на этом этапе нет. Вот чистое помещение с готовой отделкой. Необходимо аккуратно подключить и установить приборы, подключить светильники и отключить вводной щиток. Все это нужно делать в строгом соответствии с цветовой маркировкой жил кабеля, в первую очередь потому, что потом все это будет легче обслуживать и ремонтировать.

    Все эти работы лучше проводить после отделки, т.к. при проведении отделочных работ для розеток, светильников, выключателей и панелей есть вероятность повреждения и порчи.

    7. Установка заземляющего устройства.

    Шины PE и N во вводном щитке должны быть соединены перемычкой, а шина PE служит главной шиной заземления (ГЗЗ). Это означает, что он должен быть подключен к заземляющему устройству (памяти).

    Это устройство находится в земле возле стены дома. Физически он обычно состоит из трех и более стальных стержней диаметром 16 мм и длиной 3 м, соединенных между собой при помощи сварной полосы от 4 до 40 мм. Зарядное устройство полностью находится в земле, стержни расположены вертикально, а для соединения с доской пола выведена на стену дома такая же полоса 4 на 40 мм. Закрашивать ту часть памяти, которая находится в земле, запрещено.

    Для соединения зарядного устройства и ГЗШ следует использовать одножильный провод сечением не менее сечения вводного кабеля, а к шине зарядного устройства — с помощью кабельного наконечника и болтового соединения.

    По окончании монтажных работ должно быть измерено электрическое сопротивление зарядного устройства и быть не более 8 Ом для однофазной сети 220 вольт (4 Ом для трехфазной сети 380 вольт).

    Александр Молоков

    6 советов по монтажу электропроводки в деревянном доме

    Содержание статьи

    В наше время деревянные дома – это норма. Все хотят жить в экологически чистом доме, но в то же время современные люди не хотят отказываться от удобств современности. Речь идет об освещении, использовании бытовой техники, компьютеров и т. д. Все это станет возможным только в том случае, если внутри дома будут проложены электрические провода, установлены выключатели и розетки, распределительные щиты. Когда речь идет о деревянном доме, который легко воспламеняется и горит, к электропроводке выдвигаются особые требования, соблюдение которых является залогом безопасности для всех жильцов. Разберемся, как правильно установить электропроводку в деревянном доме и что при этом нужно учесть. Материал поможет оценить свои силы и определить, можно ли выполнить всю работу самостоятельно или придется вызывать помощь профессионалов.

    № 1. Требования к электропроводке в деревянном доме

    Древесина относится к тем материалам, которые легко воспламеняются и хорошо горят. Деревянный дом может легко загореться от обычного короткого замыкания в электрической цепи, поэтому процесс монтажа электропроводки заключается в том, чтобы свести к минимуму вероятность возникновения короткого замыкания, а в случае его возникновения – минимизировать последствия. Для электропроводки в деревянном доме выдвигаются такие требования :

    • использовать только медные жилы с огнеупорной оболочкой;
    • изолировать проводники из негорючего материала;
    • выполнить правильный расчет сечения электрического кабеля, чтобы токовая нагрузка не превышала его возможности;
    • лучше использовать проводку открытого типа;
    • скрытая проводка должна быть в металлической трубе — использовать металлорукав и даже гофру из ПВХ с эффектом самозатухания не рекомендуется;
    • в щитке должно быть УЗО и автоматический выключатель;
    • лучше использовать качественные материалы проверенных производителей, так как экономия, связанная с покупкой дешевой китайской продукции, может обернуться большими проблемами.

    №2. Скрытая электропроводка в деревянном доме

    Электропроводка в деревянном доме может быть выполнена двумя способами:

    • скрытая;
    • открыть.

    Скрытая проводка в деревянном доме сложнее и имеет много рисков. Такую работу лучше доверять специалистам. Внутренняя проводка обустраивается, когда деревянные стены дома обшиты сверху отделочным материалом, например, вагонкой или гипсокартоном. В этом случае провода располагают между основной стеной и облицовочным слоем. Естественно, нельзя оставлять провода незащищенными — их должно быть спрятаться в металлической трубе. Многие мастера допускают ошибку и используют для этих целей пластиковые рукава, гофру ПВХ или металлорукав. Этого нельзя делать по нескольким причинам:

    • нет гарантии, что изоляция кабеля не будет нарушена и не будет короткого замыкания, а стенки воздуховодов и труб не выдержат такой нагрузки. Результат — пожар. Нарушение изоляции может быть не только из-за ошибок при монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Большинство средств измерений не фиксируют микротрещины в изоляции, и со временем при воздействии постоянных нагрузок изоляция все больше ослабевает и более;
    • пластиковая гофра и короб — слабый барьер для грызунов, которые легко могут его повредить, оголив провода;
    • под монтаж скрытой проводки в деревянных стенах подготавливаются пустоты, и со временем в них имеет свойство скапливаться древесная пыль, для воспламенения которой достаточно небольшой искры. Локализация такого очага возгорания проблематична.

    Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб . Могут обеспечить надежную защиту от коротких замыканий, но номер условия:

    • внутри и снаружи такие трубы должны иметь антикоррозийный слой;
    • трубы лучше монтировать под небольшим уклоном, чтобы конденсат мог свободно стекать; трубы
    • должны быть подключены к контуру заземления;
    • острые кромки, образующиеся при резке труб, могут повредить проволоку, на них должны быть надеты пластмассовые втулки;
    • соединение труб должно быть герметичным;
    • в стенах нужно вырезать каналы.

    Лучший вариант — медные трубы, но это будет стоить дорого.

    Безопасность не нарушает вариант с с использованием гипса , хотя, на первый взгляд, он кажется не совсем подходящим. Для обеспечения надлежащей защиты кабель должен быть окружен со всех сторон слоем штукатурки толщиной не менее 10 мм, но для возможности замены кабеля он должен быть помещен в металлорукав. На деле получается, что заменить кабель очень сложно, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

    №3. Открытая электропроводка в деревянном доме

    Прокладка электрических проводов внутри деревянных стен не только очень опасна, но и технически сложна. При открытом способе владелец может устранить проблему в любой момент, так как доступ к проводам всегда открыт, поэтому такой вариант установки стал более популярным. Из недостатков называют только неэстетичность из-за видимости проводов, но сегодня с этим минусом можно справиться.

    Для открытой проводки в деревянных домах используйте:

    • кабель-каналы или электрические коробки . Это самый удобный и популярный способ. Такие швеллеры сравнительно легко монтируются на деревянную поверхность, а при правильном выборе цвета они будут минимально заметны. Производители выпускают ящики с окраской и рисунком под разные породы дерева. С точки зрения эстетики, стоимости и удобства доступа к проводам это оптимальный вариант, но правильно рассчитать количество необходимых элементов, поворотов, уголков и штекеров не всегда просто;
    • Электрический плинтус — Самый современный вариант, позволяющий добиться максимально эстетичного результата. В нем предусмотрены зажимы;
    • изоляционные ролики . Это небольшие керамические элементы, которые крепятся на поверхность и удерживают проводку. Все провода будут видны, поэтому с точки зрения эстетики вариант не самый лучший, но позволяет создать интерьер в стиле ретро. Подобный способ монтажа обычно используется в домах, построенных из оцилиндрованного бревна;
    • специальные скобы . Это самый дешевый и простой вариант, но выглядит не очень;
    • металлорукав Применяется для открытой проводки только в нежилых помещениях, так как помещение становится похожим на производственное. Гофра, как ни старайся, идеально не ляжет, будет провисать, к тому же собирает пыль.

    Номер 4. Создание схемы электропроводки

    Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На надо укажите места, где будут располагаться все розетки, выключатели, а также щиток и счетчик . На схеме также показано будущее расположение кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.

    Чтобы правильно составить схему, придерживайтесь следующих правил:

    • заранее нужно продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
    • определить максимальную мощность устройств;
    • образуют группы соединений. Правила диктуют, чтобы в каждой комнате было две ветки электропроводки: одна для розеток, вторая для освещения. Каждый мощный прибор (стиральная машина, бойлер и т.д.) — для них необходимо прокладывать отдельный кабель. Домашнее освещение — это еще одна группа, но ее часто подключают к отдельному автомату, чтобы иметь возможность включать свет, когда никого нет дома. Для каждой группы считается максимальная нагрузка;
    • Розетки могут располагаться на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому подумайте о типе и количестве электроприборов; Автоматические выключатели
    • , как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все были не на одной высоте;
    • распределительный щит крепится на высоте 150 см так, чтобы до него не доставали маленькие дети;
    • проводка может идти только вертикально и горизонтально, поворачиваться под прямым углом.

    Когда схема согласована, и необходимая мощность выделена, можно двигаться дальше.

    № 5. Прокладка кабеля в дом

    Провести силовой кабель в дом можно двумя способами:

    • под землей;
    • воздух.

    Подземная установка — Это более надежная и современная технология, но и более сложная в реализации. Его использование оправдано при строительстве нового дома. Под землей кабель испытывает гораздо меньшие нагрузки, чем тот, что висит в воздухе, и служит дольше: его не порвет ни ветер, ни упавшее на него дерево. Кроме того, дом, вокруг которого не висят провода, выглядит намного лучше. Установка сложная, долгая и дорогая. Потребуется выкопать траншею глубиной не менее 80 см, вход в дом осуществляется путем установки металлических гильз из толстостенных труб. Использован силовой медный провод.

    Воздушная установка будет дешевле и быстрее, но будьте готовы в случае непогоды остаться без электричества. Проведение таких работ возможно, если расстояние до объекта не более 25 м – иначе придется ставить дополнительную опору, а это деньги. Для присоединения использовать самонесущий изолированный провод с оболочкой из сшитого полиэтилена, сечение и количество жил которого зависит от мощности присоединения.

    Внутри дома алюминиевая проводка не заводится — используется только медь, поэтому от точки подключения до вводного распределительного щита используется кабель ВВГнг. Для соединения используются герметичные хомуты, а кабель ВВГнг по правилам должен быть заключен в металлический рукав из толстостенной трубы. В этом же рукаве кабель ведет к распределительному щиту, если последний не выведен на улицу или не расположен на вводе в дом.

    Щит устанавливается в безопасном месте, гарантируя свободный доступ к нему. В щите монтируются автоматические выключатели и УЗО.

    № 6. Прокладка кабелей по помещениям

    Сечение кабелей проводки зависит от того, на какую нагрузку они будут возлагаться. Это предмет серьезных расчетов, но можно и воспользоваться таблицами, в которых уже рассчитано сечение проводов в зависимости от силы тока, мощности и напряжения.

    Открытая проводка в кабельных каналах

    Перед началом работ лучше всего разметить будущие места для розеток и выключателей . Для безопасности и эстетики в деревянном доме лучше всего монтировать открытую проводку в кабель-каналах. Изготовлены из самозатухающего пластика, представляют собой коробку с защелкой, размер и цвет могут отличаться. Процесс разводки в этом случае следующий:

    • выбрать кабель-канал, который соответствует количеству проводов и их сечению;
    • снимите крышку и прикрепите канальную коробку к поверхности на саморезы;
    • в местах соединения кабелей ставят распределительные коробки;
    • основания розеток и выключателей (используются только те, которые предназначены для наружной проводки) монтируются на отведенных местах;
    • кабель прокладывается в канале, закрывается крышкой;
    • концы кабеля будут соединяться в соединительных коробках. Подключите кабель к розеткам, выключателям и автоматическим выключателям.

    Внутренняя проводка в металлической трубе

    Если вы решили монтировать скрытую электропроводку в деревянном доме, то порядок действий будет следующим:

    • подготовка ворот и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
    • проход через стены сделать с помощью металлических труб, которые называются втулками. Сначала в стене подготавливается отверстие необходимого диаметра, затем ставится втулка, по краям она должна иметь пластиковую втулку. Под розетки и выключатели помещаются специальные металлические втулки;
    • диаметр трубы выбирают таким, чтобы после намотки всех кабелей в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. После обрезки концы труб хорошо шлифуют или снабжают пластиковыми ободками. К деревянной поверхности трубы крепятся хомутами, к металлическим втулкам — за счет расширения трубы внутри втулки;
    • протяните кабель через трубу и проверьте изоляцию;
    • соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.

    Соединение проводов

    В соединительных коробках провода могут быть соединены одним из следующих способов:

    • соединение . Это специальные изолирующие колпачки, которые позволяют соединить между собой два предварительно зачищенных 2-3 см и скрученных провода. Шапки очень легко надеваются и стоят недорого;
    • виляющий не менее простой, но более надежный. Выбирается вагон с соответствующим количеством отверстий для проводов, в них вставляются кабели до щелчка;
    • опрессовка гильзами — Один из самых современных способов, но потребуется специальное оборудование;
    • дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не применять.

    Осталось только установить розетки и выключатели. Для деревянного дома лучше всего подойдет арматура, изготовленная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматики.

    Также нужен заземление . Для этого возле дома выкапывают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивается металлический уголок или штырь длиной 3 м, они соединяются друг с другом уголком длиной 1 м при помощи сварки. В одном из углов делается отверстие и в нем с помощью болта и гайки крепится заземляющий проводник, который выводится на распределительный щит и подключается к заземляющей шине, заземляющие провода кабелей также подключаются к Это.

    После завершения всех монтажных работ вызываются специалисты электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения электропроводки и ее безопасность. Схему электропроводки рекомендуется приклеить на внутреннюю поверхность откидной двери – так будет намного удобнее ориентироваться в случае аварии.

    Выполнять все монтажные работы в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше вызывать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.

    Теги:Электричество

    Электропроводка в бревенчатых хижинах — все, что вам нужно знать

    Электропроводка в бревенчатых хижинах требует некоторых хитростей, чтобы безопасно и эффективно провести электрический провод в нужном месте. Это не так просто, как проложить электропроводку в доме с каркасом из бревен, но и не так сложно, как вы думаете, научиться прокладывать электропроводку в бревенчатом доме.

    В доме с деревянным каркасом, построенном с использованием шпилек для обрамления стен, даже если был установлен бревенчатый сайдинг, между стойками, естественно, есть много промежутков, где можно проложить проводку.

    Но при проводке бревенчатых хижин вы имеете дело с бревнами и бревнами из цельного дерева, поэтому вам необходимо создать пустые области (называемые канавками) для этих проводов.

    Как подключить электропроводку к бревенчатому дому

    Изучение электропроводки бревенчатого дома включает в себя понимание различных способов, необходимых для решения основных задач: выемки для розеток и распределительных коробок в бревенчатых стенах

  • Как подключить потолочные вентиляторы в больших комнатах
  • Как выполнить проводку во внутренних стенах бревенчатых домов
  • Установка наружных розеток на бревенчатых стенах
  • Выключатели для освещения и вентиляторов вы строите добротный бревенчатый дом, уже есть какие-то естественные погони. Когда вы создаете дверной проем в бревенчатой ​​хижине, вы будете строить дверной упор, чтобы удерживать дверь, которая будет установлена.

    Этот дверной косяк обычно изготавливается из пиломатериалов размером 2 x 6 дюймов, 2 x 8 дюймов или 2 x 10 дюймов – в зависимости от толщины ваших бревен – и представляет собой просто раму, установленную внутри бревенчатой ​​стены для крепления двери. .

    Вы можете разделить дверные доски, чтобы оставить отверстие посередине для прокладки кабеля. Другой вариант — использовать компактный фрезер, чтобы вырезать канал для провода в задней части дверных упоров или на торцах бревен, прежде чем устанавливать упоры.

    Третий способ заключается в том, чтобы вставить проволочную канавку в переднюю часть дверных упоров, как показано на рисунке. Это будет покрыто установкой двери и обрезкой позже.

    Этот метод скрытой проводки особенно удобен при прокладке проводки в бревенчатых хижинах, поскольку для каждой двери требуется по крайней мере один выключатель для включения света при входе в комнату.

    Оконные проемы, встроенные в оконные проемы, работают аналогичным образом, обеспечивая естественную канавку для проводки бревенчатых хижин. Опять же, при необходимости вы можете вырезать канал или проложить провода с помощью фрезера или стамески в концах бревна или в задней части оконного косяка.

    Кухонное окно может быть хорошим местом для прокладки проводки для выключателя верхнего освещения над раковиной или плитой.

    Рыболовная насадка размером 3/4″x 54 дюйма

    Чтобы протянуть электрический провод от кабельной канавки вокруг двери или окна к выключателю света, вы можете использовать рыбку размером 3/4″ x 54 дюйма. сверло, чтобы перед установкой двери или окна просверлить отверстие под углом так, чтобы оно вышло из бревенчатой ​​стены в том месте, где вы будете устанавливать распределительную коробку.

    Это отверстие будет там, где вы вырежете полость в бревне для установки распределительной коробки.

    Электрические розетки в бревенчатых хижинах

    Обычно мы строим бревенчатые хижины, используя бревенчатый стиль, известный как D-образные бревна размером 6 x 8 дюймов, то есть бревна толщиной 6 дюймов и высотой 8 дюймов. Чтобы обеспечить основную электрическую проводку для розеток в каждой комнате, мы начинаем с укладки двух рядов бревен, прикрепленных к подоконнику и друг к другу с помощью крепежных элементов для бревен, таких как шурупы.

    Затем мы обходим периметр и точно отмечаем на черновом полу расположение каждой электрической розетки, следя за тем, чтобы каждые 12 футов выполнялись требования к электрической розетке.

    Мы возвращаемся назад и просверливаем вертикальный желоб для проводки через два начальных бревна, составляющих нижние ряды в каждом месте выхода, используя сверло размером не менее 1 x 17 дюймов в мощной электродрели.

    Корабельный бур IRWIN, трубчатое долото, 1 дюйм x 17 дюймов…

    Распродажа

    Электрическая дрель DEWALT, пистолетная рукоятка, 1/2 дюйма,…

    Если кабина построена с подвалом или подвальным помещением, мы просто просверливаем прямо вниз через оба бревна и выходим через нижнюю часть пола, пороговую пластину. , балка обода или ферма пола. Возьмите отрезок арматуры и убедитесь, что отверстие чистое и не содержит древесной стружки, чтобы потом через него можно было легко провести электрический кабель.

    Отмечаем центр стороны второго бревна, где просверлили отверстие, чтобы в дальнейшем электрик мог отметить расположение розетки и вырезать место для коробки в середине второго бревна .

    Он знает, что попадет в отверстие диаметром 1 дюйм, которое мы предоставили, и сможет протянуть провод через отверстие в подвал или подполье.

    Если мы строим бревенчатый домик на плите, мы просверлим отверстие в центре второго бревна вверху под углом, где оно будет выходить в нижней части 2 дюйма внутренней части самого нижнего бревна, рядом с основанием. -пол.

    Позже он будет закрыт отделкой и позволит электрику провести электропроводку под полом между шпалами, уложенными на плите, или в канале, прорезанном в плите порога.

    Для этого типа загона требуется металлическая пластина позади обшивки основания, установленная для защиты проволоки от ударов гвоздями, вбитыми в обшивку.

    Врезка розеток и распределительных коробок

    Вы или ваш электрик можете использовать обычные оптоволоконные или пластиковые коробки Romex и врезать их в торец бревна, где вы отметили их местоположение, используя 2-1/8-дюймовое сверло с самоподачей для сверления на всю ширину коробки за один проход. Используйте маленькие биты и острую стамеску для углов.

    Другой вариант — использовать острые сверла на 5/8″ или 3/4 » и просверлить четыре угла вырезанной коробки. Просверлите эти отверстия примерно на дюйм глубже, чем глубина коробки. Затем вы можете соединить отверстия, обрезав контур коробки с помощью сабельной пилы, и вытолкнуть деревянную заглушку.

    Еще лучшая идея для электропроводки бревенчатых хижин – создать шаблон для вырезов в розетке и распределительной коробке. Используйте кусок фанеры с отверстием, вырезанным в центре, чтобы соответствовать размеру коробки для каждого размера электрической коробки, которую вы будете использовать.

    Сделайте кусок фанеры достаточно длинным, чтобы он лежал на полу, и он определит для вас правильную высоту ящика. Это гарантирует, что все ваши розетки будут на одной высоте.

    Использование этого шаблона с фрезером позволит сделать самые чистые отверстия с наименьшими трудностями, но вам понадобится фрезер с ДЛИННОЙ прямой режущей насадкой 1/2 дюйма и набором направляющих втулок 1/2 дюйма. Прикрепите шаблон к стене парой шурупов, которые вы сможете выкрутить позже.

    Электропроводка бревенчатых срубов для потолочных вентиляторов

    Потолочные вентиляторы — отличное дополнение к бревенчатым домам. Чтобы подключить проводку к вентиляторам, часто требуется проложить провод управления вентилятором вверх от дверного проема, где расположен переключатель.

    Проще всего просверлить два или три бревна над дверным проемом прямо вверх и в пространство между стропилами. Затем вы можете проложить провода вдоль стропил, как в каркасном доме, и спуститься с потолка с шипами в угловую коробку, где установлен потолочный вентилятор или светильник.

    Если у вас сплошные балки крыши, вы можете вырезать канал для проводки в верхней части стропил с помощью фрезера. Если вы используете структурно-изолированные панели или SIP-панели для крыши кабины, их можно заказать со встроенными в панель отверстиями для проводки.

    Другим вариантом является использование полых балок из искусственного дерева, закрывающих установленную проводку. Очевидно, что они носят только декоративный характер и не являются структурно прочными.

    Ekena Millwork BMPC3C0120X080X096PE 3-Сторонн…

    American Pro Decor 8 дюймов x 5-1/8 дюймов x 13 футов….

    Распродажа

    Ekena Millwork BMRW3C0040X040X096PP 3-Сторонн…

    Напольные розетки

    Недостаточно используемым ресурсом для добавления доступа к электроэнергии в бревенчатых домах является использование напольных розеток. вторжение в пространство сведено к минимуму. Они часто используются для лофтов, где могут потребоваться розетки на внешних краях лофта, вдали от стены.

    Вы можете выбрать напольные розетки с защитой от несанкционированного доступа с откидными крышками, которые устанавливаются заподлицо с полом, или розетки выдвижного типа, которые можно использовать на деревянных или цементных полах.

    Orbit Industries FLB-D-SS Напольный флип-тип с. ..

    Orbit Industries FLBPU-DU-R-BR Круглый выдвижной напольный…

    Комплект напольной коробки Thomas & Betts E971FBDI-2…

    Еще одним вариантом является вставная напольная коробка с цельной латунной крышкой. Эта простая модернизация требует, чтобы вы только просверлили отверстие и вставили выход в пол. Он даже поставляется с собственной кольцевой пилой для легкой установки.

    Внутренние стены хижины

    Часто внутренние стены бревенчатых домов строятся с обычным каркасом и покрываются шпунтом, чтобы соответствовать цельным бревенчатым стенам.

    В этом случае вы можете провести электропроводку через отсеки для стоек обычным способом, просверливая каждую стойку и обеспечивая правильное расстояние от лицевой стороны, чтобы гвозди и шурупы, используемые для крепления панелей T&G, не могли проникнуть в провод.

    Если вы строите внутренние стены из цельного бревна, вам нужно будет использовать те же методы, что и для наружных стен: при необходимости просверлить проволочные дорожки и просверлить отверстия через каждые два ряда, а при необходимости вырезать горизонтальные каналы с помощью фрезера или пилы. .

    Внешние розетки в бревенчатых стенах

    Нам нравится предоставлять несколько внешних розеток GFCI, чтобы упростить подключение газонного оборудования или удобств на террасе. Подумайте о том, чтобы добавить специальную коммутируемую розетку высоко под карнизом для внешнего праздничного освещения.

    Бревенчатые домики идеально подходят для больших наружных помещений, таких как террасы и веранды, и здесь особенно важно предусмотреть выходы наружу. Для летних кухонь может потребоваться собственное электроснабжение.

    Простой способ обеспечить электропитание снаружи — расположить внешние розетки прямо напротив внутренних, чтобы можно было разделить отверстия для проводки в бревенчатых стенах или саму цепь проводки.

    Обязательно сместите и надлежащим образом изолируйте пространство между выпускными коробками, чтобы не было потерь тепла через просверленный зазор.

    Как видите, проводка в бревенчатых домиках требует лишь нескольких специальных приемов, которые помогут проложить провод там, где он нужен, и пройти сквозь массивные бревенчатые стены. Когда все будет готово, вы не сможете сказать, где проходят провода.

    Другие страницы дизайна бревенчатых домов:

    Варианты кровли хижины Ваш выбор кровли бревенчатой ​​хижины повлияет на ваш бюджет и удовольствие от вашей хижины в долгосрочной перспективе.

    REScheck: торговые хитрости REScheck — это программное обеспечение, предназначенное для проведения анализа соответствия энергопотреблению, необходимого для подачи заявок на получение разрешений на строительство.

    Школа строительства бревенчатых домов Изучите практические способы создания своей мечты в школе строительства бревенчатых домов.

    Советы по проектированию бревенчатой ​​хижины Советы по проектированию бревенчатой ​​хижины, которые помогут вам сэкономить деньги.

    Старение на месте Идеи для вашей бревенчатой ​​хижины По мере того, как люди становятся старше, становится все более важным оставаться в своем собственном доме, и дизайн старения на месте может этому способствовать.

    Все о типах, размерах и установке электропроводки

    По

    Тимоти Тиле

    Тимоти Тиле

    Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 23.06.22

    Рассмотрено

    Ларри Кэмпбелл

    Рассмотрено Ларри Кэмпбелл

    Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

    Узнайте больше о The Spruce’s Наблюдательный совет

    Факт проверен

    Джессика Врубель

    Факт проверен Джессика Врубель

    Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

    Узнайте больше о The Spruce’s Редакционный процесс

    Ель / Марго Кавин

    Большая часть того, что вам нужно знать для ремонта и реконструкции электрооборудования, включает в себя то, как его идентифицировать, как купить и как установить с правильными соединениями. Если вы планируете какой-либо электрический проект, лучше всего начать с изучения основ электромонтажных материалов и монтажа. Понимание основной терминологии проводки и определение наиболее распространенных типов проводов и кабелей поможет при исследовании проблем с проводкой и при выборе проводки для новых проектов установки и реконструкции.

    Вот все основные элементы, которые вам нужно знать об электропроводке.

    • 01 от 09

      Ель / Марго Кавин

      Правильный размер провода имеет решающее значение для любой электрической проводки. Размер провода указывает диаметр металлической жилы провода и основан на системе American Wire Gauge (AWG). Калибр провода относится к пропускной способности провода или к тому, какую силу тока провод может безопасно выдержать. Выбирая правильный провод, вы должны учитывать сечение провода, пропускную способность провода и то, для чего будет использоваться провод.

      Провода, не соответствующие силе тока цепей, которые они обслуживают, могут создать значительный риск короткого замыкания и возгорания.

      Смотреть сейчас: Как подобрать размер провода к силе тока в цепи

    • 02 от 09

      Ель / Марго Кавин

      Большая часть внутренней проводки выполняется с помощью неметаллического или NM кабеля, также известного под популярной торговой маркой Romex. Кабель НМ состоит из трех и более проводов, обернутых в гибкую пластиковую оболочку или оболочку. Он используется для большинства внутренних цепей, например, для розеток, выключателей, светильников и бытовой техники. Изучите основы кабеля NM, чтобы выбрать правильный тип для вашего следующего электрического проекта.

    • 03 от 09

      Ель / Марго Кавин

      Цветовая маркировка используется как на внешней оболочке пучков электрических кабелей, так и на отдельных токопроводящих жилах внутри кабелей или внутри кабелепровода. Понимание этого цветового кодирования может помочь вам определить, для чего используется проводка, и поможет поддерживать согласованность в электрической системе.

      Цвет кабеля зависит от размера проводов внутри кабеля и номинальной силы тока кабеля. Например, NM-кабель с белой оболочкой используется для 15-амперных цепей, а желтый NM-кабель рассчитан на 20-амперные цепи.

      Окраска отдельных токопроводящих проводов обычно указывает не на размер или рейтинг, а скорее на стандартное или предпочтительное использование провода. Например, черный и красный провода обычно используются для токоведущих или «горячих» соединений, а белые провода обычно являются заземленными «нейтральными» проводниками. Для заземляющих проводов используются провода с зеленой изоляцией и неизолированные медные провода.

    • 04 от 09

      Ель / Марго Кавин

      Электрические провода и кабели имеют маркировку, отштампованную или напечатанную на их изоляции или внешней оболочке. Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал провода, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные номиналы или характеристики провода.

      Хотя цвет провода или кабеля поможет вам сузить выбор в магазине, чтение и понимание этикеток на проводах — лучший способ убедиться, что вы получите материал с надлежащей оценкой для своего проекта.

    • 05 от 09

      Ель / Марго Кавин

      Стандартный электрический кабель предназначен для прокладки внутри помещений, где он остается сухим и защищен стенами, потолком или конструкциями пола. Для наружных проектов или при прокладке проводки под землей необходимо использовать кабель для прямой прокладки, который можно прокладывать под землей с кабелепроводом или без него (в зависимости от местных строительных норм и правил). В кабеле для прямого захоронения отдельные проводники залиты твердым винилом, чтобы полностью защитить их от влаги.

    • 06 от 09

      Ель / Марго Кавин

      Зачистка электрического провода включает удаление пластиковой изоляции вокруг металлического сердечника провода. Важно делать это аккуратно, чтобы не повредить металл. Процедура проста, но требует специального инструмента для зачистки проводов и понимания того, как им пользоваться. Это критически важный навык и инструмент для домашних мастеров в любом проекте электропроводки.

    • 07 от 09

      Ель / Марго Кавин

      При прокладке отдельных электрических проводов внутри кабелепровода существует ограничение на допустимое количество проводов. Максимально допустимое число известно как «емкость заполнения», и это зависит от нескольких факторов, включая размер канала, сечение проводов и материал канала. Металлические (EMT), пластиковые (ПВХ) и гибкие кабелепроводы имеют разную заполняющую способность, даже если они номинально имеют одинаковый размер.

    • 08 от 09

      Ель / Марго Кавин

      Электрический щит или сервисный щит — это точка распределения электроэнергии в домашней электросистеме. Именно здесь все отдельные цепи дома получают питание и где они защищены выключателями или предохранителями. Подключение электрического щита — это работа для лицензированного электрика, но домашние мастера должны иметь общее представление о том, как работает щит, и о важной роли, которую выключатели играют в любой системе.

    • 09от 09

      БэнксФото / Getty Images

      Электрический выключатель предоставляет средство для отключения питания электрической системы дома вне помещения. Обычно он устанавливается под электросчетчиком, либо на стене дома, либо на опоре электроснабжения коммунальной компании. Это сервисный выключатель. Не во всех домах есть специальный разъединитель. Они обычно используются, когда сервисная панель (которая также служит основным разъединителем) находится в помещении и поэтому недоступна для аварийно-спасательных служб или работников коммунальных служб.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
