Проводка в частном доме — схема монтажа!

Быстрая навигация по статье (содержание)

  1. Как провести проводку в доме своими руками
  2. Схема распределения электрической проводки по местам использования.
  3. Измерить силу тока.
  4. Выбор размера сетевого кабеля, для разводки электричества.
  5. Электромонтаж.
  6. Перед электромонтажом проводки нужно пройти несколько этапов:
  7. Меры безопасности для проведения проводки в частном жилом доме.
  8. Проводка своими руками в доме видео

Чем дальше, тем больше человечество пользуется нанотехнологиями, электроникой. Современный человек, все больше стал использовать технику, которая упрощает жизнь. Сейчас почти не найти дом, где бы не было электроприборов, бытовой техники, и все это в большом количестве. Тем самым, электропроводка бывает порой очень сильно перенапряжена. Чтобы уберечь свой очаг от каких-либо неблагоприятных последствий и обеспечить себе комфорт, обязательно нужно позаботиться о качественно проведенной проводки в частном доме, электричества в целом.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно.
А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.
В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

  • Электроустановка должна находиться на высоте 60 – 150 см от пола;
  • Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
  • Доступ не должен быть ограничен открывающееся дверью;
  • Кабели не должны проходить внизу, а сверху;
  • Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
  • Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;

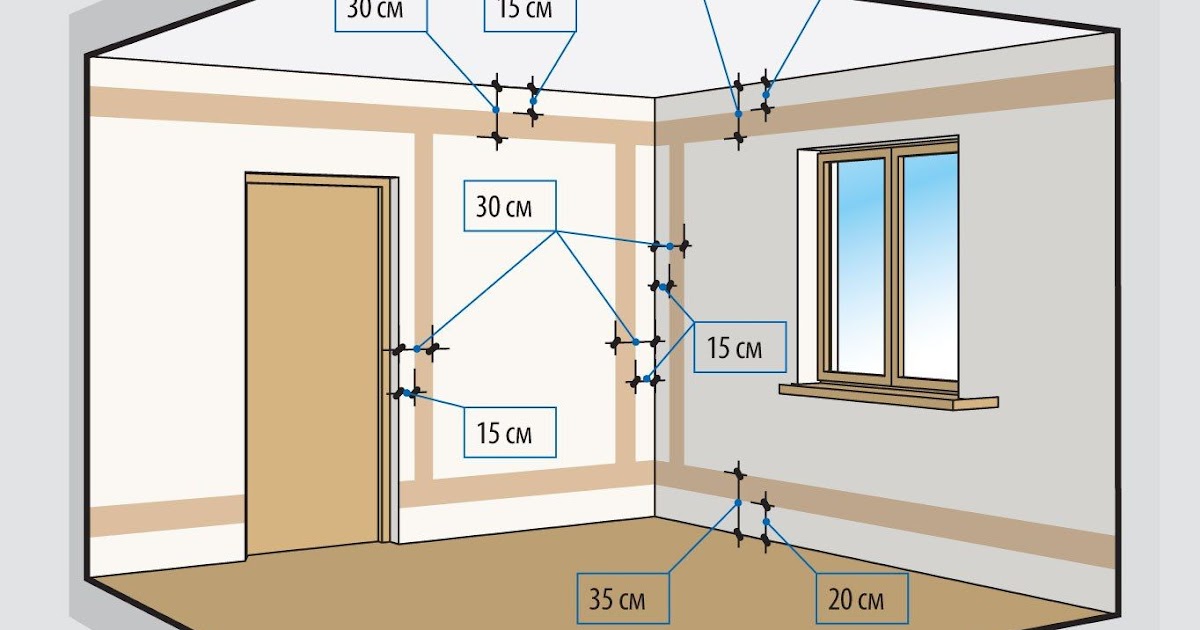

  • Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
  • Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
  • Строительные конструкции из металла должны быть максимально не соприкасаемые;
  • Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

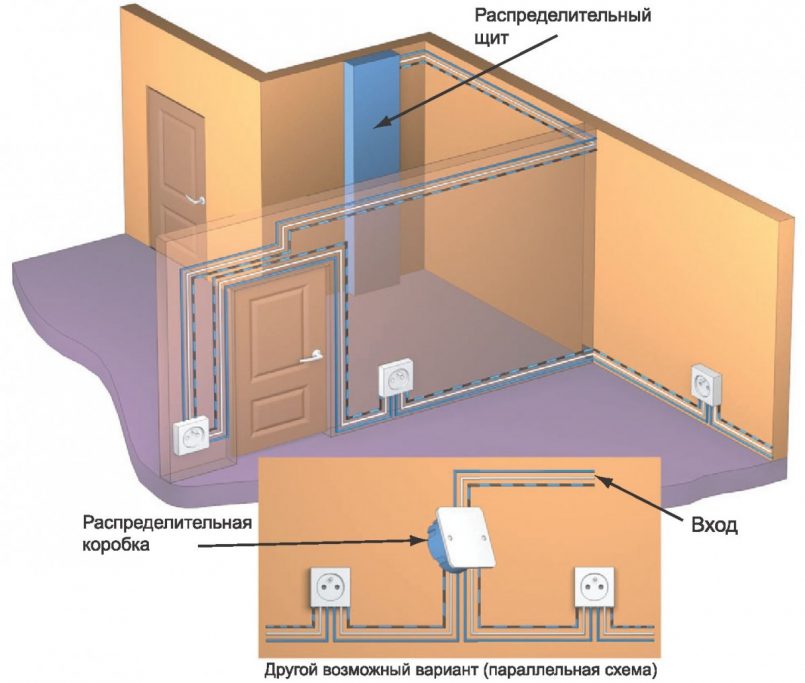

Схема распределения электрической проводки по местам использования.проводка своими руками в доме

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.
Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

проводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:
  • Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.

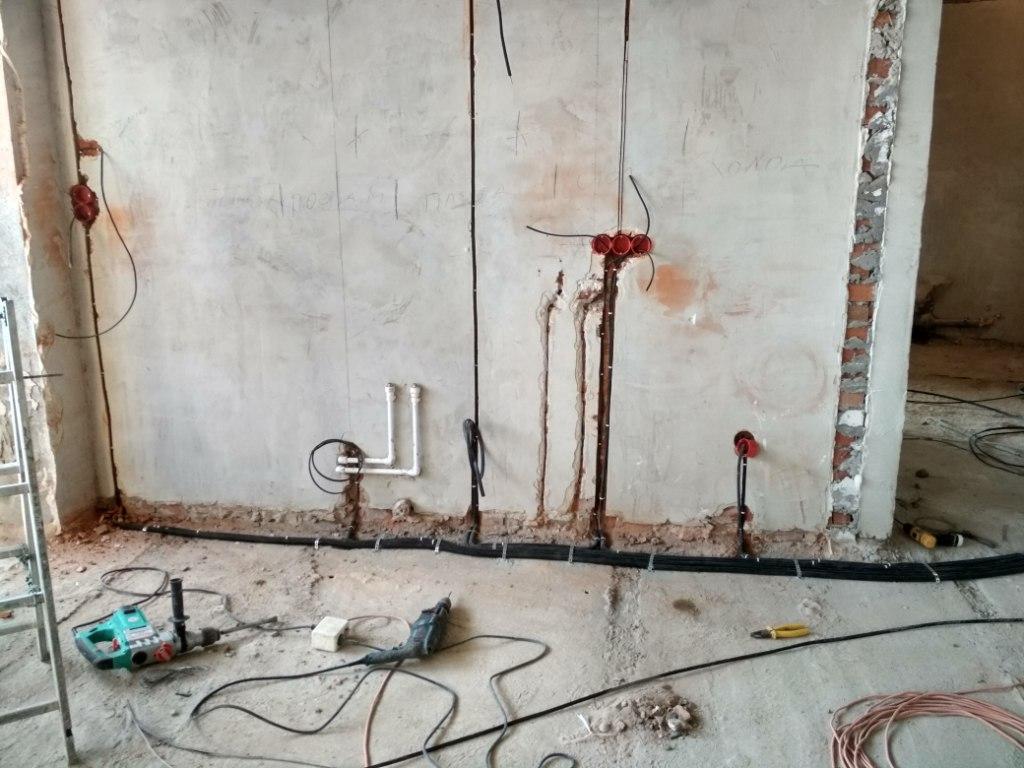

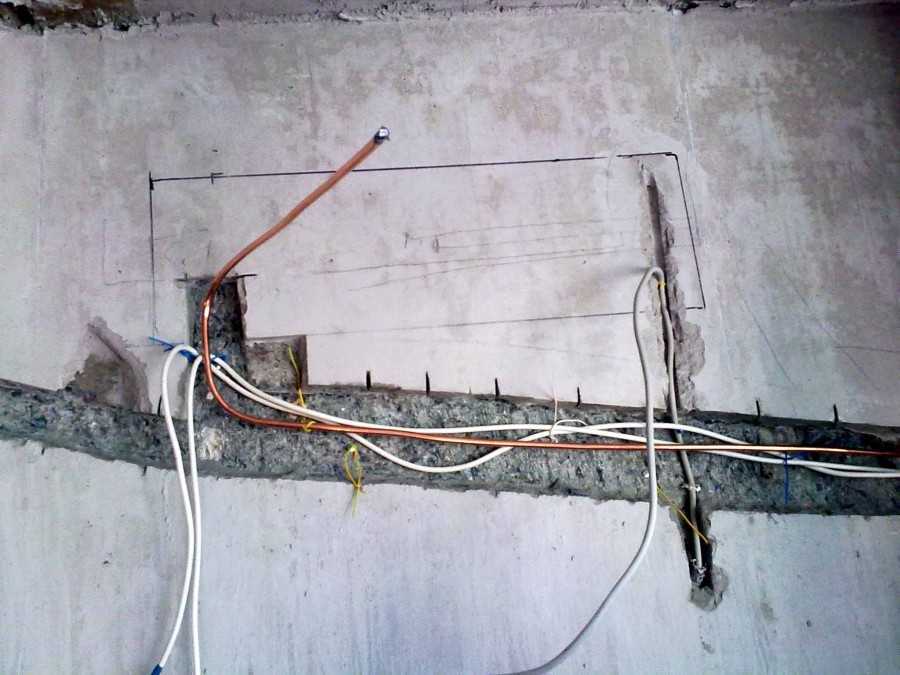

  • Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

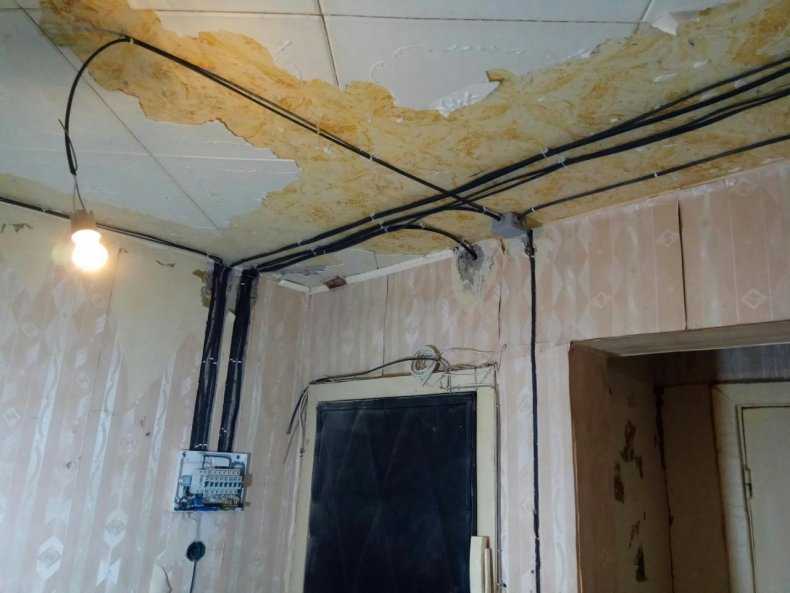

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

  • На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
  • Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
  • От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
  • Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

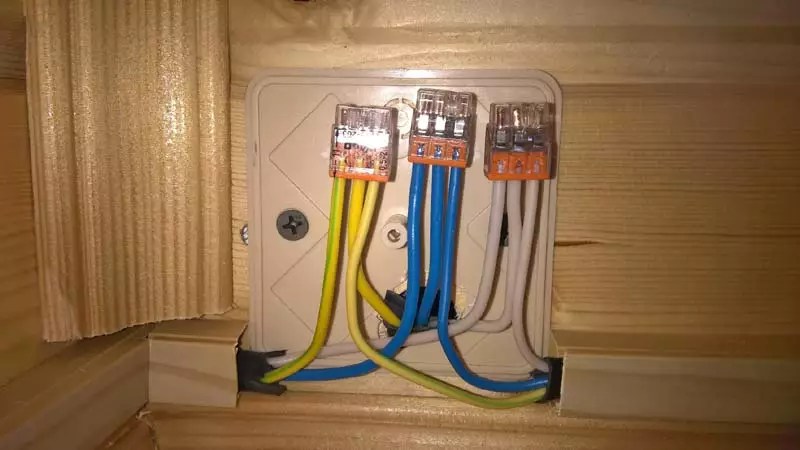

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

  • Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
  • Щит распределения и установочная коробка должна быть из металла.
  • Герметизированные соединения.
  • Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
  • Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

Электропроводка в частном доме — от схемы до монтажа

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда оно отсутствует, кажется, что жизнь остановилась, ведь любая бытовая техника или электрический инструмент требует подключения к электросети. Порой без электричества не получится даже приготовить пищу, не говоря уже о нормальном освещении жилища. Поэтому если вы задумываете строительство, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо продумать и просчитать всё до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привели в дальнейшем к поломке бытовых приборов, или, что ещё хуже, к возгоранию и пожару.

Содержание

  • В чём необходимость схемы?
  • Оформление документации
  • Планирование ввода
    • Воздушный ввод
    • Подземный ввод
  • Подсчёт нагрузки
  • Распределительный щиток
  • Планировка внутреннего электроснабжения
    • Открытая проводка
    • Скрытая проводка
  • Правила и полезные советы

В чём необходимость схемы?

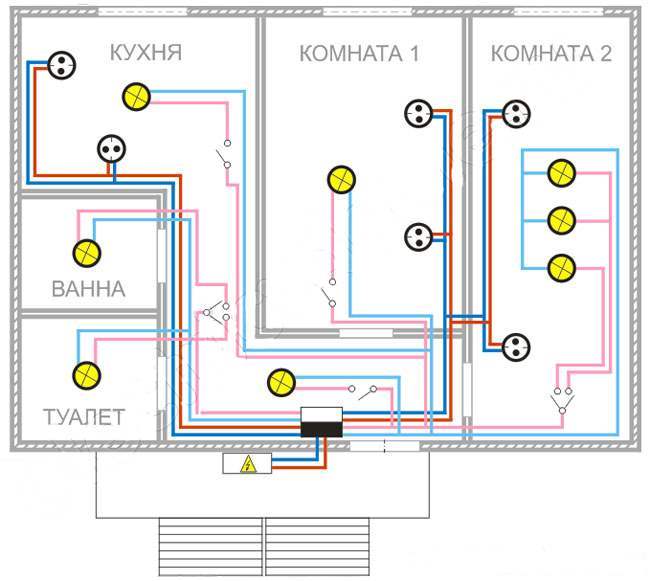

Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

  • Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
  • Место установки распределительного щитка.
  • Защитные устройства и счётчик электрической энергии.
  • Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
  • Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
  • Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

  1. Если имеется готовый схематический чертёж, можно составить перечень материалов, которые понадобятся, чтобы выполнить монтаж электропроводки в доме.
    Это поможет сэкономить денежные средства. То есть, имея на руках перечень, можно пройти по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время избавите себя от ситуации, когда уже делается монтаж, а каких-то материалов не хватает, и вы срочно бегите в первый попавшийся магазин покупать их по любой цене.
  2. Схема разводки даст возможность определить максимальную нагрузку каждого электрического узла, что позволит правильно подобрать сечение проводов, посчитать общую мощность, выбрать нужные защитные устройства и вводной кабель.
  3. Также схема поможет вам грамотно и рационально распланировать очерёдность выполнения работ.

Оформление документации

Будьте готовы к тому, что электропроводка в частном доме потребует ещё и ваших нервов, потому что для получения разрешения на выполнение работ нужно будет:

  1. Обратиться в организацию, у кого на балансе находится линия электропередачи, от которой планируется подключать ввод.
    Они должны выдать технические условия (ТУ) на это подключение.
  2. Следующей будет организация или коммерческая фирма, которая согласно выданным техническим условиям составит проект.
  3. Снова в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны выполнять их электрики).
  4. Сделанная вводная линия должна быть испытана специальной электрической лабораторией, после чего выдаётся протокол о том, что ввод испытание прошёл и пригоден к эксплуатации.
  5. Теперь вводной кабель заводится в распределительный щит и подключается на вход счётчика электроэнергии, который должны опломбировать представители энергосбыта. После счётчика выполняется электропроводка в доме своими руками либо можете пригласить специалистов, никакие другие организации вам больше не понадобятся.
  6. Последнее, что вам останется – заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребляемых киловатт-часов с вашей.

Планирование ввода

Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

  • Монтаж воздушного ввода кабелем либо изолированным проводом.
  • Прокладка подземного ввода кабелем.

Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

Воздушный ввод

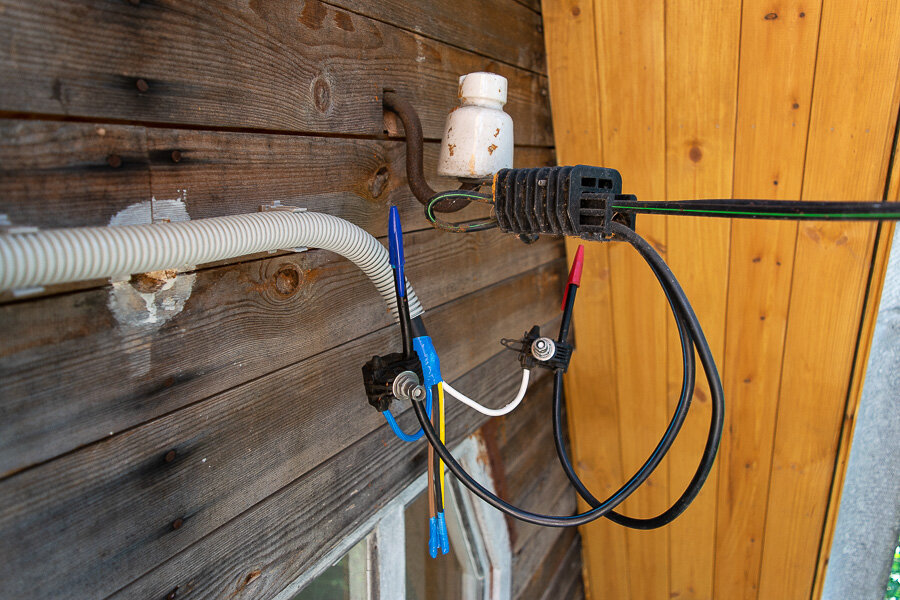

Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздушный ввод?

  1. В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
  2. На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
  3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
  4. Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

  • Очень важно обеспечить достаточное натяжение стального троса.
  • К тросу провод следует крепить свободно, без натяжки.
  • От земли до провода расстояние не должно быть меньше 3,5 м.
  • Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
  • Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм2.

Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

  1. Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
  2. Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
  3. Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
  4. В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку.

При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

Подсчёт нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

  • Элементы освещения.
  • Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
  • Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
  • Кондиционеры.
  • Электрическое отопление.
  • Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
  • Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Распределительный щиток

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

  1. Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
  2. Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
  3. К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

В самом щитке монтируются:

  • счётчик электроэнергии;
  • вводной автомат, он отвечает за электроснабжение всего дома;
  • несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
  • устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

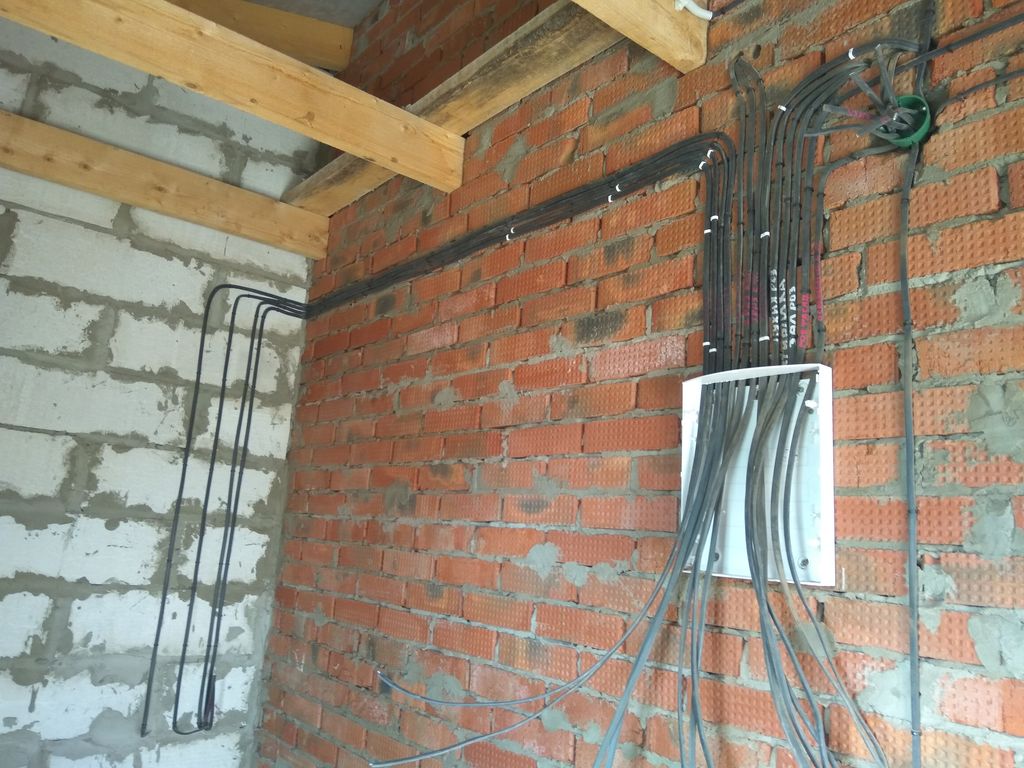

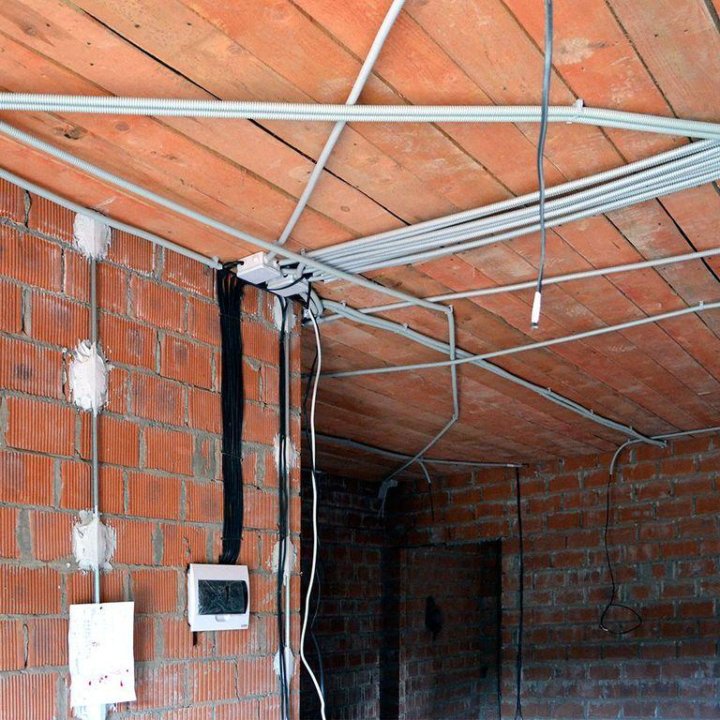

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Планировка внутреннего электроснабжения

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

Открытая проводка

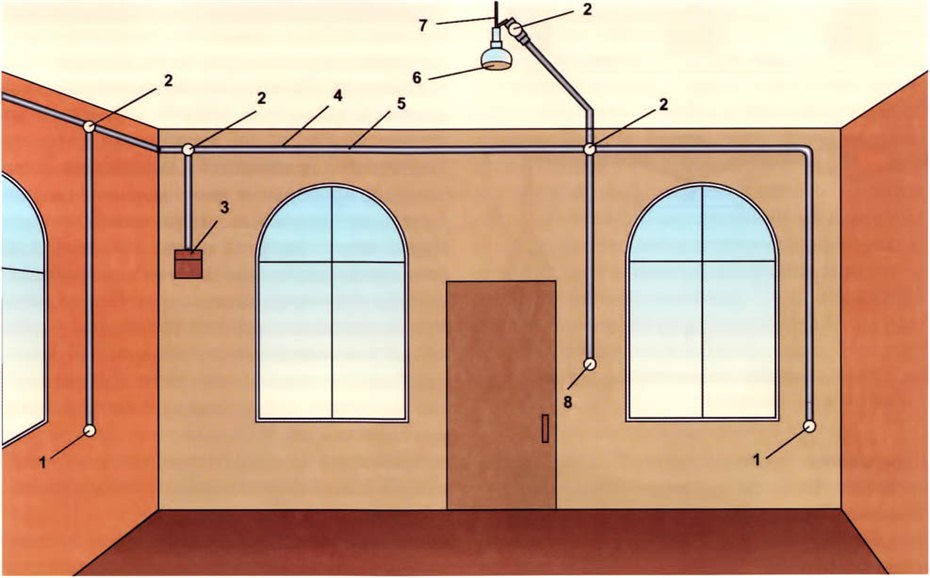

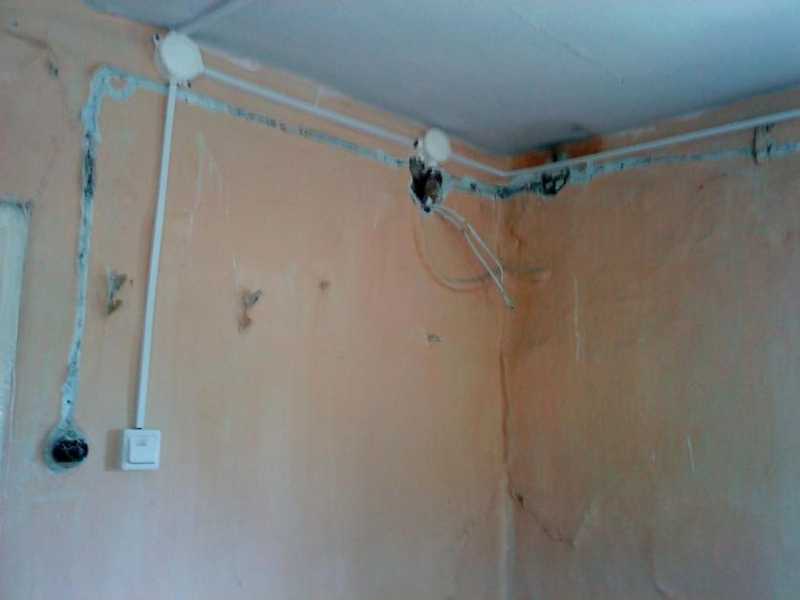

Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

Провода могут быть проложены:

  • в специальных пластиковых коробах;
  • на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

Скрытая проводка

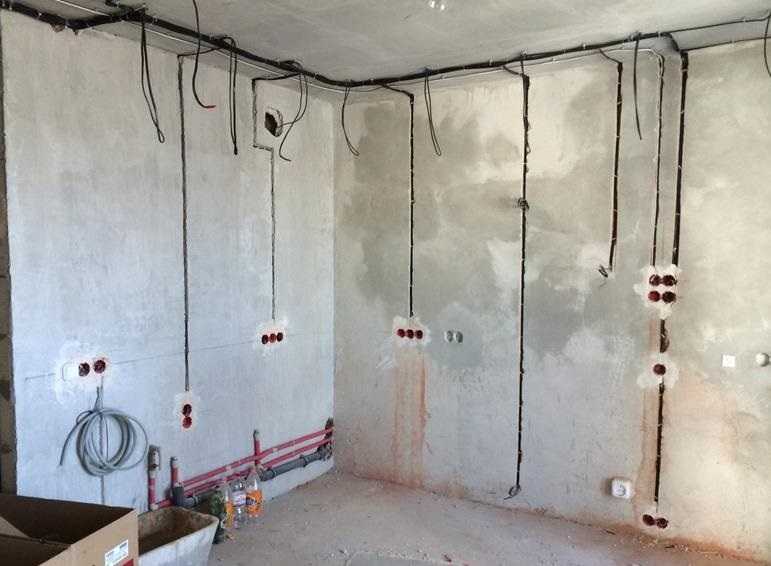

Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

Правила и полезные советы

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

  1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
  2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
  3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
  4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
  5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
  6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
  7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
  8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Схема электропроводки в частном доме своими руками (фото, видео)

Каждый домовладелец, который строит дом, делает капитальный ремонт в старом доме желает быстро и надежно провести монтаж электрической проводки с минимальными затратами. Для этого составляется проект и схема электропроводки в частном доме, где учитываются все основные элементы плана:

  • источник питания, к которому будет осуществляться подключение,
  • тип и напряжение сети трехфазная – 380 В или однофазная – 220 В,
  • место размещения узла учета и марка прибора (счетчика),
  • место размещения, размеры и используемые материалы для контура заземления,
  • марка кабеля, его сечение и длина до распределительного щита,
  • место установки распределительного щита,
  • количество, защитных автоматов и их номиналы,
  • маршруты прокладки кабелей с указанием маркировки,
  • места установки, распределительных коробок, розеток, выключателей и осветительных приборов,
  • сечения проводов на розеточных группах, освещения и отдельных линиях для нагревательных приборов, проект предусматривает еще много других деталей.

К составлению проекта и согласованию с энергетиками, придется привлекать специалистов.  При этом монтажные работы и подключения от узла учета, распределительного щита по всему дому можно несложно выполнить своими руками.

Последовательность плана выполнения монтажных работ

Для того чтобы система электроснабжения работала надежно надо грамотно составить проект, рассчитать все параметры и подобрать необходимые материалы. В первую очередь определится с источником питания, откуда провести электроэнергию на распределительный щит. Это может быть воздушная ЛЭП (линия электропередач), РП – распределительная подстанция, или другие варианты, возможные на участке. Выбирать надо оптимальный план, учитывая следующие факторы:

  • расстояние до дома,
  • условия прокладки воздушная линия или подземный кабель, от этого зависит марка кабеля, объем проводимых работ и стоимость,
  • какие мощности для потребления может выделить вам организация, которой принадлежит ЛЭП или РП,
  • сети, трехфазная с напряжением 380В или одна фаза на 220В.

Подключиться к сетям своими руками не получится, все условия обязательно согласовываются с энергетиками, должностными лицами организаций, на балансе которых находятся электросети, это предусмотрено проектом. Трехфазные сети редко используются для электроснабжения частных домов, рассмотрим классический вариант с одной фазой напряжением 220В.

Расчет потребляемой мощности

Сложите мощность всех основных бытовых электроприборов планируемых к использованию. Эти данные обязательно отмечаются в паспорте на изделия или на корпусе оборудования. Р мощность обозначается в Вт. (Ваттах).

Таблица потребляемой мощности электроприборов

По предварительным расчетам получается 6 кВт, добавьте в проект 2-3 кВт на перспективу использования дополнительных бытовых электроприборов Р = 9 кВт. Зная мощность и напряжение можно рассчитать параметры необходимого кабеля, от ЛЭП до распределительного щита в доме.

Выбор сечения кабеля по длине и мощности

Рассчитываем максимальный ток нагрузки:

  • Iн = P/U·cosφ
  • U – напряжение 220 В,
  • Cosφ = 1,
  • Iн = 9000 Вт./220 В = 40,9 А.

Расчеты для медных проводов

Для ускорения процесса воспользуемся таблицами определения S кабеля, по мощности, току, длине и материалу проводов (медные или алюминиевые). Таблицы есть в ПУЭ (правила устройства электроустановок), в Интернете и других нормативных документах.

По требованиям ПУЭ монтаж проводки в частных домах делается только кабелем с медными проводами. Поэтому будем придерживаться плана для медного провода, сеть с одной фазой, напряжение 220В.

Расчеты для алюминиевых проводов

В нашем случае ток 40А, мощность 9 кВт, в таблице таких показателей нет, для проекта выбираем на ступень выше 46 кВт,10,1 А – соответствуют медному кабелю с сечением проводов 6 мм/кв. Это с условием, что длина кабеля будет составлять несколько десятков метров. Если по плану более 80 м надо учитывать потери.

Все провода за счет неоднородности метала, имеют удельное сопротивление, по причине которого энергия теряется на нагреве.

При потерях напряжения выше 5%, сечение проводов следует увеличивать, рассчитаем сопротивление кабеля:

Удельное сопротивление металлов

  • R = pL/S
  • р – удельное сопротивление 0,0175,
  • L – длина кабеля 100 м,
  • S – площадь сечения проводов 6 кв./мм.

R = 0,0175·100/6 = 0,291 Ом,

Это значение надо удвоить, ток по кабелю проходит дважды, по фазе в нагрузку и по нейтральному проводу в сеть R = 0,583 Ом.

Рассчитываем потери:

Uпот. = I·R = 2 х 10А х 0,583 Ом = 11,6 В.

В процентном соотношении: 11.6 В./ 220В х 100% = 5.27% потери составляют немного больше 5%. Выбираем кабель по таблице на ступень выше 10 кв./мм. Все эти вычисления  проводятся своими руками в спокойной домашней обстановке. Прежде чем подключаться к ЛЭП, подготовьте узел учета и распределительный щит. Заведите в него кабель, подключите провода к вводному автомату защиты и заземлению, установите контур заземления. Со стороны ЛЭП или РП подключения делают электрики обслуживающей организации, своими руками туда лучше не лезть, это небезопасно и противозаконно.

Установка контура заземления

Этот план работ не требует сложных расчетов, больше физической нагрузки, земельные работы по рытью траншеи выполняют своими руками, если позволяет здоровье. Контур заземления важный элемент в схеме электропитания дома, он обеспечивает безопасную эксплуатацию сети. Поэтому его устанавливают и подключают к распределительному щиту до подачи электроэнергии с вводного кабеля.

Установка контура заземления

По проекту, размещать контур надо в 2 – 3 метрах от фундамента, со стороны распределительного щита. Роют траншею формой равнобедренного треугольника, со сторонами 1.2м, глубиной полметра. По углам траншеи забиваются штыри, на глубину до 3м, сверху оставляют 25 см, для соединения сторон горизонтальной полосой.

В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Заземляющий проводник от контура до щита из металлической полосы или круглой стали сечением не менее 16 кв./мм. Все соединения элементов конструкции контура делаются сваркой до корпуса распределительного щита. Заземляющий проводник на щите крепится болтами, место соединения тщательно зачищается и смазывается токопроводящей смазкой.

Монтаж элементов распределительного щита

Монтаж элементов распределительного щита

На плане показаны вводные защитные автоматы, буквой L обозначен фазный провод красного цвета.

N – нейтральный провод синего цвета, РЕ – желто-зеленый провод вводного кабеля крепится к шине контура заземления.

После подключения вводного кабеля к счетчику и основному автомату защиты, можно делать заявку для присоединения к ЛЭП.

Это позволит в процессе дальнейшего монтажа с электрощита запитывать ручные электроинструменты, дрель, болгарку, паяльник, временное освещение и другие. Можно будет установить и подключить автоматы защиты для других групп, проверить их работоспособность.

Электромонтаж проводки от распределительного щитка

От распред щита монтаж электропроводки в доме может быть двух видов:

  1. Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.

Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.

  1. Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.

Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв. /мм, после коробки 2,5 кв./мм.

Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты. Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.

Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.

Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.

Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным. Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю. В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.

Схема распределения проводки по группам

Выбор кабеля для проводки в помещениях

Для скрытой проводки, под штукатуркой хорошо использовать плоские кабели марки ППВ, ВВП, ШПВ, ШВВП, с двойной изоляцией, с тремя жилами. Сечение выбирается по группам, план расчетов уже описан. Из многолетней практики электрики, которые выполняли своими руками эти работы, знают не рассчитывая:

  1. На группы освещения от щита, между распределяющими коробками укладывают провод S = 1.5 2,5 кв./мм. От распределяющих коробок до выключателей и приборов освещения S 0,75 -1,5 кв./мм.
  2. Для розеточных групп между коробками S- 4 кв./мм, от коробки до розетки S- 2.5 мм/кв.
  3. На отдельных группах, мощных нагревательных приборов, стиральные машины, кондиционеры, отопительные котлы и электроплиты прокладывают кабель не ниже 6 кв./мм. По плану для каждого вида бытовой техники своя линия и отдельный автомат защиты исходя из потребляемой мощности и токовой нагрузки.

Хочется надеяться, что информация в этой статье будет полезна. Если выполнять работы по проекту, учитывая план последовательности, сложных работ мало. Большинство операций можно выполнить своими руками, не торопитесь, поочередно выполняйте намеченные планом работы. В противном случае исправление ошибок будет стоить дороже, и задержит монтаж по времени.

Как проложить подземную электропроводку

Нередко требуется прокладка электропроводки 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.


Как проложить подземную электропроводку – как глубоко закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. В зависимости от того, насколько глубоко вы прокладываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заглубления 24 дюйма

  • Используйте проложенный под землей питающий кабель на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина заглубления 18 дюймов


  • Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном является водостойким THHN (термопластичная высокотермостойкая проволока с нейлоновым покрытием)

Глубина заложения 12 дюймов

  • При глубине 12 дюймов вы можете проложить провод питающего кабеля для прямого захоронения с защитой GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

  • Если вы используете оцинкованный ЭМТ (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его всего на 6 дюймов вглубь. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Как проложить подземную электропроводку: Общие примечания по прокладке кабеля под землей

Если вы когда-нибудь захотите использовать жесткий металлический кабелепровод или даже электропроводку вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в области, которая не может помешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем множество шагов для прокладки подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвони, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке ввода.

Совет для профессионалов: Используйте тепловую пушку, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться трубой в дом, гараж или мастерскую.

Прокладка кабеля

Во многих случаях вы можете просто пропустить кабель через минимальную длину трубы из ПВХ. При необходимости вы можете использовать металлическую рыбную ленту или даже протянуть леску через трубу пылесосом и использовать ее, чтобы протянуть провода через длинный участок.

Завершите соединения и фитинги для кабелепроводов

После протяжки провода выполните соединения с электрическим щитом и закончите фитинги для кабелепроводов. Это включает в себя закрепление пластин на выходных корпусах кабелепроводов из ПВХ. Проверьте свой пробег и похлопайте себя по спине за хорошо выполненную работу!

Заключительные мысли

Ничто не сравнится с получением столь необходимой энергии в сарае или гараже. Атакуйте этот тип проекта с удовольствием и пожинайте плоды. Как всегда, проконсультируйтесь или обратитесь к лицензированному электрику, если что-то выходит за рамки вашего уровня знаний.

Основные требования к электромонтажу жилого дома
