Проводка в частном доме - схема монтажа!

Чем дальше, тем больше человечество пользуется нанотехнологиями, электроникой. Современный человек, все больше стал использовать технику, которая упрощает жизнь. Сейчас почти не найти дом, где бы не было электроприборов, бытовой техники, и все это в большом количестве. Тем самым, электропроводка бывает порой очень сильно перенапряжена. Чтобы уберечь свой очаг от каких-либо неблагоприятных последствий и обеспечить себе комфорт, обязательно нужно позаботиться о качественно проведенной проводки в частном доме, электричества в целом.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно.
А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими рукамимонтаж электропроводки в доме своими рукамимонтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.
В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

  • Электроустановка должна находиться на высоте 60 – 150 см от пола;
  • Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
  • Доступ не должен быть ограничен открывающееся дверью;
  • Кабели не должны проходить внизу, а сверху;
  • Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
  • Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;
  • Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
  • Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
  • Строительные конструкции из металла должны быть максимально не соприкасаемые;
  • Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

Схема распределения электрической проводки по местам использования.

проводка в деревянном доме своими руками схемыпроводка в деревянном доме своими руками схемыпроводка своими руками в доме

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.
Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки
коробка автомат для электропроводки коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

выбор проводки для дома схемавыбор проводки для дома схемапроводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:

  • Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.
  • Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

выбор проводки для дома схемавыбор проводки для дома схема

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

  • На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
  • Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
  • От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
  • Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

  • Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
  • Щит распределения и установочная коробка должна быть из металла.
  • Герметизированные соединения.
  • Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
  • Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

Электрика своими руками в частном доме: самостоятельный монтаж электропроводки

Содержание статьи:

Безопасность жилья – основная задача, которая решается на каждом этапе строительства и проектирования. Большое количество пожаров возникает из-за проблем с электропроводкой, поэтому именно электрике нужно уделить особое внимание. Проводка должна быть надежной, исправной, соответствовать правилам ПУЭ и нормам безопасности, а также правильно подобрана. Чтобы сделать самостоятельный монтаж электропроводки, нужно соблюдать четкие правила и требования на всех этапах работы.

Монтаж электропроводки своими руками

Пример проекта электроснабжения частного дома

Прокладывание электропроводящих кабелей и проводов начинается уже после возведения крыши и стен. Выполнить монтаж можно самостоятельно, если мастер имеет навыки работы с электричеством, а также у него имеется профессиональный инструмент.

Если уверенности в собственных силах нет, нужно обратиться за помощью к профессионалу. В случае ошибки может произойти возгорание или поражение членов семьи электрическим током.

Чтобы своими руками сделать проводку в доме, нужно следовать инструкции:

  • Разработка плана прокладки кабелей и расстановки в комнатах точек питания и электрических устройств.
  • Расчет потребителей энергии.
  • Выбор соответствующих проводников и электромонтажных устройств.
  • Прокладка проводов по стенам и в перекрытиях.
  • Установка распределительных коробок, щита, розеток и выключателей.
  • Коммутация всех электрических деталей в единую электросеть.
  • Проверка работоспособности, введение собранной системы в эксплуатацию.

Каждый этап нужно выполнять внимательно и аккуратно. Малейшая ошибка может привести к негативным последствиям.

Разметка схемы

Любая работа начинается с создания плана. Схема электропроводки создается заранее, должна содержать информацию о месте прокладки кабелей, их характеристиках, точках питания, выключателях. Далее разметка переносится на стены. Здесь важно отследить, чтобы не было соприкосновения с инженерными системами (газопровод, водопровод). Учитывается наличие приборов обогрева, а также высота потолка и расположение дверей и окон.

Все линии проводки должны укладываться вертикально или горизонтально. При подобной раскладке понижается риск повреждения поводов и облегчается поиск неработающего участка в случае необходимости ремонта.

Выбор метода прокладки электропроводки

Электропроводка закрытого типа

Когда создан план и расчерчен на стенах, можно переходить к следующему этапу. Существует два способа сделать проводку в частном доме своими руками – открытый и закрытый монтаж.

При открытом монтаже все кабели прокладываются по стенам и их видно. Этот метод имеет свои преимущества – простота установки, не требуется штробить стены, легкость ремонта. Недостатки существенные, поэтому они ограничивают применение подобного вида монтажа. Выделяют высокий риск повреждения кабелей, неэстетичный внешний вид, необходимость качественной изоляции. Если дом выполнен из бруса и бревна, используется только открытая электрификация дома. В деревянных домах запрещена скрытая проводка.

В случае закрытой проводки кабели нужно проводить в стене в штробах. Подобная схема должна быть спроектирована еще на начальных стадиях ремонтных работ. К преимуществам можно отнести надежность и безопасность проводов, незаметность для глаза, долговечность. Минусы – сложность монтажа, необходимость проделывать отверстия в стене, трудности при ремонте. Также для штробления требуется профессиональный инструмент.

Подготовка проводов

Кабели, шнуры и провода выбираются заранее по нагрузке, которую они должны выдерживать. Обычно потребители электроэнергии разбиваются на группы со схожим потреблением электричества. Отдельно рассматривается осветительная группа и мощное оборудование.

Все проводники можно разделить по материалу, из которого изготовлены токопроводящие жилы. Обычно используется медь и алюминий. Изделия из алюминия отличаются невысокой ценой, недолговечностью и хрупкостью. Медные кабели стоят дороже, зато их срок службы выше. Они не окисляются, легче сгибаются, их проще раскинуть и они переносят большее количество тока.

По числу жил выделяют одно- и многожильные провода. Для коттеджей и частных домов рекомендуется брать именно двух- и трехжильные изделия. Кабели с двумя жилами применяются для освещения, с тремя – для подключения электрооборудования и розеток с заземлением.

Ассортимент проводов на рынке электромонтажного оборудования широк, и пользователи не всегда могут сразу разобраться в предложенном товаре. Поэтому следует пользоваться рекомендациями по выбору.

Следует выбирать изделия с двойной изоляцией – например, ВВГ или ПВГ с дополнительной маркировкой НГ (негорючий). Это самые доступные по стоимости и характеристикам устройства для проводки дома. Сечения разные, для коттеджей потребуются проводники с площадью 2,5 кв.мм, 4 кв.мм. и 6 кв.мм.

Вводной кабель

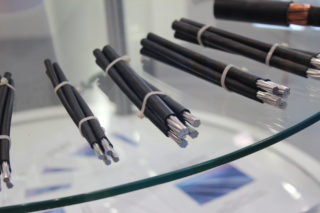

Провода СИП

На ввод следует проложить самый толстый проводник. Через него идет вся нагрузка от поступающей в дом энергии, а потом разводится по разным группам. От столба до электрощита обычно устанавливаются провода СИП. Этот кабель монтируется электроснабжающей фирмой, а по участку прокладкой занимается хозяин коттеджа.

В случае установки щитка на улице потребуется кабель с сечением 10-16 кв.мм. Если в доме будет установлено мощное электрооборудование (электрокотел, система кондиционеров, мощная проточно-вытяжная вентиляция), сечение нужно увеличить до 16-25 кв.мм.

Заземление

Чтобы повысить безопасность и уберечь человека от поражения электрическим током при утечке, следует разработать систему заземления. Вся бытовая техника присоединяется к розеткам с выводом на землю. Заземляющий контур можно сделать самостоятельно в частном доме. Он включает в себя УЗО и отвод в грунт. УЗО ставится в самом щитке, а для отвода выбирается специальная арматура, которая вбивается в землю.

Вся собранная конструкция должна соответствовать требованиям ПУЭ. Проверкой занимается служба электроснабжения при вводе системы в эксплуатацию. В случае обнаружения нарушений в подключении дома к сети откажут.

Система защитного отключения и автоматический выключатель

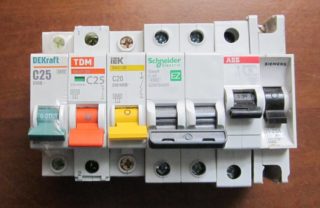

Автоматы категории С

Кроме УЗО для защиты используются другие приборы – автоматические выключатели или автоматы. Они устанавливаются на вход и на отдельные группы потребителей электроэнергии. В случае аварийной ситуации или перегрузки автоматические выключатели обесточивают линию. В этом и заключается основное отличие от УЗО, которые могут отключить напряжение только при появлении тока утечки. Дифференциальные автоматы стоят дороже и имеют более сложный состав. Внешне оба устройства похожи.

В большинстве случаев для защиты достаточно одного УЗО. Но если в доме ставится дорогое и мощное оборудование, лучше дополнительно приобрести автоматы. Обычно автоматический выключатель ставится на стиральные машины, компьютеры, осветительную группу.

Распределительные коробки

Не менее важным компонентом домашней проводки являются распределительные коробки. Они применяются для соединения проводов, которые подводятся с разных сторон, а также их разводки. Монтажные распределительные коробки позволяют надежно заизолировать места контактов жил, уберечь их от негативного воздействия, в том числе механического, а также предупредить распространение огня в случае возгорания.

Монтаж и коммутация кабелей и конструкций

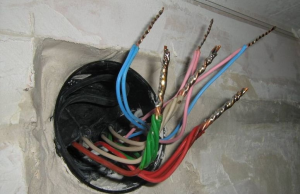

Пайка

Коммутация проводов осуществляется несколькими способами:

  • пайка, сварка;
  • клеммные колодки с винтовыми и пружинными зажимами.

Пайка – это самый качественный, долговечный и надежный способ соединения. Но он имеет свои сложности, связанные с необходимостью наличия инструмента и навыками мастера.

Раньше использовалась скрутка жил. Этот метод запрещен правилами ПУЭ. Применение возможно только вместе с другим способом – например, пайкой или сваркой.

Клеммы – один из самых распространенных способов создания контакта. Они просты в использовании, недорогие и не требуют дополнительных инструментов. Важно правильно подобрать клеммы и зажимы, так как они предназначены для разных материалов и разных диаметров проводов.

Подключение розеток, осветительных приборов

Принятые цвета фазы, ноля и заземляющего провода

При включении осветительных устройств и точек питания в общую электросеть важно не перепутать фазу и нуль. Должны соединяться соответствующие проводники. Перед тем как выполнить соединение, следует убедиться, за что отвечает та или иная жила. Для этого выполняется проверка с помощью разных тестеров.

Распределительный щит

Распредкоробка является сложнейшим элементом в сети коттеджа. Монтаж должен выполнять профессионал, так как через щиток идут все токи для дома. При минимальной ошибке возрастает риск проблем и неполадок.

Финальное тестирование и ввод системы в эксплуатацию тоже должен делать специалист. Если этого не сделать, проверяющая комиссия может найти проблемы и не даст разрешение на электрификацию. В таком случае придется повторно проходить всю процедуру создания плана и электромонтажа.

Выполняем монтаж электропроводки в частном деревянном доме своими руками: Пошаговая инструкция и схема как развести- Обзор +Видео

Монтаж электропроводки в домеВ случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся  для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения  таких работ: материалы, инструменты и оборудование.

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть  возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Как провести подготовительные работы для устройства электропроводки?

Схема соединения проводки в домеЧтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить  осуществить пробивочные работы.

Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки,  выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

Схемы разводки

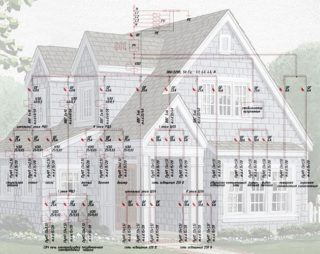

План электрической схемыИтак, в частном доме требуется составление  двух схем: электрической и монтажной.

  1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
  2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

Такие схемы можно составить огульно, не придерживаясь  никаких требований, достаточную для понятия самому.

При этом, полезно придерживаться нижеуказанных советов:

1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель,  электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из  проводов («фаза», «ноль», «земля»).

Как правило, не требуется  монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.
  1. При подключении розеток и осветительных приборов требуется разделение линий электропроводки. Помимо этого, светильники и розетки предпочтительно разбить по группам по следующим соображениям:Проводка в доме от счетчика
  •   медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
  • провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
  • приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
  • не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для  каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения  эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая  плотность тока  — это отношение max допустимого тока к сечению провода.  Для медных проводов  разных видов она варьирует  в границах 7-15 А/мм2,  для алюминиевых – 5-10 А/мм2.

Как узнать общую мощность приборов?

Чтобы узнать силу тока, необходимо  разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.Таблица толщины проводов в доме

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке  электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

Таблица мощности приборовРассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь стены. При разметке соблюдаем следующие правила:

Отступы разметки приборов в домеРазметка проводки с отступами
  • провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
  • разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
  • при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
  • при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи специального разметочного шнура, его можно купить , а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

Установка соединительных коробокСоединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

Выключатели, как правило, помещают у  входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может  быть менее 0,1м.

  • В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
  • Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
  • На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Производим рассчет розеток в домеРасчёт розеток в жилой комнате проводиться,  как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

На кухне, как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее:  расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, душевой кабины и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Розетка в душевойОни имеют 4 зоны по электробезопасности:

К 0-ой зоне относят зону размещения кранов или смесителей;

К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть  защищены УЗО на ток до 30 мА.

Разметка установки светильниковРазметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную  точку на потолок и затем размечаем к ней путь монтирования  электропроводки от соединительной коробки.

Если вы решили  установить на потолке данной комнаты несколько светильников , то первым делом  определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

Заготовка и резка проводов

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

Заготовка и резка проводовВ том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

При завершении подготовительных работ приступают  к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

Открытая электропроводка

Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

Пример открытой электропроводкиОткрытая проводка

В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют  электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи  шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить  нижнюю часть, затем уложить в неё  электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Монтаж розетокОткрытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Выключатель подсоединяют в разрыв «фазы», это значит, что из соединительной коробки к нему ведут лишь «фазу», которая проходя через выключатель, опять вернётся к  соединительной коробке по другому проводу и в ней соединяется с «фазой», которая идёт к светильнику, а «ноль» подводят прямо к светильнику, обходя выключатель.

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

Монтаж скрытой проводки в домеСкрытая проводка в каркасном доме

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы  глубиной примерно 6-7 см (это зависит от  размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью  раствора цемента или гипса.

Монтаж скрытой электропроводки отличается  большой трудоемкостью. И когда возникает необходимость провести ревизию проводов, придётся портить стены. но при этом она не портит вид в доме, т.е. эстетична. Как правило, если монтаж осуществлён правильно, проблем в эксплуатации таковой не возникает.

Для монтажа скрытой электропроводки все соединения проводов  необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже  установлены и закреплёны в  местах разметки.

При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

Ввод электропроводки в каркасном домеВвод проводки

Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

По завершению прикручивают пластмассовую защитную крышку корпуса.

Электропроводка в частном доме - от схемы до монтажа

электропроводка в доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда оно отсутствует, кажется, что жизнь остановилась, ведь любая бытовая техника или электрический инструмент требует подключения к электросети. Порой без электричества не получится даже приготовить пищу, не говоря уже о нормальном освещении жилища. Поэтому если вы задумываете строительство, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо продумать и просчитать всё до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привели в дальнейшем к поломке бытовых приборов, или, что ещё хуже, к возгоранию и пожару.

В чём необходимость схемы?

схема электропроводки в доме

Схема электропроводки в частном доме представляет собой чертёж, на который наносятся все основные узлы электроснабжения:

  • Вводная линия, которая выполняется отводком от магистральной линии электропередачи до самого дома.
  • Место установки распределительного щитка.
  • Защитные устройства и счётчик электрической энергии.
  • Места установки распределительных коробок, выключателей и розеток в комнатах и помещениях.
  • Пути разводки электропроводки от распределительных коробок до коммутационных аппаратов.
  • Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени как делать электропроводку в доме, желательно уже чётко определиться, где будет расположена основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с техникой, а не протягивать потом через всю комнату переноски.

план электропроводки в котедже

Если ваше строение относится к типовому, которое возводилось строительной компанией (так сейчас строят целые коттеджные посёлки), то вам должны быть предоставлены проект здания и схема разводки. В случае, когда строительство выполняется самостоятельно, для каждого дома разрабатывают свою персональную схему. Но в обоих вариантах основные назначения схемы одни и те же:

  1. Если имеется готовый схематический чертёж, можно составить перечень материалов, которые понадобятся, чтобы выполнить монтаж электропроводки в доме. Это поможет сэкономить денежные средства. То есть, имея на руках перечень, можно пройти по разным торговым точкам, спокойно определиться, выбрать наиболее качественные и подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время избавите себя от ситуации, когда уже делается монтаж, а каких-то материалов не хватает, и вы срочно бегите в первый попавшийся магазин покупать их по любой цене.
  2. Схема разводки даст возможность определить максимальную нагрузку каждого электрического узла, что позволит правильно подобрать сечение проводов, посчитать общую мощность, выбрать нужные защитные устройства и вводной кабель.
  3. Также схема поможет вам грамотно и рационально распланировать очерёдность выполнения работ.

Оформление документации

образец ТУ на подключение к электросети

Будьте готовы к тому, что электропроводка в частном доме потребует ещё и ваших нервов, потому что для получения разрешения на выполнение работ нужно будет:

  1. Обратиться в организацию, у кого на балансе находится линия электропередачи, от которой планируется подключать ввод. Они должны выдать технические условия (ТУ) на это подключение.
  2. Следующей будет организация или коммерческая фирма, которая согласно выданным техническим условиям составит проект.
  3. Снова в энергоснабжающей организации нужно будет согласовать проект, и написать заявление на подключение (на магистральной линии это должны выполнять их электрики).
  4. Сделанная вводная линия должна быть испытана специальной электрической лабораторией, после чего выдаётся протокол о том, что ввод испытание прошёл и пригоден к эксплуатации.
  5. Теперь вводной кабель заводится в распределительный щит и подключается на вход счётчика электроэнергии, который должны опломбировать представители энергосбыта. После счётчика выполняется электропроводка в доме своими руками либо можете пригласить специалистов, никакие другие организации вам больше не понадобятся.
  6. Последнее, что вам останется – заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребляемых киловатт-часов с вашей.

Планирование ввода

производство работ по вводу электричества в дом

Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

  • Монтаж воздушного ввода кабелем либо изолированным проводом.
  • Прокладка подземного ввода кабелем.

Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

Воздушный ввод

воздушный ввод электричества в дом

Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздушный ввод?

  1. В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
  2. На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
  3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
  4. Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

ввод электричества в дом по воздуху

Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

  • Очень важно обеспечить достаточное натяжение стального троса.
  • К тросу провод следует крепить свободно, без натяжки.
  • От земли до провода расстояние не должно быть меньше 3,5 м.
  • Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
  • Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм2.

Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

Подземный ввод

подземный ввод электричества в дом

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

  1. Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
  2. Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
  3. Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
  4. В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку. При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

кабель в траншее

Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

Подсчёт нагрузки

мощность потребляемая электроприборами

Монтаж электропроводки в частном доме своими руками требует предварительной работы головой, то есть умственной, а именно – надо посчитать, какая у вашей домашней электросети будет нагрузка. Чтобы вам было легче, разбейте всех потребителей электроэнергии на группы:

  • Элементы освещения.
  • Кухонная техника (холодильник, вытяжка, хлебопечка, электрическая плита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и т. д).
  • Маломощная бытовая техника и электроприборы (компьютер, телевизор, музыкальный центр и т.п.).
  • Кондиционеры.
  • Электрическое отопление.
  • Техника для ванной комнаты (водонагреватель, фен и стиральная машина).
  • Электроинструмент, который используется в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.д.).

Суммируйте мощности всех приборов. Полученную цифру откорректируйте умножением на 0,7 (это общепринятый коэффициент одновременности включения приборов). При этом учтите, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из посчитанной нагрузки, определитесь с сечением и маркой проводов. Разводка электропроводки в частном доме выполняется проводами медными. Для скрытой прокладки выбирайте марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Проводка, выполненная в частном доме такими проводами, будет отличаться приличным сроком службы (около 10 лет), минимальными потерями и безопасной эксплуатацией.

Распределительный щиток

распределительный щиток в доме

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

  1. Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
  2. Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
  3. К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

содержимое распределительного щита

В самом щитке монтируются:

  • счётчик электроэнергии;
  • вводной автомат, он отвечает за электроснабжение всего дома;
  • несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
  • устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Планировка внутреннего электроснабжения

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

Открытая проводка

открытая проводка в деревянном доме

Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

Провода могут быть проложены:

  • в специальных пластиковых коробах;
  • на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

Скрытая проводка

скрытая проводка

Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

Правила и полезные советы

разводка электропроводки в доме

Всё, что касается электромонтажных работ, регламентируется сводом Правил устройства электроустановок (ПУЭ). Тем, кто серьёзно занимается монтажом электропроводки, полезно познакомиться на досуге с этой книгой. Здесь мы приведём самые основные и важные моменты, которые обязательно следует учесть перед тем, как сделать проводку в доме своими руками:

  1. Все распределительные коробки, розетки и выключатели должны находиться в лёгкой доступности (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую нельзя сдвинуть).
  2. Заземляющая жила должна крепиться к бытовым приборам при помощи болтового соединения.
  3. Выключатели монтируют на высоте 60-150 см от уровня пола, провода к ним подводят сверху вниз.
  4. Все соединения проводов следует выполнять в распределительных коробках. Соединительные узлы необходимо надёжно изолировать, запрещено соединять медные проводники с алюминиевыми.
  5. Розетки монтируют на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления не должно быть менее 50 см.
  6. Провода электрической проводки не должны касаться металлических строительных конструкций здания (особенно это касается скрытой проводки, обязательно учитывайте этот пункт, когда будете прокладывать провода в штробах).
  7. Количество розеток на одно помещение учитывают из расчёта 1 коммутационный аппарат на 6 м2 площади. Исключение составляет кухня, на ней можно монтировать столько розеток, сколько нужно для подключения всех бытовых приборов.
  8. Горизонтальная прокладка проводов производится не ближе чем 15 см к потолку и полу. Вертикально провода располагают на расстоянии 10 см от дверных и оконных проёмов. К газовым трубам нельзя приближать провода электрической сети ближе, чем на 40 см.

Надеемся, что весь этот разговор мы вели не зря. Монтаж внешнего и внутреннего электроснабжения своего жилища вы обязательно начнёте с составления схемы. Подумайте всей семьёй, где и какую технику вы хотите расположить, нанесите всё на бумагу, нарисуйте все коммутационные аппараты и пути прокладки проводов. Так вам будет гораздо легче посчитать количество необходимых материалов. Потом останется лишь перенести вашу схему с бумаги на реальные стены и заняться монтажными работами.

Проводка в частном доме – особенности ее планирования, организации и установки



Содержание статьи (ссылки кликабельны):

  1. Какой кабель является лучшим для проводки?
  2. Виды электрофурнитуры.
  3. Что надо учесть во время планирования проводки?
  4. Особенности разводки или создания контуров.
  5. Где устанавливать выключатели?
  6. Как установить скрытую проводку?
  7. Открытая проводка.
  8. Использование инсталляционных коробов.
  9. Использование напольной коробки.
  10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

  1. Подключиться к общей электрической сети.
  2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая - нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней



Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

  • монтажных коробок;
  • розеток;
  • любых видов выключателей;
  • переключателей;
  • кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат - искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой - для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками



Ретро проводка в деревянном доме – функциональные особенности, а также секреты ее создания Составление схемы электропроводки однокомнатной квартиры, подбор нужного оборудования Особенности и некоторые секреты монтажа открытой проводки в деревянном доме своими руками Кабель бронированный медный для вашего дома и участка

Электропроводка в доме своими руками пошагово

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего придется вкладываться в стандартные 5 кВт — самый распространенный лимит элекмтричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки щитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должне находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт, входной автомат ставят на 25 А. Соответственно подбирается и счетчик. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и  использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключеных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

  • Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
  • Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Электропроводка в деревянном доме: пошаговая инструкция с фото

Нередко перед домашним мастером встает вопрос замены или монтажа «с нуля» электропроводки в частном доме. И многие в этом случае обращаются к профессионалам, затрачивая на оплату их труда. Но, хотя это действительно довольно сложная работа, не стоит недооценивать и свои силы. Сегодня разберемся, насколько сложна электропроводка в деревянном доме. Пошаговая инструкция, которая будет представлена ниже поможет убедиться в том, что «не боги горшки обжигают». Ну, обо всем по порядку. Для начала следует понять общие правила, а уже после рассмотреть глубже все особенности монтажа.

Электропроводка в деревянном доме: пошаговая инструкцияСложность проводки в деревянных домах в их пожароопасностиНаиболее удобно в деревянном доме делать проводку на этапе строительстваНаиболее удобно в деревянном доме делать проводку на этапе строительства

Читайте в статье:

Особенности монтажа, автоматики и современные возможности защиты

Монтаж электропроводки в деревянных домах немного отличается от выполнения подобной работы в бетонных и кирпичных строениях. Все дело в пожарной опасности таких сооружений, а по тому следует соблюдать некоторые правила. В наш высокотехнологичный век существует множество систем автоматической защиты, но все же и старые методы не помешают. Конечно, давно ушли в прошлое прокладки из асбестовой ткани и других негорючих материалов между кабелем и деревянной стеной, но нечто подобное при монтаже эл. проводки в деревянных домах все же присутствует.

Для примера можно привести пластиковые короба, которые выглядят довольно эстетично. Но многие ошибочно полагают, что их функция исключительно декоративная. На самом же деле подобные короба препятствуют распространению пламени при перегреве кабеля от короткого замыкания или перегрузки на линии. Но эту тему мы еще рассмотрим, а для начала главное правило.

Без такой схемы монтаж проводки в деревянном доме невозможенБез такой схемы монтаж проводки в деревянном доме невозможенИгорь Мармазов

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО "АСП Северо-Запад"

Спросить у специалиста

“При выполнении такой работы, как проводка электричества в деревянном доме, необходима предельная внимательность и соблюдение правил безопасности. Помните, что поражение электрическим током очень опасно, а невнимательность к мелочам чревато возгоранием. Не стоит рисковать своей жизнью и здоровьем близких.”

Ну а, чтобы обезопасить начинающих домашних мастеров, мы постараемся не упустить ни одной мелочи, разобрав поэтапно каждый шаг, каждое действие подобной работы.

Электрическая проводка в брусовом доме – особенности и способы

Проводка в доме из бруса может быть произведена двумя способами:

  • открытым (наружным) способом;
  • скрытым методом.

При этом необходимо понимать, что эти способы различаются не только видимостью кабелей. Они так же влияют и на сечение (при скрытой оно должно быть больше).

С виду не очень красиво, но все закроется деревянной вагонкойС виду не очень красиво, но все закроется деревянной вагонкойСтатья по теме:

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

В нашем обзоре мы рассмотрим кабель-каналы: виды и размеры, материал изготовления и области их применения. И самое главное – для чего он все-таки нужен? Попробуем разобраться в этом вопросе как можно тщательнее.

Попробуем понять, какие существуют правила монтажа проводки в бревенчатых домах. Что необходимо предусмотреть во избежание форс-мажорных обстоятельств?

Проводка в деревянном доме: правила электробезопасности при производстве работ

Как уже упоминалось, дерево является горючим материалом, а потому и способы монтажа электропроводки здесь необходимы особые. Ведь именно от этого зависит безопасность домочадцев. В наше время правилами монтажа электропроводки в деревянных домах предусматривается укладка кабеля в гофрированные шланги из пластика или металла, а также пластиковые кабель-каналы, предотвращающие возгорание. К тому же в продаже имеются и провода с негорючей изоляцией, использование которых приоритетно в подобной работе.

Проводку под деревянным полом в гофре из металлаПроводку под деревянным полом в гофре из металла

Что же касается документации, регламентирующей правила электропроводки в деревянных домах – ПУЭ в помощь. Здесь, наверное, стоит расшифровать. ПУЭ – это правила устройства электроустановок. По сути – главный документ в работе любого электромонтера. Именно поэтому изучить его не помешает. В нем прописаны основные нормы устройства вводных щитов, а также объяснено, как правильно сделать проводку в деревянном доме.

С чего же начать подобную работу?

Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

Так выглядят кабель каналы в деревянном домеТак выглядят кабель каналы в деревянном доме

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключателии розеткине оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

Сечение кабеля и изоляция играет довольно важную рольСечение кабеля и изоляция играет довольно важную роль

Важная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

Прекрасная схема электроточек в деревянном домеПрекрасная схема электроточек в деревянном доме

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

  • коронка по дереву;
  • дрель;
  • крепежные скобы (клипсы) по размеру гофры;
  • саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеляПри скрытой проводке на деревянных стенах нет ни одного кабеля

Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия. Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХПри наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном домеА это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.

Электропроводка в деревянном доме: пошаговая фото инструкция алгоритма работ

Попробуем в общих чертах разобрать, каким же образом нужно действовать, производя монтаж электропроводки в деревянном доме.

Фото примерВыполняемые действия
А это пример ретро проводки в деревянном домеДля начала следует запастись инструментом и материалом, который изображен на фото
А это пример ретро проводки в деревянном домеТак же необходима вот такая коронка, если выбран способ скрытой, внутренней проводки
А это пример ретро проводки в деревянном домеПримерно такая схема должна быть предварительно составлена. Именно по ней мы и будем работать
А это пример ретро проводки в деревянном домеНужно понимать, что к вводному щиту должно прийти несколько групп, а по тому что то наподобие этой схемы должно уже быть в голове
А это пример ретро проводки в деревянном доме
А это пример ретро проводки в деревянном доме
А это пример ретро проводки в деревянном доме
Везде, где это возможно, провода прячем под пол, потолок или за обшивкой стен
А это пример ретро проводки в деревянном домеЕсли это невозможно, то используем кабель-каналы и наружные распределительные коробки
А это пример ретро проводки в деревянном домеЕсли используется негорючий провод, допускается его протяжка без дополнительной защиты, но лучше все же перестраховаться
А это пример ретро проводки в деревянном домеТеперь необходимо высверлить при помощи коронки отверстия под розетки и выключатели
А это пример ретро проводки в деревянном домеВсе что осталось внутри, удаляем при помощи стамески и молотка
А это пример ретро проводки в деревянном доме
А это пример ретро проводки в деревянном доме
Особенно стоит опасаться повреждения изоляции жил при монтаже – это может привести к короткому замыканию при тестировании системы электроснабжения деревянного дома
А это пример ретро проводки в деревянном домеВот так все должно выглядеть после предыдущих шагов
А это пример ретро проводки в деревянном домеПосле этого устанавливаем пластиковые «стаканы», куда после ремонта будут установлены розетки
А это пример ретро проводки в деревянном домеЕсли же выбрана внешняя проводка, то конечный результат должен выглядеть примерно так

При монтаже проводки своими руками в деревянных домах необходимо следить за качеством соединений. Именно неплотные контакты чаще всего становятся причиной нагрева и возгорания кабелей. Именно поэтому, чтобы не пользоваться паяльником, делая более плотные соединения на скрутках, рекомендуется использование специальных клеммников WAGO. Сейчас рассмотрим расключение распределительной коробки при помощи подобных приспособлений.

Важный совет! Не стоит недооценивать важность цветовой маркировки кабелей. Дело в том, что расцветка сильно упрощает монтаж.


Нужно лишь запомнить:
  • заземление – всегда желтый, зеленый или желто-зеленый провод;
  • синий или бело-синий – всегда нулевой;
  • все остальные расцветки относятся к фазным проводам.

Если соблюдать это нехитрое правило, монтаж будет производиться очень просто, и Вы никогда не запутаетесь в кабелях на этапе подключения вводного электрощита. Да и распределительные коробки никаких сложностей или проблем не доставят.

Разобравшись с вопросом, как провести проводку в деревянном доме, однако, не стоит сразу бежать в магазин за кабелями. Есть еще один немаловажный вопрос, который требует решения. И снова в этом поможет предварительно составленная схема.

Необходимо произвести следующие действия. Определившись, какие приборы будут подключены на ту или иную линию, прямо на схеме нужно прописать суммарную мощность потребляемых приборов по каждой группе. Именно эти действия помогут высчитать необходимое сечение кабелей перед тем, как сделать проводку в деревянном доме.

Какой провод использовать для проводки в доме – материал изготовления и сечение

Многие домашние мастера, не имея опыта работ по электромонтажу, стараются проложить кабель с наибольшим возможным сечением, чтобы не ошибиться. Но подобный подход в корне неверен. И сейчас разберемся, каково оптимальное сечение провода и какой материал его изготовления более приемлем.

Маркировка проводов очень важна при монтаже в деревянном домеМаркировка проводов очень важна при монтаже в деревянном доме

Кто-то может сказать, что лучше использовать алюминиевые кабели для проводки в деревянных домах. Они дешевле и довольно просты в монтаже. Возможно это и так, но все же если копнуть глубже, то экономия получается не совсем правильной. Дело в том, что при стоимости в 2 раза большей, у медных кабелей есть два неоспоримых преимущества:

  1. Срок службы меди составляет 50-60 лет, в то время, как алюминий с трудом выдерживает 20. К тому же в наше время натуральных алюминиевых кабелей практически нет, в основном сплав, который служит и того меньше.
  2. Медь имеет меньшее сопротивление, а значит и сечение алюминиевого провода будет большим при той же мощности, потребляемой приборами.

Из этого можно сделать вывод, что, принимая во внимание повторную замену проводов через 20 лет, экономии никакой не получается, но здесь мы можем только указать характеристики. Решать уже каждому лично.

Для примера можно взять потребляемую мощность в 4 кВт. Для питания такого прибора необходим алюминиевый кабель, сечением 2.5 мм2. В то время, как медный – всего 1.5 мм2. Из этого уже можно сделать какие-то выводы. Ниже предлагаем ознакомиться с таблицей сечения проводов из расчета по мощности и токовой нагрузки.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенностиЭлектропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Надеемся, что эти данные помогут решить каждому, какой нужен провод для проводки в доме. Ну а для простоты вычисления необходимого сечения кабеля можно воспользоваться программой, которая высчитает все за Вас.

Калькулятор расчета сечения кабеля по мощности



Устройство ввода электропроводки в деревянные дома

Следует сразу отметить, что ввод кабелей в деревянные дома от столба производится только обслуживающей компанией. Домовладелец не имеет права подключения. Так же необходимо проверить все системы на наличие коротких замыканий и неправильных подключений при помощи мультиметра, перед тем, как завести электричество в деревянный дом. Что же касается самого вводного силового щита, то все расключения производит сам домовладелец или нанятый им профессиональный электрик. Конечно, на первый взгляд может показаться, что подключить всю автоматику распределительного шкафа или щита очень сложно, но это не совсем так. Сейчас и разберемся с этим вопросом.

Для начала следует понять, нужна ли установка УЗО, чем отличается устройство защитного отключения от автоматического выключателя. Дело в том, что автомат отключает питание сети при большой перегрузке на линии или при коротком замыкании. УЗО же срабатывает при утечке тока (к примеру, при повреждении изоляции и пробое на корпус) или прикосновении человека к токоведущим частям. Получается, что устройство защитного отключения оберегает от поражения электрическим током, в то время как автомат подобной защиты не предоставляет.

Так выглядит устройство защитного отключения (УЗО)Так выглядит устройство защитного отключения (УЗО)

Многие, узнав эту информацию, полагают, что если в силовом щите установлено УЗО, то на автомат можно не тратиться, но это опасное заблуждение. Дело в том, что устройство защитного отключения реагирует на разность потенциалов, протекающих в нем токов, а именно на утечку такового. Но при этом, если происходит перегрузка по линии или короткое замыкание, УЗО эту проблему не распознает. В этом случае подобное устройство просто сгорает, не отключая питание. В результате – перегрев провода, воспламенение изоляции и пожар. Именно по этой причине каждое УЗО должно быть оборудовано автоматом.

Конечно, в наше время есть устройство, которое совмещает в себе функции как УЗО, так и автомата. И называется оно дифференциальным автоматом. Но слишком большой популярности оно не имеет по одной простой причине. Стоимость его выше, чем у УЗО, но при этом возникает одна проблема. При выходе из строя придется менять полностью дифавтомат, в то время как в варианте УЗО + автомат можно заменить только одно из этих устройств. Но следует знать, что устройство защитного отключения требует особо внимательного монтажа, о котором сейчас мы и расскажем.

А это уже дифавтоматА это уже дифавтомат
Нюансы подключения УЗО к домашней электросети

Дело в том, что устройство защитного отключения будет периодически срабатывать без видимых на то причин при следующих ошибках подключения:

  1. Заземление нулевого провода после УЗО.
  2. При нескольких УЗО в схеме – если ноль или фаза от одного посажена на соответствующие клеммы другого.
  3. Неправильном расключении в коробках или розетках (ноль находится в контакте с заземлением).
  4. Пробое изоляции, если оголенная жила задевает за корпус бытового прибора.
  5. Проход нулевого провода минуя УЗО.
  6. Подключение фазного провода на нулевой контакт и наоборот.
Игорь Мармазов

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО "АСП Северо-Запад"

Спросить у специалиста

“Если грамотно подойти

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
