Как раскинуть проводку по дому: Электропроводка в частном доме – от схемы до монтажа

Электричество в доме своими руками. Ввод электричества в дом

Содержание

1. Электричество в доме своими руками. Ввод электричества в дом
   • Воздушная линия
2. Как раскидать проводку по дому. С чего нужно начинать выполнение
3. Проводка в доме своими руками схемы. Разводим электропроводку в частном доме своими руками
   • Основные этапы монтажа электропроводки в частном или загородном доме
   • Составление схемы электроснабжения (проект расстановки розеток и выключателей)
   • Основные рекомендации при составлении схемы электроснабжения частного дома
4. Проводка в доме 380. Составление и согласование проекта
   • Выбор фаз
   • Как рассчитать мощность потребления при разводке
   • Группы потребителей
5. Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Электричество в доме своими руками. Ввод электричества в дом

Одним из самых сложных вопросов, с которыми приходится сталкиваться при подключении дома к электроснабжению – получение разрешения на ввод силового кабеля в частное строение. Со стороны организаций, ответственных за отпуск электроэнергии потребителю по конкретному ответвлению, в этом случае выступает “Энергосбыт”. Чтобы законно оформить эту процедуру – от пользователя потребуется сначала разработать, а затем утвердить проект электроснабжения жилого дома. Помимо этого, необходимо будет подготовить технические условия на подключение силового кабеля с определенным типом питающего напряжения.

Обратите внимание: Самостоятельно оформить всю необходимую документацию, которая может потребоваться для предоставления в “Энергосбыт”, очень непросто.

Поэтому многие хозяева частных владений предпочитают решать этот вопрос с помощью специалистов-энергетиков.

Воздушная линия

По завершении всех согласовательных процедур можно перейти к чисто техническим моментам, касающимся того, как проложить силовой кабель и организовать ввод электроэнергии в здание. Для этого в первую очередь потребуется отдельно рассмотреть каждый из обозначенных способов его подводки (по воздуху или в земле).

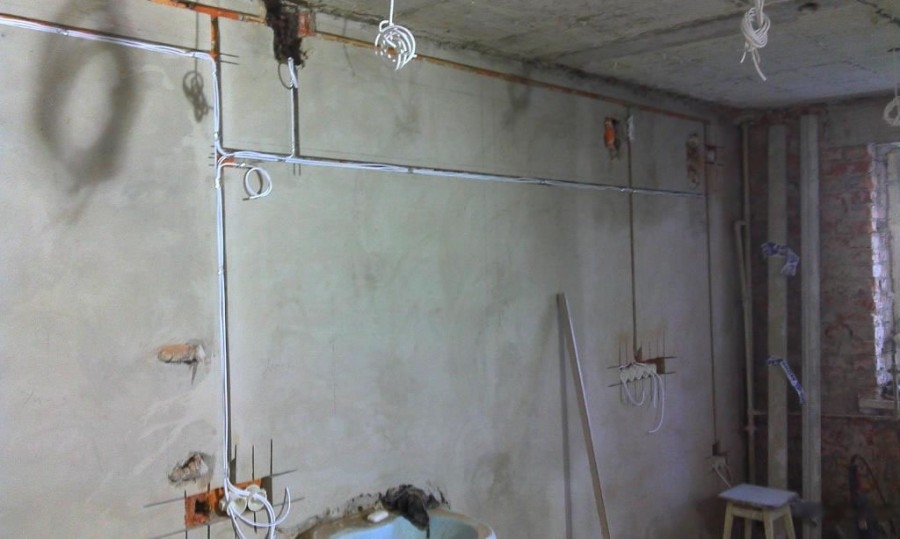

Воздушный ввод кабеля питания в частный дом

Дополнительная информация: На практике в подавляющем большинстве случаев “Энергосбытом” предписывается выполнять ввод по воздушной линии (ее проще проверить на предмет хищения электроэнергии).

Как раскидать проводку по дому. С чего нужно начинать выполнение

Как правило, на первых этапах ремонта, люди обычно, еще слабо представляют конечный результат. А для грамотной электропроводки, очень желательно, было бы его представить. Так как от этого, будет зависеть  функциональность и логичность расположения розеток, выключателей, освещения, да и вообщем-то, всей проводки в целом.

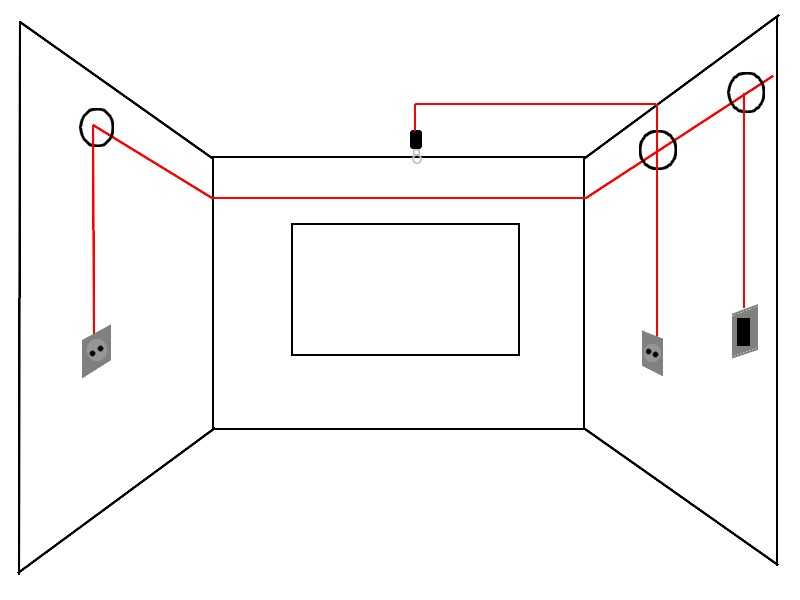

Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики. И вот почему. Допустим, сделали вы ремонт, при этом, не особо задумывались по поводу конечного результата, как электрик советовал, так и делали. Все готово. Расставили мебель по местам, расположили бытовую электронику и что же у нас получилось? Катастрофа!

Все розетки, оказались в холодном резерве, одну загородил шкаф, другую диван, третью комод и четвертую тумбочка, даже возле телевизора и любимой стерео системы, как по закону подлости, не оказалось розеток в радиусе 3-4 метров. И вот здесь, начинается очень веселая и увлекательная игра, под названием, раскидай по всей квартире удлинители и пилоты.

Спрашивается, зачем вы делали новую электропроводку, чтоб потом ходить и спотыкаться об удлинители? Разумеется нет. И в квартире, это еще пол беды, а вот неправильно выполненная схема электропроводки в частном доме, сулит более глобальные последствия. Ведь, если в квартирах, проводка меняется в среднем, раз 20-25 лет, то в частных жилых домах, намного реже или совсем никогда.

Что же делать? Сядьте, и спокойно подумайте, определитесь с расстановкой мебели и бытовой электроники. Обязательно отметьте, что нового из электроприборов, вы планируете приобрести в ближайшие годы.  Например: кондиционер, посудомоечная машина, морозильная камера, электрический водонагреватель, электрический духовой шкаф или варочную панель и так далее, и куда, после этих приобретений могут сдвинуться уже имеющиеся шкафы, диваны и тумбочки. Посоветуйтесь со своим семейством, женой и детьми, на практике, их советы, оказываются очень даже не лишними.

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Проводка в доме своими руками схемы. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

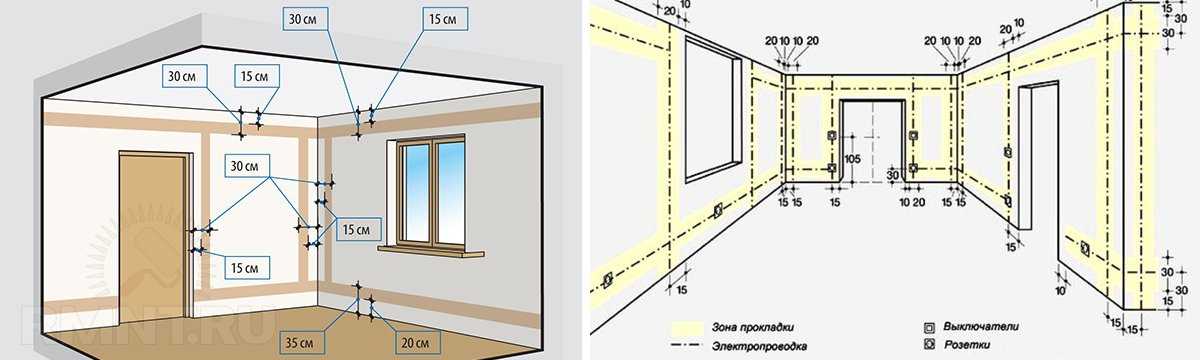

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.

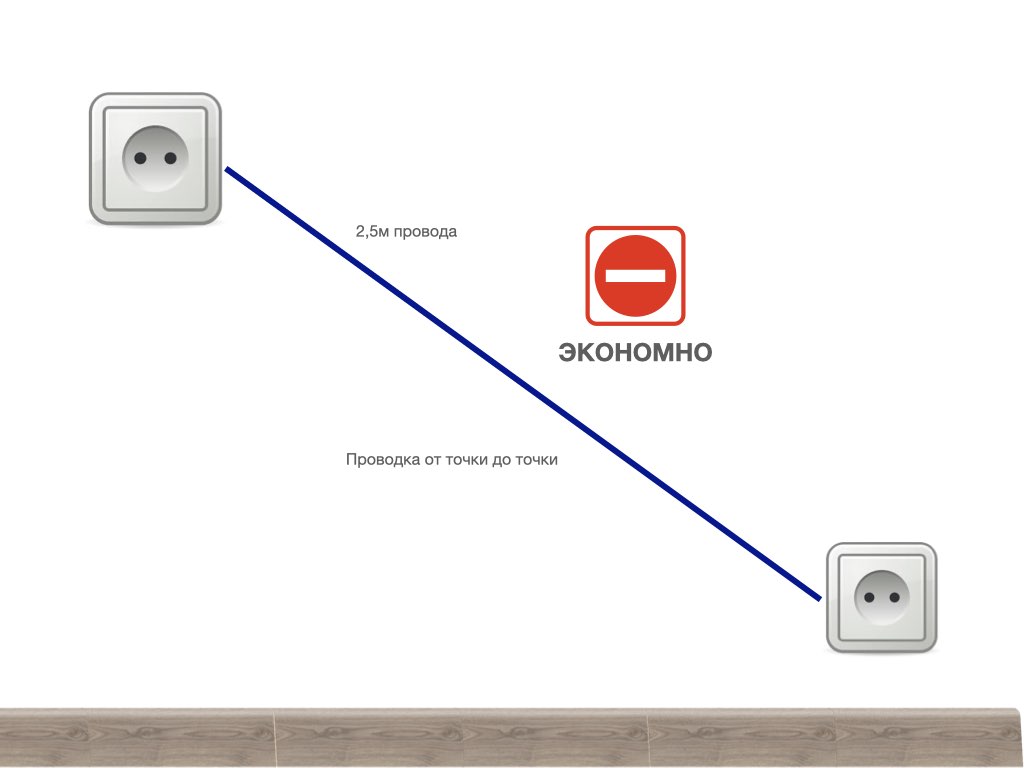

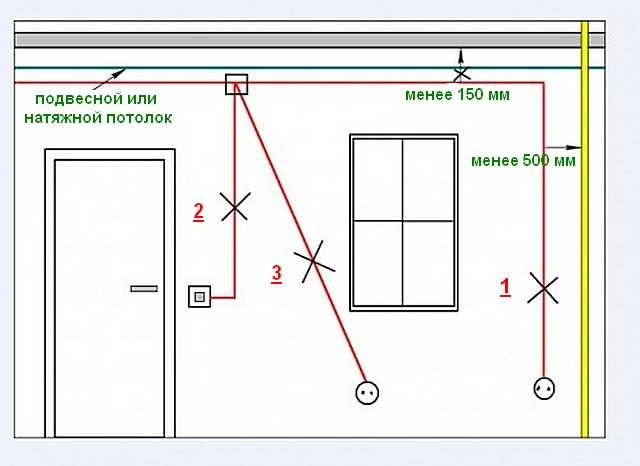

2. Повороты кабелей должны выполнятся строго под углом 90°.

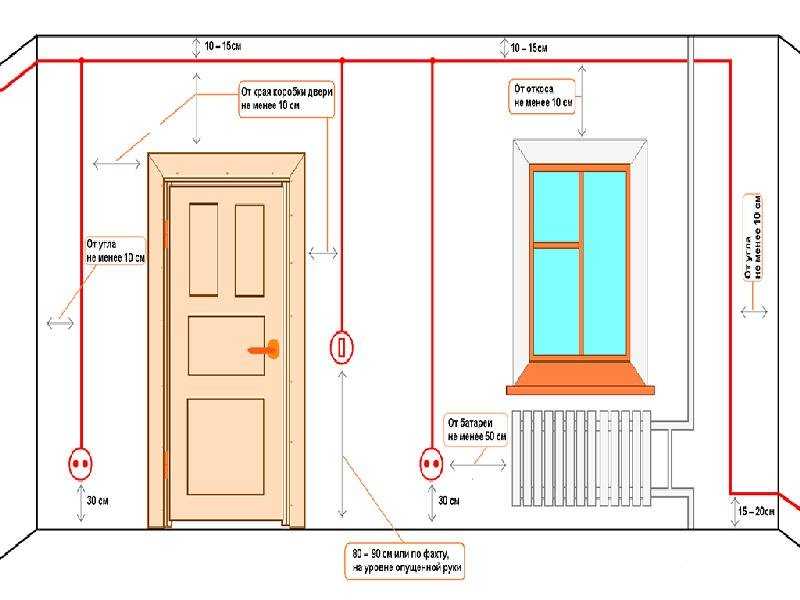

3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.

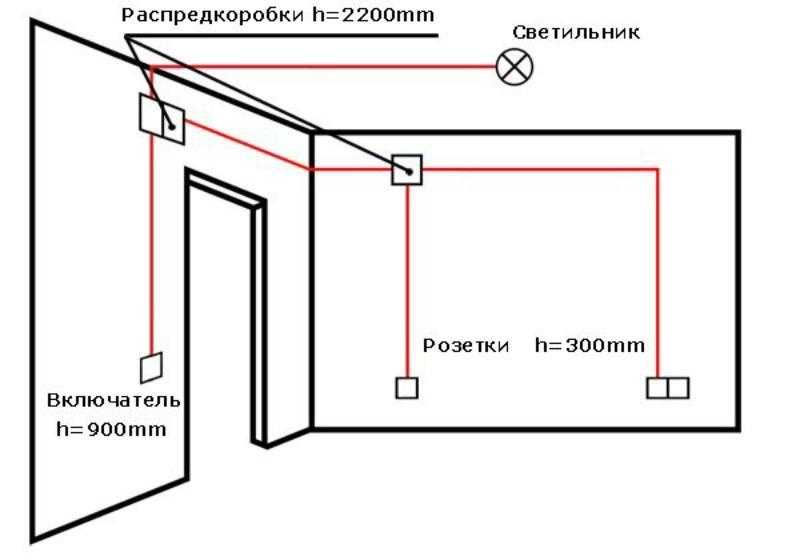

4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.

Проводка в доме 380. Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

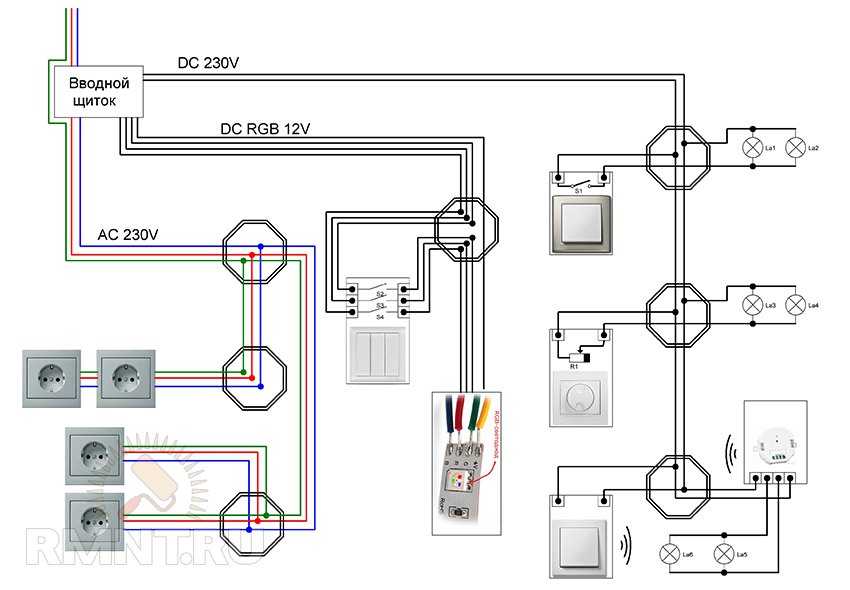

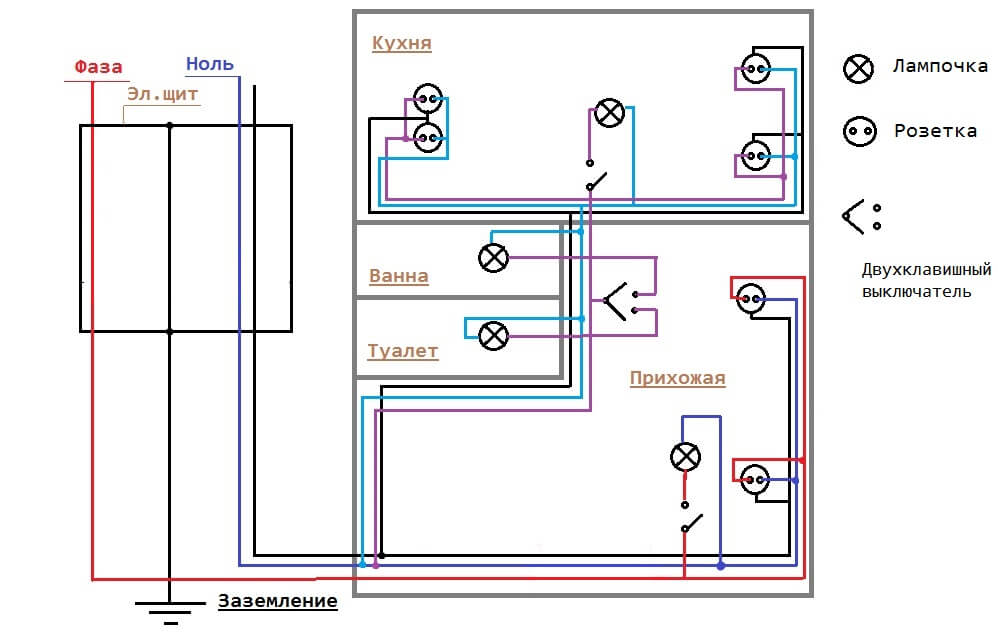

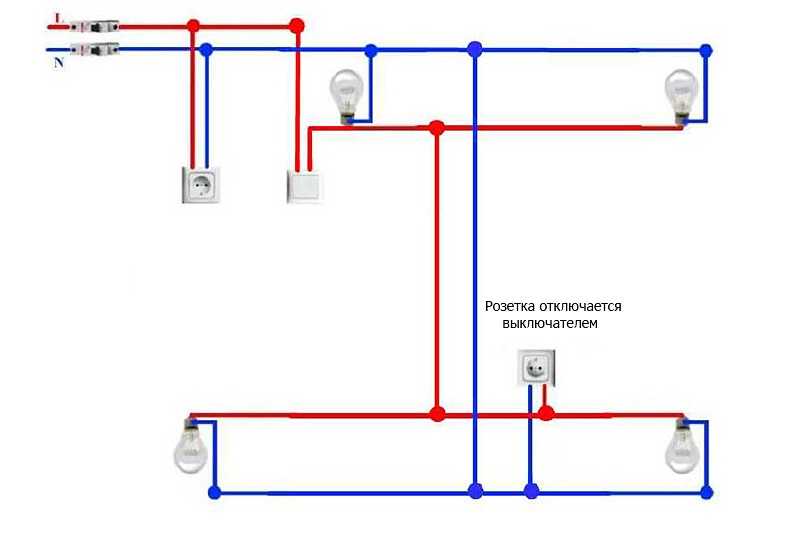

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента , не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

Если в коттедже или на участке планируется установить мощный электрокотел либо какое-нибудь устройство с трехфазным электродвигателем, то вариант только один – три фазы на 380 В. Это же решение придется использовать, если все потребители электричества рассчитаны на 220 В, но суммарная мощность выходит большой. В этом случае разводку следует делать так, чтобы распределить нагрузку по разным фазам, а не оставлять ее всю лишь на одной.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме , если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

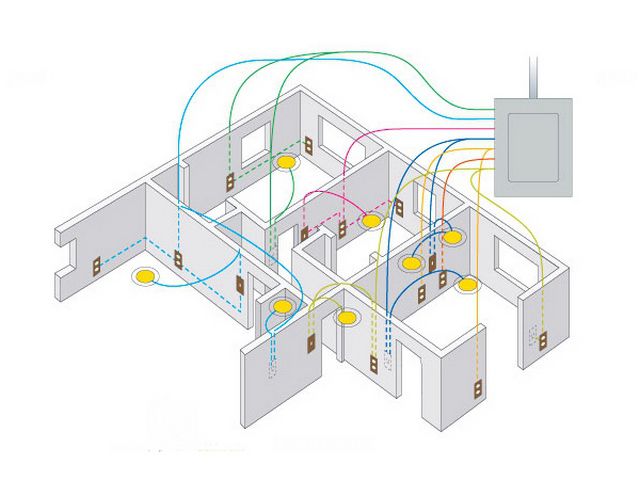

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

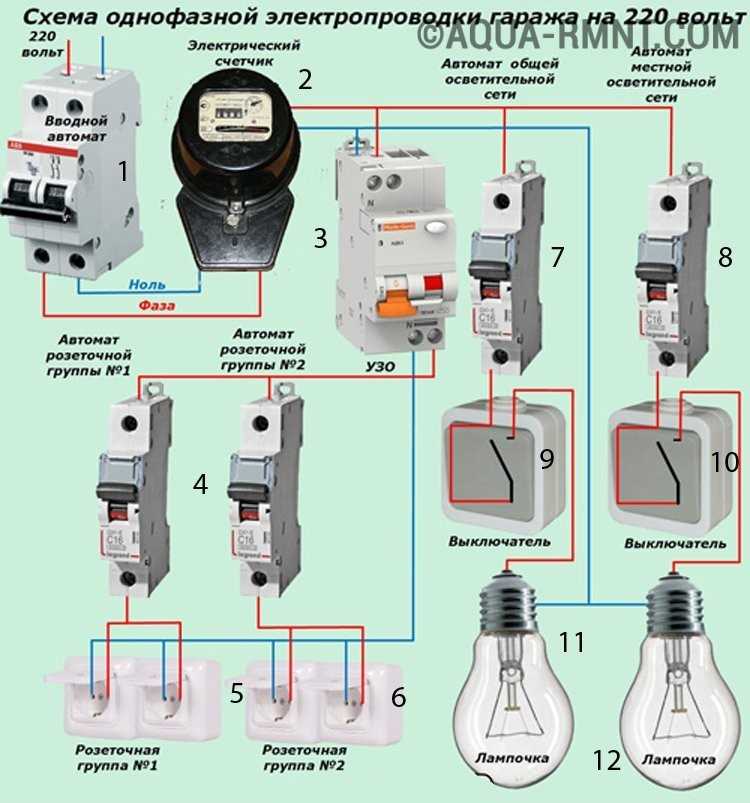

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Как правильно прокладывать проводку в квартире

14465

Правильная проводка в квартире – это не только монтаж проводов, розеток и выключателей, но и верный расчёт номинальных значений, соответствие требованиям нормативов, соблюдение критериев безопасности и рациональное расположение электрооборудования.

Пошаговая инструкция по монтажу электропроводки в квартире

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

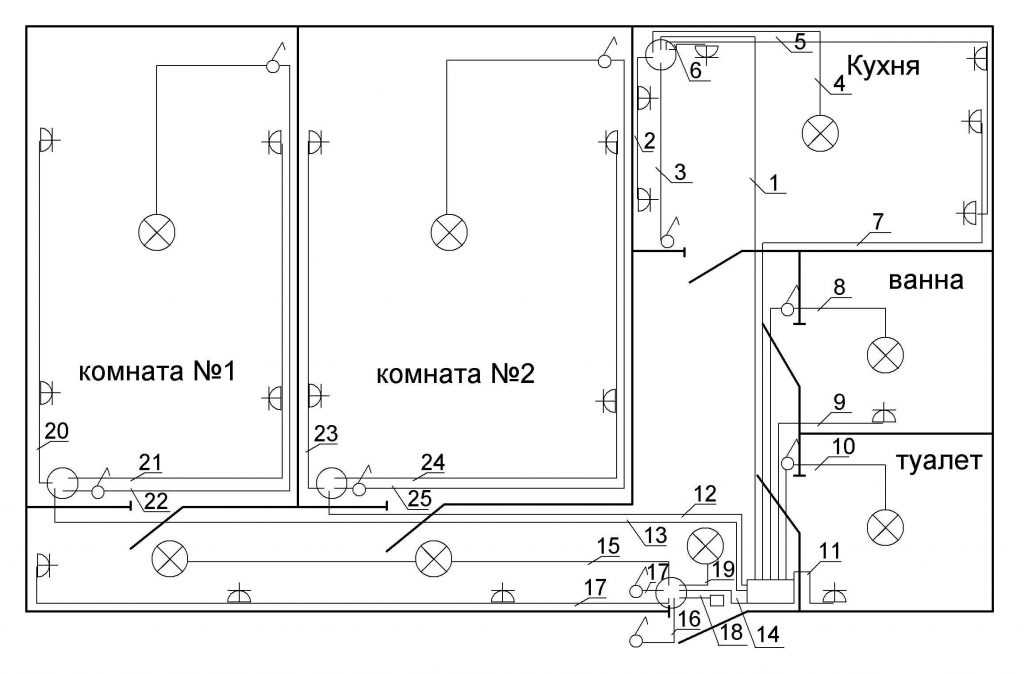

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

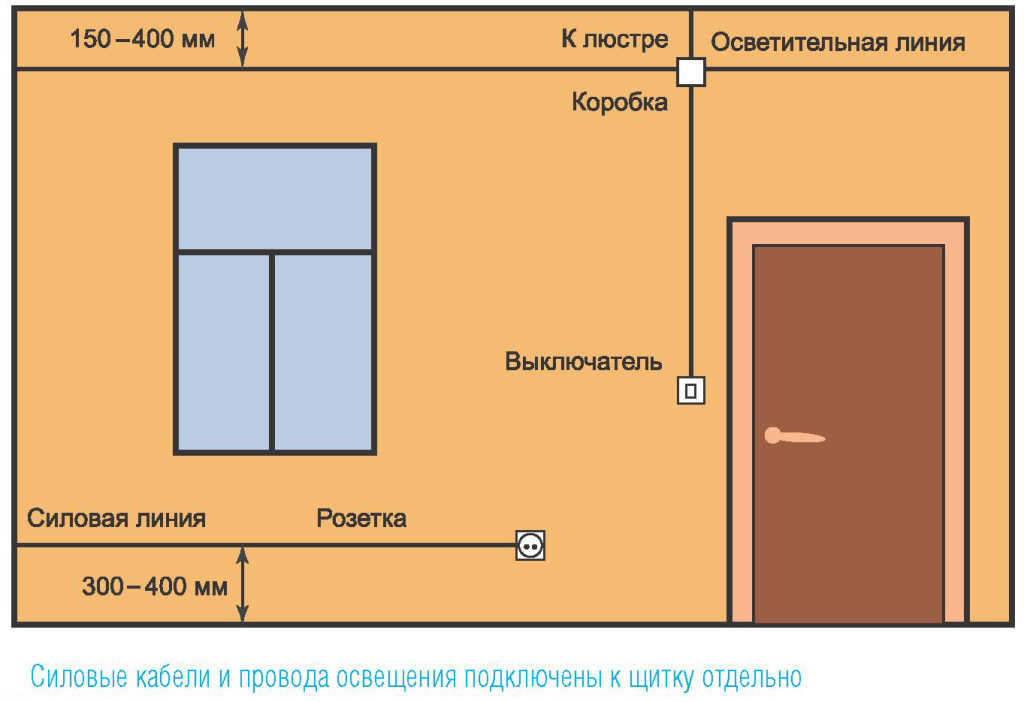

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.

Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

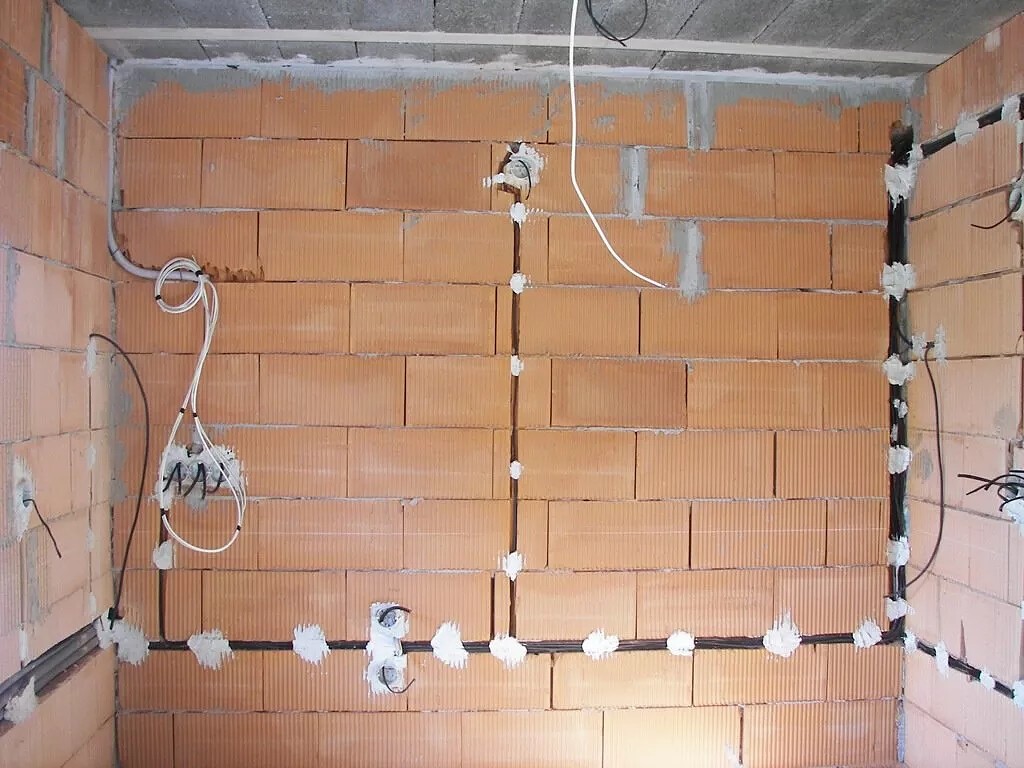

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.

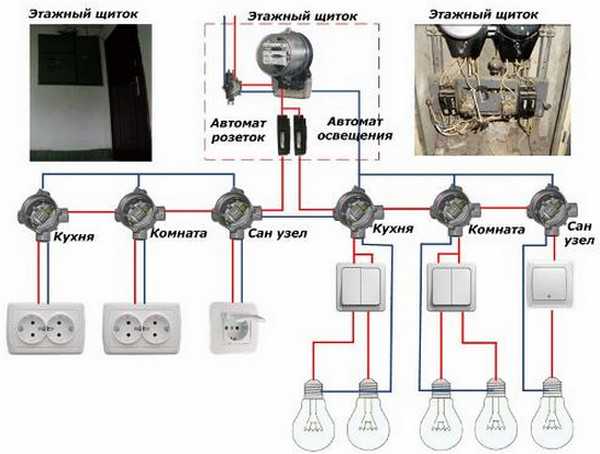

2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.

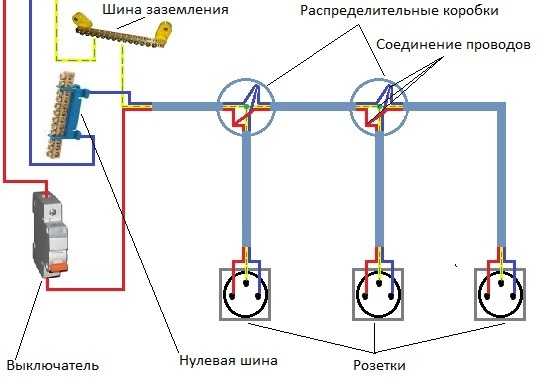

3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила прокладки кабеля, а также технику безопасности.

Похожие статьи по теме

Методика проверки состояния электропроводки

Проверка электропроводки осуществляется с целью выявления ее неисправностей, принятия решения о дальнейшей эксплуатации при проведении ремонтных работ.

Читать

Как проложить и подключить интернет, ТВ, аудио-видео кабель

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Читать

Правильный выбор кабель-канала для проводки

Как выбрать кабель-канал для электропроводки: критерии выбора и особенности эксплуатации​

Читать

Как безопасно обесточить квартиру?

Существует два способа как можно обесточить квартиру, и про них мы расскажем в этой статье.

Читать

Основные советы по штроблению стен под проводку

Основные правила и советы как производится штробление стен. Обзор самых эффективных вариантов штробления в зависимости от инструмента.

Читать

Замена электропроводки без штробления

Этапы и особенности замены электропроводки в квартире без штробления стен.

Читать

Варианты прокладки и способы монтажа электропроводки

Как выполняется монтаж электропроводки в современных домах и квартирах. Какие способы прокладки электропроводки существуют.

Читать

Как разметить стены и потолок под проводку?

В этой статье мы расскажем о том, что нужно для разметки электропроводки в квартире и частном доме, а так же, как правильно разметить стены и потолок.

Читать

Что делать, если пахнет горелой проводкой?

Если вы услышали запах паленной пластмассы в квартире, скорее всего дело в проводке.

Читать

Как демонтировать старую электропроводку?

Проводка в доме или квартире способна прослужить около 25 лет. После чего она нуждается в полной или частичной замене.

Читать

Какие бывают кабельные лотки

Одними из самых востребованных и распространенных электромонтажных изделий. Основное предназнаяение – защита электрических проводов и придание эстетичного вида кабельной трассе.

Читать

Заделка штроб под проводку — пошаговая инструкция

Основные правила штробления, особенности проделывания штроб в стенах, материалы подходящие для заполнения канавок.

Читать

Как провести электрический провод сквозь стены

Знайте, как обезопасить себя во время электромонтажных работ и когда следует обратиться к специалисту

От

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.12.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Прежде чем начать

• Безопасность

• Вызов специалиста

• Инструкции

• Часто задаваемые вопросы

Обзор проекта

Каждый раз, когда ваш проект включает расширение или добавление электрической цепи, электрики прокладывают новые провода от источника питания до конечного пункта назначения. Прокладка новых электрических проводов через готовые стены (также известная как «протягивание проводов») может включать в себя протягивание всего нескольких футов кабеля к дополнительной розетке (как показано в следующих шагах) или протягивание десятков футов кабеля для добавления совершенно новой цепи. питается от главной сервисной панели.

Иногда протяжка провода может быть самой сложной и трудоемкой частью электрического проекта. Сначала вам нужно отследить электрические провода в вашей стене с помощью магнитного или электрического искателя стоек (провода будут проходить через просверленные отверстия в стойках стены). Стандартная высота прокладки электрических проводов в стенах обычно составляет от 16 до 18 дюймов над полом. и на одной линии с розетками в стене, так что начните оттуда.

Самая сложная работа возникает при прокладке электропроводки в доме, между этажами, от перестроенного помещения второго этажа до щитка подвала. Это может потребовать удаления и исправления гипсокартона в старой части дома, что можно сделать, вырезав канал в готовой поверхности стены, чтобы удалить как можно меньше гипсокартона.

Прежде чем начать

Прокладка электрических проводов через готовые стены требует базового понимания схем, чтобы выбрать правильный кабель для установки. Кабель в оболочке, часто известный как кабель NM (неметаллический) или кабель Romex (названный в честь популярного бренда), разработан специально для определенных конфигураций цепей и нагрузок по силе тока.

Для 15-амперной цепи стандартом является провод 14-го калибра, а для 20-амперной цепи нормой является провод 12-го калибра. Для простой цепи розетки кабель обычно будет иметь два проводящих провода — белый нейтральный и черный «горячий» провод — плюс заземляющий провод из оголенной меди. Этот кабель обычно имеет этикетку с надписью «12-2 с заземлением» (провод 12 калибра, два проводника плюс заземляющий провод). Но если цепь соединяет трехпозиционные выключатели или используется для определенных конфигураций осветительных приборов, для установки может потребоваться три проводящих провода плюс заземление.

Эти трехжильные кабели обычно имеют два провода под напряжением (красный и черный) и белый нейтральный провод, а также оголенный медный провод заземления.

Когда кабель проходит через стены без отделки поверхностей (например, в недостроенном гараже или на чердаке) или когда он должен быть закреплен на поверхности стены, электротехнические нормы могут запрещать использование кабеля NM. Вместо этого вам нужно будет проложить провода через металлический или пластиковый кабелепровод или кабель с металлической оболочкой, известный как кабель BX.

Вопросы безопасности

В большинстве муниципалитетов для работ, связанных с прокладкой и подключением проводов, требуется разрешение на строительство, а также проверка на месте. В некоторых случаях электрику-сделай сам разрешается выполнять такую ​​работу, если она выполняется в их собственном доме. Однако иногда для получения разрешения требуется короткий электрический осмотр домовладельца.

Важно не обойти процесс разрешения и проверки. Этот процесс существует для того, чтобы гарантировать, что работа выполняется безопасно и что в этом случае сечение проводов достаточно, чтобы выдержать нагрузку по силе тока, а кабели правильно проложены через шпильки.

Когда следует звонить специалисту

Прокладка кабеля NM для новых или расширенных цепей не является сложной задачей, но окончательное подключение розеток, выключателей и автоматических выключателей требует определенного набора навыков. Рекомендуется вызвать электрика для выполнения окончательных подключений, если вы не полностью уверены в своих навыках. Кроме того, местные правила иногда требуют, чтобы лицензированный электрик выполнял работы на сервисной панели. Вы также можете вызвать электрика для любых длинных или сложных кабелей.

Ель / Хилари Эллисон

Оборудование/инструменты

• Бесконтактный тестер цепей
• Прямая грань
• Карандаш
• Пила для гипсокартона
• Искатель шипов (при необходимости)
• Безопасные очки
• Респиратор
• Сверло с 1/2-дюймовым сверлом
• Циркулярная пила с диском для каменной кладки (для штукатурки стен)
• Магазинный вакуум
• Рулетка
• Кусачки
• Молоток
• Инструменты для отделки гипсокартона

Материалы

• Кабель НМ
• Металлические накладки на ногти
• Кабельные зажимы (где необходимо)
• Металлические накладки на ногти
• Кабельные скобы (где необходимо)
• Шурупы для гипсокартона
• Лента для соединения гипсокартона
• Шовный состав для гипсокартона

Как проложить электропроводку

На этой демонстрации показано одно из самых простых и распространенных применений прокладки нового провода: продление цепи от существующей розетки до новой розетки в готовой стене.

1. Отключить питание

   В целях безопасности отключите автоматические выключатели, которые контролируют любую проводку под напряжением в стене, где вы будете работать. Используйте бесконтактный тестер цепи на ближайших розетках или выключателях, чтобы убедиться, что питание отключено.

   Наденьте пылезащитную маску и защитные очки.


   Ель / Кевин Норрис

2. Откройте стену

   С готовыми стенами вам нужно будет прорезать поверхностный слой, чтобы получить доступ к стойкам, чтобы пропустить через них кабель.

   Начните с разметки пары линий разреза на стене от источника электропитания до коробки назначения. Ваша цель — удалить как можно меньше гипсокартона, но удаленный участок должен быть достаточно широким, чтобы можно было просверлить отверстия в стойках с помощью дрели. Обычно достаточно секции шириной от 6 до 12 дюймов. После разметки используйте пилу для гипсокартона или аналогичный инструмент, чтобы вырезать канал из гипсокартона между стойками.

   Когда вы прокладываете кабели вертикально через стену, вы удаляете всю вертикальную секцию гипсокартона между двумя стойками. Начните с поиска стержней с помощью искателя, затем отрежьте вертикальный участок гипсокартона от полости для стержня, где вы хотите установить кабель. Большой удаленный участок гипсокартона можно сохранить, чтобы использовать его для исправления стены, когда работа с кабелем будет завершена.

   Совет

   Стены, сделанные из гипса и токарного станка, а не из гипсокартона, могут быть затруднены. Один из методов заключается в использовании циркулярной пилы с установленным лезвием по каменной кладке глубиной всего около 3/4 дюйма. Разрежьте горизонтально вдоль поверхности стены, чтобы прорезать штукатурку и обточить и удалить часть поверхности стены. Ремонт стены после прокладки кабеля можно выполнить с помощью гипсокартона.

   Ель / Кевин Норрис

3. Отверстия для кабеля

   Рядом с центром каждой шпильки просверлите отверстие диаметром 1/2 дюйма, где будет проходить кабель NM. В соответствии с нормами, отверстия должны быть смещены не менее чем на 1 1/4 дюйма от переднего края стоек, или . Вам нужно будет использовать металлические пластины, прибитые к передней части стоек, чтобы защитить кабели от случайное проникновение шурупов или гвоздей. Многие электрики следуют обоим рекомендациям — как отступным, так и защитным пластинам.

   При сверлении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет протягивание кабеля. Чтобы отверстия были прямыми, держите сверло внутри полости шпилек, когда вы просверливаете шпильки горизонтально.

   Просверлив все отверстия, уберите стружку и опилки магазинным пылесосом.

   Ель / Кевин Норрис

   Ель / Кевин Норрис

4. Отрежьте и потяните кабель

   Измерьте и отрежьте кабель от источника до пункта назначения, оставив на каждом конце по футу лишнего. Начиная с одного конца кабельной трассы, протяните («протяните») кабель через первую стойку, через полость в стене, через следующую стойку и так далее.

   Перед протягиванием длинных отрезков провода распутайте и выровняйте катушку кабеля. Это поможет сделать тягу более плавной.

   Совет

   Если вы прокладываете кабель из комнаты наверху в комнату внизу через плиты пола, для сверления отверстий может пригодиться удлинитель сверла, а для протягивания кабеля часто бывает полезно использовать ленту. Профессионалы часто используют рыболовную ленту для длинных вертикальных натяжений, чтобы вообще не снимать гипсокартон, за исключением небольших отверстий для доступа, необходимых для сверления стеновых пластин.

   На каждом конце кабельной трассы вставьте конец кабеля в электрическую коробку, используя любые необходимые кабельные зажимы. Пластиковые коробки обычно имеют предварительно прикрепленные зажимы; Для металлических коробок может потребоваться дополнительный кабельный зажим, который вставляется в имеющееся выбивное отверстие в коробке.


   Ель / Кевин Норрис

5. Прикрепите защиту для гвоздей

   Металлические пластины для защиты от гвоздей могут быть размещены по краям стоек для защиты проводки от случайного проникновения гвоздей или шурупов. Они также служат для усиления прочности шпильки в том месте, где она была просверлена.

   Хотя код не требует защиты гвоздей, если отверстия были просверлены с правильным смещением на 1 1/4 дюйма, рекомендуется установить их в качестве меры безопасности.

   Теперь при необходимости прикрепите кабельные скобы: в соответствии с электрическими нормами кабели должны быть прочно закреплены в пределах 8 дюймов от каждой электрической коробки и через каждые 4 1/2 фута, если они проходят вертикально вдоль стойки.

   На горизонтальных участках, если последнее отверстие находится на расстоянии более 8 дюймов от электрической коробки, прикрепите кабель к стойке возле точки, где он выходит из коробки, с помощью пластиковой проволочной скобы. Вертикальная кабельная трасса также должна быть закреплена на стойке с помощью скоб, расположенных на расстоянии не более 4 1/2 футов друг от друга по ее длине.

   Ель / Кевин Норрис

6. Залатать стену

   Последним шагом является заделка стены в том месте, где он был направлен для прокладки кабеля.

   Вырежьте заплатку из гипсокартона с помощью линейки и универсального ножа, затем вставьте ее в открытый канал и прикрепите к стойкам с помощью шурупов для гипсокартона. При необходимости вы можете прикрепить деревянную блокировку рядом с существующими стойками, чтобы обеспечить поверхность для крепления краев заплаты для стеновых панелей.

   Обработайте стыки и головки шурупов соединительной лентой и герметиком для гипсокартона.

   Совет

   Если вы планируете изолировать наружную стену перед заделкой гипсокартона, обязательно оставьте достаточный провис в проводке между стойками, чтобы не было натяжения при установке изоляции. проводка в нем спрятана.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• Перед сверлением необходимо сначала визуально осмотреть стену на наличие возможных препятствий. Розетки и выключатели света могут подсказать вам, где расположены шпильки, провода и трубы. Вы также можете использовать цифровое устройство обнаружения, чтобы избежать ошибок при сверлении.

• Вам не нужно сносить целые стены, чтобы заменить электропроводку дома, однако сделать несколько отверстий в гипсокартоне может быть неизбежно. Лучше всего нанять профессионала, если необходима полная замена проводки, так как он или она сделают все возможное, чтобы как можно меньше мешать работе.

• Ввинчивание в провод под напряжением может привести к серьезной травме, поэтому лучше избегать этого любой ценой, тщательно осмотрев стену и используя цифровое устройство обнаружения, прежде чем приступить к работе. Однако, если вам случится вкрутить провод, скорее всего, вы потеряете питание в розетке, и вы сможете проверить это с помощью измерителя напряжения переменного тока.

Как заделать большую дыру в гипсокартоне

Как проложить провода в существующих стенах и полах

Поиск

Дом Домохозяйство Электрика и освещение Как проложить провода в существующих стенах и полах

Провода, идущие по полу, выглядят некрасиво и могут представлять угрозу безопасности.

Нужна новая телефонная розетка в спальне или установка динамиков для системы домашнего кинотеатра? Хотя вы можете просто протянуть провода вдоль пола, лучше всего прокладывать провода внутри стен или под полом.

Прокладка электропроводки в новой конструкции до укладки гипсокартона проще простого по сравнению с протаскиванием их через существующие стены и полы. Но с тщательным планированием, несколькими специальными инструментами и правильными методами прокладка проводов в стене вашего дома может быть проще, чем вы думаете.

Если вы не готовы к такой задаче, подумайте о том, чтобы проложить провода в специальных полых молдингах, которые заменяют стандартные молдинги короны или четверть круга.

Инструменты

              Рыболовная лента

Инструменты, необходимые для прокладки проводов:

• Сверла и сверла
• Искатель шпилек
• Измерительная лента
• Фонарик
• Пила для гипсокартона
• Крючковая лента или проволочная вешалка для одежды
• Изолента
• Леска и грузик

Перед тем, как начать

• Проверьте строительные нормы и правила: В большинстве районов домовладельцам разрешается прокладывать собственную низковольтную проводку, например, телефонные линии, компьютерный сетевой кабель и провод громкоговорителя, но проверьте это на всякий случай.
• Выберите правильный провод или кабель: Убедитесь, что вы используете внутристенную проводку с рейтингом UL, которая соответствует местным строительным и противопожарным нормам, включая CM, CMR или CMP для компьютерных сетей и CL2 или CL3 для динамиков.
• Отключите питание: Всегда выключайте выключатели в электрической коробке, прежде чем начать, чтобы уменьшить вероятность поражения электрическим током в случае случайного разрезания или сверления существующей проводки.
• Избегайте электрических проводов: Держите провода динамика, компьютера и телефона вдали от стандартной электропроводки по соображениям безопасности и для уменьшения помех.
• Выбор стен: По возможности прокладывайте электропроводку через внутренние стены, так как внешние стены содержат распорки и изоляцию.

Планирование

Начните с выбора наилучшего места для нового провода. Обратите внимание на существующие электрические розетки и убедитесь, что вы находитесь на безопасном расстоянии (следующая стойка или больше), чтобы избежать помех или ударов по существующим проводам.

Проверьте чердак на наличие невидимых проблем, таких как трубы и провода, скрытые в стене.

Затем осмотрите место с чердака, подвала или подвала, чтобы убедиться, что оно доступно и не имеет скрытой проводки или сантехники. Также может быть хорошей идеей просканировать стену с помощью металлоискателя для обнаружения препятствий, таких как медные водопроводные трубы и металлические воздуховоды, которые могут быть скрыты в стене.

После того, как маршрут будет составлен, рассчитайте необходимое количество проводов или кабелей. Измерьте расстояние от начала до конца, добавьте несколько дополнительных футов для соединений и дополнительные 10% или около того для неожиданных проблем или препятствий. Последнее, чего вы хотите, — это проиграть, так что допускайте лишнее и следуйте старой поговорке «семь раз отмерь и один раз отрежь».

Как ловить провода

1. Когда вы будете готовы начать, выключите питание и используйте искатель стержней, чтобы найти открытый участок в стене между стержнями.
2. Просверлите небольшое направляющее отверстие в том месте, где будет выход, и с помощью выпрямленной металлической вешалки нащупайте внутри стены любые непредвиденные препятствия. Если вы ищете предлог для приобретения новейшего высокотехнологичного инструмента, инспекционная камера с кабелем, такая как Ridgid SeeSnake, станет отличным способом заглянуть внутрь стены.
3. Если все выглядит хорошо, увеличьте отверстие для провода или розетки. Обязательно используйте розетки, предназначенные для крепления к существующей стене, но не устанавливайте их до тех пор, пока не будет проложен провод.


            Вырежьте отверстие в стене для выхода. Просверлите отверстие в стеновой пластине.

4. Теперь поднимитесь на чердак или спуститесь в подвал или подполье и просверлите отверстие в верхней или нижней пластине стены в той же полости стены, что и розетка.
5. Прикрепите провод или кабель к рыболовной ленте или вешалке с помощью изоленты и протяните его в отверстие, пока он не достигнет отверстия на другом конце. Если вы работаете с чердака, вы можете бросить утяжеленную нить в полость стены, затем прикрепить к ней проволоку и протянуть ее.
6. Протяните провод или кабель к месту назначения. Это может включать в себя ловлю его через другую стенную полость или небольшое отверстие, просверленное в полу.


          Просверлите целевое отверстие в полу. Пропустите провод через отверстие.

7. Пропустите провод через заднюю часть распределительной коробки, вставьте коробку в стену и закрепите ее на месте.
8. Зачистите провода и подсоедините их к настенной розетке или протяните их к устройству.

Очистка

Если вы просверлили пилотные отверстия, которые не сработали, залатайте их каплей шпаклевки. Отшлифуйте заплату до гладкости, когда она высохнет, и подкрасьте соответствующей краской.
