Как стабилизировать напряжения в загородном доме

Добавить в закладки ● Сборка-1 Нажмите «Ctrl + D» чтобы сохраните сайт в браузере

Напряжение на выходе поселковой подстанции регулируется таким образом, чтобы в средней точке сети потребления оно было равно 220 вольт, поэтому ближе к станции оно может быть несколько выше, а на удалении — ниже среднего. И то, и другое одинаково опасно для бытовой электротехники, поскольку при низком напряжении они могут просто не включаться, а при слишком высоком — сгореть. Для приведения параметров сети к нормальным значениям и создания нормальных условий для работы приборов в домах жителей и существуют стабилизаторы напряжения.

Виды стабилизаторов

Стабилизаторы для бытовых нужд бывают следующих типов:

1. Инверторные

Применяются только для обеспечения питанием и защиты приборов без электрических двигателей, также подходят для офисной техники, включая компьютеры. Совместно с аккумуляторами различной мощности они называются блоками бесперебойного питания для вычислительной техники. Инверторные стабилизаторы достаточно дороги, но незаменимы для защиты ценного оборудования от воздействия неустойчивого напряжения электросетей.

2. Сервоприводные

Сервоприводные стабилизаторы, иначе называемые латорными (ферромагнитными) являются устройствами электромагнитного вида, плавно регулирующими напряжение сети за счет изменения количества витков обмотки трансформатора. Состоит из трансформатора, двигателя и системы управления. Обладает высоким КПД и может применяться на производстве, в быту, офисах, жилых домах и т.д.

Недостаток  сервоприводного стабилизатора — высокий уровень издаваемого шума и необходимость постоянной профилактики.

3. Релейные

Принцип действия релейных стабилизаторов основывается на переключении при помощи реле различных обмоток трансформатора. Релейные стабилизаторы используются для защиты электроники и электробытовой техники от скачков напряжения в сети. Стоимость релейной техники достаточно невысока, доступны точные настройки оборудования.

Поскольку в конструкции приборов используются механические подвижные части, неизбежны отдельные сбои в процессе работы, а перегрузочная способность приборов считается средней.

4. Электронные

Электронные стабилизаторы напряжения обеспечивают стабильное напряжение в сети за счет автоматического переключения различных секций трансформатора при помощи силовых ключей — тиристоров или симисторов.

Приборы обеспечивают устойчивое напряжение в сети, и может использоваться для защиты электроприборов в самых различных областях производства, в сельском хозяйстве и быту. Единственное ограничение — электронные стабилизаторы нельзя использовать вблизи работающего сварочного оборудования.







Выбор оптимальной модели стабилизатора напряжения

Таким образом, потребитель имеет перед собой целый ряд устройств различных типов, которые выполняют одну и ту же функцию – обеспечивают защиту электробытовых приборов от перепадов напряжения в сети. Выбор оптимального варианта стабилизатора для частного дома состоит из нескольких этапов:

1. Выбор мощности

Специалисты рекомендуют покупать стабилизирующее устройство с мощностью, приблизительно превышающей суммарную мощность всей используемой техники приблизительно на 30%. Таким образом, опытным путем установлено, что приобретая устройство мощностью более 5 кВт можно быть уверенным, что даже при включении одновременно всех устройств, вы не получите отключения электроэнергии. Точно рассчитать необходимую мощность устройства можно, просуммировав паспортные данные всех домашних электроприборов.

2. Выбор стабилизатора по стоимости

Весьма важным фактором при выборе устройства является его стоимость. Самые высококачественные, но и самые дорогие – инверторные стабилизаторы. Их достоинства:

— диапазон регулирования напряжения на входе – от 115 вольт до 290 вольт;

— высокая скорость регулирования;

— большая точность поддерживаемого выходного напряжения – около 5%.

К тому же инверторные устройства имеют защиту от перегрузки, индексация режимов работы и прочие сервисы.

Несколько менее дорогие, но и более габаритные по размерам и имеющие меньший ресурс – релейные и феррорезонансные приборы.

Специалисты рекомендуют приобретать для частных домов стабилизаторы с симисторным управлением. Такие устройства обладают большим эксплуатационным ресурсом в сочетании со стабильной работой и оптимальной ценой.

3. Последний фактор, влияющий на выбор стабилизатора – способ его установки. Выбрав симисторный стабилизатор с монтажом на специальной стойке, вы избавите себя от большого количества дополнительных хлопот, связанных с его монтажом в непосредственной близости к вводному щитку.







Необходимость использования исправной электропроводки

Даже при использовании хорошего и производительного стабилизатора напряжения с высокими характеристиками, обеспечить безопасность своего жилища и бытовых приборов не удастся при наличии старой изношенной электропроводки. Использование мощных электрических отопительных устройств приводит к перегрузкам сети в доме и нагреву проводов. Компания «ТеплоСтрой» предлагает своим клиентам проверку электропроводки на износ при помощи тепловизора, который быстро и без повреждения стен выявляет нагретые провода.

Для того, чтобы не использовать мощные нагреватели, мы предлагаем произвести утепление конструкций вашего дома экологически чистым материалом — целлюлозной эковатой. Процесс утепления происходит без нарушения облицовки и несущих конструкций, при помощи специализированной выдувной установки через небольшие отверстия в стенах. Происходит заполнение материалом внутренних полостей без швов, что позволяет избежать возникновения мостиков холода и связанных с этим потерь тепла.

Утепление здания производится в короткие сроки с использованием нашего оборудования и материала. Здание утепляется не более чем за одну-две рабочие смены, в зависимости от его площади.







Низкое или пониженное напряжение.

Как повысить напряжение в сети

Содержание:

  • Низкое и пониженное напряжение. Причины
  • Чем опасно низкое и пониженное напряжение
  • Какие приборы чувствительны к этой проблеме, а какие нет?
  • Как повысить напряжение в сети
  • Повысить напряжение с помощью стабилизаторов Skat и Teplocom

Низкое и пониженное напряжение. Причины

Почему в наших электрических сетях низкое или пониженное напряжение хорошо известно. Основные причины — старение электрических сетей, плохое их обслуживание, износ основного оборудования, неверное планирование сетей, значительный рост потребления энергии. В результате мы имеем миллионы потребителей, получающих низкое напряжение. Хорошо, если в сети параметры падают до 200 Вольт, часто бывает что в домах 180, 160 и даже 140 Вольт.

Как известно, напряжение в сети не одинаково у потребителей, подключенных к одной линии передач.

Чем дальше потребитель находится от распределительного устройства, тем ниже будет его значение. Конечно, в этой ситуации необходимо повысить напряжение.

К понижению напряжения также приводит существенное увеличение мощности каждого потребителя в сети. Сейчас трудно найти дом, в котором есть только один чайник, один телевизор, один холодильник и пять лампочек. А ведь это примерный расчёт потребления электричества в советские годы, в то время в домах устанавливали автоматы (пробки) на 6,5 Ампер. Не сложный расчёт 6,5 х 220 показывает, что максимальная мощность электрических одновременно включенных приборов не должна была превышать 1,5 кВт. Сегодня один хороший чайник берет 2 кВт. В результате сеть просаживается, получаем низкое напряжение.

Ещё одно явление современной жизни, приводящее понижению параметров тока — сезонность и периодичность возрастания нагрузки. Особенно хорошо это явление можно проследить в дачных поселках.

Летом потребление растёт: дачники приезжают, поливают, строят, варят, парят, охлаждают, качают, смотрят, вентилируют, сверлят, пилят, косят, отмечают, употребляют, закусывают — ну в целом «потребляют». А зимой нет никого — холодно и скучно. В результате летом напряжение падает, а зимой растёт. В выходные дни дачники приезжают, поливают, строят, варят, парят, охлаждают, качают, смотрят, вентилируют, сверлят, пилят, косят, отмечают, употребляют, закусывают — ну в целом опять «потребляют». А в рабочие дни нет никого — тихо и скучно. В результате в выходные дни напряжение падает, а в рабочие — растёт.

Чем опасно низкое и пониженное напряжение

Электрические приборы, которыми мы пользуемся, рассчитаны на входное напряжение в диапазоне 220—230 Вольт плюс-минус 5 %. Исходя из этого определяются все электрические параметры приборов: общее сопротивление, сопротивление отдельных частей схемы, длина и сечение всех проводников, количество витков в обмотках двигателей и электромагнитах, параметры транзисторов, резисторов, конденсаторов, трансформаторов, нагревательных элементов.


Если в сети низкое или пониженное напряжение, то электрические приборы могут работать не корректно, не эффективно или вовсе не работать. Низкое напряжение может привести к поломке прибора, перегреву, дополнительному износу или даже возгоранию устройства. Вот почему обязательно нужно повысить напряжение.

Какие приборы чувствительны к этой проблеме, а какие нет?

Легко переносят пониженное напряжение осветительные приборы: лампочки накаливания будут работать, но свет будут давать более тусклый. Будут работать и электроплиты, но менее эффективно. Легко переносят низкое напряжение современные телевизоры, оснащенные импульсными источниками питания с широким диапазоном входного напряжения.

Наиболее чувствительны к низкому напряжению электродвигатели, электромагниты, платы управления. Низкое напряжение приводит к существенному (кратному) увеличению нагрузки на обмотки электродвигателей. Чем ниже напряжение, тем больше сила тока в этих приборах. В результате могут перегреться и даже расплавиться провода, прибор сгорит. Вот почему холодильники и насосы не могут даже включиться при низком напряжении, от полного сгорания их спасает встроенная защита, отключающая прибор. Для нормально работы электродвигателей необходимо повысить напряжение.
Низкое напряжение опасно и для элементов электронного управления различных сложных приборов. При пониженном напряжении микросхемы и процессоры работают не корректно, что приводит к отключению прибора или его поломке. Нельзя эксплуатировать при низком напряжении современные колонки отопления, они имеют и электронное управление и электронасосы. Для нормально работы электронных устройств необходимо повысить напряжение.

Как повысить напряжение в сети

Чтобы повысить напряжение в сети есть два основных способа. Первый добиваться от энергетиков нормализации параметров электрического питания. Писать жалобы, ходить на приёмы к чиновникам, проводить экспертизы, идти в суд. Метод правильный, но очень трудный.
Второй способ повысить напряжение — использовать современные стабилизаторы. Конечно, этот способ работает не всегда, если напряжение очень низкое (меньше 120 вольт), то этот способ не сработает. Если вы решили использовать стабилизаторы чтобы повысить напряжение в вашем доме, нужно определиться с параметрами тока и величиной нагрузки. Исходя из этих параметров проводить выбор стабилизатора. Можно установить один мощный стабилизатор на входе в дом и обеспечить нормализацию параметров тока во всех помещениях. Этот способ самый эффективный, но требует вложения средств, профессионального монтажа, специального помещения.

Можно установить несколько локальных маленьких стабилизаторов в наиболее важных местах. Этот способ более простой и менее затратный. В первую очередь, необходимо повысить напряжение до нормального для таких потребителей как: насосы, холодильники, кондиционеры, газовые колонки.

Повысить напряжение с помощью стабилизаторов Skat и Teplocom

Большой выбор надежных стабилизаторов Skat и Teplocom вы найдете в разделе «Стабилизаторы напряжения». Высокое качество стабилизаторов напряжения

Skat и Teplocom гарантируется 20-летним опытом производства электрооборудования.
На заводе введена, поддерживается и эффективно действует система управления качеством на основе принципов стандарта ISO 9001. Вся продукция компании соответствует требованиям стандартов ИСО 14001 и OHSAS 18001.
Стабилизаторы напряжения рекомендованы специалистами компаний: Vaillant, Baxi, Junkers, Thermona, Bosch, Buderus, Alphatherm, Gazeco, Termet, Chaffoteaux, Sime.

Надежная заводская гарантия — 5 лет!

Читайте также:

  • Высокое или повышенное напряжение. Как понизить напряжение в сети
  • Скачки напряжения, защита от скачков напряжения
  • Эффективная защита сети по напряжению

Защищаем дом от перепадов напряжения

31.

01.2020

Живёте в частном доме и устали от перебоев с электроэнергией? Лампочки то еле горят, то перегорают при каждом включении? Проблема в скачках напряжения, и мы знаем, как её решить. Рассказываем, какой прибор пригодится и как выбрать подходящий.

Что такое напряжение и почему оно скачет

Представим, что электрический ток в сетях — это вода, которая течёт по трубе. Если в конце трубы будет стоять мельничное колесо, поток будет двигать его, так же как ток заставляет работать приборы в вашем доме. Если воды много и она сильно давит на колесо, то оно двигается быстро, и наоборот. Этот процесс можно сравнить с напряжением и работой электроприборов.

В России принято значение напряжения 220 ± 20 В. Все наши приборы работают в этом диапазоне. Ток меньше этого значения или больше может вывести из строя электронику. Если это лампочка, то вы просто замените её новой, а если из-за перебоев в сети сломается холодильник — придётся тратить время и деньги на ремонт.

Почему же напряжение плавает? В 80 % случаев — проблема в устаревших электросетях и оборудовании. Особенно это заметно в старых посёлках и садовых кооперативах, где электростанции были рассчитаны на небольшое количество домов с маленьким потреблением энергии. Коттеджи стали больше, техника мощнее, а сети остались старыми. При потреблении населённым пунктом мощности больше, чем было запланировано, напряжение падает. Когда все ложатся спать и отключают приборы, оно снова растёт.

Что происходит при пониженном напряжении

  • Не работают люминесцентные светильники.
  • Нагреваются трансформаторы.
  • Нагреваются электродвигатели в бытовой технике — холодильнике, насосе, кондиционере и др.
  • При длительной эксплуатации приборы могут сгореть.
  • Плохо работают компьютеры, роутеры, аудиотехника.

Стабилизаторы для низкого напряжения:

Что происходит при повышенном напряжении

  • Быстро перегорают лампочки накаливания.
  • Перегреваются трансформаторы (есть в любой электронике).
  • Перегреваются электродвигатели.
  • Возрастает риск пробоя изоляции и короткого замыкания.
  • Ломаются электронные приборы и электродвигатели.

Стабилизаторы для высокого напряжения:

Как стабилизировать напряжение

Для этого вам нужен специальный прибор — стабилизатор напряжения. Оборудование включается в общую сеть, ток сначала проходит через него, а затем подаётся на домашнюю технику. Наиболее популярны стабилизаторы двух видов:

  • Электромеханический. Точность поддержания напряжения колеблется в пределах 2 %. Прибор стабильно выдаёт выходное напряжение 216–224 В. Это комфортные условия для большинства электронных приборов, даже чувствительных. Однако, стабилизатор большой и массивный, его сложно перемещать и стоит он дороже, чем другие виды. А ещё прибор медленно подстраивается и реагирует на скачки напряжения, это может сказываться на работе бытовой техники.
  • Релейный. Компактнее и легче электромеханического. Если сравнивать приборы с одинаковыми характеристиками, цена релейного будет на 10 % ниже. Такой стабилизатор быстро реагирует на перепады напряжения, но имеет низкую точность поддержания напряжения — 8 %. Оно будет плавать в диапазоне 202–224 В, и это может быть существенно для некоторых приборов.

Как выбрать стабилизатор напряжения

Шаг 1. Посчитайте суммарную потребляемую мощность всех приборов. Эти значения можно найти в инструкции или воспользоваться нашей таблицей.


Техника Потребляемая мощность, Вт
Кондиционер 1 000–3 000
Водяной насос 500–900
Дрель, перфоратор 400–800, 900–1 400
Телевизор 100–400
Стиральная машина 1 800–3 000
Тостер, кофеварка 700–1 500
Пылесос 400–2 000
Холодильник 150–600
Духовка, микроволновка, электрочайник 1 000–2 000
Компьютер 400–750
Накопительный водонагреватель 1 200–1 500
Проточный водонагреватель 5 000–6 000
Обогреватель 1 000–2 400
Лампы 20–250

В частном доме постоянно работают водяной насос, холодильник, осветительные приборы, водонагреватель и телевизор. Складываем значения потребляемой мощности (мы брали минимальные значения, а вы берите точные из инструкций):


Насос (500 Вт) + холодильник (300 Вт) + освещение (200 Вт) + водонагреватель (3 000 Вт) + телевизор (300 Вт).

Итого: 4 300 Вт.

  • Насос (500 Вт)
  • Холодильник (300 Вт)
  • Освещение (200 Вт)
  • Водонагреватель (3 000 Вт)
  • Телевизор (300 Вт)

Итого: 4 300 Вт.

Добавьте к этим расчётам мощность приборов, которые вы используете периодически — утюг, чайник, микроволновка, духовка. Это ещё примерно 4 000 Вт. Итого: 8 300 Вт.


Шаг 2. Определите коэффициент изменения напряжения в сети. Звучит страшно, но это не сложно. Для начала измерьте входящее напряжение вашей сети с помощью тестера. Сделайте это утром, днём и вечером в будний и выходной день.

А теперь сравните результаты измерений с таблицей.


Напряжение
сети, В
130 150 170 210 220 230 250 270
Коэффициент отклонения 1,69 1,47 1,29 1,05 1 1,05 1,29 1,47

Умножаем суммарную потребляемую мощность на коэффициент отклонения (в нашем случае напряжение сети было 170 В).

8 300 × 1,29 = 10 707 Вт

Для нашего примера подойдут эти модели:

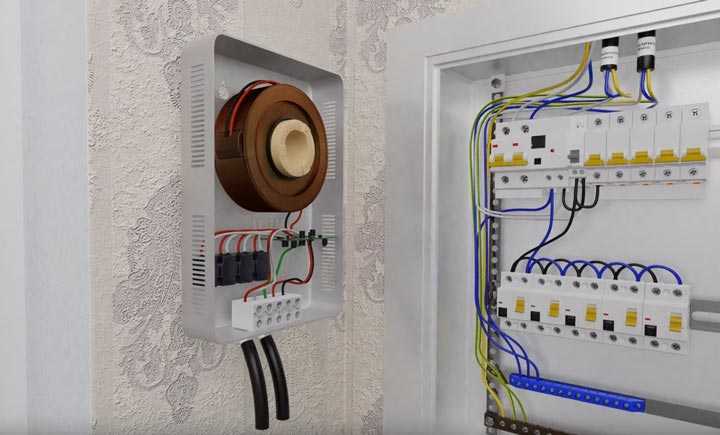

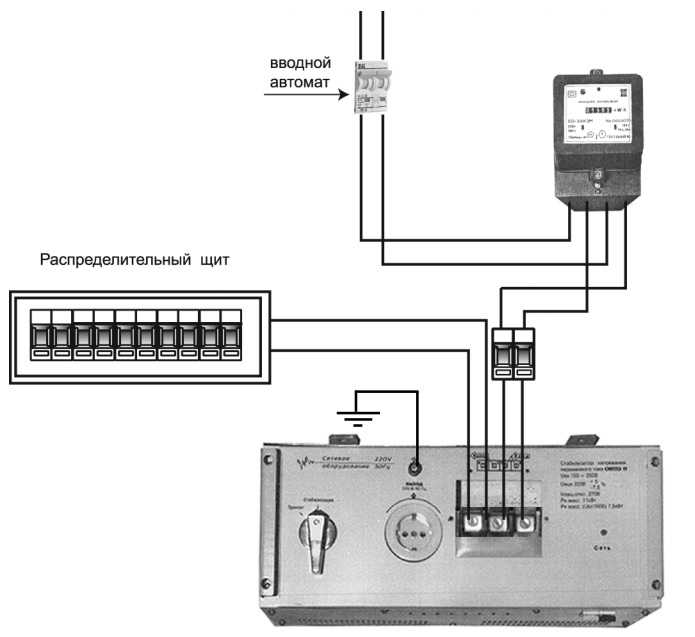

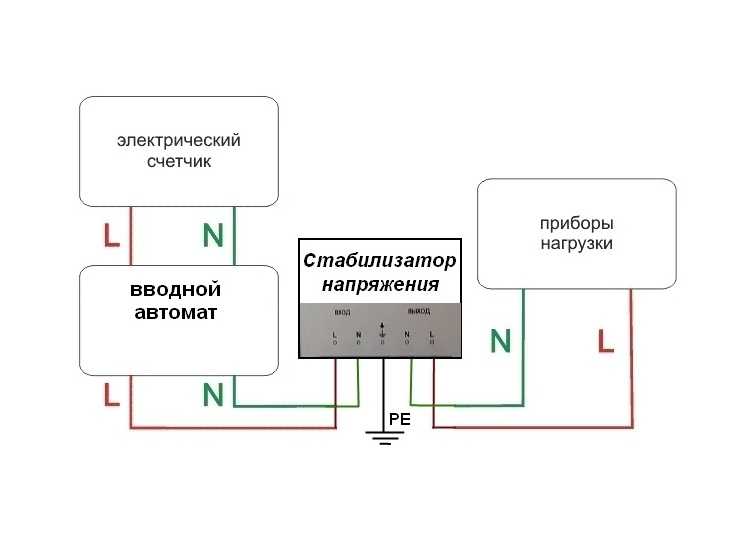

Как установить и подключить стабилизатор

Поместите прибор в то помещение, где у вас находится распределительный щиток. Маленькие модели можно вешать на стену, большие — ставить на пол. Подключите стабилизатор к автомату главного ввода, но до электросчётчика, как написано в инструкции. Проводов может не быть в комплекте, выбирайте 3-жильные силовые кабели и стандартные провода ПУГВ разных цветов.

Теперь вы знаете, как выбрать прибор, который сделает вашу жизнь комфортнее и обезопасит технику от нестабильной работы сети. Если вам не хочется считать или разбираться в технических характеристиках — позвоните нам по телефону +7 800 234 1000 и мы подберём правильный стабилизатор.

Электротовары

Все новости

в

Зачем нужен стабилизатор для коттеджа или частного дома?

20.08.2021

Плохое качество электроэнергии, проявляющееся в периодическом отклонении значения напряжения от номинального показателя, является частым явлением в загородных электросетях. Для решения данной проблемы многие пользователи устанавливают в своем частном доме стабилизатор напряжения. Однако всегда ли бытовой электротехнике требуется такое защитное устройство? Поговорим в нашей статье о том, зачем нужен стабилизатор и в каких ситуациях можно обойтись без него.

Содержание

Что такое стабилизатор напряжения. Его основные функции

Стабилизаторы напряжения представляют собой электронные устройства, которые на входе подключаются к сети, а на выходе к ответственным электроприборам, нуждающимся в качественном электропитании. Основная их функция заключается в поддержании максимально приближенного к номиналу значения напряжения (220/230 В для однофазных и 380/400 для трёхфазных электросетей), когда во входной линии случаются периодические колебания напряжения, провалы и перенапряжения, а также искажения формы сигнала.

Некоторые модели стабилизаторов также способны выполнять функционал источников питания и защищать подключенные электроприборы от кратковременных перебоев в подаче энергии (но не более, чем на 200 миллисекунд).

В каких случаях установка стабилизатора необходима?

Даже если напряжение в электросети дома не соответствует норме, установка стабилизатора не всегда необходима. Как правило, применение таких приборов требуется только в следующих случаях:

  • если в доме есть критическая нагрузка, особо чувствительная к перепадам напряжения. Например, электронике газового котла и циркуляционному насосу постоянно требуется высококачественное электропитание. При малейшем отклонении сетевого напряжения от нормы в их работе происходит сбой, который может привести к полной заморозке всей отопительной системы дома;
  • если в домашней электросети периодически происходят значительные отклонения сетевых параметров, превышающие рабочий диапазон нагрузки и, соответственно, способные нанести вред её функционированию и сказаться на качестве её работы. Требования к электропитанию обычно указываются на шильдике или в паспорте оборудования. Например, многие современные телевизоры могут функционировать в достаточно широком диапазоне, который в среднем составляет 120-240 В, однако при превышающих этот диапазон перепадах сетевого напряжения ТВ запросто может отключиться или выйти из строя.

Определить наличие в домашней электросети проблем с качеством напряжения достаточно просто. Для этого можно:

  • провести визуальное отслеживание яркости лам накаливания и работы нагревательного оборудования: мерцание освещения или снижение мощности электротехники будет основным признаком перепадов напряжения. Однако их величину можно узнать только при помощи специальных инструментов;
  • выполнить измерение напряжения в сети с помощью мультиметра или вольтметра в течение нескольких дней и в разное время (особенно в период пикового потребления).

Причины некачественного напряжения в домашней сети

Некачественное напряжение в сети может возникать по ряду причин, среди которых наиболее часто встречаются следующие:

  • подключение или, наоборот, отключение мощных потребителей или техники с мощными электродвигателями, обладающими большими пусковыми токами;
  • автоматический перезапуск защитных устройств или неправильно работающий трансформатор на электроподстанции;
  • неправильно смонтированная или изношенная электропроводка;
  • попадание разряда молнии в линию электропередач.

Последствия перепадов напряжения для бытовой электротехники

Негативное влияние нестабильного сетевого напряжения на электротехнику, в зависимости от её вида, может проявляться совершенно разным образом: от сбоя установленных режимов работы до полного выхода из строя. Наиболее часто от некачественного напряжения страдает нагрузка с электродвигателями и компрессорами, например, холодильники (особенно инверторные), котлы отопления, насосы, стиральные машины. Нестабильное напряжение домашней сети, особенно всплески напряжения, могут навредить работе компьютерной техники, аудио- и видеооборудования.

Нагревательные приборы, в конструкции которых присутствуют ТЭНы (утюги, батареи, чайники, кипятильники), комфортно переносят незначительные скачки напряжения и сетевые помехи. Однако при сильно пониженном напряжении они могут не выдавать номинальную мощность, а при перенапряжении – сгореть.

Обратите внимание!
Выход из строя электротехники по причине некачественного сетевого напряжения не является гарантийным случаем. При обращении к продавцу или производителю оборудования в гарантийном ремонте будет отказано, так как прибор эксплуатировался в несоответствующих условиях. Ремонт техники будет осуществлять исключительно за счет пользователя!

Рассмотрим подробнее, как влияют проблемы качества электропитания на бытовую электротехнику, используемую в частных домах.

Вид нагрузки Влияние некачественного электропитания
Компьютерная техника, телевизоры, аудио- и видеооборудование
  • просадка напряжения: отключение блока питания
  • повышенное напряжение: отключение, выход из строя блока питания
  • колебания напряжения: снижение производительности и быстродействия
  • несинусоидальность формы напряжения: сокращение срока службы изоляции
Электроника газового котла
  • просадка напряжения: сбой настроек, нарушение режимов работы
  • повышенное напряжение: отключение или выход из строя
  • несинусоидальность формы напряжения: сбой настроек, нарушение рабочих режимов
Нагревательное оборудование, насосы, стиральные машины, холодильники и другая техника с электромоторами или компрессорами
  • просадка напряжения: потеря мощности, рост тепловыделения, сбой в работе или отключение
  • повышенное напряжение: нарушение режимов работы, аварийная остановка, рост тепловыделения, выход из строя
  • несинусоидальность формы напряжения: рост тепловыделения, сбои в работе, снижение производительности

Подбирая стабилизатор напряжения для ответственного оборудования, необходимо, чтобы его модель обеспечивала максимальную и надежную защиту от всех имеющихся проблем с качеством электропитания.

Типы стабилизаторов и сферы их применения

Сегодня на электротехническом рынке продаются несколько типов стабилизаторов, среди которых выделяются устройства, работающие на основе автотрансформатора, и изделия, основанные на бестрансформаторной технологии двойного преобразования энергии. Разберем особенности и возможности каждого типа изделий.

Тип стабилизатора Схема работы Особенности стабилизации
Автотрансформаторные К данным устройствам относятся релейные, электромеханические, тиристорные и симисторные стабилизаторы напряжения. Изделия имеют схожий принцип коррекции напряжения, который выполняется за счет коммутационного блока (в зависимости от типа стабилизатора это может быть реле, механический привод или электронные ключи), переключающегося на ту обмотку автотрансформатора, которая способна обеспечить максимально приближенное значение выходного напряжения к номиналу. Чем больше обмоток у автотрансформатора, тем плавнее и точнее выполняется регулировка напряжения. В среднем у таких приборов отклонение напряжения от номинального значения составляет от 2 до 10%. Однако такой точности может быть недостаточно для особо электрочувствительных типов нагрузок. Реакция на сетевые перепады выполняется с небольшой задержкой (от 5 мс), из-за чего на выходе устройства может оказаться повышенное или пониженное напряжение. Также недостатком автотрансформаторных моделей является отсутствие коррекции искажения сети.
Двойного преобразования К данным стабилизаторам относятся инверторные модели, которые считаются устройствами нового поколения. Они не имеют автотрансформатора и коммутационных блоков. Коррекция напряжения у них выполняется за счет двойного электронного преобразования: входное переменное напряжение сначала выпрямляется в постоянное, а затем с помощью инвертора переводится обратно в переменное, но имеющее эталонные характеристики. Данные стабилизаторы способны корректировать входное напряжение мгновенно (за 0 мс) при сетевых перепадах в довольно широком диапазоне (90-310 В). При этом выходной сигнал имеет высокую точность: его отклонение от номинального значения составляет не более 2%. Изделия гарантированно обеспечивают нагрузку напряжением идеальной синусоидальной формы независимо от искажений сети. Инверторные модели – пока единственные стабилизаторы, обеспечивающие бесперебойную работу нагрузки при кратковременных пропаданиях сети (до 200 мс).

Сфера использования стабилизаторов определяется их техническими возможностями. Автотрансформаторные стабилизаторы применяются в основном для защиты нетребовательной к качеству питания электротехники, например, осветительных приборов, телевизионной техники, кухонных приборов и электроинструментов без электродвигателей. Инверторные модели, благодаря своим высоким характеристикам, подходят для защиты любых типов нагрузок и используются в самых нестабильных электросетях.

Способы применения стабилизаторов напряжения в доме

В зависимости от типа входной сети, поступающей в дом, вида и количества защищаемой нагрузки используются:

  • трехфазные стабилизаторы, которые устанавливаются в сетях 380/400 В для защиты трехфазного или однофазного оборудования;
  • стабилизаторы конфигурации 3 в 1, применяемые в трехфазных электросетях для защиты только однофазных электроприборов. Устройства равномерно распределяют мощность подключенной нагрузки по всем питающим фазам;
  • однофазные стабилизаторы, которые могут быть подключены как к сетям 380/400 В, так и к сетям 230/220 В, но только для электропитания однофазных электроприборов.

У однофазных моделей может быть несколько вариантов применения, которые будут зависеть от объема подключаемых электроприборов и типа входной сети. В однофазной сети такие устройства могут быть использованы как для защиты одной единицы или целой группы критически важного оборудования (например, газового котла и циркуляционного насоса), так и обеспечения качественного электропитания всего объема электрооборудования в доме. В трехфазной сети можно выполнить подключение по одному однофазному стабилизатору на каждую фазу для защиты всех однофазных нагрузок или установить один стабилизатор только на одной из питающих фаз для обеспечения качественного электропитания группы ответственного однофазного оборудования, например, системы отопления и водоснабжения дома.

Где купить стабилизатор для коттеджа или частного дома?

Купить стабилизаторы напряжения для дома, которые отлично подходят для защиты любой техники , можно напрямую у российского производителя «Штиль», оформив заказ в нашем официальном интернет-магазине.

В карточках товаров подробно описаны их технические характеристики, преимущества и сферы применения, доступны для скачивания инструкции по эксплуатации, презентации и сертификаты, подтверждающие соответствие изделий техническим требованиям.

Заказ могут сделать физические и юридические лица. Доставка стабилизаторов возможна в любой регион России. При оформлении заказа можно выбрать удобный способ безналичной оплаты или получить кредит с помощью сервиса Сбербанка.

Через онлайн-чат предоставляются оперативные консультации по подбору, покупке и эксплуатации оборудования.

Как повысить напряжение в сети до 220 в частном доме

Морозной зимой сельским жителям много хлопот доставляет обогрев своих жилищ. Тем же, кто отказался от печного отопления, проблему, как будто специально, создает заниженный уровень поступающей электроэнергии.

Да и в многоэтажных зданиях многочисленных городских поселков жители страдают от плохого электричества. Вот люди и задаются вопросом: Как повысить напряжение в сети до 220 в частном доме с наименьшими затратами и почему энергоснабжающие организации не качественно выполняют свои обязанности?

Предлагаю рассмотреть его объективно с точки зрения потребителя и поставщика. Решение проблем лучше искать совместными усилиями на основе компромисса.

Содержание статьи

Электрические районные сети: где искать потери напряжения

Рекомендую обратить внимание на три вопроса:

  1. Работу трансформаторной подстанции.
  2. Состояние линии электропередач.
  3. Равномерность распределения нагрузки по фазам.

Виды трансформаторных подстанций 10/0,4 кВ: простая оценка по внешнему виду

Электроэнергия от промышленных генераторов к нам в жилой дом поступает по линиям электропередач через трансформаторные подстанции. На них напряжение с 10 или 6 киловольт снижается до 0,4.

Конструкция ТП должна пройти реконструкцию с заменой изношенного оборудования, отвечать современным требованиям надежности и безопасности.

В этом случае вам просто уже повезло. Если воздушная ЛЭП 380 вольт идет от подобной модульной подстанции, то она обладает резервом мощности.

Однако довольно часто еще можно встретить старые конструкции ТП, введенные в работу в советское время.

Нельзя сказать, что они выработали свой ресурс и не пригодны к работе. Просто надо понять, что сейчас сильно изменились условия их эксплуатации. Они уже не справляются нормально с современными, сильно возросшими нагрузками.

Их резерв мощности был рассчитан на энергоснабжение групп потребителей в частных домах, подключенных к бытовой проводке, собранной алюминиевыми жилами 2,5 мм кв. Сила тока тогда практически никогда не превышала 16 ампер, что соответствовало примерно 3 киловаттам.

С тех пор многое изменилось. Даже простой электрочайник потребляет 2 кВт. А ведь еще есть различные отопители и нагреватели, стиральные машины, микроволновки, бытовой инструмент. У многих мастеров работают насосы, станки, сварка.

Все эти потребители вместе сильно нагружают старые трансформаторные подстанции: их мощности не хватает на обеспечение полноценного питания подключенных нагрузок.

Воздушная линия электропередач: влияние конструкции на качество электроснабжения

Закон Ома определяет, что падение напряжения на участке воздушной линии электропередач от трансформаторной подстанции до конечного потребителя зависит от силы тока и величины сопротивления проводов.

На последний параметр влияют протяженность токопроводящей магистрали и конструкция проводников:

  • тип металлических жил;
  • общее поперечное сечение провода;
  • качество контактных соединений в местах стыковок — переходное сопротивление.

Чем длиннее магистраль от трансформаторной подстанции до последнего потребителя, тем больше проблем возникает у энергоснабжающей организации, да и жителей дальних домов.

Существующие нормативы ПУЭ определяют, что уровень напряжения в однофазной сети должен укладываться в предел 207÷253 вольта. Для обеспечения этого условия на ТП предусмотрена возможность его оперативного регулирования.

Обычно им пользуются для переключения режимов работы при смене сезонов: зимний период связан с большим энергопотреблением. Он требует завышать выходной уровень сети 0,4 на трансформаторной подстанции.

Длинные воздушные линии и возросшее количество мощных потребителей приводят к тому, что у владельцев домов, запитанных около ТП, напряжение находится на максимуме предела регулирования и поднимать его уже нельзя, а на самых удаленных потребителях падает ниже допустимого уровня вплоть до 180 вольт, а то и ниже.

В этой ситуации поставщик энергии быстро решить вопрос не сможет. Ему необходимо:

  • полностью менять оборудование трансформаторной подстанции;
  • или строить новые линии электроснабжения;
  • либо решать одновременно все задачи.

Нам следует понимать, что они энергозатратны, не дешевы, требуют приложения больших усилий и материальных средств.

Как устроена старая ВЛ

За основу передачи энергии раньше массово использовали алюминиевые провода со стальным сердечником. Их так и называли: АС. Кстати, производство алюминиево-стальных проводов различных типов существует до сих пор.

В сельской местности применяется провод АС с сечением 16 мм квадратных, как наиболее бюджетный вариант. Его небольшой диаметр при значительной длине и наличии стальной жилы создает довольно высокое электрическое сопротивление.

Ухудшает его еще способ соединения раскатки провода на составляющие проволоки и скрутку их в единый узел. Хорошо, если он выполняется с обжатием в гильзе. А ведь его могут сделать и на скорую руку.

Косвенным признаком вины алюминиевых проводов является характерное снижение напряжения вечером и нормальная величина ночью, когда большая часть нагрузки снята.

Модернизация ВЛ кабелем СИП

Современная конструкция воздушного кабеля сделана для обеспечения минимальных потерь напряжения. У них используется улучшенная технология сборки и повышенная проводимость токопроводящих жил. Каждая из фаз покрыта слоем светостойкой ПВХ изоляции, что разрешает скручивать их единой магистралью.

Кабель СИП монтируется по специальной технологии, обеспечивающей минимальные потери напряжения при транспортировке по нему электрической энергии.

Переход воздушной линии с открытых алюминиевых проводов типа АС на кабель СИП повышает надежность и эксплуатационные характеристики ВЛ.

Распределение нагрузки по фазам: как просто определить дисбаланс

Идеальное трехфазное напряжение создается генераторами на холостом ходу.

Его схему и диаграмму удобно представлять векторной формой в виде равностороннего треугольника. Между вершинами A, B и C создается линейное напряжение 380, а относительно нуля и вершин — фазное.

Это напряжение 220 поступает к нам в жилой дом и ко всем потребителям. К нему каждый владелец по своему усмотрению подключает нагрузку. Процесс этот носит чисто случайный характер на всем протяжении питающей ЛЭП.

Если какая-то фаза станет перегруженной (течет больший ток), то на ней может произойти посадка напряжения. Точка рабочего нуля в треугольнике смещается из центра, меняются разности двух других фазных потенциалов.

На этот процесс снабжающая организация реагировать практически не может. Она влияет на него на стадии проекта и очень редко переключает потребителей при эксплуатации.

Электрические замеры под напряжением на ВЛ около дома способны дать объективную оценку качества напряжения. Но делать их могут только подготовленные бригады электриков с соблюдением ряда организационных и технических мероприятий.

Владелец дома может оценить роль снабжающей организации в подводе электричества в его жилище только визуально по внешнему виду подстанции, воздушной ЛЭП и опросе ближайших соседей о качестве электроэнергии в их зданиях.

Причина низкого напряжения довольно часто может быть создана по вине владельца здания.

Электропроводка в частном доме: скрытые ошибки монтажа, создающие проблемы

Внимание: зона ответственности снабжающей организации заканчивается на ответвительной опоре! Схема подключения к ней, кабель ввода в дом и весь внутренний монтаж лежат на совести частного владельца.

Поэтому вначале надо обращать внимание на состояние качества уличной проводки, а затем — внутридомовой.

Контакты на улице

Ввод в здание и подключение к счетчику делают бригады электриков от поставщика и энергосбыта. От качества их работы может пострадать хозяин дома. Ему следует контролировать состояние проводов и создаваемых контактов.

Обычная скрутка алюминиевых жил на воздухе покрывается слоем окислов и ухудшает переходное сопротивление. Это место начинает больше греться и сильнее окисляться. Процесс со временем нарастает, хотя визуально может быть не заметен.

Естественный обдув воздухом и длина открытого провода его маскируют, но не останавливают. Увеличенное переходное сопротивление такого контакта — причина потери напряжения на нем.

Подключение ответвления специальными зажимами с нарушениями технологии — тоже возможная причина плохого контакта.

Если на нем образовались трещины, сколы, потемнения и другие дефекты, то они явно свидетельствуют об увеличенном переходном сопротивлении, потерях энергии.

Контакты вводного автомата

Подключение силового провода к автоматическому выключателю на вводе часто требует использования специальных переходников с созданием надежного ужима. Халатная работа сразу может не сказаться, но со временем проявиться.

Переходное сопротивление контактов владелец может проверить созданием электропроводке режима максимальной нагрузки на некоторое время. Сразу потребуется проконтролировать их нагрев. Проводя визуальный осмотр, следует обращать внимание на потемнение корпуса защитного модуля, состояние изоляции.

Внутри дома возможны и другие причины, ведущие к снижению уровня электричества.

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Как повысить напряжение в сети: 2 подхода

Решить вопрос можно своими руками или приобрести специальное промышленное оборудование.

Как повысить напряжение: бюджетные варианты от бывалого

Способ №1: старый стабилизатор от черно-белого телевизора

Кинескопные ламповые модели телевизоров в советское время потребляли много электроэнергии, порядка 400 ватт. Им требовалось стабилизированное питание.

Для них многочисленные заводы массово выпускали различные модели стабилизаторов напряжения. Со временем необходимость в них пропала и они попали к мастерам в кладовки, а кто-то просто выбросил, хотя надежность и работоспособность этих устройств сохранилась и по сей день.

Использовать такой старый стабилизатор вполне допустимо, но, стоит обратить внимание на его выходную мощность. Питать через него лучше какой-то один бытовой прибор с электродвигателем.

Если имеются два одинаковых стабилизатора, то их можно объединить и подключить более высокую нагрузку.

Способ №2: понижающий трансформатор

Подойдет любая модель от старого ненужного зарядного устройства автомобильных аккумуляторов или самодельная конструкция. Показываю на примере трансформатора 220/12-36 вольт. Его номинальная мощность 315 вольт-ампер.

На правой части картинки показаны выходные цепи со снятым корпусом. Подобных зарядных было выпущено очень много. Из них можно выцепить схему электроники. Она не нужна.

Далее поступаем очень просто. Собираем схему увеличения напряжения, когда первичная обмотка работает, как обычно, а вторичка добавляет свои вольты к питанию прибора.

С научной точки зрения необходимо выполнять фазировку, а на ее основе ставить перемычку между обмотками, которая позволит сделать вольт-добавку. Предлагаю более простой вариант:

  1. Соединяем перемычкой произвольно одну клемму входной цепи с любой выходной, действуя по принципу: «мне повезет».
  2. Включаем трансформатор в сеть обмоткой 220 и замеряем сигнал на его выходе вольтметром.
  3. Если он увеличился, то удача нам улыбнулась и все получилось.
  4. Когда напряжение снизилось, то это значит, что мы собрали схему понижения и требуется переключить перемычку на одной из клемм входа или выхода.

Если отсутствует трансформатор заводского исполнения, то его не так уж сложно намотать своими руками на подходящем магнитопроводе. Можно использовать даже статор от сгоревшего асинхронного двигателя.

Методику расчета и сборки описывать не буду. Она довольно подробно изложена в этой статье про трансформаторный паяльник Момент. Что будет не понятно — спрашивайте. Я помог уже многим читателям в этом вопросе.

Подключать бытовой прибор к добавленному трансформатором напряжению следует с учетом мощности нагрузки. Первичная и вторичная обмотки могут перегреться от повышенных токов.

Чтобы не допустить перегрева добавочного ТН, достаточно правильно подобрать к нему предохранитель, контролировать и ограничивать время работы при максимальных нагрузках.

При скачках напряжения в сети на величину до 25-30 вольт необходимо в выходную цепь трансформатора включать реле РКН. Без него выходной уровень при броске может перевалить за 253 вольта, что создаст аварийную ситуацию.

Способ №3: стабилизатор напряжения своими руками

Любителям мастерить предлагаю собрать относительно не сложную электронную схему на трансформаторе с тремя обмотками, работающими по принципу приведенной выше вольт-добавки понижающего трансформатора.

Предлагаемый стабилизатор напряжения своими руками нормально справляется со стабилизацией электроэнергии для нагрузок 1,5 кВт при уровне сети 200 вольт и 700 ватт при снижении до 180В. Работает он автоматически.

Компаратор имеет 4 ступени настройки порогов срабатывания. Переключение обмоток осуществляют контакты реле РП-21 постоянного тока с напряжением 24 вольта. Их можно заменить аналогами, но обращайте внимание на коммутационную способность контактов. Иначе они сгорят.

Марки и номиналы компонентов электронной базы показаны на схеме. Однако, проще купить такой прибор промышленного изготовления.

Стабилизатор напряжения для частного дома: на какие характеристики обращать внимание

Индуктивная нагрузка

Выбирать модель стабилизатора следует под конкретные нужды его эксплуатации. Необходимо учесть, что пусковые токи электродвигателей превышают в два-три раза номинальную величину нагрузки.

Мощность источника должна их надежно перекрывать. Особенно важно выполнять это требование для электродвигателей насосов различных жидкостей и компрессоров, начинающих свой запуск под нагрузкой рабочей среды, а не раскручивающихся на холостом режиме.

Способы регулирования

Стабилизаторы напряжения работают по принципу автотрансформатора и построены по одной из двух схем:

  1. ступенчатого переключения дополнительных обмоток релейными или полупроводниковыми ключами;
  2. плавного регулирования выходной величины за счет перемещения сервопривода по принципу работы ЛАТР.

В первом случае на автотрансформаторе создаются отпайки. Их количество влияет на величину ступени регулирования напряжения. Коммутации происходят по командам от электронного блока тиристорами или симисторами.

Стабилизатор с сервоприводом плавнее переключает напряжение движением угольных электродов по виткам автотрансформатора.

Сервоприводный механизм и щетки плохо переносят часто меняющиеся нагрузки и разрушаются от токов, которые возникают при работе от сварочных трансформаторов. Даже если кто-то из соседей пользуется сваркой, то он может повредить сервопривод.

Стабилизаторы напряжения изготавливают для работы с трехфазной и однофазной нагрузкой. Однако при их выборе надо хорошо представлять условия их эксплуатации.

Особенности трехфазного питания

В доме с таким электроснабжением на вводе лучше устанавливать 3 однофазных устройства на каждую фазу отдельно. Любой из них будет нормально выравнивать напряжение при разных нагрузках намного лучше, чем один общий.

Трехфазные электродвигатели и трансформаторы подключают через соответствующие 3-х фазные стабилизаторы. Они больше приспособлены к симметричным нагрузкам.

Режим Bypass

Полезной функцией прибора является возможность транзита электроэнергии, минуя орган стабилизации.

Режим байпас имеется не на всех стабилизаторах, а только на более дорогих. Он позволяет при номинальных уровнях напряжения экономить ресурс работы оборудования.

Видеоролик владельца Voltra BY «Как выбрать стабилизатор для дома» поможет вам определиться с поиском подходящей конструкции. Рекомендую посмотреть.

Если же у вас еще остались вопросы и не ясно, как повысить напряжение в сети до 220 в частном доме, то спрашивайте. Постараюсь помочь.

Как выбрать стабилизатор для частного дома

Автор:
Сергей Куртов

Время прочтения: 5 мин

Дата публикации: 23-09-2022

Рейтинг статьи: (2103)

Содержание

Регулярно жители частного сектора сталкиваются с нестабильным электроснабжением, чему способствует множество факторов. Влиять на сетевое напряжения может как сосед, работающий старым трансформаторным сварочным аппаратом, просаживая тем самым сеть (инверторные сварочные аппараты или сварочные генераторы решают эту проблему), так и плохая погода. Как изношенные линии электропередач, так и механическое воздействие на проводку, скажем, коммунальными службами. Причины перепадов напряжения можно перечислять долго, куда важнее их последствия. Меньшее, что может случиться при возникновении серьезных сетевых колебаний — это некорректная работа или отключение оборудования. В худшем же случае бытовая техника и электроника рискует отправиться на свалку или в ремонтную мастерскую. Гарантийного обслуживания можете не ждать, так как подача на вход электрооборудования питания с несоответствующими параметрами — это не что иное, как неправильная эксплуатация. Соответственно, защита потребителя от проблем с питающей сетью лежит на Вас. Прекрасным примером надежной защиты для частного дома и всей техники в нем является стабилизатор напряжения. Наш магазин предлагает разнообразный ассортимент товаров, среди которого Вы запросто найдете подходящий для Ваших нужд стабилизатор, который можно купить по низкой цене с доставкой в любой город нашей страны. Также стоит отметить, что любой клиент имеет возможность предварительно испытать товар, посетив любой из наших стационарных магазинов, работающих в Киеве, Харькове и Днепре.

Чтобы разобраться, какой стабилизатор напряжения выбрать для частного дома, следует хотя бы вскользь ознакомиться с тем, что такое стабилизатор, какие варианты предлагает рынок Украины, каковы достоинства и недостатки различных типов и на какие технико-эксплуатационные характеристики следует обращать внимание.

Разновидности стабилизаторов

Стабилизатор для частного дома — это однофазное устройство, которое служит для удержания выходного напряжения на заданном уровне при колебаниях входного. Для выполнения данной задачи существуют различные конструкции, каждая из которых пользуется популярностью в той или иной ситуации, что подтверждается отзывами покупателей. Стабилизаторы напряжения принято классифицировать либо по типу, либо по принципу регулирования напряжения. Мы кратко рассмотрим популярные типы стабилизаторов для частного дома, по какому принципу они осуществляют регулирование и каковы их преимущества и недостатки.

  • Сервоприводные (электромеханические) стабилизаторы напряжения

Это отличный пример реализации классической схемы регулирования в современном устройстве. Практически все пространство в корпусе занимает тороидальный автотрансформатор, по поверхности вторичной обмотки которого сервомотор перемещает скользящий контакт на основе графитовой щетки. Щетка, вступая в контакт с определенным витком, снимает с него напряжение. Таким образом, путем перемещения щетки по вторичной обмотке изменяется коэффициент трансформации и выходное напряжение трансформатора. Такой метод регулирования называется бесступенчатым. Он характеризуется высокой точностью и плавностью, но относительно невысокой скоростью. В принципе, скорость не является серьезной проблемой. Дело в том, что если в сети и возникают резкие колебания, то они обычно настолько велики, что выходят за диапазон стабилизации стабилизатора напряжения, в связи с чем последний вынужден совершать защитное отключение нагрузки. Также недостатком считается издаваемый при работе сервомотора небольшой шум. Несмотря на имеющиеся недостатки, сервоприводные стабилизаторы напряжения довольно часто приобретаются для частного дома, что, судя по отзывам, не в последнюю очередь связано с низкой ценой.



  • Релейные стабилизаторы напряжения

Как и электромеханические, они также работают по довольно обыденной схеме на основе изменения коэффициента трансформации автотрансформатора. Только вот на этот раз коммутируется не каждый виток посредством перемещения щетки, а группы витков (ступени) при помощи электромагнитных реле. Соответственно, напряжение регулируется шагами. Чем больше количество ступеней — тем меньше шаг и плавнее регулировка. Для релейных стабилизаторов напряжения ввиду их бюджетности обычно не свойственно высокое количество ступеней и, соответственно, точность. Также причиной тому является щелчок, издаваемый реле при коммутации ступени. Будь шаг регулировки маленьким, скажем 3-5 вольт, вы бы постоянно слышали щелканье реле. Обычно точность релейных стабилизаторов напряжения ограничивается 7-10%, что соответствует безопасному диапазону для работы бытовой техники и электроники. К примеру, релейный стабилизатор ЭЛЕКС ГИБРИД У 9-1/40 V2.0 осуществляет ступенчатую стабилизацию с точностью 7.5% в широком рабочем диапазоне 135-315В, благодаря чему его можно выбрать для частного дома, квартиры, офиса и любых других сфер деятельности, где применяется стандартная бытовая техника и электроника, не отличающаяся особой чувствительностью. Неплохую популярность релейные стабилизаторы напряжения, как и сервоприводные, обрели за счет низкой цены. Оба этих типа относятся к бюджетному классу.

  • Электронные стабилизаторы напряжения

Это наиболее популярный класс стабилизаторов в Украине, о чем говорят многочисленные отзывы покупателей. Их цена более высока, нежели у вышеупомянутых бюджетных классов, однако и достоинства довольно внушительны. Электронные стабилизаторы напряжения могут реализовывать два принципа регулирования: ступенчатый и бесступенчатый. Ступенчатые работают аналогично релейным аналогам, только вот реле заменены на полупроводниковые ключи, что значительно повышает надежность и делает работу схемы беззвучной за счет отсутствия подвижных механических деталей, коими являются контакты реле. Обычно количество ступеней в электронных стабилизаторах выше, чем в релейных, благодаря чему точность поддержания выходного напряжения может достигать 1%, как, например, у ЭЛЕКС ГЕРЦ У 36-1/40 V3. 0 или Укртехнология UNIVERSAL 9000. Бесступенчатые электронные стабилизаторы напряжения работают по принципу фазоимпульсной модуляции (ФИМ). Такой метод наиболее дорогой, однако и выходные характеристики — лучшие. Точность — всегда высочайшая, рабочий диапазон стабилизации — самый широкий. Ярким примером электронного стабилизатора напряжения для частного дома с бесступенчатым принципом регулировки является Volter Parus-11, который способен стабилизировать сетевые колебания в диапазоне 105-330В с точностью 0.5%.

Зная возможные типы стабилизаторов напряжения, а также их преимущества и недостатки, ответить на вопрос, какой стабилизатор выбрать для частного дома, становится гораздо проще. Если Вы планируете устанавливать стабилизатор в жилом помещении, издаваемый при работе звук реле или сервомотора может мешать, в связи с чем лучше раскошелиться на модели электронного типа, среди которых можно выбрать как дорогие устройства с бесступенчатым регулированием, так и более доступные ступенчатые — оба типа очень быстрые и надежные, однако при наличии чувствительной техники бесступенчатый стабилизатор будет предпочтительнее. Устанавливая стабилизатор напряжения в отдельном нежилом помещении, например в котельной, шум вряд ли будет Вас беспокоить, поэтому вполне можно сэкономить и купить модель релейного или сервоприводного типа. При наличии чувствительной техники сервоприводный — предпочтительнее. Не знаете, какой стабилизатор выбрать — обратитесь к менеджерам нашего интернет-магазина, либо лично посетите стационарные магазины «Вольтмаркет», работающие в Киеве, Харькове и Днепре, чтобы получить ответы на все вопросы.

Правильно выбрать тип стабилизатора напряжения очень важно, так как от этого зависят его основные характеристики — плавность, точность, рабочий диапазон, уровень шума, надежность. Да, многие параметры, такие как точность и рабочий диапазон, варьируются от модели к модели, однако общая тенденция легко просматривается, что нашло отражение в описании каждого типа выше. Определиться с типом стабилизатора напряжения — это почти полностью выбрать его. Дело остается за малым. Сперва Вам надо приблизительно подсчитать суммарную мощность потребителей в доме. Не стесняйтесь преувеличивать цифры, так как недостаток мощности стабилизатора напряжения будет приводить к его защитным отключениям. Также не стоит забывать, что количество потребителей в доме может расти с течением времени. По количеству фаз вопросов возникать не должно — стабилизатор напряжения для частного дома всегда однофазный, так как вряд ли у Вас имеется какое-либо трехфазное оборудование.

Определившись с классом однофазного стабилизатора, его мощностью и, подкорректировав при помощи фильтров в нашем интернет-магазине желаемую точность и рабочий диапазон стабилизации, осталось, по сути, выбрать внешнее исполнение. Различия могут касаться дизайна, защитных свойств корпуса и устройств индикации и управления. К примеру, для современных интерьеров прекрасно подойдут дизайнерские электронные стабилизаторы напряжения. Для наружного монтажа рекомендуем выбрать стабилизатор с повышенной степенью защиты от пыли и влаги, такой как Прочан СНОПТ-11.0 IP56. Для монтажа в котельной, в свою очередь, подойдет практически любой как полочный, так и настенный стабилизатор напряжения.

Внимательно ознакомившись с доступными в нашем магазине стабилизаторами, Вы наверняка сможете выбрать наиболее подходящую для Ваших нужд модель. Если у Вас остаются вопросы, какой стабилизатор подойдет в той или иной ситуации, рекомендуем проконсультироваться с нашими опытными специалистами и, при возможности, посетить магазины «Вольтмаркет», которые работают в Киеве, Харькове и Днепре, чтобы проверить работу различных моделей на испытательном стенде, имитируя перепады сетевого напряжения при помощи ЛАТР. У нас Вы найдете стабилизаторы таких известных ТМ, как Элекс, Укртехнология, Alliance, Volter и многих других.

Стабилизатор напряжения — это оптимальный уровень защиты для частного дома. Вы можете быть уверены, что сетевые колебания в широком диапазоне не нарушат работу оборудования, а сильные всплески и просадки напряжения — как минимум ему не навредят. Если Вам необходима не только 100% защита, но и возможность продолжать эксплуатировать определенную технику даже при крайне низкой стабильности или даже отключении централизованного электроснабжения, обратите внимание на источники бесперебойного питания, которые будут отличным дополнением для компьютера или котла отопления.

Стабилизатор напряжения 220 В для дома, дачи, газового котла

Электричество в наши дома поступает нестабильно. Если частота еще более-менее стабильна, то напряжение «гуляет» в значительном диапазоне. Единственное, что с этим можно сделать, это поставить стабилизатор напряжения для дома, квартиры, дачи. Тогда в вашем отдельном «кусочке» сети (если правильно подобрать электростабилизатор) все будет хорошо.

Содержание статьи

  • 1 Выбор по техническим характеристикам
    • 1.1 по количеству фаз
    • 1.2 Выбор питания
    • 1.3 Точность стабилизации
    • 1.4 Диапазон входного напряжения: предел и рабочие
    • 1,5 Нагрузка и перегрузка. плюсы, минусы
      • 2.1 Электронный (симистор)
      • 2.2 Электромеханический
      • 2.3 Феррорезонансный
      • 2.4 Инверторный
    • 3 Какой стабилизатор лучше
    • 4 Выбор производителя и цены

    Подбор по техническим характеристикам

    Для выбора стабилизатора сначала определитесь, будете ли вы его устанавливать на весь дом/квартиру или на какое-то конкретное устройство (группу устройств). По идее, если есть проблемы с напряжением, лучше на вводе поставить регулятор напряжения для дома, чтобы все устройства получали гарантированно нормальное напряжение. Но такое оборудование стоит довольно больших денег — не менее 500 долларов. Так что затраты большие. Такой подход оправдан, если броски значительны, то это лучший выход, так как техника может дать сбой.

    Местные и общие стабилизаторы — первое, что нужно решить

    Если напряжение «гуляет» в небольших пределах и большая часть оборудования работает нормально, а проблемы есть только у части более чувствительного оборудования, есть смысл ставить локальные стабилизаторы на определенных линиях или на отдельных устройствах.

    По количеству фаз

    Электроснабжение в доме может быть однофазным и трехфазным. С однофазным (220 В) все понятно: нужен однофазный стабилизатор. Если в доме/квартире три фазы, возможны варианты:

    Выбрать стабилизатор напряжения для дома или дачи по этому принципу несложно. Но решать обязательно.

    Выбор мощности

    Чтобы выбрать стабилизатор напряжения для дома, первым делом необходимо рассчитать его мощность. Самый простой способ определить это машина, которая стоит на доме или линии. Например, входной автомат стоит на 40 А. Рассчитаем мощность: 40 А * 220 В = 8,8 кВА. Чтобы агрегат не работал на пределе своих возможностей, берут запас хода 20-30%. В данном случае это будет 10-11 кВА.

    Выбор мощности стабилизатора зависит от суммарной мощности сети или подключенных к ней устройств

    Также рассчитывается мощность локального стабилизатора, который мы ставим на отдельное устройство. Но тут учитываем максимальный потребляемый ток (есть в характеристиках). Например, это 2,5 А. Далее считаем по описанному выше алгоритму. Но если в оборудовании есть двигатель (холодильник, например), то необходимо учитывать пусковые токи, во много раз превышающие стандартные. В этом случае рассчитанные параметры умножаются на 2 или 3.

    При выборе мощности не путайте кВА с кВт. Короче говоря, 10 кВА при наличии конденсаторов и катушек индуктивности на нагрузке (то есть для реальных сетей почти всегда) не равно 10 кВт. Цифра реальной нагрузки меньше, а насколько меньше зависит от коэффициента индуктивности (может быть и в характеристиках). Для конкретного устройства посчитать все несложно – нужно умножить на коэффициент, а вот для сети сложнее. Просто если видите цифру в кВА, берите запас порядка 15-20%. Это примерно реактивная составляющая в среднем.

    Точность стабилизации

    Точность стабилизации показывает, насколько «плоским» будет выходное напряжение. +-5% считается приемлемым. При таком допуске отечественное оборудование работает нормально, а для импортного необходимо более стабилизированное напряжение. Итак, все стабилизаторы, имеющие точность менее +-5%, хороши, все, что хуже, лучше не покупать.

    Точность стабилизации — один из первых параметров, на который следует обратить внимание

    Диапазон входного напряжения: предельный и рабочий

    В характеристиках две строки: максимальный диапазон входного напряжения и рабочий. Это две разные характеристики, которые представляют разные параметры устройства. Предельным диапазоном является тот, при котором устройство будет как-то регулировать напряжение. До нормального не всегда вытянет, но хоть не выключится.

    Не всегда указывается максимальный диапазон, но есть рабочий

    Рабочий диапазон входного напряжения — это как раз разгон, при котором прибор должен выдавать заявленные параметры (с той же точностью стабилизации).

    Грузоподъемность и перегрузочная способность

    Это очень важная характеристика, на которую следует обратить внимание. Нагрузочная способность показывает, какую нагрузку может «потянуть» регулятор напряжения для дома при работе на нижнем пределе. Есть модели, выдающие заявленную мощность при 220 В. То есть когда она совсем не нужна. А вот на нижнем пределе 160 В они могут работать только с половинной нагрузкой. Результат — работая на пониженном напряжении, он может сгореть. Даже если взял с запасом хода.

    Нагрузочная и перегрузочная способность должны быть запрошены дополнительно. Обычно его нет в технических характеристиках.

    Не менее важна перегрузочная способность. Он показывает, как долго он может работать с перегрузкой. Параметр важен даже в том случае, если вы взяли технику с хорошим запасом хода. По этому параметру можно косвенно определить качество деталей и качество сборки. Чем выше перегрузочная способность, тем надежнее оборудование.

    Типы, плюсы, минусы

    Стабилизаторы напряжения бывают разных типов, изготавливаются из компонентов разного типа — электромеханических, электронных. Некоторые из них имеют электромеханическое управление, некоторые — электронное. Чтобы правильно выбрать оборудование, нужно иметь представление о преимуществах и недостатках.

    Существует множество типов и видов стабилизаторов напряжения для дома….

    Электронные (симисторные)

    Собираются на симисторах или термисторах. Имеют несколько ступеней регулирования, которые включаются/отключаются в зависимости от входного напряжения. Переключение можно производить с помощью электронного ключа (работает бесшумно, но это более дорогие модели) или электронного реле (есть звук при срабатывании).

    К достоинствам электронных стабилизаторов можно отнести высокую скорость реакции (время включения одной ступени около 20 мс). Электронные ключи работают очень быстро, подключая необходимое количество ступеней коррекции или отключая их. Второй положительный момент – тихая работа. Шумит нечему — электроника работает.

    Сравнение основных типов стабилизаторов

    Есть и недостатки. Первая — низкая точность стабилизации. В этой категории вы не найдете моделей, выдающих напряжение с погрешностью менее 2-3%. Это просто невозможно, так как регулировка ступенчатая и погрешность достаточно высока. Второй недостаток – высокая цена. Триаки стоят дорого, а их столько же, сколько ступеней. То есть чем больше ступеней и выше точность регулировки, тем дороже будет оборудование.

    Электромеханические

    Собраны на основе электромагнитной катушки, по которой движется ползунок. Положение ползунка изменяется с помощью двигателя или реле. Преимуществом электромеханического стабилизатора является его низкая цена и высокая точность стабилизации. Недостатком является низкая производительность — параметры изменяются медленно. Второй недостаток – довольно громкая работа.

    Моторизованные блоки работают тише, но регулировка происходит медленно. Среднее время отклика составляет 20 В за 0,5 секунды. При резких скачках прибор просто не успевает изменить напряжение. У стабилизаторов этого типа есть еще одна проблема — перенапряжение. Возникает в ситуации, когда ранее сброшенное напряжение резко приходит в норму. Стабилизатор не успевает среагировать, в результате имеем скачок на выходе, можно получить до 260 В, а это губительно для техники. Во избежание такой ситуации на выходе устанавливается защита по напряжению (автоматический выключатель), которая просто отключает питание.

    Электромеханический — недорогой, надежный, но с низкой скоростью коррекции

    Если электромеханический стабилизатор напряжения для дома собран на базе реле, то время срабатывания меньше, но при работе шумят, а регулировка происходит не плавно, а ступенчато. Это означает, что у них меньшая точность стабилизации. Зато нет перенапряжения и не надо думать о дополнительной защите. Чтобы не путать, эти устройства называются релейными стабилизаторами, именно так их описывают в большинстве случаев.

    В электромеханических стабилизаторах напряжения для дома или квартиры есть еще один не очень приятный момент: они быстрее изнашиваются, требуют регулярного обслуживания (раз в пол года).

    Феррорезонансные

    Это самые громоздкие стабилизаторы. Они имеют малое время отклика, высокую надежность и устойчивость к помехам. Коэффициент стабилизации средний (порядка 3-4%), что неплохо.

    Феррорезонансные стабилизаторы напряжения не пользуются большой популярностью из-за больших габаритов и веса

    Но на выходе напряжение имеет искаженную форму (не синусоида), работа зависит от изменения частоты в сети, имеет большую массу и габариты. Обычно используется в качестве первой ступени стабилизации, если одно устройство не может добиться нормального напряжения.

    Инвертор

    Это один из видов электронных устройств, но его работа и внутреннее устройство сильно отличаются от описанных выше, поэтому данная группа рассматривается отдельно.

    В инверторных стабилизаторах напряжения происходит двойное преобразование, сначала переменный ток преобразуется в постоянный, затем обратно в переменный, который подается на корректор коэффициента мощности, где стабилизируется. В итоге на выходе имеем идеальную синусоиду со стабильными параметрами.

    Блок-схема инверторного стабилизатора напряжения

    Инверторный стабилизатор напряжения для дома, пожалуй, лучший выбор на сегодняшний день. Вот его плюсы:

    • Широкий рабочий диапазон стабилизации. Нормальный показатель от 115-290 В.
    • Быстрое время отклика — задержка составляет несколько миллисекунд.
    • Высокая точность стабилизации: средние значения в классе 0,5-1%.
    • Выход представляет собой идеальную синусоиду, что важно для некоторых видов техники (газовые котлы, например, стиральные машины последнего поколения).
    • Подавление помех любого характера.
    • Маленький размер и вес.

    По цене это не самое дорогое оборудование — стоят примерно столько же, сколько релейные и почти в два раза ниже электронных. При этом качество преобразования инверторных блоков значительно выше.

    Российский производитель ШТИЛ выпускает инверторные стабилизаторы напряжения для дома и дачи

    Недостаток у данного оборудования один: во время работы элементы сильно нагреваются. Для охлаждения в корпус встроены вентиляторы, которые издают тихое гудение. Если вы выбираете стабилизатор напряжения для квартиры, его обычно размещают в коридоре, чтобы было слышно шум. В частных домах вариантов выбора места установки больше, поэтому вполне можно найти такой, где шум не будет мешать.

    Какой стабилизатор лучше

    Нет смысла говорить, что какой-то стабилизатор лучше, а какой-то хуже. У каждого есть свои преимущества и недостатки, каждый в какой-то ситуации, при определенных требованиях — лучший выбор.

    Давайте рассмотрим типичные ситуации, с которыми сталкиваются многие:

    Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома необходимо исходя из имеющейся проблемы. Затем в выбранной категории выбрать по параметрам.

    Выбор производителя и цены

    Самое сложное — выбрать производителя. Стацу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, что китайцы только наполовину (с вывезенным производством в Поднебесную и головным офисом в другой стране), надо быть очень осторожным. Качество не всегда стабильное.

    Советы по выбору стабилизатора

    Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Спокойствие и Лидер. Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

    Если вам нужен идеальный инструмент, ищите итальянский ORTEA. У них и качество сборки, и внешний вид на высоте. Также у RESANT хорошие отзывы. Их продукт оценивается 4-4,5 по пятибалльной шкале.

    Несколько примеров стабилизаторов различных типов мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Посмотреть на себя.

    2 592010202
    Наименование Тип A Рабочее входное напряжение Точность стабилизации Тип размещения Цена Пользовательский рейтинг по 5-балльной шкале Примечания
    RUCELF SRWII-12000-L Реле 140-260V 3,5% Стена 270 $ 40202
    RUCELF SRFII-12000-L реле 140-260В 3,5%
    Energy Hybrid SNVT-10000/1 Hybrid 144-256V 3% Outdoor 300 $ 4020202. , от помех
    Energy Voltron PCH-15000 реле 100-260В 10%
    РУЦЕЛФ SDWII-12000-L электромеханический 140-260В 1,5% настенный 330$ 4,5
    РЕСАНТА АЧ-10000/1-ЭМ электромеханический 140-260В 2% наружный 220$ 2 220$ 2 2%
    РЕСАНТА ЛЮКС АСН-10000Н/1-Ц реле 140-260В 8% настенный 19024 90,50201 синусоида без искажений
    Защита
    от короткого замыкания, от перегрева, от перенапряжения, от помех
    Resanta ACH-10000/1-C Реле 140-260V 8% Наружный 170 $ 4.0 SINE без DISTOOR Защита
    от короткого замыкания, от перегрева, от перенапряжения, от помех
    Отеа Вега 10-15 / 7-20 электронный 187-253В 0,5% наружный 1550$ 5,0
    Calm R 12000 электронный 155-255 В 5% наружный 1030
    Calm R 12000C электронный 155-255 В 5%
    Energy Classic 15000 электронный 125-254 В 5% настенный 830$ 4,5
    Energy Ultra 15000 электронный 138-250 В 3% настенный 950$ 4,5
    SDP-1 / 1-10-220-T электронный инвертор 176-276В 1% наружный 1040$ синусоида без искажений

    Разброс цен поражает, но виды оборудования здесь самые разные — от бюджетных релейных и электромеханических до сверхнадежных электронных.

    Какой стабилизатор напряжения выбрать для частного дома: виды и критерии выбора

    Содержание статьи:

    • Описание и виды
    • Критерии выбора
    • Популярные бренды

    Владельцы загородных домов активно используют различную мощную бытовую технику. Духовка, стиральная машина, кофеварка, хлебопечка — все эти устройства дают большую нагрузку на сеть. В загородных условиях электросеть может работать нестабильно, что приводит к выходу из строя бытовой техники. Поэтому владельцы устанавливают стабилизаторы напряжения на приборы на даче или в квартире.

    Описание и типы

    Устройства защиты от перенапряжения

    Стабилизатор — это устройство, которое преобразует входную энергию и поддерживает приложенное напряжение в определенных пределах. Он выполняет защитную функцию, так как только после прохождения стабилизирующего устройства бытовые приборы получают электроэнергию для работы.

    Лучший вариант стабилизатора — автоматическое устройство. Он не требует вмешательства человека и надежно защищает электроприборы.

    Для домашнего использования на 220 В излучают:

    • Сетевые стабилизаторы. Подключайте к обычной розетке на определенных устройствах.
    • Багажник. Они устанавливаются на все оборудование в доме и подключаются к электросети. Суммарная нагрузка превышает 4000 Вт.

    К основным задачам стабилизатора относятся:

    • Приведение входящего напряжения к нормальному уровню.
    • Отключение устройств при сильных скачках в сети.

    Стабилизатор устанавливается рядом с распределительным щитом. Нельзя устанавливать в подвале или на чердаке.

    Существуют различные типы устройств, с которыми следует ознакомиться перед покупкой. Они отличаются принципом работы и условиями использования.

    Электромеханический

    Трехфазный электромеханический регулятор напряжения 21 кВт Energy Hybrid 30000 II поколение

    Устройство выполнено на основе автотрансформатора, который управляется электронной схемой. Регулировка осуществляется поворотным графитовым контактом, снабженным сервоприводом. Они могут использоваться как сетевые или магистральные устройства в зависимости от их номинальной мощности.

    Преимущества:

    • Диапазон рабочего напряжения от 130 до 260 В.
    • Нет помех.
    • Форма выходного напряжения не искажена.
    • Стойкость к перегрузкам.

    К недостаткам можно отнести невозможность работы в условиях низких температур и низкую скорость стабилизации. Также во время работы пользователи могут слышать шум. Такие стабилизаторы лучше использовать при нечастых скачках напряжения.

    Релейный и гибридный

    Релейный регулятор напряжения SUNTEK SNET-550 ВА

    Основой таких устройств также является автотрансформатор. Отличие заключается в способе изменения напряжения — в релейных и гибридных устройствах оно происходит за счет коммутации участков обмотки.

    Релейные стабилизаторы могут вызывать мигание ламп. Также во время работы могут быть слышны щелчки, поэтому такое устройство лучше устанавливать в удаленном от зоны отдыха месте.

    Преимущества:

    • Производительность.
    • Площадь срабатывания увеличена до 105 В.
    • Не требует обслуживания.
    • Срок службы 10 лет.
    • Работают при температуре до -30 градусов.
    • Они могут работать на улице.
    • Выдерживает нагрузку 110% от номинального значения.

    Релейные устройства дороже электромеханических.

    Для устранения недостатков релейных и электромеханических стабилизаторов получилось гибридное устройство. Работает в широком диапазоне от 105 В до 280 В. Регулировка напряжения плавная. При снижении напряжения ниже 140 В начинает работать релейная часть, обеспечивающая 220 В. Недостатки — устанавливается на пол и не может функционировать при температуре ниже 0 градусов.

    Электронный

    Стабилизатор напряжения Ресант АСН-1000/1-Ц электронный, однофазный

    Работает на базе тиристоров и симисторов вместо реле. Это приводит к тому, что на выходе поддерживается нормальное напряжение при входе падает до 60 В. Работа бесшумная, так как нет движущихся частей. Срок службы высокий, имеют расширенную гарантию до трех лет. Электронные стабилизаторы небольшие, их удобно крепить на стену. Их используют даже в многоквартирных домах. Имеют небольшой шаг регулировки. К минусам можно отнести высокую стоимость стабилизаторов.

    Другие типы

    Стабилизатор феррорезонансный

    Перечисленные типы стабилизаторов являются основными и чаще всего используются в частных домах. Но есть и другие устройства с другим принципом работы. К таким устройствам относятся феррорезонансные стабилизаторы. Они подходят для работы в небольших домах. Они состоят из сердечника, между обмотками которого возникает феррорезонанс, и конденсаторов. К достоинствам можно отнести высокую производительность и надежность. Минус — низкий КПД, шумность, габариты, стоимость.

    В отдельную группу выделяют электронные стабилизаторы с двойным инверторным преобразованием. Это дорогие устройства, которые лучше ставить на одно из самых ценных устройств. Они могут компенсировать любые изменения в сети.

    Критерии выбора

    Перед выбором регулятора напряжения необходимо выяснить, к какой сети он будет подключен. На 220 В подходит однофазное устройство. На 380 В необходимо трехфазное или 3 однофазных устройства. Выбор зависит от следующих условий:

    • Если в доме есть приборы, рассчитанные на 380 В, устанавливается один трехфазный стабилизатор.
    • При отсутствии такой электротехники выгоднее монтировать три однофазных прибора.

    Основными критериями, по которым выбирается стабилизатор, являются напряжение, пределы регулировки, точность и наличие дополнительного функционала.

    Мощность

    Таблица расчета мощности стабилизатора по энергопотреблению электроприборов

    Для выбора стабилизатора питания можно использовать два метода. Первый заключается в расчете суммарной нагрузки всех подключенных электроприборов. Второй рекомендуемый метод – увидеть ток отсечки машины на входе. Он уже подобран с учетом максимальной нагрузки и с запасом хода. Тогда при установленном автомате защиты на 50 А мощность стабилизатора должна быть 220*50=11 кВт. Исходя из этого значения, выбирается ближайший к нагрузке стабилизатор (в данном случае 10 и 15 кВт). При полной загрузке берется большее значение, при неполной загрузке следует выбирать меньшее.

    Если установлен трехфазный стабилизатор, мощность умножается на 3. Для автомата на 16 А мощность равна 16 * 220 * 3 = 10,56 кВт.

    Пределы регулирования

    График зависимости выходной мощности регулятора напряжения от номинальной (в процентах)

    Диапазонами входных напряжений, указанными в документации, являются те значения, в пределах которых регулятор будет выравнивать ток . При разных параметрах устройство отключается.

    Прежде чем выбирать прибор по этому параметру, следует измерить напряжение в доме и записать максимальное и минимальное значения. Также следует учитывать, что при работе вблизи границы диапазона точность поддерживаемых параметров падает до 18%. Устройство, работающее длительное время в таких условиях, перегреется и может сломаться.

    Точность выходного напряжения Точность

    Выбирается по значениям, прописанным в паспорте на бытовую технику. Большинство электроприборов работают с точностью 5-7%. Яркость лампы заметно меняется уже при 3% отклонении напряжения. При покупке нужно выбрать нижний предел.

    Дополнительные опции

    Принцип работы регулятора напряжения

    Многие стабилизаторы оснащены функцией защиты от больших токов и напряжений. Если вы приобрели модель без этой функции, необходимо дополнительно поставить защитное реле.

    Есть такое устройство как байпас. Это переключатель, с помощью которого можно напрямую соединить вход и выход. Он используется при поломке стабилизатора на время, пока не будет произведен ремонт или замена вышедшего из строя устройства.

    Стабилизаторы поставляются с несколькими дисплеями. Они показывают текущую нагрузку, входные и выходные значения, режим работы.

    Любые устройства, подключенные к сети, нагреваются. Температура может привести к перекосам и неисправностям, поэтому рекомендуется покупать модели с охлаждением.

    Популярные бренды

    Стабилизатор напряжения Ortea Gemini 15-15 / 10-20

    Итальянская компания ORTEA занимает лидирующие позиции по продажам стабилизаторов. У них есть представительства во всех крупных странах мира. Предлагают устройства линейки Gemini на 20 кВА, Orion до 250 кВА, Sirius new до 6000 кВА и другие. Работа при пониженной температуре

    Российская компания Бастион также производит средства защиты для электротехники. У компании есть собственное конструкторское бюро, поэтому они полностью занимаются всем процессом производства и испытаний оборудования.

    «Реканта» производит свое оборудование в Китае. Эта компания является лидером по продажам сварочного и защитного оборудования. Сервисные центры представлены в любой стране мира. Популярный релейный стабилизатор АСН — 2000 Н/1-С работает при входном напряжении от 140 до 260 В. Мощность 1 кВА. Весит 4 кг. Стоимость примерно 3500 рублей.

    Штиль также играет ведущую роль в производстве стабилизаторов напряжения. Представлено 2 серии защитных устройств — Matrix мощностью 0,5 кВА — 2 кВА и бытовой инвертор InStab мощностью 0,5 кВА и точностью не менее 2%. К плюсам можно отнести бесшовное переключение и входной фильтр помех.

    Как подключить стабилизатор напряжения на весь дом: Цепь 220 вольт

    Содержание статьи:

    • Типы стабилизаторов
    • Ступени редуктора
    • Необходимые материалы
    • Выбор места установки
    • Соединение с распределительным щитом
    • Проводное соединение
    • Проверка собранной схемы
    • Основные ошибки

    Скачки напряжения могут повредить электроприборы. Чтобы этого не произошло, используются специальные устройства – стабилизаторы напряжения. Они защищают электросеть от помех, нестабильного питания и дают необходимым для работы приборам 220 В. Стабилизаторы особенно нужны в загородном доме или коттедже, так как именно вне городских условий чаще всего встречается нестабильная сеть. Стабилизаторы можно использовать как для простых бытовых приборов (телевизор, холодильник), так и для устройств с большой мощностью.

    Типы стабилизаторов

    Только один стабилизатор может защитить электроприборы от перегрузок, скачков напряжения, коротких замыканий

    Все устройства стабилизации напряжения можно разделить на несколько категорий:

    • электромеханические;
    • реле
    • ;
    • магнитоэлектрический;

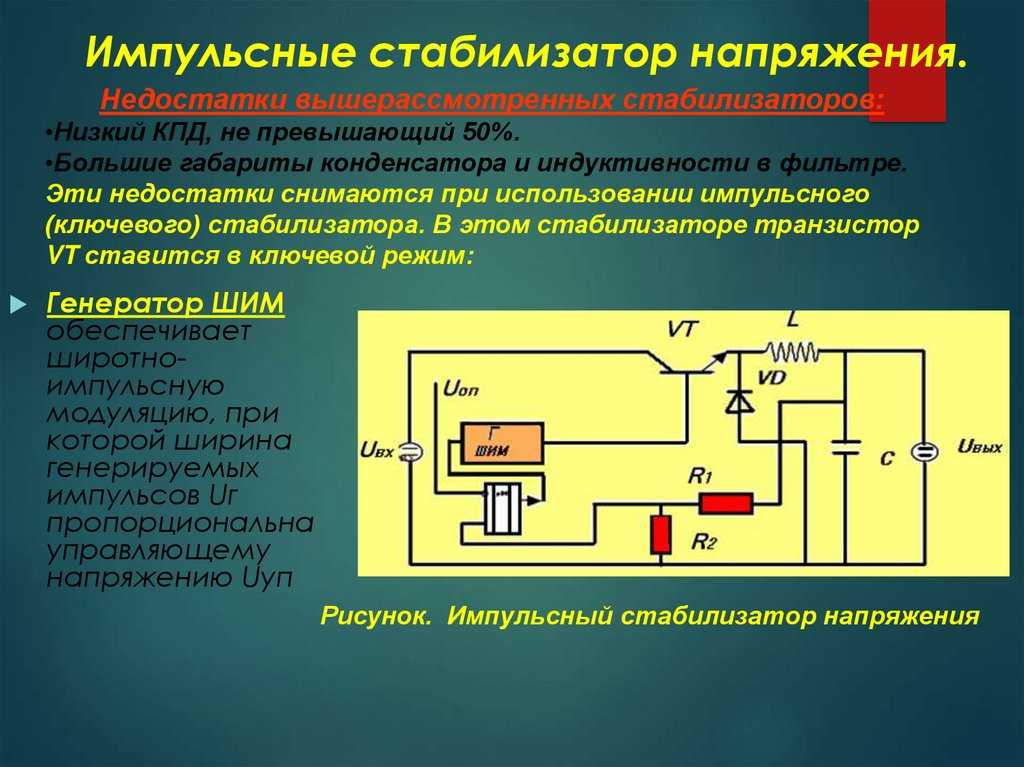

    • Импульсные преобразователи
    • .

    Коммутация обмоток трансформатора в электромеханическом стабилизаторе выполняется с помощью двигателя. Скользящий блок корректирует приложенное напряжение. Недостатком системы являются ее большие габариты. Также большими являются релейные и магнитоэлектрические устройства. Это связано с наличием большого трансформатора для выравнивания напряжения.

    Если вам нужен компактный прибор, лучше выбрать импульсный аппарат. Стоит дороже, так как в конструкции есть специальные инверторы.

    Выбор конкретной модели напрямую зависит от места установки и финансовых возможностей пользователя.

    Ступени редуктора

    Любое нивелирное устройство имеет переключающие ступени. Они определяют качество вырабатываемой электроэнергии. При нормальном напряжении 200 В электричество проходит по цепи без изменений. При падении напряжения (например, до 190 В) включается первая ступень, на которой происходит преобразование нагрузки в требуемые 220 В. Чем меньше текущее напряжение, тем выше переключается стабилизатор. Если все этапы закончились, поднять напряжение не получится.

    Необходимые материалы

    Для подключения нужен сам стабилизатор. Его необходимо выбрать заранее с учетом того, какое устройство будет к нему подключено. Также необходимы следующие материалы:

    • Трос трехжильный ВВГ. Его сечение должно совпадать с сечением вводного кабеля на рубильник или вводной автомат.
    • Трехпозиционный переключатель для включения стабилизатора. Имеет 3 состояния — первый потребитель включен, второй потребитель включен и выключен. Вместо него можно использовать обычный модульный выключатель, но в этом случае при отключении от стабилизатора все помещение каждый раз будет обесточено.
    • Провода ПУГВ разных цветов.

    Стабилизатор должен быть установлен перед счетчиком электроэнергии. Другое подключение запрещено. Это связано с тем, что стабилизатор имеет свой холостой ход и потребляет электроэнергию. Это следует учитывать при оплате счетов.

    Также рекомендуется в цепи перед подключением стабилизатора ставить УЗО или дифференциальный автомат.

    Выбор места установки

    Регулятор напряжения должен быть установлен вдали от легковоспламеняющихся и горючих жидкостей.

    Необходимо заранее выбрать место, в котором будет установлен стабилизатор. Габариты устройства определяются его выходной мощностью. Небольшие стабилизаторы можно установить рядом с оборудованием на столе. Крупногабаритные модели требуют стационарной установки. Местом установки может быть пол, стена или заранее оборудованная ниша.

    Работающие трансформаторы нагреваются, в связи с чем необходимо проводить систему отвода тепла. По этой причине стабилизатор следует устанавливать в месте, где будет открыт доступ к вентиляционным отверстиям. Тогда внутри будет создан необходимый воздухообмен.

    Место установки должно быть непыльным, без влажного воздуха, вдали от легковоспламеняющихся и горючих жидкостей. Высокие температуры, пыль, влага могут повредить стабилизатор. Оптимальное расположение – установка рядом с распределительной коробкой на вводе в счетчик.

    Подключение к распределительному щиту

    После машины в щитке должен быть установлен трехпозиционный переключатель. В положении 1 при поднятом вверх рычаге напряжение подается напрямую из сети, без использования регулятора напряжения. Этот режим используется, если сломался регулятор напряжения или проводятся ревизионные работы.

    В положении 2, когда рычаг направлен вниз, электричество проходит через стабилизатор. В нулевом положении все устройства отключены от стабилизатора и от сети.

    Позиция I
    Правило II
    Позиция 0

    От щита до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно пометить: вход в стабилизатор и выход. Часть изоляции очищается от жил и подключается к электрощиту. Фаза со входа стабилизатора поступает на выход дифавомата. Выходная фаза идет на контакт 2 трехпозиционного переключателя. Ноли и земли с обоих проводов подключаются к соответствующим шинам.

    После фазы машина переходит на трехпозиционный переключатель. Монтажный провод ПУГВ должен быть зачищен от изоляционного слоя, оконцован наконечником и включен от фазы автомата к зажиму 4 выключателя.

    Последний шаг – питание машины от клеммы 1 трехпозиционного устройства. Это также делается с помощью гибкого монтажного троса.

    Кабельная прокладка ВВГнГ-Лс
    Маркировка кабеля
    Подключение фаз от стабилизатора к вводному автомату
    Подключение фазы к контакту №2

    Заземление и заземление
    Заведение сердечника фазового выхода входного автомата на зажим №4
    Питание всех автоматов от клеммы №1 трехпозиционного
    Кабельный зажим (входной и выходной) для клемм

    Перед подключением обязательно проверьте соответствие контактов в документации. Они могут различаться между моделями.

    Провод подключения

    Фаза — белый провод, ноль — синий, земля — ​​желто-зеленый

    Для подключения снимите защитный кожух на стабилизаторе. Входной и выходной кабели продеваются через отверстие и зажимаются клеммами. Фаза входного кабеля должна быть подключена к входу стабилизатора Лин. Ноль к клемме N. Заземление к соответствующей клемме. При отсутствии земли жила закручивается под винт корпуса устройства.

    После подачи напряжения с распределительной коробки стабилизированное питание должно подаваться обратно на щит. Для этого подключите через выходной кабель от стабилизатора. Фаза — к выходу Lout, ноль — к N, земля — ​​туда же, куда подключается заземляющий проводник от вводного кабеля.

    Последним этапом является визуальный осмотр соединения и тестирование системы.

    Особенности подключения стабилизатора к трехфазной сети

    Трехфазные стабилизаторы для каждого блока имеют свои клеммники. При их включении в сеть следует выполнять равномерное распределение однофазных потребителей. Этого можно добиться подключением к разным блокам на стабилизаторе.

    Обычно такие схемы могут подключаться на производственных и промышленных предприятиях. Это связано с высокой стоимостью самого устройства.

    Схема №1
    Схема №2

    В бытовых условиях трехфазные электропотребители подключаются через однофазное устройство.

    Проверка собранной схемы

    Первый пуск осуществляется без приложения нагрузки. Задействован только вводной автомат, остальные выключены.

    Нужно запустить на холостом ходу и посмотреть как все работает. Проверяются выходные и входные параметры, отсутствие посторонних звуков и шумов. Рекомендуется посмотреть, какие данные отображаются на табло.

    Если все в порядке, можно подавать питание.

    Основные ошибки

    Подключение через простой автомат, а не трехпозиционный

    К наиболее частым ошибкам подключения относятся:

    При установке устройства необходимо учитывать все нюансы и не допускать перечисленных ошибок.

    Какой стабилизатор напряжения выбрать для частного дома: виды, лучшие производители, рекомендации

    Чтобы разобраться, какой стабилизатор напряжения выбрать для частного дома, нужно внимательно изучить эти устройства и понять, чем они отличаются друг от друга . Только зная специфику работы, достоинства и недостатки, можно идти в специализированный магазин и совершать покупку. Вы согласны?

    Покупать товары на рынке не рекомендуется. Агрегаты требуют определенных условий хранения и могут работать некорректно, если в этот процесс закрались нарушения. Все о грамотном выборе устройств для стабилизации напряжения и популярных на рынке моделей вы узнаете из нашей статьи.

    Содержание статьи:

    • Основные виды оборудования
      • Вид №1 — релейный вариант модулей
      • Вид №2 — прогрессивные инверторы
      • Вид №3 — электродинамическая технология
      • Вид №4 — электронный тип устройств
      • Вид № 5 — Гибридные устройства
    • Лучшие производители стабилизаторов
      • Компания «Ресанта», Латвия
      • Группа компаний «Штиль», Россия
      • Торговая марка ORTEA S. P.A. Италия
      • Компания Норма-М, Россия
      • ИТЦ «Энергия», Россия
    • Актуальные рекомендации для покупателей
      • Мощность и фазовые параметры
      • Насколько важна точность стабилизации?
      • Место приобретения и марка
    • Выводы и полезное видео по теме

    Основные виды оборудования

    На рынке электрических и силовых устройств стабилизаторы представлены в самых разнообразных модификациях.

    Эти устройства делятся на:

    • реле;
    • инвертор;
    • электродинамический;
    • электронный;
    • гибрид.

    Каждое устройство имеет свою специфику и в определенных условиях демонстрирует наивысший уровень эффективности.

    Вид №1 — релейный вариант модулей

    Бытовые релейные устройства работают на основе силовых реле, коммутирующих обмотки автотрансформатора. Они имеют широкий диапазон регулирования и быстро нивелируют всплески входного напряжения.

    Модели оснащены эффективной системой защиты, предохраняющей внутренние компоненты от возможного короткого замыкания и перенапряжения во время работы. Они продаются по доступной цене во всех строительных магазинах или специализированных супермаркетах любого региона.

    Неоспоримыми достоинствами релейных стабилизаторов являются компактные размеры корпуса и небольшой вес. Благодаря этим качествам их можно монтировать не только на прочные несущие стены, но и на более слабые внутренние перегородки и конструкции

    Среди минусов агрегатов — отсутствие запаса хода, низкая точность стабилизации и шумовой фон в виде щелчков при замыкании/размыкании контактов. Самые главные минусы – короткий срок службы и гарантия не более 6-12 месяцев.

    Вид №2 — прогрессивные инверторы

    Инверторный стабилизатор — одна из последних инновационных разработок на рынке электротехнического и энергетического оборудования. Он работает по принципу широтно-импульсной модуляции. По сравнению с традиционными электронными и сервоприводами он поддерживает более широкий диапазон входного напряжения.

    Имеет комплексную систему безопасности, защищающую от всех основных сетевых проблем. Мгновенно реагирует на критические перегрузки, способные вывести оборудование из строя.

    Высочайшая точность входного напряжения – важнейшая отличительная черта инверторных блоков. В бытовых однофазных и трехфазных моделях он не превышает 1%, а в промышленных — 0,5%

    Прибор не боится перепадов температуры и влажности, корректно работает в широком диапазоне температур. Из-за высокой стоимости он пока не получил большого распространения, несмотря на то, что считается одним из самых эффективных устройств.

    Вид №3 — электродинамическая технология

    Корректная работа электродинамических (сервоприводных) изделий обеспечивается электродвигателем. Он управляется специальной электронной платой с микропроцессором.

    Блоки данной конструкции непрерывно регулируют напряжение сети и дают минимальную погрешность при стабилизации.

    Электродинамические изделия известны своей высокой устойчивостью к кратковременным/длительным перегрузкам и подходят для работы в сложных климатических условиях и при низких температурах.

    Модули сервопривода имеют подвижный контакт. При попадании на него частиц пыли, фрагментов грязи или других инородных элементов высок риск возникновения искры или самопроизвольного возгорания. Это серьезно ограничивает сферу использования приборов и категорически не позволяет устанавливать их в помещениях с газовым оборудованием.

    Недостатками электродинамических модулей являются их внушительный вес и большие габариты, низкая работоспособность при перепадах сети, необходимость регулярного профессионального обслуживания и короткий эксплуатационный период.

    Вид №4 — электронный тип приборов

    Электронные («семиэлементные» или «тиристорные») приборы относятся к точной и высокоэффективной технике. Не содержат механических элементов, участвующих в автоматическом регулировании напряжения. Работой полупроводников, управляющих автотрансформатором, управляет внутренний микропроцессор.

    Электронные устройства известных марок не издают шума при работе. Легкое гудение в них может появиться только при сильных перегрузках или при недостаточной подаче рабочей мощности

    К основным преимуществам электронных компонентов можно отнести быструю и четкую реакцию на скачки напряжения, минимальную погрешность стабилизации и высокую эффективность работы.

    Производители оснащают устройства многоуровневой системой защиты, защищающей все активные узлы от распространенных сетевых сбоев и проблем. Корпуса электронных стабилизаторов имеют компактные размеры и монтируются как на несущие стены, так и на легкие внутренние перегородки.

    К недостаткам моделей можно отнести высокую начальную стоимость, дорогой ремонт в случае поломки, чувствительность к внезапным перегрузкам сети.

    Вид №5 — Гибридные устройства

    Гибридный стабилизатор — еще одна современная новинка, впервые появившаяся на рынке в 2012 году. Он отличается от традиционного релейного модуля дополнительными релейными преобразователями, которые реализованы в конструкции.

    Гибридные устройства компактны и мягко выравнивают напряжение. В постоянном режиме обеспечивают равномерную подачу электроэнергии и надежную защиту сети от скачков напряжения

    В процессе функционирования создают ощутимый звуковой фон и продаются по высокой цене.

    Лучшие производители стабилизаторов

    В список лучших компаний-поставщиков Российский потребительский рынок включает отечественных и европейских производителей электротехнического оборудования. Продукция этих торговых марок наиболее широко распространена и продается намного лучше, чем аналогичная продукция других торговых марок.

    Компания «Ресанта», Латвия

    Латвийский производитель давно известен в мире. Присутствует на рынке с 1993 года, более 10 лет активно работает в России. Предлагает клиентам надежное качественное стабилизирующее оборудование.

    Под маркой выпускаются однофазные и трехфазные стабилизаторы напряжения, отличающиеся друг от друга типом, мощностью и комплектацией. Стоимость изделий лояльна, особенно учитывая их высокое качество, длительный срок службы и устойчивость к работе в бытовых электрических сетях.

    В России компания «Ресанта» имеет не только фирменные магазины и отделы, но и разветвленную сервисную сеть. В РФ работает более 40 центров, где квалифицированные мастера осуществляют гарантийные мероприятия, обслуживание и ремонт стабилизаторов

    Вся продукция, сошедшая с производственных мощностей Рижского завода, сертифицирована и полностью соответствует международным требованиям к такой продукции.

    Компания регулярно участвует в специализированных выставках и получает на них престижные награды. По данным исследовательского центра Mega Research, собранным в 2014-2017 годах, бренд лидирует на российском рынке стабилизаторов напряжения.

    Среди основных достоинств стабилизаторов «Ресант»:

    • высокий КПД — до 97%;
    • широкий диапазон мощностных характеристик;
    • прочный внешний корпус.

    На каждое устройство, приобретенное у авторизованного представителя, распространяется фирменная гарантия.

    Группа компаний «Штиль», Россия

    Производитель стабилизаторов «Штиль» работает на рынке электротехнического оборудования с 1994 года. Имеет крупные производственные мощности в Москве. Имеет сертификат соответствия современной системе менеджмента — ГОСТ ИСО 9001-2011.

    Завод оснащен современным оборудованием и укомплектован квалифицированным персоналом. Дополнительно организованы производственные мощности для испытаний и испытаний собранных агрегатов. Готовая продукция покидает предприятие только после детальной проверки ОТК

    Компания самостоятельно разрабатывает и собирает стабилизаторы различного назначения, подходящие для конкретных видов грузов. Предлагает покупателям не только классические, но и прогрессивные инверторные однофазные и трехфазные устройства с евровилкой и возможностью настольной установки или настенного монтажа.

    Гарантия на агрегаты, которая включает следующие мероприятия:

    • диагностика проблемных вопросов и определение причин, провоцирующих их возникновение;
    • локальный/глобальный ремонт, замена вышедших из строя узлов/элементов;
    • профилактическое обслуживание.

    Все восстановленные устройства проходят обязательную проверку работоспособности и только после этого возвращаются владельцам.

    Товарный знак ORTEA S.P.A. Италия

    Компания ORTEA S.P.A. — один из старожилов на международном рынке электротехнического оборудования. Этот европейский гигант уже более полувека занимается проектированием, производством и реализацией через дилерскую сеть качественных, устойчивых в обслуживании и надежных регуляторов напряжения.

    Сотрудники компании «ОРТЕА», представляющей бренд в России, обладают профессиональной квалификацией и большим практическим опытом. Они помогают клиентам правильно подобрать стабилизатор под те или иные индивидуальные задачи.

    В РФ и странах СНГ насчитывается более 700 партнерских организаций и сервисных центров итальянского производителя.

    К основным преимуществам итальянской продукции относятся:

    • особая запатентованная конструкция узла регулировки с пожизненной фирменной гарантией;
    • высокий уровень точности стабилизации — колебания не более ±0,5%;
    • стойкость внутренних силовых агрегатов к интенсивным перегрузкам;
    • усовершенствованная интеллектуальная система защиты Schneider Electric и ABB;
    • встроенный молниеотвод;
    • мгновенная реакция на колебания сети;
    • плавная регулировка параметров напряжения;
    • морозостойкость;
    • два способа подключения с возможностью регулировки диапазона входного напряжения;
    • Прогрессивный дисплей Lovato Electric с четкой индикацией.

    При производстве приборов используются только лучшие комплектующие от европейских фирм. Сборка аккуратная и четкость безупречная.

    Компания «Норма-М», Россия

    Завод «Норма-М» — один из старейших отечественных разработчиков электротехнического оборудования. Создает передовые технологические решения в области силовых агрегатов и постоянно повышает качество своей продукции.

    К наиболее актуальным и значимым изобретениям специалистов предприятия относятся:

    • уникальное реле с функцией защиты от искрения;
    • возможность 100% сохранения мощности;
    • плавное прогрессивное переключение.

    Готовое оборудование корректно работает в однофазных и трехфазных сетях, не боится интенсивных нагрузок и служит не менее 10-15 лет.

    Для производства стабилизаторов Норма М используются комплектующие и комплектующие высокого качества, закупаемые у надежных и проверенных поставщиков. Сборка полностью осуществляется в России под чутким контролем опытных специалистов

    Все устройства брендированы, а квалифицированное обслуживание предлагается в сертифицированных сервисных центрах.

    Основными преимуществами установок N Norma M являются:

    • поддержка уровня мощности во всем диапазоне;
    • компактный размер корпуса;
    • полное отключение трансформаторов в режиме байпаса, что позволяет экономить внушительное количество энергии;
    • возможность размещения на полу и на стене;
    • морозостойкость и правильная эксплуатация на открытом воздухе при отрицательных температурах;
    • отсутствие искажений.

    Все эти позиции и привлекательная цена делают продукцию от Norma M очень популярной.

    ИТЦ «Энергия», Россия

    Компания «Энергия» — молодой участник рынка бытового энергетического и электротехнического оборудования. Основанная в 2000 году, она работала эксклюзивным дистрибьютором Sassin Corporation.

    Начало производства собственной продукции в 2005 году. Дебют прошел успешно, и продукция сразу же заняла достойное место, потеснив на полках магазинов более именитые бренды.

    Компания «Энергия» регулярно участвует в специализированных выставках и демонстрирует новые, усовершенствованные образцы стабилизаторов для однофазных/трехфазных бытовых и промышленных сетей

    На заводах компании четко соблюдаются технологические нюансы изготовления стабилизаторов . Устройства, сходящие с конвейера, по всем параметрам соответствуют современным требованиям к качеству и безопасности продукции.

    Основные преимущества ETC Energy:

    • широкий ассортимент изделий различного назначения с малыми/средними/высокими мощностными характеристиками;
    • безупречное качество сборки;
    • надежность и стабильность работы;
    • наличие приборов для работы в сложных и агрессивных погодных условиях;
    • возможность размещения на стене или на полу.

    Оптимальная цена агрегатов и длительная фирменная гарантия от завода-изготовителя дополняют положительную картину.

    Актуальные рекомендации для покупателей

    Правильно подобранный обеспечивает правильную работу всех электроприборов в доме и защищает бытовую технику от перегорания и выхода из строя в связи с скачками напряжения в сети или коротким замыканием.

    Если скачки напряжения в сети происходят крайне редко и в небольших пределах, а в доме нет устройств и систем, требующих качества и стабильности электроснабжения, нет необходимости тратить лишние деньги и платить за инвертор или электронный модуль .

    Приобретая релейное устройство, необходимо помнить, что в процессе работы оно создает заметный шумовой фон. Поэтому следует заранее продумать, где разместить модуль, чтобы он не мешал комфортному отдыху и полноценному сну

    С выравниванием напряжения как нельзя лучше справится надежный и недорогой релейный стабилизатор. Если вы хотите защитить компьютеры и другое чувствительное оборудование от крайностей, вам следует отдать предпочтение электронным модулям. Такие агрегаты защитят гаджеты от возгорания и продлят срок их службы.

    Покупать инверторное устройство нужно только в случае постоянных значительных перепадов в сети. В остальных случаях такие финансовые затраты нецелесообразны. С правилами отбора и Мы познакомим вас с рекомендованными нами статьями.

    Параметры мощности и фазы

    Параметры мощности требуют особого внимания. Не берите прибор «впритык», иначе он всегда будет работать на износ и не потерпит подключения новых потребителей энергии. Модуль лучше приобрести с некоторым запасом, продлив тем самым его нормальное функционирование.

    Стабилизаторы мощности для однофазной электрической сети варьируются в пределах от 0,1 до 135 кВА, для трехфазной — от 2 до 6000 кВА. Для небольшого дома с минимумом бытовой техники подойдут приборы на 500-1500 В. В просторных коттеджах устанавливаются однофазные агрегаты от 2000 В или трехфазные от 2-3 кВА.

    При подключении к сети оросительных систем и других потребителей большого количества энергии необходимы прочные и выносливые стабилизаторы с хорошим запасом мощности. Это обеспечит правильную работу всех агрегатов и защитит коммуникации от перегрева.

    Трехфазные стабилизаторы состоят из трех отдельных модулей на фазу. Все они находятся в одном корпусе и управляются с единой платы управления. При сбое сети или перекосе фаз блок управления полностью отключает устройство от питания

    Все стабилизаторы напряжения делятся на однофазные и трехфазные. В домах старой постройки, расположенных в черте города, чаще всего имеются однофазные электрические сети с действующим напряжением 220 В.

    Нужен однофазный стабилизатор любого вида. Модель подбирается в зависимости от индивидуальных требований и количества бытовой техники, имеющейся в комнате.

    Загородные коттеджи, усадьбы и дачи чаще всего подключаются к трехфазной сети 380 В. Для таких условий идеально подойдет трехфазный выносливый агрегат. Он равномерно распределяет токовую нагрузку и эффективно защищает элементы связи от перенапряжения.

    Насколько важна точность стабилизации?

    Точность стабилизации – это отклонение выходного значения сетевого напряжения от регистрируемого напряжения. Чем ниже процент, тем лучше.

    В линейке бюджетных устройств погрешность между значениями колеблется от 5% до 8%. Это считается нормой для бытовых домашних сетей, к которым не подключаются капризные технические устройства, предъявляющие высокие требования к качеству энергоснабжения.

    Стабилизаторы с уровнем отклонения менее 5% дороже аналогичных устройств с высоким коэффициентом. Переплачивать за них можно только в случае реальной необходимости.

    Для чувствительного оборудования и сложных систем обычно применяют устройства, где уровень отклонения не превышает 1-2%.

    Место покупки и марка

    Не стоит покупать безымянный товар у сомнительного продавца на рынке. Гораздо разумнее отправиться в специализированный магазин или супермаркет, где представлен широкий ассортимент товаров и строго соблюдаются правила хранения электрооборудования.

    Для стандартных бытовых нужд отлично подойдут недорогие стабилизаторы напряжения с уровнем КПД 80-93%. Если к сети подключено много устройств, систем и чувствительного оборудования, есть смысл вложиться в дорогостоящий блок, производящий 9КПД 4-97%

    Фирменное устройство будет стоить немного дороже, но эти затраты будут оправданы надежной и долгой работой. Кроме того, официальный представитель производителя обязательно выдаст гарантийный талон на обслуживание и ремонт в сертифицированном сервисном центре.

    Только изучив все советы и четко поняв, как правильно выбрать тип стабилизатора напряжения для частного дома, можно грамотно приобрести необходимое оборудование.

    Предлагаем самостоятельным домашним мастерам ознакомиться с инструкцией по сборке мощного регулятора напряжения. В Вы найдете подробное описание процесса и ценные рекомендации.

    Выводы и полезное видео по теме

    Видео №1. Как правильно выбрать стабилизатор для дома и избежать типичных ошибок:

    Видео №2. Советы по расчету мощности стабилизирующего устройства для жилого дома :

    Видео №3. Рекомендации по подключению стабилизатора к электросети своими руками:

    В процессе выбора желательно не забыть посмотреть сертификаты качества и убедиться в правильности заполнения гарантийного талона менеджером-консультантом или продавцом. Это даст возможность воспользоваться при необходимости фирменной гарантией в сервисном центре.

    Расскажите, как вы выбирали стабилизатор для бытовой электротехники. Поделитесь своими известными рекомендациями, которые помогут посетителям сайта. Оставляйте свои комментарии в блоке ниже, задавайте вопросы по спорным и непонятным моментам — мы постараемся ответить каждому.

    Как выбрать стабилизатор напряжения для квартиры?

    Качество электроэнергии у жителей городских квартир обычно выше, чем у владельцев частных домов и, особенно, дачников. Конечно, городские электросети тоже далеко не всегда идеальны, но колебания, встречающиеся в них, все же меньше, чем в сельской местности и частном секторе.

    Качество электроэнергии у жителей городских квартир, как правило, выше, чем у владельцев частных домов и, особенно, дачников. Конечно, городские электросети тоже далеко не всегда идеальны, но колебания, встречающиеся в них, все же меньше, чем в сельской местности и частном секторе. Однако даже небольшие перепады питающего напряжения могут помешать нормальному функционированию современной бытовой техники и электроники. Поэтому стабилизатор напряжения часто необходим в городских условиях.

    В каком случае необходим стабилизатор напряжения в квартире?
    Если для частного дома и дачи практически всегда нужен стабилизатор, то с городскими квартирами все не так просто. Во-первых, удаленность многоквартирных домов от электростанций меньше, поэтому критически низкие показатели напряжения встречаются реже, чем в сельской местности. Во-вторых, сильные перепады сети в городе — скорее исключение, чем правило.

    Наличие колебаний напряжения легко определить невооруженным глазом. Шум в динамиках и на экранах видеовоспроизводящих устройств, мигание лампочек, изменение звука холодильника или стиральной машины явно говорят о том, что нужен регулятор напряжения.

    А если таких признаков не наблюдается — можно ли быть уверенным в отсутствии перепадов напряжения и сохранности своего оборудования? К сожалению нет. Небольшие колебания в сети могут не проявляться визуально, но медленно «перемалывать» электронную начинку современной бытовой техники, пагубно сказываясь на ее долговечности и работоспособности.

    Вы можете проверить свою электрическую сеть на качество поступающего из нее электричества с помощью электрика или самостоятельно. Достаточно с помощью мультиметра измерить напряжение на розетке при минимальном потреблении (например, в разгар рабочего дня) и при максимальной нагрузке (утром, вечером или в выходные). Полученные данные следует сравнить с показателями допустимых отклонений, которые не должны превышать 10 % от номинального напряжения:

    для сетей 230 В — не менее 207 В и не более 253 В;
    для сетей 220 В — не менее 198 и не более 242 В.

    качество которых превышает существующие стандарты (для бытового сектора эта техника является явным исключением). В случае скачков напряжения выше или ниже указанных норм следует задуматься о покупке стабилизатора. Потребность в нем будет расти вместе с увеличением отклонения напряжения от нормативного значения.

    Какая техника нуждается в первичной стабилизации напряжения?
    Перед покупкой стабилизатора необходимо определиться, какое оборудование будет подключаться к устройству. Следует понимать, что одни виды бытовой техники более устойчивы к колебаниям сетевого электричества, чем другие. Рассмотрим влияние качества электроснабжения на работу наиболее распространенных электроприборов в городских квартирах:

    Холодильники. Современные модели отлично выполняют свои функции при изменении напряжения в пределах 10%. В случае более значительных отклонений все же нужен стабилизатор напряжения для холодильника, иначе такое оборудование может уйти в защиту и отключиться. Если холодильник все же запускается при пониженном или повышенном входном напряжении, то длительная эксплуатация в таких условиях чревата сокращением срока службы компрессора. Старые модели холодильников реагируют даже на малейшие колебания сетевого напряжения, что слышно по изменению звука их работы. Сгоревший из-за сетевого перепада мотор – частая причина поломки.
    Телевизоры . Изделия последних поколений стабильны при плавающем напряжении. Встроенные импульсные блоки питания выравнивают сетевой сигнал и поддерживают широкий диапазон входных значений до 110 В внизу и 260 В вверху. Однако если в городской квартире провалы ниже указанного значения практически невозможны, то могут возникнуть скачки напряжения выше 260 В. Поэтому в некоторых случаях потребуется стабилизатор напряжения для телевизора.
    ПК, ноутбуки и оргтехника. В современных ПК, ноутбуках и мониторах используются импульсные блоки питания, аналогичные телевизионным, поэтому в условиях небольших сетевых перепадов угроз для таких устройств нет. Сильные скачки напряжения опасны для самого блока питания – он может выйти из строя. При наличии подобных явлений стоит позаботиться о защите своего оборудования стабилизатором напряжения для ПК и оргтехники.
    Железо . Он будет работать практически при любой производительности сети, но при низком напряжении устройство не сможет прогреться до нужной температуры, а при высоком быстро перегреется.
    Звуковое оборудование. Скачки напряжения ухудшают качество звука. При небольших колебаниях для корректной работы достаточно сетевого фильтра. В случае сильных отклонений улучшение звука гарантирует только стабилизатор напряжения для аудиоаппаратуры.

    Климатическое оборудование . Кондиционеры, вентиляторы, тепловые пушки, увлажнители воздуха зависят от параметров питающего напряжения. Отклонения от номинальных значений отрицательно сказываются на надежности и долговечности их электродвигателей. Например, кондиционер в условиях нестабильного электроснабжения будет работать на пониженной мощности или выйдет из строя. Поэтому такое оборудование при наличии каких-либо колебаний сети следует использовать только со стабилизатором напряжения.

    Пылесосы. Основным узлом любого пылесоса является компрессор, реализованный на базе мотора, чувствительного к качеству электроэнергии. Результатом скачков напряжения для пылесоса будет либо неполная работа, либо преждевременный выход из строя.
    Стиральные машины . Автоматические и полуавтоматические модели имеют электродвигатель, поэтому любые отклонения в электросети будут негативно сказываться на их работоспособности и сроке службы. Кроме того, резкие скачки напряжения вызовут постоянное срабатывание защитной автоматики и повлияют на встроенные водонагреватели, которые не будут нагревать воду или выйдут из строя. Несомненно, стабилизатор напряжения для стиральной машины необходим даже при минимальных отклонениях сетевого напряжения от установленных норм.
    Посудомоечные машины. Принцип их работы и устройство во многом аналогичны стиральным машинам, соответственно и проблемы, возникающие при колебаниях напряжения в электрической сети, аналогичны. Поэтому для стабильной работы и длительного срока службы необходимо подключить стабилизатор напряжения для посудомоечной машины. Это улучшит качество его работы и продлит срок его службы.
    Микроволновые печи. При пониженном напряжении они не смогут обеспечить заявленную мощность излучения. При значительном превышении номинального напряжения может выйти из строя управляющая электроника и блок питания. Поэтому, чтобы не получить холодную еду в горячем блюде, рекомендуется использовать стабилизатор напряжения для микроволновки.
    Энергосберегающие лампы . Очень чувствительны и быстро перегорают при частых перепадах напряжения (в тех случаях, когда обычные лампы просто моргают). Кроме того, при низком напряжении они могут вообще не включаться.
    Светодиодные лампы. Практически не реагируют на изменения в сети и светят с одинаковой яркостью в широком диапазоне входного напряжения (пределы допустимых значений зависят от качества встроенного регулятора тока).
    Лампы накаливания . Обычные лампы более устойчивы к колебаниям сети, чем энергосберегающие. Но при низком напряжении их свет заметно тускнеет, а при высоком становится ярче, что негативно сказывается на зрении человека, а также сокращает срок службы лампы и вызывает перерасход электроэнергии.
    Электронагреватели . При падении напряжения они не смогут прогреться до необходимой температуры и не будут выполнять свои прямые функции. При повышенном напряжении модели, оснащенные автоматикой, отключатся, а более простые могут перегреться и не только выйти из строя, но и стать причиной возгорания.
    Проанализировав вышеизложенное, можно сделать вывод, что все бытовые приборы в большей или меньшей степени зависят от качества питающего напряжения. Поэтому при наличии каких-либо отклонений от установленных нормативных значений в электросети вашей квартиры целесообразно один раз вложиться в качественный и современный стабилизатор для бытовых приборов, способный гарантировать правильное функционирование электроприборов.

    Какой тип регулятора напряжения подходит для квартиры?
    Немедленно откажитесь от технически устаревших и непригодных для современного бытового использования феррорезонансных приборов. Остальные типы стабилизаторов рассмотрим подробнее:

    Релейный. Принцип работы основан на коммутации обмоток трансформатора специальными реле. Выбирается обмотка, на которой напряжение имеет значение, наиболее близкое к номинальному. Основные преимущества: приемлемая цена и достаточно высокая скорость отклика. Если ваше оборудование можно использовать с диапазоном точности 8%, реле является идеальным вариантом.
    Серводвигатель. Корректировка напряжения осуществляется перемещением по обмотке трансформатора специального контакта, приводимого в движение сервоприводом. Достоинства: повышенная (по сравнению с релейными устройствами) точность стабилизации и дешевизна большинства моделей. Если у вас стабильно высокое или стабильно низкое напряжение — то это ваш вариант!
    Симистор и тиристор. По принципу действия аналогичны релейным, но переключение между обмотками трансформатора осуществляется для максимального быстродействия и обеспечения практически бесшумной работы устройства на полупроводниковых переключателях: тиристорах и симисторах. Характеристики стабилизаторов этого типа превосходят многие аналоги. Такие устройства можно с успехом использовать в городских квартирах, возможно, уступая лишь предыдущим видам по цене.

    Теперь у вас есть полная информация обо всех типах стабилизаторов напряжения и о потребителях в вашей квартире. Если есть вопросы — пишите, звоните, готовы проконсультировать по всем вопросам.

    Напряжение в частном доме 160

    Низкое напряжение в сети – проблема, характерная для домохозяйств частного сектора. 160-180 вольт – этого напряжения недостаточно для большинства бытовых приборов и светильников. Даже самая простая лампа накаливания при чрезмерно низком напряжении уже не светит, а просто «обозначает» свою нить накала нежно-малиновым цветом.

    В первую очередь следует помнить, что поставщик электроэнергии должен обеспечить качество этой электроэнергии на вводе, то есть на границе ответственности между абонентом и поставщиком. На самом деле граница ответственности чаще всего находится в месте присоединения ответвления ВЛ к частному дому.

    Поэтому вопрос принципиальной важности: в чьей зоне ответственности проблема? Если напряжение на самой ВЛ такое же низкое, то за это отвечает энергоснабжающая организация (садоводство, Энергосбыт и т.д.) Но если там напряжение в порядке, то ввод — проблемный участок, а это уже на совести потребителя.

    Произвести замеры на опоре ВЛ в ​​месте присоединения ответвления практически совсем непросто, да и небезопасно. Такую работу могут выполнять только квалифицированные работники электроснабжающей организации.

    Например, если проблемы с напряжением есть только у вас, а соседи, подключенные к вашей же фазе, не испытывают никаких неудобств, то это однозначно говорит о том, что техническая проблема именно на вашей ветке.

    Еще одним характерным признаком неполадок именно на вашем вводе может быть отсутствие проседания до включения любых электроприборов в вашем доме. То есть если вводное устройство выключено — входное напряжение полное, а если плита, чайник и пылесос работают одновременно, то работать они практически не могут, так как просадка очевидна и заметна даже без использование специальных приспособлений.

    Провисание в пределах ответственности домовладельца

    Если падение напряжения происходит именно на вашей ветке, то вероятны следующие варианты:

    1. Сечение вводного провода недостаточно для имеющейся длины. На слишком тонких проводниках возникает падение напряжения, которое в случае предельной нагрузки может быть очень значительным.

    2. В ответвлении плохой контакт, играющий роль добавочного сопротивления. На этом сопротивлении в соответствии с законом Ома происходит падение напряжения. Этих вольт, «исчезающих» из-за плохого контакта, может и не хватить.

    Потеря напряжения приводит к выделению тепла. В первом варианте это не так критично, так как вводной провод нагревается равномерно по всей длине. А вот при втором варианте плохой контакт будет греться. Причем очень интенсивно, вплоть до того, что место нагрева будет видно невооруженным глазом. Нагрев будет способствовать дальнейшему ухудшению контакта, а итогом будет либо полная неработоспособность ввода, либо, в худшем случае, возгорание.

    Если вы обнаружите, что падение напряжения в доме вызвано проблемами в вашей ветке ЛЭП, то необходимо предпринять следующие действия:

    1. Критически оценить состояние контактов. Это, в первую очередь, касается стыка магистральной линии электропередач и вашей ветки. Как осуществляется это соединение? Если использовать обычную скрутку, то весьма вероятно, что проблема именно здесь: переходное сопротивление такого контакта, находящегося на открытом воздухе, неуклонно растет, и от возгорания спасают только практически идеальные условия охлаждения. Все это особенно актуально, если алюминиевые основные и медные ответвительные жилы соединены скруткой. К сожалению, такое тоже бывает.

    Если ответвление выполнено с использованием сертифицированных зажимов, то необходимо обратить внимание на состояние корпусов этих зажимов. Оплавление и другие повреждения корпуса зажима могут указывать на проблемы с электрическим контактом. Убедиться в наличии этих проблем можно, включив максимальную нагрузку в сети (как можно больше потребителей электроэнергии) и проведя нехитрые наблюдения. Если внутри зажима возникает искрение, идет дым, а температура явно повышается, то однозначно причиной проседания напряжения является зажим и подлежит замене.

    2. Еще одним местом проблемного контакта могут быть верхние выводы вводного коммутационного аппарата (чаще всего автомата). В этом случае искрение может исходить непосредственно от вводного щитка, а корпус автоматического выключателя будет иметь следы оплавления. Затем устройство ввода необходимо заменить.

    Просадочное напряжение в рамках ответственности энергокомпании

    На первый взгляд, этот случай кажется самым простым: договорились с соседями, написали жалобу — и пожалуйста. Поставщик обязан обеспечить качество поставляемой электроэнергии по закону.

    Однако на самом деле все гораздо сложнее. Пониженное напряжение в сети ЛЭП может быть связано с такими обстоятельствами:

    1. перегрузка трансформаторной подстанции,

    2. отсутствие сечения жил ЛЭП,

    3. «перекос», то есть неравномерность нагрузка фаз трансформатора.

    Первые две причины несложно диагностировать, но непросто устранить: требуется либо замена трансформатора, либо реконструкция ЛЭП. К тому же нагрузка на сеть не стабильная, а значит, и с третьей причиной тоже не все ясно. Здесь следует отметить, что сегодня на большинстве подстанций релейная защита работает исправно. А это значит, что падение напряжения из-за банальной перегрузки характерно только для некоторых садоводческих и глухих населенных пунктов.

    Обоснование недостаточной мощности трансформатора или неравномерного распределения нагрузки по фазам найти будет практически невозможно. Сейчас есть перегруз или перекос, а через полчаса может уже и нет. Соответственно, падение напряжения также нестабильно, и потребители остаются один на один со своей проблемой.

    Энергосбытчикам в подобной ситуации, конечно, надо писать «бумагу». Но вам все равно придется предпринять некоторые шаги самостоятельно. Как вариант, в таком случае можно получить разрешение у сбытовой компании и подвести в дом все три фазы. Далее можно установить на вводе автоматический переключатель фаз и всегда использовать только наименее загруженную в данный момент фазу, напряжение в которой будет близко к 220 вольтам.

    При отсутствии такого разрешения Энергосбыта возможно проведение периодической «переключения фаз» с участием электромонтеров эксплуатирующей организации, которые обеспечат необходимое отключение на подстанции. Но следует отметить, что такие действия вряд ли радикально решат вопрос.

    Недостаточное сечение жил ЛЭП относительно часто вызывает падение напряжения не только в садово-огородных, но и в частном секторе в черте города. Дело в том, что еще пару десятков лет назад эти линии проводились самыми дешевыми проводами. Наиболее распространенными были сталеалюминиевые провода сечением 16 кв. мм. Сталь обеспечивает этому проводу повышенную несущую способность, но значительно снижает электропроводность. И это при том, что сечение 16 кв. мм так что он не особо большой, да и сам по себе алюминий не очень токопроводящий.

    На том историческом этапе, когда даже электрическая плита была не в каждом частном доме, а других мощных электроприемников дома не было, вполне себе ЛЭП из проводов АС-16. А сегодня на месте бывших небольших домиков строятся целые дворцы. Причем предпочтение все чаще отдается электрическому бойлерному отоплению. Конечно, значительно возрастает потребление электроэнергии. И даже если трансформатор на подстанции справляется, или его заменили, то на тонких проводах при больших токах происходит значительное падение напряжения.

    Характерным признаком недостаточного сечения проводов ЛЭП или мощности трансформатора подстанции является нормальное напряжение в ночное время и постоянные просадки в вечернее время. Но стоит отметить, что эти две проблемы часто «идут рука об руку».

    Где слабые провода ЛЭП — там и маломощный трансформатор. А необходимость больших вложений мешает устранению проблем. Один трансформатор стоит около миллиона рублей в зависимости от его мощности. Кроме того, реконструкция ЛЭП с использованием SIP также «влетит в копеечку».

    По этим причинам энергосбытовые компании, садоводческие и поселковые администрации могут годами хранить молчание, даже при наличии явных проблем.


    Известные способы частного решения проблемы пониженного напряжения в сети:

    1. Установка стабилизатора напряжения на собственном вводе. Честно говоря, сомнительна эта мера в случае просадки до 160-180 вольт. Во-первых, стабилизатор такой глубокой стабилизации и подходящей для домовладения мощности будет очень дорогим. А во-вторых — десяток таких стабилизаторов в сети ЛЭП — и сеть буквально падает на колени, откуда ее уже не поднять никаким стабилизатором.

    2. Установка повышающих трансформаторов напряжения на вводе. Это тоже совершенно не подходит. Предположим, мы поставили трансформатор, подобрав коэффициент трансформации от 160 до 220 вольт. А утром напряжение в сети пришло в норму, и вместо 220 в розетках стало 300 вольт. Перегорают все приборы и лампочки. Ведь проблема с просадкой напряжения в том, что эта просадка практически никогда не бывает стабильной.

    3. Установка дополнительного заземляющего устройства на вводе. Разумеется, к нулевому рабочему проводнику. Смысл здесь в том, что линия электропередач – это прямой проводник (фаза) и обратный (ноль). Сечения может не хватить и тем, и другим, но, заземлив нейтральный проводник, можно уменьшить сопротивление рабочего нуля и в целом сопротивление линии тоже уменьшится.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
