Как укрепить балки перекрытия в деревянном доме: Усиление деревянных балок перекрытия — как укрепить межэтажные, чердачные и подвальные лаги по полу и потолку

Усиление деревянных балок перекрытия — как укрепить межэтажные, чердачные и подвальные лаги по полу и потолку

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.



Когда нужно усиливать деревянные балки перекрытия

• плохое состояние балочной конструкции. Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

• снижение несущей способности. Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;

• необходимость увеличения несущей способности балки. Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом. При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором.

Схема устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокномУсиление балок углеволокном — схемаУсиленные балки углеродным волокном

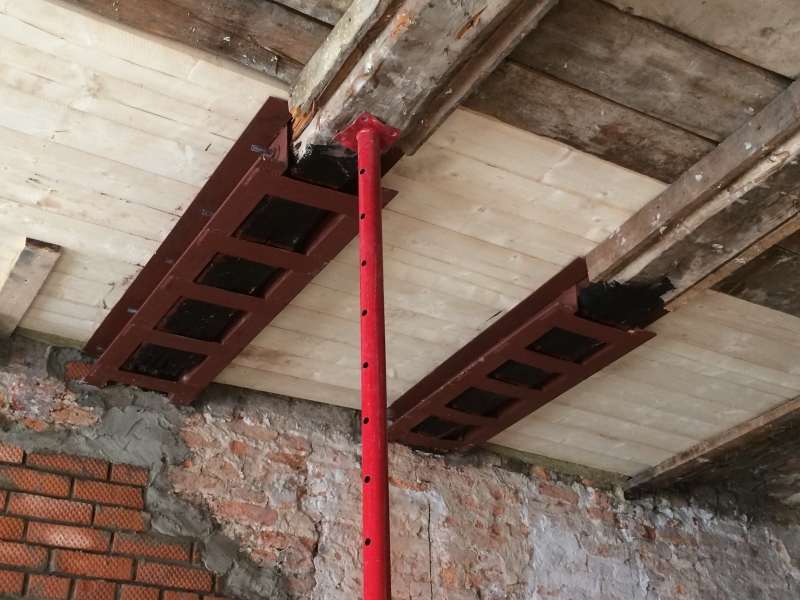

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

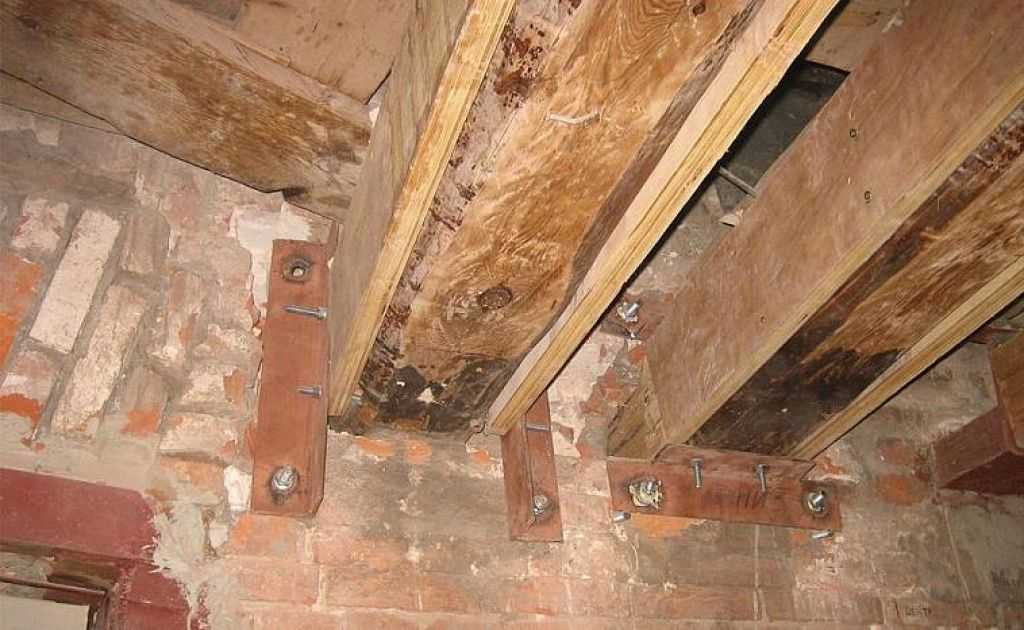

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиляУсиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т. е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

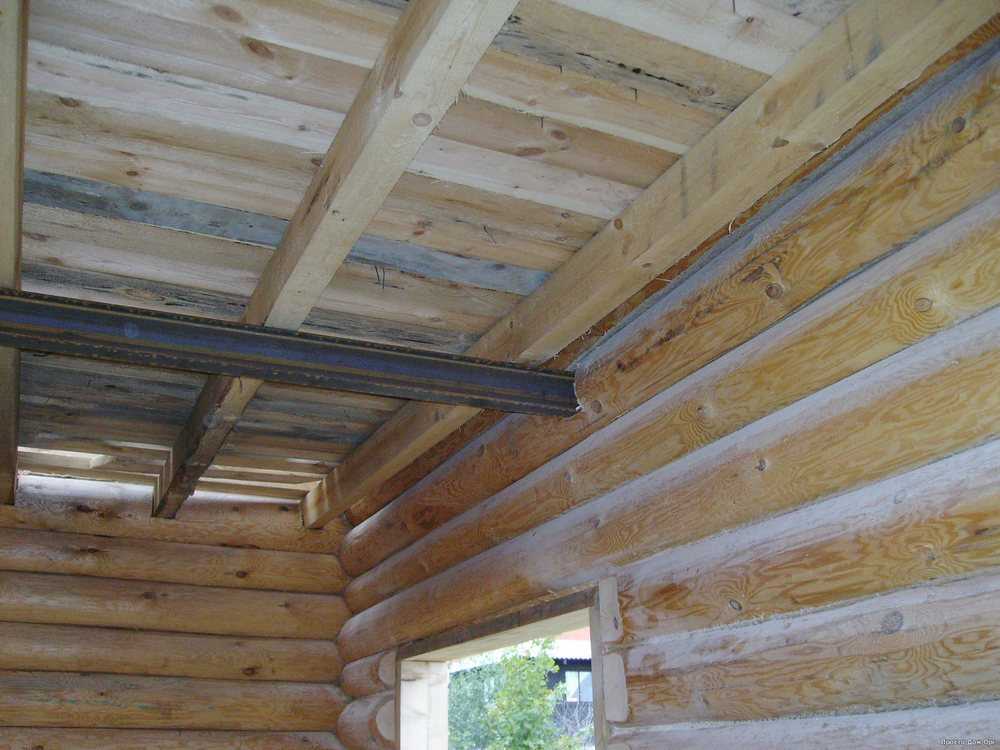

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

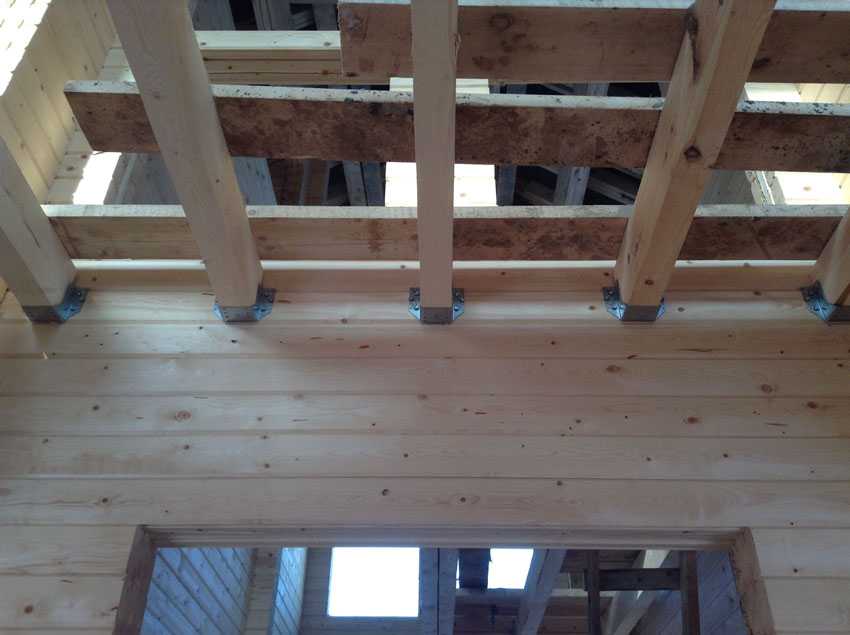

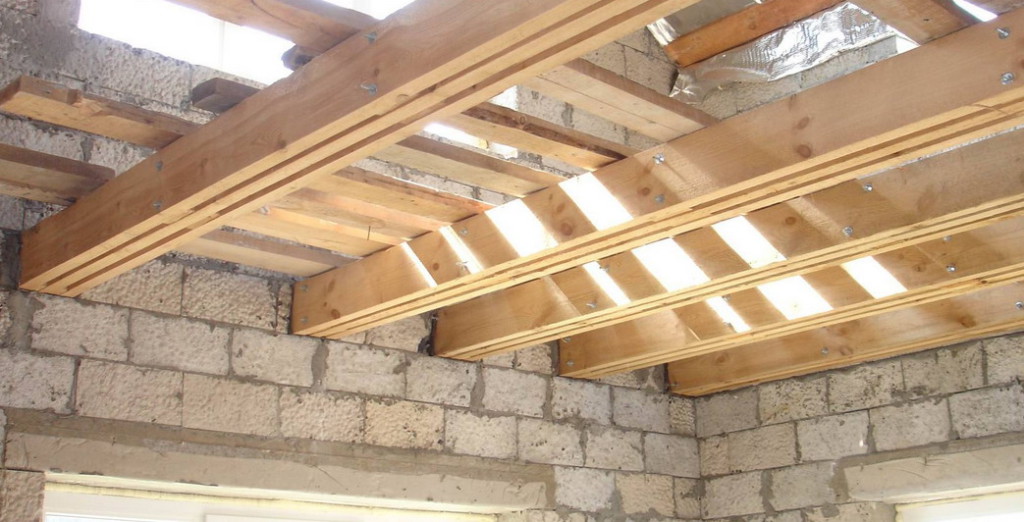

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Укрепление потолочной балки — основные методы

Деревянные дома время от времени могут преподносить не самые приятные сюрпризы. В частности, там могут провиснуть основы перекрытий – деревянные балки на которых они держаться. Для того, чтобы избежать дальнейших неприятностей, необходимо укрепление деревянных балок, являющихся основой перекрытия. Сделать это, можно несколькими способами, наиболее простые из которых будут рассмотрены далее.

Стойки

Самый простой вариант усиления – установка дополнительных опорных элементов. Они подбираются по длине таким образом, чтобы укрепляемая часть оказалась на нужной высоте, а стойка не мешала проходу. Этот способ укрепления подойдет в тех случаях, когда несущие детали еще в хорошем состоянии, но, провисли от времени.

Если же конструкции пришли в негодность или имеют сильные повреждения, лучше воспользоваться другими вариантами восстановления их несущей способности.

Усиление накладками

Этот способ применяется тогда, когда основной материал опорной детали получил повреждения в результате старения или от жуков – древоточцев. Дерево становится рыхлым и уже не может держать нагрузку. В результате, лаги прогибаются и становятся менее прочными, а в самых плохих случаях даже способны переломиться.

Исправить ситуацию помогут накладки с двух сторон повреждённой или прогнувшейся части перекрытия. Накладками служит пара полос из металла или две доски, соответствующие размерам усиливаемого элемента. Перед тем, как закрепить такие накладки, необходимо обработать всю конструкцию противогрибковыми растворами. Накладки крепятся болтами насквозь, а при необходимости, их дополнительно закрепляют проволочной стяжкой.

Усиление углепластиком

Популярный современный материал – углеволокно имеет потрясающие характеристики прочности. Именно это его свойство позволяет использовать данный материал как простой и эффективный метод усиления деревянных конструкций. Для монтажа понадобится наклеить несколько полос этого материала на укрепляемый участок.

Схема наклеивания проста: по длине лаг наклеивается несколько полос углеволокна друг на друга, пока не будет достигнута необходимая прочность. Края наклеенной полосы перекрываются еще несколькими полосками поперек. Получается П-образный хомут на каждой из сторон наклеенной длинной полосы. Таким образом можно усилить не слишком сильно поврежденные и провисшие конструкции.

Сооружение протеза

В некоторых случаях требуется не просто укрепление потолочной балки, а замена ее части. Особенно часто меняются торцы элементов, вставляемые в стены или опирающиеся на них. Для того, чтобы отремонтировать такое повреждение, необходимо подпереть восстанавливаемый участок перекрытия стойкой, чтобы избежать его обрушения. После этого, повреждённая честь отпиливается и удаляется.

Далее необходимо соорудить так называемый «протез» — деталь, которая заменит извлеченный участок. К ставшей короткой лаге прикрепляют с двух сторон накладки, на которых все будет держаться. Они фиксируются на основной детали при помощи болтов, а в стене протез устанавливается в старое посадочное гнездо. На схеме показано, как располагаются все части изготовленного протеза.

Стоит учесть, что восстановленная таким образом конструкция сможет нести практически такую же нагрузку, как и старая, но, дерево уже не настолько прочное из-за длительной эксплуатации. Поэтому, лучше по возможности нагружать восстановленное перекрытие как можно меньше, либо усилить его опорными стойками.

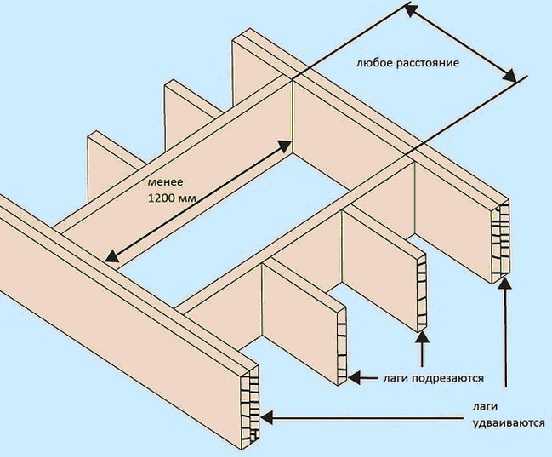

Дополнительные лаги

Еще одним вариантом усиления может стать установка дополнительных балок. Метод спорный и довольно затратный, но, являющийся одним из наиболее эффективных. Нагрузка перераспределится на увеличенное количество опорных элементов и провисание будет устранено. Однако, это решение больше подходит для тех случаев, когда необходима либо замена части деталей, либо есть возможность установки дополнительных балок.

Дело в том, что для установки дополнительных опор понадобится подготовить посадочное гнездо в стене или на ней, а сделать это можно далеко не всегда. При монтаже, торцы новых деревянных лаг нужно в обязательном порядке обработать разными противогрибковыми препаратами и обернуть рубероидом для обеспечения необходимой степени защиты.

Как укрепить лаги пола снизу

Укрепление лаг пола становится необходимым, когда пол вашего дома начинает шататься или подпрыгивать.

В старых домах балки начинают трескаться или провисать из-за многолетней деградации.

6 способов укрепить балки пола

Чтобы укрепить балки пола, заблокируйте балки, прибив между ними брусок. Другой метод — связать балки куском пиломатериала. Фанера и стальные листы также эффективны для увеличения прочности конических балок.

Другим решением является установка промежуточной балки или стены под упругими балками для их поддержки.

После многих лет эксплуатации качество лаг ухудшается. Они начинают терять свою прочность, что впоследствии приводит к провисанию или растрескиванию полов.

Если пролеты балок пола слишком велики, они могут со временем начать подпрыгивать или раскачиваться.

Какими бы эффективными ни были балки перекрытия, их не так-то просто заменить.

Однако существуют альтернативные подходы, которые можно использовать для усиления балок пола и повышения их удобства использования.

Ниже перечислены некоторые из наиболее широко используемых методов.

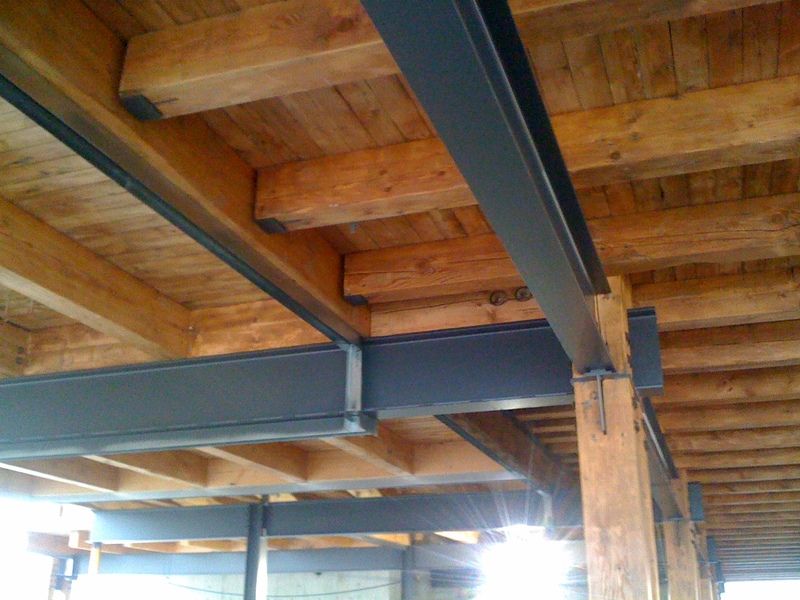

1. Использование балок или стен в качестве опоры для балок перекрытия

 Использование балок или стен в качестве опоры для балок перекрытия — отличный способ их укрепить.

Этот вариант подходит для случаев, когда пространство не ограничено и добавление столбцов не снижает эффективность дизайна.

Если препятствия и потеря свободного пространства не являются проблемой, балки и колонны обеспечивают достаточную прочность балок.

Они применимы даже к подвалам. Аспекты, о которых нужно позаботиться, — это конфигурация балок и колонн.

При добавлении балок важно предусмотреть надлежащее основание для поддержки колонн.

Обычно для деревянных балок требуются фундаменты небольших размеров, но в случае стальных балок больший размер фундамента может оказаться более оптимальным в зависимости от нагрузки на балку.

Жесткость балки напрямую зависит от расстояния между каждой колонной и фундаментом.

Чем ближе расположены колонны и фундаменты, тем большую прочность будет оказывать балка в качестве опоры для балок перекрытия.

Фундамент можно создать, вырезав отверстие в земле под фундаментом и заполнив его бетоном.

Затем под пролетом перекрытия с помощью гидравлических домкратов закрепляется балка, а между балкой и фундаментом устанавливается колонна.

Вместо деревянных балок для усиления перекрытий можно также использовать нестандартные балки.

Сборные балки обеспечивают большую прочность и могут быть включены, если нагрузка на перекрытие дает очень большое значение. Точно так же можно возвести стену для поддержки балок снизу.

Усиление балки перекрытия с опорой на балку

Вас может заинтересовать это- Балки, балки и балки

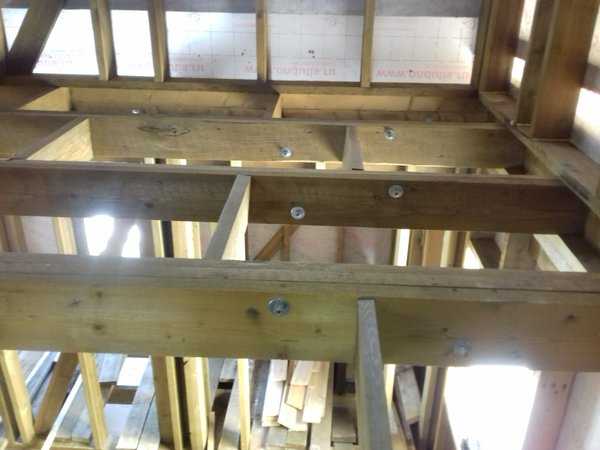

2. Объединение балок для усиления балок перекрытия

Если одной балки недостаточно, попробуйте добавить другую балку рядом с существующей.

Этот процесс известен как сращивание балок и доказал свою эффективность в повышении прочности и устойчивости балок пола.

Размер родственной балки может быть таким же, как у оригинальной балки, но, с другой стороны, использование более высокой балки обеспечивает большее сопротивление.

При условии, что более высокая балка должна быть надрезана, чтобы соответствовать фиксированному уровню исходной балки.

Увеличенная глубина обеспечивает большую прочность и значительно снижает раскачивание балок. Инженерные деревянные балки можно использовать вместо стандартных деревянных балок.

Родственные балки можно использовать с обеих сторон оригинала, когда требуется большая жесткость.

Если существующие балки провисают или прогибаются вниз, их сначала поддомкрачивают, а затем прикрепляют родственную балку, чтобы выпрямить их.

Клей, используемый между обеими балками, дополнительно помогает уменьшить скрипящие звуки, которые могут возникать из-за износа балок.

Верх родственной балки выровнен с оригиналом. Нижняя часть, если она длиннее, отрезается от середины и затем опирается на подоконник.

Гвозди от 10d до 16d используются для соединения балок вместе.

3. Использование фанерных полос

Когда площадь пола ограничена, а родственные балки не кажутся подходящим выбором, фанерные полосы служат отличной заменой. Две полосы гибкой фанеры крепятся к одной стороне качающейся балки перекрытия.

Фанерные планки не только короче, но и легче и гибче, что значительно упрощает процесс их монтажа. Особенно в помещениях, где нельзя добавить полноразмерные балки.

Полосы фанеры 3/4 дюйма вырезаются и подгоняются под размеры существующей балки пола. Соединение выполняется прочным с помощью прочного строительного клея.

Нахлест дополнительно укрепляется с помощью 8d гвоздей или 2-дюймовых винтов.

Одним из основных повторяющихся неудобств является раскачивание пола, которое со временем появляется на полу. В таких случаях замена старых полов может быть не лучшим вариантом.

В качестве альтернативы, рекомендуется использовать фанерные полосы, чтобы уменьшить отскок на существующих полах

Обычно доски используются для устройства полов над балками При рассмотрении вопроса о реконструкции или замене старого пола, или даже при добавлении нового, фанера может быть считается

Фанерный черный пол можно прибить к существующим балкам пола, образуя обшивку поверх существующего настила. Следовательно, гибкость фанеры значительно снижает колебания пола.

Фанера также предлагает решение для укрепления балок вторых этажей домов, где доступ к балкам через потолок первого этажа затруднен.

Переход материала и сам процесс установки стали более удобными при выборе фанеры.

В дополнение к верхней стороне балок перекрытия фанерная обшивка также может быть установлена ​​в нижней части балок.

Обшивка пола фанерой наносится путем нанесения большого количества строительного клея на старые ветхие доски.

Новые листы укладываются перпендикулярно лагам пола. Шурупы или гвозди, имеющие достаточную длину, проникают сквозь обшивку и в балки.

Тот же метод можно применить для установки обшивки на нижней стороне, если уровень балок одинаков по всему настилу.

Если уровень отличается более чем на ½ дюйма, обшивка этим методом невозможна.

Усиление балок с помощью фанерных пластин

4. Использование металлических накладок

Обмотка балок стальными лентами помогает более эффективно распределять нагрузки по концам

Самый эффективный способ сделать это — начать обвязку с верхней части одной стороны балки, затем по направлению к нижней части среднего пролета балки, а затем снова по направлению к верхней части другого конца балки. балка

Нагрузка, приложенная к центру балки в этой конфигурации, распределяется вместе с гвоздями, проходящими через балки.

Металлические хомуты достаточно просты в установке. Сначала с помощью домкратов поднимают балки и устанавливают временную опору балки. Поднятие балок помогает обеспечить плотное прилегание металла при снятии домкратов.

Начните с верхней части одного конца, забивая металлические соединительные гвозди вдоль каждого отверстия на протяжении первых 2 футов, после чего пробивайте отверстия через каждые 6 дюймов таким же образом прибивая противоположную сторону.

 Лямка должна быть аккуратно сложена вдоль дна в середине пролета. При необходимости можно установить дополнительные ремни для дополнительной поддержки. После установки ремней снимите временную опору балки.

Металлическая обмотка для усиления балок перекрытия

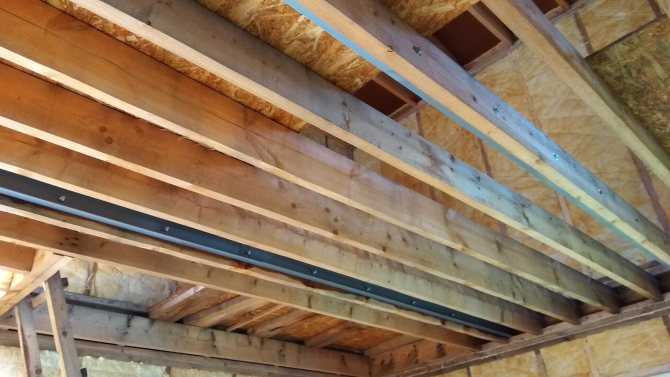

5. Использование стальных пластин

Сталь можно использовать несколькими способами для усиления балок перекрытия. Один из таких методов называется методом стальной планки.

В этом методе стальные пластины вставляются между двумя соседними балками перекрытия и скрепляются болтами на концах.

Для достижения максимальной эффективности убедитесь, что пластины проходят по всей длине балок. Таким образом, пластины поддерживаются на концах.

Использование стальных пластин ограничивает пространство для сверления. Следовательно, это может затруднить процесс прохождения воздуховодов и проводов.

Хотя сталь обеспечивает большую прочность, общие преимущества использования простой деревянной родственной балки могут быть более практичными.

Усиление балок перекрытия стальным лагом

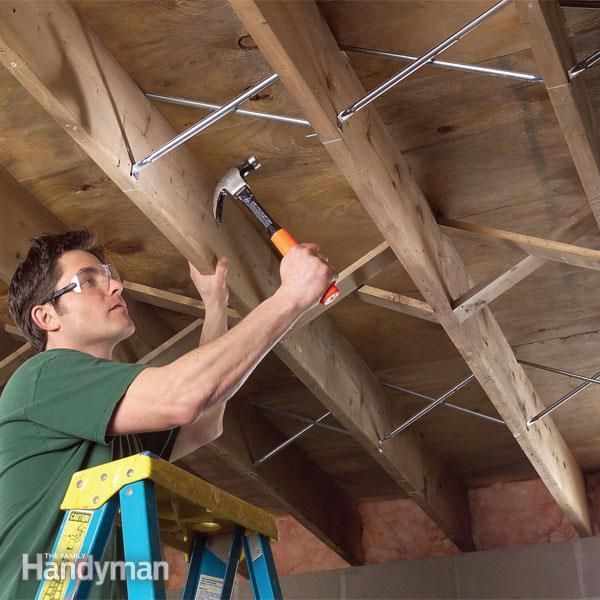

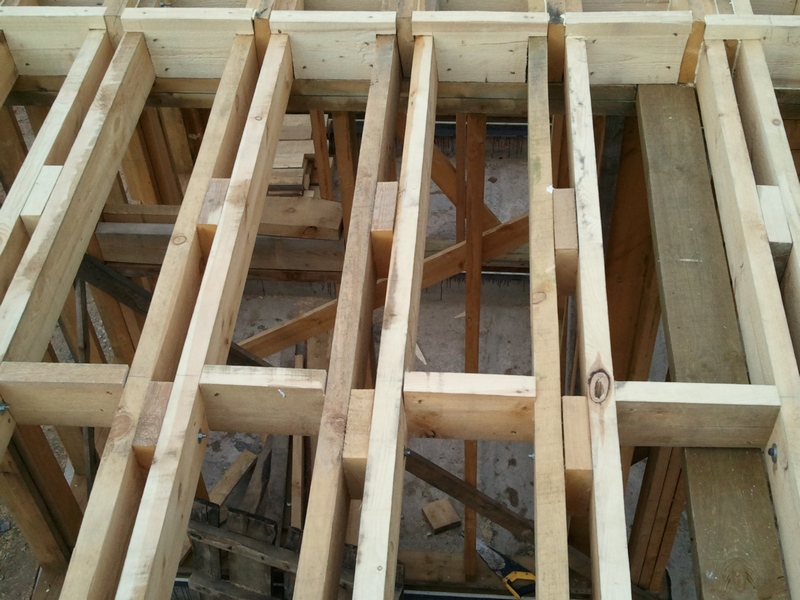

6. Блокировкой балок перекрытия

Сплошная блокировка — еще один метод, используемый для улучшения характеристик балок перекрытия. Использование деревянных блоков между соседними балками помогает более равномерно распределять вес вдоль балок.

Блокировка балки пола эффективна только в том случае, если она тугая. Металлические и деревянные блоки со временем расшатываются из-за расширения и сжатия. Усадка и просачивание также могут представлять угрозу для системы.

Лучшее время для применения метода блокировки – ранняя весна, когда содержание влаги в балках самое низкое. Это потому, что этот метод лучше всего работает, когда балки сухие.

Блоки вырезаны в пропорциях, которые немного больше, чем пространство, предлагаемое балками. Это гарантирует, что блоки будут плотно упакованы.

Затем они устанавливаются перпендикулярно балкам. Если воздуховод мешает, используйте два отдельных блока меньшего размера. Забейте гвозди через балку и блоки.

Дополнительная поддержка может быть обеспечена за счет создания большего количества блоков на равном расстоянии друг от друга.

Усиление балки перекрытия блокировкой

7. Другие варианты

Увеличение площади ленточной балки в раме также может быть хорошим вариантом для уменьшения вибрации пола.

Это можно сделать путем установки двойных ленточных балок по продольным сторонам периметра

Как лучше всего усилить балки?

Лучший способ укрепить балки перекрытий — обеспечить опору в промежуточных пролетах с помощью балок или стен. Но ограниченность пространства может сделать это непрактичным в некоторых ситуациях.

Стальная арматура и металлическая обертка также весьма эффективны, но являются дорогостоящими по сравнению с другими вариантами. Блокировка также может дать достаточную прочность, но склонна к ослаблению.

Сращивание балок легко выполняется, обеспечивает достаточную прочность и является экономически выгодным. Фанера обладает теми же преимуществами, но имеет еще меньший размер.

Все варианты имеют некоторые преимущества перед другими. Определение наилучшего метода будет зависеть от условий и ограничений сайта.

Если места достаточно, балочная опора будет идеальным решением.

Почему провисают полы?

 В жилых домах полы со временем могут начать проседать из-за недостаточной поддержки и механизма распределения нагрузки.

Когда не хватает балок, чтобы выдержать вес вышеперечисленных этажей, существующие балки должны работать тяжелее, и поэтому они со временем начинают ослабевать.

Другая причина, по которой полы начинают проседать, может заключаться в гниении лаг пола. Если подполье не загерметизировано должным образом, может произойти гниение из-за воздействия влаги и влаги на балки.

Поскольку древесина является распространенным материалом, используемым для изготовления балочных систем, плесень может образоваться и разъедать прочность системы. Действие термитов также может привести к гниению балок.

Грунт, находящийся под фундаментом, может иметь ограниченную несущую способность, в результате чего нагрузка вызывает ударный эффект. Таким образом, плохая почва также может вызвать провисание полов, вызывая осадку фундаментов и колонн.

Для конструкций с большими пролетами выбирайте фермы перекрытия вместо балок перекрытия, чтобы предотвратить провисание.

Каковы признаки повреждения балок перекрытия?

• Влага вызывает гниение древесины.
• Из-за влаги начинает развиваться плесень.
• Начинается провисание полов.
• В балках могут образоваться трещины.
• Могут появиться наклоны и неровности пола.

Сколько стоит усиление балок пола?

Затраты на замену балок перекрытия довольно высоки и составляют от 6000$ до 1000$. Цена может увеличиться до 20000$, если требуются домкраты.

 В качестве альтернативы, использование методов усиления для укрепления существующих балок намного дешевле. Рассмотрите вариант совмещения балок, где общая стоимость совмещения системы балок пола составляет от 100 до 300 долларов.

Часто задаваемые вопросы (FAQ)

Ослабляет ли балка просверливание отверстий?

Сверление отверстий в балках ослабит прочность балок пола. Степень, в которой это происходит, зависит от размера просверленного отверстия. Следовательно, допустимый предел отверстия — диаметр, равный 1/3 глубины балки. Отверстия также должны располагаться по центру (не менее 2 дюймов от верха и низа).

Как повысить жесткость балок надувного пола?

Надувные полы можно усилить несколькими способами, как указано выше. Использование фанерных панелей является отличным способ уменьшить отскок, присутствующий на полу.

Можно ли заменить балку пола, не снимая пол?

При наличии достаточного пространства для обхода можно заменить балки пола, не снимая весь пол. Однако это идеальная ситуация, и замена балок пола не всегда может оказаться эффективной.

Как укрепить балки пола снизу [5 вариантов]

Некоторое время назад я решил выполнить задачу, которая была в моем списке дел целую вечность — починить упругий пол в моей гостиной. Несмотря на то, что я, казалось, был единственным, кто заметил это, я просто не мог выдержать колебания. Главное, что меня сдерживало, это то, что я не был уверен в том, как лучше всего укрепить лаги пола снизу.

Лучший способ усилить балки перекрытия снизу — сделать опорную балку или стену в середине пролета под шатающимися балками. Использование домкратных стоек или стоек 6×6 и балок 2×10 или 2×8, перпендикулярных балкам, устранит любое колебание и гарантирует, что ваши балки больше никогда не сдвинутся.

Есть много других способов решить проблему слабых балок из-под балок без возведения стены со стойками, но не все из них будут работать так же хорошо, как капитальная стена с балкой и стойками.

В этой статье мы рассмотрим различные способы укрепления балок пола и рассмотрим, когда каждый из этих способов лучше всего подходит для вашего дома. Мы также изучим способы укрепить все балки пола, не разрушая весь подвал.

Содержание (Перейти к теме)

• Что вызывает провисание балок пола?
• Опасны ли надувные полы?
• Ослабляет ли просверливание отверстий в балках?
• Как проверить надувные полы
• Как укрепить балки перекрытия снизу: 5 вариантов
  • 1. Как укрепить балки перекрытия фанерой
  • 2. Усиление балок перекрытия блокировкой и перемычкой
  • 3. Перекрытие балок перекрытия
  • 4. Усиление балок перекрытия сталью
  • 5. Как укрепить пол с помощью сдвоенных балок
• Добавить балку или стену в середине пролета
• Как вы поддерживаете балку пола в пространстве для обхода?
• Как поднять балки пола домкратом?
• Заключение

Что вызывает провисание лаг пола?

Существует множество причин провисания балок пола, и большинство из них сосредоточено вокруг основной балки, удерживающей балки пола. В старых домах основная балка может поддерживаться несколькими деревянными столбами или рядом столбов. Они могут сгнить на дне или стать мягкими, особенно если они утоплены в бетон.

Когда деревянные столбы становятся мягкими, они теряют часть своей жесткости и проседают. Эффекты этого опускания ощущаются на балках пола, которые в конечном итоге поддерживают эти мягкие стойки.

Другие причины включают лаги пола меньшего размера и лаги пола с вырезами, которые превышают допустимое количество удаленного материала, например, HVAC, большие сантехнические приборы или вентиляционные трубы для различных целей.

В некоторых случаях воздуховод, вставленный в балку, оставляет только небольшой процент фактического материала балки сверху и снизу. В этот момент балка больше не может выдерживать нагрузку, на которую она рассчитана, и становится шаткой.

Наконец, ваши балки могут быть меньшего размера. Если у вас есть балки 2×8 или 2×6, то, скорее всего, они слишком малы. Например, таблицы пролетов для балок даже не включают 2×6, поскольку они слишком малы для любого пролета. 2×8 охватит здание шириной максимум 24 фута, что меньше, чем у многих современных домов.

Опасны ли надувные полы?

Да, надувные полы опасны, потому что они указывают на более серьезные проблемы. Надувные полы могут указывать на то, что ваши стойки, удерживающие балку, больше не являются конструктивно прочными. Ваши балки также могут быть неправильно соединены или заблокированы. Или лаги могут быть недостаточно большими. Если какая-либо из этих проблем станет достаточно серьезной, вы можете получить структурные повреждения вашего дома.

С другой стороны, вы, вероятно, не получите травму из-за того, что ваш пол рухнет в ближайшее время. Во многих домах есть полы, которые «изгибаются». Это не значит, что все в порядке, но это также не значит, что ваш пол в любой момент вывалится из-под ног.

Важно знать, на что обращать внимание, чтобы определить, находится ли ваш надувной пол в критическом состоянии. Ищите балки с большими отверстиями. Проверьте стойки главной балки и убедитесь, что они не гниют и не повреждены, особенно у основания, где они соприкасаются с бетоном. Влага от бетона со временем прогниет даже обработанный брус.

Ослабляет ли просверливание отверстий в балках?

Сверление отверстий в ваших балках ослабит их, и вы должны свести их к минимуму. Допускается сверление отверстий диаметром до ⅓ глубины балки. Отверстия должны находиться на расстоянии не менее 2 дюймов от верхнего и нижнего края балки.

Вы можете надрезать балки, но только по верхнему краю, и они не должны быть дальше от опорной кромки, чем глубина балки. Глубина выреза может составлять только ⅓ глубины фактической глубины балки.

Если у вас есть 2×10, то ваши фактические размеры 1 1/2x 9 ¼. Если вы разделите глубину — 9 ¼ — на 3, вы получите чуть более 3 1/16 дюйма — максимальный диаметр отверстия, который вы можете просверлить, при условии, что он находится на расстоянии 2 дюймов от верхнего и нижнего края глубины балки. Вы можете просверлить это отверстие на любом участке длины балки.

Точно так же, если у вас есть балка 2×10 и вам нужно сделать в ней надрез, вы не можете сделать надрез глубже, чем 3 1/16 дюйма, и он должен находиться в пределах 9 ¼ дюйма от подшипника. Несущая кромка означает кромку, поддерживающую балку. Таким образом, это, скорее всего, будет главная балка или ваши блочные стены в вашем подвале. Наконец, в соответствии со строительными нормами, вам разрешено делать надрезы только на верхнем конце балки.

Как осмотреть надувные полы

Если вы обнаружите, что ваши полы слишком надувные, вам необходимо сначала осмотреть их, чтобы убедиться, что они действительно нуждаются в ремонте. Но вам нужно знать, на что обращать внимание, прежде чем идти в подвал и принимать важные решения.

Чтобы осмотреть надувные полы:

1. Проверьте свои балки, чтобы убедиться, что они не повреждены и прочны.
2. Используйте отвертку для проверки на гниение.
   Если древесина мягкая и в нее можно ткнуть отверткой, то балка нуждается в ремонте.
3. Проверьте балки и стойки, поддерживающие балки.
4. Проверить на износ.
5. Измерьте свои балки и проверьте пролеты балок, чтобы убедиться, что они имеют правильный размер.

Ниже приведены советы по быстрому осмотру, которые следует помнить, когда придет время спускаться вниз и осматривать балки:

• Проверьте размеры балок и убедитесь, что они соответствуют коду
.
• Убедитесь, что отверстия в балках меньше ⅓ глубины балки
• Надрезы должны быть только в пределах глубины балки на любой кромке
• Убедитесь, что стойки, удерживающие балку, и балки не прогнили в основании
• Осмотрите подшипники балок и убедитесь, что они защищены прокладками и соприкасаются с балками или стенами.
• Используйте 8-футовый уровень, чтобы проверить расстояние от балок до пола. Если они ниже посередине, чем края, вам нужно соединить балки мостом или сблизить их.

Помните, что легкое подпрыгивание не является чем-то необычным, особенно если у вас есть несколько детей, которые прыгают или делают зарядку в этой комнате. Тем не менее, никогда не помешает провести тщательный визуальный осмотр, поскольку ваши балки являются основным структурным компонентом вашего дома.

Как укрепить балки пола снизу: 5 вариантов

Ниже мы рассмотрим ваши варианты усиления балок пола. Вы обнаружите, что многие из них достижимы даже для случайного мастера. Однако вы столкнетесь с проблемами, пытаясь обойти проводку и сантехнику, поэтому мы предлагаем 5 различных вариантов:

• Балки моста из фанеры
• Блочные балки из пиломатериалов того же размера, что и балки
• Используйте стальную перемычку, как в случае с фанерой, или используйте стальную планку
• Сестринские балки с одинаковым размером пиломатериала
• Добавьте промежуточную балку или стену под упругими балками

1.

Как укрепить балки пола с помощью фанеры

Чтобы укрепить балки с помощью фанеры:

1. Используйте фанеру толщиной ¾ дюйма и распилите 8-дюймовые детали с помощью настольной пилы по ширине существующих балок.
2. Поднимите балки на нужную высоту с помощью пары домкратов и временной балки.
3. Приклейте куски фанеры к балке и прибейте гвоздями 10d.
4. Таким же образом наложите еще один слой, чередуя швы. Вы можете использовать гвозди 12d для второго слоя.

Два слоя фанеры толщиной 3/4 дюйма существенно повышают прочность балки пола. Убедитесь, что оба конца фанеры сидят на опорных концах — в большинстве случаев это блочная стена и главная балка. Фанера должна проходить по всей длине балки.

Хотя гвозди всегда предпочтительнее шурупов, лучше использовать болты с квадратным подголовком или болты с квадратным подголовком, а не гвозди. Большие болты гарантируют, что ваша фанера останется на месте на весь срок службы вашего дома. Прибейте первый слой к балке, как описано выше, затем просверлите направляющие отверстия для лаг ⅜ дюйма или болтов с квадратным подголовком.

Также допускается использование фанеры толщиной ½ дюйма или любого большего размера. Чем толще фанера, тем выше ваши затраты, и все, что превышает ¾ дюйма, вероятно, является излишним.

2. Усиление балок перекрытия блокировкой и перемычкой

Еще один распространенный и часто предпочтительный метод усиления балок перекрытия называется «блокировка». Это называется блокировкой, потому что требует использования пиломатериалов того же размера, что и ваши балки, чтобы они подходили перпендикулярно между каждой балкой.

Так же, как и в случае с раскосами, вы будете устанавливать блокировку в ряд или ряды в зависимости от длины ваших балок – до 12 футов вам нужен один ряд, до 18 футов вам нужен два, и все, что больше, вы Потребуется 3 ряда блокировки.

Когда дело доходит до установки перекрытий, лучше расположить перекрытия по прямой линии, так как это обеспечит более сильную поддержку балок. Чередование позволяет вам прибить блокировку прямо к каждой стороне, но приводит к более слабой поддержке. Подцепите одну сторону каждого блока, чтобы сделать прямой выстрел из блока.

Используйте 10d или 12d гвозди для блокировки. Достаточно двух гвоздей на блок, но лучше 3. Обрежьте блокировку так, чтобы она была немного длиннее, чем ширина отсека балки. Это обеспечит плотную посадку. Также убедитесь, что нижняя часть блока находится на одном уровне с балкой. Если вы слишком сильно вдавите его в отсек для балок, со временем вы заметите горб сверху при ходьбе по полу.

3. Соединение балок перекрытий

Соединение мостов представляет собой процесс использования полос фанеры или пиломатериалов для соединения одной балки с соседними балками. Во многих домах это выглядит как ряд Х-образных соединений, если смотреть на них снизу балок. В старых домах используются пиломатериалы 1 × 2 или 2 × 2, а в новых — фанера ½ или ¾ дюйма или полосы обшивки 1 × 3.

Если вы обнаружите, что между вашими балками нет перемычки, а балки провисают, вам необходимо установить перемычку. Допустимо использование фанеры, которая со временем не дает усадку и не трескается. Если у вас есть совершенно новая древесина 1 × 3, она уменьшится и потенциально сведет на нет последствия использования ее для перекрытия.

Для соединения балок можно использовать фанеру толщиной ½ дюйма или больше. Вы разорвете их на полоски шириной 3 дюйма. Сколько вам нужно, зависит от длины ваших балок. Если ваши балки имеют длину 12 футов или меньше, вам понадобится только один комплект перемычек посередине. Более 12 футов вы смотрите на два набора плетения, равномерно расположенных. Если более 18 футов, вам понадобится 3 ряда перемычек.

Перепроверьте длину диагонали, используя удобную теорему Пифагора. Используйте подъем балки — 9 ¼ при использовании балок 2 × 10 — и прогон, который будет 14 ½ дюйма, если центры равны 16 дюймам, чтобы определить диагональную длину. Вам также нужно будет наклонить каждый конец каждой полосы, чтобы он подходил по отвесу к балке. Вы можете использовать скоростной угольник или просто использовать угловую таблицу балок, чтобы помочь.

После того, как вы обрежете перемычку по длине, согните концы и разметите места, где они соединяются с балками, можно приступать к установке. Для этой работы идеально подойдет гвоздезабивной пистолет. Некоторые из них трудно пройти между балками, поэтому, если у вас есть пневматический гвоздезабиватель, работа пойдет намного быстрее.

В противном случае используйте 8d гвозди и начинайте забивать. Структурные винты являются более дорогим вариантом, но избегайте стандартных строительных винтов. При использовании полос для обшивки используется тот же процесс, что и выше, но с дополнительным преимуществом, заключающимся в том, что вам не нужно использовать настольную пилу для распиливания деталей.

4. Усиление балок перекрытия сталью

Существует несколько вариантов использования стали для усиления балок перекрытия: от использования стальных перемычек (некоторые из которых не имеют гвоздей) до стальных планок, которые вставляются между двумя балками. Здесь мы рассмотрим метод перекидной пластины.

Для использования стальной планки необходимо приобрести стальную пластину ½” или ¼” той же ширины и длины, что и балка(и) пола, а затем прикрутить ее к балке болтами. Некоторые предпочитают соединить балку или балки с этими пластинами и скрепить их болтами для еще большей прочности.

Чтобы правильно прикрепить установочную пластину и воспользоваться преимуществами прочности стали, вам нужно, чтобы пластины проходили по всей длине балки. Таким образом, они поддерживаются с обеих сторон. Там должны быть предварительно вырезаны отверстия, чтобы вы могли прикрутить пластину к балке. В этих приложениях часто используются болты с квадратным подголовком ⅝ дюйма.

Имейте в виду, что установка планки ограничивает вашу способность сверлить балки для проводки или водопровода. И хотя сталь может значительно укрепить вашу балку, она обеспечивает лишь ограниченное преимущество с точки зрения прочности по сравнению с простым использованием другой балки — родственной — вместо стали. И сестринскую балку все еще можно просверлить.

Таким образом, если вы планируете использовать планку, убедитесь, что вам нужна дополнительная прочность, прежде чем тратить деньги на сталь, которая вам не нужна.

5. Как укрепить пол с помощью сдвоенных лаг

Сдвоенные лаги пола требуют, чтобы вы использовали пиломатериалы того же размера, что и ваши существующие лаги пола. Удалите все препятствия с существующей балки, поднимите балку обратно на желаемую высоту с помощью домкрата и нанесите строительный клей на поверхность старой балки. Установите новую балку и прибейте ее крестообразно через каждые 6 дюймов, используя гвозди 10d.

Совмещенные балки обеспечивают значительное увеличение прочности балок перекрытия и при этом позволяют просверливать их для прокладки проводки и сантехники.

Если вы не хотите использовать гвозди, вы можете соединить балки вместе с помощью болтов с квадратным подголовком ⅝ дюйма и длиной 4 дюйма. Болты — лучший выбор, так как они будут удерживать балки более плотными с течением времени и их можно будет отрегулировать, если в будущем. Они также дороже.

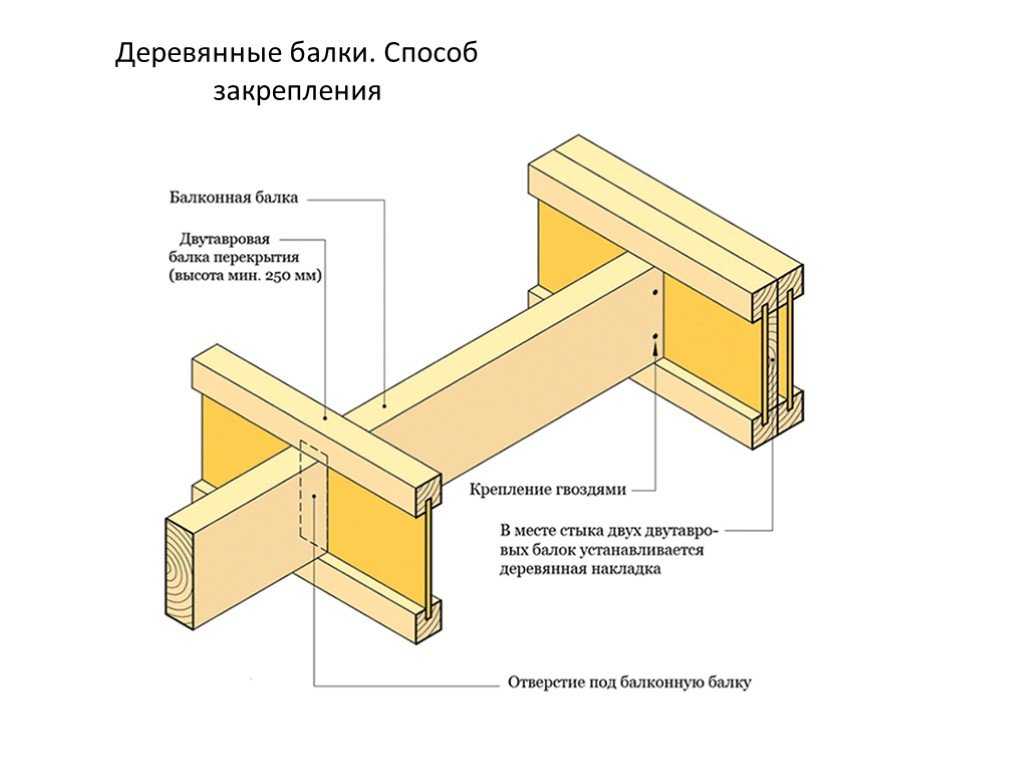

Если используются инженерные двутавровые балки, то используйте фанеру ¾ дюйма или ОСП для заполнения «стенки» балки – части между верхним и нижним «двутаврами». Убедитесь, что вы заполнили всю балку с обеих сторон, смещая фанерные швы с каждой стороны. Для крепления используйте строительный клей и гвозди.

Для дополнительной прочности можно нанести еще один слой фанеры по всей длине двутавровой балки сверху вниз с обеих сторон. Опять же, чередуйте, чтобы обеспечить максимальную силу. Эта опция была бы необходима только в том случае, если бы у вас было что-то невероятно тяжелое этажом выше.

Добавление промежуточной балки или стены

Добавление промежуточной балки или стены под середину балок перекрытия навсегда устранит любой прогиб или качание пола. Поскольку в этом решении используются стойки и балки, оно прикрепляет центр балок к нижнему полу, что, возможно, является лучшим решением для шатких полов наверху.

Чтобы добавить промежуточную балку, используйте два домкрата, чтобы поднять балки на нужную высоту. После установки используйте две стойки и балку соответствующего размера, чтобы перпендикулярно пройти по всей длине ваших балок. Используйте прокладки, чтобы обеспечить контакт между всеми балками и балкой. Отрегулируйте стойки, чтобы обеспечить плотное прилегание, и снимите временные домкраты.

Вы также можете возвести стену размером 2×4 с шагом 16 дюймов по центру, чтобы поднять провисшие балки. Используйте два домкрата и временную балку, чтобы поднять балки на место, затем измерьте высоту от пола до нижней части балки. Как только вы узнаете свой рост, постройте стену на полу и поднимите ее на место. Используйте прокладки, чтобы обеспечить прочную посадку под балками, и снимите домкраты.

Как поддерживать балку пола в подвальном помещении?

Колебание балки пола трудно исправить, если у вас ограниченное пространство под ней, например, подполье. Возможно, вы не сможете или не захотите вставить полноразмерную балку в подполье, чтобы сблизить балки. Если нет, то лучше использовать мост или блокировку.

Чтобы заблокировать балки в подполье, следуйте приведенным выше инструкциям. Метод не меняется, и, возможно, он будет самым быстрым, если вам придется спуститься и лечь на спину, особенно если вы сможете запустить туда пневмогвоздодер.

Если вы предпочитаете совмещать балки в подвале, следуйте приведенным выше инструкциям. Обязательно устраните все препятствия. Сначала вам нужно будет поднять балки, которые вы собираетесь соединить, поэтому вам понадобится какой-нибудь домкрат и твердая поверхность, на которой он будет стоять. После того, как вы подняли балку, вы можете приклеить ее, установить новую балку, прибить гвоздь и выйти.

Как поднять балки пола домкратом?

Многие из перечисленных выше методов требуют постоянного или временного подъема балок пола на домкрат. Мы делаем это, потому что усиление провисающей балки требует от нас ее поддержки. В противном случае мы усиливаем балку, пока она провисает. Мы хотим, чтобы исходная балка вернулась в исходное положение, поэтому для этого нам нужно ее поднять.

Использование двух домкратов — лучший способ поднять пол. Это регулируемые стальные стойки различной высоты. Стальной штифт обычно устанавливает общую высоту, а затем винтовая пластина вверху, чтобы получить точную и аккуратную высоту. Поместите балку или кусок пиломатериала поперек двух стоек, чтобы поднять несколько балок одновременно.

Заключение

Усиление балок может быть относительно простой задачей, которая может повысить устойчивость вашего пола и дать вам душевное спокойствие каждый раз, когда вы путешествуете по нему. Поскольку вариантов укрепления ваших балок так много, не бывает ситуации, когда вы не сможете починить шаткий пол.

Помните, что при блокировании, соединении мостов, сестринге или использовании планок ключевую роль играют крепежные детали. Избегайте винтов, если они не являются конструкционными, и используйте оцинкованные крепежные детали, если в вашем подвале есть проблемы с влажностью. По возможности делайте застежки большего размера.
