Как укрепить балку перекрытия в деревянном доме: Деревянные перекрытия в доме из газобетона: чердачное, межэтажное, под крышу

Как укрепить балки перекрытия, Усиление деревянных балок

Проблема, как укреплять балки перекрытия, возникает рано или поздно у владельцев частных домов, поскольку в процессе износа временем и нагрузками любая балка теряет прочность. Это ведет к ослаблению несущей способности перекрытия. При этом усиление потребует грамотного подхода, поскольку в противном случае межэтажные перекрытия не прослужат долго.

Причины ослабления балок

Нужно понимать, что балки в любом случае устаревают, и время действует не на пользу любому сооружению. Однако есть факторы, дополнительно влияющие негативно на прочность деревянных балок — повреждения механическим путем или насекомыми, деформация из-за влажности и чрезмерных нагрузок. В описанных случаях усиление потребуется значительно раньше. В частности, балки могут быть повреждены еще во время изготовления и монтажа, и тогда они просто не способны прослужить длительное время.

Также может плохо сказаться на состоянии балок усиление нагрузки на межэтажное перекрытие. Яркий пример подобной ситуации — установка на верхних этажах непозволительно тяжелых конструкций, изначально не планируемые при проектировании и постройке здания. В данных обстоятельствах наблюдается очевидное провисание перекрытий и даже — иногда — обрушение.

Когда нужно усиливать балки

Первые признаки того, что балки требуется в скором времени усиливать, это:

• появление вибраций перекрытия;
• скрип половиц при ходьбе человека по перекрытию;
• на полу или потолке появляются видимые повреждения и прогибы (монтаж пола на лагах).

Балки могут даже обрушиться, если своевременно не озаботиться вопросами усиления конструкции. Это создает условия серьезной опасности для людей, приживающих в ремонтируемом здании или являются его посетителями, если речь о нежилом помещении.

Помните! Прогиб до 10 миллиметров на длине 2,5 метра является абсолютной нормой, потому ему не придают значения, а вот при прогибе более 10 мм на 2,5 метра ситуация требует вмешательства.

Определить, что нужен ремонт перекрытий, под силу даже не профессионалу, и это не составляет труда. А вот сам процесс восстановления и усиления достаточно сложен, и если у человека отсутствует практический опыт и необходимые знания в строительной сфере, то лучше отказаться от идеи делать это самостоятельно. Именно потому при появлении первых же признаков ослабления балок необходимо обратиться к специалистам для усиления перекрытия, чтобы обезопасить помещения для людей.

Усиление межэтажных балок перекрытия

Чтобы усилить балки, есть на сегодня разные способы, и выбирают обычно один из наиболее подходящих по требованиям и ситуации. Выделяют следующие способы решения данной проблемы:

1. Наращивание площадей сечения балок. Чтобы укрепить тем самым конструкции, необходимо установить деревянные накладки как минимум 50 мм толщиной по всему поврежденному и ослабленному участку. Это применяется в ситуациях, когда материал балок уже старый, или же стал рыхлым благодаря жукам-древоточцам. В этом случае можно использовать не только дерево, но и металл (швеллеры или полосы из металла)
2. Обустройство прутковых протезов. Это подразумевает использование арматуры в качестве протезов. Сечение арматурных прутьев должно быть от 10 до 25 мм, и длина должна быть на 10% больше двойной длины поврежденного бруса. Конструкция устанавливается сначала на балку, а потом в нишу стены. Сгнившие участки спиливаются. Этот вариант актуален, когда повреждения очень серьезные, и необходимо полностью менять участки испорченных балок
3. Проведение армирования углеволокном. Этот вариант использует современные инновации, и позволяет провести армирование специальным углепластиком. Это актуально только тогда, когда помещения небольшие, и другой вариант просто невозможен. Преимущество способа — отсутствие сложных и тяжелых деревянных или металлических составляющих, а композиты просто наклеиваются на поврежденные балки сверху.

Бывает так, что повреждения не позволяют укрепить балки в принципе, поскольку по всей площади пола деревянные материалы трухлявые и прогнили достаточно сильно.

Возможно рассмотреть, как вариант, установку дополнительных подпорок или новых балок, чтобы укрепить перекрытие между этажами. Но нужно помнить о том, что установка этого вида конструкций усиливает нагрузку на нижние этажи или подвальное помещение.

Для восстановления и замены балок используют крупный брус с достаточно широким сечением. Если были установлены дополнительные опоры, то дизайнеры предлагают их декорировать, чтобы они вписались в интерьер. Замена балок и полная переделка перегородок между этажами — это наиболее дорогой и сложный вариант, применяющийся, когда уже ничего невозможно сделать, и восстановлению старые конструкции не подлежат.

Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

Содержание

1. Когда нужно усиливать деревянные балки перекрытия
2. Способы усиления деревянных балок перекрытия
3. Усиление деревянными накладками
4. Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами
5. Усиление перекрытия углеволокном (углепластиком)
6. Усиление на торцах деревянными или металлическими протезами
7. Монтаж пруткового протеза
8. Усиление балок шпренгельными затяжками
9. Изменение условий работы конструкций
10. Изменение схемы работы
11. Усиление перекрытий путем установки опор под несущие балки
12. Усиление перекрытий путем установки дополнительных балок

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины,
особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.



Когда нужно усиливать деревянные балки перекрытия

• плохое состояние балочной конструкции. Является следствием
  повреждение древесины. Повышенная влажность, перепады температуры, деятельность

  различных вредителей (жуков короедов), растрескивание – все это приводит к
  деформированию балки перекрытия;

• снижение несущей способности. Под собственным весом,
  постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно
  нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем.
  Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует
  нормальному значению прогиба. Если показатель прогиба больше – ее следует
  усилить;

• необходимость увеличения несущей способности балки.
  Связанная, например, с перестройкой чердака под мансарду или жилое помещение.
  Такая перестройка приведет к увеличению постоянных и переменных нагрузок на
  перекрытия второго этажа, что автоматически требует изменения сечения установленных
  деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о
том, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено.
Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и
снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым
раствором. В критическом случае, если участок поврежден сильно – его лучше
удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных
выше. Металл также нужно обработать антикоррозионным раствором. Схема
устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в
несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки.
Удобство работы и легкость материала приводят к тому, что углепластик
приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокном

Усиление балок углеволокном — схема

Усиленные балки углеродным волокном

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей
стеной. Это именно то место, где, за счет перепадов температур повреждение
древесины происходит быстрее.

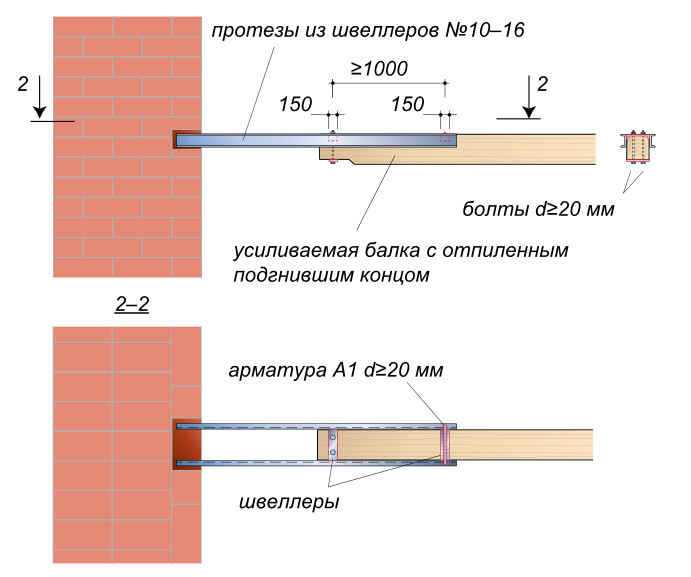

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиля — 2

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены,
   состоящие из стоек и прогона.
2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
3. Отрезать поврежденный участок балки (0,5м)
4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
5. Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает
существенную перестройку несущей конструкции балочных пролетов.

Изменение условий работы конструкций

Изменение схемы работы

Нестандартные решения

Если нет возможности усилить деревянные балки перекрытия,
можно попытаться их разгрузить, т.е., распределить нагрузку с существующих
балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом
перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности,
увеличить их несущую способность можно посредством увеличения их количества.
Установка дополнительных деревянных балок позволит увеличить нагрузку на
конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы
рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных
балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим
образом и с минимальными затратами.

Как укрепить балки пола | Домашние руководства

Ребекка Мекомбер Обновлено 9 декабря 2018 г.

После нескольких столетий эксплуатации балки пола в старых домах могут провиснуть или треснуть. Длинные пролеты балок в новых домах могут раскачиваться или подпрыгивать от пешеходного движения. Как дополнительные части конструкции здания, балки нелегко заменить. Однако вы можете усилить балки, прикрепив к существующей балке еще один отрезок дерева, что называется «сестринством», или уменьшить шаткость пола с помощью блочных вставок между балками, что называется «блокировкой».

Соединительные балки

1. 1.

   Измерьте ширину и длину существующей балки. Купите тип пиломатериала, который соответствует ширине существующей балки. В большинстве новых построек для балок используются пиломатериалы 2 на 8 (хотя также используются пиломатериалы 2 на 6 и 2 на 10). Купите пиломатериал, который соответствует ширине вашей балки. Отрежьте новую балку в соответствии с измеренной длиной.

2. 2.

   Нанесите несколько толстых капель строительного клея на широкую сторону оригинальной балки. Пластмассовым шпателем разровняйте клей.

3. 3.

   Поднимите новую балку на место. Забейте три гвоздя 16d каждые 16 дюймов через новую балку в исходную балку. Повторите для каждой балки.

Блокировка балок

1. 1.

   Измерьте ширину между пролетами двух балок. Отрежьте кусок пиломатериала размером 2 на 6 или 2 на 8 в зависимости от ширины.

2. 2.

   Поместите деревянный брусок между двумя балками. Прибейте блок на место гвоздями 16d с каждой стороны блока.

3. 3.

   Повторяйте этот процесс через каждые 24–36 дюймов вниз по балкам. Для следующего углубления между наборами балок разместите блокировку так, чтобы ваши новые гвозди не мешали наборам, которые вы установили в предыдущем углублении.

   Вещи, которые вам понадобятся

   • Измерительная лента

   • 2-за 6 или 2-за 8 пиломатериалов

   • 0009

     4-дюймовый пластиковый шпатлевой нож

   • . Помощник

   • 16D Common Nails

   • Power SAW

   TIP

   , если прокат между двумя joist закрепите блокирующий элемент, возьмите напрокат пневматический гвоздезабивной инструмент в центре благоустройства дома или в центре проката инструментов.

   Используйте металлические перемычки вместо деревянных, если хотите. Металлические перемычки менее эффективны для устранения упругих балок, чем блокировки, но их проще установить, и они могут сделать пол более жестким для ваших нужд.

   Предупреждение

   Если кажется, что ваши полы сильно провисли или вас беспокоит целостность пола, проконсультируйтесь с инженером-строителем или в местном отделе строительных норм и правил. Инженер проверит ваши балки на наличие опасных слабых мест и даст вам рекомендации по ремонту.

   В случае более серьезных слабых мест вам может понадобиться укрепить балочную конструкцию пола с помощью поперечной балки и опорных стоек. Для этого типа ремонта может потребоваться разрешение на строительство и обычно требуются обширные работы на бетонном фундаменте, поскольку немногие существующие фундаменты рассчитаны на то, чтобы выдержать вес балок перекрытия здания. Для получения дополнительной информации обратитесь в местный отдел строительных норм и правил.

Биография писателя

Ребекка Мекомбер, бывшая радиоведущая, с 2006 года является профессиональным блоггером и писателем. такие как политика Федеральной торговой комиссии и правила в отношении СМИ, ведение блогов, благоустройство дома и поездки в Нью-Йорк.

Как укрепить балки пола снизу

Во многих домах через некоторое время полы часто начинают провисать.

Это обычное явление обычно не является поводом для беспокойства. Однако, если полы слишком сильно провисают, это может быть проблемой.

Полы провисают в большинстве случаев из-за износа балок. По мере старения древесина теряет часть своей прочности и изгибается, когда вы ходите по ней.

К счастью, это можно исправить. Укрепляя балки снизу, вы можете быть уверены, что ваши полы безопасны и надежны.

В этой статье мы изложили несколько способов укрепления лаг пола. Выбрав тот, который лучше всего подходит для вас, вы можете быть уверены, что ваши полы не подведут.

Укрепление балок пола снизу: основная идея

Существует несколько различных методов укрепления балок пола снизу. These include:

• Reinforce with plywood

• Apply blocking

• Use steel

• Add a joist beam

Why Strengthen Floor Joists?

Если у вас есть подвал или подвал под вашим домом, пол может провисать. Когда это происходит, пол может казаться неустойчивым или менее надежным, чем должен.

Если у вас есть подвал, провисший пол означает, что поддерживающие его балки ослабли. Это потенциально может привести к тому, что кто-то провалится сквозь пол.

Если вы хотите, чтобы ваш дом был безопасным и надежным, усиление балок — хороший вариант.

Во многих муниципалитетах провисание полов запрещено строительными нормами.

Строительный инспектор захочет убедиться, что любой дом безопасен для всех типов людей. Если они узнают, что ваши балки слабы, вы можете получить штраф.

Чтобы в вашем доме никто не пострадал, лучше всего сделать пол как можно более безопасным.

Добавить Усиление из фанеры

Один из самых простых способов укрепить балки перекрытия — укрепить их фанерой.

Фанера ¾ дюйма является лучшим материалом для этого метода и обеспечивает прочное соединение. Он также широко доступен и относительно недорог по сравнению с другими методами.

В большинстве домов верхняя и нижняя балки поддерживают пол. Разорвите фанеру толщиной 3/4 дюйма до той же ширины, что и эти балки.

Затем поднимите балки на необходимую высоту. Это можно сделать с помощью домкрата или шлакоблоков.

Приклейте и прибейте кусочки фанеры между двумя секциями с помощью гвоздей 10d. Сделайте то же самое с другой стороны балки, используя другой кусок фанеры.

Использовать блокировку

Самый эффективный способ укрепить балки пола — использовать метод блокировки.

В большинстве случаев балки провисают из-за того, что ослабла только одна из них. Блокируя одно к другому, вы можете усилить его.

Для этого вам понадобится брус такой же толщины, как и балки.

Пиломатериал будет установлен перпендикулярно между двумя балками. Вам понадобится достаточно пиломатериалов для одного ряда блоков на каждые 12 футов балок.

С помощью гвоздей 10d установите блоки между балками по прямой линии вдоль пола. Этого будет достаточно, чтобы пол не провисал.

Укрепите их сталью

Если вам нужно долговечное решение, вы можете укрепить свои балки с помощью стальной пластины.

Вы можете прикрепить пластину к балке вдоль, чтобы укрепить ее, или поперек. Это будет зависеть от того, как изгибается балка.

Для этого метода рекомендуется использовать сталь ½” или ¾”. Это даст вам наилучшую возможную прочность и прослужит вам долгие годы.

При работе со стальными пластинами следует учитывать, что их нельзя просверлить. Если вам нужно проложить какую-либо проводку через балки, вам нужно будет проложить ее вокруг пластины.

Добавить балку

Почти так же, как и с пластиной, вы можете просто добавить еще одну балку к той, которая провисает.

Это отличный способ добавить немного прочности и при этом иметь возможность просверливать отверстия для проводки. Этот метод называется «сестринированием» балок.

Для этого вам понадобятся болты с квадратным подголовком ⅝” и прикрепите новые балки сбоку от старой.

Убедитесь, что новые балки имеют одинаковый размер и толщину. Это гарантирует, что все останется на месте и ваш пол больше не начнет провисать.

Часто задаваемые вопросы

Насколько допустимо провисание пола?

Согласно большинству строительных норм и правил, ваши полы могут провисать менее чем на один дюйм, прежде чем они перестанут соответствовать требованиям.

Хотя один дюйм может показаться не таким уж большим, на полу он будет очень заметен. Если вы заметите какой-либо провал на полу, это может быть нарушением правил.

Наклонный пол в старых домах — это нормально?

Несмотря на то, что полы в старых домах нередко имеют наклон, его все равно следует исправить.

Наклонный пол указывает на то, что балки начинают ослабевать. В конечном итоге это может ухудшиться или может быть признаком серьезной структурной проблемы.

Может ли дом осесть через 20 лет?

Дома осядут через несколько лет, независимо от того, насколько хорошо они построены.
