Какая нужна арматура для фундамента дома: Арматура для фундамента дома, какая нужна для ленточного фундамента, виды, диаметр

Какая арматура нужна для ленточного фундамента

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

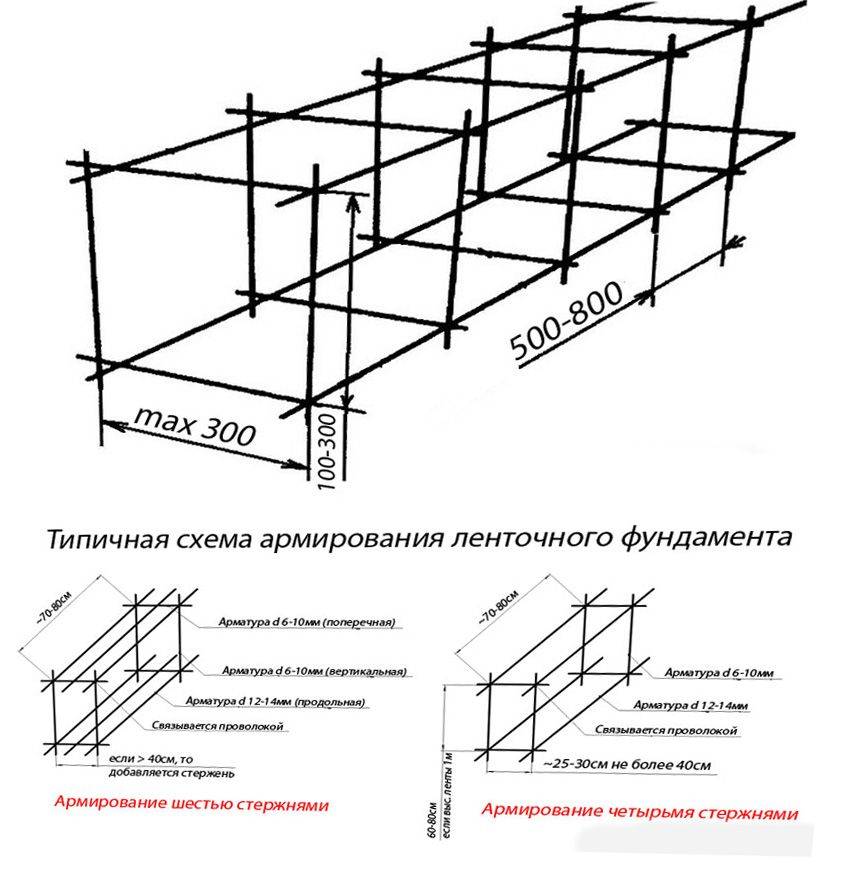

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Арматура для фундамента: выбираем правильно

Основой крепости и долговечности любой постройки является фундамент. И не просто фундамент, а надёжный и прочный, способный выдержать планируемые нагрузки и противостоять природным катаклизмам. На его качество влияют, во-первых, тип выбранного основания и марка бетона; во-вторых, хорошая гидро- и теплоизоляция, наличие дренажной системы и отмостки; в-третьих, правильное армирование фундамента.

Что такое армирование и для чего оно нужно

Армирование — метод увеличения мощности основного материала. Залили фундамент бетонным раствором — получили бетонную конструкцию. А вот насколько она будет прочной и какой вес способна выдержать, зависит от марки бетона, его качества, глубины фундамента и т. д.

Колизей, например, простоял века, причём в сейсмоопасной зоне, пока не был разрушен и то в основном благодаря человеческому фактору. А ведь об армировании тогда даже не слышали. Но там и фундамент был, по исследованиям археологов, уникальным бетонным монолитом толщиной 13 м и глубиной 9 м. Естественно, он мог выдерживать такую махину тысячелетиями.

Фундамент Колизея — бетонный монолит глубиной 9 м и толщиной 13 м, поэтому он выдерживает огромный вес тысячелетиями

Но мы такие фундаменты не возводим, иначе строительство обойдётся в кругленькую сумму. Поэтому с развитием металлургии в строительной отрасли начали применять более простые и эффективные инженерные решения — заливать бетонный раствор на металлический (арматурный) каркас, то есть делать армирование. В результате получалось уже не просто бетонное основание, а железобетонное. Более прочное, надёжное, долговечное, способное выдержать намного бóльшие нагрузки.

Ведь сам бетон — неэластичный материал и под влиянием неровной нагрузки или сил морозного пучения чисто бетонный фундамент начнёт деформироваться. А заложенная внутри арматурная сталь возьмёт практически всю нагрузку на себя.

Делать армирование необязательно, но отказ от использования арматуры непременно должен обосновываться конструкторскими расчётами и целесообразностью, а не одним желанием сэкономить. Да и в таких случаях нужно учитывать ряд факторов — особенности грунта, глубину промерзания, уровень подземных вод и прочее.

Обойтись без армирования допустимо при возведении строений на скальных грунтах и крупнообломочных, непучинистых песчаных, которые сами имеют хорошие несущие показатели.

Зачастую не армируют фундамент при сооружении лёгких конструкций из рубленых брёвен, деревянного бруса, щитовых домов.

При возведении лёгких деревянных строений иногда армирование фундамента делать не обязательно

Но это, пожалуй, и всё, а в остальных случаях армирование фундамента не только нужно, а неизбежно.

Арматура для фундамента и её виды

Производство фундаментной арматуры основано на использовании стали класса Ат400С– Ат1200С. Но в последнее время в гражданском строительстве пластиковые изделия активно вытесняют своих стальных собратьев, т. к. ничуть не уступают металлу по основным свойствам, но дешевле, да и работать с ними гораздо удобнее. Для пластиковых стержней используют стеклянное волокно, углеродное и базальтовое.

Арматура классифицируется по следующим признакам:

• по мануфактуре: пластиковая (композитная) и стальная;
• по способу производства: горячекатаная стержневая, пряди и канаты арматурные, круглая проволочная холоднотянутая;
• по использованию в конструкции: напрягаемая и ненапрягаемая;
• по виду профиля: арматурные штифты квадратные и круглые, гладкоповерхностные и рифлёные. Последние имеют круглое сечение и два долевых ребра, что обеспечивает добавочную жёсткость при сцеплении с бетоном, а значит бóльшую прочность строению в целом;
• по предназначению: распределительная — для равномерного распределения тяжести, рабочая — для снижения нагрузочной мощности и монтажная — для поддержания в нужном положении стальных прутов при бетонировании;
• по способу сборки: штучная арматура, арматурные каркасы и сетки.

Рифлёную (ребристую) арматуру используют при создании продольных верхних и нижних звеньев арматурного остова, куда припадает самая большая нагрузка.

Металлическая рифлёная арматура имеет разные профили: кольцевой (верхний), серповидный (средний) и смешанный (нижний)

Множественные поперечные прутья могут быть меньшей толщины и с гладкой поверхностью.

Стальная арматура А1 12 мм — это прутки круглого сечения, гладко поверхностные, которые широко востребованы практично в каждом современном строительстве. Широкий спектр применения делает её незаменимым и универсальным строительным материалом

Изделия с квадратным сечением (5–200 мм) применяют при формировании угловых опор, но чаще при сооружении разнообразных заборов.

Любой тип арматуры имеет свой запас прочности, тем не менее все они должны соответствовать предъявляемым к ним требованиям ГОСТ, куда входят:

• хорошая сцепка с бетоном;
• повышенная эластичность и крепость;
• устойчивость к коррозии;
• высокий коэффициент прочностной усталости.

Пластиковая фундаментная арматура

Основным исходным сырьём для изготовления пластиковой арматуры служат минеральные волокна, а связующими элементами — полимеры на основании эпоксидной смолы. Так же, как и стальная, она проходит жёсткий контроль по проверке качества сырья, на соответствие типовым размерам и параметрам использования, с подтверждением точности процесса производства.

Композитные каркасы, прошедшие проверку, имеют необходимые характеристики:

• экологичность: пластиковые стержни весьма востребованы при постройке эко-домов;
• маленький удельный вес и отсутствие привязки к стандартным размерам;
• стойкость к электромагнитным волнам;
• долговечность: нормативный срок эксплуатации превышает 80 лет;
• отличное сопротивление коррозии и действию агрессивной среды, что даёт возможность использовать пластиковую арматуру в любых почвах;
• низкая теплопроводность: хорошая морозоустойчивость в отличие от металлических прутьев, которые в зданиях с бетонной основой и стенами могут создавать так называемые температурные мостики (потери тепла), что потребует дополнительного утепления фундамента;
• отсутствие швов;
• способствуют наилучшему застыванию бетонного раствора благодаря одинаковому коэффициенту теплового расширения;
• предел прочности пластиковой арматуры выше в 2–3 раза, чем металлической, что позволяет приобретать изделия меньшего диаметра, экономя на строительстве.

Пластиковая арматура сегодня вытесняет стальную благодаря своему малому весу, низкой стоимости, удобной транспортировке и простоте в работе

Но вместе с преимуществами пластмассовые арматурные стержни имеют и свои недостатки:

• чётко ограниченная узконаправленная сфера применения, где пластиковые арматурные стержни проявляют свои лучшие свойства; использование вне этих рамок будет менее результативным;
• низкий коэффициент изгиба, почти в 4 раза ниже, чем у стальной арматуры, т. е. придать нужный изгиб на стройплощадке пластмассовым элементам нельзя, придётся заказывать изделия нужной формы;
• их нельзя сваривать, а как раз сварное крепление более надёжное, хотя уже нашли решение — ещё на стадии производства во внутреннюю часть некоторых видов пластиковой арматуры впаивают стальную трубу, что позволяет применить электросварку.

Суммируя все преимущества и недостатки, учитывая постоянное удорожание сталепроката, можно сказать, что выбор композитной фундаментной арматуры вполне обоснован экономической рентабельностью.

Особенности стеклопластиковой арматуры

Это схема склеивания волокон стеклоровинга с помощью полимерных связующих. Используется для армирования бетонных конструкций. Стеклопластиковая фундаментная арматура, бесспорно, является лидером продаж, благодаря уникальным свойствам и доступности для рядовых застройщиков:

• абсолютный диэлектрик;
• отличается удивительной лёгкостью, устойчивостью к истиранию, воздействию щелочей и кислот;
• стоимость её намного ниже стальной арматуры и ниже базальтопластиковой, хотя обладает она не менее высокими качествами, разве что лишь чуть-чуть уступает последней по устойчивости к коррозии.

Особенности базальтопластиковой арматуры

Производится на основе волокон базальтовых и полимерных связующих материалов. Отличается долговечностью и необыкновенной прочностью. Выпускается в виде стержней Ø 4–16 мм, с характерной спиралевидной рельефностью.

Базальтопластиковая арматура имеет множество преимуществ в сравнении со стальной, в результате чего применение её становится наиболее выгодным по целому ряду факторов: надёжность, лёгкость, простота в доставке и монтаже

Высокие механико-технические показатели дают возможность её использования в широком диапазоне: для ремонта, реставрации, переделки и строительства как частных проектов, так и объектов массового назначения.

Базальтовая арматура дороже других пластиковых аналогов, но обусловлено это высокой стоимостью исходного сырья — экологически чистого природного базальта, в состав которого входит титаномагнетит.

Стальная фундаментная арматура

Классика вне времени — так можно назвать традиционную стальную арматуру. Самые распространённые её виды производятся из стального проката М35ГС и М25ГС, диаметр таких арматурных стержней колеблется в пределах 10–40 мм, длина 5,3–12 м. Если нужна арматура нестандартных размеров, то её изготавливают по заказу.

Стальные стержни используются для ленточного каркаса

Основные достоинства стальных изделий:

• надёжность, проверенная годами;
• стойкость к большим нагрузкам;
• стальные составляющие можно просто связывать проволокой или использовать сварку, что значительно увеличит прочность соединения каркаса или сетки;
• отличная электропроводимость (в отличие от пластиковых изделий) — при больших уличных морозах есть возможность пустить ток через каркас для прогрева бетона.

Из недостатков стоит отметить:

• подверженность коррозии. Конечно же, есть изделия из коррозиестойкой стали, но они дорогие, поэтому используются крайне редко;
• немалый вес, до 10 раз тяжелее аналогичной пластмассовой;
• высокая теплопроводность;
• продаётся только определённой длины, поэтому транспортные расходы выше, чем при закупке композитной арматуры, которая реализуется отрезками и в бухтах;
• невозможность использования на некоторых строительных объектах (например, лечебно-диагностических, где используются аппараты МРТ, очень чувствительные к воздействию полей, создаваемых металлами).

Возможно, традиционный путь порой не самый лучший, но опытные строители отмечают «резиновые» особенности композитной арматуры, особенно стеклопластиковой — её способность растягиваться при изгибе, предоставляя, таким образом, бетону самому работать на растяжение. Он же с этим справляется не лучшим образом. Так что решайте сами, заслуживают ли новинки вашего доверия или оптимальнее вечная классика.

Другие виды фундаментной арматуры

В качестве сырья для арматуры подойдёт любой состав, устойчивый к изгибающим нагрузкам. Сейчас строители охотно используют фибровые волокна вместо арматурных штифтов. Это модификация старого способа упрочнения строительных смесей, в которые когда-то добавляли шерсть, солому или камыш. Современные фибровые волокна изготавливаются из стекловолокна, низкоуглеродистой марки стали, полиамида и полипропилена.

Армированный таким методом бетон устойчив к истиранию, резким колебаниям температур, вибрации. Имеет высокую плотность, немалую прочность на изгиб и растяжение, не даёт усадочных трещин.

Сетка для заливки фундамента

Арматурная сетка — важный элемент армирования фундамента. Предназначена для укрепления кирпичной или блочной кладки и армирования бетонных блоков. В её функции входят:

• препятствие деформации из-за неровных нагрузок;
• принятие на себя растягивающих усилий;
• сохранение формы конструкции и недопущение усадок.

Для чего нужна армирующая сетка

Это силовая опора для фундамента, без которой он будет недолговечным. Под действием жары, морозов, снегов, дождей, ультрафиолета, пучения, колебаний почвы и т. д. бетон со временем начнёт разрушаться, а вместе с ним и всё строение. Чтобы этого избежать, перед заливкой формы бетонным раствором внутрь закладывают армирующую сетку.

Арматурная сетка — силовая опора фундамента

При её создании нужно правильно выбрать сечение, шаг между поперечными выступами и высоту выступа.

Специалисты советуют при изготовлении армирующей сетки придерживаться следующих параметров:

• не использовать арматурные обрезки, поскольку стыковка производится внахлёст, и при большом объёме соединений это приведёт не к экономии, а к перерасходу материала;
• ячейки между арматурными прутьями желательно делать Ø 150–250 мм;
• креплений должно быть не меньше половины объёма всех пересечений;
• сваривать можно арматуру с пометкой «С», остальную лишь вязать.

Чем вязать арматурную сетку

Чаще всего делают связку пластиковыми хомутами или проволокой (мягкой, Ø 1,1–1,5 мм, заранее нарезанной кусками длиной 10–20 см).

Вязать пластиковыми хомутами быстрее, легче и удобнее проволоки, но ненадёжнее. При морозе они могут трескаться, поэтому в зимнее время хомуты не рекомендуется использовать. Они хороши для лёгких построек или для связки композитной арматуры.

Видео: простые советы как быстро и легко связать арматурный каркас хомутами

Способы крепления стыков

Для вязки сетки проволокой понадобятся инструменты:

• кусачки небольшие и плоскогубцы;
• сделанные самостоятельно или покупные крючки определённой формы;
• пистолет вязальный.

Самый простой способ вязки — сложенная вдвое проволока заводится снизу в зонах пересечения. Её концы закручиваются плоскогубцами или кусачками и загибаются поближе к сетке.

Крепление крючками делается аналогично. Разница в том, что в точках загиба делают петлю и заводят в неё крючок. Затем свободными концами обхватывают стык, перегибая за петлю с крючком, и, вращая до упора, фиксируют соединение.

При больших объёмах понадобится вязальный пистолет, что значительно ускорит рабочий процесс, поскольку соединение происходит мгновенно.

С помощью вязального пистолета делают соединения поперечных и продольных штифтов при больших объёмах. К сожалению в труднодоступных местах его использовать невозможно

Армирование фундамента своими руками

Бетон устойчив лишь к определённым видам нагрузок. Самостоятельно он не переносит изломов и растяжений. Чтобы увеличить его сопротивляемость именно к таким нагрузкам, проводится горизонтальное или вертикальное армирование:

• горизонтальное армирование покрывает нажим на фундамент от веса строения и встречное ему давление грунта;
• вертикальное усиливает углы и те части фундамента, на которые приходится боковой напор.

Максимальный результат достигается при одновременном использовании этих технологий.

Параметры арматуры для фундамента

Если вы будете делать армирование фундамента самостоятельно, то вначале определитесь с классом арматурных прутков и подходящим диаметром относительно полагаемой нагрузки, сложности грунта и разновидности фундамента.

Арматуру тоньше 10 мм, как правило, для укрепления фундамента не используют. При возведении лёгких деревянных построек, если делают армирование, то стержнями от Ø10 мм, а при постройке тяжёлых зданий или на пучинистом грунте не меньше Ø15–17 мм.

При средних размерах постройки на нейтральном грунте для усиления свайного основания используют арматуру Ø 10 мм, ленточного Ø 12 мм, а для плитного Ø 14 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунта и массы здания

Шаг укладки арматуры

Размер шага рассчитывается по типу основания и сложности почвы.

При армировании столбчатой свайной основы ориентируются на диаметр фундаментных столбов. Очень важно выдержать расстояние от столба до арматуры, чтобы оно было не меньше 5 см. Горизонтальные направляющие укладывают в полуметре друг от друга.

В ленточных основаниях, где ключевая нагрузка приходится на горизонтальные составляющие, их укладывают по две снизу и сверху при стандартной ширине 30–40 см. Если ленты шире, то используют в каждом ряду 3–4 арматурных штифта. Обычно делают два горизонтальных ряда (отступая на 5 см от верхнего края и на столько же от нижнего). Соединяют шагом в 30–50 см секущими прутками.

Для фундамента плитного шаг меняется в пределах 20–30 см (чем увесистее здание и сложнее сама почва, тем шаг делают меньше).

Соединение арматуры

Есть два основных способа соединения поперечных составных частей каркаса и продольных: использование сварки и вязка арматурной проволокой.

Соединение сваркой делается быстро, однако в местах сваривания металл под действием высокой температуры становится более хрупким и подверженным коррозии, что очень плохо при укладке в бетон. А также точечное сварное соединение легко сломать при заливке раствора и утрамбовке.

Сварочное соединение делается быстро, но металл в местах сваривания становится более хрупким

Кроме того, сварное соединение каркаса довольно прочное, но само основание лишено подвижности, и не способно реагировать на колебание грунта. Это создаст дополнительное напряжение в бетоне и его растрескивание со временем.

Поэтому на сыпучих и пучинистых почвах лучше делать вязку проволокой. Вручную или с помощью облегчающих процесс механизмов по такой же схеме, как и вязка армирующей сетки, описанная выше.

Имеется ещё один вид соединения — резьбовое, но используется оно в частном домостроении крайне редко из-за необходимости наличия специального оборудования для нарезки резьбы и умения это сделать правильно.

Соединение арматуры с помощью резьбы, несмотря на свои хорошие показатели, редко используется частными застройщиками, поскольку предполагает наличие специального оборудования и определённых навыков

При этом такое соединение имеет свои достоинства:

• достигается равномерность соединения;
• упрощается контроль качества стыков;
• ускоряются работы по изготовлению каркаса.

Не используйте хомуты пластиковые для соединения стальной арматуры. Они не выдержат нагрузки при заливке, особенно если заливают раствор при низкой температуре.

Расчёт количества арматуры для разных фундаментов

При расчёте следует учесть, что количество армирующего материала зависит от типа основания и его размеров, а также от сложности грунта (чем состав почвы сложнее, тем больший объём арматуры понадобится).

Плитные основания

Понять методику расчёта лучше на примере.

Исходные данные: основание дома 7х5 м, плита перекрытия толщиной 30 см, возьмём шаг 20х20 см. Будем делать 2 армированных пояса (нижний пояс и верхний) и связывать их отвесными прутками.

1. Рассчитываем, сколько арматурных прутков потребуется для укладки вдоль основания — 7 м : 20 см = 35 штук.
2. Вычисляем, сколько арматурных прутков потребуется для укладки поперёк основания — 5 м : 20 см = 25 штук.
3. Делаем подсчёт общего количества арматурных штифтов для создания двух горизонтальных поясов — 35 х 7 м + 25 х 5 м = 370 х 2 = 740 м + маленький резерв на соединение. Итого, нужно 750 м погонных ребристого прутка.
4. Высчитываем, сколько понадобится арматурных стержней для отвесных стоек. Их количество, равное точкам пересечения — 35 х 25 = 875 штук. Высоту стоек нужно делать меньше на 10 см от толщины нашей плиты (по 5 см для отступа снизу и сверху). Значит — 875 х 20 см = 175 м погонных арматуры необходимо для вертикальных (отвесных) стоек. Округляем результат до 180 м.

Всего для усиления плитного фундамента размером 7х5 м надо закупить 920 м (740 м + 180 м) рифлёного прутка и около 1100 м проволоки для соединения.

Проволоку считают исходя из следующего:

• соединяют вначале все составные части нижнего пояса;
• в зонах соединения ставят отвесные стойки и перевязывают;
• затем делают привязку верхнего пояса к нижнему, устанавливая прежде долевую арматуру, а затем секущую.

Получается, что обвязка в каждом месте пересечения делается дважды. С учётом того, что для крепления вязкой в одной точке потребуется 25–50 см проволоки (в зависимости от диаметра арматуры), считаем её количество — 875 х 30 см (взято в среднем на 1 точку) х 2 = 525 м для обвязки одного пояса. Умножаем надвое и получаем 1050 м. Округляем до 1100 м.

Для ленточных и плитных оснований расчёт выполняется аналогично с учётом их конструктивных особенностей.

Видео: как рассчитать расход арматуры и сделать армокаркас для бетонирования

Расчёт стоимости арматуры для фундамента

Исходя из того, что армирующие составляющие чаще продают в килограммах, расчётное количество материала в погонных метрах нужно перевести в массу. Поинтересуйтесь у продавца, сколько весит один метр погонный нужной вам арматуры и какова стоимость 1 кг (или тонны). Перемножив расчётный метраж на цену и вес, узнаете стоимость необходимого для армирования основания материала.

Технология укладки арматуры

Опишем методику армирования наиболее распространённого ленточного фундамента. Изготавливать армирующий каркас можно прямо в опалубке или поблизости на незанятом участке. Первый вариант предпочтительней, он даёт возможность контролировать правильность проведения работ. Но зато второй вариант проще, особенно если собирать остов самостоятельно.

1. Приподнять до 5–7 см дно траншеи, используя кирпичи или плоские камни, на которые затем укладываются продольные арматурные штифты (ребристые).
2. Сделать из гладкого прутка меньшего диаметра поперечины и положить их с выбранным шагом (не больше 60 см).
3. Закрепить вертикальные стойки к продольным пруткам.
4. Привязать арматурные компоненты верхнего пояса и зафиксировать на них пересекающие арматурные прутки.
5. Уложить на дно траншеи готовые составляющие каркаса и связать долевые части внахлёст.

Второй и третий пункты можно заменить, если использовать единые хомуты, которые выполняют функции как поперечной арматуры, так и отвесной связки. Располагать их нужно на расстоянии шага равного 3/8 от высоты основания (но не ближе чем 25 см друг от друга).

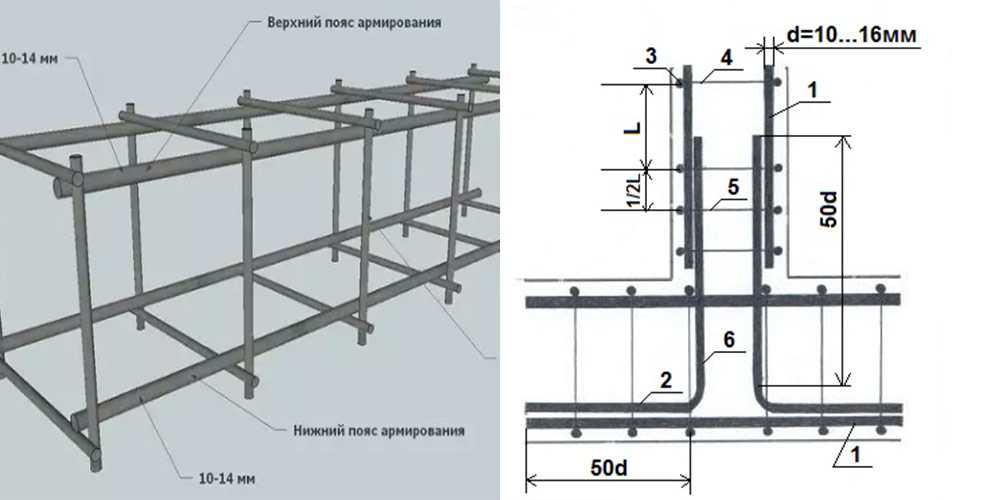

Важно при армировании фундамента точно укрепить углы.

1. Выгнутую под углом 90° арматуру в точке излома привязать к отвесной стойке.
2. Затем концы арматурного штифта, которые находятся на соседних стенах, связать с прямыми отрезками внахлёст. Величина нахлёста равна сорока диаметрам самого прутка.
3. Установить прутки с шагом вдвое меньшим, чем при увязке поясов на прямых участках.

Чтобы исключить возможное разрушение армирующего каркаса необходимо все его звенья надёжно изолировать слоем бетона. Для этого нужно проследить за тем, чтобы края арматуры не выходили за пределы фундамента и находились на расстоянии не меньше полуметра от земли и стен опалубки.

Видео: укладка арматуры в ленточный фундамент

Выбор арматуры зависит от массивности сооружения, вида грунта на участке, типа используемого фундамента и бетона. Правильно подобрав арматуру и рассчитав её количество и стоимость, можно своими руками создать надёжный армированный фундамент, который прослужит долгие годы.

Что такое андерпиннинг и когда он нужен?

Фундамент — усиление существующего фундамента здания . Это требуется, когда первоначальный фундамент уже недостаточно прочен, чтобы поддерживать дом. Обычно это происходит в результате изменения структуры почвы, будь то из-за типа почвы или какого-либо внешнего воздействия на почву. Читайте дальше для получения более подробной информации.

Команда Foundation Solutions строит дом в Брисбене.

Что такое фундамент (здания)?

Фундамент – это процесс поддержки или укрепления фундамента существующего дома, здания или аналогичной конструкции. Это достигается за счет усиления существующего фундамента, укрепления грунта путем введения расширяющегося наполнителя или удлинения фундамента, чтобы нагрузка распределялась по большей площади поверхности.

Когда необходима поддержка?

Большинству домовладельцев требуется фундамент, если первоначальный фундамент недостаточно прочен, чтобы поддерживать дом. Обычно это происходит из-за того, что:

• грунт, поддерживающий фундамент, каким-либо образом изменился, например, через просадку, расширение/сжатие из-за влаги, большие деревья рядом, поврежденную сантехнику, оставленную без ремонта.

• свойства грунта не были должным образом изучены при первоначальном проектировании фундамента, что означает, что фундамент не соответствует условиям.

В менее распространенных случаях опора также требуется по следующим причинам:

• Способ использования конструкции изменился, например, после капитального ремонта

• Новое строительство рядом с выемкой грунта, поддерживающего существующие фундаменты для поддержки другого этажа здания

• Стихийные бедствия, такие как землетрясения, наводнения или засухи, вызвавшие движение или нестабильность конструкции.

Чтобы понять, когда и когда требуется подкрепление, давайте более подробно рассмотрим ключевые элементы, влияющие на фундамент.

Вот что мы рассмотрим:

Типы почв и классификации площадки
Типы фундаментов и ножек
Зачем
Типы подкрепления
Нужно ли подкрепление?
Когда обращаться за помощью?
Нужен ли мне инженер-строитель?
Будет ли поддержка постоянным решением?

Типы грунтов и классификация участков

Тип грунта играет ключевую роль в устойчивости фундамента. Определенные типы склонны к более значительным структурным изменениям в почвенных условиях (например, в течение продолжительных периодов влажной или сухой погоды) и, таким образом, способствуют структурным проблемам фундамента. Такие почвы мы называем реактивными.

Типы почвы под вашим домом будут играть роль в степени повреждения вашего дома и методе фундамента, который лучше всего подходит для стабилизации здания.

Почвы можно классифицировать по нескольким признакам. Когда дело доходит до фундаментов зданий, мы характеризуем почву по классификации площадок (в соответствии с австралийским стандартом AS 2870/2011, Плиты и фундаменты жилых домов). Это позволяет нам понять потенциал почвы для поддержки конструкции.

Класс A

«Приемлемо» 0–10 мм В основном участки с песком и камнем , при этом ожидается незначительное движение грунта или его отсутствие из-за ожидаемого изменения влажности.

Класс S

«Удовлетворительно» 10-20 мм Слабоактивные глинистые участки. Ожидается лишь незначительное движение грунта из-за изменений влажности.

Класс M / M-D

«Умеренная» 20–40 мм Умеренно реакционноспособная глина или ил Участки, которые могут испытывать умеренное движение грунта из-за изменений влажности.

Класс h2 / h2-D

«Высокореактивные» 40-60 мм Высокореактивные глиняные участки . Может испытывать высокие движения почвы из-за изменений влажности.

Класс h3 / h3-D

«Высокореактивный» 60-75 мм Высокореактивные глинистые участки. Может испытывать очень сильное движение грунта из-за изменений влажности.

Класс E / E-D

«Экстремальный» 75 мм+ Чрезвычайно реактивные участки. Может испытывать сильное движение грунта из-за изменений влажности.

Класс P

«Проблемные» участки , которые включают мягкие почвы, такие как мягкая глина, или ил, или рыхлый песок, различная глубина насыпи, оползни, горные породы, обрушающиеся почвы, почвы, подверженные эрозии, реактивные участки, подверженные аномальной влажности условия или сайты, которые не могут быть классифицированы иначе.

Включение «D» в приведенную выше классификацию относится к «глубоким» движениям почвы из-за больших колебаний влажности. Эти классификации в основном встречаются в засушливых районах.

Типы фундаментов и фундаментов зданий

С технической точки зрения «фундамент» представляет собой землю или пласты, на которых сооружаются «фундаменты» здания. Однако слово «фундамент» сегодня регулярно используется в Австралии для обозначения «системы фундамента» и «системы перекрытия», которые вместе составляют фундамент.

В жилищном строительстве используются 2 распространенные системы перекрытий :

Плита на грунте

Существует несколько типов плит на грунтовом фундаменте, например, плита-плот, плита вафельных коробок, плита с укороченными балками или армированная плита на заливке. Это типичные системы фундаментов, которые уже много лет используются в Австралии, особенно в Квинсленде и Новом Южном Уэльсе.

Подвесные полы

Эти фундаменты чаще всего обрамляются пнями или опорами и поддерживаются несущими и балками.

Системы фундаментов, обычно используемые в жилищном строительстве, включают:

Неразрезные фундаменты

Такие как бетонная полоса или плита, используемые для поддержки равномерно распределенных нагрузок.

Подкладочный фундамент

Например, квадратная или круглая бетонная подушка, используемая для поддержки сосредоточенной нагрузки. Чаще всего используется в сочетании с пнями.

Пни

Предназначены для полых стальных или деревянных столбов или столбов из обработанной древесины.

Сваи и опоры

Аналогичны пням, но забиты или пробурены в землю. Обычно используется там, где требуется дополнительная поддержка. Включает в себя монолитные бетонные сваи, буронабивные сваи, забивные сваи (деревянные, стальные, бетонные) и стальные винтовые сваи.

Подкрепление чаще всего выполняется на фундаментах типа «Плита на земле».

Почему разрушается фундамент здания?

Существует несколько причин, по которым фундамент здания может выйти из строя.

Реактивные грунты

Чаще всего проблема связана с перемещением высокореактивных грунтов. Это движение включает усадку (что приводит к оседанию) или расширение (что вызывает вспучивание). Когда сохраняются засушливые условия, почвы постепенно теряют влагу и усыхают. Когда уровень влажности повышен, например, в течение продолжительных периодов влажной погоды, почвы набухают, иногда на несколько сотен процентов.

Как усадка, так и расширение грунта могут нарушить целостность фундамента, что приведет к вздутию, оседанию и видимым трещинам в фундаменте и стенах.

Плохо уплотненная засыпка

Если место подлежит засыпке, иногда используемый материал недостаточно уплотнен, чтобы выдержать вес конструкции над ним. В этих случаях часто возникают проблемы с фундаментом. Проблема может возникнуть из-за плохо уплотненного наполнителя, использования нескольких наполнителей или того и другого.

Эрозия на месте

Эрозия может стирать почву вокруг фундаментов до такой степени, что фундамент становится структурно нарушенным. Эрозия может быть вызвана рядом источников, таких как прорыв водопроводной трубы или другой неконтролируемый поток воды, неправильный дренаж и т.п.

Обрушение склона

Обрушение склона связано с движением земли вниз по склону. Это может быть медленное разрушение, известное как «ползучесть», или внезапное разрушение, которое называется «оползнем». Если склон разрушается из-за ползучести, для устранения проблемы можно использовать подкрепление. Однако это очень специфично для конкретного места и требует экспертной оценки.

Испарение (также известное как деревья)

Деревья являются важным фактором разрушения фундамента. Все растения удаляют влагу из почвы. Это известно как транспирация. Большие деревья, удаляющие влагу из почвы, могут значительно ускорить усадку почвы. Когда деревья расположены слишком близко к зданиям, это может привести к расширению или усадке почвы, достаточной для нарушения фундамента.

Проект фундамента

В меньшей степени проект первоначального фундамента мог быть неадекватным. Это может быть связано с тем, что свойства грунта не были должным образом изучены при первоначальном проектировании фундамента, что означает, что фундамент не соответствует условиям. Однако, благодаря современным строительным нормам, это не проблема.

Типы фундамента

Как мы упоминали ранее в статье, фундамент относится к армированию существующего фундамента.

Когда речь идет о ремонте фундаментов зданий с пнями, используемый метод называется повторной забивкой или повторной блокировкой. По сути, это включает в себя замену пней фундамента, когда они треснуты или иным образом повреждены. Это не считается опорой.

В рамках этого определения подкрепления сегодня используются три метода:

Исторически сложилось два основных метода подкрепления. Это опора из бетонной плиты (также известная как поддомкрачивание плиты) и опора из винтовых свай (также известная как опора для пирса или простенок). Совсем недавно используется третий метод, называемый раствором или инъекцией смолы.

Бетонная плита

Традиционно бетонное основание использовалось для увеличения размера фундамента и в процессе его укрепления. Он все еще используется много сегодня.

Винтовые сваи

Это метод, используемый компанией Foundation Solutions, при котором стальные опоры сочетаются с бетонными опорами для закрепления здания, а лифт возвращается в исходное положение, закрывая щели и трещины. Использование опор считается постоянным решением, на которое не повлияют дальнейшие изменения грунта, окружающего дом, поэтому мы используем этот метод.

Инъекция раствора/смолы

Это новейший доступный метод, хотя на самом деле он не является основой. Он включает в себя введение смолы или цементного раствора в землю, которые заполняют пустоты под плитой и расширяются, сжимая землю. Это наименее поддающийся количественной оценке метод с точки зрения постоянства ремонта и конечной стоимости (количество требуемого раствора нельзя точно предсказать, и он регулярно выходит за пределы первоначальной оценки), и он не подходит для всех грунтовых условий.

Нужна ли мне поддержка?

Есть несколько ориентировочных признаков, на которые следует обращать внимание при самостоятельной оценке собственного имущества. Читая этот список, важно понимать, что проседание происходит на многих объектах в разной степени. Подкрепление требуется только там, где активно происходит оседание. Иногда после первоначального проседания конструкция достигает состояния равновесия и дальнейшей опасности нет. Как всегда, если вы не уверены, лучше всего обратиться к профессионалу, поэтому мы предоставляем бесплатную услугу проверки на дому.

Трещины в полу или стенах

Трещины не всегда страшны. Иногда они носят поверхностный характер, например, мелкие или микротрещины в штукатурке, карнизах и плинтусах. Большие трещины — это отдельная история, и обычно они указывают на более серьезные проблемы, такие как неравномерное распределение веса из-за слабого фундамента.

Трещины, которые следует искать, могут быть внутренними (штукатурка, настенная и напольная плитка) или наружными (кирпичная кладка, штукатурка, бетонная плита).

В идеале постарайтесь наблюдать за трещинами в течение нескольких недель или месяцев, чтобы определить, становятся ли замеченные вами трещины больше, шире или длиннее, или появляются новые трещины. Если они остаются неизменными в течение длительного периода времени, скорее всего, оседание исчерпало себя, и дом осел.

Неровный пол

Неровный пол не всегда так очевиден, как трещины. Однако, когда вы можете их идентифицировать, наклон к одной или нескольким сторонам вашего дома является явным признаком того, что в игре есть серьезные проблемы с фундаментом.

В серьезных случаях, которые мы видели, вы можете стоять в конце коридора и видеть падение дома, глядя вниз по коридору. В других случаях неровный пол будет способствовать смещению дверей. Как правило, вы можете использовать спиртовой уровень, чтобы получить некоторое представление о том, насколько неровной является комната. Или поместите мяч в комнату и посмотрите, остается ли он на месте или катится в определенном направлении. Но чтобы понять, насколько это важно, обычно требуется профессионал.

Еще одна вещь, на которую следует обратить внимание, — это неровные траншеи, образующиеся вокруг края здания или плиты в верхних слоях почвы. Это еще один признак проседания.

Двери и окна не выровнены

Двери и окна могут быть хорошим индикатором проблем с фундаментом. Вокруг окон и дверей появляются и расширяются щели. Вам трудно закрыть (или снова открыть) двери или окна, или вы не можете их запереть.

В более запущенных случаях более заметны наклоны к двери, а дверные или оконные рамы могут начать отрываться от окружающих стен.

Когда обращаться за помощью

Ни один из вышеперечисленных признаков не является гарантией того, что вам потребуется поддержка. Но в то же время вы не хотите ждать, пока симптомы не станут серьезными. Если после самостоятельной оценки вашего дома у вас возникнут сомнения, лучше всего сохранять спокойствие — вам всегда помогут.

Первым шагом будет небольшое исследование (возможно, именно поэтому вы сейчас находитесь на этой странице). Однако не ограничивайтесь интернет-исследованиями. Поднимите трубку к нескольким людям, готовым дать полезный совет и узнать их мнение о ситуации.

Если вы получаете обратную связь о том, что у вас действительно может быть проблема, требующая основного решения, попросите кого-нибудь прийти к вам домой, чтобы выяснить это из первых рук. Для этого мы предоставляем бесплатную услугу Home Checkup, которая является отличным первым шагом и избавляет вас от необходимости тратить деньги на инженеров, когда они могут быть не нужны.

Другим ключевым моментом, который следует учитывать при получении помощи, является стоимость. Есть много подрядчиков, поэтому получите более одного мнения и более одной цитаты. В процессе вы также почувствуете людей, с которыми имеете дело, и сможете решить, с кем вам удобнее иметь дело. У нас есть отдельная статья, в которой подробно рассматривается, сколько должна стоить поддержка.

Нужен ли мне инженер-строитель?

Когда мы проводим проверки дома, мы определяем, нужен ли инженер-строитель (он же судмедэксперт) для более детальной оценки объекта. У нас есть собственные инженеры-строители, которых мы используем, поэтому вам не нужно звонить, чтобы получить отдельные предложения.

Будет ли поддержка постоянным решением?

Ответ на этот вопрос, в конечном счете, будет зависеть от почвы, на которой стоит ваш дом (классификация участка), и типа поддерживающей услуги, которую вы выберете для решения своей проблемы.

Не все типы фундаментов подходят для решения всех проблем с фундаментом. Когда мы проводим наши бесплатные домашние проверки, мы заранее сообщаем вам, может ли наш метод поддержки обеспечить вам постоянное решение. Если нет, мы не будем вас цитировать и порекомендуем альтернативный курс действий.

Причина, по которой мы используем исключительно винтовые сваи, заключается в том, что это самый надежный доступный метод крепления.

Вам нужна экспертиза?

Если у вас есть какие-либо сомнения, почему бы не заказать в Домашний осмотр с одним из наших экспертов. Или если вы просто хотите немного поковырять наши мозги, то поднимите трубку к нам сейчас. Мы будем более чем рады помочь.

Заказать домашний осмотр

Поддерживающие услуги Николь Розенталь

31 июля 2019 г.

0 лайков

Что такое монолитно-плитный фундамент?

Поделиться этой записью

Монолитный плитный фундамент представляет собой тип бетонного фундамента, который заливается одной частью, обычно толщиной 4-6 дюймов, и служит как полом, так и фундаментом здания. Он широко используется в районах с небольшой глубиной промерзания почвы и известен своей долговечностью и эффективностью.

Содержание

У вас традиционный цокольный этаж или монолитный плитный фундамент?

Подвальный фундамент: Т-образный фундамент, состоящий из нескольких частей. Фундамент размещается ниже линии промерзания. Блоки укладываются или заливается бетон, чтобы сформировать стену после затвердевания фундамента. После возведения стен между ними и поверх фундамента заливается плитный пол.

Монолитная плита: Этот фундамент создается путем заливки одного слоя бетона для формирования плиты и фундамента. Подрядчикам нравится монолитная концепция, потому что она обеспечивает низкую стоимость рабочей силы, а процесс строительства выполняется быстрее, чем при использовании других фундаментов.

Известный монолитный плитный фундамент имеет толщину основания от 12 до 18 дюймов и толщину плиты от 4 до 6 дюймов. Для возведения монолитного фундамента требуется правильная подготовка площадки и армирование бетона арматурой и проволокой.

Надлежащая подготовка места

• Почва под плитой не должна содержать органических веществ. Почву необходимо уплотнить (снять верхний слой почвы) и хорошо дренировать.
• Соблюдение Кодекса определяет тип и расположение арматуры в этом фундаменте. Чаще всего используется монолитная плита арматуры №4. Арматура представляет собой два металлических стержня, которые легко гнутся и размещаются бок о бок внахлест в траншеях и связываются проволокой.
• Канавка по периметру плиты создает утолщенный край. Чиновники строительных норм определяют глубину и ширину траншеи. Эта траншея может быть шириной 1 фут и глубиной 1 фут в теплом климате или шириной 1 фут и глубиной 2 фута в условиях морозного пучения.

Типовой монолитно-плитный фундамент со стенами из шлакоблоков.

Плюсы монолитного плитного фундамента

Монолитный фундамент имеет много преимуществ перед традиционным фундаментом. К плюсам можно отнести следующее:

• Строительство быстро и легко: После того, как траншея по периметру уложена и гравий разложен, можно приступать к заливке бетонного пола.
• Эта основа высыхает быстрее, чем все другие основы.
• Прочный фундамент: Этот фундамент является прочным при условии правильной установки анкерных болтов и арматуры.
• Не требует особого ухода: Монолитный фундамент требует осмотра только через определенные промежутки времени, чтобы убедиться в отсутствии трещин в фундаменте.
• Энергоэффективность: Меньше энергии тратится впустую, потому что между домом и землей нет пространства. Воздух не проходит под полом.

Минусы монолитно-плитного фундамента

Конечно, есть и минусы при устройстве монолитной конструкции фундамента. Вот минусы этого типа фундамента:

• Риск затопления: Ваш дом поднят только на ок. 6 дюймов над уровнем земли с этим фундаментом, поэтому дом находится под угрозой затопления.
• Стоимость ремонта дорого: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта.
• Возможна сниженная стоимость при перепродаже.

Когда следует выбирать монолитно-плитный фундамент?

Существует несколько случаев, когда плитный фундамент является идеальным выбором:

Это идеальный вариант для климата, где земля не промерзает, а температура не очень высока и не похожа на пустыню. Вы можете использовать монолитную плиту для повышения энергоэффективности, если вам не нужен подвал или подвальное помещение.

Какие проблемы с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента, проблемы могут привести к повреждению фундамента. Фундамент может потребовать дорогостоящего ремонта, поэтому лучше использовать традиционный.

• Трещины в фундаменте представляют собой серьезную проблему. При появлении трещин фундамент может расколоться по холодным стыкам (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
• Проблемы с повышенной влажностью почвы или неправильное строительство могут повредить фундамент. Это может привести к тому, что столешницы, полы и стены в доме станут неровными.
• Движение в фундаменте может привести к тому, что двери и окна застрянут, а в стенах из гипсокартона появятся трещины.

Когда следует избегать монолитных плитных фундаментов для строительства

• Подрядчики должны избегать использования монолитных плитных фундаментов (монолитных) в определенных ситуациях.
