Электропроводка в деревянном доме своими руками: пошаговая инструкция

Достаточно популярным материалом в сфере строительства было и по сей день остается дерево. Несмотря на все достоинства этого универсального материала, он имеет один весомый недостаток – быструю воспламеняемость. Именно поэтому дома деревянного типа особенно «требовательны» к функциональности системы пожарной безопасности. Для этого электропроводку в деревянных домах устанавливают максимально аккуратно, соблюдая все нормы и требования.

Основные ошибки при монтаже электропроводки

Многие люди пренебрегают правилами безопасности в своих домах, что приводит к возникновению множества проблем. Обычно жильцы деревянных домов сталкиваются с такими ситуациями:

• повреждение изоляции проводов, которое возникает при прокладке кабеля
• повышение нагрузки на электропроводку
• использование при работе гофрированной трубы, которая прокладывается в пустотах деревянных стен

Первые две ошибки обычно приводят к появлению коротких замыканий, а иногда и к возгораниям. А прокладка гофрированных труб или коробов ПВХ в дальнейшем приводит к появлению грызунов, повреждающих всю электрику в домах.

Чтобы не допускать различных промахов при монтаже электропроводки в доме, нужно просмотреть пошаговые инструкции, ознакомиться со схемами монтажа, посмотреть видео-ролики, где описан процесс монтажа электропроводки.

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Прежде чем самостоятельно начинать монтировать электрические провода в деревянном частном доме, стоит позаботиться о составлении специальной схемы, которая для каждого помещения будет отдельной.

Специалисты, которые производят монтаж электропроводки в деревянном доме, дают некоторые важные рекомендации:

• все точки, такие как счетчик или же распределяющие коробки, должны быть расположены в легкодоступных местах, попасть в которые вы сможете, не прикладывая особых усилий
• распределительный щит желательно устанавливать в коридоре на высоте, которая недоступна детям
• сначала нужно распланировать дальнейшую расстановку мебели в комнатах, чтобы четко понимать, в каких местах и на какой высоте нужно устанавливать розетки
• создавая схему электропроводки, стоит помнить о том, что линии не наносятся в диагональном направлении
• проходящие в здании провода должны обязательно пересекаться в коробках распределения

Структура электропроводки деревянного жилища

Для успешного проведения электропроводки в деревянном доме своими руками следует заранее составить список и заготовить весь необходимый инструмент и все комплектующие.

Если до этого вами уже разработан план, то определиться с необходимым количеством розеток, переключателей и других элементов вам будет гораздо проще.

Прежде всего, для электропроводки деревянного жилища вам необходимы:

• инструменты (отвертки, небольшой молоток, нож для работы с электрикой, пассатижи), которые на своих ручках будут иметь дополнительную защитную изоляцию
• выключатели, а также розетки в том количестве, которое указано в вашем плане; для деревянного дома целесообразно приобретать данные детали с основанием из керамики и контактными группами, изготовленными из бронзы или латуни
• электрокабель, на сечение которого влияет мощность электрической энергии для вашего дома; чаще всего в деревянных домах прокладывают медный силовой кабель ВВГ
• распределяющие коробки, а также различные соединяющие зажимы, электросчетчик
• саморезы, изолирующая, а также алюминиевая лента

Все эти материалы необходимо приобрести еще до начала установки электропроводки в деревянном доме своими силами. Выключатели с розетками рекомендуется покупать на 1-2 больше: в случае повреждения какой-либо детали у вас под рукой будет замена. К тому же, лишними такие комплектующие никогда не будут.

Этапы установки электропроводки в деревянном доме своими руками

Все монтажные работы, выполненные своими руками, имеют пошаговые алгоритмы действий. Обычно вся работа заключается в нескольких этапах:

• прокладка в помещении основного провода (кабеля)
• установка в нужных местах помещения распределяющих коробок
• монтаж розеток, настенных светильников, а также выключателей в соответствии с дальнейшей расстановкой мебели
• установка электрического щита на высоте, которая недоступна детям
• монтаж заземляющего устройства

Для успешной и безопасной установки электропроводки в деревянных домах своими руками следует детально изучить каждый из представленных выше этапов.

Проведение электропроводки в домах своими руками: прокладка главного кабеля

В комнатах деревянного дома необходимо прокладывать кабель в специальных кабель-каналах или же в плинтусах. Сначала нужно своими собственными руками произвести разрез кабеля на такое количество частей, которое будет равняться общей сумме переключателей и розеток в доме. Каждая такая часть должна быть равна промежутку между выключателем и розеткой с прибавлением еще примерно 15-20 сантиметров.

Кабель-каналы крепятся исключительно вдоль или поперек стены. Используем уровень для достижения максимально точного результата, укладываем основной кабель в короба (закрывать их при этом не стоит).

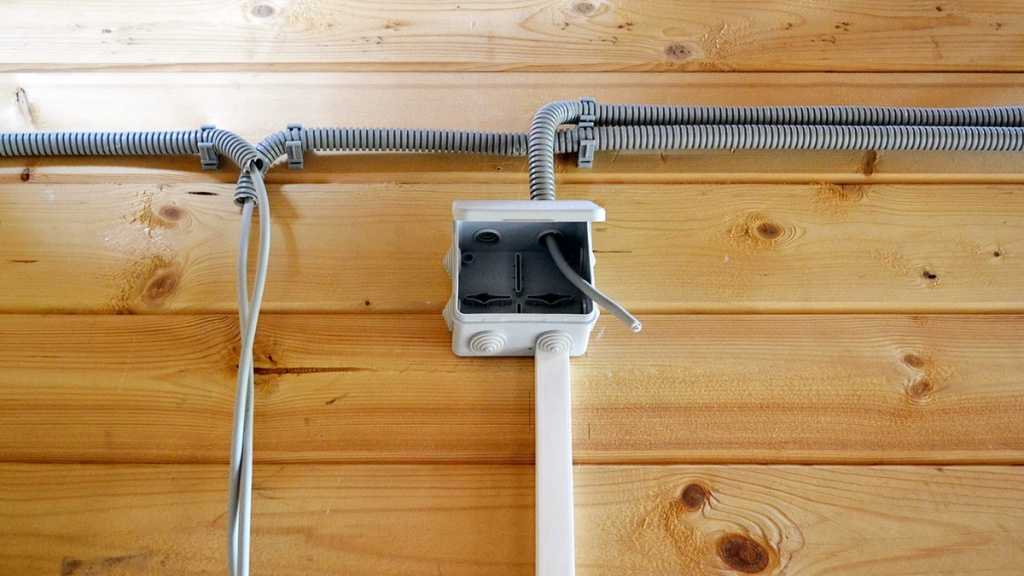

Электропроводка в доме: монтируем распределяющие коробки

Распределяющие коробки в изготовленном из дерева помещении устанавливаются в тех местах, где есть любые расхождения от главного провода к розеткам, переключателям и светильникам. Внутри такой коробки провода соединяются с помощью СИЗ или ВАГ.

Если данных соединяющих элементов у вас нет, то соединить провода можно и обычной изолентой, предварительно скрутив их. Проводки в коробке нужно укладывать таким образом, чтобы они были отдалены друг от друга и не соприкасались.

Проводка в деревянном доме: установка переключателей и розеток

Для установки данных деталей вам не обязательно вызывать мастера, все эти работы вы можете сделать своими собственными руками, затратив при этом небольшое количество времени.

Пошаговая инструкция для процесса установки розеток:

• высверливание гнезд в стенах с помощью специальных инструментов
• укладка слоя асбеста или алюминия в стене (эти материалы будут выполнять изолирующую функцию)
• крепление розеток в стене максимально крепко, чтобы они не расшатывались

Светильники и выключатели монтируются по аналогии.

Монтаж скрытой электропроводки: электрощиток и контур заземления

Сначала необходимо подготовить в стене отдельную нишу, в которую будет вставлен электрический щиток. Подмазывать коробку щитка в стене можно гипсом или же алебастром.

В целом, внутренний электрощит выглядит более эстетично и занимает немного места.

Заземляющее устройство для дома вы можете легко соорудить своими руками, пошаговая инструкция для этого предоставляется. Нужно:

• отступив немного от угла дома, вырыть траншею длиной в три метра и глубиной в полметра
• на краю канавы установить три арматуры из металла, имеющие размер 2,5х16 миллиметров
• соединить арматуру любой проволокой, изготовленной из металла
• провести эту проволоку к стене дома и приварить там 8-миллиметровый болт
• подсоединить к проводу РЕ кабель
• засыпать траншею землей

После выполнения всех работ вы можете проверить функциональность розеток, выключателей, а также светильников.

В целом, на установку электропроводки в доме у вас уйдет немного времени. После проведенных работ стоит вызвать специалистов электрической лаборатории для произведения всех необходимых замеров. После проведенной проверки специалисты выдадут вам протокол, который понадобится в случае, если вы захотите установить пломбу на электросчетчик.

Электропроводка для деревянного жилища, выполняемая с учетом всех правил и рекомендаций, будет долго служить вам в безопасном режиме.

Проводка в деревянном доме: ошибки при укладке

Монтаж электрической проводки в собственном деревянном доме — процесс довольно сложный. К нему надо отнестись с полной ответственностью. Приняв решение самостоятельно заниматься электромонтажными работами, грамотно подбирайте расходные материалы, соблюдайте правила при проведении работ.

Содержание

• Требования к электропроводке в деревянном доме
• Варианты электрической проводки
• Электропроводка в деревянном доме своими руками
• Разработка проекта электропроводки
• Подбор аппаратуры и кабелей
• Установка автомата и ввод электропитания
• Прокладка кабеля, монтаж выключателей и розеток
• УЗО и заземление
• Распространенные ошибки при укладке проводки

Требования к электропроводке в деревянном доме

Дома из натурального дерева считаются комфортными для проживания. Они пользуются большим спросом, но помните, дерево легко воспламеняется. Поэтому при проведении электромонтажных работ стоит соблюдать все требования и стандарты для избегания возгорания постройки.

Основными требованиями при монтаже электропроводки являются:

• Правильный выбор кабелей. Они должны быть достаточно мощными и справляться с большими нагрузками.
• Наличие защитной оболочки у провода. Она должна быть пожаробезопасной и устойчивой к механическим повреждениям.
• Установка УЗО, отключающая подачу питания при перегрузке проводки.
• Необходимо наличие отдельной ветки с повышенным запасом мощности для таких приборов, так микроволновая печь, машинка автомат.
• Кабеля можно укладывать через строительные конструкции только в специальных отверстиях.

Зазоры, образующиеся между трубой, кабелем и проводкой, необходимо уплотнить заделкой из негорючих материалов, например, смесью цемента и песка с глиной.

Варианты электрической проводки

Электропроводку в доме можно сделать:

1. Открытой.
2. Закрытой.

Каждый вариант имеет свои особенности.

Скрытая проводка монтируется внутри сборных конструкций. Ее можно проложить в стенах, потолке и теплых полах. Для укладки проводов под штукатуркой необходимо использовать кабель в специальной защите, устойчивый к механическим повреждениям. Остановив выбор на скрытой проводке, необходимо тщательно все продумать. В случае ее демонтажа, ремонт в помещении придется переделывать заново. Под штукатуркой провода прокладываются либо по горизонтали, либо по вертикали.

В подвесных конструкциях потолков разводка прокладывается в специальных трубах. Металлические комплектующие рекомендуется предварительно обработать антикоррозийной пропиткой. Такая схема проводки подойдет для бани, душа, сауны или ванной комнаты. Лучше всего в деревянной постройке сделать открытую проводку, она намного легче в обслуживании и ремонте.

Открытая проводка укладывается по стенам или в специальных плинтусах под кабель. При такой схеме не рекомендуется смешивать слаботочные, осветительные и силовые провода.

Важно: прокладывая коммуникации по открытой схеме, необходимо оставлять зазор 2 мм между стеной и каналом, плинтусом и полом.

Чтобы открытая электропроводка не бросалась в глаза, она размещается в незаметных местах.

Внимание: возле дверей, батарей, металлических труб и на углах стен монтировать провода не стоит.

Электропроводка в деревянном доме своими руками

Чтобы сделать электрическую проводку в собственном доме из натурального дерева необходимо:

• Создать проект.
• Определить мощность всего электрооборудования.
• Выбрать расходные материалы.
• Подключить ввод питания в дом и автомат защиты и счетчика.
• Осуществить внутреннюю разводку кабеля.
• Установить осветительные приборы, розетки и выключатели.
• Обустроить систему заземления, установить УЗО.
• Организовать профилактические испытания.

Разработка проекта электропроводки

Для разработки проекта электрической проводки рассчитывается общая мощность всех приборов и поэтапно создается схема проводки в доме своими руками. Далее идут следующие работы:

• Проводим технический план домостроения. Фиксируем месторасположение розеток выключателей, светильников.
• Выбираем тип кабеля под каждый тип электроточки.
• Выбираем место расположения распределительных коробок.
• На схеме разводки указывается мощность каждого электрического прибора.
• Осветительные приборы подключаем в одну группу, а более мощные — в другую.
• На схеме отмечаем расстояния от линии прохода кабеля до дверей, окон, потолка и пола. Это поможет проводить ремонтные работы в помещениях, не повредив провода.

Подбор аппаратуры и кабелей

Для правильной разводки электропроводки необходимо просчитать мощность всего оборудования. Для этого стоит ознакомиться с техпаспортом приборов, где прописаны потребляемые ими нагрузки. В зависимости от этих показателей подбирается и кабель, а чтобы определить сечение вводного кабеля, необходимо просчитать мощность всех приборов в доме.

Самыми распространенными считаются медные кабели. Они отличаются высокой прочностью, удобством в обработке и хорошей изоляцией, а вот алюминиевые изделия при сгибании ломаются.

Для подключения розеток выбирается провод с тремя жилами и заземлением. Он является гарантией безопасности бытовых электроприборов.

Внимание: если во дворе будут устанавливаться мощные прожекторы, необходимо сделать грамотное заземление.

Установка автомата и ввод электропитания

После расчета нагрузки электроприборов можно выбирать сечение вводного кабеля. Если вы хотите обновить проводку на более мощную, не стоит забывать о кабеле на вводе. Он может оказаться недостаточно мощным, что приведет к возгоранию. Замена вводного кабеля должна проводиться квалифицированными специалистами.

При трехфазном электропитании используется трехполюсный вводный автомат, при однофазном применяется одно— или двухполюсный автоматический выключатель.

Прокладка кабеля, монтаж выключателей и розеток

После того, как проведена разметка кабеля и изучена электросхема, можно устанавливать розетки и выключатели. В целях пожаробезопасности на розетки и выключатели, а также на основания всех осветительных приборов (бра, люстры) делается металлическая подложка между стеной или потолком.

Прежде чем приступить к прокладке кабеля, стоит определиться с трассой, смонтировать распределительные коробки, разметить места для розеток и выключателей и осветительных приборов. Прокладка кабеля осуществляется в металлическом рукаве или трубе. Этот вариант подойдет, если вы планируете делать полную обшивку внутренних стен.

В противном случае проводка будет выглядеть непривлекательно. Для скрытой проводки применяется металлическая гофратруба, обработанная антикоррозийной пропиткой. Использовать пластиковые трубы запрещено — они поддаются механическим повреждениям и являются пожароопасными.

Прокладка кабеля проводится в следующей последовательности:

• Подготавливается кабельная трасса и выполняются штробы. В тех местах, где будут соединения проводов, устанавливаются распределительные короба. Они необходимы для быстрого доступа к проводке после обшивки стен.
• Выполняются проходки через стены металлическими гильзами с заглушками. Под розетки и выключатели устанавливаются специальные гильзы из металла.
• Подбираются трубы для кабельной трассы. Здесь стоит отдать предпочтение медным изделиям — они более прочные и надежные. Срезы защищаются и шлифуются таким образом, чтобы не повредилась оболочка кабеля. Трубы крепятся к стенам хомутами.
• Кабель протягивается через трубы и подключается к розеткам, выключателям и к групповым автоматическим выключателям. При этом нельзя забывать о цветовой маркировке проводов.

УЗО и заземление

В каждом современном доме имеется бойлер, машинка автомат, холодильник и другое мощное оборудование с металлическим корпусом. Оно требует обязательного заземления. Проводится заземление приборов следующим образом:

• Подготавливаются металлические стержни длиной около 3 м и толщиной 3 см.
• Копается траншея в форме треугольника, стороны которого равняются 1 м. Арматура размещается по углам треугольника.
• С помощью сварки стержни соединяются между собой металлическим уголком.
• К каждому углу приваривается петля и крепится прут, толщиной 1 см.
• Пруты укладываются в траншею.

Для безопасности людей от удара током, в домах устанавливается сециальное устройство УЗО. Монтируется данное устройство в щитке после счетчика. Параметры УЗО подбираются в зависимости от величины номинального тока в сети.

Важно: установка УЗО необходима в помещениях с повышенной влажностью.

Распространенные ошибки при укладке проводки

При монтаже электропроводки, как новички, так и профессионалы в этой сфере допускают распространенные ошибки. Все это может повлечь за собой негативные последствия. Рассмотрим типичные ошибки при проведении проводки:

• Разводка по дому проводится по тщательно продуманной схеме. Ни в коем случае не выполняйте проводку в каждой отдельной комнате, а потом соединяя все провода в одном узле. Такой метод повлечет снижение электрической сети.
• Не применяйте некачественные электротехнические изделия. Они быстро выходят из строя и не выдерживают номинальных нагрузок. Довольно часто дешевая китайская техника становится причиной замыкания и пожаров в домах.
• Неправильный расчет проводки без запаса. Монтаж электропроводки с 20% запасом гарантирует, что сеть выдержит высокие нагрузки. К тому же, приобретая провод с запасом, можно быть уверенным, что вам хватит расходного материала для монтажа всех необходимых розеток, выключателей.
• Не рекомендуется подключать мощные электроприборы в специальные 16-амперные розетки. Чтобы использовать в помещении мощные тепловые пушки, котлы или варочные поверхности, стоит провести отдельный кабель от щитка, так как мощная розетка выдержит нагрузку, а кабель — нет.
• Внимательно рассчитайте сечение кабеля на входе. Заниженное сечение может стать причиной возгорания.
• Многие допускают распространенную ошибку при монтаже электропроводки в деревянной постройке — прокладывают кабель близко к деревянным стенам. Если вы будете прибивать гвоздь в стене, можно повредить изоляцию кабеля, и вас попросту ударит током. Прокладывать провода в деревянных стенах необходимо в специальных кабель — каналах.
• Нельзя соединять силовые и низковольтные провода в одной распределительной коробке. Новички в этом деле подключают в одной коробке компьютерные, телевизионные и силовые кабеля, что приводит к выходу техники из строя.
• Не используйте скруток. Чтобы соединить провода, стоит воспользоваться специальными клеммами.
• Нельзя соединять алюминиевые и медные жилы. В современном строительстве уже давно отказались от проводов из алюминия — они не способны выдерживать большие нагрузки.
• Не работайте под напряжением! Занимаясь электромонтажными работами, следует отключить подачу электричества во всем доме.
• Распределительные коробки монтируются под потолком, на расстоянии 20 см вниз.
• Не режьте заранее провода на отдельные куски. Можно ошибиться в расчетах и потом вам не хватит материала.
• Всегда соблюдайте специальную цветовую маркировку.

Провести электромонтажные работы в деревянном доме своими силами — вполне возможно. Главное, соблюдать все нормы и требования, правильно подобрать расходные материалы и соблюдать поэтапность работ.

Все, что вам нужно знать об электропроводке в доме

Электропроводка в доме — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным бытовым приборам и оборудованию, таким как телевизор, лампы, кондиционеры и т. д.

Давайте посмотрим на различные типы электропроводки, которые используются в бытовых свойствах.

1. Кабельная скоба

   Эта проводка состоит из проводов с поливинилхлоридной изоляцией или обычных ВИР, которые скручены и компаундированы. Их держат на стенах и потолках с помощью фарфоровых кляммеров с пазами, дерева или пластика. Это временная система электропроводки, поэтому она не подходит для жилых помещений. Кроме того, в наши дни система проводки с шипами используется редко.

2. Корпус и крышка Проводка

   Он был довольно популярен в прошлом, но в наши дни считается устаревшим из-за популярности кабелепровода и системы проводки в оболочке. В этой электропроводке использовались кабели с ПВХ, ВИР или любыми другими разрешенными кабелями с изоляцией. Кабели прокладывались через деревянные ограждения кожуха, где кожух был сделан из полоски дерева с параллельными продольными канавками для размещения кабелей.

3. Обрешетка Проводка

   Это когда одиночный электрический провод или группа проводов прокладываются по деревянной рейке. Провода крепятся к обрешетке с помощью латунного зажима и располагаются с интервалом 10 см для горизонтальных прогонов и 15 см для вертикальных прогонов.

4. Провода в свинцовой оболочке

   В проводке со свинцовой оболочкой

   используются проводники, изолированные VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

5. Кабелепровод

   Существует два типа проводки кабелепровода в зависимости от установки трубы:

   • Поверхностная проводка кабелепровода Если на стенах или крыше устанавливаются кабелепроводы из стекловолокна или ПВХ, это называется поверхностной проводкой кабелепровода. Кабелепроводы крепятся к стенам с помощью хомута с двумя отверстиями и базового зажима на одинаковых расстояниях. Электрические провода проложены внутри коробов.
   • Скрытая проводка кабелепровода Когда кабелепроводы спрятаны в стенных пазах или точеной кирпичной стене, это называется скрытой проводкой кабелепроводов. Электрические провода проложены внутри коробов. Он популярен, так как он прочнее и эстетичнее.

Вот некоторые преимущества и недостатки скрытой системы электропроводки

Преимущества

• Это безопасная система электропроводки
• Защита от химического воздействия, влажности и других внешних факторов
• Отсутствие риска поражения электрическим током
• Эстетически привлекательный
• Отсутствие риска износа, возгорания или повреждения изоляции кабеля
• Достаточно надежный
• Ремонт может быть легко выполнен, так как вы можете легко заменить старые провода

Недостатки

• Дорого по сравнению с наземной проводкой
• Изменение расположения выключателей или приборов затруднено
• Установка сложная
• Трудно найти дефекты проводки
• Добавление дополнительного канала в будущем — утомительная задача

Неправильное подключение проводки или плохое техническое обслуживание могут привести к опасным ситуациям, таким как возгорание электропроводки. Поэтому важно соблюдать осторожность при установке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить в вашем доме, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий ассортимент электропроводки по конкурентоспособным ценам, а наша опытная команда поможет вам в процессе выбора.

D&F Liquidators

D&F Liquidators уже более 30 лет обслуживает потребности в электротехнических строительных материалах. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру.

Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Как подключить домашнюю пристройку | Справочник по дому

Финн МакКухил

Независимо от того, насколько велика или мала ваша пристройка к дому, вполне вероятно, что вам потребуется обеспечить ее электроэнергией. При добавлении рабочей комнаты, ванной комнаты или пары спален для расширения семьи строительные нормы и правила и здравый смысл диктуют размещение электрических розеток и освещения. Даже что-то такое маленькое, как садовое окно, может выиграть от дополнительного светильника. Заблаговременное планирование и ознакомление с местными нормами перед началом сборки сэкономят вам время и деньги.

Электроснабжение

1. План этажа в масштабе — лучшее место для начала разводки проводки. Во-первых, решите, будете ли вы питать пристройку от главного щитка дома или вам нужно установить в пристройке дополнительный щиток. Для большой пристройки, где вы ожидаете потребность в нескольких цепях или высоком потреблении энергии, дополнительная панель имеет смысл, поскольку она уменьшает количество питающих проводов, которые вы должны проложить к пристройке, а также дает вам более близкое место для отключения мощность для будущего обслуживания или в аварийной ситуации. Оцените силу тока, требуемую для каждой стандартной бытовой цепи на 110 В, а также для любых цепей с высоким спросом на 220 В, необходимых для отопления, охлаждения или приготовления пищи. Измерьте общую потребляемую силу тока при покупке субпанели.

Материалы

1. Мощность автоматического выключателя должна соответствовать пределам безопасной нагрузки проводки. Большинство стандартных цепей освещения можно безопасно подключить к 15-амперному выключателю с проводом 14/2. Общая проводка для бытовых цепей на 110 вольт обозначается сечением провода и количеством жил. Термин 14/2 относится к проводу 14-го калибра с двумя, обычно одним черным и одним белым проводниками. В то время как стандартная бытовая проводка фактически состоит из трех проводников, оголенный заземляющий провод не учитывается. Для цепей, предназначенных для более требовательных целей, таких как бытовая техника или компьютеры, используйте более толстую проводку 12/2 с 20-амперным выключателем.

Сроки

1. В большинстве случаев наилучшее время для прокладки проводки в пристройке — после установки внешней обшивки и до укладки гипсокартона внутри. На этом этапе строительства внутренняя часть пристройки защищена от непогоды, а стойки стены все еще легко доступны. Сантехника также должна быть установлена ​​до электропроводки. Провод более гибкий, чем медная или ПВХ труба, и его проще перенаправить, если возникнет такая необходимость.

Разрешения и инспекции

1. Прежде чем устанавливать какую-либо проводку, проконсультируйтесь с местным органом по обеспечению соблюдения норм и правил. Точные требования к расстоянию между розетками, требованиям к заземлению и цепи немного различаются в зависимости от области. В большинстве случаев перед выдачей свидетельства о праве собственности требуется разрешение на строительство и проверки. Лучшее время для осмотра электрооборудования — после завершения электропроводки и до того, как стены будут обшиты гипсокартоном или панелями.
