Проводка в деревянном доме США vs Россия
В последнее время на просторах рунета, все больше можно встретить примеров выполнения эл.проводки в деревянных домах США. Большинство не профессионалов восторгаются отсутствием гофры, металлических труб и «несоблюдением» других технических решений и требований, которыми обильно снабжены наши правила и действующие ГОСТы.
Например в России, чтобы сделать скрытую проводку в доме из СИП панелей или бревен, придется мучительно подбирать или самостоятельно мастерить металлические углубленные подрозетники, да еще как-то стыковать их между собой.
Искать металлические трубы разных диаметров, распаечные коробки, стыкующиеся с этими трубами. Придумывать как это закрепить и заземлить.
При этом если забыть про компенсаторы, заведенная в подрозетник труба в свежем дереве, через год или раньше, либо пройдет его насквозь (при усушке), либо вывернет все с корнем (при набухании).
В США же на первый взгляд, все очень просто и незамысловато.
Давайте рассмотрим более подробно, так ли уж прост электромонтаж в деревянных конструкциях в США, как его представляют многие ”специалисты”. Найдем отличия, недостатки и преимущества.
Разница напряжений в США и России
Первое на что необходимо обратить внимание — это сетевое напряжение в жилых домах. В США оно почти в два раза ниже чем у нас и составляет 120 вольт.
Такое низкое напряжение имеет как преимущества, так и свои недостатки. Из недостатков можно выделить:
- ниже доступные мощности
При применении 120 вольт, мощность бытовых приборов подключаемых в стандартные домашние розетки, как правило ограничена пределом в 1920Вт.
Американцы побывав в Европе, всегда удивляются насколько там удобнее заниматься домашними делами. Тут тебе и утюги и чайники на 2,5квт, пылесосы по 3квт и многое другое. А главное, все включается в стандартную розетку.
По американским же нормативам, прибор не может потреблять более 80% от мощности розетки, в которую он подключается.
- выше потери на переходных сопротивлениях
- дороже кабель (требуется большего сечения)
- системы распределения более склонны к просадкам и кратковременным перепадам
Наши сети 380В можно строить чуть ли не в 8 раз длиннее, чем 120/240. Поэтому то у нас и ставят на несколько улиц один мощный ТМ 10-6/0,4кв, вместо кучи маленьких 25-50ква 12,47/2*0,12.
Однако есть и преимущества:
- в плане пожарной безопасности
Чем меньше напряжение, тем меньше вероятность пробоя изоляции. Да и при замыкании на заземленные части стен или конструкций, тепловое воздействие при U=120В будет ниже, чем при U=230В.
Конечно можно сказать, что с понижением напряжения согласно закону Ома, увеличивается ток. Соответственно и провода будут греться сильнее.
Однако как ни странно, стандартные розетки в США с U=120В рассчитаны практически на тот же ток, что и у нас – 15А или 20А.
Причем вилки для розеток на 15А в розетку на 20А вставить можно, а наоборот уже не получится.
Грамотно продумано ограничение по подключаемой мощности.
При этом подходят к таким розеткам медные провода сечением 3,31мм2 (провод №12 – AWG12) в изоляции из термопластика THHN. Выдерживает такой провод ток в 30А, а подключать его разрешается на автомат не более 20А.
И то если его длина не более 30 метров. А когда больше, на то же самое сечение допускается монтировать автомат уже 15А. Либо просто тупо придется увеличивать кабель, так как падение напряжения до конечной точки не должно превышать 3%.
И все это прописано в кодах.
Сравните с нашим ПВС 2,5мм2 для 16А евророзеток. При этом никто обычно не считает, как далеко они находятся от щитка.
Заметьте, что автоматы защищающие такую проводку, не особо отличаются от наших. В плане номинальных токов. По крайней мере, нет никакого двухкратного увеличения.
Обеспечивается это все за счет снижения максимальных мощностей подключаемых приборов. Хочешь мощнее, ставь другую розетку, тяни толще провод.
Ну и подводят к этим розеткам уже 240В, а не сто двадцать.
- преимущества в плане безопасности человека
Каждый человек грубо говоря, это ходячий резистор. Медианное сопротивление от руки до руки – около 2кОм.
И чем меньше напряжение вы приложите к этому резистору, тем меньшей величины ток потечет через него. А убивает именно ток, а не напряжение!
Повышенное напряжение 240В в бытовых розетках США используется не так часто. Как правило, в гаражах и мастерских. Также им подключают мощные духовки, сушилки, кондиционеры.
Раньше и у нас в СССР было бытовое напряжение в квартирах 127 вольт. Но по техническим и экономическим соображениям, в последствии перешли на 220V. А теперь уже на 230В!
Да и то, такая замена растянулась почти на три десятка лет. Бытовая техника с переключателями и трансформаторами 220/127 продавались очень долго.
Американский кабель для проводки
В США в частном домашнем монтаже, больше всего используются кабели двух видов:
- кабель в общей ПВХ изоляции типа NM и UF
- металлорукавный кабель типа MC
Металлорукавный кабель в нашей стране пока еще найти невозможно.
Поэтому более подробно рассмотрим кабель NM в ПВХ оболочке. Давайте его сравним с ближайшим собратом – ВВГнГ-Ls.
Первое на что стоит обратить внимание – у кабелей без металлической оболочки в США, жилы заземления не изолированные.
В России же все доступные для жилых помещений кабели, имеют в своей конструкции жилу PE, с изоляцией ничем не отличающейся от изоляции фазных и нулевых проводников.
Получается, что при любом повреждении кабеля NM, с большей вероятностью произойдет не короткое замыкание, а утечка на землю. Эту самую утечку распознает УЗО и отключит аварийную линию до того момента, как ток в цепи достигнет порога искрообразования.
Также стоит отметить, что в изоляцию кабеля NM производитель добавляет специальные присадки горчители, которые отпугивают грызунов.
С нашими кабелями и проводами мало кто так заморачивается.
Нормы, коды и правила
Кабеля в деревянных конструкциях в США никто не прокладывает как попало и где попало. Высота расположения всех проводов и места их проходов строго регламентированы.
Если кабелю требуется дополнительная защита, набиваются специальные металлические пластины. Например, чтобы не повредить жилы саморезом, при их завинчивании в листы ГВЛ.

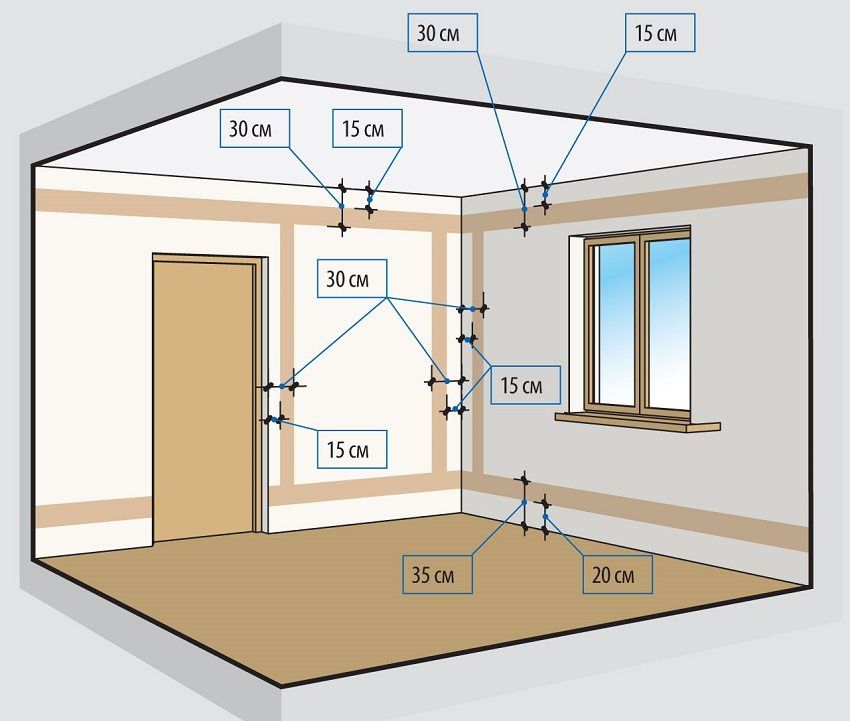

Также строго регламентированы расстояния между розетками. И заказчик не может отказаться от установки той или иной розетки, чтобы удешевить проект.
Такая же ситуация наблюдается и с количеством групп. То есть, если в коде прописано, что нужно минимум две розеточные группы на кухню, значит там будет минимум две группы.
Такой вариант, как объединение нескольких розеток на один кабель и установка автомата номиналом побольше, никогда не пройдет.
Еще стоит отметить такой нюанс как шлейфы. В США как и у нас, подключение шлейфом от розетки к розетке заземляющего проводника запрещено. Фазу при этом шлейфуют спокойно.
Вот например модель розетки на 8 проводников + 1 земля.
А это обычная двойная розетка с парой проходных винтовых контактов.
Вот «грубый» перевод пункта из кода NEC Article 300.
А в Канаде вообще прямо запрещено шлейфовать в розетке не только заземляющий, но также фазный и нулевой проводники. У нас же такой монтаж считается чуть ли не в порядке вещей.
Если заказчика устраивает, почему бы не сэкономить?
Автоматы, УЗО и искрозащитные устройства
На что нужно обратить особое внимание в американских аппаратах защиты, так это дугозащитные и искрозащитные устройства.
Эти аппараты устанавливаются в щитке для распознавания искр в электрической цепи. Если таковые появились, они автоматически отключают всю группу.
То есть, если у вас еще нет короткого замыкания, а всего лишь начала искрить розетка, данное устройство отключит питающий кабель.
Такие аппараты используются там с 1999 года.
У нас же подобная защита появилась совсем недавно и пока еще большим спросом не пользуется. В основном применяется марка УЗМ-51МД.
Тем не менее, в ближайшем будущем должно все резко измениться. Уже с 01.07.18г в РФ вводится в действие стандарт ГОСТ IEC 62606-2016 ”Устройства защиты бытового и аналогичного значения при дуговом пробое”. Скачать можно отсюда.
Согласно этому документу, установка устройств AFCI=Arc Fault Circuit Interrupters (обнаружение дуговых разрядов и искрения в проводке) будет обязательна в некоторых типах помещений.
Еще дугозащитные устройства в США имеют в своем составе УЗО на 30мА. Устанавливаются они на все группы в жилых помещениях, кухнях, санузлах и т.п.
В России противопожарное УЗО имеет номинал от 100мА до 300мА. Но даже и его установка пока еще не является обязательным.
Однако в Северной Америке даже 30мА не считается достаточной дифф.защитой. Поэтому во всех помещениях типа кухонь, прачечных, санузлах, гаражах, подвалах монтируются дополнительные УЗО на 5мА!
У нас в подобных помещениях регламентируется обязательная установка устройств с защитой от токов утечки на 30мА.
Конечно 10мА рекомендуется, но обязательна именно на I=30мА.
Что касается простых автоматических выключателей, то здесь особых отличий нет. Время токовые характеристики американских автоматов практически соответствуют нашей характеристике C.
Как и соотношение номинальный ток – сечение кабеля.
Проверка проводки и прием объекта инспектором
Многие наши электрики почему-то до сих пор убеждены, что нормативные документы носят по большей части рекомендательный характер.
И в некоторых случаях, на них якобы можно закрыть глаза. В США же существует государственная система проверки и приемки объектов гражданского домостроения.
Главный участник этой системы – муниципальный инспектор.
Если на вашем объекте существуют хотя бы малейшие нарушения кодекса NEC – National Electrical Code, то его просто-напросто никто не примет, и не разрешит подавать в дом напряжение.
Здесь уже не помогут ни взятки, ни связи. Если на объекте в дальнейшем произойдет ЧП с проводкой, то этот самый инспектор запросто может оказаться в тюрьме, а хозяин жилья не получит никакой компенсации от страховки.
Пожарная сигнализация в жилом доме
По статистике, пожаров вызванных именно неисправностью электропроводки в США, в несколько раз меньше чем у нас. Хотя общее число пожаров на 1000 человек больше.
Особенно печальные показатели сравнения наблюдаются по летальным случаям в результате возгораний.
Такая ситуация может быть связана с отсутствием у нас нормативных требований по установке противопожарных систем и извещателей в частных домах.
Если вы строите или реконструируете дом в Америке, вы обязаны установить как минимум по одному датчику дыма в каждой спальне и на кухне.
А если отопление у вас автономное и не электрическое, то еще по одному датчику угарного газа в каждой спальне.
При любом серьезном ремонте у них требуют устанавливать датчики связанные друг с другом. То есть, если один сработает, то звуковой сигнал оповещения должен передаваться и по другим.
Задумайтесь, как часто вы встречаете пожарные извещатели в частных домах нашей страны?
В основном инспектора проверяют установку дымовых и датчиков возгорания в общественных помещениях с большим скоплением людей: общежития, больницы, поликлиники, спортивные объекты, офисы, библиотеки.
В некоторых регионах при подводке газа в частный дом, могут потребовать смонтировать в отдельных помещениях некоторые датчики. Иначе не разрешат подключение газа.
Однако дальнейшая их эксплуатация и ревизия полностью ложится на владельца. Многие их датчиков работают от батареек 9В, а через год батарейки сдыхают. Мало кто на это своевременно обращает внимание.
Кроме того, такие датчики без полноценной системы, это все равно полумера. Зуммер при его срабатывании будет слышен только человеку, который непосредственно находится в этом помещении.
Отличия
В конце давайте подведем итоги и кратко обозначим основные различия электропроводки в деревянных домах у нас и в США.
1 Сетевое напряжение в США почти в 2 раза ниже чем у нас.
2 Кабели имеют существенные отличия, как по конструкции, так и по изоляции.
3 Минимальное количество групп и розеток строго регламентировано.
4 Аппараты защиты имеют существенные отличия.
Так например УЗО для защиты человека чувствительнее в 6 раз! Противопожарное УЗО в 3,3 раза.
А устройства защиты от искрения и дуги, смонтированные в электропроводке частных домов России, еще нужно поискать.
5 Даже объекты частного строительства в США принимаются в эксплуатацию государственными органами.
Именно они, а не хозяин или заказчик, строго следят за соблюдением нормативных документов.
6 В США системы оповещения о пожаре в обязательном порядке устанавливаются при любом капитальном ремонте или новом строительстве.
Таким образом, более подробно осмотрев и проанализировав требования заокеанских нормативных документов можно прийти к выводу — данные условия и правила электромонтажа для деревянных конструкций не только не мягче, но и на порядок строже наших. Да и нововведения происходят почаще.
А если вы захотите применить американскую технологию у нас, это будет попросту невозможно.
Ни с точки зрения наличия необходимых материалов, ни с точки зрения квалификационных и ответственных электриков.
Электропроводка в деревянном доме, монтаж электрики в Заокском районе – компания «УютТепло»
Деревянный дом
Большинство дачных домов деревянные. Т.е изготовлены, как говорят пожарные, из «сгораемых материалов». Устанавливая причины пожара, пожарные в более чем 50% случаев приходят к выводу, что «пожар возник из-за неисправности электропроводки».
Подключения к электрической сети многие дачники ждут с нетерпением. На это нередко уходят годы и затрачиваются немалые средства. Электричество несет в дома свет и тепло, возможность подключения огромного количества «умных» приборов облегчающих труд, приносящих радость, тепло, красящих досуг…
Но как же сделать так, чтобы «нажитое непосильным трудом» не превратилось в считанные минуты в груду головешек? А неисправный прибор не убил Вас или кого-нибудь из Ваших близких? Вам кажется, что это просто? Достаточно обладать элементарными навыками в электротехнике и почитать соответствующую литературу? Но не тут то было.
Было бы легко, если существовал нормативный документ, в котором бы просто и доступно излагалась вся последовательность действий. Также доступно, как в инструкции по изготовлению, например, табуретки. Но нет такой инструкции. А то, что мне удалось отыскать в литературе, на многочисленных сайтах в Интернете так или иначе грешит многочисленными противоречиями, ошибками, неточностями или просто безнадежно устарело. Очень часто, проводку в деревянных домах делают также, как в квартире многоэтажного дома. Это неправильно, т.к. конструкции стен, потолков в наших квартирах выполнены из огнестойких материалов.
Но только не надо делать преждевременные выводы о том, что совсем не существует никакой нормативной базы по электропроводке в деревянных зданиях. Нужную информацию можно отыскать в ПУЭ (Правилах устройства электроустановок), различных ГОСТах и СНИПах. Только информация эта разбросана по разным разделам, «зашифрована» техническими терминами, порой недоступными пониманию человека с непрофильным образованием.
В своей статье я не ставлю перед собой столь широкомасштабную задачу: сделать из Вас профессиональных электромонтажников. В этом деле есть немало тонкостей, о которых трудно написать словами. Этому надо учиться, причем на практике. Но общее представление о том, «как надо», надеюсь Вы получите и, во всяком случае, сможете контролировать подрядчиков, которые за Ваши деньги выполняют электромонтажные и другие работы. Или, если электропроводка уже сделана и эксплуатируется, то будете иметь представление, насколько она соответствует тем требованиям безопасности, которые к ней предъявляются.
Замечу также, что в данной статье пойдет речь только об однофазной проводке, как наиболее распространенной в дачных домах.
Ввод в деревянный дом
Ответвление от воздушной линии электропередач (далее ВЛ) производится, как правило, по воздуху. По современным требованиям, ответвление должно быть выполнено изолированным проводом, сечением не менее 16 квадратных миллиметров (как говорят, «16 квадрат») (ПУЭ, 7-е издание, п.
п.2.4.12, табл.2.4.2). Лучше всего для этой цели подходит СИП-4 (самонесущий изолированный провод, старое название – СИП-2А). СИП одет в изолирующую оболочку из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного СИП составляет более 25 лет. Подключение СИП к ВЛ, а также переход на другой кабель на вводе в дом производится с помощью специальной арматуры. Герметичные сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт и, соответственно, заявленный срок службы. Анкерные (клиновые) зажимы расчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и т.п) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.
«Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75м» (ПУЭ, 7-е издание п.
п. 2.1.79). Также регламентировано расстояние до окон, балконов и т.п.
Типичный ввод в сельский дом
Солнышко светит, излучает ультрафиолет, изоляция от этого становится хрупкой, а в сочетании с механической нагрузкой (ветерок дует, провод телепает), изоляция трескается, открывая металл. Место прохода сквозь стену вроде бы защищёно от перетирания об стеновую конструкцию. В качестве такой защиты был взят кусок резинового шланга, сквозь который был пропущен провод – обычная строительная технология тех времён, взамен специальных керамических проходных изоляторов. Резина со временем стареет, а она состоит из каучука, для прочности при вулканизации в неё добавляется сажа, фактически – углерод, вещество электропроводное (из него контактные щётки делают, например). В новой резине частицы углерода разделены молекулами каучука, поэтому резина считается изолятором; от старости молекулы каучука распадаются, частицы сажи начинают между собой контачить, резина постепенно становится проводником.
Этот новоявленный проводник касается провода под обсыпавшейся изоляцией, по нему начинает течь ток. В сухую погоду процесс замирает, т.к. изоляция обсыпалась не на 100%, а только потрескалась, островки уцелевшей изоляции отделяют провод от резины, но сырость – проводник… Не сама вода, туман – это дистиллировка, отличный изолятор, но вода наквасила пыль, которая стала проводником между жилой провода и резиной… Под воздействием тока резина греется, при нагреве процесс старения и образования проводящих перемычек идёт быстрей… И в одно сырое утро провода и шланг хорошо намокли, что улучшило контакт, процесс опять пошел и вступил в финальную стадию: идущий ток грел резину, резина становилась всё большим проводником, что добавляло пути току, сила тока росла… Не по всей поверхности, по прожжённым дорожкам, что хуже: эта дорожки сильно грелись… их становилось больше… это и стало причиной пожара. Самое печальное, что все это может произойти и в отсутствии хозяев, когда полносью отключена внутренняя проводка рубильником на щитке.
Если у вас ввод в дом через резиновый шланг, переделайте, пока есть что переделывать.
Вводить СИП непосредственно в деревянный дом нельзя, т.к., согласно действующим ПУЭ, не допускается проводка кабелем с алюминиевыми жилами по сгораемым конструкциям. Поэтому следует перейти на кабель с медными жилами. Наиболее предпочтительным вариантом оказывается ВВГнг. Данный кабель предназначен для стационарной проводки, в том числе и на открытом воздухе. Индекс «нг» обозначает, что применена не распространяющая горение изоляция. Для дополнительной защиты его желательно заключить в пластиковую гофрированную трубку (на языке электриков – «гофру»). Убедитесь, что на гофру имеется сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв.
мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм. Трубы нужны для того, чтобы защитить кабель от возможных механических повреждений, которые могут произойти из-за осадки дома. Также изоляцией кабеля могут «заинтересоваться» мыши. Но, в первую очередь, стальная труба сможет на время локализовать огонь и не дать ему перекинуться на деревянные конструкции, если все-таки, по какой-либо причине, произойдет возгорание кабеля. Согласно СП 31-110-2003 «локализационная способность — это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок».
Ответвление выполнено проводом СИП-4. Переход на ВВГнг 2х10 сжимами Р-645(Niled). Ввод осуществлен в толстостенной, стальной трубе, идущей до ВРУ дома.
Этот участок – от наружной стены дома до распределительного щитка – самый опасный. Он обычно незащищен никакой автоматикой, но проходит через сгораемые конструкции. Защита на трансформаторной подстанции не в счет.
Она рассчитана на слишком большие токи и может не «почувствовать» даже короткого замыкания. Поэтому следует подумать о дополнительных мерах безопасности.
Возможны следующие варианты:
1. Ввод в стальной, толстостенной трубе.
На всем протяжении от наружной поверхности стены дома до щитка кабель убирается в соответствующую стальную трубу (см. выше).
Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень сложно.
2. Установка на вводе дополнительной защиты.
На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата подбирается на одну ступень больше, чем вводной АЗ в щитовой дома.
Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а в вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он призван защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ на наружной стене дома – 40А. АЗ в щитовой – 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт., что более чем достаточно.
На стене дома установлена защита ввода в пыле – водозащищеном, пломбируемом боксе (IP-55). Автомат защиты подобран в соответствии с планируемой нагрузкой и сечением кабеля.
Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы.
Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.
3. Установка защиты на столб, от которого производится ответвление.
Это разновидность способа N2. Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики). Такой способ подключения удобен, в первую очередь, энергоснабжающей организации (ЭСО), инспектора которой могут контролировать расход электроэнергии, не заходя в дома. Опять же установка ограничивающего автомата защиты позволяет умерить аппетиты абонентов и расходовать электроэнергию в соответствии с выделенной мощностью.
В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. Однако при сработке аппарата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете.
Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.
А как же быть с тем, что подавляющее большинство вводов выполнено без вышеописанных ухищрений и ничего… «Живет», работает… Только не надо забывать, что делалось все это давно, никто не рассчитывал на современные нагрузки и потребности … Чей-то дом сгорит, кому-то повезет больше…
Вводное распределительное устройство (щиток)Стандартный щиток включает в себя обычно вводной двухполюсный автомат защиты, счетчик, автоматы защитного отключения по группам потребителей и устройства защитного отключения (УЗО). Кроме того, для сборки щитка понадобятся: DIN-рейка для установки АЗ и УЗО, нулевая и заземляющая (если есть контур защитного заземления) шины, пломбировочный бокс для вводного АЗ, соединительные провода соответствующего нагрузке сечения, кембрик для обеспечения двойной изоляции проводов, соединительная шина.
Щиток в достаточно большом доме
1.
Ввод выполнен в толстостенной стальной трубе.
2. От контура заземления идет провод сечением в 10кв.мм. Система заземления «ТТ». Для перехода на ТN-C-S достаточно провести измерение сопротивления заземляющего контура и установить всего одну перемычку.
3. Противопожарное УЗО 300мА.
4. Установлены УЗО 30мА на все линии.
Количество однополюсных АЗ подбирается зависимости от количества групп потребителей электроэнергии. В стандартных щитках наших скромных квартир таких автоматов обычно два – один защищает световую линию, другой – розеточную. В загородном доме логичнее распределить нагрузку по помещениям. Это позволит сэкономить на кабеле и облегчит поиск неисправности в случае ее возникновения.
Например, в стандартном домике 6 х 6 планируются следующие зоны: кухня – терраса, спальни 1 этажа, мансарда.
Кухня – наиболее энерговооруженная зона. Защищаем ее наиболее мощным из возможных в наших условиях АЗ – 16А. На линии спален и мансарды можно установить АЗ по 10А.
Но можно и 16А, если планируется установка обогревательных приборов. Почему нельзя установить более мощные АЗ? Да потому что защита выбирается по наименее слабому звену в цепи. И если кабель сечением 2,5 кв. мм может спокойно «пропустить» ток 25А, то стандартные розетки рассчитаны на ток не более 16А. Поэтому, чем меньше номинал АЗ, тем надежнее защита и спокойнее сон. Уже вряд ли удастся в одном помещении «воткнуть» сразу несколько мощных электроприборов и таким образом перегрузить сеть.
Несколько слов об устройстве защитного отключения. Оно реагирует на возможный ток утечки и защищает нас от поражения электрическим током. Бытует мнение, что в отсутствии защитного заземления УЗО неэффективно, однако это не так. Оно сработает и в этих условиях, но только в момент непосредственного прикосновения к неисправному прибору и, возможно, защитит чью-то жизнь. В условиях дачи весьма желательно поставить УЗО на линию уличных розеток, в которые включается техника для обслуживания сада, насос и электроинструмент.
Также уместно УЗО на линии бани. Там предполагается контакт с водой, значит повышена опасность поражения электрическим током.
УЗО – устройство не из дешевых. Поэтому понятно желание потребителя сэкономить. В небольшом хозяйстве можно ограничиться установкой УЗО только на вышеупомянутые линии или установить одно общее УЗО. Но в последнем случае усложнится поиск возможной неисправности. К тому же при длинной, разветвленной электропроводке вероятность ложных срабатываний возрастает. Подбор и установка УЗО не такая уж простая задача. Важны две характеристики. Ток утечки и максимальный ток, который способен пропустить через себя прибор. По току утечки чаще всего ставят УЗО номиналом в 30мА. Исключение – особо опасные помещения. А вот максимальный ток выбирается на ступень выше тока АЗ, защищающего эту линию. Например, АЗ – 10А – УЗО-16А, АЗ-16А, значит УЗО надо брать 20 или 25А. Если УЗО ставится сразу на все линии, то его номинал подбирается по вводному АЗ. Например, в приведенном ранее примере водной АЗ – 32А.
Значит УЗО должно быть рассчитано на ток 40А.
Существуют еще дифференциальные автоматы защиты (диффавтоматы). Это УЗО и АЗ в «одном флаконе», совмещают в себе функции автомата защиты и устройства защитного отключения. Приборы эти весьма дороги, и их установка не всегда оправдана. Распространенный случай – недостаток места в щитке. Отчасти и поэтому на размерах щитка экономить не стоит. Размер следует подбирать с учетом возможности дальнейшего развития, т.к. дачное строительство – процесс бесконечный.
Автоматику, наполняющую щиток, следует покупать только проверенных производителей. Эти приборы отвечают за нашу с Вами безопасность, экономить не стоит.
Внутренняя проводка деревянного дома

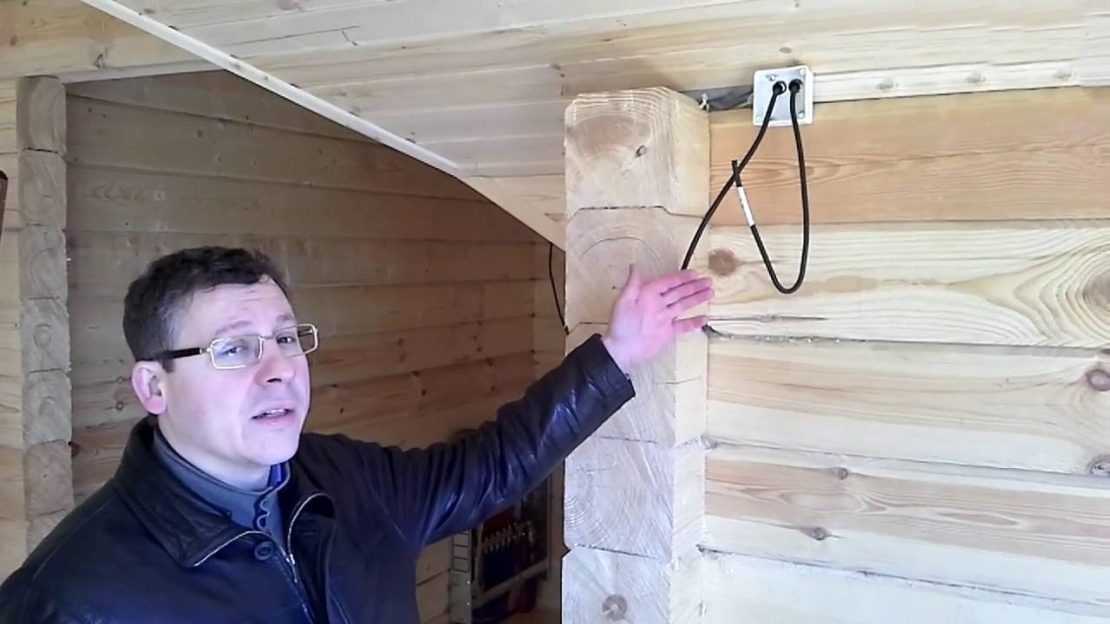

Проводку в деревянных домах, как правило, выполняют открытой. Хотя возможна и скрытая проводка, но для того, чтобы выполнить ее с учетом всех норм безопасности потребуются немалые средства, что не всегда оправданно. В этой статье я рассмотрю практически все возможные варианты.
1.
Проводка открытым, в т.ч и незащищенным кабелем.
Проводка выполнена открытым способом кабелем NYM. Внешний вид оставляет желать лучшего
Для стационарной проводки лучше всего использовать жесткие (однопроволочные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГнг или NYM. Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 кв.мм и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10мм с каждой стороны. Другой вариант – соблюдение воздушного зазора не менее 10мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах.

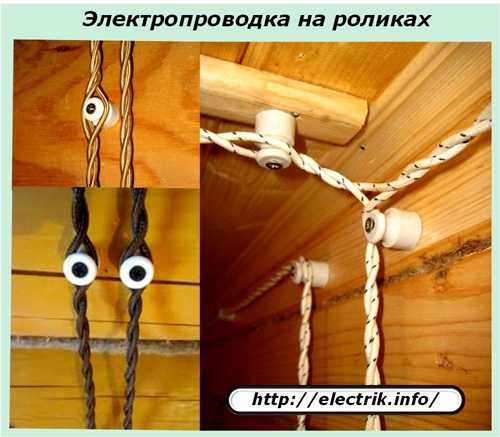

К сожалению, ни ролики, ни витой провод сейчас достать практически невозможно. Тем не менее, берусь утверждать, что проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна.
Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид, особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

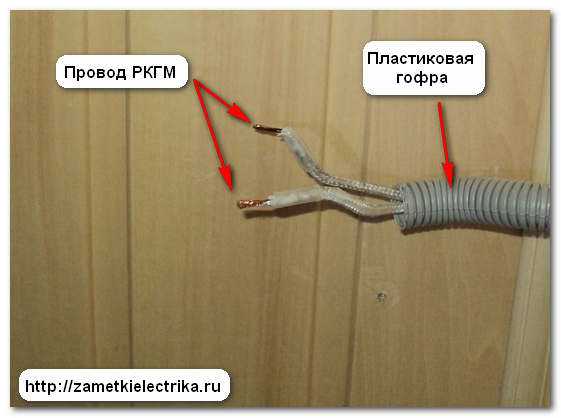

2. Проводка в электротехнической гофрированной трубе.
Пример элемента проводки, выполненной в гофрированной трубе
Способ во многом похож на вышеописанный. Разница состоит в том, что кабель затягивают в пластиковую, гофрированную, гибкую трубку. Такие трубы должны быть изготавлены из материалов, не распространяющих горение и иметь соответствующий сертификат. Трубы крепят специальными клипсами. В одну трубку можно затянуть сразу два и больше кабелей. Проводка выглядит аккуратнее, но до идеала и здесь далеко, т.
к. все это напоминает некоторое производственное помещение. Если же потребуется перетяжка, то придется снимать проводку целыми кусками и заменять, что не всегда удобно. С точки зрения безопасности такой способ предпочтительнее, т.к. обеспечивается повышенная защита от механических повреждений. К тому же обеспечивается некоторые воздушный зазор от горючей поверхности. Разновидностью данной проводки я вляется проводка в жестких пластиковых трубах.
3. Проводка в кабель – каналах или электротехнических коробах.
Кабели укладываются в пластиковые короба (кабель-каналы) и закрываются защелкивающимися крышками. Кабель–каналы должны быть изготовлены из пластика, не распространяющего горение.
Аккуратно установить короба не так уж просто. Требуется навык и хороший инструмент. К тому же прямые линии коробов подчеркивают такую обычную в наших постройках кривизну стен и потолков. Поэтому требуется еще и «продвинутое» пространственное видение, чтобы электропроводка выглядела эстетично и даже украшала помещение.
Образцы проводки в кабель-канале с текстурой под дерево.
Важным преимуществом является то, то в будущем достаточно легко можно произвести изменения, добавить кабели, изменить конфигурацию, установить дополнительные розетки и выключатели. Дачный домик – он как живой организм. Всегда хочется что-то изменить, пристроить, перестроить. Удобно, если можно также быстро нарастить проводку, не влезая в серьезные траты и не производя коренных переделок.
Сейчас в продаже есть короба самых разных размеров. Можно подобрать их и по цвету. Выпускаются дополнительные элементы: углы внутренние и наружные, стыки, отводы, заглушки. Наличие такой фурнитуры заметно облегчает монтаж, позволяет скрадывать возможную кривизну стен.
Однако и здесь не обходится без «подводных камней». Например, короба плохо «живут» на стенах, обшитых непросохшей вагонкой. В результате коробления дерева они могут искривляться, стыки расширяются. Поэтому такую проводку следует вести после того, как дерево хорошо высохнет.
Этот способ прокладки кабеля является наименее бюджетным из уже рассмотренных, но, по совокупности качеств, наиболее предпочтительным.
Лирическое отступление. О цвете и фактуре.
Велико желание владельца дачи, чтобы было «все красиво». И начинается подбор кабель каналов по цвету. Не всем нравится белый цвет. Тем более, и производители идут навстречу покупателям. Но кабель-каналы это еще не все. Будет нужно подобрать электроустановочные изделия – выключатели, розетки, распаечные коробки. И вот тут начинаются проблемы. Выбор оказывается небольшим. Предлагаемые элементы могут не соответствовать суровым требованиям, предъявляемым к монтажу по сгораемым конструкциям.
Допустим, усилия принесли успех. Все удалось подобрать так, как хотелось.
Но прошло время… Захотелось изменить обстановку, что-то перестроить, установить отопительные приборы… Да просто, передвигая мебель, зацепили выключатель и сломали его. Возникла необходимость частично переделать или отремонтировать проводку.
И вот она — незадача. Никак не удается подобрать в цвет. Производители тоже внесли изменения в линейки выпускаемой продукции. Что же, переделывать все?
Подумайте об этом заранее. Не гонитесь за оригинальностью. Поставьте на первое место функциональность и практичность. Белый цвет не так уж плох. Всегда будут производится короба и электроустановочные изделия белого цвета, выбор их будет велик.
4. Скрытая проводка в деревянном доме.
Скрытая проводка в деревянных домах выполняется только в металлических трубах.
В подавляющем большинстве источников на данную тему скрытая проводка по сгораемым конструкциям не рекомендуется. Но тем не менее сделать ее можно, при этом соблюдая все требования по безопасности. И, если «красота требует подобных жертв», а средства позволяют, то нет ничего невозможного.
Основным требованием нормативных документов является необходимость обеспечения пожарной безопасности.
Т.е. кабель должен быть заключен в оболочку, локализующую горение. Этой оболочкой может являтся стальная труба. В случае возможного возгорания такая труба обеспечит нераспространение огня на ограждающие конструкции. Внутри труба должна быть оцинкована или окрашена. Это нужно для того, чтобы стенки ее не ржавели. Все повороты выполняются на резьбе или сваркой. Все выходы из труб оформляются пластиковыми вставками, предохраняющими изоляцию кабеля от контакта с острой кромкой.
Трубы укладываются с незначительным наклоном, обеспечивающим вытекание возможного конденсата (ГОСТ Р 50571.15-97 (МЭК 364-5-52-93): п. 522.3.2 «Следует предусматривать возможность удаления воды или конденсата в местах, где они могут скапливаться». ПУЭ 7-е издание п.п. 2.1.63.). Естественно, что распаечные коробки, выключатели, розетки устанавливаются в металлические установочное коробки.
Другой способ скрытой прокладки кабеля – по намету штукатурки. Причем толщина ее должна быть не менее 10 мм со всех сторон.
В этом случае проводка немногим отличается от скрытой проводки в каменных домах. Правда есть проблема, как соблюсти рекомендации ПУЭ о сменяемости электропроводки. Проложить кабели в гофре, а уже их потом замонолитить в штукатурку? Формально требование будет выполнено, но уверяю Вас, что перетянуть впоследствие жесткий провод не получится.
Ввод провода от очага заземления также выполнен аккуратно и надежно.
Последний способ прокладки кажется более простым. Но это не так. Что будет с штукатуркой по прошествии некоторого времени? Как она будет держаться? Не появятся ли трещины? Уверен, что профессионалы знают ответ на эти вопросы, но, наверное не стоит делится в популярной статье всеми секретами, а то ведь можно и без работы остаться…
На некоторых сайтах электротехнических компаний, можно встретить фотографии работ по монтажу скрытой электропроводки в деревяных зданиях, где провода уложены в жесткие пластиковые электротехнические трубы или гофру, а затем скрыты под обшивкой.
Значит можно и так? Нет! Категорически нельзя! Монтажники идут на явное нарушение установленных правил, соблазнившись легкостью выполняемых работ. Заказчику и невдомек, что в доме заложена «мина замедленного действия» и когда «рванет» никому не известно. А может быть и не рванет?..
Вот что сказано в табл. 14.2 СП 31-110-2003:
| Из деревянных и других конструкций из горючих материалов не ниже группы горючести Г3 по СНИП 21-01 | В коробах, специальных коробах, удовлетворяющим требованиям НПБ-246. Допускается прокладка одиночным кабелем с медными жилами, сечением не более 6 мм2, не распространяющим горение, без подкладки. | В металлических трубах-кабелями и изолированными проводами; под слоем штукатурки – кабелем, не распространяющим горение, по намету штукатурки. |
На что важно еще обратить внимание?
Соединения в распаечных коробках выполняются специальными сжимами фирмы WAGO Помните, что скрутки ЗАПРЕЩЕНЫ правилами!
«Слабое» звено любой электропроводки – места соединений, пресловутые контакты. Допускается пайка, сварка, винтовое соединение, соединение специальными сжимами, пружинные клеммники. Скрутки (обычно встречающиеся в наших домах), КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ! Выполнить качественно пайку и сварку под силу только профессионалу, да и то не всегда, т.к. бывает просто неудобно паять, стоя под потолком да и еще в ограниченном пространстве. Для сварки, к тому же, требуется специальное оборудование. Винтовые соединения требуют периодического контроля и подтяжки. Сейчас большое распространение получили пружинные клеммники (фирмы WAGO и им подобные). Их использование требует незначительных дополнительных затрат, но качество контакта при правильном выборе высокое и не требует последующего обслуживания.
К тому же, удобство применения многократно уменьшает вероятность ошибки в процессе выполнения работ.
Крепление электрических кабелей к элементам каркаса
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 13.08.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Дана Нили / Getty Images
Большая часть проводки в современном доме состоит из кабелей с неметаллической оболочкой или кабелей NM (также известных под популярной торговой маркой Romex). Кабель NM должен поддерживаться каркасом при прокладке через стены, потолки и полы. В Национальном электротехническом кодексе (NEC) изложены требования к креплению кабеля NM и другой электропроводки.
Большинство местных строительных органов следуют рекомендациям NEC, но в любом случае вы должны соблюдать местные правила, и это конкретные требования, которым вы должны соответствовать, чтобы пройти проверки. Крепление кабелей предотвращает чрезмерное движение, которое может ослабить соединения или привести к повреждению кабеля.
Общая опора кабеля
Прокладки кабеля NM должны поддерживаться не менее чем через каждые 54 дюйма. Они также должны быть закреплены в пределах 12 дюймов от электрической коробки с кабельным зажимом или в пределах восьми дюймов от коробки или корпуса без кабельного зажима. Имейте в виду, что «поддержка» не всегда означает крепление троса к каркасу. Например, при типичной прокладке кабеля внутри каркасной стены кабель проходит через отверстия, просверленные в стойках стены, на протяжении большей части своего горизонтального участка. Когда кабель приближается к электрической коробке, он делает поворот вверх или вниз по стороне стойки к коробке и крепится (обычно с помощью кабельной скобы) к стороне стойки в пределах восьми или 12 дюймов от коробки.
как требуется. В этом обычном приложении большая часть кабеля поддерживается каркасом, но не крепится к нему.
Фиксирующие тросы
Используйте что угодно, от U-образной скобы до гвоздей с пластиковыми кабельными зажимами. Есть несколько важных правил, которых следует придерживаться при выборе и установке скоб и других кабельных креплений:
- Используйте крепление соответствующего размера для размера и количества закрепляемых кабелей.
- Используйте изолированные скобы и застежки. Избегайте простых металлических скоб и никогда не используйте стандартные скобы или другие крепежные детали, не предназначенные для электрических установок.
- Перед тем, как закрепить кабели, приложите их к каркасу; не крепите кабели на ребро.
- Плотно закрепите кабели, но не настолько сильно, чтобы кабель не повредился или не образовал отступ от крепления.
- В большинстве случаев закрепляйте только один кабель под каждым креплением. Иногда допустимо, например, закрепить два 2-жильных кабеля (плюс заземление) под одной скобой, но желательно не дублировать кабели.
Не допускается закреплять более одного 3-жильного кабеля под одной скобой. - Для крепления нескольких кабелей к одному и тому же элементу каркаса используйте крепежные элементы типа штабелеукладчика. Это позволяет укладывать кабели друг на друга для более аккуратной и безопасной установки. Зажимы либо прибиваются гвоздями, либо привинчиваются к каркасу, а кабели фиксируются, вставляя их в пазы.
- Избегайте резких изгибов кабеля сразу после коробки, просверленного отверстия, скобы или зажима. Кабели не должны изгибаться по радиусу, меньшему пятикратного диаметра кабеля.
Не допускается закреплять более одного 3-жильного кабеля под одной скобой.Не забывайте о неудачах
Правила отступа применяются, когда кабели проходят через отверстия в каркасе или когда они проходят параллельно боковым сторонам каркаса и закреплены на них. Это включает в себя большинство кабельных трасс в готовых частях дома. Общее правило ограничения заключается в том, что кабели должны находиться на расстоянии не менее 1 1/4 дюйма от поверхности элементов каркаса.
В стене, потолке, полу или крыше, обрамленных стандартными пиломатериалами (2×4, 2×6 и т. д.), грани представляют собой узкие края, покрытые гипсокартоном или другим поверхностным материалом. Если требование по отступу не может быть выполнено, вы должны защитить кабель, установив стальную пластину, которая крепится к лицевой стороне рамы по центру места расположения кабеля. Требование отступа также означает, что кабели не могут быть закреплены бок о бок на боковых сторонах шпилек 2×4; недостаточно места для обеспечения достаточного отступа для обоих кабелей. Вот где крепежные элементы типа штабелеукладчика пригодятся больше всего.
Как провести электропроводку в деревянном доме
Монтаж электропроводки является важной частью электрификации любого современного здания. От того, насколько качественно она будет правильно спроектирована и изготовлена, зависит электрическая и пожарная безопасность здания. Монтаж электропроводки в деревянном доме необходимо проводить с учетом ряда требований и правил пожарной безопасности.
Все они будут рассмотрены ниже.
Безопасный монтаж электропроводки в деревянном доме
Монтаж электропроводки в деревянных домах осуществляется по специальным правилам, которые были разработаны с учетом того, что дома из дерева должны быть Надежнее защищены от огня, так как они более подвержены этому бедствию. Отсюда следует, что открытая проводка в деревянном доме – лучший вариант для монтажа. Сами провода должны состоять только из меди (алюминий категорически запрещен), а проводка должна быть «упакована» в металлические трубки, которые крепятся вдоль стен.
Правильный монтаж электрики в деревянном доме предполагает использование кабелей (например, NYM) только с негорючей изоляцией. Если изоляция горючая, кабели следует также прокладывать в гофротрубе – в специальных каналах в стене или в плинтусе. Если в доме используется скрытая проводка (то есть кабели будут пролегать снаружи стен), то расстояние между ней и стеной должно быть не менее одного сантиметра.
Если монтаж электропроводки в деревянном доме производится за стеной, очень важно перекрыть доступ к проводке грызунов. Для этого кабели должны быть размещены в металлических трубах.
Монтаж электропроводки в деревянном доме: пример
Рассмотрим типичный пример монтажа скрытой электропроводки. Если провода размещены в цоколе или каком-либо другом облицовочном элементе, все кабели обязательно заключены в металлические трубы.
Далее необходимо запланировать выходы розеток с электричеством и выключателями. Нужно знать их точное количество, потому что переносить всю проводку заново — очень тяжелая работа. Все провода должны быть заземлены. Выполнение заземления – обязательный процесс, это поможет избежать поражения электрическим током при пробое оболочки одного из кабелей.
Монтаж электропроводки в деревянном доме обычно производят путем прокладки кабелей в трубах из нержавеющей стали или в негорючих гофрорукавах. Для этих целей отлично подходят и простые трубы из поливинилхлорида.
